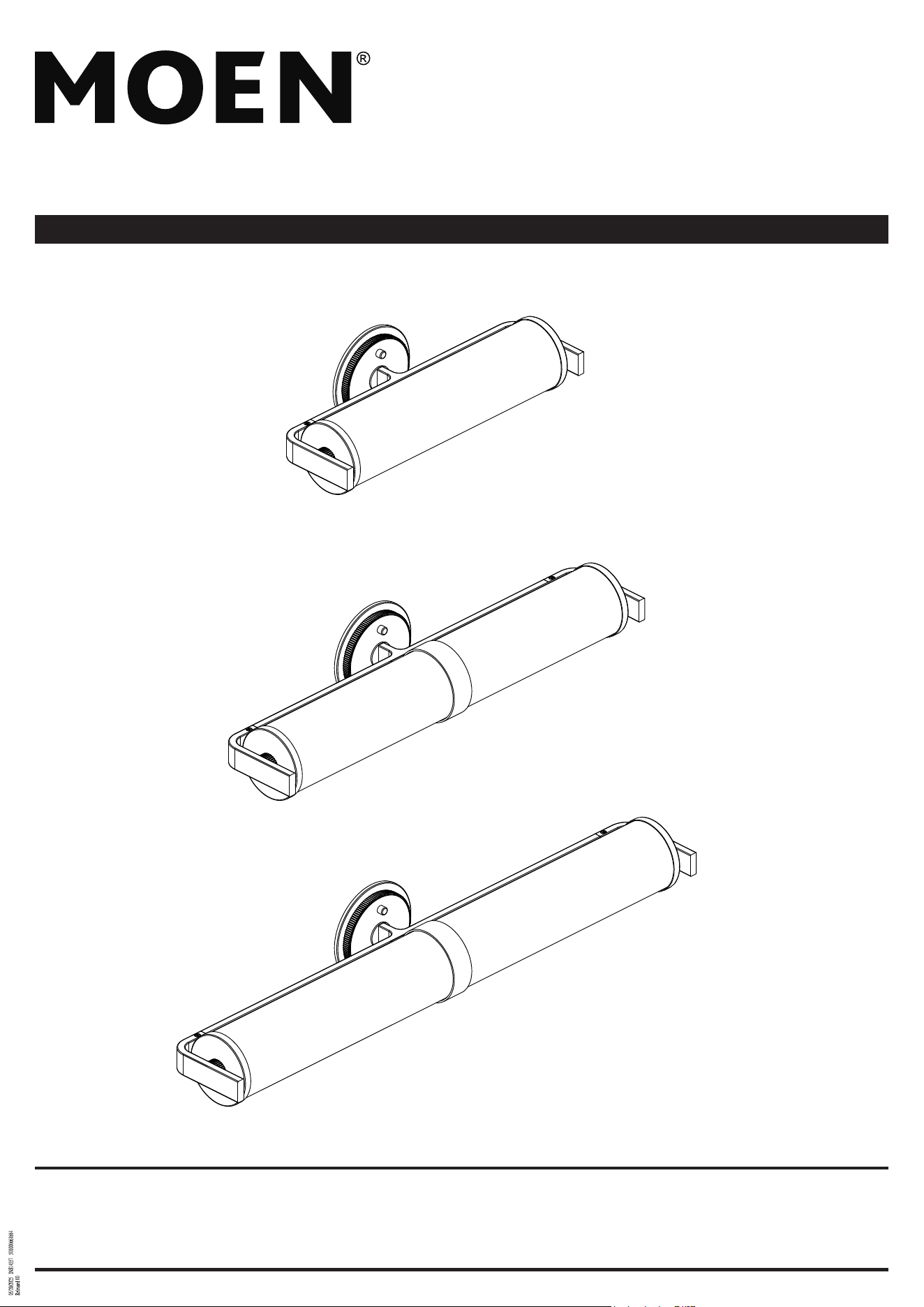

Available Products / Produits disponibles / Productos disponibles
INS14557 - 05/25
Cambium
TM
Light Bar
Barre lumineuse Cambium
TM
Barra de luz Cambium
TM
Small Light Bar
Barre Lumineuse de petite dimension
Barra De Luz Pequeña
Medium Light Bar
Barre Lumineuse de moyenne dimension
Barra De Luz Mediana
Large Light Bar
Barre Lumineuse de grande dimension
Barra De Luz Grande
Don't forget to register and review your product by visiting moen.com/product-registration.
Ne pas oublier d'enregistrer votre produit ni de lire l'information qui s'y rapporte, en allant sur la page moen.com/product-registration.
No olvide registrar y revisar su producto visite moen.com/product-registration.
Tools Required / Outils nécessaires
Herramientas necesarias
Drill
Perceuse électrique
Taladro
Pencil
Crayon
Lápiz
Electrical Tape
Ruban isolant
Cinta aislante
Level
Niveau
Nivel
Phillips Screwdriver
Tournevis Phillips
Destornillador Phillips
Included Hardware:
(3) wire nuts
(2) mm screws
(2) 19 mm screws
Visserie incluse :
(3) Capuchons de connexion
(2) Vis de 30 mm
(2)
Vis de 19 mm
Herrajes incluidos:
(3) Tuercas de empalme de cables
(2) Tornillos de 30 mm
(2) Tornillos de 19 mm

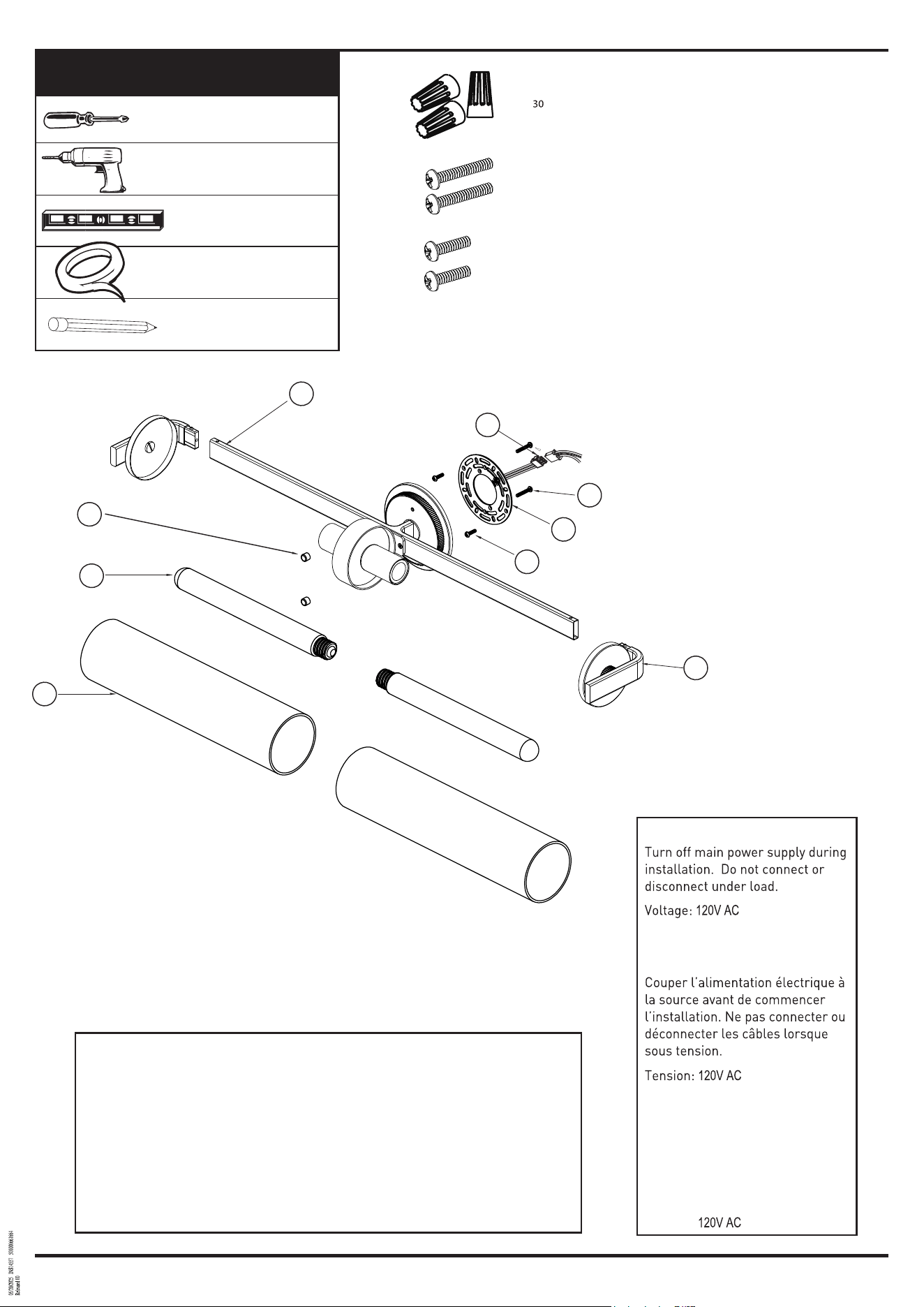

A. Globe
B. Decorative Nut (2)
C. Decorative Base
D. Mounting Plate
E. 30mm Screw (2)
F. 19mm Screw (2)
G. Quick Connect
H. 8W LED Bulb (2)
I. End Cover (2)
Diagram
Illustration
A. Globe
B. Écrou décoratif (2)
C. Base décorative
D. Plaque de montage
E. Vis de 30 mm (2)
F. Vis de 19 mm (2)
G. Connexion rapide
H. Ampoule à LED de 8W (2)
I.
Couvercle d'extrémité (2)
Diagrama
A. Globo
B. Tuerca decorativa (2)
C. Base decorativa
D. Placa de montaje
E. Tornillo de 30 mm (2)
F. Tornillo de 19 mm (2)
G. Conexión rápida
H. 8W Bombilla LED (2)
I. Tapa del extremo (2)
Important Notes:
Remarques importantes :
Notas importantes:
Durante la instalación, desconecte
la alimentación eléctrica princi-pal.
No conecte ni desconecte con
carga.
Tensión:
A
C
B
H
F
D
E
G
I
1
2
Turn off main power supply.
Couper l’alimentation électrique à la source.
Desconecte la alimentación eléctrica principal.
Disconnect quick connect wires from light assembly.
Débrancher les fils de connexion rapide de l'assemblage du luminaire.
Desconecte de la lámpara los cables de conexión rápida.
3

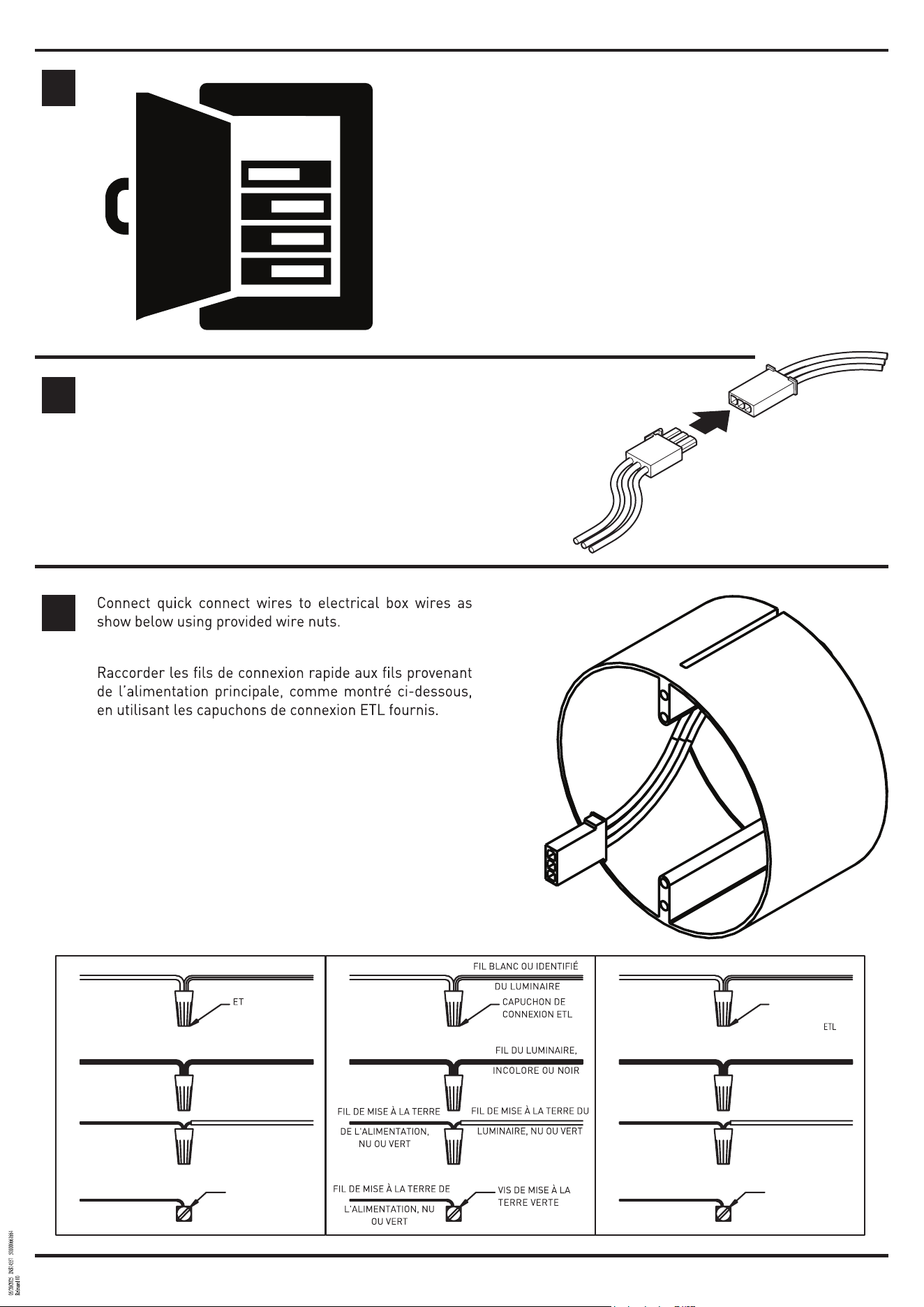

Conecte los cables de conexión rápida a los cables de la
caja de conexiones según se muestra abajo utilizando las
tuercas de empalme de cables suministradas.
WHITE SUPPLY
WIRE
BLACK SUPPLY
WIRE
BARE, OR GREEN
GROUND WIRE
FROM SUPPLY
BARE, OR GREEN
GROUND WIRE
FROM SUPPLY
BARE, OR GREEN
FIXTURE GROUND
WIRE
GREEN GROUND
SCREW
OR
PLAIN OR BLACK
FIXTURE WIRE
WHITE OR IDENTIFIED
FIXTURE WIRE
L LISTED
WIRE NUTS
CABLE BLANCO DE
ALIMENTACIÓN
CABLE NEGRO DE
ALIMENTACIÓN
CABLE DE TIERRA
DESNUDO O VERDE (DE
LA ALIMENTACIÓN)
CABLE DE TIERRA
DESNUDO O VERDE (DE
LA ALIMENTACIÓN)
CABLE DE TIERRA
DESNUDO O VERDE DEL
ARTEFACTO
TORNILLO VERDE DE
TIERRA
O
CABLE LISO O NEGRO DEL
ARTEFACTO
CABLE BLANCO O IDENTIFICADO DEL
ARTEFACTO
TUERCAS DE
EMPALME DE CABLES
LISTADAS POR
FIL D’ALIMENTATION
BLANC
FIL D’ALIMENTATION
NOIR
OU
4
5
6

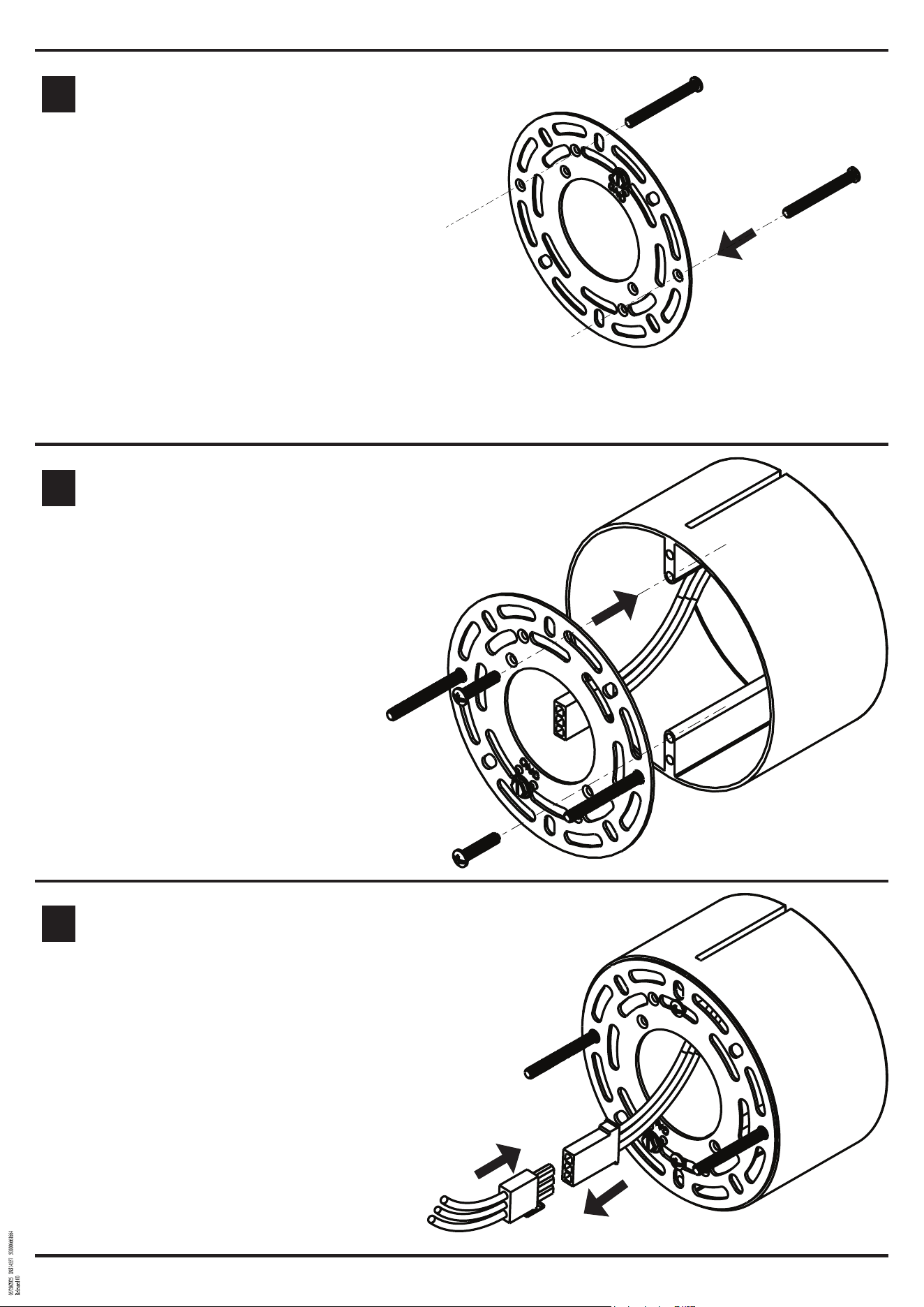

Thread the 30 mm screws into the appropriate
holes from the backside.
Visser les vis de 30 mm dans les trous appropriés,
à l'arrière de la plaque de montage.
Atornille los tornillos de 30 mm dentro de los
ori icios apropiados desde la parte trasera.
Use level to ensure the 30 mm screws
are horizontal. Once level, attach the
mounting plate to the electrical box
with the provided 19 mm screws.
À l'aide d'un niveau, vérifier que les vis
de 30 mm sont bien à l'horizontale. Une
fois cette vérification effectuée, fixer la
plaque de montage au boîtier électrique,
à l'aide des vis de 19 mm fournies.
Utilice nivelador para garantizar que los
tornillos de 30 mm están horizon-tales.
Después de nivelada, sujete la placa de
montaje a la caja de conexiones mediante
los tornillos de 19 mm suministrados.
Connect the Quick Connect wires.
Brancher les fils de connexion rapide.
Conecte los cables de Conexión Rápida.
7
10
9
8

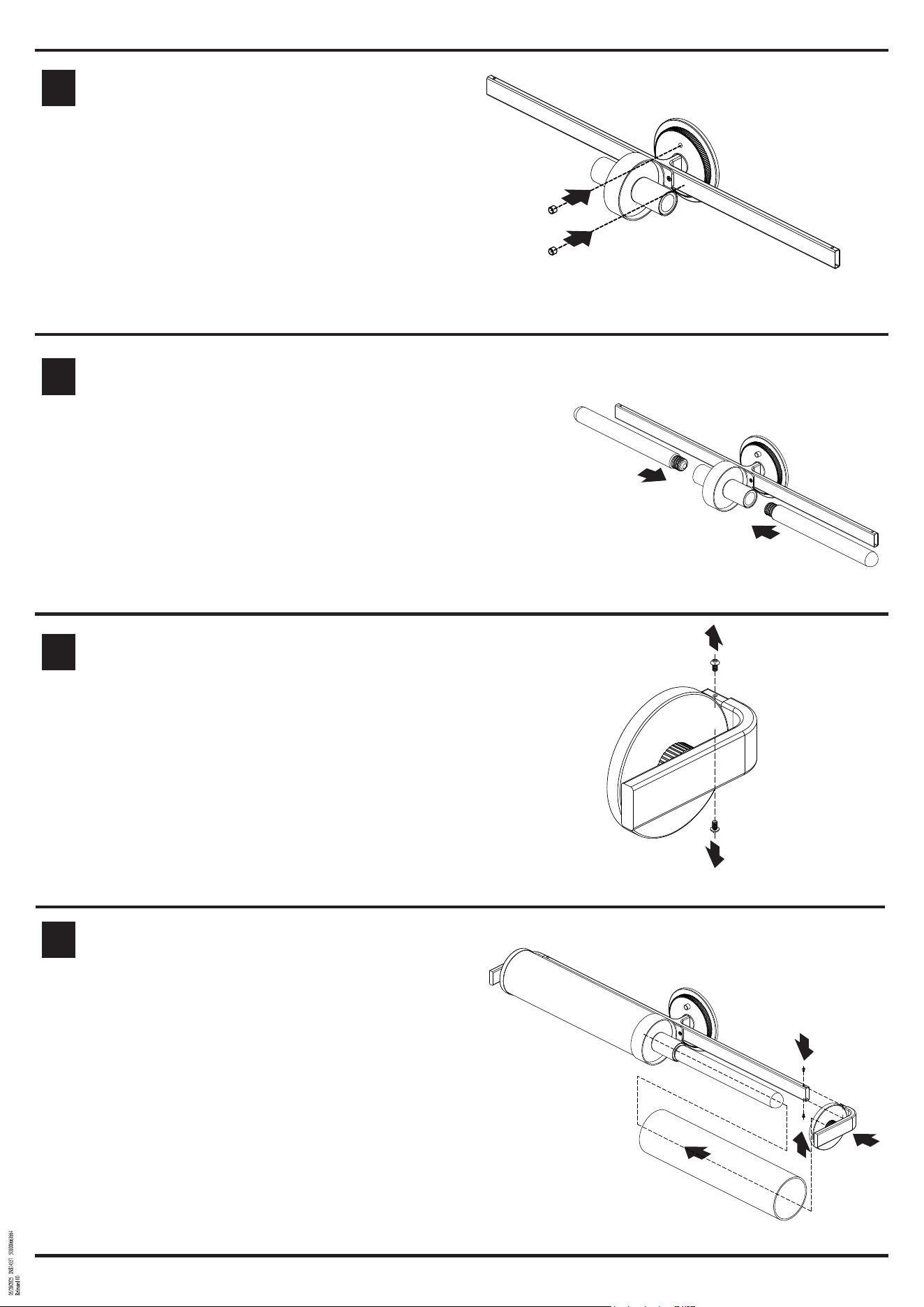

Place the decorative nuts over the screws and
tighten until firm.
Placer ensuite les écrous décoratifs sur les vis,
et bien les serrer.
Coloque las tuercas decorativas sobre los
tornillos y apriete hasta que queden firmes.
Install proper rated light bulb (8W dimmable LED bulbs included).
Maximum bulb is 100 watt T type.
Installer des ampoules de la puissance appropriée (ampoules à LED
modulable de 8 W comprises). Il est possible d'utiliser des ampoules
de type T d’une puissance maximale de 100W.
Instale el foco adecuado (se incluyen focos LED regulables de 8 W).
La potencia máxima del foco es de 100 watts tipo T.
One end of the glass shade is inserted into the middle ring,
and the other end is fitted into the end cover. The previously
removed countersunk screw is reinstalled, and the locking
screw is connected to the end cover to fix the glass shade.
Insérer une extrémité de l’abat-jour en verre dans l’anneau
central, et l’autre extrémité, dans le couvercle d’extrémité.
Répéter cette étape de l’autre côté. Réinstaller les vis à tête
fraisée retirées précédemment, installer les vis de blocage
dans chaque couvercle d’extrémité, afin de fixer les abat-
jour en verre.
Inserte un extremo de la pantalla de vidrio en el anillo
central, y el otro extremo en la tapa de extremo. Reinstale el
tornillo avellanado que quitó previamente, y conecte el
tornillo de fijación a la tapa de extremo para asegurar la
pantalla de vidrio.

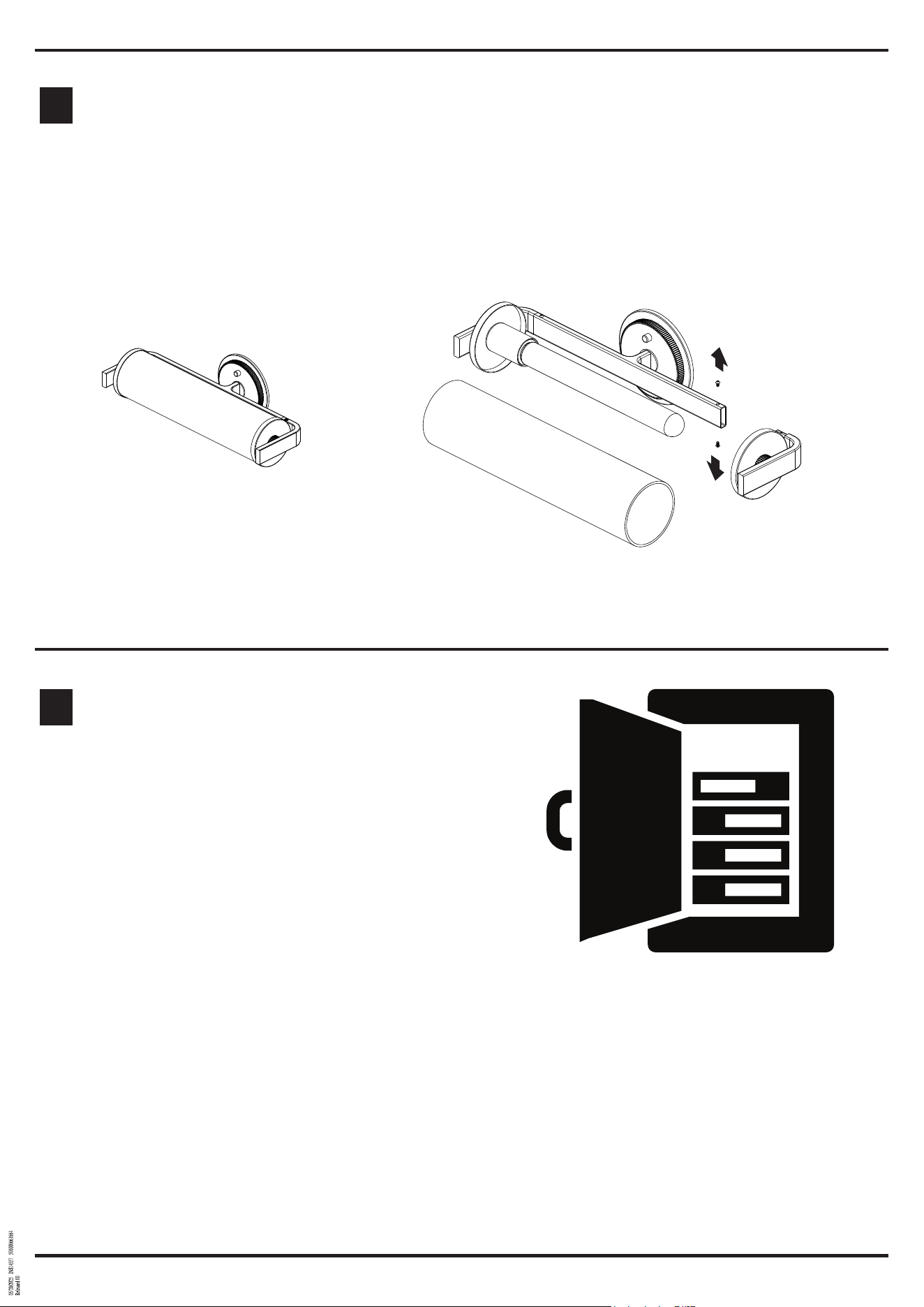

Remove the screws on both sides of the end cover
Retirer les vis des deux côtés du couvercle d'extrémité
Retire los tornillos de ambos lados de la tapa del extremo
11
For small light bar, disassemble the screw at this end when replacing the bulb
or installing the glass shade
Pour les barres lumineuses de petite dimension, retirer la vis à cette extrémité
lors du remplacement de l'ampoule ou de l'installation de l'abat-jour en verre
Para la barra de luz pequeña, desmonte el tornillo de este extremo cuando
sustituya la bombilla o instale la pantalla de cristal
Small Light Bar
Barre Lumineuse de petite dimension
Barra De Luz Pequeña
12
Turn on the power supply and verify that light works.
Rétablir l'alimentation en électricité à la source et vérifier
que le luminaire fonctionne correctement.
Conecte la alimentación eléctrica y verifique que la lámpara
funciona.
