Matco Tools BRK4TB 4 TON BODY REPAIR KIT User Manual

BRK4TB, BRK10TB 1 03/18/21

SPECIFICATIONS

• Operating Instructions

• Warning Information

• Parts Breakdown

TON BODY

REPAIR KIT

CONJUNTO PARA REPARACIÓN DE CARROCERÍAS 4 TONELADAS

TROUSSE DE RÉPARATION DE CARROSSERIE 4 TONNE

CONJUNTO PARA REPARACIÓN DE CARROCERÍAS 10 TONELADAS

TROUSSE DE RÉPARATION DE CARROSSERIE 10 TONNE

TON BODY

REPAIR KIT

BRK4TB

BRK10TB

Maximum Capacity ............ 4 Ton @ 7,250 psig ....... 10 Ton @ 7,250 psig

Ram Minimum Height ................... 10.5" ...........................................12.7"

Stroke ............................................. 4.7" ..............................................5.1"

Fluid Capacity ............................. 12.8 oz. .......................................22 oz.

Net Weight .................................. 43 Lbs....................................68.3 Lbs.

Shipping Weight ......................... 45.2 Lbs. ................................. 71.7 Lbs.

BRK4TB BRK10TB

Manufactured to comply with the

ASME PASE-2019 Safety Standard

BRK4TB, BRK10TB 2 03/18/21

BRK4TB, BRK10TB 4 TON AND 10 TON BODY REPAIR KIT

IMPORTANT: READ THESE INSTRUCTIONS BEFORE OPERATING

BEFORE USING THIS DEVICE, READ THIS MANUAL COMPLETELY AND THOROUGHLY, UNDERSTAND ITS OPERATING

PROCEDURES, SAFETY WARNINGS AND MAINTENANCE REQUIREMENTS.

It is the responsibility of the owner to make sure all personnel read this manual prior to using the device. It is also the responsibility of

the device owner to keep this manual intact and in a convenient location for all to see and read. If the manual or product labels are lost or not

legible, contact Matco Tools for replacements. If the operator is not ﬂuent in English, the product and safety instructions shall be read to and

discussed with the operator in the operator's native language by the purchaser/owner or his designee, making sure that the operator compre-

hends its contents.

THE NATURE OF HAZARDOUS SITUATIONS

The use of body reapir kits are subject to certain hazards that cannot be prevented by mechanical means, but only by the exercise of

intelligence, care, and common sense. It is therefore essential to have owners and personnel involved in the use and operation of the equip-

ment who are careful, competent, trained, and qualiﬁed in the safe operation of the equipment and its proper use. Examples of hazards are

dropping, tipping or slipping of loads caused primarily by improperly securing loads, overloading, off-centered loads, use on other than hard

level surfaces, and using equipment for a purpose for which it was not designed.

METHODS TO AVOID HAZARDOUS SITUATIONS

• Read, study, understand, and follow all instructions before operating this device.

• The kit owner is responsible for the kit being used in accordance with OSHA, state, and local safety standards.

• User and bystanders must wear eye protection that meets ANSI Z87.1 and OSHA standards.

• Do not use beyond rated capacity.

• When attachments and adapters are used with the kit, the rated capacity of the kit shall be no greater than the rated capacity of the lowest

rated component or combination of components that makes up the kit. Refer to the Owner’s Manual section titled “APPLYING FORCE” for

typical applications and corresponding load capacities.

• Use a pressure gauge that indicates force applied.

• Spreader Ram is rated at 1/2 ton capacity.

• Rubber Heads are rated at 1/2 ton capacity in the 4 ton kit and 1 ton capacity in the 10 ton kit.

• Do not overextend the rams.

• When using extension tubes, position the shortest tube farthest away from the cylinder.

• Attachments and extension tubes must be aligned and fully engaged so the ram force is straight and avoids off-center conditions.

• Before operating, tighten all hose, gauge and manifold connections so they are secure and leak free. Do not over tighten or it may cause

  prematurethreadfailureorsplitpressurettings.Tightenallhosequickdisconnectttingsbyhandonly.

• Do not subject the hose to extreme heat or cold, sharp surfaces, abrasion, impact, kinking, twisting, curling, bending or any condition that

  restrictsoraffectsuidow.

• Make sure setup is stable and secure before performing any work.

• Use this kit for the intended purpose of vehicle body/frame repair only.

• Only components supplied with this kit shall be used with this kit.

 • Noalterationsormodicationsshallbemadetoanyofthekitcomponents.

• Failure to heed these warnings may result in serious or fatal personal injury and/or property damage.

WARNING: This product can expose you to chemicals including nickel, which is known to the State of California to cause cancer and birth

defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.

CONSEQUENCES OF NOT AVOIDING HAZARDOUS SITUATIONS

Failure to read this manual completely and thoroughly, understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS,

MAINTENANCE INSTRUCTIONS and not comply with them, and neglecting the METHODS TO AVOID HAZARDOUS SITUATIONS

could cause accidents resulting in serious or fatal personal injury and/or property damage.

This is the safety alert symbol. It is used to alert you

to potential personal injury hazards. Obey all safety

messages that follow this symbol to avoid possible

injury or death.

WARNING: Indicates a hazardous situation

which, if not avoided, could result in death

or serious injury.

WARNING

WARNING INFORMATION

BRK4TB, BRK10TB 3 03/18/21

BRK4TB, BRK10TB 4 TON AND 10 TON BODY REPAIR KIT

SETUP

1. Refer to the parts list and drawing in this manual to identify parts mentioned in this setup procedure.

2. Before installing the force gage (P39) remove the plug A in the hose end of the pump (01). Thread the gage into the gage ﬁtting (P41) and

connect with the receiver (P42) by turning it clockwise. Make sure the connection is tight to prevent leakage.

3. Open the release valve (P29) by turning it counterclockwise until it stops, then pump the handle 4 or 5 full incremented pump strokes to

purge air from the hydraulic system.

4. Install ram (02) or spreader (03) at the end of hose (P30) and secure the quick disconnect ﬁttings together by hand tightening the threaded

sleeve (R06-4T & R15-10T) on the female coupler (R15-4T & R16-10T) to the male coupler (P31) at the end of the hose (P30).

P39

P40

P41

P42

OPERATION

This is the safety alert symbol used for the OPERATING INSTRUCTIONS section of this manual to alert you to potential personal

injury hazards. Obey all instructions to avoid possible injury or death.

1. Study the work to be done in order to determine the type ram and other attachments you will be using. Consult the enclosed chart

titled “Applicable force for component set ups” in order to determine the maximum allowable force to be used in your

speciﬁc setup. All rams have female hose disconnects attached to them, and the end of the hose has the male quick disconnect

attached to it. Insert the end of the hose (P30) all the way in to the ram’s female quick disconnect

(R15). Slide the female connector’s

threaded sleeve (R06-4T & R15-10T) on to the threads at the end of the hose (P30) and hand tighten. Never use any tools to tighten

this connection.

2. Consult this Owner’s Manual section titled APPLICABLE FORCE FOR COMPONENT SET UPS for typical attachment and extension

tube setups and pay very close attention to the corresponding load ratings of certain attachment connections. The use of extension

tubes, ram or plunger toes greatly reduces the hydraulic system’s capacity. When using extension tubes, put the shortest tubes on the

ends of the setup.

3. The pump (1) may be operated in the horizontal or vertical position but the pump (1) must point down when used in the vertical

position.

4. Make sure all hydraulic and attachment connections are fully engaged and tight so ram force is straight in order to avoid off-center

load conditions.

5. During setup, make sure the hose routing avoids kinks, twists, curls or bends that will impede hydraulic ﬂuid ﬂow. Do not use the hose

(P30) as a means to carry the kit components. Do not subject the hose (P30) to any hazards such as ﬁre, extreme heat or cold, sharp

surfaces, or heavy impact. IF A HOSE (P30) RUPTURES, BURSTS, OR NEEDS TO BE DISCONNECTED, IMMEDIATELY SHUT THE

PUMP (1) OFF AND OPEN THE RELEASE VALVE (P29) TO RELEASE HYDRAULIC PRESSURE. NEVER GRASP A LEAKING PRESSUR-

IZED HOSE, FITTING OR COMPONENT WITH YOUR HANDS OR SUFFER SERIOUS INJURY.

6. Always use the pressure gauge (14) to make sure you are within the required force range when operating the system.

7. In order to pump the ram

(2), it will be necessary to turn the release valve knob (P29) in a clockwise direction until tight. Tighten by

hand only.

8. Pumping the handle (P34) up and down transfers the hydraulic ﬂuid from the pump’s reservoir (P6), through the hose

(P30), in to the

cylinder and extends the ram with each incremental pump stroke.

9. To release the pressure and return the ram (2) back in to its cylinder (R13-4T & R14-10T) , turn the release valve knob (P29) in a coun-

terclockwise direction very slowly. Turning the release valve knob (P29) slowly will determine the speed in which the ram (2) will retract

back into its cylinder (R13-4T & R14-10T).

IMPORTANT: The pump includes an overload valve that will activate at the pump’s rated capacity only. If the setup requires a reduced

rating, the operator is responsible for using the gauge to determine when to stop pumping since the overload valve (P24) is set to a

higher rating.

10. Make sure the ram (2) is completely retracted inside its cylinder (R13-4T & R14-10T) before disconnecting the hose from the cylinder.

11. The the hose (P30) and the ram (2) are repeatedly disconnected and exposed to shop or work place ﬂoors that are covered with dirt

and debris. It is important to use the dust caps (P32) provided to prevent contaminants from entering the air and hydraulic systems.

12. Based on continuous engagement and disengagement of the hose (P30) from the cylinder (R13-4T & R14-10T), eventually it will

become necessary to add hydraulic ﬂuid to the pump’s reservoir (P6). Completely retract the ram before adding hydraulic ﬂuid. Do

not overﬁll in order to avoid personal injury and hydraulic malfunction. Use only hydraulic jack oil, Chevron Hydraulic Oil AW ISO 32 or

its equivalent Unocal Unax AW 150

. Other ﬂuids will cause damage to the hydraulic seals.

BRK4TB, BRK10TB 4 03/18/21

BRK4TB, BRK10TB 4 TON AND 10 TON BODY REPAIR KIT

PREVENTATIVE MAINTENANCE

This is the safety alert symbol used for the PREVENTATIVE MAINTENANCE section of this manual to alert you to potential

personal injury hazards. Obey all instructions to avoid possible injury or death.

1. Always store the kit in a well protected area where it will not be exposed to inclement weather, corrosive vapors, abrasive dust, or any

other harmful elements. The jack must be cleaned of water, snow, sand, grit, oil, grease or other foreign matter before using.

2. Based on continuous engagement and disengagement of the hose from the cylinder, eventually it will become necessary to add hydraulic

fluid to the pump’s reservoir. Completely retract the ram before adding hydraulic fluid. Do not overfill in order to avoid personal injury and

hydraulic malfunction. Use only hydraulic jack oil. Other fluids will cause damage to the hydraulic seals.

Warning: In order to prevent seal damage and kit failure, never use alcohol, hydraulic brake fluid or transmission oil in the pump.

3. Every kit owner is responsible for keeping the kit labels clean and readable. Use a mild soap solution to wash external surfaces of the kit

components but not any moving hydraulic components.

4. Do not attempt to make any hydraulic repairs unless you are a qualified hydraulic repair person that is familiar with this equipment.

Repairs must be performed by an authorized service center.

TROUBLESHOOTING

Important: If repairs are necessary they must be performed in a dirt-free environment by qualified personnel who are familiar with this

equipment.

PROBLEM ACTION

1. Ram will not lift rated load. Turn reservoir fill screw (P7) counterclockwise two complete

revolutions and wait 10 seconds. Turn screw clockwise until tight

and proceed to pump. If that does not fix the problem check the

pump reservoir's fluid level. The proper amount of fluid should

be BRK4TB - 12.8 ounces and BRK10TB - 22 ounces. Use only

hydraulic jack oil.

2. Unit will not sustain rated load or feels “spongy” under rated load. Purge air from hydraulic system as above.

3. Unit will not lift to full height. Purge air from hydraulic system as above.

4. Handle tends to raise up while the unit is under rated load. Pump the handle rapidly several times to push oil past ball

valves in power unit.

5. Unit still does not operate. Contact Matco Tools Customer Service.

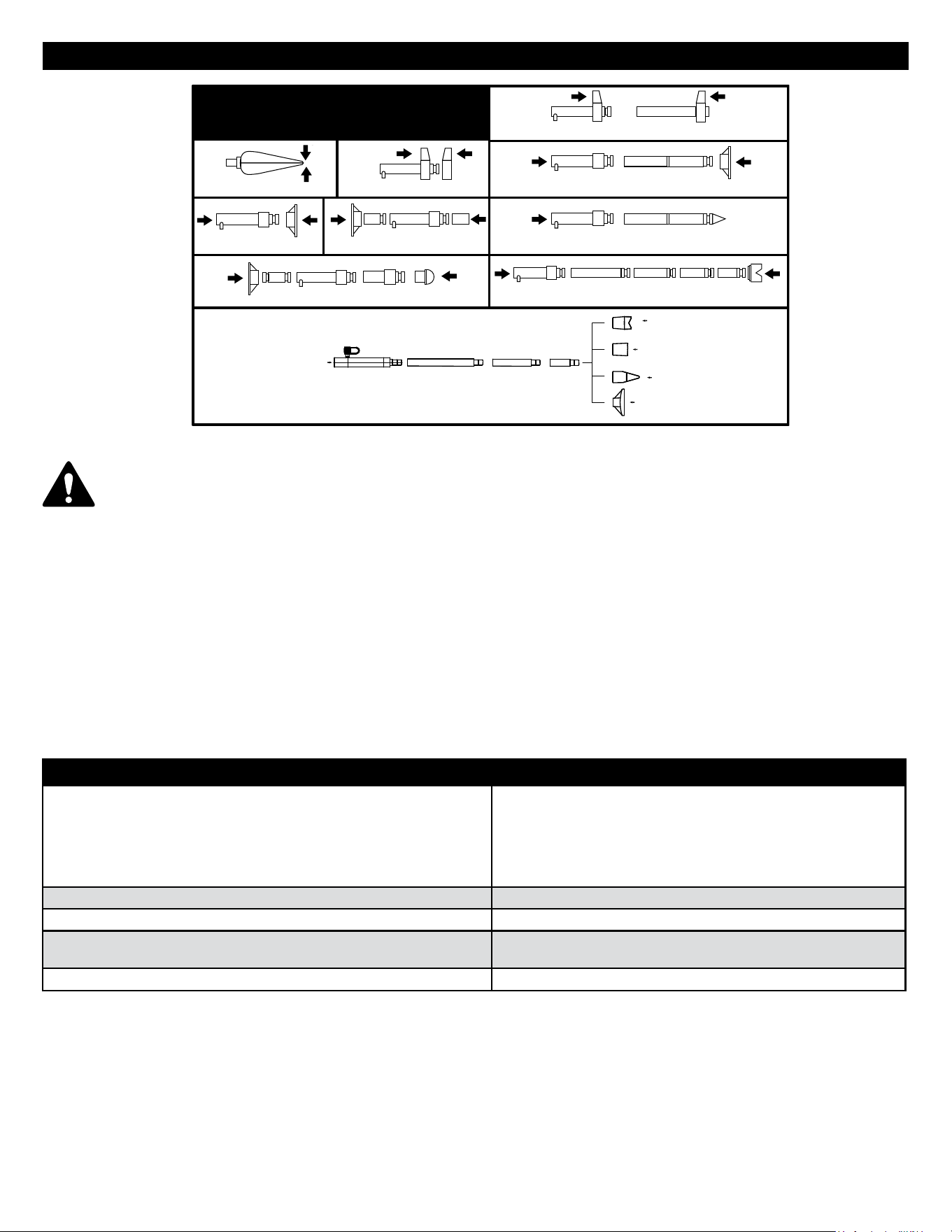

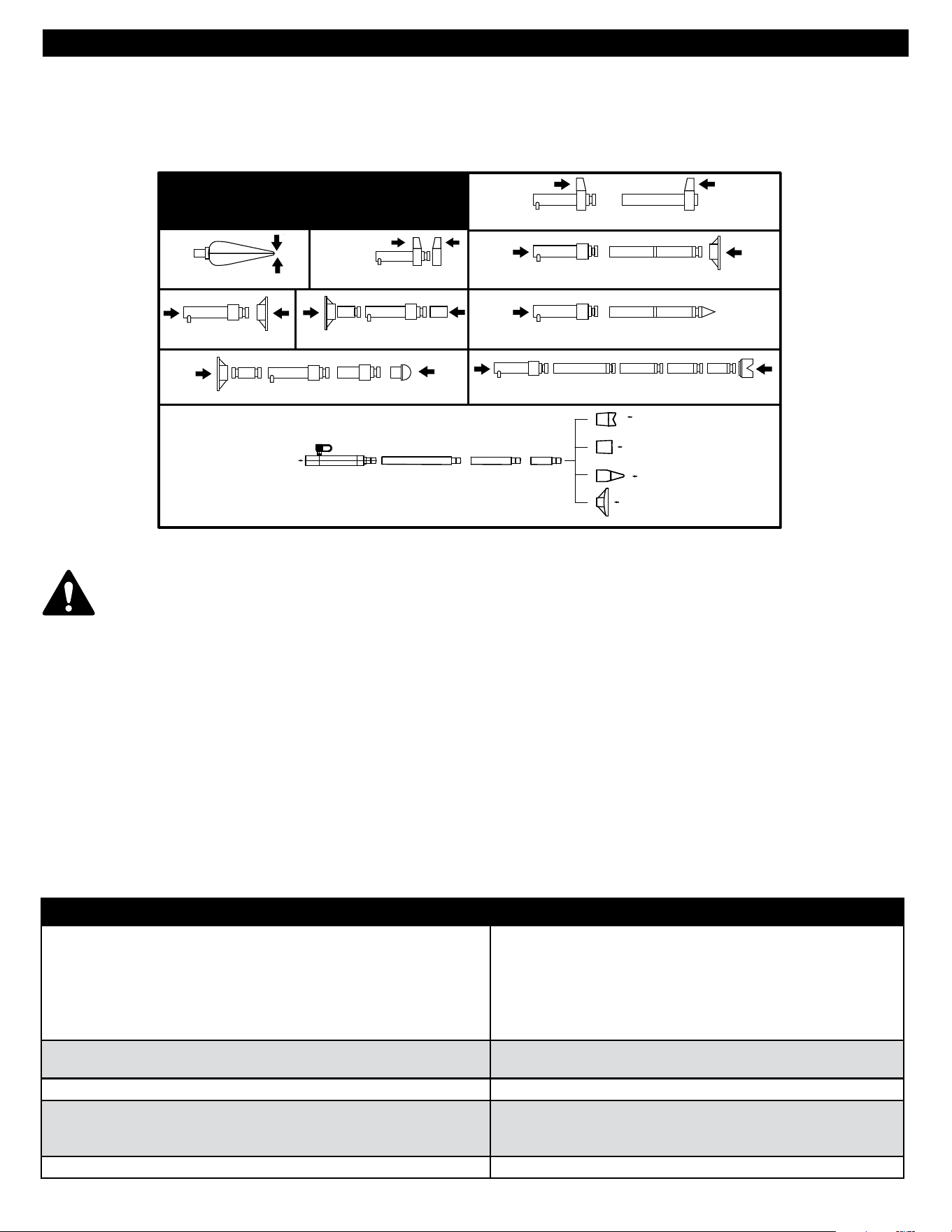

Spreader Capacity

100% of Ram Capacity 100% of Ram Capacity

100% of Plunger Toe Capacity

25% of Ram Capacity

100% of Rubber Head Capacity

50% of Plunger Toe Capacity

25% of Ram Capacity

6% of Ram Capacity

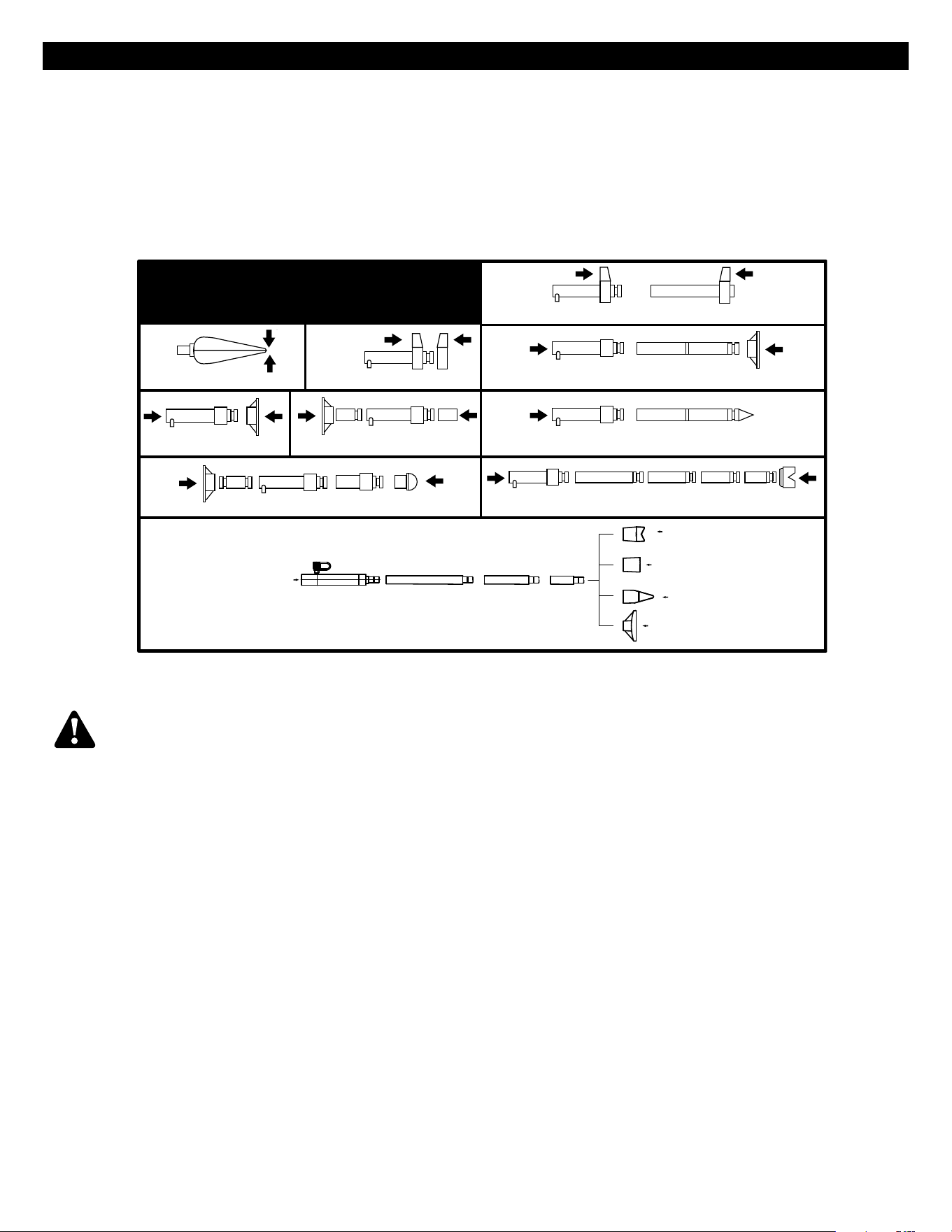

APPLICABLE FORCE

FOR COMPONENT SET UPS

12% of Ram Capacity

BRK4TB, BRK10TB 5 03/18/21

BRK4TB, BRK10TB 4 TON AND 10 TON BODY REPAIR KIT

WARRANTY NOTICE

Hydraulic Warranty Policy

Matco® shop equipment and tools, excluding accessories, are warranted against defects in materials or workmanship for a period of 1

year from original purchase. We will repair or replace at our option any defective part or unit which proves to be defective in material or

workmanship within this warranty plan. This warranty does not cover damage to equipment or tools arising from alteration, abuse or misuse,

and does not cover any repairs or replacement made by anyone other than Matco or its authorized service centers.

The foregoing obligation is Matco Tools sole liability under this or any implied warranty and under no circumstances shall we be liable for any

incidental or consequential damages.

NOTE: Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may

not apply to you.

Return equipment or parts to Matco Tools, or an authorized service center, transportation prepaid. Be certain to include your name and address,

evidence of the purchase date, and description of the suspected defect.

If you have any questions about warranty service, please write to Matco Tools, Stow, OH 44224. This warranty gives you specific legal rights

and you may also have other rights which vary from state to state.

BRK4TB, BRK10TB 6 03/18/21

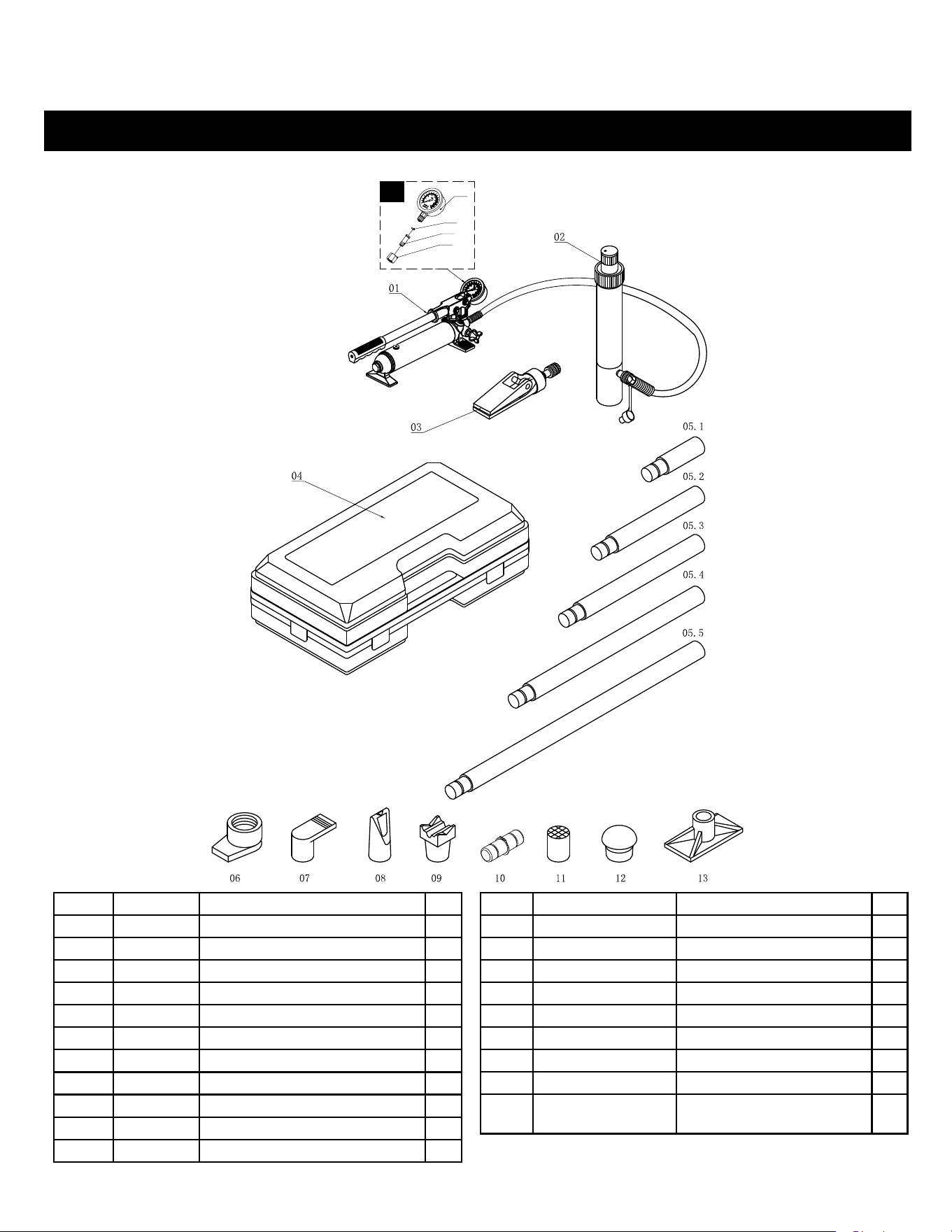

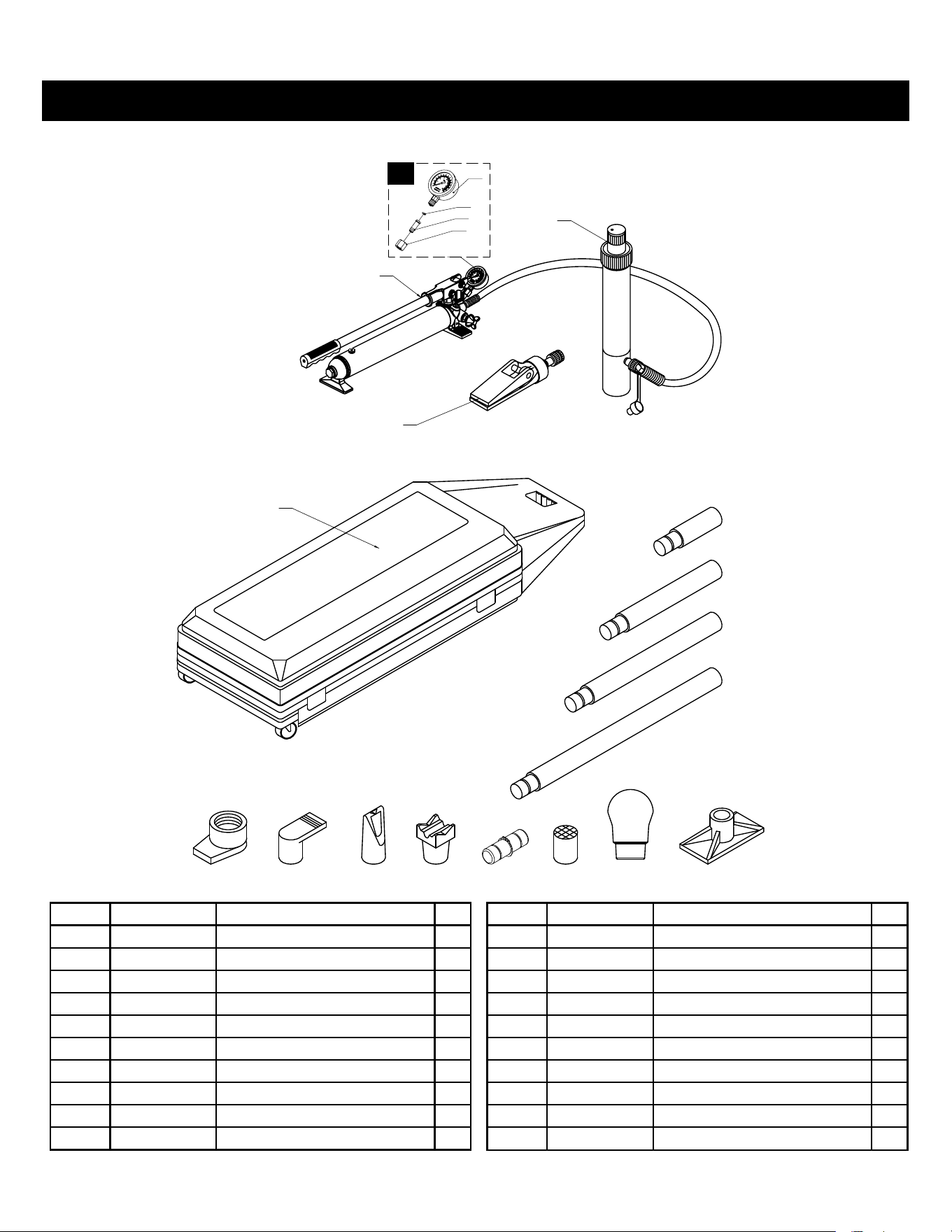

PARTS - 4 TON

Item # Part # Description Qty

1 RS4TPABR Pump w/Hose, Burgundy 1

RSHS Hose 1

2 RS4TRBR Ram, Burgundy 1

3 RSSPRABR Spreader, Burgundy 1

4 RS4T01 Case 1

5.1 RS4T02.1BR

3.23" (82mm) Extension, Burgundy

5.2 RS4T02.2BR

5.04" (128mm) Extension, Burgundy

5.3 RS4T02.3BR

8.50" (216mm) Extension, Burgundy

5.4 RS4T02.4BR

16.54" (420mm) Extension, Burgundy

5.5 RS4T02.5BR

19.49" (495mm) Extension, Burgundy

6 RS4T04ABR Ram Toe, Burgundy 1

Item # Part # Description Qty

7 RS4T05BR Plunger Toe, Burgundy 1

8 RS4T06BR Wedge Head, Burgundy 1

9 RS4T07BR V-Base, Burgundy 1

10 RS4T08 Male Connector 1

11 RS4T09BR Serrated Saddle, Burgundy 1

12 RS4T10 Rubber Head 1

13 RS4T03BR Flat Base, Burgundy 1

14 RSPGA Pressure Gauge Assembly 1

Not

Shown

RSBRK4TBLK Product Label Kit 1

P39

P40

P41

P42

BRK4TB, BRK10TB 7 03/18/21

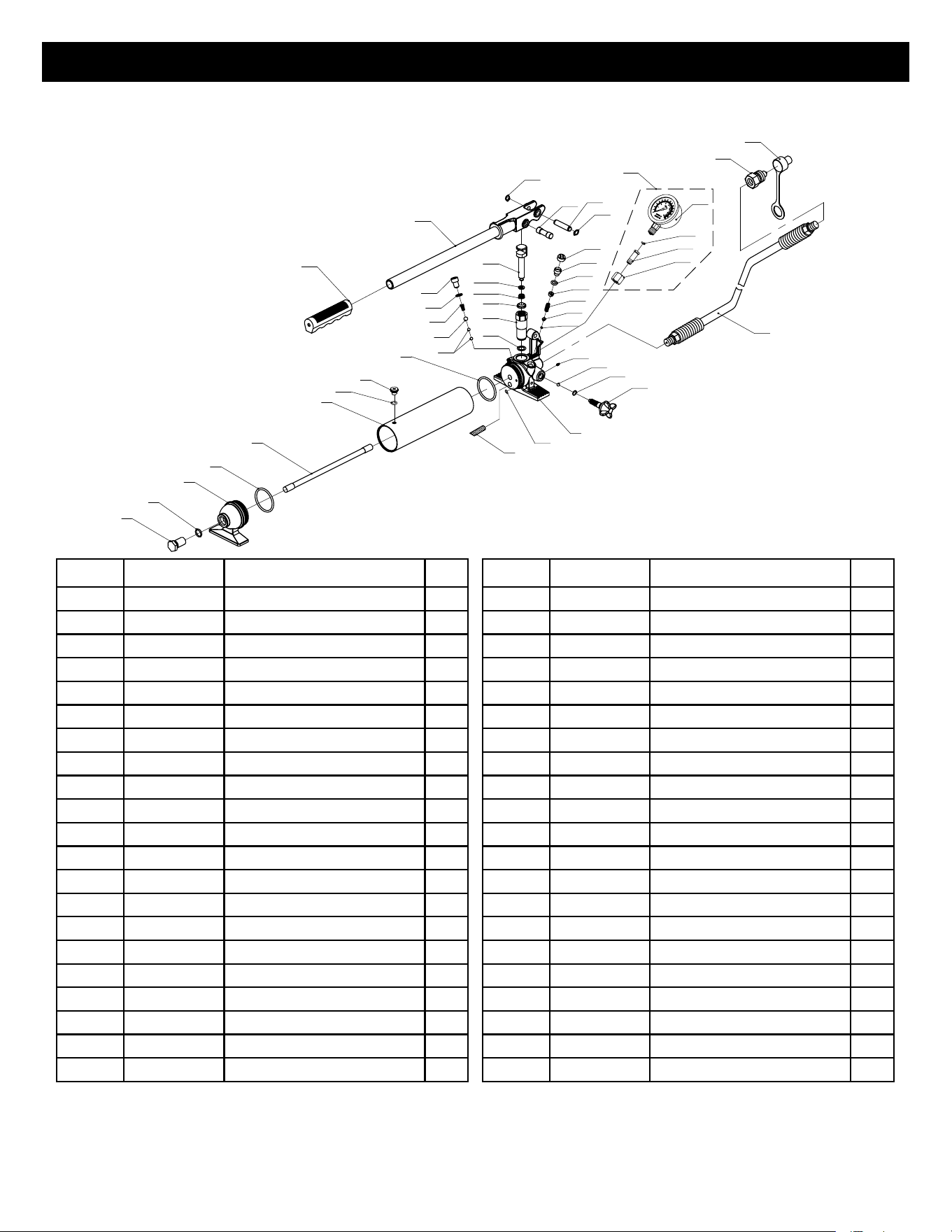

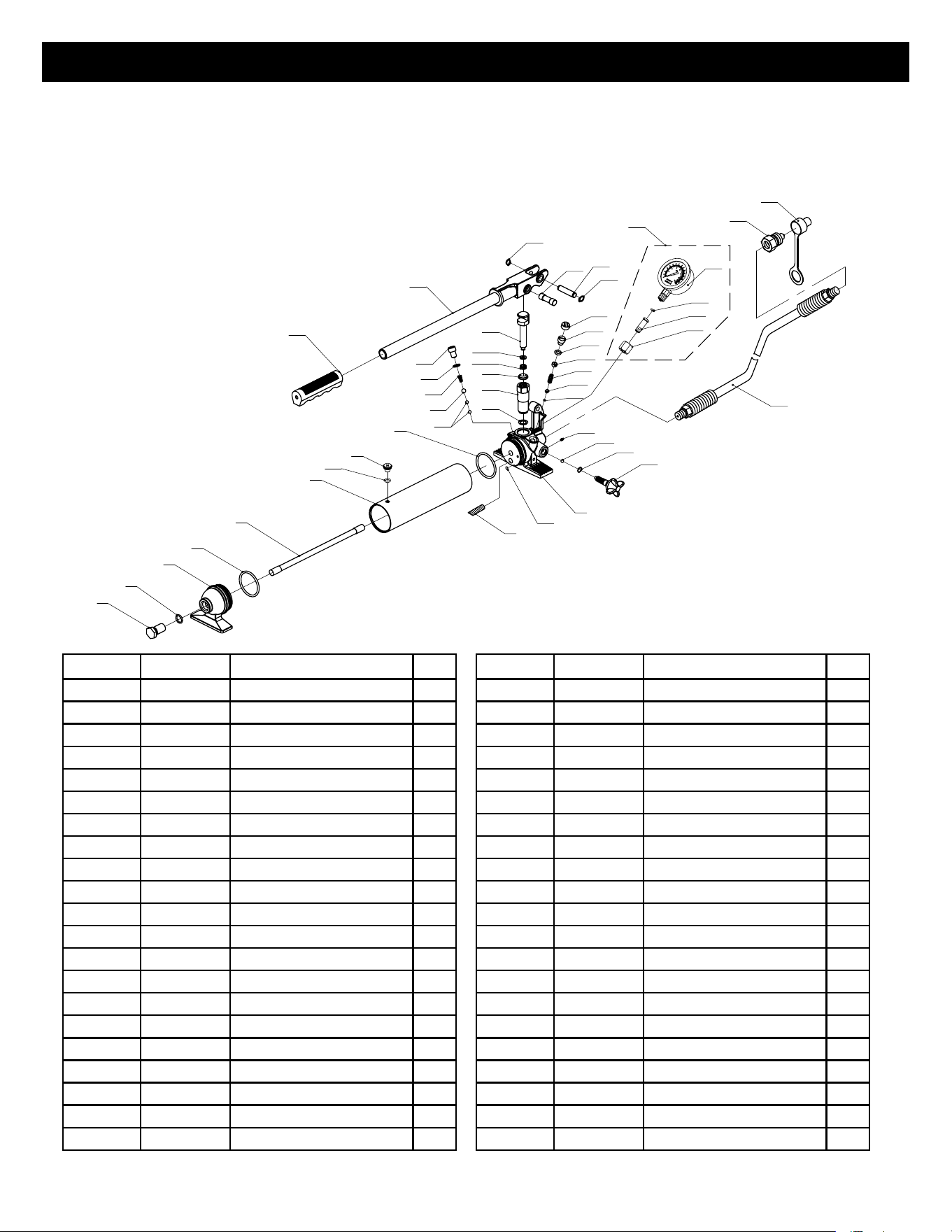

RS4TPABR - 4 TON PUMP

* Items identified by an asterisk are available in pump seal kit, RS4TPSKA.

NOTE: Items which are not identified by a part number or with an asterisk are not available separately.

P25

P10

P11

P12

P13

P14

P20

P18-1

P18-2

P17

P16

P15

P10

P28

P29

P21

P22

P23

P24

P25

P26

P27

P31

P32

P30

P19

P34

P35

P36

P38

P37

P33

P37

P39

P40

P41

P42

P39

Item # Part # Description Qty

P1 Screw 1

P2 * O-ring 1

P3 RS4TPFBR Pump Foot, Burgundy 1

P4 * O-ring 2

P5 Tie Rod 1

P6 Reservoir 1

P7 Breather Screw 1

P8 Oil Filter 1

P9 Valve Block 1

P10 * Ball 3

P11 * Ball 1

P12 * Spring 1

P13 * Washer 1

P14 Plug Screw 1

P15 * Copper Ring 1

P16 * Piston Seat 1

P17 * Anti-dust Ring 1

P18 * Sealing Ring (incl 18-1 & 18-2) 1

P19 Screw 1

P20 Piston 1

P21 * Ball 1

Item # Part # Description Qty

P22 * Ball Cup 1

P23 * Spring 1

P24 * Screw 1

P25 * O-ring 2

P26 Screw 1

P27 Screw Cap 1

P28 * O-ring 1

P29 RSP15BR Release Valve, Burgundy 1

P30 RSHS Hose 1

P31 RSP17 Male Coupler 1

P32 RSP18 Hose Dust Cover 1

P33 Magnet 1

P34 RS4THNDLBR Handle, Burgundy 1

P35 Handle Sleeve 1

P36 Pin 1

P37 Sealing Ring 2

P38 Pin 1

P39 RSPGA Pressure Gauge (incl P39 - P42) 1

P40 O-ring 1

P41 Gauge Fitting 1

P42 Nut 1

BRK4TB, BRK10TB 8 03/18/21

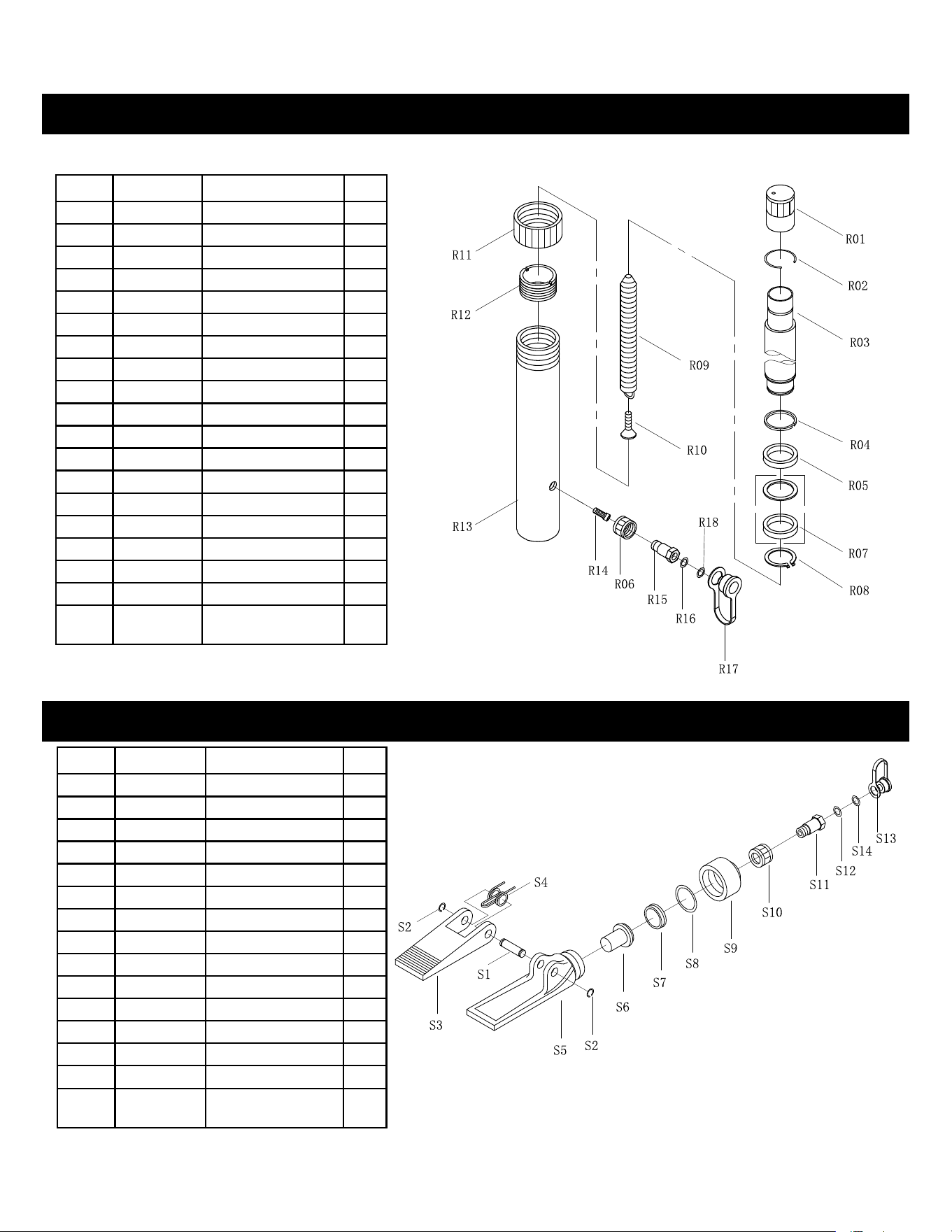

RS4TRBR - 4 TON RAM

RSSPRABR - 4 TON SPREADER

*Items identified by an asterisk are available in Ram Seal Kit, RS4TRSKA.

NOTE: Items which are not identified by a part number or with an asterisk are not available separately.

Item # Part # Description Qty

R01 RS4TR01 Cover 1

R02 Circlip 1

R03 Piston Rod 1

R04 * Circlip 1

R05 * Bushing 1

R06 Nut 1

R07 * Sealing Ring Set 1

R08 * Retaining Ring 1

R09 Spring 1

R10 Screw 1

R11 RS4TR12 Protection Cap 1

R12 Limit Ring 1

R13 Cylinder 1

R14 Screw 1

R15 Female Coupler 1

R16 O-ring 1

R17 Dust Cover 1

R18 Sealing Ring 1

N/S RSRCPLR Ram Coupler (incl R06,

R15–R18)

*Items identified by an asterisk are available in Spreader Seal Kit, RSSPRASK.

NOTE: Items which are not identified by a part number or with an asterisk are not available separately.

Item # Part # Description Qty

S1 Pin 1

S2 Circlip 1

S3 Movable Jaw 1

S4 Spring 1

S5 Fixed Jaw 1

S6 Piston 1

S7 * Cup Seal 1

S8 * O-ring 1

S9 End Cap 1

S10 Nut 1

S11 Coupler 1

S12 O-ring 1

S13 Dust Cover 1

S14 Sealing ring 1

N/S RSSPRCPLR Spreader Coupler (incl

S10 – S14)

BRK4TB, BRK10TB 9 03/18/21

PARTS - 10 TON

Item # Part # Description Qty

01 RS10TPABR Pump w/Hose, Burgundy 1

RSHS Hose 1

02 RS10TRBR Ram, Burgundy 1

03 RSSPRABR Spreader, Burgundy 1

04 RS10T01 Case 1

RS10T01WH Wheel for Case 2

5.1 RS10T02.1BR

3.23" (82mm) Extension, Burgundy

5.2 RS10T02.2BR

5.04" (128mm) Extension, Burgundy

5.3 RS10T02.3BR

8.50" (216mm) Extension, Burgundy

5.4 RS10T02.4BR

16.54" (420mm) Extension, Burgundy

06 07 08 09 10 11

05.1

05.2

05.3

05.4

12 13

P39

P40

P41

P42

Item # Part # Description Qty

06 RS10T04ABR Ram Toe, Burgundy 1

07 RS10T05BR Plunger Toe, Burgundy 1

08 RS10T06BR Wedge Head, Burgundy 1

09 RS10T07BR V-Base, Burgundy 1

10 RS10T08 Male Connector 1

11 RS10T09BR Serrated Saddle, Burgundy 1

12 RS10T10 Rubber Head 1

13 RS10T03BR Flat Base, Burgundy 1

14 RSPGA Pressure Gauge Assembly 1

N/S RSBRK10TBLK Product Label Kit 1

BRK4TB, BRK10TB 10 03/18/21

RS10TPABR - 10 TON PUMP

*Items identified by an asterisk are available in pump seal kit, RS10TPSKA.

NOTE: Items which are not identified by a part number or with an asterisk are not available separately.

Item # Part # Description Qty

P1 Screw 1

P2 * O-ring 1

P3 RS10TPFBR Pump Foot, Burgundy 1

P4 * O-ring 2

P5 Tie Rod 1

P6 Reservoir 1

P7 Breather Screw 1

P8 Oil Filter 1

P9 Valve Block 1

P10 * Ball 3

P11 * Ball 1

P12 * Spring 1

P13 * Washer 1

P14 Plug Screw 1

P15 * Copper Ring 1

P16 * Piston Seat 1

P17 * Anti-dust Ring 1

P18 * Sealing Ring (incl 18-1 & 18-2) 1

P19 Screw 1

P20 Piston 1

P21 * Ball 1

Item # Part # Description Qty

P22 * Ball Cup 1

P23 * Spring 1

P24 * Screw 1

P25 * O-ring 2

P26 Screw 1

P27 Screw Cap 1

P28 * O-ring 1

P29 RSP15BR Release Valve, Burgundy 1

P30 RSHS Hose 1

P31 RSP17 Male Coupler 1

P32 RSP18 Hose Dust Cover 1

P33 Magnet 1

P34 RS10THNDLBR Handle, Burgundy 1

P35 Handle Sleeve 1

P36 Pin 1

P37 Sealing Ring 2

P38 Pin 1

P39 RSPGA Pressure Gauge (incl P39 - P42) 1

P40 O-ring 1

P41 Gauge Fitting 1

P42 Nut 1

P25

P10

P11

P12

P13

P14

P20

P18-1

P18-2

P17

P16

P15

P10

P28

P29

P21

P22

P23

P24

P25

P26

P27

P31

P32

P30

P19

P34

P35

P36

P38

P37

P33

P37

P39

P40

P41

P42

P39

BRK4TB, BRK10TB 11 03/18/21

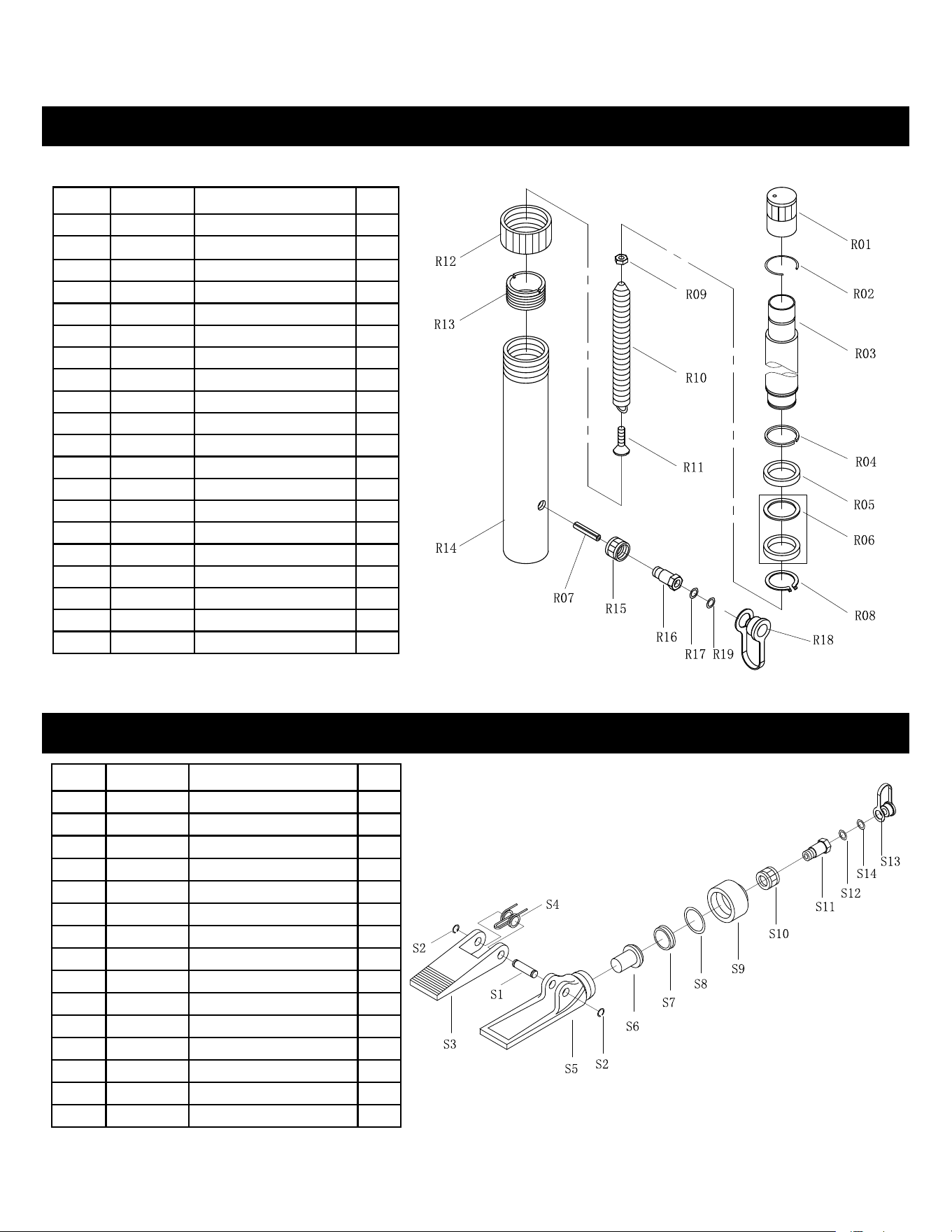

RS10TRBR - 10 TON RAM

RSSPRABR - 10 TON SPREADER

*Items identified by an asterisk are available in Ram Seal Kit, RS10TRSKA.

NOTE: Items which are not identified by a part number or with an asterisk are not available separately.

*Items identified by an asterisk are available in Spreader Seal Kit, RSSPRASK.

NOTE: Items which are not identified by a part number or with an asterisk are not available separately.

Item# Part# Description Qty

R01 RS10TR01 Cover 1

R02 Circlip 1

R03 Piston Rod 1

R04 * Circlip 1

R05 * Bushing 1

R06 * Sealing Ring Set 1

R07 Pin 1

R08 * Circlip 1

R09 Nut 1

R10 Spring 1

R11 RS10TR12 Screw 1

R12 Protection Cap 1

R13 Limit Ring 1

R14 Cylinder 1

R15 Nut 1

R16 Female Coupler 1

R17 O-ring 1

R18 Dust Cap 1

R19 Sealing Ring 1

N/S RSRCPLR Ram Coupler (incl R15–R19) 1

Item# Part# Description Qty

S1 Pin 1

S2 Circlip 1

S3 Movable Jaw 1

S4 Spring 1

S5 Fixed Jaw 1

S6 Piston 1

S7 * Cup Seal 1

S8 * O-ring 1

S9 End Cap 1

S10 Nut 1

S11 Coupler 1

S12 O-ring 1

S13 Dust Cover 1

S14 Sealing ring 1

N/S RSSPRCPLR

Spreader Coupler (incl S10 – S14)

BRK4TB, BRK10TB 12 03/18/21

ESPECIFICACIONES

• Instrucciones de Operación

• Inforación de Advertencia

• Revisión de Refacciones

BRK4TB

BRK10TB

Ram Capacidad ................. 4 Ton @ 7,250 psig ....... 10 Ton @ 7,250 psig

Altura mínima del pistón ............... 10.5" ...........................................12.7"

Recorrido........................................ 4.7" ..............................................5.1"

Capacidad Fluida ........................ 12.8 oz. ....................................... 22 oz.

Peso de Producto

.................... 43 Lbs....................................68.3 Lbs.

Peso de embarque

.................45.2 Lbs. ................................. 71.7 Lbs.

BRK4TB BRK10TB

Cumple con las Normas de

Seguridad/ASME PASE-2019

TON BODY

REPAIR KIT

CONJUNTO PARA REPARACIÓN DE CARROCERÍAS 4 TONELADAS

TROUSSE DE RÉPARATION DE CARROSSERIE 4 TONNE

CONJUNTO PARA REPARACIÓN DE CARROCERÍAS 10 TONELADAS

TROUSSE DE RÉPARATION DE CARROSSERIE 10 TONNE

TON BODY

REPAIR KIT

BRK4TB, BRK10TB 13 03/18/21

BRK4TB, BRK10TB CONJUNTO PARA REPARACIÓN DE CARROCERÍAS 4 Y 10 TONELADAS

INFORMACIÓN DE ADVERTENCIA

Este símbolo indica una alerta de seguridad y se usa para

advertir sobre peligro de accidentes personales. Observe toda

la información de seguridad que sigue a este símbolo para

evitar la posibilidad de que ocurran lesiones o muerte.

IMPORTANTE: LEA ESTAS INSTRUCCIONES ANTES DE USAR EL DISPOSITIVO

ANTES DE USAR ESTE DISPOSITIVO, LEA ESTE MANUAL DETENIDAMENTE. PROCURE ENTENDER SUS PROCEDIMIENTOS

OPERATIVOS, ADVERTENCIAS DE SEGURIDAD Y FORMA DE MANTENIMIENTO.

El propietario es responsable de asegurarse de que todo el personal lea este manual antes de usar el dispositivo. Asimismo, es responsabilidad

del propietario mantener este manual en buenas condiciones en una ubicación conveniente para su consulta. Si las etiquetas del manual o

producto son ilegibles o no están en su lugar, deberá ponerse en contacto con Matco Tools para obtenerlas gratis. El comprador/propietario o

una persona designada deberá leer y comentar el producto y las advertencias de seguridad en la lengua materna del operario que no hable inglés

ﬂuido, a ﬁn de asegurarse de que comprende el contenido.

NATURALEZA DE LAS SITUACIONES DE RIESGO

El uso de los conjuntos de potencia hidráulica portátiles está sujeto a ciertos peligros los que no se pueden prevenir por medidas mecáni-

cas, sino sólo por ejercer la inteligencia, cuidado y sentido común. La versatilidad del uso está limitada sólo por la imaginación y la in-

geniosidad de su operador; por ende, Matco Tools no podrá responsabilizarse por los daños al producto o lesiones personales debido al

juicio incorrecto del operador o al uso inadecuado del equipo. Es imprescindible contar con personal involucrado en el uso y la operación

del equipo quienes sean cuidadosos, competentes, entrenados y caliﬁcados en la operación segura del equipo y su uso adecuado al mo-

mento de trabajar sobre los armazones del vehículo y las partes del cuerpo. Ejemplos de los peligros son las caídas o el deslizamiento

de la carga, ocasionados por la sujeción inadecuada de las cargas, la sobrecarga, las cargas no centradas y los montajes inadecuados.

Los peligros adicionales se podrán ocasionar por la rotura o explosión de las mangueras hidráulicas y acoplamientos relacionados. de-

bido al uso, mal uso, el montaje inadecuado y además usar el equipo para algún uso para el cual no fue destinado.

FORMAS DE EVITAR LAS SITUACIONES DE RIESGO

• Estudie, comprenda y siga todas las instrucciones antes de operar este dispositivo.

 • ElpropietariodelkitesresponsabledequeelkitseusedeacuerdoconlasnormasdeseguridadOSHA,estatalesylocales.

 • ElusuarioylostranseúntesdebenusarprotecciónparalosojosquecumplaconANSIZ87.1ylasnormasdeOSHA.

• No use más allá de la capacidad nominal.

 • Cuandoseusanaccesoriosyadaptadoresconelkit,lacapacidadnominaldelkitnodebesermayorquelacapacidadnominal

  delcomponentedemenorcalicaciónolacombinacióndecomponentesquecomponeelkit.ConsultelaseccióndelManualdel

propietario titulada “APLICACIÓN DE FUERZA” para aplicaciones típicas y capacidades de carga correspondientes.

 • Useunmanómetroqueindiquelafuerzaaplicada.

 • Elpistóndelesparcidorcuentaconunaclasicaciónnominalde1/2toneladas

 • Lascabezasdegomatienenunacapacidadnominalde1/2toneladaenelkitde4toneladasyunacapacidadde1tonelada

en el kit de 10 toneladas.

• No sobre extienda los carneros.

 • Cuandousetubosdeextensión,coloqueeltubomáscortomásalejadodelcilindro.

 • Losaccesoriosylostubosdeextensióndebenestaralineadosycompletamenteenganchadosparaquelafuerzadelpistónsea

recta y evite las condiciones descentradas.

 • Antesdeoperar,aprietetodaslasconexionesdemanguera,manómetroycolectorparaqueesténsegurasylibresdefugas.No

apriete demasiado o puede causar una falla prematura del hilo o accesorios de presión dividida. Apriete todas las conexiones de

desconexión rápida de la manguera con la mano solamente.

 • Nosometalamangueraacalorextremoofrío,superciesaladas,abrasión,impacto,retorcimiento,torsión,curvatura,exióno

  cualquiercondiciónquerestrinjaoafecteelujodeuido.

 • Asegúresedequelaconguraciónseaestableyseguraantesderealizarcualquiertrabajo.

• Utilice este kit para el propósito previsto de la reparación del cuerpo / bastidor del vehículo únicamente.

• Solo los componentes suministrados con este kit deben usarse con este kit.

 • Nosedebenhaceralteracionesomodicacionesaningunodeloscomponentesdelkit.

• El incumplimiento de estas advertencias puede ocasionar lesiones personales graves o fatales y / o daños a la propiedad.

ADVERTENCIA: Esteproductolepodráexponeraciertosquímicos,paraincluirelníquel,conocidosenelEstadodeCaliforniapor

ocasionarcáncerydefectoscongénitosuotrosdañosalareproducción.Paramayoresinformes,visite:www.P65Warnings.ca.gov.

CONSECUENCIAS DE NO PREVENIR LAS SITUACIONES DE RIESGO

No leer, comprender u observar todo el contenido de este manual en relación con sus INSTRUCCIONES DE USO, ADVERTENCIAS DE

SEGURIDAD y FORMA DE MANTENIMIENTO, así como desatender las FORMAS DE EVITAR LAS SITUACIONES DE RIESGO, puede provocar

accidentes que tengan como consecuencia lesiones graves, peligro de muerte o daños materiales.

ADVERTENCIA: Indica una situación

peligrosa que si no se evita, puede

provocar la muerte o lesiones graves.

ADVERTENCIA

BRK4TB, BRK10TB 14 03/18/21

BRK4TB, BRK10TB CONJUNTO PARA REPARACIÓN DE CARROCERÍAS 4 Y 10 TONELADAS

INSTRUCCIONES DE ENSAMBLAJE DEL EQUIPO DE POTENCIA HIDRÁULICA PORTÁTIL

Éste es el Símbolo de Alerta de Seguridad usado para la sección de INSTRUCCIONES DE ENSAMBLAJE de este manual

para advertirle de los peligros potenciales de lesión personal. Obedezca todas las instrucciones para evitar lesiones potenciales o

aún la muerte.

INSTRUCCIONES DE MONTAJE

1 Consulte el dibujo de partes de vista ampliada en este manual para identicar las partes mencionadas en este procedimiento

demontaje.

2. Antes de instalar el dinamómetro (P39) extraiga el enchufe A en el extremo de manguera de la bomba. (01). Enrosque el dinamómetro en el

acople de indicador (P41) y conéctelo con el receptor (P42) al girarlo en el sentido de las agujas del reloj. Asegúrese que la conexión esté

apretada con el n de prevenir derrames.

3. Abra la válvula de seguridad (P29) al girarla en el contrasentido de las agujas del reloj hasta que se pare, luego bombee la manivela 4 o 5

recorridos de bomba incrementados completos con el n de purgar el aire del sistema hidráulica.

4. Instale el pistón (02) o separador (03) al nal de la manguera (P30) y sujete juntos los acoples de desconexión rápida al apretar manualmente

la manga roscada (R06-4T & R15-10T) en el acoplar hembra (R15-4T & R16-10T) al acoplar macho (P31) al nal de la manguera (P30).

P39

P40

P41

P42

INSTRUCCIONES DE OPERACIÓN

Éste es el Símbolo de Alerta de Seguridad usado para la sección de INSTRUCCIONES DE OPERACIÓN de este manual para

advertirle de los peligros potenciales de lesión personal. Obedezca todas las instrucciones para evitar lesiones potenciales o

aún la muerte.

1. Estudie el trabajo a realizarse con el n de determinar el tipo de pistón y los demás accesorios los que se emplearán. Consulte la

tabla adjunta titulada “Potencia Aplicable para el Montaje de Accesorios” con el n de determinar la máxima potencia permisible a

ser usada en su ensamblaje especíco. Todos los pistones cuentan con desconexiones hembras de manguera sujetadas a ellos, y

el n de la manguera tiene una desconexión rápida macho sujetada a ella. Inserte completamente la desconexión rápida macho al

nal de la manguera (P30) en la desconexión rápida (S11) hembra del pistón. Deslice la manga

(R06-4T & R15-10T) enroscada del

conector hembra en las roscas del conector macho y apriétela (P30) manualmente. Nunca use ninguna herramienta para apretar

esta conexión.

2. Consulte la sección de este Manual del Propietario titulada POTENCIA APLICABLE PARA EL ENSAMBLAJE DE LOS COMPONEN-

TES para el ensamblaje de accesorios y tubos de extensión típicos y preste mucha atención a las clasicaciones de carga cor-

respondientes de ciertas conexiones de accesorio. El uso de tubos de extensión, pistones o dedos de émbolo reduce de manera

drástica la capacidad del sistema hidráulico. Al momento de usar UNOS tubos de extensión, coloque los tubos cortos en los

extremos del ensamblaje.

3. La bomba (1) puede operarse en una posición horizontal o vertical, sin embargo la bomba (1) debe estar apuntada hacia abajo cu-

ando ésta se use en la posición vertical.

4. Asegúrese que todas las conexiones hidráulicas y de los accesorios estén completamente encajadas y apretadas para que la po-

tencia del pistón esté recta, con el n de evitar condiciones de cargas no centradas.

5. Durante el montaje, asegúrese que la ruta de la manguera evite curvas, retorcimientos, espirales y dobladuras, los que impiden el

ujo del líquido hidráulico. No use la manguera (P30) como medida para llevar los componentes del equipo. No sujete la manguera

a ningún peligro, tal como incendio, calor o frío extremo, supercies agudas ni impactos fuertes. SI SE ROMPE O SE REVIENTA

UNA MANGUERA (P30), O SI ÉSTA REQUIERSE SER DESCONECTADA, APAGUE LA BOMBA (1) INMEDIATAMENTE Y ABRA LA

VÁLVULA DE LIBERACIÓN (P29) PARA LIBERAR LA PRESION HIDRÁULICA. NUNCA AGARRE UNA MANGUERA PRESURIZADA,

CONEXIÓN O COMPONENTE CON FUGAS CON LAS MANOS O SE SUFRIRÁN LESIONES SERIAS.

6. Siempre use el indicador (14) de potencia para asegurar que se encuentre dentro del rango de potencia requerido al momento de operar el

sistema.

7. Para poder bombear (2) el pistón, será necesario girar la perilla de la válvula de liberación (P29) en el sentido de las agujas del reloj

hasta que esté apretada. Apriétela manualmente solamente.

8. Cuando se bombea (P34) el mango hacia arriba y hacia abajo, se transere líquido hidráulico del recipiente (P6) de la bomba, a

través de la manguera (P30), en el cilindro y se extiende el pistón con cada recorrido incremental de la bomba.

9. Para liberar la presión y volver el pistón (2) al cilindro

(R13-4T & R14-10T) , gire la perilla de la válvula de liberación (P29) lentamente

en el contrasentido de las agujas del reloj. Al girar la perilla de la válvula de liberación (P29) lentamente, se podrá determinar la velo-

cidad en la que el pistón (2.) se retracta en su cilindro

(R13-4T & R14-10T).

IMPORTANTE: La bomba incluye una válvula aérea que activará la capacidad nominal de la bomba solamente. Si el montaje requiere

una clasicación reducida, el operador será responsable por usar el calibrador, con el n de determinar cuando se debe de dejar de

bombear, dado que la válvula de sobrecarga está ajustada a una clasicación nominal mayor.

BRK4TB, BRK10TB 15 03/18/21

BRK4TB, BRK10TB CONJUNTO PARA REPARACIÓN DE CARROCERÍAS 4 Y 10 TONELADAS

10. Asegúrese que el pistón (2) esté completamente retractado adentro de su cilindro (R13-4T & R14-10T) antes de desconectar la

manguera del cilindro.

11. Los acoplamientos hidráulicos (P30) y neumáticos (2) de desconexión rápida son repetidamente desconectados y expuestos a los pi-

sos de taller o del lugar del trabajo, los que están cubiertos con suciedad y escombros. Es importante usar sobrecubiertas anti-polvo

para prevenir que los contaminantes no entren a los sistemas neumáticos e hidráulicos.

12. Tomando en cuenta el encaje y desencaje continuo de la manguera (P30) del cilindro

(R13-4T & R14-10T), eventualmente será nece-

sario agregar líquido hidráulico al depósito de la bomba (P6). Retracte el pistón completamente antes de añadir líquido hidráulico.

No lo sobrellene para así evitar lesiones personales y el mal funcionamiento hidráulico. Use sólo aceite para gatos hidráulico, aceite

hidráulico AW ISO 32 de Chevron o su equivalente Unocal Unax AW 150. Otros uidos ocasionarán daños a los sellos hidráulicos.

MANTENIMIENTO PREVENTIVO

Este símbolo de alerta de seguridad usado en la sección de MANTENIMIENTO PREVENTIVO de este manual le

advertirá de los peligros potenciales de lesión personal. Obedezca todas las instrucciones para evitar lesiones

potenciales o aún la muerte.

1. Siempre almacene el equipo en un área bien protegida donde ésta no estará expuesta a las inclemencias del clima, vapores corrosivos,

polvo abrasivo, ni a ningún otro elemento dañino. Previo al uso, el equipo debe ser limpio de agua, nieve, arena y arenilla.

Previo

al uso, el gato debe estar limpio de agua, nieve, arena, arenilla, aceite, grasa y otro material foráneo.

2. Tomando en cuenta el encaje y desencaje continuo de la manguera del cilindro, eventualmente será necesario agregar líquido hidráu-

lico al depósito de la bomba. Retracte el pistón completamente antes de añadir líquido hidráulico. No lo sobrellene para así evitar

lesiones personales y el mal funcionamiento hidráulico. Use sólo líquido hidráulico para gato, Chevron AW ISO 32 o Unocal Unax AW

150. Otros líquidos ocasionarán daños a los sellos hidráulicos.

IMPORTANTE: Con el n de prevenir daños de sello o fallas del equipo, nunca use alcohol, líquido hidráulico de freno ni aceite para

transmisiones en la bomba.

3. Cada propietario del equipo será responsable por mantener limpias y legibles las etiquetas del equipo. Use una solución de jabón

suave para limpiar las supercies externas de los componentes del quipo, pero no limpie los componentes hidráulicos móviles.

4. No intente realizar ninguna reparación hidráulica al menos que usted sea un individuo calicado en las reparaciones hidráulicas famil-

iarizado con este equipo. Las reparaciones deben realizarse por parte de un centro de servicio autorizado.

Capacidad del distribuidor

100%

de capacidad del pistón 100% de capacidad del pistón

100% de

capacidad

del dedo

del pie del émbolo

25% de capacidad del pistón

100% de capacidad del cabeza de goma

50% de capacidad del dedo del pie del émbolo

25% de capacidad del pistón

6% de capacidad del pistón

POTENCIA APLICABLE PARA

LOS COMPONENTES DE MONTAJE

12% de capacidad del pistón

BRK4TB, BRK10TB 16 03/18/21

BRK4TB, BRK10TB CONJUNTO PARA REPARACIÓN DE CARROCERÍAS 4 Y 10 TONELADAS

DIAGNÓSTICO DE AVERÍAS

Si se requieren unas reparaciones, éstas deben realizarse en un ambiente libre de suciedad por parte de personal calificado familiar-

izado con este equipo.

NOTIFICACIÓN DE GARANTÍA

Política de garantía hidráulica

El equipo de taller y las herramientas de Matco®, con la exclusión de los accesorios, están garantizados contra defectos y mano de obra por un

periodo de un año a partir de la fecha de compra original. Nosotros repararemos o repondremos, a nuestra opción, cualquier pieza o unidad que

demuestra ser defectuosa en cuanto a material o mano de obra dentro de este plan de garantía. Esta garantía no cubre los daños a equipo o a

herramientas provenientes de alguna alteración, maltrato, uso indebido, y no cubre las reparaciones ni reposiciones hechas por cualquier centro

que no sea Matco o alguno de sus centros de servicio autorizados.

La obligación anterior es la única responsabilidad de Matco bajo ésta o cualquier garantía implicada, y bajo ninguna circunstancia, seremos

nosotros responsables por cualquier daño incidental ni consecuencial.

NOTA: Algunos estados no permiten la exclusión ni limitación de daños incidentales ni consecuenciales, de manera que la limitación o exclusión

puede no aplicarse a usted.

Devuelva el equipo o las partes a Matco Tools, o a un centro de servicio autorizado, con el flete prepagado. Asegúrese de incluir su nombre y

dirección, la comprobación de la fecha de compra, y la descripción del defecto sospechado.

Si usted tiene cualquier duda acerca del servicio de garantía, escriba por favor a Matco Tools, Stow, OH 44224. Esta garantía le brinda derechos

legales específicos y usted también podría contar con derechos adicionales los cuales varían de estado a estado.

PROBLEM ACTION

1. El pistón no levantará la carga.

Gire el tornillo de rellenado del depósito (P7) dos revolucio-

nes completas en el sentido de las agujas del reloj y espere

10 segundos. Gire el tornillo en el sentido de las agujas del

reloj hasta que esté apretado y proceda con la operación de

bombeo. Si lo mismo no arregla el problema, revise el nivel

de líquido del depósito de la bomba. La cantidad adecuada

de líquido deberá ser de

BRK4TB - 12.8 onzas y BRK10TB - 22

onzas

. Use solo aceite para gatos hidráulicos.

2. El equipo no sostendrá la carga o se siente Expulsa el aire del sistema hidráulico como indicado anterior-

mente.esponjoso bajo la carga.

3. El equipo no levantará la carga hasta la altura normal. Expulsa el aire del sistema hidráulico como indicado anteri-

ormente. Revisa que los niveles de aceite no estén ni altos ni

bajos.

4. El mango tiende a levantarse mientras el equipo. Sube y baja el mango rápidamente varias veces para empujar

sostiene una carga. El aceite más allá de las válvulas de cojinete

en el aparato de capacidad eléctrica.

5. El equipo aún no funciona.

Comuníquese con un centro de servicio hidráulico autorizado de

Matco.

BRK4TB, BRK10TB 17 03/18/21

SPÉCIFICATIONS

• Instructions de

fonctionnement

• Avertissement

• Pièces

TON BODY

REPAIR KIT

CONJUNTO PARA REPARACIÓN DE CARROCERÍAS 4 TONELADAS

TROUSSE DE RÉPARATION DE CARROSSERIE 4 TONNE

CONJUNTO PARA REPARACIÓN DE CARROCERÍAS 10 TONELADAS

TROUSSE DE RÉPARATION DE CARROSSERIE 10 TONNE

TON BODY

REPAIR KIT

BRK4TB

BRK10TB

Ram Capacité .................... 4 Ton @ 7,250 psig ....... 10 Ton @ 7,250 psig

Hauteur minimale du vérin ............ 10,5" ...........................................12,7"

Course ............................................ 4,7" ..............................................5,1"

Capacité en fluide ....................... 12,8 oz. .......................................22 oz.

Poids

............................................. 43 Lbs....................................68,3 Lbs.

Poids d'expédition

.........................45,2 Lbs. ................................. 71,7 Lbs.

BRK4TB BRK10TB

Conforme à la Norme de Sécurité/

ASME PASE-2019

BRK4TB and BRK10TB 18 03/18/21

BRK4TB, BRK10TB TROUSSE DE RÉPARATION DE CARROSSERIE 4 ET 10 TONNE

Ce symbole indique un danger potentiel. Il est utilisé

pour avertir l'utilisateur des risques potentiels de

blessures corporelles. Prière de respecter toutes les

consignes de sécurité qui suivent ce symbole aﬁn

d'éviter les blessures ou la mort potentielles.

IMPORTANT : LIRE CES CONSIGNES AVANT L'UTILISATION.

PRIÈRE DE LIRE CES CONSIGNES ATTENTIVEMENT ET DE S'ASSURER DE BIEN COMPRENDRE LES PROCÉDURES D'UTILISATION, LES

AVERTISSEMENTS DE SÉCURITÉ ET LES BESOINS EN MATIÈRE D'ENTRETIEN DE L'OUTIL AVANT DE L'UTILISER.

Le propriétaire doit s'assurer que tous les employés lisent ce manuel avant d'utiliser l'outil. Le propriétaire de l'outil doit aussi maintenir

ce manuel en bon état et le ranger dans un endroit facilement accessible à tous ceux qui doivent le lire. Si le manuel ou les étiquettes du

produit se perdent ou deviennent illisibles, veuillez contacter Matco Tools pour les faire remplacer. Si l’utilisateur ne parle pas couramment le

français, les consignes de sécurité et le mode d'emploi de l'outil devront lui être lues à haute voix et être discutées avec l'utilisateur, dans sa

langue maternelle, par le propriétaire/acheteur ou une personne désignée, aﬁn d’assurer que l’utilisateur en comprenne les bien le contenu.

NATURE DES SITUATIONS POTENTIELLEMENT DANGEREUSES

L’utilisation des vérins hydrauliques portables entraîne certains risques qui ne peuvent être évités par des moyens mécaniques, mais par une

utilisation intelligente, prudente et empreinte de bon sens. La polyvalence d’emploi est limitée uniquement par l’imagination et l’ingénuité de

l’opérateur; c’est pourquoi Matco Tools ne peut être tenu responsable de dommages matériels ou de blessures corporelles dus au mauvais

jugement de l’opérateur ou à l’utilisation inappropriée de la trousse. Il est essentiel que le personnel utilisant et opérant la trousse soit conscien-

cieux, compétent, formé et qualié pour le faire de façon adéquate et sécuritaire lorsqu’il travaille sur les châssis de véhicules et la carrosserie.

Les accidents pouvant survenir sont par exemple le glissement ou la chute de la charge causés par une charge incorrectement attachée ou des

surcharges, des charges mal équilibrées et des installations inadéquates. Des accidents peuvent aussi se produire par la rupture ou l’éclatement

d’un tuyau hydraulique et de ses raccords à la suite d’abus, d’usage inapproprié, d’installation inadéquate ou d’utilisation de la trousse à des ns

autres que celles prévues par le fabricant.

DIRECTIVES POUR ÉVITER LES SITUATIONS DANGEREUSES

 • Étudiez,comprenezetsuiveztouteslesinstructionsavantd’utilisercetappareil.

 • Lepropriétairedukitestresponsabledel’utilisationdukitconformémentauxnormesOSHA,nationalesetdesécuritélocales.

 • L’utilisateuretlespersonnesprésentesdoiventporteruneprotectionoculaireconformeauxnormesANSIZ87.1etOSHA.

 • Nepasutiliserau-delàdelacapaciténominale.

 • Lorsquedesaccessoiresetdesadaptateurssontutilisésaveclekit,lacapaciténominaledukitnedoitpasêtresupérieureàlacapaciténominale

  ducomposantoudelacombinaisondecomposantsdontlavaleurnominaleestlaplusfaible.Reportez-vousàlasectiondumanueldu

  propriétaireintitulée“APPLICATIONDEFORCE”pourlesapplicationstypiquesetlescapacitésdechargecorrespondantes.

 • Utilisezunmanomètreindiquantlaforceappliquée.

 • Levérindistributeuraunechargenominalede1/2tonne

•

Lestêtesencaoutchoucontunecapacitéde1/2tonnedanslekitde4tonnesetunecapacitéde1tonnedanslekitde10tonnes.

 • Nepastropétendrelesbéliers.

 • Lorsquevousutilisezdestubesd’extension,positionnezletubelepluscourtlepluséloignéducylindre.

 • Lesattachesetlestubesd’extensiondoiventêtrealignésetentièrementengagésdesortequelaforceduvérinsoitdroiteet

  évitelesconditionsdécentrées.

 • Avantdecommencer,serreztouteslesconnexionsdutuyau,delajaugeetducollecteurdefaçonàcequ’ellessoientsûresetsansfuites.Ne

  serrezpastropoucelapourraitcauserunedéfaillanceprématuréeduletageoudesraccordsàpressiondivisée.Serrertouslesraccordsde

  déconnexionrapidedutuyauàlamainseulement.

 • Nesoumettezpasleexibleàdestempératuresextrêmes,àdessurfacescoupantes,àl’abrasion,àdeschocs,àdesplis,àdestorsions,àdes

  courbures,àdesexionsouàtouteautreconditionlimitantouaffectantledébit.

 • Assurez-vousquel’installationeststableetsécuriséeavantd’effectuertouttravail.

 • Utilisezcekituniquementpourlaréparationdelacarrosserie/duchâssis.

 • Seulslescomposantsfournisaveccekitdoiventêtreutilisésaveccekit.

 • Aucunemodicationoumodicationnedoitêtreapportéeauxcomposantsdukit.

 • Lenon-respectdecesavertissementspeutentraînerdesblessuresgravesoumortelleset/oudesdommagesmatériels.

AVERTISSEMENT: Ceproduitpourraitvousexposeràdesproduitschimiques,notammentdunickel,quiestreconnuparl’Étatde

 laCaliforniecommecausantlecancer,desanomaliescongénitalesoud’autrespathologiesdusystèmereproductif.Pourensavoir

 plus,veuillezvisiterlewww.P65Warnings.ca.gov.

CONSÉQUENCES SI LES SITUATIONS DANGEREUSES NE SONT PAS ÉVITÉES

Le défaut de lire le guide d’utilisation au complet, de s’assurer de comprendre et de suivre LES PROCÉDURES D’UTILISATION, LES AVERTISSE-

MENTS ET LES EXIGENCES D’ENTRETIEN et de respecter les DIRECTIVES POUR ÉVITER LES SITUATIONS DANGEREUSES pourrait causer des

accidents et provoquer des dommages matériels ou des blessures graves ou mortelles

AVERTISSEMENT : Ce symbole

indique une situation dangereuse

qui pourrait causer la mort ou des

blessures graves si elle n'est pas

évitée.

AVERTISSEMENT

BRK4TB and BRK10TB 19 03/18/21

BRK4TB, BRK10TB TROUSSE DE RÉPARATION DE CARROSSERIE 4 ET 10 TONNE

DIRECTIVES D’INSTALLATION DE LA TROUSSE DE VÉRIN HYDRAULIQUE PORTABLES

Voici le symbole utilisé dans la section DIRECTIVES D’INSTALLATION du présent guide pour avertir du risque de blessure co

porelle. Suivre toutes les directives pour éviter des blessures potentiellement graves ou mortelles.

INSTALLATION

1. Consulter la vue éclatée du produit dans le guide an d’identier les pièces mentionnées dans la présente procédure d’installation.

2. Avant d'installer le dynamomètre de traction (P39), retirez le bouchon A à l'extrémité du tuyau de la pompe (01). Enlez le dynamomètre

dans le raccord (P41) et connectez-le au récepteur (P42) en le tournant dans le sens des aiguilles d'une montre. Assurez-vous que le rac-

cord est bien serré pour éviter toute fuite.

3. Ouvrez la soupape de décharge (P29) en la tournant dans le sens antihoraire jusqu'au bout, puis effectuez 4 ou 5 coups de pompe com-

plets pour purger l'air du système hydraulique.

4. Installez le vérin (02) ou l'écarteur (03) à l'extrémité du tuyau (P30) et xez les raccords rapides ensemble en serrant à la main le manchon

leté (R06-4T & R15-10T) du raccord femelle (R15-4T & R16-10T) sur le raccord mâle (P31) à l'extrémité du tuyau (P30).

P39

P40

P41

P42

DIRECTIVES D’UTILISATION

Voici le symbole utilisé dans la section DIRECTIVES D’UTILISATION du présent guide pour avertir du risque de blessure

corporelle. Suivre toutes les directives pour éviter des blessures potentiellement graves ou mortelles.

1. Déterminer le travail à effectuer de façon à choisir le type de vérin et les autres accessoires qui seront utilisés. Consulter le

tableau ci-joint intitulé « Force applicable selon les montages » de façon à déterminer la force maximale permise pour un

montage spéciﬁque. Chaque vérin est doté d’un raccord femelle de débranchement (S11) de boyau (P30), et l’extrémité du boyau

se termine par un raccord mâle à débranchement rapide. Insérer à fond le raccord mâle à débranchement

(P30) rapide situé à

l’extrémité du boyau dans le raccord femelle à débranchement (S11) rapide du vérin. Faire glisser le manchon leté

(R06-4T &

R15-10T)

du raccord de branchement femelle sur les lets du raccord de boyau (P30) et serrer à la main. Ne jamais utiliser d’outils

pour serrer ce raccordement.

2. Consulter la section du guide d’utilisation intitulée FORCE APPLICABLE SELON LES MONTAGES an de connaître les installations

habituelles des accessoires et des rallonges. Prêter tout particulièrement attention aux capacités de charge de certains raccords

d’accessoires. L’utilisation de rallonges ou de pièces d’écartement pour piston réduit considérablement la capacité du système

hydraulique. Lors de l’utilisation de rallonges, placer les tubes les plus courts aux extrémités de l’installation.

3. La pompe

(1) peut être utilisée en position horizontale ou verticale, mais elle doit pointer vers le bas lorsqu’elle est utilisée en posi-

tion verticale.

4. S’assurer que tous les raccords hydrauliques et d’accessoires sont bien installés et serrés de manière à ce que la force du vérin

s’exerce en ligne droite pour éviter tout mauvais positionnement de la charge.

5. Lors de l’acheminement du boyau

(P30) pendant l’installation, s’assurer de ne pas l’emmêler, le tordre, l’entortiller ou le plier, ce

qui entraverait la circulation du liquide hydraulique. Ne pas se servir du boyau

(P30) pour transporter l’appareil. Ne pas soumettre

le boyau aux risques occasionnés par le feu, la chaleur ou le froid extrême, les surfaces coupantes ou les chocs intenses. SI UN

BOYAU

(P30) SE ROMPT, ÉCLATE OU DOIT ÊTRE DÉBRANCHÉ, ARRÊTER IMMÉDIATEMENT LA POMPE ET OUVRIR LA SOUP-

APE DE RELÂCHEMENT POUR LIBÉRER LA PRESSION HYDRAULIQUE. NE JAMAIS SAISIR UN BOYAU (1), UN RACCORD OU

UNE PIÈCE SOUS PRESSION

(P29) QUI FUIT; SINON, DES BLESSURES GRAVES POURRAIENT EN RÉSULTER.

6. Toujours utiliser le dynamomètre (14) pour s’assurer que la plage de force requise est respectée lors de l’utilisation du système.

7. Pour déployer le vérin

(2), il sera nécessaire de tourner le bouton de la soupape de relâchement (P29) dans le sens horaire, jusqu’à

ce qu’il soit bien serré. Serrer à la main seulement.

8. Le fait de lever et d’abaisser le manche

(P34) fait circuler le liquide hydraulique dans le boyau (P30), du réservoir (P6) de la pompe

jusqu’au cylindre, et allonge le vérin à chaque mouvement de levée uniforme.

9. Pour libérer la pression et abaisser le vérin

(2) dans le cylindre (R13-4T & R14-10T), tourner très lentement le bouton de la soupape

de relâchement

(P29) dans le sens antihoraire. Le fait de tourner lentement le bouton de la soupape de relâchement (P29) fera en

sorte d’abaisser le vérin

(2) dans le cylindre (R13-4T & R14-10T) tout aussi lentement.

IMPORTANT : La pompe est munie d’une soupape de surpression qui se déclenche uniquement lorsque la capacité nominale de la

pompe est atteinte. Si l’installation nécessite une capacité nominale réduite, l’opérateur doit utiliser le manomètre pour déterminer

le moment où le pompage doit être arrêté, étant donné que la soupape de surpression est réglée pour une capacité nominale

supérieure

10. S’assurer que le vérin

(2) est complètement rétracté dans le cylindre (R13-4T & R14-10T) avant de débrancher le boyau du

cylindre.

11. Les raccords pneumatiques

(P30) et hydrauliques (2) à débranchement rapide sont souvent débranchés et exposés à la saleté et

aux débris qui couvrent le sol des ateliers ou des surfaces de travail. Il est important d’utiliser les pare-poussière

(P32) fournis pour

empêcher les contaminants de pénétrer dans les systèmes d’alimentation en air et hydrauliques.

BRK4TB and BRK10TB 20 03/18/21

BRK4TB, BRK10TB TROUSSE DE RÉPARATION DE CARROSSERIE 4 ET 10 TONNE

12. Étant donné que le boyau (P30) est fréquemment branché et débranché (R13-4T & R14-10T), il deviendra éventuellement nécessaire

d’ajouter du liquide hydraulique dans le réservoir

(P6) de la pompe. Abaisser complètement le vérin avant d’ajouter du liquide hydrau-

lique. Ne pas dépasser les niveaux recommandés an d’éviter tout risque de blessure corporelle et de mauvais fonctionnement du

système hydraulique.

Utilisez uniquement de l’huile à cric hydraulique, l’huile hydraulique Chevron AW ISO 32 ou son équivalent Unocal

Unax AW 150. Tout autre liquide endommagera les joints hydrauliques.

ENTRETIEN PRÉVENTIF

Voici le symbole utilisé pour dans la section ENTRETIEN PRÉVENTIF du présent guide pour avertir du risque de blessure

corporelle. Suivre toutes les directives pour éviter des blessures potentiellement graves ou mortelles.

1. Toujours entreposer le produit dans un endroit où il sera protégé des intempéries, des vapeurs corrosives, de la poussière abrasive

et des autres éléments nocifs. Le produit doit être exempt d’eau, de neige, de sable et de particules avant l’utilisation.

2. Étant donné que le boyau est fréquemment branché et débranché, il deviendra éventuellement nécessaire d’ajouter du liquide hydrau

lique dans le réservoir de la pompe. Abaisser complètement le vérin avant d’ajouter du liquide hydraulique. Ne pas dépasser les

niveaux recommandés an d’éviter tout risque de blessure corporelle et de mauvais fonctionnement du système hydraulique.

Utilisez uniquement de l’huile à cric hydraulique, l’huile hydraulique Chevron AW ISO 32 ou son équivalent Unocal Unax AW 150.

IMPORTANT : Pour prévenir les dommages aux joints d’étanchéité et la défectuosité du produit, ne jamais utiliser d’alcool, de

liquide àfreins hydrauliques ni d’huile à transmission dans la pompe.

3. Le propriétaire de la trousse doit s’assurer que les étiquettes apposées sur le produit demeurent propres et lisibles. Utiliser une

solution savonneuse douce pour nettoyer les surfaces externes des pièces de la trousse, mais pas les composants

hydrauliques mobiles.

4. Ne pas essayer de réparer des composants hydrauliques à moins d’être un technicien qualié en réparation de composants

hydrauliques et d’être familier avec ce type d’équipement. Toute réparation doit être effectuée par un centre de réparation autoriséer.

DIAGNOSTIC DE PANNES

PROBLÈME SOLUTION

1. Le vérin ne lève pas la charge.

Tournez la vis de remplissage du réservoir (P7) dans le sens antiho-

raire de deux tours complets et attendez 10 secondes. Tournez la vis

dans le sens horaire jusqu'à ce qu'elle soit bien serrée et procédez au

pompage. Si cela ne résout pas le problème, vérifiez le niveau du liq-

uide dans le réservoir de la pompe. La quantité de liquide appropriée

doit être de BRK4TB - 12.8 onces y BRK10TB - 22 onces. N'utilisez

que de l'huile de vérin hydraulique.

2. Le cric ne soutient pas la charge prévue ou semble « spongieux »

sous le poids de la charge prévue.

Purger l’air du système hydraulique en suivant les directives de

la section installation.

3. le vérin ne s'élève pas à la hauteur maximale Purge air from hydraulic system as above.

La poignée tend à augmenter vers le haut tandis que l'unité est

sous la charge.

Pompez la poignée rapidement plusieurs fois de pousser

l'huile après des robinets à tournant sphérique dans l'unité

de puissance.

5. Le vérin ne fonctionne toujours pas. contactez le centre de service autorisé Matco Tools.

Capacité nominale de l’écarteur

100 % de la capacité

nominale du vérin

100 % de la capacité

nominale du vérin

100% de la

capacité

nominale de

pièces d’écartement pour piston

100 % de la capacité nominale tête en caoutchouc

12% de la capacité nominale du vérin

50 % de la capacité nominale de pièces d’écartement pour piston

25 % de la capacité nominale du vérin

6 % de la capacité nominale du vérin

FORCE APPLICABLE SELON

LES MONTAGES

BRK4TB and BRK10TB 21 03/18/21

BRK4TB, BRK10TB TROUSSE DE RÉPARATION DE CARROSSERIE 4 ET 10 TONNE

AVIS DE GARANTIE

Police de garantie hydraulique

L’équipement et les outils d’atelier Matco®, à l’exclusion des accessoires, sont garantis contre les défauts de fabrication et de matériaux

pour une période d’un (1) an à compter de la date d’achat initiale. Nous remplacerons ou réparerons, à notre discrétion, toute pièce ou unité

défectueuse qui s’avère défectueuse en main-d’œuvre ou en matériau conformément à ce plan de garantie. Cette garantie ne couvre pas les

dommages causés à de l’équipement et à des outils à la suite d’altérations, de mauvais usage ou de mauvais traitements et ne couvre aucun

remplacement ou réparation effectuée par quiconque à part Matco ou ses services de réparations autorisés.

Cette obligation est la responsabilité exclusive de Matco Tools en vertu de cette garantie ou de toute autre garantie explicite et nous ne

pouvons en aucun cas être tenus responsables de dommages indirects ou accessoires.

AVIS : certaines provinces ne permettent pas l’exclusion ou la limitation de dommages indirects ou accessoires, il est donc possible que

l’exclusion ou la limitation ci-dessus ne s’applique pas à vous.

Retournez l’équipement ou les pièces à Matco Tools, ou à un centre de service autorisé par envoi prépayé. Veillez à inclure votre nom, votre

adresse et une copie de la preuve d’achat, avec une description du défaut ou de la défaillance présumés.

Pour toute question concernant le service de garantie, veuillez écrire à Matco Tools, Stow, OH 44224. Cette garantie vous donne des droits

juridiques précis et vous pouvez aussi avoir d’autres droits qui peuvent varier d’un État ou d’une province à l’autre.

Matco Tools BRK4TB 4 TON BODY REPAIR KIT

Product's Documents

BRK4TB_InstructionManual_01.pdf

Specifications

Matco Tools BRK4TB Questions and Answers
