▶ Work area safety

Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

▶ Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp

location is unavoidable, use a Ground Fault

Circuit Interrupter (GFCI) protected

supply. Use of an GFCI reduces the risk of

electric shock.

▶ Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce

personal injuries.

Read all safety warnings and all instructions. Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious

injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool

or battery-operated (cordless) power tool.

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to

potential personal injury hazards. Obey all safety messages

that follow this symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not

avoided, will result in death or serious injury.

WARNING indicates a hazardous situation which, if not

avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not

avoided, could result in minor or moderate injury.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 2

-3-

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energizing power tools that

have the switch on invites accidents.

Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of

the power tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught

in moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce

dust-related hazards.

▶ Power tool use and care

Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it was

designed.

Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power

source and/or the battery pack from the

power tool before making any

adjustments, changing accessories, or

storing power tools. Such preventive safety

measures reduce the risk of starting the

power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

Maintain power tools. Check for

misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation.

If damaged, have the power tool repaired

before use. Many accidents are caused by

poorly maintained power tools.

Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to bind

and are easier to control.

Use the power tool, accessories and tool

bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

▶ Battery tool use and care

Recharge only with the charger specified

by the manufacturer. A charger that is

suitable for one type of battery pack may

create a risk of fire when used with another

battery pack.

Use power tools only with specifically

designated battery packs. Use of any other

battery packs may create a risk of injury and

fire.

When battery pack is not in use, keep it

away from other metal objects like paper

clips, coins, keys, nails, screws, or other

small metal objects that can make a

connection from one terminal to another.

Shorting the battery terminals together may

cause burns or a fire.

Under abusive conditions, liquid may be

ejected from the battery, avoid contact. If

contact accidentally occurs, flush with

water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the

battery may cause irritation or burns.

▶ Service

Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

General Power Tool Safety Warnings

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 3

Hold power tool by insulated gripping

surfaces, when performing an operation

where the cutting accessory may contact

hidden wiring. Cutting accessory contacting a

"live" wire may make exposed metal parts of

the power tool "live" and could give the

operator an electric shock.

Use clamps or another practical way to

secure and support the workpiece to a stable

platform. Holding the work by hand or against

your body leaves it unstable and may lead to

loss of control.

Secure material before cutting. Never hold it

in your hand or across legs. Small or thin

material may flex or vibrate with the blade,

causing loss of control.

Do not use a damaged blade. Before each use

inspect the blade for cracks, chips or other

damage. Replace a damaged blade

immediately.

Do not apply cutting lubricants or oil to the

blade of this tool. Lubrication will cause

blade to slip within tool.

Wipe excess oil from workpiece before

cutting. Lubrication will cause blade to slip

within tool.

Hold the saw firmly to prevent loss of

control. Figures in this manual illustrate

typical hand support of the saw.

Keep hands away from cutting area. Do not

reach under the material being cut. The

proximity of the blade to your hand is hidden

from your sight.

Keep hands from between the blade and

material guide. Always start cut with

workpiece on the material guide. When tool

starts work will be pulled to the material guide

and can pinch your fingers.

Before starting to cut, turn tool "ON" and

allow the blade to come to full speed. Tool

can chatter or vibrate if blade speed is too

slow at beginning of cut.

Do not touch the blade or the workpiece

immediately after operation. Blade and

workpiece will be hot.

When removing the blade from the tool avoid

contact with skin and use proper protective

gloves when grasping the blade or accessory.

Accessories may be hot after prolonged use.

Do not “jam” the blade or apply excessive

pressure to the tool when cutting.

Overstressing the blade increases the loading

and susceptibility to twisting or binding of the

blade in the cut and the possibility of blade

breakage.

Do not operate saw without cover plate

secured on the saw. Contact with moving

parts may result in serious personal injury.

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Keep handles dry, clean and free from oil and

grease. Slippery hands cannot safely control

the power tool.

Develop a periodic maintenance schedule for

your tool. When cleaning a tool be careful

not to disassemble any portion of the tool

since internal wires may be misplaced or

pinched or safety guard return springs may

be improperly mounted. Certain cleaning

agents such as gasoline, carbon tetrachloride,

ammonia, etc. may damage plastic parts.

Ensure the switch is in the off position

before inserting battery pack. Inserting the

battery pack into power tools that have the

switch on invites accidents.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive

harm. Some examples of these chemicals

are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed

to filter out microscopic particles.

Additional Safety Warnings

-4-

Safety Rules for Cordless Band Saws

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 4

-5-

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

Ah Amp hour (measurement of battery capacity)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface

speed, orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number

means greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 5

-6-

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbols

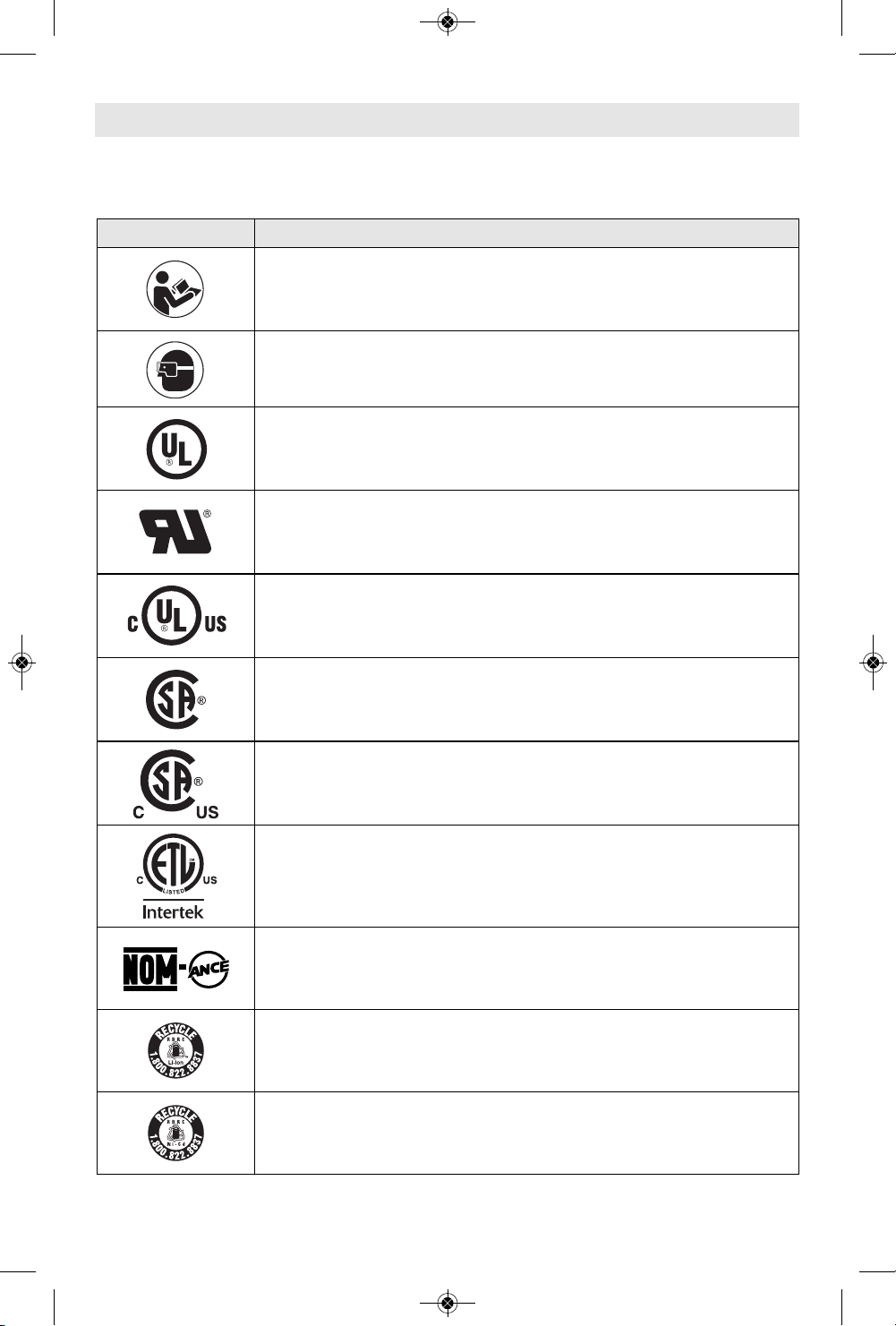

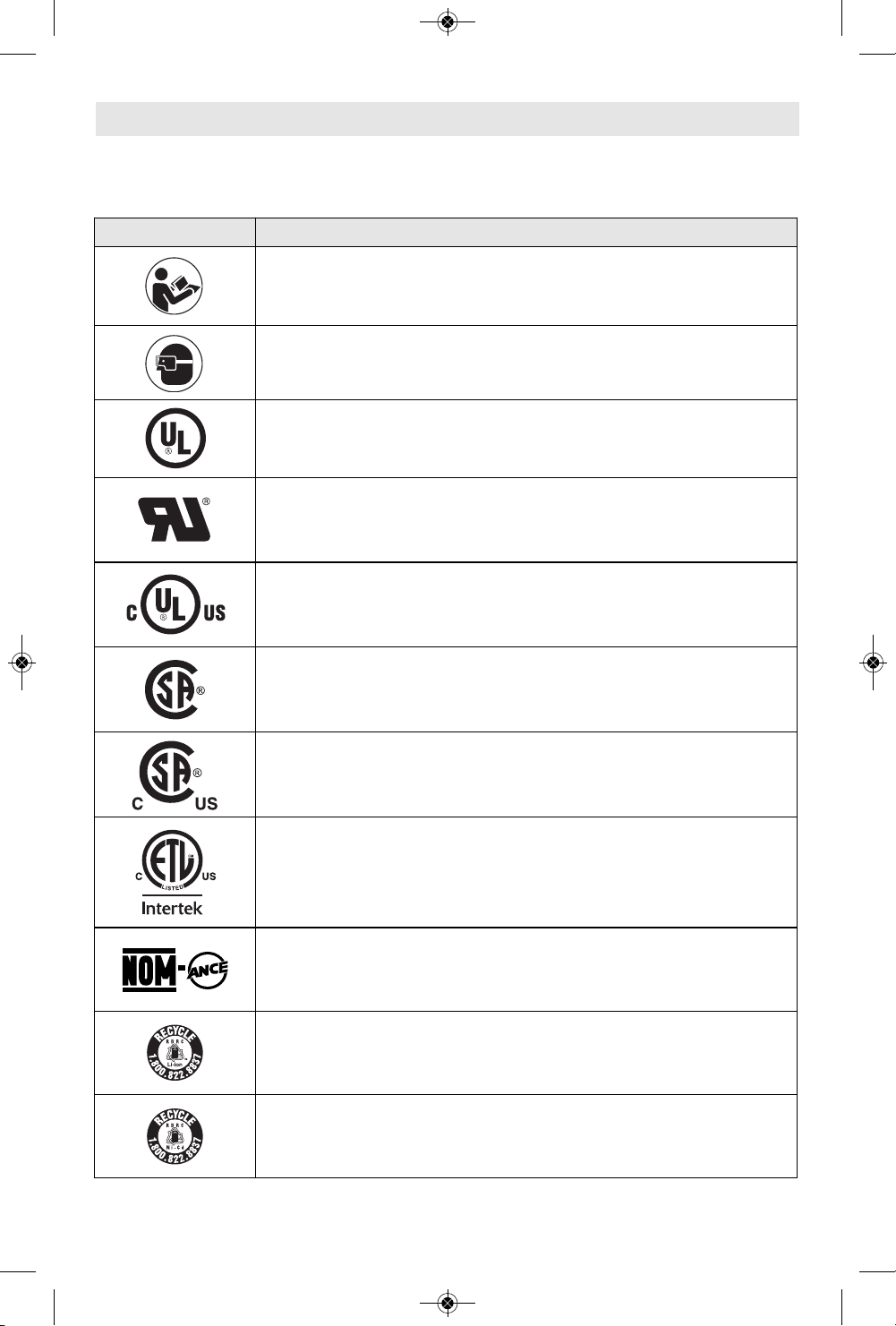

Symbol Designation / Explanation

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters

Laboratories.

This symbol designates that this component is recognized by

Underwriters Laboratories.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian

Standards Association.

This symbol designates that this tool is listed by the Canadian

Standards Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican

Standards.

Designates Li-ion battery recycling program

Designates Ni-Cad battery recycling program

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 6

-7-

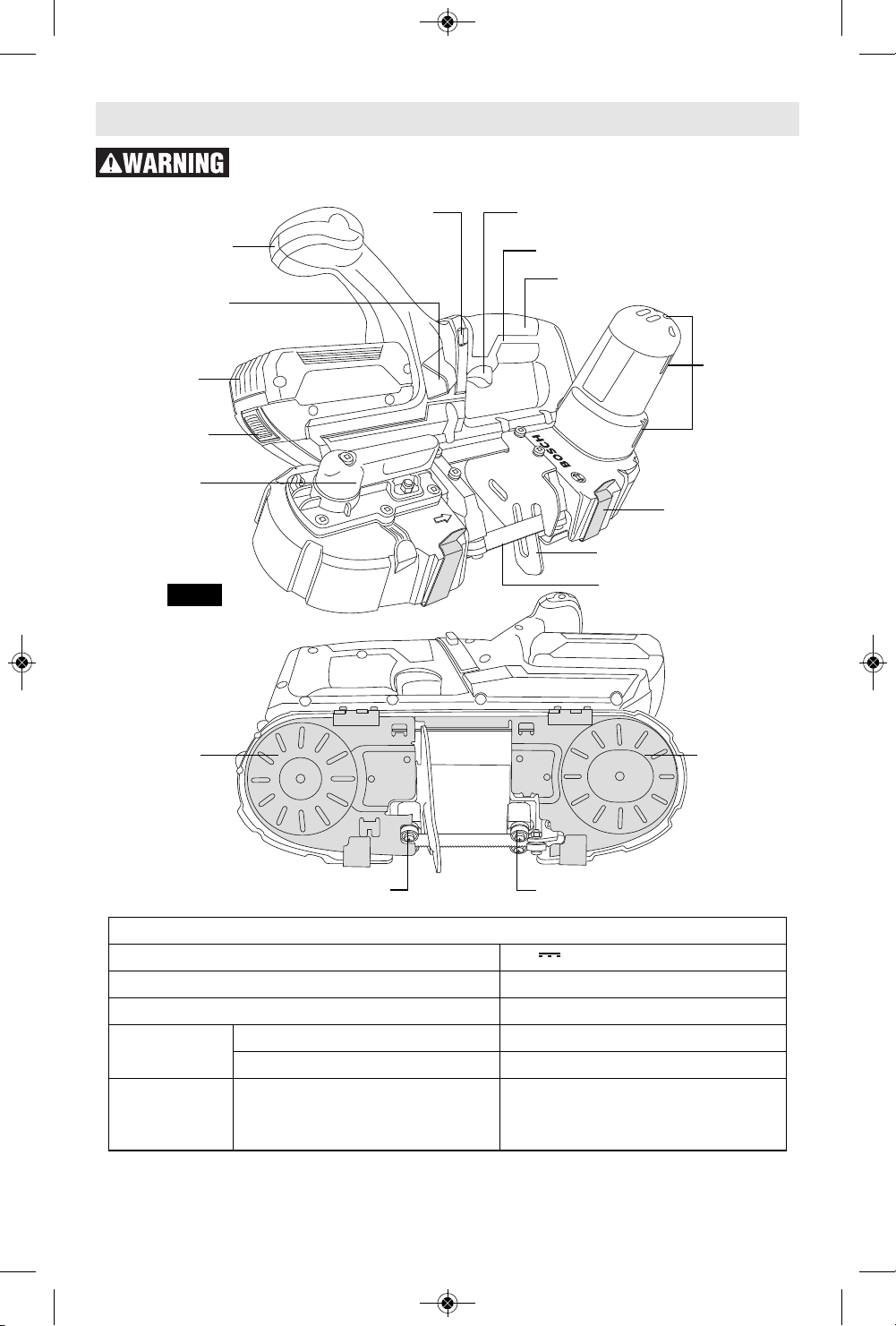

Functional Description and Specifications

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

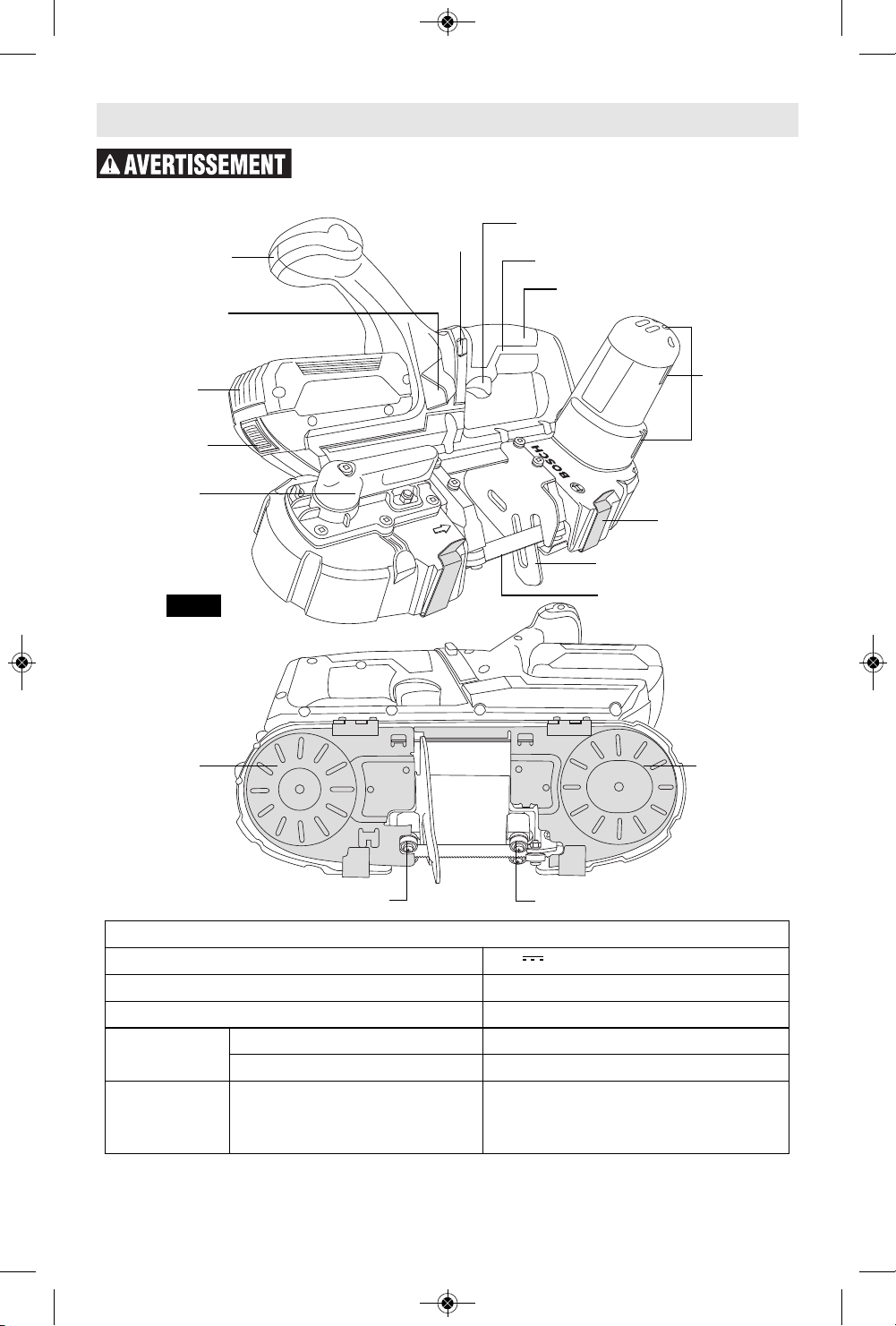

AUXILIARY HANDLE

BLADE

MATERIAL GUIDE

BATTERY PACK

RELEASE BUTTON

BATTERY PACK

BLADE TENSION

LOCK LEVER

COVER PLATE COVER PLATE

VENTILATION

OPENINGS

SAFETY

SWITCH

RUBBERIZED

GRIP

COVER PLATE

LATCH (x2)

HANDLE

TRIGGER

BLADE GUIDES BLADE GUIDES

Fig. 1

LED WORK LIGHT

Battery Packs/Chargers

Please refer to the battery/charger list, included with your tool.

Cordless Band Saw GCB18V-2

Voltage

18 V

No load speed (n

) 530/min (SFPM)

Blade Size 28-7/8" x 1/2" x .020"

Capacities

Round stock 2-1/2"

Rectangular 2-1/2" x 2-1/2"

Allowed

ambient

temperature

– during charging

– during operation

– during storage

32...113 °F (0...+45 °C)

–4...122 °F (–20...+50 °C)

32…122 °F (0…+50 °C)

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 7

-8-

Assembly

Disconnect battery

pack from tool

before making any assembly,

adjustments or changing accessories.

Such preventive safety measures reduce

the risk of starting the tool accidentally.

▶ Inserting and Releasing

Battery Pack

Your tool is equipped with a secondary

locking latch to prevent the battery pack

from completely falling out of the

handle, should it become loose due to

vibration.

To remove the battery pack, press the

battery pack release button and slide

the battery pack forward.

Press the battery pack release button

again and slide the battery pack

completely out of tool housing (Fig. 2).

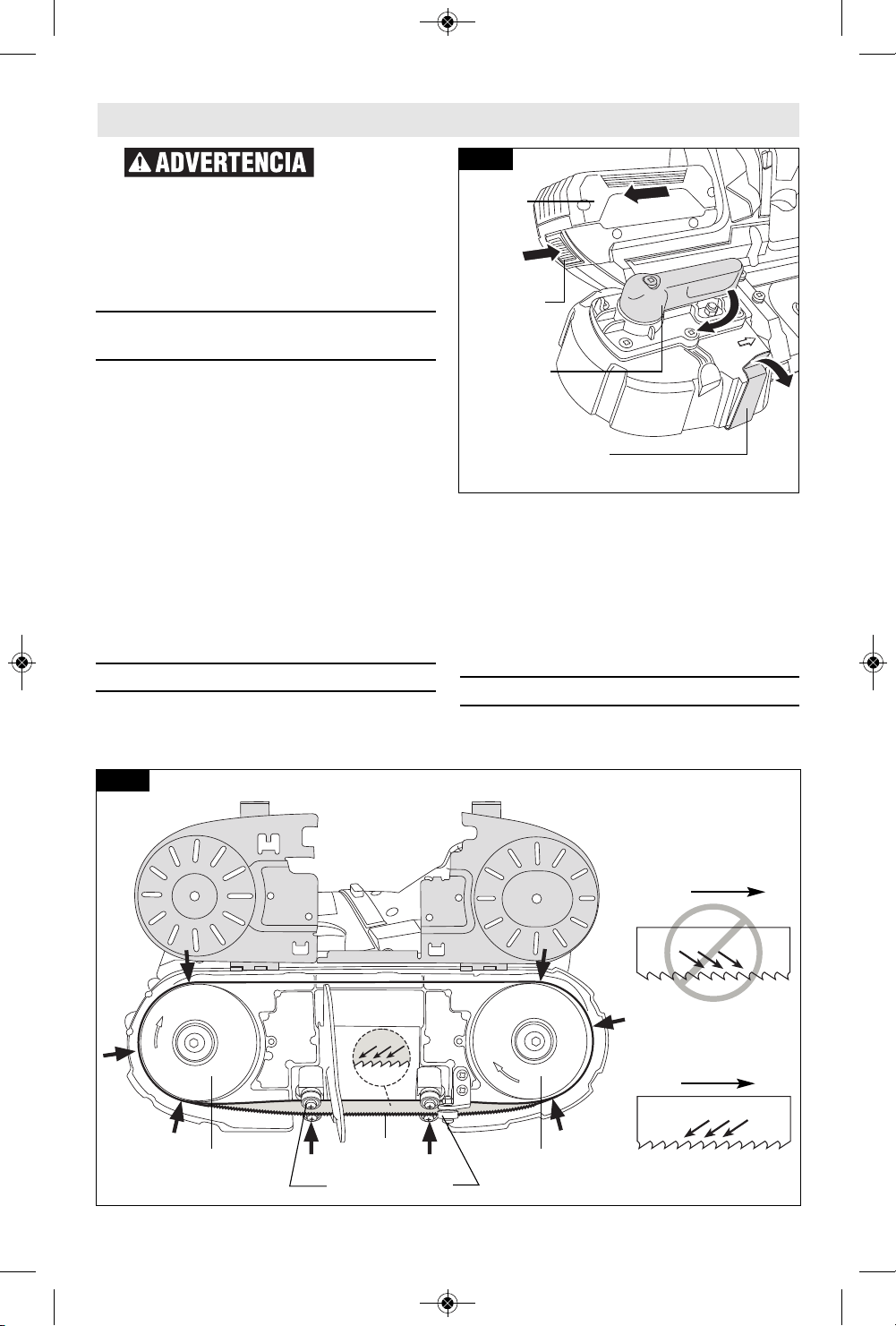

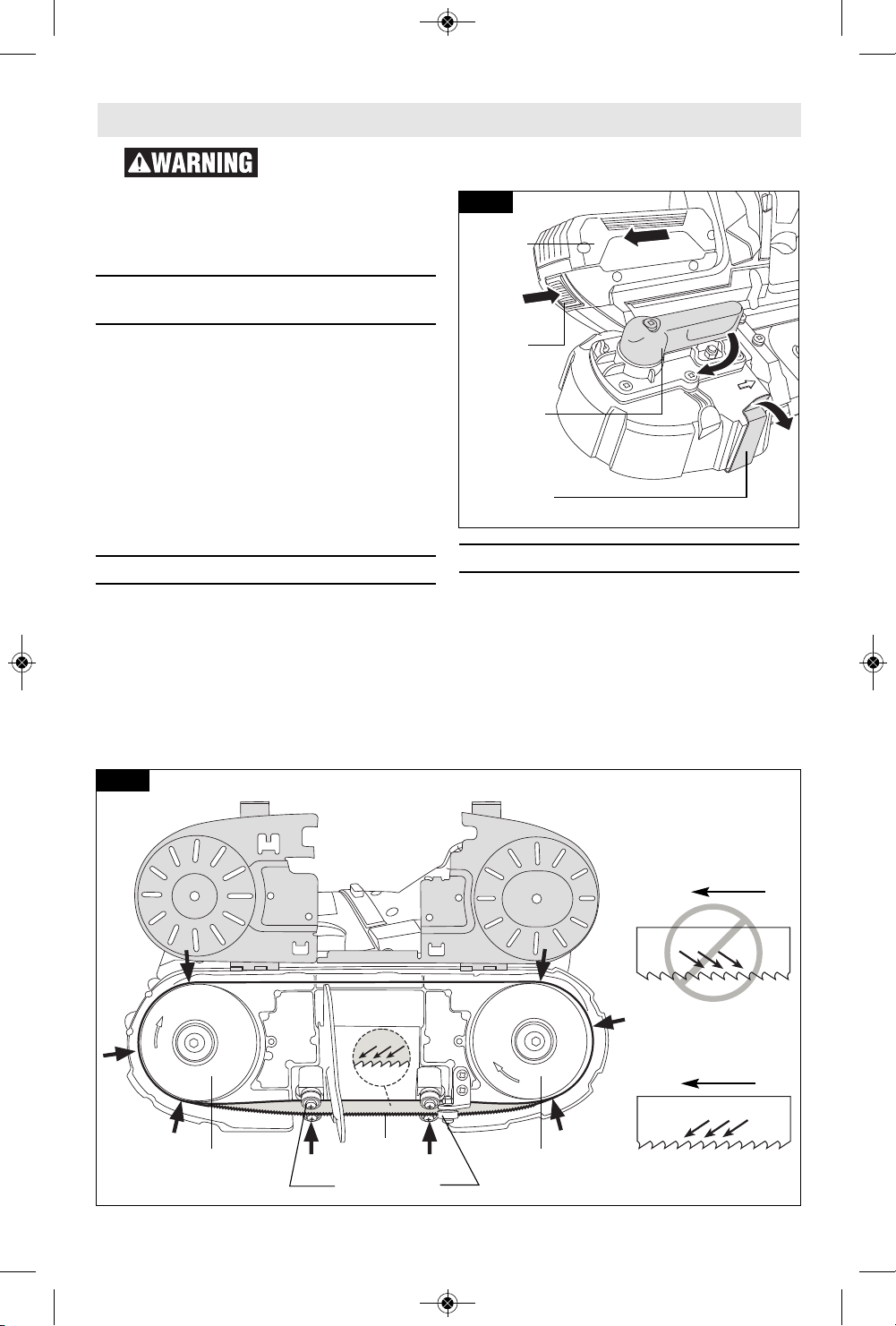

▶ Removing Blade

1. Place the saw on a flat sturdy

surface. Turn the blade tension lock

lever 180° clockwise to release blade

tension (Fig. 2).

2. Release the cover plate latches and

open the cover plate completely. (Fig.

2 and 3).

3. Pull blade out of the guides and

remove blade from the pulleys

(Fig. 3).

▶ Installing Blade

1. Firmly press the blade between the

guides and route the blade around

the pulleys. Note: be sure teeth face

up and point in the same direction as

the rotation arrow. (Fig. 3).

2. Turn blade tension lock lever 180°

counter-clockwise to tighten the

blade on the pulleys (Fig. 2).

3. Be sure the blade lies freely within

BLADE

BLADE GUIDES

DRIVEN

PULLEY

Fig. 3

DRIVE

PULLEY

BLADE ROTATION

CORRECT

Fig. 2

COVER PLATE

LATCH (x2)

BATTERY

PACK

RELEASE

BUTTON

BATTERY

PACK

BLADE

TENSION

LOCK LEVER

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 8

the blade track before starting the

saw.

4. Close the cover plate.

▶ Blades And Blade Selection

The blade dimensions required for this

saw is: .020" thickness, 1/2" wide and

28-3/4" in length. The .020" thickness

reduces blade fatique and provide

maximum tooth life. To maximum

cutting life, use a blade with correct

pitch (teeth per inch) for the specific

cutting job.

Blade are available in several pitches. To

select the proper blade, three factors

should be considered: The size, shape,

and type of material to be cut.

The following suggestions are for

selecting the right blade for various

cutting operations. Keep in mind that

these are broad guide lines and that

blade requirement vary depending upon

specific size, shape and type of material

to be cut.

Generally, soft materials require coarse

pitch blade and hard materials require

fine pitch blades. Use coarse pitch

blades for thick wood and fine pitch

blades for thin work. It is important to

keep at least three teeth in the cut (see

“Typical Application”.)

-9-

Assembly

10 Teeth per inch

14 Teeth per inch

18 Teeth per inch

24 Teeth per inch

For tough stock 3/16"

up to 3-1/4" in

diameter or width.

For tough stock 5/32"

up to 3/4" in diameter

or width.

For thin-wall tubing

and thin sheets

heavier than 21 gauge.

For thin-wall tubing

and thin sheets

heavier than 21 gauge.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 9

-10-

Disconnect battery

pack from tool

before making any assembly,

adjustments or changing accessories.

Such preventive safety measures reduce

the risk of starting the tool accidentally.

▶ Auxiliary Handle

The tool must be supported with the

auxiliary handle (Fig. 1).

▶ LED Work Light

Your tool is equipped with a light that

turns on automatically when the switch

is activated for better visibility during

operation.

The light is maintenance free and was

designed to last the life of your tool

(Fig. 1).

▶ Safety Switch

The safety switch is designed to prevent

accidental starts. To operate safety

switch, press the release button with

your thumb on either side of handle to

disengage the lock, then pull the trigger

(Fig. 1). When the trigger is released the

button will engage the safety switch

automatically, and the trigger will no

longer operate.

▶ Switch

When starting the

tool, hold it with

both hands. The torque from the motor

can cause the tool to twist.

To turn tool “ON”, squeeze the trigger

switch. To turn the tool “OFF”, release

the trigger switch, which is spring

loaded and will return to the off position

automatically.

Your saw should be running at full speed

BEFORE starting the cut, and turned off

only AFTER completing the cut. To

increase switch life, do not turn switch

on and off while cutting.

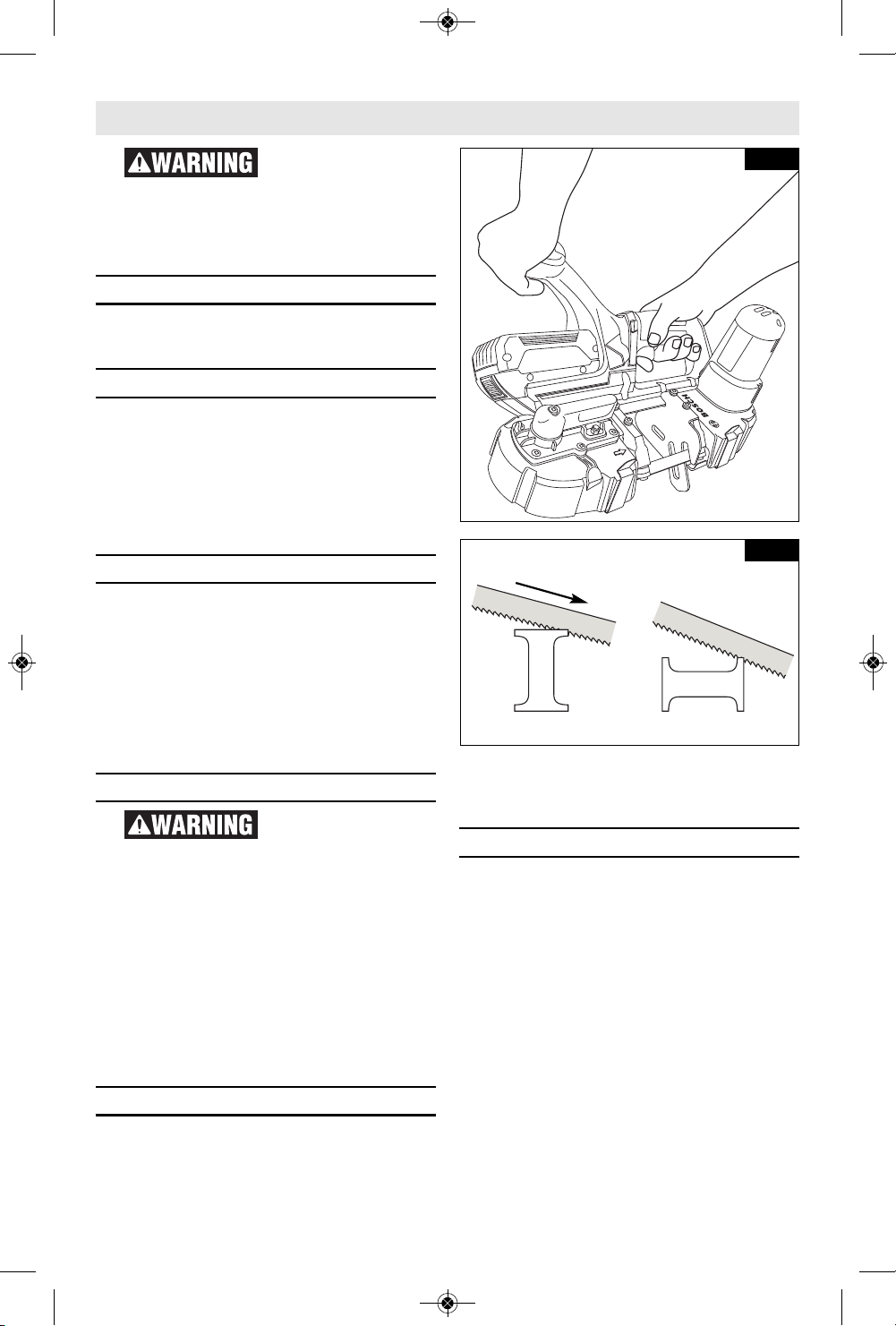

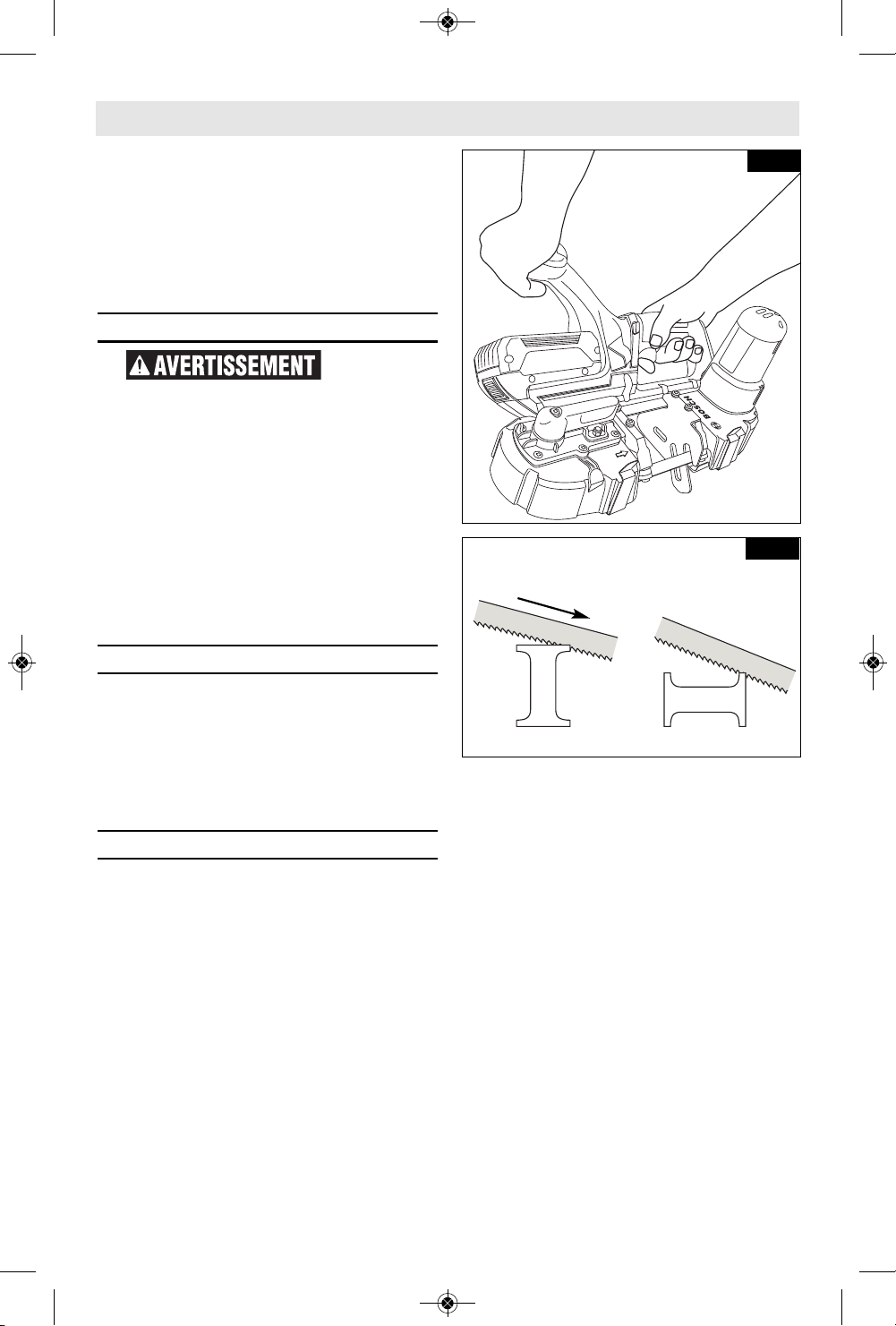

▶ General Cuts

Always hold the saw handle with one

hand and the auxiliary handle with the

other (Fig. 4).

Maintain a firm grip and operate the

switch with a decisive action. Never

force the saw. Use light and continuous

pressure.

▶ Typical Application

1. Keep the blade off the workpiece

until the motor has reached full

speed.

2. Start cutting on a surface where the

greatest number of teeth will be in

contact with the workpiece at one

time (Fig. 5).

3. Place the material guide against the

workpiece and lower the moving saw

blade into the cut.

4. Do not apply pressure when cutting.

The weight of the tool will supply

adequate pressure for the fastest

cutting.

5. When completing a cut, hold the tool

firmly so it will not fall against the

workpiece.

CORRECT

INCORRECT

Fig. 5

CTION

Operating Instructions

Fig. 4

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 10

-11-

▶ Storage

When storing the tool for a long period

of time, turn the blade tension lock lever

90° clockwise to release blade tension

(Chapter “REMOVING BLADE”). This will

extend the life of the blade.

When returning the saw to operating

mode, remember to turn blade tension

lock lever 90° counter-clockwise to

tighten the blade on the pulleys. Open

the cover plate to inspect and make

sure that the blade lies freely within the

blade track before starting the saw.

Close the cover plate. See chapter

“INSTALLING BLADE” for more

information.

▶ Service

NO USER SERVICE -

ABLE PARTS INSIDE.

Preventive maintenance performed by

un au thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool

service be performed by a Bosch

Factory Service Center or Authorized

Bosch Service Station.

▶ Batteries

Be alert for battery packs that are

nearing their end of life. If you notice

decreased tool performance or

significantly shorter running time

between charges then it is time to

replace the battery pack. Failure to do

so can cause the tool to operate

improperly or damage the charger.

▶ Tool Lubrication

Your Bosch tool has been properly

lubricated and is ready for use.

▶ D.C. Motors

The motor in your tool has been

engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend

it be examined every six months. Only a

genuine Bosch replacement motor

specially designed for your tool should

be used.

▶ Cleaning

Ventilation openings and switch levers

must be kept clean and free of foreign

matter. Do not attempt to clean by

inserting pointed objects through

opening.

Certain cleaning

agents and solvents

damage plastic parts. Some of these

are: gasoline, car bon tetrachloride,

chlorinated cleaning solvents, ammonia

and household detergents that contain

ammonia.

Maintenance

To avoid accidents, always disconnect the battery pack from tool

before servicing or cleaning.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 11

-12-

Veuillez lire tous les avertissements et toutes les consignes de

sécurité. Si l'on n'observe pas ces avertissements et ces

consignes de sécurité, il existe un risque de choc électrique, d'incendie et/ou de blessures

corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché

sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

▶ Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien

éclairé. Les risques d’accident sont plus

élevés quand on travaille dans un endroit

encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans

des atmosphères explosives, comme par

exemple en présence de gaz, de poussières

ou de liquides inflammables. Les outils

électroportatifs produisent des étincelles qui

risquent d’enflammer les poussières ou les

vapeurs.

Éloignez les enfants et les visiteurs quand

vous vous servez d’un outil électroportatif.

Vous risquez une perte de contrôle si on vous

distrait.

▶ Sécurité électrique

Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut

absolument jamais modifier la fiche.

N’utilisez pas d’adaptateur de prise avec des

outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est

moindre si on utilise une fiche non modifiée

sur une prise qui lui correspond.

Évitez tout contact du corps avec des

surfaces reliées à la terre tels que tuyaux,

radiateurs, gazinières ou réfrigérateurs. Le

risque de choc électrique augmente si votre

corps est relié à la terre.

N’exposez pas les outils électroportatifs à la

pluie ou à l’humidité. Si de l’eau pénètre

dans un outil électroportatif, le risque de choc

électrique augmente.

Ne maltraitez pas le cordon. Ne vous en

servez jamais pour transporter l’outil

électroportatif, pour le tirer ou pour le

débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes ou

des pièces mobiles. Les cordons abîmés ou

emmêlés augmentent les risques de choc

électrique.

Si vous utilisez un outil électroportatif à

l’extérieur, employez une rallonge conçue

pour l’extérieur. Ces rallonges sont faites

pour l’extérieur et réduisent le risque de choc

électrique.

S'il est absolument nécessaire d'utiliser

l'outil électroportatif dans un endroit

humide, utilisez une alimentation protégée

par un disjoncteur de fuite de terre (GFCI).

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un

danger. Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé

pour vous avertir de l’existence possible d’un danger de

lésion corporelle. Obéissez à tous les messages relatifs à la

sécurité qui suivent ce symbole pour éviter tout risque de

blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est

pas évitée, causera la mort d’une personne ou une blessure

grave.

AVERTISSEMENT indique une situation dangereuse qui, si

elle n’est pas évitée, pourrait causer la mort d’une personne

ou une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si

elle n'est pas évitée, causera une blessure légère ou

modérée.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 12

-13-

L'utilisation d'un disjoncteur GFCI réduit les

risques de choc électrique.

▶ Sécurité personnelle

Restez concentré, faites attention à ce que

vous faites, et servez-vous de votre bon sens

lorsque vous utilisez un outil électroportatif.

N'employez pas d’outils électroportatifs

quand vous êtes fatigué ou sous l’emprise de

drogues, d’alcool ou de médicaments. Quand

on utilise des outils électroportatifs, il suffit

d’un moment d’inattention pour causer des

blessures corporelles graves.

Utilisez des équipements de sécurité

personnelle. Portez toujours une protection

oculaire. Le port d'équipements de sécurité

tels que des masques antipoussières, des

chaussures de sécurité antidérapantes, des

casques de chantier et des protecteurs

d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-

vous que l'interrupteur est dans la position

arrêt (Off) avant de brancher l'outil dans une

prise de courant et/ou un bloc-piles, de le

ramasser ou de le transporter. Le transport

d'un outil électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil

quand l'interrupteur est en position de marche

(ON) est une invite aux accidents.

Enlevez toutes les clés de réglage avant de

mettre l’outil électroportatif en marche. Si

on laisse une clé sur une pièce tournante de

l’outil électroportatif, il y a risque de blessure

corporelle.

Ne vous penchez pas. Conservez toujours

une bonne assise et un bon équilibre. Ceci

vous permettra de mieux maîtriser l’outil

électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne

portez pas de vêtements amples ou de

bijoux. Attachez les cheveux longs.

N’approchez pas les cheveux, les vêtements

ou les gants des pièces en mouvement. Les

vêtements amples, les bijoux ou les cheveux

longs risquent d’être happés par les pièces en

mouvement.

Si l’outil est muni de dispositifs permettant

le raccordement d’un système d’aspiration et

de collecte des poussières, assurez-vous que

ces dispositifs sont raccordés et utilisés

correctement. L'utilisation d'un

dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

▶ Utilisation et entretien des

outils électroportatifs

Ne forcez pas sur l’outil électroportatif.

Utilisez l’outil électroportatif qui convient à

la tâche à effectuer. L’outil qui convient à la

tâche fait un meilleur travail et est plus sûr à

la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif

si son interrupteur ne parvient pas à le

mettre en marche ou à l’arrêter. Tout outil

électroportatif qui ne peut pas être

commandé par son interrupteur est dangereux

et doit être réparé.

Débranchez la fiche de la prise ou enlevez le

bloc-pile de l’outil électroportatif avant tout

réglage, changement d’accessoires ou avant

de ranger l’outil électroportatif. De telles

mesures de sécurité préventive réduisent le

risque de démarrage intempestif de l’outil

électroportatif.

Rangez les outils électroportatifs dont vous

ne vous servez pas hors de portée des

enfants et ne permettez pas à des personnes

qui ne connaissent pas l’outil électroportatif

ou qui ignorent ces consignes de s’en servir.

Les outils électroportatifs sont dangereux

dans les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs.

Vérifiez que les pièces mobiles sont alignées

correctement et ne coincent pas. Vérifiez

qu’il n’y a pas de pièces cassées ou d’autre

circonstance qui risquent d’affecter le

fonctionnement de l’outil électroportatif. Si

l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés

par des outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et

propres. Les outils coupants entretenus

correctement et dotés de bords tranchants

affûtés sont moins susceptibles de coincer et

sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires

et les embouts d'outil, etc. conformément à

ces instructions, en tenant compte des

conditions de travail et des travaux à

réaliser. L'emploi d’outils électroportatifs

pour des tâches différentes de celles pour

lesquelles ils ont été prévus peut résulter en

une situation dangereuse.

▶ Utilisation et entretien des

outils à piles

Rechargez les piles uniquement avec le

chargeur spécifié par le fabriquant. Un

Avertissements généraux concernant la sécurité des outils électroportatifs

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 13

-14-

Tenez l’outil électroportatif par ses surfaces

de préhension isolées lorsque vous effectuez

une opération à l’occasion de laquelle

l’accessoire de coupe risque d’entrer en

contact avec un fil caché. Tout contact de

l’accessoire de coupe avec un fil sous tension

risque de mettre aussi sous tension les parties

métalliques exposées de l’outil électroportatif,

ce qui pourrait causer un choc électrique pour

l’opérateur.

Utilisez des brides ou d’autres moyens

pratiques de brider ou de supporter la pièce

sur une plate-forme stable. Tenir la pièce à la

main ou contre le corps est instable et risque

de résulter en une perte de contrôle.

Il importe de bien assujettir la pièce sur

laquelle vous travaillez. Ne la tenez jamais

dans votre main ou sur vos jambes. Les

pièces minces et plus petites peuvent fléchir

ou vibrer avec la lame, risquant ainsi de vous

faire perdre le contrôle.

N’utilisez pas une lame endommagée. Avant

chaque emploi, inspectez la lame pour vous

assurer qu’elle n’est pas fissurée, ébréchée ou

endommagée d’une quelconque autre façon.

N’appliquez pas de lubrifiants ou d’huile de

coupe sur la lame de cet outil. La lubrification

causerait le glissement de la lame à l’intérieur

de l’outil.

Essuyez tout excédent d’huile pouvant se

trouver sur l’ouvrage avant de couper. La

lubrification causerait le glissement de la lame

à l’intérieur de l’outil.

Tenez la scie fermement pour éviter toute

perte de contrôle. Les figures de ce manuel

illustrent un support manuel type de la scie.

Gardez les mains à l'écart de la zone de

coupe. Ne placez surtout pas la main sous le

matériau que vous coupez. Il est impossible

de déterminer exactement la proximité de la

lame de votre main.

Ne mettez pas les mains entre la lame et le

guide du matériau. Commencez toujours à

couper avec l’ouvrage placé sur le guide du

matériau. Lorsque l’outil commence à

fonctionner, l’ouvrage est attiré par le guide

du matériau et il risquerait alors de vous

pincer les doigts.

Avant de commencer à couper, mettez l’outil

en marche et laissez la lame atteindre sa

vitesse de fonctionnement normale. L’outil

risque de trembler ou de vibrer si la vitesse de

la lame est trop lente au début de l’opération

de coupe.

Ne touchez pas la lame ou l’ouvrage

immédiatement après l’opération. La lame et

l’ouvrage seront très chauds.

En retirant la lame de l'outil, évitez le

contact avec la peau et utilisez des gants

protecteurs appropriés en saisissant la lame

ou l'accessoire. Les accessoires peuvent être

chauds après un usage prolongé.

Ne laissez pas la lame se coincer et

n’appliquez pas une pression excessive sur

l’outil lorsque vous coupez. Une pression

excessive sur la lame accroît la charge et

augmente le risque que la lame se torde ou se

bloque dans l’orifice de coupe, ce qui produit

un risque plus élevé de rupture de la lame.

N’utilisez pas la scie si la plaque de

recouvrement n’est pas sécurisée sur la

scie. Tout contact avec une pièce en

mouvement pourrait entraîner une blessure

grave.

Consignes de sécurité pour les scies à ruban sans fil

Avertissements généraux concernant la sécurité des outils électroportatifs

chargeur qui convient à un type de bloc-piles

peut entraîner un risque d’incendie quand il

est utilisé avec un autre bloc-piles.

Utilisez des outils électroportatifs

uniquement avec les bloc-piles

spécifiquement désignés pour eux.

L’utilisation de tout autre bloc-piles peut créer

un risque de blessures et d’incendie.

Lorsque le bloc-piles n’est pas utilisé,

gardez-le à distances d’autres objets

métalliques tels que des trombones, des

pièces de monnaie, des clés, des clous, des

vis ou de tout autre objet métallique pouvant

faire une connexion entre une borne et une

autre. Court-circuiter les bornes des piles

peut causer des brûlures ou un incendie.

Dans des conditions abusives, du liquide

peut être éjecté de la pile ; dans un tel cas,

évitez tout contact avec ce liquide. Si un

contact se produit accidentellement, rincez

avec de l’eau. Si le liquide entre en contact

avec les yeux, consultez un médecin. Du

liquide éjecté de la pile peut causer des

irritations ou des brûlures.

▶ Entretien

Faites réparer votre outil électroportatif par

un agent de service qualifié n’utilisant que

des pièces de rechange identiques. Ceci

assure que la sécurité de l’outil électroportatif

est préservée.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 14

-15-

L’emploi d’un GFCI et de dispositifs de

protection personnelle tels que gants et

chaussures d’électricien en caoutchouc

améliorent votre sécurité personnelle.

Maintenez les poignées sèches et exemptes

d’huile et de graisse. On ne pas maîtriser un

outil électroportatif en toute sécurité quand

on a les mains glissantes.

Créez un agenda d’entretien périodique pour

votre outil. Quand vous nettoyez un outil,

faites attention de n’en démonter aucune

pièce car il est toujours possible de mal

remonter ou de pincer les fils internes ou de

remonter incorrectement les ressorts de

rappel des capots de protection. Certains

agents de nettoyage tels que l’essence, le

tétrachlorure de carbone, l’ammoniaque, etc.

risquent d’abîmer les plastiques.

Veillez à ce que l’interrupteur soit dans la

position de fermeture avant d’insérer le bloc-

piles. L’insertion d’un bloc-piles dans un outil

électroportatif dont l’interrupteur est dans la

position de marche est une invite aux

accidents.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres

travaux du bâtiment peuvent créer des

poussières contenant des produits chimiques

qui sont des causes reconnues de cancer, de

malformation congénitale ou d’autres

problèmes reproductifs. Ces produits

chimiques sont, par exemple :

• Le plomb provenant des peintures à base

de plomb,

• Les cristaux de silices provenant des

briques et du ciment et d’autres produits de

maçonnerie, et

• L’arsenic et le chrome provenant des bois

traités chimiquement.

Le niveau de risque dû à cette exposition varie

avec la fréquence de ces types de travaux.

Pour réduire l’exposition à ces produits

chimiques, il faut travailler dans un lieu bien

ventilé et porter un équipement de sécurité

approprié tel que certains masques à

poussière conçus spécialement pour filtrer les

particules microscopiques.

Avertissements supplémentaires concernant la sécurité

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 15

-16-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication

V Volts (tension)

Ah Ampères/heure (mesure de la capacité de la pile)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Secondes (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en

surface, orbites, etc., par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le

réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 16

-17-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines

NOM.

Désigne le programme de recyclage des piles Li-ion.

Désigne le programme de recyclage des piles Ni-Cad.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 17

-18-

Description fonctionnelle et spécifications

Débranchez le bloc-piles de l'outil avant d'effectuer tout

assemblage ou réglage, ou de changer des accessoires. Ces

mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil.

Bloc-piles/chargeurs

Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.

Scie à ruban sans fil GCB18V-2

Tension nominale

18 V

Régime à vide (n

) 530/min (pied de surface par minute)

Taille de la lame 28-7/8 po x 1/2 po x .020 po

Capacités

Modèle rond 2-1/2 po

Rectangulaire 2-1/2 x 2-1/2 po

Température

ambiante

autorisée

– pendant la charge

– pendant le fonctionnement

– pendant le stockage

32...113 °F (0...+45 °C)

–4...122 °F (–20...+50 °C)

32…122 °F (0…+50 °C)

POIGNÉE AUXILIAIRE

LAME

GUIDE DU MATÉRIAU

BOUTON DE

DÉCLENCHEMENT

DU BLOC-PILES

BLOC-PILES

LEVIER DE

BLOCAGE DE LA

TENSION DE LA

LAME

PLAQUE DE

COUVERTURE

PLAQUE DE

COUVERTURE

OUVERTURES

VENTILATION

INTERRUPTEUR

DE SÛRETE

POIGNÉE

CAOUTCHOUTÉE

LOQUET DE

VERROUILLAGE DE LA

PLAQUE DE RECOUV -

RE MENT (x2)

POIGNÉE

GÂCHETTE

GUIDES DE LA LAME GUIDES DE LA LAME

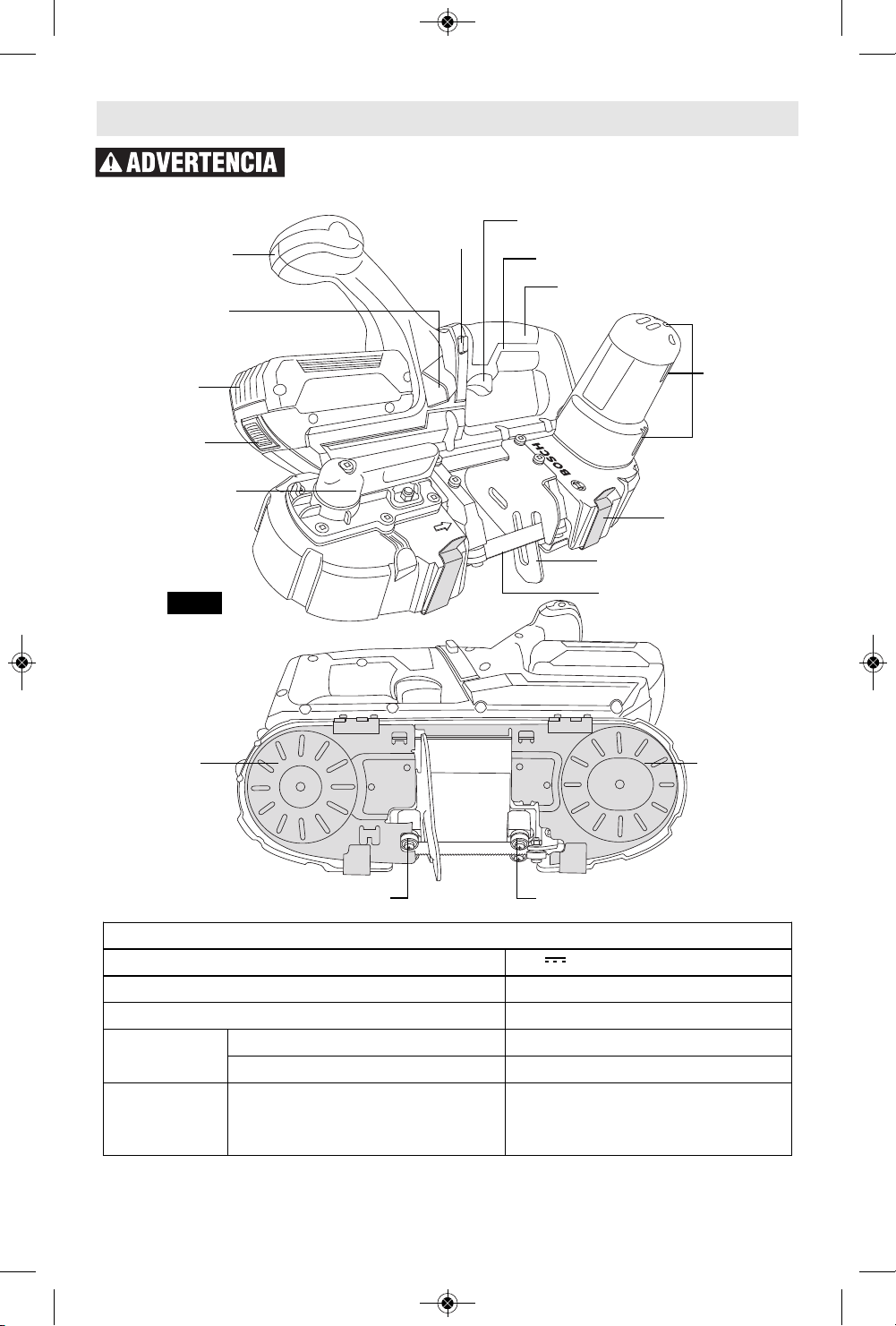

Fig. 1

LAMPE DE TRAVAIL

À DEL

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 18

-19-

Assemblage

Débranchez

le bloc-piles

de l'outil avant d'effectuer tout

assemblage ou réglage, ou de changer

des accessoires. Ces mesures de

sécurité préventives réduisent le risque

d'une mise en marche accidentelle de

l'outil.

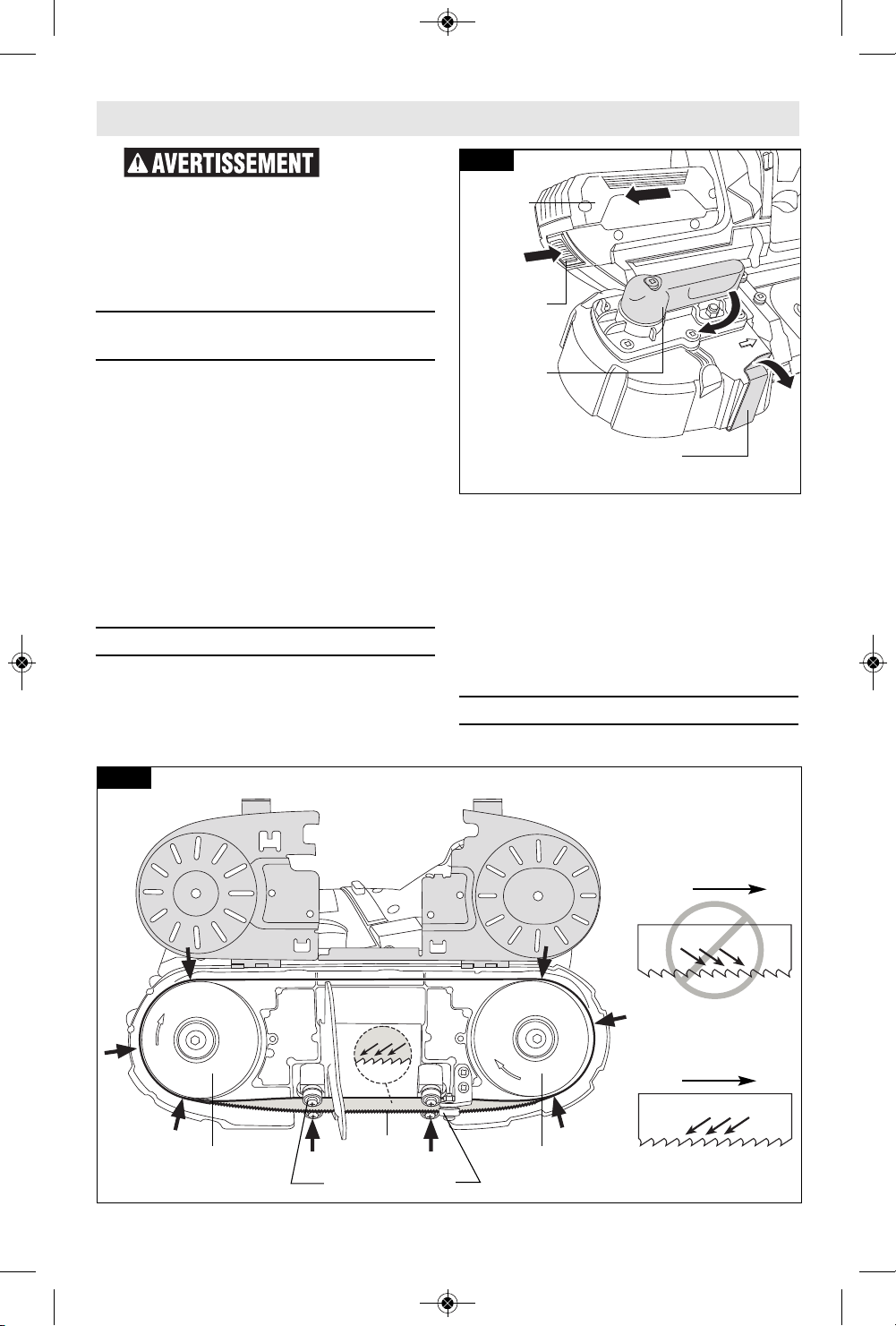

▶ Insertion et retrait du bloc-

piles

Votre outil est muni d’un loquet de

verrouillage secondaire qui empêche le

bloc-piles de se séparer complètement

de la poignée et de tomber au cas où il

viendrait à se décrocher à cause des

vibrations.

Pour retirer le bloc-piles, appuyez sur le

bouton de déclenchement du bloc-piles

et faites glisser le bloc-piles vers l’avant.

Appuyez une fois de plus sur le bouton

de déclenchement du bloc-piles et faites

glisser le bloc-piles jusqu’à ce qu’il sorte

complètement du bâti de l’outil (Fig. 2).

▶ Retrait de la lame

1. Placez la scie sur une surface plate et

robuste. Faites tourner le levier de

verrouillage de la tension de la lame

de 180° dans le sens des aiguilles

d’une montre pour réduire la tension

de la lame (Fig. 2).

2. Relâchez les loquets de verrouillage

de la plaque de recouvrement et

ouvrez complètement cette dernière.

(Fig. 2 et 3).

3. Tirez sur la lame pour la faire sortir

des dispositifs de guidage et retirez

la lame des poulies (Fig. 3).

▶ Installation de la lame

LAME

POULIE

ASSERVIE

Fig. 3

POULIE

D’ENTRAÎNEMENT

SENS DE ROTATION

DE LA LAME

SENS DE ROTATION

DE LA LAME

CORRECT

Fig. 2

LOQUET DE VERROUILLAGE DE LA

PLAQUE DE RECOUV RE MENT (x2)

BOUTON DE

DÉCLENCHE -

MENT DU

BLOC-PILES

BLOC-

PILES

LEVIER DE

BLOCAGE

DE LA

TENSION DE

LA LAME

GUIDES DE LA LAME

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 19

Débranchez

le bloc-piles

de l'outil avant d'effectuer tout

assemblage ou réglage, ou de changer

des accessoires. Ces mesures de

sécurité préventives réduisent le risque

d'une mise en marche accidentelle de

l'outil.

▶ Poignée auxiliaire

L’outil doit être soutenu au moyen de la

poignée auxiliaire (Fig. 1).

▶ Lampe de travail à del

Votre outil est muni d’une lampe qui

s’allume automatiquement quand

l’interrupteur est activé pour assurer

une meilleure visibilité pendant

l’opération de coupe.

Cette lampe ne nécessite aucune

maintenance et a été conçue pour durer

aussi longtemps que votre outil

(Fig. 1).

▶ Interrupteur de sûreté

L’interrupteur de sûreté est conçu de

manière à prévenir les démarrages

accidentels. Pour actionner

l’interrupteur de sûreté, appuyez sur le

1. Appuyez fermement sur la lame pour

l’installer entre les dispositifs de

guidage et acheminez la lame autour

des poulies. Remarque : assurez-vous

que les dents sont orientées vers le

haut et pointent dans la même

direction que la flèche de sens de

rotation (Fig. 3).

2. Faites tourner le levier de verrouillage

de la tension de la lame de 180° dans

le sens contraire des aiguilles d’une

montre pour serrer la lame sur les

poulies (Fig. 2).

3. Assurez-vous que la lame repose

librement sur la piste prévue pour la

lame avant de mettre la scie en

marche.

4. Fermez la plaque de recouvrement.

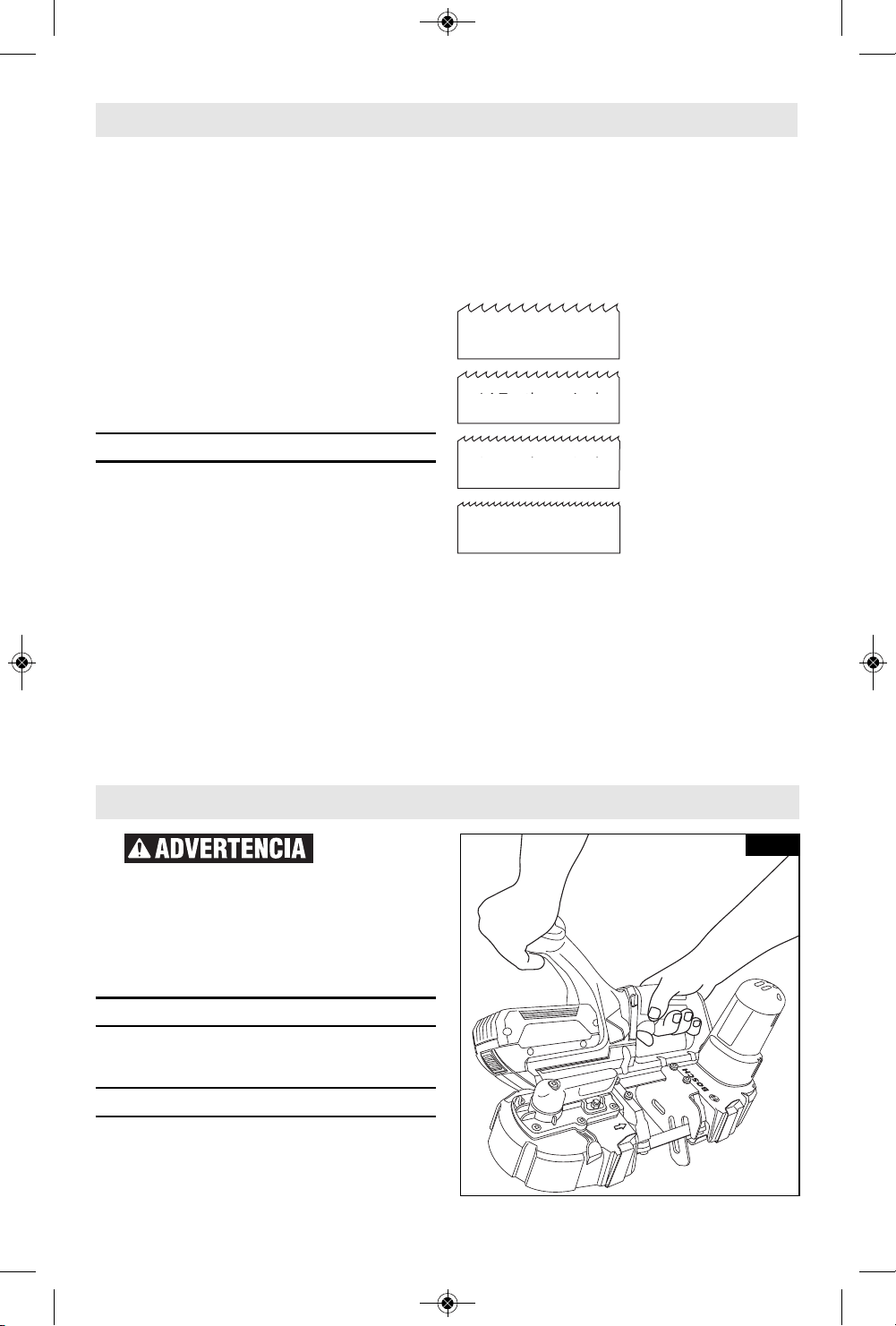

▶ Lames et sélection des lames

Les dimensions de la lame qui sont

requises pour cette scie sont les

suivantes : 0,20 po d’épaisseur, 1/2 po

de large et 28 3/4 po de long.

L’épaisseur de 0,20 po réduit la fatigue

de la lame et assure la durée de vie

maximum des dents. Pour assurer la

durée de coupe maximum, utilisez une

lame avec le pas (nombre de dents par

pouce ou unité de longueur) approprié

en fonction de l’opération de coupe.

Les lames sont disponibles en plusieurs

pas. Il faut tenir compte de trois

facteurs pour sélectionner la lame

appropriée : la taille, la forme et le type

de matériau à couper.

Voici quelques suggestions pour

sélectionner la lame correcte en

fonction de l’opération de coupe

désirée. N’oubliez pas qu’il s’agit de

suggestions très générales et que les

spécifications idéales pour la lame

varient selon la taille, la forme et le type

spécifiques des matériaux à couper.

En règle générale, les matériaux souples

nécessitent une lame avec peu de dents

par unité de longueur alors que les

matériaux durs nécessitent une lame

avec des dents serrées. Utilisez des

lames du premier type pour couper du

bois épais et des lames du second type

pour couper du bois de faible épaisseur.

Il est important qu’il y ait au moins trois

dents dans la coupe (voir « Application

type »).

-20-

Consignes de fonctionnement

Assemblage

10 Teeth per inch

14 Teeth per inch

18 Teeth per inch

24 Teeth per inch

Pour les matériaux difficiles

de 3/16 po à 3 1/4 po de

diamètre ou de largeur

Pour les matériaux difficiles

de 5/32 po à 3/4 po de

diamètre ou de largeur

Pour les tubes à paroi

mince et les feuilles minces

de calibre supérieur à 21

Pour les tubes à paroi

mince et les feuilles minces

supérieur à 21

10 dents par pouce

14 dents par pouce

18 dents par pouce

24 dents par pouce

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 20

-21-

bouton de relâchement avec botre

pouce d’un côté ou de l’autre de la

poignée afin de déverrouiller, puis tirez

la gâchette (Fig. 1). Lorsque la gâchette

est relâchée, le bouton engage

automatiquement l’interrupteur de

sûreté, et la gâchette n’est plus en

fonction.

▶ Interrupteur

À la mise en

m a r c h e ,

tenez l’outil à deux mains. Le couple du

moteur risque de le renverser.

Appuyez sur la gâchette pour mettre

l’outil en marche ; relâchez-la pour

l’arrêter. La gâchette retourne

automatiquement à la position d’arrêt.

La scie devrait tourner à plein régime

AVANT de commencer à scier et elle ne

devrait être arrêtée qu’APRÈS avoir

terminé la coupe. Pour prolonger la

durée utile de l’interrupteur, évitez de

mettre le moteur en marche et de

l’arrêter en sciant.

▶ Coupes régulières

Tenez toujours la poignée de la scie

d'une main et la poignée auxiliaire ou le

logement de l'autre main (Fig. 4).

Serrez-la fermement et actionnez

l’interrup teur énergiquement. Ne forcez

jamais la scie outre mesure. Exercez une

pression modérée et soutenue.

▶ Application type

1. Ne mettez pas la lame en contact

avec l’ouvrage avant que moteur n’ait

atteint sa vitesse de fonctionnement

normale.

2. Commencez à couper sur une surface

où le nombre de dents le plus élevé

sera en contact avec l’ouvrage à un

moment donné (Fig. 5).

3. Placez le guide du matériau contre

l’ouvrage et abaissez la lame de scie

en mouvement pour commencer à

couper.

4. N’appliquez pas de pression pendant

que vous coupez. Le poids de l’outil

sera suffisant pour faire pression

adéquatement afin d’assurer la coupe

la plus rapide possible.

5. Après que vous avez terminé une

opération de coupe, tenez fermement

l’outil pour qu’il ne retombe pas sur

l’ouvrage.

Consignes de fonctionnement

Fig. 4

CORRECT INCORRECT

Fig. 5

MOUV

T D

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 21

▶ Stockage

Après une période d'inutilisation

prolongée de l'outil, faites tourner le

levier de verrouillage de la tension de la

lame de 90° dans le sens des aiguilles

d’une montre pour réduire la tension de

la lame (Chapitre « RETRAIT DE LA

LAME »). Ceci prolongera la durée de

vie de la lame.

Lorsque vous remettez la scie dans le

mode de fonctionnement, souvenez-

vous de faire tourner le levier de

verrouillage de la tension de la lame de

90° dans le sens contraire des aiguilles

d’une montre pour serrer la lame sur les

poulies. Ouvrez la plaque de

recouvrement pour effectuer une

inspection et vous assurer que la lame

repose librement sur la piste prévue

pour la lame avant de mettre la scie en

marche. Fermez la plaque de

recouvrement. Référez-vous au chapitre

« INSTALLATION DE LA LAME » pour

plus d’informations.

▶ Service

IL N’EXISTE

À L’INTÉ -

RIEUR AUCUNE PIÈCE SUSCEPTIBLE

D’ÊTRE ENTRE TENUE PAR

L’UTILISATEUR. L’entretien préventif

exécuté par des personnes non

autorisés peut entraîner un

positionnement erroné des

composants et des fils internes, ce qui

peut présenter de graves dangers.

Nous recommandons de confier toute

intervention d’entretien sur l’outil à un

centre de service-usine Bosch ou à un

centre de service après-vente Bosch

agréé.

▶ Piles

Faire attention aux blocs-piles qui

approchent la fin de leur vie. Si vous

remarquez une diminution dans les

performances de votre outil ou une

durée de fonctionnement réduite de

manière significative entre charges, il

est temps de remplacer le bloc-piles.

S’il n’est pas remplacé, il se peut qu’il

endommage le chargeur ou que l’outil

fonctionne incorrectement.

▶ Graissage de l’outil

Votre outil Bosch a été graissé de

manière appropriée et il est prêt à

l’usage.

▶ Moteurs C.C.

Le moteur de votre outil a été conçu

pour de nombreuses heures d’utilisation

fiable. Pour maintenir l’efficacité

maximale du moteur, nous

recommandons de l’examiner tous les

six mois. Seul un moteur de

remplacement Bosch authentique,

conçu spécialement pour votre outil,

doit être utilisé.

▶ Nettoyage

Certains agents

de nettoyage et

certains dissolvants abîment les pièces

en plastique. Parmi ceux-ci se trouvent:

l’essence, le tétrachlorure de carbone,

les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents

domestiques qui en contiennent.

Les prises d’air et les leviers de

commutation doivent être gardés

propres et exempts de corps étrangers.

Ne tentez pas de nettoyer en insérant

des objets pointus à travers l’ouverture.

Entretien

-22-

Pour éviter les accidents, débranchez toujours le bloc-piles de

l'outil avant toute opération de maintenance ou de nettoyage.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 22

-23-

Lea todas las advertencias de seguridad y todas las

instrucciones. Si no se siguen las advertencias e instrucciones, el

resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta

mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta

mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

▶ Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desordenadas u oscuras

invitan a que se produzcan accidentes.

No utilice herramientas mecánicas en

atmósferas explosivas, como por ejemplo en

presencia de líquidos, gases o polvos

inflamables. Las herramientas mecánicas

generan chispas que pueden incendiar el

polvo o los vapores.

Mantenga alejados a los niños y a las

personas que estén presentes mientras esté

utilizando una herramienta mecánica. Las

distracciones pueden hacerle perder el

control de la herramienta.

▶ Seguridad eléctrica

Los enchufes de las herramientas mecánicas

deben coincidir con el tomacorriente. No

modifique nunca el enchufe de ningún modo.

No use enchufes adaptadores con

herramientas mecánicas conectadas a tierra

(puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes

reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las

superficies conectadas o puestas a tierra,

tales como tuberías, radiadores, estufas y

refrigeradores. Hay un aumento del riesgo de

sacudidas eléctricas si el cuerpo del operador

se conecta o pone a tierra.

No exponga las herramientas mecánicas a la

lluvia o a condiciones mojadas. La entrada de

agua en una herramienta mecánica aumentará

el riesgo de que se produzcan sacudidas

eléctricas.

No maltrate el cordón de energía. No use

nunca el cordón para transportar la

herramienta mecánica, tirar de ella o

desenchufarla. Mantenga el cordón alejado

del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o

enganchados aumentan el riesgo de que se

produzcan sacudidas eléctricas.

Cuando utilice una herramienta mecánica en

el exterior, use un cordón de extensión

adecuado para uso a la intemperie. La

utilización de un cordón adecuado para uso a

la intemperie reduce el riesgo de que se

produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta

mecánica en un lugar húmedo, utilice una

fuente de energía protegida por un

interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada

palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza

para alertarle a usted de posibles peligros de lesiones

corporales. Obedezca todos los mensajes de

seguridad que sigan a este símbolo para evitar

posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se

evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no

se evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no

se evita, podría causar lesiones leves o moderadas.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 23

-24-

de un GFCI reduce el riesgo de sacudidas

eléctricas.

▶ Seguridad personal

Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando esté

utilizando una herramienta mecánica. No use

una herramienta mecánica cuando esté

cansado o bajo la influencia de drogas,

alcohol o medicamentos. Un momento de

distracción mientras esté utilizando

herramientas mecánicas podría causar

lesiones corporales graves.

Use equipo de protección personal. Use

siempre protección de los ojos. El equipo de

protección, como por ejemplo una máscara

antipolvo, calzado de seguridad antideslizante,

casco o protección de oídos, utilizado para las

condiciones apropiadas, reducirá las lesiones

corporales.

Evite el arranque accidental. Asegúrese de

que el interruptor esté en la posición de

apagado antes de conectar la herramienta a

la fuente de energía y / o al paquete de

batería, levantar la herramienta o

transportarla. Transportar herramientas

mecánicas con un dedo en el interruptor o

encender herramientas mecánicas que tengan

el interruptor en la posición de encendido

invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca

antes de encender la herramienta mecánica.

Una llave de tuerca o de ajuste que se deje

colocada en una pieza giratoria de la

herramienta mecánica podría causar lesiones

corporales.

No intente alcanzar demasiado lejos.

Mantenga un apoyo de los pies y un

equilibrio apropiados en todo momento. Esto

permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada

ni alhajas holgadas. Mantenga el pelo, la ropa

y los guantes alejados de las piezas móviles.

La ropa holgada, las alhajas holgadas o el pelo

largo pueden quedar atrapados en las piezas

móviles.

Si se proporcionan dispositivos para la

conexión de instalaciones de extracción y

recolección de polvo, asegúrese de que

dichas instalaciones estén conectadas y se

usen correctamente. El uso de dispositivos de

recolección de polvo puede reducir los

peligros relacionados con el polvo.

▶ Uso y cuidado de las

herramientas mecánicas

No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la

aplicación que desee realizar. La herramienta

mecánica correcta hará el trabajo mejor y con

más seguridad a la capacidad nominal para la

que fue diseñada.

No use la herramienta mecánica si el

interruptor no la enciende y apaga. Toda

herramienta mecánica que no se pueda

controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de

energía y/o el paquete de batería de la

herramienta mecánica antes de hacer

cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas

medidas preventivas de seguridad reducen el

riesgo de arrancar accidentalmente la

herramienta mecánica.

Guarde las herramientas que no esté usando

fuera del alcance de los niños y no deje que

personas que no estén familiarizadas con la

herramienta mecánica o con estas

instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en

manos de usuarios que no hayan recibido

capacitación.

Mantenga las herramientas mecánicas.

Compruebe si hay piezas móviles

desalineadas o que se atoran, si hay piezas

rotas y si existe cualquier otra situación que

podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta

mecánica está dañada, haga que la reparen

antes de usarla. Muchos accidentes son

causados por herramientas mecánicas

mantenidas deficientemente.

Mantenga las herramientas de corte afiladas

y limpias. Es menos probable que las

herramientas de corte mantenidas

apropiadamente, con bordes de corte afilados,

se atoren, y dichas herramientas son más

fáciles de controlar.

Utilice la herramienta mecánica, los

accesorios, las brocas de la herramienta,

etc., de acuerdo con estas instrucciones,

teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El

uso de la herramienta mecánica para

operaciones distintas a aquéllas para las que

fue diseñada podría causar una situación

peligrosa.

Advertencias generales de seguridad para herramientas mecánicas

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 24

Agarre la herramienta eléctrica por las

superficies de agarre con aislamiento

cuando realice una operación en la que el

accesorio de corte pueda entrar en

contacto con cables ocultos. El accesorio

de corte que entre en contacto con un cable

que tenga corriente puede hacer que las

partes metálicas de la herramienta eléctrica

que estén al descubierto tengan corriente y

podrían causar una descarga eléctrica al

operador.

Use abrazaderas u otro modo práctico de

sujetar y soportar la pieza de trabajo en

una plataforma estable. Si se sujeta la

pieza de trabajo con la mano o contra el

cuerpo, se crea una situación inestable que

podría causar pérdida de control.

Fije el material antes de cortar. Nunca lo

tenga en la mano ni sobre las piernas. El

material pequeño o delgado puede curvarse

o vibrar con la hoja, causando pérdida de

control.

No utilice una hoja dañada. Antes de cada

uso inspeccione la hoja para determinar si

tiene grietas, está astillada o presenta otros

daños. Reemplace de inmediato una hoja si

está dañada.

No aplique lubricantes de corte ni aceite a

la hoja de esta herramienta. La lubricación

hará que la hoja resbale dentro de la

herramienta.

Quite con un paño el exceso de aceite de

la pieza de trabajo antes de cortarla. La

lubricación hará que la hoja resbale dentro

de la herramienta.

Sostenga la sierra firmemente para evitar

perder el control. Las figuras de este

manual ilustran la forma típica de sostener

la sierra.

Mantenga las manos alejadas del área de

corte. No ponga la mano debajo del

material que se está cortando. La

proximidad de la hoja a la mano queda

oculta a la vista.

Mantenga las manos alejadas de entre la

hoja y la guía para el material. Comience

siempre el corte con la pieza de trabajo

sobre la guía para el material. Cuando la

herramienta se ponga en marcha, la pieza

de trabajo será jalada hacia la guía para el

material y puede pellizcar los dedos del

operador.

Antes de comenzar el corte, encienda la

herramienta y deje que la hoja alcance

toda su velocidad. La herramienta puede

chirriar o vibrar si la velocidad de la hoja es

demasiado lenta al comienzo del corte.

No toque la hoja ni la pieza de trabajo

inmediatamente después de la operación.

La hoja y la pieza de trabajo estarán

calientes.

Al quitar la hoja de la herramienta, evite el

contacto con la piel y use guantes

protectores adecuados al agarrar la hoja o

el accesorio. Los accesorios pueden estar

calientes después del uso prolongado.

-25-

Normas de seguridad para sierras de cinta inalámbricas

Advertencias generales de seguridad para herramientas mecánicas

▶ Uso y cuidado de las

herramientas alimentadas

por baterías

Recargue las baterías solamente con el

cargador especificado por el fabricante. Un

cargador que es adecuado para un tipo de

paquete de batería puede crear un riesgo de

incendio cuando se utiliza con otro paquete

de batería.

Utilice las herramientas mecánicas

solamente con paquetes de batería

designados específicamente. El uso de

cualquier otro paquete de batería puede crear

un riesgo de lesiones e incendio.

Cuando el paquete de batería no se esté

usando, manténgalo alejado de otros objetos

metálicos, tales como sujetapapeles,

monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que pueden

hacer una conexión de un terminal a otro. Si

se cortocircuitan los terminales de la batería

uno con otro, se pueden causar quemaduras o

un incendio.

En condiciones abusivas, es posible que se

eyecte líquido de la batería. Evite el

contacto. Si se produce un contacto

accidental, enjuáguese con agua. Si el líquido

entra en contacto con los ojos, obtenga

además ayuda médica. El líquido que salga

eyectado de la batería puede causar irritación

o quemaduras.

▶ Servicio de ajustes y

reparaciones

Haga que su herramienta mecánica reciba

servicio de un técnico de reparaciones

calificado, utilizando únicamente piezas de

repuesto idénticas. Esto asegurará que se

mantenga la seguridad de la herramienta

mecánica.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 25

-26-

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección

personal, como guantes de goma y calzado

de goma de electricista, mejorarán más su

seguridad personal.

Mantenga los mangos secos, limpios y

libres de aceite y grasa. Las manos

resbalosas no pueden controlar de modo

seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento

periódico de la herramienta. Cuando limpie

una herramienta, tenga cuidado de no

desmontar ninguna de sus partes, ya que

los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los

resortes de retorno de los protectores de

seguridad podrían montarse

incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro

de carbono, amoníaco, etc., podrían dañar

las piezas de plástico.

Asegúrese de que el interruptor esté en la

posición de apagado antes de introducir el

paquete de batería. Si se introduce el

paquete de batería en herramientas

mecánicas que tengan el interruptor en la

posición de encendido, se invita a que se

produzcan accidentes.

Cierto polvo

generado por el

lijado, aserrado, amolado y taladrado

mecánicos, y por otras actividades de

construcción, contiene agentes químicos

que se sabe que causan cáncer, defectos

de nacimiento u otros daños sobre la

reproducción. Algunos ejemplos de estos

agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y

otros productos de mampostería, y

• Arsénico y cromo de madera tratada

químicamente.

Su riesgo por causa de estas exposiciones

varía, dependiendo de con cuánta

frecuencia realice este tipo de trabajo. Para

reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada

y trabaje con equipo de seguridad

aprobado, como por ejemplo máscaras

antipolvo que estén diseñadas

especialmente para impedir mediante

filtración el paso de partículas

microscópicas.

Normas de seguridad para sierras de cinta inalámbricas

No “atore” la hoja ni aplique una presión

excesiva a la herramienta cuando corte. Si

se aplica una presión excesiva a la hoja se

aumenta la carga y la susceptibilidad de

girar o atorar la hoja en el corte, así como y

la posibilidad de rotura de la misma.

No utilice la sierra sin la placa de cubierta

sujeta a ella. Es posible que el contacto con

las piezas móviles cause lesiones corporales

graves.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 26

-27-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

Ah Amperios-hora (medición de la capacidad de la batería)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la

graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con

aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 27

-28-

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por

Underwriters Laboratories.

Este símbolo indica que este componente está reconocido por

Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta está catalogada por la

Canadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha

catalogado esta herramienta indicando que cumple con las normas

estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta cumple con la norma

mexicana oficial (NOM).

Designa el programa de reciclaje de baterías de Li-ion.

Designa el programa de reciclaje de baterías de Ni-Cd.

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 28

-29-

Descripción funcional y especificaciones

Paquetes de batería/Cargadores de baterías

Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.

Sierra de cinta inalámbrica GCB18V-2

Tensión nominal

18 V

Velocidad sin carga (n

) 530/min (PSPM)

Tamaño de la hoja 28-7/8 x 1/2 x .020 pulg.

Capacidades

Material redondo 2-1/2 pulg.

Rectangular 2-1/2 x 2-1/2 pulg.

Temperatura

ambiente

permitida

– durante el proceso de carga

– durante la utilización

– durante la almacenamiento

32...113 °F (0...+45 °C)

–4...122 °F (–20...+50 °C)

32…122 °F (0…+50 °C)

MANGO AUXILIAR

HOJA

GUÍA PARA EL MATERIAL

BOTÓN DE

LIBERACIÓN DEL

PAQUETE DE

BATERÍAS

PAQUETE DE

BATERÍAS

PALANCA DE

FIJACIÓN DE LA

TENSIÓN DE LA HOJA

PLACA DE

CUBIERTA

PLACA DE

CUBIERTA

ABERTURAS

VENTILACIÓN

INTERRUPTOR

DE SEQURIDAD

EMPUÑADURA

CAUCHUTADA

PESTILLO DE LA

PLACA DE CUBIERTA

(x2)

MANGO

GATILLO

GUÍAS DE LA HOJA GUÍAS DE LA HOJA

Fig. 1

LUZ DE TRABAJO

LED

Desconecte el paquete de batería de la herramienta antes de

realizar cualquier ensamblaje, ajuste o cambio de accesorios.

Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta

accidentalmente.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 29

-30-

Desconecte el

paquete de

batería de la herramienta antes de

realizar cualquier ensamblaje, ajuste o

cambio de accesorios. Dichas medidas

preventivas de seguridad reducen el

riesgo de arrancar la herramienta

accidentalmente.

▶ Introducción y suelta del

paquete de baterías

La herramienta está equipado con un

pestillo de fijación secundario para

impedir que dicho paquete se caiga y

salga completamente del mango, en

caso de que se afloje debido a la

vibración.

Para quitar el paquete de baterías,

oprima el botón de liberación del

paquete de baterías y deslice dicho

paquete hacia delante.

Oprima de nuevo el botón de liberación

del paquete de baterías y deslice dicho

paquete completamente hacia afuera

hasta sacarlo de la carcasa de la

herramienta (Fig. 2).

▶ Remoción de la hoja

1. Coloque la sierra en una superficie

plana y resistente. Gire la palanca de

fijación de la tensión de la hoja 180°

en el sentido de las agujas del reloj

para aflojar la tensión de la hoja (Fig.

2).

2. Libere los pestillos de la placa de

cubierta y abra completamente dicha

placa. (Fig. 2 y 3).

3. Jale la hoja hacia fuera de las guías y

retírela de las poleas (Fig. 3).

▶ Instalación de la hoja

1. Presione firmemente la hoja entre las

guías y encamínela alrededor de las

Ensamblaje

HOJA

POLEA

ACCIONADA

Fig. 3

POLEA

MOTRIZ

ROTACIÓN DE LA HOJA

CORRECTO

Fig. 2

PESTILLO DE LA PLACA

DE CUBIERTA (x2)

BOTÓN DE

LIBERACIÓN

DEL

PAQUETE DE

BATERÍAS

PAQUETE

BATERÍAS

PALANCA DE

FIJACIÓN DE

LA TENSIÓN

DE LA HOJA

GUÍAS DE LA HOJA

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 30

-31-

Ensamblaje

poleas. Nota: asegúrese de que los

dientes estén orientados hacia arriba

y apuntando en el mismo sentido que

la flecha de rotación (Fig. 3).

2. Gire la palanca de fijación de la

tensión de la hoja 180° en sentido

contrario al de las agujas del reloj

para apretar la hoja sobre las poleas

(Fig. 2).

3. Asegúrese de que la hoja quede

ubicada libremente dentro de la pista

para la hoja antes de arrancar la

sierra.

4. Cierre la placa de cubierta.

▶ Hojas y selección de la hoja

Las dimensiones de la hoja requeridas

para esta sierra son: 0.020 pulgadas de

grosor, 1/2 pulgada de ancho y 28-3/4

pulgadas de longitud. El grosor de 0.020

pulgadas reduce la fatiga de la hoja y

brinda la máxima vida útil de los

dientes. Para prolongar al máximo la

vida útil de corte, utilice una hoja con el

triscado (pies por pulgada) correcto

para el trabajo de corte específico.

Las hojas están disponibles en varios

triscados. Para seleccionar la hoja

adecuada se deben considerar tres

factores: El tamaño, la forma y el tipo de

material que se va a cortar.

Las siguientes sugerencias tienen como

fin seleccionar la hoja adecuada para

diversas operaciones de corte. Tenga

presente que estas sugerencias son

pautas generales y que los requisito de

la hoja varían dependiendo del tamaño,

la forma y el tipo específicos de material

que se va a cortar.

Generalmente, los materiales blandos

requieren una hoja de triscado grueso y

los materiales blandos requieren hojas

de triscado fino. Utilice hojas de

triscado grueso para madera gruesa y

hojas de triscado delgado para piezas

de trabajo delgadas. Es importante

mantener al menos tres dientes en el

corte (consulte “Aplicación típica”.)

10 Teeth per inch

14 Teeth per inch

18 Teeth per inch

24 Teeth per inch

Para material resistente desde

3/16 de pulgada hasta 3-1/4

pulg. de diámetro o anchura.

Para material resistente desde

5/32 de pulgada hasta 3/4 de

pulg. de diámetro o anchura.

Para tubo de pared delgada y

láminas delgadas con un

grosor superior al calibre 21.

Para tubo de pared delgada y

láminas delgadas con un

grosor superior al calibre 21.

10 dientes por pulgada

14 dientes por pulgada

18 dientes por pulgada

24 dientes por pulgada

Desconecte el

paquete de

batería de la herramienta antes de

realizar cualquier ensamblaje, ajuste o

cambio de accesorios. Dichas medidas

preventivas de seguridad reducen el

riesgo de arrancar la herramienta

accidentalmente.

▶ Mango auxiliar

La herramienta debe ser soportada con

el mango auxiliar (Fig. 1).

▶ Luz de trabajo led

Esta herramienta está equipada con una

luz que se enciende automáticamente al

activar interruptor, para brindar mejor

visibilidad durante la operación.

Instrucciones de funcionamiento

Fig. 4

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 31

La luz no requiere mantenimiento y fue

diseñada para durar toda la vida útil de

la herramienta (Fig. 1).

▶ Interruptor de sequridad

El interruptor de seguridad está

diseñado para prevenir arranques

accidentales. Para accionar el

interruptor de seguridad, oprima el

botón de liberación con el dedo pulgar

en cualquiera de los dos lados del

mango para desacoplar el cierre y luego

apriete el gatillo (Fig. 1). Al soltar el

gatillo, el botón acoplará el interruptor

de seguridad automáticamente y el

gatillo dejará de funcionar.

▶ Guía de interruptor

Al arrancar la

herramienta,

sujétela con las dos manos. El par de

fuerzas del motor puede hacer que la

herramienta se tuerza.

Para encender la herramienta (posición

“ON”), apriete el interruptor ga -tillo.

Para apagar la herramienta (posición

“OFF”), suelte el interruptor gatillo, que

está accionado por muelle, y volverá a la

posición “off” automáticamente.

La sierra debe funcionar a toda

velocidad ANTES de comenzar el corte y

se debe apagar únicamente DESPUES

que se haya terminado el corte. Para

aumentar la vida del interruptor, no

apague y encienda el interruptor

mientras esté cortando.

▶ Cortes generales

Sujete siempre el mango de la sierra con

una mano y el mango auxiliar o la caja

protectora con la otra (Fig. 4).

Agarre firmemente y accione el

interruptor con una acción decidida.

Nunca fuerce la sierra. Utilice una

presión ligera y continua.

▶ Aplicación típica

1. Mantenga la hoja separada de la

pieza de trabajo hasta que el motor

haya alcanzado toda su velocidad.

2. Comience a cortar en una superficie

donde el mayor número de dientes

vaya a estar en contacto a la vez con

la pieza de trabajo (Fig. 5).

3. Coloque la guía para el material

contra la pieza de trabajo y baje la

hoja de sierra, que está en

movimiento, hacia el interior del

corte.

4. No aplique presión cuando corte. El

peso de la herramienta suministrará

la presión adecuada para realizar el

corte más rápido posible.

5. Cuando esté completando un corte,

sujete firmemente la herramienta

para que no caiga contra la pieza de

trabajo.

-32-

CORRECTO

INCORRECTO

Fig. 5

IDO

Instrucciones de funcionamiento

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 32

-33-

▶ Almacenamiento

Cuando almacene la herramienta por un

largo período de tiempo, gire la palanca

de fijación de la tensión de la hoja 90°

en el sentido de las agujas del reloj para

aflojar la tensión de la hoja (Capítulo

“REMOCIÓN DE LA HOJA”). Esto

extenderá la vida útil de la hoja.

Cuando retorne la sierra al modo de

funcionamiento, recuerde girar la

palanca de fijación de la tensión de la

hoja 90° en sentido contrario al de las

agujas del reloj para apretar la hoja

sobre las poleas. Abra la placa de

cubierta para realizar una inspección y

asegurarse de que la hoja esté ubicada

libremente dentro de la pista para la

hoja antes de arrancar la sierra. Cierre

la placa de cubierta. Consulte el

capítulo “INSTALACIÓN DE LA HOJA”

para obtener más información.

▶ Servicio

NO HAY

PIEZAS EN EL

INTERIOR QUE PUEDAN SER

AJUSTADAS O REPA RA DAS POR EL

USUARIO. El mantenimiento preventivo

realizado por personal no autorizado

pude dar lugar a la colocación inco rrec -

ta de cables y componentes internos

que podría constituir un peligro serio.

Recomendamos que todo el servicio de

las herramientas sea realizado en un

Centro de servicio de fábrica Bosch o en

una Estación de servicio Bosch

autorizada.

▶ BaterÍas

Esté alerta a los paquetes de baterías

que estén aproximándose al final de su

vida útil. Si observa una disminución

del rendimiento de la herramienta o un

tiempo de funcionamiento

significativamente más corto entre

cargas, entonces ha llegado el momento

de cambiar el paquete de baterías. Si

no se hace esto, el resultado puede ser

que la herramienta funcione

incorrectamente o que el cargador se

dañe.

▶ Lubricacion de las

herramientas

Su herramienta Bosch ha sido lubricada

adecuadamente y está lista para la

utilización.

▶ Motores “corriente directa”

El motor de la herramienta ha sido

diseñado para muchas horas de servicio

fiable. Para mantener un rendimiento

óptimo del mo tor, recomendamos que

éste sea examinado cada seis me ses.

Sólo se debe usar un motor de repuesto

Bosch genuino diseñado especialmente

para la herramienta.

▶ Limpieza

Ciertos agentes

de limpieza y

disolventes dañan las piezas de

plástico. Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de

limpie za clorados, amoníaco y

detergentes domésticos que contienen

amoníaco.

Las aberturas de ventilación y las

palancas de interruptor deben

mantenerse limpias y libres de materias

extrañas. No intente lim piar

introduciendo objetos puntiagudos a

través de las aberturas.

Mantenimiento

Para evitar accidentes, desconecte siempre el paquete de

batería de la herramienta antes de realizar servicio de ajustes y

reparaciones o limpieza.

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 33

-34-

Notes / Remarques / Notas

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 34

-35-

Notes / Remarques / Notas

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 35

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

obert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

efective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V -

NCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

N NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

HE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR

IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

xempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

oient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

OUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de

México, C.P. 50070, Tel. (722) 2792300

2610052966 08/19

!2610052966!

2610052966.qxp_GCB18-2 8/2/19 12:03 PM Page 36

Bosch GCB18V-2N Professional Cordless Band Saws

Product's Documents

User Manual o206346v2 2610052966 0819 GCB18V2.pdf PDF 1.8 MB

Specifications

Bosch GCB18V-2N Questions and Answers
