使用说明书

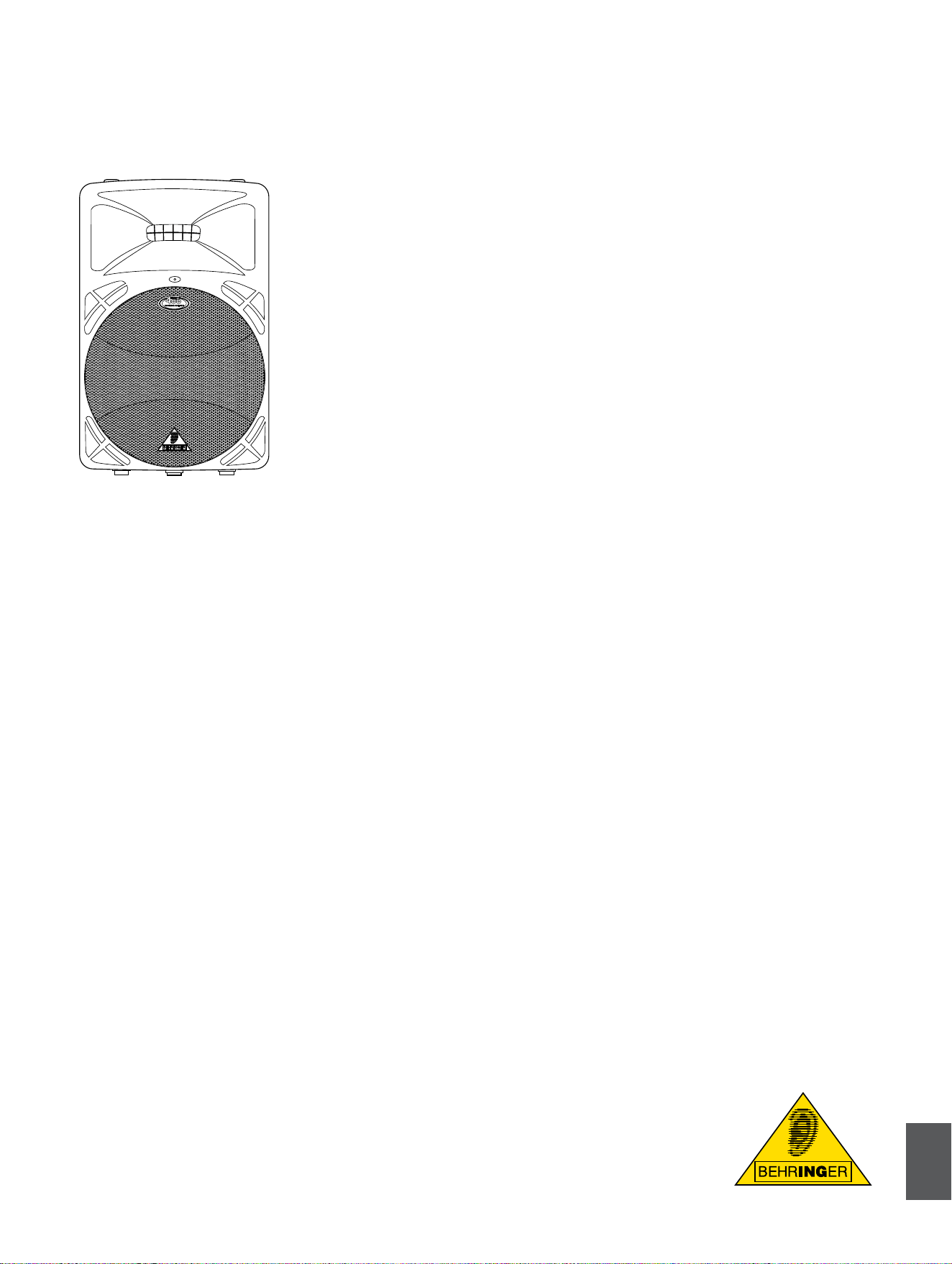

EUROLIVE
B312A/B315A
由处理器控制的 400 瓦两分频
扩声音箱，配有 12/15 英寸低音
喇叭和 1.75 英寸钛振膜高频驱
动器
百灵达
非常感谢你购买了BEHRINGER EUROLIVE B312A/B315A，这表示了
你对我们的信任。这个结构极其紧凑的有源扬声器是专为应用于狭小
的场地而研制的。该产品功放性能高，但尺寸小、重量轻，具备极高的灵
活性。在输入区段可连接一个线路源或麦克风。此外，该扬声器还配有
一个2频段均衡器，用来精密调节高低频率。所有这些特性使这个扬声
器成为你高值的，始终可靠的伙伴。
目录
百灵达 .......................................................................................1
重要的安全说明 .....................................................................2
1. 在你开始以前 ...................................................................3
1.1 供货 ......................................................................................................3
1.2 首次使用 ........................................................................................... 3
1.3 网上登记 ...........................................................................................3
2. 操作部件和连接 .............................................................3
3. 应用举例 ............................................................................4
3.1 使用一部调音台 ............................................................................4
3.2 使用多部B312A/B315A ......................................................... 4
3.3 直接连接一个立体声信号源 ...............................................4
4. 安装 .....................................................................................5
5. 技术数据 ...........................................................................5
免职声明 ..................................................................................6
Ё᭛
EUROLIVE B312A/B315A 使用说明书
2
小心
*
这一符号提醒您， 在设备内有没有绝缘的危险电压，能导致
触电的危险。
小心
!
这一符号提醒您， 在随货供应的文字材料中，有重要的操作
和保养说明。请阅读使用说明书。
小心
!
为了防止触电, 切勿自行拆开机盖（或背盖）！机内无用户可维修的部件。 维
◊
修工作必须由专业人士进行！
为防止发生火灾或触电危险, 本机切勿受雨淋或受潮！ 设备内不能有水
◊
进入。装有水的器皿， 如花瓶等不能放在设备上面。
维修提示是给有资格的维修人员看的。为了避免触电的危险，请不要擅自
◊
进行维修。有资格的专业维修人员才能对设备进行维修。
电源开关的使用说明
!
"¢"表示电源接通; 开关的另一边表示电源断开。
按钮被按下时，电源接通"ON"；按钮没有被按下时，电源
断开"OFF"。
"¢"表示电源接通;开关的另一边表示电源断开。
小心
!
请阅读这里的说明。
{1}.
请保存这些说明。
{2}.
请注意所有的警告说明。
{3}.
请按照说明操作。
{4}.
不要在靠近水的地方使用这一设备。
{5}.
请用干布清理本设备。
{6}.
不要堵住通风口。请按照制造商的说明安装设备。
{7}.
不要在靠近热源的地方使用本设备，如加热器、暖气机、电热炉、功放器等
{8}.
各种易发热设备。
不要损坏带有不同极性或接地功能的插头。有极性的插头带有两个大小
{9}.
不同的插片。 有接地功能的插头有两个插针和接地插针。 大的插针或第三
个插针有接地功能，确保您的安全。如果随货供应的插头不能使用的话，请
找电工更换老旧的的插座。
电源线不要放在可能被踩到的地方，也要避免有尖角的地方。 请特别保护
[10].
插头，延长线和设备上的电源线。
本设备一定要有接地保护。
[11].
如果电源插头或电源连接板有切断电源功能的话， 它们一定要处在随时都
[12].
能被拿到的地方。
请只使用制造商规定的附加设备和零件。
[13].
请只使用制造商规定的推车，架子，三角架， 支
[14].
架和桌子。也可用随货供应的器件。 如果您使
用推车来搬移设备的话，请注意安全放置设备，
以便避免倒下而造成的伤害。
有风暴雷雨时或长期不使用本设备的时候，请
[15].
拔出电源插头。
所有维修工作，都必须由有资格的维修人员进行。设备受到损坏时，（如：电
[16].
源线或电源插头被损坏， 水或液体流入设备内，设备受到雨淋或受到潮气
侵入，设备不能正常运作， 设备摔在地上后），必须进行维修。
重要的安全说明
Ё᭛
EUROLIVE B312A/B315A 使用说明书
3
在你开始以前1.
供货1.1
你的产品在厂内进行了仔细的包装，以确保安全可靠的运输。 如果发现
包装箱还是有损坏，请立即检查机器表面有无损坏。
若发现有损坏时请不要将机器寄回给我们，请务必首先通知销售商和运
◊
输公司，否则索赔权可能会失效。
请始终使用原样包装，以避免存放或邮寄时发生损坏。
◊
请务必避免小孩在无人看管的情况下玩耍机器或包装材料。
◊
请按照环境保护规定清除所有包装材料。
◊
首次使用1.2
请保持充分的空气流通，不要将机器放置在取暖器附近，以避免机器
过热。
保险丝烧坏时，务必用数值正确的保险丝更换! 正确的数值可在"技术数
◊
据"一章中找到。
电源连接请使用随同供货的电源线，它符合必需的安全规定。
请注意所有机器必须接地。 为了你自己的安全，请千万不要去除机器或电
◊
源线的接地或取消其作用。 设备在有电源的时候，一定要有接地功能。
小心
!
扬声器能够产生特别强的音量。请注意，高声压不仅会使听觉很快疲劳，
◊
也可能对听觉造成持久性损害。请始终注意适当的音量。
安装重要提示
在强大的广播电台和高频源范围内，音频质量可能会降低。 请加大 +
发射器和设备之间的距离并使用有屏蔽的连接线材。
网上登记1.3
在购买 BEHRINGER 产品之后,请您尽可能立即在网站 http://www.
behringer.com 进行登记,并仔细阅读产品质量担保服务规定。
自产品购买之日起，BEHRINGER 公司提供一年* 的产品材料和加
工质量担保。 保修条件的中文译文可以从我们的网页 http://www.
behringer.com 下载或电话索取：+65 6542 9313。
所购买的 BEHRINGER 产品一旦出现故障或损坏，本公司承诺为您提
供及时的产品维修服务。 请直接与您的 BEHRINGER 特许经销商联
系。 若 BEHRINGER 特许经销商不在附近，您也可直接与本公司的分
公司联系。 在产品包装里放有联系地址 (全球联系信息/欧洲联系信
息)。 如您所在的国家没有本公司所设的联系处，可与离您最近的批发
商联系。 您可在我们的网页上（http://www.behringer.com）的技术支持
处，得到批发商的联系地址。
请在登记时,务必写明您购买产品的日期，以便本公司能更快更有效地
为您提供产品质量的担保服务。
衷心感谢您的合作！
* 对欧洲共同体国家的客户，有其他的规定。
操作部件和连接2.
这个6.3mm立体声插孔用来连接带插接输出端的信号源。
[1]
XLR插孔是用于带XLR输出端的信号源的平衡式输入端。
[2]
请始终或者只使用XLR输入端，或者只使用插接输入端，并用LEVEL调节
◊
钮 [4]调节输入灵敏度。请绝对不要同时使用两个输入端！
LINK OUTPUT
[3]
输出端直接与B312A/B315A的输入端相连，传
送原样不变的输入信号。这样你可把信号连接到另一部机器（如
第二部B312A/B315A）的输入端上。
用
[4]
LEVEL调节钮你可调节LINE信号或MIC信号的音量。电平较强
的LINE信号在调节范围左半部被减弱，电平较弱的MIC信号在右
半部被增强。
信号过载时
[5]
CLIP发光二极管发亮。这时请用LEVEL调节钮减小
音量，直至CLIP发光二极管不再发亮，及只在信号峰值时发亮。
我们要提醒你，高音量可能会损伤听觉和/或损坏耳机及扬声器。请在接
◊
通机器前把LEVEL调节钮旋转到最左的位置上。请始终注意适当的音量。
用
[6]
HIGH调节钮调节高音份额。
用
[7]
LOW调节钮你可给音色增加低音。
启动扬声器时，
[8]
PWR发光二极管发亮。

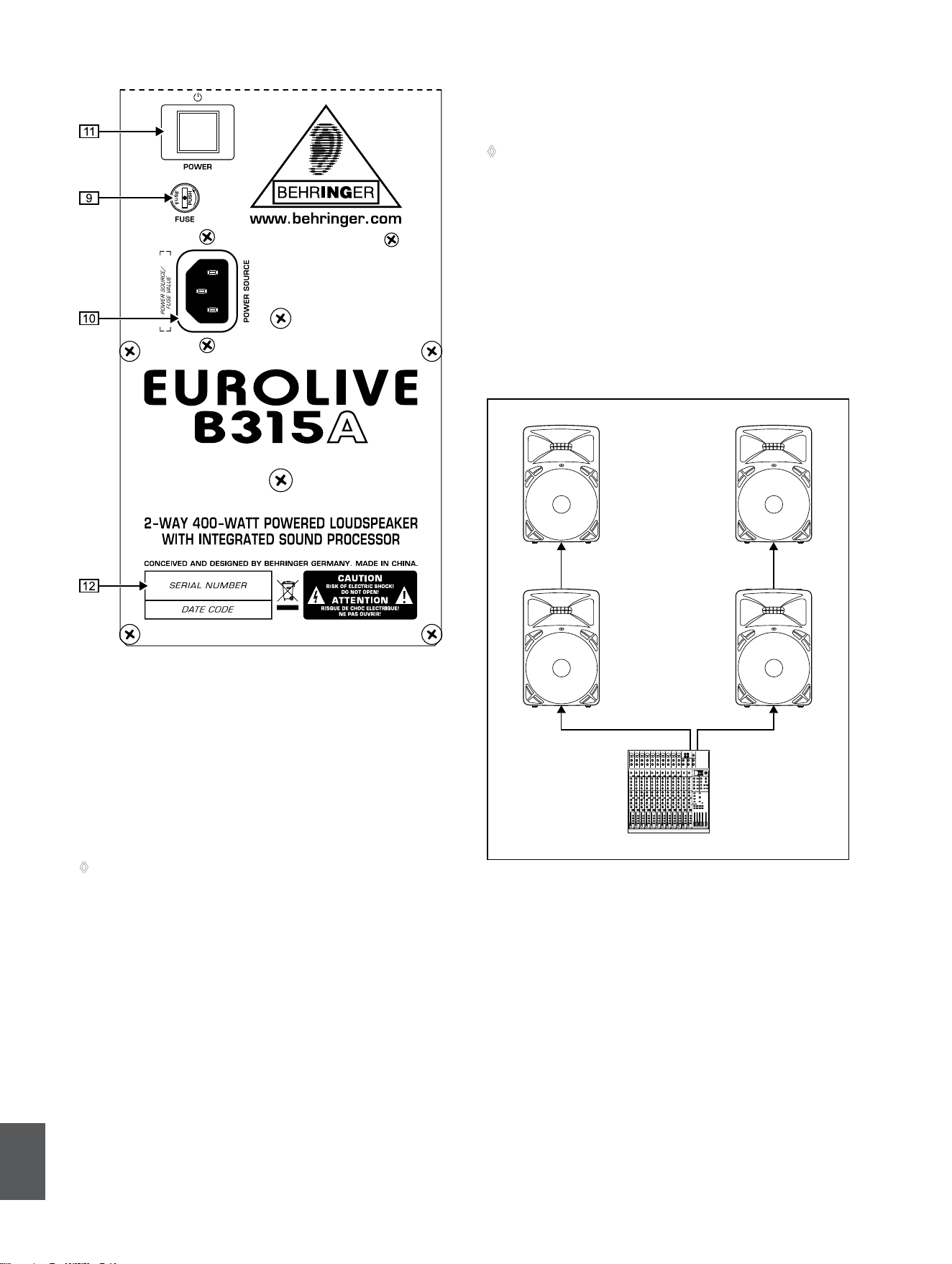

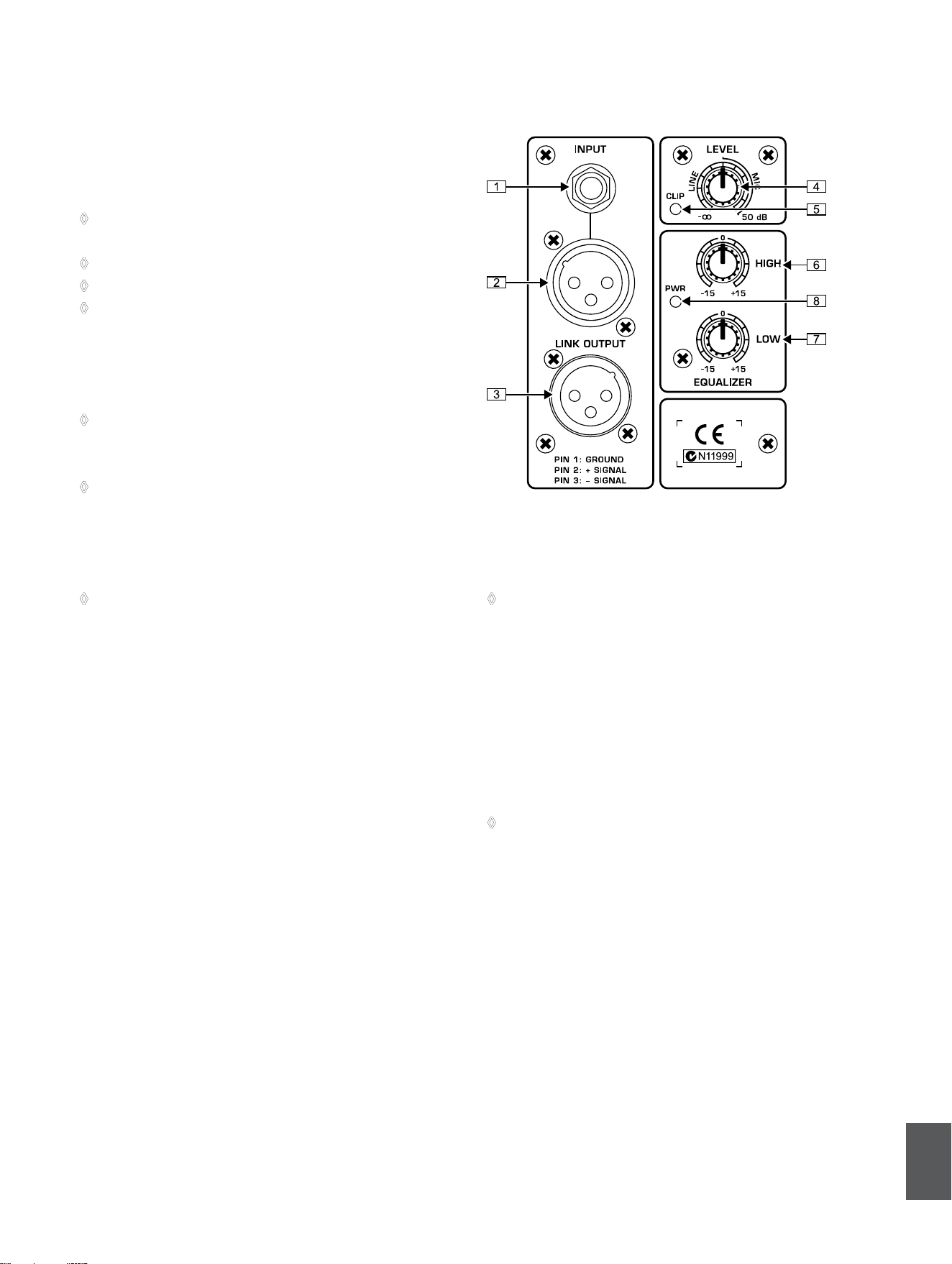

图 2.1： 操作元件和接口（B312A和B315A）
Ё᭛
EUROLIVE B312A/B315A 使用说明书
4
在B312A/B315A的保险丝座上你可更换保险丝。在更换保险丝
[9]
时应务必使用相同的型号品种。此处请注意第5章“技术数据”中
的规定。
电源连接通过一个IEC插座。属于供货范围的还有一根合适的电
[10]
源线。为避免交流低频哼声干扰，扬声器音箱和调音台应使用相同
电路的电源。
用POWER开关启动B312A/B315A。
[11]
请注意，POWER开关在关闭时并不完全将机器同电源网分离。需将机器
◊
同电源分离时，请拔下电源插头或机器插头。在安装机器时，请确证电源
插头和机器插头处于完好的状态。当你长期不使用机器时，请拔下电源
插头。
产品序号
[12]
应用举例3.
请在用POWER开关启动音箱前始终先将LEVEL调节钮旋转到最左位置
◊
上。然后将音量提高到一个合适的高度。
使用一部调音台3.1
标准应用时是将两部B312A/B315A扬声器音箱同一部调音台联合使
用。为此请分别将混音台的一个主输出端同两部B312A/B315A之一的
各一个输入端相连接。B312A/B315A的输入端为XLR接口和平衡式
插接接口。为避免杂散和干扰噪声，建议使用平衡式XLR电缆或插接
电缆。
使用多部B312A/B315A3.2
比如需在大面积的场所扩音时，你可使用多部B312A/B315A，通过LINK
OUTPUT {3} 接口前后相连（见图3.1）。
直接连接一个立体声信号源3.3
如果你使用两部B312A/B315A，你可直接连接一个立体声信号源，如一
部CD播放机。这种情况时，分别将一部扬声器同信号源的一个输出端连
接（需要时请使用合适的转接器）。
图 2.2： 操作元件和接口 B312A和B315A）
INPUT INPUT
INPUT INPUT
LINK OUTPUT LINK OUTPUT
EUROLIVE B315A
Output Left Output Right
XENYX 2442FX
图 3.1： 多部B312A/B315A的接线通过LINK OUTPUT接口
Ё᭛
EUROLIVE B312A/B315A 使用说明书
5
安装4.
BEHRINGER B312A/B315A的两个音频输入端和LINK OUTPUT接口
均是完全平衡式的。如果能够，则应尽可能与其他设备建立平衡式的信
号传输，以便达到最大的干扰信号补偿。
请注意只能由内行的人员进行设备的安装和操作。在安装过程中和之后
◊
请始终注意工作人员应有充分的接地，否则静电放电等类似情况可能会
有损运行特性。
技术数据5.
输出功率
低频范围
RMS @ 1% THD 200 瓦 @ 8 欧姆
峰值功率 320 瓦 @ 8 欧姆
高频范围
RMS @ 1% THD 50 瓦 @ 8 欧姆
峰值功率 80 瓦 @ 8 欧姆
音频输入端
卡侬插口 (伺服平衡式)
灵敏度 从 -40 至 +4 dBu
输入阻抗 20 千欧姆
6.3 毫米立体声插孔 (伺服平衡式)
灵敏度 从 -40 至 +4 dBu
输入阻抗 20 千欧姆
左边输出端
卡侬插口
音箱系统指数
B312A
频率范围 从60 赫兹 至 18 千赫兹
分频器的接收频率 2.1 千赫兹 (12 分贝)
最大声压 125 分贝 @ 1 米
限制器 光纤的
动态均衡器 由处理器控制的
B315A
频率范围 从 50 赫兹 至 18 千赫兹
分频器的接收频率 1.8 千赫兹 (12 分贝)
最大声压 126 分贝 @ 1 米
限制器 光纤的
动态均衡器 由处理器控制的
均衡器
HIGH 12 千赫兹 / ±15 分贝
LOW 80 赫兹 / ±15 分贝
图 4.1 ： 6.3 毫米立体声插头
图 4.1 ：卡侬接插件
Ё᭛
这一使用说明有英文版，德文版，法文版，西班牙文版，意大利文版，俄文
版，波兰文版，荷兰文版，芬兰文版，瑞典文版，丹麦文版，葡萄牙文版，希
腊文版，日文版和中文版。这一使用说明书可能会有更新的版本。使用说
明书的最新版本可在 www.behringer.com 的相应的产品网页上下载。
www.behringer.com
电源供应
电源消耗 最大 450 瓦
电源电压 / 保险丝
100 - 120 伏~ (50/60 赫兹) T 5.0 A H 250 伏
220 - 240 伏~ (50/60 赫兹) T 2.5 A H 250 伏
电源插口 标准电源插口
体积/重量
B312A
体积 (高 x 宽 x 深) 大约 658 毫米 x 394 毫米 x 384 毫米
重量 大约 24.2 公斤
B315A
体积 (高 x 宽 x 深) 大约 732 毫米 x 470 毫米 x 424 毫米
重量 大约 28.0 公斤
BEHRINGER公司始终尽力确保最高的质量水平。 必要的修改将不预先通知予以实行。 因此机器的
技术数据和外观可能与所述说明或插图有所不同。
免职声明
技术数据及外观可被改动，无需事先通知。 此文件的内容在付印时是正确无误的。 所有
提到的商标 (除了BEHRINGER，百灵达 标志，JUST LISTEN, XENYX, 和 EUROLIVE) 属
于它们的所有人，与 BEHRINGER 无关。 任何人因全部或部分使用此处的描述，照片或声
明而受到损失的话，百灵达 不对其承担责任。 产品的颜色及技术数据可能与产品本身有
细微的差别。 产品只通过本公司授权的经销商销售。 批发商和销售商不是百灵达的代
理人，无权以任何直接或隐含的方式对 百灵达 法律约束。 这一使用手册拥有版权。 无
BEHRINGER International GmbH 的书面许可， 无论用作何种用途， 不得以任何电子的
或机械的方式对该手册的任何部分进行复制及传播，其中包括任何形式的复印和录音。
版权所有。 © 2008 BEHRINGER International GmbH, Hanns-Martin-Schleyer-
Str. 36-38, 47877 Willich, 德国 电话 +49 2154 9206 0,
传真 +49 2154 9206 4903
