TOWER FAN
Model DY-012 Series
Model HY-013 Series
Model HY-023 Series
Owner’s Manual
The Honeywell trademark is used by Kaz, Inc. under license from Honeywell International Inc.
Honeywell International Inc. makes no representation or warranties with respect to this product.
IMPORTANT SAFETY
INSTRUCTIONS
READ AND SAVE THESE
SAFETY INSTRUCTIONS
BEFORE USING THIS FAN
When using electrical appliances, basic
precautions should always be followed to
reduce the risk of fire, electric shock, and
injury to persons, including the following:
1. Use this fan only as described in this
manual. Other use not recommended as it
may cause fire, electric shock or injury to
persons.
2. This product is intended for household use
ONLY and not for commercial, industrial or
outdoor use.
3. To protect against electric shock, do not
place fan in window, immerse unit, plug
or cord in water or spray with liquids.
4. This appliance has a polarized plug (one
blade is wider than the other). To reduce
the risk of shock, this plug is intended to
fit only one way in a polarized outlet. If the
plug does not fitfully in the outlet, reverse
the plug. If it still does not fit, contact a
qualified electrician. Do not attempt to
defeat this safety feature.
5. Close supervision is necessary when any
appliance is used by or near children.
6. Turn the fan OFF and unplug the fan from
the outlet when not in use, when moving
the fan from one location to another and
before cleaning.
7. To disconnect the fan, first turn the unit
OFF, grip the plug and pull it from the wall
outlet. Never pull the plug by the cord.
8 Do not operate the fan in the presence of
explosive and/or flammable fumes.
9. Do not place the fan or any parts near
an open flame, cooking or other heating
appliance.
10. Do not operate the fan with a damaged
cord or plug or if the product malfunctions
is dropped or damaged in any manner
(see warranty).
11. Avoid contact with moving fan parts.
12. The use of attachments not recommended
by the manufacturer may be hazardous.
13. Place the fan on a dry level surface.
14. Do not hang or mount fan on a wall or
ceiling.
15. Do not operate if the fan housing is
damaged.
16. A loose fit between the AC outlet
(receptacle) and plug may cause over
heating and a distortion of the plug.
Contact a qualified electrician to replace
loose or worn outlet.
WARNING: To Reduce The Risk of Fire or
Electric Shock, Do Not Use This Fan With
Any Solid-State Speed Control Device.
2

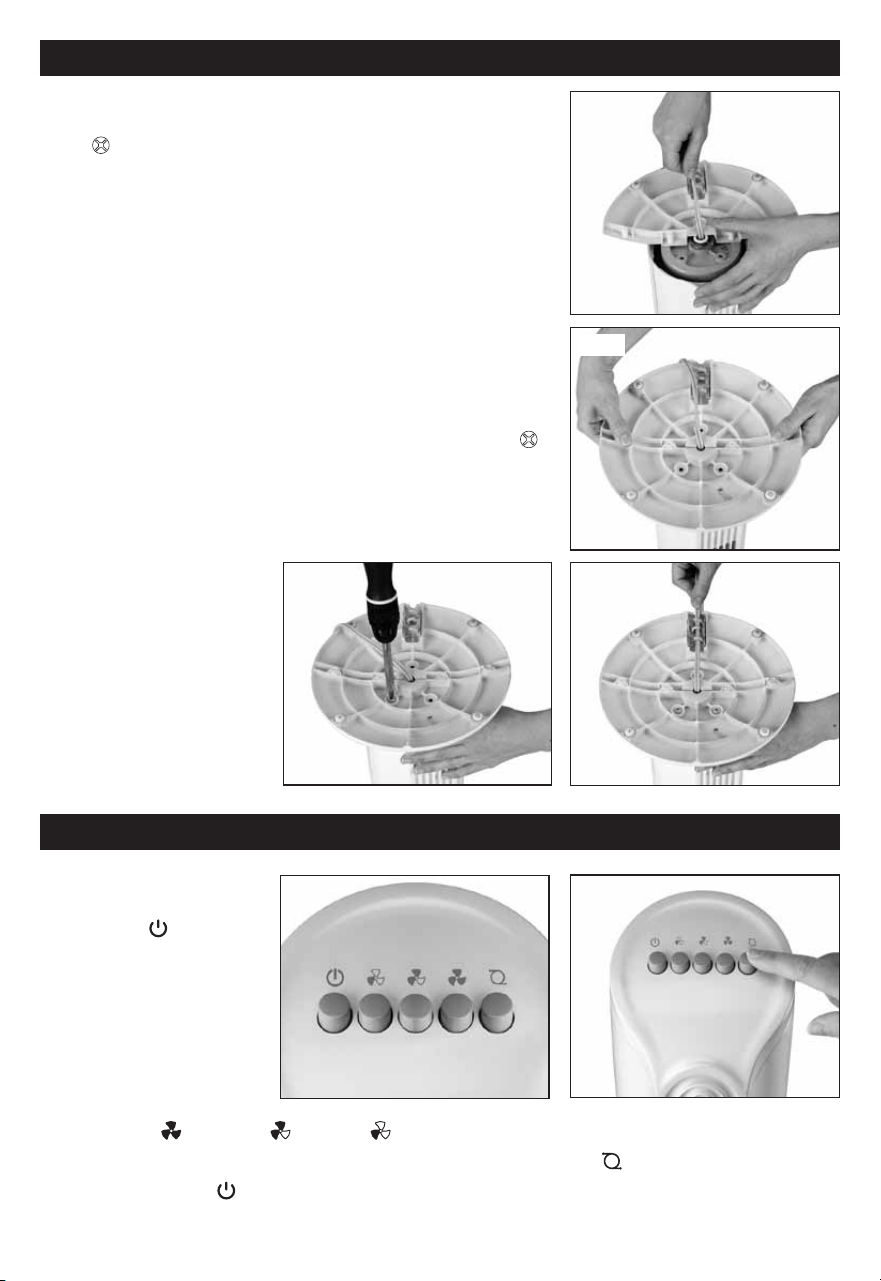

DY-012 SERIES ASSEMBLY INSTRUCTIONS
NOTE: Remove all contents from the box being careful not to discard
the
manual and hardware needed for assembly. A phillips head screw
driver ( ) is required for assembly and is not included with the fan
purchase.
A. Base Assembly
• Gently turn the fan upside down.
• Place the power cord through the recessed channel located in the
center of the rear base assembly (Fig 1).
• Align the rear and front base assembly and firmly snap together
by pushing the 4 round extrusion into the adjacent circles of the
connecting pieces (Fig 2).
B. Securing the Tower Fan to the Base
• Using the 3 (M5 x 12) screws and phillips head screw driver ( )
secure the base into the bottom portion of the fan housing by
aligning the 3 screw holes on the base with the 3 screw holes on
the bottom of the fan housing (Fig 3).
• Gently pull any slack out of the power cord and place the cord
securely in the power cord
holding bracket (Fig. 4).
• Place the fan right side up.
Your fan is now ready
for use.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
DY-012 SERIES OPERATION INSTRUCTIONS
• Be sure your fan is in the
OFF position by pressing the
off button. (
)
• Place the fan on a level and
dry surface.
• Plug the power cord into a
polarized 120 Volt AC wall
outlet.
• To operate, press the
appropriate speed control
option: High (
), Medium ( ), or Low ( ) (Fig. 5).
• To activate or disengage the fan oscillation, press the oscillation button ( ) (Fig 6).
• To turn the fan OFF ( ) press the Off button once.
Fig. 5
Fig. 6
3

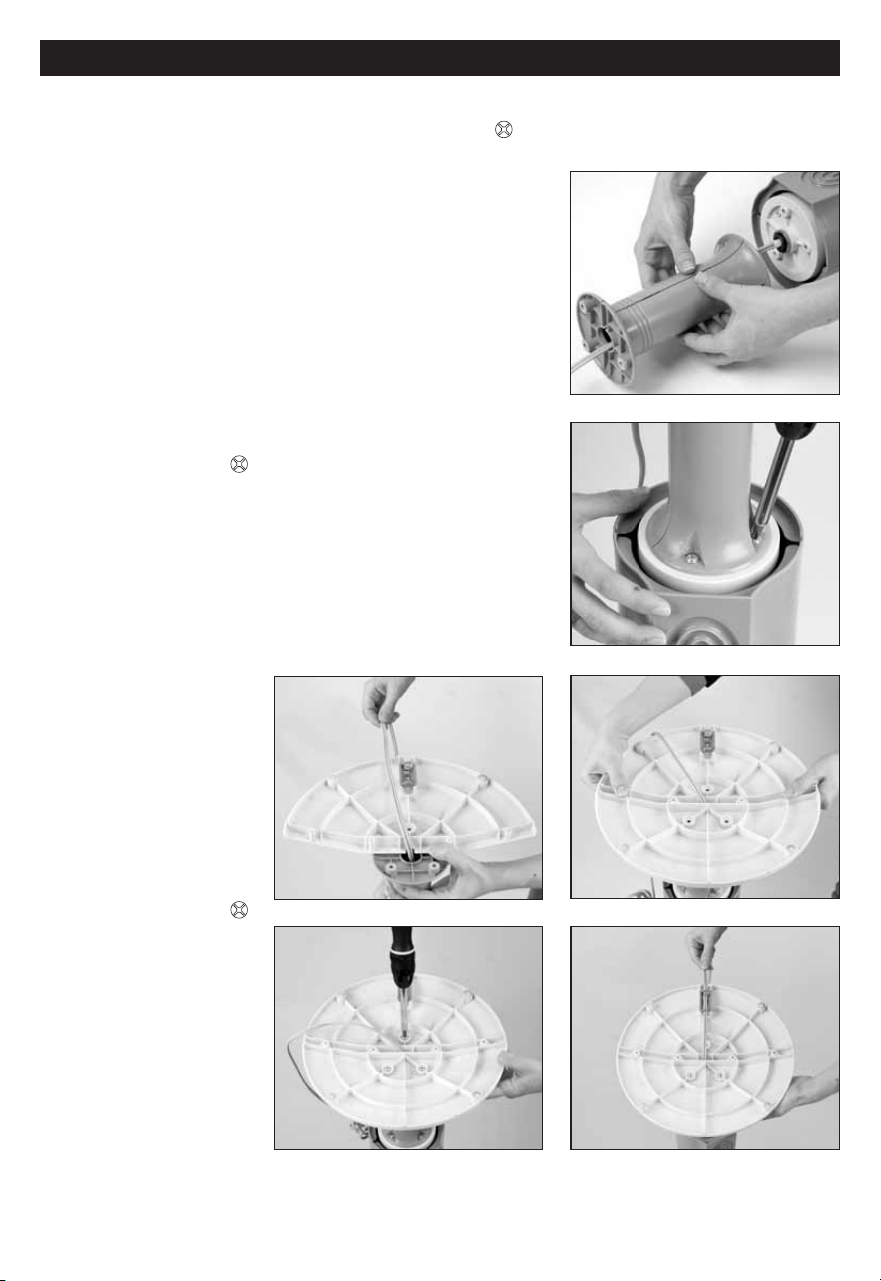

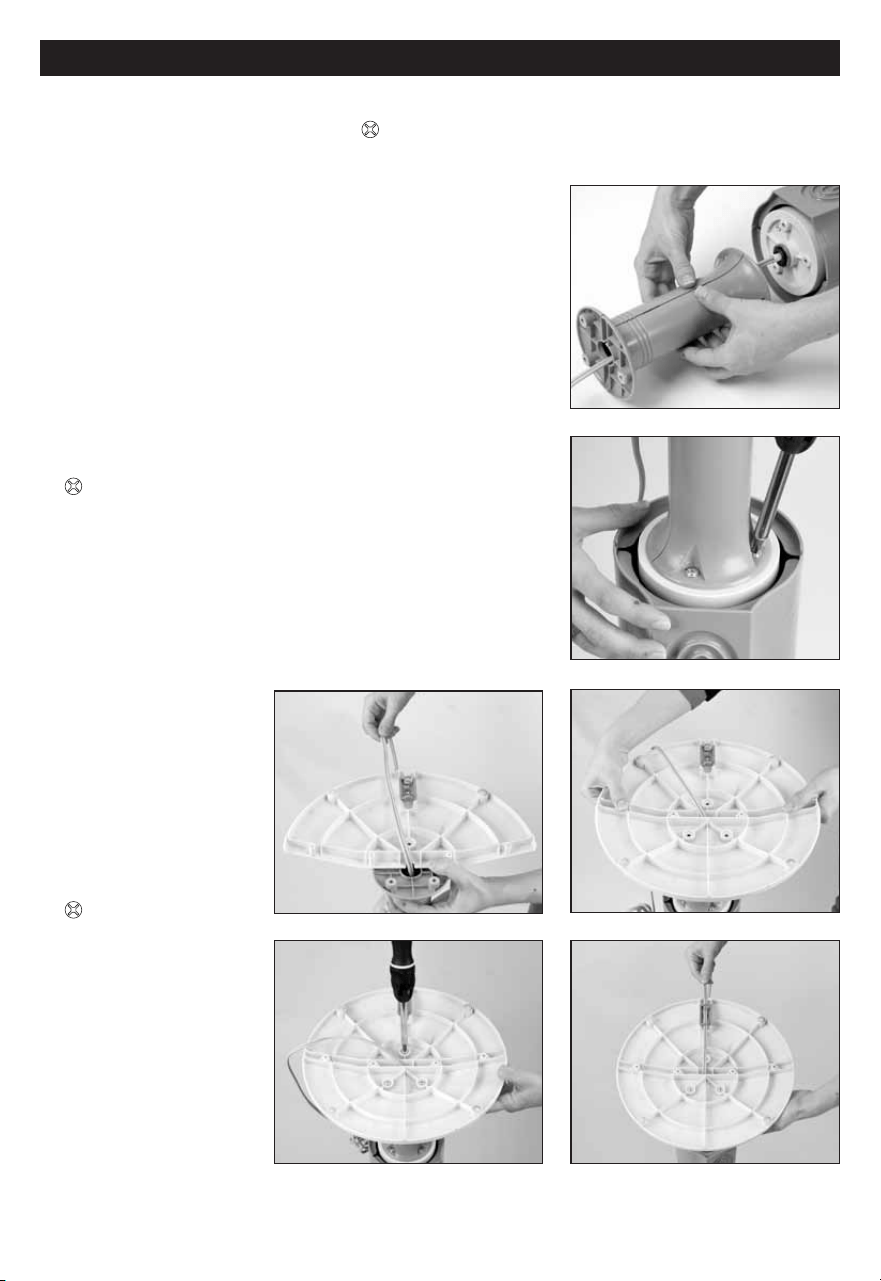

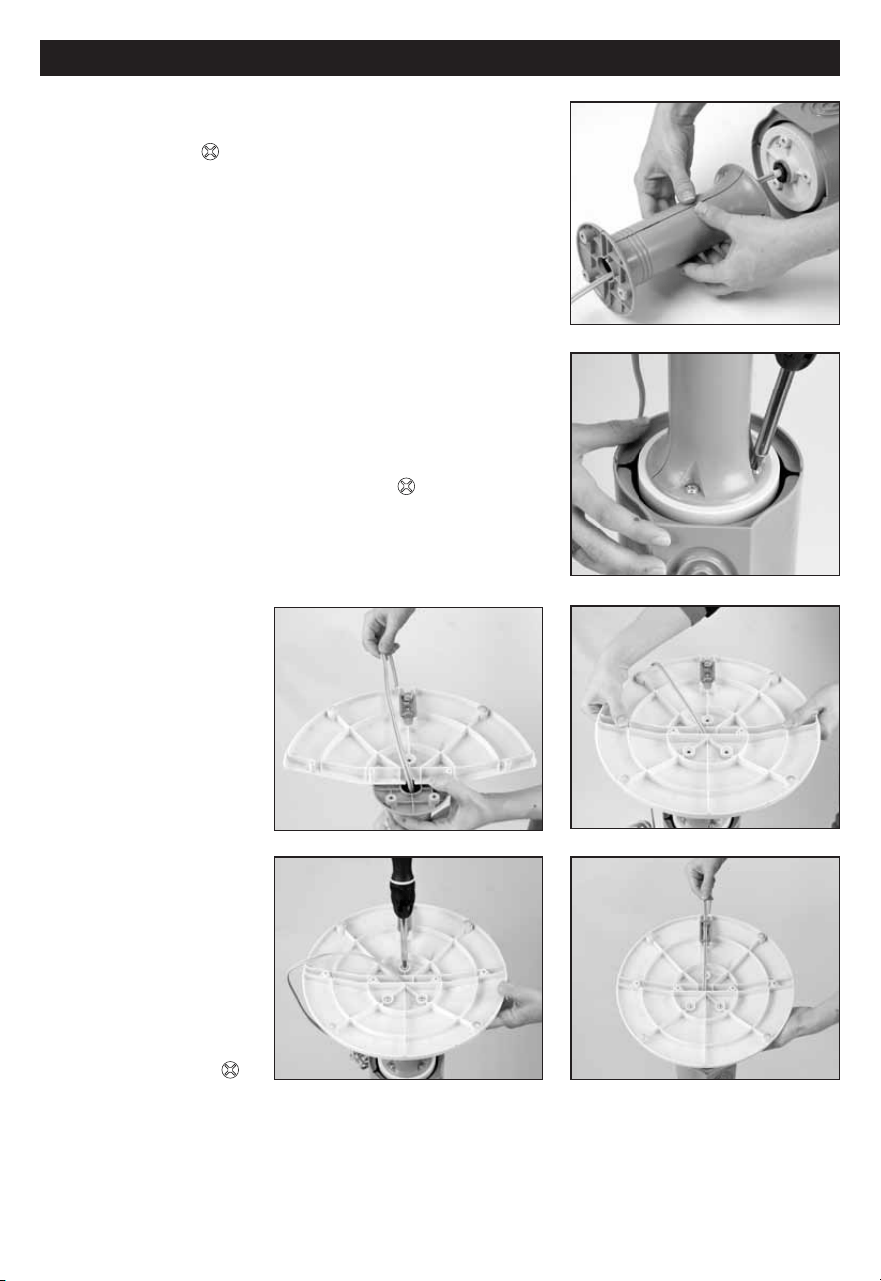

NOTE: Remove all contents from the box being careful not to discard the manual and hardware needed
for assembly. A phillips head screw driver ( ) is required for assembly and is not included with the fan
purchase.
A. Pedestal Assembly
• Place the power cord through the center of the front and rear
pedestal assemblies with the screw hole openings facing
towards the fan.
• Align the front and rear pedestal assembly and firmly snap
together (Fig 7).
B. Securing the Tower Fan to the Pedestal
• Gently turn fan upside down.
• Line up the 3 screw holes on the pedestal with the 3 screw
holes on the bottom of the fan housing. Use the 3 (M5 x 12)
screws included in the box and a phillips head screw driver
( ) to secure the pedestal to the fan housing (Fig. 8).
C. Base Assembly
• With the fan in the upside down position, pass the power cord
through the recessed slot located in the center of the rear base
assembly (Fig 9).
• Align the rear and front base assembly and firmly snap together
by pushing the 4 round extrusion into the adjacent circles of the
connecting pieces (Fig 10).
D. Securing the Tower
Fan to the Base
• Align the 3 screw holes in
the bottom of the pedestal
with the 3 screw holes
located on the base. Using
the 3 (M5 x 12) screws and
phillips head screw driver
(
), secure the base into
the bottom portion of the
fan housing (Fig 11).
• Place the power cord
through the cut out on the
bottom of the base. Gently
pull any slack out of the
power cord and place the
cord securely in the power
cord holding bracket
(Fig. 12).
• Place the fan right side up.
Your fan is now ready for use.
HY-013 AND HY-023 SERIES ASSEMBLY INSTRUCTIONS
Fig. 7
Fig. 8
Fig. 9
Fig. 10
Fig. 11 Fig. 12
4

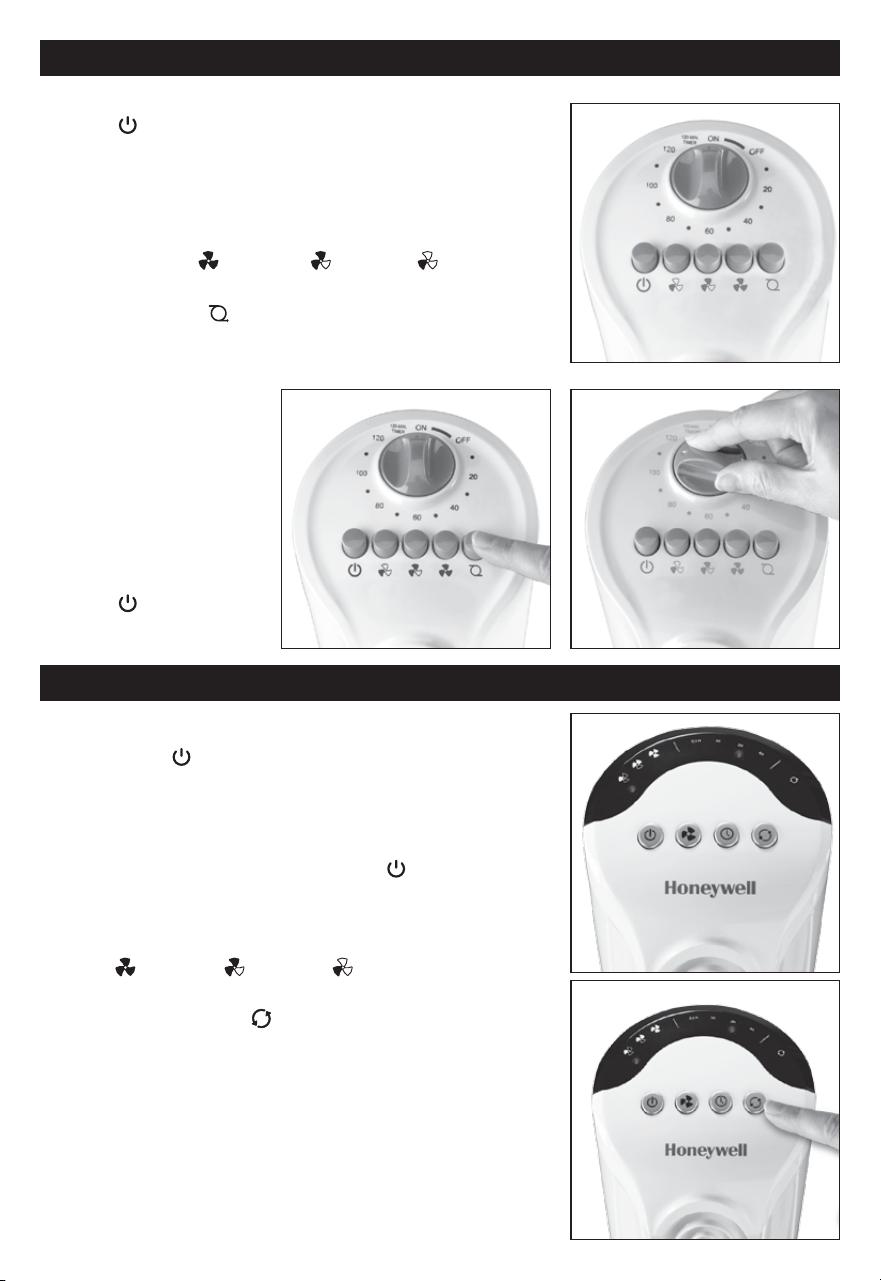

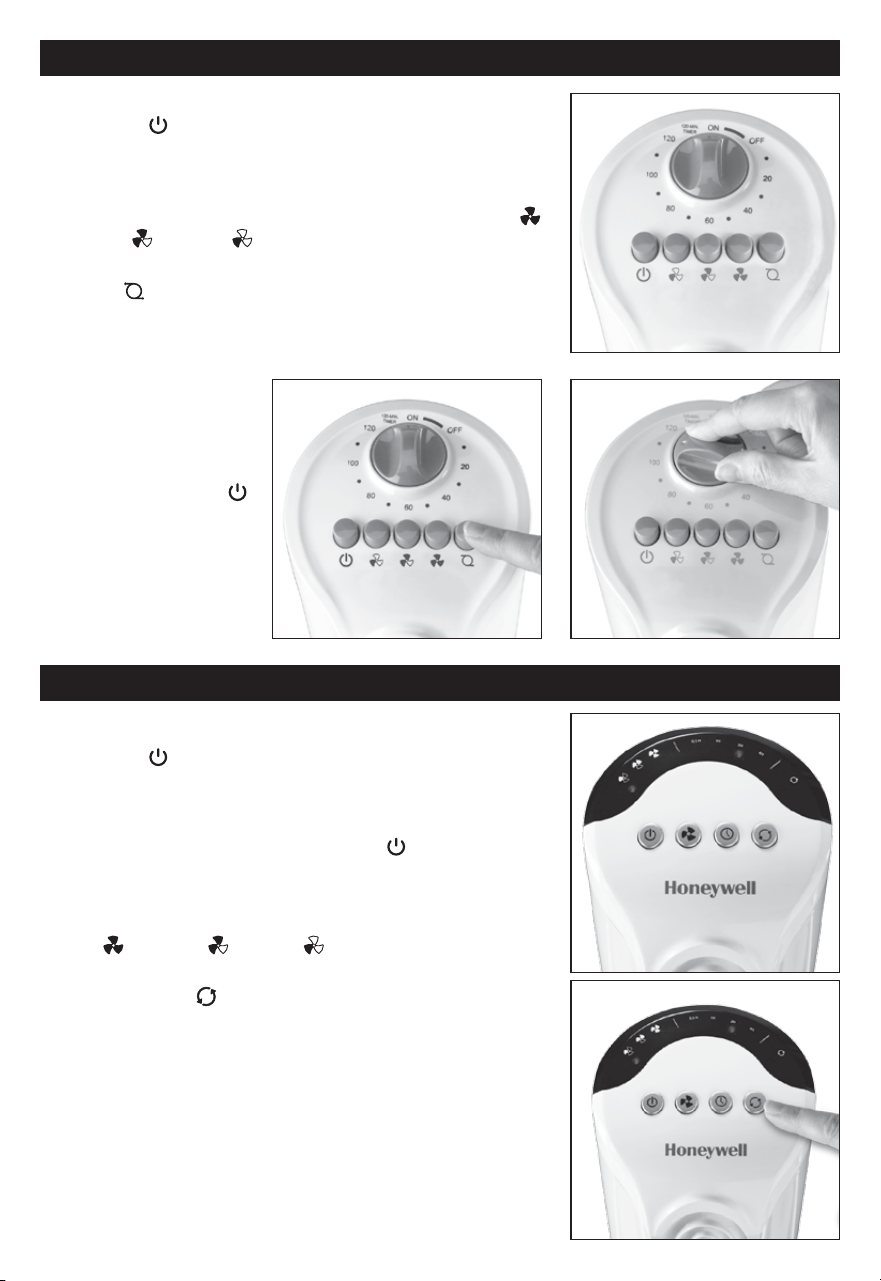

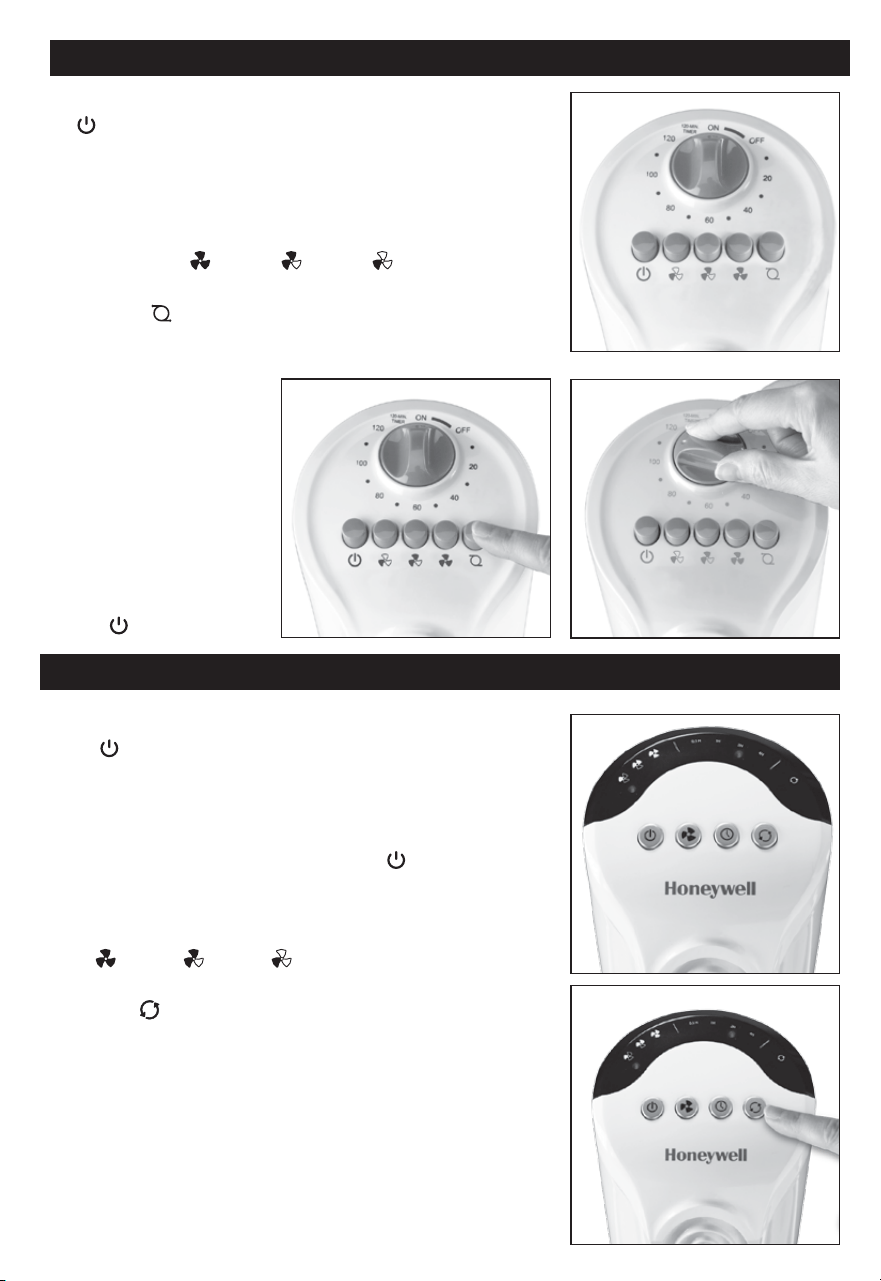

HY-013 SERIES OPERATION INSTRUCTIONS
• Be sure your fan is in the OFF position by pressing the
off button. ( )
• Place the fan on a level and dry surface.
• Plug the power cord into a polarized 120 Volt AC wall outlet.
• To operate, press the appropriate speed control option: High ( ),
Medium ( ), or Low ( ) (Fig. 13).
• To activate or disengage the fan oscillation, press the oscillation
button. ( ) (Fig 14).
• Operate the automatic shut-off timer feature by turning the timer
knob to the desired setting of 10 to 120 minutes (Fig 15).
• To turn on the fan after
automatic shut-off, turn the
knob counterclockwise
to the ON position
.
•
To turn the fan off press
the Off button once.
( )
Fig. 13
Fig. 14
Fig. 15
HY-023 SERIES OPERATION INSTRUCTIONS
• Be sure your fan is in the OFF position by pressing the
off button. ( )
• Place the fan on a level and dry surface.
• Plug the power cord into a polarized 120 Volt AC wall outlet.
• To turn the fan on, press the Power button ( ) located on
the left side of the control panel.
• To select fan speed, press the appropriate Speed Control
button until the desired speed is selected:
High ( ), Medium ( ), or Low ( ) (Fig. 16).
• To activate or disengage the fan oscillation, press the
oscillation button ( ). Press the Oscillation button again to
turn the Oscillation feature off (Fig 17).
Fig. 16
Fig. 17
5

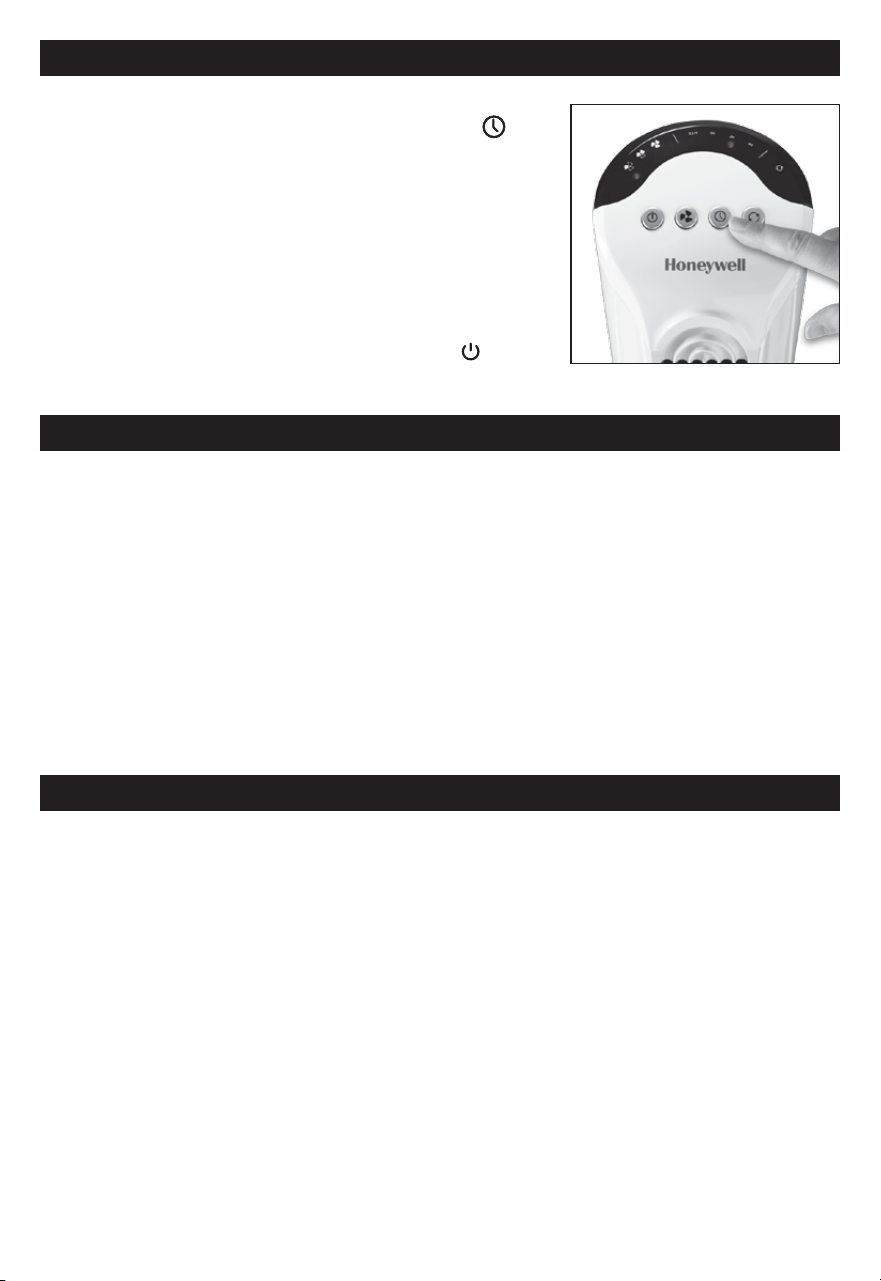

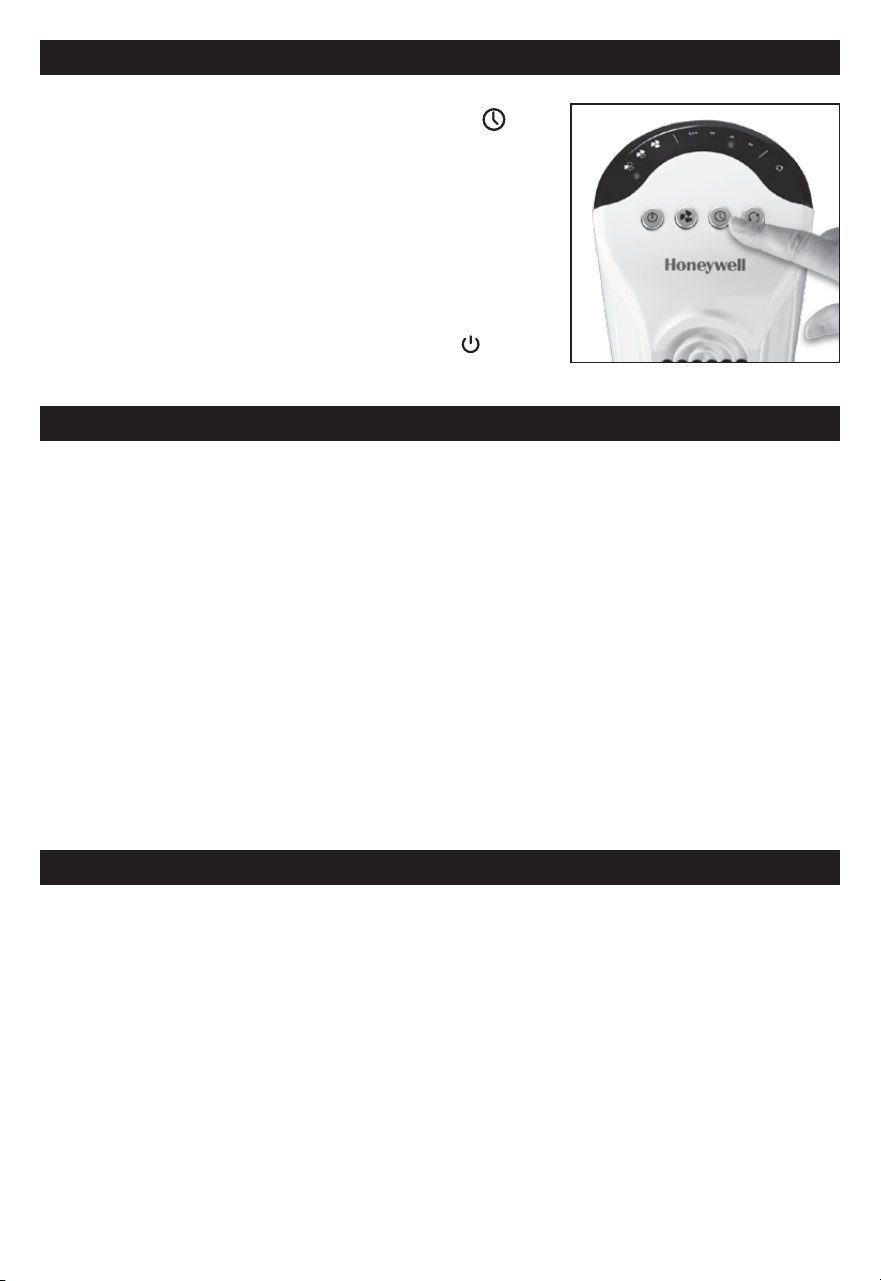

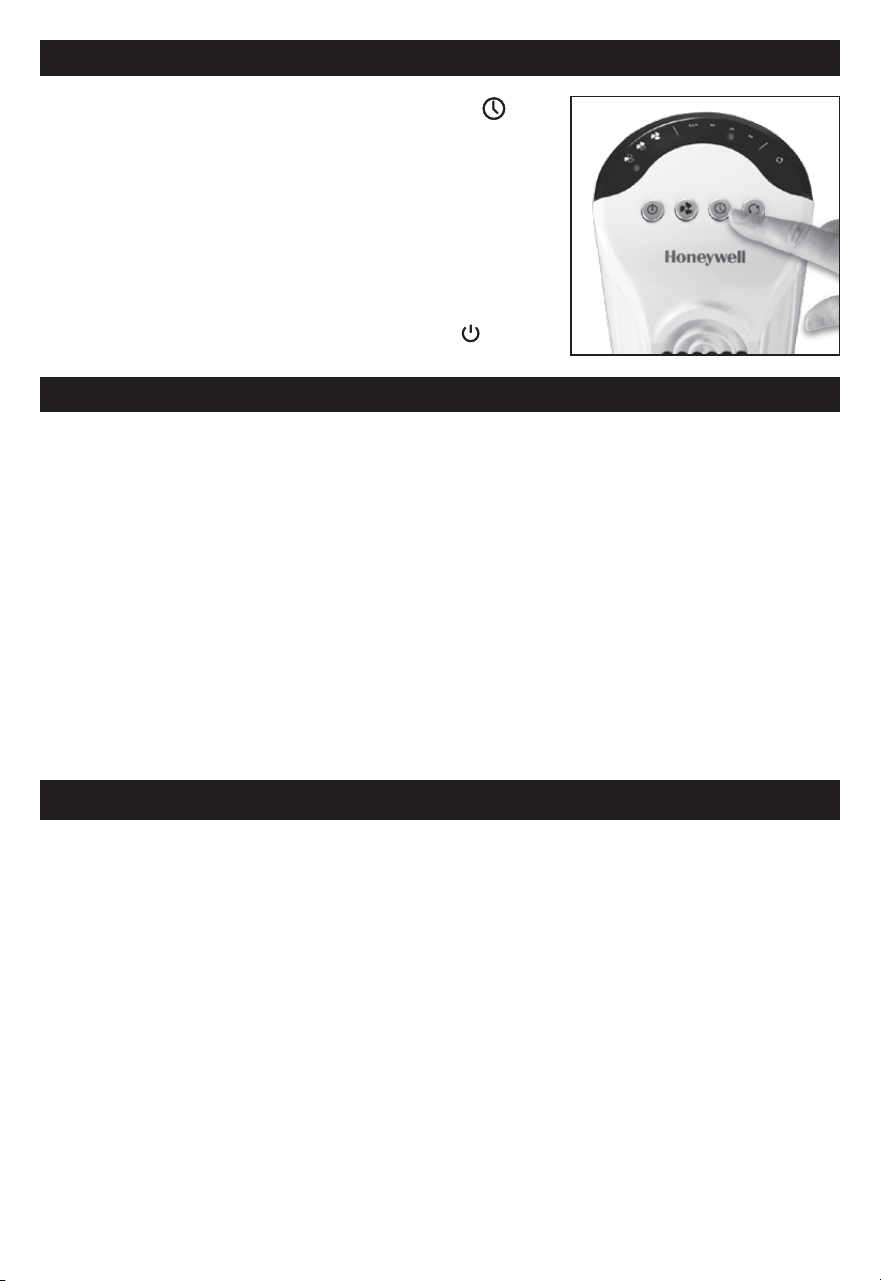

HY-023 SERIES OPERATION INSTRUCTIONS (CONTINUED)
• Activate the Timer feature by pressing the Timer button ( )
(Fig 18).
Choose from 1, 2, 4 and 8 hour settings by performing the
following functions:
• 1 hour: Press the Timer button (icon) once.
• 2 hour: Press the Timer button twice.
• 4 hour: Press the Timer button a third time.
• 8 hour: Press the Timer button a fourth time.
Press the Timer button a fifth time to turn the Timer feature off.
• To turn the fan off after use, press the Power button
( ) once.
Fig. 18
CLEANING AND STORAGE
• Unplug the fan before cleaning.
• Use only a soft, damp cloth to gently wipe the outside surface of the fan.
• DO NOT immerse the fan in water and never allow water to drip into the motor housing.
• DO NOT use gasoline, paint thinner or other chemicals to clean the fan.
• Gently wipe the grilles with a cloth. To clean between the grilles we recommend using a pipe cleaner,
flexible dustwand, vacuum cleaner or compressed air to gently remove dust. DO NOT IMMERSE THE
FAN IN WATER AND NEVER ALLOW WATER TO DRIP INTO THE MOTOR HOUSING. DO NOT USE
GASOLINE, PAINT THINNER,OR OTHER CHEMICALS TO CLEAN THE FAN.
• For storage, clean the fan carefully as instructed. Store the fan in the original packaging or cover the
product to protect it from dust. Store the fan in a cool, dry place.
CONSUMER RELATIONS
Mail questions or comments to:
Kaz USA, Inc.
Consumer Relations Dept.
250 Turnpike Road
Southborough, MA 01772
Call us toll-free at: 1-800-477-0457
E-mail: [email protected]
Or visit our website at: www.kaz.com
Please be sure to specify a model number.
NOTE: IF YOU EXPERIENCE A PROBLEM, PLEASE CONTACT CONSUMER RELATIONS FIRST OR SEE
YOUR WARRANTY. DO NOT RETURN TO THE ORIGINAL PLACE OF PURCHASE. DO NOT ATTEMPT TO
OPEN THE MOTOR HOUSING YOURSELF, DOING SO MAY VOID YOUR WARRANTY AND CAUSE DAMAGE.
6
1 YEAR LIMITED WARRANTY
©2010 Kaz USA, Inc.. All rights reserved.
P/N: 31IMY013190
You should first read all instructions before
attempting to use this product.
A. This 1 year limited warranty applies to
repair or replacement of product found to be
defective in material or workmanship. This
warranty does not apply to damage resulting
from commercial, abusive, unreasonable use
or supplemental damage. Defects that are
the result of normal wear and tear will not be
considered manufacturing defects under this
warranty.
KAZ IS NOT LIABLE FOR INCIDENTAL
OR CONSEQUENTIAL DAMAGES OF ANY
NATURE. ANY IMPLIED WARRANTY OF
MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE ON THIS PRODUCT IS
LIMITED IN DURATION TO THE DURATION OF
THIS WARRANTY. Some jurisdictions do not
allow the exclusion or limitation of incidental or
consequential damages or limitations on how
long an implied warranty lasts, so the above
limitations or exclusions may not apply to you.
This warranty gives you specific legal rights,
and you also may have other rights which vary
from jurisdiction to jurisdiction. This warranty
applies only to the original purchaser of this
product from the original date of purchase.
B. At its option, Kaz will repair or replace this
product if it is found to be defective in material
or workmanship.
C. This warranty does not cover damage resulting
from any unauthorized attempts to repair
or from any use not in accordance with the
instruction manual.
D. Return defective product to Kaz, Incorporated
with a brief description of the problem. Include
proof of purchase and a $10 US/$15.50 CAN
check or money order for handling, return
packing and shipping charges. Please include
your name, address and a daytime phone
number.
You must prepay shipping charges.
We suggest having tracking or delivery
confirmation. Send to:
In U.S.:
Kaz USA, Inc.
Attn: Returns Department
4755 Southpoint Drive
Memphis, TN 38118
USA
In Canada:
Kaz Canada, Inc.
Attn: Returns Department
510 Bronte Street South
Milton, ON L9T 2X6
Canada
Please go to www.kaz.com and register your
product under the Customer Care Center and
receive product information updates and new
promotional offers.
7
Guide d’utilisation
IMPORTANTES
INSTRUCTIONS
DE SÉCURITÉ
LIRE ET CONSERVER CES
INSTRUCTIONS DE SÉCURITÉ AVANT
D’UTILISER LE VENTILATEUR
L’utilisation d’appareils électriques nécessite
des précautions élémentaires afin de réduire
les risques d’incendie, de choc électrique ou de
blessures. Parmi les précautions à observer, on
compte les suivantes :
1. Utiliser uniquement ce ventilateur conformément
aux directives contenues dans le présent guide
d’utilisation. Tout autre usage non recommandé
pourrait être cause d’incendie, de choc
électrique ou de blessures.
2. Ce produit est conçu pour un usage domestique
UNIQUEMENT, et non pour une utilisation
commerciale, industrielle ou en plein air.
3. Afin de prévenir les chocs électriques, éviter
de placer le ventilateur dans une fenêtre,
d’immerger l’appareil, son cordon d’alimentation
ou sa fiche dans l’eau ou de vaporiser du liquide
sur l’appareil.
4. Ce produit est équipé d’une fiche polarisée (fiche
dont l’une des lames est plus large que l’autre).
Afin de réduire le risque de choc électrique,
cette fiche ne peut être insérée que d’une seule
manière dans une prise de courant polarisée.
Si la fiche ne pénètre pas complètement dans
la prise, tourner la fiche. Si la fiche ne s’insère
toujours pas dans la prise, communiquer avec
un électricien. ÉVITER de contourner le dispositif
de sécurité que constitue la fiche polarisée.
5. Une étroite surveillance est recommandée
lorsque tout appareil est utilisé en présence d’un
enfant ou par un enfant.
6. Régler le ventilateur à la position OFF et le
débrancher quand il ne sert pas ou avant de le
déplacer ou de le nettoyer.
7. Pour débrancher le ventilateur, régler d’abord la
commande à la position OFF, saisir la fiche et
la tirer pour la sortir de la prise de courant. Ne
jamais tirer sur le cordon d’alimentation.
8 Éviter de faire fonctionner l’appareil en présence
de vapeurs explosives ou inflammables.
9. Éviter de placer le ventilateur ou des pièces du
ventilateur à proximité d’une flamme ou d’un
appareil de cuisson ou de chauffage.
10. Éviter d’utiliser le ventilateur si la fiche ou le
cordon d’alimentation est endommagé. Éviter
également d’utiliser l’appareil si celui-ci a
montré des signes de mauvais fonctionnement,
si on l’a laissé tomber ou s’il a été endommagé
de quelque façon que ce soit (consulter la
garantie).
11. Éviter tout contact avec les pièces mobiles du
ventilateur.
12. L’utilisation d’accessoires non recommandés par
le fabricant peut représenter un danger.
13. Placer l’appareil sur une surface sèche et bien
horizontale.
14. Éviter de suspendre ou de fixer le ventilateur au
mur ou au plafond.
15. Éviter de faire fonctionner le ventilateur si son
boîtier est endommagé.
16. Une connexion trop lâche entre la fiche et
la prise de courant c.a. peut entraîner une
surchauffe et une déformation de la fiche.
Communiquer avec un électricien pour faire
remplacer les prises de courant lâches ou usées.
MISE EN GARDE : Afin de réduire le risque
d’incendie ou de choc électrique, éviter
d’utiliser une commande de vitesse
transistorisée avec le ventilateur.
VENTILATEUR DE TORRE
Série DY-012, Série HY-013,
Série HY-023
La marque de commerce Honeywell est utilisée par Kaz, Inc. avec l’autorisation de Honeywell International, Inc.
Honeywell International Inc. ne fait aucune assertion et n’offre aucune garantie en ce qui concerne ce produit.
8
REMARQUE : Sortir tout ce qui se trouve à l’intérieur de la boîte
en prenant soin de ne pas jeter le manuel et le matériel nécessaire
à l’assemblage. Un tournevis à tête étoilée (
) est requis pour
l’assemblage de l’appareil; il n’est pas inclus avec l’achat du ventilateur.

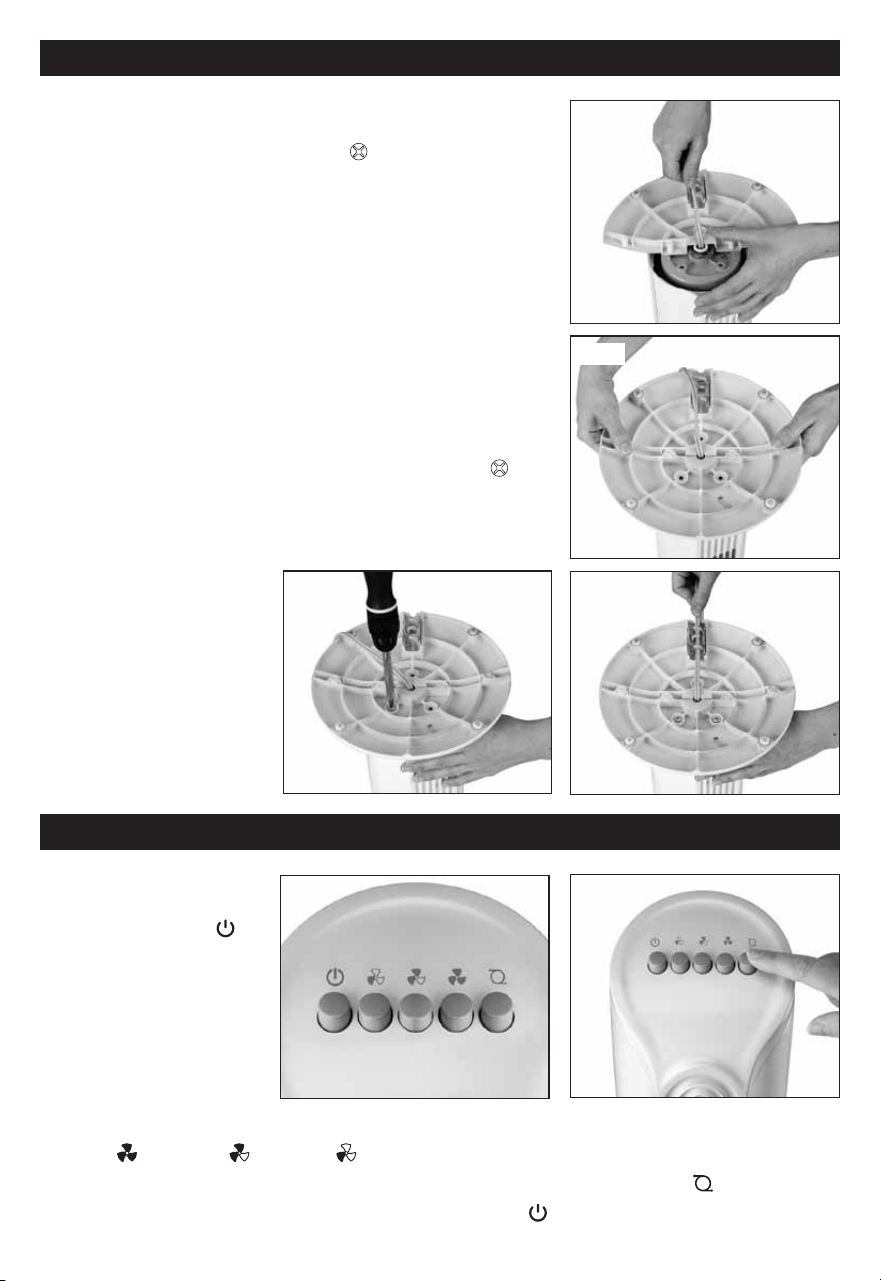

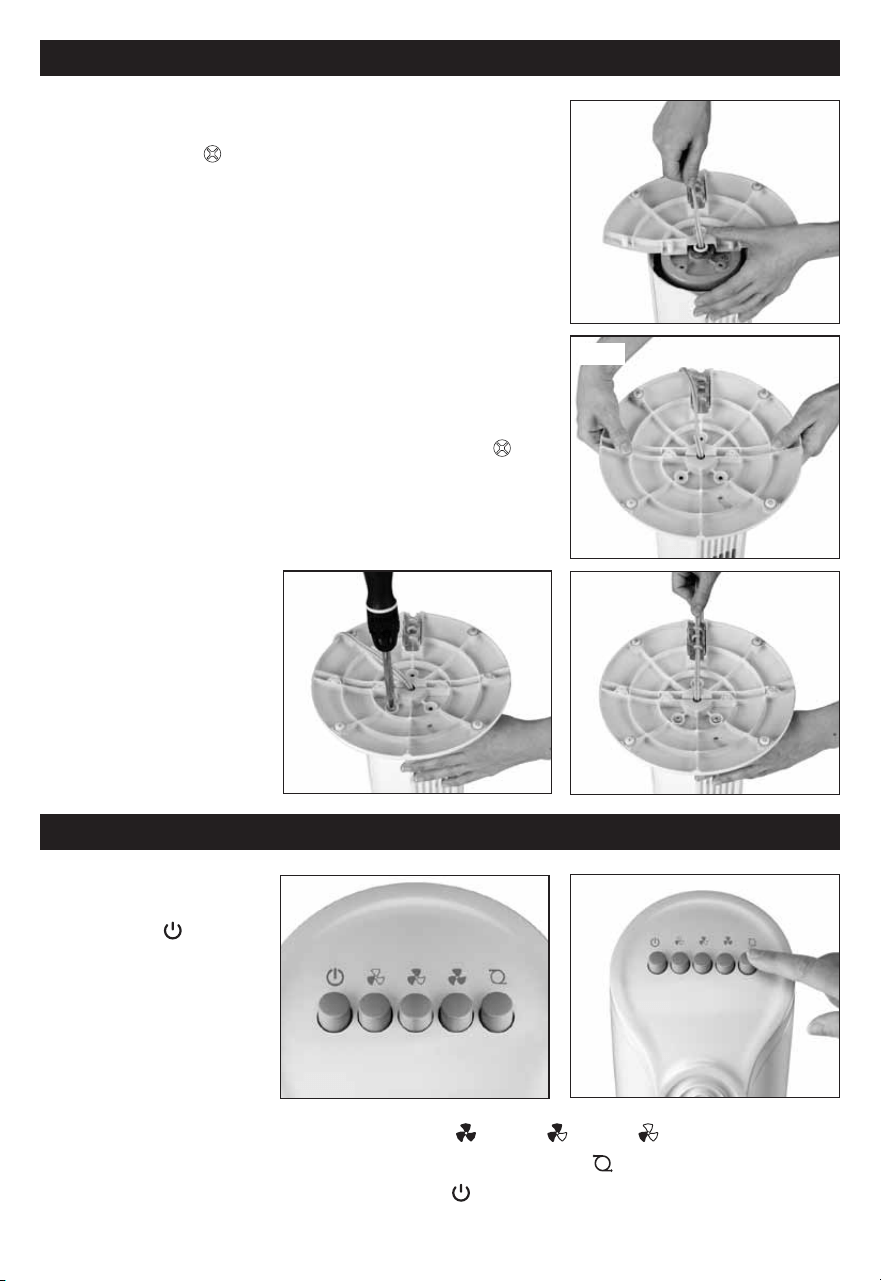

A. Assemblage de la base
• Tourner avec précaution le ventilateur à l’envers.
• Insérer le cordon d’alimentation dans la rainure située au centre de la
pièce arrière de l’assemblage de la base (Fig. 1).
• Aligner les parties avant et arrière de l’assemblage de la base
et les emboîter fermement l’une dans l’autre en poussant les 4
protubérances rondes dans les cercles adjacents des pièces
de fixation (Fig. 2).
B. Fixation du ventilateur vertical à la base
• À l’aide des 3 vis (M5 x 12) et d’un tournevis à tête étoilée ( ), fixer
solidement la base à la partie inférieure du boîtier du
ventilateur en alignant les 3 trous de vis de la base et les 3 trous de
vis sous le boîtier du ventilateur (Fig. 3).
• Tirer doucement sur le
cordon d’alimentation pour
qu’il soit tendu et l’insérer
solidement dans la rainure
de fixation (Fig. 4).
• Remettre le ventilateur à
l’endroit. Le ventilateur est
maintenant prêt à utiliser.
DIRECTIVES D’ASSEMBLAGE POUR LA SÉRIE DY-012
INSTRUCTIONS DE FONCTIONNEMENT POUR LA SÉRIE DY-012
• S’assurer que le ventilateur
est hors tension en appuyant
sur le bouton d’arrêt (
).
• Placer le ventilateur sur
une surface sèche et bien
horizontale.
• Brancher le cordon
d’alimentation dans une prise
de courant polarisée de 120
volts c.a.
• Pour faire fonctionner le ventilateur, appuyer sur le bouton de vitesse approprié :
élevée (
), moyenne ( ) ou basse ( ) (Fig. 5).
• Pour activer ou désactiver l’oscillation du ventilateur, appuyer sur le bouton d’oscillation (
) (Fig. 6).
• Pour arrêter le ventilateur, appuyer une fois sur le bouton d’arrêt (
).
Fig. 4
Fig. 2
Fig. 1
Fig. 5
Fig. 6
Fig. 3
9
REMARQUE : Sortir tout ce qui se trouve à l’intérieur de la boîte en prenant soin de ne pas jeter le manuel et le
matériel nécessaire à l’assemblage. Un tournevis à tête étoilée (
) est requis pour l’assemblage de l’appareil; il
n’est pas inclus avec l’achat du ventilateur.
A. Assemblage du socle
• Placer le cordon d’alimentation au centre des pièces avant et arrière
de l’assemblage du socle, les ouvertures pour les trous de vis face au
ventilateur.
• Aligner les pièces avant et arrière de l’assemblage du socle, puis les
emboîter fermement l’une dans l’autre (Fig. 7).
B. Fixation du ventilateur vertical au socle
• Tourner avec précaution le ventilateur à l’envers.
• Aligner les 3 trous de vis du socle et les 3 trous de vis sous le boîtier
du ventilateur. Utiliser les 3 vis (M5 x 12) incluses dans la boîte et un
tournevis à tête étoilée (
) pour fixer solidement le socle au boîtier du
ventilateur (Fig. 8).
C. Assemblage de la base
• Placer le ventilateur à l’envers, puis insérer le cordon d’alimentation
dans la rainure située au centre de la pièce arrière de l’assemblage de
la base (Fig. 9).
• Aligner les parties avant et arrière de l’assemblage de la base
et les emboîter fermement l’une dans l’autre en poussant les 4
protubérances rondes dans
les cercles adjacents des
pièces de fixation (Fig. 10).
D. Fixation du ventilateur
vertical à la base
• Aligner les 3 trous de vis
sous le socle et les 3 trous
de vis de la base. À l’aide
des 3 vis (M5 x 12) et d’un
tournevis à tête étoilée (
),
fixer solidement la base à la
partie inférieure du boîtier
du ventilateur (Fig. 11).
• Insérer le cordon
d’alimentation dans la
rainure sous la base. Tirer
doucement sur le cordon
d’alimentation pour qu’il soit
tendu et l’insérer solidement
dans la rainure de fixation.
(Fig. 12)
• Remettre le ventilateur à l’endroit. Le ventilateur est maintenant prêt à utiliser.
DIRECTIVES D’ASSEMBLAGE POUR LA SÉRIE HY-013 ET HY-023
Fig. 10
Fig. 11 Fig. 12
Fig. 9
Fig. 7
Fig. 8
10
INSTRUCTIONS DE FONCTIONNEMENT POUR LA SÉRIE HY-013
• S’assurer que le ventilateur est hors tension en appuyant sur le bouton
d’arrêt (
) .
• Placer le ventilateur sur une surface sèche et bien horizontale.
• Brancher le cordon d’alimentation dans une prise de courant polarisée
de 120 volts c.a.
• Pour faire fonctionner le ventilateur, appuyer sur le bouton de vitesse
approprié : élevée (
), moyenne ( ) ou basse ( ) (Fig. 13).
• Pour activer ou désactiver l’oscillation du ventilateur, appuyer sur le
bouton d’oscillation (
) (Fig 14).
• Pour activer la minuterie d’arrêt automatique, tourner le bouton de
la minuterie jusqu’au réglage désiré, soit entre 10 et 120 minutes
(Fig. 15).
• Pour remettre en marche le
ventilateur après qu’il s’est
éteint automatiquement,
tourner le bouton dans le sens
antihoraire, jusqu’à la position
de marche.
• Pour arrêter le ventilateur,
appuyer une fois sur le bouton
d’arrêt (
).
Fig. 13
Fig. 15
Fig. 14
INSTRUCTIONS DE FONCTIONNEMENT POUR LA SÉRIE HY-023
•
S’assurer que le ventilateur est hors tension en appuyant sur le
bouton d’arrêt
( ).
•
Placer le ventilateur sur une surface sèche et bien horizontale.
•
Brancher le cordon d’alimentation dans une prise de courant
polarisée de 120 volts c.a.
• To turn the fan on, press the Power button ( ) located on
the left side of the control panel.
• To select fan speed, press the appropriate Speed Control
button until the desired speed is selected:
élevée
( ),
moyenne
( ),
ou basse
( ) (Fig. 16).
•
Pour activer ou désactiver l’oscillation du ventilateur, appuyer
sur le bouton d’oscillation
( ). Press the Oscillation button
again to turn the Oscillation feature off (Fig 17).
Fig. 16
Fig. 17
11
NETTOYAGE ET ENTREPOSAGE
• Débrancher le ventilateur avant de le nettoyer.
• N’utiliser qu’un linge doux et humide pour nettoyer délicatement la surface externe du ventilateur.
• ÉVITER de plonger le ventilateur dans l’eau ou de laisser de l’eau s’infiltrer dans le boîtier du moteur.
• ÉVITER d’utiliser de l’essence, du diluant pour peintures ou un autre produit chimique pour nettoyer le
ventilateur.
• Essuyer délicatement les grilles avec un linge. Pour nettoyer entre les grilles, utiliser un cure-pipe, un
plumeau flexible, un aspirateur ou de l’air comprimé pour enlever délicatement la poussière. ÉVITER DE
PLONGER LE VENTILATEUR DANS L’EAU OU DE LAISSER DE L’EAU S’INFILTRER DANS LE BOÎTIER DU
MOTEUR. ÉVITER D’UTILISER DE L’ESSENCE, DU DILUANT POUR PEINTURES OU UN AUTRE PRODUIT
CHIMIQUE POUR NETTOYER LE VENTILATEUR.
• Au moment d’entreposer le ventilateur, le nettoyer soigneusement tel que spécifié. Entreposer le ventilateur
dans son emballage d’origine ou le couvrir pour le protéger de la poussière. Entreposer le ventilateur dans un
endroit frais et sec.
SERVICE À LA CLIENTÈLE
Adresser questions et commentaires à :
Kaz USA, Inc.
Consumer Relations Dept.
250 Turnpike Road
Southborough, MA 01772
Téléphonez-nous sans frais au : 1-800-477-0457
Courriel : [email protected]
Ou visitez notre site Web à : www.kaz.com
Prière de mentionner le numéro de modèle.
REMARQUE : EN CAS DE PROBLÈME, CONTACT LA SERVICE À LA CLIENTÈLE PREMIÈREMENT OU
CONSULTER LA GARANTIE. NE PAS RETOURNER L’APPAREIL À L’ENDROIT OÙ IL A ÉTÉ ACHETÉ. NE
PAS TENTER D’OUVRIR LE BOÎTIER DU MOTEUR SOI-MÊME; CE QUI POURRAIT ANNULER LA GARANTIE
ET RISQUERAIT D’OCCASIONNER DES DOMMAGES AU VENTILATEUR AINSI QUE DES BLESSURES
CORPORELLES.
Fig. 18
INSTRUCTIONS DE FONCTIONNEMENT POUR LA SÉRIE HY-023 (CONTINUED)
• Activate the Timer feature by pressing the Timer button (
)
(Fig 18).
Choose from 1, 2, 4 and 8 hour settings by performing the
following functions:
• 1 hour: Press the Timer button (icon) once.
• 2 hour: Press the Timer button twice.
• 4 hour: Press the Timer button a third time.
• 8 hour: Press the Timer button a fourth time.
Press the Timer button a fifth time to turn the Timer feature off.
• To turn the fan off after use, press the Power button
( ) once.
12
Prière de lire toutes les instructions avant de
tenter d’utiliser ce produit.
A. Cette garantie limitée de 1 an s’applique à la
réparation ou au remplacement d’un produit
comportant un vice de matière ou de main-
d’oeuvre. Cette garantie ne s’applique pas
aux dégâts découlant d’un usage commercial,
abusif ou déraisonnable, ni aux dégâts
supplémentaires. Les défaillances résultant
de l’usure normale ne sont pas considérées
comme des vices de fabrication en vertu de la
présente garantie.
KAZ N’EST NULLEMENT RESPONSABLE
POUR LES DOMMAGES FORTUITS OU
INDIRECTS, QUELS QU’ILS SOIENT.
TOUTE GARANTIE IMPLICITE DE QUALITÉ
MARCHANDE ET DE CONVENANCE RELATIVE
À CE PRODUIT A LA MÊME DURÉE LIMITE
QUE LA PRÉSENTE GARANTIE. Certaines
régions ne permettent pas l’exclusion ou la
limitation des dommages fortuits ou indirects,
ni les limites de durée applicables à une
garantie implicite; par conséquent, il est
possible que ces limitations ou exclusions ne
s’appliquent pas dans votre cas. Cette garantie
vous confère des droits précis, reconnus par la
loi. Ces droits diffèrent d’une région à l’autre,
et il est possible que vous en ayez d’autres.
Cette garantie s’applique uniquement à
l’acheteur initial de ce produit, à compter de la
date de l’achat initial.
B. À sa discrétion, Kaz réparera ou remplacera ce
produit si l’on constate qu’il comporte un vice
de matière ou de main-d’oeuvre.
C. Cette garantie ne couvre pas les dommages
découlant des tentatives de réparation non
autorisées ou de toute utilisation non conforme
au présent manuel.
D. Retourner tout produit défectueux à Kaz,
Inc., accompagné d’une brève description du
problème. Inclure une preuve d’achat et un
chèque ou un mandat de poste de 10,00 $
US/15,50 $ Can. pour les frais de manutention,
d’emballage de retour et d’expédition. Prière
d’indiquer nom, adresse et numéro de
téléphone durant la journée.
Vous devez payer d’avance les frais
d’expédition. Nous vous suggérons de
demander une confirmation de suivi ou de
livraison. Adresser à :
Aux États-Unis :
Kaz USA, Inc.
Attn : Returns Department
4755 Southpoint Drive
Memphis, TN 38118
USA
Au Canada :
Kaz Canada, Inc.
Attn : Returns Department
510 Bronte Street South
Milton, ON L9T 2X6
CANADA
Veuillez aller au www.kaz.com pour faire
enregistrer votre produit sous « SUPPORT » puis «
Register Product » et recevoir des renseignements
quant aux réactualisations et aux nouvelles offres
promotionnelles.
GARANTIE LIMITÉE DE 1 AN
©2010 Kaz USA, Inc. Tous droits réservés.
P/N: 31IMY013190
13
VENTILADOR TIPO TORRE
Serie DY-012, Serie HY-013,
Serie HY-023
IMPORTANTES
INSTRUCCIONES
DE SEGURIDAD
LEA ESTAS INSTRUCCIONES
ANTES DE USAR SU VENTILADOR
Y CONSÉRVELAS
El uso de aparatos eléctricos requiere ciertas
precauciones elementales para minimizar
los riesgos de incendio, choque eléctrico o
heridas, principalmente:
1. Siempre que utilice el ventilador,
confórmese al presente manual, de lo
contrario podría provocar incendios,
choques eléctricos o daños.
2. Este producto está diseñado ÚNICAMENTE
para uso doméstico. No es apto para uso
comercial, industrial ni a la intemperie.
3. Para evitar choques eléctricos, no coloque
el ventilador en una ventana, ni sumerja el
aparato, el cable o el enchufe en el agua.
Tampoco debe vaporizar ningún líquido
sobre el aparato.
4. Este producto está dotado de un enchufe
polarizado (el enchufe tiene una patilla
más ancha que otra). Para minimizar el
riesgo de choque eléctrico, sólo hay una
forma de introducir el enchufe en la toma
de corriente polarizada. Si el enchufe no
entra completamente en la toma, gírelo. Si
aún así no logra introducir el enchufe en la
toma, llame a un electricista profesional.
El enchufe polarizado es un dispositivo
de seguridad, NO trate de suprimir este
dispositivo de seguridad.
5. Se recomienda la vigilancia de un adulto
cuando un aparato electrodoméstico sea
manipulado por niños o en presencia de
éstos.
6. Apague el ventilador y desenchúfelo cuando
no lo use y antes de moverlo o limpiarlo.
7. Para desenchufar el ventilador, apáguelo y
tome el enchufe para sacarlo de la toma.
Nunca tire del cable.
8 No use el ventilador en presencia de
vapores explosivos o inflamables.
9. No ponga el ventilador ni ninguna de sus
piezas cerca de una llama o de un aparato
de cocina o de calefacción
10. No use el ventilador si el enchufe o el cable
de alimentación están dañados. Tampoco
debe usar el aparato si muestra señales
de mal funcionamiento, si se ha caído o ha
sufrido algún daño (consulte la garantía).
11. Evite todo contacto con las piezas móviles
del ventilador.
12. El uso de accesorios no recomendados por
el fabricante puede ser peligroso.
13. Coloque el ventilador sobre una superficie
seca y plana.
14. No debe suspender el ventilador ni fijarlo a
una pared ni al techo.
15. No lo utilice si la cubierta del ventilador
está dañada.
16. Una mala conexión entre la toma de
corriente CA y el enchufe puede provocar
recalentamiento y la consecuente
deformación del enchufe. Llame a un
electricista profesional para que cambie la
toma de corriente defectuosa.
ADVERTENCIA: Para reducir el riesgo de
incendio o choque eléctrico, NO USE este
ventilador con ningún dispositivo de control
de velocidad transistorizado.
Manual del usario
La marca registrada Honeywell es utilizada por Kaz, Inc. bajo licencia de Honeywell International Inc.
Honeywell International Inc. no hace ninguna declaración o garantía con respecto a este producto.
14
NOTA: Remueva todo el contenido de la caja. Conserve el manual
y las herramientas necesarias para el ensamblaje. Necesitará un
destornillador estrella (
) para el ensamblaje. Éste no viene incluido con
el ventilador.
A. Ensamblaje de la Base
• Voltee cuidadosamente el ventilador de arriba hacia abajo.
• Coloque el cable de alimentación eléctrica a través del canal
encastrado ubicado en el centro de la base posterior (Fig. 1).
• Alinee las partes posterior y delantera de la base y únalas empujando
firmemente las cuatro extrusiones redondas dentro de los círculos
adyacentes de las piezas de conexión (Fig. 2).
B. Asegurando el Ventilador a la Base
• Utilice tres (3) tornillos M5 x 12 y un destornillador estrella ( ) para
asegurar la base en la parte inferior del cajetín del
ventilador. Alinee los tres orificios en la base con los tres orificios en
la parte inferior del cajetín del ventilador (Fig. 3).
• Tire suavemente el cable de alimentación eléctrica y colóquelo
firmemente dentro de su
soporte (Fig. 4).
• Vuelva a colocar el
ventilador en posición de
pie. Estará listo para ser
usado.
INSTRUCCIONES DE ENSAMBLAJE DE LA SERIE DY-012
INSTRUCCIONES DE OPERACIÓN DE LA SERIE DY-012
• Asegúrese que el ventilador
esté en posición OFF (pulse
el botón OFF (
).
• Coloque el ventilador en una
superficie plana y seca.
• Enchufe el cable de
alimentación eléctrica en un
tomacorriente polarizado de
120 Voltios c.a.
• Para ponerlo en marcha,
pulse el botón de control de velocidad adecuado: alta (
), media ( ), o baja ( ) (Fig. 5).
• Para activar o desactivar el modo Oscilación, pulse el botón de oscilación (
) (Fig 6).
• Para apagar el ventilador, pulse una vez el botón OFF (
).
Fig. 3
Fig. 4
Fig. 2
Fig. 1
Fig. 5
Fig. 6
15
NOTA: Remueva todo el contenido de la caja. Conserve el manual
y las herramientas necesarias para el ensamblaje. Necesitará un
destornillador estrella (
) para el ensamblaje. Éste no viene incluido con
el ventilador.
A. Ensamblaje del Pedestal
• Coloque el cable de alimentación eléctrica a través del centro de las
partes delantera y posterior del pedestal. Los orificios de los tornillos
deben apuntar en dirección del ventilador.
• Alinee las partes delantera y posterior del pedestal y únalas
empujando firmemente (Fig. 7).
B. Asegurando el Ventilador al Pedestal
• Voltee cuidadosamente el ventilador de arriba hacia abajo.
• Alinee los tres orificios en el pedestal con los tres orificios en la parte
inferior del cajetín del ventilador. Utilice los tres (3) tornillos (M5 x 12)
incluidos en la caja y un destornillador estrella (
) para asegurar el
pedestal al cajetín del ventilador (Fig. 8).
C. Ensamblaje de la Base
• Voltee cuidadosamente el ventilador de arriba hacia abajo. Coloque
el cable de alimentación
eléctrica a través del canal
encastrado ubicado en el
centro de la base posterior
(Fig. 9).
• Alinee las partes posterior y
delantera de la base y únalas
empujando firmemente las
cuatro extrusiones redondas
dentro de los círculos
adyacentes de las piezas de
conexión (Fig. 10).
D. Asegurando el
Ventilador a la Base
• Alinee los tres orificios en
la parte inferior del pedestal
con los tres orificios en
la base. Utilice los tres
(3) tornillos M5 x 12 y el
destornillador estrella (
) para asegurar la base a la
parte inferior del cajetín del ventilador (Fig. 11).
• Coloque el cable de alimentación eléctrica a través de la ranura en la parte inferior de la base. Tire
suavemente el cable de alimentación eléctrica y colóquelo firmemente dentro de su soporte (Fig. 12).
• Coloque el ventilador en posición de pie. Estará listo para ser usado.
INSTRUCCIONES DE ENSAMBLAJE DE LA SERIE HY-013
Fig. 10
Fig. 11 Fig. 12
Fig. 9
Fig. 7
Fig. 8
16
INSTRUCCIONES DE OPERACIÓN DE LA SERIE HY-013
• Asegúrese que el ventilador esté en posición OFF; pulse el botón OFF
(
) .
• Coloque el ventilador en una superficie plana y seca.
• Enchufe el cable de alimentación eléctrica en un tomacorriente
polarizado de 120 Voltios c.a.
• Para ponerlo en marcha, pulse el botón de control de velocidad
adecuado: alta (
), media ( ), o baja ( ) (Fig. 13)
• Para activar o desactivar el modo Oscilación, pulse el botón de
oscilación (
) (Fig 14).
• Active el dispositivo
automático de cierre del
temporizador girando la
perilla para programar el
tiempo desead (entre 10 y
120 minutos) (Fig. 15).
• Si desea encender
nuevamente el ventilador,
gire el botón hacia la
izquierda a la posición ON.
• Para apagar el ventilador,
pulse una vez el botón
OFF (
).
Fig. 13
Fig. 15
Fig. 14
Fig. 16
Fig. 17
INSTRUCCIONES DE OPERACIÓN DE LA SERIE HY-023
•
Asegúrese que el ventilador esté en posición OFF; pulse el botón
OFF
( ).
•
Coloque el ventilador en una superficie plana y seca.
•
Enchufe el cable de alimentación eléctrica en un tomacorriente
polarizado de 120 Voltios c.a.
• To turn the fan on, press the Power button ( ) located on
the left side of the control panel.
• To select fan speed, press the appropriate Speed Control
button until the desired speed is selected:
alta
( ),
media
( ),
o baja
( ) (Fig. 16).
•
Para activar o desactivar el modo Oscilación, pulse el botón de
oscilación
( ). Press the Oscillation button again to turn the
Oscillation feature off (Fig 17).
17
LIMPIEZA Y ALMACENAMIENTO
• Desenchufe el ventilador antes de proceder a limpiarlo.
• Para limpiar la superficie exterior del ventilador, utilice únicamente un lienzo suave humedecido.
• NO sumerja el ventilador en el agua. No permita que el agua se infiltre en el cajetín del motor.
• NO utilice gasolina, disolventes de pintura ni otros productos químicos para limpiar el ventilador.
• Limpie suavemente las rejillas con un lienzo. Para limpiar entre las rejillas y remover el polvo,
recomendamos utilizar un limpiatubos, un desempolvador flexible, una spiradora o presión de aire.
NO SUMERJA EL VENTILADOR EN EL AGUA. NO PERMITA QUE EL AGUA SE INFILTRE EN EL CAJETÍN
DEL MOTOR. NO UTILICE GASOLINA, DISOLVENTES DE PINTURA NI OTROS PRODUCTOS QUÍMICOS PARA
LIMPIAR EL VENTILADOR.
• Antes de guardar el ventilador, límpielo cuidadosamente, tal como se indica en el manual de instrucciones.
Almacénelo en su embalaje original o cúbralo para protegerlo del polvo. Almacene el ventilador en un lugar
fresco y seco.
SERVICIO A LA CLIENTELA
Envíe sus preguntas comentarios a:
Kaz USA, Inc.
Consumer Relations Dept.
250 Turnpike Road
Southborough, MA 01772
Llame gratis al 1-800-477-0457
Correo electrónico : [email protected]
O visite nuestro sitio Web : www.kaz.com
Por favor, especifique el número de modelo.
NOTA: EN CASO DE PROBLEMA, CONTACTO SERVICO A LA CLIENTELA PRIMERO O CONSULTE LA
GARANTÍA. NO DEVUELVA EL VENTILADOR AL COMERCIO DONDE LO COMPRÓ. NO INTENTE ABRIR LA
CARCASA DEL MOTOR USTED MISMO. SI LO HACE PUEDE ANULAR LA GARANTÍA Y PUEDE DAÑAR EL
VENTILADOR O PROVOCAR LESIONES PERSONALES.
INSTRUCCIONES DE OPERACIÓN DE LA SERIE HY-023 (CONTINUED)
• Activate the Timer feature by pressing the Timer button (
)
(Fig 18).
Choose from 1, 2, 4 and 8 hour settings by performing the
following functions:
• 1 hour: Press the Timer button (icon) once.
• 2 hour: Press the Timer button twice.
• 4 hour: Press the Timer button a third time.
• 8 hour: Press the Timer button a fourth time.
Press the Timer button a fifth time to turn the Timer feature off.
• To turn the fan off after use, press the Power button
( ) once.
Fig. 18
18
GARANTÍA LIMITADA DE 1 AÑO
Antes de usar este producto, por favor lea
completamente las intrucciones.
A. La presente garantía limitada de 1 año cubre
la reparación o remplazo del producto si éste
presenta un defecto de fábrica o de mano de
obra. Esta garantía excluye todo daño resultante
del uso comercial, abusivo o inadecuado
del producto, o de daños asociados. Las
defectos resultantes del desgaste normal no se
consideran defectos de fábrica en virtud de la
presente garantía.
KAZ NO SERÁ CONSIDERADA RESPONSABLE
DE DAÑOS FORTUITOS O INDIRECTOS DE
NINGÚN TIPO. TODA GARANTÍA IMPLÍCITA DE
CALIDAD COMERCIAL O DE CONVENIENCIA
CON UN FIN ESPECÍFICO RELACIONADA
CON ESTE PRODUCTO TENDRÁ LA MISMA
VIGENCIA QUE LA PRESENTE GARANTÍA. En
ciertos lugares no se permite la exclusión o
limitación de daños fortuitos o indirectos, ni los
límites de duración aplicables a una garantía
implícita. Por consiguiente, es posible que
estas limitaciones o exclusiones no se apliquen
en su caso. Esta garantía le confiere ciertos
derechos legales específicos. Es posible que
usted también tenga otros derechos legales, los
que varían según la jurisdicción. La presente
garantía sólo es válida para el comprador inicial
del producto a partir de la fecha de compra.
B. A su discreción, KAZ reparará o remplazará el
presente producto si se constata que presenta
un defecto de fábrica o de mano de obra.
C. Esta garantía no cubre los daños ocasionados
por tentativas de reparación no autorizadas o
por todo uso que no esté en concordancia con
el presente.
D. Para devolver un producto defectuoso a KAZ,
Incorporated, adjunte una breve descripción del
problema e incluya la prueba de compra y un
cheque o giro postal de US$10.00 o CAN$15.50
para cubrir los gastos de manutención,
embalaje y reenvío. Sírvase indicar su nombre,
dirección y un número de teléfono donde se le
pueda ubicar durante el día.
Debe pagar los gastos de envío por adelantado.
Pida confirmación del seguimiento o de la
entrega. Enviar a:
En los EE.UU.NA.:
Kaz USA, Inc.
Attn: Returns Department
4755 Southpoint Drive
Memphis, TN 38118
USA
En Canadá:
Kaz Canada, Inc.
Attn: Returns Department
510 Bronte Street South
Milton, ON L9T 2X6
CANADA
Por favor visite www.kaz.com y registre su
producto en el Centro de Atención al Cliente
y reciba información y actualizaciones de su
productos y nuevas ofertas promocionales.
©2010 Kaz USA, Inc. Derechos reservados.
P/N: 31IMY013190
