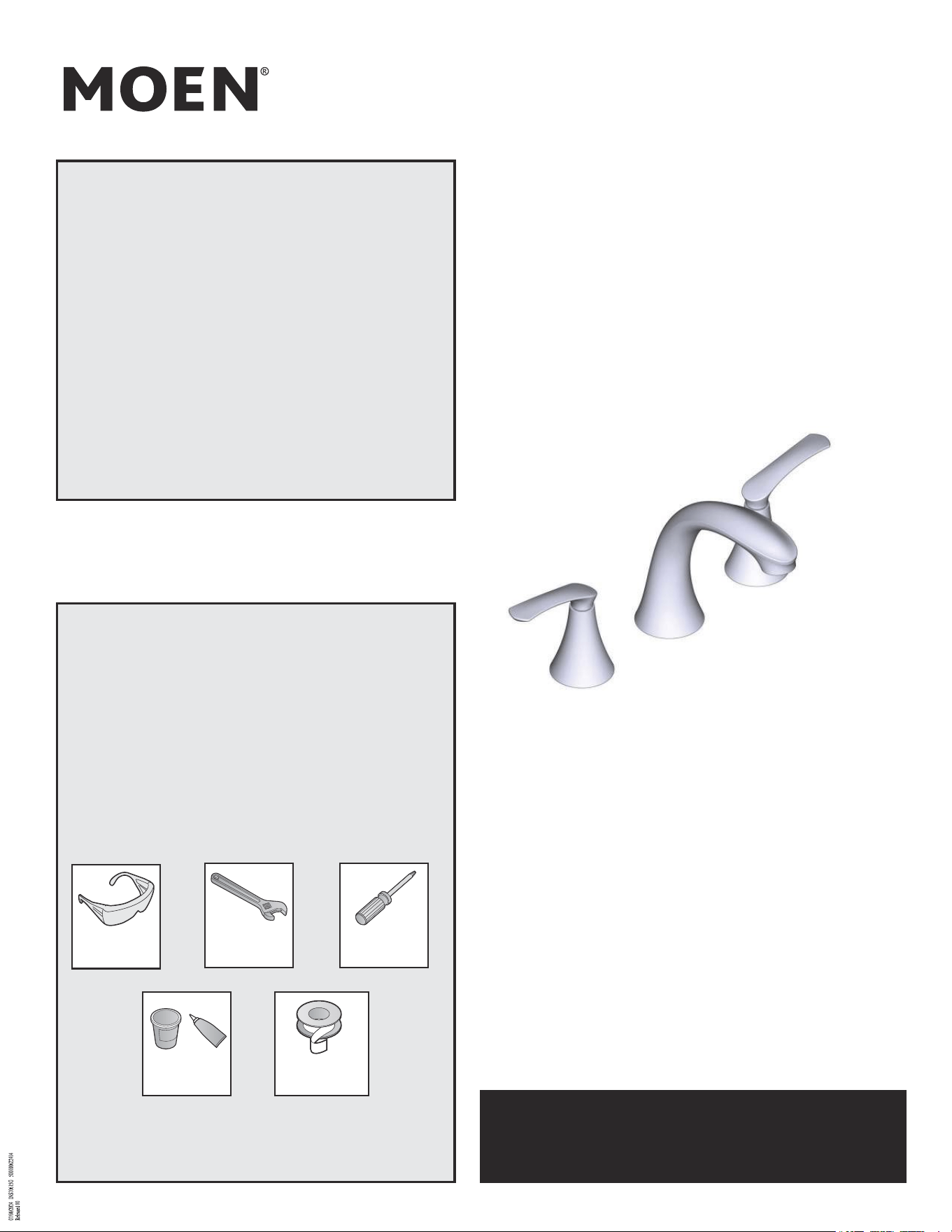

Moen 84748SRN Ayda Spot Resist Brushed Nickel Two-Handle User Manual

INS10615G - 5/24

Safety Glasses

Gafas de seguridad

Lunettes de sécurité

Adjustable Wrench

Llave ajustable

Clé ajustable

Sealant

Sellador

Mastic

Phillips Screwdriver

Destornillador Phillips

Tournevis Phillips

Thread Seal Tape

Cinta para sellar roscas

Ruban pour joints ﬁletés

TWO-HANDLE WIDESPREAD

LAVATORY FAUCET

LLAVE DE LAVABO DE DOS MANIJAS

ROBINET DE LAVABO

À DEUX POIGNÉES ÉLOIGNÉES

Regístrese en línea:

S’enregistrer en ligne :

www.moen.com/product-registration

Record Purchased Model Number:

Registro del número de modelo comprado:

Consigner ici le numéro du modèle acheté :

_______________________

(Save instruction sheet for future reference)

(Guarde la hoja de instrucciones para futura referencia)

(Garder ces directives pour référence ultérieure)

PLEASE CONTACT MOEN FIRST

For Installation Help, Missing or Replacement Parts

(USA) 1-800-BUY-MOEN (1-800-289-6636) www.moen.com

(Canada) 1-800-465-6130 www.moen.ca

POR FAVOR, CONTÁCTESE PRIMERO CON MOEN

Para obtener ayuda de instalación, piezas faltantes o de

recambio

(Costa Este) 011 52 (800) 718-4345 www.moen.com.mx

VEUILLEZ D’ABORD CONTACTER MOEN

En cas de problèmes avec l’installation, ou pour obtenir

toute pièce manquante ou de rechange

(Canada) 1-800-465-6130 www.moen.ca

HELPFUL TOOLS

For safety and ease of faucet replacement, Moen

recommends the use of these helpful tools.

HERRAMIENTAS ÚTILES

Para que el cambio de la llave sea fácil y seguro, Moen

le recomienda usar estas útiles herramientas.

OUTILS UTILES

Par mesure de sécurité et pour faciliter l’installation,

Moen suggère l’utilisation des outils suivants.

Image is for reference only

(Style varies by model)

La imagen es sólo como referencia

(El estilo varía por le modelo)

Cette image n' est offerte qu'à titre indicatif seulement

(Le style varie selon le modèle)

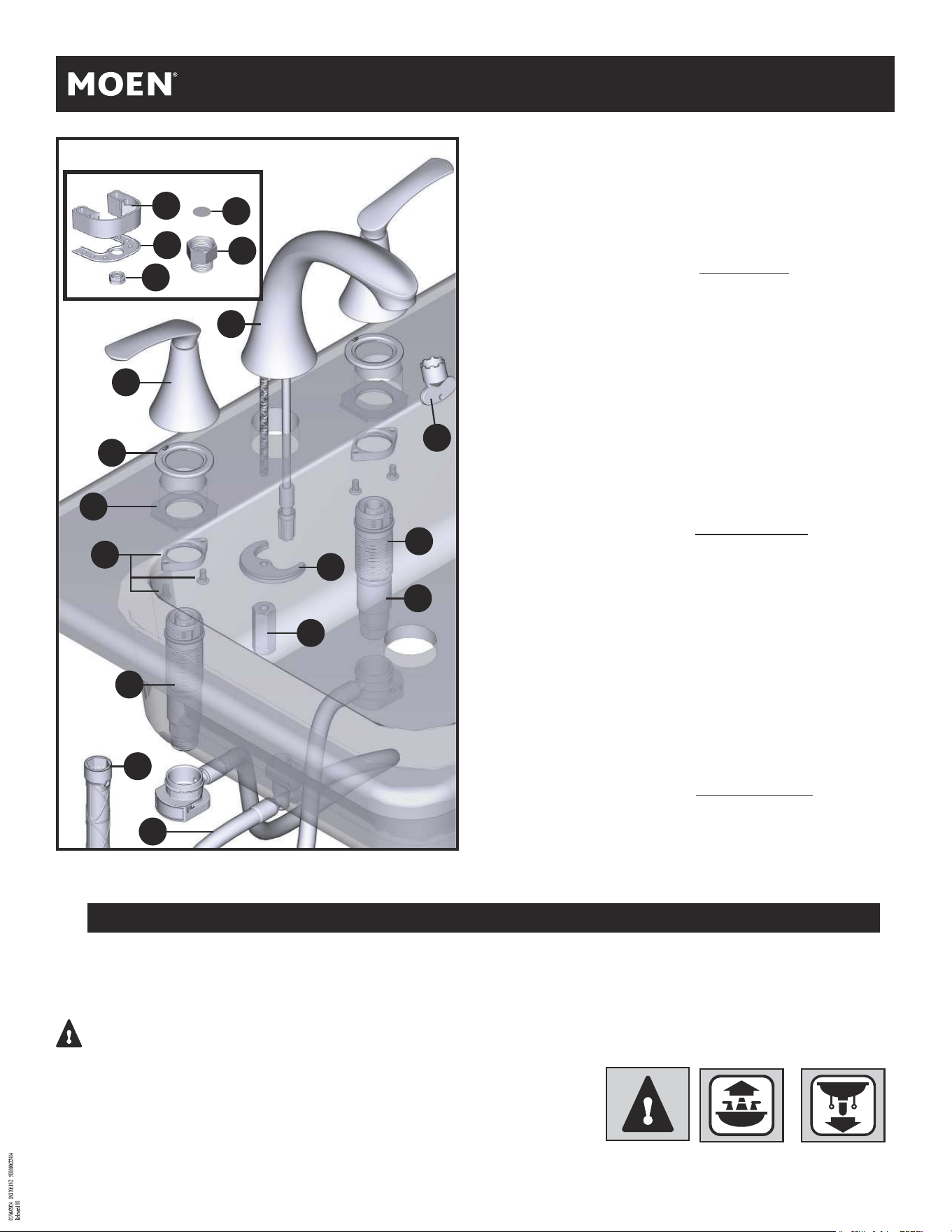

Parts List

CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:

Always turn water supply OFF before removing existing faucet or disassembling the valve. Open

faucet handle to relieve water pressure and ensure that complete water shut-off has been

accomplished.

PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA:

Siempre CIERRE la toma de agua antes de quitar la llave existente o desmontar la válvula. Abra la

llave para liberar la presión, y asegúrese de que esté bien cerrada el agua.

ATTENTION — SUGGESTIONS POUR ENLEVER L’ANCIEN ROBINET :

Toujours couper l’alimentation en eau avant d’enlever ou de démonter le robinet. Ouvrir le robinet

pour libérer la pression d’eau et pour s’assurer que l’alimentation en eau a bien été coupée.

A. Spout

B. Handles (x2)

C. Upper Mounting Washers

(x2)

D. Mounting Bracket

E. Mounting Washer (x2)

F. Mounting Nut

G. Mounting Ring with

screws (x2)

H. Valve Body (Hot)

I. Valve Body (Cold)

J. Mounting Tool

K. Quick Connect Hose

L. Protective Sleeve (x2)

M. Aerator Tool

Icon Legend / Leyenda de Iconos /

Légende des icônes

Above sink

Encima del lavabo

Au-dessus de l’évier

Warning

Advertencia

Avertissement

Below sink

Debajo del fregadero

Sous l’évier

1. Spout installs through 1-1/8" min. dia. hole.

valves install through 1-1/8" min. dia. hole.

2. Maximum hole dia. 1-1/2".

1. El surtidor se instala a través de un agujero de

2.85 cm. de diám. mín. Las válvulas se instalan a

través de un agujero de 2.85 cm. de diám. mín.

2. Diám. máximo del agujero 3.81 cm.

1. Le bec s’installe dans un trou d’au moins 1 1/8 po de

diamètre. Les soupapes s’installent dans un trou

d’au moins 1 1/8 po de diamètre.

2. Diamètre maximum du trou : 1 1/2 po.

IMPORTANT

IMPORTANTE

IMPORTANT

Lista de piezas

Liste des pièces

A. Pico

B. Manijas (x2)

C. Arandelas de montaje

superior (x2)

D. Soporte de montaje

E. Roldana de montaje (x2)

F. Tuerca de montaje

G. Anillo de montaje con

tornillos (x2)

H. Cuerpo de la válvula

(Caliente)

I. Cuerpo de la válvula (frío)

J. Herramienta de montaje

K. Manguera de conexión rápida

L. Manga protectora (x2)

M. Herramienta del

aereador

A. Bec

B. Poignée (x2)

C. Rondelle de montage

supérieure (x2)

D. Support de montage

E. Rondelle de montage (x2)

F. Écrou de montage

G. Anneau de montage avec

vis (x2)

H. Corps de la soupape

d'eau chaude

I. Corps de la soupape

d'eau froide

J. Outil de montage

K. Tuyau de raccord rapide

L. Manchon protecteur (x2)

M. Outil pour aérateur

Some Models/Algunos

Modelos/ Certains modèles

Some Models

CC. Mounting Bracket

DD. Bracket

EE. Mounting Nut

FF. Gasket with Screen

GG. Adapter

EE.

FF. Adaptador

GG. Adaptateur

Algunos Modelos

CC. Soporte de montaje

DD. Ménsula

EE. Tuerca de montaje

FF. Junta con filtro

GG. Joint avec tamis

Certains modèles

CC. Support de montage

DD. Support

Écrou de montage

INS10615G - 5/24

Parts List

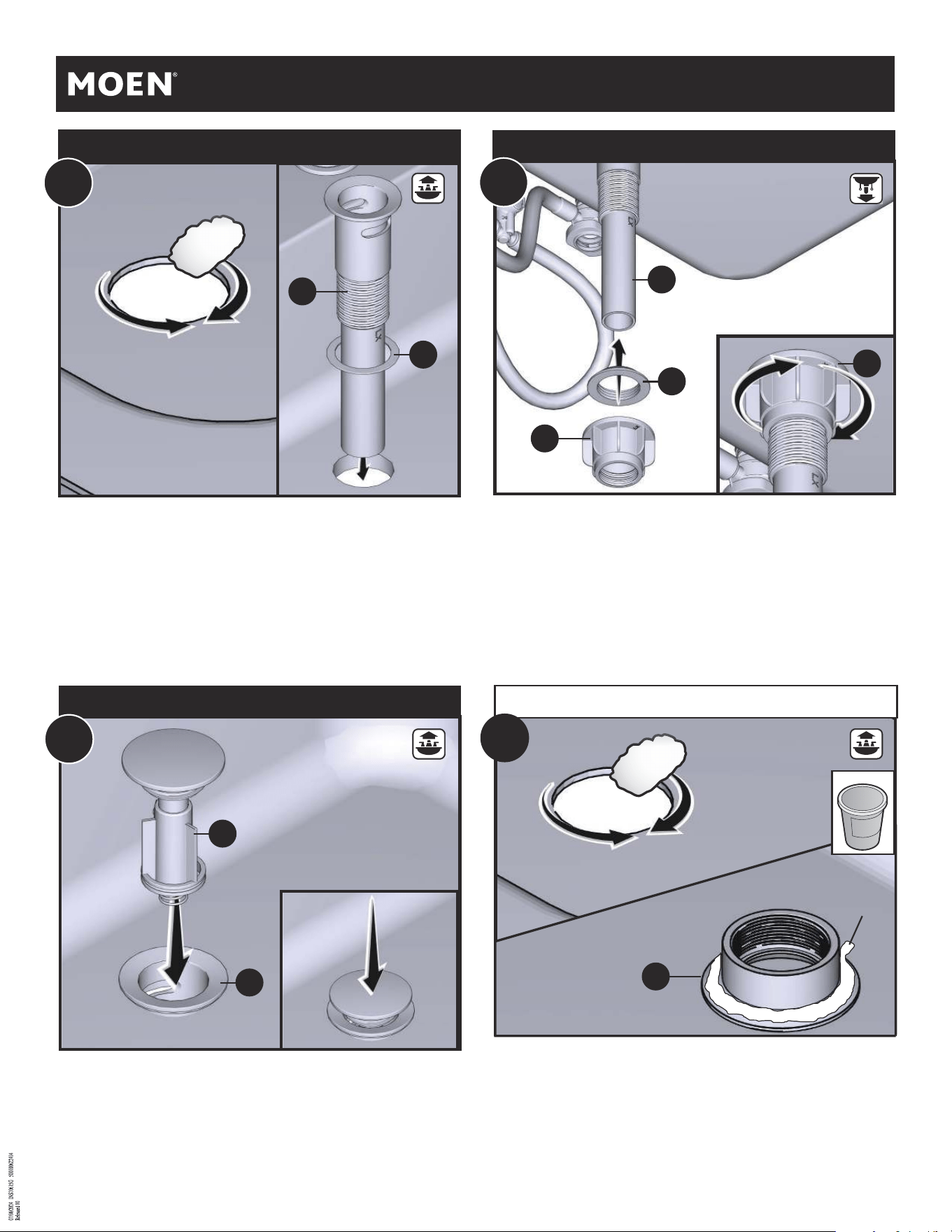

N. Push-Down Drain Plug

O. Drain Body

P. Drain Gasket

Q. Cone Gasket

R. Drain Mounting Nut

S. Lift Rod

(for applicable models)

T. Plug

U. Waste Seat

V. Drain Body

W. Drain Gasket

X. Drain Hex Nut

Y. Pivot Rod

Z. Pivot Rod Clip

AA. Lift Rod Strap

BB. Pivot Rod Nut

Lista de piezas

Liste des pièces

Drain Type A

Drenaje tipo A

Type de bonde A

Drain Type B

Drenaje tipo B

Type de bonde B

N. Tapón de drenaje tipo

push

O. Cuerpo de drenaje

P. Junta de drenaje

Q. Junta de cono

R. Tuerca para montaje de

drenaje

S. Barra de elevación

(para modelos aplicables)

T. Enchufe

U. Base del tapón de

desagüe

V. Cuerpo del drenaje

W. Junta de drenaje

X. Tuerca hexagonal del

drenaje

Y. Varilla pivotante

Z. Clip de la varilla pivotante

AA. Correa de varilla de

desagüe

BB. Tuerca de la varilla

pivotante

N. Bonde à bouton-poussoir

O. Corps de bonde

P. Joint d'étanchéité de

bonde

Q. Joint d'étanchéité

conique

R. Écrou de montage de la

bonde

S. Tige de levage

(certains modèles seulement)

T. Bouchon

U. Siège de bonde

V. Corps de bonde

W. Joint d’étanchéité de

bonde

X. Écrou hexagonal de

bonde

Y. Tige de pivotement

Z. Bride de la tige de

pivotement

AA. Étrier à pattes de la tige

de levage

BB. Écrou de tige de

pivotement

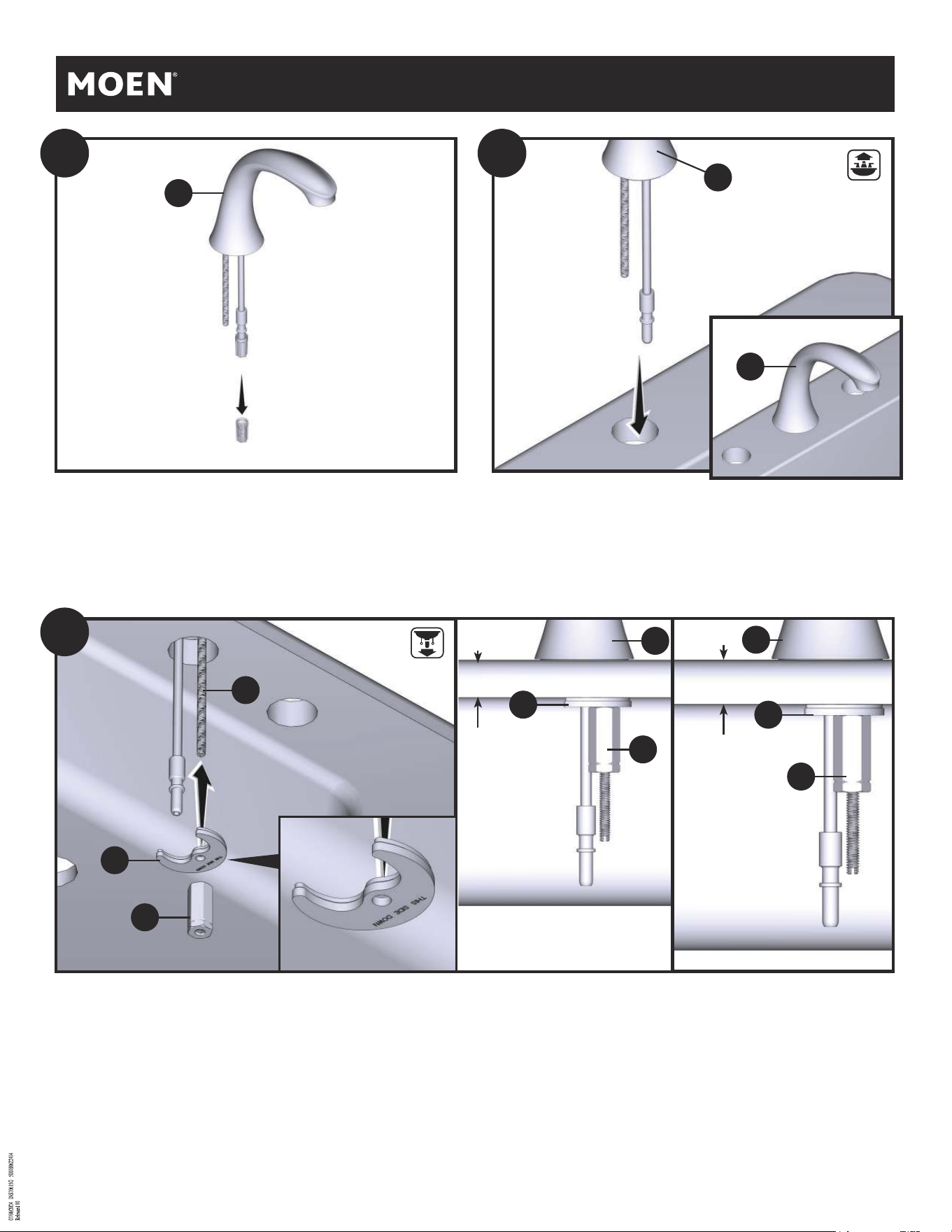

Remove & discard protective cap from waterway tube of Spout (A).

Retire y deseche la tapa protectora del tubo de la llave (A).

Enlever et jeter le capuchon protecteur du tuyau d’arrivée d'eau du

bec (A).

Mounting illustration for sinks less

than 1"

Ilustración de montaje para fregaderos

de menos de 1".

Illustration du montage pour une

installation sur plaque d’évier de

moins de 1 po d’épaisseur.

Mounting illustration for sinks greater than

1", as Mounting Nut (F) is inverted.

Ilustración de montaje para fregaderos de

más de 1". Note que la tuerca de montaje

(F)

está invertida.

Illustration du montage dans le cas d'une

installation sur plaque d’évier de plus de 1

po d’épaisseur, l’écrou de montage (F) étant

inversé.

less than 1"/

menos de 1"/

moins de 1 po

greater than 1"/

mayores a 1"/

plus de 1 po

Install Spout (A) into sink deck opening as shown.

Instale el pico (A) en la abertura de la plataforma del fregadero

como se muestra.

Installer le bec (A) dans l’ouverture de la plaque de l’évier, comme

illustré.

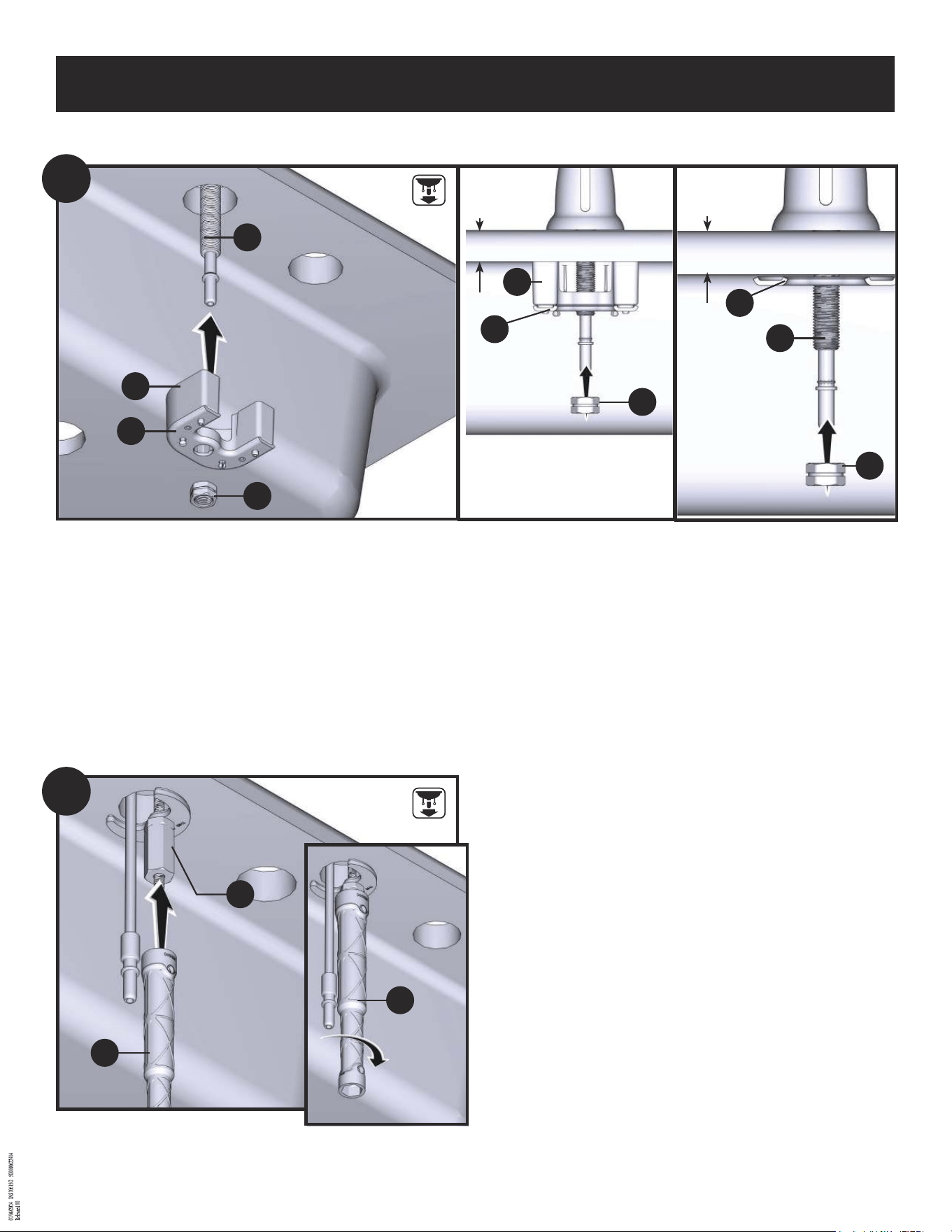

1. Install Mounting Bracket (D), Mounting Nut (F) onto mounting

shank of Spout (A) as illustrated above for sink decks less than 1".

Finger tighten bracket and plate with Mounting Nut (F).

1. Instale el soporte de montaje (D), la tuerca de montaje (F) en el

vástago de montaje del pico (A) como se ilustra arriba para

plataformas de fregadero de menos de 1". Apriete a mano el soporte

y la placa con la tuerca de montaje (F).

1. Installer le support de montage (D) et l'écrou de montage (F) dans

la tige de montage du bec (A), comme illustré ci-dessus, pour les

plaques d'évier de moins de 1 po d'épaisseur. Fixer le support et la

plaque de montage en serrant à la main l'écrou de montage (F).

INS10615G - 5/24

Mounting illustration for sinks less

than 1"

Ilustración de montaje para fregaderos

de menos de 1".

Illustration du montage pour une

installation sur plaque d’évier de

moins de 1 po d’épaisseur.

Mounting illustration for sinks greater than

1", as Mounting Plate (DD) is only needed.

Ilustración de instalación para fregaderos

de más de 1", ya que solo se necesita la

placa de montaje (DD).

Illustration du montage dans le cas d’une

installation sur plateforme d’évier de plus de

1 po d’épaisseur, seule la plaque de montage

(DD) étant requise.

less than 1"/

menos de 1"/

moins de 1 po

greater than 1"/

mayores a 1"/

plus de 1 po

1. Install Mounting Bracket (CC), Mounting Plate (DD) onto shank of

Spout Assembly (A) as illustrated above for sink decks less than 1".

Finger tighten bracket and plate with Mounting Nut (EE).

Some Models/Algunos modelos/ Certains modèles

1. Instale el soporte de montaje (CC), la placa de montaje (DD) en el

vástago del conjunto del pico (A) como se ilustra arriba para

plataformas de fregadero de menos de 1". Apriete a mano el soporte

y la placa con la tuerca de montaje (EE).

1. Installer le support de montage (CC) et la plaque de montage (DD)

sur la tige de l’assemblage du bec (A), comme illustré ci-dessus, pour

les plateformes d’évier de moins de 1 po d’épaisseur. Fixer le support

et la plaque de montage en serrant à la main l'écrou de montage (EE).

1. Attach Mounting Tool (J) to Mounting Bracket Nut (F) as shown.

2. Hand tighten nut.

1. Fixer l’outil de montage (J) à l’écrou du support de montage (F),

comme illustré.

2. Serrer l'écrou à la main.

1. Conecte la herramienta de montaje (J) a la tuerca del soporte de

montaje (F) como se muestra.

2. Apriete la tuerca a mano.

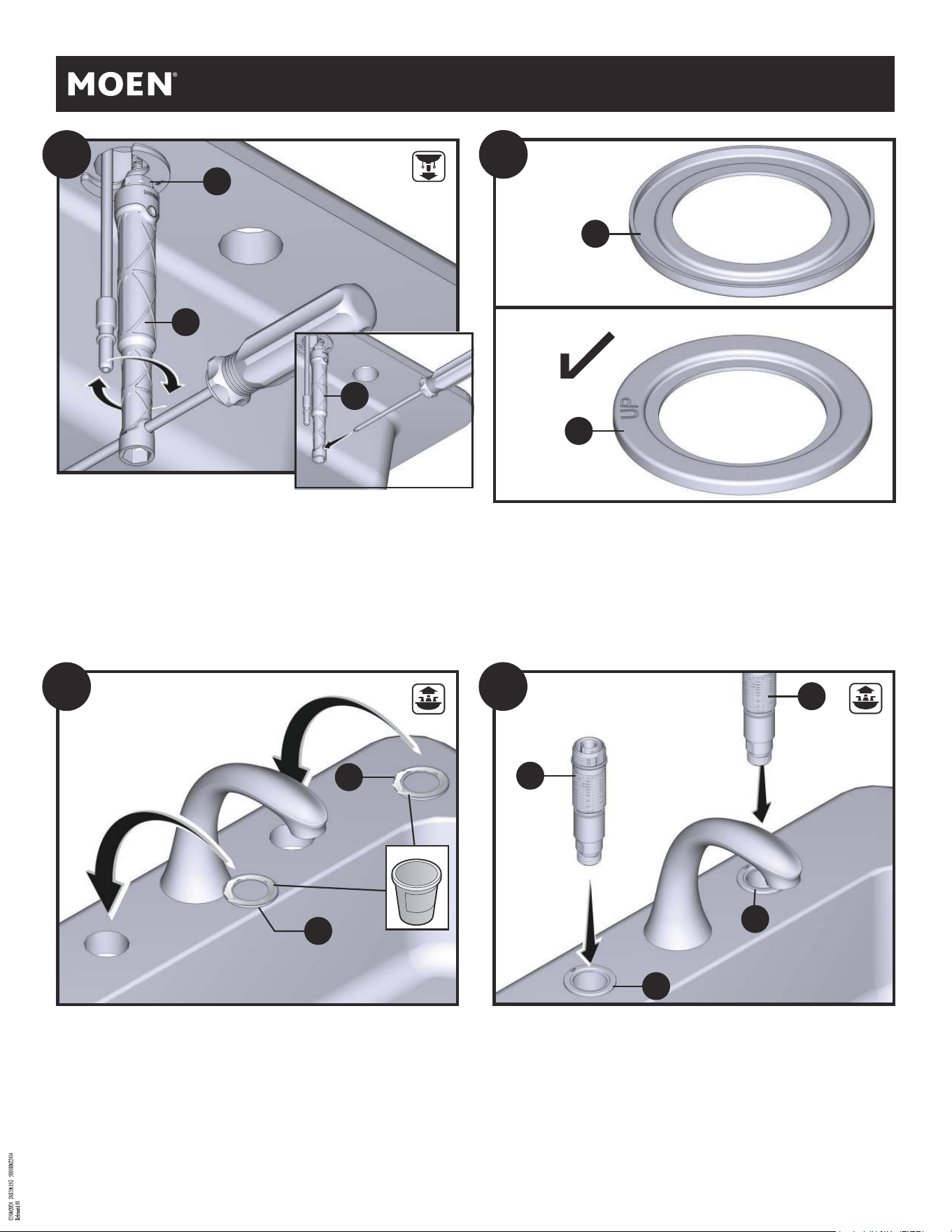

1. Note: Upper Mounting Washer (C) has "UP" for correct

installation orientation.

1. Apply sealant into underside groove of Upper Mounting Washers

"UP" visible.

1. Insert Screwdriver into hole of Mounting Tool (J).

2. Further tighten Mounting Bracket Nut (F).

1. Insérer un tournevis dans le trou de l’outil de montage (J).

2. Serrer davantage l'écrou du support de montage (F).

1. Inserte el desarmador en el oriﬁcio de la herramienta de montaje (J).

2. Apriete más la tuerca del soporte de montaje (F).

1. Nota: La arandela de montaje superior (C) tiene la marca "UP"

para una orientación correcta de instalación.

1. Remarque : Les rondelles de montage supérieures (C) afﬁchent

le mot UP (haut) de façon qu'elles soient installées du bon côté.

1. Aplique sellador en la ranura de la parte inferior de las arandelas

de montaje superiores (C) (x2). Voltee para instalar en la cubierta

del fregadero, con el lado derecho hacia arriba con la marca "UP"

visible.

1. Appliquer du mastic dans la rainure sur le dessous des rondelles

de montage supérieures (C) (x2). Les retourner, puis les installer sur

la plaque d’évier, du bon côté (la marque UP doit être visible).

1. Insert hot and cold valve bodies (H) and (I) through Mounting

Washers (C) as illustrated.

1. Inserte los cuerpos de las válvulas frío y caliente (H) y (I) a través

de las arandelas de montaje (C) como se muestra en la

ilustración.

1. Insérer les corps de soupape (eau chaude et eau froide) (H) et (I)

dans les rondelles de montage (C), comme illustré.

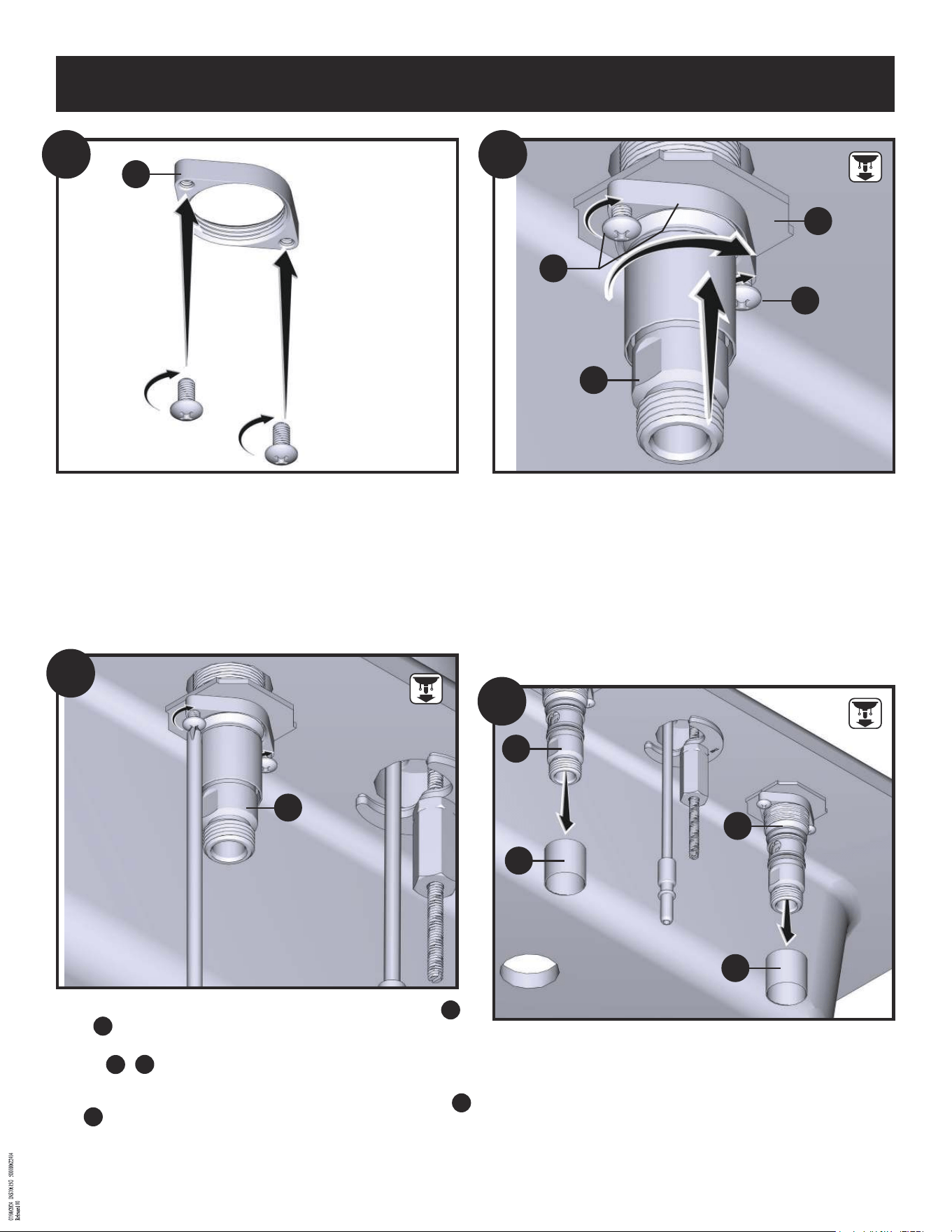

INS10615G - 5/24

1. Slide Mounting Washer (E) and Mounting Ring with screws (G) onto

valve body (H) (hot).

2. Thread Mounting Ring (G) and hand tighten.

1. Deslice la arandela de montaje (E) y el anillo de montaje con tornillos

(G) sobre el cuerpo de la válvula (H) (caliente).

2. Enrosque el anillo de montaje (G) y apriete a mano.

1. Installer la rondelle de montage (E) et l’anneau de montage avec

vis (G) dans le corps de la soupape d'eau chaude (H).

2. Visser l’anneau de montage (G) et le serrer à la main.

1. Partially install screws from mounting ring into Mounting Ring (G).

1. Instale parcialmente los tornillos del anillo de montaje en el anillo

de montaje (G).

1. Installer partiellement les vis de l’anneau de montage dans

l’anneau de montage (G).

1. Finish tightening with screwdriver. Repeat sequence from steps

and for valve body (I) (cold-not shown).

1. Termine de apretar con un desarmador. Repita la secuencia de los

pasos y para el cuerpo de la válvula (I) (no se muestra

la de frío).

1. Terminer le serrage à l’aide d’un tournevis. Répéter les étapes n

et pour l’installation du corps de la soupape d'eau froide

(I) (non illustrée).

1. Remove Protective Sleeves (L) from valve bodies (H) (hot) and (I)

(cold).

1. Retire las fundas de protección (L) de los cuerpos de las válvulas

(H) (caliente) y (I) (frío).

1. Retirer les manchons protecteurs (L) des corps de soupape d’eau

chaude (H) et d’eau froide (I).

Some Models/Algunos modelos/ Certains modèles

Yes

Oui

Non

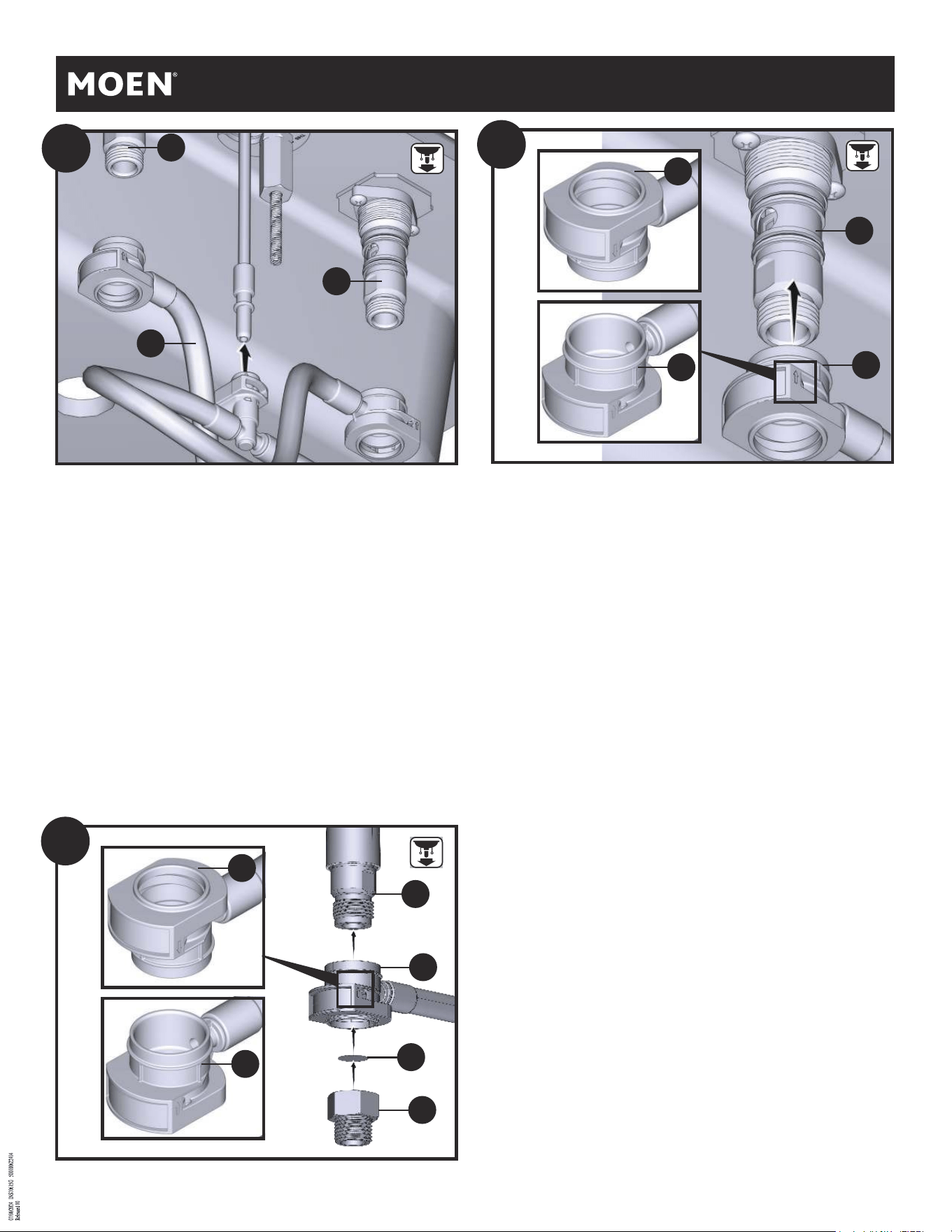

1. Install ends of Quick Connect Hose (K) onto each valve body for

correct installation orientation as shown with arrow facing up.

Push hose ends up until a "click" is heard. Tug downward to

test engagement.

1. Instale los extremos de la manguera de conexión rápida (K) en cada

cuerpo de la válvula para una orientación correcta de la

instalación como se muestra con la ﬂecha hacia arriba. Empuje los

extremos de la manguera hacia arriba hasta que se escuche

un “clic”. Jale hacia abajo para veriﬁcar que esté bien enganchado.

1. Fixer les extrémités du tuyau de raccord rapide (K) dans chaque

corps de soupape, du bon côté, comme illustré (ﬂèche pointant

vers le haut). Insérer les extrémités du tuyau en poussant sur celles-ci

jusqu'au son d’un « clic ». Tirer vers le bas pour tester l’enclenchement.

1. Attach Quick Connect Hose (K) to the bottom of the waterway tube.

Push hose (K) up as far as possible, until a “click” is heard. Tug downward

to test engagement. If necessary, click button to disengage Hose (K).

1. Conecte la manguera de conexión rápida (K) al tubo de la llave. Empuje la

manguera (K) hacia arriba tanto como sea posible hasta que escuche un

“clic”. Tire ligeramente hacia abajo para probar que haya quedado ﬁrma.

Si es necesario, oprima el botón para desenganchar la manguera (K).

1. Fixer le tuyau de raccord rapide (K) au bas du tuyau d’alimentation en eau.

Insérer le tuyau (K) en poussant sur celui-ci aussi loin que possible, jusqu'au

son d’un « clic ». Tirer vers le bas pour tester l’enclenchement. Au besoin,

appuyer sur le bouton pour désengager le tuyau (K).

2. Install Gasket with Screen (FF) and Adapter (GG) onto each Valve Body (H).

Install ends of Quick Connect Hose (K) onto each Valve Body (H) for

2. Instale la junta con ﬁltro (FF) y el adaptador (GG) en cada cuerpo de la

válvula (H).

2. Installez le joint avec tamis (FF) et l’adaptateur (GG) sur chaque corps

de robinet (H).

correct installation orientation as shown with arrow facing up.

Push hose ends up until a "click" is heard. Tug downward to

test engagement.

Instale los extremos de la manguera de conexión rápida cuerpo de

la válvula para una orientación correcta de la (K) en cada instalación

como se muestra con la ﬂecha hacia arriba. Empuje los extremos de

la manguera hacia arriba hasta que se escuche un “clic”. Jale hacia

abajo para veriﬁcar que esté bien enganchado.

Fixer les extrémités du tuyau de raccord rapide (K) dans chaque corps

de soupape, du bon côté, comme illustré (ﬂèche pointant vers le haut).

Insérer les extrémités du tuyau en poussant sur celles-ci jusqu'au son

d’un « clic ». Tirer vers le bas pour tester l’enclenchement.

14A

Yes

Oui

Non

1. Turn stems of Valve Bodies (H) and (I) to the closed position.

1. Gire los vástagos de los cuerpos de válvulas (H) e (I) a la posición

cerrada.

1. Tourner les tiges des corps de soupape (H) et (I) dans le sens

indiqué jusqu’à la position fermée.

Stem

Vástago

Tige

Stem

Vástago

Tige

INS10615G - 5/24

For Type A Waste Install: follow steps 18 - 20.

For Type B Waste Install: follow steps 21 - 29.

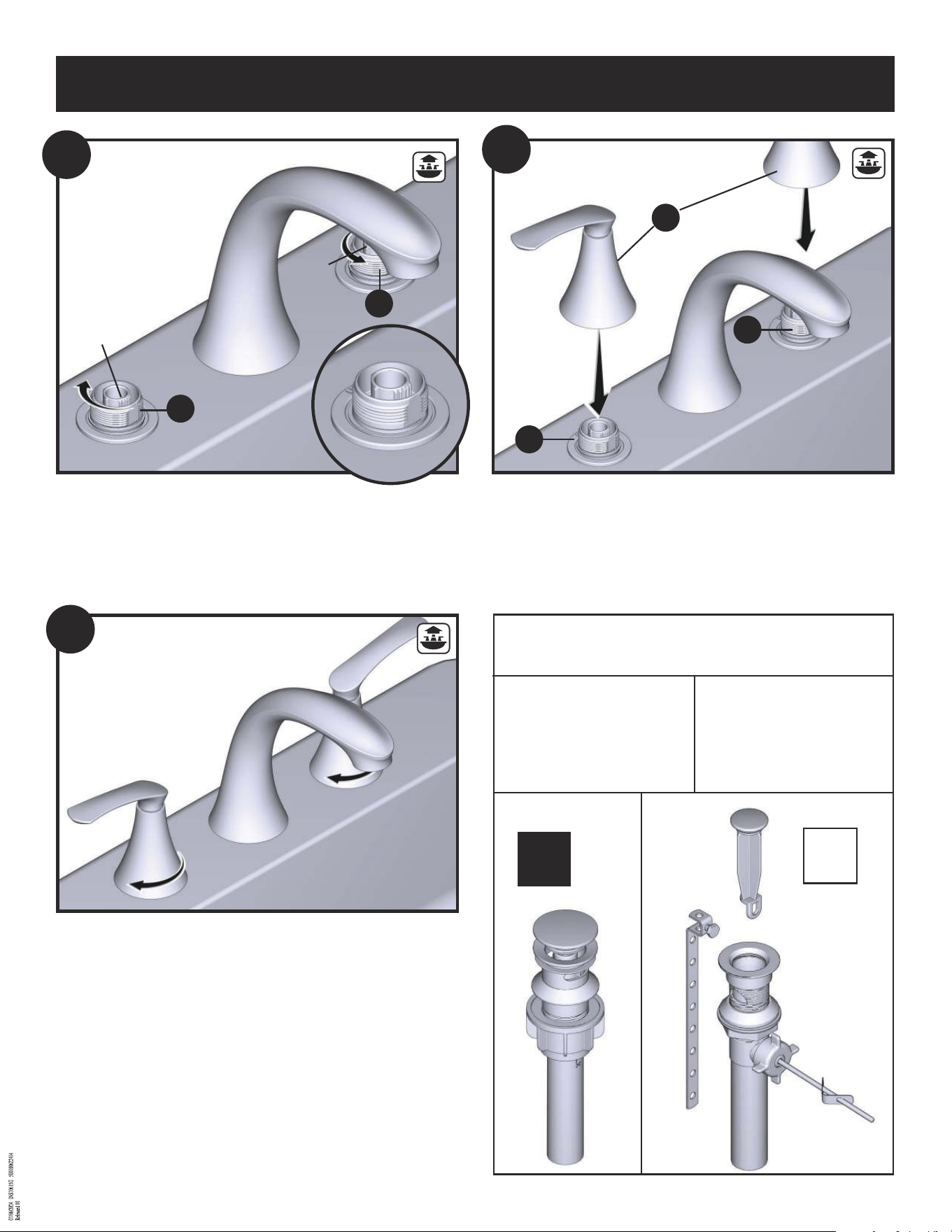

1. Install faucet handles (B) to valve bodies (H) and (I).

1. Instale las manijas (B) de los grifos en los cuerpos de las válvulas

(H) y (I).

1. Installer les poignées (B) du robinet sur les corps de soupape

(H) et (I).

1. Hold lever of handle and tighten base to deck until secure.

1. Sostenga la palanca de la manija y apriete la base a la plataforma

hasta que esté segura.

1. Tout en maintenant en place la manette de la poignée, serrer la base du

robinet sur la plaque de comptoir jusqu’à ce qu’il soit bien ﬁxé.

Para la instalación del drenaje

tipo A: Siga los pasos 18 - 20.

Para la instalación del drenaje

tipo B: Siga los pasos 21 - 29.

Installation d’une bonde de type

A : suivre les étapes 18 à 20.

Installation d’une bonde de type

B : suivre les étapes 21 à 29.

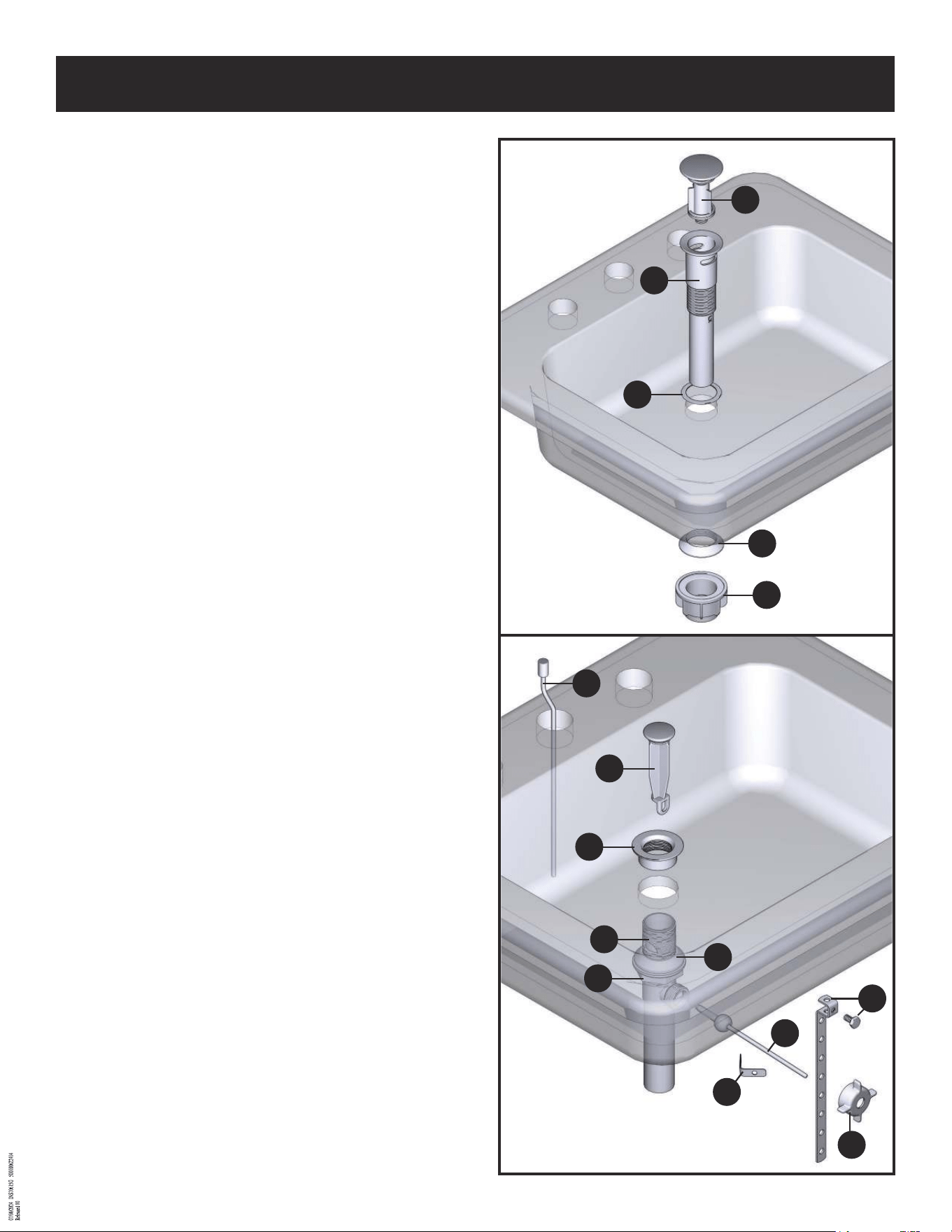

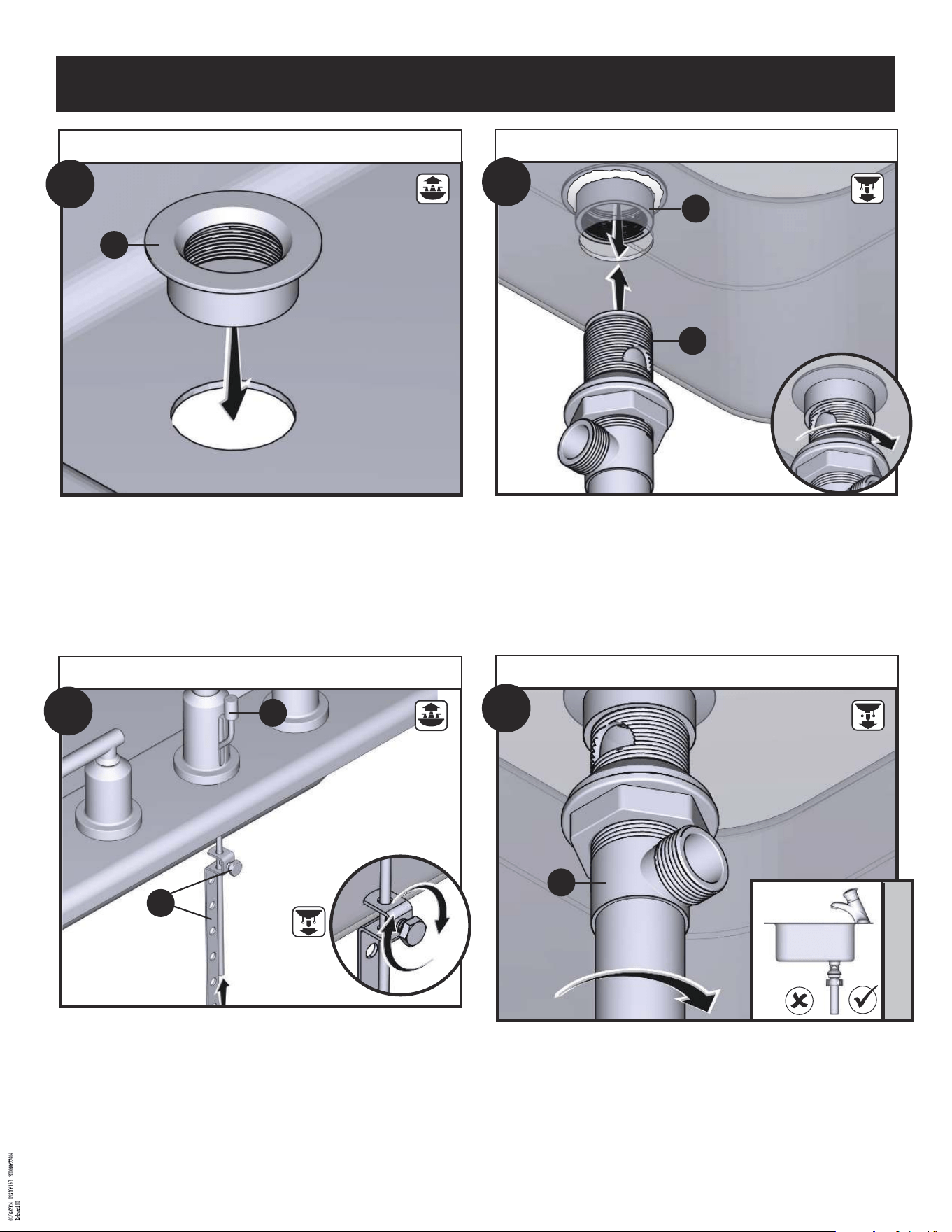

1. Clean drain opening in the bottom of the sink.

2. Place Drain Body (O) with Gasket (P) into opening of sink.

1. Limpie la abertura del desagüe en el fondo del lavabo.

2. Coloque el cuerpo del desagüe (O) con la junta (P) en la abertura

del fregadero.

1. Nettoyer l'ouverture de la bonde au fond de l’évier.

2. Placer le corps de bonde (O) avec le joint d’étanchéité (P) dans

l’ouverture de l’évier.

Drain Type A/Drenaje Tipo A/Type de bonde A

1. Install Cone Gasket (Q) onto Drain Body (O). Tighten with Drain

Mounting Nut (R).

1. Instale la junta cónica (Q) en el cuerpo de drenaje (O). Apriete con

la tuerca de montaje del desagüe (R).

1. Installer le joint d’étanchéité conique (Q) dans le corps de bonde (O).

Le serrer avec l’écrou de montage de la bonde (R).

1. Install the Push-Down Drain Plug (N) into the Drain Body (O).

2. Press down to actuate the pop-up mechanism. Go to Step 30.

1. Instale el tapón de drenaje tipo push (N) en el cuerpo del desagüe (O).

2. Presione hacia abajo para activar el mecanismo. Vaya al paso 30.

1. Installer la bonde à bouton-poussoir (N) dans le corps de bonde (O).

2. Appuyer sur la bonde pour actionner le mécanisme d'ouverture /

de fermeture à bouton-poussoir. Aller à l’étap

e 30.

1. Clean drain opening in the bottom of sink.

2. Apply a generous amount of sealant to the underside of the

Waste Seat (U).

1. Limpie la abertura del desagüe en el fondo del lavabo.

2. Aplique una cantidad generosa de sellador en la parte inferior de la

base del tapón de desagüe (U).

1. Nettoyer l'ouverture de la bonde au fond de l'évier.

2. Appliquer une bonne quantité de mastic sous le siège de bonde (U).

Sealant

Sellador

Mastic

Drain Type A/Drenaje Tipo A/Type de bonde A

Drain Type B/Drenaje Tipo B/Type de bonde B

Drain Type A/Drenaje Tipo A/Type de bonde A

Insert Waste Seat (U) through sink drain opening.

Inserte la base del tapón de desagüe (U) a través de la abertura del

desagüe del lavabo.

Insérer le siège de bonde (U) dans l'ouverture de bonde de l'évier.

Drain Type B/Drenaje Tipo B/Type de bonde B

INS10615G - 5/24

Assemble Drain Body (V) to Waste Seat (U). Tighten by hand.

Ensamble el cuerpo del drenaje (V) en la base del tapón de desagüe

(U). Apriete a mano.

Raccorder le corps de bonde (V) au siège de bonde (U). Le serrer à la

main.

1. Install Lift Rod (S) (for applicable models) through faucet into Lift Rod

Strap (AA).

2. Hand tighten nut of strap.

1. Instale la varilla de desagüe (S) (para los modelos que aplique) a

través de la llave en la correa de la varilla de desagüe (AA).

2. Apriete a mano la tuerca de la correa.

1. Installer la tige de levage (S)

(certains modèles seulement) en la

faisant passer par l’étrier à pattes de la tige de levage (AA).

2. Serrer à la main l’écrou de l'étrier à pattes.

Ensure pivot rod opening on Drain Body (V) points toward the faucet

and wall as illustrated.

Asegúrese de que la abertura de la varilla pivotante en el cuerpo del

desagüe (V) apunte hacia la llave y la pared como se muestra en la

ilustración.

S'assurer que l'ouverture de la tige de pivotement du corps de bonde

(V) est orientée vers le robinet et le mur, comme illustré.

Drain Type B/Drenaje Tipo B/Type de bonde B

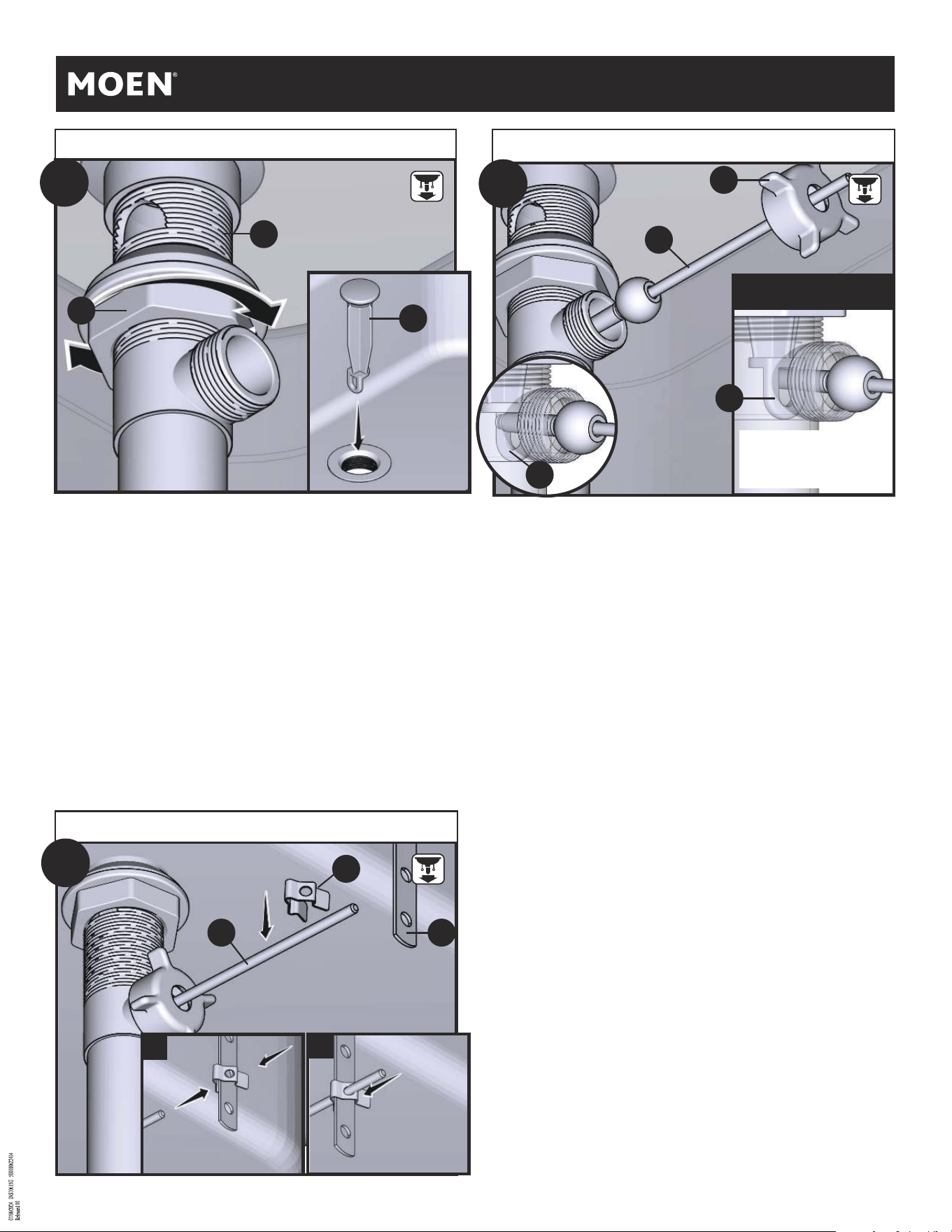

1. Make ﬁnal tightening of Drain Hex Nut (X) to Drain Body (V) with wrench.

2. Insert Waste Plug (T) into sink opening.

1. Apriete por última vez la tuerca hexagonal del desagüe (X) al

cuerpo de drenaje (V) con una llave.

2. Inserte el tapón de desagüe (T) en la abertura del lavabo.

1. À l’aide d’une clé, effectuer le serrage ﬁnal de l'écrou hexagonal de

bonde (X) sur le corps de bonde (V).

2. Insérer le bouchon de bonde (T) dans l'ouverture de l'évier.

Drain Type B/Drenaje Tipo B/Type de bonde B

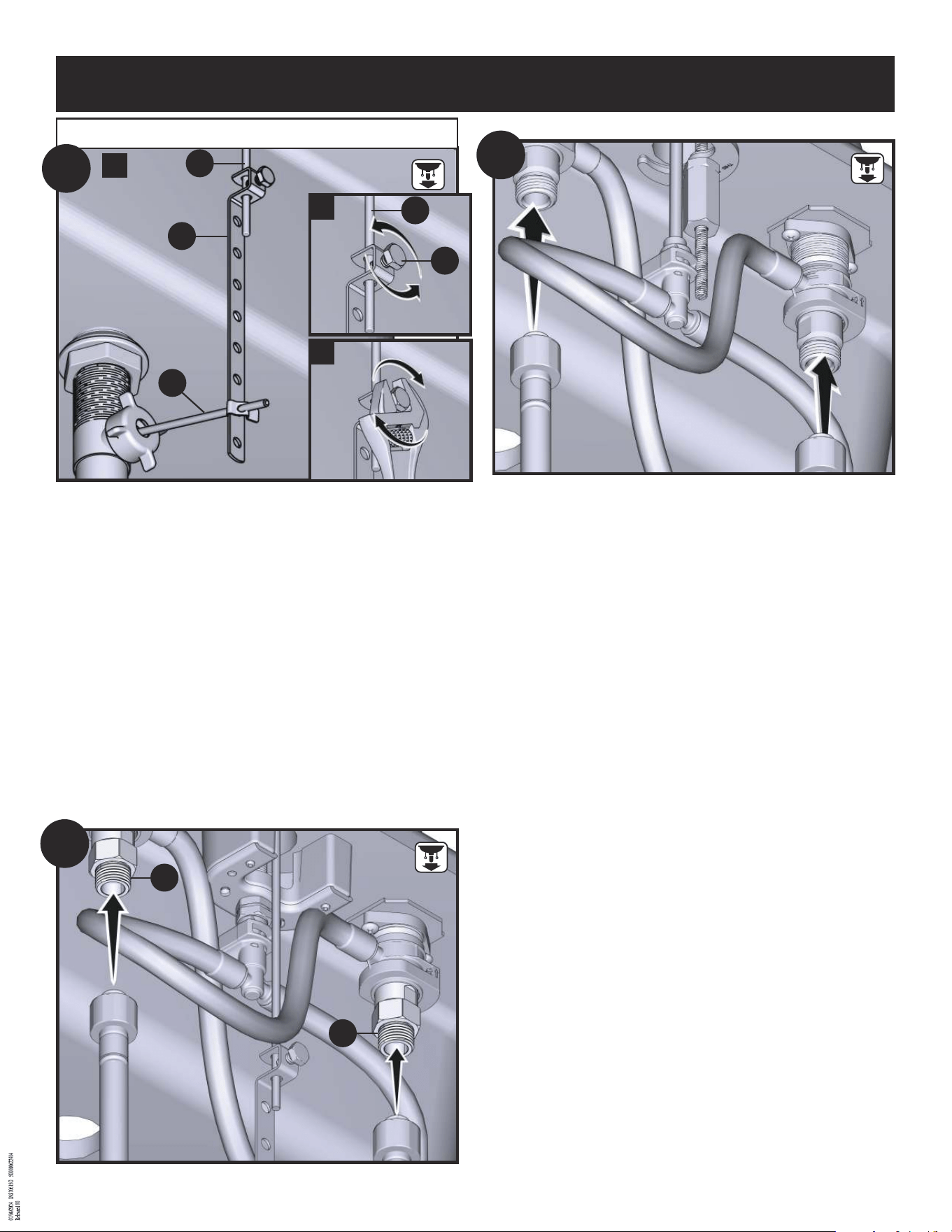

1. Push Pivot Rod (Y) down.

2. After clip is placed over closest hole on Lift Rod Strap (AA), squeeze

Pivot Rod Clip (Z).

3. Slide Pivot Rod (Y) through clip and strap holes.

1. Empuje la varilla pivotante (Y) hacia abajo.

2. Después de colocar el clip sobre el oriﬁcio más cercano en la correa de la

varilla de desagüe (AA), apriete el clip de la varilla pivotante (Z).

3. Deslice la varilla pivotante (Y) a través de los oriﬁcios del clip y la correa.

1. Pousser la tige de pivotement (Y) vers le bas.

2. Après l’installation de la bride sur l’ouverture la plus proche de l'étrier à

pattes de la tige de levage (AA), saisir la bride de la tige de pivotement (Z).

3. Faire glisser la tige de pivotement (Y) dans l'ouverture de la bride et celle de

l'étrier.

The Pivot Rod (Y) can be installed in two ways. The circle illustration shows the

Pivot Rod (Y) next to hole in Waste Plug (T). This allows the Waste Plug (T) to

be pulled out for cleaning. Box illustration shows the Pivot Rod (Y) inserted

into the hole in the Waste Plug (T). This prevents the Waste Plug (T) from being

easily removed after installation. Tighten the Pivot Rod Nut (BB).

La varilla pivotante (Y) se puede instalar de dos maneras. La ilustración del

círculo muestra la varilla pivotante (Y) junto al oriﬁcio en el tapón de desagüe

(T). Esto permitirá retirar el tapón de desagüe (T) para limpiarlo. La ilustración

del cuadro muestra la varilla pivotante (Y) insertada en el oriﬁcio del tapón

de desagüe (T). Esto evita que el tapón de desagüe (T) se retire fácilmente

después de la instalación. Apriete la tuerca de la varilla pivotante (BB).

La tige de pivotement (Y) peut être installée de deux façons. L'illustration

ﬁgurant dans le cercle montre la tige de pivotement (Y) installée à côté de

l’ouverture du bouchon de bonde (T). Cela permet au bouchon de bonde (T)

d’être retiré aux ﬁns de nettoyage. L’illustration ﬁgurant dans le carré montre

la tige de pivotement (Y) installée dans l’ouverture du bouchon de bonde (T).

Cela empêche le bouchon de bonde (T) de s’enlever facilement après l’installation.

Serrer l'écrou de la tige de pivotement (BB).

Option/Opción/Opcion

Anti-vandal option

Opción antivandalismo

Avec option anti-vandalisme

Drain Type B/Drenaje Tipo B/Type de bonde B

Some Models/Algunos modelos/ Certains modèles

INS10615G - 5/24

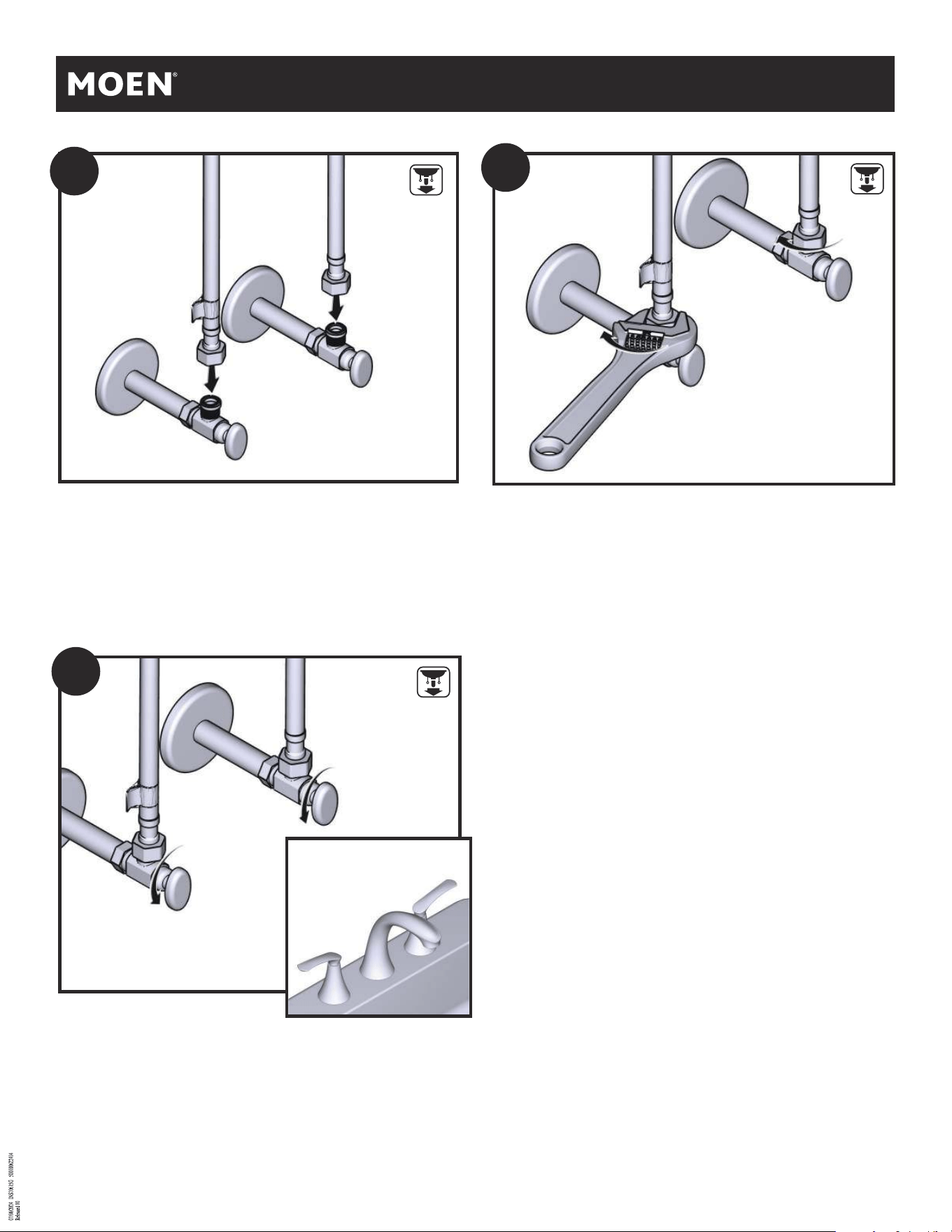

1. Attach ﬂexible supply lines (not included) to valve bodies as shown.

Tighten with wrench.

1. Conecte líneas de suministro ﬂexibles (no incluidas) a los cuerpos

de las válvulas como se muestra. Apriete con una llave.

1. Attacher les conduites d'alimentation souples (non comprises) sur

les corps de soupape, comme illustré. Serrer le tout avec une clé.

1. Attach ﬂexible supply lines (not included) to Adapter (GG) on the valve

bodies as shown. Tighten with wrench.

1. Conecte las líneas de suministro ﬂexibles (no incluidas) al adaptador

(GG) en los cuerpos de las válvulas como se muestra. Apriete con

una llave.

1. Fixez les conduites d’alimentation ﬂexibles

(non incluses) à l’adaptateur

(GG) sur les corps de robinets, ainsi qu’illustré. Serrer le tout avec

une clé.

1. Loosen nut on Lift Rod Strap (AA) to allow Lift Rod (S) to rest in faucet.

2. Verify Pivot Rod (Y) is still pushed down, and Waste Plug (T) is open in the sink.

3. Tighten nut with wrench.

1. Aﬂoje la tuerca de la correa de la varilla de desagüe (AA) para permitir que

la varilla de desagüe (S) descanse en el grifo.

2. Veriﬁque que la varilla pivotante (Y) aún esté presionada hacia abajo y que

el tapón de desagüe (T) esté abierto en el lavabo.

3. Apriete la tuerca con una llave.

1. Desserrer l’écrou sur l’étrier à pattes de la tige de levage (AA) pour

permettre à la tige de levage (S) de reposer sur le robinet.

2. Vériﬁer que la tige de pivotement (Y) est toujours poussée vers le bas, et

que le bouchon de bonde (T) est ouvert dans le lavabo.

3. Serrer l'écrou avec une clé.

Drain Type B/Drenaje Tipo B/Type de bonde B

30A

Attach other ends of supply lines to stops.

Conecte los otros extremos a las líneas de suministro.

Raccorder l’autre extrémité des conduites d’alimentation souples aux

robinets d’arrêt.

Hot

Caliente

Chaud

Cold

Frio

Froid

Tighten ﬂexible supply lines to stops with wrench.

Apriete con una llave las líneas de suministro ﬂexibles a las llaves de

paso.

À l’aide d’une clé, ﬁxer les conduites d’alimentation souples aux

robinets d’arrêt.

Turn water on. Installation complete.

Abra el agua. Instalación completa.

Ouvrir l’eau. Installation terminée.

INS10615G - 5/24

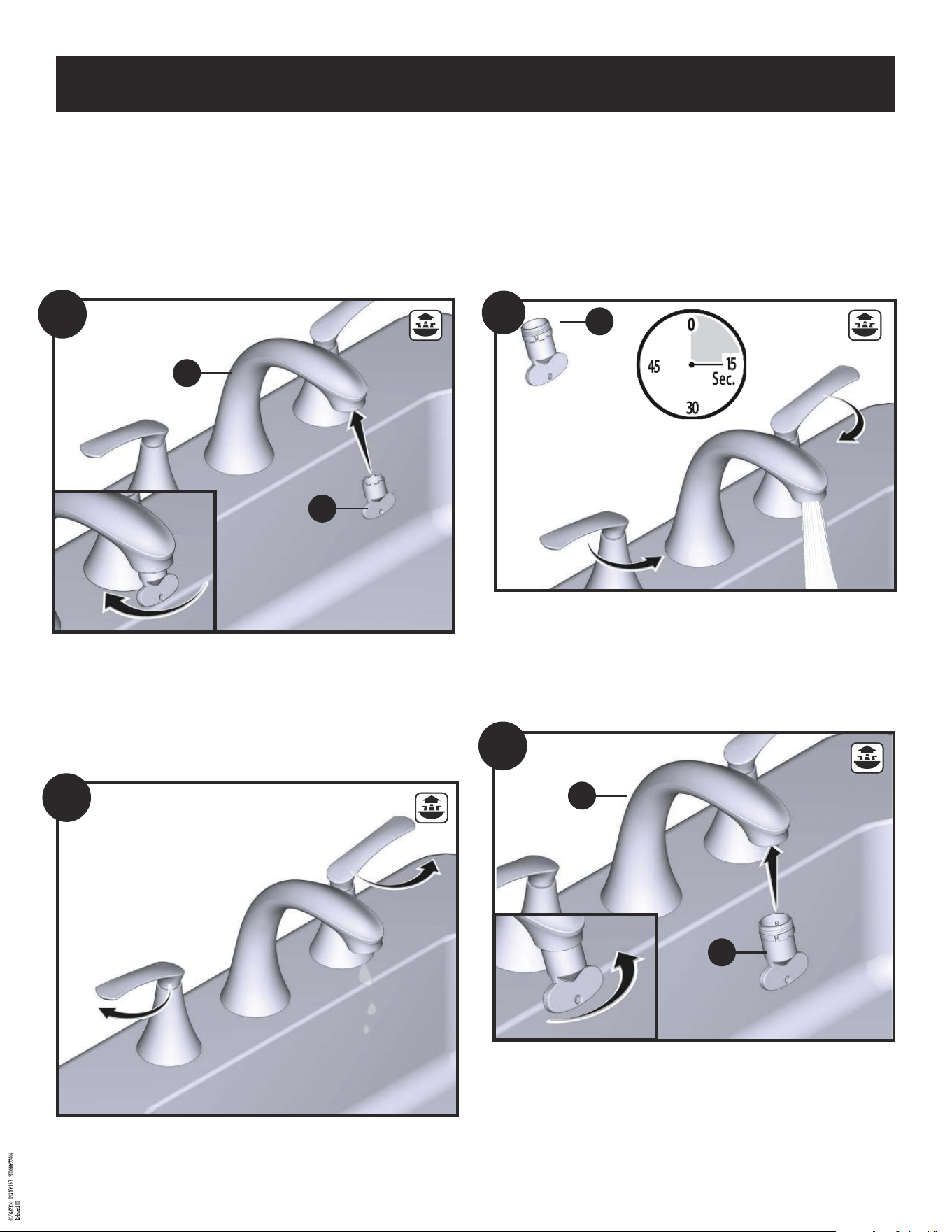

1. Using Aerator Tool (M), re-install aerator to Spout (A). Finger

tighten until aerator is secure.

1. Con la herramienta de aereador (M), vuelva a instalar el aereador en

el pico (A). Apriete con los dedos hasta que el aereador esté

bien ajustado.

1. À l’aide de l’outil pour aérateur (M), réinstaller l’aérateur sur le bec

(A). Serrer à la main jusqu’à ce que l’aérateur soit bien ﬁxé.

1. Turn handles on and run water for 15 seconds to ﬂush any

possible debris.

1. Abra las manijas y deje correr el agua durante 15 segundos para

eliminar cualquier posible residuo.

1. Faire pivoter les poignées pour faire couler l’eau pendant 15

secondes aﬁn d'éliminer tous débris possibles.

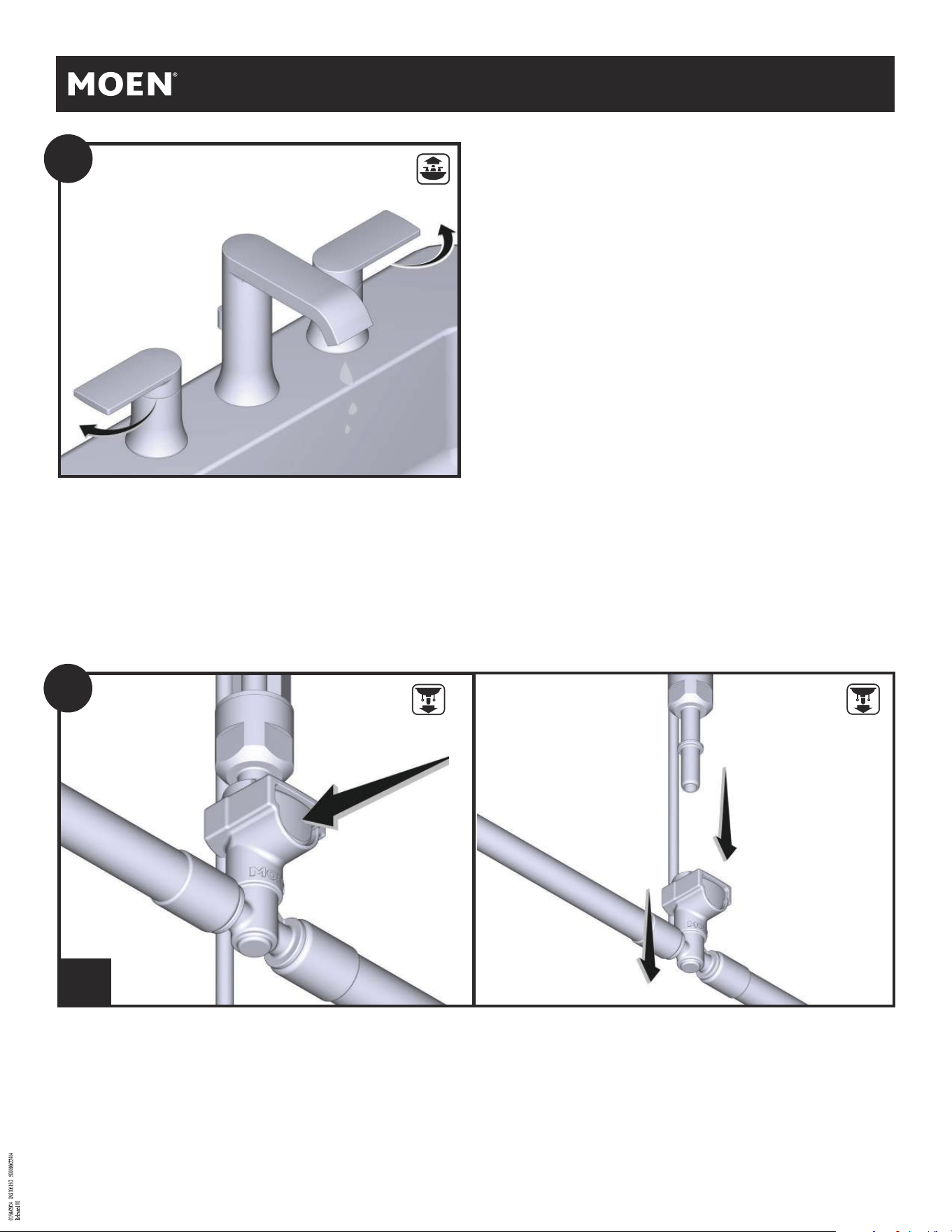

1. Turn handles off.

1. Cierre las manijas.

1. Faire pivoter les poignées pour fermer l’eau.

1. Attach Aerator Tool (M) to aerator from Spout (A) and remove. Set

aerator aside for re-installation.

1. Conecte la herramienta del aereador (M) al aereador instalado en el

pico (A) y retírelo. Deje el aereador a un lado para volver a

instalarlo.

1. Fixer l’outil pour aérateur (M) à l’aérateur en passant par le bec (A),

et le retirer. Le mettre de côté pour la réinstallation.

Follow steps A - D for flushing.

Follow steps E - K for flushing 84763 TV6708 and TV6709 model.

Siga los pasos A - D para enjuagar.

Siga los pasos E - K para enjuagar a modelo 84763 TV6708 TV6709.

Suivre les étapes A à D pour le rinçage des débris.

Suivre les étapes E à K pour le rinçage des débris pour 84763 TV6708 TV6709 modèle.

Turn handles off.

Cierre las manijas.

Faire pivoter les poignées pour fermer l’eau.

1. Remove Hose from Spout Waterway by pushing button in and pulling down.

1. Retire la manguera del canal del surtidor empujando el botón hacia adentro y tirando hacia abajo.

1. Enlever le tuyau de la conduite du bec en poussant sur le bouton vers l’intérieur et en tirant le tuyau vers le bas.

INS10615G - 5/24

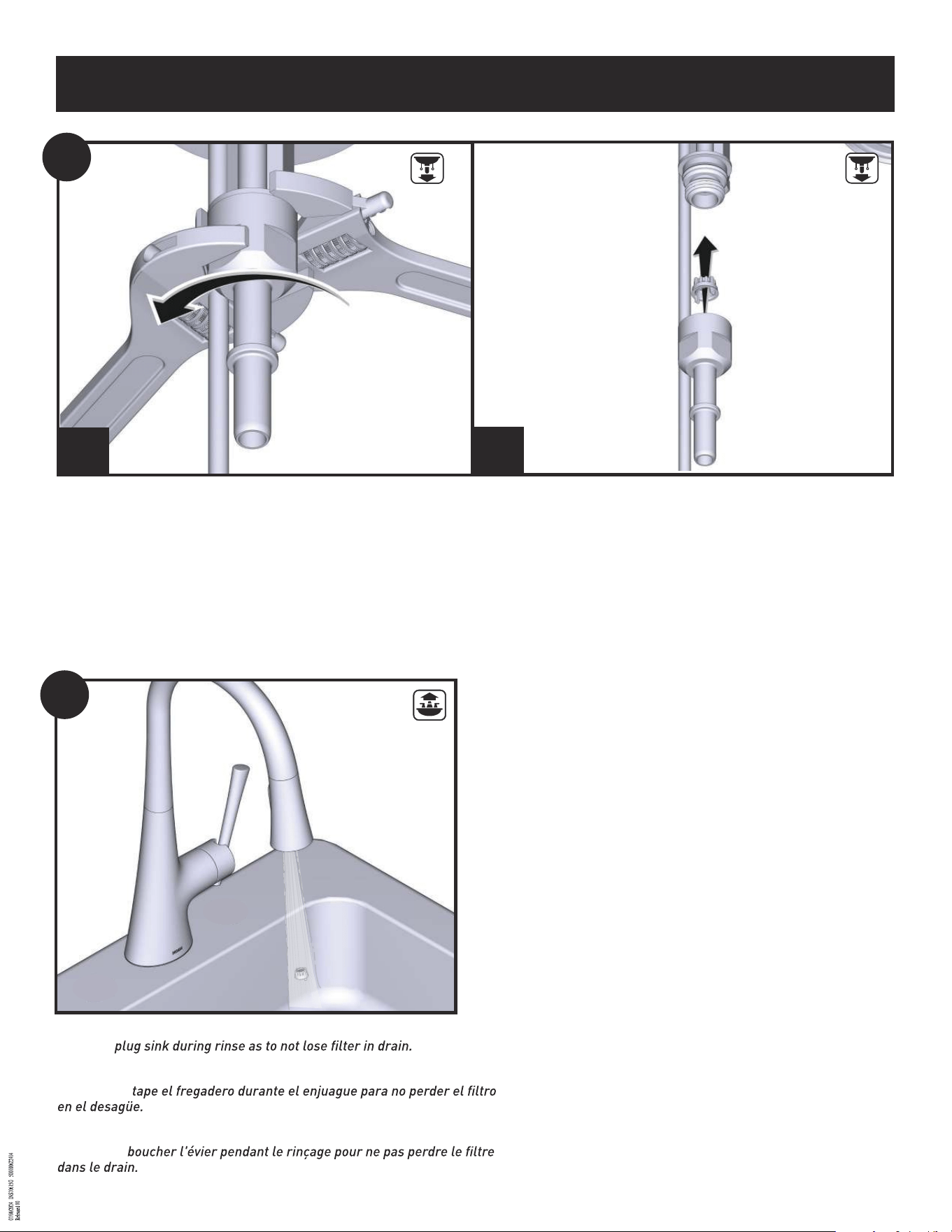

1. Remove the Spout Waterway adapter by holding the Spout Waterway with one wrench and turning counter-clockwise on the adapter

with a second wrench.

2. Remove filter.

1. Retire el adaptador del canal del surtidor sujetando el canal del surtidor con una llave y haciendo girar el adaptador en dirección

contraria a las agujas del reloj con una segunda llave.

2. Retire el filtro.

1. Enlever l’adaptateur de la conduite d’eau en retenant la conduite d’eau à l’aide d’une clé et en tournant l'adaptateur dans le sens

antihoraire à l’aide d’une deuxième clé.

2. Enlever le filtre.

Flush filter at separate faucet.

Caution:

Enjuague el filtro en otra mezcladora.

Precaución:

Rincer le filtre sous l’eau d’un autre robinet.

Attention :

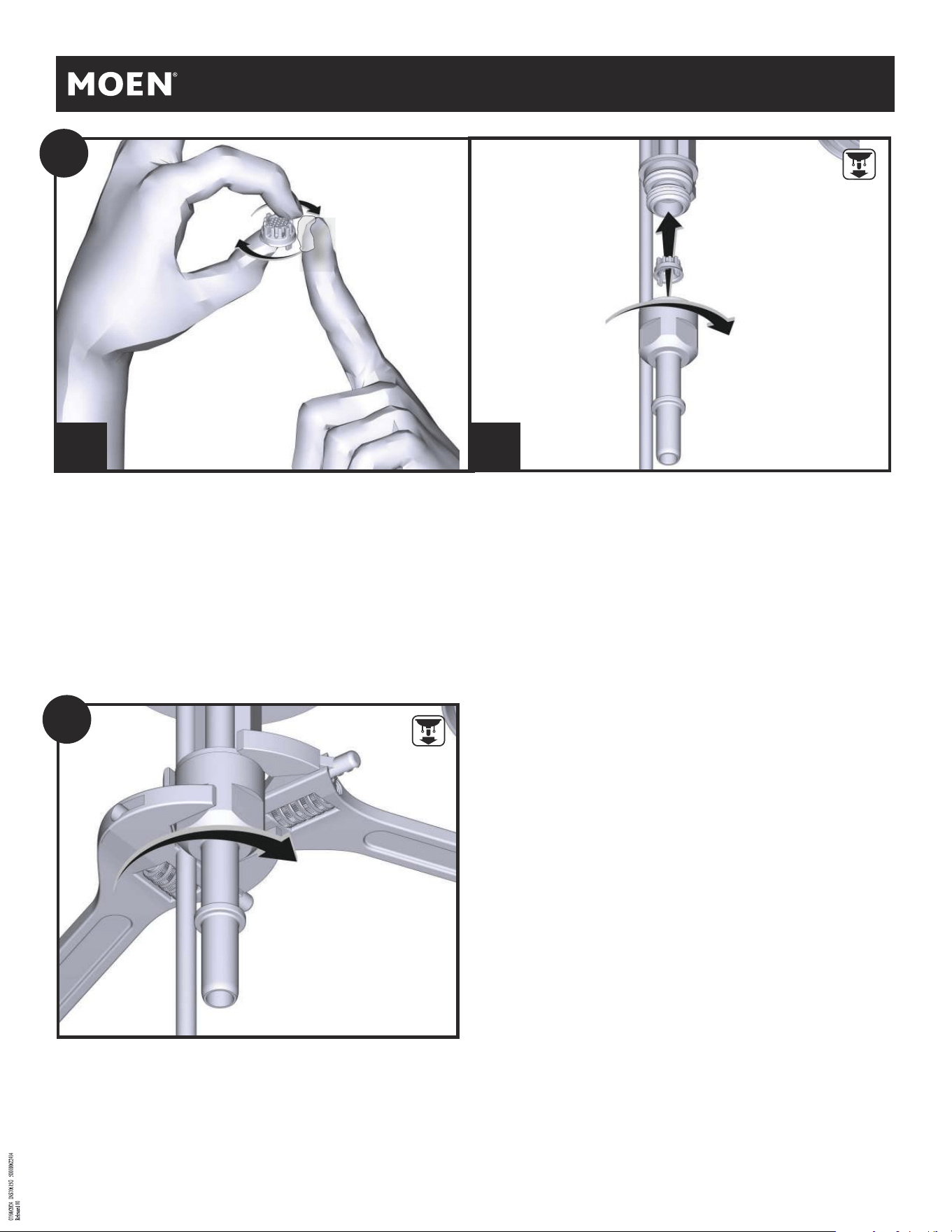

1. Apply a small amount of lubricant to the exterior portion of the screen filter using your index finger.

2. Push screen filter up into Spout Waterway. Applied lubricant will hold screen filter in place. Thread lower potion of Spout

Waterway onto top of portion of Spout Waterway.

1. Aplique una pequeña cantidad de lubricante en la parte exterior del filtro con su dedo índice.

2. Empuje el filtro hacia arriba en el canal del surtidor. El lubricante aplicado mantendrá el filtro en su lugar. Enrosque la porción

inferior del canal del surtidor sobre la parte superior del canal del surtidor.

1. Appliquer une petite quantité de lubrifiant, placée sur votre index, sur la partie extérieure du filtre.

2. Pousser le filtre dans la conduite d’eau. Le lubrifiant appliqué sur le filtre le gardera en place. Visser la partie inférieure de la

conduite d’eau sur la partie supérieure de la conduite d’eau.

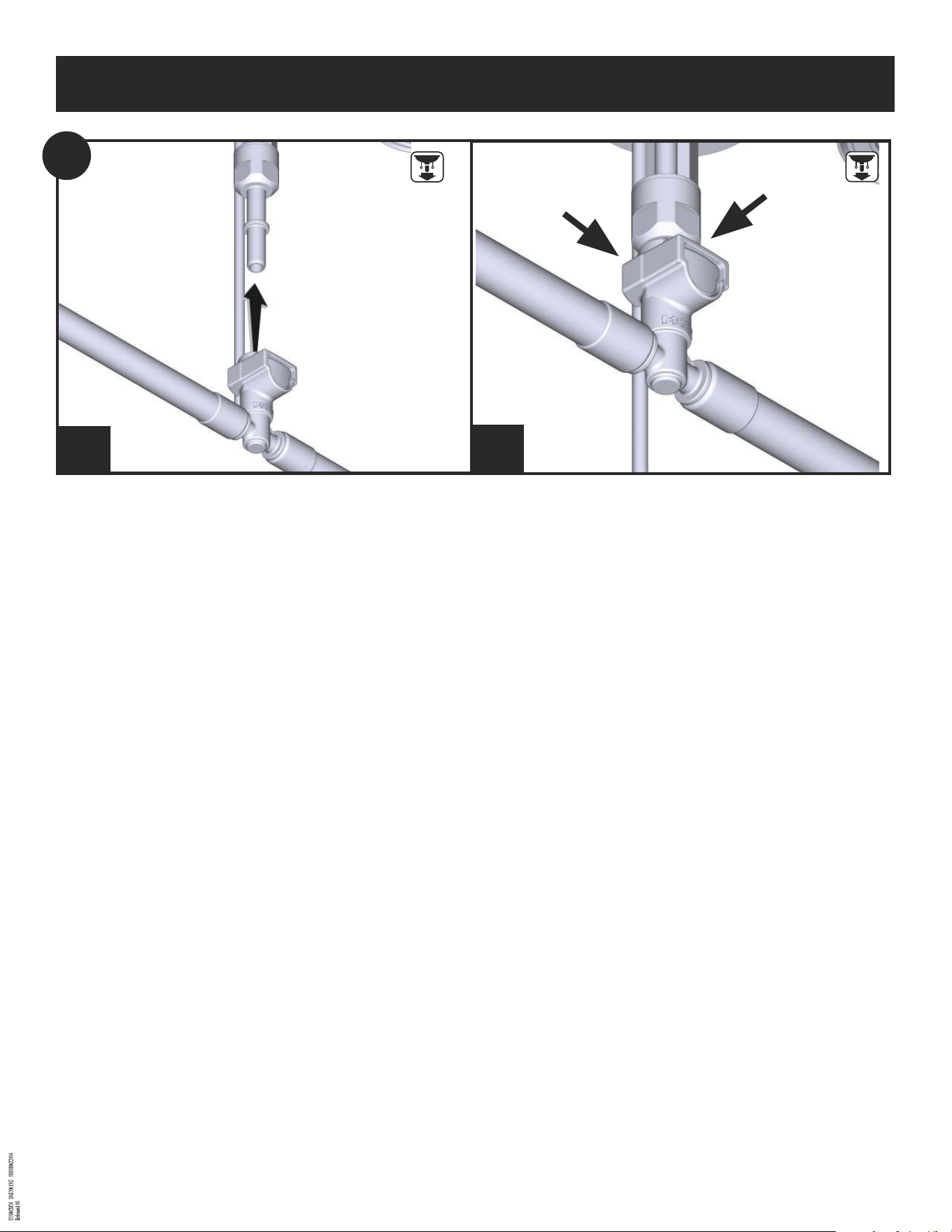

With two adjustable wrenches, use one wrench to hold top portion of Spout Waterway, in place while tightening bottom portion of Spout

Waterway with another wrench until secured.

Con dos llaves ajustables, use una para sostener la porción superior del canal del surtidor en su lugar mientras aprieta la porción inferior

del canal del surtidor con la otra hasta que quede firme.

À l’aide de deux clés anglaises, utiliser l'une pour immobiliser la partie supérieure de la conduite d’eau, tout en vous servant de l'autre

pour serrer la partie inférieure de la conduite d’eau, jusqu’à ce que le tout soit bien serré.

INS10615G - 5/24

1. Connect Hose onto Spout Waterway.

2 Push up as far as possible until a "click" is heard. Tug downward to test engagement.

1. Conecte la manguera en el canal del surtidor.

2. Empuje todo lo posible hasta oír un clic. Tire hacia abajo para probar si está enganchada.

1. Raccorder le tuyau à la conduite d’eau.

2. Pousser aussi loin que possible vers le haut jusqu'à ce que vous entendiez un « clic ». Tirer vers le bas pour tester l’enclenchement.

Click

Clic

Moen Incorporated

25300 Al Moen Drive

North Olmsted, Ohio 44070-8022

U.S.A.

Moen Inc.

2816 Bristol Circle

Oakville, Ontario L6H 5S7

Canada

Moen de Mexico, S.A. de C.V.

Carretera Saltillo-Monterrey KM 14.7

Ramos Arizpe, Coahuila

Mexico 25900

Moen products have been manufactured under the highest standards

of quality and workmanship. Moen warrants to the original consumer

purchaser for as long as the original consumer purchaser owns their

home (the “Warranty Period" for homeowners), that this product will

be leak- and drip-free during normal use and all parts and ฀ nishes of

this product will be free from defects in material and manufactur-

ing workmanship. All other purchasers (including purchasers for

industrial, commercial and business use) are warranted for a period

of 5 years from the original date of purchase (the “Warranty Period"

for non-homeowners).

If this product should ever develop a leak or drip during the Warran-

ty Period, Moen will FREE OF CHARGE provide the parts necessary

to put the product back in good working condition and will replace

FREE OF CHARGE any part or ฀ nish that proves defective in material

and manufac-turing workmanship, under normal installation, use and

service. Replacement parts may be obtained by calling 1-800-289-

6636 (Canada 1-800-465-6130), or by writing to the address shown.

Proof of purchase (original sales receipt) from the original consumer

purchaser must accompany all warranty claims. Defects or damage

caused by the use of other than genuine Moen parts is not covered

by this warranty. This warranty is applicable only to products

purchased after December, 1995 and shall be effective from the date

of purchase as shown on purchaser’s receipt.

This warranty is extensive in that it covers replacement of all

defective parts and ฀ nishes. However, damage due to installation

error, product abuse, product misuse, or use of cleaners containing

abrasives, alcohol or other organic solvents, whether performed

by a contractor, service company, or yourself, are excluded from

this warranty. Moen will not be responsible for labor charges and/

or damage incurred in installation, repair or replacement, nor for

any indirect, incidental or consequential damages, losses, injury or

costs of any nature relating to this product. Except as provided by

law, this warranty is in lieu of and excludes all other warranties,

conditions and guarantees, whether expressed or implied, statutory

or otherwise, including without restriction those of merchantability

or of ฀ tness for use.

Some states, provinces and nations do not allow the exclusion or

limitation of incidental or consequential damages, so the above

limitations or exclusions may not apply to you. This warranty gives

you speci฀ c legal rights and you may also have other rights which

vary from state to state, province to province, nation to nation. Moen

will advise you of the procedure to follow in making warranty claims.

Simply write to Moen Incorporated using the address below. Explain

the defect and include proof of purchase and your name, address,

area code and telephone number.

Los productos Moen son fabricados bajo las más estrictas normas de

calidad y mano de obra. Moen le garantiza al comprador original que

durante el tiempo que la tenga su casa (el “periodo de garantía", para

los propietarios), este producto no tendrá ni goteras ni fugas durante

el uso normal, y que todas las piezas y acabados estarán libres de

defectos en material y mano de obra. Asimismo, a todos nuestros

otros consumidores (industriales, comerciales y empresariales), les

otorgamos 5 a฀os de garantía a partir de la fecha original de compra

(el “periodo de garantía" para usos no domésticos).

Si en este producto mezcladora se llegara a producir alguna fuga o

gotera durante el periodo de garantía, Moen le proporcionará SIN

COSTO ALGUNO las piezas necesarias para que vuelva a funcionar

en perfectas condiciones y reemplazará también SIN COSTO para

usted, cualquier pieza o acabado que pudiera tener algún defecto

en la fabricación o mano de obra, bajo condiciones normales de

instalación, uso y servicio. Las piezas de repuesto se pueden obtener

llamando en la República Mexicana al 01-800-718-4345 o si escribe

en la dirección que aparece aquí. Para que el comprador original

pueda hacer efectiva la garantía, cualquier reclamación deberá ir

acompa฀ada por el comprobante de compra (nota de venta original).

La garantía no cubre los defectos o da฀os causados por el uso de

otras partes que no sean piezas originales Moen. Esta garantía es

aplicable sólo para los productos compradas después de diciembre

de 1995, y entrará en vigencia a partir de la fecha que aparece en la

nota de compra.

Esta garantía es amplia en el sentido que cubre el reemplazo de

todas las partes y acabados defectuosos. Sin embargo, se excluyen

de esta garantía los da฀os causados por un error de instalación,

abuso del producto, mal uso del mismo, o uso de limpiadores que

contengan abrasivos, alcohol u otros solventes orgánicos, ya sea

por parte del contratista, compa฀ía de servicio o usted mismo. Moen

no se hace tampoco responsable por los gastos de mano de obra ni

por los da฀os incurridos en la instalación, reparación o sustitución,

ni por ningún da฀o indirecto, directo o consecuente, ni por pérdidas,

lesiones o costos de alguna otra índole relacionados con este produc-

to. A menos que lo estipule la ley, esta garantía reemplaza y excluye

cualquier otra garantía y condiciones, ya sea expresas o implícitas,

establecidas por la ley o de otra manera, incluyendo sin restricción

aquellas en que el producto se encuentra en condiciones aptas para

la venta o se adecúa al uso especí฀ co para el cual fue adquirido.

Algunos estados, provincias y naciones no permiten la exclusión o

limitación de los da฀os incidentales o consecuentes, de modo que las

limitaciones o exclusiones mencionadas pueden no ser aplicables a

usted. Esta garantía le otorga derechos legales especí฀ cos y usted

puede también tener otros derechos que cambian de un estado a

otro o de una provincia o nación a otra. Moen lo asesorará en el pro-

cedimiento a seguir para hacer válida esta garantía. Sencillamente

escriba a Moen Incorporated utilizando la dirección que aparece a

continuación. Explique el tipo de defecto e incluya comprobantes de

compra, su nombre, dirección, código de área y número de teléfono.

Les produits Moen sont fabriqués selon les normes les plus élevées

de qualité et de main-d’uvre. Moen garantit à l’acheteur original,

tant qu’il sera propriétaire de la maison (la ฀ période de garantie ฀

des propriétaires), que ce produit sera libre de toute fuite pendant

son usage normal et qu’aucune pièce et qu’aucun ฀ ni de ce produit

ne présenteront de défaut de matériel et de main-d’uvre en usine.

Tous les autres achats (y compris les achats à des ฀ ns industri-

elles, commerciales et d’affaires) sont garantis pendant cinq (5)

ans à compter de la date d’achat originale (période de garantie

commerciale).

Si ce produit fuit ou dégoutte durant la période de garantie, Moen

s’engage à fournir GRATUITEMENT les pièces de rechange requises

pour remettre le robinet en état de fonctionnement ainsi qu’à

remplacer GRATUITEMENT toute pièce ou tout ฀ ni dont le matériel, la

fabrication ou la main-d’uvre, lors de l’installation, de l’usage et du

service habituels, s’avèrent défectueux. On peut obtenir les pièces de

rechange en composant le 1-800-465-6130 ou en écrivant à l’adresse

indiquée ci-dessous. Le re฀u de vente original de l’acheteur initial

du robinet doit accompagner toute réclamation. Les défauts ou les

dommages causés par l’utilisation de pièces non fournies par Moen

ne sont pas couverts par cette garantie. Cette garantie s’applique

uniquement aux produit achetés après décembre 1995 et entre en

vigueur à compter de la date d’achat indiquée sur le re฀u de caisse

du client.

Cette garantie s’étend aussi au remplacement de toute pièce ou de

tout ฀ ni défectueux. Cependant, sont exclus de cette garantie, les

dommages causés par une erreur d’installation, un abus du produit,

une mauvaise utilisation du produit, l’utilisation de produits de

nettoyage contenant des agents abrasifs, de l’alcool ou des solvants

organiques, qu’ils soient utilisés par un entrepreneur, une entreprise

de service ou le consommateur. Moen décline toute responsabilité

quant aux frais de main-d’uvre et aux dommages causés durant

l’installation, la réparation ou le remplacement, et aux dommages,

pertes, blessures ou co฀ts, indirects ou consécutifs, connexes à

ce produit. Sauf lorsque la loi le stipule, cette garantie remplace

et exclut toutes les autres garanties et conditions, qu’elles soient

indiquées expressément ou non, obligatoires ou autres, y compris,

sans restriction, celles qui visent la commercialisation ou l’aptitude

d’utilisation.

Certains pays, états ou provinces ne permettent aucune exclusion,

ni limitation suite aux dommages indirects ou consécutifs. Les

limitations ou les exclusions précitées ne s’appliqueraient pas dans

ces cas. Cette garantie accorde des droits juridiques et il est possible

que d’autres droits soient applicables selon l’état, la province ou le

pays. Moen avisera le consommateur de la procédure à suivre pour

soumettre une réclamation. Il suf฀ t d’écrire à Moen inc. à l’adresse

indiquée ci-dessous. Expliquer la défectuosité et inclure une preuve

d’achat, inscrire votre nom, votre adresse, ainsi que vos indicatif

régional et numéro de téléphone.

ytnarraW emitefiL detimiL neoM Moen le otorga Garantía limitada de por vidaGarantie à vie limitée de Moen

INS10615G - 5/24

Moen Incorporated

25300 Al Moen Drive

North Olmsted, Ohio 44070-8022

U.S.A.

Moen Inc.

2816 Bristol Circle

Oakville, Ontario L6H 5S7

Canada

Moen de Mexico, S.A. de C.V.

Carretera Saltillo-Monterrey KM 14.7

Ramos Arizpe, Coahuila

Mexico 25900

Moen products have been manufactured under the highest standards

of quality and workmanship. Moen warrants to the original consumer

purchaser for as long as the original consumer purchaser owns their

home (the “Warranty Period" for homeowners), that this product will

be leak- and drip-free during normal use and all parts and ﬁ nishes of

this product will be free from defects in material and manufactur-

ing workmanship. All other purchasers (including purchasers for

industrial, commercial and business use) are warranted for a period

of 5 years from the original date of purchase (the “Warranty Period"

for non-homeowners).

If this product should ever develop a leak or drip during the Warran-

ty Period, Moen will FREE OF CHARGE provide the parts necessary

to put the product back in good working condition and will replace

FREE OF CHARGE any part or ﬁ nish that proves defective in material
