Gebruikershandleiding
C 245BEE
Four Channel Power Amplier
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
BEWAAR DEZE VEILIGHEIDSEISEN OM ZE LATER TE KUNNEN RAADPLEGEN.
LEEF ALLE WAARSCHUWINGEN EN VEILIGHEIDSEISEN DIE ZIJN AANGEDUID
OP DE AUDIO-APPARATUUR ZORGVULDIG NA.
1 Instructies lezen - Lees alle veiligheidseisen en de gebruiksaanwijzing alvorens
het product te gebruiken.
2 Instructies bewaren - Bewaar de veiligheidseisen en de gebruiksaanwijzing om
ze later te kunnen raadplegen.
3 Waarschuwingen naleven - Leef alle waarschuwingen die zijn aangeduid op
het product en in de gebruiksaanwijzing zorgvuldig na.
4 Instructies naleven - Leef de gebruiks- en bedieningsaanwijzing zorgvuldig na.
5 Reinigen - Trek de stekker van dit product uit de contactdoos alvorens het te
reinigen. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen. Gebruik een
vochtige doek voor het reinigen.
6 Bevestigingen - Gebruik nooit bevestigingen die niet door de fabrikant van dit
product worden aangeraden, aangezien zij gevaar kunnen opleveren.
7 Water en vocht - Gebruik dit product niet in de buurt van water, bijvoorbeeld
bij een bad, een bak water of de gootsteen, in een natte kelder of in de buurt van
een zwembad of iets dergelijks.
8 Toebehoren - Plaats het product niet op een onstabiele wagen, rek, driepoot,
steun of tafel. Het product kan vallen en ernstig letsel veroorzaken bij een kind of
volwassene. Ook kan het product ernstig beschadigd worden. Zet het product
alleen op een wagen, rek, driepoot, steun of tafel die door de fabrikant worden
aangeraden of met het product worden verkocht. Bij het opstellen van het
product moeten de instructies van de fabrikant worden nageleefd en moet een
bevestiging worden gebruikt die door de fabrikant wordt aangeraden.
9 Bij het verplaatsen van het product en steun of wagen moet
voorzichtig te werk worden gegaan. Door snel stoppen, te veel
kracht uitoefenen en onregelmatige oppervlakken kunnen het
product en wagen kantelen of omvallen.
10 Ventilatie - Gleuven en openingen in de behuizing dienen voor ventilatie en een
betrouwbare werking van het product. Ook beschermen zij het product tegen
oververhitting. Deze openingen mogen niet worden verstopt of afgedekt.. Deze
openingen mogen nooit worden geblokkeerd door het product op een bed, bank,
mat of iets dergelijks te plaatsen. Dit product mag niet in een omsloten plaats
worden gezet, zoals een boekenkast of rek, tenzij er voor een goede ventilatie wordt
gezorgd of de instructies van de fabrikant zijn opgevolgd.
11 Vermogensbronnen - Dit product mag alleen worden aangesloten op de
vermogensbron die op het betreende etiket staat aangegeven. Indien u niet zeker
weet welke vermogensbron in uw huis wordt gebruikt, neem dan contact op met de
dealer of het plaatselijke elektriciteitsbedrijf. De allereerste wijze om de versterker van
de netvoeding af te sluiten is door de netstekker uit de contactdoos te verwijderen. U
dient zeker te stellen dat de netstekker steeds beschikbaar is. Trek het netsnoer uit de
contactdoos indien de unit meerdere maanden of langer niet gebruikt zal worden.
12 Aarden of Polarisatie - Dit product zou kunnen uitgerust zijn met een
gepolariseerde wisselstroomlijnstekker (een stekker waarvan een van de
pennen breder is dan de andere). Deze stekker kan op slechts een manier in de
contactdoos worden gestoken. Dit is een veiligheidsfunctie. Indien u de stekker
niet correct in de contactdoos kunt steken, draai de stekker dan om. Indien de
stekker ook dan nog niet past, neem dan contact op met uw elektricien om de
verouderde contactdoos te vervangen. Overbrug of vernietig het veiligheidsdoel
van de gepolariseerde stekker niet.
13 Netsnoerbescherming - Netsnoeren moeten zo worden gelegd dat er niet op kan
worden gestapt en dat ze niet klem kunnen raken door voorwerpen die erop of ertegen
worden geplaatst. Er moet met name op de snoeren worden gelet bij de stekkers, bij de
aanvullende aansluitingen en bij het punt waar zij uit het product komen.

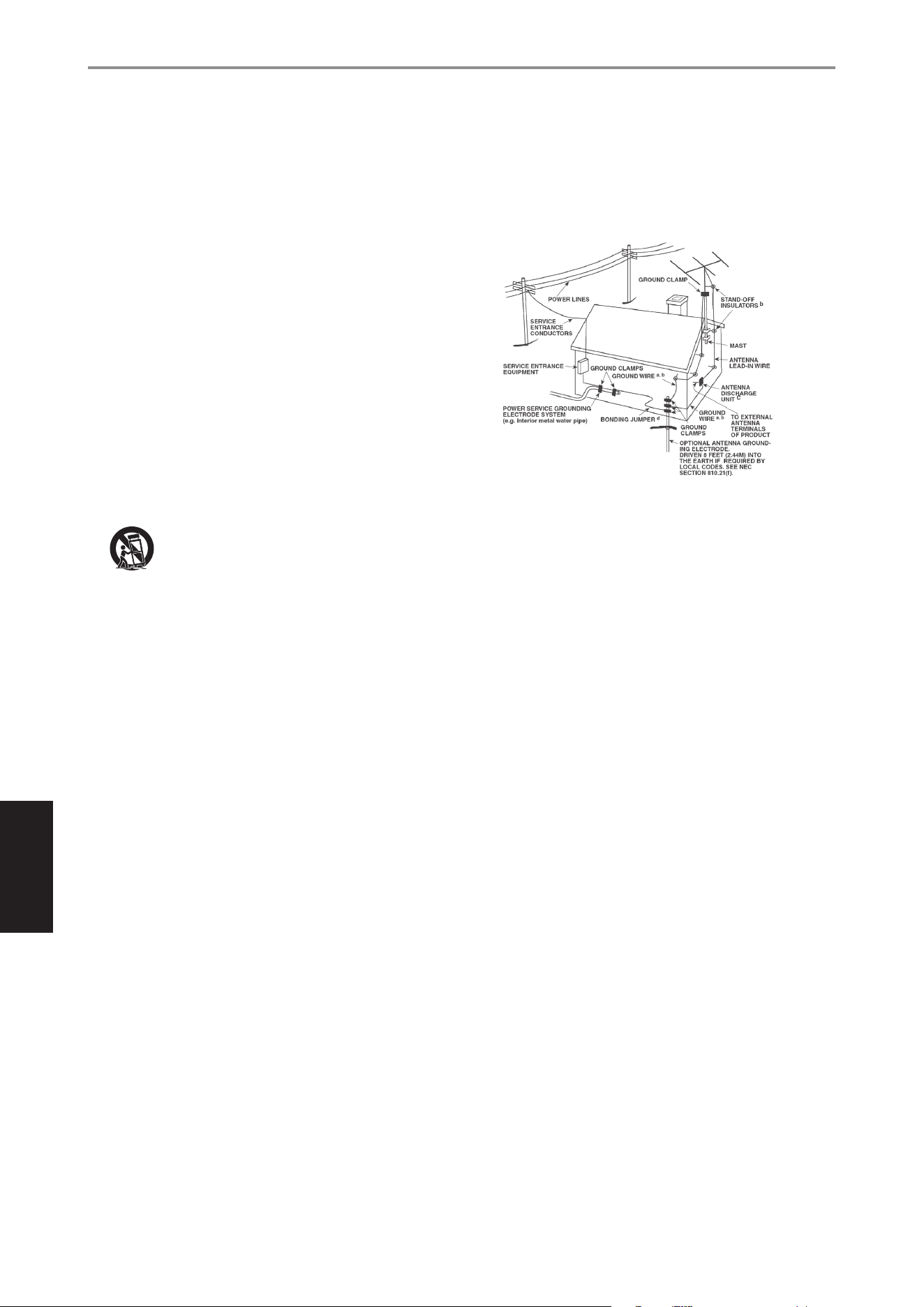

14 Aarden van de buitenantenne - Indien er aan dit product een buitenantenne of
een kabelsysteem wordt aangesloten, dient u zeker te stellen dat de antenne of het
kabelsysteem behoorlijk wordt geaard ter bescherming tegen spanningspieken en
statische ladingen die zich hebben opgebouwd. Artikel 810 van de Nationale Elektrische
Code, ANSI/NFPA 70, verstrekt informatie over het correct aarden van de mast en het
steundeel, het aarden van de inkomende draad in de antenne-afvoereenheid, de
grootte van de aardleiders, het plaatsen van de antenne-afvoereenheid, de aansluiting
aan de aardelektrodes, en de specicaties van de aardelektrode.
OPMERKING VOOR INSTALLATEUR VAN CATV-SYSTEEM:
Deze opmerking dient als herinnering voor de installateur van het CATV-systeem dat
hij artikel 820-40 van de National Electrical Code (national elektrische code) dient op te
volgen. Dit artikel bevat richtlijnen voor het op de juiste manier aarden, met name de
specicatie dat de aarde voor de aardingskabel op het aardingssysteem van het gebouw
moet worden aangesloten en wel zo dicht als praktisch mogelijk bij het punt waar de
kabel het gebouw binnenkomt.
15 Bliksem - Trek bij onweer en bliksem of wanneer het apparaat lange tijd niet gebruikt
zal worden de stekker uit de contactdoos. Op deze manier wordt voorkomen dat het
product wordt beschadigd door eventuele bliksemslag en stroompieken.
16 Elektrische kabels - Een buitenantenne mag niet in de nabijheid van
bovengrondse elektrische kabels of ander lichtnet of elektrische circuits staan.
De antenne zeker ook niet plaatsen daar waar er de mogelijkheid bestaat dat de
antenne op de elektrische kabels of circuits zou kunnen vallen. Wanneer u een
buitenantenne installeert, dient u zeker te stellen dat u niet in aanraking komt
met zulke elektrische kabels of circuits gezien het levensgevaar.
17 Overbelasting - Ervoor zorgen dat contactdozen, verlengsnoeren en
ingebouwde aanvullende aansluitingen niet overdadig worden belast, omdat dit
kan leiden tot brand of elektrische schok.
18 Voorwerpen en vloeistoen - Duw nooit voorwerpen via openingen in dit
product, omdat zij gevaarlijke spanningsdelen kunnen aanraken of kortsluitingen
kunnen veroorzaken met brand of een elektrische schok tot gevolg. Mors nooit
vloeistof op dit product.
WAARSCHUWING: HET APPARAAT NIET BLOOTSTELLEN AAN WATER, MORSEN
OF SPATTEN EN GEEN VOORWERPEN GEVULD MET VLOEISTOFFEN, ZOALS
VAZEN, OP HET APPARAAT PLAATSEN. ZOALS BIJ ALLE ELECTRONISCHE
PRODUCTEN, ERVOOR ZORGEN DAT ER GEEN VLOEISTOFFEN IN ENIG
ONDERDEEL VAN HET SYSTEEM TERECHTKOMT. VLOEISTOFFEN KUNNEN TOT
STORINGEN LEIDEN EN/OF BRAND VEROORZAKEN.
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
2
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
19 Beschadigingen waarvoor onderhoud nodig is - Trek de stekker uit de
contactdoos en laat het onderhoud over aan erkend onderhoudspersoneel
indien de volgende omstandigheden zich voordoen:
a) Het netsnoer of de stekker is beschadigd.
b) Er is vloeistof op het product gemorst of er zijn voorwerpen in het product
gevallen.
c) Het product werd aan regen of water blootgesteld.
d) Het product werkt niet naar behoren wanneer de bedieningsinstructies
worden opgevolgd. Stel alleen die bedieningselementen af die in de
instructies staan beschreven aangezien door een onjuiste afstelling van
andere bedieningselementen schade kan ontstaan. Om het product weer
naar behoren te laten werken, zal een erkende technicus vaak een langdurige
procedure moeten uitvoeren.
e) Het product is gevallen of beschadigd geraakt.
f) Indien er een duidelijke verandering in de prestaties van het product
optreedt, zal onderhoud nodig zijn.
20 Vervangingsonderdelen - Indien vervangingsonderdelen nodig zijn, let er dan
op dat de technicus de vervangingsonderdelen gebruikt die door de fabrikant
zijn aangegeven of die dezelfde kenmerken hebben als het originele onderdeel.
Door niet-geautoriseerde vervangingen kan er brand ontstaan, kunnen er
elektrische schokken worden opgelopen of kunnen andere gevaren optreden.
21 Veiligheidscontrole - Na het uitvoeren van onderhoud of reparaties aan het
product, dient u de technicus te vragen veiligheidscontroles uit te voeren om na
te gaan of het product naar behoren werkt.
22 Installatie aan wand of plafond - Bevestig dit toestel aan een wand of plafond
volgens de instructies van de fabrikant.
WAARSCHUWING
OM HET RISICO OP BRAND EN ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG DIT
PRODUCT NIET AAN REGEN OF VOCHT WORDEN BLOOTGESTELD.
OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MOET DE BREDE PEN VAN DE STEKKER IN
DE BREDE GLEUF WORDEN GEPLAATST EN GOED WORDEN VASTGEDUWD.
HET SYMBOOL VAN DE BLIKSEMFLITS IN EEN DRIEHOEK MAAKT DE
GEBRUIKER EROP ATTENT DAT ER EEN NIET-GEÏSOLEERDE “GEVAARLIJKE
SPANNING” BESTAAT IN DE BEHUIZING VAN HET PRODUCT, EN DAT DEZE
SPANNING HOOG GENOEG KAN ZIJN OM GEVAAR VOOR ELEKTRISCHE
SCHOKKEN OP TE LEVEREN.
HET UITROEPTEKEN IN DE DRIEHOEK MAAKT DE GEBRUIKER EROP ATTENT
DAT ER BELANGRIJKE BEDIENINGS- EN ONDERHOUDSINSTRUCTIES IN DE
DOCUMENTATIE BIJ HET APPARAAT ZIJN OPGENOMEN.
Wanneer deze apparatuur niet in gebruik is (de aan-/uit-schakelaar staat in de stand
STAND-BY), ontvangt deze toch nominale voeding van het stopcontact.
Het stopcontact moet zich dicht bij het apparaat bevinden en gemakkelijk bereikbaar zijn.
LET OP
Door wijzigingen of modicaties die niet uitdrukkelijk zijn goedgekeurd door NAD
Electronics ten aanzien van conformiteit aan de regelgeving, kan de gebruiker het recht
worden ontzegd de apparatuur te gebruiken.
WAARSCHUWING TEN AANZIEN VAN PLAATSING
Voor een goede ventilatie moet er een ruimte rond de unit worden gelaten die gelijk is
aan of groter is dan hieronder aangegeven. Deze ruimte moet worden gemeten vanaf de
grootste buitenafmetingen, waaronder uitsteeksels.
Panelen links en rechts: 10 cm
Paneel achterzijde: 10 cm
Paneel bovenzijde: 50 cm
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
3
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
OPMERKINGEN OVER MILIEUBESCHERMING
Gooi het apparaat aan het einde van zijn bruikbare leven niet bij het
gewone huisvuil maar breng het naar een inzamelpunt waar elektrische en
elektronische apparatuur wordt ingezameld voor recycling. Het symbool op
het product, de gebruikershandleiding en de verpakking maakt u hierop attent.
De materialen kunnen worden hergebruikt in overeenstemming met de markeringen
die erop zijn aangebracht. Door middel van hergebruik, recycling van grondstoen of
andere vormen van recycling van oude producten levert u een belangrijke bijdrage aan
de bescherming van ons milieu. Uw gemeente kan u inlichtingen verstrekken over het
inzamelpunt voor verantwoorde afvalverwerking.
INFORMATIE OVER INZAMELING EN VERWERKING VAN GEBRUIKTE
BATTERIJEN (RICHTLIJN 2006/66/EG VAN HET EUROPEES PARLEMENT EN DE
RAAD VAN DE EUROPESE UNIE) (ALLEEN VOOR EUROPESE KLANTEN)
Wanneer batterijen voorzien zijn van één van deze symbolen
duidt dat aan dat zij moeten worden behandeld als “afval
voor gescheiden inzameling” en niet als gewoon huisvuil. Het
wordt gestimuleerd dat noodzakelijke maatregelen worden
geïmplementeerd om gebruikte batterijen zo veel mogelijk
gescheiden in te zamelen en batterijen zo min mogelijk met
het gewone gemengde huisvuil te verwerken.
Bij eindgebruikers wordt erop aangedrongen
gebruikte batterijen niet weg te gooien bij het
ongesorteerde huisvuil. Om het recyclen van
gebruikte batterijen op grote schaal mogelijk te maken wordt u verzocht
gebruikte batterijen gescheiden van het huisvuil en op juiste wijze via
een toegankelijk inzamelpunt bij u in de buurt weg te gooien. Neem voor
meer informatie over de inzameling en recycling van gebruikte batterijen
contact op met de gemeentelijke instanties ter plaatse, uw gemeentelijke
reinigingsdienst of het verkooppunt waar u de artikelen hebt aangeschaft.
Wanneer u zich houdt aan de voorschriften voor juiste verwerking van
gebruikte batterijen, worden mogelijke gevaarlijke eecten voor de
menselijke gezondheid voorkomen en wordt de negatieve uitwerking
van batterijen en gebruikte batterijen op het milieu tot een minimum
beperkt, en zo draagt u bij aan de bescherming, het behoud en de
kwaliteitsverbetering van het milieu.
OPMERKING: SLUIT HET APPARAAT ALLEEN AAN OP DE VOORGESCHREVEN
WISSELSTROOMVOEDINGSBRON, DUS 120V 60HZ OF 230V 50HZ.
NOTEER HET MODELNUMMER (NU U HET NOG KUNT ZIEN)
Het model- en serienummer van uw nieuwe C 245BEE bevinden zich aan de achterkant
van de behuizing. Wij raden u aan deze nummers hier te noteren, zodat u ze later
gemakkelijk terug kunt vinden:
Modelnr.: ..........................................
Serienr.: ..........................................
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
NAD is een handelsmerk van NAD Electronics International, een divisie van Lenbrook Industries Limited
Copyright 2016, NAD Electronics International, een divisie van Lenbrook Industries Limited
4
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
DIRECT BEGINNEN
Popelt u om de prestaties van uw nieuwe NAD C 245BEE uit te proberen,
dan helpen we u met onderstaande instructies meteen op weg.
Maak alle aansluitingen op uw C 245BEE terwijl de stekker nog niet in het
stopcontact zit. Tevens wordt aangeraden alle bijbehorende componenten
uit te schakelen of van het lichtnet te ontkoppelen tijdens het aansluiten of
ontkoppelen van signaal- of wisselstroomaansluitingen.
1 Sluit de luidsprekers aan op de CHANNEL A SPEAKERS- of CHANNEL B
SPEAKERS-aansluitingen.
2 Sluit PRE OUT (Voorversterkeruitgang) van uw voorversterker aan op de
CHANNEL A IN- of CHANNEL B IN-aansluiting op het achterpaneel van
de C 245BEE.
3 Het is belangrijk dat u aan de volgende voorwaarden voldoet: de
volumeregeling van uw voorversterker staat in de laagste stand; de
schakelaar +12V Interventie IN staat in de stand “OFF” (UIT).
4 Sluit het netsnoer aan op de wisselstroomingang van de C 245BEE en
steek vervolgens de stekker in het stopcontact.
5 Druk op ON, de schakelaar POWER (AAN/UIT) op het achterpaneel, om
de C 245BEE in waakstand te schakelen. De Standby LED-indicator die is
opgenomen in de rand van de STANDBY-knop, gaat oranje branden.
6 Druk op de Standby-toets om de C 245BEE in te schakelen. De Standby-
LED verandert van oranje in blauw.
7 Selecteer met een druk op toets CHANNEL A (of CHANNEL B) op het
voorpaneel het inkomende signaal van uw keuze.
BEWAAR DE VERPAKKING
Wij verzoeken u de doos en al het verpakkingsmateriaal van uw C 245BEE
te bewaren. Als u verhuist of om een andere reden uw C 245BEE moet
vervoeren, is dit verreweg de veiligste verpakking die u kunt gebruiken.
Wij hebben al vaak gezien dat componenten die verder in perfecte staat
waren, beschadigd raakten omdat ze werden vervoerd in een doos die niet
geschikt was, dus daarom vragen wij u: Bewaar deze doos!
AANTEKENING BIJ DE INSTALLATIE
De NAD C 245BEE moet op een stevige, vlakke ondergrond worden geplaatst.
Plaats de apparatuur niet in direct zonlicht of op een plaats waar zij blootstaat
aan warmte of vocht. Zorg voor voldoende ventilatie. Plaats de unit niet op
een zachte ondergrond, zoals vloerbedekking. Plaats de C 245BEE niet op een
afgesloten plaats, zoals in een boekenwand of in een kast waar de luchtstroom
door de ventilatiesleuven wordt belemmerd. De unit moet worden
uitgeschakeld, voordat er verbindingen worden gemaakt.
De RCA-aansluitingen op de NAD C 245BEE zijn kleurgecodeerd om het
aansluiten te vergemakkelijken. Rood en wit zijn audio-rechts en audio-links.
Gebruik hoogwaardige kabels en contactdozen voor een optimale prestatie
en betrouwbare werking. De kabels en aansluitpunten mogen niet zijn
beschadigd en alle connectors moeten stevig op hun plaats worden bevestigd.
Voor de beste resultaten dient u luidsprekerkabels van AWG-waarde 16 (1,5
mm) of hoger te gebruiken. Indien de unit langere tijd niet gebruikt zal
worden, trek de stekker dan uit de contactdoos.
Indien er vocht in de C 245BEE terechtkomt, schakel de unit dan uit en trek
de stekker uit de contactdoos. Laat de unit door een erkende technicus
controleren, alvorens deze weer te gebruiken.
VERWIJDER DE AFDEKKING NIET. IN DE UNIT BEVINDEN ZICH
GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN
ONDERHOUDEN.
Gebruik voor het schoonmaken een droge doek. Bevochtig de doek, indien
nodig, met een sopje. Gebruik geen oplossingen die benzeen of andere
vluchtige middelen bevatten.
ONAFGEWERKT DRAAD EN PEN-CONNECTORS
WAARSCHUWING: De aansluitingen die met dit
symbool zijn gekenmerkt zijn gevaarlijk wanneer ze onder
stroom staan. Buitenwendige bedrading die aan deze
aansluitingen wordt aangesloten dient door een bevoegde
persoon te worden uitgevoerd of vergt het gebruik van kant en klare
draden of kabels.
Steek onafgewerkte draden en pen-connectors in het gat in de schacht
van de aansluiting. Schroef de kunststof bus van de luidspreker-aansluiting
zo ver los dat het gat in de schroefschacht zichtbaar wordt. Steek de pen
of het uiteinde van de onafgewerkte kabel in het gat en zet de kabel
goed vast door de bus van de aansluiting aan te draaien. Let erop dat het
blanke uiteinde van de luidsprekerkabels niet in contact komt met het
achterpaneel of een andere aansluiting. Let erop dat er niet meer dan 1 cm
van de kabel of de pen onbeschermd is en dat er geen losse aders van de
kabel uitsteken.
INLEIDING
AAN DE SLAG
5
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
1 STANDBY-TOETS: Druk op deze knop om de C 245BEE AAN te zetten.
De Standby-LED verandert van oranje in blauw. Door nogmaals op de
STANDBY-toets te drukken wordt de unit weer in standby gezet.
BELANGRIJKE KENNISGEVING
De STANDBY-toets werkt alleen als de schakelaar POWER (AAN/UIT) op
het achterpaneel in de stand ON (AAN) staat.
2 STANDBY-LED: Deze LED gaat oranje branden wanneer de C 245BEE
de stand standby staat. Wanneer de C 245BEE in de stand ON (AAN)
staat, brandt deze LED blauw.
In die gevallen waarin de C 245BEE verkeerd wordt gebruikt, zoals bij
oververhitting, uitermate lage luidsprekerimpedantie, kortsluiting, enz.,
schakelt de C 245BEE de beveiligingscircuits in: de indicator schakelt
op rood en het geluid wordt onderdrukt.
Schakel in een dergelijk geval de C 245BEE uit met de schakelaar POWER
(AAN/UIT) op achterpaneel, wacht tot de versterker is afgekoeld en/
of controleer de luidsprekeraansluitingen en let er hierbij op dat de
totale luidsprekerimpedantie niet onder 4 Ohm. In Gebrugde Stand
or brugmodus (Bridge Mode) dient de luidsprekerimpedantie ook 8
Ohm of meer te zijn. Zodra de oorzaak voor het inschakelen van het
beveiligingscircuit wordt verwijderd, schakel AAN/UIT-schakelaar (POWER)
in en dan de Standby-toets om de normale bediening te hervatten.
3 CHANNEL A: Druk op deze toets als u het inkomende signaal
aangesloten op de ingang CHANNEL A op het achterpaneel wilt
selecteren.
4 CHANNEL B: Druk op deze toets als u het inkomende signaal
aangesloten op de ingang CHANNEL B op het achterpaneel wilt
selecteren. U kunt CHANNEL A en CHANNEL B tegelijkertijd activeren
als er een inkomend signaal is aangesloten op de ene of de andere
ingang op het achterpaneel.
BEDIENINGSELEMENTEN
VOORPANEEL
1 2 3 4
6
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
1 CHANNEL B SPEAKERS (CHANNEL B-LUIDSPREKERS - alleen
voor CHANNEL B): Sluit de rechter luidspreker aan op de CHANNEL
B SPEAKERS-aansluiting die zijn gemarkeerd met “R +” en “R –” en let
er daarbij op dat u de “R +” is aangesloten op de “+”-aansluiting op
uw luidspreker en de “R –” is aangesloten op de “-”-aansluiting van de
luidspreker. Sluit de linker luidspreker op dezelfde manier aan op de
aansluitingen die zijn gemarkeerd met “L+” en “L-”.
In de brugmodus, sluit de enkele luidspreker aan op de aansluitingen
die zijn aangeduid met “R+” en “L+”. Hierbij dient u zeker te stellen dat
“L+” is aangesloten aan de “+” aansluiting van uw luidspreker en dat “R+”
is aangesloten aan de “-”aansluiting van de luidspreker.
2 BRIDGE MODE (BRUGMODUS - alleen voor CHANNEL B): Stel de
brugmodustoets [BRIDGE MODE] in op de brugstand “ON” en sluit de
luidspreker aan op de aansluitingen die zijn aangeduid met “L +” en
“R+” en zorg ervoor dat de “L+” is aangesloten op de aansluiting “+” van
uw luidspreker en de “R+” is aangesloten op de aansluiting “-” van de
luidspreker. Sluit de bron aan op de CHANNEL B IN-aansluitingen.
3 CHANNEL B (IN/OUT): Sluit de uitgang van een voorversterker
of processor, zoals bijv. een surround-sound decodeerunit, aan op
dit CHANNEL B IN-aansluitingen. Gebruik een dubbele RCA-naar-
RCA-kabel om de linkse en rechtse “Audio-uitgangssignalen” van de
voorversterker of processor op de CHANNEL B IN--aansluitingen.
CHANNEL B OUT is “doorlus”-uitgang op lijnniveau. Er is een inkomend
signaal van hetzelfde niveau als de CHANNEL B IN-aansluitingen
beschikbaar op de CHANNEL B OUT-uitgangen waardoor hetzelfde
signaal kan worden gedeeld of kan worden doorgegeven aan een
andere versterker.
Zet de C 245BEE en andere componenten in het systeem altijd UIT
voordat u een aansluiting tot stand brengt met de CHANNEL B IN-
aansluitingen of de aansluiting verbreekt.
4 CHANNEL A (IN/OUT): Sluit de uitgang van een voorversterker
of processor, zoals bijv. een surround-sound decodeerunit, aan op
dit CHANNEL A IN-aansluitingen. Gebruik een dubbele RCA-naar-
RCA-kabel om de linkse en rechtse “Audio-uitgangssignalen” van de
voorversterker of processor op de CHANNEL A IN-aansluitingen.
CHANNEL A OUT is “doorlus”-uitgang op lijnniveau. Er is een inkomend
signaal van hetzelfde niveau als de CHANNEL A IN-aansluitingen beschikbaar
op de CHANNEL A OUT-uitgangen waardoor hetzelfde signaal kan worden
gedeeld of kan worden doorgegeven aan een andere versterker.
Zet de C 245BEE en andere componenten in het systeem altijd UIT
voordat u een aansluiting tot stand brengt met de CHANNEL A IN-
aansluitingen of de aansluiting verbreekt.
5 BRIDGE MODE (BRUGMODUS - alleen voor CHANNEL A): De
C 245BEE kan op mono worden gecongureerd (Brugmodus), wat zijn
uitgangsvermogen dus meer dan verdubbelt. Zo kan de NAD C 245BEE
deel uitmaken van een stereo-installatie of thuisbioscoop-installatie
met een hoger vermogen, door extra eindversterkers aan te sluiten.
In brugmodus produceert de NAD C 245BEE ongeveer 70W in een
luidspreker van 8 Ohm. In deze modus reageren de versterkerdelen
net alsof de impedantie van de luidspreker in de helft was gesplitst.
Luidsprekers met lage impedantie (minder dan 8 Ohm) worden niet
aanbevolen voor gebruik in de brugmodus, daar zulke luidsprekers de
thermische bescherming van de versterker kunnen activeren wanneer
er luid wordt gespeeld.
Stel de brugmodustoets [BRIDGE MODE] in op de brugstand “ON” en
sluit de luidspreker aan op de aansluitingen die zijn aangeduid met “L
+” en “R+” en zorg ervoor dat de “L+” is aangesloten op de aansluiting “+”
van uw luidspreker en de “R+” is aangesloten op de aansluiting “-” van
de luidspreker. Sluit de bron aan op de CHANNEL A IN-aansluitingen.
OPMERKING
Sluit niets aan op de rechtse CHANNEL A IN- of CHANNEL B IN-
aansluiting wanneer u de brugmodus heeft geselecteerd.

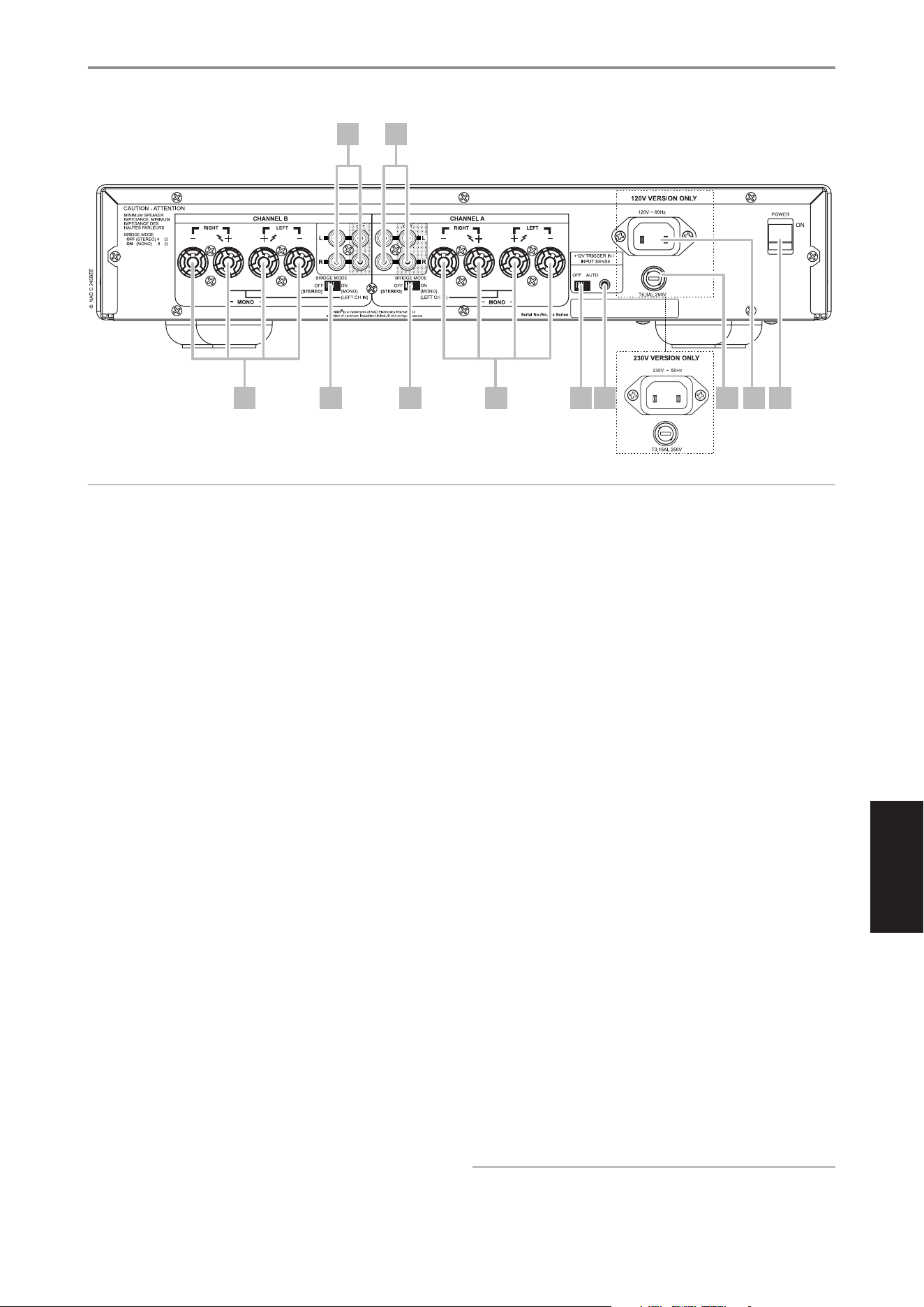

BEDIENINGSELEMENTEN
ACHTERPANEEL
1 2 5 6 7 8 9
3 4
ATTENTIE!
Zorg ervoor dat de C 245BEE is uitgeschakeld of losgekoppeld van het lichtnet alvorens aansluitingen te maken. Tevens wordt aangeraden
alle bijbehorende componenten uit te schakelen of van het lichtnet te ontkoppelen tijdens het aansluiten of ontkoppelen van signaal- of
wisselstroomaansluitingen.
1110
7
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
BEDIENINGSELEMENTEN
ACHTERPANEEL
6 CHANNEL A SPEAKERS (CHANNEL A-LUIDSPREKERS - alleen
voor CHANNEL A): Sluit de rechter luidspreker aan op de CHANNEL
A SPEAKERS-aansluiting die zijn gemarkeerd met “R +” en “R –” en let
er daarbij op dat u de “R +” is aangesloten op de “+”-aansluiting op
uw luidspreker en de “R –” is aangesloten op de “-”-aansluiting van de
luidspreker. Sluit de linker luidspreker op dezelfde manier aan op de
aansluitingen die zijn gemarkeerd met “L+” en “L-”.
In de brugmodus, sluit de enkele luidspreker aan op de aansluitingen
die zijn aangeduid met “R+” en “L+”. Hierbij dient u zeker te stellen dat
“L+” is aangesloten aan de “+” aansluiting van uw luidspreker en dat “R+”
is aangesloten aan de “-”aansluiting van de luidspreker. Raadpleeg ook
het deel hieronder over “BRIDGE MODE (BRUGMODUS)”.
Gebruik altijd een zware gevlochten draad (2 mm2 of dikker) voor
de aansluiting van de luidsprekers op uw C 245BEE. U kunt via de
aansluitingen (high current) luidsprekers vastschroeven door middel
van kabels die zijn voorzien van vorkschoenen (spades) of een pen-
connector, of u kunt niet-afgewerkte kabels gebruiken.
7 +12V TRIGGER IN/INPUT SENSE - OFF/AUTO (+12V INTERVENTIE
IN/INGANGSSENSOR - UIT/AUTO): Deze schakelaar met een
dubbele functie wisselt tussen het detecteren van een +12V-ingang
zoals deze wordt toegepast via de +12V Interventie IN-aansluiting of
het detecteren van een ingangssignaal dat aan de CHANNEL A IN- of
CHANNEL B IN-aansluitingen wordt aangeboden.
In de stand AUTO en met de +12V interventie-ingang van de C 245BEE
aangesloten op de gelijkstroomuitgang van een geschikte hulpcomponent
kan de C 245BEE op afstand worden overgeschakeld van de stand Standby
naar AAN en vice versa. Geef met behulp van een 3,5 mm ministekker
+12V van de hulpapparatuur door aan de C 245BEE.
Als er geen 3,5 mm ministekker in de aansluiting +12V Interventie IN is
gestoken en de schakelaar staat nog steeds in de stand AUTO, dan zal
de C 245BEE ogenblikkelijk worden ingeschakeld uit Standby als een
ingangssignaal wordt gedetecteerd (ongeveer boven 20mV RMS ingang) dat
wordt aangeboden via de CHANNEL A IN- of CHANNEL B IN-aansluitingen.
Bij afwezigheid van een +12V Interventie-ingang of een ingangssignaal
aan de CHANNEL A IN- of CHANNEL B IN-aansluitingen en wanneer de
UIT/AUTO-schakelaar op AUTO staat, zal de C 245BEE automatisch in
Standby worden gezet. Schuif de UIT/AUTO-schakelaar in de stand UIT
als u de C 245BEE gewoon met de toets STANDBY op het voorpaneel
AAN (of weer in de stand Standby) wilt schakelen.
BELANGRIJKE KENNISGEVING
Wanneer de schakelaar POWER (AAN/UIT) op het achterpaneel in de stand
“ON” (AAN) en de schakelaar UIT/AUTO in de stand “AUTO” staat, kan de
C 245BEE niet AAN worden gezet (of weer in de stand Standby) met de
toets STANDBY op het voorpaneel. Schuif de UIT/AUTO-schakelaar in de
stand “OFF” (UIT) als u de C 245BEE gewoon met de toets STANDBY op het
voorpaneel AAN (of weer in de stand Standby) wilt schakelen.
OPMERKINGEN
• Zet de schakelaar POWER (AAN/UIT) op het achterpaneel in de stand
AAN als u gebruik wilt maken van de functie +12V Interventie IN of
Ingangssensor AUTO en ook van de toets STANDBY op het voorpaneel.
• Het duurt ongeveer 10 minuten voordat de C 245BEE in standby gaat
wanneer het inkomende bronsignaal wordt uitgeschakeld (OFF).
8 +12V TRIGGER INPUT (+12V-TRIGGER-INGANG): De +12V-trigger-
ingang maakt het mogelijk de C 245BEE van op afstand vanuit STANDBY
op ON en omgekeerd te schakelen d.m.v. hulptoestellen, zoals bijv. een
voorversterker, een AV-processor enz. Het regelend toestel dient over
een +12-V-trigger-uitgang te beschikken om deze functie te kunnen
gebruiken. Raadpleeg ook het deel hierboven over “+12V TRIGGER IN/
INPUT SENSE - OFF/AUTO (+12V INTERVENTIE IN/INGANGSSENSOR -
UIT/AUTO)”.
9 ZEKERINGHOUDER: Mocht het nodig zijn een zekering te vervangen,
trek dan de stekker van het netsnoer uit het stopcontact. Neem
volgens alle verbindingen los van de versterker. Open met een platte
schroevendraaier of een dergelijk voorwerp de zekeringhouder bij
de aangeduide sleuf. Houd de schroevendraaier in de sleuf en open
de zekeringhouder door te duwen en naar links te draaien. Vervang
de zekering alleen door een exemplaar van hetzelfde type, dezelfde
grootte en specicatie – T6.3AL 250V voor de 120V-versie of T3.15AL
250V voor de 230V-versie.
BELANGRIJKE KENNISGEVING
Gebruik geen vervangende zekeringen van andere typen of
zekeringen met andere specicaties of waarden. Als u zich niet
aan deze voorschriften houdt, kan dat leiden tot beschadiging van
de versterkercircuits en kan het risico van brand ontstaan en/of de
beveiliging die in de C 245BEE is ingebouwd, teniet worden gedaan en
kan de garantie komen te vervallen.
10 WISSELSTROOMINGANG: De C 245BEE wordt geleverd met een aparte
netvoedingskabel. Steek, voordat u de kabel aansluit op een stopcontact,
vooral eerst de stekker stevig in de wisselstroomingang van de C 245BEE.
Sluit de C 245BEE alleen aan op een voorgeschreven stopcontact, dat wil
zeggen, 120V 60 Hz (alleen voor de modellen van de 120V-versie van de
C 245BEE) of 230V 50 Hz (alleen voor de modellen van de 230V-versie van
de C 245BEE). Trek altijd eerst de stekker van de netvoedingskabel uit het
stopcontact en verbreek daarna pas de aansluiting van de kabel op de
wisselstroomingang van de C 245BEE.
11 AAN/UIT-SCHAKELAAR (POWER): De AAN/UIT-schakelaar (POWER)
zorgt voor de hoofd-stroomvoorziening van de C 245BEE. Raadpleeg
de tabel ATO LOGIC hieronder voor een beter begrip van de rol van
de schakelaar POWER (AAN/UIT) wanneer u de C 245BEE AAN of UIT
zet. Als u denkt de C 245BEE gedurende lange tijd niet te gebruiken
(bijvoorbeeld als u op vakantie gaat), kunt u het beste de AAN/UIT-
schakelaar in de stand OFF zetten.
8
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
ATO LOGIC (LOGICA VOOR DE AUTOMATISCHE INSCHAKELING)
Voor een totaal exibele installatie kunt u de C 245BEE-versterker inschakelen
door één van de volgende drie discrete procedures te volgen - met de toets
Standby op het voorpaneel, het 12V-INTERVENTIE-circuit of het circuit van de
ingangsignaalsensor. De AAN/UIT-bediening wordt beheerd door het tlogische
circuit van de Automatische Inschakeling [Automated Turn-On (ATO)] dat vergt
dat u dezelfde manier gebruikt om de versterker op standby (waakstand) te
zetten als om hem in te schakelen. In andere woorden, indien de versterker
via een bedieningssignaal van 12V wordt ingeschakeld, kan de versterker niet
op standby (waakstand) worden gezet via de toets op het frontpaneel. Het
bedieningssignaal van 12V dient eerst te worden verwijderd. Gewoonlijk
gebruikt u waarschijnlijk slechts één van deze procedures wanneer de NAD
C 245BEE-versterker is geïnstalleerd.
BEDIENINGSELEMENTEN
ACHTERPANEEL
SCHEMA: LOGICA VOOR DE AUTOMATISCHE INSCHAKELING (ATO LOGIC)
WAT IS ER MIS
AAN/UIT-SCHAKELAAR
(POWER)
STANDBY- LED
+12V TRIGGER IN (+12V
INTERVENTIE IN
- met een 3.5 mm ministekker)
INPUT SENSE
(INGANGSSENSOR)
Power
AAN
Power
UIT
Stand Standby
(oranje)
Schakelaar AAN
(blauw)
+12V 0V
Ingangssignaal
>20mV
Ingangssignaal
<20mV
AAN/UIT-SCHAKELAAR
(POWER): OFF (UIT)
+12V TRIGGER IN/INPUT
SENSE (+12V INTERVENTIE IN/
INGANGSSENSOR): OFF (UIT)
-
✓
- - - - - -
-
✓
- -
✓
- - -
-
✓
- - -
✓
- -
-
✓
- - - -
✓
-
-
✓
- - - - -
✓
AAN/UIT-SCHAKELAAR
(POWER): ON (AAN)
+12V TRIGGER IN/INPUT
SENSE (+12V INTERVENTIE IN/
INGANGSSENSOR): OFF (UIT)
Druk op de Standby-toets om
de C 245BEE in te schakelen. De
Standby-LED zal van oranje in
blauw veranderen.
✓
-
✓
- - - - -
✓
-
✓
-
✓
- - -
✓
-
✓
- -
✓
- -
✓
-
✓
- - -
✓
-
✓
-
✓
- - -
✓
AAN/UIT-SCHAKELAAR
(POWER): ON (AAN)
+12V TRIGGER IN/INPUT
SENSE (+12V INTERVENTIE IN/
INGANGSSENSOR): AUTO
✓
-
✓
- - - - -
✓
- -
✓ ✓
- - -
✓
-
✓
- -
✓
- -
✓
- -
✓
- -
✓
-
✓
-
✓
- - - -
✓
OPMERKING
Als de schakelaar +12V TRIGGER IN/INPUT SENSE (+12V INTERVENTIE IN/INGANGSSENSOR) op UIT wordt gezet, heeft de aan- of ofwezigheid van een
signaal op +12V Interventie of een signaal op de CHANNEL A IN- of CHANNEL B IN-aansluiting geen uitwerking op de C 245BEE, in feite zijn beide functies
uitgeschakeld.
9
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
WAT IS ER MIS MOGELIJKE OORZAKEN MOGELIJKE OPLOSSINGEN
Geen stroom. • Het netsnoer is niet aangesloten. • Steek de stekker van het netsnoer stevig in
het stopcontact.
• C 245BEE in waakstand. • U schakelt de C 245BEE in (ON) door op
de toets STANDBY op het voorpaneel te
drukken.
• Schakelaar POWER (AAN/UIT) niet op “ON”. • Zet de schakelaar POWER (AAN/UIT) op het
achterpaneel op “ON”.
C 245BEE staat altijd in de stand
Standby; inschakelen met de toets
STANDBY op het voorpaneel is niet
mogelijk.
• Schakelaar +12V TRIGGER IN/INPUT SENSE (+12V
INTERVENTIE IN/INGANGSSENSOR) staat in de stand
“AUTO” en er is een stekker gestoken in de +12V
Trigger IN-aansluiting (+12V INTERVENTIE IN) of er
wordt een inkomend signaal aangeboden op de
CHANNEL A IN- of CHANNEL B IN-aansluiting op het
achterpaneel.
• Schuif de schakelaar +12V TRIGGER IN/INPUT
SENSE in de stand “OFF” en trek de stekker
uit de +12V Trigger IN-aansluiting of of haal
het inkomende signaal van de CHANNEL
A IN- of CHANNEL B IN-aansluiting op het
achterpaneel.
• De C 245BEE wordt niet uitgeschakeld (OFF) met de
toets STANDBY op het voorpaneel.
• Schakel de C 245BEE in (Power ON) op
dezelfde manier als u het toestel uitschakelt.
Geen klank. • Netsnoer is niet aangesloten of de apparatuur is niet
ingeschakeld.
• Controleer of het netsnoer is aangesloten en
de apparatuur is ingeschakeld (samen met
bijbehorende ATO-logicabevestiging).
• Toets CHANNEL A of CHANNEL B op het voorpaneel is
niet ingeschakeld.
• Selecteer het actieve ingangssignaal
dat beschikbaar is op de CHANNEL A
IN- of CHANNEL B IN-aansluiting op het
achterpaneel door op CHANNEL A of
CHANNEL B te drukken.
• Geen ingangssignaal aangeboden via de CHANNEL A
IN- of CHANNEL B IN-aansluitingen.
• Controleer dat er een actief ingangssignaal
wordt aangeboden via de CHANNEL A IN- of
CHANNEL B IN-aansluitingen.
Geen klank op een kanaal. • Luidspreker is niet goed aangesloten of is beschadigd. • Controleer de aansluitingen en de
luidsprekers.
• Kabel voor ingangssignaal is niet aangesloten of is
beschadigd.
• Controleer kabels en de aansluitingen.
Zwak laag/diuus stereobeeld. • Luidsprekers staan “uit fase”. • Controleer de aansluitingen van alle
luidsprekers in het systeem.
STANDBY-LED blijft rood branden
wanneer u de AAN/UIT-schakelaar
op AAN zet.
• Kortsluiting in luidsprekerkabels. • Schakel de C 245BEE UIT en controleer dat
de luidsprekerkabels goed zijn aangesloten
op beide luidsprekeraansluitingen op het
achterpaneel.
NASLAG
HET OPLOSSEN VAN PROBLEMEN
10
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
ALGEMENE SPECIFICATIES
CHANNEL A IN OF CHANNEL B IN, CHANNEL A SPEAKERS OF CHANNEL B SPEAKERS
Continu uitgangsvermogen aan 8 Ω en 4 Ω (beide kanalen aangestuurd) >35 W (ref. nominale totale harmonisch vervorming, 20 Hz – 20 kHz)
Continu uitgangsvermogen aan 8 Ω (Mono, Brugmodus) >70 W (ref. 20 Hz - 20 kHz, <0.02 % totale harmonisch vervorming)
Nominale totale harmonisch vervorming <0.03 % (ref. 20 Hz - 20 kHz)
(250 mW aan nominaal vermogen, CCIF IMD, DIM 100)
IHF dynamisch vermogen - 8 Ω 55 W
4 Ω 85 W
2 Ω 95 W
IHF dynamisch vermogen (Brugmodus) - 8 Ω 160 W
4 Ω 180 W
Piekuitgangsstroom >20 A (ref. 1 Ω, 1 ms)
Signaal/ruis-verhouding >95 dB (A-gewogen, ref. 1 W)
>110 dB (A-gewogen, ref. 35 W)
Dempingsfactor >180 (ref. 8 Ω, 50 Hz en 1 kHz)
Frequentierespons ±0.3 dB (ref. 20 Hz - 20 kHz)
3 Hz – 100 kHz (ref. -3 dB)
Ingangsimpedantie (R & C) (Weerstand en Capacitatie) 20 kΩ + 470 pF
Ingangsgevoeligheid 270 mV (ref. nominaal vermogen)
Spanningsversterking 35 dB
Minimum ingangsniveau voor AUTO TRIGGER (INTERVENTIE) 5V ref.1 kHz)
Tijd tot Uitschakeling (Power OFF) bij geen signaal in stand AUTO <10 minuten
STROOMVERBRUIK
Normale werking 270 W (ref. 230V AC 50 Hz; 120V AC 60 Hz)
Standby-vermogen <1 W
Zonder vermogen <55 W
AFMETINGEN EN GEWICHT
Afmetingen van de unit (B x H x D) 435 x 80 x 285 mm (Netto)
435 x 95 x 315 mm (Bruto*)
Nettogewicht 7.3 kg
Transportgewicht 8.8 kg
* - Bruto afmetingen incl. voeten, uitstekende knoppen en uitstekende luidsprekeraansluitingen.
Specificaties kunnen zonder kennisgeving vooraf worden gewijzigd. Bezoek voor de laatste nieuwe documentatie en bijzonderheden www.nadelectronics.com, u vindt hier de meest recente informatie over uw
C 245BEE.
NASLAG
SPECIFICATIES
11
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
www.NADelectronics.com
©2016 NAD ELECTRONICS INTERNATIONAL
EEN DIVISIE VAN LENBROOK INDUSTRIES LIMITED
Alle rechten voorbehouden. NAD en het NAD-logo zijn handelsmerken van NAD Electronics International, een divisie van Lenbrook Industries Limited.
Geen enkel deel van deze publicatie mag worden gereproduceerd, opgeslagen of verzenden in welke vorm dan ook zonder de schriftelijke toestemming van NAD Electronics International.
Alles is in het werk gesteld om ervoor te zorgen dat de inhoud nauwkeurig is ten tijde van publicatie, maar functies en specificaties kunnen worden gewijzigd zonder kennisgeving vooraf.
C245BEE_DUT_OM_V04 - JAN 2016
