TOPDON ARTIDIAG700 User Manual

Professional Diagnostic Tool

USER MANUAL

CONTENTS

SAFETY IS ALWAYS

THE FIRST PRIORITY!

SECTION 1

WHAT'S IN THE BOX?

SECTION 2

PRODUCT OVERVIEW

SECTION 3 GETTING

STARTED

SECTION 4 USING

YOUR ARTIDIAG

SECTION 5

SPECIFICATIONS

SECTION 6

FAQ

SECTION 7

WARRANTY

3 71 139 207 24136 105 173

138

206 240

RU JP

104

172

4 72 140 208 24237 106 174

6 74 142 210 24439 108 176

10 78 146 214 24843 112 180

30 100 168 236 26866 134 202

31 101 169 237 26967 135 203

32 102 170 238 27068 136 204

ENGLISH

SAFETY IS ALWAYS THE FIRST PRIORITY!

For your safety, the safety of others, and to avoid any

damage to the product and your vehicle, CAREFULLY

READ AND MAKE SURE YOU FULLY UNDERSTAND ALL THE

SAFETY INSTRUCTIONS AND MESSAGES IN THIS MANUAL

BEFORE OPERATING. You must also read the vehicle's

service manual, and observe the stated precautions

or instructions before and during any test or service

procedure.

Keep yourself, your clothing and other objects away

from moving or hot engine parts and avoid contact with

electrical connections.

ONLY OPERATE THE VEHICLE IN A WELL-VENTILATED

AREA, as the vehicle produces carbon monoxide, a toxic

and poisonous gas, and particulate matter when the

engine is running.

ALWAYS WEAR approved SAFETY GOGGLES to prevent

damage from sharp objects and caustic liquids.

DO NOT SMOKE OR HAVE ANY FLAMES NEAR THE

VEHICLE when testing. The fuel and battery vapors are

highly ammable.

DO NOT ATTEMPT TO INTERACT WITH THE PROUDUCT

WHILE DRIVING. Any distraction may cause an accident.

TURN THE IGNITION OFF BEFORE CONNECTING OR

DISCONNECTING THE PRODUCT FROM THE VEHICLE's

DATA LINK CONNECTOR (DLC) to prevent causing damage

to the product or vehicle's electronic components.

READ ALL INSTRUCTIONS BEFORE USE

SECTION 1 WHAT'S IN THE BOX?

• ArtiDiag700

• OBD-II Diagnostic Cable

• USB Cable (USB-A to USB-C)

• Quick User Guide

• Carrying Case

SECTION 2 PRODUCT OVERVIEW

Figure 2-1

Power / Screen Off Button

Long press the button to turn on the ArtiDiag700. Long press

again to display the Power off / Restart / Cancel toolbar, then tap

the desired option.

Short press the button to wake up / lock the screen.

DB15 Diagnostic Cable Connector

Data cable connection used to connect the ArtiDiag700 to a

vehicle data link connector (DLC).

Five-inch Touch Screen

OK Button

Used to conrm the current selection or operation.

Directional Buttons

Used to move the cursor or highlight in their respective

direction:

Down

Left

Right

Return Button

Used to return to the previously viewed page.

USB-C Charging Port

For data transfer and charging (5 V, 2 A)

Audio Speaker

SECTION 3 GETTING STARTED

3.1 Basic Setup

Press and hold the power button for 3 seconds to turn on the

ArtiDiag700. Follow the steps below to set up the ArtiDiag700.

1. Select the desired system language.

2. Choose the appropriate region and time zone.

Figure 3-2

Figure 3-1

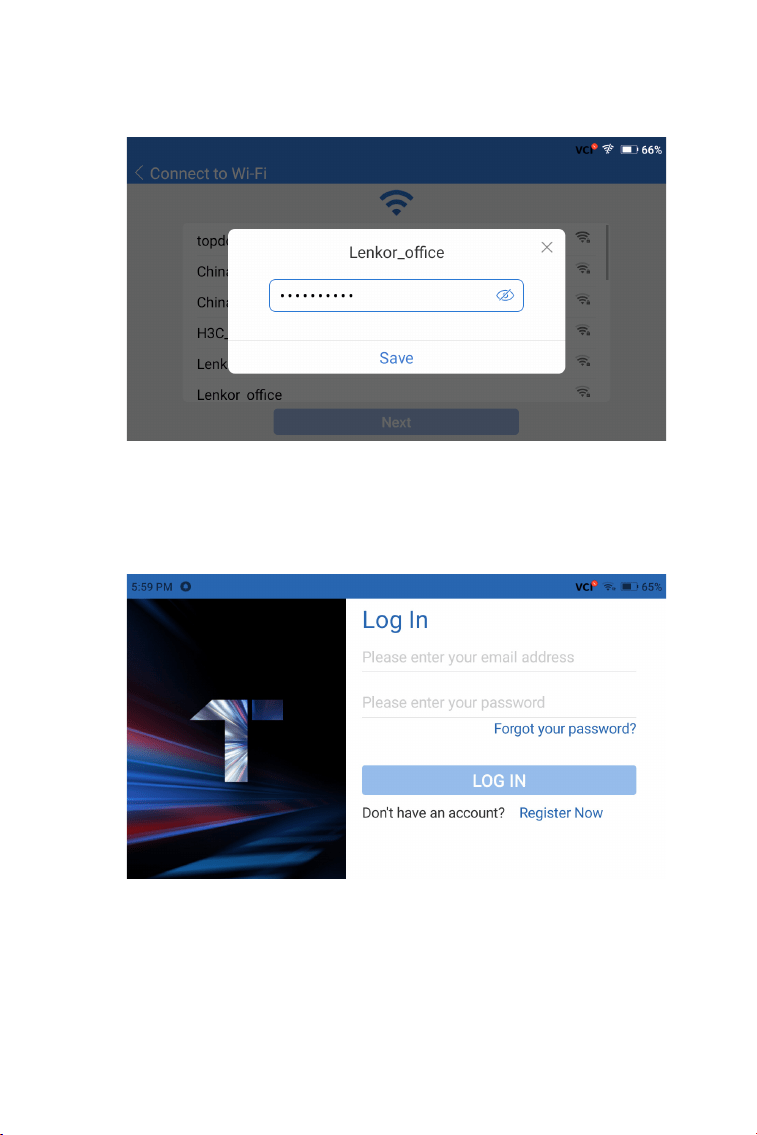

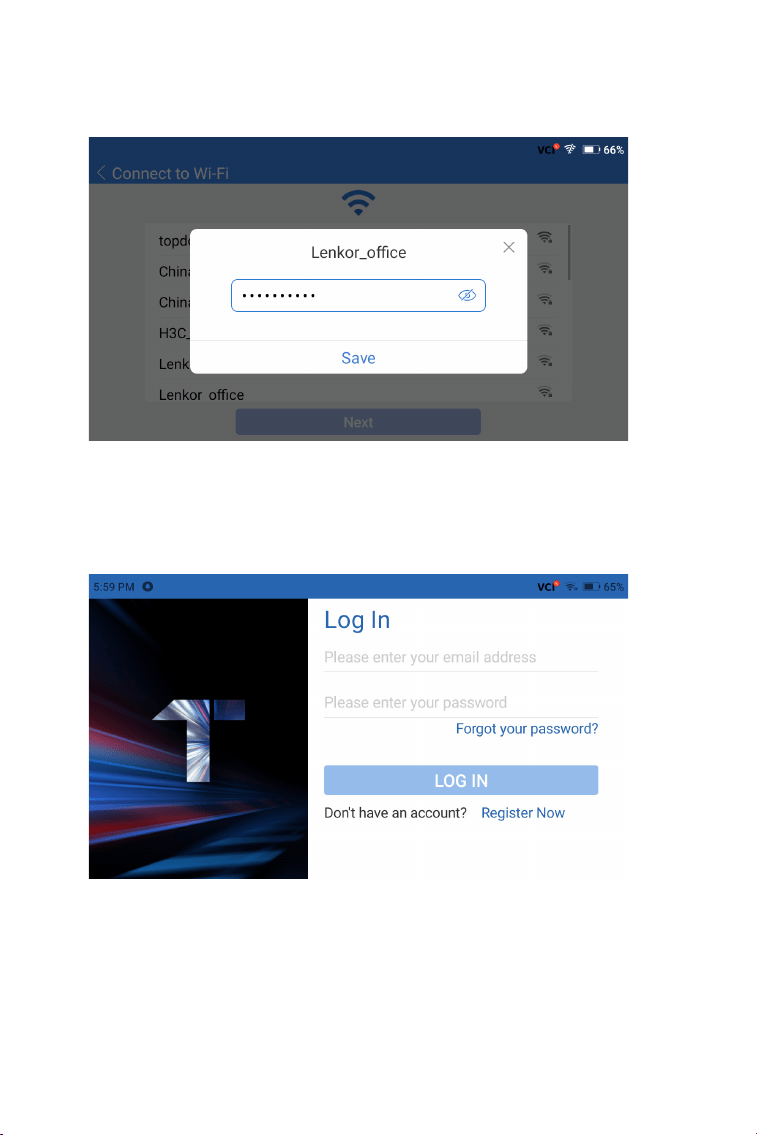

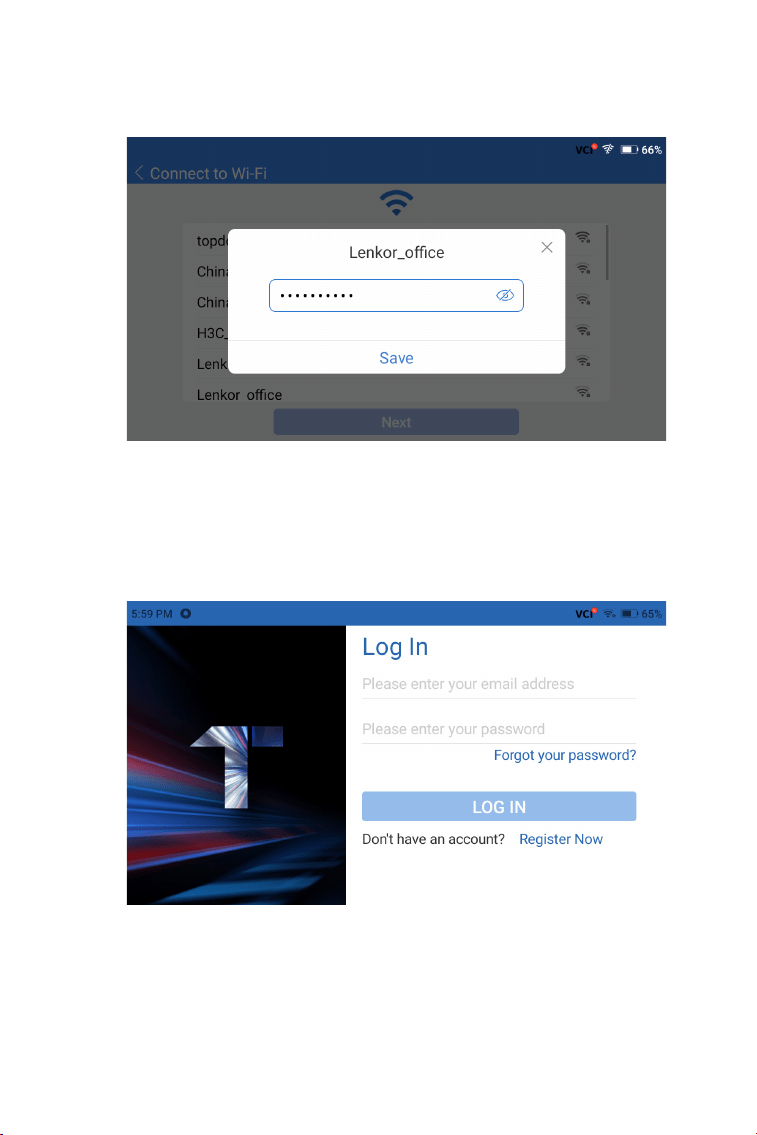

3. Congure the Wi-Fi connection. Select a Wi-Fi from the scanned

list and enter the password.

4. Log in to your TOPDON account. (If you do not have an account,

please register with your email).

Figure 3-4

Figure 3-3

5. After logging in to your TOPDON account, the home screen will

display.

Note: It is recommended to update the software for better service if

a new version is available on the System Update module.

3.2 Connect the ArtiDiag700 to the Vehicle's DLC

Use the supplied OBD-II diagnostic cable to connect the

ArtiDiag700 to the vehicle's DLC (see Figure 3-6). The vehicle's DLC

port is usually located under the dashboard. After the vehicle's DLC

is properly connected to the ArtiDiag700, the icon changes

to .

If you encounter a problem in locating the DLC, please go to Library

> DLC Location for more details, or refer to the vehicle's service

manual.

Figure 3-5

Note: Make sure the ignition is always OFF before plugging in the

unit.

3.3 Turn the Ignition to the "ON" Position (see Figure 3-7)

If your vehicle is equipped with a keyless start system and the

ignition switch is an "Engine Start Stop" button (see Figure 3-8),

press the "Engine Start Stop" button until the car is in "ON" mode.

Do not apply the brake while pressing the "Engine Start Stop"

button, or you will start the car instead of putting it in the "ON"

position.

The method of ignition varies by vehicle model. Refer to the

vehicle's service manual for details.

Your are now ready to start diagnosing the vehicle.

Figure 3-7 Figure 3-8

ENGINE

START

STOP

Figure 3-6

SECTION 4 USING YOUR ARTIDIAG

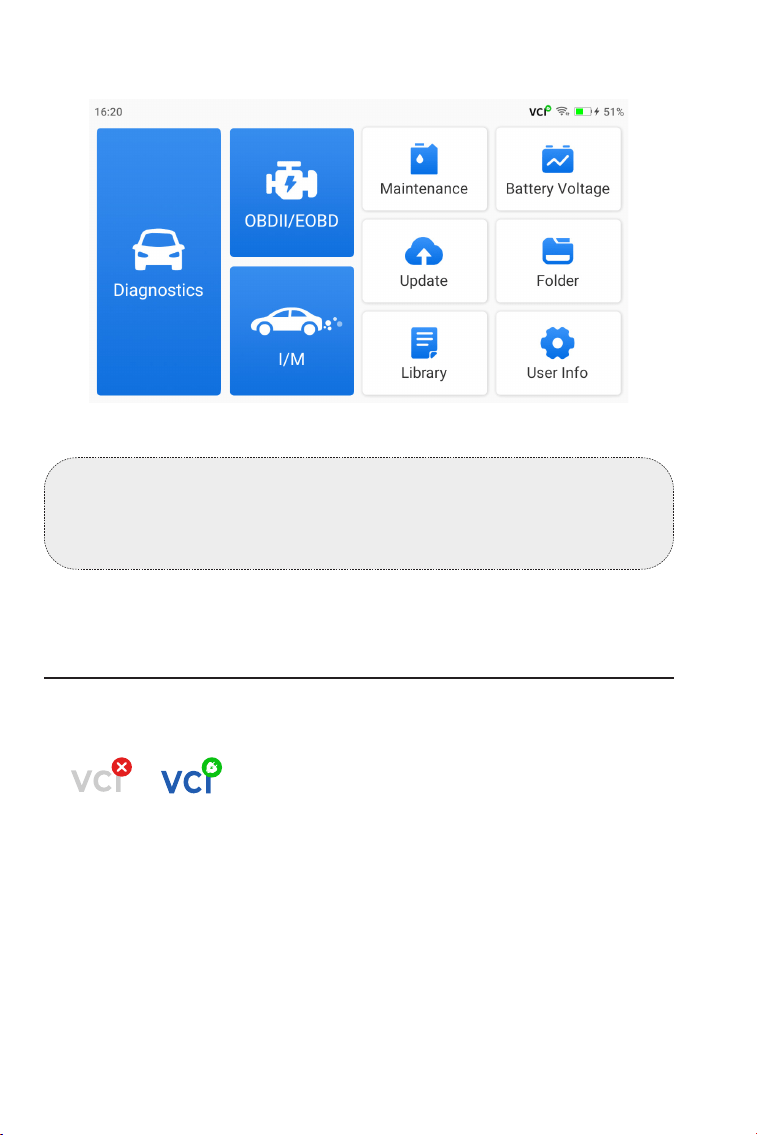

4.1 Home Screen

Function Icons

Allows you to perform diagnostics

functions including reading

Diagnostic Trouble Codes (DTCs),

clearing DTCs, viewing data stream

and reading Electronic Control Unit

(ECU) version information.

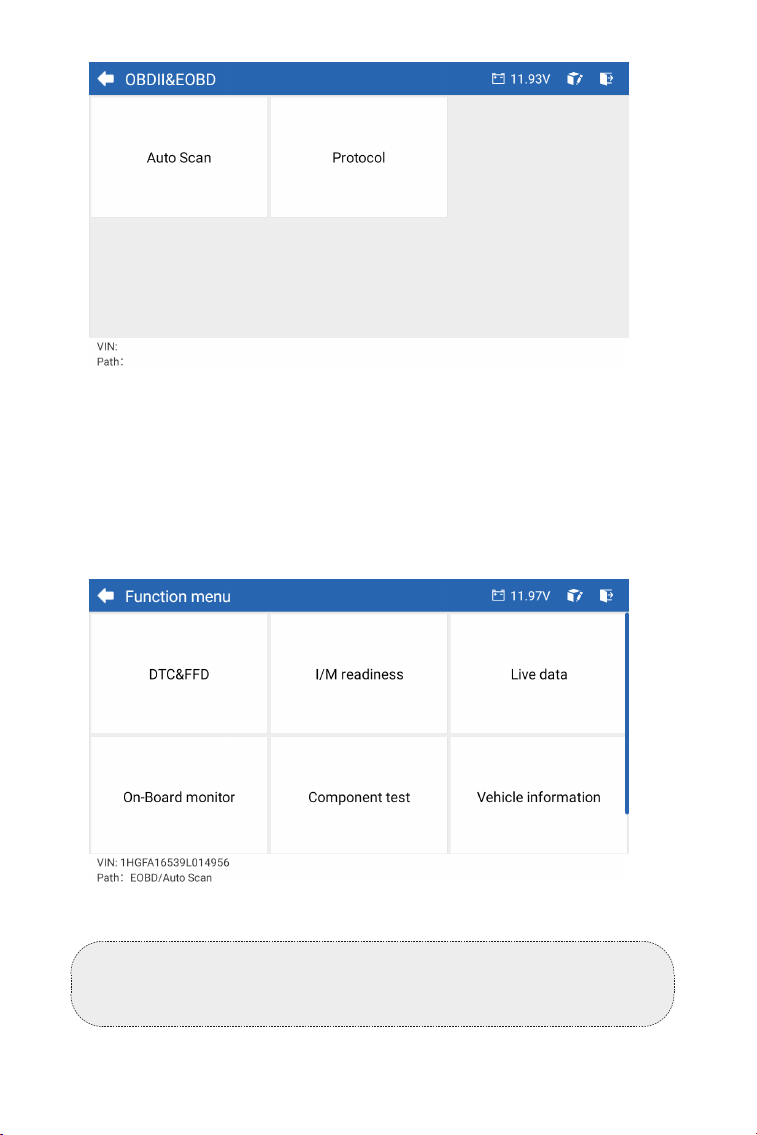

Allows you to perform emission-related

diagnostics for your vehicle.

Diagnostics

OBDII/EOBD

Figure 4-1

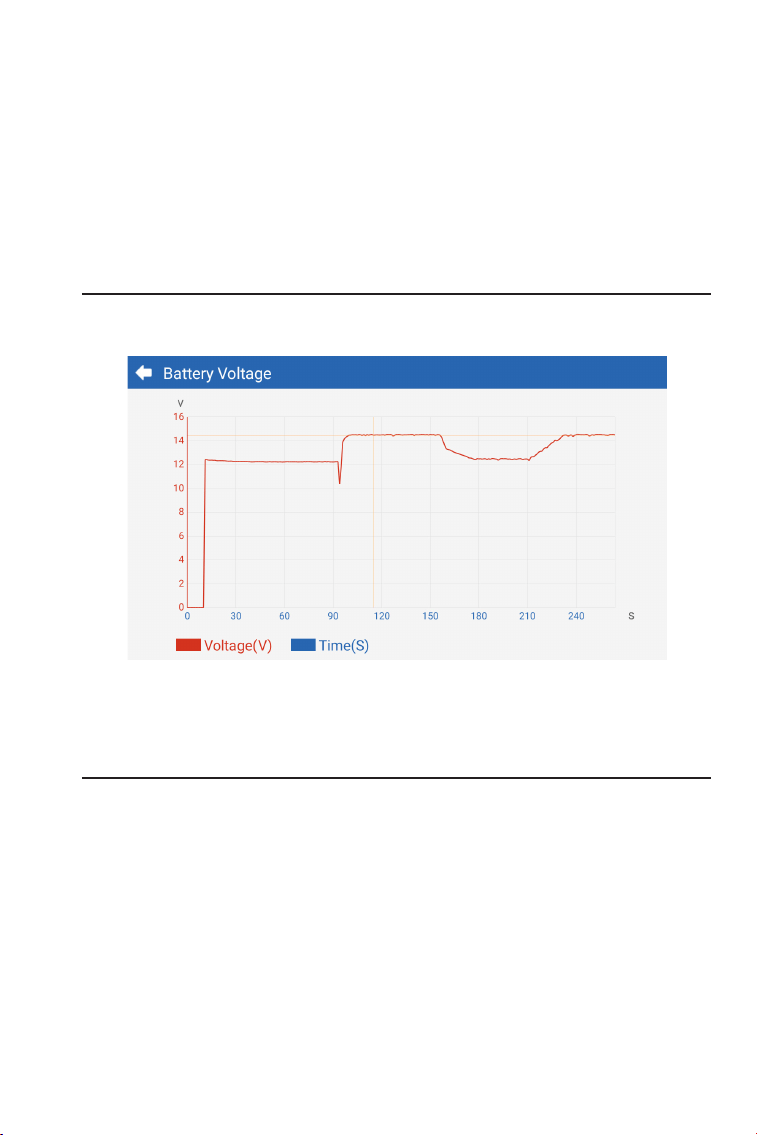

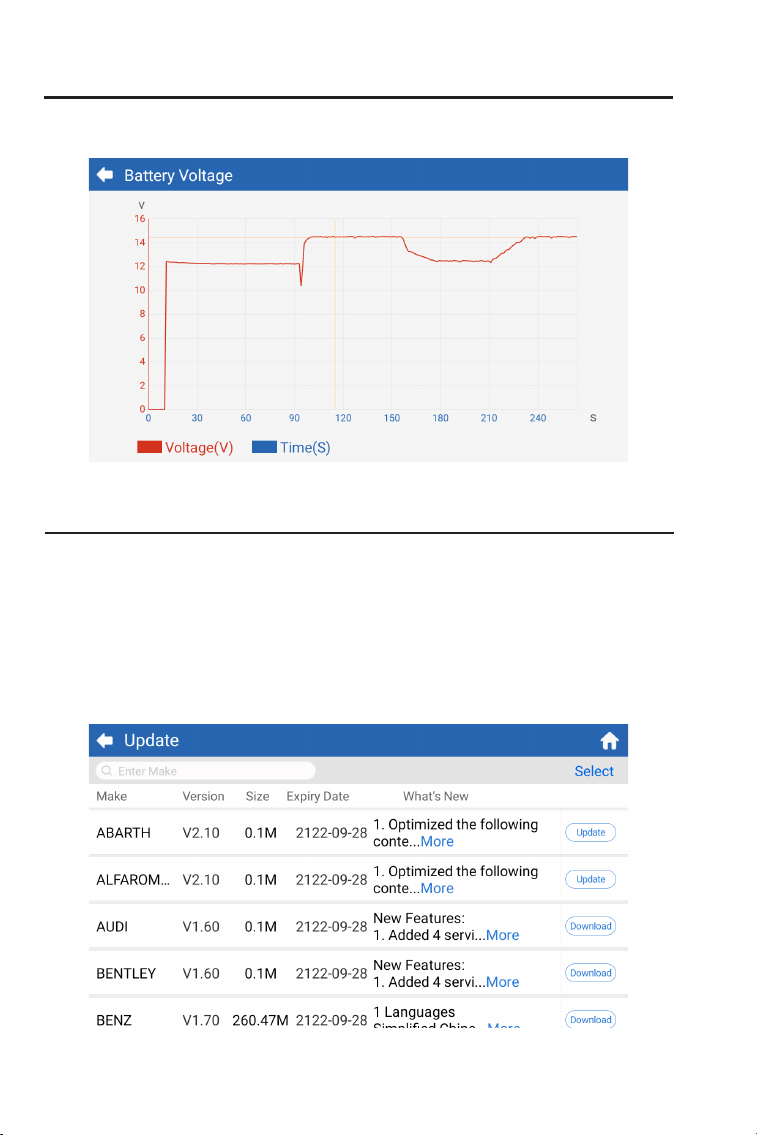

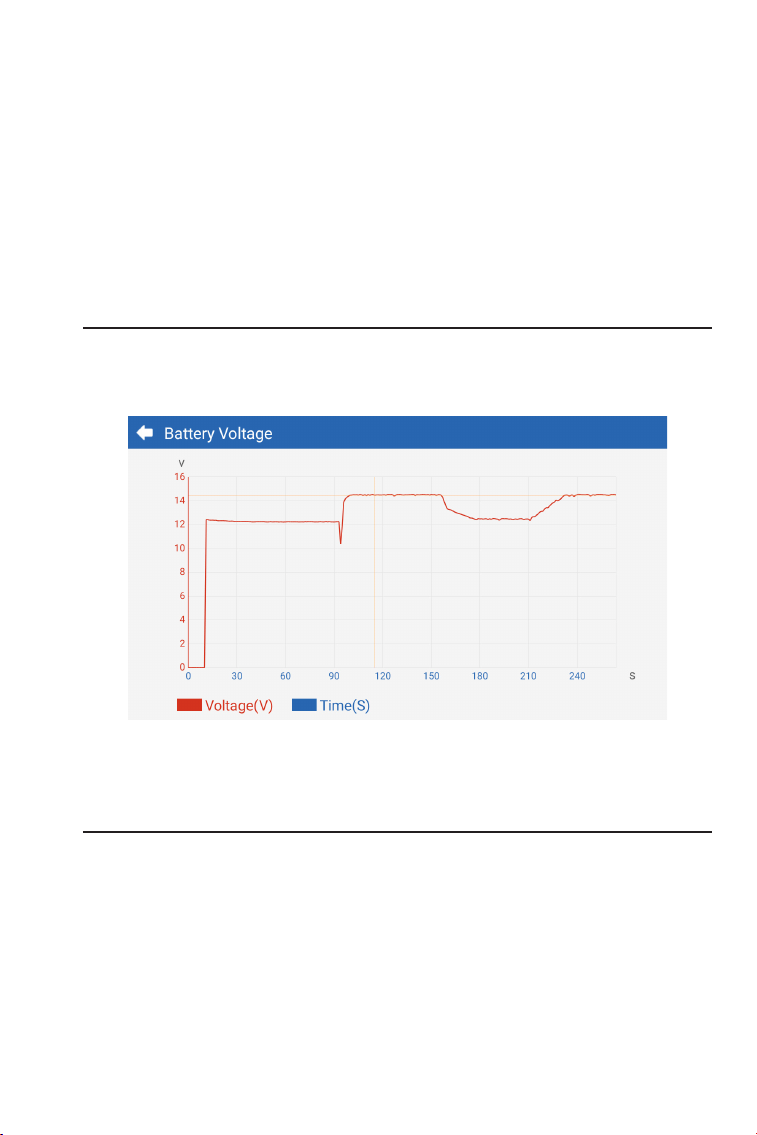

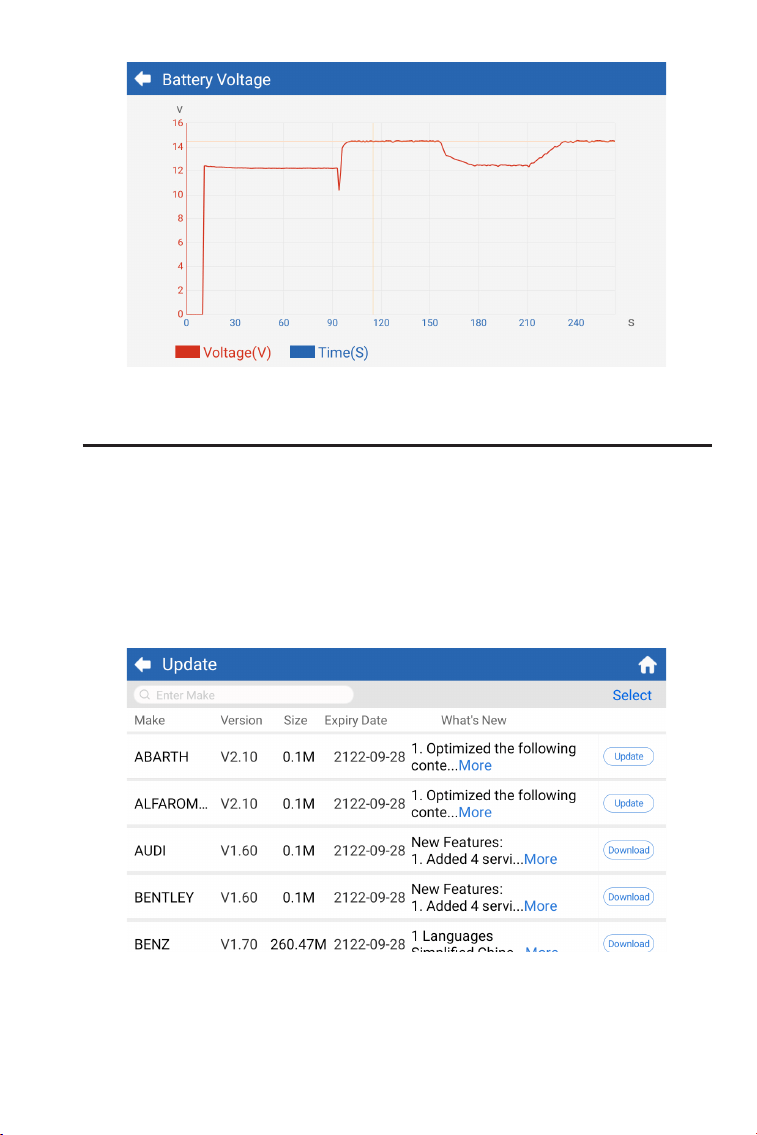

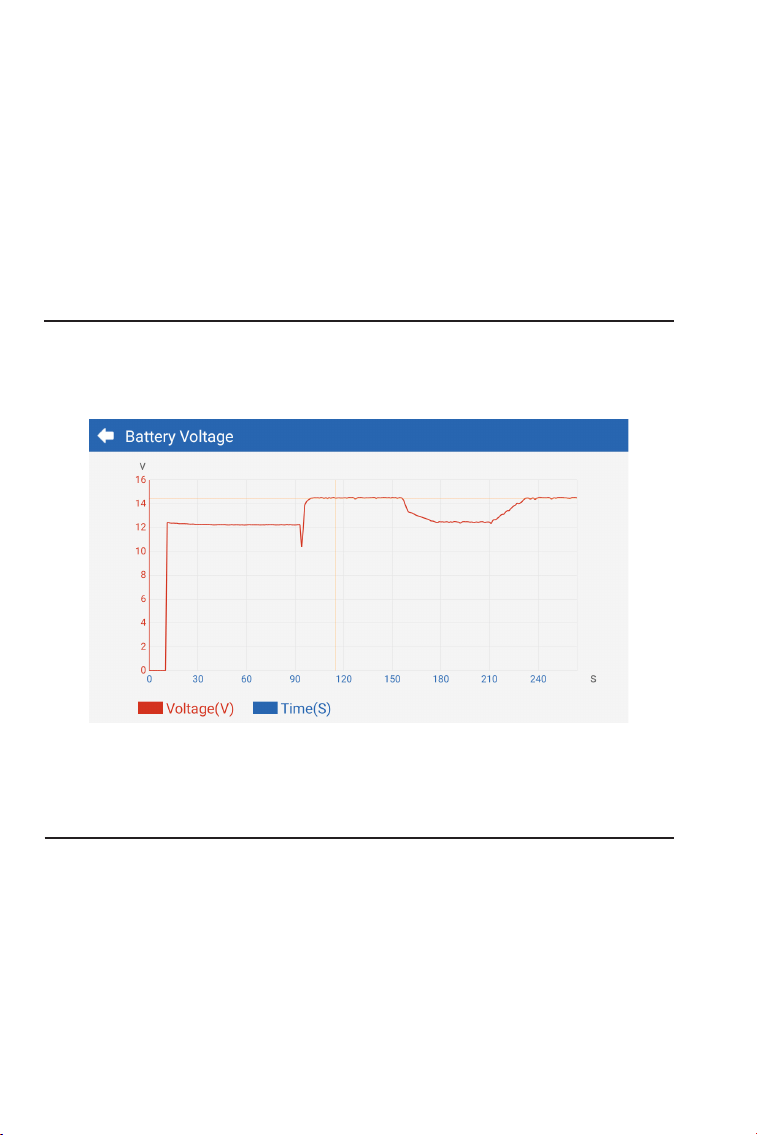

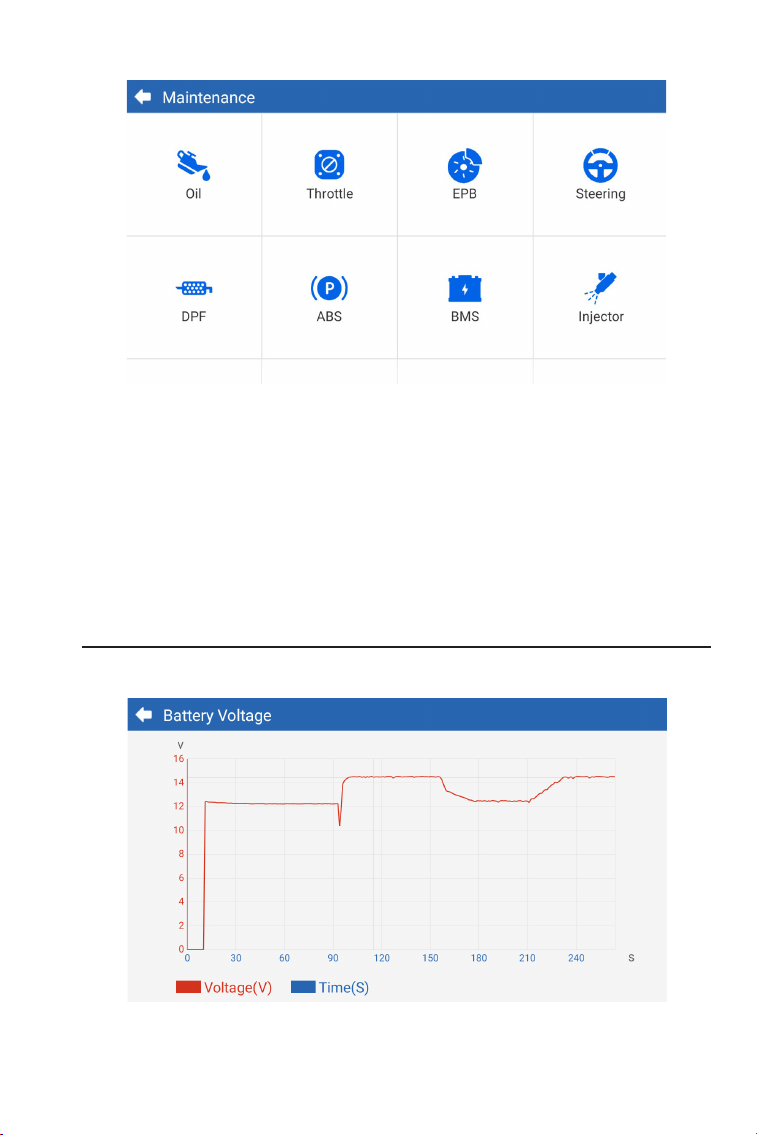

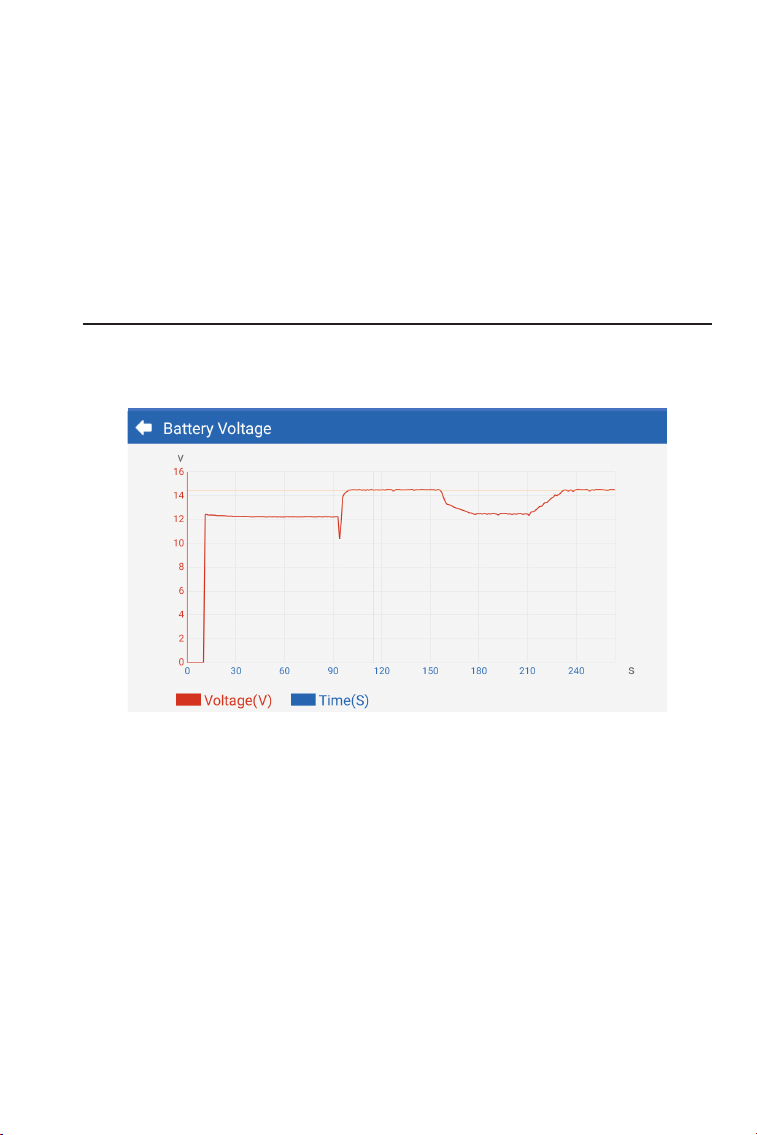

Displays the real-time voltage of your

vehicle battery.

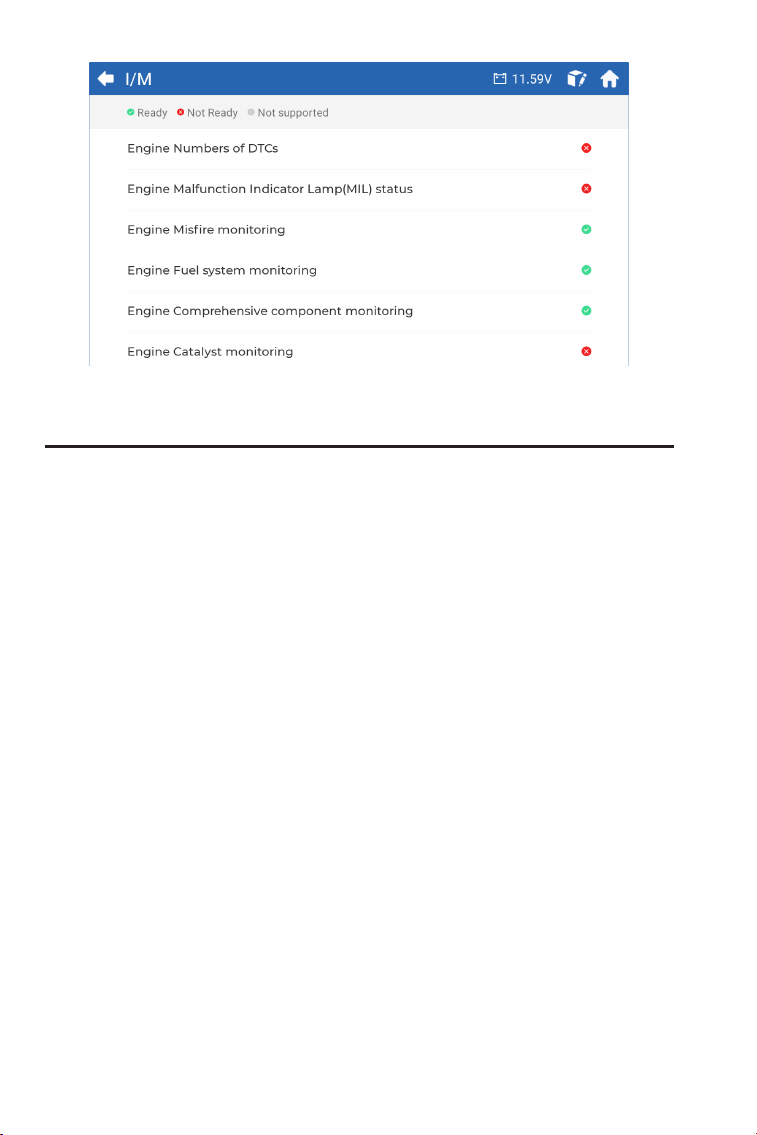

Provides quick access to check the

status of the emission-related systems.

Battery Voltage

I/M

(Inspection and

Maintenance)

Readiness

Provides 15 maintenance services

including Oil Reset, Throttle

Adaptation, EPB Reset, Steering

Angle Reset, DPF Regeneration, ABS

Bleeding, BMS Reset, Injector Coding,

Tire Pressure Reset, AdBlue Reset,

AFS Reset, Windows Calibration, Stop/

Start Reset, A/F Reset and GearBox

Matching.

Allows you to update the vehicle-

specic diagnostic software if a new

version is available.

Allows you to access Reports (System

Report, Fault Code Report, and

Data Stream Report), Live Data Rec,

Screenshots and Screen Rec.

Maintenance

Update

Folder

Includes OBD-II Generic DTC Repair

Guide, Technical Service Bulletins,

DLC Location, Warning Light Library,

which provides reference information

on vehicle inspection, diagnostics, and

repair.

Provides access to My Prole,

Firmware Update, Customer

Feedback, Shop Info, System Update

and Settings.

Library

User Info

4.2 Diagnostics

The Diagnostics module allows you to scan supported vehicle

systems (Auto Scan) for Diagnostic Trouble Codes (DTCs) or select

an individual system to perform Read Version Information, Read

Trouble Code, Clear Trouble Code and Read Data Stream.

Identifying the Vehicle

To perform Auto Scan or Individual System Diagnostics, you need

to identify your vehicle rst. Tap Diagnostics from the home screen.

You will see VIN and Make at the top of the Diagnostics screen.

Auto Scan and Individual System Diagnostics

Figure 4-2

1. Tap Make, and a list of vehicle makes will display.

Identifying via VIN

VIN allows you to identify the vehicle via Auto VIN or Enter VIN.

• Auto VIN - the ArtiDiag700 automatically reads and decodes the

Vehicle Identication Number (VIN).

• Enter VIN - manually enter the vehicle VIN to identify the vehicle.

Identifying via Make

Note: Not all vehicles support automatically reading and

decoding the VIN via Auto VIN.

①

④

③

②

Search Icon

Tap the search icon to display the search bar, and enter the

vehicle's make to search for it.

All / Asian / European / American / Chinese

Select from this menu to lter the vehicle makes made in

certain countries. All Models / Asian Models / European Models

/ American Models / Chinese Models.

Vehicle Battery Voltage Icon

Displays the real-time voltage of your vehicle battery.

Manufacturer (Vehicle Make) Options

①

②

③

④

Figure 4-3

2. Select or enter the make of your vehicle.

3. Select Automatic / Manual to identify the vehicle.

Automatic

Manually enter the VIN or tap Read to acquire the VIN, then tap

Conrm. ArtiDiag will automatically decode the VIN to identify the

vehicle.

Manual

Manually select the vehicle information to identify the vehicle.

A system menu will display after the vehicle is identied.

Note: A demonstration mode (DEMO option on the Make list)

is provided to help you become familiar with the Diagnostics

functions.

Note: Systems may vary by vehicle make, model and year.

Auto Scan detects the systems supported by the vehicle and

retrieves DTCs for these systems, providing a complete health check

of your vehicle. Performing Auto Scan before and after a repair

could help in troubleshooting and validating repairs. Pre and post

scan reports allow you to record the condition of the vehicle before

and after repair for comparison.

To perform an Auto Scan, tap the Auto Scan button at the bottom

Auto Scan

Figure 4-4

Note: Depending on the vehicle make, some functions may not

be available.

Clear DTCs - tap to clear all the DTCs retrieved.

Report - tap to save the current scan results in report format. (To

view the saved reports, go to Folder > Reports > System Report.)

In addition to Auto Scan, you can also select an individual system to

perform Read Version Information, Read Trouble Code, Clear Trouble

Code and Read Data Stream.

1. After the vehicle is identied, select the system for which you wish to

retrieve DTCs from the system menu.

2. Tap Read Trouble Code in the function menu.

ArtiDiag will communicate with the ECU and retrieve and display DTCs

for the currently selected system.

Button Description

Performing Individual System Diagnostics

Read Trouble Code

corner, the ArtiDiag700 will start scanning the systems supported

by the vehicle, and DTC retrieval will begin automatically.

Results are displayed progressively as the systems are scanned.

Figure 4-5

3. Tap the icon at the right side to open the option menu of a

particular DTC.

Figure 4-6

When this icon lights up, tap to open a window

that allows you to search on Google for more

information about the DTC.

When this icon lights up, tap to view the detailed

description of the DTC.

When this icon lights up, tap to view the freeze

frame captured at the time when the DTC occurs.

When this icon lights up, tap to view the instructive

repair measures.

Icon Description

Figure 4-7

Report - tap to save the DTCs in report format. (To view the saved

reports, go to Folder > Reports > Fault Code Report.)

Clear DTCs - tap to clear all the DTCs retrieved.

1. After the vehicle is identied, select the system for which you wish to

clear DTCs from the system menu.

2. Tap Clear Trouble Code in the function menu.

3. Tap OK when the DTCs are cleared.

1. After the vehicle is identied, select the system for which you wish to

read the data stream from the system menu.

2. Tap Live Data in the function menu. A data stream list displays.

Button Description

Clear Trouble Code

Live Data

Note:

1. The procedure of clearing DTCs should be performed after the

required repair has been completed. Once conrmed, DTCs and

freeze data stored in the ECU will be cleared.

2. DO NOT START UP THE ENGINE WHILE CLEARING DTCS.

Tap to have the real-time data stream displayed in

a wave-pattern graph.

- tap to select the data streams that you want to be

displayed.

- tap to display up to 6 data streams in graph.

- tap to combine up to 4 data streams in one graph

for easier comparison and observation.

- tap to record and save real-time data stream

information for comparison and analysis. To view the

recorded data streams, go to Folder > Live Data Rec.

- tap to save the current data stream values in report

format. To view the saved reports, go to Folder >

Reports > Data Stream Report.

Icon Description

Button Description

Note:

IF THE VEHICLE MUST BE DRIVEN TO VIEW THE LIVE DATA

STREAM, ALWAYS HAVE A SECOND PERSON HELPING YOU. DO

NOT WATCH THE DATA STREAM WHILE DRIVING.

1. After the vehicle is identied, select the system for which you wish to

view the ECU version information from the system menu.

2. Tap Information in the function menu. Then you can view the ECU

version information of the selected system.

Read Version Information

4.3 OBDII / EOBD

The OBDII / EOBD function allows you to perform emission-related

diagnostics for your vehicle.

1. Tap OBDII/EOBD from the home screen.

2. Select your communication method: Auto Scan or Protocol.

Auto Scan - the ArtiDiag700 will automatically communicate with the

vehicle and identify which protocol the vehicle is using.

Protocol - allows you to manually select the communication protocol.

3. Select a function to continue.

4.3.1 Perform OBDII Diagnostics

Figure 4-8

Figure 4-9

Note:

Depending on the vehicle make, some functions may not be

available.

Note:

1. The procedure of clearing DTCs should be performed after the

required repair has been carried out. Once conrmed, DTCs and

FFD stored in the ECU will be cleared.

2. DO NOT START UP THE ENGINE WHILE CLEARING DTCS.

Typical function options may include: DTC & FFD, I/M Readiness,

Live Data, On-Board Monitor, Component Test, Vehicle Information

and Vehicle Status.

1. Read DTCs

This function displays the DTCs retrieved from the emission-related

systems.

2. Clear DTCs

This function allows you to clear the DTCs retrieved from the

emission-related systems.

3. FFD

This function takes a snapshot of the data and operating conditions

when an emission-related fault occurs.

The ArtiDiag700 allows you to instantly send diagnostic feedback

(with logs of diagnostic data automatically attached) while you are

encountering a software problem with the diagnostics operations.

To send diagnostic feedback:

1. Tap the icon located at the top right corner of any screen

with this icon.

2. Select the type of problem.

I/M Readiness

This function checks whether or not the various emission-related

systems on the vehicle are operating properly, and are ready for I/M

testing.

It can also check the monitor running status and to conrm if the

repair of a car fault has been performed correctly.

Live Data

This function displays the real-time live data and parameters from the

vehicle’s ECU.

On-Board Monitor

This function displays the test results for emission-related powertrain

components and systems that are not continuously monitored.

Component Test

This function helps send control commands to the vehicle's ECU as a

way to test and operate the system parts and components.

Vehicle Information

This function displays a list of information (provided by the vehicle

manufacturer) from the vehicle’s ECU.

The information may include:

• VIN.

• Calibration ID (CID).

• Calibration Verication Number (CVN).

• In-use Performance Tracking for Spark Ignition Engine (IUPR)

• ECU Name

Vehicle Status

This function displays the status of the vehicle, including Engine,

Transmission, Codes Found, MIL Status, Monitors and Protocol.

4.3.2 Diagnostic Feedback

3. Write a description of the problem.

4. Tap Submit to send the feedback.

Note:

The Diagnostic Feedback function is only available with the

Diagnostics module.

Note:

The vehicle should only be considered ready for inspection and

allowed to pass emissions if all required tests have been passed.

4.4 I/M Readiness

This function checks whether or not the various emission-related

systems on the vehicle are operating properly, and are ready for I/M

testing.

It can also check the monitor running status and to conrm if the

repair of a car fault has been performed correctly.

Figure 4-10

4.5 Maintenance

This function provides you with 15 maintenance services including

Oil Reset, Throttle Adaptation, EPB Reset, Steering Angle Reset,

DPF Regeneration, ABS Bleeding, BMS Reset, Injector Coding, Tire

Pressure Reset, AdBlue Reset, AFS Reset, Windows Calibration,

Stop/Start Reset, A/F Reset and GearBox Matching.

Oil Reset (Oil)

This function allows you to reset the oil service lamp for the engine

oil life system. The engine oil light system calculates an optimal oil

change interval depending on the vehicle's driving conditions and

weather events. Oil resets are required every time the engine oil is

changed.

Throttle Adaptation (Throttle)

If the ECU is disconnected accidentally, or if the throttle is replaced

or cleaned, then the throttle actuators need to be initialized via the

Throttle Adaptation function. This resets the ECU's data to its initial

state so that the throttle can accurately regulate the air intake.

EPB Reset (EPB)

This function helps you replace and reset the brake pads.

It needs to be performed in the following cases:

· After the brake pads and brake pad wear sensors are replaced.

· When the brake pad warning light is on.

· After a short circuit in the brake pad sensor is xed.

· After the servo motor is replaced.

Steering Angle Reset (Steering)

If the steering angle sensor is replaced, or the steering angle is

inaccurate or not centered, the steering angle reset function needs

to be performed to nd the relative zero position. With this position

as a reference, the ECU can then calculate the exact angle for left

and right steering.

BMS Reset (BMS)

After the car battery is replaced, the car battery control unit needs

to be reset. This will clear fault information (such as low battery

level) so that the control unit can match the relevant information of

the newly replaced battery.

Tire Pressure Reset (TPMS)

After the tire has been reinated or replaced, the tire pressure

information needs to be reset via the tire pressure reset function to

4.5.1 Services Overview

resolve the tire pressure fault code.

DPF Regeneration (DPF)

This function is mainly used for the regeneration of diesel

particulate lters. To keep the lters performing well, it removes

particles by means of combustion and oxidation.

Injector Coding (Injector)

After replacing injectors, various codes need to be written to

correspond to the code of each cylinder injector. This controls the

quantity of fuel injection into each cylinder.

ABS Bleeding (ABS)

This function enables you to perform tests to check the operating

conditions of the Anti-lock Braking System (ABS).

Use cases:

· When the ABS lines contain air.

· When the ABS computer, ABS pump, brake master cylinder, brake

cylinder, brake line, or brake uid is replaced.

AdBlue Reset (AdBlue)

After the diesel exhaust treatment uid (car urea) is replaced or

lled up, urea reset operation is required.

AFS Reset (AFS)

This function enables you to initialize the adaptive headlamp

system.

Windows Calibration (Windows)

This feature can perform door window matching to recover

ECU initial memory and recover the automatic ascending and

descending function of power window.

Stop/Start Reset (Stop/Start)

This function can open or close the automatic start-stop function by

setting the hidden function in ECU (provided that the vehicle has a

corresponding hidden function supported by hardware).

A/F Reset (A/F)

This function can set or learn Air/Fuel ratio parameters.

Gearbox Matching (Gearbox)

This function helps complete the gearbox self-learning to improve

gear shifting quality. It needs to be performed when the gearbox

is disassembled or repaired (after the car battery is disconnected),

which may lead to shift delay or shock problems.

To perform a service reset:

1. Tap Maintenance from the home screen and a function menu will

display.

4.5.2 Steps

Figure 4-11

2. Select the function you want to perform.

3. Identify the vehicle via VIN or Make (for more on identication

operations, refer to Identifying the Vehicle in Auto Scan and

Individual System Diagnostic). Then go to the screen for the selected

function displays.

4. Follow the on-screen instructions to perform the service reset.

Figure 4-13

4.7 Update

This function allows you to update the vehicle-specic Diagnostics

software if there is any new software available.

To perform the Update function:

1. Tap Update from the home screen and the Update screen will

display.

Figure 4-12

4.6 Battery Voltage

This function displays the real-time voltage of your vehicle battery.

2. Tap Download to update or download the software.

Note:

You can also tap Select at the top right corner to batch select and

update software.

Figure 4-14

4.8 Folder

This function gives access to Reports (All, System Reports, Fault

Code Report, and Data Stream Reports), Live Data Rec., Screenshots

and Screen Rec.

Tap to search for a particular report

Tap to batch select and delete reports

Button Description

4.8.3 Screenshots

Tap Folder > Screenshots. to view the screenshots saved during the

operation of the ArtiDiag700.

4.8.4 Screen Rec.

Tap Folder > Screen Rec. to view the screen recordings saved during

the operation of the ArtiDiag700.

4.9 Library

DTC Repair Guide is an experience-based database that provides

code-specic information, including popular xes and repair steps for

identifying faults.

To use DTC Repair Guide:

Tap Library > DTC Repair Guide. Enter a DTC in the search bar.

To view technical service bulletins:

Tap Library > Technical Service Bulletins. Select vehicle make, model,

year, system and subsystem, and tap Next. A list of OEM technical

service bulletins issued for the selected vehicle will display. Tap the

desired bulletin to view the full content.

To view DLC location:

Tap Library > DLC Location. Select vehicle make, model and year, and

tap Next. A picture of the DLC location for the selected vehicle will

display.

4.9.1 DTC Repair Guide

4.9.2 Technical Service Bulletins

4.9.3 DLC Location

4.8.1 Reports

1. Tap Folder > Reports.

2. Select a particular report to view details of that report.

4.8.2 Live Data Rec.

1. Tap Folder > Live Data Rec. to view the recorded data stream list.

2. Tap a particular data stream to play the recorded video of that

data stream.

The Warning Light Library provides information on dashboard warning

lights, including light descriptions, impacts on driving, typical causes,

responsive measures and relevant FAQs.

To view Warning Light Library:

Tap Library > Warning Light Library. A list of warning lights will

display. Tap the desired warning light to view the details.

4.9.4 Warning Light Library

The User Info function provides access to My Prole, Firmware Update,

Customer Feedback, Shop Info, System Update and Settings.

4.10 User Info

You can tap the prole photo in the User Info screen to enter the My

Prole page. With this function, you can change your prole photo/

alias, view your TOPDON ID, change the password, and delete your

TOPDON account.

This function allows you to write a feedback on the product to the

TOPDON after-sales team.

Allows you to update the rmware if a new version is available.

4.10.1 My Prole

4.10.3 Customer Feedback

4.10.2 Firmware Update

Allows you to save repair shop information.

Allows you to update the software if a new version is available.

4.10.4 Shop Info

4.10.5 System Update

SECTION 5 SPECIFICATIONS

1280 * 720 Touchable Screen

32G

3350 mAh/3.7 V

9-18 V

-10 °C to 50 °C (14 °F to 122°F)

-20 °C to 70 °C (-4°F to 158°F)

8.9*5.3*1.56 in. (225.15*135.15*39.7 mm)

578 g (20.39 oz)

Display Screen

RAM

ROM

Battery

Input Voltage Range

WorkingTemperature

StorageTemperature

Dimension (L x W x H)

Weight

The Settings function allows you to set WLAN, time and date,

languages / unit, AutoVIN, check storage and set the ArtiDiag700

to factory settings, view the version information of the ArtiDiag700,

update the ArtiDiag700, view the Terms of Service and Privacy Policy,

set the Auto-Lock time, view the tablet information and log out of your

TOPDON account.

AutoVIN: With this function enabled, the ArtiDiag700 will automatically

perform AutoVIN for vehicle diagnostics once the device's VCI is

detected to be connected to the vehicle's DLC. This feature is disabled

by default.

4.10.6 Settings

SECTION 6 FAQ

Q: What should I do if a communication error occurs?

A: Follow the steps below to identify the problem:

1) Check if the ignition is ON.

2) Check if the ArtiDiag OBD-II diagnostic cable is securely plugged

into the vehicle’s DLC port.

3) Turn the ignition off. Turn it on again after 10 seconds and

continue the operation.

4) Check if the vehicle’s control module is defective.

Q: What special functions does the ArtiDiag700 support?

A: ArtiDiag700 supports 15 maintenance services including Oil

Reset, Throttle Adaptation, EPB Reset, Steering Angle Reset, DPF

Regeneration, ABS Bleeding, BMS Reset, Injector Coding, Tire

Pressure Reset, AdBlue Reset, AFS Reset, Windows Calibration, Stop/

Start Reset, A/F Reset and GearBox Matching.

Q: Do I need to update the rmware before using the ArtiDiag700 for

the rst time?

A: Yes. Firmware will automatically update to the latest version. You

can also tap User Info > Firmware Update to update the rmware

manually.

Q: Why is the ArtiDiag700 screen ashing when the engine is working?

A: That is a normal occurrence caused by electromagnetic interference.

Q: How do I capture a screenshot?

A: Swipe down and tap Screenshot, then tap the on the screen

to capture a screenshot. To view the saved pictures, tap Folder >

Screenshots.

SECTION 7 WARRANTY

TOPDON One Year Limited Warranty

TOPDON warrants to its original purchaser that the company's

products will be free from defects in material and workmanship for 12

months from the date of purchase (Warranty Period).

For the defects reported during the Warranty Period, TOPDON will

either repair or replace the defective part or product according to its

technical support analysis and conrmation.

TOPDON shall not be liable for any incidental or consequential

damages arising from the device's use, misuse, or mounting.

If there is any conict between the TOPDON warranty policy and local

laws, the local laws shall prevail.

This limited warranty is void under the following conditions:

• Misused, disassembled, altered or repaired by unauthorized stores or

technicians.

• Careless handling and/or improper operation.

Notice:

All information in this manual is based on the latest information

available at the time of publication and no warranty can be made

for its accuracy or completeness. TOPDON reserves the right to

make changes at any time without notice.

Scan the QR code for more support!

FRANÇAIS

LA SÉCURITÉ EST TOUJOURS LA PRIORITÉ

ABSOLUE !

Pour votre sécurité, celle des autres et pour éviter

tout dommage au produit et à votre véhicule, LISEZ

ET ASSUREZ-VOUS DE BIEN COMPRENDRE TOUTES LES

INSTRUCTIONS DE SÉCURITÉ ET LES MESSAGES DE CE

MANUEL AVANT DE PROCÉDER À UNE OPÉRATION. Vous

devez également lire le manuel d'entretien du véhicule

et respecter les précautions ou les instructions indiquées

avant et pendant toute opération de test ou d'entretien.

Éloignez-vous des pièces mobiles ou chaudes du moteur

et évitez tout contact avec les connexions électriques.

UTILISEZ LE VÉHICULE UNIQUEMENT DANS UN ENDROIT

BIEN VENTILÉ, car le véhicule produit du monoxyde de

carbone, un gaz toxique et nocif, ainsi que des particules

lorsque le moteur fonctionne.

PORTEZ TOUJOURS DES LUNETTES DE PROTECTION

HOMOLOGUÉES pour éviter les dommages causés par les

objets tranchants et les liquides caustiques.

NE FUMEZ PAS ET N'APPROCHEZ PAS DE FLAMMES À

PROXIMITÉ DU VÉHICULE lors des tests. Les vapeurs de

carburant et de batterie sont hautement inammables.

N'ESSAYEZ PAS DE INTERAGIR AVEC LE PRODUIT EN

CONDUISANT. Toute distraction peut provoquer un

accident.

ÉTEIGNEZ LE CONTACT AVANT DE CONNECTER OU

DÉCONNECTER LE PRODUIT DU CONNECTEUR DE

LIAISON DE DONNÉES (DLC) DU VÉHICULE pour

éviter d'endommager le produit ou les composants

électroniques du véhicule.

LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION

SECTION 1 QU'Y A-T-IL DANS LA BOÎTE ?

• ArtiDiag700

• Câble de diagnostic OBD-II

• Câble USB (USB-A vers USB-C)

• Guide rapide de l'utilisateur

• Étui de transport

SECTION 2 PRODUCT OVERVIEW

Figure 2-1

Bouton Marche/Arrêt / Écran éteint

Maintenez le bouton enfoncé pour allumer l'ArtiDiag700.

Maintenez à nouveau enfoncé pour afcher la barre d'arrêt /

redémarrage / annulation, puis appuyez sur l'option souhaitée.

Appuyez brièvement sur le bouton pour réveiller / verrouiller

l'écran.

Connecteur de câble de diagnostic DB15

Connecteur de câble de données utilisé pour connecter

l'ArtiDiag700 à un connecteur de liaison de données (DLC) du

véhicule.

Écran tactile de cinq pouces

Bouton OK

Utilisé pour conrmer la sélection ou l'opération en cours.

Boutons directionnels

Utilisés pour déplacer le curseur ou mettre en surbrillance dans

leur direction respective :

Haut

Bas

Gauche

Droite

Bouton Retour

Utilisé pour revenir à la page précédemment consultée.

Port de chargement USB-C

Pour le transfert de données et la recharge (5 V, 2 A)

Haut-parleur audio

SECTION 3 MISE EN ROUTE

3.1 Conguration de base

Appuyez et maintenez le bouton d'alimentation pendant 3

secondes pour allumer l'ArtiDiag700. Suivez les étapes ci-dessous

pour congurer l'ArtiDiag700.

1. Sélectionnez la langue du système souhaitée.

2. Choisissez la région et le fuseau horaire appropriés.

Figure 3-2

Figure 3-1

3. Congurez la connexion Wi-Fi. Sélectionnez un réseau Wi-Fi dans

la liste des réseaux détectés et saisissez le mot de passe.

4. Connectez-vous à votre compte TOPDON. (Si vous n'avez pas de

compte, veuillez vous inscrire avec votre adresse e-mail).

Figure 3-4

Figure 3-3

5. Après vous être connecté à votre compte TOPDON, l'écran

d'accueil s'afchera.

Remarque :

Il est recommandé de mettre à jour le logiciel pour un meilleur

service s'il existe une nouvelle version dans le module de mise à jour

du système.

3.2 Connectez l'ArtiDiag700 au DLC du véhicule

Utilisez le câble de diagnostic OBD-II fourni pour connecter

l'ArtiDiag700 au DLC du véhicule (voir Figure 3-6). Le port DLC du

véhicule est généralement situé sous le tableau de bord. Une fois

que le DLC du véhicule est correctement connecté

, l'icône de connexion VCI change en .

Si vous rencontrez un problème pour localiser le DLC, veuillez

consulter la rubrique Bibliothèque > Emplacement du DLC pour

plus de détails, ou consultez le manuel d'entretien du véhicule.

Figure 3-5

à l'ArtiDiag700

Remarque: Assurez-vous que le contact est toujours ÉTEINT avant de

brancher l'appareil.

3.3 Mettez le contact sur la position « ON » (voir Figure 3-7)

Si votre véhicule est équipé d'un système de démarrage sans clé

et que le commutateur d'allumage est un bouton « Démarrage

du moteur » (voir Figure 3-8), appuyez sur le bouton « Démarrage

du moteur » jusqu'à ce que la voiture soit en mode « ON ». Ne pas

appuyer sur la pédale de frein tout en appuyant sur le bouton «

Démarrage du moteur », sinon vous démarrerez la voiture au lieu de

la mettre en position « ON ».

La méthode d'allumage varie en fonction du modèle du véhicule.

Consultez le manuel d'entretien du véhicule pour plus de détails.

Vous êtes maintenant prêt à commencer le diagnostic du véhicule.

Figure 3-7 Figure 3-8

ENGINE

START

STOP

Figure 3-6

SECTION 4 UTILISATION DE VOTRE

ARTIDIAG

4.1 Écran d'accueil

Icônes de fonction

Permet d'effectuer des fonctions

de diagnostic, y compris la lecture

des codes d'anomalie (DTC), la

suppression des DTC, l'afchage du

ux de données et la lecture des

informations de version de l'Unité de

Commande Électronique (ECU).

Permet d'effectuer des diagnostics liés

aux émissions pour votre véhicule.

Diagnostics

OBDII/EOBD

Figure 4-1

Tension de la batterie Afche la tension

en temps réel de la batterie de votre

véhicule.

Permet d'accéder rapidement à l'état

des systèmes liés aux émissions.

Tension de la batterie

I/M

(Inspection et

Maintenance) Prêt

Fournit 15 services de maintenance,

dont la réinitialisation de l'huile,

l'adaptation des papillons des

gaz, la réinitialisation EPB, la

réinitialisation de l'angle de braquage,

la régénération DPF, Purge ABS,

la réinitialisation BMS, Codage

injecteur, Réinitialisation pression

des pneus, Réinitialisation AdBlue,

Réinitialisation AFS, Calibration des

fenêtres, Réinitialisation Stop/Start,

Réinitialisation A/F et Apparier boîte

de vitesses.

Permet de mettre à jour les logiciels

de diagnostic spéciques au véhicule

s'il existe une nouvelle version

disponible.

Permet d'accéder aux rapports

(rapport système, rapport des

codes d'anomalie et rapport du ux

de données), enregistrement des

données en continu, captures d'écran

et enregistrement de l'écran.

Maintenance

Mise à jour

Dossier

Comprend un guide de réparation

générique DTC OBD-II, des bulletins

de service technique, l'emplacement

DLC, une bibliothèque de voyants

d'avertissement, qui fournit des

informations de référence sur

l'inspection, le diagnostic et la

réparation des véhicules.

Donne accès à Mon prol, Mise à jour

du micrologiciel, Commentaires des

clients, Informations sur le magasin,

Mise à jour du système et Paramètres.

Bibliothèque

Informations

utilisateur

4.2 Diagnostics

Le module de diagnostic vous permet de scanner les systèmes

de véhicules pris en charge (Scan automatique) pour les codes

de trouble de diagnostic (DTC) ou de sélectionner un système

individuel pour lire les informations de version, lire les codes de

trouble, effacer les codes de trouble et lire les données en continu.

Identication du véhicule

Pour effectuer un Scan automatique ou un Diagnostic du système

individuel, vous devez d'abord identier votre véhicule. Appuyez sur

Diagnostics depuis l'écran d'accueil. Vous verrez le VIN et la marque

en haut de l'écran Diagnostics.

Scan automatique et Diagnostic du système individuel

Figure 4-2

1. Appuyez sur Marque, et une liste des marques de véhicules

s'afchera.

Identication via VIN

Le VIN vous permet d'identier le véhicule via VIN automatique ou

Entrer le VIN.

• VIN automatique - l'ArtiDiag700 lit et décode automatiquement le

numéro d'identication du véhicule (VIN).

• Entrer le VIN - entrez manuellement le VIN du véhicule pour

l'identier.

Identication via la marque

Remarque : Tous les véhicules ne prennent pas en charge

la lecture et le décodage automatiques du VIN via VIN

automatiques.

①

④

③

②

Icône de recherche

Appuyez sur l'icône de recherche pour afcher la barre

de recherche, et saisissez la marque du véhicule pour le

rechercher.

Toutes / Asiatiques / Européennes / Américaines / Chinoises

Sélectionnez dans ce menu les marques de véhicules

fabriquées dans certains pays. Tous les modèles / Modèles

asiatiques / Modèles européens / Modèles américains /

Modèles chinois.

Icône de tension de la batterie du véhicule

Tension de la batterie Afche la tension en temps réel de la

batterie de votre véhicule.

Options du fabricant (marque de véhicule)

①

②

③

④

Figure 4-3

2. Sélectionnez ou saisissez la marque de votre véhicule.

Remarque : Un mode de démonstration (option DEMO dans

la liste des Marques) est disponible pour vous aider à vous

familiariser avec les fonctions de diagnostic.

3. Sélectionnez Automatique / Manuel pour identier le véhicule.

Automatique

Saisissez manuellement le VIN ou appuyez sur Lire pour

obtenir le VIN, puis appuyez sur Conrmer. ArtiDiag décodera

automatiquement le VIN pour identier le véhicule.

Manuel

Sélectionnez manuellement les informations sur le véhicule pour

l'identier.

Un menu système s'afche après l'identication du véhicule.

Remarque : Les systèmes peuvent varier en fonction de la

marque, du modèle et de l'année du véhicule.

Le Scan automatique détecte les systèmes pris en charge par

le véhicule et récupère les DTC pour ces systèmes, offrant ainsi

un bilan de santé complet de votre véhicule. Effectuer un Scan

automatique avant et après une réparation peut aider à résoudre

les problèmes et à valider les réparations. Les rapports de pré et

post balayage vous permettent d'enregistrer l'état du véhicule

avant et après la réparation pour les comparer.

Pour effectuer un Scan automatique, appuyez sur le bouton Scan

automatique dans le coin inférieur, l'ArtiDiag700 commencera

à scanner les systèmes pris en charge par le véhicule, et la

récupération des DTC commencera automatiquement.

Scan automatique

Figure 4-4

Remarque : Selon la marque du véhicule, certaines de ces

fonctions peuvent ne pas être disponibles.

Effacer les DTC - appuyez pour effacer tous les DTC récupérés.

Rapport - appuyez pour enregistrer les résultats du scan en cours

au format de rapport. (Pour voir les rapports enregistrés, allez dans

Dossier>Rapports >Rapport système.)

En plus du Scan automatique, vous pouvez également sélectionner un

système individuel pour lire les informations de version, lire les codes

de trouble, effacer les codes de trouble et lire les données en continu.

1. Après l'identication du véhicule, sélectionnez le système duquel

vous souhaitez récupérer les DTC à partir du menu système.

2. Appuyez sur Lecture des codes de trouble dans le menu des

fonctions.

ArtiDiag communiquera avec l'ECU et récupérera et afchera les DTC

pour le système actuellement sélectionné.

Description des boutons

Réalisation d'un diagnostic du système individuel

Lecture des codes de trouble

Les résultats s'afchent progressivement à mesure que les systèmes

sont scannés.

Figure 4-5

3. Appuyez sur l'icône à droite pour ouvrir le menu d'options d'un

DTC particulier.

Figure 4-6

Lorsque cette icône s'allume, appuyez dessus pour

ouvrir une fenêtre qui vous permet de rechercher

sur Google plus d'informations sur le DTC.

Lorsque cette icône s'allume, appuyez pour afcher

la description détaillée du DTC.

Lorsque cette icône s'allume, appuyez dessus pour

voir l'instantané gé au moment où le DTC se

produit.

Lorsque cette icône s'allume, appuyez dessus pour

voir les mesures de réparation instructives.

Description des icônes

Rapport - appuyez pour enregistrer les DTC dans un format de

rapport. (Pour consulter les rapports enregistrés, accédez à Dossier >

Rapports > Rapport de codes de trouble.)

Effacer les DTC - appuyez pour effacer tous les DTC récupérés.

Description des boutons

Figure 4-7

1. Après avoir identié le véhicule, sélectionnez le système pour lequel

vous souhaitez effacer les DTC dans le menu système.

2. Appuyez sur Effacer les codes de trouble dans le menu des fonctions.

3. Appuyez sur OK lorsque les DTCs sont effacés.

1. Après avoir identié le véhicule, sélectionnez le système pour lequel

vous souhaitez lire les données en continu dans le menu système.

2. Appuyez sur Données en continu dans le menu des fonctions. Une

liste de données en continu s'afche.

Effacer les codes de trouble

Données en continu

Remarque :

1. La procédure d'effacement des DTCs doit être effectuée après la

réparation nécessaire. Une fois conrmé, les DTC et les données

gées stockées dans l'ECU seront effacés.

2. NE PAS DÉMARRER LE MOTEUR PENDANT L'EFFACEMENT

DES DTC.

Appuyez dessus pour afcher le ux de données

en temps réel sous forme d'un graphique en forme

d'onde.

- appuyez pour sélectionner les données en

continu que vous souhaitez afcher.

- appuyez pour afcher jusqu'à 6 ux de données

en continu sous forme de graphique.

- appuyez pour combiner jusqu'à 4 ux de

données en continu dans un graphique pour une

comparaison et une observation plus faciles.

- appuyez pour enregistrer et sauvegarder les

informations de ux de données en temps réel

pour la comparaison et l'analyse. Pour voir les

ux de données enregistrés, accédez à Dossier >

Données en continu enregistrées.

- appuyez pour enregistrer les valeurs actuelles des

ux de données en continu au format de rapport.

Pour consulter les rapports enregistrés, accédez

à Dossier > Rapports> Rapport de données en

continu.

Description des icônes

Description des boutons

Remarque :

SI LE VÉHICULE DOIT ÊTRE CONDUIT POUR VISUALISER LE FLUX

DE DONNÉES EN CONTINU, AYEZ TOUJOURS UNE DEUXIÈME

PERSONNE POUR VOUS AIDER. NE REGARDEZ PAS LE FLUX DE

DONNÉES EN CONDUISANT.

1. Après avoir identié le véhicule, sélectionnez le système pour lequel

vous souhaitez afcher les informations de version de l'ECU dans le

menu système.

2. Appuyez sur Information dans le menu des fonctions. Vous

pouvez ensuite voir les informations de version de l'ECU du système

sélectionné.

Lire les informations de version

4.3 OBDII/EOBD

La fonction OBDII / EOBD vous permet d'effectuer des diagnostics

liés aux émissions pour votre véhicule.

1. Appuyez sur OBDII/EOBD depuis l'écran d'accueil.

2. Sélectionnez votre méthode de communication : Scan automatique

ou Protocole.

Scan automatique - l'ArtiDiag700 communiquera automatiquement

avec le véhicule et identiera le protocole utilisé par le véhicule.

Protocole - vous permet de sélectionner manuellement le protocole

de communication.

3. Sélectionnez une fonction pour continuer.

4.3.1 Effectuer des diagnostics OBDII

Figure 4-8

Figure 4-9

Remarque :

Selon la marque du véhicule, certaines de ces fonctions peuvent

ne pas être disponibles.

Les options de fonction typiques peuvent inclure : DTC & FFD, Prêt I/

M, Données en continu, Moniteur embarqué, Test des composants,

Informations sur le véhicule et État du véhicule.

DTC & FFD (Données gées)

Cette fonction permet de récupérer et d'effacer les DTC stockés

dans l'ECU du véhicule et d'afcher les FFD des systèmes liés aux

émissions.

1. Lire les DTC

Cette fonction afche les DTC récupérés à partir des systèmes liés

aux émissions.

2. Effacer les DTC

Cette fonction vous permet d'effacer les DTC récupérés à partir des

systèmes liés aux émissions.

3. FFD

Cette fonction prend un instantané des données et des conditions

de fonctionnement lorsqu'une défaillance liée aux émissions se

produit.

Prêt I/M

Cette fonction vérie si les différents systèmes liés aux émissions du

véhicule fonctionnent correctement et sont prêts pour les tests I/M.

Elle peut également vérier l'état d'exécution du moniteur et

conrmer si la réparation d'une défaillance de la voiture a été effectuée

correctement.

Données en continu

Cette fonction afche les données en temps réel provenant de l'ECU

du véhicule.

Moniteur embarqué

Cette fonction afche les résultats des tests pour les composants et

systèmes liés aux émissions qui ne sont pas surveillés en continu.

Test des composants

Cette fonction permet d'envoyer des commandes de contrôle à

l'ECU du véhicule an de tester et de faire fonctionner les pièces et

composants du système.

Informations sur le véhicule

Cette fonction afche une liste d'informations (fournies par le fabricant

du véhicule) provenant de l'ECU du véhicule.

Les informations peuvent inclure :

• VIN.

• ID de calibration (CID).

• Numéro de vérication de calibration (CVN).

• Suivi des performances en cours pour les moteurs à allumage

commandé par étincelle (IUPR)

• Nom de l'ECU

État du véhicule

Cette fonction afche l'état du véhicule, y compris le moteur, la

transmission, les codes trouvés, l'état du MIL, les moniteurs et le

protocole.

Remarque :

1. La procédure d'effacement des DTC doit être effectuée après

la réparation nécessaire. Une fois conrmé, les DTC et les FFD

stockés dans l'ECU seront effacés.

2. NE PAS DÉMARRER LE MOTEUR PENDANT L'EFFACEMENT

DES DTC.

L'ArtiDiag700 vous permet d'envoyer instantanément un retour

d'information sur le diagnostic (avec des journaux de données de

diagnostic automatiquement attachés) lorsque vous rencontrez un

problème logiciel avec les opérations de diagnostic.

Pour envoyer un retour d'information sur le diagnostic :

1. Appuyez sur l'icône située en haut à droite de n'importe quel

écran avec cette icône.

2. Sélectionnez le type de problème.

3. Rédigez une description du problème.

4. Appuyez sur Envoyer pour envoyer le retour d'information.

4.3.2 Retour d'information sur le diagnostic

Remarque :

La fonction de retour d'information sur le diagnostic est

uniquement disponible avec le module de diagnostic.

Remarque :

Le véhicule ne doit être considéré prêt pour le contrôle et autorisé

à passer les émissions que si tous les tests requis ont été réussis.

4.4 Prêt I/M

Cette fonction vérie si les différents systèmes liés aux émissions du

véhicule fonctionnent correctement et sont prêts pour les tests I/M.

Elle peut également vérier l'état d'exécution du moniteur et

conrmer si la réparation d'une défaillance de la voiture a été

effectuée correctement.

Figure 4-10

4.5 Maintenance

Cette fonction vous offre 15 services de maintenance, dont la

réinitialisation de l'huile, l'adaptation des papillons des gaz, la

réinitialisation EPB, la réinitialisation de l'angle de braquage, la

régénération DPF, Purge ABS, la réinitialisation BMS, Codage

injecteur, Réinitialisation pression des pneus, Réinitialisation

AdBlue, Réinitialisation AFS, Calibration des fenêtres, Réinitialisation

Stop/Start, Réinitialisation A/F et Apparier boîte de vitesses.

4.5.1 Vue d'ensemble des services

Réinitialisation de l'huile (Oil)

Cette fonction permet de réinitialiser le témoin de service d'huile pour

le système de durée de vie de l'huile du moteur. Le système de témoin

d'huile du moteur calcule un intervalle optimal de vidange d'huile en

fonction des conditions de conduite du véhicule et des événements

météorologiques. Les réinitialisations d'huile sont nécessaires à chaque

changement d'huile moteur.

Adaptation des papillons des gaz (Throttle)

Si l'ECU est déconnecté accidentellement, ou si le papillon des gaz

est remplacé ou nettoyé, alors les actionneurs de papillon doivent

être initialisés via la fonction d'adaptation des papillons des gaz. Cela

réinitialise les données de l'ECU à son état initial an que le papillon

puisse réguler avec précision l'admission d'air.

Réinitialisation de l'angle de braquage (Steering)

Si le capteur d'angle de braquage est remplacé, ou si l'angle de

braquage est imprécis ou non centré, la fonction de réinitialisation

de l'angle de braquage doit être effectuée pour trouver la position

zéro relative. Avec cette position comme référence, l'ECU peut ensuite

calculer l'angle exact pour les braquages à gauche et à droite.

Réinitialisation BMS (BMS)

Après le remplacement de la batterie de voiture, l'unité de contrôle

de la batterie de voiture doit être réinitialisée. Cela effacera les

informations de défaut (telles qu'un niveau de batterie faible) an que

l'unité de contrôle puisse correspondre aux informations pertinentes

de la batterie nouvellement remplacée.

Régénération DPF (DPF)

Cette fonction est principalement utilisée pour la régénération des

ltres à particules diesel. Pour maintenir le bon fonctionnement des

ltres, elle élimine les particules par combustion et oxydation.

Réinitialisation de EPB (EPB)

Cette fonction vous permet de remplacer et de réinitialiser les

plaquettes de frein.

Il doit être effectué dans les cas suivants :

• Les plaquettes de frein et le capteur d'usure des plaquettes de frein

sont remplacés.

• Le voyant des plaquettes de frein est allumé.

• Le circuit du capteur de plaquettes de frein est court-circuité, il est

récupéré.

• Le servomoteur est remplacé.

Purge ABS (ABS)

Cette fonction vous permet d'effectuer des tests pour vérier les

conditions de fonctionnement du système de freinage antiblocage

(ABS).

Il doit être effectué dans les cas suivants :

• Lorsque les conduites de l'ABS contiennent de l'air.

• Lorsque l'ordinateur ABS, la pompe ABS, le maître-cylindre de frein,

le cylindre de frein, la conduite de frein ou le liquide de frein sont

remplacés.

Codage de l'Injecteur (Injector)

Cette fonction peut écrire le code réel de l'injecteur ou réécrire le code

dans l'ECU au code de l'injecteur du cylindre correspondant, an

d'avoir un contrôle plus précis ou de corriger la quantité d'injection du

cylindre.

Il doit être effectué dans les cas suivants :

Après le remplacement de l'ECU ou de l'injecteur.

Réinitialisation de la pression des pneus (TPMS)

Cette fonction est utilisée pour réinitialiser la pression des pneus et

d'éteindre le voyant de défaut de pression des pneus lorsque le voyant

de défaut de pression des pneus de la voiture est allumé.

Réinitialisation AdBlue (AdBlue)

Une fois le liquide de traitement des gaz d'échappement diesel (urée

pour voiture) remplacé ou rempli, une opération de réinitialisation de

l'urée est nécessaire.

Réinitialisation AFS (AFS)

Cette fonction vous permet d'initialiser le système de phares adaptatifs.

Étalonnage des vitres (Windows)

Cette fonction peut effectuer une correspondance des vitres de porte

pour récupérer la mémoire initiale de l'ECU et récupérer la fonction de

montée et de descente automatique des vitres électriques.

Réinitialisation Stop/Start (Stop/Start)

Cette fonction peut ouvrir ou fermer la fonction de démarrage/arrêt

automatique en dénissant la fonction cachée dans l'ECU (à condition

que le véhicule dispose d'une fonction cachée correspondante prise

en charge par le matériel).

Réinitialisation A/F (A/F)

Cette fonction peut dénir ou apprendre les paramètres du rapport

air/carburant.

Correspondance de la boîte de vitesses (Gearbox)

Cette fonction permet de compléter l'auto-apprentissage de la boîte

de vitesses pour améliorer la qualité du changement de vitesse.

Elle doit être effectuée lorsque la boîte de vitesses est démontée ou

réparée (après déconnexion de la batterie de la voiture), ce qui peut

entraîner un retard de changement de vitesse ou des problèmes de

choc.

Figure 4-11

Pour effectuer une réinitialisation de service :

1. Appuyez sur Maintenance depuis l'écran d'accueil et un menu de

fonctions s'afchera.

4.5.2 Étapes

2. Sélectionnez la fonction que vous souhaitez effectuer.

3. Identiez le véhicule via le VIN ou la Marque (pour plus d'informations

sur les opérations d'identication, reportez-vous à l'identication du

véhicule dans le Scan automatique et le diagnostic individuel des

systèmes). Puis accédez à l'écran de la fonction sélectionnée.

4. Suivez les instructions à l'écran pour effectuer la réinitialisation du

service.

Figure 4-12

4.6 Tension de la batterie

Cette fonction afche la tension en temps réel de la batterie de

votre véhicule.

4.7 Mise à jour

Cette fonction vous permet de mettre à jour le logiciel de diagnostic

spécique au véhicule s'il existe une nouvelle version disponible.

Pour effectuer la fonction de mise à jour :

1. Appuyez sur Mise à jour depuis l'écran d'accueil et l'écran de mise

à jour s'afchera.

Figure 4-13

2. Appuyez sur Télécharger pour mettre à jour ou télécharger le

logiciel.

Remarque :

Vous pouvez également appuyer sur Sélectionner en haut à

droite pour sélectionner et mettre à jour plusieurs logiciels en lot.

Figure 4-14

4.8 Dossier

Cette fonction donne accès aux rapports (Tous, Rapports système,

Rapport de codes de défaut et Rapports de ux de données),

enregistrement de données en continu, captures d'écran et

enregistrements d'écran.

Appuyez dessus pour rechercher un rapport

spécique

Appuyez pour sélectionner en lot et supprimer des

rapports

Descriptions des boutons

4.8.1 Rapports

1. Appuyez sur Dossier > Rapports.

2. Sélectionnez un rapport spécique pour afcher les détails de ce

rapport.

4.8.2 Enregistrement de données en continu

1. Appuyez sur Dossier > Enregistrement de données en continu pour

afcher la liste des ux de données enregistrés.

2. Appuyez sur un ux de données spécique pour lire la vidéo

enregistrée de ce ux de données.

4.8.3 Captures d'écran

Appuyez sur Dossier > Capture d'écran pour afcher les captures

d'écran enregistrées lors de l'utilisation de l'ArtiDiag700.

4.8.4 Enregistrements d'écran

Appuyez sur Dossier > Enregistrement d'écran pour afcher

les enregistrements d'écran enregistrés lors de l'utilisation de

l'ArtiDiag700.

4.9 Bibliothèque

Le Guide de réparation DTC est une base de données basée sur

l'expérience qui fournit des informations spéciques aux codes, y

compris des correctifs populaires et des étapes de réparation pour

identier les défauts.

Pour utiliser le Guide de réparation DTC :

Appuyez sur Bibliothèque > Guide de réparation DTC. Entrez un DTC

dans la barre de recherche.

Pour consulter les bulletins de service technique :

Appuyez sur Bibliothèque > Bulletins de service technique.

Sélectionnez la marque du véhicule, le modèle, l'année, le système et

le sous-système, puis appuyez sur Suivant. Une liste des bulletins de

service technique OEM émis pour le véhicule sélectionné s'afchera.

Appuyez sur le bulletin désiré pour afcher le contenu complet.

Pour voir l'emplacement du DLC :

Appuyez sur Bibliothèque > Emplacement du DLC. Sélectionnez la

marque du véhicule, le modèle et l'année, puis appuyez sur Suivant.

Une image de l'emplacement du DLC pour le véhicule sélectionné

s'afchera.

4.9.1 Guide de réparation DTC

4.9.2 Bulletins de service technique

4.9.3 Emplacement du DLC

La fonction Informations utilisateur donne accès à Mon prol, Mise à

jour du micrologiciel, Commentaires des clients, Informations sur le

magasin, Mise à jour du système et Paramètres.

4.10 Informations utilisateur

Vous pouvez appuyer sur la photo de prol dans l'écran des

Informations utilisateur pour accéder à la page Mon Prol. Avec cette

fonction, vous pouvez modier votre photo de prol/pseudonyme,

afcher votre identiant TOPDON, changer le mot de passe et

supprimer votre compte TOPDON.

Cette fonction vous permet d'écrire un commentaire sur le produit à

l'équipe du service après-vente TOPDON.

Vous permet de mettre à jour le rmware si une nouvelle version est

disponible.

Vous permet de sauvegarder les informations du magasin de

réparation.

Vous permet de mettre à jour le logiciel si une nouvelle version est

disponible.

4.10.1 Mon Prol

4.10.3 Commentaires des clients

4.10.2 Mise à jour du rmware

4.10.4 Informations du magasin

4.10.5 Mise à jour du système

La bibliothèque des voyants d'avertissement fournit des informations

sur les voyants d'avertissement du tableau de bord, y compris les

descriptions des voyants, les impacts sur la conduite, les causes

typiques, les mesures à prendre et les FAQ pertinentes.

Pour consulter la bibliothèque des voyants d'avertissement :

Appuyez sur Bibliothèque > Bibliothèque des voyants

d'avertissement. Une liste des voyants d'avertissement s'afchera.

Appuyez sur le voyant d'avertissement désiré pour afcher les détails.

4.9.4 Bibliothèque des voyants d'avertissement

La fonction Paramètres vous permet de régler le WLAN, l'heure et la

date, les langues/unités, le VIN automatique, de vérier le stockage

et de réinitialiser l'ArtiDiag700 aux paramètres d'usine, de consulter

les informations de version de l'ArtiDiag700, de mettre à jour

l'ArtiDiag700, de consulter les conditions d'utilisation et la politique

de condentialité, de régler le temps de verrouillage automatique, de

consulter les informations sur la tablette et de vous déconnecter de

votre compte TOPDON.

VIN automatique : Avec cette fonction activée, l'ArtiDiag700 effectuera

automatiquement le VIN automatique pour le diagnostic du véhicule

une fois que le VCI de l'appareil est détecté comme connecté à la DLC

du véhicule. Cette fonction est désactivée par défaut.

4.10.6 Paramètres

SECTION 5 SPÉCIFICATIONS

Écran tactile de 1280 * 720

32G

3350 mAh/3.7 V

9-18 V

-10 °C to 50 °C (14 °F to 122°F)

-20 °C to 70 °C (-4°F to 158°F)

8.9*5.3*1.56 in. (225.15*135.15*39.7 mm)

578 g (20.39 oz)

Écran d'afchage

RAM

ROM

Batterie

Plage de tension d'entrée

Température de travail

Température de stockage

Dimensions (L x l x H)

Poids

Q : Que dois-je faire en cas d'erreur de communication?

R : Suivez les étapes ci-dessous pour identier le problème :

1) Vériez si l'allumeur est ON.

2) Vériez si le câble de diagnostic ArtiDiag OBD-II est correctement

branché sur la prise DLC du véhicule.

3) Éteignez l'allumeur. Rallumez-le après 10 secondes et poursuivez

l'opération.

4) Vériez si le module de contrôle de véhicule est défectueux.

Q : Quelles fonctions spéciales prend en charge l'ArtiDiag700 ?

R : L'ArtiDiag700 prend en charge 15 fonctions spéciales, dont la

réinitialisation de l'huile, l'adaptation des papillons des gaz, la

réinitialisation EPB, la réinitialisation de l'angle de braquage, la

régénération DPF, Purge ABS, la réinitialisation BMS, Codage

injecteur, Réinitialisation pression des pneus, Réinitialisation AdBlue,

Réinitialisation AFS, Calibration des fenêtres, Réinitialisation Stop/Start,

Réinitialisation A/F et Apparier boîte de vitesses.

Q : Dois-je mettre à jour le micrologiciel avant d'utiliser l'ArtiDiag700 pour

la première fois ?

R : Oui. Le micrologiciel se mettra automatiquement à jour vers la

dernière version. Vous pouvez également appuyer sur Informations

utilisateur > Mise à jour du micrologiciel pour mettre à jour le

micrologiciel manuellement.

Q : Pourquoi l'écran de l'ArtiDiag700 clignote-t-il lorsque le moteur

fonctionne ?

R : C'est un phénomène normal causé par des interférences

électromagnétiques.

Q : Comment faire une capture d'écran ?

R : Faites glisser vers le bas et appuyez sur Capture d'écran, puis appuyez

sur l'icône sur l'écran pour effectuer une capture d'écran. Pour

afcher les images enregistrées, appuyez sur Dossier > Captures

d'écran.

SECTION 6 FAQ

SECTION 7 GARANTIE

Garantie limitée d'un an de TOPDON

TOPDON garantit à l'acheteur initial que les produits de la société sont

exempts de tout défaut matériel et de fabrication pendant 12 mois à

compter de la date d'achat (période de garantie).

Pour les défauts signalés pendant la période de garantie, TOPDON

réparera ou remplacera la pièce ou le produit défectueux selon l'analyse

et la conrmation de son support technique.

TOPDON ne sera pas responsable des dommages accessoires ou

indirects résultant de l'utilisation, de la mauvaise utilisation ou du

montage de l'appareil.

S'il y a un conit entre la politique de garantie de TOPDON et les lois

locales, les lois locales prévaudront.

Cette garantie limitée est nulle dans les conditions suivantes :

• Mauvaise utilisation, démontage, modication ou réparation par des

magasins ou des techniciens non autorisés.

• Manipulation négligente et violation des règles de fonctionnement.

Avis :

Toutes les informations contenues dans ce manuel sont basées sur

les dernières informations disponibles au moment de la publication

et aucune garantie ne peut être donnée quant à leur exactitude

ou leur exhaustivité. TOPDON se réserve le droit d'apporter des

modications à tout moment sans préavis.

Scannez le code QR pour obtenir plus d'assistance !

DEUTSCH

SICHERHEIT STEHT IMMER AN ERSTER

STELLE!

Um Ihre Sicherheit, die Sicherheit anderer und

um Schäden am Produkt und Ihrem Fahrzeug zu

vermeiden, LESEN SIE DIESE ANLEITUNG SORGFÄLTIG

DURCH UND STELLEN SIE SICHER, DASS SIE ALLE

SICHERHEITSANWEISUNGEN UND HINWEISE

VOLLSTÄNDIG VERSTANDEN HABEN, BEVOR SIE

DAS GERÄT IN BETRIEB NEHMEN. Sie müssen auch

das Servicehandbuch des Fahrzeugs lesen und die

angegebenen Vorsichtsmaßnahmen oder Anweisungen

vor und während jeder Prüfung oder Serviceverfahren

beachten.

Halten Sie sich, Ihre Kleidung und andere Gegenstände

von beweglichen oder heißen Motorteilen fern

und vermeiden Sie den Kontakt mit elektrischen

Verbindungen.

BETRIEBEN SIE DAS FAHRZEUG NUR IN EINER

GUT BELEUCHTETEN GEGEND, da das Fahrzeug

Kohlenmonoxid, ein giftiges und gefährliches Gas, sowie

Feinstaub erzeugt, wenn der Motor läuft.

TRAGEN SIE IMMER zugelassene SCHUTZBRILLEN, um

Schäden durch scharfe Gegenstände und ätzende

Flüssigkeiten zu vermeiden.

RAUCHEN SIE NICHT UND HALTEN SIE KEINE OFFENEN

FLAMMEN IN DER NÄHE DES FAHRZEUGS, wenn Sie Tests

durchführen. Die Dämpfe von Treibstoff und Batterien

sind hochentzündlich.

VERSUCHEN SIE NICHT, DAS PRODUKT WÄHREND DER

FAHRT ZU BEDIENEN. Jede Ablenkung kann einen Unfall

verursachen.

SCHALTEN SIE DIE ZÜNDUNG AUS, BEVOR SIE DAS

PRODUKT AN DEN DATENLINKANSCHLUSS (DLC) DES

FAHRZEUGS ANSCHLIESSEN ODER ABTRENNEN, um eine

Beschädigung des Produkts oder der elektronischen

Komponenten des Fahrzeugs zu vermeiden.

LESEN SIE ALLE ANWEISUNGEN VOR DEM GEBRAUCH

ABSCHNITT 1 WAS IST IN DER BOX?

• ArtiDiag700

• OBD-II-Diagnosekabel

• USB-Kabel (USB-A auf USB-C)

• Schnellstartanleitung

• Tragetasche

ABSCHNITT 2 PRODUKTÜBERSICHT

Abb. 2-1

Strom-/Bildschirm-Aus-Taste

Drücken Sie lange auf die Taste, um das ArtiDiag700

einzuschalten. Halten Sie erneut gedrückt, um die Symbolleiste

"Ausschalten/Neustarten/Abbrechen" anzuzeigen, und tippen

Sie dann auf die gewünschte Option.

Drücken Sie kurz auf die Taste, um den Bildschirm aufzuwecken/

zu sperren.

DB15 Diagnosekabelanschluss

Datenkabelverbindung zum Anschluss des ArtiDiag700 an

einen Fahrzeugdatenverbindungsstecker (DLC).

Fünf-Zoll-Touchscreen

OK-Taste

Dient zur Bestätigung der aktuellen Auswahl oder Operation.

Richtungstasten

Dient zum Bewegen des Cursors oder der Markierung in die

jeweilige Richtung:

Oben

Unten

Links

Rechts

Rücktaste

Dient zum Zurückzukehren zur zuvor angezeigten Seite.

USB-C-Ladeanschluss

Zur Datenübertragung und zum Laden (5 V, 2 A)

Audio-Lautsprecher

ABSCHNITT 3 ERSTE SCHRITTE

3.1 Grundlegende Einstellungen

Drücken und halten Sie die Ein-/Aus-Taste 3 Sekunden lang, um

den ArtiDiag700 einzuschalten. Befolgen Sie die untenstehenden

Schritte, um den ArtiDiag700 einzurichten.

1. Wählen Sie die gewünschte Systemsprache aus.

2. Wählen Sie die entsprechende Region und Zeitzone aus.

Abb. 3-2

Abb. 3-1

3. Kongurieren Sie die WLAN-Verbindung. Wählen Sie ein WLAN

aus der gescannten Liste aus und geben Sie das Passwort ein.

4. Loggen Sie sich in Ihr TOPDON-Konto ein. (Wenn Sie noch kein

Konto haben, registrieren Sie sich bitte mit Ihrer E-Mail-Adresse).

Abb. 3-4

Abb. 3-3

5. Nachdem Sie sich in Ihrem TOPDON-Konto angemeldet haben,

wird der Startbildschirm angezeigt.

Hinweis:

Es wird empfohlen, die Software zu aktualisieren, um einen besseren

Service zu erhalten, wenn eine neue Version im Modul "Systemupdate"

verfügbar ist.

3.2 Verbindung des ArtiDiag700 mit dem DLC des Fahrzeugs

Verwenden Sie das mitgelieferte OBD-II-Diagnosekabel, um das

ArtiDiag700 mit dem DLC des Fahrzeugs zu verbinden (siehe

Abbildung 3-6). Der DLC-Anschluss des Fahrzeugs bendet sich

normalerweise unter dem Armaturenbrett. Nachdem das DLC des

Fahrzeugs ordnungsgemäß mit dem ArtiDiag700

ist, ändert sich das Symbol in .

Wenn Sie Probleme bei der Lokalisierung des DLC-Anschlusses

haben, gehen Sie bitte zu "Bibliothek" > "DLC-Standort", um weitere

Details zu erhalten, oder konsultieren Sie das Servicehandbuch des

Fahrzeugs.

Abb. 3-5

verbunden

Hinweis:

Stellen Sie sicher, dass die Zündung immer ausgeschaltet ist, bevor Sie

das Gerät einstecken.

3.3 Drehen Sie die Zündung auf die Position "EIN" (siehe

Abbildung 3-7)

Wenn Ihr Fahrzeug mit einem schlüssellosen Startsystem

ausgestattet ist und das Zündschloss eine "Motor-Start-Stopp"-Taste

hat (siehe Abbildung 3-8), drücken Sie die "Motor-Start-Stopp"-

Taste, bis sich das Fahrzeug im "EIN"-Modus bendet. Betätigen

Sie nicht die Bremse, während Sie die "Motor-Start-Stopp"-Taste

drücken, da Sie sonst das Fahrzeug starten, anstatt es in die "EIN"-

Stellung zu bringen.

Die Art der Zündung ist je nach Fahrzeugmodell unterschiedlich.

Für weitere Details konsultieren Sie bitte das Servicehandbuch des

Fahrzeugs.

Sie sind jetzt bereit, mit der Diagnose des Fahrzeugs zu beginnen.

Abb. 3-7 Abb. 3-8

ENGINE

START

STOP

Abb. 3-6

ABSCHNITT 4 VERWENDUNG IHRES

ARTIDIAG

4.1 Startbildschirm

Funktionssymbole

Ermöglicht die Durchführung von

Diagnosefunktionen, einschließlich

des Lesens von Diagnostic Trouble

Codes (DTCs), des Löschens von DTCs,

des Einsehens des Datenstroms und

des Lesens von Versionsinformationen

des elektronischen Steuergeräts

(ECU).

Ermöglicht die Durchführung von

emissionsbezogenen Diagnosen für Ihr

Fahrzeug.

Diagnostik

OBDII/EOBD

Abb. 4-1

Zeigt die Spannung der

Fahrzeugbatterie in Echtzeit an.

Ermöglicht den schnellen Zugriff auf

den Status der emissionsrelevanten

Systeme.

Batteriespannung

I/M

(Inspektion

und Wartung)

Bereitschaft

Bietet 15 Wartungsdienste,

darunter Öl zurücksetzen,

Drosselklappenanpassung,

EPB zurücksetzen, Lenkwinkel

zurücksetzen, DPF-Regeneration,

ABS-Blutung, BMS zurücksetzen,

Injektorcodierung, Reifendruck

zurücksetzen, AdBlue zurücksetzen,

AFS zurücksetzen, Windows-

Kalibrierung, Stopp/Start

zurücksetzen, A/F zurücksetzen und

GearBox-Matching.

Ermöglicht es Ihnen,

die fahrzeugspezische

Diagnosesoftware zu aktualisieren,

wenn eine neue Version verfügbar ist.

Ermöglicht den Zugriff auf Berichte

(Systembericht, Fehlercodebericht

und Datenstrombericht), Live-

Datenaufzeichnung, Screenshots und

Bildschirmaufzeichnung.

Wartung

Aktualisieren

Ordner

Enthält eine OBD-II Generische

DTC-Reparaturanleitung,

technische Servicebulletins, DLC-

Standortinformationen und

eine Warnleuchtenbibliothek,

die Referenzinformationen zur

Fahrzeuginspektion, Diagnose und

Reparatur bereitstellt.

Bibliothek

4.2 Diagnose

Mit dem Diagnosemodul können Sie unterstützte Fahrzeugsysteme

(Auto Scan) nach Diagnose-Fehlercodes (DTCs) scannen oder ein

einzelnes System auswählen, um Versionsinformationen lesen,

Fehlercode lesen, Fehlercode löschen und Datenstrom lesen.

Identizierung des Fahrzeugs

Um einen Auto-Scan oder eine individuelle Systemdiagnose

durchzuführen, müssen Sie zunächst Ihr Fahrzeug identizieren.

Tippen Sie auf dem Startbildschirm auf Diagnostik. Sie können VIN

und Marke Oben auf dem Diagnosebildschirm sehen.

Auto-Scan und individuelle Systemdiagnose

Abb. 4-2

Ermöglicht den Zugriff auf Mein Prol,

Firmware-Update, Kundenfeedback,

Shop-Info, System-Update und

Einstellungen.

Benutzer-Info

①

④

③

②

Suchsymbol

Tippen Sie auf das Suchsymbol, um die Suchleiste aufzurufen,

und geben Sie die Marke des Fahrzeugs ein, um es zu suchen.

Alle / Asiatisch / Europäisch / Amerikanisch / Chinesisch

Wählen Sie aus diesem Menü, um die in bestimmten Ländern

hergestellten Fahrzeugmarken zu ltern. Alle Modelle /

Asiatische Modelle / Europäische Modelle / Amerikanische

Modelle / Chinesische Modelle.

①

②

Abb. 4-3

1. Tippen Sie auf Marke, und eine Liste der Fahrzeugmarken wird

angezeigt.

Identizierung über VIN

VIN ermöglicht die Identizierung des Fahrzeugs über Auto VIN oder

VIN eingeben.

• Auto VIN - der ArtiDiag700 liest und dekodiert automatisch die

Fahrzeugidentikationsnummer (VIN).

• VIN eingeben - geben Sie die Fahrzeug-VIN manuell ein, um das

Fahrzeug zu identizieren.

Identizierung über Marke

Hinweis:

Nicht alle Fahrzeuge unterstützen das automatische Lesen und

Dekodieren der Fahrgestellnummer über Auto VIN.

Symbol für die Spannung der Fahrzeugbatterie

Zeigt die Spannung der Fahrzeugbatterie in Echtzeit an.

Hersteller (Fahrzeugmarke) Optionen

③

④

2. Wählen Sie oder geben Sie die Marke Ihres Fahrzeugs ein.

Hinweis:

Ein Demonstrationsmodus (DEMO Option auf der Marke -Liste) hilft

Ihnen, sich mit den Diagnosefunktionen vertraut zu machen.

3. Wählen Sie Automatisch / Manuell, um das Fahrzeug zu

identizieren.

Automatisch

Geben Sie die Fahrgestellnummer manuell ein oder tippen Sie auf

Lesen, um die Fahrgestellnummer zu erfassen, und tippen Sie dann

auf Bestätigen. ArtiDiag wird automatisch die VIN entschlüsseln,

um das Fahrzeug zu identizieren.

Manuell

Wählen Sie die Fahrzeuginformationen manuell aus, um das

Fahrzeug zu identizieren. Nachdem das Fahrzeug identiziert

wurde, wird ein Systemmenü angezeigt.

Hinweis: Die Systeme können je nach Fahrzeugmarke, -modell und

-jahr variieren.

Abb. 4-4

DTCs löschen - tippen Sie auf , um alle abgerufenen DTCs zu löschen.

Bericht - tippen Sie auf , um die aktuellen Scanergebnisse im

Berichtsformat zu speichern. (Um die gespeicherten Berichte

anzuzeigen, gehen Sie zu Ordner > Berichte > Systembericht.)

Zusätzlich zu Auto Scan können Sie auch ein einzelnes System

auswählen, um Versionsinformationen zu lesen, Fehlercode zu lesen,

Fehlercode zu löschen und Datenstrom zu lesen.

Tastenbeschreibung

Individuelle Systemdiagnosen durchführen

Abb. 4-5

Die Auto-Scan-Funktion erkennt die von Ihrem Fahrzeug

unterstützten Systeme und ruft die Fehlercodes (DTCs) für

diese Systeme ab, um eine umfassende Fahrzeugdiagnose

durchzuführen. Die Durchführung eines Auto-Scans vor und nach

einer Reparatur kann bei der Fehlersuche und Validierung von

Reparaturen helfen. Die Vor- und Nach-Scan-Berichte ermöglichen

es Ihnen, den Zustand des Fahrzeugs vor und nach der Reparatur

zu dokumentieren, um einen Vergleich durchzuführen.

Um einen Auto Scan durchzuführen, tippen Sie auf die Auto Scan-

Schaltäche in der unteren Ecke. Der ArtiDiag700 beginnt mit

dem Scannen der vom Fahrzeug unterstützten Systeme, und die

Fehlercodeabfrage wird automatisch starten.

Die Ergebnisse werden schrittweise angezeigt, während die

Systeme gescannt werden.

Auto-Scan

Hinweis: Je nach Fahrzeugmarke sind einige Funktionen

möglicherweise nicht verfügbar.

1. Nachdem das Fahrzeug identiziert wurde, wählen Sie das System,

für das Sie DTCs abrufen möchten, aus dem Systemmenü aus.

2. Tippen Sie auf Fehlercode lesen im Funktionsmenü.

ArtiDiag wird mit der ECU kommunizieren, um die aktuellen DTCs

(Diagnose-Fehlercodes) für das ausgewählte System abzurufen und

anzuzeigen.

3. Tippen Sie auf das Symbol auf der rechten Seite, um das

Optionsmenü eines bestimmten DTC zu öffnen.

Fehlercode lesen

Abb. 4-6

1. Nachdem das Fahrzeug identiziert wurde, wählen Sie das System,

für das Sie die DTCs löschen möchten, aus dem Systemmenü aus.

2. Tippen Sie auf Fehlercode löschen im Funktionsmenü.

3. Tippen Sie auf OK , wenn die DTCs gelöscht sind.

Fehlercode löschen

Hinweis:

1. Das Verfahren zum Löschen von DTCs sollte durchgeführt werden,

nachdem die erforderliche Reparatur abgeschlossen wurde. Nach

Bestätigung werden die in der ECU gespeicherten DTCs und Freeze-

Daten gelöscht.

2. STARTEN SIE DEN MOTOR NICHT, WÄHREND SIE DIE DTCS

LÖSCHEN.

Wenn dieses Symbol aueuchtet, tippen Sie

darauf, um ein Fenster zu öffnen, in dem Sie nach

weiteren Informationen zum DTC auf Google

suchen können.

Wenn dieses Symbol aueuchtet, tippen Sie

hier, um die ausführliche Beschreibung des DTC

anzuzeigen.

Wenn dieses Symbol aueuchtet, tippen Sie auf,

um das Standbild anzuzeigen, das zum Zeitpunkt

des Auftretens des DTC aufgenommen wurde.

Wenn dieses Symbol aueuchtet, tippen Sie

auf, um die instruktiven Reparaturmaßnahmen

anzuzeigen.

Symbolbeschreibung

Bericht - tippen Sie auf , um die DTCs im Berichtsformat zu speichern.

(Um die gespeicherten Berichte anzuzeigen, gehen Sie zu Ordner >

Berichte > Fehlercode-Bericht.)

DTCs löschen - tippen Sie auf , um alle abgerufenen DTCs zu löschen.

Tastenbeschreibung

Abb. 4-7

1. Nachdem das Fahrzeug identiziert wurde, wählen Sie das System,

für das Sie den Datenstrom lesen möchten, aus dem Systemmenü

aus.

2. Tippen Sie auf Live-Daten im Funktionsmenü. Eine Datenstromliste

wird angezeigt.

Echtzeitdaten

Tippen Sie auf , um den Echtzeit-Datenstrom in

einem Wellenmusterdiagramm anzuzeigen.

- tippen Sie auf , um die Datenströme auszuwählen,

die angezeigt werden sollen.

- tippen Sie auf , um bis zu 6 Datenströme im

Diagramm anzuzeigen.

- tippen Sie, um bis zu 4 Datenströme in einem

Diagramm zu kombinieren, um den Vergleich und

die Beobachtung zu erleichtern.

Symbolbeschreibung

Tastenbeschreibung

1. Nachdem das Fahrzeug identiziert wurde, wählen Sie im

Systemmenü das System aus, für das Sie die Informationen zur ECU-

Version anzeigen möchten.

2. Tippen Sie im Funktionsmenü auf Informationen. Dann können

Sie die Informationen zur ECU-Version des ausgewählten Systems

anzeigen.

Versionsinformationen anzeigen

4.3 OBDII / EOBD

Mit der OBDII-/EOBD-Funktion können Sie eine emissionsbezogene

Diagnose für Ihr Fahrzeug durchführen.

1. Tippen Sie im Startbildschirm auf OBDII/EOBD.

2. Wählen Sie Ihre Kommunikationsmethode: Auto-Scan oder

Protokoll.

4.3.1 OBDII-Diagnose durchführen

Hinweis:

WENN DAS FAHRZEUG GEFAHREN WERDEN MUSS, UM DEN

LIVE-DATENSTROM ZU SEHEN, SOLLTE IMMER EINE ZWEITE

PERSON DABEI SEIN. BEOBACHTEN SIE DEN DATENSTROM NICHT

WÄHREND DER FAHRT.

- Tippen Sie auf, um Echtzeit-

Datenstrominformationen für Vergleiche und

Analysen aufzuzeichnen und zu speichern. Um die

aufgezeichneten Datenströme anzusehen, gehen

Sie zu Ordner > Live-Datenaufzeichnung.

- tippen Sie auf , um die aktuellen Datenstromwerte

im Berichtsformat zu speichern. Um die

gespeicherten Berichte anzuzeigen, gehen Sie zu

Ordner > Berichte > Datenstrombericht.

Auto Scan - das ArtiDiag700 kommuniziert automatisch mit dem

Fahrzeug und erkennt, welches Protokoll das Fahrzeug verwendet.

Protokoll - ermöglicht die manuelle Auswahl des

Kommunikationsprotokolls.

3. Wählen Sie eine Funktion aus, um fortzufahren.

Abb. 4-8

Abb. 4-9

Hinweis:

Je nach Fahrzeugmarke sind einige Funktionen möglicherweise

nicht verfügbar.

I/M-Bereitschaft

Diese Funktion überprüft, ob die verschiedenen emissionsbezogenen

Systeme des Fahrzeugs ordnungsgemäß funktionieren und für die

I/M-Prüfung bereit sind.

Es kann auch den Betriebsstatus des Monitors überprüfen und

bestätigen, ob die Reparatur eines Autofehlers korrekt durchgeführt

wurde.

Echtzeitdaten

Diese Funktion zeigt die Echtzeit-Live-Daten und Parameter von der

ECU des Fahrzeugs.

On-Board-Monitor

Diese Funktion zeigt die Prüfergebnisse für emissionsrelevante

Hinweis:

1. Das Verfahren zum Löschen von DTCs sollte durchgeführt werden,

nachdem die erforderliche Reparatur durchgeführt wurde. Nach der

Bestätigung werden die DTCs und FFDs, die im Steuergerät (ECU)

gespeichert sind, gelöscht.

2. STARTEN SIE DEN MOTOR NICHT, WÄHREND SIE DIE DTCS

LÖSCHEN.

Typische Funktionsoptionen können sein: DTC & FFD,

I/M-Bereitschaft, Live-Daten, On-Board-Monitor, Komponententest,

Fahrzeuginformationen und Fahrzeugstatus.

DTC & FFD (Standbild-Daten)

Diese Funktion hilft beim Abrufen und Löschen von DTCs, die

in der ECU des Fahrzeugs gespeichert sind, und zeigt FFD der

emissionsbezogenen Systeme an.

1. DTCs lesen

Diese Funktion zeigt die von den emissionsrelevanten Systemen

abgerufenen DTCs an.

2. DTCs löschen

Mit dieser Funktion können Sie die von den emissionsrelevanten

Systemen abgerufenen DTCs löschen.

3. FFD

Diese Funktion erstellt eine Momentaufnahme der Daten und

Betriebsbedingungen, wenn eine emissionsbezogene Störung

auftritt.

Komponenten und Systeme des Antriebsstrangs an, die nicht

kontinuierlich überwacht werden.

Komponententest

Diese Funktion hilft, Steuerbefehle an die ECU des Fahrzeugs zu

senden, um die Systemteile und -komponenten zu testen und zu

betreiben.

Fahrzeug-Informationen

Diese Funktion zeigt eine Liste von Informationen (die vom

Fahrzeughersteller bereitgestellt werden) aus der ECU des Fahrzeugs

an.

Die Informationen können Folgendes umfassen:

• VIN.

• Kalibrierungs-ID (CID).

• Kalibrierungsverizierungsnummer (CVN)

• Leistungsüberwachung im Betrieb für einen Ottomotor (IUPR)

• ECU-Name

Fahrzeugstatus

Diese Funktion zeigt den Status des Fahrzeugs an, einschließlich

Motor, Getriebe, gefundene Codes, MIL-Status, Monitore und Protokoll.

Mit dem ArtiDiag700 können Sie sofort ein Diagnose-

Feedback senden (mit automatisch angehängten Protokollen

der Diagnosedaten), wenn Sie ein Softwareproblem bei den

Diagnosevorgängen feststellen.

So senden Sie ein Diagnose-Feedback:

1. Tippen Sie auf das Symbol , das sich in der oberen rechten

Ecke jedes Bildschirms mit diesem Symbol bendet.

2. Wählen Sie den Typ des Problems.

3. Schreiben Sie eine Beschreibung des Problems.

4. Tippen Sie auf Senden, um das Feedback zu senden.

4.3.2 Diagnose-Feedback

Hinweis:

Die Funktion Diagnose-Feedback ist nur mit dem Diagnosemodul

verfügbar.

Abb. 4-10

4.5 Wartung

Diese Funktion bietet lhnen 15 Wartungsdienste, darunter Öl

zurücksetzen, Drosselklappenanpassung, EPB zurücksetzen,

Lenkwinkel zurücksetzen, DPF-Regeneration, ABS-Blutung, BMS

zurücksetzen, Injektorcodierung, Reifendruck zurücksetzen, AdBlue

zurücksetzen, AFS zurücksetzen, Windows-Kalibrierung, Stopp/Start

zurücksetzen, A/F zurücksetzen und GearBox-Matching.

Hinweis:

Das Fahrzeug sollte nur als inspektionsbereit betrachtet und zur

Emissionsprüfung zugelassen werden, wenn alle erforderlichen

Tests bestanden wurden.

4.4 I/M-Bereitschaft

Diese Funktion überprüft, ob die verschiedenen

emissionsbezogenen Systeme des Fahrzeugs ordnungsgemäß

funktionieren und für die I/M-Prüfung bereit sind.

Es kann auch den Betriebsstatus des Monitors überprüfen und

bestätigen, ob die Reparatur eines Autofehlers korrekt durchgeführt

wurde.

Öl zurücksetzen (Oil)

Diese Funktion ermöglicht es Ihnen, die Ölserviceleuchte für das

Motorölwartungssystem zurückzusetzen. Das Motoröl-Lichtsystem

berechnet ein optimales Ölwechselintervall in Abhängigkeit von den

Fahrbedingungen und den Witterungsbedingungen des Fahrzeugs.

Öl-Zurücksetzen ist bei jedem Motorölwechsel erforderlich.

Drosselklappenanpassung (Throttle)

Wenn das Steuergerät versehentlich abgeklemmt wird oder

wenn die Drosselklappe ausgetauscht oder gereinigt wird,

müssen die Drosselklappenaktuatoren über die Funktion

Drosselklappenanpassung initialisiert werden. Dies setzt die Daten

des Motorsteuergeräts auf den Ausgangszustand zurück, damit der

Gashebel die Luftzufuhr genau regulieren kann.

Lenkwinkel zurücksetzen (Steering)

Wenn der Lenkwinkelsensor ausgetauscht wird oder der Lenkwinkel

ungenau oder nicht zentriert ist, muss die Funktion zum Zurücksetzen

des Lenkwinkels ausgeführt werden, um die relative Nullposition zu

nden. Mit dieser Position als Referenz kann das Motorsteuergerät

dann den genauen Winkel für das Lenken nach links und rechts

berechnen.

BMS zurücksetzen (BMS)

Nach dem Austausch der Fahrzeugbatterie muss das Steuergerät

der Fahrzeugbatterie zurückgesetzt werden. Dadurch

werden Fehlerinformationen (wie zum Beispiel eine niedrige

Batteriespannung) gelöscht, damit die Steuereinheit die relevanten

Informationen der neu eingebauten Batterie anpassen kann.

DPF-Regeneration (DPF)

Diese Funktion wird hauptsächlich für die Regeneration von

Dieselpartikelltern verwendet. Damit die Filter gut funktionieren,

entfernt er Partikel durch Verbrennung und Oxidation.

ABS-Blutung (ABS)

Diese Funktion kann die Überwachungseinheit der Autobatterie

zurücksetzen, indem die ursprünglichen Breakdown-Informationen

über den Mangel an Batterieleistung gelöscht werden, um die Batterie

neu zu matchen.

Es muss in den folgenden Fällen durchgeführt werden:

Mit dieser Funktion können Sie Tests durchführen, um die

Betriebsbedingungen des Antiblockiersystems (ABS) zu überprüfen.

Es muss in den folgenden Fällen durchgeführt werden:

• Wenn die ABS-Leitungen Luft enthalten.

• Wenn der ABS-Computer, ABS-Pumpe, Bremshauptzylinder,

Bremszylinder, Bremsleitung oder Bremsüssigkeit ersetzt wird.

4.5.1 Übersicht der Dienstleistungen

Injektor-Codierung (Injector)

Diese Funktion kann Injektor-tatsächlichen Code schreiben oder

Code im Steuergerät in den Injektorcode des entsprechenden

Zylinders umschreiben, um genauere Kontrolle oder korrekte

Zylindereinspritzmenge zu haben.

Es muss in den folgenden Fällen durchgeführt werden:Nach dem

Austausch des Steuergeräts oder Injektors.

Reifendruck zurücksetzen (TPMS)

Diese Funktion kann den Reifendruck zurücksetzen und den

Reifendruck-Fehlerindikator ausschalten, wenn die Reifendruck-

Fehlerindikator leuchtet.

EPB zurücksetzen (EPB)

Diese Funktion hilft Ihnen beim Austausch und Zurücksetzen der

Bremsbeläge.

Es muss in den folgenden Fällen durchgeführt werden:

• Die Bremsbeläge und der Verschleißsensor der Bremsbeläge werden

ausgetauscht.

• Die Bremsbeläge-Kontrollleuchte leuchtet.

• Die Bremsbeläge Sensor Schaltung ist kurz, die zurückgewonnen

wird.

• Der Servomotor wird ersetzt.

AdBlue Zurücksetzen (AdBlue)

Nach dem Ersetzen oder Auffüllen der Dieselabgasbehandlungsüssi

gkeit (Autoharnstoff) ist ein Harnstoff-Reset erforderlich.

AFS Zurücksetzen (AFS)

Mit dieser Funktion können Sie das adaptive Scheinwerfersystem

initialisieren.

Fensterkalibrierung (Windows)

Mit dieser Funktion können Sie eine Türfensteranpassung durchführen,

um den ursprünglichen Speicher der ECU wiederherzustellen und die

automatische Auf- und Abfahrfunktion des elektrischen Fensterhebers

wiederherzustellen.

Stopp/Start Zurücksetzen (Stop/Start)

Mit dieser Funktion können Sie die automatische Start-Stopp-

Funktion öffnen oder schließen, indem Sie die versteckte Funktion

in der ECU einstellen (vorausgesetzt, das Fahrzeug verfügt über eine

entsprechende versteckte Funktion, die von der Hardware unterstützt

wird).

A/F Zurücksetzen (A/F)

Mit dieser Funktion können Sie die Parameter für das Luft-/

Kraftstoffverhältnis einstellen oder lernen.

2. Wählen Sie die Funktion, die Sie ausführen möchten.

3. Identizieren Sie das Fahrzeug über die FIN oder die Marke (weitere

Informationen zu den Identizierungsvorgängen nden Sie unter

Identizierung des Fahrzeugs in Auto Scan und Individuelle

Systemdiagnose). Gehen Sie dann auf den Bildschirm für die

ausgewählte Funktion.

4. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Service-

Reset durchzuführen.

4.6 Batteriespannung

Diese Funktion zeigt die Spannung der Fahrzeugbatterie in Echtzeit

an.

So führen Sie einen Service-Reset durch:

1. Tippen Sie auf Wartung auf dem Startbildschirm und ein

Funktionsmenü wird angezeigt.

4.5.2 Schritte

Abb.4-11

Getriebeanpassung (Gearbox)

Diese Funktion hilft dabei, das Selbstlernen des Getriebes

abzuschließen, um die Qualität des Gangwechsels zu verbessern. Sie

muss ausgeführt werden, wenn das Getriebe zerlegt oder repariert

wird (nachdem die Autobatterie abgeklemmt wurde), da dies zu

Schaltverzögerungen oder Stoßproblemen führen kann.

Abb. 4-12

4.7 Aktualisieren

Mit dieser Funktion können Sie die fahrzeugspezische

Diagnosesoftware aktualisieren wenn eine neue Software verfügbar

ist.

So führen Sie die Funktion Aktualisieren aus:

1. Tippen Sie auf Aktualisieren auf dem Startbildschirm und der

Bildschirm Aktualisieren wird angezeigt.

Abb. 4-13

2. Tippen Sie auf Herunterladen, um die Software zu aktualisieren

oder herunterzuladen.

Hinweis:

Sie können auch auf Auswählen in der oberen rechten Ecke tippen,

um eine Stapelauswahl zu treffen und Software zu aktualisieren.

Abb. 4-14

4.8 Ordner

Diese Funktion ermöglicht den Zugriff auf Berichte (Alle,

Systemberichte, Fehlercodebericht und Datenstromberichte), Live-

Datenaufzeichnung, Screenshots und Bildschirmaufzeichnung.

Tippen Sie darauf, um nach einem bestimmten

Bericht zu suchen.

Tippen Sie auf , um Berichte stapelweise

auszuwählen und zu löschen.

Tastenbeschreibungen

4.8.1 Berichte

1. Tippen Sie auf Ordner > Berichte.

2. Wählen Sie einen bestimmten Bericht aus, um Details zu diesem

Bericht anzuzeigen.

4.8.2 Live-Datenaufzeichnung.

1. Um die aufgezeichneten Datenströme anzusehen, gehen Sie zu

Ordner > Live-Datenaufzeichnung.

2. Tippen Sie auf einen bestimmten Datenstrom, um das

aufgezeichnete Video dieses Datenstroms abzuspielen.

4.8.3 Screenshots

Tippen Sie auf Ordner > Bildschirmaufzeichnung, um die während

des Betriebs des ArtiDiag700 gespeicherten Screenshots anzuzeigen.

4.8.4 Bildschirmaufzeichnung.

Tippen Sie auf Ordner > Bildschirmaufzeichnung, um die während des

Betriebs des ArtiDiag700 gespeicherten Bildschirmaufzeichnungen

anzuzeigen.

4.9 Bibliothek

Die DTC-Reparaturanleitung ist eine erfahrungsbasierte Datenbank,

die code-spezische Informationen, einschließlich gängiger

Fehlerbehebungen und Reparaturschritte zur Identizierung von

Fehlern enthält.

So verwenden Sie die DTC-Reparaturanleitung:

Tippen Sie auf Bibliothek > DTC-Reparaturanleitung. Geben Sie einen

DTC in die Suchleiste ein.

So sehen Sie technische Service-Bulletins:

Tippen Sie auf Bibliothek > Technische Service-Bulletins. Wählen

Sie Fahrzeugmarke, Modell, Baujahr, System und Subsystem und

tippen Sie auf Weiter. Eine Liste der vom Hersteller herausgegebenen

technischen Service-Bulletins für das ausgewählte Fahrzeug

wird angezeigt. Tippen Sie auf das gewünschte Bulletin, um den

vollständigen Inhalt anzuzeigen.

4.9.1 DTC-Reparaturanleitung

4.9.2 Technische Service-Bulletins

4.9.3 DLC-Standort

Die Funktion Benutzer-Info bietet Zugriff auf Mein Prol, Firmware-

Update, Kundenfeedback, Shop-Info, System-Update und

Einstellungen.

4.10 Benutzer-Infos

4.10.1 Mein Prol

Sie können auf das Prolfoto im Bildschirm Benutzer-Info tippen,

um die Seite Mein Prol zu öffnen. Mit dieser Funktion können Sie

Ihr Prolfoto/Alias ändern, Ihre TOPDON-ID einsehen, das Passwort

ändern und Ihr TOPDON-Konto löschen.

4.10.2 Firmware-Update

Ermöglicht die Aktualisierung der Firmware, wenn eine neue

Version verfügbar ist.

4.10.3 Kundenfeedback

Mit dieser Funktion können Sie dem TOPDON Kundenservice ein

Feedback zum Produkt schreiben.

4.10.4 Shop-Info

Ermöglicht das Speichern von Reparaturwerkstattinformationen.

Die Warnleuchten-Bibliothek bietet Informationen über

Warnleuchten im Armaturenbrett, einschließlich Beschreibungen der

Leuchten, Auswirkungen auf das Fahrverhalten, typische Ursachen,

Abhilfemaßnahmen und relevante FAQs.

So zeigen Sie die Warnleuchten-Bibliothek an:

Tippen Sie auf Bibliothek > Warnleuchten-Bibliothek. Eine Liste

der Warnleuchten wird angezeigt. Tippen Sie auf die gewünschte

Warnleuchte, um weitere Informationen anzuzeigen.

4.9.4 Warnleuchten-Bibliothek

Um den DLC-Standort anzuzeigen:

Tippen Sie auf Bibliothek > DLC Standort. Wählen Sie Fahrzeugmarke,

-modell und -jahr aus und tippen Sie auf Weiter. Ein Bild des OBD-II-

Anschlusses (DLC) für das ausgewählte Fahrzeug wird angezeigt.

4.10.5 System-Update

Ermöglicht Ihnen die Aktualisierung der Software, wenn eine neue

Version verfügbar ist.

4.10.6 Einstellungen

Mit der Funktion Einstellungen können Sie WLAN, Uhrzeit und

Datum, Sprachen/Einheiten, AutoVIN einstellen, den Speicher

überprüfen und das ArtiDiag700 auf die Werkseinstellungen

zurücksetzen, die Versionsinformationen des ArtiDiag700 einsehen,

das ArtiDiag700 aktualisieren, die Nutzungsbedingungen und die

Datenschutzrichtlinie einsehen, die Auto-Lock-Zeit einstellen, die

Tablet-Informationen einsehen und sich von Ihrem TOPDON-Konto

abmelden.

AutoVIN: Wenn diese Funktion aktiviert ist, führt das ArtiDiag700

automatisch AutoVIN für die Fahrzeugdiagnose durch, sobald das

VCI des Geräts als mit dem DLC des Fahrzeugs verbunden erkannt

wird. Diese Funktion ist standardmäßig deaktiviert.

100

ABSCHNITT 5 SPEZIFIKATIONEN

1280 * 720 Berührbarer Bildschirm

32G

3350 mAh/3,7 V

9-18 V

-10 °C bis 50°C (14°F bis 122°F)

-20 °C bis 70°C (-4°F bis 158°F)

8,9*5,3*1,56 Zoll. (225,15*135,15*39,7 mm)

578 g (20,39 Unzen)

Bildschirm

RAM

ROM

Batterie

Eingangsspannungsbereich

Arbeitstemperatur

Lagertemperatur

Abmessungen (L x B x H)

Gewicht

101

Q: Wenn ein Kommunikationsfehler auftritt, was soll ich tun?

A: Führen Sie die folgenden Schritte aus, um das Problem zu

identizieren:

1) Überprüfen Sie, ob die Zündung EIN ist.

2) Bitte überprüfen Sie, ob das ArtiDiag OBD-II-Diagnosekabel fest mit

dem DLC-Anschluss des Fahrzeugs verbunden ist.

3) Schalten Sie die Zündung aus. Schalten Sie ihn dann nach 10

Sekunden wieder ein und setzen Sie den Vorgang fort.

4) Überprüfen Sie, ob das Steuermodul des Fahrzeugs defekt ist.

Q: Welche speziellen Funktionen unterstützt das ArtiDiag700?

A: ArtiDiag700 unterstützt 15 spezielle Funktionen, einschließlich

Öl zurücksetzen, Drosselklappenanpassung, EPB zurücksetzen,

Lenkwinkel zurücksetzen, DPF-Regeneration, ABS-Blutung, BMS

zurücksetzen, Injektorcodierung, Reifendruck zurücksetzen, AdBlue

zurücksetzen, AFS zurücksetzen, Windows-Kalibrierung, Stopp/Start

zurücksetzen, A/F zurücksetzen und GearBox-Matching.

Q: Muss ich die Firmware aktualisieren, bevor ich den ArtiDiag700 zum

ersten Mal verwende?

A: Ja. Die Firmware wird automatisch auf die neueste Version aktualisiert.

Sie können auch auf Benutzer-Info > Firmware-Update tippen, um die

Firmware manuell zu aktualisieren.

Q: Warum blinkt der Bildschirm des ArtiDiag700, wenn der Motor läuft?

A: Das ist eine normale Erscheinung, die durch elektromagnetische

Störungen verursacht wird.

Q: Wie kann ich einen Screenshot aufnehmen?

A: Streichen Sie nach unten und tippen Sie auf Screenshot und dann

auf das auf dem Bildschirm, um einen Screenshot aufzunehmen.

Um die gespeicherten Bilder anzuzeigen, tippen Sie auf Ordner >

Screenshots.

ABSCHNITT 6 FAQ

102

ABSCHNITT 7 GARANTIE

TOPDONs Einjährige Eingeschränkte Garantie

TOPDON garantiert seinem ursprünglichen Käufer, dass die Produkte

des Unternehmens für 12 Monate ab Kaufdatum frei von Material- und

Verarbeitungsfehlern sind (Garantiezeitraum).

Für die während der Garantiezeit gemeldeten Mängel wird TOPDON

das defekte Teil oder Gerät gemäß seiner Analyse und Bestätigung

des technischen Supports entweder reparieren oder ersetzen.

TOPDON haftet nicht für Neben- oder Folgeschäden, die durch den

Gebrauch, den Missbrauch oder die Montage des Geräts entstehen.

Bei Widersprüchen zwischen der TOPDON-Gewährleistungsrichtlinie

und den örtlichen Regelungen haben die örtlichen Regelungen

bevorzugte Stellung.

Diese eingeschränkte Garantie erlischt unter den folgenden

Bedingungen:

• Missbrauch, Demontage, Änderung oder Reparatur durch nicht

autorisierte Geschäfte oder Techniker.

• Unachtsame Handhabung und Verletzung des Betriebs.

Notiz:

Alle Informationen in dieser Anleitung basieren auf den neuesten

Informationen, die zum Zeitpunkt der Veröffentlichung verfügbar

waren, und es kann keine Garantie für ihre Genauigkeit oder

Vollständigkeit übernommen werden. TOPDON behält sich

das Recht vor, jederzeit ohne Vorankündigung Änderungen

vorzunehmen.

Scannen Sie den QR-Code für mehr Unterstützung!

ESPAÑOL

104

¡LA SEGURIDAD ES SIEMPRE LA PRIMERA

PRIORIDAD!

Para su seguridad, la seguridad de los demás y para

evitar cualquier daño al producto y a su vehículo,

LEA CUIDADOSAMENTE Y ASEGÚRESE DE ENTENDER

COMPLETAMENTE TODAS LAS INSTRUCCIONES Y

MENSAJES DE SEGURIDAD EN ESTE MANUAL ANTES DE

OPERAR. También debe leer el manual de servicio del

vehículo y observar las precauciones o instrucciones

indicadas antes y durante cualquier procedimiento de

prueba o servicio.

Manténgase a sí mismo, su ropa y otros objetos alejados

de partes del motor en movimiento o calientes y evite el

contacto con conexiones eléctricas.

OPERE EL VEHÍCULO SOLO EN UN ÁREA BIEN VENTILADA,

ya que el vehículo produce monóxido de carbono, un

gas tóxico y venenoso, y material particulado cuando el

motor está en funcionamiento.

USE SIEMPRE GAFAS DE SEGURIDAD aprobadas para

prevenir daños por objetos alados y líquidos cáusticos.

NO FUME NI TENGA LLAMAS ABIERTAS CERCA DEL

VEHÍCULO durante las pruebas. Los vapores del

combustible y la batería son altamente inamables.

NO INTENTE INTERACTUAR CON EL PRODUCTO MIENTRAS

CONDUCE. Cualquier distracción puede causar un

accidente.

APAGUE EL ENCENDIDO ANTES DE CONECTAR O

DESCONECTAR EL PRODUCTO DEL CONECTOR DE ENLACE

DE DATOS (DLC) DEL VEHÍCULO para prevenir daños al

producto o a los componentes electrónicos del vehículo.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

105

SECCIÓN 1 ¿QUÉ HAY EN LA CAJA?

• ArtiDiag700

• Cable de Diagnóstico OBD-II

• Cable USB (USB-A a USB-C)

• Guía Rápida del Usuario

• Estuche de Transporte

106

SECCIÓN 2 VISIÓN GENERAL DEL

PRODUCTO

Figura 2-1

107

Botón de Encendido / Apagado de Pantalla

Presiona el botón durante un tiempo prolongado para encender

el ArtiDiag700. Presiona nuevamente durante un tiempo

prolongado para mostrar la barra de herramientas Apagar /

Reiniciar / Cancelar, luego toca la opción deseada.

Presiona brevemente el botón para despertar / bloquear la

pantalla.

Conector del Cable de Diagnóstico DB15

Conexión de cable de datos usada para conectar el ArtiDiag700

a un conector de enlace de datos del vehículo (DLC).

Pantalla Táctil de Cinco Pulgadas

Botón OK

Utilizado para conrmar la selección o la operación actual.

Botones de Dirección

Utilizados para mover el cursor o resaltar en la dirección

correspondiente:

Arriba

Abajo

Izquierda

Derecha

Botón de Retorno

Utilizado para regresar a la página vista previamente.

Puerto de carga USB-C

Para transferencia de datos y carga (5 V, 2 A)

Altavoz de Audio

108

SECCIÓN 3 INICIO

3.1 Conguración Básica

Presione y mantenga presionado el botón de encendido durante

3 segundos para encender el ArtiDiag700. Siga los pasos a

continuación para congurar el ArtiDiag700.

1. Seleccione el idioma del sistema deseado.

2. Elija la región y zona horaria apropiadas.

Figura 3-2

Figura 3-1

109

3. Congure la conexión Wi-Fi. Seleccione un Wi-Fi de la lista

escaneada e ingrese la contraseña.

4. Inicie sesión en su cuenta TOPDON. (Si no tiene una cuenta, por

favor regístrese con su correo electrónico).

Figura 3-4

Figura 3-3

110

5. Después de iniciar sesión en su cuenta TOPDON, se mostrará la

pantalla de inicio.

Nota:

Se recomienda actualizar el software para un mejor servicio si hay una

nueva versión disponible en el módulo de Actualización del Sistema.

3.2 Conectar el ArtiDiag700 al DLC del Vehículo

Utilice el cable de diagnóstico OBD-II suministrado para conectar el

ArtiDiag700 al DLC (Conector de Enlace de Datos) del vehículo (ver

Figura 3-6). El puerto DLC del vehículo generalmente se encuentra

debajo del tablero. Después de que el DLC del vehículo esté

correctamente conectado al ArtiDiag700,

cambia a .

Si encuentra un problema para localizar el DLC, por favor vaya a

Biblioteca > Ubicación del DLC para más detalles, o consulte el

manual de servicio del vehículo.

Figura 3-5

el icono

111

Nota:

Asegúrese de que el encendido esté siempre OFF antes de conectar la

unidad.

3.3 Gire la llave de encendido a la posición "ON" (ver Figura 3-7)

Si su vehículo está equipado con un sistema de arranque sin llave

y el interruptor de encendido es un botón de "Arranque Parada

del Motor" (ver Figura 3-8), presione el botón de "Arranque Parada

del Motor" hasta que el coche esté en modo "ON". No aplique el

freno mientras presiona el botón de "Arranque Parada del Motor", o

iniciará el coche en lugar de ponerlo en la posición "ON".

El método de encendido varía según el modelo del vehículo.

Consulte el manual de servicio del vehículo para obtener detalles.

Ahora está listo para comenzar el diagnóstico del vehículo.

Figura 3-7 Figura 3-8

ENGINE

START

STOP

Figura 3-6

112

SECCIÓN 4 USO DE SU ARTIDIAG

4.1 Pantalla Principal

Iconos de Función

Le permite realizar funciones de

diagnóstico, incluyendo la lectura de

Códigos de Problemas de Diagnóstico

(DTC), borrado de DTC, visualización

de ujo de datos y lectura de

información de la versión de la Unidad

de Control Electrónico (ECU).

Le permite realizar diagnósticos

relacionados con las emisiones de su

vehículo.

Diagnósticos

OBDII/EOBD

Figura 4-1

113

Muestra el voltaje en tiempo real de la

batería de tu vehículo.

Proporciona acceso rápido para

vericar el estado de los sistemas

relacionados con las emisiones.

Voltaje de la Batería

I/M

(Inspección y

Mantenimiento)

Readiness

Proporciona 15 servicios de

mantenimiento incluyendo Reinicio

de Aceite, Adaptación del Acelerador,

Reinicio de EPB, Reinicio del Ángulo de

Dirección, Regeneración de DPF, Purga

ABS, Reinicio de BMS, Codicación

de inyectores, reinicio de presión de

neumáticos, reinicio de AdBlue, reinicio

de AFS, calibración de Windows, reinicio

de parada/arranque, reinicio de A/F y

coincidencia de caja de cambios.

Le permite actualizar el software de

diagnóstico especíco del vehículo si

hay una nueva versión disponible.

Le permite acceder a Informes

(Informe del Sistema, Informe de

Código de Fallos y Informe de Flujo de

Datos), Grabación de Datos en Vivo,

Capturas de pantalla y Grabación de

Pantalla.

Mantenimiento

Actualización

Carpeta

114

Incluye Guía de Reparación de DTC

Genérico OBD-II, Boletines de Servicio

Técnico, Ubicación de DLC, Biblioteca

de Luces de Advertencia, que

proporciona información de referencia

sobre inspección, diagnóstico y

reparación de vehículos.

Proporciona acceso a Mi Perl,

Actualización de Firmware,

Retroalimentación del Cliente,

Información de la Tienda,

Actualización del Sistema y

Conguraciones.

Biblioteca

Información del

Usuario

4.2 Diagnósticos

El módulo de Diagnóstico le permite escanear sistemas de

vehículos compatibles (Auto Scan) para Códigos de Problemas

Diagnósticos (DTCs) o seleccionar un sistema individual para realizar

Leer Información de Versión, Leer Código de Problemas, Borrar

Código de Problemas y Leer Flujo de Datos.

Identicación del Vehículo

Para realizar Auto Scan o Diagnóstico de Sistema Individual, necesita

identicar su vehículo primero. Toque Diagnósticos desde la pantalla

de inicio. Verá VIN y Marca en la parte superior de la pantalla de

Diagnósticos.

Auto Scan y Diagnóstico de Sistema Individual

115

Figura 4-2

1. Toque Marca, y se mostrará una lista de marcas de vehículos.

Identicación mediante VIN

VIN le permite identicar el vehículo mediante Auto VIN o Ingresar

VIN.

• Auto VIN – el ArtiDiag700 lee y decodica automáticamente el

Número de Identicación del Vehículo (VIN).

• Ingresar VIN – ingrese manualmente el VIN del vehículo para

identicarlo.

Identicación mediante Marca

Nota:

No todos los vehículos soportan la lectura y decodicación

automática del VIN mediante Auto VIN.

116

①

④

③

②

Icono de Búsqueda

Toca el icono de búsqueda para mostrar la barra de búsqueda

e introduce la marca del vehículo para buscarlo.

Todas / Asiáticas / Europeas / Americanas / Chinas

Selecciona de este menú para ltrar las marcas de vehículos

fabricados en ciertos países. Todos los Modelos / Modelos

Asiáticos / Modelos Europeos / Modelos Americanos / Modelos

Chinos.

Icono de Voltaje de la Batería del Vehículo

Muestra el voltaje en tiempo real de la batería de tu vehículo.

Opciones de Fabricante (Marca del Vehículo)

①

②

③

④

Figura 4-3

2. Selecciona o introduce la marca de tu vehículo.

Nota:

Se proporciona un modo de demostración (opción DEMO en la

lista deMarcas ) para ayudarte a familiarizarte con las funciones de

Diagnóstico.

3. Selecciona Automático / Manual para identicar el vehículo.

Automático

117

Nota: Los sistemas pueden variar según la marca, modelo y año del

vehículo.

Auto Scan detecta los sistemas soportados por el vehículo y

recupera los Códigos de Diagnóstico de Problemas (DTC) para estos

sistemas, proporcionando un chequeo completo de la salud de tu

vehículo. Realizar un Auto Scan antes y después de unareparación

podría ayudar en la resolución de problemas y en la validación de

las reparaciones. Los informes de escaneo previo y posterior te

permiten registrar la condición del vehículo antes y después de la

reparación para comparación.

Para realizar un Auto Scan, toca el botón de Auto Scan en la

esquina inferior, el ArtiDiag700 comenzará a escanear los sistemas

soportados por el vehículo, y la recuperación de DTC comenzará

automáticamente.

Auto Scan

Figura 4-4

Ingresa manualmente el VIN o toca Leer para adquirir el VIN, luego

toca Conrmar. ArtiDiag decodicará automáticamente el VIN para

identicar el vehículo.

Manual

Selecciona manualmente la información del vehículo para

identicarlo.

Un menú del sistema se mostrará después de que el vehículo sea

identicado.

118

Nota: Dependiendo de la marca del vehículo, algunas funciones

pueden no estar disponibles.

Borrar DTCs - toca para borrar todos los DTCs recuperados.

Informe - toca para guardar los resultados del escaneo actual en

formato de informe. (Para ver los informes guardados, ve a Carpeta >

Informes > Informe del Sistema.)

Además de Auto Scan, también puedes seleccionar un sistema

individual para realizar Leer Información de Versión, Leer Código de

Problemas, Borrar Código de Problemas y Leer Flujo de Datos.

1. Después de que el vehículo sea identicado, selecciona el sistema

del cual deseas recuperar los DTCs desde el menú del sistema.

2. Toca Leer Código de Problemas en el menú de funciones.

ArtiDiag se comunicará con la ECU y recuperará y mostrará los DTCs

para el sistema actualmente seleccionado.

Descripción del Botón

Realizando Diagnósticos de Sistemas Individuales

Leer Código de Problemas

Los resultados se muestran progresivamente a medida que se

escanean los sistemas.

Figura 4-5

119

3. Toca el icono en el lado derecho para abrir el menú de opciones

de un DTC particular.

Figura 4-6

Cuando este icono se ilumine, toque para abrir

una ventana que le permite buscar en Google más

información sobre el DTC.

Cuando este icono se ilumine, toque para ver la

descripción detallada del DTC.

Cuando este icono se ilumine, toque para ver el

marco congelado capturado en el momento en

que ocurre el DTC.

Cuando este icono se ilumine, toque para ver las

medidas de reparación instructivas.

Descripción del Icono

Informe - toca para guardar los DTCs en formato de informe. (Para ver

los informes guardados, ve a Carpeta > Informes > Informe de Código

de Fallos.)

Borrar DTCs - toca para borrar todos los DTCs recuperados.

Descripción del Botón

120

Figura 4-7

1. Después de que el vehículo sea identicado, selecciona el sistema

del cual deseas borrar los DTCs desde el menú del sistema.

2. Toca Borrar Código de Problemas en el menú de funciones.

3. Toca OK cuando los DTCs sean borrados.

1. Después de que el vehículo sea identicado, selecciona el sistema

del cual deseas leer el ujo de datos desde el menú del sistema.

2. Toca Datos en Vivo en el menú de funciones. Una lista del ujo de

datos se muestra.

Borrar Código de Problemas

Datos en Vivo

Nota:

1. El procedimiento para borrar los DTCs debería realizarse después

de que la reparación requerida haya sido completada. Una vez

conrmado, los DTCs y los datos congelados almacenados en la ECU

serán borrados.

2. NO ARRANQUES EL MOTOR MIENTRAS BORRAS LOS DTCS.

121

Toque para que el ujo de datos en tiempo real se

muestre en un gráco en forma de onda.

- toca para seleccionar los ujos de datos que

deseas que se muestren.

- toca para mostrar hasta 6 ujos de datos en

gráco.

- toca para combinar hasta 4 ujos de datos en un

gráco para una comparación y observación más

fáciles.

toca para grabar y guardar información del ujo de

datos en tiempo real para comparación y análisis.

Para ver los ujos de datos grabados, ve a

Carpeta > Grabación de Datos en Vivo.

toca para guardar los valores actuales del ujo de

datos en formato de informe. Para ver los informes

guardados, ve a Carpeta > Informes> Informe de

Flujo de Datos.

Descripción del Icono

Descripción del Botón

Nota:

SI EL VEHÍCULO DEBE SER CONDUCIDO PARA VER EL FLUJO

DE DATOS EN VIVO, SIEMPRE TEN A UNA SEGUNDA PERSONA

AYUDÁNDOTE. NO MIRES EL FLUJO DE DATOS MIENTRAS

CONDUCES.

122

1. Después de que el vehículo sea identicado, selecciona el sistema

para el cual deseas ver la información de versión de la ECU desde el

menú del sistema.

2. Toca Información en el menú de funciones. Entonces puedes ver la

información de versión de la ECU del sistema seleccionado.

Leer Información de Versión

4.3 OBDII / EOBD

La función OBDII / EOBD te permite realizar diagnósticos

relacionados con las emisiones para tu vehículo.

1. Toca OBDII/EOBD desde la pantalla de inicio.

2. Selecciona tu método de comunicación: Auto Scan o Protocolo.

Auto Scan - el ArtiDiag700 se comunicará automáticamente con el

vehículo e identicará qué protocolo está usando el vehículo.

Protocolo - permite seleccionar manualmente el protocolo de

comunicación.

3. Selecciona una función para continuar.

4.3.1 Realizar Diagnósticos OBDII

Figura 4-8

123

Figura 4-9

Nota:

Dependiendo de la marca del vehículo, algunas funciones pueden

no estar disponibles.

Las opciones de función típicas pueden incluir: DTC & FFD,

Preparación I/M, Datos en Vivo, Monitor a Bordo, Prueba de

Componente, Información del Vehículo y Estado del Vehículo.

DTC & FFD (Datos de Cuadro Congelado)

Esta función ayuda a recuperar y borrar los DTCs almacenados en

la ECU del vehículo y muestra los FFD de los sistemas relacionados

con las emisiones.

1. Leer DTCs

Esta función muestra los DTCs recuperados de los sistemas

relacionados con las emisiones.

2. Borrar DTCs

Esta función permite borrar los DTCs recuperados de los sistemas

relacionados con las emisiones.

3. FFD

Esta función toma una instantánea de los datos y condiciones de

operación cuando ocurre una falla relacionada con las emisiones.

124

Preparación I/M

Esta función verica si los distintos sistemas relacionados con las

emisiones en el vehículo están operando correctamente y están listos

para la prueba I/M.

También puede vericar elestado de funcionamiento del monitor y

conrmar si la reparación de una falla del automóvil se ha realizado

correctamente.

Datos en Vivo

Esta función muestra los datos y parámetros en tiempo real desde la

ECU del vehículo.

Monitor a Bordo

Esta función muestra los resultados de las pruebas para los

componentes y sistemas del tren motriz relacionados con las

emisiones que no se monitorean continuamente.

Prueba de Componente

Esta función ayuda a enviar comandos de control a la ECU del vehículo

como una forma de probar y operar las partes y componentes del

sistema.

Información del Vehículo

Esta función muestra una lista de información (proporcionada por el

fabricante del vehículo) desde la ECU del vehículo.

La información puede incluir:

• VIN.

• ID de Calibración (CID).

• Número de Vericación de Calibración (CVN).

• Seguimiento del Rendimiento en Uso para Motores de Encendido

por Chispa (IUPR)

• Nombre de la ECU

Estado del Vehículo

Esta función muestra el estado del vehículo, incluyendo Motor,

Transmisión, Códigos Encontrados, Estado MIL, Monitores y Protocolo.

Nota:

1. El procedimiento de borrado de DTCs debe realizarse después de

haber efectuado la reparación requerida. Una vez conrmado, los

DTCs y FFD almacenados en la ECU serán borrados.

2. NO ARRANQUES EL MOTOR MIENTRAS BORRAS LOS DTCS.

125

4.3.2 Retroalimentación Diagnóstica

El ArtiDiag700 le permite enviar instantáneamente

retroalimentación diagnóstica (con registros de datos diagnósticos

automáticamente adjuntos) mientras encuentra un problema de

software con las operaciones de diagnóstico.

Para enviar retroalimentación diagnóstica:

1. Toque el icono ubicado en la esquina superior derecha de

cualquier pantalla con este icono.

2. Seleccione el tipo de problema.

3. Escriba una descripción del problema.

4. Toque Enviar para enviar la retroalimentación.

Nota:

La función de Retroalimentación Diagnóstica solo está disponible

con el módulo de Diagnósticos.

Nota:

El vehículo solo debe considerarse listo para la inspección

y autorizado para pasar las emisiones si todas las pruebas

requeridas han sido superadas.

4.4 Preparación I/M

Esta función verica si los distintos sistemas relacionados con las

emisiones en el vehículo están operando correctamente y están

listos para la prueba I/M.

También puede vericar el estado de funcionamiento del monitor y

conrmar si la reparación de una falla del automóvil se ha realizado

correctamente.

126

Figura 4-10

4.5 Mantenimiento

Esta función le ofrece 15 servicios de mantenimiento incluyendo

Reinicio de Aceite, Adaptación del Acelerador, Reinicio de EPB,

Reinicio del Ángulo de Dirección, Regeneración de DPF, Purga ABS,

Reinicio de BMS, Codicación de inyectores, reinicio de presión

de neumáticos, reinicio de AdBlue, reinicio de AFS, calibración de

Windows, reinicio de parada/arranque, reinicio de A/F y coincidencia

de caja de cambios.

Reinicio de Aceite (Oil)

Esta función le permite restablecer la lámpara de servicio del aceite

para el sistema de vida útil del aceite del motor. El sistema de luz de

aceite del motor calcula un intervalo óptimo de cambio de aceite

dependiendo de las condiciones de conducción del vehículo y los

eventos climáticos. Los reinicios de aceite se requieren cada vez que se

cambia el aceite del motor.

Adaptación del Acelerador (Throttle)

Si la ECU se desconecta accidentalmente, o si el acelerador se

reemplaza o limpia, entonces los actuadores del acelerador necesitan

ser inicializados a través de la función de Adaptación del Acelerador.

Esto restablece los datos de la ECU a su estado inicial para que el

acelerador pueda regular con precisión la admisión de aire.

Reinicio del Ángulo de Dirección (Steering)

Si se reemplaza el sensor del ángulo de dirección, o si el ángulo de

dirección es inexacto o no está centrado, la función de reinicio del

ángulo de dirección necesita ser realizada para encontrar la posición

cero relativa. Con esta posición como referencia, la ECU puede

4.5.1 Descripción de los Servicios

127

entonces calcular el ángulo exacto para la dirección izquierda y

derecha.

Reinicio de BMS (BMS)

Después de que se reemplaza la batería del coche, la unidad de

control de la batería del coche necesita ser restablecida. Esto borrará la

información de fallos (como nivel bajo de batería) para que la unidad

de control pueda emparejar la información relevante de la batería

recién reemplazada.

Regeneración de DPF (DPF)

Esta función se utiliza principalmente para la regeneración de ltros

de partículas diésel. Para mantener los ltros funcionando bien,

elimina partículas mediante combustión y oxidación.

Purga ABS (ABS)

Esta función permite realizar pruebas para comprobar las condiciones

de funcionamiento del Sistema Antibloqueo de Frenos (ABS).

Debe realizarse en los siguientes casos:

· Cuando los conductos del ABS contienen aire.

· Cuando se sustituye el ordenador ABS, la bomba ABS, el cilindro

maestro de freno, el cilindro de freno, el conducto de freno o el líquido

de frenos.

Codicación del inyector (Injector)

Esta función puede escribir el código real del inyector o reescribir el

código en la ECU al código del inyector del cilindro correspondiente,

para tener un control más preciso o corregir la cantidad de inyección

del cilindro.

Debe realizarse en los siguientes casos:

Después de reemplazar la ECU o el inyector.

Restablecimiento de la presión de los neumáticos (TPMS)

Esta función puede restablecer la presión de los neumáticos y apagar

el indicador de fallo de presión de los neumáticos cuando la luz

del indicador de fallo de presión de los neumáticos del coche está

encendida.

Reinicio de EPB (EPB)

Esta función le ayuda a sustituir y restablecer las pastillas de freno.

Debe realizarse en los

siguientes casos:

• Se sustituyen las pastillas de freno y el sensor de desgaste de las

pastillas de freno.

• La luz indicadora de las pastillas de freno está encendida.

• Se produce un cortocircuito en el circuito del sensor de las pastillas de

freno, que se

• Se sustituye el servomotor.

Reinicio de AdBlue (AdBlue)

128

Para realizar un reinicio de servicio:

1. Toque Mantenimiento desde la pantalla principal y se mostrará un

menú de funciones.

4.5.2 Pasos

Después de reemplazar o llenar el líquido de tratamiento de gases

de escape diésel (urea para automóviles), se requiere la operación de

reinicio de urea.

Reinicio de AFS (AFS)

Esta función le permite inicializar el sistema de faros adaptativos.

Calibración de ventanas (Windows)

Esta función puede realizar la coincidencia de las ventanas de las

puertas para recuperar la memoria inicial de la ECU y recuperar la

función automática de ascenso y descenso de las ventanas eléctricas.

Reinicio de parada/arranque (Stop/Start)

Esta función puede abrir o cerrar la función de arranque y parada

automáticos congurando la función oculta en la ECU (siempre que el

vehículo tenga una función oculta correspondiente compatible con el

hardware).

Reinicio de A/F (A/F)

Esta función puede congurar o aprender los parámetros de la

relación aire/combustible.

Coincidencia de la caja de cambios (Gearbox)

Esta función ayuda a completar el autoaprendizaje de la caja de

cambios para mejorar la calidad del cambio de marchas. Debe

realizarse cuando se desmonta o repara la caja de cambios (después

de desconectar la batería del automóvil), lo que puede provocar

demoras en el cambio o problemas de sacudidas.

Figura 4-11

129

2. Seleccione la función que desea realizar.

3. Identique el vehículo a través de VIN o Marca (para más

información sobre operaciones de identicación, reérase a

Identicación del Vehículoen Auto Scan y Diagnóstico de Sistema

Individual). Luego vaya a la pantalla para la función seleccionada que

se muestra.

4. Siga las instrucciones en pantalla para realizar el reinicio del servicio.

Figura 4-12

4.6 Voltaje de la Batería

Esta función muestra el voltaje en tiempo real de la batería de su

vehículo.

4.7 Actualización

Esta función le permite actualizar el software de diagnóstico

especíco del vehículo sihay algún software nuevo disponible.

Para realizar la función de Actualización:

1. Toque Actualizar desde la pantalla principalyse mostrará la

pantalla de Actualización.

130

Figura 4-13

2. Toque Descargarpara actualizar o descargar el software.

Nota:

También puede tocar Seleccionar en la esquina superior derecha

para seleccionar en lote y actualizarel software.

Figura 4-14

4.8 Carpeta

Esta función da acceso a Informes (Todos, Informes de Sistema,

Informe de Códigos de Fallo, e Informes de Flujo de Datos),

Grabación de Datos en Vivo, Capturas de Pantalla y Grabación de

Pantalla.

131

Toque para buscar un informe en particular.

Toque para seleccionar y eliminar informes en lote.

Descripciones de Botones

4.8.1 Informes

1. Toque Carpeta > Informes.

2. Seleccione un informe particular para ver detalles de ese informe.

4.8.2 Grabación de Datos en Vivo

1. Toque Carpeta> Grabación de Datos en Vivopara ver la lista de

ujos de datos grabados.

2. Toque un ujo de datos particular para reproducir el video grabado

de ese ujo de datos.

4.8.3 Capturas de Pantalla

Toque Carpeta > Grabación de Pantalla para ver las capturas de

pantalla guardadas durante la operación del ArtiDiag700.

4.8.4 Grabación de Pantalla

Toque Carpeta > Grabación de Pantalla para ver las grabaciones de

pantalla guardadas durante la operación del ArtiDiag700.

132

4.9 Bibliothek

4.9.1 Guía de Reparación DTC

La Guía de Reparación DTC es una base de datos basada en

experiencias que proporciona información especíca del código,

incluyendo soluciones populares y pasos de reparación para identicar

fallos.

Para usar la Guía de Reparación DTC:

Toque Biblioteca > Guía de Reparación DTC. Ingrese un DTC en la

barra de búsqueda.

4.9.2 Boletines de Servicio Técnico

Para ver boletines de servicio técnico:

Toque Biblioteca > Boletines de Servicio Técnico. Seleccione la marca,

modelo, año, sistema y subsistema del vehículo y toque Siguiente.

Se mostrará una lista de boletines de servicio técnico OEM emitidos

para el vehículo seleccionado. Toque el boletín deseado para ver el

contenido completo.

4.9.3 Ubicación del DLC

Para ver la ubicación del DLC:

Toque Biblioteca > Ubicación del DLC. Seleccione la marca, modelo

y año del vehículo y toque Siguiente. Se mostrará una imagen de la

ubicación del DLC para el vehículo seleccionado.

4.9.4 Biblioteca de Luces de Advertencia

La Biblioteca de Luces de Advertencia proporciona información sobre

las luces de advertencia del tablero, incluyendo descripciones de las

luces, impactos en la conducción, causas típicas, medidas de respuesta

y preguntas frecuentes relevantes.

Para ver la Biblioteca de Luces de Advertencia:

Toque Biblioteca > Biblioteca de Luces de Advertencia. Se mostrará

una lista de luces de advertencia. Toque la luz de advertencia deseada

para ver los detalles.

133

La función Información del Usuario proporciona acceso a Mi Perl,

Actualización de Firmware, Retroalimentación del Cliente, Información

de la Tienda, Actualización del Sistema y Conguraciones.

4.10 Información del Usuario

4.10.1 Mi Perl

Puedes tocar la foto de perl en la pantalla de Información del Usuario

para entrar a la página Mi Perl. Con esta función, puedes cambiar

tu foto de perl/alias, ver tu ID de TOPDON, cambiar la contraseña y

eliminar tu cuenta de TOPDON.

4.10.2 Actualización de Firmware

Te permite actualizar el rmware si hay una nueva versión disponible.

4.10.3 Retroalimentación del Cliente

Esta función te permite escribir una retroalimentación sobre el

producto al equipo de posventa de TOPDON.

4.10.4 Información de la Tienda

Tepermite guardar información de la tienda de reparaciones.

4.10.5 Actualización del Sistema

Te permite actualizar el software si hay una nueva versión disponible.

4.10.6 Conguraciones

La función de Conguraciones te permite establecer WLAN, hora

y fecha, idiomas/unidad, AutoVIN, vericar almacenamiento y

restablecer los ArtiDiag700 a los ajustes de fábrica, ver la información

de la versión de los ArtiDiag700, actualizar los ArtiDiag700, ver los

Términos de Servicio y la Política de Privacidad, congurar el tiempo

de Auto-Bloqueo, ver la información de la tableta y cerrar sesión en tu

cuenta de TOPDON.

AutoVIN: Con esta función activada, los ArtiDiag700 realizarán

automáticamente AutoVIN para diagnósticos del vehículo una vez

que se detecte que el VCI del dispositivo está conectado al DLC del

vehículo. Esta característica está desactivada por defecto.

134

SECCIÓN 5 ESPECIFICACIONES

Pantalla táctil de 1280 * 720.

32G

3350 mAh/3,7 V

9-18 V

-10 °C a 50°C (14°F a 122°F)

-20 °C a 70°C (-4°F a 158°F)

8,9*5,3*1,56 pulg. (225,15*135,15*39,7 mm)

578 g (20,39 oz)

Pantalla

RAM

ROM

Batería

Rango de Voltaje de Entrada

Temperatura de Operación

Temperatura de

Almacenamiento

Dimensiones (L x A x A)

Peso

135

P: ¿Qué debo hacer si ocurre un error de comunicación?

R: Siga los pasos a continuación para identicar el problema:

1) Verique si el encendido está en ON.

2) Compruebe si el cable de diagnóstico OBD-II de ArtiDiag está

conectado de forma segura al puerto DLC del vehículo.

3) Apague el encendido. Enciéndalo de nuevo después de 10 segundos

y continúe la operación.

4) Verique si el módulo de control del vehículo está defectuoso.

P: ¿Qué funciones especiales admiten los ArtiDiag700?

R: ArtiDiag700 admite 15 funciones especiales, incluyendo Reinicio de

Aceite, Adaptación del Acelerador, Reinicio de EPB, Reinicio del Ángulo

de Dirección, Regeneración de DPF, Purga ABS, Reinicio de BMS,

Codicación de inyectores, reinicio de presión de neumáticos, reinicio

de AdBlue, reinicio de AFS, calibración de Windows, reinicio de parada/

arranque, reinicio de A/F y coincidencia de caja de cambios.

P: ¿Necesito actualizar el rmware antes de usar el ArtiDiag700 por

primera vez?

R: Sí. El rmware se actualizará automáticamente a la última versión.

También puede tocar Información del Usuario > Actualización de

Firmware para actualizar el rmware manualmente.

P: ¿Por qué la pantalla de los ArtiDiag700 parpadea cuando el motor está

funcionando?

R: Eso es un fenómeno normal causado por interferencia

electromagnética.

P: ¿Cómo capturo una captura de pantalla?

R: Deslice hacia abajo y toque Captura de pantalla, luego toque el

icono en la pantalla para capturar una captura de pantalla. Para ver

las imágenes guardadas, toque Carpeta >Capturas de pantalla.

SECCIÓN 6 PREGUNTAS FRECUENTES

136

SECCIÓN 7 GARANTÍA

Garantía limitada de un a ño para TOPDON

TOPDON asegura a sus compradores originales que los productos de

la empresa estarán libres de defectos de materiales y mano de obra

durante un período de 12 meses a partir de la fecha de compra (Período

de Garantía).

Para los defectos reportados durante el período de garantía, TOPDON

analizará y conrmará, reparará o reemplazará las piezas o productos

defectuosos de acuerdo con su soporte técnico.

TOPDON no será responsable de ningún daño accidental o consecuente

causado por el uso, mal uso o instalación del dispositivo.

Si hay conictos entre la política de garantía de TOPDON y las leyes

locales, prevalecerán las leyes locales.

Esta garantía limitada no es válida en los siguientes casos:

• Uso indebido, desmontaje, modicación o reparación de tiendas o

técnicos no autorizados.

• Manejo de errores e irregularidades operativas.

Nota:

Toda la información contenida en este manual se basa en la

información más reciente disponible en el momento de su

publicación y no garantiza su exactitud o exhaustividad. TOPDON

se reserva el derecho de cambiarla en cualquier momento sin

previo aviso.

¡Escanee el código QR para obtener más soporte!

ITALIANO

138

LA SICUREZZA È SEMPRE LA PRIMA

PRIORITÀ!

Per la tua sicurezza, la sicurezza degli altri e per evitare

danni al prodotto e al tuo veicolo, LEGGI ATTENTAMENTE

E ACCERTATI DI AVER COMPRESO COMPLETAMENTE

TUTTE LE ISTRUZIONI DI SICUREZZA E I MESSAGGI IN

QUESTO MANUALE PRIMA DI UTILIZZARE. Devi anche

leggere il manuale di servizio del veicolo e osservare

le precauzioni o le istruzioni indicate prima e durante

qualsiasi test o procedura di assistenza.

Mantieni distanza tra te, i tuoi vestiti e altri oggetti dalle

parti mobili o calde del motore e evita il contatto con

connessioni elettriche.

OPERARE IL VEICOLO SOLO IN UN'AREA BEN VENTILATA,

poiché il veicolo emette monossido di carbonio, un gas

tossico e velenoso, e particolato quando il motore è in

funzione.

INDOSSA SEMPRE OCCHIALI DI SICUREZZA APPROVATI

per prevenire danni da oggetti appuntiti e liquidi

corrosivi.

NON FUMARE O AVERE FIAMME VICINO AL VEICOLO

durante i test. I vapori di carburante e batteria sono

altamente inammabili.

NON CERCARE DI INTERAGIRE CON IL PRODOTTO

DURANTE LA GUIDA. Qualsiasi distrazione potrebbe

causare un incidente.

SPEGNERE L'ACCENSIONE PRIMA DI COLLEGARE O

SCOLLEGARE IL PRODOTTO DAL CONNETTORE LINK

DATI DEL VEICOLO (DLC) per evitare di causare danni ai

componenti elettronici del prodotto o del veicolo.

LEGGI TUTTE LE ISTRUZIONI PRIMA DELL'USO

139

SEZIONE 1 CONTENUTO DELLA

CONFEZIONE

• ArtiDiag700

• Cavo diagnostico OBD-II

• Cavo USB (USB-A a USB-C)

• Guida rapida per l'utente

• Custodia

140

SEZIONE 2 PANORAMICA DEL PRODOTTO

Figura 2-1

141

Pulsante Accensione / Spegnimento Schermo

Premere a lungo il pulsante per accendere l'ArtiDiag700.

Premere nuovamente a lungo per visualizzare la barra degli

strumenti di Spegnimento / Riavvio / Annulla, quindi toccare

l'opzione desiderata.

Premere brevemente il pulsante per risvegliare / bloccare lo

schermo.

Connettore del cavo diagnostico DB15

Connessione del cavo dati utilizzata per collegare l'ArtiDiag700

al connettore di collegamento dati del veicolo (DLC).

Schermo tattile da cinque pollici

Pulsante OK

Usato per confermare la selezione o l'operazione corrente.

Pulsanti direzionali

Usati per spostare il cursore o evidenziare nella rispettiva

direzione:

Giù

Sinistra

Destra

Pulsante di ritorno

Usato per tornare alla pagina precedentemente visualizzata.

Porta di ricarica USB-C

Per il trasferimento di dati e la ricarica (5 V, 2 A)

Altoparlante audio

142

SEZIONE 3 INIZIO

3.1 Congurazione di base

Premere e tenere premuto il pulsante di accensione per 3 secondi

per accendere l'ArtiDiag700. Seguire i passaggi di seguito per

congurare l'ArtiDiag700.

1. Selezionare la lingua del sistema desiderata.

2. Scegliere la regione e il fuso orario appropriati.

Figura 3-2

Figura 3-1

143

3. Congurare la connessione Wi-Fi. Selezionare una rete Wi-Fi dalla

lista delle reti disponibili e inserire la password.

4. Accedere al proprio account TOPDON. (Se non si dispone di un

account, si prega di registrarsi con il proprio indirizzo email).

Figura 3-4

Figura 3-3

144

5. Dopo aver effettuato l'accesso al proprio account TOPDON, verrà

visualizzata la schermata principale.

Nota:

Si consiglia di aggiornare il software per un miglior servizio se è

disponibile una nuova versione nel modulo di Aggiornamento del

sistema.

3.2 Collegare l'ArtiDiag700 al DLC del veicolo.

Utilizza il cavo diagnostico OBD-II fornito per collegare l'ArtiDiag700

al connettore DLC del veicolo (vedi Figura 3-6). La porta DLC del

veicolo si trova di solito sotto il cruscotto. Dopo che il DLC del veicolo

è correttamente collegato all'

l'icona cambierà a .

Se incontri un problema nel localizzare il DLC, vai a Libreria > DLC

Location per ulteriori dettagli o consulta il manuale di servizio del

veicolo.

Figura 3-5

ArtiDiag700,

145

Nota:

Assicurati che l'accensione sia sempre SPENTA prima di collegare l'unità.

3.3 Girare l'accensione in posizione "ON" (vedere Figura 3-7)

Se il tuo veicolo è dotato di un sistema di avviamento senza chiave e

l'interruttore di accensione è un pulsante "Engine Start Stop" (vedere

Figura 3-8), premi il pulsante "Engine Start Stop" no a quando l'auto

è in modalità "ON". Non premere il pedale del freno mentre premi

il pulsante "Engine Start Stop", altrimenti avvierai l'auto invece di

metterla in posizione "ON".

Il metodo di accensione varia in base al modello del veicolo.

Consulta il manuale di servizio del veicolo per i dettagli.

Ora sei pronto per iniziare la diagnosi del veicolo.

Figura 3-7 Figura 3-8

ENGINE

START

STOP

Figura 3-6

146

SEZIONE 4 UTILIZZO DI ARTIDIAG

4.1 Schermata principale

Icone di funzione

Consente di eseguire funzioni

di diagnostica, tra cui la lettura

dei codici di errore diagnostico

(DTC), la cancellazione dei DTC, la

visualizzazione del usso di dati e

la lettura delle informazioni sulla

versione dell'Unità di Controllo

Elettronico (ECU).

Consente di eseguire diagnostica

correlata alle emissioni per il tuo veicolo.

Diagnostica

OBDII/EOBD

Figura 4-1

147

Mostra la tensione in tempo reale della

batteria del tuo veicolo.

Fornisce un accesso rapido per

vericare lo stato dei sistemi correlati

alle emissioni.

Tensione della

batteria

I/M

(Ispezione e

Manutenzione)

Prontezza

Fornisce 15 servizi di manutenzione,

tra cui Reset Olio, Adattamento

dell'acceleratore, Reset EPB, Reset

Angolo Sterzo, Rigenerazione DPF,

Spurgo ABS, Reset BMS, Codica

iniettori, reset pressione pneumatici,

reset AdBlue, reset AFS, calibrazione

Windows, reset Stop/Start, reset A/F e

abbinamento cambio.

Consente di aggiornare il software

diagnostico specico del veicolo se è

disponibile una nuova versione.

Consente di accedere a Report (Report

di Sistema, Report di Codici di Errore

e Report di Flusso di Dati), Live Data

Rec, Screenshots e Screen Rec.

Manutenzione

Aggiornamento

Cartella

148

Include la Guida alla Riparazione

dei DTC Generici OBD-II, Bollettini

di Servizio Tecnico, Posizione DLC,

Libreria delle Spie di Avvertimento,

che fornisce informazioni di

riferimento sulla verica, diagnostica

e riparazione del veicolo.

Fornisce accesso a Il Mio Prolo,

Aggiornamento Firmware, Feedback

del Cliente, Informazioni Ofcina,

Aggiornamento del Sistema e

Impostazioni.

Libreria

Informazioni utente

4.2 Diagnostica

Il modulo di diagnostica ti consente di eseguire la scansione dei

sistemi supportati del veicolo (Scansione automatica) per i codici di

errore diagnostici (DTC) o di selezionare un sistema individuale per

eseguire la Lettura delle Informazioni sulla Versione, la Lettura del

Codice di Errore, la Cancellazione del Codice di Errore e la Lettura

del Flusso Dati.

Identicazione del veicolo

Per eseguire la Auto Scan o la Diagnostica del sistema individuale,

è necessario identicare prima il proprio veicolo. Tocca Diagnostica

dalla schermata principale. Vedrai il VIN e Marca nella parte superiore

della schermata Diagnostica.

Auto Scan e diagnostica di sistema individuale

149

Figura 4-2

1 Tocca Marca, e verrà visualizzato un elenco di marche di veicoli.

Identicazione tramite VIN

Il VIN ti consente di identicare il veicolo tramite Auto VIN o Inserisci

VIN.

• Auto VIN - l'ArtiDiag700 legge e decodica automaticamente il

Numero di Identicazione del Veicolo (VIN).

• Inserisci VIN - inserisci manualmente il VIN del veicolo per

identicarlo.

Identicazione tramite Marca

Nota:

Non tutti i veicoli supportano la lettura automatica e la decodica

del VIN tramite Auto VIN.

150

①

④

③

②

Icona di Ricerca

Tocca l'icona di ricerca per visualizzare la barra di ricerca e

inserire la marca del veicolo per cercarla.

Tutto / Asiatico / Europeo / Americano / Cinese

Seleziona da questo menu per ltrare le marche di veicoli

prodotte in determinati paesi. Tutti i modelli / Modelli asiatici /

Modelli europei / Modelli americani / Modelli cinesi.

Icona della tensione della batteria del veicolo

Mostra la tensione in tempo reale della batteria del tuo veicolo.

Opzioni del produttore (Marca del veicolo)

①

②

③

④

Figura 4-3

2 Seleziona o inserisci la marca del tuo veicolo.

Nota:

Nota: È disponibile una modalità dimostrativa (opzione DEMO sulla

lista Make) per aiutarti a familiarizzare con le funzioni di Diagnostica.

3 Seleziona Automatico / Manuale per identicare il veicolo.

151

Nota: I sistemi possono variare a seconda della marca, modello e

anno del veicolo.

Auto Scan rileva i sistemi supportati dal veicolo e recupera i codici

diagnostici (DTC) per questi sistemi, fornendo una completa

verica dello stato di salute del tuo veicolo. Eseguire l'Auto Scan

prima e dopo una riparazione potrebbe aiutare nella risoluzione dei

problemi e nella convalida delle riparazioni. I report pre e post scan

ti consentono di registrare le condizioni del veicolo prima e dopo la

riparazione per confrontarle.

Per eseguire un Auto Scan, tocca il pulsante Auto Scan nell'angolo

in basso, l'ArtiDiag700 inizierà a eseguire la scansione dei

sistemi supportati dal veicolo, e il recupero dei DTC inizierà

automaticamente.

Auto Scan

Figura 4-4

Automatico

Inserisci manualmente il VIN o tocca Leggi per acquisire il VIN,

quindi tocca Conferma. ArtiDiag decodicherà automaticamente il

VIN per identicare il veicolo.

Manuale

Seleziona manualmente le informazioni del veicolo per identicarlo.

Dopo l'identicazione del veicolo, verrà visualizzato un menu del

sistema.

152

Nota: A seconda della marca del veicolo, alcune funzioni potrebbero

non essere disponibili.

Lettura Codici di Errore

1 Dopo che il veicolo è stato identicato, seleziona il sistema per il quale

desideri recuperare i DTC dal menu del sistema.

2 Tocca Leggi Codice di Errore nel menu delle funzioni.

ArtiDiag comunicherà con l'ECU e recupererà e visualizzerà i DTC per il

sistema attualmente selezionato.

Descrizione dei pulsanti

Cancella DTC - tocca per cancellare tutti i DTC recuperati.

Report - tocca per salvare i risultati attuali della scansione in formato

report. (Per visualizzare i report salvati, vai alla Cartella > Report >

Report di sistema.)

Eseguire la Diagnosi del Sistema Individuale

Oltre all'Auto Scan, è possibile selezionare anche un sistema

individuale per eseguire la Lettura delle Informazioni sulla Versione,

la Lettura dei Codici di Errore, la Cancellazione dei Codici di Errore e

la Lettura del Flusso Dati.

I risultati vengono visualizzati progressivamente durante la

scansione dei sistemi.

Figura 4-5

153

3 Tocca l' icona a destra per aprire il menu delle opzioni di un

particolare DTC.

Figura 4-6

Quando questa icona si illumina, tocca per aprire

una nestra che ti consente di cercare su Google

maggiori informazioni sul DTC.

Quando questa icona si illumina, tocca per

visualizzare la descrizione dettagliata del DTC.

Quando questa icona si illumina, tocca per

visualizzare l'istantanea congelata catturata al

momento in cui si verica il DTC.

Quando questa icona si illumina, tocca per

visualizzare le misure riparative istruite.

Descrizione delle icone

Descrizione dei pulsanti

Report - tocca per salvare i DTC in formato di rapporto. (Per visualizzare

i rapporti salvati, vai a Cartella > Rapporti > Rapporto Codice di

Errore.)

Cancella DTC - tocca per cancellare tutti i DTC recuperati.

154

Figura 4-7

Dati in Tempo Reale

1 Dopo aver identicato il veicolo, selezionare il sistema per il quale si

desidera leggere il usso di dati dal menu del sistema.

2 Toccare Dati in Tempo Reale nel menu delle funzioni. Viene

visualizzata una lista di ussi di dati.

Nota:

1 La procedura di cancellazione dei codici di errore dovrebbe essere

eseguita dopo che la riparazione richiesta è stata completata.

Una volta confermato, i codici di errore e i dati di congelamento

memorizzati nell'ECU verranno cancellati.

2 NON AVVIARE IL MOTORE DURANTE LA CANCELLAZIONE DEI

CODICI DI ERRORE.

Cancellare il Codice di Errore

1 Dopo aver identicato il veicolo, selezionare il sistema per il quale si

desidera cancellare i codici di errore dalla menu del sistema.

2 Toccare Cancella Codice di Errore nel menu delle funzioni.

3 Toccare OK quando i codici di errore sono cancellati.

155

Tocca per visualizzare il usso di dati in tempo reale

in un graco a onde.

- tocca per selezionare i ussi di dati che desideri

visualizzare.

- tocca per visualizzare no a 6 ussi di dati in un

graco.

- tocca per combinare no a 4 ussi di dati in un

unico graco per una comparazione e osservazione

più facile.

tocca per registrare e salvare informazioni sul usso

di dati in tempo reale per confronto e analisi. Per

visualizzare i ussi di dati registrati, vai alla Cartella

> Live Data Rec.

tocca per salvare i valori correnti del usso di dati

in formato di report. Per visualizzare i report salvati,

vai alla Cartella > Reports > Data Stream Report.

Descrizione delle icone

Descrizione dei pulsanti

Nota:

SE IL VEICOLO DEVE ESSERE GUIDATO PER VISUALIZZARE IL

FLUSSO DI DATI IN TEMPO REALE, AVERE SEMPRE UNA SECONDA

PERSONA CHE TI AIUTA. NON GUARDARE IL FLUSSO DI DATI

MENTRE GUIDI.

156

Leggi le Informazioni sulla Versione

1 Dopo aver identicato il veicolo, seleziona il sistema per il quale

desideri visualizzare le informazioni sulla versione dell'ECU dal menu

del sistema.

2 Tocca Informazioni nel menu delle funzioni. Poi puoi visualizzare le

informazioni sulla versione dell'ECU del sistema selezionato.

4.3 OBDII / EOBD

La funzione OBDII / EOBD ti consente di eseguire diagnostica

correlata alle emissioni per il tuo veicolo.

4.3.1 Esegui Diagnostica OBDII

1 Tocca OBDII/EOBD dalla schermata principale.

2 Seleziona il tuo metodo di comunicazione: Auto Scan o Protocollo.

Auto Scan - l'ArtiDiag700 comunicherà automaticamente con il

veicolo e identicherà quale protocollo il veicolo sta utilizzando.

Protocollo - ti consente di selezionare manualmente il protocollo di

comunicazione.

3 Seleziona una funzione per continuare.

Figura 4-8

157

Figura 4-9

Nota:

A seconda della marca del veicolo, alcune funzioni potrebbero non

essere disponibili.

Le opzioni tipiche delle funzioni potrebbero includere: DTC & FFD,

I/M Readiness, Dati in Tempo Reale, Monitoraggio a Bordo, Test dei

Componenti, Informazioni sul Veicolo e Stato del Veicolo.

DTC & FFD (Dati di Congelamento Frame)

Questa funzione aiuta a recuperare e cancellare i DTC memorizzati

nell'ECU del veicolo e mostra i FFD dei sistemi correlati alle

emissioni.

1 Leggi i DTC

Questa funzione mostra i DTC recuperati dai sistemi correlati alle

emissioni.

2 Cancella i DTC

Questa funzione ti permette di cancellare i DTC recuperati dai

sistemi correlati alle emissioni.

3 FFD

Questa funzione scatta una foto istantanea dei dati e delle

condizioni operative quando si verica un guasto correlato alle

emissioni.

158

I/M Readiness

Questa funzione verica se i vari sistemi correlati alle emissioni del

veicolo stanno funzionando correttamente e sono pronti per il test I/M.

Può inoltre controllare lo stato di esecuzione del monitor e confermare

se la riparazione di un guasto dell'auto è stata eseguita correttamente.

Dati in Tempo Reale

Questa funzione visualizza i dati in tempo reale e i parametri dal

modulo di controllo del veicolo ECU.

On-Board Monitor

Questa funzione mostra i risultati dei test per i componenti del

powertrain correlati alle emissioni e i sistemi che non sono monitorati

continuamente.

Component Test

Questa funzione aiuta a inviare comandi di controllo all'ECU del veicolo

come modo per testare e far funzionare le parti e i componenti del

sistema.

Vehicle Information

Questa funzione visualizza un elenco di informazioni (fornite dal

produttore del veicolo) dall'ECU del veicolo.

Le informazioni possono includere:

• Numero di Identicazione del Veicolo (VIN).

• ID di Calibrazione (CID).

• Numero di Verica della Calibrazione (CVN).

• Monitoraggio delle Prestazioni in Uso per Motori ad Accensione per

Scintilla (IUPR).

• Nome dell'ECU.

Vehicle Status

Questa funzione mostra lo stato del veicolo, inclusi Motore,

Trasmissione, Codici Rilevati, Stato MIL (Malfunction Indicator Lamp),

Monitor e Protocollo.

Nota:

1 La procedura di cancellazione dei DTC dovrebbe essere eseguita

dopo che la riparazione richiesta è stata effettuata. Una volta

confermato, i DTC e i FFD memorizzati nell'ECU verranno cancellati.

2 NON AVVIARE IL MOTORE DURANTE LA CANCELLAZIONE DEI

CODICI DI ERRORE.

159

4.3.2 Feedback Diagnostico

L'ArtiDiag700 consente di inviare immediatamente feedback

diagnostico (con registrazioni di dati diagnostici automaticamente

allegati) quando si verica un problema software durante le operazioni

diagnostica.

Per inviare il feedback diagnostico:

1 Tocca l'icona situata nell'angolo in alto a destra di qualsiasi

schermata con questa icona.

2 Seleziona il tipo di problema.

3 Scrivi una descrizione del problema.

4 Tocca Invia per inviare il feedback.

Nota:

La funzione di Feedback Diagnostico è disponibile solo con il

modulo Diagnostica.

Nota:

Il veicolo dovrebbe essere considerato pronto per l'ispezione e

autorizzato a superare le emissioni solo se tutti i test richiesti sono

stati superati.

4.4 Prontezza I/M

Questa funzione verica se i vari sistemi correlati alle emissioni del

veicolo stanno funzionando correttamente e sono pronti per il test I/

Può anche vericare lo stato di esecuzione del monitor e

confermare se la riparazione di un difetto dell'auto è stata eseguita

correttamente.

160

Figura 4-10

4.5 Manutenzione

Questa funzione fornisce 15 servizi di manutenzione, tra cui Reset

Olio, Adattamento dell'acceleratore, Reset EPB, Reset Angolo Sterzo,

Rigenerazione DPF, Spurgo ABS, Reset BMS, Codica iniettori,

reset pressione pneumatici, reset AdBlue, reset AFS, calibrazione

Windows, reset Stop/Start, reset A/F e abbinamento cambio.

4.5.1 Panoramica dei Servizi

Reset Olio (Oil)

Questa funzione ti consente di reimpostare la spia del servizio olio

per il sistema di durata dell'olio motore. Il sistema della spia dell'olio

motore calcola un intervallo di cambio olio ottimale in base alle

condizioni di guida del veicolo e agli eventi meteorologici. Il reset

dell'olio è necessario ogni volta che viene cambiato l'olio motore.

Adattamento dell'Acceleratore (Throttle)

Se l'ECU viene disconnesso accidentalmente o se l'acceleratore

viene sostituito o pulito, è necessario inizializzare gli attuatori

dell'acceleratore tramite la funzione di Adattamento dell'Acceleratore.

Questo reimposta i dati dell'ECU al loro stato iniziale in modo che

l'acceleratore possa regolare con precisione l'aspirazione dell'aria.

Reset Angolo Sterzo (Steering)

Se il sensore dell'angolo dello sterzo viene sostituito o se l'angolo dello

sterzo è inaccurato o non centrato, è necessario eseguire la funzione di

Reset Angolo Sterzo per trovare la posizione relativa zero. Con questa

posizione come riferimento, l'ECU può quindi calcolare l'angolo esatto

per lo sterzo a sinistra e a destra.

Reset BMS (BMS)

161

Dopo la sostituzione della batteria dell'auto, è necessario reimpostare

l'unità di controllo della batteria dell'auto. Ciò cancellerà le informazioni

di errore (come il livello basso della batteria) in modo che l'unità di

controllo possa abbinare le informazioni rilevanti della batteria appena

sostituita.

Rigenerazione DPF (DPF)

Questa funzione è principalmente utilizzata per la rigenerazione

dei ltri antiparticolato diesel. Per mantenere le prestazioni dei ltri,

rimuove le particelle mediante combustione e ossidazione.

Spurgo ABS (ABS)

Questa funzione consente di eseguire test per vericare le condizioni

di funzionamento del sistema frenante antibloccaggio (ABS).

Deve essere eseguita nei seguenti casi:

· Quando l'ABS contiene aria.

· Quando si sostituiscono il computer dell'ABS, la pompa dell'ABS, la

pompa del freno, il cilindro del freno, il tubo del freno o il liquido dei

freni.

Codica Iniettore (Injector)

Questa funzione può scrivere il codice effettivo dell'iniettore o riscrivere

il codice nella centralina in base al codice dell'iniettore del cilindro

corrispondente, in modo da controllare con maggiore precisione o

correggere la quantità di iniezione del cilindro.

Deve essere eseguita nei seguenti casi: Dopo la sostituzione della

centralina o dell'iniettore

Ripristino della pressione dei pneumatici (TPMS)

Questa funzione può azzerare la pressione degli pneumatici e

spegnere la spia di guasto della pressione degli pneumatici quando la

spia di guasto della pressione degli pneumatici dell'auto è accesa.

Ripristino EPB (EPB)

Questa funzione consente di sostituire e ripristinare le pastiglie del

freno.

Deve essere eseguita nei seguenti casi:

• La pastiglia del freno e il sensore di usura della pastiglia del freno

sono stati sostituiti.

• la spia delle pastiglie dei freni è accesa.

• Il circuito del sensore della pastiglia del freno è in cortocircuito e viene

ripristinato.

• Il servomotore viene sostituito.

Ripristino AdBlue (AdBlue)

Dopo la sostituzione o il rabbocco del uido di trattamento dei gas di

scarico diesel (urea per auto), è richiesta l'operazione di reset dell'urea.

Ripristino AFS (AFS)

162

Figura 4-11

4.5.2 Passaggi

Per eseguire un reset del servizio:

1 Tocca Manutenzione dalla schermata principale e verrà visualizzato

un menu delle funzioni.

Questa funzione consente di inizializzare il sistema di fari adattivi.

Calibrazione delle nestre (Windows)

Questa funzione può eseguire l'abbinamento dei nestrini delle

portiere per recuperare la memoria iniziale della ECU e recuperare la

funzione di salita e discesa automatica degli alzacristalli elettrici.

Ripristino arresto/avvio (Stop/Start)

Questa funzione può aprire o chiudere la funzione di avvio/arresto

automatico impostando la funzione nascosta nella ECU (a condizione

che il veicolo abbia una funzione nascosta corrispondente supportata

dall'hardware).

Ripristino A/F (A/F)

Questa funzione può impostare o apprendere i parametri del rapporto

aria/carburante.

Abbinamento del cambio (Gearbox)

Questa funzione aiuta a completare l'autoapprendimento del cambio

per migliorare la qualità del cambio marcia. Deve essere eseguita

quando il cambio viene smontato o riparato (dopo aver scollegato

la batteria dell'auto), il che potrebbe causare ritardi del cambio o

problemi di scossa.

163

2 Seleziona la funzione che desideri eseguire.

3 Identica il veicolo tramite il numero di identicazione del veicolo

(VIN) o la marca (per ulteriori informazioni sulle operazioni di

identicazione, consulta l'Identicazione del Veicolo in Auto Scan e

Diagnostica del Sistema Individuale). Quindi vai alla schermata in cui

viene visualizzata la funzione selezionata.

4 Segui le istruzioni visualizzate sullo schermo per eseguire il reset del

servizio.

Figura 4-12

4.6 Tensione Batteria

Questa funzione mostra la tensione in tempo reale della batteria del

tuo veicolo.

4.7 Aggiornamento

Questa funzione ti consente di aggiornare il software diagnostico

specico del veicolo se ci sono nuovi aggiornamenti disponibili.

Per eseguire la funzione di Aggiornamento:

1 Tocca Aggiornamento dalla schermata principale e verrà

visualizzata la schermata di Aggiornamento.

164

Figura 4-13

2 Tocca Scarica per aggiornare o scaricare il software.

Nota:

Puoi anche toccare Seleziona nell'angolo in alto a destra per

selezionare une aggiornare software in blocco.

Figura 4-14

4.8 Cartella

Questa funzione fornisce accesso a Report (Tutti, Report di Sistema,

Report di Codici di Errore e Report di Flusso di Dati), Live Data Rec.,

Screenshots e Screen Rec.

165

Tocca per cercare un report specico

Tocca per selezionare in blocco ed eliminare i

report

Descrizioni dei Pulsanti

4.8.1 Report

1 Tocca Cartella > Report.

2 Seleziona un report specico per visualizzare i dettagli di quel report.

4.8.2 Live Data Rec.

1 Tocca Cartella > Live Data Rec. per visualizzare l'elenco del usso di

dati registrato.

2 Tocca un particolare usso di dati per riprodurre il video registrato di

quel usso di dati.

4.8.3 Screenshots

Tocca Cartella > Screen Rec. per visualizzare gli screenshot salvati

durante l'operazione di ArtiDiag700.

4.8.4 Screen Rec.

Tocca Cartella > Screen Rec. per visualizzare le registrazioni dello

schermo salvate durante l'operazione di ArtiDiag700.

4.9 Libreria

4.9.1 Guida alla Riparazione dei DTC

Guida alla Riparazione dei DTC è un database basato sull'esperienza

che fornisce informazioni speciche del codice, inclusi rimedi popolari

e passaggi di riparazione per identicare guasti.

Per utilizzare la Guida alla Riparazione dei DTC:

Tocca Libreria > Guida alla Riparazione dei DTC. Inserisci un DTC

nella barra di ricerca.

4.9.2 Bollettini di Servizio Tecnico

166

La funzione Informazioni Utente fornisce accesso a Il Mio Prolo,

Aggiornamento Firmware, Feedback del Cliente, Informazioni Ofcina,

Aggiornamento del Sistema e Impostazioni.

4.10 Informazioni Utente

4.10.1 Il Mio Prolo

Puoi toccare la foto del prolo nella schermata delle Informazioni

Utente per entrare nella pagina Il Mio Prolo. Con questa funzione,

puoi cambiare la tua foto del prolo/alias, visualizzare il tuo ID

TOPDON, cambiare la password ed eliminare il tuo account TOPDON.

4.10.2 Aggiornamento Firmware

Ti permette di aggiornare il rmware se è disponibile una nuova

versione.

4.10.3 Feedback del Cliente

Questa funzione ti consente di inviare un feedback sul prodotto al

Per visualizzare i bollettini di servizio tecnico:

Tocca Libreria > Bollettini di Servizio Tecnico. Seleziona marca del

veicolo, modello, anno, sistema e sottosistema e tocca Avanti. Verrà

visualizzata una lista di bollettini di servizio tecnico OEM emessi per

il veicolo selezionato. Tocca il bollettino desiderato per visualizzarne il

contenuto completo.

4.9.3 Posizione DLC

Per visualizzare la posizione del DLC:

Tocca Libreria > Posizione DLC. Seleziona marca del veicolo, modello

e anno, e tocca Avanti. Verrà visualizzata un'immagine della posizione

del DLC per il veicolo selezionato.

4.9.4 Libreria delle Spie di Avvertimento

La Libreria delle Spie di Avvertimento fornisce informazioni sulle spie di

avvertimento del cruscotto, inclusa la descrizione delle luci, gli impatti

sulla guida, le cause tipiche, le misure da adottare e le FAQ pertinenti.

Per visualizzare la Libreria delle Spie di Avvertimento:

Tocca Libreria > Libreria delle Spie di Avvertimento. Verrà visualizzata

una lista di spie di avvertimento. Tocca la spia di avvertimento

desiderata per visualizzarne i dettagli.

167

team di assistenza post-vendita TOPDON.

4.10.4 Informazioni Ofcina

Allows you to save repair shop information.

4.10.5 Aggiornamento del Sistema

Ti consente di aggiornare il software se è disponibile una nuova

versione.

4.10.6 Impostazioni

La funzione Impostazioni ti consente di impostare WLAN, ora e

data, lingue / unità, AutoVIN, controllare lo spazio di archiviazione e

ripristinare le impostazioni di fabbrica per ArtiDiag700, visualizzare le

informazioni sulla versione di ArtiDiag700, aggiornare ArtiDiag700,

visualizzare le Condizioni del Servizio e l'Informativa sulla Privacy,

impostare il tempo di Auto-Lock, visualizzare le informazioni sul tablet

e disconnetterti dal tuo account TOPDON.

AutoVIN: Con questa funzione abilitata, l'ArtiDiag700 eseguirà

automaticamente l'AutoVIN per la diagnostica del veicolo una volta

che il VCI del dispositivo è rilevato come collegato al DLC del veicolo.

Questa funzione è disabilitata per impostazione predenita.

168

SEZIONE 5 SPECIFICHE

Schermo Touch 1280 * 720

32G

3350 mAh/3.7 V

9-18 V

-10 °C a 50 °C (14°F a 122°F)

-20 °C a 70 °C (-4°F a 158°F)

8.9*5.3*1.56 pollici. (225.15*135.15*39.7 mm)

578 g (20.39 oz)

Schermo Display

RAM

ROM

Batteria

Intervallo di Tensione di

Ingresso

Temperatura di Lavoro

Temperatura di

Conservazione

Dimensioni (L x P x A)

Peso

169

Q: Cosa devo fare se si verica un errore di comunicazione?

A: Seguire i passaggi seguenti per identicare il problema:

1) Vericare se l'accensione è ACCESA.

2) Controllare se il cavo diagnostico OBD-II di ArtiDiag è collegato

saldamente alla porta DLC del veicolo.

3) Spegnere l'accensione. Riaccenderla dopo 10 secondi e continuare

l'operazione.

4) Vericare se il modulo di controllo del veicolo è difettoso.

Q: Quali funzioni speciali supporta l'ArtiDiag700?

A: ArtiDiag700 supporta 15 funzioni speciali, tra cui Reset Olio,

Adattamento dell'acceleratore, Reset EPB, Reset Angolo Sterzo,

Rigenerazione DPF, Spurgo ABS, Reset BMS, Codica iniettori, reset

pressione pneumatici, reset AdBlue, reset AFS, calibrazione Windows,

reset Stop/Start, reset A/F e abbinamento cambio.

Q: È necessario aggiornare il rmware prima di utilizzare per la prima

volta ArtiDiag700?

A: Sì. Il rmware si aggiornerà automaticamente all'ultima versione

disponibile. È anche possibile toccare Informazioni Utente >

Aggiornamento Firmware per aggiornare manualmente il rmware.

Q: Perché lo schermo di ArtiDiag700 lampeggia quando il motore è in

funzione?

A: È un evento normale causato da interferenze elettromagnetiche.

Q: Come posso catturare uno screenshot?

A: Scorri verso il basso e tocca Screenshot, quindi tocca l’ sulla

schermata per catturare uno screenshot. Per visualizzare le immagini

salvate, tocca Cartella > Screenshots.

SEZIONE 6 FAQ

170

SEZIONE 7 GARANTIA

Garanzia limitata di un anno di TOPDON

TOPDON garantisce al suo acquirente originale che i prodotti dell'azienda

saranno esenti da difetti di materiale e lavorazione per 12 mesi dalla data

di acquisto (Periodo di garanzia).

Per i difetti segnalati durante il periodo di garanzia, TOPDON riparerà o

sostituirà la parte o il prodotto difettoso in base all'analisi e alla conferma

del supporto tecnico.

TOPDON non sarà responsabile per eventuali danni incidentali o

consequenziali derivanti dall'uso, uso improprio o montaggio del

dispositivo.

In caso di conitto tra la politica di garanzia TOPDON e le leggi locali,

prevarranno le leggi locali.

Questa garanzia limitata è nulla nelle seguenti condizioni:

• Usato in modo improprio, smontato, alterato o riparato da negozi o

tecnici non autorizzati.

• Manipolazione negligente e violazione dell'operazione.

Avviso:

tutte le informazioni contenute in questo manuale si basano sulle

ultime informazioni disponibili al momento della pubblicazione

e non può essere fornita alcuna garanzia per la sua accuratezza o

completezza. TOPDON si riserva il diritto di apportare modiche in

qualsiasi momento senza preavviso.

Scansiona il codice QR per ulteriore supporto!

PORTUGUÊS

172

SEGURANÇA SEMPRE EM PRIMEIRO

LUGAR!

Para sua segurança, e a segurança dos outros, e para

evitar qualquer dano ao produto e ao seu veículo,

LEIA ATENCIOSAMENTE E ASSEGURE-SE DE QUE VOCÊ

ENTENDE COMPLETAMENTE TODAS AS INSTRUÇÕES DE

SEGURANÇA E AS MENSAGENS NESTE MANUAL ANTES DE

INICIAR A OPERAÇÃO. Você também deve ler o manual

de serviço do veículo, e observar as precauções e

instruções advertidas antes e durante qualquer teste ou

procedimento de serviço.

Mantenha a si mesmo, a suas roupas e outros objetos

longe de partes quentes ou partes que se movem, e evite

o contato com conexões elétricas.

OPERE O VEÍCULO APENAS EM UMA ÁREA BEM

VENTILADA, pois o veículo produz monóxido de carbono,

um gás tóxico e venenoso, além de partículas em

suspensão enquanto o motor está ligado.

USE SEMPRE ÓCULOS DE PROTEÇÃO aprovados para

evitar danos causados por objetos pontiagudos e

líquidos cáusticos.

NÃO FUME NEM MANTENHA CHAMAS DE QUALQUER TIPO

PRÓXIMAS AO VEÍCULO durante os testes. O combustível

e os vapores da bateria são altamente inamáveis.

NÃO TENTE INTERAGIR COM O PRODUTO ENQUANTO

DIRIGE. Qualquer distração pode causar um acidente.

DESLIGUE A IGNIÇÃO ANTES DE CONECTAR OU

DESCONECTAR O PRODUTO DO CONECTOR DE LINK DE

DADOS DO VEÍCULO (DLC) para evitar danos ao produto

ou aos componentes eletrônicos do veículo.

LEIA TODAS AS INSTRUÇÕES ANTES DE USAR

173

SEÇÃO 1 O QUE TEM NA CAIXA?

• ArtiDiag700

• Cabo de Diagnóstico OBD-II

• Cabo USB (USB-A para USB-C)

• Guia de Usuário Rápido

• Maleta

174

SEÇÃO 2 VISÃO GERAL DO PRODUTO

Figura 2-1

175

Botão de Força

Mantenha este botão pressionado para ligar o ArtiDiag700.

Mantenha-o pressionado novamente para exibir a barra de

ferramentas de Liga/Desliga / Reiniciar / Cancelar, e então toque

na opção desejada.

Pressione o botão para despertar / bloquear a tela.

Conector de Cabo de Diagnóstico DB15

Conexão de cabo de dados usada para conectar o ArtiDiag700 a

um conector de link de dados (DLC).

Tela Sensível ao Toque de Cinco Polegadas

Botão OK

Usado para conrmar a seleção ou operação atual.

Botões Direcionais

Usados para mover o cursos ou destacar suas respectivas

direções:

Cima

Baixo

Esquerda

Direita

Botão Voltar

Usado para retornar à página visualizada anteriormente.

Porta de carregamento USB-C

Para transferência de dados ou recarga (5 V, 2 A)

Alto-Falantes

176

SEÇÃO 3 COMEÇANDO

3.1 Conguração Básica

Pressione e mantenha o botão de força por 3 segundos para ligar o

ArtiDiag700. Siga os passos abaixo para congurar o ArtiDiag700.

1. Selecione o idioma de sistema desejado.

2. Escolha a região apropriada e o fuso horário.

Figura 3-2

Figura 3-1

177

3. Congure a rede Wi-Fi. Seleciona um Wi-Fi da lista escaneada e

digite sua senha.

4. Faça login em sua conta TOPDON. (Caso não possua uma conta,

por favor registre-se com seu e-mail).

Figura 3-4

Figura 3-3

178

5. Após fazer login em sua conta TOPDON, a tela inicial será exibida.

Nota:

Recomenda-se atualizar o software para melhoria do serviço caso uma

nova versão esteja disponível no módulo de Atualização de Sistema.

3.2 Conecte o ArtiDiag700 ao DLC do veículo

Use o cabo de diagnóstico OBD-II fornecido para conectar o

ArtiDiag700 ao DLC do veículo (ver Figura 3-6). A entrada DLC do

veículo é geralmente encontrada abaixo do painel. Após a conexão

adequada do DLC do veículo ao ArtiDiag700,

mudará para .

Caso você encontre um problema ao localizar o DLC, por favor

vá para Biblioteca > Localização do DLC para mais detalhes, ou

consulte o manual de serviço do veículo.

Figura 3-5

o ícone

179

Nota:

Nota: Assegure-se de que a ignição esteja sempre DESLIGADA antes de

conectar a unidade.

3.3 Leve a Ignição até a Posição "ON" (ver Figura 3-7)

Caso o seu veículo seja equipado com um sistema de ignição sem

chave e a chave de ignição for um botão "Parada de Partida do

Motor" (ver Figura 3-8), pressione o botão "Parada de Partida do

Motor" até que o carro esteja no modo "ON". Não ative os freios

enquanto pressionar o botão "Parada de Partida do Motor", ou você

dará a partida no carro ao invés de colocá-lo na posição "ON".

O método de ignição varia de acordo com o modelo do veículo.

Consulte o manual de serviço do veículo para mais detalhes.

Você agora está pronto para começar a diagnosticar seu veículo.

Figura 3-7 Figura 3-8

ENGINE

START

STOP

Figura 3-6

o ícone

180

SEÇÃO 4 USANDO SEU ARTIDIAG

4.1 Página Inicial

Ícones de Função

Permite que você execute funções

de diagnóstico incluindo leitura de

Códigos de Problema de Diagnóstico

(DTCs), eliminação de DTCs,

visualização de uxos de dados e

leitura de informação da versão da

Unidade de Controle Eletrônica (ECU).

Permite que você execute diagnósticos

relacionados a emissões de seu veículo.

Diagnósticos

OBDII/EOBD

Figura 4-1

181

Exibe a voltagem em tempo real da

bateria de seu veículo.

Fornece acesso rápido para vericação

do status de sistemas relacionados a

emissões.

Voltagem de Bateria

I/M

Prontidão (de

Inspeção e

Manutenção)

Fornece 15 serviços de manutenção

incluindo Reinicialização de

Óleo, Adaptação de Acelerador,

Reinicialização de EPB, Reinicialização

do Ângulo de Direção, Regeneração de

DPF, ABS Sangramento, Reinicialização

de BMS, Codicação de injetores,

redenição de pressão dos pneus,

redenição de AdBlue, redenição de

AFS, calibração de janelas, redenição

de parada/partida, redenição de A/F e

correspondência de caixa de câmbio.

Permite que você atualize o software

de diagnóstico especíco do

veículo caso uma nova versão esteja

disponível.

Permite acesso a Relatórios (Relatório

de Sistema, Relatório de Código de

Problema, e Relatório de Fluxo de

Dados), Gravações de Dados ao Vivo,

Capturas de Tela e Gravações de Tela.

Manutenção

Atualização

Pasta

182

Inclui Guia de Conserto DTC Genérico

OBD-II, Boletins de Serviço Técnico,

Localização DLC, Biblioteca de Luzes

de Alerta, que fornece informação de

referência em inspeção de veículo,

diagnósticos, e conserto.

Fornece acesso ao Meu Perl,

Atualização de Firmware, Feedback

de Clientes, Informação da

Loja, Atualização do Sistema e

Congurações.

Biblioteca

Informação de

Usuário

4.2 Diagnósticos

O modo Diagnósticos permite que você escaneie sistemas de

veículos compatíveis Use o (Escaneio Automático) para Códigos

de Problemas de Diagnósticos (DTCs) ou selecione um sistema

individual para executar a Ler Informação de Versão, Ler Código de

Problema, Eliminar Código de Problema e Ler Fluxo de Dados.

Identicando o Veículo

Para executar um Escaneio Automático ou Diagnósticos de Sistema

Individual, você precisa identicar seu veículo primeiro. Toque em

Diagnósticos na página inicial. Você verá VIN e Fabricantes no topo

da tela de Diagnósticos.

Escaneio Automático e Diagnósticos de Sistema Individual

183

Figura 4-2

1. Toque em Fabricante, e uma lista de fabricantes de veículos será

exibida.

Identicando via VIN

VIN permite que você identique o veículo através de VIN Automático

ou Digitar VIN.

• VIN Automático - o ArtiDiag700 lê e decodica automaticamente o

Número de Identicação do Veículo (VIN).

• Digitar VIN - digite manualmente o VIN do veículo para identicá-lo.

Identicando via Fabricante

Nota:

Nota: Nem todos os veículos são compatíveis com a leitura e

decodicação automática do VIN através do VIN Automático.

184

①

④

③

②

Ícone de Busca

Toque no ícone de busca para exibir uma barra de busca, e

digite o fabricante do veículo para buscá-lo.

Geral / Asiático / Europeu / Americano / Chinês

Selecione este menu para ltrar fabricantes em países

especícos. Modelos Gerais / Modelos Asiáticos / Modelos

Europeus / Modelos Americanos / Modelos Chineses.

Ícone de Voltagem de Bateria do Veículo

Exibe a voltagem em tempo real da bateria de seu veículo.

Opções de Fabricante

①

②

③

④

Figura 4-3

2. Selecione ou digite o fabricante de seu veículo.

Nota:

Um modo de demonstração (DEMO disponível na lista de

Fabricantes) é fornecido para lhe ajudar a familiarizar-se com as

funções de Diagnósticos.

3. Selecione Automático / Manual para identicar o veículo.

185

Nota: Os sistemas poderão variar de acordo com o fabricante do

veículo, modelo e ano.

O Escaneio Automático detecta os sistemas compatíveis com o

veículo e recupera DTCs para estes sistemas, fornecendo um exame

de saúde completo de seu veículo. Executar o Escaneio Automático

antes e depois de um conserto poderá ajudar a resolver problemas

e validar consertos. Relatórios pré e pós escaneio permitem que

você registre a condição de seu veículo antes e depois do conserto

para comparação.

Para executar um Escaneio Automático, toque no botão de

Escaneio Automático no canto inferior, o ArtiDiag700 começará a

escanear os sistemas compatíveis com o veículo, e a recuperação de

DTC irá começar automaticamente.

Escaneio Automático

Figura 4-4

Automático

Digite manualmente o VIN ou toque em Ler para adquirir o VIN,

logo toque em Conrmar. ArtiDiag irá automaticamente decodicar

o VIN para identicar o veículo.

Manual

Selecione manualmente a informação do veículo para identicá-lo.

Um menu de sistema será exibido após a identicação do veículo.

186

Nota: Dependendo do fabricante do veículo, algumas funções

podem não estar disponíveis.

Ler Código de Problema

1. Após a identicação do veículo, selecione o sistema para o qual você

deseja adquirir DTCs no menu do sistema.

2. Toque em Ler Código de Problema no menu de funções.

O ArtiDiag se comunicará com o ECU e adquirirá e exibirá os DTCs

para o sistema selecionado atual.

Descrição do Botão

Limpar DTCs - toque para eliminar todas as DTCs coletadas.

Relatório - toque para salvar os resultados de escaneio atuais em

formato de relatório. (Para visualizar os relatórios salvos, vá para

Pasta > Relatórios > Relatório de Sistema.)

Executando Diagnósticos de Sistema Individual

Além do Escaneio Automático, também é possível selecionar um

sistema individual para executar o comando Ler Informação da

Versão, Ler Código de Problema e Ler Fluxo de Dados.

Os resultados são exibidos progressivamente conforme os sistemas

são escaneados.

Figura 4-5

187

3. Toque no ícone à direita para abrir o menu de opções de uma

DTC particular.

Figura 4-6

Quando este ícone está aceso, toque-o para abrir

uma janela que permite que você faça uma busca

no Google para obter mais informações sobre o

DTC.

Quando este ícone está aceso, toque para ver a

descrição detalhada do DTC.

Quando este ícone está aceso, toque-o para

visualizar os quadros capturados congelados no

momento em que o DTC ocorreu.

Quando este ícone está aceso, toque-o para

visualizar as instruções para medidas de conserto.

Descrição do Ícone

Descrição do Botão

Relatório - toque para salvar em formato de relatório. (Para visualizar

os relatórios salvos, vá para Pasta > Relatórios > Relatório de Códigos

de Problemas.)

Limpar DTCs - toque para eliminar todas as DTCs coletadas.

188

Figura 4-7

Dados ao Vivo

1. Após a identicação do veículo, selecione o sistema para o qual você

deseja ler o uxo de dados no menu do sistema.

2. Toque em Dados ao Vivo no menu de funções. Uma lista de uxos

de dados é exibida.

Nota:

1. O procedimento de eliminação de DTCs deve ser executado após

o par requisitado haver sido completado. Uma vez conrmados, os

DTCs e os dados armazenados congelados no ECU serão eliminados.

2. NÃO DÊ A PARTIDA NO MOTOR DURANTE A LIMPEZA DE DTCS.

Eliminar Código de Problema

1. Após a identicação do veículo, selecione o sistema para o qual você

deseja eliminar DTCs no menu do sistema.

2. Toque em Eliminar Código de Problema no menu de funções.

3. Toque em OK quando as DTCs forem eliminadas.

189

Toque para obter o uxo de dados em tempo real

exibido em um gráco de padrão ondular.

- toque para selecionar os uxos de dados que você

deseja exibir.

- toque para exibir até 6 uxos de dados em

grácos.

- toque para combinar até 4 uxos de dados

em um gráco para comparação e observação

facilitadas.

toque para gravar e salvar informações de uxos de

dados em tempo real para comparação e análise.

Para visualizar os uxos de dados gravador, vá para

Pasta > Gravação de Dados ao Vivo.

toque para salvar os valores de uxos de dados

atuais em formato de relatório. Para visualizar

os relatórios salvos, vá para Pasta > Relatórios >

Relatório de Fluxo de Dados.

Descrição do Ícone

Descrição do Botão

Nota:

CASO O VEÍCULO DEVA SER CONDUZIDO PARA VISUALIZAR O

FLUXO DE DADOS AO VIVO, TENHA SEMPRE UMA SEGUNDA

PESSOA AJUDANTE NÃO ASSISTA AOS FLUXOS DE DADOS

ENQUANTO CONDUZ O VEÍCULO.

190

Ler Informação de Versão

1. Após a identicação do veículo, selecione o sistema para o qual você

deseja visualizar a informação de versão ECU no menu do sistema.

2. Toque em Informação no menu de funções. Então, você poderá ver

a informação de versão ECU do sistema selecionado.

4.3 OBDII / EOBD

A função OBDII / EOBD permite que você execute diagnósticos

relacionados a emissões de seu veículo.

4.3.1 Executar Diagnósticos OBDII

1. Toque em OBDII/EOBD na página inicial.

2. Seleciona seu método de comunicação: Escaneio Automático ou

Protocolo.

Escaneio Automático - o ArtiDiag700 se comunicará diretamente

com o veículo e identicará qual protocolo o veículo está usando.

Protocolo - permite selecionar manualmente o protocolo de

comunicação.

3. Selecione uma função para continuar.

Figura 4-8

191

Figura 4-9

Nota:

Dependendo do fabricante do veículo, algumas funções podem não

estar disponíveis.

Opções de funções típicas podem incluir: DTC & FFD, Prontidão I/

M, Dados ao Vivo, Monitoramento A Bordo, Teste de Componentes,

Informação de Veículo e Estado do Veículo.

DTC & FFD (Freeze Frame Data)

Esta função ajuda a obter e eliminar DTCs armazenados no ECU do

veículo e exibe o FFD de sistemas relacionados a emissões.

1. Ler DTCs

Esta função exibe os DTCs obtidos dos sistemas relacionados a

emissões.

2. Eliminar DTCs

Esta função permite eliminar os DTCs obtidos dos sistemas

relacionados a emissões.

3. FFD

Esta função toma uma captura de tela dos dados e das condições

de operação quando um erro relacionado a emissões ocorre.

192

Prontidão I/M

Esta função verica se os diversos sistemas de emissão do veículo

estão operando adequadamente, e se estão prontos para o teste I/M.

Também pode vericar o status de monitoramento ativo e conrmar

se o conserto de um veículo foi executado corretamente.

Dados ao Vivo

Esta função exibe os dados ao vivo em tempo real e os parâmetros do

ECU do veículo.

Monitoramento A Bordo

Esta função exibe os resultados dos testes para componentes e

sistemas do conjunto motorizado relacionados às emissões que não

são monitorados continuamente.

Teste de Componentes

Esta função ajuda a enviar comandos de controle ao ECU do veículo

como uma maneira de testar e operar as partes e componentes do

sistema.

Informação do Veículo

Esta função exibe uma lista de informações (fornecida pelo fabricante

do veículo) do ECU do veículo.

A informação pode conter:

• VIN.

• ID de Calibração (CID).

• Número de Vericação de Calibração (CVN).

• Acompanhamento de Desempenho Durante o Uso para Motor de

Ignição por Faísca (IUPR)

• Nome do ECU

Estado do Veículo

Esta função exibe o estado do veículo, incluindo Motor, Transmissão,

Códigos Encontrados, Estado MIL, Monitores e Protocolo.

Nota:

1. O procedimento de eliminação de DTCs deve ser executado após

o par requisitado haver sido executado. Uma vez conrmados, os

DTCs e FFS armazenados no ECU serão eliminados.

2. NÃO DÊ A PARTIDA NO MOTOR DURANTE A LIMPEZA DE DTCS.

193

4.3.2 Feedback de Diagnóstico

O ArtiDiag700 permite que você envie instantaneamente

feedback de diagnósticos (com registros de dados de diagnóstico

automaticamente anexados) enquanto você estiver encontrando um

problema de software com as operações de diagnósticos.

Para enviar feedback de diagnóstico:

1. Toque no ícone localizado no canto direito superior de qualquer

tela com este ícone.

2. Selecione o tipo de problema.

3. Escreva uma descrição do problema.

4. Toque em Enviar para fazer o envio do feedback.

Nota:

A ferramenta de Feedback de Diagnósticos só está disponível

com o módulo de Diagnósticos.

Nota:

O veículo só deve ser considerado pronto para inspeção e

permitido que passe emissões caso tenha passado em todos os

testes requeridos.

4.4 Prontidão I/M

Esta função verica se os diversos sistemas de emissão do veículo

estão operando adequadamente, e se estão prontos para o teste I/M.

Também pode vericar o status de monitoramento ativo e

conrmar se o conserto de um veículo foi executado corretamente.

194

Figura 4-10

4.5 Manutenção

Esta função fornece a você 15 serviços de manutenção incluindo

Reinicialização de Óleo, Adaptação de Acelerador, Reinicialização

de EPB, Reinicialização do Ângulo de Direção, Regeneração de

DPF, ABS Sangramento, Reinicialização de BMS, Codicação de

injetores, redenição de pressão dos pneus, redenição de AdBlue,

redenição de AFS, calibração de janelas, redenição de parada/

partida, redenição de A/F e correspondência de caixa de câmbio.

4.5.1 Visão Geral dos Serviços

Reinicialização de Óleo (Oil)

Esta função permite que você reinicie a lâmpada de serviço de óleo

para o sistema de vida do óleo de motor. O sistema de luz de óleo

do motor calcula um intervalo de troca de óleo ótimo dependendo

das condições de condução do veículo e eventos climáticos.

Reinicializações de óleo são necessárias a cada vez que o óleo do

motor é trocado.

Adaptação do Acelerador (Throttle)

Caso o ECU esteja desconectado acidentalmente, ou caso o

acelerador for substituído ou limpado, então os atuadores de

acelerador precisarão ser inicializados através da função Adaptação

de Acelerador. Isto reinicia os dados de ECU ao seu estado inicial, para

que o acelerador possa regularizar com precisão a entrada de ar.

Reinicialização do Ângulo de Direção (Steering)

Caso o sensor do ângulo de direção seja substituído, ou caso o

ângulo de direção esteja impreciso ou descentralizado, a função

de reinicialização do ângulo de direção precisa ser executada para

195

encontrar a posição zero relativa. Usando esta posição como referência,

o ECU poderá então calcular o ângulo exato para direção à esquerda e

à direita.

Reinicialização de BMS (BMS)

Após a substituição da bateria do carro, a unidade de controle da

bateria do carro precisa ser reiniciada. Isto irá eliminar informação de

erros (tal como nível baixo de bateria) para que a unidade de controle

possa parear a informação relevante da bateria nova.

Regeneração DPF (DPF)

Esta função é usada principalmente para a regeneração dos ltros de

partículas a diesel. Para manter os ltros funcionando bem, ele remove

partículas através de combustão e oxidação.

ABS Sangramento (ABS)

A função permite realizar testes para vericar as condições de

operação do Anti-bloqueio Frenagem Sistema (ABS).

Deve ser realizado nos seguintes casos:

• Quando as linhas de ABS contêm ar.

• Quando o ABS computador, ABS bomba, cilindro mestre de freio,

cilindro de freio, linha de freio.ou uido de freio é substituído.

Codicação de Injetor (Injector)

A função pode escrever o código real do injetor ou reescrever o código

na ECU para o código do injetor do cilindro correspondente, de modo

a ter um controle mais preciso ou uma quantidade correta de injeção

de cilindros.

Deve ser realizado nos seguintes casos:

Depois que o ECU ou injetor for substituído.

Redenição da pressão dos pneus (TPMS)

A função pode repor a pressão do pneu e desligar o indicador de falha

de pressão do pneu quando a luz indicadora de falha de pressão do

pneu do carro estiver acesa.

Reinicialização EPB (EPB)

A função ajuda si a substituir e redenir as pastilhas de freio.

Deve ser realizado nos seguintes casos:

• As pastilhas de freio e o sensor de desgaste das pastilhas de freio são

substituídos.

• A lâmpada indicadora das pastilhas de freio está acesa.

• O circuito do sensor das pastilhas de freio é curto, que é recuperado.

• O servo motor é substituído.

Redenição do AdBlue (AdBlue)

Após a substituição ou o enchimento do uido de tratamento de

exaustão de diesel (ureia do carro), é necessária a operação de

redenição da ureia.

196

Figura 4-11

4.5.2 Passos

Para executar uma reinicialização de serviço:

1. Toque em Manutenção na página inicial e um menu de funções

será exibido.

Redenição do AFS (AFS)

Esta função permite inicializar o sistema de faróis adaptativos.

Calibração do Windows (Windows)

Este recurso pode executar a correspondência de janelas de portas

para recuperar a memória inicial da ECU e recuperar a função

automática de subida e descida do vidro elétrico.

Redenição de parada/partida (Stop/Start)

Esta função pode abrir ou fechar a função de partida/parada

automática congurando a função oculta na ECU (desde que o veículo

tenha uma função oculta correspondente suportada pelo hardware).

Redenição do A/F (A/F)

Esta função pode denir ou aprender os parâmetros da relação ar/

combustível.

Correspondência da caixa de engrenagens (Gearbox)

Esta função ajuda a concluir o autoaprendizado da caixa de

engrenagens para melhorar a qualidade da troca de marchas. Ela

precisa ser executada quando a caixa de engrenagens é desmontada

ou reparada (após a bateria do carro ser desconectada), o que pode

levar a atrasos na troca de marchas ou problemas de choque.

197

2. Selecione a função que deseja executar.

3. Identique o veículo através de VIN ou Fabricante (para saber mais

sobre operações de identicação, consulte Identicando o Veículo

em Escaneio Automático e Diagnóstico de Sistema Individual). Então,

vá para a tela para as exibições de função selecionadas.

4. Siga as instruções na tela para executar o serviço de reinicialização.

Figura 4-12

4.6 Voltagem de Bateria

Esta função exibe a voltagem em tempo real da bateria de seu

veículo.

4.7 Atualização

Esta função permite que você atualize os softwares de Diagnóstico

especícos do veículo caso haja novos softwares disponíveis.

Para executar a função Atualização

1. Toque em Atualização na página inicial e a tela de Atualização

aparecerá.

198

Figura 4-13

2. Toque em Download para atualizar ou baixar o software.

Nota:

Você também pode tocar em Selecionar no canto direito superior

para selecionar e atualizar softwares.

Figura 4-14

4.8 Pasta

Esta função dá acesso a Relatórios (Geral, Relatórios de Sistema,

Relatórios de Código de Problema, e Relatórios de Fluxo de Dados),

Gravações de Dados ao Vivo, Capturas de Tela e Gravações de Tela.

199

Toque para buscar por um relatório em particular

Toque para selecionar e deletar múltiplos relatórios

Descrições do Botão

4.8.1 Relatórios

1. Toque em Pasta > Relatórios.

2. Selecione um relatório particular para ver detalhes daquele relatório.

4.8.2 Gravação de Dados ao Vivo

1. Toque em Pasta > Gravação de Dados ao Vivo para ver a lista de

gravações de uxos de dados.

2. Toque em um uxo de dados particular para reproduzir o vídeo

gravado daquele uxo de dados.

4.8.3 Capturas de Tela

Toque em Pasta > Gravação de Tela para ver capturas de tela salvas

durante a operação do ArtiDiag700.

4.8.4 Gravação de Tela

Toque em Pasta > Gravação de Tela para ver gravações de tela salvas

durante a operação do ArtiDiag700.

4.9 Biblioteca

4.9.1 Guia de Conserto de DTC

O Guia de Conserto de DTC é uma base de dados experimental

que fornece informação especíca por códigos, incluindo consertos

populares e passos de manutenção para identicação de problemas.

Para usar o Guia de Conserto de DTC:

Toque em Biblioteca > Guia de Conserto DTC. Digite um DTC na barra

de buscas.

4.9.2 Boletins de Serviço Técnico

Para visualizar boletins de serviço técnico:

Toque em Biblioteca > Boletins de Serviço Técnico. Selecione o

fabricante, modelo, ano, sistema e subsistema do veículo, e toque

em Próximo. Uma lista de boletins de serviço técnico emitida para

o veículo selecionado será exibida. Toque no boletim desejado para

200

A função Informação de Usuário fornece acesso ao Meu Perl,

Atualização de Firmware, Feedback de Clientes, Informação da Loja,

Atualização do Sistema e Congurações.

4.10 Informação de Usuário

4.10.1 Meu Perl

Você pode tocar na foto de perl na tela de Informação de Usuário

para acessar a página Meu Perl. Com esta função, você poderá trocar

sua foto de perl, ver seu ID TOPDON, alterar sua senha, e deletar sua

conta TOPDON.

4.10.2 Atualização de Firmware

Permite que você atualize o rmware caso uma nova versão esteja

disponível.

4.10.3 Feedback de Clientes

Esta função permite que você escreva um feedback sobre o produto

para a equipe de pós-venda da TOPDON.

4.10.4 Informação da Loja

Permite que você salve informações da loja de consertos.

visualizar seu conteúdo completo.

4.9.3 Localização DLC

Para visualizar a localização DLC:

Toque em Biblioteca > Localização de DLC. Selecione o fabricante do

veículo, modelo e ano, e toque em Próximo. Uma foto da localização

do DLC para o veículo selecionado será exibida.

4.9.4 Biblioteca de Luzes de Alerta

A Biblioteca de Luzes de Alerta fornece informação sobre as luzes do

painel, incluindo descrições das luzes, impactos ao conduzir, causas

típicas, medidas responsivas e perguntas relevantes.

Para visualizar a Biblioteca de Luzes de Alerta:

Toque em Biblioteca > Biblioteca de Luzes de Alerta. Uma lista de

luzes de alerta será exibida. Toque na luz de alerta desejada para

visualizar mais detalhes.

201

4.10.5 Atualização de Sistema

Permite que você atualize o software caso uma nova versão esteja

disponível.

4.10.6 Congurações

A função Congurações permite que você dena WLAN, hora e data,

idiomas / unidade, VIN Automático, verique o armazenamento e

dena o ArtiDiag700 para as congurações de fábrica, visualize as

informações da versão do ArtiDiag700, atualize o ArtiDiag700, visualize

os Termos de Serviço e a Política de Privacidade, dena o tempo de

bloqueio automático, visualize as informações do tablet e encerre sua

sessão em sua conta TOPDON.

VIN Automático: Com esta função ativada, o ArtiDiag700 irá executar

automaticamente o VIN automático para diagnósticos de veículo uma

vez que a VCI do dispositivo detecte uma conexão à DLC do veículo.

Esta função vem desativada nas congurações de fábrica.

202

SEÇÃO 5 ESPECIFICAÇÕES

Tela Sensível a Toque 1280 * 720

32G

3350 mAh/3.7 V

9-18 V

-10 °C a 50°C (14°F a 122°F)

-20 °C a 70°C (-4°F a 158°F)

8.9*5.3*1.56 polegadas (225.15*135.15*39.7

mm)

578 g (20.39 oz)

Tela de Exibição

RAM

ROM

Bateria

Faixa de Tensão de Entrada

Temperatura de

Funcionamento

Temperatura de

Armazenamento

Dimensões (L x G x A)

Peso

203

P: O que eu devo fazer se um erro de comunicação ocorrer?

R: Siga os passos abaixo para identicar o problema:

1) Verique se a ignição está ligada.

2) Verique se o cabo de diagnóstico OBD-II do ArtiDiag está

seguramente conectado à saída DLC do veículo.

3) Desligue a chave de ignição. Logo, ligue-a novamente após 10

segundos e continue a operação.

4) Verique se o módulo de controle do veículo está com defeito.

P: Qua is funções especiais existem no ArtiDiag700?

R: ArtiDiag700 oferece 15 funções especiais, incluindo Reinicialização de

Óleo, Adaptação de Acelerador, Reinicialização de EPB, Reinicialização

do Ângulo de Direção, Regeneração de DPF, ABS Sangramento,

Reinicialização de BMS, Codicação de injetores, redenição de

pressão dos pneus, redenição de AdBlue, redenição de AFS,

calibração de janelas, redenição de parada/partida, redenição de A/F

e correspondência de caixa de câmbio.

P: É necessário atualizar o rmware antes de usar o ArtiDiag700 pela

primeira vez?

R: Sim. O Firmware será atualizado automaticamente para a sua versão

mais atual. Você também pode tocar em Informação de Usuário >

Atualização de Firmware para atualizar o rmware manualmente.

P: Por que a tela do ArtiDiag700 ca piscando quando o motor está

ligado?

R: Isto é uma ocorrência normal causada por interferência

eletromagnética.

P: Como faço uma captura de tela?

R: Deslize para baixo e toque em Captura de Tela, então toque em

na tela e faça a captura. Para visualizar as fotos salvas, toque em Pasta

> Capturas de Tela.

SEÇÃO 6 PERGUNTAS FREQUENTES:

204

SEÇÃO 7 GARANTIA

Garantia Limitada de Um Ano TOPDON

A TOPDON garante a seu comprador original que os produtos da

empresa serão livres de defeitos materiais e de confecção por 12 meses a

partir da data de compra (Período de Garantia).

Para defeitos reportados durante o Período de Garantia, a TOPDON irá ou

consertar ou substituir o componente ou produto defeituoso de acordo

com a análise e conrmação de seu suporte técnico.

A TOPDON não se responsabiliza por quaisquer danos incidentais ou

consequentes decorrentes do uso, uso indevido ou montagem do

dispositivo.

Se houver qualquer conito entre a política de garantia TOPDON e as leis

locais, as leis locais devem prevalecer.

Esta garantia limitada é anulada sob as seguintes condições:

• Uso indevido, desmontagem, alteração ou consertos por lojas ou

técnicos não autorizados.

• Manejo descuidado e/ou operação indevida.

Avviso:

Todas as informações neste manual são baseadas nas informações

disponíveis mais recentes durante o momento de sua publicação

e nenhuma garantia pode ser feita sobre sua exatidão ou

integridade. A TOPDON se reserva o direito de fazer alterações a

qualquer momento sem aviso.

Escaneie o código QR para obter mais suporte!

РУССКИЙ

206

БЕЗОПАСНОСТЬ ВСЕГДА НА ПЕРВОМ

МЕСТЕ!

В целях вашей безопасности, безопасности

других людей, а также во избежание какого-

либо повреждения продукта и вашего автомобиля

ВНИМАТЕЛЬНО ПРОЧТИТЕ И УБЕДИТЕСЬ, ЧТО ВЫ

ПОЛНОСТЬЮ ПОНИМАЕТЕ ВСЕ ИНСТРУКЦИИ ПО

ТЕХНИКЕ БЕЗОПАСНОСТИ, СОДЕРЖАЩИЕСЯ В ДАННОМ

РУКОВОДСТВЕ, ПРЕЖДЕ ЧЕМ НАЧАТЬ ЭКСПЛУАТАЦИЮ.

Вы также должны ознакомиться с руководством по

техническому обслуживанию автомобиля и соблюдать

указанные меры предосторожности или инструкции до

и во время любых тестов или процедур технического

обслуживания.

Держите себя, свою одежду и другие предметы

подальше от движущихся или горячих деталей

двигателя и избегайте контакта с электрическими

соединениями.

ЭКСПЛУАТИРУЙТЕ АВТОМОБИЛЬ ТОЛЬКО В ХОРОШО

ПРОВЕТРИВАЕМОМ ПОМЕЩЕНИИ, так как при

работающем двигателе автомобиль выделяет

монооксид углерода, токсичный газ, а также твердые

частицы.

ВСЕГДА НАДЕВАЙТЕ одобренные ЗАЩИТНЫЕ

ОЧКИ, чтобы предотвратить повреждение острыми

предметами и едкими жидкостями.

Во время теста НЕ КУРИТЕ И НЕ РАЗВОДИТЕ ОГОНЬ

ВБЛИЗИ АВТОМОБИЛЯ. Пары топлива и аккумулятора

легко воспламеняются.

НЕ ПЫТАЙТЕСЬ ВЗАИМОДЕЙСТВОВАТЬ С ПРОДУКТОМ

ВО ВРЕМЯ ДВИЖЕНИЯ. Любая невнимательность может

привести к несчастному случаю.

ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ ПЕРЕД ПОДКЛЮЧЕНИЕМ ИЛИ

ОТСОЕДИНЕНИЕМ УСТРОЙСТВА ОТ РАЗЪЕМА ПЕРЕДАЧИ

ДАННЫХ АВТОМОБИЛЯ (DLC), чтобы предотвратить

повреждение устройства или электронных

компонентов автомобиля.

ПРОЧТИТЕ ВСЕ ИНСТРУКЦИИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ

207

РАЗДЕЛ 1 ЧТО В КОРОБКЕ?

• ArtiDiag700

• Диагностический кабель OBD-II

• USB-кабель (USB-A на USB-C)

• Краткое руководство пользователя

• Чехол для переноски

208

РАЗДЕЛ 2 ОБЗОР ПРОДУКТА

Figura 2-1

209

Кнопка включения / выключения экрана

Зажатие кнопки позволяет включить ArtiDiag700.

Повторно зажмите для отображения панели инструментов

выключения / перезапуска / отмены, затем нажмите нужную

опцию.

Короткое нажатие кнопки приводит к пробуждению /

блокировке экрана.

Разъем диагностического кабеля DB15

Подключение кабеля передачи данных используется для

подключения ArtiDiag700 к автомобильному разъему

передачи данных (DLC).

Пятидюймовый сенсорный экран

Кнопка «ОК»

Используется для подтверждения текущего выбора или

действия.

Кнопки направления

Используются для перемещения курсора или выделения в

соответствующем направлении:

Вверх

Вниз

Влево

Вправо

Кнопка возврата

Используется для возврата на ранее просмотренную

страницу.

Порт зарядки USB-C

Предназначен для передачи данных и зарядки (5 В, 2 А).

Аудиодинамик

210

РАЗДЕЛ 3 НАЧАЛО ЭКСПЛУАТАЦИИ

3.1 Базовые настройки

Нажмите и удерживайте кнопку питания в течение 3 секунд,

чтобы включить ArtiDiag700. Выполните приведенные ниже

действия, чтобы настроить ArtiDiag700.

Выберите предпочитаемый язык системы.

2. Выберите подходящий регион и часовой пояс.

Figura 3-2

Figura 3-1

211

3. Настройте подключение Wi-Fi. Выберите Wi-Fi из

отсканированного списка и введите пароль.

4. Войдите в вашу учетную запись TOPDON. (Если у вас нет

учетной записи, пожалуйста, зарегистрируйтесь, указав свой

адрес электронной почты).

Figura 3-4

Figura 3-3

212

5. После входа в вашу учетную запись TOPDON отобразится

главный экран.

Примечание:

Рекомендуется обновить программное обеспечение для

улучшения обслуживания, если новая версия доступна в модуле

обновления системы.

3.2 Подключите ArtiDiag700 к DLC автомобиля

Используйте прилагаемый диагностический кабель OBD-II

для подключения ArtiDiag700 к DLC автомобиля (см. рис. 3-6).

Разъем DLC автомобиля обычно расположен под приборной

панелью. После правильного подключения

к ArtiDiag700 значок изменится на .

Если у вас возникли проблемы с поиском DLC, пожалуйста,

перейдите в раздел Библиотека > Расположение DLC для

получения более подробной информации или обратитесь к

руководству по техническому обслуживанию автомобиля.

Figura 3-5

DLC автомобиля

213

Примечание:

Перед подключением устройства к розетке убедитесь, что

зажигание выключено.

3.3 Переведите зажигание в положение «ВКЛЮЧЕНО» (см.

рис. 3-7)

Если ваш автомобиль оснащен системой запуска без ключа,

а ключ зажигания представляет собой кнопку «Старт-стоп»

(см. рис. 3-8), нажимайте кнопку «Старт-стоп» до тех пор, пока

автомобиль не перейдет в режим «ВКЛЮЧЕНО». Не нажимайте

на тормоз во время нажатия кнопки «Старт-стоп», иначе вы

заведете автомобиль вместо того, чтобы перевести его в

положение «ВКЛЮЧЕНО».

Способ зажигания зависит от модели автомобиля. Более

подробную информацию смотрите в руководстве по

техническому обслуживанию автомобиля.

Теперь вы готовы приступить к диагностике автомобиля.

Figura 3-7 Figura 3-8

ENGINE

START

STOP

Figura 3-6

DLC автомобиля

214

РАЗДЕЛ 4 ИСПОЛЬЗОВАНИЕ ВАШЕГО

ARTIDIAG

4.1 Главный экран

Значки функций

Позволяет выполнять функции

диагностики, включая считывание

диагностических кодов

неисправностей (DTC), очистку

DTC, просмотр потока данных и

считывание информации о версии

электронного блока управления

(ECU).

Позволяет выполнять диагностику

вашего автомобиля, связанную с

выбросами.

Диагностика

OBDII/EOBD

Figura 4-1

215

Отображает напряжение

аккумулятора вашего автомобиля в

режиме реального времени.

Обеспечивает быстрый доступ

для проверки состояния систем,

связанных с выбросами.

Напряжение

аккумулятора

I/M

Готовность (к осмотру

и техническому

обслуживанию)

Предоставляет 15 услуг по

техническому обслуживанию,

включая сброс уровня масла,

адаптацию дроссельной заслонки,

сброс EPB, сброс угла поворота

рулевого колеса, регенерацию

DPF, Прокачка ABS, сброс BMS,

Кодирование инжектора, сброс

давления в шинах, сброс AdBlue,

сброс AFS, калибровка Windows,

сброс Stop/Start, сброс A/F и

настройка коробки передач.

Позволяет обновить

диагностическое программное

обеспечение для конкретного

автомобиля, если доступна новая

версия.

Предоставляет доступ к отчетам

(системные отчеты, отчеты о кодах

неисправностей и отчеты о потоке

данных), записям реальных данных,

скриншотам и записям экрана.

Техническое

обслуживание

Обновление

Папка

216

Включает в себя общее руководство

по ремонту DTC OBD-II, бюллетени

технического обслуживания,

расположение DLC, библиотеку

световых индикаторов, которая

предоставляет справочную

информацию по осмотру,

диагностике и ремонту автомобиля.

Предоставляет доступ к моему

профилю, обновлению встроенного

ПО, отзывам клиентов, информации

о мастерской, обновлению системы

и настройкам.

Библиотека

О пользователе

4.2 Диагностика

Модуль диагностики позволяет сканировать поддерживаемые

системы автомобиля (автоматическое сканирование) на

наличие диагностических кодов неисправностей (DTC) или

выбрать отдельную систему для выполнения считывания

информации о версии, считывания кода неисправности,

очистки кодов неисправности и считывания потока данных.

Идентификация автомобиля

Чтобы выполнить автоматическое сканирование или диагностику

отдельной системы, вам необходимо сначала идентифицировать

свой автомобиль. Нажмите Диагностика на главном экране. Вы

увидите VIN и марку в верхней части экрана диагностики.

Автоматическое сканирование и диагностика отдельной

системы

217

Figura 4-2

1. Нажмите Марка, и отобразится список марок автомобилей.

Идентификация по VIN

VIN позволяет идентифицировать автомобиль с помощью авто-

VIN или введения VIN.

• Авто-VIN — ArtiDiag700 автоматически считывает и декодирует

идентификационный номер транспортного средства (VIN).

• Введение VIN — введите VIN вручную, чтобы идентифицировать

автомобиль.

Идентификация по марке

Примечание:

Не все автомобили поддерживают автоматическое считывание

и декодирование VIN с помощью функции авто-VIN.

218

①

④

③

②

Значок поиска

Нажмите на значок поиска, чтобы отобразить строку

поиска, и введите марку автомобиля для его поиска.

Все / Азия / Европа / Америка / Китай

Выберите в этом меню, чтобы отфильтровать марки

автомобилей, произведенных в определенных странах.

Все модели / Азиатские модели / Европейские модели /

Американские модели / Китайские модели.

Значок напряжения автомобильного аккумулятора

Отображает напряжение аккумулятора вашего автомобиля

в режиме реального времени.

Опции производителя (марка автомобиля)

①

②

③

④

Figura 4-3

2. Выберите или введите марку вашего автомобиля.

Примечание:

Для ознакомления с функциями диагностики предусмотрен

демонстрационный режим (опция ДЕМО в списке марок).

3. Выберите Автоматически / Вручную, чтобы идентифицировать

автомобиль.

219

Примечание: Системы могут различаться в зависимости от

марки, модели и года выпуска автомобиля.

Автоматическое сканирование обнаруживает системы,

поддерживаемые автомобилем, и извлекает коды

неисправностей для этих систем, обеспечивая полную

проверку работоспособности вашего автомобиля. Выполнение

автоматического сканирования до и после ремонта может

помочь в устранении неполадок и проверке правильности

ремонта. Отчеты о предварительном и последующем

сканировании позволяют записывать состояние автомобиля до

и после ремонта для сравнения.

Чтобы выполнить автоматическое сканирование, нажмите

кнопку автоматического сканирования в нижнем углу,

ArtiDiag700 начнет сканирование систем, поддерживаемых

Автоматическое сканирование

Figura 4-4

Автоматически

Введите VIN вручную или нажмите «Считать», чтобы получить

VIN, затем нажмите «Подтвердить». ArtiDiag автоматически

расшифрует VIN для идентификации автомобиля.

Вручную

Вручную выберите информацию об автомобиле, чтобы

идентифицировать автомобиль.

После идентификации автомобиля отобразится системное

меню.

220

Примечание: В зависимости от марки автомобиля некоторые

функции могут быть недоступны.

Считать код неисправности

1. После идентификации автомобиля выберите систему, для

которой вы хотите получить коды неисправностей, в системном

меню.

2. Нажмите Считать код неисправности в функциональном меню.

Описание кнопки

Очистить DTC — нажмите, чтобы очистить все извлеченные коды

неисправностей.

Отчет — нажмите, чтобы сохранить текущие результаты

сканирования в формате отчета. (Чтобы просмотреть сохраненные

отчеты, перейдите в Папка > Отчеты > Системные отчеты.)

Выполнение диагностики отдельной системы

В дополнение к автоматическому сканированию вы также

можете выбрать отдельную систему для выполнения считывания

информации о версии, считывания кода неисправности, очистки

кодов неисправности и считывания потока данных.

автомобилем, и поиск DTC начнется автоматически.

Результаты отображаются постепенно по мере сканирования

систем.

Figura 4-5

221

ArtiDiag свяжется с ECU и извлечет и отобразит коды

неисправностей для выбранной в данный момент системы.

3. Нажмите на значок справа, чтобы открыть опционное меню

конкретного кода неисправности.

Figura 4-6

Когда загорится этот значок, нажмите, чтобы

открыть окно, которое позволит вам выполнить

поиск в Google для получения дополнительной

информации о DTC.

Когда загорается этот значок, коснитесь,

чтобы просмотреть подробное описание кода

неисправности.

Когда загорится этот значок, нажмите, чтобы

просмотреть стоп-кадр, снятый в момент

возникновения DTC.

Когда загорится этот значок, нажмите, чтобы

просмотреть инструкции по ремонту.

Описание значка

Описание кнопки

Отчет — нажмите, чтобы сохранить коды неисправностей в

формате отчета. (Чтобы просмотреть сохраненные отчеты,

перейдите в Папка > Отчеты > Отчеты о коде неисправности.)

222

Figura 4-7

Реальные данные

1. После идентификации автомобиля выберите систему, для

которой вы хотите считывать поток данных, в системном меню.

2. Нажмите Реальные данные в функциональном меню.

Отобразится список потоков данных.

Примечание:

1. Процедуру очистки кодов неисправностей следует

выполнять после завершения необходимого ремонта.

После подтверждения коды неисправностей и данные о

замораживании, хранящиеся в ECU, будут удалены.

2. НЕ ЗАПУСКАЙТЕ ДВИГАТЕЛЬ ВО ВРЕМЯ ОЧИСТКИ КОДОВ

НЕИСПРАВНОСТЕЙ.

Очистить DTC — нажмите, чтобы очистить все извлеченные коды

неисправностей.

Очистить код неисправности

1. После идентификации автомобиля выберите систему, для

которой вы хотите удалить коды неисправностей, в системном

меню.

2. Нажмите Очистить код неисправности в функциональном меню.

3. Нажмите ОК, когда коды неисправностей будут удалены.

223

Нажмите, чтобы отобразить поток данных в

реальном времени в виде волнового графика.

— нажмите, чтобы выбрать потоки данных,

которые вы хотите отобразить.

— нажмите, чтобы отобразить до 6 потоков

данных в виде графика.

— нажмите, чтобы объединить до 4 потоков

данных в одном графике для упрощения

сравнения и наблюдения.

— нажмите, чтобы записать и сохранить

информацию о потоке данных в режиме

реального времени для сравнения и анализа.

Чтобы просмотреть записанные потоки данных,

перейдите в Папка > Записи реальных данных.

— нажмите, чтобы сохранить текущие значения

потока данных в формате отчета. Чтобы

просмотреть сохраненные отчеты, перейдите в

Папка > Отчеты > Отчеты потока данных.

Описание значка

Описание кнопки

Примечание:

ЕСЛИ ДЛЯ ПРОСМОТРА ПОТОКА ДАННЫХ В РЕЖИМЕ

РЕАЛЬНОГО ВРЕМЕНИ НЕОБХОДИМО УПРАВЛЯТЬ

АВТОМОБИЛЕМ, УБЕДИТЕСЬ, ЧТО ВАМ БУДЕТ ПОМОГАТЬ

ВТОРОЙ ЧЕЛОВЕК. НЕ ПРОСМАТРИВАЙТЕ ПОТОК ДАННЫХ ВО

ВРЕМЯ ДВИЖЕНИЯ.

224

Считать информацию о версии

1. После идентификации автомобиля выберите систему, для

которой вы хотите просмотреть информацию о версии ECU, в

системном меню.

2. Нажмите Информация в функциональном меню. Затем вы

можете просмотреть информацию о версии ECU выбранной

системы.

4.3 OBDII / EOBD

Функция OBDII / EOBD позволяет вам выполнять диагностику

вашего автомобиля, связанную с выбросами.

4.3.1 Выполнить диагностику OBDII

1. Нажмите OBDII / EOBD на главном экране.

2. Выберите свой способ связи: Автоматическое сканирование

или Протокол.

Автоматическое сканирование — ArtiDiag700 автоматически

свяжется с автомобилем и определит, какой протокол использует

автомобиль.

Протокол — позволяет вам вручную выбрать протокол связи.

3. Выберите функцию, чтобы продолжить.

Figura 4-8

225

Figura 4-9

Примечание:

В зависимости от марки автомобиля некоторые функции могут

быть недоступны.

Типичные функциональные опции могут включать: DTC и FFD,

готовность к техосмотру, реальные данные, бортовой монитор,

тестирование компонентов, информация об автомобиле и его

состоянии.

DTC и FFD (данные о сохраненных ошибках)

Эта функция помогает извлекать и очищать коды

неисправностей, хранящиеся в ECU автомобиля, и отображает

FFD систем, связанных с выбросами.

1. Считать DTC

Эта функция отображает коды неисправностей, полученные из

систем, связанных с выбросами.

2. Очистить DTC

Эта функция позволяет вам очистить коды неисправностей,

полученные из систем, связанных с выбросами.

3. FFD

Эта функция делает снимок данных и условий эксплуатации

при возникновении неисправности, связанной с выбросами.

226

Готовность к техосмотру

Эта функция проверяет, правильно ли работают различные

системы автомобиля, связанные с выбросами, и готовы ли они к

тестированию ТО/РТО.

Она также может проверить состояние работы монитора и

подтвердить, правильно ли был выполнен ремонт неисправности

автомобиля.

Реальные данные

Эта функция отображает оперативные данные и параметры из

ECU в режиме реального времени.

Бортовой монитор

Эта функция отображает результаты испытаний компонентов и

систем силовой установки, связанных с выбросами, которые не

подвергаются постоянному мониторингу.

Тестирование компонентов

Эта функция помогает отправлять управляющие команды в

ECU автомобиля для тестирования и эксплуатации частей и

компонентов системы.

Информация об автомобиле

Эта функция отображает список информации (предоставленной

производителем автомобиля) из ECU автомобиля.

Информация может включать:

• VIN.

• ID калибровки (CID).

• Номер проверки калибровки (CVN).

• Отслеживание производительности двигателя с искровым

зажиганием в процессе эксплуатации (IUPR)

• Название ECU

Состояние автомобиля

Эта функция отображает состояние автомобиля, включая

двигатель, трансмиссию, найденные коды, статус MIL, мониторы и

протокол.

Примечание:

1. Процедуру очистки кодов неисправностей следует

выполнять после проведения необходимого ремонта. После

подтверждения коды неисправностей и FFD, хранящиеся в ECU,

будут очищены.

2. НЕ ЗАПУСКАЙТЕ ДВИГАТЕЛЬ ВО ВРЕМЯ ОЧИСТКИ КОДОВ

НЕИСПРАВНОСТЕЙ.

227

4.3.2 Диагностическая обратная связь

ArtiDiag700 позволяет вам мгновенно отправлять отзывы по

диагностике (с автоматически прикрепляемыми журналами

диагностических данных), когда вы сталкиваетесь с программной

проблемой при выполнении диагностических операций.

Для отправки отзыва по диагностике:

1. Нажмите на значок , расположенный в правом верхнем углу

любого экрана с этим значком.

2. Выберите тип проблемы.

3. Опишите проблему.

4. Нажмите Отправить, чтобы отправить отзыв.

Примечание:

Функция диагностической обратной связи доступна только с

модулем диагностики.

Примечание:

Автомобиль следует считать готовым к техосмотру и допускать

к выбросам только в том случае, если были пройдены все

необходимые тесты.

4.4 Готовность к техосмотру

Эта функция проверяет, правильно ли работают различные

системы автомобиля, связанные с выбросами, и готовы ли они к

тестированию ТО/РТО.

Она также может проверить состояние работы монитора

и подтвердить, правильно ли был выполнен ремонт

неисправности автомобиля.

228

Figura 4-10

4.5 Обслуживание

Эта функция предоставляет вам 15 услуг по техническому

обслуживанию, включая сброс уровня масла, адаптацию

дроссельной заслонки, сброс EPB, сброс угла поворота

рулевого колеса, регенерацию DPF, Прокачка ABS, сброс

BMS, Кодирование инжектора, сброс давления в шинах, сброс

AdBlue, сброс AFS, калибровка Windows, сброс Stop/Start, сброс

A/F и настройка коробки передач.

4.5.1 Обзор услуг

Сброс уровня масла (Oil)

Эта функция позволяет сбросить индикатор смены масла в

системе службы моторного масла. Система контроля уровня

моторного масла рассчитывает оптимальный интервал замены

масла в зависимости от условий движения автомобиля и

погодных условий. Сброс уровня масла требуется при каждой

замене моторного масла.

Адаптация дроссельной заслонки (Throttle)

Если ECU случайно отсоединен, или если дроссельная заслонка

заменена или очищена, то необходимо инициализировать

приводы дроссельной заслонки с помощью функции адаптации

дроссельной заслонки. Это возвращает данные ECU в

исходное состояние, так что дроссельная заслонка может точно

регулировать подачу воздуха.

Сброс угла поворота рулевого колеса (Steering)

Если датчик угла поворота рулевого колеса заменен, или угол

поворота рулевого колеса неточен или не отцентрирован,

необходимо выполнить функцию сброса угла поворота рулевого

229

колеса, чтобы найти относительное нулевое положение. Используя

это положение в качестве ориентира, ECU затем может рассчитать

точный угол для левого и правого рулевого управления.

Сброс BMS (BMS)

После замены автомобильного аккумулятора необходимо

сбросить блок управления автомобильным аккумулятором.

Это очистит информацию о неисправности (например, о

низком уровне заряда аккумулятора), чтобы блок управления

мог сопоставить соответствующую информацию о недавно

замененном аккумуляторе.

Регенерация DPF (DPF)

Эта функция в основном используется для регенерации

дизельных сажевых фильтров. Чтобы обеспечить хорошую работу

фильтров, она удаляет частицы путем сжигания и окисления.

Прокачка ABS (ABS)

Эта функция позволяет выполнять тесты для проверки условий

работы антиблокировочной тормозной системы (ABS).

Это необходимо выполнить в следующих случаях:

• Когда в трубопроводах ABS содержится воздух.

• Когда компьютер ABS, насос ABS, главный тормозной цилиндр,

тормозной цилиндр, тормозная магистраль.или заменена

тормозная жидкость.

кодировка инжектора (Injector)

Эта функция может записывать фактический код форсунки или

переписывать код в ЭБУ на код форсунки соответствующего

цилиндра, чтобы более точно контролировать или корректировать

количество впрыска в цилиндр.

Сброс давления в шинах (TPMS)

Эта функция позволяет сбросить давление в шинах и отключить

индикатор неисправности давления в шинах, когда горит

индикатор неисправности давления в шинах автомобиля.

Сброс EPB (EPB)

Эта функция поможет вам заменить и переустановить тормозные

колодки.

Это необходимо выполнить в следующих случаях:

• Заменены тормозные колодки и датчик износа тормозных

колодок.

• Горит контрольная лампа тормозных колодок.

• Цепь датчика тормозных колодок короткая, которая

восстанавливается.

• Серводвигатель заменен.

Сброс AdBlue (AdBlue)

После замены или заправки жидкости для обработки выхлопных

230

Figura 4-11

Для выполнения сервисного сброса:

1. Нажмите Обслуживание на главном экране и отобразится

функциональное меню.

газов дизельного двигателя (автомобильная мочевина) требуется

выполнить операцию сброса мочевины.

Сброс AFS (AFS)

Эта функция позволяет инициализировать систему адаптивных

фар.

Калибровка окон (Windows)

Эта функция может выполнять сопоставление окон дверей для

восстановления начальной памяти ЭБУ и восстановления функции

автоматического подъема и опускания электростеклоподъемника.

Сброс Stop/Start (Stop/Start)

Эта функция может открывать или закрывать функцию

автоматического старта-останова, устанавливая скрытую функцию

в ЭБУ (при условии, что в автомобиле есть соответствующая

скрытая функция, поддерживаемая оборудованием).

Сброс A/F (A/F)

Эта функция может устанавливать или изучать параметры

соотношения воздух/топливо.

Сопоставление коробки передач (Gearbox)

Эта функция помогает завершить самообучение коробки

передач для улучшения качества переключения передач. Ее

необходимо выполнять, когда коробка передач разбирается или

ремонтируется (после отсоединения аккумулятора автомобиля),

что может привести к задержке переключения или проблемам с

ударами.

4.5.2 Действия

231

2. Выберите функцию, которую вы хотите выполнить.

3. Идентифицируйте автомобиль по VIN или марке (подробнее об

операциях идентификации читайте в разделе Идентификация

автомобиля при автоматическом сканировании и диагностике

отдельной системы). Затем перейдите к экрану отображения

выбранной функции.

4. Следуйте инструкциям на экране, чтобы выполнить сервисный

сброс.

Figura 4-12

4.6 Напряжение аккумулятора

Эта функция отображает напряжение аккумулятора вашего

автомобиля в режиме реального времени.

232

Figura 4-13

4.7 Обновление

Эта функция позволяет вам обновить программное

обеспечение для диагностики конкретного автомобиля, если

доступно какое-либо новое программное обеспечение.

Для выполнения функции обновления:

1. Нажмите Обновить на главном экране и отобразится экран

обновления.

2. Нажмите Загрузить, чтобы обновить или загрузить

программное обеспечение.

Примечание:

Вы также можете нажать Выбрать в правом верхнем углу для

пакетного выбора и обновления программного обеспечения.

4.8 Папка

Эта функция предоставляет доступ к отчетам (все, системные

отчеты, отчеты о кодах неисправностей и отчеты о потоке

данных), записям реальных данных, скриншотам и записям

экрана.

233

Figura 4-14

Нажмите, чтобы найти конкретный отчет

Нажмите для пакетного выбора и удаления

отчетов

Описания кнопки

4.8.1 Отчеты

1. Нажмите Папка > Отчеты.

2. Выберите конкретный отчет, чтобы просмотреть подробные

сведения об этом отчете.

4.8.2 Записи реальных данных

1. Нажмите Папка > Записи реальных данных, чтобы просмотреть

список записанных потоков данных.

2. Нажмите на определенный поток данных, чтобы воспроизвести

записанное видео этого потока данных.

4.8.3 Скриншоты

Нажмите Папка > Записи экрана для просмотра скриншотов,

сохраненных во время работы ArtiDiag700.

4.8.4 Записи экрана

234

Нажмите Папка > Записи экрана для просмотра экранных

записей, сохраненных во время работы ArtiDiag700.

4.9 Библиотека

4.9.1 Руководство по ремонту DTC

Руководство по ремонту DTC — это база данных, основанная на

опыте, которая предоставляет информацию о конкретном коде,

включая популярные исправления и этапы устранения для

выявления неисправностей.

Как использовать руководство по ремонту DTC:

Нажмите Библиотека > Руководство по ремонту DTC. Введите

DTC в строке поиска.

4.9.2 Бюллетени технического обслуживания

Для просмотра бюллетеней технического обслуживания:

Нажмите Библиотека > Бюллетени технического обслуживания.

Выберите марку автомобиля, модель, год выпуска, систему и

подсистему и нажмите Далее. Отобразится список бюллетеней

технического обслуживания OEM, выпущенных для выбранного

автомобиля. Нажмите на нужный бюллетень, чтобы просмотреть

его полное содержание.

4.9.3 Расположение DLC

Для просмотра местоположения DLC:

Нажмите Библиотека > Расположение DLC. Выберите марку,

модель и год выпуска автомобиля и нажмите Далее. Отобразится

изображение местоположения DLC для выбранного автомобиля.

4.9.4 Библиотека световых индикаторов

Библиотека световых индикаторов содержит информацию о

световых индикаторах приборной панели, включая описание

лампочек, воздействие на управление автомобилем, типичные

причины, меры реагирования и соответствующие часто

задаваемые вопросы.

Для просмотра библиотеки световых индикаторов:

Нажмите Библиотека > Библиотека световых индикаторов.

Отобразится список световых индикаторов. Нажмите на нужный

световой индикатор, чтобы просмотреть подробности.

235

Функция информации о пользователе предоставляет доступ к

моему профилю, обновлению встроенного ПО, отзывам клиентов,

информации о мастерской, обновлению системы и настройкам.

4.10 О пользователе

4.10.1 Мой профиль

Вы можете нажать на фотографию профиля на экране

информации о пользователе, чтобы перейти на страницу «Мой

профиль». С помощью этой функции вы можете изменить

фотографию / никнейм своего профиля, просмотреть свой

TOPDON ID, сменить пароль и удалить свою учетную запись

TOPDON.

4.10.2 Обновление встроенного ПО

Позволяет обновить встроенное ПО, если доступна новая версия.

4.10.3 Отзывы клиентов

Эта функция позволяет вам написать отзыв о продукте в отдел

послепродажного обслуживания TOPDON.

4.10.4 Информация о мастерской

Позволяет вам сохранить информацию о ремонтной мастерской.

4.10.5 Обновление системы

Позволяет обновить программное обеспечение, если доступна

новая версия.

4.10.6 Настройки

Функция настроек позволяет вам установить беспроводную

сеть, время и дату, языки / единицы измерения, авто-VIN,

проверить хранилище и восстановить заводские настройки

ArtiDiag700, просмотреть информацию о версии ArtiDiag700,

обновить ArtiDiag700, ознакомиться с Условиями обслуживания

и Политикой конфиденциальности, установить время

автоматической блокировки, просмотреть информацию о

планшете и выйти из своей учетной записи TOPDON.

Авто-VIN: При активации этой функции ArtiDiag700 автоматически

выполнит авто-VIN для диагностики автомобиля, как только будет

обнаружено, что VCI устройства подключен к DLC автомобиля. По

236

РАЗДЕЛ 5 ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Сенсорный экран 1280*720

32G

3350 mAh/3.7 V

9-18 V

От -10 °C до 50°C (от 14°F до 122°F)

От -20 °C до 70°C (от -4°F до 158°F)

8,9*5,3*1,56 дюйма (225,15*135,15*39,7 мм)

578 г (20,39 унции)

Экран дисплея

RAM

ROM

Батарея

Диапазон входного

напряжения

Рабочая температура

Температура хранения

Размеры (Д х Ш х В)

Вес

умолчанию эта функция отключена.

237

В: Что мне следует делать, если возникает ошибка связи?

О: Выполните эти действия, чтобы выявить проблему:

1) Проверьте, включено ли зажигание.

2) Проверьте, надежно ли подключен диагностический кабель

ArtiDiag OBD-II к разъему DLC автомобиля.

3) Выключите зажигание. Затем включите его снова через 10 секунд

и продолжайте выполнять действия.

4) Проверьте исправность модуля управления автомобилем.

В: Какие специальные функции поддерживает ArtiDiag700?

О: ArtiDiag700 поддерживает 15 услуг по техническому

обслуживанию, включая сброс уровня масла, адаптацию

дроссельной заслонки, сброс EPB, сброс угла поворота рулевого

колеса, регенерацию DPF, Прокачка ABS, сброс BMS, Кодирование

инжектора, сброс давления в шинах, сброс AdBlue, сброс AFS,

калибровка Windows, сброс Stop/Start, сброс A/F и настройка

коробки передач.

В: Нужно ли мне обновлять прошивку перед первым

использованием ArtiDiag700?

О: Да. Прошивка автоматически обновится до последней версии. Вы

также можете нажать «О пользователе» > «Обновление прошивки»,

чтобы обновить прошивку вручную.

В: Почему экран ArtiDiag700 мигает при работающем двигателе?

О: Это нормальное явление, вызванное электромагнитными

помехами.

В: Как сделать снимок экрана?

О: Проведите пальцем вниз и нажмите Скриншот, затем нажмите

на экране, чтобы сделать снимок экрана. Чтобы просмотреть

сохраненные изображения, нажмите Папка > Скриншоты.

РАЗДЕЛ 6 ЧАСТЫЕ ВОПРОСЫ

238

РАЗДЕЛ 7 ГАРАНТИЯ

Гарантия TOPDON на один год

TOPDON гарантирует покупателю, что не будет никаких дефектов

материалов и изготовления продукции TOPDON в течение 12

месяцев (гарантийный срок) с даты покупки. При обнаружении

дефектов в течение гарантийного периода TOPDON проведёт

ремонт или замену дефектных деталей или продуктов после анализа

и подтверждения проблемы своей технической поддержкой.

TOPDON не несет ответственности за любые случайные или

косвенные убытки, вызванные использованием, неправильным

использованием или установкой прибора.

В случае возникновения противоречий между гарантийной

политикой TOPDON и местным законодательством

преимущественную силу имеют местные законы.

Данная гарантия недействительна в следующих случаях:

Неправильное использование, разборка, модификация или

ремонт специалистами по техническому обслуживанию, не

уполномоченными Topdon.

Небрежное обращение и неправильная эксплуатация.

Примечание:

Вся информация в этом руководстве, показанная на момент

публикации, имеет преимущественную силу, компания не

отвечает за ее точность и полноту.

Topdon оставляет за собой право вносить изменения в

данное руководство в любое время без предварительного

уведомления.

Отсканируйте QR-код для получения дополнительной

поддержки!

日本语

240

安全は常に最優先です !

お客様の安全のために、そして製品とお客様の車への損傷を避けるた

めに、お客様が運転する前に、このマニュアルのすべての安全指示と

メッセージを十分に理解し、注意深く読み、確認してください。また、

車両のサービスマニュアルを読み、テストまたはサービス手順の前後

に記載された注意事項または指示を遵守する必要があります。

体、衣服および他の物を動作部品、または熱いエンジンから距離を持ち、

電気接続との接触を避けること。

エンジンが動いているときに車両が一酸化炭素、有毒なガス、および

粒子状物質を作り出すので、風通しのよい区域で車両を動かしなさい。

鋭い物体や腐食性の液体からの損傷を防ぐために、常に承認された安

全ゴーグルを着用してください。

試験時には、車両の近くでの喫煙や炎の使用は避けてください。燃料

と電池の蒸気の可燃性は非常に高いです。

運転中にプルーダクトと対話しようとしないでください。どんな気晴

らしでも事故を引き起こす可能性があります。

製品や車両の電子部品の損傷を防ぐために、車両のデータリンクコネ

クタ (DLC) と製品を接続または切断する前に、点火をオフにしてくだ

さい。

使用前にすべての説明書をお読みください

241

セクション１その箱には何が入っていますか。

•ArtiDiag700

•OBD-II 診断ケーブル

•USB ケーブル (USB-A と USB-C)

•クイック・マニュアル

•ハンドキャリー・ケース

242

セクション2　製品概要

図

2-1

243

電源 / 画面オフボタン

ボタンを長押しすると、ArtiDiag700 がオンになります。もう一度長

押しすると、電源オフ / 再起動 / キャンセルツールバーが表示され、

目的のオプションをタップします。

ボタンを短く押すと、画面が起動 / ロックされます。

DB15 診断ケーブルコネクタ

データケーブル接続 ArtiDiag700 を車両データリンクコネクタ (DLC)

に接続するために使用します。

5 センチのタッチスクリーン

OK ボタン

現在の選択または操作を確認するために使用します。

指向性ボタン

カーソルやハイライトをそれぞれの方向に移動するために使用しま

す。

アップ

ダウン

左

右

戻るボタン

以前に表示したページに戻るために使用します。

USB-C 充電ポート

データ転送・充電用 (5 V, 2 A)

オディオ・スピーカー

244

セクション３起動します

3.1 基本設定

ArtiDiag700 をオンにするには、電源ボタンを 3 秒間押し続けます。以下の

手順に従って、ArtiDiag700 を設定してください。

1. 希望システム言語を選択してください。

2. 適切な地域と時間帯を選択してください。

図

3-2

図

3-1

245

3. Wi-Fi 接続を構成してください。スキャンしたリストから Wi-Fi を選択し、

パスワードを入力します。

4. TOPDON 口座がログインします。( アカウントをお持ちでない方は、メー

ルでご登録ください。)

図

3-4

図

3-3

246

5. 各アカウントにログインするとホーム画面が表示されます。

注:

システム更新モジュールで新しいバージョンが利用可能な場合は、より良いサ

ービスのためにソフトウェアを更新することをお勧めします。

3.2 車輌の DLC に ArtiDiag700 を接続します。

付属の OBD-II 診断ケーブルを使用して、ArtiDiag700 を車両の DHL に接続

します ( 図 3-6 を参照 )。車両の DLC ポートは通常ダッシュボードの下に配

置されています。車両の DLC が正しく

がに変わります。

DLC ロケーションが問題発生した場合は、ライブラリー > DLC ロケーショ

ンへご確認いただくか、車両のサービスマニュアルをご確認ください。

図3-5

ArtiDiag700 へ接続した後、

247

注:

ユニットに接続する前に、必ず点火がオフになっていることを確認してくださ

い。

3.3 点火を on にします ( 図 3-7 参照 )

キーレススタートシステムを搭載しており、イグニッションスイッチが「エ

ンジン始動停止」ボタンの場合 ( 図 3-8 参照 )、「エンジン始動停止」ボタ

ンを「オン」になるまで押してください。「エンジン始動停止」ボタンを押

している間はブレーキをかけないでください。そうしないと、「オン」の位

置に置くのではなく、車を始動させます。

点火方法は車種によって異なります。詳細は車両の取扱説明書を参照くださ

い。

これで車両の診断を開始する準備が整いました。

図3-7 図3-8

ENGINE

START

STOP

図3-6

248

セクション4 ARTIDIAGを使用ください

4.1 ホーム画面

機能アイコン

診断トラブルコード (DTCs) の読み取り、

DTCs のクリア、データストリームの表示、

電子制御ユニット (ECU) のバージョン情報

の読み取りなど、診断機能を実行できます。

車両の排ガス関連診断を実行できます。

診断

OBDII/EOBD

図4-1

249

車両バッテリのリアルタイム電圧を表示し

ます。

排出関連システムのステータスを確認する

ための迅速なアクセスを提供します。

バッテリ電圧

I/M

( 検査とメンテナンス ) 準備

この機能は、オイルリセット、スロットル

調整、EPB リセット、操舵角度リセット、

DPF 再生、ABS ブリーディング、BMS リセ

ット、インジェクターコーディング、タイ

ヤ空気圧リセット、AdBlue リセット、AFS

リセット、Windows キャリブレーション、

ストップ/スタートリセット、A/F リセット、

ギアボックスマッチング含む 15 つのメン

テナンスサービスを提供します。

新しいバージョンが利用可能な場合は、車

両固有の診断ソフトウェアを更新できま

す。

レポート ( システムレポート、障害コード

レポート、データストリームレポート )、

ライブデータ記録、スクリーンショット、

スクリーン記録にアクセスできます。

メンテナンス

更新

フォルダ

250

OBD-II 一般的な DTC 修理ガイド、技術サ

ービス速報、DLC の場所、車両検査、診断、

および修理に関する参照情報を提供する警

告灯ライブラリが含まれています。

マイプロフィール、ファームウェアアップ

デート、顧客フィードバック、ショップ情

報、システムアップデートおよび設定への

アクセスを提供します。

ライブラリ

ユーザー情報

4.2 診断

診断モジュールでは、サポートされている車両システム「自動スキャン」を

スキャンして診断トラブルコード (DTCs) を検出するか、個々のシステムを

選択してバージョン情報の読み取り、トラブルコードの読み取り、トラブ

ルコードのクリア、データストリームの読み取りを実行できます

車両を識別します

自動スキャンまたは個々のシステム診断を実行するには、まず車両を識別す

る必要があります。ホーム画面から診断をタップします。診断画面の上部に

VIN と MAKE が表示されます。

自動スキャンと個々のシステム診断

図4-2

251

1.MAKE をタップすると、車両の製造元のリストが表示されます。

VIN 経由識別

VIN によって、AUTO VIN または ENTER VIN を使用して車両を識別できます。

• Auto VIN - ArtiDiag700 は、車両識別番号 (VIN) を自動的に読み取り、デコー

ドします。

• ENTER VIN- 手動で車両を識別するために車両 VIN を入力します。

Make 経由で識別

注:

すべての車両が Auto VIN を介して VIN の自動読取りとデコードに対応して

いるわけではありません

①

④

③

②

図4-3

アイコンを検索します

検索アイコンをタップして検索バーを表示し、車種を入力して検索し

ます。

全て / アジア / 欧州 / アメリカ / 中国

特定の国で作られた車両をフィルタリングするには、このメニューか

ら選択します。全てのモデル / アジアモデル / 欧州モデル / アメリカ

モデル / 中国モデル

①

②

252

2. 車の製造元を選択または入力します。

注:

MAKE リストのデモモードのデモオプションは、診断機能に慣れるのに役

立ちます。

3. 自動 / 手動を選択して車両を識別します。

自動

手動で VIIN を入力するか、読取をタップして VIN を取得し、確認をタップ

します。ArtiDiag は VIN を自動的にデコードして車両を識別します。

手動

車両を識別するために車両情報を手動で選択します。

車両が識別されると、システムメニューが表示されます。

注:

システムは、車両のメーカー、モデル、および年によって異なる場合があ

ります。

図4-4

車両バッテリー電圧アイコン

車両バッテリのリアルタイム電圧を表示します。

メーカー ( 自動車メーカー ) オプション

③

④

253

自動スキャンは、車両でサポートされているシステムを検出し、これらのシ

ステムの DTCs 取得し、車両の完全な健康診断を提供します。修理の前後に

自動スキャンを実行すると、トラブルシューティングと修理の検証に役立ち

ます。プリスキャンとポストスキャンレポートでは、修理前と修理後の車両

の状態を記録し、比較することができます。

自動スキャンを実行するには、下の隅にある自動スキャンボタンをタップ

すると、 ArtiDiag700 が車両がサポートするシステムのスキャンを開始し、

DTC の検索が自動的に開始されます。

結果は、システムがスキャンされるにつれて徐々に表示されます。

自動スキャン

注:

車両のメーカーによっては、一部の機能を利用できない場合があります。

ボタン説明

DTCs のクリア : タップすると、取得したすべての DTCs がクリアされます。

レポート - をタップすると、現在のスキャン結果がレポート形式で保存され

ます。( 保存されたレポートを表示するには、フォルダ> レポート > システム

レポート ) を参照してください。

個々のシステム診断を行います

自動スキャンに加えて、個々のシステムを選択して、バージョン情報の読み

取り、トラブルコードの読み取り、トラブルコードのクリア、データストリ

ームの読み取りを実行することもできます。

図4-5

254

図4-6

このアイコンが点灯したら、タップしてウィンドウが開

き、DTC に関する詳細情報を Google で検索することが

できます。

このアイコンが点灯すると、タップすると、DTC の詳細

な説明が表示されます。

このアイコンが点灯したら、タップして DTC 発生時の静

止画を表示します。

このアイコンが点灯したら、タップして、有益な修理対

策を表示します。

アイコン説明

トラブルの読取

1. 車両が特定されたら、システムメニューから DTCs を取得したいシステム

を選択します。

2. 機能メニューのトラブルコードの読み取りをタップします。

ArtiDiag は ECU と通信し、現在選択されているシステムの DTCs を取得して

表示します。

3. 右側のをタップすると、特定 DTC のオプションメニューが開きます。

255

ボタン説明

レポート - をタップすると、dtcs をレポート形式で保存できます。( 保存され

たレポートを表示するには、フォルダ> レポート > フォールト・コード・レ

ポート ) に移動します。

DTCs のクリア : タップすると、取得したすべての DTCs がクリアされます。

トラブル・コードをクリアします

1. 車両が特定されたら、システムメニューから DTCs をクリアしたいシステ

ムを選択します。

2. 機能メニューのトラブルコードのクリアをタップします。

3.DTCs がクリアされたら、OK をタップします。

注:

1.DTCs のクリアの手順は、必要な修復が完了した後に実行する必要があり

ます。確認が完了すると、ECT に保存されている DTCs とフリーズデータ

がクリアされます。

2.DTCs をクリアしている間は、エンジンを起動しないでください。

図4-7

ライブ・データ

1. 車両が特定されたら、システムメニューからデータストリームを読み込み

たいシステムを選択します。

2. 機能メニューのライブデータをタップします。データストリームリストが

表示されます。

256

リアルタイムのデータストリームを波形グラフに表示す

るには、タップします。

- タップすると表示したいデータストリームを選択しま

す。

- タップすると最大 6 つのデータストリームをグラフに表

示します。

- アイコン - タップすると、最大 4 つのデータストリーム

を 1 つのグラフに結合して、比較と観察を容易にします。

- をタップすると、比較と分析のためにリアルタイムのデ

ータストリーム情報を記録して保存できます。記録され

たデータストリームを見るには、フォルダ> ライブ・デ

ータ・記録へ行きます。

- をタップすると、現在のデータストリームの値がレポー

ト形式で保存されます。保存されたレポートを表示する

には、フォルダ > レポート > データストリームレポート

を参照してください。

アイコン説明

ボタン説明

注:

ライブデータストリームを見るために車両を運転する必要がある場合は、

常に 2 人目の人に手伝ってもらいましょう。運転中はデータストリームを

見ないでください。

バージョン情報読取

1. 車両を特定したら、システムメニューから ECU のバージョン情報を表示す

るシステムを選択します。

2. 機能メニューの情報をタップします。選択したシステムの ECU バージョン

情報を表示できます。

257

4.3 OBDII / EOBD

OBDII / EOBD 機能を使用すると、車両のエミッション関連診断を実行でき

ます。

4.3.1 OBDII 診断を実行する

1. ホーム画面から OBDII/EOBD をタップします。

2. コミュニケーション方法を選択します : 自動スキャンまたはプロトコル。

自動スキャン - ArtiDiag700 は自動的に車両と通信し、車両が使用しているプ

ロトコルを識別します。

プロトコル - 通信プロトコルを手動で選択できます。

3. 続行する機能を選択します。

図4-8

258

図4-9

注:

車両のメーカーによっては、一部の機能を利用できない場合があります。

典型的な関数オプションには次のものがあります。DTC & FFD、I/M 準備、

ライブデータ、車載モニター、コンポーネントテスト、車両情報、車両状態。

DTC&FFD( フリーズフレームデータ )

この機能は、車両の ECU に保存された DTCs の取得と消去を支援し、エミ

ッション関連システムの FFD を表示します。

1.DTCs を読取します

この関数は、エミッション関連システムから取得された DTCs を表示します。

2.DTCs を除去します

この機能を使用すると、エミッション関連システムから取得した DTCs をク

リアできます。

3.FFD

この機能は、エミッション関連の障害が発生したときのデータと動作条件の

スナップショットを取得します。

注:

1.DTCs のクリアの手順は、必要な修復が行われた後に実行する必要があり

ます。確認が完了すると、ECU に保存されている DTCs と FFD はクリアさ

れます。

2.DTCs をクリアしている間は、エンジンを起動しないでください。

259

I/M 準備

この機能は、車両上のさまざまな排ガス関連システムが正常に動作している

かどうかを確認し、I/M テストの準備が整っているかどうかを確認します。

また、モニターの走行状態を確認したり、車の故障の修理が正しく行われて

いるかを確認することもできます。

ライブ・データ

この機能は、車両の ECU からのリアルタイムのライブデータとパラメータを

表示します。

車載モニタ

この機能は、継続的に監視されていないエミッション関連パワートレインコ

ンポーネントとシステムのテスト結果を表示します。

部品テスト

この機能は、システム部品およびコンポーネントをテストおよび操作する方

法として、車両の ECU に制御コマンドを送信するのに役立ちます。

車両情報

この機能は、車両の ecu から ( 車両メーカーから提供された ) 情報のリスト

を表示します。

情報には、以下が含まれる場合があります :

• VIN。

• キャリブレーション ID (CID)。

• 校正検証番号 (CVN)。

• 点火エンジン (IUPR) の使用時性能追跡

• ECU 名

車両状態

この機能は、エンジン、トランスミッション、検出されたコード、MIL ステ

ータス、モニタ、プロトコルを含む車両のステータスを表示します。

4.3.2 診断フィードバック

ArtiDiag700 を使用すると、診断操作でソフトウェアの問題が発生していると

きに、診断フィードバックを即座に送信できます ( 診断データのログが自動

的に添付されます )。

診断フィードバックを送信するには :

1. このが表示されている画面の右上にあるアイコンをタップします。

2. 問題の種類を選択します。

3. 問題の説明を書きます。

4. 送信をタップしてフィードバックを送信します。

260

注:

診断フィードバック機能は、診断モジュールでのみ使用できます。

注:

車両は検査の準備ができているとみなされ、必要なすべてのテストに合

格した場合にのみ排出ガスを通過させるべきです。

4.4 I/M 準備

この機能は、車両上のさまざまな排ガス関連システムが正常に動作している

かどうかを確認し、I/M テストの準備が整っているかどうかを確認します。

また、モニターの走行状態を確認したり、車の故障の修理が正しく行われて

いるかを確認することもできます。

図4-10

4.5 メンテナンス

この機能は、オイルリセット、スロットル調整、EPB リセット、操舵角度

リセット、DPF 再生、ABS ブリーディング、BMS リセット、インジェクタ

ーコーディング、タイヤ空気圧リセット、AdBlue リセット、AFS リセット、

Windows キャリブレーション、ストップ / スタートリセット、A/F リセット、

ギアボックスマッチング含む 15 つのメンテナンスサービスを提供します。

261

4.5.1 サービス概要

オイルリセット(Oil)

この機能により、エンジン・オイル・ライフ・システムのオイル・サービス

・ランプをリセットすることができます。エンジンオイルライトシステムは、

車両の走行状況や天候に応じて最適なオイル交換間隔を計算します。エンジ

ンオイルを交換するたびにオイルリセットが必要です。

スロットル調整(Throttle)

ECU が誤って切断された場合、またはスロットルを交換またはクリーニング

した場合は、スロットル適応機能を使用してスロットルアクチュエータを初

期化する必要があります。これにより、ECU のデータが初期状態にリセット

され、スロットルがエアインテークを正確に調整できるようになります。

操舵角度リセット (Steering)

ステアリング角度センサを交換した場合、またはステアリング角度が不正確

である場合、またはステアリング角度が中心になっていない場合は、相対ゼ

ロ位置を見つけるためにステアリング角度リセット機能を実行する必要があ

ります。ECU は、この位置を基準として、左右のステアリングの正確な角度

を計算することができます。

BMS リセット(BMS)

車のバッテリーを交換した後、車のバッテリー制御ユニットをリセットする

必要があります。これは、制御ユニットが新たに交換されたバッテリに関す

る関連情報を一致させることができるように、故障情報 ( 例えば、低バッテ

リレベル ) をクリアする。

DPF 再生(DPF)

この機能は、主にディーゼルパティキュレートフィルターの再生に使用され

ます。フィルターの性能を維持するために、燃焼と酸化によって粒子を除去

します。

ABSブリーディング(ABS)

この機能により、アンチロックブレーキシステム（ABS）の動作状態を確認

するためのテストを実行できます。

次の場合に実行する必要があります。

• ABS に空気が含まれている場合。

• ABS コンピューター、ABS ポンプ、ブレーキマスタシリンダー、ブレーキシ

リンダー、ブレーキライン、またはブレーキフルードを交換した場合。

インジェクターコーディング(Injector)

この機能は、ECU 内のインジェクター実コードを書き込んだり、対応するシ

リンダーのインジェクターコードにコードを書き換えたりして、シリンダー

噴射量をより正確に制御または修正することができます。

次の場合に実行する必要があります。

ECU またはインジェクターを交換した後。

タイヤ空気圧リセット(TPMS)

262

4.5.2 ステップ

サービスリセットを実行するには :

1. ホーム画面からメンテナンスをタップすると、機能メニューが表示されます。

この機能は、車のタイヤ空気圧障害インジケーターライトが点灯していると

きに、タイヤ空気圧をリセットし、タイヤ空気圧障害インジケーターをオフ

にすることができます。

EPB リセット(EPB)

この機能は、ブレーキパッドの交換とリセットに役立ちます。

次の場合に実行する必要があります。

ブレーキパッドとブレーキパッド摩耗センサーが交換されました。

ブレーキパッドインジケーターランプが点灯している。

ブレーキパッドセンサー回路が短絡しているが、回復している。

サーボモーターを交換してください。

AdBlueリセット(AdBlue)

ディーゼル排気処理液 ( 車の尿素 ) を交換または充填した後は、尿素リセット

操作が必要です。

AFSリセット(AFS)

この機能を使用すると、アダプティブヘッドランプシステムを初期化できま

す。

ウィンドウキャリブレーション(Windows)

この機能は、ドアウィンドウマッチングを実行して、ECU 初期メモリを回復

し、パワーウィンドウの自動上昇および下降機能を回復できます。

ストップ / スタートリセット(Stop/Start)

この機能は、ECU の隠し機能を設定することで、自動スタート / ストップ機

能を開いたり閉じたりできます ( 車両にハードウェアでサポートされている

対応する隠し機能がある場合 )。

A/Fリセット(A/F)

この機能は、空燃比パラメータを設定または学習できます。

ギアボックスマッチング(Gearbox)

この機能は、ギアボックスの自己学習を完了して、ギアシフトの品質を向上

させるのに役立ちます。ギアボックスを分解または修理する場合 ( 車のバッ

テリーを外した後 ) に実行する必要があり、シフトの遅延やショックの問題

につながる可能性があります。

263

図4-11

2. 実行する機能を選択します。

3.VIN または MAKE を介して車両を識別します ( 識別操作の詳細については、

自動スキャンにおける車両の識別と個々のシステム診断を参照してくださ

い )。次に、選択した機能表示の画面に移動します。

4. 画面の指示に従ってサービスのリセットを実行します。

4.6 バッテリ電圧

この機能は、車両バッテリのリアルタイム電圧を表示します。

図4-12

264

図4-13

4.7 更新

この機能を使用すると、新しいソフトウェアが利用可能な場合に車両固有の

診断ソフトウェアを更新できます。

更新機能を実行するには :

1. ホーム画面から更新をタップすると、更新画面が表示されます。

2. ダウンロードをタップしてソフトウェアを更新またはダウンロードしま

す。

注:

右上の選択をタップして、ソフトウェアを一括選択して更新することもで

きます。

4.8 フォルダ

この機能は、レポート (ALL、システムレポート、障害コードレポート、お

よびデータストリームレポート )、ライブデータ記録、スクリーンショット、

スクリーン記録にアクセスできます。

265

図4-14

特定のレポートを検索するには、タップします

レポートを一括選択して削除するには、タップします

ボタン記述

4.8.1 レポート

1. フォルダ > レポートをタップします。

2. 特定のレポートを選択して、そのレポートの詳細を表示します。

4.8.2 ライブデータ記録

1. フォルダ > ライブデータ記録をタップして、記録されたデータストリーム

のリストを表示します。

2. 特定のデータストリームをタップして、そのデータストリームの録画ビデ

オを再生します。

4.8.3 スクリーンショット

画面上部のフォルダー > スクリーン rec をタップすると、ArtiDiag700 の操作

中に保存されたスクリーンショットが表示されます。

4.8.4 スクリーン記録

フォルダ > 画面記録をタップすると、ArtiDiag700 の操作中に保存された画面

録画が表示されます。

266

4.9 ライブラリ

4.9.1 DTC 修理ガイド

DTC 修復ガイドは、障害を特定するための一般的な修正や修復手順など、コ

ード固有の情報を提供する経験ベースのデータベースです。

DTC 修復ガイドを使用するには :

ライブラリ >DTC 修理ガイドをタップします。検索バーに DTC を入力します。

4.9.2 技術サービス速報

技術サービス情報をご覧になるには :

ライブラリ > 技術サービス速報をタップします。車両のメーカー、モデル、

年式、システム、サブシステムを選択し、次へをタップします。選択された

車両に対して発行された OEM 技術サービス速報のリストが表示されます。目

的の速報をタップすると、すべてのコンテンツが表示されます。

4.9.3 DLC 位置

DLC の場所を表示するには :

ライブラリ >DLC 場所をタップします。車種、モデル、年式を選択し、次へ

をタップします。選択した車輌の DLC ロケーションの画像が表示されます。

4.9.4 警告灯ライブラリ

警告灯ライブラリでは、ダッシュボードの警告灯に関する情報を提供してお

り、灯の説明、運転への影響、一般的な原因、対応策、関連する FAQs など

が含まれます。

警告灯ライブラリを表示するには :

ライブラリ > 警告灯ライブラリをタップします。警告灯のリストが表示され

ます。希望する警告ランプをタップすると、詳細が表示されます。

ユーザー情報機能は、マイプロフィール、ファームウェアアップデート、顧客

フィードバック、ショップ情報、システムアップデート、設定へのアクセスを

提供します。

4.10 ユーザー情報

4.10.1 マイ・プロフィール

ユーザー情報画面でプロフィール写真をタップすると、マイプロフィールペ

ージに移動できます。この機能を使用すると、プロフィール写真 / エイリア

スの変更、TOPDON ID の閲覧、パスワードの変更、TOPDON アカウントの

削除ができます。

4.10.2 ファームエア・アップデート

267

新しいバージョンが利用可能な場合は、ファームウェアを更新することがで

きます。

4.10.3 顾客へのフィードバック

この機能を使用すると、TOPDON アフターセールスチームに製品に関するフ

ィードバックを書き込むことができます。

4.10.4 店情報

店情報の情報を保存することができます。

4.10.5 システム更新

新しいバージョンが利用可能な場合は、ソフトウェアを更新することができ

ます。

4.10.6 設定

设定機能を使えば WLAN、时间も曜日、言語 / 部 AutoVIN を設定し、記憶を

チェックして ArtiDiag700 をファクトリーに設定して、ArtiDiag700 のバージ

ョン情報を見て更新することもできます。また、サービス項目とプライバシ

ーの政策を見て、Auto-Lock 時刻設定、視点タブレット TOPDON 口座情報ロ

グアウトご利用頂けます。

AutoVIN: この機能を有効にすると、デバイスの VCI が車両の DLC に接続

されていることが検出されると、ArtiDiag700 は自動的に車両診断のための

AutoVIN を実行します。この機能はデフォルトで無効になっています。

268

セクション5仕様

1280 * 720 タッチ式スクリーン

32G

3350 mAh/3.7 V

9-18 V

-10 ℃～ 50℃ (14 ℉～ 122 ℉ )

-20 ℃ ～ 70℃ (-4 ℉～ 158 ℉ )

8.9*5.3*1.56 インチ (225.15*135.15*39.7 mm)

578 g (20.39 oz)

表示画面

RAM

ROM

バッテリ

電圧範囲をインプットします

動作温度

記憶温度

寸法(長x幅x高)

重量

269

Q: 通信エラーが発生した場合はどうすればよいですか ?

A: 問題を特定するには、以下の手順に従ってください :

1) 点火がオンになっているか確認してください。

2)ArtiDiag OBD-II 診断ケーブルが車両の DLC ポートにしっかりと接続されて

いるかどうかを確認します。

3) 点火をオフにします。10 秒後に再度電源を入れ、操作を続行します。

4) 車両の制御モジュールに欠陥があるかどうかを確認してください。

Q:ArtiDiag700 はどのような特殊機能に対応していますか ?

A:ArtiDiag700 は、オイルリセット、スロットル調整、EPB リセット、操舵角

度リセット、DPF 再生、ABS ブリーディング、BMS リセット、インジェクタ

ーコーディング、タイヤ空気圧リセット、AdBlue リセット、AFS リセット、

Windows キャリブレーション、ストップ / スタートリセット、A/F リセット、

ギアボックスマッチングト含む 15 つのメンテナンスサービスを提供します。

Q: 初めて ArtiDiag700 をご使用になる前に、ファームウェアのアップデートが必

要ですか ?

A: はい。ファームウェアは自動的に最新バージョンに更新されます。ユーザー

情報 > ファームウェアアップデートをタップして、手動でファームウェアをア

ップデートすることもできます。

Q: エンジンが作動中に ArtiDiag700 の画面が点滅するのはなぜですか ?

A: それは電磁干渉による正常な発生です。

Q: スクリーンショットの撮影方法は ?

A: 下にスワイプしてスクリーンショットをタップし、画面上のアイコンをタ

ップしてスクリーンショットを撮影します。保存した画像を表示するには、フ

ォルダ > スクリーンショットをタップします。

セクション6 FAQ

270

セクション7

TOPDON の 1 年間の限定保証

TOPDON は、購入日から 12 ヶ月以内（保証期間）に材料とプロセスが欠陥がな

いことを元の購入者に保証します。

保証期間内に報告された欠陥について、TOPDON は技術サポートに基づいて欠

陥部品や製品の修理または交換を分析および確認します。

TOPDON は、デバイスの使用、誤用、や取り付けによる付随的または結果的な

損害に対して責任を持っていません。

TOPDON 保証ポリシーと現地の法律は何かの競合がある場合は、現地の法律に

準拠してください。

次の場合は、この限定保証は無効です。

• 無許可店舗や技術者による誤用、取り外し、変更、修理

• 不注意な処理や不適切な操作

知らせこのマニュアルのすべての情報は、出版時に利用可能な最新の情報

に基づいて、正確性や完全性は保証されていません。TOPDON は予告ない

で変更する権利を保持しています。

より多くのサポートのために qr コードをスキャンしてください !

271

COMPLIANCE INFORMATION

Regulatory Compliance

FCC ID: 2AVYW-AD500O3

IC: 32511-AD500O3, HVIN: ArtiDiag700

FCC & ISED Statement

This device complies with Part 15 of the FCC Rules [and contains

license-exempt transmitter(s)/receiver(s) that comply with Innovation,

Science and Economic Development Canada’s licence-exempt RSS

standard(s)].

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, including

interference that may cause undesired operation of the device.

L’émetteur/récepteur exempt de licence contenu dans le

présent appareil est conforme aux CNR d’Innovation, Sciences et

Développement économique Canada applicables aux appareils radio

exempts de licence.

L'exploitation est autorisée aux deux conditions suivantes:

(1) l'appareil ne doit pas produire de brouillage, et

(2) l'appareil doit accepter tout brouillage radioélectrique subi, même

si le brouillage est susceptible d'en compromettre le fonctionnement.

Changes or modications not expressly approved by the party

responsible for compliance could void your authority to operate the

equipment.

FCC VOC

This equipment has been tested and found to comply with the limits

for aClass B digital device, pursuant to Part 15 of the FCC Rules.

These limits aredesigned to provide reasonable protection against

harmful interference in aresidential installation. This equipment

generates, uses and can radiate radiofrequency energy and, if not

installed and used in accordance with theinstructions, may cause

harmful interference to radio communications. However,there is no

guarantee that interference will not occur in a particular installation.If

this equipment does cause harmful interference to radio or television

reception,which can be determined by turning the equipment off and

on, the user isencouraged to try to correct the interference by one or

more of the followingmeasures:

-- Reorient or relocate the receiving antenna.

-- Increase the separation between the equipment and receiver.

-- Connect the equipment into an outlet on a circuit differentfrom

272

that to which the receiver is connected.

-- Consult the dealer or an experienced radio/TV technician for help.

In case this equipment has to subject to FCC/IC SAR (Specic

Absorption Rate) exposure test, this equipment is designed to meet

the requirements for exposure to radio waves established by the FCC

and ISED. These requirements set a SAR limit of 1.6 W/kg averaged

over one gram of tissue. The highest SAR value reported under this

standard during product certication for use when properly worn on

the body or on the head,with no separation.

FCC Caution:

The device for operation in the band 5150-5250 MHz is only for indoor

use to reduce the potential for harmful interference to co-channel

mobile satellite systems;



IC Caution:

1. The device for operation in the band 5150-5250 MHz is only for indoor

use to reduce the potential for harmful interference to co-channel

mobile satellite systems;

2. for devices with detachable antenna(s), the maximum antenna gain

permitted for devices in the band 5725-5850 MHz shall be such that

the equipment still complies with the e.i.r.p. limits specied for point-

to-point and non-point-to-point operation as appropriate.

1. les dispositifs fonctionnant dans la bande 5150-5250 MHz sont

réservés uniquement pour une utilisation à l’intérieur an de réduire

les risques de brouillage préjudiciable aux systèmes de satellites

mobiles utilisant les mêmes canaux;

2. le gain maximal d’antenne permis (pour les dispositifs utilisant la

bande 5725-5850 MHz) doit se conformer à la limite de p.i.r.e. spéciée

pour l’exploitation point à point et non point à point, selon le cas.

[email protected]

WWW.TOPDON.COM

@TOPDONOFFICIAL

@TOPDON_OFFICIAL

@TOPDONOFFICIAL

+86-755-21612590 (China) +1-833-629-4832 (North America)

+34 930 038 094 (Europe)

TOPDON ARTIDIAG700

Product's Documents

ArtiDiag700 User Manual

Specifications

TOPDON ARTIDIAG700 Questions and Answers
