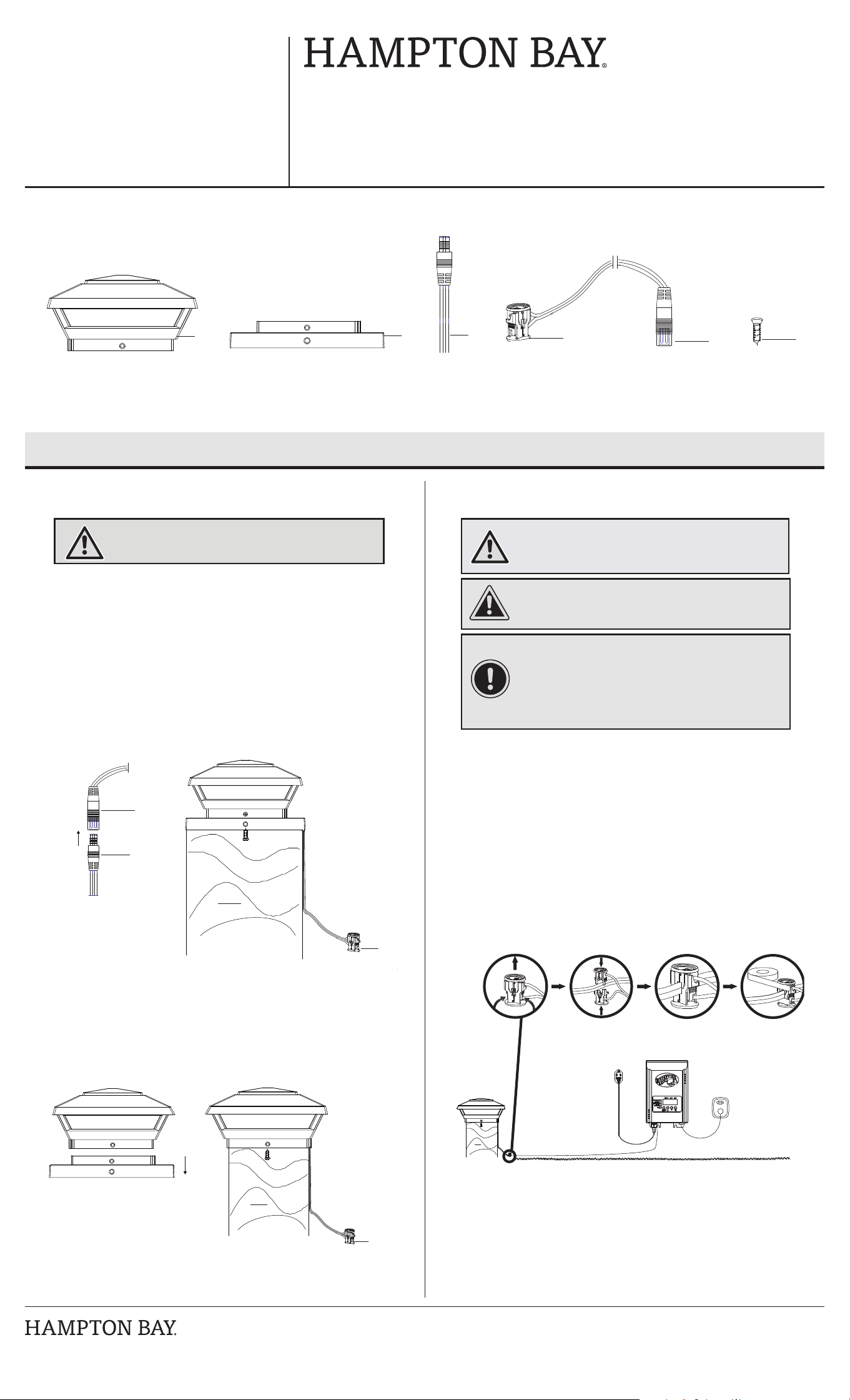

HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
PACKAGE CONTENTS
Assembly and Installation
Attaching and installing the light
1
Item #1005 697 331
Model #62944
□ Detach and place the wire connector (D) on opposite sides of the low
voltage cable (not included) from the transformer (not included) where
the xture will be located.
□ Align and t the main low voltage cable vertically in the slot of the wire
connector as shown.
□ Press the wire connector (D) together until it is fully seated and locked
around the cable. Pre-set prongs will pierce the cable insulation and
establish contact. Turn on the power unit. If the light xture does not
turn on, repeat operations 2 and 3.
□ Once the clip-on connector is in place, we recommend wrapping it in
electrical tape (not included) for additional protection.
Option 1: Installing on 6 x 6 post
□ Put the xture head (A) with 6 x 6 adaptor (B) (pre-installed) on the 6 x 6
post and attach it with screws.
Connecting the wires
2
A - Fixture head
for 4 x 4 post
x 1
B - 6 x 6 adaptor
(pre-installed)
x 1
C - Connector
(attached to xture)
x 1
D - Connector with
96 inch wire length
x 1
CAUTION: The wire from the low voltage power unit shall
be 12-16 AWG type underground Low Energy Circuit
Cable.
IMPORTANT: Protect the wiring by routing it in close
proximity to the light or next to a building structure such as
a house or deck.
Do not bury the wiring by more than 6 in. (15.24 cm) in order
to connect to the main secondary wire.
Do not submerge xtures in water.
WARNING: The connector contacts (D) have sharp edges
for piercing the main low voltage cable. To avoid injury,
do not touch the metal contacts.
E - Female connector
(connecting with D)
x 1
Option 2: Installing on 4 x 4 post
□ Remove the 6 x 6 adaptor (B) by loosening the screw on the adaptor.
□ Attach the 4 x 4 xture head on a 4 x 4 post.
D
A
B
C
D
E
F
F - Screw
x 2
□ Connect the male connector (C) with the female connector (E).
D
C
D
4 x 4 Post
6 x 6 Post
E
Use and Care Guide
LED Low Voltage Path Light
WARNING: Risk of electric shock do not install the light
within 10 ft. (3.05 m) of a pool, spa or fountain.
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Cable Selection
12 VOLT TAP Cable Length
Total Fixture Wattage 0-50 feet 51-100 feet 101-150 feet
0-60 Watts 16 AWG 16 AWG 14 AWG
61-120 Watts 16 AWG 14 AWG 12 AWG
121-180 Watts 14 AWG 12 AWG NOT RECOMMENDED
181-240 Watts 14 AWG 12 AWG NOT RECOMMENDED
241-300 Watts 12 AWG NOT RECOMMENDED NOT RECOMMENDED
600W Transformer = (2x300 Watts) 12 AWG NOT RECOMMENDED NOT RECOMMENDED
900W Transformer = (3x300 Watts) 12 AWG NOT RECOMMENDED NOT RECOMMENDED
15 VOLT TAP Cable Length
Total Fixture Wattage 0-50 feet 51-100 feet 101-150 feet
0-60 Watts 16 AWG* 16 AWG 16 AWG
61-120 Watts 16 AWG* 16 AWG 12 AWG
121-180 Watts 14 AWG* 14 AWG 12 AWG
181-240 Watts 14 AWG* 14 AWG 12 AWG
241-300 Watts 12 AWG* 12 AWG NOT RECOMMENDED
600W Transformer = (2x300 Watts) 12 AWG* 12 AWG NOT RECOMMENDED
900W Transformer = (3x300 Watts) 12 AWG* 12 AWG NOT RECOMMENDED
* NOT RECOMMENDED FOR HALOGEN LANDSCAPE LIGHTS
NOTE: Most LED landscape xtures can operate with full illumination from 9V all the way to as little as 6V. It is possible to have extended length runs with LED
xtures that go beyond the specications shown on the charts above.
Troubleshooting
Warranty
Problem Possible Cause Solution
The lights do not turn on. □ There is no power.
□ There is a disconnection or break in the wire.
□ The transformer setting is incorrect.
□ Check the outlet and ensure that a breaker or GFCI circuit has not been
tripped.
□ Follow the wires from the xture and ensure a continuous connected path
back to the transformer.
□ Check the settings on the transformer.
The lights icker. □ There is a loose wire connector to the xture. □ Tighten the wire connector and ensure the metal contacts pierce the
insulation on the low voltage cable from the transformer.
The lights icker (all
xtures).
□ There is a loose connection at the transformer. □ Unplug the transformer from the outlet and visually inspect the positive and
negative connecting posts. Each wire should be securely screwed in and
not in contact with any other.
WHAT IS COVERED
The manufacturer warrants this lighting xture to be free from defects in materials and workmanship for a period of ve (5) years from date of purchase. This
warranty applies only to the original consumer and only to products used in normal use and service. If this product is found to be defective, the manufacturer’s only
obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the product has not been damaged
through misuse, abuse, accident, modications, alterations, neglect, or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance with the instructions
supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence, alteration or faulty
installation, or any failure not relating to faulty material or workmanship. The warranty shall not apply to the nish on any portion of the product, such as surface
and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether express or implied, of tness for a particular purpose, other than the warranty
contained herein. The manufacturer specically disclaims any liability and shall not be liable for any consequential or incidental loss or damage, including but not
limited to any labor/expense cost involved in the replacement or repair of said product.
Contact the Customer Service team at 1-855-HD-HAMPTON or visit www.HamptonBay.com
Care & Cleaning
□ Before attempting to clean the xture, disconnect the power to the xture by turning the breaker off or removing the fuse from the fuse box.
□ To clean the xture, use a dry or slightly dampened clean cloth.
□ Do not use cleaners with chemicals, solvents, or harsh abrasives, as damage to the xture may occur.

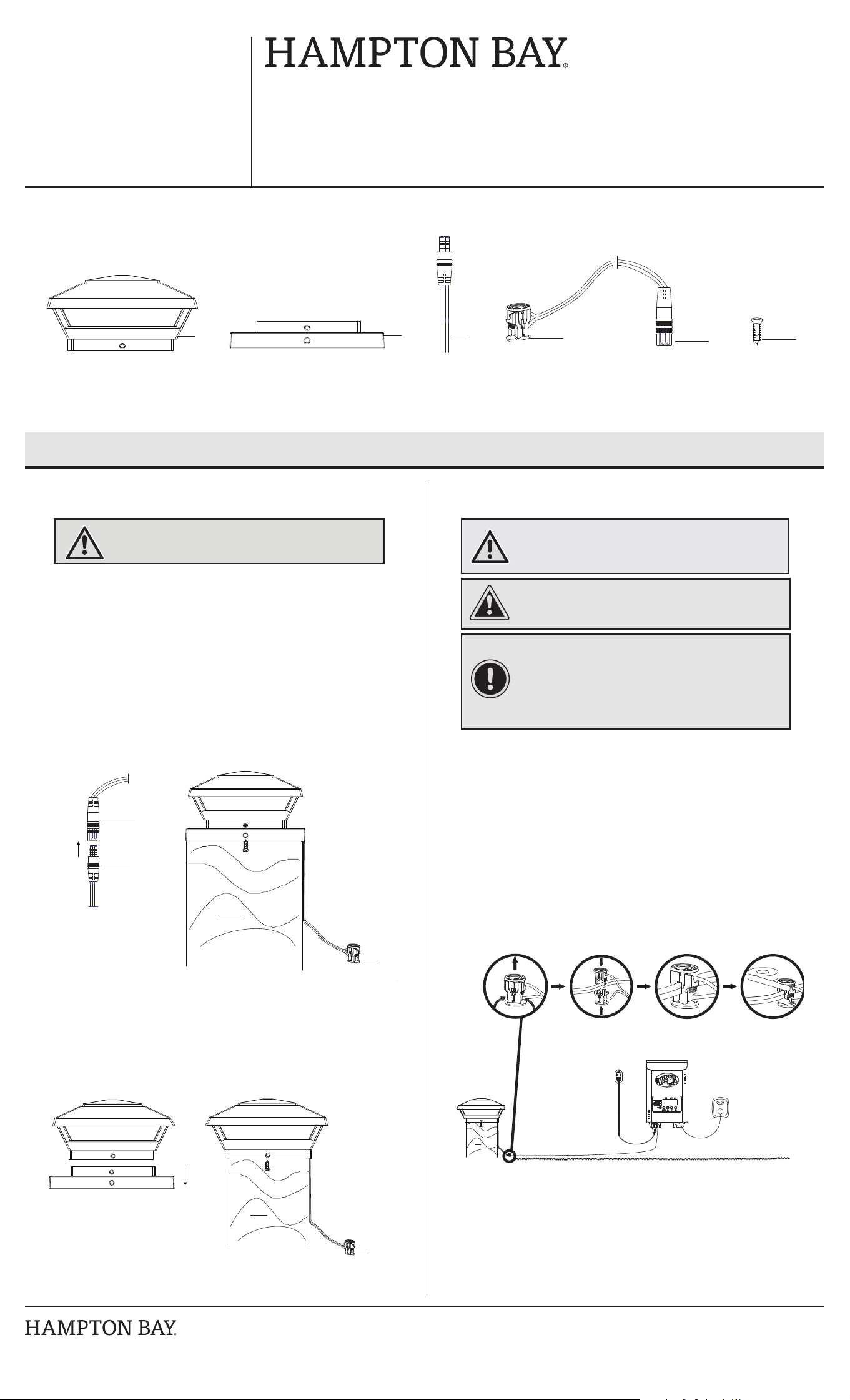

HAMPTONBAY.COM
Llame al 1-855-HD-HAMPTON para mayor asistencia.
CONTENIDO DEL PAQUETE
Ensamblaje e instalación
Cómo jar e instalar la lámpara
1
Artículo Núm. 1005 697 331
Modelo Núm.62944
□ Separa y coloca el conector de cable (D) en los extremos opuestos
del cable de bajo voltaje (no incluido) del transformador (no incluido)
donde se colocará la lámpara.
□ Alinea y ajusta el cable de bajo voltaje principal verticalmente en la
ranura del conector de cable, como se muestra.
□ Presiona para unir el conector de cable (D) hasta que esté
completamente asentado y seguro alrededor del cable. Las clavijas
premontadas atravesarán el aislamiento del cable y harán contacto.
Enciende la fuente de energía. Si la lámpara no enciende, repite los
pasos 2 y 3.
□ Una vez colocado el conector con abrazadera, recomendamos cubrirlo
con cinta de electricista (no incluida) como medida de protección
adicional.
Opción 1: Instalación en poste 6 x 6
Coloca el cabezal de la lámpara (A) con el adaptador de 6 x 6 (B)
(preinstalado) en el poste de 6 x 6 y fíjalo con tornillos.
Cómo conectar los cables
2
A - Cabezal de la lámpara
para poste de 4 x 4
x 1
B - Adaptador de 6 x 6
(preinstalado)
x 1
C - Conector
(conectado a la
lámpara) x 1
D - Conector con cable de
2.44 m (96 plg)
x 1
PRECAUCIÓN: El cable de la unidad de energía de
bajo voltaje será uno de Circuito de Bajo Consumo de
Energía, soterrado, del tipo AWG calibre 12-16.
IMPORTANTE: Protege el cableado pasándolo muy cerca
de la lámpara o cerca de una estructura como una casa o
terraza.
No entierres el cableado más de 6 plg (15.2 cm) para que
pueda conectarse al cable principal de respaldo.
No sumergir las lámparas en agua.
ADVERTENCIA: Los contactos del conector (D) tienen
bordes alados para perforar el cable de bajo voltaje
principal. Para evitar lesiones, no toques los contactos
de metal.
E - Conector hembra
(se conecta con D)
x 1
Opción 2: Instalación en poste de 4 x 4
□ Retira el adaptador de 6 x 6 (B) aojando el tornillo del adaptador.
□ Coloca el cabezal de la lámpara de 4 x 4 en un poste 4 x 4.
D
A
B
C
D
E
F
F - Tornillo
x 2
□ Conecta el conector macho (C) con el conector hembra (E).
D
C
D
Poste de 4 x 4
Poste de 6 x 6
E
Guía de uso y cuidado
Lámpara para sendero de luz
LED y bajo voltaje
ADVERTENCIA: Riesgo de descarga eléctrica; no instales
la luz a menos de 10 pies (3.05 m) de una piscina, spa
o fuente.
HAMPTONBAY.COM
Llame al 1-855-HD-HAMPTON para mayor asistencia.
Selección del cable
ENCHUFE DE 12 V Longitud del cable
Vataje total de la lámpara De 0 a 15.2 metros De 15.5 a 30.5 metros De 30.8 a 45.7 metros
De 0 a 60 W Calibre 16 AWG Calibre 16 AWG Calibre 14 AWG
De 61 a 120 W Calibre 16 AWG Calibre 14 AWG Calibre 12 AWG
De 121 a 180 W Calibre 14 AWG Calibre 12 AWG NO SE RECOMIENDA
De 181 a 240 W Calibre 14 AWG Calibre 12 AWG NO SE RECOMIENDA
De 241 a 300 W Calibre 12 AWG NO SE RECOMIENDA NO SE RECOMIENDA
Transformador de 600 W = (2x300 W) Calibre 12 AWG NO SE RECOMIENDA NO SE RECOMIENDA
Transformador de 900 W = (2x300 W) Calibre 12 AWG NO SE RECOMIENDA NO SE RECOMIENDA
Enchufe de 15 V Longitud del cable
Vataje total de la lámpara De 0 a 15.2 metros De 15.5 a 30.5 metros De 30.8 a 45.7 metros
De 0 a 60 W Calibre 16 AWG* Calibre 16 AWG Calibre 16 AWG
De 61 a 120 W Calibre 16 AWG* Calibre 16 AWG Calibre 12 AWG
De 121 a 180 W Calibre 14 AWG* Calibre 14 AWG Calibre 12 AWG
De 181 a 240 W Calibre 14 AWG* Calibre 14 AWG Calibre 12 AWG
De 241 a 300 W 12 AWG* Calibre 12 AWG NO SE RECOMIENDA
Transformador de 600 W = (2x300 W) 12 AWG* Calibre 12 AWG NO SE RECOMIENDA
Transformador de 900 W = (2x300 W) 12 AWG* Calibre 12 AWG NO SE RECOMIENDA
* NO SE RECOMIENDA PARA LUCES HALÓGENAS EN EL JARDÍN
NOTA: La mayoría de las lámparas para jardín LED pueden funcionar con iluminación completa desde 9 V hasta 6 V. Es posible instalar líneas más largas con
lámparas LED que superen las especicaciones mostradas en las tablas anteriores.
Solución de problemas
Garantía
Problema Causa posible Solución
Las lámparas no
encienden.
□ No hay corriente eléctrica.
□ Hay un cable desconectado o roto.
□ La conguración del transformador es
incorrecta.
□ Revisa el tomacorriente y asegúrate de que no se ha fundido un
cortacircuitos o circuito con interruptor diferencial.
□ Sigue los cables de la lámpara para garantizar una conexión continua hasta
el transformador.
□ Revisa la conguración del transformador.
Las luces parpadean. □ Está suelto un conector de cable que va a la
lámpara.
□ Aprieta el conector de cable y asegúrate de que los contactos de metal
perforen el aislamiento en el cable de bajo voltaje del transformador.
Las luces parpadean (en
todas las lámparas).
□ Hay una conexión suelta en el transformador. □ Desconecta el transformador del tomacorriente y revisa los postes de
conexión positivo y negativo. Cada cable debe estar bien atornillado y sin
contacto con ningún otro.
QUÉ CUBRE LA GARANTÍA
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de cinco (5) años a partir de la fecha de compra. Esta
garantía es válida solo para el consumidor original y cubre solo productos en uso y servicio normales. Si este producto resultara defectuoso, la única obligación y
solución exclusiva del fabricante, será reparar o reemplazar el producto, a su entera discreción, siempre que el producto no haya sido dañado por mal uso, abuso,
accidente, modicaciones, alteraciones, negligencia o manejo indebido.
QUÉ NO CUBRE LA GARANTÍA
Esta garantía no cubre ningún producto instalado, congurado o usado de cualquier manera no acorde a las instrucciones adjuntas al producto. Esta garantía
no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia, modicaciones o instalaciones defectuosas, o cualquier otra falla no
relacionada con defectos materiales o de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto, como por ejemplo el de la supercie, ni
al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal.
El fabricante no garantiza y se exime especialmente de cualesquiera garantías expresas o implícitas, o de idoneidad para un n en particular, distintas de la garantía
indicada por este medio. El fabricante se exime especícamente de cualquier obligación y no es responsable por pérdidas o daños directos o indirectos, incluyendo
cualquier costo de mano de obra o gastos relacionados con el reemplazo o reparación de dicho producto.
Comuníquese con el equipo de servicio al cliente al 1-855-HD-HAMPTON o visite www.HamptonBay.com
Cuidado y limpieza
□ Antes limpiar la lámpara, desconecta la electricidad apagando el cortacircuitos o quitando el fusible en la caja correspondiente.
□ Para limpiar la lámpara, usa un paño seco o ligeramente humedecido.
□ No uses limpiadores con productos químicos, solventes o abrasivos intensos para no dañar la lámpara.
