WARNING
!
RISK OF ELECTRICK SHOCK
- DO NOT USE IN WET LOCATIONS.
- USE INDOORS ONLY.
- USE ONLY INSULATED STAPLES OR PLASTIC TIES TO
SECURE THE CORDS.
- ROUTE AND SECURE THE CORDS SO THAT THEY WILL
NOT BE PINCHED OR DAMAGED.
- NO SERVICEABLE PARTS
RISK OF FIRE
- DO NOT EXCEED ELECTRICAL RATINGS
- USE ONLY WITH BRIGHTLINK-COMPATIBLE LIGHTING
FIXTURES.
- NOT INTENDED FOR USE ABOVE STOVES, COOK TOPS,
SINKS OR OTHER HEAT PRODUCING APPLIANCES, SUCH AS
COFFEE MAKERS, TOASTERS OR TOASTER OVENS.
- NOT INTENDED FOR RECESSED INSTALLATION IN CEILINGS
OR SOFFITS.
- DO NOT CONCEAL POWER SUPPLY CORD OR LINKING
CORDS INSIDE A WALL, CEILING, SOFFIT, KITCHEN CABINET
OR SIMILAR PERMANENT STRUCTURE.
- DO NOT RUN POWER SUPPLY CORD OR LINKING CORDS
THROUGH HOLES IN WALLS, CEILINGS OR FLOORS.
MADE IN CHINA / HECHO EN CHINA
Distributed by Jasco Products Company LLC,
10 E. Memorial Rd., Oklahoma City, OK 73114.
This Jasco product comes with a limited-lifetime warranty.
Visit www.byjasco.com for warranty details.
Questions? Contact our U.S.-based Consumer Care
at 1-800-654-8483 between 7AM—8PM CST.
BrightLink™
Motion-Activated
Switch
Thank you for purchasing the
BrightLink™ Motion-Activated Switch.
Please note that this product is
intended for use ONLY with lighting
fixtures that are specifically compatible
with the BrightLink™ linking system.
SAVE THESE INSTRUCTIONS FOR POSSIBLE FUTURE USE.
IMPORTANT SAFETY INSTRUCTIONS
Read entire installation procedure before you begin.
Do not alter the connectors.
Electrical Ratings: Motion-Sensing Module
Line Voltage 120V
Maximum Current 0.4A
Maximum Wattage 50W
DO NOT exceed maximum electrical ratings listed above. To make sure
your installation will not exceed ratings, add the current (A) or wattage
(W) rating for all light fixtures that will be connected to the switch. The
total sum of the current or wattage for all connected light fixtures cannot
exceed the maximum listed above for the type of module being installed.
INSTALLATION INSTRUCTIONS FOR MOTION-ACTIVATED SWITCH
The Motion-Activated Switch is intended for use with the BrightLink™ linking
system to allow you to control power to a connected series of compatible
lighting fixtures. The entire connected series of lights can be turned ON/OFF
with a single module instead of turning ON/OFF each individual light fixture.
1) DO NOT ATTEMPT TO INSTALL SWITCH WHILE PLUGGED
IN OR WITH PLUGGED-IN LIGHTING FIXTURES.
2) If installing the switch within a previously installed light fixture
installation using the BrightLink™ linking system, unplug the power
supply cord from the 120VAC 60Hz outlet and disconnect the 3-pin
connector from the first LED light fixture.
3) Carefully plan your installation prior to mounting the switch.
See Figure 1 for layout of components and all electrical connections.
Make sure that the 5ft. power supply cord will reach the nearest
electrical outlet and the switch location, and that the
linking cord will reach the first LED light fixture.
4) Select a suitable dry mounting location (for
use indoors only). Make sure mounting
surface is capable of supporting the switch.
5) Place the switch in the desired location and
clearly mark the locations for the two
mounting holes. See Figure 2. Make sure
the 2-pin connector is facing the direction
of the first light fixture and the 3-pin
connector is facing the direction of the
closest electrical outlet.
6) Pre-drill holes in the mounting surface with a 1/16" (1.5mm) drill bit.
7) Place the provided 5/8” wood screws in the pre-drilled mounting holes
and drive the screws into the mounting surface until approximately 1/16”
(1.5mm) of space remains under the screw head. Use only a #1 Phillips
head manual screwdriver to avoid stripping screws. CAUTION: DO NOT
USE POWER TOOLS TO SECURE SCREWS, AS THERE IS A RISK OF
STRIPPING THE SCREWS.
8) Secure the switch to mounting surface via keyholes. See Figure 3
and Figure 4. If necessary, tighten screws to secure switch.
9) Connect the linking cord (provided with compatible light fixture).
Insert the 2-pin connector of the linking cord into the 2-pin connector
on the switch. Insert the 3-pin connector of the linking cord into
the 3-pin connector of the first light fixture.
10) Insert the 3-pin connector of the power supply cord into
the 3-pin connector on the switch.
11) Plug the power supply cord plug into a 120VAC 60Hz outlet.
12) Ensure the power switch to all individually connected light fixtures
is turned ON.
13) To turn ON: Move a hand or other object in any direction within 2"-3"
past the motion sensor on the switch. See Figure 5A.
14) To turn OFF: Move a hand or other object in any direction past the
motion sensor a second time. See Figure 5B.
MOTION-ACTIVATED SWITCH TROUBLESHOOOTING:
* Detection range seems to vary. The detection range of the motion sensor
can dier based upon a variety of factors, including the tone of the user’s
skin, the amount of light in the room and proximity of other objects.
* Light stays ON or stays OFF: This light should be mounted 18” above a
countertop with no objects directly beneath it. Objects directly under the
sensor can impede its ability to function properly.
DO NOT USE WITH A DIMMER OR DIMMING CIRCUIT.

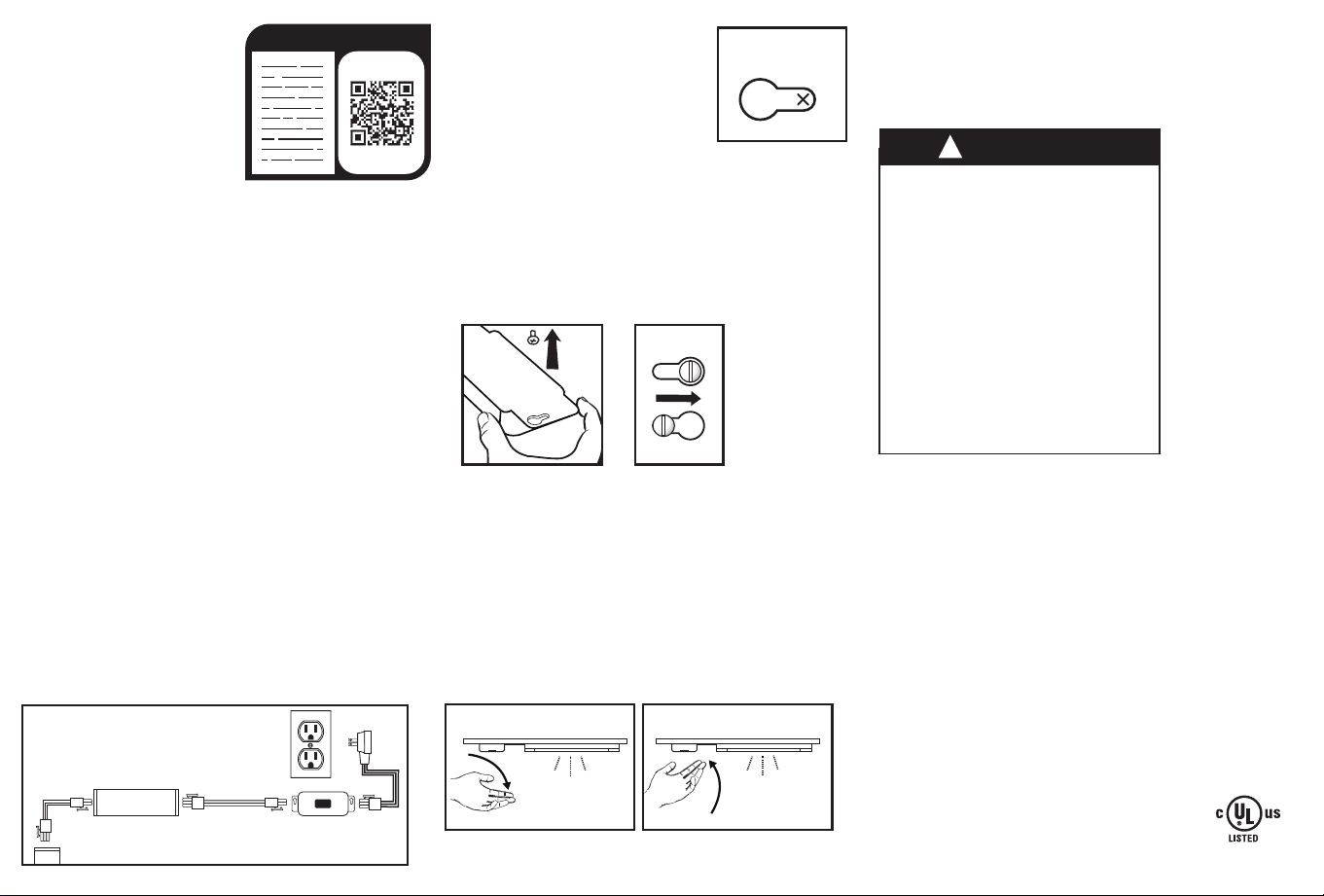

Figure 3
Insert
Slide
Figure 4
45021 v1 6/25
BrightLink™
Motion-Activated
Switch
LED Light
Fixture
ELECTRICAL CORD CAN BE
ROUTED AROUND CORNERS TO
SUIT THE INSTALLATION
2 Pin 3 Pin
3 Pin
2 Pin
3 Pin

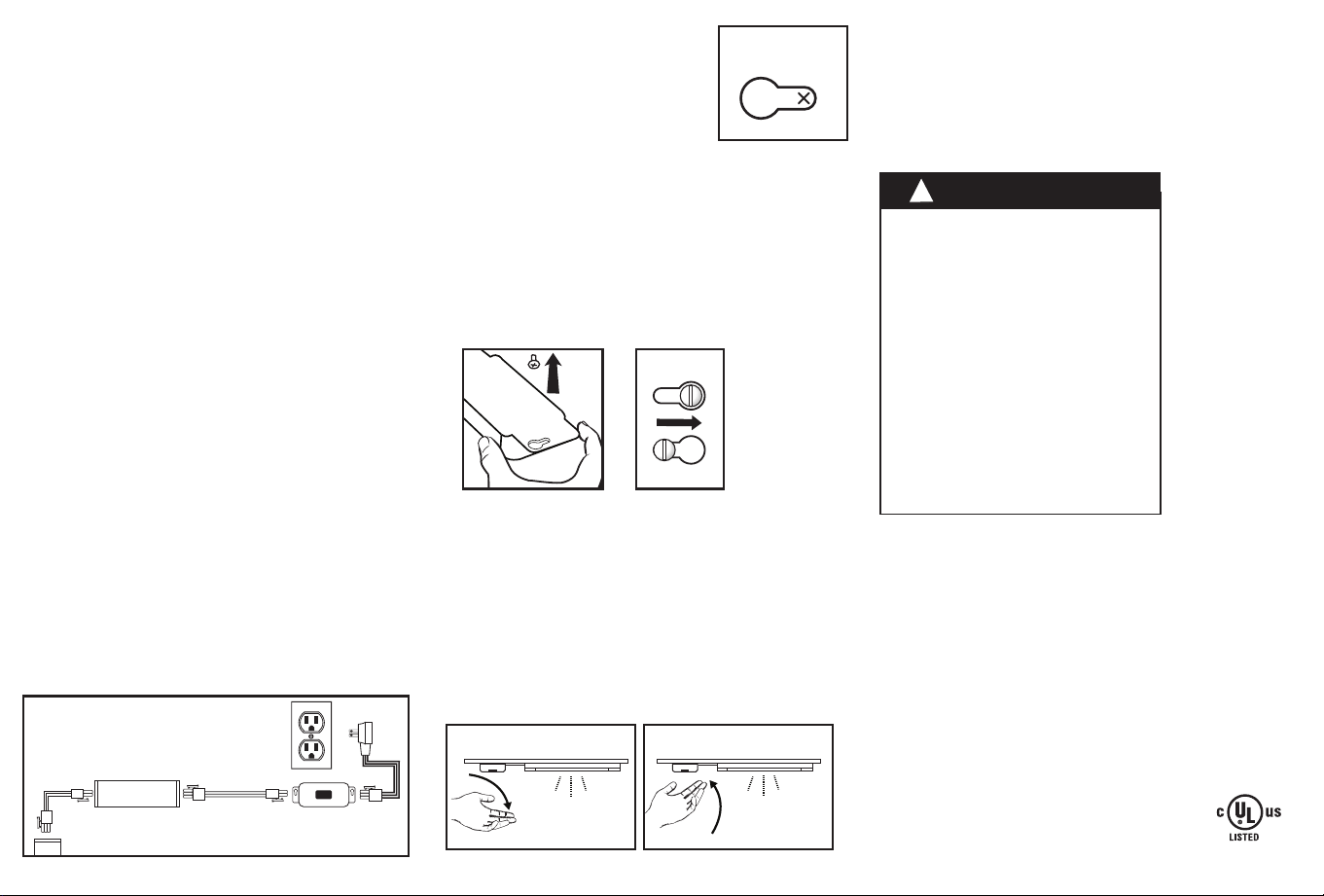

Figure 1
Figure 5A Figure 5B
READ IT OR WATCH IT
Read instructions or watch easy-to-follow video.
Scan QR code or visit http://bit.ly/2KlhyGu
1/16" (1.5mm)
from the end
Figure 2
!
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA
- NO UTILICE EN LUGARES HÚMEDOS.
- SOLO PARA USO EN INTERIORES.
- PARA FIJAR LOS CABLES, SOLO USE GRAPAS AISLADAS O
PRECINTOS DE PLÁSTICO.
- PASE Y FIJE LOS CABLES DE MODO QUE NO QUEDEN
APRETADOS NI SE DAÑEN.
- NO TIENE PIEZAS QUE EL USUARIO PUEDA REPARAR.
RIESGO DE INCENDIO
- NO SUPERE LOS VALORES NOMINALES ELÉCTRICOS.
- SOLO USE CON ARTEFACTOS DE ILUMINACIÓN
COMPATIBLES CON BRIGHTLINK.
- NO SE DEBE USAR SOBRE HORNILLOS, PLACAS DE COCINA,
FREGADEROS NI NINGÚN OTRO DISPOSITIVO QUE GENERE
CALOR, COMO CAFETERAS, TOSTADORAS NI HORNOS
ELÉCTRICOS.
- ESTA UNIDAD NO ESTÁ DISEÑADA PARA MONTAJE
EMPOTRADO AL TECHO O EN UN SOFITO.
- NO OCULTE EL CABLE DE ALIMENTACIÓN ELÉCTRICA O LOS
CABLES DE CONEXIÓN DENTRO DE UNA PARED, EL CIELO
RASO, UN SOFITO, UN MUEBLE DE COCINA O UNA
ESTRUCTURA SIMILAR QUE SEA PERMANENTE.
- NO PASE EL CABLE DE ALIMENTACIÓN ELÉCTRICA NI LOS
CABLES DE CONEXIÓN POR ORIFICIOS EN PAREDES, EL
CIELO RASO O EL SUELO.
Módulo con activación por
movimiento BrightLink™
Gracias por adquirir el módulo con activación por movimiento BrightLink™.
Tenga en cuenta que este producto está diseñado para usarse SOLO con
artefactos de iluminación que sean específicamente compatibles con el
sistema de conexión BrightLink™.
GUARDE ESTAS INSTRUCCIONES PARA UN POSIBLE USO EN EL FUTURO.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Antes de comenzar, lea todo el procedimiento de instalación.
No modifique los conectores.
Especificaciones eléctricas: Módulo con activación por
movimiento
Voltaje de línea 120V
Corriente máxima 0.4A
Máxima potencia 50W
NO supere los valores nominales eléctricos estipulados arriba. Para
asegurarse de que su instalación no superará los valores nominales
eléctricos, sume la corriente (A) o la potencia (W) de todos los artefactos
de iluminación que se conectarán al módulo. La suma total de la corriente
o la potencia de todos los artefactos de iluminación conectados no puede
superar el máximo estipulado arriba para el tipo de módulo a instalar.
INSTRUCCIONES DE INSTALACIÓN PARA EL MÓDULO CON ACTIVACIÓN
POR MOVIMIENTO
El módulo con activación por movimiento está diseñado para usarse con el
sistema de conexión BrightLink™ que le permitirá controlar la alimentación
de series conectadas de artefactos de iluminación compatibles. Todas las
series de luces conectadas pueden ENCENDERSE/APAGARSE con un solo
módulo en lugar de ENCENDER/APAGAR cada artefacto de iluminación
individual.
1) NO INTENTE INSTALAR EL MÓDULO MIENTRAS ESTÁ ENCHUFADO
O CON ARTEFACTOS DE ILUMINACIÓN ENCHUFADOS.
2) De instalar el módulo en una instalación de artefactos de iluminación ya
instalados usando el sistema de conexión BrightLink™, desenchufe el cable
de alimentación del tomacorriente de 120VCA 60Hz y desconecte el
conector de 3 clavijas del primer artefacto de luz LED.
3) Planifique detenidamente la instalación antes de montar el módulo.
Consulte la Figura 1 para ver la distribución de los componentes y de
todas las conexiones eléctricas. Asegúrese de que el cable de
alimentación de 5 pies (152 cm) llegue al tomacorriente más cercano y
a la ubicación del módulo y de que el cable de conexión llegue al primer
artefacto de luz LED.
4) Seleccione un lugar seco adecuado para la
instalación (solo para uso en interiores).
Asegúrese de que la superficie de instalación
sea capaz de mantener el módulo.
5) Coloque el módulo en la ubicación deseada y
marque, de forma clara, las ubicaciones de
los dos orificios de instalación. Ver Figura 2.
Asegúrese de que el conector de 2 clavijas
esté orientado hacia el primer artefacto de
iluminación y de que el conector de 3
clavijas esté orientado hacia el tomacorriente
más cercano.
6) Perfore los orificios en la superficie de instalación con una broca
de 1/16" (1,5 mm).
7) Ubique los tornillos para madera de 5/8” provistos en los orificios de
instalación ya perforados y atorníllelos en la superficie de montaje hasta
que quede un espacio aproximado de 1/16” (1,5 mm) debajo de la cabeza
del tornillo. Solo puede usar un destornillador manual Phillips número 1
para evitar barrer los tornillos.PRECAUCIÓN: NO USE HERRAMIENTAS
ELÉCTRICAS PARA FIJAR LOS TORNILLOS, YA QUE EXISTE EL RIESGO
DE BARRERLOS.
8) Asegure el módulo en la superficie de instalación por medio de los
orificios. Ver Figura 3 y Figura 4. De ser necesario, ajuste los tornillos
para asegurar el módulo.
9) Conecte el cable de conexión (provisto con el artefacto de iluminación
compatible). Inserte el conector de 2 clavijas del cable de conexión en el
conector de 2 clavijas del módulo. Inserte el conector de 3 clavijas del
cable de conexión en el conector de 3 clavijas del primer artefacto de
iluminación.
10) Inserte el conector de 3 clavijas del cable de alimentación en el conector
de 3 clavijas del módulo.
11) Enchufe el cable de alimentación en un tomacorriente de 120VCA 60Hz.
12) Asegúrese de que el interruptor de alimentación para cada uno de los
artefactos de iluminación conectados esté ENCENDIDO.
13) Para ENCENDERLO: Mueva la mano u otro objeto en cualquier dirección
dentro de las 2”o 3” (aprox. 5 a 7 cm) del módulo con activación por
movimiento. Ver Figura 5A.
14) Para APAGARLO: Mueva la mano u otro objeto en cualquier dirección
cerca del sensor por segunda vez. Ver Figura 5B.
RESOLUCIÓN DE PROBLEMAS DEL MÓDULO CON ACTIVACIÓN POR
MOVIMIENTO:
* El rango de detección parece variar. El rango de detección del sensor con
activación por movimiento
puede diferir en base a una serie de factores que incluyen el tono de la piel
del usuario, la cantidad de luz en la sala y la proximidad con otros objetos.
* La luz permanece ENCENDIDA o APAGADA: Esta luz debe instalarse a 18”
(aprox. 46 cm) sobre encimeras, sin objetos directamente debajo de esta.
Los objetos directamente debajo del sensor pueden interferir con su
capacidad de funcionar de forma correcta.
NO USE CON ATENUADORES NI CIRCUITOS ATENUADORES.
Figura 3
Inserte
Deslice
Figura 4
45021 v1 6/25
Módulo conactivación por
movimiento BrightLink™
EL CABLE ELÉCTRICO PODRÁ SER
COLOCADO ALREDEDOR DE ESQUINAS
PARA ACOMADARSE A SU INSTALACIÓN
2 Postes 3 Postes 3 Postes2 Postes
3 Postes
Figura 1
Figura 5A Figura 5B
1/16" (1,5mm)
desde el borde
Figura 2
HECHO EN CHINA
Distribuido por Jasco Products Company LLC,
10 E Memorial Rd., Oklahoma City, Oklahoma 73114.
Este producto de Jasco tiene una garantía de por
vida limitada. Visite www.byjasco.com para conocer
los detalles de la garantía.
¿Preguntas? Comuníquese al 1-800-654-8483 entre
las 7AM y las 8PM CST (hora central estándar).
