W-804
032823
Owner’s Manual
LED Indoor/outdoor Lighting Fixture
Installation Instructions
ASSEMBLY INSTRUCTIONS FOR INDOOR LIGHTING FIXTURE
WARRANTY INFORMATION
This luminaire is warranted to be free from defects in materials and workmanship for 5 years. If the
product fails during the warranty period, return defective product to seller. Warranty terms and
conditions of seller apply. If replacement product is not available through seller, please contact
www.westinghouselighting.com/contact-us.
WARNING: TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
1. Read all instructions carefully before installation and operation.
2. If you are not familiar with state and local electrical codes, it is recommended that you consult with
a qualified electrician.
3.
Suitable for wet location. The driver housing is mounted inside the ceiling, which can not be reached
by the the water, which should be installed by qualified electrician.
4. Non-replaceable LEDs.
5. Caution: LEDs emit bright light. Avoid looking directly into the light source for prolonged periods to
avoid eye damage.
6. Not to be used with electronically controlled switch.
Congratulations on your Westinghouse purchase. This fixture has been designed to give you many
years of beauty and service. For questions and comments, please visit www.westinghouselight-
ing.com/contact-us.
NOTE: Carefully unpack fixture and parts. Make sure all parts are included before discarding any
packing materials.
CLEANING AND CARE
To clean, wipe fixture with soft cloth. Clean glass with mild soap. Spray from chemical cleaners can
discolor the finish of fixture. Do not use scouring pads, powders, steel wool or abrasive paper to clean
this fixture.
INSTALLATION STEPS
1. Use the hole size template included in box to drill the
hole in ceiling. Prepare supply wires: Install and
unshield the line feed cable 6'' (15cm) and strip wires
5/8'' (1.6cm). (Fig.1)
2. Open the cover of the junction box. Push and remove
one of the knockouts on the side panel of the junction
box. Install the supply wire strain relief (not included).
(Fig. 2)
3. Bring supply power into junction box through the
strain relief. Use the wirenuts to connect the white
wire from the supply wire with the white wire of the
junction box. With a wirenut, connect the black wire
from the supply wire with the black wire of the junction
box. With a wirenut, connect the copper wire from the
supply wire and with the green wire of the junction
box. (Fig. 2)
4. Put all wires and connections back into the junction
box and close the cover securely. (Fig. 2)
5. Connect junction box to recessed LED panel with the
quick lock connector. (Fig. 3)
6. Move the slide switch to your appropriate light color
(2700K /3000K /3500K /4000K /5000K). Place junction
box into the ceiling through cut-out. (Fig. 3)
7. Pull the spring clips on the fixture up and through the
cut-out. Spring clips should close above the ceiling
and secure recessed LED panel in place. (Fig. 4)
NOTE: THIS FIXTURE IS SUITABLE FOR USE WITH DIMMABLE SWITCHES, SEE BELOW FOR LIST OF
COMPATIBLE DIMMERS.
DIMMING RANGE
# ledoM dnarB
DVCL-153P, MACL-153M, PD-6WCL, MRF2-6CL, 10-100%
SCL-153P, DVCL-253P-WH, S-600, LECL-153P
DAL06P-C1 10-100%
DDMX1-BLZ, C22-6672-1LW, C26-RNL06-TW, DW1KD, 10-100%
DL1KD, R62-6683-IW, DL6HD, DW6HD, R62-6674-POW,
002-6674-10W, RDL06-10Z, IPL06-10Z, 012-TSL06-1LW,
RNL06-10Z, DSL06-1LZ
Lutron
Leviton
Cooper
Not recommended for use with motion sensors, light sensors, timers or any other external controls.
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
and Westinghouse are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All Rights Reserved. Made in Cambodia

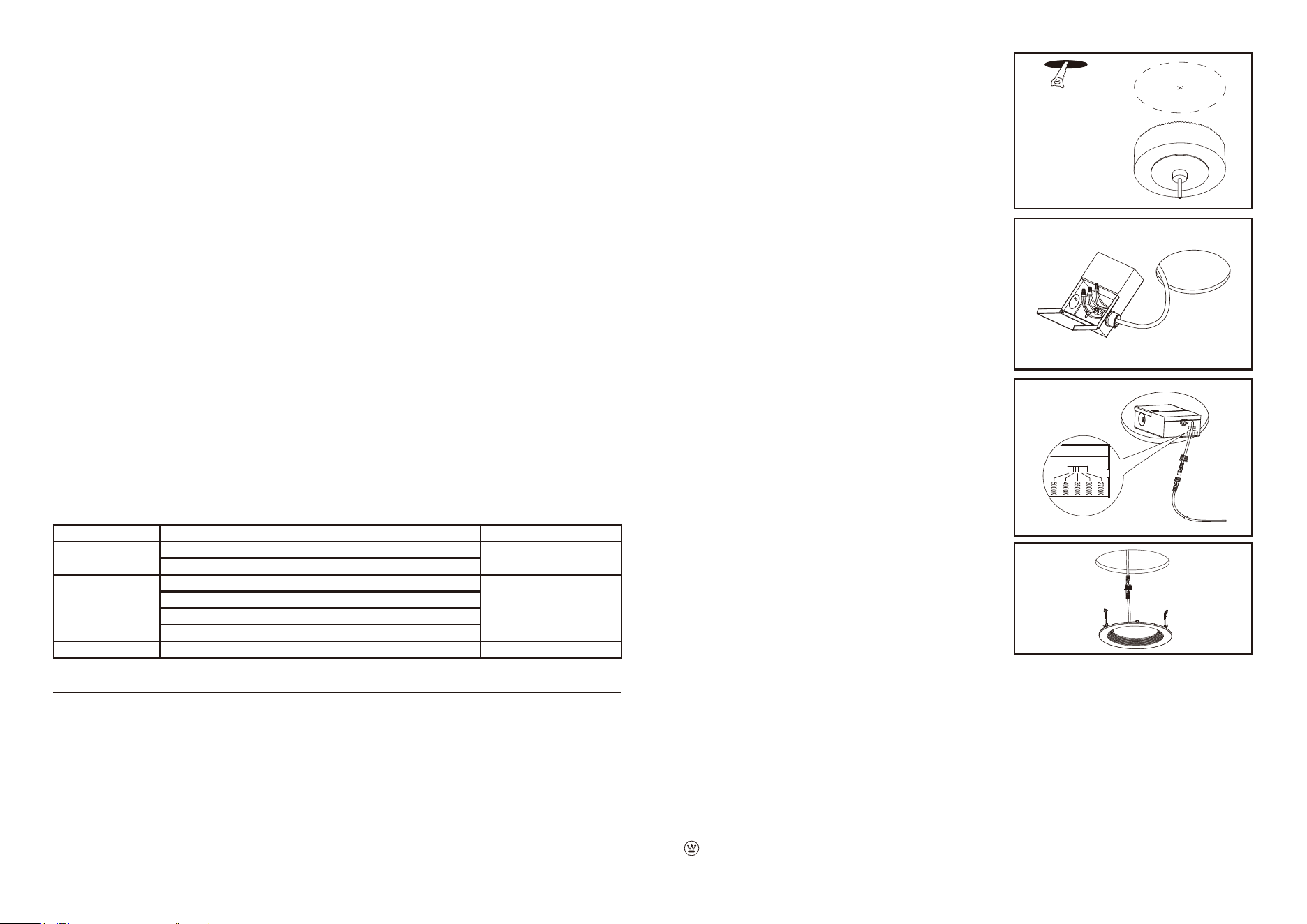

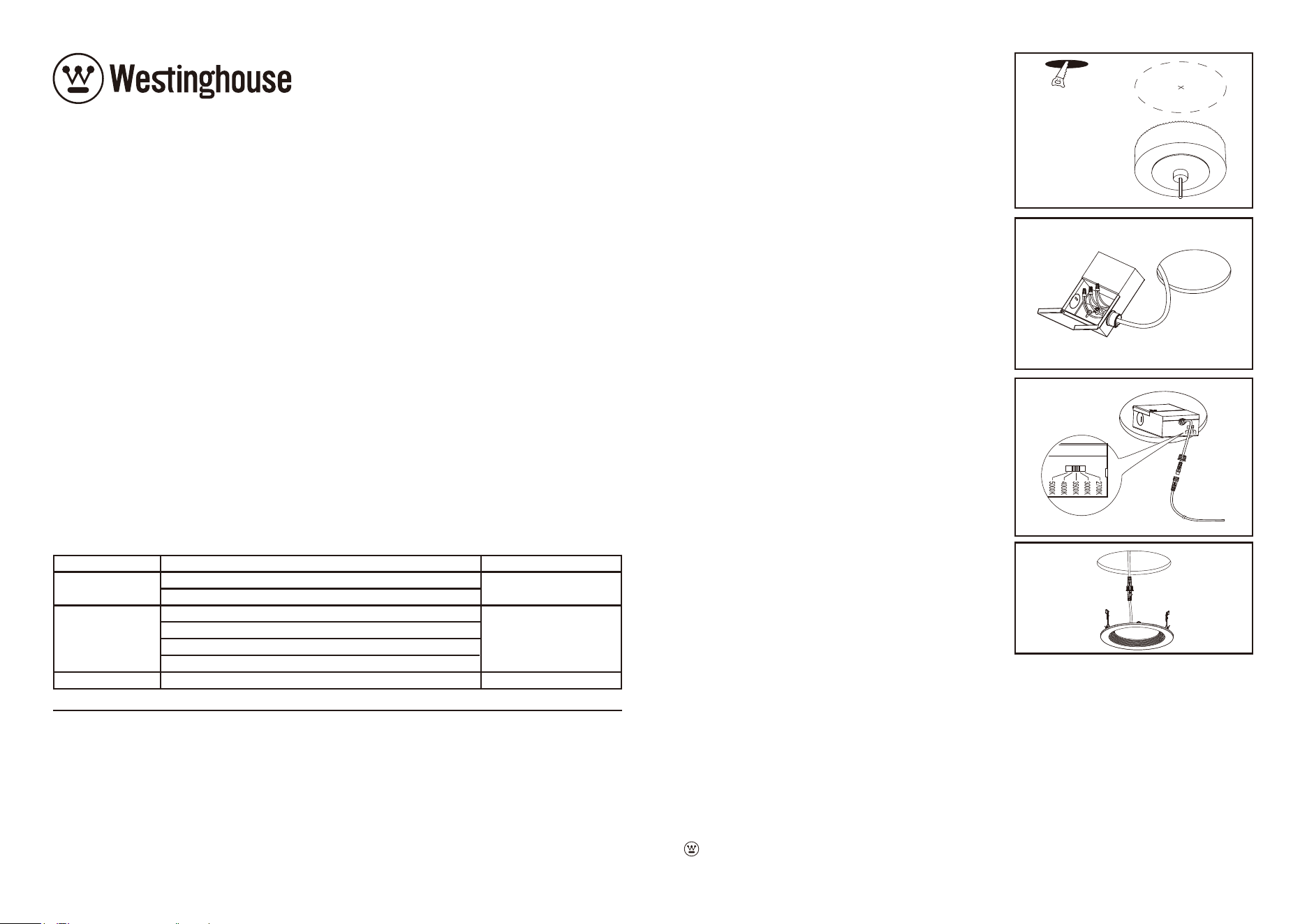

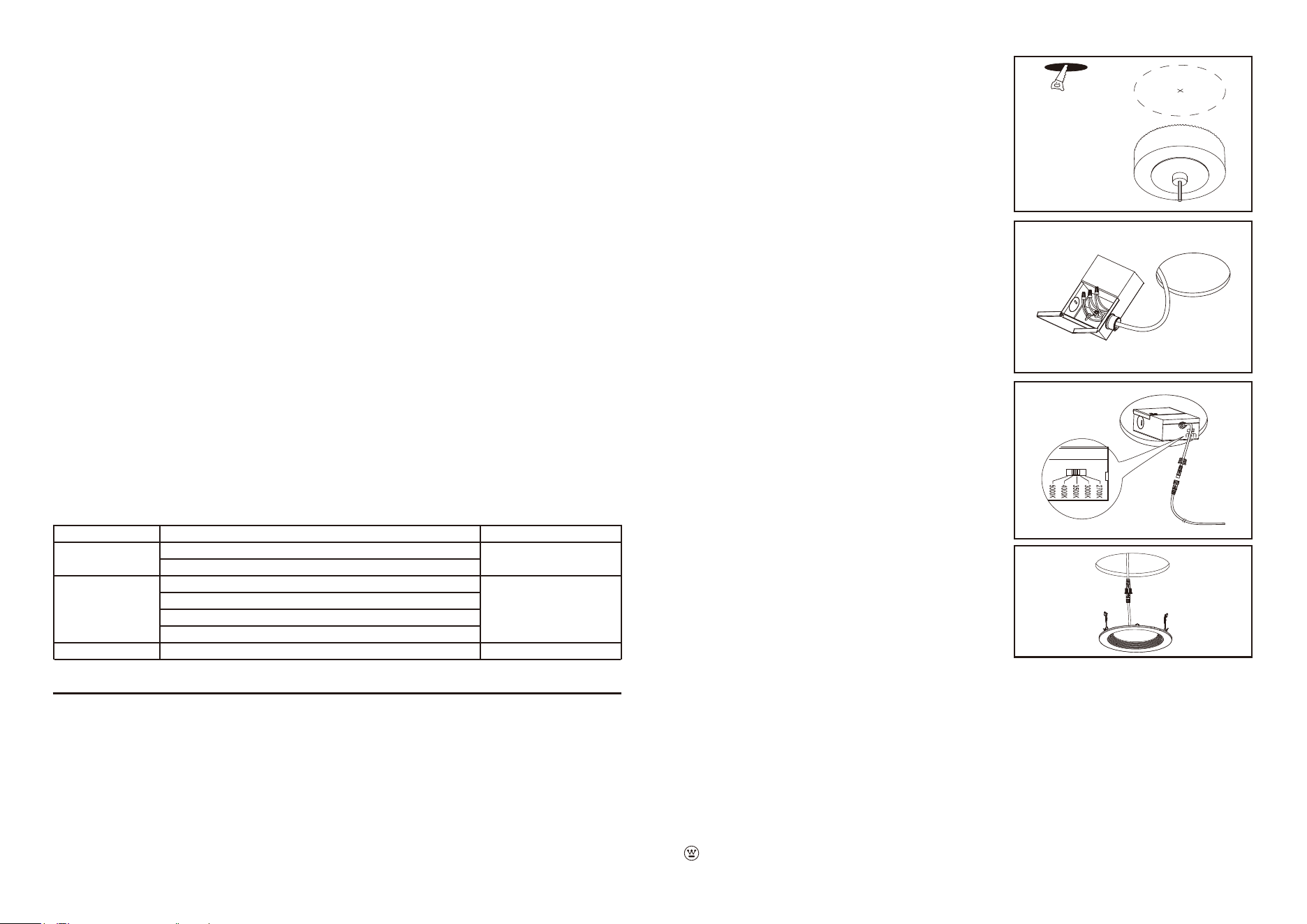

Fig. 1
52261:
Ø4.25”±0.1”
52271:
Ø 6.30” ±0.1”
Fig. 2
Fig. 3
Fig. 4
Guide d’utilisation
Instructions d’installation
Appareil d’éclairage pour utilisation intérieure/extérieure avec DEL
INFORMATIONS DE GARANTIE
Cette luminaire est garantie pièces et main-d'œuvre pour une période de 5 ans. En cas de défaillance
du produit durant la période de garantie, retournez le produit défectueux au revendeur. Les Condi-
tions générales de la garantie du revendeur s'appliquent. Si aucun produit de remplacement n'est
disponible chez le revendeur, veuillez nous contacter via www.westinghouselighting.com/contact-us.
AVERTISSEMENT: POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, ASSUREZ-VOUS D’ÉTEINDRE LE COURANT AVANT D’INSTALLER
OU D’ENTRETENIR CET APPAREIL.
1. Lisez attentivement les instructions avant l’installation et la mise en service.
2. Si vous n’êtes pas familier avec les codes électriques régionaux et locaux, nous vous recommandons
de prendre conseil auprès d’un électricien qualifié.
3. Convient aux emplacement humides. Le boîtier du câble de raccordement est monté à l'intérieur du
plafond, inaccessible par l'eau, il doit être installé par un électricien qualifié.
4. DEL non-remplaçables.
5. Attention : Les DEL émettent une lumière brillante. Évitez de regarder directement dans la source
de lumière pendant une période prolongée afin d’éviter de vous abîmer les yeux.
6. Ne pas utiliser avec un interrupteur à commande électronique.
INSTRUCTIONS DE MONTAGE POUR APPAREIL D’ÉCLAIRAGE INTÉRIEUR
Félicitations pour votre chat Westinghouse. Cet éclairage a été conçu pour vous offrir de nombreuses
années de beauté et de service. Pour toute question et commentaire, veuillez visiter
www.westinghouselighting.com/contact-us.
REMARQUE: Déballez précautionneusement l’appareil et les pièces. Assurez-vous que toutes les
pièces sont présentes avant de jeter le matériel d’emballage.
NETTOYAGE ET ENTRETIEN
Pour le nettoyer, frottez l’appareil avec un chiffon doux. Nettoyez le verre avec du savon doux.
Vaporiser des nettoyants chimiques pourrait décolorer la finition de l’appareil. Ne pas utiliser de
tampons abrasifs, de poudres, de paille de fer ou de papier abrasif pour nettoyer cet appareil.
ÉTAPES D'INSTALLATION
1. Utilisez le gabarit de taille de trou inclus dans la boîte
pour percer le trou dans le plafond. Préparez les fils
d’alimentation. Installer et dégainer le fil du secteur de
6 po (15 cm) et dénuder les fils de 5/8 po (1.6 cm). (Fig. 1)
2. Ouvrez le couvercle de la boîte de jonction. Poussez et
retirez l'un des débouchures sur le panneau latéral de
la boîte du conducteur. Installez le réducteur de tension
du fil d'alimentation (non fourni). (Fig. 2)
3. Amener l'alimentation électrique dans la boîte de
dérivation à travers la débouchure du reducteur de
tension. Utiliser les marettes pour jumeler le fil blanc du
secteur avec le fil blanc de la boîte de jonction. Jumeler
le fil noir du secteur avec le fil noir de la boîte de
jonction. Jumeler le fil de cuivre du secteur avec le fil
vert de la boîte de jonction. (Fig. 2)
4. Remettez tous les fils et connexions dans le Boîte de
dérivation et fermez bien le couvercle. (Fig. 2)
5. Connectez la boîte de jonction au panneau LED encas-
tré avec le connecteur à verrouillage rapide. (Fig. 3)
6. Déplacez le commutateur pour choisir la couleur de
lumière appropriée (2700K /3000K /3500K /4000K
/5000K). Placez la boîte de jonction dans le plafond à
travers la découpe. (Fig. 3)
7. Tirez les pinces à ressort de l'appareil vers le haut et à
travers la découpe. Les clips à ressort doivent se fermer
au-dessus du plafond et sécuriser le panneau LED
encastré en place. (Fig. 4)
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
and Westinghouse are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All Rights Reserved. Fabriqué en Cambodia
REMARQUE : CE LUMINAIRE EST ADAPTÉ POUR GRADATEUR, CI-DESSOUS EST LES GRADATEURS
DE TRIAC STANDARDS COMPATIBLES.
Plage de gradation
Modèle #Marque
DVCL-153P, MACL-153M, PD-6WCL, MRF2-6CL, 10-100%
SCL-153P, DVCL-253P-WH, S-600, LECL-153P
DAL06P-C1 10-100%
DDMX1-BLZ, C22-6672-1LW, C26-RNL06-TW, DW1KD, 10-100%
DL1KD, R62-6683-IW, DL6HD, DW6HD, R62-6674-POW,
002-6674-10W, RDL06-10Z, IPL06-10Z, 012-TSL06-1LW,
RNL06-10Z, DSL06-1LZ
Lutron
Leviton
Cooper
Non recommandé pour une utilisation avec des détecteurs de mouvement, capteurs de lumière,
timmers ou tous autres contrôles externes.
Fig. 1
52261:
Ø4.25”±0.1”
52271:
Ø 6.30” ±0.1”
Fig. 2
Fig. 3
Fig. 4
INFORMACIÓN ACERCA DE LA GARANTÍA
Esta luminaria está garantizada frente a defectos de material y de mano de obra por un periodo de 5
años. Si el producto falla durante el período de garantía, devuelva el producto defectuoso al distribui-
dor. Se aplican los términos y condiciones de garantía del vendedor. Si el producto de reemplazo no
está disponible por medio del distribuidor, póngase en contacto con nosotros a través de www.west-
inghouselighting.com/contact-us.
ADVERTENCIA: PARA EVITAR RIESGOS DE DESCARGA ELÉCTRICA, ASEGÚRESE DE CORTAR EL SUMINISTRO ELÉCTRICO ANTES DE
INSTALAR O REPARAR ESTE DISPOSITIVO.
1. Lea atentamente todas las instrucciones antes de instalar y utilizar el dispositivo.
2. Si no está familiarizado con las normas eléctricas locales y estatales, le aconsejamos que consulte a
un electricista calificado.
3. Adecuado para lugares húmedos. El alojamiento del cables de conexion está montada dentro del
techo, a la que no puede acceder el agua, se debe de instalar por un electricista calificado.
4. Contiene LEDs no reemplazables.
5. Cuidado: los LEDs emiten luz brillante. Evite mirar directamente a la fuente de luz por periodos
prolongados para prevenir el daño ocular.
6. No debe utilizarse con interruptores controlados electrónicamente.
INSTRUCCIONES DE MONTAJE DEL DISPOSITIVO DE ILUMINACIÓN INTERIOR
Le felicitamos por su compra de un producto Westinghouse. Este dispositivo ha sido diseñado para
proporcionarle muchos años de servicio y elegancia. Si tiene alguna duda o desea hacer alguna
observación, visite www.westinghouselighting.com/contact-us.
NOTA: desembale con cuidado el dispositivo y las piezas adicionales. Asegúrese de haber recibido
todas las piezas antes de desechar cualquier material de embalaje.
LIMPIEZA Y CUIDADO
Limpie el dispositivo con un paño suave. Lave el cristal con jabón no abrasivo. El espray de limpiadores
químicos puede decolorar el acabado del dispositivo. No utilice estropajos, polvos, lana de acero o
papel abrasivo para limpiar este dispositivo.
PASOS DE INSTALACIÓN
1. Utilice la plantilla de tamaño de agujero incluida en la
caja para perforar un agujero en el techo. Prepare los
cables de suministro. Instala y desprotege el cable de
alimentación de línea 6 '' (15 cm) y los alambres
5/8 '' (1,6 cm). (Figura 1)
2.
Abra la tapa de la caja de conexiones. Empuje y quite
uno de los agujeros ciegos en el panel lateral de la caja
del embutir. Instale el alivio de tensión del cable de
alimentación
(no incluido)
. (Figura 2)
3. Lleve el alivio de tensión del cable de alimentación a la
caja de embutir a través de los agujeros ciegos en el
panel lateral. Usa los conectores para cables para
conectar el cable blanco de alimentación electrica con
el cable blanco de la caja de conexiones. Haga que
coincida con el cable negro de la alimentacion electrica
se conecta con los conectores para cables con el cable
negro de la caja de conexiones. Y haga que coincide el
cable de cobre de la alimentación electrica con el cable
verde de la caja de conexiones con un conector para
cables. (Figura 2)
4. Vuelva a colocar todos los cables y conexiones en caja
de embutir y cierre la tapa de forma segura.
(Figura 2)
5. Conecte la caja de conexiones al panel LED empotrado
con el conector de bloqueo rápido. (Figura 3)
6. Mueva el interruptor deslizante a su color de luz
apropiado (2700K /3000K /3500K /4000K /5000K).
Coloque la caja de conexiones en el techo a través del
recorte. (Figura 3)
7. Sube los ganchos de resorte en luz empotrada hacia
arriba y a través del recorte. Los ganchos de resorte
deben de cerrarse sobre el techo y asegurar el panel
LED empotrado en su lugar. (
Figura
4)
Manual del Usuario
Instrucciones para la insalación
de la lámpara para interiores/exteriores con LED
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
and Westinghouse are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All Rights Reserved. Hecho in Cambodia
NOTA: ESTA LÁMPARA ES ADECUADA PARA USO CON UN REGULADOR DE INTENSIDAD, ABAJO SE
ENCUENTRA LA LISTA DE REGULADOR DE INTENSIDAD COMPATIBLES.
Rango de Regulación
Modelo # Marca
DVCL-153P, MACL-153M, PD-6WCL, MRF2-6CL, 10-100%
SCL-153P, DVCL-253P-WH, S-600, LECL-153P
DAL06P-C1 10-100%
DDMX1-BLZ, C22-6672-1LW, C26-RNL06-TW, DW1KD, 10-100%
DL1KD, R62-6683-IW, DL6HD, DW6HD, R62-6674-POW,
002-6674-10W, RDL06-10Z, IPL06-10Z, 012-TSL06-1LW,
RNL06-10Z, DSL06-1LZ
Lutron
Leviton
Cooper
No está recomendado para uso con sensores de movimiento, sensores de luz, temporizadores, u otros
controles externos.
Figura 1
52261:
Ø4.25”±0.1”
52271:
Ø 6.30” ±0.1”
Figura 2
Figura 3
Figura 4
