Vevor JG-127 GT Wing Car Spoiler, 43.3 inch, Adjustable Lightweight Aluminum, Universal Racing Rear Wing

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
JG-127 photo

User Manual

This is the main product document for model JG-127.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
WING SPOILER
MODEL:JG-125-2/JG127/JG-137/JG-109
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
1
MODEL: JG-125-2/JG127/JG-137/JG-109
<Picture Only For Reference >
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
WING SPOILER
background
2
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before
operating or servicing this product. Failure to follow these
warnings and instructions can cause personal injury or
damage to valuable property.
Avoid children using the product. And this product is not a toy. Do not
allow children to play.
ASSEMBLY PRECAUTIONS
1. Assemble only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves
during assembly and use.
3. Keep the assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6. Product capabilities apply to properly and completely assembled
product only.
7. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area. Please keep small spare parts out
of children's reach.
SAVE THESE INSTRUCTIONS
background
3

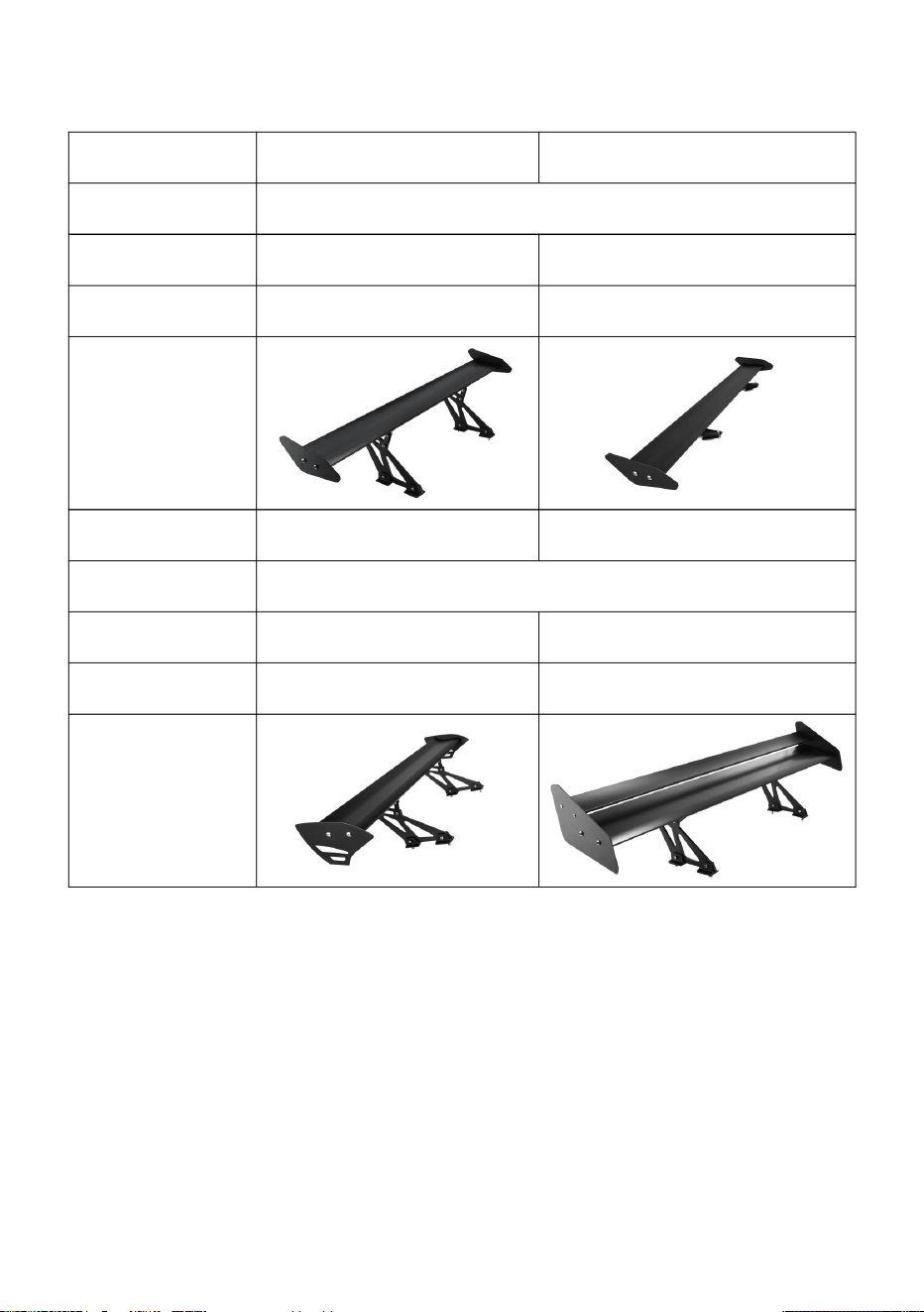

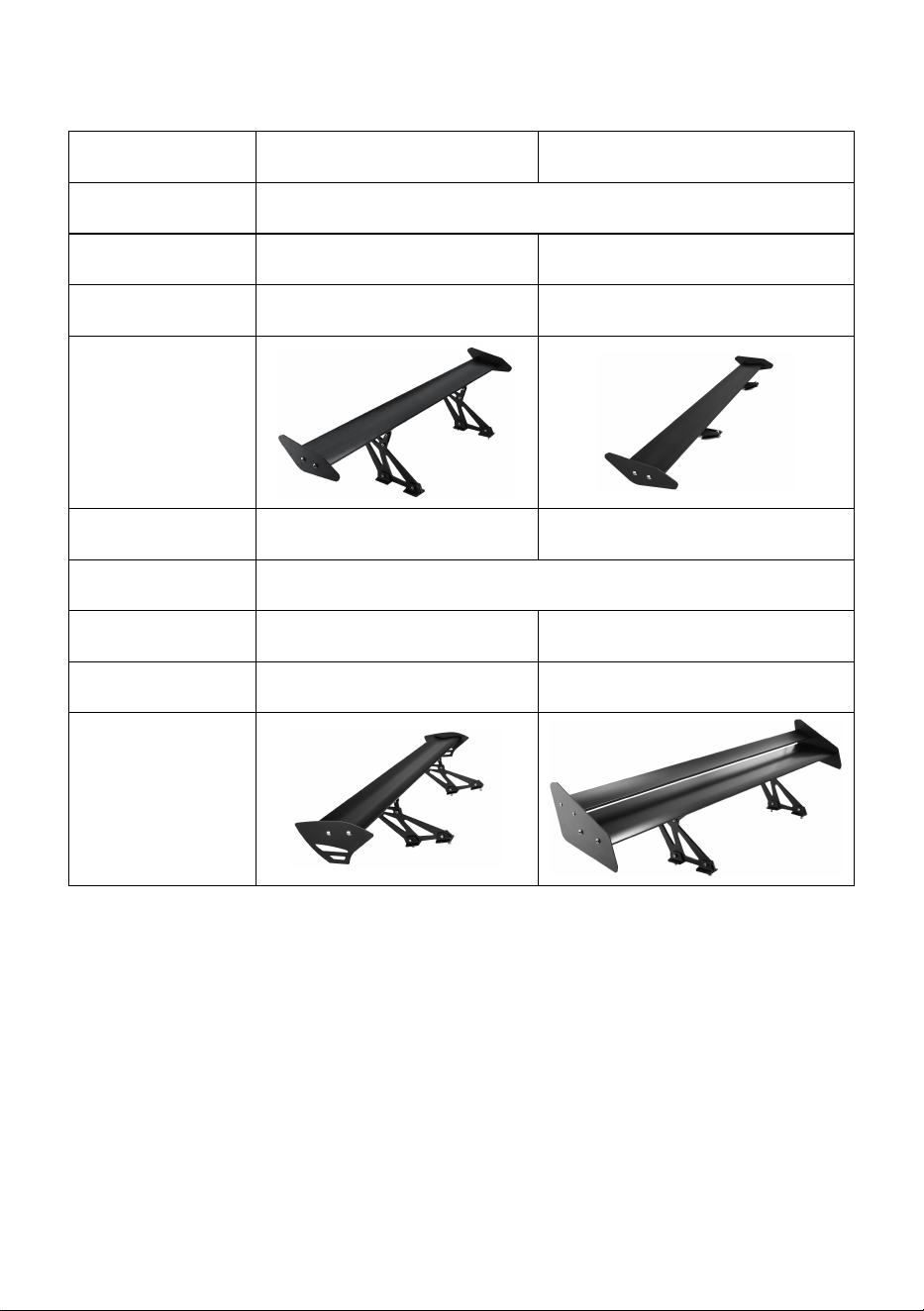

SPECIFICATION
Model
JG-127
Material
Aluminium
Color
Black
Length(mm)
1106
Model
JG-109
Material
Aluminium
Color
Black
Length(mm)
1356
background
4

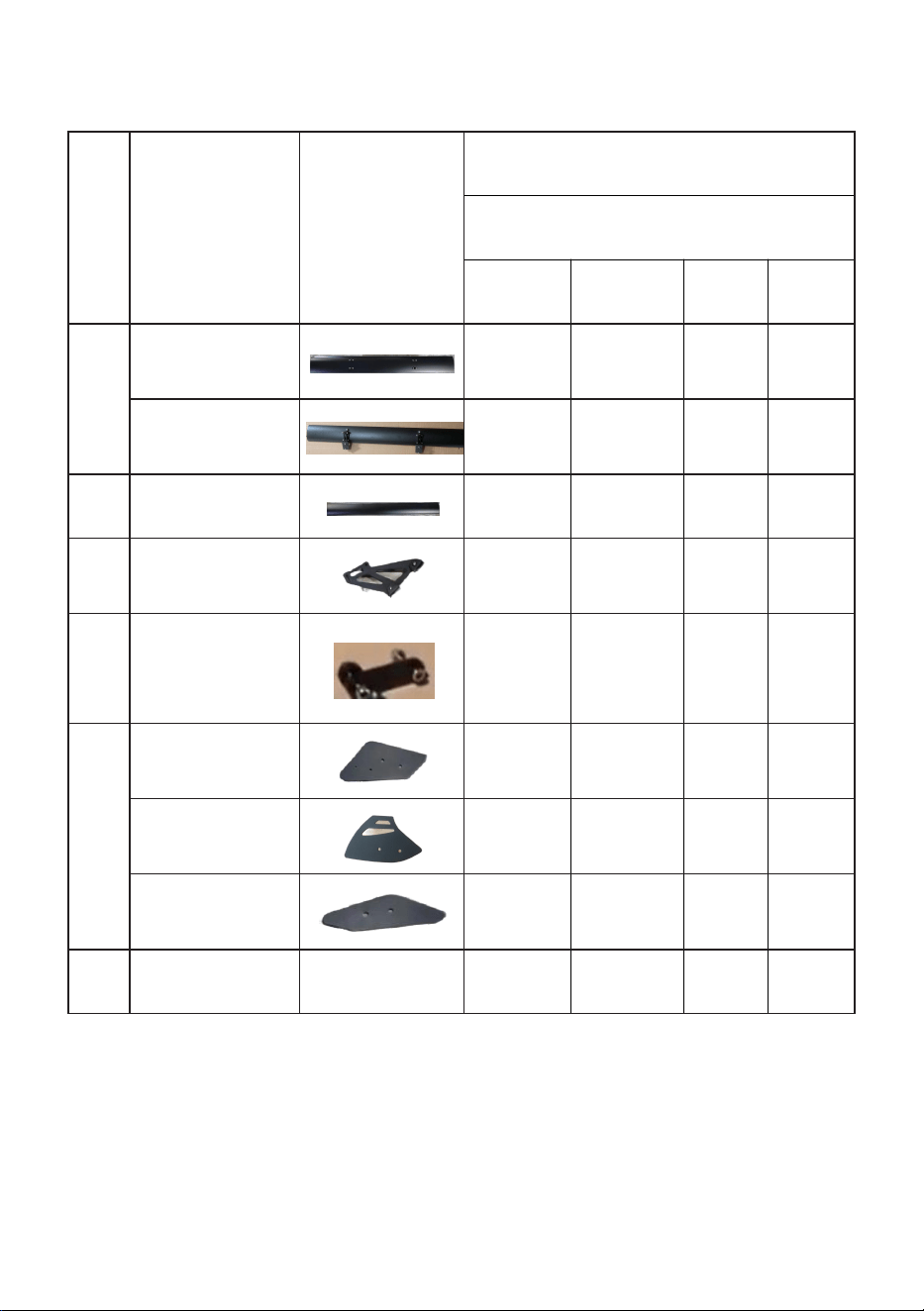

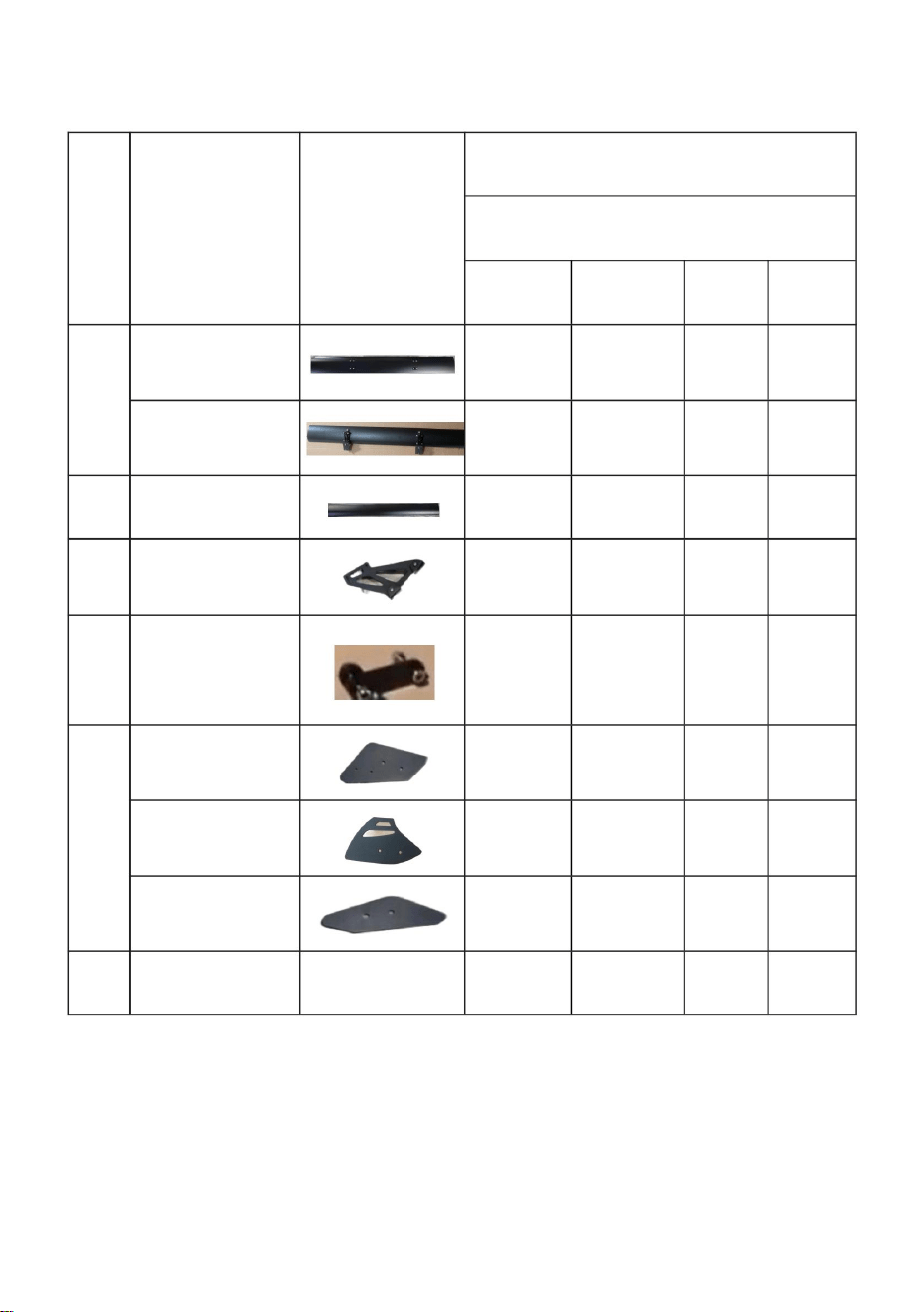

PACKAGE LIST
No.
Name
Qty
Fit model
JG-125-2
JG-127
JG-137
JG-109
1
Wing Spoiler
assembly
1
/
1
1
Wing Spoiler
assembly
/
1
/
/
2
Flap
/
/
/
1
3
Bracket assy
2
/
2
2
4
Connecting rod
(including
screws &nut)
4
/
4
4
5
Side spoiler
/
/
/
2
Side spoiler
/
/
2
/
Side spoiler
2
2
/
/
6
Manual
1
1
1
1
background
5
INSTALLATION

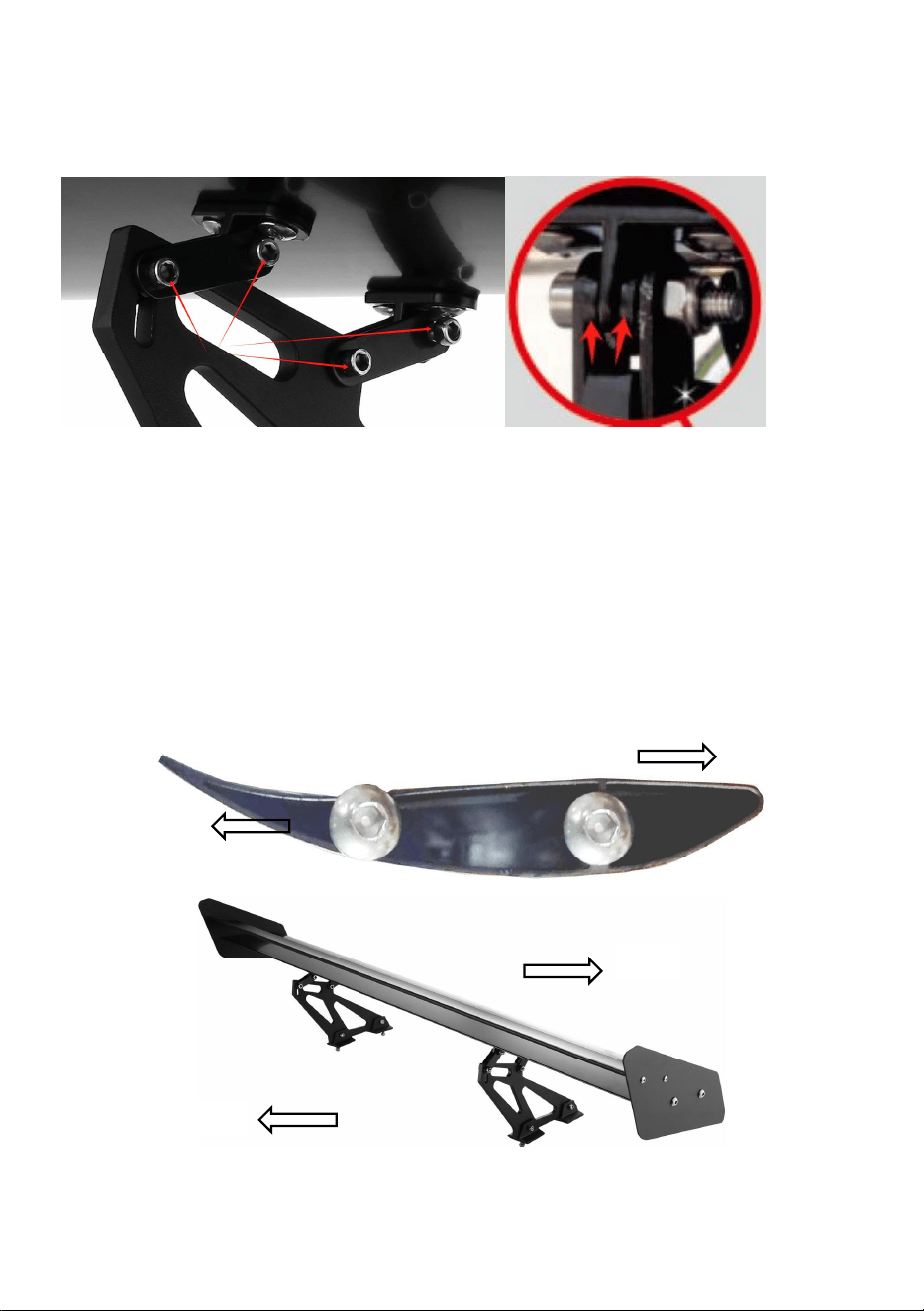

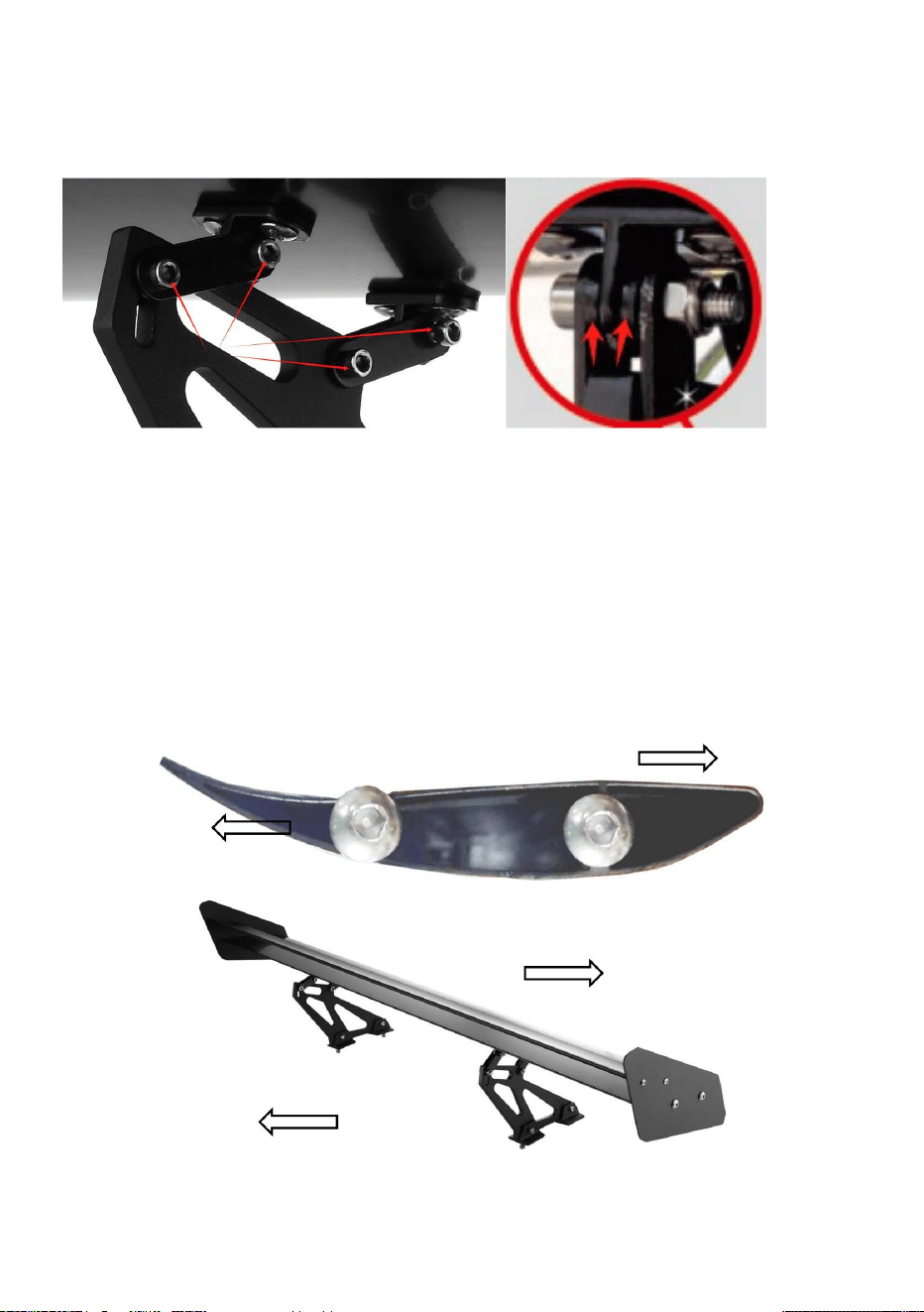

STEP 1: Install bracket and spoiler (Except Model JG-127)
Assemble the bracket with the spoiler using the connecting rod in the
package, tighten the 4 screws and nuts (don't worry about the spoiler Angle
at this time).
CAUTION: The two small circular gaskets are placed on the inside of the
top of the connecting piece!
Use the same method to assemble the bracket and spoiler on the other
side.
Note the orientation of the bracket as shown.
Rear
Front
Rear
Front
background
6

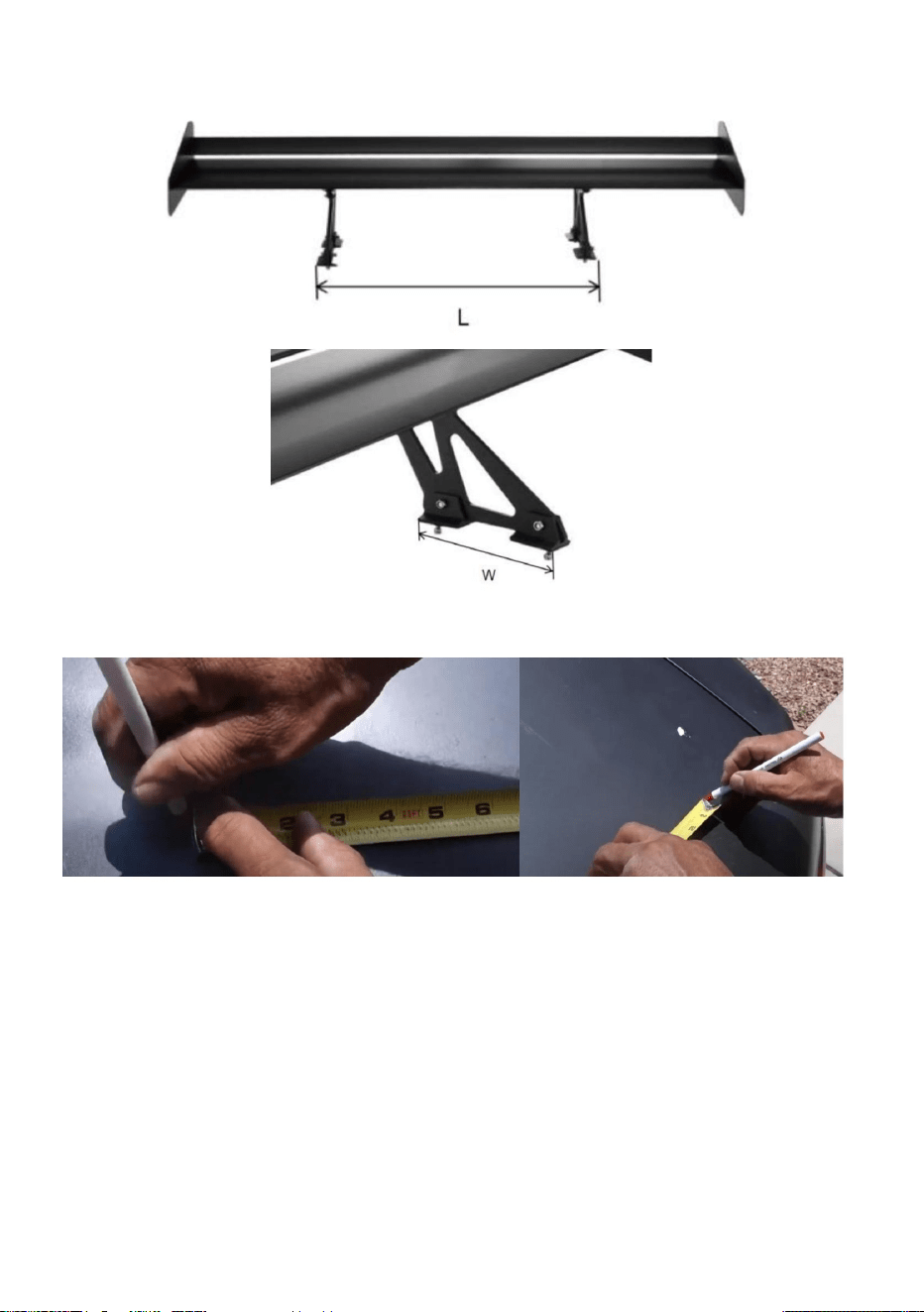

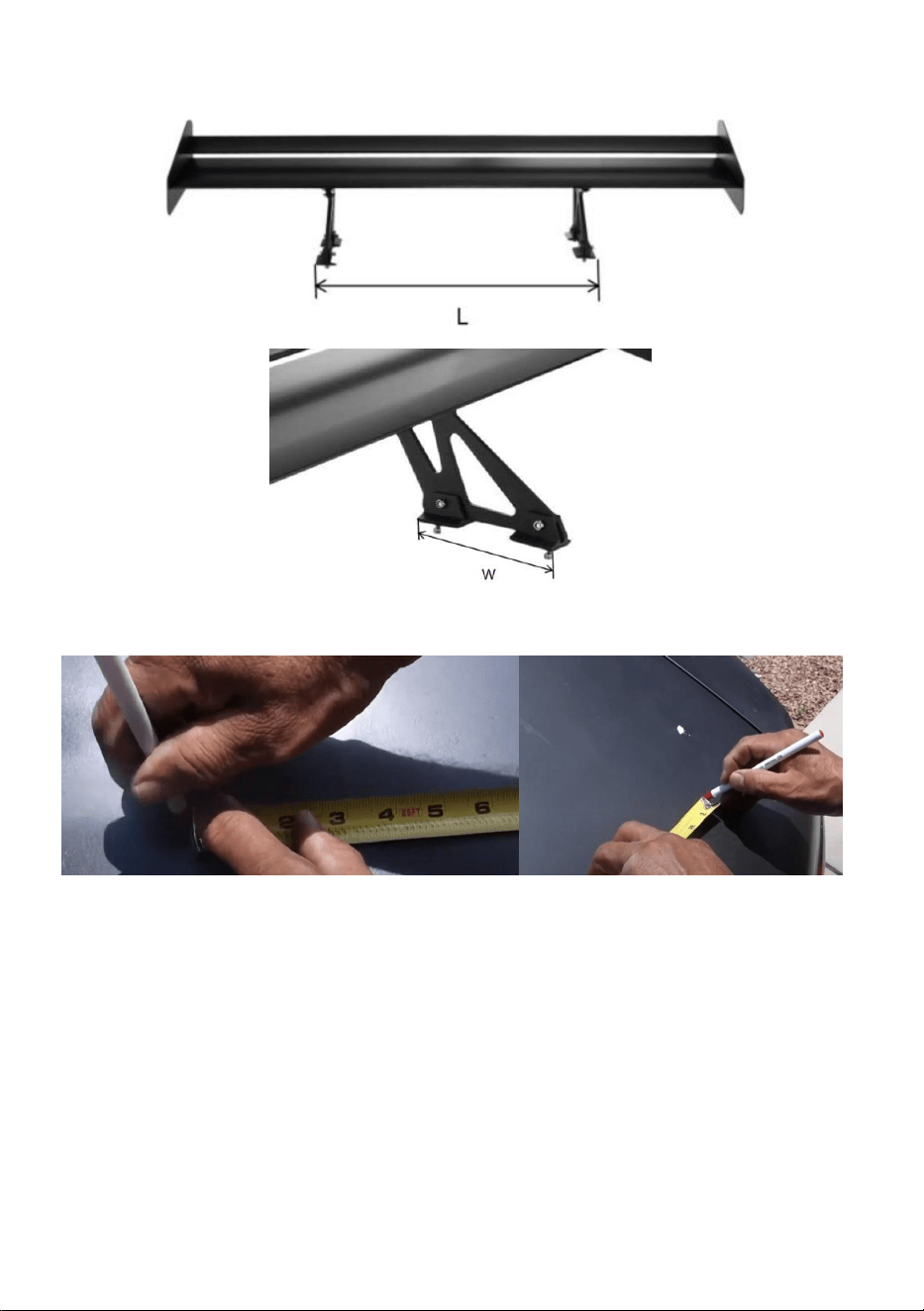

STEP 2: Measure the perforated mounting point.
(2.1). Measure the outer distance of the support L&W.
(2.2). Find the center position of size L on the rear cover of the car, and
determine the position of the front and rear, and mark with a marker pen.
background
7

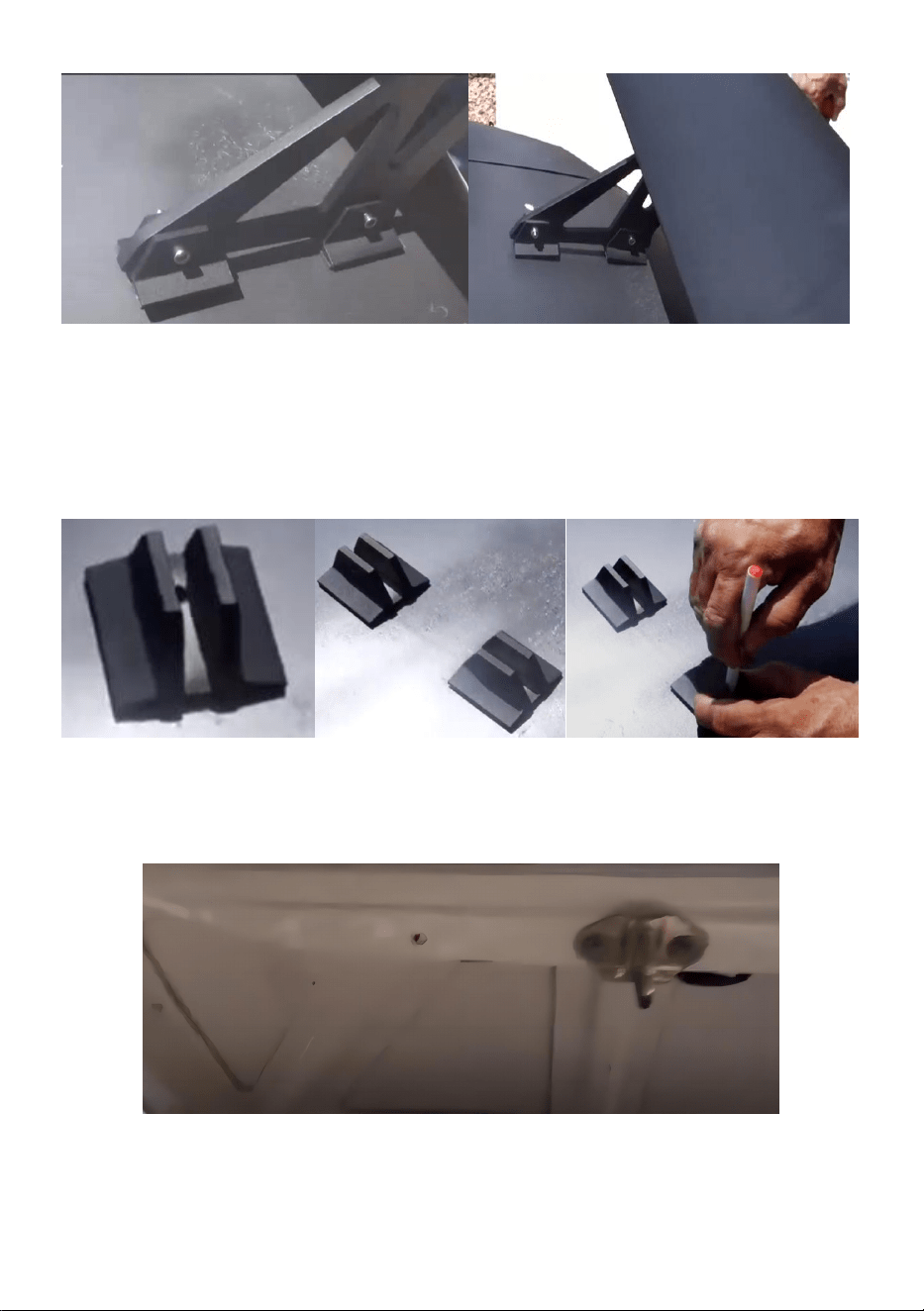

(2.3). Place the whole tail on the marked anchor point, and use the ruler
again to confirm whether the tail is left and right, and confirm that the
installation position is appropriate.

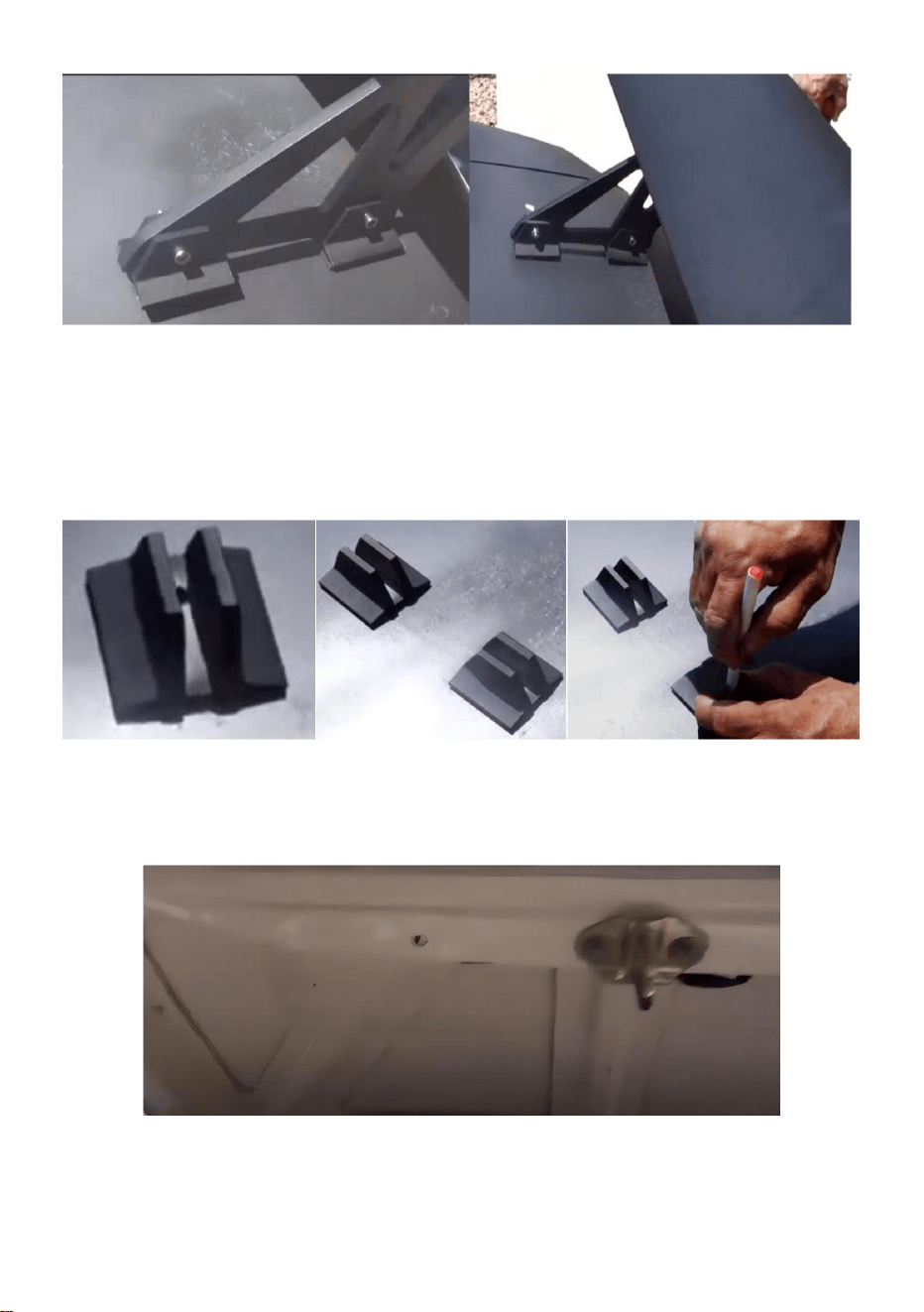

STEP 3: Drill hole.
(3.1). Remove the base of the bracket and place it in the position marked in
the previous step, and then mark the drilling point with a marker pen.
Note: Before drilling, make sure that the drilling position is on the
inside of the tail cover without protection or anything to avoid
background
8

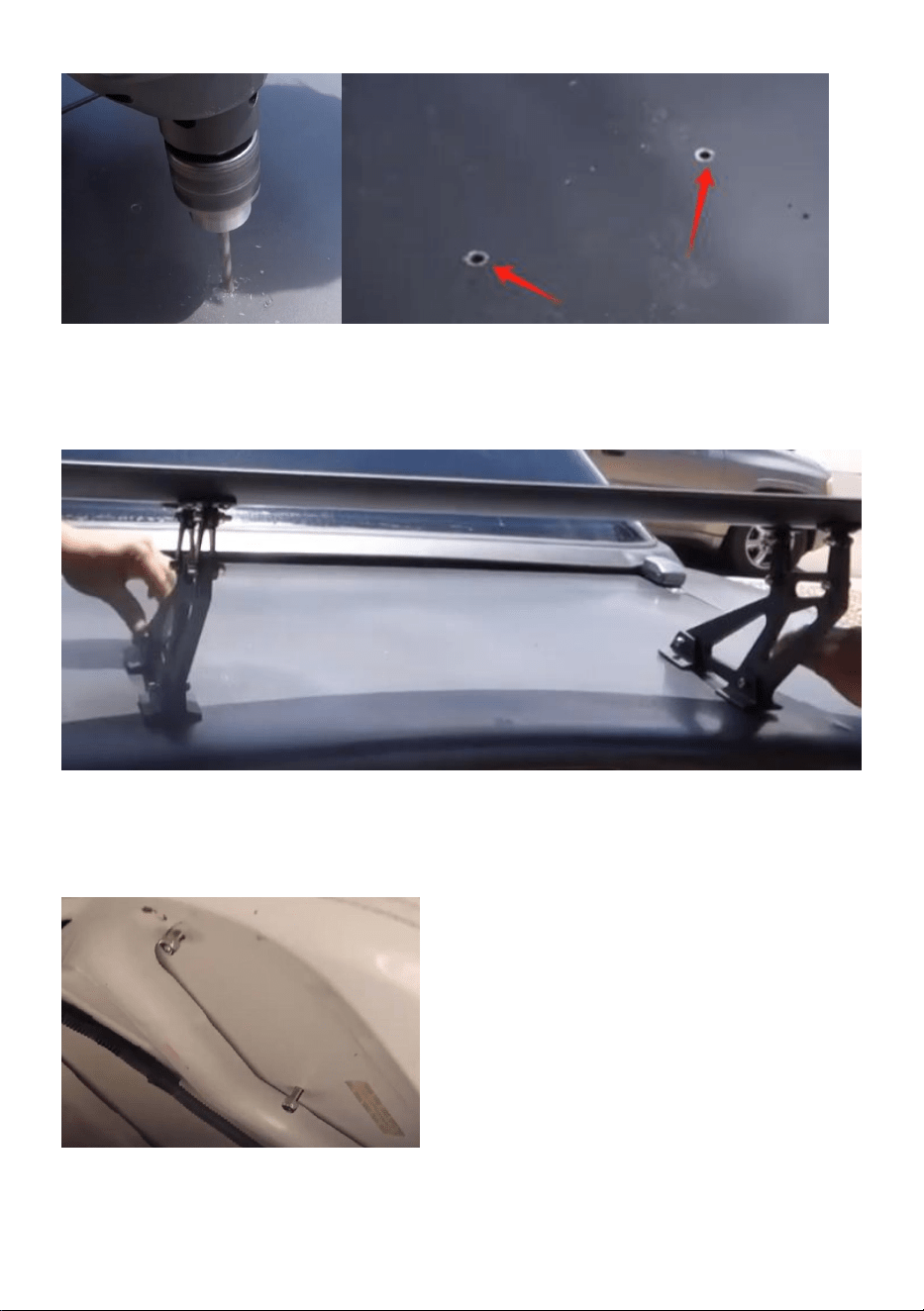

(3.2). Drill holes with a 6.2mm diameter drill bit, two on each side.
STEP 4: Installation.
(4.1). Insert the mounting screws for the bracket base through the rear
cover.
(4.2). Install locking screws on the inside of the rear cover.
background
9

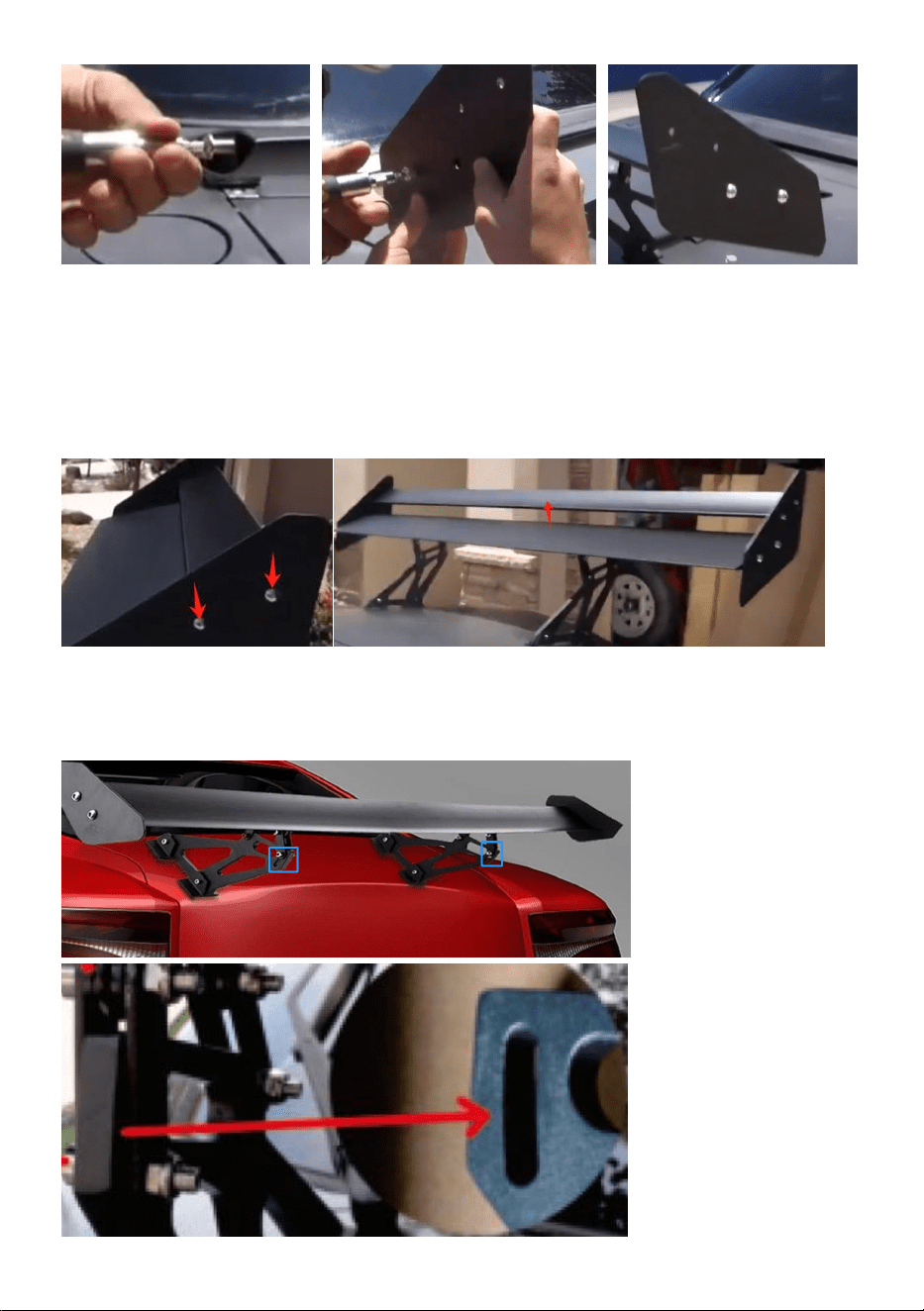

(4.3). Install flank panels.
Note that the mounting screws need to be removed before the
flanking panels can be installed.
(4.4). Install the second wing(for model only: JG-109).
Tips: The bracket
joint has a
waist-shaped
hole to loosen the
mounting nut to
adjust the spoiler
Angle.
background
10
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
EC REP
：
SHUNSHUN GmbH.
Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Germany
UK REP：Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions Preston, United Kingdom
Made in china
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
Modèle:JG1252/JG127/JG137/JG109.
SPOILERD'AILE
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente
qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.
Nousvousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
Machine Translated by Google
background
BESOIND'AIDE?CONTACTEZNOUS!
Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez
pasànous
contacter:Supporttechniqueetcertificatdegarantieélectronique
www.vevor.com/support
Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions
dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel
d’utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez
nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou
logiciellessurnotreproduit.
<Imageuniquementpourréférence>
MODÈLE:JG1252/JG127/JG137/JG109
SPOILERD'AILE
1
Machine Translated by Google
background
utiliserouentretenirceproduit.Lenonrespectdeces
3.Gardezlazonedemontagepropreetbienéclairée.
àlaportéedesenfants.
AVERTISSEMENT:Lisezetcomprenezl'intégralitédecemanuelavant
2.Portezdeslunettesdesécuritéapprouvéesparl'ANSIetdesgantsdetravailrobustes.
lorsdumontageetdel'utilisation.
sépareztouteslespiècesdansunezonedetravailpropre.Veuillezgarderlespetitespiècesderechangeàl'écart
créerdesdangers.
pages,veuillezvousréférerauschémad’assemblagedecemanuel.Déballezet
1.Assemblezuniquementseloncesinstructions.Unassemblageincorrectpeut
7.Pourplusd'informationsconcernantlespiècesrépertoriéesdanscequisuit
produituniquement.
6.Lescapacitésduproduits'appliquentàunassemblagecorrectetcomplet
permettreauxenfantsdejouer.
dommagesàdesbiensdevaleur.
Évitezquelesenfantsutilisentleproduit.Etceproduitn'estpasunjouet.Nepas
5.Nevousrassemblezpaslorsquevousêtesfatiguéousousl'influencedel'alcool,dedroguesoude
médicaments.
lesavertissementsetlesinstructionspeuventprovoquerdesblessuresou
4.Gardezlesspectateurshorsdelazonependantl'assemblage.
CONSERVEZCESINSTRUCTIONS
GARANTIESIMPORTANTES
PRÉCAUTIONSDEMONTAGE
2
Machine Translated by Google
background
JG1252
Longueur(mm)
Noir
Couleur
Modèle
1106 1106
Noir
Couleur
Matériel
Noir
Aluminium
Noir
JG137
JG109
Longueur(mm)
Matériel
Aluminium
Modèle
1356
JG127
1106
SPÉCIFICATION
3
Machine Translated by Google
background
Manuel
Ailerond'aile
2
Non.
2
5
visetécrou)
2
/
2
/
/
1
JG1252JG127JG137JG109
4
6
1
Ensembledesupport
Quantité
/
4
/
2
assemblée
3
/
/
Modèleadapté
1
/
2
/
/
/
4
1
Becquetlatéral
1
Ailerond'aile
1
1
(ycompris
Becquetlatéral
1
2
/
/
/
assemblée
/
Becquetlatéral
2
1
/
1
/
Bielle
Nom
Rabat
4
LISTEDESCOLIS
4
Machine Translated by Google
background
Notezl’orientationdusupportcommeindiqué.
5
Devant
Arrière
Devant
Arrière
ATTENTION:Lesdeuxpetitsjointscirculairessontplacésàl'intérieurduhautdelapiècede
raccordement!
Utilisezlamêmeméthodepourassemblerlesupportetlespoilerdel’autrecôté.
Assemblezlesupportaveclespoileràl'aidedelabiellefournie,serrezles4visetécrous(ne
vousinquiétezpasdel'angleduspoilerpourlemoment).
ÉTAPE1:Installerlesupportetlespoiler(sauflemodèleJG127)
INSTALLATION
Machine Translated by Google
background
6
(2.1).MesurezladistanceextérieuredusupportL&W.
ÉTAPE2:Mesurezlepointdemontageperforé.
(2.2).TrouvezlapositioncentraledelatailleLsurlecapotarrièredelavoiture,
déterminezlapositiondel'avantetdel'arrièreetmarquezavecunmarqueur.
Machine Translated by Google
background
7
ÉTAPE3:Percezuntrou.
(3.1).Retirezlabasedusupportetplacezladanslapositionmarquéeàl'étapeprécédente,puis
marquezlepointdeperçageavecunmarqueur.
(2.3).Placeztoutelaqueuesurlepointd'ancragemarquéetutilisezànouveaularèglepour
confirmersilaqueueestàgaucheetàdroite,etconfirmezquelapositiond'installationest
appropriée.
Remarque:Avantdepercer,assurezvousquelapositiondeperçagesetrouveàl'intérieurdu
couverclearrière,sansprotectionnirienàéviter.
Machine Translated by Google
background
8
ÉTAPE4:Installation.
(4.2).Installezlesvisdeverrouillageàl'intérieurducapotarrière.
(4.1).Insérezlesvisdemontagedelabasedusupportàtraversl'arrière
(3.2).Percezdestrousavecunforetde6,2mmdediamètre,deuxdechaquecôté.
couverture.
Machine Translated by Google
background
9
(4.4).Installezladeuxièmeaile(pourlemodèleuniquement:JG109).
Écroudemontage
pourréglerl'angledu
spoiler.
Notezquelesvisdemontagedoiventêtreretiréesavantquelespanneauxlatérauxpuissentêtre
installés.
(4.3).Installezlespanneauxdeflanc.
Conseils:lejointdu
supportaun
trouenformede
taillepourdesserrerle
Machine Translated by Google
background
dix
ImportéenAUS:SIHAOPTYLTD.1ROKEVASTREETESTWOODNSW2122Australie
REPRÉSENTANTCESHUNSHUNGmbH.
Römeräcker9Z2021,76351LinkenheimHochstetten,Allemagne
REPRÉSENTANTDUROYAUMEUNIPooledasGroupLtd
Shanghai
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,
RanchoCucamonga,CA91730
Adresse:BaoshanquShuangchenglu803long11hao1602A1609shi
Fabricant:Shanghaimuxinmuyeyouxiangongsi
Unité5AlbertEdwardHouse,ThePavilionsPreston,RoyaumeUni
FabriquéenChine
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
MODELL:JG-125-2/JG127/JG-137/JG-109
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich
eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den
großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien
abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-
Marken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
WING SPOILER
Technischer Support und E-Garantiezertifikat www.vevor.com/support
Machine Translated by Google
background
BRAUCHEN SIE HILFE? KONTAKTIERE UNS!
1
<Bild nur als Referenz >
Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen
sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare
Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt
von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht
erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.
Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren
Sie uns:
Technischer Support und E-Garantiezertifikat www.vevor.com/
support
MODELL: JG-125-2/JG127/JG-137/JG-109
WING SPOILER
Machine Translated by Google
background
Kindern das Spielen ermöglichen.
6. Die Produkteigenschaften gelten bei ordnungsgemäßer und vollständiger Montage
Nur Produkt.
4. Halten Sie während der Montage unbeteiligte Personen aus dem Bereich fern.
Warnungen und Anweisungen können zu Verletzungen oder Verletzungen führen
Schäden an wertvollem Eigentum. ÿ
Vermeiden Sie die Verwendung des Produkts durch Kinder. Und dieses Produkt ist kein Spielzeug. Nicht
5. Montieren Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder
Medikamenten stehen.
2. Tragen Sie eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe
WARNUNG: Lesen und verstehen Sie vorher dieses gesamte Handbuch
während der Montage und Nutzung.
Trennen Sie alle Teile in einem sauberen Arbeitsbereich. Bitte halten Sie kleine Ersatzteile fern
der Reichweite von Kindern.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
Bedienung oder Wartung dieses Produkts. Nichtbeachtung dieser
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen
1. Montieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Montage kann
Gefahren schaffen.
Weitere Informationen finden Sie im Montagediagramm dieses Handbuchs. Auspacken und
VORSICHTSMASSNAHMEN BEI DER MONTAGE
WICHTIGE SICHERHEITSMASSNAHMEN
ANLEITUNG AUFBEWAHREN
2
Machine Translated by Google
background
Material
JG-137
Schwarz
JG-109
Länge (mm)
1106
JG-127
Aluminium
Modell
1106
Modell
1106
Schwarz Schwarz
Länge (mm)
JG-125-2
Aluminium
Schwarz
Farbe
1356
Farbe
Material
SPEZIFIKATION
3
Machine Translated by Google
background
2
3
Montage
Menge
4
/
2
/
/
/
/
/
Passendes Modell
1
2
Schrauben & Mutter)
/
5
2
2
NEIN.
Flügelspoiler
6
4
Halterung kpl
1
2
/
/
JG-125-2 JG-127 JG-137 JG-109
1
2
/
1
Montage
Seitenspoiler
/
Klappe
Name
Handbuch
4
/
1
Pleuelstange
1
Seitenspoiler
1
Flügelspoiler
/
4
/
1
/
2
/
/
1
Seitenspoiler
(einschließlich
1
PAKETLISTE
4
Machine Translated by Google
background
Beachten Sie die Ausrichtung der Halterung wie gezeigt.
5
Vorderseite
Hinteren
Vorderseite
Hinteren
ACHTUNG: Die beiden kleinen Ringdichtungen befinden sich auf der Innenseite der Oberseite des Verbindungsstücks!
Benutzen Sie die gleiche Methode, um die Halterung und den Spoiler auf der anderen Seite zu
montieren.
Montieren Sie die Halterung mit dem Spoiler mithilfe der im Paket enthaltenen Verbindungsstange und ziehen Sie die
4 Schrauben und Muttern fest (machen Sie sich zu diesem Zeitpunkt keine Sorgen über den Spoilerwinkel).
SCHRITT 1: Halterung und Spoiler installieren (außer Modell JG-127)
INSTALLATION
Machine Translated by Google
background
6
(2.1). Messen Sie den äußeren Abstand der Stütze L&W.
SCHRITT 2: Messen Sie den perforierten Montagepunkt.
(2.2). Suchen Sie die Mittelposition der Größe L auf der Heckabdeckung des Autos,
bestimmen Sie die Position von Vorder- und Rückseite und markieren Sie sie mit einem Markierungsstift.
Machine Translated by Google
background
(3.1). Entfernen Sie die Basis der Halterung, platzieren Sie sie an der im vorherigen Schritt
markierten Position und markieren Sie dann den Bohrpunkt mit einem Markierstift.
Hinweis: Stellen Sie vor dem Bohren sicher, dass sich die Bohrposition auf der
Innenseite der Heckabdeckung befindet, ohne Schutz oder andere zu vermeidende Elemente
SCHRITT 3: Loch bohren.
(2.3). Platzieren Sie den gesamten Schwanz am markierten Ankerpunkt und überprüfen Sie
mithilfe des Lineals erneut, ob der Schwanz links und rechts ist, und bestätigen Sie, dass
die Installationsposition angemessen ist.
7
Machine Translated by Google
background
(4.1). Führen Sie die Befestigungsschrauben für die Halterungsbasis durch die Rückseite ein
Abdeckung.
SCHRITT 4: Installation.
(3.2). Bohren Sie Löcher mit einem Bohrer mit 6,2 mm Durchmesser, zwei auf jeder Seite.
(4.2). Bringen Sie die Sicherungsschrauben an der Innenseite der hinteren Abdeckung an.
8
Machine Translated by Google
background
(4.4). Installieren Sie den zweiten Flügel (nur für Modell: JG-109).
Tipps: Das
Halterungsgelenk
hat ein hüftförmiges
Loch zum Lösen
Beachten Sie, dass die Befestigungsschrauben entfernt werden müssen, bevor die
flankierenden Paneele montiert werden können.
(4.3). Flankenplatten einbauen.
Befestigungsmutter
zum Einstellen des
Spoilerwinkels.
9
Machine Translated by Google
background
In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
EC REP: SHUNSHUN GmbH.
Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Germany
In China hergestellt
Shanghai
Importiert nach AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSW 2122
Australien
Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Hersteller: Shanghaimuxinmuyeyouxiangongsi
UK REP: Pooledas Group Ltd
Einheit 5 Albert Edward House, The Pavilions Preston, Vereinigtes Königreich
10
Machine Translated by Google
background
Technischer Support und E-Garantiezertifikat
www.vevor.com/support
Machine Translated by Google
background
MODELLO:JG-125-2/JG127/JG-137/JG-109
SPOILER ALA
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai
principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti
offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai
effettivamente risparmiando la metà rispetto ai migliori marchi principali.
Machine Translated by Google
background
HO BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/
support
<Solo immagine per riferimento>
MODELLO: JG-125-2/JG127/JG-137/JG-109
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale
prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto
del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti
informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
SPOILER ALA
1
Machine Translated by Google
background
2
PRECAUZIONI DI MONTAGGIO
TUTELA IMPORTANTE
CONSERVA QUESTE ISTRUZIONI
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro pesanti
danni a beni di valore. ÿ Evitare che i
bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non
5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaci.
separare tutte le parti in un'area di lavoro pulita. Si prega di tenere fuori i piccoli pezzi di ricambio
avvertenze e istruzioni possono causare lesioni personali o
4. Tenere gli astanti lontani dall'area durante l'assemblaggio.
solo prodotto.
6. Le capacità del prodotto si applicano a un assemblaggio corretto e completo
permettere ai bambini di giocare.
creare pericoli.
pagine, fare riferimento allo schema di assemblaggio di questo manuale. Scartare e
7. Per ulteriori informazioni riguardanti le parti elencate di seguito
1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
funzionamento o manutenzione di questo prodotto. Mancato rispetto di questi
della portata dei bambini.
ATTENZIONE: leggere e comprendere l'intero manuale prima
durante il montaggio e l'uso.
Machine Translated by Google
background
3
SPECIFICA
1106
Alluminio
Modello
Nero
1106
JG-127
Immagine
1356
Immagine
Nero
JG-109
JG-137
Materiale
Lunghezza (mm)
Colore
Materiale
Alluminio
Nero
Lunghezza (mm)
JG-125-2
Colore
Nero
Modello
1106
Machine Translated by Google
background
4
ELENCO PACCHETTI
1
2
/
/
JG-125-2 JG-127 JG-137 JG-109
1
6
4
Staffa completa
1
5
Spoiler dell'ala
2
NO.
2
2
viti e dadi)
/
/
/
Modello adatto
1
2
/
/
Qtà
4
/
/
2
3
assemblaggio
1
Spoiler laterale
(Compreso
1
/
2
/
Immagine
/
/
4
/
1
Spoiler laterale
1
Spoiler dell'ala
1
/
1
Biella
Patta
Nome
4
assemblaggio
Manuale
Spoiler laterale
/
2
/
Machine Translated by Google
background
Posteriore
Davanti
Davanti
ATTENZIONE: Le due piccole guarnizioni circolari sono posizionate all'interno della parte superiore del
raccordo!
Utilizzare lo stesso metodo per assemblare la staffa e lo spoiler sull'altro lato.
Assemblare la staffa con lo spoiler utilizzando la biella nella confezione, stringere le 4 viti e dadi
(non preoccuparsi dell'angolo dello spoiler in questo momento).
FASE 1: Installare la staffa e lo spoiler (eccetto il modello JG-127)
Posteriore
5
Prendere nota dell'orientamento della staffa come mostrato.
INSTALLAZIONE
Machine Translated by Google
background
6
(2.1). Misurare la distanza esterna del supporto L&W.
FASE 2: misurare il punto di montaggio perforato.
(2.2). Trova la posizione centrale della taglia L sul coperchio posteriore dell'auto,
determina la posizione della parte anteriore e posteriore e segna con un pennarello.
Machine Translated by Google
background
(3.1). Rimuovere la base della staffa e posizionarla nella posizione segnata nel passaggio
precedente, quindi segnare il punto di foratura con un pennarello.
FASE 3: Praticare il foro.
(2.3). Posiziona l'intera coda sul punto di ancoraggio contrassegnato e usa nuovamente il
righello per confermare se la coda è sinistra e destra e conferma che la posizione di
installazione è appropriata.
Nota: prima di forare, assicurarsi che la posizione di foratura sia all'interno del
coperchio della coda senza protezione o qualsiasi cosa da evitare
7
Machine Translated by Google
background
PASSO 4: Installazione.
(4.2). Installare le viti di bloccaggio all'interno del coperchio posteriore.
(4.1). Inserire le viti di montaggio per la base della staffa attraverso la parte posteriore
(3.2). Praticare dei fori con una punta da trapano da 6,2 mm di diametro, due su ciascun lato.
copertina.
8
Machine Translated by Google
background
(4.4). Installare la seconda ala (solo per il modello: JG-109).
dado di montaggio
per regolare l'angolo
dello spoiler.
Si noti che le viti di montaggio devono essere rimosse prima di poter installare i
pannelli laterali.
(4.3). Installare i pannelli laterali.
Suggerimenti: il giunto
della staffa ha
un foro a forma di
vita per allentare il
9
Machine Translated by Google
background
10
Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Germania
Importato in AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSW 2122
Australia
RAPPRESENTANTE CE : SHUNSHUN GmbH.
Made in China
Shangai
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Produttore: Shanghaimuxinmuyeyouxiangongsi
REP. DEL REGNO UNITO : Pooledas Group Ltd
Unità 5 Albert Edward House, The Pavilions Preston, Regno Unito
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
MODELO:JG1252/JG127/JG137/JG109
SPOILERDEALA
Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support
"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo
representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen
comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas
ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente
sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.
Machine Translated by Google
background
¿NECESITASAYUDA?¡CONTÁCTENOS!
¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:
Soporte
técnicoycertificadodegarantíaelectrónicawww.vevor.com/support
Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel
manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde
usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque
noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro
producto.
<Imagensólocomoreferencia>
MODELO:JG1252/JG127/JG137/JG109
SPOILERDEALA
1
Machine Translated by Google
background
operarodarservicioaesteproducto.Noseguirestos
3.Mantengaeláreadereuniónlimpiaybieniluminada.
delalcancedelosniños.
ADVERTENCIA:Leaycomprendaestemanualcompletoantes
2.UsegafasdeseguridadyguantesdetrabajoresistentesaprobadosporANSI.
duranteelmontajeyuso.
Separetodaslaspiezasenunáreadetrabajolimpia.Mantengafueralosrepuestospequeños.
crearpeligros.
páginas,consulteeldiagramademontajedeestemanual.Desenvolvery
1.Ensambleúnicamentedeacuerdoconestasinstrucciones.Unmontajeinadecuadopuede
7.Paraobtenerinformaciónadicionalsobrelaspiezasenumeradasacontinuación
productosolamente.
6.Lascapacidadesdelproductoseaplicanaunensamblajecorrectoycompleto.
permitirquelosniñosjueguen.
dañosabienesvaliosos.Evitequelos
niñosutilicenelproducto.Yesteproductonoesunjuguete.No
5.Noreunirsecuandoestécansadoobajolainfluenciadealcohol,drogasomedicamentos.
Lasadvertenciaseinstruccionespuedencausarlesionespersonaleso
4.Mantengaalaspersonastranseúntesfueradeláreaduranteelmontaje.
PRECAUCIONESDEMONTAJE
CONSIDERACIONESIMPORTANTES
GUARDAESTASINSTRUCCIONES
2
Machine Translated by Google
background
JG1252
Longitud(mm)
Negro
Color
Modelo
1106 1106
Negro
Color
Material
Negro
Aluminio
Imagen
Negro
JG137
JG109
Longitud(mm)
Material
Aluminio
Modelo
1356
JG127
Imagen
1106
ESPECIFICACIÓN
3
Machine Translated by Google
background
Manual
Aleróndeala
2
No.
2
5
tornillosytuerca)
2
/
2
/
/
1
JG1252JG127JG137JG109
4
6
1
Conjuntodesoporte
Cantidad
/
4
/
2
asamblea
3
/
/
Modelodeajuste
1
/
2
/
/
/
4
1
alerónlateral
1
Aleróndeala
1
1
(incluido
alerónlateral
1
2
/
Imagen
/
/
asamblea
/
alerónlateral
2
1
/
1
/
Biela
Nombre
Solapa
4
LISTADEPAQUETES
4
Machine Translated by Google
background
Tengaencuentalaorientacióndelsoportecomosemuestra.
5
Frente
Trasero
Frente
Ensambleelsoporteconelalerónusandolabieladelpaquete,aprietelos4tornillosy
tuercas(nosepreocupeporelángulodelalerónenestemomento).
Utiliceelmismométodoparamontarelsoporteyelaleróndelotrolado.
PRECAUCIÓN:¡Lasdospequeñasjuntascircularessecolocanenelinteriordelaparte
superiordelapiezadeconexión!
PASO1:Instaleelsoporteyelalerón(exceptoelmodeloJG127)
Trasero
INSTALACIÓN
Machine Translated by Google
background
(2.2).EncuentrelaposicióncentraldeltamañoLenlacubiertatraseradel
automóvil,determinelaposicióndelapartedelanteraytraseraymárquelaconunrotulador.
PASO2:Midaelpuntodemontajeperforado.
(2.1).MidaladistanciaexteriordelsoporteL&W.
6
Machine Translated by Google
background
PASO3:Taladrarelagujero.
(3.1).Retirelabasedelsoporteycolóqueloenlaposiciónmarcadaenelpaso
anterior,yluegomarqueelpuntodeperforaciónconunrotulador.
(2.3).Coloquetodalacolaenelpuntodeanclajemarcadoyuselaregla
nuevamenteparaconfirmarsilacolaestáizquierdayderechayconfirmeque
laposicióndeinstalaciónesapropiada.
Nota:Antesdeperforar,asegúresedequelaposicióndeperforaciónestéenel
interiordelacubiertatraserasinprotecciónninadaquepuedaevitar.
7
Machine Translated by Google
background
(4.1).Insertelostornillosdemontajeparalabasedelsoporteatravésdelapartetrasera.
(4.2).Instalelostornillosdebloqueoenelinteriordelacubiertatrasera.
PASO4:Instalación.
(3.2).Taladreagujerosconunabrocade6,2mmdediámetro,dosacadalado.
cubrir.
8
Machine Translated by Google
background
(4.4).Instalelasegundaala(soloparaelmodelo:JG109).
Tuercademontajepara
ajustarelángulodelalerón.
Tengaencuentaqueesnecesarioquitarlostornillosdemontajeantesdepoderinstalarlospaneles
laterales.
(4.3).Instalelospanelesdelosflancos.
Consejos:Lajuntadel
soportetieneun
orificioenformade
cinturaparaaflojarel
9
Machine Translated by Google
background
10
ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122
Australia
REPRESENTANTECE:SHUNSHUNGmbH.
Römeräcker9Z2021,76351LinkenheimHochstetten,Alemania
Hechoenchina
Dirección:BaoshanquShuangchenglu803long11hao1602A1609shi
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,
RanchoCucamonga,CA91730
Llevaralafuerza
Fabricante:Shanghaimuxinmuyeyouxiangongsi
REPRESENTANTEDELREINOUNIDO:PooledasGroupLtd
Unidad5AlbertEdwardHouse,ThePavilionsPreston,ReinoUnido
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
MODELU: JG-125-2/JG127/JG-137/JG-109
SPOILER SKRZYDŁA
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie
szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi
markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,
aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu
z czołowymi markami.
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.
Machine Translated by Google
background
POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
<Zdjęcie tylko w celach informacyjnych>
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:
Wsparcie
techniczne i certyfikat e-gwarancji www.vevor.com/support
MODEL: JG-125-2/JG127/JG-137/JG-109
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne
zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej
instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę
wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś
aktualizacje technologii lub oprogramowania naszego produktu.
SPOILER SKRZYDŁA
1
Machine Translated by Google
background
2. Noś okulary ochronne i wytrzymałe rękawice robocze zatwierdzone przez ANSI
uszkodzenie cennego mienia. Należy
unikać używania produktu przez dzieci. A ten produkt nie jest zabawką. Nie rób
5. Nie montuj się będąc zmęczonym, pod wpływem alkoholu, narkotyków lub leków.
oddziel wszystkie części w czystym miejscu pracy. Proszę trzymać małe części zamienne z daleka
4. Podczas montażu trzymaj osoby postronne z dala od obszaru.
ostrzeżenia i instrukcje mogą spowodować obrażenia ciała lub
tylko produkt.
6. Możliwości produktu dotyczą prawidłowo i całkowicie zmontowanego
pozwolić dzieciom bawić się.
stwarzać zagrożenia.
stron, zapoznaj się ze schematem montażu w tej instrukcji. Rozpakuj i
7. Dodatkowe informacje dotyczące części wymienionych poniżej
1. Montaż wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może
3. Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
obsługi lub serwisowania tego produktu. Niezastosowanie się do nich
zasięgu dzieci.
OSTRZEŻENIE: Przeczytaj i zrozum wcześniej całą niniejszą instrukcję
podczas montażu i użytkowania.
ZACHOWAJ TE INSTRUKCJE
WAŻNI OCHRONIARZE
ŚRODKI OSTROŻNOŚCI PRZY MONTAŻU
2
Machine Translated by Google
background
1106
Aluminium
Model
Czarny
1106
JG-127
Zdjęcie
1356
Zdjęcie
Czarny
JG-109
JG-137
Materiał
Długość (mm)
Kolor
Materiał
Aluminium
Czarny
Długość (mm)
JG-125-2
Kolor
Czarny
Model
1106
SPECYFIKACJA
3
Machine Translated by Google
background
1
2
/
/
JG-125-2 JG-127 JG-137 JG-109
1
6
4
Zespół wspornika
1
5
Spoiler skrzydłowy
2
NIE.
2
2
śruby i nakrętki)
/
/
/
Dopasowany model
1
2
/
/
Ilość
4
/
/
2
3
montaż
1
Boczny spoiler
(w tym
1
/
2
/
Zdjęcie
/
/
4
/
1
Boczny spoiler
1
Spoiler skrzydłowy
1
/
1
Korbowód
Klapka
Nazwa
4
montaż
podręcznik
Boczny spoiler
/
2
/
LISTA PAKIETÓW
4
Machine Translated by Google
background
Zwróć uwagę na orientację wspornika, jak pokazano.
5
Tył
Przód
Przód
UWAGA: Dwie małe okrągłe uszczelki znajdują się po wewnętrznej stronie górnej części
łącznika!
W ten sam sposób zamontuj wspornik i spojler po drugiej stronie.
Zamontuj wspornik ze spoilerem za pomocą korbowodu znajdującego się w opakowaniu,
dokręć 4 śruby i nakrętki (nie przejmuj się w tym momencie kątem spoilera).
KROK 1: Zamontuj wspornik i spoiler (z wyjątkiem modelu JG-127)
Tył
INSTALACJA
Machine Translated by Google
background
6
(2.1). Zmierzyć zewnętrzną odległość podpory L&W.
KROK 2: Zmierz perforowany punkt mocowania.
(2.2). Znajdź środkową pozycję rozmiaru L na tylnej pokrywie samochodu,
określ położenie przodu i tyłu i zaznacz markerem.
Machine Translated by Google
background
7
(3.1). Zdejmij podstawę wspornika i umieść ją w miejscu zaznaczonym w poprzednim kroku, a
następnie zaznacz markerem miejsce wiercenia.
KROK 3: Wywiercić otwór.
(2.3). Umieść cały ogon w zaznaczonym punkcie kotwiczenia i ponownie użyj linijki, aby
sprawdzić, czy ogon jest lewy, czy prawy i potwierdź, że pozycja montażu jest odpowiednia.
Uwaga: Przed wierceniem upewnij się, że miejsce wiercenia znajduje się po wewnętrznej
stronie pokrywy tylnej, bez zabezpieczeń lub czegokolwiek, czego należy unikać
Machine Translated by Google
background
8
(4.1). Włóż śruby mocujące podstawę wspornika z tyłu
(4.2). Zamontuj śruby blokujące po wewnętrznej stronie tylnej pokrywy.
KROK 4: Instalacja.
(3.2). Wywierć otwory wiertłem o średnicy 6,2 mm, po dwa z każdej strony.
okładka.
Machine Translated by Google
background
9
Należy pamiętać, że przed zamontowaniem paneli bocznych należy odkręcić śruby
montażowe.
nakrętka mocująca
do regulacji kąta
spoilera.
(4.4). Zamontuj drugie skrzydło (tylko dla modelu: JG-109).
(4.3). Zamontuj panele boczne.
Wskazówki: Złącze
wspornika ma
otwór w kształcie
talii, który umożliwia poluzowanie
Machine Translated by Google
background
10
Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Niemcy
Import do AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSW 2122 Australia
PRZEDSTAWICIEL WE: SHUNSHUN GmbH.
REPUBLIKA WIELKIEJ BRYTANII : Pooledas Group Ltd
Szanghaj
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,
CA 91730
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Producent: Shanghaimuxinmuyeyouxiangongsi
Jednostka 5 Albert Edward House, The Pavilions Preston, Wielka Brytania
Wyprodukowano w Chinach
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
background
MODEL:JG-125-2/JG127/JG-137/JG-109
'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen
slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in
vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden
gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons
goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.
VLEUGEL SPOILER
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
HULP NODIG? NEEM CONTACT MET ONS OP!
1
<Afbeelding alleen ter referentie>
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door
voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze
gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product
dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er
technologie- of software-updates zijn voor ons product.
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:
Technische
ondersteuning en e-garantiecertificaat www.vevor.com/
support
MODEL: JG-125-2/JG127/JG-137/JG-109
VLEUGEL SPOILER
Machine Translated by Google
background
laat kinderen spelen.
6. Productmogelijkheden zijn van toepassing op correcte en volledige montage
alleen product.
4. Houd omstanders tijdens de montage uit de buurt.
waarschuwingen en instructies kunnen persoonlijk letsel veroorzaken of
schade aan waardevolle eigendommen.
ÿ Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Niet doen
5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of medicijnen.
2. Draag een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen
WAARSCHUWING: Lees en begrijp eerst deze handleiding in zijn geheel
tijdens montage en gebruik.
scheid alle onderdelen in een schone werkomgeving. Houd kleine reserveonderdelen buiten de deur
van het bereik van kinderen.
3. Houd de verzamelplaats schoon en goed verlicht.
bedienen of onderhouden van dit product. Het niet opvolgen van deze
7. Voor aanvullende informatie over de hieronder genoemde onderdelen
1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan
gevaren creëren.
pagina's verwijzen wij u naar het montageschema van deze handleiding. Uitpakken en
MONTAGEVOORZORGSMAATREGELEN
BELANGRIJKE VEILIGHEIDSMAATREGELEN
BEWAAR DEZE INSTRUCTIES
2
Machine Translated by Google
background
Materiaal
JG-137
Zwart
JG-109
Lengte (mm)
Afbeelding
1106
JG-127
Afbeelding
Aluminium
Model
1106
Model
1106
Zwart Zwart
Lengte (mm)
JG-125-2
Aluminium
Zwart
Kleur
1356
Kleur
Materiaal
SPECIFICATIE
3
Machine Translated by Google
background
2
3
montage
Aantal
4
/
2
/
/
/
/
/
Passend model
1
2
schroeven en moer)
/
5
2
2
Nee.
Vleugelspoiler
6
4
Beugel compleet
1
2
/
/
JG-125-2 JG-127 JG-137 JG-109
1
2
/
1
montage
Zijspoiler
/
Klep
Naam
Handmatig
4
/
1
Drijfstang
1
Zijspoiler
1
Vleugelspoiler
/
4
/
1
/
2
/
Afbeelding
/
1
Zijspoiler
(inbegrepen
1
PAKKETLIJST
4
Machine Translated by Google
background
Let op de richting van de beugel, zoals afgebeeld.
5
Voorkant
Achterkant
Voorkant
Achterkant
LET OP: De twee kleine ronde pakkingen worden aan de binnenkant van de bovenkant van het verbindingsstuk geplaatst!
Gebruik dezelfde methode om de beugel en spoiler aan de andere kant te monteren.
Monteer de beugel met de spoiler met behulp van de drijfstang in de verpakking, draai de 4 schroeven en moeren vast
(maak je op dit moment geen zorgen over de spoilerhoek).
STAP 1: Installeer de beugel en spoiler (behalve model JG-127)
INSTALLATIE
Machine Translated by Google
background
6
(2.2). Zoek de middenpositie van maat L op de achterklep van de auto,
bepaal de positie van de voor- en achterkant en markeer deze met een markeerstift.
STAP 2: Meet het geperforeerde montagepunt op.
(2.1). Meet de buitenafstand van de steun L&W.
Machine Translated by Google
background
7
(3.1). Verwijder de basis van de beugel en plaats deze op de positie die in de vorige stap is
gemarkeerd. Markeer vervolgens het boorpunt met een markeerstift.
Let op: Zorg er vóór het boren voor dat de boorpositie zich aan de binnenkant van
de staartafdekking bevindt, zonder bescherming of iets dat u kunt vermijden
STAP 3: Boor een gat.
(2.3). Plaats de hele staart op het gemarkeerde ankerpunt en gebruik de liniaal opnieuw
om te bevestigen of de staart links en rechts is, en bevestig dat de installatiepositie
geschikt is.
Machine Translated by Google
background
8
(4.1). Steek de montageschroeven voor de beugelbasis via de achterkant in
omslag.
STAP 4: Installatie.
(3.2). Boor gaten met een boor met een diameter van 6,2 mm, twee aan elke kant.
(4.2). Installeer de borgschroeven aan de binnenkant van de achterklep.
Machine Translated by Google
background
9
(4.4). Installeer de tweede vleugel (alleen voor model: JG-109).
Tips: Het beugelgewricht
heeft een
taillevormig gat
om het los te maken
Houd er rekening mee dat de montageschroeven moeten worden verwijderd voordat
de flankerende panelen kunnen worden geïnstalleerd.
(4.3). Installeer flankpanelen.
montagemoer om de
spoilerhoek aan te
passen.
Machine Translated by Google
background
10
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
EG- REP: SHUNSHUN GmbH.
Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Duitsland
UK REP: Pooledas Group Ltd
Sjanghai
Geïmporteerd naar AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSW
2122 Australië
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Gemaakt in China
Eenheid 5 Albert Edward House, The Pavilions Preston, Verenigd Koninkrijk
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
MODELL:JG-125-2/JG127/JG-137/JG-109
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar
bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med
de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds
av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om
du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
VINGSPOILER
Teknisk support och e-garanticertifikat www.vevor.com/support
Machine Translated by Google
background
BEHÖVS HJÄLP? KONTAKTA OSS!
1
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och
e-
garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner
noggrant innan du använder den. VEVOR reserverar sig för en tydlig
tolkning av vår användarmanual. Utseendet på produkten är beroende
av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen
om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
<Endast bild för referens>
MODELL: JG-125-2/JG127/JG-137/JG-109
VINGSPOILER
Machine Translated by Google
background
låta barn leka.
6. Produktens kapacitet gäller för korrekt och fullständigt monterad
endast produkt.
varningar och instruktioner kan orsaka personskada eller
4. Håll åskådare borta från området under monteringen.
skada på värdefull egendom. ÿ
Undvik att barn använder produkten. Och den här produkten är inte en leksak. Låt bli
5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar
VARNING: Läs och förstå hela denna manual innan
under montering och användning.
separera alla delar i ett rent arbetsområde. Vänligen håll små reservdelar borta
av barns räckvidd.
3. Håll monteringsområdet rent och väl upplyst.
använda eller serva denna produkt. Underlåtenhet att följa dessa
7. För ytterligare information om delarna som listas nedan
1. Montera endast enligt dessa instruktioner. Felaktig montering kan
skapa faror.
sidorna, se monteringsdiagrammet i denna manual. Packa upp och
FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING
VIKTIGA SÄKERHETSÅTGÄRDER
SPARA DESSA INSTRUKTIONER
2
Machine Translated by Google
background
Material
JG-137
Svart
JG-109
Längd (mm)
1106
JG-127
Aluminium
Modell
1106
Modell
1106
Svart Svart
Längd (mm)
JG-125-2
Aluminium
Svart
Färg
1356
Färg
Material
SPECIFIKATION
3
Machine Translated by Google
background
/
6
4
Fäste assy
1
2
/
/
JG-125-2 JG-127 JG-137 JG-109
1
2
skruvar & mutter)
/
5
2
2
Nej.
Vingspoiler
2
/
/
/
/
Passande modell
1
2
3
hopsättning
Antal
4
/
/
/
2
/
/
1
Sidospoiler
(Inklusive
1
1
Sidospoiler
1
Vingspoiler
/
4
/
1
Flaxa
namn
Manuell
4
/
1
Vevstake
2
/
1
hopsättning
Sidospoiler
PAKETLISTA
4
Machine Translated by Google
background
Notera fästets orientering enligt bilden.
5
Främre
Bak
Främre
VARNING: De två små cirkulära packningarna är placerade på insidan av
toppen av anslutningsstycket!
Använd samma metod för att montera fästet och spoilern på andra sidan.
Montera konsolen med spoilern med hjälp av vevstaken i paketet, dra
åt de 4 skruvarna och muttrarna (oroa dig inte för spoilerns vinkel just nu).
STEG 1: Installera fäste och spoiler (förutom modell JG-127)
Bak
INSTALLATION
Machine Translated by Google
background
6
(2.1). Mät det yttre avståndet för stödet L&W.
STEG 2: Mät den perforerade monteringspunkten.
(2.2). Hitta mittpositionen för storlek L på bilens bakre kåpa, och bestäm
positionen för fram och bak, och markera med en märkpenna.
Machine Translated by Google
background
7
STEG 3: Borra hål.
Obs: Innan du borrar, se till att borrpositionen är på insidan av
bakluckan utan skydd eller något att undvika
(3.1). Ta bort basen på fästet och placera den i den position som markerats i
föregående steg, och markera sedan borrpunkten med en märkpenna.
(2.3). Placera hela svansen på den markerade ankarpunkten och använd
linjalen igen för att bekräfta om svansen är vänster och höger, och
bekräfta att installationspositionen är lämplig.
Machine Translated by Google
background
8
(4.1). Sätt in monteringsskruvarna för fästets bas genom baksidan
omslag.
STEG 4: Installation.
(3.2). Borra hål med en 6,2 mm diameter borr, två på varje sida.
(4.2). Montera låsskruvar på insidan av den bakre luckan.
Machine Translated by Google
background
9
(4.4). Installera den andra vingen (endast för modell: JG-109).
Tips: Fästleden har ett
midjeformat
hål för att lossa
Observera att monteringsskruvarna måste tas bort innan de flankerande
panelerna kan installeras.
(4.3). Montera flankpaneler.
monteringsmutter
för att justera spoilerns
vinkel.
Machine Translated by Google
background
10
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
EC REP:SHUNSHUN GmbH.
Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Tyskland
UK REP: Pooledas Group Ltd
Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Importerad till AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSW 2122
Australien
Shanghai
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Enhet 5 Albert Edward House, The Pavilions Preston, Storbritannien
Tillverkad i Kina
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor JG-127 Questions and Answers

Find answers or ask new question.
See other models: XH-G05 FRS-FB-CS005 EF-201S VV-ACPQS-10 AD75185
Questions and Answers
