SR 2000 IEM SR 2050 IEM
SR 2000 IEM
SR 2050 IEM
Bedienungsanleitung
Tastensymbole / Button icons / Icônes de touches /
Simboli dei tasti / Símbolos de las teclas / Toetssymbolen /
Símbolos dos botões /
Символы кнопок / 按键图标
Taste STANDBY / STANDBY button / Touche STANDBY /
Tasto STANDBY / Tecla STANDBY / Toets STANDBY /
Botão STANDBY / Кнопка
STANDBY / 待机键 STANDBY
STANDBY drücken / Press the STANDBY button / Appuyer sur la touche STANDBY /
Premere STANDBY / Pulsar STANDBY / STANDBY indrukken /
Premir STANDBY / Нажать
STANDBY / 按 STANDBY 键
Jog-Dial / Jog dial / Molette de sélection /
Jog dial / Rueda de clic táctil / Jog-dial /
Botão rotativo / Колесико /
设置旋钮
Jog-Dial drücken / Press the jog dial / Appuyer sur la molette de sélection /
Premere il jog dial / Pulsar la rueda de clic táctil / Jog-dial indrukken /
Premir botão rotativo / Нажать
Колесико / 按设置旋钮
Jog-Dial drehen / Turn the jog dial / Tournez sur la molette de sélection /
Ruotare il jog dial / Girar la rueda de clic táctil / Jog-dial draaien /
Rodar botão rotativo / Повернуть
Колесико / 旋转设置旋钮
Inhalt
1
Inhalt
Wichtige Sicherheitsanweisungen ...................................................................................................................................................... 2
Die Sender SR 2000 IEM und SR 2050 IEM ......................................................................................................................................... 4
Das Kanalbank-System ...................................................................................................................................................................... 4
Einsatzbereiche .................................................................................................................................................................................... 5
Lieferumfang ............................................................................................................................................................................................ 5
Produktübersicht ..................................................................................................................................................................................... 6
Übersicht Sender SR 2000 IEM/SR 2050 IEM ................................................................................................................................. 6
Übersicht der Anzeigen ...................................................................................................................................................................... 7
Sender in Betrieb nehmen ..................................................................................................................................................................... 8
Sender auf einer ebenen Fläche aufstellen .................................................................................................................................... 8

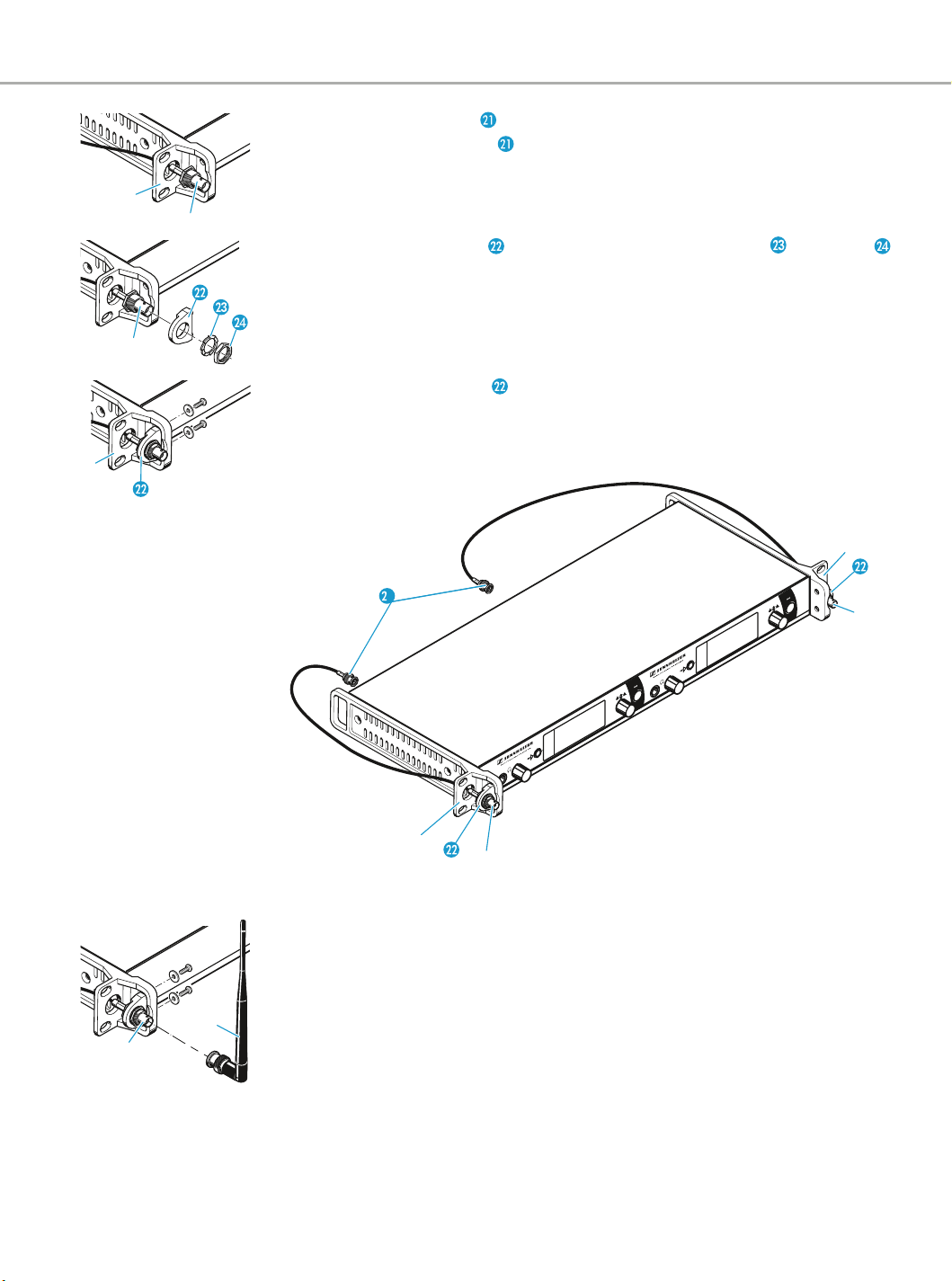

Sender in ein 19”-Rack montieren ................................................................................................................................................... 8

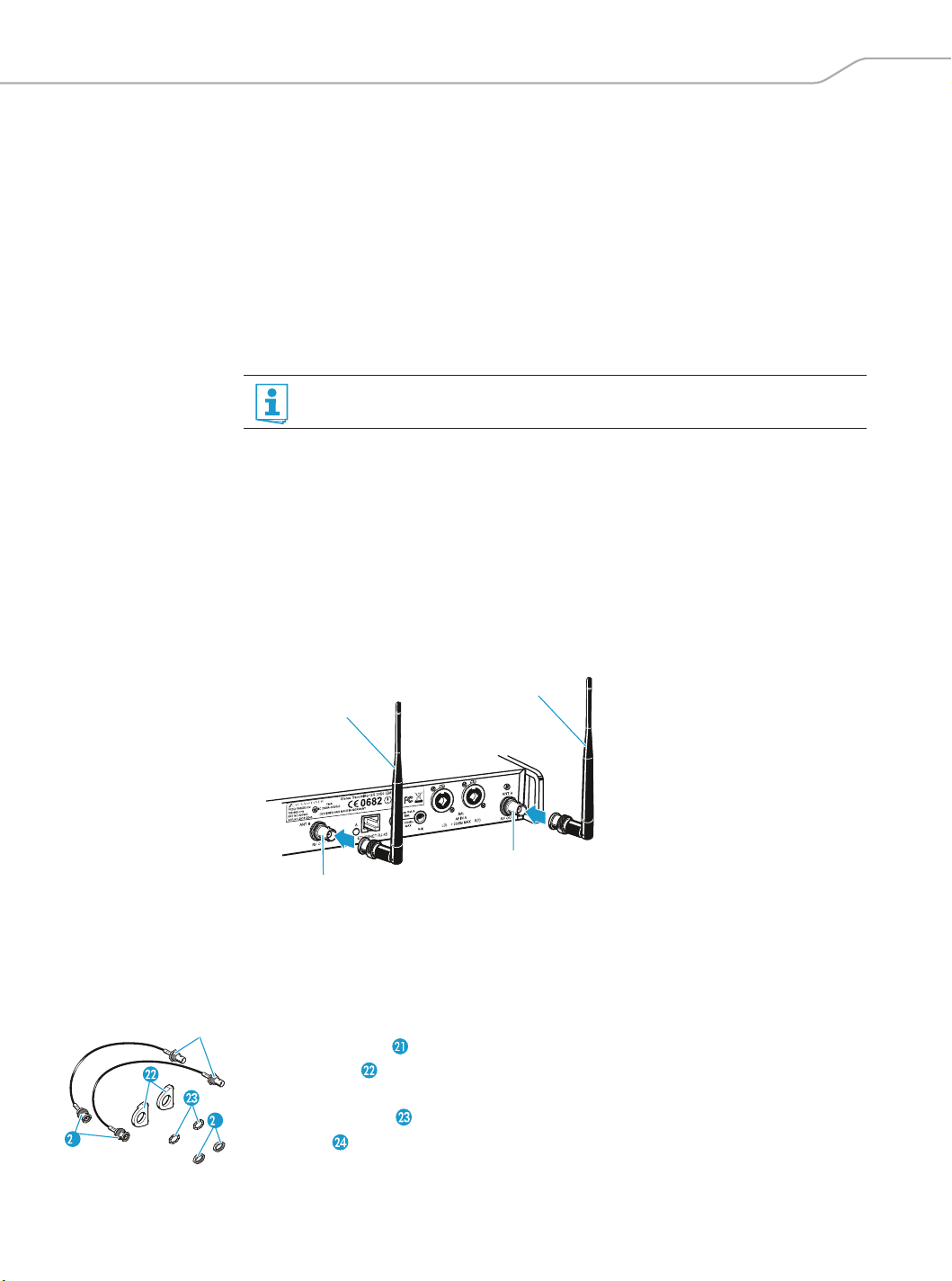

Antennen anschließen ........................................................................................................................................................................ 8
Audioquelle an die Eingangsbuchsen anschließen .................................................................................................................... 11

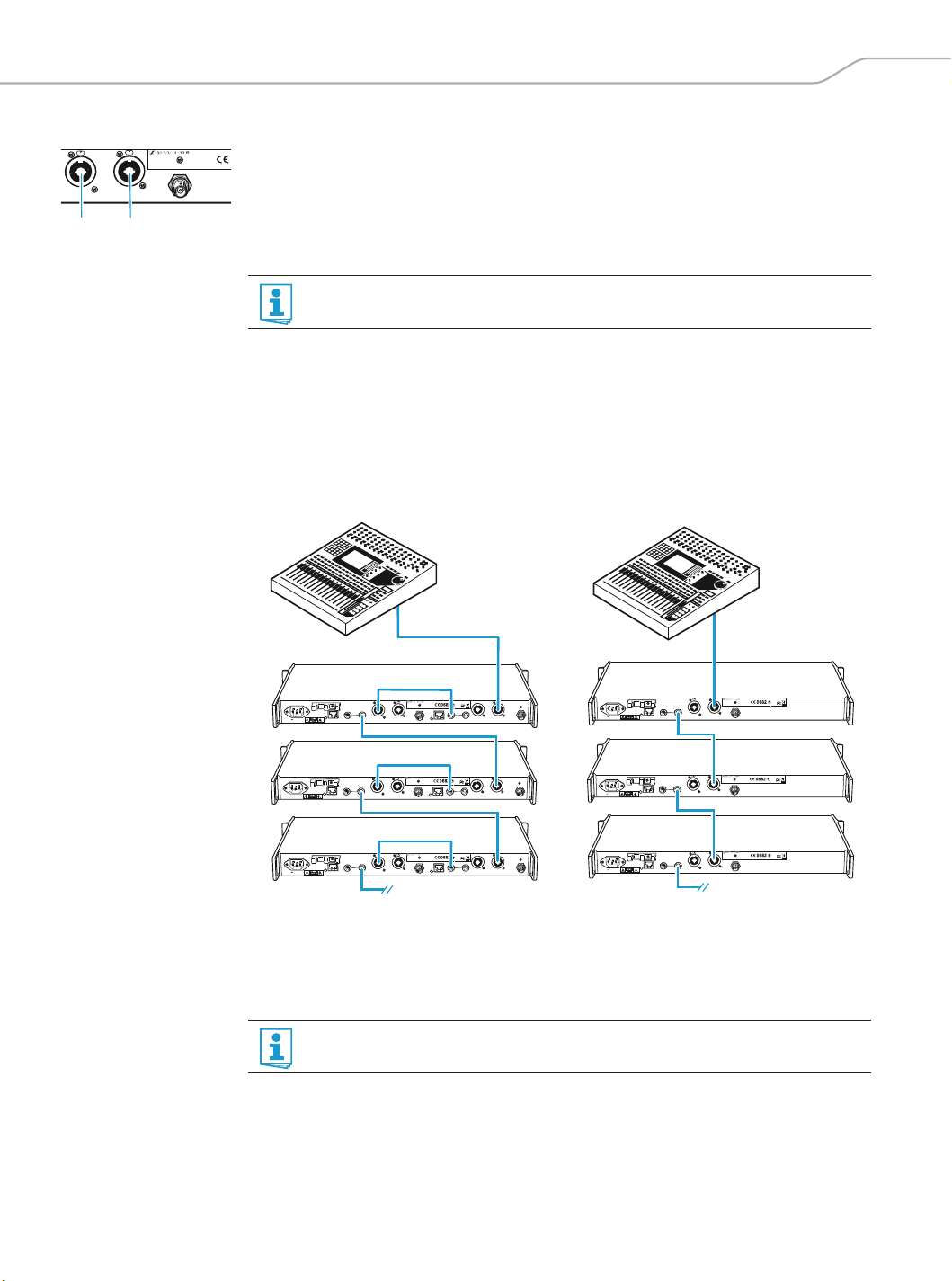

Audiosignale durchschleifen .......................................................................................................................................................... 11

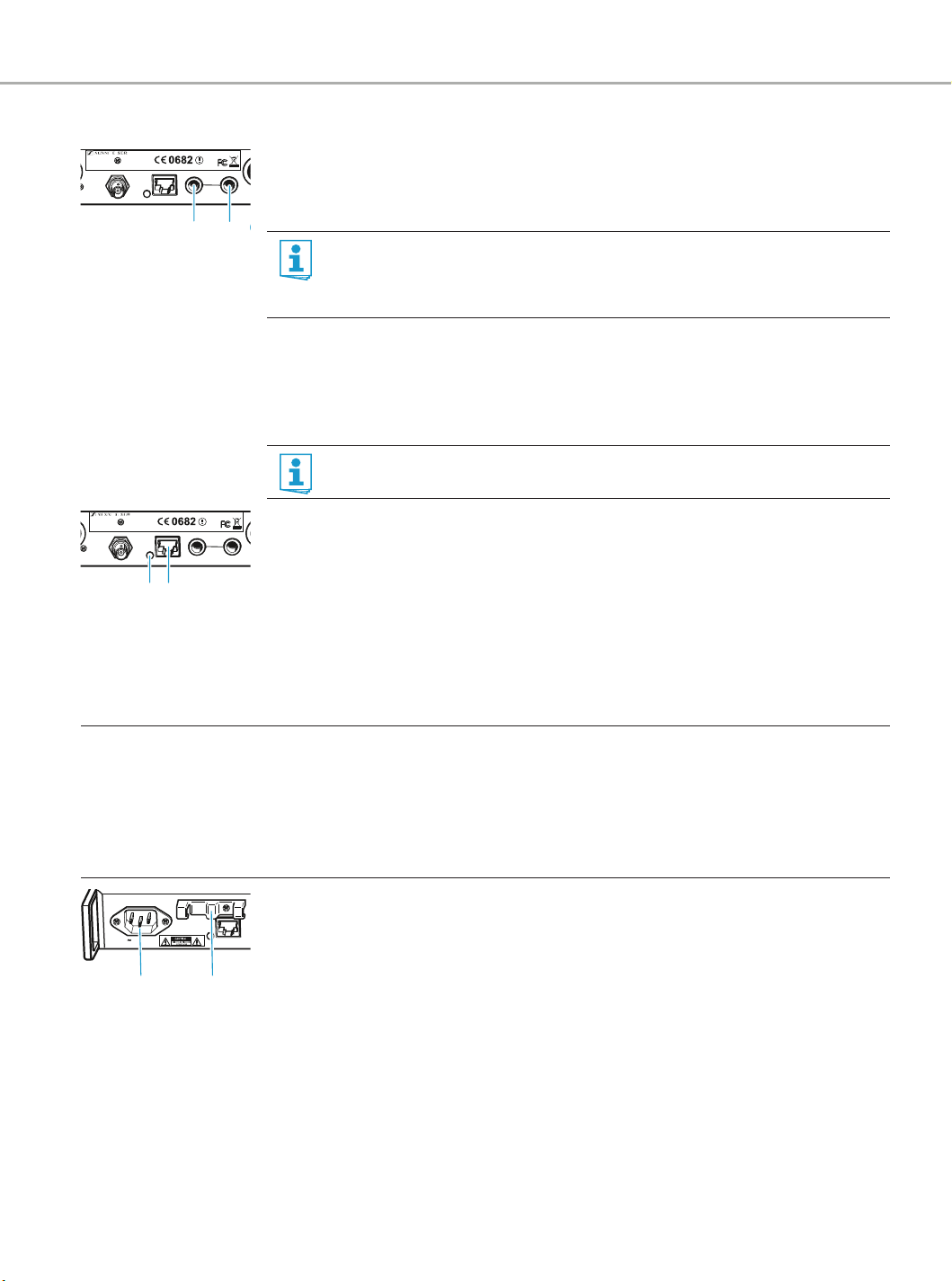

Geräte an die Ausgangsbuchsen anschließen ............................................................................................................................ 12
Sender zu einem Netzwerk verbinden ......................................................................................................................................... 12
Netzkabel anschließen .................................................................................................................................................................... 12
Sender bedienen ................................................................................................................................................................................... 13
Sender ein-/ausschalten ................................................................................................................................................................. 13
Tastensperre vorübergehend ausschalten .................................................................................................................................. 14
Funksignal aktivieren/deaktivieren ............................................................................................................................................. 14
Audiokanäle einstellen .................................................................................................................................................................... 14
Audiosignal über Kopfhörer abhören ........................................................................................................................................... 15

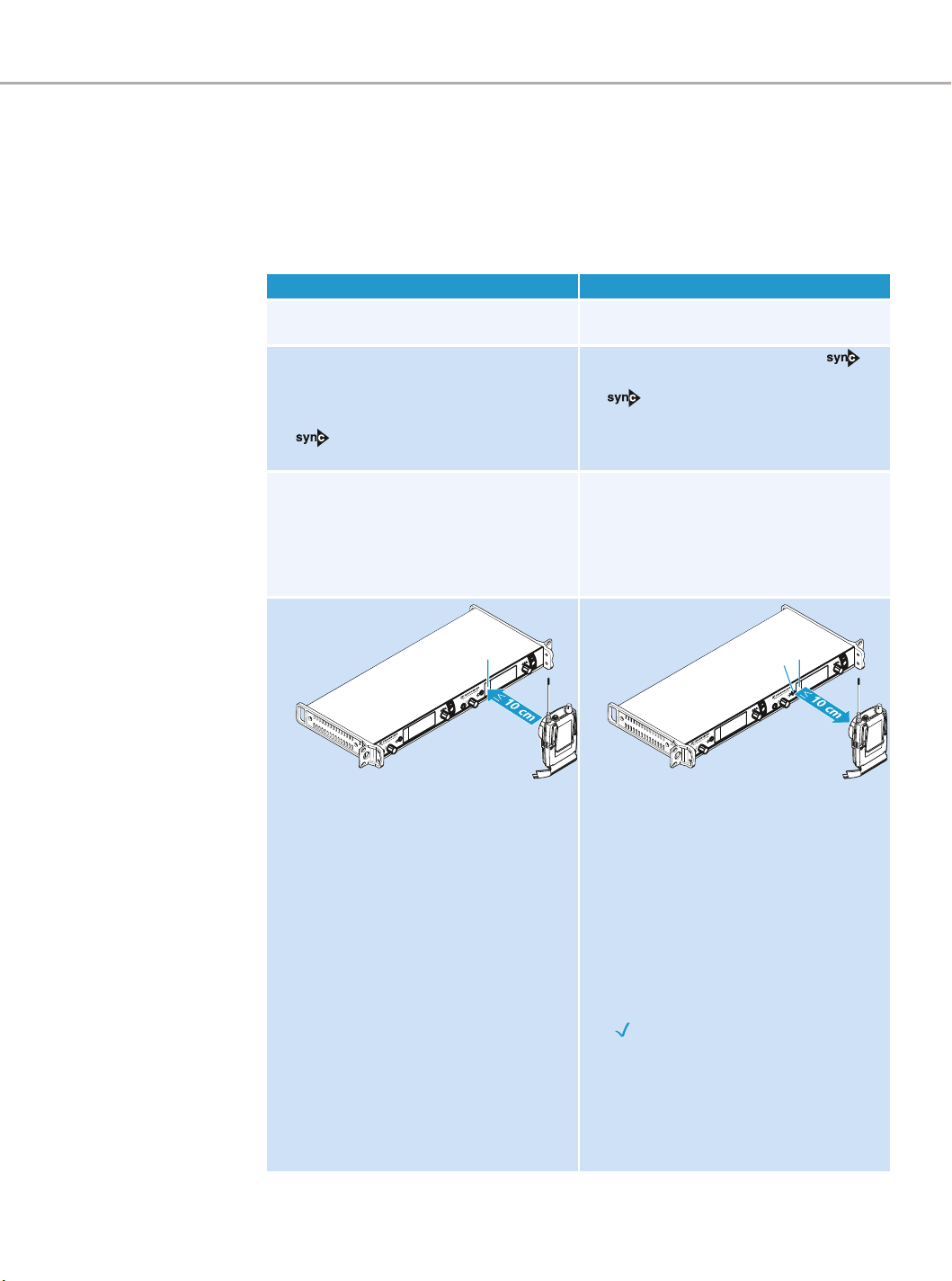

Sender und Empfänger EK 2000 IEM über die Infrarot-Schnittstelle synchronisieren ....................................................... 15
Menü bedienen ..................................................................................................................................................................................... 18
Die Tasten .......................................................................................................................................................................................... 18
Übersicht über das Bedienmenü ................................................................................................................................................... 18

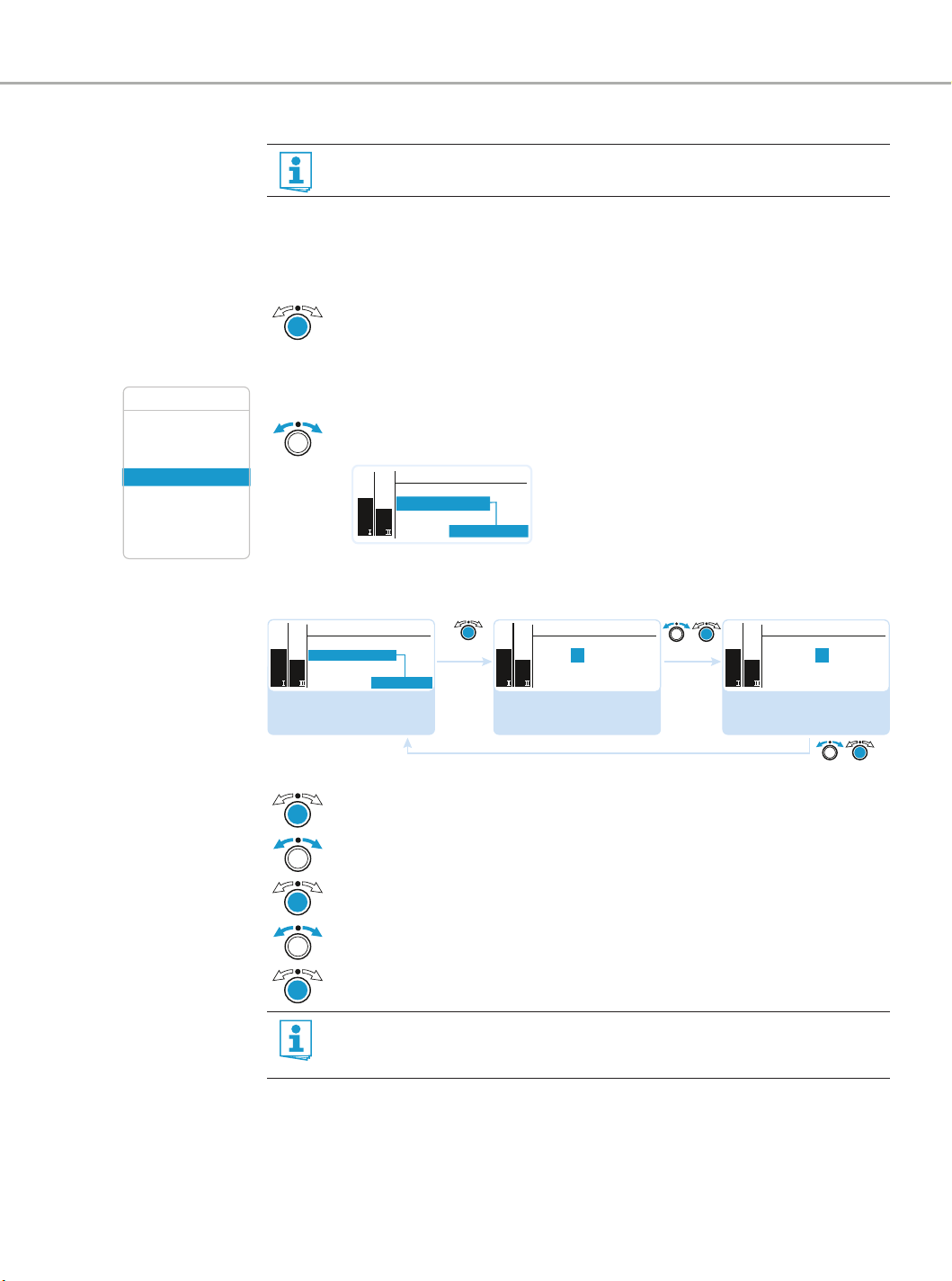

So arbeiten Sie mit dem Bedienmenü .......................................................................................................................................... 20
Sender auf Empfänger EK 2000 IEM abstimmen .......................................................................................................................... 22
Sender reinigen und pflegen ............................................................................................................................................................. 23
Zubehör .................................................................................................................................................................................................. 23
Wenn Störungen auftreten ................................................................................................................................................................ 24
Technische Daten ................................................................................................................................................................................. 25
Weitergehende Erläuterungen zu den einzelnen Punkten dieser Bedienungsanleitung finden Sie auf
unserer Internetseite zum Produkt unter www.sennheiser.com.
Wichtige Sicherheitsanweisungen
2
Wichtige Sicherheitsanweisungen
1. Lesen Sie diese Bedienungsanleitung.
2. Bewahren Sie diese Bedienungsanleitung auf. Geben Sie den Sender an andere Nutzer
stets zusammen mit dieser Bedienungsanleitung weiter.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Blockieren Sie keine Lüftungsöffnungen. Stellen Sie das Gerät nach den Anweisungen in
dieser Bedienungsanleitung auf.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Radiatoren, Wärmeregis-
tern, Öfen oder anderen Apparaten (einschließlich Verstärkern) auf, die Wärme erzeugen.
9. Betreiben Sie den Sender ausschließlich an dem Stromquellentyp, der am Netzstecker
angegeben ist. Schließen Sie den Sender stets an eine Steckdose mit Schutzleiter an.
10.Achten Sie darauf, dass niemand auf das Netzkabel treten kann und dass es nicht
gequetscht wird, insbesondere nicht am Netzstecker, an der Steckdose und an dem Punkt,
an dem es aus dem Gerät tritt.
11.Verwenden Sie ausschließlich von Sennheiser zugelassene Anbau-, Zubehör- und Ersatz-
teile.
12.Verwenden Sie das Gerät nur zusammen mit Wagen, Regalen, Stativen, Halterungen oder
Tischen, die der Hersteller angibt oder die zusammen mit dem Gerät verkauft werden.
Wenn Sie einen Wagen verwenden, schieben Sie ihn zusammen mit dem Gerät äußerst
vorsichtig, um Verletzungen zu vermeiden und zu verhindern, dass der Wagen umkippt.
13.Trennen Sie das Gerät vom Netz, wenn Gewitter auftreten oder das Gerät über einen
längeren Zeitraum nicht verwendet wird.
14.Lassen Sie alle Wartungsarbeiten von qualifiziertem Wartungspersonal durchführen.
Wartungsarbeiten müssen durchgeführt werden, wenn das Gerät auf irgendeine Weise
beschädigt wurde, wenn beispielsweise das Netzkabel beschädigt wurde, Flüssigkeiten
oder Objekte in das Gerät gelangt sind, das Gerät Regen ausgesetzt war, es nicht fehlerfrei
funktioniert oder fallen gelassen wurde.
15.Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät vom Netz zu trennen.
16.WARNUNG: Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Andernfalls besteht
die Gefahr eines Brandes oder Stromschlages.
17.Setzen Sie das Gerät weder Spritz- noch Tropfwasser aus. Stellen Sie keine mit Wasser
gefüllten Gegenstände wie Blumenvasen auf das Gerät.
18.Achten Sie darauf, dass der Netzstecker des Netzkabels immer in ordnungsgemäßem
Zustand und leicht zugänglich ist.
Der Gefahrenhinweis auf der Senderrückseite
Der nebenstehende Hinweis ist auf der Senderrückseite angebracht. Die Symbole haben
folgende Bedeutung:
Dieses Symbol zeigt an, dass gefährliche Spannungswerte, die ein Stromschlagsrisiko
darstellen, innerhalb des Senders auftreten.
Dieses Symbol zeigt an, dass der Sender nicht geöffnet werden darf, da die Gefahr eines
elektrischen Schlages besteht. Im Inneren des Senders befinden sich keine Komponenten, die
Wichtige Sicherheitsanweisungen
3
vom Benutzer repariert werden können. Überlassen Sie Reparaturen dem qualifizierten
Kundendienst.
Dieses Symbol zeigt an, dass das diesem Sender beiliegende Handbuch wichtige Betriebs-
und Wartungsanweisungen enthält.
Überlast
Überlasten Sie weder Steckdosen noch Verlängerungskabel. Anderenfalls besteht das Risiko
eines Brandes oder elektrischen Schlags.
Ersatzteile
Wenn Ersatzteile eingebaut werden müssen, dann stellen Sie sicher, dass der Wartungs-
techniker Ersatzteile verwendet, die Sennheiser empfiehlt, oder solche Ersatzteile, die
dieselben Eigenschaften wie die Originalteile aufweisen. Unzulässige Ersatzteile können zu
Bränden oder elektrischen Schlägen führen oder andere Risiken bergen.
Sicherheitsprüfung
Veranlassen Sie, dass der Wartungstechniker nach Abschluss der Wartungs- oder Reparatur-
arbeiten Sicherheitsprüfungen durchführt, um sicherzustellen, dass sich das Gerät in
sicherem Betriebszustand befindet.
Gefahr durch hohe Lautstärke
Der Sender wird von Ihnen gewerblich eingesetzt. Daher unterliegt der Gebrauch den Regeln
und Vorschriften der zuständigen Berufsgenossenschaft. Sennheiser als Hersteller ist
verpflichtet, Sie auf möglicherweise bestehende gesundheitliche Risiken ausdrücklich hinzu-
weisen.
An der Kopfhörerbuchse des Senders können Schalldrücke über 85 dB (A) erzeugt werden.
85 dB (A) ist der Schalldruck, der laut Gesetz als maximal zulässiger Wert über die Dauer
eines Arbeitstages auf Ihr Gehör einwirken darf. Er wird nach den Erkenntnissen der Arbeits-
medizin als Beurteilungspegel zugrunde gelegt. Eine höhere Lautstärke oder längere Einwirk-
zeit können Ihr Gehör schädigen. Bei höheren Lautstärken muss die Hörzeit verkürzt werden,
um eine Schädigung auszuschließen. Sichere Warnsignale dafür, dass Sie sich zu lange zu
lautem Geräusch ausgesetzt haben, sind:
• Sie hören Klingel- oder Pfeifgeräusche in den Ohren.
• Sie haben den Eindruck (auch kurzzeitig), hohe Töne nicht mehr wahrzunehmen.
Bestimmungsgemäßer Gebrauch
Der bestimmungsgemäße Gebrauch der Sender SR 2000 IEM und SR 2050 IEM schließt ein,
dass Sie:
• diese Bedienungsanleitung und insbesondere das Kapitel „Wichtige Sicherheitshinweise“
gelesen haben,
• das Gerät innerhalb der Betriebsbedingungen nur so einsetzen, wie in dieser Bedienungs-
anleitung beschrieben.
Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Gerät anders als in dieser Bedie-
nungsanleitung beschrieben einsetzen oder die Betriebsbedingungen nicht einhalten.
Die Sender SR 2000 IEM und SR 2050 IEM
4
Die Sender SR 2000 IEM und SR 2050 IEM
Mit dem 2-Kanal-/Stereo-Monitorsystem SR 2000 IEM und SR 2050 IEM wird Musikern auf
der Bühne, Video-/Ton-Amateuren, Reportern etc. direkt ihr individuelles Monitorsignal
zugeführt. Dies geschieht ohne störende Kabel oder Monitorboxen. Darüber hinaus ist es für
die Übermittlung von Kommandosignalen geeignet.
Merkmale der Sender SR 2000 IEM und SR 2050 IEM:
• optimierte PLL-Synthesizer- und Mikroprozessor-Technik
• Stereo/Mono-Umschaltung
• Rauschunterdrückungsverfahren HDX
• Schaltbandbreite von bis zu 75 MHz
• Sichere Konfiguration einer Multikanalanlage mit WSM
• Easy Setup Sync zum einfachen Aufbau von Multikanalanlagen
Das Kanalbank-System
Für die Übertragung stehen im UHF-Band 5 Frequenzbereiche mit je bis zu 3000 Frequenzen
zur Verfügung. Die Sender sind in folgenden Frequenzbereichs-Varianten erhältlich:
Jeder Frequenzbereich (Aw–Dw, Gw, GBw) hat 26 Kanalbänke mit jeweils bis zu 32 Kanälen:
In den Kanalbänken „1“ bis „20“ sind werkseitig Frequenz-Presets (feststehende Sende-
frequenzen) voreingestellt. Innerhalb einer Kanalbank sind die Frequenz-Presets unterein-
ander intermodulationsfrei. Sie sind nicht veränderbar.
500 600 700 800
Bereich Gw:
558 – 626
Bereich Bw:
626 – 698
Bereich Cw:
718 – 790
Bereich Dw:
790 – 865
516 – 558
Bereich Aw:
Bereich
GBw
:
606 – 678
Kanalbank 1... 20
Kanalbank U1 ... U6
Kanal 32 – Frequenz-Preset
Kanal 1 – Frequenz-Preset
Kanal 2 – Frequenz-Preset
Kanal 32 – frei wählbare Frequenz
Kanal 1 – frei wählbare Frequenz
Kanal 2 – frei wählbare Frequenz
Lieferumfang
5
Eine Übersicht der Frequenz-Presets finden Sie auf dem Frequenzbeiblatt (Lieferumfang).
Aktualisierte Versionen des Frequenzbeiblatts können Sie auf der Internetseite zum Produkt
unter www.sennheiser.com herunterladen.
In den Kanalbänken „U1“ bis „U6“ können Sie Sendefrequenzen frei einstellen und
abspeichern. Diese Sendefrequenzen sind ggf. nicht intermodulationsfrei (siehe Seite 21).
Einsatzbereiche
Die Sender sind mit dem Empfänger EK 2000 IEM kombinierbar. Informationen dazu finden
Sie unter www.sennheiser.com.
Dieser Empfänger ist in denselben Frequenzbereichs-Varianten erhältlich und verfügt über
dasselbe Kanalbank-System mit voreingestellten Frequenzen. Diese Voreinstellung hat den
Vorteil, dass:
• eine Übertragungsstrecke schnell und einfach betriebsbereit ist,
• sich mehrere parallele Übertragungsstrecken nicht gegenseitig stören („intermodulations-
frei“).
Lieferumfang
Zum Lieferumfang der Sender SR 2000 IEM bzw. SR 2050 IEM gehören:
1 Sender SR 2000 IEM oder 1 Doppelsender SR 2050 IEM
3 Netzkabel (EU, UK, US)
1 Stabantenne (SR 2000 IEM) oder 2 Stabantennen (SR 2050 IEM)
1 Bedienungsanleitung
1 Frequenzbeiblatt
1 HF-Lizenzbeiblatt
4Gerätefüße
Produktübersicht
6
Produktübersicht

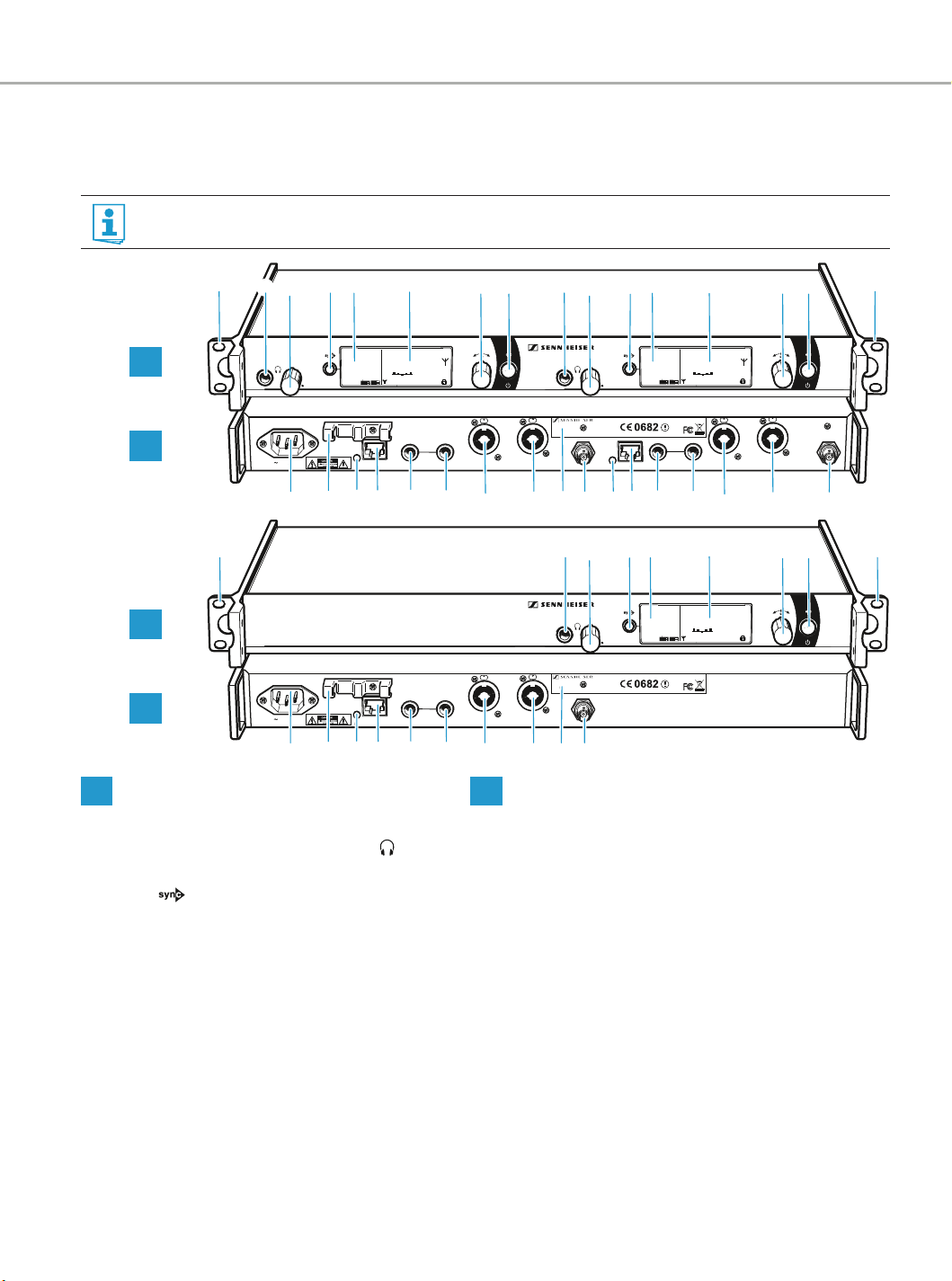

Übersicht Sender SR 2000 IEM/SR 2050 IEM
Der Doppelsender SR 2050 IEM bietet die gleichen Bedienelemente wie der Sender SR 2000 IEM. Alle Angaben in
dieser Bedienungsanleitung beziehen sich auf beide Sender.
50/60Hz 0.2 A ETHERNET RJ-45
B
100 - 240V
Stereo Transmitter SR 2000 IEM
L(I)
R(II)
+22dBu
MAX
Loop Out
BAL
PUSH
PUSH
Stereo Transmitter SR 2000 IEM
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF I
AF II
Standard -18dB
MHz
L(I)
R(II)
BAL
AF IN
+ 22dBu MAX
RF OUT
ANT
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
FMO
IC 2099A-SR20x0
525.300
B.Ch: 5.14
EQ
**2000**
50/60Hz 0.2 A ETHERNET RJ-45
B
100 - 240V
RF OUT
Stereo Transmitter SR 2050 IEM
L(I)
R(II)
+22dBu
MAX
Loop Out B
BAL
PUSH
PUSH
L(I)
R(II)
+22dBu
MAX
Loop Out A
BAL
Stereo Transmitter SR 2050 IEM
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF I
AF II
525.300
B.Ch: 5.14
Standard -18dB
MHz
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF I
AF II
Standard -18dB
MHz
L(I)
R(II)
BAL
AF IN B
+ 22dBu MAX
PUSH
PUSH
L(I)
R(II)
BAL
AF IN A
+ 22dBu MAX
ANT A
ETHERNET RJ-45
B
RF OUT
ANT B
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 627945
SER NO 251810043
FMO
IC 2099A-SR20x0
EQ
525.300
B.Ch: 5.14
EQ
**2050**
**2050**
A
B
SR 2050 IEM
SR 2000 IEM
A
B
Bedienelemente auf der Frontseite Bedienelemente auf der Rückseite
Montagewinkel
6,3-mm-Klinkenbuchse für Kopfhörer ( )
Lautstärkeregler für Kopfhörer
Taste , hinterleuchtet
Infrarot-Schnittstelle
Display, orange hinterleuchtet
Jog-Dial
Taste STANDBY mit Betriebsanzeige
(rote Hinterleuchtung); ESC-Funktion (Abbrechen)
im Bedienmenü
Im Mono-Betrieb wird das Signal des
linken Audio-
Eingangs
(
XLR-3-/6,3-mm-Klinke-Kombibuchse
)
gesendet.
Netzbuchse
Zugentlastung für das Netzkabel
LED (gelb) für Netzwerkaktivität*
LAN-Anschlussbuchse (ETHERNET RJ-45)*
6,3-mm-Klinkenbuchse, Audio-Ausgang links
(LOOP OUT BAL L (I))*
6,3-mm-Klinkenbuchse, Audio-Ausgang rechts
(LOOP OUT BAL R (II))*
XLR-3-/6,3-mm-Klinke-Kombibuchse,
Audio-Eingang links (BAL AF IN L (I))
*
XLR-3-/6,3-mm-Klinke-Kombibuchse,
Audio-Eingang rechts (BAL AF IN R
(II)
)
*
Typenschild
BNC-Buchse, Antennenausgang (RF OUT)*
* Diese Elemente sind am Doppelsender SR 2050 IEM doppelt vorhanden und jeweils mit A oder B gekennzeichnet.
A bezeichnet den von vorne gesehen linken Sender, B den rechten.
A
B
Produktübersicht
7
Übersicht der Anzeigen
Nach dem Einschalten zeigt der Sender die Standardanzeige an.
Anzeige Bedeutung
Audio-Pegel
„AF I“ und „AF II“
(Audio Frequency)
Aussteuerung Audiokanal links (AF I) und rechts
(AF II) mit Peak-Hold Funktion
Wenn Vollausschlag angezeigt wird, ist der
Audio-Eingangspegel zu hoch. Bei häufiger oder
längerer Übersteuerung wird die Anzeige „PEAK”
invertiert.
Im Mono-Betrieb wird nur Aussteuerung „AF I“
angezeigt.
Kanalbank und Kanal eingestellte Kanalbank und Kanalnummer
Frequenz eingestellte Sendefrequenz
Name individuell eingestellter Name
! Sendeanzeige Funksignal wird gesendet
" Sendeleistung eingestellte Sendeleistung
#
Eingangsempfindlichkeit
aktuelle Eingangsempfindlichkeit für das NF-Signal
an den Audio-Eingangsbuchsen BAL AF IN L(I) und
BAL AF IN R(II)
% Tastensperre Tastensperre am Sender ist eingeschaltet (siehe Seite 13)
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF I
AF II
552.300
B.Ch: 5.14
Standard -18dB
MHz
**2050**
햴
"
%
#
!
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF I
AF II
Sender in Betrieb nehmen
8
Sender in Betrieb nehmen
Sender auf einer ebenen Fläche aufstellen
왘 Reinigen Sie an der Geräteunterseite die Stellen, an denen Sie die Gerätefüße aufkleben
möchten.
왘 Kleben Sie die Gerätefüße unter die 4 Ecken des Senders.
왘 Platzieren Sie den Sender auf einer ebenen, waagerechten Fläche. Beachten Sie, dass die
Gerätefüße auf empfindlichen Oberflächen Flecken hinterlassen können.
Sender in ein 19”-Rack montieren
왘 Schieben Sie den Sender in das 19”-Rack.
왘 Schrauben Sie die Montagewinkel mit vier passenden Schrauben (nicht im Liefer-
umfang enthalten) am Rack fest.
Antennen anschließen
Sie haben folgende Möglichkeiten:
• Für den professionellen Einsatz empfehlen wir grundsätzlich, eine abgesetzte Antenne
und ggf. Sennheiser-Antennenzubehör zu verwenden (siehe nächster Abschnitt sowie
„Mehrere Sender an eine abgesetzte Antenne anschließen” auf Seite 8).
• Für eine erste einfache Inbetriebnahme:
– oder schließen Sie die mitgelieferte Stabantenne auf der Rückseite des Senders an
(siehe Seite 8).
– oder verwenden das optionale Antennen-Frontmontageset GA 3030 AM (siehe Seite 8)
Kleben Sie die Gerätefüße nicht auf, wenn Sie ihren Sender in ein 19”-Rack montieren
möchten.
VORSICHT! Gefahren bei der Rack-Montage!
Beim Einbau des Geräts in ein geschlossenes 19”-Rack oder zusammen mit mehreren Geräten
in ein Mehrfach-Rack können sich die Umgebungstemperatur, die mechanische Belastung
und die elektrischen Potenziale anders verhalten als bei Geräten, die einzeln stehen.
왘 Stellen Sie sicher, dass die Umgebungstemperatur im Rack die in den technischen Daten
vorgegebene Höchsttemperatur nicht überschreitet.
왘 Sorgen Sie ggf. für zusätzliche Belüftung.
왘 Achten Sie beim Einbau in ein Rack auf gleichmäßige mechanische Belastung.
왘 Beachten Sie beim Anschluss an das Stromnetz die Angaben auf dem Typenschild.
Vermeiden Sie eine Überlastung der Stromkreise. Sehen Sie bei Bedarf einen Überstrom-
schutz vor.
왘 Beim Einbau in ein Rack können sich unbedenkliche Ableitströme einzelner Netzteile
addieren und somit die erlaubten Grenzwerte überschreiten. Als Abhilfe erden Sie das
Rack über einen zusätzlichen Anschluss.
PEAK
-10
0
-20
-30
-40
PEA
-10
0
-20
-30
-40
AF I
AF
Sender in Betrieb nehmen
9
Abgesetzte Antenne anschließen und aufstellen
Verwenden Sie eine abgesetzte Antenne, um die beste Übertragungsqualität zu erzielen.
Sie können zwischen zwei Antennen wählen (siehe „Zubehör” auf Seite 22):
• A 2003 UHF (passive Breitband-Richtantenne)
• A 1031 (passive Breitband-Rundstrahlantenne)
왘 Verbinden Sie Antenne und Sender mit einem dämpfungsarmen 50-Ω-Kabel.
왘 Verwenden Sie ein möglichst kurzes Antennenkabel mit wenig Zwischenverbindungen.
Kabel und Stecker dämpfen das Nutzsignal.
왘 Stellen Sie die Antenne in dem Raum auf, in dem die Übertragung stattfindet.
왘 Halten Sie zu Metallobjekten (dazu gehören auch Stahlbetonwände!) einen Mindest-
abstand von 1 m ein.
Mehrere Sender an eine abgesetzte Antenne anschließen
Um Mehrkanalanlagen aufzubauen, sollten Sie den Antenna Combiner AC 3200 (optionales
Zubehör) verwenden. Damit ist es möglich, bis zu 8 Sender mit nur einer Antenne nahezu
intermodulationsfrei zu betreiben.
왘 Schließen Sie einen Antenna Combiner AC 3200 an die BNC-Buchse an.
Stabantenne auf der Rückseite anschließen
Die mitgelieferten Stabantennen & eignen sich für eine erste einfache Inbetriebnahme.
왘 Schließen Sie die Stabantenne & an die BNC-Buchse an.
Antennen-Frontmontage
Um beim Rackeinbau die Antennen-Anschlüsse frontseitig aus dem Rack herauszuführen,
benötigen Sie das Antennen-Frontmontagese GA 3030 AM (optionales Zubehör), bestehend
aus:
• 2 BNC-Verlängerungen mit je einer schraubbaren BNC-Buchse ' und
einem BNC-Stecker ,
•2 Halterungen ,
•4 Schrauben,
•2 Unterlegscheiben ,
• 2 Muttern .
Sie können mehrere Sender an dieselbe abgesetzte Antenne anschließen wie im
folgenden Abschnitt beschrieben.
&
&
1
'
4
Sender in Betrieb nehmen
10
왘 Führen Sie den BNC-Stecker durch die Öffnung im Montagewinkel .
왘 Schließen Sie den BNC-Stecker an einen Antennenausgang an.
왘 Schrauben Sie die Halterung mit der beiliegenden Unterlegscheibe und Mutter
an die BNC-Buchse '.
왘 Schrauben Sie die Halterung mit 2 Schrauben (im Lieferumfang enthalten) an den
Montagewinkel des Senders.
Wenn Sie den Doppelsender SR 2050 IEM verwenden:
왘 Montieren Sie die zweite BNC-Verlängerung auf dieselbe Weise.
왘 Schieben Sie denSender in das 19”-Rack.
왘 Schließen Sie die Stabantennen & an die BNC-Buchsen ' an.
'
'
1
'
'
&
'
Sender in Betrieb nehmen
11
Audioquelle an die Eingangsbuchsen anschließen
왘 Schließen Sie den Ausgang der Audioquelle (z. B. Mischpult) mit einem geeigneten Kabel
an die
XLR-3-/6,3-mm-Klinke-Kombibuchse
BAL AF IN L(I) und/oder BAL AF IN R(II)
an.
왘 Passen Sie im Bedienmenü des Senders die Eingangsempfindlichkeit an. Die Eingangs-
empfindlichkeit wird für beide Audio-Eingänge gemeinsam im Menüpunkt „Sensitivity“
eingestellt.
Audiosignale durchschleifen
Über die Ausgangsbuchsen LOOP OUT BAL L und/oder LOOP OUT BAL R ist es möglich,
ein Signal, das allen Empfängern zur Verfügung gestellt werden soll, vom Mischpult zu einem
Sender zu führen und es von diesem Sender ausgehend zu den übrigen Sendern durch-
zuschleifen wie folgt:
왘 Führen Sie ein Signal von der Audioquelle zur Eingangsbuchse eines Senders A (in diesem
Beispiel der Audio-Eimngang für den rechten Kanal BAL AF IN R ).
왘 Verbinden Sie die Ausgangsbuchse LOOP OUT BAL R des Senders A mit der Eingangs-
buchse BAL AF IN R eines weiteren Senders B.
왘 Verbinden Sie nun die Ausgangsbuchse LOOP OUT BAL R des Senders B mit der
Eingangsbuchse BAL AF IN R eines weiteren Senders C.
왘 Verfahren Sie für die übrigen Sender in der gleichen Weise.
PUSH
PUSH
Stereo Trans
L(I)
R(II)
BAL
AF IN
+ 22dBu MAX
RF OUT
ANT
DESIGNED AND MADE IN GERM
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
FMO
IC 2099A-SR20x0
Sie können mehrere Sender an dieselbe Audioquelle anschließen wie im folgenden
Kapitel beschrieben.
Sie können die Ausgangsbuchsen LOOP OUT BAL L und/oder LOOP OUT BAL R
nur bei eingeschaltetem Sender nutzen.
50/60Hz 0.2A ETHERNET RJ-45
B
100 - 240V
RF OUT
PUSH
L(I)
R(II)
BAL
AF IN B
+ 22dBu MAX
PUSH
L(I)
R(II)
BAL
AF IN A
+ 22dBu MAX
ANT A
ETHERNET RJ-45
B
RF OUT
ANT B
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 627945
SER NO 251810043
FMO
IC 2099A-SR20x0
L(I)
R(II)
+22dBu
MAX
Loop Out B
BAL
PUSH
Stereo Transmitter SR 2000 IEM
L(I)
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
FMO
IC 2099A-SR20x0
L(I)
R(II)
+22dBu
MAX
Loop Out A
BAL
50/60Hz 0.2A ETHERNET RJ-45
B
100 - 240V
RF OUT
PUSH
L(I)
R(II)
BAL
AF IN B
+ 22dBu MAX
PUSH
L(I)
R(II)
BAL
AF IN A
+ 22dBu MAX
ANT A
ETHERNET RJ-45
B
RF OUT
ANT B
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 627945
SER NO 251810043
FMO
IC 2099A-SR20x0
L(I)
R(II)
+22dBu
MAX
Loop Out B
BAL
PUSH
Stereo Transmitter SR 2000 IEM
L(I)
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
FMO
IC 2099A-SR20x0
L(I)
R(II)
+22dBu
MAX
Loop Out A
BAL
50/60Hz 0.2A ETHERNET RJ-45
B
100 - 240V
RF OUT
PUSH
L(I)
R(II)
BAL
AF IN B
+ 22dBu MAX
PUSH
L(I)
R(II)
BAL
AF IN A
+ 22dBu MAX
ANT A
ETHERNET RJ-45
B
RF OUT
ANT B
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 627945
SER NO 251810043
FMO
IC 2099A-SR20x0
L(I)
R(II)
+22dBu
MAX
Loop Out B
BAL
PUSH
Stereo Transmitter SR 2000 IEM
L(I)
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
FMO
IC 2099A-SR20x0
L(I)
R(II)
+22dBu
MAX
Loop Out A
BAL
A
B
C
50/60Hz 0.2A ETHERNET RJ-45
B
100 - 240V
L(I)
R(II)
+22dBu
MAX
Loop Out
BAL
PUSH
PUSH
Stereo Transmitter SR 2000 IEM
L(I)
R(II)
BAL
AF IN
+ 22dBu MAX
RF OUT
ANT
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
IC 2099A-SR20x0
50/60Hz 0.2A ETHERNET RJ-45
B
100 - 240V
L(I)
R(II)
+22dBu
MAX
Loop Out
BAL
PUSH
PUSH
Stereo Transmitter SR 2000 IEM
L(I)
R(II)
BAL
AF IN
+ 22dBu MAX
RF OUT
ANT
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
IC 2099A-SR20x0
50/60Hz 0.2A ETHERNET RJ-45
B
100 - 240V
L(I)
R(II)
+22dBu
MAX
Loop Out
BAL
PUSH
PUSH
Stereo Transmitter SR 2000 IEM
L(I)
R(II)
BAL
AF IN
+ 22dBu MAX
RF OUT
ANT
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
IC 2099A-SR20x0
A
B
C
Sender in Betrieb nehmen
12
Geräte an die Ausgangsbuchsen anschließen
왘 Schließen Sie den Audio-Eingang eines Geräts (z. B. eines Mischpults oder eines weiteren
SR 2000 IEM oder SR 2050 IEM) mit einem geeigneten Kabel an die Ausgangsbuchse
LOOP OUT BAL L(I) und/oder LOOP OUT BAL R(II) an (siehe hierzu auch das voran-
gehende Kapitel).
Sender zu einem Netzwerk verbinden
Sie können mehrere Sender zu einem Netzwerk verbinden und diese über einen Computer mit
der Software „Wireless Systems Manager“ (WSM) fernsteuern. Damit ist es möglich, Multi-
kanalanlagen schnell und sicher zu konfigurieren.
왘 Verbinden Sie ein handelsübliches Netzwerkkabel (mindestens „Cat 5“) mit dem LAN-
Anschluss Ihres Senders.
왘 Schließen Sie Ihre Sender an einen Ethernet-Switch an.
왘 Schließen Sie zusätzlich einen Computer an den Ethernet-Switch an.
Wenn ein Sender störungsfrei mit dem Switch oder Computer verbunden ist, leuchtet auf
der Rückseite des Senders die gelbe LED .
Nähere Informationen zum Netzwerkbetrieb mit WSM finden Sie auf Seite 21.
Netzkabel anschließen
왘 Führen Sie das Netzkabel durch die Zugentlastung .
왘 Stecken Sie das Netzkabel in die Buchse .
왘 Stecken Sie den Netzstecker in die Steckdose.
ETHERNET RJ-45
B
RF OUT
ANT B
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 627945
SER NO 251810043
FMO
IC 2099A-SR20x0
Stereo Transmitter SR 2000 IEM
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
FMO
IC 2099A-SR20x0
L(I)
R(II)
+22dBu
MAX
Loop Out A
BAL
Das Signal der Eingangsbuchsen BAL AF IN L(I) und BAL AF IN R(II) wird aktiv
entkoppelt und anschließend an die Ausgangsbuchsen LOOP OUT BAL L(I) und
LOOP OUT BAL R(II) weitergeleitet. Sie können die Ausgangsbuchsen daher nur
bei eingeschaltetem Sender nutzen.
Sie können die Software Wireless Systems Manager (WSM) von unserer Internetseite
zum Produkt unter www.sennheiser.com herunterladen.
ETHERNET RJ-45
RF OUT
ANT B
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 627945
SER NO 251810043
FMO
IC 2099A-SR20x0
Stereo Transmitter SR 2000 IEM
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
FMO
IC 2099A-SR20x0
L(I)
R(II)
+22dBu
MAX
Loop Out A
BAL
VORSICHT! Gefahr durch elektrischen Strom!
Wenn Sie den Sender an eine ungeeignete Spannungsversorgung anschließen, kann er
beschädigt werden.
왘 Schließen Sie den Sender mit dem mitgelieferten Netzkabel an das Stromnetz (100 bis
240 V AC, 50 oder 60 Hz) an.
왘 Stellen Sie sicher – insbesondere, wenn Sie Mehrfachsteckdosen oder Verlängerungskabel
verwenden – dass der Sender stets an den Schutzleiter angeschlossen ist.
50/60Hz 0.2 A ETHERNET RJ-45
B
100 - 240V
Sender bedienen
13
Sender bedienen
Um eine Funkverbindung herzustellen, gehen Sie wie folgt vor:
1. Schalten Sie den Sender ein (siehe unten).
2. Schalten Sie den Empfänger EK 2000 IEM ein (siehe die Bedienungsanleitung des
Empfängers).
Die Verbindung wird aufgebaut.
Wenn Sie keine Verbindung zwischen dem Sender und dem Empfänger
EK 2000 IEM
aufbauen
können:
왘 Stellen Sie sicher, dass am Sender und am Empfänger dieselbe Kanalbank und derselbe
Kanal eingestellt sind.
왘 Lesen Sie ggf. das Kapitel „Wenn Störungen auftreten” auf Seite 23.
Sender ein-/ausschalten
Um den Sender einzuschalten (Online-Betrieb):
Um den Sender in Standby zu schalten:
왘 Schalten Sie ggf. die Tastensperre aus (siehe Seite 13)
Um den Sender einzuschalten und das Funksignal beim Einschalten zu deaktivieren (Offline-
Betrieb):
Um den Sender vollständig auszuschalten:
왘 Trennen Sie den Sender vom Stromnetz, indem Sie den Netzstecker aus der Steckdose
ziehen.
Die Hinterleuchtung der Taste STANDBY erlischt.
Beachten Sie unbedingt die Hinweise zur Frequenzwahl auf Seite 21.
0**
왘 Drücken Sie kurz die Taste STANDBY .
Der Sender schaltet sich ein und die Standardanzeige erscheint.
왘 Halten Sie die Taste STANDBY so lange gedrückt, bis in der Anzeige der
Schriftzug „OFF“ erscheint. Das Display schaltet sich ab.
Innerhalb des Bedienmenüs hat die Taste STANDBY eine ESC-Funktion. Sie
brechen die aktuelle Eingabe ab und kehren zur Standardanzeige zurück.
Die Taste STANDBY ist sowohl im Betrieb als auch im Standby rot hinterleuchtet.
왘 Halten Sie die Taste STANDBY so lange gedrückt, bis „RF Mute On?“ erscheint.
왘 Drücken Sie das Jog-Dial.
Die Sendefrequenz wird angezeigt, der Sender sendet jedoch kein Funksignal.
Die Sendeanzeige
!
leuchtet nicht.
Standard -18dB
MHz
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF II
AF I
**2000**
552.300
B.Ch: 5.14
EQ
!
Sender bedienen
14
Tastensperre vorübergehend ausschalten
Die automatische Tastensperre können Sie im Menü „Auto Lock“ einstellen. Wenn Sie die
Tastensperre eingeschaltet haben, müssen Sie sie vorübergehend ausschalten, um den
Sender zu bedienen:
Während sich die Tastensperre wieder einschaltet, blinkt das Symbol für die Tastensperre %.
Funksignal aktivieren/deaktivieren
Um das Funksignal zu deaktivieren:
Um das Funksignal zu aktivieren:
Um das Funksignal beim Einschalten zu deaktivieren:
왘 Siehe „Offline-Betrieb“ auf Seite 12.
Audiokanäle einstellen
Im Menüpunkt „Mode“ können Sie die Audiokanäle einstellen.
왘 Wählen Sie „Stereo“, wenn Sie auf Kanal I und Kanal II ein separates Audiosignal senden
möchten (z. B. Kanal I = Audiosignal des Moderators/Musikers, Kanal II = Summe aller
Audiosignale)
Der Moderator/Musiker hat damit die Möglichkeit, die Lautstärkeverteilung an seinem
Empfänger nach seinen Wünschen einzustellen.
왘 Wählen Sie „Mono“, wenn Sie nur einen Kanal senden möchten. Dabei wird das Signal des
linken Audio-Eingangs
BAL AF IN L (I)
verwendet.
왘 Drücken Sie das Jog-Dial.
In der Anzeige erscheint „Locked“.
왘 Drehen Sie das Jog-Dial.
In der Anzeige erscheint „Unlock?“.
왘 Drücken Sie das Jog-Dial.
Die Tastensperre wird vorübergehend ausgeschaltet:
– Wenn Sie im Bedienmenü arbeiten, wird die Tastensperre so lange aus-
geschaltet, bis Sie das Bedienmenü verlassen.
– Wenn eine Standardanzeige aktiv ist, schaltet sich die Tastensperre automa-
tisch nach 10 Sekunden wieder ein.
왘 Drücken Sie in der Standardanzeige die Taste STANDBY.
„RF Mute On?“ erscheint.
왘 Drücken Sie das Jog-Dial.
Das Funksignal wird deaktiviert. „RF Mute“ erscheint im Wechsel mit der
Standardanzeige, das Display wird rot hinterleuchtet.
왘 Drücken Sie die Taste STANDBY.
Die Anzeige „RF Mute Off?“ erscheint.
왘 Drücken Sie das Jog-Dial.
Das Funksignal wird aktiviert, die Hinterleuchtung des Displays wechselt wieder
zu orange.
Standard -18dB
MHz
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF II
AF I
**2000**
552.300
B.Ch: 5.14
EQ
(
Sender bedienen
15
Audiosignal über Kopfhörer abhören
Zur Kontrolle können Sie das Audiosignal am Kopfhörerausgang abhören.
왘 Drehen Sie den Lautstärkeregler zunächst ganz nach links.
왘 Schließen Sie einen Kopfhörer mit 6,3-mm-Stereo-Klinkenstecker an die Kopfhörer-
buchse an.
왘 Regeln Sie die Lautstärke langsam hoch und hören Sie das Audiosignal mit möglichst
niedriger Lautstärke ab.
Sender und Empfänger EK 2000 IEM über die Infrarot-Schnittstelle
synchronisieren
Die Synchronisierung erlaubt es, Sender und Empfänger schnell und bequem aufeinander
abzustimmen, insbesondere im Multikanalbetrieb. Es gibt zwei unterschiedliche Über-
tragungsrichtungen:
1. Easy Setup Sync: Übertragung von einem Empfänger auf einen oder mehrere Sender
Nachdem Sie mit einem Empfänger einen Frequenz-Preset-Scan ausgeführt haben, um
freie Frequenzen zu ermitteln, übertragen Sie diese auf einen Sender. Im Multikanal-
betrieb übertragen Sie nacheinander automatisch den jeweils nächsten freien Kanal der
gewünschten Kanalbank auf die Sender. Damit erreichen Sie, dass alle Sender einer
Multikanalanlage auf geeignete Frequenzen eingestellt werden.
2. Sync: Übertragung von einem Sender auf einen Empfänger
Nachdem Sie am Sender die gewünschten Empfänger-Einstellungen ausgewählt und
eingestellt haben (manuell oder durch die Easy Setup Sync-Funktion), übertragen Sie
diese auf einen Empfänger. Damit konfigurieren Sie diesen Empfänger und stellen eine
Funkverbindung her.
Sie können folgende Empfänger-Einstellungen im Untermenü „Sync-Settings“ einstellen
und jeweils ihre Übertragung auf einen Empfänger EK 2000 IEM aktivieren/deaktivieren.
Sobald Sie die Sync-Funktion ausführen, werden die aktuell eingestellte Kanalbank und
der aktuell eingestellte Kanal des Senders sowie die im Untermenü „Sync-Settings“
Im Monobetrieb müssen Sie die Pilottonauswertung an Ihrem Empfänger
EK 2000 IEM deaktivieren. Nur so stellen Sie sicher, dass Ihr Empfänger auf Kanal I
und II dasselbe Signal ausgibt.
VORSICHT! Gefahr von Hörschäden!
Hohe Lautstärke, die über längere Zeit auf Ihre Ohren einwirkt, kann zu dauerhaften
Hörschäden führen.
왘 Stellen Sie mit dem Lautstärkeregler eine minimale Lautstärke ein, bevor Sie den Kopf-
hörer aufsetzen!
Stereo Transmitter SR 2000 IEM
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF I
AF II
Menüpunkt Übertragene Empfänger-Einstellung
„Balance“ aktuell eingestellte Lautstärkeverteilung links/rechts („− 15“/„+15“)
„Squelch“ aktuell eingestellte Rauschsperren-Schwelle („Off“, „5dB“ ... „25 dB“)
„Mode“ aktuelle Kanaleinstellung („Stereo“/„Focus“)
„High Boost“ aktuell eingestellte Höhenanhebung („flat“/„High Boost“)
„Auto Lock“ aktuelle Einstellung der Tastensperre („Active“/„Inactive“)
„Limiter“ aktuelle Einstellung des Begrenzers („−18 dB“, „−12 dB“, „−6dB“,
„Off“)
Sender bedienen
16
aktivierten Parameter über die Infrarot-Schnittstelle auf den Empfänger EK 2000 IEM
übertragen.
Ausführen einer Easy Setup Sync- oder einer Sync-Funktion
In der folgenden Übersicht wird davon ausgegangen, dass Sie die Easy Setup Sync-Funktion
für den Aufbau einer Multikanalanlage nutzen. Nutzen Sie die Easy Setup Sync-Funktion auch
dann, wenn Sie nur einen Sender mit einem Empfänger
EK 2000 IEM
verbinden möchten.
Easy Setup Sync Sync
왘 Schalten Sie alle Sender und einen
Empfänger ein.
왘 Schalten Sie den Sender und den
Empfänger ein.
왘 Rufen Sie an allen Sendern den Menü-
punkt „Easy Setup“ auf.
In den Anzeigen der Sender erscheint der
Schriftzug „Easy Setup Sync“ und das
-Symbol. Das Funksignal der Sender
wird automatisch deaktiviert.
왘 Drücken Sie am Sender die Taste .
In der Anzeige des Senders erscheint das
-Symbol.
왘 Führen Sie mit Ihrem Empfänger einen
Frequenz-Preset-Scan durch. Wählen Sie
anschließend einen Kanal in einer Kanal-
bank mit ausreichend freien Kanälen
aus (siehe die Bedienungsanleitung des
Empfängers).
–
왘 Halten Sie die Infrarot-Schnittstelle des
Empfängers (siehe die Bedienungsanlei-
tung des Empfängers) vor die Infrarot-
Schnittstelle des ersten Senders.
Das nächste freie Frequenz-Preset wird
vom Empfänger auf den Sender über-
tragen.
Sobald die Übertragung abgeschlossen
ist, erscheinen in der Anzeige des
Senders die Nummern der übertragenen
Kanalbank und des übertragenen Kanals.
Die Kanalbank und der Kanal werden
dabei am Sender nicht automatisch
gespeichert.
왘 Halten Sie die Infrarot-Schnittstelle des
Empfängers (siehe die Bedienungsanlei-
tung des Empfängers) vor die Infrarot-
Schnittstelle Ihres Senders.
Die Parameter, die Sie im Menü „Sync
Settings“ eingestellt haben, werden vom
Sender auf den Empfänger übertragen.
Zusätzlich werden die aktuelle Kanal-
bank und der aktuelle Kanal übertragen.
Sobald die Übertragung abgeschlossen
ist, erscheint in der Anzeige des Senders
„ “. Danach schaltet der Sender zurück
zur Standardanzeige.
Die übertragenen Parameter werden am
Empfänger automatisch eingestellt und
gespeichert.
Sender und Empfänger sind anschließend
verbunden.
OFF
2
4
6
PHONES
OFF
2
4
6
PHONES
Sender bedienen
17
왘 Halten Sie die Infrarotschnittstelle des
Empfängers nacheinander vor die Infra-
rotschnittstellen der übrigen Sender.
–
왘 Speichern Sie die Kanalbank- und Kanal-
Einstellung, indem Sie an Ihren Sendern
das Jog-Dial drücken. Sie können zu
einem späteren Zeitpunkt die Sync-
Funktion ausführen (rechte Spalte), um
Sender und Empfänger zu verbinden.
Oder:
왘 Synchronisieren Sie Ihre Empfänger
sofort mit Ihren Sendern (rechte Spalte),
indem Sie die Sync-Funktion ausführen.
Dabei werden Sender und Empfänger
verbunden.
Das -Symbol in der linken unteren
Ecke der Senderanzeigen weist Sie auf
diese Möglichkeit hin.
–
–
Um die Infrarot-Übertragung abzubrechen:
왘 Drücken Sie am Sender die Taste
STANDBY.
In der Anzeige erscheint „ “. Dieses
Symbol erscheint auch, wenn kein
passender Empfänger gefunden wurde.
Easy Setup Sync Sync
Menü bedienen
18
Menü bedienen
Die Tasten
Übersicht über das Bedienmenü
Sie gelangen in das Hauptmenü, indem Sie in der Standardanzeige das Jog-Dial drücken. Das
erweiterte Menü „Advanced Menu“ und die weiteren Menüs erreichen Sie über die entspre-
chenden Menüpunkte.
Tasten Funktion der Taste
Taste STANDBY drücken • Sender ein- oder ausschalten
•ESC-Funktion:
Eingabe abbrechen und zur Standardanzeige zurückkehren
• Funksignal aktivieren/deaktivieren
(Sonderfunktion, siehe Seite 13)
Jog-Dial drücken • von der Standardanzeige ins Bedienmenü wechseln
• einen Menüpunkt aufrufen
• in ein Untermenü wechseln
• Einstellungen speichern und zum Bedienmenü zurückkehren
Jog-Dial drehen • zum vorherigen oder nächsten Menüpunkt wechseln
• Werte für einen Menüpunkt ändern
Eine ausführliche Beschreibung des Bedienmenüs finden Sie in der SR 2000 IEM/
SR 2050 IEM-Bedienungsanleitung als Download unter www.sennheiser.com.
Sensitivity
Mode
Easy Setup
Frequency Preset
Name
AutoLock
Advanced
Exit
Hauptmenü
„Menu“
Tune
Sync Settings
RF Power
Warnings
LCD Contrast
Reset
IP-Address
Software Revision
Exit
Erweitertes Menü
„Advanced Menu“
AF Peak
RF Mute
Exit
„Warnings“
Balance
Squelch
Mode
High Boost
Auto Lock
Limiter
Exit
„Sync Settings“
Menü bedienen
19
Anzeige Funktion des Menüpunkts
Hauptmenü „Menu“
Sensitivity Eingangs-Empfindlichkeit einstellen
Easy Setup
Funksignal deaktivieren und Easy Setup Sync aktivieren (
siehe Seite
14)
Mode Audioübertragung Mono/Stereo einstellen
Frequency Preset Kanalbank und Kanal einstellen
Name individuell einstellbaren Namen eingeben
AutoLock automatische Tastensperre aktivieren/deaktivieren
Advanced erweitertes Menü „Advanced Menu“ aufrufen
Exit Bedienmenü verlassen und zur Standardanzeige zurückkehren
Erweitertes Menü „Advanced Menu“
Tune Sendefrequenzen für die Kanalbänke „U1“–„U6“ einstellen
Sonderfunktion: Kanal und Sendefrequenz für die Kanalbänke „U1“ bis
„U6“ einstellen:
왘 Wählen Sie den Menüpunkt, indem Sie das Jog-Dial so lange
gedrückt halten, bis die Kanalauswahl erscheint.
Sync Settings Empfänger-Einstellungen verändern und deren Übertragung auf
Empfänger aktivieren/deaktivieren (siehe Tabelle auf Seite 14)
RF Power Sendeleistung einstellen
Warnings Untermenü „Warnings“ aufrufen
LCD Contrast Anzeigekontrast einstellen
Reset Sender zurücksetzen
IP-Address Netzwerkkonfiguration einstellen
Software Revision aktuelle Software Revision anzeigen
Exit „Advanced Menu“ verlassen und zum Hauptmenü zurückkehren
Untermenü „Warnings“
Warnungen aktivieren/deaktivieren (Farbumschlag und Warntexte):
AF Peak Audioübersteuerung
RF Mute Funksignal deaktiviert
Exit „Warnings“ verlassen und zum erweiterten Menü „Advanced Menu“
zurückkehren
Menü bedienen
20
So arbeiten Sie mit dem Bedienmenü
In diesem Abschnitt wird am Beispiel des Menüpunkts „Frequency Preset“ beschrieben, wie
Sie im Bedienmenü Einstellungen vornehmen.
Von einer Standardanzeige ins Bedienmenü wechseln
Menüpunkt wählen
Einstellungen ändern und speichern
Sie müssen ggf. die Tastensperre ausschalten, um mit dem Bedienmenü zu arbeiten
(siehe Seite 13).
왘 Drücken Sie das Jog-Dial.
Sie gelangen ins Hauptmenü. Der zuletzt aufgerufene Menüpunkt wird
angezeigt.
Sensitivity
Mode
Easy Setup
Frequency Preset
Name
Auto Lock
Advanced
Exit
Menu
왘 Drehen Sie das Jog-Dial, um zu dem Menüpunkt „Frequency Preset“ zu wechseln.
In der Anzeige sehen Sie die aktuelle Einstellung des Menüpunkts:
Menu
B. Ch: 1. 1
Easy Setup
Frequency Preset
Name
PEAKPEAK
-10
0
-20
-30
-40
-10
0
-20
-30
-40
AF
AF
왘 Drücken Sie das Jog-Dial, um den Menüpunkt aufzurufen.
왘 Drehen Sie das Jog-Dial, um die Kanalbank zu wechseln.
왘 Drücken Sie das Jog-Dial, um die Wahl zu bestätigen.
왘 Drehen Sie das Jog-Dial, um den Kanal zu wechseln.
왘 Drücken Sie das Jog-Dial, um die Eingabe zu speichern.
Wenn das das Jog-Dial kurz nach rechts oder links bewegen, wechselt das Menü oder
die Einstellung schrittweise. Wenn Sie das Jog-Dial gedrückt halten, wechselt das
Menü oder die Einstellung fortlaufend (Repeat-Funktion).
Kanalbank einstellen
und bestätigen
Frequency Preset
519.150 MHz
B.Ch: 1. 1
Kanal einstellen;
Eingabe speichern
525.450 MHz
Frequency Preset
B.Ch: 2. 3
„Frequency Preset”
aufrufen
Menu
B.Ch: 1. 1
Easy Setup
Frequency Preset
Name
„Stored“
PEAKPEAK
-10
0
-20
-30
-40
-10
0
-20
-30
-40
AF
AF
PEAKPEAK
-10
0
-20
-30
-40
-10
0
-20
-30
-40
AF
AF
PEAKPEAK
-10
0
-20
-30
-40
-10
0
-20
-30
-40
AF
AF
Menü bedienen
21
Eingabe abbrechen
Um wieder zum zuletzt bearbeiteten Menüpunkt zurückzukehren:
Menü verlassen
Um direkt in die aktuelle Standardanzeige zu gelangen:
왘 Drücken Sie die Taste STANDBY, um die Eingabe abzubrechen.
Die aktuelle Standardanzeige erscheint.
왘 Drücken Sie das Jog-Dial so oft, bis der zuletzt bearbeitete Menüpunkt erscheint.
Sensitivity
Mode
Easy Setup
Frequency Preset
Name
Auto Lock
Advanced
Exit
Menu
왘 Wählen Sie den Menüpunkt „Exit“.
왘 Bestätigen Sie Ihre Auswahl.
Sie gelangen in die nächsthöhere Menüebene.
왘 Drücken Sie die Taste STANDBY.
Sender auf Empfänger EK 2000 IEM abstimmen
22
Sender auf Empfänger EK 2000 IEM abstimmen
Beachten Sie Folgendes, wenn Sie Ihren Sender auf den Empfänger EK 2000 IEM abstimmen:
Sender auf Empfänger EK 2000 IEM abstimmen – Einzelbetrieb
Im Auslieferungszustand sind Sender und Empfänger aufeinander abgestimmt. Wenn Sie den
Sender und den Empfänger nicht verbinden können, stimmen Sie die Frequenzen der Geräte
aufeinander ab:
왘 Führen Sie die Easy Setup Sync-Funktion und anschließend die Sync-Funktion aus (siehe
Seite
15)
.
Alternativ dazu können Sie den Kanal am Sender auch manuell einstellen:
왘 Stellen Sie sicher, dass Sie den Sender auf dieselbe Kanalbank und denselben Kanal
einstellen wie Ihren Empfänger.
Sender auf Empfänger EK 2000 IEM abstimmen – Multikanalbetrieb
Netzwerkbetrieb
mit WSM
Im Multikanalbetrieb werden die Sender über einen Computer mit Hilfe der Software
„Wireless Systems Manager“ (WSM) ferngesteuert.
왘 Verbinden Sie Ihre Sender und Ihren Computer zu einem Netzwerk (siehe Seite 11).
왘 Schalten Sie Ihre Sender und Ihren Computer ein.
왘 Starten Sie die Software „Wireless Systems Manager“ (WSM).
왘 Gehen Sie für den Aufbau Ihrer Multikanalanlage so vor, wie in der Bedienungsanleitung
der Software „Wireless Systems Manager“ (WSM) beschrieben.
Betrieb ohne Netzwerk
왘 Führen Sie die Easy Setup Sync-Funktion und anschließend für jede Funkstrecke die Sync-
Funktion aus (siehe Seite
15).
왘 Verwenden Sie ausschließlich Sender und Empfänger aus demselben Frequenz-
bereich (siehe Typenschild des Senders und des Empfängers).
왘 Stellen Sie sicher, dass die gewünschten Frequenzen im Frequenzbeiblatt (Liefe-
rumfang) aufgeführt sind.
왘 Stellen Sie sicher, dass die gewünschten Frequenzen in Ihrem Land zugelassen
sind und beantragen Sie ggf. eine Betriebserlaubnis.
Vorteile der Steuerung über die Software „Wireless Systems Manager“ (WSM):
• Detaillierte Übersicht aller Sende- und Empfangskanäle
• Fernsteuerung aller Sender im Netzwerk
• Kombination von Sendern auch aus unterschiedlichen Frequenzbereichen (siehe
Seite 3).
Stereo Transmitter SR 2050 IEM
Stereo Transmitter SR 2050 IEM
Stereo Transmitter SR 2050 IEM
Sender reinigen und pflegen
23
Frequenzen frei einstellen
Sie können die Sendefrequenzen auch frei einstellen. Hierzu stehen Ihnen die Kanalbänke
„U1“ bis „U6“ zur Verfügung.
Um die Kanalbänke „U1“ bis „U6“ zu verwenden:
왘 Stellen Sie sicher, dass Sie Sender und Empfänger aus demselben Frequenzbereich
verwenden (siehe Seite 3 und die Typenschilder Ihrer Geräte).
왘 Wählen Sie an jedem Sender dieselbe Kanalbank aus.
왘 Wählen Sie innerhalb dieser Kanalbank an einem Sender einen Kanal aus (siehe Seite 18).
왘 Weisen Sie diesem Kanal eine der ermittelten Sendefrequenzen zu (siehe Seite 18).
왘 Synchronisieren Sie einen Empfänger mit Ihrem Sender über die Infrarot-Schnittstelle
(, siehe Seite
15
)
oder
왘 stellen Sie den Empfänger, den Sie mit Ihrem Sender kombinieren möchten, auf dieselben
Werte für Kanalbank, Kanal und Frequenz ein, die Sie an dem Sender verwendet haben.
왘 Verfahren Sie für die übrigen Sender und Empfänger, wie oben beschrieben.
Sender reinigen und pflegen
왘 Trennen Sie das Gerät vom Stromnetz, bevor Sie mit der Reinigung beginnen.
왘 Reinigen Sie das Gerät von Zeit zu Zeit mit einem Tuch. Verwenden Sie auf keinen Fall
Löse- oder Reinigungsmittel.
Zubehör
Art.-Nr.
Bezeichnung
004368
Antennen-Frontmontageset GA 3030 AM
502048
Antenna Combiner AC 3200
500887
zirkumpolarisierte Breitband-Antenne A 5000 CP
003658
Breitband-Richtantenne A 2003
004645
Breitband Rundstrahl-Antenne A 1031
087969
Antennendurchschleifkabel, 50 Ω, BNC, 0,25 m
002324
Koaxialkabel GZL 1019-A1, Typ RG 58, BNC-Anschluss, 1 m
Um intermodulationsfreie Sendefrequenzen zu ermitteln:
왘 Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf (siehe www.sennheiser.
com).
VORSICHT! Flüssigkeit kann die Elektronik des Senders zerstören!
Sie kann in das Gehäuse des Geräts eindringen und einen Kurzschluss in der Elektronik
verursachen.
왘 Halten Sie Flüssigkeiten jeglicher Art vom Sender fern.
Wenn Störungen auftreten
24
Wenn Störungen auftreten
Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrer Anlage Probleme
auftreten, die nicht in der Tabelle stehen oder sich die Probleme nicht mit den in der Tabelle
aufgeführten Lösungsvorschlägen beheben lassen. Den Partner Ihres Landes finden Sie auf
www.sennheiser.com unter „Service & Support“.
Problem Mögliche Ursache Mögliche Abhilfe
Sender kann nicht
bedient werden,
„Locked“ erscheint in
der Anzeige
Tastensperre eingeschaltet Tastensperre ausschalten
(siehe Seite 13 und Seite 17)
keine Betriebsanzeige kein Netzanschluss Netzkabel korrekt anschließen
(siehe Seite 11)
kein Funksignal am
Empfänger
Sender und Empfänger auf
unterschiedlichen Kanälen
Sender und Empfänger syn-
chronisieren (siehe Seite 14)
wenn zusätzlich „RF Mute“ in
der Senderanzeige erscheint
Funksignal aktivieren
(siehe Seite 13)
sehr niedriges Funk-
signal am Empfänger
Reichweite der Funkstrecke ist
überschritten
Einstellung der Rauschsperren-
Schwelle am Empfänger prüfen
Abstand zwischen Empfänger
und Sender verringern
Sendeleistung erhöhen
(siehe Seite 18)
Rauschsperren-Schwelle
am Empfänger ist zu hoch
eingestellt
Rauschsperren-Schwelle verrin-
gern (siehe die Bedienungs-
anleitung des Empfängers)
Antennen neu/besser
positionieren
Funksignal vorhanden,
kein Tonsignal am
Empfänger
kein Eingangssignal am Sender
vorhanden
Audio-Pegel in der Sender-
Standardanzeige überprüfen
(siehe Seite 6)
sehr niedriges Eingangssignal Audio-Pegel in der Sender-
Standardanzeige überprüfen
(siehe Seite 6), Pegel des
Eingangssignals erhöhen oder
Eingangsempfindlichkeit
anpassen (siehe Seite 18)
Tonsignal ist verrauscht Aussteuerung des Senders ist
zu niedrig
Sender korrekt aussteuern
(siehe Seite 18)
Tonsignal ist verzerrt Wenn zusätzlich „AF PEAK“ in
der Senderanzeige erscheint:
Aussteuerung des Senders ist
zu hoch
Sender korrekt aussteuern
Ausgangspegel des Empfän-
gers ist zu hoch
Pegel absenken (siehe die
Bedienungsanleitung des
Empfängers)
Technische Daten
25
Technische Daten
Hochfrequenzeigenschaften
Niederfrequenzeigenschaften
Gesamtgerät
In Übereinstimmung mit
Frequenzbereiche 516–558, 558–626, 626–698, 718–790, 790–865,
606–678 MHz (Aw bis Dw, Gw, GBw, siehe Seite 3)
Sendefrequenzen bis zu 3000 Sendefrequenzen, abstimmbar in 25-kHz-Schritten
20 Kanalbänke mit bis zu 32 voreingestellten Kanälen
6 Kanalbänke mit 32 frei durchstimmbaren Kanälen,
abstimmbar in 25-kHz-Schritten
Schaltbandbreite bis zu 75 MHz
Frequenzstabilität ±10 ppm (–10 °C bis +55 °C)
Antennenausgang BNC-Buchse, 50 Ω
HF-Ausgangsleistung an 50 Ω typ. 10/30/50 mW (Low/Standard/High), umschaltbar
Modulationsart FM-Breitband-Stereo (MPX-Pilottonverfahren)
Kompandersystem Sennheiser HDX
Nennhub/Spitzenhub ±24 kHz / ±48 kHz
MPX-Pilotton (Frequenz/Hub) 19 kHz / ±5 kHz
NF-Übertragungsbereich 25 Hz–15 kHz
NF-Eingang
BAL AF IN L (I)
/
BAL AF IN R (II)
2 x XLR-3/6,3-mm-Klinke-Kombibuchse, elektronisch symmet-
riert
Max. Eingangspegel +22 dBu
Klirrfaktor
(bei 1 kHz und Nennhub) < 0,9 %
Geräuschspannungsabstand bei Nennlast
und Spitzenhub > 90 dB
NF-Ausgang LOOP OUT BAL L (I)/LOOP OUT BAL R (II) ∅ 6,35-mm-Stereo-Klinkenbuchse, symmetrisch
Temperaturbereich –10 °C bis +55 °C
Spannungsversorgung 100–240 V~
Stromaufnahme SR 2000: 0,1 A
SR 2050: 0,2 A
Abmessungen ca. 217 x 483 x 43 mm
Gewicht SR 2000: ca. 2500 g
SR 2050: ca. 2700 g
Europa
EMV EN 301489-1/-9
Funk EN 300422-1/-2, EN 300454-1/-2
Sicherheit EN 60065
Herstellererklärungen
26
Zugelassen für
Steckerbelegung
K
anada Industry Canada RSS 123
IC: 2099A-SR2000
limited to 806 MHz
USA FCC-Part 74 FCC-ID: DMOSR2000
limited to 698 MHz
Audio
6,3-mm-Stereo-Klinkenstecker,
symmetrisch (Audio In/Loop out)
XLR-3-Stecker,
symmetrisch (Audio In)
6,3-mm-Mono-Klinkenstecker,
unsymmetrisch (Audio In/Loop out)
6,3-mm-Stereo-Klinkenstecker
für Kopfhöreranschluss
21
3
+
–
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany
www.sennheiser.com
Publ. 12/16, 529682
