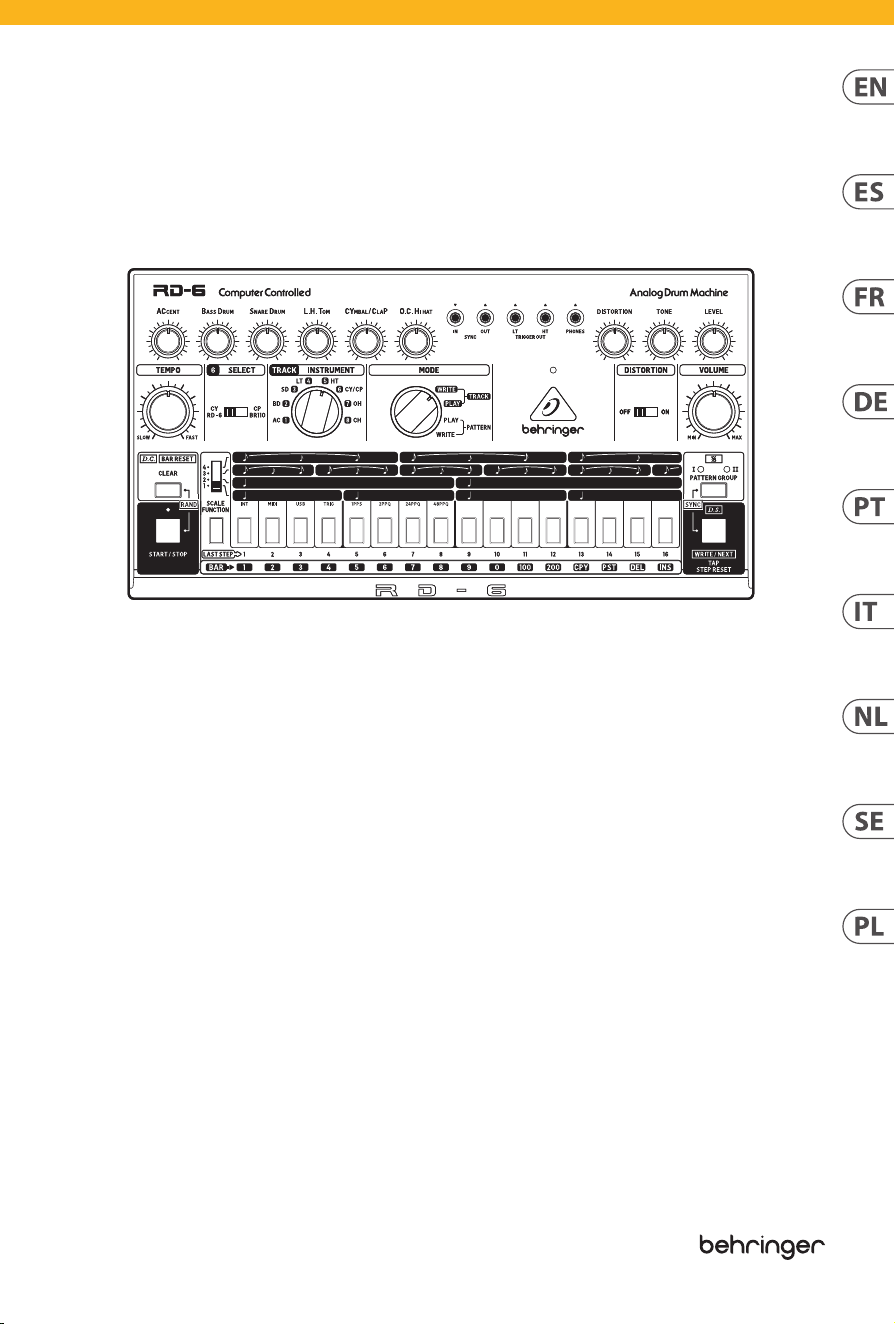

Quick Start Guide
RD-6
Classic Analog Drum Machine with 8 Drum Sounds,
16-Step Sequencer and Distortion Effect
V 3.0
2 3Quick Start GuideRD-6
Terminals marked with
this symbol carry
electrical current of
sucient magnitude to constitute risk
of electric shock. Use only high-quality
professional speaker cables with ¼" TS
or twist-locking plugs pre-installed.
Allother installation or modication
should be performed only by
qualiedpersonnel.
This symbol, wherever it
appears, alerts you to the
presence of uninsulated
dangerous voltage inside the enclosure
- voltage that may be sucient to
constitute a risk ofshock.
This symbol, wherever it
appears, alerts you to
important operating and
maintenance instructions in the
accompanying literature. Please read
themanual.
Caution
To reduce the risk of
electric shock, do not
remove the top cover (or the rear
section). No user serviceable parts inside.
Refer servicing to qualiedpersonnel.
Caution
To reduce the risk of
re or electric shock, do
not expose this appliance to rain and
moisture. Theapparatus shall not
be exposed to dripping or splashing
liquids and no objects lled with
liquids, such as vases, shall be placed
on the apparatus.
Caution
These service instructions
are for use by qualied
service personnel only. Toreduce
the risk of electric shock do not
perform any servicing other than that
contained in the operation instructions.
Repairshave to be performed by
qualied servicepersonnel.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus
near water.
6. Clean only with dry cloth.
7. Do not block any ventilation
openings. Install in accordance with the
manufacturer’s instructions.
8. Do not install near any heat
sources such as radiators, heat registers,
stoves, or other apparatus (including
ampliers) that produce heat.
9. Do not defeat the safety purpose
of the polarized or grounding-type
plug. A polarized plug has two blades
with one wider than the other.
A grounding-type plug has two blades
and a third grounding prong. The wide
blade or the third prong are provided
for your safety. Ifthe provided plug
does not t into your outlet, consult
an electrician for replacement of the
obsolete outlet.
10. Protect the power cord from being
walked on or pinched particularly
at plugs, convenience receptacles,
and the point where they exit from
the apparatus.
11. Use only attachments/accessories
specied by themanufacturer.
12. Use only with
the cart, stand,
tripod, bracket, or
table specied by
the manufacturer,
orsold with
the apparatus. When a cart is used,
use caution when moving the cart/
apparatus combination to avoid injury
from tip-over.
13. Unplug this apparatus during
lightning storms or when unused for
long periods of time.
14. Refer all servicing to qualied
service personnel. Servicing is required
when the apparatus has been damaged
in any way, such as power supply cord
or plug is damaged, liquid has been
spilled or objects have fallen into the
apparatus, the apparatus has been
exposed to rain or moisture, does not
operate normally, or has beendropped.
15. The apparatus shall be connected
to a MAINS socket outlet with a
protective earthing connection.
16. Where the MAINS plug or an
appliance coupler is used as the
disconnect device, the disconnect
device shall remain readily operable.
17. Correct disposal of
this product: This
symbol indicates that
this product must not
be disposed of with
household waste,
according to the WEEE Directive
(2012/19/EU) and your national law.
This product should be taken to a
collection center licensed for the
recycling of waste electrical and
electronic equipment (EEE).
The mishandling of this type of waste
could have a possible negative impact
on the environment and human health
due to potentially hazardous
substances that are generally
associated with EEE. At the same time,
your cooperation in the correct disposal
of this product will contribute to the
ecient use of natural resources. For
more information about where you can
take your waste equipment for
recycling, please contact your local city
oce, or your household waste
collection service.
18. Do not install in a conned space,
such as a book case or similar unit.
19. Do not place naked ame
sources, such as lighted candles,
on the apparatus.
20. Please keep the environmental
aspects of battery disposal in mind.
Batteries must be disposed-of at a
battery collection point.
21. This apparatus may be used in
tropical and moderate climates up
to 45°C.
Music Tribe accepts no liability for
any loss which may be suered by
any person who relies either wholly
or in part upon any description,
photograph, or statement contained
herein. Technical specications,
LEGAL DISCLAIMER
Important Safety
Instructions
appearances and other information
are subject to change without notice.
All trademarks are the property
of their respective owners. Midas,
Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston
Microphones and Coolaudio are
trademarks or registered trademarks
of Music Tribe Global Brands Ltd.
© Music Tribe Global Brands Ltd.
2023 All rights reserved.
For the applicable warranty terms and
conditions and additional information
regarding Music Tribe’s Limited
Warranty, please see complete details
online at community.musictribe.com/
pages/support#warranty.
Las terminales marcadas
con este símbolo
transportan corriente
eléctrica de magnitud suciente como
para constituir un riesgo de descarga
eléctrica. Utilicesolo cables de altavoz
profesionales y de alta calidad con
conectores TS de 6,3 mm o de bayoneta
prejados. Cualquier otra instalación o
modicación debe ser realizada
únicamente por un técnicocualicado.
Este símbolo, siempre que
aparece, leadvierte de la
presencia de voltaje
peligroso sin aislar dentro de la caja;
estevoltaje puede ser suciente para
constituir un riesgo dedescarga.
Este símbolo, siempre que
aparece, leadvierte sobre
instrucciones operativas y
de mantenimiento que aparecen en la
documentación adjunta. Por favor,
leaelmanual.
Atención
Para reducir el riesgo de
descarga eléctrica, no
quite la tapa (olaparte posterior).
Nohay piezas en el interior del equipo
que puedan ser reparadas por el
usuario. Sies necesario, póngase en
contacto con personal cualicado.
Atención
Para reducir el riesgo
de incendio o descarga
eléctrica, no exponga este aparato a la
lluvia, humedad o alguna otra fuente
que pueda salpicar o derramar algún
líquido sobre el aparato. Nocoloque
ningún tipo de recipiente para líquidos
sobre elaparato.
Atención
Las instrucciones
de servicio deben
llevarlas a cabo exclusivamente
personal cualicado. Paraevitar el
riesgo de una descarga eléctrica,
no realice reparaciones que no se
encuentren descritas en el manual de
operaciones. Lasreparaciones deben
ser realizadas exclusivamente por
personalcualicado.
1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas
las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca
del agua.
6. Limpie este aparato con un
paño seco.
7. No bloquee las aberturas
de ventilación. Instale el equipo
de acuerdo con las instrucciones
del fabricante.
8. No instale este equipo cerca de
fuentes de calor tales como radiadores,
acumuladores de calor, estufas u otros
aparatos (incluyendo amplicadores)
que puedan producir calor.
9. No elimine o deshabilite nunca
la conexión a tierra del aparato o del
cable de alimentación de corriente.
Unenchufe polarizado tiene dos polos,
uno de los cuales tiene un contacto
más ancho que el otro. Una clavija
con puesta a tierra dispone de tres
contactos: dos polos y la puesta a
tierra. El contacto ancho y el tercer
contacto, respectivamente, son los que
garantizan una mayor seguridad. Si el
enchufe suministrado con el equipo
no concuerda con la toma de corriente,
consulte con un electricista para
cambiar la toma de corriente obsoleta.
10. Coloque el cable de suministro de
energía de manera que no pueda ser
pisado y que esté protegido de objetos
alados. Asegúrese de que el cable de
suministro de energía esté protegido,
especialmente en la zona de la clavija y
en el punto donde sale del aparato.
11. Use únicamente los dispositivos
o accesorios especicados por
el fabricante.
12. Use
únicamente la
carretilla,
plataforma,
trípode, soporte o
mesa especicados
por el fabricante o suministrados junto
con el equipo. Altransportar el equipo,
tenga cuidado para evitar daños y
caídas al tropezar con algún obstáculo.
13. Desenchufe el equipo durante
tormentas o si no va a utilizarlo durante
un periodo largo.
14. Confíe las reparaciones
únicamente a servicios técnicos
cualicados. La unidad requiere
mantenimiento siempre que haya
sufrido algún daño, si el cable de
suministro de energía o el enchufe
presentaran daños, sehubiera
derramado un líquido o hubieran caído
objetos dentro del equipo, si el aparato
hubiera estado expuesto a la humedad
o la lluvia, si ha dejado de funcionar de
manera normal o si ha sufrido algún
golpe o caída.
15. Al conectar la unidad a la toma de
corriente eléctrica asegúrese de que
la conexión disponga de una unión
atierra.
16. Si el enchufe o conector
de red sirve como único medio
de desconexión, éste debe ser
accesiblefácilmente.
Instrucciones de
seguridad
LIMITED WARRANTY
4 5Quick Start GuideRD-6
17. Cómo debe
deshacerse de este
aparato: Este símbolo
indica que este aparato
no debe ser tratado
como basura orgánica,
según lo indicado en la Directiva WEEE
(2012/19/EU) y a las normativas
aplicables en su país. En lugar de ello
deberá llevarlo al punto limpio más
cercano para el reciclaje de sus
elementos eléctricos/ electrónicos
(EEE). Al hacer esto estará ayudando a
prevenir las posibles consecuencias
negativas para el medio ambiente y la
salud que podrían ser provocadas por
una gestión inadecuada de este tipo de
aparatos. Además, el reciclaje de
materiales ayudará a conservar los
recursos naturales. Para más
información acerca del reciclaje de este
aparato, póngase en contacto con el
Ayuntamiento de su ciudad o con el
punto limpio local.
18. No instale esta unidad en un
espacio muy reducido, tal como
encastrada en una librería o similar.
19. No coloque objetos con
llama, como una vela encendida,
sobre este aparato.
20. Tenga presentes todas las
advertencias relativas al reciclaje
y correcta eliminación de las pilas.
Las pilas deben ser siempre eliminadas
en un punto limpio y nunca con el resto
de la basura orgánica.
21. Puede usar este aparato en
lugares con climas tropicales y
moderados que soporten temperaturas
de hasta 45°C.
Music Tribe no admite ningún tipo
de responsabilidad por cualquier
daño o pérdida que pudiera sufrir
cualquier persona por conar total
o parcialmente en la descripciones,
fotografías o armaciones
contenidas en este documento.
Las especicaciones técnicas,
imágenes y otras informaciones
contenidas en este documento están
sujetas a modicaciones sin previo
aviso. Todas las marcas comerciales
que aparecen aquí son propiedad
de sus respectivos dueños. Midas,
Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston
Microphones y Coolaudio son marcas
comerciales o marcas registradas
de Music Tribe Global Brands Ltd.
© Music Tribe Global Brands Ltd.
2023 Reservados todos los derechos.
Si quiere conocer los detalles y
condiciones aplicables de la garantía
así como información adicional sobre
la Garantía limitada de Music Tribe,
consulte online toda la información en
la web community.musictribe.com/
pages/support#warranty.

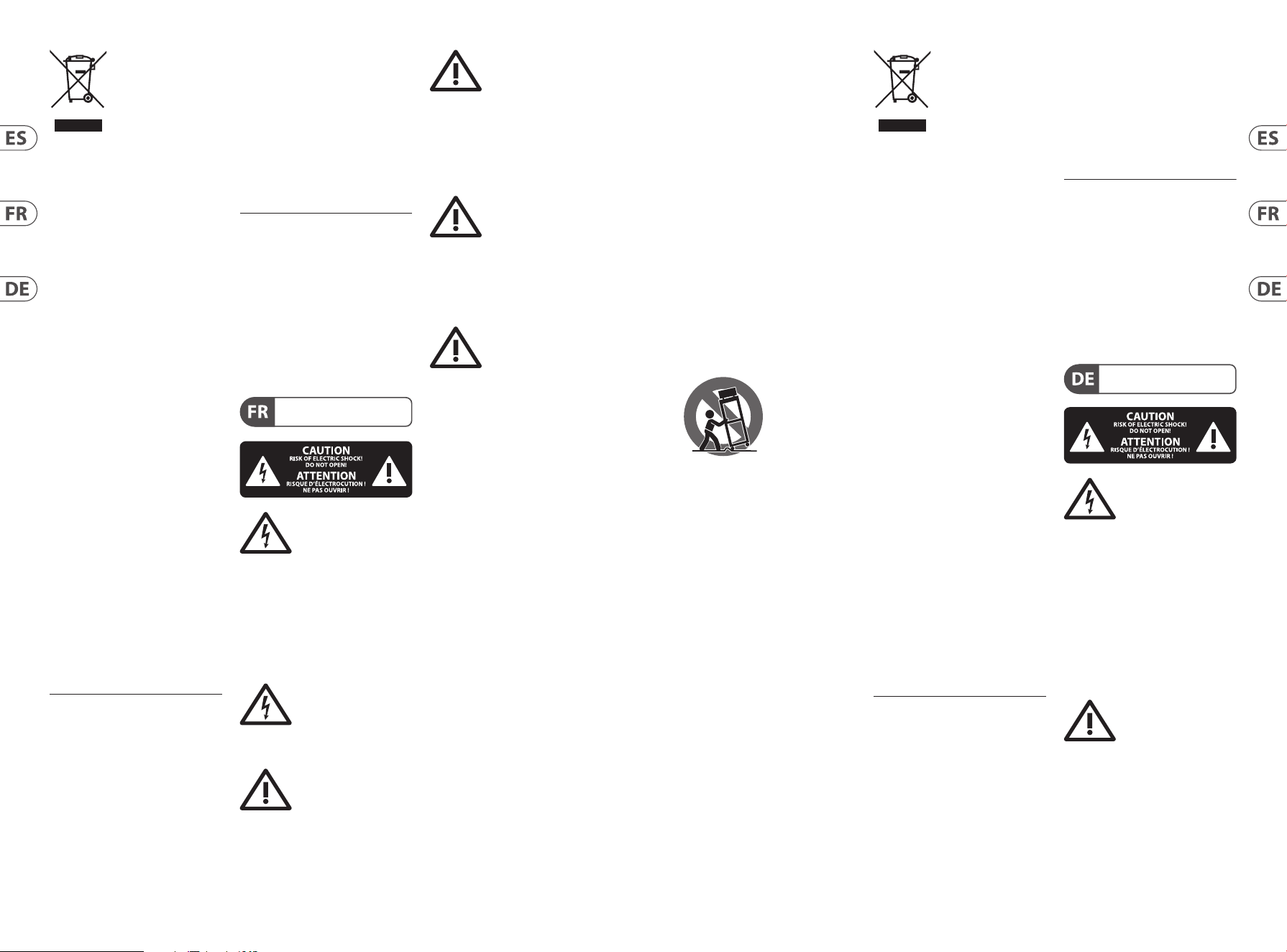

Les points repérés par ce
symbole portent une
tension électrique
susante pour constituer un risque
d’électrocution. Utilisez uniquement
des câbles d’enceintes professionnels
de haute qualité avec ches Jack mono
6,35 mm ou ches à verrouillages déjà
installées. Touteautre installation ou
modication doit être eectuée
uniquement par un personnel qualié.
Ce symbole avertit de la
présence d’une tension
dangereuse et non isolée à
l’intérieur de l’appareil - elle peut
provoquer des chocs électriques.
Attention
Ce symbol signale les
consignes d’utilisation
et d’entre ! Tienimportantes dans
la documentation fournie. Lisez les
consignes de sécurité du manuel
d’utilisation del’appareil.
Attention
Pour éviter tout risque
de choc électrique,
ne pas ouvrir le capot de l’appareil
ni démonter le panneau arrière.
L’intérieur de l’appareil ne possède
aucun élément réparable par
l’utilisateur. Laissertoute réparation à
un professionnelqualié.
Attention
Pour réduire les risques
de feu et de choc
électrique, n’exposez pas cet appareil
à la pluie, à la moisissure, auxgouttes
ou aux éclaboussures. Ne posez pas
de récipient contenant un liquide sur
l’appareil (unvase par exemple).
Attention
Ces consignes de
sécurité et d’entretien
sont destinées à un personnel
qualié. Pour éviter tout risque de
choc électrique, n’eectuez aucune
réparation sur l’appareil qui ne soit
décrite par le manuel d’utilisation.
Les éventuelles réparations doivent
être eectuées uniquement par un
technicienspécialisé.
1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les
consignes d’utilisation.
5. N’utilisez jamais l’appareil à
proximité d’un liquide.
6. Nettoyez l’appareil avec un
chion sec.
7. Veillez à ne pas empêcher la
bonne ventilation de l’appareil via ses
ouïes de ventilation. Respectezles
consignes du fabricant concernant
l’installation del’appareil.
8. Ne placez pas l’appareil à
proximité d’une source de chaleur telle
qu’un chauage, une cuisinière ou
tout appareil dégageant de la chaleur
(y compris un ampli depuissance).
9. Ne supprimez jamais la sécurité
des prises bipolaires ou des prises
terre. Les prises bipolaires possèdent
deux contacts de largeur diérente.
Leplus large est le contact de sécurité.
Les prises terre possèdent deux
contacts plus une mise à la terre
servant de sécurité. Si la prise du bloc
d’alimentation ou du cordon d’ali-
mentation fourni ne correspond pas à
celles de votre installation électrique,
faites appel à un électricien pour
eectuer le changement de prise.
10. Installez le cordon d’alimentation
de telle façon que personne ne puisse
marcher dessus et qu’il soit protégé
d’arêtes coupantes. Assurez-vous
que le cordon d’alimentation est
sufsamment protégé, notamment
au niveau de sa prise électrique et
de l’endroit où il est relié à l’appareil;
cela est également valable pour une
éventuelle rallonge électrique.
11. Utilisez exclusivement
des accessoires et des appareils
supplémentaires recommandés par
lefabricant.
12. Utilisez
exclusivement des
chariots, des
diables,
desprésentoirs,
despieds et des
surfaces de travail recommandés par le
fabricant ou livrés avec le produit.
Déplacezprécautionneusement tout
chariot ou diable chargé pour éviter
d’éventuelles blessures en cas dechute.
13. Débranchez l’appareil de la
tension secteur en cas d’orage ou si
l’appareil reste inutilisé pendant une
longue période de temps.
14. Les travaux d’entretien de
l’appareil doivent être eectués
uniquement par du personnel qualié.
Aucunentretien n’est nécessaire sauf si
l’appareil est endommagé de quelque
façon que ce soit (dommagessur le
cordon d’alimentation ou la prise par
exemple), siun liquide ou un objet
a pénétré à l’intérieur du châssis, si
l’appareil a été exposé à la pluie ou
à l’humidité, s’il ne fonctionne pas
correctement ou à la suite d’une chute.
15. L’appareil doit être connecté à une
prise secteur dotée d’une protection
par mise à la terre.
16. La prise électrique ou la prise
IEC de tout appareil dénué de bouton
marche/arrêt doit rester accessible
enpermanence.
17. Mise au rebut
appropriée de ce
produit: Ce symbole
indique qu’en accord
avec la directive DEEE
(2012/19/EU) et les lois
en vigueur dans votre pays, ce produit
ne doit pas être jeté avec les déchets
ménagers. Ce produit doit être déposé
dans un point de collecte agréé pour le
recyclage des déchets d’équipements
électriques et électroniques (EEE).
Une mauvaise manipulation de ce type
de déchets pourrait avoir un impact
négatif sur l’environnement et la santé
à cause des substances potentiellement
dangereuses généralement associées à
ces équipements. En même temps,
votre coopération dans la mise au rebut
de ce produit contribuera à l’utilisation
ecace des ressources naturelles.
Pour plus d’informations sur l’endroit
où vous pouvez déposer vos déchets
d’équipements pour le recyclage,
veuillez contacter votre mairie ou votre
centre local de collecte des déchets.
18. N’installez pas l’appareil dans un
espace conné tel qu’une bibliothèque
ou meuble similaire.
19. Ne placez jamais d’objets
enammés, tels que des bougies
allumées, sur l’appareil.
20. Gardez à l’esprit l’impact
environnemental lorsque vous mettez
des piles au rebus. Les piles usées
doivent être déposées dans un point de
collecte adapté.
21. Cet appareil peut être utilisé sous
un climat tropical ou modéré avec des
températures de 45°C maximum.
Music Tribe ne peut être tenu pour
responsable pour toute perte pouvant
être subie par toute personne se
ant en partie ou en totalité à
toute description, photographie
ou armation contenue dans ce
document. Les caractéristiques,
l’apparence et d’autres informations
peuvent faire l’objet de modications
sans notication. Toutes les marques
appartiennent à leurs propriétaires
respectifs. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones
et Coolaudio sont des marques ou
marques déposées de Music Tribe
Global Brands Ltd. © Music Tribe Global
Brands Ltd. 2023 Tous droits réservés.
Pour connaître les termes et conditions
de garantie applicables, ainsi que
les informations supplémentaires et
détaillées sur la Garantie Limitée de
Music Tribe, consultez le site Internet
community.musictribe.com/pages/
support#warranty.
Vorsicht
Die mit dem Symbol
markierten Anschlüsse
führen so viel Spannung, dassdie
Gefahr eines Stromschlags besteht.
Verwenden Sie nur hochwertige,
professionelle Lautsprecherkabel
mit vorinstallierten 6,35 mm
MONO-Klinkensteckern oder
Lautsprecherstecker mit
Drehverriegelung. Alle anderen
Installationen oder Modikationen
sollten nur von qualiziertem
Fachpersonal ausgeführt werden.
Achtung
Um eine Gefährdung
durch Stromschlag
auszuschließen, darf die
Geräteabdeckung bzw.
Geräterückwandnicht abgenommen
werden. ImInnern des Geräts benden
sich keine vom Benutzer reparierbaren
Teile. Reparaturarbeiten dürfen
nur von qualiziertem Personal
ausgeführtwerden.
Consignes de sécurité
DÉNI LÉGAL
GARANTIE LIMITÉE
Wichtige
Sicherheitshinweise
NEGACIÓN LEGAL
GARANTÍA LIMITADA
6 7Quick Start GuideRD-6
Achtung
Um eine Gefährdung
durch Feuer bzw.
Stromschlag auszuschließen, darf
dieses Gerät weder Regen oder
Feuchtigkeit ausgesetzt werden
noch sollten Spritzwasser oder
tropfende Flüssigkeiten in das Gerät
gelangen können. Stellen Sie keine
mit Flüssigkeit gefüllten Gegenstände,
wie z. B. Vasen, aufdasGerät.
Achtung
Die Service-Hinweise sind
nur durch qualiziertes
Personal zu befolgen. Umeine
Gefährdung durch Stromschlag zu
vermeiden, führen Sie bitte keinerlei
Reparaturen an dem Gerät durch,
dienicht in der Bedienungsanleitung
beschrieben sind. Reparaturen
sind nur von qualiziertem
Fachpersonaldurchzuführen.
1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle
Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in
der Nähe vonWasser.
6. Reinigen Sie das Gerät mit einem
trockenen Tuch.
7. Blockieren Sie nicht die
Belüftungsschlitze. Beachten
Sie beim Einbau des Gerätes die
Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der
Nähe von Wärmequellen auf. Solche
Wärmequellen sind z. B. Heizkörper,
Herde oder andere Wärme erzeugende
Geräte (auch Verstärker).
9. Entfernen Sie in keinem Fall
die Sicherheitsvorrichtung von
Zweipol- oder geerdeten Steckern. Ein
Zweipolstecker hat zwei unterschiedlich
breite Steckkontakte. Ein geerdeter
Stecker hat zwei Steckkontakte
und einen dritten Erdungskontakt.
Derbreitere Steckkontakt oder der
zusätzliche Erdungskontakt dient
Ihrer Sicherheit. Falls das mitgelieferte
Steckerformat nicht zu Ihrer Steckdose
passt, wenden Sie sich bitte an
einen Elektriker, damit die Steckdose
entsprechend ausgetauscht wird.
10. Verlegen Sie das Netzkabel so,
dass es vor Tritten und scharfen Kanten
geschützt ist und nicht beschädigt
werden kann. Achten Sie bitte
insbesondere im Bereich der Stecker,
Verlängerungskabel und an der Stelle,
an der das Netzkabel das Gerät verlässt,
aufausreichendenSchutz.
11. Das Gerät muss jederzeit mit
intaktem Schutzleiter an das Stromnetz
angeschlossen sein.
12. Sollte der Hauptnetzstecker
oder eine Gerätesteckdose die
Funktionseinheit zum Abschalten sein,
muss diese immer zugänglich sein.
13. Verwenden Sie nur Zusatzgeräte/
Zubehörteile, dielaut Hersteller
geeignet sind.
14. Verwenden
Sie nur Wagen,
Standvorrich-
tungen, Stative,
Halter oder Tische,
die vom Hersteller
benannt oder im Lieferumfang des
Geräts enthalten sind. Falls Sie einen
Wagen benutzen, seien Sie vorsichtig
beim Bewegen der
Wagen- Gerätkombination,
umVerletzungen durch Stolpern
zuvermeiden.
15. Ziehen Sie den Netzstecker bei
Gewitter oder wenn Sie das Gerät
längere Zeit nicht benutzen.
16. Lassen Sie alle Wartungsarbeiten
nur von qualiziertem Service-
Personal ausführen. EineWartung
ist notwendig, wenn das Gerät in
irgendeiner Weise beschädigt wurde
(z. B. Beschädigung des Netzkabels
oder Steckers), Gegenstände oder
Flüssigkeit in das Geräteinnere gelangt
sind, das Gerät Regen oder Feuchtigkeit
ausgesetzt wurde, das Gerät nicht
ordnungsgemäß funktioniert oder auf
den Boden gefallen ist.
17. Korrekte
Entsorgung dieses
Produkts: Dieses Symbol
weist darauf hin, das
Produkt entsprechend
der WEEE Direktive
(2012/19/EU) und der jeweiligen
nationalen Gesetze nicht zusammen
mit Ihren Haushaltsabfällen zu
entsorgen. DiesesProdukt sollte bei
einer autorisierten Sammelstelle für
Recycling elektrischer und
elektronischer Geräte (EEE) abgegeben
werden. Wegen bedenklicher
Substanzen, diegenerell mit
elektrischen und elektronischen
Geräten in Verbindung stehen, könnte
eine unsachgemäße Behandlung dieser
Abfallart eine negative Auswirkung auf
Umwelt und Gesundheit haben.
Gleichzeitig gewährleistet Ihr Beitrag
zur richtigen Entsorgung dieses
Produkts die eektive Nutzung
natürlicher Ressourcen. Fürweitere
Informationen zur Entsorgung Ihrer
Geräte bei einer Recycling-Stelle
nehmen Sie bitte Kontakt zum
zuständigen städtischen Büro,
Entsorgungsamt oder zu Ihrem
Haushaltsabfallentsorgerauf.
18. Installieren Sie das Gerät nicht
in einer beengten Umgebung, zum
Beispiel Bücherregal oder ähnliches.
19.
Stellen Sie keine Gegenstände mit
oenen Flammen, etwa brennende
Kerzen, auf das Gerät.
20. Beachten Sie bei der Entsorgung
von Batterien den Umweltschutz-
Aspekt. Batterien müssen bei einer
Batterie-Sammelstelle entsorgt
werden.
21. Dieses Gerät ist in tropischen
und gemäßigten Klimazonen bis
45° C einsetzbar.
Music Tribe übernimmt keine Haftung
für Verluste, die Personen entstanden
sind, die sich ganz oder teilweise auf
hier enthaltene Beschreibungen,
Fotos oder Aussagen verlassen haben.
Technische Daten, Erscheinungsbild
und andere Informationen können
ohne vorherige Ankündigung geändert
werden. Alle Warenzeichen sind
Eigentum der jeweiligen Inhaber.
Midas, Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston
Microphones und Coolaudio sind
Warenzeichen oder eingetragene
Warenzeichen der Music Tribe Global
Brands Ltd. © Music Tribe Global Brands
Ltd. 2023 Alle Rechte vorbehalten.
Die geltenden Garantiebedingungen
und zusätzliche Informationen
bezüglich der von Music Tribe
gewährten beschränkten
Garantie nden Sie online unter
community.musictribe.com/pages/
support#warranty.

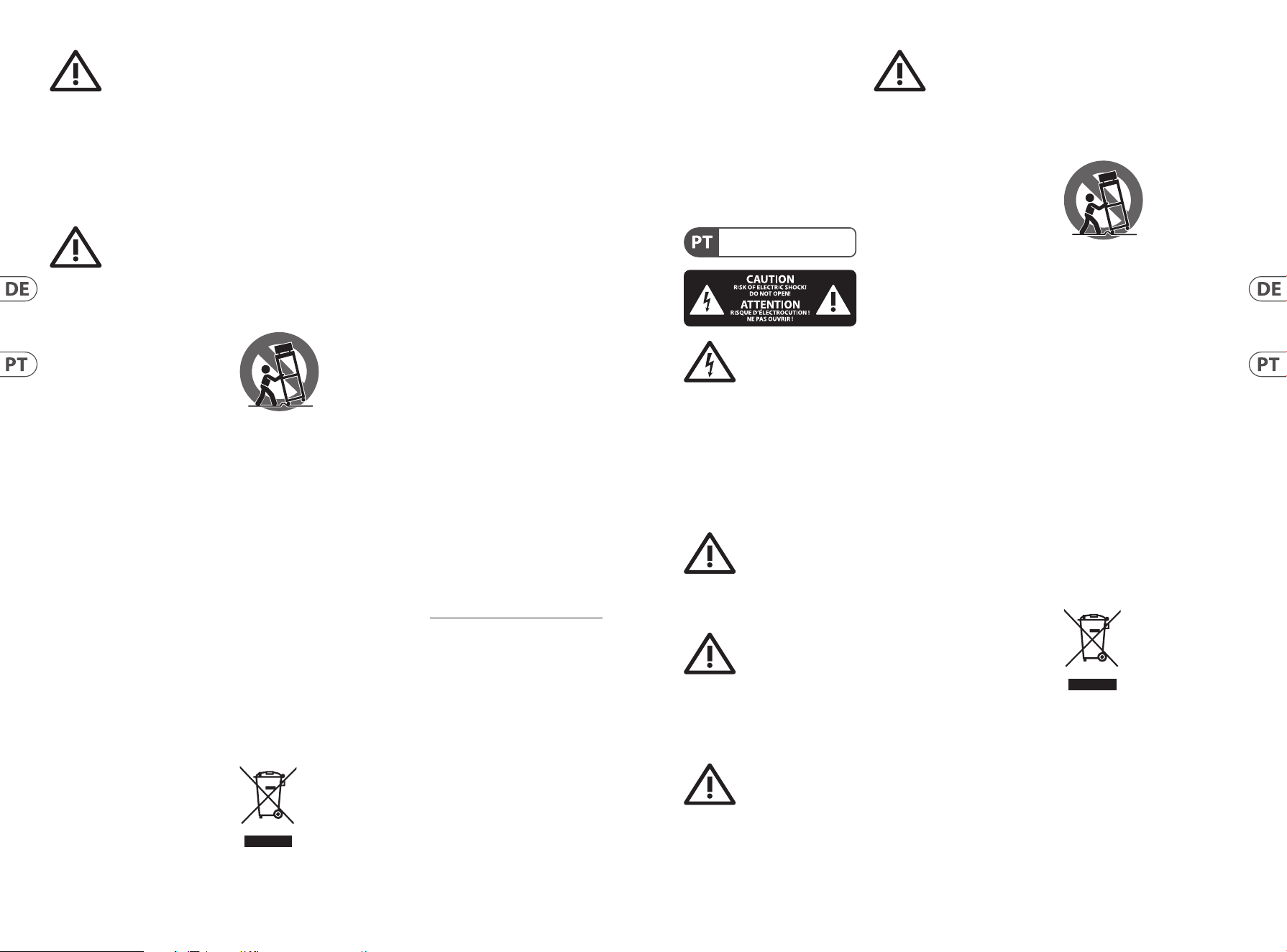

Aviso!
Terminais marcados
com o símbolo carregam
corrente elétrica de magnitude
suciente para constituir um risco de
choque elétrico. Use apenas cabos
de alto-falantes de alta qualidade
com plugues TS de ¼" ou plugues
com trava de torção pré-instalados.
Todas as outras instalações e
modicações devem ser efetuadas por
pessoasqualicadas.
Este símbolo, onde quer
que o encontre, alerta-o
para a leitura das
instruções de manuseamento que
acompanham o equipamento. Por favor
leia o manual deinstruções.
Atenção
De forma a diminuir
o risco de choque
eléctrico, nãoremover a cobertura
(ouasecção de trás). Não existem peças
substituíveis por parte do utilizador no
seu interior. Para esse efeito recorrer a
um técnicoqualicado.
Atenção
Para reduzir o risco de
incêndios ou choques
eléctricos o aparelho não deve ser
exposto à chuva nem à humidade.
Alémdisso, não deve ser sujeito a
salpicos, nem devem ser colocados em
cima do aparelho objectos contendo
líquidos, taiscomojarras.
Atenção
Estas instruções de
operação devem ser
utilizadas, emexclusivo, por técnicos
de assistência qualicados. Para evitar
choques eléctricos não proceda a
reparações ou intervenções, que
não as indicadas nas instruções
de operação, salvo se possuir as
quali-cações necessárias. Para evitar
choques eléctricos não proceda a
reparações ou intervenções, que
não as indicadas nas instruções de
operação. Só o deverá fazer se possuir
as qualicaçõesnecessárias.
1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não utilize este dispositivo perto
de água.
6. Limpe apenas com um pano seco.
7. Não obstrua as entradas de
ventilação. Instale de acordo com as
instruções do fabricante.
8. Não instale perto de quaisquer
fontes de calor tais como radiadores,
bocas de ar quente, fogões de sala
ou outros aparelhos (incluindo
amplicadores) que produzam calor.
9. Não anule o objectivo de
segurança das chas polarizadas ou
do tipo de ligação à terra. Uma cha
polarizada dispõe de duas palhetas
sendo uma mais larga do que a outra.
Uma cha do tipo ligação à terra dispõe
de duas palhetas e um terceiro dente
de ligação à terra. A palheta larga ou
o terceiro dente são fornecidos para
sua segurança. Se a cha fornecida
não encaixar na sua tomada, consulte
um electricista para a substituição da
tomada obsoleta.
10. Proteja o cabo de alimentação de
pisadelas ou apertos, especialmente
nas chas, extensões, e no local de
saída da unidade. Certique-se de
que o cabo eléctrico está protegido.
Verique particularmente nas chas,
nos receptáculos e no ponto em que o
cabo sai doaparelho.
11. O aparelho tem de estar sempre
conectado à rede eléctrica com o
condutor de protecção intacto.
12. Se utilizar uma cha de
rede principal ou uma tomada de
aparelhos para desligar a unidade
de funcionamento, esta deve estar
sempre acessível.
13. Utilize apenas ligações/acessórios
especicados pelofabricante.
14. Utilize apenas
com o carrinho,
estrutura, tripé,
suporte, ou mesa
especicados pelo
fabricante ou
vendidos com o dispositivo.
Quandoutilizar um carrinho, tenha
cuidado ao mover o conjunto carrinho/
dispositivo para evitar danos provocados
pela terpidação.
15. Desligue este dispositivo durante
as trovoadas ou quando não for
utilizado durante longos períodos
detempo.
16. Qualquer tipo de reparação
deve ser sempre efectuado por
pessoal qualicado. É necessária uma
reparação sempre que a unidade tiver
sido de alguma forma danicada,
como por exemplo: no caso do cabo de
alimentação ou cha se encontrarem
danicados; naeventualidade de
líquido ter sido derramado ou objectos
terem caído para dentro do dispositivo;
no caso da unidade ter estado exposta
à chuva ou à humidade; seesta
não funcionar normalmente, ou se
tiver caído.
17. Correcta eliminação
deste produto: este
símbolo indica que o
produto não deve ser
eliminado juntamente
com os resíduos
domésticos, segundo a Directiva REEE
(2012/19/EU) e a legislação nacional. Este
produto deverá ser levado para um centro
de recolha licenciado para a reciclagem
de resíduos de equipamentos eléctricos e
electrónicos (EEE). O tratamento
incorrecto deste tipo de resíduos pode ter
um eventual impacto negativo no
ambiente e na saúde humana devido a
substâncias potencialmente perigosas
que estão geralmente associadas aos EEE.
Ao mesmo tempo, a sua colaboração para
a eliminação correcta deste produto irá
HAFTUNGSAUSSCHLUSS
Instruções de
Segurança Importantes
BESCHRÄNKTE GARANTIE
8 9Quick Start GuideRD-6
contribuir para a utilização eciente dos
recursos naturais. Paramais informação
acerca dos locais onde poderá deixar o
seu equipamento usado para reciclagem,
é favor contactar os serviços municipais
locais, a entidade de gestão de resíduos
ou os serviços de recolha de
resíduosdomésticos.
18. Não instale em lugares
connados, tais como estantes ou
unidades similares.
19. Não coloque fontes de
chama, tais como velas acesas,
sobre o aparelho.
20. Favor, obedecer os aspectos
ambientais de descarte de bateria.
Baterias devem ser descartadas em um
ponto de coletas de baterias.
21. Esse aparelho pode ser usado em
climas tropicais e moderados até 45°C.
O Music Tribe não se responsabiliza
por perda alguma que possa ser
sofrida por qualquer pessoa que
dependa, seja de maneira completa
ou parcial, de qualquer descrição,
fotograa, ou declaração aqui
contidas. Dados técnicos, aparências
e outras informações estão sujeitas
a modicações sem aviso prévio.
Todas as marcas são propriedade
de seus respectivos donos. Midas,
Klark Teknik, Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera
, Aston Microphones
e Coolaudio são marcas ou marcas
registradas do Music Tribe Global Brands
Ltd. © Music Tribe Global Brands Ltd.
2023 Todos direitos reservados.
Para obter os termos de garantia
aplicáveis e condições e informações
adicionais a respeito da garantia
limitada do Music Tribe, favor vericar
detalhes na íntegra através do website
community.musictribe.com/pages/
support#warranty.

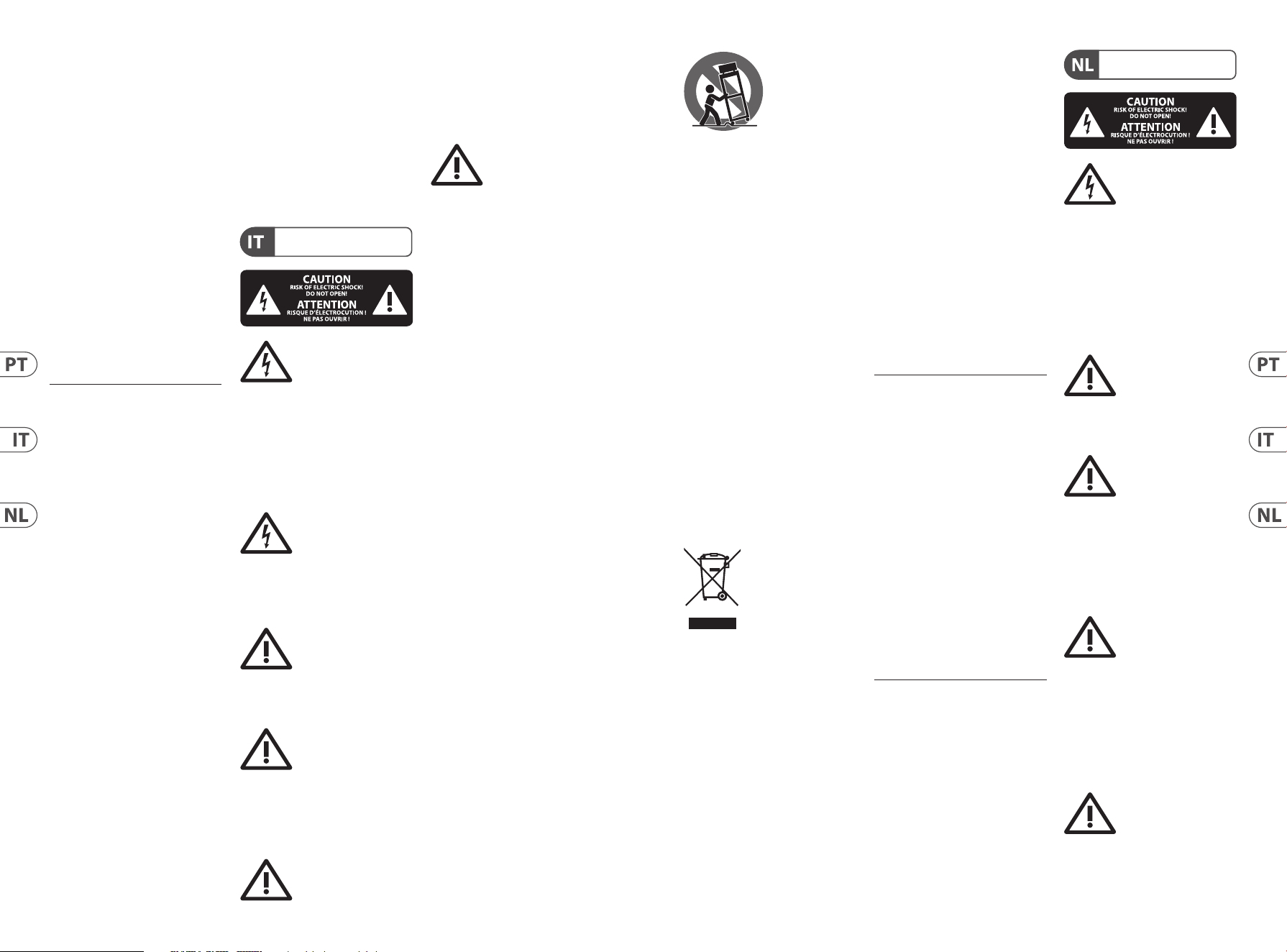

Attenzione
I terminali contrassegnati
con il simbolo conducono
una corrente elettrica suciente a
costituire un rischio di scossa elettrica.
Usareunicamente cavi per altoparlanti
(Speaker) d’elevata qualità con
connettori jack TS da ¼"pre-installati.
Ognialtra installazione o modica deve
essere eettuata esclusivamente da
personale tecnico qualicato.
Attenzione
Questo simbolo, ovunque
appaia, avverte della
presenza di una tensione pericolosa
non isolata all'interno dello chassis,
tensione che può essere suciente per
costituire un rischio di scossa elettrica.
Attenzione
Questo simbolo,
ovunque appaia, segnala
importanti istruzioni operative e di
manutenzione nella documentazione
allegata. Si invita a leggere il manuale.
Attenzione
Per ridurre il rischio di
scosse elettriche, non
rimuovere il coperchio superiore (o la
sezione posteriore). All'interno non ci
sono parti riparabili dall'utente. Per la
manutenzione rivolgersi a personale
qualicato.
Attenzione
Per ridurre il rischio
di incendi o scosse
elettriche, non esporre questo
apparecchio a pioggia e umidità.
L'apparecchio non deve essere esposto
a gocciolio o schizzi di liquidi e nessun
oggetto contenente liquidi, come vasi,
deve essere collocato sull'apparecchio.
Attenzione
Queste istruzioni di
servizio sono destinate
esclusivamente a personale qualicato.
Per ridurre il rischio di scosse
elettriche non eseguire interventi
di manutenzione diversi da quelli
contenuti nel manuale di istruzioni. Le
riparazioni devono essere eseguite da
personale di assistenza qualicato.
1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutti gli
avvisi.
4. Applicare tutte le istruzioni.
5. Non utilizzare questo dispositivo
vicino l'acqua.
6. Pulire esclusivamente con un
panno asciutto.
7. Non bloccare le aperture di
ventilazione. Installare in conformità
con le istruzioni del produttore.
8. Non installare vicino a fonti di
calore come radiatori, termoregolatori,
stufe o altri apparecchi (inclusi
amplicatori) che producono calore.
9. Non escludere la sicurezza fornita
dalla spina polarizzata o con messa
a terra. Una spina polarizzata ha due
lame, una più larga dell'altra. Una spina
con messa a terra ha due lame e un
terzo polo di messa a terra. La lama
larga o il terzo polo sono forniti per
la vostra sicurezza. Se la spina fornita
non si adatta alla presa, consultare un
elettricista per la sostituzione della
presa obsoleta.
10. Proteggere il cavo di
alimentazione dal calpestio o essere
schiacciato in particolare alle spine,
prese di corrente e il punto in cui esce
dall'apparecchio.
11. Utilizzare esclusivamente
dispositivi/accessori specicati dal
produttore.
GARANTIA LIMITADA
LEGAL RENUNCIANTE
12. Utilizzare
solo carrelli,
supporti, treppiedi,
stae o tavoli
indicati dal
produttore o
venduti con l'apparecchio. Utilizzando
un carrello, prestare attenzione quando
si sposta la combinazione carrello/
apparecchio per evitare lesioni dovute
al ribaltamento.
13. Scollegare questo apparecchio
durante i temporali o se non è utilizzato
per lunghi periodi di tempo.
14. Per tutte le riparazioni rivolgersi a
personale qualicato. La manutenzione
è necessaria quando l'apparecchio
è danneggiato in qualsiasi modo,
come danneggiamento del cavo
di alimentazione o della spina,
versamento di liquido o oggetti caduti
nell'apparecchio, se l'apparecchio è
stato esposto a pioggia o umidità, se
non funziona normalmente o è caduto.
15. L'apparecchio deve essere
collegato a una presa di corrente
elettrica con messa a terra di
protezione.
16. e la spina o una presa del
dispositivo è utilizzata come dispositivo
di disconnessione, deve essere
facilmente utilizzabile.
17. Smaltimento
corretto di questo
prodotto: questo
simbolo indica che
questo dispositivo non
deve essere smaltito
insieme ai riuti domestici, secondo la
Direttiva RAEE (2012/19 / UE) e la vostra
legislazione nazionale. Questo prodotto
deve essere portato in un centro di
raccolta autorizzato per il riciclaggio di
riuti di apparecchiature elettriche ed
elettroniche (RAEE). La cattiva gestione
di questo tipo di riuti potrebbe avere
un possibile impatto negativo
sull'ambiente e sulla salute umana a
causa di sostanze potenzialmente
pericolose che sono generalmente
associate alle apparecchiature
elettriche ed elettroniche. Nello stesso
tempo la vostra collaborazione al
corretto smaltimento di questo
prodotto contribuirà all'utilizzo
eciente delle risorse naturali. Per
ulteriori informazioni su dove è
possibile trasportare le apparecchiature
per il riciclaggio vi invitiamo a
contattare l'ucio comunale locale o il
servizio di raccolta dei riuti domestici.
18. Non installare in uno spazio
ristretto, come in una libreria o in una
struttura simile.
19. Non collocare sul dispositivo fonti
di amme libere, come candele accese.
20. Per lo smaltimento delle batterie,
tenere in considerazione gli aspetti
ambientali. Le batterie devono essere
smaltite in un punto di raccolta delle
batterie esauste.
21. Questo apparecchio può essere
usato in climi tropicali e temperati
no a 45°C.
Music Tribe non si assume alcuna
responsabilità per eventuali danni
che possono essere subiti da chiunque
si adi in tutto o in parte a qualsiasi
descrizione, fotograa o dichiarazione
contenuta qui. Speciche tecniche,
aspetti e altre informazioni sono
soggette a modiche senza preavviso.
Tutti i marchi sono di proprietà
dei rispettivi titolari. Midas, Klark
Teknik, Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones
e Coolaudio sono marchi o marchi
registrati di Music Tribe Global Brands
Ltd. © Music Tribe Global Brands Ltd.
2023 Tutti i diritti riservati.
Per i termini e le condizioni di garanzia
applicabili e le informazioni aggiuntive
relative alla garanzia limitata di Music
Tribe, consultare online i dettagli
completi su community.musictribe.
com/pages/support#warranty.

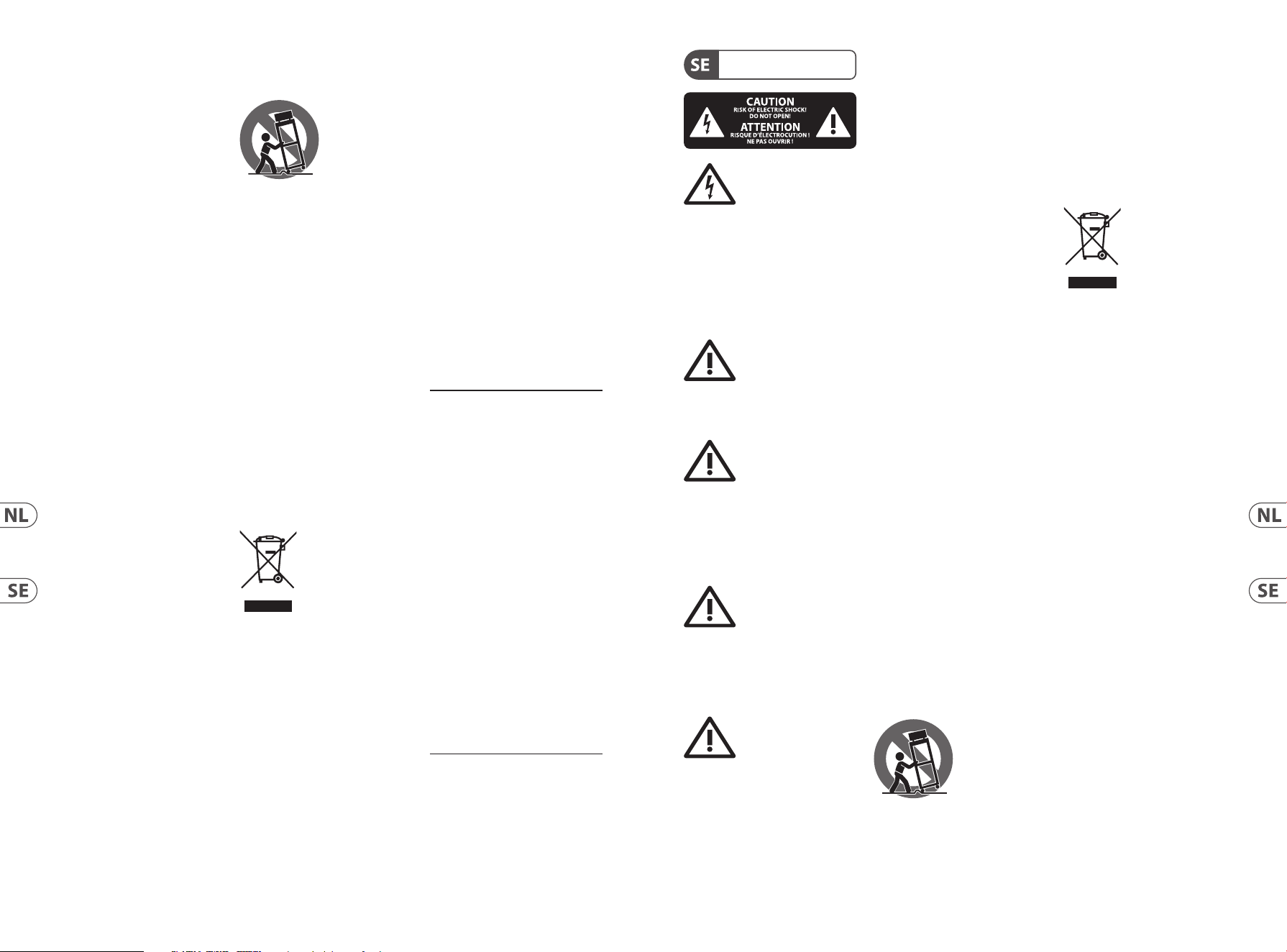

Waarschuwing
Aansluitingen die gemerkt
zijn met het symbool
voeren een zodanig hoge spanning dat
ze een risico vormen voor elektrische
schokken. Gebruikuitsluitend
kwalitatief hoogwaardige, in de
handel verkrijgbare luidsprekerkabels
die voorzien zijn van ¼"TS stekkers.
Laatuitsluitend gekwaliceerd
personeel alleoverige installatie- of
modicatiehandelingenuitvoeren.
Dit symbool wijst u altijd
op belangrijke bedienings
- en
onderhoudsvoorschriften in de
bijbehorende documenten. Wijvragen
u dringend de handleiding te lezen.
Attentie
Verwijder in geen
geval de bovenste
afdekking (vanhet achterste gedeelte)
anders bestaat er gevaar voor een
elektrische schok. Hetapparaat bevat
geen te onderhouden onderdelen.
Reparatiewerkzaamheden mogen
uitsluitend door gekwaliceerd
personeel uitgevoerdworden.
Attentie
Om het risico op brand
of elektrische schokken
te beperken, dient u te voorkomen
dat dit apparaat wordt blootgesteld
aan regen en vocht. Hetapparaat
mag niet worden blootgesteld aan
neerdruppelend of opspattend water
en er mogen geen met water gevulde
voorwerpen – zoals een vaas – op het
apparaat wordengezet.
Attentie
Deze
onderhoudsinstructies
zijn uitsluitend bedoeld voor
gekwaliceerd onderhoudspersoneel.
Omelektrische schokken te
voorkomen, mag u geen andere
DISCLAIMER LEGALE
GARANZIA LIMITATA
Informazioni importanti
Belangrijke
veiligheidsvoorschriften
10 11Quick Start GuideRD-6
onderhoudshandelingen verrichten dan
in de bedieningsinstructies vermeld
staan. Reparatiewerkzaamheden
mogen alleen uitgevoerd worden door
gekwaliceerd onderhoudspersoneel.
1. Lees deze voorschriften.
2. Bewaar deze voorschriften.
3. Neem alle waarschuwingen
in acht.
4. Volg alle voorschriften op.
5. Gebruik dit apparaat niet in de
buurt vanwater.
6. Reinig het uitsluitend met een
drogedoek.
7. Let erop geen van de ventilatie-
openingen te bedekken. Plaats en
installeer het volgens de voor- schriften
van de fabrikant.
8. Het apparaat mag niet worden
geplaatst in de buurt van radiatoren,
warmte-uitlaten, kachels of andere
zaken (ook versterkers) diewarmte
afgeven.
9. Maak de veiligheid waarin door
de polarisatie- of aardingsstekker
wordt voorzien, niet ongedaan.
Eenpolarisatiestekker heeft twee
bladen, waarvaner een breder is dan
het andere. Een aardingsstekker heeft
twee bladen en een derde uitsteeksel
voor de aarding. Het bredere blad of
het derde uitsteeksel zijn er voor uw
veiligheid. Mochtde geleverde stekker
niet in uw stopcontact passen, laat
het contact dan door een elektricien
vervangen.
10. Om beschadiging te voorkomen,
moetde stroomleiding zo gelegd
worden dat er niet kan worden over
gelopen en dat ze beschermd is
tegen scherpe kanten. Zorg zeker
voor voldoende bescherming aan de
stekkers, deverlengkabels en het punt
waar het netsnoer het apparaat verlaat.
11. Het toestel met altijd met een
intacte aarddraad aan het stroomnet
aangeslotenzijn.
12. Wanneer de stekker
van het hoofdnetwerk of een
apparaatstopcontact de functionele
eenheid voor het uitschakelen is,
dientdeze altijd toegankelijk te zijn.
13. Gebruik uitsluitend door de
producent gespeci- ceerd toebehoren
c.q. onderdelen.
14. Gebruik
het apparaat
uitsluitend in
combinatie met de
wagen, hetstatief,
dedriepoot, de
beugel of tafel die door de producent
is aangegeven, of die in combinatie
met het apparaat wordt verkocht. Bij
gebruik van een wagen dient men
voorzichtig te zijn bij het verrijden van
de combinatie wagen/apparaat en
letsel door vallen tevoorkomen.
15. Bij onweer en als u het apparaat
langere tijd niet gebruikt, haalt u de
stekker uit hetstopcontact.
16. Laat alle voorkomende reparaties
door vakkundig en bevoegd personeel
uitvoeren. Reparatiewerk-zaamheden
zijn nodig als het toestel op enige wijze
beschadigd is geraakt, bijvoorbeeld
als de hoofd-stroomkabel of -stekker
is beschadigd, als er vloeistof of
voorwerpen in terecht zijn gekomen,
als het aan regen of vochtigheid
heeft bloot-gestaan, niet normaal
functioneert of wanneer het
isgevallen.
17. Correcte afvoer van
dit product: dit symbool
geeft aan dat u dit
product op grond van de
AEEA-richtlijn
(2012/19/EU) en de
nationale wetgeving van uw land niet
met het gewone huishoudelijke afval
mag weggooien. Dit product moet na
aoop van de nuttige levensduur naar
een ociële inzamelpost voor
afgedankte elektrische en elektronische
apparatuur (AEEA) worden gebracht,
zodat het kan worden gerecycleerd.
Vanwegede potentieel gevaarlijke
stoen die in elektrische en
elektronische apparatuur kunnen
voorkomen, kaneen onjuiste afvoer van
afval van het onderhavige type een
negatieve invloed op het milieu en de
menselijke gezondheid hebben.
Eenjuiste afvoer van dit product is
echter niet alleen beter voor het milieu
en de gezondheid, maardraagt tevens
bij aan een doelmatiger gebruik van de
natuurlijke hulpbronnen. Voormeer
informatie over de plaatsen waar u uw
afgedankte apparatuur kunt inleveren,
kunt u contact opnemen met uw
gemeente of de
plaatselijkereinigingsdienst.
18. Installeer niet in een kleine
ruimte, zoals een boekenkast of iets
dergelijks.
19. Plaats geen open vlammen, zoals
brandende kaarsen, op het apparaat.
20. Houd rekening met de
milieuaspecten van het afvoeren van
batterijen. Batterijen moeten bij een
inzamelpunt voor batterijen worden
ingeleverd.
21. Dit apparaat kan worden gebruikt
in tropische en gematigde klimaten
tot 45 ° C.
Music Tribe aanvaardt geen
aansprakelijkheid voor enig verlies
dat kan worden geleden door een
persoon die geheel of gedeeltelijk
vertrouwt op enige beschrijving,
foto of verklaring hierin. Technische
specicaties, verschijningen en
andere informatie kunnen zonder
voorafgaande kennisgeving worden
gewijzigd. Alle handelsmerken zijn
eigendom van hun respectievelijke
eigenaren. Midas, Klark Teknik, Lab
Gruppen, Lake, Tannoy, Turbosound,
TC Electronic, TC Helicon, Behringer,
Bugera, Aston Microphones en
Coolaudio zijn handelsmerken of
gedeponeerde handelsmerken
van Music Tribe Global Brands Ltd.
© Music Tribe Global Brands Ltd.
2023 Alle rechten voorbehouden.
Voor de toepasselijke
garantievoorwaarden en aanvullende
informatie met betrekking tot de
beperkte garantie van Music Tribe,
zie de volledige details online op
community.musictribe.com/pages/
support#warranty.
WETTELIJKE ONTKENNING
Varning
Uttag markerade med
symbolen leder elektrisk
strömstyrka som är tillräckligt stark för
att utgöra en risk för elchock. Använd
endast högkvalitativa, kommersiellt
tillgängliga högtalarkablar med
förhandsinstallerade ¼"TS-
kontakter. Allannan installering eller
modikation bör endast utföras av
kompetentpersonal.
Den här symbolen
hänvisar till viktiga
punkter om användning
och underhåll i den medfölljande
dokumentationen. Varvänlig och läs
bruksanvisningen.
Försiktighet
Minska risken för
elektriska stötar genom
att aldrig ta av höljet upptill på
apparaten (ellerta av baksidan).
Inuti apparaten nns det inga delar
som kan repareras av användaren.
Endastkvalicerad personal får
genomföra reparationer.
Försiktighet
För att minska risken
för brand och elektriska
stötar ska apparaten skyddas mot
regn och fukt. Apparaten går inte
utsättas för dropp eller spill och
inga vattenbehållare som vaser etc.
fårplaceras på den.
Försiktighet
Serviceinstruktionen
är enbart avsedd
för kvalicerad servicepersonal.
Föratt undvika risker genom
elektriska stötar, genomför inga
reparationer på apparaten, vilka inte
är beskrivna i bruksanvisningen.
Endast kvalicerad fackpersonal får
genomförareparationerna.
1. Läs dessa anvisningar.
2. Spara dessa anvisningar.
3. Beakta alla varningar.
4. Följ alla anvisningar.
5. Använd inte apparaten i närheten
av vatten.
6. Rengör endast med torr trasa.
7. Blockera inte
ventilationsöppningarna.
Installeraenligt tillverkarens
anvisningar.
8. Installera aldrig intill värmekällor
som värme- element, varmluftsintag,
spisareller annan utrustning som avger
värme (inklusiveförstärkare).
9. Ändra aldrig en polariserad
eller jordad kontakt. Enpolariserad
kontakt har två blad – det ena bredare
än det andra. En jordad kontakt har
två blad och ett tredje jordstift. Det
breda bladet eller jordstiftet är till för
din säkerhet. Omden medföljande
kontakten inte passar i ditt uttag,
skadu kontakta en elektriker för att få
uttaget bytt.
10. Förlägg elkabeln så, att det inte
är möjligt att trampa på den och att
den är skyddad mot skarpa kanter och
inte kan skadas. Ge i synnerhet akt på
områdena omkring stickkontakterna,
förlängningskablarna och på det
ställe, där elkabeln lämnar apparaten,
ärtillräckligtskyddade.
11. Apparaten måste alltid
vara ansluten till elnätet med
intaktskyddsledare.
12. Om huvudkontakten, ellerett
apparatuttag, fungerar som
avstängningsenhet måste denna alltid
varatillgänglig.
13. Använd endast tillkopplingar och
tillbehör som angetts av tillverkaren.
14. Använd
endast med vagn,
stativ, trefot,
hållareeller bord
som angetts
av tillverkaren,
ellersom sålts till-sammans med
apparaten. Om du använder en
vagn, var försiktig, när du föryttar
kombinationen vagn-apparat, för att
förhindra olycksfall genomsnubbling.
15. Dra ur anslutningskontakten und
åskväder eller när apparaten inte ska
användas under någon längre tid.
16. Låt kvalicerad personal utföra
all service. Serviceär nödvändig
när apparaten har skadats, t.ex.när
en elkabel eller kontakt är skadad,
vätskaeller främmande föremål har
kommit in i apparaten, eller när den har
fallit i golvet.
17. Kassera produkten
på rätt sätt: den här
symbolen indikerar att
produkten inte ska
kastas i
hushållssoporna,
enligtWEEE direktivet (2012/19/EU)
ochgällande, nationell lagstiftning.
Produkten ska lämnas till ett
auktoriserat återvinningsställe för
elektronisk och elektrisk utrustning
(EEE). Om den här sortens avfall
hanteras på fel sätt kan miljön, och
människors hälsa, påverkas negativt på
grund av potentiella risksubstanser
som ofta associeras med EEE.
Avfallshanteras produkten däremot på
rätt sätt bidrar detta till att naturens
resurser används på ett bra sätt.
Kontakta kommun, ansvarig
förvaltning eller
avfallshanteringsföretag för mer
information om återvinningscentral
där produkten kanlämnas.
18. Installera inte i ett trångt
utrymme, t.ex. i en bokhylsa eller
liknande enhet.
19.
Placera inte källor med öppen eld,
t.ex. tända ljus, på apparaten.
20. Tänk på miljöaspekterna
vid kassering av batterier.
Batterier måste kasseras på ett
batteriuppsamlingsställe.
21. Denna apparat kan användas
i tropiska och måttliga klimat
upp till 45 ° C.
Viktiga
säkerhetsanvisningar
BEPERKTE GARANTIE
12 13Quick Start GuideRD-6
Music Tribe tar inget ansvar för någon
förlust som kan drabbas av någon
person som helt eller delvis förlitar
sig på någon beskrivning, fotogra
eller uttalande som nns här.
Tekniska specikationer, utseenden
och annan information kan ändras
utan föregående meddelande. Alla
varumärken tillhör respektive ägare.
Midas, Klark Teknik, Lab Gruppen,
Lake, Tannoy, Turbosound, TC
Electronic, TC Helicon, Behringer,
Bugera, Aston Microphones och
Coolaudio är varumärken eller
registrerade varumärken som tillhör
Music Tribe Global Brands Ltd.
© Music Tribe Global Brands Ltd.
2023 Alla Rättigheter reserverade.
För tillämpliga garantivillkor och
ytterligare information om Music
Tribes begränsade garanti, se
fullständig information online på
community.musictribe.com/pages/
support#warranty.

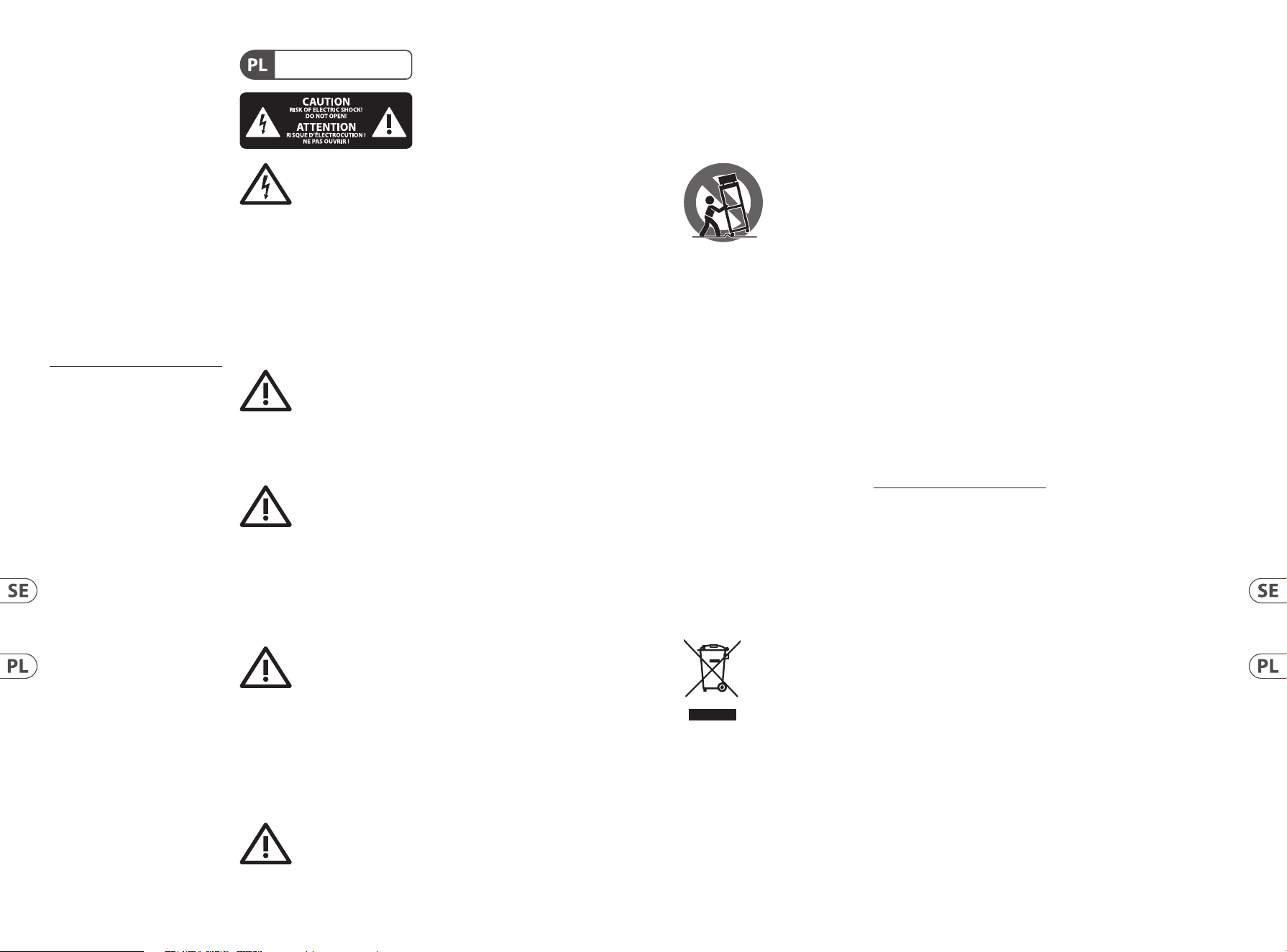

Uwaga
Terminale oznaczone
symbolem przenoszą
wystarczająco wysokie napięcie
elektryczne, aby stworzyć ryzyko
porażenia prądem. Używaj
wyłącznie wysokiej jakości
fabrycznie przygotowanych kabli
z zainstalowanymi wtyczkami
¼"TS. Wszystkie inne instalacje lub
modykacje powinny być wykonywane
wyłącznie przez wykwalikowany
personel techniczny.
Ten symbol informuje o
ważnych wskazówkach
dotyczących obsługi i
konserwacji urządzenia w dołączonej
dokumentacji. Proszę przeczytać
stosowne informacje w instrukcji
obsługi.
Uwaga
W celu wyeliminowania
zagrożenia porażenia
prądem zabrania się zdejmowania
obudowy lub tylnej ścianki urządzenia.
Elementyznajdujące się we wnętrzu
urządzenia nie mogą być naprawiane
przez użytkownika. Naprawymogą
być wykonywane jedynie przez
wykwalikowanypersonel.
Uwaga
W celu wyeliminowania
zagrożenia porażenia
prądem lub zapalenia się urządzenia
nie wolno wystawiać go na działanie
deszczu i wilgotności oraz dopuszczać
do tego, aby do wnętrza dostała się
woda lub inna ciecz. Nie należy stawiać
na urządzeniu napełnionych cieczą
przedmiotów takich jak np. wazony lub
szklanki.
Uwaga
Prace serwisowe mogą
być wykonywane jedynie
przez wykwalikowany personel.
Wcelu uniknięcia zagrożenia porażenia
prądem nie należy wykonywać
żadnych manipulacji, które nie
są opisane w instrukcji obsługi.
Naprawywykonywane mogą być
jedynie przez wykwalikowany
personeltechniczny.
1. Proszę przeczytać
poniższewskazówki.
2. Proszę przechowywać
niniejsząinstrukcję.
3. Należy przestrzegać wszystkich
wskazówek ostrzegawczych.
4. Należy postępować zgodnie z
instrukcjąobsługi.
5. Urządzenia nie wolno używać w
pobliżuwody.
6. Urządzenie można czyścić
wyłącznie suchąszmatką.
7. Nie zasłaniać otworów
wentylacyjnych. Wczasie podłączania
urządzenia należy przestrzegać
zaleceńproducenta.
8. Nie stawiać urządzenia w pobliżu
źródeł ciepła takich, jak grzejniki,
piecelub urządzenia produkujące
ciepło (np.wzmacniacze).
9. W żadnym wypadku nie należy
usuwać zabezpieczeń z wtyczek
dwubiegunowych oraz wtyczek z
uziemieniem. Wtyczka dwubiegunowa
posiada dwa wtyki kontaktowe o różnej
szerokości. Wtyczkaz uziemieniem ma
dwa wtyki kontaktowe i trzeci wtyk
uziemienia. Szerszy wtyk kontaktowy
lub dodatkowy wtyk uziemienia służą
do zapewnienia bezpieczeństwa
użytkownikowi. Jeśli format wtyczki
urządzenia nie odpowiada standardowi
gniazdka, proszę zwrócić się do
elektryka z prośbą o wymienienie
gniazda.
10. Kabel sieciowy należy ułożyć
tak, aby nie był narażony na deptanie i
działanie ostrych krawędzi, co mogłoby
doprowadzić do jego uszkodzenia.
Szczególną uwagę zwrócić należy na
odpowiednią ochronę miejsc w pobliżu
wtyczek i przedłużaczy oraz miejsce,
wktórym kabel sieciowy przymocowany
jest dourządzenia.
11. Urządzenie musi być zawsze
podłączone do sieci sprawnym
przewodem z uziemieniem.
12. Jeżeli wtyk sieciowy lub gniazdo
sieciowe w urządzeniu pełnią funkcję
wyłącznika, tomuszą one być zawsze
łatwodostępne.
13. Używać wyłącznie sprzętu
dodatkowego i akcesoriów zgodnie z
zaleceniami producenta.
14. Używać
jedynie zalecanych
przez producenta
lub znajdujących
się w zestawie
wózków,
stojaków, statywów, uchwytów i
stołów. Wprzypadku posługiwania
się wózkiem należy zachować
szczególną ostrożność w trakcie
przewożenia zestawu, abyuniknąć
niebezpieczeństwa potknięcia się i
zranienia.
15. W trakcie burzy oraz na
czas dłuższego nieużywania
urządzenia należy wyjąć wtyczkę z
gniazdkasieciowego.
16. Wykonywanie wszelkich
napraw należy zlecać jedynie
wykwalikowanym pracownikom
serwisu. Przeprowadzenie przeglądu
technicznego staje się konieczne, jeśli
urządzenie zostało uszkodzone w
jakikolwiek sposób (dotyczy to także
kabla sieciowego lub wtyczki), jeśli
do wnętrza urządzenia dostały się
przedmioty lub ciecz, jeśli urządzenie
wystawione było na działanie deszczu
lub wilgoci, jeśli urządzenie nie
funkcjonuje poprawnie oraz kiedy
spadło napodłogę.
17. Prawidłowa
utylizacja produktu:
Tensymbol wskazuje,
żetego produktu nie
należy wyrzucać razem
ze zwykłymi odpadami
domowymi, tylko zgodnie z dyrektywą
w sprawie zużytego sprzętu
elektrycznego i elektronicznego
(WEEE) (2012/19/EU) oraz przepisami
krajowymi. Niniejszy produkt należy
przekazać do autoryzowanego punktu
zbiórki zużytego sprzętu elektrycznego
i elektronicznego. Niewłaściwe
postępowanie z tego typu odpadami
może wywołać szkodliwe działanie na
środowisko naturalnej i zdrowie
człowieka z powodu potencjalnych
substancji niebezpiecznych zaliczanych
jako zużyty sprzęt elektryczny i
elektroniczny. Jednocześnie, Twój
wkład w prawidłową utylizację
niniejszego produktu przyczynia się do
oszczędnego wykorzystywania
zasobów naturalnych. Szczegółowych
informacji o miejscach, w których
można oddawać zużyty sprzęt do
recyklingu, udzielają urzędy miejskie,
przedsiębiorstwa utylizacji odpadów
lub najbliższy zakład utylizacji
odpadów.
18. Nie instaluj w ograniczonej
przestrzeni, takiej jak półka na książki
lub podobny zestaw.
19. Nie stawiaj na urządzeniu źródeł
otwartego ognia, takich jak zapalone
świece.
20. Należy pamiętać o
środowiskowych aspektach utylizacji
baterii. Baterie należy utylizować w
punkcie zbiórki baterii.
21. To urządzenie może być
używane w klimacie tropikalnym i
umiarkowanym do 45 ° C.
Music Tribe nie ponosi
odpowiedzialności za jakiekolwiek
straty, które mogą ponieść osoby,
które polegają w całości lub w
części na jakimkolwiek opisie,
fotograi lub oświadczeniu
zawartym w niniejszym dokumencie.
Specykacje techniczne, wygląd i
inne informacje mogą ulec zmianie
bez powiadomienia. Wszystkie
znaki towarowe są własnością ich
odpowiednich właścicieli. Midas,
Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston
Microphones i Coolaudio są znakami
towarowymi lub zastrzeżonymi
znakami towarowymi rmy Music
Tribe Global Brands Ltd. © Music Tribe
Global Brands Ltd. 2023 Wszystkie
prawa zastrzeżone.
Aby zapoznać się z obowiązującymi
warunkami gwarancji i dodatkowymi
informacjami dotyczącymi
ograniczonej gwarancji Music Tribe,
zapoznaj się ze wszystkimi szczegółami
w trybie online pod adresem
community.musictribe.com/pages/
support#warranty.
ZASTRZEŻENIA PRAWNE
ZASTRZEŻENIA PRAWNE
BEGRÄNSAD GARANTI
FRISKRIVNINGSKLAUSUL

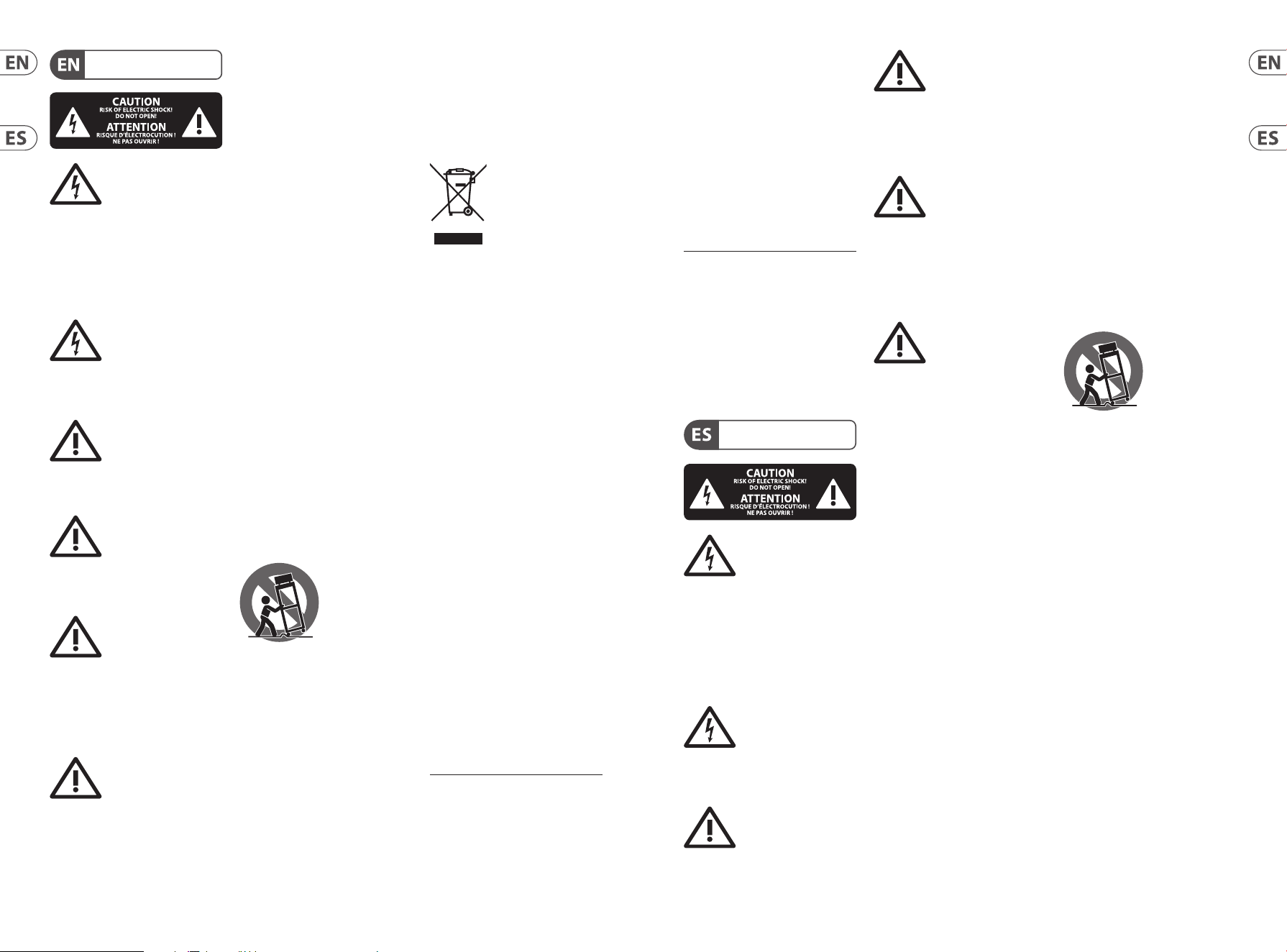

Ważne informacje o
bezpieczeństwie
OGRANICZONA GWARANCJA
14 15Quick Start GuideRD-6
(EN) Step 1: Hook-Up
(ES) Paso 1: Conexión
(FR) Etape 1 : Connexions
(DE) Schritt 1: Verkabelung
(PT) Passo 1: Conexões
(IT) Passo 1: Allacciare
(NL) Stap 1: Aansluiten
(SE) Steg 1: Anslutning
(PL) Krok 1: Podłączeni

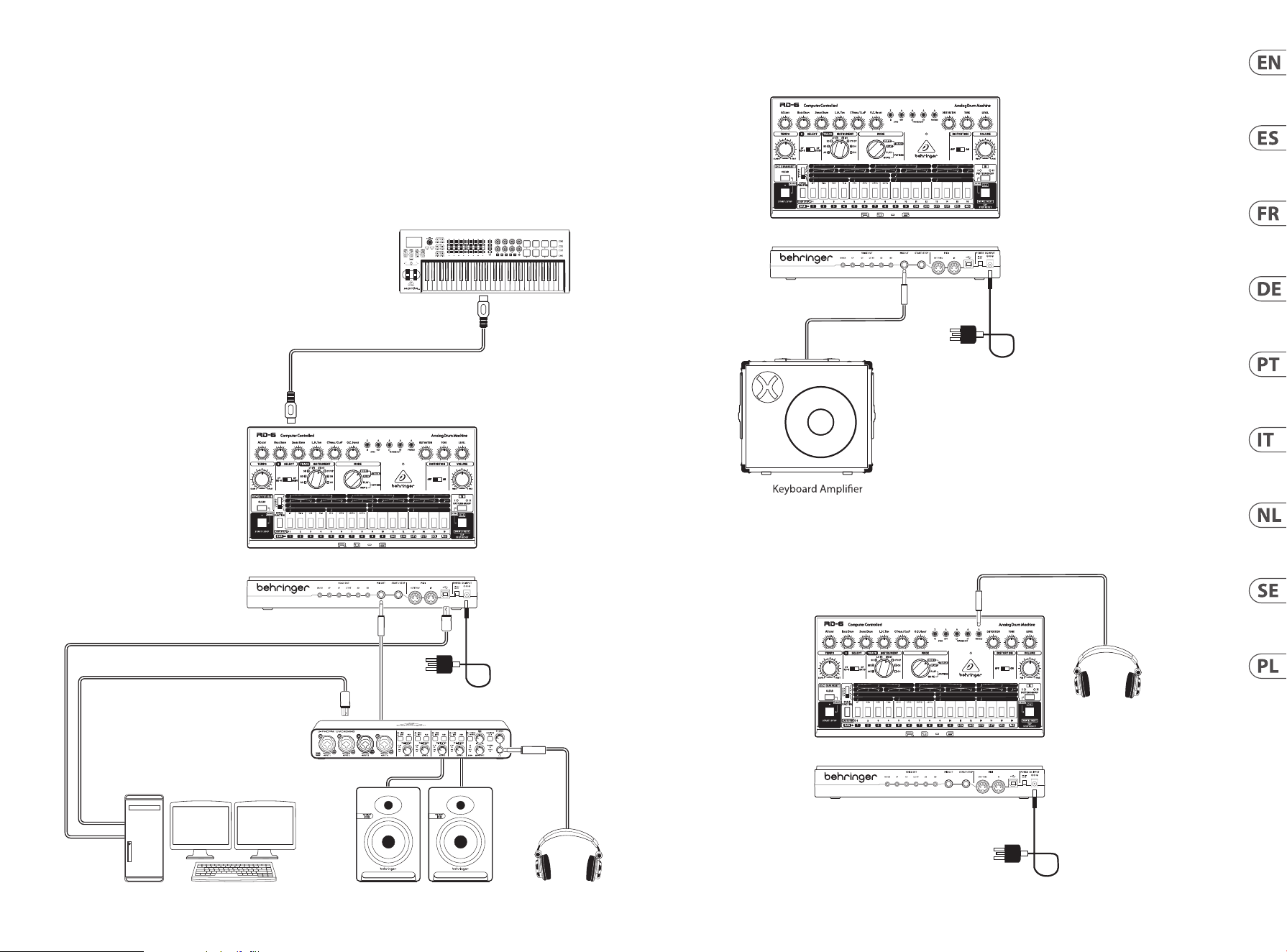

RD-6 Hook-up
MIDI Keyboard
MIDI IN
MIDI OUT
Desktop Computer
USB B
USB B
USB A
USB A
Power
Adapter
HeadphonesStudio Monitors
Audio Interface
Studio System
Sistema para estudio de grabación
Système de studio
Studio-System
Sistema de Estúdio
Studio System
Studio-systeem
Studio-systemet
Studio System
Headphones
Power
Adapter
Power
Adapter
Band / Practice System
Sistema para un grupo/ensayos
Système pour répétition
Band/Proberaum-System
Sistema Banda/Prática
Sistema di banda / pratica
Band / oefensysteem
Band / övningssystem
Zespół / system ćwiczeń
Practice System
Sistema para un ensayos
Système pour répétition
Proberaum-System
Sistema Prática
Sistema di pratica
Oefensysteem
Övningssystem
System ćwiczeń
16 17Quick Start GuideRD-6

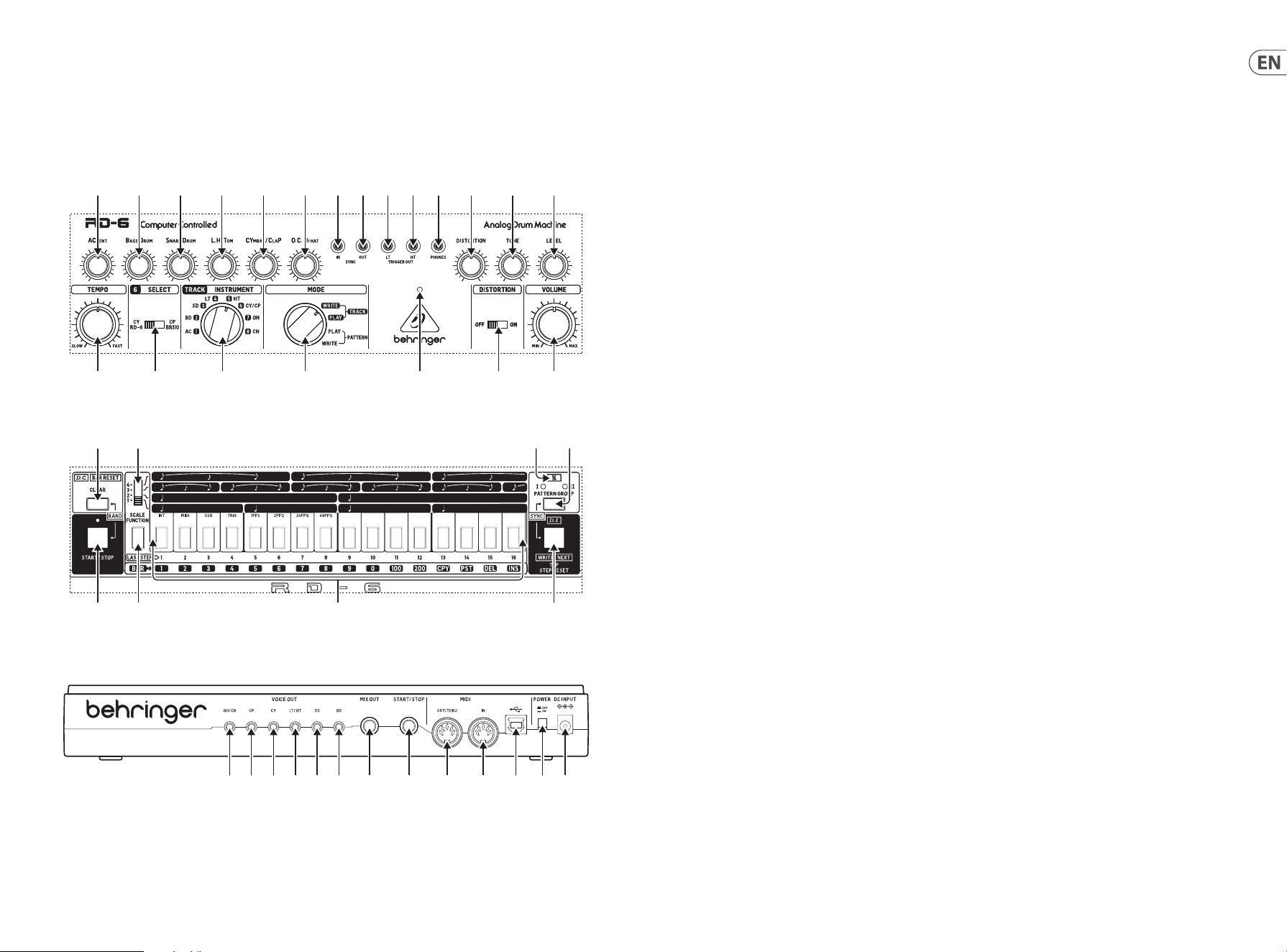

RD-6 Controls
(EN)
Step 2: Controls
(1) (2) (3) (4) (5) (6) (7) (8) (9)
(10)
(15)
(22)
(26) (27) (28) (29)
(23) (24)
(25)
(16) (17) (18)
(30) (31) (32) (33) (34) (35) (36) (37) (38) (39) (40) (41) (42)
(19) (20) (21)
(11) (12) (13) (14)
Voice Section
(1) ACCENT – adjust the amount of
accent given to the output for any
steps programmed with an accent.
(2) BASS DRUM – adjusts the level of
the Bass Drum sent to the Mix Out
and Voice Out.
(3) SNARE DRUM – adjusts the level
of the Snare Drum sent to the Mix
Out and Voice Out.
(4) LO HI TOM – adjusts the level of
the Low and Hi Tom sent to the
Mix Out and Voice Out.
(5) CYMBAL/CLAP – adjusts the level
of the Cymbal and Clap sent to the
Mix Out and Voice Out.
(6) OPEN/CLOSED HI HAT– adjusts
the level of the Open and Closed
Hi Hat sent to the Mix Out and
Voice Out.
Patch bay (3.5 mm TS input
and output connections)
(7) SYNC IN – this input allows
the use of an external clock and
start/stop signal.
(8) SYNC OUT – this output allows
the external clock and start/stop
signal to be sent to other devices.
(9) LT TRIGGER OUT – sends a +15 V
pulse to trigger external devices.
(10) HT TRIGGER OUT – sends a +15 V
pulse to trigger external devices.
(11) PHONES – connect your headphones
to this 3.5 mm TRS output. Make
sure the volume is turned down
before putting on headphones.
Distortion Section
These controls only have an effect
when the DISTORTION switch (20) is ON.
The circuit is located in the signal path just
before the volume control and the final
audio output.
(12) DISTORTION – adjust the amount
of distortion.
(13) TONE – adjust the tone of
the distortion.
(14) LEVEL – adjust the distortion level.
General Controls
(15) TEMPO – adjust the rate at which
the pattern and tracks play, from
slow to fast.
(16) CYMBAL/CLAP SELECT –
Select either RD-6 Cymbal or
BR110 Clap on the step keys.
(17) TRACK/INSTRUMENT SELECT –
this control selects either the
track or instrument to be written
or edited.
(18) MODE SELECTOR – select from
TRACK WRITE, TRACK PLAY,
PATTERN PLAY, PATTERN WRITE.
(19) POWER LED – indicates that
power is supplied to the unit and
the rear-panel power switch is on.
(20) DISTORTION ON/OFF – when OFF,
the distortion is bypassed, and
the DISTORTION, TONE, and LEVEL
controls have no effect.
(21) VOLUME – adjust the output level
from the rear-panel output and
the headphones output. Make sure
the volume is turned down before
putting on headphones.
Sequencer Section
(22) D.C./BAR RESET/CLEAR – this
is used to clear a pattern from
memory, to return a track to the
beginning, and to signal that the last
pattern is being added to a track.
(23) SCALE SELECTOR – this
determines the number of steps
assigned to each quarter note
beat, as shown by the relationships
between the note images next to
the scale selector switch.
(24) PATTERN GROUP INDICATOR –
depending on the MODE position,
the pattern Group indicator will
display either pattern I or II.
(25) PATTERN GROUP – depending
on the MODE selector position and
the RUN/STOP circumstance, this
button will act in different ways.
(26) START / STOP – this allows you to
start or stop playing the patterns
and tracks. The LED will turn on
when playing.
(27) FUNCTION – this multipurpose
switch is used in many ways
during pattern and track writing.
(28) STEP SELECTOR – these
16 buttons perform different
functions depending on the
RUN/STOP circumstance and the
MODE selector position.
(29) TAP – depending on the MODE
selector setting and the RUN/STOP
circumstance, this button will
perform different functions.
Rear Panel
When a jack is inserted in one of the
voice outs, that voice is removed from
the mix out.
(30) OH/CH VOICE OUT –
1
⁄
8
" (3.5 mm)
unbalanced output of the Open
and Closed Hi-Hat.
(31) CP VOICE OUT –
1
⁄
8
" (3.5 mm)
unbalanced output of the Clap.
(32) CY VOICE OUT –
1
⁄
8
" (3.5 mm)
unbalanced output of the Cymbal.
(33) LT/HT VOICE OUT –
1
⁄
8
" (3.5 mm)
unbalanced output of the Low Tom
and Hi Tom.
(34) SD VOICE OUT –
1
⁄
8
" (3.5 mm)
unbalanced output of the
Snare Drum.
(35) BD VOICE OUT –
1
⁄
8
" (3.5 mm)
unbalanced output of the
Bass Drum.
(36) MIX OUT – ¼" (6.35 mm)
unbalanced mixed output.
(37) START/STOP – ¼" (6.35 mm)
connect a foot pedal to start and
stop the RD-6.
(38) MIDI OUT/THRU – output of MIDI
data to an external MIDI device
and/or a direct output of the MIDI
IN to chain to other devices.
(39) MIDI IN – to input MIDI from an
external MIDI device such as a
sequencer or DAW.
(40) USB – connect to a computer for
updates and USB MIDI DAW control.
(41) POWER – turn the rhythm
designer on or off. Make sure all
the connections are made before
turning on the unit.
(42) DC INPUT – connect the supplied
9 V DC power adapter here.
The power adapter can be plugged
into an AC outlet capable of
supplying from 100 V to 240 V at
50 Hz/60 Hz. Use only the power
adapter supplied.
18 19Quick Start GuideRD-6
(ES)
Paso 2: Controles
RD-6 Controles
Sección Voice (voz)
(1) ACCENT – ajusta la cantidad de
acento aplicado a la salida para
todos los pasos programados con
un acento.
(2) BASS DRUM – ajusta el nivel del
bombo (Bass Drum) enviado a las
salidas Mix Out y Voice Out.
(3) SNARE DRUM – ajusta el nivel de
la caja (Snare Drum) enviado a las
salidas Mix Out y Voice Out.
(4) LO HI TOM – ajusta el nivel del
timbal grave (Low) y agudo (Hi
Tom) enviado a las salidas Mix Out
y Voice Out.
(5) CYMBAL/CLAP – ajusta el nivel
del platillo (Cymbal) y sonido
de palmada (Clap) enviado a las
salidas Mix Out y Voice Out.
(6) OPEN/CLOSED HI HAT– ajusta el
nivel del Hi-hat abierto (Open) y
cerrado (Closed Hi Hat) enviado a
las salidas Mix Out y Voice Out.
Patch Bay (conexiones
de entrada y salida TS de
3.5 mm)
(7) SYNC IN – esta entrada permite el
uso de una señal de reloj e inicio/
parada externa.
(8) SYNC OUT – esta salida permite
que una señal de reloj e inicio/
parada externa sea enviada a otros
dispositivos.
(9) LT TRIGGER OUT – envía un
pulso de +15 V para el disparo de
dispositivos externos.
(10) HT TRIGGER OUT – envía un
pulso de +15 V para el disparo de
dispositivos externos.
(11) PHONES – conecte sus auriculares
a esta salida TRS de 3,5 mm.
Asegúrese de reducir el volumen
antes de colocarse los auriculares
en sus oídos.
Sección Distortion
(distorsión)
Estos controles sólo tienen efecto cuando
el interruptor DISTORTION (20) esté
activado (ON). Este circuito está ubicado
en la ruta de señal junto antes del control
de volumen y de la salida audio final.
(12) DISTORTION – ajusta la cantidad
de distorsión.
(13) TONE – ajusta el tono de la
distorsión.
(14) LEVEL – ajusta el nivel
de distorsión.
Controles generales
(15) TEMPO – ajusta la velocidad a la
que se reproduce el patrón y las
pistas, de lento a rápido.
(16) CYMBAL/CLAP SELECT – Elige el
platillo RD-6 o la palmada BR110
en las teclas de paso.
(17) TRACK/INSTRUMENT SELECT –
este control elige entre la
pista o instrumento a ser
registrada o editada.
(18) MODE SELECTOR – elige entre
TRACK WRITE, TRACK PLAY,
PATTERN PLAY, PATTERN WRITE.
(19) POWER LED – este piloto indica
que la unidad está conectada a
la corriente y que el interruptor
de encendido del panel trasero
está pulsado.
(20) DISTORTION ON/OFF – cuando
este interruptor está desactivado
(OFF), la distorsión está anulada
(en bypass) y los controles
DISTORTION, TONE y LEVEL no
tienen efecto.
(21) VOLUME – ajusta el nivel de la
salida del panel trasero y de la
salida de auriculares. Asegúrese
de que el volumen esté al mínimo
antes de colocarse los auriculares
sobre los oídos.
Sección Sequencer
(secuenciador)
(22) D.C./BAR RESET/CLEAR – se
usa para borrar un patrón de la
memoria, para hacer que una pista
vuelva al principio y para señalizar
que ha sido añadida a una pista el
último patrón.
(23) SCALE SELECTOR – determina el
número de pasos asignados a cada
tiempo musical de negra, tal como
es indicado por las relaciones
entre las imágenes de notas que
están al lado del interruptor
selector de escala.
(24) PATTERN GROUP INDICATOR –
dependiendo de la posición MODE,
el indicador de grupo de patrón
(Group indicator) mostrará el
patrón I ó II.
(25) PATTERN GROUP – dependiendo
de la posición MODE y de cómo sea
el estado RUN/STOP, este botón
actuará de distintas formas.
(26) START / STOP – esto permite
poner en marcha o detener los
patrones y pistas. El piloto LED se
iluminará durante la reproducción.
(27) FUNCTION – este interruptor
multiusos tiene varias funciones
durante el registro de patrones
y pistas.
(28) STEP SELECTOR– estos 16
botones realizan distintas
funciones dependiendo del estado
RUN/STOP y de la posición del
selector MODE.
(29) TAP – dependiendo del ajuste
del selector MODE y del estado
RUN/STOP, este botón realizará
distintas funciones.
Panel trasero
Nota - cuando introduzca una clavija en
una de las salidas de voz, dicha voz será
eliminada de la salida de mezcla.
(30) OH/CH VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
hi-hat abierto y cerrado.
(31) CP VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
sonido de palmada.
(32) CY VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
sonido de platillo.
(33) LT/HT VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
timbal grave y agudo.
(34) SD VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
sonido de caja.
(35) BD VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
sonido de bombo.
(36) MIX OUT – salida no balanceada
de ¼" (6.3 mm) de la señal de
mezcla.
(37) START/STOP – toma de ¼"
(6.3 mm) para la conexión de
un pedal que permite iniciar y
detener el RD-6.
(38) MIDI OUT/THRU – salida de datos
MIDI a un dispositivo MIDI externo
y/o salida directa de la toma MIDI
IN para conectar en cadena esta
unidad a otros dispositivos.
(39) MIDI IN – entrada MIDI para
la recepción de señal de un
dispositivo MIDI externo como
puede ser un secuenciador o
un DAW.
(40) USB – conexión a un ordenador
para actualizaciones y para control
DAW USB MIDI.
(41) POWER – esto permite activar o
desactivar el diseñador de ritmo
(RD). Asegúrese de realizar todas
las conexiones antes de encender
la unidad.
(42) DC INPUT – conecte aquí el
adaptador de corriente de 9 V
DC incluido. Conecte el enchufe
de este adaptador a una salida
de corriente alterna con voltaje
de salida de entre 100 y 240 V
y amperaje de 50/60 Hz. Utilice
únicamente el adaptador de
corriente incluido.
20 21Quick Start GuideRD-6
(FR)
Etape 2 : Réglages
RD-6 Réglages
Section des instruments
(1) ACCENT – réglage de la quantité
d’accentuation appliquée au son
pour tous les pas programmés
avec une accentuation.
(2) BASS DRUM – réglage du niveau
de la grosse caisse envoyé aux
sorties Mix Out et Voice Out.
(3) SNARE DRUM – réglage du niveau
de la caisse claire envoyé aux
sorties Mix Out et Voice Out.
(4) LO HI TOM – réglage du niveau
des toms grave et aigu envoyé aux
sorties Mix Out et Voice Out.
(5) CYMBAL/CLAP – réglage du
niveau de la cymbale et des claps
envoyé aux sorties Mix Out et
Voice Out.
(6) OPEN/CLOSED HI HAT– réglage
du niveau du Hi Hat ouvert et
fermé envoyé aux sorties Mix Out
et Voice Out.
Panneau de connexions
(entrées et sorties mono
minijack 3,5 mm)
(7) SYNC IN – cette entrée permet
d’utiliser un signal d’horloge et un
signal lecture/stop externes.
(8) SYNC OUT – cette sortie permet
de transmettre le signal d’horloge
et le signal lecture/stop externes à
d’autres appareils.
(9) LT TRIGGER OUT – transmet une
impulsion de +15 V permettant de
contrôler un appareil externe.
(10) HT TRIGGER OUT – transmet une
impulsion de +15 V permettant de
contrôler un appareil externe.
(11) PHONES – cette sortie minijack
stéréo permet de connecter un
casque audio. Assurez-vous que le
volume est au minimum avant de
placer le casque sur vos oreilles.
Section Distortion
Ces réglages agissent uniquement lorsque
l’interrupteur DISTORTION (20) est en
position ON. Le circuit se situe dans le
chemin du signal juste avant le réglage de
volume et la sortie audio finale.
(12) DISTORTION – permet de régler
le niveau de la distorsion.
(13) TONE – réglage de la tonalité de
la distorsion.
(14) LEVEL – réglage du niveau
de la distorsion.
Réglages généraux
(15) TEMPO – réglage de la vitesse
à laquelle les patterns et les
morceaux sont joués, de lent
à rapide.
(16) CYMBAL/CLAP SELECT – Permet
de sélectionner le son qui est joué
sur les touche 1-16 (cymbale RD-6
ou clap BR110).
(17) TRACK/INSTRUMENT SELECT –
permet de sélectionner le morceau
ou l’instrument qui est enregistré
ou édité.
(18) POWER LED – permet de
sélectionner le mode de
l’appareil
:
TRACK WRITE, TRACK PLAY,
PATTERN PLAY, PATTERN WRITE.
(19) LED POWER – s’allume pour
indiquer que l’appareil est
alimenté et que l’interrupteur
Power de la face arrière est en
position ON.
(20) DISTORTION ON/OFF –
en position OFF, la distorsion
est désactivée et les réglages
DISTORTION, TONE et LEVEL n’ont
pas d’effet sur le son.
(21) VOLUME – permet de régler le
niveau des sorties de la face arrière
et du casque. Assurez-vous que le
volume est au minimum avant de
placer le casque sur vos oreilles.
Section Séquenceur
(22) D.C./BAR RESET/CLEAR – permet
d’effacer un pattern, de revenir au
début d’un morceau et de marquer
le dernier pattern d’un morceau.
(23) SCALE SELECTOR – permet de
déterminer le nombre de pas
assignés à chaque noire, comme
illustré à côté du sélecteur.
(24) PATTERN GROUP INDICATOR
– en fonction de la position du
sélecteur MODE, ce voyant indique
le groupe de pattern I ou II.
(25) PATTERN GROUP – d’après
la position du sélecteur MODE
et si la lecture est lancée ou
non, ce bouton peut avoir
différentes fonctions.
(26) START / STOP – permet de lancer/
arrêter la lecture des patterns et
des morceaux. La LED s’allume
lorsque la lecture est lancée.
(27) FUNCTION – ce bouton
multifonction peut être utilisé
de plusieurs manières lors de
l’écriture des patterns et des
morceaux.
(28) STEP SELECTOR – ces 16 touches
ont différents usages en fonction
de la position du sélecteur MODE
et si la lecture est lancée ou non.
(29) TAP – d’après la position du
sélecteur MODE et si la lecture
est lancée ou non, ce bouton peut
avoir différentes fonctions.
Face arrière
Remarque: lorsqu’un câble est connecté
à l’une des sorties Voice Out, la voie
correspondante n’est plus transmise à la
sortie du MIX OUT.
(30) OH/CH VOICE OUT – (3,5 mm)
sortie asymétrique du Hi Hat
ouvert et fermé.
(31) CP VOICE OUT – (3,5 mm) sortie
asymétrique du clap.
(32) CY VOICE OUT – (3,5 mm) sortie
asymétrique de la cymbale.
(33) LT/HT VOICE OUT – (3,5 mm)
sortie asymétrique des toms grave
et aigu.
(34) SD VOICE OUT – (3,5 mm) sortie
asymétrique de la caisse claire.
(35) BD VOICE OUT – (3,5 mm) sortie
asymétrique de la grosse caisse.
(36) MIX OUT – (6,35 mm) sortie
asymétrique du mixage principal.
(37) START/STOP – (6,35 mm) permet
de connecter un pédalier pour
lancer/arrêter la lecture du RD-6.
(38) MIDI OUT/THRU – permet de
transmettre les données MIDI de
l’appareil et/ou de l’entrée MIDI IN
à des appareils externes.
(39) MIDI IN – permet de recevoir des
données MIDI depuis un appareil
externe tel qu’un séquenceur ou
une STAN.
(40) USB – permet la connexion à un
ordinateur pour mise à jour ou
contrôle MIDI.
(41) POWER – permet de mettre
l’appareil sous/hors tension.
Assurez-vous que les connexions
sont effectuées correctement
avant de mettre l’appareil sous
tension.
(42) DC INPUT – connectez
l’adaptateur secteur 9 V fourni
à cette embase. L’adaptateur
secteur est compatible avec
les tensions de 100 V à 240 V à
50/60 Hz. Utilisez uniquement
l’adaptateur fourni.
22 23Quick Start GuideRD-6
Voice-Sektion
(1) ACCENT – regelt die Stärke des
Akzents bei der Ausgabe von
Steps, die mit einem Akzent
programmiert wurden.
(2) BASS DRUM – regelt den Pegel
der Bass Drum, die zu Mix Out und
Voice Out geleitet wird.
(3) SNARE DRUM – regelt den Pegel
der Snare Drum, die zu Mix Out
und Voice Out geleitet wird.
(4) LO HI TOM – regelt den Pegel der
Low und Hi Tom, die zu Mix Out
und Voice Out geleitet werden.
(5) CYMBAL/CLAP – regelt den
Pegel von Cymbal und Clap, die
zu Mix Out und Voice Out geleitet
werden.
(6) OPEN/CLOSED HI HAT– regelt
den Pegel der Open und Closed Hi
Hat, die zu Mix Out und Voice Out
geleitet werden.
Patch Bay (3,5 mm
TS-Eingänge und -Ausgänge)
(7) SYNC IN – Über diesen Eingang
kann man eine externe Clock und
ein Start/Stopp-Signal einspeisen.
(8) SYNC OUT – Über diesen Ausgang
kann man die externe Clock und
das Start/Stopp-Signal zu anderen
Geräten weiterleiten.
(9) LT TRIGGER OUT – gibt einen
+15 V Puls zum Triggern externer
Geräte aus.
(10) HT TRIGGER OUT – gibt einen
+15 V Puls zum Triggern externer
Geräte aus.
(11) PHONES – An diesen 3,5 mm
TRS-Ausgang schließen Sie Ihre
Kopfhörer an. Drehen Sie die
Lautstärke zurück, bevor Sie die
Kopfhörer aufsetzen.
Distortion-Sektion
Diese Regler wirken nur bei aktiviertem
DISTORTION-Schalter (20 auf ON). Die
Schaltung liegt im Signalweg direkt vor
dem Lautstärkeregler und dem Haupt-
Audioausgang.
(12) DISTORTION – regelt die Stärke
der Verzerrung.
(13) TONE – regelt die Klangfarbe
der Verzerrung.
(14) LEVEL – regelt den Pegel
der Verzerrung.
Globale Regler
(15) TEMPO – regelt die
Geschwindigkeit, mit der die
Patterns und Tracks abgespielt
werden – von langsam bis schnell.
(16) CYMBAL/CLAP SELECT – wählt
entweder RD-6 Cymbal oder BR110
Clap für die Step-Tasten.
(17) TRACK/INSTRUMENT SELECT
– wählt entweder einen Track
oder ein Instrument, der/das
aufgezeichnet oder editiert
werden soll.
(18) MODE SELECTOR – wählt eine
der Optionen TRACK WRITE,
TRACK PLAY, PATTERN PLAY und
PATTERN WRITE.
(19) POWER LED – zeigt an, dass
der rückseitige Power-Schalter
aktiviert ist und das Gerät mit
Spannung versorgt wird.
(20) DISTORTION ON/OFF – In der
Stellung OFF wird die Distortion-
Schaltung umgangen und die
DISTORTION-, TONE- und LEVEL-
Regler sind wirkungslos.
(21) VOLUME – regelt den
Ausgangspegel am rückseitigen
Ausgang und Phones-Ausgang.
Drehen Sie die Lautstärke zurück,
bevor Sie die Kopfhörer aufsetzen.
Sequencer-Sektion
(22) D.C./BAR RESET/CLEAR – Hier
kann man ein Pattern aus dem
Speicher löschen, einen Track
an den Anfang zurücksetzen
und signalisieren, dass das
letzte Pattern einem Track
hinzugefügt wird.
(23) SCALE SELECTOR – bestimmt
die Anzahl an Steps, die jedem
Viertelnoten-Taktschlag (Beat)
zugewiesen wird. Neben dem
Scale-Wahlschalter wird das
Verhältnis der Notenwerte
bildlich dargestellt.
(24) PATTERN GROUP INDICATOR
– Abhängig von der Stellung des
MODE-Wahlschalters zeigt die
Group-Anzeige entweder Pattern
I oder II an.
(25) PATTERN GROUP – Abhängig
von der Stellung des MODE-
Wahlschalters und dem RUN/
STOP-Status funktioniert diese
Taste unterschiedlich.
(26) START / STOP – damit starten
oder stoppen Sie die Wiedergabe
von Patterns und Tracks. Bei der
Wiedergabe leuchtet die LED.
(27) FUNCTION – Dieser Mehrzweck-
Schalter hat bei der Eingabe von
Patterns und Tracks verschiedene
Funktionen.
(28) STEP SELECTOR – Abhängig
vom RUN/STOP-Status und der
Stellung des MODE-Wahlschalters
haben diese 16 Tasten
unterschiedliche Funktionen.
(29) TAP – Abhängig von der Stellung
des MODE-Wahlschalters und dem
RUN/STOP-Status funktioniert
diese Taste unterschiedlich.
Rückseite
Hinweis – Wenn eine Voice Out-Buchse
mit einem Stecker belegt ist, wird die
entsprechende Stimme aus dem Mix Out-
Signal entfernt.
(30) OH/CH VOICE OUT –
unsymmetrischer 3,5 mm
Ausgang des Open und Closed
Hi-Hat-Signals.
(31) CP VOICE OUT – unsymmetrischer
3,5 mm Ausgang des Clap-Signals.
(32) CY VOICE OUT –
unsymmetrischer 3,5 mm
Ausgang des Cymbal-Signals.
(33) LT/HT VOICE OUT –
unsymmetrischer 3,5 mm
Ausgang des Low Tom- und Hi
Tom-Signals.
(34) SD VOICE OUT – unsymmetrischer
3,5 mm Ausgang des Snare
Drum-Signals.
(35) BD VOICE OUT –
unsymmetrischer 3,5 mm
Ausgang des Bass Drum-Signals.
(36) MIX OUT – unsymmetrischer
6,3 mm Mix-Ausgang.
(37) START/STOP – 6,3 mm
Buchse zum Anschließen eines
Fußschalters zum Starten und
Stoppen des RD-6.
(38) MIDI OUT/THRU – Zur Ausgabe
von MIDI-Daten zu einem
externen MIDI-Gerät und/oder
zur direkten Weiterleitung der
empfangenen MIDI IN-Daten, um
weitere Geräte zu verketten.
(39) MIDI IN – Zur Eingabe der MIDI-
Daten eines externen MIDI-Geräts,
z. B. Sequencer oder DAW.
(40) USB – Zur MIDI/DAW-Steuerung
des RD-6 und Durchführung von
Updates via Computer.
(41) POWER – schaltet den Rhythm
Designer ein oder aus. Stellen
Sie alle Kabelverbindungen her,
bevor Sie den RD-6 einschalten.
(42) DC INPUT – Hier schließen Sie den
mitgelieferten 9 V Netzadapter
an. Man kann den Netzadapter
an eine Netzsteckdose mit einer
Spannung von 100 V bis 240 V bei
50/60 Hz anschließen. Verwenden
Sie nur den mitgelieferten
Netzadapter.
(DE)
Schritt 2:
Bedienelemente
RD-6 Bedienelemente
24 25Quick Start GuideRD-6
(PT)
Passo 2: Controles
RD-6 Controles
Seção Voice
(1) ACCENT – ajusta o valor da
acentuação dado à saída
em qualquer um dos passos
programados com uma acentuação.
(2) BASS DRUM – ajusta o nível do
Bumbo enviado às saídas Mix Out
e Voice Out.
(3) SNARE DRUM – ajusta o nível da
caixa enviado às saídas Mix Out e
Voice Out.
(4) LO HI TOM – ajusta o nível do Tom
Maior e Tom Menor enviado às
saídas Mix Out e Voice Out.
(5) CYMBAL/CLAP – ajusta o nível do
Prato e Clap enviado às saídas Mix
Out e Voice Out.
(6) OPEN/CLOSED HI HAT– ajusta o
nível do Chimbal Aerto e Fechado
enviado às saídas Mix Out e
Voice Out.
Patch Bay (conexões de saída
e entrada TS de 3.5 mm)
(7) SYNC IN – esta entrada possibilita
o uso de um relógio externo e um
sinal start/stop .
(8) SYNC OUT – esta saída permite
que o relógio externo e o sinal
start/stop sejam enviados a outros
dispositivos.
(9) LT TRIGGER OUT – envia um
pulso de +15 V para acionar
dispositivos externos.
(10) HT TRIGGER OUT – envia um
pulso de +15 V para acionar
dispositivos externos.
(11) PHONES – conecte seus fones
de ouvidos a esta saída TRS de
3.5 mm. Certifique-se de que o
volume esteja abaixado antes de
colocar os fones de ouvido.
Seção Distorção
Esses controles têm apenas um efeito
quando o botão DISTORTION (20) está
ligado. O circuito está localizado no
caminho do sinal logo antes do controle de
volume e saída de áudio final.
(12) DISTORTION – ajusta o valor
da distorção.
(13) TONE – ajusta o tom da distorção.
(14) LEVEL – ajusta o nível da
distorção.
Controles Gerais
(15) TEMPO – ajusta a velocidade na
qual o padrão e a faixa tocam,
variando de vagaroso a rápido.
(16) CYMBAL/CLAP SELECT –
Selecione RD-6 Cymbal ou BR110
Clap dentre as teclas “step”.
(17) TRACK/INSTRUMENT SELECT –
este controle seleciona a faixa ou
o instrumento a ser gravado ou
editado.
(18) MODE SELECTOR – seleciona
dentre TRACK WRITE, TRACK PLAY,
PATTERN PLAY, PATTERN WRITE.
(19) POWER LED – indica que a
unidade está sendo alimentada e
que o painel traseiro está ligado.
(20) DISTORTION ON/OFF – quando
desligado, em OFF, a distorção
é desviada, e os controles
DISTORTION, TONE, e LEVEL ficam
sem efeito algum.
(21) VOLUME – ajusta o nível de saída
da saída do painel traseiro e saída
dos fones de ouvido. Certifique-se
de que o volume esteja abaixado
antes de colocar os fones
de ouvido.
Seção Sequenciador
(22) D.C./BAR RESET/CLEAR –
é usado para remover o padrão
da memória, voltar a faixa para o
início e para sinalizar que o último
padrão está sendo acrescentado
à faixa.
(23) SCALE SELECTOR – determina
o número de etapas designadas
para cada batida de semínima,
conforme demonstrado pelas
relações entre as imagens da nota
ao lado do botão seletor de escala.
(24) PATTERN GROUP INDICATOR –
dependendo da posição MODE, o
indicador Group de padrão exibirá
o padrão I ou II.
(25) PATTERN GROUP – dependendo
da posição do seletor de modo
MODE e circunstância RUN/
STOP, este botão atuará de
modos diferentes.
(26) START / STOP – permite iniciar
ou parar a reprodução de padrões
e faixas. O LED ligará quando
estiver reproduzindo.
(27) FUNCTION – esse botão de
propósitos múltiplos é usado
de várias maneiras durante a
gravação de padrão e faixa.
(28) STEP SELECTOR – esses 16 botões
desempenham funções diferentes
dependendo da circunstância RUN/
STOP e posição do seletor MODE.
(29) TAP – dependendo da
configuração do seletor MODE
e circunstância RUN/STOP,
esse botão desempenhará
funções diferentes.
Painel Traseiro
Nota - quando um jack é inserido em uma
das saídas de voice, aquela voz é retirada
do mix out.
(30) OH/CH VOICE OUT –
1
⁄
8
" (3.5 mm)
saída não balanceada do Prato
Aberto e Fechado.
(31) CP VOICE OUT –
1
⁄
8
" (3.5 mm)
saída não balanceada do Clap.
(32) CY VOICE OUT –
1
⁄
8
" (3.5 mm)
saída não balanceada do Prato.
(33) LT/HT VOICE OUT –
1
⁄
8
" (3.5 mm)
saída não balanceada da Conga
Grave e Conga Aguda.
(34) SD VOICE OUT –
1
⁄
8
" (3.5 mm)
saída não balanceada da Caixa.
(35) BD VOICE OUT –
1
⁄
8
" (3.5 mm)
saída não balanceada do Bumbo.
(36) MIX OUT – ¼" (6.35 mm)
saída não balanceada mista.
(37) START/STOP – ¼" (6.35 mm)
conecte um pedal para iniciar
e parar o RD-6.
(38) MIDI OUT/THRU – saída de
dados MIDI a um dispositivo
MIDI externo e/ou a uma saída
direta do MIDI IN a uma cadeia de
outros dispositivos.
(39) MIDI IN – entrada MIDI a partir de
um dispositivo MIDI externo como
um sequenciador ou DAW.
(40) USB – conecte a um computador
para fazer atualizações e ter
controle USB MIDI DAW.
(41) POWER – liga ou desliga o
designer de ritmos. Certifique-se
de que todas as conexões tenham
sido feitas antes de ligar a unidade.
(42) DC INPUT – conecte o adaptador
DC de 9 V fornecido aqui.
O adaptador pode ser conectado a
uma tomada AC capaz de fornecer
de 100 V a 240 V a 50/60 Hz.
Use apenas o adaptador fornecido.
26 27Quick Start GuideRD-6
( IT)
Passo 2: Controlli
RD-6 Controlli
Sezione delle voci
(1) ACCENT – regola la quantità
dell’accento dato in uscita per ogni
step programmato con accento.
(2) BASS DRUM – regola il livello di
Bass Drum inviato all’uscita Mix
Out e a Voice Out.
(3) SNARE DRUM – regola il livello di
Snare Drum inviato all’uscita Mix
Out e a Voice Out.
(4) LO HI TOM – regola il livello
di Low Tom e di Hi Tom inviato
all’uscita Mix Out e a Voice Out.
(5) CYMBAL/CLAP – regola il livello di
Cymbal e di Clap inviato all’uscita
Mix Out e a Voice Out.
(6) OPEN/CLOSED HI HAT – regola il
livello di Open Hi Hat e di Closed
Hi Hat inviato all’uscita Mix Out e
a Voice Out.
Connessioni (ingressi e uscite
sbilanciate da 3,5mm)
(7) SYNC IN – questo ingresso
consente l’uso di un clock esterno e
del segnale di start/stop.
(8) SYNC OUT – questa uscita
consente l’invio ad altri dispositivi
del segnale di un clock esterno e di
start/stop.
(9) LT TRIGGER OUT – emette un
impulso da +15V per triggerare
dispositivi esterni.
(10) HT TRIGGER OUT – emette un
impulso da +15V per triggerare
dispositivi esterni.
(11) PHONES – collegate la vostra
cuffia a questa presa di uscita
stereo da 3,5mm. Prima di mettere
la cuffia, assicuratevi che il volume
sia abbassato.
Sezione Distortion
Questi controlli sono attivi solo quando
l’interruttore DISTORTION (20) è ON.
Il circuito è collocato nel percorso del
segnale immediatamente prima del
controllo di volume e l’uscita audio finale.
(12) DISTORTION – regola la quantità
della distorsione.
(13) TONE – regola il tono
della distorsione.
(14) LEVEL – regola il livello
della distorsione.
Controlli generali
(15) TEMPO – regola il tempo di
esecuzione di pattern e track, da
lento a veloce.
(16) CYMBAL/CLAP SELECT –
seleziona i suoni Cymbal della
RD-6 o Clap della BR110 per i tasti
degli step.
(17) TRACK/INSTRUMENT SELECT
– questo controllo serve per
selezionare la track e lo strumento
da scrivere o modificare.
(18) MODE SELECTOR – seleziona i
modi TRACK WRITE, TRACK PLAY,
PATTERN PLAY, PATTERN WRITE.
(19) POWER LED – indica che
l’alimentazione è fornita all’unità e
che l’interruttore di accensione del
pannello posteriore è premuto.
(20) DISTORTION ON/OFF – quando
è OFF, il circuito di distorsione
è disattivato e i controlli
DISTORTION, TONE e LEVEL non
hanno effetto.
(21) VOLUME – regola il livello di
uscita dall’uscita del pannello
posteriore e della cuffia. Prima di
mettere la cuffia assicuratevi che il
volume sia sia abbassato.
Sezione Sequencer
(22) D.C./BAR RESET/CLEAR – serve
per cancellare un pattern dalla
memoria, per tornare all’inizio
di una track e per segnalare che
l’ultimo pattern è aggiunto a
una track.
(23) SCALE SELECTOR – stabilisce il
numero di step assegnati a ogni
quarto, come mostrato dalla
relazione fra le immagini delle
note a destra dell’interruttore del
selettore della scala.
(24) PATTERN GROUP INDICATOR
– secondo la posizione di MODE,
l’indicatore del gruppo di pattern
mostrerà I o II.
(25) PATTERN GROUP – questo
pulsante ha funzioni diverse
secondo la posizione del selettore
MODE e della condizione di
RUN/STOP.
(26) START / STOP – vi consente di
riprodurre o fermare pattern e
track. Durante la riproduzione il
led è illuminato.
(27) FUNCTION – questo interruttore
multifunzione è usato in modi
diversi durante la scrittura di
pattern e track.
(28) STEP SELECTOR– questi
16 tasti eseguono funzioni
diverse secondo la condizione
di RUN/STOP e la posizione del
selettore MODE.
(29) TAP – questo tasto esegue
funzioni diverse secondo la
regolazione del selettore MODE e
della condizione di RUN/STOP.
Pannello posteriore
Nota – quando un jack è inserito in una
delle uscite VOICE, il relativo struemto è
escluso dall’uscita MIX.
(30) OH/CH VOICE OUT – uscita
sbilanciata da 3,5mm di Open
Hi-Hat e di Closed Hi-Hat.
(31) CP VOICE OUT – uscita sbilanciata
da 3,5mm di Clap.
(32) CY VOICE OUT – uscita sbilanciata
da 3,5mm di Cymbal.
(33) LT/HT VOICE OUT – uscita
sbilanciata da 3,5mm di Low Tom
e Hi Tom.
(34) SD VOICE OUT – uscita sbilanciata
da 3,5mm di Snare Drum.
(35) BD VOICE OUT – uscita sbilanciata
da 3,5mm di Bass Drum.
(36) MIX OUT – uscita sbilanciata da
6,35mm del segnale mixato.
(37) START/STOP – presa da 6,35mm.
per collegare il pedale per start e
stop dell’RD-6.
(38) MIDI OUT/THRU – uscita dei dati
MIDI verso un dispositivo MIDI
esterno e/o uscita diretta di MIDI
IN in cascata per altri dispositivi.
(39) MIDI IN – immette dati MIDI da
un dispositivo MIDI esterno come
un sequencer o una DAW.
(40) USB – connessione a un computer
per aggiornamenti e controllo
DAW MIDI via USB.
(41) POWER – spegne/accende
l’unità. Prima di accendere
l’unità, assicuratevi che tutte le
connessioni siano state fatte.
(42) DC INPUT – collegate qui il
trasformatore di corrente da
9 V c.c., fornito in dotazione.
Il trasformatore può essere
collegato in una presa di corrente
alternata in grado di fornire da
100V a 240V a 50/60Hz. Usate
esclusivamente il trasformatore
fornito in dotazione.
28 29Quick Start GuideRD-6
(NL)
Stap 2: Bediening
RD-6 Bediening
Voice sectie
(1) ACCENT – pas de hoeveelheid
accent aan die aan de uitvoer
wordt gegeven voor stappen
die met een accent zijn
geprogrammeerd.
(2) BASS DRUM – past het niveau van
de basdrum aan die naar de Mix
Out en Voice Out wordt gestuurd.
(3) SNARE DRUM – past het niveau
van de snaredrum aan die naar
de Mix Out en Voice Out wordt
gestuurd.
(4) LO HI TOM – past het niveau van
de Low en Hi Tom aan die naar
de Mix Out en Voice Out worden
gestuurd.
(5) CYMBAL/CLAP – past het niveau
aan van de Cymbal en Clap die
naar de Mix Out en Voice Out
worden gestuurd.
(6) OPEN/CLOSED HI HAT – past
het niveau aan van de open en
gesloten hi-hat die naar de mix
out en voice out wordt gestuurd.
Patch bay (3,5 mm
TS ingangs- en
uitgangsaansluitingen)
(7) SYNC IN – deze ingang maakt het
gebruik van een externe klok en
start / stop-signaal mogelijk.
(8) SYNC OUT – met deze uitgang
kunnen de externe klok en het
start / stop-signaal naar andere
apparaten worden gestuurd.
(9) LT TRIGGER OUT – stuurt een
+15 V-puls om externe apparaten
te activeren.
(10) HT TRIGGER OUT – stuurt een
+15 V-puls om externe apparaten
te activeren.
(11) PHONES – sluit je koptelefoon
aan op deze 3,5 mm TRS-
uitgang. Zorg ervoor dat het
volume laag staat voordat u een
hoofdtelefoon opzet.
Vervormingssectie
Deze regelaars werken alleen als de
DISTORTION-schakelaar (20) op ON staat.
Het circuit bevindt zich in het signaalpad
net voor de volumeregeling en de
uiteindelijke audio-uitvoer.
(12) DISTORTION – pas de
hoeveelheid vervorming aan.
(13) TONE – pas de toon van de
vervorming aan.
(14) LEVEL – pas het
vervormingsniveau aan.
Algemene controles
(15) TEMPO – pas de snelheid aan
waarmee het patroon en de tracks
worden afgespeeld, van langzaam
naar snel.
(16) CYMBAL/CLAP SELECT –
Selecteer RD-6 Cymbal of BR110
Clap op de staptoetsen.
(17) TRACK/INSTRUMENT SELECT
– deze regelaar selecteert de
track of het instrument dat moet
worden geschreven of bewerkt.
(18) MODE SELECTOR – kies uit TRACK
WRITE, TRACK PLAY, PATTERN
PLAY, PATTERN WRITE.
(19) POWER LED – geeft aan dat
er stroom wordt geleverd
aan het apparaat en dat de
stroomschakelaar op het
achterpaneel is ingeschakeld.
(20) DISTORTION ON/OFF – wanneer
deze is uitgeschakeld, wordt de
vervorming omzeild en hebben
de DISTORTION, TONE en LEVEL-
regelaars geen effect.
(21) VOLUME – regel het
uitgangsniveau van de uitgang op
het achterpaneel en de uitgang
van de hoofdtelefoon. Zorg ervoor
dat het volume laag staat voordat
u een hoofdtelefoon opzet.
Sequencer-sectie
(22) D.C./BAR RESET/CLEAR – dit
wordt gebruikt om een patroon
uit het geheugen te wissen, om
een track naar het begin terug te
brengen en om aan te geven dat
het laatste patroon aan een track
wordt toegevoegd.
(23) SCALE SELECTOR – dit bepaalt
het aantal stappen dat aan elke tel
van een kwartnoot is toegewezen,
zoals blijkt uit de relaties
tussen de nootbeelden naast de
schaalkeuzeschakelaar.
(24) PATTERN GROUP INDICATOR –
afhankelijk van de MODE-positie
zal de patroongroepindicator
patroon I of II weergeven.
(25) PATTERN GROUP – afhankelijk
van de stand van de MODE-
keuzeschakelaar en de RUN
/ STOP-omstandigheid, zal
deze knop op verschillende
manieren werken.
(26) START STOP – hiermee kunt u het
afspelen van patronen en tracks
starten of stoppen. De LED gaat
aan tijdens het spelen.
(27) FUNCTION – deze
multifunctionele schakelaar
wordt op veel manieren gebruikt
tijdens het schrijven van patronen
en tracks.
(28) STAP SELECTOR – deze 16
knoppen hebben verschillende
functies, afhankelijk van de
RUN / STOP-omstandigheden
en de stand van de MODE-
keuzeschakelaar.
(29) TAP – afhankelijk van de instelling
van de MODE-keuzeschakelaar en
de RUN / STOP-omstandigheden,
voert deze knop verschillende
functies uit.
Achter paneel
Als een jack in een van de voice outs wordt
gestoken, wordt die voice uit de mix out
verwijderd.
(30) CP VOICE OUT –
1
⁄
8
" (3,5 mm)
ongebalanceerde output van de
open en gesloten hi-hat.
(31) CY VOICE OUT –
1
⁄
8
" (3,5 mm)
ongebalanceerde output van
de Clap.
(32) LT/HT VOICE OUT –
1
⁄
8
"(3,5 mm)
ongebalanceerde output van
de bekken.
(33) SD VOICE OUT –
1
⁄
8
" (3,5 mm)
ongebalanceerde output van de
Low Tom en Hi Tom.
(34) BD VOICE OUT –
1
⁄
8
" (3,5 mm)
ongebalanceerde output van
de snaredrum.
(35) MIX OUT –
1
⁄
8
" (3,5 mm)
ongebalanceerde output van
de basdrum.
(36) MIX OUT – ¼" (6,35 mm)
ongebalanceerde gemengde output.
(37) START STOP – ¼" (6,35 mm) sluit
een voetpedaal aan om de RD-6 te
starten en te stoppen.
(38) MIDI OUT / THRU – uitvoer
van MIDI-data naar een extern
MIDI-apparaat en / of een directe
uitvoer van de MIDI IN om aan
andere apparaten te koppelen.
(39) MIDI IN – om MIDI in te voeren
vanaf een extern MIDI-apparaat
zoals een sequencer of DAW.
(40) USB – maak verbinding met een
computer voor updates en USB
MIDI DAW-besturing.
(41) POWER – schakel de ritme-
ontwerper in of uit. Zorg ervoor
dat alle aansluitingen zijn
gemaakt voordat u het
apparaat inschakelt.
(42) DC INPUT – sluit hier
de meegeleverde 9 V
DC-voedingsadapter aan.
De voedingsadapter kan worden
aangesloten op een stopcontact
dat kan leveren van 100 V tot 240
V bij 50 Hz / 60 Hz. Gebruik alleen
de meegeleverde stroomadapter.
30 31Quick Start GuideRD-6
(SE)
Steg 2: Kontroller
RD-6 Kontroller
Röstavsnitt
(1) ACCENT – justera mängden accent
som ges till utgången för alla
steg som är programmerade med
en accent.
(2) BAS DRUM – justerar nivån på
bastrumman som skickas till Mix
Out och Voice Out.
(3) SNARE DRUM – justerar nivån på
virveltrumman som skickas till Mix
Out och Voice Out.
(4) LO HI TOM – justerar nivån på
Low och Hi Tom skickas till Mix Out
och Voice Out.
(5) CYMBAL/ CLAP – justerar nivån
på Cymbal och Clap som skickas till
Mix Out och Voice Out.
(6) OPEN/CLOSED HI HAT – justerar
nivån på Open och Closed Hi
Hat som skickas till Mix Out och
Voice Out.
Patchfack (3,5 mm
TS-ingångs – och
utgångsanslutningar)
(7) SYNC IN – denna ingång tillåter
användning av en extern klocka
och start / stopp-signal.
(8) SYNC OUT – den här utgången gör
att den externa klockan och start
/ stoppsignalen kan skickas till
andra enheter.
(9) LT TRIGGER OUT – skickar
en +15 V-puls för att utlösa
externa enheter.
(10) HT TRIGGER OUT – skickar
en +15 V-puls för att utlösa
externa enheter.
(11) PHONES – anslut dina hörlurar till
denna 3,5 mm TRS-utgång. Se till
att volymen sänks innan du sätter
på dig hörlurarna.
Distorsionsavsnitt
Dessa kontroller har bara effekt när
DISTORTION-omkopplaren (20) är
PÅ. Kretsen är belägen i signalvägen
strax före volymkontrollen och den
slutliga ljudutgången.
(12) DISTORTION – justera mängden
förvrängning.
(13) TONE – justera
förvrängningstonen.
(14) LEVEL – justera distorsionsnivån.
Allmänna kontroller
(15) TEMPO – justera den takt som
mönstret och spåren spelar, från
långsam till snabb.
(16) CYMBAL/CLAP SELECT – Välj
antingen RD-6 Cymbal eller BR110
Clap på stegknapparna.
(17) TRACK/INSTRUMENT SELECT –
den här kontrollen väljer antingen
spåret eller instrumentet som ska
skrivas eller redigeras.
(18) MODE SELECTOR – välj
mellan SPÅRSKRIVNING,
SPÅRSPEL, MÖNSTERSPEL,
MÖNSTERSKRIVNING.
(19) POWER LED – indikerar att
enheten matas till strömmen och
att strömbrytaren på bakpanelen
är på.
(20) DISTORTION ON/OFF – när OFF
är förbikopplad förbikoppling, och
DISTORTION, TONE och LEVEL-
kontrollerna har ingen effekt.
(21) VOLUME – justera utnivån från
utgången på bakpanelen och
hörlurarnas utgång. Se till att
volymen sänks innan du sätter på
dig hörlurarna.
Sekvenserare
(22) D.C./BAR RESET/CLEAR – detta
används för att rensa ett mönster
från minnet, för att återställa
ett spår till början och för att
signalera att det sista mönstret
läggs till ett spår.
(23) SCALE SELECTOR – detta
bestämmer antalet steg som
tilldelats varje kvartnotsslag,
vilket visas av förhållandet mellan
notbilderna bredvid skalväljaren.
(24) PATTERN GROUP INDICATOR –
beroende på läget MODE, kommer
mönstergruppindikatorn att visa
antingen mönster I eller II.
(25) PATTERN GROUP – beroende
på läge MODE-väljare och RUN /
STOP-omständigheter, kommer
denna knapp att fungera på
olika sätt.
(26) START / STOPP – detta låter dig
börja eller sluta spela mönster
och spår. Lysdioden tänds när
du spelar.
(27) FUNCTION – den här
multifunktionsomkopplaren
används på många sätt under
mönster- och spårskrivning.
(28) STEP SELECTOR – dessa 16
knappar utför olika funktioner
beroende på omständigheterna
RUN / STOP och läget för
läget MODE.
(29) TAP – beroende på
inställningen för MODE-
väljare och omständigheterna
RUN/STOP, utför denna knapp
olika funktioner.
Bakre panel
När ett uttag sätts i en av röstutgångarna
tas den rösten bort från mixen.
(30) OH/CH VOICE OUT –
1
⁄
8
" (3,5 mm)
obalanserad utgång från den
öppna och stängda hi-hatten.
(31) CP VOICE OUT –
1
⁄
8
" (3,5 mm)
obalanserad utgång från Clap.
(32) CY VOICE OUT –
1
⁄
8
" (3,5 mm)
obalanserad utgång
från cymbalen.
(33) LT/HT VOICE OUT –
1
⁄
8
" (3,5 mm)
obalanserad uteffekt från Low
Tom och Hi Tom.
(34) SD VOICE OUT –
1
⁄
8
" (3,5
mm) obalanserad effekt från
virveltrumman.
(35) BD VOICE OUT –
1
⁄
8
" (3,5
mm) obalanserad utgång från
bastrumman.
(36) MIX OUT – ¼" (6,35 mm)
obalanserad blandad effekt.
(37) START / STOPP – ¼" (6,35 mm)
anslut en fotpedal för att starta
och stoppa RD-6.
(38) MIDI OUT / THRU – utmatning av
MIDI-data till en extern MIDI-
enhet och / eller en direkt utgång
från MIDI IN för att kedja till
andra enheter.
(39) MIDI IN – för att mata in MIDI
från en extern MIDI-enhet som en
sequencer eller DAW.
(40) USB – anslut till en dator för
uppdateringar och USB MIDI
DAW-kontroll.
(41) POWER – aktivera eller inaktivera
rytmdesignern. Se till att alla
anslutningar är gjorda innan du
slår på enheten.
(42) DC INPUT – anslut
den medföljande 9 V
likströmsadaptern här.
Strömadaptern kan anslutas
till ett nätuttag som kan mata
från 100V till 240V vid 50 Hz
/ 60 Hz. Använd endast den
medföljande nätadaptern.
32 33Quick Start GuideRD-6
( PL)
Krok 2:
Sterowanica
RD-6 Sterowanica
Sekcja głosowa
(1) ACCENT – ajusta la cantidad de
acento aplicado a la salida para
todos los pasos programados con
un acento.
(2) BASS DRUM – ajusta el nivel del
bombo (Bass Drum) enviado a las
salidas Mix Out y Voice Out.
(3) SNARE DRUM – ajusta el nivel de
la caja (Snare Drum) enviado a las
salidas Mix Out y Voice Out.
(4) LO HI TOM – ajusta el nivel del
timbal grave (Low) y agudo (Hi
Tom) enviado a las salidas Mix Out
y Voice Out.
(5) CYMBAL/CLAP – ajusta el nivel
del platillo (Cymbal) y sonido
de palmada (Clap) enviado a las
salidas Mix Out y Voice Out.
(6) OPEN/CLOSED HI HAT – ajusta el
nivel del Hi-hat abierto (Open) y
cerrado (Closed Hi Hat) enviado a
las salidas Mix Out y Voice Out.
Patch Bay (conexiones
de entrada y salida TS de
3.5 mm)
(7) SYNC IN – esta entrada permite el
uso de una señal de reloj e inicio/
parada externa.
(8) SYNC OUT – esta salida permite
que una señal de reloj e inicio/
parada externa sea enviada a otros
dispositivos.
(9) LT TRIGGER OUT – envía un
pulso de +15 V para el disparo de
dispositivos externos.
(10) HT TRIGGER OUT – envía un
pulso de +15 V para el disparo de
dispositivos externos.
(11) PHONES – conecte sus auriculares
a esta salida TRS de 3,5 mm.
Asegúrese de reducir el volumen
antes de colocarse los auriculares
en sus oídos.
Sección Distortion
(distorsión)
Estos controles sólo tienen efecto cuando
el interruptor DISTORTION (20) esté
activado (ON). Este circuito está ubicado
en la ruta de señal junto antes del control
de volumen y de la salida audio final.
(12) DISTORTION – ajusta la cantidad
de distorsión.
(13) TONE – ajusta el tono de la
distorsión.
(14) LEVEL – ajusta el nivel
de distorsión.
Controles generales
(15) TEMPO – ajusta la velocidad a la
que se reproduce el patrón y las
pistas, de lento a rápido.
(16) CYMBAL/CLAP SELECT – Elige el
platillo RD-6 o la palmada BR110
en las teclas de paso.
(17) TRACK/INSTRUMENT SELECT
– este control elige entre la pista
o instrumento a ser registrada o
editada.
(18) MODE SELECTOR – elige entre
TRACK WRITE, TRACK PLAY,
PATTERN PLAY, PATTERN WRITE.
(19) POWER LED – este piloto indica
que la unidad está conectada a
la corriente y que el interruptor
de encendido del panel trasero
está pulsado.
(20) DISTORTION ON/OFF – cuando
este interruptor está desactivado
(OFF), la distorsión está anulada
(en bypass) y los controles
DISTORTION, TONE y LEVEL no
tienen efecto.
(21) VOLUME – ajusta el nivel de la
salida del panel trasero y de la
salida de auriculares. Asegúrese
de que el volumen esté al mínimo
antes de colocarse los auriculares
sobre los oídos.
Sección Sequencer
(secuenciador)
(22) D.C./BAR RESET/CLEAR – se
usa para borrar un patrón de la
memoria, para hacer que una pista
vuelva al principio y para señalizar
que ha sido añadida a una pista el
último patrón.
(23) SCALE SELECTOR – determina el
número de pasos asignados a cada
tiempo musical de negra, tal como
es indicado por las relaciones entre
las imágenes de notas que están
al lado del interruptor selector
de escala.
(24) PATTERN GROUP INDICATOR –
dependiendo de la posición MODE,
el indicador de grupo de patrón
(Group indicator) mostrará el
patrón I ó II.
(25) PATTERN GROUP – dependiendo
de la posición MODE y de cómo sea
el estado RUN/STOP, este botón
actuará de distintas formas.
(26) START / STOP – esto permite
poner en marcha o detener los
patrones y pistas. El piloto LED se
iluminará durante la reproducción.
(27) FUNCTION – este interruptor
multiusos tiene varias funciones
durante el registro de patrones
y pistas.
(28) STEP SELECTOR – estos 16
botones realizan distintas
funciones dependiendo del estado
RUN/STOP y de la posición del
selector MODE.
(29) TAP – dependiendo del ajuste
del selector MODE y del estado
RUN/STOP, este botón realizará
distintas funciones.
Panel trasero
Nota - cuando introduzca una clavija en
una de las salidas de voz, dicha voz será
eliminada de la salida de mezcla.
(30) OH/CH VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
hi-hat abierto y cerrado.
(31) CP VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
sonido de palmada.
(32) CY VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
sonido de platillo.
(33) LT/HT VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
timbal grave y agudo.
(34) SD VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
sonido de caja.
(35) BD VOICE OUT – salida no
balanceada de
1
⁄
8
" (3.5 mm) del
sonido de bombo.
(36) MIX OUT – salida no balanceada
de ¼” (6.3 mm) de la señal de
mezcla.
(37) START/STOP – toma de ¼"
(6.3 mm) para la conexión de
un pedal que permite iniciar y
detener el RD-6.
(38) MIDI OUT/THRU – salida de datos
MIDI a un dispositivo MIDI externo
y/o salida directa de la toma MIDI
IN para conectar en cadena esta
unidad a otros dispositivos.
(39) MIDI IN – entrada MIDI para
la recepción de señal de un
dispositivo MIDI externo como
puede ser un secuenciador o
un DAW.
(40) USB – conexión a un ordenador
para actualizaciones y para control
DAW USB MIDI.
(41) POWER – esto permite activar o
desactivar el diseñador de ritmo
(RD). Asegúrese de realizar todas
las conexiones antes de encender
la unidad.
(42) DC INPUT – conecte aquí el
adaptador de corriente de 9 V
DC incluido. Conecte el enchufe
de este adaptador a una salida
de corriente alterna con voltaje
de salida de entre 100 y 240 V
y amperaje de 50/60 Hz. Utilice
únicamente el adaptador de
corriente incluido.
34 35Quick Start GuideRD-6
RD-6 Getting started
(EN)
Step 3: Getting
started
OVERVIEW
This ‘getting started’ guide will help you
set up the RD-6 analog rhythm designer
and briefly introduce its capabilities.
CONNECTION
To connect the RD-6 to your system,
please consult the connection guide
earlier in this document.
SOFTWARE SETUP
The RD-6 is a USB Class Compliant MIDI
device, and so no driver installation is
required. The RD-6 does not require any
additional drivers to work with Windows
and MacOS.
HARDWARE SETUP
Make all the connections in your system.
Keep the RD-6 power turned off when
making any connections.
Use only the supplied power adapter for
the RD-6. Ensure your sound system is
turned down.
Turn on the RD-6 before turning on any
power amplifiers and turn it off last. This
will help prevent any turn on or turn off
“pops or thumps” in your speakers.
WARM UP TIME
We recommend leaving 15 minutes or
more time for the RD-6 to warm up before
recording or live performance. (Longer if
it has been brought in from the cold.) This
will allow the precision analog circuits
time to reach their normal operating
temperature and tuned performance.
SETTING SYNC and CLOCK TYPE
Step keys 1, 2, 3, or 4 represent clock
source INT, MIDI, USB, or TRIG respectively.
Step keys 5, 6, 7, or 8 represent clock rate
1PPS, 2PPQ, 24PPQ, or 48PPQ respectively.
1. Press Function.
2. Make sure no sequence is playing.
3. Press PATTERN GROUP and WRITE/
NEXT at the same time to enter Sync
setting mode.
4. Selector 1 to 8 LEDs will turn on, and
the current clock source (1 to 4) and
clock rate (5 to 8) will flash, you have
about 3 seconds to make any changes.
5. Press step keys 1, 2, 3, or 4 to change
the clock source to INT, MIDI, USB,
or TRIG respectively.
6. Press step keys 5, 6, 7, or 8 to change
the clock rate to 1PPS, 2PPQ, 24PPQ,
or 48PPQ respectively.
7. Press any other buttons or after no
changes for a 3 seconds, the changes
are saved.
8. Repeat step 3 to check your selection.
MIDI CHANNEL SELECTION
Press and hold FUNCTION, then press
PATTERN GROUP to enter MIDI channel
setting mode, then press STEP KEYS 1-16
to select the channel, press PATTERN
GROUP to switch between MIDI transmit
(out) and receive (in).
PATCH BAY SECTION
This section allows you the versatility
to connect to other units and modular
synthesizer equipment to create many
different sounds. The connections
are standard 3.5 mm TS, and the
voltage requirements are shown in the
specifications table. The RD-6 does
not need these connections in order
to operate, they are used for further
expansion of your system.
Caution: Do not overload the
3.5 mm sync input.
It can only accept the correct level of
voltages as shown in the specification
tables. The 3.5 mm outputs should only be
connected to inputs capable of receiving
the output voltages. Failure to follow
these instructions may damage the RD-6
or external units.
FIRMWARE UPDATE
Please check behringer.com regularly
for any updates to the Behringer Synth
tool app.
The app looks for the latest firmware file
which can then be downloaded and used
to update the RD-6. The Synth Tool app
can be used to change certain settings of
the RD-6.
WRITE A PATTERN
1. Select PATTERN WRITE mode.
2. Select a step key from 1-16.
3. Press START.
4. The default pattern length is 16 steps.
The end pattern point can be set by
holding FUNCTION/LAST STEP and
selecting the step key you wish the
pattern to end at.
5. Select the instrument you wish to
program with the control.
6. Select the steps you wish the
instrument to sound on or use the TAP
button to enter a rhythm in real time.
7. Repeat step 7 for other instruments.
Press stop to complete the pattern
write process.
PATTERN PLAY MODE
In PATTERN PLAY mode you can select
which pattern to play by selecting the step
key (1-16). PATTERN GROUP button can be
used to switch between the two banks of
patterns. It is possible to switch to pattern
write mode whist playing to make edits
in real time.
PATTERN CHAIN
In PATTERN WRITE/PLAY patterns can be
chained together in groups of up to 16
by pressing and holding the first pattern
and pressing the last pattern in the
chain. This allows up to 256 steps to be
programmed in one continuous sequence.
TRACK WRITE MODE
Select a track from 1 to 8. Press CLEAR/
BAR RESET to return to the start of the
track. Start the RD-6 playing and select
the pattern you want then press the
WRITE/NEXT button, then select the next
pattern and press WRITE/NEXT again.
After the last pattern press the CLEAR
button, then the WRITE/NEXT button. This
tells the sequencer that the last pattern
has been selected.
TRACK PLAY MODE
Select the track you wish to play from
1 to 8, press CLEAR/BAR RESET to return to
the start of the track, then press START.
TAP
Depending on the MODE selector settings
and the RUN/STOP circumstance, this
button will perform different functions.
When running in PATTERN WRITE, it will
perform real time TAP programming.
When running in PATTERN PLAY, the TAP
button acts as a STEP RESET button to
immediately begin again from the first
Step of the current Pattern.
When stopped in TRACK PLAY or TRACK
WRITE the TAP button will advance one
bar further into the selected Track.
When running in TRACK PLAY, pressing the
Tap button will instantly return the track
being played to the measure that has been
assigned the sign and continue normally
from that point.
When running in TRACK WRITE, the
Tap button will perform a WRITE/NEXT
function, writing a pattern currently being
heard and indicated on the LED indicators
into track memory and advancing the bar
number assignment accordingly.
This WRITE/NEXT function always deals
in complete pattern units. If a chained
pattern is written into a track using the
Tap button the bar number will advance
the number of bars contained within the
chained pattern.
RANDOM PATTERN
In PATTERN WRITE mode, whether the
pattern is playing or not, press CLEAR and
START/STOP at the same time to generate
a random pattern.
Note: This will overwrite the currently
selected pattern.
TRIGGER OUTPUTS
The RD-6 provides two independent,
programmable TRIGGER OUTPUTS.
This allow interfacing with other
synthesizers or sequencers. Each trigger
signal is a positive 15 Volt, pulse suitable
for activating either the Trigger or Gate
inputs of external equipment.
A synthesizer such as the Behringer
MS-1 may be gated to process its own
oscillators. The TRIGGERS may also be
used to control the rhythm and rate of the
Arpeggio of the MS-1 synthesizers.
The two TRIGGER OUT jacks correspond to
rhythms programmed into the Low Tom or
High Tom positions, rhythms determined
by the Track/Program selector and
programming.
These instruments may be used
simultaneously with their TRIGGER OUT
or programmed specifically to provide
TRIGGER OUTPUT rhythms, silencing
the instruments using the individual
INSTRUMENT MIX LEVEL controls.
36 37Quick Start GuideRD-6
RESUMEN
Esta guía de ‘Puesta en marcha’ le ayudará
a configurar el diseñador rítmico analógico
RD-6 y le presentará brevemente sus
funciones y capacidades.
CONEXIÓN
Para conectar el RD-6 a su sistema,
consulte la guía de conexión que
encontrará más adelante en este
mismo documento.
CONFIGURACIÓN DEL SOFTWARE
El RD-6 es un dispositivo MIDI USB Class
Compliant, por lo que no hace falta que
instale ningún driver o controlador.
El RD-6 no necesita ningún driver
adicional para funcionar con sistemas
Windows y MacOS.
CONFIGURACIÓN DEL HARDWARE
Realice todas las conexiones en su sistema.
Mantenga el RD-6 apagado cuando realice
todas las conexiones.
Utilice con el RD-6 únicamente el
adaptador de corriente incluido.
Asegúrese de que su sistema de sonido
esté apagado también.
Encienda el RD-6 antes de encender
cualquier etapa de potencia o amplificador
y apáguelo el último. Esto evitará que sea
emitido cualquier tipo de “petardeos o
chasquidos” de encendido o apagado a
través de sus altavoces.
TIEMPO DE CALENTAMIENTO
Le recomendemos que deje un periodo
de 15 minutos o más para que el RD-6
se precaliente antes de grabar o realizar
una interpretación en directo con él.
(Deje un tiempo superior si lo está usando
en un entorno frío). Esto permitirá que
los circuitos analógicos de precisión
tengan tiempo suficiente para alcanzar
su temperatura de funcionamiento
y rendimiento de afinación y
ajuste normales.
AJUSTE DE SYNC y CLOCK TYPE
Las teclas de paso (Step) 1, 2, 3 ó 4
representan las fuentes de reloj INT, MIDI,
USB o TRIG, respectivamente.
Las teclas de paso (Step) 5, 6, 7 ó 8
representan las velocidades de reloj 1PPS,
2PPQ, 24PPQ o 48PPQ, respectivamente.
1. Pulse Function.
2. Asegúrese de que no esté siendo
reproducida ninguna secuencia.
3. Pulse a la vez PATTERN GROUP y
WRITE/NEXT para acceder al modo de
ajuste Sync.
4. Los pilotos LED de los selectores 1 a
8 se iluminarán, y la fuente de reloj
activa (1 a 4) y la velocidad de reloj
(5 a 8) parpadearán. Tendrá unos
3 segundos para realizar cualquier
cambio.
5. Pulse las teclas de paso 1, 2, 3 ó 4 para
cambiar la fuente de reloj a INT, MIDI,
USB ó TRIG, respectivamente.
6. Pulse las teclas de paso 5, 6, 7 ó 8
para cambiar la velocidad del reloj
a 1PPS, 2PPQ, 24PPQ ó 48PPQ,
respectivamente.
7. Pulse cualquier otro botón, o tras
3 segundos sin que haya realizado
ningún cambio, los cambios
realizados en los pasos anteriores
serán almacenados.
8. Repita el paso 3 para comprobar
sus selecciones.
SELECCIÓN DEL CANAL MIDI
Mantenga pulsado FUNCTION y pulse
PATTERN GROUP para acceder al modo de
ajuste de canal MIDI y pulse después las
teclas de paso (STEP) 1-16 para elegir el canal;
pulse PATTERN GROUP para cambiar entre
transmisión MIDI (out) y recepción (in).
SECCIÓN DE DISTRIBUCIÓN DE SEÑALES
(PATCH BAY)
Esta sección le ofrece la versatilidad
de conectar esta unidad a otras y a
sintetizadores modulares para crear
muchos sonidos diferentes. Las
conexiones se realizan a través de clavijas
TS de 3,5 mm standard y los requisitos
de voltaje para las mismas aparecen en
la tabla de especificaciones técnicas. El
RD-6 no necesita estas conexiones para
funcionar; se utilizan para expandir aún
más su sistema.
Cuidado: No sobrecargue la
entrada de sincronización (SYNC)
de 3.5 mm.
Sólo puede aceptar el nivel de voltajes
correcto que se indican en la tabla de
especificaciones. Las salidas de 3.5 mm
solo deberían ser conectadas a entradas
capaces de recibir esos voltajes de salida.
El incumplir con lo indicado en estas
instrucciones puede dañar el RD-6 o las
unidades externas.
ACTUALIZACIÓN DE FIRMWARE
Acceda de forma habitual a la web
behringer.com para comprobar cualquier
posible actualización para la app
Behringer Synth Tool.
Esta app busca el fichero de firmware más
reciente que podrá descargar entonces
y usar para actualizar el RD-6. Puede
usar esta app Synth Tool para cambiar
determinados ajustes del RD-6.
REGISTRO DE UN PATRÓN
1. Elija el modo PATTERN WRITE.
2. Elija una tecla de paso (Step) 1-16.
3. Pulse START.
4. La longitud por defecto del patrón es
de 16 pasos. El punto final del patrón
puede ser ajustado manteniendo
pulsado FUNCTION/LAST STEP y
eligiendo la tecla de paso (Step) en el
que debería terminar el patrón.
5. Elija el instrumento que quiera
programar con el control.
6. Elija los pasos en los que quiera que
suene el instrumento o use el botón
TAP para introducir un ritmo en
tiempo real.
7. Repita el paso 6 para el resto de
instrumentos. Pulse Stop para
finalizar el proceso de registro o
grabación del patrón.
MODO DE REPRODUCCIÓN DE PATRÓN
(PATTERN PLAY)
En el modo PATTERN PLAY podrá elegir
qué patrón quiere que sea reproducido con
las teclas de paso (Step 1-16). Puede usar
el botón PATTERN GROUP para cambiar
entre los dos bancos de patrones. Es
posible cambiar al modo de registro de
patrones durante la reproducción de uno
para realizar ediciones en dicho patrón en
tiempo real.
CADENA DE PATRONES
Con PATTERN WRITE/PLAY podrá
encadenar varios patrones juntos en
grupos de hasta 16 con solo mantener
pulsado el primer patrón y pulsar después
sobre el que vaya a ser el último patrón
de la cadena. Esto le permite programar
hasta 256 pasos en una secuencia
continua.
MODO DE REGISTRO DE PISTA
Elija una pista entre 1 y 8. Pulse CLEAR/
BAR RESET para volver al inicio de la pista.
Ponga en marcha la reproducción del
RD-6 y elija el patrón que quiera; pulse
después el botón WRITE/NEXT, elija el
siguiente patrón y pulse WRITE/NEXT
de nuevo. Después de que haya elegido
el último patrón, pulse el botón CLEAR
y después el botón WRITE/NEXT. Esto le
indicará al secuenciador que ha elegido el
último patrón.
MODO DE REPRODUCCIÓN DE PISTA
Elija la pista que quiera reproducir entre la
1 y 8, pulse CLEAR/BAR RESET para volver
al inicio de la pista y después pulse START.
MARCACIÓN RÍTMICA (TAP)
Dependiendo de los ajustes del selector
MODE y del estado RUN/STOP, este botón
realizará funciones diferentes.
Cuando la unidad esté activa en la
función PATTERN WRITE, realizará una
programación de marcación rítmica (TAP)
en tiempo real.
Cuando esté activo PATTERN PLAY,
el botón TAP actuará como un botón
STEP RESET y hará que la unidad vuelva
automáticamente al primer paso del
patrón activo.
Cuando la unidad esté parada en los
modos TRACK PLAY o TRACK WRITE, el
botón TAP hará que la unidad avance un
compás dentro de la pista elegida.
Cuando esté en marcha la función TRACK
PLAY, la pulsación del botón TAP hará
que la pista que esté siendo reproducida
al compás que haya sido asignado al
signo y que la reproducción continúe
normalmente desde ese punto.
Cuando esté en marcha el modo TRACK
WRITE, este botón TAP funcionará como
WRITE/NEXT, registrando en la memoria
de pista el patrón que esté en marcha en
ese momento y que sea indicado por los
pilotos LED y avanzando de acuerdo a ello
la asignación de número de compás.
Esta función WRITE/NEXT siempre actúa
sobre unidades de patrón completas. Si es
registrada una cadena de patrones en una
pista usando el botón TAP, el número de
compás avanzará el número de compases
contenidos dentro del patrón encadenado.
PATRÓN ALEATORIO
En el modo PATTERN WRITE, tanto si el
patrón está siendo reproducido como si
no, pulse a la vez CLEAR y START/STOP para
generar un patrón aleatorio.
Nota: Esto sustituirá el patrón
seleccionado en ese momento.
SALIDAS DE DISPARO (TRIGGER)
El RD-6 le ofrece dos SALIDAS DE DISPARO
(TRIGGER OUTPUTS) independientes y
programables. Estas salidas permiten la
interconexión con otros sintetizadores o
secuenciadores. Cada señal de disparo es
un pulso de 15 V positivo con capacidad
de activar las entradas Trigger o Gate de
dispositivos externos.
Puede conectar un sintetizador como el
Behringer MS-1 para procesar sus propios
osciladores. También puede usar estas
salidas TRIGGER para controlar el ritmo y la
velocidad del arpegio del sintetizador.
Las dos salidas TRIGGER se corresponden
con los ritmos programados en las
posiciones Low Tom o High Tom, ritmos
determinados por el selector Track/
Program y por la programación.
Puede usar estos instrumentos
simultáneamente con su salida
TRIGGER OUT o puede programarlos
específicamente para que den salida
a ritmos TRIGGER OUT, silenciando los
instrumentos usando los controles
INSTRUMENT MIX LEVEL individuales.
RD-6 Puesta en marcha
(ES)
Paso 3: Puesta en
marcha
38 39Quick Start GuideRD-6
(FR)
Etape 3: Mise en
oeuvre
RD-6 Mise en oeuvre
APERÇU
Ce guide de mise en œuvre va vous
aider à configurer votre boite à rythme
analogique RD-6 et vous donner un bref
aperçu de ses capacités.
CONNEXION
Afin de connecter le RD-6 à votre système,
veuillez consulter le guide de connexion se
trouvant dans les pages précédente de ce
mode d’emploi.
CONFIGURATION LOGICIELLE
Le RD-6 est un appareil MIDI USB reconnu
nativement, l’installation d’aucun pilote
n’est nécessaire pour le faire fonctionner
sous Windows et MacOS.
CONFIGURATION MATERIELLE
Effectuez toutes les connexions de votre
système en laissant le RD-6 hors tension.
Utilisez uniquement l’adaptateur secteur
fourni avec le RD-6. Assurez-vous que
votre système de sonorisation est
hors tension.
Mettez le RD-6 sous tension avant tout
ampli de puissance, et mettez-le hors
tension en dernier. Cela permet d’éviter
les bruits de claquement dans vos haut-
parleurs lors de la mise sous/hors tension.
TEMPS DE CHAUFFE
Nous vous recommandons de laisser
chauffer le RD-6 durant au moins 15
minutes avant toute performance ou
enregistrement, voire plus s’il a été
conservé dans un environnement froid.
Cela permet aux circuits analogiques
d’atteindre leur température normale
de fonctionnement et de s’accorder
avec précision.
SYNCHRONISATION et TYPE D’HORLOGE
Les touches 1, 2, 3 et 4 représentent
respectivement les sources d’horloge
suivantes : INT, MIDI, USB et TRIG.
Les touches 5, 6, 7 et 8 représentent
respectivement les vitesses d’horloge
suivantes : 1PPS, 2PPQ, 24PPQ et 48PPQ.
1. Appuyez sur Function.
2. Assurez-vous qu’aucune séquence
n’est en cours de lecture.
3. Appuyez simultanément sur
PATTERN GROUP et WRITE/NEXT pour
passer en mode de réglage de la
synchronisation.
4. Les LEDs 1 à 8 du sélecteur
s’allument et celles correspondant
à la source d’horloge (1 à 4) et à la
vitesse d’horloge (5 à 8) clignotent.
Vous disposez de 3 secondes environ
pour faire une modification.
5. Utilisez les touches 1, 2, 3 ou 4 pour
modifier la source de l’horloge: INT,
MIDI, USB ou TRIG.
6. Utilisez les touches 5, 6, 7 ou 8 pour
modifier la vitesse de l’horloge: 1 PPS,
2 PPQ, 24 PPQ ou 48 PPQ.
7. Appuyez sur un autre bouton ou
patientez 3 secondes pour enregistrer
les modifications.
8. Réitérez l’étape 3 pour vérifier que
votre sélection est correcte.
SÉLECTION DU CANAL MIDI
Maintenez enfoncée la touche FUNCTION
et appuyez sur PATTERN GROUP pour
passer en mode de sélection du canal MIDI
puis sur les touches 1-16 pour sélectionner
le canal; appuyez sur PATTERN GROUP
pour alterner entre transmission (sortie)
et réception (entrée) du signal MIDI.
PANNEAU DE CONNEXION
Cette section vous permet de connecter le
RD-6 à d’autres appareils et de lui ajouter
des éléments de synthèse modulaire
afin d’étendre sa polyvalence et de
créer de nouveaux sons. Les connexions
s’effectuent en minijack mono standard
(3,5 mm) ; les caractéristiques de
tension sont indiquées dans le tableau
des spécifications techniques. Ces
connexions ne sont pas nécessaires au
fonctionnement du RD-6, elles permettent
d’étendre les possibilités de votre système.
Attention : Ne surchargez pas
l’entrée minijack de
synchronisation.
Elle n’est compatible qu’avec des
signaux dont la tension correspond aux
indications du tableau des caractéristiques
techniques. Les sorties minijack doivent
être connectées uniquement à des entrées
capables de recevoir les tensions générées.
Si vous ne suivez pas ces instructions,
le RD-6 ou vos appareils externes peuvent
être endommagés.
MISE À JOUR DU FIRMWARE
Consultez régulièrement behringer.com
pour mettre à jour l’application Behringer
Synth Tool.
L’application recherche automatiquement
le dernier fichier de mise à jour pouvant
être téléchargé. Elle permet de modifier
certaines caractéristiques du RD-6.
ÉCRIRE UN PATTERN
1. Sélectionnez le mode PATTERN
WRITE.
2. Sélectionnez un pas avec les touches
1-16.
3. Appuyez sur START.
4. La longueur par défaut d’un pattern
est de 16 pas. Pour modifier la
longueur, maintenez le bouton
FUNCTION/LAST STEP enfoncé
puis sélectionnez la touche 1-16
correspondant au dernier pas du
pattern.
5. Sélectionnez l’instrument que vous
souhaitez programmer.
6. Sélectionnez les pas sur lesquels vous
souhaitez que l’instrument soit joué
ou utilisez le bouton TAP pour entrer
le rythme en temps réel.
7. Répétez l’étape 6 pour les autres
instruments. Appuyez sur stop pour
terminer l’écriture du pattern.
MODE PATTERN PLAY
Le mode PATTERN PLAY permet de
sélectionner le pattern à jouer avec les
touche 1-16. Le bouton PATTERN GROUP
permet d’alterner entre les 2 banques de
patterns. Il est possible d’activer le mode
d’édition des patterns pendant la lecture
pour faire des modifications en temps réel.
GROUPES DE PATTERNS
En mode PATTERN WRITE/PLAY,
vous pouvez créer des groupes de 16
patterns maximum en maintenant les
touches correspondant au premier et au
dernier pattern du groupe. Cela permet
d’enchainer jusqu’à 256 pas en une
seule séquence.
MODE TRACK WRITE
Sélectionnez un morceau, de 1 à
8. Appuyez sur CLEAR/BAR RESET
pour revenir au début du morceau.
Lancez la lecture et sélectionnez un
pattern, puis appuyez sur le bouton
WRITE/NEXT; sélectionnez le pattern
suivant puis appuyez à nouveau sur
WRITE/NEXT. Pour sélectionner le dernier
pattern du morceau, appuyez sur le
bouton CLEAR puis sur WRITE/NEXT.
MODE TRACK PLAY
Sélectionnez le morceau que vous
souhaitez jouer (de 1 à 8), appuyez sur
CLEAR/BAR RESET pour revenir au début
du morceau puis sur START.
TAP
D’après la position du sélecteur MODE et
si la lecture est lancée ou non, ce bouton
peut avoir plusieurs fonctions.
Si la lecture est lancée en mode PATTERN
WRITE, il permet de programmer
l’instrument sélectionné en tapant le
rythme en temps réel.
Si la lecture est lancée en mode PATTERN
PLAY, le bouton TAP permet de revenir
immédiatement au début du pattern
sélectionné.
Si la lecture est stoppée en mode TRACK
PLAY ou TRACK WRITE, le bouton TAP
permet d’avancer d’une mesure dans le
morceau sélectionné.
Si la lecture est lancée en mode TRACK
PLAY, le bouton Tap permet de revenir
instantanément à la mesure à laquelle a
été assigné le signe dans le morceau en
cours de lecture et de continuer depuis
ce point.
Si la lecture est lancée en mode TRACK
WRITE, le bouton Tap permet d’enregistrer
le pattern en cours de lecture dans
la mémoire du morceau et déplace
l’indicateur de lecture du nombre de
mesures contenues dans le pattern.
Cette fonction (WRITE/NEXT) se base sur
des patterns complets. Si une chaine de
pattern est enregistrée dans le morceau,
l’indicateur de lecture se déplace du
nombre de mesure de toute la chaine.
PATTERN ALÉATOIRE
En mode PATTERN WRITE, que la lecture
soit lancée ou non, appuyez sur CLEAR et
START/STOP simultanément pour générer
un pattern aléatoire.
Remarque: Le pattern généré écrase le
pattern sélectionné.
SORTIES TRIGGER OUT
Le RD-6 dispose de 2 sorties TRIGGER
OUT indépendante et programmables.
Elles permettent d’interagir avec d’autres
synthétiseurs ou séquenceurs. Chaque
signal trigger est une impulsion de +15 V
compatible avec les entrées Trigger ou
Gate des appareils externes.
Vous pouvez par exemple contrôler les
oscillateurs d’un synthétiseur tel que le
Behringer MS-1. Les signaux TRIGGER
peuvent également contrôler le rythme et
la vitesse des arpèges de ce synthétiseur.
Les deux sorties TRIGGER correspondent
aux rythmes programmés sur les pistes
des instruments Low Tom ou High Tom.
Ces instruments peuvent être utilisés en
même temps que leur sortie TRIGGER
correspondante, ou utilisés spécifiquement
pour générer un signal TRIGGER ; il suffit
pour cela de baisser complètement le
réglage de niveau correspondant.
40 41Quick Start GuideRD-6
(DE)
Schritt 3: Erste
Schritte
ÜBERBLICK
Diese “Erste Schritte”-Anleitung hilft
Ihnen beim Einrichten des RD-6 Analog
Rhythm Designer und stellt seine
Fähigkeiten kurz vor.
ANSCHLÜSSE
Wie Sie den RD-6 mit Ihrem System
verbinden, wird in der Anschluss-
Anleitung weiter oben in diesem
Dokument beschrieben.
SOFTWARE EINRICHTEN
Der RD-6 ist ein standardkonformes USB
MIDI-Gerät und benötigt keine Treiber.
Für eine korrekte Funktion unter Windows
und MacOS müssen keine zusätzlichen
Treiber installiert werden.
HARDWARE EINRICHTEN
Nehmen Sie alle Kabelverbindungen in
Ihrem System vor. Lassen Sie hierbei den
RD-6 ausgeschaltet.
Verwenden Sie für den RD-6 nur den
mitgelieferten Netzadapter. Drehen Sie
die Lautstärke Ihres Soundsystems zurück.
Schalten Sie den RD-6 vor Ihren Endstufen
ein und schalten Sie ihn zuletzt aus.
Dadurch verhindern Sie die beim Ein-
und Ausschalten in den Lautsprechern
entstehenden Popp- und Ploppgeräusche.
AUFWÄRMZEIT
Geben Sie dem RD-6 vor Aufnahmen
oder Live Performances 15 Minuten oder
länger Zeit zum Aufwärmen. (Eher länger,
wenn er stark abgekühlt war.) Danach
haben die präzisen Analogschaltungen
ihre normale Betriebstemperatur und
Stimmstabilität erreicht.
SYNC und CLOCK-TYP EINSTELLEN
Die Step-Tasten 1, 2, 3 und 4 entsprechen
jeweils den Clock-Quellen INT, MIDI,
USB und TRIG.
Die Step-Tasten 5, 6, 7 oder 8 entsprechen
jeweils den Clock-Raten 1PPS, 2PPQ,
24PPQ und 48PPQ.
1. Drücken Sie die Function-Taste.
2. Achten Sie darauf, dass keine Sequenz
abgespielt wird.
3. Drücken Sie gleichzeitig PATTERN
GROUP und WRITE/NEXT, um in den
Sync-Einstellungsmodus zu schalten.
4. Die Wahl-LEDs 1 bis 8 leuchten und
die aktuelle Clock-Quelle (1 bis 4)
und Clock-Rate (5 bis 8) blinken. Sie
können innerhalb von 3 Sekunden
Änderungen vornehmen.
5. Drücken Sie die Step-Tasten 1,
2, 3 oder 4, um die Clock-Quelle
jeweils auf INT, MIDI, USB oder TRIG
einzustellen.
6. Drücken Sie die Step-Tasten 5, 6, 7
oder 8, um die Clock-Rate jeweils
auf 1PPS, 2PPQ, 24PPQ oder 48PPQ
einzustellen.
7. Drücken Sie beliebige andere
Tasten. Wenn Sie 3 Sekunden keine
Änderungen mehr vornehmen,
werden die Änderungen gespeichert.
8. Wiederholen Sie Schritt 3, um Ihre
Wahl zu überprüfen.
MIDI-KANALWAHL
Halten Sie FUNCTION gedrückt und
drücken Sie PATTERN GROUP, um in den
Modus zur MIDI-Kanaleinstellung zu
wechseln. Drücken Sie dann eine der STEP-
TASTEN 1 – 16, um den Kanal zu wählen.
Drücken Sie PATTERN GROUP, um zwischen
MIDI Senden (Out) und Empfangen (In)
umzuschalten.
PATCH BAY-SEKTION
In dieser Sektion können Sie sich flexibel
mit anderen Geräten und modularen
Synthesizern verbinden, um eine
Vielzahl unterschiedlicher Sounds zu
kreieren. Die Anschlüsse sind als standard
3,5 mm TS-Buchsen ausgelegt und die
erforderlichen Spannungen sind in der
Spezifikationstabelle aufgelistet. Diese
Verbindungen werden für den Betrieb des
RD-6 nicht benötigt, aber sie können Ihr
System stark erweitern.
Vorsicht: Der 3,5 mm
Sync-Eingang darf nicht
überlastet werden.
Die Eingänge akzeptieren nur die
korrekten Spannungspegel, die in
der Spezifikationstabelle aufgeführt
sind. Verbinden Sie die 3,5 mm
Ausgänge nur mit Eingängen, die die
Ausgangsspannungen verarbeiten
können. Bei Nichtbeachtung dieser
Hinweise können RD-6 oder externe
Geräte beschädigt werden.
FIRMWARE UPDATE
Bitte informieren Sie sich regelmäßig auf
behringer.com über Updates der Behringer
Synth Tool App.
Die App sucht nach der neuesten
Firmware-Datei, die man herunterladen
und zur Aktualisierung des RD-6 nutzen
kann. Mit der Synth Tool App kann
man verschiedene Einstellungen des
RD-6 ändern.
PATTERN ERSTELLEN
1. Wählen Sie den PATTERN
WRITE-Modus.
2. Drücken Sie eine der Step-Tasten
1 - 16.
3. Drücken Sie START.
4. Als Pattern-Länge sind 16 Steps
voreingestellt. Um den Endpunkt
des Patterns einzustellen, halten Sie
FUNCTION/LAST STEP gedrückt und
wählen die Step-Taste, an der das
Pattern enden soll.
5. Wählen Sie das Instrument, das
Sie mit den Tasten programmieren
möchten.
6. Wählen Sie die Steps, an denen das
Instrument erklingen soll, oder geben
Sie mit der TAP-Taste einen Rhythmus
in Echtzeit ein.
7. Wiederholen Sie Schritt 7 für andere
Instrumente. Drücken Sie Stop, um
das Pattern Write-Verfahren zu
beenden.
PATTERN PLAY-MODUS
Im PATTERN PLAY-Modus können Sie
mit den Step-Tasten (1 – 16) wählen,
welches Pattern abgespielt werden soll.
Mit der PATTERN GROUP-Taste können
Sie zwischen den beiden Pattern-Banken
umschalten. Man kann während der
Wiedergabe in den Pattern Write-Modus
wechseln, um in Echtzeit zu editieren.
PATTERNS VERKETTEN
In den PATTERN WRITE/PLAY-Modi
kann man bis zu 16 Patterns in Gruppen
verketten, indem man das erste Pattern
gedrückt hält und das letzte Pattern
der Kette drückt. Auf diese Weise kann
man bis zu 256 Steps fortlaufend in einer
Sequenz programmieren.
TRACK WRITE-MODUS
Wählen Sie einen der Tracks 1 - 8. Drücken
Sie CLEAR/BAR RESET, um an den Track-
Anfang zurückzukehren. Starten Sie die
Wiedergabe des RD-6 und wählen Sie das
gewünschte Pattern. Dann drücken Sie die
WRITE/NEXT-Taste, wählen das nächste
Pattern und drücken erneut WRITE/NEXT.
Drücken Sie nach dem letzten Pattern die
CLEAR-Taste und dann die WRITE/NEXT-
Taste. Dadurch weiß der Sequencer, dass
das letzte Pattern gewählt wurde.
TRACK PLAY-MODUS
Wählen Sie einen der Tracks 1 – 8 für
die Wiedergabe, drücken Sie CLEAR/
BAR RESET, um an den Track-Anfang
zurückzukehren, und drücken Sie
dann START.
TAP
Abhängig von der Einstellung des
MODE-Wahlschalters und dem RUN/STOP-
Status, hat diese Taste unterschiedliche
Funktionen.
Im PATTERN WRITE-Modus kann man via
TAP-Taste in Echtzeit programmieren.
Im PATTERN PLAY-Modus dient die TAP-
Taste als STEP RESET-Taste, damit man
sofort wieder mit dem ersten Step des
aktuellen Patterns beginnen kann.
Bei gestopptem TRACK PLAY- oder
TRACK WRITE-Betrieb kann man mit der
TAP-Taste auf dem gewählten Track einen
Takt vorrücken.
Bei laufendem TRACK PLAY-Betrieb
kann man den gerade abgespielten
Track mit der Tap-Taste auf den Takt mit
zugewiesenem Symbol zurücksetzen und
ab diesem Punkt normal fortfahren.
Bei laufendem TRACK WRITE-Betrieb
übernimmt die Tap-Taste die WRITE/NEXT-
Funktion, bei der das gerade erklingende
und von den LEDs angezeigte Pattern in
den Track-Speicher geschrieben und die
Zuweisung der Taktnummer entsprechend
vorgerückt wird.
Diese WRITE/NEXT-Funktion arbeitet
immer mit kompletten Pattern-Einheiten.
Wenn ein verkettetes Pattern mit der
Tap-Taste in einem Track gespeichert wird,
rückt die Taktnummer um die Anzahl von
Takten vor, die in dem verketteten Pattern
enthalten sind.
ZUFÄLLIGES PATTERN
Im PATTERN WRITE-Modus kann man
bei laufendem und gestopptem Pattern
gleichzeitig CLEAR und START/STOP
drücken, um ein zufälliges Pattern
(random) zu erstellen.
Hinweis: Das aktuell gewählte Pattern
wird hierbei überschrieben.
TRIGGER-AUSGÄNGE
Der RD-6 bietet zwei unabhängige
programmierbare TRIGGER-AUSGÄNGE
zum Koppeln externer Synthesizer
oder Sequencer. Das Trigger-Signal ist
ein positiver 15 V Puls, der die Trigger-
oder Gate-Eingänge externer Geräte
aktivieren kann.
Synthesizer wie den Behringer MS-1 kann
man gaten, um dessen eigene Oszillatoren
zu steuern. Mit den TRIGGER-Signalen
kann man auch den Rhythmus und
die Rate der Arpeggio-Funktion des
Synthesizers steuern.
Die beiden TRIGGER-Ausgangssignale
entsprechen Rhythmen, die an den Low
Tom- oder High Tom-Positionen mittels
Track/Program-Wahlschalter und Step-
Eingabe programmiert wurden.
Man kann die Instrumentenklänge
gleichzeitig mit ihren TRIGGER
OUT-Signalen nutzen oder speziell
die Ausgabe von TRIGGER OUT-
Rhythmen programmieren und hierbei
die Instrumentenklänge mit den
einzelnen INSTRUMENT MIX LEVEL-
Reglern stummschalten.
RD-6 Erste Schritte
42 43Quick Start GuideRD-6
(PT) Passo 3: Primeiros
Passos
RD-6 Primeiros Passos
VISÃO GERAL
O guia de ‘primeiros passos’ o ajudará
a configurar o seu designer de ritmos
analógico e brevemente apresentará
suas capacidades.
CONEXÃO
Para conectar o RD-6 ao seu sistema,
favor consultar o guia de conexão
que consta em sessões anteriores
deste documento.
CONFIGURAÇÃO DE SOFTWARE
O RD-6 é um dispositivo MIDI Compatível
com a Classe USB, então não é necessária
a instalação de um driver. O R-6 não
necessita de drivers adicionais para
funcionar com Windows e MacOS.
CONFIGURAÇÃO DE HARDWARE
Faça todas as conexões no seu sistema.
Mantenha o RD-6 desligado quando fizer
qualquer conexão.
Use apenas o adaptador fornecido para o
RD-6. Certifique-se de que o sistema de
som esteja no mínimo.
Ligue o RD-6 antes de ligar qualquer
amplificador e desligue-o por último. Isso
ajudará a evitar “estouros ou ruídos” em
seus alto-falantes.
TEMPO DE AQUECIMENTO
Recomendamos deixar o RD-6 aquecendo
por 15 minutos ou mais, antes de gravar
ou realizar performances ao vivo. (mais
tempo se ele tiver sido trazido de um
local frio). Isto permitirá que os circuitos
analógicos de precisão tenham tempo o
suficiente para alcançar uma temperatura
de operação normal e desempenho
afinado.
CONFIGURAÇÃO DE SYNC e CLOCK
Teclas "step” 1, 2, 3 ou 4 representam a
fonte de relógio INT, MIDI, USB ou TRIG
respectivamente.
Teclas "step” 5, 6, 7 ou 8 representam
o ritmo do relógio 1PPS, 2PPQ, 24PPQ,
ou 48PPQ respectivamente.
1. Função Press.
2. Certifique-se de que nenhuma
sequência esteja sendo reproduzida.
3. Aperte PATTERN GROUP e WRITE/
NEXT ao mesmo tempo para inserir o
modo de configuração Sync.
4. Os LEDs de seletores 1 a 8 acenderão,
e a fonte de relógio atual (1 a 4) e o
ritmo do relógio (5 a 8) piscarão. Você
terá aproximadamente 3 segundos
para fazer quaisquer mudanças.
5. Aperte as teclas “step” 1, 2, 3, ou
4 para mudar a fonte de relógio
para INT, MIDI, USB, ou TRIG
respectivamente.
6. Aperte as teclas “step” 5, 6, 7,
ou 8 para mudar a fonte de relógio
para 1PPS, 2PPQ, 24PPQ, ou 48PPQ
respectivamente.
7. Aperte quaisquer outros botões
ou após não haver mudanças por
3 segundos, as mudanças serão
salvas.
8. Repita a etapa 3 para verificar sua
seleção.
SELEÇÃO MIDI CHANNEL
Aperte e mantenha apertado FUNCTION,
depois aperte PATTERN GROUP para entrar
no modo de configuração do canal MIDI,
depois aperte as teclas STEP KEYS 1-16 to
para selecionar o canal, aperte PATTERN
GROUP para comutar entre MIDI transmit
(out) e receive (in).
SEÇÃO PATCH BAY
Essa seção proporciona versatilidade
de conexão a outras unidades e
equipamentos sintetizadores modulares
a fim de criar diversos sons diferentes.
As conexões são padrão TS 3.5 mm e os
requisitos de tensão estão demonstrados
na tabela de dados técnicos. O RD-6 não
precisa dessas conexões para operar,
são usados para expandir o seu sistema
ainda mais.
Advertência: Não
sobrecarregue a saída sync
de 3.5 mm.
Ela só é capaz de aceitar os níveis de
tensão corretos demonstrados nas tabelas
de dados técnicos. As saídas de 3.5 mm
só devem ser conectadas a entradas
capazes de receber tensão de saída. O não
cumprimento dessas instruções pode
danificar o RD-6 ou unidades externas.
ATUALIZAÇÃO DE FIRMWARE
Favor, verificar o site behringer.com
regularmente para obter atualizações
sobre o aplicativo Behringer Synth Tool.
O aplicativo busca o arquivo de firmware
mais atual que pode ser baixado e usado
para atualizar o RD-6. O aplicativo Synth
Tool pode ser usado para mudar certas
configurações do RD-6.
GRAVAÇÃO DE UM PADRÃO
1. Selecione o modo PATTERN WRITE.
2. Selecione uma tecla “step” de 1 a 16.
3. Aperte em START.
4. O padrão de fábrica tem 16 etapas
(steps). O ponto de padrão final pode
ser configurado apertando a etapa
(step) FUNCTION/LAST e selecionando
a tecla “step” onde o padrão
deve terminar.
5. Selecione o instrumento que você
gostaria de programar através
do controle.
6. Selecione as etapas as quais você
deseja que soem no instrumento ou
use o botão TAP para inserir um ritmo
em tempo real.
7. Repita a etapa 7 para outros
instrumentos. Aperte “stop” para
completar o processo de gravação
de padrão.
MODO PATTERN PLAY
No modo PATTERN PLAY você pode
selecionar qual padrão deseja reproduzir
selecionando a tecla etapa (1 a 16).
O botão PATTERN GROUP pode ser usado
para comutar dentre os dois bancos
de padrões. É possível comutar para o
modo de gravação de padrão durante
a reprodução para realizar edições em
tempo real.
PATTERN CHAIN
Em PATTERN WRITE/PLAY padrões podem
ser unidos em cadeia em grupos de até 16
ao se apertar e segurar o primeiro padrão
e apertar o último padrão na cadeia.
Isso possibilita que até 256 etapas sejam
programadas em uma sequência contínua.
MODO TRACK WRITE
Selecione uma faixa de 1 a 8. Aperte
CLEAR/BAR RESET para voltar ao início
da faixa. Comece a reprodução do RD-6
e selecione o padrão desejado, então
aperte o botão WRITE/NEXT, e em seguida
selecione o próximo padrão e aperte
WRITE/NEXT novamente. Depois do
último padrão, aperte o botão CLEAR e
depois o botão WRITE/NEXT. Isso indica
ao sequenciador que o último padrão
foi selecionado.
MODO TRACK PLAY
Selecione a faixa que deseja reproduzir
dentre 1 a 8, aperte CLEAR/BAR RESET
para voltar ao início da faixa, e em seguida
aperte START.
TAP
Dependendo da configuração do
seletor MODE e circunstância do RUN/
STOP, esse botão desempenhará
funções diferentes.
Quando estiver rodando em PATTERN
WRITE, ele desempenhará programação
TAP em tempo real.
Quando estiver rodando em PATTERN
PLAY, o botão TAP age como um botão
STEP RESET para imediatamente
recomeçar da primeira etapa do padrão
atual.
Quando tiver parado em TRACK PLAY
ou TRACK WRITE o botão TAP avançará
uma barra a mais em direção da faixa
TRACK selecionada.
Quando estiver rodando em TRACK PLAY,
apertar o botão Tap instantaneamente
retornará a faixa sendo reproduzida
à medida designada pelo símbolo
e continuará normalmente a partir
daquele ponto.
Quando estiver rodando em TRACK
WRITE, o botão Tap desempenhará
uma função WRITE/NEXT, gravando um
padrão que estiver atualmente sendo
ouvido e indicado pelos indicadores
LED na memória da faixa e avançando
a designação de número de barra
adequadamente.
A função WRITE/NEXT sempre interage
em unidades de padrão completas. Se um
padrão em cadeia for reproduzido em uma
faixa usando o botão TAP, o número da
barra avançará de acordo com o número
de barras contido no padrão em cadeia.
PADRÃO RANDOM
No modo PATTER WRITE (esteja o padrão
sendo reproduzido ou não) aperte CLEAR e
START/STOP ao mesmo tempo para gerar
um padrão aleatório.
Nota: Isso sobregravará o padrão
selecionado atualmente.
SAÍDAS TRIGGER
O RD-6 fornece duas saídas TRIGGER
programáveis independentes.
Elas permitem a interface com outros
sintetizadores e sequenciadores. Cada
sinal de acionamento é um pulso de 15 V
positivo que ativa as entradas Trigger ou
Gate do equipamento externo.
Um sintetizador como o Behringer MS-1
pode ser direcionado a processar seus
próprios osciladores. Os TRIGGERS também
podem ser usados para controlar o ritmo e
velocidade do arpejo do sintetizador.
As duas saídas TRIGGER correspondem
aos ritmos programados nas posições Low
Tom ou High Tom, ritmos determinados
pelo seletor e programação Track/
Program.
Esses instrumentos podem ser usados
simultaneamente com seu TRIGGER
OUT ou programados especificamente
para proporcionar ritmos TRIGGER
OUT, silenciando os instrumentos
através dos controles INSTRUMENT MIX
LEVEL individuais
44 45Quick Start GuideRD-6
(IT) Passo 3: Iniziare
RD-6 Iniziare
PANORAMICA
Questa “guida introduttiva” vi aiuterà a
configurare la vostra RD-6 e ne presenta
brevemente le capacità.
CONNESSIONE
Per collegare l’RD-6 al vostro impianto
consultate la guida alla connessione,
precedente in questo documento.
SETUP DEL SOFTWARE
RD-6 è un dispositivo MIDI conforme USB,
quindi non è necessaria l’installazione
di driver. RD-6 non richiede alcun driver
aggiuntivo per funzionare con Windows
e MacOS.
SETUP DEL DISPOSITIVO
Effettuate tutte le connessioni del vostro
sistema. Mentre effettuate i collegamenti
tenere l’RD-6 spenta.
Usare esclusivamente il trasformatore
in dotazione per RD-6. Assicuratevi che
l’audio del vostro impianto sia abbassato.
Accendere l’RD-6 prima di accendere
qualsiasi amplificatore e spegnerla per
ultima. Ciò consentirà di evitare qualsiasi
“scoppio o botto” ai diffusori durante
l’accensione o lo spegnimento.
TEMPO DI RISCALDAMENTO
Consigliamo di lasciare acceso almeno
15 minuti l’RD-6 per il farlo scaldare prima
della registrazione o dell’esecuzione dal
vivo. (tempi maggiori se è stata portata
dal freddo.) Ciò consentirà ai circuiti
analogici di precisione di raggiungere
la normale temperatura operativa e
garantire prestazioni ottimali.
IMPOSTARE I TIPI DI SYNC e CLOCK
I tasti step 1, 2, 3 o 4 rappresentano
rispettivamente la sorgente di clock INT,
MIDI, USB o TRIG.
I tasti step 5, 6, 7 o 8 rappresentano
rispettivamente le frequenze di clock
1PPS, 2PPQ, 24PPQ o 48PPQ.
1. Premete FUNCTION.
2. Assicuratevi che nessuna sequenza sia
in esecuzione.
3. Premete simultaneamente PATTERN
GROUP e WRITE/NEXT per entrare nel
modo di impostazione del Sync.
4. Si accenderanno i led del selettore
da 1 a 8 e lampeggeranno sia
l’attuale sorgente di clock (da 1 a 4)
che la frequenza di clock (da 5 a 8).
Avete circa 3 secondi per apportare
eventuali modifiche.
5. Premete i tasti step 1, 2, 3 o 4 per
selezionare la sorgente di clock
rispettivamente su INT, MIDI,
USB o TRIG.
6. Premete i tasti step 5, 6, 7 o 8 per
selezionare la frequenza di clock
rispettivamente su 1PPS, 2PPQ, 24PPQ
o 48PPQ.
7. Le scelte sono salvate se premete
qualsiasi altro tasto o 3 secondi dopo
l’ultima selezione.
8. Ripetete lo step 3 per controllare la
vostra scelta.
SELEZIONE DEL CANALE MIDI
Per accedere al modo di impostazione del
canale MIDI tenete premuto FUNCTION,
quindi premete PATTERN GROUP;
quindi premete i tasti step 1-16 per
selezionare il canale. Premete PATTERN
GROUP per passare dalla trasmissione MIDI
(OUT) alla ricezione (IN).
SEZIONE CONNESSIONI
Questa sezione vi offre la versatilità di
collegare altri dispositivi e sintetizzatore
modulari per creare un’ampia gamma di
suoni. I collegamenti sono jack standard
sbilanciati da 3,5mm e i requisiti di
tensione sono indicati nella tabella delle
specifiche. RD-6 non ha bisogno di queste
connessioni per funzionare, servono solo
per un’ulteriore espansione del sistema.
Attenzione: Non sovraccaricate
l’ingresso sync da 3,5mm.
Può accettare esclusivamente il livello
corretto di tensioni come indicato nelle
tabelle delle specifiche. Le uscite da
3,5mm devono essere collegate solo a
ingressi in grado di ricevere le tensioni di
uscita. La mancata osservanza di queste
istruzioni può danneggiare l’RD-6 o le
unità esterne.
AGGIORNAMENTO DEL FIRMWARE
Controllate regolarmente behringer.com
per eventuali aggiornamenti dell’app
Behringer Synth Tool.
L’app cerca il file di firmware più recente
che può quindi essere scaricato e usato per
aggiornare l’RD-6. L’app Synth Tool può
essere utilizzata per modificare alcune
impostazioni di RD-6.
SCRIVERE UN PATTERN
1. Selezionate il modo PATTERN WRITE.
2. Selezionate un tasto step fra 1 e 16.
3. Premete START.
4. La lunghezza di default del pattern
è di 16 step. È possibile impostare
il punto finale del pattern tenendo
premuto FUNCTION/LAST STEP e
selezionando il tasto step nel quale il
pattern deve terminare.
5. Selezionate lo strumento che
desiderate programmare con
il controllo.
6. Selezionate gli step nel quale
desiderate che lo strumento suoni
o usate il tasto TAP per inserire un
suono in tempo reale.
7. Ripetete il punto 7 per altri strumenti.
Premete stop per completare il
processo di scrittura del pattern.
MODO PATTERN PLAY
Nel modo PATTERN PLAY potete
selezionare quale pattern riprodurre
scegliendo il tasto step (1-16). Il tasto
PATTERN GROUP può essere usato per
alternare fra i due banchi di pattern.
Per effettuare modifiche in tempo reale
durante la riproduzione è possibile passare
alla scrittura del pattern.
CONCATENAMENTO DEI PATTERN
In PATTERN WRITE/PLAY i pattern possono
essere concatenati in gruppo fino a 16,
premendo e tenendo premuto il primo
pattern e premendo l’ultimo pattern della
catena. Ciò consente di programmare
fino a 256 step per un’unica sequenza
continua.
MODO TRACK WRITE
Selezionate una tracK da 1 a 8. Premete
CLEAR/BAR RESET per tornare all’inizio
della track. Iniziare la riproduzione
dell’RD-6 e selezionare il pattern
desiderato, quindi premete il tasto
WRITE/NEXT, quindi selezionate il pattern
successivo e premete nuovamente WRITE/
EXT. Dopo l’ultimo pattern premete il tasto
CLEAR quindi il tasto WRITE/NEXT. Ciò
informa il sequencer che l’ultimo pattern è
stato selezionato.
MODO TRACK PLAY
Selezionate la track che desiderate
riprodurre da 1 a 8, premete CLEAR/BAR
RESET per tornare all’inizio della track
quindi premete START.
TAP
Secondo le impostazioni del selettore
MODE e della condizione di RUN/STOP,
questo tasto esegue diverse funzioni.
Durante l’esecuzione in PATTERN WRITE,
eseguirà la programmazione TAP in
tempo reale.
Durante l’esecuzione in PATTERN PLAY,
il tasto TAP funge da STEP RESET per
ricominciare immediatamente dal primo
step dell’attuale pattern.
Quando si è fermi in TRACK PLAY o TRACK
WRITE, il tasto TAP avanza di una barra
nella track scelta.
Durante l’esecuzione in TRACK PLAY,
premendo il tasto Tap si riporta
istantaneamente la track in riproduzione
sulla misura cui è stato assegnato il segno
e continua normalmente da quel punto.
Durante l’esecuzione in TRACK WRITE,
il tasto Tap esegue la funzione WRITE/
NEXT, scrivendo sul pattern attualmente in
ascolto e mostrato dai led indicatori nella
memoria della track e facendo avanzare di
conseguenza l’assegnazione del numero
della barra.
Questa funzione WRITE/NEXT si occupa
sempre di unità di pattern complete. Se un
pattern concatenato è scritto in una track,
usando il tasto Tap il numero della barra
farà avanzare il numero di barre contenute
nel pattern concatenato.
PATTERN RANDOM
Nel modo PATTERN WRITE,
indipendentemente dal fatto che il
pattern stia suonando o meno, premete
contemporaneamente CLEAR e START/
STOP per generare un pattern casuale.
Nota: ciò sovrascriverà il pattern
attualmente selezionato.
USCITE TRIGGER
L’RD-6 fornisce due USCITE TRIGGER
indipendenti e programmabili, che
consentono l’interfacciamento con altri
sintetizzatori o sequencer. Ogni segnale di
trigger è un impulso positivo di 15V adatto
per attivare gli ingressi Trigger o Gate di
apparecchiature esterne.
Un sintetizzatore come il Behringer MS-1
può ricevere il gate per elaborare i propri
oscillatori. I TRIGGER possono essere
usati anche per controllare il ritmo e la
frequenza dell’arpeggio del sintetizzatore.
Le due uscite TRIGGER corrispondono
ai ritmi programmati nelle posizioni
diLow Tom o di High Tom, ritmi
determinati dal selettore Track/Program e
programmazione.
Questi strumenti possono essere usati
contemporaneamente al loro TRIGGER
OUT o programmati specificamente per
fornire ritmi di TRIGGER OUT, silenziando
gli strumenti usando i relativi controlli
INSTRUMENT MIX LEVEL.
46 47Quick Start GuideRD-6
(NL) Stap 3: Aan de slag
OVERZICHT
Deze ‘aan de slag’-gids helpt u bij het
opzetten van de RD-6 analoge ritme-
ontwerper en introduceert kort de
mogelijkheden ervan.
VERBINDING
Raadpleeg de aansluitgids eerder in dit
document om de RD-6 op uw systeem aan
te sluiten.
SOFTWARE-INSTELLING
De RD-6 is een USB Class Compliant MIDI-
apparaat, en daarom is installatie van een
stuurprogramma niet vereist. De RD-6
heeft geen extra stuurprogramma’s nodig
om met Windows en MacOS te werken.
APPARATUUR INSTALLATIE
Maak alle verbindingen in uw systeem.
Houd de RD-6 uitgeschakeld als u
aansluitingen maakt.
Gebruik alleen de meegeleverde
voedingsadapter voor de RD-6.
Zorg ervoor dat uw geluidssysteem
is uitgeschakeld.
Schakel de RD-6 in voordat u
eindversterkers inschakelt en schakel deze
als laatste uit. Dit helpt voorkomen dat uw
luidsprekers worden in- of uitgeschakeld.
OPWARMINGSTIJD
We raden aan om de RD-6 15 minuten of
meer te laten opwarmen voordat u gaat
opnemen of live optreden. (Langer als het
uit de kou is gehaald.) Hierdoor krijgen
de analoge precisiecircuits de tijd om
hun normale bedrijfstemperatuur en
afgestelde prestaties te bereiken.
SYNC EN KLOKTYPE INSTELLEN
Stappentoetsen 1, 2, 3 of 4
vertegenwoordigen respectievelijk
klokbron INT, MIDI, USB of TRIG.
Stappentoetsen 5, 6, 7 of 8
vertegenwoordigen respectievelijk de
kloksnelheid 1PPS, 2PPQ, 24PPQ of 48PPQ.
1. Druk op Functie.
2. Zorg ervoor dat er geen sequentie
wordt afgespeeld.
3. Druk tegelijkertijd op PATTERN GROUP
en WRITE / NEXT om de instelmodus
voor synchronisatie te openen.
4. Keuzeschakelaar 1 t / m 8 LED’s gaan
aan en de huidige klokbron (1 t / m 4)
en kloksnelheid (5 t / m 8) knipperen,
u hebt ongeveer 3 seconden om
wijzigingen aan te brengen.
5. Druk op staptoetsen 1, 2, 3 of 4 om de
klokbron respectievelijk te wijzigen in
INT, MIDI, USB of TRIG.
6. Druk op staptoetsen 5, 6, 7 of 8
om de kloksnelheid te wijzigen in
respectievelijk 1PPS, 2PPQ, 24PPQ
of 48PPQ.
7. Druk op een willekeurige andere knop
of als er gedurende 3 seconden geen
wijzigingen zijn aangebracht, worden
de wijzigingen opgeslagen.
8. Herhaal stap 3 om uw selectie
te controleren.
MIDI-KANAALSELECTIE
Houd FUNCTION ingedrukt en druk
vervolgens op PATTERN GROUP om de
modus voor het instellen van MIDI-
kanalen te openen en druk vervolgens
op STEP KEYS 1-16 om het kanaal te
selecteren, druk op PATTERN GROUP om
te schakelen tussen MIDI-zenden (uit) en
ontvangen (in).
PATCH BAY SECTIE
Deze sectie biedt u de veelzijdigheid
om verbinding te maken met
andere apparaten en modulaire
synthesizerapparatuur om veel
verschillende geluiden te creëren.
De aansluitingen zijn standaard 3,5 mm
TS, en de spanningsvereisten staan
vermeld in de specificatietabel. De RD-6
heeft deze aansluitingen niet nodig om te
kunnen werken, ze worden gebruikt voor
verdere uitbreiding van uw systeem.
Voorzichtigheid: Overbelast de
synchronisatie-ingang van
3,5 mm niet.
Het kan alleen het juiste spanningsniveau
accepteren, zoals weergegeven in de
specificatietabellen. De uitgangen van
3,5 mm mogen alleen worden aangesloten
op ingangen die de uitgangsspanningen
kunnen ontvangen. Het niet opvolgen van
deze instructies kan de RD-6 of externe
eenheden beschadigen.
FIRMWARE UPDATE
Controleer behringer.com regelmatig op
updates voor de Behringer Synth tool-app.
De app zoekt naar het nieuwste
firmwarebestand dat vervolgens kan
worden gedownload en gebruikt om de
RD-6 bij te werken. De Synth Tool-app kan
worden gebruikt om bepaalde instellingen
van de RD-6 te wijzigen.
SCHRIJF EEN PATROON
1. Selecteer de PATTERN WRITE-modus.
2. Selecteer een staptoets van 1-16.
3. Druk op start.
4. De standaard patroonlengte is 16
stappen. Het eindpatroonpunt kan
worden ingesteld door FUNCTION /
LAST STEP ingedrukt te houden en de
staptoets te selecteren waarop het
patroon moet eindigen.
5. Selecteer het instrument dat u met de
besturing wilt programmeren.
6. Selecteer de stappen waarop u het
instrument wilt laten klinken of
gebruik de TAP-knop om een ritme in
realtime in te voeren.
7. Herhaal stap 7 voor andere
instrumenten. Druk op stop om
het schrijfproces van het patroon
te voltooien.
PATROON SPEELMODUS
In PATTERN PLAY-modus kunt u
selecteren welk patroon u wilt spelen
door de staptoets (1-16) te selecteren.
De PATTERN GROUP-knop kan worden
gebruikt om tussen de twee banken met
patronen te schakelen. Het is mogelijk
om tijdens het spelen over te schakelen
naar de schrijfmodus voor patronen om
bewerkingen in realtime uit te voeren.
PATROON KETTING
In PATTERN WRITE / PLAY kunnen
patronen in groepen van maximaal 16
aan elkaar worden geketend door het
eerste patroon ingedrukt te houden en
op het laatste patroon in de ketting te
drukken. Hierdoor kunnen maximaal 256
stappen in één doorlopende reeks worden
geprogrammeerd.
TRACK SCHRIJFMODUS
Selecteer een track van 1 tot 8. Druk op
CLEAR / BAR RESET om terug te keren naar
het begin van de track. Start de RD-6 met
spelen en selecteer het patroon dat u wilt,
druk vervolgens op de WRITE / NEXT-knop,
selecteer dan het volgende patroon en
druk nogmaals op WRITE / NEXT. Druk na
het laatste patroon op de CLEAR-knop
en vervolgens op de WRITE / NEXT-knop.
Dit vertelt de sequencer dat het laatste
patroon is geselecteerd.
TRACK AFSPEELMODUS.
Selecteer de track die u wilt afspelen van 1
tot 8, druk op CLEAR / BAR RESET om terug
te keren naar het begin van de track en
druk vervolgens op START.
KRAAN
Afhankelijk van de instellingen van de
MODE-keuzeschakelaar en de RUN /
STOP-omstandigheden, voert deze knop
verschillende functies uit.
Als het in PATTERN WRITE draait, zal het
real-time TAP-programmering uitvoeren.
Als u in PATTERN PLAY draait, fungeert de
TAP-knop als een STEP RESET-knop om
onmiddellijk opnieuw te beginnen vanaf
de eerste stap van het huidige patroon.
Wanneer gestopt in TRACK PLAY of TRACK
WRITE, gaat de TAP-knop een maat verder
in de geselecteerde track.
Als u in TRACK PLAY draait, zal het drukken
op de Tap-knop onmiddellijk de track die
wordt afgespeeld terugbrengen naar de
maat waaraan het teken is toegewezen en
normaal verdergaan vanaf dat punt.
Als je in TRACK WRITE draait, zal de
Tap-knop een WRITE / NEXT-functie
uitvoeren, een patroon dat momenteel
wordt gehoord en wordt aangegeven op
de LED-indicatoren in het trackgeheugen
schrijven en de toewijzing van
maataanduidingen dienovereenkomstig
verhogen.
Deze WRITE / NEXT-functie handelt altijd
in complete patrooneenheden. Als een
aaneengeschakeld patroon in een track
wordt geschreven met behulp van de
Tap-knop, zal het maatnummer het
aantal maten in het aaneengeschakelde
patroon verhogen.
WILLEKEURIG PATROON
In de PATTERN WRITE-modus, of het
patroon nu speelt of niet, drukt u
tegelijkertijd op CLEAR en START / STOP
om een willekeurig patroon te genereren.
Opmerking: Dit zal het momenteel
geselecteerde patroon overschrijven.
TRIGGER-UITGANGEN
De RD-6 biedt twee onafhankelijke,
programmeerbare TRIGGER-UITGANGEN.
Dit maakt een interface met andere
synthesizers of sequencers mogelijk.
El0ersignaal is een positieve puls van 15
volt die geschikt is voor het activeren
van de trigger- of poortingangen van
externe apparatuur.
Een synthesizer zoals de Behringer
MS-1 kan worden gepoort om zijn eigen
oscillatoren te verwerken. De TRIGGERS
kunnen ook worden gebruikt om het ritme
en de snelheid van het arpeggio van de
MS-1 synthesizers te regelen.
De twee TRIGGER OUT-aansluitingen
komen overeen met ritmes die zijn
geprogrammeerd in de Low Tom- of
High Tom-posities, ritmes bepaald door
de Track / Program-keuzeschakelaar en
programmering.
Deze instrumenten kunnen gelijktijdig
met hun TRIGGER OUT worden gebruikt
of specifiek worden geprogrammeerd
om TRIGGER OUTPUT-ritmes te leveren,
waarbij de instrumenten worden
gedempt met behulp van de individuele
INSTRUMENT MIX LEVEL-regelaars.
RD-6 Aan de slag
48 49Quick Start GuideRD-6
(SE) Steg 3: Komma
igång
ÖVERSIKT
Denna “komma igång” -guide hjälper dig
att ställa in RD-6 analoga rytmdesigner
och kort introducera dess funktioner.
FÖRBINDELSE
För att ansluta RD-6 till ditt system,
se anslutningsguiden tidigare i
detta dokument.
PROGRAMINSTÄLLNINGAR
RD-6 är en MIDI-enhet som uppfyller USB-
klass och därför krävs ingen installation av
drivrutiner. RD-6 kräver inga ytterligare
drivrutiner för att fungera med Windows
och MacOS.
INSTALLATION AV HARDWARE
Gör alla anslutningar i ditt system.
Håll RD-6-strömmen avstängd när du gör
några anslutningar.
Använd endast den medföljande
nätadaptern för RD-6. Se till att ditt
ljudsystem är avstängt.
Slå på RD-6 innan du slår på några
effektförstärkare och stäng av den sist.
Detta hjälper till att förhindra att du slår
på eller stänger av “poppar eller dunkar” i
dina högtalare.
UPPVÄRMNINGSTID
Vi rekommenderar att du lämnar
15 minuter eller mer tid för att RD-6
ska värmas upp innan du spelar in eller
spelar live. (Längre om den har förts
in från förkylningen.) Detta gör det
möjligt för precisionsanalogkretsarna
att nå sin normala driftstemperatur och
inställda prestanda.
SETTING SYNC och CLOCK TYPE
Stegknapparna 1, 2, 3 eller 4 representerar
klockkällan INT, MIDI, USB respektive TRIG.
Stegknapparna 5, 6, 7 eller 8 representerar
klockfrekvensen 1PPS, 2PPQ, 24PPQ
respektive 48PPQ.
1. Tryck på Funktion.
2. Se till att ingen sekvens spelas.
3. Tryck på MÖNSTERGRUPP och SKRIV
/ NÄSTA samtidigt för att gå till
inställningsläget för synkronisering.
4. Väljarens 1 till 8 lysdioder tänds och
den aktuella klockkällan (1 till 4) och
klockfrekvensen (5 till 8) blinkar, du
har ungefär 3 sekunder på dig att
göra ändringar.
5. Tryck på stegknapparna 1, 2, 3 eller 4
för att ändra klockkällan till INT, MIDI,
USB eller TRIG.
6. Tryck på stegknapparna 5, 6, 7 eller
8 för att ändra klockfrekvensen till
1PPS, 2PPQ, 24PPQ respektive 48PPQ.
7. Tryck på någon annan knapp eller
efter inga ändringar på 3 sekunder
sparas ändringarna.
8. Upprepa steg 3 för att kontrollera
ditt val.
VAL AV MIDIKANALER
Håll FUNCTION intryckt, tryck sedan
på PATTERN GROUP för att gå till MIDI-
kanalinställningsläge, tryck sedan på
STEP KEYS 1-16 för att välja kanal, tryck
PATTERN GROUP för att växla mellan MIDI-
sändning (ut) och mottagning (in).
PATCH BAY AVSNITT
Detta avsnitt ger dig mångsidigheten att
ansluta till andra enheter och modulär
synthesizer-utrustning för att skapa
många olika ljud. Anslutningarna är
standard 3,5 mm TS, och spänningskraven
visas i specifikationstabellen. RD-6
behöver inte dessa anslutningar för
att fungera, de används för ytterligare
expansion av ditt system.
Varning: Överbelasta inte
synkroniseringsingången på
3,5 mm.
Den kan endast acceptera rätt spänningsnivå
som visas i specifikationstabellerna.
3,5 mm-utgångarna ska endast anslutas till
ingångar som kan ta emot utspänningarna.
Underlåtenhet att följa dessa instruktioner
kan skada RD-6 eller externa enheter.
FIRMWARE UPPDATERING
Kontrollera behringer.com regelbundet
för uppdateringar av Behringer
Synth-verktygsappen.
Appen letar efter den senaste
firmwarefilen som sedan kan laddas ner
och användas för att uppdatera RD-6.
Appen Synth Tool kan användas för att
ändra vissa inställningar för RD-6.
SKRIV ETT MÖNSTER
1. Välj PATTERN WRITE-läge.
2. Välj en stegknapp från 1-16.
3. Tryck start.
4. Standardmönsterlängden är 16 steg.
Slutmönsterpunkten kan ställas in
genom att hålla ned FUNCTION / SISTA
STEG och välja den stegknapp du vill
att mönstret ska sluta vid.
5. Välj instrumentet du vill
programmera med kontrollen.
6. Välj de steg du vill att instrumentet
ska låta på eller använd TAP-knappen
för att mata in en rytm i realtid.
7. Upprepa steg 7 för andra instrument.
Tryck på stopp för att slutföra
mönsterskrivningsprocessen.
MÖNSTER SPELLÄGE
I PATTERN PLAY-läge kan du välja vilket
mönster du vill spela genom att välja
stegknappen (1-16). PATTERN GROUP-
knappen kan användas för att växla
mellan de två mönsterbankerna. Det är
möjligt att byta till mönsterskrivningsläge
för att göra redigeringar i realtid.
MÖNSTERKEDJA
I MÖNSTER SKRIV / SPELA mönster kan
du kedja ihop i grupper på upp till 16
genom att hålla det första mönstret
intryckt och trycka på det sista mönstret i
kedjan. Detta gör att upp till 256 steg kan
programmeras i en kontinuerlig sekvens.
SPÅRSKRIVLÄGE
Välj ett spår från 1 till 8. Tryck på CLEAR
/ BAR RESET för att återgå till början av
spåret. Starta RD-6-spelningen och välj
det mönster du vill ha och tryck sedan
på WRITE / NEXT-knappen, välj sedan
nästa mönster och tryck på WRITE /
NEXT igen. Efter det sista mönstret trycker
du på CLEAR-knappen och sedan på
WRITE / NEXT-knappen. Detta berättar
för sequencern att det sista mönstret
har valts.
TRACK SPELA LÄGE.
Välj det spår du vill spela från 1 till 8,
tryck på CLEAR / BAR RESET för att återgå
till början av spåret och tryck sedan
på START.
KNACKA
Beroende på inställningarna för
MODE-väljaren och RUN / STOP-
omständigheterna kommer denna knapp
att utföra olika funktioner.
När du kör i PATTERN WRITE utför den
TAP-programmering i realtid.
När du kör i PATTERN PLAY fungerar TAP-
knappen som en STEP RESET-knapp för att
omedelbart börja igen från första steget i
det aktuella mönstret.
När du stannar i TRACK PLAY eller TRACK
WRITE kommer TAP-knappen att flytta ett
fält längre in i det valda spåret.
När du kör i TRACK PLAY, trycker du på
Tap-knappen för att omedelbart återställa
spåret som spelas till det mått som har
tilldelats tecknet och fortsätta normalt
från den punkten.
När du kör i TRACK WRITE utför Tap-
knappen en WRITE / NEXT-funktion,
skriver ett mönster som för närvarande
hörs och indikeras på LED-indikatorerna i
spårminnet och fortsätter tilldelningen av
strecknummer i enlighet därmed.
Denna WRITE / NEXT-funktion handlar
alltid om fullständiga mönster.
Om ett kedjat mönster skrivs in i ett
spår med hjälp av Tap-knappen kommer
stapelnumret att flytta fram antalet
staplar som finns i det kedjade mönstret.
RANDOM MÖNSTER
I PATTERN WRITE-läge, oavsett om
mönstret spelas eller inte, tryck på CLEAR
och START / STOP samtidigt för att skapa
ett slumpmässigt mönster.
Notera: Detta skriver över det aktuella
valda mönstret.
TRIGGERUTGÅNGAR
RD-6 ger två oberoende, programmerbara
TRIGGERUTGÅNGAR. Detta möjliggör
gränssnitt med andra synthesizers
eller sequencers. Varje utlösarsignal är
en positiv 15 Volt, puls lämplig för att
aktivera antingen Trigger- eller Gate-
ingångarna på extern utrustning.
En synthesizer såsom Behringer MS-1
kan vara gated för att bearbeta sina egna
oscillatorer. TRIGGERS kan också användas
för att reglera rytmen och hastigheten för
Arpeggio hos MS-1-syntetiserarna.
De två TRIGGER OUT-uttagen motsvarar
rytmer programmerade i låg Tom- eller
Hög Tom-position, rytmer bestämda
av spår / programväljaren och
programmering.
Dessa instrument kan användas
samtidigt med deras TRIGGER OUT eller
programmeras specifikt för att ge TRIGGER
OUTPUT-rytmer, tysta instrumenten med
de enskilda INSTRUMENT MIX LEVEL-
kontrollerna.
RD-6 Komma igång
50 51Quick Start GuideRD-6
(PL) Krok 3: Pierwsze
kroki
PRZEGLĄD
Ten przewodnik dla początkujących
pomoże Ci skonfigurować analogowy
projektant rytmów RD-6 i pokrótce
przedstawić jego możliwości.
POŁĄCZENIE
Aby podłączyć RD-6 do swojego systemu,
zapoznaj się z instrukcją połączeń we
wcześniejszej części tego dokumentu.
USTAWIENIA OPROGRAMOWANIA
RD-6 jest urządzeniem MIDI zgodnym
z klasą USB, więc nie jest wymagana
instalacja sterowników. RD-6 nie wymaga
żadnych dodatkowych sterowników do
pracy z Windows i MacOS.
KONFIGURACJA SPRZĘTU
Wykonaj wszystkie połączenia w systemie.
Nie wyłączaj zasilania RD-6 podczas
wykonywania jakichkolwiek połączeń.
Używaj tylko dostarczonego zasilacza do
RD-6. Upewnij się, że system dźwiękowy
jest wyłączony.
Włącz RD-6 przed włączeniem
jakichkolwiek wzmacniaczy mocy i
wyłączaj jako ostatni. Pomoże to zapobiec
włączaniu lub wyłączaniu „trzasków lub
uderzeń” w głośnikach.
CZAS NA ROZGRZEWKĘ
Zalecamy pozostawienie 15 minut
lub więcej czasu na rozgrzanie RD-6
przed nagrywaniem lub występem na
żywo. (Dłużej, jeśli został przyniesiony
z zimna). Pozwoli to precyzyjnym
obwodom analogowym na osiągnięcie
normalnej temperatury roboczej i
dostrojonej wydajności.
USTAWIANIE SYNCHRONIZACJI i
TYPU ZEGARA
Klawisze kroków 1, 2, 3 lub 4 reprezentują
odpowiednio źródło zegara: INT, MIDI,
USB lub TRIG.
Klawisze kroków 5, 6, 7 lub 8 reprezentują
odpowiednio częstotliwość zegara 1PPS,
2PPQ, 24PPQ lub 48PPQ.
1. Naciśnij klawisz Funkcja.
2. Upewnij się, że nie jest odtwarzana
żadna sekwencja.
3. Naciśnij jednocześnie PATTERN GROUP
i WRITE / NEXT, aby przejść do trybu
ustawień synchronizacji.
4. Diody LED wybieraka od 1 do 8 włączą
się, a aktualne źródło zegara (od 1 do
4) i częstotliwość zegara (od 5 do 8)
zaczną migać, masz około 3 sekund
na dokonanie zmian.
5. Naciśnij klawisze kroków 1, 2, 3
lub 4, aby zmienić źródło zegara
odpowiednio na INT, MIDI, USB lub
TRIG.
6. Naciśnij klawisze kroków 5, 6, 7 lub
8, aby zmienić częstotliwość zegara
odpowiednio na 1PPS, 2PPQ, 24PPQ
lub 48PPQ.
7. Naciśnij jakikolwiek inny przycisk lub
po 3 sekundach braku zmian, zmiany
zostaną zapisane.
8. Powtórz krok 3, aby sprawdzić
swój wybór.
WYBÓR KANAŁU MIDI
Naciśnij i przytrzymaj FUNCTION, a
następnie naciśnij PATTERN GROUP, aby
wejść w tryb ustawień kanału MIDI, a
następnie naciśnij STEP KEYS 1-16, aby
wybrać kanał, naciśnij PATTERN GROUP,
aby przełączyć się między nadawaniem
(wyjście) i odbiorem (wejście) MIDI.
SEKCJA PATCH BAY
Ta sekcja pozwala na wszechstronność
łączenia się z innymi jednostkami i
modułowym sprzętem syntezatorowym w
celu tworzenia wielu różnych dźwięków.
Połączenia są standardowe 3,5 mm
TS, a wymagania dotyczące napięcia
przedstawiono w tabeli specyfikacji.
RD-6 nie potrzebuje tych połączeń do
działania, służą one do dalszej rozbudowy
Twojego systemu.
Uwaga: Nie przeciążaj wejścia
synchronizacyjnego 3,5 mm.
Akceptuje tylko prawidłowy poziom
napięć, jak pokazano w tabelach
specyfikacji. Wyjścia 3,5 mm należy
podłączać tylko do wejść, które mogą
przyjmować napięcia wyjściowe.
Niezastosowanie się do tych instrukcji
może spowodować uszkodzenie RD-6 lub
jednostek zewnętrznych.
AKTUALIZACJA FIRMWARE
Prosimy regularnie sprawdzać stronę
behringer.com w celu uzyskania
aktualizacji aplikacji narzędziowej
Behringer Synth.
Aplikacja wyszukuje najnowszy
plik oprogramowania układowego,
który można następnie pobrać i użyć do
aktualizacji RD-6. Aplikacja Synth Tool
może być używana do zmiany niektórych
ustawień RD-6.
NAPISZ WZÓR
1. Wybierz tryb PATTERN WRITE.
2. Wybierz klawisz kroku od 1 do 16.
3. Naciśnij Start.
4. Domyślna długość wzoru to 16
kroków. Punkt końcowy wzoru można
ustawić, przytrzymując FUNCTION /
LAST STEP i wybierając przycisk kroku,
na którym ma się kończyć wzór.
5. Wybierz instrument, który chcesz
zaprogramować za pomocą
sterowania.
6. Wybierz kroki, na których chcesz,
aby instrument brzmiał, lub użyj
przycisku TAP, aby wprowadzić rytm
w czasie rzeczywistym.
7. Powtórz krok 7 dla innych
instrumentów. Naciśnij stop,
aby zakończyć proces zapisywania
wzoru.
TRYB ODTWARZANIA WZORÓW
W trybie PATTERN PLAY możesz wybrać,
który schemat ma być odtwarzany,
wybierając klawisz kroku (1-16).
Przycisk PATTERN GROUP służy do
przełączania między dwoma bankami
wzorów. Możliwe jest przełączenie
do trybu zapisu wzoru podczas
odtwarzania, aby wprowadzić zmiany w
czasie rzeczywistym.
WZÓR ŁAŃCUCHA
W PATTERN WRITE / PLAY wzory można
łączyć w grupy po 16, naciskając i
przytrzymując pierwszy wzór i naciskając
ostatni wzór w łańcuchu. Pozwala to na
zaprogramowanie do 256 kroków w jednej
ciągłej sekwencji.
TRYB ZAPISU ŚCIEŻKI
Wybierz ścieżkę od 1 do 8. Naciśnij
CLEAR / BAR RESET, aby powrócić do
początku ścieżki. Uruchom odtwarzanie
RD-6 i wybierz wzór, który chcesz,
a następnie naciśnij przycisk WRITE
/ NEXT, następnie wybierz następny
wzór i ponownie naciśnij WRITE / NEXT.
Po ostatnim wzorze naciśnij przycisk
CLEAR, a następnie przycisk WRITE / NEXT.
To mówi sekwencerowi, że został wybrany
ostatni wzorzec.
TRYB ODTWARZANIA ŚCIEŻEK.
Wybierz ścieżkę, którą chcesz odtworzyć
od 1 do 8, naciśnij CLEAR / BAR RESET,
aby powrócić do początku ścieżki,
a następnie naciśnij START.
KRAN
W zależności od ustawień przełącznika
TRYB i okoliczności RUN / STOP,
ten przycisk będzie pełnił różne funkcje.
Pracując w trybie PATTERN WRITE,
wykonuje programowanie TAP w
czasie rzeczywistym.
Podczas pracy w trybie PATTERN PLAY,
przycisk TAP działa jak przycisk STEP
RESET, aby natychmiast rozpocząć
ponownie od pierwszego kroku
bieżącego schematu.
Po zatrzymaniu w trybie TRACK PLAY lub
TRACK WRITE przycisk TAP przesunie się o
jeden takt dalej do wybranej ścieżki.
Podczas biegania w trybie TRACK PLAY
naciśnięcie przycisku Tap spowoduje
natychmiastowy powrót odtwarzanej
ścieżki do taktu, któremu przypisano
znak, i kontynuowanie normalnie od
tego momentu.
Podczas pracy w trybie TRACK
WRITE przycisk Tap wykona funkcję
WRITE / NEXT, zapisując aktualnie
słyszany wzorzec i wskazywany na
wskaźnikach LED do pamięci ścieżki i
odpowiednio przyspieszając przypisanie
numerów pasków.
Ta funkcja WRITE / NEXT zawsze zajmuje
się pełnymi jednostkami wzoru.
Jeśli łańcuchowy wzór zostanie zapisany
na ścieżce za pomocą przycisku Tap,
numer taktu zwiększy liczbę taktów
zawartych w połączonym wzorze.
LOSOWY WZÓR
W trybie PATTERN WRITE, niezależnie
od tego, czy patern jest odtwarzany, czy
nie, naciśnij jednocześnie CLEAR i START /
STOP, aby wygenerować losowy wzór.
Uwaga: Spowoduje to nadpisanie
aktualnie wybranego wzoru.
WYJŚCIA WYZWALACZA
RD-6 zapewnia dwa niezależne,
programowalne WYJŚCIA WYZWALACZA.
Pozwala to na współpracę z innymi
syntezatorami lub sekwencerami.
Każdy sygnał wyzwalający jest
dodatnim impulsem 15 V, odpowiednim
do aktywacji wejść Trigger lub Gate
urządzenia zewnętrznego.
Syntezator, taki jak Behringer MS-1,
może być sterowany w celu przetwarzania
własnych oscylatorów. TRIGGERS mogą
być również używane do kontrolowania
rytmu i tempa arpeggia syntezatorów
MS-1.
Dwa gniazda TRIGGER OUT odpowiadają
rytmom zaprogramowanym w pozycjach
Low Tom lub High Tom, rytmom
określonym przez selektor Track / Program
i programowaniu.
Instrumenty te mogą być używane
jednocześnie z ich TRIGGER OUT lub
zaprogramowane specjalnie w celu
zapewnienia rytmu TRIGGER OUTPUT,
wyciszając instrumenty za pomocą
indywidualnych kontrolek INSTRUMENT
MIX LEVEL.
RD-6 Pierwsze kroki
52 53Quick Start GuideRD-6
Specifications
Examples
Function Command(1)
Note on 90 3C 64
Note off 80 3C 40
All notes off B0 7B
Note: 1, MIDI input channel 1.
MIDI message
Status Second Third Parameter Description
Channel
Message
8n kk vv [0, 7F] Note Off
9n kk vv [0, 7F] Note On
Bn 7B — — All Notes Off
SysRT
F8 — — — Timing Clock
FA — — — Start
FB Continue
FC Stop
Voice MIDI Note No.
Bass Drum 36, 0x24
Snare Drum 40, 0x28
Low Tom 45, 0x2D
Hi Tom 50, 0x32
Clap 39, 0x27
Cymbal 51, 0x33
Open Hat 46, 0x2E
Closed Hat 42, 0x2A
Voices
Number of sounds 8
Type Analog
Number of simultaneous
voices
8
Voice controls
Accent Level
Bass drum Level
Snare drum Level
Low tom, hi tom Level
Cymbal, clap Level
Open hat, closed hat Level
Connectivity
Power input DC input connector
Power switch Push button on/off
USB (MIDI) USB 2.0, type B
MIDI In, Out / Thru 2 x 5-pin DIN
Start / stop 1 x ¼" TS
Mix out
1 x ¼" TS, unbalanced,
1 kΩ impedance
Voice out
6 x
1
⁄
8
" TS, unbalanced,
100 Ω impedance
Sync in / out
2 x
1
⁄
8
" TRS (Tip is
clock and Ring is the
start message) more
than: 2.5 V
Trigger outs
LT and HT 2 x +15 V,
1PPS/24PPQ/48PPQ
50% pulse length, 2PPQ
narrow pulse length.
Phones
1 x
1
⁄
8
" TRS, stereo,
15 Ω impedance
USB
USB
Class compliant USB 2.0,
type B
Supported
operating systems
Windows 7 or higher
Mac OS X 10.6.8 or higher
Pattern / Storage
Capacity 2 x 16 patterns
Steps 16 steps
Power Requirements
External power adapter 9 V DC, 670 mA
Power consumption 2 W max.
Indicator Power LED
Environmental
Operating temperature
range
5°C – 45°C (41°F – 113°F)
Physical
Dimensions (H x W x D)
56 x 305 x 165 mm
(2.2 x 12 x 6.5")
Weight 0.9 kg (2.0 lbs)
Shipping Weight 1.6 kg (3.5 lbs)
54 55Quick Start GuideRD-6
Other important information
1. Online registrieren.
Bitte registrieren Sie Ihr neues
Music Tribe-Gerät direkt nach dem
Kauf auf der Website musictribe.com.
Wenn Sie Ihren Kauf mit unserem
einfachen online Formular registrieren,
können wir Ihre Reparaturansprüche
schneller und effizienter bearbeiten.
Lesen Sie bitte auch unsere
Garantiebedingungen, falls zutreffend.
2. Funktionsfehler. Sollte sich
kein Music Tribe Händler in Ihrer Nähe
befinden, können Sie den Music Tribe
Vertrieb Ihres Landes kontaktieren, der
auf musictribe.com unter „Support“
aufgeführt ist. Sollte Ihr Land nicht
aufgelistet sein, prüfen Sie bitte, ob Ihr
Problem von unserem „Online Support“
gelöst werden kann, den Sie ebenfalls
auf musictribe.com unter „Support“
finden. Alternativ reichen Sie bitte
Ihren Garantieanspruch online auf
musictribe.com ein, BEVOR Sie das
Produkt zurücksenden.
3. Stromanschluss. Bevor
Sie das Gerät an eine Netzsteckdose
anschließen, prüfen Sie bitte, ob Sie die
korrekte Netzspannung für Ihr spezielles
Modell verwenden. Fehlerhafte
Sicherungen müssen ausnahmslos durch
Sicherungen des gleichen Typs und
Nennwerts ersetzt werden.
1. Registre-se online.
Por favor, registre seu novo
equipamento Music Tribe logo após
a compra visitando o site musictribe.
com Registrar sua compra usando nosso
simples formulário online nos ajuda
a processar seus pedidos de reparos
com maior rapidez e eficiência. Além
disso, leia nossos termos e condições de
garantia, caso seja necessário.
2. Funcionamento
Defeituoso. Caso seu fornecedor
Music Tribe não esteja localizado nas
proximidades, você pode contatar
um distribuidor Music Tribe para o
seu país listado abaixo de “Suporte”
em musictribe.com. Se seu país não
estiver na lista, favor checar se seu
problema pode ser resolvido com o
nosso “Suporte Online” que também
pode ser achado abaixo de “Suporte”em
musictribe.com. Alternativamente,
favor enviar uma solicitação de garantia
online em musictribe.com ANTES da
devolução do produto.
3. Ligações. Antes de ligar a
unidade à tomada, assegure-se de
que está a utilizar a voltagem correcta
para o modelo em questão. Os fusíveis
com defeito terão de ser substituídos,
sem qualquer excepção, por fusíveis do
mesmo tipo e corrente nominal.
1. Registratevi online.
Vi invitiamo a registrare il nuovo
apparecchio Music Tribe subito
dopo averlo acquistato visitando
musictribe.com. La registrazione
dell'acquisto tramite il nostro semplice
modulo online ci consente di elaborare
le richieste di riparazione in modo più
rapido ed efficiente. Leggete anche
i termini e le condizioni della nostra
garanzia, qualora applicabile.
2. Malfunzionamento.
Nel caso in cui il rivenditore autorizzato
Music Tribe non si trovi nelle vostre
vicinanze, potete contattare il Music
Tribe Authorized Fulfiller per il vostro
paese, elencato in “Support” @
musictribe.com. Se la vostra nazione non
è elencata, controllate se il problema
può essere risolto tramite il nostro
“Online Support”che può anche essere
trovato sotto “Support” @ musictribe.
com. In alternativa, inviate una richiesta
di garanzia online su musictribe.com
PRIMA di restituire il prodotto.
3. Collegamento
all'alimentazione. Prima di
collegare l'unità a una presa di corrente,
assicuratevi di utilizzare la tensione di
rete corretta per il modello specifico. I
fusibili guasti devono essere sostituiti,
senza eccezioni, con fusibili dello stesso
tipo e valore nominale.
Weitere wichtige
Informationen
Outras Informações
Importantes
Informazioni importanti
1. Register online.
Please register your new Music Tribe
equipment right after you purchase it by
visiting musictribe.com. Registering your
purchase using our simple online
form helps us to process your repair
claims more quickly and efficiently.
Also, read the terms and conditions of
our warranty, if applicable.
2. Malfunction. Should your
Music Tribe Authorized Reseller not be
located in your vicinity, you may contact
the Music Tribe Authorized Fulfiller for
your country listed under “Support” at
musictribe.com. Should your country
not be listed, please check if your
problem can be dealt with by our
“Online Support” which may also be
found under “Support” at musictribe.
com. Alternatively, please submit an
online warranty claim at musictribe.com
BEFORE returning the product.
3. Power Connections.
Before plugging the unit into a power
socket, please make sure you are using
the correct mains voltage for your
particular model. Faulty fuses must be
replaced with fuses of the same type and
rating without exception.
1. Registro online.
Le recomendamos que registre su nuevo
aparato Music Tribe justo después de
su compra accediendo a la página web
musictribe.com. El registro de su compra
a través de nuestro sencillo sistema
online nos ayudará a resolver cualquier
incidencia que se presente a la mayor
brevedad posible. Además, aproveche
para leer los términos y condiciones
de nuestra garantía, si es aplicable en
su caso.
2. Averías. En el caso de que
no exista un distribuidor Music Tribe
en las inmediaciones, puede ponerse
en contacto con el distribuidor Music
Tribe de su país, que encontrará dentro
del apartado “Support” de nuestra
página web musictribe.com. En caso
de que su país no aparezca en ese
listado, acceda a la sección “Online
Support” (que también encontrará
dentro del apartado “Support” de
nuestra página web) y compruebe si su
problema aparece descrito y solucionado
allí. De forma alternativa, envíenos a
través de la página web una solicitud
online de soporte en periodo de garantía
ANTES de devolvernos el aparato.
3. Conexiones de
corriente. Antes de enchufar este
aparato a una salida de corriente,
asegúrese de que dicha salida sea
del voltaje adecuado para su modelo
concreto. En caso de que deba sustituir
un fusible quemado, deberá hacerlo
por otro de idénticas especificaciones,
sin excepción.
1. Enregistrez-vous
en ligne. Prenez le temps
d’enregistrer votre produit Music Tribe
aussi vite que possible sur le site Internet
musictribe.com. Le fait d’enregistrer le
produit en ligne nous permet de gérer
les réparations plus rapidement et plus
efficacement. Prenez également le
temps de lire les termes et conditions de
notre garantie.
2. Dysfonctionnement. Si
vous n’avez pas de revendeur Music
Tribe près de chez vous, contactez le
distributeur Music Tribe de votre pays :
consultez la liste des distributeurs de
votre pays dans la page “Support” de
notre site Internet musictribe.com.
Si votre pays n’est pas dans la liste,
essayez de résoudre votre problème
avec notre “aide en ligne” que vous
trouverez également dans la section
“Support” du site musictribe.com.
Vous pouvez également nous faire
parvenir directement votre demande de
réparation sous garantie par Internet sur
le site musictribe.com AVANT de nous
renvoyer le produit.
3. Raccordement au
secteur. Avant de relier cet
équipement au secteur, assurez-vous
que la tension secteur de votre région
soit compatible avec l’appareil. Veillez à
remplacer les fusibles uniquement par
des modèles exactement de même taille
et de même valeur électrique — sans
aucune exception.
Important information Aspectos importantes
Informations importantes
56 57Quick Start GuideRD-6
Other important information
1. Registreer online.
Registreer uw nieuwe Music Tribe-
apparatuur direct nadat u deze hebt
gekocht door naar musictribe.com te
gaan. Door uw aankoop te registreren
via ons eenvoudige online formulier,
kunnen wij uw reparatieclaims sneller
en efficiënter verwerken. Lees ook de
voorwaarden van onze garantie, indien
van toepassing.
2. Storing. Mocht uw
door Music Tribe geautoriseerde
wederverkoper niet bij u in de buurt zijn
gevestigd, dan kunt u contact opnemen
met de door Music Tribe Authorized
Fulfiller voor uw land vermeld onder
“Support” op musictribe.com. Als uw
land niet in de lijst staat, controleer
dan of uw probleem kan worden
opgelost door onze "Online Support",
die u ook kunt vinden onder "Support"
op musictribe.com. U kunt ook een
online garantieclaim indienen op
musictribe.com VOORDAT u het product
retourneert.
3. Stroomaansluitingen.
Voordat u het apparaat op een
stopcontact aansluit, moet u ervoor
zorgen dat u de juiste netspanning voor
uw specifieke model gebruikt. Defecte
zekeringen moeten zonder uitzondering
worden vervangen door zekeringen van
hetzelfde type en dezelfde waarde.
1. Registrera online.
Registrera din nya Music Tribe-
utrustning direkt efter att du köpt den
genom att besöka musictribe.com.
Att registrera ditt köp med vårt enkla
onlineformulär hjälper oss att behandla
dina reparationsanspråk snabbare och
mer effektivt. Läs också villkoren i vår
garanti, om tillämpligt.
2. Fel. Om din Music Tribe-
auktoriserade återförsäljare inte finns i
din närhet kan du kontakta Music Tribe
Authorized Fulfiller för ditt land listat
under “Support” på musictribe.com.
Om ditt land inte är listat, kontrollera
om ditt problem kan hanteras av
vår “Onlinesupport” som också finns
under “Support” på musictribe.com.
Alternativt kan du skicka in ett online-
garantianspråk på musictribe.com
INNAN du returnerar produkten.
3. Strömanslutningar. Innan
du ansluter enheten till ett eluttag, se
till att du använder rätt nätspänning
för just din modell. Felaktiga säkringar
måste bytas ut mot säkringar av samma
typ och märkning utan undantag.
1. Zarejestrować online.
Zarejestruj swój nowy sprzęt Music Tribe
zaraz po zakupie na stronie musictribe.
com. Zarejestrowanie zakupu za pomocą
naszego prostego formularza online
pomaga nam szybciej i efektywniej
rozpatrywać roszczenia dotyczące
naprawy. Przeczytaj również warunki
naszej gwarancji, jeśli dotyczy.
2. Awaria. Jeśli Twój
autoryzowany sprzedawca Music Tribe
nie znajduje się w pobliżu, możesz
skontaktować się z autoryzowanym
dostawcą Music Tribe dla swojego kraju,
wymienionym w sekcji „Wsparcie” na
stronie musictribe.com. Jeśli Twojego
kraju nie ma na liście, sprawdź, czy Twój
problem może zostać rozwiązany przez
nasze „Wsparcie online”, które można
również znaleźć w sekcji „Wsparcie” na
stronie musictribe.com. Alternatywnie,
prześlij zgłoszenie gwarancyjne online
na musictribe.com PRZED zwrotem
produktu.
3. Połączenia zasilania.
Przed podłączeniem urządzenia do
gniazdka sieciowego upewnij się, że
używasz odpowiedniego napięcia
sieciowego dla danego modelu.
Wadliwe bezpieczniki należy bez
wyjątku wymienić na bezpieczniki tego
samego typu i wartości.
Belangrijke informatie Viktig information Ważna informacja
FEDERAL COMMUNICATIONS
COMMISSION COMPLIANCE
INFORMATION
Behringer
RD-6
Responsible Party Name: Music Tribe Commercial NV Inc.
Address: 122 E. 42nd St.1,
8th Floor NY, NY 10168,
United States
Email Address: legal@musictribe.com
RD-6
This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to part
15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in
a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• • Reorient or relocate the receiving antenna.
• • Increase the separation between the equipment and receiver.
• • Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
• • Consult the dealer or an experienced radio/TV
technician for help.
This equipment complies with Part 15 of the FCC rules. Operation
is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
Important information:
Changes or modifications to the equipment not expressly
approved by Music Tribe can void the user’s authority to
use the equipment.
Hereby, Music Tribe declares that this product is in compliance with
Directive 2014/35/EU,Directive 2014/30/EU, Directive 2011/65/EU and
Amendment 2015/863/EU, Directive 2012/19/EU, Regulation 519/2012
REACH SVHC and Directive 1907/2006/EC.
Full text of EU DoC is available at https://community.musictribe.com/
EU Representative: Music Tribe Brands DK A/S
Address: Gammel Strand 44, DK-1202 København K, Denmark
UK Representative: Music Tribe Brands UK Ltd.
Address: 8th Floor, 20 Farringdon Street London EC4A 4AB,
United Kingdom
We Hear You
