Honeywell 50053268-009 Replacement Door for TrueCLEAN Air User Manual

OPERATION

AND SERVICE

GETTING

STARTED

WIRINGMOUNTING

APPENDICES

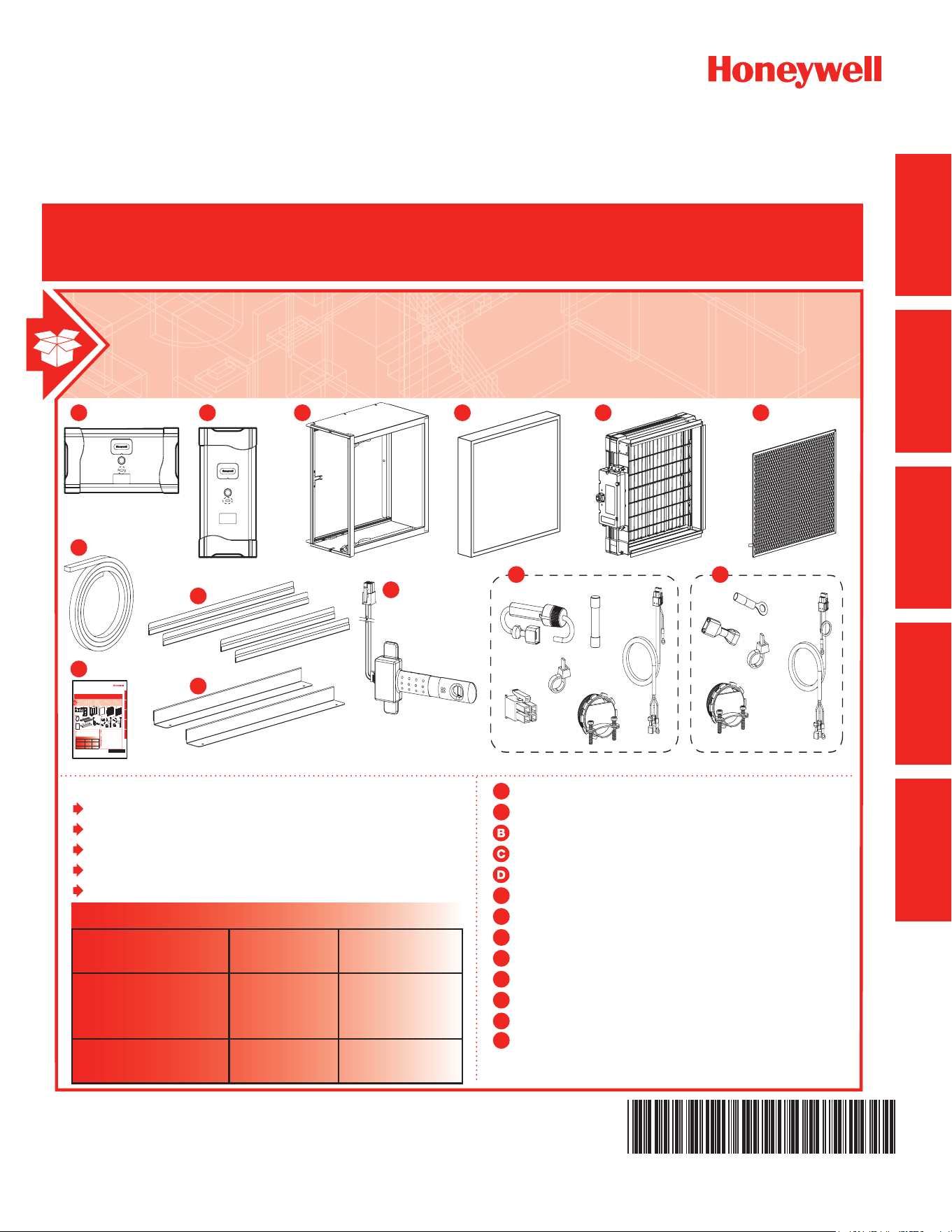

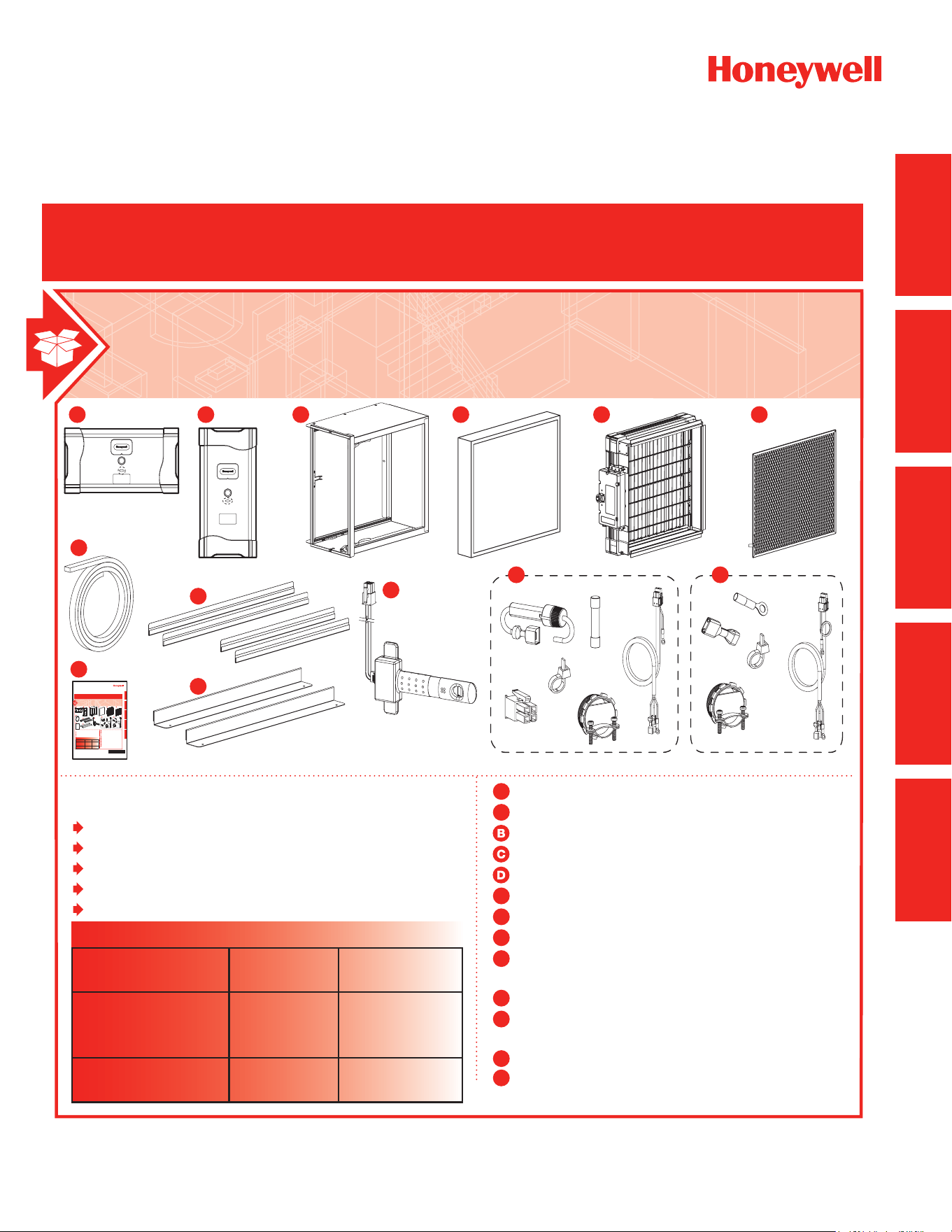

INClUDED IN ThIS ENhANCED AIR ClEANER BOx

Door 1620/2020/2520

Door 1625/2025

Cabinet

Filter

Enhancement module

Safety screen

Duct gasket tape

Return duct adapters

Furnace adapters (1625/2025)

Air flow sensor (1620/2020/2520)

Installation components (1620/2020/2520)

Installation components (1625/2025)

Installation Instructions

M28898

Tools needed to install Enhanced Air Cleaner

Standard screwdriver

Phillips screwdriver

Metal cutter

Drill

Duct Sealant

Replacement Filter Table

Enhanced Air Cleaner honeywell

Model

Replacement

Filter Part Nbr

Air handlers FH8000A1620

FH8000A2020

FH8000A2520

FR8000A1620

FR8000A2020

FR8000A2520

Forced Air Furnace FH8000F1625

FH8000F2025

FR8000F1625

FR8000F2025

ECB D

OPERATION

AND SERVICE

GETTING

STARTED

WIRINGMOUNTING

APPENDICES

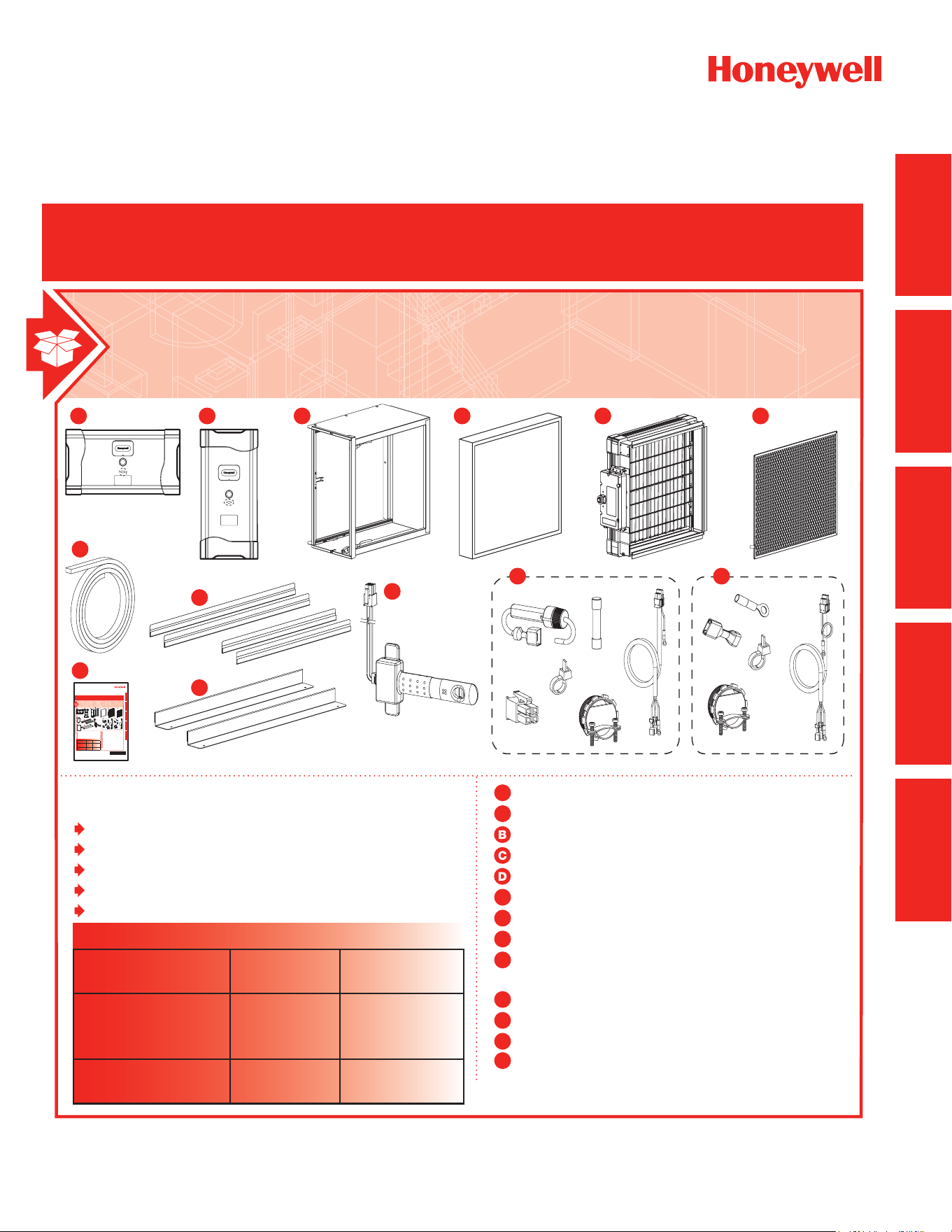

INCLUDED IN THIS ENHANCED AIR CLEANER BOX

Door 1620/2020/2520

Door 1625/2025

Cabinet

Filter

Enhancement module

Safety screen

Duct gasket tape

Return duct adapters

Furnace adapters (1625/2025)

Air flow sensor (1620/2020/2520)

Installation components (1620/2020/2520)

Installation components (1625/2025)

Installation Instructions

M28898

Tools needed to install Enhanced Air Cleaner

Standard screwdriver

Phillips screwdriver

Metal cutter

Drill

Duct Sealant

Replacement Filter Table

Enhanced Air Cleaner Honeywell

Model

Replacement

Filter Part Nbr

Air Handlers FH8000A1620

FH8000A2020

FH8000A2520

FR8000A1620

FR8000A2020

FR8000A2520

Forced Air Furnace FH8000F1625

FH8000F2025

FR8000F1625

FR8000F2025

ECB D

68-0308EFS-01

TrueCLE AN™ Enha nced A ir Cle aner

Sizes: Air Handler 16x20, 20x20, 25x20 • Furnace 16x25 and 20x 25

PROFESSIONAL INSTALLATION GUIDE.

GUIDE D’INSTALLATION PROFESSIONNELLE.

GUÍA DE INSTALACIÓN PROFESIONAL.

68-0308EFS-01

TrueCLEAN™ Enhanced Air Cleaner

Sizes: Air Handler 16x20, 20x20, 25x20 • Furnace 16x25 and 20x25

PROFESSIONAl INSTAllATION GUIDE.

GUIDE D’INSTAllATION PROFESSIONNEllE.

GUÍA DE INSTAlACIÓN PROFESIONAl.

OPERATION

AND SERVICE

GETTING

STARTED

WIRINGMOUNTING

APPENDICES

TrueCLEAN™ Enhanced Air Cleaner

NEED HELP? For assistance with this product please visit http://yourhome.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502.

Read and save these instructions.

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

GETTING STARTED

What to Expect From Your Honeywell

TrueCLEAN™ Enhanced Air Cleaner ....................2

How it Works .........................................................2

Application Considerations ..................................3

Important Installation Requirements ....................5

Personal Safety .....................................................5

MOUNTING

Choosing a Mounting Method ..............................6

Which Honeywell Enhanced Air Cleaner model do

you have? ..............................................................6

Mounting the 1620/2020/2520 (Air Handler)

Honeywell Enhanced Air Cleaner .........................7

Mounting the 1625/2025 (Furnace) Honeywell

Enhanced Air Cleaner .........................................10

WIRING

Before Wiring the Honeywell Enhanced Air

Cleaner .................................................................14

Wiring the 1620/2020/2520 (Air Handler)

Honeywell Enhanced Air Cleaner .......................15

Wiring the 1625/2025 (Furnace) Honeywell

Enhanced Air Cleaner .........................................17

OPERATION AND SERVICE

Startup and Operation ........................................19

Checking Air Cleaner Operation .........................19

Maintenance ........................................................20

Troubleshooting ...................................................22

APPENDICES

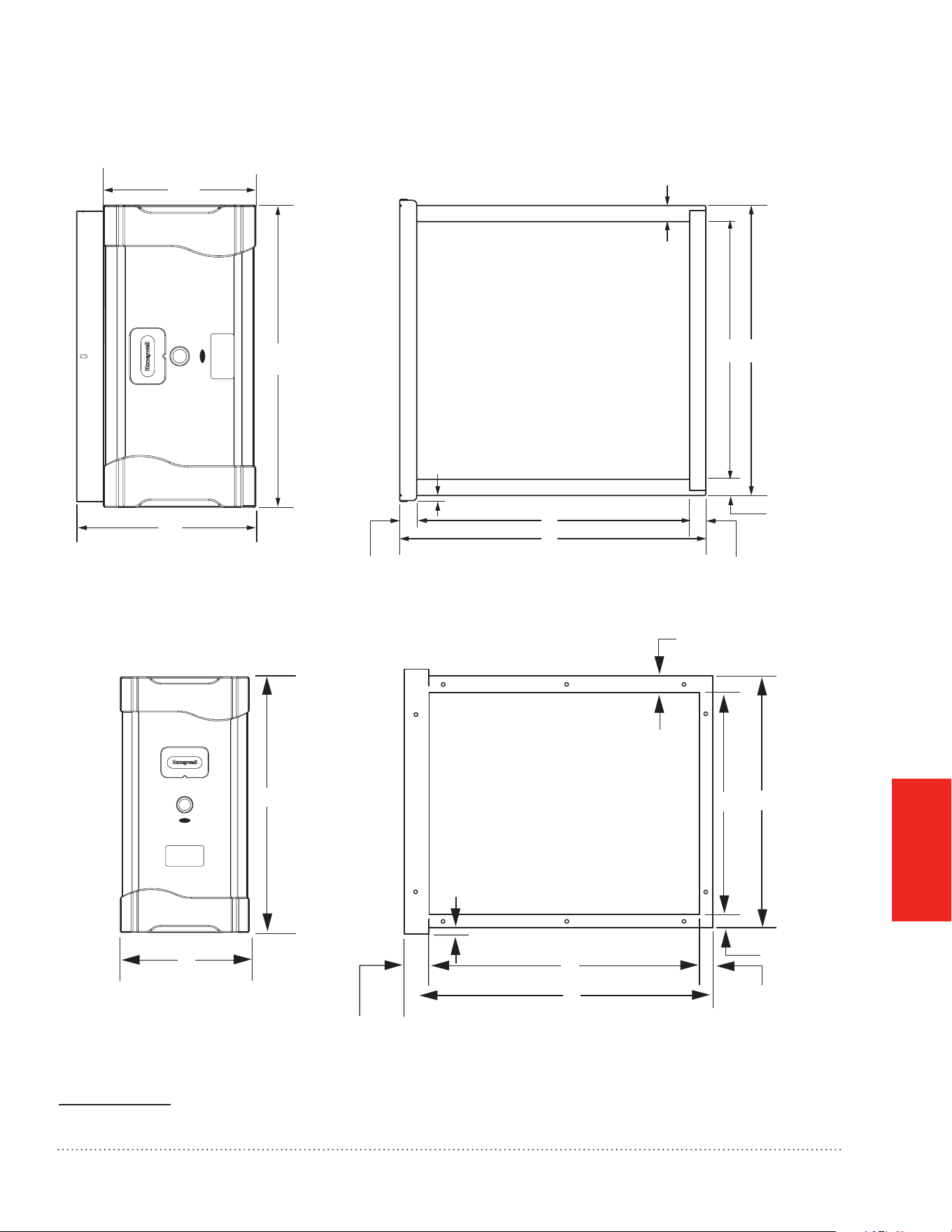

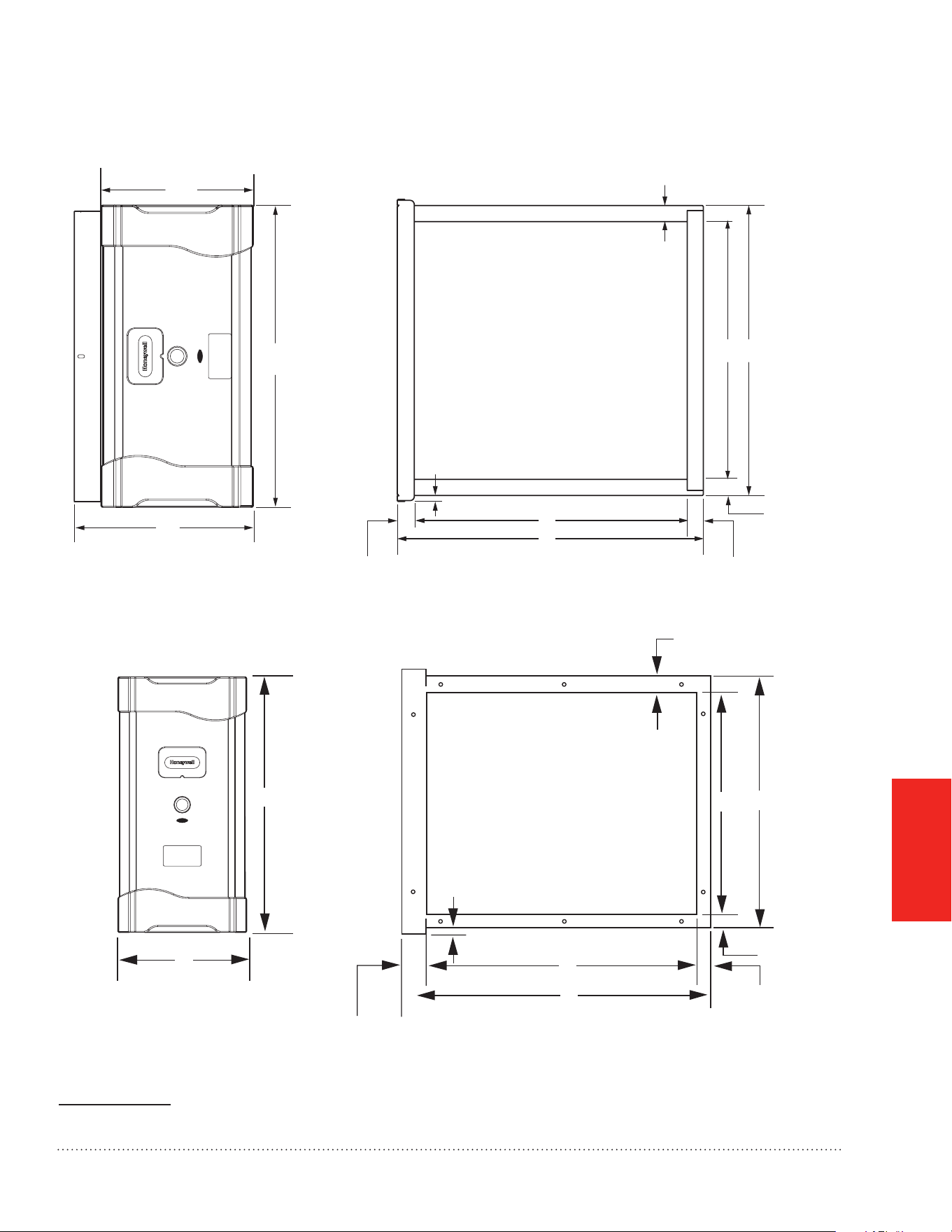

Specications, Dimensions, and Approvals ......24

GETTING

STARTED

Congratulations for selecting the Honeywell TrueCLEAN™ Enhanced Air Cleaner for your home comfort

system! The Honeywell Enhanced Air Cleaner is proven to remove and destroy airborne germs and allergens,

including viruses, bacteria, and mold spores from air moving through the lter. The Honeywell Enhanced Air

Cleaner is a cornerstone of Honeywell’s home comfort solutions for providing cleaner air in your home.

The installer should review these points with the homeowner and answer any questions they have before

leaving the job site.

When Installing this Product...

Read these instructions carefully. Failure to follow them could damage the product or cause a hazardous 1.

condition.

Check the rating given in the instructions and on the product to make sure the product is suitable for 2.

your application.

Installer must be a trained, experienced service technician.3.

After installation is complete, check out product operation as provided in these instructions.4.

What to Expect From Your Honeywell TrueCLEAN™ Enhanced

Air Cleaner

The Honeywell TrueCLEAN™ Enhanced Air Cleaner provides extremely high ltration performance while

destroying captured contaminants, including viruses, bacteria, and mold spores. The Honeywell Enhanced Air

Cleaner treats the entire air stream through a state of the art, three-stage process.

Stage 1

In stage one, particles in the air are electrically charged by an array of ionizer points as they enter the

Honeywell Enhanced Air Cleaner.

Stage 2

In stage two, the charged particles are electrically attracted and captured in the air lter cartridge, which is

located within an electric eld.

Stage 3

In stage three, captured particles are destroyed by electrical current ow and ion bombardment.

How it Works

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

GETTING

STARTED

Application Considerations

The Honeywell Enhanced Air Cleaner is designed for use in the return air duct of a forced air heating,

cooling, and ventilation system. Models FH8000A1620, FH8000A2020 and FH8000A2520 are specically

designed for use in systems with an air handler. Models FH8000F1625 and FH8000F2025 are specically

designed for use in systems with a forced air furnace. The Honeywell Enhanced Air Cleaner is CSA certied

for shock and electrical re hazard only.

Air Conditioning

The Honeywell Enhanced Air Cleaner should be installed in a system so that all the return air is circulated

through the Honeywell Enhanced Air Cleaner. It should be located upstream of the air conditioning

equipment. This will help keep the equipment clean and prevent condensation from forming within the

Honeywell Enhanced Air Cleaner.

Humidiers

An evaporative humidier can be mounted upstream of the Honeywell Enhanced Air Cleaner. It is best to

install atomizing humidiers downstream of the Honeywell Enhanced Air Cleaner because hard water salt

deposits and water droplets may damage the Honeywell Enhanced Air Cleaner. If an atomizing humidier

must be mounted upstream of the Honeywell Enhanced Air Cleaner, it should be mounted as far upstream

as possible (at least 6 ft. [1.8 m] recommended), and a standard disposable furnace lter should be mounted

between the humidier and the Honeywell Enhanced Air Cleaner to trap hard water salt deposits and water

droplets.

Transitions

If the return air duct or fan coil openings do not t the Honeywell Enhanced Air Cleaner cabinet openings,

gradual transitions are recommended to reduce air turbulence and maximize efciency.

1620/2020/2520 – No more than 20 degrees (about 4 in. per running ft.) of expansion should be used on

each side of the transition tting.

1625/2025 – No more than 45 degrees (about 8.5 in. per running ft.) of expansion should be used on each

side of the transition tting.

Turning Vanes

If the Honeywell Enhanced Air Cleaner is installed adjacent to a 90 degree duct elbow, turning vanes should

be added inside duct to improve air distribution across the face of the Honeywell Enhanced Air Cleaner.

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

GETTING

STARTED

Application Considerations

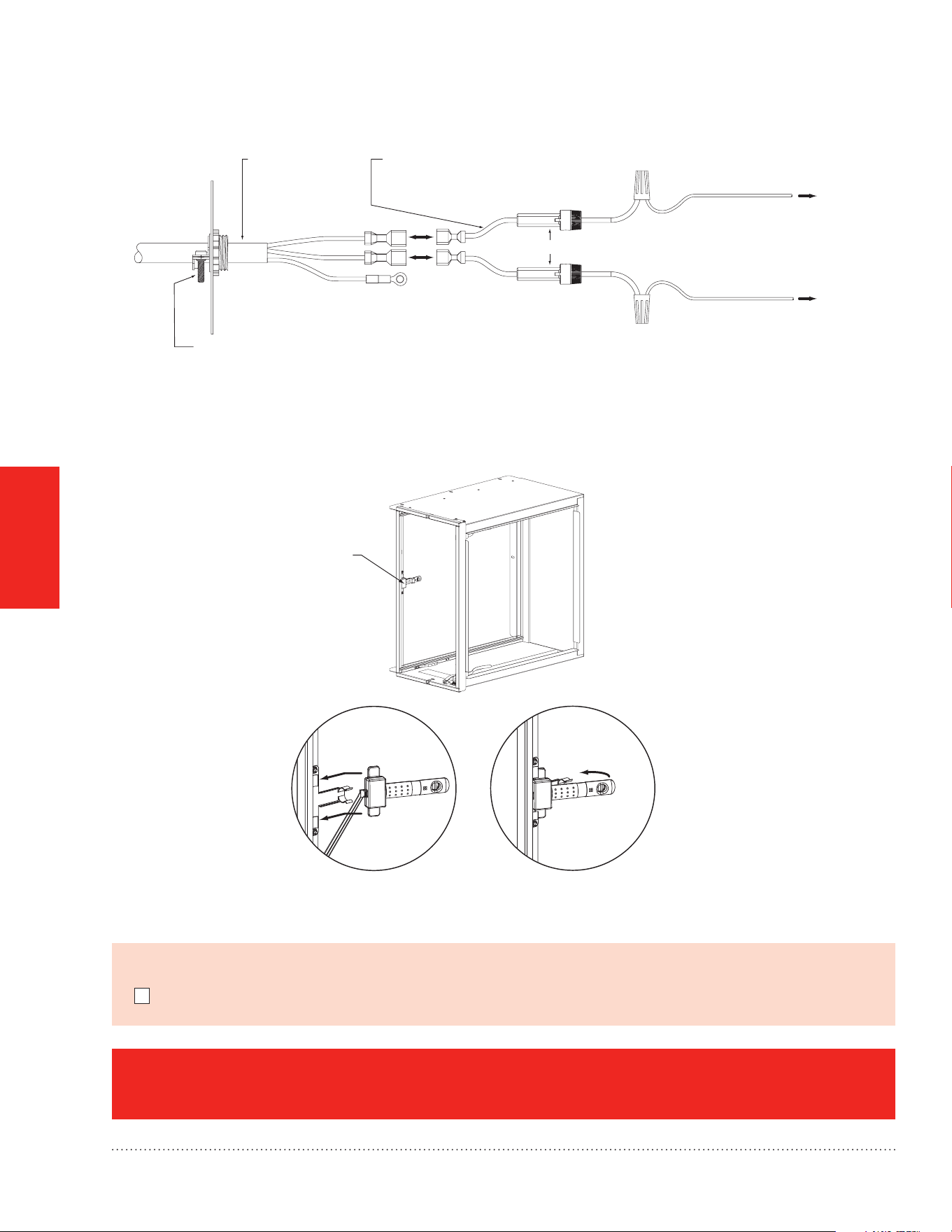

Electrical Power / Airow Switch

The Honeywell Enhanced Air Cleaner should only be powered when airow is present.

1620/2020/2520 – These models are designed for use with an air handler and are equipped with an airow

switch (see Fig. 1), which provides power only when the air handler blower is operating. These models are

designed to be powered from a 208 to 230 VAC single phase power source.

M28899

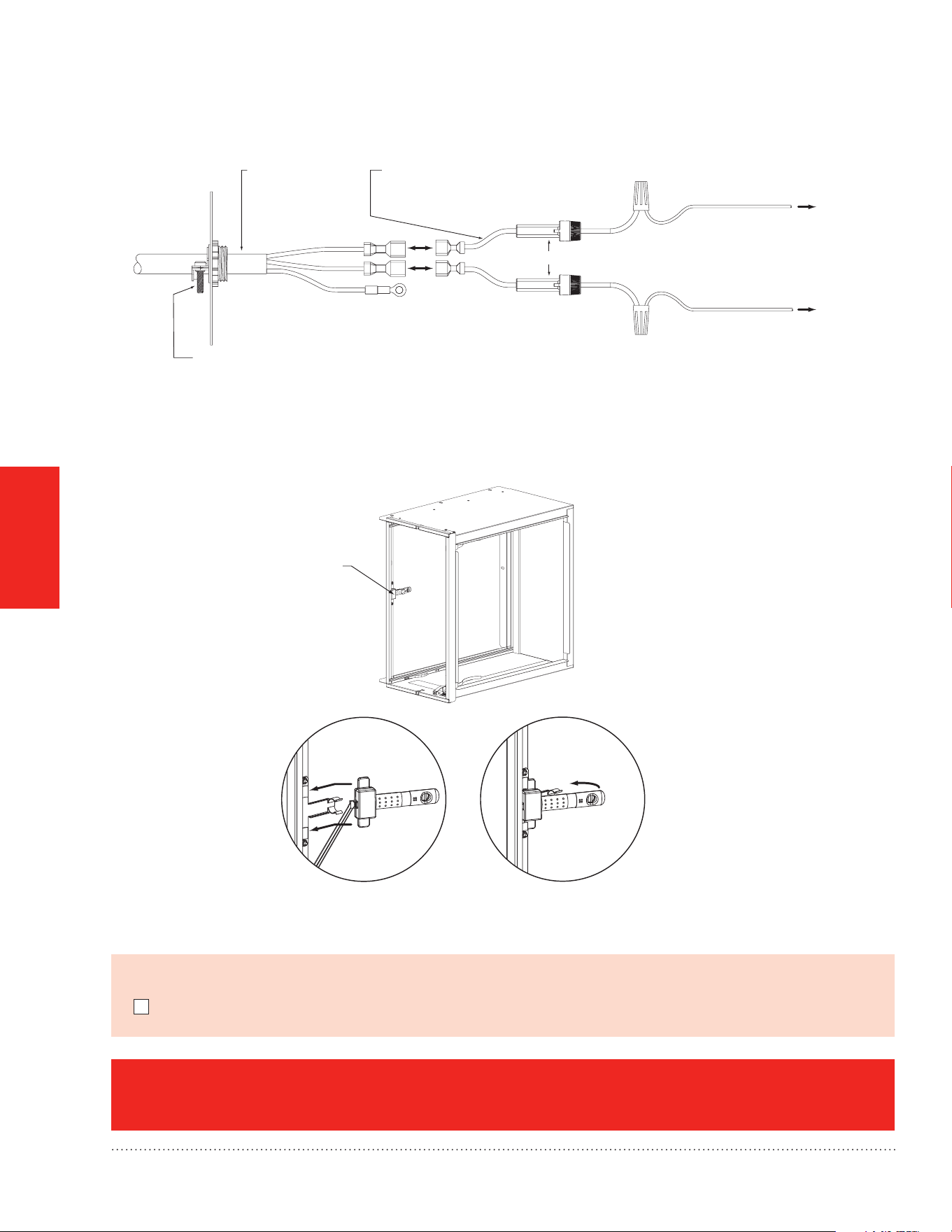

Fig. 1. Airow Switch.

1625/2025 – The furnace control EAC terminals provide power to the unit only when the furnace blower is

operating. These models are designed to be powered from the electronic air cleaner (EAC) terminals on a

furnace control board. If EAC terminals are not available, an alternative airow sensing mechanism must be

used to ensure the Honeywell Enhanced Air Cleaner is only powered when airow is present. Contact your

local Honeywell distributor for information on alternatives.

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

GETTING

STARTED

Important Installation Requirements

Personal Safety

Wear safety glasses while installing the unit.•

Do not cut into any air conditioning or electrical line.•

Follow professional safety standards and all local codes for plumbing, electrical, and mechanical considerations.•

Before Mounting

Using the gure on the cover and the lists on the inside cover, make sure that you have all the components for your •

Honeywell Enhanced Air Cleaner model and the tools to install it.

Ensure airow direction through the Honeywell Enhanced Air Cleaner matches the arrows on the face of the lter. The •

arrows should point towards heating/cooling equipment. The door can be rotated 180 degrees to accommodate the

cabinet orientation.

The location of the Honeywell Enhanced Air Cleaner should be readily accessible. Enough clearance room should be •

provided for periodic replacement of the lter.

If Replacing an Old Air Cleaner

If the Honeywell Enhanced Air Cleaner is not identical in size and shape to the existing air cleaner, before

performing a retrot installation, you might need to add duct transitions to ensure a smooth air ow.

Replacement Filters

Failure to comply with these requirements will result in voided warranty, improper installation, and

service callbacks.

Replacement Filter Table

Enhanced Air Cleaner honeywell

Model

Replacement Filter

Part Nbr

Air handlers FH8000A1620

FH8000A2020

FH8000A2520

FR8000A1620

FR8000A2020

FR8000A2520

Forced Air Furnace FH8000F1625

FH8000F2025

FR8000F1625

FR8000F2025

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

MOUNTING

There are two Honeywell Enhanced Air Cleaner designs. One designed for air handlers and one designed for

furnaces. Follow the installation instructions for the Air Cleaner model you have:

Which honeywell Enhanced Air Cleaner model do you have?

Models 1620, 2020, and 2520 for air handlers:

These models are installed upstream of the air

handler. This will help keep the air handler clean.

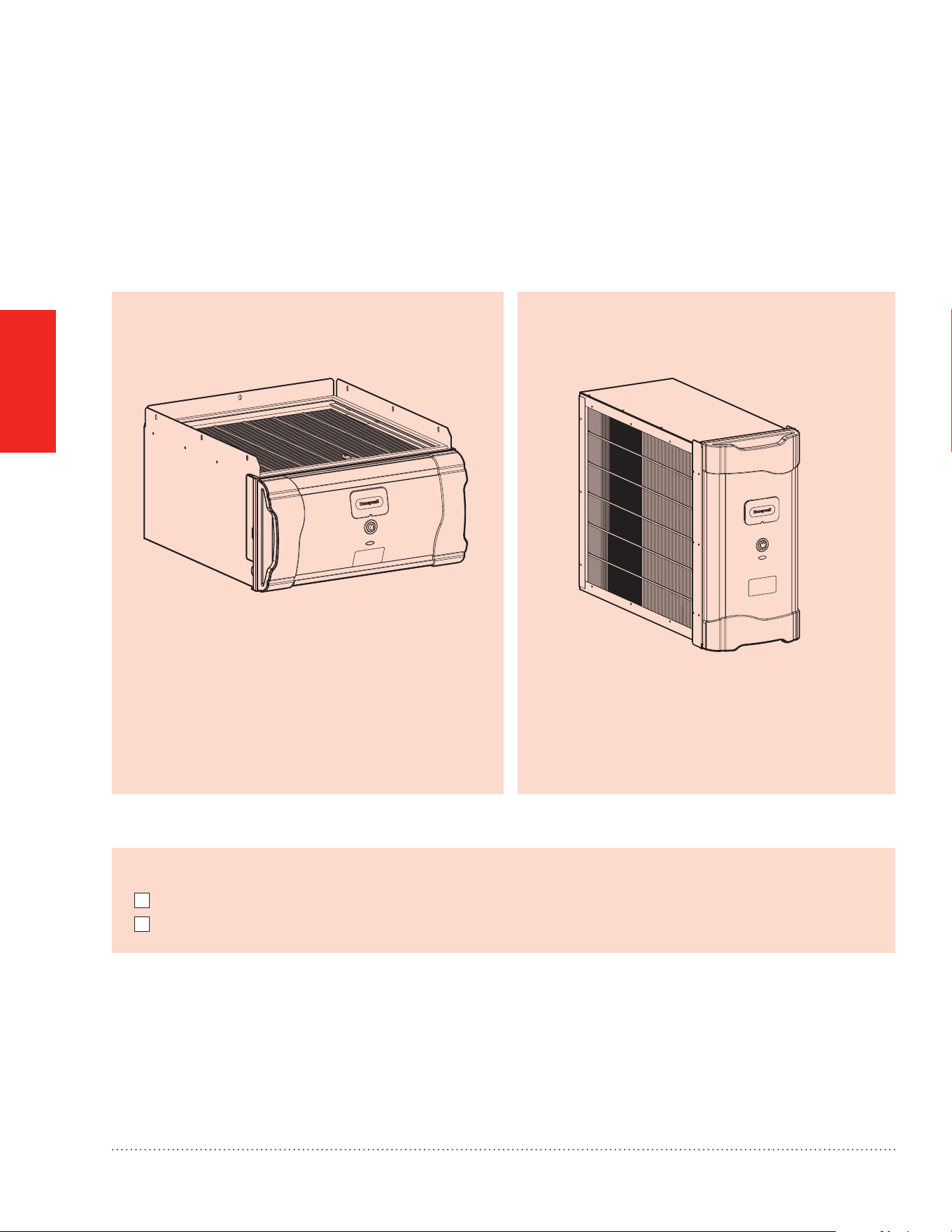

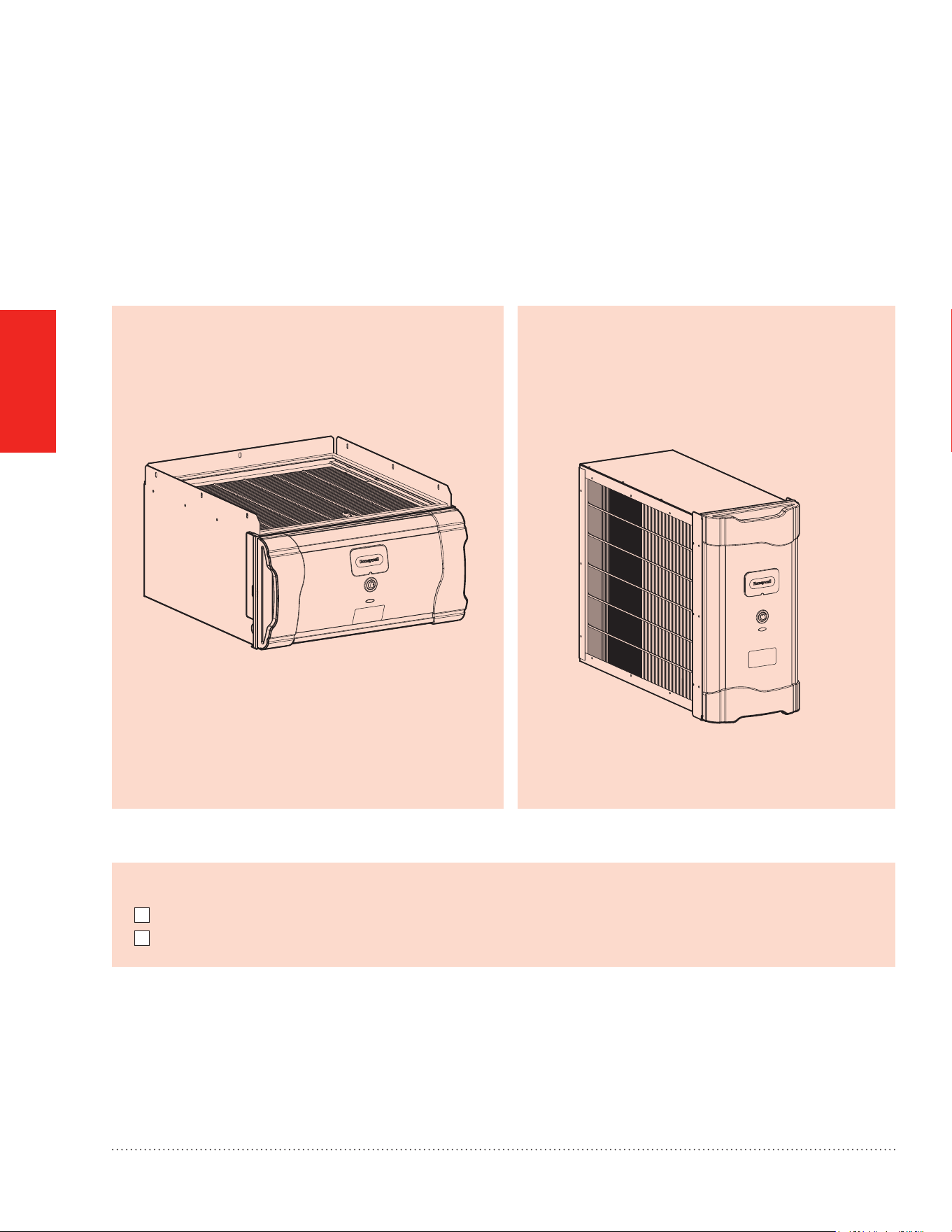

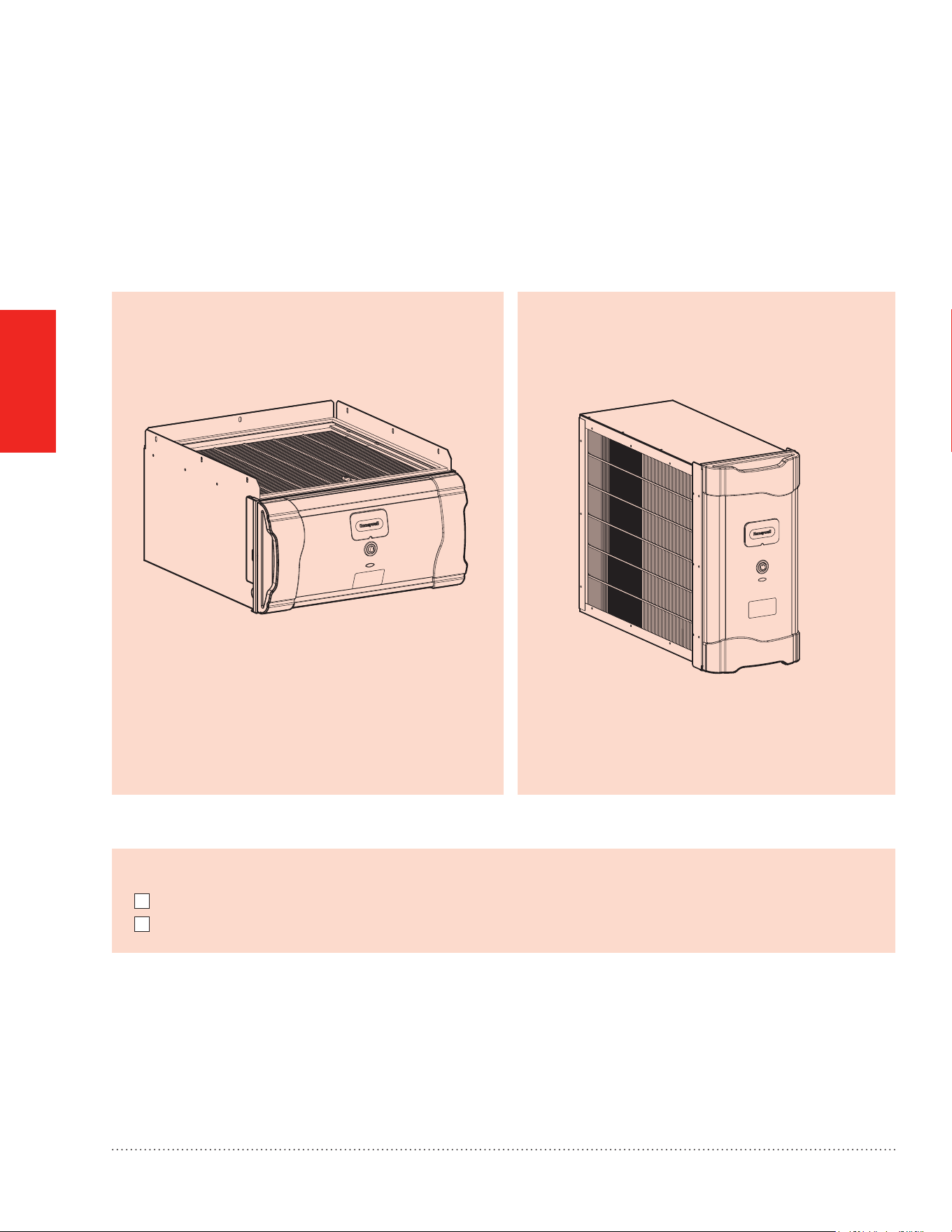

Fig. 2. Model 1620/2020/2520 Honeywell Enhanced

Air Cleaner.

Models 1625 and 2025 for furnaces:

These models are installed upstream of both the

furnace and the air conditioning evaporator coil.

Fig. 3. Model 1625/2025 Honeywell Enhanced Air

Cleaner.

Choosing a Mounting Method

Before beginning Mounting:

I have conrmed local codes for proper electrical wiring practices.

I have chosen an installation location that meets the requirements on pages 3 through 5.

To mount the 1620/2020/2520 (Air Handler) Honeywell Enhanced Air Cleaner, go to page 7.NOTE:

To mount the 1625/2025 (Furnace) Honeywell Enhanced Air Cleaner, go to page 10:NOTE:

M28900

M28901

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

MOUNTING

For mounting a 1625 or 2025 model go to page 10.NOTE:

CAUTION: Personal Injury Hazard.

Failure to follow this caution may result in personal injury. Sheet metal parts may have sharp edges or

burrs. Use care and wear appropriate protective clothing, eye protections, and gloves when handling

parts.

STEP ONE: Identify the Mounting location and Orientation

a. Identify a mounting orientation for the Honeywell Enhanced Air Cleaner in the return air duct (see Fig. 4).

b. Ensure airow direction through the Honeywell Enhanced Air Cleaner matches the arrows on the face of

the lter. The Honeywell Enhanced Air Cleaner or door can be rotated 180 degrees to accommodate the

cabinet orientation.

c. The location of the unit should be readily accessible. Enough room should be provided to remove the

door and lter for periodic replacement of the air lters.

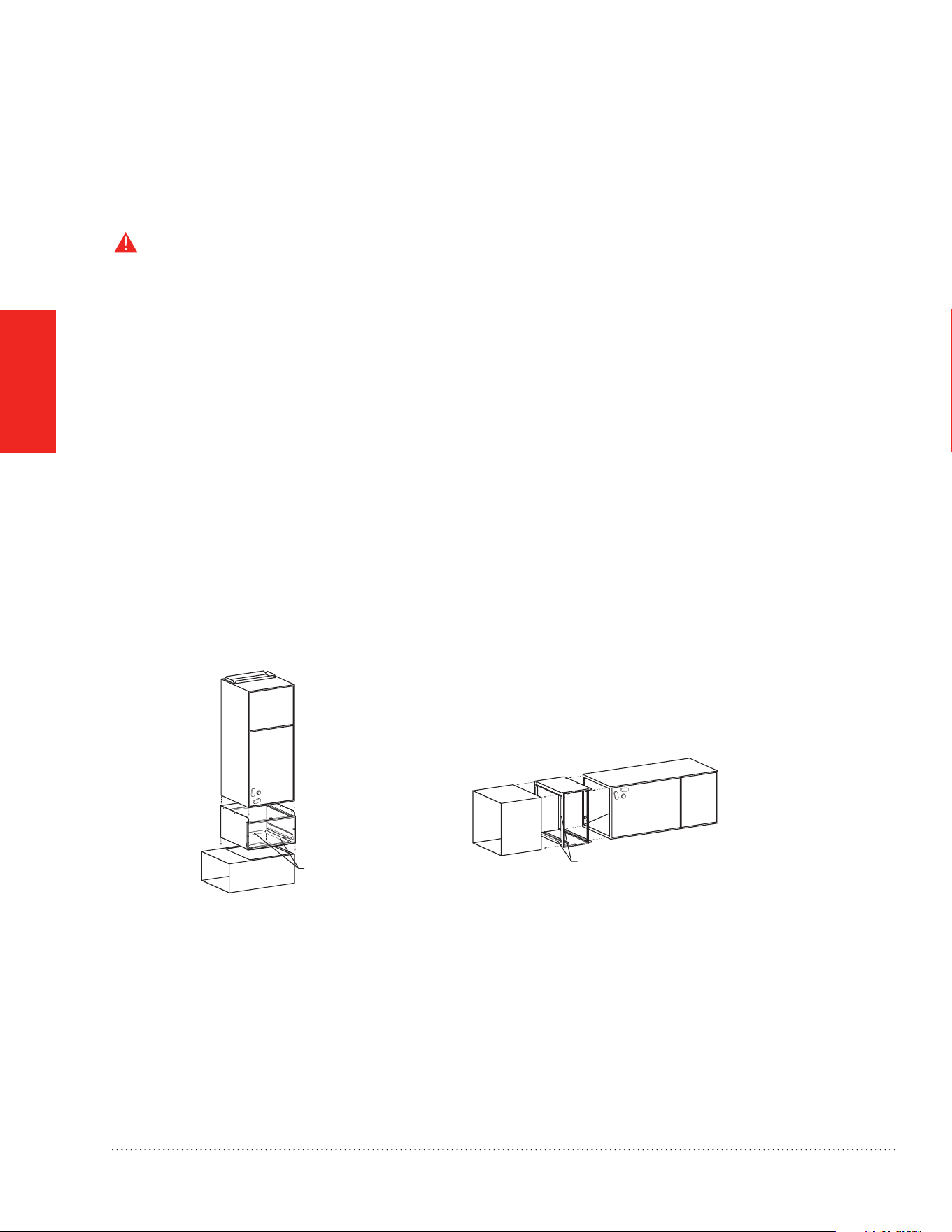

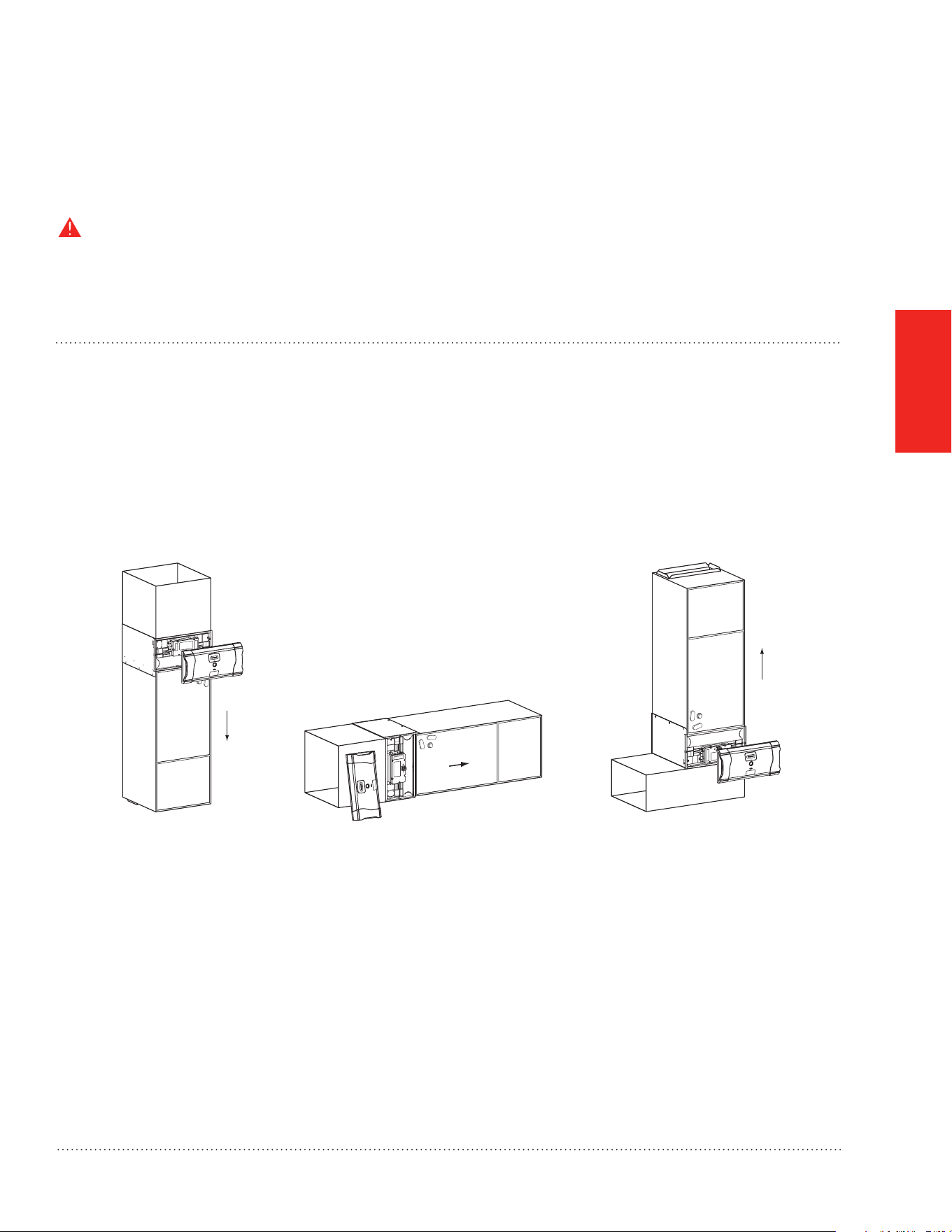

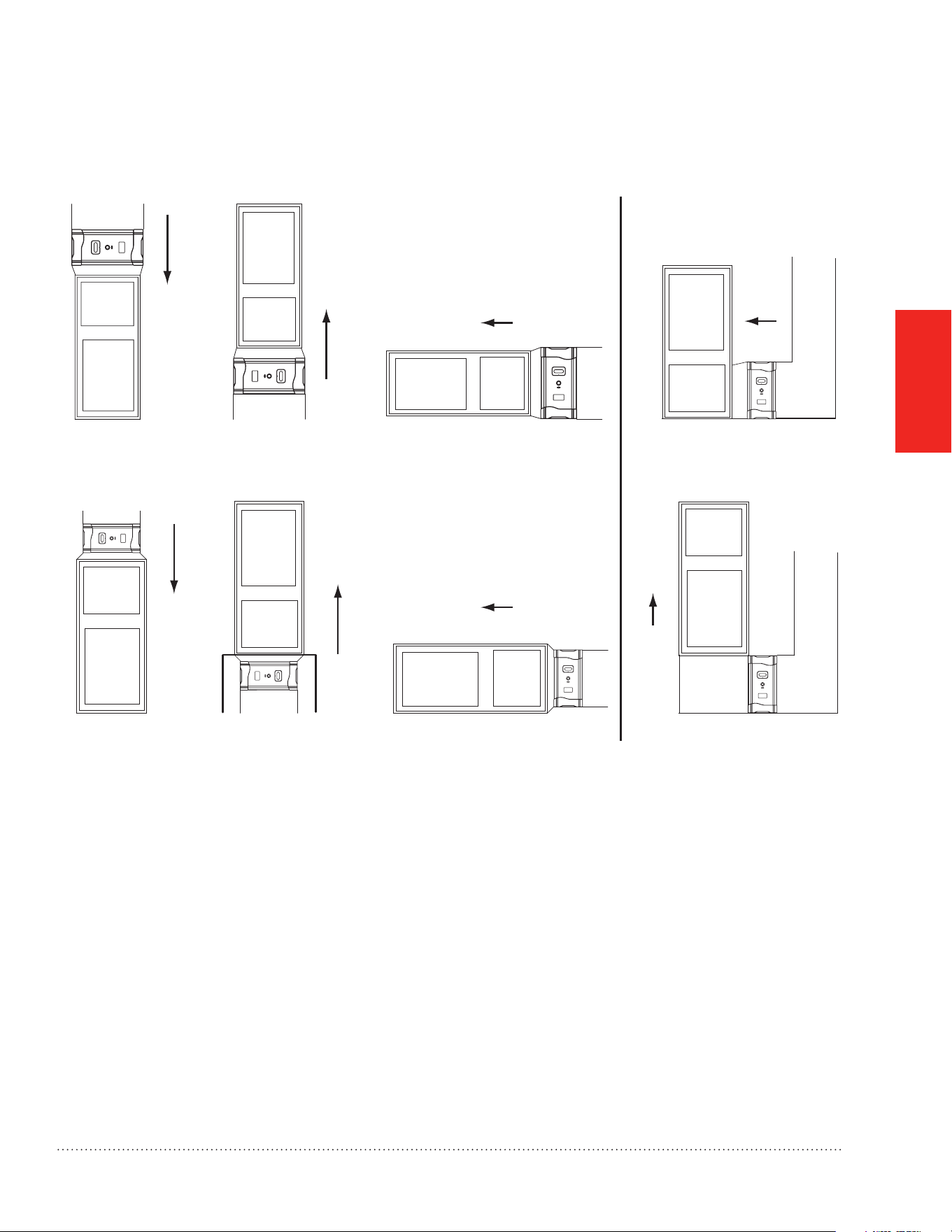

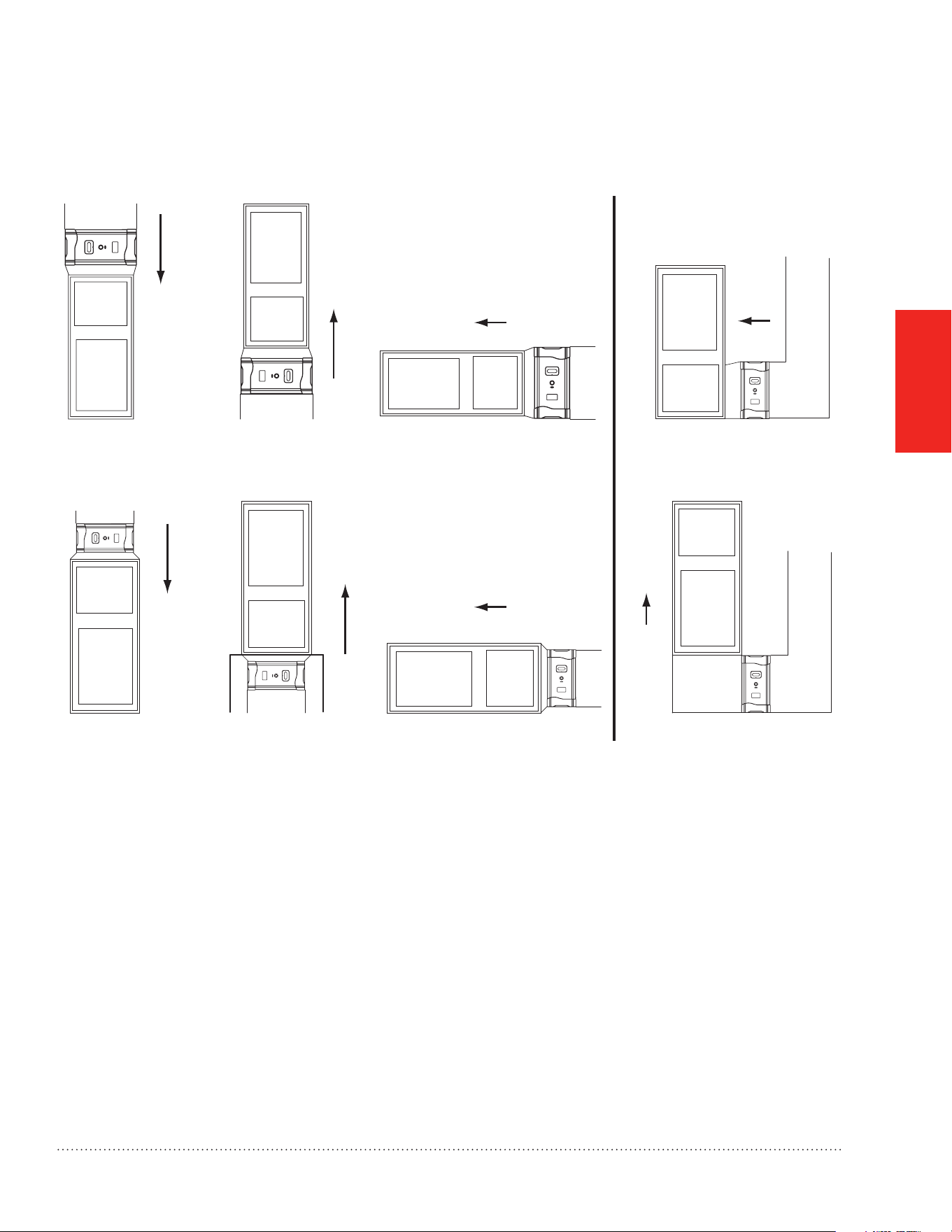

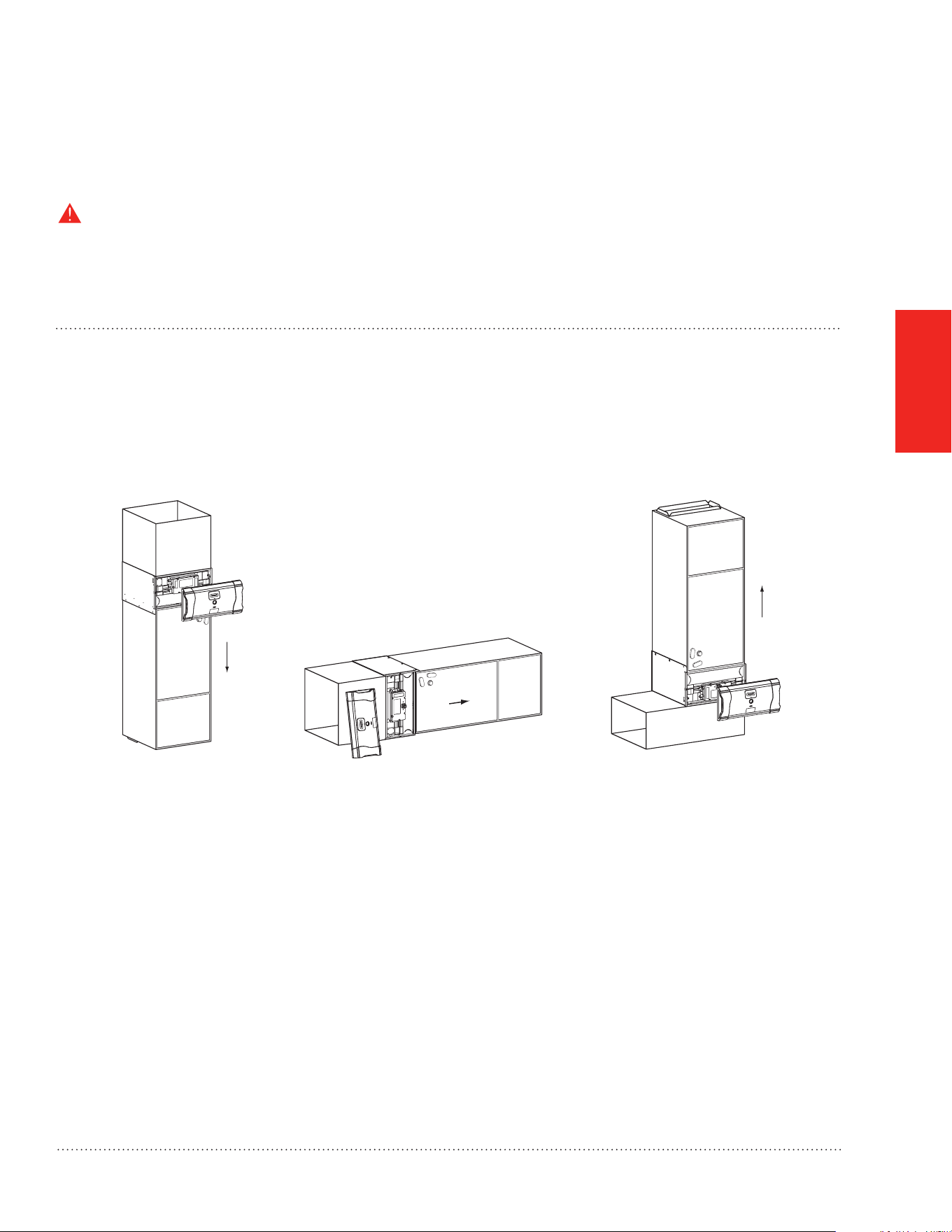

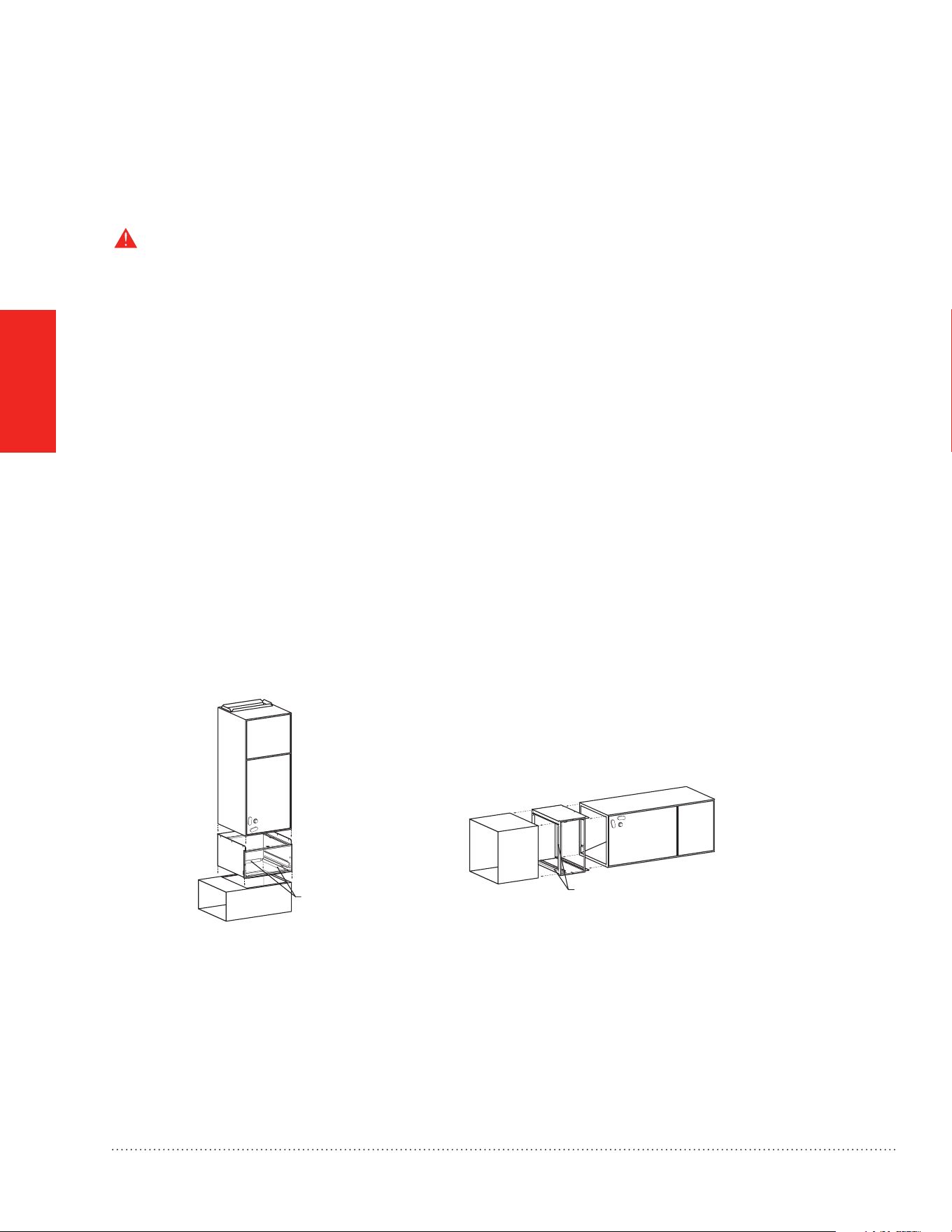

Fig. 4. Cabinet Orientation for 1620/2020/2520 models.

Mounting the 1620/2020/2520 (Air Handler) Honeywell

Enhanced Air Cleaner

M28902

Downflow Horizontal Upflow

Airflow

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

MOUNTING

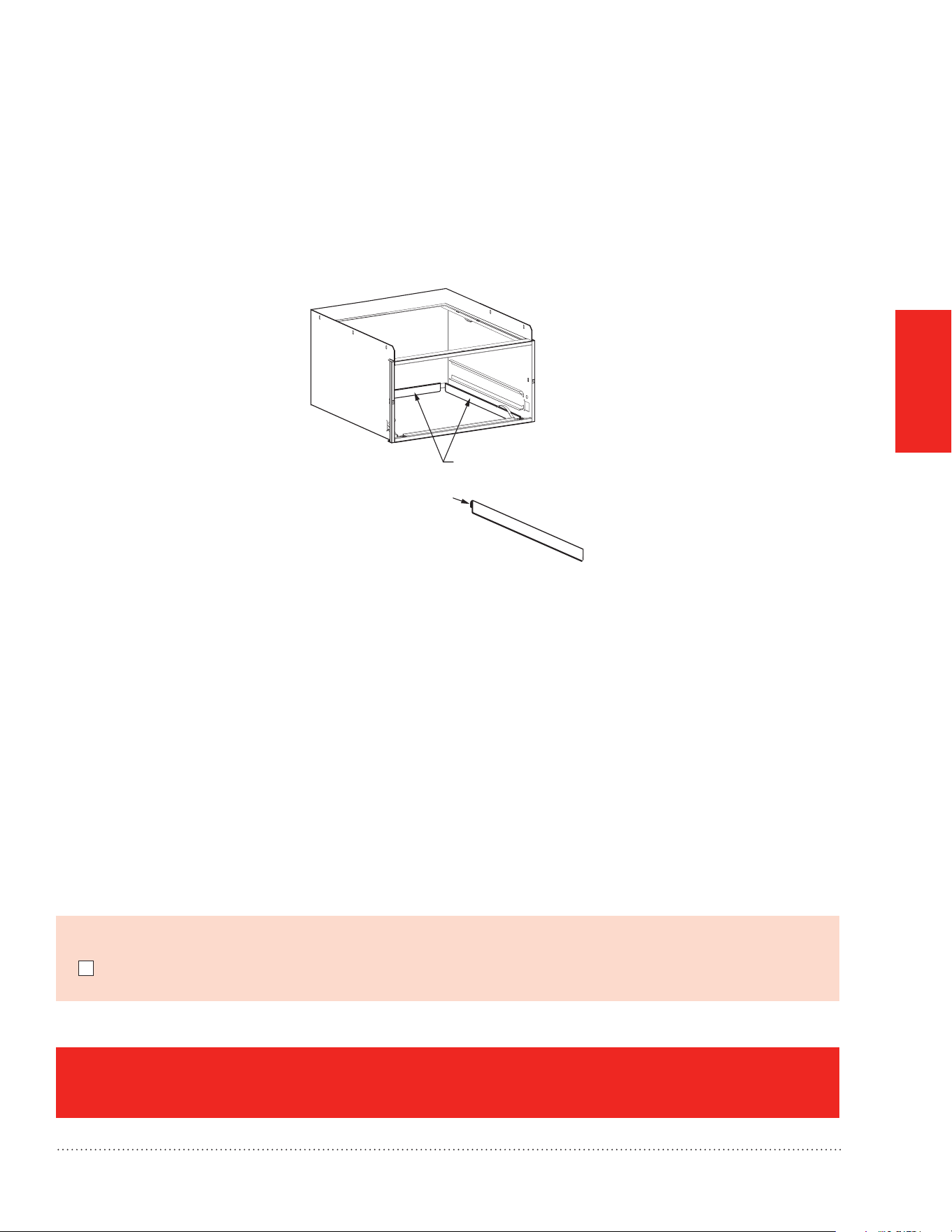

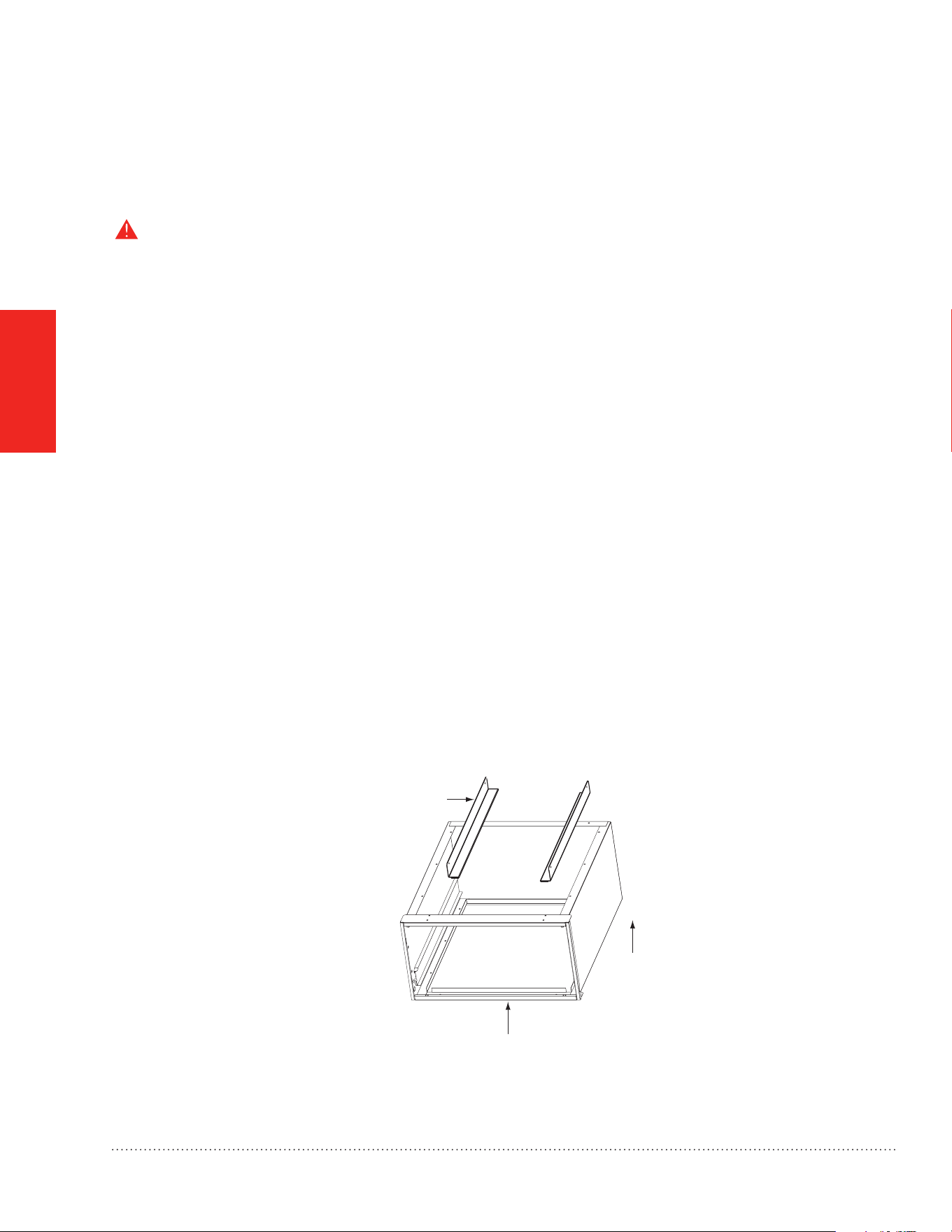

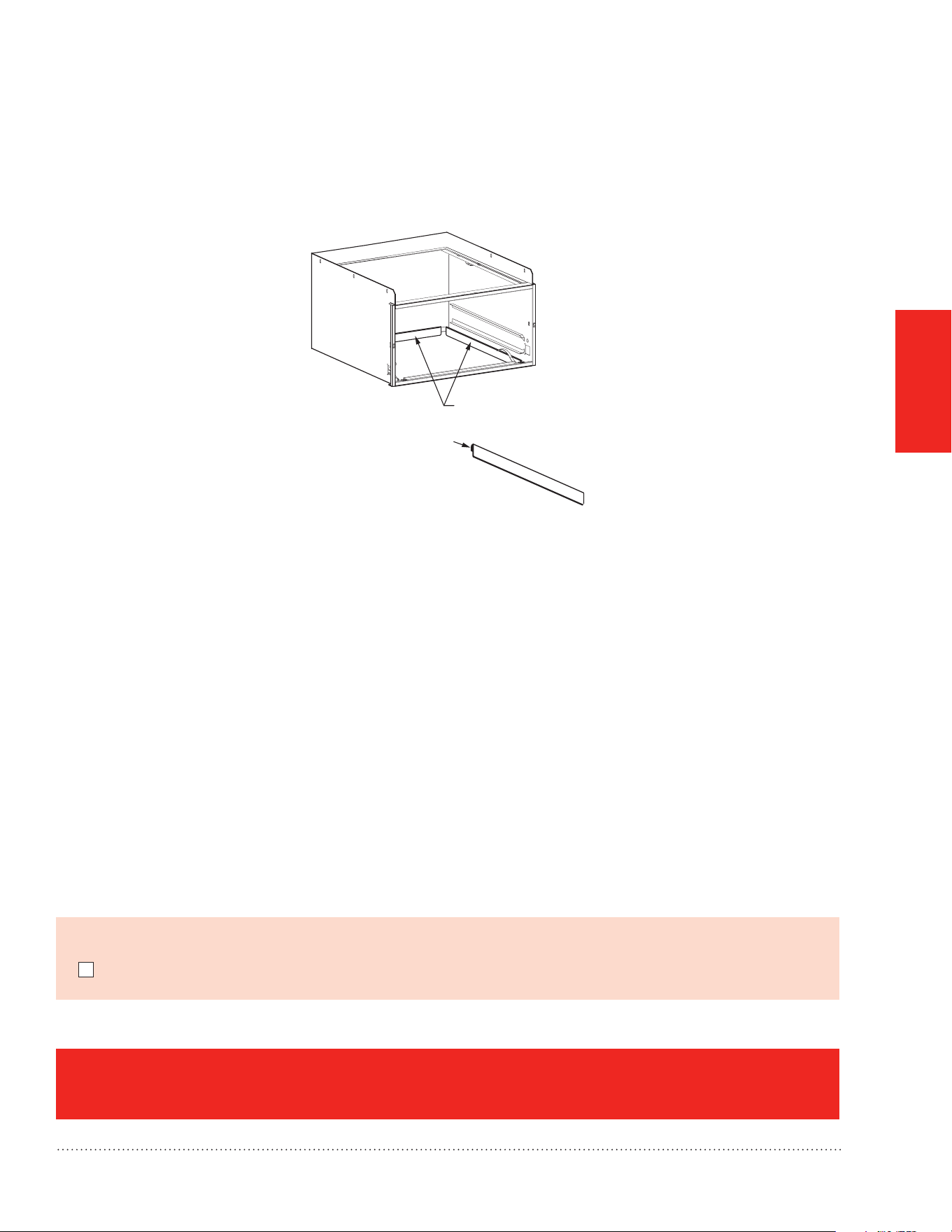

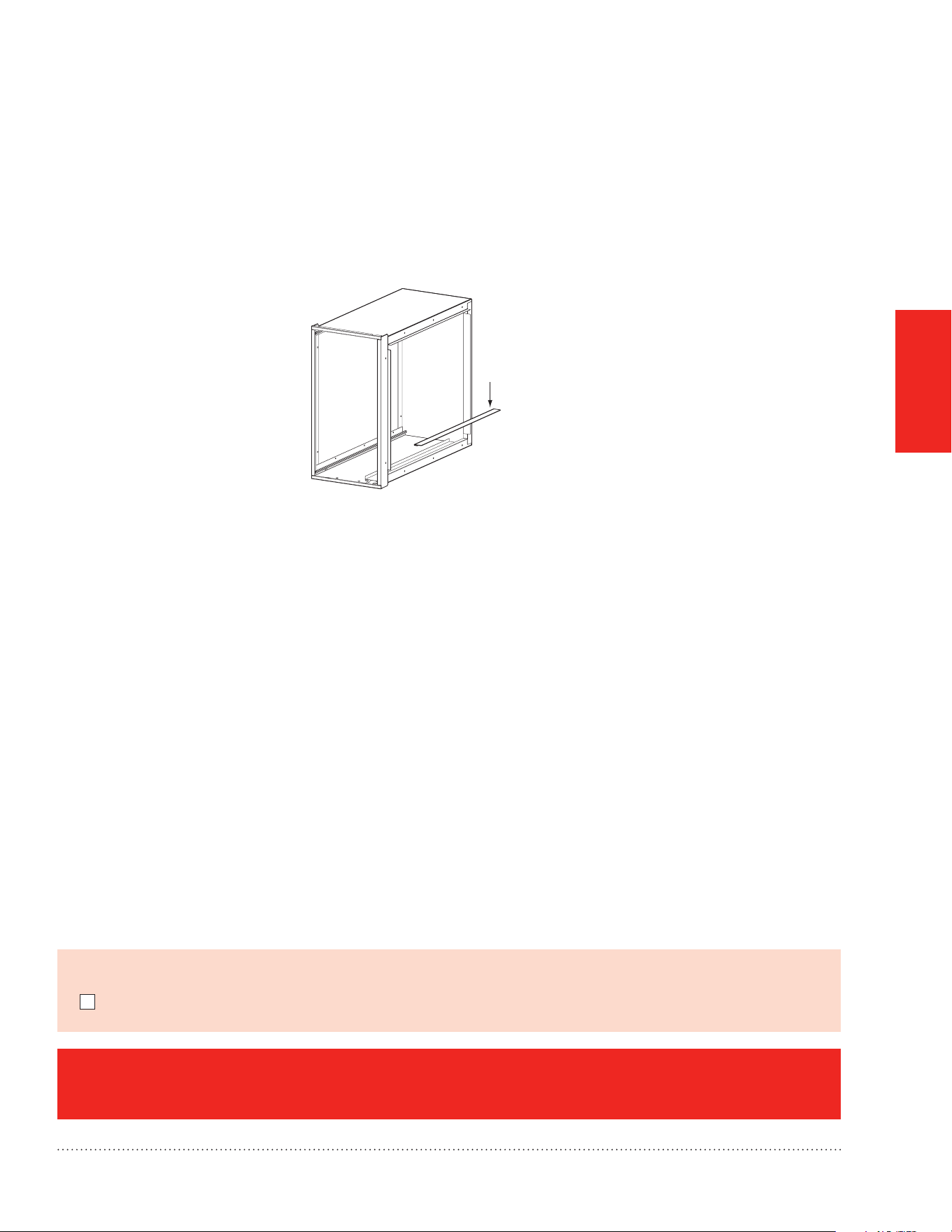

STEP TWO: Mount Cabinet

WARNING: Electrocution and Unit Damage Hazard.

Failure to follow this warning could result in personal injury or death.

Only a trained, experienced service person should install the Honeywell Enhanced Air Cleaner. A

thorough check of the unit installation should be completed before unit operation. Before performing

installation, service or maintenance operations on unit, turn off all power to unit.

1. Before installing or servicing system, always turn off main power to system. There may be more

than one disconnect switch.

2. Cabinets will support a maximum weight of 400 lbs. (181 kg) when installed beneath a vertical

furnace or air-handling unit. When setting furnace on cabinet, do not drop it into place. Position the

furnace correctly on the cabinet to prevent a corner from slipping down and damaging the cabinet or

its components.

a. Turn off power to the heating and cooling system.

b. Remove the existing air handler lter and discard. Excessive system static pressure may result if the

Honeywell Enhanced Air Cleaner is used with other ltration devices.

c. Remove the lter and enhancement module from the Honeywell Enhanced Air Cleaner cabinet.

d. Position the cabinet between the air handler and return air duct (see Fig. 4 on page 7 and Fig. 5).

A transition duct may be required.

RETURN DUCT

ADAPTERS (X4)

MOUNTINGCABINET VERTICAL

RETURN DUCT

ADAPTERS (X4)

MOUNTINGCABINET HORIZONTAL

M28903

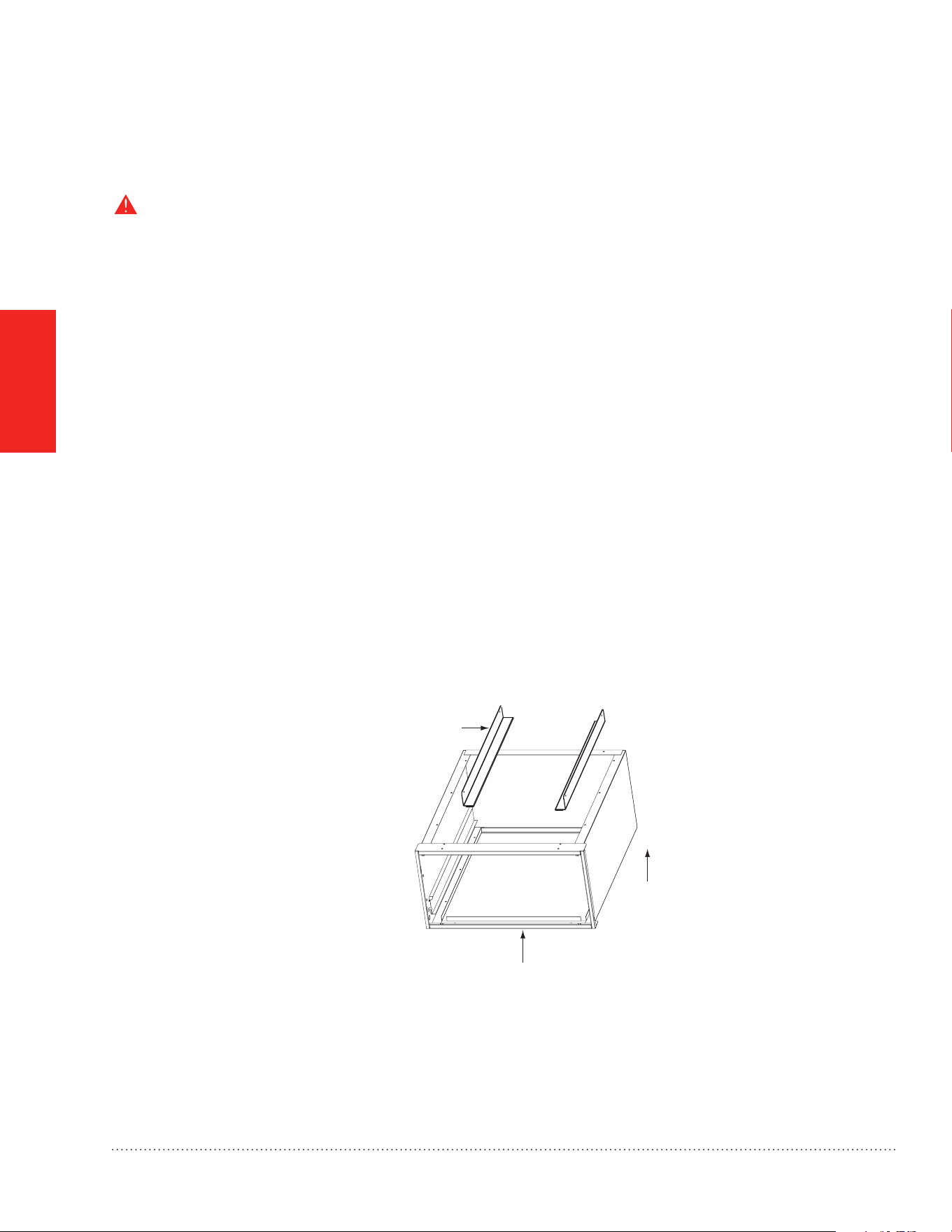

Fig. 5. Orientation for 1620/2020/2520 models for Air Handlers.

NOTES:

The air handler cabinet screws holding the lter rack should be used to attach the Honeywell 1.

Enhanced Air Cleaner cabinet.

Gasket tape between the air handler and the Honeywell Enhanced Air Cleaner cabinet is already 2.

factory installed.

Mounting holes are provided for the air handler attachment.3.

Mounting the 1620/2020/2520 (Air Handler) Honeywell

Enhanced Air Cleaner

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

MOUNTING

e. Use return duct adapters provided to attach return ductwork (see Fig. 6).

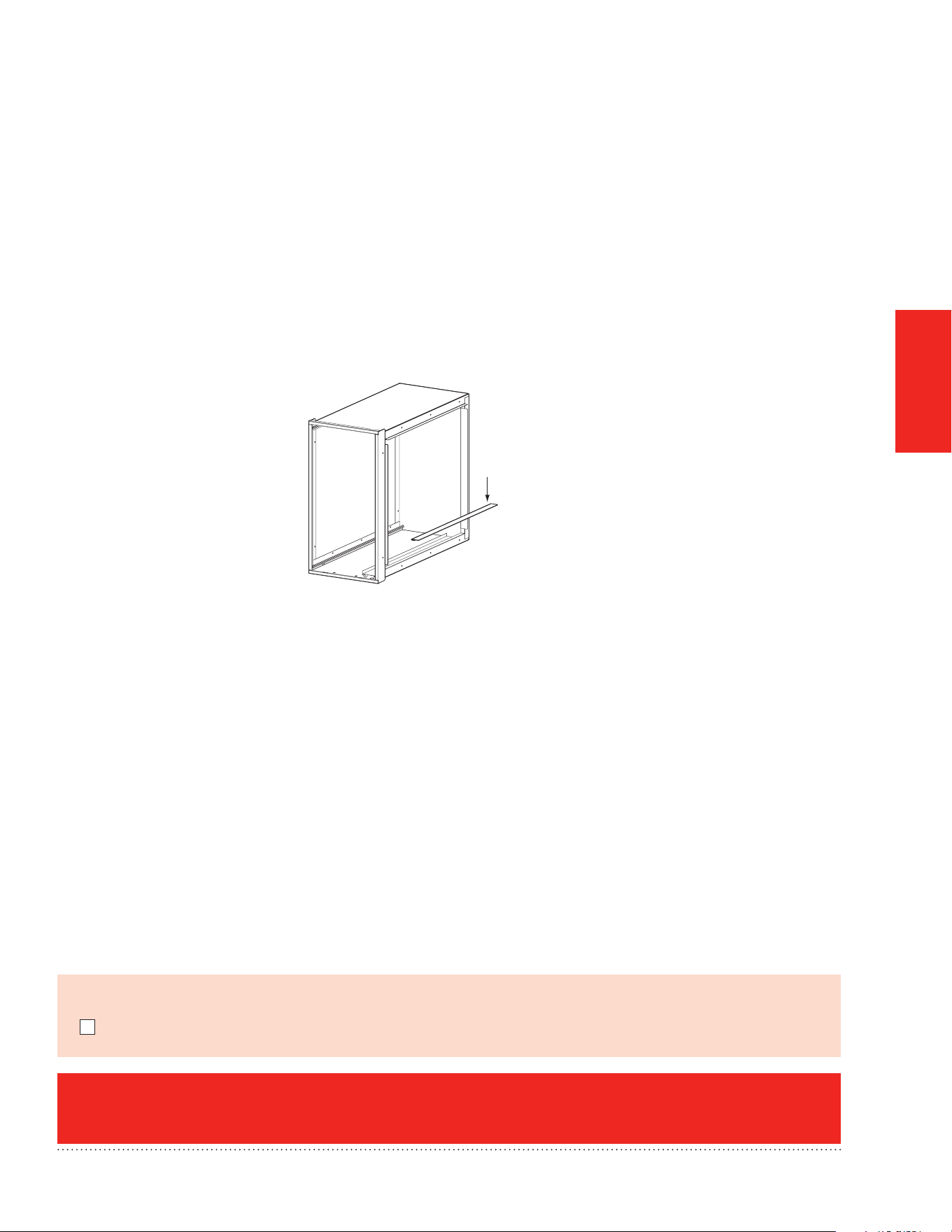

f. Seal seams with tape or caulking after the Honeywell Enhanced Air Cleaner cabinet has been secured.

M28904

NOTE:

SLIP THE ADAPTOR S-CLEATS

ONTO FLANGES

ON THE RETURN DUCT SIDE.

RETURN DUCT ADAPTORS

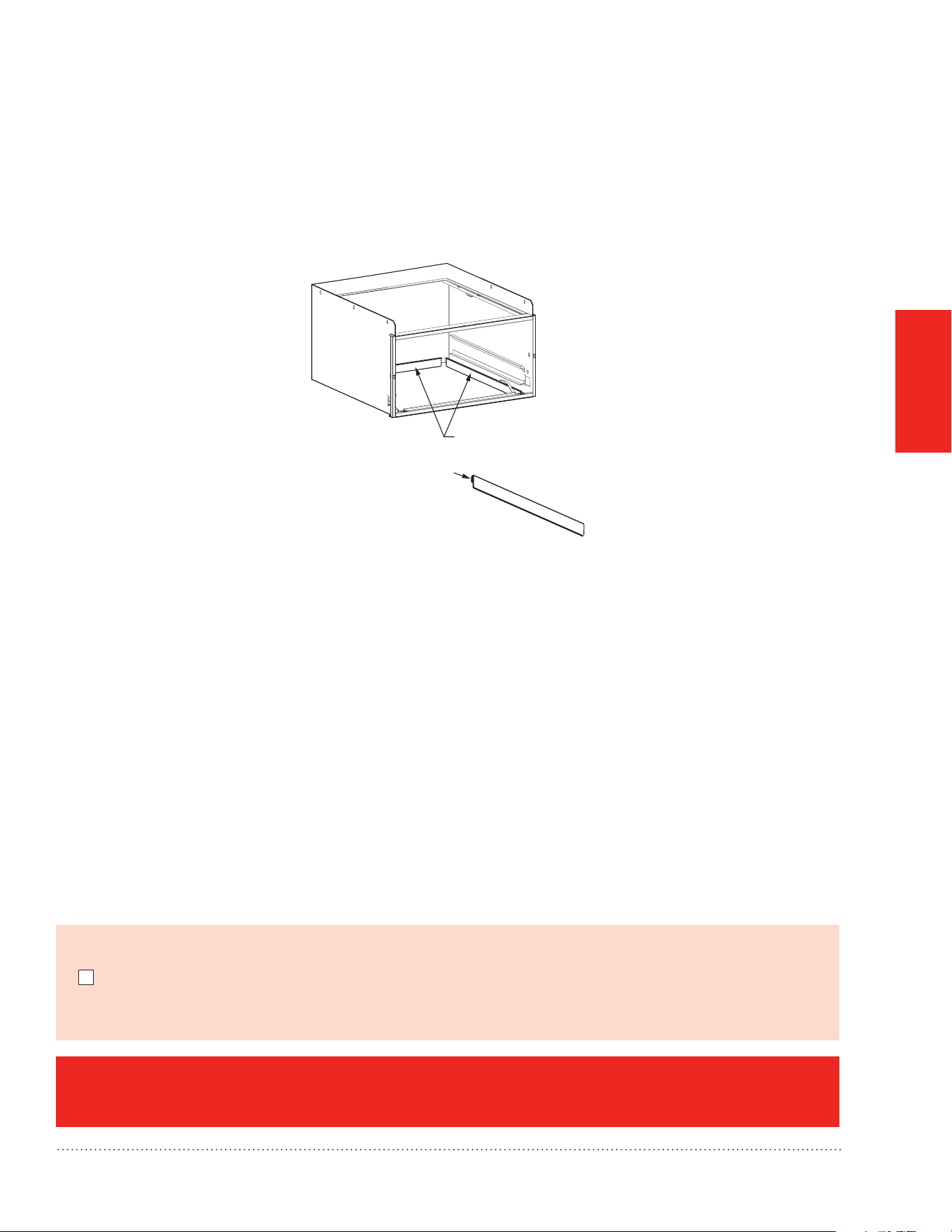

Fig. 6. Use of Return Duct Adapters for 1620/2020/2520.

Mounting the 1620/2020/2520 (Air Handler) Honeywell

Enhanced Air Cleaner

Before proceeding to Wiring on page 14:

I mounted and secured the Honeywell Enhanced Air Cleaner cabinet to the duct as instructed.

1620/2020/2520 Mounting is complete. Go to page 14.

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

MOUNTING

For mounting a 1620, 2020, or 2520 model go back to page 7.NOTE:

CAUTION: Personal Injury Hazard.

Failure to follow this caution may result in personal injury. Sheet metal parts may have sharp edges or

burrs. Use care and wear appropriate protective clothing and gloves when handling parts.

STEP ONE: Identify the Mounting location and Orientation

a. Identify a mounting orientation for the Honeywell Enhanced Air Cleaner in the return air duct. See Fig. 7

and Fig. 8 on page 11.

b. Ensure airow direction through the Honeywell Enhanced Air Cleaner matches the arrows on the face

of the air lter cartridge. The Honeywell Enhanced Air Cleaner door can be rotated 180 degrees to

accommodate the cabinet orientation.

c. The location of the unit should be readily accessible. Enough clearance room should be provided to

remove the door and lter for replacement.

UPFLOW FURNACE WITH BOTTOM MOUNT DOWNFLOW FURNACE WITH BOTTOM MOUNTUPFLOW FURNACE WITH SIDE RETURN

HORIZONTAL APPPLICATION

M28905

AIRFLOW

NOTE:

MOUNTING ON THIS SIDE

REQUIRES THE CABINET

TO BE ROTATED 180° FOR

CORRECT AIRFLOW.

IRFLOW

AIRFLOW

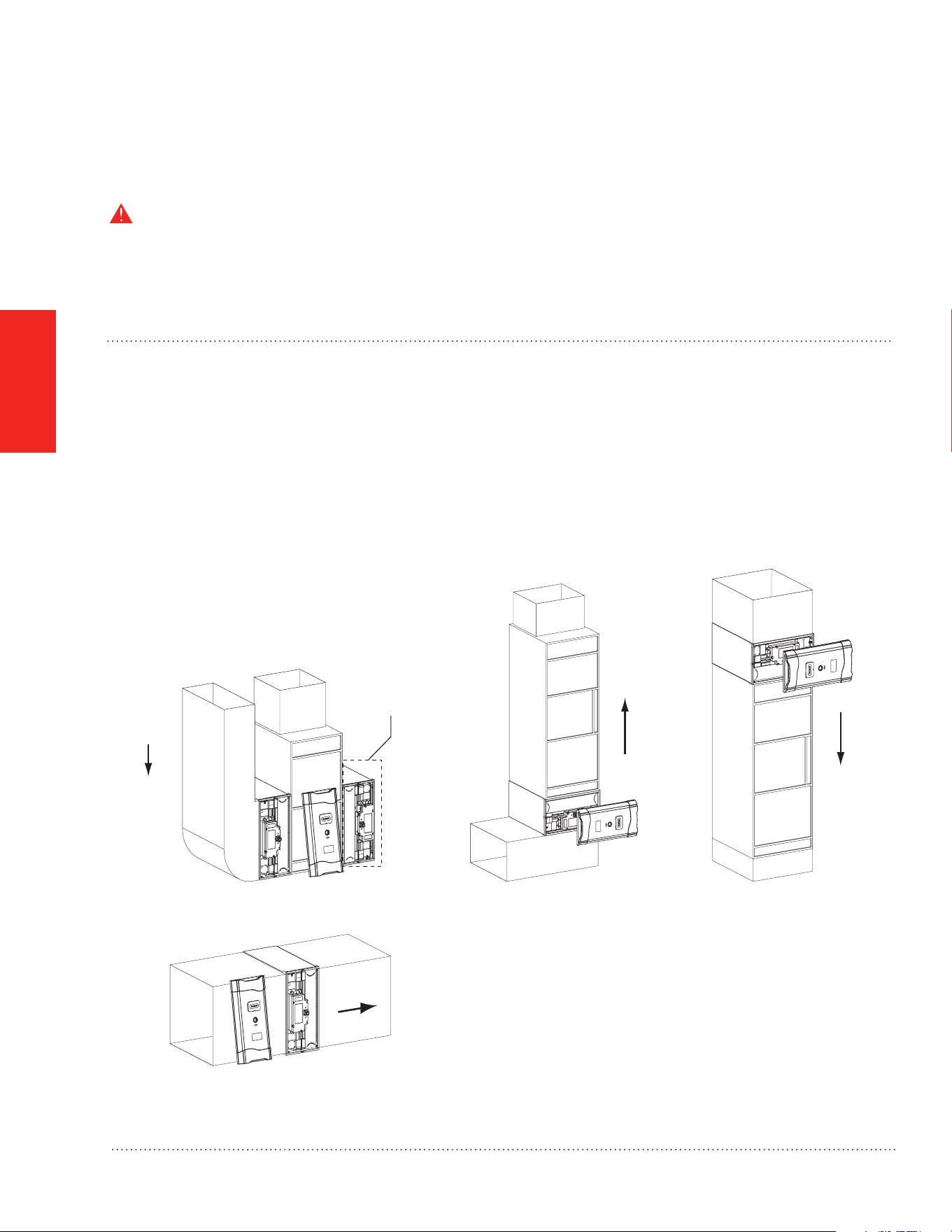

Fig. 7. Cabinet Orientation for 1625/2025 models.

Mounting the 1625/2025 (Furnace) Honeywell Enhanced Air

Cleaner

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

MOUNTING

Fig. 8. Cabinet Orientation for 1625/2025 with Transition.

Mounting the 1625/2025 (Furnace) Honeywell Enhanced Air

Cleaner

DOWNFLOW 14” FURNACE

WITH TOP MOUNT

UPFLOW 14” FURNACE

WITH BOTTOM MOUNT

HORIZONTAL 14” FURNACE

WITH SIDE MOUNT

UPFLOW FURNACE WITH PLENUM BOXHORIZONTAL 24” FURNACEDOWNFLOW 24” FURNACE

WITH TOP MOUNT

UPFLOW 24” FURNACE

ON STAND WITH BOTTOM MOUNT

UPFLOW FURNACE

NOTE: WHEN TRANSITIONING BEWTWEEN TWO DIFFERENT SIZED COMPONENTS (FURNACE AND AIR CLEANER),

THE MINIMUM TRANSITION ANGLE AT THE LARGER OF THE TWO COMPONENTS MUST BE NO LESS THAN 45 DEGREES.

M29806

AIRFLOW

PLENUM

BOX

AIRFLOW

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

MOUNTING

STEP TWO: Mount Cabinet

WARNING: Electrocution and Unit Damage Hazard.

Failure to follow this warning could result in personal injury or death.

Only a trained, experienced service person should install the Honeywell Enhanced Air Cleaner. A

thorough check of the unit installation should be completed before unit operation. Before performing

installation, service or maintenance operations on unit, turn off all power to unit.

1. Before installing or servicing system, always turn off main power to system. There may be more

than one disconnect switch.

2. Cabinets will support a maximum weight of 400 lbs. (181 kg) when installed beneath a vertical

furnace or air-handling unit. When setting furnace on cabinet, do not drop it into place. Position the

furnace correctly on the cabinet to prevent a corner from slipping down and damaging the cabinet or

its components.

a. Turn off power to the heating and cooling system.

b. Remove the existing furnace lter and discard. Excessive system static pressure may result if the

Honeywell Enhanced Air Cleaner is used with other ltration devices.

c. Remove the lter and enhancement module from the Honeywell Enhanced Air Cleaner cabinet.

d. Position the cabinet between the furnace and return air duct (see Fig 7 on page 10, Fig. 8 on page 11,

Fig. 9, and Fig. 10 on page 13). A transition duct may be required.

e. Furnace adapters have been included for installer convenience. They are designed for top or bottom

mount installations (see Fig 9).

FURNACE

DAPTERS

AIRFLOW

M29807

Fig. 9. Use of Furnace Adapters.

Mounting the 1625/2025 (Furnace) Honeywell Enhanced Air

Cleaner

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

MOUNTING

f. Return air duct adapters have been included for installer convenience. They should be used to connect

the upstream side of the Honeywell Enhanced Air Cleaner cabinet to the return air duct (see Fig. 10).

g. Install foam tape between the furnace and the Honeywell Enhanced Air Cleaner cabinet.

h. Mounting holes are provided for ductwork and furnace attachment.

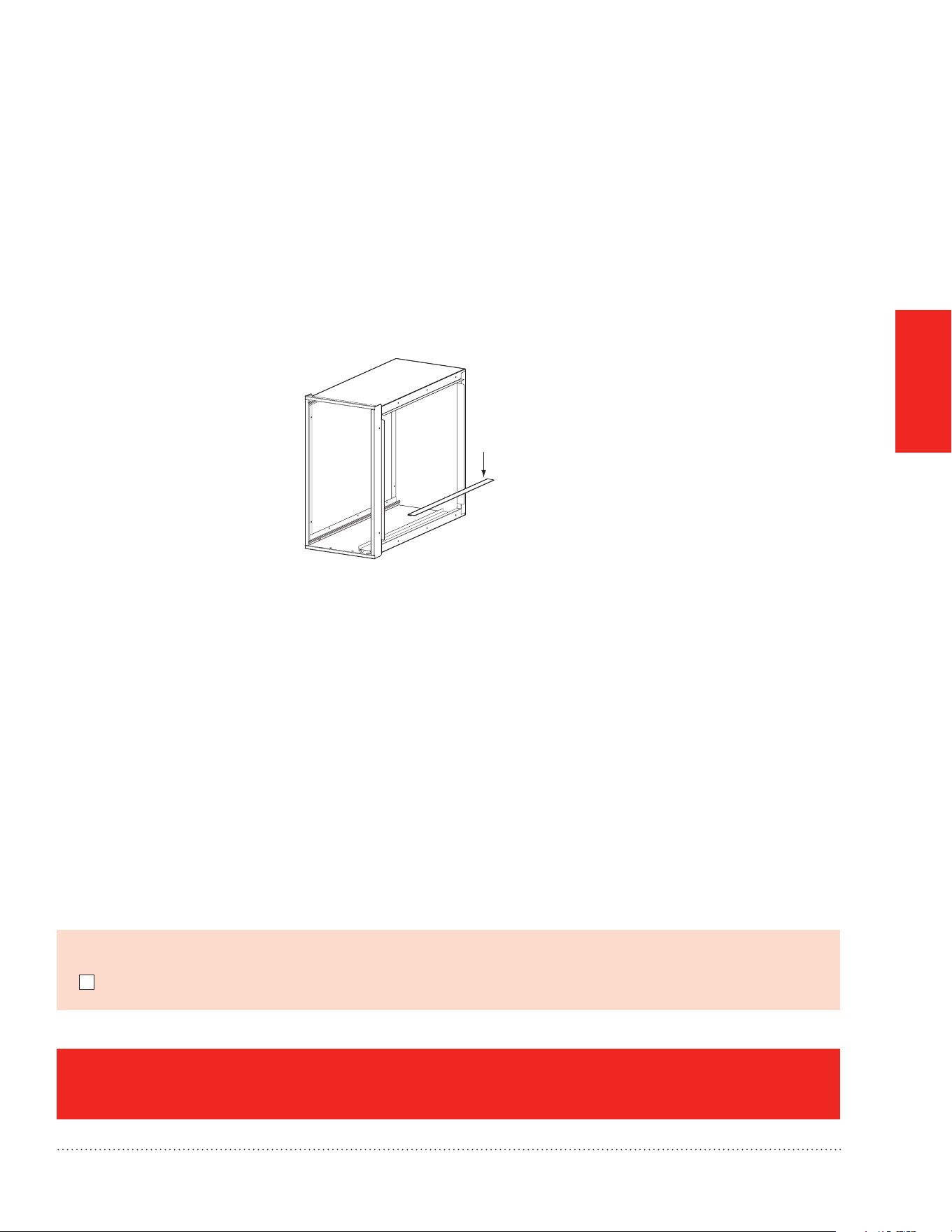

i. Seal seams with tape or caulking after the Honeywell Enhanced Air Cleaner cabinet has been secured.

NOTE:

SLIP S-CLEATS ONTO FLAGES

ON RETURN DUCT SIDE.

M28897

Fig. 10. Use of Return Duct Adapters.

Mounting the 1625/2025 (Furnace) Honeywell Enhanced Air

Cleaner

1625/2025 Mounting is complete. Go to page 14.

Before proceeding to Wiring on page 14:

I mounted and secured the Honeywell Enhanced Air Cleaner cabinet to the duct as instructed.

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

WIRING

Before Wiring the Honeywell Enhanced Air Cleaner

Before wiring the Honeywell Enhanced Air Cleaner:

I understand and will comply with applicable local wiring codes and regulations.

WARNING: Electrocution hazard.

Be sure the Honeywell Enhanced Air Cleaner is not plugged in before beginning wiring.

Failure to follow this warning could result in personal injury or death.

Before installing or servicing system, always turn off main power to system. There may be

more than one disconnect switch.

NOTE: To wire the 1620/2020/2520 models, go to page 15.

NOTE: To wire the 1625/2025 models, go to page 17.

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

WIRING

STEP ONE: Wiring the 1620/2020/2520 (Air handler)

a. Ensure power has been shut off from the heating and cooling system.

b. Turn the Honeywell Enhanced Air Cleaner power switch off.

c. Plug the power cord and the airow switch cord into their power supply connectors (see Fig. 11).

d. Secure the power cord ground wire to the ground terminal on the cabinet using the screw provided in

the ground terminal (see Fig 11).

AIRFLOW SWITCH CABLE INSTALLED

POWER CORD INSTALLED AND

GROUND WIRE SECURED TO TERMINAL

M29809

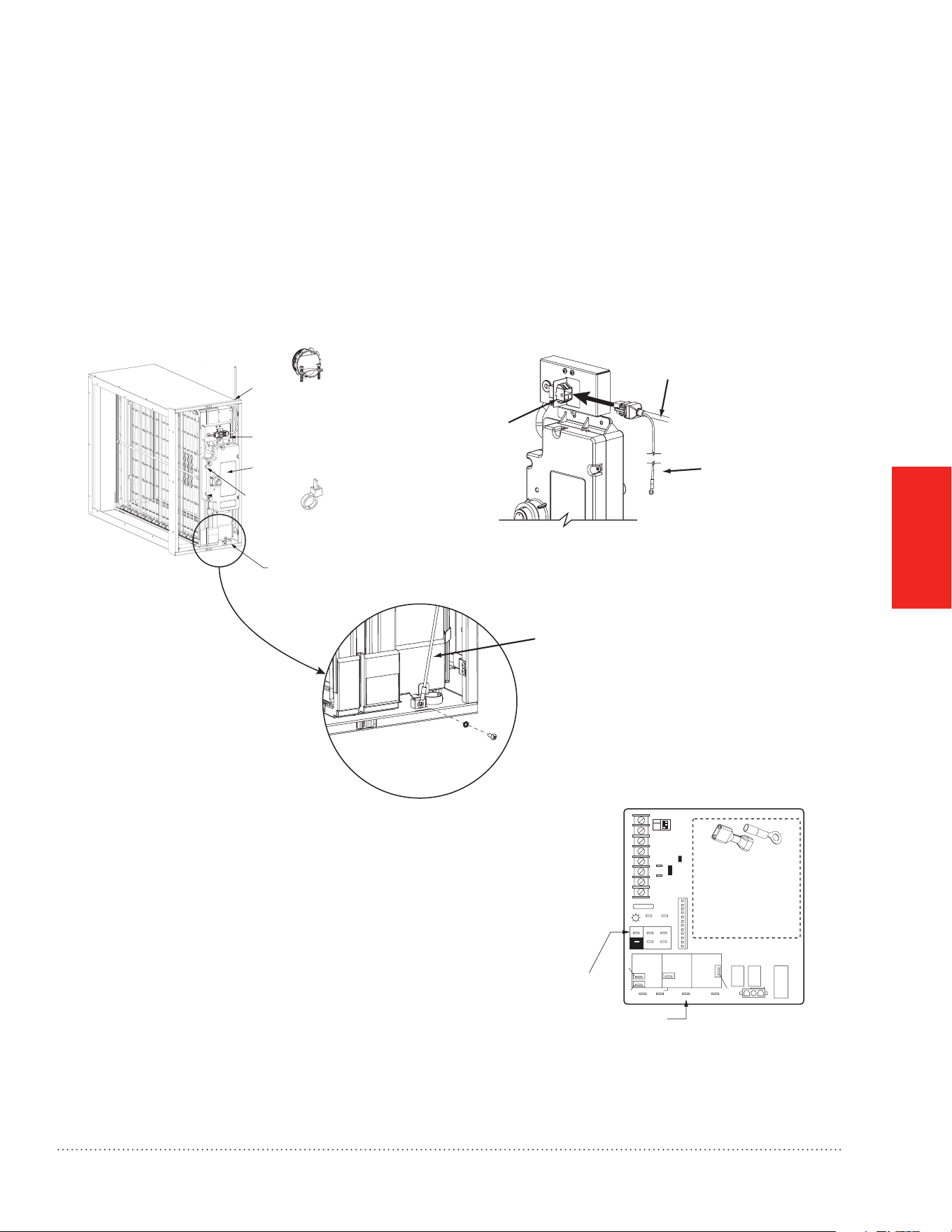

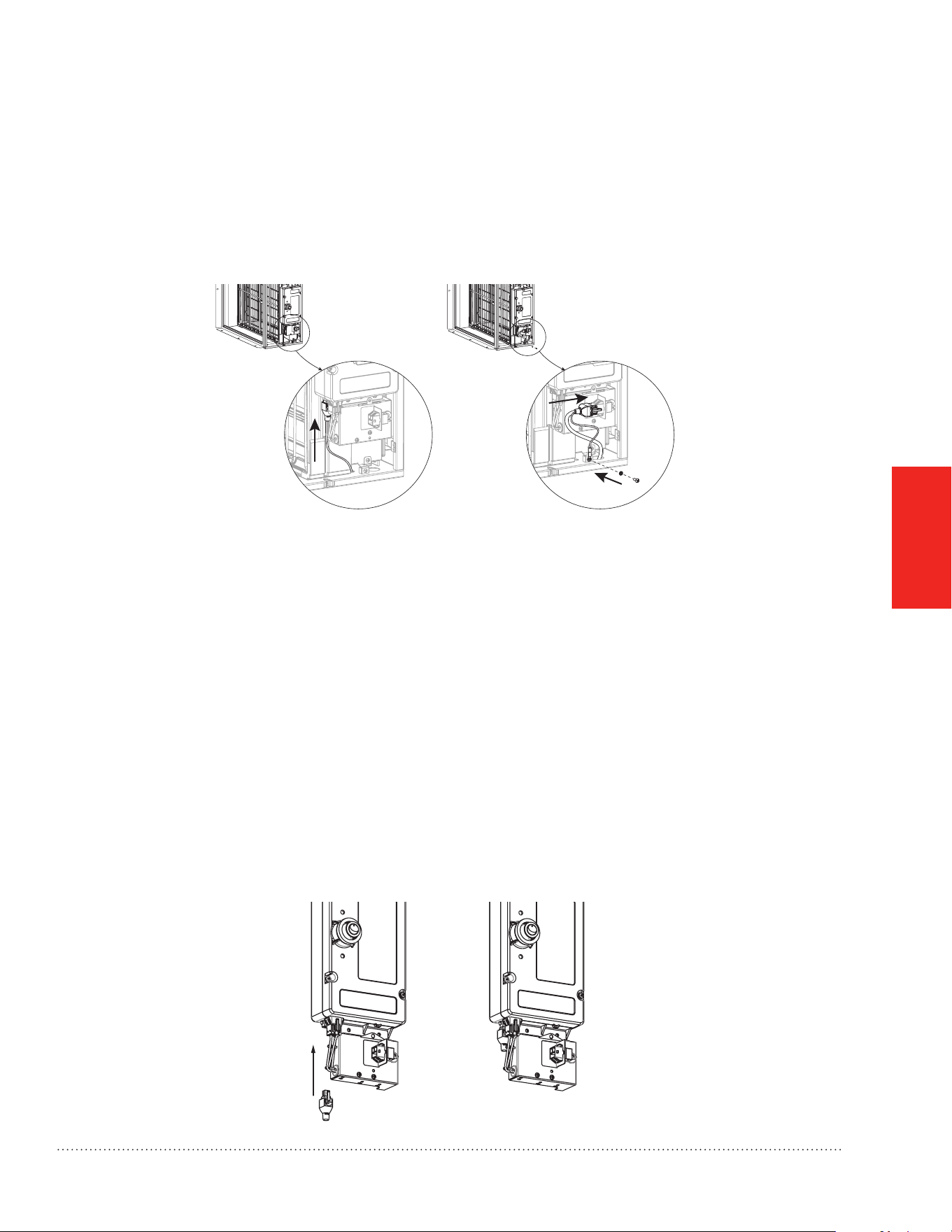

Fig. 11. Airow switch cable and Power cable installation.

NOTE: The power cord can be routed through either side of the cabinet. As needed, use the enclosed Zip

ties to secure the power cord to the side of the power supply.

Cable connector and block-off plates will need to be removed and re-installed if the power cord is NOTE:

re-routed. Screws on the cable connector clamp should be tightened to 9 in-lbs. torque.

The Air Handler Honeywell Enhanced Air Cleaner is to be powered by 208 to 230 VAC at 60 Hz.NOTE:

The Honeywell Enhanced Air Cleaner should only be powered when airow is present. An airow NOTE:

switch is factory-installed. See Fig. 1 on page 4 and Fig. 14 on page 16. In order to bypass the

airow sensor for troubleshooting, use the special bypass jumper plug (see Fig. 12) included in the

parts bag. With the bypass jumper in place, the air cleaner will be on at all times when connected

to electrical line power. The bypass jumper is not to be used for normal operation.

e. Attach the quick connect terminals to the fused power connector leads (in parts bag attached to power

cord) and connect to incoming eld power. The terminals are polarity neutral and can be connected in

either polarity. Attach the ground ring to air handler chassis ground (see Fig. 13 on page 16).

M29810

Fig. 12. Airow sensor Bypass Jumper Plug installed.

Wiring the 1620/2020/2520 (Air Handler) Honeywell Enhanced

Air Cleaner

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

WIRING

Fig. 13. Honeywell Enhanced Air Handler chassis ground.

AIR FLOW SENSOR

1) SLIDE FLOW SENSOR TABS

INTO SUPPORT BRACKET

2) ROTATE FLOW SENSOR

AND CLIP INTO BRACKET

M29812

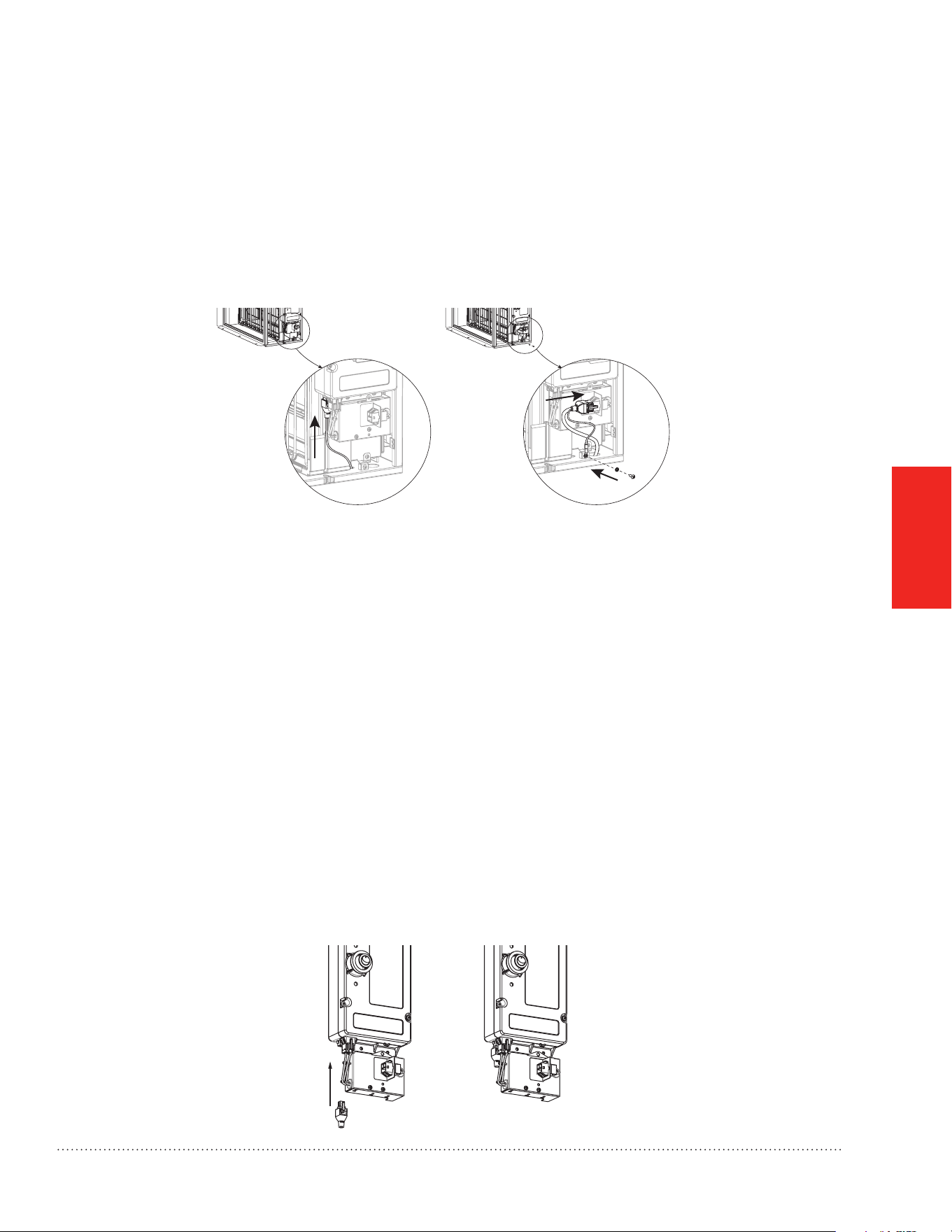

Fig. 14. Airow Switch installation.

Wiring the 1620/2020/2520 (Air Handler) Honeywell Enhanced

Air Cleaner

Before proceeding to Startup and Operation on page 19:

I wired the Honeywell Enhanced Air Cleaner as instructed.

1620/2020/2520 Wiring is complete. Go to page 19.

FUSED POWER CONNECTOR LEADS

FROM INSTALLATION COMPONENTS

(IN BAG AT TA CHED TO POWER CORD)

AIR PURIFIER

POWER CORD

TO AIR HANDLER FIELD POWER CONNECTION

TO L2 FIELD POWER SUPPLY

TO L1 FIELD POWER SUPPLY

5 AMP IN-LINE FUSES

GROUND:

AT TA CH TO AIR HANDLER

GROUND (CHASSIS)

CABLE CONNECTOR

TO SECURE POWER CORD

TO AIR HANDLER CABINET

M29811

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

WIRING

STEP ONE: Wiring the 1625/2025 (Furnace)

a. Ensure power has been removed from the heating and cooling system.

b. Turn the Honeywell Enhanced Air Cleaner power switch off.

c. Connect the power cord to the power supply connector (see Fig. 15).

d. Secure the power cord ground wire to the ground terminal on the cabinet using the screw provided in

the ground terminal (see Fig 15)

POWER CORD

TO EAC

TERMINALS

POWER SUPPLY

CONNECTOR

POWER SUPPLY

USE WIRE TIES TO SECURE

POWER CORD TO

POWER SUPPLY ENCLOSURE

USE CABLE CONNECTOR

TO SECURE POWER

CORD TO CABINET

ALTERNATE POWER CORD

PA SS-THRU HOLE

POWER

SUPPLY

CONNECTOR

POWER CORD

GROUND WIRE

TO BE SECURED

TO CABINET

(SEE DETA IL A)

DETAIL A

GROUND WIRE

FROM POWER CORD

SAMPLE FURNACE CIRCUIT BOARD

LHT

OFF

DLY

OFF

BLW

EAC-1 TERMINAL

Y1 DHUM G COM

24V

WW1 Y/Y2 R

TEST/TWIN

HUM

1 2 3

PLT

ACRDJ

0.5-AMP024 VAC

FUSE 3-AMP

SEC-1 SEC-2

PL1

NEUTRAL-L2

EAC-2

BHT/CLRRWLBROL/IHB

COOL

SPARE-1SPA RE-2

1-AMP@11 5 VAC

EAC-1 PR-1

IDR

HSIR

IDM

IHI/LOR

PL2

HSI HI LO

EAC-2 TERMINAL

HI HEA T

LO HEAT

USE TERMINALS TO

CONNECT THE

POWER CORD

WIRES TO THE

FURNACE

EAC-1, EAC2, AND

GROUND TERMINALS.

M29813

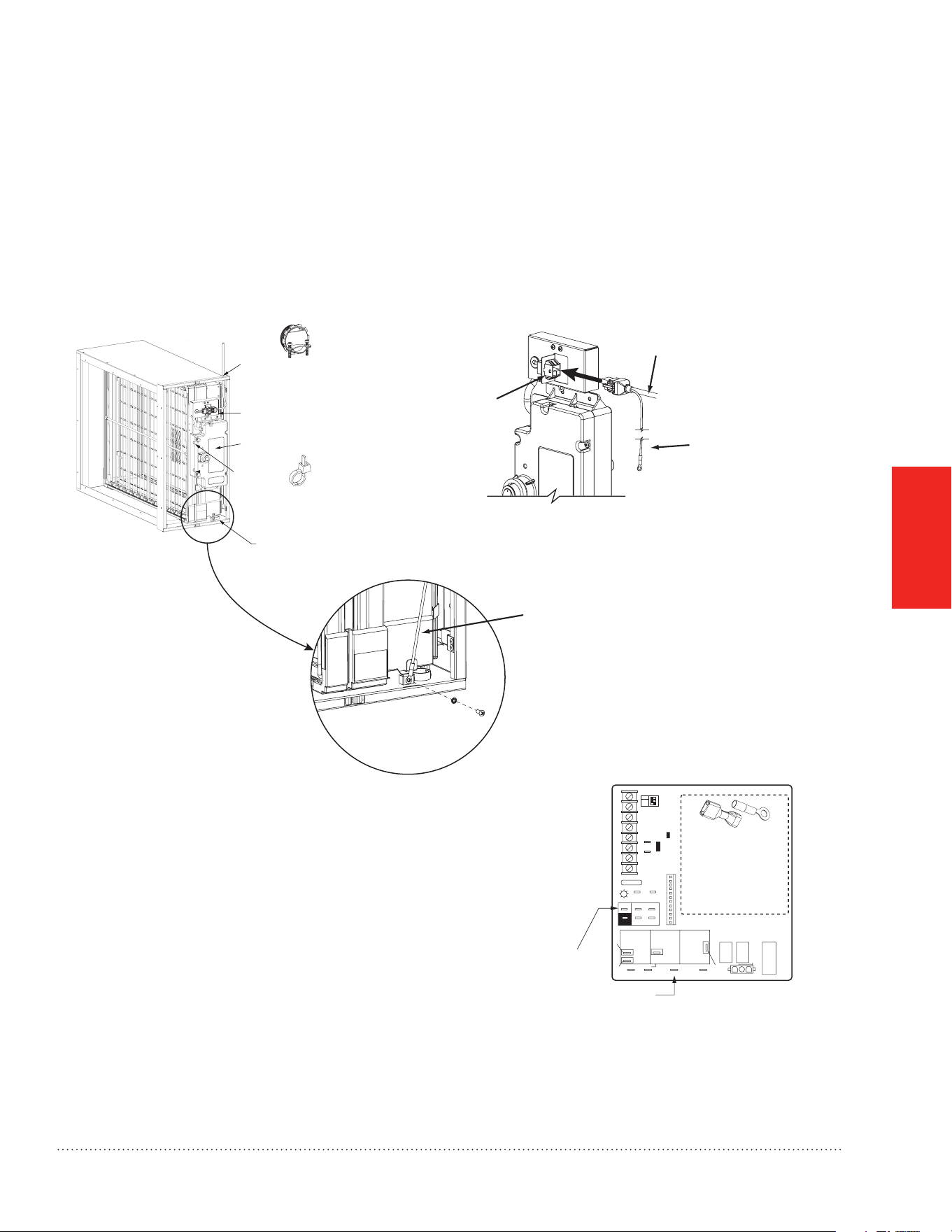

Fig. 15. Electrical connections.

e. Route the power cord through nearest cabinet hole and protect with enclosed cable connector. Zip ties

have been enclosed to secure the power cord to the side of the power supply.

Wiring the 1625/2025 (Furnace) Honeywell Enhanced Air

Cleaner

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

WIRING

f. Attach the quick connect terminals to the furnace EAC-1 and EAC-2 spade connections, which are

polarity neutral.

g. Attach the ground ring to furnace chassis ground.

The 1625/2025NOTE: Honeywell Enhanced Air Cleaner is to be powered by 120 VAC at 60 Hz.

The Honeywell Enhanced Air Cleaner should only be powered when airow is present. The furnace NOTE:

control EAC spade connections provide power only when the furnace blower is operating. If EAC

connections are not available, an alternative airow sensing mechanism must be used to ensure the

Honeywell Enhanced Air Cleaner is only powered when airow is present. Contact a local Honeywell

distributor for information on alternative airow sensors.

Wiring the 1625/2025 (Furnace) Honeywell Enhanced Air

Cleaner

Before proceeding to Startup and Operation on page 19:

I wired the Honeywell Enhanced Air Cleaner as instructed.

1625/2025 Wiring is complete. Go to page 19.

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

OPERATION

AND SERVICE

Checking Air Cleaner Operation

WARNING: Electrocution Hazard.

Failure to follow this warning could result in personal injury or death.

Before installing or servicing system, always turn off main power to system. There may be more than

one disconnect switch.

a. Attach the Honeywell Enhanced Air Cleaner door to the cabinet. A magnet in the door (see Fig. 16) is

used to activate a safety switch in the power supply when the door is installed. The power supply will

not energize the air cleaner unless the safety switch is activated.

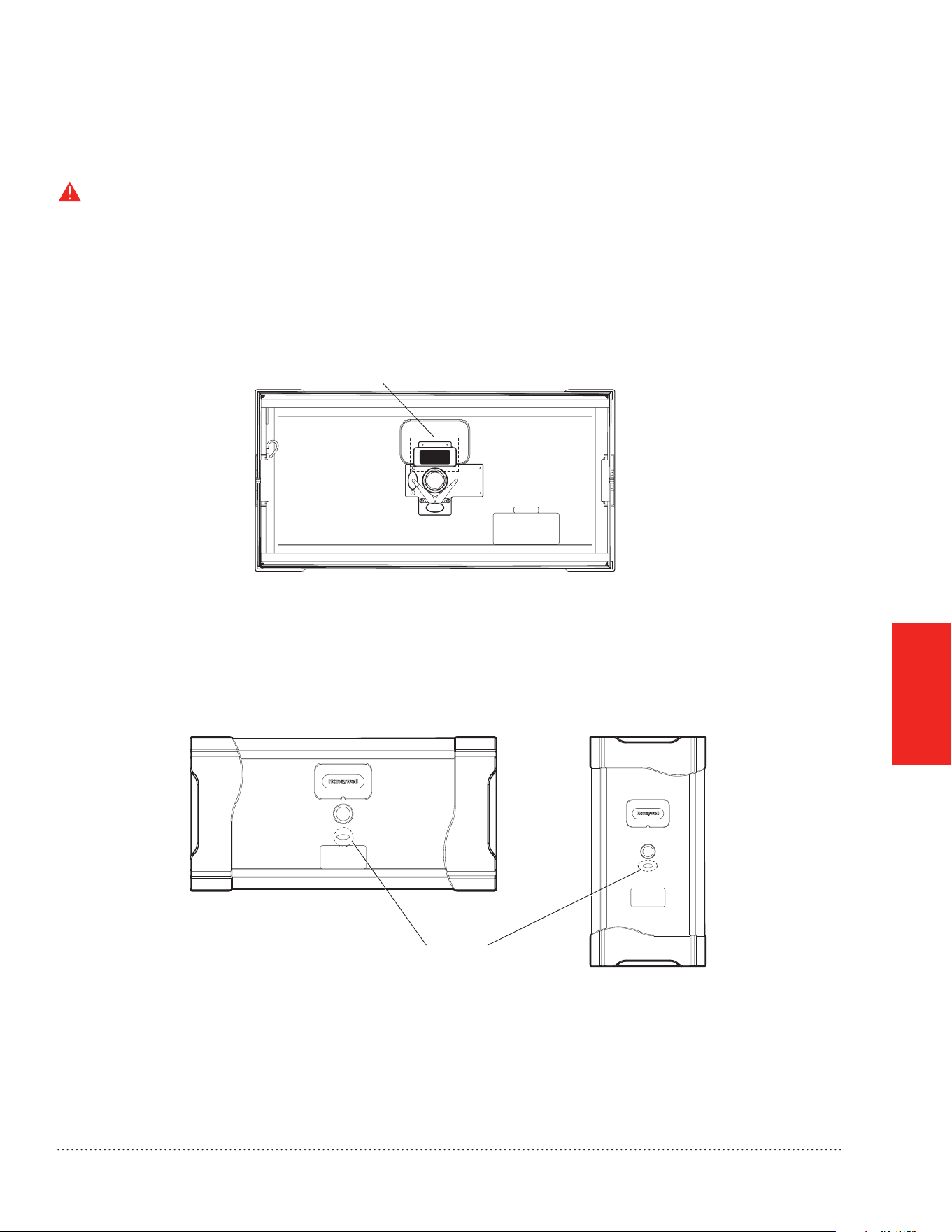

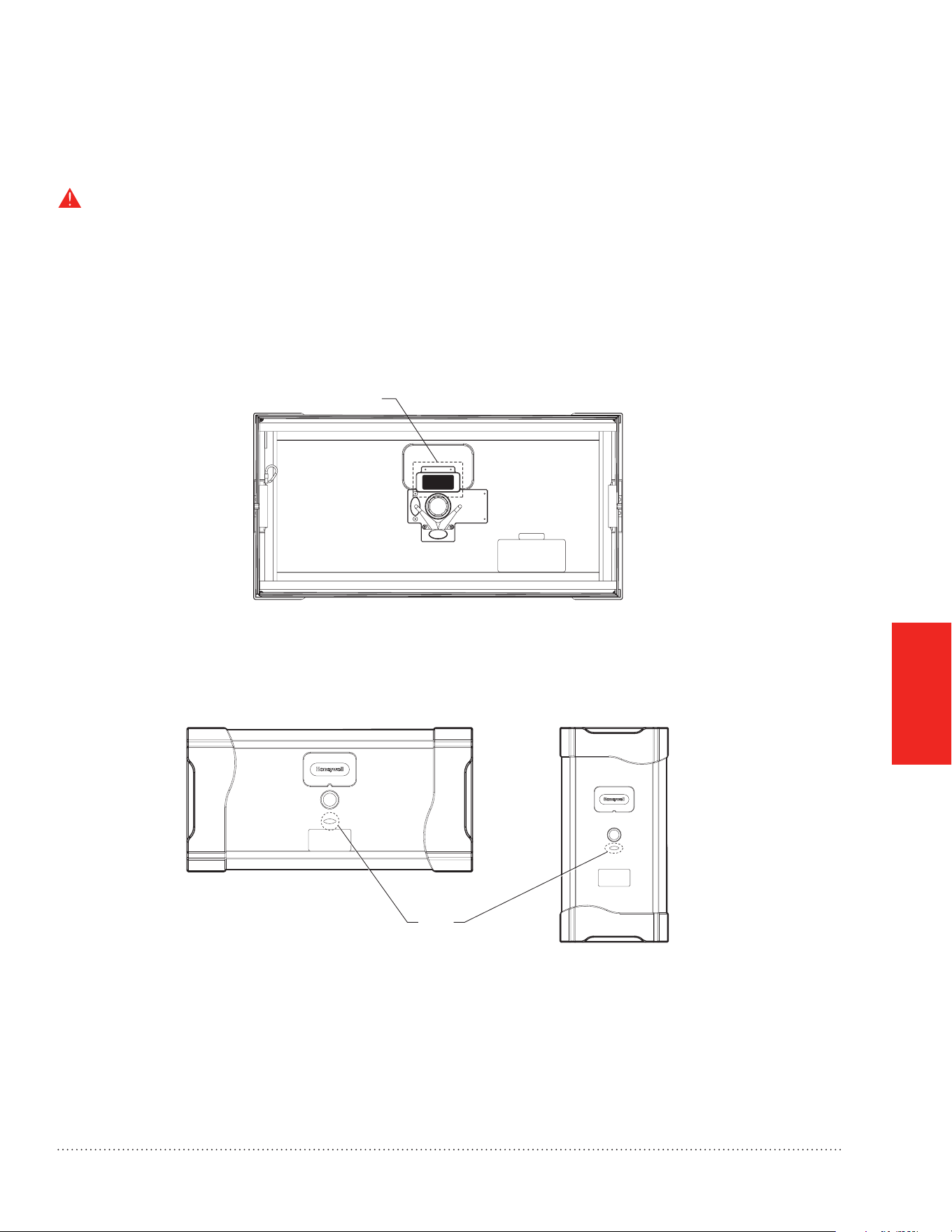

Fig. 16. Door Switch Magnet

b. Turn the HVAC system power on and adjust the thermostat to activate the system fan.

c. Turn the Honeywell Enhanced Air Cleaner power switch to on position.

d. The power indicator light below the Honeywell Enhanced Air Cleaner power switch will illuminate (see Fig. 17).

Fig. 17. Power Indicator

e. Check to ensure the light goes off when the Honeywell Enhanced Air Cleaner power switch is set to off,

when the blower goes off, or when the HVAC system power is turned off.

Upon powerup for the 1620, 2020, and 2520 models, the light comes on for about 5 seconds and, NOTE:

if no ow is detected, it goes off. If no air lter cartridge is detected, the ow sensor detects this

and turns the Honeywell Enhanced Air Cleaner off after about 7 seconds.

Startup and Operation

POWER

INDICATOR

MODEL 1620/2020/2520 MODEL 1625/2025

M29815

M29814

DOOR SWITCH MAGNET

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

OPERATION

AND SERVICE

Maintenance

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

The Honeywell Enhanced Air Cleaner is designed to require minimal maintenance. Maintenance is limited to

the replacement of the lter and periodic inspection/brush cleaning of the ionization array. Frequency of air

lter cartridge replacement and cleaning of the ionization array may vary depending on ductwork design and

local environmental conditions.

To replace the air lter cartridge, complete the following steps:

Turn heating and cooling system power off.1.

WARNING: Electrocution Hazard.

Failure to follow this warning could result in personal injury or death.

Before installing or servicing system, always turn off main power to system. There may be more than

one disconnect switch.

Turn the Honeywell Enhanced Air Cleaner switch to the off position.2.

Remove the Honeywell Enhanced Air Cleaner door.3.

Slide out the old lter and discard.4.

Install the new lter.5.

Make sure that the arrows on the lter point toward the heating and cooling equipment. This should NOTE:

be in the same direction as airow.

Replace the Honeywell Enhanced Air Cleaner door.6.

Turn the Honeywell Enhanced Air Cleaner switch to the on position.7.

Turn heating and cooling system power on.8.

At the time of lter replacement, if a powdery residue is noticed on the tips of the points

in the ionization array of the Enhancement module, proceed to clean them by complet-

ing the following steps:

Turn heating and cooling system power off.1.

WARNING: Electrocution Hazard.

Failure to follow this warning could result in personal injury or death.

Before installing or servicing system, always turn off main power to system. There may be more than

one disconnect switch.

Turn the Honeywell Enhanced Air Cleaner switch to the off position.2.

Remove the Honeywell Enhanced Air Cleaner door.3.

Models 1620/2020/2520: 4. Unplug the power cord and ow sensor cable (if connected) from the

enhancement module (see Fig. 11 on page 15).

Models 1625/2025: Unplug the power cord from the enhancement module (see Fig. 15 on page 17).

Slide out the enhancement module assembly and safety screen.5.

CAUTION: Personal Injury Hazard.

Failure to follow this caution may result in personal injury.

Sheet metal parts may have sharp edges or burrs. Use care and wear appropriate protective clothing

and gloves when handling parts.

OPERATION

AND SERVICE

Slide out the Safety Screen and set aside.6.

Best cleaning tools: 2 in. (51 mm) wide (or greater) synthetic or natural bristle brush with a NOTE:

5 in. (157 mm) handle (see Fig. 18) or vacuum cleaner with brush attachment.

Gently stroke the ionization points on the top plane of each bar with enough brush depth to hit front 11.

and back tips of the points in the ionization array. Use a gentle back and forth brushing motion to

clean any small accumulations from the tips of the points. If desired, use vacuum cleaner with brush

attachment to gently vacuum the frame and components of enhancement module.

Reinstall the safety screen.12.

Slide the enhancement module back into cabinet.13.

Models 1620/2020/2520: 14. Reconnect the power cord and ow sensor cable (see Fig. 11 on page 15).

Models 1625/2025: Reconnect the power cord (see Fig. 15 on page 17).

Replace the Honeywell Enhanced Air Cleaner door.15.

Turn the Honeywell Enhanced Air Cleaner switch to the on position.16.

Turn heating and cooling system power on.17.

30°

POINTS ARESHARP!BE VERYCAREFUL DURING CLEANING.

IONIZER POINT WITH RESIDUE IONIZER POINT AFTER CLEANING

M29816

ENHANCEMENT MODULE

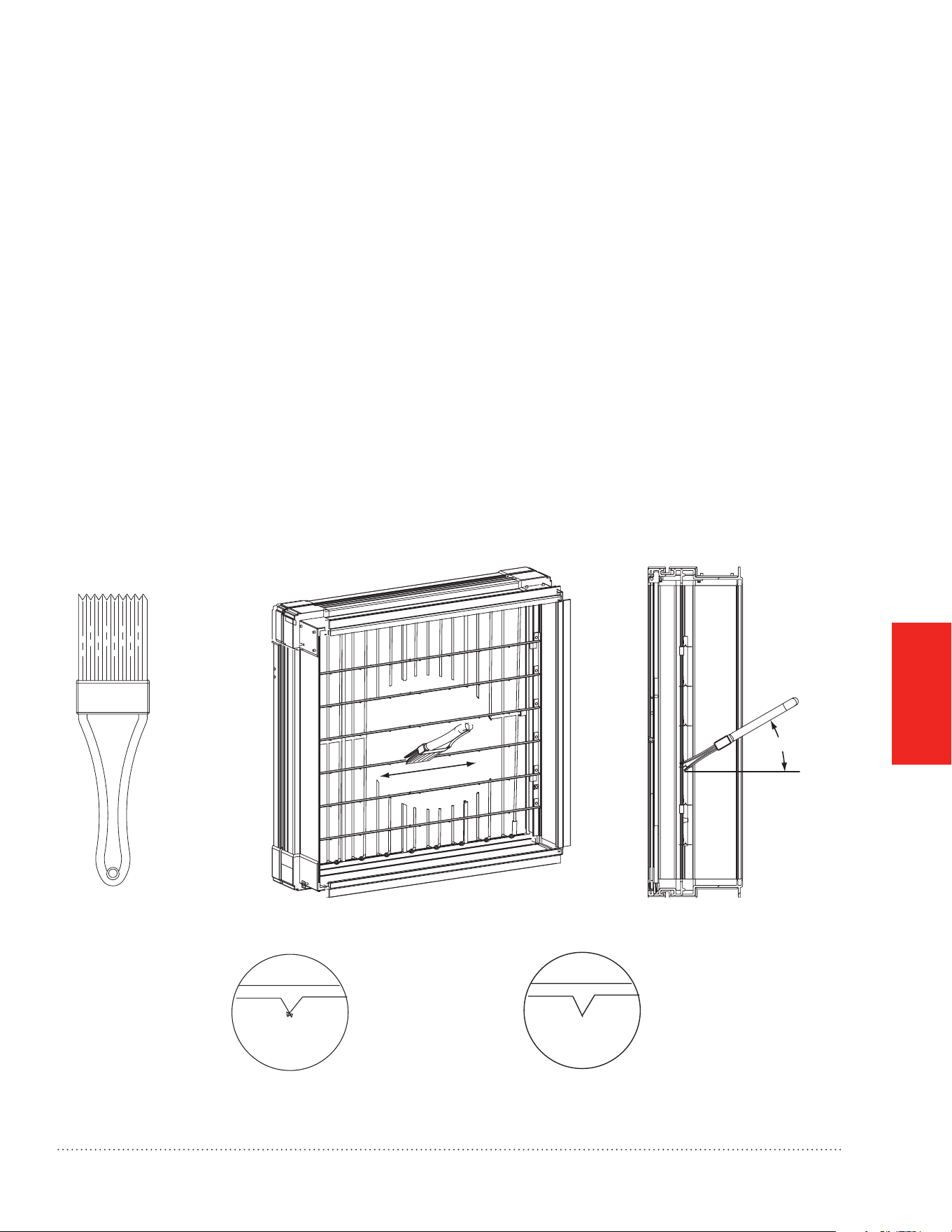

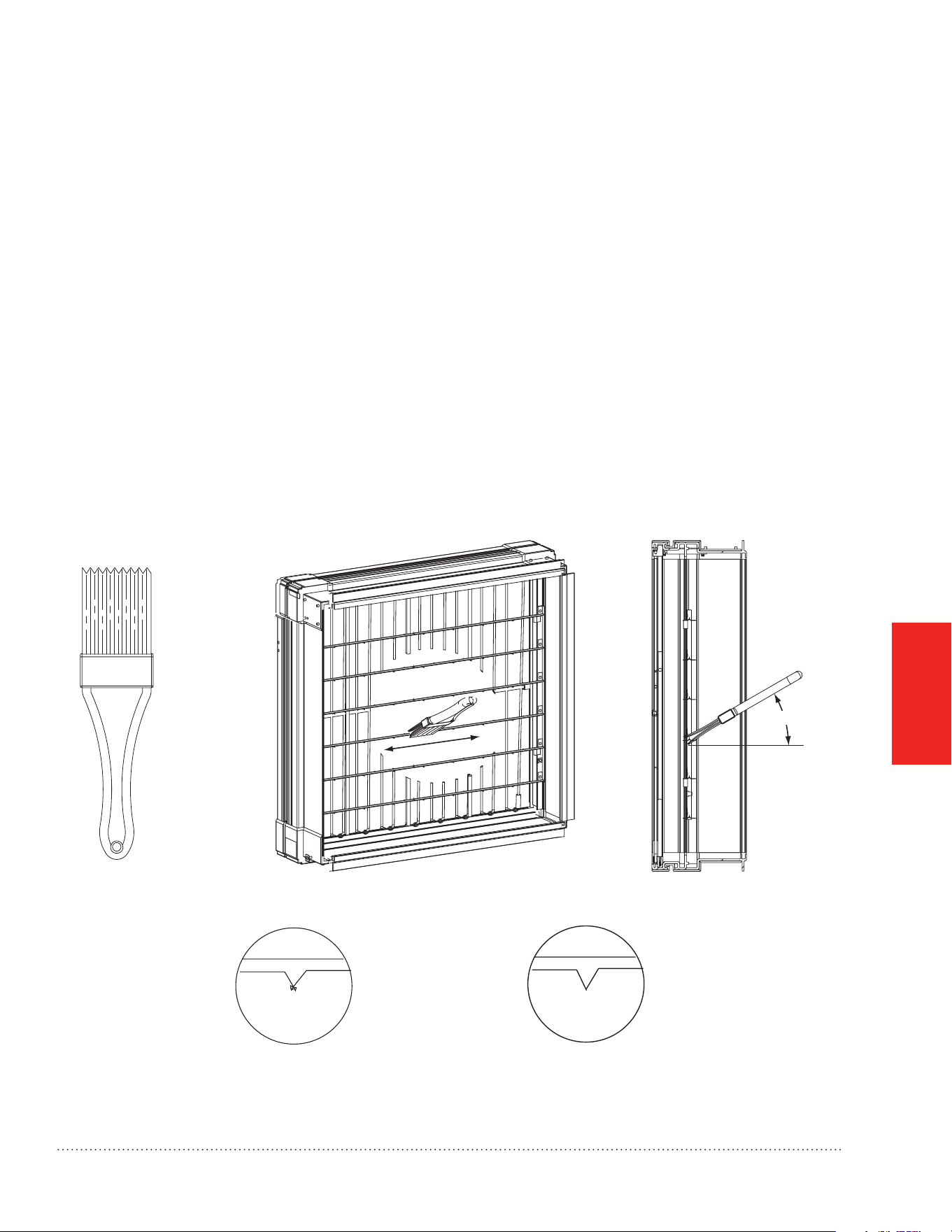

Fig. 18. Removal of deposits from ionization points.

Maintenance

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

OPERATION

AND SERVICE

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

Troubleshooting

WARNING: Electrocution Hazard.

Failure to follow this warning could result in personal injury or death.

The following procedures will expose electrical components. Before servicing, always turn off main power

to system. There may be more than one disconnect switch.

CAUTION: Personal Injury Hazard.

Failure to follow this caution may result in personal injury.

The following instructions are for use by qualied personnel only.

The Honeywell Enhanced Air Cleaner is equipped with a power indicator light located on the door (see Fig.

17 on page 19). This power indicator light illuminates when the Honeywell Enhanced Air Cleaner door is

installed, the power switch is in the on position, AND the air handler blower or furnace blower is running

and (for 1620, 2020, and 2520) airow is sensed. If the power indicator light is not illuminated, follow the

troubleshooting steps below.

Check that the Honeywell Enhanced Air Cleaner door is installed.1.

A magnet in the door (see Fig. 16 on page 19) is used to activate a safety switch in the power NOTE:

supply when the door is installed. The power supply will not energize the air cleaner unless the

safety switch is activated.

Check that the Honeywell Enhanced Air Cleaner power switch is in the ON position.2.

Conrm that the heating and cooling system blower is operating.3.

Conrm that power is provided. 4.

Models 1620/2020/2520: 208 to 230 VAC.

Models 1625/2025: 120 VAC.

Models 1620/2020/2520 ONlY: 5. Conrm that the airow sensor cable is connected to the power supply

(see Fig. 11 on page 15).

Even though power is supplied to the Honeywell Enhanced Air Cleaner, it will not turn on unless NOTE:

the airow sensor senses airow or the airow sensor’s bypass plug is inserted.

If still not functioning, disconnect the airow sensor cable and the power cord from the power a.

supply.

Remove the enhancement module from the Honeywell Enhanced Air Cleaner cabinet and inspect b.

the airow switch (see Fig. 14 on page 16).

Conrm the airow switch is properly seated in its bracket and the airow switch cable is c.

connected to the back of the switch. Replace the enhancement module.

Reconnect the power cord to the power supply and temporarily insert the airow sensor disable d.

jumper (from parts bag).

If the power indicator light illuminates, then replace the airow sensor. e.

OPERATION

AND SERVICE

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

Models 1625/2025 ONlY: 6. Conrm that power provided from the furnace control EAC terminals is being

conducted through the wiring to the Honeywell Enhanced Air Cleaner power supply.

Install the door onto the Honeywell Enhanced Air Cleaner.7.

Turn the power switch to the “ON” position.8.

If all of the above steps are completed and the power indicator light is still not illuminating, replace the 9.

enhancement module. Note that other than the safety screen, there are no serviceable parts on the

enhancement module.

Troubleshooting

APPENDICES

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

Specications

Specications.Table 1.

Specication 1620 2020 2520 1625 2025

Color Dark Empire Gray

Cabinet Material 20 gauge powder coated steel

Electrical 208 to 230 VAC at 60 Hz 120 VAC at 60 Hz

Operating Temperature Range -20 to 70 ˚C (-4 to 158 ˚F)

Operating Humidity Range 5% to 95% RH (non-condensing)

Maximum Airow (CFM) 1350 1800 2000 1600 2000

Efciency Equivalent to MERV 15

Replacement Filter FR8000A1620 FR8000A2020 FR8000A2520 FR8000F1625 FR8000F2025

Initial Pressure Drop (in. w.c.) at

492 fpm airow

0.22 in. w.c. 0.25 in. w.c. 0.22 in. w.c. 0.25 in. w.c. 0.25 in. w.c.

Dimensions

Dimensions in inches and (mm).Table 2.

Dimensions 1620 2020 2520 1625 2025

A 18 5/8 (473) 22 1/8 (562) 25 5/8 (651) 18 3/8 (467) 21 7/8 (556)

B 15 3/8 (391) 18 7/8 (479) 22 3/8 (568) 15 1/8 (384) 18 5/8 (473)

C 13 1/8 (333) 13 1/8 (333) 13 1/8 (333) 11 1/8 (283) 11 1/8 (283)

D 17 5/8 (448) 21 1/8 (537) 24 5/8 (626) 17 1/2 (445) 21 (533)

E 19 7/8 (505) 19 7/8 (505) 19 7/8 (505) 22 1/8 (562) 22 1/8 (562)

F 22 1/4 (565) 22 1/4 (565) 22 1/4 (565) 25 1/4 (641) 25 1/4 (641)

G 11 1/4 (286) 11 1/4 (286) 11 1/4 (286) N/A N/A

Standards and Approvals

The air cleaner is tested and certied to the following:

CSA 22.2 No. 187-09•

UL 900 (lter only)•

The Honeywell Enhanced Air Cleaner is CSA certied for shock and electrical re hazard only.NOTE:

1 See Fig. 19 on page 25 for dimensioned drawings.

Specications, Dimensions, and Approvals

APPENDICES

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

1620/2020/2520

1625/2025

M29817

7/16" (11.1) TYPICAL TO P & BOTTOM

1 3/16" (30.2)

1 3/16˝ (30.2)

1 15/16˝ (49.2)

3/8 (9.5) TYPICAL TO P & BOTTOM

1 1/2 (38.1)

1 3/16 (30.2)

Fig. 19. Dimensions in inches (mm).

1 See Table 2 on page 24 for lettered dimensions.

Specications, Dimensions, and Approvals

Automation and Control Solutions

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

Honeywell Limited–Honeywell Limitée

35 Dynamic Drive

Toronto, Ontario M1V 4Z9

http://yourhome.honeywell.com

® U.S. Registered Trademark

68-0308EFS—01 M.S. 07-10

Printed in U.S.A.

FONCTIONNEMENT

ET REPARATION

POUR

COMMENCER

CÂBlAGEMONTAGE

ANNExES

INClUS DANS lA BOÎTE DE l’ÉPURATEUR D’AIR AMÉlIORÉ

Porte 1620/2020/2520

Porte 1625/2025

Armoire

Filtre

Module d’amélioration

Grille de sécurité

Ruban pour joints de gaine

Adaptateurs de gaine de retour

Adaptateurs de générateur d’air chaud

(1625/2025)

Capteur de débit d’air (1620/2020/2520)

Organes d’installation (1620/2020/2520)

Organes d’installation (1625/2025)

Notice d’installation

M28898

Outils requis pour installer l’épurateur d’air

amélioré

Tournevis normal

Tournevis cruciforme

Cisailles à tôle

Perceuse

Produit d’étanchéité de gaine

Tableau des ltres de rechange

Épurateur d’air

amélioré

Modèle

honeywell

Référence du

ltre de rechange

Unités de traitement

de l’air

FH8000A1620

FH8000A2020

FH8000A2520

FR8000A1620

FR8000A2020

FR8000A2520

Générateurs d’air

chaud à air pulsé

FH8000F1625

FH8000F2025

FR8000F1625

FR8000F2025

ECB D

OPERATION

AND SERVICE

GETTING

STARTED

WIRINGMOUNTING

APPENDICES

INCLUDED IN THIS ENHANCED AIR CLEANER BOX

Door 1620/2020/2520

Door 1625/2025

Cabinet

Filter

Enhancement module

Safety screen

Duct gasket tape

Return duct adapters

Furnace adapters (1625/2025)

Air flow sensor (1620/2020/2520)

Installation components (1620/2020/2520)

Installation components (1625/2025)

Installation Instructions

M28898

Tools needed to install Enhanced Air Cleaner

Standard screwdriver

Phillips screwdriver

Metal cutter

Drill

Duct Sealant

Replacement Filter Table

Enhanced Air Cleaner Honeywell

Model

Replacement

Filter Part Nbr

Air Handlers FH8000A1620

FH8000A2020

FH8000A2520

FR8000A1620

FR8000A2020

FR8000A2520

Forced Air Furnace FH8000F1625

FH8000F2025

FR8000F1625

FR8000F2025

ECB D

68-0308EFS-01

TrueCLE AN™ Enha nced A ir Cle aner

Sizes: Air Handler 16x20, 20x20, 25x20 • Furnace 16x25 and 20x 25

PROFESSIONAL INSTALLATION GUIDE.

GUIDE D’INSTALLATION PROFESSIONNELLE.

GUÍA DE INSTALACIÓN PROFESIONAL.

Épurateur d’air amélioré TrueCLEAN™

Dimensions : Unité de traitement de l’air 16x20, 20x20, 25x20 • Générateur d’air chaud 16x25 et 20x25

PROFESSIONAl INSTAllATION GUIDE.

GUIDE D’INSTAllATION PROFESSIONNEllE.

GUÍA DE INSTAlACIÓN PROFESIONAl.

FONCTIONNEMENT

ET RÉPARATION

POUR

COMMENCER

CÂBlAGEMONTAGE

ANNExES

Épurateur d’air amélioré TrueCLEAN™

BESOIN D’AIDE? Pour obtenir de l’aide sur ce produit, prière de visiter le site

http://yourhome.honeywell.com

ou d’appeler le service d’assistance à la clientèle de Honeywell au 1-800-468-1502.

Lire et conserver ces instructions.

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

POUR COMMENCER

Qu’attendre de votre épurateur d’air amélioré

TrueCLEAN™ Honeywell .......................................2

Fonctionnement ...................................................2

Considérations relatives à l’application ..............3

Exigences d’installation importantes ...................5

Sécurité personnelle .............................................5

MONTAGE

Choix d’une méthode de montage .......................6

Quel modèle d’épurateur d’air amélioré de

Honeywell possédez-vous? ..................................6

Montage de l’épurateur d’air amélioré 1620/2020/

2520 Honeywell (Unité de traitement de l’air) ......7

Montage de l’épurateur d’air amélioré 1625/2025

Honeywell (Générateur d’air chaud) ..................10

CÂBlAGE

Avant le câblage de l’épurateur d’air amélioré de

Honeywell ............................................................14

Câblage de l’épurateur d’air amélioré 1620/2020/

2520 Honeywell (Unité de traitement de l’air) ....15

Câblage de l’épurateur d’air amélioré 1625/2025

Honeywell (Générateur d’air chaud) ...................17

FONCTIONNEMENT ET RÉPARATION

Démarrage et fonctionnement ............................19

Vérication du fonctionnement

de l’épurateur d’air ..............................................19

Entretien ..............................................................20

Dépannage ..........................................................22

ANNExES

Spécications, dimensions et homologations ..24

POUR

COMMENCER

Félicitations pour votre choix de l’épurateur d’air amélioré TrueCLEAN™ Honeywell pour votre système

de confort d’intérieur! L’épurateur d’air amélioré de Honeywell a fait ses preuves en matière de retrait et

d’élimination des bactéries et allergènes présents dans l’air, y compris des virus, bactéries et spores de

moisissures de l’air passant par le ltre. L’épurateur d’air amélioré de Honeywell est une pierre d’angle des

solutions de confort d’intérieur de Honeywell visant à fournir un air plus propre dans les résidences.

L’installateur doit considérer ces points avec le propriétaire et répondre à toute question avant de quitter le

site des travaux.

lors de l’installation du produit...

Lire attentivement ces instructions. Le non-respect des instructions peut endommager le produit ou 1.

provoquer une situation dangereuse.

Vérier les caractéristiques nominales indiquées dans les instructions et sur le produit pour s’assurer que 2.

le produit correspond bien à l’application prévue.

L’installateur doit être un technicien expérimenté ayant reçu la formation adéquate.3.

Une fois l’installation terminée, vérier que le produit fonctionne comme indiqué dans ces instructions.4.

Qu’attendre de votre épurateur d’air amélioré TrueCLEAN™

Honeywell

L’épurateur d’air amélioré TrueCLEAN™ de Honeywell assure une ltration extrêmement performante, tout en

éliminant les contaminants piégés, notamment les virus, bactéries et spores de moisissures. L’épurateur d’air

amélioré de Honeywell traite la totalité du ux d’air grâce à un processus de pointe à trois étapes.

Étape 1

Au cours de la première étape, les particules dans l’air sont électriquement chargées par un réseau de

points d’ionisation tandis qu’elles pénètrent dans l’épurateur d’air amélioré de Honeywell.

Étape 2

Au cours de l’étape 2, les particules chargées sont électriquement attirées et capturées dans la cartouche du

ltre à air, qui est situé dans un champ électrique.

Étape 3

Au cours de l’étape 3, les particules capturées sont éliminées par un courant électrique et un bombardement

d’ions.

Fonctionnement

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

POUR

COMMENCER

Considérations relatives à l’application

L’épurateur d’air amélioré de Honeywell est conçu pour une utilisation dans la gaine d’air de retour des

systèmes de chauffage, refroidissement et ventilation à air forcé. Les modèles FH8000A1620, FH8000A2020

et FH8000A2520 sont spéciquement conçus pour être utilisés par les systèmes équipés d’une unité de

traitement de l’air. Les modèles FH8000F1625 et FH8000F2025 sont spéciquement conçus pour une

utilisation dans les systèmes de générateurs d’air chaud à air pulsé. L’épurateur d’air amélioré de Honeywell

est certié CSA pour les chocs et les incendies électriques uniquement.

Climatisation

L’épurateur d’air amélioré de Honeywell doit être installé dans un système de sorte que la totalité de l’air

de retour y circule. Il doit être installé en amont de l’équipement de climatisation. Ceci permet de maintenir

la propreté de l’équipement et d’empêcher la condensation de se former dans l’épurateur d’air amélioré de

Honeywell.

Humidicateurs

Un humidicateur à évaporation peut être monté en amont de l’épurateur d’air amélioré de Honeywell. Il est

préférable d’installer les humidicateurs à atomisation en aval de l’épurateur d’air amélioré de Honeywell pour

ne pas que les dépôts de sel de l’eau dure et les gouttes d’eau endommagent le ltre. Si un humidicateur

à atomisation doit être monté en amont de l’épurateur d’air amélioré de Honeywell, il doit être monté autant

en amont que possible (au moins 1,8 m [6 pi] recommandés), et un ltre pour générateur d’air chaud jetable

standard doit être monté entre l’humidicateur et l’épurateur d’air amélioré de Honeywell pour piéger les

dépôts de sel de l’eau dure et les gouttes d’eau.

Transitions

Si les ouvertures de gaines d’air de retour et de ventilo-convecteur ne correspondent pas à la taille des

ouvertures de l’armoire de l’épurateur d’air amélioré de Honeywell, des transitions graduelles sont recomman-

dées pour réduire les turbulences de l’air et maximiser l’efcacité.

1620/2020/2520 – Une expansion de 20° (environ 4 po par pied de longueur) maximum doit être utilisée de

chaque côté du raccord de transition.

1625/2025 – Une expansion de 45° (environ 8,5 po par pied de longueur) maximum doit être utilisée de

chaque côté du raccord de transition.

Aubes directrices

Si l’épurateur d’air amélioré de Honeywell est installé adjacent à un coude de gaine de 90°, des aubes

directrices doivent être installées dans la gaine pour améliorer la distribution de l’air sur la surface de

l’épurateur d’air amélioré de Honeywell.

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 3

POUR

COMMENCER

Considérations relatives à l’application

Alimentation électrique / Interrupteur de débit d’air

L’épurateur d’air amélioré de Honeywell ne doit être mis en marche que lorsqu’un débit d’air est présent.

1620/2020/2520 – Ces modèles sont conçus pour une utilisation avec une unité de traitement de l’air et

sont munis d’un interrupteur de débit d’air (voir Fig. 1), qui fournit une alimentation uniquement lorsque le

ventilateur de l’unité de traitement de l’air est en marche. Ces modèles sont conçus pour être alimentés par

une source d’alimentation à phase unique de 208 à 230 V c.a.

M28899

Fig. 1. Interrupteur de débit d’air.

1625/2025 – Les bornes de l’épurateur d’air électronique du régulateur du générateur d’air chaud alimentent

l’unité uniquement lorsque la soufflante du générateur d’air chaud fonctionne. Ces modèles sont conçus pour

être alimentés à partir des bornes de l’épurateur d’air électronique sur le tableau de contrôle de générateur

d’air chaud. Si les bornes de l’épurateur d’air électronique ne sont pas disponibles, un autre mécanisme

de détection du débit d’air doit être utilisé pour garantir que l’épurateur d’air amélioré de Honeywell est

uniquement alimenté lorsqu’un débit d’air est présent. Contacter le distributeur Honeywell local pour obtenir

des informations sur d’autres solutions.

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

POUR

COMMENCER

Exigences d’installation importantes

Sécurité personnelle

Porter des lunettes de protection lors de l’installation de l’unité.•

Veiller à ne pas entailler la conduite électrique ou de climatisation.•

Respecter les normes de sécurité professionnelles et les codes de plomberie et d’électricité et d’installations mécaniques.•

Avant le montage

En consultant la gure sur le couvercle et les listes dans le couvercle intérieur, s’assurer que tous les composants •

requis pour le modèle d’épurateur d’air amélioré de Honeywell et tous les outils pour l’installation sont présents.

S’assurer que la direction du débit d’air par l’épurateur d’air amélioré de Honeywell correspond aux èches sur la •

face du ltre. Les èches doivent pointer vers l’équipement de chauffage/refroidissement. La porte peut être tournée

de 180° pour accommoder l’orientation de l’armoire.

L’emplacement de l’épurateur d’air amélioré de Honeywell doit être facilement accessible. Un dégagement sufsant •

doit être assuré pour les remplacements périodiques du ltre.

Pour le remplacement d’un ancien épurateur d’air

Si l’épurateur d’air amélioré de Honeywell n’est pas identique au ltre à air existant en matière de taille et de

forme, avant d’effectuer une installation de modernisation, il peut être nécessaire d’ajouter des transitions de

gaine pour assurer un débit d’air régulier.

Filtres de rechange

le non-respect de ces exigences annulera la garantie, nuira à l’installation et entraînera des appels

de service injustiés.

Tableau des ltres de rechange

Épurateur d’air

amélioré

Modèle

honeywell

Référence du ltre de

rechange

Unités de traitement

de l’air

FH8000A1620

FH8000A2020

FH8000A2520

FR8000A1620

FR8000A2020

FR8000A2520

Générateurs d’air

chaud à air pulsé

FH8000F1625

FH8000F2025

FR8000F1625

FR8000F2025

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 5

MONTAGE

Modèles 1620, 2020 et 2520 pour unités de

traitement de l’air :

Ces modèles s’installent en amont de l’unité de

traitement de l’air. Ceci permet de maintenir la

propreté de l’unité de traitement de l’air.

Fig. 2. Épurateur d’air amélioré de Honeywell

modèles 1620/2020/2520.

L’épurateur d’air amélioré de Honeywell est disponible en deux conceptions. L’une conçue pour les unités de

traitement de l’air, et l’autre pour les générateurs d’air chauds. Suivre la notice d’installation correspondant au

modèle d’épurateur d’air en question :

Quel modèle d’épurateur d’air amélioré de honeywell possédez-vous?

Modèles 1625 et 2025 pour générateur d’air

chaud :

Ces modèles s’installent en amont du générateur

d’air chaud et en amont du serpentin évaporateur

du système de climatisation. Fig. 3. Épurateur d’air

amélioré de Honeywell modèles 1625/2025.

Fig. 3. Épurateur d’air amélioré de Honeywell

modèles 1625/2025

Choix d’une méthode de montage

Avant de commencer le montage :

J’ai conrmé que les codes locaux relatifs aux pratiques de câblage électrique sont respectés.

J’ai choisi un emplacement d’installation qui répond aux exigences des pages 3 à 5.

Pour monter l’épurateur d’air amélioré de Honeywell 1620/2020/2520 (Unité de traitement de REMARQUE :

l’air), aller à la page 7.

Pour monter l’épurateur d’air amélioré de Honeywell 1625/2025 (Générateur d’air chaud), aller REMARQUE :

à la page 10.

M28900

M28901

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

MONTAGE

Pour monter un modèle 1625 ou 2025, aller à la page 10.REMARQUE :

MISE EN GARDE : Risque de blessures.

Le non-respect de cette mise en garde peut causer des blessures. Les pièces en tôle peuvent avoir

des rebords coupants. Faire preuve de prudence et porter des vêtements de protection, des protections

oculaires et des gants appropriés lors de manipulations des pièces.

ÉTAPE 1 : Identier l’emplacement et l’orientation de montage

a. Identier un emplacement de montage de l’épurateur d’air amélioré de Honeywell dans la gaine d’air de

retour (voir Fig. 4).

b. S’assurer que la direction du débit d’air par l’épurateur d’air amélioré de Honeywell correspond aux

èches sur la face du ltre. La porte de l’épurateur d’air amélioré de Honeywell peut être tournée de

180° pour accommoder l’orientation de l’armoire.

c. L’emplacement de l’unité doit être facilement accessible. Un dégagement sufsant doit être fourni pour

pouvoir retirer la porte et le ltre pour les remplacements périodiques du ltre à air.

Fig. 4. Orientation de l’armoire pour les modèles 1620/2020/2520.

Montage de l’épurateur d’air amélioré 1620/2020/2520

Honeywell (Unité de traitement de l’air)

MF28902

Débit descendant Horizontal Débit ascendant

DÉBIT

D’AIR

DÉBIT

D’AIR

DÉBIT D’AIR

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 7

MONTAGE

ÉTAPE 2 : Montage de l’armoire

AVERTISSEMENT : Risque d’électrocution et de dégâts de l’unité.

Le non-respect de cette mise en garde peut causer des blessures ou le décès.

Seul un technicien d’entretien formé et expérimenté doit installer l’épurateur d’air amélioré de Honeywell.

Une vérication intégrale de l’installation de l’unité doit être terminée avant de faire fonctionner l’unité.

Avant d’effectuer l’installation, l’entretien ou des réparations sur l’unité, couper toute l’alimentation vers

l’unité.

1. Avant d’installer ou de réparer le système, toujours couper l’alimentation principale vers le système. Il

peut y avoir plus d’un sectionneur.

2. Les armoires supportent un poids maximum de 181 kg (400 lb) lorsqu’elles sont installées sous un

générateur d’air chaud ou une unité de traitement de l’air verticale. Lorsque le générateur d’air chaud

est installé sur l’armoire, ne pas le laisser tomber en position. Placer correctement le générateur d’air

chaud sur l’armoire pour éviter qu’un coin ne glisse et n’endommage l’armoire ou ses composants.

a. Couper l’alimentation vers le système de chauffage et de refroidissement.

b. Retirer le ltre à air existant de l’unité de traitement de l’air et le jeter. Une pression statique excessive du

système peut être causée si l’épurateur d’air amélioré de Honeywell est utilisé avec d’autres dispositifs de

ltration.

c. Retirer le ltre et le module d’amélioration de l’armoire de l’épurateur d’air amélioré de Honeywell.

d. Placer l’armoire entre l’unité de traitement de l’air et la gaine d’air de retour (voir Fig. 4 page 7 et Fig.

5). Une gaine de transition peut être requise.

ADAPTATEURS

DE GAINE DE

RETOUR (4)

MONTAGE VERTICAL DE L’ARMOIRE

ADAPTATEURS DE

GAINE DE RETOUR (4)

MONTAGE HORIZONTAL DE L’ARMOIRE

MF28903

Fig. 5. Orientation des modèles 1620/2020/2520 pour les unités de traitement de l’air.

REMARQUES :

Les vis de l’armoire de l’unité de traitement de l’air maintenant le plateau du ltre doivent être 1.

utilisées pour attacher l’armoire de l’épurateur d’air amélioré.

Le ruban de joint entre l’unité de traitement de l’air et l’armoire de l’épurateur d’air amélioré de 2.

Honeywell est déjà installé en usine.

Les trous de montage sont fournis pour la xation de l’unité de traitement de l’air.3.

Montage de l’épurateur d’air amélioré 1620/2020/2520

Honeywell (Unité de traitement de l’air)

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

MONTAGE

e. Utiliser les adaptateurs de gaine de retour fournis pour attacher les gaines de retour (voir Fig. 6).

f. Appliquer du ruban ou de l’enduit sur les jointures après avoir attaché l’armoire de l’épurateur d’air

amélioré de Honeywell.

MF28904

REMARQUE :

GLISSER LES CALES EN S SUR

LES BRIDES SUR LE

CÔTÉ DE LA GAINE DE RETOUR.

ADAPTATEURS DE

GAINE DE RETOUR

Fig. 6. Utilisation des adaptateurs de gaine de retour pour les modèles 1620/2020/2520.

Montage de l’épurateur d’air amélioré 1620/2020/2520

Honeywell (Unité de traitement de l’air)

Avant de procéder au câblage page 14 :

J’ai monté et xé l’armoire de l’épurateur d’air amélioré de Honeywell à la gaine conformément aux instructions.

Le montage des modèles 1620/2020/2520 est terminé. Passer à la page 14.

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 9

MONTAGE

Pour monter un modèle 1620, 2020 ou 2520, revenir à la page 7.REMARQUE :

MISE EN GARDE : Risque de blessures.

Le non-respect de cette mise en garde peut causer des blessures. Les pièces en tôle peuvent avoir

des rebords coupants. Faire preuve de prudence et porter des vêtements de protection et des gants

appropriés lors de manipulations des pièces.

ÉTAPE 1 : Identier l’emplacement et l’orientation de montage

a. Identier un emplacement de montage de l’épurateur d’air amélioré de Honeywell dans la gaine d’air de

retour. Voir Fig. 7 et Fig. 8 page 11.

b. S’assurer que la direction du débit d’air par l’épurateur d’air amélioré de Honeywell correspond aux

èches sur la face de la cartouche du ltre à air. La porte de l’épurateur d’air amélioré de Honeywell

peut être tournée de 180° pour accommoder l’orientation de l’armoire.

c. L’emplacement de l’unité doit être facilement accessible. Un dégagement sufsant doit être assuré pour

retirer la porte et remplacer le ltre.

GÉNÉRATEUR D’AIR CHAUD À DÉBIT

ASCENDANT AVEC MONTAGE INFÉRIEUR

GÉNÉRATEUR D’AIR CHAUD À DÉBIT

DESCENDANT AVEC MONTAGE INFÉRIEUR

GÉNÉRATEUR D’AIR CHAUD À DÉBIT

ASCENDANT AVEC RETOUR LATÉRAL

APPLICATION HORIZONTALE

MF28905

DÉBIT

D’AIR

REMARQUE :

LE MONTAGE DE CE CÔTÉ

NÉCESSITE QUE L’ARMOIRE

SOIT TOURNÉE DE 180° POUR

GARANTIR UN DÉBIT D’AIR CORRECT.

DÉBIT

D’AIR

DÉBIT

D’AIR

DÉBIT D’AIR

Fig. 7. Orientation de l’armoire pour les modèles 1625/2025.

Montage de l’épurateur d’air amélioré 1625/2025 Honeywell

(Générateur d’air chaud)

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

MONTAGE

Fig. 8. Orientation de l’armoire pour les modèles 1625/2025 avec transition.

Montage de l’épurateur d’air amélioré 1625/2025 Honeywell

(Générateur d’air chaud)

GÉNÉRATEUR D’AIR CHAUD À

DÉBIT DESCENDANT DE 14 PO

AVEC MONTAGE SUPÉRIEUR

GÉNÉRATEUR D’AIR CHAUD À

DÉBIT ASCENDANT DE 14 PO

AVEC MONTAGE INFÉRIEUR

GÉNÉRATEUR D’AIR CHAUD HORIZONTAL

DE 14 PO AVEC MONTAGE LATÉRAL

GÉNÉRATEUR D’AIR CHAUD À

DÉBIT ASCENDANT AVEC PLÉNUM

GÉNÉRATEUR D’AIR CHAUD

HORIZONTAL DE 24 PO

GÉNÉRATEUR D’AIR CHAUD À

DÉBIT DESCENDANT DE 24 PO

AVEC MONTAGE SUPÉRIEUR

GÉNÉRATEUR D’AIR CHAUD À

DÉBIT ASCENDANT DE 24 PO

SUR SUPPORT AVEC

MONTAGE INFÉRIEUR

GÉNÉRATEUR D’AIR CHAUD À

DÉBIT ASCENDANT

REMARQUE : LORS DE LA TRANSITION ENTRE DEUX COMPOSANTS DE TAILLE DIFFÉRENTE (GÉNÉRATEUR D’AIR CHAUD ET UNITÉ DE TRAITEMENT

DE L’AIR), L’ANGLE DE TRANSITION MINIMUM AU NIVEAU DU COMPOSANT LE PLUS GRAND NE DOIT PAS ÊTRE INFÉRIEUR À 45°.

MF29806

DÉBIT

D’AIR

DÉBIT D’AIR

DÉBIT

D’AIR

DÉBIT

D’AIR

DÉBIT

D’AIR

DÉBIT D’AIR

PLENUM

BOX

DÉBIT D’AIR

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 11

MONTAGE

ÉTAPE 2 : Montage de l’armoire

AVERTISSEMENT : Risque d’électrocution et de dégâts de l’unité.

Le non-respect de cette mise en garde peut causer des blessures ou le décès.

Seul un technicien d’entretien formé et expérimenté doit installer l’épurateur d’air amélioré de Honeywell.

Une vérication intégrale de l’installation de l’unité doit être terminée avant de faire fonctionner l’unité.

Avant d’effectuer l’installation, l’entretien ou des réparations sur l’unité, couper toute l’alimentation vers

l’unité.

1. Avant d’installer ou de réparer le système, toujours couper l’alimentation principale vers le système. Il

peut y avoir plus d’un sectionneur.

2. Les armoires supportent un poids maximum de 181 kg (400 livres) lorsqu’elles sont installées sous un

générateur d’air chaud ou une unité de traitement de l’air verticale. Lorsque le générateur d’air chaud est

installé sur l’armoire, ne pas le laisser tomber en position. Placer correctement le générateur d’air chaud

sur l’armoire pour éviter qu’un coin ne glisse et n’endommage l’armoire ou ses composants.

a. Couper l’alimentation vers le système de chauffage et de refroidissement.

b. Retirer le ltre du générateur d’air chaud existant et le jeter. Une pression statique excessive peut être

causée si l’épurateur d’air amélioré de Honeywell est utilisé avec d’autres dispositifs de ltration.

c. Retirer le ltre et le module d’amélioration de l’armoire de l’épurateur d’air amélioré de Honeywell.

d. Placer l’armoire entre le générateur d’air chaud et la gaine d’air de retour (voir Fig. 7 page 10, Fig. 8

page 11, Fig. 9 et Fig. 10 page 13). Une gaine de transition peut être requise.

e. Des adaptateurs de générateur d’air chaud sont inclus pour la commodité de l’installateur. Ils sont conçus

pour les installations à montage inférieur ou supérieur (voir Fig. 9).

ADAPTATEURS DE

GÉNÉRATEUR D’AIR CHAUD

DÉBIT D’AIR

MF29807

Fig. 9. Utilisation d’adaptateurs de générateur d’air chaud.

Montage de l’épurateur d’air amélioré 1625/2025 Honeywell

(Générateur d’air chaud)

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

MONTAGE

f. Des adaptateurs de gaine d’air de retour sont inclus pour la commodité de l’installateur. Ils doivent être

utilisés pour connecter le côté débit ascendant de l’armoire de l’épurateur d’air amélioré de Honeywell à

la gaine d’air de retour (voir Fig. 10).

g. Installer de l’isolant adhésif entre le générateur d’air chaud et l’armoire de l’épurateur d’air amélioré de

Honeywell.

h. Des trous de montage sont fournis pour la xation des gaines et du générateur d’air chaud.

i. Appliquer du ruban ou de l’enduit sur les jointures après avoir attaché l’armoire de l’épurateur d’air

amélioré de Honeywell.

REMARQUE : GLISSER LES CALES

EN S SUR LES BRIDES SUR LE

CÔTÉ DE LA GAINE DE RETOUR.

MF28897

Fig. 10. Utilisation d’adaptateurs de gaine de retour.

Montage de l’épurateur d’air amélioré 1625/2025 Honeywell

(Générateur d’air chaud)

Le montage des modèles 1625/2025 est terminé. Passer à la page 14.

Avant de procéder au câblage page 14 :

J’ai monté et xé l’armoire de l’épurateur d’air amélioré de Honeywell à la gaine conformément aux instructions.

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 13

CÂBlAGE

Avant le câblage de l’épurateur d’air amélioré de Honeywell

Avant le câblage de l’épurateur d’air amélioré de Honeywell :

J’ai compris tous les codes et règlements de câblage en vigueur et je les appliquerai.

AVERTISSEMENT : Risque d’électrocution.

S’assurer que l’épurateur d’air amélioré de Honeywell n’est pas branché avant de

commencer le câblage.

Le non-respect de cette mise en garde peut causer des blessures ou le décès.

Avant d’installer ou de réparer le système, toujours couper l’alimentation principale vers le

système. Il peut y avoir plus d’un sectionneur.

REMARQUE : Pour le câblage des modèles 1620/2020/2520, passer à la page 15.

REMARQUE : Pour le câblage des modèles 1625/2025, passer à la page 17.

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

CÂBlAGE

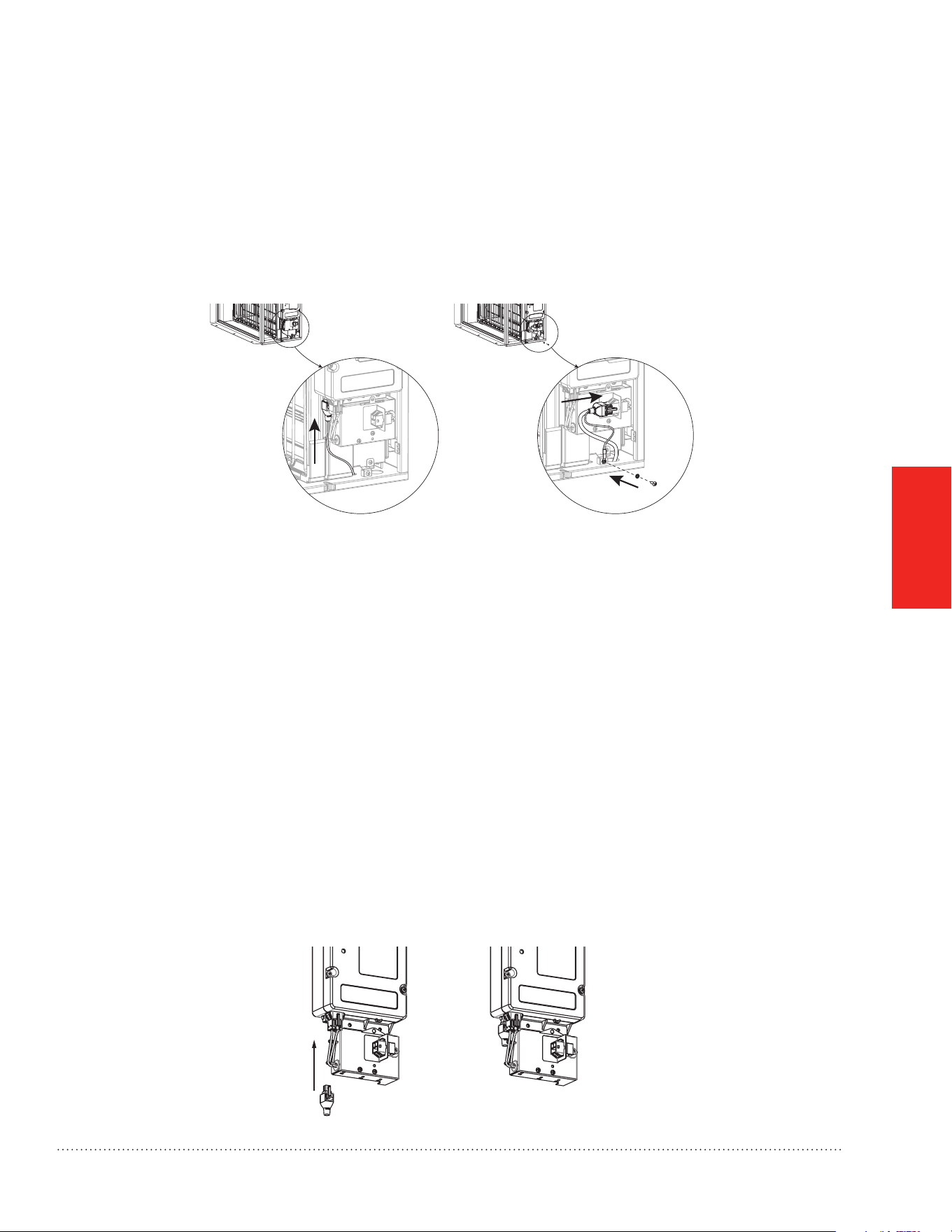

ÉTAPE 1 : Câblage de l’épurateur d’air amélioré 1620/2020/2520 honeywell (Unité de traitement de l’air)

a. S’assurer que l’alimentation est coupée du système de chauffage et de refroidissement.

b. Mettre l’interrupteur d’alimentation de l’épurateur d’air amélioré de Honeywell sur arrêt.

c. Brancher le cordon d’alimentation et le cordon de l’interrupteur de débit d’air dans leurs connecteurs

d’alimentation (voir Fig. 11).

d. Attacher le l de masse du cordon d’alimentation à la borne de masse de l’armoire en utilisant la vis

fournie dans la borne de masse (voir la Fig. 11).

CÂBLE D’INTERRUPTEUR

DE DÉBIT D’AIR INSTALLÉ

CORDON D’ALIMENT A TION INSTALLÉ

ET FIL DE MASSE A T T A CHÉ À LA BORNE

MF29809

Fig. 11. Installation du câble de l’interrupteur de débit d’air et du câble d’alimentation.

REMARQUES :

Le cordon d’alimentation peut être acheminé d’un côté ou de l’autre de l’armoire. Selon le besoin, 1.

utiliser les attaches mono-usage pour xer le cordon sur le côté du bloc d’alimentation.

Le connecteur de câble et les plaques de blocage doivent être retirées et réinstallées si le cordon est 2.

réacheminé. Les vis du collier du connecteur de câble doivent être serrées à un couple de 9 po-lb.

L’épurateur d’air amélioré de Honeywell pour unité de traitement de l’air doit être alimenté à 208-230 3.

V c.a. à 60 Hz.

L’épurateur d’air amélioré de Honeywell ne doit être mis en marche que lorsqu’un débit d’air est 4.

présent. Un interrupteur de débit d’air est installé en usine. Voir Fig. 1 page 4 et Fig. 14 page 16.

Pour contourner le capteur de débit d’air pour le dépannage, utiliser la prise du cavalier de dérivation

spécial (voir Fig. 12) inclus dans le sac des pièces. Avec le cavalier de dérivation installé, l’épurateur

d’air fonctionnera en permanence lorsque connecté à l’alimentation secteur. Le cavalier de dérivation

ne doit pas être utilisé pour le fonctionnement normal.

e. Attacher les bornes de connexion rapide aux ls du connecteur d’alimentation à fusible (dans le sac de

pièces attaché au cordon) et brancher sur l’alimentation d’arrivée. Les bornes ont une polarité neutre et

peuvent être connectées dans l’une ou l’autre polarité. Attacher l’anneau de masse à la masse du châssis

de l’unité de traitement de l’air (voir Fig. 13 page 16).

M29810

Fig. 12. Fiche de cavalier de dérivation de capteur de débit d’air installé.

Câblage de l’épurateur d’air amélioré 1620/2020/2520

Honeywell (Unité de traitement de l’air)

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 15

CÂBlAGE

Fig. 13. Masse du châssis de l’unité de traitement de l’air amélioré Honeywell.

CAPTEUR DE

DÉBIT D’AIR

1) GLISSER LES LANGUETTES DU CAPTEUR

DE DÉBIT DANS LE SUPPORT

2) FAIRE TOURNER LE CAPTEUR DE DÉBIT

ET L’ATTACHER DANS LE SUPPORT

MF29812

Fig. 14. Installation de l’interrupteur de débit d’air.

Câblage de l’épurateur d’air amélioré 1620/2020/2520

Honeywell (Unité de traitement de l’air)

Avant de passer au Démarrage et fonctionnement page 19 :

J’ai branché l’épurateur d’air amélioré de Honeywell conformément aux instructions.

Le câblage des modèles 1620/2020/2520 est terminé. Passer à la page 19.

FILS DE CONNECTEUR D’ALIMENTATION

À FUSIBLE DES ORGANES D’INSTALLATION

(DANS SAC ATTACHÉ AU CORDON)

CORDON DU

PURIFICATEUR

D’AIR

VERS RACCORD D’ALIMENTATION DE

L’UNITÉ DE TRAITEMENT DE L’AIR

VERS ALIMENTATION L2

VERS ALIMENTATION L1

FUSIBLES EN LIGNE DE 5 A

MASSE :

ATTACHER À LA MASSE DE

L’UNITÉ DE TRAITEMENT DE L’AIR (CHÂSSIS)

CONNECTEUR DE CÂBLE POUR

FIXER LE CORDON D’ALIMENTATION

À L’ARMOIRE DE L’UNITÉ DE TRAITEMENT DE L’AIR

MF29811

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

CÂBlAGE

ÉTAPE 1 : Câblage de l’épurateur d’air amélioré 1625/2025 honeywell (Générateur d’air chaud)

a. S’assurer que l’alimentation est coupée du système de chauffage et de refroidissement.

b. Mettre l’interrupteur d’alimentation de l’épurateur d’air amélioré de Honeywell sur arrêt.

c. Brancher le cordon d’alimentation au raccord d’alimentation (voir Fig. 15).

d. Attacher le l de masse du cordon d’alimentation à la borne de masse de l’armoire en utilisant la vis

fournie dans la borne de masse (voir la Fig. 15).

RACCORD

D’ALIMENTATION

ALIMENTATION

UTILISER LES ATTACHES POUR

FIXER LE CORDON AU

BOÎTIER D’ALIMENTAT ION

UTILISER LE RACCORD DE CÂBLE

POUR FIXER LE CORDON

D’ALIMENTATION À L’ARMOIRE

AUTRE ORIFICE DE PASSAGE

DU CORDON D’ALIMENTATION

CORDON D’ALIMENTATION

VERS BORNES DE L’ÉPURATEUR

À AIR ÉLECTRONIQUE

RACCORD

D’ALIMENTATION

CORDON

D’ALIMENTATION

FIL DE MASSE

À ATTA CHER

À L’ARMOIRE

(VOIR DÉTA IL A)

DÉTAIL A

FIL DE MASSE DU

CORDON D’ALIMENTATION

EXEMPLE DE TABLEAU DE

CONTRÔLE DE GÉNÉRATEUR D’AIR CHAUD

LHT

OFF

DLY

OFF

BLW

BORNE EAC-1

Y1 DHUM G COM

24V

WW1 Y/Y2 R

TEST/TWIN

HUM

1 2 3

PLT

ACRDJ

0.5-AMP024 VAC

FUSE 3-AMP

SEC-1 SEC-2

PL1

NEUTRAL-L2

EAC-2

BHT/CLRRWLBROL/IHB

COOL

SPARE-1SPA RE-2

1-AMP@11 5 VAC

EAC-1 PR-1

IDR

HSIR

IDM

IHI/LOR

PL2

HSI HI LO

BORNE EAC-2

HI HEA T

LO HEAT

MF29813

UTILISER LES BORNES

POUR BRANCHER LES FILS

DU CORDON

D’ALIMENTATION

AUX BORNES EAC-1, EAC-2

ET DE MASSE DU

GÉNÉRATEUR D’AIR CHAUD

Fig. 15. Connexions électriques.

e. Acheminer le cordon par l’orice d’armoire le plus proche et protéger avec le connecteur de câble fourni.

Des attaches mono-usage sont fournies pour attacher le cordon sur le côté du bloc d’alimentation.

Câblage de l’épurateur d’air amélioré 1625/2025 Honeywell

(Générateur d’air chaud)

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 17

CÂBlAGE

f. Attacher les bornes à connexion rapide aux cosses ouvertes EAC-1 et EAC-2, qui ont une polarité neutre.

g. Attacher l’anneau de masse à la masse du châssis du générateur d’air chaud.

L’épurateur d’air amélioré de Honeywell 1625/2025 doit être alimenté à 120 V c.a. à 60 Hz.REMARQUE :

REMARQUE : L’épurateur d’air amélioré de Honeywell ne doit être mis en marche que lorsqu’un débit d’air

est présent. Les cosses ouvertes EAC du régulateur du générateur d’air chaud ne fournissent l’électricité

que lorsque la soufante du générateur d’air chaud fonctionne. Si les connexions de l’épurateur d’air

électronique ne sont pas disponibles, un autre mécanisme de détection du débit d’air doit être utilisé

pour garantir que l’épurateur d’air amélioré de Honeywell est uniquement alimenté lorsqu’un débit d’air est

présent. Contacter le distributeur Honeywell local pour obtenir des informations sur d’autres capteurs de

débit d’air.

Câblage de l’épurateur d’air amélioré 1625/2025 Honeywell

(Générateur d’air chaud)

Avant de passer au Démarrage et fonctionnement page 19 :

J’ai branché l’épurateur d’air amélioré de Honeywell conformément aux instructions.

Le câblage des modèles 1625/2025 est terminé. Passer à la page 19.

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

FONCTIONNEMENT

ET RÉPARATION

Vérication du fonctionnement d’épurateur d’air

AVERTISSEMENT : Risque d’électrocution.

Le non-respect de cette mise en garde peut causer des blessures ou le décès.

Avant d’installer ou de réparer le système, toujours couper l’alimentation principale vers le système. Il

peut y avoir plus d’un sectionneur.

a. Attacher la porte de l’épurateur d’air amélioré de Honeywell à l’armoire. Un aimant dans la porte (voir

Fig. 16) est utilisé pour activer un interrupteur de sécurité dans l’alimentation lorsque la porte est installée.

L’électricité n’active pas l’épurateur d’air à moins que l’interrupteur de sécurité soit activé.

Fig. 16. Aimant de l’interrupteur de la porte.

b. Mettre le système de climatisation en marche et régler le thermostat pour activer le ventilateur du système.

c. Mettre l’interrupteur d’alimentation de l’épurateur d’air amélioré de Honeywell sur marche.

d. Le voyant d’alimentation sous l’interrupteur d’alimentation de l’épurateur d’air amélioré de Honeywell

s’allume (voir Fig. 17).

Fig. 17. Voyant d’alimentation.

e. S’assurer que le voyant s’éteint lorsque l’interrupteur d’alimentation de l’épurateur d’air amélioré de Honeywell

est sur arrêt, lorsque la soufante s’éteint, ou lorsque l’alimentation du système de climatisation est coupée.

Lors de la mise sous tension des modèles 1620, 2020, et 2520, le voyant s’allume pendant REMARQUE :

environ 5 secondes, et si aucun débit n’est détecté, il s’éteint. Si aucune cartouche de ltre à air

n’est détectée, le capteur de débit détecte cet état et éteint l’épurateur d’air amélioré de Honeywell

après environ 7 secondes.

Démarrage et fonctionnement

VOYANT

D’ALIMENTATION

MODÈLE 1620/2020/2520 MODÈLE 1625/2025

MF29815

MF29814

AIMENT DE L’INTERRUPTEUR DE PORTE

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 19

FONCTIONNEMENT

ET RÉPARATION

Entretien

L’épurateur d’air amélioré de Honeywell est conçu pour nécessiter un entretien minimal. L’entretien se

limite au remplacement du ltre et à l’inspection périodique/nettoyage à la brosse du réseau d’ionisation.

La fréquence de remplacement de la cartouche du ltre à air et de nettoyage du réseau d’ionisation peut

dépendre de la conception des gaines et des conditions environnementales locales.

Pour remplacer la cartouche du ltre à air, effectuer les étapes suivantes :

Éteindre le système de chauffage et de refroidissement.1.

AVERTISSEMENT : Risque d’électrocution.

Le non-respect de cette mise en garde peut causer des blessures ou le décès.

Avant d’installer ou de réparer le système, toujours couper l’alimentation principale vers le système. Il

peut y avoir plus d’un sectionneur.

Mettre l’interrupteur de l’épurateur d’air amélioré de Honeywell sur arrêt.2.

Retirer la porte de l’épurateur d’air amélioré de Honeywell.3.

Faire glisser l’ancien ltre et le jeter.4.

Installer le ltre neuf.5.

S’assurer que les èches du ltre pointent vers l’équipement de chauffage et de REMARQUE :

refroidissement. Ceci doit indiquer la même direction que le débit d’air.

Replacer la porte de l’épurateur d’air amélioré de Honeywell.6.

Mettre l’interrupteur de l’épurateur d’air amélioré de Honeywell sur marche.7.

Mettre le système de chauffage et de refroidissement en marche.8.

Au moment du remplacement du ltre, si un résidu poudreux est présent sur les ex-

trémités des pointes du réseau d’ionisation du module d’amélioration, les nettoyer en

suivant les étapes suivantes :

Éteindre le système de chauffage et de refroidissement.1.

AVERTISSEMENT : Risque d’électrocution.

Le non-respect de cette mise en garde peut causer des blessures ou le décès.

Avant d’installer ou de réparer le système, toujours couper l’alimentation principale vers le système. Il

peut y avoir plus d’un sectionneur.

Mettre l’interrupteur de l’épurateur d’air amélioré de Honeywell sur arrêt.2.

Retirer la porte de l’épurateur d’air amélioré de Honeywell.3.

Modèles 1620/2020/2520 : 4. Débrancher le cordon d’alimentation et le câble du capteur de débit (si

branché) du module d’amélioration (voir Fig. 11 page 15).

Modèles 1625/2025 : Débrancher le cordon d’alimentation du module d’amélioration (voir Fig. 15 page 17).

Faire glisser le module d’amélioration et la grille de sécurité.5.

MISE EN GARDE : Risque de blessures.

Le non-respect de cette mise en garde peut causer des blessures.

Les pièces en tôle peuvent avoir des rebords coupants. Faire preuve de prudence et porter des

vêtements de protection et des gants appropriés lors de manipulations des pièces.

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

FONCTIONNEMENT

ET RÉPARATION

Faire glisser la grille de sécurité et la mettre de côté.6.

Meilleurs outils de nettoyage : Brosse à poils synthétiques ou naturels de 51 mm (2 po) de REMARQUE :

large ou plus avec poignée de 157 mm (5 po) (voir Fig. 18) ou aspirateur avec accessoire de brosse.

Faire délicatement passer la brosse sur les pointes d’ionisation sur le plan supérieur de chaque 11.

barre sufsamment profondément pour toucher les extrémités avant et arrière des pointes du réseau

d’ionisation. Faire doucement passer la brosse d’avant en arrière pour nettoyer toute petite accumulation

sur les extrémités des pointes. Si désiré, utiliser un aspirateur avec accessoire de brosse pour aspirer

délicatement le cadre et les composants du module d’amélioration.

Réinstaller la grille de sécurité.12.

Faire glisser le module d’amélioration dans l’armoire.13.

Modèles 1620/2020/2520 : 14. Rebrancher le cordon d’alimentation et le câble du capteur de débit (voir Fig.

11 page 15).

Modèles 1625/2025 : Rebrancher le cordon d’alimentation (voir Fig. 15 page 17).

Replacer la porte de l’épurateur d’air amélioré de Honeywell.15.

Mettre l’interrupteur de l’épurateur d’air amélioré de Honeywell sur marche.16.

Mettre le système de chauffage et de refroidissement en marche.17.

30°

LES POINTES SONT COUPANTES! FAIRE TRÈS ATTENTION DURANT LE NETTOYAGE

POINTE D’IONISATION AVEC RÉSIDU POINTE D’IONISATION APRÈS LE NETTOYAGE

MF29816

MODULE D’AMÉLIORATION

Fig. 18. Élimination des dépôts des pointes d’ionisation.

Entretien

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 21

FONCTIONNEMENT

ET RÉPARATION

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

Dépannage

AVERTISSEMENT : Risque d’électrocution.

Le non-respect de cette mise en garde peut causer des blessures ou le décès.

Les procédures suivantes exposent les composants électriques. Avant l’entretien, toujours couper

l’alimentation principale vers le système. Il peut y avoir plus d’un sectionneur.

MISE EN GARDE : Risque de blessures.

Le non-respect de cette mise en garde peut causer des blessures.

Les instructions suivantes sont destinées à un personnel qualié uniquement.

L’épurateur d’air amélioré de Honeywell est muni d’un voyant d’alimentation situé sur la porte (Fig. 17 page

19). Ce voyant s’allume lorsque la porte de l’épurateur d’air amélioré de Honeywell est installé, lorsque

l’interrupteur d’alimentation est sur marche ET que la soufante du générateur d’air chaud ou de l’unité de

traitement de l’air fonctionne et (pour les modèles 1620, 2020 et 2520) que le débit d’air est détecté. Si le

voyant ne s’allume pas, suivre les étapes de dépannage ci-dessous.

Vérier que la porte de l’épurateur d’air amélioré de Honeywell est installée.1.

Un aimant dans la porte (voir Fig. 16 page 19) est utilisé pour activer un interrupteur de REMARQUE :

sécurité dans l’alimentation lorsque la porte est installée. L’électricité n’active pas l’épurateur d’air à

moins que l’interrupteur de sécurité soit activé.

Vérier que l’interrupteur d’alimentation de l’épurateur d’air amélioré de Honeywell est sur la position de marche.2.

Conrmer que la soufante du système de chauffage et de refroidissement fonctionne.3.

Conrmer que le système est alimenté. 4.

Modèles 1620/2020/2520 : 208 à 230 V c.a.

Modèles 1625/2025 : 120 V c.a.

Modèles 1620/2020/2520 UNIQUEMENT : 5. Conrmer que le câble du capteur de débit d’air est connecté

à l’alimentation (voir Fig. 11 page 15).

Bien que l’épurateur d’air amélioré de Honeywell soit alimenté, il ne fonctionne que si le capteur REMARQUE :

de débit d’air détecte un débit d’air ou si la prise de dérivation du capteur de débit d’air est insérée.

S’il ne fonctionne toujours pas, débrancher le câble du capteur de débit d’air et le cordon a.

d’alimentation.

Retirer le module d’amélioration de l’armoire de l’épurateur d’air amélioré de Honeywell et b.

inspecter l’interrupteur de débit d’air (voir Fig. 14 page 16).

Conrmer que l’interrupteur de débit d’air est bien assis dans son support et que le câble de c.

l’interrupteur de débit d’air est branché à l’arrière de l’interrupteur. Replacer le module d’amélioration.

Reconnecter le cordon d’alimentation et insérer temporairement le cavalier de désactivation du d.

capteur de débit d’air (dans le sac de pièces).

Si le voyant s’allume, remplacer le capteur de débit d’air.e.

FONCTIONNEMENT

ET RÉPARATION

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 23

Modèles 1625/2025 UNIQUEMENT : 6. Conrmer que l’alimentation fournie par les bornes de l’épurateur

d’air électronique du régulateur du générateur d’air chaud passe par le câblage jusqu’à l’alimentation de

l’épurateur d’air amélioré de Honeywell.

Installer la porte sur l’épurateur d’air amélioré de Honeywell.7.

Mettre l’interrupteur d’alimentation sur marche.8.

Si toutes les étapes ci-dessus sont réalisées et que le voyant ne s’allume toujours pas, remplacer le 9.

module d’amélioration. Noter qu’à part la grille de sécurité, le module d’amélioration ne comporte aucune

pièce réparable.

Dépannage

ANNExES

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01

Spécications

Spécications.Tableau 1.

Spécications 1620 2020 2520 1625 2025

Couleur Gris foncé Empire

Matériau de l’armoire Acier revêtu par pulvérisation de calibre 20

Spécications électriques 208 à 230 V c.a. à 60 Hz 120 V c.a. à 60 Hz

Gamme de température de

fonctionnement

-20 à 70 °C (-4 à 158 °F)

Plage d’humidité de

fonctionnement

5 à 95 % d’HR (sans condensation)

Débit d’air maximum (pi3/m) 1350 1800 2000 1600 2000

Efcacité Équivalente à MERV 15

Filtre de rechange FR8000A1620 FR8000A2020 FR8000A2520 FR8000F1625 FR8000F2025

Chute de pression initiale (en

c.e.) avec un débit d’air de

492 pi/m

0,22 po c.e. 0,25 po c.e. 0,22 po c.e. 0,25 po c.e. 0,25 po c.e.

Dimensions

Dimensions en pouces et (mm).Tableau 2.

Dimensions 1620 2020 2520 1625 2025

A 18 5/8 (473) 22 1/8 (562) 25 5/8 (651) 18 3/8 (467) 21 7/8 (556)

B 15 3/8 (391) 18 7/8 (479) 22 3/8 (568) 15 1/8 (384) 18 5/8 (473)

C 13 1/8 (333) 13 1/8 (333) 13 1/8 (333) 11 1/8 (283) 11 1/8 (283)

D 17 5/8 (448) 21 1/8 (537) 24 5/8 (626) 17 1/2 (445) 21 (533)

E 19 7/8 (505) 19 7/8 (505) 19 7/8 (505) 22 1/8 (562) 22 1/8 (562)

F 22 1/4 (565) 22 1/4 (565) 22 1/4 (565) 25 1/4 (641) 25 1/4 (641)

G 11 1/4 (286) 11 1/4 (286) 11 1/4 (286) N/A N/A

Normes et homologations

L’épurateur d’air est testé et certié aux normes suivantes :

CSA 22.2 N° 187-09•

UL 900 (ltre uniquement)•

L’épurateur d’air amélioré de Honeywell est certié CSA pour les chocs et les incendies REMARQUE :

électriques uniquement.

1 Voir Fig. 19 page 25 pour les plans cotés.

Spécications, dimensions et homologations

ANNExES

Épurateur d’air amélioré TrueCLEAN™ 68-0308EFS—01 25

1620/2020/2520

1625/2025

MF29817

7/16 (11,1) PARTIES SUPÉRIEURE ET INFÉRIEURE TYPIQUES

1 3/16" (30.2)

1 3/16˝ (30.2)

1 15/16˝ (49.2)

3/8 (9,5) PARTIES SUPÉRIEURE ET INFÉRIEURE TYPIQUES

1 1/2 (38.1)

1 3/16 (30.2)

Fig. 19. Dimensions en pouces (mm).

1 Voir le Tableau 2 page 24 pour les dimensions.

Spécications, dimensions et homologations

Solutions de régulation et d’automatisation

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

Honeywell Limited–Honeywell Limitée

35 Dynamic Drive

Toronto, Ontario M1V 4Z9

http://yourhome.honeywell.com

® Marque de commerce déposée aux États-Unis.

68-0308EFS—01 M.S. 07-10

Imprimé aux États-Unis

FUNCIONAMIENTO

Y SERVICIO

CÓMO

COMENZAR

CABlEADOMONTAJE

APÉNDICES

ESTA CAJA DEl lIMPIADOR DE AIRE MEJORADO INClUYE

Puerta 1620/2020/2520

Puerta 1625/2025

Gabinete

Filtro

Módulo de mejoramiento

Pantalla de seguridad

Cinta para juntas de conductos

Adaptadores para el conducto de retorno

Adaptadores para el equipo de calefacción

(1625/2025)

Sensor de flujo de aire (1620/2020/2520)

Componentes para la instalación

(1620/2020/2520)

Componentes para la instalación (1625/2025)

Instrucciones para la instalación

M28898

Herramientas necesarias para instalar el

limpiador de aire mejorado

Destornillador estándar

Destornillador de estrella

Cortador de metal

Taladro

Sellador de conductos

Tabla de ltros de reemplazo

limpiador de aire

mejorado

Modelo

honeywell

Nº de pieza del

ltro de reemplazo

Controladores de aire FH8000A1620

FH8000A2020

FH8000A2520

FR8000A1620

FR8000A2020

FR8000A2520

Equipo de calefacción

de aire forzado

FH8000F1625

FH8000F2025

FR8000F1625

FR8000F2025

ECB D

OPERATION

AND SERVICE

GETTING

STARTED

WIRINGMOUNTING

APPENDICES

INCLUDED IN THIS ENHANCED AIR CLEANER BOX

Door 1620/2020/2520

Door 1625/2025

Cabinet

Filter

Enhancement module

Safety screen

Duct gasket tape

Return duct adapters

Furnace adapters (1625/2025)

Air flow sensor (1620/2020/2520)

Installation components (1620/2020/2520)

Installation components (1625/2025)

Installation Instructions

M28898

Tools needed to install Enhanced Air Cleaner

Standard screwdriver

Phillips screwdriver

Metal cutter

Drill

Duct Sealant

Replacement Filter Table

Enhanced Air Cleaner Honeywell

Model

Replacement

Filter Part Nbr

Air Handlers FH8000A1620

FH8000A2020

FH8000A2520

FR8000A1620

FR8000A2020

FR8000A2520

Forced Air Furnace FH8000F1625

FH8000F2025

FR8000F1625

FR8000F2025

ECB D

68-0308EFS-01

TrueCLE AN™ Enha nced A ir Cle aner

Sizes: Air Handler 16x20, 20x20, 25x20 • Furnace 16x25 and 20x 25

PROFESSIONAL INSTALLATION GUIDE.

GUIDE D’INSTALLATION PROFESSIONNELLE.

GUÍA DE INSTALACIÓN PROFESIONAL.

Limpiador de aire mejorado TrueCLEAN™

Medidas: Controlador de aire 16x20, 20x20, 25x20 • Equipo de calefacción 16x25 y 20x25

PROFESSIONAl INSTAllATION GUIDE.

GUIDE D’INSTAllATION PROFESSIONNEllE.

GUÍA DE INSTAlACIÓN PROFESIONAl.

FUNCIONAMIENTO

Y SERVICIO

CÓMO

COMENZAR

CABlEADOMONTAJE

APÉNDICES

Limpiador de aire mejorado TrueCLEAN™

¿NECESITA AYUDA? Para obtener ayuda sobre este producto, visite

http://yourhome.honeywell.com o llame de manera gratuita al

Servicio al cliente de Honeywell al 1-800-468-1502.

Lea y guarde estas instrucciones.

TrueCLEAN™ Enhanced Air Cleaner 68-0308EFS—01

CÓMO COMENZAR

Qué esperar de su limpiador de aire mejorado

TrueCLEAN™ de Honeywell .................................2

Cómo funciona ......................................................2

Consideraciones sobre su aplicación ..................3

Requisitos importantes para la instalación ..........5

Seguridad personal ...............................................5

MONTAJE

Elección del método de montaje ..........................6

¿Qué modelo de limpiador de aire mejorado

Honeywell tiene? ...................................................6

Montaje del limpiador de aire mejorado Honeywell

1620/2020/2520 (controlador de aire) ..................7

Montaje del limpiador de aire mejorado Honeywell

1625/2025 (equipo de calefacción) ....................10

CABlEADO

Antes de cablear el limpiador de aire mejorado

Honeywell ............................................................14

Cableado del limpiador de aire mejorado Honeywell

1620/2020/2520 (controlador de aire) ................15

Cableado del limpiador de aire mejorado Honeywell

1625/2025 (equipo de calefacción) ....................17

FUNCIONAMIENTO Y SERVICIO

Puesta en marcha y funcionamiento ..................19

Vericación del funcionamiento del

limpiador de aire ..................................................19

Mantenimiento .....................................................20

Localización y solución de problemas ...............22

APÉNDICES

Especicaciones, dimensiones y aprobaciones ...24

CÓMO

COMENZAR

¡Felicitaciones por elegir el limpiador de aire mejorado TrueCLEAN™ de Honeywell para el sistema de confort

en su hogar! Está comprobado que el limpiador de aire mejorado Honeywell elimina y destruye alérgenos y

gérmenes presentes en el aire, como virus, bacterias y esporas de moho del aire que pasa por el ltro. El

limpiador de aire mejorado Honeywell es el pilar de las soluciones para el confort en el hogar de Honeywell,

ya que proporciona un aire más limpio en su hogar.

El instalador deberá revisar estos puntos con el propietario y responder a todas sus preguntas antes de

retirarse del lugar.

Cuando instale este producto...

Lea detenidamente estas instrucciones. De no seguirlas, se podría dañar el producto o provocar una 1.

situación peligrosa.

Verique los valores nominales del producto y en las instrucciones, para asegurarse de que el producto 2.

sea adecuado para su aplicación.

El instalador debe ser un técnico de servicio capacitado y experimentado.3.

Después de terminar la instalación, verique el funcionamiento del producto tal como se indica en estas 4.

instrucciones.

Qué esperar de su limpiador de aire mejorado TrueCLEAN™ de

Honeywell

El limpiador de aire mejorado TrueCLEAN™ de Honeywell proporciona un gran proceso de ltración, al

mismo tiempo que elimina los agentes contaminantes atrapados, como virus, bacterias y esporas de moho.

El limpiador de aire mejorado Honeywell trata toda la corriente de aire a través de un moderno proceso de

tres etapas.

Etapa 1

En la primera etapa, las partículas presentes en el aire son cargadas eléctricamente por un panel de puntos

de ionización al ingresar al limpiador de aire mejorado Honeywell.

Etapa 2

En la segunda etapa, las partículas cargadas son atraídas y atrapadas eléctricamente en el cartucho del ltro

de aire, que se encuentra dentro de un campo eléctrico.

Etapa 3

En la tercera etapa, las partículas atrapadas son eliminadas por un ujo de corriente eléctrica y por un

bombardeo de iones.

Cómo funciona

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

CÓMO

COMENZAR

Consideraciones sobre su aplicación

El limpiador de aire mejorado Honeywell está diseñado para ser utilizado en el conducto de aire de retorno

de un sistema de calefacción, refrigeración y ventilación de aire forzado. Los modelos FH8000A1620,

FH8000A2020 y FH8000A2520 están especícamente diseñados para ser utilizados en sistemas con un

controlador de aire. Los modelos FH8000F1625 y FH8000F2025 están especícamente diseñados para ser

utilizados en sistemas con un equipo de calefacción de aire forzado. El limpiador de aire mejorado Honeywell

está certicado por la CSA sólo en cuanto a riesgos de descargas y de incendios eléctricos.

Aire acondicionado

El limpiador de aire mejorado Honeywell deberá ser instalado en un sistema que permita que todo el aire

de retorno circule a través del limpiador de aire mejorado Honeywell. Deberá estar ubicado por encima

del equipo de aire acondicionado. Esto ayudará a mantener el equipo limpio y a evitar la formación de

condensación dentro del limpiador de aire mejorado Honeywell.

Humidicadores

Se puede instalar un humidicador por evaporación por encima del limpiador de aire mejorado Honeywell. Es

mejor instalar humidicadores por atomización por debajo del limpiador de aire mejorado Honeywell, ya que

los depósitos de sal de agua dura y las gotitas de vaporización pueden dañar el limpiador de aire mejorado

Honeywell. Si se debe instalar un humidicador por atomización por encima del limpiador de aire mejorado

Honeywell, lo deberá instalar lo más arriba posible (se recomienda, al menos, 1.8 m [6 pies]), y se deberá

instalar un ltro descartable estándar para el equipo de calefacción entre el humidicador y el limpiador de

aire mejorado Honeywell para atrapar los depósitos de sal de agua dura y las gotitas de vaporización.

Transiciones

Si las aberturas del conducto de aire de retorno y del serpentín de ventilador no coinciden con las abertu-

ras del gabinete del limpiador de aire mejorado Honeywell, se recomienda utilizar transiciones graduales para

reducir la turbulencia de aire y maximizar la eciencia.

1620/2020/2520 – No deben usarse más de 20 grados (alrededor de 101 mm [4 in] por pie de rodadura)

de expansión en cada lado del conector de transición.

1625/2025 – No deben usarse más de 45 grados (alrededor de 216 mm [8.5 in] por pie de rodadura) de

expansión en cada lado del conector de transición.

Guías de ujo

Si el limpiador de aire mejorado Honeywell es instalado en forma adyacente a un codo de conducto de 90

grados, deberán agregarse guías de ujo dentro del conducto para mejorar la distribución de aire a través

del frente del limpiador de aire mejorado Honeywell.

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 3

CÓMO

COMENZAR

Consideraciones sobre su aplicación

Interruptor eléctrico de encendido/de ujo de aire

El limpiador de aire mejorado Honeywell deberá ser encendido únicamente cuando haya ujo de aire.

1620/2020/2520 – Estos modelos están diseñados para ser utilizados con un controlador de aire, y están

equipados con un interruptor de ujo de aire (ver Fig. 1) que sólo suministrará energía cuando el soplador

del controlador de aire esté en funcionamiento. Estos modelos están diseñados para ser alimentados por una

fuente de energía monofásica de 208 a 230 V CA.

M28899

Fig. 1. Interruptor de ujo de aire.

1625/2025 – Los terminales del limpiador electrónico de aire (EAC) del control del equipo de calefacción

suministran energía a la unidad únicamente cuando el soplador del equipo de calefacción está en

funcionamiento. Estos modelos están diseñados para ser alimentados por los terminales del EAC en el

panel de control del equipo de calefacción. Si no hay terminales del EAC, deberá utilizarse un mecanismo

alternativo de detección de flujo de aire para garantizar que el limpiador de aire mejorado Honeywell sea

alimentado únicamente cuando haya flujo de aire. Comuníquese con su distribuidor local de Honeywell para

obtener información sobre otras alternativas.

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

CÓMO

COMENZAR

Requisitos importantes para la instalación

Seguridad personal

Use gafas de seguridad cuando instale la unidad.•

No corte ninguna tubería del aire acondicionado o línea de electricidad.•

Observe las medidas de seguridad profesionales y todos los códigos locales respecto de las consideraciones •

eléctricas, mecánicas y de plomería.

Antes del montaje

Observando la gura en la portada y las listas en el interior de la portada, asegúrese de tener todos los •

componentes para su modelo de limpiador de aire mejorado Honeywell y las herramientas para instalarlo.

Asegúrese que la dirección del ujo de aire a través del limpiador de aire mejorado Honeywell coincida con las •

echas del frente del ltro. Las echas deben apuntar hacia el equipo de calefacción/refrigeración. Puede girar la

puerta 180 grados para acomodar la orientación del gabinete.

La ubicación del limpiador de aire mejorado Honeywell deberá estar fácilmente accesible. Se deberá proporcionar •

suciente espacio libre para poder realizar el reemplazo periódico del ltro.

Si reemplaza un limpiador de aire anterior

Si el limpiador de aire mejorado Honeywell no es idéntico en tamaño y en forma al limpiador de aire

existente, antes de realizar la instalación de modernización, es posible que necesite agregar transiciones de

conductos para garantizar un ujo de aire suave.

Filtros de reemplazo

El incumplimiento de estos requisitos ocasionará la anulación de la garantía, una instalación

incorrecta y visitas del servicio técnico.

Tabla de ltros de reemplazo

limpiador de aire

mejorado

Modelo

honeywell

Nº de pieza del ltro

de reemplazo

Controladores de aire FH8000A1620

FH8000A2020

FH8000A2520

FR8000A1620

FR8000A2020

FR8000A2520

Equipo de calefacción

de aire forzado

FH8000F1625

FH8000F2025

FR8000F1625

FR8000F2025

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 5

MONTAJE

Hay dos diseños del limpiador de aire mejorado Honeywell. Un modelo diseñado para controladores de aire

y otro para equipos de calefacción. Siga las instrucciones para la instalación del modelo de limpiador de aire

que tenga:

¿Qué modelo de limpiador de aire mejorado honeywell tiene?

Modelos 1620, 2020 y 2520 para controladores de aire:

Estos modelos se instalan por encima del

controlador de aire. Esto ayudará a mantener el

controlador de aire limpio.

Fig. 2. Limpiador de aire mejorado Honeywell modelo

1620/2020/2520.

Modelos 1625 y 2025 para equipos de calefacción:

Estos modelos se instalan por encima del equipo

de calefacción y del serpentín del evaporador del

aire acondicionado.

Fig. 3. Limpiador de aire mejorado Honeywell

modelo 1625/2025.

Elección del método de montaje

Antes de comenzar con el montaje:

Veriqué los códigos locales para conocer los procedimientos adecuados para el cableado eléctrico.

Elegí una ubicación para la instalación que cumple con los requisitos de las páginas 3 a 5.

para instalar el limpiador de aire mejorado Honeywell 1620/2020/2520 (controlador de aire), consulte NOTA:

la página 7.

para instalar el limpiador de aire mejorado Honeywell 1625/2025 (equipo de calefacción), consulte la NOTE:

página 10.

M28900

M28901

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

MONTAJE

para instalar el modelo 1625 ó 2025, consulte la página 10.NOTA:

PRECAUCIÓN: riesgo de lesiones personales.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales. Las piezas con láminas

de metal pueden tener bordes losos o ásperos. Tenga cuidado y use vestimenta adecuada de

protección, protección para los ojos y guantes cuando manipule las piezas.

PASO UNO: identique la ubicación y la orientación de montaje

a. Identique una orientación de montaje para el limpiador de aire mejorado Honeywell en el conducto de

aire de retorno (ver Fig. 4).

b. Asegúrese que la dirección del ujo de aire a través del limpiador de aire mejorado Honeywell coincida

con las echas del frente del ltro. Puede girar el limpiador de aire mejorado Honeywell o la puerta 180

grados para acomodar la orientación del gabinete.

c. La ubicación de la unidad deberá estar fácilmente accesible. Se deberá proporcionar suciente espacio

para poder quitar la puerta y el ltro para realizar el reemplazo periódico de los ltros de aire.

Fig. 4. Orientación del gabinete para los modelos 1620/2020/2520.

Montaje del limpiador de aire mejorado Honeywell

1620/2020/2520 (controlador de aire)

MS28902

Flujo descendente Horizontal Flujo ascendente

flujo de

aire

flujo de

aire

flujo de aire

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 7

MONTAJE

PASO DOS: montaje del gabinete

ADVERTENCIA: riesgo de electrocución y de daños a la unidad.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales o de muerte.

Únicamente un técnico de servicio capacitado y experimentado deberá instalar el limpiador de aire

mejorado Honeywell. Se deberá realizar una revisión minuciosa de la instalación de la unidad antes de

ponerla en funcionamiento. Antes de realizar la instalación o los procedimientos de mantenimiento o

reparación de la unidad, desconecte la energía eléctrica de la unidad.

1. Antes de instalar o reparar el sistema, siempre desconecte la energía eléctrica principal del sistema.

Es posible que exista más de un interruptor de desconexión.

2. Los gabinetes soportarán un peso máximo de 181 kg (400 libras) cuando estén instalados

debajo de un equipo de calefacción vertical o de una unidad de manejo de aire. Cuando coloque

el equipo de calefacción en el gabinete, no lo suelte en su lugar. Coloque el equipo de calefacción

cuidadosamente en el gabinete para evitar que se resbale una esquina y se dañen el gabinete o sus

componentes.

a. Desconecte la energía eléctrica del sistema de calefacción y refrigeración.

b. Quite el ltro del controlador de aire existente y deséchelo. Si el limpiador de aire mejorado Honeywell es

utilizado con otros dispositivos de ltración, se puede generar un exceso de presión estática en el sistema.

c. Quite el ltro y el módulo de mejoramiento del gabinete del limpiador de aire mejorado Honeywell.

d. Coloque el gabinete entre el controlador de aire y el conducto de aire de retorno (ver Fig. 4 en la página

7 y Fig. 5). Es posible que necesite un conducto de transición.

ADAPTADORES PARA

EL CONDUCTO DE

RETORNO (X 4)

MONTAJE VERTICAL DEL GABINETE

ADAPTADORES PARA EL

CONDUCTO DE RETORNO (X 4)

MONTAJE HORIZONTAL DEL GABINETE

MS28903

Fig. 5. Orientación de los modelos 1620/2020/2520 para controladores de aire.

NOTAS:

Deberán utilizarse los tornillos del gabinete del controlador de aire que sostienen la rejilla del ltro, 1.

para jar el gabinete del limpiador de aire mejorado Honeywell.

La cinta para la junta entre el controlador de aire y el gabinete del limpiador de aire mejorado 2.

Honeywell ya viene colocada de fábrica.

Existen agujeros de montaje para poder jar el controlador de aire.3.

Montaje del limpiador de aire mejorado Honeywell

1620/2020/2520 (controlador de aire)

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

MONTAJE

e. Utilice los adaptadores del conducto de retorno incluidos para jar el conducto de retorno (ver Fig. 6).

f. Selle todas las uniones con cinta o calafateo después de jar el gabinete del limpiador de aire mejorado

Honeywell.

MS28904

NOTA:

DESLICE LAS ABRAZADERAS

DE ACERO DEL ADAPTADOR

SOBRE LOS REBORDES DEL

LATERAL DEL CONDUCTO DE

RETORNO.

ADAPTADORES DEL

CONDUCTO DE RETORNO

Fig. 6. Uso de los adaptadores del conducto de retorno para los modelos 1620/2020/2520.

Montaje del limpiador de aire mejorado Honeywell

1620/2020/2520 (controlador de aire)

Antes de proceder con el cableado de la página 14:

Instalé el gabinete del limpiador de aire mejorado Honeywell y lo jé al conducto tal como se indica.

Se completó el montaje de los modelos 1620/2020/2520. Consulte la página 14.

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 9

MONTAJE

para instalar el modelo 1620, 2020 ó 2520, regrese a la página 7.NOTA:

PRECAUCIÓN: riesgo de lesiones personales.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales. Las piezas con láminas

de metal pueden tener bordes losos o ásperos. Tenga cuidado y use vestimenta adecuada de

protección y guantes cuando manipule las piezas.

PASO UNO: identique la ubicación y la orientación de montaje

a. Identique una orientación de montaje para el limpiador de aire mejorado Honeyawell en el conducto de

aire de retorno. Consulte las Fig. 7 y 8 en las páginas 10 y 11.

b. Asegúrese que la dirección del ujo de aire a través del limpiador de aire mejorado Honeywell coincida

con las echas del frente del cartucho del ltro de aire. Puede girar la puerta del limpiador de aire

mejorado Honeywell 180 grados para acomodar la orientación del gabinete.

c. La ubicación de la unidad deberá estar fácilmente accesible. Se deberá proporcionar suciente espacio

libre para poder quitar la puerta y el ltro para realizar el reemplazo.

EQUIPO DE CALEFACCIÓN DE

FLUJO ASCENDENTE CON

MONTAJE EN LA PARTE INFERIOR

EQUIPO DE CALEFACCIÓN DE

FLUJO DESCENDENTE CON

MONTAJE EN LA PARTE INFERIOR

EQUIPO DE CALEFACCIÓN DE

FLUJO ASCENDENTE CON

RETORNO LATERAL

APLICACIÓN HORIZONTAL

MS28905

FLUJO

DE AIRE

NOTA:

PARA REALIZAR EL MONTAJE

SOBRE ESTE LATERAL, ES

NECESARIO GIRAR EL GABINETE

180° PARA LOGRAR UN

CORRECTO FLUJO DE AIRE.

FLUJO

DE AIRE

FLUJO

DE AIRE

FLUJO DE AIRE

Fig. 7. Orientación del gabinete para los modelos 1625/2025.

Montaje del limpiador de aire mejorado Honeywell 1625/2025

(equipo de calefacción)

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

MONTAJE

Fig. 8. Orientación del gabinete para los modelos 1625/2025 con transición.

Montaje del limpiador de aire mejorado Honeywell 1625/2025

(equipo de calefacción)

EQUIPO DE CALEFACCIÓN

DE FLUJO DESCENDENTE DE

356 MM (14 IN) CON MONTAJE

EN LA PARTE SUPERIOR

EQUIPO DE CALEFACCIÓN

DE FLUJO ASCENDENTE DE

356 MM (14 IN) CON MONTAJE

EN LA PARTE INFERIOR

EQUIPO DE CALEFACCIÓN

HORIZONTAL DE 356 MM (14 IN)

CON MONTAJE LATERAL

EQUIPO DE CALEFACCIÓN DE FLUJO

ASCENDENTE CON CÁMARA IMPELENTE

EQUIPO DE CALEFACCIÓN

HORIZONTAL DE 610 MM (24 IN)

EQUIPO DE CALEFACCIÓN

DE FLUJO DESCENDENTE DE

610 MM (24 IN) CON MONTAJE

EN LA PARTE SUPERIOR

EQUIPO DE CALEFACCIÓN

DE FLUJO ASCENDENTE DE

610 MM (24 IN) CON BASE Y

MONTAJE EN LA PARTE INFERIOR

EQUIPO DE CALEFACCIÓN

DE FLUJO ASCENDENTE

NOTA: CUANDO REALICE TRANSICIONES ENTRE DOS COMPONENTES DE DISTINTOS TAMAÑOS (EQUIPO DE CALEFACCI

N Y LIMPIADOR

DE AIRE), EL ÁNGULO MÍNIMO DE TRANSICIÓN DEL COMPONENTE MÁS GRANDE NO DEBERÁ SER INFERIOR A 45 GRADOS.

MS29806

FLUJO

DE AIRE

FLUJO

DE AIRE

FLUJO

DE AIRE

FLUJO

DE AIRE

FLUJO

DE AIRE

FLUJO

DE AIRE

FLUJO

DE AIRE

CÁMARA

IMPELENTE

FLUJO DE AIRE

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 11

MONTAJE

PASO DOS: montaje del gabinete

ADVERTENCIA: riesgo de electrocución y de daños a la unidad.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales o de muerte.

Únicamente un técnico de servicio capacitado y experimentado deberá instalar el limpiador de aire

mejorado Honeywell. Se deberá realizar una revisión minuciosa de la instalación de la unidad antes de

ponerla en funcionamiento. Antes de realizar la instalación o los procedimientos de mantenimiento o

reparación de la unidad, desconecte la energía eléctrica de la unidad.

1. Antes de instalar o reparar el sistema, siempre desconecte la energía eléctrica principal del sistema.

Es posible que exista más de un interruptor de desconexión.

2. Los gabinetes soportarán un peso máximo de 181 kg (400 libras) cuando estén instalados

debajo de un equipo de calefacción vertical o de una unidad de manejo de aire. Cuando coloque

el equipo de calefacción en el gabinete, no lo suelte en su lugar. Coloque el equipo de calefacción

cuidadosamente en el gabinete para evitar que se resbale una esquina y se dañen el gabinete o sus

componentes.

a. Desconecte la energía eléctrica del sistema de calefacción y refrigeración.

b. Quite el ltro del equipo de calefacción existente y deséchelo. Si el limpiador de aire mejorado Honeywell es

utilizado con otros dispositivos de ltración, se puede generar un exceso de presión estática en el sistema.

c. Quite el ltro y el módulo de mejoramiento del gabinete del limpiador de aire mejorado Honeywell.

d. Coloque el gabinete entre el equipo de calefacción y el conducto de aire de retorno (ver Fig. 7 en la

página 10, Fig. 8 en la página 11, Figura 9 y Fig. 10 en la página 13). Es posible que necesite un

conducto de transición.

e. Se incluyen adaptadores para el equipo de calefacción, para mayor conveniencia del instalador. Están

diseñados para instalaciones de montaje en la parte superior o inferior (ver Fig. 9).

ADAPTADORES

PARA EL EQUIPO DE

CALEFACCIÓN

FLUJO DE AIRE

MS29807

Fig. 9. Uso de los adaptadores para el equipo de calefacción.

Montaje del limpiador de aire mejorado Honeywell 1625/2025

(equipo de calefacción)

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

MONTAJE

f. Se incluyen adaptadores para el conducto de aire de retorno, para mayor conveniencia del instalador.

Deberán utilizarse para conectar el lateral superior del gabinete del limpiador de aire mejorado Honeywell

al conducto de aire de retorno (ver Fig. 10).

g. Coloque cinta de espuma entre el equipo de calefacción y el gabinete del limpiador de aire mejorado

Honeywell.

h. Existen agujeros de montaje para poder jar el conducto y el equipo de calefacción.

i. Selle todas las uniones con cinta o calafateo después de jar el gabinete del limpiador de aire mejorado

Honeywell.

NOTA :

DESLICE LAS ABRAZADERAS DE

ACERO SOBRE LAS BRIDAS

DEL CONDUCTO DE RETORNO.

MS28897

Fig. 10. Uso de los adaptadores para el conducto de retorno.

Montaje del limpiador de aire mejorado Honeywell 1625/2025

(equipo de calefacción)

Se completó el montaje de los modelos 1625/2025. Consulte la página 14.

Antes de proceder con el cableado de la página 14:

Instalé el gabinete del limpiador de aire mejorado Honeywell y lo jé al conducto tal como se indica.

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 13

CABlEADO

Antes de cablear el limpiador de aire mejorado Honeywell

Antes de cablear el limpiador de aire mejorado Honeywell:

Comprendo los códigos y las reglamentaciones locales vigentes de cableado, y cumpliré con tales

códigos y reglamentaciones.

ADVERTENCIA: riesgo de electrocución.

Antes de comenzar con el cableado, asegúrese que el limpiador de aire mejorado

Honeywell esté desenchufado.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales o de muerte.

Antes de instalar o reparar el sistema, siempre desconecte la energía eléctrica principal del

sistema. Es posible que exista más de un interruptor de desconexión.

NOTA: para cablear los modelos 1620/2020/2520, consulte la página 15.

NOTA: para cablear los modelos 1625/2025, consulte la página 17.

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

CABlEADO

PASO UNO: cableado de los modelos 1620/2020/2520 (controlador de aire)

a. Asegúrese de desconectar la energía eléctrica del sistema de calefacción y refrigeración.

b. Coloque el interruptor de encendido del limpiador de aire mejorado Honeywell en la posición “OFF” (apagado).

c. Enchufe el cable de alimentación y el cable del interruptor de ujo de aire en sus conectores de suministro eléctrico

(ver Fig. 11).

d. Con el tornillo incluido en el terminal de conexión a tierra, asegure el conductor de conexión a tierra del cable de

alimentación al terminal de conexión a tierra en el gabinete (consulte la Fig. 11).

CABLE DEL INTERRUPTOR DE

FLUJO DE AIRE INSTALADO

CABLE DE ALIMENT A CIÓN INSTALADO Y CONDUCTOR

DE CONEXIÓN A TIERRA ASEGURADO AL TERMINAL

MS29809

Fig. 11. Instalación del cable del interruptor de ujo de aire y del cable de alimentación.

NOTA: se puede hacer pasar el cable de alimentación por cualquiera de los laterales del gabinete. Según sea necesario,

utilice los sujetadores plásticos incluidos para asegurar el cable de alimentación en el lateral del suministro eléctrico.

si el cable de alimentación es redireccionado, deberá quitar y volver a instalar el conector de cable y las placas NOTA:

de bloqueo. Deberá ajustar los tornillos de la abrazadera del conector de cable con un par de torsión de 9

pulgadas-libras.

el limpiador de aire mejorado Honeywell con controlador de aire debe ser alimentado por 208 a 230 V CA, a 60 Hz.NOTA:

el limpiador de aire mejorado Honeywell deberá ser encendido únicamente cuando haya ujo de aire. El interruptor NOTA:

de ujo de aire viene instalado de fábrica. Consulte la Fig. 1 en la página 4 y la Fig. 14 en la página 16. Para

derivar el sensor de ujo de aire para localizar y solucionar problemas, utilice el enchufe del puente de derivación

especial (ver Fig. 12) incluido en la bolsa de piezas. Con el puente de derivación ya en su lugar, el limpiador de

aire quedará encendido siempre que esté conectado al suministro de electricidad. El puente de derivación no está

diseñado para ser utilizado en un funcionamiento normal.

e. Fije los terminales de conexión rápida a los cables de conexión eléctrica con fusibles (en la bolsa de piezas, unidos

al cable de alimentación) y conéctelos a la energía de campo entrante. Los terminales son de polaridad neutra y

pueden ser conectados en cualquier polaridad. Fije el anillo de conexión a tierra a la conexión a tierra del chasis del

controlador de aire (ver Fig. 13 en la página 16).

M29810

Fig. 12. Enchufe del puente de derivación del sensor de ujo de aire instalado.

Cableado del limpiador de aire mejorado Honeywell

1620/2020/2520 (controlador de aire)

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 15

CABlEADO

Fig. 13. Conexión a tierra del chasis del controlador de aire mejorado Honeywell.

SENSOR DE

FLUJO DE AIRE

1) DESLICE LAS LENGÜETAS DEL SENSOR

DE FLUJO DENTRO DEL SOPORTE

DE SUJECIÓN

2) GIRE EL SENSOR DE FLUJO Y

ENGÁNCHELO EN EL SOPORTE

MS29812

Fig. 14. Instalación del interruptor de ujo de aire.

Cableado del limpiador de aire mejorado Honeywell

1620/2020/2520 (controlador de aire)

Antes de proceder con la puesta en marcha y el funcionamiento de la página 19:

Realicé el cableado del limpiador de aire mejorado Honeywell tal como se indica.

Se completó el cableado de los modelos 1620/2020/2520. Consulte la página 19.

CABLES DE CONEXI

N EL

CTRICA

CON FUSIBLES DE LOS COMPONENTES

PARA LA INSTALACIÓN (EN LA BOLSA,

UNIDOS AL CABLE DE ALIMENTACIÓN)

CABLE DE

ALIMENTACIÓN

DEL PURIFICADOR

DE AIRE

HACIA LA CONEXIÓN DE ENERGÍA

DE CAMPO DEL CONTROLADOR DE AIRE

HACIA EL SUMINISTRO DE ENERGÍA DE CAMPO L2

HACIA EL SUMINISTRO DE ENERGÍA DE CAMPO L1

FUSIBLES EN LÍNEA DE 5 A

CONEXIÓN A TIERRA:

FIJE A LA CONEXIÓN A TIERRA

DEL CONTROLADOR DE AIRE (CHASIS)

CONECTOR DE CABLE PARA

ASEGURAR EL CABLE DE

ALIMENTACIÓN EN EL GABINETE

DEL CONTROLADOR DE AIRE

MS29811

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

CABlEADO

PASO UNO: cableado de los modelos 1625/2025 (equipo de calefacción)

a. Asegúrese de suprimir la energía eléctrica del sistema de calefacción y refrigeración.

b. Coloque el interruptor de encendido del limpiador de aire mejorado Honeywell en la posición “OFF” (apagado).

c. Enchufe el cable de alimentación en el conector de suministro eléctrico (ver Fig. 15).

d. Con el tornillo incluido en el terminal de conexión a tierra, asegure el conductor de conexión a tierra del

cable de alimentación al terminal de conexión a tierra en el gabinete (ver Fig. 15).

CONECTOR DE

SUMINISTRO

ELÉCTRICO

SUMINISTRO ELÉCTRICO

UTILICE SUJETADORES DE

CABLE PA RA ASEGURAR EL

CABLE DE ALIMENTACIÓN EN

LA CAJA DE SUMINISTRO ELÉCTRICO

UTILICE EL CONECTOR DE

CABLE PA RA ASEGURAR EL

CABLE DE ALIMENTACIÓN EN

EL GABINETE

EL CABLE ALTERNATIVO

DE ALIMENTACIÓN ATRAVIESA EL AGUJERO

CABLE DE ALIMENTA CI

HACIA LOS TERMINALES

DEL EAC

CONECTOR DE

SUMINISTRO

ELÉCTRICO

CABLE DE

ALIMENTA CIÓN

CONDUCTOR DE

CONEXIÓN A TIERRA

QUE SE ASEGURARÁ

AL GABINETE

(CONSULTA R EL DETA LLE A)

DETALLE A

CONDUCTOR DE CONEXIÓN A

TIERRA DEL CABLE DE ALIMENTA CIÓN

EJEMPLO DE CIRCUITO IMPRESO

DEL EQUIPO DE CALEFACCIÓN

LHT

OFF

DLY

OFF

BLW

TERMINAL EAC-1

Y1 DHUM G COM

24V

WW1 Y/Y2 R

TEST/TWIN

HUM

1 2 3

PLT

ACRDJ

0.5-AMP024 VAC

FUSE 3-AMP

SEC-1 SEC-2

PL1

NEUTRAL-L2

EAC-2

BHT/CLRRWLBROL/IHB

COOL

SPARE-1SPA RE-2

1-AMP@11 5 VAC

EAC-1 PR-1

IDR

HSIR

IDM

IHI/LOR

PL2

HSI HI LO

TERMINAL EAC-2

HI HEA T

LO HEAT

MS29813

UTILICE TERMINALES PA RA

CONECTAR LOS CABLES DE

ALIMENTA CIÓN A LOS

TERMINALES EAC-1, EAC-2

Y A LOS TERMINALES DE

CONEXIÓN A TIERRA DEL

EQUIPO DE CALEFACCIÓN

Fig. 15. Conexiones eléctricas.

e. Pase el cable de alimentación a través del agujero más cercano del gabinete y protéjalo con el conector

de cable incluido. Se incluyen sujetadores plásticos para asegurar el cable de alimentación en el lateral

del suministro eléctrico.

Cableado del limpiador de aire mejorado Honeywell 1625/2025

(equipo de calefacción)

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 17

CABlEADO

f. Fije los terminales de conexión rápida a las conexiones de espada EAC-1 y EAC-2 del equipo de

calefacción, las cuales son de polaridad neutra.

g. Fije el anillo de conexión a tierra a la conexión a tierra del chasis del equipo de calefacción.

el limpiador de aire mejorado Honeywell 1625/2025 debe ser alimentado por 120 V CA a 60 Hz.NOTA:

NOTA: el limpiador de aire mejorado Honeywell deberá ser encendido únicamente cuando haya ujo de aire. Las

conexiones de espada del limpiador electrónico de aire (EAC) del control del equipo de calefacción suministran

energía únicamente cuando el soplador del equipo de calefacción está en funcionamiento. Si no hay conexiones

del EAC, deberá utilizarse un mecanismo alternativo de detección de ujo de aire para garantizar que el limpiador

de aire mejorado Honeywell sea alimentado únicamente cuando haya ujo de aire. Comuníquese con un

distribuidor local de Honeywell para obtener información sobre los sensores de ujo de aire alternativos.

Cableado del limpiador de aire mejorado Honeywell 1625/2025

(equipo de calefacción)

Antes de proceder con la puesta en marcha y el funcionamiento de la página 19:

Realicé el cableado del limpiador de aire mejorado Honeywell tal como se indica.

Se completó el cableado de los modelos 1625/2025. Consulte la página 19.

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

FUNCIONAMIENTO

Y SERVICIO

Vericación del funcionamiento del limpiador de aire

ADVERTENCIA : riesgo de electrocución.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales o de muerte.

Antes de instalar o reparar el sistema, siempre desconecte la energía eléctrica principal del sistema. Es

posible que exista más de un interruptor de desconexión.

a. Fije la puerta del limpiador de aire mejorado Honeywell al gabinete. Existe un imán en la puerta (ver Fig. 16)

que se utiliza para activar un interruptor de seguridad del suministro eléctrico cuando se instala la puerta. El

suministro eléctrico no energizará el limpiador de aire, a menos que el interruptor de seguridad esté activado.

Fig. 16. Imán del interruptor de la puerta

b. Encienda el sistema de calefacción, ventilación y aire acondicionado (HVAC) y regule el termostato para

activar el ventilador del sistema.

c. Coloque el interruptor de encendido del limpiador de aire mejorado Honeywell en la posición “ON” (encendido).

d. La luz del indicador de encendido, ubicada debajo del interruptor de encendido del limpiador de aire

mejorado Honeywell, se iluminará (ver Fig. 17).

Fig. 17. Indicador de encendido.

e. Asegúrese que la luz se apague cuando se coloca el interruptor de encendido del limpiador de aire

mejorado Honeywell en la posición “OFF” (apagado), cuando se apaga el soplador o cuando se apaga el

sistema de HVAC.

luego de encender los modelos 1620, 2020 y 2520, la luz se enciende durante, aproximadamente, cinco NOTA:

segundos y, si no se detecta ujo, se apagará. Si no hay un cartucho del ltro de aire, el sensor de ujo

detecta esto y apaga el limpiador de aire mejorado Honeywell luego de, aproximadamente, siete segundos.

INDICADOR

DE ENCENDIDO

MODELOS 1620/2020/2520 MODELOS 1625/2025

MS29815

MS29814

IMÁN DEL INTERRUPTOR DE LA PUERTA

Puesta en marcha y funcionamiento

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 19

FUNCIONAMIENTO

Y SERVICIO

Mantenimiento

El limpiador de aire mejorado Honeywell está diseñado para necesitar un mantenimiento mínimo. El

mantenimiento está limitado al reemplazo del ltro y a una inspección periódica/limpieza con cepillo del

panel de ionización. La frecuencia del reemplazo del cartucho del ltro de aire y de la limpieza del panel de

ionización puede variar según el diseño del conducto y las condiciones medioambientales locales.

Para reemplazar el cartucho del ltro de aire, complete los siguientes pasos:

Apague el sistema de calefacción y refrigeración.1.

ADVERTENCIA: riesgo de electrocución.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales o de muerte.

Antes de instalar o reparar el sistema, siempre desconecte la energía eléctrica principal del sistema. Es

posible que exista más de un interruptor de desconexión.

Coloque el interruptor del limpiador de aire mejorado Honeywell en la posición “OFF” (apagado).2.

Quite la puerta del limpiador de aire mejorado Honeywell.3.

Deslice el ltro anterior hacia fuera y deséchelo.4.

Instale el ltro nuevo.5.

asegúrese que las echas del ltro apunten hacia el equipo de calefacción y refrigeración. Esto NOTA:

deberá ser en la misma dirección del ujo de aire.

Vuelva a colocar la puerta del limpiador de aire mejorado Honeywell.6.

Coloque el interruptor del limpiador de aire mejorado Honeywell en la posición “ON” (encendido).7.

Encienda el sistema de calefacción y refrigeración.8.

Si, al momento del reemplazo del ltro, se advierten residuos de polvo en las puntas de

los puntos del panel de ionización del módulo de mejoramiento, proceda a limpiarlas

completando los siguientes pasos:

Apague el sistema de calefacción y refrigeración.1.

ADVERTENCIA: riesgo de electrocución.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales o de muerte.

Antes de instalar o reparar el sistema, siempre desconecte la energía eléctrica principal del sistema. Es

posible que exista más de un interruptor de desconexión.

Coloque el interruptor del limpiador de aire mejorado Honeywell en la posición “OFF” (apagado).2.

Quite la puerta del limpiador de aire mejorado Honeywell.3.

Modelos 1620/2020/2520: 4. desconecte el cable de alimentación y el cable del sensor de ujo (si está

conectado) del módulo de mejoramiento (ver Fig. 11 en la página 15).

Modelos 1625/2025: desconecte el cable de alimentación del módulo de mejoramiento (ver Fig. 15 en la

página 17).

Deslice hacia fuera el ensamble del módulo de mejoramiento y la pantalla de seguridad.5.

PRECAUCIÓN: riesgo de lesiones personales.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales.

Las piezas con láminas de metal pueden tener bordes losos o ásperos. Tenga cuidado y use

vestimenta adecuada de protección y guantes cuando manipule las piezas.

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

FUNCIONAMIENTO

Y SERVICIO

Deslice la pantalla de seguridad hacia fuera y déjela a un lado6.

herramientas más adecuadas para la limpieza: cepillo de cerdas naturales o sintéticas de 51 mm (2 in) NOTA:

de ancho (o más) con un mango de 127 mm (5 in) (ver Fig. 18) o una aspiradora con cepillo accesorio.

Pase el cepillo suavemente por los puntos de ionización del plano superior de cada barra con una 11.

profundidad suciente del cepillo como para poder golpear las puntas frontales y posteriores de los

puntos del panel de ionización. Realice un movimiento de cepillado suave de atrás a adelante para limpiar

cualquier acumulación pequeña en las puntas de los puntos. Si lo desea, utilice una aspiradora con cepillo

accesorio para aspirar suavemente el armazón y los componentes del módulo de mejoramiento.

Vuelva a instalar la pantalla de seguridad.12.

Deslice el módulo de mejoramiento nuevamente dentro del gabinete.13.

Modelos 1620/2020/2520: 14. vuelva a conectar el cable de alimentación y el cable del sensor de ujo (ver

Fig. 11 en la página 15).

Modelos 1625/2025: vuelva a conectar el cable de alimentación (ver Fig. 15 en la página 17).

Vuelva a colocar la puerta del limpiador de aire mejorado Honeywell.15.

Coloque el interruptor del limpiador de aire mejorado Honeywell en la posición “ON” (encendido).16.

Encienda el sistema de calefacción y refrigeración.17.

30°

¡LOS PUNTOS SON FILOSOS! TENGA MUCHO CUIDADO DURANTE LA LIMPIEZA

PUNTO DE IONIZACIÓN CON RESIDUOS PUNTO DE IONIZACIÓN DESPUÉS DE LA LIMPIEZA

MS29816

MÓDULO DE MEJORAMIENTO

Fig. 18. Eliminación de acumulaciones en los puntos de ionización.

Mantenimiento

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 21

FUNCIONAMIENTO

Y SERVICIO

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

Localización y solución de problemas

ADVERTENCIA: riesgo de electrocución.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales o de muerte.

Los siguientes procedimientos dejarán componentes eléctricos al descubierto. Antes de realizar la

reparación, siempre desconecte la energía eléctrica principal del sistema. Es posible que exista más de

un interruptor de desconexión.

PRECAUCIÓN: riesgo de lesiones personales.

Si no tiene en cuenta esta advertencia, existe el riesgo de lesiones personales.

Las siguientes instrucciones son únicamente para ser utilizadas por personal calicado.

El limpiador de aire mejorado Honeywell tiene una luz del indicador de encendido ubicada en la puerta

(ver Fig. 17 en la página 19). Esta luz del indicador de encendido se ilumina cuando se instala la puerta

del limpiador de aire mejorado Honeywell, cuando el interruptor de encendido está en la posición “ON”

(encendido) Y cuando el soplador del controlador de aire o el soplador del equipo de calefacción están

en funcionamiento, y (para los modelos 1620, 2020 y 2520) cuando se detecta ujo de aire. Si la luz del

indicador de encendido no se ilumina, siga los siguientes pasos para localizar y solucionar el problema.

Verique que la puerta del limpiador de aire mejorado Honeywell esté instalada.1.

existe un imán en la puerta (ver Fig. 16 en la página 19) que se utiliza para activar un interruptor de NOTA:

seguridad del suministro eléctrico cuando se instala la puerta. El suministro eléctrico no energizará el

limpiador de aire, a menos que el interruptor de seguridad esté activado.

Verique que el interruptor de encendido del limpiador de aire mejorado Honeywell se encuentre en la 2.

posición “ON” (encendido).

Compruebe que el soplador del sistema de calefacción y refrigeración esté funcionando.3.

Conrme que haya suministro de energía eléctrica. 4.

Modelos 1620/2020/2520: de 208 a 230 V CA.

Modelos 1625/2025: 120 V CA.

Modelos 1620/2020/2520 ÚNICAMENTE: 5. compruebe que el cable del sensor de ujo esté conectado al

suministro eléctrico (ver Fig. 11 en la página 15).

aunque el limpiador de aire mejorado Honeywell reciba energía eléctrica, no se encenderá, a menos NOTA:

que el sensor de ujo de aire detecte ujo de aire o que el enchufe de derivación del sensor de

ujo de aire esté insertado.

Si aún no funciona, desconecte el cable del sensor de ujo de aire y el cable de alimentación del a.

suministro eléctrico.

Quite el módulo de mejoramiento del gabinete del limpiador de aire mejorado Honeywell y revise b.

el interruptor de ujo de aire (ver Fig. 14 en la página 16).

Compruebe que el interruptor de ujo de aire esté asentado correctamente en su soporte y que c.

el cable del interruptor de ujo de aire esté conectado en la parte posterior del interruptor. Vuelva

a colocar el modulo de mejoramiento.

FUNCIONAMIENTO

Y SERVICIO

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 23

Vuelva a conectar el cable de alimentación al suministro eléctrico e inserte momentáneamente el d.

puente (de la bolsa de piezas) para deshabilitar el sensor de ujo de aire.

Si la luz del indicador de encendido se ilumina, entonces reemplace el sensor de ujo de aire.e.

Modelos 1625/2025 ÚNICAMENTE: 6. conrme que la energía eléctrica provista desde los terminales

del EAC del control del equipo de calefacción está siendo transmitida a través del cableado hacia el

suministro eléctrico del limpiador de aire mejorado Honeywell.

Instale la puerta en el limpiador de aire mejorado Honeywell.7.

Coloque el interruptor de encendido en la posición “ON” (encendido).8.

Si se han completado todos los pasos anteriores y la luz del indicador de encendido sigue sin 9.

iluminarse, reemplace el módulo de mejoramiento. Tenga en cuenta que, aparte de la pantalla de

seguridad, no hay otra pieza que pueda repararse en el módulo de mejoramiento.

Localización y solución de problemas

APÉNDICES

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01

Especicaciones

Especicaciones.Tabla 1.

Especicación 1620 2020 2520 1625 2025

Color Gris imperial oscuro

Material del gabinete Acero calibre 20 con pintura en polvo

Electricidad De 208 a 230 V CA, a 60 Hz 120 V CA, a 60 Hz

Rango de temperatura de

funcionamiento

De -20 a 70 °C (-4 a 158 °F)

Rango de humedad de

funcionamiento

Del 5% al 95% de HR (sin condensación)

Máximo ujo de aire (CFM) 1350 1800 2000 1600 2000

Eciencia Equivalente a MERV 15

Filtro de reemplazo FR8000A1620 FR8000A2020 FR8000A2520 FR8000F1625 FR8000F2025

Caída de presión inicial (in de

c.a.) a un ujo de aire de 492

pies/min

0.22 in de c.a. 0.25 in de c.a. 0.22 in de c.a. 0.25 in de c.a. 0.25 in de c.a.

Dimensiones

Dimensiones en pulgadas y (mm).Tabla 2.

Dimensiones: 1620 2020 2520 1625 2025

A 18 5/8 (473) 22 1/8 (562) 25 5/8 (651) 18 3/8 (467) 21 7/8 (556)

B 15 3/8 (391) 18 7/8 (479) 22 3/8 (568) 15 1/8 (384) 18 5/8 (473)

C 13 1/8 (333) 13 1/8 (333) 13 1/8 (333) 11 1/8 (283) 11 1/8 (283)

D 17 5/8 (448) 21 1/8 (537) 24 5/8 (626) 17 1/2 (445) 21 (533)

E 19 7/8 (505) 19 7/8 (505) 19 7/8 (505) 22 1/8 (562) 22 1/8 (562)

F 22 1/4 (565) 22 1/4 (565) 22 1/4 (565) 25 1/4 (641) 25 1/4 (641)

G 11 1/4 (286) 11 1/4 (286) 11 1/4 (286) N/D N/D

Normas y aprobaciones

El limpiador de aire está probado y certicado conforme a lo siguiente:

CSA 22.2 Nº 187-09•

UL 900 (sólo el ltro)•

el limpiador de aire mejorado Honeywell está certicado por la CSA sólo en cuanto a riesgos de NOTA:

descargas y de incendios eléctricos.

1 Consulte la Fig. 19 en la página 25 para ver los dibujos con dimensiones.

Especicaciones, dimensiones y aprobaciones

APÉNDICES

Limpiador de aire mejorado TrueCLEAN™ 68-0308EFS—01 25

1620/2020/2520

1625/2025

MS29817

PARTE SUPERIOR E INFERIOR TÍPICA DE 7/16 IN (11.1 MM)

1 3/16" (30.2)

1 3/16˝ (30.2)

1 15/16˝ (49.2)

PARTE SUPERIOR E INFERIOR TÍPICA DE 3/8 IN (9.5 MM)

1 1/2 (38.1)

1 3/16 (30.2)

Fig. 19. Dimensiones en pulgadas (mm).

1 Consulte la Tabla 2 en la página 24 para ver las dimensiones designadas por letras.

Especicaciones, dimensiones y aprobaciones

Automatización y control desenlace

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

Honeywell Limited–Honeywell Limitée

35 Dynamic Drive

Toronto, Ontario M1V 4Z9

http://yourhome.honeywell.com

® Marca Registrada en los EE. UU.

68-0308EFS—01 M.S. 07-10

Impreso en EE. UU.

Honeywell 50053268-009 Replacement Door for TrueCLEAN Air Cleaner FH8000A2020

Product's Documents

Honeywell FH8000 Owners Manual, Troubleshooting, and Installation Guide

Specifications

Honeywell 50053268-009 Questions and Answers
