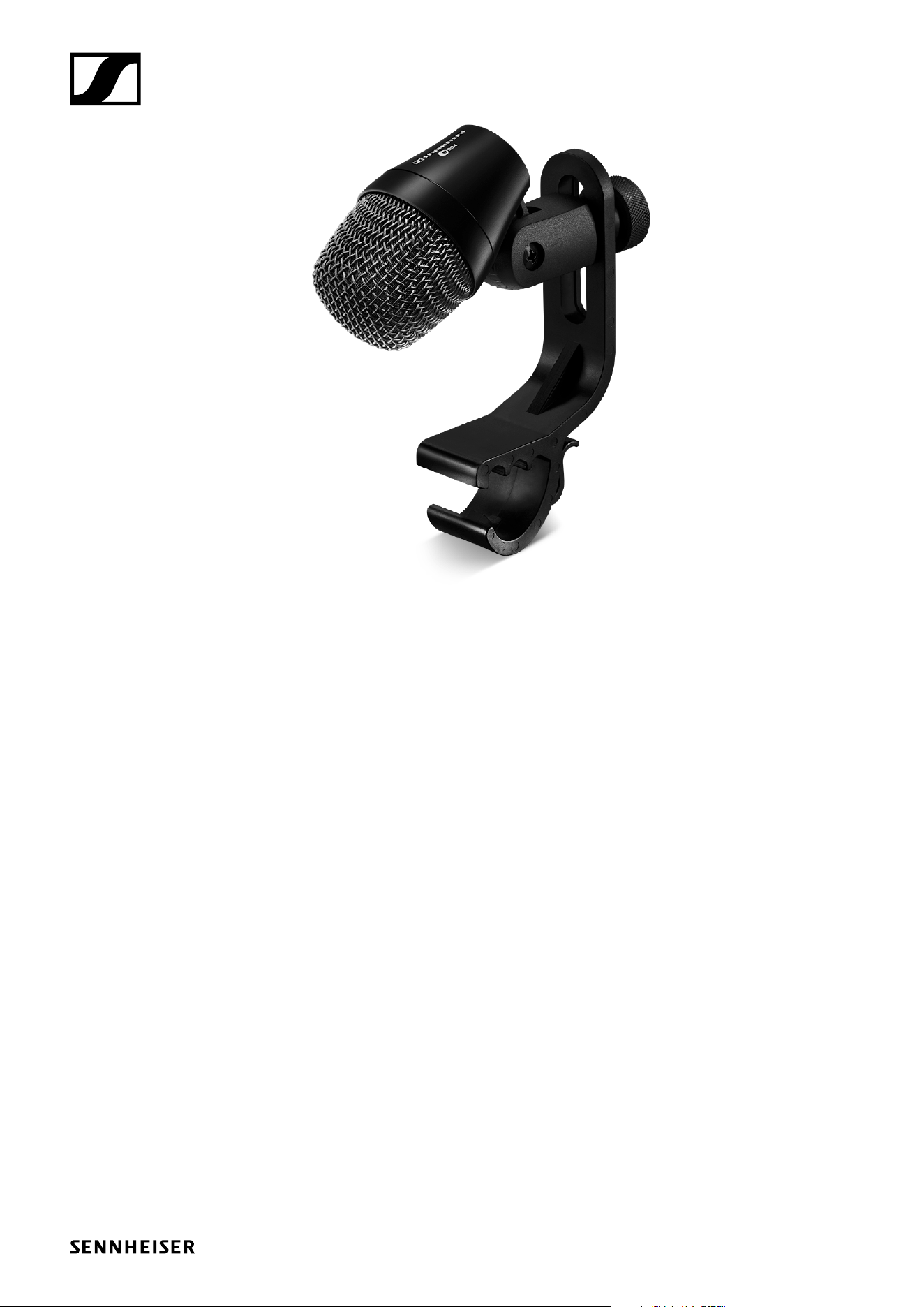

e 904
Bedienungsanleitung
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany, www.sennheiser.com
Publ. 01/19, XXXXXX/A01
e 904 | 2/7
Lieferumfang
Lieferumfang
• e 904
• Mikrofonhalterung MZH 604
• Tasche
• Kurzanleitung
• Sicherheitshinweise

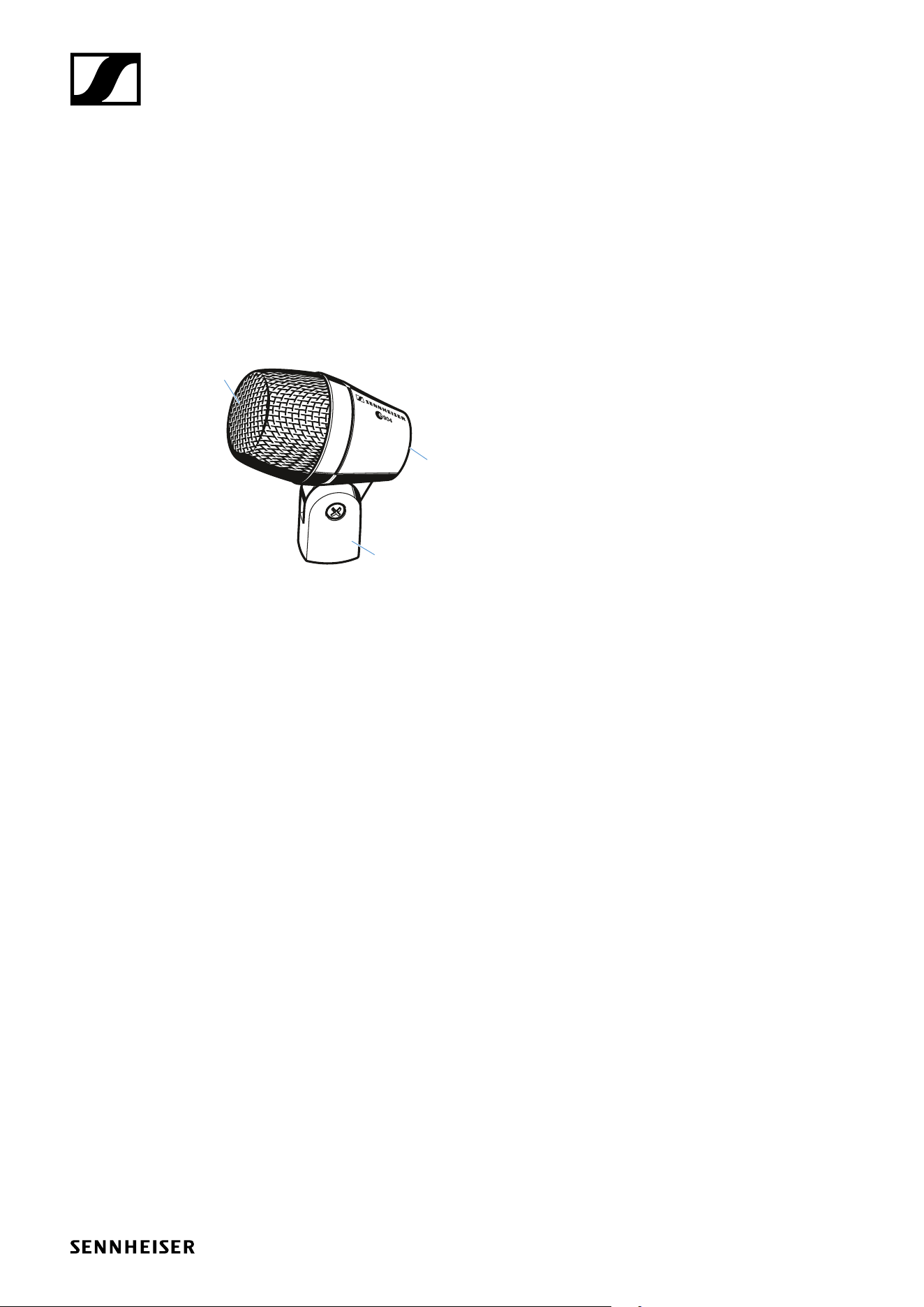

Produktübersicht
3
2
1
1. Einsprachekorb
2. XLR-3-Buchse
3. Integrierte Stativhalterung
e 904 | 3/7

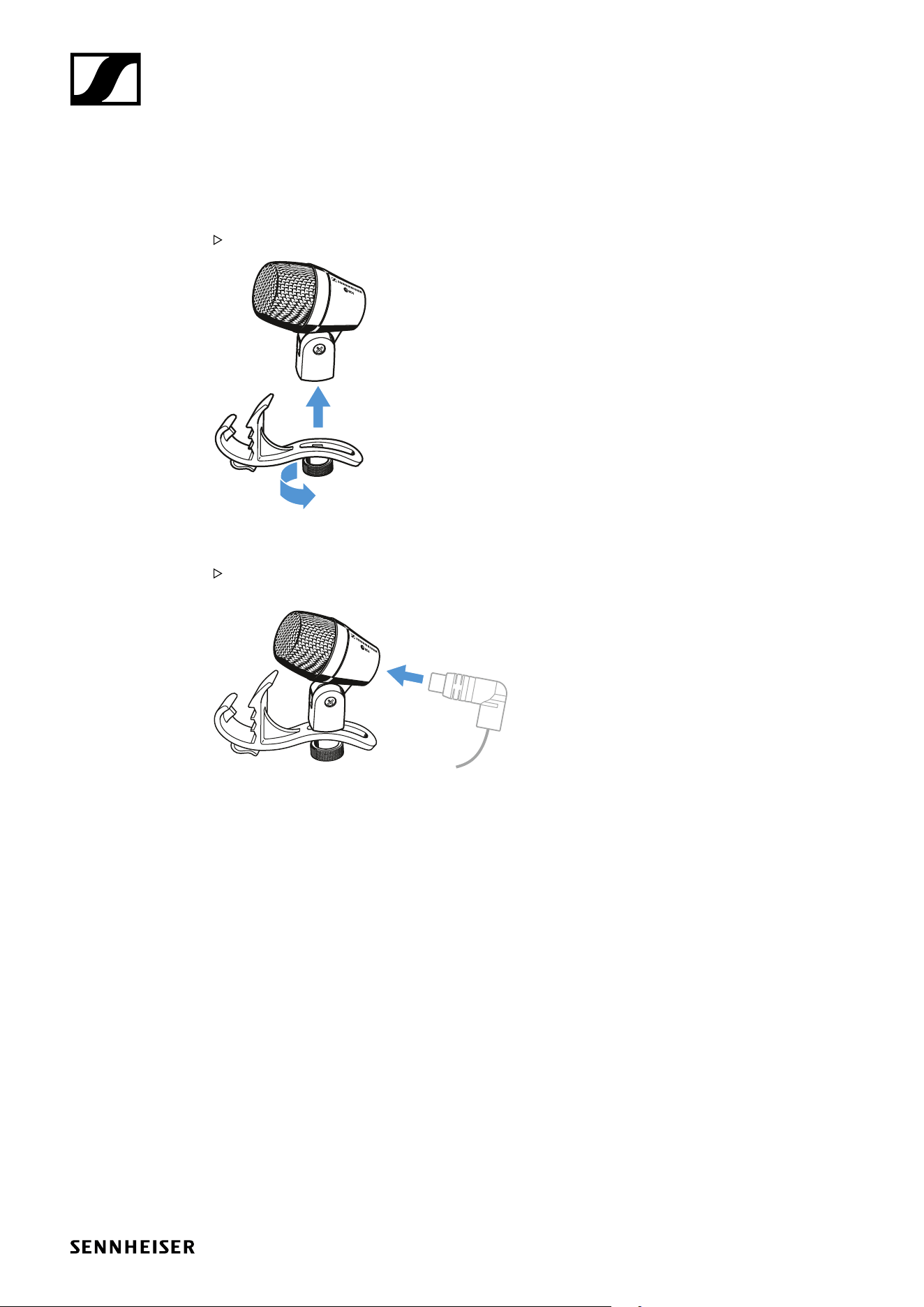

Installation
Installation
Mikrofon montieren
Schrauben Sie die Halterung mit der Schraube am Mikrofon fest.
Mikrofon anschließen
Verbinden Sie die XLR-3-Buchse des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse
des Mikrofons.
e 904 | 4/7
Bedienung
Bedienung

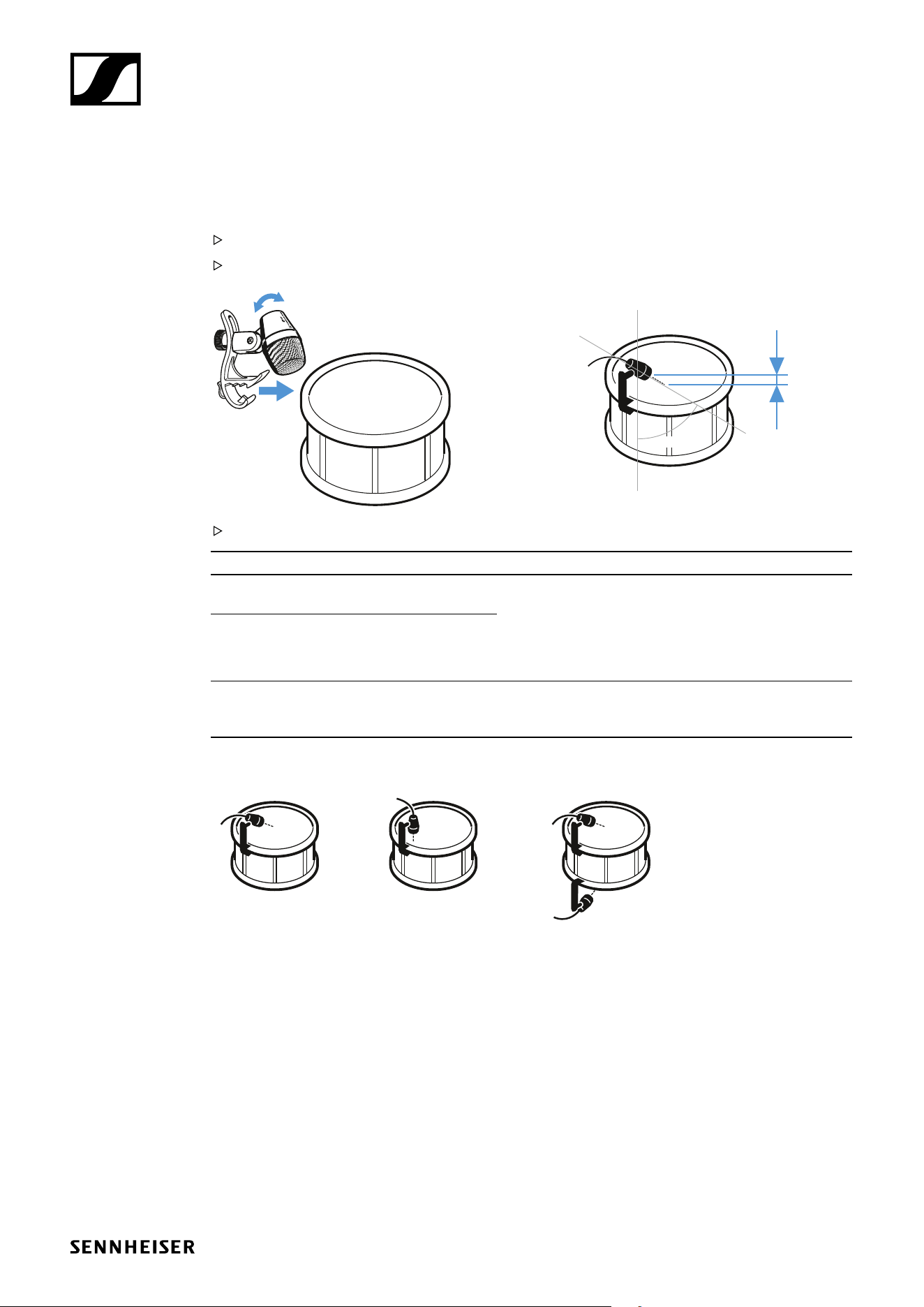

An einer Trommel befestigen
Befestigen Sie das Mikrofon mithilfe der Mikrofonhalterung MZH 904 am Trommelrand.
Positionieren Sie das Mikrofon an der Trommel mit 3 bis 5 cm Abstand über dem Fell.
3 – 5 cm
(1.2 – 2")
30 – 60°
Beachten Sie bei der Positionierung des Mikrofons die folgenden Hinweise:
Position Klangresultat Anmerkung
A viele Grundtöne
wenig Obertöne
Positionierung an der Trommel: 3 bis 5cm über dem
Fell
Das Verhältnis von Grundton zu Obertönen lässt
sich mit dem Winkel einstellen. Die ausgewogens-
ten Ergebnisse erreicht man unter einem 30 bis 60°
Winkel.
B wenig Grundton
viele Obertöne
C Verwendung eines zweiten e 904 zur Abnahme des
Resonanzfells und der Snares.
Bei einem Mikrofon evtl. Phasendrehung aktivieren.
A CB
e 904 | 5/7
e 904 reinigen und pflegen

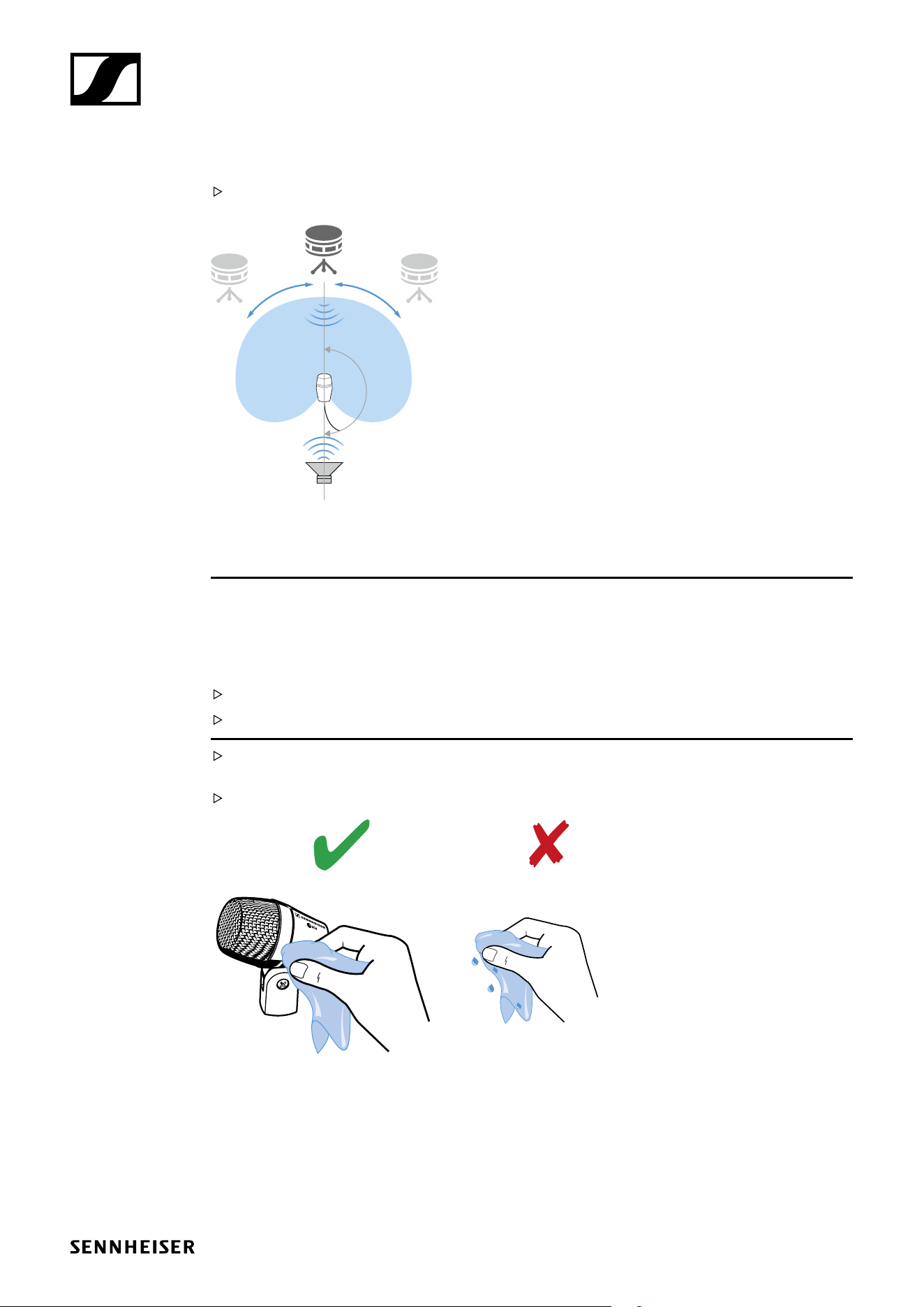

Monitorlautsprecher platzieren
Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (180°), um
Rückkopplungen und Übersprechen zu vermeiden.
180°
e 904 reinigen und pflegen
VORSICHT
FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik
verursachen.
Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Ak-
kus und Batterien, bevor Sie mit der Reinigung beginnen.
Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.
e 904 | 6/7

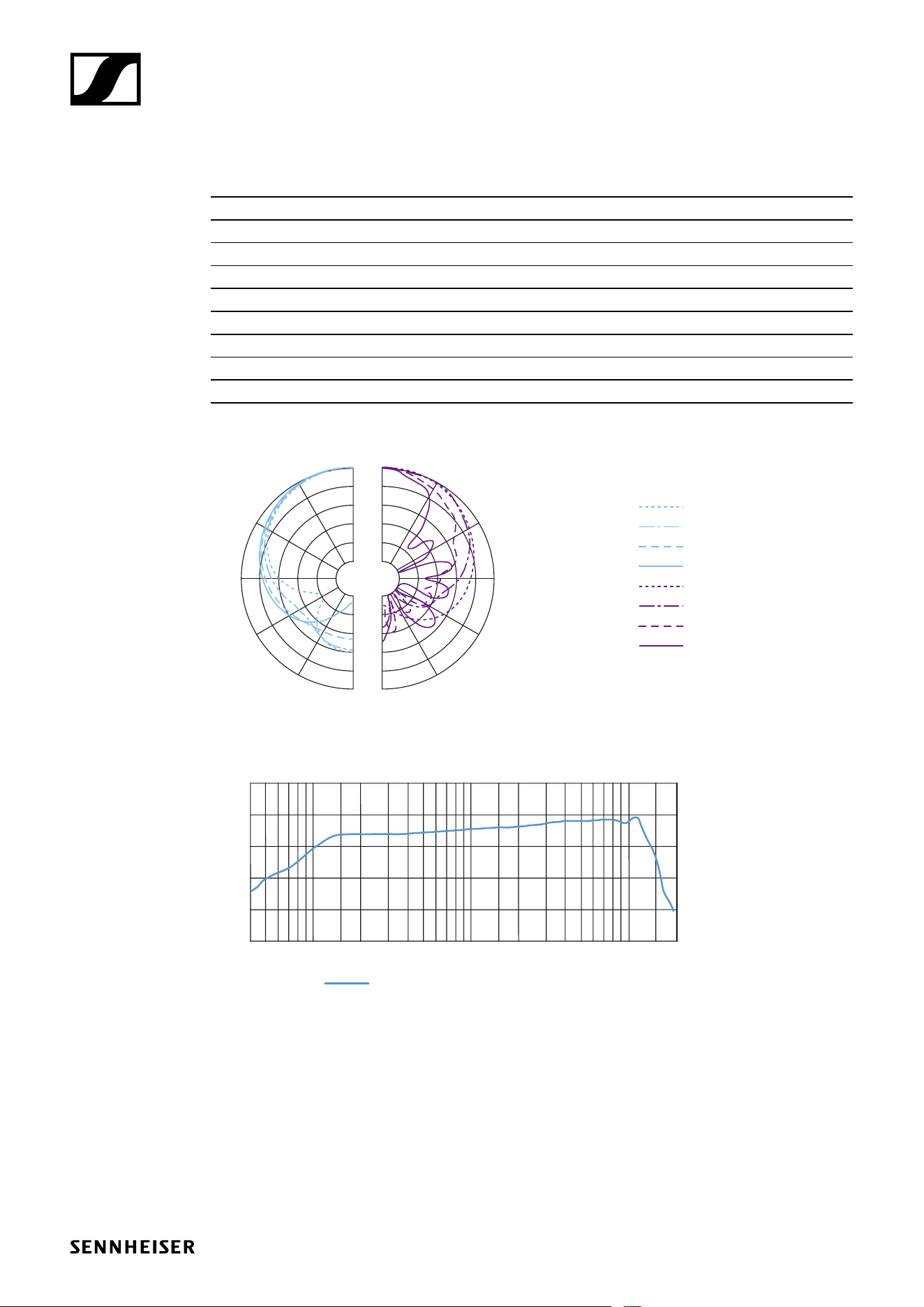

Technische Daten
Technische Daten
Wandlerprinzip dynamisch
Übertragungsbereich 40 - 18.000 Hz
Richtcharakteristik Niere
Freifeld-Leerlauf-Übertragungsfaktor 2,0 mV/Pa
Nennimpedanz (bei 1 kHz) 350 Ω
Min. Abschlussimpedanz 1 kΩ
Stecker XLR-3
Abmessungen ⌀ 41 x 63 mm
Gewicht 125 g
Polardiagramm
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
Frequenzgang
-40
-50
-60
-70
-80
-90
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
dBV
0°, 1 m
e 904 | 7/7
Übersicht der Anwendungen

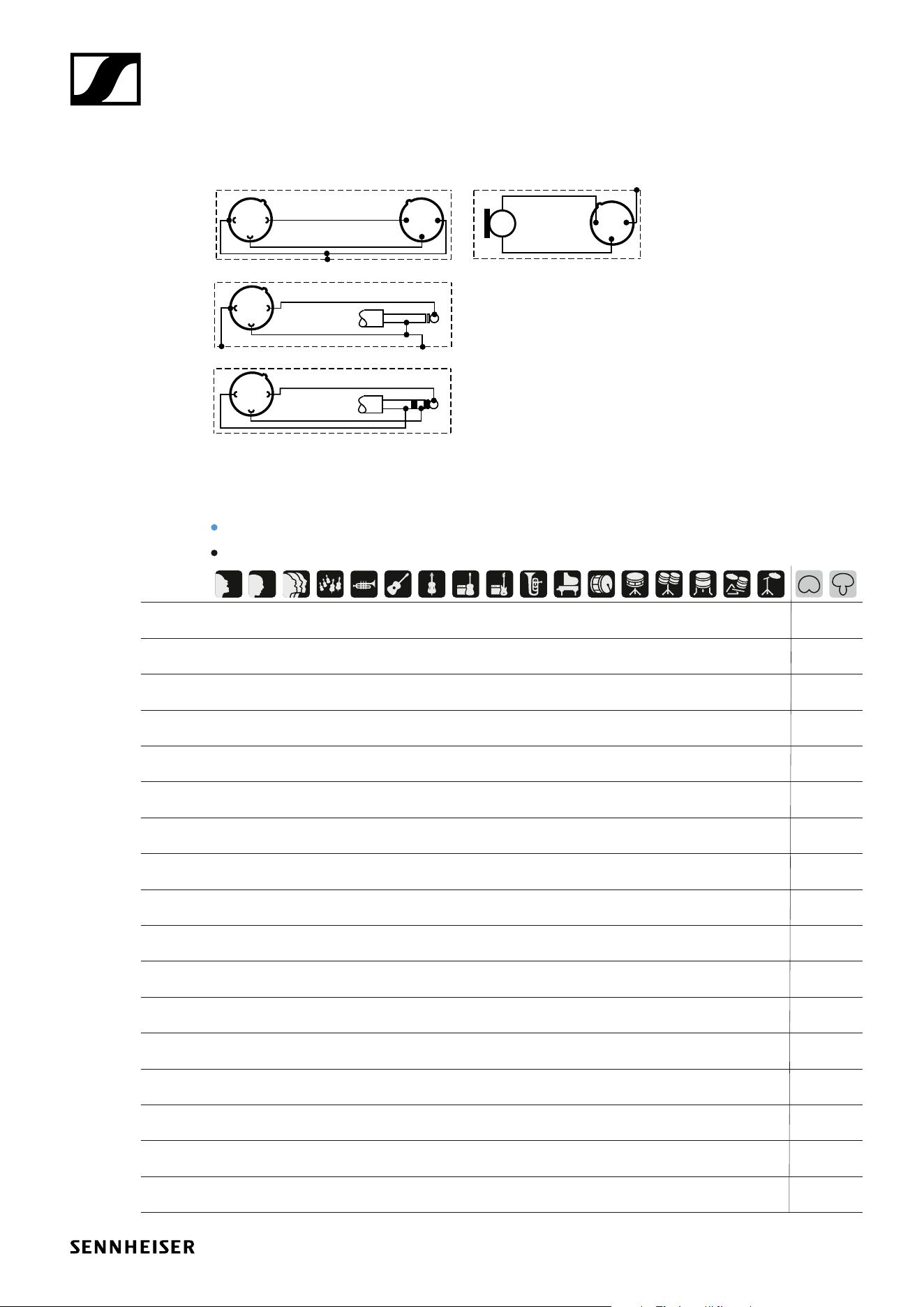

Anschlussbelegung
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
1
2
3
+
+
XLR 6.3 mm
XLR
6.3 mm
XLR
XLR
XLR
UNBALANCED
BALANCED
Übersicht der Anwendungen
Hauptanwendung
Nebenanwendung
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• •• ••
e 602 II
e 604
e 608
e 609
silver
e 614
e 835
e 845
e 865
e 901
e 902
e 904
e 906
e 908
e 914
e 935
e 945
e 965
