Model Cordless Disc Grinder
Modèle Meuleuse sans fi l
Modelo Amoladora angular a bateríe
G 18DBAL
Designed for operating in USA & Canada only.
When this product is used in areas other than the USA & Canada,
we cannot guarantee the product quality and performance.
SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL
WARNING
IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury!
This manual contains important information about product safety. Please read and
understand this manual BEFORE operating the power tool. Please keep this manual
available for other users and owners before they use the power tool.
This manual should be stored in safe place.
INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI
AVERTISSEMENT
Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la
mort ou de sérieuses blessures corporelles!
Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce
produit. Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé.
Garder ce mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant
qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.
INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
ADVERTENCIA
¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar
en lesiones de gravedad o la muerte!
Este manual contiene información importante sobre la seguridad del producto. Lea y
comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual
para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este
manual debe ser guardado en un lugar seguro.
00BookG18DBALNAmetabo.indb100BookG18DBALNAmetabo.indb1 2018/10/1118:20:002018/10/1118:20:00
English
2
IMPORTANT SAFETY INSTRUCTIONS
Read and understand all of the safety precautions, warnings and operating instructions in the Instruction Manual before
operating or maintaining this power tool.
Most accidents that result from power tool operation and maintenance are caused by the failure to observe basic safety
rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs,
and by observing appropriate safety procedures.
Basic safety precautions are outlined in the “SAFETY” section of this Instruction Manual and in the sections which contain
the operation and maintenance instructions.
Hazards that must be avoided to prevent bodily injury or machine damage are identifi ed by WARNINGS on the power tool
and in this Instruction Manual.
NEVER use this power tool in a manner that has not been specifi cally recommended by metabo HPT.
MEANINGS OF SIGNAL WORDS
WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious injury.
CAUTION indicates a potentially hazardous situations which, if not avoided, may result in minor or moderate injury, or
may cause machine damage.
NOTE emphasizes essential information.
SAFETY
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in electric shock, fi re and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated
(cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
fl ammable liquids, gases or dust.
Power tools create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders away while
operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools.
Unmodified plugs and matching outlets will
reduce risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators.
There is an increased risk of electric shock if
your body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the
risk of electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts.
Damaged or entangled cords increase the risk
of electric shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current
device (RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool.
00BookG18DBALNAmetabo.indb200BookG18DBALNAmetabo.indb2 2018/10/1118:20:002018/10/1118:20:00
English
3
Do not use a power tool while you are tired
or under the infl uence of drugs, alcohol or
medication.
A moment of inattention while operating power
tools may result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection.
Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will
reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off -position before connecting
to power source and/or battery pack, picking
up or carrying the tool.
Carrying power tools with your finger on the
switch or energising power tools that have the
switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on.
A wrench or a key left attached to a rotating part
of the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times.
This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing
or jewellery. Keep your hair, clothing and
gloves away from moving parts.
Loose clothes, jewellery or long hair can be
caught in moving parts.
g) If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used.
Use of dust collection can reduce dust-related
hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application.
The correct power tool will do the job better and
safer at the rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and off .
Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools.
Such preventive safety measures reduce the
risk of starting the power tool accidentally.
d) Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may aff ect the
power tool’s operation.
If damaged, have the power tool repaired
before use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed.
Use of the power tool for operations different
from those intended could result in a hazardous
situation.
5) Battery tool use and care
a) Recharge only with the charger specified
by the manufacturer.
A charger that is suitable for one type of battery
pack may create a risk of fi re when used with
another battery pack.
b) Use power tools only with specifically
designated battery packs.
Use of any other battery packs may create a
risk of injury and fi re.
c) When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another.
Shorting the battery terminals together may
cause burns or a fi re.
d) Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, fl ush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery
may cause irritation or burns.
6) Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement
parts.
This will ensure that the safety of the power tool
is maintained.
00BookG18DBALNAmetabo.indb300BookG18DBALNAmetabo.indb3 2018/10/1118:20:002018/10/1118:20:00
English
4
SAFETY WARNINGS FOR GRINDING
OPERATIONS
a) This power tool is intended to function as a
grinder. Read all safety warnings, instructions,
illustrations and specifications provided with
this power tool.
Failure to follow all instructions listed below may
result in electric shock, fi re and/or serious injury.
b) Operations such as sanding, wire brushing or
polishing or cutting-off are not recommended to
be performed with this power tool.
Operations for which the power tool was not designed
may create a hazard and cause personal injury.
c) Do not use accessories which are not specifically
designed and recommended by the tool manufacturer.
Just because the accessory can be attached to your
power tool, it does not assure safe operation.
d) The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool.
Accessories running faster than their rated speed
can break and fl y apart.
e) The outside diameter and the thickness of your
accessory must be within the capacity rating of
your power tool.
Incorrectly sized accessories cannot be adequately
guarded or controlled.
f) Threaded mounting of accessories must match the
grinder spindle thread. For accessories mounted
by fl anges, the arbour hole of the accessory must
fi t the locating diameter of the fl ange.
Accessories that do not match the mounting hardware of
the power tool will run out of balance, vibrate excessively
and may cause loss of control.
g) Do not use a damaged accessory. Before each
use inspect the accessory such as abrasive
wheels for chips and cracks. If power tool or
accessory is dropped, inspect for damage or
install an undamaged accessory. After inspecting
and installing an accessory, position yourself and
bystanders away from the plane of the rotating
accessory and run the power tool at maximum no-
load speed for one minute.
Damaged accessories will normally break apart
during this test time.
h) Wear personal protective equipment. Depending
on application, use face shield, safety goggles
or safety glasses. As appropriate, wear dust
mask, hearing protectors, gloves and workshop
apron capable of stopping small abrasive or
workpiece fragments.
The eye protection must be capable of stopping
flying debris generated by various operations. The
dust mask or respirator must be capable of fi ltrating
particles generated by your operation. Prolonged
exposure to high intensity noise may cause hearing
loss.
i) Keep bystanders a safe distance away from
work area. Anyone entering the work area must
wear personal protective equipment.
Fragments of workpiece or of a broken accessory
may fly away and cause injury beyond immediate
area of operation.
j) Hold the power tool by insulated gripping surfaces
only, when performing an operation where the
cutting tool may contact hidden wiring.
Contact with a “live” wire will also make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.
k) Position the cord clear of the spinning accessory.
If you lose control, the cord may be cut or snagged
and your hand or arm may be pulled into the spinning
accessory.
l) Never lay the power tool down until the accessory
has come to a complete stop.
The spinning accessory may grab the surface and
pull the power tool out of your control.
m) Do not run the power tool while carrying it at
your side.
Accidental contact with the spinning accessory could
snag your clothing, pulling the accessory into your
body.
n) Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal may
cause electrical hazards.
o) Do not operate the power tool near flammable
materials.
Sparks could ignite these materials.
p) Do not use accessories that require liquid coolants.
Using water or other liquid coolants may result in
electrocution or shock.
KICKBACK AND RELATED WARNINGS
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other accessory.
Pinching or snagging causes rapid stalling of the rotating
accessory which in turn causes the uncontrolled power tool
to be forced in the direction opposite of the accessory’s
rotation at the point of the binding.
For example, if an abrasive wheel is snagged or pinched
by the workpiece, the edge of the wheel that is entering
into the pinch point can dig into the surface of the material
causing the wheel to climb out or kick out. The wheel may
either jump toward or away from the operator, depending
on direction of the wheel’s movement at the point of
pinching. Abrasive wheels may also break under these
conditions.
Kickback is the result of power tool misuse and/or incorrect
operating procedures or conditions and can be avoided by
taking proper precautions as given below.
00BookG18DBALNAmetabo.indb400BookG18DBALNAmetabo.indb4 2018/10/1118:20:002018/10/1118:20:00
English
5
a) Maintain a fi rm grip on the power tool and position
your body and arm to allow you to resist kickback
forces. Always use auxiliary handle, if provided, for
maximum control over kickback or torque reaction
during start-up.
The operator can control torque reactions or kickback
forces, if proper precautions are taken.
b) Never place your hand near the rotating accessory.
Accessory may kickback over your hand.
c) Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite to
the wheel’s movement at the point of snagging.
d) Use special care when working corners, sharp
edges etc. Avoid bouncing and snagging the
accessory.
Corners, sharp edges or bouncing have a tendency
to snag the rotating accessory and cause loss of
control or kickback.
e) Do not attach a saw chain woodcarving blade or
toothed saw blade.
Such blades create frequent kickback and loss of
control.
SAFETY WARNINGS SPECIFIC FOR
GRINDING OPERATIONS
a) Use only wheel types that are recommended for
your power tool and the specifi c guard designed
for the selected wheel.
Wheels for which the power tool was not designed
cannot be adequately guarded and are unsafe.
b) The grinding surface of centre depressed
wheels must be mounted below the plane of the
guard lip.
An improperly mounted wheel that projects through
the plane of the guard lip cannot be adequately
protected.
c) The guard must be securely attached to the
power tool and positioned for maximum safety,
so the least amount of wheel is exposed towards
the operator.
The guard helps to protect operator from broken
wheel fragments, accidental contact with wheel and
sparks that could ignite clothing.
d) Wheels must be used only for recommended
applications. For example: do not grind with the
side of cut-off wheel.
Abrasive cut-off wheels are intended for peripheral
grinding, side forces applied to these wheels may
cause them to shatter.
e) Always use undamaged wheel fl anges that are
of correct size and shape for your selected
wheel.
Proper wheel flanges support the wheel thus
reducing the possibility of wheel breakage. Flanges
for cut-off wheels may be different from grinding
wheel fl anges.
f) Do not use worn down wheels from larger power
tools.
Wheel intended for larger power tool is not suitable
for the higher speed of a smaller tool and may burst.
GENERAL SAFETY INSTRUCTIONS FOR
GRINDERS
– Check that speed marked on the wheel is equal to or
greater than the rated speed of the grinder;
– Ensure that the wheel dimensions are compatible
with the grinder;
– Abrasive wheels shall be stored and handled with
care in accordance with manufacturer’s instructions;
– Inspect the grinding wheel before use, do not use
chipped, cracked or otherwise defective products;
– Ensure that mounted wheels and points are fi tted in
accordance with the manufacturer’s instructions;
– Ensure that blotters are used when they are provided
with the bonded abrasive product and when they are
required;
– Ensure that the abrasive product is correctly mounted
and tightened before use and run the tool at no-
load for 30 s in a safe position, stop immediately if
there is considerable vibration or if other defects are
detected. If this condition occurs, check the machine
to determine the cause;
– If a guard is equipped with the tool never use the tool
without such a guard;
– Do not use separate reducing bushings or adapters
to adapt large hole abrasive wheels;
– For tools intended to be fitted with threaded hole
wheel, ensure that the thread in the wheel is long
enough to accept the spindle length;
– Secure the workpiece and check that the workpiece is
properly supported. A workpiece clamped with clamping
devices or in a vice is held more securely than by hand;
– Do not use cutting off wheel for side grinding;
– Ensure that sparks resulting from use do not create
a hazard e.g. do not hit persons, or ignite fl ammable
substances;
– Ensure that ventilation openings are kept clear when
working in dusty conditions, if it should become
necessary to clear dust, first disconnect the tool
from the mains supply (use non metallic objects) and
avoid damaging internal parts;
– Always use eye and ear protection. Other personal
protective equipment such as dust mask, gloves,
helmet and apron should be worn;
– Pay attention to the wheel that continues to rotate
after the tool is switched off .
SPECIFIC SAFETY RULES AND SYMBOLS
1. ALWAYS use proper guard with grinding wheel.
A guard protects operator from broken wheel
fragments.
2. Accessories must be rated for at least the speed
recommended on the tool warning label.
00BookG18DBALNAmetabo.indb500BookG18DBALNAmetabo.indb5 2018/10/1118:20:002018/10/1118:20:00
English
6
Wheels and other accessories running over rated
speed can fl y apart and cause injury.
3. Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a “live” wire will make exposed metal
parts of the tool “live” and shock the operator.
4. ALWAYS wear ear protectors when using the
tool for extended periods.
Prolonged exposure to high intensity
noise can cause hearing loss.
5. Use only a depressed center wheel with a
rated capacity which is GREATER than 13,300
RPM. Using any wheel a rated capacity LESS than
13,300 RPM and/or an incorrect sized wheel (see
SPECIFICATIONS at page 11) may result in wheel
breakage, flying wheel fragments, and resulting in
death or serious injury.
6. NEVER touch moving parts.
NEVER place your hands, fingers or
other body parts near the tool’s moving
parts.
7. NEVER operate without all guards in place.
NEVER operate this tool without all guards or safety
features in place and in proper working order. If
maintenance or servicing requires the removal of a
guard or safety feature, be sure to replace the guard or
safety feature before resuming operation of the tool.
8. Use right tool.
Don’t force small tool or attachment to do the job of a
heavy-duty tool.
Don’t use tool for purpose not intended —for
example— don’t use circular saw for cutting tree
limbs or logs.
9. NEVER use a power tool for applications other
than those specifi ed.
NEVER use a power tool for applications other than
those specifi ed in the Instruction Manual.
10. Handle tool correctly.
Operate the tool according to the instructions
provided herein. Do not drop or throw the tool.
NEVER allow the tool to be operated by children,
individuals unfamiliar with its operation or
unauthorized personnel.
11. Keep all screws, bolts and covers tightly in place.
Keep all screws, bolts, and plates tightly mounted.
Check their condition periodically.
12. Do not use power tools if the plastic housing or
handle is cracked.
Cracks in the tool’s housing or handle can lead to
electric shock. Such tools should not be used until
repaired.
13. Blades and accessories must be securely
mounted to the tool.
Prevent potential injuries to youself or others. Blades,
cutting implements and accessories which have
been mounted to the tool should be secure and tight.
14. Keep motor air vent clean.
The tool’s motor air vent must be kept clean so that
air can freely fl ow at all times. Check for dust build-up
frequently.
15. NEVER use a tool which is defective or operating
abnormally.
If the tool appears to be operating unusually, making
strange noises, or otherwise appears defective, stop
using it immediately and arrange for repairs by a
metabo HPT authorized service center.
16. NEVER leave tool running unattended. Turn
power off .
Don’t leave tool until it comes to a complete stop.
17. Carefully handle power tools.
Should a power tool be dropped or struck against
hard materials inadvertently, it may be deformed,
cracked, or damaged.
18. Do not wipe plastic parts with solvent.
Solvents such as gasoline, thinner benzine, carbon
tetrachloride, and alcohol may damage and crack
plastic parts. Do not wipe them with such solvents.
Wipe plastic parts with a soft cloth lightly dampened
with soapy water and dry thoroughly.
19. NEVER use a depressed center wheel which
is cracked or deformed or worn away (see the
MAINTENANCE AND INSPECTION section on page
18).
20. NEVER use the grinder in places where the sparks
generated by the grinder can cause explosion, such
as where fl ammable materials or gases are present.
21. NEVER push in the push button while the spindle is
running.
22. ALWAYS wear eye protection that meets the
requirement of the latest revision of ANSI
Standard Z87.1.
23. ALWAYS wear a mank or respirator to protect
yourself from dust or potentially harmful particles
generated during the grinding operation.
24. ALWAYS fi rmly grip the body handle and side handle
while operating the grinder.
25. ALWAYS have a trial run before grinding commence.
(see Test the grinder before using on page 14).

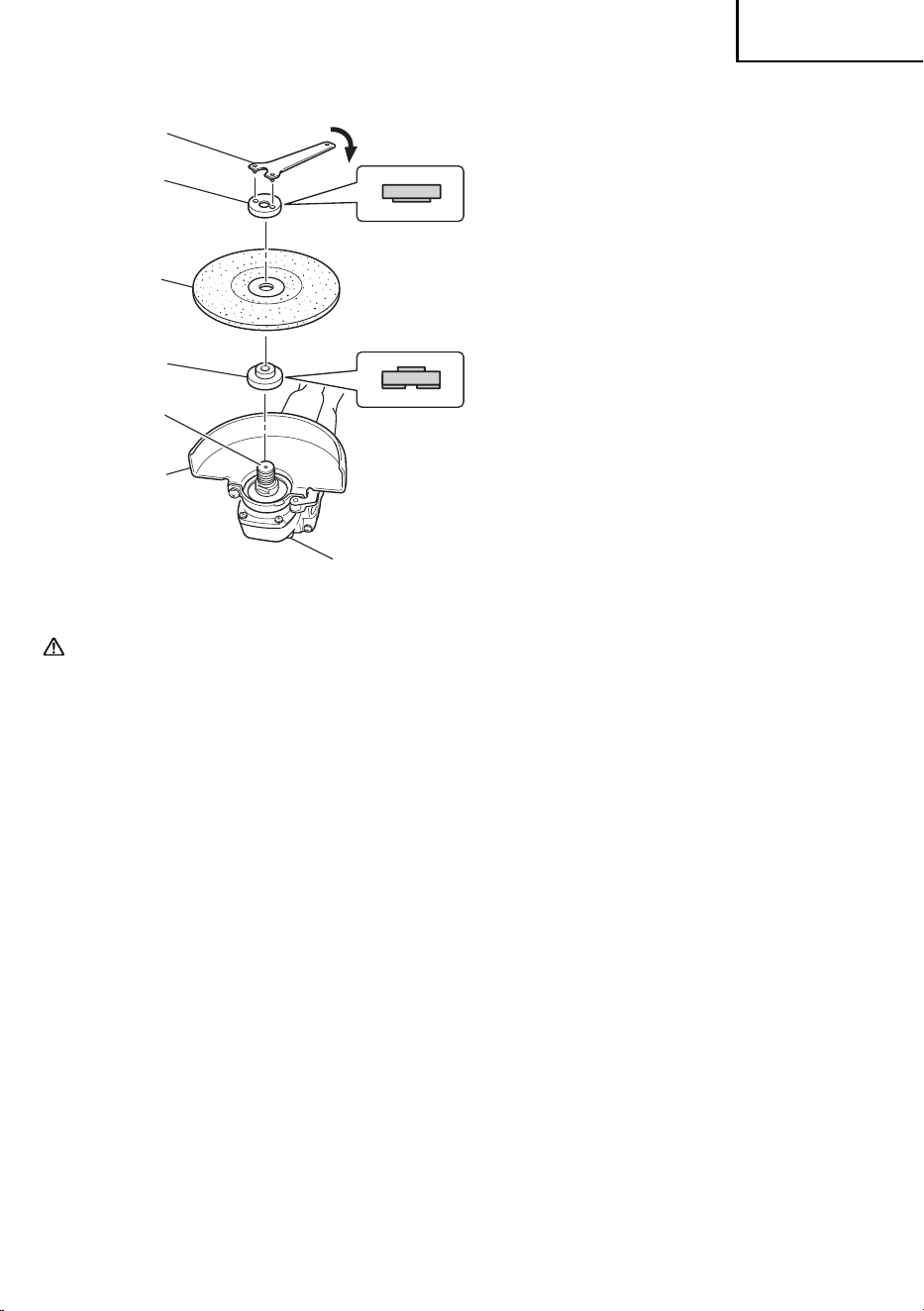

26. ALWAYS follow the instructions contained in this
manual when replacing the depressed center wheel.
27. ALWAYS be careful with buried objict such as an
underground wiring.
Touching these active wiring or electric cable with
this tool, you may receive an electric shock.
00BookG18DBALNAmetabo.indb600BookG18DBALNAmetabo.indb6 2018/10/1118:20:012018/10/1118:20:01
English
7
Comfirm if there are any buried object such as
electric cable within the wall, floor or ceiling where
you are going to operate here after.
28. Defi nitions for symbols used on this tool
V .................volts
---
...............direct current
Hz ...............hertz
A .................amperes
n .................rated speed
---/min .........revolutions or reciprocation per minute
IMPORTANT SAFETY INSTRUCTIONS FOR
BATTERY CHARGER
WARNING
Death or serious bodily injury could result from
improper or unsafe use of battery chargers.
To avoid these risks, follow these basic safety
instructions:
READ ALL INSTRUCTIONS
1. This manual contains important safety and operating
instructions for battery charger Model UC18YFSL.
2. Before using battery charger, read all instructions
and cautionary markings on (1) battery charger, (2)
battery, and (3) product using battery.
3. To reduce risk of injury, charge metabo HPT
rechargeable battery type BSL1850. Other type
of batteries may burst causing personal injury and
damage.
4. Use of an attachment not recommended or sold by
the battery charger manufacturer may result in a risk
of fi re, electric shock, or injury to persons.
5. To reduce risk of damage to electric plug and cord,
pull by plug when disconnecting battery charger.
6. Make sure cord is located so that it will not be
stepped on, tripped over, or otherwise subjected to
damage or stress.
7. An extension cord should not be used unless
absolutely necessary. Use of improper extension
cord could result in a risk of fi re and electric shock.
If extension cord must be used make sure:
a. That blades of extension cord are the same
number, size, and shape as those of plug on
battery charger:
b. That extension cord is properly wired and in
good electrical condition; and
c. That wire size is large enough for AC ampere
rating of battery charger as specified in
Table 1.
Table 1
RECOMMENDED MINIMUM AWG SIZE FOR
EXTENSION CORDS FOR BATTERY CHARGERS
AC Input Rating Amperes* AWG Size of Cord
Equal to or
greater than
but less
than
Length of Cord, Feet (Meter)
25 (7.5) 50 (15) 100 (30) 150 (45)
0 2 18 18 18 16
2 3 18 18 16 14
3 4 18 18 16 14
* If the input rating of a battery charger is given in watts
rather than in amperes, the corresponding ampere
rating is to be determined by dividing the wattage
rating by the voltage rating–for example:
1,250 watts
125 volts
= 10 amperes
8. Do not operate battery charger with damaged cord or
plug-replace them immediately.
9. Do not operate battery charger if it has received a
sharp blow, been dropped, or otherwise damaged in
any way; take it to a qualifi ed serviceman.
10. Do not disassemble battery charger; take it to a
qualified serviceman when service or repair is
required. Incorrect reassembly may result in a risk of
electric shock or fi re.
11. To reduce risk of electric shock, unplug charger from
receptacle before attempting any maintenance or
cleaning. Removing the battery will not reduce this
risk.
00BookG18DBALNAmetabo.indb700BookG18DBALNAmetabo.indb7 2018/10/1118:20:012018/10/1118:20:01
English
8
IMPORTANT SAFETY INSTRUCTIONS FOR
USE OF THE BATTERY AND BATTERY
CHARGER
You must charge the battery before you can use the power
tool. Before using the model UC18YFSL battery charger, be
sure to read all instructions and cautionary statements on it,
the battery and in this manual.
CAUTION
USE ONLY metabo HPT BATTERY TYPE BSL1850.
OTHER TYPES OF BATTERIES MAY BURST AND
CAUSE INJURY!
Follow these instructions to avoid the risk of injury:
WARNING:
Improper use of the battery or
battery charger can lead to serious
injury. To avoid these injuries:
1. NEVER disassemble the battery.
2. NEVER incinerate the battery, even if it is damaged
or is completely worn out. The battery can
explode in a fi re.
3. NEVER short-circuit the battery.
4. NEVER insert any objects into the battery
charger’s air vents. Electric shock or
damage to the battery charger may result.
5. NEVER charge outdoors. Keep the battery away
from direct sunlight and use only where
there is low humidity and good ventilation.
6. NEVER charge when the temperature is below
32°F (0°C) or above 104°F (40°C).
7. NEVER connect two battery chargers together.
8. NEVER insert foreign objects into the hole for the
battery or the battery charger.
9. NEVER use a booster transformer when charging.
10. NEVER use an engine generator or DC power to
charge.
11. NEVER store the battery or battery charger in
places where the temperature may reach
or exceed 104°F (40°C) such as inside
metal box or car.
12. NEVER expose the battery or battery charger to
rain or wet conditions.
13.
ALWAYS
operate charger on standard household
electrical power (120 volts). Using the
charger on any other voltage may overheat
and damage the charger.
14.
ALWAYS
wait at least 15 minutes between charges
to avoid overheating the charger.
15.
ALWAYS
disconnect the power cord from its
receptacle when the charger is not in use.
CAUTION ON LITHIUM-ION BATTERY
To extend the lifetime, the lithium-ion battery equips with
the protection function to stop the output.
In the cases of 1 to 3 described below, when using this
product, even if you are pulling the switch, the motor may
stop. This is not the trouble but the result of protection
function.
1. When the battery power remaining runs out, the
motor stops.
In such case, charge it up immediately.
2. If the tool is overloaded, the motor may stop. In this
case, release the switch of tool and eliminate causes
of overloading. After that, you can use it again.
3. If the battery is overheated under overload work, the
battery power may stop.
In this case, stop using the battery and let the battery
cool. After that, you can use it again.
Furthermore, please heed the following warning and
caution.
WARNING
In order to prevent any battery leakage, heat generation,
smoke emission, explosion and ignition beforehand,
please be sure to heed the following precautions.
1. Make sure that swarf and dust do not collect on the
battery.
During work make sure that swarf and dust do not fall
on the battery.
Make sure that any swarf and dust falling on the
power tool during work do not collect on the battery.
Do not store an unused battery in a location exposed
to swarf and dust.
Before storing a battery, remove any swarf and dust
that may adhere to it and do not store it together with
metal parts (screws, nails, etc.).
2. Do not pierce battery with a sharp object such as a
nail, strike with a hammer, step on, throw or subject
the battery to severe physical shock.
3. Do not use an apparently damaged or deformed
battery.
4. Do not use the battery in reverse polarity.
5. Do not connect directly to an electrical outlets or car
cigarette lighter sockets.
6. Do not use the battery for a purpose other than those
specifi ed.
7. If the battery charging fails to complete even when a
specifi ed recharging time has elapsed, immediately
stop further recharging.
8. Do not put or subject the battery to high temperatures
or high pressure such as into a microwave oven,
dryer, or high pressure container.
9. Keep away from fire immediately when leakage or
foul odor are detected.
10. Do not use in a location where strong static electricity
generates.
00BookG18DBALNAmetabo.indb800BookG18DBALNAmetabo.indb8 2018/10/1118:20:012018/10/1118:20:01
English
9
11. If there is battery leakage, foul odor, heat generated,
discolored or deformed, or in any way appears
abnormal during use, recharging or storage,
immediately remove it from the equipment or battery
charger, and stop use.
12. Do not immerse the battery or allow any fluids to
fl ow inside. Conductive liquid ingress, such as water,
can cause damage resulting in fire or explosion.
Store your battery in a cool, dry place, away from
combustible and flammable items. Corrosive gas
atmospheres must be avoided.
CAUTION
1. If liquid leaking from the battery gets into your eyes,
do not rub your eyes and wash them well with fresh
clean water such as tap water and contact a doctor
immediately.
If left untreated, the liquid may cause eye-problems.
2. If liquid leaks onto your skin or clothes, wash well
with clean water such as tap water immediately.
There is a possibility that this can cause skin irritation.
3. If you find rust, foul odor, overheating, discolor,
deformation, and/or other irregularities when using
the battery for the fi rst time, do not use and return it
to your supplier or vendor.
WARNING
If an electrically conductive foreign object enters the
terminals of the lithium ion battery, a short-circuit may
occur resulting in the risk of fire. Please observe the
following matters when storing the battery.
Do not place electrically conductive cuttings,
nails, steel wire, copper wire or other wire in the
storage case.
Either install the battery in the power tool or
store by securely pressing into the battery cover
until the ventilation holes are concealed to
prevent short-circuits (See Fig. 1).
SAVE THESE INSTRUCTIONS
AND
MAKE THEM AVAILABLE TO OTHER USERS
AND
OWNERS OF THIS TOOL!
00BookG18DBALNAmetabo.indb900BookG18DBALNAmetabo.indb9 2018/10/1118:20:012018/10/1118:20:01
English
10
FUNCTIONAL DESCRIPTION
NOTE
The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance
of the power tool.
NEVER operate, or attempt any maintenance on the tool unless you have first read and understood all safety
instructions contained in this manual.
Some illustrations in this Instruction Manual may show details or attachments that diff er from those on your own
power tool.

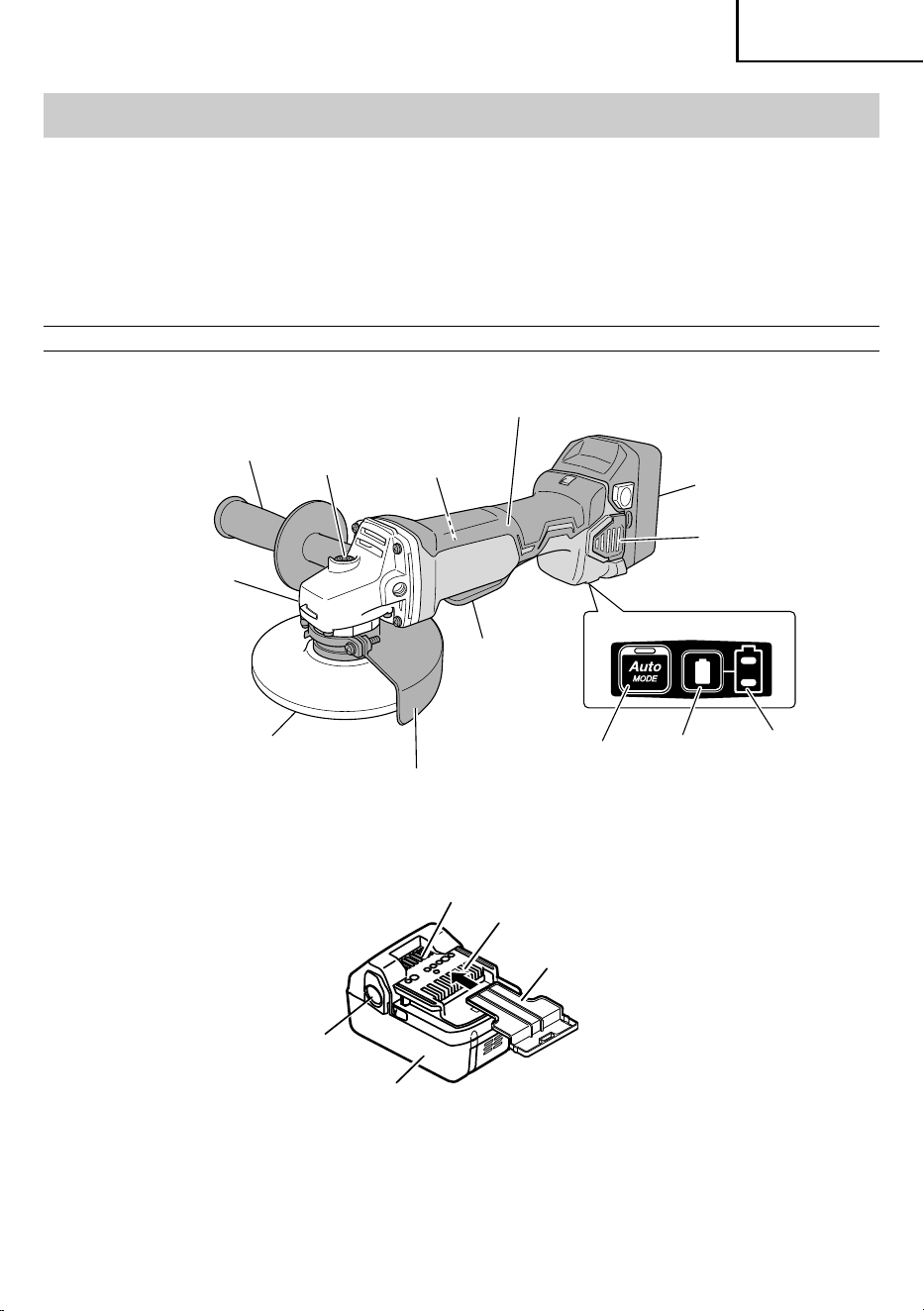

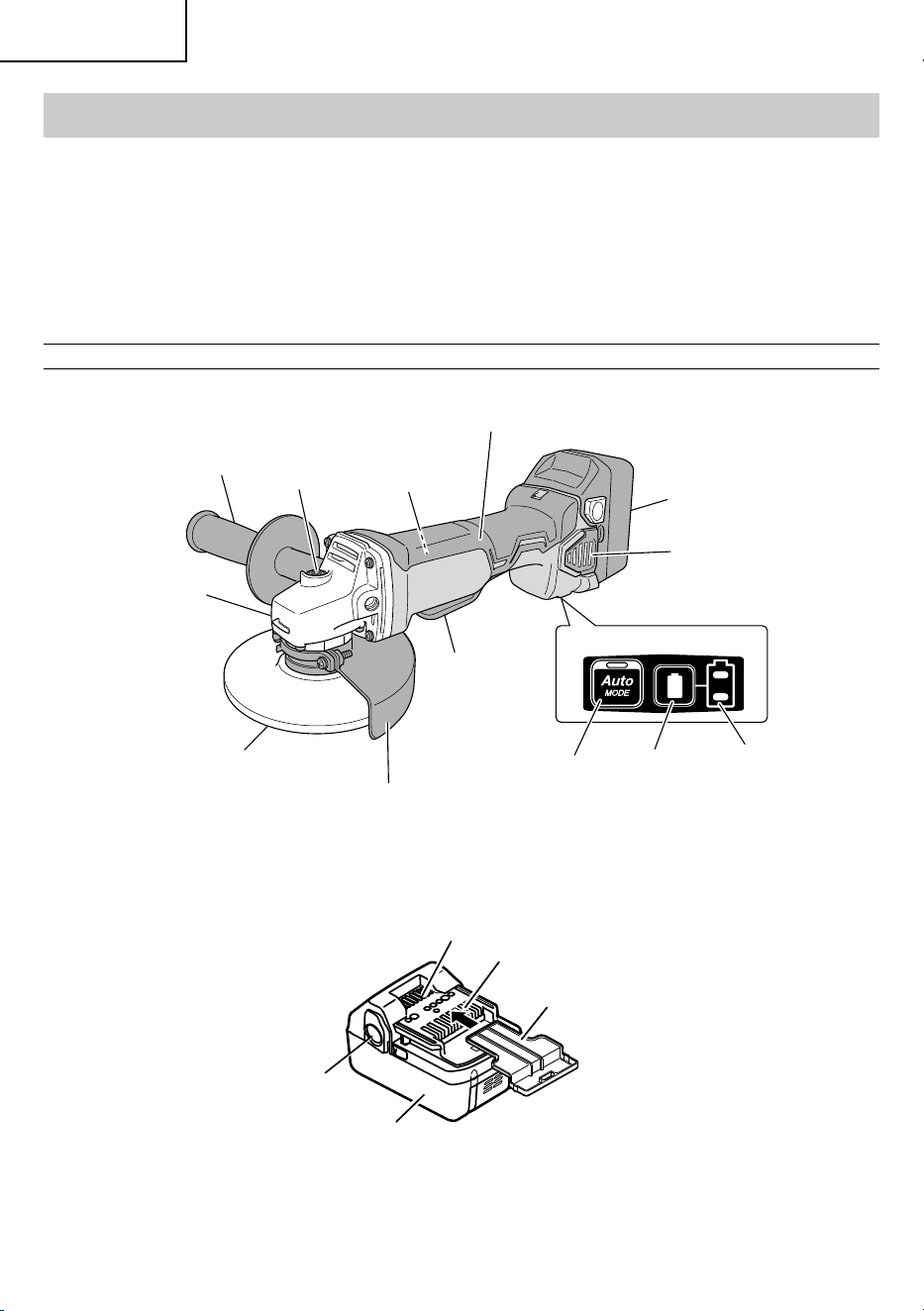

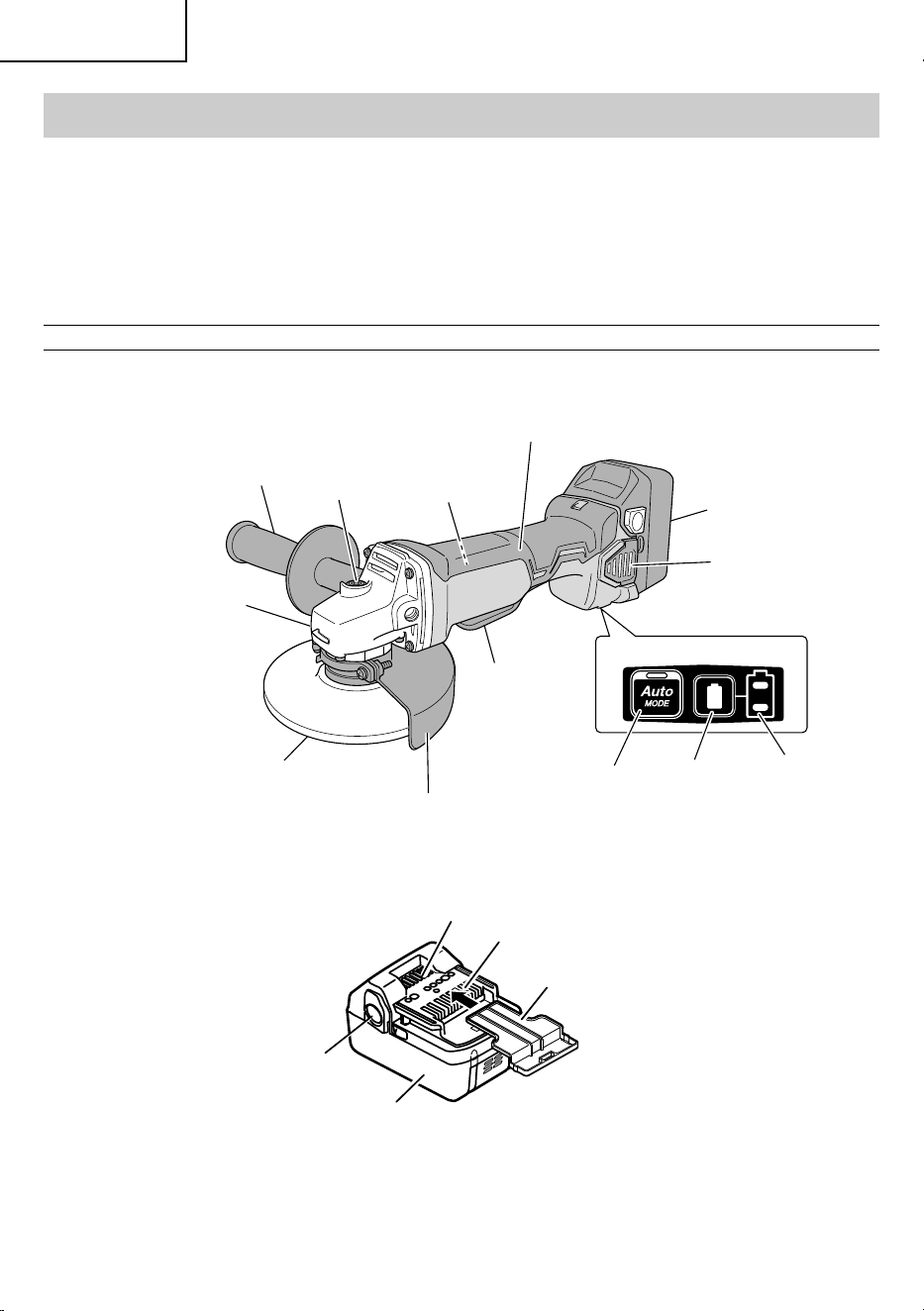

NAME OF PARTS
1. Cordless Disc Grinder (G18DBAL)
Battery
Fig.1
<BSL1850>
Battery
Latch
Ventilation holes
Terminals
Battery cover
Gear cover
Paddle lever
Nameplate
Side handle
Wheel guard
Depressed
center wheel
Push button
Housing
Battery
Filter
Remaining
battery
indicator lamp
Remaining
battery
indicator switch
Mode change
switch
00BookG18DBALNAmetabo.indb1000BookG18DBALNAmetabo.indb10 2018/10/1118:20:012018/10/1118:20:01
English
11

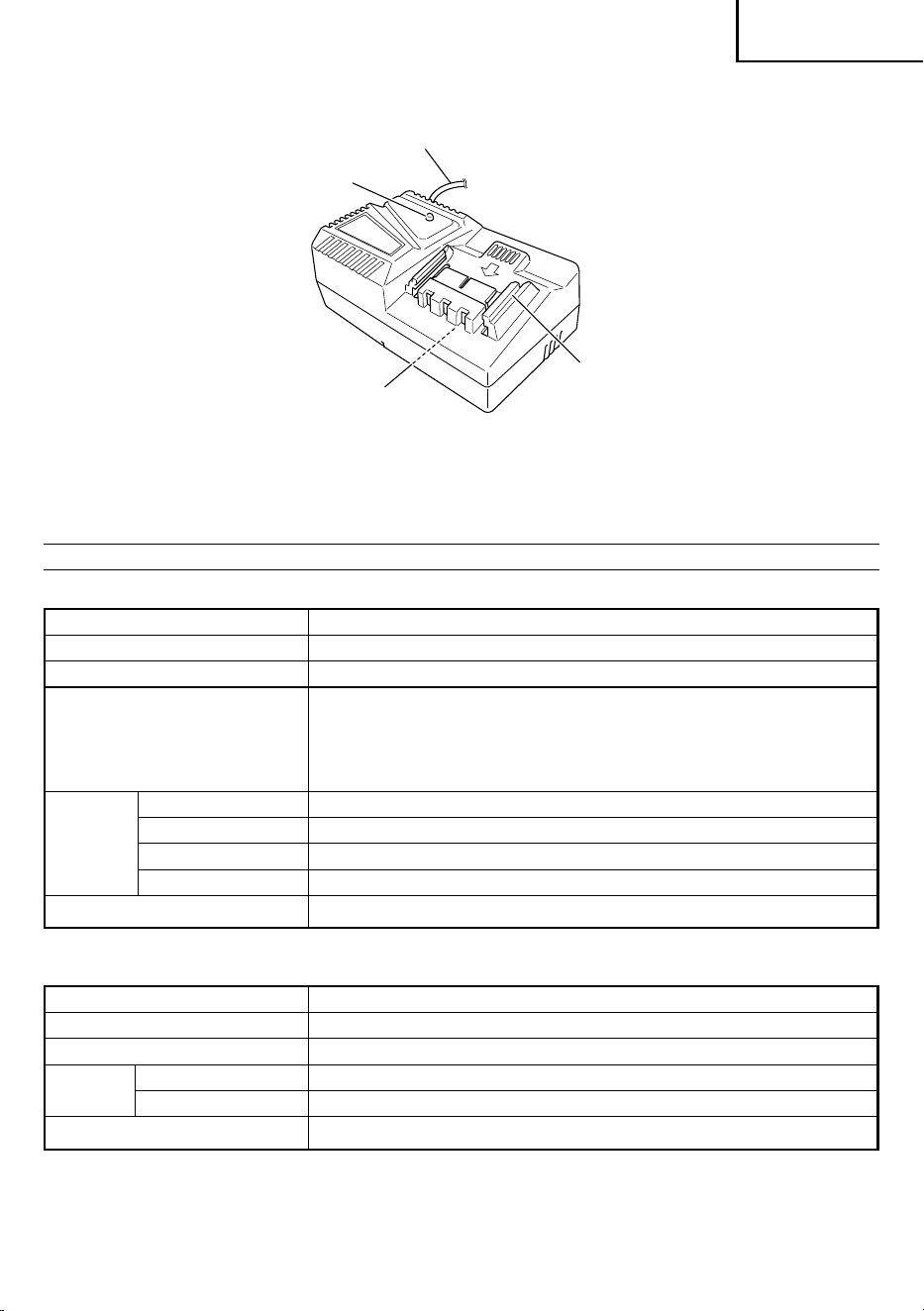

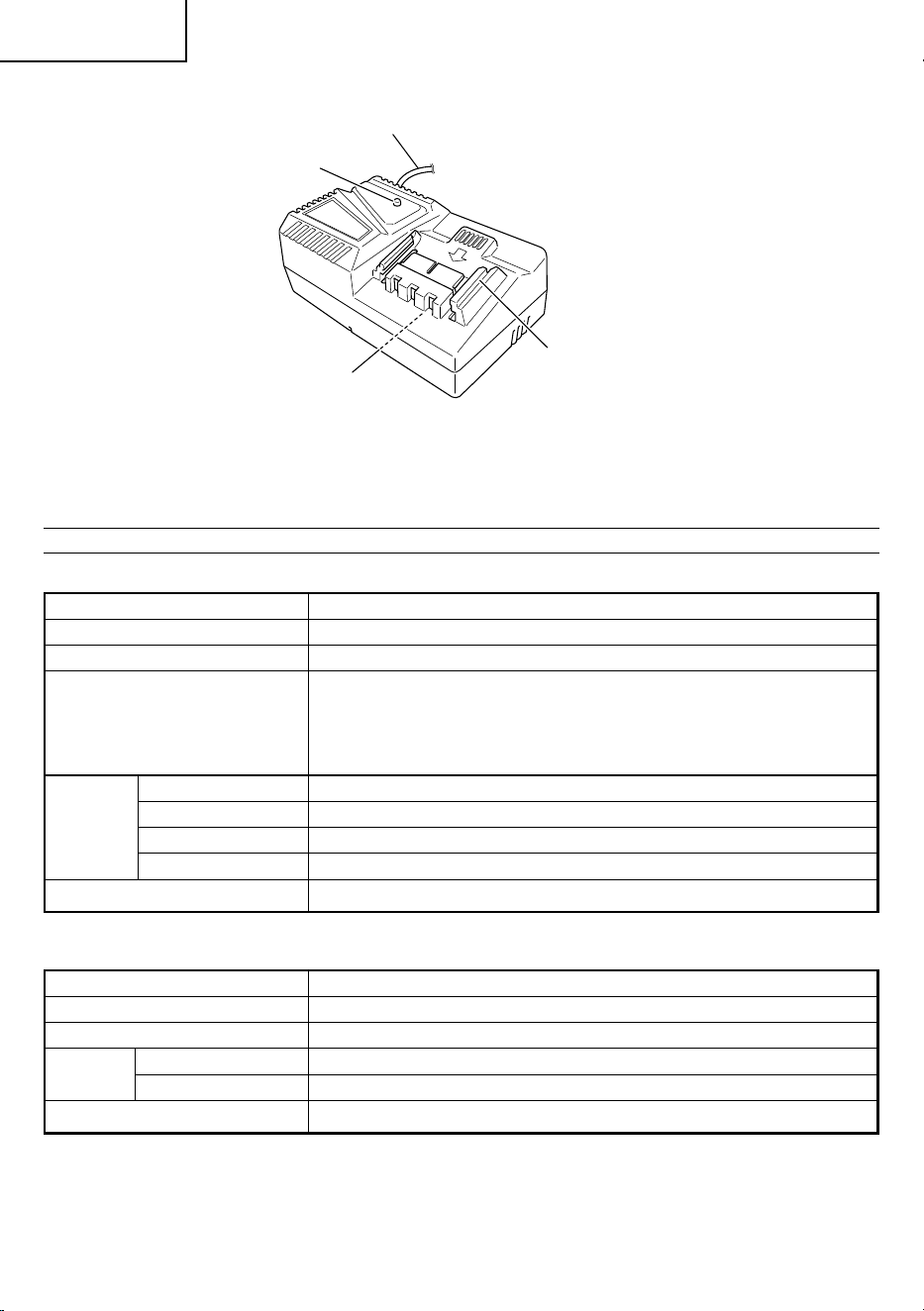

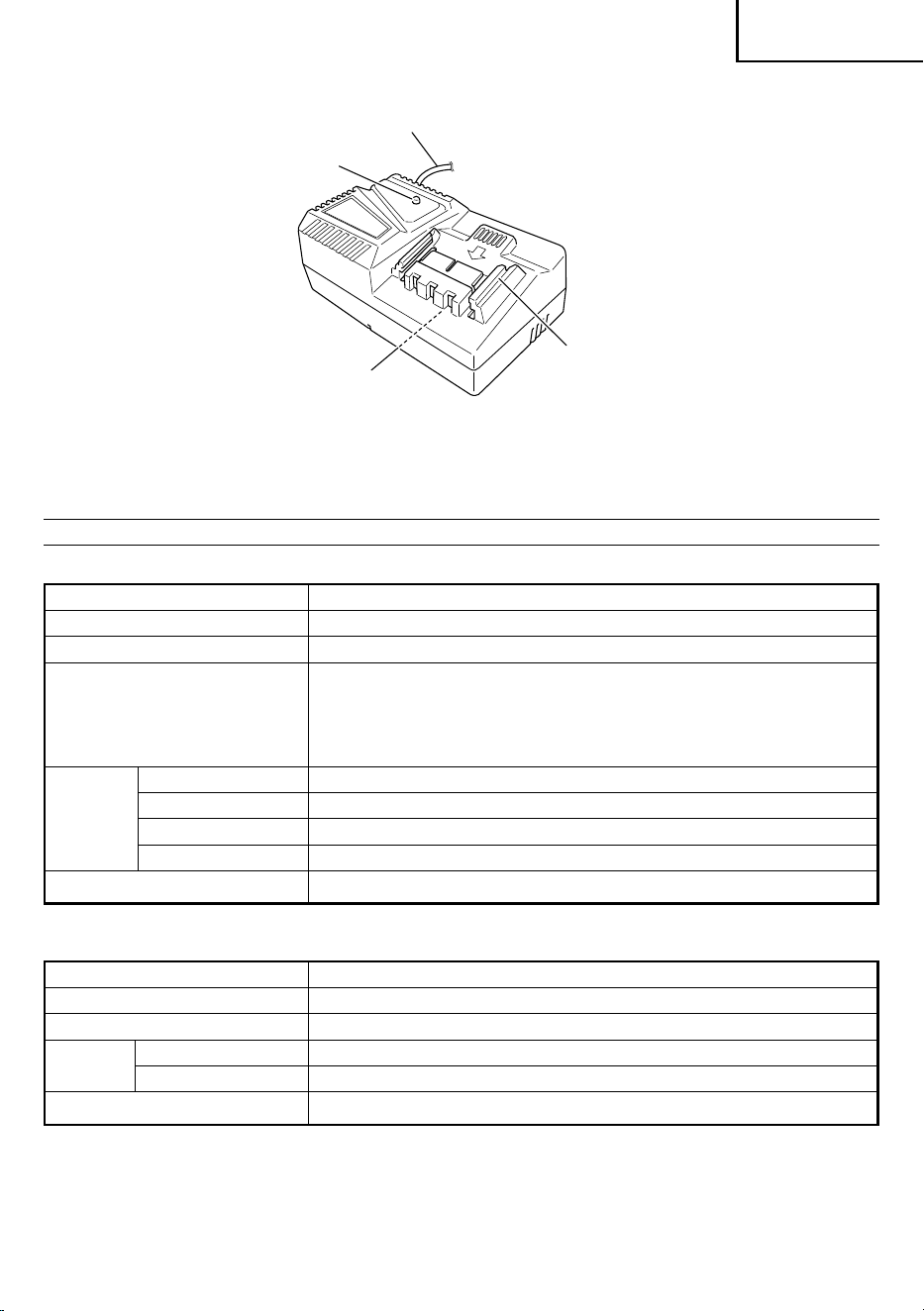

2. Battery Charger
Fig. 2
NOTE: The charging time may vary according to ambient temperature and power source voltage.
Pilot lamp
Cord
Nameplate
Guide rail
<UC18YFSL>
1. Cordless Disc Grinder
Model G18DBAL
Motor DC brushless motor
Rated Speed 9,000 /min 5,500 /min (auto mode)
Wheel Size:
external diam. 4-1/2" (115 mm)
thickness 1/4" (6 mm)
hole diam. 7/8" (22 mm)
Battery
Model BSL 1850
Type Lithium – ion battery
Voltage DC 18V
Capacity 5.0 Ah
Weight 5.5 lbs (2.5 kg)
SPECIFICATIONS
2. Battery Charger
Model UC18YFSL
Input power source Single phase: AC 120 V 60 Hz
Charging time Approx. 45 min.
Charger
Charging voltage DC 14.4 V 18 V
Charging current DC 3.5 A
Weight 1.1 lbs. (0.5 kg)
00BookG18DBALNAmetabo.indb1100BookG18DBALNAmetabo.indb11 2018/10/1118:20:012018/10/1118:20:01
English
12
APPLICATIONS
Removal of casting fi n and fi nishing of various type of
steel, bronze and aluminum materials and castings.
Grinding of welded sections or sections cut by means
of an acetylene torch.
Grinding of synthetic resins, slate, brick, marble.
WARNING
To avoid the risk of serious injury, NEVER use
this grinder with cup wheels and/or saw blades.
REMOVAL AND INSTALLATION METHOD
OF BATTERY
1. Battery removal
Hold the handle tightly and push the battery latch to
remove the battery (see Fig. 3).
CAUTION
Never short-circuit the battery.
2. Battery installation
Insert the battery while observing its polarities (see
Fig. 3).
Fig. 3
ASSEMBLY AND OPERATION
CHARGING METHOD
NOTE
Before plugging into the receptacle, make sure the
following points.
The power source voltage is stated on the nameplate.
The cord is not damaged.
WARNING
Do not charge at voltage higher than indicated
on the nameplate.
If charged at voltage higher than indicated on
the nameplate, the charger will burn up.
1. Connect the charger’s power cord to a receptacle.
When the power cord is connected, the charger’s
pilot lamp will blink in red. (At 1-second intervals)
WARNING
Do not use the electrical cord
if damaged. Have it repaired
immediately.
Electric control
Soft-start
Overload protection
This protection feature cuts off the power to the motor
in the event of overloading of motor or a conspicuous
reduction in rotational speed during operation.
When the overload protection feature has been
activated, the motor may stop.
In this case, release the tool switch and eliminate
causes of overloading.
After that you can use it again.
Overheat protection
This protection feature cuts off the power to the motor
and stops the power tool in the event of overheating
of motor during operation.
When the overheat protection feature has been
activated, the motor may stop.
In this case, release the tool switch and cool it down
in a few minutes.
After that you can use it again
Rotation speed changeover function (Power mode /
Silent mode)
(Power mode / Silent mode switch function)
Each press of the Mode Selector Switch changes the
operating mode.
Silent mode reduces maximum motor RPM enabling
effi cient work with less noise.
The Silent Mode Indicator Lamp lights in Silent mode.
When the load increases during Silent mode, the tool
will automatically switch to Power mode and revert
back to Silent mode when the load decreases.
In Power mode, no change is made to Silent mode
even when the load decreases.
NOTE
To enable mode changes, pull the switch once after
installing the battery.
Do not give a strong shock to the switch panel or
break it. It may lead to a trouble.
Latch
Battery
Pull out
Insert
Push
00BookG18DBALNAmetabo.indb1200BookG18DBALNAmetabo.indb12 2018/10/1118:20:012018/10/1118:20:01
English
13
3. Charging
When the battery is connected to the battery charger,
charging will commence and the pilot lamp will light
in red. (See Table 2)
NOTE
If the pilot lamp fl ikers in red, pull out the plug from
the receptacle and check if the battery is properly
mounted.
When the battery is fully charged, the pilot lamp will
blink in red slowly. (At 1-second intervals) (See Table
2)
(1) Pilot lamp indication
The indications of the pilot lamp will be as shown in
Table 2, according to the condition of the charger or
the rechargeable battery.
(2) Regarding the temperature of the rechargeable
battery.
The temperatures for rechargeable batteries are as
shown in the Table 3, and batteries that have become
hot should be cooled for a while before being
recharged.
Table 3 Recharging ranges of batteries
Rechargeable
batteries
Temperatures at which the
battery can be recharged
BSL1850
32°F–104°F
(0°C–40°C)
(3) Regarding recharging time (At 68°F (20°C))
Table 4 Charging time (At 20°C)
Charger
Battery
UC18YFSL
BSL1850 Approx. 75 min.
NOTE
The charging time may vary according to temperature
and power source voltage.

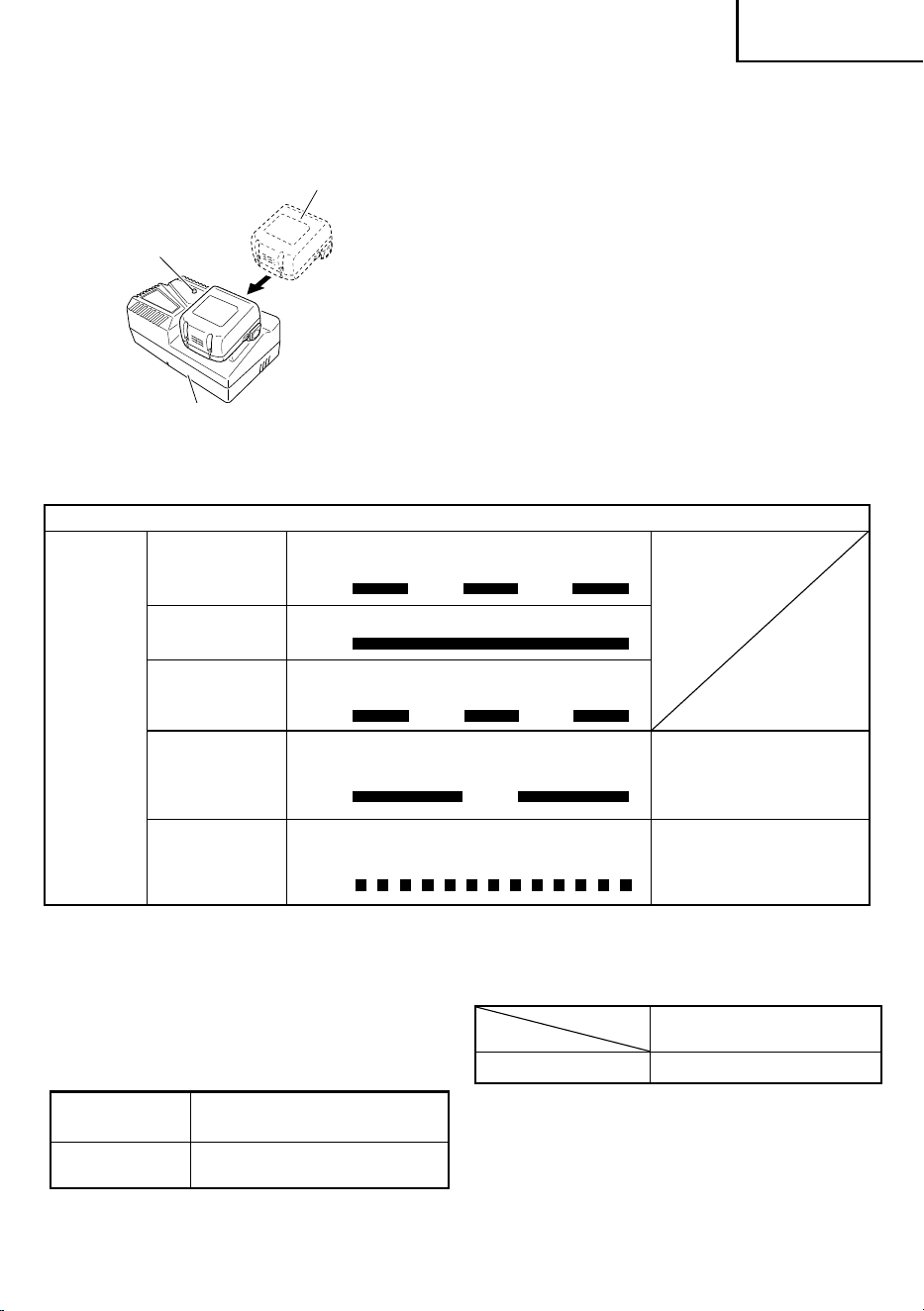

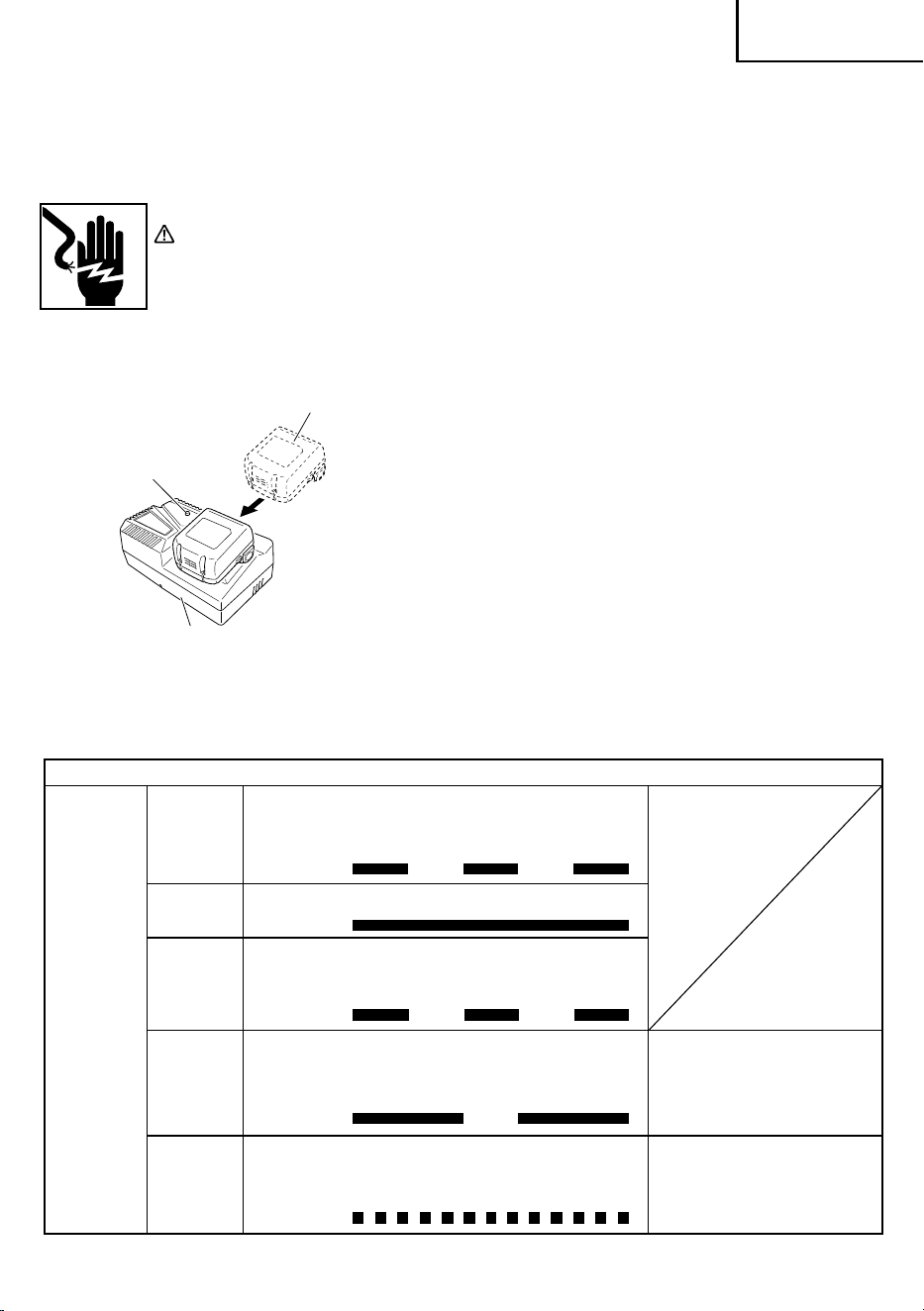

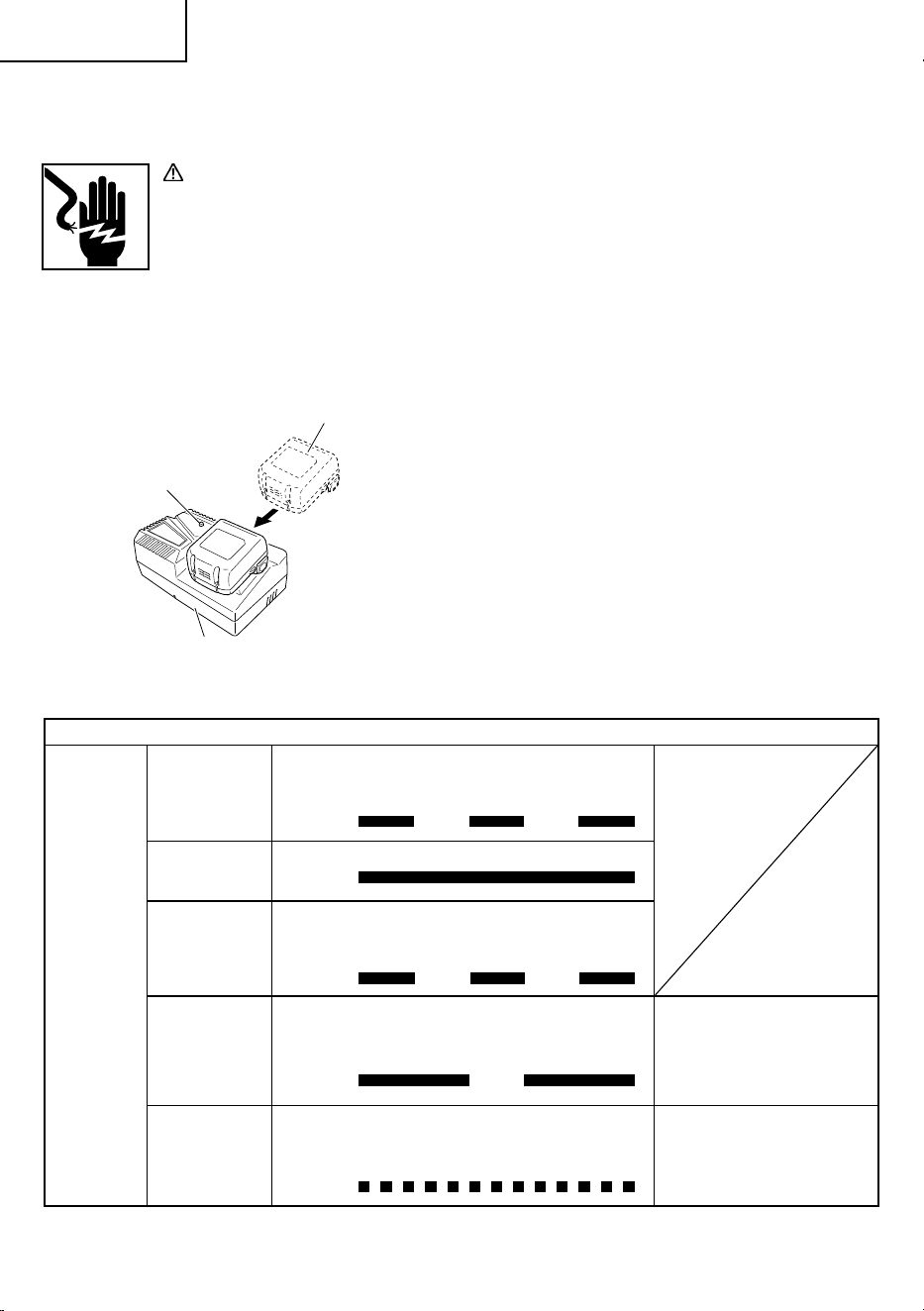

2. Insert the battery to the battery charger.
Insert the battery into the battery charger as shown in
Fig. 4.
Fig. 4
Battery
Charger
Pilot lamp
Table 2
Indications of the pilot lamp
Pilot lamp
(red)
Before charging Blinks
Lights for 0.5 seconds. Does not light for
0.5 seconds. (off for 0.5 seconds)
While charging Lights
Lights continuously
Charging complete Blinks
Lights for 0.5 seconds. Does not light for
0.5 seconds. (off for 0.5 seconds)
Overheat standby Blinks
Lights for 1 second. Does not light for 0.5
seconds. (off for 0.5 seconds)
Battery overheated.
Unable to charge.
(Charging will commence
when battery cools)
Charging
impossible
Flickers
Lights for 0.1 seconds. Does not light for
0.1 seconds. (off for 0.1 seconds)
Malfunction in the battery or
the charger
00BookG18DBALNAmetabo.indb1300BookG18DBALNAmetabo.indb13 2018/10/1118:20:012018/10/1118:20:01
English
14
4. Disconnect battery charger from the receptacle.
CAUTION
Do not pull the plug out of the receptacle by pulling
on the cord.
Make sure to grasp the plug when removing from
receptacle to avoid damaging cord.
5. Remove the battery from the battery charger.
Supporting the battery charger with hand, pull out the
battery from the battery charger.
How to make the batteries perform longer
(1) Recharge the batteries before they become
completely exhausted.
When you feel that the power of the tool becomes
weaker, stop using the tool and recharge its battery. If
you continue to use the tool and exhaust the electric
current, the battery may be damaged and its life will
become shorter.
(2) Avoid recharging at high temperatures.
A rechargeable battery will be hot immediately after
use. If such a battery is recharged immediately after
use, its internal chemical substance will deteriorate,
and the battery life will be shortened. Leave the
battery and recharge it after it has cooled for a while.
CAUTION
●
When the battery charger has been continuosly
used, the battery charger will be heated, thus
constituting the cause of the failures. Once the
charging has been completed, give 15 minutes
rest until the next charging.
●
If the battery is rechraged when it is warm due
to battery use or exposure to sunlight, the pilot
lamp may light in green.
The battery will not be recharged. In such a
case, let the battery cool before charging.
●
When the pilot lamp flikers rapidly in red (at
0.2–second intervals), check for and take out
any foreign objects in the charger’s battery
installation hole. If there are no foreign objects,
it is probable that the battery or charger is
malfunctioning. Take it to your authorized
Service Center.
PRIOR TO OPERATION
1. Power switch
Ensure that the switch is in the OFF position.
2. Check your work environment
Ensure the following before operation:
No fl ammable gas, liquid, or object at worksite.
When grinding thin steel sheet it may cause a
high booming noise.
To avoid such noise, place a rubber mat under
the workpiece.
Clear the area of children or unauthorized
personnel.
3. Mounting the wheel guard
Be sure to mount the wheel guard at an angle that will
protect the operator’s body from injury by a broken
wheel piece.

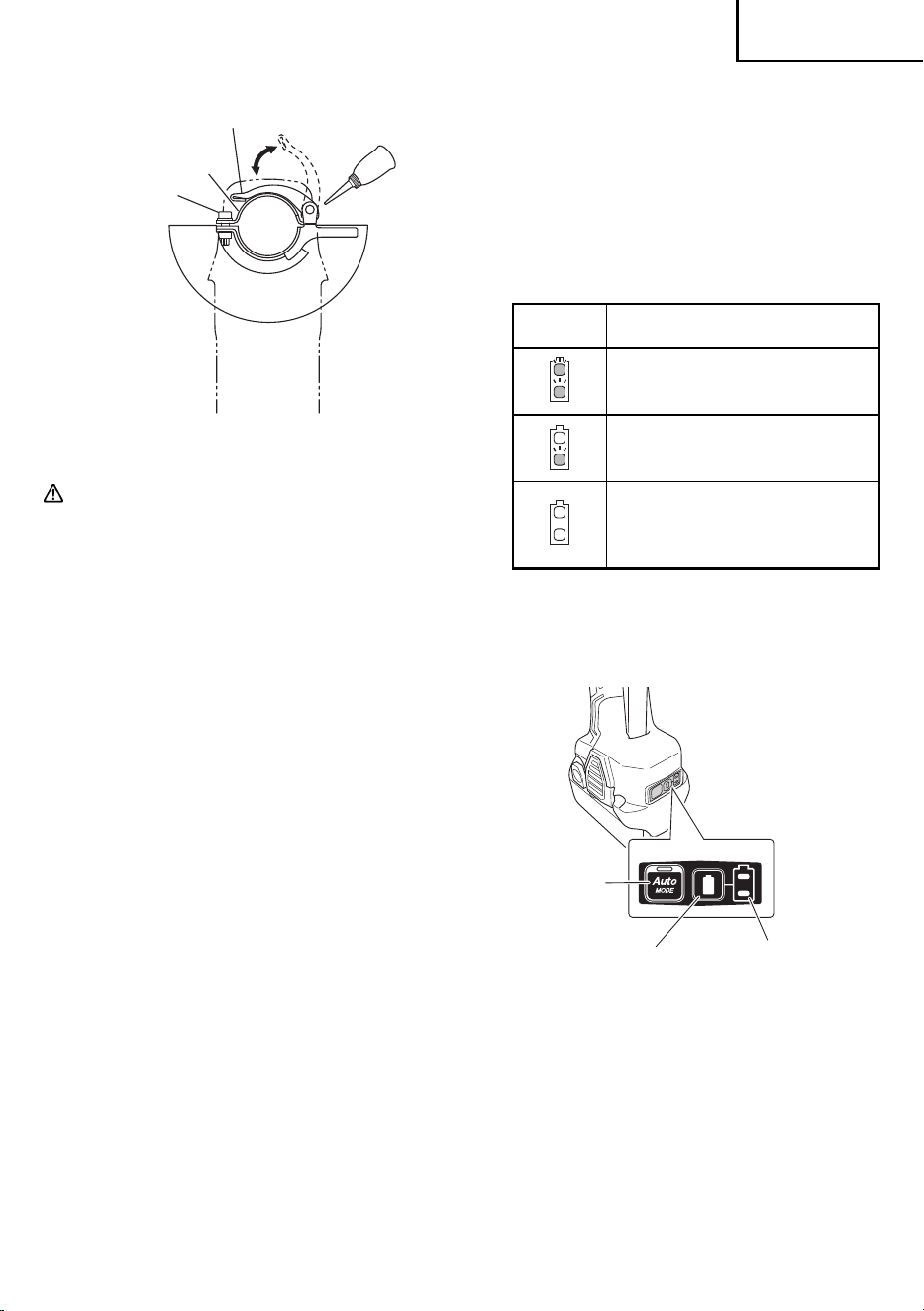

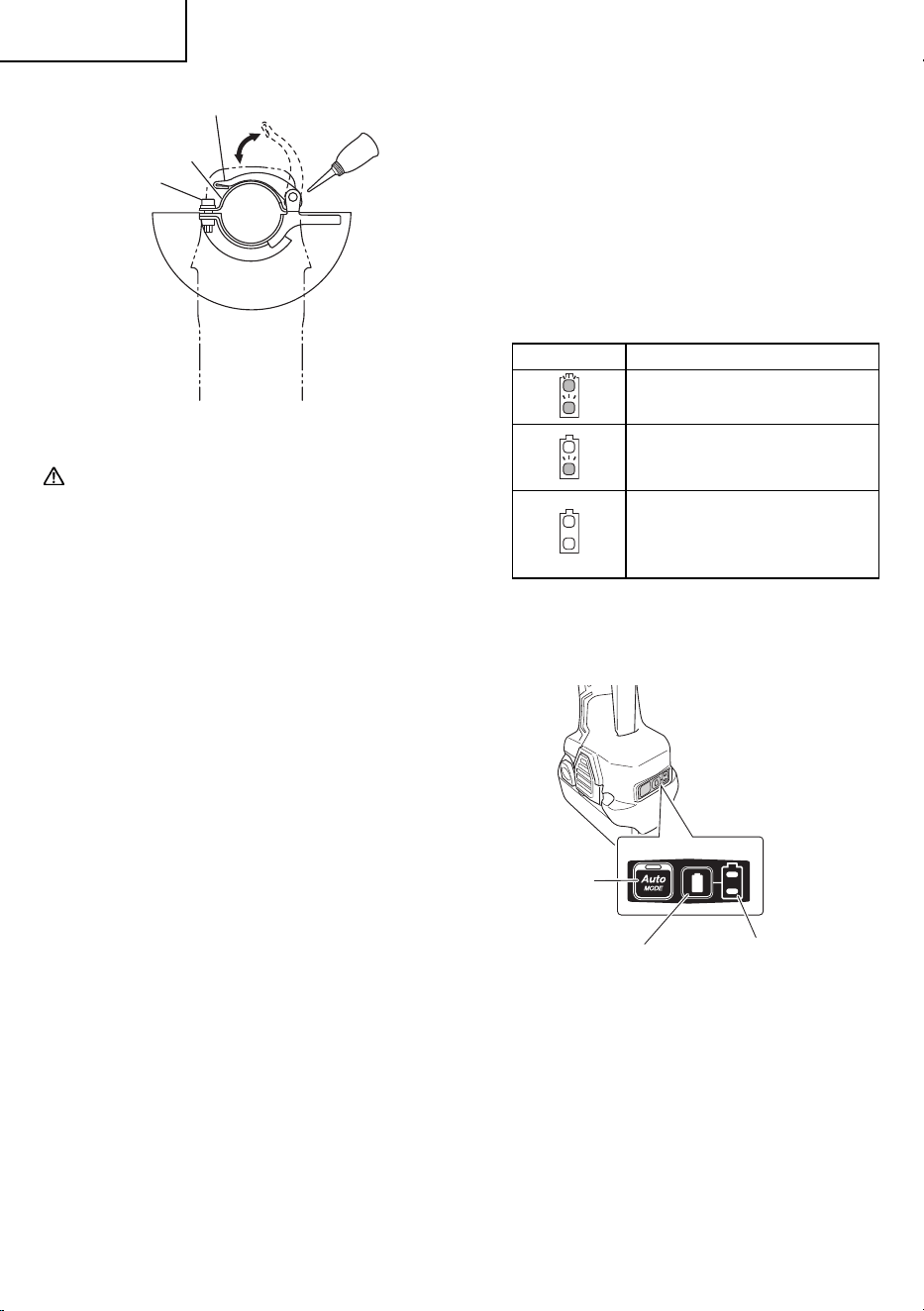

[How to attach and adjust the wheel guard] (Fig. 5)
Set the wheel ass’y to the packing gland.
Tighten M5 screw to secure the wheel guard
while the lever is in closed position.
Perform the adjustment, of the wheel guard
while the lever is released. (Loosen M5 screw
and readjust if the wheel guard does not rotate
smoothly.)
After adjustment, if grinder operation is
required, perform the operation only after
setting the lever in closed position.
Lubricate the sliding section of the set piece
(B) and the lever if the lever does not move
smoothly.
Fig. 5
WARNING
If the wheel guard is not attached properly, a
broken wheel may result in and cause death or
serious injury.
4. Thoroughly check that the depressed center wheel
is free of cracks, splits and other abnomalities before
mounting. Make sure it is firmly clamped and has

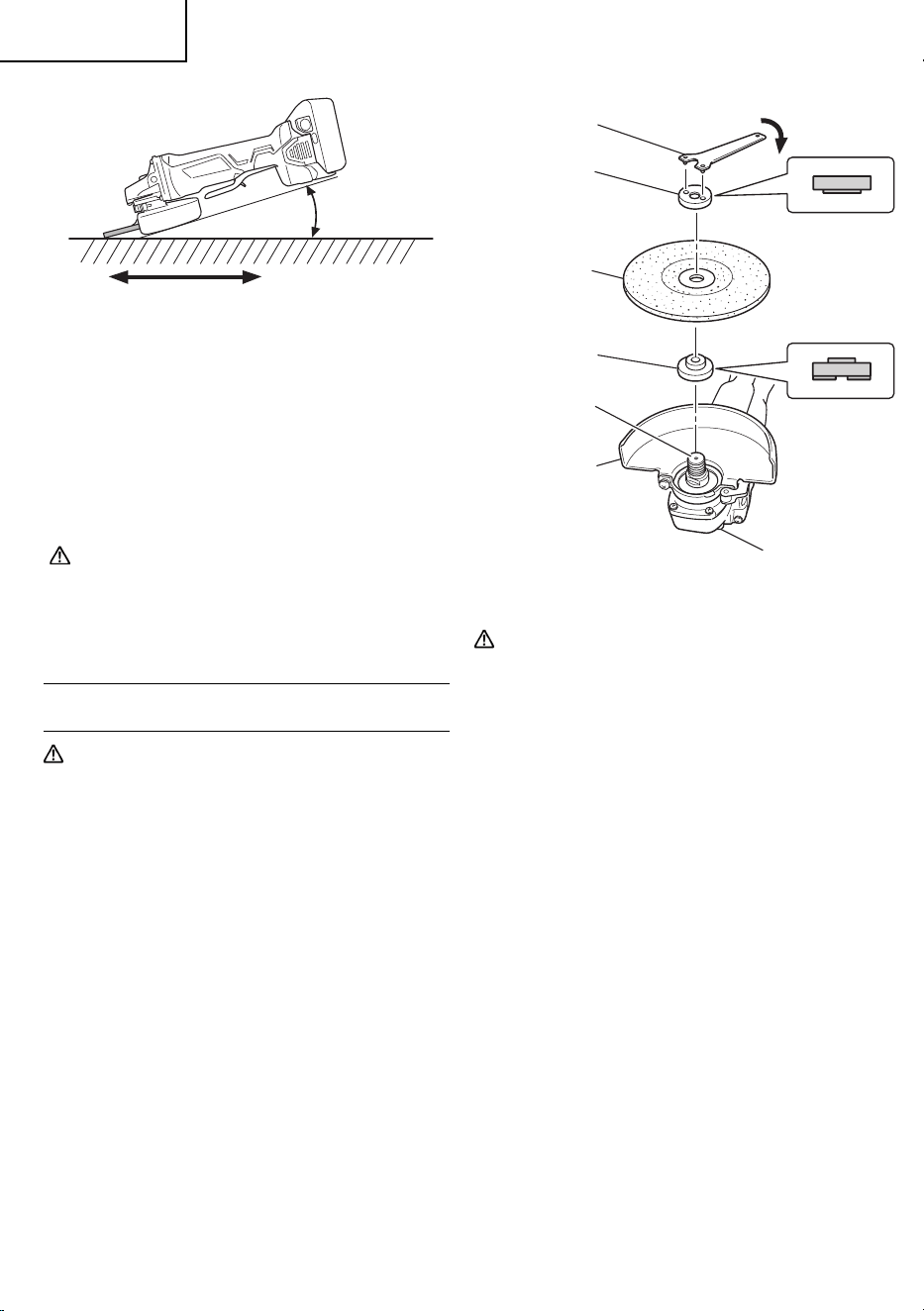

been properly mounted. Refer to page 16 of this
manual for Depressed Center Wheel Assembly and
Disassembly
5. Test the grinder before using.
Before actually beginning the grinding work, test
the grinder by first clearing the area of all other
personnel. Make sure the wheel guard is in place and
that you are wearing eye protection. Turn the grinder
“on”, and make sure the grinder runs smoothly and
shows no abnormalities.
Set piece (B)
M5 screw
Lever
00BookG18DBALNAmetabo.indb1400BookG18DBALNAmetabo.indb14 2018/10/1118:20:012018/10/1118:20:01
English
15
Duration of the trial run is as follows:
When depressed center wheel is replaced .......
............................................. 3 minutes or more
When starting daily work .....1 minute or more
6. Use only properly rated depressed center wheels.
Use only depressed center wheels rated at 13,300
RPM or more.
Using a depressed center wheel rated less can lead
to wheel disintegration during operation and cause
serious bodily injury.
7. Check the push button.
Make sure that the push button is disengaged by
pushing push button two or three times before turning
on the grinder. (Fig. 8)
8. About Remaining Battery Indicator
When pressing the remaining battery indicator
switch, the remaining battery indicator lamp lights
and the battery remaining power can be checked.
(Fig. 6) When releasing your finger from the
remaining battery indicator switch, the remaining
battery indicator lamp goes off. The table 5 shows
the state of remaining battery indicator lamp and the
battery remaining power.
Table 5
State of lamp Battery Remaining Power
The battery remaining power
is enough.
The battery remaining power
is a half.
The battery remaining power is
nearly empty.
Re-charge the battery soonest
possible.
As the remaining battery indicator shows somewhat
differently depending on ambient temperature and
battery characteristics, read it as a reference.
NOTE
Do not give a strong shock to the switch panel or
break it. It may lead to a trouble.
To save the battery power consumption, the
remaining battery indicator lamp lights while pressing
the remaining battery indicator switch.
9 About the Mode Change Function
With the storage battery installed to the main unit
and the unit switched on, pressing the Mode change
switch will switch the operation mode to auto mode.
While in Auto Mode, the Auto Mode display lamp will
remain lit. (Fig. 6)
With Auto Mode, you can lower noise and vibration
by lowering the maximum number of revolutions
while in a no-load state.
While in Auto Mode, the number of revolutions will be
raised if the load becomes greater during operation.
On the other hand, the number of revolutions will be
lowered if the load decreases during operation.
GRINDER OPERATION
CAUTION
To extend the lifetime, the lithium-ion battery
equips with the protection function to stop the
output. Therefore, if the tool is overloaded, the
motor may stop. However, this is not the trouble
but the result of protection function. In this case,
release the switch of tool and eliminate the
causes of overloading.
NOTE
To prevent injuries, this product has a function that
prevents unexpected motor rotation when the battery
is inserted. The motor will not run if the battery is
inserter while the switch is still ON. After installing the
battery, turn the switch off and then back on again.
The G18DBAL models are equipped with a protection
function that will shut down the tool in the event of an
overload.
Should the tool shut down due to an overload, turn
the power off and then turn it back on again.
An overload that stops tool operation and lasts more
than 10 seconds may not be released by turning the
power off and on. Should this happen, remove the
battery from the tool and reinstall it before turning on
the power switch.
1. Hold the grinder fi rmly by its housing and side handle
(Fig. 1).
The grinder produces a counterforce which must be
controlled by fi rmly holding onto the grinder.
2. Turn the grinder “on”. (Fig. 7)
To switch on, slide the lever in the direction of
Ⓐ
and
press the paddle lever in the direction of
Ⓑ
as shown
in Fig. 7. Release the paddle lever to switch off .
Fig. 6
Remaining battery
indicator lamp
Remaining battery
indicator switch
Mode change
switch
00BookG18DBALNAmetabo.indb1500BookG18DBALNAmetabo.indb15 2018/10/1118:20:012018/10/1118:20:01
English
16

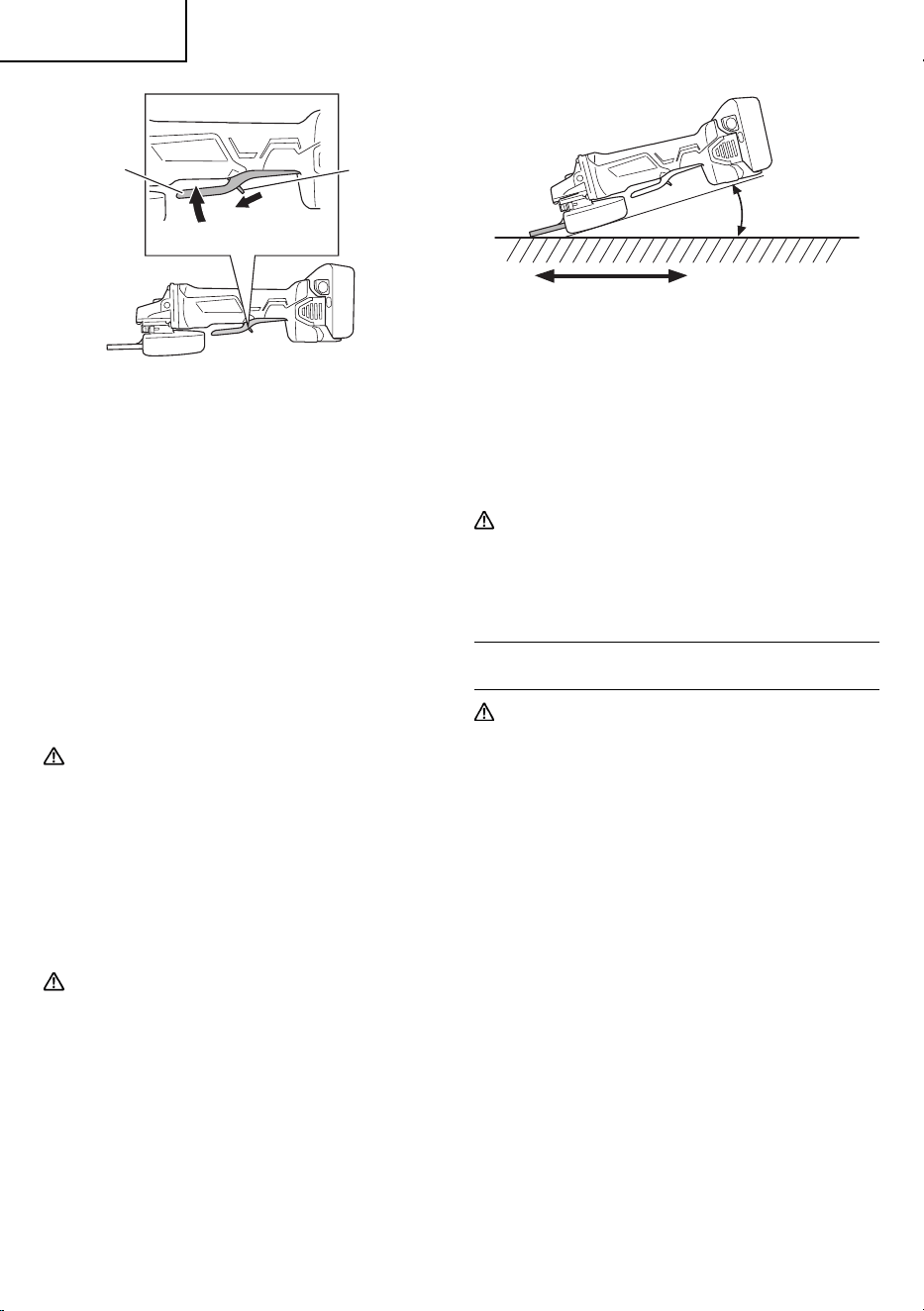

Fig. 7
Lever
Paddle lever
Ⓑ
Ⓐ
3. Use light grinding pressure.
There is no need to press hard when grinding.
Usually the grinder’s own weight is suffi cient to allow
the required light contact with the surface to be
ground.
Do not apply the grinding wheel strongly to the
grinding surface. The grinder makes use of electronic
circuit, so during application of load rotates at high
speed, so ample grinding effect can be obtained
by applying light pressure. If a strong grinding
pressure or other abnormal load is applied, the
overload protection circuit will operate and make the
grinder stop rotating, so please stop applying load
immediately. Following this, switching the power OFF
and then ON again, will cause the rotation to increase
to the regular speed.
WARNING
Do not press the grinder forcibly against the
surface to be ground. Heavy pressure can result
in wheel breakage and serious injury. It can also
damage the surface being ground or damage
the grinder’s motor.
4. Use proper grinding angle.
Grind only with the wheel’s edge by lifting the grinder
15° to 30°, as shown in Fig. 8.
CAUTION
Do not use the entire surface of the depressed
center wheel. Use only the edge of the
depressed center wheel.
5. Move the grinder in the proper direction.
When using a new depressed center wheel in direction
A (Fig. 8), the wheel edge may cut into the workpiece.
In this case, grind in direction B (Fig. 8).
Once the wheel edge is worn, the workpiece can be
ground in both directions.
A B
15° – 30°
Fig. 8
NOTE
The wheel provided (resinoid wheel) is rated as Class
A grain and # 36 grain size. It is most suitable for
heavy grinding of steel and other types of materials.
6. Adjust operation to desired fi nish.
For a fi ne fi nish, decrease pressure by lifting slightly.
Grind slowly and at the appropriate speed.
CAUTION
The revolving depressed center wheel will
create air turbulence.
Do no lay the grinder down in areas of dust or
dirt until it has come to a complete stop.
DEPRESSED CENTER WHEEL ASSEMBLY
AND DISASSEMBLY
WARNING
Be sure to turned off the switch and pull out the
battery.
1. Assembly
(1) Turn the disc grinder upsidedown so that the spindle
is facing upward.
(2) Align the oval-shaped indentation of the wheel
washer with the notched part of the spindle, then
attach them.
(3) Fit the protuberance of the depressed center wheel
onto the wheel washer.
(4) Screw the wheel nut onto the spindle.
(5) While pushing the push button with one hand, lock
the spindle by turning the depressed center wheel
slowly with the other hand.
Tighten the wheel nut by using the supplied wrench
as shown in Fig. 9.
00BookG18DBALNAmetabo.indb1600BookG18DBALNAmetabo.indb16 2018/10/1118:20:012018/10/1118:20:01
English
17
Depressed center
wheel
Push
button
Wrench
Wheel guard
Wheel washer
Spindle
Wheel nut
Fig. 9
Tighten
CAUTION
Tighten the wheel nut securely and confi rm that
the depressed center wheel does not wobble.
2. Disassembly
To remove the depressed center wheel, simply
reverse the above-mentioned procedure.
00BookG18DBALNAmetabo.indb1700BookG18DBALNAmetabo.indb17 2018/10/1118:20:012018/10/1118:20:01
English
18
1. Replacing the depressed center wheel
Replace the depressed center wheel when it has
been worn out to about 2-3/8" (60mm) in external
diameter. Confirm that there is no crack or any
damage to the depressed center wheel. If there is
a crack or a transformation in the wheel, replace it
immediately.
2. Check the Screws
Loose screws are dangerous. Regularly inspect them
and make sure they are tight.
CAUTION
Using this power tool with loosened screws is
extremely dangerous.
3. Maintenance of the motor
The motor unit winding is the very “heart” of the
power tool.
Exercise due care to ensure the winding does not
become damaged and/or wet with oil or water.
4. Check for Dust
Dust may be removed with a soft cloth or a cloth
dampened with soapy water.
Do not use bleach, chlorine, gasoline or thinner, for
they may damage the plastics.
5. Disposal of the exhausted battery
WARNING
Do not dispose of the exhausted battery. The
battery must explode if it is incinerated. The
product that you have purchased contains a
rechargeable battery. The battery is recyclable.
At the end of it’s useful life, under various state
and local laws, it may be illegal to dispose of
this battery into the municipal waste stream.
Check with your local solid waste officials for
details in your area for recycling options or
proper disposal.
6. Storage
Storing in a place below 104°F (40°C) and out of the
reach of children.
NOTE
Storing lithium-ion batteries
Make sure the lithium-ion batteries have been fully
charged before storing them.
Prolonged storage (3 months or more) of batteries
with a low charge may result in performance
deterioration, significantly reducing battery usage
time or rendering the batteries incapable of holding a
charge.
MAINTENANCE AND INSPECTION
WARNING:
Be sure to turned off the switch and pull out the battery.
Using cracked, deformed or damaged wheels can lead to wheel breakage and
resulting serious injury.
However, significantly reduced battery usage time
may be recovered by repeatedly charging and using
the batteries two to fi ve times.
If the battery usage time is extremely short despite
repeated charging and use, consider the batteries
dead and purchase new batteries.
7. Service and repairs
All quality power tools will eventually require servicing
or replacement of parts because of wear from normal
use. To assure that only authorized replacement
parts will be used, all service and repairs must
be performed by a metabo HPT AUTHORIZED
SERVICE CENTER, ONLY.
CAUTION
In the operation and maintenance of power
tools, the safety regulations and standards
prescribed in each country must be observed.
Important notice on the batteries for the metabo
HPT cordless power tools
Please always use one of our designated genuine
batteries. We cannot guarantee the safety and
performance of our cordless power tool when used
with batteries other than these designated by us, or
when the battery is disassembled and modifi ed (such
as disassembly and replacement of cells or other
internal parts).
00BookG18DBALNAmetabo.indb1800BookG18DBALNAmetabo.indb18 2018/10/1118:20:012018/10/1118:20:01
English
19
ACCESSORIES
WARNING
Never use any accessories other than those mentioned below.
The use of any accessories other than those mentionded below or attachments not intended for use
such as cup wheel, cut-off wheel or saw blade is dangerous and may cause personal injury or property
damage.
NOTE
Accessories are subject to change without any obligation on the part of the metabo HPT.
STANDARD ACCESSORIES
NOTE
Specifi cations are subject to change without any obligation on the part of the metabo HPT.
G18DBAL
(2LJRK)
Depressed center wheel.....................................................................................................1
4-1/2" (115 mm) external dia. × 1/4" (6 mm) thickness × 7/8" (22 mm) hole dia
(Code No. 701045 or 326203)
Wrench (Code No. 938332Z) ..............................................................................................1
Side handle (Code No. 318312) .........................................................................................1
Battery charger (UC18YFSL) .............................................................................................1
Battery (BSL1850) ............................................................................................................2
Battery cover (Code No. 329897) ......................................................................................1
Plastic Case (Code No. 337867) ........................................................................................1
G18DBAL
(NN)
Battery, battery charger, plastic case and battery cover are not contained.
00BookG18DBALNAmetabo.indb1900BookG18DBALNAmetabo.indb19 2018/10/1118:20:012018/10/1118:20:01
20
Français
CONSIGNES DE SÉCURITÉ IMPORTANTES
Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce
mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé.
La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des
règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation
de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées.
Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans
les sections qui contiennent les instructions de fonctionnement et d’entretien.
Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont
identifi és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi.
NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifi quement recommandée par metabo HPT.
SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la
mort ou de sérieuses blessures.
PRÉCAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de
mineures et légères blessures ou endommager la machine.
REMARQUE met en relief des informations essentielles.
SECURITE
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES
AVERTISSEMENT
Lire tous les avertissements de sécurité et toutes les instructions.
Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des
incendies et/ou des blessures graves.
Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.
Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à
piles (sans fi l).
1) Sécurité de l’aire de travail
a) Maintenir l’aire de travail propre et bien
éclairée.
Les endroits encombrés ou sombres sont
propices aux accidents.
b) Ne pas utiliser d’outils électriques en
présence de liquides, gaz ou poussière
infl ammables, au risque de provoquer une
explosion.
Les outils électriques créent des étincelles
susceptibles d’enfl ammer la poussière.
c) Ne pas laisser les enfants et les visiteurs
s’approcher de vous lorsque vous utiliser
un outil électrique.
Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l’outil électrique doivent
correspondre à la prise secteur.
Ne jamais modifi er la prise.
Ne pas utiliser d’adaptateurs avec les outils
électriques mis à la masse.
Les prises non modifi ées et les prises secteurs
correspondantes réduisent les risques de choc
électrique.
b) Eviter tout contact avec les surfaces mises
à la masse telles que les tuyaux, radiateurs,
bandes et réfrigérateurs.
Le risque de choc électrique est accru en cas
de mise à la masse du corps.
c) Ne pas exposer les outils électriques à la
pluie ou à des conditions humides.
Si l’eau pénètre dans l’outil, cela augmente les
risques de choc électrique.
d) Ne pas utiliser le cordon à tort. Ne jamais
utiliser le cordon pour transporter ou
débrancher l’outil électrique.
Maintenir le cordon loin de la chaleur, de
l’huile, des bords pointus ou des pièces
mobiles.
Les cordons endommagés ou usés augmentent
les risques de choc électrique.
00BookG18DBALNAmetabo.indb2000BookG18DBALNAmetabo.indb20 2018/10/1118:20:012018/10/1118:20:01
21
Français
e) En cas d’utilisation d’un outil électrique à
l’extérieur, utiliser un cordon de rallonge
adapté à un usage extérieur.
L’utilisation d’un cordon adapté à l’usage
extérieur réduit les risques de choc électrique.
f) Si vous devez utiliser un outil électrique
dans un endroit humide, utilisez une
alimentation protégée contre les courants
résiduels.
L’utilisation d’un dispositif de protection contre
les courants résiduels réduit le risque de choc
électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites
et usez de votre bon sens en utilisant un
outil électrique.
Ne pas utiliser d’outil électrique si vous
êtes sous l’infl uence de drogues, d’alcool
ou de médicaments.
Pendant l’utilisation d’outils électrique, un
instant d’inattention peut entraîner des
blessures graves.
b) Utiliser un équipement de protection
individuelle. Toujours porter des verres de
protection.
L’utilisation d’équipements de protection tels
que les masques anti-poussière, les chaussures
de sécurité anti-dérapantes, les casques ou
les protections auditives dans des conditions
appropriées réduisent les risques de blessures.
c) Empêcher les démarrages intempestifs.
Veiller à ce que l’interrupteur soit en
position d’arrêt avant de brancher à une
source d’alimentation et/ou une batterie, de
ramasser l’outil au sol ou de le transporter.
Transporter les outils électriques avec le
doigt sur l’interrupteur ou brancher les outils
électriques avec l’interrupteur en position de
marche peut entraîner des accidents.
d) Retirer toute clé de sécurité ou clé avant de
mettre l’outil électrique en marche.
Laisser une clé ou une clé de sécurité sur
une partie mobile de l’outil électrique peut
engendrer des blessures.
e) Ne pas trop se pencher. Toujours garder
une bonne assise et un bon équilibre
pendant le travail.
Cela permet un meilleur contrôle de l’outil
électrique dans des situations imprévisibles.
f) Porter des vêtements adéquats. Ne pas
porter de vêtements amples ni de bijoux.
Maintenir les cheveux, les vêtements et les
gants loin des pièces mobiles.
Les vêtements amples ou les cheveux longs
peuvent se prendre dans les pièces mobiles.
g) En cas de dispositifs destinés au
raccordement d’installations d’extraction et
de recueil de la poussière, veiller à ce qu’ils
soient correctement raccordés et utilisés.
L’utilisation d’un dispositif de collecte de la
poussière peut réduire les dangers associés à
la poussière.
4) Utilisation et entretien d’un outil électrique
a) Ne pas forcer sur l’outil électrique. Utiliser
l’outil électrique adapté à vos travaux.
Le bon outil électrique fera le travail mieux et
en toute sécurité au régime pour lequel il a été
conçu.
b) Ne pas utiliser l’outil électrique si l’interrupteur
ne le met pas en position de marche et d’arrêt.
Tout outil ne pouvant être contrôlé par
l’interrupteur est dangereux et doit être réparé.
c) Débrancher la prise ou retirer la batterie
avant de procéder à des réglages, au
remplacement des accessoires ou au
stockage des outils électriques.
Ces mesures préventives de sécurité réduisent
les risques de démarrage accidentel de l’outil
électrique.
d) Stockez les outils électriques inutilisés
hors de la portée des enfants et ne pas
laisser des personnes non familiarisées
avec l’outil ou ces instructions utiliser l’outil
électrique.
Les outils électriques sont dangereux entre les
mains d’utilisateurs non habilités.
e) Entretenir les outils électriques. Vérifier
l’absence de mauvais alignement ou
d’arrêt, d’endommagement de pièces ou
toute autre condition susceptible d’aff ecter
l’opération de l’outil.
Si l’outil est endommagé, le faire réparer
avant utilisation.
De nombreux accidents sont dus à des outils
mal entretenus.
f) Maintenir les outils coupants aiguisés et
propres.
Des outils coupants bien entretenus avec des
bords aiguisés sont moins susceptibles de se
coincer et plus simples à contrôler.
g) Utiliser l’outil électrique, les accessoires et
les mèches de l’outil, etc. conformément à ces
instructions en tenant compte des conditions
d’utilisation et du travail à réaliser.
L’utilisation de l’outil électrique pour des
opérations diff érentes de celles pour lesquelles
il a été conçu est dangereuse.
5) Utilisation et entretien de la batterie
a) Recharger la batterie uniquement avec le
chargeur recommandé par le fabricant.
Un chargeur inadéquat pour le type de batterie
peut entraîner un risque d’incendie en cas
d’utilisation avec une autre batterie.
b) Utiliser les outils électriques uniquement
avec les batteries spécifi ées.
L’utilisation d’autres batteries peut entraîner un
risque de blessures et d’incendie.
00BookG18DBALNAmetabo.indb2100BookG18DBALNAmetabo.indb21 2018/10/1118:20:012018/10/1118:20:01
22
Français
c) Lorsque la batterie est inutilisée, la garder
à l’écart d’objets métalliques comme des
trombones, des pièces de monnaie, des
clés, des clous, des vis ou autres petits
objets métalliques pouvant raccorder les
bornes.
La connexion des bornes peut entraîner des
blessures ou un incendie.
d) En cas d’utilisation dans des conditions
extrêmes, du liquide peut être émis de
la batterie. Éviter tout contact. en cas de
contact accidentel, rincer à l’eau. Si le
liquide entre en contact avec les yeux,
consulter un médecin.
Le liquide émis par la batterie peut entraîner
des irritations et des brûlures.
6) Service
a) Faire entretenir l’outil électrique par un
technicien habilité à l’aide de pièces de
rechange identiques exclusivement.
Cela garantira le maintien de la sécurité de l’outil
électrique.
AVERTISSEMENTS DE SÉCURITÉ POUR
LES OPÉRATIONS DE MEULAGE
a) Cet outil électronique est destiné à être utilisé
comme meule. Lisez tous les avertissements,
instructions, illustrations et spécifications
accompagnant le présent outil.
L’inobservation des instructions énumérées ci-
dessous peut entraîner un choc électrique, un
incendie et/ou une blessure grave.
b) Il n’est pas recommandé d’eff ectuer des opérations
telles que sablage, brossage métallique, polissage
ou coupe avec cet appareil électrique.
Toute utilisation de cet appareil à une fi n autre que
celles prévues est dangereuse et peut provoquer une
blessure corporelle.
c) N’utilisez pas d’accessoires autres que ceux
spécifiquement désignés et recommandés par
le fabricant.
Le fait de pouvoir fi xer un accessoire sur l’appareil ne
signifi e pas que son utilisation est sécurisée.
d) La vitesse nominale de l’appareil doit être au
moins égale à la vitesse maximale indiquée sur
l’outil électrique.
Les accessoires utilisés à une vitesse supérieure à la
vitesse nominale peuvent se briser et se détacher.
e) Le diamètre extérieur et l’épaisseur de votre
accessoire doivent être inférieurs à la capacité
nominale de votre outil électrique.
Les accessoires de taille incorrecte ne peuvent être
correctement protégés ou contrôlés.
f) Le filetage de montage des accessoires doit
correspondre à celui du mandrin de la meuleuse.
Pour les accessoires montés avec des brides,
l’orifi ce de l’arbre de l’accessoire doit correspondre
au diamètre de positionnement de la bride.
Les accessoires qui ne correspondent pas au
matériel de montage de l’outil motorisé vont se
trouver déséquilibrés, vibreront excessivement et
pourront entraîner une perte de contrôle.
g) N’utilisez pas d’accessoire endommagé. Avant
chaque utilisation, vérifi ez que l’accessoire n’est
pas ébréché ni craquelé. Si l’outil électrique
ou l’accessoire est tombé, vérifiez qu’il n’est
pas endommagé ou installez un accessoire
en bon état. Après avoir vérifi é l’accessoire ou
en avoir installé un nouveau, restez à l’écart
de l’accessoire et faites tourner l’outil à vide
pendant une minute à vitesse maximale.
Si les accessoires sont endommagés, ils se cassent
pendant ce test.
h) Portez un équipement de protection individuelle.
Selon l’application, utilisez un masque ou
des lunettes de sécurité. Si besoin, portez un
masque anti-poussière, des protecteurs d’oreille,
des gants et un tablier capable d’arrêter les
petits fragments abrasifs.
La protection oculaire doit être capable d’arrêter
les projections de débris générés au cours des
différentes opérations. Le masque à poussière
et le respirateur doivent être capables de filtrer
les particules générées par votre opération. Une
exposition prolongée à des bruits de haute intensité
peut entraîner une perte d’audition.
i) Toutes les personnes à proximité doivent rester
à distance de l’aire de travail. Toute personne
entrant dans l’aire de travail doit porter un
équipement de protection individuelle.
Les fragments de pièce usinée ou d’accessoire brisé
peuvent être projetés au delà de la zone d’opération
immédiate et provoquer une blessure.
j) Maintenez l’outil uniquement par les surfaces
de prise isolantes, si l’outil coupant, en marche,
peut être en contact avec des conducteurs
cachés.
Le contact avec un fi l “sous tension” mettra également
“sous tension” les parties métalliques exposées de
l’outil et pourra provoquer un choc électrique sur
l’opérateur.
k) Éloignez le cordon de l’accessoire en rotation.
Si vous perdez le contrôle, le cordon risque d’être
découpé, et vous risquez de vous coincer le main ou
le bras dans l’accessoire en rotation.
I) Ne posez jamais l’outil électrique avant l’arrêt
complet de l’accessoire.
L’accessoire en rotation risque d’accrocher la surface
et de vous faire perdre le contrôle de l’outil électrique.
m) Ne faites pas tourner l’outil électrique pendant
que vous le transportez à la main.
L’accessoire en rotation risque d’accrocher vos
vêtements ou de vous blesser.
n) Nettoyez régulièrement les évents de l’outil
électrique.
00BookG18DBALNAmetabo.indb2200BookG18DBALNAmetabo.indb22 2018/10/1118:20:012018/10/1118:20:01
23
Français
Le ventilateur du moteur risque d’attirer la poussière
à l’intérieur du logement et l’accumulation excessive
de métaux en poudre risque de provoquer un court-
circuit.
o) N’utilisez pas l’outil électrique à proximité de
matériaux infl ammables.
Ces matériaux risquent de prendre feu sous l’effet
des étincelles.
p) N’utilisez pas d’accessoires nécessitant des
liquides de refroidissement.
L’usage d’eau ou d’autres liquides de refroidissement
peut entraîner une électrocution ou un choc
électrique.
RECUL DE L’APPAREIL ET
AVERTISSEMENTS ASSOCIÉS
Le recul est une réaction soudaine provoquée par le
pincement ou le coincement d’une meuleuse, d’une
plaque, d’une brosse ou autre type d’accessoire.
L’accessoire en rotation cale alors rapidement, ce qui
projette l’outil électrique dans la direction opposée à la
rotation de l’accessoire.
Par exemple, si une meule est coincée par la pièce
à usiner, le rebord de la meule entrant dans le point
de pincement peut accrocher la surface du matériau,
entraînant un déchaussement de la meule. La meule peut
alors dévier de sa trajectoire, vers l’opérateur ou dans la
direction opposée, selon la direction de la meule au point
de pincement. Les meules abrasives risquent de se briser.
Le recul est le résultat d’une utilisation abusive de l’outil
électrique et/ou de l’inobservation des procédures
d’utilisation. Il peut être évité en suivant les quelques
précautions indiquées ci-dessous.
a) Maintenez fermement l’outil électrique et
positionnez-vous de manière à résister aux
reculs. Utilisez toujours la poignée auxiliaire, si
prévue sur l’appareil, afi n de contrôler au mieux
ou recul ou la réaction de couple au cours du
démarrage.
L’opérateur peut contrôler les réactions de couple
ou les forces de recul s’il prend les précautions
adéquates.
b) Ne placez jamais votre main à proximité de
l’accessoire en rotation.
En reculant, l’accessoire peut blesser votre main.
c) Ne placez pas votre corps dans la zone de recul
de l’appareil.
Le recul propulse l’outil dans la direction opposée au
mouvement de la meule au point de pincement.
d) Faites particulièrement attention lorsque vous
travaillez sur des coins ou des rebords tranchants,
etc. Evitez de faire rebondir l’accessoire et de le
coincer.
Les coins, rebords tranchants ou les rebonds
ont tendance à coincer l’accessoire en rotation,
provoquant une perte de contrôle ou un recul.
e) Ne fi xez pas de scie à chaîne, de lame à sculpter
ou autre lame de scie à dents.
Ces lames sont souvent à l’origine de retours et de
pertes de contrôle.
AVERTISSEMENTS DE SÉCURITÉ
SPÉCIFIQUES AUX OPÉRATIONS DE
MEULAGE
a) Utilisez uniquement des types de meules
recommandées pour votre outil électrique ainsi
que le dispositif de protection spécifiquement
conçu pour la meule utilisée.
Les meules autres que celles pour lesquelles cet outil
électrique a été conçu ne peuvent être protégées de
manière adéquate et ne sont pas sécurisées.
b) La surface de meulage des meules à dépression
centrale doit être montée au-dessous du plan de
la lèvre du carter de protection.
Une meule mal montée qui dépasse du plan de
la lèvre du carter de protection ne peut pas être
correctement protégée.
c) Le dispositif de protection doit être correctement
fi xé à l’outil électrique et positionné de manière
à assurer une sécurité optimale, en laissant
exposée la plus petite partie possible de la
meule.
Le dispositif de protection protège l’opérateur en cas
de bris de la meule, de contact accidentel avec la
meule et des étincelles susceptibles d’enfl ammer les
vêtements.
d) Les meules doivent uniquement être utilisées
pour les applications recommandées. Par
exemple : n’utilisez pas le côté à tronçonner de
la meule pour abraser.
Les meules de tronçonnage par abrasion sont
prévues pour un meulage périphérique. L’application
d’une force latérale peut les faire briser en éclats.
e) Utilisez toujours des brides de taille et de forme
adaptées à la meule utilisée.
Les brides supportent la meule, réduisant ainsi le
risque de bris. Les brides de meules de tronçonnage
être diff érentes des brides de meules de remouleur.
f) N’utilisez pas de meules usées provenant d’outils
électriques plus puissants.
Les meules prévues pour des outils électriques
plus puissants ne sont pas adaptées à la vitesse
(supérieure) d’un outil de plus petite taille et risquent
d’éclater.
CONSIGNES DE SECURITE GENERALES
RELATIVES AUX MEULEUSES DROITES
– Vérifiez que la vitesse indiquée sur la meule est
égale ou supérieure à la vitesse nominale de la
meuleuse.
– Vérifiez que les dimensions des meules sont
compatibles avec la meuleuse.
00BookG18DBALNAmetabo.indb2300BookG18DBALNAmetabo.indb23 2018/10/1118:20:022018/10/1118:20:02
24
Français
– Les meules abrasives doivent être stockées et
manipulées conformément aux instructions du
fabricant.
– Inspectez la meule de la meuleuse avant utilisation,
n’utilisez pas de produits ébréchés, craquelés ou
défectueux.
– Vérifiez que les meules et les points montés sont
installés conformément aux instructions du fabricant.
– Vérifi ez que les buvards sont utilisés lorsqu’ils sont
équipés du produit abrasif stratifi é et lorsqu’ils sont
nécessaires.
– Vérifi ez que le produit abrasif est correctement monté
et serré avant d’utiliser et de démarrer l’outil sans
charge pendant 30 secondes en position sûre ; en cas
de vibrations excessives ou autres défauts, arrêtez
immédiatement l’outil. Si tel est le cas, vérifiez la
machine pour en déterminer la cause.
– Si l’outil est équipé d’un protecteur, ne jamais utiliser
cet outil sans ce protecteur.
– N’utilisez pas de douilles de réductions ou
d’adaptateurs pour adapter des meules abrasives à
grand orifi ce.
– Pour les outils destinés à être équipés d’une meule
à orifice fileté, vérifiez que le fil dans la meule est
suffisamment long pour accueillir la longueur de la
broche.
– Immobilisez la pièce et vérifi ez qu’elle est correctement
supportée. Une pièce serrée par des dispositifs de
serrage ou dans un étau est mieux tenue qu’à la main.
– Ne pas utiliser de meule de coupe pour l’affûtage
latéral.
– Vérifiez que les étincelles dues à l’utilisation ne
représentent pas un danger, par ex. ne touchent
pas des personnes ou enfl amment des substances
infl ammables.
– Vérifiez que les bouches d’aération ne sont pas
obstruées en travaillant dans un environnement
poussiéreux ; s’il est nécessaire de nettoyer la
poussière, débranchez d’abord l’outil de la prise
d’alimentation (utilisez des objets non métalliques) et
évitez d’endommager les pièces internes ;
– Utilisez toujours des lunettes et des protections
auriculaires. Il est recommandé de porter des
équipements de protection personnelle tels qu’un
masque, des gants, un casque et un tablier.
– Prenez garde à la meule qui continue de tourner une
fois l’outil éteint.
REGLES DE SECURITE SPECIFIQUES ET
SYMBOLES
1. TOUJOURS utiliser un capot couvre-meule
approprié avec la meuleuse.
En effet, le capot couvre-meule met l’opérateur à
l’abri d’éventuelles projections de fragments de meule
cassés.
2. Les accessoires doivent être utilisés à une
cadence équivalent au moins à la vitesse de
rotation de la meule telle qu’elle est indiquée sur
l’étiquette de mise en garde de l’outil.
En effet, les meules et les autres accessoires qui
sont utilisés à une cadence supérieure à la vitesse
nominale risquent d’être projetés aux alentours et de
blesser quelqu’un.
3. Tenir les outils électriques par les surfaces de
grippage lors de la réalisation d’opérations où
l’outil de coupe risque d’entrer en contact avec
des câbles cachés ou son cordon d’alimentation.
Un contact avec un fil “sous tension” mettra les
parties métalliques de l’outil “sous tension” et
électrocutera l’utilisateur.
4. TOUJOURS porter des protecteurs d’oreille lors
de l’utilisation de l’outil pendant de
longues périodes.
Une exposition prolongée à un son de
forte intensité peut endommager l’ouïe
de l’utilisateur.
5. Utiliser uniquement une meule à dépression
centrale ayant un régime nominal SUPERIEUR à
13,300 t/mn.
L’utilisation d’une meule à dépression centrale
ayant un régime nominal INFERIEUR à 13,300 t/
mn et/ou d’une meule de la mauvaise taille (voir les
SPECIFICATIONS, page 30) risque de provoquer
une rupture de la meule et de projeter des fragments
de meule, ce qui pourrait entraîner la mort ou des
blessures graves.
6. NE JAMAIS toucher les parties mobiles.
NE JAMAIS placer ses mains, ses doigts
ou toute autre partie de son corps près
des parties mobiles de l’outil.
7. NE JAMAIS utiliser l’outil sans que tous les
dispositifs de sécurité ne soient en place.
NE JAMAIS faire fonctionner cet outil sans que
tous les dispositifs et caractéristiques de sécurité
ne soient en place et en état de fonctionnement. Si
un entretien ou une réparation nécessite le retrait
d’un dispositif ou d’une caractéristique de sécurité,
s’assurer de bien remettre en place le dispositif ou la
caractéristique de sécurité avant de recommencer à
utiliser l’outil.
8. Utiliser l’outil correct
Ne pas forcer sur un petit outil ou accessoire pour
faire le travail d’un outil de grande puissance. Ne
pas utiliser un outil pour un usage pour lequel il n’a
pas été prévu: par exemple, ne pas utiliser une scie
circulaire pour couper des branches d’arbre ou des
bûches.
00BookG18DBALNAmetabo.indb2400BookG18DBALNAmetabo.indb24 2018/10/1118:20:022018/10/1118:20:02
25
Français
9. NE JAMAIS utiliser un outil motorisé pour des
applications autres que celles spécifi ées.
NE JAMAIS utiliser un outil motorisé pour des
applications autres que celles spécifiées dans le
mode d’emploi.
10. Manipuler l’outil correctement
Utiliser l’outil de la façon indiquée dans ce mode
d’emploi. Ne pas laisser tomber ou lancer l’outil.
NE JAMAIS permettre que l’outil soit utilisé par des
enfants, des personnes non familiarisées avec son
fonctionnement ou un personnel non autorisé.
11. Maintenir toutes les vis, tous les boulons et les
couvercles fermement en place.
Maintenir toutes les vis, tous les boulons et les
couvercles fermement montés. Vérifier leurs
conditions périodiquement.
12. Ne pas utiliser les outils motorisés si le
revêtement de plastique ou la poignée est fendu.
Des fentes dans le revêtement ou la poignée peuvent
entraîner une électrocution. De tels outils ne doivent
pas être utilisés avant d’être réparé.
13. Les lames et les accessoires doivent être
fermement montés sur l’outil.
Eviter les blessures potentielles personnelles et aux
autres. Les lames, les instruments de coupe et les
accessoires qui ont été montés sur l’outil doivent être
fi xés et serrés fermement.
14. Garder propres les évents d’air du moteur
Les évents d’air du moteur doivent être maintenus
propres de façon que l’air puisse circuler librement
tout le temps. Vérifi er les accumulations de poussière
fréquemment.
15. NE JAMAIS utiliser un outil défectueux ou qui
fonctionne anormalement.
Si l’outil n’a pas l’air de fonctionner normalement, fait
des bruits étranges ou sans cela paraît défectueux,
arrêter de l’utiliser immédiatement et le faire réparer
par un centre de service metabo HPT autorisé.
16. NE JAMAIS laisser fonctionner l’outil sans
surveillance. Le mettre hors tension.
Ne pas abandonner l’outil avant qu’il ne soit
complètement arrêté.
17. Manipuler l’outil motorisé avec précaution.
Si un outil motorisé tombe ou frappe un matériau dur
accidentellement, il risque d’être déformé, fendu ou
endommagé.
18. Ne pas essuyer les parties en plastique avec du
solvant.
Les solvants comme l’essence, les diluants, la
benzine, le tétrachlorure de carbone et l’alcool
peuvent endommager et fissurer les parties en
plastique. Ne pas les essuyer avec de tels solvants.
Essuyer les parties en plastique avec un chiff on doux
légèrement imbibé d’une solution d’eau savonneuse
et sécher minutieusement.
19. NE JAMAIS utiliser de meule à dépression
centrale fendue, déformée ou usée (voir la section
ENTRETIEN ET INSPECTION, page 37).
20. NE JAMAIS utiliser la meuleuse dans des endroits
où les étincelles générées par la meuleuse peuvent
causer une explosion. Par exemple, en présence de
matériaux infl ammables ou de gaz.
21. NE JAMAIS appuyer sur la bouton-poussoir pendant
que l’arbre est en train de tourner.
22. TOUJOURS porter des lunettes des protections
conformes aux exigences des dernières
révisions du standard ANSI Z87.1.
23. TOUJOURS porter un masque ou un respirateur
pour se protéger de la poussière et des particules
dangereuses générées pendant l’opération de
meulage.
24. TOUJOURS tenir fermement la poignée principale et
la poignée latérale lors de l’utilisation de la meuleuse.
25. TOUJOURS réaliser un essai de fonctionnement
avant de commencer le meulage. (Voir Essai de la
meuleuse avant l’utilisation, la page 34).
26. TOUJOURS suivre les instructions contenues dans
ce mode d’emploi lors du remplacement de la meule
à dépression centrale.
27. TOUJOURS vérifi er s’il y a des objets encastrés, par
exemple des fi ls électriques.
Le fait de toucher avec l’outil un fil ou un câble
électrique sous tension encastré dans le mur risque
de provoquer une décharge électrique.
Vérifier s’il y des objets encastrés, par exemple
un câble électrique, dans le mur, le plancher ou le
planfond avant d’y commencer le travail.
28. Défi nitions pour les symboles utilisés sur cet outil
V .......................volts
---
.....................courant continu
Hz .....................hertz
A .......................ampères
n .......................vitesse nominale
---/min ...............rotations ou mouvements de va-et-
vient par minute
CONSIGNES DE SÉCURITÉ IMPOR TANTES
POUR LE CHARGEUR DE BATTERIE
AVERTISSEMENT
Une utilisation incorrecte ou dangereuse des
chargeurs de batterie peut entraîner la mort ou
des blessures graves.
LIRE TOUT CE MODE D’EMPLOI
1. Ce manuel renferme des consignes de sécurité et
d’utilisation importantes pour le chargeur de batterie
modèle UC18YFSL.
2. Avant d’utiliser le chargeur de batterie, lire toutes les
étiquettes d’instruction et de précaution apposées
sur (1) le chargeur de batterie, (2) la batterie, et (3) le
produit utilisant la batterie.
00BookG18DBALNAmetabo.indb2500BookG18DBALNAmetabo.indb25 2018/10/1118:20:022018/10/1118:20:02
26
Français
3. Pour réduire tout risque de blessure, NE recharger
QUE les batteries rechargeables metabo HPT
utilisées dans le modèle BSL1850. Les autres types
de batterie pourraient exploser et provoquer des
blessures ou des dommages.
4. L’utilisation d’un accessoire non recommandé ou non
vendu par le fabricant du chargeur de batterie risque
de provoquer un feu, une décharge électrique ou des
blessures.
5. Pour réduire tout risque de dommage de la fiche
et du cordon électrique, débrancher le cordon du
chargeur en tirant sur la fi che.
6. Vérifier que le cordon est placé de façon que
personne ne puisse marcher dessus, se prendre les
pieds dedans, ni l’endommager ou le soumettre à
des contraintes.
7. Ne pas utiliser de cordon de rallonge si cela n’est
pas absolument nécessaire. L’utilisation d’un cordon
de rallonge incorrect pourrait entraîner un feu ou une
décharge électrique. Si l’on doit utiliser un cordon de
rallonge, s’assurer que:
a. Les broches de la rallonge ont les mêmes
numéro, taille et forme que celles de la fi che du
chargeur ;
b. Le cordon de rallonge est correctement
raccordé et en bon état électrique ;
c. Le calibre du fi l doit être au moins suffi sant pour
l’intensité nominale CA (ampères) du chargeur
de batterie spécifiées dans le tableau ci-
dessous.
* Si l’intensité nominale d’entrée du chargeur de
batterie est donnée en watts et non en ampères,
calculer la capacité en ampères correspondante en
divisant la capacité en ampères par la capacité de
tension, par exemple:
1,250 watts
125 volts
= 10 ampères
8. Ne pas utiliser le chargeur si son cordon ou sa fi che
sont endommagés - Le remplacer immédiatement.
9. Ne pas utiliser le chargeur s’il a reçu un coup, s’il
est tombé ou endommagé de toute autre manière.
L’apporter à un réparateur qualifi é.
10. Ne pas démonter le chargeur ni le produit qui reçoit
la batterie ; si un entretien ou des réparations sont
nécessaires, les apporter à un réparateur qualifié.
Un remontage incorrect pourrait provoquer une
décharge électrique ou un feu.
11. Pour réduire tout risque de décharge électrique,
débrancher le chargeur de la prise secteur avant
tout entretien ou nettoyage. Il ne suffi t pas de sortir la
batterie.
CONSIGNES DE SÉCURITÉ IMPORTANTES
POUR L’UTILISATION DE LA BATTERIE ET
DU CHARGEUR DE BATTERIE
Pour pouvoir utiliser la scie circulaire à batterie, il faudra
recharger la batterie. Avant d’utiliser le chargeur de batterie
modèle UC18YFSL, bien lire attentivement toutes les
consignes et les avertissements signalés sur le chargeur,
sur la batterie ou dans ce manuel.
PRÉCAUTION
UTILISER EXCLUSIVEMENT LE BATTERIE
metabo HPT DE BSL1850. LES AUTRES TYPES
DE BATTERIE POURRAIENT EXPLOSER OU
PRO VOQUER DES BLESSURES.
Pour éviter tout risque de blessure, observer les consignes
suivantes:
AVERTISSEMENT
Une utilisation incorrecte de la batterie ou du
chargeur de batterie risque de provoquer des
blessures. Pour éviter tout risque de blessure:
Tableau 1
CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE
DES CHARGEURS DE BATTERIE
Intensité nominale
d’entrée CA (ampères)*
Calibre du cordon
Egal ou
supérieur à
mais non
inférieur à
Longueur de cordon en pieds (mètres)
25 (7.5) 50 (15) 100 (30) 150 (45)
0 2 18 18 18 16
2 3 18 18 16 14
3 4 18 18 16 14
00BookG18DBALNAmetabo.indb2600BookG18DBALNAmetabo.indb26 2018/10/1118:20:022018/10/1118:20:02
27
Français
1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle est
endommagée ou complètement usée.
La batterie risque d’exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d’objets dans les ouïes
d’aération du chargeur. Il pourrait en
résulter un choc électrique ou des
dommages du chargeur.
5. NE JAMAIS effectuer la recharge à l’extérieur.
Eloigner la batterie des rayons directs
du soleil et utiliser exclusivement dans
des endroits à faible humidité et bien
aérés.
6. NE JAMAIS eff ectuer la recharge si la température
est inférieure à 32°F (0°C) ou
supérieure à 104°F (40°C).
7. NE JAMAIS raccorder deux chargeurs de batterie
ensemble.
8. NE JAMAIS insérer de corps étrangers dans l’orifi ce
de la batterie ou du chargeur de
batterie.
9. NE JAMAIS utiliser de transformateur-élévateur
pour la recharge.
10. NE JAMAIS utiliser de générateur de moteur ni
d’alimentation CC pour la recharge.
11. NE JAMAIS ranger la batterie ou le chargeur
de batterie dans un endroit où la
température peut atteindre ou dépasser
104°F (40°C), comme à l’intérieur d’une
boîte métallique ou d’une voiture.
12. NE JAMAIS exposer la batterie ou le chargeur de
batterie à la pluie ou l’humidité.
13. TOUJOURS alimenter le chargeur sur une prise
secteur domestique standard (120 volts).
L’utilisation du chargeur à une autre
tension peut entraîner une surchauff e et
endommager le chargeur.
14. TOUJOURS attendre au moins 15 minutes entre
deux recharges pour éviter toute
surchauff e du chargeur.
15. TOUJOURS débrancher le cordon d’alimentation
de la prise secteur lorsqu’on ne se sert
pas du chargeur.
PRÉCAUTIONS RELATIVES A LA BATTERIE
AU LITHIUM ION
Pour prolonger sa durée de vie, la batterie lithium-
ion est équipée d’une fonction de protection qui coupe
automatiquement l’alimentation.
Dans les cas 1 à 3 décrits ci-dessous, il est possible que
le moteur s’arrête lorsque vous utilisez ce produit, même
si vous actionnez le commutateur. Il ne s’agit pas d’un
dysfonctionnement, mais du fonctionnement normal de la
protection.
1. Lorsque la charge restante de la batterie diminue, le
moteur s’arrête.
Dans ce cas de figure, chargez immédiatement la
batterie.
2. En cas de surcharge de l’outil, actionnez le
commutateur de l’outil et éliminez les causes de la
surcharge. Vous pouvez ensuite recommencer à
utiliser l’outil.
3. En cas de surchauffe due à un travail trop intensif,
l’alimentation de la batterie peut se couper.
Dans ce cas, arrêtez toute utilisation de la
batterie et laissez-la refroidir. Vous pouvez ensuite
recommencer à l’utiliser.
En outre, respectez la précaution et l’avertissement
suivants.
AVERTISSEMENT
Afin d’éviter toute fuite de la batterie, génération de
chaleur, émission de fumée, explosion et inflammation,
respectez scrupuleusement les précautions suivantes :
1. Assurez-vous que les copeaux et la poussière ne
s’accumulent pas sur la batterie.
Lorsque vous travaillez, assurez-vous que les
copeaux et la poussière ne tombent pas sur la
batterie.
Assurez-vous que les copeaux et la poussière
qui tombent sur l’outil lorsque vous travaillez ne
s’accumulent pas sur la batterie.
Ne conservez pas une batterie inutilisée dans un
endroit qui est exposé aux copeaux et à la poussière.
Avant de stocker une batterie, retirez tous les
copeaux et la poussière qui ont pu y adhérer et ne
la conservez pas avec des pièces métalliques (vis,
clous, etc.).
2. Ne percez pas la batterie à l’aide d’un objet pointu tel
qu’un clou. Ne la frappez pas à l’aide d’un marteau.
Ne marchez pas dessus, ne la lancez pas et ne la
soumettez pas un à choc physique important.
3. N’utilisez pas une batterie dont l’extérieur est
déformé ou laisse penser qu’elle est défectueuse.
4. N’insérez pas la batterie à l’envers (pôles inversés).
5. Ne raccordez pas directement la batterie à une prise
électrique ou à un allume-cigare.
6. N’utilisez pas la batterie à d’autres fins que celle
spécifi ée.
7. En cas d’échec du chargement d’une batterie, même
après un certain délai, arrêtez immédiatement le
rechargement.
8. N’exposez pas la batterie à des températures ou à
une pression élevées (four à micro-ondes, séchoir,
conteneur sous haute pression).
9. Maintenez à la batterie à l’écart de toute flamme
en cas de détection d’une fuite ou d’une mauvaise
odeur.
10. Ne pas utiliser à proximité d’une source puissante
d’électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur, de
génération de chaleur, de décoloration, de déformation
ou d’anomalie en cours d’utilisation, de rechargement
ou d’entreposage, ôtez immédiatement la batterie de
l’équipement ou du chargeur de batterie et ne l’utilisez
plus.
00BookG18DBALNAmetabo.indb2700BookG18DBALNAmetabo.indb27 2018/10/1118:20:022018/10/1118:20:02
28
Français
CONSERVER CES INSTRUCTIONS
ET
LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS
ET
PROPRIETAIRES DE CET OUTIL!
12. Ne plongez jamais la batterie dans de l’eau ou tout autre
liquide, et ne laissez aucun liquide s’infi ltrer à l’intérieur
de la batterie. L’entrée de liquides conducteurs, tel
que de l’eau, peut causer des dommages pouvant
entraîner un incendie ou une explosion. Rangez votre
batterie dans un endroit frais et sec, à l’écart d’objets
combustibles et inflammables. Les atmosphères
corrosives doivent être évitées.
PRÉCAUTION
1. En cas de projection dans les yeux de liquide ayant
fuit de la batterie, ne vous frottez pas les yeux,
rincez-les à l’eau claire et contactez immédiatement
un médecin.
En l’absence de traitement, le liquide peut détériorer
l’oeil.
2. En cas de projection de liquide ayant fuit de la
batterie sur votre peau ou vos vêtements, rincez
immédiatement ces derniers à l’eau claire (au
robinet).
Le liquide peut provoquer une irritation de la peau.
3. En cas de détection de rouille, de mauvaise odeur,
de surchauff e, de décoloration, de déformation et/ou
autres anomalies lors de la première utilisation de la
batterie, n’utilisez pas cette dernière et renvoyez-la
au fournisseur ou au fabricant.
AVERTISSEMENT
Un court-circuit risque de se produire et causer un
incendie, si un corps étranger conducteur d’électricité
passe dans les bornes de la pile au lithium-ion. Veuillez
respecter les consignes suivantes pour le rangement de la
pile.
Ne pas mettre d’objet conducteur d’électricité,
tels que clous, fi l d’acier, de cuivre ou autre fi l
dans la mallette de rangement.
Soit ranger le bloc de pile avec l’outil électrique
ou de manière sécuritaire en l’enfonçant dans
le couvercle jusqu’à ce que les orifices de
ventilation soient dissimulés afin d’éviter les
courts-circuits. (Voir la Fig. 1)
00BookG18DBALNAmetabo.indb2800BookG18DBALNAmetabo.indb28 2018/10/1118:20:022018/10/1118:20:02
29
Français
DESCRIPTION FONCTIONNELLE
REMARQUE
Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation
sans danger et un entretien de l’outil motorisé.
NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de
sécurité contenues dans ce manuel.
Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diff érents de ceux
de l’outil motorisé utilisé.
NOM DES PARTIES
1. Meulense sans fi l (G18DBAL)
Batterie
Fig. 1
<BSL1850>
Batterie
Loquet
Orifi ces de ventilation
Bornes
Couvercle de
batterie
Couvercle du
pignon
Levier à palette
Plaque
signalétique
Poignée latérale
Capot
couvre-meule
Meule à
dépression centrale
Bouton-poussoir
Boîtier
Batterie
Filtre
Témoin
lumineux de
puissance
batterie
résiduelle
Commutateur
de puissance
batterie
résiduelle
Interrupteur de
changement de
mode
00BookG18DBALNAmetabo.indb2900BookG18DBALNAmetabo.indb29 2018/10/1118:20:022018/10/1118:20:02
30
Français
Fig. 2
2. Chargeur de batterie
REMARQUE:
La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation.
Cordon
Plaque
signalétique
Rail guide
<UC18YFSL>
1. Meuleuse sans fi l
Modèle G18DBAL
Moteur Moteur à courant continu sans balais
Vitesse nominale 9,000/min 5,500/min (mode auto)
Taille de la meule:
Taille de la meule: 4-1/2" (115 mm)
Épaisseur 1/4" (6 mm)
Diamètre du trou central 7/8" (22 mm)
Batterie
Modèle BSL 1850
Type Batterie au Lithium ion
Tension CC 18V
Capacité 5.0 Ah
Poids 5.5 lbs (2.5 kg)
SPECIFICATIONS
2. Chargeur de batterie
Modéle UC18YFSL
Source d’alimentation d’entrée Monophasée : CA 120 V 60 Hz
Durée de recharge Environ 45 min.
Chargeur
Tension de charge CC 14.4 V 18 V
Courant de charge CC 3.5 A
Poids 1.1 lbs. (0.5 kg)
Lampe témoin
00BookG18DBALNAmetabo.indb3000BookG18DBALNAmetabo.indb30 2018/10/1118:20:022018/10/1118:20:02
31
Français
ASSEMBLAGE ET FONCTIONNEMENT
UTILISATIONS
Retrait des ébarbures de moulage et fi nition de divers
type de matériaux en métal, bronze et aluminium
ainsi que des moulages.
Meulage des sections soudées ou des sections
coupées à l’acétylène.
Meulage des résines synthétiques, des ardoises, des
briques, du marbre.
AVERTISSEMENT
Pour éviter tout risque de blessures graves,
NE JAMAIS utiliser cette meuleuse avec des
meules-boisseaux et/ou des lames de scie.
MÉTHODE DE RETRAIT ET
D’INSTALLATION DE LA BATTERIE
1. Retrait de la batterie
Maintenir fermement la poignée et pousser le taquet
de la batterie pour l’enlever (voir Fig. 3).
PRÉCAUTION
Ne jamais court-circuiter la batterie.
2. Mise en place de la batterie
Insérer la batterie tout en respectant la polarité (voir
Fig. 3).
Fig. 3
MÉTHODE DE RECHARGE
REMARQUE
Avant de brancher le chargeur dans la prise, vérifi er
les points suivants.
La tension de la source d’alimentation est indiquée
sur la plaque signalétique.
Le cordon n’est pas endommagé.
AVERTISSEMENT
Ne pas effectuer de recharge à une tension
supérieure à la tension indiquée sur la plaque
signalétique. Cela brûlerait le chargeur.
1. Brancher le cordon d’alimentation du chargeur sur
une prise secteur.
Commande électrique
Démarrage en douceur
Protection contre les surcharges
Ce dispositif de protection coupe l’alimentation
du moteur en cas de surcharge du moteur ou de
réduction manifeste de la vitesse de rotation pendant
le fonctionnement.
Lorsque la fonction de protection de surcharge est
activée, le moteur peut s’arrêter.
Dans ce cas, relâchez le commutateur de l’outil et
éliminez les causes de la surcharge.
Après cela, vous pouvez utiliser l’appareil de
nouveau.
Protection contre la surchauff e
Ce dispositif de protection coupe l’alimentation
du moteur et arrête l’outil électrique en cas de
surchauff e du moteur pendant le fonctionnement.
Lorsque la fonction de protection contre la surchauff e
est activée, le moteur peut s’arrêter.
Dans ce cas, relâchez le commutateur de l’outil et
laissez le refroidir quelques minutes.
Après cela, vous pouvez utiliser l’appareil de
nouveau.
La fonction de changement de vitesse de rotation
(mode de puissance/mode silencieux)
(Mode de puissance/fonction de commutation en
mode silencieux)
Chaque pression sur le sélecteur de mode change le
mode de fonctionnement.
Le mode silencieux réduit le nombre de tour par
minute maximal du moteur, permettant un travail
effi cace et moins bruyant.
Le voyant lumineux du mode silencieux s’allume en
mode silencieux.
Lorsque la charge augmente en mode silencieux,
l’outil se met automatiquement en mode de
puissance revient en mode silencieux lorsque la
charge diminue.
En mode de puissance, aucun changement ne passe
en mode silence, même lorsque la charge diminue.
NOTE
Pour permettre les changements de mode, actionner
le commutateur après avoir installé la batterie.
Ne pas casser ni faire subir de choc au commutateur.
Cela peut conduire à une panne.
Taquet
Batterie
Tirer vers l
’
extérieur
Insérer
Pousser
00BookG18DBALNAmetabo.indb3100BookG18DBALNAmetabo.indb31 2018/10/1118:20:022018/10/1118:20:02
32
Français
Quand vous raccordez la fiche du chargeur à une
prise murale, la lampe témoin clignote en rouge. (À
intervalles d’une seconde)
AVERTISSEMENT
Ne pas utiliser le cordon électrique
s’il est endommagé. Le faire réparer
immédiate ment.
2. Insérer la batterie dans le chargeur de batterie.
Insérer la batterie dans le chargeur de batterie
comme indiqué à la Fig. 4.
Fig. 4
3. Recharge
Quand la batterie est raccordée au chargeur de
batterie, la recharge commence et la lampe témoin
s’allume en rouge. (Voir le Tableau 2)
REMARQUE
Si la lampe témoin clignote en rouge, débrancher la
fi che de la prise et vérifi er si la batterie est insérée
correctement.
Quand la batterie est rechargée à fond, la lampe
témoin clignote lentement en rouge. (A intervalles
d’une seconde) (Voir le Tableau 2)
(1) Indication de la lampe témoin
Les indications de la lampe témoin sont expliquées
dans le Tableau 2, selon la condition du chargeur ou
de la batterie rechargeable.
Batterie
Chargeur
Lampe
témoin
Tableau 2
Explications de la lampe témoin
Lampe
témoin
(rouge)
Avant la
recharge
Clignote
S’allume pendant 0.5 seconde.
Ne s’allume pas pendant 0.5 seconde.
(Eteint pendant 0.5 seconde)
Pendant la
recharge
S’allume
S’allume sans interruption
Recharge
terminée
Clignote
S’allume pendant 0.5 seconde.
Ne s’allume pas pendant 0.5 seconde.
(Eteint pendant 0.5 seconde)
Veille en
surchauff e
Clignote
S’allume pendant 1 seconde.
Ne s’allume pas pendant 0.5 seconde.
(Eteint pendant 0.5 seconde)
Batterie en surchauff e.
Chargement impossible.
(le chargement commencera
une fois que la batterie sera
froide)
Recharge
impossible
Clignote
S’allume pendant 0.1 seconde.
Ne s’allume pas pendant 0.1 seconde.
(Eteint pendant 0.1 seconde)
Anomalie de la batterie ou
du chargeur
00BookG18DBALNAmetabo.indb3200BookG18DBALNAmetabo.indb32 2018/10/1118:20:022018/10/1118:20:02
33
Français
AVANT L’UTILISATION
1. Interrupteur d’alimentation
S’assurer que l’interrupteur est sur la position OFF
(arrêt).
2. Vérifi er l’environnement de travail
S’assurer des points suivants avant d’utiliser l’outil :
Il n’y a pas de gaz, de liquides ni d’objets
infl ammables sur le site de travail.
Le meulage de feuilles de métal fines peut
engendrer un son très aigu. Pour éviter les bruits
de ce genre, placer un tapis de caoutchouc sous
la pièce.
Eloigner de la pièce tous les enfants et le
personnel non autorisé.
3. Montage du capot couvre-meule
S’assurer de monter le capot couvre-meule avec
un angle qui protège le corps de l’opérateur de
blessures causées par une pièce de métal cassée.
[Fixation et adjustement du couvre-meule] (Fig. 5)
Installez l’assemblage de la meule sur le
presseétoupe.
Serrez la vis M5 pour immobiliser le couvremeule
pendant que le levier est dans la position fermée.
Ajustez le couvre-meule pendant que le levier
est relaché. (Desserrez la vis M5 et réajustez si
le couvre-meule ne tourne pas réguliérement.)
Si la machine doit être utilisée après l’ajustement,
n’oubliez pas de régler d’abord le levier en position
fermée.
Lubrifiez la partie coulissante de la pièce de
réglage (B) et le levier si vous avez du mal à le
bouger.
(2) Température admissible d’une batterie rechargeable.
La température admissible des batteries rechargeables
est indiquée dans le Tableau 3, et les batteries qui ont
chauff é devront être laissées à refroidir pendant quelque
temps avant de pouvoir être rechargées.
Tableau 3 Plage de recharge des batteries
Batteries
batteries
Température à laquelle la
batterie peut être rechargée
BSL1850
32°F–104°F
(0°C–40°C)
(3) Durée de recharge (A 20°C (68°F))
Tablesu 4 Temps de recharge (A 20°C)
Chargeur
Batterie
UC18YFSL
BSL1850 Env. 75 min.
REMARQUE
La durée de recharge peut varier en fonction de la
température et de la tension de la source d’alimentation.
4. Débrancher le chargeur de batterie de la prise.
PRÉCAUTION
Ne pas débrancher la fi che de la prise en tirant
sur le cordon.
Pour éviter tout dommage lorsqu’on débranche
la fi che de la prise, bien tenir la fi che proprement
dite.
5. Retirer la batterie du chargeur de batterie.
Sortir la batterie du chargeur tout en la soutenant de
la main.
Comment prolonger la durée de vie des batteries
(1) Recharger les batteries avant qu’elles ne soient
complètement épuisées.
Quand la puissance de l’outil utilisé faiblit, l’éteindre
et recharger la batterie. Si l’outil continue d’être utilisé
jusqu’à épuisement du courant électrique, la batterie
risque d’être endommagée et sa durée de vie se
raccourcira.
(2) Eviter d’eff ectuer la recharge sous des températures
élevées.
Une batterie est toujours chaude immédiatement
après son utilisation. Si la batterie est rechargée
immédiatement après utilisation, les substances
chimiques internes risquent de se détériorer et la
durée de vie de la batterie se raccourcira. Laisser la
batterie refroidir un moment avant de l’utiliser.
PRÉCAUTION
●
Si le chargeur a fonctionné pendant longtemps de
suite, il sera chaud, ce qui risque de provoquer des
pannes. Lorsque la recharge est terminée, laisser
le chargeur refroidir pendant environ 15 minutes
avant de passer à la recharge suivante.
●
Si l’on recharge la batterie lorsqu’elle est chaude,
soit parce qu’elle vient de fonctionner, soit parce
qu’elle est en plein soleil, il se peut que la lampe
témoin s’allume en vert.
La batterie ne se rechargera pas. Dans ce cas,
laisser la batterie refroidir avant de la recharger.
●
Si la lampe témoin clignote rapidement en rouge
(à intervalles de 0.2 seconde), vérifier s’il y a
des corps étrangers dans l’orifice d’installation
de la batterie du chargeur, et les enlever le cas
échéant. S’il n’y a pas de corps étrangers, il s’agit
probablement d’une anomalie de la batterie ou du
chargeur. Les porter au service après-vente agréé.
00BookG18DBALNAmetabo.indb3300BookG18DBALNAmetabo.indb33 2018/10/1118:20:022018/10/1118:20:02
34
Français
8. A propos de l’indicateur de puissance résiduelle de
la batterie
Lorsque vous appuyez sur le commutateur de
puissance résiduelle de la batterie, le témoin
lumineux de puissance batterie s’allume et vous
pouvez vérifi er la puissance résiduelle. (Fig. 6)
Lorsque vous relâchez le commutateur d’indication
de puissance batterie, le témoin de puissance
batterie résiduelle s’éteint. Le tableau 5 présente
les conditions d’illumination du témoin et l’état de
puissance de la batterie.
Tableau 5
Etat de la lampe
La puissance résiduelle de la batterie
La puissance résiduelle de la
batterie est suffi sante
La puissance résiduelle de la
batterie est à la moitié
La puissance résiduelle de la
batterie est presque nulle. Re-
chargez la batterie le plus vite
possible.
Le témoin lumineux de puissance batterie résiduelle
peut s’allumer différemment selon la température
ambiante et les caractéristiques de la batterie.
Utilisez donc ce tableau comme référence.
Fig. 6
REMARQUE
Ne donnez pas de choc violent au panneau de
commutation et ne le cassez pas.
Cela peut provoquer des défaillances.
Pour limiter la consommation de puissance de la
batterie, le témoin de puissance résiduelle de la
batterie ne s’allume que pendant l’activation du
commutateur d’indication de puissance résiduelle.
Fig. 5
AVERTISSEMENT
Si le capot couvre-meule n’est pas correctement
fi xé, cela risque de provoquer une rupture de la
meule et d’entraîner la mort ou des blessures
graves.
4. Avant le montage, inspecter attentivement la meule
à dépression centrale pour voir si elle a des fi ssures,
fentes ou autres anomalies. S’assurer qu’elle est
solidement fi xée et qu’elle est montée correctement.
Pour l’assemblage et le désassemblage de la meule
à dépression centrale, voir page 36.
5. Essayer la meuleuse avant de l’utiliser.
Avant de commencer le travail de meulage, essayer
la meuleuse en éloignant d’abord toutes les autres
personnes de la pièce. S’assurer que le capot
couvre-meule est en place et que l’on porte des
lunettes de protection. Mettre la meuleuse en marche
et s’assurer que la meule tourne en douceur et ne
présente pas d’anomalie.
La durée de l’essai de fonctionnement est comme
suit:
Quand la meule à dépression centrale a été
remplacée ........................... 3 minutes ou plus
Avant de commencer le
travail quotidien ................... 1 minute ou plus
6. Utiliser seulement des meules à dépression centrale
à valeur correcte.
Utiliser exclusivement des meules à dépression
centrale ayant un régime nominal de 13,300 t/mn ou
plus.
L’utilisation d’une meule à dépression centrale de
valeur inférieure peut conduire à une désintégration
de la meule pendant son fonctionnement et causer
de sérieuses blessures corporelles.
7. Vérifi er la bouton-poussoir.
S’assurer que la bouton-poussoir n’pest pas engagée
appuyant dessus deux ou trois fois avant de mettre
la meuleuse en marche. (Fig. 8)
Pièce de fi xation (B)
Vis M5
Levier
Témoin lumineux
de puissance
batterie résiduelle
Commutateur de
puissance batterie
résiduelle
Interrupteur de
changement
de mode
00BookG18DBALNAmetabo.indb3400BookG18DBALNAmetabo.indb34 2018/10/1118:20:022018/10/1118:20:02
35
Français
9 À propos de la fonction de changement de mode
Avec la batterie installée à l’appareil principal et
l’appareil allumé, enclencher l’interrupteur de
changement de mode va changer le mode d’opération
au mode AUTO. En mode AUTO, le témoin d’affi chage
du mode AUTO reste allumée en continu. (Fig. 6)
Avec le mode AUTO, vous pouvez réduire le bruit et
les vibrations en réduisant le nombre maximum de
tours en étant à un état sans charge.
En mode AUTO, le nombre de tours sera augmenté
si la charge devient plus grande durant l’opération.
D’autre part, le nombre de tours sera réduit si la
charge diminue durant l’opération.
UTILISATION DE LA MEULEUSE
PRÉCAUTION
Pour prolonger sa durée de vie, la batterie lithium-
ion est équipée d’une fonction de protection
qui coupe automatiquement l’alimentation. Par
conséquent, en cas de surcharge de l’outil, il
est possible que le moteur s’arrête. Il ne s’agit
cependant pas d’un dysfonctionnement, mais du
fonctionnement normal de la protection. Dans ce
cas, actionnez le commutateur de l’outil et éliminez
les causes de la surcharge.
REMARQUE
Pour éviter les blessures, ce produit est équipé
d’une fonction qui prévient la rotation intempestive
du moteur à l’insertion de la batterie. Le moteur
ne tournera pas si la batterie est insérée alors que
l’interrupteur est allumé. Après installation de la
batterie, éteignez l’interrupteur puis rallumez-le.
Les modèles G18DBAL sont équipés d’une fonction
de protection permettant de désactiver l’outil en cas
de surcharge.
Si l’outil est désactivé en cas de surcharge, mettez-le
hors tension, puis remettez-le sous tension.
Il est possible qu’une surcharge qui arrête le
fonctionnement de l'outil et dure plus de 10 secondes
ne puisse pas être réglée en mettant l’outil hors
tension, puis à nouveau sous tension.
Si ce problème survient, retirez la batterie de l’outil et
réinsérez-la avant de le mettre sous tension.
1. Maintenir la meuleuse fermement par son boîtier et
sa poignée secondaire (Fig. 1).
La meuleuse produit une contre-force qui doit être
maîtrisée en la maintenant fermement.
2. Mettre la meuleuse sous tension (Fig. 7)
Pour mettre l’outil en marche, pousser le levier dans
la direction de
Ⓐ
et appuyer sur le levier d’arrêt
dans la direction de
Ⓑ
comme indiqué sur la Fig. 7.
Relâcher le levier d’arrêt pour arrêter l’outil.
Fig. 7
3. Utiliser une légère pression de meulage.
Il n’y a pas besoin d’appuyer fortement sur la meuleuse
à disque pendant le meulage. Normalement le propre
poids de la meuleuse à disque est suffisant pour
permettre le léger contact requis avec la surface à
travailler.
Ne pas appuyer trous fort la roue de meulage sur la
surface à meuler. La meuleuse utilise une circuiterie
élctronique permettant un meulage ample à vitesse
élevée par une légére pression. Si une pression
anormale ou une troup forte charge est appliquée, le
ciruit de protection de surcharge agira et la meuleuse
s’arrêtera de tourner. Interrompre immédiatement toute
opération puis, commuter l’interrupteur d’alimentation
sur OFF et de nouveau sur ON, la rotation reprendra
ainsi une vitesse régulière.
AVERTISSEMENT
Ne pas presser avec force la meuleuse sur la
surface à rectifi er. Une forte pression peut casser
la meule et causer de sérieuses blessures. Cela
peut aussi endommager la surface en train d’être
rectifi ée et le moteur de la meuleuse.
4. Utiliser un angle de meulage correct.
Meuler seulement avec le rebord de la meule en
soulevant la meuleuse de 15° à 30°, comme montré
sur la Fig. 8.
PRÉCAUTION
Ne pas utiliser la surface entière de la meule à
dépression centrale. Utiliser seulement le rebord
de la meule à dépression centrale.
5. Déplacer la meuleuse dans la direction correcte.
Lors de l’utilisation d’une nouvelle meule à dépression
centrale dans la direction A (Fig. 8), le rebord de la
meule risque de couper la pièce à usiner. Dans ce cas
meuler dans la direction B (Fig. 8).
Une fois que la meule est usée, la pièce à usiner peut
être meulée dans les deux directions.
Levier
Levier à palette
Ⓑ
Ⓐ
00BookG18DBALNAmetabo.indb3500BookG18DBALNAmetabo.indb35 2018/10/1118:20:022018/10/1118:20:02

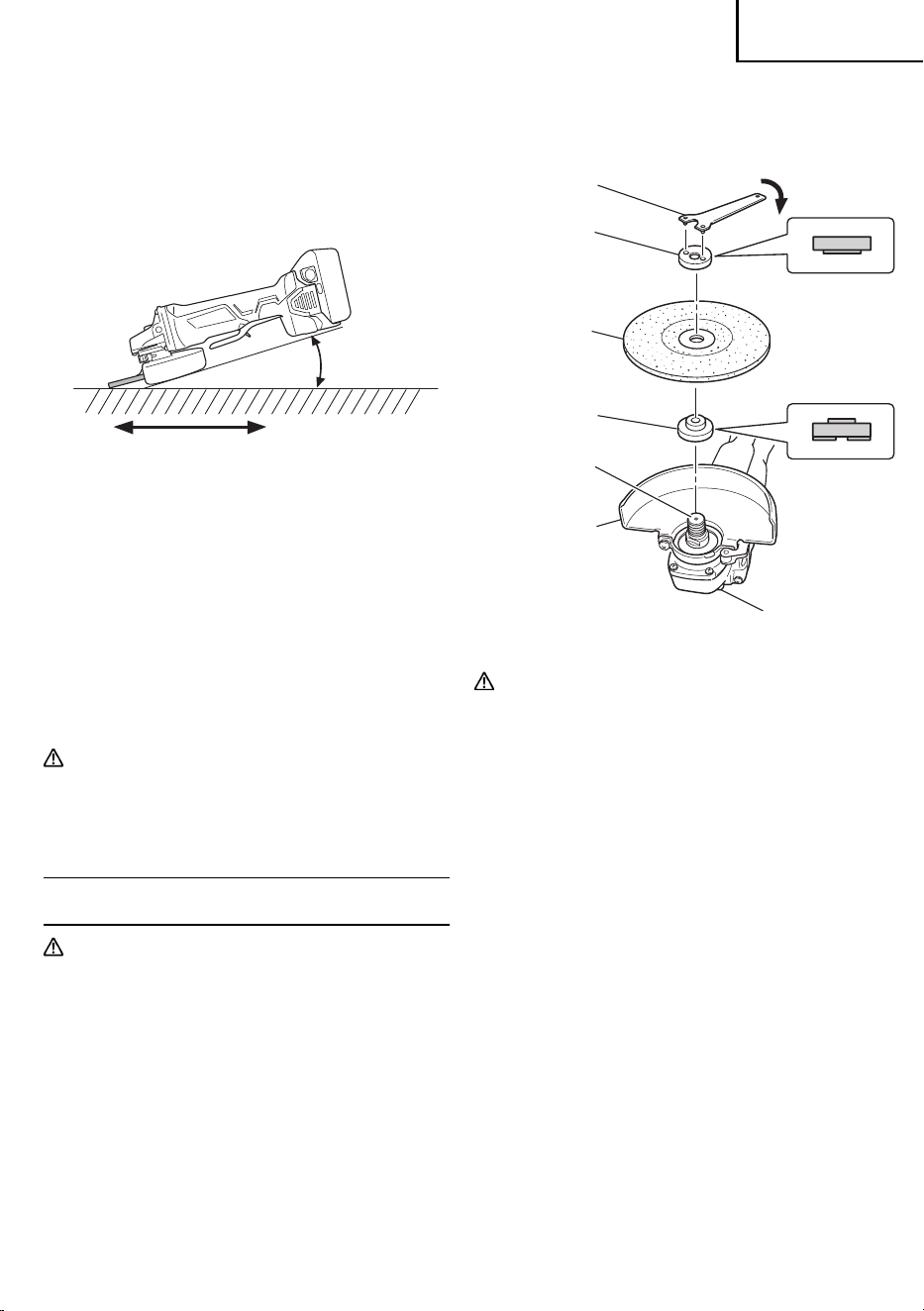

36
Français
Meule à
dépression
centrale
Bouton-
poussoir
Clef
Couvre-meule
Rondelle de la meule
Arbre
Ecrou de meule
Fig. 9
Serrer
PRÉCAUTION
Serrer l’écrou de meule fermement et s’assurer
que la meule à dépression centrale n’oscille pas.
2. Déassemblage
Pour retirer la meule à dépression centrale, il suffi t de
suivre la procédure ci-dessus dans l’ordre inverse.
REMARQUE
La meule fournie (meule en résine) est classée
comme grain de classe A avec une taille de grain
de #36. Elle est plus adaptée aux lourds travaux de
meulage sur du métal et d’autres types de matériaux.
6. Opération d’ajustement pour la fi nition souhaitée
Pour une finition fine, diminuer la pression en
soulevant légèrement la meuleuse. Meuler
doucement et à la vitesse appropriée.
PRÉCAUTION
La meule à dépression centrale en rotation crée
une turbulence d’air.
Ne pas poser la meuleuse dans des endroits
poussiéreux ou sales avant qu’elle ne soit
complètement arrêtée.
ASSEMBLAGE ET DESASSEMBLAGE DE
LA MEULE A DEPRESSION CENTRALE
AVERTISSEMENT
Veillez à éteindre l’interrupteur et à retirer la
batterie.
1. Assemblage
(1) Mettre la meuleuse à l’envers de façon que l’arbre
soit dirigé vers le haut.
(2) Aligner l’entaille de forme ovale de la rondelle de
meule avec l’encoche de l’arbre, puis les attacher.
(3) Positionner la protubérance de la meule à dépression
centrale sur la rondelle de meule.
(4) Visser l’écrou de meule sur l’arbre.
(5) Tout en poussant sur la bouton-poussoir avec une
main, verrouiller l’arbre en tournant doucement la
meule à dépression centrale avec l’autre main.
Serrer l’écrou de meule en utilisant la clef fournie
comme montré sur la Fig. 9.
Fig. 8
15° – 30°
A B
00BookG18DBALNAmetabo.indb3600BookG18DBALNAmetabo.indb36 2018/10/1118:20:022018/10/1118:20:02
37
Français
ENTRETIEN ET INSPECTION
AVERTISSEMENT:
Veillez à éteindre l’interrupteur et à retirer la batterie.
L’utilisation d’une meule fissurée, déformée ou endommagée risque de
provoquer une rupture de la meule et d’entraîner la mort ou des blessures
graves.
1. Remplacement de la meule à dépression centrale
Remplacer la meule à dépression centrale quand
elle est usée sur environ 2-3/8" (60 mm) du diamètre
extérieur. Vérifi er qu’il n’y a pas de fi ssure ni aucun
dommage à la meule à dépression centrale. S’il y
avait une fi ssure ou une modifi cation de la meule, la
remplacer immédiatement.
2. Vérifi er les vis
Des vis mal serrées sont dangereuses. Les inspecter
régulièrement et vérifi er qu’elles sont serrées à fond.
PRÉCAUTION
Il serait extrêmement dangereux d’utiliser cet
outil électrique avec des vis mal serrées.
3. Entretien du moteur
Le bobinage de l’ensemble moteur est le “cœur”
même de l’outil électro-portatif.
Veiller soigneusement à ce que ce bobinage ne soit
pas endommagé et/ou mouillé par de l’huile ou de
l’eau.
4. Vérifi er s’il y a de la poussière
Enlever la poussière avec un chiffon doux ou un
chiffon humecté d’eau savonneuse. Ne pas utiliser
de décolorant, chlorure, essence ou diluant, car ces
produits pourraient endommager le plastique.
5. Mise au rebut d’une batterie usée
AVERTISSEMENT
Ne pas jeter la batterie usée aux ordures
ménagères. La batterie risque d’exploser si elle
est incinérée. L’appareil que vous avez acheté
renferme une batterie rechargeable. La batterie
est recyclable. Lorsqu’elle a atteint sa limite de
service, selon les lois des états et les lois locales, il
peut être illégal de jeter cette batterie aux ordures
ménagères. Vérifier auprès de son service de
ramassage d’ordures les options de recyclage et la
procédure correcte de mise au rebut.
6. Rangement
Ranger dans un lieu dont la température est
inférieure à 40°C (104°F), et hors de portée des
enfants.
REMARQUE
Stockage des batteries au lithium-ion
Assurez-vous que les batteries au lithium-ion ont été
entièrement chargées avant de les stocker.
Le stockage prolongé (3 mois ou plus) de batteries
faiblement chargées peut entraîner une détérioration
des performances, réduisant considérablement la
durée d’autonomie des batteries alors incapables de
tenir une charge.
Il est cependant possible de recouvrer la capacité
d’autonomie d’une batterie considérablement
endommagée en alternant deux à cinq fois charge et
utilisation.
Si la durée d’autonomie de la batterie reste
extrêmement courte malgré les charges et utilisations
consécutives, considérez la batterie en fi n de vie et
procurez-vous en une neuve.
7. Entretien et réparation
Tous les outils motorisés de qualité auront
éventuellement besoin d’une réparation ou du
remplacement d’une pièce à cause de l’usure normale
de l’outil. Pour assurer que seules des pièces de
rechange autorisées seront utilisées, tous les entretiens
et les réparations doivent être eff ectués uniquement par
UN CENTRE DE SERVICE metabo HPT AUTORISE.
PRÉCAUTION
Lors de l’utilisation et de l’entretien d’un outil
électrique, respecter les règlements et les normes
de sécurité en vigueur dans le pays en question.
Avis important sur les batteries pour outils
électriques sans fi l metabo HPT
Toujours utiliser une de nos batteries originales
spécifi ées. Nous ne saurions garantir la sécurité
et la performance de notre outil électrique sans
fil s’il est utilisé avec une batterie autre que
celle que nous avons spécifi é, ou encore si la
batterie est démontée et modifi ée (par exemple,
le démontage et remplacement des cellules ou
autres composants internes).
00BookG18DBALNAmetabo.indb3700BookG18DBALNAmetabo.indb37 2018/10/1118:20:022018/10/1118:20:02
38
Français
ACCESSOIRES
AVERTISSEMENT
Ne jamais utiliser de pièces d’accessoires autres que ceux mentionnés ci-dessous.
L’utilisation de tout autre accessoire que ceux mentionnés ci-dessous ou de tout équipement non conçu
pour cet outil, tel qu’une meule-boisseau, une meule en cuvette ou une lame de scie est dangereuse et
peut provoquer des blessures ou des dommages du matériel.
REMARQUE
Les accessoires sont sujets à changement sans obligation de la part de metabo HPT.
REMARQUE
Les spécifi cations sont sujettes à modifi cation sans aucune obligation de la part de metabo HPT.
ACCESSOIRES STANDARD
G18DBAL
(2LJRK)
Meule à dépression centrale ..............................................................................................1
4-1/2" (115 mm) dia. extérieur × 1/4" (6 mm) épaisseur × 7/8" (22 mm) trou central
(No. de code 701045 ou 326203)
Clef (No. de code 938332Z) ...............................................................................................1
Poignée latérale (No. de code 318312) .............................................................................1
Chargeur de batterie (UC18YFSL) ....................................................................................1
Batterie (BSL1850) ............................................................................................................2
Couvercle de batterie (No. de code 329897) (seulement G14DSL) ....................................1
Boîtier en plastique (No. de code 337867) .........................................................................1
G18DBAL
(NN)
Ne contient pas la batterie, le chargeur de batterie, le boîtier en plastique et couvercle
de batterie.
00BookG18DBALNAmetabo.indb3800BookG18DBALNAmetabo.indb38 2018/10/1118:20:022018/10/1118:20:02
39
Español
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas
las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.
La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben
a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse
reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.
Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en
las secciones que contienen las instrucciones de operación y mantenimiento.
Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identifi cados con ADVERTENCIAS en dicha
herramienta y en este Manual de instrucciones.
No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por
metabo HPT.
SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en
lesiones de gravedad.
PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o
moderadas, o causar daños en la herramienta eléctrica.
NOTA acentúa información esencial.
SEGURIDAD
ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA
ADVERTENCIA
Lea todas las instrucciones y todas las advertencias de seguridad.
Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños
graves.
Guarde todas las advertencias e instrucciones para futura referencia.
El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la
red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).
1) Seguridad en el área de trabajo
a) Mantenga la zona de trabajo limpia y bien
iluminada.
Las zonas desordenadas o oscuras pueden
provocar accidentes.
b) No utilice las herramientas eléctricas en
entornos explosivos como, por ejemplo, en
presencia de líquidos infl amables, gases o
polvo.
Las herramientas eléctricas crean chispas que
pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados
cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el
control.
2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas
tienen que ser adecuados a la toma de
corriente.
No modifi que el enchufe.
No utilice enchufes adaptadores con
herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan
tomas de corriente adecuadas se reducirá el
riesgo de descarga eléctrica.
b) Evite el contacto corporal con superfi cies
conectadas a tierra como tuberías,
radiadores y frigorífi cos.
Hay mayor riesgo de descarga eléctrica si su
cuerpo está en contacto con el suelo.
c) No exponga las herramientas eléctricas a
la lluvia o a la humedad.
La entrada de agua en una herramienta
eléctrica aumentará el riesgo de descarga
eléctrica.
d) No utilice el cable incorrectamente. No
utilice el cable para transportar, tirar de la
herramienta eléctrica o desenchufarla.
Mantenga el cable alejado del calor, del
aceite, de bordes afi lados o piezas móviles.
Los cables dañados o enredados aumentan el
riesgo de descarga eléctrica.
00BookG18DBALNAmetabo.indb3900BookG18DBALNAmetabo.indb39 2018/10/1118:20:022018/10/1118:20:02
40
Español
e) Cuando utilice una herramienta eléctrica
al aire libre, utilice un cable prolongador
adecuado para utilizarse al aire libre.
La utilización de un cable adecuado para usarse
al aire libre reduce el riesgo de descarga eléctrica.
f) Si no se puede evitar el uso de una
herramienta eléctrica en un lugar húmedo,
utilice un suministro protegido mediante un
dispositivo de corriente residual (RCD).
El uso de un RCD reduce el riesgo de descarga
eléctrica.
3) Seguridad personal
a) Esté atento, preste atención a lo que hace y
utilice el sentido común cuando utilice una
herramienta eléctrica.
No utilice una herramienta eléctrica cuando
esté cansado o esté bajo la influencia de
drogas, alcohol o medicación.
La distracción momentánea cuando utiliza
herramientas eléctricas puede dar lugar a
importantes daños personales.
b) Utilice un equipo de protección. Utilice
siempre una protección ocular.
El equipo de protección como máscara para el
polvo, zapatos de seguridad antideslizantes,
casco o protección para oídos utilizado para
condiciones adecuadas reducirá los daños
personales.
c) Evite un inicio involuntario. Asegúrese de que
el interruptor está en “off ” antes de conectar
la herramienta a una fuente de alimentación
y/o batería, cogerla o transportarla.
El transporte de herramientas eléctricas con
el dedo en el interruptor o el encendido de
herramientas eléctricas con el interruptor
encendido puede provocar accidentes.
d) Retire las llaves de ajuste antes de encender
la herramienta eléctrica.
Si se deja una llave en una pieza giratoria de la
herramienta eléctrica podrían producirse daños
personales.
e) No se extralimite. Mantenga un equilibrio
adecuado en todo momento.
Esto permite un mayor control de la herramienta
eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve prendas
sueltas o joyas. Mantenga el pelo, la ropa y
los guantes alejados de las piezas móviles.
La ropa suelta, las joyas y el pelo largo pueden
pillarse en las piezas móviles.
g) Si se proporcionan dispositivos para la conexión
de extracción de polvo e instalaciones de
recogida, asegúrese de que están conectados
y se utilizan adecuadamente.
La utilización de un sistema de recogida de
polvo puede reducir los riesgos relacionados
con el polvo.
4) Utilización y mantenimiento de las herramientas
eléctricas
a) No fuerce la herramienta eléctrica. Utilice
la herramienta eléctrica correcta para su
aplicación.
La herramienta eléctrica correcta trabajará
mejor y de forma más segura si se utiliza a la
velocidad para la que fue diseñada.
b) No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga.
Las herramientas eléctricas que no pueden
controlarse con el interruptor son peligrosas y
deben repararse.
c) Antes de hacer ajustes, cambiar accesorios
o almacenar las herramientas eléctricas,
desconecte el enchufe de la fuente
eléctrica y/o las baterías de la herramienta.
Estas medidas de seguridad preventivas
reducen el riesgo de que la herramienta eléctrica
se ponga en marcha accidentalmente.
d) Guarde las herramientas eléctricas que no
se utilicen para que no las cojan los niños
y no permita que utilicen las herramientas
eléctricas personas no familiarizadas con
las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas si
son utilizadas por usuarios sin formación.
e) Mantenimiento de las herramientas eléctricas.
Compruebe si las piezas móviles están
mal alineadas o unidas, si hay alguna pieza
rota u otra condición que pudiera afectar
al funcionamiento de las herramientas
eléctricas.
Si la herramienta eléctrica está dañada,
llévela a reparar antes de utilizarla.
Se producen muchos accidentes por no realizar
un mantenimiento correcto de las herramientas
eléctricas.
f) Mantenga las herramientas de corte afi ladas
y limpias.
Las herramientas de corte correctamente
mantenidas con los bordes de corte afilados
son más fáciles de controlar.
g) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de
acuerdo con estas instrucciones, teniendo en
cuenta las condiciones laborales y el trabajo
que se va a realizar.
La utilización de la herramienta eléctrica para
operaciones diferentes a pretendidas podría
dar lugar a una situación peligrosa.
5) Utilización y cuidado de las herramientas a pilas
a) Recargue sólo con el cargador especifi cado
por el fabricante.
Un cargador que es apto para un tipo de paquete
de pilas podría crear un riesgo de incendio cuando
se utiliza con otro paquete de pilas.
00BookG18DBALNAmetabo.indb4000BookG18DBALNAmetabo.indb40 2018/10/1118:20:032018/10/1118:20:03
41
Español
b) Utilice herramientas eléctricas sólo con
paquetes de pilas específi camente diseñados.
La utilización de otros paquetes de pilas podría
crear riesgo de daños e incendio.
c) Cuando no se utilice el paquete de pilas,
manténgalo alejado de otros objetos metálicos
como clips, monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños que puedan
hacer una conexión de un terminal a otro.
Si se acortan los terminales de las pilas podrían
producirse quemaduras o incendios.
d) Bajos condiciones abusivas, podría expulsarse
líquido de la pila; evite todo contacto. En caso
de que se produzca contacto accidentalmente,
enjuague con agua. Si entra líquido en los ojos,
busque ayuda médica.
El líquido expulsado de la pila podría causar
irritación o quemaduras.
6) Revisión
a) Lleve su herramienta a que la revise un
experto cualifi cado que utilice sólo piezas
de repuesto idénticas.
Esto garantizará el mantenimiento de la seguridad
de la herramienta eléctrica.
ADVERTENCIAS DE SEGURIDAD PARA
MOLER
a) Esta herramienta eléctrica está diseñada para
utilizarse como amoladora. Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y
especificaciones proporcionadas con esta
herramienta.
Si no se siguen todas las instrucciones indicadas
a continuación, podría producirse una descarga
eléctrica, un incendio y/o daños graves.
b) No se recomienda realizar operaciones como
lijado, cepillado metálico, pulido o corte con
esta herramienta eléctrica.
Las operaciones para las que no se diseñó la
herramienta eléctrica podrían producir un riesgo y
causar daños personales.
c) No utilice accesorios que no estén diseñados
y estén recomendados específicamente por el
fabricante de la herramienta.
El hecho de que el accesorio pueda acoplarse en la
herramienta eléctrica no garantiza una operación segura.
d) La velocidad nominal del accesorio debe ser al
menos igual a la velocidad máxima marcada en
la herramienta eléctrica.
Los accesorios que se utilizan con una velocidad
superior a la indicada podrían romperse o
descomponerse.
e) El diámetro externo y el grosor de su accesorio
debe estar dentro de la clasifi cación de capacidad
de su herramienta metálica.
Los accesorios de tamaño incorrecto no pueden
supervisarse o controlarse adecuadamente.
f) La instalación de accesorios por rosca debe
coincidir con la rosca del eje de la amoladora. En
los accesorios montados por bridas, el orificio
para el eje del accesorio debe adaptarse al
diámetro de la brida.
Los accesorios que no coincidan con el sistema de
montaje de la herramienta eléctrica se desequilibrarán,
vibrarán excesivamente y podrían provocar la pérdida
del control de la herramienta.
g) No utilice un accesorio dañado. Antes de cada uso,
inspeccione el accesorio, mirando si las ruedas
abrasivas tienen grietas o roturas. Si se cae la
herramienta eléctrica o el accesorio, inspeccione si
está dañado o instale un accesorio sin dañar. Tras
inspeccionar e instalar un accesorio, tanto usted
como los viandantes deben alejarse del plano
del accesorio giratorio y utilizar la herramienta
eléctrica a máxima velocidad sin carga durante un
minuto.
Los accesorios dañados se romperán durante este
periodo de prueba.
h) Utilice equipo protector personal. Dependiendo
de la aplicación, utilice protector facial, gafas
protectoras o gafas de seguridad. Si procede,
utilice máscara para polvo, protectores auditivos,
guantes y mono capaz de detener pequeños
fragmentos abrasivos o piezas de trabajo.
El protector ocular debe ser capaz de deterner los
desechos que salen desprendidos generados por
las diferentes operaciones. La máscara para polvo o
respirador debe ser capaz de fi ltrar partículas generadas
por su operación. Una exposición prolongada a un
ruido de intensidad elevada podría producir pérdida de
audición.
i) Mantenga a los viandantes alejados del área
de trabajo. Toda persona que entre en la zona
de trabajo debe utilizar equipo de protección
personal.
Los fragmentos de un trabajo o un accesorio roto
pueden salir despedidos y causar daños más allá del
área de operación inmediata.
j) Sostenga la herramienta eléctrica únicamente por
las superfi cies de agarre aisladas cuando realice
una operación en la que la herramienta eléctrica
pueda entrar en contacto con el cableado oculto.
Entrar en contacto con un cable “vivo” también
provocará que las partes metálicas expuestas de la
herramienta eléctrica estén “vivas” y podría originar una
descarga eléctrica al operario.
k) Coloque el cable cerca del accesorio giratorio.
Si pierde el control, podría cortarse el cable o
engancharse y la mano o brazo podrían entrar en el
accesorio giratorio.
l) No coloque boca abajo la herramienta eléctrica hasta
que el accesorio se haya parado completamente.
El accesorio giratorio podría agarrar la superfi cie y
descontrolar la herramienta eléctrica.
00BookG18DBALNAmetabo.indb4100BookG18DBALNAmetabo.indb41 2018/10/1118:20:032018/10/1118:20:03
42
Español
m) No ponga en marcha la herramienta eléctrica
cuando la lleve al lado.
Un contacto accidental con el accesorio giratorio
podría enganchar la ropa y el accesorio podría herirle.
n) Limpie regularmente los conductos de aire de la
herramienta eléctrica.
El ventilador del motor sacará el polvo de dentro del
alojamiento y la acumulación excesiva de metal en
polvo podría producir peligros eléctricos.
o) No utilice la herramienta eléctrica cerca de
materiales infl amables.
Las chispas podrían quemar dichos materiales.
p) No utilice accesorios que requieran refrigerantes
líquidos.
Al utilizar agua u otros refrigerantes líquidos podría
producirse una electrocución o descarga.
REBOTE Y ADVERTENCIAS
RELACIONADAS
El rebote es una reacción repentina a una rueda giratoria,
almohadilla de soporte, cepillo u otro accesorio pinchado
o enganchado. El pinchazo o enganche causa una parada
rápida del accesorio giratorio que, a su vez, hace que la
herramienta eléctrica no controlada vaya en la dirección
opuesta del giro del accesorio en el punto de atasco.
Por ejemplo, si una rueda abrasiva es enganchada o
pinchada por la pieza de trabajo, el borde de la rueda
que entra en el punto de pinchazo puede enterrarse en
la superfi cie del material haciendo que la rueda se salga.
La rueda puede saltar hacia el operario o salir despedida
de este, dependiendo de la dirección del movimiento de
la rueda en el punto de pinchazo. Las ruedas abrasivas
también pueden romperse bajo estas condiciones.
El rebote es el resultado de un uso incorrecto y/o
procedimientos o condiciones operativos incorrectos de
la herramienta eléctrica y puede evitarse tomando las
precauciones adecuadas indicadas a continuación.
a) Agarre la herramienta eléctrica firmemente y
coloque el cuerpo y el brazo para que pueda
resistirse a las fuerzas de retroceso. Utilice siempre
una agarradera auxiliar, si se proporciona, para un
control máximo sobre el rebote o reacción del par
durante la puesta en marcha.
El operario puede controlar las reacciones del par o
las fuerzas de rebote, si se toman las precauciones
adecuadas.
b) No coloque la mano cerca del accesorio giratorio.
El accesorio puede rebotarse en la mano.
c) No coloque el cuerpo en la zona en la que la
herramienta eléctrica se mueva si se produce un
rebote.
El rebote impulsará a la herramienta en dirección
opuesta al movimiento de la rueda en el punto de
enganche.
d) Tenga especial cuidado cuando trabaje con
esquinas, bordes afilados, etc. Evite rebotar y
enganchar el accesorio.
Las esquinas, bordes afi lados o el rebote tienden a
enganchar el accesorio giratorio y causan la pérdida
de control y rebote.
e) No coloque una cuchilla talladora de madera o
cuchilla dentada en la sierra.
Dichas cuchillas a menudo producen rebote y
pérdida de control.
ADVERTENCIAS DE SEGURIDAD PARA
MOLER
a) Utilice sólo tipos de ruedas recomendados para
su herramienta eléctrica y el protector específi co
diseñado para la rueda seleccionada.
Las ruedas para las que no se diseñó la herramienta
eléctrica no pueden protegerse adecuadamente y no
son seguras.
b) La superfi cie de amolado de las ruedas de disco
abombado debe colocarse debajo del plano del
borde protector.
Una rueda mal colocada que sobresalga del
plano del borde del protector no podrá protegerse
correctamente.
c) La protección debe colocarse fi rmemente en el
herramienta eléctrica y colocarse para máxima
seguridad, de forma que se expone al operario
la cantidad mínima de rueda.
El protector ayuda a proteger al operario de
fragmentos de disco rotos, del contacto accidental
con el disco y de chispas que podrían prenderle
fuego la ropa.
d) Las ruedas deben utilizarse sólo para las
aplicaciones recomendadas. Por ejemplo, no
muela con el lado de la rueda de corte.
Las ruedas de corte abrasivas están diseñadas para
un molido periférico. Las fuerzas laterales aplicadas
a estas ruedas pueden hacer que se rompan.
e) Utilice siempre bridas de ruedas sin dañar de
tamaño y forma correcta para la rueda seleccionada.
Las bridas de rueda adecuadas soportan la rueda,
reduciendo la posibilidad de rotura de rueda. Las
bridas para ruedas de corte pueden ser diferentes de
las bridas de rueda de molido.
f) No utilice ruedas de herramientas eléctricas más
grandes.
La rueda diseñada para una herramienta eléctrica
más grande no es adecuada para la velocidad
superior de una herramienta inferior y podría estallar.
INSTRUCCIONES GENERALES DE
SEGURIDAD PARA AMOLADORAS
– Compruebe que la velocidad marcada en la rueda
es igual o superior a la velocidad media de la
amoladora;
– Asegure que las dimensiones de la rueda son
compatibles con la amoladora;
– Las ruedas abrasivas deben almacenarse y manipularse
con cuidado de acuerdo con las instrucciones del
fabricante;
00BookG18DBALNAmetabo.indb4200BookG18DBALNAmetabo.indb42 2018/10/1118:20:032018/10/1118:20:03
43
Español
3. Sujete las herramientas eléctricas por las
superficies de empuñadura aisladas cuando
realice una operación en que la herramienta de
corte pueda entrar en contacto con cables ocultos
o con su propio cable.
El contacto con un conductor “activo” “activará” las
partes metálicas de la herramienta y el operador
recibirá una descarga eléctrica.
4. EMPLEE siempre protectores auditivos cuando
tenga que utilizar la herramienta
durante mucho tiempo.
La exposición prolongada a ruido de
gran intensidad puede causar la pérdida
del sentido del oído.
5. Utilice únicamente una rueda de disco abombado
con una capacidad nominal SUPERIOR a 13,300
RPM.
El uso de una rueda con una capacidad nominal
INFERIOR a 13,300 RPM y/o una rueda del tamaño
incorrecto (véase ESPECIFICACIONES en la página
49) podría producir rotura de la rueda y proyección
de fragmentos de la rueda, provocando la muerte o
lesiones de gravedad.
6. No toque nunca las piezas móviles.
NO coloque NUNCA sus manos, dedos,
ni demás partes del cuerpo cerca de las
piezas móviles de la herramienta.
7. NO utilice NUNCA la herramienta sin los
protectores colocados en su lugar.
NO utilice NUNCA esta herramienta sin los
protectores de seguridad correctamente instalados.
Si el trabajo de mantenimiento o de reparación
requiere el desmontaje de un protector de seguridad,
cerciórese de volver a instalarlo antes de utilizar la
herramienta.
8. Utilice la herramienta correcta.
No fuerce herramientas ni accesorios pequeños para
realizar un trabajo pesado.
No utilice las herramientas para fi nes no proyectados,
por ejemplo, no utilice esta amoladora angular para
cortar madera.
9. NO utilice NUNCA una herramienta eléctrica
para aplicaciones que no sean las especifi cadas.
NO utilice NUNCA una herramienta eléctrica para
aplicaciones no especificadas en este Manual de
instrucciones.
10. Maneje correctamente la herramienta.
Maneje la herramienta de acuerdo con las
instrucciones ofrecidas aquí. No deje caer ni tire la
herramienta. NO permita NUNCA que los niños ni
otras personas no autorizadas ni familiarizadas con
la operación de la herramienta utilicen ésta.
– Inspeccione la rueda amoladora antes de utilizarla.
No utilice productos descascarillados, agrietados o
defectuosos;
– Asegure que las ruedas y puntos montados se
ajustan a las instrucciones del fabricante;
– Asegure que se utilizan secantes cuando se
proporcionan con el producto abrasivo y cuando se
requiera;
– Asegure que le producto abrasivo está correctamente
montado y ajustado antes de la utilización y ponga en
marcha la herramienta sin carga durante 30 segundos
en una posición segura; pare inmediatamente si hay
vibración considerable o si se detectan otros defectos.
Si ocurre esto, compruebe la máquina para determinar
la causa;
– Si la herramienta se proporciona con una tapa, no
utilice nunca la herramienta sin dicha tapa;
– No utilice cojinetes reductores o adaptadores
diferentes para adaptar ruedas abrasivas de orifi cio
grande;
– Para herramientas que se utilicen con rueda de
orificio roscado, asegúrese de que la rosca de la
rueda es lo suficientemente larga para aceptar la
longitud del eje;
– Asegure la pieza de trabajo y verifi que que esté bien
sujeta. Una pieza de trabajo sujeta con dispositivos de
sujeción o en un banco se sostiene mejor que con la
mano;
– No utilice una rueda de recorte para el amole lateral;
– Asegúrese de que las chispas emitidas al utilizar
la herramienta no crean ningún riesgo, es decir, no
alcanzan a ninguna persona ni sustancia infl amable;
– Asegúrese de que las aperturas de ventilación están
despejadas cuando trabaje en condiciones con
polvo. Si es necesario limpiar el polvo, desconecte
primero la herramienta de la toma de corriente
(utilice objetos no metálicos) y evite dañar las piezas
internas;
– Utilice siempre protección de ojos y de oídos, así
como otro equipo protector personal como máscara
de polvo, guantes, casco y mono;
– Preste atención a la rueda que sigue girando tras
apagar la herramienta.
NORMAS Y SÍMBOLOS ESPECÍFICOS DE
SEGURIDAD
1. EMPLEE siempre un protector adecuado con
muela abrasiva.
Un protector que proteja al operador de los fragmentos
de la rueda rota.
2. Los accesorios deben tener un valor nominal
por lo menos para la velocidad recomendada en
la etiqueta de advertencia de la herramienta.
Los discos y los otros accesorios que funcionan a
una velocidad superior a la nominal pueden salir
volando y causar daños.
00BookG18DBALNAmetabo.indb4300BookG18DBALNAmetabo.indb43 2018/10/1118:20:032018/10/1118:20:03
44
Español
11. Mantenga todos los tornillos, pernos, y cubiertas
fi rmemente fi jados en su lugar.
Mantenga todos los tornillos, pernos, y cubiertas
firmemente montados. Compruebe periódicamente
su condición.
12. No utilice herramientas eléctricas si la carcasa o
la empuñadura de plástico está rajada.
Las rajas en la carcasa o en la empuñadura de
plástico pueden conducir a descargas eléctricas.
Tales herramientas no deberán utilizarse mientras no
se hayan reparado.
13. Las cuchillas y los accesorios deberán montarse
con seguridad en la herramienta.
Evite lesiones personales y de otras personas.
Las cuchillas, los accesorios de corte, y demás
accesorios montados en la herramienta deberán
fi jarse con seguridad.
14. Mantenga limpio el conducto de ventilación del
motor.
El conducto de ventilación del motor limpio para que
el aire pueda circular libremente en todo momento.
Compruebe frecuentemente y limpie el polvo
acumulado.
15. NO utilice NUNCA una herramienta defectuosa o
que funcione anormalmente.
Si la herramienta parece que funciona anormalmente,
produciendo ruidos extraños, etc., deje inmediatamente
de utilizarla y solicite su arreglo a un centro de
reparaciones autorizado por metabo HPT.
16. NO deje NUNCA la herramienta en funcionamiento
desatendida. Desconecte su alimentación.
No deje sola la herramientas hasta mientras no se
haya parado completamente.
17. Maneje con cuidado las herramientas eléctricas.
Si una herramienta eléctrica se ha caído o ha
chocado inadvertidamente contra materiales duros,
es posible que se haya deformado, rajado, o dañado.
18. No limpie las partes de plástico con disolvente.
Los disolventes, como gasolina, diluidor de pintura,
bencina, tetracloruro de carbono, y alcohol pueden
dañar o rajar las partes de plástico. No las limpie con
tales disolventes.
Limpie las partes de plástico con un paño suave
ligeramente humedecido en agua jabonosa y
después séquelas bien.
19. NUNCA utilice una rueda de disco abombada que
esté agrietada, deformada o gastada (consulte la
sección MANTENIMIENTO E INSPECCIÓN en la
página 56).
20. NUNCA utilice la amoladora en lugares en los que
las chispas generadas por la misma puedan causar
una explosión, como cerca de materiales o gases
infl amables.
21. NUNCA presione el botón pulsador mientras el eje
esté girando.
22. SIEMPRE utilice protección para los ojos que
satisfaga los requisitos de la última
versión de la norma Z87.1 de ANSI.
23. SIEMPRE utilice una mascarilla para protegerse
contra el polvo o las partículas potencialmente
dañinos generados durante la operación de la
amoladora.
24. SIEMPRE sujete firmemente la empuñadura del
cuerpo y la empuñadura lateral cuando utilice la
amoladora.
25. SIEMPRE realice una operación de prueba antes de
utilizar la amoladora. (Véase “Pruebe la amoladora
antes de utilizarla” en la página 53).
26. SIEMPRE siga las instrucciones indicadas en
este manual cuando reemplace la rueda de disco
abombado.
27. Tenga cuidado SIEMPRE con los objetos que
puedan estar enterrados o emparedados, tales como
cables eléctricos.
Si tocase un cable activo con esta herramienta,
podría recibir una descarga eléctrica.
Confirme que no haya ningún objeto enterrado o
emparedado, como cables eléctricos, en el suelo, el
techo, o en las paredes en los que vaya a trabajar.
28. Definiciones para los símbolos utilizados en esta
herramienta
V ...................voltios
---
..................corriente continua
Hz .................hertzios
A ...................amperios
n
...................velocidad nominal
---/min ............revoluciones o reciprocación por minuto
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD PARA EL CARGADOR DE
BATERÍAS
ADVERTENCIA
La utilización inadecuada del cargador de
baterías puede resultar en lesiones serias o
en la muerte. Para evitar estos riesgos, siga
las instrucciones de seguridad ofrecidas a
continuación.
LEA TODAS LAS INSTRUCCIONES
1. Este manual contiene instrucciones importantes
de seguridad para el cargador de baterías modelo
UC18YFSL.
2. Antes de utilizar el cargador de baterías, lea todas
las instrucciones y tenga en cuenta las marcas de
precaución de (1) el cargador de baterías, (2) la
batería, y (3) el producto que utiliza la batería.
00BookG18DBALNAmetabo.indb4400BookG18DBALNAmetabo.indb44 2018/10/1118:20:032018/10/1118:20:03
45
Español
3. Para reducir el riesgo de lesiones, cargue la batería
metabo HPTI de tipo de BSL1850. Otros tipos de
baterías podrían explotar causando lesiones y daños.
4. La utilización de un accesorio no recomendado o
vendido por el fabricante del cargador de baterías
puede resultar en el riesgo de incendios, en
descargas eléctricas, o en lesiones.
5. Para reducir el riesgo de dañar el cable y el enchufe,
para desconectar el cable del cargador de baterías,
tire del enchufe.
6. Cerciórese de que el cable quede situado donde no
pueda pisarse, donde nadie pueda tropezar con él, y
donde no pueda recibir daños.
7. A menos que sea absolutamente necesario, no
deberá utilizarse un cable prolongador. La utilización
de un cable prolongador inadecuado podría resultar
en el riesgo de incendios y descargas eléctricas.
Cuando tenga que utilizar un cable prolongador,
cerciórese de que:
a. El enchufe del cable prolongador sea igual en
tamaño y forma que el del cargador de baterías;
b. El cable prolongador esté adecuadamente
conectado y en buenas condiciones eléctricas;
y
c. Que el calibre del cable sea suficiente para
el amperaje de CA del cargador de baterías,
como se especifi ca en la Tabla 1.
*
Si la entrada nominal del cargador de baterías se
indica en vatios en vez de amperios, el amperaje
nominal correspondiente se determinará dividiendo
el vataje por la tensión, por ejemplo:
1,250 vatios
125 voltios
= 10 amperios
8. No utilice el cargador de baterías con un cable o un
enchufe dañado. Si están dañados, reemplácelos
inmediatamente.
9. No utilice el cargador de baterías si ha recibido un
golpe, si ha caído, o si está dañado de alguna otra
forma. Llévelo a un técnico cualifi cado.
10. No desarme el cargador de baterías. Cuando
necesite reparación, llévelo a un técnico cualifi cado.
El reensamblaje incorrecto podría resultar en el
riesgo de incendios o descargas eléctricas.
11. Para reducir el riesgo de descargas eléctricas,
desenchufe el cargador del tomacorriente antes
de intentar realizar cualquier operación de
mantenimiento o de limpiarlo. La extracción de la
batería no reducirá este riesgo.
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD PARA LA BATERÍA Y EL
CARGADOR DE BATERÍAS
Usted deberá cargar la batería antes de utilizar el
atornilladores de percusion inalámbrico. Antes de utilizar
el cargador de baterías modelo UC18YFSL, cerciórese de
leer todas las instrucciones y precauciones del mismo, de
la batería, y de este manual.
PRECAUCIÓN
¡UTILICE SOLAMENTE BATERÍA metabo HPTI
DEL TIPO DE LA BSL1850. LOS DEMÁS TIPOS
DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR
LESIONES!
Para evitar el riesgo de lesiones, siga las instrucciones
ofrecidas a continuación:
ADVERTENCIA
La utilización inadecuada de la batería o del
cargador de baterías puede conducir a lesiones
serias. Para evitar estas lesiones:
1. NUNCA desarme la batería.
2. NUNCA incinere una batería, aunque esté dañada o
completamen-te agotada.
Tabla 1
CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE
EXTENSION CORDS FOR BATTERY CHARGERS
Amperaje nominal de
entrada de CA*
Calibre (AWG) del cable
Igual o
superior a
pero
inferior a
Longitud del cable, Pies (metros)
25 (7.5) 50 (15) 100 (30) 150 (45)
0 2 18 18 18 16
2 3 18 18 16 14
3 4 18 18 16 14
00BookG18DBALNAmetabo.indb4500BookG18DBALNAmetabo.indb45 2018/10/1118:20:032018/10/1118:20:03
46
Español
3. NUNCA cortocircuite la batería.
4. NUNCA inserte ningún objeto en las ranuras de
ventilación del cargador. Si lo hiciese
podría recibir descargas eléctricas o dañar
el cargador de baterías.
5. NUNCA cargue en exteriores. Mantenga la batería
alejada de la luz solar directa, y utilícela
solamente donde haya poca humedad y
una buena ventilación.
6. NUNCA cargue cuando la temperatura sea inferior a
32°F (0°C) o superior a 104°F (40°C ).
7. NUNCA conecte dos cargadores de baterías juntos.
8. NUNCA inserte objetos extraños en el orifi cio para la
batería ni en el cargador de baterías.
9. NUNCA utilice un transformador elevador para
cargar.
10. NUNCA utilice un motogenerador ni tensión de CC
para cargar.
11. NUNCA almacene la batería ni el cargador de la
batería en lugares en los que la temperatura
pueda llegar a los 104 °F (40 °C) o superar
dicha temperatura, como dentro de una
caja metálica o un auto.
12. NUNCA exponga la batería ni el cargador de la
batería a condiciones de lluvia a humedad.
13.
SIEMPRE
utilice el cargador con un tomacorriente
(120 voltios). La utilización de un cargador
con cualquier otra tensión podría hacer que
éste se recalentase y dañase.
14.
SIEMPRE
espere 15 minutos por lo menos entre
las cargas para evitar que el cargador se
recaliente.
15.
SIEMPRE
desconecte el cable de alimentación del
tomacorriente cuando no vaya a utilizar el
cargador.
ADVERTENCIA DE LA BATERÍA DE LITIO
Para ampliar su duración, la batería de litio está equipada
con la función de protección para detener la salida.
En los casos 1 a 3 descritos más abajo, cuando utilice
este producto, incluso si tira del interruptor, el motor puede
detenerse. No es un problema, sino el resultado de la
función de protección.
1. Cuando la batería restante se agota, el motor se
detiene.
En este caso, cárguela inmediatamente.
2. Si la herramienta se sobrecarga, el motor puede
detenerse. En este caso, suelte el interruptor de la
herramienta y elimine las causas de la sobrecarga. A
continuación, puede volverla a utilizar.
3. Si la batería se calienta excesivamente al realizar
un trabajo de sobrecarga, la potencia de la batería
podría pararse.
En este caso, deje de utilizar la batería y deje que
se enfríe. Posteriormente puede utilizarla de nuevo.
(solamente BSL1830)
Asimismo, preste atención a las siguientes advertencias y
precauciones.
ADVERTENCIA
Para evitar fugas de la batería, generación de calor,
emisión de humo, explosiones e igniciones, preste
atención a las siguientes precauciones.
1. Asegúrese de que no entran virutas o polvo en la
batería.
Durante el trabajo, asegúrese de que no caen virutas
o polvo en la batería.
Asegúrese de que las virutas o el polvo que caen
sobre la herramienta eléctrica durante el trabajo no
entran en la batería.
No almacene una batería sin utilizar en un lugar
expuesto a virutas y polvo.
Antes de almacenar una batería, retire las virutas y el
polvo que se haya adherido y no la almacene junto a
piezas metálicas (tornillos, clavos, etc.).
2. No agujeree la batería con un objeto afi lado como un
clavo, no la golpee con un martillo, la pise, la tire o la
exponga a fuertes impactos físicos.
3. No utilice una batería que pudiera estar dañada o
deformada.
4. No utilice la batería con las polaridades cambiadas.
5. No conecte la batería directamente a salidas eléctricas
o a los encendedores de cigarros de los coches.
6. No utilice la batería para un fin diferente a los
especifi cados.
7. Si la carga de la batería no fi naliza incluso cuando
ha transcurrido un determinado tiempo de recarga,
detenga inmediatamente la recarga.
8. No coloque o exponga la batería a temperaturas
elevadas o alta presión como en un microondas, una
secadora o un contenedor de gran presión.
9. Aléjela del fuego inmediatamente cuando se detecte
una fuga o un olor raro.
10. No la utilice en un lugar donde se genere gran
electricidad estática.
11. Si hay una fuga de la batería, mal olor, se genera
color, está descolorida o deformada, o de algún
modo funciona de forma anormal durante su
utilización, recarga o almacenamiento, retírela
inmediatamente del equipo o del cargador de la
batería y detenga su utilización.
12. No sumerja la batería ni permita que fl uidos entren
en ella. La entrada de líquidos conductores, como
el agua, puede provocar daños que resulten en
incendios o explosiones. Guarde la batería en
un lugar fresco y seco, alejado de los materiales
combustibles e inflamables. Las atmósferas con
gases corrosivos deben ser evitadas.
00BookG18DBALNAmetabo.indb4600BookG18DBALNAmetabo.indb46 2018/10/1118:20:032018/10/1118:20:03
47
Español
¡GUARDE ESTAS INSTRUCCIONES
Y
PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS
Y
PROPIETARIOS DE ESTA HERRAMIENTA!
PRECAUCIÓN
1. Si el líquido de fuga de la batería entra en contacto
con los ojos, no se los frote y lávelos bien con agua
limpia como, por ejemplo, agua del grifo y póngase
en contacto con un médico inmediatamente.
Si no se trata, el líquido podría causar problemas de
visión.
2. Si el líquido de fuga entra en contacto con la piel o la
ropa, lávela bien con agua limpia como, por ejemplo,
agua del grifo inmediatamente.
Podría producir irritación de la piel.
3. Si observa óxido, mal olor, recalentamiento,
decoloración, deformación y/u otras irregularidades
al utilizar la batería por primera vez, no la utilice y
devuélvasela a su proveedor o distribuidor.
ADVERTENCIA
Si un objeto extraño conductor de electricidad entra en
los terminales de la batería de litio, podría producirse un
cortacircuito, resultando en un riesgo de incendio. Por
favor, respete los siguientes consejos cuando almacene la
batería.
No coloque cortes conductivos, clavos, cables
de acero, cables de cobre u otros cables en la
caja de almacenamiento.
Instale el paquete de baterías en la herramienta
eléctrica o almacénelo presionando la tapa de
baterías hasta que se oculten los orificios de
ventilación para evitar cortacircuitos. (Ver Fig. 1)
00BookG18DBALNAmetabo.indb4700BookG18DBALNAmetabo.indb47 2018/10/1118:20:032018/10/1118:20:03
48
Español
DESCRIPCIÓN FUNCIONAL
NOTA
La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad
y mantener esta herramienta eléctrica.
NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las
instrucciones de seguridad contenidas en este manual.
Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la
propia herramienta eléctrica.
NOMENCLATURA
1. Amoladora angular a bateríe ( G18DBAL)
Batería
Fig.1
<BSL1850>
Batería
Enganche
Orifi cios de ventilación
Terminales
Taps de batería
Cubierta de engranajes
Palanca de
paleta
Placa de
características
Empuñadura lateral
Protector de
la rueda
Rueda de
disco abombado
Botón pulsador
Carcasa
Batería
Filtro
Indicador
luminoso de
batería restante
Interruptor de
indicador de
batería restante
Interruptor
cambio del
modo
00BookG18DBALNAmetabo.indb4800BookG18DBALNAmetabo.indb48 2018/10/1118:20:032018/10/1118:20:03
49
Español
Fig. 2
2. Cargador de baterías
NOTA: El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.
Placa de
características
Cable
Lámpara
piloto
Riel de guía
<UC18YFSL>
1. Amoladora angular a bateríe
Modelo G18DBAL
Motor Motor de CC sin escobillas
Velocidad nominal 9,000/min 5,500/min (modo automático)
Tamaño de la rueda:
Diámetro externo 4-1/2" (115 mm)
Grosor 1/4" (6 mm)
Diámetro del orifi cio 7/8" (22 mm)
Batería
Modelo BSL 1850
Tipo Batería de litio
Tensión CC 18V
Capacidad 5.0 Ah
Peso 5.5 lbs (2.5 kg)
ESPECIFICACIONES
2. Cargado de baterías
Modelo UC18YFSL
Fuente de alimentación de entrada Monofàsica: 120 V CA, 60 Hz
Tiempo de carga Aprox. 45 min.
Cargador
Tensión de carga CC 14.4 V 18 V
Corriente de carga CC 3.5 A
Peso 1.1 lbs. (0.5 kg)
00BookG18DBALNAmetabo.indb4900BookG18DBALNAmetabo.indb49 2018/10/1118:20:032018/10/1118:20:03
50
Español
APLICACIONES
Eliminación de rebabas de piezas fundidas y
acabado de varios tipos de materiales y piezas
fundidas de acero, bronce, y aluminio.
Amoladura de secciones soldadas o de secciones
cortadas con un soplete oxiacetilénico.
Amoladura de resinas sintéticas, pizarra, ladrillo, y
mármol.
ADVERTENCIA
Para evitar el riesgo de lesiones de gravedad,
no utilice NUNCA esta amoladora con muelas de
cubeta y/u hojas de sierra.
MÉTODO DE EXTRACCIÓN E INSTALACIÓN
DE LA BATERÍA
1. Desmontaje de la batería
Sujetar fi rmemente el asidero y presionar el cierre de
la bataría para desmontarla (Ver las Fig. 3).
PRECAUCIÓN
No cortocircuitar nunca la batería.
2. Instalación de la batería
Insertar la batería observando sus polaridades (ver la
Fig. 3).
MONTAJE Y OPERACIÓN
Fig. 3
MÉTODO DE CARGA
NOTA
Antes de enchufar el cargador en un tomacorriente,
tenga en cuenta los puntos siguientes.
La tensión de la fuente de alimentación está indicada
en la placa de características.
El cable no deberá estar dañado.
ADVERTENCIA
No cargue con una tensión superior a la indicada
en la placa de características. Si cargase con
una tensión superior a la indicada en la placa de
características, el cargador se quemaría.
Control eléctrico
Arranque suave
Protección de sobrecarga
Esta función de protección corta el suministro de
energía hacia el motor en caso de sobrecarga del
motor o de una reducción evidente de la velocidad
de rotación durante la operación.
Cuando la función de protección de sobrecarga se
activa, el motor puede detenerse.
En este caso, suelte el interruptor de la herramienta
y elimine la causa de la sobrecarga.
Posteriormente puede utilizarla de nuevo.
Protección de sobrecalentamiento
Esta función de protección corta el suministro de
energía hacia el motor y detiene la herramienta
eléctrica en caso de sobrecalentamiento del motor
durante la operación.
Cuando la función de protección de sobrecalentamiento
se activa, el motor puede detenerse.
En este caso, suelte el interruptor de la herramienta
y deje que se enfríe durante unos minutos.
Posteriormente puede utilizarla de nuevo.
Función de cambio de la velocidad de rotación (Modo de
potencia/Modo silencioso)
(Función del interruptor del Modo de potencia/Modo
silencioso)
Cada vez que se pulsa el interruptor selector de modo
cambia el modo de operación.
El Modo silencioso reduce las RPM máximas del
motor para permitir un trabajo efi ciente con menos
ruido.
En el Modo silencioso se enciende la luz indicadora
del Modo silencioso.
Cuando la carga aumenta durante el Modo silencioso,
la herramienta cambia automáticamente al Modo de
potencia, para luego volver al Modo silencioso cuando
la carga disminuye.
En el Modo de potencia no se cambia al Modo
silencioso ni cuando la carga disminuye.
NOTA
Para permitir los cambios de modo, tire del interruptor
una vez tras instalar la batería.
No dé golpes fuertes al panel del interruptor ni lo
rompa. Podría ocasionar problemas.
Cierre
Batería
Sacar
Insertar
Presionar
00BookG18DBALNAmetabo.indb5000BookG18DBALNAmetabo.indb50 2018/10/1118:20:032018/10/1118:20:03
51
Español
1. Enchufe el cable de alimentación del cargador a un
tomacorriente de CA.
Cuando haya conectado el enchufe del cargador a una
toma de la red, la lámpara piloto se encendrá en rojo. (A
intervalos de 1 segundo)
ADVERTENCIA
No utilice el cargador si su cable
está dañado. Haga que se lo reparen
inmediatamente.
2. Inserte la batería en el cargador de baterías.
Inserte la batería en el cargador de baterías como se
muestra en la Fig. 4.
Batería
Cargador
Lámpara
piloto
Fig. 4
3. Carga
Cuando inserte la batería en el cargador de baterías,
se iniciará la carga, y la lámpara piloto se encenderá
en rojo. (Consulte la Tabla 2)
NOTA
Si la lámpara piloto parpadea en rojo, desconecte el
enchufe del tomacorriente y compruebe si la batería
está correctamente insertada.
Cuando la batería se haya cargado completamente, la
lámpara parpadeará lentamente en rojo. (A intervalos
de 1 segundo) (Consulte la Tabla 2)
(1) Indicaciones de la lámpara piloto
Las indicaciones de la lámpara piloto mostradas en la
Tabla 2, se producirán de acuerdo con la condición del
cargador o de la batería.
Table 2
Indicaciones de la lámpara indicadora
Lámpara
piloto
(rojo)
Antes de la
carga
Parpadeo
Se encenderá durante 0.5 segundos.
No se encenderá durante 0.5 segundos.
(Apagada durante 0.5 segundos)
Durante la
carga
Illuminación
Illuminación permanente
Carga
completa
Parpadeo
Se encenderá durante 0.5 segundos.
No se encenderá durante 0.5 segundos.
(Apagada durante 0.5 segundos)
Espera por
recalentami-
ento
Parpadeo
Se encenderá durante 1 segundo.
No se encenderá durante 0.5 segundos.
(Apagada durante 0.5 segundos)
Batería recalentada.
No puede cargarse.
(la carga comenzará cuando
la batería se enfríe)
Recharge
impossible
Destello
Se encenderá durante 0.1 segundos.
No se encenderá durante 0.1 segundos.
(Apagada durante 0.1 segundos)
Mal funcionamento de la
battería o del cargador
00BookG18DBALNAmetabo.indb5100BookG18DBALNAmetabo.indb51 2018/10/1118:20:032018/10/1118:20:03
52
Español
PRECAUCIÓN
●
Si utiliza continuamente el cargador de baterías,
éste se calentará, lo que puede causar averías.
Después de haber fi nalizado la carga, espere 15
minutos antes de realizar la carga siguiente.
●
Si recarga una batería caliente o expuesta al sol,
la lámpara piloto puede encenderse en verde.
La batería no se cargará. En tal caso, deje que
la batería se enfríe antes de cargarla.
●
Cuando la lámpara piloto parpadee rápidamente en
rojo (a intervalos de 0.2 segundos), compruebe y
elimine los objetos extraños que haya en el orifi cio
de instalación del cargador de baterías. Si no hay
objetos extraños, es probable que la batería o que
el cargador de baterías esté funcionando mal.
Llévelos a un centro de reparaciones autorizado.
ANTES DE LA OPERACIÓN
1. Interruptor de alimentación
Cerciórese de que el interruptor de alimentación esté
en la posición OFF.
2. Comprobación del entorno de trabajo
Antes de la operación, compruebe lo siguiente:
No hay gases, líquidos ni objetos inflamables
en el sitio de trabajo.
La amoladura de una plancha de acero delgada
puede producir ruidos retumbantes.
Para evitar tales ruidos, coloque una esterilla de
goma debajo de la pieza de trabajo.
No permita que en el área de trabaja haya niños
ni personal no autorizado.
3. Montaje del protector de la rueda
Cerciórese de montar el protector de la rueda con
un ángulo que proteja el cuerpo del operador contra
lesiones debidas a un trozo de rueda roto.
[Forma de fijar ya ajustar la cubierta protectora de
muela] (Fig. 5)
Coloque el conjunto de la rueda en el
prensaestopas.
Apriete el tornillo M5 para asegurar la cubierta
protectora de muela manteniendo la palanca en
posición cerrada.
Realice el ajuste de la cubierta protectora de
muela con la palanca liberada. (Afl oje el tornillo
M5 y reajuste si la cubierta protectora de muela
no gira suavemente.)
Después del ajuste, si necesita utilizar la
máquina, hágalo solamente después de haber
puesto la palanca en posición de cerrada.
Lubrique la sección deslizante de la pieza de
sujeción (B) y la palanca si ésta no se mueve
suavemente.
(2) Temperatura de la batería
La temperatura de la batería recargable se muestra
en la Tabla 3 y, si la batería se ha calentado, habrá
que dejar que se enfríe durante cierto tiempo antes de
recargarla.
Tabla 3 Márgenes de carga de las baterías
Batería recargable
recharg
Temperatura a la que podrá
recargarse la batería
BSL1850
32°F–104°F
(0°C–40°C)
(3) Tiempo de carga (A 68°F (20°C))
Tabla 4 Tiempo de carga (a 20°C)
Cargador
Batería
UC18YFSL
BSL1850 Aprox. 75 min.
NOTA
El tiempo de carga pueda variar de acuerdo con la
temperatura y la tensión de la fuente de alimentación.
4. Desconecte el cargador de baterías del tomacorriente.
PRECAUCIÓN
No desconecte el cable del tomacorriente
tirando delmismo.
Cerciórese de tirar del enchufe para desconectarlo
del tomacorriente a fi n de evitar dañar el cable.
5. Extraiga la batería del cargador de baterías.
Sujetando el cargador de baterías con una mano,
extraiga la batería del mismo.
Forma de hacer que las baterías duren más
(1) Recarque las baterías antes de que se hayan agotado
completamente.
Si siente que la potencia de la herramienta eléctrica
se debilita, deje de utilizarla y recargue su batería.
Si continuase utilizando la herramienta hasta agotar
la capacidad de la batería, ésta podría dañarse y su
duración útil podría acortarse.
(2) Evite realizar la recarga a altas temperaturas.
Una batería se calentará inmediatamente después
de haberla utilizado. Si recargase tal batería
inmediatamente después de haberla utilizado, su
substancia química interna se deterioraría, y la
duración útil de la batería se acortaría. Deje la batería
y recárguela después de que se haya enfriado durante
cierto tiempo.
00BookG18DBALNAmetabo.indb5200BookG18DBALNAmetabo.indb52 2018/10/1118:20:032018/10/1118:20:03
53
Español
8. Acerca del indicador de batería restante
Al pulsar el interruptor del indicador de batería
restante, se ilumina el indicador luminoso de batería
restante y puede comprobarse la potencia restante.
(Fig. 6)
Al retirar el dedo de dicho interruptor, el indicador
luminoso de batería restante se apaga. La tabla 5
muestra el estado del indicador luminoso de batería
restante y la potencia de batería restante.
Tabla 5
Estado del
indicador
Potencia de batería restante
La potencia restante de la batería
es sufi ciente.
La potencia restante de la batería
se encuentra a la mitad.
La potencia restante de la batería
está prácticamente agotada.
Recargue la batería cuanto antes.
Dado que el indicador de batería restante muestra
resultados ligeramente diferentes según la
temperatura ambiental y las características de la
batería, utilice su lectura como referencia.
Interruptor
cambio del
modo
Indicador
luminoso
de batería
restante
Interruptor de
indicador de batería
restante
NOTA
No golpee con fuerza ni rompa el panel de interruptores.
Pueden producirse problemas.
Para reducir el consume de la potencia de batería,
el indicador luminoso de batería restante se ilumina
mientras se mantiene presionado el interruptor del
indicador de batería restante.
ADVERTENCIA
Si el protector de la rueda no está colocado
correctamente, la rueda se podría romper y
ocasionar la muerte o lesiones de gravedad.
4. Antes de montar la rueda de disco abombado,
inspeccione atentamente para comprobar que
se encuentre libre de grietas, hendiduras y otras
anormalidades. Asegúrese de que haya quedado
fi rmemente fi jada y que esté correctamente instalada.
En cuanto a las instrucciones sobre el armado y
desarmado de la rueda de disco abombado, consulte
la página 55 de este manual.
5. Pruebe la amoladora antes de utilizarla.
Antes de comenzar el trabajo de amoladura, pruebe
la amoladora después de haber despejado el área
de personal. Cerciórese de que el protector de la
rueda esté instalado, y utilice protección para sus
ojos. Conecte la alimentación de la amoladora
y compruebe si gira suavemente y no muestra
anormalidades.
La duración del funcionamiento de prueba es el
siguiente:
Cuando haya reemplazado la rueda de disco
abombado ..............................3 minutos o más
Cuando comience
diariamente el trabajo ............1 minuto o más
6. Utilice ruedas de disco abombado de la capacidad
apropiada.
Utilice únicamente ruedas de disco abombado con
una capacidad nominal de 13,300 RPM o más.
La utilización de una rueda de disco abombado de
menor capacidad podría conducir a su desintegración
durante la operación y a lesiones serias.
7. Compruebe el botón pulsador.
Cerciórese de que el botón pulsador esté desenganchado
presionándolo dos o tres veces antes de conectar la
alimentación de la amoladora. (Fig. 8)
Fig. 5
Fig. 6
Peça de ajuste (B)
Tornillo M5
Palanca
00BookG18DBALNAmetabo.indb5300BookG18DBALNAmetabo.indb53 2018/10/1118:20:032018/10/1118:20:03
54
Español
3. Presione con poca fuerza la amoladora.
No es necesario presionar con fuerza para amolar.
Normalmente el propio peso de la amoladora será
suficiente para permitir el contacto ligero con la
superfi cie requerido para amolar.
No aplique la rueda esmeriladora con demasiada
fuerza contra la superficie a esmerilar. La
esmeriladora emplea circuitos electrónicos que
hacen que, durante la aplicación de carga, gire a
alta velocidad, por lo que el efecto de esmerildo será
más que sufi ciente aplicando una ligera presión. Si
aplica demasiada presión o carge anormal, el circuito
protector contra sobrecarga operará y parará la
rotación, en cuyo caso deberá dejar inmediatamente
de aplicar carga. Después de esto, si desconecta
y vuelve a conectar la alimentación, la rotación
aumentará hasta la velocidad normal.
ADVERTENCIA
No presione a la fuerza la amoladora contra la
superfi cie que desee amolar. la presión excesiva
podría resultar en rotura de la rueda y en lesiones
serias. También podría dañar la superficie que
esté amolando o el motor de la amoladora.
4. Utilice el ángulo de amoladura apropiado.
Realice la operación de amoladura con el borde de
la rueda levantando la amoladora de 15 a 30°, como
se muestra en la Fig. 8.
PRECAUCIÓN
No utilice toda la superfi cie de la rueda de disco
abombado. Use solamente el borde de dicha
rueda.
9 Sobre la función de cambio del modo
Con la batería de almacenamiento instalada en la
unidad principal y la unidad encendida, presionando
el interruptor cambio del modo cambiará el modo
de funcionamiento a modo automático. Mientras se
encuentra en el modo automático, la luz de visualización
del modo automático permanecerá encendida. (Fig. 6)
Con el modo automático, podrá reducir ruidos y
vibraciones bajando el número máximo de revoluciones
mientras está en un estado sin carga.
Mientras se encuentra en el modo automático, el
número de revoluciones se elevará si la carga se vuelve
mayor durante la operación.
Por otro lado, el número de revoluciones se reducirá si
la carga disminuye durante la operación.
OPERACIÓN DE LA AMOLADORA
ANGULAR
PRECAUCIÓN
Para ampliar su duración, la batería de litio está
equipada con la función de protección para
detener la salida. Por lo tanto, si se sobrecarga al
batería, el motor puede detenerse. No obstante,
esto no es un problema, sino el resultado de la
función de protección. En este caso, suelte el
interruptor de la herramienta y elimine las causas
de la sobrecarga.
NOTA
Para evitar daños, este producto tiene una función
que evita la rotación inesperada del motor cuando
la batería está introducida. El motor no funcionará si
las pilas se introducen cuando el interruptor sigue
encendido. Tras instalar las pilas, desconecte el
interruptor y vuélvalo a conectar de nuevo.
Los modelos G18DBAL son equipados con una
función de protección que cerrará la herramienta en
caso de sobrecarga.
Si la herramienta se cierra debido a una sobrecarga,
apáguela y vuelva a encenderla.
Una sobrecarga que detiene el funcionamiento de
la herramienta y dura más de 10 segundos no podrá
liberarse apagando y abriendo la herramienta. Si
ocurre esto, retire la batería de la herramienta y
vuelva a instalarla antes de encender el interruptor.
1. Sujete fi rmemente la amoladora por su carcasa y la
empuñadura lateral (Fig. 1).
La amoladora producirá una contrafuerza que habrá
que controlar sujetándola fi rmemente.
2. Conecte la alimentación de la amoladora. (Fig. 7)
Para poner la máquina en funcionamiento, desqice
la palanca en el sentido de
Ⓐ
y presione la palanca
de sujeción en el sentido de
Ⓑ
como se indica en
la Fig. 7. Para parar la máquina, suelte la palanca de
sujeción.
Fig. 7
Palanca
Palanca de
paleta
Ⓑ
Ⓐ
00BookG18DBALNAmetabo.indb5400BookG18DBALNAmetabo.indb54 2018/10/1118:20:032018/10/1118:20:03
55
Español
5. Mueva la amoladora en el sentido apropiado.
Cuando utilice una rueda de disco abombado nueva
en el sentido A (Fig. 8), el borde de la rueda puede
cortar la pieza de trabajo. En este caso, realice la
operación de amoladura en el sentido B (Fig. 8).
Cuando se haya gastado el borde de la rueda, la
pieza de trabajo podrá amolarse en ambos sentidos.
NOTA
La rueda suministrada (rueda resinoide) tiene
grano de clase A y tamaño de grano #36. Es la más
adecuada para amoladura intensa de acero y otros
tipos de materiales.
6. Ajuste la operación de acuerdo con el acabado
deseado.
Para realizar un acabado preciso, reduzca la presión
levantando ligeramente la amoladora. Realice
la operación de amoladura lentamente y con la
velocidad apropiada.
PRECAUCIÓN
El giro de la rueda de disco abombado creará
turbulencia de aire.
No coloque la amoladora en áreas de polvo o
suciedad hasta que se haya parado completamente.
MONTAJE Y DESMONTAJE DE LA RUEDA
DE DISCO ABOMBADO
ADVERTENCIA
Asegúrese de desconectar el interruptor y sacar
la pila.
1. Armado
(1) Dé la vuelta a la amoladora de forma que el eje
quede encarado hacia arriba.
(2) Alinee la muesca ovalada de la arandela de la rueda
con la musca del eje, y después fíjelas.
(3) Fije la parte saliente de la rueda de disco abombado
en la arandela de la rueda.
(4) Atornille la rueda en el eje.
(5) Presionando el botón pulsador con una mano,
bloquee el eje girando lentamente la rueda de disco
abombado con la otra mano.
Apriete la tuerca de la rueda utilizando la llave
suministrada como se muestra en la Fig. 9.
Rueda de disco
abombado
Botón
pulsador
Llave
Protector de
la rueda
Arandela de rueda
Eje
Tuerca de la rueda
Fig. 9
Aprieta
PRECAUCIÓN
Apriete con seguridad la tuerca de la rueda y
confi rme que no se bambolee.
2. Desarmado
Para desmontar la rueda de disco abombado, invierta
simplemente el procedimiento indicado arriba.
Fig. 8
A B
15° – 30°
00BookG18DBALNAmetabo.indb5500BookG18DBALNAmetabo.indb55 2018/10/1118:20:032018/10/1118:20:03
56
Español
MANTENIMIENTO E INSPECCIÓN
ADVERTENCIA:
Be sure to turned off the switch and pull out the battery.
Using cracked, deformed or damaged wheels can lead to wheel breakage and
resulting serious injury.
1. Reemplazo de la rueda de disco abombado
Reemplace la rueda de disco abombado cuando
se haya desgastado hasta aproximadamente
2-3/8" (60 mm) de diámetro externo. Confi rme que no
haya rajas ni daños en la rueda de disco abombado.
Si existe una raja o deformación en la rueda de disco
abombado, reemplácela inmediatamente.
2. Comprobación de los tornillos
Los tornillos son peligrosos. Inspecciónelos
regularmente y cerciórese de que estén bien
apretados.
PRECAUCIÓN
La utilización de una herramienta eléctrica con
tornillos fl ojos es extremadamente peligrosa.
3. Mantenimiento de motor
La unidad de bobinado del motor es el verdadero
“corazón” de las harramientas eléctrias.
Prestar el mayor cuidado a asegurarse de que el
bobinado no se dañe y/o se humedezca con aceite o
agua.
4. Comprobación del polvo
El polvo podrá eliminarse con un paño suave y seco
o ligeramente humedecido en agua jabonosa.
No utilice lejía, cloro, gasolina, ni diluidor de pintura,
porque podrían dañar el plástico.
5. Eliminación de las baterías agotadas
ADVERTENCIA
No tire las baterías agotadas. Las baterías
pueden explotar si se incineran. El producto que
ha adquirido contiene una batería. La batería es
reciclable. Cuando se agote su duración útil, de
acuerdo con las leyes estatales y locales, puede
ser ilegal tirar esta batería a la basura. Solicite
a las autoridades locales los detalles sobre las
opciones de reciclado o de la forma de deshacerse
apropiadamente de la batería.
6. Almacenamiento
Guarde la herramienta en un lugar con menos de
40°C (104°F) y fuera del alcance de niños.
NOTA
Almacenar baterías de ion-litio
Compruebe que las baterías de ion-litio se han cargado
completamente antes de almacenarlas.
Un almacenamiento prolongado de las baterías (3
meses o más) con carga baja podría deteriorar su
funcionamiento, reduciendo en gran medida el tiempo
de uso de la batería o haciendo que las baterías no
puedan mantener una carga.
No obstante, la reducción en gran medida del tiempo de
uso de la batería puede recuperarse si se carga y utiliza
de dos a cinco veces.
Si el tiempo de uso de la batería es extremadamente
corto a pesar de haber cargado y utilizado la batería
varias veces, deberá considerarla agotada y comprar
una nueva.
7 Mantenimiento y reparación
Todas las herramientas eléctricas de calidad requieren
de vez en cuando el servicio de mantenimiento o el
reemplazo de piezas debido al desgaste producido
durante la utilización normal. Para asegurarse de que
solamente se utilicen piezas de reemplazo autorizadas,
todos los servicios de mantenimiento y reparación
deberán realizarse SOLAMENTE EN UN CENTRO DE
REPARACIONES AUTORIZADO POR metabo HPT.
PRECAUCIÓN
En el manejo y el mantenimiento de las
herramientas eléctricas, se deberán observar las
normas y reglamentos vigentes en cada país.
Aviso importante sobre las pilas de las
herramientas inalámbricas de metabo HPT
Utilice siempre una de nuestras pilas genuinas. No
podemos garantizar la seguridad y el funcionamiento
de nuestra herramienta eléctrica inalámbrica cuando
se utiliza con pilas diferentes a las indicadas por
nosotros o cuando la pila se desmonta y modifi ca
(como cuando se desmontan y sustituyen celdas u
otras piezas internas).
00BookG18DBALNAmetabo.indb5600BookG18DBALNAmetabo.indb56 2018/10/1118:20:032018/10/1118:20:03
57
Español
ACCESORIOS
ADVERTENCIA
No utilice nunca ningún accesorio distinto de los mencionados más abajo.
La utilización de cualquier otro accesorio distinto de los mencionados más abajo o no previstos para el
uso, como una rueda de copa, una rueda de corte o una hoja de sierra, podría resultar peligroso y causar
lesiones o daños materiales.
NOTA
Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.
ACCESORIOS ESTÁNDAR
NOTA
Las especifi caciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.
G18DBAL
(2LJRK)
Rueda de disco abombado ................................................................................................1
4-1/2" (115 mm) de dia. externo × 1/4" (6 mm) de grosor × 7/8" (22 mm) de diá. de
orifi cio (Núm. de código 701045 ó 326203)
Llave (Núm. de código 938332Z) .......................................................................................1
Empuñadura lateral (Núm. de código 318312) ..................................................................1
Cargador de baterías (UC18YFSL) ...................................................................................1
Batería (BSL1850) ............................................................................................................2
Tapa de batería (Núm. de código 329897) .........................................................................1
Caja de plástico (Núm. de código 337867) ........................................................................1
G18DBAL
(NN)
No incluye batería, cargador de baterías, caja de plástico y tapa de batería.
00BookG18DBALNAmetabo.indb5700BookG18DBALNAmetabo.indb57 2018/10/1118:20:032018/10/1118:20:03
58
00BookG18DBALNAmetabo.indb5800BookG18DBALNAmetabo.indb58 2018/10/1118:20:032018/10/1118:20:03
59
00BookG18DBALNAmetabo.indb5900BookG18DBALNAmetabo.indb59 2018/10/1118:20:032018/10/1118:20:03
811
Code No. C99711964 G
Printed in China
Please contact Koki Holdings America Ltd. at 1-800-59-TOOLS (toll free), or metabo HPT
AUTHORIZED POWER TOOL SERVICE CENTER regarding COLLECTION.
Pour le RAMASSAGE,contacter Koki Holdings America Ltd. au 1-800-59-TOOLS (appel gratuit), ou
UN SERVICE APRÈS-VENTE D’OUTILS ÉLECTRIQUE AGRÉÉ PAR metabo HPT.
Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con Koki Holdings America
Ltd. número 1-800-59-TOOLS (llamada gratis), o con metabo HPT AUTHORIZED POWER TOOL
SERVICE CENTER.
WARNING:
Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains
chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some
examples of these chemicals are:
●
Lead from lead-based paints,
●
Crystalline silica from bricks and cement and other masonry products, and
●
Arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such
as those dust masks that are specially designed to fi lter out microscopic particles.
AVERTISSEMENT:
La poussière résultant d’un ponçage, d’un sciage, d’un meulage, d’un perçage ou de toute autre activité
de construction renferme des produits chimiques qui sont connus par l’Etat de Californie pour causer des
cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains
de ces produits chimiques:
●
Plomb des peintres à base de plomb,
●
Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
●
Arsenic et chrome du bois d’oeuvre traité chimiquement.
Le risque d’exposition à ces substances varie en fonction de la fréquence d’exécution de ce genre de
travail. Pour réduire l’exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un
équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour fi lter les
particules microscopiques.
ADVERTENCIA:
Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de
construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos,
defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:
●
El plomo de las pinturas a base de plomo,
●
El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
●
El arsénico y el cromo de la madera tratada químicamente.
El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para
reducir la exposicíon a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo
utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para
eliminar las partículas minúsculas.
Issued by
Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
Minato-ku, Tokyo 108-6020, Japan
Distributed by
1111 Broadway Ave,
Braselton, Georgia, 30517
3405 American Drive, Units 9-10,
Mississauga, ON, L4V 1T6
00BookG18DBALNAmetabo.indb6000BookG18DBALNAmetabo.indb60 2018/10/1118:20:032018/10/1118:20:03
