e 825 S
Bedienungsanleitung
e 825 S | 2/8
Lieferumfang
Lieferumfang
• e 825 S
• Mikrofonklammer MZQ 800
• Tasche
• Kurzanleitung
• Sicherheitshinweise

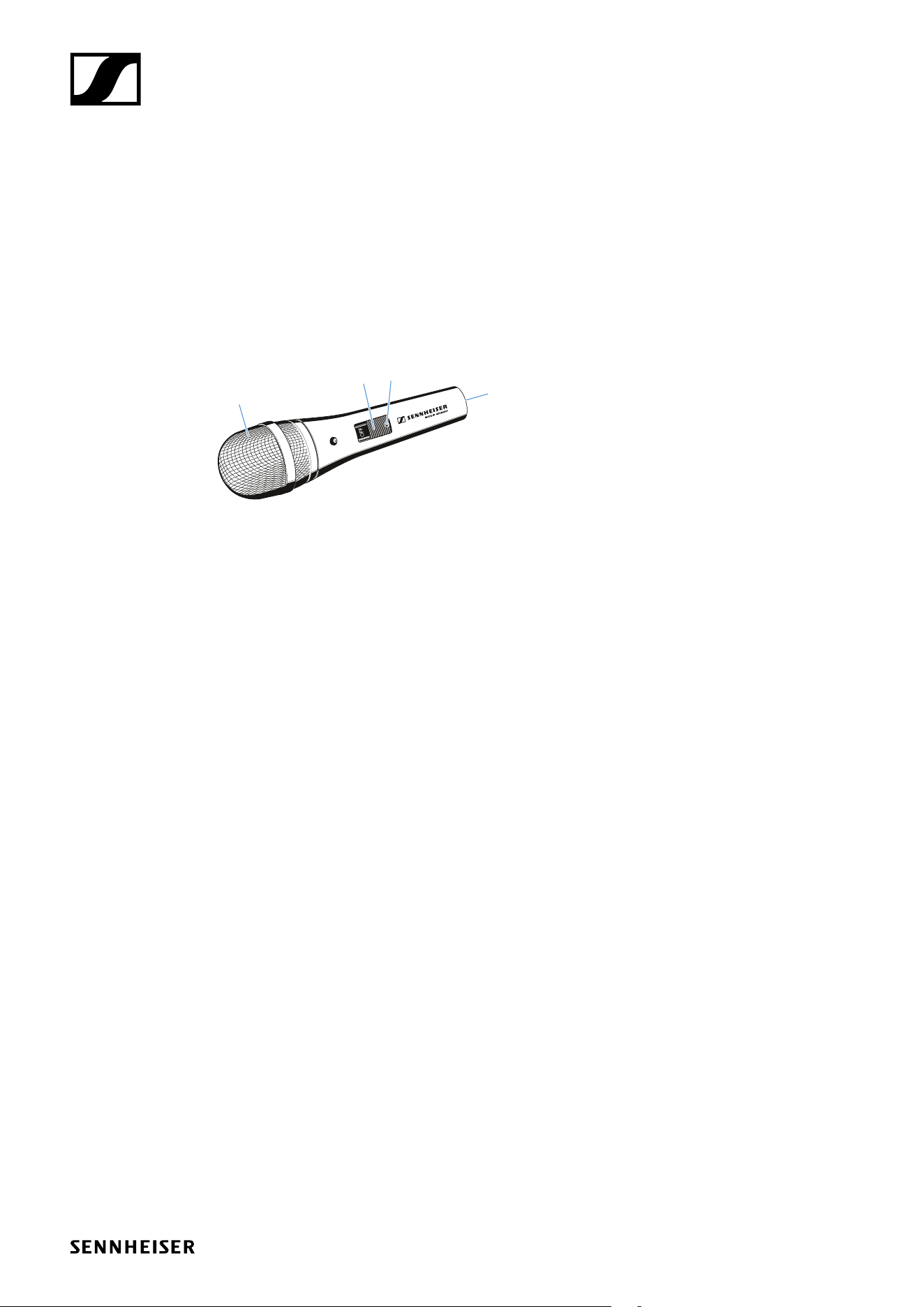

Produktübersicht
825 S
3
4
21
1. Einsprachekorb
2. XLR-3-Buchse
3. Schalter On/Off
4. Schraube
e 825 S | 3/8

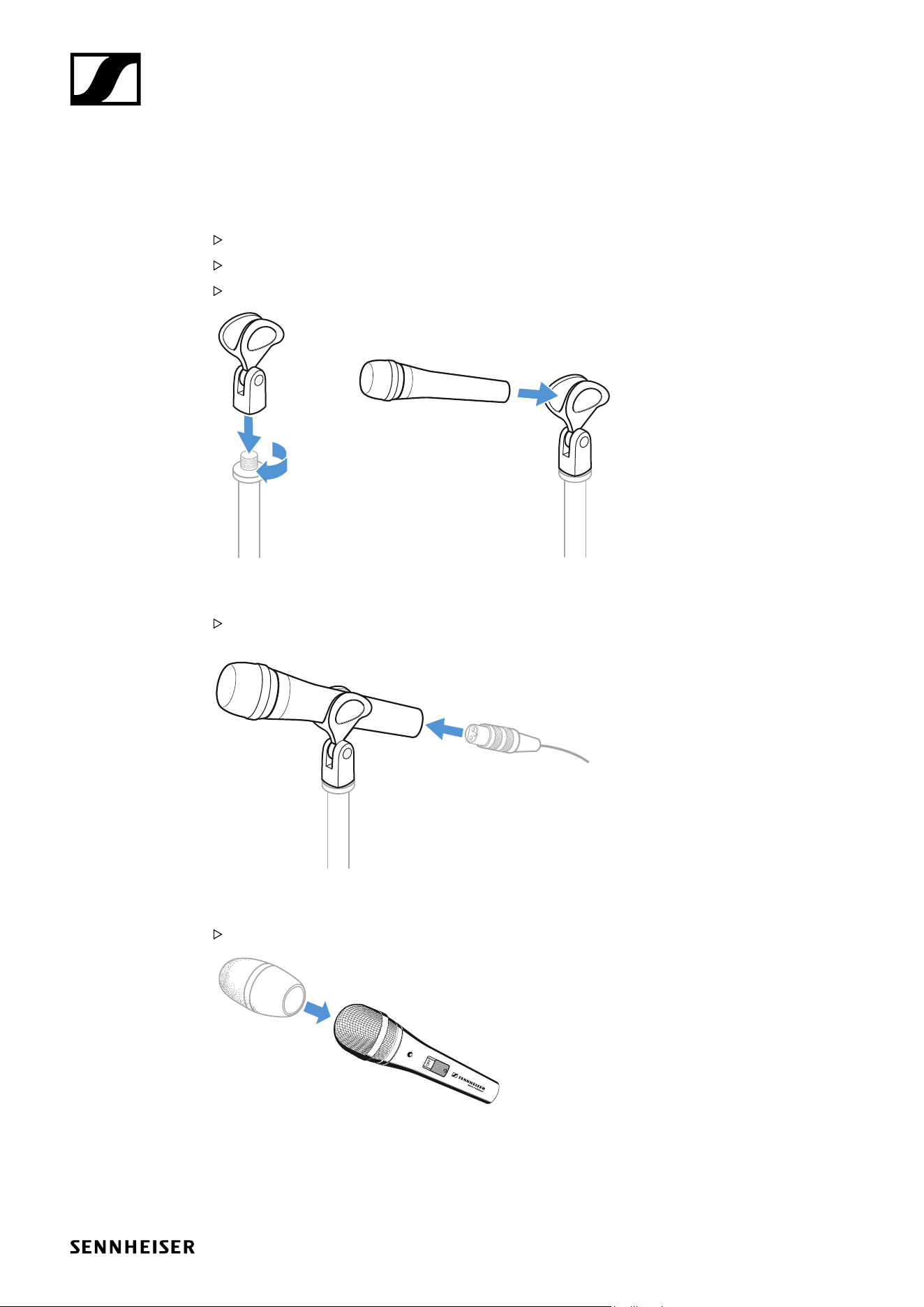

Installation
Installation
Mikrofon montieren
Schrauben Sie die Mikrofonklammer auf ein Stativ.
Stecken Sie das Mikrofon mit dem hinteren Ende auf die Mikrofonklammer.
Richten Sie das Mikrofon mit der Mikrofonklammer aus.
Mikrofon anschließen
Verbinden Sie die XLR-3-Buchse des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse
des Mikrofons.
Windschutz verwenden
Setzen Sie den Windschutz MZW 4032 (optionales Zubehör) auf.
825 S
e 825 S | 4/8
Bedienung
Bedienung

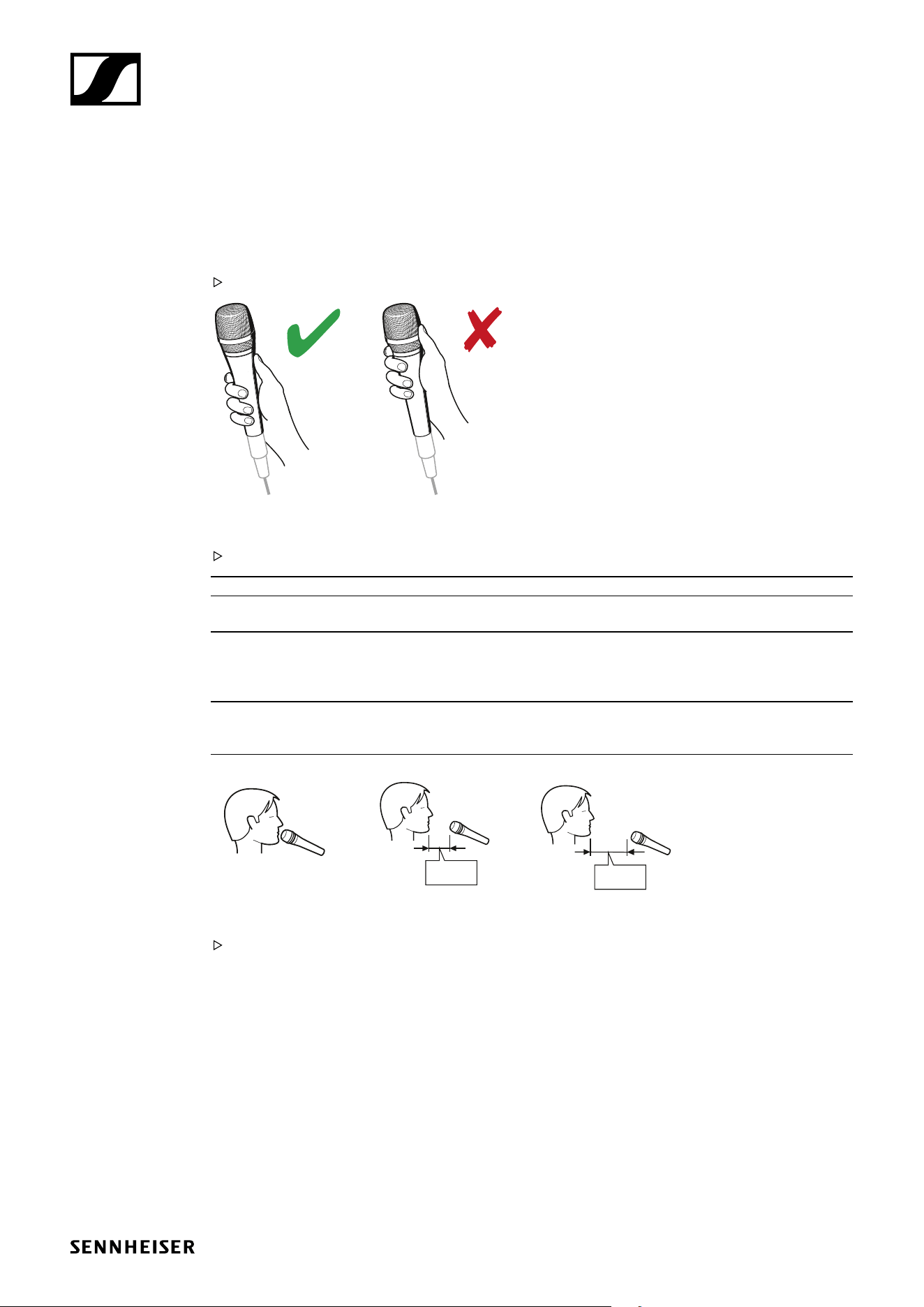

Mikrofon verwenden
Wenn Sie die Mikrofonkapsel abdecken, wird die Richtcharakteristik des Mikrofons verändert, wo-
durch sich der Klang ändern kann.
Halten Sie das Mikrofon ausschließlich an seinem Griff.
Mikrofon platzieren
Beachten Sie unbedingt folgende Hinweise:
Position Klangresultat Anmerkung
A viel Nahbesprechungseffekt (viel Bass/Grundton)
druckvoller, direkter Sound
sehr geringes Übersprechen von
anderen Schallquellen
B weniger Nahbesprechungs effekt (weniger Bass/
Grundton)
mehr Raumanteil, natürlicher, ausgewogener
Sound
mehr Übersprechen von anderen
Schallquellen
C kaum Nahbesprechungs effekt (wenig Bass/
Grundton)
viel Raumanteil, indirekter Sound
viel Übersprechen von anderen
Schallquellen
5-10 cm
CBA
>10 cm
Wenn Zischlaute auftreten:
Richten Sie das Mikrofon nicht direkt auf den Mund, sondern etwas seitlich aus.
e 825 S | 5/8
Bedienung

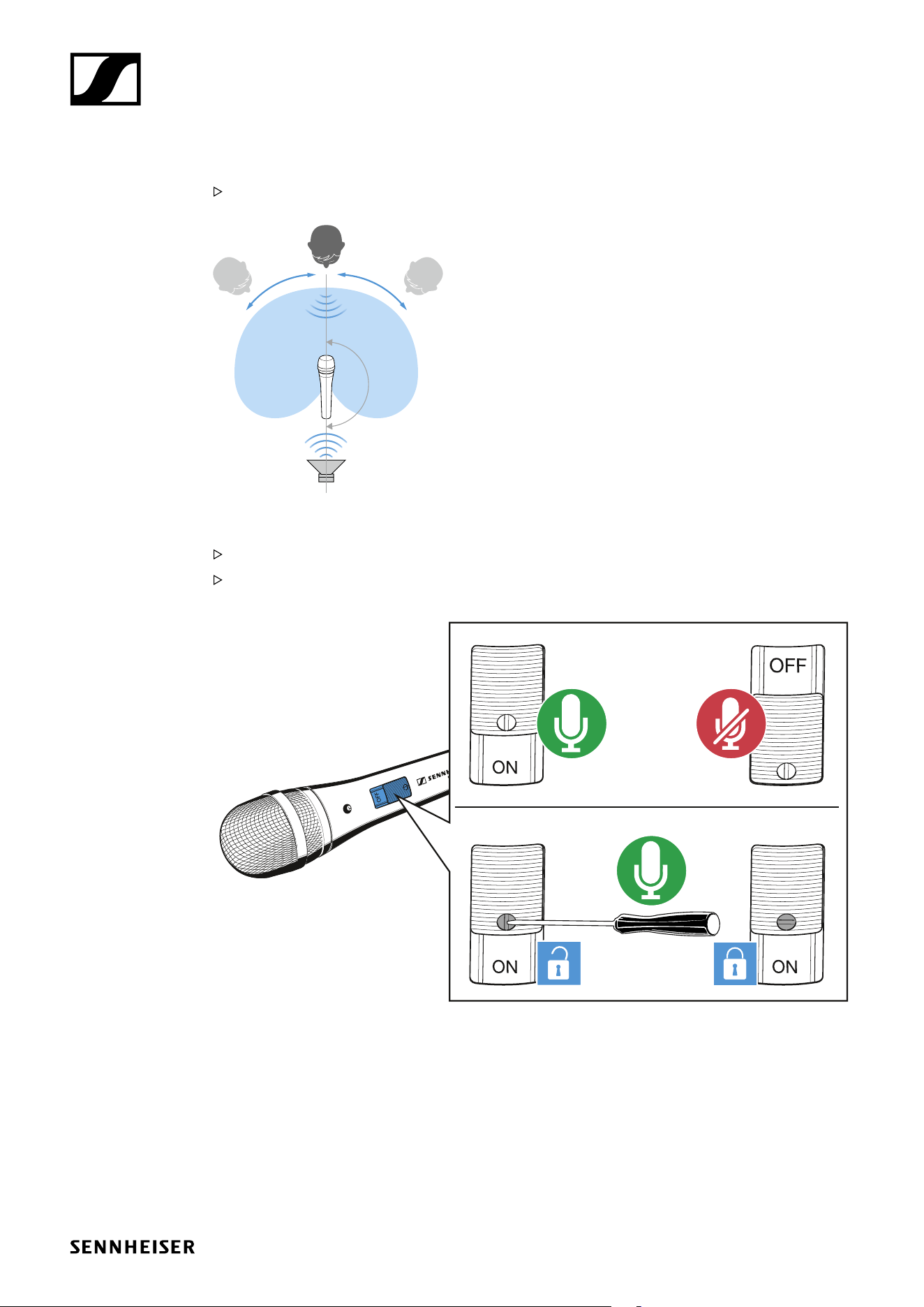

Monitorlautsprecher platzieren
Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (180°), um
Rückkopplungen und Übersprechen zu vermeiden.
180°
Mikrofon ein- und ausschalten
Verwenden Sie den Schalter ON/OFF.
Verwenden Sie gegebenenfalls die Schraube, um den Schalter ON/OFF in der Stellung ON zu
fixieren.
825 S
always
e 825 S | 6/8

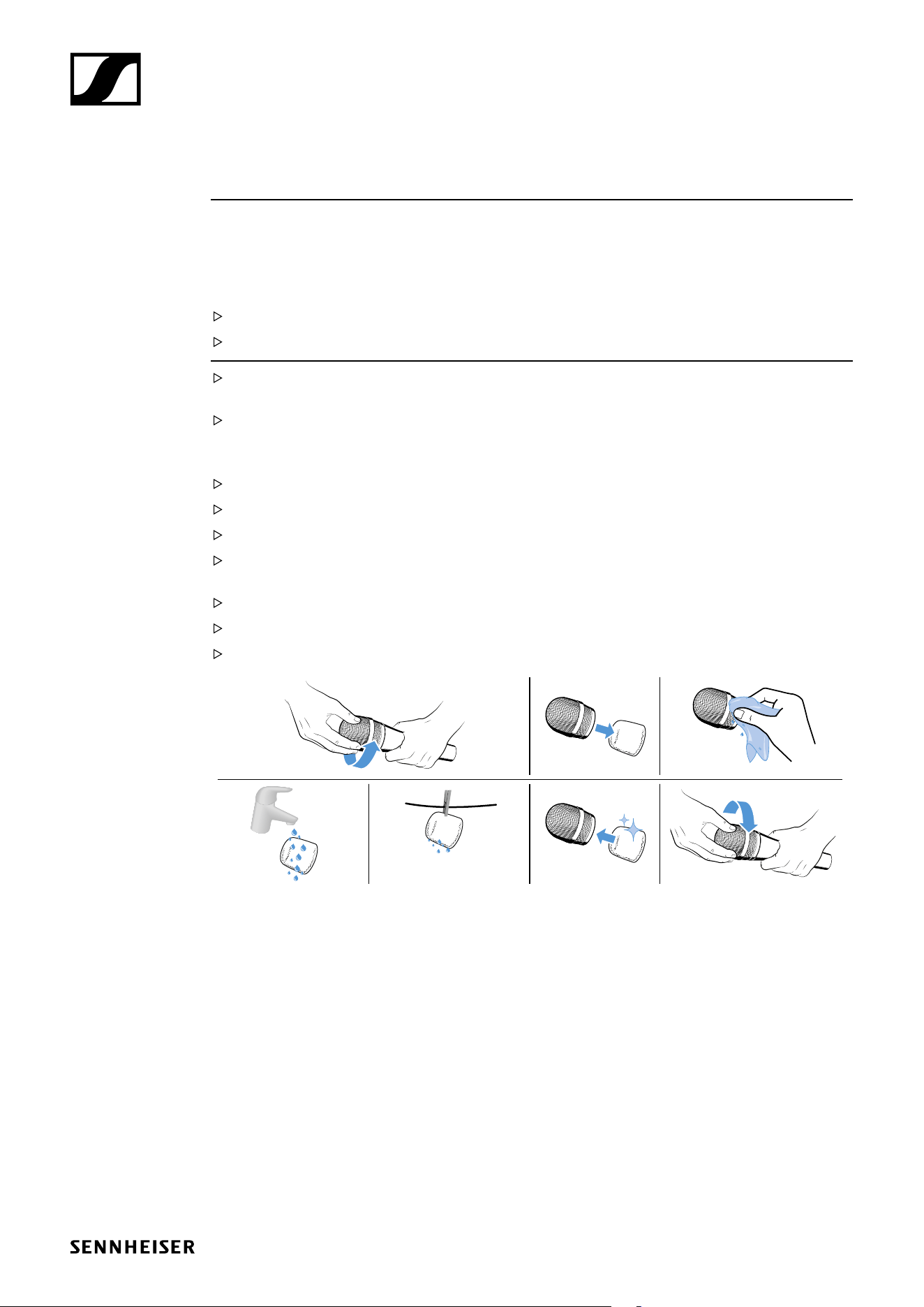

E 825 S reinigen und pflegen
E 825 S reinigen und pflegen
VORSICHT
FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik
verursachen.
Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Ak-
kus und Batterien, bevor Sie mit der Reinigung beginnen.
Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.
Einsprachkorb des Mikrofons reinigen
Schrauben Sie den Einsprachekorb ab.
Entfernen Sie den Schaumstoffeinsatz aus dem Einsprachekorb.
Reinigen Sie den Einsprachekorb mit einem leicht feuchten Tuch von innen und von außen.
Reinigen Sie den Schaumstoff-Einsatz ggf. mit einem milden Spülmittel oder wechseln Sie den
Schaumstoff-Einsatz.
Trocknen Sie den Schaumstoff-Einsatz.
Setzen Sie den Schaumstoff-Einsatz wieder ein.
Schrauben Sie den Einsprachekorb wieder auf das Mikrofonmodul auf.
e 825 S | 7/8

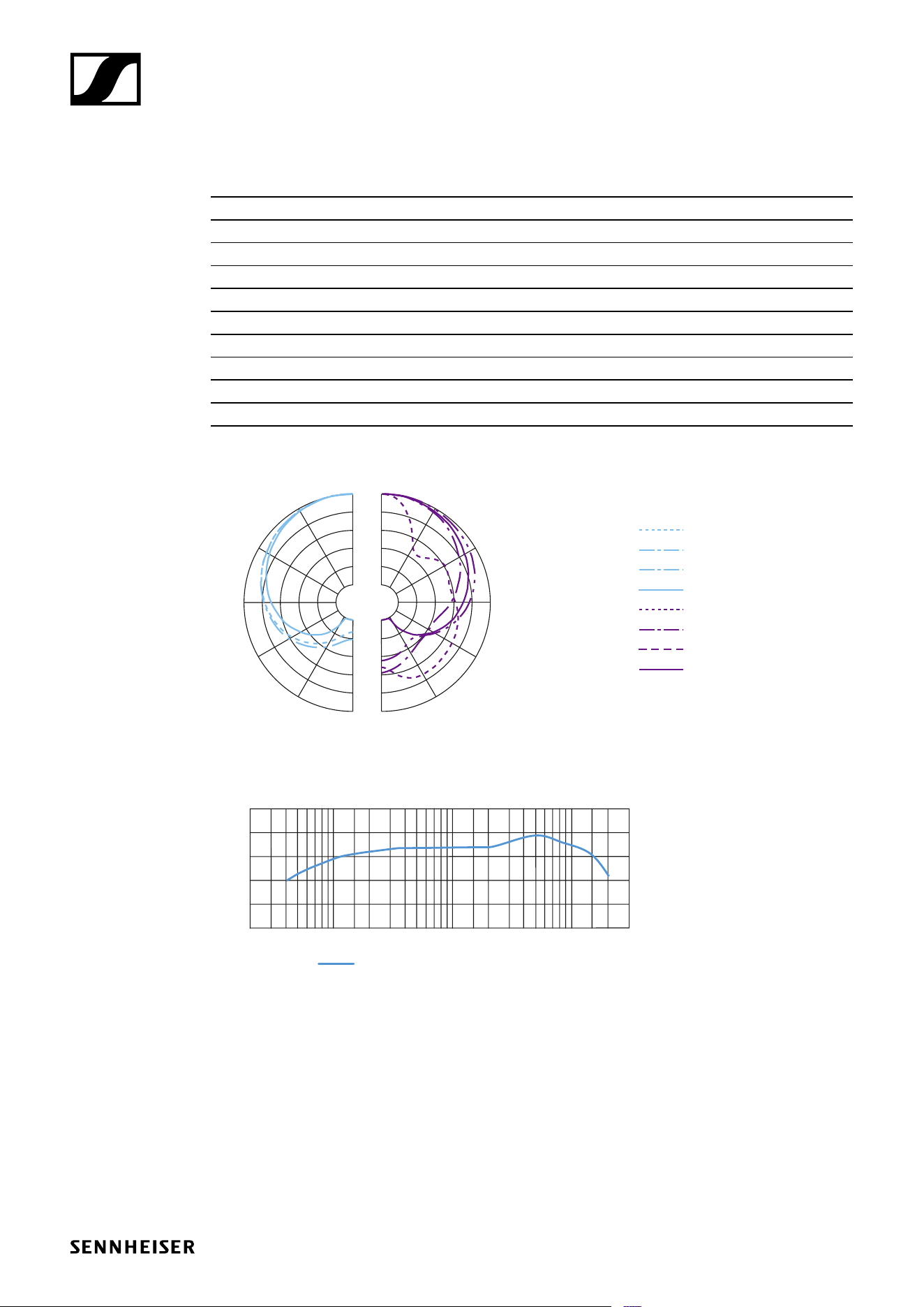

Technische Daten
Technische Daten
Wandlerprinzip dynamisch
Übertragungsbereich 80 - 15.000 Hz
Richtcharakteristik Niere
Freifeld-Leerlauf-Übertragungsfaktor 1,5 mV/Pa
Nennimpedanz (bei 1 kHz) 350 Ω
Min. Abschlussimpedanz 1 kΩ
Stecker XLR-3
Temperaturbereich 0 °C bis +40 °C
Abmessungen ⌀ 48 x 180 mm
Gewicht 330 g
Polardiagramm
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
Frequenzgang
-40
-50
-60
-70
-80
-90
50
20
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
dBV
0°, 1 m
e 825 S | 8/8

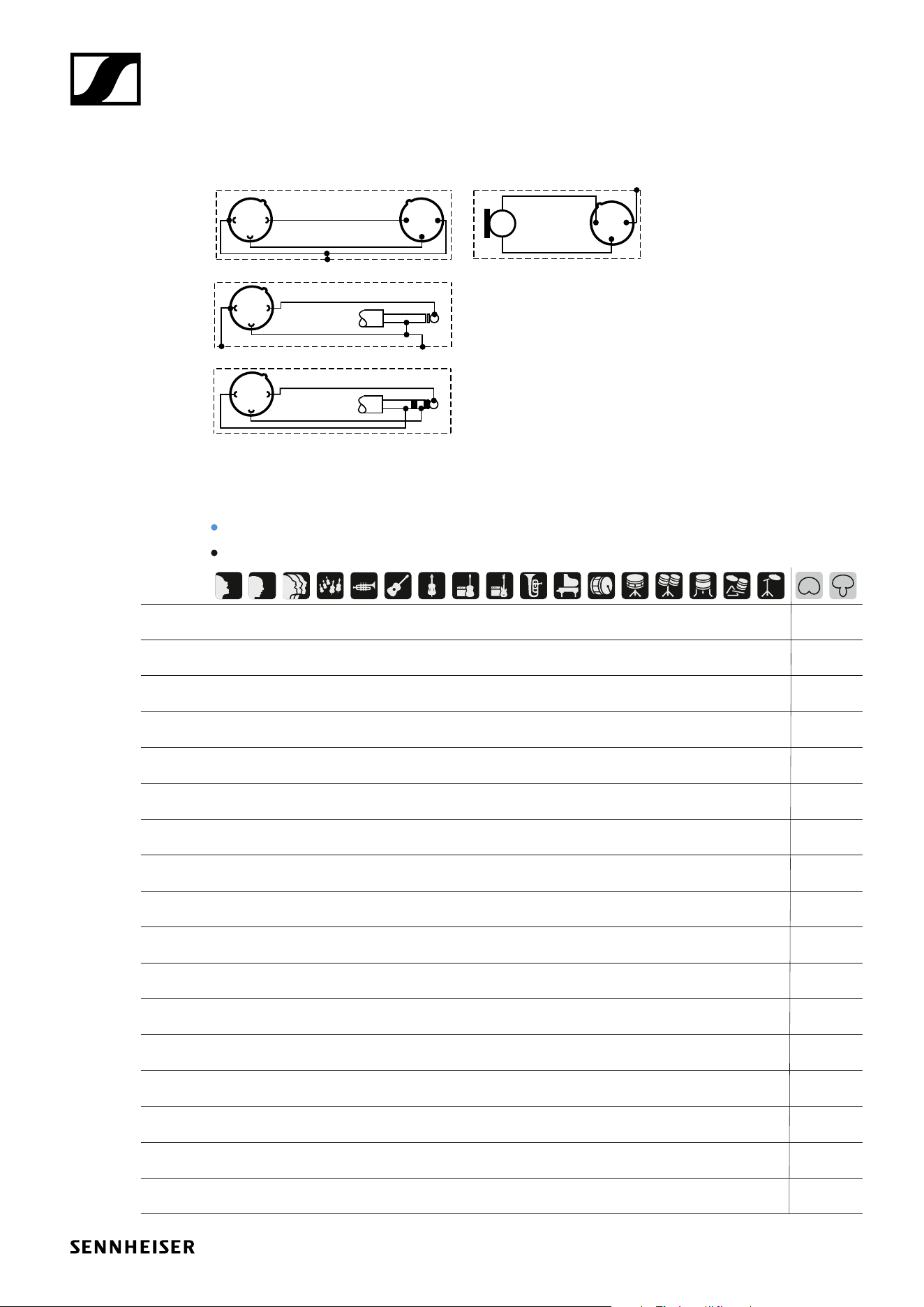

Übersicht der Anwendungen
Anschlussbelegung
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
1
2
3
+
+
XLR 6.3 mm
XLR
6.3 mm
XLR
XLR
XLR
UNBALANCED
BALANCED
Übersicht der Anwendungen
Hauptanwendung
Nebenanwendung
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• •• ••
e 602 II
e 604
e 608
e 609
silver
e 614
e 835
e 845
e 865
e 901
e 902
e 904
e 906
e 908
e 914
e 935
e 945
e 965
