PLATE EXCHANGER
MODEL:EATB12-40/EATB12-30/EATB12-60
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:EATB12-40/EATB12-30/EATB12-60
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Plate Exchanger
background
- 2 -

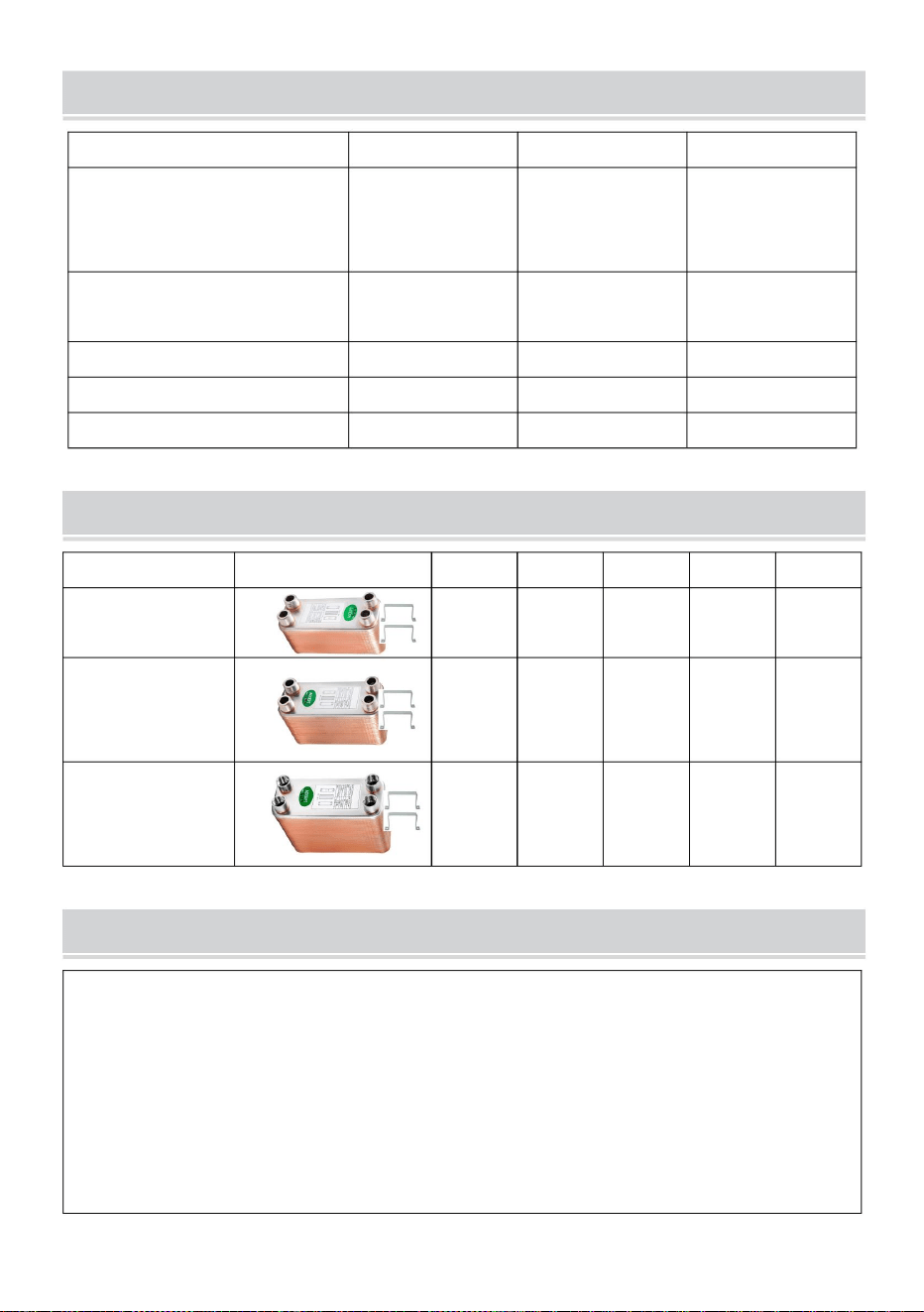

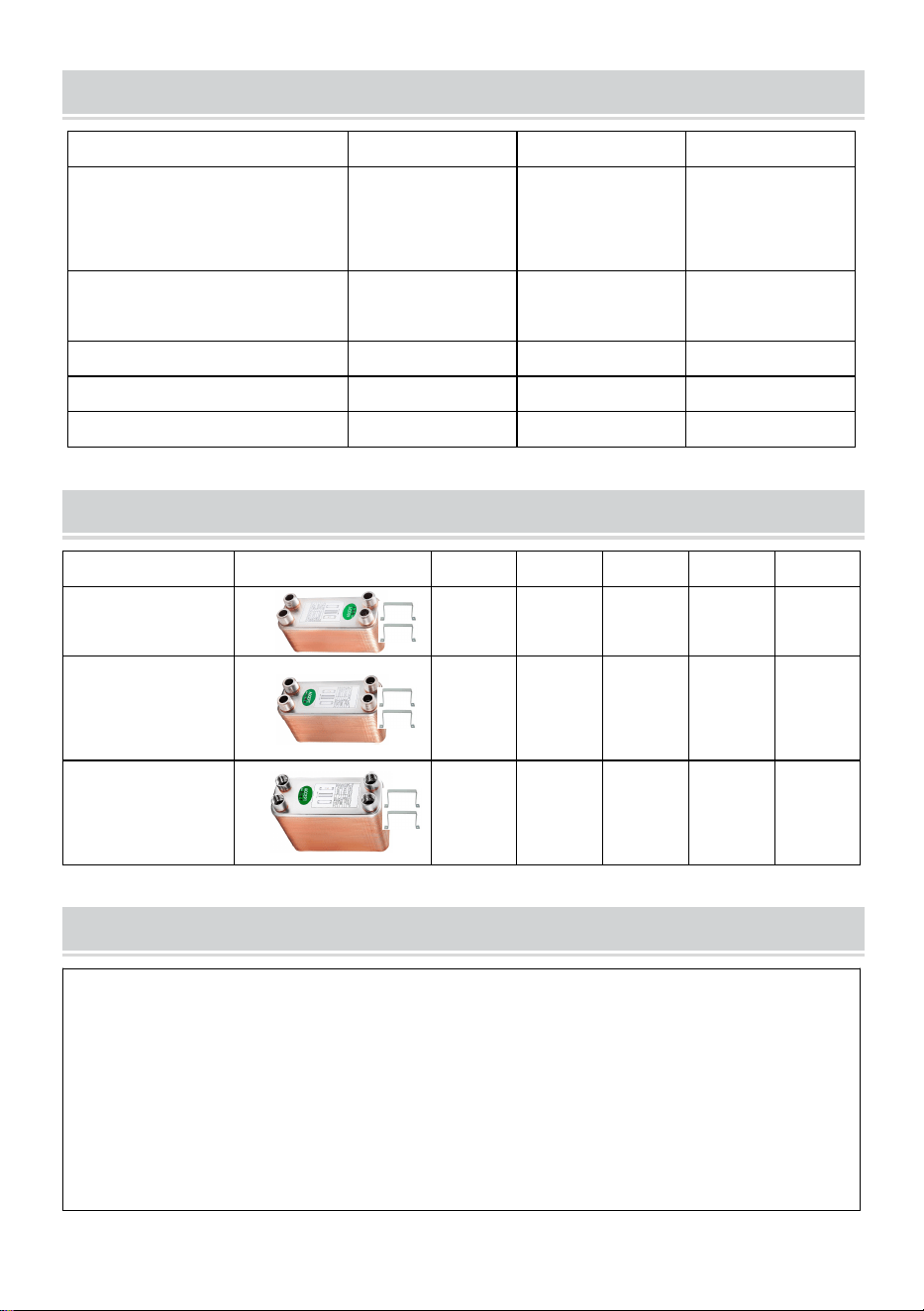

PARAMETER LIST
Model
EATB12-60
Dimension(mm)
(length*width*
thickness)
190*76*158
Maximum working
pressure(Mpa)
3
Panel Quantity(pcs)
60
net weight(kg)
3.3
goss weight(kg)
3.8
PART LIST
model
CB07
CB08
CB09
CB10
CB12
EATB12-30
EATB12-40
EATB12-60
SECURITY & WARNINGS
1.This product should be used for welding spigots using refrigerant to
avoid refrigerant leakage.
2.If undissolved solids like sand, weeds, leaves, and other fibers are in
the water, the channels are easily blocked; we recommended using a
40~70 mesh strainer to avoid blocking.
3.Any heat exchanger could freeze up when the temperature is below
zero. Freezing up inside the heat exchanger will result in structural
background
- 3 -
damage and leaking. If leaking happens in the evaporator, even the
compressor could be destroyed. Such grave consequences should be
paid special.
4.External freezing. If an evaporator or condenser is outdoors, the heat
exchanger could freeze in winter. To protect it from low temperatures, it
is imperative to install a drainage. Discharge the water when the
exchanger is left unused and keep heating the water when in use.
Adding glycol in the water is also an efficacious method.
5.Suitable Medium:
* Any refrigerants except ammonia and chlorine DI water
* water, vapor
* oil, Organie solvents, Gas
* PH 6～8
OPERATION
Screw thread link
In order to avoid danger to the components, there will be no load to the
link between BPHE and the piece; you need to use a screw cap and
airproof circle to airproof. Use the ergometer to refer to the data in the
table to do the screw thread link.
Model
Torque
EATB12
《170 Nm
EATB15
《170 Nm
EATB23
《350 Nm
EATB25/28
《400 Nm
background
- 4 -
EATB52/61
《400 Nm
EATB85/95
《1000 Nm
EATB120/128
《1000 Nm

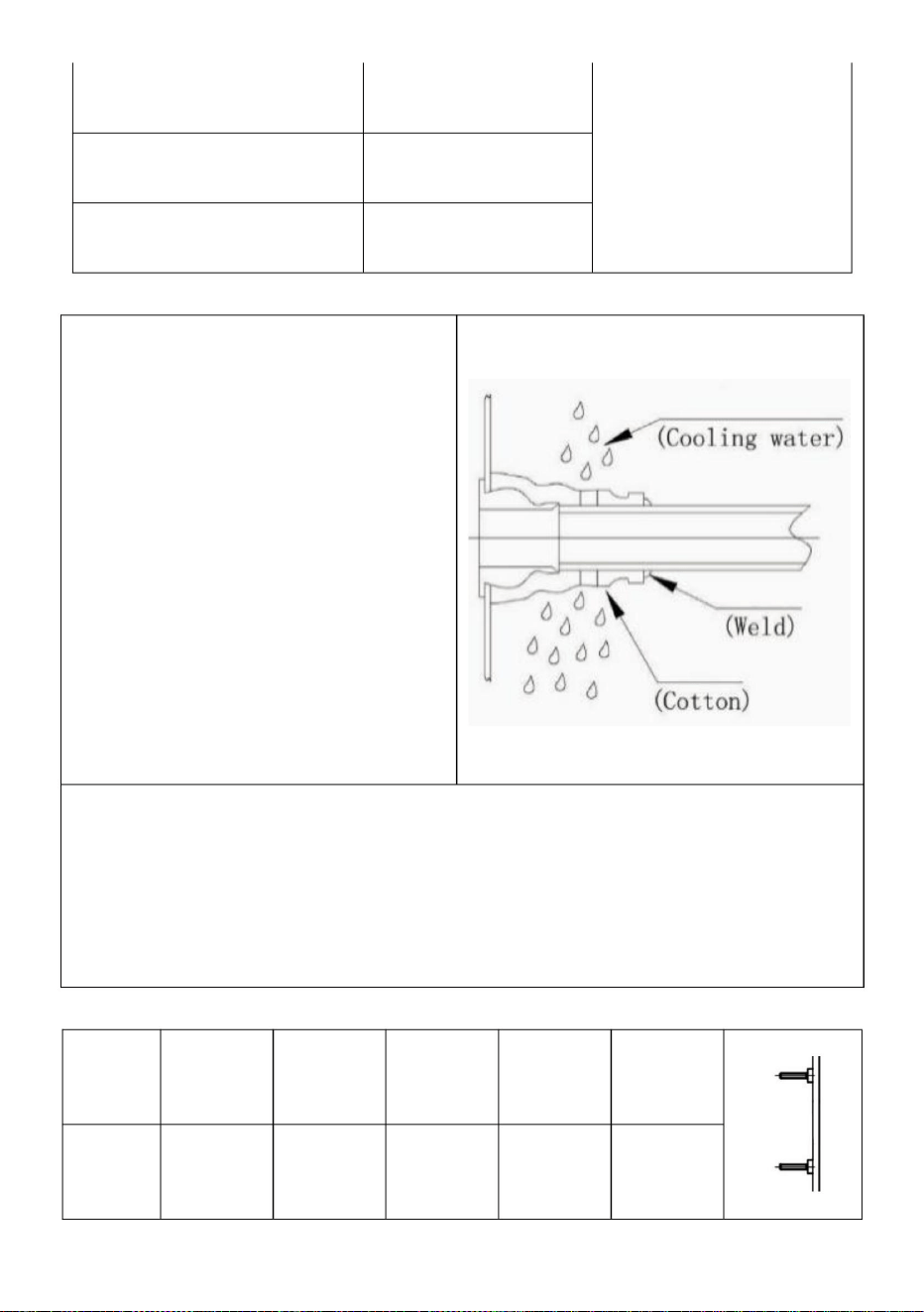

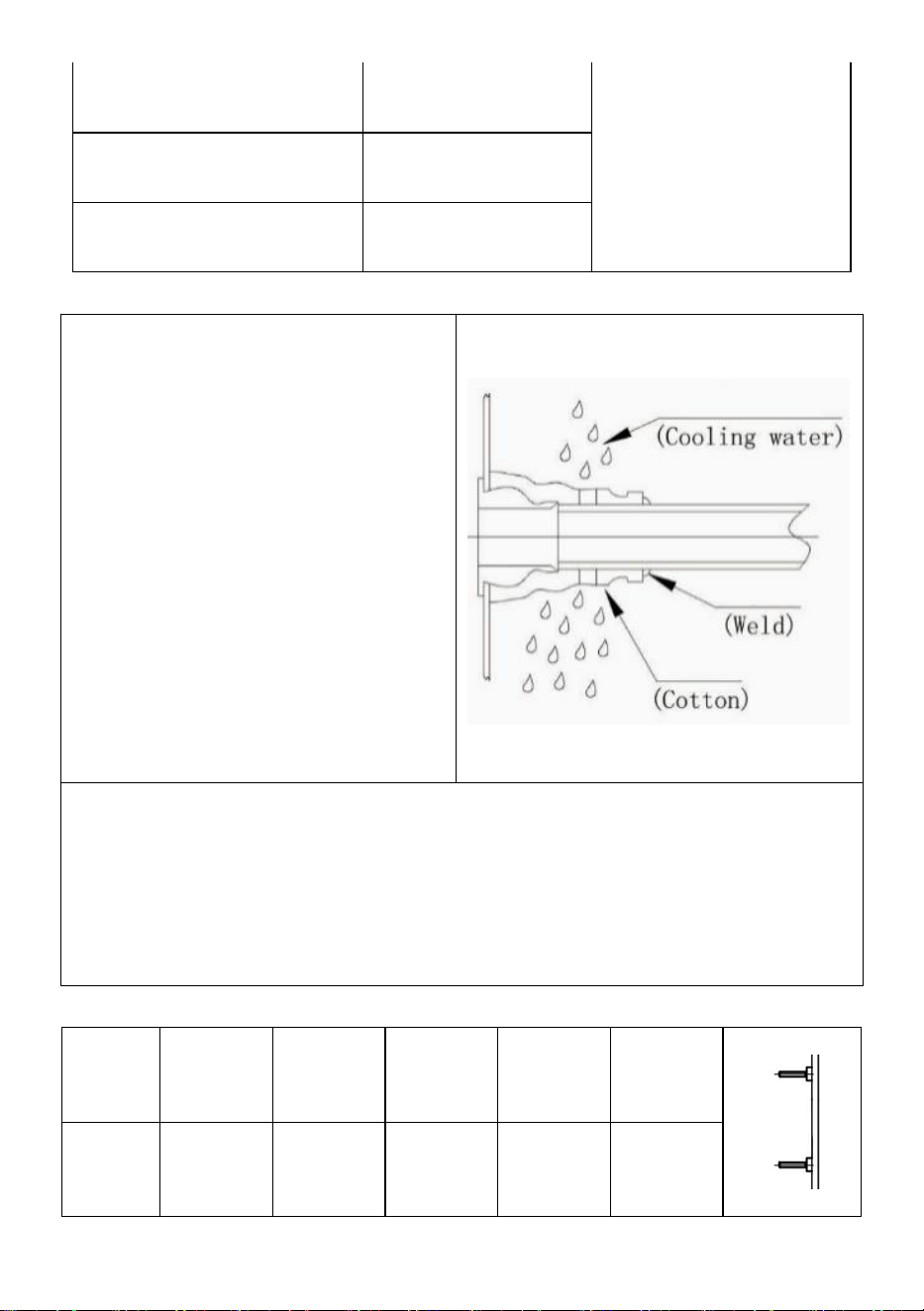

1.Copper brazing link
Clean the weld surface brush on
the chlorate brazing flux, using
40-50 silver-based rods for
welding; the maximum
temperature does not exceed
650 ℃; cooling water into the
water-side and in the vicinity of the
welding department to impose an
appropriate cooling and the
refrigerant-side injection with
chlorine to oxidation.
2.Bolt Fastening
In order to avoid excessive torque lead to bolt come off and the back
cover plate deformation, using the measuring wrench according to the
data listed on the table to fasten the bolt.
Blot
M6
1/4"
M8
M10
M12
Torque
《10Nm
《12Nm
《15Nm
《18Nm
《22Nm
background
- 5 -

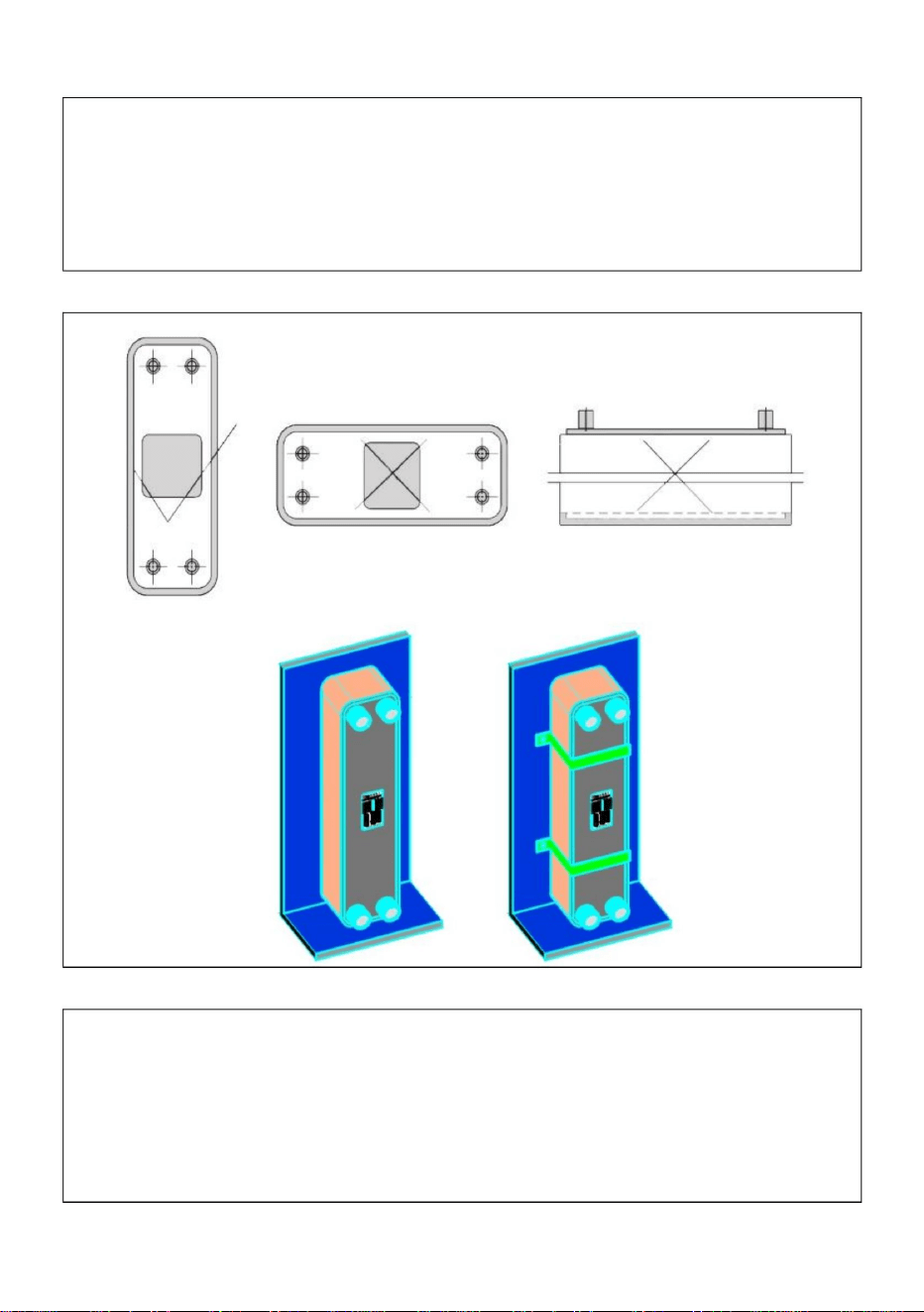

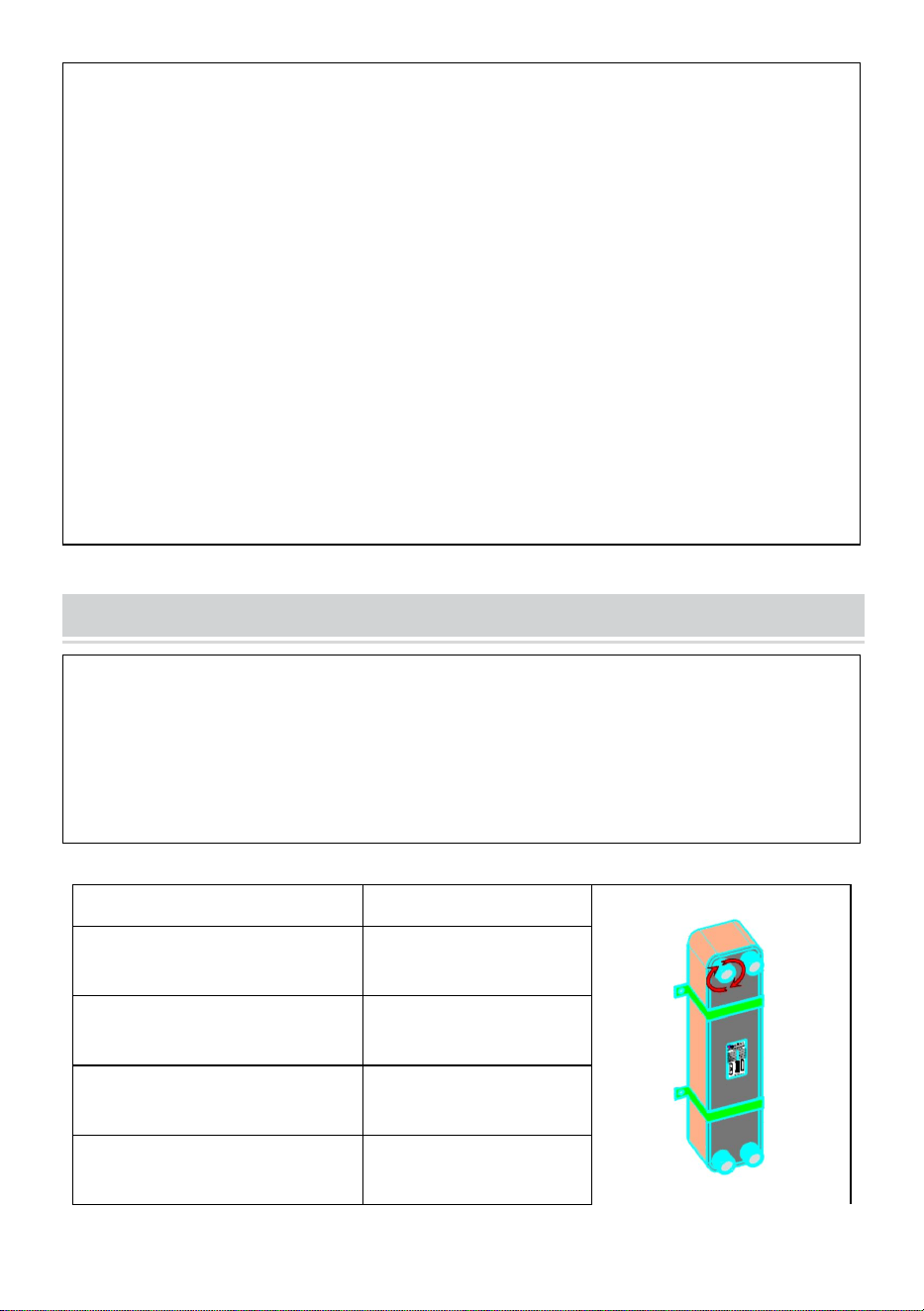

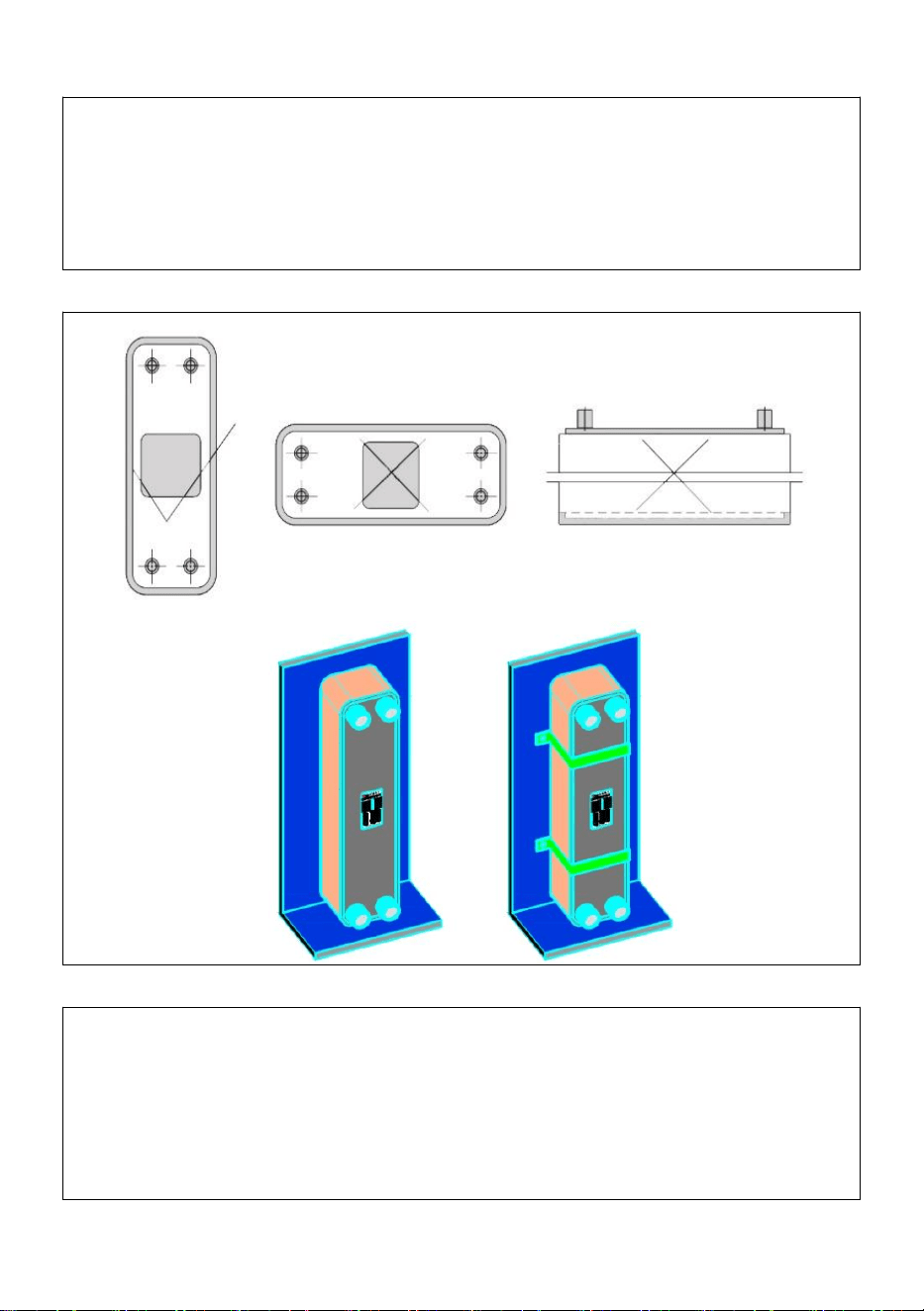

4．Installation
Please refer to nameplate's connected tube sketch and installation
drawing. Moreover, customer should configure a connected tube
accurately, and install brazed plate heat exchanger vertically.
If the pipeline has vibration, longer pipe and higher thermal expansion,
which will affect brazed plate heat exchanger. You'd better consider
adopting the following devices: install rubber pad between brazed plate
heat exchanger and bracket; compressor with shock absorber, and use
corrugated pipe or other damping devices when straight pipe is longer.
background
- 6 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
background
- 7 -
