使用说明书
V-TONE GM108
True Analog Modeling 15-Watt Guitar Amplier with
Original 8'' BUGERA Speaker
2 V-TONE GM108 使用说明书
目录
重要的安全须知................................................................................... 3
法律声明................................................................................................ 3
保修条款................................................................................................ 3
1. 引言.................................................................................................... 4
1.1 在你开始前........................................................................................ 4
1.1.1 交货................................................................................................ 4
1.1.2 启用................................................................................................ 4
1.1.3 网上登记...................................................................................... 4
2. 有关接线的提示............................................................................. 5
3. 操作部件.......................................................................................... 6
3.1 正面图..................................................................................................6
3.2 背面..................................................................................................... 7
4. 调节举例.......................................................................................... 7
5. 连接音响.......................................................................................... 8
6. 技术参数.......................................................................................... 8
7. 附录................................................................................................... 9
3 V-TONE GM108 使用说明书
保修条款

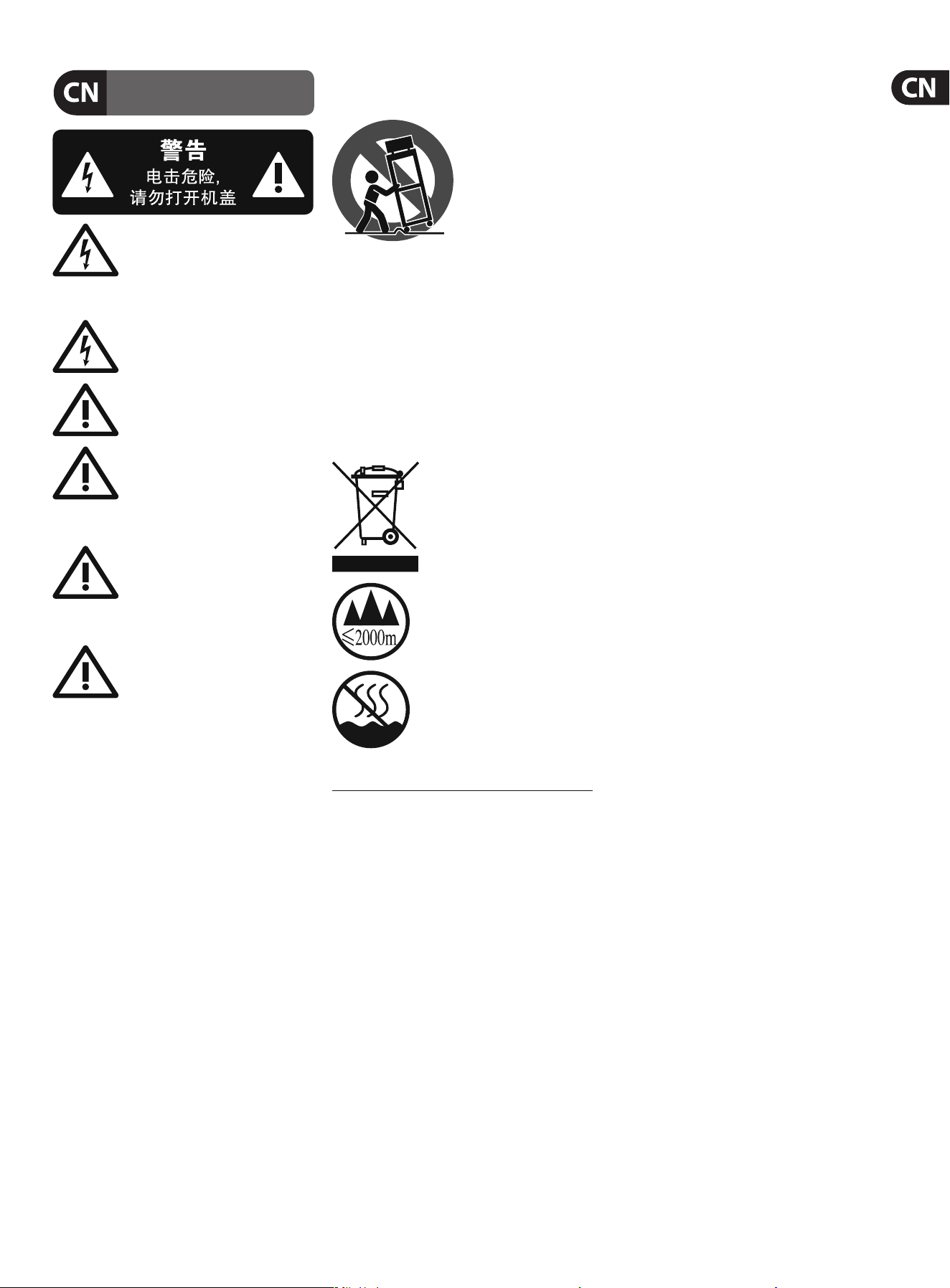

重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼ '' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
11.
请只使用厂家指定的附属设备和
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器
具耦合器用作断电装置,
应当保证它们处于随时可
方便操作状态。
17. 本产品仅适用于
海拔 2000 米以下地区,
本产品仅适用于非热带
气候条件下。
技术数据和外观如有变更, 恕不另行
通知, 且准确性与实际产品可能有细
微差异。 BEHRINGER, KLARK TEKNIK, MIDAS,
BUGERA,
及 TURBOSOUND 均由 MUSIC GROUP
(MUSIC-GROUP.COM)
所有。 所有的商标均归各
自所有人所有。 MUSICGROUP 对任何人因使
用本手册包含的全部或部分描述、 图片或
陈述而遭受的任何损失不承担责任。 颜色
及规格可能与产品略有差异。 MUSICGROUP
产品只通过授权销售商进行销售。 销售商
不是 MUSICGROUP 的代表, 无权以明确或隐
含的理解或表示约束 MUSICGROUP。 本手册
具有版权。 未经 MUSICGROUPIPLTD. 的书面
同意, 本手册的任何部分均不得为了任何目
的, 以任何形式或任何方式进行重新制作
或转载, 其中包括复制或录制。
版权所有, 侵权必究。
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
有关音乐集团保修的适用条款及其它相关
信息, 请登陆
www.music-group.com/warranty
网站查看完整的详细信息。
法律声明
4 V-TONE GM108 使用说明书
1. 引言
衷心祝贺你!.你购买的.GM108.绝对是极棒的吉他放大器、.它一定会
令你全心喜爱的。
真酷.-.真简便
本公司独一无二的.“V-TONE Analog Modeling”.让你得.到全世界最受
欢迎的吉他放大器的音响、.而无需事先考取.使用吉他放大器的.
“驾驶执照”。.V-TONE GM108.具有使.你在反掌之间备好正确音响所
需的所有功能。
你想闪电般快速变换音响吗?.只要用其中一个滑动开关选择另一
个放大器或另一个扬声器即可。.同其他的调节功能相结合、.有范围
广大的音响供你使用。.不仅如此、.你还不会同邻居产生矛盾:.只要
接上耳机便可开始了!.但请小心:
◊ 我们想提醒你、.过响的音量损伤听觉和./.或你的耳机。.
在你打开扩音器前、.请将.MASTER.调节钮调至零.(向左转到底)。.
请始终注意适当的音量。
绝对强劲和管道音响
如果你希望、.V-TONE GM108.当然能给你带来必要的强劲音响、.使你
的朋友们在试音室甚至在舞台上的气氛真正地热烈起来。.图片.
2.1.和.2.2.中接线的例子向你展示应如何接扩音器。
带.“V-TONE Analog Modeling”.的.GM108.提供一定能让你为之倾倒的生
动活跃的电子管音响。.从玻璃般清澈到超失真、.一切都能做到。
这样你始终可以完全控制音量、.在家里练习时可以有象在试音室
一样的理想音响效果。
录制!
GM108.带.CD.唱机接口、.是强劲的练习扩音器。.因为它使你能最简
单地录制最喜欢的.CD。.如果你不愿意有人旁听或不想打搅任何
人、.当然可以使用耳机。.如.BEHRINGERHPS3000.对此最为适合。
一生的朋友!
你的.V-TONE GM108.的电子部分安装在牢固的钢板内、.受到良好保
护。.外壳由高级的不含有害物质的中等密度纤维木材蒙上特别牢
固的人造革制成。.即使经常在舞台上使用、.GM108.也决不会失灵。
◊ 以下说明应使你熟悉操作部件、.使你了解器材的所有功能。.
在仔细阅读说明后、.请保存说明、.以便需要时查阅。
1.1 在你开始前
1.1.1 交货
V-TONE.在厂里被细致包装、.以保证运输安全。.如果纸箱仍有损坏、.
请立即检查器材有无外表损坏。
◊ 器材如有损坏、.请勿寄给我们、.而是请务必先通知你的经销
商和运输公司、.否则索赔权可能失效。
◊ 请始终使用原包装、.以避免仓储或运输时的损坏。
◊ 请勿让儿童在无人照看的情况下接触器材或包装材料。
◊ 请以利于环保的方式处理所有包装材料。
1.1.2 启用
请注意足够的通风并与辐射热量的器材保持足够的距离、.以免扩
音器过热。
◊ 请注意:.所有器材必须接地。.为保护你自己、.请勿拆除或使器
材及电线的接地失效。
1.1.3 网上登记
在购买.BEHRINGER.产品之后,.请您尽可能立即在网站.
http://behringer.com.进行登记,.并仔细阅读产品质量担保服务规定。
所购买的.BEHRINGER.产品一旦出现故障或损坏,.本公司承诺为您提
供及时的产品维修服务。.请直接与您的.BEHRINGER.特许经销商联
系。.若.BEHRINGER.特许经销商不在附近,.您也可直接与本公司的分
公司联系。.在产品包装里放有联系地址.(全球联系信息./.欧洲联
系信息)。.如您所在的国家没有本公司所设的联系处,.可与离您最
近的批发商联系。.您可在我们的网页上.（http://behringer.com）.的技术
支持处,.得到批发商的联系地址。
请在登记时,.务必写明您购买产品的日期,.以便本公司能更快更有
效地为您提供产品质量的担保服务。.
衷心感谢您的合作!
5 V-TONE GM108 使用说明书

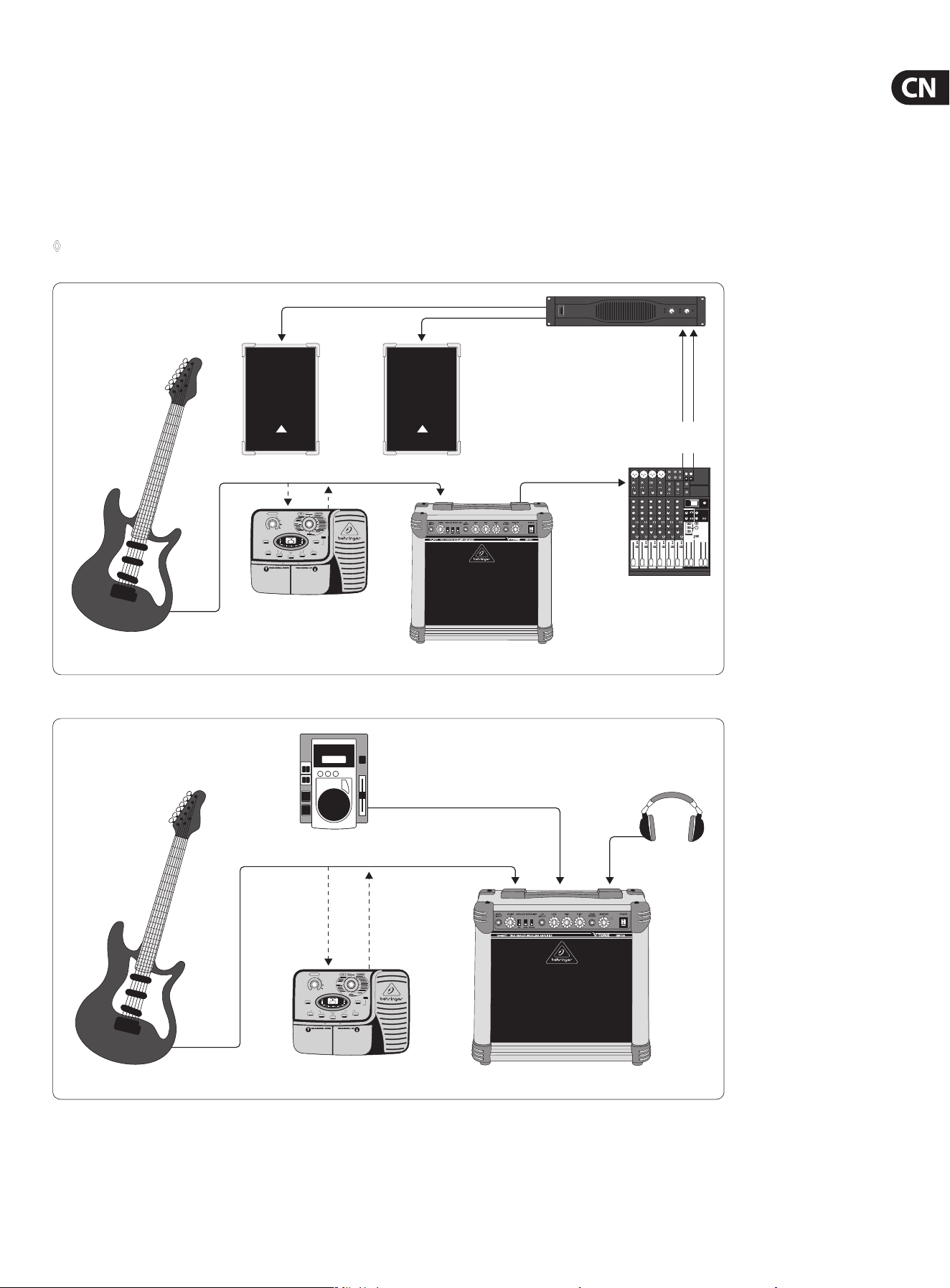

2. 有关接线的提示
以下的插图向你显示如何将你的吉他同一部吉他放大器连接。
如果你想采用效果踏板、.以便尝试怪异的音响、.你可将吉他直接
同效果器的输入端.（Input）.连接。.当然你还需要第二根线来连接效
果器输出端.（Output）.和放大器输入端。
如果你有一部电子调音器、.则应将它连接在效果器前、.以避免调
音器受效果信号的干扰。
◊ 当你在耳机接口..(10)..中插入插头时、放大器的扬声器将自
动关闭。
XENYX1204FX
X V-AMP (optional)
V-TONE GM108
PEDAL
CONFIGURE
BASS EQ PRESENCE
GAIN
2
ND
FUNCTION
COPY
/ VOLUME
ADJUST
BYPASS/TUNER
1
2
3
4
main
outputs
instrument input
output
input
electric guitar
line input
EP2000
EUROLIVE B1520 PRO
图片.2.1: V-TONE GM108.的设置示例
PEDAL
CONFIGURE
BASS EQ PRESENCE
GAIN
2
ND
FUNCTION
COPY
/ VOLUME
ADJUST
BYPASS/TUNER
1
2
3
4
V-TONE GM108
CD input
headphones output
HPS3000
input
output
instrument input
X V-AMP (optional)
electric guitar
CD player
图片.2.2:.现场设置
图.2.2.是我们给你的一个建议、.如何通过一部歌唱设备或一部小
功放器放大.GM108.刺激的音响。.这样你也可将你的放大器用于现
场演出或同一支大声的乐队排练。
6 V-TONE GM108 使用说明书

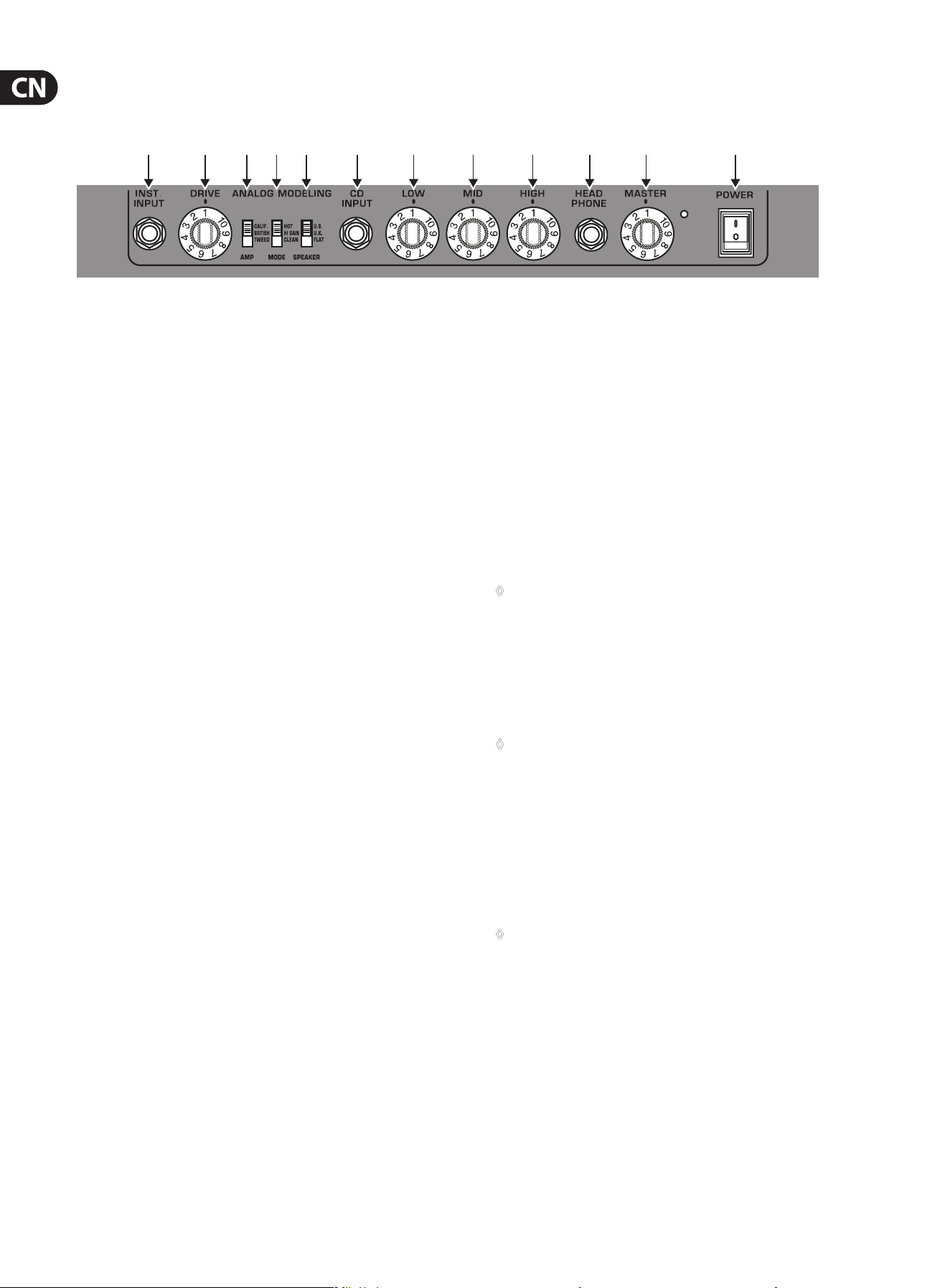

3. 操作部件
3.1 正面图
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12)
片.3.1:.正面的操作部件
(1) 将你的吉它接上乐器接入口.(INST INPUT)、.你应使用通常的.
6.3.毫米单接口电线。
(2) 用.DRIVE.调节钮你可调节你的吉他声音的失真度.（根据所选
择的放大器组合、.模式组合和扬声器组合而定）。.DRIVE.调节钮
同.MASTER.调节钮一起作用。.DRIVE.调节钮在很小程度上也改
变音量。.为了保持相同的音量、.你必须在调低.DRIVE.调节钮时
将.MASTER.稍微旋开一些。.你把.DRIVE.旋开越多、.则声音越响、.
这样你可用.MASTER.再调节。.通过这个方式你可很大程度地变
化音响、.而同时始终能控制音量。
..专家指点:.你也可将你的吉他的音量调节钮按照这种方式当
作富有创造力的工具使用。.它旋得越开、.你可制造更多的失真!
(3) AMP.开关为你提供以传统样板为指导的三种吉他放大器设计
类型的基本音响。
..TWEED:.这个调节提供来自美国的传奇的.Clean.音响、.低音力
度强、.具备钟声般清澈的透明度。
..BRITISH:.这个调节的特点是正中有攻击性、.渗透力强、.充满压
力。.这是最著名的英国放大器传统的摇滚乐音响。
..CALIF(ORNIAN):.采用这一调节你可得到歌唱的.Lead.音响和刺激
的节奏音响。.这是典型的加利福尼亚.Nu-Metal.音响。
(4) 用.MODE.开关你可为用.AMP.开关选出的基本音响确定三个预设
置.（CLEAN、.HI GAIN、.HOT）.之一。.以下的简单说明也只是对许多
可能性的一个指导。
. .你 应 自 己 用 . DRIVE.调节钮进行尝试、.以从.V-TONEGM108.获得你
的理想音响!
CLEAN:.清澈、.几乎不失真的声音。
HI GAIN:.从轻微失真到严重失真。
HOT:.这里可得到歌唱的、.严重失真的声音、.带无限持续和
特别强调。
(5) E.SPEAKER.开关是我们增加的又一个功能:.你可从三个优秀的
扬声器模拟中挑选最合适你所调节的放大器的一个。
. UK: 封闭外箱中的.4 x 12".扬声器。
US:.后壁打开的.2 x 12".扬声器。
FLAT: 这个模拟是专门为.GM108.定制的。
(6) 在.CD INPUT.上你可连接.CD.播放机、.磁带运转机或随身听的
输出端。.也可连接.MD.播放机。.这样你可很方便地播放音乐.
CD.或吉他教科书随带的.CD、.并可同时进行练习。.当然你也可
采用立体声装置、.但那样你就不能再通过耳机同时收听两个
信号!
. .插 孔 是 . 6.3 mm.立体声接驳插孔。.如果你的.CD.播放机只有.
Cinch.输出端、.那么你还需要一根转接器电缆。.在任何一家音
乐商店你应该都能毫无问题地买到这种转接器或转接器电
缆。.第.5.章中的插图.5.3:.“音频连接”.显示的便是这种转接器。.
你也可使用单声道电缆.（图.5.4）、.不会损坏放大器或.CD.播放机。
(7) 你想要更多的低音吗?.那就请把.LOW.调节钮打开。
(8) 用.MID.调节钮你可抬高或下降中音频率。
◊ 如果你是一个人演奏、.那么你可把中音频率相对低音和高音
稍微下降一些、.便可获得很酷的音响。.在乐队中演奏时、.则应
抬高中音频率、.这样你可更好地听到你自己的演奏。.多试试吧!
(9) 用.HIGH.调节钮可控制高音频率。.你可借此使你的吉他听起来
更.“清晰”.一些。
(10) 在.HEADPHONE.插孔上你可连接你的耳机。.如果插孔中插入了
插头、.则扬声器转换到无声。
◊ 有些耳机在音量过高时会在耳机中出现失真现象。.请将
MASTER.调节钮调小一些、.直到耳机中的声音不再出现失
真为止。
(11) 你通过.MASTER.钮确定.GM108.的总音量。.如果你操作电源开
关、.或从吉它或扩音器上拔下乐器电.的插头、.MASTER.钮应调至
零.(向左转到底)。.否则会有很响的喀嚓噪音、.对喇叭和你的耳
朵都不好。
(12) L.通过电源开关.(POWER)、.你启动.GM108。.接电源时、.电源开关
应在.“关闭”.位置。
◊ 器材关闭时请勿接通电源。.所以如果你较长时间不使用该
器材、.请将电线从插座拔下。
7 V-TONE GM108 使用说明书

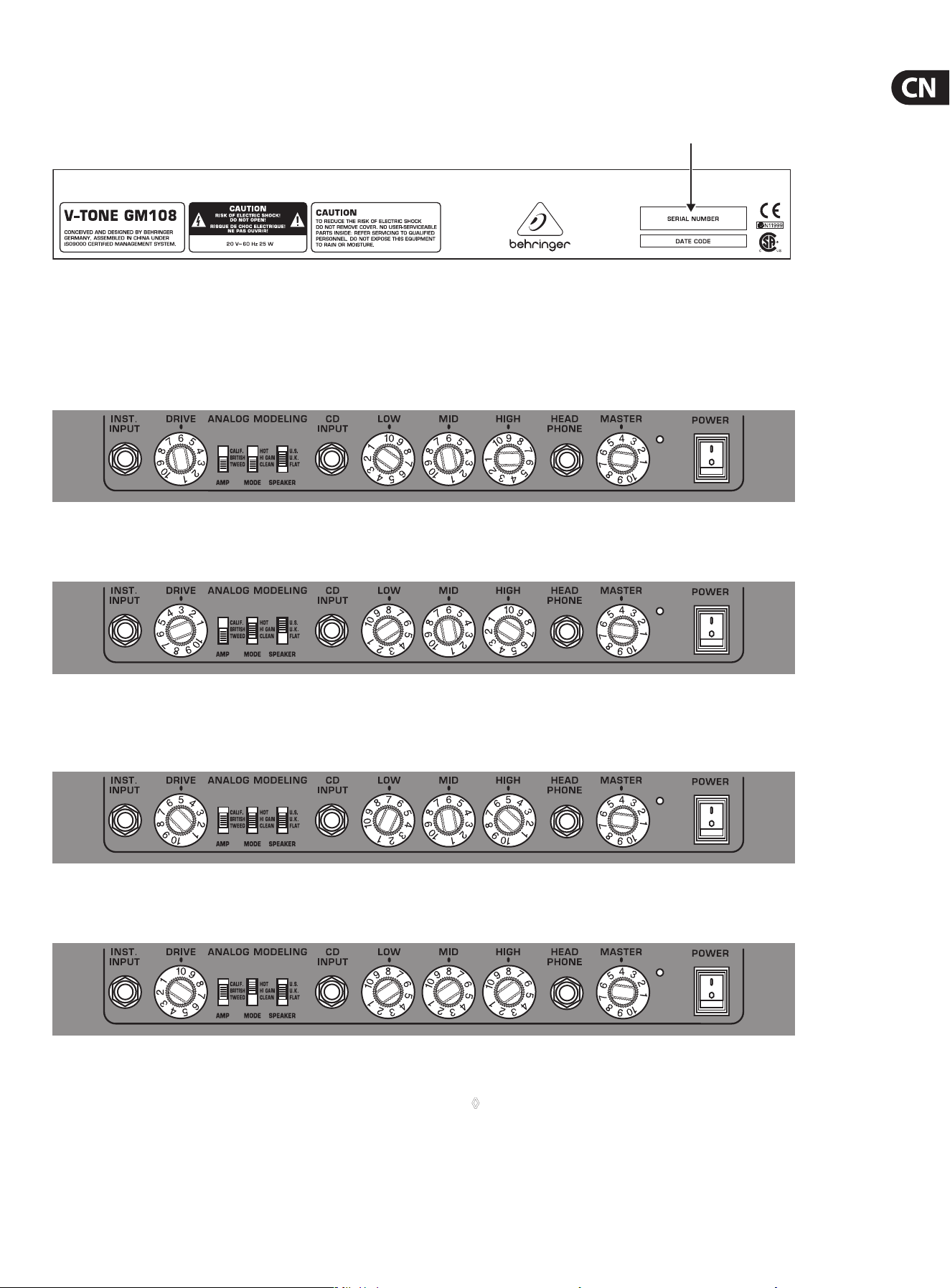

3.2 背面
(13) 批号。
1
(13)
图片.3.2:.后视图:.批号
4. 调节举例
以下五幅插图是有关如何调节你的.V-TONE GM108.的举例。.这些调节相互之间区别很大、.使你能够对此放大器丰富多样的声音的不同方
面有个初步了解。.在以后的探索之旅中、.这些扎实的基础知识将对你非常有用。
图.4.1:.放大器调节.CLEAN 1
这个调节可带来清澈的声音、.你可在弹拨的歌曲时采用。.如果你想使用地面效果、.这个调节特别适合。.效果的本音作用更明显。
图.4.2:.放大器调节.CLEAN 2
你可将此调节用于乡村、.爵士或勃鲁斯音乐。.指点:.尤其采用最靠近吉他颈部的拾音器、.你可获得饱满、.清澈的声音。.也请试试同时使用
两个拾音器。.借此你可取得开放的、.钟鸣般的声音。
图.4.3:.放大器调节.CRUNCH
特别适用于失真的、.摇滚式节奏吉他声部和强力和弦。.要获得简明有力的声音、.你应试试使用后部的拾音器。
图.4.4:.放大器调节.LEAD
这个歌唱的、.刺激的.Lead.吉他音响真是棒极了!
你可用无限的逐渐消失的声音制作全新的旋律、.扩大你的吉他演
奏的极限。
对所有的调节都适用:.你的吉他的本音自然形成这个音响。.因此、.
我们在这里只能给你出一些点子、.以方便你的起步。
◊ 大多数吉他在吉他音量调节钮和音调调节钮尽可能大地打
开时、.声音最佳。
请你通过调试所有的调节钮来获取经验、.根据你的喜好来改
变音响。.许多有经验的吉他手把他们找到的调节设置记录下来、.
或用粘贴带在放大器上做标记、.以便在需要时很快便能找到。.
在附录中是放大器的插图、.你可把你自己喜爱的调节记在那里。.
指点:.如果你复印这一页、.那么你便可一直把插图用作样版使用!
8 V-TONE GM108 使用说明书

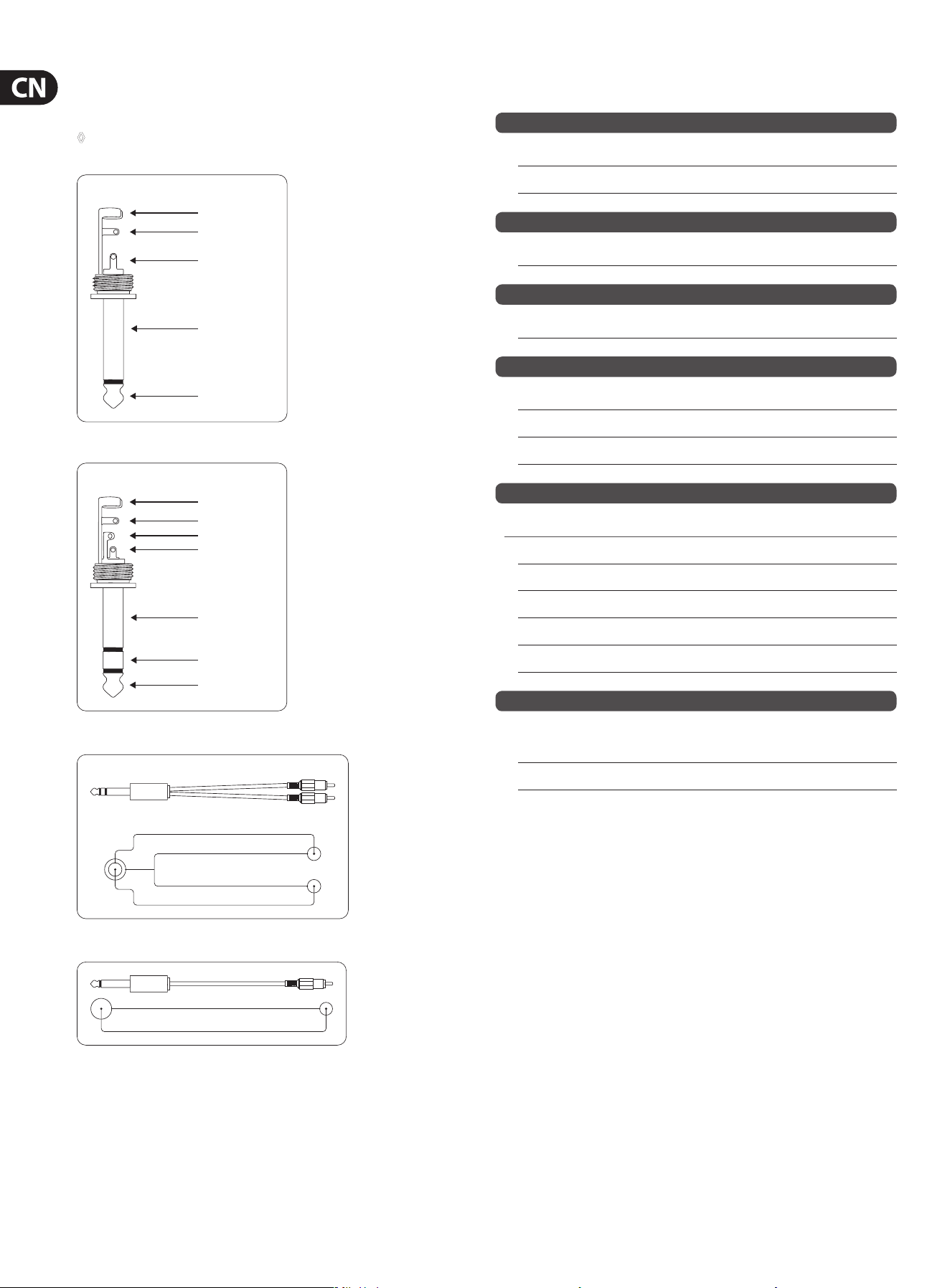

5. 连接音响
BEHRINGER V-TONE GM108 的吉他输入端为单声道接驳插孔。
◊ 请注意:.所有器材必须接地。.为保护你自己、.请勿拆除或使器
材及电线的接地失效。
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
图片.5.1:.乐器接入口的单接口插头的接入
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
图片.5.2:.立体声耳机接口插头和.CD.接入口的立体声接口插头的接入
R
L
R
L
ring
tip
sleeve
tip
tip
sleeve
sleeve
图片.5.3:.立体声转换电线
sleevesleeve
tiptip
图片.5.4:.单接口转换电线
6. 技术参数
音响接入口
吉它接入接口. 6.3.毫米单接口
CD.接入接口. 6.3.毫米立体声接口
音响接出口
耳机接出接口. 6.3.毫米立体声接口
系统数据
最高功率在. 4 Ω.欧姆时.15.瓦.RMS
扬声器
型号. 8".Vintage.设计吉它扬声器
电阻. 4 Ω
负荷. 20 Watt
电源供应
电源电压
美国./.加拿大. 120 V~、.60 Hz
欧洲./.英国./.澳大利亚. 230 V~、.50 Hz
中国. 220 V~、.50 Hz
日本. 100 V~、.50 - 60 Hz
通用出口型号. 120/230 V~、.50 - 60 Hz
规格./.重量
规格.(高.x.长.x.宽). 约.322 x 357 x 162.毫米.
(约 12 11/16 x 14 1/16 x 6 3/8")
重量. 约.5.15.公斤.(约 11.3 lbs)
BEHRINGER.公司始终尽力确保最高的质量水平。.必要的修改将不预先通知予
以实行。.因此机器的技术参数和外观可能与所述说明或插图有所不同。
9 V-TONE GM108 使用说明书

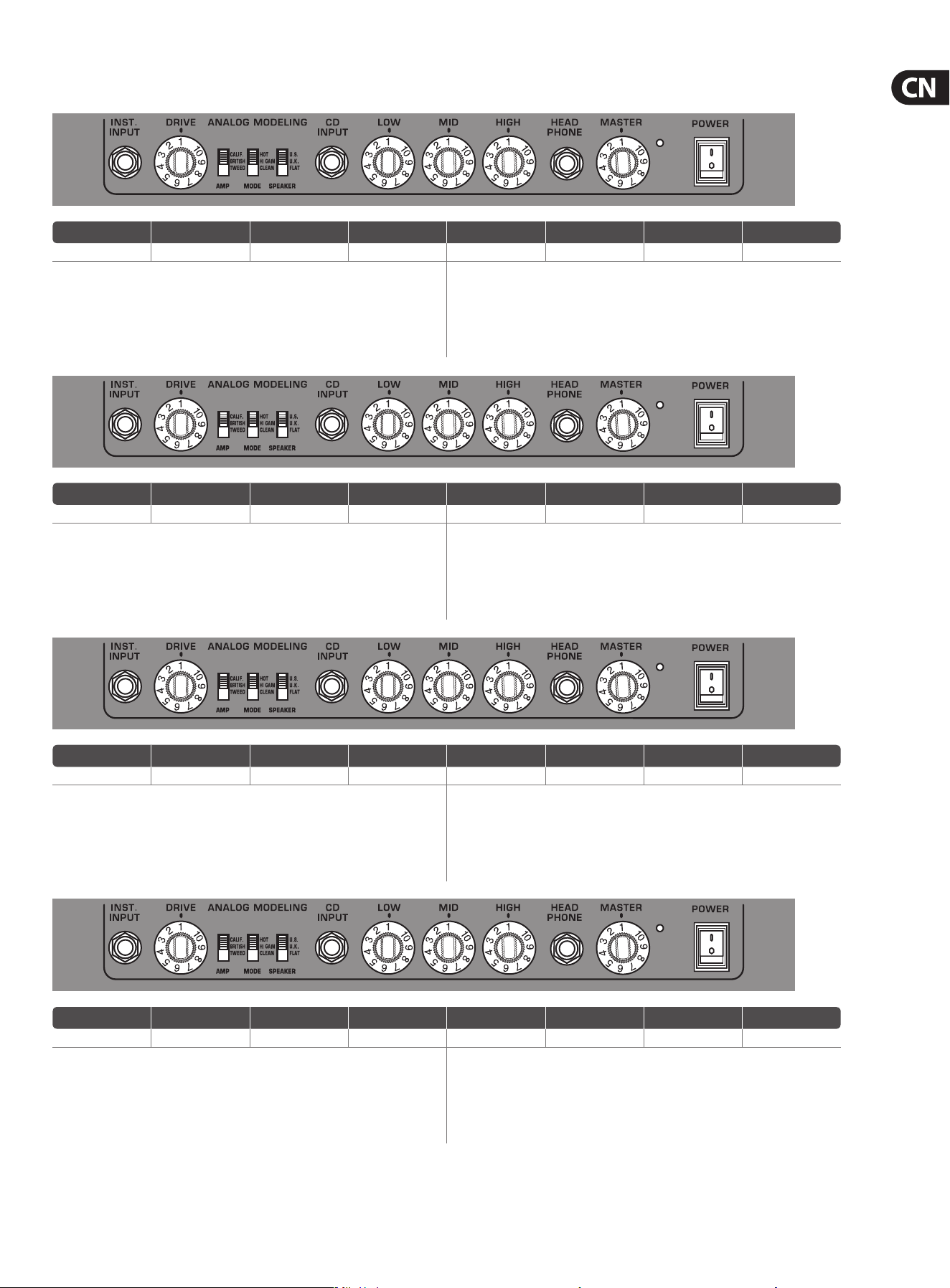

7. 附录
Drive Amp Mode Speaker Low Mid High Master
注释: 歌曲:
Drive Amp Mode Speaker Low Mid High Master
注释: 歌曲:
Drive Amp Mode Speaker Low Mid High Master
注释: 歌曲:
Drive Amp Mode Speaker Low Mid High Master
注释: 歌曲:
