Craftsman CMCF830D2 V20 Brushless Cordless 1/4-Inch Impact User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-888-331-4569

CRAFTSMAN

final page size: 8.5 x 5.5 in

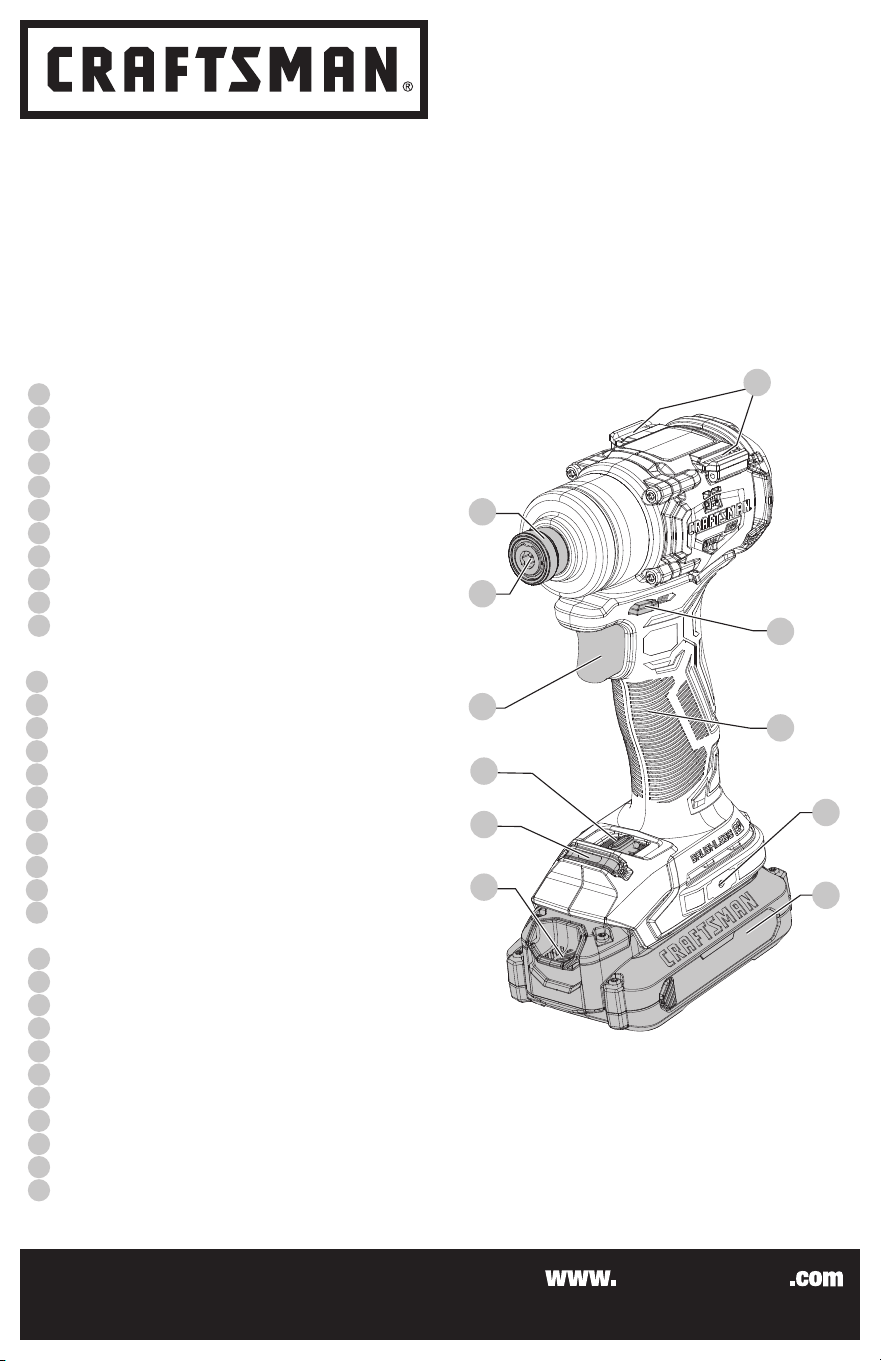

Fig. A

Variable speed trigger

Forward/reverse button

Chuck collar

1/4" (6.35 mm) hex quick‑release chuck

Battery release button

Battery

Worklight

Main handle

CRAFTSMAN accessory attachment location

Speed selector

Magnetic bit holders

Gâchette à vitesse variable

Bouton de marche avant/arrière

Collet du mandrin

Mandrin hexagonal à ouverture rapide de 6,35 mm (1/4po)

Bouton de dégagement du bloc‑piles

Bloc‑piles

Lampe de travail

Poignée principale

Emplacement de fixation d’accessoire CRAFTSMAN

Sélecteur de vitesses

Porte‑embout

Interruptor de gatillo de velocidad variable

Botón de avance/reversa

Collar del mandril

Mandril hexagonal de liberación rápida de 6,35 mm (1/4")

Botón de liberación de la batería

Batería

Luz de trabajo

Manija principal

Emplacement de fixation d’accessoire CRAFTSMAN

Conmutador de velocidades

Portabrocas

Instruction Manual

Guide D’utilisation

Manual de instrucciones

20V Max* 1/4" (6.35 mm) Brushless Impact Driver

Visseuse à chocs 20Vmax* sans balais à mandrin de 6,35 mm (1/4po)

Rotomartillo sin Escobillas de 6,35 mm (1/4") 20V Máx*

CMCF830

English (original instructions) 4

Français (traduction de la notice d’instructions originale) 9

Español (traducido de las instrucciones originales) 14

Définitions: symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les

symboles et termes d'alarmes sécurité

suivants pour vous prévenir de

situations dangereuses et de risques de

dommages corporels ou matériels.



DANGER: indique une situation

dangereuse imminente qui, si elle n’est

pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique

une situation potentiellement

dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des

blessuresgraves.



ATTENTION: indique une situation

potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique

un message propre à la sécurité.

AVIS : indique une pratique ne

posant aucun risque de dommages

corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des

risques de dommages matériels.

Definiciones: Símbolos y

Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza

los siguientes símbolos y palabras de

alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de

lesiones corporales o daños materiales.



PELIGRO: Indica una situación

de peligro inminente que, si no

se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una

situación de peligro potencial que, si no

se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación

de peligro potencial que, si no se evita,

posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) Indica un

mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no

relacionada a lesiones corporales

que de no evitarse puede resultar en

daños a lapropiedad.

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the

following safety alert symbols and

words to alert you to hazardous

situations and your risk of personal

injury or property damage.



DANGER: Indicates an imminently

hazardous situation which, if not

avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a

safety related message.

NOTICE: Indicates a practice

not related to personal injury

which, if not avoided, may result in

propertydamage.

AVERTISSEMENT: lire tous les

avertissements de sécurité, les

instructions, les illustrations

et les caractéristiques de ce

manuel, y compris les sections

sur les piles et les chargeurs fournies

dans un manuel d’origine de l’outil

ou dans le manuel séparé sur les

piles et les chargeurs. Les manuels

peuvent être obtenus en contactant le

service à la clientèle comme indiqué

ailleurs dans ce manuel. Le fait de ne pas

suivre les avertissements et les

instructions peut entraîner un choc

électrique, un incendie et/ou des

blessures graves.

ADVERTENCIA: Lea todas las

advertencias de seguridad,

instrucciones, ilustraciones y

especificaciones de este

manual, incluyendo las

secciones sobre la batería y el

cargador proporcionadas en un

manual original de la herramienta o

en el manual de Baterías y

Cargadores por separado. Los

manuales se pueden obtener poniéndose

en contacto con el Servicio de atención

al cliente como se describe en otra parte

de este manual. La falla en seguir las

advertencias e instrucciones puede

resultar en descarga eléctrica, incendio

y/o lesiones serias.

WARNING: Read all safety

warnings, instructions,

illustrations, and

specifications in this manual,

including the battery and

charger sections provided in an

original tool manual or the separate

Batteries and Chargers manual.

Manuals can be obtained by contacting

Customer Service as described elsewhere

in this manual. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

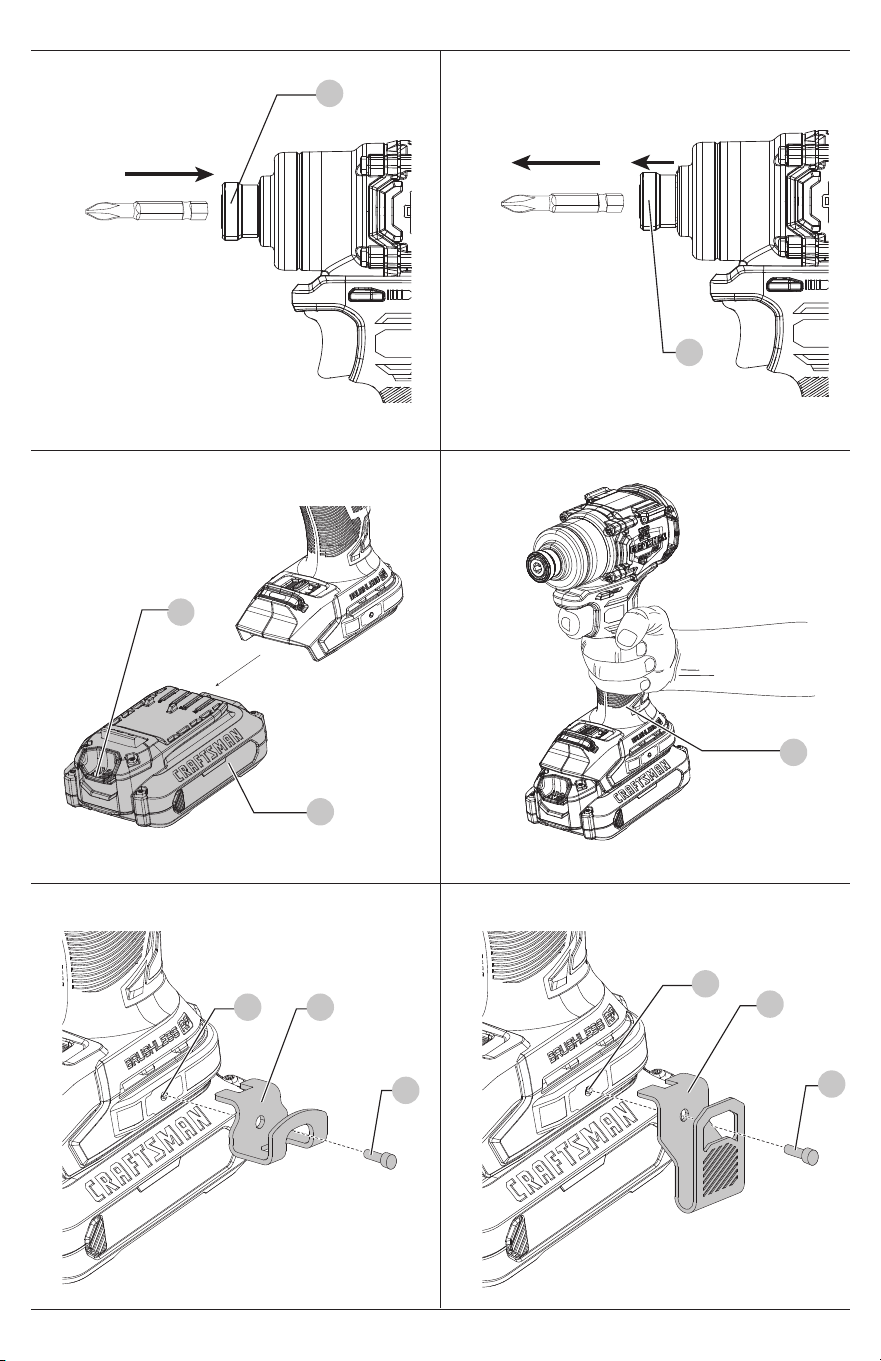

Fig.B Fig.C

Fig.D

Fig.E

Fig.F

Fig.G

129

English

English (original instructions)

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask,

non‑skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch is in

the off‑position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing power

tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in

unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or jewelry.

Keep your hair, clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair can be caught in

movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool

safety principles. A careless action can cause severe injury

within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do the

job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with

the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power tools

are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s operation. If damaged, have the power tool

repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and

are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result in

electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

orfumes.

c ) Keep children and bystanders away while operating a

power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your

body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the risk of

electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious

personalinjury.

Intended Use

This impact driver is designed for impact fastening. The

impact function makes this tool particularly useful for driving

fasteners in wood and metal.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM .................... oscillations per

minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

• Wear safety goggles or other eye protection.

Hammering causes chips to fly. Flying particles can cause

permanent eyedamage.

• Do not operate this tool for long periods of time.

Vibration caused by tool action may be harmful to your

Impact Driver Safety Warnings - AllOperations

• Hold the power tool by insulated gripping surfaces,

when performing an operation where the fastener may

contact hidden wiring. Fasteners contacting a "live" wire may

make exposed metal parts of the power tool "live" and could

give the operator an electricshock.

• Wear ear protectors during use. Exposure to noise can

cause hearingloss.



WARNING: Impact drivers are not torque wrenches.

DO NOT use this tool for tightening fasteners to specified

torques. An independent, calibrated torque measurement

device such as a torque wrench should be used when under‑

tightened or overtightened fasteners can lead to the failure of

thejoint.

surfaces do not allow for safe handling and control of the tool

in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another

batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a

risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the battery may cause

irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

ofinjury.

f ) Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature

above 265°F (130°C) may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk offire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool ismaintained.

b ) Never service damaged battery packs. Service of

battery packs should only be performed by the manufacturer or

authorized serviceproviders.

hands and arms. Use gloves to provide extra cushion and

limit exposure by taking frequent restperiods.

• Accessories and tools get hot during operation. Wear

gloves when touchingthem.

Additional Safety Information



WARNING: Never modify the power tool or any part of it.

Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains

chemicals known to the State of California to cause cancer, birth

defects or other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmfulchemicals.

Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to the

operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body is unstable and may lead to

loss of control andinjury.

• Air vents often cover moving parts and should be avoided.

Loose clothes, jewelry or long hair can be caught in movingparts.



CAUTION:

When not in use, place tool on its side on a

stable surface where it will not cause a tripping or falling

hazard. Some tools with large battery packs will stand upright

on the battery pack but may be easily knockedover.

English

Installing and Removing the Battery Pack (Fig.D)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

6

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in the

tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the battery

release button

5

and firmly pull the battery pack out of the

tool handle. Insert it into the charger.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Quick-Release Chuck (Fig.A–C)



WARNING: Use only impact accessories. Non‑impact

accessories may break and cause a hazardous condition. Inspect

accessory prior to use to ensure that it con tains nocracks.



WARNING: Remove accessories from magnetic bit

holders

11

during larger applications.

nOTE: The chuck accepts 1/4" (6.35 mm) hex accessories

and 1" (25.4 mm) bit tipsonly.

Place the forward/reverse button

2

in the lock‑off

(center) position and remove battery pack before

changingaccessories.

To install an accessory, fully insert the accessory into the

quick‑release chuck

4

as shown in Fig. B. The accessory is

locked into place.

To remove an accessory, pull the chuck collar

3

away from

the front of the tool as shown in Fig. C. Remove the accessory

from the hex quick‑release chuck

4

nOTE: Your tool comes with two magnetic bit holders

11

for quick access and convenient storage of bit tips and

hexaccessories.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI....................... pounds per square

inch

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... read all

documentation

Usage (Fig.A)



CAUTION: Ensure fastener and/or system will withstand

the level of torque generated by the tool. Excessive torque may

cause breakage and possible personalinjury.

1. Place the accessory on the fastener head. Keep the tool

pointed straight at thefastener.

2. Press variable speed trigger

1

to start operation. Release

variable speed trigger to stop operation. Always check torque

with a torque wrench, as the fastening torque is affected by

many factors including the following:

‑ Voltage: Low voltage, due to a nearly discharged battery,

will reduce fasteningtorque.

‑ Accessory size: Failure to use the correct accessory size

will cause a reduction in fasteningtorque.

‑ Bolt size: Larger bolt diameters generally require higher

fastening torque. Fastening torque will also vary according to

length, grade, and torquecoefficient.

‑ Bolt: Ensure that all threads are free of rust and other

debris to allow proper fasteningtorque.

‑ Material: The type of material and surface finish of the

material will affect fasteningtorque.

‑ Fastening time: Longer fasten ing time results in

increased fastening torque. Using a longer fastening

time than recommended could cause the fasteners to be

overstressed, stripped ordamaged.

Worklight (Fig.A)

The worklight

7

is activated when the variable speed

trigger

1

is depressed, and will automatically turn off

20seconds after the variable speed trigger is released. If the

variable speed trigger remains depressed, the worklight will

remainon.

nOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as aflashlight.

Variable Speed Trigger and Forward/Reverse

Control Button (Fig.A)

The tool is turned on and off by pulling and releasing the

variable speed trigger

1

. The farther the variable speed

trigger is depressed, the higher the speed of the tool. Your

tool is equipped with a brake. The chuck will stop as soon as

the variable speed trigger is fullyreleased.

A forward/reverse control button

2

determines the

rotational direction of the tool and also serves as a

lock‑offbutton.

• To select forward rotation (clockwise), release the variable

speed trigger and depress the forward/reverse control

button on the right side of thetool.

• To select reverse (counterclockwise), depress the forward/

reverse control button on the left side of thetool.

nOTE: The center position of the control button locks the tool

in the off position. When changing the position of the control

button, be sure the variable speed trigger isreleased.

nOTE: Continuous use in variable speed range is not

recommended. It may damage the trigger and should

beavoided.

nOTE: The first time the tool is run after changing the

direction of rotation, you may hear a click on start‑up. This is

normal and does not indicate aproblem.

Proper Hand Position (Fig.E)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a suddenreaction.

Proper hand position requires one hand on the main handle

8

English

Impact Accessories



WARNING: To reduce the risk of injury, use only

impact‑readyaccessories.



WARNING: Use only impact accessories. Non‑impact

accessories may break and cause a hazardous condition.

Inspect accessories prior to use to ensure that they contain

nocracks.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk of eye

injury, always wear ANSI Z87.1approved eye protection when

performingthisprocedure.



WARNING: Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These chemicals

may weaken the plastic materials used in these parts. Use a

cloth dampened only with water and mild soap. Never let any

liquid get inside the tool; never immerse any part of the tool

into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Your CRAFTSMAN power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

VersaTrack™ (Fig. A, F)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.



WARNING: To reduce the risk of serious personal injury, do

not use a damaged VersaTrack™ hang hook or VersaTrack™

Trackwall. A damaged VersaTrack™ hang hook or VersaTrack™

Trackwall will not support the weight of thetool.



WARNING: To reduce the risk of serious personal injury,

ensure the screw holding the VersaTrack™ hang hook is

securelytightened.



WARNING: To reduce the risk of serious personal injury,

DO NOT suspend tool overhead or suspend objects from the

hang hook. ONLY suspend tool on the VersaTrack™ Trackwall

using the hanghook.



WARNING: The VersaTrack™ integral hang hook is not a

belthook.



WARNING: Ensure that the tool weight does not exceed

the maximum rated weight of 20lb (9 kg) for the selected

VersaTrack™hook.



WARNING: When hanging objects on a VersaTrack™

Trackwall rail, adequately space the tools in order to not

exceed 75lb (35 kg) per linearfoot.

iMPORTAnT: When attaching the VersaTrack™ hang hook,

use only the screw that is provided. Be sure to securely tighten

the screw. VersaTrack™ accessories mount compatible tools

securely to the VersaTrack™ Trackwallsystem.

1. Turn the tool off, remove the battery pack

6

and

accessories.



CAUTION: Any product with exposed cutting

teeth must have them covered securely if it is to be on

theVersaTrack™Trackwall.

2. Attach the hang hook

12

on thetool.

a. Place the VersaTrack™ hang hook onto the mounting

location

9

at the base of thetool.

b. Use a screwdriver to secure the hang hook with the

provided screw

13

. Do not use any other screw forthis.

nOTE: VersaTrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN. Call 1‑888‑331‑4569.

Belt Hook (Fig.A, G)



WARNING: To reduce the risk of serious personal

injury, ONLY use the tool’s belt hook to hang the tool

from a work belt. DO NOT use the belt hook for tethering

or securing the tool to a person or object during use. DO NOT

suspend tool overhead or suspend objects from the belthook.



WARNING: To reduce the risk of serious personal

injury, ensure the screw holding the belt hook issecure.

iMPORTAnT: When attaching or replacing the belt hook,

use only the screw

13

that is provided. Be sure to securely

tighten thescrew.

The belt hook

14

can be attached to either side of the tool

using only the screw provided, to accommodate left‑ or

right‑handed users.

1. Turn the tool off, remove the battery pack

6

2. Attach the belt hook

14

on thetool.

a. Place the belt hook onto the mounting location

9

at the

base of thetool.

Speed Selection (Fig.A)

Your tool is equipped with a speed selector

10

which allows

you to select one of three modes. Select the speed based on

the application and control the speed of the tool using the

variable speed trigger

1

CMCF830

Mode 1 Light impacting rpm 0–1400

Mode 2 Normal impacting rpm 0–2400

Mode 3 High speed impacting rpm 0–3200

nOTE: Do not change speeds when the tool is running.

Always allow the tool to come to a complete stop before

changingspeed.

1. To select mode 1(light impacting), slide the speed

selector

10

to the far left (with front of tool facing away).

2. To select speed 2(normal impacting), slide the speed

selector to the center position.

3. To select speed 3(high speed impacting), slide the speed

selector to the far right (with front of tool facing away).

If the tool does not change speeds, confirm that the speed

selection switch is completely engaged in one of the

threepositions.

Accessories



WARNING: Since accessories, other than those offered

by CRAFTSMAN, have not been tested with this product, use

of such accessories with this product could be hazardous.

To reduce the risk of injury, only CRAFTSMAN recommended

accessories should be used with thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN. Call 1‑888‑331‑4569.

English

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should be

performed by a CRAFTSMAN factory service center or a

CRAFTSMAN authorized service center. Always use identical

replacementparts.

b. Use a screwdriver to secure the hang hook with the

provided screw

13

. Do not use any other screw forthis.

If the hook is not desired at all, it can be removed from thetool.

1. To move belt hook

14

, remove the screw that holds the

belt hook in place then reassemble on the opposite side.

2. Be sure to securely tighten thescrew

13

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an insurance

loss, such as fire, flood or theft, your registration of ownership

will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification is

required under the Federal Consumer SafetyAct.

Three-Year Limited Warranty

For warranty terms, go to www.craftsman.com/pages/

warranty.

To request a written copy of the warranty terms, contact:

Customer Service at CRAFTSMAN, 701East Joppa Road,

Towson, MD 21286or call 1‑888‑331‑4569.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country‑specific warranty information contained in

the packaging, call the local company, or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑888‑331‑4569

for a freereplacement.

FRAnçAis

disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type

de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé.

Ne pas utiliser d’outil électrique en cas de fatigue ou sous

l’influence de drogues, d’alcool ou de médicaments. Un

simple moment d’inattention en utilisant un outil électrique

peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation

d’équipements de protection comme un masque antipoussière,

des chaussures antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert réduira les

risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer que

l’interrupteur se trouve à la position d’arrêt avant de

relier l’outil à une source d’alimentation et/ou d’insérer

un bloc‑piles, de ramasser ou de transporter l’outil.

Transporter un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont l’interrupteur

est à la position de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à

une partie pivotante de l’outil électrique peut provoquer des

blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Cela permet de mieux maîtriser l’outil

électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux, les

vêtements et les gants à l’écart des pièces mobiles. Les

vêtements amples, les bijoux ou les cheveux longs risquent de

rester coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le raccordement

de dispositifs de dépoussiérage et de ramassage,

s’assurer que ceux‑ci sont bien raccordés et utilisés.

L’utilisation d’un dispositif de dépoussiérage peut réduire les

dangers engendrés par lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en une

fraction deseconde.

4) Utilisation et entretien d’un outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil électrique

approprié effectuera un meilleur travail, de façon plus sûre et à

la vitesse pour laquelle il aétéconçu.

b ) Ne pas utiliser un outil électrique dont l’interrupteur

est défectueux. Tout outil électrique dont l’interrupteur est

défectueux est dangereux et doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant d’effectuer

tout ajustement, changement et entreposage de celui‑ci.

Ces mesures préventives réduisent les risques de démarrage

accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant

pas familière avec un outil électrique ou son mode

d’emploi d’utiliser cet outil. Les outils électriques deviennent

dangereux entre les mains d’utilisateursinexpérimentés.

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ

DESOUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne

pas suivre toutes les instructions comprises aux présentes

peut conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, tel qu’en présence de liquides, de

gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la poussière

ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction

pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent correspondre

à la prise. Ne jamais modifier la fiche d’aucune façon.

Ne jamais utiliser de fiche d’adaptation avec un outil

électrique mis à la terre. Le risque de choc électrique sera

réduit par l’utilisation de fiches non modifiées correspondant

àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc électrique

est plus élevé si votre corps est mis àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique

augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher

un outil électrique. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette application.

L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un outil

électrique dans un endroit humide, brancher l’outil dans

une prise ou sur un circuit d’alimentation dotés d’un

Utilisation Prévue

Cette visseuse à chocs est conçue pour la fixation à chocs. La

fonction à chocs rend cet outil particulièrement utile pour

poser des fixations dans le bois et le métal.

nE PAs l’utiliser en conditions humides ou en présence de

liquides ou de gaz inflammables.

nE PAs laisser les enfants toucher l’outil. Une supervision

est requise lorsque des utilisateurs inexpérimentés utilisent

cet outil.

Français (traduction de la notice d’instructions originale)

FRAnçAis

• Portez des lunettes de sécurité ou une protection

oculaire. Les opérations de martelage causent l’éjection

de copeaux. Les particules volantes peuvent causer des

dommages permanents aux yeux.

• N’utilisez pas cet outil durant de longues périodes. La

vibration causée par le mouvement de l’outil peut être

dangereuse pour vos mains et vos bras. Utilisez des gants

pour fournir un coussin supplémentaire et limiter l’exposition en

prenant des périodes de repos fréquentes.

• Les accessoires et les outils peuvent devenir chauds

durant l’utilisation. Portez des gants lorsque vous les touchez.

Avertissements de sécurité de la visseuse à chocs -

toutes opérations

• Tenez l’outil électrique par les surfaces de prise isolées

lorsque vous effectuez une tâche où la fixation peut

entrer en contact avec un câblage dissimulé. Les pièces

de fixation entrant un contact avec un câble «sous tension»

peuvent mettre les pièces métalliques de l’outil motorisé «sous

tension» et pourraient donner un choc électrique à l’utilisateur.

• Portez des protections auditives pendant l’utilisation.

L’exposition au bruit peut entraîner la perte de l’ouïe.



AVERTISSEMENT: les visseuses à chocs ne sont pas

des clés dynamométriques. N'utilisez pas cet outil pour

serrer des fixations à des couples spécifiques. Un appareil

de mesure de couples calibré indépendant comme une clé

dynamométrique doit être utilisé lorsque des fixations serrées

ou trop serrées peuvent entraîner la rupture du raccord.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces sont

brisées ou présentent toute autre condition susceptible

de nuire au bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents sont causés

par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont

moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en tenant

compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre

que celle pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les mains et les

surfaces de prise glissante ne permettent pas la manutention

et le contrôle sécuritaires de l’outil dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé

par le fabricant. L’utilisation d’un chargeur qui convient à un

type de bloc‑piles risque de provoquer un incendie s’il est utilisé

avec un autre type de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec les

blocs‑piles conçus à cet effet. L’utilisation de tout autre

bloc‑piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de

la monnaie, des clés, des clous, des vis ou autres petits

objets métalliques qui peuvent établir une connexion

entre les deux bornes. Le court‑circuit des bornes du

bloc‑piles risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler hors

du bloc‑piles; éviter tout contact avec ce liquide. Si un

contact accidentel se produit, laver à grande eau. Si le

liquide entre en contact avec les yeux, obtenir également

des soins médicaux. Le liquide qui gicle hors du bloc‑piles

peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées ou

modifiées peuvent avoir une réaction imprévisible résultant en

un incendie, une explosion ou un potentiel deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes ou

à une température au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et ne

rechargez pas le bloc‑piles ou l’outil à des températures

hors de la plage de température indiquée dans les

instructions. Une recharge non conforme ou à une

température hors des limites spécifiées peut endommager les

piles et augmenter le risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange

identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée par le

fabricant ou les fournisseurs de serviceautorisé.

Renseignements de sécurité supplémentaires



AVERTISSEMENT: ne jamais modifier l’outil électrique

ou toute pièce celui‑ci. Cela pourrait entraîner des dommages

matériels ou des blessurescorporelles.



AVERTISSEMENT: TOUJOURS utiliser des lunettes

de sécurité. Les lunettes de tous les jours NE SONT PAS des

lunettes de sécurité. De plus, utilisez un masque facial ou

cache‑poussière si l'opération de coupe est poussiéreuse.

PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et autres

activités de construction contiennent des produits chimiques

reconnus dans l’État de la Californie pour causer le cancer et

des anomalies congénitales ou autres effets nuisibles sur la

reproduction. Certains exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que.

• l’arsenic et le chrome provenant du bois de construction

traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence dont

vous effectuez ce type de travail. Pour réduire votre exposition

à ces produits chimiques: travaillez dans un endroit bien aéré

et travaillez avec un équipement de sécurité approuvé, comme

les masques anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la poussière

d’entrer dans votre bouche, vos yeux ou la laisser sur la peau peut

FRAnçAis

Position correcte des mains (Fig.E)



AVERTISSEMENT: afin de réduire tout risque de graves

blessures, respectez TOUJOURS la position des mains

recommandée et illustrée.



AVERTISSEMENT: afin de réduire tout risque de graves

blessures, veillez à TOUJOURS tenir l'outil fermement pour

pouvoir anticiper toute éventuelle réactionsoudaine.

La position correcte des mains nécessite d'avoir une main sur

la poignée principale

8

Installer et retirer le bloc-piles (Fig.D)

REMARQUE: pour de meilleurs résultats, assurez‑vous que

le bloc‑piles est entièrement chargé.

Pour installer le bloc‑piles

6

dans l’outil, alignez le bloc‑

piles avec les glissières à l’intérieur de la poignée de l’outil

et glissez‑le dans la poignée jusqu’à ce que le bloc‑piles soit

bien placé dans l’outil et assurez‑vous qu’il est enclenché.

Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton

de libération

5

et tirez‑le fermement hors de la poignée de

l’outil. Insérez‑le dans le chargeur.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez

le bloc‑piles avant de transporter, d’effectuer tout

ajustement, de nettoyer, de réparer ou de retirer/installer

des pièces ou des accessoires. Un démarrage accidentel

peut causer desblessures.



AVERTISSEMENT : retirez les accessoires des

porte‑embouts magnétiques

lors d’applications

plusimportantes.

REMARQUE: le mandrin est compatible uniquement avec

les accessoires hexagonaux de 6,35 mm (1/4 po) et les

embouts de 25,4mm (1 po).

Placez le bouton avant/arrière

2

en position verrouillée

(centre) et retirez le bloc‑piles avant de changer les accessoires.

Pour installer un accessoire, insérez complètement

l’accessoire dans le mandrin à dégagement rapide

comme 

4

comme illustré dans la Fig. B. L'accessoire est

verrouillé en place.

Pour installer un accessoire, tirez le collier du mandrin

3

à l’écart de l’avant de l’outil comme illustré dans la Fig. C.

Retirez l’accessoire du mandrin à dégagement rapide

4

REMARQUE: votre outil est livré avec deux porte‑mèche

magnétiques

11

pour accéder rapidement aux embouts

de mèche et aux accessoires hexagonaux, ainsi que pour les

ranger commodément.

ASSEMBLAGE ET RÉGLAGES



AVERTISSEMENT:

afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

retirez

le blocs‑piles

avant d’effectuer tout réglage ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Fabrication de

classe I (relié à

la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI ........................ livres par pouce

carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement visible

–ne regardez pas la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

.....................

portez des

protections auditives

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

favoriser l’absorption des produits chimiques dangereux. Dirigez

les particules loin du visage et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail ou

représenter un risque accru pour la santé de l’utilisateur et ceux

qui sont àproximité.

• Utilisez des serres de fixation ou un autre dispositif de

fixation permettant de soutenir et de retenir la pièce sur

une plate‑forme stable. Tenir la pièce avec la main ou contre

le corps rend la pièce instable et risque de provoquer une perte

de maîtrise del’outil.

• Les évents couvrent souvent des pièces qui se déplacent

et doivent être évités. Des vêtements amples, les bijoux

ou les cheveux longs peuvent se coincer dans des pièces

quidéplacent.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de chute.

Certains outils avec de gros blocs‑piles se tiendront debout sur

le bloc‑piles, mais ils peuvent facilement êtrerenversés.

Gâchette de vitesse variable et bouton de

commande Avant/arrière (Fig. A)

L’outil est mis en marche ou éteint en appuyant sur la

gâchette de vitesse variable

1

ou en la relâchant. Plus vous

appuyez sur la gâchette, plus la vitesse de la perceuse sera

élevée. Votre outil est muni d’un frein. Le mandrin s’arrêtera

lorsque vous aurez relâché complètement la gâchette.

Un bouton de commande avant/arrière

2

détermine le sens

de rotation de l’outil et sert aussi de bouton de verrouillage.

• Pour sélectionner la rotation vers l’avant (sens des aiguilles

d’une montre), relâchez la gâchette et appuyez sur le bouton

de commande Avancer/Reculer à droite de l’outil.

• Pour sélectionner la rotation vers l’arrière (sens contraire

des aiguilles d’une montre), appuyez sur le bouton de

commande Avancer/Reculer à gauche de l’outil.

Mandrin à dégagement rapide (Fig.A–C)



AVERTISSEMENT: utilisez seulement des accessoires

à chocs. Les accessoires non à chocs peuvent se briser et

causer une condition dangereuse. Inspectez l’accessoire avant

utilisation pour vous assurer qu’il ne comporte pas de fissures.

FRAnçAis

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et retirez

le blocs‑piles avant d’effectuer tout réglage ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.

Votre chariot CRAFTSMAN a été conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

REMARQUE: ne pas changer les vitesses lorsque l’outil

fonctionne. Laissez toujours l’outil s’arrêter complètement

avant de changer de vitesse.

1. Pour sélectionner le mode 1(chocs légers), faites glisser le

sélecteur de vitesse

10

à l’extrême gauche (avant de l’outil

face à l’extérieur).

2. Pour sélectionner la vitesse 2(chocs normaux), faites

glisser le sélecteur de vitesse en position centrale.

3. Pour sélectionner la vitesse 3(chocs à vitesse élevée),

faites glisser le sélecteur de vitesse à l’extrême droite (avant

de l’outil face à l’extérieur).

Si l’outil ne change pas de vitesse, assurez‑vous que le

sélecteur de vitesse est entièrement engagé dans l’une des

trois positions.

Utilisation (Fig. A)



ATTENTION: assurez‑vous que la fixation et/ou le système

résisteront au niveau du couple généré par l’outil. Un couple

excessif peut entraîner un bris et une possible blessure corporelle.

1. Placez l’accessoire sur la tête de la fixation. Gardez l’outil

pointé droit sur la fixation.

2. Appuyez sur la gâchette de vitesse variable

pour

démarrer l’utilisation. Relâchez la gâchette de vitesse variable

pour arrêter l’utilisation. Vérifiez toujours le couple à l’aide

d’une clé dynamométrique, car le couple de serrage est

affecté par de nombreux facteurs, notamment les suivants:

‑ Tension: une faible tension, due à une pile presque

déchargée, réduira le couple de serrage.

‑ Taille de l’accessoire: si vous n’utilisez pas la bonne taille

d’accessoire, le couple de serrage sera réduit.

‑ Taille du boulon: les boulons de plus grand diamètre

nécessitent généralement un couple de serrage plus élevé.

Le couple de serrage varie également en fonction de la

longueur, de la classe et du coefficient de couple.

‑ Boulon: veillez à ce que tous les filetages soient exempts

de rouille et d’autres débris pour permettre un couple de

serrage approprié.

‑ Matériau: le type de matériau et la finition de surface du

matériau affecteront le couple de serrage.

‑ Durée de fixation: un temps de fixation plus long

entraîne une augmentation du couple de serrage.

L’utilisation d’une durée de fixation supérieure à celle

recommandée peut entraîner une contrainte excessive sur

les fixations, leur arrachement ou leur endommagement.

Lampe de travail (Fig.A)

La lampe de travail

7

est activée lorsque vous appuyez sur

la gâchette de vitesse variable

1

et est automatiquement

éteinte environ 20 secondes après que vous ayez relâché

la gâchette de vitesse variable. Si vous continuez à appuyer

sur la gâchette de vitesse variable, la lampe de travail

demeureraallumée.

REMARQUE: la lampe de travail sert à éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe depoche.

REMARQUE: la position centrale du bouton de commande

verrouille l’outil en position éteint. Lorsque vous changez

la position du bouton de commande, assurez‑vous que la

gâchette est relâchée.

REMARQUE: une utilisation continue dans une gamme de

vitesses variable est déconseillée. Cela peut endommager la

gâchette et doit être évité.

REMARQUE: la première fois que l’outil fonction après un

changement de sens de rotation, vous pourriez entendre

un clic lors du démarrage. C’est normal et cela n’indique pas

unproblème.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au moins une

fois par semaine. Pour minimiser le risque de blessure aux yeux,

toujours porter une protection oculaire conforme à la norme

ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces

non métalliques de l’outil. Ces produits chimiques peuvent

affaiblir les matériaux de plastique utilisés dans ces pièces.

Utiliser un chiffon humecté uniquement d’eau et de savon

doux. Ne jamais laisser de liquide pénétrer dans l’outil et

n’immerger aucune partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT: les accessoires autres que CRAFTSMAN

n’ayant pas été testés avec ce produit, leur utilisation avec

cet outil peut s’avérer dangereuse. Pour réduire le risque de

blessure, seuls les accessoires recommandés par CRAFTSMAN

doivent être utilisés avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

CRAFTSMAN. Appelez au 1‑888‑331‑4569.

Accessoires à chocs



AVERTISSEMENT : pour réduire tout risque de dommages

corporels, utiliser exclusivement des accessoires pour

percussion DeWALT.



AVERTISSEMENT: utilisez seulement des accessoires à

chocs. Les accessoires non à chocs peuvent se briser et causer

une condition dangereuse. Inspectez les accessoires avant leur

utilisation pour vous assurer qu’ils ne comportent pas de fissures.

Sélection de la vitesse(Fig. A)

Votre outil possède un bouton sélecteur de vitesse

10

permettant de sélectionner l’un des trois modes de

fonctionnement. Sélectionnez la vitesse selon l’application et

contrôlez la vitesse de l’outil à l’aide de la gâchette

1

CMCF830

Mode 1 Chocs légers tr/min 0–1400

Mode 2 Chocs normaux tr/min 0–2400

Mode 3 Chocs à vitesse élevée tr/min 0–3200

FRAnçAis

Enregistrez-vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit en

ligne vous aide à obtenir un service de garantie efficace au cas

où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve de

votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre produit

nous permet de vous contacter dans le cas peu probable

d’une notification de sécurité requise selon le Federal

Consumer SafetyAct.

Inscrivez‑vous en ligne sur

www.craftsman.com/

account/login

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les

réglages doivent être réalisés (cela comprend l’inspection

et le remplacement du balai, le cas échéant) par un centre

de réparation en usine CRAFTSMAN ou un centre de

réparation agréé CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Le crochet de suspension

14

peut être fixé de part et d’autre

de l’outil seulement à l’aide des vis fournies pour le confort

des utilisateurs droitiers ou gauchers.

1. Éteignez l’outil, retirez le bloc‑piles

6

2. Fixez le crochet de suspension

14

sur l’outil.

a. Placez le crochet de suspension sur l’emplacement du

montage

9

à la base de l’outil.

b. Utilisez un tournevis pour sécuriser le crochet de

suspension avec la vis

13

fournie. N'utilisez pas d’autre vis

pour le faire.

Si vous ne voulez pas de crochet, vous pouvez le retirer de l’outil.

1. Pour retirer le crochet de suspension

14

, retirez la vis qui

le retient en place, puis remontez‑le du côté opposé.

2. Assurez‑vous de bien serrer la vis

13

VersaTrack™ (Fig. A, F)



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, éteignez l’outil et retirez le

blocs‑piles avant d’effectuer tout réglage ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer des blessures.



AVERTISSEMENT: pour réduire le risque de blessures

graves, ne pas utiliser un crochet de suspension ou

VersaTrack™ Trackwall. Un crochet de suspension ou

VersaTrack™ Trackwall endommagé ne peut supporter le poids

de l’outil.



AVERTISSEMENT: afin de réduire le risque de blessures

graves, assurez‑vous que les vis qui maintiennent le crochet de

suspension VersaTrack™ sont bien serrées.



AVERTISSEMENT: pour réduire le risque de blessures

graves, NE PAS suspendre l’outil au‑dessus de la tête ni

suspendre d’autres objets au crochet de suspension. Suspendez

SEULEMENT l’outil sur le VersaTrack™ Trackwall à l’aide du

crochet de suspension.



AVERTISSEMENT: le crochet de suspension intégré

VersaTrack™ n’est pas un crochet pour courroie.



AVERTISSEMENT: assurez‑vous que le poids de l’outil ne

dépasse pas le poids nominal maximum de 20lb (9 kg) pour le

crochet VersaTrack™ sélectionné.



AVERTISSEMENT: lorsque vous suspendez des objets

sur un rail mural VersaTrack™, distancez les outils de façon

adéquate pour ne pas excéder 75lb (35 kg) par pied linéaire.

iMPORTAnT: pour la fixation du crochet de suspension

VersaTrack™, utilisez seulement la vis fournie. Assurez‑vous

de bien serrer la vis. Les accessoires VersaTrack™ permettent

d’installer des outils compatibles de façon sécuritaire sur le

système de rail mural VersaTrack™.

1. Éteignez l’outil, retirez le bloc‑pile

6

et les accessoires.



ATTENTION: tout produit avec dents coupantes exposées

doit être couvert de façon sécuritaire s’il doit être mis sur le rail

mural VersaTrack™.

2. Fixez la ganse de suspension

12

sur l’outil.

a. Placez le crochet de suspension VersaTrack™ à

l’emplacement de montage

9

situé à la base de l’outil.

b. Utilisez un tournevis pour sécuriser le crochet de

suspension avec la vis

13

fournie. N'utilisez pas d’autre vis

pour le faire.

REMARQUE: les accessoires VersaTrack™ pour utilisation

avec votre outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

agréé. Si vous avez besoin d’aide pour trouver un accessoire,

veuillez contacter CRAFTSMAN. Appelez au 1‑888‑331‑4569.

Crochet de suspension (Fig. A, G)



AVERTISSEMENT: afin de réduire de blessure

corporelle grave, utiliser SEULEMENT le crochet de

suspension de l’outil pour suspendre l’outil à partir

de votre corps. NE PAS utiliser l’agrafe pour courroie pour

attacher ou sécuriser l’outil à une personne ou un objet durant

l’utilisation. NE PAS suspendre l’outil au plafond ou suspendre

des objets à partir de l’agrafe pour courroie.



AVERTISSEMENT: afin de réduire le risque de

blessures graves, assurez‑vous que la vis maintenant le

crochet de suspension est sécuritaire.

iMPORTAnT: pour la fixation ou le remplacement du crochet

de suspension, utilisez seulement la vis

13

qui est fournie.

Assurez‑vous que la vis est vissée de façon sécuritaire.

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site

www.craftsman.com/pages/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: service à la clientèle chez CRAFTSMAN,

701East Joppa Road, Towson, MD 21286ou appelez le

1‑888‑331‑4569.

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT

gRATUiT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1‑888‑331‑4569

pour un remplacementgratuit.

EsPAñOl

Español (traducido de las instrucciones originales)

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo y

utilice el sentido común cuando emplee una herramienta

eléctrica. No utilice una herramienta eléctrica si

está cansado o bajo el efecto de drogas, alcohol o

medicamentos. Un momento de descuido mientras se

opera una herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre utilice

protección para los ojos. En las condiciones adecuadas, el

uso de equipos de protección, como máscaras para polvo,

calzado de seguridad antideslizante, cascos o protección

auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía o paquete

de baterías, o antes de levantar o transportar la

herramienta. Transportar herramientas eléctricas con el

dedo apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas antes

de encender la herramienta eléctrica. Una llave de

tuercas o una clavija de ajuste que quede conectada a una

pieza giratoria de la herramienta eléctrica puede provocar

lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas holgadas ni

joyas. Mantenga el cabello, la ropa y los guantes alejados

de las piezas en movimiento. Las ropas holgadas, las joyas

o el cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción de polvo,

asegúrese de que estén conectados y que se utilicen

correctamente. El uso de dispositivos de recolección de polvo

puede reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de la

herramienta. Una acción descuidada puede causar lesiones

severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite trabajar

mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada mediante el

interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de alimentación

y/o retire la batería, o paquete si es desmontable, de la

herramienta eléctrica antes de realizar cualquier ajuste,

cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de

encender la herramienta eléctrica en formaaccidental.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y especificaciones

incluidas con esta herramienta eléctrica. La falla en seguir

todas las instrucciones siguientes puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada.

Las áreas abarrotadas y oscuras propicianaccidentes.

b ) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o

líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los espectadores

de la herramienta eléctrica en funcionamiento. Las

distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún enchufe

adaptador con herramientas eléctricas con conexión a

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está puesto

atierra.

c ) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Si entra agua a una herramienta

eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los bordes

filosos y las piezas móviles. Los cables dañados o enredados

aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal uso.

Utilice un cable adecuado para uso en exteriores a fin de

reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito por falla

a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargaseléctricas.

Uso Pretendido

Este rotomartillo está diseñado para sujeción de impacto. La

función de impacto hace esta herramienta particularmente

útil para introducir sujetadores en madera y metal.

nO UsE bajo condiciones húmedas o en presencia de

líquidos o gases inflamables.

nO UsE permita que niños estén en contacto con la

herramienta. Se requiere supervisión cuando operadores sin

experiencia operen esta herramienta.

EsPAñOl

• Use gafas de seguridad u otra protección para los ojos.

El martilleo causa que vuelen rebabas. Las partículas

expulsadas pueden causar daño permanente a los ojos.

• No opere esta herramienta por largos períodos

de tiempo. La vibración causada por la acción de la

herramienta puede ser dañina para sus manos y brazos.

Use guantes para proporcionar un amortiguamiento adicional y

limite la exposición tomando periodos de descanso frecuentes.

• Los accesorios y herramientas se pueden calentar

durante la operación. Use guantes cuando los toque.

Advertencias de seguridad de rotomartillo - Todas

las operaciones

• Sostenga la herramienta eléctrica por las superficies de

sujeción aisladas cuando realice una operación en la que

el sujetador pueda tener contacto con cableado oculto.

Los sujetadores que hagan contacto con cable "vivo" pueden

tener partes de metal expuestas de la herramienta eléctrica

"viva" y podrían dar al operador una descarga eléctrica.

• Use protectores auditivos durante el uso. La exposición

al ruido puede causar pérdida de audición.



ADVERTENCIA: Los rotomartillos no son

torquímetros. NO use esta herramienta para apretar

sujetadores a pares de apriete específicos. Se debe usar

un dispositivo de medición de par de apriete independiente y

calibrado tal como un torquímetro cuando sujetadores con

bajo o exceso de apriete puedan guiar a la falla de la unión.

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango de

temperatura especificado puede dañar la batería e incrementar

el riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones que

realice el mantenimiento de su herramienta eléctrica

y que sólo utilice piezas de repuesto idénticas. Esto

garantizará la seguridad de la herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería dañados. El

servicio de paquetes de batería sólo debe ser realizado por el

fabricante o proveedores de servicioautorizados.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que

otras personas no familiarizadas con ella o con estas

instrucciones operen la herramienta. Las herramientas

eléctricas son peligrosas si son operadas por usuarios

nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas y

accesorios. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier otra

situación que pueda afectar el funcionamiento de la

herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Se producen

muchos accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de

la herramienta eléctrica para operaciones diferentes de

aquéllas para las que fue diseñada podría originar una

situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción secas,

limpias y libres de aceite y grasa. Las manijas y superficies

de sujeción resbalosas no permiten el manejo y control seguros

de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

conBaterías

a ) Recargue solamente con el cargador especificado por

el fabricante. Un cargador adecuado para un tipo de paquete

de baterías puede originar riesgo de incendio si se utiliza con

otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier

otro paquete de baterías puede producir riesgo de incendio

ylesiones.

c ) Cuando no utilice el paquete de baterías, manténgalo

lejos de otros objetos metálicos como sujetapapeles,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan realizar una conexión

desde un terminal al otro. Los cortocircuitos en los

terminales de la batería pueden provocar quemaduras

oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en

contacto accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque atención

médica. El líquido expulsado de la batería puede provocar

irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o riesgo

delesiones.

f ) No exponga un paquete de batería o una herramienta

a fuego o temperatura excesiva. La exposición a fuego

o temperaturas mayores a 130°C (265 °F) pueden causar

unaexplosión.

g ) Siga todas las instrucciones de carga y no cargue el

paquete de batería o la herramienta fuera del rango de

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en daño o

lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE EQUIPO DE

SEGURIDADCERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras actividades de

construcción contienen químicos conocidos por el Estado de

California como causantes de cáncer, defectos de nacimiento

u otros daños reproductivos. Algunos ejemplos de estos

químicosson:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

EsPAñOl

Posición Adecuada de las Manos (Fig.E)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición adecuada

como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

La posición correcta de la mano requiere una mano en el

mango principal

8

Instalación y desinstalación de Paquete de batería

(Fig.D)

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamente cargado.

Para instalar el paquete de batería

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente en

la herramienta y asegúrese que no se desconecte.

Para retirar el paquete de batería de la herramienta,

presione el botón de liberación

5

y jale firmemente el

paquete de batería fuera de la manija de la herramienta.

Insértelo en el cargador.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Mandril de liberación rápida (Fig.A–C)



ADVERTENCIA: Sólo use accesorios de impacto. Los

accesorios no diseñados para impacto pueden romperse y

provocar una situación peligrosa. Revise los accesorios antes

de usar para asegurarse que no tengan grietas.



ADVERTENCIA: Retire accesorios de los soportes de bits

magnéticos

durante aplicaciones más grandes.

nOTA: El mandril acepta accesorios hexagonales de 1/4"

(6,35 mm) y brocas de 1" (25,4 mm) únicamente.

Coloque el botón de avance/reversa

2

en la posición de

bloqueo de apagado (central) y retire el paquete de batería

antes de cambiar los accesorios.

Para instalar un accesorio, inserte completamente el

accesorio en el mandril de liberación rápida

4

como se

muestra en la Fig. B. El accesorio se bloquea en su lugar.

Para retirar un accesorio, jale el collar del mandril

3

del

frente de la herramienta como se muestra en la Fig. C. Retire

el accesorio del mandril de liberación rápida

4

nOTA: Su herramienta incluye dos soportes de broca

magnéticos

11

para acceso rápido y almacenamiento

conveniente de brocas yaccesorios hexagonales.

ENSAMBLE Y AJUSTES



ADVERTENCIA:

Para reducir el riesgo de lesiones

personales serias, apague la unidad y

retire el paquete

de batería

antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por minuto

OPM .................... oscilaciones

por minuto

RPM .................... revoluciones

por minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... amperios

W ........................watts

Wh ......................watt horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna

o directa

....................... Construcción Clase II

(aislamiento doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible–no

mirar directamente

a la luz

...................... usar protección

respiratoria

...................... usar protección para

los ojos

...................... usar protección

auditiva

...................... lea toda la

documentación

...................... no exponga a

la lluvia

• arsénico y cromo a partir de madera tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo de

qué tan a menudo realice este tipo de trabajo. Para reducir su

exposición a estos químicos: trabaje en un área bien ventilada,

y trabaje con equipo de seguridad aprobado, tal como

máscaras de polvo que estén diseñadas específicamente para

filtrar partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su boca,

ojos, o que quede sobre la piel puede promover la absorción

de químicos peligrosos. Dirija las partículas lejos de la cara y

elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y transportado

por aire. La falla en retirar el polvo estático y transportado por

aire podría contaminar el ambiente de trabajo y presentar un

riesgo de salud mayor al operador y personas en lascercanías.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo sobre una

plataforma estable. Utilice abrazaderas u otra forma

práctica para asegurar y sostener la pieza de trabajo en

una plataforma estable. Sostener el trabajo con la mano

o contra el cuerpo no brinda la estabilidad requerida y puede

llevar a la pérdida delcontrol.

• Las ventilas de aire a menudo cubren las partes móviles

y se deben evitar. La ropa suelta, joyería, o cabello largo

podrían quedar atrapados en las partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie estable

donde no cause un peligro de tropiezo o caída. Algunas

herramientas con paquetes de batería grandes pueden

quedar verticales sobre el paquete de batería pero se pueden

voltearfácilmente.

Gatillo de Velocidad Variable y Botón de Control de

Avance/Reversa (Fig. A)

La herramienta se enciende y apaga al jalar y liberar el gatillo

de velocidad variable

1

. Mientras más se presione el gatillo,

EsPAñOl

Selección de Velocidad (Fig. A)

Su herramienta está equipada con un selector de velocidad

10

que le permite seleccionar uno de tres modos. Seleccione la

velocidad de acuerdo con la aplicación y controle la velocidad

de la herramienta con el interruptor de gatillo de velocidad

variable

1

CMCF830

Modo 1 Impacto ligero rpm 0–1400

Modo 2 Impacto normal rpm 0–2400

Modo 3 Impacto de alta velocidad rpm 0–3200

nOTA: No cambie velocidades cuando la herramienta

esté en operación. Siempre permita que la herramienta se

detenga por completo antes de cambiar la velocidad.

1. Para seleccionar el modo 1(impacto ligero), deslice el

selector de velocidad

10

al extremo izquierdo (con el frente

de la herramienta viendo al lado opuesto).

2. Para seleccionar la velocidad 2 (impacto normal), deslice

el selector de velocidad a la posición central.

3. Para seleccionar el modo 3(impacto de alta velocidad),

deslice el selector de velocidadal extremo derecho (con el

frente de la herramienta viendo al lado opuesto).

Si la herramienta no cambia velocidades, confirme que

el interruptor de selección de velocidad esté conectado

completamente en una de las tres posiciones.

Uso (Fig.A)



ATENCIÓN: Asegúrese que el sujetador y/o sistema

soporten el nivel de par generado por la herramienta. Elpar

excesivo puede causar la ruptura y posibles lesiones personales.

1. Coloque el accesorio en la cabeza del sujetador. Mantenga

la herramienta apuntada de forma recta en el sujetador.

2. Presione el interruptor de interruptor de velocidad

variable

para comenzar la operación. Libere el interruptor

de gatillo de velocidad variable para detener la operación.

Siempre verifique el torque con un torquímetro, ya que el par

de apriete se ve afectado por muchos factores, incluyendo

los siguientes:

‑ Voltaje: El bajo voltaje, debido a una batería casi

descargada, reducirá el par de apriete.

‑ Tamaño del accesorio: Si no utiliza el tamaño de

accesorio correcto, se reducirá el par de apriete.

‑ Tamaño del perno: Los diámetros de pernos más

grandes generalmente requieren un par de apriete más alto.

El par de apriete también variará según la longitud, el grado y

el coeficiente de par.

‑ Perno: Asegúrese que todas las roscas estén libres de óxido

y otros desechos para permitir el par de apriete adecuado.

‑ Material: El tipo de material y el acabado de la superficie

del material afectarán el par de apriete.

‑ Tiempo de sujeción: Un tiempo de apriete más largo da

como resultado un mayor par de apriete. El uso de un tiempo

de sujeción más largo que el recomendado podría hacer que

los sujetadores se tensen en exceso, se desgasten o se dañen.

Luz de Trabajo (Fig.A)

La luz de trabajo

7

se activa cuando se presiona el

interruptor de velocidad variable

1

, y se apagará

automáticamente aproximadamente 20segundos después

que se libere el interruptor de gatillo. Si el interruptor

de gatillo permanece presionado, la luz de trabajo

permaneceráencendida.

nOTA: La luz de trabajo es para iluminar la superficie de trabajo

inmediata y no se pretende que se use como unalinterna.

mayor será la velocidad de la herramienta. Su herramienta

está equipada con un freno. El mandril se detendrá tan

pronto como el interruptor de gatillo se libere por completo.

Un botón de control de avance/reversa

determina la

dirección de rotación de la herramienta y también sirve

como un botón de bloqueo en apagado.

• Para seleccionar la rotación de avance (en sentido de

las manecillas del reloj), libere el gatillo y presione el

botón de control de avance/reversa en el lado derecho de

laherramienta.

• Para seleccionar la reversa (en sentido contrario a las

manecillas del reloj), presione el botón de control de avance/

reversa en el lado izquierdo de la herramienta.

nOTA: La posición central del botón de control bloquea la

herramienta en la posición apagada. Cuando cambie la posición

del botón de control, asegúrese que se libere el gatillo.

nOTA: No se recomienda el uso continuo en rango de

velocidad variable. Puede dañar el interruptor y se debe evitar.

nOTA: La primera vez que se opere la herramienta después

de cambiar la dirección de rotación, puede escuchar un clic

al encender. Esto es normal y no indica un problema.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios o antes de la limpieza.

Un arranque accidental puede causarlesiones.

Su herramienta

CRAFTSMAN

ha sido diseñada para funcionar

durante un largo período de tiempo con un mínimo de

mantenimiento. La operación satisfactoria continua depende del

cuidado adecuado de la herramienta y la limpiezaregular.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos una vez

por semana. Para reducir el riesgo de lesiones, utilice siempre

protección para los ojos aprobada ANSIZ87.1 al realizar

estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas de la

herramienta. Estos productos químicos pueden debilitar los

materiales plásticos utilizados en estas piezas. Utilice un paño

humedecido sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

Accesorios



ADVERTENCIA:

Ya que los accesorios, diferentes a los

ofrecidos por

CRAFTSMAN

, no han sido probados con este

producto, el uso de tales accesorios con esta herramienta podría

ser peligroso. Para reducir el riesgo de lesiones, sólo se deben usar

accesorios recomendados por

CRAFTSMAN

con esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, póngase en

contacto con CRAFTSMAN. Llame al 1‑888‑331‑4569.

EsPAñOl

uso. NO suspenda la herramienta por arriba de su cabeza o

suspenda objetos del gancho del cinturón.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, asegúrese que el tornillo que sujeta el

gancho de cinturón esté seguro.

iMPORTAnTE: Cuando conecte o reemplace el gancho

del cinturón, sólo use el tornillo

incluido. Asegúrese de

apretar firmemente el tornillo.

El gancho de cinturón

se puede colocar en cualquier

lado de la herramienta utilizando únicamente el tornillo

incluido, para acomodarse a usuarios zurdos o diestros.

1. Apague la herramienta, retire el paquete de batería

2. Conecte los ganchos de cinturón

en la herramienta.

a. Coloque el gancho de cinturón en la ubicación de

montaje

9

en la base de la herramienta.

b. Use un destornillador para asegurar el gancho de colgar con

el tornillo provisto

13

. No use ningún otro tornillo para esto.

Si el gancho no se desea en absoluto, se puede quitar de la

herramienta.

1. Para mover el gancho de cinturón

, retire el tornillo

que lo sostiene en su lugar, y vuelva a ensamblarlo en el

lado opuesto.

2. Asegúrese de apretar bien el tornillo

VersaTrack™ (Fig. A, F)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causar lesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones personales

graves, no use un gancho VersaTrack™ Para colgar o Trackwall de

VersaTrack™. Un gancho VersaTrack™ Para colgar o Trackwall de

VersaTrack™ no soportará el peso de la herramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, asegúrese que el tornillo que sujeta el

gancho para colgar VersaTrack™ esté apretado firmemente.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta por encima

ni cuelgue objetos del gancho para colgar. SÓLO suspenda la

herramienta en el Trackwall de VersaTrack™ con el gancho

paracolgar.



ADVERTENCIA: El gancho de colgar integral VersaTrack™

no es un gancho de cinturón.



ADVERTENCIA: Asegúrese que el peso de la herramienta

no exceda el peso máximo nominal de 20 lbs (9 kg) para el

gancho VersaTrack™ seleccionado.



ADVERTENCIA: Cuando cuelgue objetos en el riel

Trackwall de VersaTrack™, espacie adecuadamente las

herramientas para no exceder 75 lbs (35 kg) por pie lineal.

iMPORTAnTE: Cuando conecte el gancho para colgar

VersaTrack™, sólo use el tornillo incluido. Asegúrese de apretar

bien el tornillo. Los accesorios VersaTrack™ se instalan en

herramientas compatibles de forma segura en el sistema

Trackwall de VersaTrack™.

1. Apague la herramienta, retire el paquete de batería

6

los accesorios.



PRECAUCIÓN: Cualquier producto con dientes de corte

expuestos debe tenerlos cubiertos de forma segura si va a estar

en el Trackwall de VersaTrack™.

2. Sujete el gancho para colgar

12

en la herramienta.

a. Coloque el gancho para colgar VersaTrack™ en la

ubicación de montaje

9

en la base de la herramienta.

b. Use un destornillador para asegurar el gancho de colgar

con el tornillo provisto

13

. No use ningún otro tornillo

para esto.

nOTA: Los accesorios VersaTrack™ para uso con su

herramienta están disponibles por un costo adicional a

partir de su distribuidor local o centro de servicio autorizado.

Si necesita ayuda para encontrar cualquier accesorio,

comuníquese con CRAFTSMAN. Llame al 1‑888‑331‑4569.

Accesorios de Impacto



ADVERTENCIA: Para reducir el riesgo de lesiones, use solo

accesorios preparados para impactos de CRAFTSMAN.



ADVERTENCIA: Sólo use accesorios de impacto. Los

accesorios no diseñados para impacto pueden romperse y

provocar una situación peligrosa. Revise los accesorios antes

de usarlos para asegurar que no contengan grietas.

Gancho de cinturón (Fig.A, G)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SÓLO use el gancho de cinturón de la

herramienta para colgar la herramienta de un cinturón

de trabajo. NO use el gancho de cinturón para anclar o

asegurar la herramienta a una persona u objeto durante el

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y el

cambio de las escobillas, cuando proceda) deben ser realizados

en un centro de mantenimiento en la fábrica CRAFTSMAN u en

un centro de mantenimiento autorizado CRAFTSMAN. Utilice

siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

EsPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de que

exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una pérdida

que cubra el seguro, como un incendio, una inundacíon o

un robo, el registro de propiedad servirá como comprobante

decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se deba

enviar una notificación de seguridad conforme a la Federal

Consumer Safety Act (Ley Federal de Seguridad de Productos

para elConsumidor).

Registro en línea en www.craftsman.com/account/login.

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)53267100

si se encuentra en U.s., por favor llame al

1‑888‑331‑4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con

el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: CRAFTSMAN S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

Garantía Limitada de Tres Años

Para los términos de garantía, visite www.craftsman.com/

pages/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al cliente en CRAFTSMAN,

701East Joppa Road, Towson, MD 21286o llame al

1‑888‑331‑4569.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE gARAnTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o faltan,

llame al 1‑888‑331‑4569 para reemplazogratuito.

NA423038 r01 04/24

CRAFTSMAN, 701East Joppa Road, Towson, MD 21286

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs‑piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB209, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool and

battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc‑piles est en dessous de 4,5° C (40° F) ou au‑dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni use

la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

Craftsman CMCF830D2 V20 Brushless Cordless 1/4-Inch Impact Driver Kit

Product's Documents

User Manual

Specifications

Craftsman CMCF830D2 Questions and Answers
