使用说明书
MULTIGATE PRO XR4400
Reference-Class 4-Channel Expander/Gate
2 MULTIGATE PRO XR4400 使用说明书
目录
重要的安全须知................................................................................... 3
法律声明................................................................................................ 3
保修条款................................................................................................ 3
1. 简介................................................................................................... 4
1.1 技术背景............................................................................................ 4
2. 设计理念.......................................................................................... 5
2.1 优质的元器件以及优秀的设计................................................. 5
2.2 输入与输出....................................................................................... 5
3. 安装................................................................................................... 5
3.1 机柜安装............................................................................................6
3.2 主电源电压........................................................................................6
3.3 音频连接............................................................................................ 6
4. 控制元件.......................................................................................... 7
4.1 前面板控制元件.............................................................................. 7
4.2 后面板元件.......................................................................................7
5. 技术背景.......................................................................................... 8
5.1 EXPENDER.模式.............................................................................8
5.2 交互控制功能...................................................................................8
5.3 FLEXLINK.功能...............................................................................9
5.4 SIDECHAIN.滤波器....................................................................... 9
6. 应用................................................................................................... 9
6.1 基本设置............................................................................................9
6.2 话筒的正确摆放............................................................................10
6.3 应用....................................................................................................10
7. 技术参数........................................................................................11
3 MULTIGATE PRO XR4400 使用说明书
保修条款

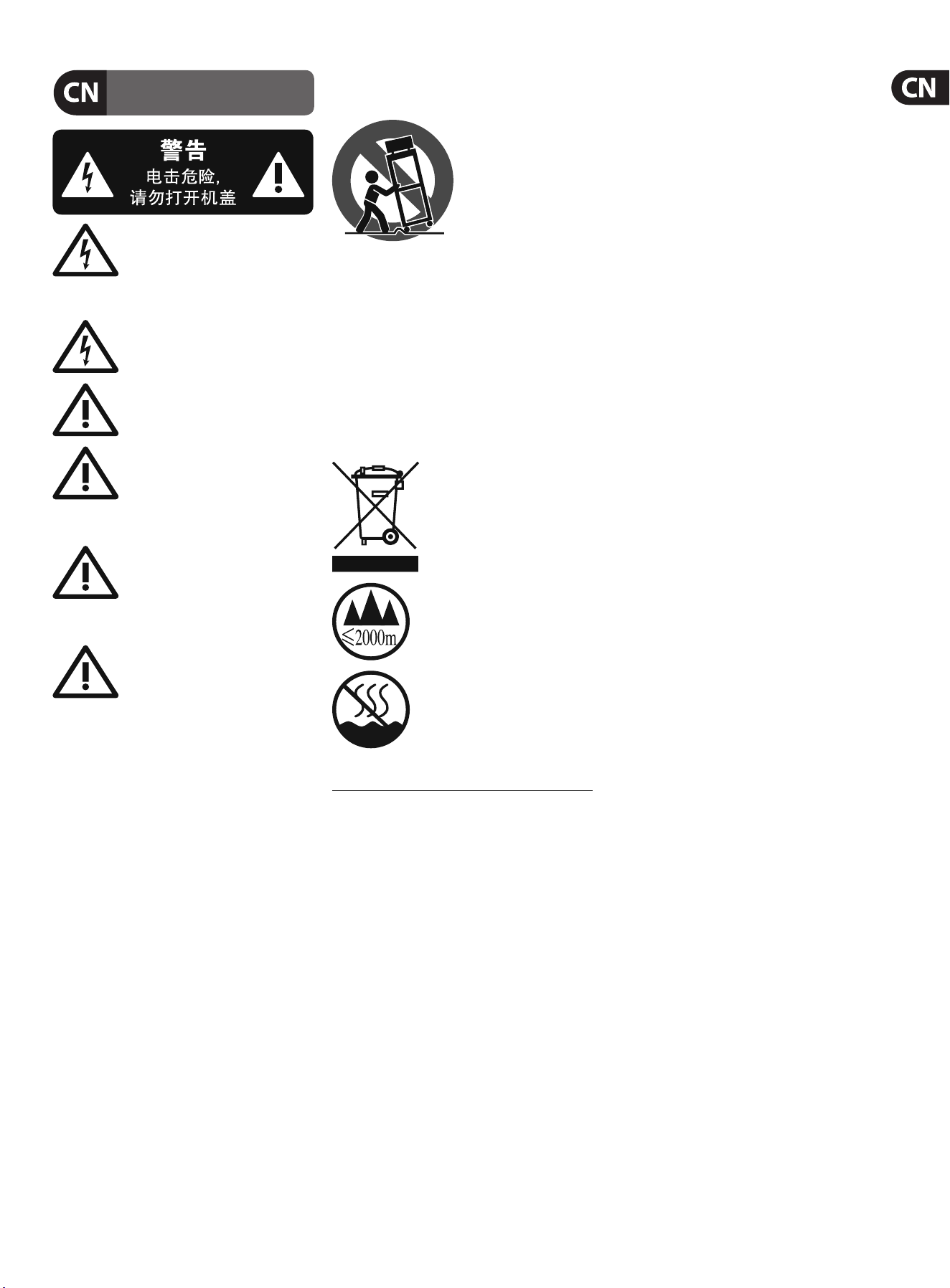

重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼ '' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
11.
请只使用厂家指定的附属设备和
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器
具耦合器用作断电装置,
应当保证它们处于随时可
方便操作状态。
17. 本产品仅适用于
海拔 2000 米以下地区,
本产品仅适用于非热带
气候条件下。
技术数据和外观如有变更, 恕不另行
通知, 且准确性与实际产品可能有细
微差异。 BEHRINGER, KLARK TEKNIK, MIDAS,
BUGERA,
及 TURBOSOUND 均由 MUSIC GROUP
(MUSIC-GROUP.COM)
所有。 所有的商标均归各
自所有人所有。 MUSICGROUP 对任何人因使
用本手册包含的全部或部分描述、 图片或
陈述而遭受的任何损失不承担责任。 颜色
及规格可能与产品略有差异。 MUSICGROUP
产品只通过授权销售商进行销售。 销售商
不是 MUSICGROUP 的代表, 无权以明确或隐
含的理解或表示约束 MUSICGROUP。 本手册
具有版权。 未经 MUSICGROUPIPLTD. 的书面
同意, 本手册的任何部分均不得为了任何目
的, 以任何形式或任何方式进行重新制作
或转载, 其中包括复制或录制。
版权所有, 侵权必究。
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
有关音乐集团保修的适用条款及其它相关
信息, 请登陆
www.music-group.com/warranty
网站查看完整的详细信息。
法律声明
4 MULTIGATE PRO XR4400 使用说明书
1. 简介
您所购买的.BEHRINGER MULTIGATE PRO.是一款动态处理器,.其高
端设计能满足用户最高要求:.专业录音,.广播与电视演播室,.
CD.与数字产品设备等。.它的全面的功能特点与创新的电路分布
使.MULTIGATEPRO.成为了一个全能设备,.能降低音频录制中的噪声,.
能自动静音舞台麦克风,.扩展压缩录制品的动态范围,.改进嘈杂
的通信系统的信噪比,.产生特殊效果等。
领先的.BEHRINGER.技术
自从多年前我们推出第一台.MULTIGATE.系列设备开始,.它们就一直
很火热。.这款扩展器./.噪声门聚集了多年经验以及心理声学的研
究成果,.并被广泛应用于世界各地著名的录音室,.扩声系统以及广
播电视演播室。
要改进著名的.MULTIGATE.还真不是一件容易的事情,.所以我们对我
们的成功感到特别自豪。.与前任那些机型相比,.MULTIGATE PRO.不仅
拥有更多特点,.在功能上也有极大的改进。.如,.这款机器现在有一
个参数滤波器,.能精确设置触发频率,.而其灵活连接系统能在连
接设备的各个通道组成主机./.辅机结构时发挥更大灵活性。
说实在的,.4.路噪声门不是一个全新发明。.然而,.在一个机器里设
计.4.路噪声门就通常意味着会有损简易操作性及功能性。.太多的
控制元件使您很难控制此设备,.可是如果您想为了操作简便而舍
弃某些重要功能,.其应用范围又会严重受限。
BEHRINGER MULTIGATE PRO.是一款拥有大量功能的.4.路扩展器./.噪声
门,.而且它还操作方便。.交互功能使其能轻松有效地专门处理任何
节目资料,.而对.“调节工作”.的需要却大大降低。.MULTIGATE PRO.四区
中的每个区都有一个极速噪声门,.一个节目相依扩展器,.一个滤波
器区以及显示门限点与增益衰减的高精指示灯。
IAC.电路.(交互起音控制)
MULTIGATE PRO.的一个最突出的特点就是其起音时间的控制取决于
节目。.最新.IAC.(Interactive Attack Control./.交互起音控制).电路以交互
方式分析节目资料来计算起音时间,.因.此保持./.释放过程被自动
触发,.这与节目有关。.这就是为什么.MULTIGATE PRO.不需要专门的起
音控制。
可切换噪声门./.扩展器功能
MULTIGATE PRO.的另一个亮点就是它的噪声门与扩展器之间的可切
换操作模式。.当.MODE.功能关闭,.MULTIGATE PRO.作为噪声门工作,.
使用极速起音时间限制各种鼓声以及合成声音,.不切除它们的冲
击声边缘。
在扩展器模式下,.此设备分析输入信号的形状以及动态内容,.从而
计算控制时间参数。.因此它是作为交互扩展器工作,.自动适应节目
信号。.结果:.吉他声、.人声以及复杂混合信号中的喀嚓声、.呼吸声
或其他干扰声能在无形中被.“清除”。.而且,.在其动态范围内您能自
由扩展各种节目资料。
旁链滤波器区
当使用若干麦克风时,.如,.为了拾取一套鼓的声音,.麦克风之间.的串
音可能导致触发不该触发的噪声门。.MULTIGATE PRO.的.这个内置参
数旁链滤波器能使用户精确地选择会引起这个麻烦的频率,.因此
设备只是对这些频率有反应。.监控功能能被用来前置监控滤波器,.
使其电路更好的适应节目资料的声学特.征。
灵活连接系统
创新的耦合功能为您提供了极大的灵活性,.能同步扩展器./.噪.声
门区域组成主机./.辅机结构。
◊ 以下操作说明将为您详细说明.BEHRINGERMULTIGATEPRO.的各
种功能。.仔细阅读完.说明后,.请妥善保存方便今后查看。
1.1 技术背景
通过采用当前流行的模拟技术,.能生产出动态范围高至.130 dB.
的音频设备。.与模拟技术相比,.数字设备的动态范围大约要低.
25dB。.加上传统唱片与磁带录音以及广播技术,.这个值又进一步
被降低。.总体来说,.动态限制要归因于传送媒介中的嘈杂储存以及
这些设备的最大动态余量。
1.1.1 做为物理现象的噪声
所有电子元件都会产生一定量的固有噪声。.电流流过导线会产生
不可控制的无规则电子运动。.从统计学的角度可知,.这能在整个音
频频谱中产生频率。.如果这些电流被大幅放大,.最后就会产生噪
声。.由于所有频率都是受到均衡影响,.我们将其定义为.“白噪声”。.
然而很显然的是,.电子产品没有这些元器件是不能工作的。.即使使
用的是特殊低噪声元件,.还是不可避免地会产生一定量的噪声。
这种效果与播放磁带时类似。.不定向磁性粒子通过播放磁头时
同样能产生不可控制的电流以及电压。.所产生的各种频率的声音
就是噪声。.即使最好的磁带偏置也.“只能”.提供约.70 dB.的.信噪
比,.而这样的信噪比是不被接受的,.因为现在听众的要求更高了。.
由于物理定律的限制,.通过传统方式改进磁载体的设计是基本不
可能的。
1.1.2 什么是音频动态?
人耳一个很突出的特点就是它能分辨出的振幅变化范围最大——
从最小的耳语到震耳欲聋的喷气式飞机。.如果谁想要用放大器、
磁带录音机、.录音机或即使是数字录音机.(CD,.DAT.等).录制或重现
这种宽频谱声音,.就会立刻受到电子与音频声音重现技术的物理
局限的限制。
电子音频设备的可用动态范围的低频部分与高频部分都受到了差
不多的限制。.元器件中电子的热噪声会产生可听到基本背景噪声
也从而代表了传送范围的底限。.上限由内部操作电压的电平确定;.
如果超过这些电平就会产生可听到的信号失真。.尽.管理论上可用
动态范围处于这两个限制之间,.但是实际使用时要小得多,.因为为
了避免在突然出现电平峰值时音频信号失真,.必须保证一定的储
存量。.技术上来讲,.我们把这个储备称为.“动态余量”.——通常约.
10-20 dB。.降低操作电平能留出更大动态余量,.即,.由电平峰值所产
生的信号失真的危险性大为降.低。.然而同时,.节目资料的基本背景
噪声将会大大增加。
P/dB
Ear
Microphone Amplifier
Power Amplifier
Tape Radio
Radio
Cassette
Recorder
140
120
100
80
60
40
图.1.1: 各种设备的动态范围容量
5 MULTIGATE PRO XR4400 使用说明书
因此在不产生信号失真的前提下将操作电平保持得尽量高,.对.于
达到最佳传输质量很有好处。
在用音量滑竿手动调节材料的电平的帮助下,.通过持续监听节目资
料,.更进一步改进传输质量是有可能的。.在低音片段增益被加强,.
在高音片段增益被衰减。.当然这种手动控制明显很有局限性;.很难
监测出信号峰,.也几乎不可能将其消除。.一个很简单的原因就是手
动控制不够快。
Noise floor
Clipping
Operating level
Effective SNR
Headroom
t
P/dB
+20
0
-20
-40
-60
-80
图.1.2:.操作电平与动态余量之间的交互关系
因此需要一个反应迅速的自动增益控制系统,.它能持续监听信号并
不断调节增益从而将信噪比最大化且不产生信号失真。.这种设备
被叫做压缩器或限幅器。
1.1.3 压缩器./.限幅器
通过在现场录音环境中测量乐器的动态范围,.您会发现极限振幅
的出现,.它通常导致接下来的信号处理设备过载。.特别是在广播以
及唱片剪切技术中,.这种信号峰能导致严重失真。.为了避免这种失
真,.或者说为避免喇叭因过载而受损,.就会用到压缩器或限幅器。
这些设备中用到的主要功能取决于前面所说的自动增益控制,.它.能
降低高音片段的振幅并因此将原始动态限制在所需范围.内。.这种
应用在话筒录音技术中特别有用,.能补偿由话筒不同距离产生的电
平变化。.尽管压缩器与限幅器工作内容相似,.但.是它们之间有一个
很重要的区别:.限幅器能断然限制超过特定电平的信号,.而压缩器
在更宽范围内.“温和地”.控制信号。.限.幅器不断监控信号,.当电平
超过用户设定的门限值时立即处理信号。.超过这个门限的任何信
号都将会立刻被返回到所设定的电平。
压缩器也能不断监测节目资料并有一个特定门限电平。.通过压缩,.
相对于限幅器的限制,.信号并不是一旦超过门限就马上被急剧降
低,.而是被逐步返回至门限。.信号在增益上有所衰减,.这与信号超
过这个点的量有关。
一般来说,.压缩器的门限电平设置在正常操作电平以下,.从而使上
限动态以音乐形式被压缩。.对于限幅器,.门限值设置在正常操作电
平以上,.以此提供可靠的信号限制,.从而保障接下来的设备不会信
号过载。
1.1.4 扩展器./.噪声门
总的来说,.音频的优劣取决于信号源。.信号的动态范围通常会受
到噪声的限制。.合成器、.效果设备、.吉他拾音器、.放大器等通常会
产生高电平噪声、.电流声或外部环境噪声,.这些噪声能影响节目资
料的质量。
一般情况下,.如果可用信号的电平比噪声电平的高很多的话,.这.些
噪声是听不见的。.耳朵的这种洞察力是基于.“掩蔽”.效果上的:.
一旦在相同的频段被加入高很多的声音信号,.噪声将被掩盖并因
此变得听不见。.然而,.有用信号的电平降得越低,.噪声电平就越明
显地成为影响因素。.扩展器或噪声门能为此提供解决方法:.当信号
的振幅降低时这些设备衰减信号,.从而淡除背景噪声。.增益控制
放大器——如扩展器——靠这种方法便能扩展信号的动态范围
或是压缩。
事实证明实际使用中不需要对整个动态范围都进行扩展。.
用.1:5.的扩展率以及.30 dB.的处理动态范围,.就会产生.150 dB.的输
出动态范围,.超过所有接下来的信号处理器,.以及人的听力范围。.
因此,.振幅控制被限制在电平低于特定门限的信号上。.超.过此门限
的信号通过此设备时被会有变化。.由于对低于此门限的信号是持
续衰减,.这种扩展被定义为.“向下”.扩展。
噪声门是最简单的扩展器:.相对于扩展器持续衰减低于特定门限
的信号,.噪声门直接切除信号。.在大部分情况下这种方法并不是
很有效,.因为开./.关转换太剧烈。.噪声门功能的开启显得太明显
且不自然。.要实现对节目资料的无声处理,.很有必要控制信号的包
络参数。
2. 设计理念
2.1 优质的元器件以及优秀的设计
BEHRINGER.产品的一贯宗旨就是确保优异电路设计并采用最好最适
合的元器件。.用在.MULTIGATE PRO.上的运算放大器.NJM4580.很独特。.
它们有增益极端线性与超低失真的特性。.为了使这个设计更完美,.
我们选择高公差电阻与电容,.精确的旋转电位器以及其他经过严
格挑选的零件。
MULTIGATE PRO XR4400.率先采用.SMD.技术.(自动贴片设备)。.这些闻名
于航空航天技术的极细微的零件有极高的组装密度,.而且会大大
提高设备的可靠性。.另外,.此设备是在.ISO9000.认证管理系统严格
要求下生产。
2.2 输入与输出
2.2.1 平衡输入与输出
作为标准,.BEHRINGER MULTIGATE PRO.用的同样是电子伺服平衡输入与
输出。.这个新电路设计有自动降低平衡信号的电流哼哼声以及噪
声的特点,.因此即使在高操作电平下也可以实现无故障操作。.外部
主电源哼哼声等将会被有效抑制。.这个自动伺服功能识别非平衡
接口的存在并内部调节名义电平,.从而避免输入与输出信号之间的
电平差异.(6 dB.校正)。
3. 安装
您所购买的.BEHRINGER MULTIGATE PRO.在工厂经过了仔细包装,.且此
包装是专为保护设备不受粗暴搬运损伤而设计。.然而,.我们还是
建议您仔细检查包装以及内装货物,.看货物是否在运输过程中受
到损伤。
◊ 如果设备遭到损坏请勿直接退回本公司,.而是请您立即通知
您的经销商以及船运公司,.否则您故障索赔或更换的请求可
能得不到满足。.船运索赔必须由收货人发起。
请您在购买日起.14.天内填好并回寄保修卡,.否则您将失去享受延
长保修期的权利。.您也可以在我们的网站上登记.(behringer. com)。
6 MULTIGATE PRO XR4400 使用说明书
3.1 机柜安装
此.BEHRINGER MULTIGATE PRO.为.1 U,.19".机柜安装尺寸。.请在后面板
处为接口至少留出.4".深度。.并请确保设备有足够散热空间。.为免
过热,.请勿将.MULTIGATE PRO.放置于高温设备上,.如,.功放等。
3.2 主电源电压
将.MULTIGATE PRO.连接到主电源之前,.请确保当地电压符合设备额
定电压!
3.3 音频连接
BEHRINGER MULTIGATE PRO.上的是完全平衡音频输入与输出接口。.
请尽量以平衡式结构连接到其他设备,.从而达到最大抗干扰度。
◊ 请确保只有合格人员才能安装与操作.MULTIGATE PRO。.在安
装与操作过程中,.使用者必须充分着地。.静电放电可能影响.
MULTIGATE PRO.的正常运作。
1 2
3
2 1
3
Pin 1
Output Cable Input
Pin 2 = (+) Signal
Positive
Pin 3 = (-) Signal
Shield
(+) Signal + Hum
(-) Signal + Hum
Negative
(+)Hum + Signal
(-)Hum + Signal
2 x Signal
Ground
RFI and Hum
= Signal + 6 dB

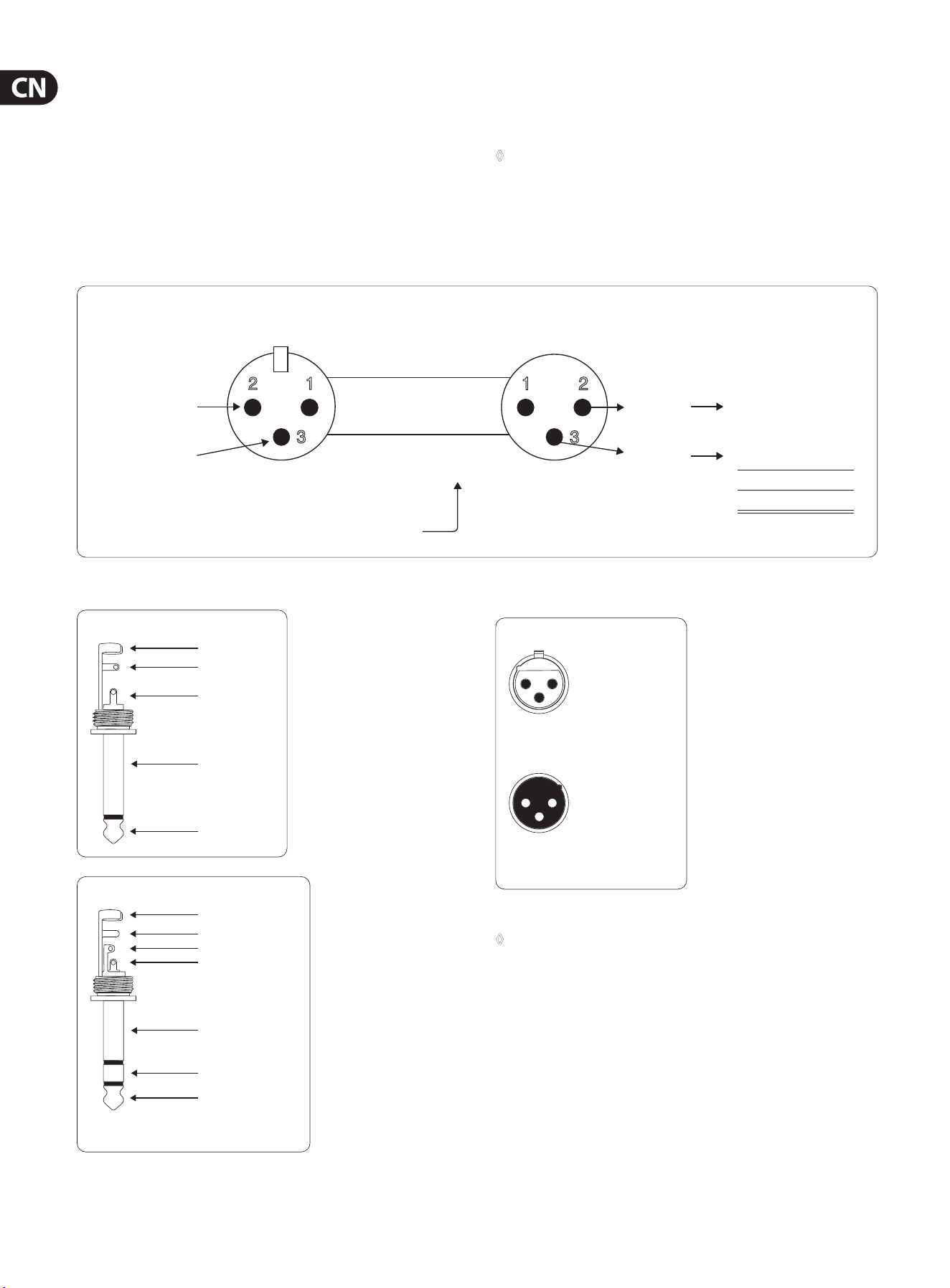

图.3.1: 平衡接口
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
图.3.2: 不同插头类型
◊ 话筒线上请勿使用非平衡.XLR.接头,.因为这将短路在这些线
缆上传输的任何幻象电源。
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
7 MULTIGATE PRO XR4400 使用说明书
4. 控制元件

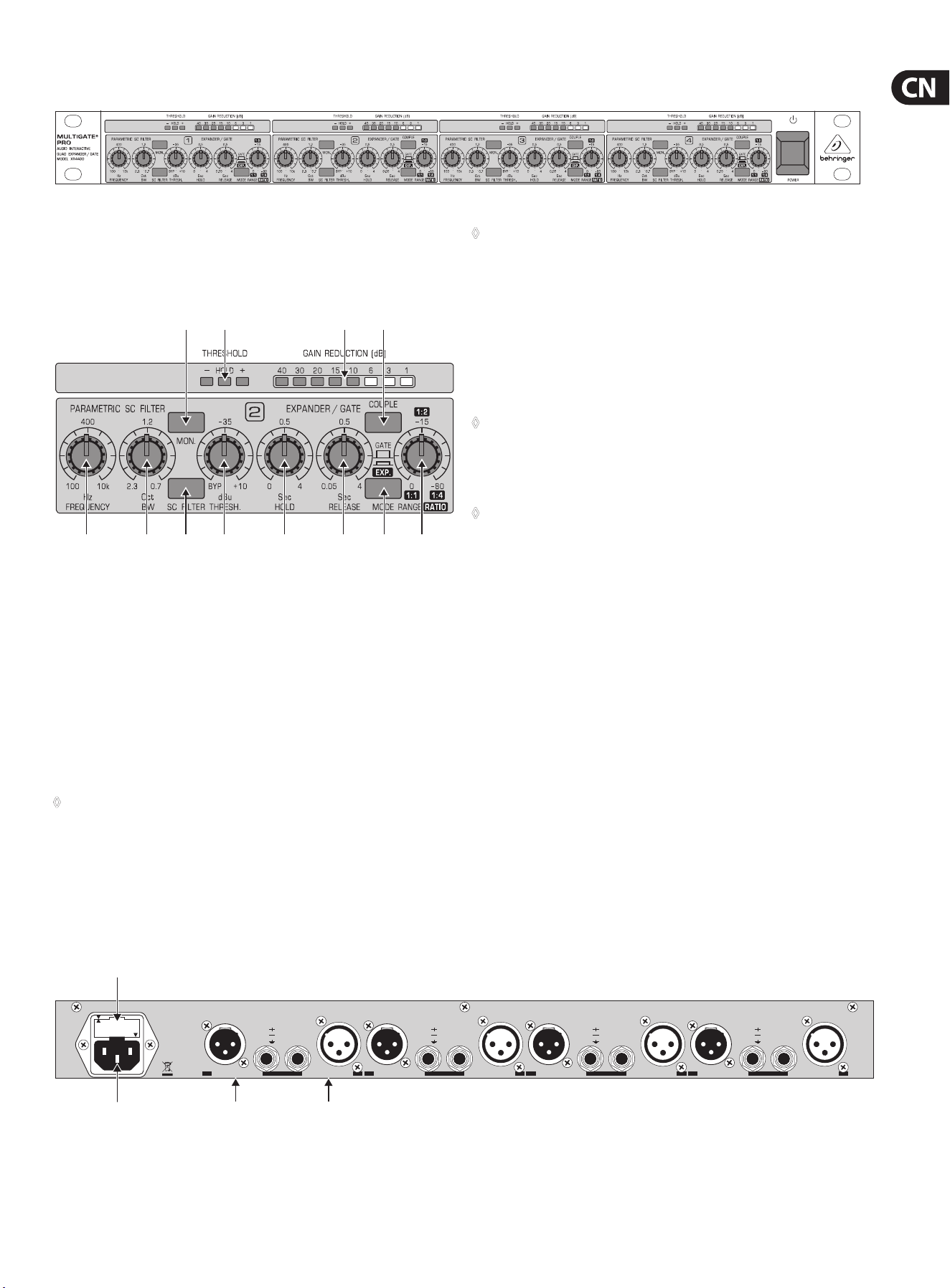

图.4.1: MULTIGATE PRO.前面板
4.2 后面板元件
BEHRINGER
MULTIGATE PRO
MODEL XR4400
CONCEIVED AND DESIGNED BY
BEHRINGER GERMANY.
MADE IN CHINA.
ALL INPU TS & OUTPUT S
FULLY BALANCED
TIP
/
PIN 2
RING
/
PIN 3
SLEEVE
/
PIN 1
ALL INPU TS & OUTPUT S
FULLY BALANCED
TIP
/
PIN 2
RING
/
PIN 3
SLEEVE
/
PIN 1
ALL INPU TS & OU TPUT S
FULLY BALANCED
TIP
/
PIN 2
RING
/
PIN 3
SLEEVE
/
PIN 1
ALL INPU TS & OU TPUT S
FULLY BALANCED
TIP
/
PIN 2
RING
/
PIN 3
SLEEVE
/
PIN 1
INPUT S 4OUTPUTS 4 0UTPUTS 3 INPUT S 3 0UTPUTS 2 INPUTS 2 0UTPUTS 1 INPUTS 1
(14)
(13)
(16) (15)
图.4.3:.后面板元件
BEHRINGER MULTIGATE PRO.有四个通道。.每个通道都有.3.或.4.个按键,.
6.个旋转控制钮以及.11.个.LED。
4.1 前面板控制元件
(6)(4) (12)(11)
(1) (2) (3) (5) (7) (8) (9) (10)
图.4.2:.前面板上的控制元件
(1) FREQUENCY.控制旋钮,.调节旁链滤波器的下限频率,.范围是从.
100 Hz.至.10 kHz。
(2) BANDWIDTH.控制旋钮,.调节旁链滤波器的斜率或带宽。.此带宽
能在.2.3.至.0.7.倍频程范围内设置,.从而能实现极窄带宽的滤
波设置。
(3) FILTER.开关,.激活参量旁链滤波器。.您可以使用.FREQUENCY.以
及.BW.控制旋钮编辑此滤波器。
(4) MONITOR.开关,.建立旁链控制信号与音频输出之间的连接。.
由于它还静音音频输入信号,.用户能前置监控参量滤波输出。
◊ 请注意,.MONITOR.开关关闭相应通道的音频信号。
(5) THRESHOLD.控制旋钮,.在.BYPASS.至.+10 dBu.的范围内设置扩
展器./.噪声门功能的门限值。.电平低于门限值的信号被衰减。.
当信号降到门限以下,.保持./.释放功能开始将信号衰减至由.
RANGE/RATIO.控制旋钮设定的电平范围内。
◊ 请注意,.当.THRESHOLD.控制旋钮设置到最左边时.MULTIGATE
PRO.进入旁通模式,.即,.所有工作中的功能都失效,.信号被直
接从输入输送至输出。
(6) 这个红绿.LED.组显示设备的当前操作模式:.“+”.LED.(.红色).
亮表示旁链信号低于门限值,.HOLD LED.(黄色).亮表示保持电路./.
释放进程被开启,.而.“-”.LED.(绿色).亮时表示旁链信号高于门
限值。
(7) HOLD.控制旋钮,.调节当信号低于门限值时应用到释放进程起
始点的延时。.设置范围是.0.至.4.秒。
◊ HOLD.控制只在.GATE.模式中有效。
(8) RELEASE.控制旋钮,.调节释放进程的时间。.这个进程在保持时
段结束之后开始,.当由.RANGE.控制旋钮调节的增益衰减激活时
结束。.RELEASE.控制旋钮的设置范围是从.0.05.至.4.秒。
◊ RELEASE.控制只在.GATE.模式中有效。
(9) MODE.开关,.用于设置各个通道的操作模式。.当开关突出时,.
相应区域作为超速噪声门工作。.在此模式下,.即使对于打击
乐信号也能进行无损处理。.如果.MODE.开关按下,.IRC.扩展器.
(Interactive Ratio Control.交互比率控制).被激活。.此交互控制功能
允许对复杂信号扩展。.起音时间以及淡出特点.(比率).随节目资
料不同而有所不.同。.这个自动进程的积极结果是较少的临界调
整以及对节目资料的.“无声”.扩展。
(10) RANGE/RATIO.控制旋钮,.它有双重功能:.取决于.MODE.开关的位
置.(即,.取决于设备的操作模式:.噪声门或扩展器),.RANGE/RATIO.
控制旋钮调节增益衰减或扩展曲线。.在噪声门模式下,.这个控
制旋钮用做.RANGE,.在.0 dB.至.-80 dB.范围内调节最大增益衰减。
在扩展器模式下,.它用做.RATIO.控制旋钮,.调节扩展比.率。.比率
功能决定所有低于门限值的信号的输入.vs..输出电平的比例。.
设置范围是从.1:1.至.1:4。
(11) 这个.8.数位.GAIN REDUCTION.指示表显示当前增益衰减的量--
范围是从.1.至.40 dB。
(12) 当您按下.COUPLE.开关,.相应通道就自动变成.“辅机”.通道结
构。.它左边的通道变成.“主机”,.控制两个通道的所有参数。
8 MULTIGATE PRO XR4400 使用说明书
(13) 保险管。.在您连接主电源并操作.MULTIGATE PRO.之前,.请确保当
地电压与机器额定电压相符。.熔断的保险管只能用同类型同额
定值的保险管置换。
(14) MAINS CONNECTION。.请用封闭式电源线将设备连接到主电源。.
请仔细阅读.“安装”.章节中的说明。
(15) AUDIO IN。.这是.MULTIGATE PRO.的音频输入口,.两.个都是平衡接
口--6.3 mm.插口与.XLR.接口。
(16) AUDIO OUT。.这是.MULTIGATE PRO.的音频输出口。.相匹配的耳机插
口以及.XLR.接口是平行连接的。
5. 技术背景
5.1 EXPENDER.模式
正如所述,.一个向下扩展器自动降低所有低于所设定门限的信号的
总体电平,.并以此扩展节目资料的动态范围。.换句话说,.扩.展器与
压缩器相反。.扩展器通常以一个相对较平的比率曲线来平滑地将
信号淡除。
噪声门是一个特殊形式的扩展器,.当信号低于门限值时使用相对
陡峭得多的比率曲线来突然切掉信号。.由于扩展器与噪声门工作
内容上比较相似,.以下关于扩展器及其功能的描述同样适用于噪
声门。
amplitude
min.
max.
input
audio signal
masked noise audible noise
time
amplitude
min.
max.
output
audio signal
masked noise audible noise
threshold
time
0
0

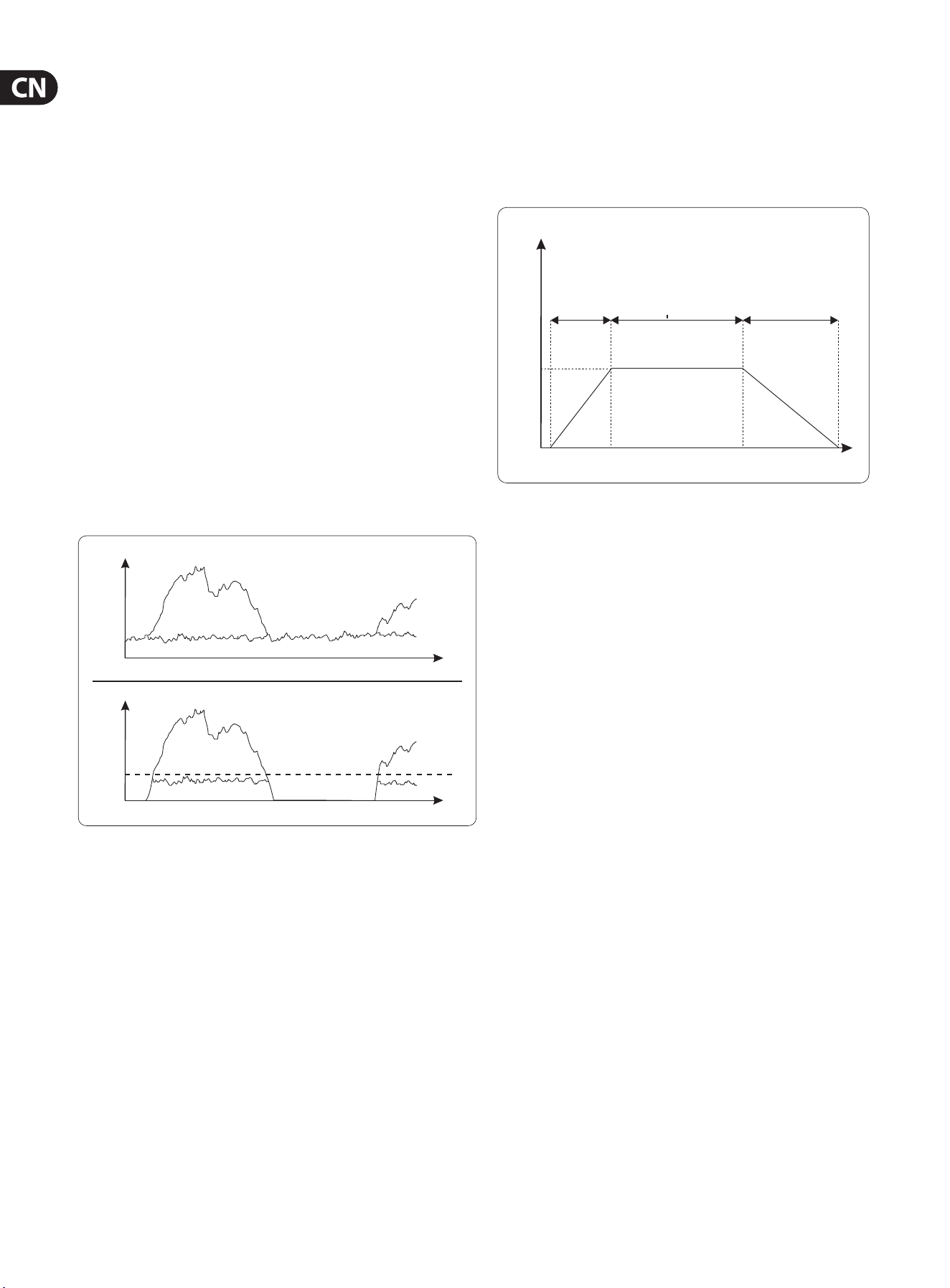

图.6.1:.扩展器模式
5.2 交互控制功能
正如.COMPOSER,.INTELLIGATE,.MULTICOM 与其他设备,.MULTIGATE PRO 使
用最新开发的基于一系列智能控制功能.的.INTERACTIVE.原理。.例如,.
IRC.扩展器.(InteractiveRatioControl.交互比率控制).不使用固定的比
率曲.线,.而是随着输入电平以及.THRESHOLD.控制旋钮的设置而有所
变化。
以下章节详细描述交互控制功能:
5.2.1 THRESHOLD.控制
THRESHOLD.控制旋钮调节门限值并使相应通道无效。.由于它的设置
范围很广,.它能很轻松的用于调节各种操作电平:
高于设定门限值的输入电平通过电路时不会经过处理。.然而,.一旦
输入信号低于门限值,.动态处理就开启。.简单的噪声门通常有设置
门限开与关的控制旋钮,.但是它们工作时不允许有任何可以改变包
络的精密控制元件。
然而.BEHRINGER MULTIGATE PRO.拥有所有必要的控制选项。.以下章节
明确阐述为何调节这些参数如此重要。
5.2.2 起音,.释音.与保持时间
BEHRINGER MULTIGATE PRO.拥有.MODE.开关以及.HOLD.与.RELEASE.控制
旋钮,.调节那些用于确定包络的时间范畴参数:
amplitude
attack hold release
time
max.
0
图.6.2:.包络功能的原理
起音时间
扩展器./.噪声门的质量很大程度上取决于它的起音功能.(上冲时
间).的速度。.这个参数确定当信号超过门限后扩展器从增益衰减中
恢复所需时间,.即,.逆反控制进程。
极短的瞬时信号.(电平峰),.如拍手与打击乐器等要求有极短起音
时间从而避免扩展器切除信号首尾造成音频失真。
BEHRINGER.研发的最新.UTR.电路.(Ultra Transient Response.超级瞬态
响应).结合优质.VCA.在噪声门模式下允许极短响应时间,.没有可
听到的开关噪声,.因为这种噪声通常见于传统设计中。
释音时间
另一个重要参数是释音时间,.因为它确定在信号低于门限值时噪
声门降低信号电平到一定量所需的时间。
保持时间
保持时间参数能延迟释音进程起始点。.特别是,.当处理经常中断的
信号如人声时,.要使噪声门在信号暂停中不会关闭及开启,.一个保
持时间参数是不可或缺的。
5.2.3 IAC.电路.(Interactive Attack Control.交互起音控制)
MULTIGATE PRO.含有一个.IAC.电路.(Interactive Attack Control.交互起
音控制),.能分析节目资料并通过交互方式计算起音时间,.因此
保持./.释放进程被自动激活,.这取决于节目资料。.这就是为何.
MULTIGATEPRO.不需要专门起音控制的原因。
5.2.4 RANGE.功能
在.MULTIGATE PRO.上,.动态进程是通过优质.VCA.控制,.工.作范围高达.
100 dB.以上,.即,.输入信号的电平能被降低多达.100 dB。
然而对于大多数应用,.当信号低于门限值后我们既不希望也不需
要将它们完全切除。.特别是当处理带有很多背景噪声的信号时,.
这将会造成可听到的突兀的处理进程,.这样的进程不太可能提升
整体音质。
9 MULTIGATE PRO XR4400 使用说明书
因此,.MULTIGATE PRO.有.RANGE.控制旋钮,.允许您限制所应用的最大
增益衰减。.因此,.您能使用较小量的增益衰减,.从而可以保留节目
资料的自然声音--特别是其信号包含很多干扰噪声的节目。
5.2.5 IRC.电路.(Interactive Ratio Control.交互比率控制)
在传统扩展器中,.控制进程会突然切除低于门限值的信号,.通常这
样会导致不满意的结果,.因为控制功能的开启听得到。.当需要无声
扩展时,.最好在门限点附近使用.“软拐点”.特征,.从而实现更平滑
的转换。
BEHRINGER MULTIGATE PRO.使用的是最新开发的.IRC.扩.展器.
(InteractiveRatio Control.交互比率控制),.其起音时间与比率特性依
赖于节目资料自动变化。
IRC.扩展器通过.MODE.开关开启。.低比率以及细微扩展产生.
“.平滑”.转换,.而高比率与大幅扩展产生特征曲线之间的.“.更.陡.峭”.
的转换。
这里所说的交互,.即,.非线性.IRC.特征特别适合人耳:.门限值点
附近的临界有用信号扩展比较少,.而带有较低电平的干扰信号.
(.如,.背景噪声).被处理并以较高扩展比率被清除。
output
input
gain 0 dB
IRC curve
expander. 1:8
noise gate, 1:∞
threshold
图.6.3: IRC.特征曲线
结果是对扩展进程的调节变得简单,.并且对于电平仅稍稍高于背
景噪声的有用信号更宽容。
5.2.6 RATIO.功能
开启控制进程后,.即,.当信号低于门限值之后,.输入电平变化.vs..
输出电平变化的比率被称为扩展比率并能通过.RATIO.控制旋钮设
置。.从 1:1.2.到.1:4.的.RATIO.设置给您平滑并严格向下的扩展。
前面板上印刷的.RATIO.范围以分贝显示扩展比率,.即,.它显示衰减
输入信号一个.dB.时输出信号被切掉的分贝数。
用.1:1.的比率时,.输出信号电平与输入信号电平一样,.即,.没有信号
变化。.1:2.的比率意味着当输入信号低于门限值.1 dB.时输出信号降
低.2 dB。.以此类推,.用.1:4.的比率时,.当输入信号低于门限值.1 dB.时
输出信号降低.4 dB。
5.3 FLEXLINK.功能
MULTIGATE PRO.的四个通道既能各自独立运作也能以耦合模式运作。.
特别是,.当您录制合唱时耦合各个话筒通道很有用。.例如,.当所有
的话筒都是由一名歌手控制,.所有的人声都同时开始或结束。.同样
当合成若干乐器时,.也能避免各个音乐家不准确的开始。
要扩展相位一致立体声信号.(即,.拥有相同相位的信号),.两个通
道的控制进程必须同时激活。.由于左右通道之间可知响度有差异,.
关于立体声基础的有害移动就会产生。
应用在.MULTIGATE PRO.上的这个新颖的.FlexLink.功能拥有各种耦合
选择。.例如,.当您按下第.3.通道的.COUPLE.开关,.这.个通道就自动
变成.“辅机”.通道结构,.而它的邻近通道——通道.2.——变成.
“主机”.控制两个通道的所有参数。
激活.COUPLE.开关会自动使通道.3.的所有控制旋钮与开关无效.
(除了.MONITOR.开关)。.现在,.通道.2.的控制旋钮全权控制通道.3。.
与立体声推子相似,.两个通道同时工作。.要用通道1控制通道.
2.与通道.3,.只需要按下通道.2.以及通道.3.的.COUPLE.开关。
5.4 SIDECHAIN.滤波器
每个通道都有一个参数滤波器,.其频率与质量.(带宽).能被精确调
节。.这个可调滤波器能允许您选择并淡化那些特定的可能激活不
应该激活的扩展器电路的频率。
5.4.1 MONITOR.功能
这个开关将旁链控制信号与音频输出相连接,.同时静音音频输入
信号,.因此您能前置监控滤波器输出并调节参数滤波器。
◊ 请注意,.当您按下.MONITOR.开关后,.相应通道的所有进程功能
都会无效。
6. 应用
本章列举出.BEHRINGER MULTIGATE PRO.的部分典型应用。.从下述基本
设置开始,.能帮您为大部分动态基础问题找到解决方法。.请仔细
研究以下案例,.从而完全发掘.MULTIGATE PRO.的所有功能及特性。
总的来讲,.BEHRINGER MULTIGATE PRO.能应用于三种场合:
1. 消除干扰噪声并在多通道或多麦克风结构中抑制串音。
2. 扩展被压缩的节目资料的动态范围,.刷新样板声音并创造特殊
效果与声音。
3. 将.MULTIGATE PRO.当成嘶声消除器并专门消除录音中的干扰噪
声同时在现场环境中降低反馈危险。
6.1 基本设置
众所周知,.并不存在适用于所有应用的标准设置。.反而,.对于任何
当前的应用,.那些控制旋钮与开关都必须特别设置。.然而,.仔.细研
究以下以实际出发的典型应用的描述之后,.你就会对于各种功能
是 怎样 工作 的 有感 觉 了。
6.1.1 噪声门功能
“噪声门”.又被叫做.“高比率”.扩展器,.是.BEHRINGERMULTIGATE PRO.
的最简单的功能。.当扩展器在.最大增益衰减下工作时.(RANGE.控制
旋钮到了最左边),.它在.“.硬噪声门”.模式下工作。.在当前没有使用
舞台话筒的多轨混音情形下,.噪声门功能用于自动静音单个通道,.
并抑制多轨录音时的背景噪声与串音。.特别是,.当处理打击乐器时
建议使用.“.硬.噪声门”.功能。
以下是关于怎么做的一些例子:
来自打击乐器的电子信号上冲时间很短。.乐器上的信号冲击时间
之间往往充满相邻乐器或房间混响产生的噪声,.这使我们很难
或者根本不可能声学上分开各个话筒。.此有害串音效果能通过
MULTIGATE PRO.得到有效清除。
10 MULTIGATE PRO XR4400 使用说明书
将所有控制旋钮及开关都调到以下基本设置:
控制元件 位置
MONITOR.开关
突出
SC FILTER.开关
突出
THRESHOLD.开关
顺时针最大
HOLD.控制旋钮
中间
RELEASE.控制旋钮
中间
MODE.开关 GATE
RANGE/RATIO
.控制旋钮
逆时针最大
表.6.1: MULTIGATE PRO.的初始设置
THRESHOLD.控制
逆时针旋转.THRESHOLD.控制旋钮,.直到乐器产生的您想录制的
最低信号激活扩展器并毫无失真地重现。.一旦扩展器被激活,.
“+”.LED.即亮。.当所有事情都设置正确后,.您将在整体声音图像
中明显听到乐器.“卓越”.的声音。
HOLD.控制.(只在.GATE.模式中有效)
节目资料.(如演讲./.人声录音).通常包含很多且通常极短的信号暂
停,.这将会使噪声门关闭然后又重启,.如此反复。.保持功能避免这
种常见于传统设计中的讨厌的.“振动”.效果出现,.只需要延时释放
进程的起始点。.因此,.即使在短时信号暂停时噪声门仍然保持开
启。.当设定的保持时间到,.取决于释放功能的设置,.噪声门关闭音
频通道。
◊ 请注意,.这个控制旋钮只在噪声门模式中有效。
RELEASE.控制.(只在.GATE.模式中有效)
许多打击乐器都有长衰减时间.(如,.铙钹)。.由于在.MULTIGATEPRO.
上可以调节释放时间,.此设备允许您遵循乐器的衰减曲线,.因此乐
器的整体声音特性将会被保留。.这样,.您能避免短释放时间影响
乐器的自然衰减相位或它的相应混响效果。
慢慢的衰减或重混响信号最好用长释放时间处理。.您将发现,.
大部分鼓声适合使用短释放时间,.这样能更好的达到声学分离,.
而较长的释放时间通常最好用在铙钹与手鼓上。
一旦所有控制元件设置正确,.您的打击声音将会.“干”,.“有劲”.
并且声学特点明确。
◊ 请注意,.这个控制旋钮只在噪声门模式中有效。
RANGE.控制
RANGE.控制旋钮调节音频信号的最大衰减量。.当您处理带有长
衰减时间的乐器时,.将.RANGE.控制旋钮设置在中间位置很有效,.
这样信号将不会被完全抑制。.尽管.MULTIGATE PRO.的.最大增益衰减
是.80dB,.通常最大程度上衰减信号电平没有好处。.特别是对于受
噪声影响严重的信号,.我们建议使用不高于.10.至.20 dB.的信号衰
减,.这样噪声门功能的开启将不会太明显。
6.1.2 扩展器功能
相对于噪声门功能,.一旦信号低于门限值,.扩展器就激发对信号的
持续衰减。
RATIO.控制
当.MODE.开关被按下,.MULTIGATE PRO.就作为交互扩展器工作。.
RATIO.控制旋钮调节扩展曲线。.例如,.如果一段音乐在录制过程中
被高度压缩,.丢失的动态将会通过补偿扩展恢复。.当.您有一点点
感觉后就可以通过您的听力来设置下面的控制旋钮了,.因此原始动
态.(压缩之前).将会被恢复。
我们建议您将.RATIO.控制旋钮设置在约.1:1.2.至.1:2.之间从而得
到.“平滑”.扩展曲线,.并建议您调节.THRESHOLD.控制旋钮从而使这
段音乐的整个动态范围都低于门限值。.这时调节.THRESHOLD.控制
旋钮从而仅仅使最大的节目资料片段超过门限值.(“-”.LED.闪烁)。.
同样,.您能手动扩展任何乐器的动态范围。.特别是当您处理样本声
音时,.扩展能产生很好的效果,.因为样本的动态范围往往很有限。.
当处理打击乐器的声音时.(如,.小军鼓).您能使用向下扩展,.从而产
生更好的效果,.例如,.将门限值设置到中间位置来仅仅处理.“较低”.
部分的动态:.信号衰减不被改变,.除非达到了设定好的门限值,.
并且后续的信号部分会被以更大的衰减淡除。
6.2 话筒的正确摆放
扩展器的主要功能是将有害背景噪声与实际信号分开从而清除噪
声的.“可听到性”。.众所周知,.有用信号与干扰信号电平之间一定会
有最小差异,.从而能为扩展器确定门限值点。
然而,.扩展器的最佳操作取决于合适的话筒选择与摆放:
当在心形话筒后面或是旁边演奏带有高频率的乐器时,.请您要
格外注意。.大部分室内话筒在拾取高频率时指向性都会有偏差。.
例如,.在主轴与横轴之间约.5-10 kHz.灵敏度差异不高于.2-3 dB.时,.
铙钹能在手鼓话筒上产生大量的串音,.或者踩镲会遮住小军鼓的
声音。
您应该尽量充分运用话筒的特定指向性从而声学上尽可能与其他
乐器区分开。.尽量通过正确摆放话筒来声学上区分音源。
然而,.在某些应用中即使话筒摆放再好也可能达不到理想效果。.
BEHRINGER MULTIGATE PRO.用其旁链滤波器功能就能为您提供频率选
择扩展的功能,.因此给您另一个确保完美声学分离声源的选择。
6.3 应用
6.3.1 在多轨应用中抑制串音
扩展器./.噪声门最常见的应用是在录制或播放过程中去除各个通
道之间的有害串音。.特别是,.当您录制声学鼓声时会经常使用这种
应用,.因为这种情况下会有很多使用中的话筒被近距离相邻摆放。
某些乐器的高声压级会导致邻近话筒的串音。.结果就会产生频率
抵消以及声音不确定.(“梳形滤波器”.效果)。.事实证明对于各个鼓
乐器使用单独话筒并.“隔开”.各个话筒通道很有效。
将.BEHRINGER MULTIGATE PRO.插入到小军鼓的录制通道并调节此设备
从而使其只是在敲击小军鼓时有反应。.在此之前各个话筒都必须
摆放正确,.相应通道的门限应该设置好,.这样就能把鼓声清晰地分
开来,.就像是这个乐器是单独演奏的。
11 MULTIGATE PRO XR4400 使用说明书
6.3.2 降低舞台话筒的串音
MULTIGATE PRO.能被用于各种现场./.舞台以及多话筒场合:.一个设
置适度的扩展器能有效地抑制背景噪声、.或者是典型的由压缩
器产生的噪声聚集以及话筒间的串音等,.而且不会产生其他有害
副作用。
通常,.扩展器能被用来处理人声轨道。.特别是当使用压缩器时,.
歌手与话筒的距离十分重要:.距离越远,.拾取的干扰噪声越多。.
因此您应该使用扩展器功能来在信号暂停时.“无声地”.消除干扰
噪声。
在现场演出时,.您能用它消除串轨,.例如从鼓声到钢琴轨道,.或者
用它避免您的录制受到其他声学.“污染”。
如果您没有足够的话筒.(或.MULTIGATE PRO!).来单独录制各个乐器,.
您能尝试编组:.用您的调音台编组功能将小军鼓,.中手鼓,.边手鼓,.
底鼓以及铙钹编成一组。
目的是定位这一组的话筒并调节扩展器,.因此对特定乐器的每次
敲击都只有一个话筒开启,.从而仅仅传输一种特定乐器,.而.其他话
筒都是静音。
6.3.3 降低舞台话筒的反馈
每当歌手朝他./.她的话筒唱歌时,.背景噪声被遮盖,.因此听不到。.
然而在信号暂停时,.话筒拾取.PA.与监听音箱的噪声从而产生折磨
人的反馈。
通过在人声通道中插入并调节.MULTIGATE PRO.来使没有使用的话筒
静音,.您就能降低特定通道的反馈危险。
基本上,.这种结果应该应用于所有舞台话筒。
7. 技术参数
音频输入
接口. XLR 与.¼".接口
类型. RF.滤波,.伺服平衡输入
阻抗. 50 kOhm.平衡,.25 kOhm.非平衡
最大输入电平. +21 dBu.平衡与非平衡
共模抑制比.（CMRR）. 典型.40 dB, >55 dB @ 1 kHz
音频输出
接口. XLR.与.¼".接口
类型. 电子伺服平衡输出级
阻抗. 60 Ohms.平衡,.30 Ohm.非平衡
最大输出电平. +21 dBu, +20 dBm.平衡与非平衡
系统技术参数
频率响应. 18 Hz.至.30 kHz,.+/- 3 dB
噪声. >95 dBu,.未加权,.22 Hz.至.22 kHz
总谐波失真.(THD). 0.008%.典型.@ +4 dBu,.1 kHz,.增益.1
互调失真.(IMD). 0.01%.典型.SMPTE
串音.(Crosstalk). <-100 dB,.22 Hz.至.22 kHz
噪声门区域
类型.
UTR (Ultra Transient Response /.
超级瞬态响应)
.噪声门
门限. 可调.(BYPASS.至.+10 dBu)
起音. 节目相关
保持. 可调.(0.至.4 sec)
释音. 可调.(50 ms.至.4 sec)
范围. 可调.(0.至.-80 dB)
扩展器区域
类型. IRC (Interactive Ratio Control /.
交互比率控制).扩展器
起音. 节目相关
比率. 可调.(1:1.至.1:4)
旁链滤波器
频率. 可调.(100 Hz.至.10 kHz)
BW (Bandwidth /.带宽). 可调.(2.3 至.0.7 oct.)
12 MULTIGATE PRO XR4400 使用说明书
功能开关
监控. 监控旁链关键信号
滤波器. 启动旁链滤波器
模式. 噪声门./.扩展器转换开关
耦合. 启动灵活连接功能
I指示灯
“+”.指示灯. 信号低于门限值
“Hold”.指示灯. 信号达到门限值
“-”.指示灯. 信号高于门限值
增益衰减. 8.段.LED.显示:.1/3/6/10/15/20/30/40 dB
各个功能开关的.LED.指示灯
电源供应
主电压
美国./.加拿大. 120 V~, 60 Hz
英国./.澳大利亚. 240 V~, 50 Hz
欧洲.. 230 V~, 50 Hz
一般出口型号. 100 - 120 V~, 200 - 240 V~, 50- 60 Hz
中国. 220V~, 50Hz
功率消耗. 最大.20.瓦
保险管. 100 - 120 V~: T 630 mA H 250V ~
200 - 240 V~: T 315 mA H 250 V ~
主电源连接. 标准.IEC.插座
物理特征
尺寸. 1 ¾ x 19 x 8 ½"
44.5 x 483 x 217 mm
净重. 约.2.2.千克
毛重. 约.3.5.千克
BEHRINGER.不断努力以期保持最高专业水准,.保证产品的最好质量,.因而对
现有产品必要的修改不可避免,.恕不另行通知。.因此,.产品的详细参数以及
外观可能与本说明书有一定出入。
We Hear You
