Parts in the box
Piezas en la caja
Required tools
Herramientas necesarias
Handleset
Conjunto de manija
Interior Option 2: Visible Screws
Opción 2: Palanca con tornillos visibles
Interior Option 3: Hidden Screws
Opción 3: Palanca con tornillos escondidos
A
E
L
V
U
B1
B2
C
W
F
G
Installation Guide
Guía de instalación
www.kwikset.com
819 / 973 Dmy
Note: Installation is the same, regardless of model shown.
Nota: La instalación es la misma sin importar el modelo que se ilustre.
Interior Option 1: Full Trim
Opción 1: Escudo completo
J
D
E
X
X
1 / 2
For Interior Option 2 or 3 ONLY: The mounting plate should be
pre-installed on the interior. If removed, re-install.
Para la opción interior 2 o 3 SOLAMENTE: La placa de montaje debe ser
pre-instalada en el interior. Si se removio, reinstale la placa.
or
o
Install handleset and deadbolt.
Secure with mounting screws.
Instale el conjunto de manija y el cerrojo
Asegure con el tornillo de montaje.
B
Post is adjustable and can be moved
to any position within the slot.
El poste es ajustable y se puede mover a
cualquier posición dentro de la ranura.
If drilling a new door, use the
supplied template and the complete
door drilling instructions available
at kwikset.com/doorprep
Si va a perforar una puerta nueva,
utilice la plantilla suministrada y
las instrucciones completas para
la perforación de la puerta estan
disponibles en kwikset.com/doorprep
Fold the supplied template along the fold
line and place on the exterior side of your
door so that the holes in the template are
aligned with the holes in your door.
Doble la plantilla suministrada a lo largo
de la línea de pliegue y coloquela sobre
el borde exterior de su puerta de manera
or • o
44 mm — 57 mm*
140 mm
54 mm
54 mm
exterior
exterior
exterior
exterior
Exterior
Exterior
*Call Kwikset to order
(57 mm) thick doors.
*Llame a Kwikset para
pedir un kit de servicio
para puertas gruesas
con un espesor de
If you already have the bottom hole drilled
between the highest and lowest holes at
the bottom of the template. If it does not fall
within this range, drill a new hole in step 3.
If the bottom hole is not drilled, use the template
to mark the location of the new hole on your
door. Make sure it is aligned with the other
holes in the door. Drill a new hole in step 3 at
de la plantilla. Si no cae dentro de este rango
Through door
A través de la puerta
7/16"
11.11 mm
A
B

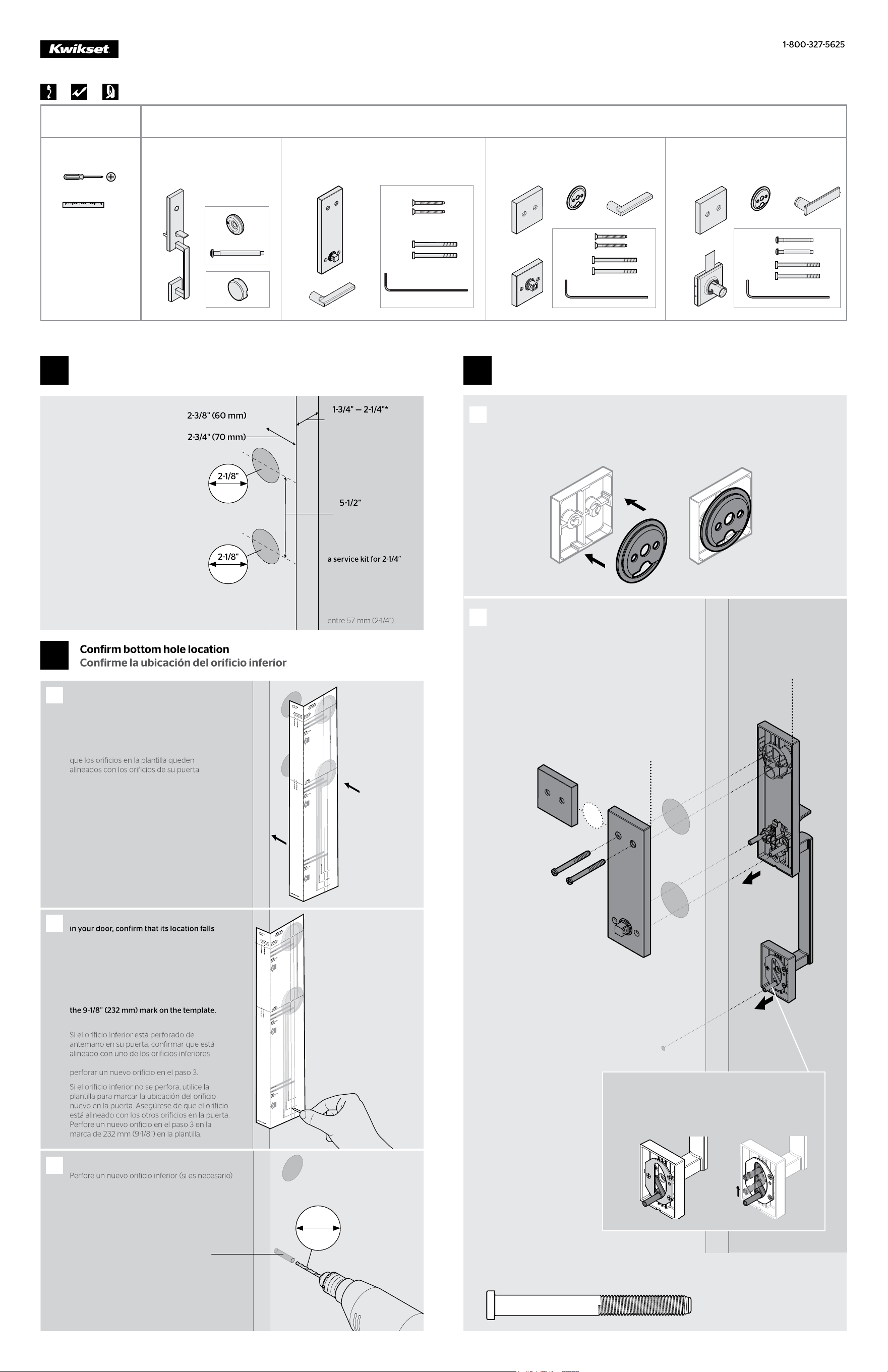

Prepare door and check dimensions
Prepare la puerta y revise las dimensiones
1
Install handleset and deadbolt
Instale el conjunto de manija y el cerrojo
3
2
Drill new bottom hole (if needed).
C
A
exterior
exterior
interior
interior
exterior
exterior
J
D
A
G (x2)
G
actual size
tamaño real
J
X
67962-001 Rev 02
F
E
Loosen the
pre-installed
set screw.
preinstalado.
H
counterclockwise
antihorario
Tighten the pre-
installed set screw.
Apriete el tornillo
preinstalado.
L
F
(x2)
B
A

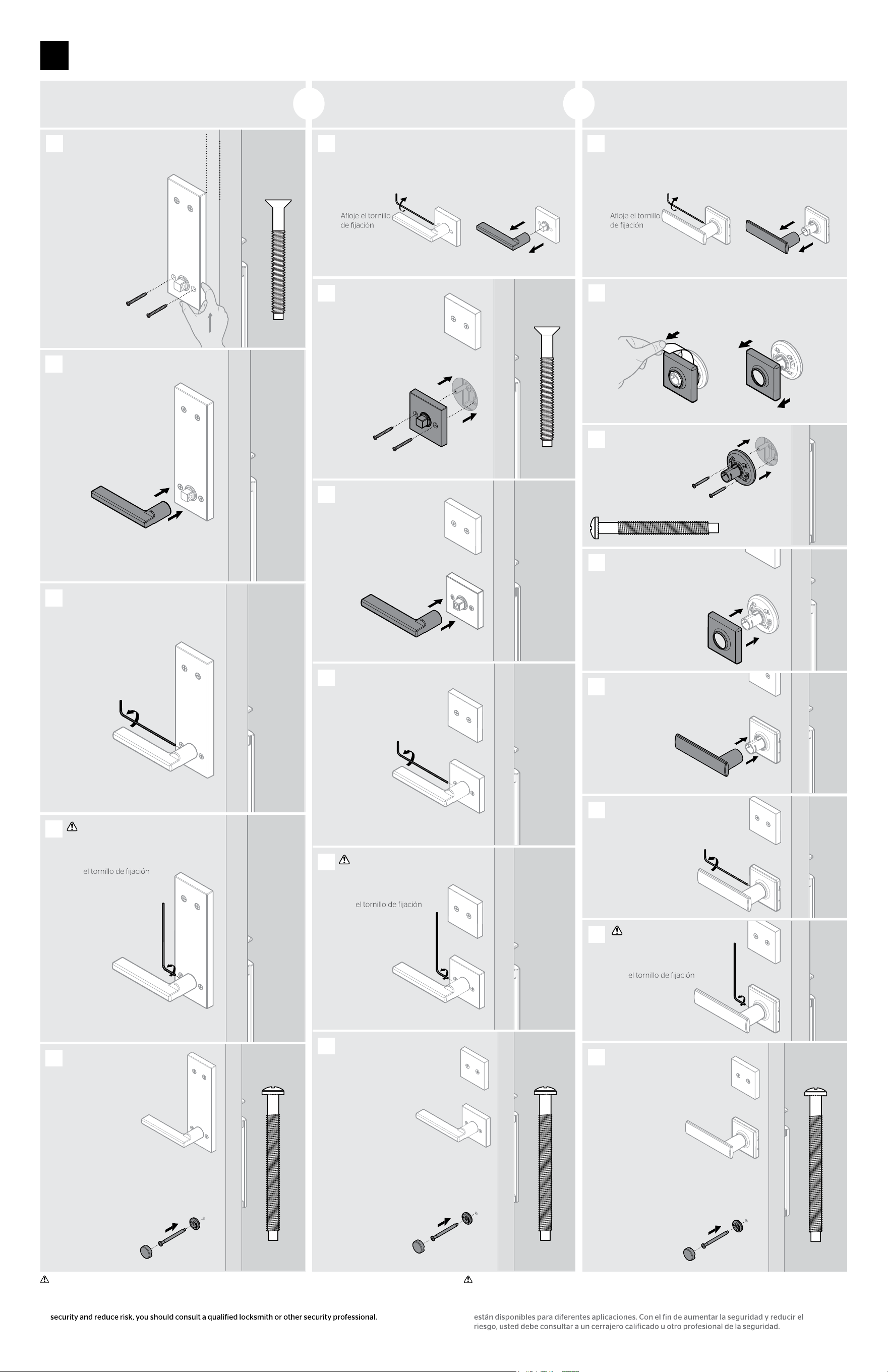

Install lever base.
Instale la base de la palanca.
A
Remove lever or knob (if needed)
Retire la palanca o perilla (si es necesario)
A
Remove lever (if needed)
Retirez le levier (si nécessaire)
E
J
U
U
U
clockwise
horario
Pull on paper insert to separate
rose cover and lever base.
Tire de la tapa de papel para separar
la roseta y la base de la palanca.
Install rose cover.
Instale la roseta.
Tighten the pre-
installed set screw.
Apriete el tornillo
preinstalado.
clockwise
horario
Install lever or knob.
Instale la palanca o perilla
Install lever.
Instale la palanca.
Install lever base.
Instale la base de la palanca.
C
D
B
C
D
E
F
W (x2)
H
Install base.
Instale la base de la palanca.
Install lever or knob
Instale la palanca o perilla
4
F
actual size
tamaño real
H
E
clockwise
horario
Secure the
handleset with
the washer, screw,
and screw cover.
Fije el conjunto
de manija con la
arandela, el tornillo,
y la tapa del tornillo.
V
Loosen the
pre-installed
set screw.
preinstalado.
H
counterclockwise
antihorario
clockwise
horario
G
H
H
Secure the
handleset with
the washer, screw,
and screw cover.
Fije el conjunto
de manija con la
arandela, el tornillo,
y la tapa del tornillo.
C
B2
B1
B2
actual size
tamaño real
Install lever.
Instale la palanca.
B
Tighten the pre-
installed set screw.
Apriete el tornillo
preinstalado.
C
D
Fully tighten the set
screw using the short
end of the allen wrench.
Apriete completamente
con el extremo corto
de la llave Allen.
E
Secure the
handleset with
the washer, screw,
and screw cover.
Fije el conjunto
de manija con la
arandela, el tornillo,
y la tapa del tornillo.
C
B2
B1
B2
actual size
tamaño real
C
B2
B1
Interior Option 2: Visible Screws
Opción 2: Palanca con tornillos visibles
Interior Option 3: Hidden Screws
Opción 3: Palanca con tornillos escondidos
Interior Option 1: Full Trim
Opción 1: Escudo completo
2 / 2
WARNING: This Manufacturer advises that no lock can provide complete security by itself. This lock
may be defeated by forcible or technical means, or evaded by entry elsewhere on the property. No
lock can substitute for caution, awareness of your environment, and common sense. Builder’s
hardware is available in multiple performance grades to suit the application. In order to enhance
ADVERTENCIA: El fabricante se permite informar que ningún bloqueo solo puede ofrecer una
seguridad completa. Este bloqueo puede ser puesto fuera por la fuerza o por medios técnicos
o evitarse mediante el uso de otra entrada en la propiedad. Sin bloqueo puede reemplazar el
seguimiento de su entorno y el sentido común. Diferentes grados de materiales de instalación
Fully tighten the set
screw using the short
end of the allen wrench.
Apriete completamente
con el extremo corto
de la llave Allen.
Push up on lever base
while tightening screws to
keep latch horizontal and
centered.
Empuje hacia arriba la base
de la palanca mientras
aprieta los tornillos para
mantener el pestillo
horizontal y centrado.
H
E
clockwise
horario
D
F (x2)
H
actual size
tamaño real
F
Keep
parallel.
Mantienes
paralelo.
B2
actual size
tamaño real
Fully tighten the set
screw using the short
end of the allen wrench.
Apriete completamente
con el extremo corto
de la llave Allen.
clockwise
horario
or
o
or
o
W
actual size
tamaño real
Copyright © 2025, ASSA ABLOY Americas Residential, Inc. All rights reserved.
