THREE-PHASE INDUCTION MOTOR

Model: SY-2HP-2P-B34

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: SY-2HP-2P-B34

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

THREE-PHASE

INDUCTION MOTOR

- 2 -

SAFETY WARNINGS AND PRECAUTIONS

1. Voltage, frequency and the wiring style should be consistent with the motor

nameplate, power supply voltage should be maintained at plus or minus 5% of the

rated operating range.

2. No more than 1000 meters above sea level.

3. Ambient air temperature not exceeding 45 ℃ .

4. The motor must have a good grounding device

5. Before option must measure 500-volt megohm table winding insulation

resistance to ground, and its value should be more than 0.2 megohm, or to be

dried.

6. Before starting pull action shaft, it should be flexible rotation, no friction and

collisions, running should be smooth and lightly, without stagnation and the noise,

if found the strange noise, overheating,burning smell, smoke or slow speed of the

phenomenon, should immediately turn off power, shutdown inspection, repair it.

7. The surrounding environment should keep clean and dry and well ventilated.

8. When the motors are not allowed backward in the slow,not frequent start,

Capacitor-running motors can not belong-term light-load use.

9. Bearing grease should be changed every six months, to fll the bearing chamber

is about 60%of the gap is appropriate.

10. Check whether the motor fastening is fasten

11. Check whether the turn is right, if don't, then in accordance with the following

methods of grafting.(A.the introduction of three-phase line can be any swap 2.B.

any swap the main section of THREE-phase winding circumstances leading to

side can help.)

12. According to the rated motor power continuous operation, the heating part of

the maximum permissible temperature rise shall not exceed the following

requirements.

13. Winding Temperature:75℃ Core:75℃ Rolling:55℃ .

- 3 -

14. This series of motors using environment and conditions:can be used in wet

dusty place, but should always pay attention to cleaning and inspection to prevent

the extended, dust, iron and other foreign body broken motor interior.

15. Motor routine maintenance:

Electrical outlet box part of the electrical contacts should be kept clean and good

contacts, whether the motor air inlet plug, so as not to affect the motor life. Regular

maintenance should be a half a year, check the motor remove dust and oil,grease

and abrasion.

16.The motor running check:

When motor is operated it should always be paid attention to whether the load

data in current with requirement, whether the bearing has phenomena of heat and

leakage, if found abnormal or sound, should be stopped immediately for inspection.

Until fault is identified,do not do Starting test.

TECHNICAL INFO

Model NO

SY-2HP-2P-B34

Horsepower

2HP

Frame size

56C

Rated current

6.3A/3.2A

shaft Length

1.88"

shaft Diameter

5/8" keyed shaft

Rated speed

3450 RPM

phase

Three- phase

voltage

230V/460V

Frequency

60 HZ

Rotation

CCW/CW

- 4 -

Enclosure

TEFC

Insulation

service Factor

1.15

Duty

cont. S1

class of

protection

IP23

DES-AMB

40 ℃

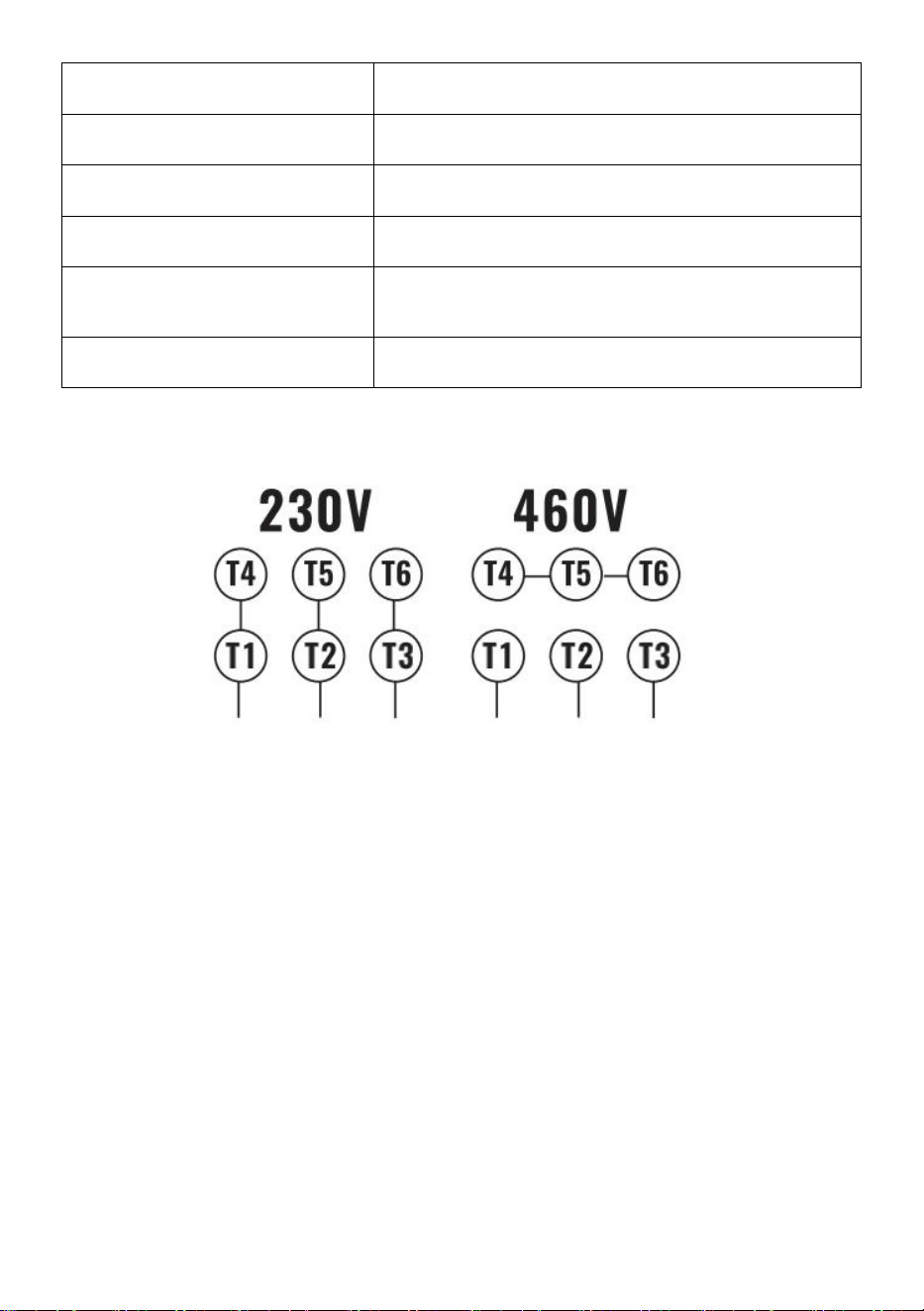

CONNECTION METHOD

Factory setting is the 230V voltage wiring method;

B. T1-T6 are the motor lead wires

C. Changed from CCW to CW is the exchange of T1 and T3.

Connection(230V)

1) T4 and T1 are connected in parallel to the three-phase power supply U

2) T5 and T2 are connected in parallel to three-phase power supply V

3) T6 and T3 are connected in parallel to three-phase power supply W

Connection (460V)

1) T4, T5, T6 in parallel

2) T1, T2, and T3 are respectively connected to three-phase electrical U \V\M

- 5 -

COMMON PROBLEMS AND REMEDIES

Problem 1:

When you receive the motor, please check whether the front shaft of the motor can

rotate. if you find that manual rotation is not possible.

Solution:

The concentricity of the motor may be damaged during transportation. You can

hammer the shaft, front end cover and back end cover with a wooden hammer or a

rubber hammer to adjust the concentricity. Until the shaft of the motor can be

turned flexibly manually.

Problem 2:

The motor does not work when it is powered on.

Solution:

1) Please check the power supply to make sure the output voltage is correct.

2) Please check the wiring carefully to make sure it's the same as the

wiring diagram.

3) Please press the red protector button, hear the clear "click" reset sound then

reconnect the power, start the motor.

Problem 3:

After the motor is powered on, it rotates slowly and cannot be started normally.

Solution:

1)Please check the power supply to make sure the output voltage is

correct.2) Please check the wiring carefully to make sure it's the same as the

wiring diagram.

4) Check the capacitance of the motor to ensure that the capacitance is in good

condition.

Problem 4:

After running for a period of time, the motor heats up and stops working

Solution:

Motor overloaded running, protector function. After half an hour of cooling. press

the red protector button to reset and try again

- 6 -
