Klarstein 53033828 Darya Extractor Hood User Manual

www.klarstein.com

DARYA

Dunstabzugshaube

Range Hood

Campana extractora

Hotte aspirante

Cappa aspirante

10033820 10033828

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie

die folgenden Hinweise sorgfältig durch und befolgen Sie

diese, um möglichen Schäden vorzubeugen. Für Schäden,

die durch Missachtung der Hinweise und unsachgemäßen

Gebrauch entstehen, übernehmen wir keine Haftung. Scannen

Sie den folgenden QR-Code, um Zugriff auf die aktuellste

Bedienungsanleitung und weitere Informationen rund um das

Produkt zu erhalten:

INHALTSVERZEICHNIS

Sicherheitshinweise4

Installation6

Bedienung10

Fehlerbehebung10

Reinigung und Wartung11

Produktdatenblatt14

Produktdatenblatt16

Hinweise zum Umweltschutz18

Hinweise zur Entsorgung18

Hersteller & Importeur (UK)18

Spezielle Entsorgungshinweise für Verbraucher in Deutschland19

TECHNISCHE DATEN

Artikelnummer 10033820 10033828

Stromversorgung 220-240 V ~ 50/60 Hz

Beleuchtung 1 x 2 W LED 2 x 2 W LED

Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer

10033835 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere

Webseite: www.klarstein.de

English 21

Français 37

Español 53

Italiano 69

SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie

die Bedienungsanleitung zum späteren Nachschlagen gut auf.

• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten

Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen

Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene

Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt

entsprechen.

• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation

entstehen, übernehmen wir keine Haftung.

• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im

Haushalt und in ähnlichen Umgebungen vorgesehen.

• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient

arbeitet.

• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.

• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.

• Verwenden Sie unter der Abzugshaube kein offenes Feuer.

• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder

einen Fachbetrieb.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen

dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen

Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen

vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,

einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt

werden.

• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere

Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden

sein.

• Flambieren Sie nicht unter der Abzugshaube.

• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.

Wichtige Hinweise zur Installation

• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von

Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für

Geräte, die nur die Luft in den Raum zurückführen).

• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

Wichtige Hinweise zum Abluftbetrieb

WARNUNG

Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das

Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer

raumluftabhängigen Feuerstätte betrieben wird und keine

ausreichende Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder

Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr

oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten

Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige

Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt

werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft

zirkulieren kann.

• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes

sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der

Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-

verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/

Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen

Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten

Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen

Maßnahme zur Belüftung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb

ohne Einschränkung möglich.

Wichtige Hinweis zur Demontage des Geräts

• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.

• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen

zu vermeiden.

INSTALLATION

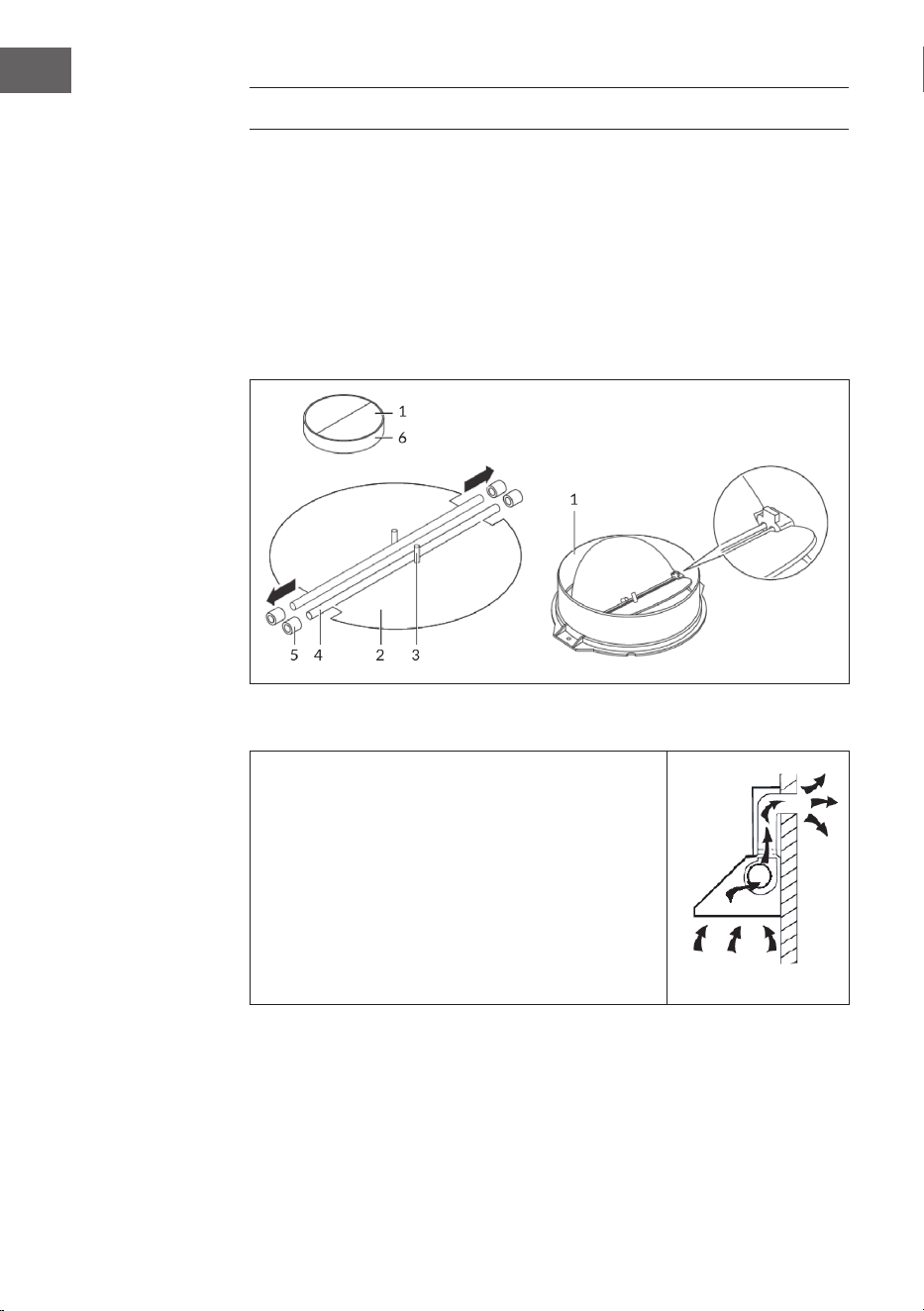

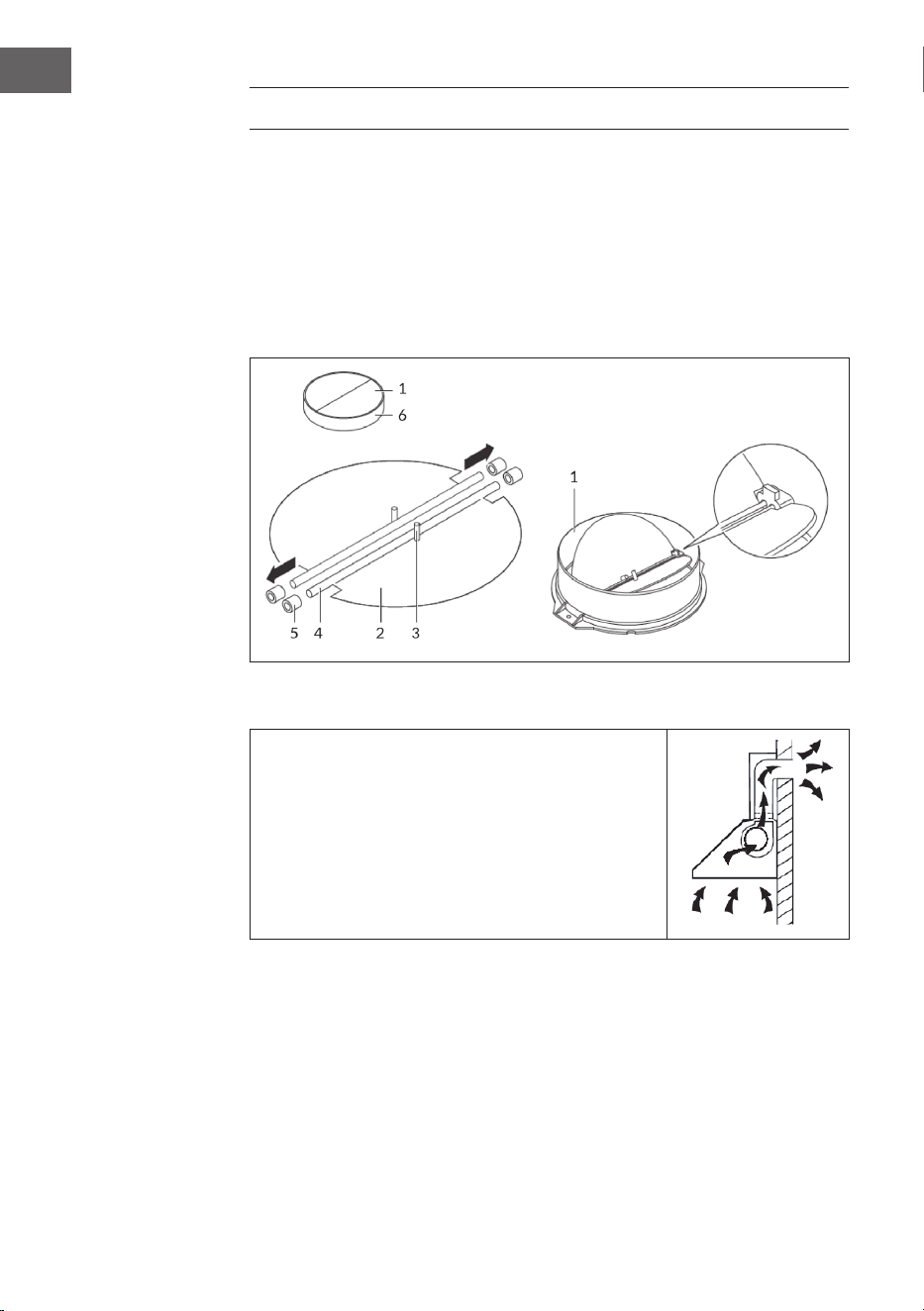

Montage der V-Klappe

Wenn die Dunstabzugshaube keine vormontierte V-Klappe hat, installieren Sie die Teile

folgendermaßen:

1 Bauen Sie die Erste Hälfte (2) in das Gehäuse (6) ein.

2 Der Pin (3) sollte nach oben gerichtet sein.

3 Die Achse (4) wird in die Bohrungen (5) am Gehäuse eingesetzt.

4 Wiederholen Sie alle Arbeitsschritte für die zweite Hälfte der Klappe.

Vorbereitung

Falls sie über einen Abzug nach außen verfügen, können

Sie die Abzugshaube wie auf dem Bild rechts installieren.

Der Abzugskanal sollte einen Durchmesser von mindestens

150mm haben und aus Emaille, Aluminium oder einem

exiblen, hitzebeständigen Rohr bestehen.

• Schalten Sie das Gerät vor der Installation aus und

ziehen Sie den Stecker.

• Die Abzugshaube sollte in einer Höhe von 65-75 cm

über dem Kochfeld angebracht werden.

Installation mit Außenentlüftung

Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die

Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem

Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht,

darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10

-5

Bar).

Installation mit Innenentlüftung

Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die

Installation entspricht der Installation mit Außenentlüftung.

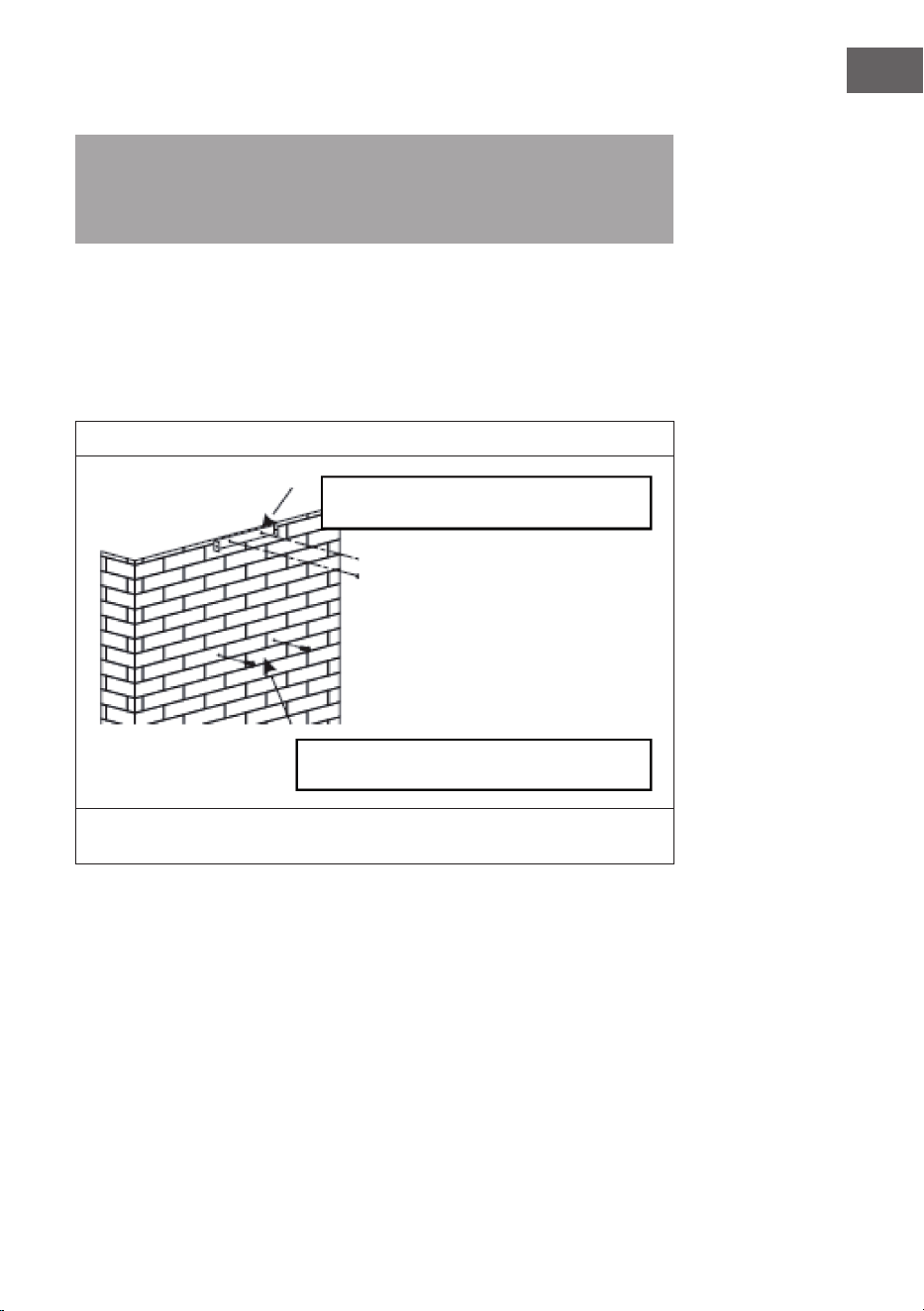

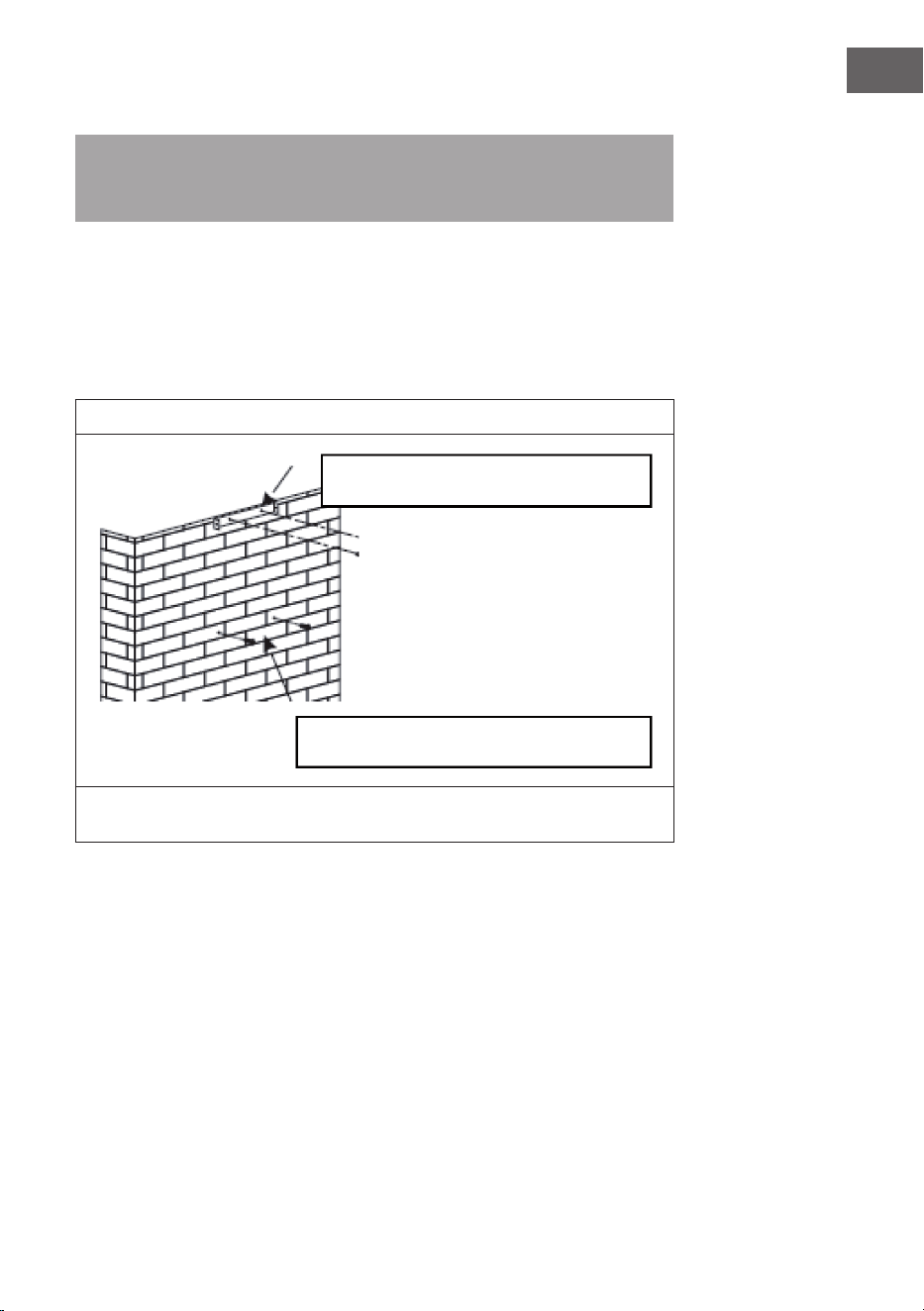

Installation

Verwenden Sie 2 Schrauben (4 mm x 30 mm), zur Befestigung der Haube an der

Wand. Befestigen Sie die Wandhalterung des Innenkamins ebenfalls mit 2 Schrauben

(4 mm x 30 mm).

Wandhalterung des Innenkamins

Schrauben 4 mm x 30 mm

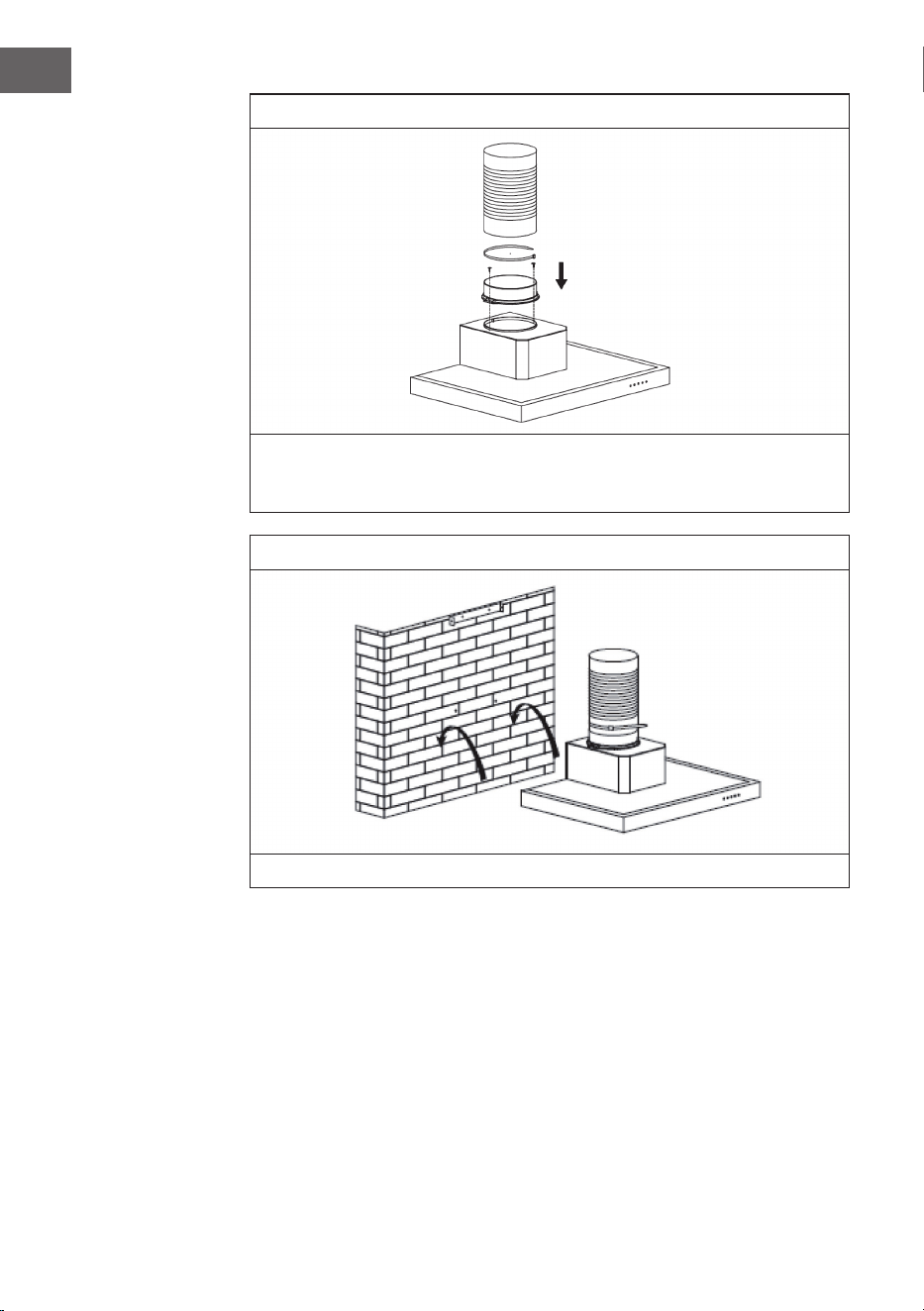

Befestigen Sie die V-Klappe mit 2 Schrauben (4mm x 8mm) an der Oberseite

der Haube. Befestigen Sie das Expansionsrohr, wie dargestellt, an der V-Klappe.

Befestigen Sie das Expansionslrohr mit einem Kabelbinder an der V-Klappe.

Hängen Sie das Gerät auf die 2 zuvor an der Wand befestigten Schrauben

(4mmx30mm).

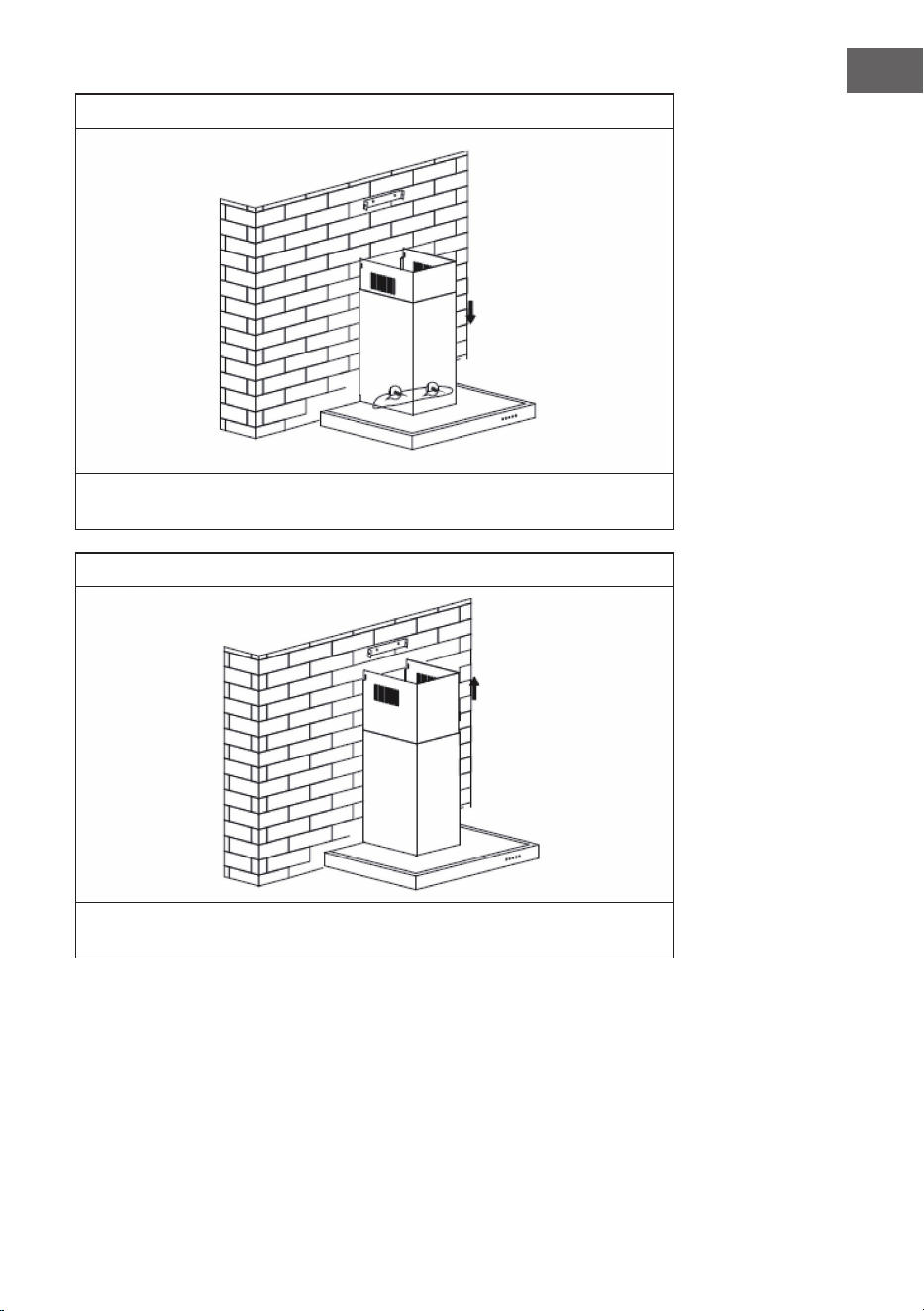

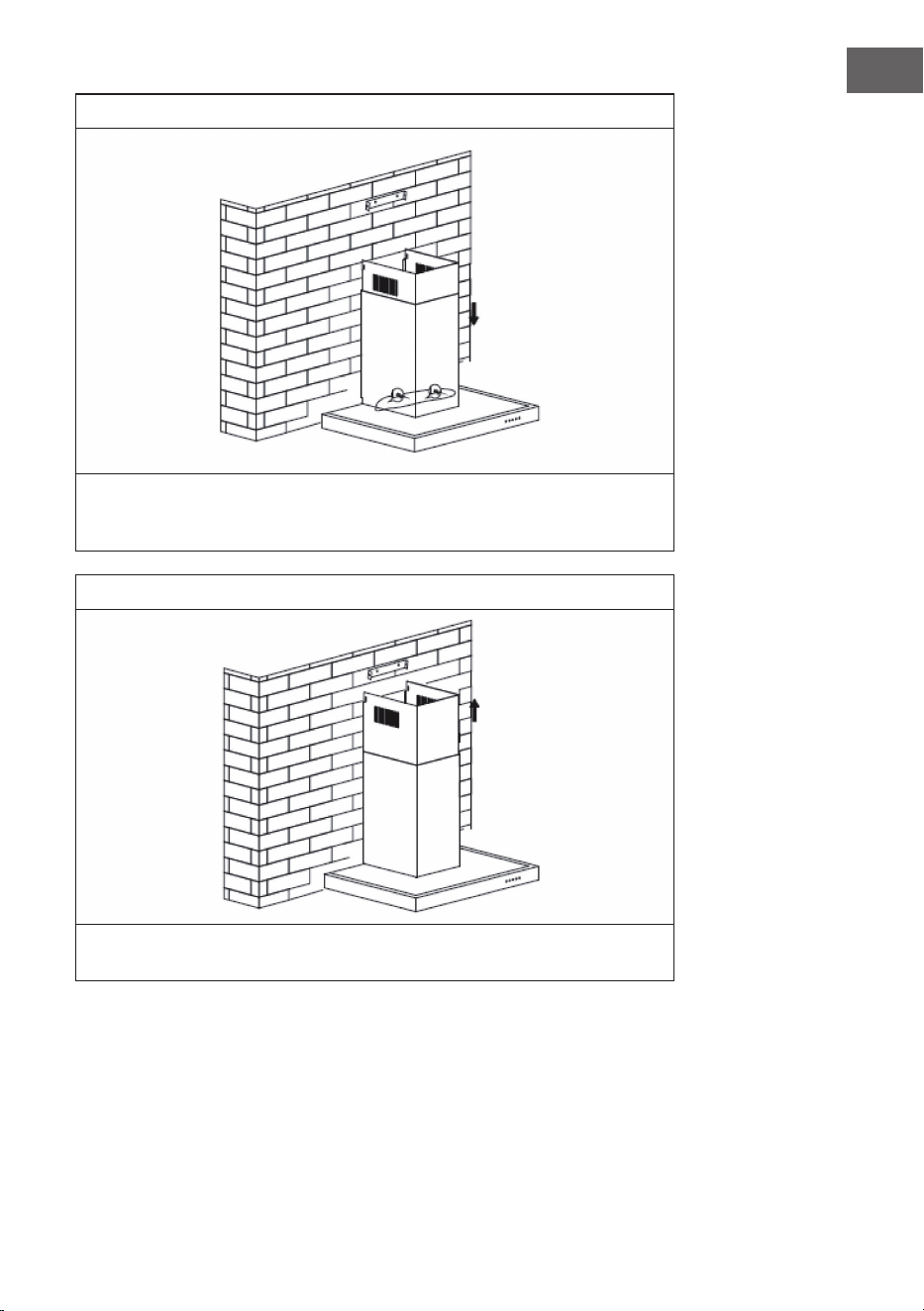

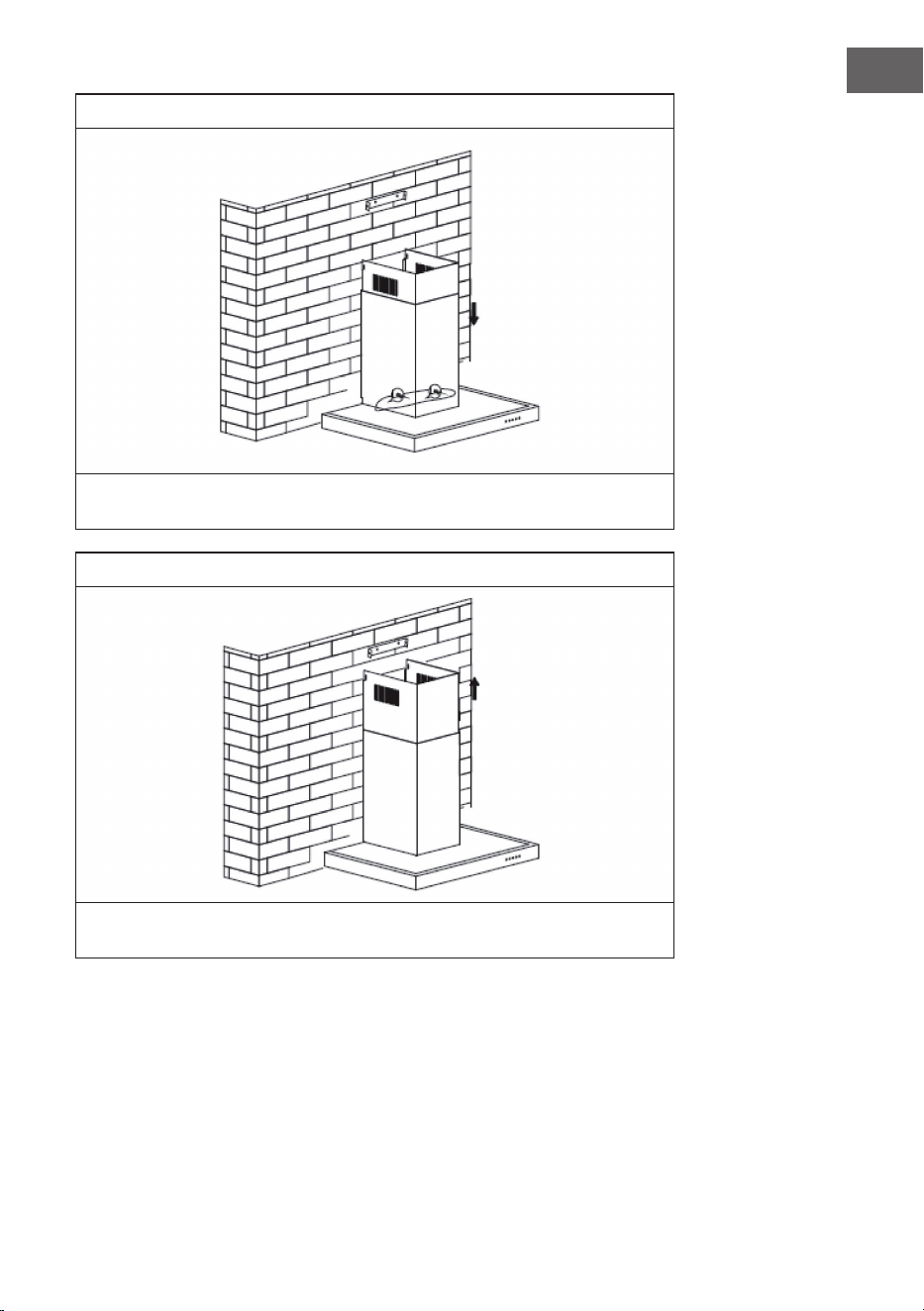

Setzen Sie die Schornsteine auf die Haube und verlegen Sie das Expansionsrohr

nach außen. Verwenden Sie 2 Sicherheitsschrauben (4mm x 30mm), um die Haube

an der Wand zu befestigen.

Ziehen Sie den inneren Kamin heraus und befestigen Sie ihn mit 2 Schrauben

(4mmx8mm) an der Wandhalterung.

BEDIENUNG

Motor ein/aus

Niedrige Leistung

Mittlere Leistung

Hohe Leistung

Licht ein/aus

FEHLERBEHEBUNG

Fehler Mögliche Ursache Lösung

Das Licht ist an aber der

Motor läuft nicht.

Die Lüftung ist blockiert. Entfernen Sie die

Blockade.

Der Kondensator ist kaputt. Lassen Sie den

Kondensator ersetzen.

Der Motor ist kaputt. Lassen Sie den Motor

ersetzen.

Der Motor riecht

merkwürdig.

Lassen Sie den Motor

ersetzen.

Das Licht ist aus und der

Motor läuft nicht.

Das Licht ist kaputt. Lassen Sie das Licht

ersetzen.

Der Stecker ist lose. Stecken Sie den Stecker

fest in die Steckdose.

Das Gehäuse vibriert. Das Rotorblatt des Lüfters

ist beschädigt.

Ersetzen Sie das Blatt.

Der Motor sitzt nicht fest. Befestigen Sie den Motor.

Das Gehäuse hängt lose. Befestigen Sie das

Gehäuse.

Die Luft wird nicht richtig

abgesaugt.

Der Abstand zwischen

Herd und Abzugshaube ist

zu groß.

Verringern Sie den

Anstand.

Zu starke Luftzirkulation

durch offene Fenster und

Türen.

Achten Sie darauf, dass

kein Durchzug entsteht.

REINIGUNG UND WARTUNG

Monatliche Reinigung der Fettlter

Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der Filter sammelt

Fett, Rauch und Staub und beeinusst somit die Efzienz der Dunstabzugshaube. Wenn

der Filter nicht gereinigt wird, sammeln sich dort Fettreste. Reinigen Sie den Filter mit

Wasser und etwas Spülmittel und lassen Sie ihn hinterher an der Luft trocknen.

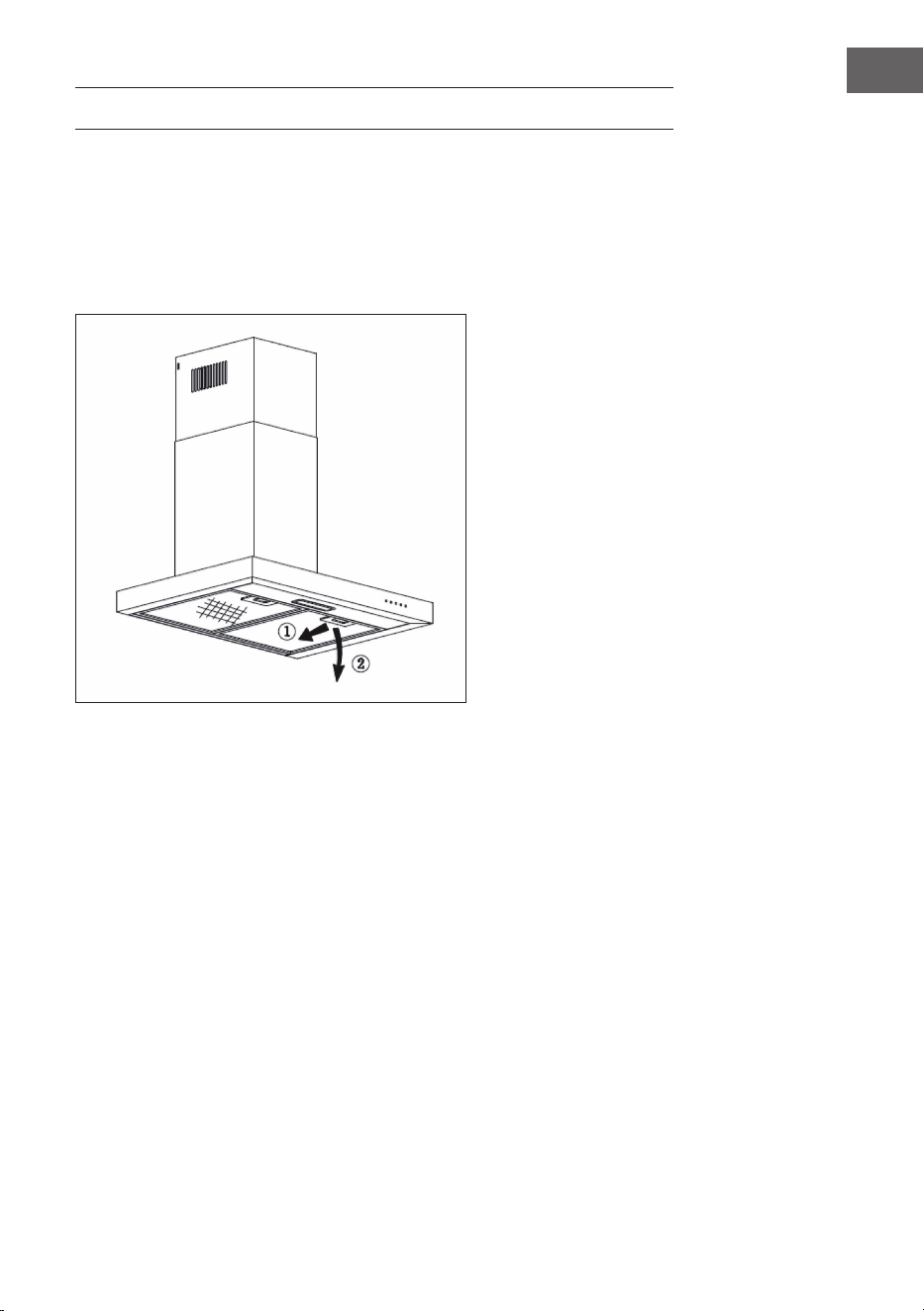

So installieren Sie Filter nach der Reinigung

• Schieben Sie den Filter in Schlitze auf der Rückseite der Haube.

• Drücken Sie die Taste am Griff des Filters.

• Lassen Sie den Griff los, sobald der Filter korrekt sitzt.

• Wiederholen Sie die Schritte, um alle Filter zu installieren.

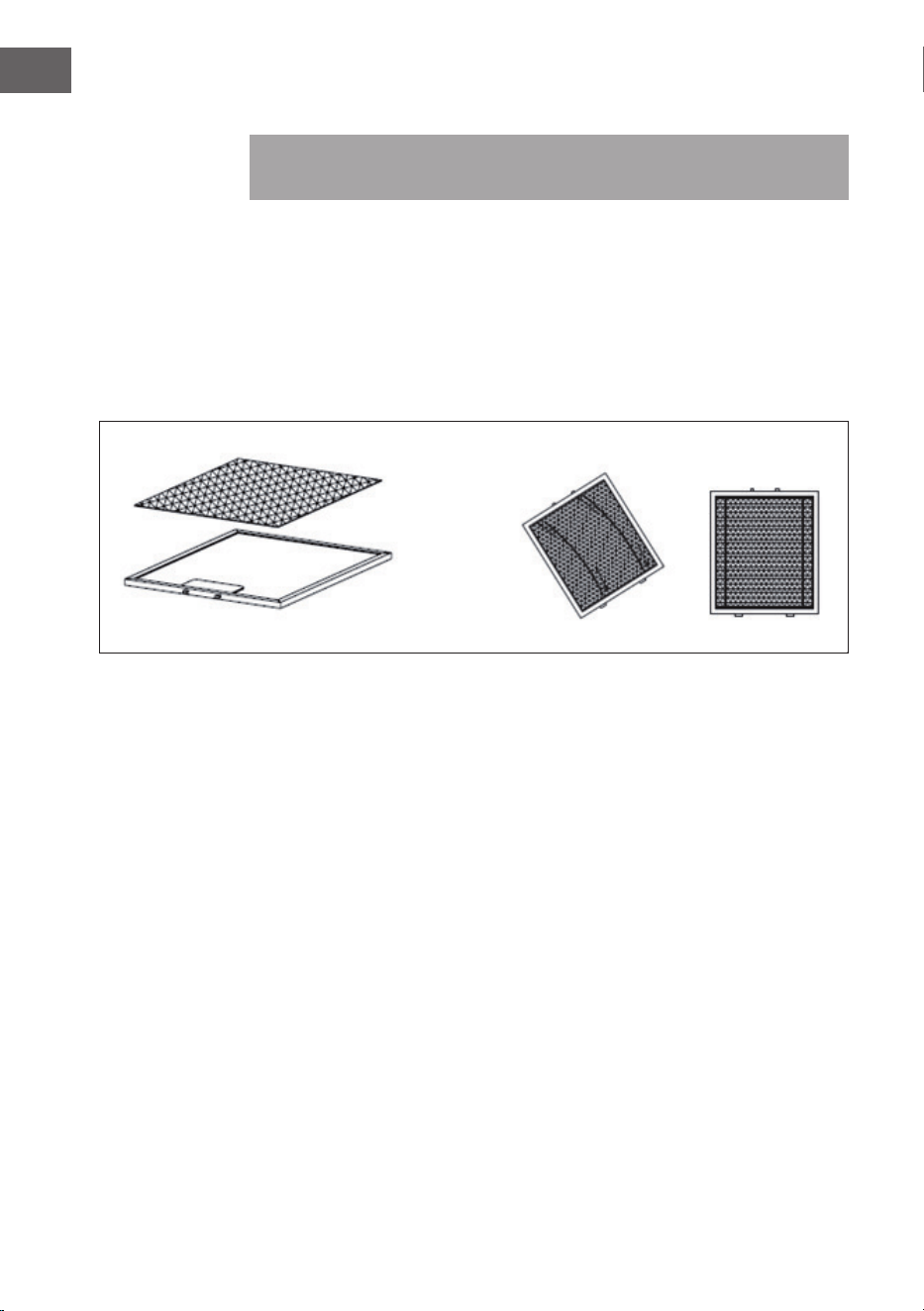

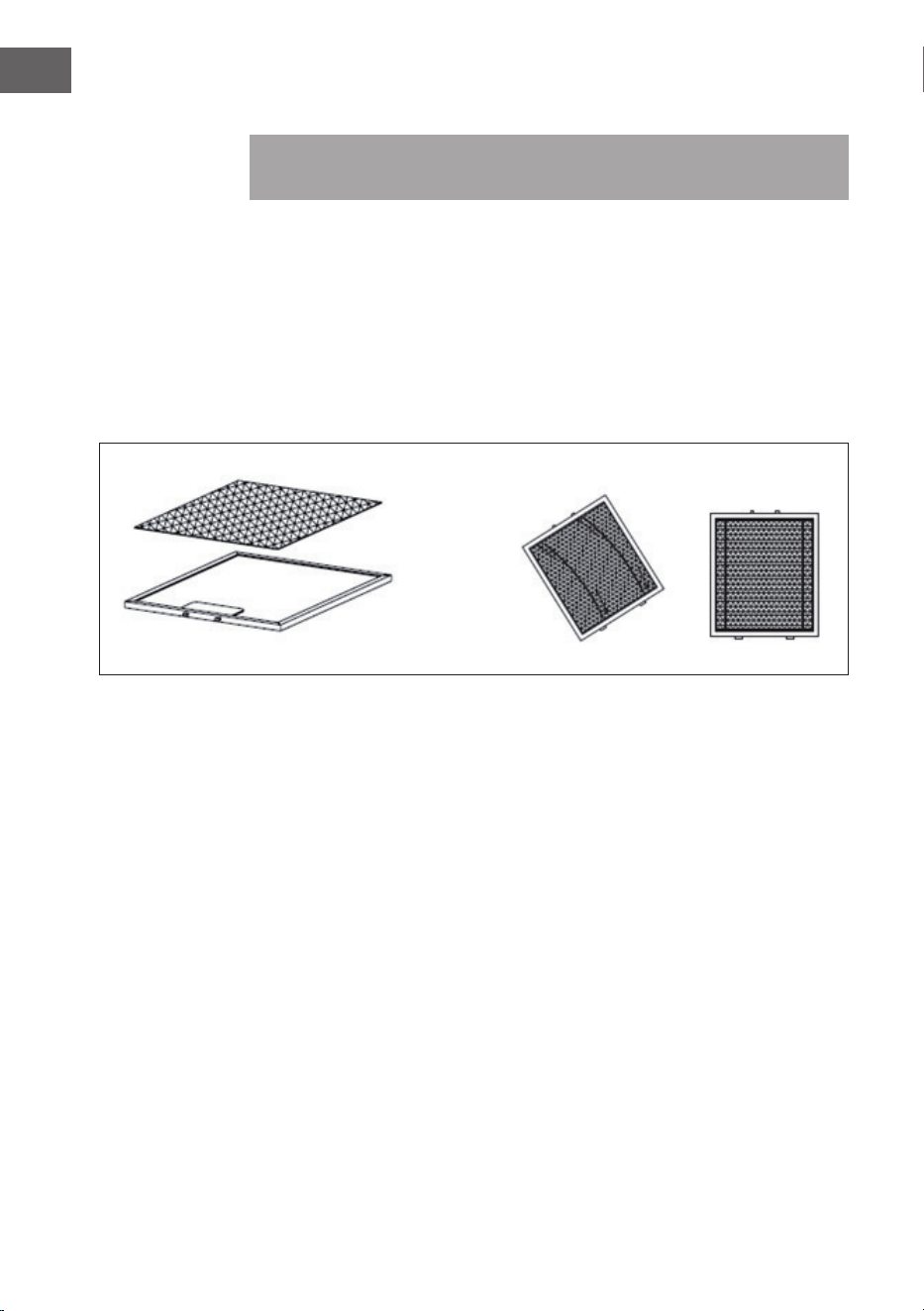

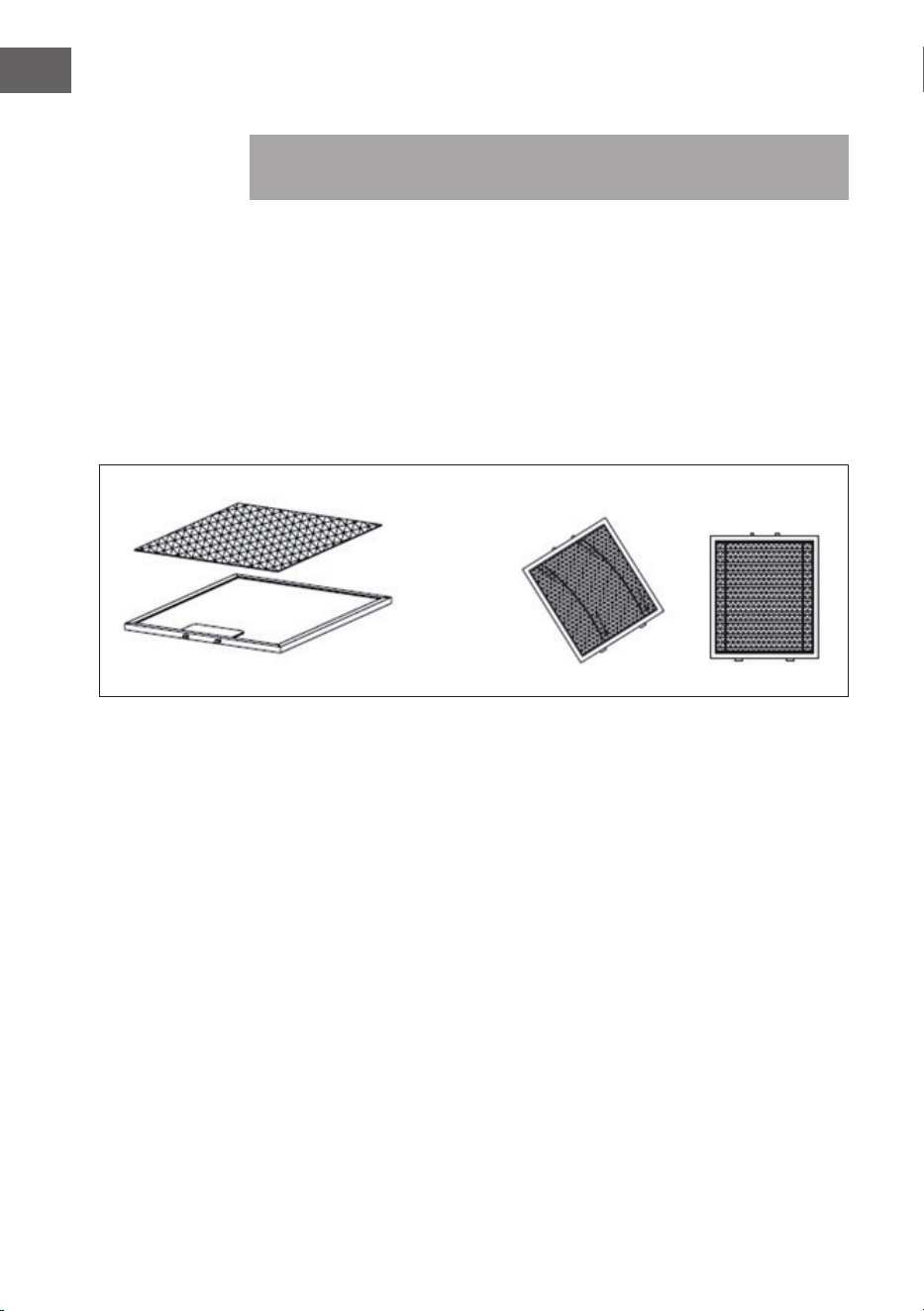

Aktivkohle lter einbauen

Hinweis: Ein Aktivkohle lter gehört nicht zum Lieferumfang. Sie können ihn aber zur

Abzugshaube dazukaufen.

Aktivkohle lter können verwendet werden, um Gerüche zu binden. Normalerweise

sollte der Aktivkohle lter alle 3 bis 6 Monate ausgetauscht werden, je nach Ihren

Kochgewohnheiten. Der Einbau des Aktivkohle lters erfolgt wie unten dargestellt:

1 Setzen Sie den Kohle lter auf die Rückseite des Aluminium lters.

2 Stecken Sie den Stahldraht in den Rahmen des Aluminium lters, einen auf jeder

Seite. Sie müssen ihn biegen, um ihn in das andere Ende des Rahmens einzuführen.

3 Achten Sie darauf, dass der Stahldraht den Kohle lter auf dem Aluminium lter

 xiert.

Aktivkohle lter

Aluminium lter

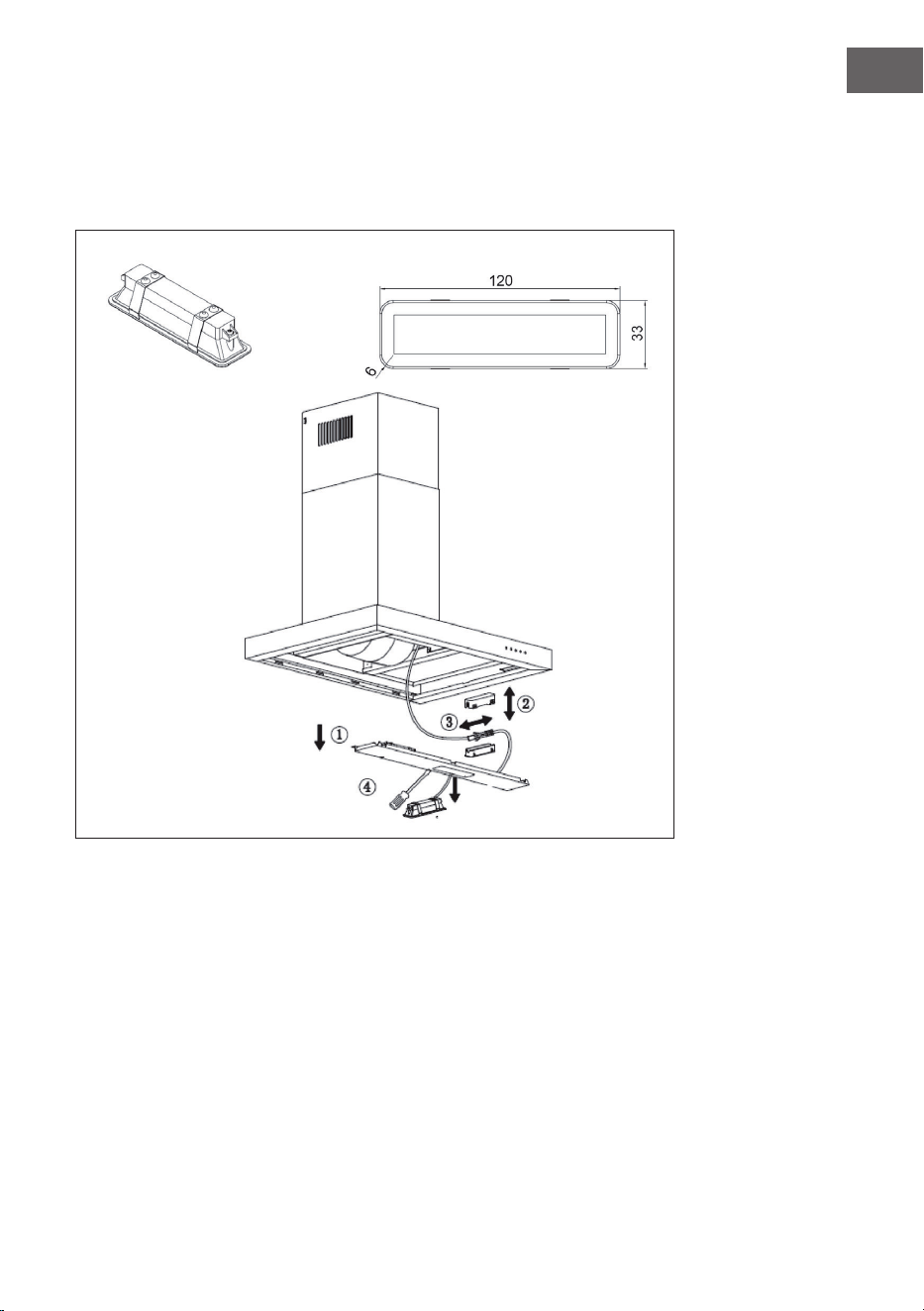

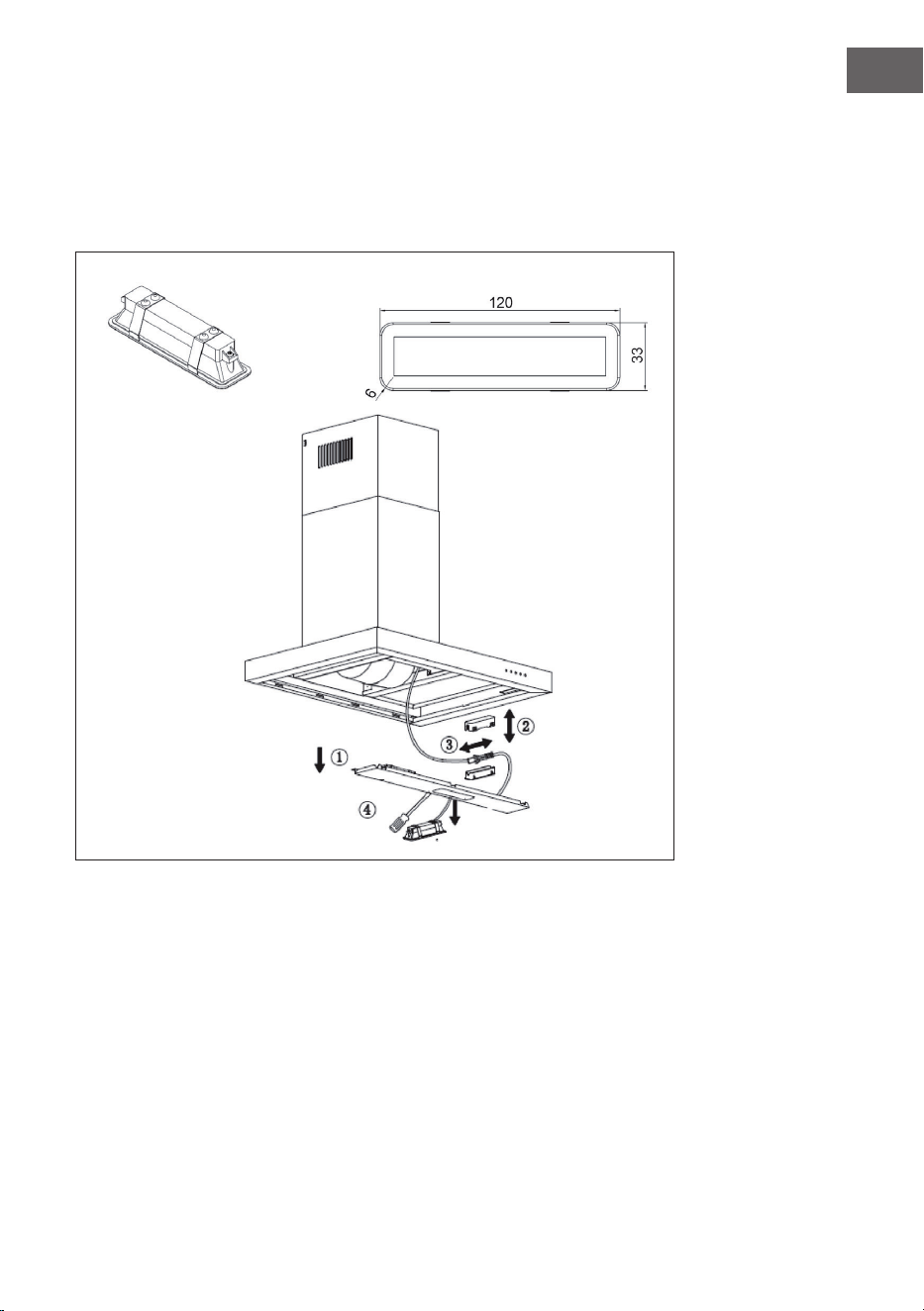

Lampe austauschen

Lösen Sie mit dem Schraubendreher die selbstschneidenden Schrauben ST4*8mm

(2 Stück) vom Leuchtfeld und nehmen Sie die Leuchte heraus. Öffnen Sie den

Klemmenkasten, der mit dem Kabel verbunden ist, trennen Sie den Kabelstecker und

ersetzen Sie die Lampe (max 2 W).

PRODUKTDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Artikelnummer

10033820

Bezeichnung Symbol Wert Einheit

Jährlicher Energieverbrauch AEC

hood

28,8 kWh/Jahr

Energieefzienzklasse B

Fluiddynamische Efzienz FDE

hood

9,8

Klasse für die uiddynamische

Efzienz

Beleuchtungsefzienz LE

hood

92,7 Lux/W

Beleuchtungsefzienzklasse A

Fettabscheidegrad GFE

hood

71, 5 %

Klasse für den Fettabscheidegrad D

Luftstrom bei minimaler und bei

maximaler Geschwindigkeit im

Normalbetrieb, ausgenommen den

Betrieb auf der Intensivstufe oder

Schnelllaufstufe

228 / 310 m³/h

Luftstrom im Betrieb auf der

Intensivstufe oder Schnelllaufstufe

- m³/h

A-bewertete Luftschallemissionen

bei minimaler und maximaler

verfügbarer Geschwindigkeit im

Normalbetrieb

58 / 65 dB

A-bewertete Luftschallemissionen

im Betrieb auf der Intensivstufe

oder Schnelllaufstufe

- dB

Leistungsaufnahme im Aus-Zustand P

- W

Leistungsaufnahme im

Bereitschaftszustand

0,40 W

Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,

Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Artikelnummer

10033820

Bezeichnung Symbol Wert Einheit

Jährlicher Energieverbrauch AEC

hood

28,8 kWh/Jahr

Zeitverlängerungsfaktor f 1,6

Fluiddynamische Efzienz FDE

hood

9,8

Energieefzienzindex EEI

hood

68,2

Gemessener Luftvolumenstrom im

Bestpunkt

BEP

139,4 m³/h

Gemessener Luftdruck im Bestpunkt P

BEP

118 Pa

Maximaler Luftstrom Q

max

310 m³/h

Gemessene elektrische

Eingangsleistung im Bestpunkt

BEP

46,8 W

Nennleistung des

Beleuchtungssystems

2,0 W

Durchschnittliche

Beleuchtungsstärke des

Beleuchtungssystems auf der

Kochoberäche

middle

185,4 Lux

Gemessene Leistungsaufnahme im

Aus-Zustand

- W

Gemessene Leistungsaufnahme im

Bereitschaftszustand

0,4 W

Schallleistungspegel L

65 dB

Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,

Deutschland

PRODUKTDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Artikelnummer

10033828

Bezeichnung Symbol Wert Einheit

Jährlicher Energieverbrauch AEC

hood

30,3 kWh/Jahr

Energieefzienzklasse C

Fluiddynamische Efzienz FDE

hood

9,8

Klasse für die uiddynamische

Efzienz

Beleuchtungsefzienz LE

hood

13,2 Lux/W

Beleuchtungsefzienzklasse D

Fettabscheidegrad GFE

hood

71, 5 %

Klasse für den Fettabscheidegrad D

Luftstrom bei minimaler und bei

maximaler Geschwindigkeit im

Normalbetrieb, ausgenommen den

Betrieb auf der Intensivstufe oder

Schnelllaufstufe

228 / 310 m³/h

Luftstrom im Betrieb auf der

Intensivstufe oder Schnelllaufstufe

- m³/h

A-bewertete Luftschallemissionen

bei minimaler und maximaler

verfügbarer Geschwindigkeit im

Normalbetrieb

58 / 65 dB

A-bewertete Luftschallemissionen

im Betrieb auf der Intensivstufe

oder Schnelllaufstufe

- dB

Leistungsaufnahme im Aus-Zustand P

- W

Leistungsaufnahme im

Bereitschaftszustand

0,40 W

Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,

Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Artikelnummer

10033828

Bezeichnung Symbol Wert Einheit

Jährlicher Energieverbrauch AEC

hood

30,3 kWh/Jahr

Zeitverlängerungsfaktor f 1,6

Fluiddynamische Efzienz FDE

hood

9,8

Energieefzienzindex EEI

hood

Gemessener Luftvolumenstrom im

Bestpunkt

BEP

139,4 m³/h

Gemessener Luftdruck im Bestpunkt P

BEP

118 Pa

Maximaler Luftstrom Q

max

310 m³/h

Gemessene elektrische

Eingangsleistung im Bestpunkt

BEP

46,8 W

Nennleistung des

Beleuchtungssystems

4,0 W

Durchschnittliche

Beleuchtungsstärke des

Beleuchtungssystems auf der

Kochoberäche

middle

52,8 Lux

Gemessene Leistungsaufnahme im

Aus-Zustand

- W

Gemessene Leistungsaufnahme im

Bereitschaftszustand

0,4 W

Schallleistungspegel L

65 dB

Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,

Deutschland

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die

Dunstabzugshaube efzient und mit einem geringen Betriebsgeräusch arbeiten kann.

• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge

an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die

Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.

• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine

höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt

hat, muss die Dunstabzugshaube länger betrieben werden.

• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.

• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.

• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus,

um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.

• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser

zu reduzieren.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur

Entsorgung von elektrischen und elektronischen Geräten

gibt, weist dieses Symbol auf dem Produkt oder auf der

Verpackung darauf hin, dass dieses Produkt nicht im

Hausmüll entsorgt werden darf. Stattdessen muss es zu

einer Sammelstelle für das Recycling von elektrischen

und elektronischen Geräten gebracht werden. Durch

regelkonforme Entsorgung schützen Sie die Umwelt und die

Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

Informationen zum Recycling und zur Entsorgung dieses

Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder

Ihrem Hausmüllentsorgungsdienst.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die

Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und

menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln

zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektro-

nikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom

Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte

durch folgendes Symbol der durchgestrichenen Mülltonne (WEEE-

Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen

sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden

können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu

trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und

Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln.

Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen

und Halogenlampen bitte über den Hausmüll, sofern sie nicht das WEEE-Symbol

tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem

Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepicht der Vertreiber

Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400

Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsäche von

mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro-

und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein

Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen

Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer

Nähe hierzu unentgeltlich zurückzunehmen und

2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer

als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu

unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro-

oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart

beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die

unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der

Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“,

„Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“

(letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt.

Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5 und 6) ist eine

Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu

gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden

Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die

Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe an. Beim Kauf

eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die

Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft

werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe

nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden.

Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis

Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich

zurückgeben:

Chal-Tec Fulllment GmbH

Norddeutschlandstr. 3

47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der

Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der

Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die

Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche

Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für

Quecksilber.)

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen

efzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte

können Sie verlängern, indem Sie defekte Altgeräte reparieren lassen. Wenn sich

Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder

verkaufen.

Dear Customer,

Congratulations on purchasing this device. Please read the

following instructions carefully and follow them to prevent

possible damages. We assume no liability for damage caused

by disregard of the instructions and improper use. Scan the QR

code to get access to the latest user manual and more product

information.

CONTENTS

Safety Instructions22

Installation24

Operation28

Troubleshooting28

Cleaning and Maintenance29

Product Data Sheet32

Product Data Sheet34

Notes on Environmental Protection36

Disposal Considerations36

Manufacturer & Importer (UK)36

TECHNICAL DATA

Item number 10033820 10033828

Power supply 220-240 V ~ 50/60 Hz

Lighting 1 x 2 W LED 2 x 2 W LED

Note: You can purchase an activated carbon lter separately for this cooker hood

under item number 10033835. Please visit our website: www.klarstein.co.uk

SAFETY INSTRUCTIONS

• Thank you for purchasing this cooker hood. Please read the instruction manual

carefully before you use the cooker hood, and keep it in a safe place.

• The installation work must be carried out by a qualied electrician or competent

person. Before you use the cooker hood, make sure that the voltage (V) and the

frequency (Hz) indicated on the cooker hood are exactly the same as the voltage

and the frequency in your home.

• The manufacturer and the agent will not bear any responsibility for the damage

caused by inappropriate installation and usage.

• Children under the age of 8 must not use the cooker hood.

• The appliance is not intended for commercial use, but only for household and

similar environments.

• The cooker hood and its lter mesh should be cleaned regularly in order to keep it

in good working order.

• Before cleaning, switch the power off at the main supply.

• Clean the cooker hood according to the instruction manual and keep the cooker

hood from the danger of burning.

• Prohibit putting the cooker hood by re.

• If the appliance does not function normally, contact the manufacturer or a specialist

company.

• This device may be only used by children 8 years old or older and persons with

limited physical, sensory and mental capabilities and / or lack of experience

and knowledge, provided that they have been instructed in use of the device by a

responsible person who understands the associated risks.

• If the supply cord is damaged, it must be replaced by the manufacturer, its service

agent or similarly qualied persons in order to avoid a hazard.

• If the range hood is used at the same time as appliances burning gas or other fuels,

the room must be adequately ventilated.

• Do not ambé under the range hood. Accessible parts may become hot when used

with cooking appliances.

Important hints on installation

• The air must not be discharged into a ue that is used for exhausting fumes from

appliances burning gas or other fuels (not applicable to appliances that only

discharge the air back into the room).

• Regulations concerning the discharge of air have to be fullled.

Important notes about the extraction mode

WARNING

Risk of poisoning from exhaust gases sucked back. Never operate

the device in extraction mode simultaneously with an open flue

appliance when there is not adequate airflow guaranteed.

Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,

tankless water heaters, water heaters) pulls combustion air from the room and runs

it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor

air is removed from the kitchen and the adjacent rooms - without suf cient air intake

this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be

sucked back into the living spaces.

• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can

circulate.

• An air supply / extractor box alone does not ensure compliance with the limit

value.

Safe operation is only possible when the negative pressure in the room where the

appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when

the air required for combustion can  ow through openings that are not closable, for

example in doors, windows, in conjunction with an air supply / extractor box or

through other technical measures. In any case, consult a quali ed chimney sweep who

can assess the entire ventilation of your house and propose appropriate measures for

adequate ventilation.

If the hood is used exclusively in the recirculation mode, unrestricted operation is

possible.

Important note on disassembly of the device

• Disassembly is similar to installation/assembly in reverse order.

• Take a second person to help you during disassembly to avoid injuries.

INSTALLATION

Assembly of the V-ap

If the cooker hood does not have a pre-assembled V-ap, install the parts as follows:

1 Install the rst half (2) in the housing (6).

2 The pin (3) should be facing upwards.

3 Insert the axle (4) into the holes (5) on the housing.

4 Repeat all steps for the second half of the ap.

Preparation

If you have an outlet to the outside, your cooker hood can

be connected as below picture by means of an extraction

duct (enamel, aluminium, exible pipe or inammable

material with an interior diameter of 150mm).

• Before installation, turn the unit off and unplug it from

the outlet.

• The cooker hood should be placed at a distance of

65~75cm above the cooking plane for best effect.

Installation (Vent outside)

Note: When the range hood and appliance supplied with energy other than

electricity are simultaneously in operation, the negative pressure in the room must be

not exceed 4 Pa (4 x 10

-5

Bar).

Installation (Vent inside)

If you do not have an outlet to the outside, exhaust pipe is not required and the

installation is similar to the one show in section “Installation (Vent outside)”.

Installation

Use 2 screws (4 mm x 30 mm) to x the hood to the wall. Fasten the wall bracket of

the inner chimney with 2 screws (4 mm x 30 mm) as well.

Inside chimney bracket

Screws 4 mm x 30 mm

Fasten the V-shaped ap to the top of the hood with 2 screws (4 mm x 8 mm). Attach

the expansion pipe to the V-valve as shown. Fasten the expansion pipe to the

V-shaped ap with a cable tie.

Hang the unit on the 2 screws (4 mm x 30 mm) previously xed to the wall.

Place the chimneys on the hood and lay the expansion pipe outwards. Use 2 safety

screws (4 mm x 30 mm) to x the hood to the wall.

Pull out the inner chimney and fasten it to the wall bracket with 2 screws

(4 mm x 8 mm).

OPERATION

Motor on/off

Low power

Average power

High performance

Light on/off

TROUBLESHOOTING

Fault Possible Cause Solution

Light on, but motor does

not work.

The leaf blocked. Get rid of the blocking.

The capacitor damaged. Replace capacitor.

The motor jammed bearing

damaged.

Replace motor.

The internal with of motor

off or a bad smell from the

motor.

Replace motor.

Light does not work, motor

does not work.

Light damaged. Replace lights.

Power cord looses. Connect the wires as per

the electric diagram.

Shake of the body. The leaf damaged and

causes shaking.

Replace the leaf.

The motor is not tightly

hanged.

Lock the motor tightly.

The body is not tightly

hanged.

Fixed the body tightly.

Insufcient suction. The distance between the

body and the gas top too

long.

Readjust the distance.

Too much ventilation from

open doors or windows.

Choose a new place and

resemble the machine.

CLEANING AND MAINTENANCE

Monthly Cleaning for Grease Filter

Clean the lter every month can prevent any risk of re. The lter collects grease,

smoke and dust, so the lter is directly affecting the efciency of the cooker hood. If not

cleaned, the grease residue (potential ammable) will saturate on the lter. Clean it with

household cleaning detergent.

To install lters after cleaning

• Slide the lter into slots on the back of the hood.

• Press the button on the lter handle.

• Release the handle as soon as the lter is correctly seated.

• Repeat the steps to install all lters.

Installing activated carbon  lter

Note: An activated carbon  lter is not included in the scope of delivery. However,

you can buy it along with the extractor hood.

Activated carbon  lters can be used to bind odours. Normally, the activated carbon

 lter should be replaced every 3 to 6 months, depending on your cooking habits. The

activated carbon  lter is installed as shown below:

1 Place the carbon  lter on the back of the aluminium  lter.

2 Insert the steel wire into the aluminium  lter frame, one on each side. You have to

bend it to insert it into the other end of the frame.

3 Make sure that the steel wire  xes the carbon  lter on the aluminium  lter.

Activated carbon  lter

Aluminium  lter

Changing a lamp bulb for LED

Use the screw driver loosen the ST4*8mm self tapping screw (2pcs) from the lighting

panel, take out the lighting xture. Open the terminal box that connected with the wire,

disconnect the wire connector and replace the lamp (max. 2 W).

PRODUCT DATA SHEET

Information according to Regulation (EU) No. 65/2014

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20

11+A11:2014+A12:2015

Item number

10033820

Description Symbol Value Unit

Annual Energy Consumption AEC

hood

28.8 kWh/Year

Energy Efciency class B

Fluid Dynamic Efciency FDE

hood

9.8

Fluid Dynamic Efciency class E

Lighting Efciency LE

hood

92.7 Lux/W

Lighting Efciency class A

Grease Filtering Efciency GFE

hood

71. 5 %

Grease Filtering Efciency class D

Air ow at minimum and maximum

speed in normal use, intensive or

boost excluded

228 / 310 m³/h

Air ow at intensive or boost setting - m³/h

Airborne acoustical A-weighted

sound power emissions at minimum

and maximum speed available in

normal use

58 / 65 dB

Airborne acoustical A-weighted

sound power emissions at intensive

or boost setting

- dB

Power consumption in off mode P

- W

Power consumption in standby

mode

0.40 W

Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany

Information according to Regulation (EU) No. 66/2014

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20

11+A11:2014+A12:2015

Item number

10033820

Description Symbol Value Unit

Annual Energy Consumption AEC

hood

28.8 kWh/Year

Time increase factor f 1.6

Fluid Dynamic Efciency FDE

hood

9.8

Energy Efciency Index EEI

hood

68.2

Measured air ow rate at best

efciency point

BEP

139.4 m³/h

Measured air pressure at best

efciency point

BEP

118 Pa

Maximum air ow Q

max

310 m³/h

Measured electric power input at

best efciency point

BEP

46.8 W

Nominal power of the lighting

system

2.0 W

Average illumination of the lighting

system on the cooking surface

middle

185.4 Lux

Measured power consumption

off mode

- W

Measured power consumption in

standby mode

0.4 W

Sound power level L

65 dB

Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany

PRODUCT DATA SHEET

Information according to Regulation (EU) No. 65/2014

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20

11+A11:2014+A12:2015

Item number

10033828

Description Symbol Value Unit

Annual Energy Consumption AEC

hood

30.3 kWh/Year

Energy Efciency class C

Fluid Dynamic Efciency FDE

hood

9.8

Fluid Dynamic Efciency class E

Lighting Efciency LE

hood

13.2 Lux/W

Lighting Efciency class D

Grease Filtering Efciency GFE

hood

71. 5 %

Grease Filtering Efciency class D

Air ow at minimum and maximum

speed in normal use, intensive or

boost excluded

228 / 310 m³/h

Air ow at intensive or boost setting - m³/h

Airborne acoustical A-weighted

sound power emissions at minimum

and maximum speed available in

normal use

58 / 65 dB

Airborne acoustical A-weighted

sound power emissions at intensive

or boost setting

- dB

Power consumption in off mode P

- W

Power consumption in standby

mode

0.40 W

Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany

Information according to Regulation (EU) No. 66/2014

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20

11+A11:2014+A12:2015

Item number

10033828

Description Symbol Value Unit

Annual Energy Consumption AEC

hood

30.3 kWh/Year

Time increase factor f 1.6

Fluid Dynamic Efciency FDE

hood

9.8

Energy Efciency Index EEI

hood

Measured air ow rate at best

efciency point

BEP

139,4 m³/h

Measured air pressure at best

efciency point

BEP

118 Pa

Maximum air ow Q

max

310 m³/h

Measured electric power input at

best efciency point

BEP

46.8 W

Nominal power of the lighting

system

4.0 W

Average illumination of the lighting

system on the cooking surface

middle

52.8 Lux

Measured power consumption

off mode

- W

Measured power consumption in

standby mode

0.4 W

Sound power level L

65 dB

Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany

NOTES ON ENVIRONMENTAL PROTECTION

• During cooking, make sure that there is sufcient air supply so that the cooker hood

can operate efciently and with low operating noise.

• Adjust the fan speed to the amount of steam produced during cooking. Use the

intensive mode only when necessary. The lower the fan speed, the less energy is

consumed.

• If large amounts of steam are produced during cooking, select a higher fan speed

in good time. If the cooking steam has already dispersed in the kitchen, the cooker

hood must be operated longer.

• Switch off the cooker hood when you no longer need it.

• Switch off the lighting when you no longer need it.

• Clean the lter at regular intervals and replace it if necessary to increase the

effectiveness of the ventilation system and prevent re hazards.

• Always put the lid on when cooking to reduce cooking steam and condensation.

DISPOSAL CONSIDERATIONS

If there is a legal regulation for the disposal of electrical

and electronic devices in your country, this symbol on the

product or on the packaging indicates that this product must

not be disposed of with household waste. Instead, it must be

taken to a collection point for the recycling of electrical and

electronic equipment. By disposing of it in accordance with

the rules, you are protecting the environment and the health of

your fellow human beings from negative consequences. For

information about the recycling and disposal of this product,

please contact your local authority or your household waste

disposal service.

MANUFACTURER & IMPORTER (UK)

Manufacturer:

Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.

Importer for Great Britain:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

Estimado cliente:

Le felicitamos por la adquisición de este producto. Lea

atentamente el siguiente manual y siga cuidadosamente las

instrucciones de uso con el n de evitar posibles daños. La

empresa no se responsabiliza de los daños ocasionados por

un uso indebido del producto o por haber desatendido las

indicaciones de seguridad. Escanee el siguiente código QR

para tener acceso al manual de instrucciones más actualizado

y a información adicional sobre el producto.

ÍNDICE

Indicaciones de seguridad38

Instalación40

Manejo44

Resolución de problemas44

Limpieza y mantenimiento45

Ficha técnica del producto48

Ficha técnica del producto50

Notas para cuidar del medio ambiente52

Retirada del aparato52

Fabricante e importador (Reino Unido)52

DATOS TÉCNICOS

Número de artículo 10033820 10033828

Suministro eléctrico 220-240 V ~ 50/60 Hz

Iluminación 1 x 2 W LED 2 x 2 W LED

Nota: Para esta campana extractora puede adquirir un ltro de carbón activo con el

número de artículo 10033835 . Para ello, visite nuestra página web:

www.elektronik-star.es

INDICACIONES DE SEGURIDAD

• Lea atentamente todas las indicaciones y conserve este manual para consultas

posteriores.

• Los trabajos de montaje deben ser realizados solamente por un electricista u otro

profesional. Antes de utilizar la campana extractora, asegúrese de que la tensión

(V) y la frecuencia indicada en la campana extractora (Hz) coinciden con la

tensión (V) y frecuencia (Hz) de su suministro eléctrico.

• La empresa no se responsabiliza de los daños ocasionados por un uso o

instalación indebida del producto.

• Los niños menores de 8 años no deben utilizar la campana extractora.

• Este aparato no ha sido concebido para un uso comercial, sino doméstico o para

entornos similares.

• Limpie el aparato y el ltro con regularidad para que el aparato funcione siempre

de manera eciente. Desconecte el enchufe antes de limpiar el aparato.

• Limpie el aparato solamente según se describe en estas instrucciones.

• No utilice fuentes de ignición bajo la campana extractora.

• Si el aparato no funciona correctamente, contacte inmediatamente con el

fabricante.

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con

discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y

conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y

comprendan los peligros y riesgos asociados.

• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por

el fabricante, un servicio técnico autorizado o una persona igualmente cualicada.

• Si utiliza la campana extractora con hornillos y entren en combustión el gas u otras

sustancias combustibles, deberá garantizar una buena ventilación de la sala.

• No amee nada bajo la campana extractora.

• Advertencia: La supercie del aparato puede alcanzar temperaturas muy elevadas

durante el funcionamiento.

Indicaciones importantes de instalación

• El aire no puede desviarse a un tiro de salida que se emplee para evacuar humos

de gases u otras sustancias inamables (no se aplica para aparatos que solo

desvíen el aire a la sala).

• Siga todas las disposiciones locales para montar las instalaciones de ventilación.

Notas importantes acerca del modo de extracción

ADVERTENCIA

Peligro de muerte, riesgo de intoxicación provocado por gases en

combustión aspirados. Nunca ponga en funcionamiento la función

de extracción simultáneamente con un dispositivo que genere calor

en una estancia estanca si no se ha garantizado una ventilación

su ciente.

Los dispositivos no estancos que generan calor (por ejemplo, radiadores que funcionan

con gas, aceite, madera o carbón, calentadores, calentadores de agua) extraen el aire

de combustión de la estancia correspondiente y canalizan el aire de salida por medio

de un tiro (por ejemplo una chimenea) hacia el exterior. Al encender simultáneamente

una campana extractora, el aire de la cocina y de las estancias colindantes se extrae

y sin su ciente aire adicional se produce el fenómeno de presión hipoatmosférica. Los

gases nocivos de la chimenea o del ori cio de salida retornan a la estancia.

• Siempre debe proveer de su ciente aire adicional a la estancia.

• Un conducto de ventilación y evacuación no garantiza en su totalidad que se

cumpla el valor límite.

Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica en la

estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar). Esto podrá

conseguirse cuando el aire necesario para la combustión pueda circular por ori cios

sin cierre, como puertas o ventanas, junto con un conducto de ventilación o evacuación

o a través de otros medios técnicos. En cualquier caso, siga el consejo del constructor

de chimeneas autorizado que pueda evaluar la conexión de ventilación general de su

hogar y tomar las medidas necesarias.

Si pone en funcionamiento la campana extractora en modo circulación de aire, puede

utilizarla sin ninguna limitación.

Nota importante sobre el desmontaje del aparato

• El desmontaje es igual que el montaje pero en orden inverso.

• Al desmontar el aparato, pida ayuda a una segunda persona para evitar lesiones.

INSTALACIÓN

Montaje de la tapa en forma de V

Si la campana extractora no tiene una tapa en V premontada, instale las piezas como

sigue:

1 Monte la primera mitad (2) en la carcasa (6).

2 El pin (3) debe orientarse hacia adelante.

3 El eje (4) se coloca en los oricios (5) de la carcasa.

4 Repita todos los pasos de trabajo para la segunda mitad de la tapa.

Preparación

Si dispone de un tiro hacia el exterior, puede instalar la

campana extractora como se indica en la ilustración de

la derecha. El canal debe contar con un diámetro de al

menos 150 mm y estar compuesto de esmalte, aluminio o

un material exible y resistente al calor.

• Antes de montar el aparato, apáguelo y desconecte

el enchufe.

• La campana extractora debe contar con una

distancia de 65-75 cm con respecto a la supercie

de cocción.

Instalación con ventilación exterior

Nota: Siga las indicaciones de seguridad para utilizar el aparato si conduce el

aire hacia el exterior. Si la campana extractora se pone en funcionamiento con otro

aparato simultáneamente cuya energía provenga de otra fuente de energía diferente

a la electricidad, la presión en la estancia no debe superar los 4 Pa (4 x 10-5 Bar).

Instalación con extracción interior

Si no dispone de un tiro de extracción exterior, no necesitará un conducto de

extracción. La instalación corresponde con la ventilación exterior.

Instalación

Utilice 2 tornillos (4 mm x 30 mm) para jar la campana a la pared. Fije el soporte

de pared de la chimenea interior también con 2 tornillos (4 mm x 30 mm).

Soporte para pared de la chimenea interior

Tornillos 4 mm x 30 mm

Fije la tapa en forma de V con 2 tornillos (4 mm x 8 mm) a la parte superior de la

campana. Fije el tubo de expansión a la tapa en forma de V como se representa en

la imagen. Fije el tubo de expansión a la tapa en forma de V con una brida.

Cuelgue el aparato en los 2 tornillos jados a la pared previamente (4 mm x 30

mm).

Coloque la chimenea sobre la campana y mueva el tubo de expansión hacia afuera.

Utilice 2 tornillos de seguridad (4 mm x 30 mm) para jar la campana a la pared.

Tire de la chimenea interior y fíjela con 2 tornillos (4 mm x 8 mm) al soporte para

pared.

MANEJO

Motor on/off

Potencia baja

Potencia media

Potencia alta

Luz on/off

RESOLUCIÓN DE PROBLEMAS

Error Posible causa Solución

La luz está encendida pero

el motor no funciona.

El ventilador está

bloqueado.

Retire aquello que

obstruye la ventilación.

El condensador está

averiado.

Sustituya el condensador.

El motor está averiado. Sustituya el motor.

El motor genera un olor

extraño.

Sustituya el motor.

La luz está apagada y el

motor no funciona.

La luz está fundida. Sustituya la luz.

El enchufe está suelto. Conecte el enchufe a la

toma de corriente.

La carcasa vibra. La hoja del rotor del

ventilador está dañada.

Sustituya la hoja.

El motor no está bien

colocado.

Fije el motor.

La carcasa está suelta. Fije la carcasa.

El aire no se extrae

completamente.

La distancia entre la

campana y la supercie

de cocción es demasiado

grande.

Reduzca la distancia.

Circulación de aire

demasiado fuerte a causa

de puertas y ventanas

abiertas.

Asegúrese de que no se

formen corrientes de aire.

LIMPIEZA Y MANTENIMIENTO

Limpieza mensual del ltro antigrasa

Limpie el ltro cada mes para evitar el riesgo de incendio. El ltro acumula grasa, humo

y polvo y afecta a la ecacia de la campana. Si no limpia el ltro, los restos de grasa

se acumularán. Lave el ltro con agua y un poco de detergente y deje que se seque al

aire.

Cómo instalar el ltro después de la limpieza

• Desplace el ltro por la ranura situada en la parte trasera de la campana.

• Presione el botón del asa del ltro.

• Suelte el asa en cuanto se haya encajado el ltro.

• Repita estos pasos para colocar todos los ltros.

Instalar el  ltro de carbón activado

Nota: El volumen de suministro no incluye un  ltro de carbón activado. Sin embargo,

puede adquirirlo con el capó extractor.

Los  ltros de carbón activado se utilizan para eliminar los olores. Normalmente, el  ltro

de carbón activado debe ser reemplazado cada 3 a 6 meses, dependiendo de las

costumbres culinarias. La instalación del  ltro de carbón activado se realiza como se

muestra a continuación:

1 Coloque el  ltro de carbón vegetal en la parte posterior del  ltro de aluminio.

2 Introduzca el alambre de acero en el marco del  ltro de aluminio, uno a cada

lado. Tiene que doblarlo para insertarlo en el otro extremo del marco.

3 Asegúrese de que el alambre de acero  ja el  ltro de carbón en el  ltro de

aluminio.

Filtro de carbón activo

Filtro de aluminio

Sustituir las bombillas

Suelte con un destornillador los tornillos autorroscantes ST4x8 mm (2 unidades) de

la luz y extraiga la bombilla. Abra la caja de terminales que está unida al cable,

desconecte el conector del cable y sustituya la bombilla (máx. 2 W).

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) nº 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014

+A12:2015

Número de artículo

10033820

Descripción Símbolo Valor Unidad

Consumo anual de energía AEC

hood

28,8 kWh/Año

Clase de eciencia energética B

eciencia uidodinámica FDE

hood

9,8

Clase de eciencia uidodinámica E

Eciencia de la iluminación LE

hood

92,7 Lux/W

Clase de eciencia lumínica A

Ecacia de la separación de la

grasa

GFE

hood

71, 5 %

Clase de eciencia de separación

de grasas

Flujo de aire al mínimo y

a la máxima velocidad en

funcionamiento normal, excepto

para el funcionamiento en el nivel

de velocidad intensivo o rápido

228 / 310 m³/h

Flujo de aire durante el

funcionamiento en el nivel de

velocidad intensivo o rápido

- m³/h

Emisiones de ruido aéreo con

ponderación A a la velocidad

mínima y máxima disponible

durante el funcionamiento normal

58 / 65 dB

Emisiones de ruido aéreo

ponderadas A durante el

funcionamiento en la fase intensiva

o de alta velocidad

- dB

Consumo de energía en modo

apagado

- W

Consumo de energía en modo de

espera

0,40 W

Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

Datos según el Reglamento (UE) nº 66/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014

+A12:2015

Número de artículo

10033820

Descripción Símbolo Valor Unidad

Consumo anual de energía AEC

hood

28,8 kWh/Año

Factor de extensión temporal f 1,6

eciencia uidodinámica FDE

hood

9,8

Índice de eciencia energética EEI

hood

68,2

Caudal de aire medido en el punto

óptimo

BEP

139,4 m³/h

Presión de aire medida en el mejor

punto

BEP

118 Pa

Flujo de aire máximo Q

max

310 m³/h

Potencia eléctrica de entrada

medida en el mejor punto

BEP

46,8 W

Potencia nominal del sistema de

iluminación

2,0 W

Iluminación media del sistema de

iluminación en la supercie de

cocción

middle

185,4 Lux

Consumo de energía medido en

estado apagado

- W

Consumo de energía medido en

modo de espera

0,4 W

Nivel de potencia sonora L

65 dB

Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) nº 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014

+A12:2015

Número de artículo

10033828

Descripción Símbolo Valor Unidad

Consumo anual de energía AEC

hood

30,3 kWh/Año

Clase de eciencia energética C

eciencia uidodinámica FDE

hood

9,8

Clase de eciencia uidodinámica E

Eciencia de la iluminación LE

hood

13,2 Lux/W

Clase de eciencia lumínica D

Ecacia de la separación de la

grasa

GFE

hood

71, 5 %

Clase de eciencia de separación

de grasas

Flujo de aire al mínimo y

a la máxima velocidad en

funcionamiento normal, excepto

para el funcionamiento en el nivel

de velocidad intensivo o rápido

228 / 310 m³/h

Flujo de aire durante el

funcionamiento en el nivel de

velocidad intensivo o rápido

- m³/h

Emisiones de ruido aéreo con

ponderación A a la velocidad

mínima y máxima disponible

durante el funcionamiento normal

58 / 65 dB

Emisiones de ruido aéreo

ponderadas A durante el

funcionamiento en la fase intensiva

o de alta velocidad

- dB

Consumo de energía en modo

apagado

- W

Consumo de energía en modo de

espera

0,40 W

Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

Datos según el Reglamento (UE) nº 66/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014

+A12:2015

Número de artículo

10033828

Descripción Símbolo Valor Unidad

Consumo anual de energía AEC

hood

30,3 kWh/Año

Factor de extensión temporal f 1,6

eciencia uidodinámica FDE

hood

9,8

Índice de eciencia energética EEI

hood

Caudal de aire medido en el punto

óptimo

BEP

139,4 m³/h

Presión de aire medida en el mejor

punto

BEP

118 Pa

Flujo de aire máximo Q

max

310 m³/h

Potencia eléctrica de entrada

medida en el mejor punto

BEP

46,8 W

Potencia nominal del sistema de

iluminación

4,0 W

Iluminación media del sistema de

iluminación en la supercie de

cocción

middle

52,8 Lux

Consumo de energía medido en

estado apagado

- W

Consumo de energía medido en

modo de espera

0,4 W

Nivel de potencia sonora L

65 dB

Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

NOTAS PARA CUIDAR DEL MEDIO AMBIENTE

• Durante la cocción, asegúrese de que haya un ujo de aire suciente para que la

campana extractora funcione ecazmente y con poco ruido de funcionamiento.

• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la

cocción. Utilice el modo intensivo sólo cuando sea necesario. Cuanto menor sea la

velocidad del ventilador, menos energía consume.

• Si se producen grandes cantidades de vapor durante la cocción, seleccione una

velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido por

toda la cocina, la campana extractora debe funcionar durante más tiempo.

• Apague la campana extractora cuando ya no la necesite.

• Apaga la iluminación cuando ya no la necesites.

• Limpie el ltro a intervalos regulares y sustitúyalo si es necesario, para aumentar la

ecacia del sistema de ventilación y prevenir los riesgos de incendio.

• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la

condensación.

RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la

eliminación de aparatos eléctricos y electrónicos, este

símbolo estampado en el producto o en el embalaje

advierte que no debe eliminarse como residuo doméstico.

En lugar de ello, debe depositarse en un punto de recogida

de reciclaje de aparatos eléctricos y electrónicos. Una

gestión adecuada de estos residuos previene consecuencias

potencialmente negativas para el medio ambiente y la salud

de las personas. Puede consultar más información sobre el

reciclaje y la eliminación de este producto contactando con

su administración local o con su servicio de recogida de

residuos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Gran Bretaña:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

Chère cliente, cher client,

Toutes nos félicitations pour l’acquisition de ce nouvel appareil.

Veuillez lire attentivement et respecter les instructions de ce mode

d’emploi an d’éviter d’éventuels dommages. Nous ne saurions

être tenus pour responsables des dommages dus au non-respect

des consignes et à la mauvaise utilisation de l’appareil. Scannez

le QR-Code pour obtenir la dernière version du mode d‘emploi

et des informations supplémentaires concernant le produit :

SOMMAIRE

Consignes de sécurité54

Installation56

Utilisation60

Résolution des problèmes60

Nettoyage et maintenance61

Fiche de données produit64

Fiche de données produit66

Informations sur la protection de l‘environnement68

Informations sur le recyclage68

Fabricant et importateur (UK)68

FICHE TECHNIQUE

Numéro d'article 10033820 10033828

Alimentation 220-240 V ~ 50/60 Hz

Eclairage 1 x 2 W LED 2 x 2 W LED

Remarque : Vous pouvez également acheter un ltre à charbon actif pour cette hotte

aspirante sous le numéro d‘article 10033835. Pour cela, consultez notre site Web :

www.klarstein.fr

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d’utiliser l’appareil et conservez ce

mode d’emploi pour vous y référer ultérieurement.

• Les travaux de montage doivent être effectués uniquement par électricien

professionnel ou un spécialiste. Avant d‘utiliser la hotte aspirante, assurez-vous que

la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à

la tension (V) et à la fréquence (Hz) de votre alimentation.

• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-

respect des consignes d‘utilisation et d‘installation.

• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.

• L’appareil n’est pas destiné à une utilisation commerciale mais au cadre domestique

et dans des conditions similaires.

• Nettoyez l‘appareil et le ltre régulièrement pour que l‘appareil fonctionne toujours

de manière efcace.

• Avant le nettoyage, débranche toujours la che de la prise.

• Nettoyez l‘appareil exactement comme il est indiqué dans le mode d‘emploi.

• N‘utilisez aucune amme libre sous la hotte aspirante.

• Si l‘appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un

spécialiste.

• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes

ayant des capacités physiques, sensorielles et mentales limitées et / ou

dénuées d‘expérience et de connaissances, à condition d‘avoir été instruits au

fonctionnement de l‘appareil par une personne responsable et d‘en comprendre les

risques associés.

• Si le câble secteur ou la che sont endommagés, faites-les remplacer par le

fabricant un service professionnel agréé ou une personne de qualication

équivalente.

• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d‘autres

combustibles, une ventilation sufsante de la pièce doit être assurée.

• Ne faites pas de ambée sous la hotte aspirante.

• Attention : la surface de l‘appareil peu devenir très chaude pendant le

fonctionnement.

Conseils importants pour l‘installation

• L‘air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de

combustion provenant d‘une cuisinière à gaz ou utilisant d‘autres combustibles

(valable même pour les appareils qui ne renvoient pas l‘air dans la pièce).

• Respectez les règlementations locales concernant l‘installation de dispositifs

d‘extraction d‘air.

Remarques importantes concernant le mode d‘extraction

MISE EN GARDE

Danger de mort, risques d‘intoxication ! Par la ré-aspiration de gaz

de combustion. Ne jamais utiliser la fonction d’aspiration de l’appareil

en même temps qu’un foyer dépendant de l’air ambiant si l’air frais

est insuf sant.

Les foyers dépendants de l’air ambiant (par ex. les systèmes de chauffage au gaz, au

fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient

l’air de combustion de la pièce où l’appareil est installé et rejettent les gaz résiduaires

à l’extérieur en les faisant passer par un conduit d’évacuation des gaz (par ex. une

cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes

extraient l’air ambiant – une dépressurisation se produit si le volume d’air frais n’est pas

suf sant. Les gaz toxiques d’une cheminée ou d’un foyer seront ré-aspirés dans la pièce

d’habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu’il y ait une quantité suf sante d’air frais.

• Un caisson mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le

respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce

où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est possible que si l’air

nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans

des portes, fenêtres associées à un caisson mural d’aspiration/d’évacuation ou par

d’autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur

responsable de la circulation de l’air pour l’ensemble du bâtiment, il sera à même de

proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son

fonctionnement n’est soumis à aucune restriction.

Remarques importantes pour le démontage de l’appareil

• Pour le démontage, suivez les mêmes étapes que l’installation / montage dans

l’ordre inverse.

• Faites-vous aider par une deuxième personne lors du démontage pour éviter les

blessures.

INSTALLATION

Montage du clapet en V

Si la hotte d’aspiration ne dispose pas de clapet en V pré-monté, installez les éléments

comme suit :

1 Installez la première moitié (2) dans le boîtier (6).

2 La goupille (3) doit être dirigée vers le haut.

3 L’axe (4) est installé dans les trous (5) du boîtier.

4 Répétez toutes les étapes pour la seconde moitié du clapet.

Préparation

Si vous disposez d‘une extraction vers l’extérieur, vous

pouvez installer la hotte comme indiqué sur la gure de

droite. Le conduit d‘extraction doit avoir un diamètre d‘au

moins 150 mm et être un tuyau en émail, en aluminium ou

un exible résistant à la chaleur.

• Avant de commencer l‘installation, éteignez l‘appareil

et retirez la che de la prise.

• La hotte doit être installée à une hauteur de 65 à 75

cm au-dessus de la table de cuisson.

Installation en extraction d‘air

Remarque : Respectez les consignes de sécurité relatives au fonctionnement de

l‘appareil lorsque l‘air est évacué vers l‘extérieur. Si la hotte est utilisée en même

temps qu‘un autre appareil qui tire son énergie d’une source autre que l’électricité, la

dépression dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar).

Installation en recyclage d‘air

Si vous n‘avez pas d‘extraction externe, vous n‘avez pas besoin d‘un conduit

d‘extraction. L‘installation est la même que dans le cas d‘une ventilation externe.

Installation

Utilisez 2 vis (4 x 30 mm) pour xer la hotte au mur. Fixez le support mural de la

cheminée interne avec 2 vis (4 x 30 mm).

Support mural de la cheminée intérieure

Vis de 4 x 30 mm

Fixez le clapet en V sur le dessus de la hotte à l’aide de 2 vis de 4 x 8 mm. Fixez le

tube d‘expansion au clapet en V comme indiqué. Fixez le tube d‘expansion sur le

clapet en V avec un serre-câble.

Accrochez l‘appareil aux 2 vis murales (4 x 30 mm) que vous venez de poser.

Placez les cheminées sur la hotte et dirigez le tube d‘expansion vers l‘extérieur.

Utilisez 2 vis de sécurité (4 x 30 mm) pour xer la hotte au mur.

Tirez la cheminée intérieure et xez-la avec 2 vis (4 x 8 mm) au support mural.

UTILISATION

Pour allumer/éteindre le moteur

Faible puissance

Puissance moyenne

Forte puissance

Pour allumer/éteindre l'éclairage

RÉSOLUTION DES PROBLÈMES

Problème Cause possible Solution

L'éclairage est allumé mais

le moteur ne fonctionne

pas.

Le ventilateur est bloqué. Eliminez le blocage.

Le condensateur est

endommagé.

Faites remplacer le

condensateur.

Le moteur est endommagé. Faites remplacer le moteur.

Le moteur émet une odeur

étrange.

Faites remplacer le moteur.

L'éclairage est éteint et le

moteur ne fonctionne pas.

L'éclairage est hors

service.

Faites remplacer

l'éclairage.

La che est mal branchée. Branchez la che dans la

prise.

Le boîtier vibre. Une pale du rotor

de ventilation est

endommagée.

Remplacez la pale.

Le moteur n'est pas bien

xé.

Fixez le moteur.

Le boîtier est mal xé au

mur.

Fixez le boîtier.

L'air n'est pas aspiré

correctement.

La distance entre la hotte

et la table de cuisson est

trop grande.

Réduisez la distance.

Trop de courant d'air à

cause d'une fenêtre ou

d'une porte ouverte

Faites attention à ne pas

créer de courants d'air.

NETTOYAGE ET MAINTENANCE

Nettoyage mensuel des ltres à graisse

Nettoyez le ltre tous les mois pour éviter les risques d’incendie. Le ltre capte la

graisse, les fumées et la poussière et impacte ainsi l‘efcacité de la hotte aspirante. Si le

ltre n‘est pas nettoyé, la graisse s‘y accumule. Nettoyez le ltre à l‘eau avec un peu de

liquide vaisselle, puis laissez-le sécher à l‘air libre.

Pour réinstaller les ltres après le nettoyage

• Poussez le ltre dans les fentes à l‘arrière de la hotte.

• Appuyez sur la touche sur la poignée du ltre.

• Relâchez la poignée dès que le ltre est correctement installé.

• Répétez les étapes pour installer tous les ltres.

Installation du  ltre à charbon actif

Remarque : Le  ltre à charbon actif ne fait pas partie de la livraison. Mais vous

pouvez l'acheter avec la hotte aspirante.

Les  ltres à charbon actif peuvent être utilisés pour éliminer les odeurs. En fonction de

vos habitudes de cuisson, le  ltre à charbon actif devra être remplacé tous les 3 à 6

mois. Le  ltre à charbon actif s'installe comme indiqué ci-dessous :

1 Placez le  ltre à charbon à l'arrière du  ltre en aluminium.

2 Insérez le  l d'acier dans le cadre du  ltre en aluminium, un de chaque côté. Vous

devez le plier pour l'insérer dans l'autre extrémité du cadre.

3 Assurez-vous que le  l d'acier  xe le  ltre à charbon sur le  ltre en aluminium.

Filtre à charbon actif

Filtre en aluminium

Remplacement d‘une lampe

Utilisez le tournevis pour dévisser les vis auto taraudeuses ST 4 x 8 mm (2 pièces) du

panneau lumineux et retirez la lampe. Ouvrez la boîte à bornes connectée au câble,

débranchez la che du câble et remplacez la lampe (max. 2 W).

FICHE DE DONNÉES PRODUIT

Informations selon le règlement (UE) n ° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Numéro d‘article

10033820

Description Symbole Valeur Unité

Consommation annuelle d'énergie AEC

hood

28,8 kWh/Année

Classe d'efcacité énergétique B

Efcacité dynamique des uides FDE

hood

9,8

Classe d'efcacité dynamique des

uides

Efcacité lumineuse LE

hood

92,7 Lux/W

Classe d'efcacité lumineuse A

Efcacité de séparation des

graisses

GFE

hood

71, 5 %

Clase d'efcacité de capture des

graisses

Débit d'air à vitesse minimale

et maximale en fonctionnement

normal, à l'exception du

fonctionnement au niveau intensif

ou au niveau haute vitesse

228 / 310 m³/h

Flux d'air pendant le

fonctionnement au niveau intensif

ou au niveau haute vitesse

- m³/h

Niveau sonore de classe A aux

vitesses minimale et maximale

disponibles en fonctionnement

normal

58 / 65 dB

Niveau sonore de classe A en

fonctionnement au niveau intensif

ou au niveau haute vitesse

- dB

Consommation d'énergie appareil

éteint

- W

Consommation électrique en veille P

0,40 W

Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n ° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Numéro d‘article

10033820

Description Symbole Valeur Unité

Consommation annuelle d'énergie AEC

hood

28,8 kWh/Année

Facteur d'extension de temps f 1,6

Efcacité dynamique des uides FDE

hood

9,8

Indice d'efcacité énergétique EEI

hood

68,2

Débit d'air mesuré au meilleur point Q

BEP

139,4 m³/h

Pression d'air mesurée au meilleur

point

BEP

118 Pa

Débit d'air maximal Q

max

310 m³/h

Puissance électrique d'entrée

mesurée au meilleur point

BEP

46,8 W

Puissance nominale du système

d'éclairage

2,0 W

Puissance moyenne du système

d'éclairage sur la surface de

cuisson

middle

185,4 Lux

Consommation électrique mesurée

en mode veille

- W

Consommation d'énergie mesurée

appareil éteint

0,4 W

Niveau sonore L

65 dB

Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

FICHE DE DONNÉES PRODUIT

Informations selon le règlement (UE) n ° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Numéro d‘article

10033828

Description Symbole Valeur Unité

Consommation annuelle d'énergie AEC

hood

30,3 kWh/Année

Classe d'efcacité énergétique C

Efcacité dynamique des uides FDE

hood

9,8

Classe d'efcacité dynamique des

uides

Efcacité lumineuse LE

hood

13,2 Lux/W

Classe d'efcacité lumineuse D

Efcacité de séparation des

graisses

GFE

hood

71, 5 %

Clase d'efcacité de capture des

graisses

Débit d'air à vitesse minimale

et maximale en fonctionnement

normal, à l'exception du

fonctionnement au niveau intensif

ou au niveau haute vitesse

228 / 310 m³/h

Flux d'air pendant le

fonctionnement au niveau intensif

ou au niveau haute vitesse

- m³/h

Niveau sonore de classe A aux

vitesses minimale et maximale

disponibles en fonctionnement

normal

58 / 65 dB

Niveau sonore de classe A en

fonctionnement au niveau intensif

ou au niveau haute vitesse

- dB

Consommation d'énergie appareil

éteint

- W

Consommation électrique en veille P

0,40 W

Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n ° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Numéro d‘article

10033828

Description Symbole Valeur Unité

Consommation annuelle d'énergie AEC

hood

30,3 kWh/Année

Facteur d'extension de temps f 1,6

Efcacité dynamique des uides FDE

hood

9,8

Indice d'efcacité énergétique EEI

hood

Débit d'air mesuré au meilleur point Q

BEP

139,4 m³/h

Pression d'air mesurée au meilleur

point

BEP

118 Pa

Débit d'air maximal Q

max

310 m³/h

Puissance électrique d'entrée

mesurée au meilleur point

BEP

46,8 W

Puissance nominale du système

d'éclairage

4,0 W

Puissance moyenne du système

d'éclairage sur la surface de

cuisson

middle

52,8 Lux

Consommation d‘énergie mesurée

appareil éteint

- W

Consommation électrique mesurée

en mode veille

0,4 W

Niveau sonore L

65 dB

Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LA PROTECTION DE

L‘ENVIRONNEMENT

• Assurez-vous qu‘il y a une ventilation sufsante pendant la cuisson pour que la

hotte aspirante puisse fonctionner efcacement et avec un faible niveau sonore.

• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la

cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la

vitesse du ventilateur est basse, moins la consommation d‘énergie est réduite.

• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez

une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est

déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.

• Éteignez la hotte aspirante lorsque vous n‘en avez plus besoin.

• Éteignez l‘éclairage lorsque vous n‘en avez plus besoin.

• Nettoyez le ltre à intervalles réguliers et remplacez-le si nécessaire an

d‘augmenter l‘efcacité du système de ventilation et d‘éviter les risques d‘incendie.

• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S‘il existe une réglementation pour l‘élimination ou le recyclage

des appareils électriques et électroniques dans votre pays,

ce symbole sur le produit ou sur l‘emballage indique que cet

appareil ne doit pas être jeté avec les ordures ménagères. Vous

devez le déposer dans un point de collecte pour le recyclage

des équipements électriques et électroniques. La mise au

rebut conforme aux règles protège l‘environnement et la santé

de vos semblables des conséquences négatives. Pour plus

d‘informations sur le recyclage et l‘élimination de ce produit,

veuillez contacter votre autorité locale ou votre service de

recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

Gentile Cliente,

La ringraziamo per aver acquistato il dispositivo. La preghiamo

di leggere attentamente le seguenti istruzioni per l’uso e di

seguirle per evitare possibili danni tecnici. Non ci assumiamo

alcuna responsabilità per danni scaturiti da una mancata

osservazione delle avvertenze di sicurezza e da un uso

improprio del dispositivo. Scansionare il codice QR seguente,

per accedere al manuale d’uso più attuale e per ricevere

informazioni sul prodotto.

INDICE

Avvertenze di sicurezza70

Installazione72

Utilizzo76

Correzione degli errori76

Pulizia e manutenzione77

Scheda dati del prodotto80

Scheda dati del prodotto82

Indicazioni per la tutela dell’ambiente84

Avviso di smaltimento84

Produttore e importatore (UK)84

DATI TECNICI

Numero articolo 10033820 10033828

Alimentazione 220-240 V ~ 50/60 Hz

Illuminazione 1 x 2 W LED 2 x 2 W LED

Nota: con questa cappa aspirante è possibile acquistare opzionalmente un ltro ai

carboni attivi con il codice articolo 10033835. A tal proposito si prega di visitare il

sito web: www.klarstein.it

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell´uso e conservare il manuale per

consultazioni future.

• Il montaggio può essere eseguito solo da un tecnico qualicato. Prima di utilizzare

la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate

corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.

• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da

un´installazione errata della cappa aspirante.

• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.

• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti

simili.

• Pulire regolarmente la cappa aspirante e il ltro per un corretto funzionamento.

• Staccare la spina dalla presa prima di eseguire la pulizia.

• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare

amme vive sotto la cappa aspirante.

• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un

tecnico competente.

• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da

persone con limitate capacità siche e psichiche o con conoscenza ed esperienza

limitate, solo se sono stati istruiti sulle modalità d’uso e comprendono i rischi e i

pericoli connessi.

• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal

produttore o da un tecnico qualicato.

• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o

combustibili, è necessario che la stanza sia ben ventilata.

• Non cucinare alimenti alla amma (ambé) sotto la cappa aspirante.

• Attenzione: le superci della cappa aspirante possono diventare molto calde

durante l´uso.

Note importanti per l´installazione

• L´aria non deve essere condotta in uno scarico utilizzato per aspirare gas di

combustione o altri combustibili (ciò non si applica per dispositivi che emettono

solo aria nella stanza).

• Osservare tutte le disposizioni regionali relative all´incasso di dispositivi di

ventilazione.

Note importanti circa la modalità di estrazione

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non

azionare l´apparecchio con funzione di scarico mentre è attivo un

impianto di riscaldamento che utilizza l´aria ambiente, se

l´areazione non è suf ciente.

Gli impianti di riscaldamento che sfruttano l´aria ambiente (ad es. stufe a gas, ad

gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l´aria

ambiente per la combustione ed espellono all´esterno i gas di scarico attraverso un

sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta

aria dalla cucina e dalle stanze adiacenti. Se l´areazione è insuf ciente si forma una

depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un´areazione suf ciente.

• La cassetta a muro per areazione o s ato da sola non garantisce un´areazione

suf ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato

l´impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se

l´aria necessaria per la combustione può af uire nella stanza attraverso aperture

permanenti come porte,  nestre, in combinazione con una cassetta a muro per

areazione o s ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di

impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una

corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo

dell´aria, l´utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in

ordine inverso.

• Chiedere l’aiuto di una seconda persona per smontare il dispositivo, in modo da

evitare lesioni.

INSTALLAZIONE

Montaggio dello sportello a V

Se la cappa aspirante non è dotata di sportello a V preinstallato, installare i componenti

in questo modo:

1 Installare la prima metà (2) nell’alloggiamento (6).

2 Il perno (3) deve essere rivolto verso l’alto.

3 Inserire l’asse (4) nei fori (5) dell’alloggiamento.

4 Ripetere tutti i passaggi per la seconda metà dello sportello.

Preparazione

Se si dispone di uno scarico verso l’esterno, è possibile

installare la cappa come indicato nell’immagine a destra.

Il canale di scarico deve avere un diametro minimo di 150

mm ed essere composto da smalto, allumino o da un tubo

essibile e termoresistente.

• Prima dell’installazione, spegnere il dispositivo e

staccare la spina.

• La cappa aspirante deve essere montata a un’altezza

di 65-75 cm sopra al piano cottura.

Installazione con scarico esterno

Avvertenza: rispettare le avvertenze di sicurezza relative all’utilizzo del dispositivo

se l’aria viene convogliata all’esterno. Se la cappa funziona contemporaneamente

a un dispositivo che è alimentato con una fonte di energia diversa dalla corrente

elettrica, la sottopressione nel locale non deve superare i 4 Pa (4 x 10-5 Bar).

Installazione con scarico interno

Se non si dispone di uno scarico esterno, non è necessario alcun tubo di scarico.

L’installazione è uguale a quella con scarico all’esterno.

Installazione

Utilizzare 2 viti (4 mm x 30 mm) per ssare la cappa alla parete. Fissare anche il

supporto a parete della canna interna con 2 viti (4 mm x 30 mm).

Supporto a parete della canna interna

Viti 4 mm x 30 mm

Fissare lo sportello a V al lato superiore della cappa con 2 viti (4 mm x 8 mm).

Fissare il tubo di estensione allo sportello a V, come mostrato in immagine. Fissare il

tubo di estensione allo sportello a V con una fascetta serracavo.

Agganciare il dispositivo alle 2 viti (4 mm x 30 mm) precedentemente ssate alla

parete.

Posizionare le canne di aspirazione sulla cappa e il tubo di estensione verso

l’esterno. Utilizzare 2 viti di sicurezza (4 mm x 30 mm) per ssare la cappa alla

parete.

Tirare fuori la canna interna e ssarla al supporto a parete con 2 viti (4 mm x 8 mm).

UTILIZZO

Motore on/off

Potenza minima

Potenza intermedia

Potenza massima

Luce on/off

CORREZIONE DEGLI ERRORI

Errore Possibile causa Soluzione

La luce è accesa ma il

motore non funziona.

La ventilazione è bloccata. Eliminare il blocco.

Il condensatore è guasto. Far sostituire il

condensatore.

Il motore è guasto. Far sostituire il motore.

Il motore emette uno strano

odore.

Far sostituire il motore.

La luce è spenta e il

motore non funziona.

La luce è guasta. Far sostituire la luce.

La spina è allentata. Collegare saldamente la

spina alla presa elettrica.

L’alloggiamento vibra. La pala della ventola è

rotta.

Sostituire la pala.

Il motore non è montato

correttamente.

Fissare il motore.

L’alloggiamento non è

ssato saldamente alla

parete.

Fissare l’alloggiamento.

L’aria non viene aspirata

correttamente.

La distanza tra cappa e

piano cottura è troppo

ampia.

Ridurre la distanza tra

cappa e piano cottura.

Eccessiva circolazione

d’aria a casa di nestre o

porte aperte.

Assicurarsi che non ci

siano correnti d’aria.

PULIZIA E MANUTENZIONE

Pulizia mensile del ltro antigrasso

Pulire il ltro ogni mese per evitare il rischio di incendi. Il ltro raccoglie grasso, fumo e

povere e inuisce dunque sul funzionamento efciente della cappa aspirante. Se il ltro

non viene pulito, si accumulano residui di grasso. Pulire il ltro con acqua e un po’ di

detersivo per piatti e lasciarlo asciugare all’aria.

Installare il ltro dopo la pulizia:

• Inserire il ltro nella fessura sul retro della cappa.

• Premere il tasto sull’impugnatura del ltro.

• Lasciare andare l’impugnatura, appena il ltro è posizionato correttamente.

• Ripetere i passaggi per installare tutti i ltri.

Installazione del  ltro ai carboni attivi

Nota: il  ltro ai carboni attivi non fa parte del volume di consegna, ma lo si può

comprare separatamente.

I  ltri ai carboni attivi possono essere usati per assorbire gli odori. In genere, il  ltro ai

carboni attivi dovrebbe essere cambiato ogni 3-6 mesi, in base alle abitudini di cottura.

L'installazione del  ltro ai carboni attivi avviene nel modo seguente:

1 Sistemare il  ltro ai carboni attivi sul retro del  ltro in alluminio.

2 Inserire il  lo d'acciaio nel telaio del  ltro in alluminio, uno su ogni lato. Bisogna

piegarlo per inserirlo nell'altra estremità del telaio.

3 Assicurarsi che il  lo d'acciaio blocchi il  ltro ai carboni attivi sul  ltro in alluminio.

Filtro ai carboni attivi

Filtro in alluminio

Sostituire la lampada

Svitare le viti autolettanti ST4*8 mm (2 pezzi) con un cacciavite e rimuovere la

lampada. Aprire la cassetta collegata con il cavo, staccare lo spinotto del cavo e

sostituire la lampadina (max. 2 W).

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:

2014+A12:2015

Numero articolo

10033820

Denizione Simbolo Valore Unità

Consumo energetico annuale AEC

hood

28,8 kWh/Anno

Classe di efcienza energetica B

Efcienza uidodinamica FDE

hood

9,8

Classe di efcienza uidodinamica E

Efcienza luminosa LE

hood

92,7 Lux/W

Classe di efcienza luminosa A

Grado di separazione del grasso GFE

hood

71, 5 %

Classe relativa al grado di

separazione del grasso

Flusso d’aria a velocità minima in

funzionamento normale, escluso il

funzionamento a livello intenso o

ad alta velocità.

228 / 310 m³/h

Flusso d’aria in funzionamento

intenso o ad alta velocità.

- m³/h

Livello di emissioni sonore

ponderato A, nelle velocità

massima e minima disponibili in

funzionamento normale.

58 / 65 dB

Livello di emissioni sonore

ponderato A, in funzionamento

intenso o ad alta velocità.

- dB

Potenza assorbita a dispositivo

spento

- W

Potenza assorbita a dispositivo in

standby

0,40 W

Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino,

Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:

2014+A12:2015

Numero articolo

10033820

Denizione Simbolo Valore Unità

Consumo energetico annuale AEC

hood

28,8 kWh/Anno

Fattore di incremento nel tempo f 1,6

Efcienza uidodinamica FDE

hood

9,8

Indice di efcienza energetica EEI

hood

68,2

Volume del usso d’aria misurato

nel punto di massima efcienza

BEP

139,4 m³/h

Pressione dell’aria misurata nel

punto di massima efcienza

BEP

118 Pa

Flusso d’aria massimo Q

max

310 m³/h

Potenza elettrica in entrata

misurata nel punto di massima

efcienza

BEP

46,8 W

Potenza nominale del sistema di

illuminazione

2,0 W

Intensità luminosa media del

sistema di illuminazione sul piano

cottura

middle

185,4 Lux

Potenza assorbita misurata a

dispositivo spento

- W

Potenza assorbita misurata a

dispositivo in standby

0,4 W

Livello di rumorosità L

65 dB

Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino,

Germania

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:

2014+A12:2015

Numero articolo

10033828

Denizione Simbolo Valore Unità

Consumo energetico annuale AEC

hood

30,3 kWh/Anno

Classe di efcienza energetica C

Efcienza uidodinamica FDE

hood

9,8

Classe di efcienza uidodinamica E

Efcienza luminosa LE

hood

13,2 Lux/W

Classe di efcienza luminosa D

Grado di separazione del grasso GFE

hood

71, 5 %

Classe relativa al grado di

separazione del grasso

Flusso d’aria a velocità minima in

funzionamento normale, escluso il

funzionamento a livello intenso o

ad alta velocità.

228 / 310 m³/h

Flusso d’aria in funzionamento

intenso o ad alta velocità.

- m³/h

Livello di emissioni sonore

ponderato A, nelle velocità

massima e minima disponibili in

funzionamento normale.

58 / 65 dB

Livello di emissioni sonore

ponderato A, in funzionamento

intenso o ad alta velocità.

- dB

Potenza assorbita a dispositivo

spento

- W

Potenza assorbita a dispositivo in

standby

0,40 W

Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino,

Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:

2014+A12:2015

Numero articolo

10033828

Denizione Simbolo Valore Unità

Consumo energetico annuale AEC

hood

30,3 kWh/Anno

Fattore di incremento nel tempo f 1,6

Efcienza uidodinamica FDE

hood

9,8

Indice di efcienza energetica EEI

hood

Volume del usso d’aria misurato

nel punto di massima efcienza

BEP

139,4 m³/h

Pressione dell’aria misurata nel

punto di massima efcienza

BEP

118 Pa

Flusso d’aria massimo Q

max

310 m³/h

Potenza elettrica in entrata

misurata nel punto di massima

efcienza

BEP

46,8 W

Potenza nominale del sistema di

illuminazione

4,0 W

Intensità luminosa media del

sistema di illuminazione sul piano

cottura

middle

52,8 Lux

Potenza assorbita misurata a

dispositivo spento

- W

Potenza assorbita misurata a

dispositivo in standby

0,4 W

Livello di rumorosità L

65 dB

Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino,

Germania

INDICAZIONI PER LA TUTELA DELL’AMBIENTE

• Mentre si cucina, assicurare un sufciente usso d’aria, in modo che la cappa

aspirante possa funzionare in modo efciente e con bassa rumorosità operativa.

• Regolare la velocità della ventola in base alla quantità di vapore generato durante

la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario.

Minore la velocità della ventola, minori i consumi energetici.

• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore,

selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già

diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa

aspirante.

• Spegnere la cappa quando non è più necessaria.

• Spegnere la luce quando non è più necessaria.

• Pulire il ltro a intervalli regolari e sostituirlo secondo necessità, in modo da

incrementare l’efcacia del sistema di ventilazione e da evitare il rischio di incendi.

• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e

condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni

inerenti lo smaltimento di dispositivi elettrici ed elettronici,

questo simbolo sul prodotto o sulla confezione segnala che

questi prodotti non possono essere smaltiti con i riuti normali

e devono essere portati a un punto di raccolta di dispositivi

elettrici ed elettronici. Grazie al corretto smaltimento dei

vecchi dispositivi si tutela il pianeta e la salute delle persone

da possibili conseguenze negative. Informazioni riguardanti il

riciclo e lo smaltimento di questi prodotti si ottengono presso

l’amministrazione locale oppure il servizio di gestione dei

riuti domestici.

PRODUTTORE E IMPORTATORE (UK)

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

Klarstein 53033828 Darya Extractor Hood

Product's Documents

User manual

Specifications

Klarstein 53033828 Questions and Answers
