Corner Shower Basket Instruction Sheet
Hoja de instrucciones de la Canasta esquinera para ducha
Directives d’installation du panier de douche en coin
Drill
Taladro
Perceuse
Use appropriate 1/4" drill bit for acrylic/tile bit:
for installing into correct substrate.
Use una broca apropiada de 1/4" para acrílico/
azulejo: para instalar en el sustrato correcto
Utiliser une mèche de perçage appropriée de 3,2
mm (1/4 po) pour les surfaces en acrylique / le
carrelage : pour une installation sur la surface
appropriée.
Level
Nivel
Niveau
Pencil
Lápiz
Crayon
Phillips Screwdriver
Destornillador Philips
Destornillador Philips
Corner Shower Basket
Canasta esquinera para ducha
Panier de douche en coin
The anchors provided are for installation into:
· 1/2” or 5/8” Dry Wall with Tile
· 1/2” or 5/8” Dry Wall with Marble
Note: Alternative substrates (i.e. berglass, acrylic, etc.) require appropriate anchors
(not provided).
Los anclajes provistos son para instalar en:
· Panel Drywall con azulejo, de 1/2” ó 5/8”
· Panel Drywall con mármol, de 1/2” ó 5/8”
Nota: Cualquier sustrato alternativo (p. ej. fibra de vidrio, acrílico, etc.) requerirá
anclajes apropiados (no provistos).
Les dispositifs d’ancrage fournis servent à l’installation sur les surfaces suivantes :
· Cloison sèche de 1,3 ou 1,6 cm avec carrelage
· Cloison sèche de 1,3 ou 1,6 cm avec marbre
Remarque : D’autres types de surface (p. ex. fibre de verre, acrylique, etc.) exigent des
dispositifs d’ancrage appropriés (non fournis).

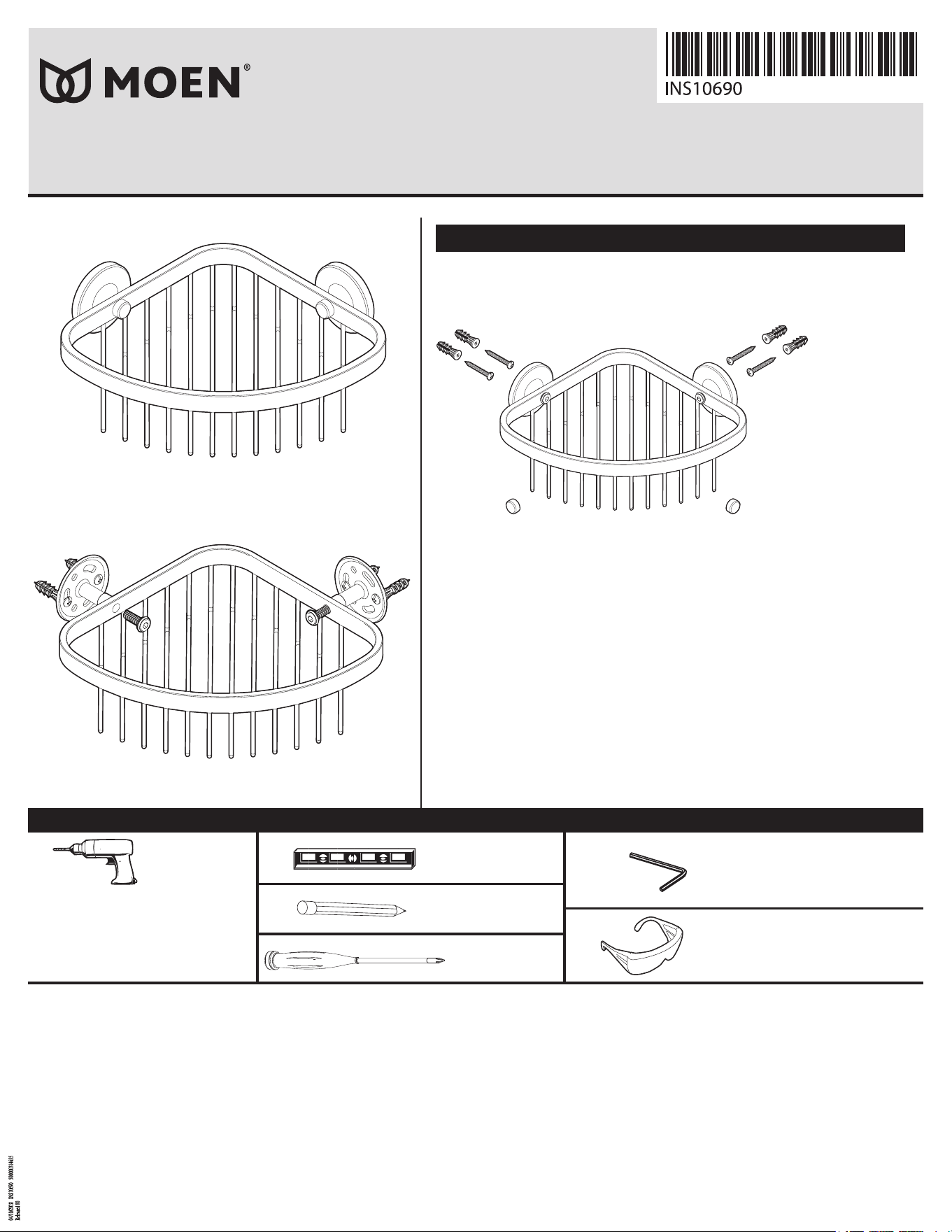

Components included / Componentes incluidos / Pièces incluses
Tools Required / Herramientas necesarias / Outils requis
Hex wrench (allen wrench)
Llave hexagonal (llave Allen)
Clé hexagonale (clé Allen)
4 mm
YB0275
INS10690
12/17
Don’t forget to register your product by visiting moen.com/product-registration.
No olvide registrar su producto visitando moen.com/product-registration.
N’oubliez pas d’enregistrer votre produit sur le site Web de Moen à l’adresse moen.com/product-registration
Safety Glasses
Gafas de seguridad
Lunettes de sécurité
1
2
3 4
We strongly encourage you to determine if plumbing, electrical or other obstructions are contained behind the wall surface prior to
drilling.
Le recomendamos muy especialmente que antes de perforar determine si existen obstrucciones de plomería, eléctricas u otras
detrás de la super cie de la pared.
Nous vous conseillons fortement de déterminer s’il y a des conduites de plomberie, d’électricité ou d’autres obstacles derrière la
surface murale avant de la percer.

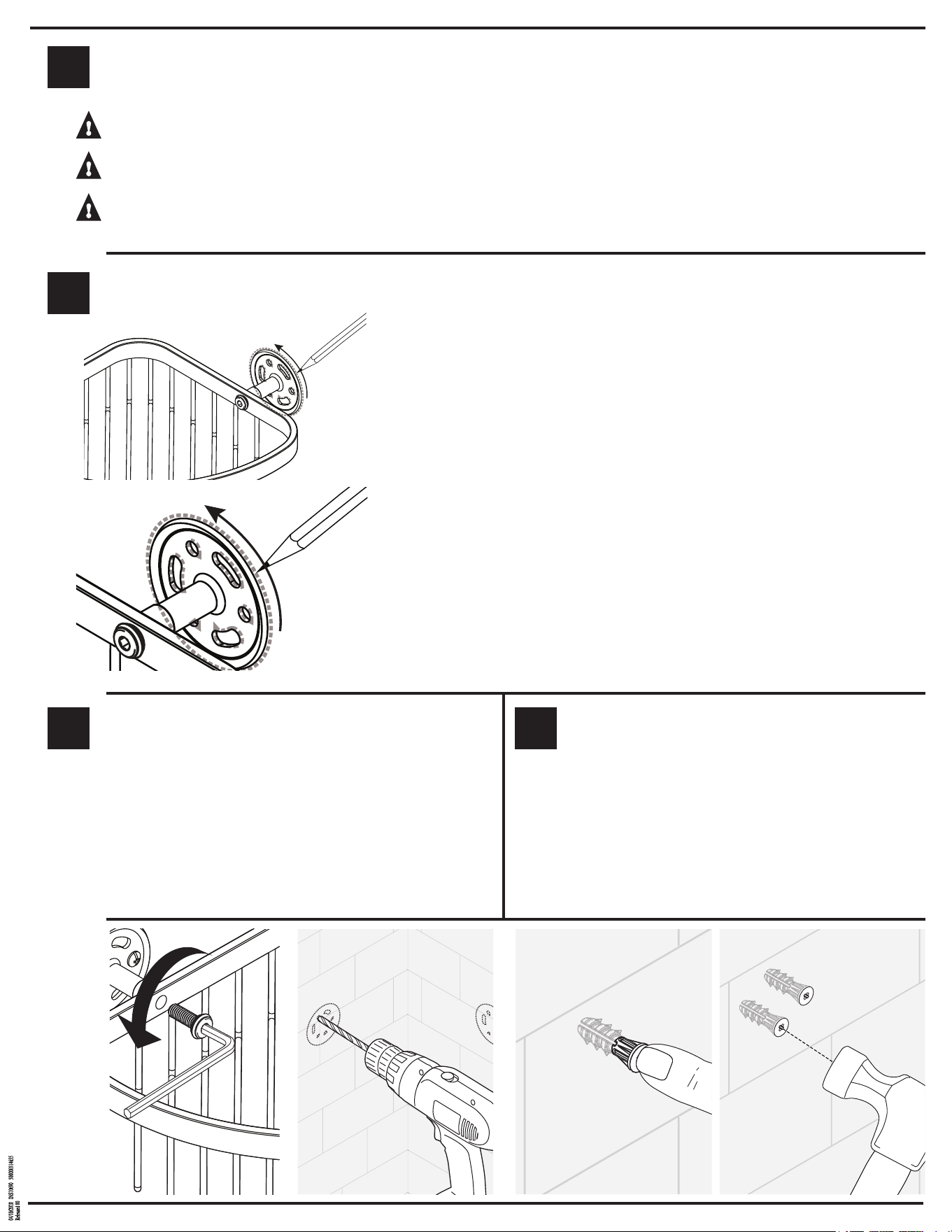

A. Using the Allen Wrench, remove mounting brackets by removing screws.
B. Use a ¼” size Drill bit to drill holes at each marked mounting location.
(Use appropriate drill bit based on appropriate substrate surface.)
A. Con la llave Allen, retire los soportes de montaje con los tornillos.
B. Use una broca de ¼” para perforar los agujeros en cada lugar de
montaje marcado. (Use la broca apropiada de acuerdo a la superficie
del sustrato.)
A. À l’aide de la clé hexagonale, retirer les supports de montage en retirant
les vis.
B. Utiliser une mèche de 1/4 po pour percer un trou à chaque
emplacement de montage marqué. (Utiliser la mèche de perçage
appropriée en fonction du type de surface approprié.)
A. Push plastic anchor into holes.
B. Lightly tap anchors so that they are fl ush against wall.
A. Introduzca un anclaje de plástico en los agujeros.
B. Golpee ligeramente los anclajes hasta que queden a ras de
la pared.
A. Placer les dispositifs d’ancrage dans les trous.
B. Frapper doucement sur les dispositifs d’ancrage pour les
rendre de niveau avec le mur.
A. Place the partially assembled basket against the desired installation corner of the shower, and
use the basket mounting brackets as a template to mark the drill holes on the wall.
B. Use a level to ensure basket placement is level.
C. Once basket is level, trace around mounting bracket with a pencil.
D. Carefully punch 2 holes through gasket to mark anchor placement.
E. Once the wall is marked, remove the basket to drill into the wall substrate.
A. Coloque la canasta parcialmente armada contra la esquina de la ducha deseada para su
instalación y utilice los soportes de montaje de la canasta como plantilla para marcar los
agujeros a perforar en la pared.
B. Use un nivel para asegurarse de colocar la canasta nivelada.
C. Una vez nivelada la canasta, dibuje con un lápiz alrededor del soporte de montaje.
D. Perfore 2 agujeros con cuidado a través del empaque para marcar la ubicación de los anclajes.
E. Una vez marcada la pared, retire la canasta para perforar el sustrato de pared.
A. Placer le panier partiellement assemblé dans le coin d’installation prévu de la douche et utiliser
les supports de montage du panier comme gabarit pour marquer les endroits où vous devez
percer les trous dans le mur.
B. Utiliser un niveau pour vous assurer que la position du panier est bien de niveau.
C. Lorsque le panier est de niveau, tracer le pourtour du support de montage à l’aide d’un crayon.
D. Perforer prudemment deux trous à travers le panier pour marquer l’emplacement des
dispositifs d’ancrage.
E. Lorsque le mur est marqué, enlever le panier pour percer les trous sur la surface murale.
5
6
7

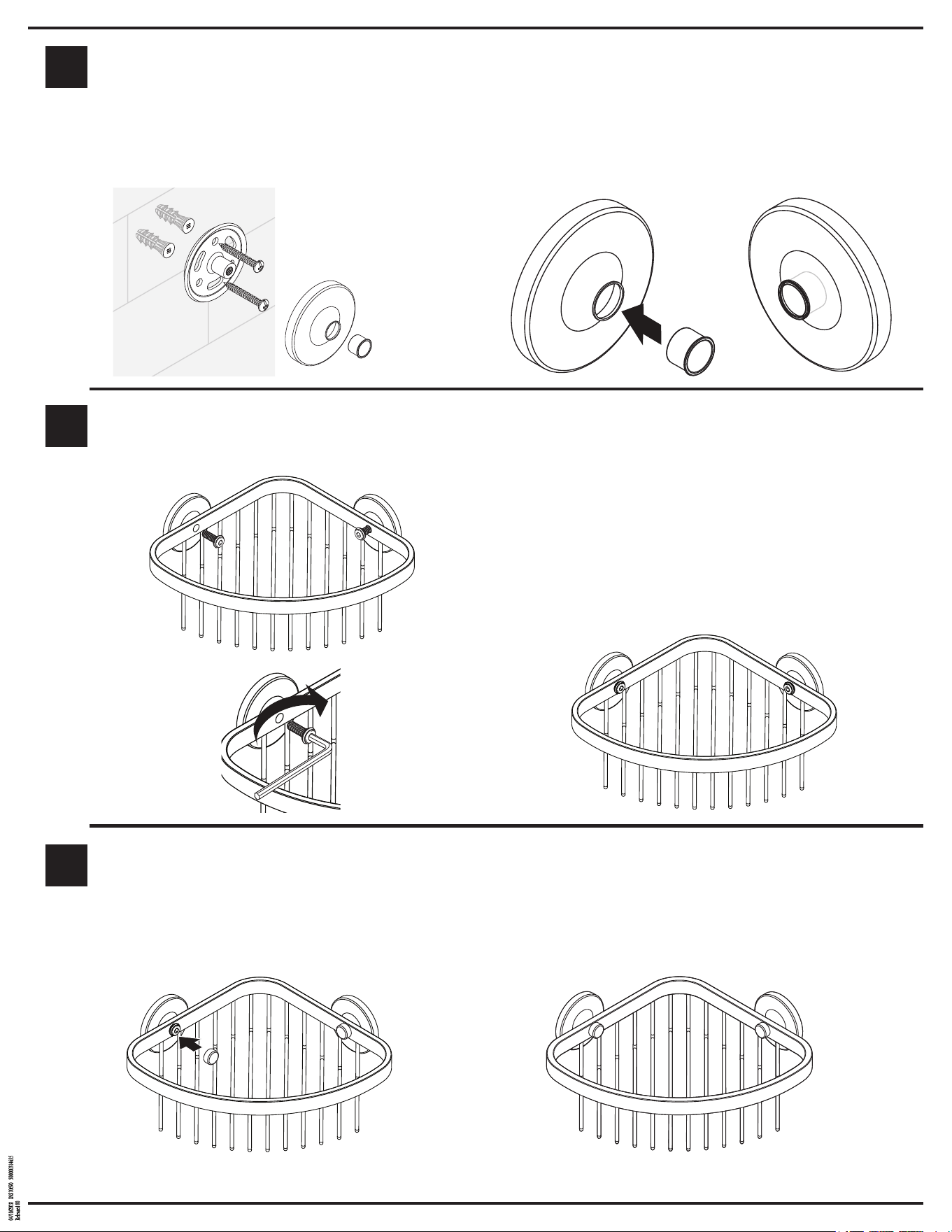

A. Place mounting brackets on the anchors and install screws, one at a time.
B. Install covers and clear plastic bushings by placing them over mounting bracket.
A.Coloque los soportes de montaje sobre los anclajes e instale lostornillos, uno por uno.
B. Instale las tapas y casquillos de plástico transparente, colocándolos sobre el soporte de montaje.
A. Placer les supports de montage sur les dispositifs de montage et insérer les vis une à la fois.
B. Installer les couvercles et les petits capuchons en plastique en les plaçant par-dessus le support de montage.
A. Align Basket holes with the holes in the decorative cover.
B. Hand tighten screws on each side.
C. Re-check with level.
D. Further tighten using an Allen Wrench.
A. Alinee los agujeros de la canasta con los agujeros en la
cubierta decorativa.
B. Apriete a mano los tornillos a cada lado.
C. Vuelva a veri car con el nivel.
D. Después apriete con una llave Allen.
A. Aligner les trous du panier avec les trous du revêtement décoratif.
B. Serrer les vis à la main de chaque côté.
C. Revéri er la position avec le niveau.
D. Finir de serrer les vis à l’aide d’une clé hexagonale.
Snap decorative caps over the heads of the screws.
Ajuste las tapas decorativas en las cabezas de los tornillos.
Fixer les capuchons décoratifs sur la tête des vis.
