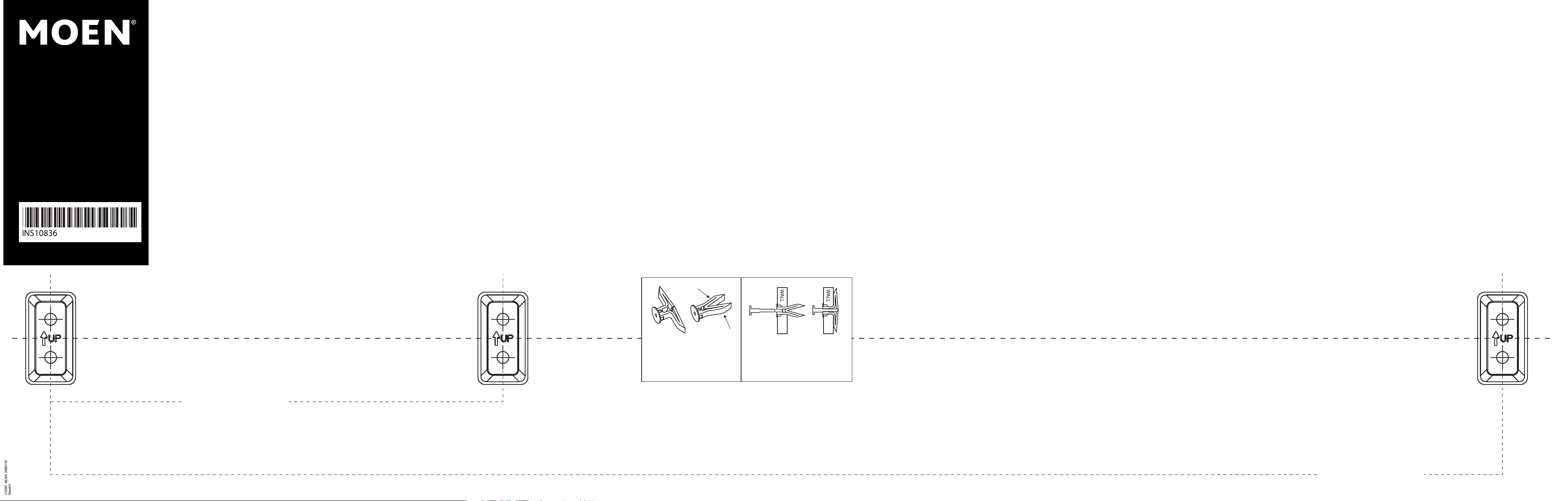

24˝ (609.6 mm) Towel Bar
Porte-serviettes
Toallero – barral
Pivoting Paper Holder 7.48˝ (190 mm)
Distributeur de papier hygiénique pivotant
Portarrollos de papel
Level Line
Ligne de niveau
Línea de nivel
Position bracket and drill holes as indicated
Placer le support et percer les trous comme indiqué
Ubique los soportes y perfore los oricios como se indica
Position bracket and drill holes as indicated
Placer le support et percer les trous comme indiqué
Ubique los soportes y perfore los oricios como se indica
Banbury
™
Figure 1
Illustr. 1
Figura 1
Figure 2
Illustr. 2
Figura 2
Moen Incorporated
25300 Al Moen Drive • North Olmsted, OH 44070-8022
Customer Service USA: 1-800-882-0116
International Customer Service: 1-440-962-2263
Banbury is a trademark of Moen Incorporated
© 2018
www.moen.com
INS10836
Collection: Installation Instructions for 24 in. Towel Bar, Pivoting Paper Holder
Tools Required: Phillips screwdriver, drill, 5/16" drill bit, hammer, level, tape
Note: Directions below are for installation into drywall. If installing product into a stud, use the wood screws only.
Hardware Kit Contents: 4 plastic toggle anchors, 4 wood/anchor screws, 1 plastic pin, 1 hex wrench
1. Position the mounting template on the wall in the desired location.
2. Using a level, align the template and tape it to the wall.
3. Drill two 5/16" holes at each mounting plate location that corresponds to your product.
4. Remove the template from the wall.
5. Fold ends of the plastic toggle anchor together (see Figure 1) and insert into each hole in the wall.
6. Lightly tap anchors until ush with the wall.
7. One at a time, insert plastic pin into each anchor and lightly tap to activate anchor (see Figure 2).
8. Remove pin and repeat on all anchors.
9. Remove mounting plates from the posts by loosening each setscrew.
10. Place the mounting plate on the wall over the installed wall anchors with “UP” facing you.
11. Insert screws through the mounting plate into the anchors. Tighten the screws.
12. Place posts over the mounting plates with setscrew facing down and tighten setscrew
Don’t forget to register and review your product by visiting moen.com/product-registration.
Collection : Instrucciones de instalación para el toallero de 24 in. (61 cm), portapapel pivotante
Outils requis : Tournevis à tête étoilée, perceuse, mèche de 5/16 po, marteau, ruban et niveau
Note: Les directives ci-dessous s’appliquent à l’installation sur une cloison sèche. Pour une installation sur un montant, utiliser les
vis à bois seulement.
Contenu du kit de matériel : 4 chevilles à bascule en plastique, 4 vis pour bois/chevilles, 1 broche en plastique, 1 clé hexag-
onale
1. Positionnez le gabarit de montage sur la cloison à l’emplacement désiré.
2. À l’aide d’un niveau, mettez le gabarit d’aplomb et plaquez-le avec de la bande sur la cloison.
3. Percez deux trous de 5/16" à chaque emplacement de plaque de montage qui correspond à votre produit.
4. Enlevez le gabarit de la cloison.
5. Pliez ensemble les extrémités de la cheville à bascule en plastique (Voyez la Figura 1) et insérez-la dans chaque trou de la cloi-
son.
6. Enfoncez les cheville d’ancrage doucement au marteau jusqu’à ce qu’elles aeurent du mur.
7. Une à la fois, insérez une broche en plastique dans chaque cheville et frappez légèrement dessus pour déployer l’ancrage
(voyez la Figura 2).
8. Enlevez la broche et répétez l’opération sur tous les ancrages.
9. Enlevez les plaques de montage des supports en desserrant chaque vis de xation.
10. Placez la plaque de montage sur le mur par-dessus les chevilles murales installées, avec l’indication “UP” en face de vous.
11. Passez une vis au travers la plaque de montage et vissez-les dans leur cheville d’ancrage. Serrez bien ces vis
12. Placez les pivots sur les plaques de montage avec les vis de retenue orientées vers le bas, et serrez ces vis.
N’oubliez pas d’enregistrer votre produit et de en visitant le site moen.com/product-registration.
Colección: Directives d’installation pour le porte-serviettes de 24 po, le distributeur de papier hygiénique pivotan
Herramientas necesarias: Destornillador Phillips, taladro, broca de 5/16", martillo, nivel, cinta
Nota: Instrucciones para la instalación en pared de yeso. Si instala el producto sobre los rieles omega que hacen de soporte de las
placas de yeso, utilice únicamente los tornillos de madera.
Contenido del kit de herrajes: 4 anclajes plásticos, 4 tornillos para madera/anclaje, 1 clavija plástica, 1 llave hexagonal
1. Coloque la plantilla de montaje sobre la pared en la ubicación deseada.
2. Utilizando un nivelador, alinee la plantilla y péguela con cinta a la pared.
3. Taladre dos oricios de 5/16" en cada ubicación de placa de montaje que corresponda con su producto.
4. Retire la plantilla de la pared.
5. Doble los extremos del anclaje tipo palanca plástico para unirlos (vea la Illustr. 1) e inserte en cada oricio de la pared.
6. Golpee suavemente los anclajes hasta que queden al ras con la pared.
7. Uno a la vez, inserte la clavija plástica en cada anclaje y golpee suavemente para activar el anclaje (vea la Illustr. 2).
8. Remueva la clavija y repita en todos los anclajes.
9. Desmonte las placas de montaje fuera de los apoyos aojando cada tornillo de jación.
10. Coloque la placa de montaje en la pared sobre los anclajes de pared instalados con la palabra “UP” dirigida hacia usted.
11. Inserte los tornillos a través de la placa de montaje dentro de los anclajes. Apriete los tornillos.
12. Coloque los apoyos sobre las placas de montaje con el tornillo de jación dirigido hacia abajo y apriete el tornillo de jación.
No olvide registrar y revisar su producto; para visite moen.com/product-registration.
