IT - Istruzioni di montaggio e d'uso
Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali
inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale. La cappa è concepita per l'aspirazione dei fumi e
vapori della cottura ed è destinata al solo uso domestico.
Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.
Avvertenze
• Prima di qualsiasi operazione di pulizia
o manutenzione, disinserire la cappa
dalla rete elettrica togliendo la spina o
staccando l’interruttore generale
dell’abitazione.
• Per tutte le operazioni di installazione e
manutenzione utilizzare guanti da lavoro.
• L’apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e da
persone con ridotte capacità fisiche,
sensoriali o mentali, o prive di esperienza
o della necessaria conoscenza, purchè
sotto sorveglianza oppure dopo che le
stesse abbiano ricevuto istruzioni relative
all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso
inerenti.
• I bambini devono essere controllati
affinché non giochino con l’apparecchio.
• La pulizia e la manutenzione non deve
essere effettuata da bambini senza
sorveglianza.
• Il locale deve disporre di sufficiente
ventilazione, quando la cappa da cucina
viene utilizzata contemporaneamente ad
altri apparecchi a combustione di gas o
altri combustibili.
• La cappa va frequentemente pulita sia
internamente che esternamente
(ALMENO UNA VOLTA AL MESE),
rispettare comunque quanto
espressamente indicato nelle istruzioni di
manutenzione. L’inosservanza delle
norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta
rischi di incendi.
• E’ severamente vietato fare cibi alla
fiamma sotto la cappa.
• Per la sostituzione della lampada
utilizzare solo il tipo lampada indicato
nella sezione manutenzione /sostituzione
lampada di questo manuale.
L’impiego di fiamma libera è dannoso ai
filtri e può dar luogo ad incendi, pertanto
deve essere evitato in ogni caso.
La frittura deve essere fatta sotto
controllo onde evitare che l’olio
surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura
è in funzione le parti accessibili della
cappa possono diventare calde.
• Non collegare l’apparecchio alla rete
elettrica finche l’installazione non è
totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
• L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto
per l'installazione o, se non in dotazione, acquistare il tipo di
viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati
nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza
autorizzato o personale qualificato similare.
ATTENZIONE!
• La mancata installazione di viti e dispositivi di
fissaggio in conformità di queste istruzioni può
comportare rischi di natura elettrica.
• Non utilizzare con un programmatore, timer,
telecomando separato o qualsiasi altro dispositivo che
si attiva automaticamente.
Questo apparecchio è contrassegnato in conformità alla
21
Direttiva Europea 2012/19/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo
sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto
delle norme sulla:
• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un
corretto utilizzo al fine di ridurre l’impatto ambientale: Quando
iniziate a cucinare, accendere la cappa alla velocità minima,
lasciandola accesa per alcuni minuti anche dopo il termine
della cottura. Aumentare la velocità solo in caso di grandi
quantità di fumo e vapore, utilizzando la funzione booster solo
in casi estremi. Per mantenere ben efficiente il sistema di
riduzione degli odori, sostituire, quando è necessario, il/i filtro/i
carbone. Per mantenere ben efficiente il filtro del grasso,
pulirlo in caso di necessità. Per ottimizzare l’efficienza e
minimizzare i rumori, utilizzare il diametro massimo del
sistema di canalizzazione indicato in questo manuale.
Utilizzazione
La cappa è realizzata per essere utilizzata in versione filtrante
a ricircolo interno.
I fumi e vapori della cottura vengono aspirati all'interno della
cappa, filtrati e depurati passando attraverso il/i filtro/i grassi e
il/i filtro/i al carbone di cui DEVE essere fornita la cappa.
Installazione

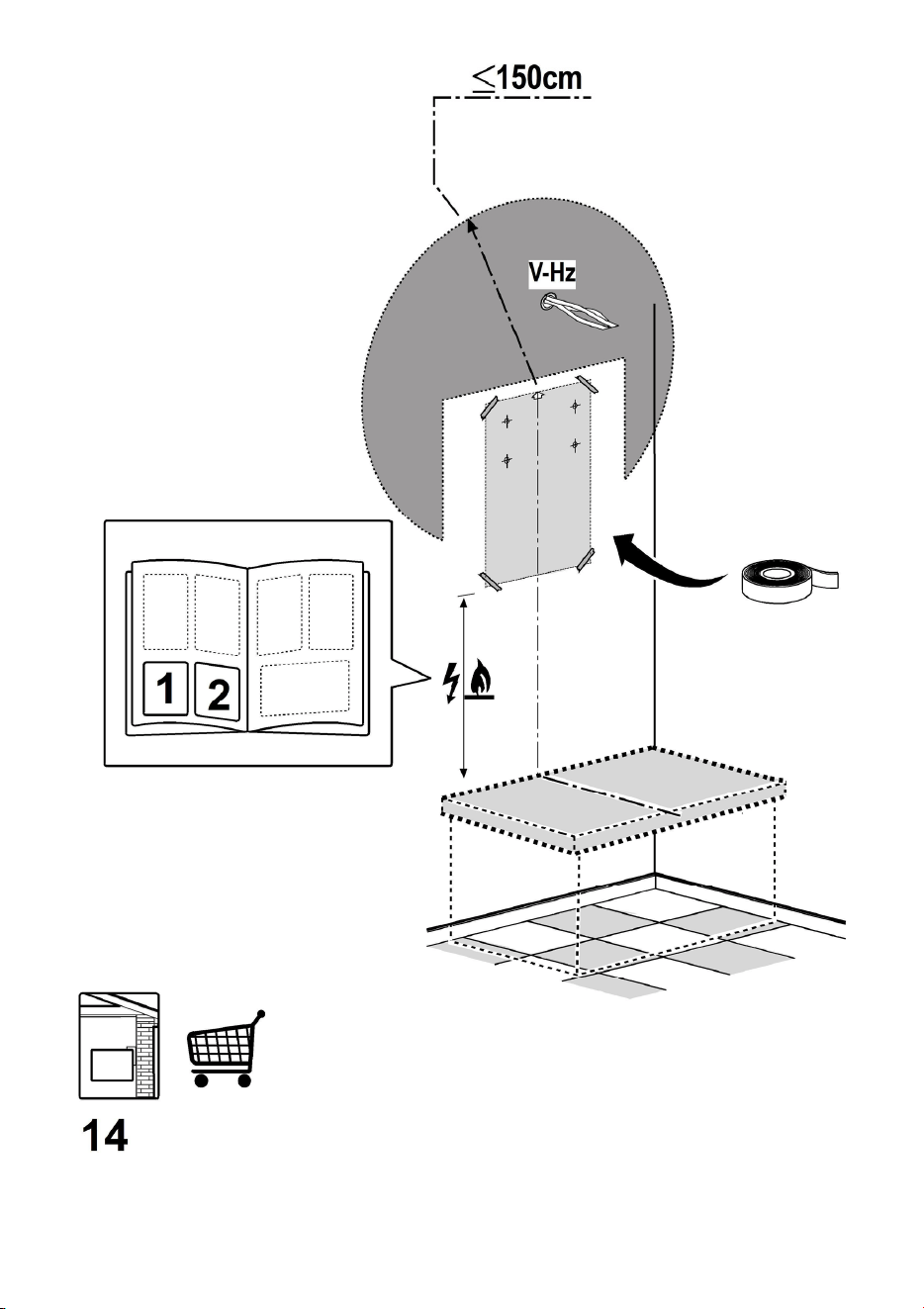

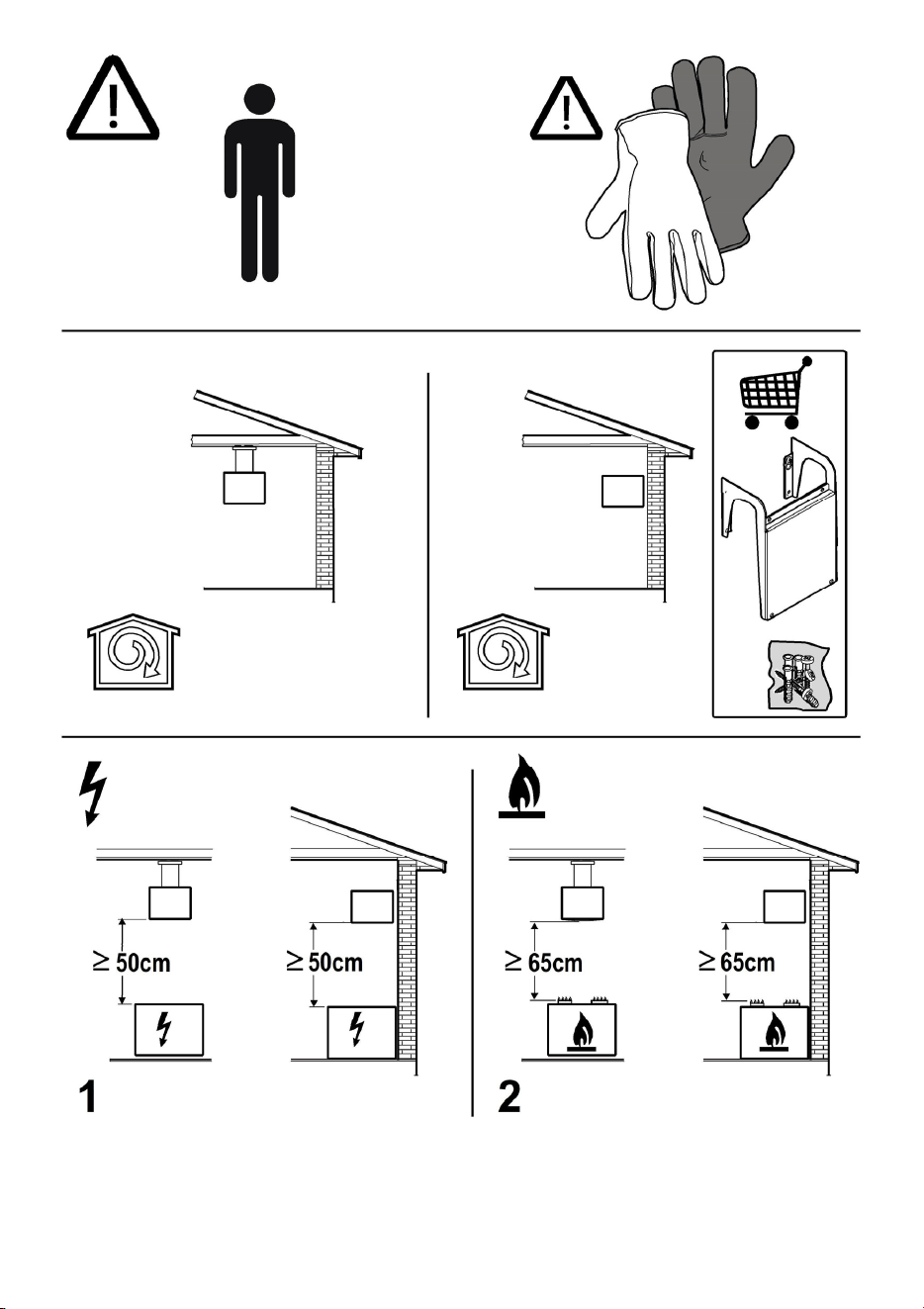

La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50 cm in caso di cucine
elettriche e di 70 cmin caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.

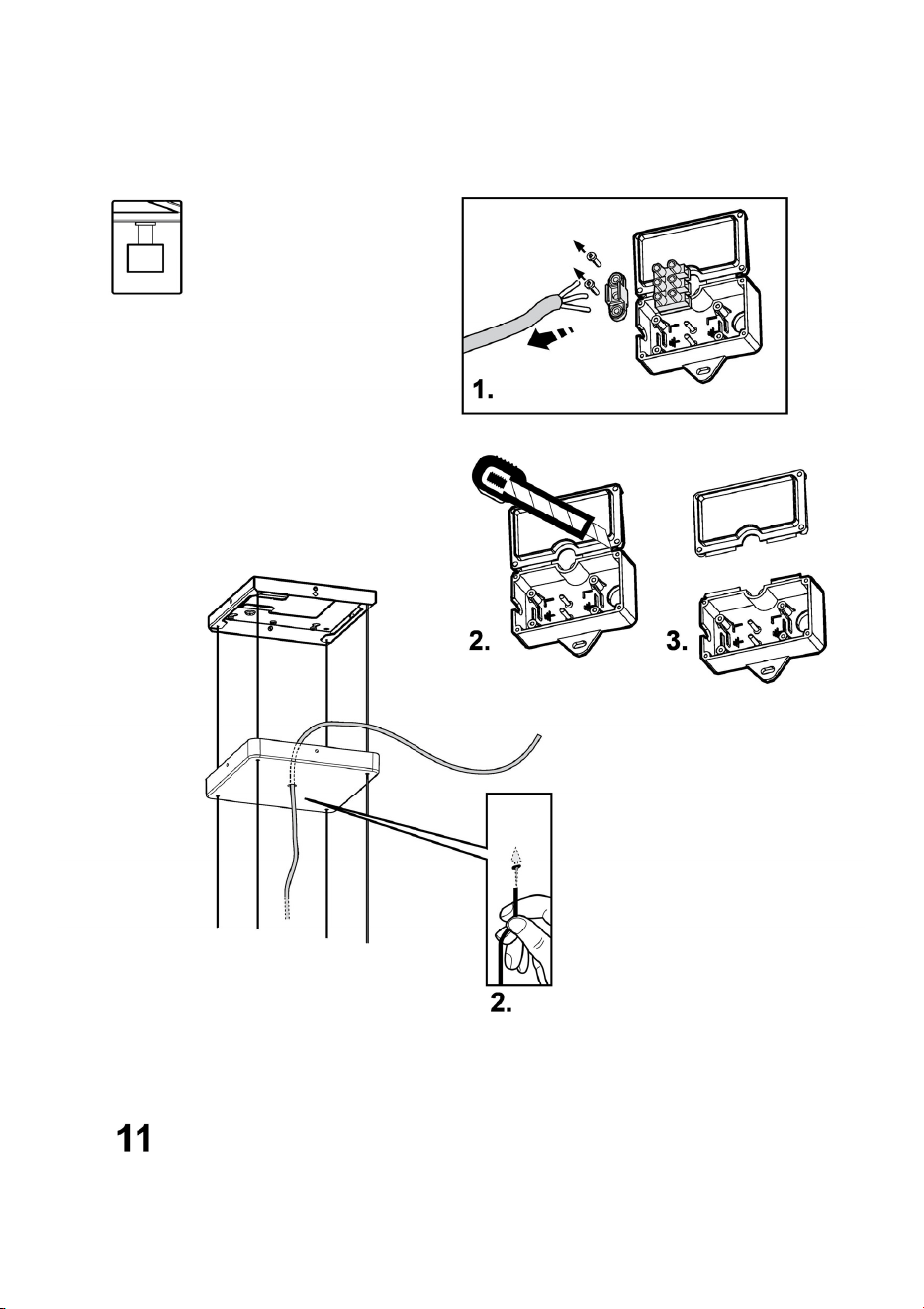

La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto
alla rete) o la spina non è posta in zona accessibile, anche
dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
ATTENZIONE!
Prima di ricollegare il circuito della cappa all’alimentazione di
rete e di verificarne il corretto funzionamento, controllare
sempre che il cavo di rete sia stato montato correttamente.

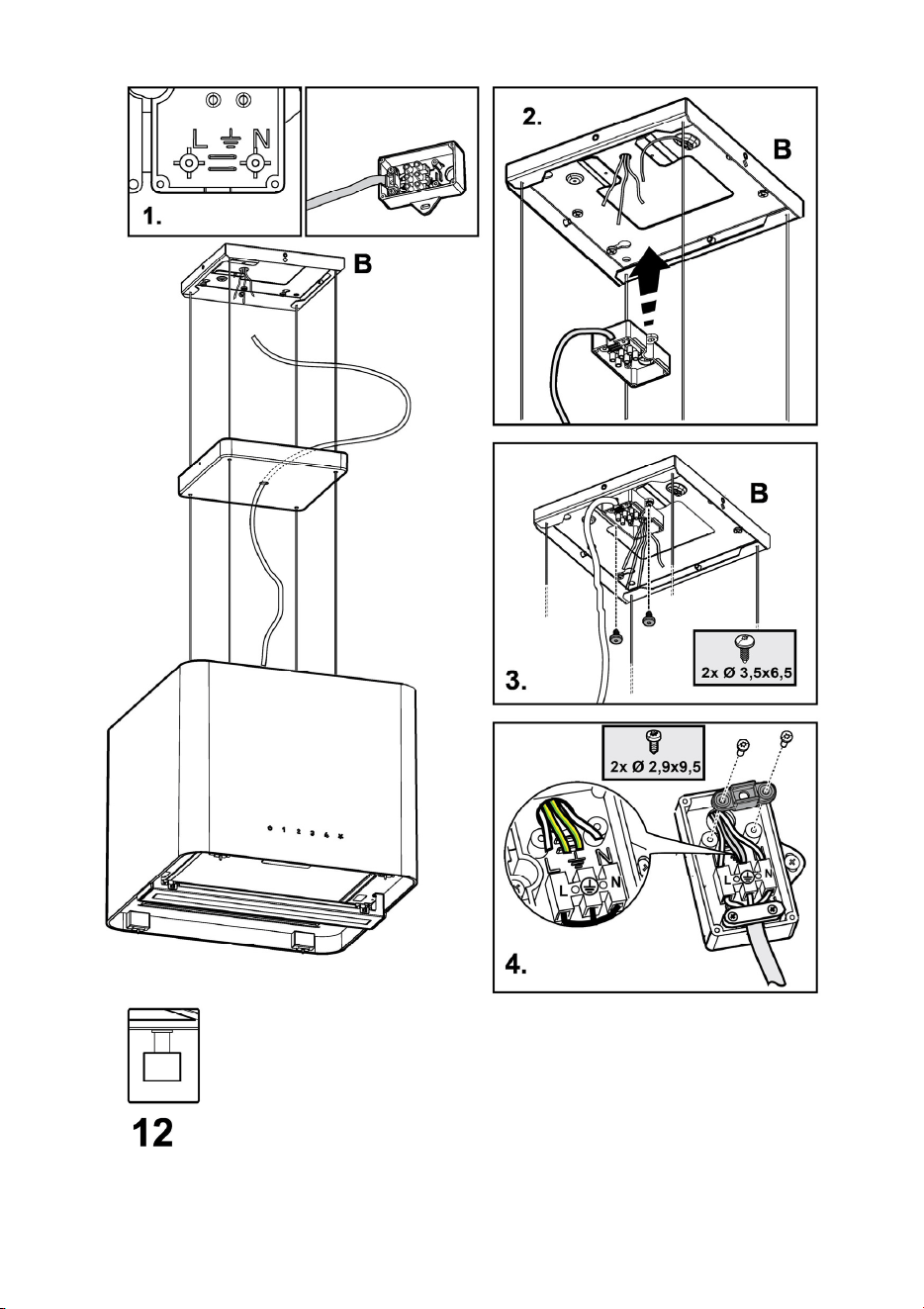

ATTENZIONE! Il particolare B (staffa di fissaggio a
soffitto), è dotato di conduttore (giallo-verde) che deve
essere collegato alla terra dell'impianto elettrico
domestico. Fig. 12
Funzionamento
La cappa è fornita di un pannello comandi con un controllo
delle velocità di aspirazione ed un controllo di accensione
della luce per l'illuminazione del piano di cottura.
Per selezionare le funzioni della cappa è sufficente sfiorare i
comandi.
Tasto ON/OFF luce
Tasto di selezione velocità (potenza di
aspirazione) intensiva - durata 5 minuti
dopodichè ritorna all'impostazione
precedente.
Tasto di selezione velocità (potenza di
aspirazione) alta
Tasto di selezione velocità (potenza di
aspirazione) media- quando lampeggia indica
la necessita di lavare o sostituire il filtro al
carbone.Questa segnalazione è normalmente
disattivata. Per attivare la segnalazione,
escludere l'elettronica premendo per 3
secondi il tasto 0.
Successivamente, premere
contemporaneamente i tasti 1 e 2 per
3secondi, prima lampeggerà solo il tasto 1 poi
lampeggeranno entrambi i tasti 1 e 2 ad
indicare l'attivazione. Ripetere l'operazione
per disattivare la segnalazione, prima
lampeggeranno i tasti 1 e 2 poi lampeggerà
solo il tasto 1 ad indicare la disattivazione.
Tasto di selezione velocità (potenza di
aspirazione) bassa - quando lampeggia
indica la necessita di lavare il filtro grassi.
Tasto OFF motore (stand by) - Esclusione
dell’Elettronica - Reset segnalazione
lavaggio/sostituzione filtri.
OFF MOTORE
Premere brevemente per spegnere il motore.
22
RESET SEGNALAZIONE FILTRI
A
cappa accesa, dopo aver eseguito la
manutenzione dei filtri, premere il tasto fino al
segnale acustico. Il led lampeggiante 1 (filtro
grassi) o 2 (filtro al carbone) smette di
lampeggiare.
ESCLUSIONE DELL’ELETTRONICA
Premere per 3 secondi il tasto, viene esclusa
l’elettronica di comando della cappa.
Questa funzione può essere utile durante
l’operazione di pulizia del prodotto.
Per reinserire l’elettronica basterà ripetere
l’operazione.
In caso di eventuali anomalie di funzionamento, prima di
rivolgersi al servizio assistenza scollegare per almeno 5 sec.
l’apparecchio dall’alimentazione elettrica estraendo la spina e
collegatelo poi nuovamente. Nel caso in cui l’anomalia di
funzionamento dovesse perdurare, rivolgersi al servizio
d’assistenza.
Manutenzione
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito
con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O
STRUMENTI PER LA PULIZIA!
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE
ALCOOL!

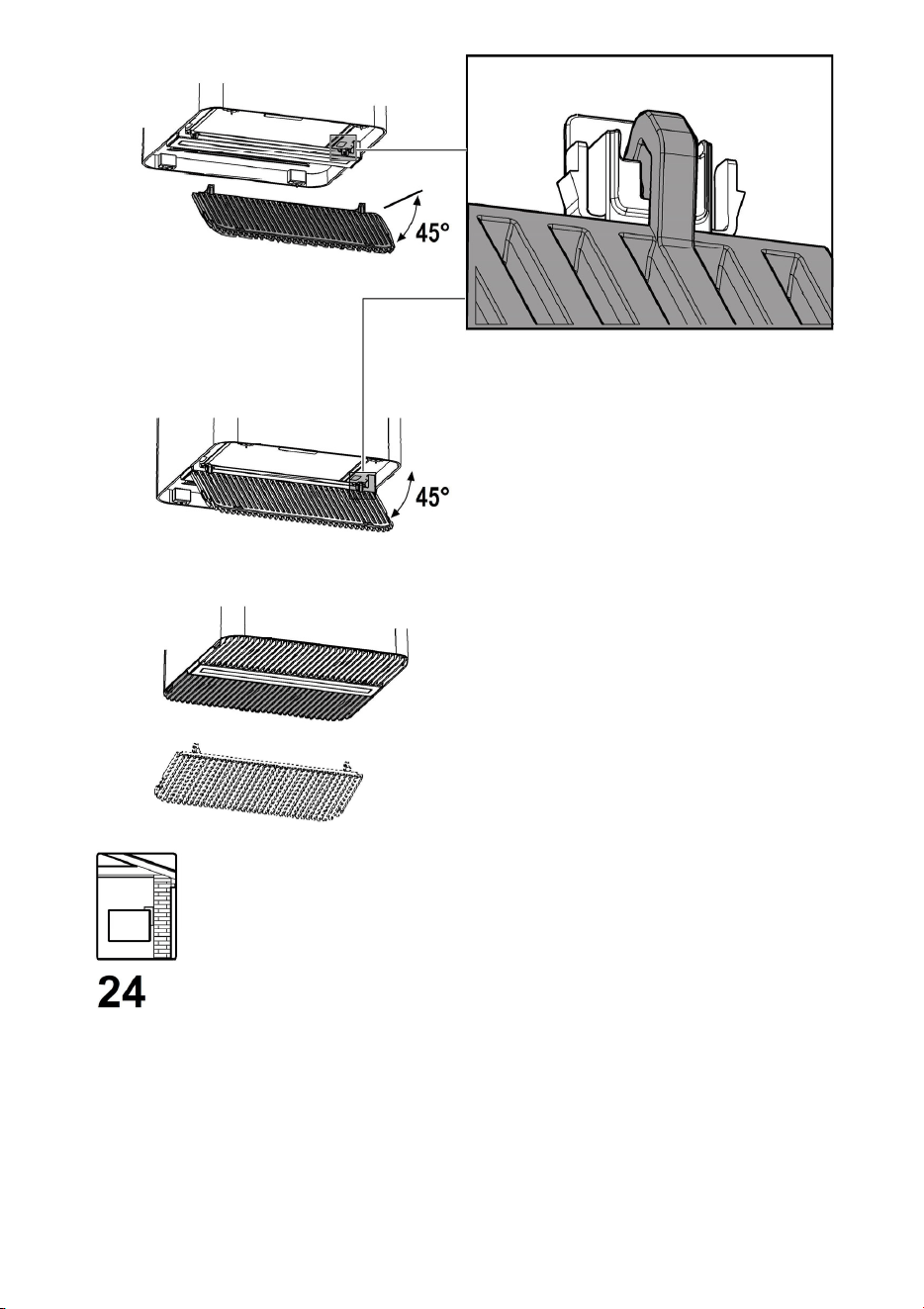

Filtro antigrasso

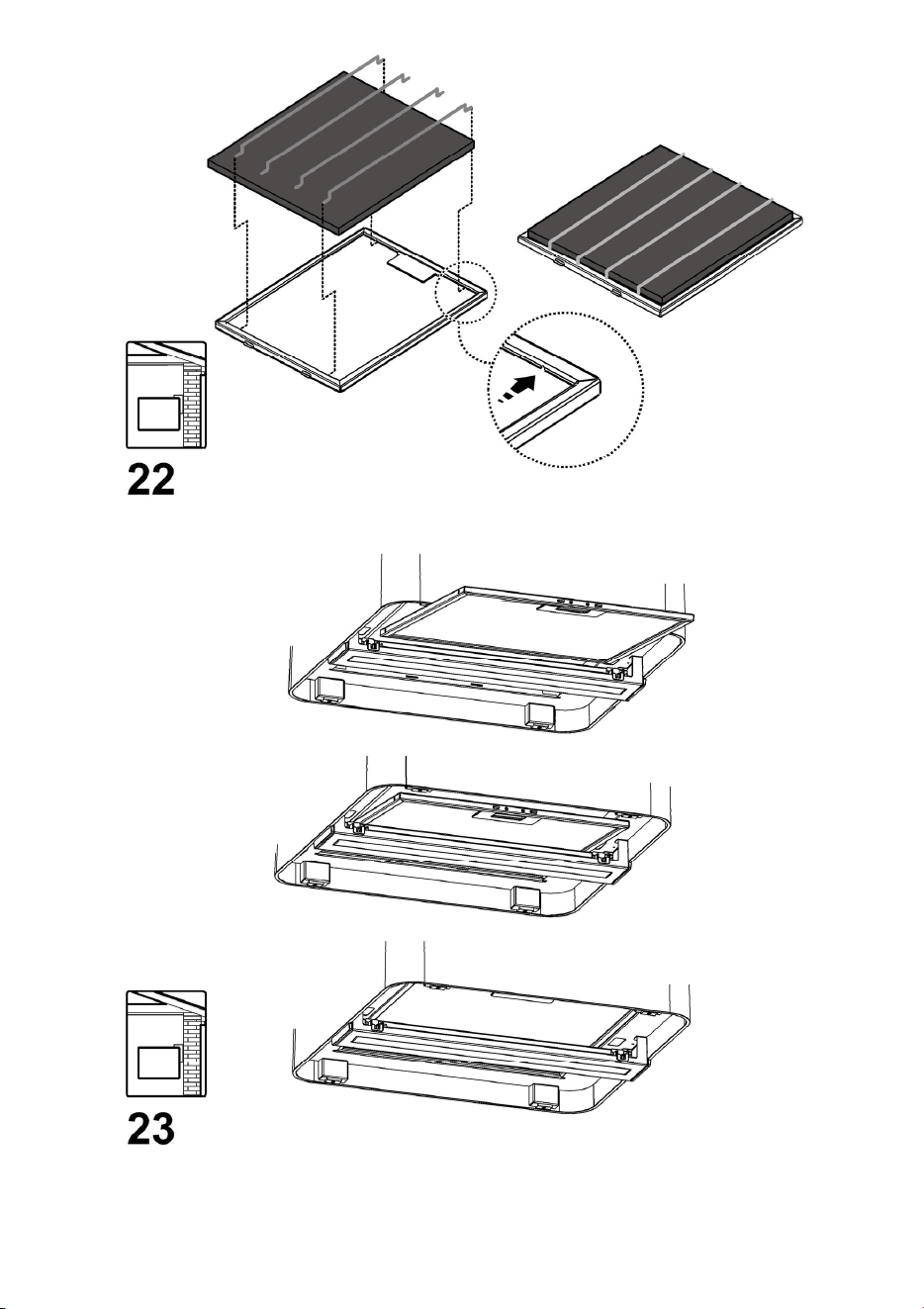

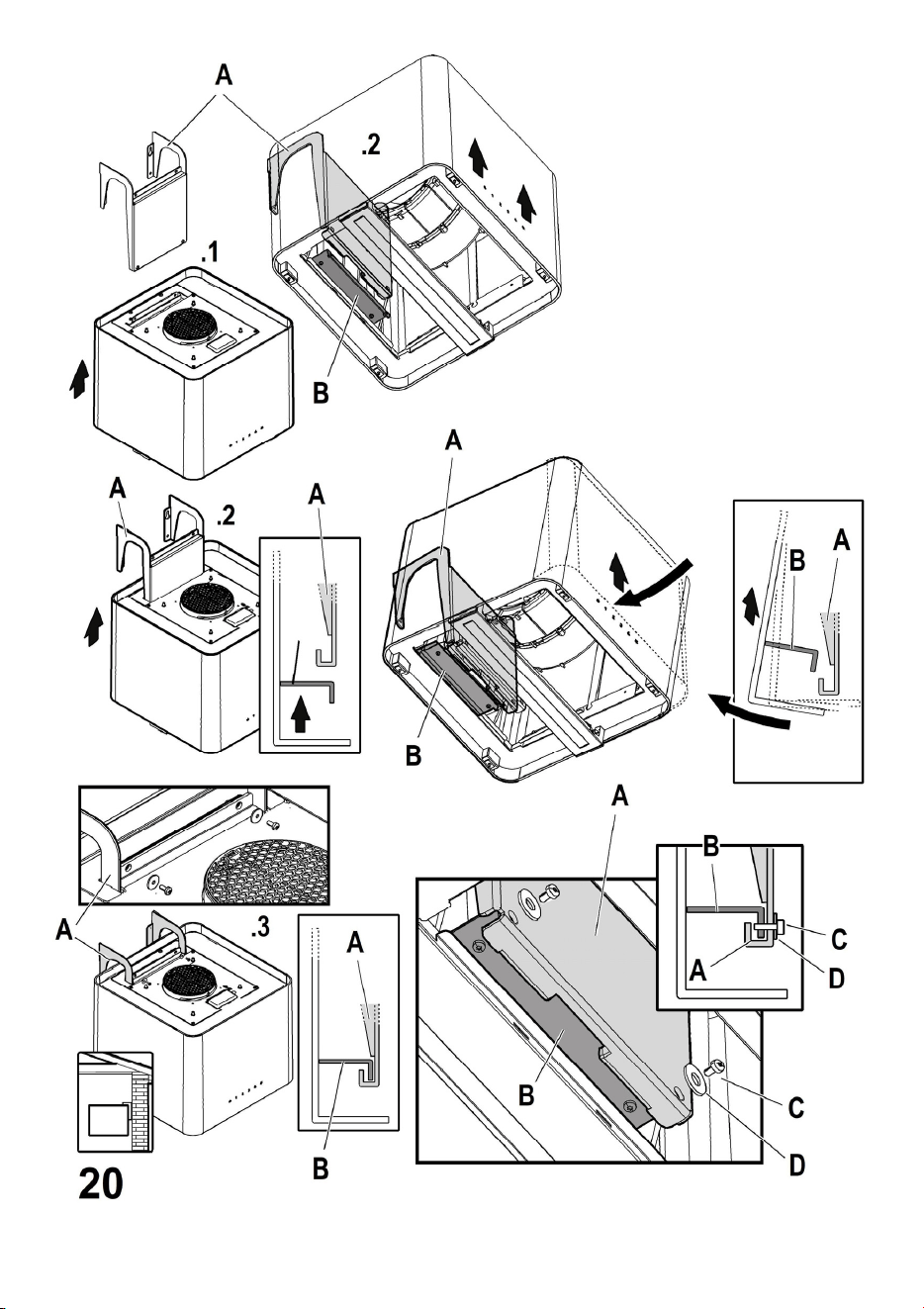

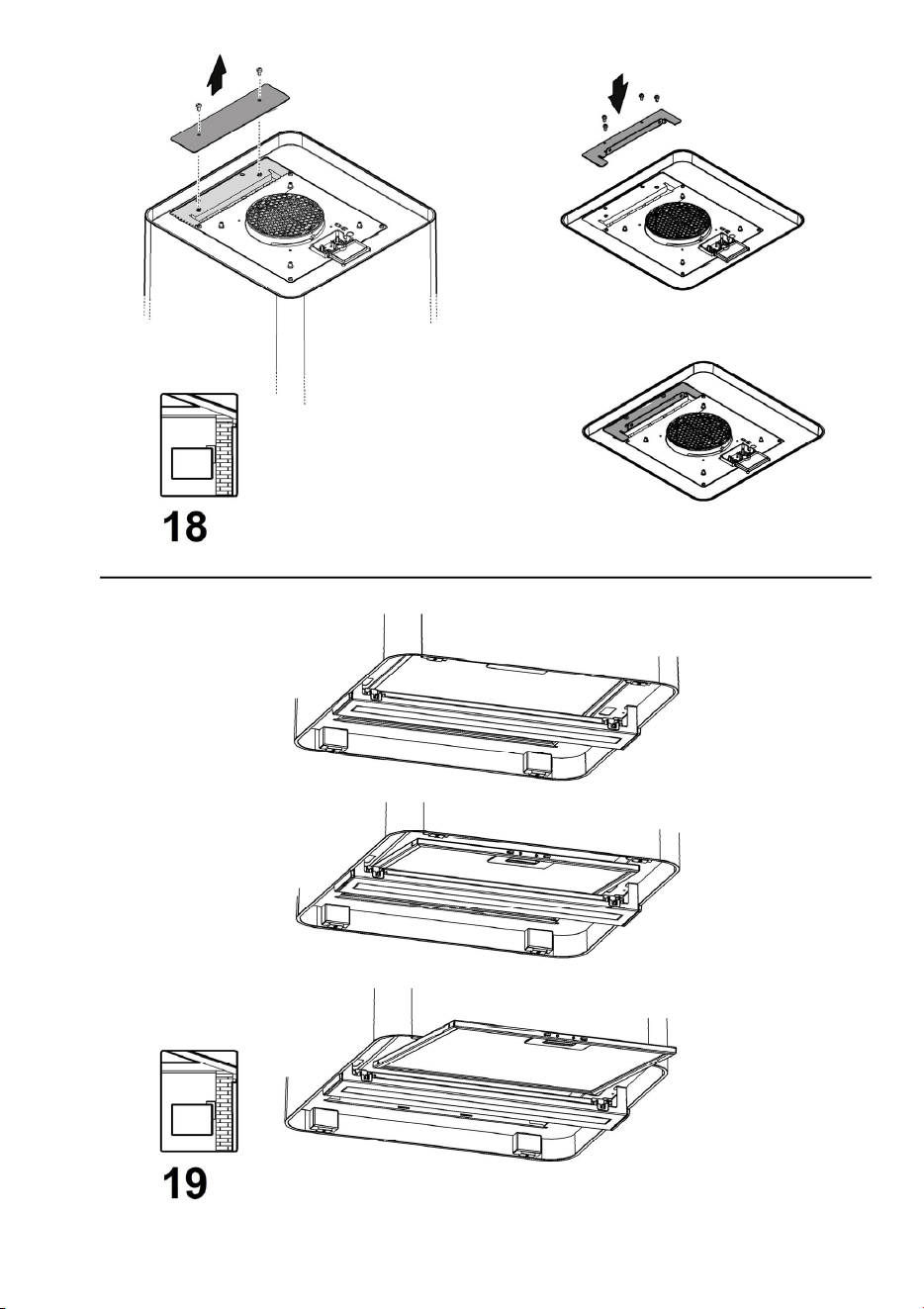

Fig. 19-23
Il filtro antigrasso metallico deve essere pulito una volta al
mese con detergenti non aggressivi, manualmente oppure in
lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.
Filtro ai carboni attivi (Solo per Versione Filtrante)
Fig. 22
Il filtro al carbone può essere lavato ogni due mesi (o quando
il sistema di indicazione di saturazione dei filtri - se previsto
sul modello in possesso- indica questa necessità) in acqua
calda e detergenti idonei o in lavastoviglie a 65°C (in caso di
lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo
senza stoviglie all'interno).
Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché
riporlo nel forno per 10 minuti a 100°C per asciugarlo
definitivamente.
Sostituire il materassino ogni 3 anni e ogni volta che il panno
risulta danneggiato.
Sostituzione Lampade
La cappa è dotata di un sistema di illuminazione basato sulla
tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fino
a 10 volte maggiore delle lampade tradizionali e consentono
di risparmiare il 90% di energia elettrica.
Per la sostituzione delle lampade, contattare il centro
autorizzato per i ricambi.
23
EN - Instruction on mounting and use
Closely follow the instructions set out in this manual. All
responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. This appliance is intended to be used in
household and similar application such as: - staff kitchen
areas in shop, offices and other working environments; - farm
houses; - by clients in hotels, motels and other residential type
environments; - bed and breakfast type environments.
Note: The parts marked with the symbol "(*)" are optional
accessories supplied only with some models or otherwise not
supplied, but available for purchase.
Caution
• Before any cleaning or maintenance
operation, disconnect hood from the
mains by removing the plug or
disconnecting the mains electrical supply.
• Always wear work gloves for all
installation and maintenance operations.
• This appliance can be used by children
aged from 8 years and above and
persons with reduced physical, sensory
or mental capabilities or lack of
experience and knowledge if they have
been given supervision or instruction
concerning use of the appliance in a safe
way and understand the hazards
involved.
• Children shall not be allowed to tamper
with the controls or play with the
appliance.
• Cleaning and user maintenance shall
not be made by children without
supervision.
• The premises where the appliance is
installed must be sufficiently ventilated,
when the kitchen hood is used together
with other gas combustion devices or
other fuels.
• The hood must be regularly cleaned on
both the inside and outside (AT LEAST
ONCE A MONTH).
• This must be completed in accordance
with the maintenance instructions
provided. Failure to follow the instructions
provided regarding the cleaning of the
hood and filters will lead to the risk of
fires.
• Do not flambé under the range hood.
• For lamp replacement use only lamp
type indicated in the
Maintenance/Replacing lamps section of
this manual.
The use of exposed flames is detrimental
to the filters and may cause a fire risk,
and must therefore be avoided in all
circumstances.
Any frying must be done with care in
order to make sure that the oil does not
overheat and ignite.
CAUTION: Accessible parts of the hood
may become hot when used with cooking
appliances.
• Do not connect the appliance to the mains
until the installation is fully complete.
• With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.
• The air must not be discharged into a flue that is used for
exhausting fumes from appliance burning gas or other fuels.
• Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
• Never use the hood without effectively mounted grids.
• The hood must NEVER be used as a support surface unless
specifically indicated.
• Use only the fixing screws supplied with the product for
installation or, if not supplied, purchase the correct screws
type.
• Use the correct length for the screws which are identified in
the Installation Guide.
• In case of doubt, consult an authorized service assistance
center or similar qualified person.
WARNING!
• Failure to install the screws or fixing device in
accordance with these instructions may result in
electrical hazards.
• Do not use with a programmer, timer, separate remote
control system or any other device that switches on
automatically.
• This appliance is marked according to the European
directive 2012/19/EC on Waste Electrical and Electronic
Equipment (WEEE).
• By ensuring this product is disposed of correctly, you will
help prevent potential negative consequences for the
24
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
• The symbol
on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
• For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.
Appliance designed, tested and manufactured according to:
• Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions for a
correct use in order to reduce the environmental impact:
Switch ON the hood at minimum speed when you start
cooking and kept it running for few minutes after cooking is
finished. Increase the speed only in case of large amount of
smoke and vapor and use boost speed(s) only in extreme
situations. Replace the charcoal filter(s) when necessary to
maintain a good odor reduction efficiency. Clean the grease
filter(s) when necessary to maintain a good grease filter
efficiency. Use the maximum diameter of the ducting system
indicated in this manual to optimize efficiency and minimize
noise.
Use
The hood has been made for use in the internal recirculating
filtering version.
Cooking fumes and steam are aspirated inside the hood,
filtered and cleaned, passing through the fat filter/s and the
carbon filter/s that MUST be supplied with the hood.
Installation
The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 50cm from electric cookers
and 70cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.
The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in
accordance with installation instructions.
WARNING!
Before re-connecting the hood circuit to the mains supply and
checking the efficient function, always check that the mains
cable is correctly assembled.
Warning! Detail B (fixing bracket to the ceiling) is
equipped with a conductor (yellow-green) that must be
connected to the earth of the domestic electrical plant.
Fig. 12
Operation
The hood is fitted with a control panel with aspiration speed
selection control and a light switch to control cooking area
lights.
To select the functions of the hood just touch the commands.
Light key ON/OFF
Intensive speed selection key (suction
power) - duration 5 minutes: the hood sets this
power and at the end of the 5 minutes returns
to the previous setting.
High-speed selection key (suction power).
Medium-speed selection key (suction power)
- when flashing it indicates the need to wash or
replace the carbon filter. This signal is normally
deactivated. To activate the alarm, disable the
electronic by pressing the 0 button for 3
seconds.
Next, simultaneously press buttons 1 and 2 for
3 seconds; at first, only button 1 will flash, then
both buttons 1 and 2 will flash to indicate
activation. Repeat the procedure to deactivate
the alarm; at first buttons 1 and 2 will flash and
subsequently only button 1 to indicate
deactivation.
Low-speed selection key (suction power) –
when flashing it indicates the need to wash the
fats filter.
Motor key OFF (stand by)
–
excludes the
electronics – reset wash/replace filters signals.
MOTOR OFF
Press briefly to switch the motor off.
RESET FILTERS SIGNALS
In functioning mode, after carrying out filter
maintenance, press the key until hearing the
sound signal. The flashing LED 1 (grease filter)
25
or 2 (carbon filter) stops flashing.
EXCLUDING THE ELECTRONICS
Press the key for 3 seconds. The hood
command electronics will be excluded.
This function can be useful during the product
cleaning operations.
Just repeat the operation to reinsert the
electronics.
If the hood fails to operate correctly, briefly disconnect it from
the mains power supply for almost 5 sec. by pulling out the
plug. Then plug it in again and try once more before
contacting the Technical Assistance Service.
Maintenance
Clean using ONLY a cloth dampened with neutral liquid
detergent. DO NOT CLEAN WITH TOOLS OR
INSTRUMENTS. Do not use abrasive products. DO NOT USE
ALCOHOL!
Grease filter
Fig. 19-23
The grease filter must be cleaned once a month using non
aggressive detergents, either by hand or in the dishwasher,
which must be set to a low temperature and a short cycle.
When washed in a dishwasher, the grease filter may discolor
slightly, but this does not affect its filtering capacity.
Charcoal filter (filter version only)
Fig. 22
The charcoal filter can be washed once every two months (or
when the filter saturation indication system – if envisaged on
the model in possession – indicates this necessity) using hot
water and a suitable detergent, or in a dishwasher at 65°C (if
the dishwasher is used, select the full cycle function and leave
dishes out).
Eliminate excess water without damaging the filter, then put it
in the oven for 10 minutes at 100° C to dry completely.
Replace the mattress every 3 years and when the cloth is
damaged.
Replacing lamps
The hood is equipped with a lighting system based on LED
technology.
The LEDs guarantee an optimum lighting, a duration up to 10
times as long as the traditional lamps and allow to save 90%
electrical energy.
To replace lights, contact authorised spare part center.
26
DE - Montage- und Gebrauchsanweisung
Die Anweisungen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird
keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind. Die Dunstabzugshaube wurde für die
Absaugung der beim Kochen entstehenden Dünste und
Dämpfe entwickelt. Sie ist nur für den Hausgebrauch
geeignet.
Hinweis: Die mit dem“(*)“ Symbol versehenen Elemente sind
optionales Zubehör, welche nur bei einigen Modellen
vorhanden sind oder Teile die nicht im Lieferumfang enthalten
sind und getrennt zu erwerben sind.
Warnung
• Vor jeglicher Reinigung bzw. Wartung
muss das Gerät vom Stromnetz getrennt
werden, indem man den Stecker
herauszieht bzw. den Hauptschalter
ausschaltet.
• Alle Installations- und
Wartungarbeiten sind mit
Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8
Jahren, sowie von Menschen mit
verringerten physischen, sinnlichen oder
psychischen Fähigkeiten (oder ohne
Erfahrung und Kenntnisse) benutzt
werden, sofern sie entsprechend
überwacht werden bzw. in die Benutzung
des Geräts sicher eingewiesen wurden
und sich der damit verbundenen
Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem
Gerät nicht spielen. Kinder dürfen bei
Reinigung und Wartung nur dann helfen,
wenn sie dabei beaufsichtigt werden.
• Der Raum muss ausreichend belüftet
sein, wenn die Dunstabzugshaube
zusammen mit anderen Gas- bzw.
Brennstoffgeräten verwendet wird.
• Die Dunstabzugshaube muss
regelmäßig von innen und außen
gereinigt werden (MINDESTENS
EINMAL IM MONAT), außerdem sollten
die Anweisungen zur Wartung befolgt
werden. Das nicht befolgen der Normen
zur Reinigung der Dunstabzugshaube,
das nicht befolgen der Hinweise zur
Reinigung und zum Austausch von
Filtern führt zu Brandgefahr.
• Es ist streng verboten, Speisen auf
Kochstellen mit offener Flamme unter der
Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie
nur den Lampentyp, der in dem Absatz
Lampenwartung / Ersatz des
vorliegenden Handbuchs angegeben
wird.
Die Verwendung von offener Flamme
schadet den Filtern und kann zu
Brandgefahr führen, daher ist sie in
jedem Fall zu vermeiden.
Das Frittieren muss mit Vorsicht
durchgeführt werden, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
ACHTUNG: Ist das Kochfeld in Betrieb,
können zugängliche Teile der
Dunstabzugshaube heiß werden.
• Das Gerät nicht an das Stromnetz
anschließen, bis die Installation
vollständig abgeschlossen ist.
Für das Ableiten der Küchengerüche halten Sie sich an die
Voschriften der örtlichen Behörde.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten
darf im Aufstellraum der Geräte der Unterdruck nicht größer
als 4 Pa (4 x 10
-5
bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der
zugleich Abgase von der Verbrennung von Gas oder anderen
Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte
Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes
Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagefläche
verwendet werden, sofern es nicht ausdrücklich angegeben
ist.
• Verwenden Sie nur die mit dem Produkt für die Installation
mitgelieferten Schrauben, oder, falls nicht im Lieferumfang
enthalten, kaufen Sie den richtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im
Installationshandbuch angegeben wird.
• Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst
27
oder ein ähnliches Fachpersonal.
ACHTUNG!
• Schrauben und Befestigungselemente, die nicht in
Übereinstimmung mit diesen Hinweisen sind, können
zur elektrischen Gefährdung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder
einer Fernbedienung oder jeglicher anderer
Vorrichtung, die sich automatisch aktiviert, verwenden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgendes Symbol
einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.
Gerät entwickelt, getestet und hergestellt nach:
•Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
•Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591;
ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC
62301.
•EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine
korrekte Verwendung, um die Umweltbelastung zu verringern:
Schalten Sie die Haube beim Kochbeginn bei kleinster
Geschwindigkeit EIN und lassen Sie die Haube einige
Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind.
Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von
Kochdunst und Dampf und benutzen Sie die Intensivstufe(n)
nur bei extremen Situationen. Wechseln Sie die Kohlefilter,
wenn notwendig, um eine gute Geruchsreduzierung zu
gewährleisten. Säubern Sie die Fettfilter, wenn notwendig,
um eine gute Fettfilterungseffizienz zu gewährleisten.
Verwenden Sie den in der Gebrauchsanweisung
angegebenen grössten Durchmesser des
Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren
und die Geräuschentwicklung zu minimieren.
Betriebsart
Diese Dunstabzugshaube wurde entwickelt, um im
Umluftbetrieb betrieben zu werden.
Die Kochdünste und –Gerüche werden in das Innere der
Dunstabzugshaube gesaugt, gefiltert und gereinigt, indem sie
durch den/die Fettfilter und den/die Kohlefilter, mit denen die
Dunstabzugshaube ausgestattet sein MUSS, geleitet werden.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50 cm im Fall von
elektrischen Kochfeldern und 70 cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Die Netzspannung muss der Spannung entsprechen, die auf
dem Typenschild im Innern der Haube angegeben ist. Sofern
die Haube einen Netzstecker hat, ist dieser an zugänglicher
Stelle an eine den geltenden Vorschriften entsprechende
Steckdose nach der Montage anzuschließen. Bei einer Haube
ohne Stecker (direkter Netzanschluss) oder falls der Stecker
nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter
nach der Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
HINWEIS!
Vor der Inbetriebnahme muss sichergestellt werden, dass die
Netzversorgungleitung (Steckdose) ordnungsgemäß montiert
wurde.
ACHTUNG! Vor allem das Bauteil B (Befestigungsblech
an die Decke) ist mit einer (grün – gelben ) Leitung
ausgestattet welche an die Erdung des Hausanschlusses
verbunden werden muss. Bild 12
Betrieb
Die Dunstabzugshaube ist mit einer Bedienungsblende
ausgestattet, die mit einer Steuerung für die Ansaugstärke
bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung
der Arbeitsplatzbeleuchtung versehen ist.
Zur Auswahl der Funktionen der Haube genügt es, die Tasten
zu berühren.
Taste Licht EIN/AUS
Auswahltaste für Intensivstufe (Saugstärke)
– Dauer 5 Minuten:Die Dunstabzugshaube
schaltet diese Betriebsstufe ein und nach 5
Minuten schaltet sie auf die vorhergehende
Betriebsstufe zurück.
Auswahltaste für hohe Saugstärke
28
Auswahltaste für die mittlere Saugstärke –
wenn sie blinkt, muss der Kohlefilter gereinigt
oder ausgewechselt werden.
Diese Anzeigefunktion ist normalerweise nicht
aktiv. Um sie zu aktivieren, schliessen Sie den
elektronischen Datenaustausch aus, indem Sie
die Taste 0 3 Sekunden gedrückt halten.
Anschliessend halten Sie die Tasten 1 und 2 3
Sekunden gleichzeitig gedrückt; die Taste 1
wird als Erste blinken, dann blinken die beiden
Tasten 1 und 2 zusammen. Diesen Vorgang
wiederholen, um die Anzeigefunktion zu
deaktivieren. In diesem Fall fangen die Tasten
1 und 2 zuerst an, zusammen zu blinken,
Wenn die Anzeigefunktion deaktiviert ist,
schaltet sich die Taste 2 aus und Taste 1 blinkt
weiter.
Auswahltaste für die niedrige Saugstärke –
wenn sie blinkt, muss der Fettfilter gereinigt
werden.
Taste Motor AUS (Stand-by) – Abschaltung
der Elektronik – Reset der
Filtersättigungsanzeige.
MOTOR AUS
Kurz drücken, um den Motor auszuschalten.
RESET FILTERSÄTTIGUNGSANZEIGE
Nachdem Sie die Filter gereinigt bzw.
ausgewechselt haben, betätigen Sie die Taste
bei eingeschalteter Haube, bis der Signalton
ausgelöst wird. Die blinkende Led 1 (Fettfilter)
oder 2 (Aktivkohlefilter) hört auf, zu blinken.
AUSSCHALTEN DER ELEKTRONIK
Wenn man die Taste 3 Sekunden lang gedrückt
hält, wird die Steuerungselektronik der Haube
abgeschaltet.
Diese Funktion kann bei der Reinigung des
Produkts dienlich sein.
Um die Elektronik wieder einzuschalten, genügt
es die Taste noch einmal wie oben beschrieben
zu drücken.
Die Dunstabzugshaube oder die Bedienungselemente
funktionieren nicht: Für mindestens 5 Sekunden die Strom-
versorgung der Dunstabzugshaube unterbrechen und dann
die Haube erneut einschalten. Kann die Störung nicht
behoben werden, kontaktieren Sie bitte den Kundendienst.
Wartung
Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. KEINE
WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG
VERWENDEN! Keine Produkte verwenden, die Scheuermittel
enthalten. KEINEN ALKOHOL VERWENDEN!
Fettfilter
Bild 19-23
Der Metallfettfilter muss einmal monatlich gewaschen
werden. Das kann mit einem milden Waschmittel von Hand,
oder in der Spülmaschine bei niedriger Temperatur und
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine abfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Aktivkohlefilter (nur bei der Umluftversion)
Bild 22
Der Aktivkohlefilter wird alle zwei Monate (oder wenn das
Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt)
in warmem Wasser und geeigneten Waschmitteln oder in der
Spülmaschine bei 65°C gewaschen (in diesem Fall den
vollständigen Spülzyklus – ohne zusätzliches Geschirr im
Inneren der Geschirrspülmaschine - einschalten).
Das überschüssige Wasser entfernen, ohne dabei den Filter
zu beschädigen; danach diesen bei 100° für 10 Minuten in
den Ofen legen, um ihn vollständig zu trocknen. Das Vlies
muss alle 3 Jahre ausgewechselt werden und weiterhin jedes
Mal dann, wenn es beschädigt ist.
Ersetzen der Lampen
Die Haube ist mit einem auf der Leuchtdiodentechnologie
basierten Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale Beleuchtung der
Kochfläche. Sie haben eine Leistungsdauer, die das
Zehnfache deren der traditionellen Lichter ist und bieten eine
Energieersparnis bis zu 90%.
Für den Wechsel der Lampen kontaktieren Sie das zuständige
Zentrum für den Austausch.
29
FR - Prescriptions de montage et mode d’emploi
Suivre impérativement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. Cet appareil est destiné à être utilisé dans des
applications domestiques et analogues telles que : - des coins
cuisines réservés au personnel dans des magasins, bureaux
et autres environnements professionnels ; - des fermes ; -
l’utilisation par les clients des hôtels, motels et autres
environnements à caractère résidentiel ; - des
environnements du type chambre d’hôtes.
Remarque : Les pièces portant le symbole "(*)" sont des
accessoires optionnels fournis uniquement avec certains
modèles ou des pièces non fournies, à acheter.
Attention
• Avant tout entretien ou nettoyage du
produit débranchez l'alimentation
électrique en retirant la fiche électrique
ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute
opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des
enfants âgés d’au moins 8 ans et par des
personnes ayant des capacités
physiques, sensorielles ou mentales
réduites ou dénuées d’expériences ou de
connaissances, sauf si ces personnes
sont correctement surveillées ou si des
instructions relatives à l'utilisation
correcte de l'appareil permettant d'éviter
tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec
l’appareil.
• Le nettoyage et l’entretien par l’usager
ne doivent pas être effectués par des
enfants sans surveillance.
• La pièce doit avoir une aération
suffisante lorsque la hotte est utilisée
conjointement avec d'autres appareils
fonctionnant au gaz ou autres
combustibles.
• La hotte doit être régulièrement
nettoyée à la fois à l'intérieur et à
l'extérieur (AU MOINS UNE FOIS PAR
MOIS); cela devrait se faire en
conformité avec les instructions
d'entretien. Le non respect des
instructions expressément fournies
concernant le nettoyage de la hotte et
des filtres peut provoquer des risques
d'incendie.
• Ne pas flamber d’aliments sous la hotte.
• Pour le remplacement de la lampe,
utilisez uniquement le type de lampe
spécifié dans la section
remplacement/maintenance lampe dans
ce manuel.
L'utilisation d'une flamme nue est
dommageable pour les filtres et peut
causer un incendie, par conséquent, il
est déconseillé de l'utiliser.
La friture doit être faite avec soin afin de
s’assurer que l’huile surchauffée ne
prenne pas feu.
AVERTISSEMENT: Lorsque la table de
cuisson est en fonctionnement, les
parties accessibles de la hotte peuvent
devenir très chaudes.
• Ne pas brancher l'appareil au réseau
électrique avant que l'installation est
complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à
prendre pour l'évacuation des fumées, respectez strictement
les dispositions des règlements locales.
• L’air ne doit pas être envoyé dans un conduit utilisé pour
évacuer les fumées d’appareils utilisant du gaz ou un autre
combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes
correctement montées, car un éventuel risque de choc
électrique est possible.
• N’utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface
d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le
produit pour l'installation, ou, si non fournies, acheter le type
correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées
dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou
du personnel qualifié.
ATTENTION !
• Le défaut d'installer les vis et les dispositifs de fixation
30
conformément à ces instructions peut entraîner des
risques électriques.
• Ne pas mettre en marche au moyen d’un
programmateur, d’une minuterie, ou d’un système de
commande à distance séparé ou tout autre dispositif
qui met l’appareil sous tension automatiquement.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2012/19/EC concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.
Le symbole
présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.
Appareil conçu, testé et fabriqué conformément aux normes
suivantes :
• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3;
ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC
60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une
utilisation correcte afin de réduire l’impact environnemental :
Allumer la hotte à la vitesse minimum pendant la cuisson et la
laisser fonctionner pendant quelques minutes après la fin de
la cuisson. Augmenter la vitesse uniquement en présence
d’une grande quantité de fumée ou de vapeur et n’utiliser
la/les vitesse(s) accélérées que dans les cas extrêmes.
Remplacer le(s) filtre(s) au charbon lorsque cela est
nécessaire afin de maintenir une réduction efficace des
odeurs. Nettoyer le(s) filtres à graisse lorsque cela est
nécessaire afin de maintenir un filtrage efficace des graisses.
Utiliser un système de tuyauterie du diamètre maximum
indiqué dans ce manuel afin d’optimiser le rendement et de
minimiser le bruit.
Utilisation
La hotte a été conçue pour être utilisée en version filtrante
avec recyclage d’air.
Les fumées et les vapeurs de la cuisson sont aspirées à
l’intérieur de la hotte, filtrées et purifiées en passant au travers
de filtre(s) à graisse et de filtre(s) au charbon dont la hotte
DOIT être pourvue.

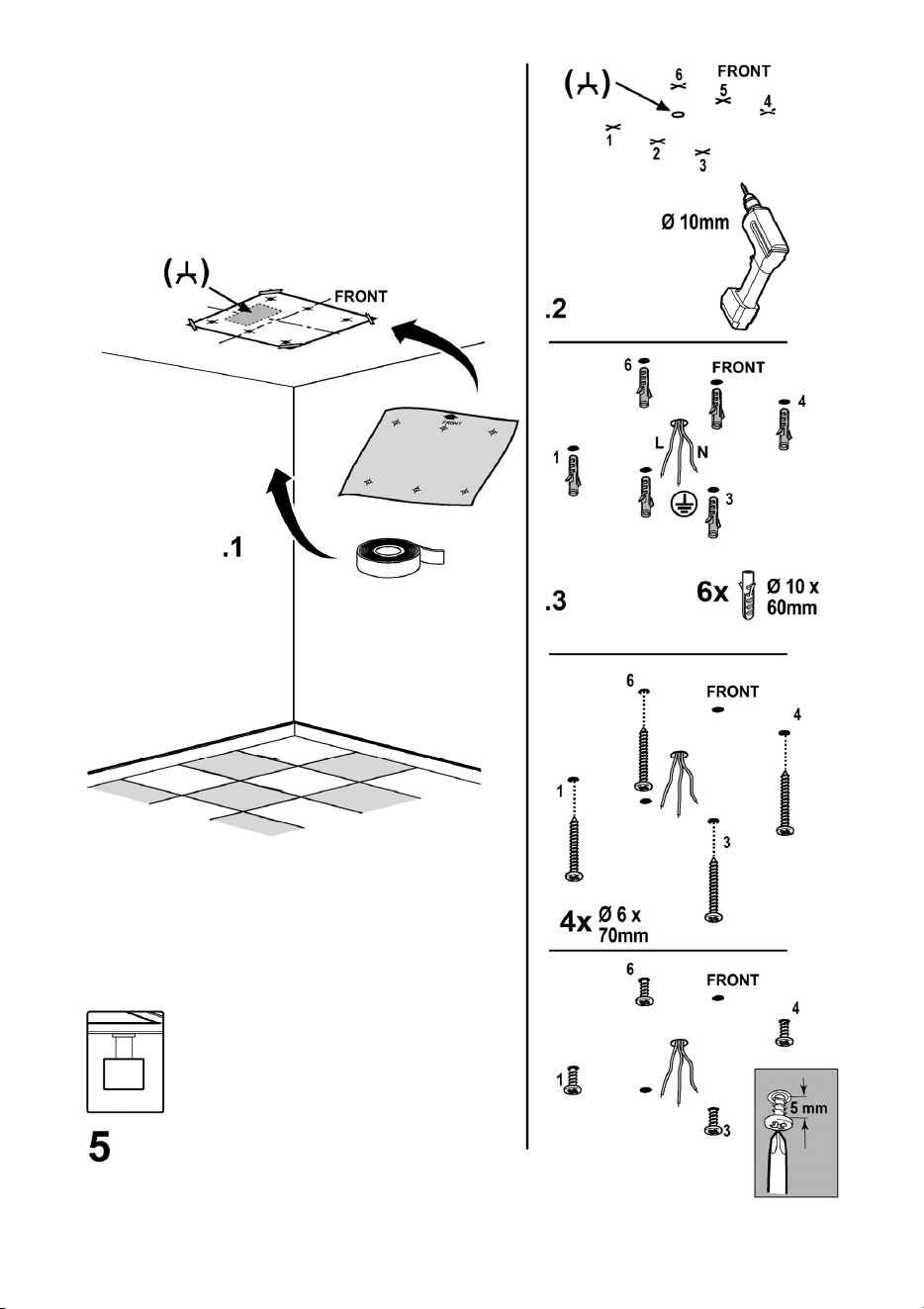

Installation

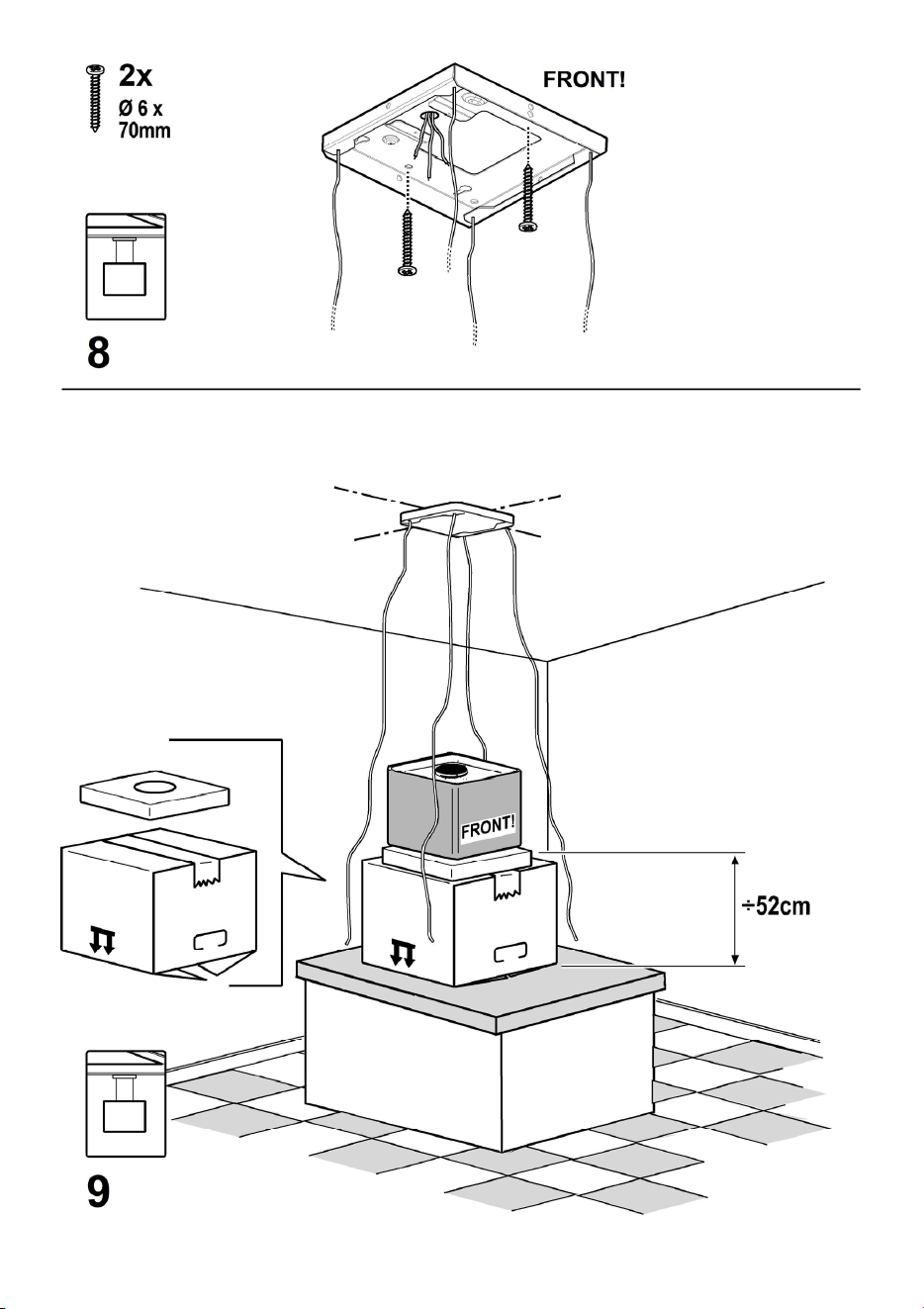

La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 70 cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.

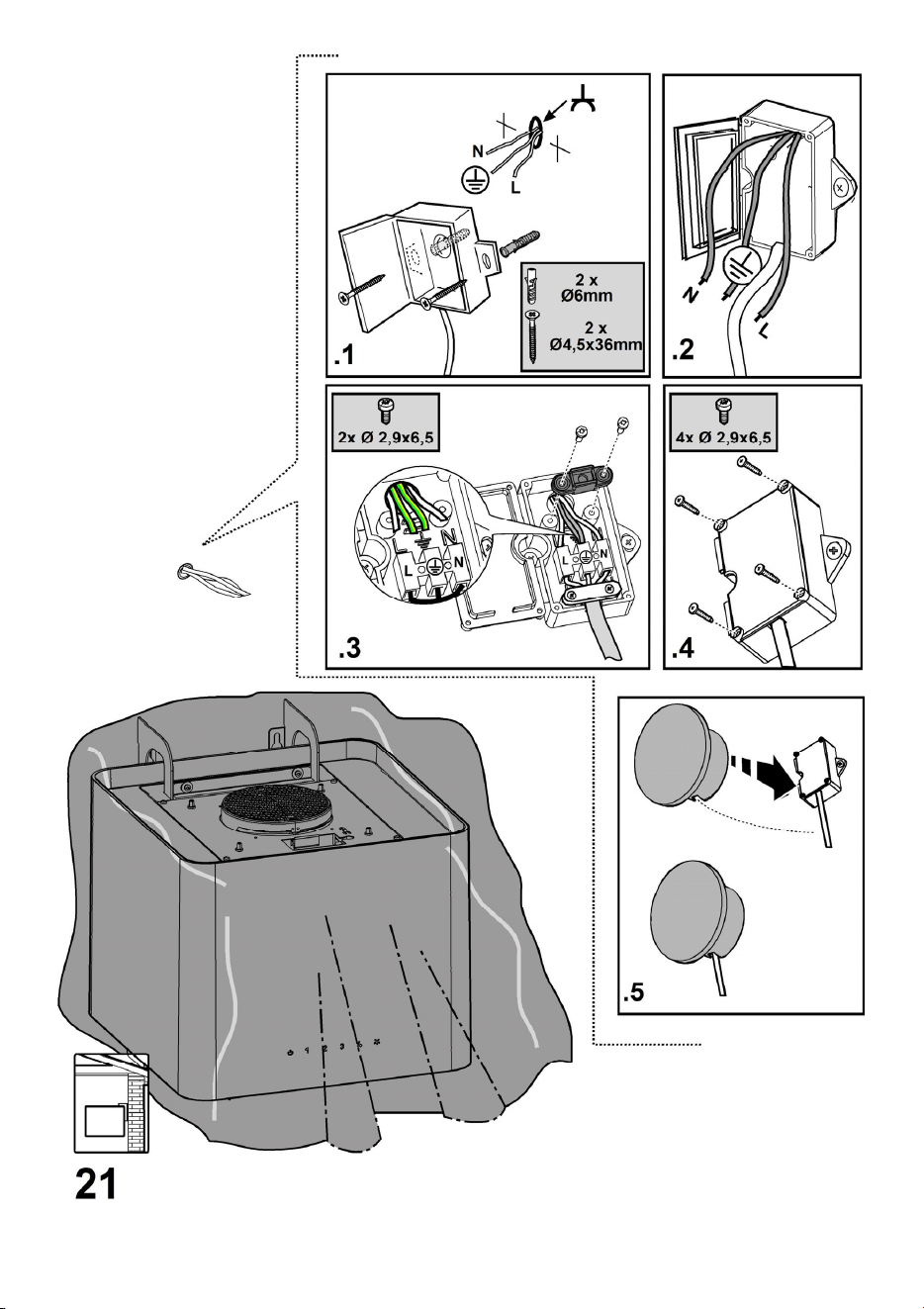

La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit
électrique), ou si la prise ne se trouve pas dans une zone
accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
ATTENTION!
Avant de rebrancher le circuit de la hotte à l’alimentation
électrique et d’en vérifier le fonctionnement correct, contrôlez
toujours que le câble d’alimentation soit monté correctement.
ATTENTION! L’élément B (support de fixation au plafond),
est doté d’un fil conducteur (jaune – vert) qui doit être
relié à la terre de l’installation électrique. Fig. 12
Fonctionnement
La hotte est équipée d’un panneau de contrôle doté d’une
commande de vitesse d’aspiration et d’une commande
d’éclairage du plan de cuisson.
Pour sélectionner les fonctions de la hotte, il suffit simplement
d’effleurer les commandes.
Touche ON/OFF lumière
Touche de sélection vitesse (puissance
d’aspiration) intensive (5 minutes): la hotte
programmée à cette puissance retourne au
réglage précédent au bout de 5 minutes.
Touche de sélection vitesse (puissance
d’aspiration) – élevée
Touche de sélection vitesse (puissance
d’aspiration) moyenne – lorsqu’elle clignote,
elle inique la nécessité de laver ou de
remplacer le filtre à charbon. Cette alarme est
normalement désactivée. Pour activer l'alarme,
désactiver celle électronique en appuyant sur le
31
bouton 0 pendant 3 secondes.
Ensuite, appuyez simultanément sur les
boutons 1 et 2 pendant 3 secondes ; d'abord,
seulement le bouton 1 clignotera, puis les deux
boutons 1 et 2 clignoteront pour indiquer
l'activation. Répétez la procédure pour
désactiver l'alarme ; d’abord, les boutons 1 et 2
clignoteront et ensuite uniquement le bouton 1
clignotera pour indiquer la désactivation.
Touche de sélection vitesse (puissance
d’aspiration) basse – lorsqu’elle clignote, elle
inique qu’il faut laver le filtre à graisse.
Touche OFF moteur (stand by) – Exclusion de
l’Électronique – Reset signalisation lavage
/remplacement filtres.
OFF-MOTEUR
Appuyer rapidement pour éteindre le moteur
RESET SIGNALISATION FILTRES
A
hotte éteinte, après avoir effectué l’entretien
des filtres, appuyer sur la touche jusqu’au
signal acoustique. Le led clignotant 1 (filtre anti-
graisses) ou 2 (filtre au charbon) arrête de
clignoter.
EXCLUSION DE L’ÉLECTRONIQUE
A
ppuyez sur la touche pendant 3 secondes,
l’électronique de commande de la hotte est
exclue.
Cette fonction peut être utile pendant
l’opération de nettoyage du produit.
Pour réinsérer l’électronique, il suffira de
répéter l’opération.
Si la hotte ne fonctionne pas correctement, débranchez la
prise pendant environ 5 secondes, puis rebranchez-la. Si le
problème persiste, contactez le service de réparation
compétent.
Entretien
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon
humidifié avec des détersifs liquides neutres. NE PAS
UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE
NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS
UTILISER D'ALCOOL!
Filtre anti-gras
Fig. 19-23
Le filtre anti-graisse métallique doit être nettoyé une fois
par mois avec des détergents non agressifs, à la main ou
dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Filtre à charbon actif (uniquement pour version
recyclage)
Fig. 22
Le filtre à charbon peut être nettoyé tous les deux mois (ou
lorsque le système d’indication de saturation des filtres – si
prévu sur le modèle possédé – indique cette nécessité) avec
de l’eau chaude et au moyen de détergents appropriés ou
dans le lave-vaisselle à 65°C (dans le cas de lavage dans le
lave-vaisselle suivre un cycle de lavage complet sans
vaisselle à l’intérieur).
Enlever l’eau qui excède en faisant attention de ne pas
abîmer le filtre, ensuite le mettre dans le four pendant 10
minutes à 100°C pour le sécher définitivement. Remplacer le
coussinet tous les 3 ans et chaque fois que le filtre sera
abîmé.
Remplacement des lampes
La hotte est dotée d’un système d’éclairage basé sur la
technologie LED.
Les LEDS garantissent un éclairage optimal, une durée
jusqu’à 10 fois supérieures aux ampoules traditionnelles et
permettent une épargne de 90% en énergie électrique.
Pour remplacer les lampes, contactez le centre service agréé
pour pièces de rechange.
32
NL - Montagevoorschriften en gebruiksaanwijzing
Houd u altijd aan de instructies in deze gids. Wij
aanvaarden geen enkele aansprakelijkheid voor problemen,
schade of brand die voortvloeien uit nalatigheid, zoals het niet
opvolgen van de instructies in deze gids. Dit apparaat is
bedoeld voor huishoudelijk gebruik en vergelijkbare
toepassingen zoals: - personeelskeukens in winkels, kantoren
en andere werkomgevingen; - boerderijen; - gebruik door
klanten in hotels, motels en andere verblijfsomgevingen zoals
bed and breakfast.
Opmerking: De elementen gemarkeerd met het symbool "(*)"
zijn optionele accessoires die alleen samen met bepaalde
modellen geleverd worden, of het zijn niet-geleverde
onderdelen die aangekocht moeten worden.
Waarschuwing
• Zorg voordat u de afzuigkap
schoonmaakt of onderhoudt eerst dat hij
geen stroom heeft door de stekker uit het
stopcontact te halen, de tweepolige
schakelaar uit te zetten of de betreffende
elektriciteitsgroep geheel uit te
schakelen.
• Draag tijdens installatie en onderhoud
altijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening
door kinderen vanaf 8 jaar, personen met
lichamelijke, zintuiglijke of verstandelijke
beperkingen, onervaren personen en
degenen die over onvoldoende kennis
beschikken, onder voorwaarde dat ze
hierbij eerst worden begeleid en
geïnstrueerd over veilig gebruik en
bediening van het apparaat, en
voldoende inzicht hebben in de
bijbehorende gevaren.
• Laat kinderen niet aan de knoppen
zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door
kinderen van voor de gebruiker
toegankelijke onderdelen mag alleen
onder toezicht van een volwassen.
• Wanneer de afzuigkap wordt gebruikt
voor apparaten die op gas of een andere
brandstof werken, moet de ruimte waar
de apparaten zijn geïnstalleerd
voldoende worden geventileerd.
• De afzuigkap moet regelmatig van
binnen en van buiten worden
schoongemaakt (MINSTENS 1 KEER
PER MAAND).
• Hierbij moeten de verstrekte
onderhoudsinstructies worden
opgevolgd. Als de verstrekte instructies
voor het reinigen van de afzuigkap en de
filters niet worden opgevolgd, ontstaat de
kans op brand.
• U mag niets flamberen onder de
afzuigkap. • Vervang de lampen
uitsluitend door het type dat staat
aangegeven onder "Onderhoud >
Lampjes vervangen" van deze gids.
Blootstellen aan vlammen is slecht voor
de filters en kan tot brand leiden. Dit
moet dus onder alle omstandigheden
worden vermeden. Werk bij bakken en
braden dus extra zorgvuldig en zorg dat
vet of olie niet oververhit raakt en in
brand vliegt.
LET OP: het is mogelijk dat toegankelijke
onderdelen van de afzuigkap heet
worden tijdens het afvoeren van
kookdampen.
• Sluit het apparaat niet op het lichtnet
aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor
installaties die kookdampen afvoeren, is het belangrijk dat de
lokale wet- en regelgeving nauwkeurig wordt gevolgd.
• De afgezogen lucht mag niet worden afgevoerd naar een
uitvoer voor dampen van apparaten die op gas of andere
brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst omdat
anders de kans ontstaat op elektrische schokken, zelfs als de
kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier
geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij
specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde
schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen
van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of
iemand met vergelijkbare kwalificaties.
33
WAARSCHUWING!
• Wanneer niet de in deze instructies vermelde schroeven
worden gebruikt of als het apparaat niet volgens deze
instructies wordt bevestigd, kunnen elektrische risico's
ontstaan.
• Sluit het product niet aan op een (programmeerbare) timer,
externe afstandsbediening of ander apparaat waardoor het
product automatisch wordt ingeschakeld.
Dit toestel is gemarkeerd in overeenstemming met Europese
richtlijn 2012/19/EC betreffende afgedankte elektrische en
elektronische apparatuur (AEEA).
Zorg aan het einde van de levensduur van het apparaat dat
het op de juiste manier wordt afgevoerd en verwerkt. Zo
voorkomt u negatieve gevolgen voor volksgezondheid en
milieu.
Het pictogram
op het product en/of in de
bijbehorende documenten geeft aan dat dit apparaat niet als
normaal huishoudelijk afval mag worden behandeld.Het
product dient te worden afgegeven bij een officieel
innamepunt voor elektrische en elektronische apparatuur om
gerecycled te worden. Afvoer en verwerking moet worden
uitgevoerd volgens plaatselijke milieu-regelgeving.
Neem voor nadere informatie over inzamelen, verwerken en
recyclen van dit product contact op met de betreffende
afdeling van de lokale overheid, of de afdeling van uw
leverancier die verantwoordelijkheid draagt voor
afvalverwerking.
Toestel ontworpen, getest en gefabriceerd volgens:
• Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor
correct gebruik om impact op het milieu te verkleinen: zet de
afzuigkap aan op de laagste snelheid wanneer u gaat koken
en laat hem na afloop nog een paar minuten doorlopen. Kies
alleen een hogere snelheid bij grote hoeveelheden damp of
rook en gebruik de hoge snelheid/snelheden (Boost) alleen
voor extreme omstandigheden. Vervang tijdig de koolfilter(s)
om de afzuiging van kookgeurtjes zo effectief mogelijk te
houden. Vervang tijdig vetfilter(s) om de gevolgen van
vetafzetting zo effectief mogelijk tegen te gaan. Gebruik
buizen van de maximale doorsnede zoals vermeld in deze
gids, voor optimale efficiëntie en minimale geluidsproductie.
Het gebruik
De afzuigkap is ontworpen voor een gebruik als filterend
apparaat met interne hercirculatie.
Rook en kookdampen worden binnen de afzuigkap
opgezogen, gefiltreerd en gezuiverd middels het/de vetfilter/s
en koolstoffilter/s, waarvan de kap voorzien MOET zijn.
Het installeren
De minimale afstand tussen het kookoppervlak en de
onderkant van de afzuigkap is 50cm bij een elektrische
kookplaat en 70 cm, in geval van een gas- of gemengd
fornuis.
Als in de installatie-instructies van een gaskookplaat een
grotere afstand wordt genoemd, moet de grotere afstand
worden gebruikt.
De aansluiting op het lichtnet moet overeenkomen met de
waarde op het plaatje aan de binnenkant van de afzuigkap.
Als de afzuigkap een stekker heeft, moet deze in een
stopcontact dat aan de nieuwste regelgeving voldoet en ook
na de installatie bereikbaar blijft. Als het product geen stekker
heeft (rechtstreekse aansluiting op lichtnet), of als de stekker
na de installatie niet meer bereikbaar is, moet gebruik worden
gemaakt van een tweepolige aan/uitschakelaar, zodat het
product (bijvoorbeeld bij een te hoge stroomsterkte, categorie
III) geheel kan worden losgekoppeld van het lichtnet.
WAARSCHUWING!
Controleer eerst of het netsnoer correct is gemonteerd
voordat de afzuigkap op het lichtnet wordt aangesloten om de
juiste werking te controleren.
ATTENTIE! De detail B (beugel voor de bevestiging aan
het plafond), is voorzien van een geleider (geel-groen) die
aan een geaard stopcontact van de woning aangesloten
moet worden. afb. 12
Werking
De kap is voorzien van een bedieningspaneel met een
schakelaar voor de snelheid van afzuiging en een schakelaar
voor de verlichting van het fornuis.
Om de functies van de wasemkap te selecteren is het
voldoende de bedieningen aan te raken
Lichtschakelaar ON/OFF
Selectieknop voor de intensieve snelheid
(zuigkracht) – tijdsduur 5 minuten:de kap werkt
op de intensieve zuigkracht en na afloop van
de 5 minuten keert hij terug op de eerder
ingestelde stand.
Selectieknop voor de maximum snelheid
(zuigkracht)
Selectieknop voor de middelste snelheid
(zuigkracht) - indien deze knop knippert moet
het koolstoffilter gereinigd of vervangen
worden. Deze signalering is gewoonlijk
uitgeschakeld. Om de signalering te activeren,
de elektronische inrichting uitschakelen door, 3
seconden lang, op de toets 0 te drukken.
Druk vervolgens tegelijkertijd, 3 seconden lang,
op de toetsen 1 en 2, eerst zal alleen toets 1
34
knipperen en vervolgens de toetsen 1 en 2,
hetgeen de activering aangeeft. Herhaal deze
handeling om de signalering weer uit te
schakelen, eerst zullen de toetsen 1 en 2
knipperen en vervolgens de toets 1, om de
uitschakeling aan te geven.
Selectieknop voor de minimum snelheid
(zuigkracht) – indien deze knop knippert moet
het vetfilter gereinigd worden.
Motor OFF (stand by) – Uitsluiting van de
elektronische inrichting – Reset filters
reiniging/vervanging signalering.
MOTOR OFF
Druk kort op deze knop om de motor uit te
zetten.
RESET FILTERS SIGNALERING
Na de onderhoudswerkzaamheden op de filters
druk, met ingeschakelde kap, op de knop totdat
het geluidssignaal luidt. Het knipperende
lampje 1 (vetfilter) of 2 (koolstoffilter) stopt te
knipperen.
UITSLUITING VAN DE ELEKTRONISCHE
INRICHTING
Druk 3 seconden lang op de knop, de
bedieningselektronica van de wasemkap wordt
uitgesloten.
Deze functie kan nuttig zijn gedurende de
reiniging van het product.
Om de inrichting weer in te schakelen de
handeling opnieuw uitvoeren.
In geval van eventuele storingen, voordat U zich tot de
assistentie service wendt, minstens 5 sec. het toestel van de
elektrische voeding ontkoppelen, door de stekker uit te
trekken en, daarna weer invoeren. In het geval dat de storing
blijft voortbestaan, wendt u zicht tot de assistentie service.
Onderhoud
ALLEEN reinigen met een doek die is bevochtigd met een
neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET
REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE
VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK
GEEN ALCOHOL!
Vetfilter
afb. 19-23
Het vetfilter moet iedere maand worden gereinigd met een
niet-agressief reinigingsmiddel, met de hand of in de
vaatwasser. Zet de vaatwasser hierbij op de laagste
temperatuur en het kortste programma. In de vaatwasser kan
het vetfilter wat verkleuren. Dit heeft echter geen invloed op
de filterwerking.
Koolstoffilter (alleen voor filterend apparaat)
afb. 22
Het koolstoffilter kan om de twee maanden gewassen worden
(of als de filter verzadiging indicatie – indien aanwezig op het
model in Uw bezit – deze noodzaak aangeeft) in warm water
met een hiervoor geschikt wasmiddel, of in de vaatwasser op
65°C (in het geval van het reinigen in de vaatwasser, een
complete wascyclus gebruiken en geen andere vaat in de
machine).
Verwijder het overtollige water zonder het filter te
beschadigen, daarna het matje 10 minuten lang in de oven op
100°C doen om het goed te drogen.
Vervang het matje minimaal om de 3 jaar of indien het
beschadigd is.
Vervanging lampjes
De kap is voorzien van een verlichtingssysteem gebaseerd op
de LEDDEN technologie.
De Ledden zorgen voor een optimale verlichting, voor een 10
maal langere tijdsduur ten opzichte van de traditionele
lampjes en een elektriciteitsbesparing van wel 90%.
Om de lampen te vervangen, neem contact op met de
erkende assistentie service voor de reserveonderdelen.
35
ES - Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales
inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual. La campana extractora ha sido
ideada para la aspiración de humos y vapores producidos
durante la cocción y para el uso doméstico.
Nota: Los elementos que están marcados con el símbolo "(*)"
son accesorios opcionales suministrados únicamente con
algunos modelos o elementos no suministrados, que deben
comprarse a parte.
Advertencias
• Antes de llevar a cabo cualquier
operación de limpieza o mantenimiento,
desconectar la campana de la
alimentación eléctrica desenchufando la
clavija o desconectando el interruptor
general de la vivienda.
• Para todas las operaciones de
instalación y mantenimiento utilizar los
guantes de trabajo.
• El aparato puede ser usado por niños
mayores a 8 años y por personas con
discapacidades físicas, sensoriales o
mentales, o con falta de experiencia o de
conocimiento necesario, previsto que
estén bajo vigilancia o después de que
las mismas hayan recibido instrucción
relacionada con el uso seguro del
aparato y de la comprensión de los
peligros inherentes a éste.
• Los niños deben ser supervisados para
asegurarse de que no jueguen con el
aparato.
• La limpieza y el mantenimiento no
deben ser realizados por niños sin
debida supervisión.
• La habitación debe estar
suficientemente ventilada cuando la
campana se utiliza contemporáneamente
con otros dispositivos a combustión de
gas u otros combustibles.
• La campana debe ser limpiada con
frecuencia, tanto internamente como
externamente (POR LO MENOS UNA
VEZ AL MES), en todo caso seguir lo
que se indica expresamente en las
instrucciones de mantenimiento.
• La inobservancia de las normas de
limpieza de la campana y del cambio y la
limpieza puede comportar riesgo de
incendios.
• Es estrictamente prohibido flamear los
alimentos bajo la campana.
• Para la sustitución de la lámpara sólo
utilizar el tipo de lámpara indicado en la
sección de mantenimiento/sustitución de
este manual.
El uso de una llama libre es perjudicial
para los filtros y puede provocar
incendios, por lo tanto, debe evitarse en
cualquier caso.
Los fritos debe realizarse con cuidado
para evitar que el aceite caliente prenda
fuego.
ATENCIÓN: Cuando la placa de cocción
está funcionando las partes accesibles
de la campana pueden calentarse.
• No conectar la unidad a la red eléctrica
hasta que la instalación sea totalmente
completada.
• En cuanto a las medidas técnicas y de seguridad a adoptar
para la descarga de los humos, seguir estrictamente lo
previsto por los reglamentos de las autoridades locales
competentes.
• El aire aspirado no debe ser transportado en un conducto
usado para la descarga de humos producidos por dispositivos
de combustión a gas u otros combustibles.
• No utilizar ni dejar la campana sin las luces correctamente
instaladas debido al posible riesgo de descarga eléctrica.
• No utilizar nunca la campana sin la rejilla montada
correctamente!
• La campana NUNCA debe utilizarse como una superficie de
apoyo a menos que así se indique específicamente.
• Utilizar sólo los tornillos para fijación suministrados con el
producto para su instalación, o, si no se suministran, comprar
el tipo correcto de tornillos. Utilizar la longitud correcta para
los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia
autorizado o un similar personal calificado.
36
¡ATENCIÓN!
• Si no se instalan los tornillos y elementos de fijación
de acuerdo con estas instrucciones se puede incurrir
en riesgos de naturaleza eléctricos.
• No utilizar con un programador, temporizador, mando
a distancia separado o cualquier otro dispositivo que
se active automáticamente.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2012/19/EC del Parlamento Europeo y del Consejo
sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.
El símbolo
en el producto o en los documentos que se
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con su Municipalidad, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un
uso correcto con el fin de reducir el impacto ambiental:
Encienda la campana a la velocidad mínima cuando empiece
a cocinar y mantenga en marcha durante unos minutos
después de haber acabado de cocinar. Aumente la velocidad
solo si se produjera una gran cantidad de humo y vapor y use
la velocidad o velocidades turbo solo en situaciones
extremas. Cambie el filtro o filtros de carbón cuando sea
necesario para mantener un buen rendimiento en la reducción
de los olores. Limpie el filtro o filtros de grasa cuando sea
necesario para mantener un buen rendimiento del filtro de
grasa. Utilice el diámetro máximo del sistema de conductos
indicado en este manual, para optimizar el rendimiento y
minimizar el ruido.
Utilización
La campana fue realizada para ser utilizada en la versión
filtrante con recirculación interna.
El humo y el vapor de la cocción vienen aspirados en el
interno de la campana, filtrados y depurados pasando a
traves de el/los filtros de grasa y el/los filtros de carbón que
DEBE ser suministrados con la campana.
Instalación
La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 50cm en el
caso de cocinas electricas y de 70cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.
La tensión de red debe corresponder con la tensión indicada
en la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.
ATENCIÓN!
Antes de reconectar el circuito de la campana a la red y de
verificar el correcto funcionamiento, controlar siempre que el
cable de red fue montado correctamente.
ATENCIÓN!
El particolar B (estribo de fijación al techo),
es dotado de conductor (amarillio-verde) que debe ser
conectado con descarga a tierra de la conexión
domestica. Fig. 12
Funcionamiento
La campana está dotada de un panel de mandos con control
de las velocidades de aspiración y control de encendido de la
luz para la iluminación del plano de cocción.
Para seleccionar las funciones de la campana basta con rozar
los mandos.
Tecla ON/OFF luz
Tecla de selección de la velocidad (potencia
de aspiración) intensiva - duración 5 minutos:
la campana ajusta esta potencia después de
los 5 minutos regresa al ajuste anterior.
Tecla de selección de la velocidad (potencia
de aspiración) alta
Tecla de selección de la velocidad (potencia
de aspiración) media- cuando parpadea indica
la necesidad de lavar o sustituir el filtro al
carbono. Esta señal está normalmente
desactivada, para activar la señal, excluir la
electrónica apretando por 3 segundos la tecla
0.
Sucesivamente, apretar contemporáneamente
las teclas 1 y 2 por 3 segundos, antes
destellará sólo la tecla 1, luego destellarán
ambas teclas 1 y 2 para indicar la activación.
Repetir la operación para desactivar la señal,
37
antes destellarán las teclas 1 y 2, luego
destellará sólo la tecla 1 para indicar la
desactivación.
Tecla de selección de la velocidad (potencia
de aspiración) baja - cuando parpadea indica
la necesidad de lavar el filtro de grasas.
Tecla OFF motor (stand by) – Exclusión de la
Electrónica - Reset señalación
lavado/sustitución de los filtros.
OFF MOTOR
Pulse brevemente para apagar el motor.
RESET SEÑALACIÓN DE LOS FILTROS
Con la campana extractora encendida,
después de haber llevado a cabo el
mantenimiento de los filtros, pulse la tecla
hasta escuchar la señal acústica. El led
relampagueante 1 (filtro anti grasas) o 2 (filtro
al carbono) deja de relampaguear.
EXCLUSIÓN DE LA ELECTRONICA
Pulse por 3 segundos la tecla, se desconecta
la electrónica de mando de la campana.
Esta función puede ser útil durante la
operación de limpieza del producto.
Para activar la electrónica bastará repetir la
operación.
En caso de eventuales anomalías en el funcionamiento, antes
de dirigirse al servicio de asistencia, desconectar el aparato
de la alimentación eléctrica, extrayendo el enchufe al menos
durante 5 segundos, y después conectarlo nuevamente. Si la
anomalía de funcionamiento no desaparece, dirigirse al
servicio de asistencia.
Mantenimiento
Para la limpieza, utilice EXCLUSIVAMENTE un paño
impregnado de detergente líquido neutro. ¡NO UTILICE
UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No
utilice productos que contengan abrasivos. ¡NO UTILICE
ALCOHOL! ¡NO UTILICE DESINFECTANTES NI
PRODUCTOS QUE CONTENGAN CLORO!
Filtro antigrasa
Fig. 19-23
El filtro antigrasa metálico debe limpiarse una vez al mes
con detergentes no agresivos, manualmente o bien en
lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico
puede desteñirse pero sus características de filtrado no
cambian absolutamente.
Filtro al carbón activo (solamente para la versión filtrante)
Fig. 22
El filtro al carbón puede lavarse cada dos meses (o cuando el
sistema de indicación de saturación de los filtros - si está
previsto en el modelo que se posee - indica esta necesidad)
con agua caliente y detergentes adecuados o en lavavajillas a
65°C ( en caso de lavado con lavavajillas, realice el ciclo de
lavado completo sin platos en el interior.). Quite el agua que
haya quedado en el filtro sin estropearlo, después póngalo en
el horno a 100°C durante diez minutos para secarlo
completamente. Cambie el almohadillado cada 3 años y cada
vez que el paño se estropee.
Sustitución de la lámpara
La campana viene provista de un sistema de iluminación
basado en la tecnología LED.
Los LEDS garantizan una óptima iluminación, una duración
hasta 10 veces mayor de las lámparas tradicionales y
permiten aborra el 90% de energía eléctrica. .
Para reemplazar las lámparas, contactar el centro de servicio
autorizado para los repuestos.
38
PT - Instruções para montagem e utilização
Siga especificamente as instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais
inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual. O exaustor foi concebido para a aspiração de fumos
e vapores de cozedura e é destinado exclusivamente para
uso doméstico.
Nota: As partes sinalizadas com o símbolo "(*)" são
acessórios opcionais fornecidos apenas em alguns modelos
ou opcionais não fornecidos, a serem comprados
Advertências
• Antes de fazer qualquer operação de
limpeza ou de manutenção, deve-se
desligar o exaustor da rede elétrica
retirando a tomada ou desligando a
alimentação da rede elétrica.
• Usar sempre luvas de trabalho para
todas as operações de instalação e
manutenção.
• Este aparelho pode ser usado por
crianças a partir de 8 anos de idade e
por pessoas com reduzidas capacidades
físicas, sensoriais e mentais, ou falta de
experiência e conhecimento, desde que
sejam supervisionadas ou se tiverem
recebido as necessárias instruções
relativas ao uso em segurança do
aparelho e que tenham conhecimento
dos riscos envolvidos.
• As crianças não devem ser autorizadas
a manipular os comandos ou a brincar
com o aparelho.
• A limpeza e a manutenção não devem
ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado,
deve ser suficientemente ventilado,
quando o exaustor for utilizado em
conjunto com outros dispositivos de
combustão de gás ou outros
combustíveis.
• O exaustor deve ser limpo
regularmente, interna e externamente
(PELO MENOS UMA VEZ POR MÊS),
respeitando expressamente as
indicações no manual, nas instruções de
manutenção.
• A inobservância das normas de limpeza
do aparelho e da substituição e limpeza
dos filtros comporta riscos de incêndio.
• É severamente proibido colocar
alimentos diretamente na chama, sob o
exaustor.
• Para a substituição da lâmpada, utilizar
apenas o tipo de lâmpada indicado na
secção de Manutenção/Substituição de
lâmpadas deste manual.
O uso de chama livre causa danos aos
filtros e pode originar incêndios, portanto,
deve ser evitado em quaisquer
circunstâncias.
Os alimentos fritos devem ser feitos sob
controle, para evitar que o óleo
sobreaqueça e se incendeie.
CUIDADO: Peças acessíveis do exaustor
podem queimar quando utilizado com a
placa de fogão.
• Não ligar o aparelho à rede elétrica até
que a instalação esteja totalmente
concluída.
• Relativamente às medidas técnicas e de segurança a serem
adotadas para a descarga de fumos, é importante respeitar
rigorosamente os regulamentos fornecidos pelas autoridades
locais.
• O sistema de condutas deste aparelho não pode ser
conectado a outro sistema de ventilação já existente que
esteja a ser usado para qualquer outra finalidade, como
descarga de fumos de aparelhos a gás ou outros
combustíveis.
• Não utilizar ou deixar o exaustor sem lâmpadas
corretamente montadas, devido ao possível risco de choques
elétricos.
• Nunca utilizar o exaustor sem as grades montadas
corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície
de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o
aparelho, para a instalação, ou, se não for fornecido, comprar
o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são
identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência
autorizado ou técnico qualificado.
39
ATENÇÃO!
• A falta de instalação de parafusos ou dispositivos de
fixação em conformidade com estas instruções, pode
resultar em riscos elétricos.
• Não utilizar com um programador, temporizador,
telecomando separado ou qualquer outro dispositivo
que se ativa automaticamente.
Este aparelho está classificado de acordo com a Diretiva
Europeia 2012/19/EC sobre Resíduos de equipamento
elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de dispersão inadequada deste produto.
O símbolo
no produto ou nos documentos que
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de uma dispersão
doméstica.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento elétrico e
eletrónico.
A eliminação deverá ser efetuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contate o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.
Aparelho projetado, testado e fabricado de acordo com:
• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma
utilização correta, de modo a reduzir o impacto ambiental:
LIGUE o exaustor na velocidade mínima quando começar a
cozinhar e mantenha-o em função por mais alguns minutos
após ter terminado. Aumente a velocidade somente em caso
de muito fumo ou vapor e use as velocidades altas somente
em situações extremas. Substitua o(s) filtro(s) a carvão
quando necessário, para manter uma boa eficiência na
redução dos odores. Limpe o(s) filtro(s) de gordura quando
necessário para manter uma boa eficiência. Use o diâmetro
máximo do sistema de condutas indicado neste manual para
otimizar a eficiência e minimizar o ruído.
Uso
A coifa foi realizada para ser utilizada na versão filtrante com
recirculação interna.
Os fumos e vapores do cozimento são aspirados para dentro
da coifa, filtrados e depurados passando através do(s) filtro(s)
gordura e o(s) filtro(s) de carvão activado que DEVE FAZER
PARTE da dotação da coifa.
Instalação
A distância mínima entre a superfície de suporte dos
recipientes sobre o fogão e a parte mais baixa do exaustor
não deve ser inferior a 50cm no caso de fogões elétricos e 70
cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem
uma distância maior, deve-se levar em conta esta indicação.
A voltagem da rede elétrica deve corresponder com a
voltagem indicada na etiqueta das características, situada no
interior do exaustor. Se dotado de ficha, conectar o exaustor a
uma tomada, em conformidade com as normas vigentes,
posta em zona acessível, mesmo depois da instalação. Se
não tiver ficha (conexão direta à rede) ou a tomada não se
encontrar numa zona acessível, mesmo depois da instalação,
aplicar um interruptor bipolar, em conformidade com a norma
que assegure a desconexão completa da rede nas condições
da categoria de sobretensão III, de acordo com as regras de
instalação.
ATENÇÃO!
Antes de conectar novamente o circuito do exaustor com a
alimentação elétrica, verificar o seu funcionamento, e verificar
se o cabo de rede está montado corretamente.
ATENÇÃO! A peça B (elemento de fixação ao tecto), é
dotada de condutor (amarelo – verde) que deve ser
conectado à terra da instalação eléctrica doméstica. Fig.
12
Funcionamento
O exaustor vem equipado com um painel de comandos com
um controlo de velocidade de aspiração e um controlo para
acender a luz de iluminação do plano de cozedura.
Para seleccionar as funções da coifa basta tocar os
comandos.
Tecla ON/OFF luz
Tecla de selecção velocidade (potência de
aspiração) intensiva – duração 5 minutos: a
coifa programa esta potência e no fim dos 5
minutos volta para a programação anterior.
Tecla de selecção velocidade (potência de
aspiração) alta
Tecla de selecção velocidade (potência de
aspiração) média – quando lampeja indica a
necessidade de lavar ou substituir o filtro de
carvão activado. Esta sinalização normalmente
está desactivada, para ativar a sinalização,
excluir a eletrônica pressionando por 3
segundos a tecla 0.
Sucessivamente, pressionar
contemporaneamente as teclas 1 e 2 por 3
40
segundos ao início piscara apenas uma tecla
“1” a seguir ambas 1 e 2 para indicar a
ativação. Repita a operação para desativar a
sinalização, antes piscarão as teclas 1 e 2
então picara apenas a tecla 1 para indicar a
desativação.
Tecla de selecção velocidade (potência de
aspiração) baixa - quando lampeja indica a
necessita de lavar o filtro gorduras.
Tecla OFF motor (stand by) – Exclusão da
Electrónica - Reset sinaliza
lavagem/substituição filtros.
OFF MOTOR
Pressionar brevemente para desligar o motor.
RESET SINALIZAÇÃO FILTROS
Quando acesa a coifa, depois de haver
executado a manutenção dos filtros, pressione
a tecla até que se ouça um sinal acústico. O
led lampejante 1 (filtro de gordura) ou 2 (filtro
de carvão) pára de piscar.
EXCLUSÃO DA ELECTRÓNICA
Pressionar a tecla por 3 segundos, a
electrónica de comando da coifa é excluída.
Esta função pode ser útil durante a operação
de limpeza do produto.
Para reinserir a electrónica bastará repetir a
operação.
Se o exaustor não funcionar correctamente, retirar a ficha
para desligá-lo por um breve período da rede eléctrica
principal (pelo menos 5 seg.). Em seguida colocar novamente
a ficha e experimentar mais uma vez antes de contactar o
Serviço de assistência técnica. Se o problema de
funcionamento persistir, contacte o serviço de assistência.
Manutenção
Para a limpeza, utilizar um pano humedecido com
detergentes líquidos neutros. Evitar o uso de produtos
contendo abrasivos. NÃO UTILIZE ÁLCOOL!
Filtro antigordura
Fig. 19-23
O Filtro de gordura deve ser limpo uma vez por mês com
detergentes não agressivos. O filtro pode ser lavado
manualmente ou na máquina de lavar louça a baixas
temperaturas e com um ciclo breve.
O filtro metálico para a gordura pode perder cor com as
lavagens na máquina da louça, mas as suas características
de filtração não se alteram.
Filtro de carvão activo (só para a versão filtrante)
Fig. 22
O filtro de carvão pode ser lavado de dois em dois meses (ou
quando o sistema de indicação da saturação dos filtros - se
previsto no modelo adquirido – indicar esta necessidade) em
água quente e detergentes adequados ou em máquina de
lavar louça a 65 °C (para a lavagem em máquina, utilize o
ciclo completo sem colocar outra louça na máquina).
Tire a água em excesso tomando cuidado para não estragar o
filtro. Em seguida deixe-o secar definitivamente no forno
durante 10 minutos a 100 °C.
Substitua o pano a cada 3 anos e sempre que notar sinais de
danos no tecido.
Substituição das lâmpadas
A coifa è dotada de um sistema de iluminação baseada na
tecnologia LED.
Os LED garantem uma iluminação melhor e uma duração de
até 10 vezes maior que as lâmpadas tradicionais e
economizam 90% de energia elétrica.
Para a substituição das lâmpadas, contatar o centro de
serviço autorizado de peças de reposição.
41
EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε
αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για
τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και
προέρχονται από την μη τήρηση των οδηγιών που
αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει
κατασκευαστεί για την απορρόφηση καπνών και ατμών
μαγειρέματος και έχει σχεδιαστεί
αποκλειστικά για οικιακή
χρήση
Σημείωση: Τα πεδία με την υποσημείωση "(*)"
αφορούν προαιρετικά εξαρτήματα τα οποία είναι
διαθέσιμα μόνον για ορισμένα μοντέλα ή
εξαρτήματα τα οποία δεν παρέχονται δωρεάν.
Προηδοποιησεις
• Πριν εκτελέσετε οποιαδήποτε
διαδικασία καθαρισμού ή συντήρησης,
αποσυνδέστε τη συσκευή από το ρεύμα,
βγάζοντας το φις από την πρίζα ή
κλείνοντας την ηλεκτρική παροχή.
• Για όλες τις εργασίες εγκατάστασης και
συντήρησης χρησιμοποιείτε γάντια
εργασίας.
• Η συσκευή αυτή μπορεί να
χρησιμοποιηθεί από παιδιά ηλικίας 8
ετών και άνω και από άτομα με
μειωμένες σωματικές, αισθητηριακές ή
πνευματικές δυνατότητες ή έλλειψη
εμπειρίας και γνώσης, εάν επιβλέπονται
ή έχουν λάβει οδηγίες σχετικά με τη
χρήση της συσκευής με ασφαλή τρόπο
και κατανοούν τους κινδύνους που
ενέχονται.
• Μην αφήνετε μικρά παιδιά να παίζουν
με τη συσκευή.
• Ο καθαρισμός και η συντήρηση δεν
πρέπει να πραγματοποιούνται από
παιδιά χωρίς επίβλεψη.
• Όταν στον χώρο που λειτουργεί ο
απορροφητήρας υπάρχουν και συσκευές
καύσης αερίου ή άλλων καυσίμων,
πρέπει να εξασφαλίζεται πάντα επαρκής
αερισμός.
• Ο απορροφητήρας πρέπει να
καθαρίζεται συστηματικά, τόσο
εσωτερικά όσο και εξωτερικά
(ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟΝ
ΜΗΝΑ), σε κάθε περίπτωση δώστε
μεγάλη προσοχή στις οδηγίες
συντήρησης του παρόντος εγχειριδίου.
• Η μη τήρηση των κανονισμών σχετικά
με τον καθαρισμό του απορροφητήρα και
την αντικατάσταση και καθαρισμό των
φίλτρων μπορεί να προκαλέσει
πυρκαγιές.
• Απαγορεύεται αυστηρά το μαγείρεμα
σε φλόγα (φλαμπέ) κάτω από τον
απορροφητήρα.
• Αντικαταστήστε τον λαμπτήρα μονο με
ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο
συντήρησης/αντικατάστασης λαμπτήρων
του παρόντος εγχειριδίου).
Η χρήση ελεύθερης φλόγας καταστρέφει
τα φίλτρα και μπορεί να προκαλέσει
πυρκαγιά, για αυτό θα πρέπει να
αποφεύγεται.
Το τηγάνισμα πρέπει να γίνεται υπό
έλεγχο έτσι ώστε να αποφευχθεί φωτιά
από υπερθέρμανση λαδιού.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα
εστιών βρίσκεται σε λειτουργία, τα
προσβάσιμα μέρη του απορροφητήρα
μπορεί να είναι ζεστά.
• Μη συνδέετε τη συσκευή στο ηλεκτρικό
δίκτυο εάν δεν έχει ολοκληρωθεί η
εγκατάσταση.
• Πρέπει να τηρούνται πιστά όλοι οι ισχύοντες τοπικοί
κανονισμοί για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της
εκκένωσης των καπνών.
• Ο αέρας που αποβάλλεται δεν πρέπει να κατευθύνεται σε
αγωγό που χρησιμοποιείται για την εκκένωση καπνών που
παράγονται από συσκευές καύσης αερίου ή άλλου είδους
καύση.
• Μη χρησιμοποιείτε
ή μην αφήνετε τον απορροφητήρα χωρίς
λάμπες σωστά τοποθετημένες, εξαιτίας ενδεχόμενου κινδύνου
ηλεκτροπληξίας.
• Μη χρησιμοποιείτε ποτέ τον απορροφητήρα αν δεν είναι
σωστά τοποθετημένο το μεταλλικό πλέγμα!
• Μη χρησιμοποιείτε ΠΟΤΕ τον απορροφητήρα σαν επίπεδο
στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο.
• Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται
με το
προϊόν εγκατάστασης ή, αν δεν παρέχονται,
42
προμηθευτείτε τον σωστό τύπο βιδών.
• Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται
στις Οδηγίες εγκατάστασης.
• Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή
εξουσιοδοτημένο κέντρο εξυπηρέτησης.
ΠΡΟΣΟΧΗ!
• Εάν η εγκατάσταση βιδών και στηριγμάτων
στερέωσης δεν γίνει σύμφωνα με τις οδηγίες, μπορεί
να προκληθούν κινδύνοι ηλεκτρικής φύσεως.
• Να μην χρησιμοποιείται με προγραμματιστή,
χρονόμετρο, ξεχωριστό τηλεχειριστήριο ή
οποιοδήποτε άλλη συσκευή που ενεργοποιείται
αυτομάτως.
Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή
οδηγία 2012/19/EC σχετικά με τα Απορριπτόμενα ηλεκτρικά
και ηλεκτρονικά εξαρτήματα (WEEE).
Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα
βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για
το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα
μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό
αυτού το προϊόντος ως απόρριμμα.
Το σύμβολο
πάνω στο προϊόν, ή στα έγγραφα που
συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν
μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα
πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής
για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών
εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται
τηρώντας την τοπική νομοθεσία
για την διάθεση των
απορριμμάτων.
Για πιο λεπτομερείς πληροφορίες σχετικά με την
επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού
του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο
γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία
αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου
αγοράσατε αυτό το προϊόν.
Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και
κατασκευαστεί
σύμφωνα με την:
• Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για μια
σωστή χρήση ούτως ώστε να μειωθούν οι περιβαλλοντικές
επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην
ελάχιστη ταχύτητα όταν αρχίσετε το μαγείρεμα και αφήστε
τον αναμμένο για λίγα λεπτά μετά το τέλος του μαγειρέματος.
Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης
συγκέντρωσης καπνού
και ατμού και χρησιμοποιήστε την
επιταχυνόμενη ταχύτητα μόνο σε ακραίες καταστάσεις.
Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν θα πρέπει
να διατηρηθεί μια καλή απόδοση της μείωσης της οσμής.
Καθαρίστε το φίλτρο λίπους όταν θα πρέπει να διατηρηθεί
μια καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη
μέγιστη διάμετρο του συστήματος των
σωληνώσεων που
υποδεικνύεται στο εγχειρίδιο αυτό, ούτως ώστε να
βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο
θόρυβος.
Χρήση
Ο απορροφητήρας έχει σχεδιαστεί για να χρησιμοποιηθεί σε
τύπο φιλτραρίσματος εσωτερικής κυκλοφορίας.
Οι καπνοί και οι ατμοί του μαγειρέματος απορροφούνται στο
εσωτερικό του απορροφητήρα, φιλτράρονται και
καθαρίζονται περνόντας διά μέσου του/των
φίλτρου/φίλτρωνγια τα λίποι και του/των φίλτρου/φίλτρων
άνθρακα των οποίων ΠΡΕΠΕΙ να είναι εφοδιασμένος ο
απορροφητήρας
.
Εγκατασταση
Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης
εστιών και του κατώτερου μέρους του απορροφητήρα
κουζίνας δεν πρέπει να είναι μικρότερη των 50εκ. στην
περίπτωση ηλεκτρικών κουζινών και των 70εκ στην
περίπτωση κουζινών υγραερίου ή μικτών.
Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο
καθορίζουν μια μεγαλύτερη απόσταση, πρέπει
να την λάβετε
υπόψη.
Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε
αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,
τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν
παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή
ρεύματος που, σύμφωνα με τους προβλεπόμενους
κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη
και μετά την
εγκατάσταση. Εάν δεν παρέχεται η πρίζα
(προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα
δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την
εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να
πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την
ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση
υπέρτασης (κατηγορίας ΙΙΙ), σύμφωνα με τις
οδηγίες και τους
κανόνες εγκαταστάσεως.
ΠΡΟΕΙΔΟΠΟίΗΣΗ!
πριν συνδέσετε το σύστημα του απορροφητήρα με την
ηλεκτρική εγκατάσταση και βεβαιωθείτε για την σωστή του
λειτουργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης
είναι ορθά μονταρισμένο.
ΠΡΟΣΟΧΗ! Το αντικείμενο B (υποστήριγμα για βίδωμα
στο ταβάνι), περιέχει ηλεκτρική σύνδεση (κίτρινο-
πράσινο) που πρέπει να συνδεθεί με την γείωση του
οικιακού ηλεκτρικού
σας συστήματος.. Εικ. 12
43
Λειτουργια
Ο απορροφητήρας είναι εξοπλισμένος με πίνακα ελέγχου που
έχει τη δυνατότητα ελέγχου επιλογής ταχυτήτων και με
διακόπτη φωτισμού για να ελέγχει το φωτισμό στη μαγειρική
ζώνη.
Για να διαλέξετε λειτουργία αρκεί να γυρίσετε τις εντολές.
Κουμπί ON/OFF φως
Κουμπί επιλογής ταχύτητας (δυνατότητα
απορρόφησης) έντονης – διάρκεια 5 λεπτά: ο
απορροφητήρας έχει διατυπώσει αυτή την
δύναμη και μετά από 5 λεπτά θα επιστρέψει
στην προηγούμενη εντολή.
Κουμπί επιλογής ταχύτητας (δυνατότητα
απορρόφησης) υψηλής
Κουμπί επιλογής ταχύτητας (δυνατότητα
απορρόφησης) μεσαίας – όταν ανάβει
υποδηλώνει την αναγκαιότητα πλυσίματος ή
αντικατάστασης του φίλτρου άνθρακα.Αυτή η
ένδειξη κανονικά είναι ανενεργή. Για να
ενεργοποιήσετε την ενδεικτική ειδοποίηση,
αφαιρέστε την ηλεκτρονική σύνδεση πιέζοντας
για 3 δευτερόλεπτα το πλήκτρο 0.
Κατόπιν, πιέστε ταυτόχρονα τα πλήκτρα 1 και
2 για 3 δευτερόλεπτα. Αρχικά θα
αναβοσβήσει
μόνο το πλήκτρο 1 και κατόπιν θα
αναβοσβήσουν ταυτόχρονα τα πλήκτρα 1 και 2
επιβεβαιώνοντας την ενεργοποίηση.
Επαναλάβετε την ίδια διαδικασία για να
επιτύχετε την απενεργοποίηση της ενδεικτικής
ειδοποίησης. Αρχικά θα αναβοσβήσουν
ταυτόχρονα τα πλήκτρα 1 και 2 και κατόπιν θα
αναβοσβήσει μόνο το πλήκτρο 1
επιβεβαιώνοντας την απενεργοποίηση.
Κουμπί επιλογής ταχύτητας (δυνατότητα
απορρόφησης) χαμηλής – όταν ανάβει
υποδηλώνει την αναγκαιότητα να πλυθεί το
φίλτρο για τα λίπη.
Κουμπί OFF (stand by) –
Δ
ιακοπή παροχέα
ηλεκτρισμού - Reset ένδειξη
πλυσίματος/αντικατάστασης φίλτρων.
OFF Κινητήρας
Πιέστε σύντομα για να σβήσετε τον κινητήρα.
RESET ΕΝΔΕΙΞΗ ΦΙΛΤΡΩΝ
Με ενεργοποιημένο τον απορροφητήρα, και
αφού έχετε κάνει την συντήρηση φίλτρων,
πιέστε το κουμπί μέχρις ότου να ακουστεί ο
χαρακτηριστικός ήχος. Το led 1 (φίλτρο λίπους
) ή το led 2 (φίλτρο άνθρακα) παύει να
αναβοσβήνει.
Δ
ΙΑΚΟΠΗ ΠΑΡΟΧΕΑ ΗΛΕΚΤΡΙΣΜΟΥ
Πιέζοντας για 3 δευτερόλεπτα το κουμπί,
διακόπτεται η παροχή ηλεκτρισμού του
απορροφητήρα.
Α
υτή η λειτουργία μπορεί να είναι χρήσιμη
κατά τη διάρκεια καθαρισμού του προϊόντος.
Για να το ξανανάψετε αρκεί να επαναλάβετε.
Σε περίπτωση ενδεχόμενων ανωμαλιών στη λειτουργία, πριν
απευθυνθείτε στην τεχνική βοήθεια αποσυνδέστε για
τουλάχιστον 5 δευτερόλεπτα τη συσκευή τροφοδοσίας
βγάζοντας το βύσμα και συνδέοντάς το εκ νέου. Σε
περίπτωση που η
ανωμαλία στη λειτουργία επιμένει,
απευθυνθείτε στην τεχνική βοήθεια.
Συντηρηση
Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα
υγρό πανί με ουδέτερα υγρά απορρυπαντικά. ΜΗΝ
ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Ή ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!
Αποφύγετε τη χρήση λειαντικών μέσων. ΜΗ
ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!
Φιλτρο για τα λιποι
Εικ. 19-23
Πρέπει να καθαρίζεται μια φορά τον μήνα με απορρυπαντικά
που δεν χαράζουν, είτε στο χέρι ή στο πλυντήριο πιάτων, το
οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σε
σύντομο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων, το
φίλτρο για τα λίπη μπορεί ελαφρώς να χάσει
το χρώμα του
αλλά αυτό δεν μεταβάλλει τις ιδιότητες φιλτραρίσματος.
Φιλτρο ανθρακα (μονο για τον τυπο φιλτραρισματος)
Εικ. 22
Το φίλτρο άνθρακα μπορεί να πλυθεί κάθε δύο μήνες (ή όταν
το σύστημα ένδειξης κορεσμού τών φίλτρων – εάν
προβλέπεται στο μοντέλο που κατέχεται – ενδεικνύει αυτή την
ανάγκη) σε ζεστό νερό και ιδανικά απορρυπαντικά ή στο
πλυντήριο πιάτων σε 65°C (στην περίπτωση πλυσίματος στο
πλυντήριο πιάτων να γίνει ολόκληρος ο κύκλος χωρίς άλλα
πιατικά μέσα).
Αφαιρέστε το νερό που πλεονάζει χωρής να καταστραφεί το
φίλτρο, μετά βάλτε το στόν φούρνο για 10 λεπτά σε 100°C για
να ξεραθεί οριστικά.
Αντικαταστήστε το στρωματάκι κάθε 3 χρώνια και κάθε φορά
που το πανί έχει υποστεί ζημιά.
Αντικατασταση λαμπες
Ο απορροφητήρας διαθέτει σύστημα φωτισμού που
χρησιμοποιεί την τεχνολογία LED.
Η τεχνολογία LED εγγυάται άριστο φωτισμό, διάρκεια έως 10
φορές μεγαλύτερη των κοινών λαμπτήρων ενώ παράλληλα
επιτρέπουν την εξοικονόμηση έως και του 90% της ηλεκτρικής
ενέργειας.
Για την αντικατάσταση των λαμπτήρων, επικοινωνήστε με το
εξουσιοδοτημένο κέντρο ανταλλακτικών.
44
SV - Monterings- och bruksanvisningar
Följ noga instruktionerna i denna manual. Tillverkaren
frånsäger sig allt ansvar för eventuella funktionsfel, skador
eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats. Fläkten
har tillverkats för utsugning av matos och ånga som bildas vid
matlagning och är endast ämnad för privat bruk.
Obs: Komponenter som är märkta med symbolen (*)" är
särkilda tillbehör som endast levereras med vissa modeller
eller extra tillbehör som ska införskaffas separat.
Varningsföreskrifter
• Gör alltid fläkten strömlös innan någon
typ av underhållsarbete eller rengöring
inleds genom att dra ur kontakten eller
slå av bostadens huvudströmbrytare.
• Använd alltid skyddshandskar vid instal-
lation och underhållsingrepp.
• Apparaten får inte användas av barn
från 8 års ålder eller personer med
reducerad rörelseförmåga eller mental
kapacitet, eller personer som saknar
erfarenhet och kännedom om apparaten,
såtillvida inte användandet övervakas
eller instruktioner ges av erfaren person
som ansvarar för säkerheten.
• Barn får inte lämnas utan uppsikt för att
förhindra att de leker med apparaten.
• Rengörings- och underhållsingrepp får
inte utföras av barn utan uppsikt.
• Lokalen skall vara ordentligt ventilerad
när köksfläkten används tillsammans
med andra apparater vilka drivs med gas
och andra typer av bränsle.
• Fläktkåpan ska rengöras regelbundet
både invändigt och utvändigt (MINST EN
GÅNG I MÅNADEN), anvisningarna i
instruktionerna för skötsel måste
emellertid följas.
• Om reglerna för rengöring av fläktkåpan
samt utbyte och rengöring av filtren inte
observeras kan detta medföra brandrisk.
• Det är strängt förbjudet att flambera mat
under fläkten.
• Använd endast den typ av lampor som
anges i denna handbok i kapitles
Underhåll/Byte av lampa när lampan
skall bytas ut.
Öppna lågor skadar filtren och kan
orsaka brand och skall därför undvikas i
alla lägen.
Frityrkokning skall ske under uppsikt för
att undvika att överhettad olja fattar eld.
VARNING: När spishällen är i funktion
kan tillgängliga delar av fläkten hettas
upp.
• Anslut inte apparaten till elnätet innan
installationen är helt slutförd.
• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder
som skall vidtas för avledning av utblåsningsluften, skall de
föreskrifter som utfärdats av lokala myndigheter noga
efterlevas.
• Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökångor som kommer från apparater vilka
matas med gas eller andra typer av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt imonterade
lampor för att undvika risken för elektriska stötar.
• Fläkten får aldrig användas utan att gallret är korrekt
monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte
detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller
införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i
Installationsguiden. I händelse av tvivel, kontakta
Servicekontoret eller behörig personal.
VARNING!
• I det fall skruvar och fixeringsanordningar inte
installeras enligt dessa instruktioner kan elektriska
risker uppstå.
• Använd inte med en separat programmeringsenhet,
timer, fjärrkontroll eller någon annan anordning, som
aktiveras automatiskt.
Denna produkt är märkt enligt EG-direktiv 2012/19/EC
beträffande elektriskt och elektroniskt avfall (Waste Electrical
and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt
bidrar du till att förhindra potentiella, negativa konsekvenser
för vår miljö och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.
Symbolen
på produkten, eller i medföljande
dokumentation, indikerar att denna produkt inte får behandlas
som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och
45
elektronisk utrustning. Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och
återanvändning av denna produkt, var god kontakta de lokala
myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.
Apparat utformad, testad och tillverkad i enlighet med:
• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt
användning för att minska miljöpåverkan: Sätt PÅ fläkten på
minsta farten när du börjar att laga mat och låt den vara på i
några minuter efter att du är färdig. Öka farten bara om det
skulle uppstå mycket rök och ånga och använd ökad fart bara
i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en
god lukt och effektivitet. Rengör fettfiltret vid behov för att
bevara fettfiltrets effektivitet. Använd den maximala diametern
på ventilationssytemet som indikeras i denna manualen för
att förbättra effektiviteten och minimera oljudet.
Användning
Fläkten har tillverkats för att användas som filterversion med
intern återcirkulation.
Matoset och rökångorna sugs ut av fläkten, filtreras och renas
genom fettfiltret/n och kolfiltret/n med vilket/a fläkten MÅSTE
vara utrustad.
Installation
Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 70cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.
Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på en
svåråtkomlig plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig frånkoppling från nätet
i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.
VARNING!
Kontrollera innan fläktens krets ansluts med nätspänningen att
den fungerar korrekt och är korrekt monterad.
VARNING! Detalj B (fixeringsbygel), är försedd med en
ledning (gul-grön) som skall anslutas med hemmets
elektriska jordanläggning. Fig. 12
Funktion
Fläkten är utrustad med en manöverpanel med en
hastighetskontroll och en strömbrytare för spishällens
belysning.
Det är tillräckligt att vidröra fläktens kommandon för att
aktivera funktionerna.
ON/OFF-tangent för Belysning
Tangent för hastighetsval (utsugningseffekt)
intensiv – funktionstid 5 minuter: fläkten ställs in
på denna effekt och efter 5 minuter återgår den till
den tidigare inställningen.
Tangent för hastighetsval (utsugningseffekt) hög
Tangent för hastighetsval (utsugningseffekt)
medelhög- när denna tangent blinkar indikerar
detta att kolfiltret behöver rengöras eller bytas ut.
Signaleringen för det aktiva kolfiltrets mättning är
normalt avaktiverad, Uteslut elektroniken genom
att trycka ned tangenten 0 under 3 sekunder för att
aktivera signalen.
Tryck däreter ner tangenterna 1 och 2 samtidigt
under 3 sekunder, inledningsvis blinkar endast
tangent 1, dörefter blinkar båda tangenterna 1 och
2 vilket indikerar att aktiveringen ägt rum. Upprepa
förfarandet för att avaktivera signalen,
inledningsvis blinkar tangenterna 1 och 2 därefter
blinkar endast tangent 1 vilket indikerar att
signalen avaktiverats.
Tangent för hastighetsval (utsugningseffekt) låg
- när denna tangent blinkar indikerar detta att
fettfiltret behöver rengöras.
OFF-tangent för motorn (stand by) – Elektronisk
avstängning –
Å
terställning av signaleringen
av rengöring/byte av filter.
OFF MOTOR
Tryck kort på tangenten för att stänga av motorn.
ÅTERSTÄLLNING AV FILTERSIGNALERINGEN
Tryck med fungerande fläkt och efter att ha utfört
underhållet på filtren ned tangenten tills en
akustisk signal aktiveras. Den blinkande lysdioden
1 (fettfiltret) eller 2 (kolfiltret) upphör att blinka.
ELEKTRONISK AVSTÄNGNING
Tryck in tangenten under 3 sekunder, fläktens
elektroniska kontrollfunktion stängs av.
Denna funktion är till hjälp i samband med
rengöring av produkten.
För att aktivera den elektroniska funktionen igen
upprepas operationen.
46
I det fall eventuella funktionsstörningar uppstår skall den
elektriska anslutningen kopplas ifrån
under minst 5 sekunder genom att kontakten dras ur, innan
servicetjänst kontaktas. Om funktionsstörningen fortsätter,
kontakta servicekontoret.
Underhåll
Använd endast en trasa fuktad med neutrala
rengöringsmedel vid rengöring. Använd inte några verktyg
eller instrument för rengöringen!
Undvik produkter som innehåller slipmedel. ANVÄND INTE
ALKOHOL!
Fettfilter
Fig. 19-23
Filtret skall rengöras en gång i månaden, med ett milt
rengöringsmedel, för hand eller i diskmaskin, med låg
temperatur och kort program.
Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan
att detta på något sätt påverkar filtrets uppsugningsförmåga.
Kolfilter (gäller endast filterversionen)
Fig. 22
Kolfiltret kan tvättas varannan månad (eller när indikatorn för
filtrets mättning – om sådan finns på er modell - anger att
detta är nödvändigt) med varmt vatten och ett lämpligt
rengöringsmedel, eller i diskmaskin med 65°C (om filtret
diskas i diskmaskin skall ett fullständigt program köras utan
annan disk i maskinen).
Avlägsna allt överflödigt vatten utan att skada filtret och torka
det därefter i ugnen med 100°C i 10 minuter.
Byt ut dynan vart tredje år och varje gång filten skadats.
Byte av Lampor
Fläkten är utrustad med ett belysningssystem som bygger på
lysdiodsteknologi.
Lysdioderna garanterar optimal belysning, upptill 10 gånger
längre livslängd jämfört med konventionella lampor och
möjliggör en energibesparing på 90%.
Kontakta den auktoriserade reservdelsåterförsäljaren vid byte
av lampor.
47
FI - Asennus- ja käyttöohjeet
Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa
käyttöohjeen noudattamattajättämisestä aiheutuneista
haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja
höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.
Huomautus: Symbolilla
“(*)” merkityt tarvikkeet ovat vain
joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita,
jotka on ostettava erikseen.
Turvallisuustietoa
• Ennen minkään asennustoimenpiteen
aloittamista laite tulee kytkeä irti
sähköverkosta irrottamalla liitäntäjohto tai
katkaisemalla virta huoneiston
pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden
aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt,
joiden fyysinen, aistien tai mielen terveys
on heikentynyt tai joilla ei ole tarpeellista
kokemusta ja tietoa, saavat käyttää tätä
laitetta, jos käyttöä valvotaan tai jos heille
on annettu laitteen turvallista käyttöä
koskevat ohjeet ja he ymmärtävät
mahdolliset vaarat.
• Valvo, että lapset eivät pääse
leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai
tehdä kunnossapitotoimenpiteitä ilman
valvontaa.
• Huoneisto on aina tuuletettava hyvin,
kun tuuletinta käytetään yhtäaikaisesti
kaasulla tai muilla polttoaineilla toimivien
laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti
sisä- ja ulkopuolelta (VÄHINTÄÄN
KERRAN KUUKAUDESSA), noudata
kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien
vaihtoa ja puhdistusta koskevien
määräysten noudattamatta jättäminen voi
aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on
ehdottomasti kielletty.
• Käytä ainoastaan lamppujen
huolto/vaihto-ohjeessa ilmoitettuja
vaihtolamppuja.
Avotulen käyttö vahingoittaa suodattimia
ja voi aiheuttaa tulipalon, siksi sitä on
vältettävä joka tapauksessa.
Älä jätä paistumassa olevaa ruokaa
ilman valvontaa, jotta kuumentunut öljy ei
syty palamaan.
HUOMIO: Liesituulettimen esillä olevat
osat voivat kuumentua keittotason käytön
aikana.
• Älä yhdistä laitetta sähköverkkoon
ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia
savunpoiston teknisiä ja turvatoimenpiteitä koskevia
määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla
toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos
lamppuja ei ole asennettu oikein, sillä seurauksena voi olla
sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole
asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin
ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja
kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät
kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai
vastaavaan asiantuntijaan.
VAROITUS!
• Kiinnitysruuvien ja –laitteiden ohjeiden vastainen
asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen
kaukosäätimen tai minkä tahansa laitteen kanssa, joka
aktivoituu automaattisesti.
Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste
Electrical and Electronic Equipment (WEEE)
mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi
ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle
haitalliset seuraukset
Tuotteesta tai tuoteasiakirjoista löytyvä merkki
ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se
on toimitettava sähkö- ja elektronisten laitteiden
kierrätyspisteeseen. Laite on hävitettävä paikallisten
jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja
48
laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota
yhteys paikalliseen viranomaiseen, jätehuoltoon tai
liikkeeseen josta tuote on ostettu.
Laitteisto suunniteltu, testattu ja valmistettu seuraavien
standardien mukaisesti:
• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa
käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke
liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen,
ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen.
Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä,
ja käytä tehostettua/-ja nopeutta/nopeuksia vain
erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun
haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista
rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän
rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun
kanavointijärjestelmän maksimiläpimittaa tehokkuuden
parantamiseksi ja melun vähentämiseksi.
Käyttö
Tuuletin on tarkoitettu käytettäväksi suodatinversiona
sisäiseen kiertoon.
Tuuletin imee ruoanlaitosta aiheutuvan savun ja höyryn, jotka
suodattuvat ja puhdistuvat rasvasuodattimen/
rasvasuodattimien ja hiilsuodattimen/hiilisuodattimien lävitse,
joilla tuulettimen TÄYTYY olla varustettu.
Asennus
Lieden keittotason tukipinnan ja keittiötuulettimen alimman
osan välinen minimietäisyys on oltava vähintään 50cm
sähköliesien osalta ja 70cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,
on se otettava huomioon.
Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella
olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on
pistoke, liitä tuuletin voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen
pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole
pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa
paikassa että siihen pääsee käsiksi myös asennuksen
jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,
jolla varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.
HUOMIO!
Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla
ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että
se toimii oikein.
HUOM! Osa B (kattoon kiinnittämiseen tarvittava laippa),
on varustettu johtimella (keltainen-vihreä), joka on
yhdistettävä kodin sähköverkon maadoitukseen. Kuvat 12
Toiminta
Liesituuletin on varustettu ohjauspaneelilla, josta voidaan
säätää imun nopeuksia ja kytkeä valo, joka valaisee
keittotasoa.
Tuulettimen toimintojen valitsemiseen riittää koskettimien
hipaisu.
ON/OFF valokatkaisija
Intensiivisen nopeuden valitsin (imuteho) –
kesto 5 minuuttia: tuuletin tallentaa tämän
tehon ja palaa aiemmin säädetylle teholle 5
minuutin kuluttua.
Korkeimman nopeuden valitsin (imuteho)
Keskitason nopeuden valitsin (imuteho) –
kun tämä valo vilkkuu, on hiilisuodatin pestävä
tai vaihdettava. Tämä merkkivalo ei yleensä ole
toiminnassa, sammuta laitteen virta
merkkivalon aktivoimiseksi painamalla 3
sekuntia näppäintä 0.
Paina sen jälkeen yhtäaikaisesti näppäimiä 1 ja
2 kolme sekuntia, ensin vilkkuu ainoastaan
näppäin 1, sen jälkeen vilkkuvat näppäimet 1 ja
2 aktivoinnin merkiksi. Toista toiminto
merkkivalon sammuttamiseksi, ensin vilkkuvat
näppäimet 1 ja 2, sen jälkeen vilkkuu
ainoastaan näppäin 1 disaktivoinnin merkiksi..
Alhaisen nopeuden valitsin (imuteho)-
rasvasuodattimet on pestävä, kun tämä valo
vilkkuu.
Moottorin OFF painike (stand by) – Virran
katkaisu – Suodattimien pesun/vaihdon
merkkivalon säätö.
MOOTTORIN OFF painike
Paina lyhyesti ja sammuta moottori.
SUODATTIMIEN SÄÄDÖN MERKKIVALO.
Kun suodattimet on huollettu, paina näppäintä
tuulettimen ollessa käynnissä kunnes kuuluu
merkkiääni. Vilkkuva led 1 (rasvasuodatin) tai 2
(hiilisuodatin) lakkaa vilkkumasta.
VIRRAN KATKAISEMINEN
Paina näppäintä 3 sekuntia, tuulettimen
ohjauksen virta katkeaa.
Tämä toiminto voi olla hyödyllinen laitteen
puhdistuksen aikana.
Virran saa uudestaan päälle toistamalla
aiemman toiminnon.
Ennen kuin otat yhteyttä tekniseen tukeen mahdollisten
toimintahäiriöiden yhteydessä katkaise laitteesta virta
49
vähintään 5 sekunnin ajaksi vetämällä töpseli irti seinästä ja
kytke virta uudestaan päälle. Jos laite ei vielä toimi, ota yhteys
tekniseen tukeen.
Huolto
Puhdistusta varten käytä YKSINOMAAN neutraaleihin
pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ
PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!
Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ
ALKOHOLIA!
Rasvasuodatin
Kuva. 19-23
Rasvasuodatin on puhdistettava kerran kuukaudessa
miedolla pesuaineella, käsin tai astianpesukoneessa
alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.
Metallinen rasvasuodatin voi haalistua astianpesukoneessa,
mutta tämä ei vaikuta sen suodatustehoon millään tavallla.
Hiilisuodatin (ainoastaan suodatinversiossa)
Kuva 22
Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun
suodattimien kyllästyksen merkkijärjestelmä- jos laitteessa on
sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä
vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65°C
lämpötilalla (astianpesukoneessa koko pesuohjelmalla, älä
laita samaan pesuun astioita ).
Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita
se kuivumaan 100°C uuniin 10 minuutin ajaksi.
Vaihda levy 3 vuoden välein ja aina kun kangas on
rikkoutunut.
Lamppujen vaihto
Tuulettimessa on LED teknologiaan perustuva
valaistusjärjestelmä.
LED valot takaavat parhaan mahdollisen valaistuksen,
lamppujen kesto on 10 kertaa parempi kuin perinteisten
lamppujen ja niiden avulla säästetään 90% energiaa.
Jos lamppu on vaihdettava, ota yhteys valtuutettuun
huoltoliikkeeseen.
50
NO - Instrukser for montering og bruk
Instruksjonene i denne håndboken må følges nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Ventilatoren er ment for avtrekk av røyk og damp fra
matlaging og er kun til husholdningsbruk.
Merknad: Bestanddeler som er merket med "(*)" er enten
ekstrautstyr som kun leveres sammen med enkelte modeller
eller deler som må kjøpes i tillegg.
Advarsel
• Før det utføres et hvilket som helst
vedlikehold eller rengjøring må hetten
kobles fra strømmen, enten ved å dra ut
støpselet eller ved å kutte strømmen i
hele huset.
• Bruk alltid arbeidshansker under hele
installasjonen og når det utføres
vedlikehold.
• Dette apparatet kan benyttes av barn
fra 8 år og oppover og av personer med
svekkede fysiske, følelsesmessige eller
mentale egenskaper, eller manglende
erfaring og kjennskap, hvis de overvåkes
eller hvis de er opplært til å ta apparatet i
bruk på en sikker måte og er informert
om tilhørende farer.
• Pass på at barn ikke leker med
apparatet.
• Rengjøring og vedlikehold må ikke
utføres av barn, med mindre de
overvåkes.
• Rommet må være tilstrekkelig ventilert
hvis hetten anvendes sammen med
andre apparater som forbrenner gass
eller annet brensel.
• Hetten må rengjøres ofte både
innvendig og utvendig (MINST EN GANG
I MÅNED), ta hensyn til informasjonene
skrevet i bruksanvisning og vedlikehold
håndbok.
• Manglende overholdelse av rengjørings
indikasjon samt som erstatning og
rengjør av filter kan føre til brann fare.
• Det er strengt forbudt å lage flambert
mat under hetten.
• Bruk kun samme type lyspære som
indikeres i avsnittet vedlikehold/utbytting
av lyspære i denne veiledningen når
lyspæren skal byttes ut.
Frie flammer kan skade filtrene og
medføre brann og må derfor alltid
unngås.
Frityrsteking må overvåkes for å unngå at
oljen blir for varm og antennes.
VÆR OPPMERKSOM: Hettens
tilgjengelige deler kan bli varme når
koketoppen er i drift.
• Ikke kobl apparatet til strømnettet før
installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg
nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke føres inn i et rør som benyttes som
uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære,
da det finnes fare for elektriske støt.
Ikke bruk hetten med feilmontert rist!
Hetten må ALDRI brukes som støtteflate, med mindre dette er
uttrykkelig indikert.
• Bruk kun de festeskruene som leveres sammen med
apparatet for å utføre installasjonen eller, hvis de ikke
utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i
Installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller
lignende kvalifisert personell hvis man er i tvil.
VÆR OPPMERKSOM!
• Manglende installasjon av skruer og festeanordninger
i samsvar med disse instruksjonene kan føre til
elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller
andre typer anordninger som aktiveres automatisk.
Dette apparatet er merket i konformitet med EU-direktivet
2012/19/EC, Waste Electrical and Electronic Equipment
(WEEE). Ved å forsikre seg om at dette produktet kasseres
forskriftsmessig, bidrar brukeren med å forebygge mulige
negative miljø- og helsekonsekvenser.
Symbolet
på produktet eller på papirer som følger med
viser at dette produktet ikke må behandles som vanlig
husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet
må kasseres i henhold til lokale normer for kassering av avfall.
51
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte egnet lokalt
kontor, renovasjonskontoret for husholdningsavfall eller
butikken hvor du kjøpte produktet.
Apparatet er utformet, testet og produsert i henhold til:
• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR
14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC
61000-3-3.
Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ
ventilatorhetten på minimum hastighet når du starter
matlagingen og lå den holdes i gang i noen minutter etter at
matlagingen er ferdig. Øk hastigheten kun ved store mengder
røyk og damp og bruk boost-hastighet(er) kun i ekstreme
situasjoner. Skift ut kullfilter når det er nødvendig for å
opprettholde optimal effektivitet for odørreduksjon. Rengjør
fettfilter når det er nødvendig for å opprettholde optimal
effektivitet for fettfilter. Bruk maksimum diameter på
kanalsystemet som er angitt i denne bruksanvisningen for å
optimalisere effektivitet og minimere støy.
Bruksmåte
Ventilatorhetten er laget for å brukes i filtrerende funksjon med
indre resirkulering.
Røyk og damp fra matlaging blir sugd opp av ventilatoren,
filtrert og renset ved at de blåses ut gjennom fettfilteret / -
filtrene og karbonfilteret / -filtrene som ventilatoren MÅ være
utstyrt med.
Installasjon
Minimumsavstanden mellom koketoppen og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 50cm når
det gjelder elektriske kokeplater og 70cm når det gjelder
gassbluss og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat opererer
med en større avstand, må denne overholdes.
Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldende
normer. Stikkontakten må være lett tilgjengelig også etter
installasjonen. Hvis det ikke følger med støpsel (direkte
kobling til strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må man sette på en
godkjent topolet bryter som garanterer fullstendig frakobling
fra strømnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.
MERK!
Før man kobler ventilatorens strømkrets til strømnettet og
fastslår at alt fungerer korrekt, må man alltid kontrollere at
strømledningen er korrekt montert.
MERK! Del B (festebøylen under taket), er utstyrt med
strømledning (gul-grønn) som må jordes til boligens elektriske
anlegg.
Fig. 12
Funksjon
Viften er utstyrt med et kontrollpanel med viftehastighetsvalg
og en lysbryter for å kontrollere kokeområdets lys.
For å velge ventilatorhettens funksjoner er det tilstrekkelig å
streife betjeningsknappene.
Belysningsknapp ON/OFF
Knapp for valg av intensiv hastighet
(sugestyrke) – 5 minutters varighet:
ventilatoren stiller seg på denne styrken, og når
5 minutter er gått, går den over til forrige
innstilling.
Knapp for valg av høy hastighet (sugestyrke)
Knapp for valg av middels hastighet
(sugestyrke)- når den blinker viser den at det er
nødvendig å vaske eller skifte ut karbonfilteret.
Denne signaleringen er normalt deaktivert, for å
aktivere varslingen, skal man slå av det
elektroniske systemet ved å holde knapp 0
inntrykt i 3 sekunder.
Deretter skal man holde knappene 1 og 2
inntrykt samtidig i 3 sekunder. Først vil kun
knapp 1 blinke, deretter vil begge knappene 1
og 2 blinke for å angi at varslingen er aktivert.
Repeter operasjonen for å deaktivere
varslingen. Først vil knappene 1 og 2 blinke,
deretter blinker kun knapp 1 for å angi at
deaktiveringen er utført.
Knapp for valg av lav hastighet (sugestyrke)
– når den blinker viser den at det er nødvendig
å vaske fettfilteret.
Knapp for motor OFF (stand by)
–
Utelukker
elektronisk betjening - Reset for signalering
av vasking/utskifting av filtrene.
MOTOR OFF
Trykk kort for å slå av motoren.
RESET FOR SIGNALERING AV FILTRENE
Etter man har foretatt vedlikehold av filtrene,
skal man med påslått ventilator holde denne
knappen inntrykt helt til man hører et akustisk
signal. Det blinkende led-lyset 1 (fettfilteret)
eller 2 (kullfilteret) slutter å blinke.
UTELUKKELSE AV ELEKTRONISK
BETJENING
Trykk knappen inn i 3 sekunder, og den
52
elektroniske betjeningen av ventilatorhetten
utelukkes.
Denne funksjonen kan være nyttig mens du
rengjører produktet.
For å gjenaktivere den elektroniske betjeningen
er det tilstrekkelig å repetere operasjonen.
I tilfelle eventuell unormal funksjon av apparatet, før du
henvender deg til kundeservice anbefaler vi å koble apparatet
fra strømnettet i minst 5 sekunder ved å dra kontakten ut av
støpselet, og deretter koble det til igjen. I tilfelle unormal
funksjon skulle fortsette, må man henvende seg til
kundeservice.
Vedlikehold
Til rengjøring skal det KUN benyttes en klut fuktet med et
nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER
SKAL IKKE BRUKES TIL RENGJØRING!
Unngå bruk av slipende eller etsende produkter. ALKOHOL
SKAL IKKE BRUKES!
Fettfilteret
Fig. 19-23
Fettfilteret må rengjøres en gang i måneden uten bruk av
aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin
ved lav temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen,
men dets filterkarakteristikker endres absolutt ikke.
Kullfilter (kun med resirkulering av luften)
Fig. 22
Karbonfilteret kan vaskes annenhver måned (eller når det
elektroniske systemet viser at filteret er skittent – hvis din
modell har denne funksjonen) i varmt vann og med egnede
rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man
vasker det i oppvaskmaskin må det vaskes med full syklus
uten annen oppvask i maskinen).
Vri ut overflødig vann uten å ødelegge filteret, og sett det
deretter i stekeovnen ved 100°C i 10 minutter for å tørke det
ordentlig.
Skift ut “madrassen” hvert 3. år og ellers hver gang stoffet er
skadet.
Utskifting av lyspærer
Ventilatoren er utstyrt med et belysningssystem basert på
LED-teknologi.
LED-lysene garanterer optimal belysning, har opptil 10 ganger
lengre varighet enn tradisjonelle lyspærer og tillater en
strømsparing på 90 %.
Vennligst ta kontakt med autorisert kontor for reservedeler for
å bytte ut lyspæren.
53
DA - Bruger- og monteringsvejledning
Overhold venligst alle instruktioner i denne vejledning.
Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,
skader eller brande forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Emhætten er beregnet til udsugning af røg og damp fra
madlavning, og må kun benyttes til almindelig husholdning.
Bemærk: Dele, der er markeret med symbolet ”(*)”, er
ekstraudstyr, der kun findes på visse modeller eller ikke
medfølgende dele, som kan købes separat.
Advarsel
• Før deres foretages nogen form for
indgreb i forbindelse med rengøring og
vedligeholdelse skal forbindelsen til
strømforsyningen afbrydes ved at trække
stikket ud eller ved at slukke for boligens
hovedafbryder.
• For indgreb i forbindelse med
installation og vedligeholdelse skal der
bruges arbejdshandsker.
• Apparatet må kun anvendes af børn
under 8 år eller af personer med nedsatte
fysiske eller mentale evner, eller som
ikke har den nødvendige erfaring og
kendskab til det, hvis de er under opsyn,
eller såfremt de har modtaget de
nødvendige anvisninger til sikker brug af
apparatet og kender de dermed
forbundne risici.
• Det er nødvendigt at holde øje med, at
børnene ikke leger med opladeren.
• Rengøring og vedligeholdelse må ikke
udføres af børn uden opsyn.
• Lokalet skal være udstyret med
tilstrækkelig ventilation, hvis emhætten
bruges samtidig med andre
forbrændingsapparatet , der drives af gas
eller andre brændstoffer.
• Emhætten skal rengøres med hyppige
mellemrum, både indvendigt og
udvendigt (MINDST EN GANG OM
MÅNEDEN).
• Overhold under alle omstændigheder
anvisningerne i
vedligeholdelsesvejledningen.
Manglende overholdelse af emhættens
rengøringsforskrifter og af filtrenes
udskiftning og rengøring medfører fare
for brand. Det er strengt forbudt at
tilberede mad under åben ild under
emhætten.
• Ved udskiftning af pæren må du kun
anvendes den type lyspære, der er
angivet i afsnittet om
vedligeholdelse/udskiftning af pære i
denne manual.
Brug af åben ild er skadeligt for filtrene
og kan medføre en brand, og det skal
derfor for enhver pris undgås.
Friturestegning skal udføres under
overvågning for at undgå, at olien
overophedes og antændes.
PAS PÅ! Når kogepladen er i brug, kan
emhættens tilgængelige dele blive meget
varme.
• Apparatet må ikke tilsluttes
strømforsyningen, før installationen er
helt fuldført.
• Hvad angår de anviste tekniske og sikkerhedsmæssige
forholdsregler til udledning af røg, skal du omhyggeligt
overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke tilføres en skakt, der bruges til
udledning af røg fra forbrændingsapparater, der fungerer med
gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt
monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må ALDRIG anvendes som
afsætningsplade, med mindre dette er udtrykkeligt angivet.
• Brug kun de medfølgende fastspændingsskruer til produktet i
forbindelse med installationen eller – såfremt de ikke
medfølger – skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i
installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter
eller en kvalificeret tekniker.
ADVARSEL!
• Hvis der ikke monteres de skruer og
fastspændingsanordninger som angivet i disse
anvisninger, kan der opstå risiko for elektriske
problemer.
• Brug ikke sammen med en programmeringsenhed,
timer, separat fjernbetjening eller andre enheder, der
aktiveres automatisk.
54
Dette apparat er mærket i overensstemmelse med det
Europæiske Direktiv 2012/19/EC, Waste Electrical and
Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale,
komponenter og stoffer, der kan være skadelige for
menneskers sundhed og for miljøet, hvis kasseret elektrisk og
elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående
overkrydsede skraldespand
. Den symboliserer, at
elektrisk og elektronisk udstyr ikke må bortskaffes sammen
med usorteret husholdningsaffald, men indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor
elektrisk og elektronisk udstyr gratis kan afleveres af borgerne
på genbrugsstationer og andre indsamlingssteder eller bliver
afhentet direkte fra husholdningerne. Nærmere information
kan fås hos kommunens tekniske forvaltning.
Produktet er designet, testet og produceret i henhold til:
• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt
anvendelse til reducering af miljøbelastning: Indstil ON på
emhættens laveste hastighed, når du begynder at lave mad
og sluk den først et par minutter efter endt madlavning.
Forhøj kun hastigheden ved meget røg og damp. Anvend kun
boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift
kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde
udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det
er nødvendigt for at bibeholde filtereffektiviteten. Anvend det
største kabelsystemdiameter til optimering af effektiviteten og
til minimering af støjen.
Brug
Emhætten er udviklet til brug i den filtrerende udgave med
intern recirkulation.
Røg og damp fra madlavningen suges ind i emhætten, hvor
de filtreres og renses ved passage gennem
fedtfilteret/fedtfiltrene og kulfilteret/kulfiltrene, som emhætten
SKAL være udstyret med.
Installering
Minimumsafstanden mellem kogegrejets støtteoverflade på
komfuret og den nederste del af emhætten må ikke være
under 50cm ved elektriske kogeplader, og ikke under 70cm
ved gasblus eller komfurer med både gasblus og elektriske
kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand, skal
dette overholdes.
Netspændingen skal svare til spændingen vist på typeskiltet
internt i emhætten. Hvis emhætten er udstyret med et stik,
skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i
overensstemmelse med de gældende standarder.
Stikkontakten skal også være let tilgængelig efter
installeringen. Hvis emhætten ikke er udstyret med et stik
(direkte tilslutning til elnettet), eller hvis stikket ikke findes i et
område, der også er let tilgængeligt efter installeringen, skal
der monteres en topolet afbryderkontakt i overensstemmelse
med standarderne, der sørger for fuld afbrydelse fra elnettet i
tilfælde af forhold i overspændingskategori III, og i
overensstemmelse med reglerne for elektriske installationer.
OBS!
Undersøg altid, at netkablet er blevet monteret rigtigt, før
emhættens kredsløb tilsluttes forsyningsnettet og der udføres
kontrol af korrekt funktion.
PAS PÅ! Komponent B (fastgøringsbeslag til loftet) er
udstyret med en leder (gul-grøn) der skal tilsluttes
jordforbindelsen i hjemmets elanlæg. Fig. 12
Funktion
Emhætten er udstyret med et betjeningspanel med mulighed
for regulering af sugestyrken og lys til oplysning af
kogeområdet.
Betjeningstasterne skal blot berøres let for at vælge
emhættens funktioner.
Tast til ON/OFF lys
Tast til valg af den intensive hastighed
(udsugningseffekt) - varighed 5 minutter:
emhætten indstiller denne styrke og ved
slutningen af de 5 minutter kommer den tilbage
til den forrige indstilling.
Tast til valg af den høje hastighed
(udsugningseffekt)
Tast til valg af middel-hastigheden
(udsugningseffekt) – når lampen blinker, er der
behov for at vaske eller udskifte kulfilteret.
Denne signalering er normalt afbrudt; for at
aktivere signaleringen skal der trykkes på tast 0
i 3 sekunder for at afbryde det elektroniske
system.
Tryk derefter samtidigt på tasterne 1 og 2 i 3
sekunder; først blinker tast 1 alene, og derefter
blinker begge taster 1 og 2 til angivelse af
udført aktivering. Gentag handlingen for at
deaktivere signaleringen; først blinker tasterne
1 og 2 og derefter blinker tast 1 alene til
angivelse af deaktivering.
Tast til valg af den lave hastighed
(udsugningseffekt) – når lampen blinker, er der
behov for at vaske fedtfilteret.
55
Tast for OFF motor (stand-by) – Afbrydelse
af elektronikken – Reset af signaleringen for
vask/udskiftning af filtre.
OFF MOTOR
Tryk kort for at slukke motoren.
RESET FILTER-SIGNALERING
Tryk på tasten efter vedligeholdelse af filtrene
(mens emhætten er tændt), indtil lydsignalet
afgives. Den blinkende lysdiode 1 (fedtfilter)
eller 2 (kulfilter) holder op med at blinke.
AFBRYDELSE AF ELEKTRONIKKEN
Tryk på tasten i 3 sekunder; emhættens
betjeningselektronik afbrydes.
Denne funktion kan være nyttig under
rengøring af emhætten.
Tryk på tasten for at tilslutte elektronikken igen.
Hvis der opstår fejlfunktion, bør man - inden henvendelse til
servicetjenesten - afbryde emhætten fra elforsyningen i mindst
5 sekunder ved at trække stikket ud, og derefter tilslutte
emhætten igen. Hvis fejlfunktionen fortsætter, bedes man
kontakte servicetjenesten.
Vedligeholdelse
Ved rengøring må der UDELUKKENDE anvendes en klud
fugtet med neutrale, milde rengøringsmidler i flydende form.
ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL
RENGØRING.
Undgå brug af produkter indeholdende slibemidler BENYT
ALDRIG SPRIT!
Fedtfilter
Fig. 19-23
Fedtfilteret skal rengøres én gang om måneden med milde
rengøringsmidler; filteret kan også vaskes i opvaskemaskine
ved lav temperatur og på et kort opvaskeprogram.
Ved vask i opvaskemaskinen kan metal-fedtfilteret blive
misfarvet, men dette vil ikke have negativ indflydelse på dets
filtrerende egenskaber.
Kulfilter (kun den filtrerende udgave)
Fig. 22
Kulfilteret kan vaskes hver anden måned (eller når
signaleringssystemet angiver mætning af filtrene – hvis denne
funktion er til stede på den købte model) i varmt vand og med
egnede rengøringsmidler, eller i opvaskemaskine på 65°C
(ved vask i opvaskemaskinen skal der udføres en komplet
opvaskecyklus uden andet køkkengrej i maskinen).
Fjern det overskydende vand uden at ødelægge filteret; læg
derefter filteret i ovnen i 10 minutter ved 100°C for at tørre det
helt.
Udskift den lille madras hver 3. år, og når kluden er
beskadiget.
Udskiftning af lyspærerne
Emhætten er udstyret med et belysningssystem baseret på
lysdiode-teknologi.
Lysdioderne sikrer optimal belysning, holdbarhed op til 10
gange længere end almindelige pærer, og de giver mulighed
for at spare 90% elektricitet.
Til udskiftning af lamperne, ret henvendelse til det godkendte
reservedelscenter.
56
PL - Instrukcja montażu i obsługi
Przy przeprowadzaniu instalacji urządzenia należy
postępować według wskazówek podanych w niniejszej
instrukcji. Producent uchyla się od wszelkiej
odpowiedzialności za uszkodzenia wynikłe na skutek instalacji
niezgodnej z informacjami podanymi w niniejszej instrukcji.
Okap służy do zasysania oparów kuchennych i jest
przeznaczony wyłącznie do użytku domowego.
NB.: Elementy oznaczone symbolem
„(*)” są dodatkowymi
akcesoriami dostarczonymi tylko z niektórymi modelami lub
oddzielnymi elementami, które można zakupić.
Ostrzeżenia
• Przed każdym rozpoczęciem
czyszczenia lub konserwacji należy
odłączyć okap od zasilania elektrycznego
poprzez wyciągnięcie wtyczki lub
odłączenie głównego bezpiecznika
pomieszczenia.
• W trakcie wykonywania wszystkich prac
instalacyjnych i konserwacyjnych należy
używać rękawice robocze.
• Urządzenie może być używane przez
dzieci w wieku nie niższym niż 8 lat oraz
osoby o ograniczonej zdolności fizycznej,
czuciowej lub psychicznej lub
pozbawione doświadczenia czy
niezbędnej wiedzy, pod warunkiem, że
pozostaną pod nadzorem lub zostaną
poinstruowane o bezpiecznym używaniu
urządzenia i zrozumieją
niebezpieczeństwa z nim związane.
Dzieci powinny być pilnowane, aby nie
bawiły się urządzeniem.
• Czyszczenie i konserwacja nie może
być wykonywana przez dzieci
pozostawione bez opieki.
• Pomieszczenie, w którym
zainstalowany jest okap powinno
posiadać odpowiednią wentylację, kiedy
jest on używany jednocześnie z innymi
urządzeniami zasilanymi gazem lub
innymi paliwami.
• Okap powinien być często czyszczony
zarówno wewnętrznie jak i na zewnątrz
(PRZYNAJMNIEJ RAZ NA MIESIĄC),
należy bezwzględnie przestrzegać
wskazówek zawartych w instrukcji
konserwacji. Nieprzestrzeganie zasad
czyszczenia okapu oraz wymiany i
czyszczenia filtrów może spowodować
ryzyko powstania pożaru.
• Jest surowo zabronione
przygotowywanie posiłków z płomieniem
pod okapem.
• Aby wymienić lampkę należy użyć
wyłącznie ten rodzaj lampki, który został
wskazany w rozdziale
konserwacja/wymiana lampki w niniejszej
instrukcji.
Używanie wolnego płomienia jest
szkodliwe dla filtrów i może spowodować
pożary, dlatego należy tego unikać w
każdym przypadku.
Smażenie musi być wykonywane pod
kontrolą, aby uniknąć zapalenia się
rozgrzanego oleju.
UWAGA: Kiedy powierzchnia do
gotowania jest włączona dostępne części
okapu mogą sią rozgrzać.
• Nie podłączać urządzenia do sieci
elektrycznej dopóki instalacja nie
zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których
należy przestrzegać podczas wydalania oparów należy
rygorystycznie przestrzegać zasad przewidzianych w
regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być przekazane do kanału
używanego do wydalania oparów wytworzonych przez
urządzenia spalania gazów lub innych paliw.
• Nie należy używać ani pozostawiać okapu pozbawionego
poprawnie zamontowanych lampek w związku z możliwością
porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej
kratki!
• Okap nie może być NIGDY używany, jako płaszczyzna
oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących
będących na wyposażeniu z produktem lub jeśli ich nie ma na
wyposażeniu, zakupi
ć właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w
Przewodniku do instalacji.
• W razie wątpliwości, skontaktować się z odnośnym
autoryzowanym centrum obsługi lub z wykwalifikowanym
57
personelem.
UWAGA!
• Niezainstalowanie śrub i urządzeń mocujących
zgodnie z instrukcją może spowodować zagrożenia
natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym
programatorem, timerem, zdalnym sterowaniem lub
każdym innym urządzeniem, które uaktywnia się
automatycznie.
Niniejsze urządzenie posiada oznaczenia zgodnie
z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu
elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia,
przyczynią się Państwo do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.
Symbol
na urządzeniu lub opakowaniu oznacza, że
tego produktu nie można traktować jak innych odpadów
komunalnych. Należy oddać go do właściwego punktu zbiórki i
recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych urządzeń na
środowisko oraz zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego urządzenia,
należy skontaktować się z lokalnym urzędem miasta,
służbami oczyszczania miasta lub sklepem, w którym produkt
został zakupiony.
Urządzenie zostało zaprojektowane, przetestowane i
wyprodukowane zgodnie z następującymi warunkami:
• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31,
EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Sugestie dotyczące prawidłowego użytkowania w celu
zmniejszenia wpływu na środowisko:
Włączy
ć okap na minimalne obroty w momencie rozpoczęcia
gotowania i zostawić go włączony przez kilka minut po
zakończeniu gotowania. Zwiększać obroty jedynie w
przypadku dużej ilości dymu i pary oraz używać wysokich
obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby
wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność
redukcji zapachów. W razie konieczności wyczyścić filtr/filtry
smaru, aby utrzymać dobrą wydajność filtra smaru. Używać
maksymalnej średnicy systemu wentylacyjnego wskazanej w
niniejszej instrukcji, w celu optymalizacji wydajności i
minimalizacji hałasu.
Obsługa
Okap jest przeznaczony do pracy w systemie zamkniętym i
pełni funkcję pochłaniacza zapachów.
Zapachy i opary są zasysane wewnątrz okapu, filtrowane i
oczyszczane przy użyciu jednego lub więcej filtrów
przeciwtłuszczowych i jednego lub więcej filtrów węglowych, w
które okap POWINIEN być wyposażony.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują
się naczynia na urządzeniu grzejnym a najniższą częścią
okapu kuchennego powinna wynosić nie mniej niż 50cm w
przypadku kuchenek elektrycznych i nie mniej niż 70cm w
przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się do takich wskazań.
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposażony we wtyczkę, należy ją podłączyć do
gniazdka zgodnego z obowiązującymi normami i
umieszczonego w łatwo dostępnym miejscu, również po
zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpoś
rednie
podłączenie do sieci) lub wtyczka nie znajduje się w łatwo
dostępnym miejscu, również po zakończonej instalacji, należy
zastosować znormalizowany wyłącznik dwubiegunowy, który
umożliwi całkowite odcięcie od sieci elektrycznej w warunkach
nadprądowych kategorii III, zgodnie z zasadami instalacji.
UWAGA!
Przed ponownym podłączeniem obwodu okapu do zasilania i
sprawdzeniem poprawności jego działania należy się zawsze
upewnić, czy przewód zasilający jest prawidłowo
zamontowany.
UWAGA! Detal B (listwa mocowania do sufitu), jest
wyposażony w kabel (żółto-zielony), który należy
podłączyć do uziomu domowej instalacji elektrycznej.
Rys. 12
Działanie okapu
Okap jest wyposażony w panel sterowania z regulacją
prędkości turbiny zasysającej oraz włącznikiem oświetlenia
przestrzeni roboczej pod okapem.
W celu wybrania danej funkcji wystarczy lekko dotknąć dane
sterowanie.
Klawisz oświetlenia ON/OFF
Klawisz wyboru intensywnej mocy (siły
ciągu) – czas trwania 5 minut: okap ustawia się
na wybraną moc i po upływie 5 minut powraca
do poprzedniego ustawienia.
Klawisz wyboru dużej mocy (siła ciągu)
58
Klawisz wyboru średniej mocy (siły ciągu) –
jeżeli miga wskazuje konieczność
wyczyszczenia lub wymiany filtra węglowego.
Zwykle ta funkcje nie jest aktywna, aby
uruchomić sygnalizację, należy usunąć
elektronikę przyciskając przez 3 sekundy
przycisk 0. Następnie, wcisnąć jednocześnie
przyciski 1 oraz 2 przez 3 sekundy, początkowo
świecić będzie przycisk 1, a następnie
zaświecą się przyciski 1 i 2 wskazując
aktywowanie. Powtórzyć tę czynność aby
dyzaktywować sygnalizację, początkowo
świecić będą przyciski 1 i 2, a później świecić
będzie tylko przycisk 1, wskazujący
dyzaktywację.
Klawisz wyboru małej mocy (siły ciągu) –
j
eżeli miga wskazuje konieczność
wyczyszczenia filtra przeciwtłuszczowego.
Klawisz wyłączania silnika OFF (stand by) –
Wyłączenie elementów elektronicznych -
Reset sygnalizacji czyszczenia/wymiany
filtrów.
WYŁĄCZENIE SILNIKA OFF
A
by wyłączyć silnik należy przycisnąć klawisz
przez krótką chwilę.
RESET SYGNALIZACJI DOTYCZĄCEJ
FILTRÓW
Przy włączonym okapie po wykonaniu
konserwacji filtrów, wcisnąć klawisz aż do
uzyskania sygnału akustycznego. Migający
LED 1 (filtr tłuszczowy) Lu 2 (filtr węglowy)
przestaje migotać.
WYŁĄCZENIE ELEMENTÓW
ELEKTRONICZNYCH
Po 3-sekundowym przyciśnięciu klawisza
zostaną wyłączone elektroniczne sterowania
okapu.
Ta funkcja może okazać się korzystna w trakcie
zabiegu czyszczenia urządzenia.
W celu ponownego załączenia sterowań
elektronicznych wystarczy ponownie nacisnąć
klawisz.
W przypadku ewentualnych nieprawidłowości w działaniu
urządzenia, przed wezwaniem serwisu technicznego zaleca
się odłączenie zasilania elektrycznego urządzenia, przez co
najmniej 5 sek. wyjmując wtyczkę z gniazdka, a następnie
ponownie włoż
yć wtyczkę do gniazdka. Jeżeli usterka jest
nadal obecna należy wezwać serwis techniczny.
Konserwacja
Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej
płynnymi neutralnymi środkami czyszczącymi. DO
CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI
PRZYRZĄDÓW! Unikać stosowania produktów zawierających
środki ścierne. NIE STOSOWAĆ ALKOHOLU!
Filtr przeciwtłuszczowy
Rys. 19-23
Musi być czyszczony co najmniej raz w miesiącu, za pomocą
środka czyszczącego nie żrącego, ręcznie lub w zmywarce w
niskiej temperaturze i krótkim cyklu mycia.
Mycie w zmywarce metalowego filtra tłuszczowego może
spowodować jego nieznaczne odbarwienie, to jednak nie
pogarsza parametrów jego pracy.
Filtr na węgiel ( tylko dla wersji filtrującej)
Rys. 22
Filtr węglowy może być myty co dwa miesiące (lub, gdy
system odczytujący nasycenie filtra wskaże taką konieczność
– jeżeli taki system wchodzi w stan wyposażenia posiadanego
okapu) ciepłą wodą z dodatkiem odpowiednich detergentów
lub w zmywarce w temperaturze 65°C (w przypadku mycia
w zmywarce wykonać pełny cykl mycia zmywarki bez naczyń
wewnątrz).
Usunąć nadmiar wody, zwracając uwagę, aby nie uszkodzić
filtra, a następnie umieścić filtr w piekarniku na 10 minut w
temperaturze 100°C celem całkowitego wysuszenia.
Filtr należy wymieniać co 3 lata lub w przypadku stwierdzenia
uszkodzenia materiału.
Wymiana lampek
Okap zaopatrzony jest w system oświetlenia, który bazuje się
na technologii LED.
LED gwarantują optymalne oświetlenie, trwałość 10 razy
większą od lamp tradycyjnych i pozwalają zaoszczędzić 90%
energii elektrycznej.
Aby wymienić lampy, należy skontaktować się z
autoryzowanym centrum obsługi w sprawie części
zamiennych.
59
CS - Návod na montáž a používání
Výrobce odmítá převzít jakoukoliv odpovědnost za případné
závady, škody nebo vznícení digestoře, které byly způsobeny
nedodržením těchto předpisů. Digestoř je projektována pro
odsávání dýmů a par při vaření a je určena pouze k domácím
účelům.
Poznámka: Součástky označené symbolem "(*)" jsou
volitelná příslušenství, která jsou dodávána pouze pro některé
modely, nebo nedodané součástky, které je třeba dokoupit.
Výměna žárovek
• Před jakýmkoli čištěním či údržbou
odpojte digestoř z elektrické sítě
odpojením ze zásuvky nebo vypnutím
hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s
instalací či údržbou používejte ochranné
rukavice.
• Tento přístroj mohou používat děti
starší 8 let a osoby se sníženými
tělesnými, smyslovými či duševními
schopnostmi nebo osoby bez patřičných
zkušeností a znalostí, pouze pokud jsou
pod neustálým dozorem nebo byly
poučeny o bezpečném použití výrobku a
jsou si vědomy rizik spojených s jeho
použitím.
• Je nutné se ujistit, zda si děti nehrají se
zařízením.
• Čištění a údržba nesmí být prováděna
dětmi bez dozoru.
• Místnost musí být dostatečně větraná,
pokud je digestoř používána společně s
jinými spalovacími zařízeními na plyn či
jiná paliva.
• Vnitřní a vnější části digestoře musí být
často čištěny (NEJMÉNĚ JEDNOU ZA
MĚSÍC), za dodržení výslovných pokynů
uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění
digestoře a výměnu a čištění filtrů hrozí
nebezpečí požáru.
• Je přísně zakázáno připravovat pod
digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze
typ žárovky uvedený v tomto návodu, v
části věnované údržbě/výměně žárovek.
Použití otevřeného ohně může poškodit
filtry a způsobit požáry, proto oheň nesmí
být nikdy používán.
Zvýšenou pozornost je nutné věnovat
smažení, protože přehřátý olej by se
mohl vznítit.
POZOR: Pokud je varná deska v
provozu, přístupné části digestoře se
mohou stát velmi teplými.
• Nepřipojujte přístroj k elektrické síti,
dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti,
dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod
kouře, postupujte přesně podle předpisů příslušných místních
orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného
pro odtah kouřů vznikajících při použití spalovacích zařízení
na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně
instalovaných žárovek, jelikož hrozí nebezpečí úrazu
elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované
mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha,
pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané z
výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný
typ šroubů. Používejte šrouby se správnou délkou, podle
pokynů v Návodu pro instalaci.
• V případě pochyb se obraťte na pověřený servis nebo se
poraďte s odborným personálem.
POZOR!
• V případě chybějící instalace šroubů a úchytných
prvků dle pokynů uvedených v tomto návodu může
dojít k vzniku nebezpečí elektrické povahy.
• Nepoužívejte s programátorem, časovým spínačem,
samostatným dálkovým ovládáním nebo jiným
zařízením, které se aktivuje automaticky.
Tento spotřebič je označený v souladu s evropskou směrnicí
2012/19/EC o likvidaci elektrického a elektronického zařízení
(WEEE). Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit případným negativním důsledkům na
životní prostředí a lidské zdraví, ke kterým by nevhodnou
likvidací tohoto výrobku mohlo dojít.
60
Symbol na výrobku nebo na dokumentech přiložených
k výrobku udává, že tento spotřebič nepatří do domácího
odpadu. Spotřebič je nutné odvézt do sběrného místa pro
recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o
ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby
pro likvidaci domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.
Přístroj byl navržen, testován a vyroben v souladu s:
• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)
Doporučení pro správné použití s cílem snížit dopad na životní
prostředí:
Zapněte digestoř na minimální rychlost, když začnete s
vařením a nechte ji běžet několik minut poté, co jste vaření
ukončili. Zvyšte rychlost pouze v případě nadměrného
množství kouře nebo páry a použijte podpornou rychlost (i)
jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li
to nutné pro udržování účinnosti snižování zápachu. Vyčistěte
tukový filtr (y), je-li to nutné pro udržování jeho účinnosti.
Použijte maximální průmě
r potrubního systému, jak je
uvedeno v tomto návodu, pro optimalizaci účinnosti a
minimalizaci hluku.
Použití
Digestoř je realizován tak, aby mohl být použit ve filtrující verzi
s vnitřní výměnou vzduchu.
Dýmy a páry z vaření jsou odsávány do digestoře, filtrovány a
čištěny filtrem/y proti mastnotám a filtrem/y s uhlíkem, které
MUSÍ BÝT součástí vybavení digestoře.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a
nejnižší částí digestoře nesmí být menší než 50cm v případě
elektrických sporáků 70cm v případě plynových či smíšených
sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují
větší vzdálenost, je třeba se tímto pokynem řídit.
Síťové napětí musí odpovídat napětí uvedenému na štítku s
charakteristikami umístěného uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající
stávajícím normám, která se nachází ve snadno dosažitelném
prostoru i po provedené montáži. Pokud kryt není vybaven
přípojkami (přímé připojení k síti) nebo se zásuvka nenachází
ve snadno dosažitelném prostoru i po provedené montáži , je
třeba použít dvojpólový vypínač odpovídající normám, který
zaručí úplné odpojení od sítě v podmínkách kategorie přepětí
III, v souladu s pravidly instalace.
POZOR!
Dříve než opět napojíte obvod digestoře na síťové napájení a
ověříte správné fungování, zkontrolujte si vždy, že síťový
kabel byl správně namontován.
POZOR! Detail B (upevňovací podpěra ke stropu) je
byvaven svodem (žlutý-zelený), který musí být napojen na
uzemnění domácího elektrického zařízení. Obr. 12
Provoz
Odsavač je vybaven ovládacím panelem s ovládáním rychlosti
odsávání a zapínáním osvětlení pracovní plochy.
K volbě funkcí digestoře postačí lehký dotek ovladačů.
Tlačítko ON/OFF osvětlení
Tlačítko volby intensivní rychlosti (síla
odsávání) - trvání 5 minut: digestoř nastaví tuto
sílu a po 5 minutách se vrací na původní
nastavení.
Tlčítko volby vysoké rychlosti (síly odsávání)
Tlačítko volby střední rychlosti (síly
odsávání) – když bliká vyznačuje potřebu umýt
anebo vyměnit filtr s uhlíkem.Tento signál je za
normální stavu vypnut, k aktivaci signalizace je
třeba odstavit elektroniku stisknutím tlačítka 0
po dobu 3 vteřin.
Poté stiskněte současně tlačítka 1 a 2 po dobu
3 vteřin, nejdříve bude blikat pouze tlačítko 1,
pak budou blikat obě tlačítka 1 a 2 což bude
signalizovat nastalou aktivaci. Zopakujte
operaci, abyste odstavili signalizaci, pak budou
blikat tlačítka 1 a 2, pak bude blikat pouze
tlačítko 1, což bude signalizovat odstavení.
Tlačítko volby nízké rychlosti (síly odsávání)
- když bliká vyznačuje potřebu umýt filtr proti
mastnotám.
Tlačítko motoru OFF (stand by) –
V
ypnutí
elektroniky – Opětné nastavení signalizace
mytí/výměny filtrů.
MOTOR OFF
Stiskněte krátce k vypnutí motoru.
OPĚTNÉ NASTAVENÍ SIGNALIZACE FILTRŮ
Při zapnuté digestoři, po provedení údržby
filtrů, stiskněte tlačítko až do zvukového
signálu. Blikající dioda 1 (filtr proti mastnotám)
anebo 2 (filtr s uhlíkem ) přestane blikat.
VYPNUTÍ ELEKTRONIKY
Stiskněte tlačítko po dobu 3 vteřin, elektronika
ovládající digestoř se vypne.
61
Tato funkce může být užitečná při čištění
výrobku.
K opětnému zapnutí elektroniky postačí operaci
zopakovat.
V případě nenormálního fungování, dříve než se obrátíte na
servisní službu odpojte na dobu alespoň 5 vteřin přístroj od
elektrického pohonu vyjmutím ze zástrčky a pak opět napojte.
V případě, že nenormální fungování bude pokračovat, obraťte
se na servisní službu.
Údržba
Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou
neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE
ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.
NEPOUŽÍVEJTE ALKOHOL!
Tukový filtr
Obr. 19-23
Tukový filtr se musí 1 x do měsíce vyčistit .
Je možné jej čistit ručně jemným mycím prostředkem nebo v
kuchyňské myčce při nejnižší teplotě a kratším programu.
Filtr s aktivním uhlíkem (jen u filtrační verze)
Obr. 22
Filtr s uhlíkem může být umýván jednou za dva měsíce
(anebo v okamžiku, kdy tuto potřebu vyznačuje systém
saturace filtrů – pokud je součástí vybavení Vašeho modelu)
teplou vodou anebo v myčce nádobí parcující za tempe ratury
65°C (v případě mytí v myčce nádobí nechte projít kompletní
cyklus mytí a nenechávejte uvnitř nádobí).
Vyjměte přebytečnou vodu, aniž byste poškodiili filtr, potom ho
položte na 10 minut trouby vyhřáte na 100°C, aby se zcela
osušil.
Vyměňujte podložku jednou za 3 roky a kdykoliv se látka zdá
být poškozená.
Výměna žárovek
Digestoř je vybavena osvětlovacím systémem založeným na
technologii DIOD.
DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát
delší než tradiční svídtila a umožňují úspory 90% elektrické
energie.
Pro výměnu žárovek kontaktujte servisní středisko, pověřené
prodejem náhradních dílů.
62
SK - Návod na použitie a montáž
Prísne dodržiavajte pokyny uvedené v tomto návode.
Výrobca odmieta prevziať akúkoľvek zodpovednosť za
prípadné poškodenie, poruchy, škody, alebo vznietenie
odsávača, ktoré bolo spôsobené nedodržaním týchto
predpisov. Odsávač pár slúži výhradne na odsávanie pár,
dymu, pachov vzniknutých pri varení a je určený výhradne pre
domáce použitie.
Poznámka: Prvky označené symbolom „(*)“ sú voliteľné
príslušenstvo dodávané iba pri niektorých modeloch alebo
prvky, ktoré nie sú poskytované, na zakúpenie.
Upozornenia
• Pred každým čistením alebo údržbou,
odpojte odsávač pár od elektrickej siete
vytiahnutím zástrčky alebo vypnutím
hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové
operácie používajte pracovné rukavice.
• Zariadenie môže byť používané deťmi
vo veku nie menej ako 8 rokov a osobami
so zníženými fyzickými, zmyslovými
alebo duševnými schopnosťami, alebo
nedostatkom skúseností a potrebných
znalostí, pokiaľ sú pod primeraným
dozorom, alebo dostali pokyny o
bezpečnom užívaní zariadenia a keď si
uvedomujú s ňou spojené
nebezpečenstvo.
• Deti musia byť kontrolované, aby sa
nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať
deti bez dozoru.
• Miestnosť musí mať dostatočné
vetranie, keď kuchynský odsávač pár sa
používa súčasne s inými zariadeniami
spaľujúce plyn alebo iných palív.
• Odsávač pár sa musí pravidelne čistiť
ako vnútorne tak zvonka (ASPOŇ RAZ
ZA MESIAC), v každom prípade
rešpektujte ako je výslovne uvedené v
návode na údržbu.
• Nedodržiavanie noriem čistenia
odsávača pár a výmeny a čistenia filtrov
môže spôsobiť požiare. Je prísne
zakázané pod odsávačom pár robiť jedlá
na plameni.
• Pri výmene lampy používajte len typ
lampy uvedený v sekcii údržba/výmena
lampy v tejto príručke.
Používanie otvoreného ohňa poškodzuje
filtre a môže spôsobiť požiar a preto sa
mu treba v každom prípade vyhnúť.
Vyprážanie musí byť vykonané pod
kontrolou, aby prehriaty olej sa nezapálil.
POZOR: Keď je varná doska
v prevádzke, prístupné časti odsávača
pary sa môžu zahriať.
• Nepripájajte zariadenie do elektrickej
siete, kým inštalácia nie úplne
dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa
majú prijať pre vypúšťanie výparov, prísne sa dodržujte
nariadeniam ustanovenými príslušnými miestnymi úradmi .
• Odsávaný vzduch nesmie byť dopravený do potrubia
používaného pre vypúšťanie výparov produkovaných
zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nechajte odsávač pár bez správne
namontovaných lámp kvôli možnému riziku úrazu elektrickým
prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej
mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch,
pokiaľ nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom
pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte
správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená
v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným
strediskom alebo podobným kvalifikovaným personálom.
POZOR!
• Chýbajúca inštalácia upevňovacích skrutiek alebo
prostriedkov v súlade s týmito pokynmi môže spôsobiť
úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením,
časovačom, samostatným diaľkovým ovládaním alebo
s akýmkoľvek iným zariadením, ktoré sa aktivuje
samostatne.
Tento spotrebič je označený v súlade s európskou smernicou
2012/19/EC o likvidácii elektrického a elektronického
zariadenia (WEEE).
Uistením sa, že tento výrobok bol po svojej životnosti
odstránený správnym spôsobom, užívateľ prispieva
k predchádzaniu možným negatívnym následkom pre životné
63
prostredie a zdravie.
Symbol
výrobku alebo na jeho sprievodnej
dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie
zaobchádzať ako s domácim odpadom, ale musí byť
odovzdaný do príslušné miesta zberu pre recykláciu
elektrických a elektronických prístrojov. Zbaviť sa ho
riadením sa podľa miestnych zákonov o odstránení odpadkov.
Kvôli dokonalejším informáciám o zaobchádzaní,
znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné
miestne úrady, služby pre zber domáceho odpadu alebo
predajňu , v ktorej výrobok bol zakúpený.
Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:
• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie,
pozn. prekl.)
Odporúčania pre správne použitie s cieľom znížiť dopad na
životné prostredie: Zapnite digestor na minimálnu rýchlosť,
keď začnete s varením a nechajte ho bežať niekoľko minút po
ukončení varenia. Zvýšte rýchlosť len v prípade veľkého
množstva dymu a pary a použite podpornú rýchlosť (rýchlosti)
len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak
je to potrebné na udržiavanie dobrej účinnosti zníženia
zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na
udržiavanie jeho účinnosti. Použite maximálny priemer
potrubného systému, ako je uvedené v tomto návode, na
optimalizáciu účinnosti a minimalizáciu hluku.
Používanie
Odsávač pary je realizovaný na používanie vo filtračnej verzii
s vnútorným obehom.
Varné dymy a pary sa vsajú do odsávača pary, vyfiltrujú sa
a sa očistia prostredníctvom filtra/filtrov tukov
a uhoľného/uhoľných filtra/filtrov s ktorými odsávač pary MUSÍ
BYŤ vybavený.
Montáž
Minimálna vzdialenosť medzi podporou nádoby na varnej
ploche a najnižšou časťou digestora nesmie byť menšia než
50cm v prípade elektrických sporákov, 70cm v prípade
plynových či kombinovaných/zmiešaných sporákov.
Pokiaľ návod na inštaláciu varného zariadenia na plyn
odporúča väčšiu vzdialenosť, je treba sa týmto pokynom
riadiť.
Sieťové napätie musí zodpovedať napätiu uvedenému na
štítku s charakteristikami umiestnenom vo vnútri odsávača.
Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť
do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa
nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej
montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou
(priame pripojenie k sieti) alebo sa zásuvka nenachádza
v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je
nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý
zaručí úplné odpojenie od siete v podmienkach kategórie
prepätí III, v súlade s pravidlami inštalácie.
UPOZORNENIE!
Skôr než opäť napojíte obvod digestora na sieťové napájanie
a overíte správne fungovanie, skontrolujte si vždy, že sieťový
kábel bol správne namontovaný.
UPOZORNENIE! Zvláštnosť B (strmeň upevňovania o
strop), je vybavený zástrčkou (žlto-zelená), ktorá musí byť
pripojená k zemi (uzemnenie) domáceho elektrického
rozvodu.
Obr. 12
Činnosť
Odsávač pary je vybavený ovládacím panelom s kontrolou
odsávacej rýchlosti a s kontrolou zapínania svietidla na
osvetlenie varnej pracovnej plochy.
Pre voľbu funkcii odsávača pary je dostačujúce dotknúť sa
zľahka riadiaceho tlačidla.
Tlačidlo ON/OFF osvetlenie
Tlačidlo voľby intenzívnej rýchlosti
(výkonnosť odsávania) – trvanie 5 minút:
Odsávač pary nastaví tento výkon a po uplynutí
5 minút, vráti sa do predchádzajúceho
nastavenia.
Tlačidlo voľby vysokej rýclosti (výkonnosť
odsávania).
Tlačidlo voľby rýchlosti (výkon odsávania)
stredný – keď bliká, upozorňuje na potrebu
umytia alebo výmeny uhlíkového filtra. Táto
signalizácia je normálne deaktivovaná. Pre
aktiváciu signalizácie, vylúčiť elektroniku
stlačením tlačidlo 0 na 3 sekundy.
Nasledovne, stlačiť súčasne tlačidlá 1 a 2 na 3
sekundy, najprv bude blikať iba tlačidlo 1,
potom budú blikať obe tlačidlá 1 a 2
oznamujúce aktiváciu. Zopakovať operáciu pre
deaktiváciu signalizácie, najprv budú blikať
tlačidlá 1 a 2 a potom bude blikať iba tlačidlo 1
oznamujúce deaktiváciu.
Tlačidlo voľby nízskej rýchlosti (výkonnosť
odsávania) – ak bliká, oznamuje potrebu
umývania tukového filtra.
Tlačidlo OFF motor (stand by) –
V
ylúčenie
elektroniky - Reset signalizácie
umývanie/výmena filtrov.
OFF MOTOR
64
Stlačiť na krátko, aby sa vypol motor.
RESET SIGNALIZÁCIA FILTROV
Pri zapnutom odsávači pary, po vykonaní
údržby filtrov, stlačiť tlačidlo po zvukový signál.
Blikajúca kontrolka Led 1 (tukový filter) alebo 2
(uhlíkový filter) prestane blikať.
VYLÚČENIE ELEKTRONIKY
Stlačiť tlačidlo na dobu 3 sekúnd, vylúči sa
elektronika riadenia odsávača pary.
Táto funkcia môže byť užitočná počas čistenia
výrobku.
Pre opätovné zavedenie elektroniky, je
postačujúce zopakovať operáciu.
V prípade eventuálnych porúch v činnosti, skôr ako sa obrátite
na odbornú asistenciu, odpojte aspoň na 5 sekúnd zariadenie
od elektrického prívoda odpojením zástrčky a znovu ho
napojte. V prípade, že by porucha v činnosti pretrvávala,
obráťte sa na odbornú asistenciu.
Údržba
Pri čistení je treba použiť VÝLUČNE látku navlhčenú
neutrálnymi tekutými čistiacimi prostriedkami.
NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY
NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!
Protitukový filter
Obr. 19-23
Musí byť čistený jedenkrát za mesiac s nedráždivými
čistiacimi prostriedkami, ručne alebo v umývačke riadu
s nízkou teplotou a s krátkym umývacím cyklom.
Umývaním v umývačke riadu, protitukový kovový filter môže
vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec
nezmenia.
Uhoľný filter (iba pre filtračnú verziu)
Obr. 22
Uhlíkový filter môže byť umývaný každé dva mesiace (alebo
keď systém indikácie nasýtenia filtrov - ak je súčasťou daného
modelu – na to upozorní) v teplej vode a vhodných čistiacich
prostriedkoch alebo v umývačke riadu pri 65°C (v prípade
umývania v umývačke riadu vykonajte kompletný cyklus
umývania bez vloženia riadu).
Odstráňte nadmernú vodu bez poškodenia filtra, a potom ho
vložte na 10 minút do pece pri teplote 100°C kvôli jeho
definitívnemu vysušeniu.
Každé 3 roky alebo v prípade poškodenia vymeňte filtračnú
látku.
Výmena žiaroviek
Odsávač pary je vybavený systémom osvetlenia založenom
na technoloógii LED.
Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10
krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90%
elektrickej energie.
Pre výmenu lámp kontaktujte autorizované servisné stredisko
náhradných dielov.
65
HU - Felszerelési és használati utasítás
Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt
feltüntetett utasítások be nem tartásából származó bármilyen
hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget
nem vállal. A páraelszívó a főzési pára és füst elszívására
szolgál, kizárólag háztartási használatra.
Megjegyzés: A
„(*)” jelzésű részek opcionális kiegészítők,
amelyek csak az egyes modellek tartozékai, illetve olyan
részek, amelyek nem részei a csomagnak, külön kell ezeket
beszereznie.
Figyelmeztetés
• Bármilyen tisztítási és karbantartási
művelet megkezdése előtt, a készüléket
le kell választani az elektromos
hálózatról! Húzza ki a készülék
villásdugóját, vagy áramtalanítsa a
háztartási elosztódoboz főkapcsolóját
lekapcsolva!
• Minden beszerelési és karbantartási
munkálathoz használjon munkavédelmi
kesztyűt!
• A készüléket 8 éven felüli gyerekek,
valamint a csökkent fizikális, érzékszervi
és szellemi képességekkel bíró
személyek, illetve azok, akik nem
rendelkeznek megfelelő tudással és
tapasztalattal, kizárólag megfelelő
felügyelet mellett használhatják, illetve
abban az esetben, ha megfelelő
útmutatást kaptak a készülék
biztonságos használatát illetően és
megértették a készülék használatával
járó veszélyeket!
• Ne engedje, hogy a gyermekek
játsszanak a készülékkel!
• A készülék tisztítását és karbantartását
gyermekek csak felügyelet mellett
végezhetik!
• Az elszívó más, gáz- vagy egyéb
tüzelőanyagú készülékkel való egyidejű
használata esetén biztosítani kell a
helyiség megfelelő szellőzését!
• Az elszívót mind belül, mind kívül
(LEGALÁBB HAVONTA EGYSZER)
rendszeres gyakorisággal tisztítani kell!
• A kézikönyvben feltüntetett
karbantartási utasításokat minden
esetben tartsa be!
• Az elszívó tisztítási előírásainak,
valamint a szűrők cseréjének és
tisztításának figyelmen kívül hagyása
tűzveszélyt okoz! Az elszívó alatt
szigorúan tilos nyílt lángon készíteni
ételt!
• Az izzó cseréjéhez kizárólag az e
kézikönyv „karbantartás - izzó cseréje” c.
részben megadott típusú izzót
használjon!
A nyílt láng használata károsítja a
szűrőket és tűzveszélyt okozhat, emiatt
minden esetben kerülni kell a nyílt láng
használatát!
Ne hagyja őrizetlenül a sütést, mert a
túlhevült olaj meggyulladhat!
FIGYELEM! A főzőlap működése közben
az elszívó hozzáférhető részei
felforrósodhatnak!
• Ne csatlakoztassa a készüléket az
elektromos hálózatra, amíg a beszerelést
teljesen el nem végezte!
• A füstelvezetéshez szükséges műszaki és biztonsági
intézkedéseket illetően, az illetékes helyi hatóságok
vonatkozó rendeleteit szigorúan tartsa be!
• A keringetett levegőt nem szabad a gáz- vagy egyéb
égéstermék üzemű készülékek füstjének elvezetéshez
használt csőben szállítani!
• Ne használja az elszívót helytelenül felszerelt lámpával,
illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tárolófelületként, hacsak az
ilyen célra való használata nincs egyértelműen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt csavarokat
használja! Amennyiben a csavar nem része a csomagnak,
ügyeljen a megfelelő típusú csavarok beszerezésére!
• A beszerelési útmutatóban feltüntetett, megfelelő
hosszúságú csavarokat használjon!
• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy
hasonló képesítésű személyzettől!
FIGYELEM!
• A csavarok és rögzítő elemeknek nem az útmutató
szerinti felhelyezése áramütés-veszélyt okozhat!
• Ne használja programozóval, időzítővel, különálló
66
távirányítóval vagy bármilyen más olyan eszközzel,
amelyik automatikusan kapcsol be.
A készüléken található jelzés megfelel az elektromos és
elektronikus berendezések hulladékairól szóló 2012/19/EC
európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön
segít elkerülni a környezettel és az emberi egészséggel
kapcsolatos azon esetleges negatív következményeket,
amelyeket a termék nem megfelelő hulladékkezelése
egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon
feltüntetett
jelzés arra utal, hogy ez a termék nem kezelhető
háztartási hulladékként. Ehelyett a terméket a villamos és
elektronikus berendezések újrahasznosítását végző
telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi
környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és
újrahasznosításával kapcsolatos bővebb tájékoztatásért
forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a
háztartási hulladékok kezelését végző társasághoz vagy
ahhoz a bolthoz, ahol a terméket vásárolta.
A berendezést a következő szabványoknak megfelelően
tervezték, gyártották, és ellenőrizték:
• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• Elektromágneses összeférhetőség EMC: EN 55014-1;
CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
A megfelelő használatot és a környezetre gyakorolt káros
hatás mérséklését elősegítő javaslatok: Az elszívót a
minimum sebességen kapcsolja be akkor, amikor a főzést
megkezdi, és hagyja néhány percig üzemelni még azt
követően is, hogy a főzést befejezte. A berendezést csak
akkor kapcsolja nagyobb sebességfokozatra, ha a főzés
közben nagy mennyiségű füst vagy gőz keletkezik, és csak
akkor használja az intenzív sebességet, ha arra ténylegesen
szükség van. Cserélje ki a szénszűrőket akkor, amikor a
berendezés jelzi ennek szükségességét, így biztosíthatja,
hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő
szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt
akkor, amikor a berendezés erre figyelmeztet. A hatékonyság
növelése és a zajszint csökkentése érdekében tanácsos a
jelen útmutató által megadott maximális csőátmérőket
alkalmazni.
Használat
A páraelszívó belső visszaforgatásos, keringtetett
üzemeltetésre készült.
A főzés füstjét és gőzeit a páraelszívó beszívja, majd a
zsírszűrő/k/ön és aktív szenes szűrő/k/ön átszűrve -
melyekkel a páraelszívót el KELL látni, megtisztítja.
Felszerelés
A főzőkészülék felülete és a konyhai szagelszívó legalsó
része közötti minimális távolság nem lehet kisebb, mint 50cm
elektromos főzőlap, és 70cm gáz vagy vegyes tüzelésű
főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb
távolság szerepel, azt kellfigyelembe venni.
A hálózati feszültségnek azonosnak kell lennie a konyhai
páraelszívó belsejében elhelyezett műszaki adattáblán
feltüntetett feszültséggel. Ha az elszívó rendelkezik
villásdugóval, csatlakoztassa egy hozzáférhető helyen
elhelyezett, az érvényben lévő szabványoknak megfelelő
dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem
rendelkezik csatlakozódugóval (közvetlen csatlakozás a
hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető,
szereljen fel egy szabványos, kétpólusú megszakítót akár a
beszerelést követően is, amely III. túláram-kategória esetén
biztosítja a hálózatról való teljes leválasztását, a telepítési
szabályoknak megfelelően.
FIGYELEM!
Mielőtt az elszívó áramkörét visszaköti a hálózatba és
ellenőrzi, hogy az elszívó helyesen működik-e, mindig
ellenőrizze azt is, hogy a hálózati vezeték beszerelése
szabályos-e.
FIGYELEM! A B részletrajz (mennyezeti rögzítőkengyel)
egy vezetékkel van ellátva (sárga-zöld), amelyet az
elektromos háztartási berendezés földjére kell
csatlakoztatni. ábra 12
Működése
Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-
kapcsolóval ellátott kezelőpanellel rendelkezik.
Az elszívó funkcióinak kiválasztásához elegendő, ha megérinti
a vezérlőbillentyűket.
Világítás BE/KI billentyű
Intenzív sebesség (elszívási teljesítmény)
kiválasztó billentyű - 5 perces időtartamra: az
elszívó maga állítja be e funkciót, majd az 5
perc leteltekor visszatér az eredeti funkcióba.
Nagy sebesség (elszívási teljesítmény)
kiválasztó billentyű
Közepes sebesség (elszívási teljesítmény)
kiválasztó billentyű - amikor villog, azt jelzi,
hogy a filtert ki kell mosni, vagy szénfilternél
cserélni. Ez a jelzés normál állapotban nem
aktív, a kijelzés aktiválásához a 0 gomb 3
másodpercig tartó lenyomásával iktassa ki az
elektronikát
Ezt követően egyidejűleg nyomja be az 1 és 2
67
gombokat 3 másodpercig. Először csak az 1-es
lámpa villog, majd mind az 1-es és a 2-es
lámpa, az aktiválás megtörténtét jelezve. A
kijelzés deaktiválásához ismételje meg a
folyamatot, ekkor először az 1-es és a 2 –es
gomb is villog, végül csak az 1-es gomb, a
deaktiválás megtörténtét jelezve.
Kis sebesség (elszívási teljesítmény)
kiválasztó billentyu. Amikor villog, azt jelzi,
hogy a zsírszűrőt ki kell mosni.
Motor KI billentyu (stand by) - Elektronika
kiiktatása - Filter mosás/csere jelzés reset
MOTOR KI
A
motor kikapcsolásához rövid ideig nyomja le.
FILTEREK JELZÉS RESET
Bekapcsolt elszívón, a filter karbantartás
végeztével tartsa lenyomva a billentyűt a
hangjelzésig.Ekkor a villogó led 1 (zsírfilter)
vagy 2 (szénszűrő) villogása abbamarad.
AZ ELEKTRONIKA KIKAPCSOLÁSA
Ha 3 másodpercig nyomja a billentyűt, az
elszívó vezérlő elektronikája kikapcsol.
Ez a funkció az elszívó tisztítási műveletei
során lehet hasznos.
A
z elektronika újbóli bekapcsolásához
elegendő, ha megismétli a műveletet.
Működési rendellenesség előfordulása esetén, mielőtt a
szervizhez fordulna, a villásdugó kihúzásával legalább 5
másodpercre válassza le a készüléket az áramellátásról, majd
csatlakoztassa vissza a dugót. Amennyiben a rendellenesség
továbbra is fennmarad, forduljon a szervizszolgálathoz.
Karbantartás
A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel
átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS
SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert
tartalmazó mosószerek használatát. NE HASZNÁLJON
ALKOHOLT!
Zsírszűrő filter
ábra 19-23
Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy
mosogatógépben, alacsony hőfokon és rövid ciklussal el kell
mosogatni.
Mosogatógépben történő mosogatás a zsírszűrő
elszíneződését okozhatja, de ez nem változtat
hatékonyságán.
Szénfilter (csak keringtetett változat esetén)
ábra 22
A szénfiltert kéthavonta (vagy amikor a filter telítődést jelző
rendszer – ha van ilyen az Ön készülékén – jelzi ennek
szükségeségét) ki lehet mosni melegvíz és megfelelő
mosószer segítségével, vagy mosogatógépben 65°C hőfokon
(mosogatógépben történő mosogatás esetén futtasson le egy
teljes mosogatási ciklust, de más edény ne legyen a gépben).
A filter károsítása nélkül távolítsa el a fölösleges vizet, majd
helyezze 10 percre a sütőbe 100°C hőmérsékleten, ezzel
teljesen kiszárítja.
A filterpaplant 3 évenként kell újra cserélni, valamint bármikor,
ha megsérül.
Égőcsere
Az elszívó LED technológiára épülő világítási rendszerrel van
felszerelve.
A LEDEK optimális megvilágítást biztosítanak, a
hagyományos lámpák élettartamánál 10-szer nagyobb
élettartammal rendelkeznek, mindemellett 90%-os elektromos
energia megtakarítást tesznek lehetővé.
Az izzó cseréjéhez vegye fel a kapcsolatot a hivatalos
alkatrész kereskedőkkel!
68
BG - Инструкции за монтаж и употреба
Придържайте се стриктно към тук посочените инструкции.
Фирмата не носи отговорност за евентуални
неизправности, повреди или възпламеняване на уреда,
възникнали в резултат на неспазване на инструкциите в
настоящото упътване. Аспираторът е проектиран за
аспириране на дима и парата, които се отделят при
готвене, и е предназначен само за битова употреба.
Забележка
: Частите, отбелязани със символа “(*)” са
опция и се доставят само с някои модели или трябва да
бъдат закупени отделно.
Предупреждения
• Преди каквато и да било операция,
свързана с почистването или
поддръжката, изключете аспиратора
от ел. мрежата, като извадите
щепсела от контакта или изключите
главния прекъсвач в жилището.
• При извършване на всички операции
свързани с инсталирането и
поддръжката, използвайте работни
ръкавици.
• Уредът може да бъде използван от
деца на възраст не по-ниска от 8
години и от лица с ограничени
физически, сетивни или умствени
възможности или хора без опит или
необходимите познания, но при
условие че са под наблюдение или
след като са получили необходимите
инструкции за безопасно използване
на уреда и свързаните с него
опасности.
• Не позволявайте на децата да си
играят с уреда!
• Почистването и поддръжката не
трябва да се извършва от деца без
набюдението на възрастен.
• Помещението трябва да разполага с
достатъчна вентилация когато
аспираторът се изпозва едновременно
с други уреди на газ или друг вид
гориво.
• Аспираторът трябва да се почиства
често както отвътре така и отвън
(ПОНЕ ВЕДНЪЖ В МЕСЕЦА).
• Придържайте се към инструкциите
посочени в наръчника за поддръжка!
• Неспазването на инструкциите за
почистване на аспиратора и за
подмяна и почистване на филтрите
води до риск от пожар.
• Строго забранено е приготвянето на
ястия фламбе под аспиратора.
• За да подмените лампите,
използвайте само тези, които са
посочени в раздел
„Поддръжка/подмяна на лампите“,
както е посочено в настоящия
наръчник за експлоатация.
Използването на открит пламък е
вредно за филтрите и може да
предизвика пожар, затова трябва на
всяка цена да се избягва.
Приготвянето на пържени храни
трябва да се извършва под
наблюдение, тъй като сгорещеното
олио може да се възпламени.
ВНИМАНИЕ: Когато готварският плот
работи, достъпните части на
аспиратора могат да се нагорещят.
• Не свързвайте уреда към ел.
мрежата докато не сте приключили
окончателно с монтажа.
• Що се отнася до техническите размери и мерките за
безопасност, които трябва да предприемете за
отвеждането на димните газове навън, Ви препоръчваме
да се придържате стриктно към правилата, предвидени в
регламентите на компетентните местни власти.
• Аспирираният въздух не трябва да се насочва към
тръбопроводите, които се използват за отвеждане на
димните газове, отделящи се при използването на уреди
работещи с газ или друг вид гориво.
• Не използвайте и не оставяйте аспиратора без правилно
монтирани лампички поради евентуален риск от токов
удар.
• Никога не използвайте аспиратора без правилно
монтирана решетка!
• Аспираторът не трябва НИКОГА да се използва като
опорен плот
освен ако това не е специално указано.
• При монтажа изполвайте само фиксиращите болтове,
които са доставени заедно с уреда или ако няма такива,
69
закупете подходящи болтове.
• Използвайте болтове с подходяща дължина, както е
посочено в наръчника за инсталиране.
• При наличие на съмнения, моля свържете се с
оторизирания сервиз за техническо обслужване или
квалифициран персонал.
ВНИМАНИЕ!
• Неисталирането на болтовете и механизмите за
фиксиране в съотвествие с настоящите инструкции
може да доведе до рискове от електрическо
естество.
• Не използвайте с програматор, таймер, отделно
дистанционно управление или каквото и да е друго
устройство, което се активира автоматично.
Този уред отговаря на изискванията на :
- Европейската директива 2012/19/EC
- Waste Electricаl and Electronic Equipment (WEEE).
Уверявайки се, че този уред ще бъде рециклиран по
подобаващият за това начин, Вие допринасяте за
опазването на околната среда и вашето здраве.
Символът
върху уреда или в придружаващата го
документация посочва, че този продукт не трябва да бъде
считан за домашен отпадък, а трябва да бъде предаден в
специално предназначените за това пунктове за
рециклиране на електрическа и електронна техника.
Придържайте се към местните нормативи за преработка
на отпадъци. За по-подробна информация
във връзка с
предаването, събирането и рециклирането на този
продукт ви съветваме да се обърнете към компетентните
местни служби, службите за събиране на домашни
отпадъци или магазинът, в който сте закупили този ел.
уред.
Уредът е проектиран, тестван и произведен в
съответствие с:
• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Работни характеристики: EN/IEC 61591; ISO 5167-1; ISO
5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC - Електромагнитна съвместимост: EN 55014-1;
CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
Предложения за правилна употреба, за да се намали
въздействието върху околната среда: Включете (ON)
аспиратора на минимална скорост, когато започнете да
готвите и го оставете да работи няколко минути след
приключване на готвенето. Увеличавайте скоростта само
в случай на голямо количество дим и пари и използвайте
увеличените скорости само в екстремни
ситуации.
Сменяйте филтъра/филтрите с активен въглен, когато е
необходимо, за да поддържате добра ефективност на
намаляване на миризмата. Почиствайте
филтъра/филтрите за мазнини, когато е необходимо, за
да поддържате добра ефективност на филтъра за
мазнините. Използвайте максималния диаметър на
системата за отвеждане на въздуха, посочен в това
ръководство за оптимизиране
на ефективността и за
намаляване на шума.
Употреба
Аспираторът е предназначен за употреба във вариант на
филтрираща версия с вътрешно рециклиране.
Димът и парата, които се отделят при готвене се
засмукват във вътрешността на аспиратора, след което се
филтрират и пречистват през филтъра/филтрите за
мазнини и филтъра/филтрите с активен въглен, с които
трябва да е снабден
аспиратора.
Монтиране
Минималното разстояние между повърхността, на която
се поставят съдовете за готвене и най-ниската част на
кухненския аспиратор, трябва да бъде не по-малко от
50cm в случай на електрически печки и не по-малко от
70cm, в случай на газови или комбинирани печки.
Ако в инструкциите на газовия уред за
готвене е посочено
по-голямо разстояние, то трябва да се има предвид.
Напрежението в ел.мрежата трябва да отговаря на
напрежението, което е посочено върху етикета с данните
за аспиратора, поставен от вътрешната му страна. Ако е
снабден с щепсел свържете аспиратора към контакт,
съответстващ на действащите норми и намиращ
се на
лесно достъпно място дори и след приключване на
монтажа. Ако не е снабден с щепсел (директно свързване
към мрежата), или щепселът не е на достъпно място след
приключване на монтажа, използвайте двуполюсен
прекъсвач според нормите, така че да се осигури пълно
изключване на мрежата при свръхнапрежение ІІІ, в
съответствие
с правилата за монтиране.
ВНИМАНИЕ!
Преди да свържете отново аспиратора към мрежата и да
проверите дали функционира правилно, проверете дали
кабелът е монтиран както трябва.
ВНИМАНИЕ! Детайл B (планка за фиксиране към
тавана), е снабден с проводник (жълто-зелен), който
трябва да бъде заземен към ел. инсталацията на
жилището. Фиг. 12
Начин на употреба
Аспираторът е снабден с командно табло с възможност за
регулиране скоростта на аспириране и превключвател на
осветлението на готварския плот.
За да изберете желаният от Вас режим на работа е
достатъчно да натиснете леко съответния бутон.
Бутон ON/OFF за осветление
Бутон за избиране на режима на работа
(степен на аспирация – интензивна) –
70
времетраене - 5 минути: аспираторът
задейства тази мощност и след изтичане
на 5-те минути се връща към предишната
мощност.
Бутон за избиране на режима на работа
(степен на аспирация – висока)
Бутон за избиране на средна скорост
(мощност на аспириране) – когато
премигва означава, че филтърът с активен
въглен трябва да се измие или подмени.
По принцип тази сигнализация е
дезактивирана. За да я активирате,
изключете електрониката като натиснете
бутон 0 и задържите в продължение на 3
секунди.
След това натиснете едновременно бутони
1 и 2 и задръжте в продължение на 3
секунди, първо ще започне да премигва
само бутон 1, а след това едновременно
бутони 1 и 2, което означава, че функцията
е активирана. За да дезактивирате
сигнализацията, повторете операцията.
Първо ще започнат да премигват бутони 1
и 2, а след това само бутон
1, което
означава, че функцията е дезактивирана.
Бутон за избиране на режима на работа
(степен на аспирация – ниска). Когато мига
означава, че е необходимо да почистите
филтъра за мазнините.
Бутон OFF motore (stand by) –
Изключване на електрониката –
Нулиране на сигнализацията за миене /
подмяна на филтрите.
OFF MOTORE
Натиснете леко за да изключите мотора.
НУЛИРАНЕ НА СИГНАЛИЗАЦИЯТА ЗА
ФИЛТРИТЕ
При включен аспиратор и след като сте
извършили поддръжката на филтрите,
натиснете бутона и задръжте докато чуете
звуков сигнал. Премигващият светодиод 1
(на филтъра за мазнини
) или 2 (на
филтъра с активен въглен) престава да
премигва.
ИЗКЛЮЧВАНЕ НА ЕЛЕКТРОНИКАТА
Натиснете и задръжте натиснат бутона в
продължение на 3 секунди, по този начин
се изключва командната електроника на
аспиратора.
Тази функция може да Ви бъде полезна
при почистване на уреда.
За да активирате отново електрониката
трябва да повторите
операцията.
Ако забележите неизправности по време на работния
цикъл, изключете кабела от контакта, изчакайте минимум
5 секунди и го включете отново. Ако това не разреши
проблема, Ви съветваме да се обърнете към съответния
гаранционен сервиз.
Поддръжка
За почистването използвайте ЕДИНСТВЕНО кърпа,
навлажнена с неутрални течни почистващи препарати. НЕ
ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИБОРИ ЗА
ПОЧИСТВАНЕ!
Избягвайте препарати, които съдържат абразивни
частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!
Филтър за мазнини
Фиг. 19-23
Почиства се веднъж месечно с неутрални препарати. Мие
се ръчно или в съдомиялна машина на ниска температура
и кратък режим на измиване.
При миене на филтъра за мазнини в съдомиялна машина
е възможно той да се обезцвети, но това в никакъв случай
не намалява способността му на
филтриране.
Филтър с активен въглен (само за филтрираща
версия)
Фиг. 22
Филтърът с активен въглен може да бъде почистван на
всеки два месеца или когато индикаторът за насищане на
филтрите (ако избраният от Вас модел е снабден с такъв)
го показва. Мие се с топла вода и подходящи препарати
или в съдомиялна машина на 65°C. Във втория случай в
съдомиялната машина
не трябва да има други съдове и
трябва да се изпълни режима на измиване докрай.
Подсушете внимателно филтъра, след което го поставете
във фурната за около 10 минути на 100°C .
Текстилните възглавнички на филтъра трябва да се
подменят на всеки три години или ако повърхността им е
увредена.
Подмяна на ел. крушки
Аспираторът разполага с осветителна система със
СВЕТОДИОДИ.
СВЕТОДИОДИТЕ гарантират оптимално осветление, до
10 пъти по-силно от традиционните лампи и позволяват
90% икономия на електроенергия.
За да подмените лампите, моля свържете с оторизирания
сервиз за резервни части.
71
RO - Instrucțiuni de montaj și utilizare
Urmăriţi îndeaproape instrucţiunile conţinute în acest
manual. Producătorul îşi declină orice responsabilitate în
cazul daunelor sau incendiilor provocate aparatului şi derivate
dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor
conţinute în acest manual. Hota a fost proiectată pentru
aspirarea gazelor arse şi vaporilor rezultaţi în urma gătirii
alimentelor şi este destinată doar utilizării casnice.
Observaţie: Elementele marcate cu simbolul
„(*)” sunt
accesorii opţionale furnizate doar pentru anumite modele sau
care nu sunt prevăzute şi trebuie cumpărate.
Avertismente
• Înainte de orice operaţiune de curăţare
sau de întreţinere, deconectaţi hota de la
reţea prin scoaterea ştecherului sau
deconectaţi sursa de alimentare cu
energie.
• Purtaţi întotdeauna mănuşi de lucru
pentru toate operaţiunile de instalare şi
întreţinere.
• Acest aparat poate fi folosit de copii cu
vârsta peste 8 ani şi persoane cu
capacităţi fizice, senzoriale sau mentale
reduse sau lipsite de experienţă şi
cunoştinţe, dacă sunt sub supravegheate
şi au fost instruite cu privire la utilizarea
aparatului în condiţii de siguranţă şi
înţeleg riscurile implicate.
• Copiiilor nu trebuie să li se permită să
manipuleze comenzile sau să se joace
cu aparatul.
• Curăţarea şi întreţinerea nu se face de
către copii fără supraveghere.
• Locul în care este instalat aparatul
trebuie să fie ventilat suficient, în cazul în
care hota de bucătărie se utilizează
împreună cu alte dispozitive de ardere a
gazelor sau a altor combustibili.
• Hota trebuie să fie curăţată în mod
regular atât în interior cât şi în
exterior(cel puţin o dată pe lună).
• Trebuie să se respecte in mod expres
ceea ce este indicat în Instrucţiunile de
întreţinere.
• Defectarea capotei de curăţare a
aparatului, schimbarea şi curăţarea
filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără
direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizati
numai tipul de becuri indicat în secţiunea
Întreţinere/Înlocuirea becurilor din acest
manual.
Utilizarea flăcării este dăunătoare filtrelor
şi poate provoca risc de incendiu; prin
urmare, trebuie evitată în orice situaţie.
Orice prăjire trebuie să se facă cu grijă,
pentru a se asigura că uleiul nu se
supraîncălzeste şi aprinde.
AVERTISMENT: Părţile accesibile ale
hotei pot deveni fierbinti pe durata
utilizării.
• Nu conectaţi aparatul la reţeaua
electrică până când instalarea este până
când instalarea nu este complet complet
terminată.
• În ceea ce priveşte măsurile tehnice şi de siguranţă care
trebuie adoptate pentru evacuarea fumului, este important să
se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu
trebuie să fie conectat la nici un sistem de ventilaţie existent
care este folosit în alte scopuri, cum ar fi evacuarea gazelor
de ardere rezultate de la aparatele consumatoare de gaz sau
alţi combustibili.
• Nu folosiţi şi nu lăsaţi hota fără bec montat corect din cauza
riscului de electrocutare.
• Nu folosiţi niciodată hota fără ca aceasta să aibă grilele
montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafaţă de sprijin
dacă acest lucru nu este precizat in mod expres.
• Folosiţi numai şuruburile de fixare furnizate împreună cu
produsul pentru instalare sau, în cazul în care nu sunt incluse,
achiziţionaţi tipul corespunzător de şuruburi.
• Utilizați lungimea corectă pentru șuruburile identificate în
Ghidul de instalare.
• În caz de incertitudine, consultaţi un centru de asistenţă
service autorizat sau o persoană cu calificare
corespunzătoare.
ATENŢIE!
• Neinstalarea şuruburilor sau a dispozitivul de fixare în
conformitate cu aceste instrucţiuni poate duce la
pericolelor de natură electrică.
• Nu utilizaţi cu un temporizator, timer, o telecomandă
72
separată sau orice alt dispozitiv care este activat
automat.
Acest aparat este marcat în conformitate cu Directiva
Europeană 2012/19/EC referitoare la Deşeurile de
Echipament Electric şi Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect,
contribuiţi la prevenirea potenţialelor consecinţe negative
asupra mediului înconjurător şi sănătăţii persoanelor,
consecinţe care ar putea fi provocate de aruncarea
necorespunzătoare la gunoi a acestui produs.
Simbolul
de pe produs, sau de pe documentele care
însoţesc produsul, indică faptul că acesta nu poate fi aruncat
împreună cu deşeurile menajere. Trebuie predat la punctul de
colectare corespunzător, pentru reciclarea echipamentului
electric şi electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate
cu normele locale pentru eliminarea deşeurilor.
Pentru informaţii mai detaliate privind eliminarea, valorificarea
şi reciclarea acestui produs, vă rugăm să contactaţi
administraţia locală, serviciul de eliminare a deşeurilor
menajere sau magazinul de unde aţi cumpărat produsul.
Aparat proiectat, testat şi fabricat în conformitate cu:
• Siguranţă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Recomandări pentru o utilizare corespunzătoare în scopul
reducerii impactului asupra mediului: Când începeţi să gătiţi,
porniţi hota la viteză minimă şi lăsaţi-o să funcţioneze timp
câteva minute după ce aţi terminat de gătit. Mă
riţi viteza în
cazul cantităţilor mari de fum sau vapori şi utilizaţi viteza/ele
sporită/e doar în cazuri extreme. Înlocuiţi filtrul/ele de carbon,
atunci când este necesar, pentru a menţine o eficienţă optimă
de reducere a mirosului. Curăţaţi filtrul/ele de grăsime, atunci
când este necesar, pentru a menţine o eficienţă optimă a
filtrului. Utilizaţi diametrul maxim al sistemului de conducte
indicat în acest manual pentru a optimiza eficienţa şi pentru a
reduce la minimum nivelul de zgomot.
Utilizarea
Hota a fost realizată pentru a fi utilizată în versiunea filtrantă
cu reciclare internă.
Fumul şi vaporii care provin de la pregătirea mâncărurilor,
sunt aspiraţi în interiorul hotei, filtraţi şi depuraţie de
filtrul/filtrele anti-grăsime şi de filtrul/filtrele de cărbune cu care
hota TREBUIE să fie dotată.
Instalarea
Distanţa minimă între suprafaţa suportului recipientelor pe
dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie
mai mică de 50cm în cazul maşinilor de gătit electrice şi de
70cm în cazul maşinilor de gătit cu gaz sau mixte.
Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o
distanţă mai mare, este necesar să ţineţi cont de aceasta.
Tensiunea din reţea trebuie să corespundă cu tensiunea la
care se referă eticheta situată în interiorul hotei. Dacă este
prevăzută cu ştecher conectaţi hota la o priză conform cu
normele în vigoare, poziţionată într-o zona accesibilă şi după
instalare. Dacă nu este prevăzută cu ştecher (conexiunea
este direct la reţea) sau ştecherul nu este poziţionat într-o
zonă
accesibilă şi după instalare, aplicaţi un întrerupător
bipolar la normă care să asigure deconectarea completă de la
reţea în condiţiile categoriei de supratensiune III, conform
regulilor de instalare.
ATENŢIE!
Înainte de a efectua conectarea circuitului hotei la alimentaţia
din reţea şi de a verifica funcţionarea corectă, controlaţi
întotdeauna dacă cablul a fost montat în mod corect.
Atenţie! Detaliul B (cadru de sprijin pe peretele din
apropierea tavanului) are un cablu (galben-verde) care
trebuie să fie legat la împămantarea instalaţiei electrice a
locuinţei. Fig. 12
Funcţionarea
Hota este dotată cu un panou de comandă, de la care se
modifică viteza de aspiraţie şi se declanşează aprinderea
becurilor pentru iluminarea blatului de aragaz.
Pentru selectarea funcţiunilor hotei este suficient să atingeţi
comenzile.
Buton ON/OFF lumini
Buton selectare viteza (puterea de aspirare)
intensiva - funcţionare 5 minute: hota setează
această putere şi după expirarea celor 5 minute
revine la configurarea precedentă.
Buton selectrare creştere viteza (puterea de
aspirare)
Buton selectare viteza medie (puterea de
aspirare) – când clipeşte indică spălarea sau
înlocuirea filtrului de cărbune. Acest tip de
alarmă este în mod normal dezactivată. Pentru
a activa alarma, dezactivați-o pe cea
electronică apăsând butonul 0 timp de 3
secunde.
Apoi apăsaţi simultan butoanele 1 şi 2 timp de
3 secunde; mai intîi va lumina intermitent doar
butonul 1, apoi ambele butoane 1 şi 2 vor clipi
intermitent pentru a indica activarea. Repetaţi
procedura pentru a dezactiva alarma; mai intîi
butoanele 1 şi 2 vor clipi intermitent, iar apoi
doar butonul 1 pentru a indica dezactivarea.
73
Buton selectrare diminuare viteza (puterea
de aspirare) – dacă clipeşte indică spalarea
filtrului grăsimi.
Tasta OFF motor (stand by) - Excludere parte
Electronică - Resetare semnalare
spălare/înlocuire filtre.
OFF MOTOR
Apăsaţi scurt pentru a opri motorul.
RESETARE SEMNALARE FILTRE
Cu hota pornită, după ce aţi efectuat
întreţinerea filtrelor, apăsaţi tasta până la auzul
semnalului acustic. Ledul intermitent 1 (filtru
grăsimi) sau 2 (filtru cu carbon) încetează să
pâlpâie.
EXCLUDERE COMPONENTA
ELECTRONICĂ
A
păsaţi timp de 3 secunde tasta, se exclude
componenta electronică de comandă a hotei.
A
ceastă funcţie poate fi utilă în timpul
operaţiunii de curăţare a produsului.
Pentru a reactiva componenta electrică va
trebui să repetaţi operaţiunea.
În cazul eventualelor anomalii de funcţionare, înainte de a vă
adresa Unităţii de Service, întrerupeţi, pentru 5 minute
alimentarea cu energie electrică, scoţând ştecherul din priză şi
încercaţi să-l reintroduceţi. Dacă anomaliile de funcţionare se
repetă, apelaţi la Unitatea de Service
Întreţinerea
Pentru curăţare folosiţi EXCLUSIV un material îmbibat cu
detergenţi lichizi neutri. NU UTILIZAȚI UNELTE SAU
INSTRUMENTE PENTRU CURĂȚARE! Evitaţi folosirea
produselor pe bază de abrazivi NU FOLOSIŢI ALCOOL!
Filtru anti-grăsimi
Fig. 19-23
Trebuie curăţat o dată pe lună cu detergenţi neabrazivi,
manual sau utilizând maşina de spălat vase, la temperaturi
scăzute şi folosind un program scurt.
Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se
poate decolora, dar nu-şi va pierde caracteristicile de filtrare.
Filtru de cărbune (numai pentru versiunea filtrantă)
Fig. 22
Filtrul de cărbune trebuie să fie spălat la fiecare 2 luni (sau
când sistemul de semnalare a saturaţiei filtrelor – dacă
modelul dvs. este prevăzut – indică această necesitate) în apă
caldă şi detergenţi specifici sau în maşina de spălat vase la
65°C (în cazul în care îl spălaţi folosind maşina de spălat,
executaţi un program de spălare complet fără a introduce alte
vase).
Înlăturaţi excesul de apă, fără să deterioraţi filtrul după care
introduceţi-l în cuptor pentru aproximativ 10 minute la 100 °C,
pentru a-l usca complet.
Înlocuiţi buretele la fiecare 3 ani sau de fiecare dată când
acesta se deteriorează.
Înlocuirea becurilor
Hota este dotată cu un sistem de iluminare bazat pe
tehnologia LED.
LEDURILE garantează o iluminare optimă, o durată de până
la 10 ori mai mare faţă de becurile tradiţionale şi permit
economisirea a 90% de energia electrică.
Pentru înlocuirea becurilor, contactați centrul de service
autorizat pentru piese de schimb.
74
RU - Инструкция по монтажу у эксплуатации
Изделие хозяйственно-бытового назначения.
Производитель снимает с себя всякую ответственность за
неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве. Вытяжка
служит для всасывания дыма и пара при приготовлении
пищи и предназначена только для бытового
использования.
Примечание: Принадлежности, обозначенные знаком
"(*)", являются опциональными,
поставляемыми только на
некоторые модели, или представляют собой детали, не
входящие в комплект поставки, и которые закупаются
отдельно.
Внимание!
• Перед началом какой либо операции
по чистке или обслуживанию,
отключить вытяжку от электрической
сети, вынимая вилку из розетки или
отключая общий выключатель
помещения. Для всех операций по
установке и обслуживанию
использовать рабочие рукавицы.
• Прибор может быть использован
детьми не младше 8 лет и лицами со
сниженными физическими,
сенсорными или умственными
способностями, или же с
недостаточным опытом, если
находятся под контролем, или если
были обучены использовать прибор
безопасным образом и если понимают
связанные с этим опасности.
• Дети должны быть под контролем и
не должны играть с прибором.
• Операции по чистке и обслуживанию
не должны проводиться детьми без
надзора
• Помещение должно иметь
достаточную вентиляцию, когда
кухонная вытяжка используется
одновременно с другими приборами,
работающими на газе или других
топливах.
• Вытяжка должна часто очищаться как
внутри, так и снаружи (ХОТЯ БЫ
ОДИН РАЗ В МЕСЯЦ), придерживаясь
того, что указано в инструкциях по
обслуживанию.
• Несоблюдение норм чистки вытяжки
и замены и чистки фильтров
увеличивает риск возгорания.
Строго запрещено приготовление еды
на открытом огне под вытяжкой.
• Для замены лампочки освещения
использовать только тип лампочки
указанный в разделе
обслуживания/замены лампочки этого
руководства.
Использование открытого пламени
наносит ущерб фильтрам и может
привести к загораниям, поэтому
должно избегаться в любом случаи.
Жаренье должно проводиться под
надзором, чтобы избежать
возможности возгорания раскаленного
подсолнечного масла.
ВНИМАНИЕ: Когда варочная
поверхность работает, доступные
части вытяжки могут нагреваться.
• Не подключать прибор к
электрической сети до тех пор, пока
установка полностью не закончена.
• То что касается технических мер и мер безопасности в
применении до сброса паров строго придерживаться того
что предусматривается по нормам локальных
компетентных органов.
• Всасываемый воздух не должен выпускаться в трубу,
используемую для выбросов дымов приборами,
работающими на газе или других топливах.
• Не использовать или оставлять вытяжку без лампочек
правильно
установленных с риском получить удар
электрическим током.
• Никогда не использовать вытяжку без правильно
установленной решётки!
• Вытяжка НИКОГДА не должна использоваться, как
опорная поверхность, если только не указано иначе.
• Использовать только винты для фиксирования в
комплекте с продуктом для установки или, если нет в
комплекте, приобрести винты правильного типа.
• Использовать
правильную длину винтов, указанную в
руководстве по установке.
• В случае сомнений, консультироваться в
авторизированном центре по обслуживанию или с
75
квалифицированным персоналом.
ВНИМАНИЕ!
• Неустановка соответствующих винтов и
приспособлений для фиксирования в соответствии
с этими инструкциями может привести к рискам
электрического происхождения.
• Не используйте устройство с программатором,
таймером, отдельным пультом дистанционного
управления или любым другим устройством,
которое включается автоматически.
Данное изделие промаркировано в соответствии с
Европейской директивой 2012/19/EC по утилизации
электрического и электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете предотвратить потенциальные негативные
последствия для окружающей среды и здоровья человека.
Символ
на самом изделии или сопроводительной
документации указывает, что при утилизации данного
изделия с ним нельзя обращаться как с обычными
бытовыми отходами.
Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для последующей
утилизации.
Сдача на слом должна производиться в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения
с такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу
по
утилизации отходов или в магазин, в котором Вы
приобрели данное изделие.
Устройство разработано, испытано и изготовлено в
соответствии с:
• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31,
EN/IEC 62233.
• Эксплуатационные характеристики: EN/IEC 61591; ISO
5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC
62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для
правильного использования в целях снижения
воздействия на окружающую среду: Включите вытяжной
колпак на минимальной скорости, когда начинаете
готовить, и оставьте его работать в течение
нескольких
минут после того, как закончите готовить. Увеличивайте
скорость только в случае большого количества дыма и
пара, и прибегайте к использованию повышенных
скоростей только в экстремальных ситуациях. Заменяйте
угольный фильтр(ы), когда это необходимо, для
поддержания хорошей эффективности уменьшения
запахов. Очищайте жировой/ые фильтр(ы), когда это
необходимо, для поддержания хорошей
эффективности
жирового фильтра. Используйте максимальный диаметр
системы воздуховодов, указанный в данном руководстве,
для оптимизации эффективности и минимизации уровня
шума.
Эксплуатация
Вытяжка сконструирована для работы в режиме
рециркуляции воздуха.
Кухонные дымы и пары, вытягиваемые внутрь прибора,
подвергаются фильтрации и очистке через фильтр/ы
задержки жира и угольный/ые фильтр/ы, которыми
ДОЛЖНА быть снабжена вытяжка.
Установка
Расстояние нижней грани вытяжки над опорной
плоскостью под сосуды на кухонной плите должно быть не
менее 50cm – для электрических плит, и не менее 70 cm
для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты оговорено
большее расстояние, то учтите это.
Напряжение сети должно соответствовать напряжению,
указанному на табличке технических данных
, которая
размещена внутри прибора. Если вытяжка снабжена
вилкой, подключите вытяжку к штепсельному разъему. Он
должен отвечать действующим правилам и быть
расположен в легкодоступном месте. Включить в розетку
можно после установки. Если же вытяжка не снабжена
вилкой (прямое подключения к сети), или штепсельный
разъем не расположен в доступном месте, также и
после
установки, то используйте надлежащий двухполюсный
выключатель, обеспечивающий полное размыкание сети
при возникновении условий перенапряжения 3-ей
категории, в соответствии с инструкциями по установке.
ВНИМАНИЕ!
прежде чем подключить к сети питания электрическую
систему вытяжки и проверить исправное
функционирование ее убедитесь в том, что кабель
питания правильно смонтирован.
ВНИМАНИЕ! Деталь В (кронштейн для крепления к
потолку) снабжена проводником (желто-зеленым),
подсоединяемым к контуру заземления всей
домашней электрической установки. Рис. 12
Функционирование
Вытяжка оснащена панелью управления для контроля
скорости вытяжного вентилятора и включения света для
освещения рабочей поверхности плиты.
Для выбора функций вытяжки достаточно слегка нажать
на командные кнопки.
Кнопка ON/OFF света
Кнопка переключения на интенсивную
скорость (мощность всасывания) –
продолжительность 5 минут: вытяжка
устанавливает эту мощность и по истечению
76
5 минут возвращается на предыдущую
установку.
Кнопка переключения на высокую
скорость (мощность всасывания)
Кнопка переключения на среднюю
скорость (мощность всасывания) – когда
мигает, указывает на необходимость
очистки, или замены угольного фильтра.
Данная сигнализация обычно отключена,
Для активации сигнализации необходимо
исключить электронику. Для этого нажмите
на кнопку 0 и держите ее нажатой на
протяжении 3 секунд.
Затем одновременно нажимайте на кнопки 1
и 2 на протяжении 3
секунд, сначала
начнет пульсировать кнопка 1, потом начнут
пульсировать обе кнопки 1 и 2, что
свидетельствует о том, что активация
завершена. Повторить данную операцию
для отключения сигнализации, сначала
начнут пульсировать кнопки 1 и 2, потом
начнет пульсировать кнопка 1, что
указывает на отключение сигнализации.
Кнопка переключения на низкую
скорость (мощность всасывания) – когда
мигает, указывает на необходимость
очистки фильтра задержки жира.
Кнопка OFF мотора (stand by) –
Исключение Электроники – Сброс
сигнализации очистка/замена фильтров.
OFF МОТОР
Кратковременно нажать на кнопку, чтобы
выключить мотор.
СБРОС СИГНАЛИЗАЦИИ ФИЛЬТРОВ
При включенной вытяжке, после того, как
было выполнено техническое обслуживание
фильтров, нажать на кнопку и держать
нажатой пока не прозвучит акустический
сигнал. Мигающий светодиод 1
(металлический фильтр) или 2 (
угольный
фильтр) прекратит мигать.
ИСКЛЮЧЕНИЕ ЭЛЕКТРОНИКИ
Держать нажатой 3 секунды кнопку и будет
исключена электроника управления
вытяжки.
Данная функция может быть полезной во
время очистки изделия.
Чтобы снова включить электронику,
достаточно повторить операцию.
В случае возможных аномалий работы, перед тем как
обратиться в центр технической помощи отключить от
электропитания минимум на 5
сек. прибор, извлекая вилку
и потом вновь подсоединить ее. В случае, если аномалия
не исчезает, обратиться в центр технической помощи.
Уход
Для очистки используйте ТОЛЬКО специальную тряпку,
смоченную нейтральным жидким моющим средством. НЕ
ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ
ОЧИСТКИ. Не применяйте средства, содержащие
абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!
Фильтры задержки жира
Рис. 19-23
Фильтр следует чистить ежемесячно неагрессивными
моющими средствами, вручную или в посудомоечной
машине при низкой температуре и экономичном цикле
мытья.
При мытье в посудомоечной машине может иметь место
некоторое обесцвечивание жирового фильтра, но его
фильтрующая характеристика остается абсолютно
неизменной.
Угольный фильтр (только в режиме рециркуляции)
Рис. 22
Угольный фильтр можно промывать через каждые два
месяца, или каждый раз, когда система сигнализации
насыщения фильтров (если имеющаяся у Вас модель
снабжена ею) указывает на эту необходимость. Мойте
фильтр в теплой воде с надлежащими моющими
средствами или в посудомоечной машине при
температуре 65°С
(в последнем случае, выполните
полный цикл мойки без посуды внутри машины).
Удалите избыточную воду осторожно, чтобы не повредить
фильтр, после чего дайте фильтру окончательно сохнуть
в сушилке в течение 10 минут при температуре 100°С.
Заменяйте фильтровальный элемент через каждые 3 года
и каждый раз, когда обнаруживается повреждение
полотна.
Замена ламп
Вытяжка оборудована освещением на светодиодах LED.
Светодиоды обеспечивают оптимальное освещение, их
срок службы в 10 раз превышает срок работы
традиционных лампочек, и позволяют экономить 90%
электроэнергии.
Для замены светодиодов обратитесь в авторизированный
сервисный центр.
77
UK - Інструкція з монтажу і експлуатації
Чітко дотримуйтеся приведених в даному керівництві
інструкцій. Виробник знімає з себе будь-яку
відповідальність за несправності, збитки або пожежу, що
може мати місце при використанні пристрою внаслідок
невиконання інструкцій, приведених в даному керівництві.
Витяжний ковпак спроектований для всмоктування диму
та пару, що утворюється під час приготування їжі та
призначений лише для
побутового використання..
Примітка: Деталі, позначені знаком "(*)" є додатковими
аксесуарами та постачаються лише з деякими моделями,
або є деталями, які не постачаються в комплекті і їх
потрібно купувати.
Попередження по безпеці
Перед початком будь якої операції по
очищенню або обслуговуванню,
відключіть витяжку від електричної
сітки витягуючи вилку з розетки або
відключаючи загальний вимикач
приміщення.
• Для усіх операцій по установці та
обслуговуванню використовуйте
робочі рукавиці.
• Пристрій може використовуватися
дітьми не молодшими 8 років та
особами із зниженими фізичними,
сенсорними або розумовими
здібностями, або з недостатнім
досвідом якщо знаходяться під
контролем, або були навчені
використовувати пристрій в безпечній
спосіб та якщо розуміють пов'язані з
тим небезпеки.
• Діти повинні бути під контролем і не
повинні гратися з пристроєм.
• Операції по чищенню та
обслуговуванню не повинні
проводитися дітьми без нагляду.
• Приміщення повинно мати достатню
вентиляцію коли витяжка
використовується одночасно з іншими
пристроями що працюють на газі або
інших паливах.
• Витяжку необхідно часто чистити як в
середині, так і ззовні (ХОЧА Б ОДИН
РАЗ НА МІСЯЦЬ), дотримуватися в
будь якому випадку того, що
вказується в інструкціях по
обслуговуванню.
• Не дотримання норм очищення та
заміни і очищення фільтрів збільшує
ймовірність ризику загоряння.
• Суворо заборонено приготування їжі
на відкритому вогні під витяжкою.
• Для заміни лампочки освітлення
використовувати тільки тип лампочки
вказаний в розділі
обслуговування/заміна лампочки цього
посібника.
Використання відкритого полум’я
наносить збиток фільтрам і може
призвести до загорання, тому потрібно
уникати в будь якому випадку.
Смаження повинно проводитися під
наглядом щоб уникнути загоряння
розлитої олії.
УВАГА: Коли варильна поверхня
працює, доступні частини можуть
нагріватися.
• Не підключати пристрій до
електричної сітки до тих пір, поки не
буде повністю закінчена установка.
• Що стосується технічних мір та мір безпеки у
використанні що відноситься до викидів парів, суворо
дотримуйтеся норм місцевих компетентних органів.
• Повітря що втягується, не повинно випускатися в трубу
яка використовується для викиду димів пристроями що
працюють на газі та інших паливах.
• Не використовувати або залишати витяжку без
правильно встановлених
лампочок з ризиком отримати
удар електричним струмом.
• Ніколи не використовувати витяжку без правильно
встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як
опорна поверхня, якщо тільки не вказується.
• Використовувати гвинти для фіксування в наборі з
продуктом для установки, якщо немає в наборі, придбати
гвинти правильного типу.
• Використовувати правильну довжину гвинтів
яка
вказується в посібнику по встановленню.
• У випадку сумнівів, консультуватися в авторизованому
центрі або з кваліфікованим персоналом.
УВАГА!
78
• Не встановлювання відповідних гвинтів і пристроїв
для фіксування у відповідності з цими інструкціями
може привести до ризиків електричного
походження.
• Не слід використовувати з програматором,
таймером, окремим пультом керування або з будь-
яким іншим пристроєм, який приводиться в дію
автоматично.
Даний виріб промаркований відповідно до Європейської
директиви 2012/19/EC, утилізація електричного і
електронного
обладнання (WEEE). Забезпечуючи вірну
утілізацію цього виробу, Ви допоможете попередити
потенційні негативні наслідки для оточуючого середовища
і здоров’я людини, котрі могли б мати місце в
протилежному випадку.
Символ
на самому виробі або на супроводжуючому
його документі вказує, що при утилізації цього виробу з
ним не можна поводитися як зі звичайними побутовими
відходами. Він має здаватися у відповідний пункт прийому
електричного і електронного обладнання для подальшої
утилізації. Здавання на злам повинно виконуватися згідно
з місцевими правилами по утилізації відходів.
Для більше
детальної інформації про правила поводження з такими
виробами, їх утилізації і переробки звертайтесь в місцеві
органи влади, в службу по утилізації відходів, або в
магазин, в якому Ви придбали даний виріб.
Прилад спроектовано, випробувано і виготовлено згідно з:
• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO
5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для
правильної експлуатації та для
зниження впливу на
середовище: Вмикайте витяжку на мінімальну швидкість
перед початком приготування їжі, і залишайте її
працювати на декілька хвилин після закінчення
приготування. Збільшуйте швидкість тільки у разі великої
кількості диму і пару та використовуйте наддув тільки у
крайніх випадках. Для підтримання високої ефективності
видалення запахів, за необхідності, виконуйте заміну
вугільного
(-их) фільтру(-ів). Для підтримання високої
ефективності фільтру жирів, за необхідності, виконуйте
чистку фільтру(-ів) жирів. Використовуйте максимальний
діаметр системи повітроводів, що вказаний у інструкції для
оптимізації ефективності та мінімізації шуму.
Використання
Ковпак сконструйований для роботи в режимі рециркуляції
повітря.
Кухонні дими і пар, що втягуються всередину прибору,
підлягають фільтрації і очистки через фільтр/и затримки
жиру і вугольний/і фільтр/и, котрі ПОВИННІ бути додані до
ковпака.
Інсталяція
Відстань нижньої відчастини витяжки до посуду на
кухонній плиті має бути не менше 50cm, у випадку
електричних плит, та 70 cm, у випадку газових та
комбінованих плит.
Необхідно приймати до уваги відстані, які вказуються в
інструкції з інсталяції газової плити.
Напруга в електромережі має відповідати вказаним
характеристикам на етикетці, яка знаходиться всередині
витяжки
. Якщо в комплект входить вилка під’єднання в
електромережу, то слід під’єднати витяжку до розетки, що
відповідає існуючим нормам та знаходиться в доступному
місці, що можна виконати й після інсталяції. Якщо ж вилка
не входить в комплект (пряме під’єднання в
електромережу), або розетка не знаходиться в доступному
місці,
також і після інсталяції, то слід вмонтувати належний
двох-полюсний вимикач, який забезпечить повне
відключення від мережі в умовах перенапруги III категорії,
в повній відповідності з правилами інсталяції.
УВАГА!
перед тим як знову підключити витяжку до електромережі і
перевірити правильність роботи, завжди контролюйте щоб
шнур мережі був змонтований вірно.
УВАГА! Деталь В (кронштейн для кріплення до стелі)
оснащена провідником (жовто-зеленим), під’єднаним
до контуру заземлення всієї домашньої електричної
системи. Мал. 12
Функціонування
Витяжка обладнана панеллю команд з контролем
швидкості витягування та контролем світла для освітлення
варильної поверхні.
Для вибору функцій ковпака достатньо легко натиснути на
командні кнопки.
Кнопка ON/OFF світла
Кнопка переключення на інтенсивну
швидкість (потужність всмоктування) -
тривалість 5 хвилин: витяжка встановлює
цю потужність та по закінченню 5 хвилин
повертається на попередні налаштування.
Кнопка переключення на високу
швидкість (потужність всмоктування)
Кнопка переключення на середню
швидкість (потужність всмоктування) –
коли мигає вказує на необхідність чистки
або заміні вугільного фільтру.
Ця сигналізація зазвичай відключена. Для
того щоб підключити сигналізацію необхідно
виключити електроніку, натискаючи на
протязі 3 секунд кнопку 0. Далі, одночасно
79
натиснути кнопки 1 і 2 протягом 3 секунд,
спочатку почне блимати кнопка 1, потім
обидві кнопки 1 і 2, вказуючи на
підключення сигналізації. Повторити
операцію для відключення сигналізації,
спочатку будуть миготіти кнопки 1 і 2, потім
замиготить тільки кнопка 1, вказуючи на
відключення сигналізації.
Кнопка переключення на низьку
швидкість (потужність всмоктування) –
коли мигає вказує на необхідність чистки
фільтру затримки жирів.
Кнопка OFF мотору (stand by) –
Виключення Електроніки – Скинути
сигналізацію чистка/заміна фільтрів
OFF МОТОР
Натиснути короткочасно, щоб вимкнути
мотор.
СКИНУТИ СИГНАЛІЗАЦІЮ ФІЛЬТРІВ
На ввімкнутій витяжці, після проведення
обслуговування фільтрів, натиснути на
кнопку та утримувати її до отримання
звукового сигналу. Світло діод 1, що
миготить (жировий фільтр) чи 2 (вугільний
фільтр) перестане миготіти.
ВИКЛЮЧЕННЯ ЕЛЕКТРОНІКИ
Натиснути на 3 секунди на кнопку,
виключиться командна електроніка ковпака.
Ця операцію може бути корисною під час
чистки виробу.
Для того, щоб знову підключити
електроніку, досить повторити дію.
У випадку аномалій функціонування перш ніж звернутися
до центру технічного обслуговування відключити на 5 сек.
виріб від електромережі, витягаючи вилку і потім знову
вимкнути
її. Якщо аномалія функціонування не зникне
звернутися до центру техобслуговування.
Догляд
Для чистки використовуйте ЛИШЕ спеціальну серветку,
намочену нейтральним рідким миючим засобом. НЕ
ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ
ОЧИЩЕННЯ!
Не використовуйте засоби що мають абразивні матеріали.
НЕ ВИКОРИСТОВУЙТЕ СПИРТ!
Фільтр затримки жирів
Мал. 19-23
Повинен чиститись один раз на місяць не сильнодіючими
миючими засобами, вручну або в посудомийній машині
при низькій температурі і з коротким циклом.
При митті в посудомийній машині металевий фільтр
затримки жиру може втратити колір, але його
характеристики з фільтрування жодним чином не
зміняться.
Вугільний фільтр (тільки в режимі рециркуляції)
Мал. 22
Вугільний фільтр можна мити кожні два місяці (або коли
система індикації переповнення фільтрів, якщо є у вашій
моделі, вказує на дану необхідність) в теплій воді з
відповідними миючими засобами або в посудомиючій
машині при температурі 65°С (в останньому випадку,
виконайте повний цикл миття без
посуду всередині
посудомиючої машини).
Злити надлишкову воду без пошкодження фільтру, після
чого знову поставити його у духовку на 10 хв. при 100° для
повного осушування.
Подушку міняти раз на три роки, або ж кожного разу, коли
тканина виявляється пошкодженою.
Заміна Ламп
Витяжка обладнана системою освітлення на основі
технології діодів (LED).
ДІОДИ забезпечують оптимальне освітлення, тривалість їх
в 10 раз вища від звичайних лампочок та дають 90%
економії електроенергії.
Для заміни ламп контактувати авторизований сервісний
центр запасних частин.
80
KK - Монтаждау мен пайдалану нұсқауы
Дайындаушы аспапты пайдалану барысында бұл
нұсқауда белгіленген қолдану шарттарын сақтамағанның
кесірінен болған олқылық өрт пен зақым үшін жауап
бермейді. Сорғыш тек қана үйде пайдалануға
болатындай етіп жобаланған.
Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір
үлгілермен берілетін (басқа
жағдайларда
берілмейтін), бірақ сатып алуға болатын
қосымша аксессуарлар болып табылады.
Ескерту!
• Кез келген тазалау немесе
техникалық қызмет көрсету
жұмыстарын орындамас бұрын
ашаны шығару немесе желілік
қуат көзін ажырату арқылы
сорғышты электр желісінен
ажыратыңыз.
• Орнату жəне техникалық
қызмет көрсету жұмыстарын
жүргізген кезде əрдайым жұмыс
қолғабын киіңіз.
• Бұл құрылғыны 8 жастағы
жəне одан үлкен балалар, дене,
сезу немесе ақыл-ой
қабілеттері шектеулі тұлғалар
немесе тəжірибесі мен білімі
жоқ тұлғалар оны қауіпсіз
жолмен пайдалануға қатысты
нұсқау алып, ықтимал
қауіптерді ұғынған жағдайда
жəне бақылауда болғанда
пайдалана алады.
Балалардың басқару
элементтерін өзгертуіне жəне
құрылғымен ойнауына жол
бермеу керек.
• Тазалау жəне өз бетінше
техникалық қызмет көрсету
жұмыстарын балалардың
бақылаусыз жүргізуіне
болмайды.
• Асүй сорғышы басқа газ жағу
құрылғыларымен немесе басқа
отындармен пайдаланылған
кезде, құрылғы орнатылған
бөлме жеткілікті түрде
желдетілуі қажет.
• Сорғышты ішінен де,
сыртынан да жүйелі түрде (КЕМ
ДЕГЕНДЕ АЙЫНА БІР РЕТ)
тазалау керек, əрдайым
техникалық қызмет көрсету
нұсқаулығында берілген
нұсқауларды орындаңыз.
• Сорғыштың тазалау
стандарттарын жəне сүзгілерді
алмастыру жəне тазалау
бойынша ережелерді
• ұстанбау нəтижесінде өрт
туындауы мүмкін.Тамақты
тікелей сорғыш астында
жандыруға қатаң тыйым
салынады.
• Шамды ауыстыру үшін тек осы
нұсқаулықтың «Техникалық
қызмет көрсету/Шамдарды
ауыстыру» бөлімінде
көрсетілген шам түрін
пайдаланыңыз.
Ашық жалынды пайдалану
сүзгілер үшін зиян жəне өрт
қаупін туындатуы мүмкін,
сондықтан оған ешқашан жол
бермеу керек.
Майдың шамадан тыс қызып
немесе жанып кетпеуін
қамтамасыз ету үшін, тамақты
абайлап қуыру қажет.
САҚ БОЛЫҢЫЗ: Сорғыштың
қолжетімді бөліктері тамақ
дайындау құрылғылары
пайдаланылған кезде қызып
кетуі мүмкін.
• Орнату толық аяқталмайынша
құрылғыны электр желісіне
қоспаңыз.
• Будың шығуына қарсы қолданылатын
81
техникалық жəне қауіпсіздік шараларын ескере
отырып, жергілікті билік органдары бекіткен
ережелерді мұқият орындау маңызды.
• Осы құрылғының түтік арқылы бағыттау
жүйесін газ немесе басқа отынды жағатын
құрылғылардан шыққан буларды шығару сияқты
басқа да мақсаттарда пайдаланылатын кез
келген қолданыстағы желдету жүйесіне жалғау
қажет. Электр тогының соғу қаупіне байланысты
шамы дұрыс бекітілмеген сорғышты
пайдаланбаңыз жəне қалдырмаңыз.
• Торлары тиісті түрде бекітілмеген сорғышты
ешқашан пайдаланбаңыз.
• Арнайы көрсетілмейінше, сорғышты
ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.
• Тек орнату үшін өніммен бірге берілген бекіту
бұрандаларын пайдаланыңыз, егер берілмесе,
бұранданың тиісті түрін сатып алыңыз.
• Бұрандалардың орнату нұсқаулығында
көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмəндансаңыз, өкілетті қызмет көрсету
бойынша жəрдем көрсету
орталығына немесе
тиісті маманданған тұлғаға хабарласыңыз.
ЕСКЕРТУ!
• Бұрандаларды немесе бекіту құрылғысын
осы нұсқауларға сəйкес орнатпау
электрлік қауіптерге əкелуі мүмкін.
• Бағдарламалаушымен, таймермен, бөлек
қашықтан басқару жүйесімен немесе
автоматты түрде қосылатын кез келген
басқа құрылғымен қолданбаңыз.
Электрлік жəне электрондық аспаптарды қайта
пайдаға асыру жөніндегі 2012/19/EC Европалық
директивке (WEEE) сəйкес берілген өнім
таңбаланды.
Берілген өнімді дұрыс қайта пайдаға асыруды
қамтамассыз етумен,
Сіз қоршаған ортаға жəне
адам денсаулығына кері əсерін тигізу ді
болдырмауға көмектесесіз.
Аспаптағы немесе жолдама құжаттағы
таңбасы берілген аспапты қайта пайдаға
асыруда əдеттегі тұрмыстық қалдық ретінде
игеруге болмайтынын көрсетеді. Оның орнына
электрлік жəне электрондық аспаптарды қайта
пайдаға асыруға арналған қабылдау пунктіне
тапсыру керек.
Бұзуға тапсыру аспапты қайта пайдаға асыру
жөніндегі жергілікті ережелерге сəйкес
шығарылуы тиіс.
Бұндай өнімдерді пайдалану, қайта пайдаға
асыру ережелері жөнінде толық ақпаратты
жергілікті
əкімшілік орындарынан, қалдықтарды
қайта пайдаға асыру қызметінен немесе
берілген өнімді Сіз сатып алған дүкенен ала
аласыз.
Құрылғы келесілерге сай жобаланған, сыналған
жəне жасап шығарылған:
• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-
31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-
3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-
13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC
62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2;
CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-
3.
Қоршаған ортаға əсерді азайту үшін дұрыс
пайдалану туралы нұсқаулар:
Əзірлеуді бастағанда қақпақты ең аз
жылдамдықпен қосыңыз жəне əзірлеу
аяқталғаннан кейін біраз
минут бойы жұмыс
істетіңіз. Жылдамдықта тек түтіннің жəне будың
үлкен мөлшері жағдайында арттырыңыз жəне
күшейту жылдамдығын(қтарын) тек шекті
жағдайларда пайдаланыңыз. Жақсы жағымсыз
иісті азайту тиімділігін сақтау үшін қажет
болғанда көмір сүзгісін(лерін) ауыстырыңыз.
Жақсы май сүзгісі тиімділігін сақтау үшін қажет
болғанда май сүзгісін(лерін) ауыстырыңыз.
Тиімділікті оңтайландыру жəне шуды
барынша
азайту үшін осы нұсқаулықта көрсетілген өткізу
жүйесінің ең үлкен диаметрін пайдаланыңыз.
Қолдануы
Сорғыш Ішкі ауа алмастыру фильтрімен бірге қолдану
үшін арналған.
Тамақтықты пісіру кездінде пайда болатын бу мен
түтіндер сорғыштың ішіне сорып тартылады. Сорғыш май
өткізбейтін фильтр (фильтрлер) жəне көмір фильтрімен
(фильтрілермен) жабдықталуы КЕРЕК, жəне олардың
кө
мегімен бу мен түтіндер фильтрленеді, тазартылады.
Орнату
Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш
жазықтығының ара қашықтығы электр плитасы үшін
50cm, ал газ немесе біріктірілген плиталар үшін 70cm ден
кем болмауы тиіс.
Егер нұсқауда газ плитасын орнатуға артығырақ
ара қашықтық белгіленген болса, оны ескеріңіз.
Желінің кернеуі аспаптың ішінде
орналасқан
тақтайшада белгіленген техникалық
деректердей кернеуге сəйкес келуі керек. Егер
сорғыш вилкамен жабдықталған болса,
орнатылғаннан кейін де істеуге болатын, қол
жетерлік жерде болуы тиіс, істеп тұрған
ережелерге сəйкес алмалы-салмалы
штепсельге сорғышты қосыңыз. Егер сорғыш
вилкамен жабдықталмаған болса (желіге тура
қосылу), немесе алмалы-салмалы штепсель
орнатылғаннан кейін де қол жетерлік жерде
болмаса, онда орнату нұсқауына сəйкес 3-
дəрежедегі асқын кернеуді болдырмайтын жəне
82
желінің толық ашылуын қамтамассыз ететін
тиісті екіполюстік ажыратқышты пайдаланыңыз.
ЕСКЕРТУ!
қорек желісіне сорғыштың электрлік жүйесін
қосу алдында қорек кабелі дұрыс
монтаждалғанына көз жеткізіңіз.
Ескерту! В бөлшегі (кронштейнді төбеге бекітетін) электр
жабдығының төменгі жағына жалғануы қажет сыммен
(сары-жасыл) жабдықталған. 12-сурет
Жұмыс жасауы
Суыру желдеткішінің жылдамдығын бақылау үшін жəне
плитаның үстіне жарық түсіру үшін, суыру қалпағы
басқару қалқанымен жабдықталған.
Сүзіндінің функцияларын таңдау үшін
сəйкесінше батырмаға басу жеткілікті.
Жарықты ON/OFF(ҚОСУ./СӨНД.)
батырмасы
Қарқынды жылдамдықты таң
д
ау
батырмасы (сору күші) – ұзақтығы
5 минут – 5 минут өткеннен кейін
сорғыш бұған дейін орнатылған
жылдамдық тəртібіне оралады.
Жоғары жылдамдықты таң
д
ау
батырмасы (сору күші)
Орташа жылдамдықты таң
д
ау
батырмасы (сору күші) –
жыпылықтап тұрған кезде көмірлі
сүзгішті жуу немесе ауыстыру
қажеттілігін көрсетеді. Бұл
сигнализация ə
д
етте
деактивацияланған.
Сигнализацияны активациялау
үшін 0 батырмасына 3 секунд ішінде
басып отырып, электрониканы
сөндіру керек. Одан кейін 3 секунд
ішінде 1 жəне 2 батырмаларына
біруақытта басу керек, алдымен тек
1 батырма ғана жыпылықтап
тұрады, одан кейін 1 жəне 2 екі
батырма да жыпылықтай бастайды,
бұл активацияланғандығын
білдіреді. Сигнализацияны сөндіру
үшін операцияны қайталау керек,
алдымен 1 жəне 2 батырмалар
жыпылықтайды, одан
кейін тек 1
батырма ғана, бұл
деактивацияланғандығын білдіреді.
Төмен жылдамдықты таң
д
ау
батырмасы (сору күші) –
жыпылықтап тұрған кезде
майлардың сүзгішін жуу қажеттілігін
көрсетеді.
Қозғалтқыштың OFF батырмасы
(күту режимі) – Электрониканы
сөндіру – Сүзгіті жуу/ауыстыру
сигнализациясын түсіріп тастау.
ҚОЗҒАЛТҚЫШТЫ СӨНДІРУ
Қысқа уақыт басып тұру
қозғалтқышты сөндіреді.
СИГНАЛИЗАЦИЯНЫ
СҮЗГІШТЕРДЕН ТҮСІРІП ТАСТАУ
Іске қосылып тұрған сүзінді кезінде
сүзгіштерге техникалық қызмет
көрсетуді орындағаннан кейін
дыбыстық сигнал пайда
болмағанша батырмаға басу керек.
Жыпылықтап тұратын жарықдиод 1
(майлардың сүзгіші) немесе
2 (көмір
сүзгіші) жыпылықтауын тоқтатады.
ЭЛЕКТРОНИКАНЫ СӨНДІРУ
Батырмаға 3 секунд ішінде басып
тұру, сонымен бірге сүзіндіні
басқарудың электроникасы
сөндіріледі.
Бұл функция бұйымды тазалауды
жүргізген кезде пайдалы болуы
мүмкін.
Электрониканы қайталап іске қосу
үшін операцияны қайталау
жеткілікті.
Жұмыста ақаулар болған кезде, қолдау
қызметіне жүгінудің алдында, аспаптан
электрлік қуат көзін, минимум, 5 секундқа
сөндіру
керек, ол үшін штекерді шығару керек,
ал одан кейін оны қайтадан іске қосу керек.
Егер жұмыстағы ақау сақталса, онда қолдау
қызметіне жүгіну керек.
Күтімі
Тазалау үшін ТЕК бейтарап жуғыш затпен
суланған арнайы шүберекті пайдаланыңыз.
ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН
ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар
затты пайдаланбаңыз. СПИРТТІ
ПАЙДАЛАНБАҢЫЗ!
Майды ұстап қалу фильтрі
19-23-сурет
Фильтрді ай сайын агрессивті емес жуғыш заттармен,
қолмен немесе ыдысжуғыш машинада, төмен
температурада, үнемді тазалау тəртібінде жуу керек.
Ыдысжуғыш машинада жуылған май ұстайтын фильтр
түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мү
лде
өзгеріссіз қалады.
83
Көмірлі фильтр (тек рецеркуляция тəртібінде)
22-сурет
Көмір фильтрін екі ай сайын (немесе фильтрді қанықтыру
туралы хабарлау жүйесі – егер сіздің моделіңізде
орнатылған болса - осындай қажеттілікті хабарласа)
ыстық суда жəне тиісті жуу құралдарымен, немесе 65°C
температурада ыдыс жуғыш машинада жууға
болады
(берілген жағдайда толық ыдыссыз жуу циклін орындау
қажет).
Фильтрге зақым келтірмей артық суды алып тастаңыз да
фильтрдің артқы бөлігін толық кептіру үшін оны 10
минутқа 100°C, температурадағы духовкаға салыңыз.
3 жыл сайын жəне материал зақымданған сайын
қ
осымша бетті ауыстырып тұрыңыз.
Лампаны ауыстыру
Корпус жарық диод технологиясына негізделген
жарық жүйесімен жабдықталған.
Жарық диодтары оңтайлы жарықты, əдеттегі
шамдардан 10 есе артық ұзақтықты қамтамасыз
етеді жəне 90% электр энергиясын сақтауға
мүмкіндік береді.
Шамдарды ауыстыру үшін, өкілетті қосалқы
бөлшектер орталығына хабарласыңыз.
84
ET - Paigaldus- ja kasutusjuhend
Järgige täpselt käesolevas juhendis antud juhiseid.
Seadme valmistaja keeldub igasugusest vastutusest
seadmega seotud võimalike ebameeldivuste, rikete või
tulekahjude eest, mis tulenevad selles juhendis antud juhiste
eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -
aurude eemaldamiseks üksnes koduses majapidamises.
Märkus. Juhendis sümboliga „(*)” tähistatud komponendid on
valikulised lisaseadmed ning need on kaasas ainult osa
mudelitega või tuleb need soetada eraldi.
Ohuabinõud
• Enne puhastamist või hooldamist
lülitage kubu elektrivõrgust välja, võtke
juhe seinast või lülitage ruumi üldlüliti
välja.
• Puhastamise ja hoolduse ajal kasutage
töökindaid.
• Masinat tohivad kasutada lapsed alates
8. eluaastast ja füüsiliste, sensoorsete
või mentaalsete häiretega inimesed või
eelneva kogemuse ja teadmisteta isikud
vaid järelevalve all või kui neid on
õpetatud masinat ohutult kasutama ja
nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi
masinaga mängida.
• Järelevalveta lapsed ei tohi masinat
puhastada ega hooldada.
• Ruumis peab olema piisav
ventilatsioon, kui kubu kasutatakse koos
teiste seadmetega, mis kasutavad gaasi
või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt
puhastada nii seest kui ka väljast
(VÄHEMALT KORD KUUS), pidades
seejuures kinni hooldusjuhendis esitatud
täpsetest nõuetest.
• Kui õhupuhasti puhastusnõudeid ja
kohustust filtreid puhastada või vahetada
eiratakse, tekib tulekahju oht.
• Kubu all ei tohi toidukasutamisel
kasutada leeke.
• Pirni vahetamisel kasutage juhendi
hooldus/varuosade osas kirjeldatud pirni
tüüpi.
Lahtise tule kasutamine kahjustab filtreid
ja võib põhjustada tulekahju, seepärast
tuleb selle kasutamist vältida.
Praadimine peab olema kontrollitud
tingimustes, et vältida kuuma õli süttimist.
TÄHELEPANU: Pliidi kasutamise ajal
võivad kubu välised osad muutuda
tuliseks.
• Ärge ühendage elektrivõrku seadet
enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati
kohalike võimude kehtestatud nõudeid.
• Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu
juhitakse ka gaasil või teistel kütustel töötavate seadmete
suits.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt
paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei
ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui
neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage
kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse
korral pöörduge teeninduse või vajaliku väljaõppega inimese
poole.
TÄHELEPANU!
• Puudulik kruvide ja kinnitusseadmete paigaldamine,
mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• •Ärge kasutage eraldi programmeerimisseadet,
taimerit, kaugjuhtimispulti või mis tahes muud
automaatselt aktiveeruvat seadet.
Seade on märgistatud direktiivi 2012/19/EC (elektri- ja
elektroonikaseadmete jäätmete kohta) (Waste Electrical and
Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle
eest, et see toode kõrvaldatakse kasutusest õigesti, aitate
vältida võimalikke negatiivseid tagajärgi keskkonnale ja
tervisele.
Sümbol
tootel või sellega kaasas olevates
dokumentides näitab, et toodet ei tohi käidelda nagu
olmejäätmeid, vaid see tuleb anda elektri- ja
elektroonikaseadmete jäätmete vastuvõtupunkti, kust see
läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise
alaseid õigusnorme. Lisateabe saamiseks selle toote
käitlemise, taaskasutamise ja ringlussevõtu kohta võtke
ühendust vastava kohaliku asutuse, olmejäätmete kogumise
ettevõtte või selle firmaga, kelle käest te toote ostsite.
Seade on välja töötatud, testitud ja toodetud vastavalt:
85
• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168;
EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO
3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-
1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC
61000-3-3.
Soovitused keskondlike mõjude vähendamiseks kasutamise
ajal:
Lülita tõmbekapp minimaalkiirusel sisse kohe kui oled
hakanud sööki valmistama ning lase sel töötada paar minutit
pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu
või auru korral ning kasuta intensiivrežiimi ainult
hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid,
et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides
rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada
juhendis näidatud maksimaalset ärajuhtimisava, et
optimeerida tõhusus ja vähendada müra.
Kasutamine
Õhupuhasti on loodud kasutamiseks filtreerivale
siseringlusele.
Õhupuhasti kogub endasse toiduvalmistamisel tekkinud
lõhnad ja aurud, mis filtreeritakse ja puhastatakse söe- ja
rasvafiltri(te) abil. Õhupuhasti PEAB sisaldama nimetatud
filtreid.
Paigaldamine
Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti
alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui
50cm ning gaasi- või kombineeritud pliidi puhul väiksem kui
70cm.
Kui gaasipliidi paigaldusjuhendis nõutakse suuremat
vahekaugust, tuleb seda arvesse võtta.
Võrgupinge peab vastama õhupuhasti sees asuval
andmesildil toodud pingele. Kui õhupuhastil on pistik,
ühendage see kehtivatele eeskirjadele vastavasse
pistikupessa, mis asub ka pärast õhupuhasti paigaldamist
ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti
on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks
ka pärast õhupuhasti paigaldamist ligipääsetavaks,
paigaldage nõuetekohane kahepooluseline lüliti, mis
kindlustaks vastavalt paigalduseeskirjadele III kategooria
liigpinge korral täieliku eraldamise vooluvõrgust.
TÄHELEPANU!
Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite,
kas see töötab korralikult, kontrollige alati, kas võrgukaabel on
korralikult monteeritud.
TÄHELEPANU! Detailil B (raam lakke kinnitamiseks), on
konduktor (kollakasroheline), mis tuleb ühendada koduse
elektriseadme aluspinnaga. Joonis 12
Töötamine
Tulede ja tõmbemootori sisselülitamiseks kasutada
õhupuhasti eesküljel olevaid lüliteid.
Õhupuhasti funktsioonide valimiseks piisab, kui juhtseadmeid
kergelt puudutada.
Valgustuse lüliti
Intensiivse kiiruse (tõmbevõimsuse) nupp –
töötab viis minutit: õhupuhasti on seatud selle
võimsuse peale ning 5 minuti möödudes
hakkab see uuesti tööle varem seatud kiirusel.
Suure kiiruse (tõmbevõimsuse) nupp
Keskmise kiiruse (tõmbevõimsuse) nupp –
selle vilkumine tähendab, et söefiltrit on vaja
pesta või vahetada. Kõnealune signaal ei ole
tavaliselt aktiivne. Selle aktiveerimiseks lülitage
elektroonika välja, vajutades kolme sekundi
jooksul nuppu 0.
Seejärel vajutage üheaegselt nuppe 1 ja 2
kolme sekundi jooksul. Algul vilgub üksnes
nupp 1, seejärel vilguvad mõlemad nupud,
näidates aktiveerimist. Signaali
desaktiveerimiseks korrake sama tegevust.
Algul vilguvad nupud 1 ja 2, seejärel üksnes
nupp 1, näidates desaktiveerimist.
Väikese kiiruse (tõmbevõimsuse) nupp –selle
vilkumine tähendab, et rasvafiltrit on vaja
pesta.
Mootori väljalülitamise nupp (stand by) –
Elektroonika väljalülitamine – Filtrite
pesemise/vahetamise märguande
lähtestamine.
MOOTORI VÄLJALÜLITAMISE NUPP
Vajutage mootori väljalülitamiseks lühidalt.
FILTRITE MÄRGUANDE LÄHTESTAMINE
Lülitage pärast filtrite hoolduse teostamist
õhupuhasti sisse ja hoidke nuppu all, kuni
kõlab helisignaal. Vilkuv LED 1 (rasvafilter) või
2 (söefilter) lõpetab vilkumise...
ELEKTROONIKA VÄLJALÜLITAMINE
Vajutage nuppu kolm sekundit, õhupuhasti
elektroonilised juhtseadmed lülituvad välja.
See funktsioon võib toote puhastamisel
kasulikuks osutuda.
Elektroonika taaskäivitamiseks piisab, kui
toimingut korrata.
Talitlushäirete korral lahutage aparaat enne tehnoabisse
pöördumist kõigepealt vähemalt viieks sekundiks
elektrivõrgust, tõmmates pistiku välja, seejärel ühendage ta
uuesti võrku. Kui häire jätkub, pöörduge tehnoabi poole.
Hooldus
Puhastamiseks kasutage AINULT neutraalse vedela
86
puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE
PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!
Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE
KASUTAGE PUHASTAMISEKS ALKOHOLI!
Rasvafilter
Joonis 19-23
Seda tuleb kord kuus mittesööbivate puhastusvahenditega
puhastada kas käsitsi või nõudepesumasinas madala
temperatuuri ja lühikese tsükliga.
Nõudepesumasinas pesemisel võib metallist rasvafilter värvi
muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi
määral.
Aktiivsöefilter (ainult filtreeriva režiimi jaoks)
Joonis 22
Söefiltrit võib iga kahe kuu tagant (või kui filtri indikaator (kui
see on Teie mudelile paigaldatud) näitab vajadust filtrit pesta)
pesta kuuma vee ja sobiva pesuainega käsitsi või
nõudepesumasinas 65 °C juures (nõudepesumasinat
kasutades peske filtrit ilma muude nõudeta täispika
programmiga).
Eemaldage liigne vesi ettevaatlikult, et filtrit mitte kahjustada.
Filtri täielikuks kuivatamiseks asetage see 10 minutiks ahju
100 °C juurde.
Vahetage söefilter välja iga kolme aasta tagant või siis, kui
filter on kahjustunud või ummistunud.
Pirnide vahetamine
Õhupuhasti on varustatud LED-valgustitega.
LED-lambid tagavad optimaalse valguse kuni kümme korda
pikema kestvusega võrreldes tavalampidega ning nende
elektrienergia kokkuhoid on 90%.
Lampide vahetamiseks pöörduge volitatud varuosade keskuse
poole.
87
LT - Montavimo ir naudojimosi instrukcija
Griežtai laikykitės naudojimosi instrukcijų. Gamintojas
neprisiima jokios atsakomybės, jei montuojant prietaisą buvo
nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu
būdu prietaisas sugedo, buvo pažeistas ar užsidegė.
Gartraukis skirtas dūmams ir garams, susidariusiems
gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.
Pastaba:
„(*)“ simboliu pažymėtos dalys yra papildomi
priedai, tiekiami tik su tam tikrais modeliais arba papildomi
priedai, kuriuos galima nusipirkti atskirai.
Saugos taisyklės
• Prieš atlikdami bet kokius valymo ar
priežiūros veiksmus, atjunkite gartraukį
nuo elektros tinklo ištraukdami maitinimo
laido kištuką ar išjungdami pagrindinį
namo jungiklį.
• Atlikdami visus montavimo ir priežiūros
darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys
su ribotomis fizinėmis, jutimo ar
psichinėmis galimybėmis, ar neturintys
patirties ar reikalingų žinių, gali naudoti
aparatą su priežiūra arba gavę
atitinkamas instrukcijas apie saugų
aparato naudojimą bei supratę visus
pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų
su įrenginiu.
• Valymas ir priežiūra negali būti
atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama
ventiliacija, kai virtuvinis gartraukis
naudojamas vienu metu kartu su kitais
įrenginiais, naudojančiais dujų ar kitų
medžiagų degimą.
• Gartraukis turi būti dažnai valomas tiek
iš vidaus, tiek iš išorės (MAŽIAUSIAI
VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo
atveju rekomenduojama vadovautis
priežiūros instrukcijose pateiktais
nurodymais.
• Nesilaikant gartraukio valymo bei filtrų
keitimo ir valymo instrukcijų, gali kilti
gaisro pavojus.
• Griežtai draudžiama gaminti patiekalus
su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių
instrukcijų vadove esančiame priežiūros
skyriuje nurodytus lempų tipus.
Atviros liepsnos naudojimas pažeidžia
filtrus ir gali sukelti gaisrą, dėl to jos
būtina vengti.
Kepimas turi būti nuolatos stebimas, kad
įkaitęs aliejus neužsidegtų.
DĖMESIO: Viryklei veikiant, prieinamos
gartraukio dalys gali tapti karštos.
• Nejunkite įrenginio prie elektros tinklo,
kol jis nėra visiškai sumontuotas.
• Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl
išmetamų dūmų techninių matmenų ir saugumo.
• Įsiurbiamas oras negali būti išleidžiamas į vamzdyną
naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų
degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę
lempų, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontavę
grotelių!
• Gartraukis JOKIAIS BŪDAIS negali būti naudojamas, kaip
atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo
varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo
vadove.
• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar
panašų kvalifikuotą personalą.
DĖMESIO!
• Netinkamai sumontavus varžtus ir kitas tvirtinimo
detales nurodytas šiose instrukcijose, gali kilti pavojų
su elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu,
nuotoliniu valdymo pultu arba bet kuriuo kitu
automatiškai suaktyvinamu prietaisu.
Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC
dėl elektros ir elektroninės įrangos atliekų, (EEĮ atliekų).
Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai,
vartotojas padeda išvengti neigiamų pasekmių aplinkai ir
sveikatai.
Simbolis
ant gaminio ar jo dokumentuose rodo, kad šis
gaminys neturi būti priskiriamas buitinėms atliekoms, o turi
būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir
elektroninių aparatų pakartotiniam panaudojimui. Gaminį
išmeskite laikydamiesi vietinių atliekų šalinimo normų.
88
Norėdami gauti daugiau informacijos apie šio gaminio
apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į
specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar
parduotuvę, kurioje gaminys buvo pirktas.
Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:
• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3;
ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC
60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1;
CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant
sumažinti poveikį aplinkai: Kai pradedate virti, įjunkite
gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį
veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei
susikaupia daug dūmų ar garų, o forsuotąją veikseną
naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų
sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad
išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos).
Naudokite didžiausio šiame vadove nurodyto skersmens
kanalus, kad išlaikytumėte prietaiso efektyvumą ir
sumažintumėte jo skleidžiam
ą triukšmą.
Naudojimas
Gaubtas skirtas naudoti vidinės recirkuliacijos filtravimo
režimu.
Dūmai ir garai, susidarantys valgio gaminimo metu, įtraukiami
į gaubto vidų, filtruojami ir išvalomi per riebalų filtrą (-us) ir
anglies filtrą (-us), kuris (-ie) TURI būti gaubte.
Įrengimas
Jei viryklė elektrinė, mažiausias atstumas tarp viryklės
kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi
būti 50cm, o jei viryklė dujinė ar kombinuota – 70cmo jei
viryklė dujinė ar kombinuota.
Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis
atstumas, būtina į tai atsižvelgti.
Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje,
priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti
gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią
prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko
(yra numatytas tiesioginis prijungimas prie elektros srovės)
arba nėra rozetės prieinamoje vietoje net ir po gaubto
įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas
įdiegimo taisykles užtikrinantis visišką atsijungimą nuo
elektros tinklo per aukštos įtampos atveju.
DĖMESIO!
Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir
patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo
kabelis tinkamai įmontuotas.
DĖMESIO! Prie detalės B (tvirtinimo prie lubų laikiklis),
pridedamas laidas (geltonas-žalias), kurį reikia prijungti
prie buitinio elektros prietaiso žemės laido. 12 pav.
Veikimas
Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir
šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.
Norėdami pasirinkti gaubto funkcijas, spauskite atitinkamos
komandos mygtuką.
A
pšvietimo įjungimo/išjungimo mygtukas
ON/OFF
Intensyvaus greičio (ištraukimo galios)
nustatymo mygtukas, trukmė - 5 minutės:
gaubtas įsijungia šiuo galingumu ir praėjus 5
minutėms, persijungia į anksčiau nustatytą
režimą.
Didelio greičio (ištraukimo galios) nustatymo
mygtukas
Vidutinio greičio (ištraukimo galios) nustatymo
mygtukas, kai jis mirksi, reiškia, kad anglies
filtrą reikia išplauti ar pakeisti. Paprastai šis
signalas yra išjungtas. Norėdami įjungti signalą,
išjunkite visus elektroninius elementus,
paspausdami mygtuką 0 ir laikydami jį
nuspaudę 3 sekundes.
A
tlikę šį veiksmą, paspauskite vienu metu
mygtukus 1 ir 2 ir laikykite nuspaudę 3
sekundes, iš pradžių mirksės tik mygtukas 1,
po to pradės mirksėti abu mygtukai 1 ir 2, tai
reiškia, kad signalas įjungtas. Norėdami išjungti
signalą, pakartokite pirmiau aprašytus
veiksmus. Iš pradžių mirksės mygtukai 1 ir 2,
po to pradės mirksėti tik mygtukas 1, tai reiškia,
kad signalas išjungtas.
Mažo greičio (ištraukimo galios) nustatymo
mygtukas: kai jis mirksi, reiškia, kad reikia
išplauti riebalų filtrą.
Variklio išjungimo (parengties) mygtukas
OFF, elektros atjungimo mygtukas, filtrų
plovimo/keitimo signalo nustatymo
mygtukas.
VARIKLIO IŠJUNGIMAS OFF
A
tlikę filtrų priežiūros darbus ir įjungę gaubtą,
paspauskite ir laikykite nuspaudę mygtuką, kol
išgirsite garso signalą. Mirksintis šviesos
diodas 1 (riebalų filtras) arba 2 (anglies filtras)
nustos mirksėti.
ELEKTROS ATJUNGIMAS
Mygtuką laikykite paspaudę 3 sekundes, kol
bus atjungta gaubto valdymo elektra.
Ši funkcija gali praversti valant gaminį.
Norėdami vėl įjungti elektrą, pakartokite
veiksmą.
Galimų veikimo sutrikimų atveju, prieš kreipdamiesi į
specialistą, bent 5 sekundėm išjunkite aparatą iš elektros
89
tinklo ištraukdami kištuką, po to vėl įjunkite. Tuo atveju, jei
veikimo sutrikimas neišnyktų, kreipkitės pagalbos į
specialistus.
Priežiūra
Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu
valikliu. NENAUDOKITE VALYMO REIKMENŲ AR
INSTRUMENTŲ!
Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE
SPIRITO!
Nuo riebalų saugantis filtras
19-23 pav.
Turi būti valomas vieną kartą per mėnesį švelniais valikliais,
rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir
trumpuoju ciklu.
Plaunant metalinį nuo riebalų saugantį filtrą indaplovėje, jis
gali prarasti spalvą, bet jo filtravimo savybės išliks
nepakitusios
Anglies filtras (tik filtravimo režimu)
22 pav.
Anglies filtrą plaukite kas du mėnesius (ar kai filtrų perpildymo
indikacijos sistema, jei tokia numatyta turimame modelyje,
rodo tokią būtinybę) karštu vandeniu su atitinkamais plovikliais
arba indaplovėje 65°C temperatūroje (plaunant indaplovėje,
nustatykite pilną plovimo ciklą, plaukite atskirai nuo kitų indų).
Pašalinkite vandens perteklių nepažeisdami filtro, po to 10
minučių įdėkite jį į iki 100°C įkaitintą orkaitę, kad visai išdžiūtų.
Keiskite kempinėlę kas 3 metus arba kiekvieną kartą pažeidus
audinį.
Lempų keitimas
Gartraukyje įrengta diodų technologijos apšvietimo sistema.
Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo
laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi
sutaupoma 90 % elektros energijos.
Dėl lempų pakeitimo, susisiekite su atsarginių dalių
autorizuotu centru.
90
LV - Ierīkošanas un izmantošanas instrukcija
Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā.
Netiek uzņemta jebkāda atbildība par iespējamām grūtībām,
kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs
rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa
nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus
un tvaikus un ir domāts tikai izmantošanai mājās apstākļos.
Piezīme: Elementi, kas apzīmēti ar simbolu "(*)", ir izvēles
piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī
elementi, kas netiek piegādāti, bet, kurus var iegādāties.
Drošības brīdinājumi
• Pirms jebkuras tīrīšanas vai tehniskās
apkopes darbības, atslēgt gaisa nosūcēju
no elektrotīkla, izņemot kontaktdakšu vai
atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes
operāciju laikā vienmēr jāvalkā darba
cimdi.
• Bērni no 8 gadu vecuma vai personas
ar ierobežotām fiziskajām, sensorālajām
vai garīgajām spējām vai ar
nepietiekamu pieredzi un zināšanām šo
ierīci var izmantot tikai tad, ja tiek
atbilstoši uzraudzīti vai arī, norādot, kā
ierīci droši izmantot un, lai būtu
saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt
kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un
uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir
jābūt pietiekamai ventilācijai, ja virtuves
gaisa nosūcējs tiek lietots kopā ar citām
gāzes sadedzināšanas iekārtām vai citu
kurināmo.
• Gaisa nosūcējs ir jātīra gan no
iekšpuses, gan no ārpuses (VISMAZ
VIENU REIZI MĒNESĪ), jebkurā
gadījumā, ievērojot to, kas ir skaidri
uzrādīts tehniskās apkopes instrukcijās.
• Gaisa nosūcēja tīrīšanas un filtru
nomainīšanas un tīrīšanas normu
neievērošana izraisa ugunsgrēku riskus.
• Ir stingri aizliegts pagatavot ēdienus
“flambē” veidā zem pārsega.
• Spuldzes nomaiņai izmantojiet tikai
spuldzes veidu, kas norādīts šīs
rokasgrāmatas lampu apkopes/nomaiņas
sadaļā.
Atklātās uguns izmatošana ir kaitīga
filtriem un var provocēt ugunsgrēkus,
tādēļ no tā jebkurā gadījumā ir jāizvairās.
Cepšana ir jāveic to uzraugot, lai
izvairītos no pārkarsušās eļļas degšanas.
UZMANĪBU! Pieejamajās daļas var
ievērojami sasildīties, kad tiek izmantotas
kopā ar ierīcēm ēdiena gatavošanai.
• Nepievienojiet ierīci elektrotīklam, līdz
instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz
instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas
jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo
iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai
citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem
citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām,
kurās izmanto gāzi vai citu kurināmo.
• Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām
spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcē
ju bez pienācīgi instalētiem
elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu,
ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas
komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās
nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas
Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības
centru vai līdzīgu kvalificētu personu.
UZMANĪBU!
• Nespēja uzstādīt skrūves vai stiprinājuma ierīci
saskaņā ar šiem norādījumiem, var izraisīt elektriskā
apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri,
tālvadības pulti vai jebkuru citu ierīci, kas ieslēzas
automātiski.
Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste
Electrical And Electronic Equipment (WEEE). Pārliecinoties,
vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs
veicina izvairīšanos no negatīvajām sekām apkārtējai videi un
veselībai.
91
Simbols uz produkta vai uz pievienotās dokumetācijas
nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam,
bet tas ir jānogādā uz tam domātu savākšanas punktu, kur
atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir
jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu
aizvākšanu. Pēc papildus informācijas par produkta
izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas
vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu,
atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur
produkts tika iegadāts.
Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām
prasībām.
• Droš
ība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas
ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju
ar minimālo ātrumu, kad sākat gatavošanu un atstājiet to
ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta.
Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un
tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos
gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai
uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku
filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra
efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo
diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu
efektivitāti un samazinātu troksni.
Izmantošana
Gaisa nosūcējs tika izveidots, lai to būtu iespējams izmantot
ar filtru iekšējās cirkulēšanas versijā.
Ēdiena pagatavošanas dūmi un tvaiki tiek iesūkti gaisa
nosūcējā, filtrēti un attīrīti iziet caur ogļu filtru/filtriem, ar
kuru/kuriem gaisa nosūcējam IR JĀBŪT aprīkotam.
Ierīkošana
Minimālam attālumam starp plīts virsmu, kur tiek novietoti
tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt
mazākam par 50cm elektriskās plīts gadījumā un 70cm gāzes
un kombinētas virtuves gadījumā.
Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek
precizēts lielāks attālums, ir nepieciešams to ievērot.
Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz
īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja
nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst
pastāvošiem likumiem un atrodas pieejamā zonā arī pē
c
installēšanas.
Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie
elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā
zonā, arī pēc installēšanas, pielietot normām atbilstošu
bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla
sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar
ierīkošanas likumiem.
UZMANĪBU!
pirms pieslēgt gaisa nosūcējau pie tīkla barošanas un pirms
pārbaudīt tā pareizu darbošanos, vienmēr pārbaudīt ka tīkla
kabelis ir ierīkots pareizi.
UZMANĪBU! Detaļai B (fiksēšanas skava pie grieztiem), ir
vads (dzelteni-zaļš), kuram ir jābūt pievienotam pie
mājokļa elektrības sistēmas iezemējuma. Attēls 12
Darbošanās
izmantot taustus, kuri atrodas uz nosūcēja priekšdaļas lai
ieslēgtu gaismas un iesūkšanas motoru.
Lai izvēlētos gaisa nosūcēja funkcijas ir pietiekoši pieskarties
komandām.
Gaisas ON/OFF gaisma
Ātrums izvēles tausts (iesūkšanas jauda)
intensīva-ilgums 5 minūtes: gaisa nosūcējs
uzstāda šo jaudu un pēc 5 minūtēm atgriežas
iepriekšējā uzstādījumā.
Augsta ātrums izvēles tausts (iesūkšanas
jauda)
Vidēja ātruma izvēles tausts (iesūkšanas
jauda) – kad mirguļo, norāda uz to, ka ir
nepieciešams mazgāt vai nomainīt ogļu filtru.
Parasti šis paziņojums ir atslēgts. Lai
iedarbinātu paziņojumu, atslēgt elektroniku,
piespiežot uz 3 sekundēm taustu 0.
Tālāk, vienlaicīgi piespiest taustus 1 un 2 uz 3
sekundēm; no sākuma mirguļos tikai tausts 1,
pēc tam mirguļos abi tausti 1 un 2, kas uzrāda
aktivāciju. Atkārtot operāciju, lai atslēgtu
paziņojumu – no sākuma mirguļos tausti 1 un
2, pēc tam mirguļos tikai tausts 1, kas uzrāda
atslē
gšanu.
Zema ātruma izvēles tausts (iesūkšanas
jauda) – kad mirguļo, norāda uz
nepieciešamību nomazgāt tauku filtrus.
Dzinēja OFF tausts (stand by) – Elektronikas
sistēmas atslēgšana – Paziņojuma Reset
par filtru mazgāšana/maiņu.
DZINĒJA OFF
Īslaicīgi piespiest lai izslēgtu dzinēju.
FILTRU PAZIŅOJUMA RESET
Kad gaisa nosūcējs ir ieslēgts, pēc tam, kad
filtriem tika veikta tehniskā apkope, piespiest
taustu līdz skaņas signālam. Mirguļojošs LED 1
(tauku filtri) vai 2 (ogles filtrs) pārtrauc
mirguļošanu.
ELEKTRONIKAS SISTĒMAS ATSLĒGŠANA
92
Piespiest uz 3 sekundēm taustu, tiek atslēgta
gaisa nosūcēja komandas elektronika.
Šī funkcija var būt derīga produkta tīrīšanas
operācijas laikā.
Lai no jauna ieslēgtu elektroniku, pietiek
atkārtot operāciju.
Darbošanās anomāliju gadījumā, pirms Jūs griežaties pie
Tehniskās Apkalpošanas servisa, atslēdziet uz vismaz 5 sek.
ierīci no elektriskās barošanas, izņemot kontaktdakšu un
piesplēdziet to no jauna. Gadījumā, ja darbošanās anomālija
turpinās, ir jāgriežas pie Tehniskās Apkalpošanas servisa.
Tehniskā apkalpošana
Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts
ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT
TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!
Neizmantot jebkuru abrazīvus saturošu produktu.
NEIZMANTOT ALKOHOLU!
Prettauku filtrs
Attēls 19-23
Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem
līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas
temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts
trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var
kļūt nespodras, bet jebkurā gadījumā to spējas nemainās
Aktīvo ogļu filtrs (Tikai Versijai ar Filtru)
Attēls 22
Ogļu filtrs var būt mazgāts katru otro mēnesi (vai kad filtru
piesātināšanās norādīšanas sistēma – ja tādu paredz Jūsu
modelis – uzrāda šādu nepieciešamību) karstā ūdenī un tam
piemērotos mazgāšanas līdzekļos vai trauku mazgājamā
mašīnā pie 65°C (trauku mazgājamās mašīnas gadījumā veikt
pilnu mazgāšanas ciklu bez traukiem tajā).
Noņemt ūdens pārpaliekas, nebojājot filtru, pēc kā novietot to
plītī uz 10minūtē
m, uz 100°C, lai to galīgi izžāvētu.
Nomainīt matracīti katru 3.gadu un katru reizi, kad audums ir
bojāts.
Spuldžu nomainīšana
Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas
pamatojas uz LED tehnoloģiju.
LED nodrošina optimālu apgaismošanu, kas ilgst 10 reizes
vairāk par tradicionālajām spuldzītēm un ļauj ietaupīt 90%
elektriskās enerģijas.
Lai nomainītu lampiņu, sazinieties ar pilnvarotu rezerves daļu
servisa centru.
93
SR - Uputstva za montažu i upotrebu
Strogo se pridržavajte objašnjenja koje donosi ovaj
priručnik. Ograđujemo se od bilo kakve odgovornosti za
eventualne neprilike, štetu ili požar izazvan na aparatu koji
proizlazi zbog nepoštovanja uputstava napisanih u ovom
priručniku. Aspirator je projektovan da bi usisao paru i dim koji
se stvaraju prilikom kuvanja i namenjen je za isključivo kućnu
upotrebu.
Napomena: Elementi označeni simbolom "(*)" su dodatni
delovi isporučeni samo sa nekim modelima ili elementi koji
nisu isporučeni već se moraju kupiti.
Upozorenja
• Pre nego što započnete proces
održavanja i čišćenja, odvojite aspirator
od električnog napajanja, isključite ga iz
struje i izvucite kabl iz utičnice ili ugasite
glavni prekidač u kuć.
• Uvek nosite radne rukavice za sve
operacije instalacije i održavanja.
• Ovaj aparat mogu da koriste deca, ali
ne mlađa od 8 godina i osobe sa
smanjenim fizičkim ili mentalnim
sposobnostima ili sa nedostatkom
iskustva i potrebnog znanja, ako se
nalaze pod kontorolom ili nakon dobijanja
uputstava za sigurno korišćenje aparata i
razumevanja opasnosti do kojih može
doći prilikom korišćenja.
• Deca moraju da budu pod kontrolom
kako se ne bi igrala sa aparatom.
Čišćenje i održavanje ne smeju da
obavljaju deca bez kontrole.
• Prostorija mora da bude dovoljno
prozračena kada se kuhinjski aspirator
koristi zajedno sa ostalim aparatima na
gas ili drugo sagorevanje.
• Aspirator mora redovno da se čisti
iznutra i spolja (BAREM JEDANPUT
MESEČNO). Takođe, neophodno je
pridržavati se izričitih uputstava za
održavanje.
• Nepridržavanje uputstava za čišćenje
aspiratora i za promenu i čišćenje filtera
može da izazove požar.
• Strogo je zabranjeno pripremati hranu
na plamenu ispod aspiratora.
• Za zamenu sijalice, koristite samo tip
sijalice naveden u poglavlju
održavanje/zamena sijalice u ovom
uputstvu.
Upotreba otvorenog plamena štetna je za
filtere i może da izazove požar, zato ga
treba u svakom slučaju izbegavati.
Prženje treba da se obavlja pod
kontrolom kako bi se izbeglo da se
pregrejano ulje zapali.
PAŽNJA: Kada je ploča za kuvanje u
funkciji, dostupni delovi aspiratora mogu
da postanu vrući.
• Ne spajajte aparat na električnu mrežu
dok instalacija nije potpuno završena.
• Što se tiče tehničkih mera i mera sigurnosti koje moraju da
se preduzmu prilikom ispuštanja pare, treba se strogo
pridržavati odredbi i propisa lokalnih vlasti.
• Vazduh ne sme da bude prenošen kanalom za ispuštanje
pare nastale od strane aparata na gas ili drugo sagorevanje.
• Nemojte da koristite ili ostavljate aspirator bez pravilno
montiranih sijalica zbog moguće opasnosti od strujnog udara.
• Nikada ne koristite aspirator bez pravilno montirane mreže!
• Aspirator se ne sme NIKADA koristiti kao površina za
odlaganje, osim ako to nije izričito navedeno.
• Koristite samo šrafove za montažu isporučene sa
proizvodom, ili, ako nisu isporučeni, kupite pravilnu vrstu
šrafova. Koristite pravilnu dužinu za šrafe, navedenu u •
Vodiču za instalaciju. Ako ste u nedoumici, obratite se
ovlašćenom servisu ili sličnom kvalifikovanom osoblju.
PAŽNJA!
• Neuspešna instalacija šrafa i zatvarača u skladu s
ovim uputstvama, može da rezultira opasnostima
električne prirode.
• Ne koristiti sa programatorom, tajmerom, odvojenim
daljinskim upravljačem ili bilo kojim drugim uređajem
koji se aktivira automatski.
Ovaj aparat je označen u skladu sa Evropskom Direktivom
2012/19/EC, Waste Electrical and Electronic Equipment
(WEEE). Proverite da li je ovaj proizvod odložen na pravilan
način jer na taj način korisnik pomaže u sprečavanju
eventualnih negativnih posledica za zdravlje i za okolinu.
Simbol
na proizvodu ili na propratnoj dokumentaciji
ilustruje da se ovaj proizvod ne sme tretirati kako kućni otpad
nego treba da se odloži na prikladnom sabirnom mestu za
94
odbacivanje električnih i elektronskih aparata . Odložite ovaj
otpad na način da se strogo pridržavate lokalnih pravilnika o
odlaganju smeća. Za dobijanje detaljnijih informacija o
tretmanu, odlaganju i ponovnom korišćenju ovog proizvoda,
stupite u kontakt sa prikladnim lokalnim ustanovama, službom
za sakupljanje kućnog otpada i/ili sa prodavnicom u kojoj ste
kupili ovaj proizvod.
Апарати дизајнирани, тестирани и произведени у складу
са:
• Безбедносним прописима: EN/IEC 60335-1; EN/IEC
60335-2-31, EN/IEC 62233.
• Прописима о перформансама: EN/IEC 61591; ISO 5167-1;
ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Предлози за правилно коришћење у циљу смањења
утицаја на животну средину: Укључите аспиратор на
минималну брзину када почнете са кувањем и држите га
укљученим још неколико минута након
завршеног кувања.
Повећајте брзину само у случају велике количине дима и
паре и користите појачану брзину (е) само у екстремним
ситуацијама. Замените угаљ филтера(е) само када је то
потребно да бисте одржали ефикасност смањења
непријатних мириса. Очистите филтер (е) за уклањање
масноће када је то потребно због одржавања добре
ефикасности
тог истог филтера. Користите максимални
пречник цеви за одвод дима наведеног у овом приручнику
да бисте оптимизовали ефикасност и смањили буку.
Korištenje
Kuhinjska napa je proizvedena da bi se koristila u filtracijskoj
verziji sa unutrašnjom cirkulacijom.
Dim i para se usisavaju u unutrašnjost nape a tamo se filtruju i
pročišćavaju prolazeći kroz karbonski/e filter/e kojima
kuhinjska napa MORA da bude opremljena.
Instalacija
Minimalna udaljenost između površine koja služi da se
postave posude na uređaj za kuvanje i najnižeg dela
aspiratora ne sme da bude manja od 50cm u slučaju da se
radi o električnim kuhinjama i 70cm u slučaju da se radi o
kuhinjama na gas ili mešovitim kuhinjama.
Ukoliko uputstva za instalaciju uređaja za kuvanje na gas
nalažu veću udaljenost, morate da se pridržavate tih
uputstava.
Napon mreže treba da odgovara naponu koji je naveden na
etiketi karakteristika koja se nalazi u unutrašnjosti aspiratora.
Ukoliko postoji utikač povežite aspirator sa utičnicom koja je u
skladu sa propisima na snazi i koja je postavljena na
pristupačnom mestu čak i posle instalacije.
Ukoliko je aspirator bez utikača, (direktno povezivanje na
mrežu) ili utičnica nije postavljena na pristupačnom mestu ,
čak i posle instalacije postavite dvopolni utikač koji
obezbeđuje kompletno isključenje sa mreže u uslovima
kategorije previsokog napona i u skladu sa pravilima o
instalaciji.
UPOZORENJE!
Pre nego što ponovo povežete aspirator sa električnom
mrežom i proverite da li pravirno radi, proverite da li je kabl
mreže montiran na pravilan način.
UPOZORENJE! Deo B (kvaka za pričvršćivanje na
plafon), je opremljena provodnikom (žuto-zelenim)
koji se treba povezati sa zemljom kućnog električnog
uređaja.
Sl. 12
Funkcionisanje
Aspirator je opremljena komandnom tablom koja podešava
brzinu usisavanja i kontroliše uključivanje svetala da bi se
osvetlila površina za kuvanje.
Želite li izabrati funkcije kuhinjske nape dovoljno je da
dotaknete komande.
Dugme ON/OFF svetlo
Dugme za biranje brzine (snaga usisavanja)
intenzivna - trajanje 5 minuta: aspirator
podešava ovu jačinu i na isteku 5 minuta se
vraća na prethodno postavljene vrednosti.
Dugme za biranje brzine (snaga usisavanja)
visoka
Dugme za biranje brzine (snaga usisavanja)
srednja- kada blešti prikazuje potrebu da se
zameni ili opere karbonski filter. Ovakva
signalizacija je obično deaktivirana. Da biste
aktivirali signalizaciju, isključite elektroniku tako
da pritisnete dugme 0 u trajanju od 3 sekunda.
Tada pritisnite istovremeno dugmad 1 i 2 u
trajanju od 3 sekunda, najpre će bleštiti samo
dugme 1 a onda će istovremeno bleštiti i
dugme 1 i dugme 2 da bi prikazali da je došlo
do aktivacije. Ponovite operaciju da biste
deaktivirali signalizaciju, najpre će bleštiti
dugmad 1 i 2 a onda će bleštiti samo dugme 1
da bi prikazalo da je došlo do deaktivacije
Dugme za biranje brzine (snaga usisavanja)
niska – kada blešti prikazuje potrebu da se
opere filter za uklanjanje masnoće.
Dugme OFF motora (stand by)
–
Isključivanje
Elektronskih delova - Reset signalizacije o
pranju / zameni filtera.
OFF MOTORA
Pritisnite ukratko da biste ugasili motor.
RESET SIGNALIZACIJE FILTERA
Kada je aspirator uključen, nakon što ste obavili
održavanje filtera, pritisnite dugme sve do
zvučnog signala. Kontr.svetlo koje blešti 1 (filter
95
za uklanjanje masnoće) ili 2 (karbonski filter)
prestaje da blešti.
ISKLJUČIVANJE ELEKTRONSKIH DELOVA
Pritisnite dugme u trajanju od 3 sekunde,
isključuje se elektronska komanda aspiratora.
Ova je funkcija korisna tokom procedure
čišćenja proizvoda.
Da biste uključili elektroniku dovoljno je da
ponovite operaciju..
U slučaju eventualnih anomalija tokom funkcionisanja, pre
nego što se obratite servisnoj službi iskopčajte barem 5
sekundi ovaj aparat sa napajanja električnom energijom na
način da izvučete utikač te ga posle ponovo vratite u utičnicu.
U slučaju da anomalija u funkcionisanju potraje, stupite u
kontakt sa servisnom službom.
Održavanje
Za čišćenje koristite isključivo meku vlažnu krpu i tečne
neutralne deterdžente. Nemojte da koristite alate ili pomagala
za čišćenje.
Izbegavajte upotrebu proizvoda koji grebu. NE
UPOTREBLJAVAJTE ALKOHOL !
Filter za uklanjanje masnoće
Sl. 19-23
Neophodno je očistiti jedan put mesečno sa neagresivnim
deterdžentima, ručno ili u mašini za pranje sudova na niskim
temperaturama i uključujući kratak ciklus pranja.
Posle pranja u mašini za pranje sudova metalni filter za
uklanjanje masnoće može da izgubi boju (može da deluje
isprano) ali njegove filtracijske karakteristike se neće nimalo
promeniti.
Aktivni karbonski filter (Samo za Filtracijsku Verziju)
Sl. 22
Karbonski filter može da se opere svako dva meseca ( ili kada
sistem za indikaciju da je filter napunjen- ukoliko ga predviđa
model koji posedujete- predviđa tu potrebu) u toploj vodi i sa
prikladnim deteržentima ili u mašini za pranje sudova na
temperaturi od 65°C ( u slučaju da se radi o pranju u mašini
za pranje sudova uključite kompletan ciklus pranja bez drugih
sudova u unutrašnjosti mašine ).
Odstranite višak vode bez da oštetite filter, posle čega treba
da ga stavite u pećnicu otprilike 10 minuta na 100°C da biste
ga se definitivno osušili .
Zamenite madraščić svako 3 godine ili svaki put kada vidite
da je materijal oštećen.
Zamenjivanje Lampe
Kuhinjska napa je opremljena sistemom rasvete koja se
bazira na LED tehnologiji.
LED garantuje optimalnu rasvetu, trajnost za 10 puta veću od
tradicionalnih lampi i omogućuju uštedu električne energije za
90% .
Za zamenu sijalice, obratite se ovlašcenom servisnom centru
za rezervne delove.
96
SL - Navodila za montažo in uporabo
Strogo se držite navodil iz tega priročnika. Zavračamo
vsakršno odgovornost za morebitne neprilike, škodo ali
požare na napravi, ki bi izvirali iz neupoštevanja navodil iz
tega priročnika. Napa je zasnovana za odsesovanje dimnih
plinov in pare, ki nastajajo pri kuhanju in je namenjena
izključno za domačo uporabo.
Opomba: S simbolom "(*)" označeni deli spadajo med
dodatno opremo, ki je priložena le nekaterim modelom, ali pa
to deli, ki jih lahko dokupite.
Opozorila
• Pred vsakršnim čiščenjem ali
vzdrževanjem izključite električno
napajanje nape, tako da vtič izvlečete iz
vtičnice ali izklopite glavno stikalo.
• Pri vseh postopkih namestitve in
vzdrževanja uporabljajte delovne
rokavice.
• Aparata naj ne uporabljajo otroci, mlajši
od 8 let, in osebe z zmanjšanimi fizičnimi,
senzoričnimi ali umskimi zmožnostmi
oziroma s premalo izkušnjami in znanja,
razen če jih pri tem nadzoruje pristojna
oseba ali so bili poučeni o varni uporabi
aparata in se zavedajo s tem povezanih
nevarnosti.
• Otroke je treba imeti pod nadzorom, da
se ne bi igrali z napravo.
• Otroci naj aparata ne čistijo in naj na
njem ne izvajajo vzdrževalnih del brez
nadzora.
• Ko se kuhinjsko napo uporablja
istočasno z drugimi napravami, ki
delujejo na plin ali na druga goriva, mora
biti prostor dovolj prezračen.
• Napo pogosto čistite tako zunaj kot
znotraj (VSAJ ENKRAT MESEČNO), v
vsakem primeru upoštevajte, kar izrecno
narekujejo navodila za vzdrževanje v tem
priročniku.
• Neupoštevanje pravil za čiščenje nape
in zamenjavo ter čiščenje filtrov
predstavlja tveganje za požar.
• Pod napo je strogo prepovedana
priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je
naveden v poglavju o
vzdrževanju/zamenjavi žarnice v teh
navodilih.
Odprti ogenj je škodljiv za filtre in lahko
povzroči požar, zato je uporaba
slednjega v vsakem primeru
prepovedana.
Cvrtje zahteva stalen nadzor, da se
pregreto olje ne bi vnelo.
POZOR: Med delovanjem kuhalne plošče
se dostopni deli nape lahko močno
segrejejo.
• Naprave ne priključujte na električno
omrežje, dokler inštalacija ni v celoti
zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod dimov,
morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot
odvod za pline, katere proizvajajo naprave, ki delujejo na plin
ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno
nameščenimi žarnicami, saj obstaja tveganje električnega
udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno
nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen
če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne
vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov.
Uporabite vijake prave dolžine, ki so navedeni v navodilih za
namestitev.
• V primeru dvomov se posvetujte s pooblaščenim servisnim
centrom ali s podobno usposobljeno osebo.
POZOR!
• Če pri montaži vijakov in pritrdilnih elementov ne
upoštevate teh navodil, obstaja nevarnost električnega
udara.
• Ne uporabljajte s programatorjem, časovnikom ,
daljinskim upravljalnikom ali drugimi napravami, ki se
samodejno aktivirajo.
Ta naprava je označena skladno z Evropsko direktivo
2012/19/EC, Waste Electrical and Electronic Equipment
(WEEE oziroma direktivo o odpadni električni in elektronski
opremi). S pravilnim odlaganjem tega izdelka uporabnik
prispeva k preprečevanju morebitnih negativnih posledic na
okolje in zdravje.
97
Znak na izdelku ali na priloženi dokumentaciji
označuje, da se ga ne sme zavreči med komunalne odpadke,
temveč odnesti na ustrezno zbirno mesto za recikliranje
odpadne električne in elektronske opreme. Napravo zavrzite
skladno z lokalnimi predpisi, ki veljajo na področju odlaganja
odpadkov. Za dodatne informacije o ravnanju, ponovni
uporabi in recikliranju tega izdelka se obrnite na ustrezno
lokalno službo, zbirni center komunalnih odpadkov ali
trgovino, kjer ste izdelek kupili.
Aparat je bil zasnovan, testiran in izdelan v skladu z:
• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno
uporabo, s katero lahko zmanjšate vpliv na okolje: Napo
prižgite na minimalni moči ON ob začetku kuhanja, in jo
pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost
povečajte le takrat, ko je prisotno veliko dimov in pare,
način(e) boost uporabite le v izjemnih situacijah. Ogleni(e)
filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost
pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re)
očistite po potrebi, ter tako ohranite njegovo (njihovo)
učinkovitost. Uporabite sistem cevi maksimalnih diametrov,
naveden v tem priročniku, ter tako optimizirajte učinkovitost in
zmanjšajte hrup.
Uporaba
Napa je izdelana za uporabo v obtočni oz. filtracijski različici z
notranjim kroženjem.
Dimni hlapi in para, ki nastajajo pri kuhanju, so vsesavani v
notranjost nape, filtrirani in očiščeni med prehodom skozi
maščobni/e in ogleni/e filter/re, s katerimi MORA biti napa
opremljena.
Inštalacija
Minimalna razdalja med podporno površino posod na kuhalni
površini in spodnjim delom nape za kuhinjske prostore ne sme
biti manjša od 50cm pri električnih štedilnikih in 70cm pri
plinskih ali mešanih štedilnikih.
Če je v navodilih za instalacijo plinskega kuhalnika napisana
večja razdalja, jo je treba tudi upoštevati.
Omrežna napetost mora ustrezati napetosti, navedeni na
nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima
napa vtič, slednjega vstavite v vtičnico, ki je skladna z
veljavnimi predpisi in se nahaja na takem mestu, ki bo
dostopno tudi po vgradnji naprave. Če napa nima vtiča
(neposredna povezava na omrežje) ali se vtič nahaja na
takem mestu, ki po vgradnji naprave ne bi bilo dostopno,
namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja
popoln izklop iz omrežja v pogojih prenapetostnega razreda
III, skladno s predpisi o inštalaciji.
POZOR!
Pred ponovnim priklopom tokokroga nape na omrežno
napajanje in kontrolo pravilnega delovanja, vselej preverite, ali
je omrežni kabel pravilno nameščen.
POZOR! Detajl B (streme za pritrditev na strop) je
opremljen z vodnikom (rumeno-zelene barve), katerega je
treba povezati z električno inštalacijo stanovanja. Slika 12
Delovanje
Napa je opremljena s komandno ploščo z nastavitvijo hitrosti
izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje
kuhalne plošče.
Za izbiro funkcij nape zadošča dotakniti se ukazov.
Tipka vklop/izklop (ON/OFF) luči
Tipka za izbiro najvišje hitrosti (sesalna moč)
– trajanje 5 minut: nastavi se intenzivna moč
delovanja nape, po poteku 5 minut pa se
ponovno vzpostavi prejšnja nastavitev.
Tipka za izbiro visoke hitrosti (sesalna moč)
Tipka za izbiro srednje visoke hitrosti (moči
delovanja) – utripanje svetilke označuje, da je
treba oprati ali zamenjati ogleni filter. Ta
signalizacija je običajno deaktivirana. Če želite
signalizacijo aktivirati, pritisnite tipko 0 in jo
zadržite pritisnjeno 3 sekunde, da izključite
elektroniko.
Zatem sočasno pritisnite tipki 1 in 2 ter ju
zadržite pritisnjeni 3 sekunde. Sprva utripa
samo tipka 1, nato pa pričneta utripati obe tipki
1 in 2 v znak aktivacije signalizacije. Če želite
signalizacijo deaktivirati, ponovite postopek.
Sprva bosta utripali tipki 1 in 2, nato pa le tipka
1 v znak deaktivacije signalizacije.
Tipka za izbiro nizke hitrosti (sesalna moč) –
utripajoča označuje, da je treba oprati
maščobni filter.
Tipka izklop (OFF) motorja (stand by)
–
Izklop elektronike – Ponastavitev
signalizacije pranja/zamenjave filtrov
IZKLJUČITEV (OFF) MOTORJA
Kratko pritisnite za izklop motorja.
PONASTAVITEV SIGNALIZACIJE FILTROV
Z vključeno napo, po čiščenju oziroma menjavi
filtrov, pritisnite tipko in jo zadržite pritisnjeno,
dokler se ne oglasi zvočni signal. Utripajoča
LED svetilka 1 (maščobni filter) ali 2 (ogleni
filter) preneha utripati.
IZKLOP ELEKTRONIKE
Pritisnite tipko in jo zadržite pritisnjeno 3
sekunde, da izključi se elektronika, ki upravlja
98
napo.
Ta funkcija je uporabna pri čiščenju nape.
Za ponovno vključitev elektronike zadošča
ponoviti postopek.
V primeru morebitnih nepravilnosti delovanja, preden se
obrnete na servisno službo, za vsaj 5 sekund izključite
električno napajanje naprave, tako da vtič izvlečete iz vtičnice
in ga nato ponovno vstavite. Če bi se nepravilno delovanje
nadaljevalo, se obrnite na servisno službo.
Vzdrževanje
Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo
z nevtralnim detergentom. ZA ČIŠČENJE NE
UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV.
Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE
UPORABLJAJTE ALKOHOLA!
Maščobni filter
Sl. 19-23
Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi
sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in
kratkim ciklom pranja.
S pranjem v pomivalnem stroju se maščobni filter lahko
razbarva, toda njegove filtrirne značilnosti ostanejo
nespremenjene.
Ogleni filter (samo za obtočno različico)
Sl. 22
Ogleni filter se lahko opere vsake dva meseca (ali takrat, ko
sistem, ki zaznava zasičenost filtrov – če je na modelu, ki je v
vaši lasti, predviden – opozori na to potrebo), v topli vodi in z
ustreznimi detergenti oziroma v pomivalnem stroju pri 65°C (v
primeru pranja v pomivalnem stroju izvedite popolni cikel brez
posode v stroju).
Odstranite odvečno vodo, ne da bi pri tem poškodovali filter,
nato pa filter postavite za deset minut v pečico, segreto na
100°C, da se povsem posuši. Blazino filtra zamenjajte vsaka
tri leta, ali ko se tkanina poškoduje.
Zamenjava žarnic
Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.
LED lučke zagotavljajo optimalno osvetlitev in do 10-krat
daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter
90% prihranek električne energije.
Za zamenjavo žarnic se obrnite na pooblaščenega serviserja
in prodajalca rezervnih delov.
99
HR - Uputstva za montažu i za uporabu
Strogo se pridržavajte uputstava koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornost za eventualne
nezgode,smetnje ili požar na aparatu koji proizlaze iz
nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska
napa ima funkciju usisavanja dima i pare za vrijeme kuhanja
te je namijenjena samo kućnoj uporabi.
Napomena: Elementi označeni simbolom "(*)" su dodatni
dijelovi isporučeni samo sa nekim modelima ili elementi koji
nisu isporučeni već se moraju kupiti.
Upozorenja
• Prije bilo koje operacije čišćenja ili
održavanja, odvojite napu od električnog
napajanja uklanjanjem utičnice ili
odspajanjem glavnog prekidača u kući.
• Uvijek nosite radne rukavice za sve
operacije instalacije i održavanja.
• Ovaj uređaj se može koristiti od strane
djece ne mlađe od 8 godina i osoba sa
smanjenim fizičkim, osjetilnim ili
mentalnim sposobnostima ili
nedostatkom iskustva i potrebnog znanja,
ako se nalaze pod nadzorom ili nakon što
su primile uputstva za sigurnu uporabu
uređaja i razumjele opasnosti do kojih
može doći prilikom uporabe.
• Djeca moraju biti pod nadzorom kako
se ne bi igrala s uređajem. Čišćenje i
održavanje ne smiju se vršiti od strane
djece bez nadzora.
• Prostorija mora biti dovoljno prozračena
kada se kuhinjska napa koristi zajedno s
ostalim uređajima na plinsko li ostalo
sagorijevanje.
• Napa se mora redovito čistiti iznutra i
izvana (BAREM JEDNOM MJESEČNO).
Potrebno je, međutim, poštivati ono što je
izričito navedeno u uputama za
održavanje.
• Nepoštivanje uputa za čišćenje nape i
promjenu i čišćenje filtera može
uzrokovati požar.
• Strogo je zabranjeno pripremati hranu
na plamenu ispod nape.
• Za zamjenu žarulje, koristiti samo tip
žarulje naveden u poglavlju
održavanje/zamjena žarulje u ovom
priručniku.
Uporaba otvorenog plamena štetna je za
filtre i može izazvati požar, stoga se treba
u svakom slučaju izbjegavati.
Prženje se treba vršiti pod nadzorom
kako bi se izbjeglo da se pregrijano ulje
zapali.
PAŽNJA: Kada je ploča za kuhanje u
funkciji, dostupni dijelovi nape mogu
postati vrući.
• Ne spajajte uređaj na električnu mrežu
dok instalacija nije potpuno završena.
• Što se tiče tehničkih mjera i mjera sigurnosti koje se moraju
poduzeti prilikom ispuštanja para, treba se strogo pridržavati
odredbi i propisa lokalnih vlasti.
• Ispušni zrak ne smije biti prenošen kanalom za ispuštanje
para proizvedenih od strane uređaja na plinsko ili drugo
sagorijevanje.
• Nemojte koristiti ili ostaviti napu bez pravilno montiranih
žarulja zbog moguće opasnosti od strujnog udara.
• Nikada ne koristite napu bez pravilno montirane mreže!
• Napa se ne smije NIKADA koristiti kao površina za
odlaganje, osim ako to nije izričito navedeno.
• Koristite samo vijke za ugradnju isporučene s proizvodom, ili,
ako nisu isporučeni, kupite ispravnu vrstu vijaka. Koristite
ispravnu duljinu za vijke, navedenu u • Vodiču za instalaciju.
Ako ste u nedoumici, obratite se ovlaštenom servisu ili
sličnom kvalificiranom osoblju.
PAŽNJA!
• Neuspješna instalacija vijaka i zatvarača u skladu s
ovim uputama, može rezultirati opasnostima električne
naravi.
• Ne koristiti s programatorom, timerom, odvojenim
daljinskim upravljačem ili bilo kojim drugim uređajem
koji se aktivira automatski.
Ovaj aparat je označen u skladu s Europskim pravilima
2012/19/EC, Waste Electrical and Electronic Equipment
(WEEE). Provjerite jeste li odveli na otpad ovaj proizvod u
skladu s lokalnim pravilima, korisnik doprinosi sprečavanju i
uklanjanju eventualnih negativnih posljedica za okolinu i za
zdravlje.
Ovaj simbol
na proizvodu ili na dokumentaciji koja ga
prati ukazuje da se ovaj proizvod ne smije tretirati kao ostali
kuhinjski otpad nego treba biti odveden u odgovarajući sabirni
centar gdje se zbrinjavaju električni i elektronski uređaji.
100
Zbrinite takve uređaje tako da se pridržavate lokalnih pravila
za uklanjanje otpadaka. Za dobivanje daljnjih informacija o
zbrinjavanju ovakvih aparata, obratite se lokalnim uredima,
sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste
kupili ovaj proizvod.
Aparati dizajnirani, testirani i proizvedeni u skladu sa:
• Sigurnosnim propisima: EN/IEC 60335-1; EN/IEC 60335-2-
31, EN/IEC 62233.
• Propisima o performansama: EN/IEC 61591; ISO 5167-1;
ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Savjeti za ispravnu
uporabu u cilju smanjenja utjecaja na okoliš: Uključite
kuhinjsku napu na minimalnu brzinu kada počnete s kuhanjem
i držite je uključenom još nekoliko minuta nakon završenog
kuhanja. Povećajte brzinu samo u slučaju velike količine dima
i pare i koristite pojačanu brzinu (e) samo u ekstremnim
situacijama. Zamijenite filtere od ugljena samo kada je to
potrebno kako biste održali učinkovitu redukciju neugodnih
mirisa. Očistite filtere za odstranjivanje masnoće kada je to
potrebno za održavanje dobre učinkovitosti tih istih filtera.
Koristite maksimalni promjer sustava dimovoda navedenog u
ovom priručniku da biste optimizirati učinkovitost i smanjili
buku.
Korištenje
Kuhinjska napa je napravljena tako da se koristi u filtracijskoj
verziji s kruženjem zraka u prostoriji .
Dim i para koji se stvaraju prilikom kuhanja se usisavaju u
unutrašnjost nape, filtriraju se i pročišćavaju prolazeći kroz
filtar/e za uklanjanje masnoće te karbonski/e filtar/e koji
MORAJU biti priloženi s kuhinjskom napom.
Postavljanje
Minimalna udaljenost između podloge za posude na štednjaku
i najnižeg dijela kuhinjske nape ne smije biti niža od 50cm
kada se radi o električnim štednjacima ,a 70cm u slučaju
plinskih ili mješovitih štednjaka.
Ukoliko uputstva za instalaciju aparata na plin govore da je
potrebno održavati veću udaljenost, trebate ih se pridržavati.
Napon mreže treba odgovarati naponu koji je naveden na
etiketi karakteristika koji se nalazi u unutrašnjosti kuhinjske
nape.Ukoliko ima utikač, povežite kuhinjsku napu s jednim
utikačem koja je u skladu s propisima na snazi i koji je
postavljen na pristupačnom mjestu čak i nakon instalacije.
Ako nije opremljen utikačem (direktno povezivanje s mrežom)
ili utikač nije postavljen na pristupačnom mjestu, čak i nakon
instalacije postavite dvopolan prekidač koji je u skladu s
propisima i koji osigurava kompletno iskopčavanje s mreže u
uvjetima kategorije br.3 o previsokom naponu , u skladu s
pravilima o instalaciji.
UPOZORENJE!
Prije nego što ponovno povežete napajanje kuhinjske nape s
napajanjem mreže te provjerite pravilno funkcioniranje , uvijek
dobro prekontrolirajte dali je kabal mreže bio pravilno
montiran.
POZOR! Pojedinost B (kvaka za pričvršćivanje o plafon),
je opremljena kablom (žuto-zelene boje) koji morate
povezati sa zemljom kućne električne instalacije. Slika 12
Funkcioniranje
Napa ima upravljačku ploču s kontrolom brzine usisavanja i
kontrolom paljenja svjetla za osvjetljenje površine za kuhanje.
Da biste odabrali funkcije kuhinjske nape dovoljno je da
lagano dotaknete napravu.
Tipka UKLJUČI / ISKLJUČI svjetlo
Tipka za odabir brzine (jačine usisivanja)
intenzivna - trajanje 5 minuta: kuhinjska napa
namješta ovu snagu a na isteku 5 minuta se
vraća na prethodno namještenu snagu.
Tipka za odabir brzine (snaga usisavanja)
visoka
Tipka za odabir brzine (snaga usisa) srednja-
kada bliješti prikazuje potrebu da se opere ili
zamijeni karbonski filtar.
Ova signalizacija je obično deaktivirana. Da
biste aktivirali signalizaciju, isključite elektroniku
tako da pritisnete tipku 0 u trajanju od 3
sekunde. Potom pritisnite istovremeno tipke 1 i
2 u trajanju od 3 sekunde, najprije će bliještiti
samo tipka 1 a onda će istovremeno bliještiti i
tipka 1 i tipka 2 da bi prikazale kako je došlo do
aktivacije. Ponovite operaciju da biste
deaktivirali signalizaciju, najprije će bliještiti
tipke 1 i 2 a onda će bliještiti samo tipka 1 kako
bi prikazala da je došlo do deaktivacije
Tipka za biranje brzine (snaga usisavanja)
niska – kada svijetli pokazuje vam da trebate
oprati filtar za uklanjanje masnoće.
Tipka OFF motora (stand by) – Isključivanje
Elektronike - Reset signalizacije o
pranju/zamjeni filtara.
OFF MOTORA
Kratkotrajno pritisnite da biste isključili motor.
RESET SIGNALIZACIJE FILTARA
Kada je kuhinjska napa uključena, nakon što
ste obavili održavanje filtara, pritisnite tipku sve
do zvučnog signala. Indikaciono svjetlo 1 koje
bliješti (filtar za odstranjivanje masnoće) ili 2
(karbonski filtar) će prestati bliještiti.
ISKLJUČIVANJE ELEKTRONIKE
Pritisnite u trajanju od 3 sekunde tipku,
isključuje se elektronika za upravljanje
kuhinjskom napom.
Ova funkcija može biti korisna za vrijeme
čišćenja proizvoda.
101
Da biste uključili elektroniku dovoljno je ponoviti
proceduru.
U slučaju eventualnih anomalija prilikom funkcioniranja , prije
nego što se obratite tehničkom servisu iskopčajte barem 5
sekundi aparat s električne mreže vadeći utikač i onda ga opet
uključite. U slučaju da se te anomalije javljaju i ubuduće,
obratite se tehničkom servisu.
Održavanje
Za čišćenje koristiti isključivo ovlaženu krpu s neutralnim
deterdžentima u tekućem stanju. Ne koristiti alate ili pomagala
za čišćenje.
Izbjegavajte uporabu proizvoda koji bi mogli grebati. NE
KORISTITE ALKOHOL!
Filtar za masnoću
Slika 19-23
Taj filtar morate čistiti jednom mjesečno, upotrijebivši
neagresivne deterdžente, bilo ručno ili u stroju za pranje
posuđa, u kojem slučaju morate izabrati program pranja s
kratkim ciklusom i na niskoj temperaturi.
Ako ga perete u stroju za posuđe, možda ćete opaziti manju
promjenu ili gubitak boje, što ni u kom slučaju ne utječe na
učinkovitost filtra.
Karbonski filtar (samo za filtracijsku verziju)
Slika 22
Karbonski filtar možete oprati svaka dva mjeseca (ili kada
sustav koji pokazuje da je došlo do zasićenja filtra – ukoliko
model koji imate- vam prikazuje takvu potrebu) u toploj vodi i s
prikladnim deterdžentima ili u peritici za posuđe na 65°C (u
slučaju da upotrebljavate perilicu posuđa uključite kompletan
ciklus pranja bez drugog posuđa unutra).
Ocijedite vodu, i pritom pazite da ne oštetite filtar, na to ga
stavite u pećnicu na 100°C za 10 minuta, da se potpuno
osuši. Spužvu mijenjajte svake 3 godine, odnosno ako opazite
da je materijal oštećen.
Zamjena Lampe
Kuhinjska napa je opremljena sustavom rasvjete koji se bazira
na tehnologiji INDIKACIONIH SVJETALA.
INDIKACIONA SVJETLA garantiraju optimalnu rasvjetu te
trajnost 10 puta veću od tradicionalnih lampi a omogućuju i
uštedu od 90% električne energije.
Za zamjenu žarulje, obratite se ovlaštenom servisu za
rezervne dijelove.
102
TR - Montaj ve kullanım talimatları
Bu el kitabında belirtilen talimatlara adım adım riayet
ediniz. Üretici, bu el kitabında yar alan talimatlara riayet
etmemekten kaynaklanan olası arızalara, sebep olunan hasar
veya yangınlara ilişkin hiçbir sorumluluk kabul etmez.
Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın
çekilmesi amacıyla ve sadece evlerde kullanılmak üzere
tasarlanmıştır.
Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup
sadece satın alınacak bazı model veya elemanlarla birlikte
temin edilir.
Dikkat
• Herhangi bir temizleme veya bakım
işlemi yapmadan önce elektrik prizini
çıkartarak veya ana şebeke ile bağlantıyı
keserek davlumbazı kapatınız.
• Tüm kurulum ve bakım işlemleri için iş
eldiveni kullanınız.
• Cihaz, 8 yaş ve üstü çocuklar ve
gözetim altında bulunan ve cihazın
kullanımıyla ilgili eğitim alıp kullanıma
bağlı olan tehlike hakkında bilgileri
olduğu takdirde yetersiz fiziksel, duyusal
veya akli yeteneğe sahip kişiler ya da
tecrübe veya teknik bilgi eksikliği olan
şahıslar tarafından kullanılacak şekilde
tasarlanmıştır.
• Çocukların ocak ile oynamaları yasaktır.
Temizlik ve bakım işlemleri gözetimsiz
çocuklar tarafından yapılmamalıdır.
• Mutfak davlumbazı diğer yanıcı gaz
aygıtları veya diğer yakıtlarla
kullanıldığında cihazın kurulduğu
alandaki bölümlerinin havalandırılma
şartlarını yerine getirmek gerekir.
• Bakım talimatlarını dikkate alarak
davlumbazın iç ve dış kısmını (AYDA EN
AZ BİR DEFA OLMAK ÜZERE)
temizlemek gerekir. Davlumbazın temizlik
ve filtre değiştirme ve temizleme
talimatlarına uyulmaması yangın riskine
neden olabilir.
• Davlumbazın altında yemekleri
alevlendirmek kesinlikle yasaktır.
• Ampul değiştirirken kılavuzda bulunan
ampul Bakım/Değiştirme bölümünde yer
alan lamba tipini kullanınız.
Açık alev filtreler için son derece
zararlıdır ve yangın tehlikesine yol
açabilir, bu nedenle bu durumun
önlenmesi gerekir.
Yağın fazla ısınmaması ve tutuşmaması
için tüm kızartma işlemleri dikkatle
yapılmalıdır.
UYARI: Pişirme cihazlarıyla
kullanıldığında davlumbazın bölümleri
ısınabilir.
• Kurulum işlemini tamamlamadan
cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik
önlemleriyle ilgili olarak yerel yönetim tarafından verilen
düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar
tahliye etmek gibi farklı nedenlerden dolayı kullanılan
vantilasyon sistemine kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu
doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek
yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya,
tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları
kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman
teknisyen ile irtibata geçiniz.
DİKKAT!
• Kılavuzda yer alan talimatlara uygun şekilde vida ve
sabitleme aygıtlarının yerleştirilmemesi elektriksel
tehlikelere neden olabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı
uzaktan kumanda veya otomatik olarak devreye giren
herhangi başka bir donanımla birlikte kullanmayın.
Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik
Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu
ürünün uygun bir şekilde atılmasını sağladığınız takdirde,
çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz
bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek
olası olumsuz etkileri önlemiş olacaksınız.
Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan
sembolü, bu cihazın evsel bir atık olarak görülmemesi
gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik
103
cihazların atıldığı dönüşümlü toplama noktasına teslim
edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda
çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda
gerçekleştirilmelidir.
Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için,
hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık
yok etme servisine veya ürünün satıcısına danışın.
Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş
ve üretilmiştir:
• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi
azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye
başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve
pişirme iş
lemi bittikten sonra birkaç dakika daha çalışır
konumda bırakınız. Hızı yalnızca fazla miktarda duman ve
buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç
durumlarda kullanınız. İyi bir koku azaltma etkinliğinin
korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi
bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ
filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve
gürültüyü en düşük seviyeye indirmek için bu kullanım
kılavuzunda belirtilen maksimum kanal sistemi çapını
kullanınız.
Kullanım
Davlumbaz, dahili dolaşım filtreleme modunda kullanılacak
şekilde üretilmiştir.
Yemek dumanı ve buharı davlumbazın içine çekilir, cihazla
birlikte verilmesi GEREKEN yağ filtreleri ve karbon
filtrelerinden geçerek süzülür ve temizlenir.
Kurulum
Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile
ocak davlumbazının en alçak kısmı arasındaki minimum
mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle
çalışan ocaklardan 70 cm’den az olmamalıdır.
Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla
mesafe belirtiliyorsa, buna bağlı kalınmalıdır.
Ana güç kaynağı davlumbazın içinde yer alan plakada
belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile
mevcut düzenlemelere uygun bir prize takıp erişilebilir bir
alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok
ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde
değilse, aş
ırı akım kategorisi III ile ilgili koşullar altında ana
kablonun bağlantısının tamamen kesilmesini sağlayan,
standartlara uygun çift kutuplu bir anahtar kullanın.
UYARİ:
Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin
şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı
kablosunun düzgün takılıp takılmadığını denetleyin.
DİKKAT! Detay B (tavana tespit braketi), evsel elektrik
tesisinin toprağına bağlanması gereken bir kabloya (sarı-
yeşil) sahiptir.
Şekil 12
Çalıştırma
Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol
paneli ve pişirme alanı ışıklarını kumanda eden bir lamba
anahtarı bulunmaktadır.
Davlumbaz özelliklerini seçmek için kontrollere dokunun.
Aydınlatma AÇIK/KAPALI tuşu
Yüksek hız seçim tuşu (emme gücü) –
süresi 5 dakika: davlumbaz bu gücü ayarlar
ve 5 dakika sonra eski ayara döner.
Yüksek hız seçim tuşu (emme gücü).
Orta hız seçim tuşu (emme gücü) – yanıp
sönmeye başladığında karbon filtrenin
yıkanması veya değiştirilmesi gerektiğini
bildirir. Bu sinyal normalde devre dışıdır.
Uyarıyı aktif hale getirmek için elektroniği 0
tuşuna 3 saniye boyunca basarak devre dışı
bırakın.
Hemen arkasından aynı anda 1 ve 2
düğmelerine aynı anda 3 saniye boyunca
basılı tutun, önce sadece 1 düğmesi yanıp
sönecek sonra 1 ve 2 düğmeleri yanıp
sönecekler. Bunun anlamı aktif kılınmış
demektir. Uyar
ıyı devre dışı bırakmak için
operasyonu tekrarlayın; önce 1 ve 2
düğmeleri yanıp sönecekler sonra da sadace
1 düğmesi yanıp sönecektir. Bu, uyarının
devre dışı kaldığı anlamına gelir.
Düşük hız seçim tuşu (emme gücü) – yanıp
sönmeye başladığında yağ filtrelerinin
yıkanması gerektiğini bildirir.
Motor KAPATMA tuşu (hazırda bekleme) –
elektronik devreleri devre dışı bırakır – filtre
yıkama/değiştirme sinyallerini sıfırlar.
MOTOR KAPALI
Motoru kapatmak için kısa süreyle bu tuşa
basın.
FİLTRE SİNYALLERİNİ SIFIRLAMA
Filtrelerin bakımını gerçekleştirdikten sonra,
davlumbaz açık iken bip sesini duyuncaya
kadar tuşa basılı tutun. Yanıp sönmekte olan
1 nolu led (yağ filtresi) yada 2 nolu filtre
(karbon filtre) yanıp sönmeyi kesecektiir.
ELEKTRONİK DEVRELERİN DEVRE DIŞI
BIRAKILMASI
Tuşu 3 saniye basılı tutun. Davlumbazın
elektronik devreleri devre dışı kalır.
104
Bu özellik, ürünü temizlerken oldukça
yararlıdır.
Elektronik devreleri devreye sokmak için
işlemi tekrarlayın.
Davlumbaz doğru şekilde çalışmadığında fişini çekerek
elektrik bağlantısını 5 saniye kadar kesin. Ardından Teknik
Servisle bağlantı kurmadan önce fişi tekrar prize takıp bir kez
daha çalıştırmayı deneyin.
Bakım
SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla
temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ
KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL
KULLANMAYINIZ!
Yağ filtresi
Şekil 19-23
Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve
kısa devreye programlanmış bir bulaşık makinesinde
temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ
filtresinin rengi hafifçe solabilir, ancak bu filtreleme
kapasitesini etkilemez.
Kömür filtresi (yalnızca filtreli modellerde)
Şekil 22
Kömür filtresi sıcak su ve uygun bir deterjanla veya bulaşık
makinesinde 65°C’de (bulaşık makinesi kullanıldığı takdirde,
tam devri seçiniz) iki ayda bir (veya filtre dolum gösterge
sistemi – satın aldığınız modelde varsa – bu zorunluluğu
gösterir) yıkanabilir .
Fazla suyu filtreye zarar vermeden boşaltınız ve filtreyi
tamamen kurutmak için 100° C’lik bir fırında 10 dakika
bekletiniz.
Yatağı her 3 yılda bir, bez yıprandığında değiştiriniz.
Lambaları değiştirme
Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine
sahiptir.
LED’ler ideal bir aydınlatma ve normal lambalarınkine göre 10
defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu
sağlarlar.
Ampulleri değiştirmek için lütfen yetkili servis ile irtibata
geçiniz.
3
ليغشتلا
مــتي اــهلخ نــم ليغــشت حــيتافمو رــماوأ ةــحولب طا
ّ
فــشلا دــيوزت مــت
يــهطلا دــقوم ةراــنإ حــيباصم ةءاــضإو طفــشلا تاعرــس يــف مــكحتلا
.حطــسملا
حــيتافم نــيب لاــقتنا يــفكي طا
ّ
فــشلل ةيليغــشتلا صــئاصخلا نــيب راــيتخل
.ليغشتلا
ءاوضا ON/OFF فاقيإ \ ليغشت رز
رمتــست - ةــفثكملا )طفــشلا ةوــق( ةعرــسلا راــيتخا رز
تادادــعإ ىــلإ زاــهجلا اــهدعب دوــعي مــث قــئاقد 5 ةدــمل
.ةقباــسلا طــبضلا
ةيلاعلا )طفشلا ةوق( ةعرسلا رايتخا رز
- ةطــسوتملا )طفــشلا ةوــق( طفــشلا ةعرــس راــيتخا رز
حــ
شرم لــسغ ةرورــض ىــلإ ريــشي هــنإف ضــمو
ُ
ي اــمدنع
،هــيبنتلا ةــيصاخ لــيعفتل .هلادبتــسا وأ طــشنلا نوــبركلا
ةدــمل طــغضلاب كــلذو ةــينورتكلا ةــحوللا لــمع فــقوا
.0 رزــلا ىــلع يــناوث 3
1 نــي
ّ
رزلا ىــلع تــقولا ســفن يــف طــغضا ،كــلذ دــعب
طــقف ضــموي فوــس ةــيادبلا يــف ،يــناوث 3 ةدــم 2 و
1 نا
ّ
رزــلا ك ضــموي فوــس كــلذ دــعب مــث1 1 رزــلا
ســفن ررــك .طيــشنتلا ماــمتإ ىــلإ ةراــشل كــلذ 2 و
فوــس ةــيادبلا يــف ،ةراــشا هذــه لــمع فاــقي ةــيلمعلا
طــقف ضــموي فوــس م 2 و 1 نا
ّ
رزــلا ك ضــموي
.طيــشنتلا فاــقيإ ىــلإ ةراــشل 1 رزــلا
q - ةــضفخنملا )طفــشلا ةوــق( ةعرــسلا راــيتخا رز
ىــلإ ريــش
ُ
ي كــلذ نإــف رزــلا اذــه ضــموي اــمدنع
.نوــهدلا تاحــشر
ُ
م لــسغ ةرورــض
« دادعتــسا ةــيعضو( ك
رــحملا »OFF« فاــقيإ رز
- ةــ
ينورتكلا ةــ
يصاخلا داعبتــساstand by “( -
.تاحــ
شرملا لادبتــسا\لسغ ةــ
يلمع طــبض ةداــعإ
ك
رحملا »OFF« فاقيإ
.ك
رحملا ءافط ةريصق ةرتفل طغضا
تاح
شرملا هيبنت تاراشإ طبض ةداعإ
ةــنايص نــم ءاــهتنا دــعب ،أــفطم طافــشلا نوــكي اــمدنع
ةراــشإ عامــس ىــتح رزــلا ىــلع طــغضا ،تاحــشرملا
)نوــهدلا حــ
شرم( 1 ضــ
ِ
ماولا دــيللا .يــتوصلا هــيبنتلا
.ضــيمولا نــع ف
قوتيــس )نوــبركلا حــشرم( o 2
ة
ينورتكيلا ة
يصاخلا داعبتس
متيــس اــهدنعو ،رزــلا ىــلع ناوــث 3 ةدــمل طــغضا
.طا
فــشلا يــف يــنورتكيلا مــ
ً
ّ
كحتلا ةــ
يصاخ داعبتــسا
ةدــيفم نوــكت نأ ةــ
ينورتكيلا ةــ
يصاخلا هذــهل نــكمي
.جــ
َ
تنملا فــيظنت ةــ
يلمع ءاــنثأ
يفكيــس ةــ
ينورتكيلا ةــ
يصاخلا هذــه لاــخدإ ةداــع
.ةــ
يلمعلا ســفن رارــكت
لــبقو ،طا
ّ
فــشلا لــمع يــف لــلخ وأ ةيليغــشت باــطعأ ةــيأ دوــجو دــنع
زاــهجلا لــصفا ،يــنفلا مــعدلا مــيدقتو ءــمعلا ةــمدخ زــكرم ىــلإ هــ
ّ
جوتلا
نــع لــقا ىــلع يــناوث 5 ةدــمل يــبرهكلا راــيتلاب ةــيذغتلا ةكبــش نــع
ىرــخأ ةرــم هــليصوت دــعأ مــث هــب صاــخلا راــيتلا ســباق عزــن قــيرط
ةــمدخ ىــلإ هــجوت ،ليغــشتلا لــطع رارمتــسا ةــلاح يــف .دــيدج نــم
.يــنفلا مــعدلا
ةنايصلا
ةــل
لبم شاــمق ةــعطق اــ
يرصحو طــقف م
ِ
دختــسا فــيظنتلا ةــ
يلمعب ماــيقلل
ماــيقلل تا
دــعم وأ تاودأ ةــ
يأ م
ِ
دختــست .ةدــياحم ةلئاــس تاــف
ظنمب
!فــيظنتلاب
م
ِ
دختــست .ةطــشاك داوــم ىــلع ةــيوتحملا تاــجتنملا مادختــسا بــنجت
!لوــحكلا
نوهدلا ةلازإ ح
ّ
شرم
23-19 لكش
،رهــش لك
ٍ
ةدــحاو ة
رــم يــندعملا نوــهدلا ةــلازإ حــ
شرم فــيظنت بــجي
يــف هــعضومب وأ ةــ
يودي ةــقيرطب ،ةــيناودع رــيغ تاــفظنم مادختــساب
.ةريصق ليــسغ ةرودــبو ةــضفخنم ةرارــح ةــجرد ىــلع قاــبطا ةلاــ
سغ
يــندعملا نوــهدلا ةــلازإ حــشرم نإــف قاــبطا ةلاــ
ّ
سغ يــف ليــسغلا دــنع
ةــيلمعب ةــق
لعت
ُ
ملا هــتافصاومو هــصئاصخ نــكلو هــنول دــقفي نأ نــكمي
.اــ
ً
قلطم رــيغتت حيــشرتلا
)حيشرتلاب دوزملا رادصا يف طقف( طشنلا نوبركلا حشرم
22 لكش
ريــشي اــمدنع وأ( نيرهــش لك ة
رــم نوــبركلا حــ
شرم لــسغ نــكمي
يــف دوــجوم ماــظنلا اذــه ناك اذإ - تاحــ
شرملا ع
بــشت ىــلإ هــيبنتلا ماــظن
ءاــملاب )هــفيظنت ةرورــض ىــلإ ريــشي هــنإف -مــكتزوحب يذــلا لــيدوملا
ةــجردب قاــبطا ةلاــ
سغ يــف وأ ةبــسانم تاــف
ظنم مادختــسابو نخاــسلا
قاــبطا ةلاــ
سغ لــخاد لــسغلا ةــلاح يــف( ةــيوئم °65 غــلبت ةرارــح
ةدــئام تاودأ ةــ
يأ دوــجو نود ةــلماك ليــسغ ةرودــب لــسغلا ةــ
يلمعب مــق
.)هــعم
كــلذ دــعب ،حــ
شرملا فــلت يــف ب
بــستلا نود دــئازلا ءاــملا نــم صــ
لخت
C°100 ةرارــح ةــجرد ىــلع قــئاقد 10 ةدــمل نرــفلا يــف هــعض
.ماــت لكــشب هــفيفجتل
فــلت اــهيف نــيبتي ةرــم لك يــفو تاونــس 3 لك دنــسلا شارــ
ِ
ف لدبتــسا
.شاــمقلا
حيباصملا لادبتسا
.LED ـلا ايجولونكت ىلع موقي ةءاضإ ماظنب طا
ّ
فشلا ديوزت مت
،ةــيلاثمو ةزاــتمم ةءاــضإ رــيفوت نــمضت LED ةءاــضا حــيباصم
ةــيديلقتلا ةــيداعلا حــيباصملا نــم لوــطأ تارــم 10 ىــتح رمتــستو
ةمدختــسملا ةــيئابرهكلا ةــقاطلا نــم %90 ىــتح رــيفوتب حمــستو
.ةــيديلقتلا حــيباصملل
.رايغلا عطقل دمتعملا زكرملاب لصتا ،حيباصملا لادبتس
2
ةــقفرملا قــئاثولا ىــلع وأ جــتنملا ىــلع دوــجوملا زــمرلا ريــشي
يليغــشتلا هرــمع ةــياهن يــف هــعم لــماعتلا بــجي جــتنملا اذــه نأ ىــلإ
ىــلإ هميلــست بــجي نــكلو ةــيداعلا ةــيلزنملا تاــيافنلا دــحأ هــنأ ىــلع
ةداــعإو ةــينورتكيلاو ةــيئابرهكلا ةزــهجا عــيمجتب صــتخم زــكرم
نأــشب ةــ
يلحملا نــيناوقلل اــ
ً
قفو زاــهجلا اذــه نــم صــ
لخت .اــهريودت
اذــه ةــجلاعم لوــح تاــمولعملا نــم دــيزمل .تاــيافنلا نــم صــلختلا
بــتكملاب لاــص
تا ىــ
َ
جر
ُ
ي ،هرــيودت ةداــعإو همادختــسا ةداــعإو جــ
َ
تنملا
رــجتملاب وأ ،ةــ
يلزنملا تاــيافنلا عــمج ةــمدخب وأ ،صــتخملا يــلحملا
.زاــهجلا اذــه هــنم تيرتــشا يذــلا
تاــفصاوملل اــ
ً
قفو ا
ً
يليغــشت هراــبتخاو هــعينصتو زاــهجلا اذــه مــيمصت مــت
:ةيلاتلا
EN/IEC 60335-2- ؛EN/IEC 60335-1 :ةمــسلاو نــما •
.EN/IEC 62233 و 31
EN/IEC 61591; ISO 5167-1; ISO :يليغــشتلا ءادا •
5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
EN 55014-1; CISPR :)يــسيطانغمورهكلا قــفاوتلا( EMC •
14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-
زاــهجلا مادختــسا ةــيفيكل تاــحارتقا3-2; EN/IEC 61000-3-3.
ةــ
يلمع ءدــب دــنع :هــل يــئيبلا رــثا لــيلقت ضرــغب حــيحصلا لكــشلاب
لــمعي هــكرت عــم ،ةعرــسلل ىــندا دــحلا ىــلع طا
فــشلا دــ
ِ
قوأ ،يــهطلا
ةداــيزب مــقت .يــهطلا ةــ
يلمع نــم ءاــهتنا دــعب قــئاقد عــضبل
ً
اــضيأ
عــم ،راــخبلاو ناــخدلا نــم ةرــيبكلا تاــيمكلا ةــلاح يــف إ ةعرــسلا
نــم .طــقف ىوــصقلا تاــحلا يــف ززــعملا زاــهجلا ةــفيظو مادختــسا
،لدبتــسا ،حــئاورلا ضــيفخت زاــهجل ةدــيجلا ةــيلاعفلا ىــلع ظاــفحلا لــجأ
ىــلع ظاــفحلا لــجأ نــم .نوــبركلا تاحــشرم/حشرم ،مزــلي اــمدنع
نــم .ةرورــضلا ةــلاح يــف هــفيظنتب مــق ،نوــهدلا حــشرمل ةدــيجلا ةــيلاعفلا
،ىــندا دــحلل ءاــضوضلا لــيلقتو لــثما دــحلل ةــيلاعفلا نيــسحت لــجأ
.بــيتكلا اذــه يــف هــيلإ راــشملا بــيبانا ماــظنل رــطق ىــصقأ مدختــسا
مادختسا
ةداــعإ تاذ تاحــشرملا رادــصإب همادختــسا لــجأ نــم عــ
نص
ُ
م طافــشلا
.يــلخادلا رــيودتلا
اهحيــشرت مــتيو ،طافــشلا لــخاد ىــلإ يــهطلا ةرــخبأو ةــنخدأ طفــش مــتي
تاحــشرم/حشرمو نوــهدلا تاحــشرم/حشرم رــبع رورــملاب اــهتيقنتو
.اــهب طافــشلا دروــي نأ بــجي يــتلا نوــبركلا
بيكرتلا
زاــهج ىــلع ةــيعوا ةــماعد حطــس نــيب ةــلصافلا ةفاــسملل ىــندا دــحلا
يــف مــس 50 نــع لــقي أ بــجي طا
فــشلا نــم يلفــسلا ءزــجلاو يــهطلا
يــتلا يــهطلا دــقاوم ةــلاح يــف مــس 70و ةــ
يئابرهكلا يــهطلا دــقاوم ةــلاح
يــهطلا دــقاوم وأ زاــغلاب ءاوــس لــمعت يــتلا دــقاوملا وأ زاــغلاب لــمعت
.اــمهيلكب لــمعت يــتلا
لــمعي يذــلا يــهطلا زاــهج بــيكرتب ةــصاخلا تاــميلعتلا تــناك اــم اذإ
.راــبتعا يــف كــلذ ذــخأ بــجي هــ
نإف ،رــبكأ ةــلصاف ةفاــسم د
دــحت زاــغلاب
راــيتلا ةكبــش يــف دوــجوملا راــيتلا ةــيطلفو ددرــت قــفاوتي نأ بــجي
ليغــشتل ددــحملا راــيتلا ةــيطلوفو ددرــت عــم ةــيلزنملا يــئابرهكلا
تاــفصاوملاو ةــيفيرعتلا تاــنايبلا ةــحول ىــلع روــكذملاو طا
ّ
فــشلا
لــيصوتب مــق راــيت ســباق دوــجو ةــلاح يــف .طا
ّ
فــشلا لــخاد ةدوــجوملا
يــف اــهب لوــمعملا نــيناوقلاو دــعاوقلل قــباطم راــيت ذــخأمب طا
ّ
فــشلا
لوــصولا ةلهــس ةــبيرق ةــقطنم يــف هدــجاوت بــجي يذــلاو نأــشلا اذــه
ســباق دوــجو مدــع ةــلاح يــف .بــيكرتلا ةــيلمع ماــمتإ دــعب
ً
اــضيأ اــهيلإ
راــيتلا ســباق نأ ةــلاح يــف وأ )راــيتلا ةكبــشب رــشاب
ُ
ملا لــيصوتلل( راــيتلا
ةــيلمع ماــمتإ دــعب ىــتح ،هــيلإ لوــصولا بــعص دــيعب ناكــم يــف دوــجوم
باــطقا يــئانث راــيت لــيصوتو عــطق حاــتفم عــضوب مــق ،بــيكرتلا
يــف يــبرهكلا راــيتلل لــماكلا لــصفلا نــمضت يــتلا تاــفصاوملل قــباطم
يذــلا لكــشلاب ،III ةــئفلا نــم ةدــئازلا ةــيئابرهكلا توــمحلا تاــح
.بــيكرتلا طورــشو دــعاوق عــم قــباطتي
!هبتنا
دــكأتلا لــبقو يــبرهكلا راــيتلا ةكبــشب طا
ّ
فــشلا ةرــئاد لــيصوت ةداــعإ لــبق
لــباك نأ نــم
ً
وأ دــكأتلا
ً
اــمئاد بــجي ،حــيحصلا لكــشلاب هــلمع نــم
.حــيحصلا لكــشلاب هــبيكرت مــت دــق راــيتلا ةكبــش
مــت دــق )فقــسلاب تــيبثتلاو بــيكرتلا ةــماعد( B ن
وــكملا !هــيبنت
هــليصوت بــجي )نوــ
للا رــضخأ - رــفصأ( لــيصوت كلــسب هدــيوزت
12 لكــش .ةــ
يلزنملا يــبرهكلا راــ
يتلا ةكبــشب يــضرا فرــطلاب
1
لامعتساو بيكرتلا قرط - AR
مازتلاو لــيلدلا اذــه يــف ةدراوــلا تاداــشراو تاــميلعتلا عاــبتإ ىــجري
نــع تــناك
ً
اــيأ ةيلوؤــسم ةــيأ ةــع
ّ
نصملا ةكرــشلا لــمحتت .اــهب ماــتلا
ةاــعارم مدــعل ةــجيتن زاــهجلاب قــحلت قــئارح وأ رارــضأ وأ لكاــشم ةــيأ
طفــشل طا
ّ
فــشلا اذــه مــيمصت مــت .لــيلدلا اذــه يــف ةدراوــلا تاــميلعتلا
طــقف صــصخم وــهو يــهطلا تاــيلمع نــع ةــجتانلا ةرــخباو ةــنخدا
.يــلزنملا مادختــسل
نــع ةراــبع يــه »)*(« زــمرلا لــمحت يــتلا تاــنوكملا :ةــظحم
دــق وأ تــيدوملا ضــعب عــم طــقف يــتأت ةــيرايتخا ةيليغــشت تاــقحل
ُ
م
.اــهيلإ ةــجاحلا دــنع اهئارــش بــجيو اــهعم يــتأت
تاريذحت
لــصفا ،ةــنايص وأ ةــفاظن ةــيلمع ةــيأ لــبق •
قرــط نــع ةــيئابرهكلا ةكبــشلا نــع طافــشلا
.لزــنملل ماــعلا حاــتفملا لــصف وأ ســباقلا عزــن
بــيكرتلا تاــيلمع ةــفاك ءارــجإ لــجأ نــم •
.لــمع تازاــفق مدختــسا ةــنايصلاو
لــب
ِ
ق نــم زاــهجلا اذــه مدختــس
ُ
ي نأ زوــجي •
نــمو تاونــس 8 نــع مــهرامعأ لــقت لاــفطأ
ةيــسحلا وأ ةــيندبلا تاردــقلا يوذ صاخــشا
نوــكلتمي نــيذللا وأ ،ةــضفخنملا ةــيلقعلا وأ
مــهنأ اــملاط ،ةــمزلا ةــفرعملا وأ ةرــبخلا
تاــميلعتلا اوــقلت نأ دــعب وأ ةــبقارم تــحت اوــناك
مــهفبو زاــهجلل نــما مادختــساب ةــقلعتملا
.هــب ةــقلعتملا رــطاخملا
اوــبعلي ىــتح لاــفطا ةــبقارم بــجي •
.زاــهجلاب
لــب
ِ
ق نــم ةــنايصلاو ةــفاظنلا ذــفن
ُ
ت نأ بــجي •
.ةــبقارم نود لاــفطأ
بــيكرتلا ناكــم يــف ةــيفاك ةــيوهت رــيفوت بــجي •
ســفن يــف خــبطملا طا
ّ
فــش مادختــسا دــنع ةــصاخ
وأ زاــغلاب لــمعت ىرــخأ ةزــهجأ لــمع تــقو
.ىرــخأ تاــقورحم يأــب
ةررــكتم ةــفصب طافــشلا فــظن
ُ
ي نأ بــجي •
لــقا ىــلع( جراــخلا نــم وأ لــخادلا نــم ءاوــس
اــمب لاوــحا عــيمج يــف مزــتلا ،)
ً
ايرهــش ةرــم
مدــع .ةــنايصلا تاــميلعت
ً
ةــحارص هــيلإ ريــشت
تاــ
يلمعو طا
فــشلا فــيظنت دــعاوق ةاــعارم
راــطخأ ببــسي تاحــ
شرملا فــيظنتو لادبتــسا
.قــئارحلا
تــحت بــهللاب ماــعطلا يــهط اــ
ً
تاب اــ
ً
عنم عوــنمم •
.طا
فشلا
نــم حــيباصم مدختــسا حــيباصملا لادبتــس
\ةــنايص مــسق يــف ةروــكذملاو ةددــحملا ةــيعونلا
.لــيلدلا اذــه يــف حــيباصملا لادبتــسا
تاحــ
شرملاب ةياغلل
ٌ
راــض رــ
ُ
حلا بــهللا مادختــسا
بــ
نجت بــجي كــلذل ،قــئارحلا ب
بــسي نأ نــكميو
.لاوــحا عــيمج يــف كــلذب ماــيقلا
لــجأ نــم ةــبقارم تــحت يــلقلا مــتي نأ بــجي
.نخاــسلا تــيزلا لعتــشي نأ بــنجت
حــ
ِ
بص
ُ
ت يــهطلا دــقوم مادختــسا دــنع :هــبتنا
.ةنخاــس طافــشلا نــم ةــبيرقلا ءازــجا
يــئابرهكلا راــيتلا ةكبــشب زاــهجلا لــ
صوت •
.بــيكرتلا ةــيلمع نــم اــ
ً
مامت ءاــهتنا دــعب إ
ةمــسلاو نــماب ةــصاخلا كــلتو ةــينفلا تاءارــجا صــخي اــميف •
اــ
ً
مئاد عوــجرلا بــجي ،ةــنخدا درــطو طفــشل اــهذاخ
ّ
تا بــجي يــتلاو
اذــهب ةــينعملا ةــيلحملا تاطلــسلا نــيناوقو حــئاول هــيلع صــنت اــم ىــلإ
.اــهب مازــتلاو نأــشلا
بــيبانا يــف طافــشلا نــم بوحــسملا ءاوــهلا درــطو هــيجوت بــجي •
يــتلا قارــتحا ةزــهجأ نــع ةــجتانلا ةــنخدا درــطو غــيرفتل ةمدختــسملا
.ىرــخأ تاــقورحم يأــب وأ زاــغلاب لــمعت
حــيحص
ٍ
لكــشب ةــبكرم حــيباصم نود طافــشلا كرــتت وأ مدختــست •
.لــمتحملا يــئابرهكلا قــعصلا رــطخ بــنجتل
!ديج
ٍ
لكشب ةبكرم ةكبش نود طافشلا مادختساب ا
ً
دبأ مقت •
ىــلإ راــش
ُ
ي نأ إ دانــسإ حطــسك
ً
ادــبأ طافــشلا مادختــسا بــجي •
.
ً
ةــحارص كــلذ
لــجأ نــم جــتنملا عــم ةــقفرملا تــيبثتلا ريماــسم إ مدختــست •
.حــيحصلا حــيباصملا عوــن رتــشا ،ةــقفرم نــكت مــل نإ وأ ،بــيكرتلا
يــف اــهديدحت مــت يــتلاو ةــحيحصلا لاوــطا تاذ يــغاربلا مدختــسا •
.بــيكرتلا ةــيلمع لــيلد
ةــلامعلا وأ دــمتعملا يــنفلا مــعدلا زــكرم رــشتسا ،كــشلا ةــلاح يــف •
.ةــلثامملا ةــلهؤملا
!ه
ِ
بتنا
يــف د
دــحملا لكــشلاب تــيبثتلا ةزــهجأو يــغارب بــيكرت مدــع •
كــض
رع
ُ
ي نأ نــكمي لــيلدلا اذــه يــف ةدراوــلا تاداــشرا
.ةــيئابرهك راــطخ
مــكحت زاــهج وأ تــقؤم وأ ةــجمرب ةادأ عــم زاــهجلا مدختــست •
.اــيئاقلت هطيــشنت مــتي زاــهج يأ وأ لــصفنم دــعب نــع
يــبوروا هــيجوتلا عــم قــفاوتلا ةــمع زاــهجلا اذــه لــمحي
ةــ
يئابرهكلا ةزــهجاو تادــعملا تاــيافنب صاــخلاو ، 2012/19/EC
زاــهجلا نــم صــلختلاب مدختــسملا ماــيق دــنع .)WEEE( ةــ
ينورتكلاو
يــف مهــس
ُ
ي كــلذب هــنإف ،حــيحصلا لكــشلاب يليغــشتلا هرــمع ءاــهتنا دــعب
ىــلعو ةــئيبلا ىــلع رارــضأ وأ ةيبلــس بــقاوع ةــيأ ثودــح كرادــت
.ةــحصلا
LIB0147280 Ed. 07/18
