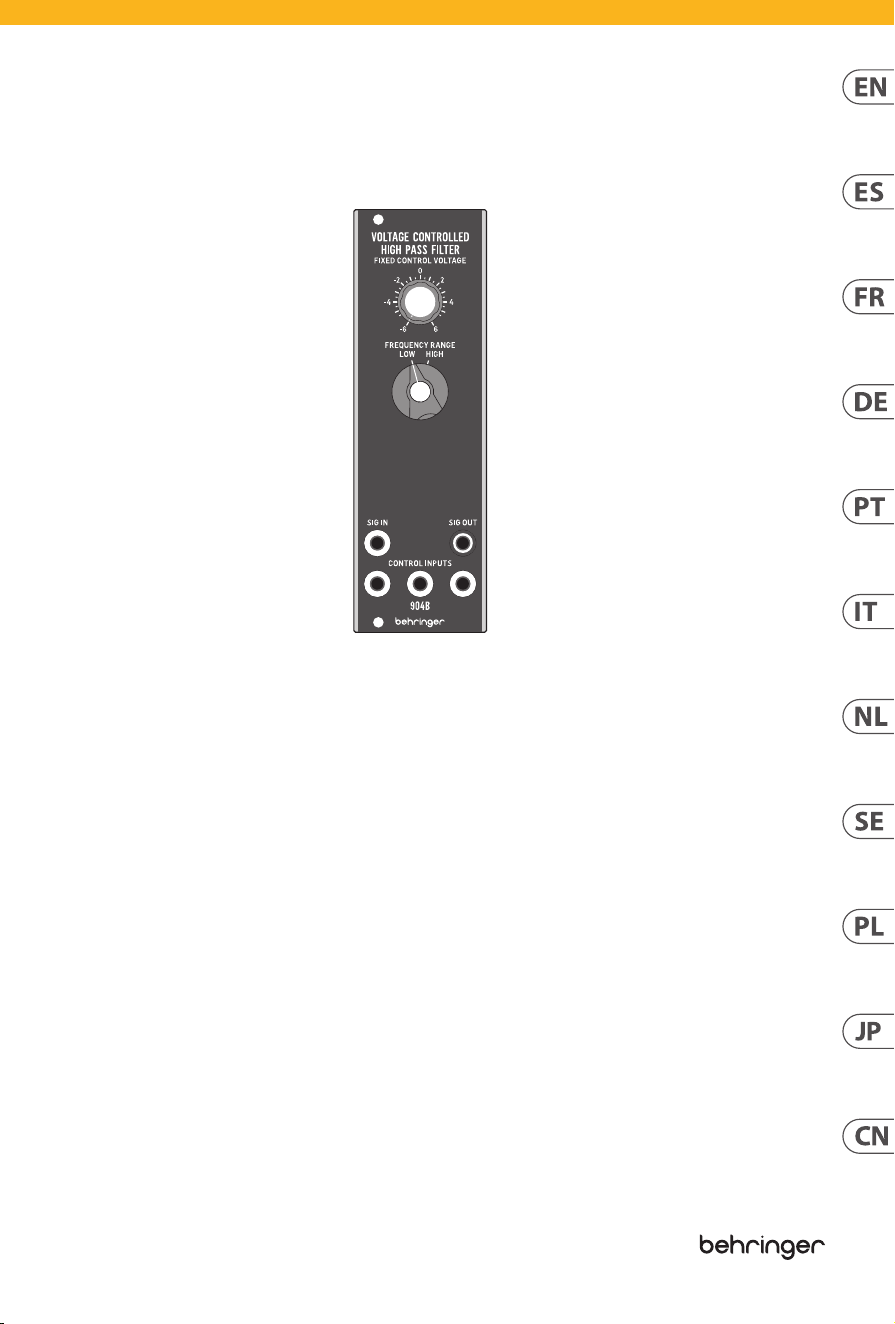

Quick Start Guide
904B VOLTAGE CONTROLLED HIGH PASS FILTER
Legendary Analog High Pass VCF Module for Eurorack
V 3.0
(EN) Safety Instruction
1. Please read and follow all
instructions.
2. Keep the apparatus away from
water, except for outdoor products..
3. Clean only with a dry cloth.
4. Do not block any ventilation
openings. Install in accordance with the
manufacturer’s instructions.
5. Do not install near any heat
sources such as radiators, heat
registers, stoves or other apparatus
(including ampliers) that
produce heat.
6. Use only attachments/accessories
specied by the manufacturer.
7. Use only
specied carts,
stands, tripods,
brackets, or tables.
Use caution to
prevent tip-over
when moving the cart/apparatus
combination.
8. Avoid installing in conned spaces
like bookcases.
9. Do not place near naked ame
sources, such as lighted candles.
10. Operating temperature range 5°
to 45°C (41° to 113°F).
LEGAL DISCLAIMER
Music Tribe accepts no liability for
any loss which may be suered by
any person who relies either wholly
or in part upon any description,
photograph, or statement contained
herein. Technical specications,
appearances and other information
are subject to change without notice.
All trademarks are the property
of their respective owners. Midas,
Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston
Microphones and Coolaudio are
trademarks or registered trademarks
of Music Tribe Global Brands Ltd.
© Music Tribe Global Brands Ltd.
2024 All rights reserved.
LIMITED WARRANTY
For the applicable warranty terms
and conditions and additional
information regarding Music Tribe’s
Limited Warranty, please see
complete details online at community.
musictribe.com/support.
(ES)
Instrucción de seguridad
1. Por favor, lea y siga todas las
instrucciones.
2. Mantenga el aparato alejado
del agua, excepto para productos
destinados al uso en exteriores.
3. Limpie solo con un paño seco.
4. No bloquee ninguna abertura de
ventilación. Instale de acuerdo con las
instrucciones del fabricante.
5. No instale cerca de fuentes de
calor como radiadores, registros
de calor, estufas u otros aparatos
(incluyendo amplicadores) que
generen calor.
6. Utilice solo accesorios
especicados por el fabricante.
7. Use solo
carros, soportes,
trípodes, soportes
o mesas
especicados.
Tenga precaución
para evitar el vuelco al mover la
combinación carro/aparato.
8. Evite la instalación en espacios
connados como estanterías.
9. No colocar cerca de fuentes de
llama desnuda, como velas encendidas.
10. Rango de temperatura de
funcionamiento de 5° a 45° C
(41° a 113° F).
NEGACIÓN LEGAL
Music Tribe no admite ningún tipo
de responsabilidad por cualquier
daño o pérdida que pudiera sufrir
cualquier persona por conar total
o parcialmente en la descripciones,
fotografías o armaciones
contenidas en este documento.
Las especicaciones técnicas,
imágenes y otras informaciones
contenidas en este documento están
sujetas a modicaciones sin previo
aviso. Todas las marcas comerciales
que aparecen aquí son propiedad
de sus respectivos dueños. Midas,
Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston
Microphones y Coolaudio son marcas
comerciales o marcas registradas
de Music Tribe Global Brands Ltd.
© Music Tribe Global Brands Ltd.
2024 Reservados todos los derechos.
GARANTÍA LIMITADA
Si quiere conocer los detalles y
condiciones aplicables de la garantía
así como información adicional sobre
la Garantía limitada de Music Tribe,
consulte online toda la información
en la web community.musictribe.
com/support.
(FR) Consignes de sécurité
1. Veuillez lire et suivre toutes les
instructions.
2. Gardez l'appareil éloigné de l'eau,
sauf pour les produits destinés à une
utilisation en extérieur.
3. Nettoyez uniquement avec un
chion sec.
4. Ne bloquez aucune ouverture de
ventilation. Installez conformément
aux instructions du fabricant.
5. N'installez pas près de sources de
chaleur telles que radiateurs, grilles de
chaleur, cuisinières ou autres appareils
(y compris les amplicateurs) qui
produisent de la chaleur.
6. Utilisez uniquement les
accessoires spéciés par le fabricant.
7. Utilisez
uniquement des
chariots, des
supports, des
trépieds, des
supports ou des
tables spéciés. Faites attention pour
éviter le renversement lors du
déplacement de la combinaison
chariot/appareil.
8. Évitez l'installation dans
des espaces connés comme les
bibliothèques.
9. Ne pas placer près de sources
de amme nue, telles que des
bougies allumées.
10. Plage de température de
fonctionnement de 5° à 45° C
(41° à 113)
DÉNI LÉGAL
Music Tribe ne peut être tenu pour
responsable pour toute perte pouvant
être subie par toute personne se
ant en partie ou en totalité à
toute description, photographie
ou armation contenue dans ce
document. Les caractéristiques,
l’apparence et d’autres informations
peuvent faire l’objet de modications
sans notication. Toutes les marques
appartiennent à leurs propriétaires
respectifs. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones
et Coolaudio sont des marques ou
marques déposées de Music Tribe
Global Brands Ltd. © Music Tribe Global
Brands Ltd. 2024 Tous droits réservés.
GARANTIE LIMITÉE
Pour connaître les termes et conditions
de garantie applicables, ainsi que
les informations supplémentaires et
détaillées sur la Garantie Limitée de
Music Tribe, consultez le site Internet
community.musictribe.com/support.
(DE) Wichtige
Sicherheitshinweise
1. Bitte lesen Sie alle Anweisungen
sorgfältig durch und befolgen
Sie diese.
2. Halten Sie das Gerät von Wasser
fern, außer für Produkte, die für den
Außeneinsatz vorgesehen sind.
3. Reinigen Sie es nur mit einem
trockenen Tuch.
4. Blockieren Sie keine
Belüftungsönungen. Installieren
Sie gemäß den Anweisungen
des Herstellers.
5. Installieren Sie nicht in der Nähe
von Wärmequellen wie Heizkörpern,
Heizregistern, Öfen oder anderen
Geräten (einschließlich Verstärkern),
die Wärme erzeugen.
6. Verwenden Sie nur Zubehörteile,
die vom Hersteller angegeben sind.
7. Verwenden
Sie nur
spezizierte
Wagen, Ständer,
Stative,
Halterungen oder
Tische. Achten Sie darauf, beim
Bewegen der Wagen-Geräte-
Kombination ein Umkippen
zu vermeiden.
8. Vermeiden Sie die Installation in
beengten Räumen wie Bücherregalen.
9. Nicht in der Nähe von oenen
Flammenquellen platzieren,
wie brennende Kerzen.
10. Betriebstemperaturbereich von 5°
bis 45°C (41° bis 113°F).
HAFTUNGSAUSSCHLUSS
Music Tribe übernimmt keine Haftung
für Verluste, die Personen entstanden
sind, die sich ganz oder teilweise auf
hier enthaltene Beschreibungen,
Fotos oder Aussagen verlassen haben.
Technische Daten, Erscheinungsbild
und andere Informationen können
ohne vorherige Ankündigung
geändert werden. Alle Warenzeichen
sind Eigentum der jeweiligen
Inhaber. Midas, Klark Teknik, Lab
Gruppen, Lake, Tannoy, Turbosound,
TC Electronic, TC Helicon, Behringer,
Bugera, Aston Microphones und
Coolaudio sind Warenzeichen oder
eingetragene Warenzeichen der
Music Tribe Global Brands Ltd.
© Music Tribe Global Brands Ltd.
2024 Alle Rechte vorbehalten.
BESCHRÄNKTE GARANTIE
Die geltenden Garantiebedingungen
und zusätzliche Informationen
bezüglich der von Music Tribe
gewährten beschränkten Garantie
nden Sie online unter community.
musictribe.com/support.
(PT) Instruções de
Seguranç Importantes
1. Por favor, leia e siga todas as
instruções.
2. Mantenha o aparelho longe da
água, exceto para produtos destinados
ao uso externo.
3. Limpe apenas com um pano seco.
4. Não bloqueie nenhuma abertura
de ventilação. Instale de acordo com as
instruções do fabricante.
5. Não instale próximo a fontes
de calor, como radiadores, grelhas
de calor, fogões ou outros aparelhos
(incluindo amplicadores) que
gerem calor.
6. Use apenas acessórios
especicados pelo fabricante.
7. Use apenas
carrinhos,
suportes, tripés,
suportes ou mesas
especicados.
Tenha cuidado
para evitar tombamentos ao mover a
combinação carrinho/aparelho.
8. Evite instalar em espaços
connados, como estantes.
9. Não coloque perto de fontes de
chama nua, como velas acesas.
10. Intervalo de temperatura de
operação de 5° a 45° C (41° a 113° F).
LEGAL RENUNCIANTE
O Music Tribe não se responsabiliza
por perda alguma que possa ser
sofrida por qualquer pessoa que
dependa, seja de maneira completa
ou parcial, de qualquer descrição,
fotograa, ou declaração aqui
contidas. Dados técnicos, aparências
e outras informações estão sujeitas
a modicações sem aviso prévio.
Todas as marcas são propriedade
de seus respectivos donos. Midas,
Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic,
2 3Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
TC Helicon, Behringer, Bugera,
Aston Microphones e Coolaudio
são marcas ou marcas registradas
do Music Tribe Global Brands Ltd.
© Music Tribe Global Brands Ltd.
2024 Todos direitos reservados.
GARANTIA LIMITADA
Para obter os termos de garantia
aplicáveis e condições e informações
adicionais a respeito da garantia
limitada do Music Tribe, favor vericar
detalhes na íntegra através do website
community.musictribe.com/support.
(IT) Istruzioni di sicurezza
importanti
1. Per favore, leggere e seguire tutte
le istruzioni.
2. Mantenere l'apparecchio lontano
dall'acqua, tranne per i prodotti
destinati all'uso all'aperto.
3. Pulire solo con un panno asciutto.
4. Non ostruire alcuna apertura di
ventilazione. Installare in conformità
alle istruzioni del produttore.
5. Non installare vicino a fonti di
calore come termosifoni, bocchette
di calore, fornelli o altri apparecchi
(compresi gli amplicatori) che
producono calore.
6. Utilizzare solo accessori specicati
dal produttore.
7. Usare solo
carrelli, supporti,
treppiedi, stae o
tavoli specicati.
Prestare
attenzione per
evitare il ribaltamento durante lo
spostamento della combinazione
carrello/apparecchio.
8. Evitare l'installazione in spazi
connati come librerie.
9. Non posizionare vicino a fonti di
amma nude, come candele accese.
10. Intervallo di temperatura
di funzionamento da 5° a 45° C
(41° a 113° F)
DISCLAIMER LEGALE
Music Tribe non si assume alcuna
responsabilità per eventuali danni
che possono essere subiti da chiunque
si adi in tutto o in parte a qualsiasi
descrizione, fotograa o dichiarazione
contenuta qui. Speciche tecniche,
aspetti e altre informazioni sono
soggette a modiche senza preavviso.
Tutti i marchi sono di proprietà
dei rispettivi titolari. Midas, Klark
Teknik, Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones
e Coolaudio sono marchi o marchi
registrati di Music Tribe Global Brands
Ltd. © Music Tribe Global Brands Ltd.
2024 Tutti i diritti riservati.
GARANZIA LIMITATA
Per i termini e le condizioni di garanzia
applicabili e le informazioni aggiuntive
relative alla garanzia limitata di Music
Tribe, consultare online i dettagli
completi su community.musictribe.
com/support.
(NL) Belangrijke
veiligheidsvoorschriften
1. Lees alsjeblieft alle instructies en
volg deze op.
2. Houd het apparaat uit de buurt
van water, behalve voor producten die
bedoeld zijn voor buitengebruik.
3. Reinig alleen met een droge doek.
4. Blokker geen ventilatieopeningen.
Installeer volgens de instructies van de
fabrikant.
5. Installeer niet in de buurt van
warmtebronnen zoals radiatoren,
warmte registers, fornuizen of andere
apparaten (inclusief versterkers) die
warmte produceren.
6. Gebruik alleen accessoires die
door de fabrikant zijn gespeciceerd.
7. Gebruik
alleen
gespeciceerde
karren, standaards,
statieven, beugels
of tafels. Wees
voorzichtig om kantelen te voorkomen
bij het verplaatsen van de kar/
apparaatcombinatie.
8. Vermijd installatie in afgesloten
ruimtes zoals boekenkasten.
9. Plaats niet in de buurt
van naakte vlambronnen,
zoals brandende kaarsen.
10. Bedrijfstemperatuurbereik van 5°
tot 45°C (41° tot 113°F).
WETTELIJKE ONTKENNING
Music Tribe aanvaardt geen
aansprakelijkheid voor enig verlies
dat kan worden geleden door een
persoon die geheel of gedeeltelijk
vertrouwt op enige beschrijving,
foto of verklaring hierin. Technische
specicaties, verschijningen en andere
informatie kunnen zonder voorafgaande
kennisgeving worden gewijzigd. Alle
handelsmerken zijn eigendom van hun
respectievelijke eigenaren. Midas, Klark
Teknik, Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones
en Coolaudio zijn handelsmerken of
gedeponeerde handelsmerken van
Music Tribe Global Brands Ltd. © Music
Tribe Global Brands Ltd. 2024 Alle
rechten voorbehouden.
BEPERKTE GARANTIE
Voor de toepasselijke
garantievoorwaarden en aanvullende
informatie met betrekking tot de
beperkte garantie van Music Tribe,
zie de volledige details online op
community.musictribe.com/support.
(SE) Viktiga
säkerhetsanvisningar
1. Vänligen läs och följ alla
instruktioner noggrant.
2. Håll apparaten borta från vatten,
förutom för utomhusprodukter.
3. Rengör endast med en torr trasa.
4. Blockera inte några
ventilationsöppningar. Installera enligt
tillverkarens anvisningar.
5. Installera inte nära några
värmekällor som element,
värmeregistrar, spisar eller andra
apparater (inklusive förstärkare) som
genererar värme.
6. Använd endast tillbehör som
anges av tillverkaren.
7. Använd
endast
specicerade
vagnar, ställ, stativ,
fästen eller bord.
Var försiktig för att
undvika att vagnen/
apparatkombinationen tippar när
den yttas.
8. Undvik installation i trånga
utrymmen som bokhyllor.
9. Placera inte nära öppen låga,
såsom tända ljus.
10. Driftstemperaturområde 5° till
45° C (41° till 113° F).
FRISKRIVNINGSKLAUSUL
Music Tribe tar inget ansvar för
någon förlust som kan drabbas av
någon person som helt eller delvis
förlitar sig på någon beskrivning,
fotogra eller uttalande som nns här.
Tekniska specikationer, utseenden
och annan information kan ändras
utan föregående meddelande. Alla
varumärken tillhör respektive ägare.
Midas, Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera,
Aston Microphones och Coolaudio
är varumärken eller registrerade
varumärken som tillhör Music Tribe Global
Brands Ltd. © Music Tribe Global Brands
Ltd. 2024 Alla Rättigheter reserverade.
BEGRÄNSAD GARANTI
För tillämpliga garantivillkor och
ytterligare information om Music Tribes
begränsade garanti, se fullständig
information online på community.
musictribe.com/support.
(PL) Ważne informacje o
bezpieczeństwie
1. Proszę przeczytać i ścisłe
przestrzegać wszystkich instrukcji.
2. Trzymaj urządzenie z dala
od wody, z wyjątkiem produktów
przeznaczonych do użytku na
zewnątrz.
3. Czyść tylko suchą szmatką.
4. Nie blokuj żadnych otworów
wentylacyjnych. Instaluj zgodnie z
instrukcjami producenta.
5. Nie instaluj w pobliżu źródeł
ciepła, takich jak grzejniki, rejestratory
ciepła, kuchenki lub inne urządzenia
(w tym wzmacniacze), które generują
ciepło.
6. Używaj tylko akcesoriów
określonych przez producenta.
7. Używaj tylko
określonych
wózków, stojaków,
statywów,
uchwytów lub
stołów. Uważaj,
aby zapobiec przewróceniu się wózka/
aparatu podczas przemieszczania.
8. Unikaj instalacji w ciasnych
miejscach, takich jak regały na książki.
9. Nie umieszczaj w pobliżu
źródeł otwartego ognia, takich jak
zapalone świeczki.
10. Zakres temperatury pracy od 5°
do 45°C (41° do 113°F).
ZASTRZEŻENIA PRAWNE
Music Tribe nie ponosi
odpowiedzialności za jakiekolwiek
straty, które mogą ponieść osoby,
które polegają w całości lub w
części na jakimkolwiek opisie,
fotograi lub oświadczeniu
zawartym w niniejszym dokumencie.
Specykacje techniczne, wygląd i
inne informacje mogą ulec zmianie
bez powiadomienia. Wszystkie
znaki towarowe są własnością ich
odpowiednich właścicieli. Midas,
Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston
Microphones i Coolaudio są znakami
towarowymi lub zastrzeżonymi
znakami towarowymi rmy Music
Tribe Global Brands Ltd. © Music Tribe
Global Brands Ltd. 2024 Wszystkie
prawa zastrzeżone.
OGRANICZONA GWARANCJA
Aby zapoznać się z obowiązującymi
warunkami gwarancji i dodatkowymi
informacjami dotyczącymi
ograniczonej gwarancji Music Tribe,
zapoznaj się ze wszystkimi szczegółami
w trybie online pod adresem
community.musictribe.com/support.
(JP) 安全指示
1.
すべての指示を読んで、
従ってください。
2. 屋 外 の 製 品 を 除 き 、機 器
を 水 か ら遠 ざ け てください 。
3. 乾 いた布 で のみ清 掃して
ください。
4. 通気口を塞がないでくだ
さ い 。メ ー カ ー の 指 示 に 従 っ
てインストールしてください 。
5. 暖 房 器 、ヒ ー ト レ ジ ス タ
ー 、ス ト ー ブ な ど の 発 熱 機 器
（アンプを含む）の近くには
取り付けないでください。
6. メーカーが 指 定したアタ
ッチメント/ アクセサリーのみ
使 用してください 。
7. 指定され
たカート、スタ
ン ド 、三 脚 、ブ
ラ ケ ッ ト 、ま た
はテ ーブル の
み 使 用してく
だ さ い 。カ ー ト / 機 器 の 組 み 合
わ せ を 移 動 す る 際 に は 、転 倒
を防ぐよう注 意してくだ
さい。
8. 書 棚などの密閉された
空間には設置しないでくだ
さい。
9. 裸火のような火の元の近
くに置 かないでください 。
4 5Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
10. 動作温度範囲は摂氏 5
度から 45 度 (華氏 41 度から
113 度) です。
法的放棄
ここに含まれる記述、
写真、意見の全体または一
部に依拠して､いかなる人
が損害を生じさせた場合に
も､
MUSIC Tribe は一切の賠償
責任を負いません。技術仕
様､外観およびその他の情報
は予告なく変更になる場合
があります。商標はすべて､
それぞれの所有者に帰属し
ます。
Midas､Klark Teknik､
Lab Gruppen､Lake､Tannoy､
Turbosound､TC Electronic､
TC Helicon､Behringer､Bugera､
Aston
Microphones
および Coolaudio は
Music Tribe Global Brands Ltd. の商標
または登録商標です。
© Music
Tribe Global Brands Ltd. 2024
無断転
用禁止。
限定保証
適用される保証条件と
Music Tribe の限定保証に関
す る 概 要 に つ い て は 、オ ン
ライン上
community.musictribe.
com/support
にて詳 細をご確認
ください。
(CN) 安全须知
1.
请阅读, 保存, 遵守所有
的说明, 注意所有的警示。
2. 请勿在靠近水的地方使用
本产品。
3. 请用干布清洁本产品。
4. 请只使用厂家指定的附属
设备和配件。 不要堵塞任何
通风口。按照制造商的说明进
行安装。
5. 请只使用厂
家指定的或随
货销售的手推
车, 架子, 三角
架, 支架和桌
子等。 若使用手推车来搬运设
备, 请注意安全放置设备, 以
避免手推车和设备倾倒而
受伤。
6. 请勿安装在密闭空间, 如书
柜或类似装置。
7. 请勿将本产品安装在热源
附近, 如暖气片, 炉子或其它产
生热量的设备 (包括功放器)
。 产品上不要放置裸露的火焰
源, 如点燃的蜡烛。
8. 如果液体流入或异物落入
设备内, 设备遭雨淋或受潮, 设
备不 能正常运作或被摔坏等,
设备受损需进行维修时, 所有
维修均须由 合格的维修人员
进行维修。
法律声明
对于任何因在此说明书提到
的全部或部份描述、 图片或
声明而造成的损失,
Music Tribe
不负任何责任。 技术参数和
外观若有更改, 恕不另行通
知。 所有的商标均为其各自所
有者的财产。
Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones
和 Coolaudio 是 Music Tribe Global
Brands Ltd.
公司的商标或注册
商标。
© Music Tribe Global Brands
Ltd. 2024
版权所有。
保修条款
有关音乐集团保修的适用条
款及其它相关信息, 请登陆
community.musictribe.com/support
网站查看完整的详细信息。
6 7Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
(EN) Controls
(FR) Réglages
904B VOLTAGE CONTROLLED HIGH PASS FILTER Controls
(1)
(3)
(4)
(5)
(2)
(1) FIXED CONTROL VOLTAGE – Also referred to as “cuto frequency”, this knob manually determines the frequency below which
frequencies are attenuated. The resulting frequency will depend on this knob’s setting as well as voltage received from the
control inputs.
(2) FREQUENCY RANGE – Select between Low (4 Hz to 20 kHz) or High (10 Hz to 50 kHz) to set the frequency band in which the xed
control voltage operates.
(3) SIGNAL INPUT – Connect the incoming signal via 3.5 mm TS cable.
(4) SIGNAL OUTPUT – Send the processed signal to another module via 3.5 mm TS cable.
(5) CONTROL INPUTS – Connect control voltage signals from other modules to aect the cuto frequency. The sum of the voltage
received doubles the frequency cuto point for each 1 V increase.
(1) FIXED CONTROL VOLTAGE – Aussi appelé «fréquence de coupure», ce bouton détermine manuellement la fréquence en dessous
de laquelle les fréquences sont atténuées. La fréquence résultante dépendra du réglage de ce bouton ainsi que de la tension reçue
des entrées de commande.
(2) FREQUENCY RANGE – Sélectionnez entre Low (4 Hz à 20 kHz) ou High (10 Hz à 50 kHz) pour dénir la bande de fréquences dans
laquelle la tension de commande xe fonctionne.
(3) SIGNAL INPUT – Connectez le signal entrant via un câble TS de 3,5 mm.
(4) SIGNAL OUTPUT – Envoyez le signal traité à un autre module via un câble TS de 3,5 mm.
(5) CONTROL INPUTS – Connectez les signaux de tension de commande d’autres modules pour aecter la fréquence de coupure.
Lasomme de la tension reçue double le point de coupure de fréquence pour chaque augmentation de 1 V.
(ES) Controles
(1) FIXED CONTROL VOLTAGE – También conocido como “frecuencia de corte”, este mando determina manualmente la frecuencia
por debajo de la cual se atenúan las frecuencias. La frecuencia resultante dependerá de la conguración de esta perilla, así como
del voltaje recibido de las entradas de control.
(2) FREQUENCY RANGE – Seleccione entre Bajo (4 Hz a 20 kHz) o Alto (10 Hz a 50 kHz) para establecer la banda de frecuencia en la
que opera el voltaje de control jo.
(3) SIGNAL INPUT – Conecte la señal entrante mediante un cable TS de 3,5 mm.
(4) SIGNAL OUTPUT – Envíe la señal procesada a otro módulo mediante un cable TS de 3,5 mm.
(5) CONTROL INPUTS – Conecte señales de voltaje de control de otros módulos para afectar la frecuencia de corte. La suma del
voltaje recibido duplica el punto de corte de frecuencia por cada aumento de 1 V.
8 9Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
(1) FIXED CONTROL VOLTAGE – Dieser Regler wird auch als „Grenzfrequenz“ bezeichnet und bestimmt manuell die Frequenz, unter
der die Frequenzen gedämpft werden. Die resultierende Frequenz hängt von der Einstellung dieses Reglers sowie von der von den
Steuereingängen empfangenen Spannung ab.
(2) FREQUENCY RANGE – Wählen Sie zwischen Niedrig (4 Hz bis 20 kHz) oder Hoch (10 Hz bis 50 kHz), um das Frequenzband
einzustellen, in dem die feste Steuerspannung arbeitet.
(3) SIGNAL INPUT – Schließen Sie das eingehende Signal über ein 3,5 mm TS-Kabel an.
(4) SIGNAL OUTPUT – Senden Sie das verarbeitete Signal über ein 3,5 mm TS-Kabel an ein anderes Modul.
(5) CONTROL INPUTS – Steuerspannungssignale von anderen Modulen anschließen, um die Grenzfrequenz zu beeinussen.
DieSumme der empfangenen Spannung verdoppelt den Frequenzabschaltpunkt für jede Erhöhung um 1 V.
(DE) Bedienelemente
(PT) Controles
(1) FIXED CONTROL VOLTAGE – Também conhecido como “frequência de corte”, este botão determina manualmente a frequência
abaixo da qual as frequências são atenuadas. A frequência resultante dependerá da conguração deste botão, bem como da
tensão recebida das entradas de controle.
(2) FREQUENCY RANGE – Selecione entre Baixo (4 Hz a 20 kHz) ou Alto (10 Hz a 50 kHz) para denir a banda de frequência na qual a
tensão de controle xa opera.
(3) SIGNAL INPUT – Conecte o sinal de entrada via cabo TS de 3,5 mm.
(4) SIGNAL OUTPUT – Envie o sinal processado para outro módulo via cabo TS de 3,5 mm.
(5) CONTROL INPUTS – Conecte os sinais de tensão de controle de outros módulos para afetar a frequência de corte. A soma da
tensão recebida dobra o ponto de corte da frequência para cada aumento de 1 V.
(1) FIXED CONTROL VOLTAGE – Denominata anche “frequenza di taglio”, questa manopola determina manualmente la frequenza al
di sotto della quale le frequenze vengono attenuate. La frequenza risultante dipenderà dall’impostazione di questa manopola e
dalla tensione ricevuta dagli ingressi di controllo.
(2) FREQUENCY RANGE - Selezionare tra Basso (da 4 Hz a 20 kHz) o Alto (da 10 Hz a 50 kHz) per impostare la banda di frequenza in
cui opera la tensione di controllo ssa.
(3) SIGNAL INPUT - Collegare il segnale in ingresso tramite cavo TS da 3,5 mm.
(4) SIGNAL OUTPUT - Inviare il segnale elaborato a un altro modulo tramite cavo TS da 3,5 mm.
(5) CONTROL INPUTS - Collegare i segnali della tensione di controllo da altri moduli per inuenzare la frequenza di taglio. Lasomma
della tensione ricevuta raddoppia il punto di taglio della frequenza per ogni aumento di 1 V.
(IT) Controlli
(NL) Bediening
(1) FIXED CONTROL VOLTAGE – Ook wel “afsnijfrequentie” genoemd, deze knop bepaalt handmatig de frequentie waaronder
frequenties worden verzwakt. De resulterende frequentie is afhankelijk van de instelling van deze knop en van de spanning die
wordt ontvangen van de stuuringangen.
(2) FREQUENCY RANGE – Kies tussen Laag (4 Hz tot 20 kHz) of Hoog (10 Hz tot 50 kHz) om de frequentieband in te stellen waarin de
vaste stuurspanning werkt.
(3) SIGNAL INPUT – Sluit het inkomende signaal aan via een 3,5 mm TS-kabel.
(4) SIGNAL OUTPUT – Stuur het verwerkte signaal naar een andere module via een 3,5 mm TS-kabel.
(5) CONTROL INPUTS – Sluit stuurspanningssignalen van andere modules aan om de afsnijfrequentie te beïnvloeden. De som van de
ontvangen spanning verdubbelt het frequentie-afsnijpunt voor elke toename van 1 V.
(1) FIXED CONTROL VOLTAGE – Även kallad “cutofrekvens”, bestämmer denna ratt manuellt frekvensen under vilken
frekvenserdämpas. Den resulterande frekvensen beror på inställningen på denna ratt samt på spänningen från styringångarna.
(2) FREQUENCY RANGE – Välj mellan Låg (4 Hz till 20 kHz) eller Hög (10 Hz till 50 kHz) för att ställa in det frekvensband där den fasta
styrspänningen arbetar.
(3) SIGNAL INPUT – Anslut inkommande signal via 3,5 mm TS-kabel.
(4) SIGNAL OUTPUT – Skicka den bearbetade signalen till en annan modul via 3,5 mm TS-kabel.
(5) CONTROL INPUTS – Anslut styrspänningssignaler från andra moduler för att påverka avstängningsfrekvensen. Summan av den
mottagna spänningen fördubblar frekvensgränspunkten för varje 1 V-ökning.
(SE) Kontroller
(PL) Sterowanica
(1) FIXED CONTROL VOLTAGE – Nazywany również „częstotliwością odcięcia”, to pokrętło ręcznie określa częstotliwość, poniżej
której częstotliwości są tłumione. Wynikowa częstotliwość będzie zależeć od ustawienia tego pokrętła, a także napięcia
otrzymywanego z wejść sterujących.
(2) FREQUENCY RANGE – Wybierz pomiędzy Niski (4 Hz do 20 kHz) lub Wysoki (10 Hz do 50 kHz), aby ustawić pasmo częstotliwości,
w którym działa stałe napięcie sterujące.
(3) SIGNAL INPUT – Podłącz przychodzący sygnał kablem TS 3,5 mm.
(4) SIGNAL OUTPUT – Prześlij przetworzony sygnał do innego modułu kablem TS 3,5 mm.
(5) CONTROL INPUTS – Podłącz sygnały napięcia sterującego z innych modułów, aby wpłynąć na częstotliwość odcięcia.
Sumaotrzymanego napięcia podwaja punkt odcięcia częstotliwości na każdy wzrost o 1 V.
904B VOLTAGE CONTROLLED HIGH PASS FILTER Controls
10 11Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
(1) FIXED CONTROL VOLTAGE – 也称为 “截止频率”, 此旋钮可手动确定要衰减到的频率。 产生的频率将取决于此旋
钮的设置以及从控制输入端接收到的电压。
(2) FREQUENCY RANGE – 在低 (4 Hz 至 20 kHz) 或高 (10 Hz 至 50 kHz) 之间选择, 以设置固定控制电压工作的频带。
(3) SIGNAL INPUT – 通过 3.5 mm TS 电缆连接输入信号。
(4) SIGNAL OUTPUT – 通过 3.5 mm TS 电缆将处理后的信号发送到另一个模块。
(5) CONTROL INPUTS – 连接来自其他模块的控制电压信号以影响截止频率。 每增加 1 V, 接收到的电压之和就会使
频率截止点加倍。
(CN) 控制
(1) FIXED CONTROL VOLTAGE –「カットオフ周波数」とも呼ばれるこのノブは、周波数が減衰する周波数を手動で
決定します。結果として得られる周波数は、このノブの設定と制御入力から受信した電圧に依存します。
(2) FREQUENCY RANGE – 低 (4 Hz~20 kHz) または高 (10 Hz~50 kHz) か ら 選 択 し て 、固 定 制 御 電 圧 が 動 作 す る 周 波 数 帯
域を設 定します。
(3) SIGNAL INPUT – 3.5 mm TS ケーブルを介して入力信号を接続します。
(4) SIGNAL OUTPUT – 処理された信号を 3.5 mm TS ケーブルを介して別のモジュールに送信します。
(5) CONTROL INPUTS – 他のモジュールからの制御電圧信号を接続して、カットオフ周波数に影響を与えます。受信
した電 圧の合 計は、1 V 増 加 するごとに 周 波 数 カットオ フ ポ イントを 2 倍 にします。
(JP) コントロール
904B VOLTAGE CONTROLLED HIGH PASS FILTER Controls
Power Connection
The module comes with the required power cable for connecting to a standard Eurorack power supply system. Follow these steps
to connect power to the module. It is easier to make these connections before the module has been mounted into a rack case.
1. Turn the power supply or rack case power o and disconnect the power cable.
2. Insert the 16-pin connector on the power cable into the socket on the power supply or rack case. The connector has a tab
that will align with the gap in the socket, so it cannot be inserted incorrectly. If the power supply does not have a keyed
socket, be sure to orient pin 1 (-12 V) with the red stripe on the cable.
3. Insert the 10-pin connector into the socket on the back of the module. The connector has a tab that will align with the
socket for correctorientation.
4. After both ends of the power cable have been securely attached, you may mount the module in a case and turn on the
power supply.
Installation
The necessary screws are included with the module for mounting in a Eurorack case. Connect the power cable before mounting.
Depending on the rack case, there may be a series of xed holes spaced 2 HP apart along the length of the case, or a track that
allows individual threaded plates to slide along the length of the case. The free-moving threaded plates allow precise positioning
of the module, but each plate should be positioned in the approximate relation to the mounting holes in your module before
attaching the screws.
Hold the module against the Eurorack rails so that each of the mounting holes are aligned with a threaded rail or threaded
plate. Attach the screws part way to start, which will allow small adjustments to the positioning while you get them all aligned.
Afterthe nal position has been established, tighten the screws down.
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
12 13Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
Connexion ÉlectriqueConexión Eléctrica
Le module est livré avec le câble d’alimentation requis pour la connexion à un système d’alimentation standard Eurorack.
Suivezces étapes pour connecter l’alimentation au module. Ilest plus facile d’eectuer ces connexions avant que le module
n’aitété monté dans un boîtier de rack.
1. Mettez le bloc d’alimentation ou le boîtier de rack hors tension et débranchez le câble d’alimentation.
2. Insérez le connecteur à 16 broches du câble d’alimentation dans la prise du bloc d’alimentation ou du boîtier du rack.
Leconnecteur a une languette qui s’alignera avec l’espace dans la prise, il ne peut donc pas être inséré de manière
incorrecte. Si le bloc d’alimentation n’a pas de prise à clé, veillez à orienter la broche 1 (-12 V) avec la bande rouge sur
lecâble.
3. Insérez le connecteur à 10 broches dans la prise à l’arrière du module. Le connecteur a une languette qui s’alignera avec la
prise pour une orientation correcte.
4. Une fois que les deux extrémités du câble d’alimentation ont été solidement xées, vous pouvez monter le module dans
un boîtier et allumer l’alimentation.
Installation
Les vis nécessaires sont incluses avec le module pour le montage dans un boîtier Eurorack. Connectez le câble d’alimentation
avant le montage.
Selon le cas de rack, il peut y avoir une série de trous xes espacés de 2 HP sur la longueur du cas, ou une piste qui permet aux
plaques letées individuelles de glisser le long de la longueur du cas. Les plaques letées à déplacement libre permettent un
positionnement précis du module, mais chaque plaque doit être positionnée approximativement par rapport aux trous de
montage de votre module avant de xer les vis.
Maintenez le module contre les rails Eurorack de sorte que chacun des trous de montage soit aligné avec un rail leté ou une
plaque letée. Fixez les vis partiellement pour commencer, ce qui permettra de petits ajustements au positionnement pendant
que vous les alignerez tous. Une fois la position nale établie, serrez les vis vers le bas.
El módulo viene con el cable de alimentación necesario para conectarse a un sistema de suministro de energía Eurorack estándar.
Siga estos pasos para conectar la alimentación al módulo. Es más fácil realizar estas conexiones antes de que el módulo se haya
montado en una caja de rack.
1. Apague la fuente de alimentación o la caja del bastidor y desconecte el cable de alimentación.
2. Inserte el conector de 16 clavijas del cable de alimentación en la toma de la fuente de alimentación o en la caja del
bastidor. El conector tiene una pestaña que se alineará con el espacio en el zócalo, por lo que no se puede insertar
incorrectamente. Si la fuente de alimentación no tiene un enchufe con llave, asegúrese de orientar el pin 1 (-12V) con la
raya roja en el cable.
3. Inserte el conector de 10 pines en el zócalo en la parte posterior del módulo. El conector tiene una pestaña que se alineará
con el enchufe para una orientacióncorrecta.
4. Una vez que ambos extremos del cable de alimentación se hayan conectado de forma segura, puede montar el módulo en
una caja y encender la fuente de alimentación.
Instalación
Los tornillos necesarios se incluyen con el módulo para su montaje en una caja Eurorack. Conecte el cable de alimentación antes
del montaje.
Dependiendo de la caja del bastidor, puede haber una serie de oricios jos separados 2 HP a lo largo de la caja, o una pista que
permita que las placas roscadas individuales se deslicen a lo largo de la caja. Las placas roscadas de movimiento libre permiten un
posicionamiento preciso del módulo, pero cada placa debe colocarse en una relación aproximada con los oricios de montaje en
su módulo antes de colocar los tornillos.
Sostenga el módulo contra los rieles Eurorack de modo que cada uno de los oricios de montaje esté alineado con un riel o placa
roscada. Coloque los tornillos parcialmente para comenzar, lo que permitirá pequeños ajustes en la posición mientras los alinea
todos. Una vez establecida la posición nal, apriete los tornillos.
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
14 15Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
Conexão de ForçaNetzanschluss
O módulo vem com o cabo de alimentação necessário para conectar a um sistema de fonte de alimentação Eurorack padrão.
Siga estas etapas para conectar a energia ao módulo. É mais fácil fazer essas conexões antes que o módulo seja montado em um
gabinete de rack.
1. Desligue a fonte de alimentação ou o gabinete do rack e desconecte o cabo de alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação no soquete da fonte de alimentação ou no gabinete do rack.
Oconector possui uma aba que se alinhará com a lacuna no soquete, de forma que não pode ser inserido incorretamente.
Se a fonte de alimentação não tiver um soquete chaveado, certique-se de orientar o pino 1 (-12 V) com a faixa vermelha
no cabo.
3. Insira o conector de 10 pinos no soquete na parte traseira do módulo. O conector tem uma guia que se alinha ao soquete
para orientação correta.
4. Depois que ambas as extremidades do cabo de alimentação forem conectadas com segurança, você pode montar o módulo
em uma caixa e ligar a fonte de alimentação.
Instalação
Os parafusos necessários estão incluídos com o módulo para montagem em uma caixa Eurorack. Conecte o cabo de alimentação
antes da montagem.
Dependendo da caixa do rack, pode haver uma série de orifícios xos espaçados de 2 HP ao longo do comprimento da caixa,
ou um trilho que permite que placas roscadas individuais deslizem ao longo do comprimento da caixa. As placas roscadas
de movimento livre permitem o posicionamento preciso do módulo, mas cada placa deve ser posicionada em uma relação
aproximada com os orifícios de montagem em seu módulo antes de prender os parafusos.
Segure o módulo contra os trilhos Eurorack de forma que cada um dos orifícios de montagem quem alinhados com um trilho
ou placa rosqueada. Prenda os parafusos parcialmente para começar, o que permitirá pequenos ajustes no posicionamento
enquanto você os alinha. Após a posição nal ter sido estabelecida, aperte os parafusos.
Das Modul wird mit dem erforderlichen Stromkabel für den Anschluss an ein Standard-Eurorack-Stromversorgungssystem
geliefert. Befolgen Sie diese Schritte, um das Modul mit Strom zu versorgen. Es ist einfacher, diese Verbindungen herzustellen,
bevor das Modul in ein Rackgehäuse eingebautwurde.
1. Schalten Sie das Netzteil oder das Rackgehäuse aus und ziehen Sie das Netzkabel ab.
2. Stecken Sie den 16-poligen Stecker am Netzkabel in die Buchse am Netzteil oder im Rack-Gehäuse. Der Anschluss verfügt
über eine Lasche, die an der Lücke in der Buchse ausgerichtet ist, sodass sie nicht falsch eingesetzt werden kann. Wenndas
Netzteil keine Schlüsselbuchse hat, achten Sie darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel auszurichten.
3. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des Moduls. Der Anschluss verfügt über eine Lasche,
die zur korrekten Ausrichtung an der Buchse ausgerichtet wird.
4. Nachdem beide Enden des Netzkabels fest angeschlossen wurden, können Sie das Modul in einem Gehäuse montieren und
die Stromversorgung einschalten.
Installation
Die erforderlichen Schrauben sind im Lieferumfang des Moduls für die Montage in einem Eurorack-Gehäuse enthalten.
SchließenSie das Netzkabel vor der Montage an.
Abhängig vom Rack-Gehäuse kann es eine Reihe von festen Löchern geben, die entlang der Länge des Gehäuses 2 PS
voneinander entfernt sind, oder eine Schiene, mit der einzelne Gewindeplatten entlang der Länge des Gehäuses gleiten können.
Die frei beweglichen Gewindeplatten ermöglichen eine präzise Positionierung des Moduls. Jede Platte sollte jedoch in der
ungefähren Beziehung zu den Befestigungslöchern in Ihrem Modul positioniert werden, bevor Sie die Schrauben anbringen.
Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes der Befestigungslöcher mit einer Gewindeschiene oder
einer Gewindeplatte ausgerichtet ist. Bringen Sie die Schrauben teilweise an, um zu beginnen. Dadurch können Sie die
Position geringfügig anpassen, während Sie alle ausrichten. Ziehen Sie die Schrauben fest, nachdem die endgültige Position
festgelegtwurde.
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
16 17Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
StroomaansluitingConnessione di Alimentazione
De module wordt geleverd met de benodigde voedingskabel voor aansluiting op een standaard Eurorack-voedingssysteem.
Volg deze stappen om de voeding op de module aan te sluiten. Het is gemakkelijker om deze aansluitingen te maken voordat de
module in een rekbehuizing isgemonteerd.
1. Schakel de voeding of de rekbehuizing uit en koppel de voedingskabel los.
2. Steek de 16-pins connector van de voedingskabel in de aansluiting op de voedingseenheid of rekbehuizing. De connector
heeft een lipje dat wordt uitgelijnd met de opening in de socket, zodat deze niet verkeerd kan worden geplaatst. Als de
voeding geen contactdoos met sleutel heeft, zorg er dan voor dat pen 1 (-12 V) met de rode streep op de kabel wordt
georiënteerd.
3. Steek de 10-pins connector in de aansluiting aan de achterkant van de module. De connector heeft een lipje dat uitgelijnd
is met de aansluiting voor de juiste oriëntatie.
4. Nadat beide uiteinden van de voedingskabel stevig zijn bevestigd, kunt u de module in een hoesje monteren en de
voeding inschakelen.
Installatie
De benodigde schroeven worden bij de module geleverd voor montage in een Eurorack-koer. Sluit de voedingskabel aan
voormontage.
Afhankelijk van de rackbehuizing kan er een reeks vaste gaten zijn die 2 HP uit elkaar liggen over de lengte van de behuizing,
ofeen rail waarmee afzonderlijke platen met schroefdraad langs de lengte van de behuizing kunnen schuiven. De vrij
bewegende plaatjes met schroefdraad maken een nauwkeurige positionering van de module mogelijk, maar elke plaat moet
ongeveer in verhouding tot de montagegaten in uw module worden geplaatst voordat u de schroeven bevestigt.
Houd de module tegen de Eurorack-rails zodat elk van de montagegaten is uitgelijnd met een rail met schroefdraad of een plaat
met schroefdraad. Bevestig de schroeven halverwege om te beginnen, waardoor kleine aanpassingen aan de positionering
mogelijk zijn terwijl u ze allemaal uitgelijnd krijgt. Nadat de denitieve positie is bepaald, draait u de schroeven vast.
Il modulo viene fornito con il cavo di alimentazione necessario per il collegamento a un sistema di alimentazione Eurorack
standard. Seguire questi passaggi per collegare l’alimentazione al modulo. È più facile eettuare questi collegamenti prima che
il modulo sia stato montato in un case rack.
1. Spegnere l’alimentatore o il case del rack e scollegare il cavo di alimentazione.
2. Inserire il connettore a 16 pin del cavo di alimentazione nella presa sull’alimentatore o sul case del rack. Il connettore ha
una linguetta che si allineerà con lo spazio nella presa, quindi non può essere inserito in modo errato. Se l’alimentatore
non dispone di una presa con chiave, assicurarsi di orientare il pin 1 (-12V) con la striscia rossa sul cavo.
3. Inserire il connettore a 10 pin nella presa sul retro del modulo. Il connettore ha una linguetta che si allineerà con la presa
per un corretto orientamento.
4. Dopo che entrambe le estremità del cavo di alimentazione sono state ssate saldamente, è possibile montare il modulo in
una custodia e accendere l’alimentatore.
Installazione
Le viti necessarie sono incluse con il modulo per il montaggio in una custodia Eurorack. Collegare il cavo di alimentazione prima
del montaggio.
A seconda del case del rack, potrebbero esserci una serie di fori ssi distanziati di 2 HP l’uno dall’altro lungo la lunghezza
del case, o una pista che consente alle singole piastre lettate di scorrere lungo la lunghezza del case. Le piastre lettate a
movimento libero consentono un posizionamento preciso del modulo, ma ciascuna piastra deve essere posizionata in relazione
approssimativa con i fori di montaggio nel modulo prima di ssare le viti.
Tenere il modulo contro le guide Eurorack in modo che ciascuno dei fori di montaggio sia allineato con una guida lettata o una
piastra lettata. Attaccare le viti in parte per iniziare, il che consentirà piccoli aggiustamenti al posizionamento mentre le si
allineano tutte. Dopo aver stabilito la posizione nale, serrare le viti.
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
18 19Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
Podłączenie ZasilaniaStrömanslutning
Do modułu dołączony jest wymagany kabel zasilający do podłączenia do standardowego systemu zasilania Eurorack.
Wykonajponiższe czynności, aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia przed zamontowaniem
modułu w obudowierack.
1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2. Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w szae typu Rack. Złącze ma wypustkę,
którabędzie wyrównana ze szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma gniazda
z kluczem, należy zorientować styk 1 (-12 V) z czerwonym paskiem na kablu.
3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę, która będzie dopasowana do gniazda,
abyzapewnić prawidłową orientację.
4. Po solidnym zamocowaniu obu końców kabla zasilającego można zamontować moduł w obudowie i włączyć zasilacz.
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack. Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów rozmieszczonych w odstępach 2 HP na całej
długości obudowy lub prowadnica, która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej obudowy.
Swobodnieporuszające się gwintowane płytki umożliwiają precyzyjne ustawienie modułu, ale każda płyta powinna być
ustawiona w przybliżeniu w stosunku do otworów montażowych w module przed przykręceniem śrub.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych był wyrównany z szyną gwintowaną lub
płytą gwintowaną. Wkręć śruby częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie zostaną
wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.
Modulen levereras med den strömkabel som krävs för att ansluta till ett vanligt Eurorack-nätaggregat. Följ dessa steg för att
ansluta ström till modulen. Det är lättare att göra dessa anslutningar innan modulen har monterats i ett rackfodral.
1. Stäng av strömmen eller rackhöljet och koppla bort strömkabeln.
2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget på nätaggregatet eller rackfodralet. Kontaktdonet har en ik
som kommer i linje med springan i uttaget så att den inte kan sättas in felaktigt. Om strömförsörjningen inte har ett
nyckeluttag, se till att orientera stift 1 (-12 V) med den röda remsan på kabeln.
3. Sätt i 10-polig kontakt i uttaget på baksidan av modulen. Kontaktdonet har en ik som kommer i linje med uttaget för
korrekt orientering.
4. När båda ändarna av strömkabeln har anslutits ordentligt kan du montera modulen i ett fodral och slå påströmförsörjningen.
Installation
De nödvändiga skruvarna ingår i modulen för montering i ett Eurorack-fodral. Anslut strömkabeln föremontering.
Beroende på stativhöljet kan det nnas en serie fasta hål som är åtskilda 2 hk längs höljets längd eller ett spår som gör att
enskilda gängade plattor kan glida längs höljets längd. De fritt rörliga gängade plattorna möjliggör exakt positionering av
modulen, men varje platta bör placeras i ungefärlig relation till monteringshålen i din modul innan skruvarna fästs.
Håll modulen mot Eurorack-skenorna så att var och en av monteringshålen ligger i linje med en gängad skena eller gängad
platta. Fäst skruvarna delvis för att börja, vilket gör det möjligt att justera små positioner medan du justerar dem alla. När den
slutliga positionen har fastställts drar du åt skruvarna.
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
20 21Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
电源连接電源接続
该模块随附所需的电源线, 用于连接到标准 Eurorack 电源系统。 请按照以下步骤将电源连接到模块。 在将模块
安装到机架盒中之前, 进行这些连接会更容易。
1. 关闭电源或机架式机箱的电源, 然后断开电源线的连接。
2. 将电源线上的 16 针连接器插入电源或机架盒上的插座。 该连接器具有一个卡舌, 该卡舌将与插槽中的
间隙对齐, 因此不会被错误地插入。 如果电源没有键控插座, 请确保将插针 1 (-12 V) 的方向与电缆上的
红色条纹对准。
3. 将 10 针连接器插入模块背 面的插槽中。 连接器具有一个卡舌, 该卡舌将与插座对齐以正确定向。
4. 在牢固连接电源线的两端 之后, 您可以将模块安装在 盒中并打开电源。
安装
模块随附了必要的螺钉, 用于将其安装在 Eurorack 箱中。 安装前, 请先连接电源线。
根据机架机箱的不同, 可能会有一系列沿机箱长度方向相距 2 HP 的固定孔, 或者是一条允许单个螺纹板沿机
箱长度方向滑动的导轨。 可以自由移动的螺纹板可以精确定位模块, 但是在安装螺钉之前, 应将每个板的位置
与模块上的安装孔大致成一定关系。
将模块靠在 Eurorack 导轨上, 以使每个安装孔都与螺纹导轨或螺纹板对齐。 从头开始固定螺丝, 在对齐时可以
对位置进行细微调整。 确定最终位置后, 拧紧螺钉。
モ ジ ュ ー ル に は 、標 準 の Eurorack 電源システムに接続するために必要な電源ケーブルが付属してい
ます。次の 手 順 に 従って、電 源をモジュールに接 続しま す。モジュール をラックケースに 取り付 ける前に 、これ
らの接続を行う方が簡単です。
1. 電源装置またはラックケースの電源を切り、電源ケーブルを外します。
2. 電 源 ケーブル の 16 ピンコネクタを電源装置またはラックケースのソケットに挿入します。コネクタには
ソケットの隙間に合うタブが付いているので、間違って挿入することはできません。電源装置にキー 付
き ソ ケ ッ ト が な い 場 合 は 、必 ず ピ ン 1 (-12 V) を ケーブル の 赤 い ストラ イプ に 向 け てください 。
3. モジュールの背面にあるソケットに 10 ピンコネクタを挿入します。コネクタには、正しい方向に向けて
ソケットと位 置 合 わ せ するタ ブ が ありま す。
4. 電源ケーブルの両端をしっかりと取り付けたら、モジュールをケースに取り付けて電源を入れます。
インストール
必要なネジは、ユーロラックケースに取り付けるためのモジュールに含まれています。取り付ける前に電源ケ
ーブル を 接 続してくだ さい 。
ラックケースによって は 、ケースの 長さに 沿 って 2 HP 間隔で配置された一連の固定穴、または個々のネジ付き
プレートをケースの長さに沿ってスライドできるトラックが 存 在する場合があります。自由に動くネジ付きプ
レートにより、モジュールを正確に配 置できますが、ネジを取り付ける前に、各プレートをモジュール の取り
付け 穴とほ ぼ 同じ位 置に配 置 する 必 要 が あります。
モジュールを Eurorack レールに押
し付けて、各取り付け穴がネジ付きレールまたはネジ付きプレートと揃うようにします。開始の途中でネジを
取り付けます。これにより、すべてのネジを揃えながら、位置を微調整できます。最終位置が決まっ
た ら 、ネ ジ を 締 め ま す 。
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
22 23Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
Specications 技术参数
信号输入
类型
3.5 mm 毫米插孔, 直流耦合
阻抗
33 kΩ, 不平衡
最大输入电平
+10 dBu
信号输出
类型
3.5 mm 插孔, 直流耦合
阻抗
620 Ω, 不平衡
最大输入电平
+10 dBu
输出噪音
通常为 -70 dBu, 22 Hz -22 kHz
控制输入
类型
3 个 3.5 mm 插孔, 总计
阻抗
100 kΩ, 不平衡
简历范围
每八度 1 V
12 个八 度 音 程
控制项
固定控制电压
± 6 V, 与 CV 输入相加
频率范围选择器
低= <4 Hz 至 20 kHz, 每倍频程 24 dB
高= <10 Hz 至 50 kHz, 每倍频程 24 dB
力量
电源 欧罗克
电流消耗
55 mA (+12 V),
55 mA (-12 V)
身体的
方面
43 x 40 x 129 mm (1.7 x 1.6 x 5.1")
机架单位
8 HP
重量
0.09 kg (0.2 lbs)
24 25Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
Signal Input
Type 3.5 mm jack, DC coupled
Impedance 33 kΩ, unbalanced
Maximum input level +10 dBu
Signal Output
Type 3.5 mm jack, DC coupled
Impedance 620 Ω, unbalanced
Maximum input level +10 dBu
Output noise Typically -70 dBu, 22 Hz - 22 kHz
Control Inputs
Type 3 x 3.5 mm jacks, summed
Impedance 100 kΩ, unbalanced
CV range 1 V per octave, 12-octave range
Controls
Fixed control voltage ± 6 V, summed with CV inputs
Frequency range selector
Low = < 4 Hz to 20 kHz, 24 dB per octave
High = < 10 Hz to 50 kHz, 24 dB per octave
Power
Power supply Eurorack
Current draw 55 mA (+12 V), 55 mA (-12 V)
Physical
Dimensions 43 x 40 x 129 mm (1.7 x 1.6 x 5.1")
Rack units 8 HP
Weight 0.09 kg (0.2 lbs)
FEDERAL COMMUNICATIONS
COMMISSION COMPLIANCE
INFORMATION
Behringer
904B VOLTAGE CONTROLLED HIGH PASS FILTER
Responsible Party Name: Music Tribe Commercial NV Inc.
Address: 122 E. 42nd St.1,
8th Floor NY, NY 10168,
United States
Email Address: [email protected]
904B VOLTAGE CONTROLLED HIGH PASS FILTER
This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning
the equipment o and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
• • Reorient or relocate the receiving antenna.
• • Increase the separation between the equipment and receiver.
• • Connect the equipment into an outlet on a circuit dierent from
that to which the receiver is connected.
• • Consult the dealer or an experienced radio/TV technician
forhelp.
This equipment complies with Part 15 of the FCC rules. Operation is
subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
Important information:
Changes or modications to the equipment not expressly approved
by Music Tribe can void the user’s authority to use the equipment.
Hereby, Music Tribe declares that this product is in compliance
with Directive 2014/30/EU, Directive 2011/65/EU and Amendment
2015/863/EU, Directive 2012/19/EU, Regulation 519/2012 REACH
SVHC and Directive 1907/2006/EC.
Full text of EU DoC is available at https://community.musictribe.com/
EU Representative: Music Tribe Brands DK A/S
Address: Gammel Strand 44, DK-1202 København K, Denmark
UK Representative: Music Tribe Brands UK Ltd.
Address: 8
th
Floor, 20 Farringdon Street London EC4A 4AB,
UnitedKingdom
Correct disposal of this product: This symbol
indicates that this product must notbe disposed of
with household waste, according to the WEEE
Directive (2012/19/EU) and your national law.
Thisproduct should be taken to a collection center
licensed for the recycling of waste electrical and
electronic equipment (EEE). Themishandling of this type of waste
could have a possible negative impact on the environment and
human health due to potentially hazardous substances that are
generally associated with EEE. At the same time, your cooperation
in the correct disposal of this product will contribute to the ecient
use of natural resources. For more information about where you can
take your waste equipment for recycling, please contact your local
city oce, or your household waste collection service.
型 号: 904B VOLTAGE CONTROLLED HIGH PASS FILTER 合成器与
采样器
制造商: Music Tribe Commercial FZE –
Made in China 中国制造
CAN ICES–003 (B)/NMB–003 (B)
26 27Quick Start Guide904B VOLTAGE CONTROLLED HIGH PASS FILTER
We Hear You
