99043739F CVR 01-04-2022
Additional Information for
Range Hoods meeting ADA Compliance
Broan and NuTone branded residential range hoods can be installed to comply with Sections 308
and 309 of ADA Guidelines, when used with appropriately mounted controls installed at 15” to
48” above the floor and control access should not require reaching over a cooking appliance.
The following range hoods can work in an ADA Compliant situation when the range hood is wired
to operate from a dedicated, standard electrical wall switch. To facilitate this application, share
the information on the following pages with your electrician when preparing for the installation.
THIS PROCEDURE APPLIES TO THE RANGE HOOD SERIES
LISTED AT THE BOTTOM OF THIS PAGE
-----
Information supplémentaire concernant la conformité des hottes de cuisinière
aux normes de l’ADA (Americans with Disabilities Act)
Les hottes de cuisinière résidentielles de marques Broan et NuTone peuvent être installées en
conformité avec les Sections 308 et 309 des directives de l’ADA. Pour être conformes, elles
doivent être reliées à une commande murale qui est installée entre 15 po et 48 po (38 cm à
114 cm) au-dessus du plancher et qui est accessible sans avoir à passer au-dessus d’une surface
de cuisson.
Les modèles de hottes suivants peuvent être conformes lorsque la hotte est branchée de façon
à être actionnée au moyen d’une commande murale standard dédiée. Pour faciliter ce type
d’installation, partager l’information des pages suivantes avec votre électricien lors de la
préparation de l’installation.
CETTE PROCÉDURE CONVIENT AUX HOTTES DE CUISINIÈRE DES SÉRIES SUIVANTES :
Broan: BUEZ0, BUEZ1, BUEZ2, BUEZ3, BU2, BXT1, 40000, F40000, 41000, 42000, 43000.
NuTone: NU2, RL62000.
1
HAWSK3 ADA KIT WIRING INSTRUCTIONS FOR ECONOMY RANGE HOODS
WARNING
!
For residential (domestic) installation only. Before proceeding, switch power off at service panel and lock service
disconnecting means to prevent power from being switched on accidentally. Installation work and electrical wiring
must be done by qualified person(s) in accordance with all applicable codes and standards, including fire-rated
construction codes and standards. Also, it is recommended to wear safety glasses and gloves.
ACCESS TO RANGE HOOD CONTROL PANEL CONNECTIONS

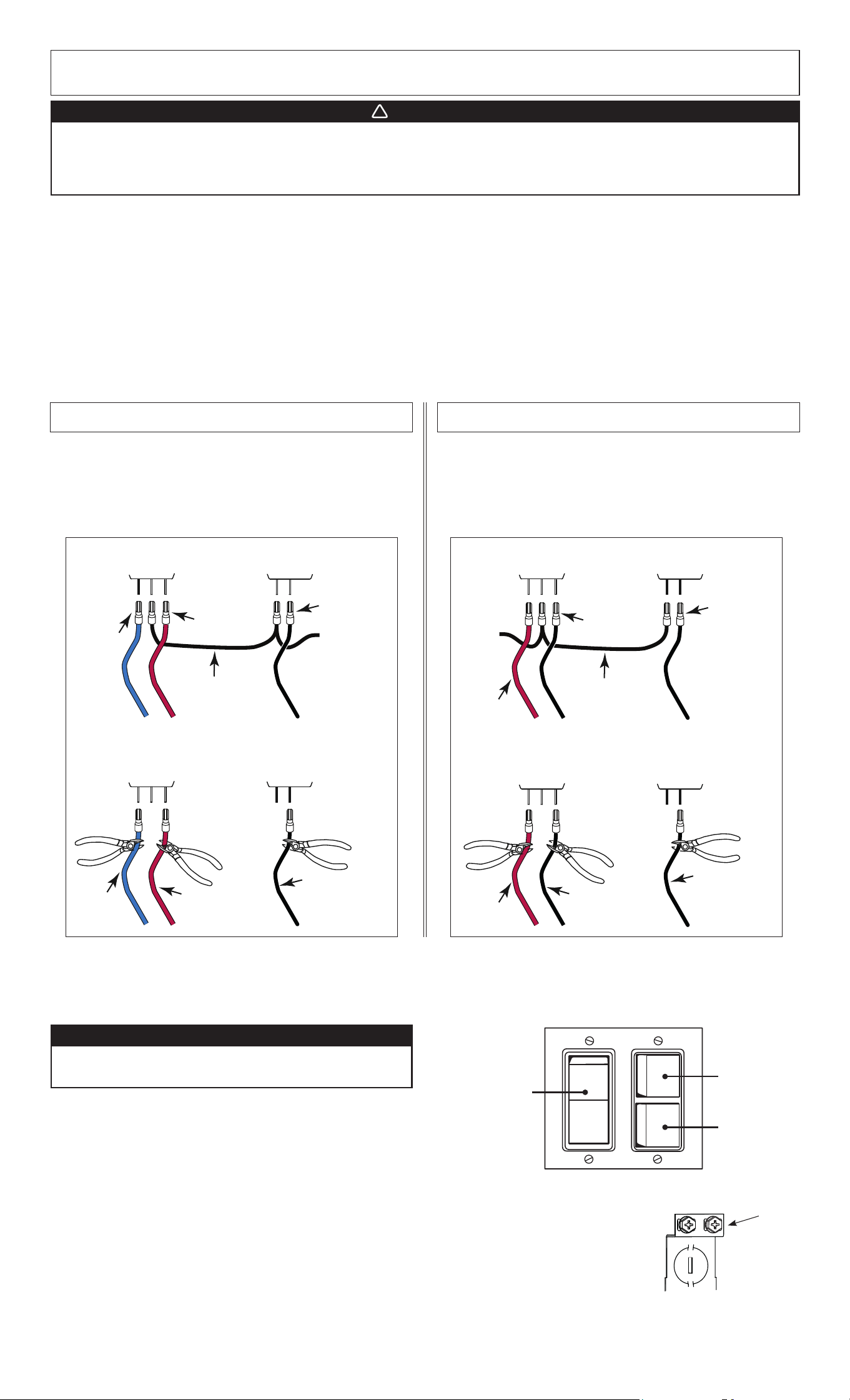

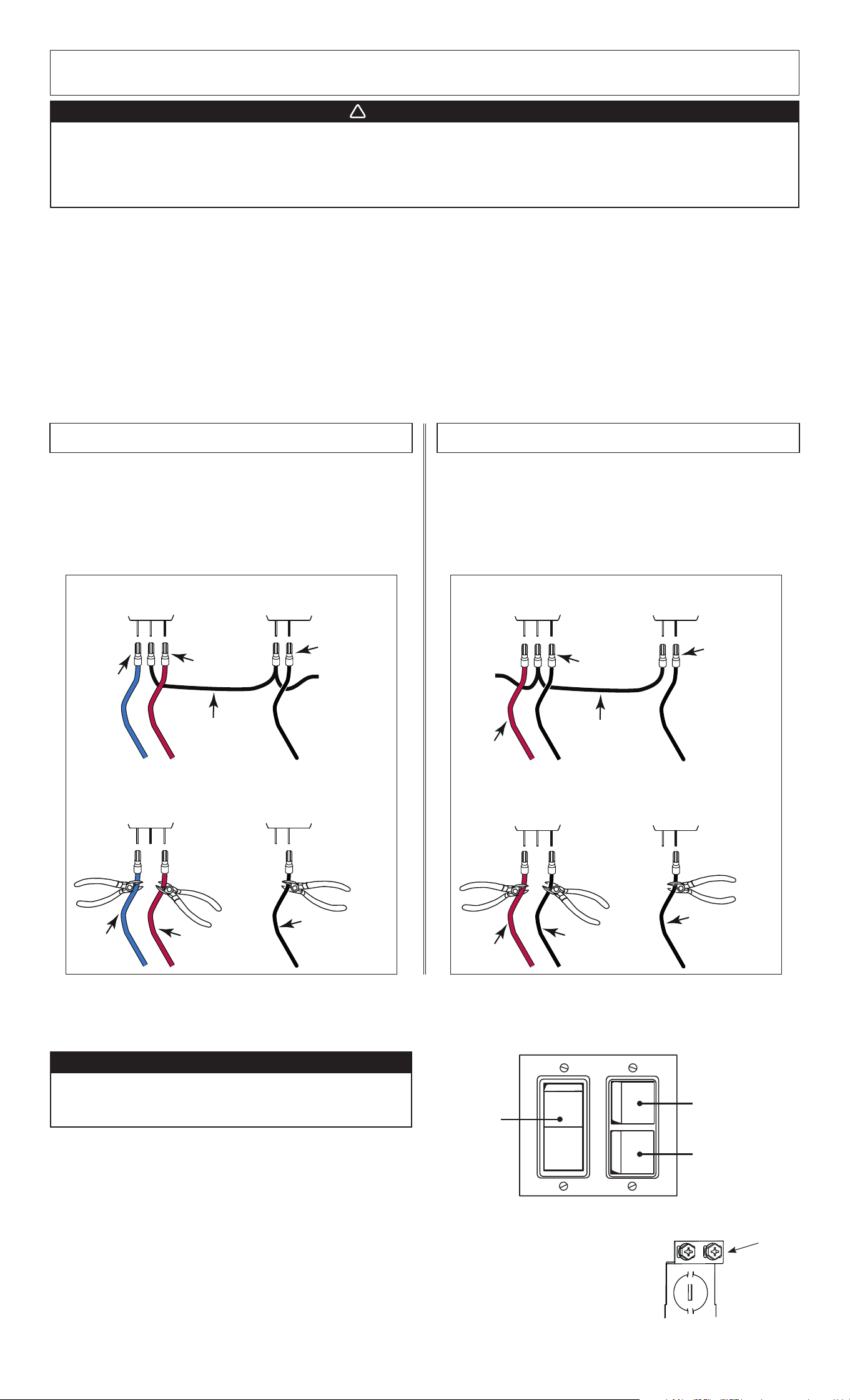

Remove the wiring cover and set it aside with its screw.
Label, then disconnect the BLUE and the RED wires from motor
switch terminals, and the single BLACK wire from the light
switch terminal. Disconnect from the motor switch terminal and
from the light switch terminal the BLACK wire and discard it. Cut
off and discard the connectors from the BLUE, the RED and the
BLACK wires.
MOTOR SWITCH
TERMINALS
LIGHT SWITCH
TERMINALS
RED WIRE
BLACK WIRE
BLUE
WIRE
DISCARD THIS
BLACK WIRE
MOTOR SWITCH
TERMINALS
LIGHT SWITCH
TERMINALS
RED WIRE
BLACK WIRE
BLUE
WIRE
99043739F
THIS PROCEDURE APPLIES TO THE FOLLOWING RANGE HOOD SERIES
Broan Series: BUEZ0, BUEZ1, BUEZ2, BUEZ3, BU2, BXT1, 40000, F40000, 41000, 42000, 43000.
NuTone Series: NU2, RL62000.
If present, remove the plate covering the access to the unit
switches and set it aside with its screws.
Label, then disconnect the RED and the BLACK wires from
motor switch terminals, and the single BLACK (or BLUE) wire
from the light switch terminal. Disconnect from the motor switch
terminal and from the light switch terminal the BLACK wire and
discard it. Cut off and discard the connectors from the RED, the
BLACK and BLACK (or BLUE) wires.
MOTOR SWITCH
TERMINALS
LIGHT SWITCH
TERMINALS
BLACK WIRE
BLACK OR
BLUE WIRE
RED
WIRE
DISCARD THIS
BLACK WIRE
MOTOR SWITCH
TERMINALS
LIGHT SWITCH
TERMINALS
BLACK WIRE
BLACK OR
BLUE WIRE
RED WIRE
Range hood series: BUEZ0, BUEZ1, BUEZ2, BU2, BXT1,
40000, F40000, 41000, 42000, NU2 and RL62000.
Range hood series: BUEZ3 and 43000.
To suit your needs, there are 2 ways to wire the ADA HAWSK3 to this range hood: 120 VAC power cable entering the switch box (page 2)
and 120 VAC power cable entering the range hood (page 3).
CAUTION
Only use switches included in HAWSK3 ADA kit. Only
use wires suitable for at least 90oC (194oF).
Motor speed
selection
switch
(3-way)
ON/OFF
Motor switch
ON/OFF
Light switch
OFF - ON
HIGH
LOW
NOTE: Do not use the green screw and the ADA wire harness
included in HAWSK3 ADA kit.
NOTE: If the HCK44 Power cord kit is used to connect the unit, install the provided ground screw (A)
on the unit grounding plate.
A
2
Once all the connections are done, finalize the installation by reversing steps to on first page.
NOTE: Be careful while reinstalling the wiring cover to the hood.

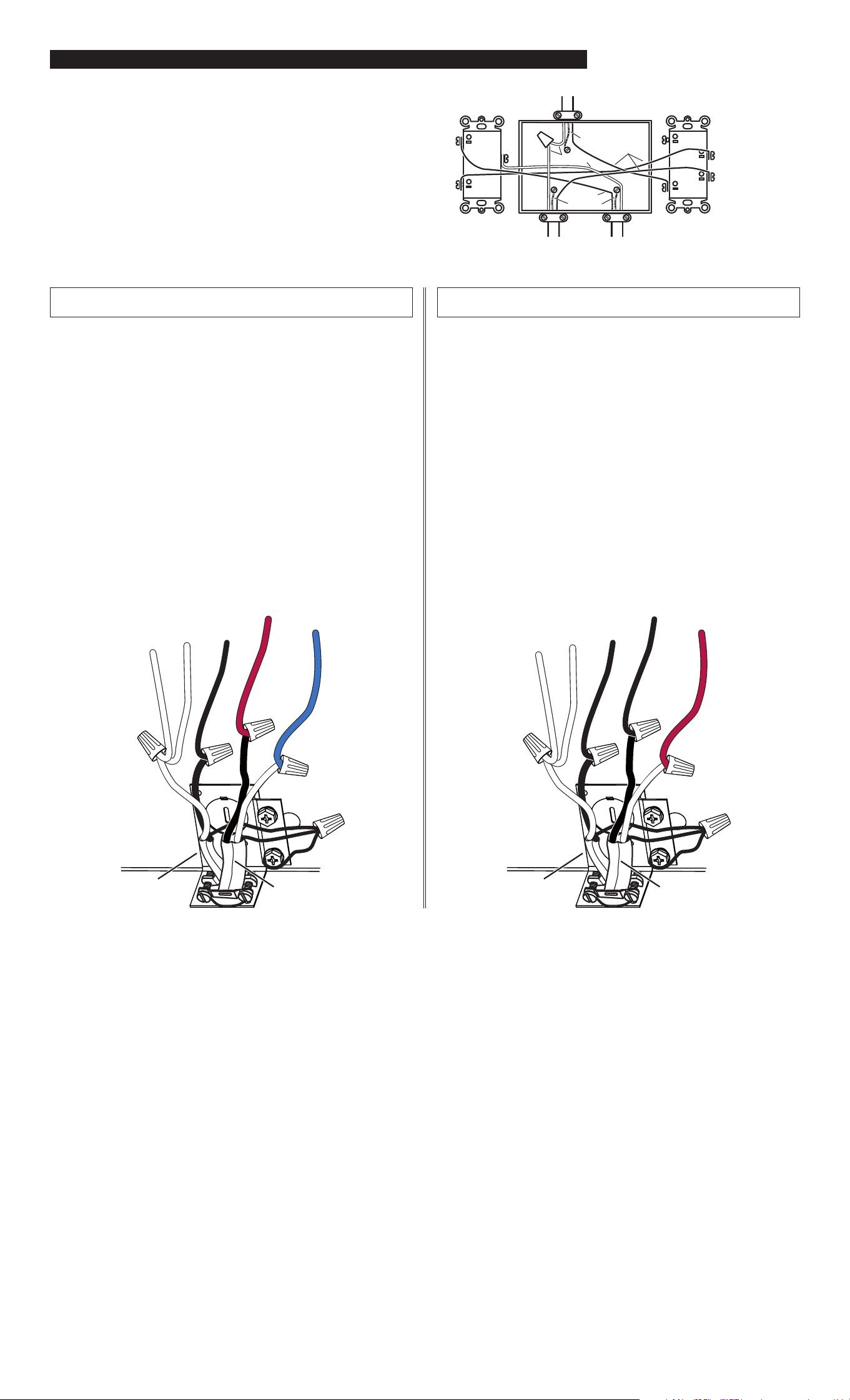

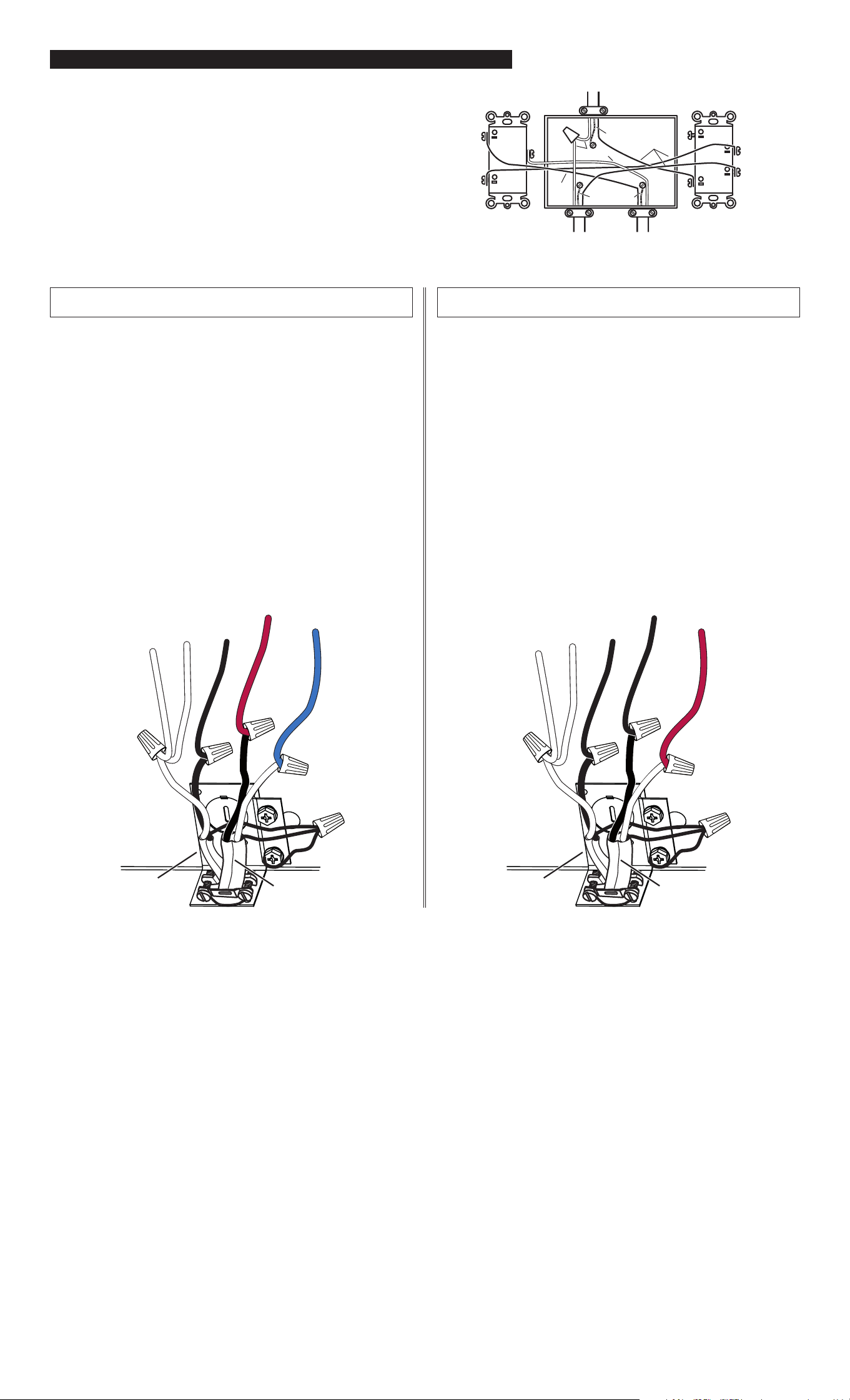

Install 2 included rocker switches at a convenient place for the
user. Feed the switch box with 120 VAC house wiring and use two
14/2 cable to wire it to the range hood (see diagram at right).
Insert both 14/2 cable coming from switches in the hood through
an UL approved wire clamp. With a short ground wire (not
provided), connect all ground wires together as shown below.
Connect the other end of the short ground wire to the GREEN
ground screw.
Connect WHITE wire from no. 2 14/2 cable to WHITE wire from
blower connector and WHITE wire coming from light socket.
Connect BLACK wire from no. 2 14/2 cable to BLACK wire cut
from light switch.
Connect BLACK wire from no. 1 14/2 cable to RED wire cut from
motor switch.
Connect WHITE wire from no. 1 14/2 cable to BLUE wire cut
from motor switch.
NO. 1
14/2 CABLE
TO HOOD
BLACK
GROUND
On/Off
light switch
On/Off
motor switch
NO. 2
14/2 CABLE
TO HOOD
120 VAC
LINE IN
Motor speed
selection switch
COM
GROUND
WHITE
BLACK
NO. 1
14/2 CABLE
NO. 2
14/2 CABLE
1
2
4
3
5
NOTE: Use appropriate wire nuts for all connections.
Range hood series: BUEZ0, BUEZ1, BUEZ2, BU2, BXT1,
40000, F40000, 41000, 42000, NU2 and RL62000.
Range hood series: BUEZ3 and 43000.

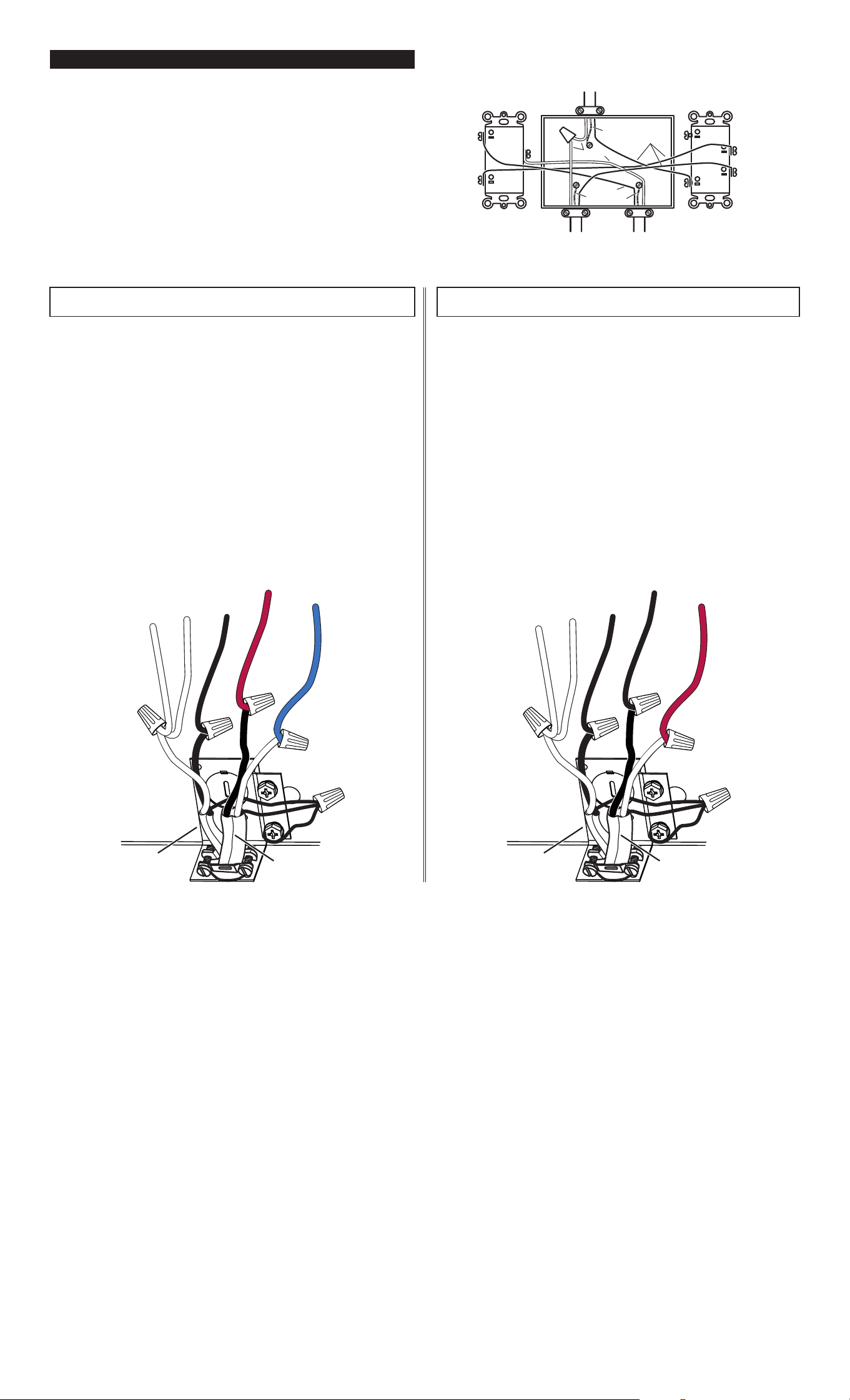

Insert both 14/2 cable coming from switches in the hood through
an UL approved wire clamp.With a short ground wire (not
provided), connect all ground wires together as shown below.
Connect the other end of the short ground wire to the GREEN
ground screw.
Connect WHITE wire from no. 2 14/2 cable to WHITE wire from
blower connector and WHITE wire coming from light socket.
Connect BLACK wire from no. 2 14/2 cable to BLACK (or BLUE)
wire cut from light switch.
Connect BLACK wire from no. 1 14/2 cable to BLACK wire cut
from motor switch.
Connect WHITE wire from no. 1 14/2 cable to RED wire cut from
motor switch.
NOTE: Use appropriate wire nuts for all connections.
NO. 1
14/2 CABLE
NO. 2
14/2 CABLE
1
2
4
3
5
120 VAC POWER CABLE ENTERING THE SWITCH BOX
3

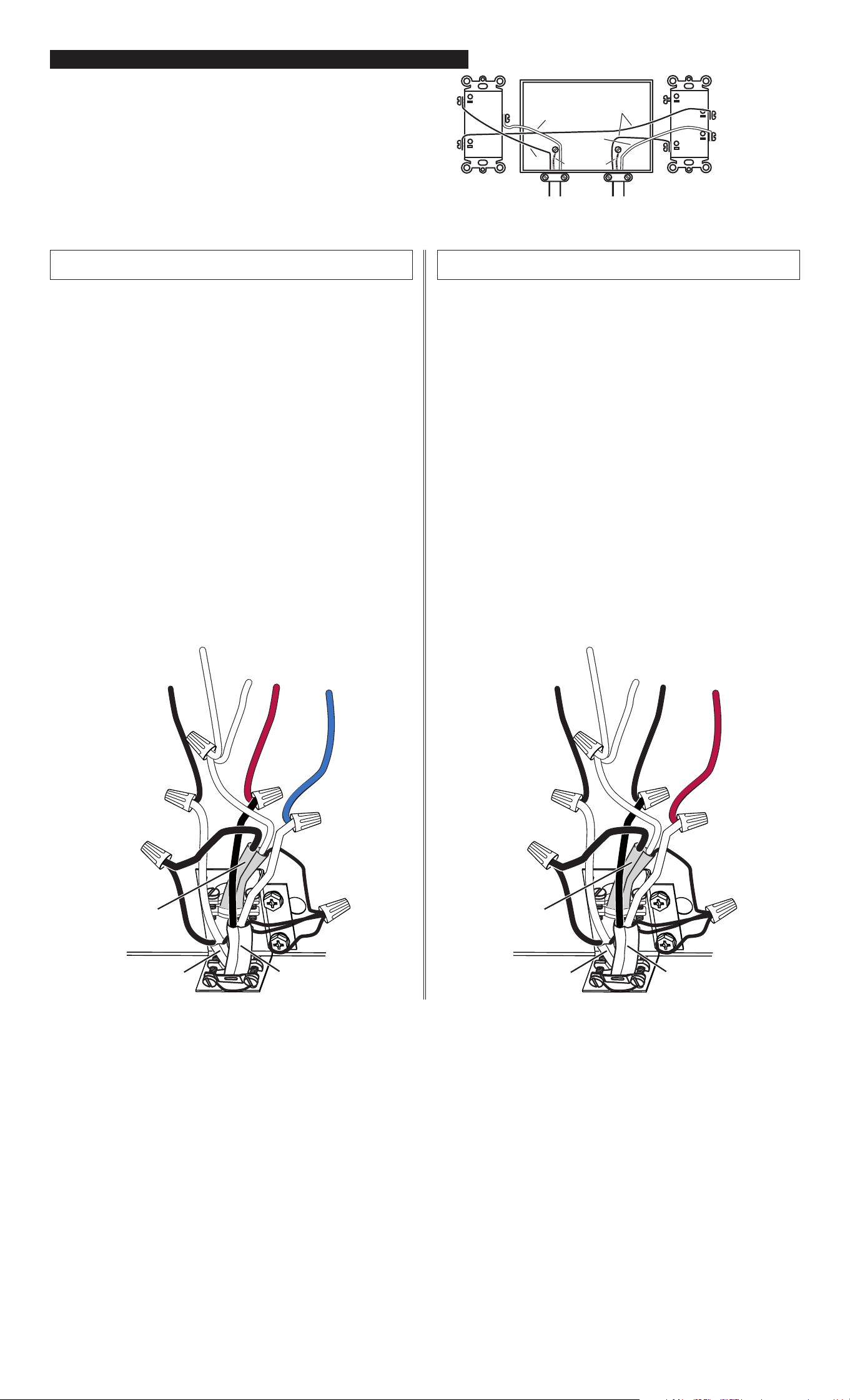

Install 2 included rocker switches at a convenient place for the
user. Use two 14/2 cable to wire it to the range hood (see diagram
at right).

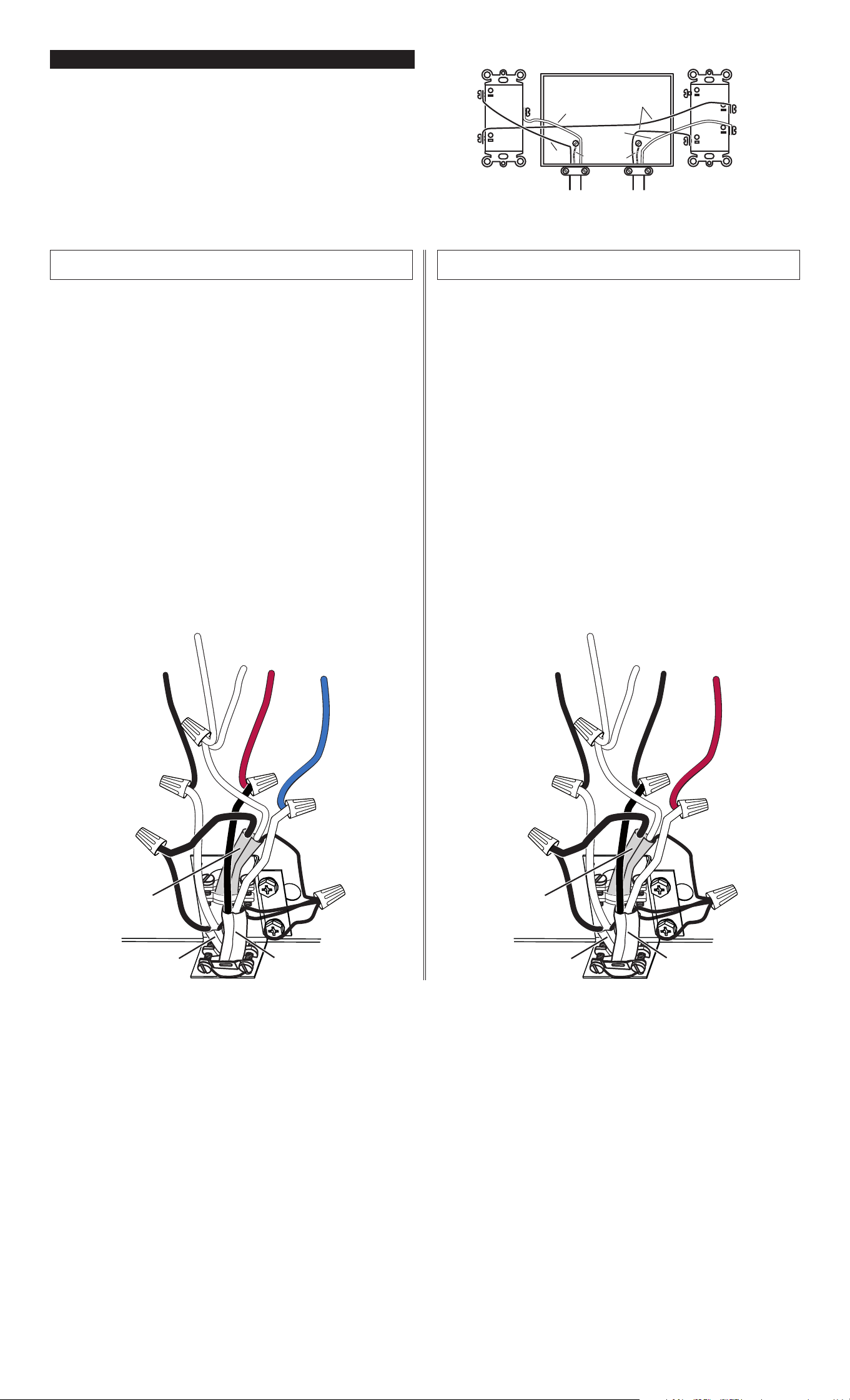

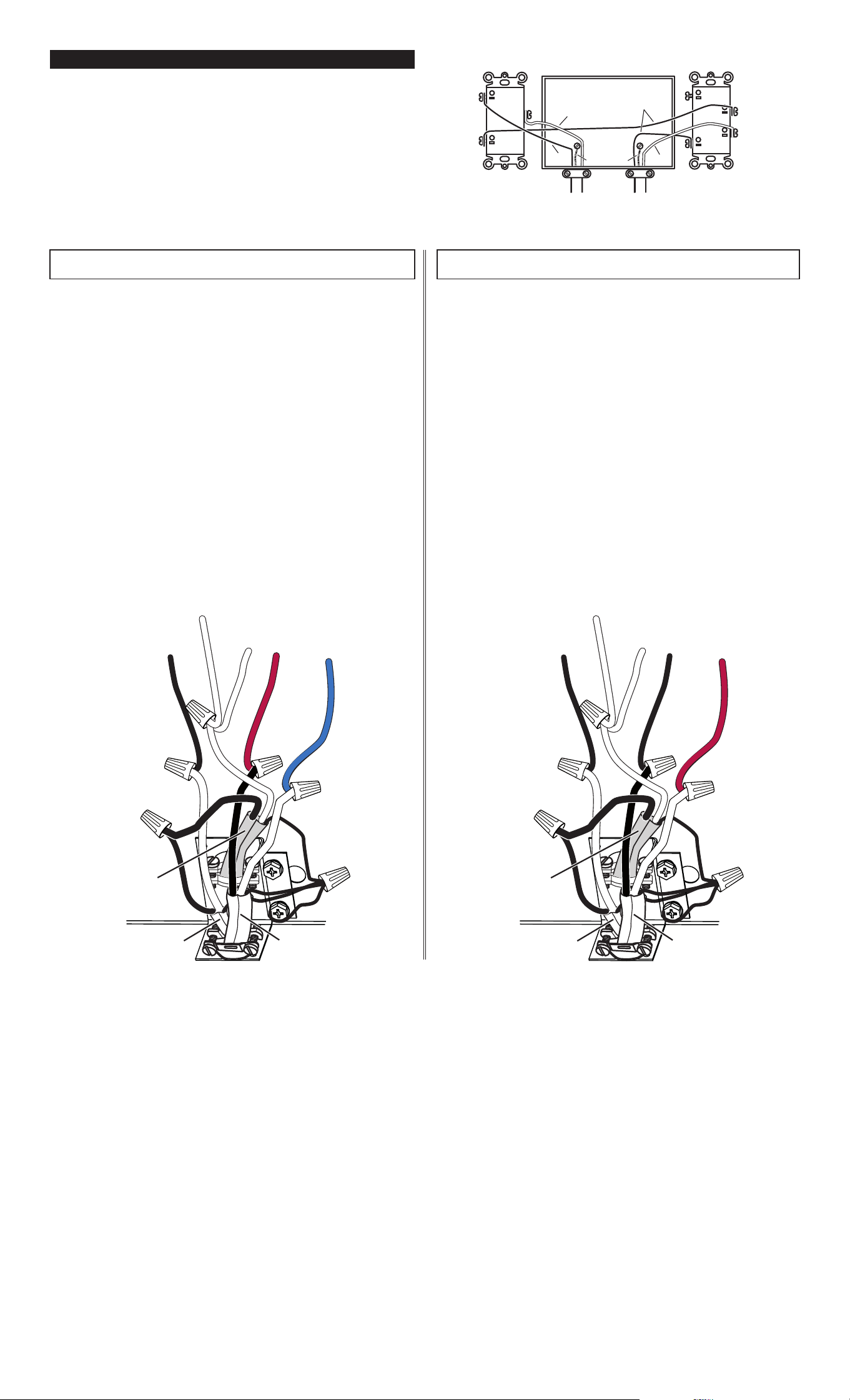

Insert both 14/2 cable coming from switches in the hood through
an UL approved wire clamp. Insert 120 VAC house wiring in the
hood through another UL approved wire clamp. With a short
ground wire (not provided), connect all ground wires together as
shown below. Connect the other end of the short ground wire to
the GREEN ground screw.
Connect BLACK wire from no. 2 14/2 cable to BLACK wire from
120 VAC house wiring.
Connect WHITE wire from no. 2 14/2 cable to BLACK wire cut
from light switch.
Connect WHITE wire from 120 VAC house wiring to WHITE
wire from blower connector and WHITE wire coming from light
socket.
Connect BLACK wire from no. 1 14/2 cable to RED wire cut from
blower switch.
Connect WHITE wire from no. 1 14/2 cable to BLUE wire cut
from blower switch.
COM
BLACK
GROUND
WHITE
BLACK
WHITE
NO. 2
14/2 CABLE
TO HOOD
On/Off
light switch
On/Off
motor switch
NO. 1
14/2 CABLE
TO HOOD
Motor speed
selection switch
2
5
NO. 1
14/2 CABLE
NO. 2
14/2 CABLE
1
4
3
6
120 VAC
HOUSE WIRING
Once all the connections are done, finalize the installation by reversing steps to on first page.
NOTE: Be careful while reinstalling the wiring cover to the hood.
NOTE: Use appropriate wire nuts for all connections.
Range hood series: BUEZ0, BUEZ1, BUEZ2, BU2, BXT1,
40000, F40000, 41000, 42000, NU2 and RL62000.
Range hood series: BUEZ3 and 43000.
NOTE: Use appropriate wire nuts for all connections.
2
5
NO. 1
14/2 CABLE
NO. 2
14/2 CABLE
1
3
6
120 VAC
HOUSE WIRING
4
Insert both 14/2 cable coming from switches in the hood through
an UL approved wire clamp. Insert 120 VAC house wiring in the
hood through another UL approved wire clamp. With a short
ground wire (not provided), connect all ground wires together as
shown below. Connect the other end of the short ground wire to
the GREEN ground screw.
Connect BLACK wire from no. 2 14/2 cable to BLACK wire from
120 VAC house wiring.
Connect WHITE wire from no. 2 14/2 cable to BLACK (or BLUE)
wire cut from light switch.
Connect WHITE wire from 120 VAC house wiring to WHITE wire
from blower connector.
Connect BLACK wire from no. 1 14/2 cable to BLACK wire cut
from blower switch.
Connect WHITE wire from no. 1 14/2 cable to RED wire cut from
blower switch.
120 VAC POWER CABLE ENTERING THE HOOD
4
INSTRUCTIONS DE CÂBLAGE DE L’ENSEMBLE ADA HAWSK3
POUR LES HOTTES ÉCONOMIQUES
AVERTISSEMENT
!
Uniquement pour une installation résidentielle (domestique). Avant de commencer, coupez le courant au panneau
d’alimentation et verrouillez-en l’accès afin d’éviter sa remise en marche accidentelle. Les travaux d’installation
et de raccordement électrique doivent être effectués par une personne qualifiée, conformément aux codes et aux
standards de construction, incluant ceux concernant la protection contre les incendies. Aussi, il est recommandé
de porter des lunettes et des gants de sécurité.
CETTE PROCÉDURE S’APPLIQUE AUX SÉRIES DE HOTTES SUIVANTES :
Pour répondre à vos besoins, il existe 2 façons de raccorder l’ensemble ADA HAWSK3 à ces hottes : lorsque le câble d’alimentation
domestique de 120VCA entre dans le boîtier des interrupteurs (page 5) ou lorsque le câble d’alimentation domestique de 120VCA entre
dans la hotte (page 6).

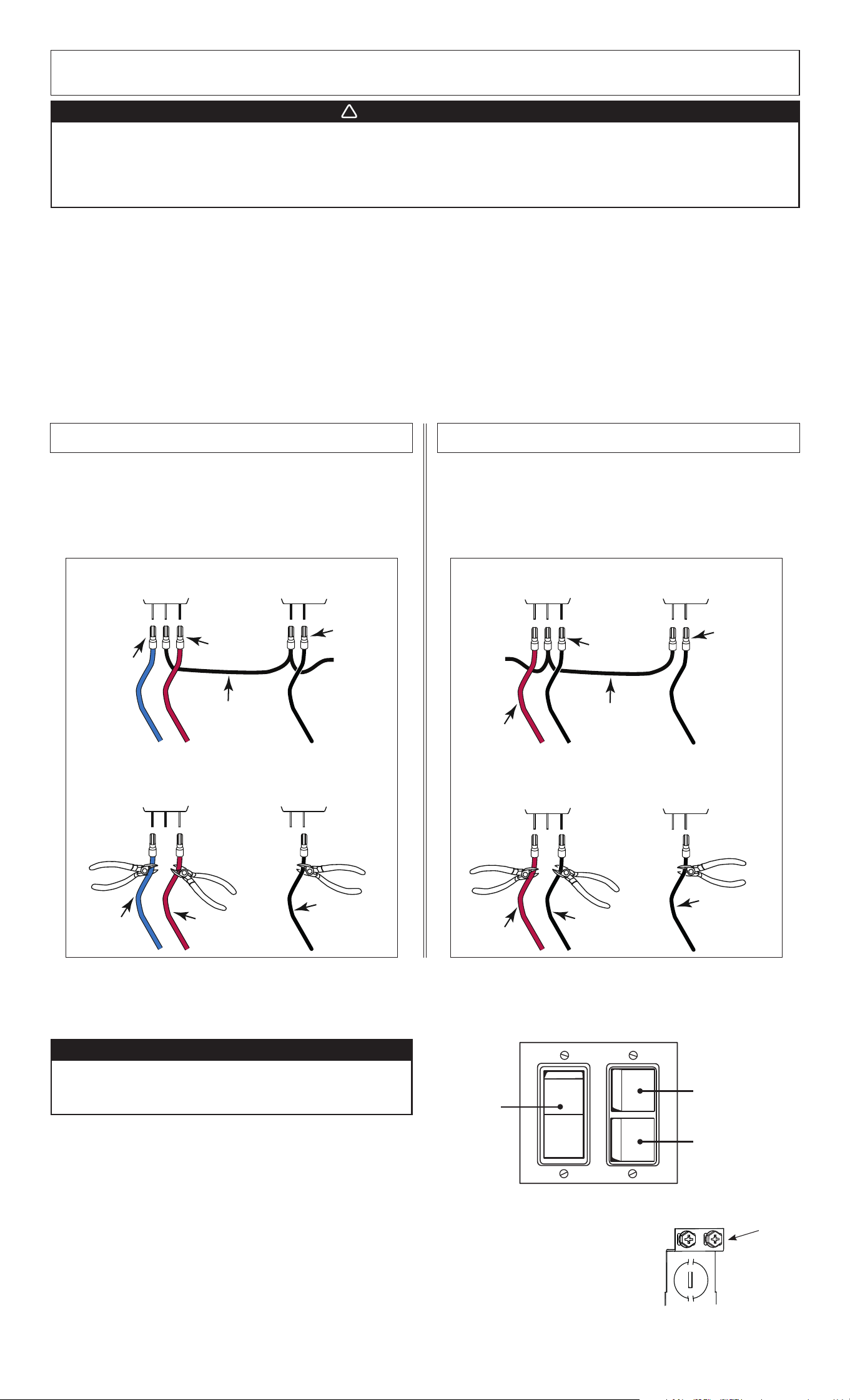

ACCÈS AUX CONNEXIONS DU PANNEAU DE COMMANDE
Retirer la vis de retenue du couvercle du compartiment
électrique. Mettre de côté le couvercle avec sa vis.
Étiqueter puis déconnecter le fil BLEU et le fil ROUGE des
bornes de l’interrupteur du moteur, ainsi que le fil NOIR simple
de la borne de l’interrupteur d’éclairage. Déconnecter le fil
NOIR de la borne de l’interrupteur du moteur et de la borne de
l’interrupteur d’éclairage, puis jeter ce fil. Couper et se défaire
des connecteurs du fil BLEU, du fil ROUGE et du fil NOIR.
BORNES DE
L’INTERRUPTEUR
DU MOTEUR
BORNES DE
L’INTERRUPTEUR
D’ÉCLAIRAGE
FIL ROUGE
FIL NOIR
FIL
BLEU
JETER CE
FIL NOIR
BORNES DE
L’INTERRUPTEUR
DU MOTEUR
BORNES DE
L’INTERRUPTEUR
D’ÉCLAIRAGE
FIL ROUGE
FIL NOIR
FIL
BLEU
99043739F
Séries Broan : BUEZ0, BUEZ1, BUEZ2, BUEZ3, BU2, BXT1, 40000, F40000, 41000, 42000, 43000.
Séries NuTone : NU2, RL62000.
Le cas échéant, retirer la plaque recouvrant l’accès aux
interrupteurs de la hotte et la mettre de côté avec ses vis.
Étiqueter puis déconnecter le fil ROUGE et le fil NOIR des bornes
de l’interrupteur du moteur, ainsi que le fil NOIR simple (ou
BLEU) de la borne de l’interrupteur d’éclairage. Déconnecter le
fil NOIR de la borne de l’interrupteur du moteur et de la borne de
l’interrupteur d’éclairage, puis jeter ce fil. Couper et se défaire des
connecteurs du fil ROUGE, du fil NOIR et du fil NOIR(ou BLEU).
BORNES DE
L’INTERRUPTEUR
DU MOTEUR
BORNES DE
L’INTERRUPTEUR
D’ÉCLAIRAGE
FIL NOIR
FIL NOIR
OU BLEU
FIL ROUGE
JETER CE
FIL NOIR
BORNES DE
L’INTERRUPTEUR
DU MOTEUR
BORNES DE
L’INTERRUPTEUR
D’ÉCLAIRAGE
FIL NOIR
FIL NOIR
OU BLEU
FIL ROUGE
Séries de hotte : BUEZ0, BUEZ1, BUEZ2, BU2, BXT1,
40000, F40000, 41000, 42000, NU2 et RL62000.
Séries de hotte : BUEZ3 et 43000.
ATTENTION
N’utilisez seulement que les interrupteurs inclus dans
l’ensemble ADA HAWSK3. Utilisez des fils pouvant
supporter une température d’au moins 90 oC (194 oF).
NOTE : Ne pas utiliser la vis verte et le faisceau de fils ADA
inclus dans l’ensemble ADA HAWSK3.
NOTE : Si l’ensemble de cordon d’utilisation HCK44 est utilisé pour brancher la hotte, installer la vis
de mise à la terre incluse (A) sur la plaque de mise à la terre de la hotte.
A
Interrupteur
de sélection
de vitesses
du moteur
(3 voies)
Interrupteur
MARCHE/ARRÊT
du moteur
Interrupteur
MARCHE/ARRÊT
de l’éclairage
ARRÊT - MARCHE
HAUTE
BASSE
5
Installer les 2 interrupteurs à bascule inclus à un emplacement
pratique pour l’utilisateur. Brancher le câble d’alimentation
électrique 120 VCA dans le boîtier des interrupteurs et utiliser
deux câble 14/2 pour connecter les interrupteurs à la hotte (voir le
diagramme ci-contre).
Une fois toutes les connexions effectuées, terminer l’installation en inversant les étapes
à de la page 4.
NOTE : Faire attention lors de la remise en place du couvercle du compartiment électrique dans la hotte.
Insérer les deux câbles 14/2 provenant des interrupteurs dans
la hotte à travers un passe-fils approuvé UL. À l’aide d’un court
fil de mise à la terre (non inclus), connecter ensemble tous les
fils de mise à la terre, tel qu’il est illustré ci-dessous. Connecter
l’autre extrémité du fil court de mise à la terre à la vis VERTE de
mise à la terre.
Connecter le fil BLANC du câble 14/2 n° 2 au fil BLANC du
connecteur du moteur et au fil BLANC provenant de la douille
de la lampe.
Connecter le fil NOIR du câble 14/2 n° 2 au fil NOIR coupé de
l’interrupteur d’éclairage.
Connecter le fil NOIR du câble 14/2 n° 1 au fil ROUGE coupé de
l’interrupteur du moteur.
Connecter le fil BLANC du câble 14/2 n° 1 au fil BLEU coupé de
l’interrupteur du moteur.
CÂBLE 14/2
N
O
1
VERS
LA HOTTE
NOIR
MISE À
LA TERRE
CÂBLE 14/2
N
O
2
VERS
LA HOTTE
ALIMENTATION DOMESTIQUE
120 VCA
Interrupteur de
sélection de vitesse
du ventilateur
COM
MISE À
LA TERRE
BLANC
NOIR
Interrupteur
marche/arrêt
du moteur
Interrupteur
marche/arrêt
d’éclairage
1
2
4
3
5
CÂBLE
14/2 N
O
1
CÂBLE
14/2 N
O
2
NOTE : Utiliser un capuchon de connexion approprié pour toutes
les connexions.
Insérer les deux câbles 14/2 provenant des interrupteurs dans
la hotte à travers un passe-fils approuvé UL. À l’aide d’un court
fil de mise à la terre (non inclus), connecter ensemble tous les
fils de mise à la terre, tel qu’il est illustré ci-dessous. Connecter
l’autre extrémité du fil court de mise à la terre à la vis VERTE de
mise à la terre.
Connecter le fil BLANC du câble 14/2 n° 2 au fil BLANC du
connecteur du moteur et au fil BLANC provenant de la douille
de la lampe.
Connecter le fil NOIR du câble 14/2 n° 2 au fil NOIR (ou BLEU)
coupé de l’interrupteur d’éclairage.
Connecter le fil NOIR du câble 14/2 n° 1 au fil NOIR coupé de
l’interrupteur du moteur.
Connecter le fil BLANC du câble 14/2 n° 1 au fil ROUGE coupé
de l’interrupteur du moteur.
NOTE : Utiliser un capuchon de connexion approprié pour toutes
les connexions.
1
2
4
3
5
CÂBLE
14/2 N
O
1
CÂBLE
14/2 N
O
2
ALIMENTATION DOMESTIQUE 120 VCA ENTRANT DANS LE BOÎTIER DES INTERRUPTEURS
Séries de hotte : BUEZ0, BUEZ1, BUEZ2, BU2, BXT1,
40000, F40000, 41000, 42000, NU2 et RL62000.
Séries de hotte : BUEZ3 et 43000.
6
COM
NOIR
MISE À
LA TERRE
BLANC
NOIR
CÂBLE 14/2
N
O
2
VERS
LA HOTTE
CÂBLE 14/2
N
O
1
VERS
LA HOTTE
Interrupteur de
sélection de vitesse
du ventilateur
BLANC
Interrupteur
marche/arrêt
du moteur
Interrupteur
marche/arrêt
d’éclairage
Installer les 2 interrupteurs à bascule inclus à un emplacement
pratique pour l’utilisateur. Utiliser deux câble 14/2 pour connecter
les interrupteurs à la hotte (voir le diagramme ci-contre).
Insérer les deux câbles 14/2 provenant des interrupteurs dans
la hotte à travers un passe-fils approuvé UL. Insérer le câble
d’alimentation domestique 120 VCA dans la hotte à travers un
autre passe-fils approuvé UL. À l’aide d’un court fil de mise à la
terre (non inclus), connecter ensemble tous les fils de mise à la
terre, tel qu’il est illustré ci-dessous. Connecter l’autre extrémité
du fil court de mise à la terre à la vis VERTE de mise à la terre.
Connecter le fil NOIR du câble 14/2 n° 2 au fil NOIR du câble
d’alimentation domestique 120 VCA.
Connecter le fil BLANC du câble 14/2 n° 2 au fil NOIR coupé de
l’interrupteur d’éclairage.
Connecter le fil BLANC du câble 14/2 n° 2 au fil BLANC du
connecteur du moteur et au fil BLANC provenant de la douille
de la lampe.
Connecter le fil NOIR du câble 14/2 n° 1 au fil ROUGE coupé de
l’interrupteur du moteur.
Connecter le fil BLANC du câble 14/2 n° 1 au fil BLEU coupé de
l’interrupteur du moteur.
2
5
1
4
3
6
ALIMENTATION
DOMESTIQUE
120 VCA
CÂBLE
14/2 Nº 1
CÂBLE
14/2 Nº 2
Une fois toutes les connexions effectuées, terminer l’installation en inversant les étapes à de la page 4.
NOTE : Faire attention lors de la remise en place du couvercle du compartiment électrique dans la hotte.
NOTE : Utiliser un capuchon de connexion approprié pour toutes
les connexions.
NOTE : Utiliser un capuchon de connexion approprié pour toutes
les connexions.
2
5
1
3
6
4
CÂBLE
14/2 N
O
1
CÂBLE
14/2 N
O
2
ALIMENTATION
DOMESTIQUE
120 VCA
Insérer les deux câbles 14/2 provenant des interrupteurs dans
la hotte à travers un passe-fils approuvé UL. Insérer le câble
d’alimentation domestique 120 VCA dans la hotte à travers un
autre passe-fils approuvé UL. À l’aide d’un court fil de mise à la
terre (non inclus), connecter ensemble tous les fils de mise à la
terre, tel qu’il est illustré ci-dessous. Connecter l’autre extrémité
du fil court de mise à la terre à la vis VERTE de mise à la terre.
Connecter le fil NOIR du câble 14/2 n° 2 au fil NOIR du câble
d’alimentation domestique 120 VCA.
Connecter le fil BLANC du câble 14/2 n° 2 au fil NOIR (ou BLEU)
coupé de l’interrupteur d’éclairage.
Connecter le fil BLANC du câble 14/2 n° 2 au fil BLANC du
connecteur du moteur et au fil BLANC provenant de la douille
de la lampe.
Connecter le fil NOIR du câble 14/2 n° 1 au fil NOIR coupé de
l’interrupteur du moteur.
Connecter le fil BLANC du câble 14/2 n° 1 au fil ROUGE coupé
de l’interrupteur du moteur.
ALIMENTATION DOMESTIQUE 120 VCA ENTRANT DANS LA HOTTE
Séries de hotte : BUEZ0, BUEZ1, BUEZ2, BU2, BXT1,
40000, F40000, 41000, 42000, NU2 et RL62000.
Séries de hotte : BUEZ3 et 43000.
7
ADVERTENCIA
!
Para instalación residencial (doméstica) solamente. Antes de continuar, apague la alimentación en el tablero de
servicio y bloquee los medios de desconexión para evitar que se conecte la corriente accidentalmente. Los trabajos
de instalación y el cableado eléctrico han de ser realizados por personas cualificadas, de conformidad con todos
los códigos y normas aplicables, incluyendo los códigos y normas de construcción contra incendios. Asimismo, se
aconseja llevar lentes y guantes de seguridad.
INSTRUCCIONES DE CABLEADO DEL KIT ADA HAWSK3
PARA LAS CAMPANAS DE TIPO ECONÓMICO
ESTE PROCEDIMIENTO SE APLICA A LAS SIGUIENTES SERIES DE CAMPANAS:
Según sus necesidades, hay 2 maneras de conectar el kit ADA HAWSK3 a estas campanas: con el cable de alimentación doméstica
de 120 VCA que entra en la caja de los interruptores (página 8) o con el cable de alimentación doméstica de 120 VCA que entra en la
campana (página 9).
ACCESO A LAS CONEXIONES DEL TABLERO DE CONTROL DE LA CAMPANA
Retire el tornillo que sujeta la tapa del compartimento eléctrico.
Póngala a un lado la tapa y el tornillo.
Etiquetar y desconectar el hilo AZUL y el hilo ROJO de los
terminales del interruptor del motor, y el hilo NEGRO único del
terminal del interruptor de la luz. Desconectar et hilo NEGRO del
terminal del interruptor del motor y del terminal del interruptor
de la luz, después desechar este hilo. Cortar y desechar los
conectores de los hilos AZUL, ROJO y NEGRO.
TERMINALES DEL
INTERRUPTOR
DEL MOTOR
TERMINALES DEL
INTERRUPTOR
DE LA LUZ
HILO ROJO
HILO NEGRO
HILO
AZUL
DESECHAR ESTE
HILO NEGRO
TERMINALES DEL
INTERRUPTOR
DEL MOTOR
TERMINALES DEL
INTERRUPTOR
DE LA LUZ
HILO ROJO
HILO NEGRO
HILO
AZUL
99043739F
Series Broan: BUEZ0, BUEZ1, BUEZ2, BUEZ3, BU2, BXT1, 40000, F40000, 41000, 42000, 43000.
Series NuTone: NU2, RL62000.
En su caso, quitar la placa cubriendo el acceso a los interruptores
de la campana y dejar de lado con sus tornillos.
Etiquetar y desconectar el hilo ROJO y el hilo NEGRO de los
terminales del interruptor del motor, y el hilo NEGRO único (o
AZUL) del terminal del interruptor de la luz. Desconectar et hilo
NEGRO del terminal del interruptor del motor y del terminal
del interruptor de la luz, después desechar este hilo. Cortar y
desechar los conectores de los hilos AZUL, ROJO y NEGRO (o
AZUL).
TERMINALES DEL
INTERRUPTOR
DEL MOTOR
TERMINALES DEL
INTERRUPTOR
DE LA LUZ
HILO NEGRO
HILO NEGRO
O AZUL
HILO ROJO
DESECHAR ESTE
HILO NEGRO
TERMINALES DEL
INTERRUPTOR
DEL MOTOR
TERMINALES DEL
INTERRUPTOR
DE LA LUZ
HILO NEGRO
HILO NEGRO
O AZUL
HILO ROJO
Series de campana: BUEZ0, BUEZ1, BUEZ2, BU2, BXT1,
40000, F40000, 41000, 42000, NU2 y RL62000.
Series de campana: BUEZ3 y 43000.
PRECAUCIÓN
Utilice solamente los interruptores incluidos en el
kit ADA HAWSK3. Utilice sólo hilos que resistan una
temperatura de al menos 90°C (194°F).
NOTA: No utilice el tornillo verde y el arnés de cables ADA
incluidos en el kit ADA HAWSK3.
NOTA: Si el juego de cordones de alimentación HCK44 es utilisado para conectar la campana, instale el
tornillo de toma a tierra incluido (A) a la placa de toma a tierra de la campana.
A
Interruptor de
selección de
la velocidad
del motor
(de tres vías).
Interruptor
ENCENDIDO/
APAGADO
del motor
Interruptor
ENCENDIDO/
APAGADO
de la luz
APAGADO - ENCENDIDO
ALTA
BAJA
8
NEGRO
TIERRA
120 VCA
ALIMENTACIÓN DOMÉSTICA
COM
TIERRA
BLANCO
NEGRO
Interruptor de
selección de la
velocidad del
ventilador
Interruptor
encendido/apagado
del motor
Interruptor
encendido/apagado
de la luz
CABLE 14/2
N.º 1
HACIA
LA CAMPANA
CABLE 14/2
N.º 2
HACIA
LA CAMPANA
Instale los 2 interruptores oscilantes incluidos en un lugar práctico
para el usuario. Conecte el cable de alimentación doméstica
de 120VCA a la caja de distribución y use dos cable 14/2 para
conectar los interruptores a la campana (véase el diagrama al
lado).
Una vez hechas todas las conexiones, termine la instalación invirtiendo las etapas
a de la página 7.
NOTA: Tenga cuidado al colocar en su lugar la tapa del compartimento eléctrico de la campana.
Introduzca los dos cables 14/2 que vienen de los interruptores
en la campana a través de una abrazadera de hilos aprobada
por UL. Mediante un hilo corto de toma a tierra (no incluido),
conecte todos los hilos de toma a tierra como se muestra abajo.
Conecte el otro extremo del hilo corto de toma a tierra al tornillo
VERDE de toma a tierra.
Conecte el hilo BLANCO del cable 14/2 n.
o
2 con el hilo BLANCO
del connector del motor y el hilo BLANCO del casquillo de la
lámpara.
Conecte el hilo NEGRO del cable 14/2 n.
o
2 con el hilo NEGRO
cortado del interruptor de la luz.
Conecte el hilo NEGRO del cable 14/2 n.
o
1 con el hilo ROJO
cortado del interruptor del motor.
Conecte el hilo BLANCO del cable 14/2 n.
o
1 con el hilo AZUL
cortado del interruptor del motor.
1
2
4
3
5
CABLE 14/2
N.º 1
CABLE 14/2
N.º 2
NOTA: Use un capuchón de conexión de hilos adecuado para
todas las conexiones.
Introduzca los dos cables 14/2 que vienen de los interruptores
en la campana a través de una abrazadera de hilos aprobada
por UL. Mediante un hilo corto de toma a tierra (no incluido),
conecte todos los hilos de toma a tierra como se muestra abajo.
Conecte el otro extremo del hilo corto de toma a tierra al tornillo
VERDE de toma a tierra.
Conecte el hilo BLANCO del cable 14/2 n.
o
2 con el hilo BLANCO
del connector del motor y el hilo BLANCO del casquillo de la
lámpara.
Conecte el hilo NEGRO del cable 14/2 n.
o
2 con el hilo NEGRO
(o AZUL) cortado del interruptor de la luz.
Conecte el hilo NEGRO del cable 14/2 n.
o
1 con el hilo NEGRO
cortado del interruptor del motor.
Conecte el hilo BLANCO del cable 14/2 n.
o
1 con el hilo ROJO
cortado del interruptor del motor.
NOTA: Use un capuchón de conexión de hilos adecuado para
todas las conexiones.
1
2
4
3
5
CABLE 14/2
N.º 1
CABLE 14/2
N.º 2
CABLE DE ALIMENTACIÓN DOMÉSTICA DE 120 VCA QUE ENTRA EN LA CAJA DE LOS INTERRUPTORES
Series de campana: BUEZ0, BUEZ1, BUEZ2, BU2, BXT1,
40000, F40000, 41000, 42000, NU2 y RL62000.
Series de campana: BUEZ3 y 43000.
9
COM
NEGRO
TIERRA
BLANCO
NEGRO
CABLE 14/2
N.º 2
HACIA
LA CAMPANA
CABLE 14/2
N.º 1
HACIA
LA CAMPANA
Interruptor de
selección de la
velocidad del
ventilador
Interruptor
encendido/apagado
del motor
Interruptor
encendido/apagado
de la luz
BLANCO
Instale los 2 interruptores oscilantes incluidos en un lugar práctico
para el usuario. Use dos cable 14/2 para conectar los interruptores
a la campana (véase el diagrama al lado).
Introduzca los dos cables 14/2 que vienen de los interruptores
en la campana a través de una abrazadera de hilos aprobada
por UL. Introduzca el cable de alimentación de 120 VCA en la
campana a través de una otra abrazadera de hilos aprobada
por UL. Mediante un hilo corto de toma a tierra (no incluido),
conecte todos los hilos de toma a tierra como se muestra abajo.
Conecte el otro extremo del hilo corto de toma a tierra al tornillo
VERDE de toma a tierra.
Conecte el hilo NEGRO del cable 14/2 n.
o
2 con el hilo NEGRO
del cable de alimentación doméstica de 120 VCA.
Conecte el hilo BLANCO del cable 14/2 n.
o
2 con el hilo NEGRO
cortado del interruptor de la luz.
Conecte el hilo BLANCO del cable 14/2 n.
o
2 con el hilo BLANCO
del connector del motor y el hilo BLANCO del casquillo de la
lámpara.
Conecte el hilo NEGRO del cable 14/2 n.
o
1 con el hilo ROJO
cortado del interruptor del motor.
Conecte el hilo BLANCO del cable 14/2 n.
o
1 con el hilo AZUL
cortado del interruptor del motor.
2
5
1
4
3
6
120 VCA
ALIMENTACIÓN
DOMÉSTICA
CABLE 14/2
N.º 1
CABLE 14/2
N.º 2
Una vez hechas todas las conexiones, termine la instalación invirtiendo las etapas a de la página 7.
NOTA: Tenga cuidado al colocar en su lugar la tapa del compartimento eléctrico de la campana.
NOTA: Use un capuchón de conexión de hilos adecuado para
todas las conexiones.
NOTA: Use un capuchón de conexión de hilos adecuado para
todas las conexiones.
2
5
1
3
6
4
CABLE 14/2
N.º 1
CABLE 14/2
N.º 2
120 VCA
ALIMENTACIÓN
DOMÉSTICA
Introduzca los dos cables 14/2 que vienen de los interruptores
en la campana a través de una abrazadera de hilos aprobada
por UL. Introduzca el cable de alimentación de 120 VCA en la
campana a través de una otra abrazadera de hilos aprobada
por UL. Mediante un hilo corto de toma a tierra (no incluido),
conecte todos los hilos de toma a tierra como se muestra abajo.
Conecte el otro extremo del hilo corto de toma a tierra al tornillo
VERDE de toma a tierra.
Conecte el hilo NEGRO del cable 14/2 n.
o
2 con el hilo NEGRO
del cable de alimentación doméstica de 120 VCA.
Conecte el hilo BLANCO del cable 14/2 n.
o
2 con el hilo NEGRO
(o AZUL) cortado del interruptor de la luz.
Conecte el hilo BLANCO del cable 14/2 n.
o
2 con el hilo BLANCO
del connector del motor y el hilo BLANCO del casquillo de la
lámpara.
Conecte el hilo NEGRO del cable 14/2 n.
o
1 con el hilo NEGRO
cortado del interruptor del motor.
Conecte el hilo BLANCO del cable 14/2 n.
o
1 con el hilo ROJO
cortado del interruptor del motor.
CABLE DE ALIMENTACIÓN DOMÉSTICA DE 120 VCA QUE ENTRA EN LA CAMPANA
Series de campana: BUEZ0, BUEZ1, BUEZ2, BU2, BXT1,
40000, F40000, 41000, 42000, NU2 y RL62000.
Series de campana: BUEZ3 y 43000.
