ONE HANDLE BAR FAUCET
MEZCLADORA MONOMANDO
PARA BAR
ROBINET DE BAR À UNE POIGNÉE
HELPFUL TOOLS
For safety and ease of
faucet replacement,
Moen recommends the
use of these helpful
tools.
HERRAMIENTAS
ÚTILES
Para que el cambio de la
llave sea fácil y seguro,
Moen le recomienda
usar estas útiles herra-
mientas.
OUTILS UTILES
Par mesure de sécurité
et pour faciliter l’instal-
lation, Moen suggère
l’utilisation des outils
suivants.
Please Contact Moen First
For Installation Help, Missing or Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
WWW.MOEN.COM
(Canada)
1-800-465-6130
WWW.MOEN.CA
Por favor, contáctese primero con Moen
Para obtener ayuda de instalación, piezas
faltantes o de recambio
011 52 (800) 718-4345
WWW.MOEN.COM.MX
Veuillez d’abord contacter Moen
En cas de problèmes avec l’installation, ou pour
obtenir toute pièce manquante ou de rechange
1-800-465-6130
WWW.MOEN.CA
INS10889A - 10/19
Register Online:
Regístrese en línea:
S’enregistrer en ligne :
www.moen.com/product-registration
Record Purchased Model Number:
Registro del número de modelo comprado:
Consigner ici le numéro du modèle acheté :
_______________________
(Save instruction sheet for future reference)
(Guarde la hoja de instrucciones para futura referencia)
(Garder ces directives pour référence ultérieure)
Above sink
Encima del lavabo
Au-dessus de l'évier
Below sink
Debajo del fregadero
Sous l'évier
Icon Legend/Leyenda de Iconos/
Légende des icônes
2
CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing faucet or disassembling the
valve. Open faucet handle to relieve water pressure and ensure that complete water
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave existente o desmontar la
válvula. Abra la llave para liberar la presión, y asegúrese de que esté bien cerrada el
agua.
Toujours couper l’alimentation en eau avant d’enlever ou de démonter le robinet.
Ouvrir le robinet pour libérer la pression d’eau et pour s’assurer que l’alimentation en
eau a bien été coupée.
B
M
C
A
L
D
G
E
H
F
J
K
Alternate Handle /
Monomando Alternativo /
Autre poignée
N
3/32”
I

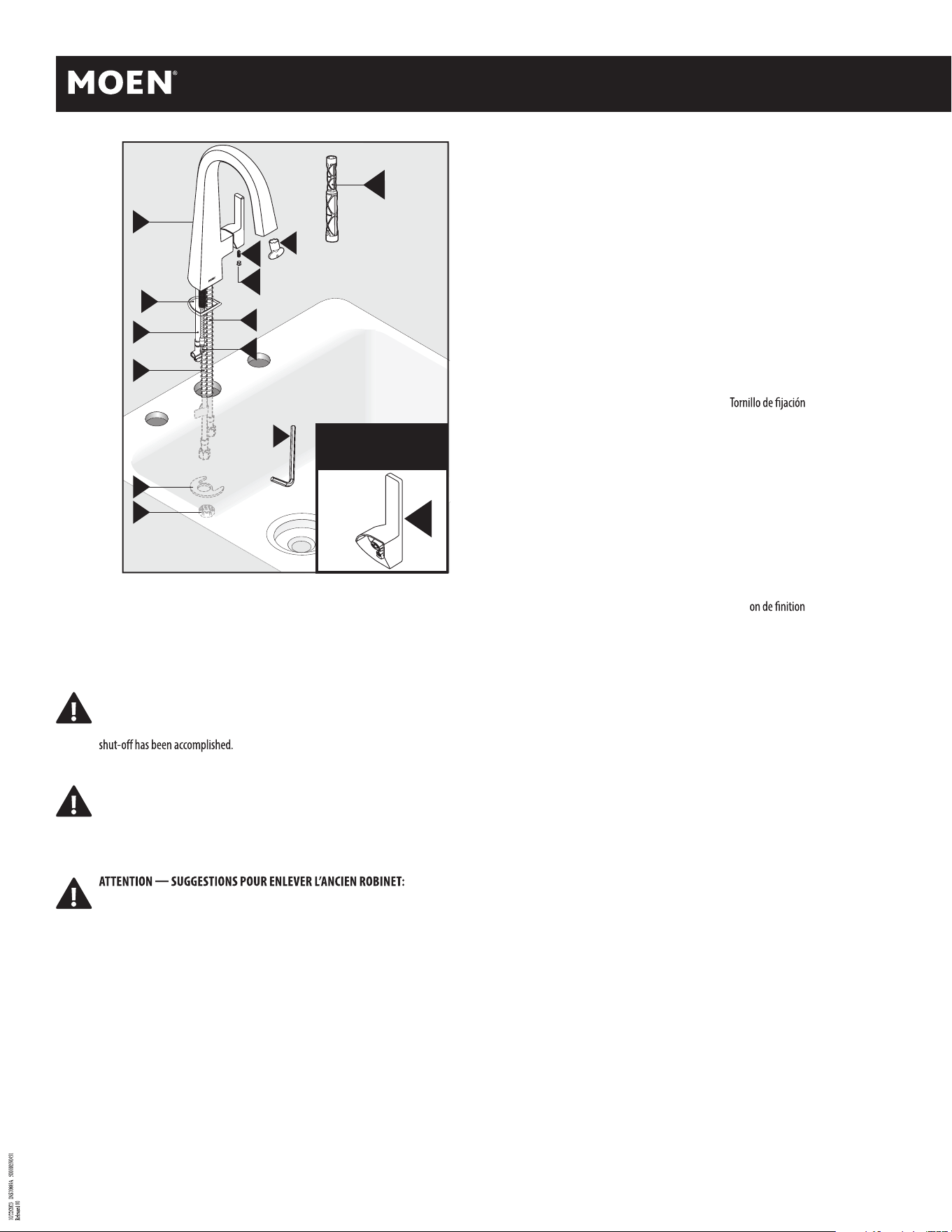

Parts List
A. Faucet Body
B. Deck Gasket
C. Outlet Hose
D. Supply Line - Hot
E. Spout Hose
F. Supply Line - Cold
G. Mounting Washer
H. Mounting Nut
I.
J. Set Screw
K. Plug Button
L. Aerator Tool
M. Installation Tool
N.
Hex Wrench - (3/32")
Alternate Handle
Lista de piezas
A. Cuerpo de la mezcladora
B. Empaque de cubierta
C. Manguera de salida
D. Línea de suministro - Caliente
E Manguera del surtidor
F. Línea de suministro - Fría
G. Arandela de montaje
H. Tuerca de montaje
I.
J.
K. Botón tapón
L. Herramienta del aireador
M. Herramienta de instalación
N.
Llave hexagonal de 3/32
Monomando alternativo
A. Corps du robinet
B. Joint d’étanchéité de plate-forme
C. Tuyau de sortie
D. Conduite d'alimentation - eau chaude
E. Tuyau du bec
F. Conduite d'alimentation - eau froide
G. Rondelle de montage
H. Écrou de montage
I.
J. Vis d’arrêt
K. Bout
L. Outil d’aérateur
M. Outil d’installation
N.
Clé hexagonale de 3/32 po
Autre poignée
Liste des pièces
INS10889A - 10/19
3

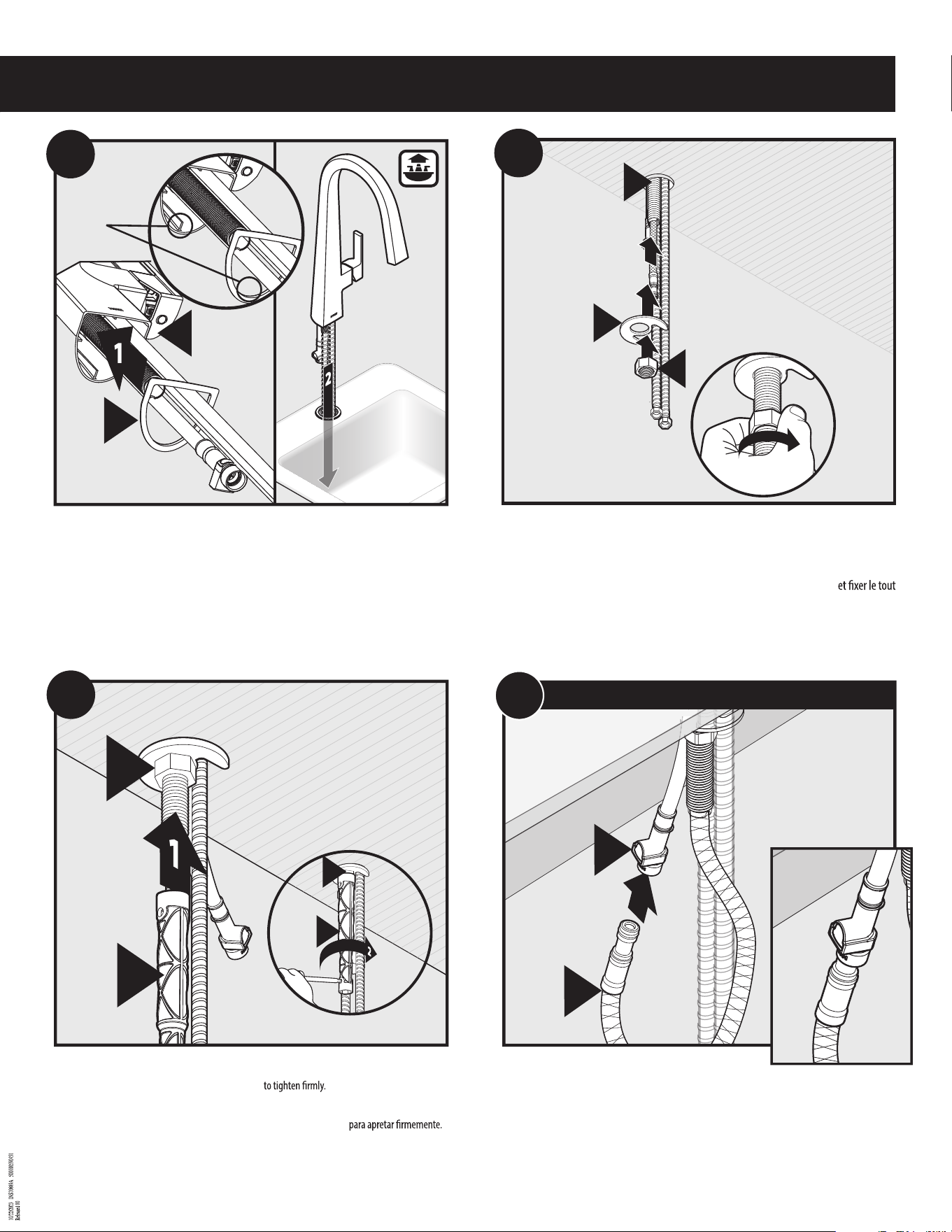

1.
Place Deck Gasket (B) onto base of Faucet Body (A) aligning ribs on faucet to slots on deck gasket.
2. Place into sink hole. NOTE: Install with handle on right side only.
1. Coloque el empaque de cubierta (B) en la base del cuerpo de la mezcladora (A) alineando las
nervaduras de la mezcladora con las ranuras en el empaque de cubierta.
2. Coloque en el agujero del fregadero. NOTA: Instale con el monomando en el lado derecho solamente.
1.
Placer le joint d'étanchéité de la plaque de comptoir (B) sur la base du corps du robinet (A) en alignant
les rainures du robinet sur les fentes du joint d'étanchéité de la plaque de comptoir.
2.
Placer dans le trou de l'évier. REMARQUE : S’installe uniquement avec la poignée à droite.
Align
Alinee
Alignez
1
B
A
2
G
H
A
1. Tighten Mounting Nut (H) with Installation Tool (M).
2. Use screwdriver through hole in installation tool (M)
1. Apriete la tuerca de montaje (H) con la herramienta de instalación (M).
2. Utilice un destornillador por el agujero en la herramienta de instalación (M)
1. Serrer l’écrou de montage (H) avec outil d’installation (M).
2. Utilisez un tournevis dans le trou de l’outil d’installation (M) pour serrer fermement.
H
3
M
M
H
Install Outlet Hose (C) to the end of the Spout Hose (E). Push in as far as possible until a “click”
is heard. Tug downward to test engagement.
Instale la manguera de salida (C) al extremo de la manguera del surtidor (E). Empuje todo lo
posible hasta oír un clic. Tire hacia abajo para probar si está enganchada.
Installer le tuyau de sortie (C) à l'extrémité du tuyau de bec (E). Pousser aussi loin que possible
jusqu'à ce que vous entendiez un « clic ». Tirer vers le bas pour tester l’enclenchement.
C
E
Without side spray/Sin rociador lateral/Sans rince-légumes latéral
4
Slide Mounting Washer (G) up onto Faucet Body (A) under sink and secure with Mounting Nut (H).
Deslice la arandela de montaje (G) hacia arriba sobre el cuerpo de la mezcladora (A) debajo del
fregadero y asegure con la tuerca de montaje (H).
Sous l’évier, faire glisser la rondelle de montage (G), jusqu’au corps du robinet (A)
à l’aide de l’écrou de montage (H).
4

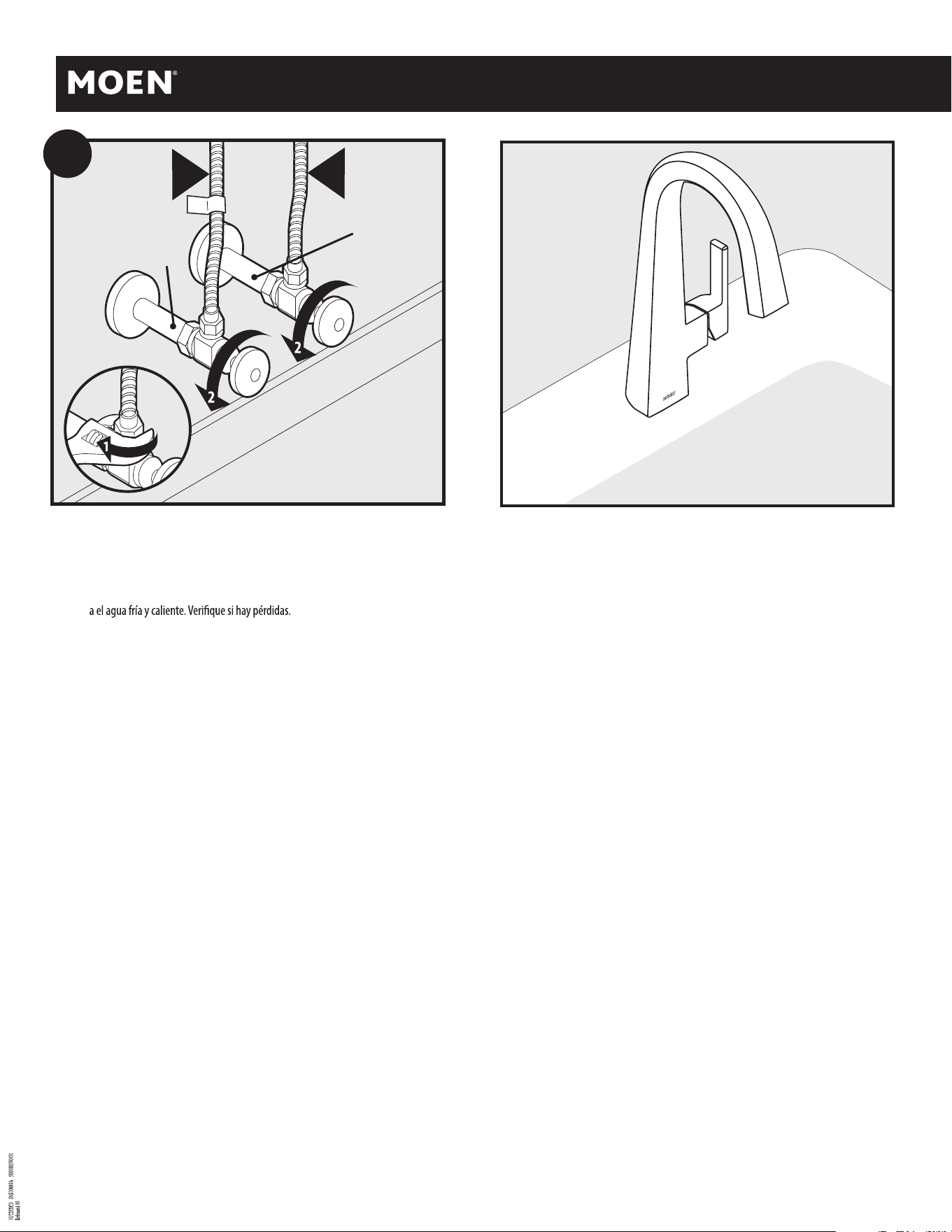

1. Connect Hot (D) and Cold (F) supply hoses to water supply valves. Tighten with adjustable
wrench.
2. Turn on hot and cold water supply. Check for any leaks.
1. Conecte las mangueras de suministro fría (F) y caliente (D) a las válvulas de alimentación
del agua. Apriete con una llave ajustable.
2. Abr
1. Raccorder les tuyaux d'alimentation d’eau chaude (D) et d’eau froide (F) aux soupapes
d’alimentation. Serrer à l’aide d’une clé.
2. Ouvrir les conduites d'alimentation d'eau froide et d'eau chaude. S’assurer qu’il n’y a
aucune fuite.
Hot
Caliente
Chaud
Cold
Frio
Froid
Tag
Etiqueta
Étiquette
5
D
F
Installation complete.
La instalación está completa.
L’installation est terminée.
5

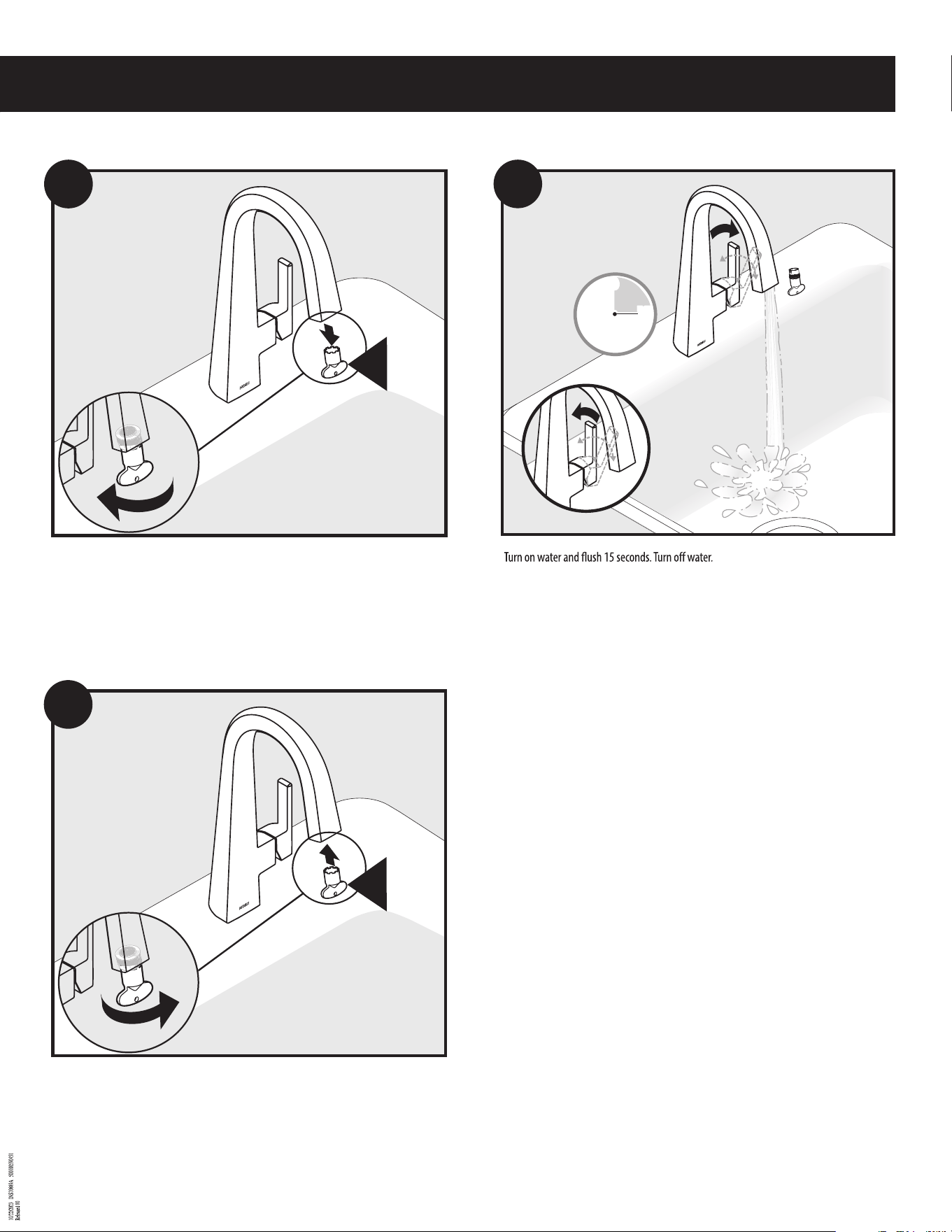

Remove aerator with Aerator Tool (L).
Quite el aireador con la herramienta del aireador (L).
Enlever l ‘aérateur avec l’outil d'aérateur (L).
Flushing/Enjuague/Rincer
A
L
1
2
Abra el agua y enjuague durante 15 segundos. Cierre el agua.
Ouvrir le robinet et rincer pendant 15 secondes. Fermer le robinet.
00
15
Sec.
30
45
2
B
1
Install aerator with Aerator Tool (L).
Instale el aireador con la herramienta del aireador (L).
Installer l'aérateur avec l’outil d'aérateur (L).
C
L
1
2
INS10889A - 10/19
6
J
K
3
I
1
2
1
N
3
J
I
2
K

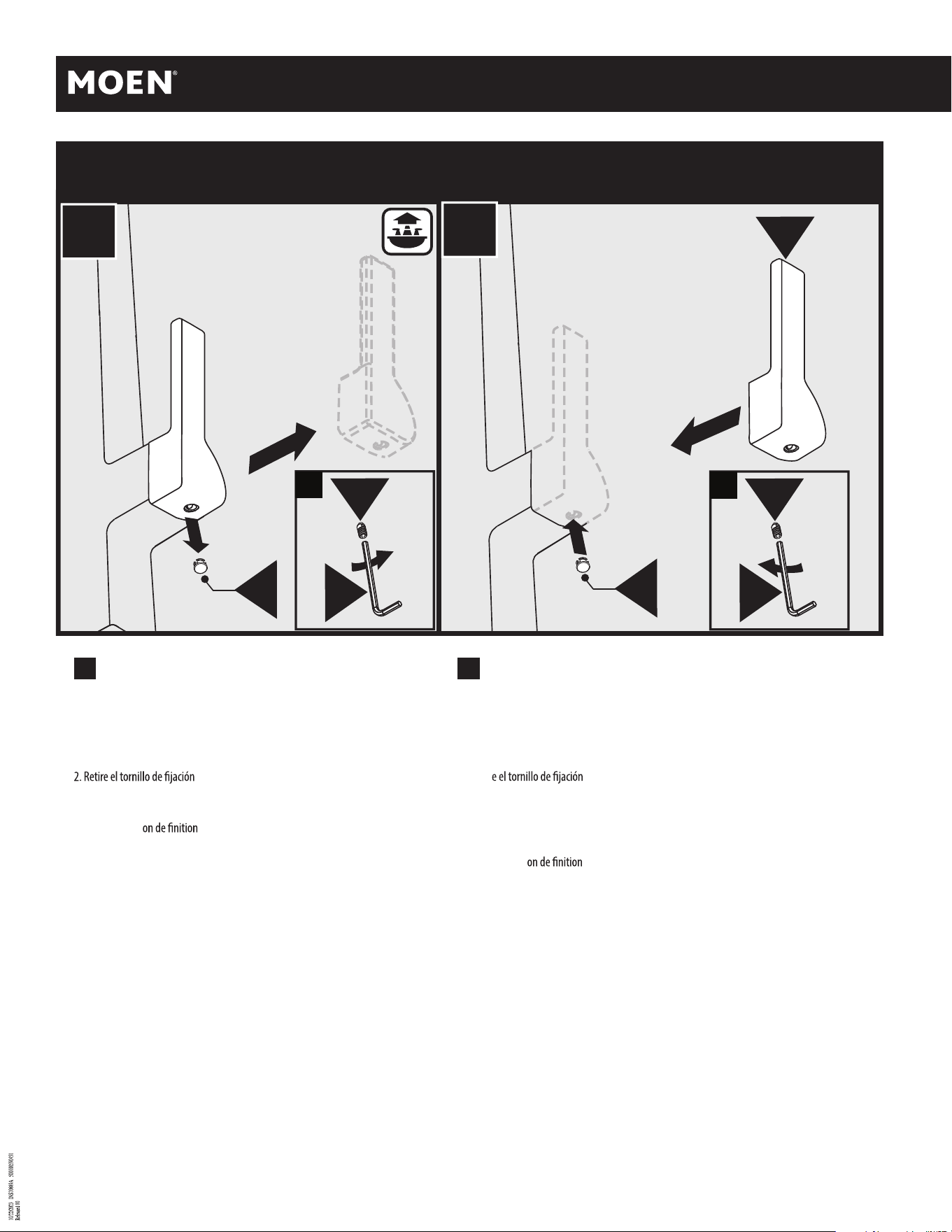

Optional Handle Installation / Instalación del monomando optativo / Installation de la poignée optionnelle
A
B
1. Remove plug button (K). (Retain for re-installation)
2. Remove set screw (J) using 3/32" hex wrench (I) and discard.
3. Remove handle from faucet.
1. Retire el botón tapón (K).
(Resérvelo para volver a instalarlo)
(J) con una llave hexagonal de 3/32” (I) y deséchelo.
3. Retire el monomando de la mezcladora.
1. Retirer le bout
(K).
(Le conserver pour la réinstallation)
2. Enlever la vis d’arrêt (J) à l’aide d’une clé hexagonale de 3/32 po (I) et jeter la vis
d’arrêt.
3. Enlever la poignée du robinet.
B.
1. Place alternate handle (N) on faucet.
2. Insert set screw (J) using a 3/32" hex wrench (I) and tighten.
3. Insert plug button (K).
1. Coloque el monomando alternativo (N) en la mezcladora.
2. Insert
(J) con una llave hexagonal de 3/32” (I) y apriete.
3. Inserte el botón tapón (K) .
1. Placer l’autre poignée (N) sur le robinet.
2. Insérer la vis d’arrêt (J) à l’aide d’une clé hexagonale de 3/32 po (I) et la visser.
3. Insérer le bout
(K).
A.
7
Spot Resist™ Stainless and Spot Resist™ Brushed
Nickel Finishes:
a mild soap, rinsing thoroughly with warm water and
drying with a clean, soft cloth. Never use cleaners
containing abrasives (including abrasive sponges or
steel wool), ammonia, bleach or sodium hypochlo-
rite, organic solvents (e.g. alcohols) or other harsh
chemicals (e.g. lime scale removers) to clean the Spot
to comply with these cleaning instructions may void
Moen’s warranty.
Acabados en níquel cepillado Spot Resist™ y
acero inoxidable Spot Resist™:
Moen recomienda limpiar el acabado Spot Resist con
un jabón suave, enjuagarlo cuidadosamente con agua
tibia y secarlo con un paño limpio y suave. Nunca utilice
limpiadores que contengan sustancias abrasivas (in-
clusive esponjas abrasivas o lana de acero), amoníaco,
blanqueadores o hipoclorito sódico, solventes orgánicos
(por ejemplo alcoholes) u otros productos químicos
fuertes (por ejemplo removedores de calcio y sarro)
para limpiar el acabado Spot Resist, ya que pueden
dañarlo. La inobservancia de estas instrucciones de
limpieza podría anular la garantía de Moen.
Fini inoxydable Spot Resist
MC
Spot Resist
MC
:
du savon doux puis de rincer soigneusement à l’eau
jamais utiliser de produits de nettoyage contenant
des abrasifs (y compris éponges abrasives ou laine
de verre), ammoniaque, eau de javel ou hypochlorite
de sodium, solvants organiques (par ex. alcool) ou
autres produits chimiques durs (par ex. produits pour
instructions sur le nettoyage peut annuler la garantie
de Moen.
Cleaning Instructions Instrucciones para la limpieza
Directives de nettoyage
INS10889A - 10/19
INS10889A - 10/19
©2023 Moen Incorporated
Moen Incorporated
25300 Al Moen Drive
North Olmsted, Ohio 44070-8022
U.S.A.
Moen Inc.
2816 Bristol Circle
Oakville, Ontario L6H 5S7
Canada
Moen de Mexico, S.A. de C.V.
Carretera Saltillo-Monterrey KM 14.7
Ramos Arizpe, Coahuila
Mexico 25900
Moen products have been manufactured under the
highest standards of quality and workmanship. Moen
warrants to the original consumer purchaser for as
long as the original consumer purchaser owns their
home (the “Warranty Period" for homeowners), that
this faucet will be leak- and drip-free during normal
from defects in material and manufacturing workman-
ship. All other purchasers (including purchasers for
industrial, commercial and business use) are warranted
for a period of 5 years from the original date of pur-
chase (the “Warranty Period" for non-homeowners).
If this faucet should ever develop a leak or drip during
the Warranty Period, Moen will FREE OF CHARGE
provide the parts necessary to put the faucet back
in good working condition and will replace FREE OF
material and manufac-turing workmanship, under
normal installation, use and service. Replacement
parts may be obtained by calling 1-800-289-6636
(Canada 1-800-465-6130), or by writing to the address
shown. Proof of purchase (original sales receipt) from
the original consumer purchaser must accompany
all warranty claims. Defects or damage caused by the
use of other than genuine Moen parts is not covered
by this warranty. This warranty is applicable only to
faucets purchased after December, 1995 and shall
purchaser’s receipt.
This warranty is extensive in that it covers replacement
due to installation error, product abuse, product
misuse, or use of cleaners containing abrasives, alcohol
or other organic solvents, whether performed by a
contractor, service company, or yourself, are excluded
from this warranty. Moen will not be responsible for
labor charges and/or damage incurred in installation,
repair or replacement, nor for any indirect, incidental
or consequential damages, losses, injury or costs of
any nature relating to this faucet. Except as provided
by law, this warranty is in lieu of and excludes all
other warranties, conditions and guarantees, whether
expressed or implied
, st
atutory or otherwise, including
without restriction those of merchantability or of
Some states, provinces and nations do not allow the
exclusion or limitation of incidental or consequential
damages, so the above limitations or exclusions may
rights and you may also have other rights which vary
from state to state, province to province, nation to
nation. Moen will advise you of the procedure to follow
in making warranty claims. Simply write to Moen In-
corporated using the address below. Explain the defect
and include proof of purchase and your name, address,
area code and telephone number.
Los productos Moen son fabricados bajo las más
estrictas normas de calidad y mano de obra. Moen le
garantiza al comprador original que durante el tiempo
que la tenga su casa (el “periodo de garantía", para los
propietarios), esta llave no tendrá ni goteras ni fugas
durante el uso normal, y que todas las piezas y acabados
estarán libres de defectos en material y mano de obra.
Asimismo, a todos nuestros otros consumidores (indus-
triales, comerciales y empresariales), les otorgamos 5
años de garantía a partir de la fecha original de compra
(el “periodo de garan
tí
a" para usos no domésticos).
Si en esta llave mezcladora se llegara a producir alguna
fuga o gotera durante el periodo de garantía, Moen le
proporcionará SIN COSTO ALGUNO las piezas necesarias
para que vuelva a funcionar en perfectas condiciones y
reemplazará también SIN COSTO para usted, cualquier
pieza o acabado que pudiera tener algún defecto en la
fabricación o mano de obra, bajo condiciones normales
de instalación, uso y servicio. Las piezas de repuesto se
pueden obtener llamando en la República Mexicana
al 01-800-718-4345 o si escribe en la dirección que
aparece aquí. Para que el comprador original pueda
hacer efectiva la garantía, cualquier reclamación deberá
ir acompañada por el comprobante de compra (nota de
venta original). La garantía no cubre los defectos o daños
causados por el uso de otras partes que no sean piezas
originales Moen. Esta garantía es aplicable sólo para
las llaves compradas después de diciembre de 1995, y
entrará en vigencia a partir de la fecha que aparece en la
nota de compra.
Esta garantía es amplia en el sentido que cubre el
reemplazo de todas las partes y acabados defectuosos.
Sin embargo, se excluyen de esta garantía los daños cau-
sados por un error de instalación, abuso del producto,
mal uso del mismo, o uso de limpiadores que contengan
abrasivos, alcohol u otros solventes orgánicos, ya sea
por parte del contratista, compañía de servicio o usted
mismo. Moen no se hace tampoco responsable por los
gastos de mano de obra ni por los daños incurridos en
la instalación, reparación o sustitución, ni por ningún
daño indirecto, direct
o o consecue
nte, ni por pérdidas,
lesiones o costos de alguna otra índole relacionados
con esta llave. A menos que lo estipule la ley, esta
garantía reemplaza y excluye cualquier otra garantía y
condiciones, ya sea expresas o implícitas, establecidas
por la ley o de otra manera, incluyendo sin restricción
aquellas en que el producto se encuentra en condiciones
cual fue adquirido.
Algunos estados, provincias y naciones no permiten la
exclusión o limitación de los daños incidentales o con-
secuentes, de modo que las limitaciones o exclusiones
mencionadas pueden no ser aplicables a usted. Esta
puede también tener otros derechos que cambian de un
estado a otro o de una provincia o nación a otra. Moen lo
asesorará en el procedimiento a seguir para hacer válida
esta garantía. Sencillamente escriba a Moen Incorporat-
ed utilizando la dirección que aparece a continuación.
Explique el tipo de defecto e incluya comprobantes de
compra, su nombre, dirección, código de área y número
de teléfono.
Les produits Moen sont fabriqués selon les normes les
plus élevées de qualité et de main-d’œuvre. Moen ga-
rantit à l’acheteur original, tant qu’il sera propriétaire de
la maison (la « période de garantie » des propriétaires),
que ce robinet sera libre de toute fuite pendant son
ce robinet ne présenteront de défaut de matériel et de
main-d’œuvre en usine. Tous les autres achats (y compris
de la date d’achat originale (période de garantie
commerciale).
Si ce robinet fuit ou dégoutte durant la période de
garantie, Moen s’engage à fournir GRATUITEMENT les
pièces de rechange requises pour remettre le robinet
en état de fonctionnement ainsi qu’à remplacer GRA-
fabrication ou la main-d’œuvre, lors de l’installation, de
l’usage et du service habituels, s’avèrent défectueux.
On peut obtenir les pièces de rechange en composant
le 1-800-465-6130 ou en écrivant à l’adresse indiquée
ci-dessous. Le reçu de vente original de l’acheteur initial
du robinet doit accompagner toute réclamation. Les
défauts ou les dommages causés par l’utilisation de
pièces non fournies par Moen ne sont pas couverts par
cette garantie. Cette garantie s’applique uniquement
aux robinets achetés après décembre 1995 et entre en
vigueur à compter de la date d’acha
t i
ndiquée sur le
reçu de caisse du client.
Cette garantie s’étend aussi au remplacement de
sont exclus de cette garantie, les dommages causés
par une erreur d’installation, un abus du produit, une
mauvaise utilisation du produit, l’utilisation de produits
de nettoyage contenant des agents abrasifs, de l’alcool
ou des solvants organiques, qu’ils soient utilisés par un
entrepreneur, une entreprise de service ou le consom-
mateur. Moen décline toute responsabilité quant aux
frais de main-d’œuvre et aux dommages causés durant
l’installation, la réparation ou le remplacement, et aux
dommages, pertes, blessures ou coûts, indirects ou
consécutifs, connexes à ce robinet
. Sauf lorsq
ue la loi
le stipule, cette garantie remplace et exclut toutes les
autres garanties et conditions, qu’elles soient indiquées
expressément ou non, obligatoires ou autres, y compris,
sans restriction, celles qui visent la commercialisation ou
l’aptitude d’utilisation.
Certains pays, états ou provinces ne permettent aucune
exclusion, ni limitation suite aux dommages indirects ou
consécutifs. Les limitations ou les exclusions précitées
ne s’appliqueraient pas dans ces cas. Cette garantie ac-
corde des droits juridiques et il est possible que d’autres
droits soient
applicables selon l’état, la province ou le
pays. Moen avisera le consommateur de la procédure à
à Moen inc. à l’adresse indiquée ci-dessous, pour expli-
quer le défaut, d’inclure une preuve d’achat, d’inscrire
son nom, son adresse ainsi que son indicatif régional et
son numéro de téléphone.
Moen Limited Lifetime Warranty Moen le otorga Garantía limitada de por vida Garantie à vie limitée de Moen
