Vogelzang HB1520 3,200 Sq. Ft. Large Wood Stove User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certied to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house re may result. For

your safety, follow the installation instructions. Never use make-shift compromises

during the installation of this heater. Contact local building or re ocials about

permits, restrictions and installation requirements in your area. NEVER OPERATE THIS

PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals

including carbon monoxide, which is known to the

State of California to cause cancer, birth defects,

and/or other reproductive harm. For more

information, go to www.P65warnings.ca.gov

853745K-1904N

VG3200-P

Report Number: F20-586

Tested Per EPA Methods ALT-125, ASTM

E2515, ASTM E3053 and CSA B415

Certied to UL 1482-2022, CAN/ULC S627:2023

Approved for Mobile Home/Transportable

Building installation

Model Number:

The instructions pertaining to the installation of your wood stove comply with UL 1482-2022 and CAN/ULC S627:2023

standards. This manual describes the installation and operation of the Vogelzang, VG3200 wood heater. This heater

meets the 2020 U.S. Environmental Protection Agency’s cordwood emission limits for wood heaters sold after May 15,

2020. Under specic test conditions this heater has been shown to deliver heat at rates ranging from 19,778 to 67,992

Btu/hr with 1.3 g/hr and 71% eciency. Note: The BTU ratings mentioned above are based on the EPA test protocol under

specic test conditions. Our advertised BTU’s are based on the rst hour of operation at high burn rate burning cordwood.

Combustible: Wood

Colors: Black

Flue Pipe Diameter: 6” (153 mm)

Flue Pipe Type: Black or Blued Steel 2100°F (650°C)

Minimum Chimney Height: 12’ (3.7 m)

Maximum Log Length: 18” (458 mm)

Electrical: 120VAC, 0.55A, 60Hz

Dimensions

DEPTH WIDTH HEIGHT

Overall: Depth x Width x Height: 39” (995 mm) 24” (612 mm) 32-1/2” (826 mm)

Combustion Chamber: Width x Depth: 18-5/16” X 22-1/4” (466 mm X 565 mm)

Door Opening: Width x Height: 14-3/4” 9-7/16” (375 mm X 241 mm)

Pyroceramic Glass Door: (Viewing) Width x Height: 14-9/16” X 9-5/16” (369 mm X 237 mm)

CAUTIONS:

• HOT WHILE IN OPERATION. KEEP CHILDREN, CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE SKIN

BURNS.

• DO NOT USE CHEMICALS OR FLUIDS TO IGNITE THE FIRE.

• DO NOT LEAVE THE STOVE UNATTENDED WHEN THE DOOR IS SLIGHTLY OPENED.

• DO NOT BURN GARBAGE, FLAMMABLE FLUID SUCH AS GASOLINE, NAPHTHA OR MOTOR OIL.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION DUCT OR SYSTEM.

• ALWAYS CLOSE THE DOOR AFTER THE IGNITION.

INTRODUCTION

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product by using your smart

phone with the QR code. Save your receipts with

your records for any warranty claims.

You can also register your product online at

www.usstove.com/support/product-registration

/ OR by downloading the US Stove Company app

available for iOS and Android.

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualied installer only. An NFI qualied Installer can be found at www.ncertied.

org/public/nd-an-n-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This Checklist is to be completed in full by the qualied person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will invalidate

the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: _____________________________________________________________________________________

Chimney System: New Chimney System Yes No If yes, Brand ____________________________________________

If no, Date of inspection of the existing chimney system: ______________________________________________________________

COMMISSIONING

Conrm Hearth Pad Installation as per Installation Instructions .........................................................................................

Conrm proper placement of internal parts ...........................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................

Conrm clearances to combustibles as per installation instructions in this manual .........................................................

Check the operations of the air controls ................................................................................................................................

Conrm all ue pipe and chimney system are secure and sealed .......................................................................................

Conrm the stove properly drafts when red .........................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ......................................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .....................................

Declaration of Completion: As the qualied person responsible for the work described above, I conrm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: _______________________________________ Print Name: ___________________________________ Date: _______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

ASSEMBLY INSTRUCTIONS

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

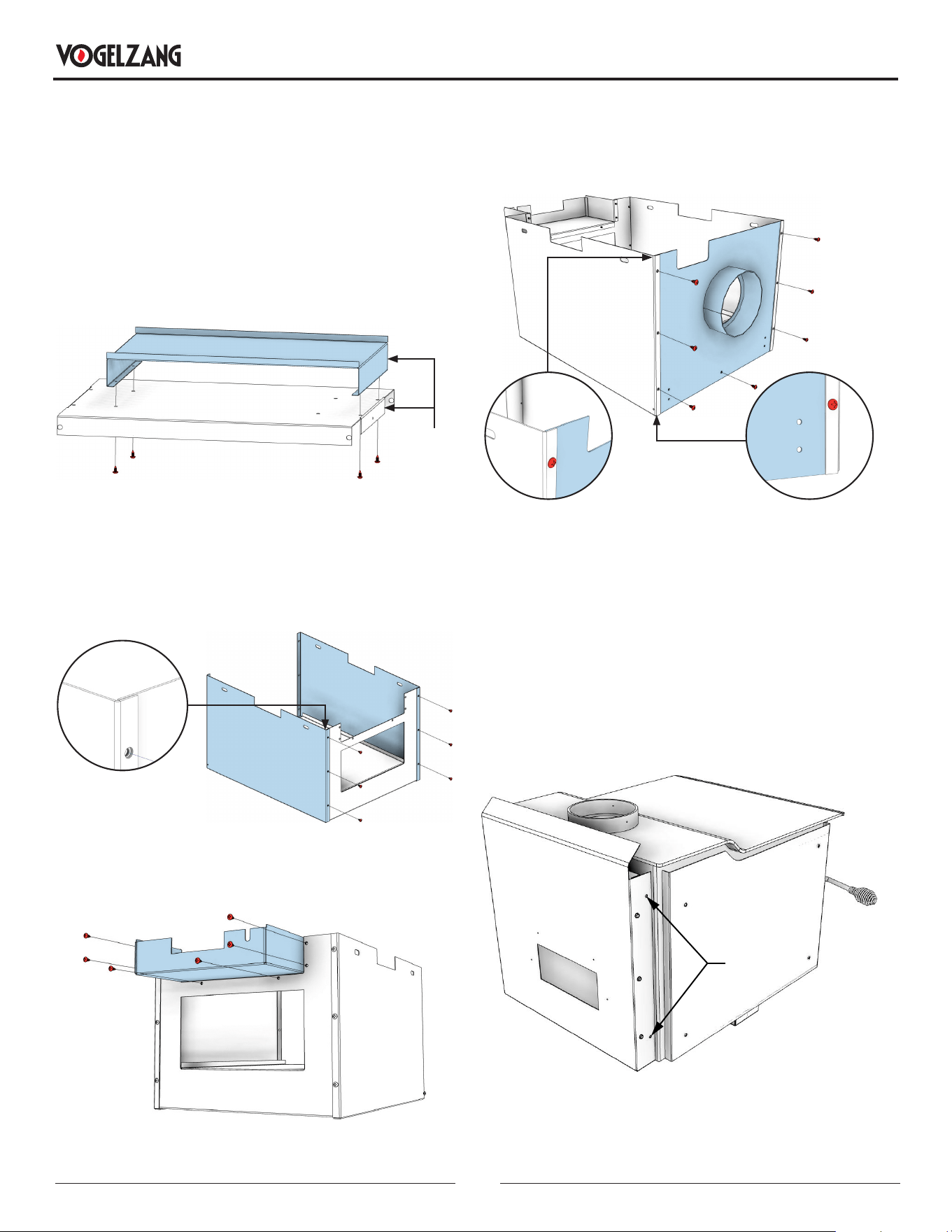

PEDESTAL ASSEMBLY

NOTE: Remove included parts/hardware from the wood

stove. Identify parts and part quantities prior to assembly.

Assembly of pedestal to wood stove requires 2 or more

people.

1. Use the four (4) provided #8 x 3/8” PH screws to

attach the ash drawer support to the pedestal bottom.

Screws are installed from bottom to top as shown.

This

Side

Flush

2. Attach the right side panel and the left side panel to

the front panel using the four (4) provided #8 x 3/8”

PH screws as shown. Ensure the ash drawer support

and pedestal bottom are positioned inside during the

assembly of other parts.

See orientation for

proper assembly

3. Use the six (6) provided #8 x 3/8” PH screws to attach

the pedestal extension to the front panel.

4. Use the seven (7) provided #8 x 3/8” PH screws to

attach the back panel to the pedestal assembly.

See orientation for

proper assembly

STOP!! Before proceeding to Step 5 prepare and position

the wood stove for assembly of the pedestal to the wood

stove. NOTE: The wood stove is heavy and requires 2 or

more people to move.

a. Remove two (2) screws on each side of heat shield.

Place the heat shield aside.

b. Position the wood stove on its back and attach the

pedestal (refer to Step 5).

c. With the pedestal attached per Step 5 position the

wood stove upright and re-attach the heat shield.

REMOVE

ASSEMBLY INSTRUCTIONS

5. Align the slots in the pedestal with the brackets on the

bottom of the wood stove. Attach using the four (4)

provided 1/4-20 x 1/2 self-tapping screws. Use one (1)

screw on each side of the pedestal.

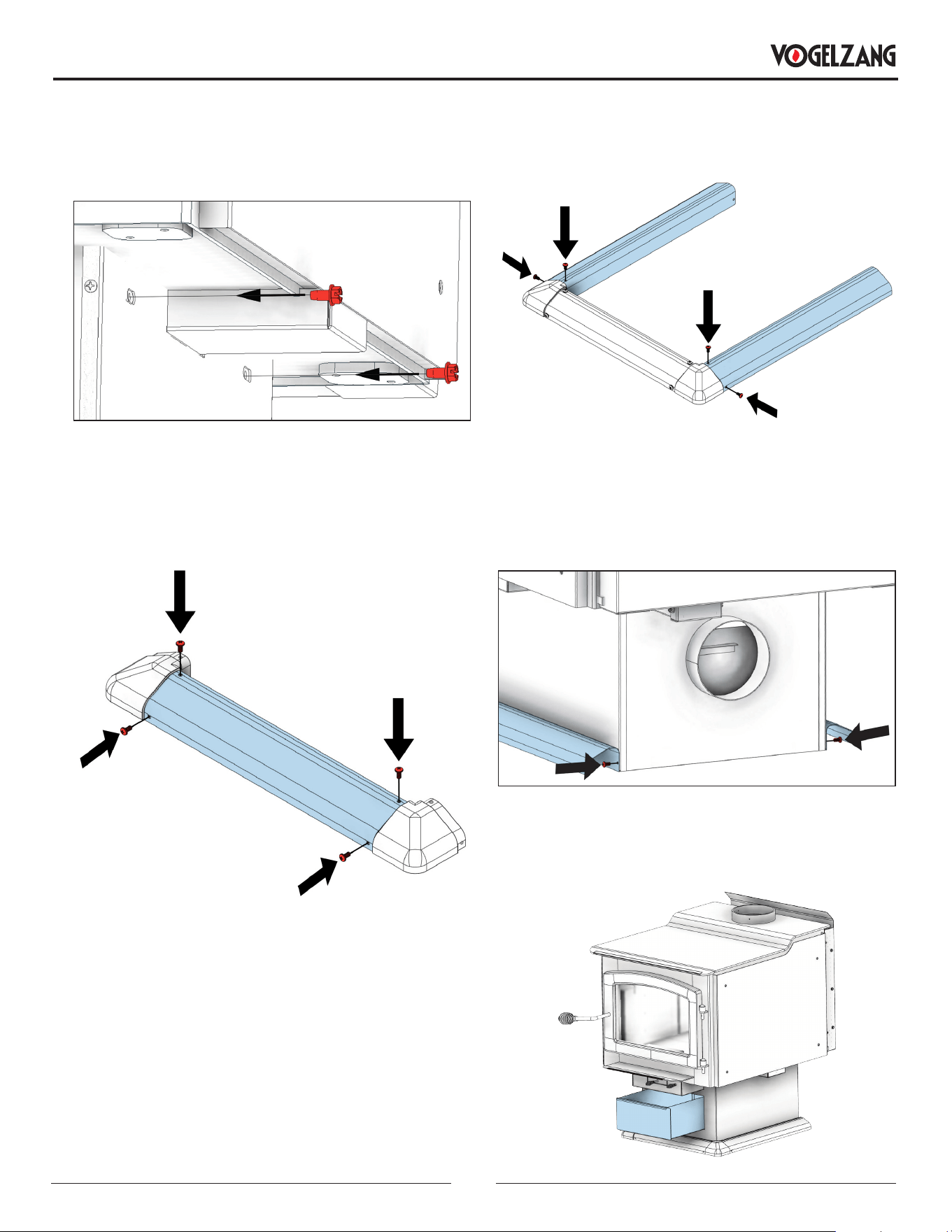

PEDESTAL TRIM ASSEMBLY

1. Attach the two (2) skirt corner pieces to the front skirt

section using the four (4) provided 10-24 x 1/4 screws

as shown below.

2. Attach the right side skirt and left side skirt to the skirt

corner pieces using the four (4) provided 10-24 x 1/4

screws as shown below.

3. Attach the U-shaped trim assembly to the pedestal

using the two (2) provided 10-24 x 1/4 screws as

shown below. NOTE: Attach the trim to the pedestal

after the wood stove has been moved into the installed

location.

ASH PAN

The ash pan is located below the rebox.

ASSEMBLY INSTRUCTIONS

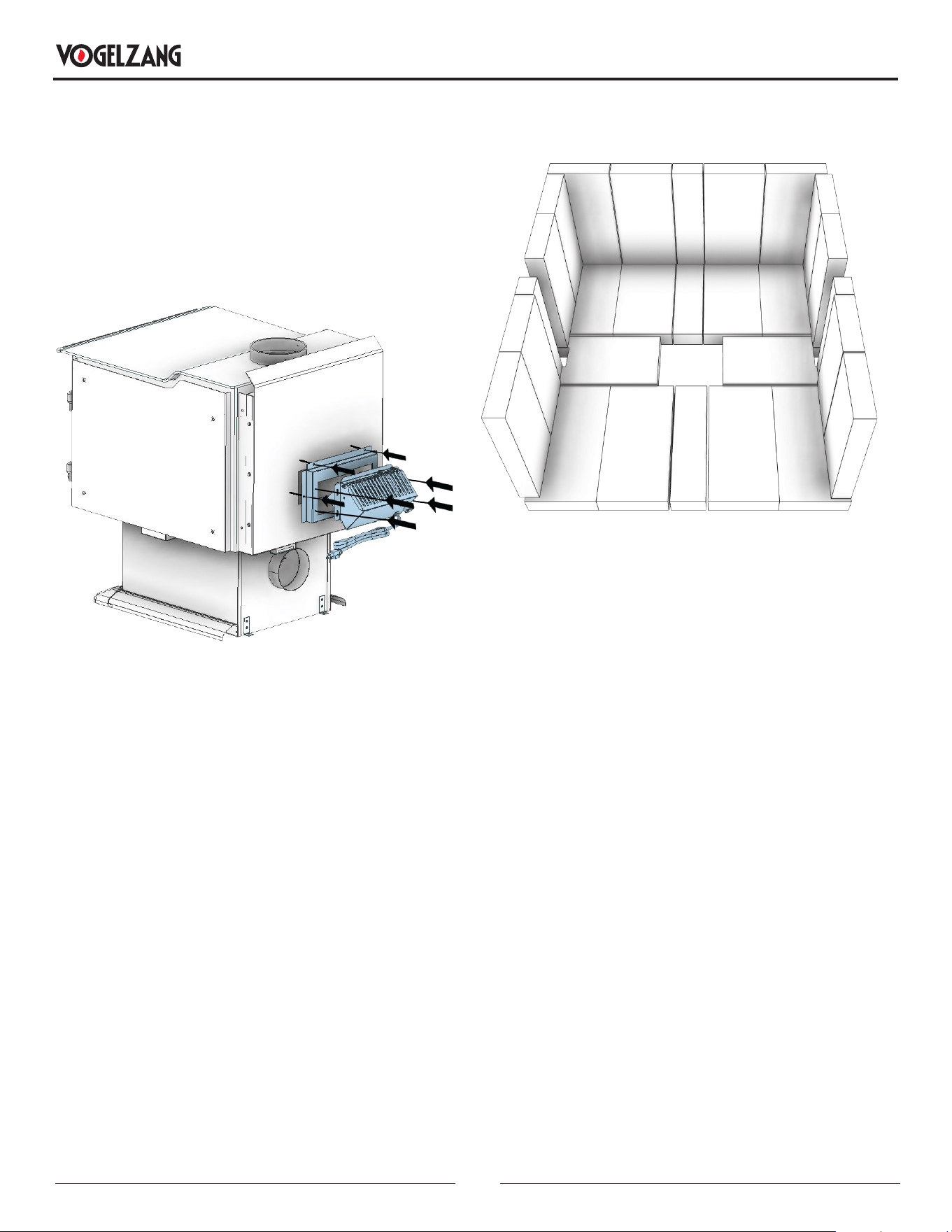

BLOWER ASSEMBLY

The blower assembly must be disconnected from

the source of electrical supply before attempting the

installation. The blower assembly is intended for use only

with a stove that is marked to indicate such use. Do not

route the supply cord near or across hot surfaces! Fix the

assembly to the back of the stove with the eight screws

provided. NOTE: This bracket is included and is required

for installation of the blower assembly.

FIREBRICK CONFIGURATION

Replace the Firebrick as shown in the illustration.

INSTALLATION

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED, A

HOUSE FIRE MAY RESULT. TO REDUCE THE RISK OF

FIRE, FOLLOW THE INSTALLATION INSTRUCTIONS.

• CONSULT YOUR MUNICIPAL BUILDING

DEPARTMENT OR FIRE OFFICIALS ABOUT

PERMITS, RESTRICTIONS AND INSTALLATIONS

REQUIREMENTS IN YOUR AREA.

• USE SMOKE DETECTORS IN THE ROOM WHERE

YOUR STOVE IS INSTALLED.

• KEEP FURNITURE AND DRAPES WELL AWAY FROM

THE STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE LANTERN

FUEL, KEROSENE, CHARCOAL LIGHTER FLUID, OR

SIMILAR LIQUIDS TO START OR “FRESHEN UP” A

FIRE IN THIS HEATER. KEEP ALL SUCH LIQUIDS

WELL AWAY FROM THE HEATER WHILE IT IS IN USE.

• IN THE EVENT OF A CHIMNEY FIRE, PUSH THE AIR

CONTROL FULL CLOSED TO DEPRIVE THE FIRE OF

OXYGEN. CALL THE FIRE DEPARTMENT.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION

DUCT OR SYSTEM.

• A SOURCE OF FRESH AIR INTO THE ROOM OR SPACE

HEATED SHALL BE PROVIDED WHEN REQUIRED.

• THIS ROOM HEATER SHALL NOT BE INSTALLED IN

A FACTORY -BUILT FIREPLACE

Your heater should be installed by a qualied NFI (US) or

WETT (Canada) technician. To nd the nearest qualied

installer, go to:

https://ncertied.org,

https://www.wettinc.ca/

POSITIONING THE STOVE

It is very important to position the wood stove as close

as possible to the chimney, and in an area that will favor

the most ecient heat distribution possible throughout

the house. The stove must therefore be installed in the

room where the most time is spent, and in the most

spacious room possible. Recall that wood stoves produce

radiating heat, the heat we feel when we are close to a

wood stove. A wood stove also functions by convection,

that is through the displacement of hot air accelerated

upwards and its replacement with cooler air. If necessary,

the hot air distribution from the stove may be facilitated

by the installation of a blower. The wood stove must not

be hooked up to a hot air distribution system since an

excessive accumulation of heat may occur. A wood stove

must never be installed in a hallway or near a staircase,

since it may block the way in case of re or fail to respect

required clearances.

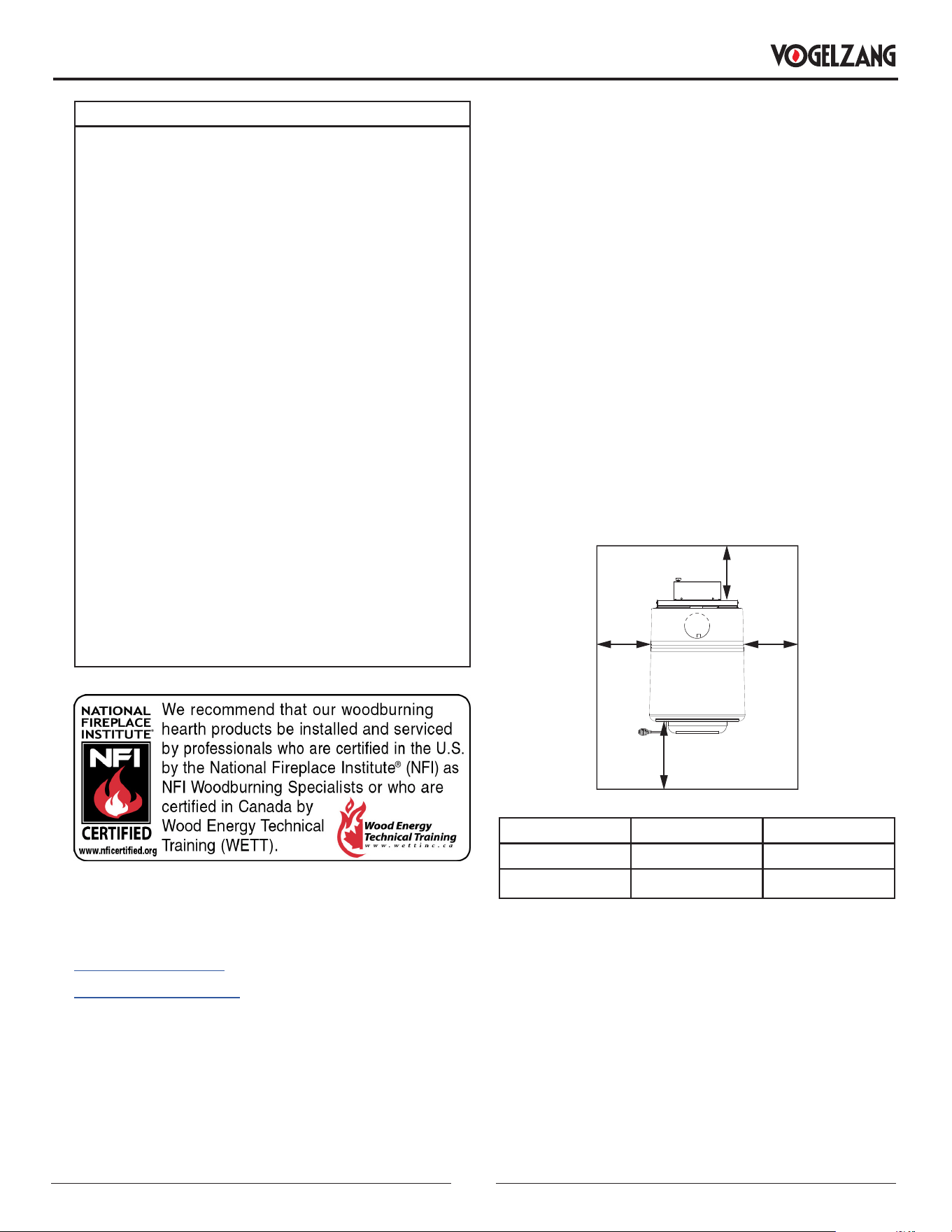

FLOOR PROTECTOR

This heater must have a non-combustible oor protector

with an R-Value of at least 1.2 installed beneath it if the

oor is constructed of combustible material. If a oor pad

is used, it should be UL listed or equal. The oor protector

should be large enough to extend under the stove and

beyond each side as indicated. If there is a horizontal run

of ue pipe, there needs to be oor protection under it that

extends two inches beyond either side of the pipe.

REAR

FRONT

SIDE

Front 18” 458 mm

Back 8” 204 mm

Sides 8” 204 mm

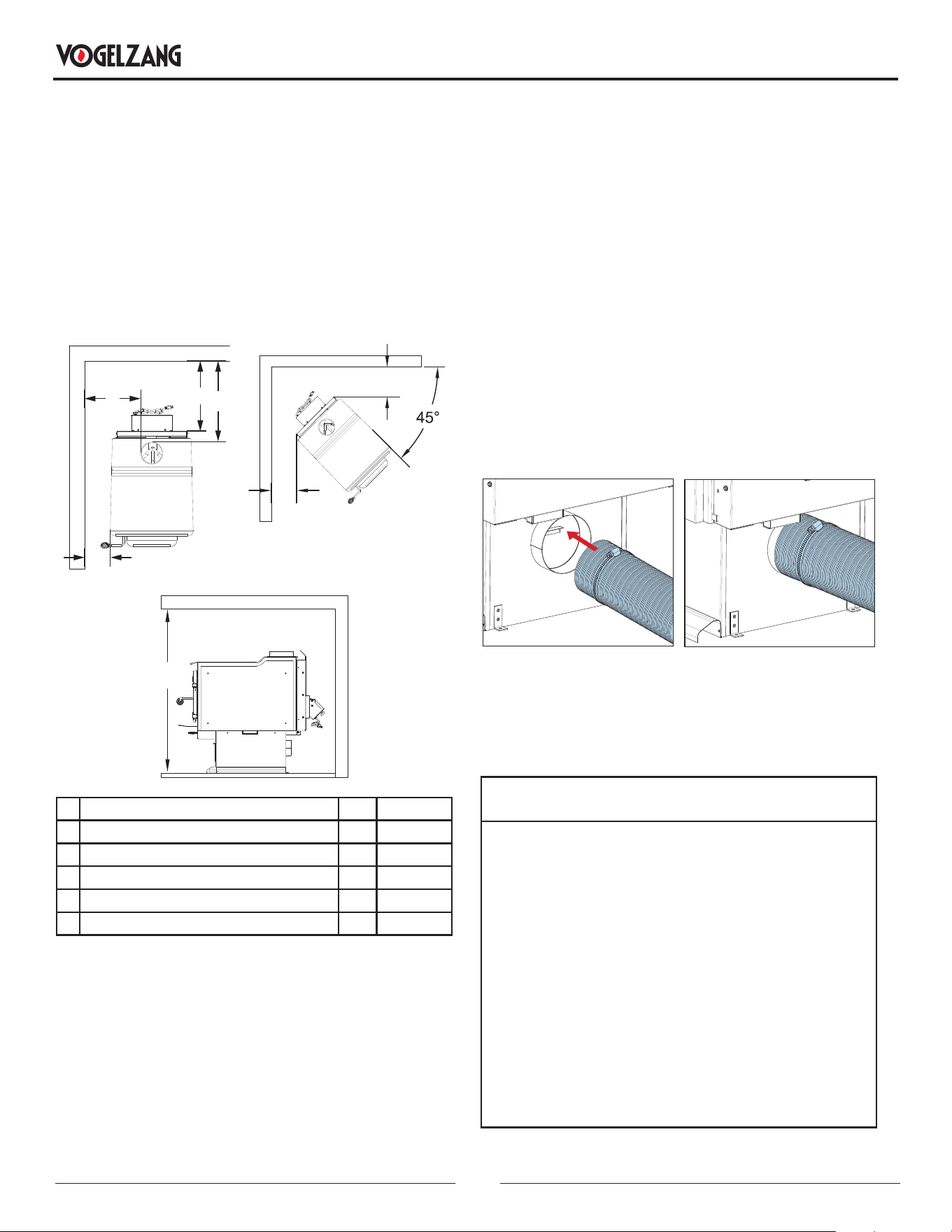

CLEARANCES TO COMBUSTIBLES

It is of utmost importance that the clearances to

combustible materials be strictly adhered to during

installation of the stove.

• Do not place any combustible material within 4’ (1.2m)

of the front of the unit.

• Floor to ceiling height must be at least 7’ (2.13m) in all

cases.

• The clearance between the ue pipe and a wall are valid

only for vertical walls and for vertical ue pipe.

• The chimney connector must not pass through an attic

or roof space, closet or similar concealed space, a oor,

or a ceiling.

• For Canadian installations, where passage through a

wall, or partition of combustible construction is desired,

the installation must conform to CAN/CSA-B365.

• A ue pipe crossing a combustible wall must have a

minimum clearance of 18” (458 mm).

• To reduce ue clearances from combustible materials,

contact your local safety department.

A Backwall to Stove 17” 432 mm

B Sidewall to Stove 26” 661 mm

C Sidewall to Flue 35” 889 mm

D Backwall to Flue 19” 483 mm

E Wall to corner (Angled Installation) 18” 458 mm

F Ceiling Height 7’ 2.13m

OUTSIDE COMBUSTION AIR

Your wood stove is approved to be installed with an

outside air intake (4FAK) which is necessary for a mobile

home/transportable building. This type of installation is

also required in air tight houses and houses with negative

pressure problems. You can purchase this option through

your heater dealer. Make sure to specify the part number

mentioned in this booklet. Installation instructions are

supplied with the air intake kit. Outside combustion air

may be required if

1. Your stove does not draw steadily, smoke roll-out

occurs, wood burns poorly, or back-drafts occur

whether or not there is combustion present.

2. Existing fuel-red equipment in the house, such as

replaces or other heating appliances, smell, do

not operate properly, suffer smoke roll-out when

opened, or back-drafts occur whether or not there is

combustion present.

3. Opening a window slightly on a calm (windless) day

alleviates any of the above symptoms.

4. The house is equipped with a well-sealed vapor barrier

and tight tting windows and/or has any powered

devices that exhaust house air.

5. There is excessive condensation on windows in the

winter.

6. A ventilation system is installed in the house.

Slide the hose clamp over the aluminium ex pipe. Then

slide the ex pipe over the air intake tube of the stove.

Next tighten the hose clamp over the end of the aluminium

ex hose.

FOR USE IN MOBILE HOME/TRANSPORTABLE

BUILDINGS

• WARNING! DO NOT INSTALL IN SLEEPING ROOM.

• CAUTION! THE STRUCTURAL INTEGRITY OF

THE MOBILE HOME/TRANSPORTABLE BUILDING

FLOOR, WALL, AND CEILING/ROOF MUST BE

MAINTAINED.

• INSTALL IN ACCORDANCE WITH 24 CFR, PART

3280 (HUD).

• USE A FACTORY BUILT CHIMNEY THAT COMPLIES

WITH UL 103 STANDARDS; THEREFORE IT MUST

BE A TYPE HT (2100°F).

• USE A SPARK ARRESTER.

• THE STOVE MUST BE ATTACHED TO

THE STRUCTURE OF THE MOBILE HOME/

TRANSPORTABLE BUILDING.

INSTALLATION

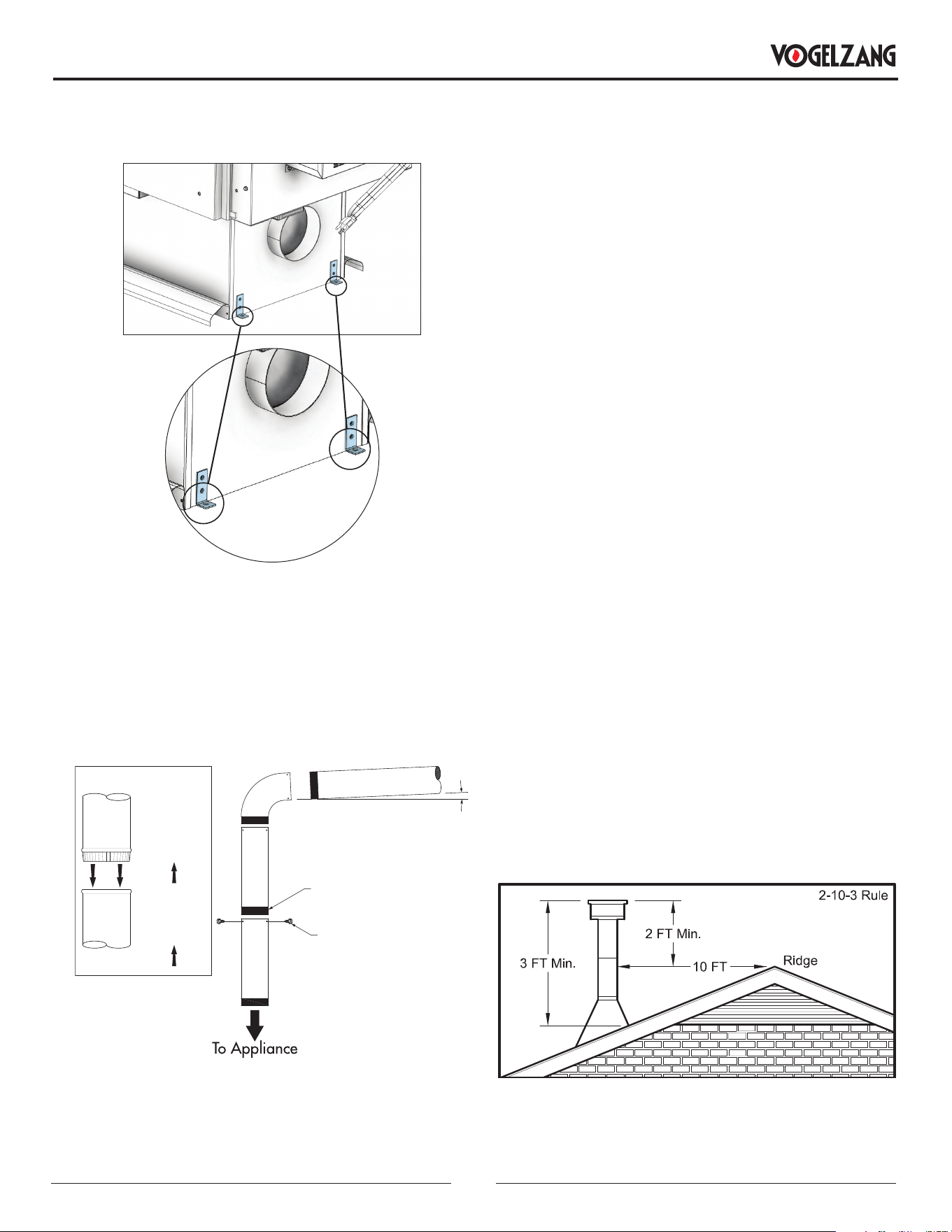

SECURE APPLIANCE TO THE FLOOR

Use the designated holes to secure the unit to the oor.

In addition to the previously detailed installation

requirements, the heater must be electrically grounded

to the steel chassis of the mobile home/transportable

building with 8 GA copper wire using a serrated or star

washer to penetrate paint or protective coating to ensure

grounding.

CHIMNEY CONNECTOR (STOVE PIPE)

3 screws

Flow

Direction

of Flue

Gases

Install

crimped

end

towards

stove.

Male Part Downwards

1/4” slope per foot

The chimney connector and chimney must have the

same diameter as the stove outlet (6”). If this is not the

case, we recommend you contact your dealer to ensure

there will be no problem with the draft. The stovepipe

must be made of aluminized or cold roll steel and have

a minimum thickness of 0.021” or 0.53 mm. It is strictly

forbidden to use galvanized steel. The smoke pipe should

be assembled to promote the male section (crimped

end) of the pipe to be faced down. Attach each section to

another with three metal screws spaced an equal distance

apart. The pipe must be short and straight. All sections

installed horizontally must slope at least 1/4 inch per foot,

with the upper end of the section toward the chimney. Any

installation with a horizontal run of chimney pipe must

conform to NFPA 211. To ensure a good draft, the total

length of the coupling pipe should never exceed 8’ to 10’

(2.4m to 3.04m). Except for cases of vertical installation,

in a cathedral-roof style where the smoke exhaust system

can be much longer and connected without problem to the

chimney at the ceiling of the room. There should never be

more than two 90 degrees elbows in the smoke exhaust

system. The installation of a “barometric draft stabilizer”

(replace register) on a smoke exhaust system is

prohibited. Furthermore, the installation of a draft damper

is not recommended. With a controlled combustion wood

stove, the draft is regulated upon intake of the combustion

air in the stove and not at the exhaust.

IMPORTANCE OF PROPER DRAFT

Draft is a force that moves air from the appliance up

through the chimney. The amount of draft in your chimney

depends on the length of the chimney, local geography,

nearby obstructions and other factors. Too much draft

may cause excessive temperatures in the appliance. An

inadequate draft may cause back-pung into the room

and “plugging” of the chimney. An inadequate draft will

cause the appliance to leak smoke into the room through

appliance and chimney connector joints. An uncontrollable

burn or excessive temperature indicates an excessive

draft.

CHIMNEY

Your wood stove may be hooked up with a 6” factory-built or

masonry chimney. If you are using a factory-built chimney,

it must comply with UL 103 or CAN/ULC S629 standard;

INSTALLATION

therefore it must be a Type HT (2100°F). It must be installed

according to the manufacturer’s specications. Take into

account the chimney’s location to ensure it is not too close

to neighbors or in a valley which may cause unhealthy or

nuisance conditions. If you are using a masonry chimney,

it must be built in compliance with the specications of

the National Building Code. It must be lined with rebricks,

metal or clay tiles sealed together with re cement. Round

ues are the most ecient. The interior diameter of the

chimney ue must be identical to the stove smoke exhaust.

A ue which is too small may cause draft problems, while

a large ue favors rapid cooling of the gas, and hence the

build-up of creosote and the risk of chimney res. Note

that it is the chimney and not the stove which creates the

draft effect; your stove’s performance is directly dependent

on an adequate draft from your chimney. Do not connect

this unit to a chimney ue serving another appliance.

The following recommendations may be useful for the

installation of your chimney:

1. It must rise above the roof at least 3’ (0.9m) from the

uppermost point of contact.

2. The chimney must exceed any part of the building or

other obstruction within a 10’ (3.04m) distance by a

height of 2’ (0.6m).

3. The installation of an interior chimney is always

preferable to an exterior chimney. Indeed, the interior

chimney will, by denition, be hotter than an exterior

chimney, being heated up by the ambient air in the

house. Therefore the gas which circulates will cool

more slowly, thus reducing the build-up of creosote

and the risk of chimney res.

4. The draft caused by the tendency for hot air to rise will

be increased with an interior chimney.

5. Using a re screen at the extremity of the chimney

requires regular inspection to ensure that it is not

obstructed thus blocking the draft, and it should be

cleaned when used regularly.

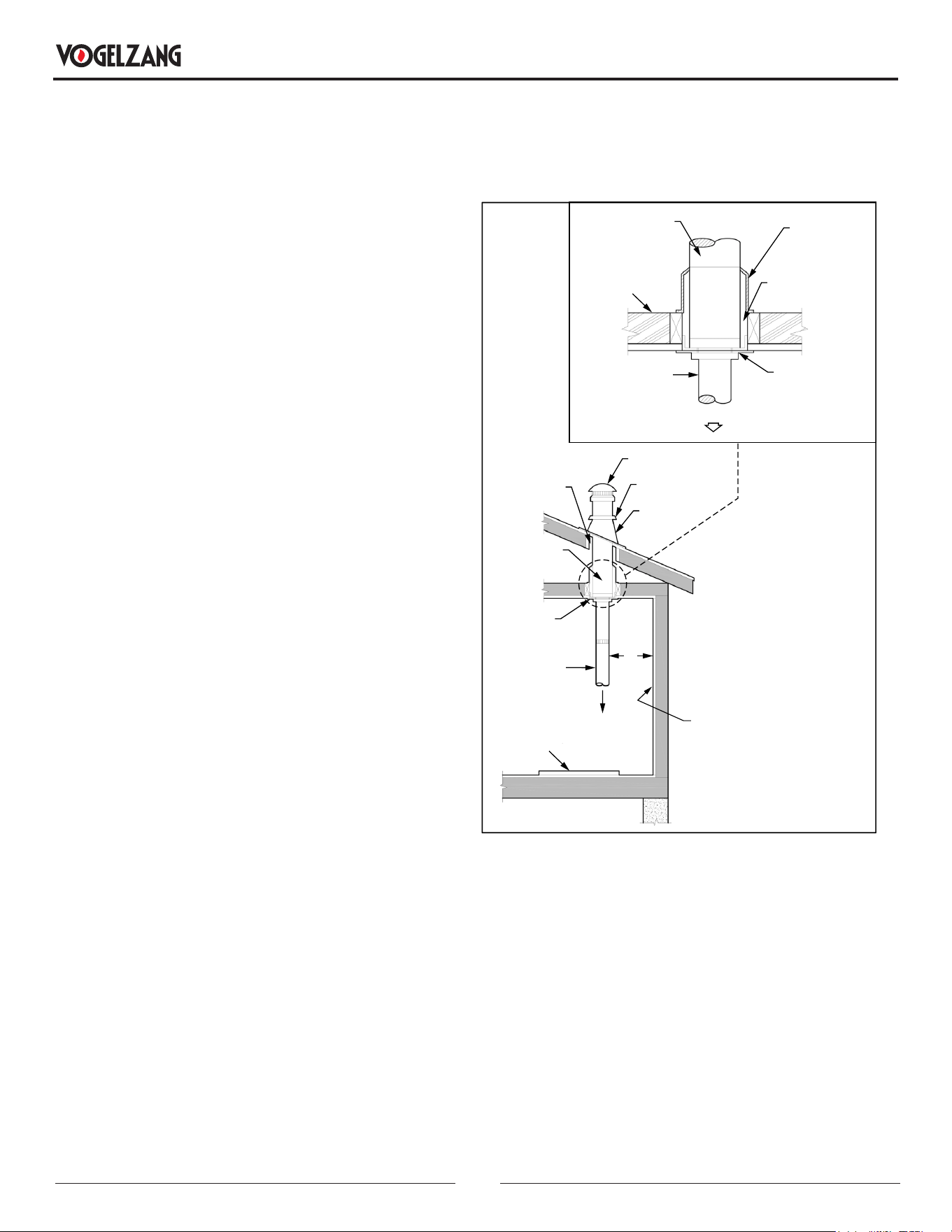

FACTORY BUILT CHIMNEY

When a metal prefabricated chimney is used, the

manufacturer’s installation instructions must be followed.

You must also purchase (from the same manufacturer)

and install the ceiling support package or wall pass-

through and “T” section package, restops (where needed),

insulation shield, roof ashing, chimney cap, etc. Maintain

proper clearance to the structure as recommended by the

manufacturer. The chimney must be the required height

above the roof or other obstructions for safety and proper

draft operation.

Listed Cap

Maintain 2”

Clearance

Listed

Chimney

Ceiling

Support

Ceiling

Support

Chimney

Connector

* Refer to Clearance

to Combustibles

Combustible Wall

Floor

Protector

To Stove

Storm Collar

Flashing

Listed

Chimney

Attic

Insulation

Sheild

Specified

Clearance

Chimney

Connector

Combustible

Ceiling Joists

To Stove

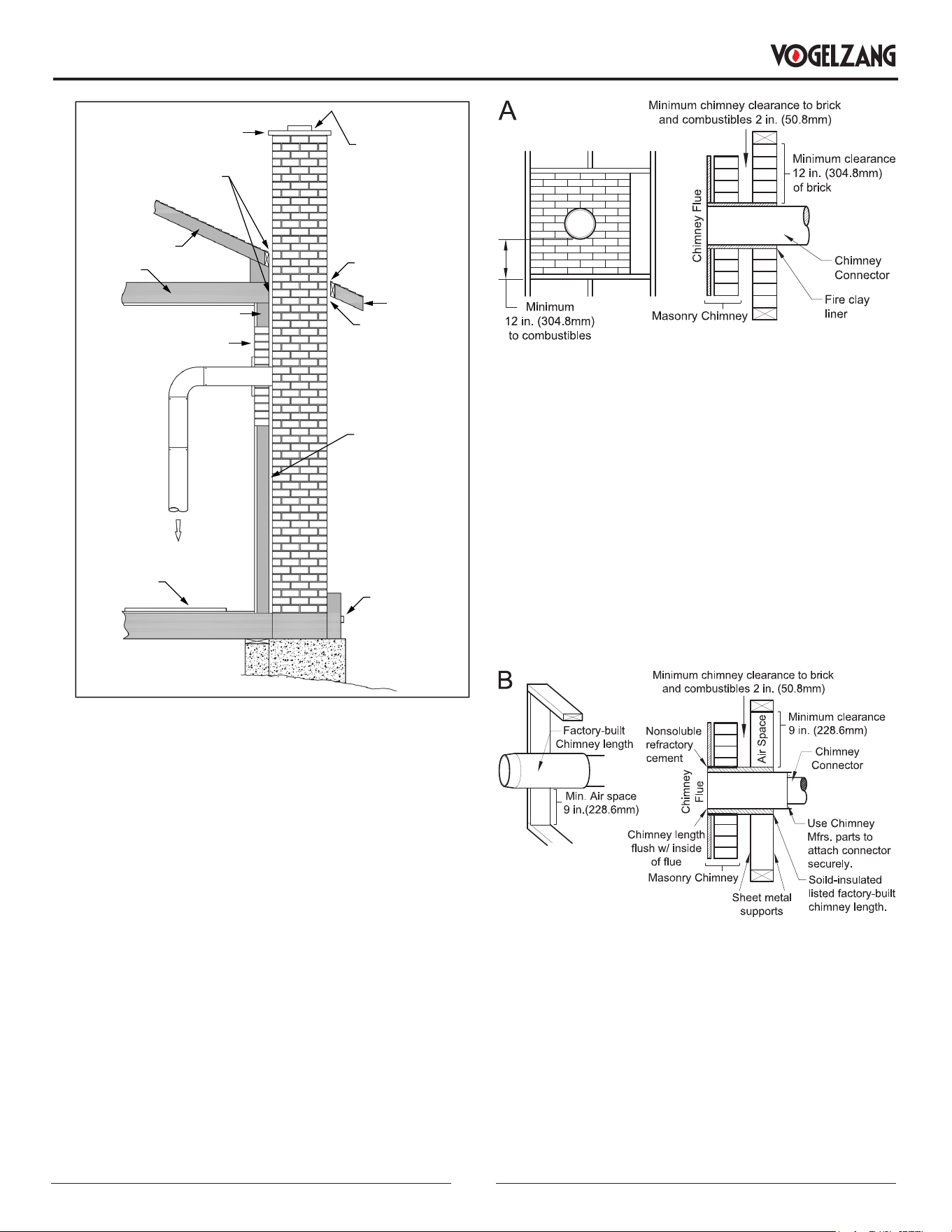

MASONRY CHIMNEY

Ensure that a masonry chimney meets the minimum

standards of the National Fire Protection Association

(NFPA) by having it inspected by a professional. Make

sure there are no cracks, loose mortar or other signs

of deterioration and blockage. Be sure to the chimney

cleaned before the stove is installed and operated. When

connecting the stove through a combustible wall to a

masonry chimney, special methods are needed.

INSTALLATION

Sheathing

Airtight

Cleanout

Door

Floor

Protector

Thimble

12” of Brick

Combustible Wall

1” Clearance

with Firestop

Rafter

Concrete Cap

Flashing

To Stove

1” Clearance

Eave

Flashing

Fireclay Flue

Liner With

Airspace

COMBUSTIBLE WALL CHIMNEY CONNECTOR

PASS-THROUGHS

METHOD A - 12” (305 mm) Clearance to Combustible

Wall Member: Using a minimum thickness 3.5” (89 mm)

brick and a 5/8” (16 mm) minimum wall thickness clay

liner, construct a wall pass-through. The clay liner must

conform to ASTM C315 (Standard Specication for Clay

Fire Linings) or its equivalent. Keep a minimum of 12”

(305 mm) of brick masonry between the clay liner and

wall combustibles. The clay liner shall run from the brick

masonry outer surface to the inner surface of the chimney

ue liner but not past the inner surface. Firmly grout or

cement the clay liner in place to the chimney ue liner.

METHOD B - 9” (229 mm) Clearance to Combustible Wall

Member: Using a 6” (153 mm) inside diameter, listed,

factory-built Solid-Pak chimney section with insulation

of 1” (26 mm) or more, build a wall pass-through with a

minimum 9” (229 mm) air space between the outer wall

of the chimney length and wall combustibles. Use sheet

metal supports fastened securely to wall surfaces on

all sides, to maintain the 9” (229 mm) air space. When

fastening supports to chimney length, do not penetrate the

chimney liner (the inside wall of the Solid-Pak chimney).

The inner end of the Solid-Pak chimney section shall be

ush with the inside of the masonry chimney ue, and

sealed with a non-water soluble refractory cement. Use

this cement to also seal to the brick masonry penetration.

INSTALLATION

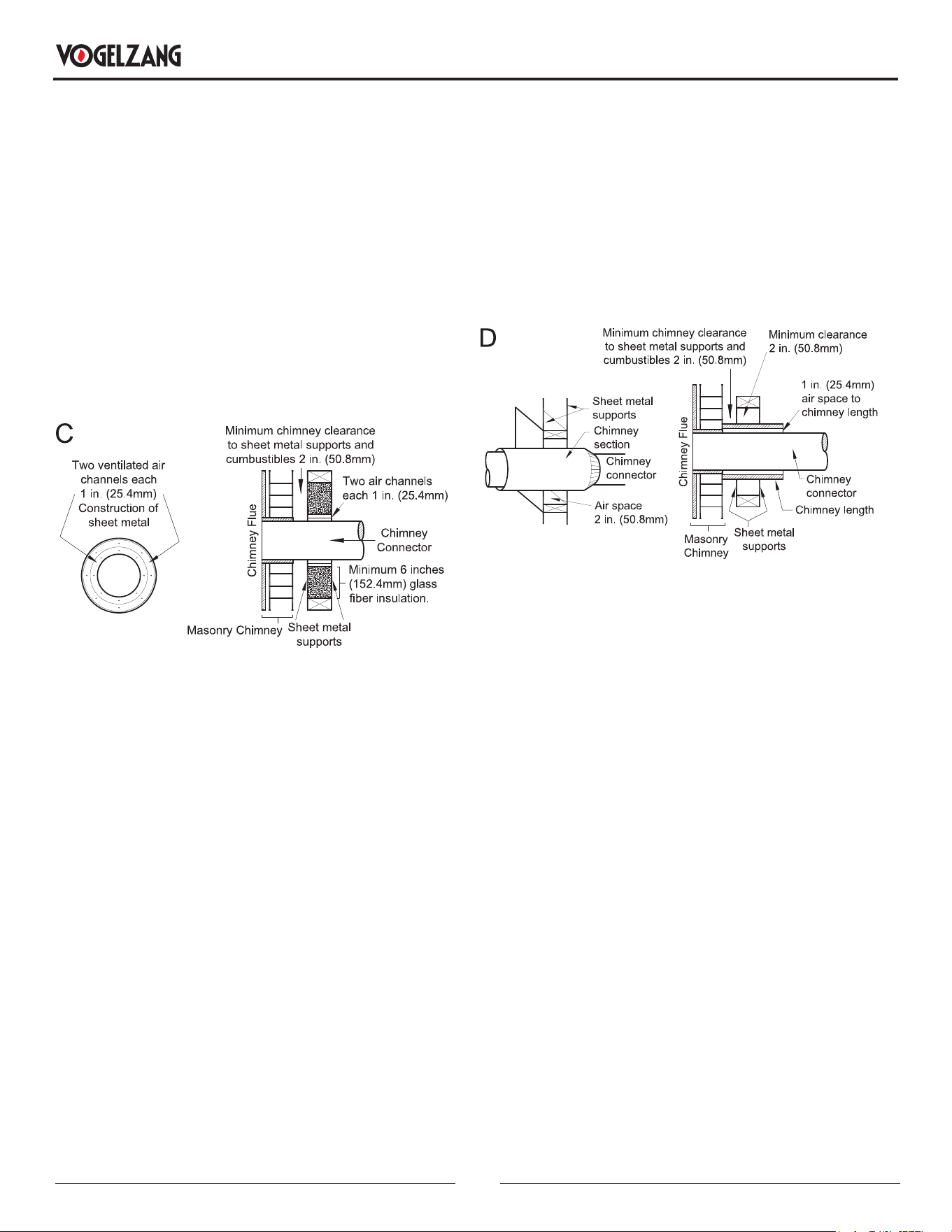

METHOD C - 6” (153 mm) Clearance to Combustible

Wall Member: Starting with a minimum 24 gage (.024”

[.61 mm]) 6” (153 mm) metal chimney connector, and a

minimum 24 gage ventilated wall thimble which has two

air channels of 1” (26 mm) each, construct a wall pass-

through. There shall be a minimum 6” (153 mm) separation

area containing berglass insulation, from the outer

surface of the wall thimble to wall combustibles. Support

the wall thimble, and cover its opening with a 24-gage

minimum sheet metal support. Maintain the 6” (153 mm)

space. There should also be a support sized to t and hold

the metal chimney connector. See that the supports are

fastened securely to wall surfaces on all sides. Make sure

fasteners used to secure the metal chimney connector do

not penetrate chimney ue liner.

METHOD D - 2” (51 mm) Clearance to Combustible Wall

Member: Start with a solid-pak listed factory built chimney

section at least 12” (304 mm) long, with insulation of 1”

(25.4 mm) or more, and an inside diameter of 8” (2 inches

[51 mm] larger than the 6” [153 mm] chimney connector).

Use this as a pass-through for a minimum 24-gauge single

wall steel chimney connector. Keep solid-pak section

concentric with and spaced 1” (26 mm) off the chimney

connector by way of sheet metal support plates at both

ends of chimney section. Cover opening with and support

chimney section on both sides with 24 gage minimum

sheet metal supports. See that the supports are fastened

securely to wall surfaces on all sides. Make sure fasteners

used to secure chimney ue line do not penetrate the inner

liner.

NOTES:

• Connectors to a masonry chimney, excepting method B,

shall extend in one continuous section through the wall

pass-through system and the chimney wall, to but not

past the inner ue liner face.

• A chimney connector shall not pass through an attic or

roof space, closet or similar concealed space, or a oor,

or ceiling.

INSTALLATION

OPERATING SAFETY PRECAUTIONS

• NEVER OVERFIRE THIS APPLIANCE BY BUILDING

EXCESSIVELY HOT FIRES AS A HOUSE/BUILDING

FIRE MAY RESULT. YOU ARE OVERFIRING THE

APPLIANCE IF IT BEGINS TO GLOW OR TURN RED.

• NEVER BUILD EXCESSIVELY LARGE FIRES IN THIS

TYPE OF APPLIANCE AS DAMAGE TO THE FIREBOX

OR SMOKE LEAKAGE MAY RESULT.

• DO NOT BUILD FIRE TOO CLOSE TO THE GLASS.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING, AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS. DO NOT TOUCH THE

APPLIANCE UNTIL IT HAS COOLED.

• PROVIDE ADEQUATE AIR FOR COMBUSTION TO

THE ROOM WHERE THE APPLIANCE IS INSTALLED.

• INSPECT CHIMNEY LINER EVERY 60 DAYS.

REPLACE LINER IMMEDIATELY IF IT IS RUSTING OR

LEAKING SMOKE INTO THE ROOM.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT RATES

THAT EXCEED HEATER DESIGN SPECIFICATIONS

CAN RESULT IN PERMANENT DAMAGE TO THE

HEATER.

WARNING: EXPLOSION HAZARD

• NEVER USE CHEMICALS, GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR FLAMMABLE LIQUIDS

TO START OR “FRESHEN UP” A FIRE IN THE

APPLIANCE.

• KEEP ALL FLAMMABLE LIQUIDS, ESPECIALLY

GASOLINE, OUT OF THE VICINITY OF THE

APPLIANCE - WHETHER IN USE OR IN STORAGE.

CAUTIONS: HOUSE FIRE HAZARDS

• DO NOT STORE WOOD ON FLOOR PROTECTOR,

UNDERNEATH STOVEPIPE(S) OR ANYWHERE

WITHIN CLEARANCES TO COMBUSTIBLE

SURFACES SPECIFIED FOR THIS APPLIANCE.

• NEVER OPERATE WITH SECONDARY TUBES,

FIBERBOARD, OR INSULATION REMOVED.

WOOD STOVE UTILIZATION

Your heating appliance was designed to burn well

seasoned natural wood only; no other materials should

be burned. Any type of well seasoned natural wood

may be used in your stove, but specic varieties have

better energy yields than others. Higher eciencies and

lower emissions generally result when burning air dried

seasoned hardwoods, as compared to softwoods or too

green or freshly cut hardwoods. The following resources

can assist in learning the burn characteristics of various

species of wood: http://rewoodresource.com/rewood-

btu-ratings/; or https://forestry.usu.edu/forest-products/

wood-heating The operation of this wood heater in a

manner inconsistent with the owner’s manual will void your

warranty and is also against federal regulations. Waste

and other ammable materials should not be burned in

your stove. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners, or

asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Saltwater driftwood or other previously salt water-

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of re starters made from paper,

cardboard, sawdust, wax, and similar substances to

start a re in an affected wood heater.

Burning these materials may result in the release of toxic

fumes or render the heater ineffective and cause smoke.

Deadwood lying on the forest oor should be considered

wet and requires full seasoning time. Standing deadwood

can usually be considered to be about 2/3 seasoned.

Smaller pieces of wood will dry faster. All logs exceeding

6” in diameter should be split. The wood should not be

stored directly on the ground. Air should circulate through

the logs. A 24” to 48” air space should be left between

each row of logs, which should be placed in the sunniest

location possible. The upper layer of wood should be

protected from the element but not the sides. A good

indicator of if the wood is ready to burn is to check the

piece ends. If cracks are radiating in all directions from the

center then the wood should be dry enough to burn. If your

wood sizzles in the re, even though the surface is dry, it

may not be fully cured and should be seasoned longer. It

OPERATION INSTRUCTIONS

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

is EXTREMELY IMPORTANT that you use DRY WOOD only

in your wood stove. The wood should have dried for 9 to

15 months, such that the humidity content (in weight)

is reduced below 20% of the weight of the log. It is very

important to keep in mind that even if the wood has been

cut for one, two, or even more years, it is not necessarily

dry, if it has been stored in poor conditions. Under extreme

conditions, it may rot instead of drying. This point cannot

be overstressed; the vast majority of the problems related

to the operation of a wood stove is caused by the fact

that the wood used was too damp or had dried in poor

conditions. These problems can be:

• ignition problems

• creosote build-up causing chimney res

• low energy yield

• blackened windows

• incomplete log combustion

Do not burn manufactured logs made of wax impregnated

sawdust or logs with any chemical additives.

TESTING YOUR WOOD

• When the stove is thoroughly warmed, place one piece

of split wood (about ve inches in diameter) parallel to

the door on the bed of red embers.

• Keep the air control fully open and close the door. If

the wood ignites within 90 seconds from the time it

was placed in the stove, your wood is correctly dried. If

ignition takes longer, your wood is damp.

• If your wood hisses and water or vapor escapes at

the ends of the piece, your wood is soaked or freshly

cut (green). Do not use this wood in your stove. Large

amounts of creosote could be deposited in your chimney,

creating potential conditions for a chimney re.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood heater in a manner inconsistent with operating

instructions in this manual.

EFFICIENCIES

Eciencies can be based on either the lower heating value

(LHV) or the higher heating value (HHV) of the fuel. The

lower heating value is when water leaves the combustion

process as a vapor, in the case of woodstoves the

moisture in the wood being burned leaves the stove as a

vapor. The higher heating value is when water leaves the

combustion process completely condensed. In the case

of woodstoves this would assume the exhaust gases are

room temperature when leaving the system, and therefore

calculations using this heating value consider the heat

going up the chimney as lost energy. Therefore, eciency

calculated using the lower heating value of wood will be

higher than eciency calculated using the higher heating

value. The best way to achieve optimum eciencies is to

learn the burn characteristic of you appliance and burn

well-seasoned wood. Higher burn rates are not always the

best heating burn rates; after a good re is established a

lower burn rate may be a better option for ecient heating.

A lower burn rate slows the ow of usable heat out of the

home through the chimney, and it also consumes less

wood.

NOTICE INITIAL BURNS TO CURE PAINT

BECAUSE OF HIGH OPERATING TEMPERATURES, THIS

APPLIANCE IS COATED WITH A SPECIAL HIGH TEMP

PAINT WHICH REQUIRES A SERIES OF LOW TO MEDIUM

BURNS TO FULLY CURE FOR DURABILITY AND A LIFETIME

OF SERVICE.

Proper curing of the high-temp paint requires a series of

three initial burns. The appliance should be allowed to

cool off between each burn. The rst two burns should be

small res and low temperatures (250°F) for a duration of

20 minutes each. The third re should be at a temperature

of approximately 500°F for 20 minutes. Provide adequate

cross ventilation to clear any smoke or odor caused by

initial rings.

Notice: Use solid wood fuel only! Do not burn garbage, or

ammable uids. Do not use coal. This appliance is not

designed to accommodate the air ow (draft) required to

properly burn coal or coal products. Do not elevate the

re using grates or irons. Build the re directly on the

rebrick.

FUELING INSTRUCTIONS

This wood stove has been certied by the US EPA to

meet strict 2020 guidelines. To ensure this unit produces

the optimal minimum emissions it is critical that only

well-seasoned cordwood is burned (see the “Fuel

Recommendations” section of this manual). Burning

unseasoned wet wood only hurts your stoves eciency

and leads to accelerated creosote buildup in your chimney.

Be considerate of the environment and only burn dry wood.

CAUTION:

DO NOT LEAVE APPLIANCE UNATTENDED THE WITH

DOOR OPEN.

OPERATION INSTRUCTIONS

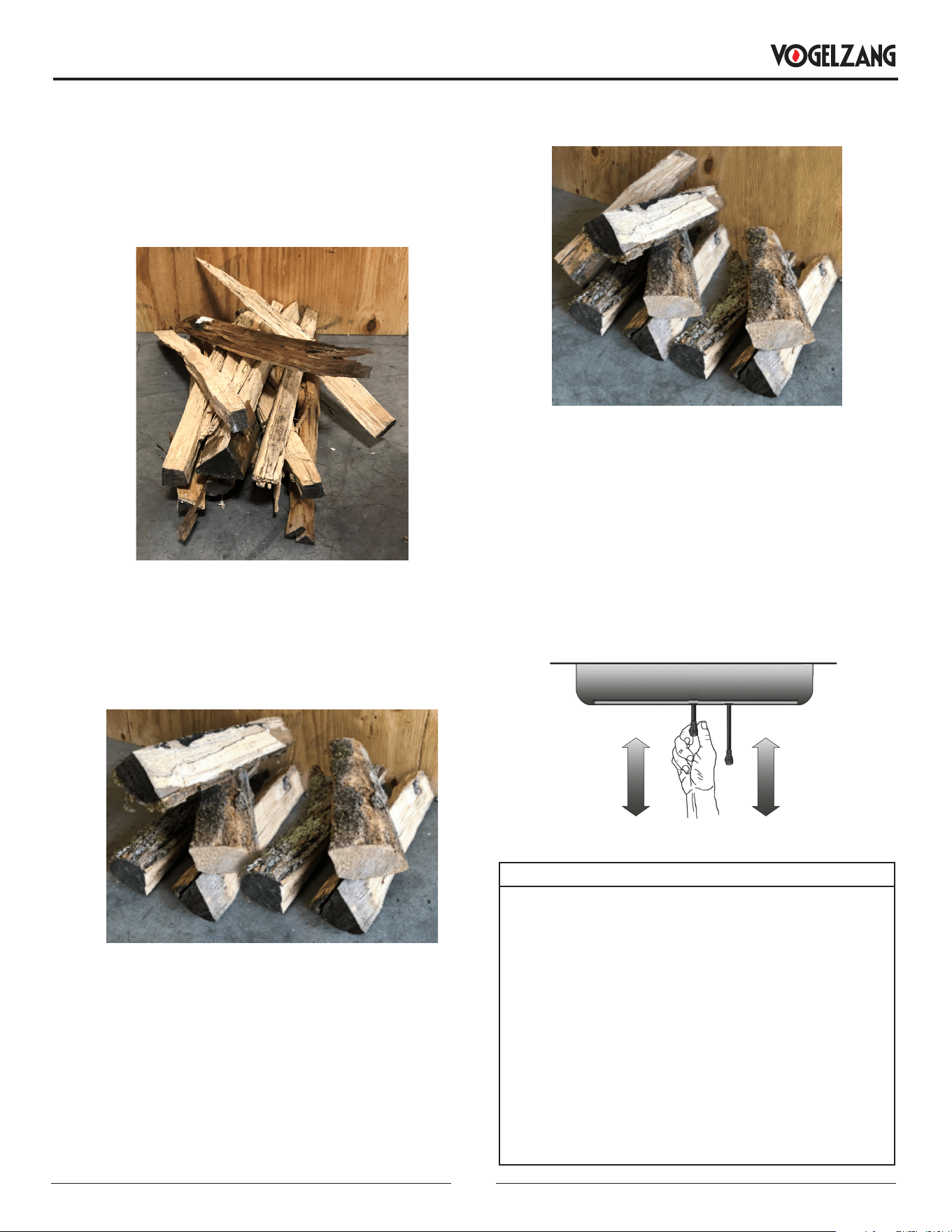

For a cold start-up, place 4 to 5 pieces of newspaper into

the rebox. On top of the newspaper, lay 5 lbs of kindling in

a random placement to ensure airow through the kindling.

On top of the kindling, place approximately 6.5 lbs of small

pieces of cordwood. NOTE: Use smaller pieces of wood

during start-up and a high burn rate to increase the stove

temperature.

6.5 lbs

Push both air control slides to the fully open position.

Light the newspaper and close the door. Once the kindling

has burned down to a starter coal bed, load the unit with

approximately 26 to 27 lbs of fuel for the rst high burn

load.

26 to 27 lbs

After the rst high burn load and the stove is well warmed

up, adjust the unit as needed for a medium or low burn

setting. For a medium burn, once the high burn fuel load is

burned down to an established coal bed, load the unit with

31 to 32 lbs of cordwood and keep the door slightly open

for 2 minutes. After two minutes close the door. Keep the

secondary airslide fully open for 10 minutes then close

completely and set the primary airslide halfway closed. At

the 15 minute point of loading your fuel, the primary air

slide should be set at the medium setting which is about

1/2 inch open from the fully closed position.

31 to 32 lbs

For a low burn setting once the high burn (or medium) fuel

load is burned down to an established coal bed, load the

unit with 31 to 32 lbs of cordwood and leave the door open

for two minutes. After two minutes close the door. Keep

the secondary airslide fully open for 10 minutes then close

completely and set the primary airslide halfway closed. At

the 15 minute point of loading your fuel, the primary air

slide should be set at the low setting which is pulling the

airslide completely out toward you. NOTE: Do not close the

air too quickly. Closing the air too quickly will cause the

unit to smoke.

HEARTH

CONTROL

LEVER

(Primary Air)

CONTROL

LEVER

(Secondary

Air)

OPEN

CLOSED

OPEN

CLOSED

WARNINGS:

• NEVER OVERFIRE YOUR STOVE. IF ANY PART OF

THE STOVE STARTS TO GLOW RED, OVER FIRING IS

HAPPENING. READJUST THE AIR INTAKE CONTROL

AT A LOWER SETTING.

• THE INSTALLATION OF A LOG CRADLE OR GRATES

IS NOT RECOMMENDED IN YOUR WOOD STOVE.

BUILD FIRE DIRECTLY ON FIREBRICK.

• NEVER PUT WOOD ABOVE THE FIREBRICK LINING

OF THE FIREBOX.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT RATES

THAT EXCEED HEATER DESIGN SPECIFICATIONS

CAN RESULT IN PERMANENT DAMAGE TO THE

HEATER.

OPERATION INSTRUCTIONS

VISIBLE SMOKE

The amount of visible smoke being produced can be

an effective method of determining how eciently the

combustion process is taking place in the given settings.

Visible smoke consists of unburned fuel and moisture

leaving your stove. Learn to adjust the air settings of your

specic unit to produce the smallest amount of visible

smoke. Wood that has not been seasoned properly and

has a high wood moisture content will produce excess

visible smoke and burn poorly.

AIR TUBES

The air tubes assembled in this unit are designed to

provide an accurate mix of secondary air to ensure the

highest eciency. Any damage or deterioration of these

tubes may reduce the eciency of combustion. The air

tubes are held in position by screws or snap pins. Locate

these to either side of the tube and remove it to allow the

tube to be removed and replaced.

BLOWER OPERATION

The variable-speed blower circulates air warmed by the

rebox into the living area to distribute the heat more

evenly. The blower control knob is located on the side of

the blower housing. Turn the knob clockwise to turn the

blower on. The speed is controlled by turning the knob

clockwise for slower speeds and counter-clockwise

for faster speeds. To turn the blower off, turn the speed

control knob fully counter-clockwise. It is recommended

to turn the blower off when the unit is not in operation. The

blower should be removed at the beginning of every “burn”

season and air-blown clean, removing any dust or build-up.

OPERATION INSTRUCTIONS

CHIMNEY MAINTENANCE

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CAUTION:

DO NOT OVERFIRE APPLIANCE. YOU ARE OVERFIRING

IF ANY PART OF THE APPLIANCE GLOWS RED. CLOSE

THE DOOR AND SHUT DAMPER IMMEDIATELY TO

REDUCE THE AIR SUPPLY AND SLOW DOWN THE FIRE.

CAUTION:

SLOW BURNING FIRES FOR EXTENDED USE OR

BURNING GREEN WOOD MAY CAUSE EXCESSIVE

CREOSOTE BUILD-UP. IGNITION OF CREOSOTE

OR OVERFIRING COULD CAUSE A CHIMNEY FIRE.

CHIMNEY FIRES BURN EXTREMELY HOT AND MAY

IGNITE SURROUNDING COMBUSTIBLE MATERIALS.

IN CASE OF A CHIMNEY FIRE, CALL THE FIRE

DEPARTMENT IMMEDIATELY!

CREOSOTE FORMATION & NEED FOR

REMOVAL

When wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney ue of a slow-burning re. As a

result, creosote residue accumulates on the ue lining.

When ignited this creosote makes an extremely high

temper re. The chimney connector and chimney should

be inspected at least once every two months during the

heating season to determine if a creosote build-up has

occurred. If creosote has accumulated (3 mm or more),

it should be removed to reduce the risk of a chimney

re. We strongly recommend that you install a magnetic

thermometer on your smoke exhaust pipe, approximately

18” above the stove. This thermometer will indicate the

temperature of your gas exhaust fumes within the smoke

exhaust system. The ideal temperature for these gases

is somewhere between 275°F and 500°F. Below these

temperatures, the build-up of creosote is promoted. Above

500°F, heat is wasted since a too large quantity is lost into

the atmosphere.

TO PREVENT CREOSOTE BUILD UP

• Always burn dry wood. This allows clean burns and

higher chimney temperatures, therefore less creosote

deposit.

• Leave the air control fully open for about 5 min. every

time you reload the stove to bring it back to proper

operating temperatures. The secondary combustion can

only take place if the rebox is hot enough.

• Always check for creosote deposit once every two

months and have your chimney cleaned at least once

a year.

• If a chimney or creosote re occurs, close all dampers

immediately. Wait for the re to go out and the heater

to cool, then inspect the chimney for damage. If no

damage results, perform a chimney cleaning to ensure

no more creosote deposits is remaining in the chimney.

CAUTION:

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL

STUDS OR RAFTERS WHICH WERE ASSUMED TO

BE A SAFE DISTANCE AWAY FROM THE CHIMNEY.

IF A CHIMNEY FIRE OCCURS, HAVE YOUR CHIMNEY

INSPECTED BY A QUALIFIED EXPERT BEFORE USING

AGAIN.

ASH REMOVAL & DISPOSAL

Whenever ashes get 3 to 4 inches deep in your rebox or

ash pan, and when the re has burned down and cooled,

remove excess ashes. Leave an ash bed approximately

1 inch deep on the rebox bottom to help maintain a hot

charcoal bed. Ashes should be placed in a metal container

with a tight-tting lid. The closed container of ashes should

be placed on a non-combustible oor or the ground, away

from all combustible materials, pending nal disposal.

The ashes should be retained in the closed container until

all cinders have thoroughly cooled.

CAUTIONS:

• ASHES COULD CONTAIN HOT EMBERS EVEN AFTER

TWO DAYS WITHOUT OPERATING THE STOVE.

• THE ASH PAN CAN BECOME VERY HOT. WEAR

GLOVES TO PREVENT INJURY.

• NEVER BURN THE STOVE WITH THE ASH TRAP

OPEN. THIS WOULD RESULT IN OVER FIRING THE

STOVE. DAMAGE TO THE STOVE AND EVEN HOUSE

FIRE MAY RESULT.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended periods.

While the modern combustion systems in heaters

drastically reduce the amount of CO emitted out the

chimney, exposure to the gases in closed or conned

areas can be dangerous. Make sure your stove gaskets

CHIMNEY MAINTENANCE

and chimney joints are in good working order and sealing

properly to ensure unintended exposure. It is recommended

that you use both smoke and CO monitors in areas having

the potential to generate CO.

GLASS CARE

• Inspect and clean the glass regularly to detect any

cracks. If you spot one, turn the stove off immediately.

Do not abuse the glass door by striking or slamming

shut. Do not use the stove if the glass is broken.

• If the glass on your stove breaks, replace only with the

glass supplied from your heater dealer. Never substitute

other materials for the glass.

• To replace the glass, remove the screws retaining the

glass moldings inside the door. Remove the moldings

and replace the damaged piece with a new one. Perform

the procedure backward after replacing it. When

replacing the glass, you should change the glass gasket

to make sure you keep it sealed.

• Never wash the glass with a product that may scratch.

Use a specialized product, available in the stores where

wood stoves are sold. The glass should be washed only

when cold.

GASKET CARE

WARNING:

NEVER OPERATE THE STOVE WITHOUT THE

GASKET OR WITH A DAMAGED OR BROKEN GASKET.

OPERATING WITHOUT A GASKET OR DAMAGED

GASKET WILL RESULT IN DAMAGE TO YOUR STOVE

AND CAN RESULT IN A HOUSE FIRE.

This unit’s door uses a 3/4” diameter rope gasket. It is

recommended that you change the door gasket (which

makes your stove door air tight) once a year, in order to

ensure good control over the combustion, maximum

eciency and security. To change the door gasket, simply

remove the damaged one. Carefully clean the available

gasket groove, apply a high temperature silicone sold for

this purpose, and install the new gasket. You may light

up your stove again approximately 24 hours after having

completed this operation.

FOR PARTS ASSISTANCE, CALL 800-750-2723 EXT 5051 OR EMAIL: PARTS@USSTOVE.COM , OR ORDER AT

WWW.MYREPLACEMENTPARTS.COM

The information in this owner’s manual is specic to your unit. When ordering replacement parts the information in this

manual will help to ensure the correct items are ordered. Before contacting customer service write down the model

number and the serial number of this unit. That information can be found on the certication label attached to the back of

the unit. Other information that may be needed would be the part number and part description of the item(s) in question.

Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once this information has been

gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email [email protected].

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

INSTRUCTIONS SPECIFIC FOR CANADIAN

INSTALLATIONS

Do not obstruct the space under the heater and do not

obstruct the combustion air openings.

Refer to the chimney manufacturer’s instructions for

disassembling the chimney for transportation of a

transportable building.

The parts or materials to be employed for ember protectors

and the minimum areas to be covered and their relation

to the space heater, as well as the notice: “In Canada, to

comply with CSA B365, Installation Code for Solid-Fuel-

Burning Appliances and Equipment, any combustible

covering beneath the appliance and/or within the area

extending horizontally at least 450 mm (18 in) beyond the

appliance on any side equipped with a door, and at least

200 mm (8 in) beyond the appliance on other sides, shall

be protected by a continuous, durable, non-combustible

pad that will provide ember protection. The 450 mm (18

in) ember protection required on any side with a door shall

extend for the full width of the appliance plus the 200 mm

(8 in) required on each side of the appliance without a

door. Where an appliance is installed less than 200 mm (8

in) from a wall, the ember pad need only extend to the base

of the wall. An ember pad shall not be placed on top of a

carpet unless the pad is structurally supported to prevent

displacement and distortion.

Note: Do not install the chimney directly at the outlet of

the appliance. A chimney connector (ue pipe) is required.

If this appliance is installed in a transportable building,

removal of the chimney is required for transportation of

the building.

DO NOT INSTALL IN AN ALCOVE

DO NOT INSTALL IN ANY FIREPLACE

WIRING DIAGRAM

DANGER: SHOCK HAZARD. DISCONNECT POWER SOURCE BEFORE INSTALLATION AND WHENEVER SERVICING

BLOWER ASSEMBLY.

NOTICE: DO NOT ALLOW POWER CORD TO TOUCH HOT SURFACES! KEEP POWER CORD AWAY FROM STOVE OR

PIPE SURFACES.

NOTICE: ANY REPLACEMENT WIRING MUST HAVE EQUIVALENT INSULATION AND TEMPERATURE RATING (105°C).

CAUTION: MOVING PARTS CAN CAUSE INJURY. DO NOT OPERATE WITH COVER REMOVED.

White

Black

Green

Power Supply

Attach Ground

To Back Of

Blower Housing

Blower

Rheostat

Blower

Motor

Blower Specs:

110, 60 Hz AC,

0.55 amp

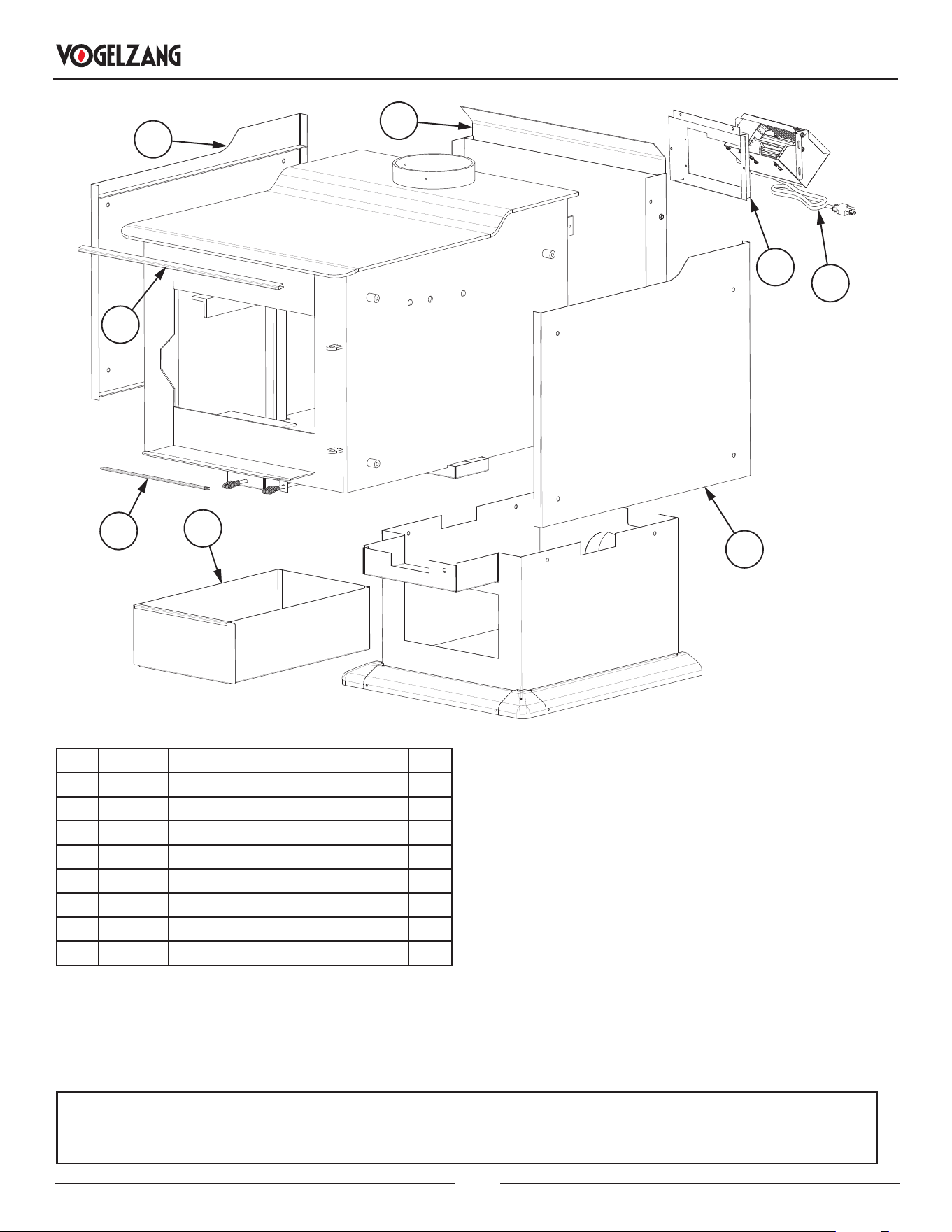

Key Part # Description Qty

1 892268 Heat Shield (Left) 1

2 892269 Heat Shield (Rear) 1

3 892267 Heat Shield (Right) 1

4 892278 Top Trim 1

5 892279 Hearth Trim 1

6 69912 Ash Drawer 1

7 CB36 Blower Assembly 1

8 25598 Blower Bracket 1

REPAIR PARTS

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL MANUFACTURERS

PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE MANUFACTURER. USE OF

THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

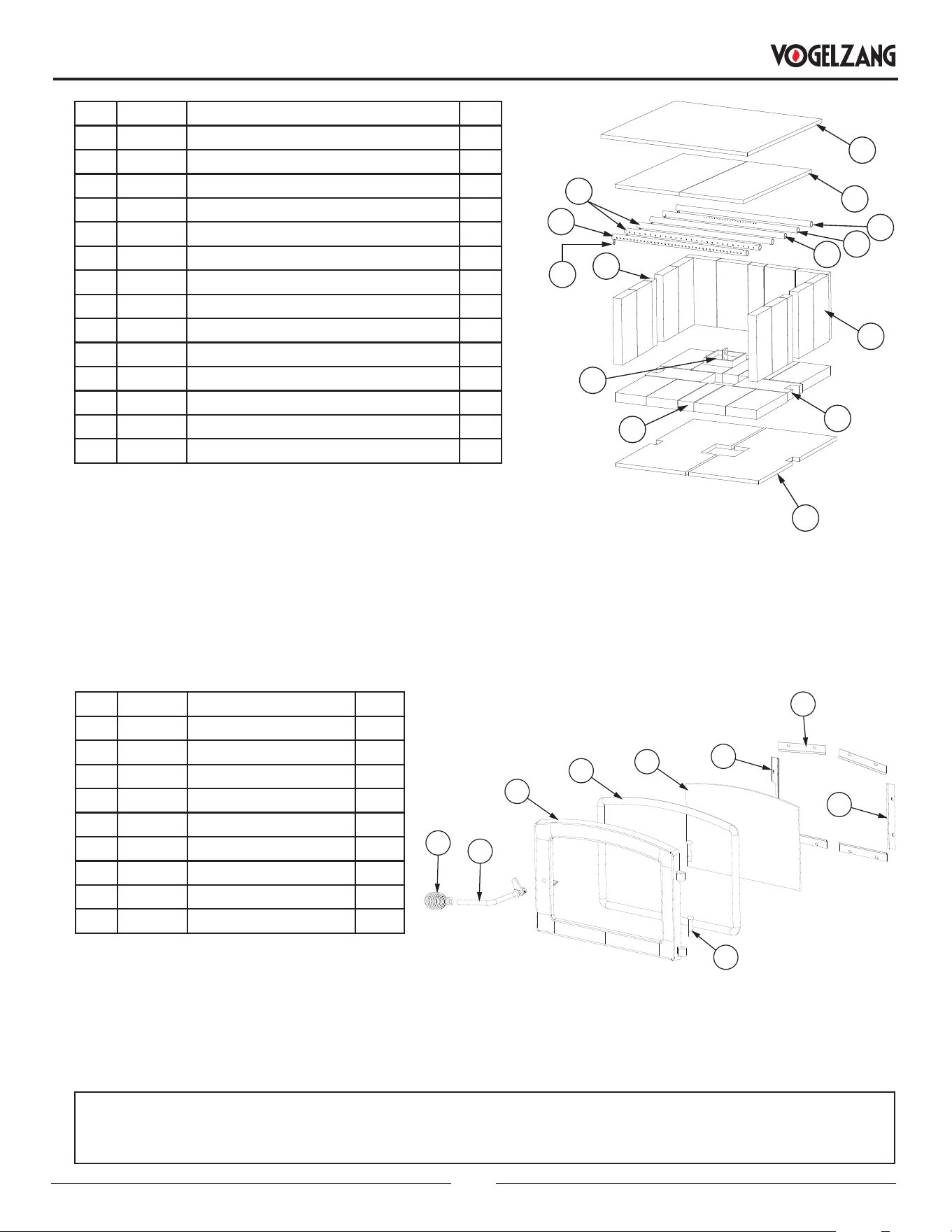

REPAIR PARTS

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL MANUFACTURERS

PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE MANUFACTURER. USE OF

THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

Key Part # Description Qty

1 88194 C-Cast Bottom 2

2 892280 Notched Firebrick 2

3 891414 Half Firebrick 3

4 89066 Firebrick (4-1/2 X 9) 20

5 892281 1.5” Firebrick 2

6 40595 Half Brick Ash Plug 1

7 26535 Retainer Clip 6

8 86698 Tube(1), Secondary Air Tube (4mm) 1

9 86699 Tube(2,3), Secondary Air Tube (3mm) 2

10 86700 Tube(4), Secondary Air Tube (2.5mm) 1

11 86701 Tube(5), Secondary Air Tube (2.0mm) 1

12 86702 Tube(6), Secondary Air (No Holes) 1

13 88192 Ceramic Fiber Board Top 2

14 88193 Kao Wool 1

Key Part # Description Qty

1 891135 Spring Handle 1

2 892266 Handle Assembly 1

3 40596 Ponderosa Cast Door 1

4 88082 Rope Gasket 3/4” 3.5 ft

5 892270 Glass, Chamber Door 1

6 26533 Lg-Cut, Glass Retainer 1

7 26534 Glass Retainer 4

8 26536 Glass Retainer Lg 1

9 83922 Pin w/Cotter, Hinge 2

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described

in the manufacturer’s instructions. Always use the manufacturer's specied spare part when replacement is necessary.

Service 01 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 03 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 05 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 07 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 02 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 04 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 06 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 08 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

SERVICE RECORD

ENREGISTREMENT DE SERVICE

Il est recommandé que votre système de chauffage est desservi régulièrement et que le Service Interval enregistrement approprié est

terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez effectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement est

nécessaire.

Service de 01 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 03 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 05 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 07 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 02 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 04 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 06 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 08 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Clé Partie # La Description Qté

1 88194 C-Cast Bas 2

2 892280 Brique de feu entaillée 2

3 891414 Demi brique réfractaire 3

4 89066 Brique réfractaire (4-1 / 2 x 9) 20

5 892281 1,5 po brique réfractaire 2

6 40595 Bouchon de cendre demi-brique 1

7 26535 Clip de retenue 6

8 86698 Tube d'air secondaire (1) (4 mm) 1

9 86699 Tube d'air secondaire (2,3) (3 mm) 2

10 86700 Tube d'air secondaire (4) (2,5 mm) 1

11 86701 Tube d'air secondaire (5) (2,0 mm) 1

12 86702 Tube d'air secondaire (6) (sans trous) 1

13 88192 Plateau en bre de céramique 2

14 88193 Laine Kao 1

Clé Partie # La Description Qté

1 891135 Poignée à ressort 1

2 892266 Assemblage de la poignée 1

3 40596 Porte coulée 1

4 88082 Joint de corde 3/4 po 3,5 pi

5 892270 Verre, porte de la chambre 1

6 26533

Retenue en verre de grande

taille

7 26534 Verre de retenue 4

8 26536 Grand verre de retenue 1

9 83922

Broche avec goupille,

charnière

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE ACHETÉES

CHEZ VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL. L’UTILISATION DE COMPOSANTS TIERS

ANNULERA LA GARANTIE.

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

PIÈCES DE RECHANGE

Clé Partie # La Description Qté

1 892268 Bouclier thermique (gauche) 1

2 892269 Bouclier thermique (arrière) 1

3 892267 Bouclier thermique (droite) 1

4 892278 Garniture supérieure 1

5 892279 Garniture de foyer 1

6 69912 Tiroir à cendres 1

7 CB36 Ensemble de souﬄante 1

8 25598 Support de souﬄante 1

PIÈCES DE RECHANGE

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE ACHETÉES

CHEZ VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL. L’UTILISATION DE COMPOSANTS TIERS

ANNULERA LA GARANTIE.

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

Blanc

Noir

Vert

Alimentation

Electrique

Lier la mise à la terre

au dos du

compartiment du ventilateur

Rhéostat

du ventilateur

Moteur du

ventilateur

Détails techniques:

110v, 60 Hz CA,

0,05AMP

DANGER: RISQUE D’ÉLECTROCUTION. DÉBRANCHER L’ALIMENTATION ÉLECTRIQUE AVANT L’INSTALLATION ET LORS DE

L’ENTRETIEN DE L’AS-SEMBLAGE DU VENTILATEUR REFOULANT.

AVIS: NE PAS LAISSER LE FIL ÉLECTRIQUE ENTRER EN CONTACT AVEC UNE SURFACE CHAUDE! GARDER LE FIL ÉLECTRIQUE À

12PO / 30CM AU MOINS DE LA SURFACE DU POÊLE OU DES CONDUITS.

ATTENTION: PIÈCES MOBILES POUVANT CAUSER DES BLESSURES. NE PAS FAIRE FONCTIONNER SI LE COU-VERCLE EST

RETIRÉ.

AVIS: TOUT CÂBLAGE DE REMPLACE-MENT DOIT AVOIR UNE ISOLATION ET DES CARACTÉRISTIQUES THERMIQUES SIMILAIRES

A L’ORIGINAL (105°C).

DIAGRAMME DE FIL

INSTRUCTIONS SPÉCIFIQUES AUX INSTALLATIONS CANADIENNES

N’obstruez pas l’espace sous l’appareil de chauffage et n’obstruez

pas les ouvertures d’air de combustion.

Reportez-vous aux instructions du fabricant de la cheminée pour

le démontage de la cheminée pour le transport d’un bâtiment

transportable.

Les pièces ou matériaux à utiliser pour les protecteurs de

braises et les surfaces minimales à couvrir et leur relation

avec le radiateur d’appoint, ainsi que l’avis : « Au Canada, pour

se conformer à la norme CSA B365, Code d’installation des

appareils à combustible solide et équipement, tout revêtement

combustible sous l’appareil et/ou dans la zone s’étendant

horizontalement à au moins 450 mm (18 po) au-delà de l’appareil

de tout côté équipé d’une porte, et à au moins 200 mm (8 po)

au-delà de l’appareil de l’autre côtés, doivent être protégés par

un tampon continu, durable et incombustible qui fournira une

protection contre les braises. La protection contre les braises de

450 mm (18 po) requise de tous les côtés avec un porte doit

s’étendre sur toute la largeur de l’appareil plus les 200 mm (8

po) requis de chaque côté de l’appareil sans porte. Lorsqu’un

appareil est installé à moins de 200 mm (8 po) d’un mur, le

tampon de braises ne doit s’étendre que jusqu’à la base du mur.

Un tampon de braises ne doit pas être placé sur un tapis à moins

que le tampon ne soit structurellement soutenu pour empêcher

le déplacement et la distorsion.

Remarque : Ne pas installer la cheminée directement à la sortie

de l’appareil. Un connecteur de cheminée (conduit de fumée) est

nécessaire.

Si cet appareil est installé dans un bâtiment transportable,

l’enlèvement de la cheminée est requis pour le transport du

bâtiment.

NE PAS INSTALLER DANS UNE ALCÔVE

NE PAS INSTALLER DANS AUCUN FOYER

de façon importante la quantité de CO émis par la cheminée,

l’exposition aux gaz dans des endroits fermés ou clos peut être

dangereuse. Assurez-vous que les joints d’étanchéité de votre

poêle et les joints de la cheminée soient en bon état et qu’ils

scellent correctement, évitant les expositions indésirables. Il est

recommandé que vous utilisiez des détecteurs de fumée et de

CO dans les zones où se trouve un potentiel de génération de CO.

ENTRETIEN VERRE

• Inspectez et nettoyez régulièrement la vitre pour détecter

d’éventuelles ssures. Si vous en repérez, éteignez

immédiatement le poêle. N’abusez pas de la porte vitrée en

la claquant ou en la claquant. N’utilisez pas le poêle si le verre

est cassé.

• Si le verre de votre poêle se brise, remplacez-le uniquement par

le verre fourni par votre revendeur de chauffage. Ne remplacez

jamais d’autres matériaux par le verre.

• Pour remplacer la vitre, retirez les vis retenant les moulures en

verre à l’intérieur de la porte. Retirez les moulures et remplacez

la pièce endommagée par une nouvelle. Effectuez la procédure

à l’envers après l’avoir remplacé. Lors du remplacement de la

vitre, vous devez changer le joint en verre pour vous assurer de

le garder scellé.

• Ne lavez jamais la vitre avec un produit qui pourrait rayer.

Utilisez un produit spécialisé, disponible dans les magasins où

les poêles à bois sont vendus. Le verre ne doit être lavé qu’à

froid.

ENTRETIEN DES JOINT

AVERTISSEMENT:

NE JAMAIS FAIRE FONCTIONNER LE POÊLE SANS LE

JOINT OU AVEC UN JOINT ENDOMMAGÉ OU CASSÉ.

LE FONCTIONNEMENT SANS JOINT D’ÉTANCHÉITÉ OU

ENDOMMAGÉ ENDOMMAGERA VOTRE POÊLE ET PEUT

CAUSER UN INCENDIE.

La porte de cet appareil utilise un joint de corde de 3/4 po de

diamètre. Il est recommandé de changer le joint de porte (qui

rend la porte de votre poêle étanche à l’air) une fois par an, an

d’assurer un bon contrôle de la combustion, une ecacité et

une sécurité maximales. Pour changer le joint de porte, retirez

simplement celui qui est endommagé. Nettoyez soigneusement

la rainure du joint disponible, appliquez un silicone haute

température vendu à cet effet et installez le nouveau joint.

Vous pouvez rallumer votre poêle environ 24 heures après avoir

terminé cette opération.

AVERTISSEMENT:

CE POÊLE À BOIS DOIT ÊTRE INSPECTÉ ET RÉPARÉ

PÉRIODIQUEMENT POUR FONCTIONNER CORRECTEMENT.

IL EST CONTRAIRE À LA RÉGLEMENTATION FÉDÉRALE DE

FAIRE FONCTIONNER CE POÊLE À BOIS D’UNE MANIÈRE

NON CONFORME AUX INSTRUCTIONS D’UTILISATION DE CE

MANUEL.

ENTRETIEN DE LA CHEMINÉE

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spéciques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant de

contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur l’étiquette

de certication apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de pièce et la

description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation» de ce manuel.

Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723, poste 5051 ou par

e-mail à [email protected].

Informations sur le modèle

Numéro de modèle

Numéro de série

Pour une assistance pièces, appelez le 800-750-2723 poste 5051 ou envoyez un e-mail :

parts@usstove.com, ou commandez sur www.myreplacementparts.com

AVERTISSEMENT:

NE PAS SURCHAUFFER L’APPAREIL. VOUS SURCHAUFFEZ

SI UNE PARTIE QUELCONQUE DE L’APPAREIL S’ALLUME EN

ROUGE. FERMEZ LA PORTE ET FERMEZ IMMÉDIATEMENT

LE REGISTRE POUR RÉDUIRE L’ALIMENTATION EN AIR ET

RALENTIR LE FEU.

AVERTISSEMENT:

LES FEUX À COMBUSTION LENTE POUR UNE UTILISATION

PROLONGÉE OU LA COMBUSTION DE BOIS VERT

PEUVENT PROVOQUER UNE ACCUMULATION EXCESSIVE

DE CRÉOSOTE. L’ALLUMAGE DE LA CRÉOSOTE OU LA

SURCHAUFFE PEUVENT PROVOQUER UN FEU DE CHEMINÉE.

LES FEUX DE CHEMINÉE BRÛLENT EXTRÊMEMENT CHAUD

ET PEUVENT ENFLAMMER LES MATÉRIAUX COMBUSTIBLES

ENVIRONNANTS. EN CAS D’INCENDIE DE CHEMINÉE,

APPELEZ IMMÉDIATEMENT LE SERVICE D’INCENDIE!

FORMATION DE CRÉOSOTE ET BESOIN

D’ENLÈVEMENT

Lorsque le bois est brûlé lentement, il produit du goudron et

d’autres vapeurs organiques, qui se combinent avec l’humidité

expulsée pour former de la créosote. Les vapeurs de créosote

se condensent dans le conduit de cheminée relativement frais

d’un feu à combustion lente. Par conséquent, des résidus de

créosote s’accumulent sur le revêtement du conduit de fumée.

Lorsqu’elle est allumée, cette créosote fait un feu extrêmement

élevé. Le raccord de cheminée et la cheminée doivent être

inspectés au moins une fois tous les deux mois pendant la

saison de chauffage pour déterminer si une accumulation de

créosote s’est produite. Si la créosote s’est accumulée (3 mm

ou plus), elle doit être retirée pour réduire le risque d’incendie

de cheminée. Nous vous recommandons fortement d’installer

un thermomètre magnétique sur votre tuyau d’échappement de

fumée, à environ 18 po au-dessus du poêle. Ce thermomètre

indiquera la température de vos fumées d’échappement de

gaz dans le système d’évacuation des fumées. La température

idéale pour ces gaz se situe entre 275°F et 500°F. En dessous

de ces températures, l’accumulation de créosote est favorisée.

Au-dessus de 500°F, la chaleur est perdue car une trop grande

quantité est perdue dans l’atmosphère.

POUR ÉVITER LA CONSTRUCTION DE

CRÉOSOTE

• Brûlez toujours du bois sec. Cela permet des brûlures propres

et des températures de cheminée plus élevées, donc moins de

dépôt de créosote.

• Laissez le contrôle d’air complètement ouvert pendant environ

5 min. chaque fois que vous rechargez le poêle pour le

ramener à des températures de fonctionnement appropriées.

La combustion secondaire ne peut avoir lieu que si le foyer est

susamment chaud.

• Vériez toujours le dépôt de créosote une fois tous les deux

mois et faites nettoyer votre cheminée au moins une fois par

an.

• En cas d’incendie de cheminée ou de créosote, fermez

immédiatement tous les registres. Attendez que le feu s’éteigne

et que le chauffe-eau refroidisse, puis inspectez la cheminée

pour déceler tout dommage. Si aucun dommage ne se produit,

effectuez un nettoyage de cheminée pour vous assurer qu’il ne

reste plus de dépôts de créosote dans la cheminée.

AVERTISSEMENT:

UN FEU DE CHEMINÉE PEUT PROVOQUER L’INFLAMMATION

DE POTEAUX MURAUX OU DE CHEVRONS QUI ÉTAIENT

SUPPOSÉS ÊTRE À UNE DISTANCE SÛRE DE LA CHEMINÉE.

EN CAS D’INCENDIE DE CHEMINÉE, FAITES INSPECTER

VOTRE CHEMINÉE PAR UN EXPERT QUALIFIÉ AVANT DE

L’UTILISER À NOUVEAU.

ENLÈVEMENT DES CENDRES ET LEUR

DISPOSITION

AVERTISSEMENT:

• LES CENDRES POURRAIENT CONTENIR DES EMBRES

CHAUDES MÊME APRÈS DEUX JOURS SANS FAIRE

FONCTIONNER LE POÊLE.

• LE CENDRIER PEUT DEVENIR TRÈS CHAUD. PORTER DES

GANTS POUR PRÉVENIR LES BLESSURES.

• NE BRÛLEZ JAMAIS LE POÊLE AVEC LE PIÈGE À

CENDRES OUVERT. CELA POURRAIT PROVOQUER PLUS

DE CUISSON DU POÊLE. DES DOMMAGES AU POÊLE ET À

UN MÊME INCENDIE PEUVENT EN RÉSULTER.

Chaque fois que les cendres atteignent 3 à 4 pouces de

profondeur dans votre foyer ou cendrier, et lorsque le feu a brûlé

et refroidi, retirez les cendres en excès. Laissez un lit de cendres

d’environ 1 pouce de profondeur sur le fond de la chambre de

combustion pour aider à maintenir un lit de charbon de bois

chaud. Les cendres doivent être placées dans un récipient en

métal avec un couvercle hermétique. Le contenant fermé de

cendres doit être placé sur un sol incombustible ou sur le sol, à

l’écart de tout matériau combustible, en attendant l’élimination

nale. Les cendres doivent être conservées dans le récipient

fermé jusqu’à ce que toutes les cendres aient complètement

refroidi.

DÉTECTEURS DE FUMÉE ET DE CO

Le brûlage du bois produit naturellement des émissions de

fumée et du monoxyde de carbone (CO). Le CO est un gaz

poison lorsque l’exposition se fait à des concentrations

élevées pour une période de temps prolongée. Bien que les

systèmes de combustion modernes des chauffages réduisent

ENTRETIEN DE LA CHEMINÉE

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

FUMÉE VISIBLE

La quantité de fumée visible produite peut être une méthode

ecace pour déterminer l’ecacité du processus de combustion

aux paramètres donnés. La fumée visible est constituée de

combustible non brûlé et d’humidité sortant de votre poêle.

Apprenez à régler les paramètres d’air de votre unité spécique

pour produire la plus petite quantité de fumée visible. Le bois

qui n’a pas été correctement séché et qui a une teneur élevée en

humidité produira un excès de fumée visible et brûlera mal.

CONDUITS D’AIR

Les conduits d’air assemblés dans cette unité sont conçus

pour offrir un mélange précis d’air secondaire et assurer une

plus grande ecacité. Tout dommage ou détérioration de ces

conduits peuvent réduire l’ecacité de la combustion. Les

conduits d’air sont maintenus en position par des vis ou par des

goupilles de blocage. Localisez et enlevez-les des deux côtés du

conduit pour le retirer et le remettre en place.

FONCTIONNEMENT DE LA SOUFFLERIE

Le ventilateur à vitesse variable fait circuler l’air réchauffé par la

chambre de combustion dans le salon pour répartir la chaleur

plus uniformément. Le bouton de commande du ventilateur est

situé sur le côté du boîtier du ventilateur. Tournez le bouton dans

le sens des aiguilles d’une montre pour mettre le ventilateur en

marche. La vitesse est contrôlée en tournant le bouton dans le

sens des aiguilles d’une montre pour des vitesses plus lentes

et dans le sens inverse des aiguilles d’une montre pour des

vitesses plus rapides. Pour arrêter le ventilateur, tournez le

bouton de commande de vitesse à fond dans le sens antihoraire.

Il est recommandé d’éteindre le ventilateur lorsque l’unité n’est

pas en fonctionnement. Le ventilateur doit être retiré au début

de chaque saison de «brûlure» et nettoyé par souﬄage à l’air, en

éliminant toute poussière ou accumulation.

INSTRUCTIONS D’UTILISATION DU BOIS

Pour un démarrage à froid, placez 4 à 5 morceaux de papier

journal dans la chambre de combustion. Sur le dessus du journal,

déposez 5 lb de bois d’allumage dans un emplacement aléatoire

pour assurer la circulation de l’air à travers le bois d’allumage.

Sur le bois d’allumage, placez environ 6,5 lb de petits morceaux

de bois de corde. REMARQUE: Utilisez de plus petits morceaux

de bois pendant le démarrage et un taux de combustion élevé

pour augmenter la température du poêle.

6.5 lbs

Poussez les deux glissières de commande d’air en position

complètement ouverte. Allumez le journal et fermez la porte. Une

fois que le bois d’allumage a brûlé jusqu’à un lit de charbon de

démarrage, chargez l’unité avec environ 26 à 27 lb de carburant

pour la première charge de combustion élevée.

26 to 27 lbs

Après la première charge de combustion élevée et le poêle est

bien réchauffé, ajustez l’unité au besoin pour un réglage de

combustion moyen ou faible.

Pour une combustion moyenne, une fois que la charge de

combustible à combustion élevée est brûlée jusqu’à un lit de

charbon établi, chargez l’unité avec 31 à 32 lb de bois de corde

et gardez la porte légèrement ouverte pendant 2 minutes. Après

deux minutes, fermez la porte. Gardez le toboggan secondaire

complètement ouvert pendant 10 minutes puis fermez-le

complètement et réglez le toboggan primaire à moitié fermé.

Au moment de 15 minutes de chargement de votre carburant, la

glissière d’air primaire doit être réglée sur le réglage moyen qui est

d’environ 1/2 pouce ouvert à partir de la position complètement

fermée.

31 to 32 lbs

Pour un réglage de combustion faible une fois que la charge

de combustible à combustion élevée (ou moyenne) est brûlée

jusqu’à un lit de charbon établi, chargez l’unité avec 31 à 32

lb de bois de corde et laissez la porte ouverte pendant deux

minutes. Après deux minutes, fermez la porte. Gardez le

toboggan secondaire complètement ouvert pendant 10 minutes

puis fermez-le complètement et réglez le toboggan primaire

à moitié fermé. Au moment de 15 minutes de chargement de

votre carburant, la glissière d’air primaire doit être réglée sur le

réglage bas qui tire complètement la glissière d’air vers vous.

REMARQUE: ne fermez pas l’air trop rapidement. Fermer l’air trop

rapidement fera fumer l’appareil.

FOYER

CONTRÔLE

LEVIER

(Air Primaire)

CONTRÔLE

LEVIER

(Brûlure élevée)

OUVERT

PROCHE

OUVERT

PROCHE

AVERTISSEMENTS:

• NE JAMAIS SURCHAUFFER VOTRE POÊLE. SI UNE

PARTIE DU POÊLE COMMENCE À LUMIÈRE ROUGE,

PLUS DE CUISSON ARRIVE. RÉAJUSTEZ LA COMMANDE

D’ADMISSION D’AIR À UN RÉGLAGE PLUS BAS.

• L’INSTALLATION D’UN BERCEAU À BÛCHES OU DE

GRILLES N’EST PAS RECOMMANDÉE DANS VOTRE

POÊLE À BOIS. CONSTRUISEZ LE FEU DIRECTEMENT SUR

FIREBRICK.

• NE METTEZ JAMAIS DE BOIS AU-DESSUS DE LA

DOUBLURE DU FEU DE FEU.

• LES TENTATIVES POUR ATTEINDRE DES DÉBITS DE

CHALEUR SUPÉRIEURS AUX SPÉCIFICATIONS DE

CONCEPTION DU RÉCHAUFFEUR PEUVENT ENTRAÎNER

DES DOMMAGES PERMANENTS AU RÉCHAUFFEUR.

INSTRUCTIONS D’UTILISATION DU BOIS

complètement durci et devrait être séché plus longtemps. Il est

EXTRÊMEMENT IMPORTANT d’utiliser du BOIS SEC uniquement

dans votre poêle à bois. Le bois doit avoir séché pendant 9 à

15 mois, de sorte que la teneur en humidité (en poids) soit

réduite en dessous de 20% du poids de la bûche. Il est très

important de garder à l’esprit que même si le bois a été coupé

pendant un, deux ans ou même plus, il n’est pas nécessairement

sec s’il a été stocké dans de mauvaises conditions. Dans des

conditions extrêmes, il peut pourrir au lieu de sécher. Ce point

ne peut pas être surestimé; la grande majorité des problèmes

liés au fonctionnement d’un poêle à bois est due au fait que le

bois utilisé était trop humide ou avait séché dans de mauvaises

conditions. Ces problèmes peuvent être:

• problèmes d’allumage

• accumulation de créosote provoquant des feux de cheminée

• faible rendement énergétique

• fenêtres noircies

• combustion de bûches incomplète

Ne brûlez pas de bûches fabriquées à partir de sciure de

bois imprégnée de cire ou de bûches contenant des additifs

chimiques.

TESTER VOTRE BOIS

• Lorsque le poêle est bien réchauffé, placez un morceau de

bois fendu (environ cinq pouces de diamètre) parallèle à la

porte sur le lit de braises rouges.

• Gardez la commande d’air complètement ouverte et fermez

la porte. Si le bois s’enamme dans les 90 secondes suivant

le moment où il a été placé dans le poêle, votre bois est

correctement séché. Si l’allumage prend plus de temps, votre

bois est humide.

• Si votre bois siﬄe et que de l’eau ou de la vapeur s’échappe aux

extrémités de la pièce, votre bois est trempé ou fraîchement

coupé (vert). N’utilisez pas ce bois dans votre poêle. De

grandes quantités de créosote pourraient se déposer dans

votre cheminée, créant des conditions potentielles pour un feu

de cheminée.

ALTÉRER AVERTISSEMENT

Ce chauffage au bois a un taux de combustion minimum réglé à

la fabrication, et qui ne peut être modié. La modication de ce

réglage ou une utilisation autre de ce chauffage au bois qui ne

respecterait pas les directives du présent manuel contrevient aux

réglementations fédérales.

EFFICACITÉ

Les rendements peuvent être basés sur la valeur calorique

inférieure (LHV) ou la valeur calorique supérieure (HHV) du

combustible. La valeur calorique inférieure est lorsque l’eau

quitte le processus de combustion sous forme de vapeur, dans

le cas des poêles à bois, l’humidité du bois brûlé quitte le poêle

sous forme de vapeur. Le pouvoir calorique supérieur est

lorsque l’eau quitte le processus de combustion complètement

condensée. Dans le cas des poêles à bois, cela supposerait que

les gaz d’échappement sont à température ambiante à la sortie

du système, et donc les calculs utilisant cette valeur de chauffage

considèrent la chaleur qui monte dans la cheminée comme une

énergie perdue. Par conséquent, l’ecacité calculée en utilisant le

pouvoir calorique inférieur du bois sera supérieure à l’ecacité

calculée en utilisant le pouvoir calorique supérieur. La meilleure

façon d’atteindre des rendements optimaux est d’apprendre les

caractéristiques de combustion de votre appareil et de brûler du

bois bien séché. Des taux de combustion plus élevés ne sont

pas toujours les meilleurs taux de combustion par chauffage;

après avoir établi un bon feu, un taux de combustion inférieur

peut être une meilleure option pour un chauffage ecace. Un

taux de combustion inférieur ralentit le ux de chaleur utilisable

hors de la maison par la cheminée, et il consomme également

moins de bois.

NOTIFICATION - LES PREMIERS FEUX POUR

SÉCHER LA PEINTURE

À CAUSE DES HAUTES TEMPÉRATURES ATTEINTES LORS

DU FONCTIONNEMENT, CET APPAREIL EST REVÊTU

D’UNE PEINTURE SPÉCIALE CONÇUE POUR LES HAUTES

TEMPÉRATURES. ELLE EXIGE UNE SÉRIE DE FEUX À INTENSITÉ

BASSE ET MOYENNE POUR SÉCHER ENTIÈREMENT ET AINSI

GARANTIR LA DURABILITÉ ET LA VIE DE SERVICE. Le séchage

correct de la peinture à haute température exige une série de

trois feux initiaux. L’appareil devrait être refroidi entre chaque

feu. Les deux premiers feux devraient être des petits feux à

température basse (250˚F) pour une durée de 20 minutes

chacun. Le troisième feu devrait être à une température moyenne

(500˚F à 700˚F) pendant 20 minutes. Aérez de façon susante

pour éliminer la fumée ou les odeurs causées par ces feux.

Remarque: utilisez uniquement du bois de chauffage solide! Ne

brûlez pas les ordures ou les liquides inammables. N’utilisez

pas de charbon. Cet appareil n’est pas conçu pour accueillir le

débit d’air (tirage) requis pour brûler correctement le charbon

ou les produits du charbon. Ne pas élever le feu à l’aide de

grilles ou de fers. Construisez le feu directement sur la brique

réfractaire.

INSTRUCTIONS DE RAVITAILLEMENT

Ce poêle à bois a été certié par l’US EPA pour répondre aux

strictes directives 2020. Pour garantir que cet appareil produit

les émissions minimales optimales, il est essentiel que

seul du bois de cordon bien séché soit brûlé (voir la section

«Recommandations de carburant» de ce manuel). La combustion

de bois humide non séché ne fait que nuire à l’ecacité de vos

poêles et entraîne une accumulation accélérée de créosote dans

votre cheminée. Soyez respectueux de l’environnement et ne

brûlez que du bois sec.

ATTENTION:

NE LAISSEZ PAS L’APPAREIL SANS SURVEILLANCE AVEC LA

PORTE OUVERTE.

INSTRUCTIONS D’UTILISATION DU BOIS

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

PRÉCAUTIONS DE SÉCURITÉ LORS DE L’UTILISATION

• NE JAMAIS SURCHAUFFER CET APPAREIL EN FAISANT

DES FEUX EXCESSIVEMENT CHAUDS, CAR UN INCENDIE

POURRAIT EN RÉSULTER DANS UNE MAISON OU UN

BÂTIMENT. VOUS SURCHAUFFEZ L’APPAREIL S’IL

COMMENCE À BRILLER OU À DEVENIR ROUGE.

• NE JAMAIS FAIRE DE FEUX EXCESSIVEMENT GRANDS

DANS CE TYPE D’APPAREIL, CAR CELA POURRAIT

ENDOMMAGER LA CHAMBRE DE COMBUSTION OU

PROVOQUER UNE FUITE DE FUMÉE.

• NE FAITES PAS DE FEU TROP PRÈS DU VERRE.

• CHAUD PENDANT LE FONCTIONNEMENT. ÉLOIGNEZ

LES ENFANTS, LES VÊTEMENTS ET LES MEUBLES.

LE CONTACT PEUT PROVOQUER DES BRÛLURES

CUTANÉES. NE TOUCHEZ PAS L’APPAREIL TANT QU’IL

N’A PAS REFROIDI.

• FOURNIR UN AIR SUFFISANT POUR LA COMBUSTION

DANS LA PIÈCE OÙ L’APPAREIL EST INSTALLÉ.

• INSPECTEZ LE REVÊTEMENT DE CHEMINÉE TOUS LES 60

JOURS. REMPLACEZ IMMÉDIATEMENT LA DOUBLURE SI

ELLE ROUILLE OU SI DE LA FUMÉE FUIT DANS LA PIÈCE.

• LES TENTATIVES POUR ATTEINDRE DES TAUX DE

PRODUCTION DE CHALEUR QUI DÉPASSENT LES

SPÉCIFICATIONS DE CONCEPTION DU RÉCHAUFFEUR

PEUVENT ENTRAÎNER DES DOMMAGES PERMANENTS

AU RÉCHAUFFEUR.

AVERTISSEMENT: RISQUE D’EXPLOSION

• N’UTILISEZ JAMAIS DE PRODUITS CHIMIQUES,

ESSENCE, CARBURANT DE LANTERNE DE TYPE ESSENCE,

KÉROSÈNE, LIQUIDES D’ALLUMAGE RAPIDE POUR

CHARBON OU FLUIDES SIMILAIRES INFLAMMABLES

POUR COMMENCER OU BIEN ATTISER UN FEU DANS

L’APPAREIL.

• GARDEZ LES LIQUIDES INFLAMMABLES, SURTOUT

L’ESSENCE, ÉLOIGNÉS DE L’APPAREIL – QUE CE SOIT

DANS UN BUT D’UTILISATION OU DE STOCKAGE.

DÉPÔTS: RISQUES D'INCENDIE MAISON

• NE CONSERVEZ PAS LE BOIS SUR UN PROTECTEUR

DE PLANCHER, SOUS LES TUYAUX DE POÊLE OU

N'IMPORTE O DANS LES DÉGAGEMENTS DES SURFACES

COMBUSTIBLES SPÉCIFIÉES POUR CET APPAREIL.

• NE JAMAIS FAIRE FONCTIONNER AVEC DES TUBES

SECONDAIRES, UN CARTON DE FIBRE OU UNE ISOLATION

RETIRÉE.

UTILISATION DU POÊLE À BOIS

Votre appareil de chauffage a été conçu pour brûler uniquement

du bois naturel bien séché; aucun autre matériau ne doit être

brûlé. N’importe quel type de bois naturel bien séché peut être

utilisé dans votre poêle, mais certaines variétés ont de meilleurs

rendements énergétiques que d’autres. Des rendements plus

élevés et des émissions plus faibles résultent généralement de la

combustion de bois durs séchés à l’air, par rapport aux résineux

ou aux feuillus trop verts ou fraîchement coupés. Les ressources

suivantes peuvent aider à apprendre les caractéristiques

de combustion de diverses essences de bois: http://

rewoodresource.com/rewood-btu-ratings/; ou https://forestry.

usu.edu/forest-products/wood-heating. Le fonctionnement

de ce poêle à bois d’une manière non conforme au manuel du

propriétaire annulera votre garantie et est également contraire

à la réglementation fédérale. Les déchets et autres matériaux

inammables ne doivent pas être brûlés dans votre poêle. NE

BRÛLEZ PAS:

1. Des ordures;

2. Des déchets de tonte ou résidus de jardin;

3. Des matériaux contenant du caoutchouc, incluant les pneus;

4. Matériaux contenant du plastique;

5. Des déchets de produits du pétrole, des peintures ou diluants

à peinture, ou des produits d’asphalte;

6. Matériaux contenant de l’amiante;

7. Débris de construction ou de démolition;

8. Traverses de voie ferrée ou bois traité sous pression;

9. Fumier ou restes d’animaux;

10. Bois de grève en eau salée ou autres matériaux

précédemment saturés par de l’eau salée;

11. Bois non séché; ou

12. Produits du papier, carton, contreplaqué, ou panneau

de particules. L’interdiction de brûlage de ces matériaux

n’interdit pas l’utilisation d’allume-feu composés de papier,

carton, sciure de bois, cire et substances similaires, aux ns

de démarrer le feu dans un chauffage au bois modié.

La combustion de ces matériaux peut entraîner la libération de

fumées toxiques ou rendre le radiateur inecace et provoquer de

la fumée. Le bois mort posé sur le sol forestier doit être considéré

comme humide et nécessite un temps de séchage complet. Le

bois mort sur pied peut généralement être considéré comme

environ 2/3 assaisonné. Les petits morceaux de bois sèchent

plus rapidement. Toutes les bûches de plus de 6 po de diamètre

doivent être fendues. Le bois ne doit pas être stocké directement

sur le sol. L’air devrait circuler dans les bûches. Un espace d’air

de 24 po à 48 po doit être laissé entre chaque rangée de bûches,

qui doivent être placées à l’endroit le plus ensoleillé possible. La

couche supérieure de bois doit être protégée de l’élément mais

pas des côtés. Un bon indicateur pour savoir si le bois est prêt

à brûler est de vérier les extrémités des pièces. Si des ssures

rayonnent dans toutes les directions à partir du centre, le bois

doit être susamment sec pour brûler. Si votre bois grésille dans

le feu, même si la surface est sèche, il se peut qu’il ne soit pas

calibre 24 minimum. Maintenez un espace de 6 po (152,4 mm).

Il devra également y avoir un support dimensionné pour adapter

et maintenir le raccord de cheminée métallique. Vériez que les

supports soient xés de façon sûre aux surfaces de la paroi sur

tous les côtés. Assurez-vous que les éléments de xation utilisés

pour maintenir le raccord de cheminée métallique ne pénètrent

pas dans le revêtement du carneau de la cheminée.

Cheminée en

maçonnerie

Supports de

tôle d'acier

Conduit de cheminée

Conduit de

raccordement

Le dégagement minimum de la cheminée aux

supports en tôle d’acier et aux matériaux

combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun (25,4 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun. (25,4 mm)

Fabriqués en

tôle d’acier

Isolant de ﬁbre de

verre d’un minimum

de 152,4 mm (6 po)

Méthode D. Dégagement de 2 po (50,8 mm) avec un membre

de paroi combustible: Commencez avec une partie de cheminée

Solid-Pak fabriquée en usine, agréée, d’au moins 12 po (304 mm)

de diamètre intérieur avec une isolation de 1 po (25,4 mm) ou

plus, et un raccord de cheminée de 8 po de diamètre intérieur

(de 2 pouces [51 mm] plus grand que celui de 6 po [152,4 mm]).

Utilisez celle-ci comme passage pour un raccord de cheminée

métallique pour paroi unique de calibre 24 minimum. Maintenez

la section concentrique solid-pak avec le raccord de la cheminée

et à une distance de 1 po (25,4 mm) de ce dernier grâce aux

platines-supports en tôle situées aux deux extrémités de la

section de la cheminée. Couvrez l’ouverture et soutenez la section

de la cheminée des deux côtés à l’aide de supports métalliques

en tôles de calibre 24 minimum. Vériez que les supports soient

xés de façon sûre aux surfaces de la paroi sur tous les côtés.

Assurez-vous des éléments de xation utilisés pour maintenir le

conduit de carneau de la cheminée.

Le dégagement minimum de la

cheminée aux supports en tôle

d’acier et aux matériaux combuﬆibles

eﬆ de5 cm (2 po) (51 mm)

Conduit de

raccordement

Conduit de cheminée

Cheminée

en maçonnerie

Supports de

tôle d'acier

Conduit de

raccordement

Supports de

tôle d'acier

Vide d’air de

5 cm (2 po)

(51 mm)

Longueur de

la cheminée

Section de

cheminée

1 po Vide d’air

de (26 mm) à

la longueur de

cheminée

Dégagement minimum

de 5 cm (2 po) (51 mm)

REMARQUES:

• Les raccords d’une cheminée de maçonnerie, sauf ceux de

la méthode B, devront s’étendre sur une section continue à

travers le système de passage mural et la paroi de la cheminée,

jusqu’à la surface du revêtement intérieur du carneau mais

sans le dépasser.

• Un raccord de cheminée ne devra pas passer à travers un

grenier ou un espace du toit, des toilettes ou des espaces

connés similaires, un plancher ou un plafond.

INSTALLATION

contre les incendies (NFPA) en la faisant inspecter par un

professionnel. Assurez-vous qu’il n’y ait pas de ssures, de

mortiers perdus ou d’autres signes de détérioration et de

blocage. Faites nettoyer la cheminée avant d’installer et de faire

fonctionner le poêle. Lors du raccordement du poêle à travers

une paroi combustible vers une cheminée en maçonnerie, des

méthodes spéciales sont requises.

Revêtement

Porte de

nettoyage

étanche

Protecteur

de plancher

Virole, 305 mm

(12 po) des briques

Mur inﬂammable

Dégagement de

25 mm (1 po) avec

le pare-feu

Chevron

Chapeau en béton

Solin

Dégagement

de 25 mm (1po)

Avant-toit

Solin

Revêtement en

argile réfractaire

avec vide d’air

Vers le poêle

PASSAGES DE RACCORDEMENT DE CHEMINÉE

À TRAVERS UNE PAROI COMBUSTIBLE

Méthode A. Dégagement de 12 po (304,8 mm) avec un membre

de paroi combustible: En utilisant des briques d’une épaisseur

minimale de 3,5 po (89 mm) et un revêtement en argile d’une

épaisseur minimale de 5/8 po (15,9 mm), construisez un passage

à travers la paroi. Le revêtement en argile doit être conforme

à l’ASTM C315 (Spécication standard des revêtements

réfractaires en argile) ou son équivalent. Maintenez un minimum

de 12 po (304,8 mm) de maçonnerie en briques entre le

revêtement en argile et les matières combustibles de la paroi.

Le revêtement en argile devra s’étendre de la surface extérieure

de la maçonnerie en briques jusqu’à la surface intérieure du

revêtement du carneau de la cheminée mais pas au-delà de la

surface intérieure. Coulez ou cimentez fermement le revêtement

en argile en place dans le revêtement du carneau de la cheminée.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

30 cm (304,8 mm, 12 po)

minimum aux matériaux

combuﬆibles

Cheminée en

maçonnerie

Conduit de cheminée

Doublage en

argile réfractaire

Conduit de

raccordement

Dégagement minimum

de 30 cm (12 po,

304,8 mm)

des briques

Methode B. Dégagement de 9 po (228,6 mm) avec un membre

de paroi combustible: En utilisant une partie de cheminée Solid-

Pak fabriquée en usine, agréée, de 6 po (152,4 mm) de diamètre

intérieur avec une isolation de 1 po (25,4 mm) ou plus, construisez

un passage à travers la paroi avec une couche d’air de 9 po

(228,6 mm) minimum entre la paroi extérieure de la longueur de

la cheminée et les matières combustibles de la paroi. Utilisez

des supports en tôle xés de façon sûre aux surfaces de la paroi

sur tous les côtés an de maintenir une couche d’air de 9 po

(228,6 mm). Lors de la xation des supports sur la longueur de

la cheminée, ne pénétrez pas dans le revêtement de la cheminée

(la paroi intérieure de la cheminée Solid-Pak). L’extrémité

du revêtement de la section de la cheminée Solid-Pak devra

aﬄeurer l’intérieur du carneau de la cheminée en maçonnerie,

et être scellée avec un ciment réfractaire non soluble dans l’eau.

Utilisez ce ciment pour également calfeutrer la pénétration de la

maçonnerie en briques.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Conduit de

cheminée

Conduit de

raccordement

Dégagement

minimum de 5 cm

(9 po) (228,6 mm)

Nonsoluble

refractory

cement

Supports de

tôle d'acier

Cheminée en

maçonnerie

Utiliser des pièces

de cheminée

fabriquées pour

le ﬁxer solidement

au raccordement.

Vide d’air

Longueur de

cheminée

préfabriquée et

répertoriée, à

isolant solide.

Minimum Vide d’air

de 5 cm (9 po)

(228,6 mm)

Longueur de

cheminée

préfabriquée

Longueur de cheminée

à égalité avec le conduit

de fumée intérieur

Méthode C. Dégagement de 6 po (152,4 mm) avec un membre de

paroi combustible: En commençant avec un raccord de cheminée

métallique de 6 po (152,4 mm) de calibre 24 (0,024 po [0,61 mm]),

et un manchon mural ventilé de calibre 24 minimum ayant deux

conduits d’air de 1 po (25,4 mm) chacun, construisez un passage

à travers la paroi. Il devra y avoir une zone de séparation de 6 po

(152,4 mm) minimum contenant une isolation en bre de verre,

à partir de la surface extérieure du manchon mural jusqu’aux

matières combustibles de la paroi. Soutenez le manchon mural

et couvrez son ouverture avec un support métallique en tôle de

INSTALLATION

la cheminée. Un tirage inadéquat causera des fuites de fumée

par l’appareil dans la pièce, s’inltrant par l’appareil, et les joints

du conduit de raccordement. Un brûlage incontrôlable ou une

température excessive indique un tirage excessif.

CHEMINÉE

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

Votre poêle à bois peut être raccordé à une cheminée préfabriquée

ou en maçonnerie de 6 pouces. Si vous utilisez une cheminée

préfabriquée, elle doit être conforme à la norme UL 103 ou CAN/

ULC S629 ; il doit donc s’agir d’un type HT (2100°F). Il doit être

installé selon les spécications du fabricant. Tenez compte de

l’emplacement de la cheminée pour vous assurer qu’elle n’est pas

trop proche des voisins ou dans un vallon qui pourrait engendrer

des conditions insalubres ou des nuisances. Si vous utilisez une

cheminée en maçonnerie, elle doit être construite conformément

aux spécications du Code national du bâtiment. Il doit être revêtu

de briques réfractaires, de tuiles métalliques ou d’argile scellées

ensemble avec du ciment réfractaire. Les conduits ronds sont

les plus ecaces. Le diamètre intérieur du conduit de cheminée

doit être identique à celui de l’évacuation des fumées du poêle.

Un conduit trop petit peut engendrer des problèmes de tirage,

tandis qu’un conduit de grande taille favorise un refroidissement

rapide du gaz, d’où l’accumulation de créosote et les risques de

feux de cheminée. A noter que c’est la cheminée et non le poêle

qui crée l’effet de tirage ; la performance de votre poêle dépend

directement d’un tirage adéquat de votre cheminée. Ne raccordez

pas cet appareil à un conduit de cheminée desservant un autre

appareil. Les recommandations suivantes peuvent être utiles

pour l’installation de votre cheminée:

1. Ne connectez pas cette unité à un carneau de cheminée

utilisé par un autre appareil.

2. Elle doit s’élever au-dessus du toit d’au moins 3 pi (0,9 m) à

partir du point le plus haut de contact.

3. La cheminée doit dépasser toute partie de la construction

ou autre obstruction à moins de 10 pi (3,04 m) d’une hauteur

de 2 pi (0,6 m).

4. L’installation d’une cheminée intérieure est toujours

préférable à une cheminée extérieure. En effet, la cheminée

intérieure, sera, par dénition, plus chaude qu’une cheminée

extérieure, étant donné qu’elle est chauffée par l’air ambiant

de la maison. Par conséquent, le gaz qui circule se refroidira

plus lentement, réduisant ainsi l’accumulation de créosote

et le risque de feux de cheminée.

5. Le tirage entraîné par la tendance de l’air chaud à s’élever

sera augmenté avec une cheminée intérieure.

6. L’utilisation d’un pare-feu à l’extrémité de la cheminée

requiert une inspection régulière an de garantir qu’il n’est

pas obstrué, bloquant donc le tirage et devra être nettoyé

lorsqu’il est utilisé régulièrement.

CHEMINÉE FABRIQUÉE EN USINE

Chapeau

homologué

Garder un

dégagement

de 2 po

Cheminée

homologué

Support

de plafond

Support de

plafond

Conduit de

raccordement

de cheminée

* Consulter Dégagement

des combustibles

Mur combustible

Protecteur

de plancher

Mitre

Solin

Cheminée

homologué

Écran

d’isolation

du grenier

Dégagement

spécifié

Conduit de

raccordement

de cheminée

Solive de toit

combustible

Vers le poêle

Vers le

poêle

Qu’une cheminée métallique préfabriquée est utilisée, les

instructions d’installation du fabriquant doivent être respectées.

Vous devez également acheter (auprès du même fabriquant) et

installer l’ensemble de support du toit ou le passage du toit et

l’ensemble de la partie en “T”, des coupe-feux (si nécessaires),

un écran d’isolation, un chaperon de toiture, un chapeau de

cheminée, etc. Maintenez un dégagement approprié avec la

structure tel que recommandé par le fabriquant. La cheminée

doit avoir la hauteur requise au-dessus du toit ou d’autres

obstructions pour des raisons de sécurité et un bon tirage.

CHEMINÉE EN MAÇONNERIE

Assurez-vous qu’une cheminée en maçonnerie réponde aux

standards minimum de l’Association nationale de protection

INSTALLATION

POUR UTILISATION DANS DES MAISONS MOBILES/

BÂTIMENTS PORTATIFS

• ATTENTION! NE PAS INSTALLER DANS LA CHAMBRE À

COUCHER.

• MISE EN GARDE! L’INTÉGRITÉ STRUCTURELLE DU

PLANCHER, DU MUR ET DU PLAFOND / DU TOIT DE LA

MAISONS MOBILES/BÂTIMENTS PORTATIF DOIT ÊTRE

MAINTENUE.

• INSTALLER CONFORMÉMENT AU 24 CFR, PARTIE 3280

«HUD».

• UTILISEZ UNE CHEMINÉE FABRIQUÉE EN USINE ET

CONFORME AUX NORMES UL 103. CELA DOIT DONC

ÊTRE UN TYPE HT «2100°F».

• UTILISEZ UN AGRESSEUR À ÉTINCELLES

• LE POÊLE DOIT ÊTRE FIXÉ À LA STRUCTURE DE LA

MAISONS MOBILES/BÂTIMENTS PORTATIF. UTILISEZ

LES DEUX «2» TROUS AU FOND DU PIÉDESTAL DE LA

RADIATEUR POUR FIXER L’APPAREIL AU SOL.

FIXEZ L’APPAREIL AU SOL

Utilisez les trous désignés pour xer l’unité au sol.

En plus des exigences d’installation précédemment détaillées,

le radiateur doit être mis à la terre électriquement au châssis

en acier de la maisons mobiles/bâtiments portatif avec un l

de cuivre 8 GA à l’aide d’une rondelle dentelée ou en étoile pour

pénétrer la peinture ou le revêtement de protection pour assurer

la mise à la terre.

RACCORD DE CHEMINÉE (TUYAU PLISSÉ)

Le raccord de cheminée et la cheminée doivent avoir le même

diamètre que la sortie du poêle (6 ”). Si ce n’est pas le cas, nous

vous recommandons de contacter votre revendeur pour vous

assurer qu’il n’y aura pas de problème avec le tirage. Le tuyau de

poêle doit être en acier aluminisé ou laminé à froid et avoir une

épaisseur minimale de 0,021 po ou 0,53 mm. Il est strictement

interdit d’utiliser de l’acier galvanisé. Le tuyau de fumée doit

être assemblé pour favoriser la section mâle (extrémité sertie)

du tuyau à être tournée vers le bas. Fixez chaque section à

une autre avec trois vis métalliques espacées d’une distance

égale. Le tuyau doit être court et droit. Toutes les sections

installées horizontalement doivent être inclinées d’au moins

1/4 de pouce par pied, avec l’extrémité supérieure de la section

vers la cheminée. Toute installation avec un tuyau de cheminée

horizontal doit être conforme à la norme NFPA 211. Pour assurer

un bon tirage, la longueur totale du tuyau de couplage ne doit

jamais dépasser 8 pi à 10 pi (2,4 m à 3,04 m). Sauf pour les

cas d’installation verticale, dans un style toit cathédrale où le

système d’évacuation des fumées peut être beaucoup plus long

et raccordé sans problème à la cheminée au plafond de la pièce.

Il ne devrait jamais y avoir plus de deux coudes à 90 degrés

dans le système d’évacuation des fumées. L’installation d’un

«stabilisateur de tirage barométrique» (registre de cheminée)

sur un système d’évacuation des fumées est interdite. De plus,

l’installation d’un registre de tirage n’est pas recommandée.

Avec un poêle à bois à combustion contrôlée, le tirage est

régulé à l’entrée de l’air de combustion dans le poêle et non à

l’échappement.

IMPORTANCE D’UN TIRAGE ADÉQUAT

Le tirage est une force déplaçant l’air de l’appareil vers la

cheminée. La quantité de tirage dans votre cheminée dépend

de la longueur de la cheminée, son emplacement géographique

local, les obstructions à proximité et d’autres facteurs. Trop de

tirage peut causer des températures excessives dans l’appareil

et pourrait l’endommager. Un tirage inadéquat peut causer

des retours de fumée dans la pièce et causer l’obturation de

INSTALLATION

• Le jeu entre le conduit de fumée et un mur n’est valable que

pour les murs verticaux et pour le conduit de fumée vertical.

• S’il y a un tuyau horizontal de conduit de fumée, il doit y avoir

au moins 18 po de dégagement entre le tuyau et le plafond.

Il doit également y avoir une protection de plancher sous le

conduit horizontal qui s’étend de 2 po au-delà de chaque côté

du conduit de fumée.

• Le raccord de cheminée ne doit pas traverser un grenier ou un

espace sur le toit, un placard ou un espace dissimulé similaire,

un plancher ou un plafond.

• Pour les installations canadiennes, où le passage à travers un

mur ou une cloison de construction combustible est souhaité,

l’installation doit être conforme à la norme CAN / CSA-B365.

• Un conduit de fumée traversant un mur combustible doit avoir

un dégagement minimum de 18 po (458 mm).

• Pour réduire les dégagements du conduit de fumée par

rapport aux matériaux combustibles, contactez votre service

de sécurité local.

A Mur arrière au poêle 17 po 432 mm

B Paroi latérale au poêle 26 po 661 mm

C Flanc à conduit 35 po 889 mm

D Mur arrière au conduit 19 po 483 mm

E Mur à coin (installation en angle) 18 po 458 mm

F Hauteur de plafond 7pi 2,13m

AIR DE COMBUSTION EXTÉRIEUR

Votre poêle à bois est approuvé pour être installé avec une entrée

d’air extérieur «4FAK» nécessaire pour une maisons mobiles/

bâtiments portatif. Ce type d’installation est également requis

dans les maisons étanches et les maisons ayant des problèmes

de pression négative. Vous pouvez acheter cette option auprès de

votre vendeur d’appareils de chauffage. Assurez-vous d’indiquer

le numéro de pièce mentionné dans ce livret. Les instructions

relatives à l’installation sont fournies avec le kit d’admission

d’air. L’air de combustion extérieur peut être requis si:

1. Votre poêle n’aspire pas de façon continue, une dispersion

des fumées a lieu, le bois brûle mal, ou des contre-explosions

se produisent qu’il y ait ou non des matières combustibles.

2. Les appareils à foyer existants au sein du domicile, tels que

des cheminées ou d’autres appareils de chauffage, émettent

des odeurs, ne fonctionnent pas correctement, émettent

des fumées lorsqu’ils sont ouverts ou des contre-explosions

se produisent qu’il y ait ou non des matières combustibles.

3. Ouvrir légèrement une fenêtre lors d’un jour calme «sans

vent» réduit les symptômes ci-dessus.

4. La maison est équipée d’un pare-vapeur parfaitement

étanche et de fenêtres bien ajustées et/ou dispose

d’appareils électriques qui expulsent l’air de la maison.

5. Il y a une condensation excessive sur les vitres en hiver.

6. Un système de ventilation est installé dans la maison.

Faites glisser le collier de serrage sur le tuyau exible en

aluminium. Ensuite, glissez le tuyau exible sur le tube

d’admission d’air du poêle. Serrez ensuite le collier de serrage

sur l’extrémité du tuyau exible en aluminium.

INSTALLATION

AVIS DE SÉCURITÉ:

• L’INSTALLATION INCORRECTE DE CE POÊLE POURRAIT

ENTRAÎNER L’INCENDIE DU DOMICILE. AFIN DE

RÉDUIRE LE RISQUE D’INCENDIE, RESPECTEZ LES

INSTRUCTIONS D’INSTALLATION. NE PAS RESPECTER

LES INSTRUCTIONS PEUT ENTRAÎNER DES DOMMAGES

MATÉRIELS, DES BLESSURES PERSONNELLES VOIRE LA

MORT !

• CONSULTEZ LES FONCTIONNAIRES MUNICIPAUX DE

CONSTRUCTION OU DE LUTTE CONTRE LES INCENDIES

AFIN DE CONNAÎTRE LES LIMITATIONS ET LES

EXIGENCES D’INSTALLATION DE VOTRE RÉGION.

• UTILISEZ DES DÉTECTEURS DE FUMÉE DANS LA PIÈCE

DANS LAQUELLE LE POÊLE EST INSTALLÉ.

• MAINTENEZ LE MOBILIER ET LES RIDEAUX ÉLOIGNÉS DU

POÊLE.

• N’UTILISEZ PAS D’ESSENCE, DE COMBUSTIBLE POUR

LANTERNE À ESSENCE, DE KÉROSÈNE, DE LIQUIDE

D’ALLUMAGE DE CHARBON OU DE LIQUIDES SIMILAIRES

POUR DÉMARRER OU « RAVIVER » UN FEU DANS CE

POÊLE. MAINTENEZ TOUS CES LIQUIDES ÉLOIGNÉS DU

POÊLE.

• EN CAS D’INCENDIE DE CHEMINÉE, FERMEZ

COMPLÈTEMENT LA COMMANDE D’AIR AFIN DE PRIVER

LE FEU D’OXYGÈNE. APPELEZ LES POMPIERS.

• NE CONNECTEZ PAS LE POÊLE À UN CONDUIT OU

CIRCUIT DE DISTRIBUTION D’AIR.

• UNE SOURCE D’AIR FRAIS DANS LA PIÈCE OU L’ESPACE

CHAUFFÉ DEVRA ÊTRE FOURNIE SI NÉCESSAIRE.

• CE CHAUFFAGE NE DOIT PAS ÊTRE INSTALLÉ DANS UN

FOYER CONSTRUIT EN USINE

Nous recommandons que nos produits de foyer

des

au Canada par le

programme de formation

technique en énergie

du bois (WETT).

CERTIFIÉ

Votre appareil de chauffage doit être installé par un technicien

qualié NFI (États-Unis) ou WETT (Canada). Pour trouver

l’installateur qualié le plus proche, rendez-vous sur : https://

ncertied.org; or https://www.wettinc.ca/

POSITIONNEMENT DU POÊLE

Il est très important de positionner le poêle à bois le plus près

possible de la cheminée, et dans un endroit qui favorisera la

distribution de chaleur la plus ecace possible dans toute

la maison. Le poêle doit donc être installé dans la pièce où

est passé le plus de temps, et dans la pièce la plus spacieuse

possible. Rappelez-vous que les poêles à bois produisent de la

chaleur rayonnante, la chaleur que nous ressentons lorsque nous

sommes à proximité d’un poêle à bois. Un poêle à bois fonctionne

également par convection, c’est-à-dire par le déplacement de l’air

chaud accéléré vers le haut et son remplacement par de l’air

plus frais. Si nécessaire, la distribution d’air chaud du poêle peut

être facilitée par l’installation d’un ventilateur. Le poêle à bois ne

doit pas être raccordé à un système de distribution d’air chaud

car une accumulation excessive de chaleur peut se produire.

Un poêle à bois ne doit jamais être installé dans un couloir ou

à proximité d’un escalier, car il peut bloquer le passage en cas

d’incendie ou ne pas respecter les dégagements requis.

PROTECTEUR DE SOL

Cet appareil de chauffage doit avoir un protecteur de sol

incombustible avec une valeur R d’au moins 1,2 installée

en dessous de celui-ci si le sol est construit en matériau

combustible. Si un tampon de sol est utilisé, il doit être répertorié

UL ou équivalent. Le protecteur de sol doit être susamment

grand pour s’étendre sous le poêle et au-delà de chaque côté,

comme indiqué. S’il y a un conduit de cheminée horizontal, il doit

y avoir une protection du plancher dessous qui s’étend de deux

pouces au-delà de chaque côté du tuyau.

ARRIÈRE

AVANT

CÔTÉ CÔTÉ

Avant 18 po 458 mm

Arrière 8 po 204 mm

Côtés 8 po 204 mm

DÉGAGEMENTS AUX COMBUSTIBLES

Il est de la plus haute importance que les dégagements aux

matériaux combustibles soient strictement respectés lors de

l’installation du poêle.

• La hauteur du sol au plafond doit être d’au moins 7 pi (2,13 m)

dans tous les cas.

• Ne placez aucun matériau combustible à moins de 4 pi (1,2 m)

de l’avant de l’appareil.

INSTALLATION

INSTRUCTIONS DE MONTAGE

ENSEMBLE DE VENTILATEUR

L’ensemble ventilateur doit être déconnecté de la source

d’alimentation électrique avant de tenter l’installation. L’ensemble

souﬄeur est destiné à être utilisé uniquement avec un poêle

qui est marqué pour indiquer une telle utilisation. Ne faites pas

passer le cordon d’alimentation à proximité ou sur des surfaces

chaudes! Fixez l’ensemble à l’arrière du poêle avec les huit vis

fournies.

REMARQUE: Le support du ventilateur est inclus dans le cas où

un ventilateur est demandé pour cette unité.

CONFIGURATION DE BRIQUES RÉFRACTAIRES

Remplacez la brique réfractaire comme indiqué sur l’illustration.

INSTRUCTIONS DE MONTAGE

5. Alignez les fentes du socle avec les supports situés

au bas du poêle à bois. Fixez à l’aide des quatre (4) vis

autotaraudeuses 1/4-20 x 1/2 fournies. Utilisez une (1) vis

de chaque côté du socle.

ENSEMBLE DE GARNITURE DE SOCLE

1. Fixez les deux (2) pièces d’angle de la jupe à la section de

jupe avant à l’aide des quatre (4) vis 10-24 x 1/4 fournies,

comme indiqué ci-dessous.

2. Fixez la jupe latérale droite et la jupe latérale gauche aux

pièces d’angle de la jupe à l’aide des quatre (4) vis 10-24 x

1/4 fournies, comme indiqué ci-dessous.

3. Fixez l’ensemble de garniture en forme de U au socle à l’aide

des deux (2) vis 10-24 x 1/4 fournies, comme indiqué ci-

dessous. REMARQUE : Fixez la garniture au piédestal une

fois que le poêle à bois a été déplacé vers l’emplacement

d’installation.

CENDRIER

Le cendrier est situé sous le foyer.

INSTRUCTIONS DE MONTAGE

POUR L’ASSISTANCE TECHNIQUE, APPELEZ: 800-750-2723 EXT 5050

ASSEMBLAGE PIÉDESTAL

REMARQUE : Retirez les pièces/matériel inclus du poêle à bois.

Identier les pièces et les quantités de pièces avant l’assemblage.

L’assemblage du socle au poêle à bois nécessite 2 personnes ou

plus.

1. Utilisez les quatre (4) vis PH n° 8 x 3/8» fournies pour xer le

support du tiroir à cendres au bas du piédestal. Les vis sont

installées de bas en haut comme indiqué.

Ce côté

afﬂeurant

2. Fixez le panneau latéral droit et le panneau latéral gauche

au panneau avant à l’aide des quatre (4) vis PH #8 x 3/8»

fournies, comme illustré. Assurez-vous que le support du

tiroir à cendres et le bas du piédestal sont positionnés à

l’intérieur lors de l’assemblage des autres pièces.

Voir l'orientation pour

un assemblage correct

3. Utilisez les six (6) vis PH n° 8 x 3/8» fournies pour xer

l’extension du socle au panneau avant.

4. Utilisez les sept (7) vis PH n° 8 x 3/8» fournies pour xer le

panneau arrière à l’assemblage du socle.

Voir l'orientation

pour un assemblage

correct

ARRÊT!! Avant de passer à l’étape 5, préparez et positionnez

le poêle à bois pour l’assemblage du socle au poêle à bois.

REMARQUE : Le poêle à bois est lourd et nécessite 2 personnes

ou plus pour le déplacer.

a. Retirez deux (2) vis de chaque côté du bouclier thermique.

Mettez le bouclier thermique de côté.

b. Positionnez le poêle à bois sur le dos et xez le socle (voir

l’étape 5).

c. Avec le socle xé à l’étape 5, positionnez le poêle à bois à la

verticale et rattachez l’écran thermique.

Retirer

LISTE DE CONTRÔLE D’INSTALLATION

S’il te plaît imprime

Nom du client: Numéro de Téléphone

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de Téléphone:

Nom du technicien d’installation: Numéro de Licence:

Votre poêle à bois ne doit être installé que par un installateur qualié. Un installateur qualié NFI peut être trouvé à www.ncertied.

org/public/nd-an-n-pro/

ASSISTANCE TECHNIQUE

1-800-750-2723 poste 5050

Texte au 423-301-5624

Envoyez un e-mail à: cust[email protected]

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la

garantie.

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: _______________________________________________________________________________________________

Système de cheminée: nouveau système de cheminée

Oui Non si oui, marque ________________________________________

Si non, date d’inspection du système de cheminée existant: ________________________________________________________________________

MISE EN SERVICE

Conrmer l’installation du tapis de foyer conformément aux instructions d’installation .........................................................................

Conrmer le bon placement des pièces internes ........................................................................................................................................

Vérier la solidité du joint de porte et de l’étanchéité de la porte ...............................................................................................................

Conrmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ........................................................

Vérier le fonctionnement des commandes pneumatiques .......................................................................................................................

Conrmer que tous les tuyaux de fumée et le système de cheminée sont sécurisés et scellés .............................................................

Conrmez que le poêle tire correctement lorsqu’il est allumé ...................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel ..................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien courant ..

Déclaration d’achèvement: En tant que personne qualiée responsable des travaux ci-dessus, je conrme que l’appareil en tant que

travail associé a été installé conformément aux instructions du fabricant et en suivant les codes de construction et d’installation

applicables.

Signé: ______________________________________________Nom en lettres moulées _____________________________ Date: _________________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

Les instructions relatives à l’installation de votre poêle à bois sont conformes aux normes UL 1482-2022 et CAN/ULC S627:2023. Ce

manuel décrit l’installation et le fonctionnement du poêle à bois Vogelzang, VG3200. Cet appareil de chauffage respecte les limites

d’émission de bois de construction de 2020 de la US Environmental Protection Agency pour les appareils de chauffage au bois vendus

après le 15 mai 2020. Dans des conditions de test spéciques, il a été démontré que cet appareil de chauffage fournit de la chaleur

à des taux allant de 19 778 à 67 992 Btu / h avec 1,3 g / h et 71% d’ecacité. Remarque: Les cotes BTU mentionnées ci-dessus sont

basées sur le protocole de test EPA dans des conditions de test spéciques. Nos BTU annoncés sont basés sur la première heure de

fonctionnement à un taux de combustion élevé brûlant du bois de corde.

Combustible: Bois

Couleurs: Noir

Diamètre du tuyau de carneau: 6 po (153 mm)

Type du tuyau de carneau: Acier noir ou bronzé 2100°F (650°C)

Hauteur minimale de la cheminée: 12 pi (3,7 m)

Longueur maximale des bûches: 18 po (458 mm)

Électrique: 120VAC, 0,55A, 60Hz

Dimensions

Profondeur Largeur Hauteur

Générales: Profondeur x Largeur x Hauteur: 39 po (995 mm) 24 po (612 mm) 32-1/2 po (826 mm)

Chambre de combustion: Largeur x Profondeur: 18-5/16 po X 22-1/4 po (466 mm X 565 mm)

Ouverture de la porte: Largeur x Hauteur: 14-3/4 po 9-7/16 po (375 mm X 241 mm)

Porte en verre pyrocéramique: (Visualisation) Largeur x Hauteur: 14-9/16 po X 9-5/16 po (369 mm X 237 mm)

AVERTISSEMENTS:

• CHAUD DURANT LE FONCTIONNEMENT. MAINTENEZ LES ENFANTS, LES VÊTEMENTS ET LE MOBILIER ÉLOIGNÉS. TOUT

CONTACT PEUT ENTRAÎNER DES BRÛLURES.

• N’UTILISEZ PAS DE PRODUITS CHIMIQUES NI DE FLUIDES POUR DÉMARRER LE FEU.

• NE LAISSEZ PAS LE POÊLE SANS SURVEILLANCE LORSQUE LA PORTE EST LÉGÈREMENT OUVERTE.

• NE BRÛLEZ PAS DE DÉCHETS NI DE FLUIDES INFLAMMABLES TELS QUE L’ESSENCE, LE NAPTHA OU L’HUILE POUR MOTEUR.

• NE CONNECTEZ PAS LE POÊLE À UN CONDUIT OU CIRCUIT DE DISTRIBUTION D’AIR.

• FERMEZ TOUJOURS LA PORTE APRÈS L’ALLUMAGE.

INTRODUCTION

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerservice@usstove.com

Remarque: Enregistrez votre produit en utilisant votre téléphone

intelligent avec le code QR. Conservez vos reçus avec vos

dossiers pour toute réclamation au titre de la garantie.

Vous pouvez également enregistrer votre produit en ligne

sur www.usstove.com/support/product-registration / OU en

téléchargeant l’application US Stove Company disponible pour

iOS et Android.

* Toutes les images de ce manuel sont à des ns d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

AGENCE AMÉRICAINE DE PROTECTION DE

L’ENVIRONNEMENT

Certié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en résulter.

Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de compromis de

fortune lors de l’installation de ce radiateur. Contactez les responsables locaux du bâtiment

ou des pompiers pour connaître les permis, les restrictions et les exigences d’installation dans

votre région. NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre nouveau

radiateur. Le non-respect des instructions peut entraîner des dommages matériels, des blessures

corporelles ou même la mort. Une installation incorrecte pourrait annuler votre garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques,

y compris le monoxyde de carbone, qui est connu dans

l’État de Californie pour provoquer le cancer, des anomalies

congénitales et / ou d’autres troubles de la reproduction.

Pour plus d’informations, visitez www.P65warnings.ca.gov

VG3200-P

Testé selon les méthodes EPA ALT-125,

ASTM E2515, ASTM E3053 et CSA B415

Certié UL 1482-2022, CAN/ULC S627:2023

Approuvé pour l’installation de maisons

mobiles/bâtiments portatifs

Signaler Le Numéro: F20-586

Numéro De Modèle:

Vogelzang HB1520 3,200 Sq. Ft. Large Wood Stove

Product's Documents

VG3200 Owner’s Manual

Specifications

Vogelzang HB1520 Questions and Answers
