Matco Tools MT2868 STRAIGHT LINE SANDER User Manual

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type

of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are

specially designed to filter out microscopic particles.

MT2868

Pad Size ....................................................16" x 2-1/2"

Stroke Length ....................................................... 5/8"

Stroke Per Min ....................................................1800

Recommended Air Pressure: ......................... 90 PSI

Average Air Consumption: ........................... 2.3 cfm

Recommended Hose Size: ................................. 3/8"

Sound Level: ..................................................87 dBA

Height: ............................................................ 6-3/16"

Overall Length: ..................................................... 16"

Weight: ............................................................6.8 lbs.

SPECIFICATIONS

• Operating Instructions

• Warning Information

• Parts Breakdown

MT2868

WARNING

DUAL PISTON STRAIGHT

LINE SANDER

RATED RPM OF THE ACCESSORY USED

MUST EXCEED THE MAXIMUM TOOL

RPM SHOWN

ALWAYS READ

INSTRUCTIONS BEFORE

USING POWER TOOLS

ALWAYS WEAR

SAFETY GOGGLES

WEAR DUST MASK

WEAR HEARING

PROTECTION

AVOID PROLONGED

EXPOSURE TO

VIBRATION

MT2868 2 03/19/12

MT2868 DUAL PISTON STRAIGHT LINE SANDER

ThIs InsTrucTIOn Manual cOnTaIns

IMPOrTanT safeTy InfOrMaTIOn.

read ThIs InsTrucTIOn Manual carefully

and undersTand all InfOrMaTIOn BefOre

OPeraTIng ThIs TOOl.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

 otherapplicablesafetycodesandregulations.

• For safety, top performance and maximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Alwayswearimpact-resistanteyeandfaceprotection

 whenoperatingorperformingmaintenanceonthistool.

• Always wear hearing protection when using this tool.

 High sound levels can cause permanent hearing loss.

 Use hearing protection as recommended by your

 employerorOSHAregulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physicallyabletohandlethebulk,weightandpowerof

 thistool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

 periodsoftimemaybeharmfultoyourhandsandarms.

 Discontinue useof tool ifdiscomfort,tingling feeling or

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

 drainhoseofairpressureanddetachtoolfromairsupply

 before installing,removing or adjusting anyaccessory

 onthis tool,orbefore performingany maintenanceon

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

 damaged,frayedorloosehosesandfittings,andreplace

 immediately.Donotusequickdetachcouplingsattool.

 Seeinstructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Sandingpadmaycontinuetoreciprocatebrieflyafter

 throttleisreleased.Avoiddirectcontactwithsanding

 padduringandafteruse.Gloveswillreducetheriskof

 cutsorburns.

• Keepawayfromreciprocatingsandingpad.Donotwear

 jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• UseaccessoriesrecommendedbyMatcoTools.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• This product may contain one or more chemicals

 knowntotheStateofCaliforniatocausecancerand

 birthdefectsorotherreproductiveharm.Washhands

 thoroughlyafterhandling.

faIlure TO OBserVe These WarnIngs cOuld resulT In InJury

OPeraTIOn

Thesanderhasareciprocatingpadandproducesasmoothand

professionalfinishtomostsurfaces.Suitableforremovingpaintand

rustfrommetalsurfaces,smoothingedges,shapingweldedsurfaces

includingfiberglassandwoodsurfacesforfurtherfinishing.

Abrasivepapercanbeheldby2clampsorPSApaper.Donotusethe

toolforanyotherpurposethanthatforwhichitwasdesigned.Donot

modifythetoolforanyotherpurpose.

Speedcanbevariedbythetrigger(23).Alwaysdisconnectairsupply

whenchangingsandpaper.Applylightpressuretotheworkareaand

allowthesandpapertoprovidethedesiredfinish.

Becarefulwhensandingaroundsharpedgestopreventcutting

sandpaperandpad.Changesandpaperwhenwornorclogged.Use

sandpaperspecificallysizedtothepad.

Periodicallycheckairinletscreenandremoveanycontaminants

WARNING

MT2868 3 03/19/12

aIr suPPly

Toolsofthisclassoperateonawiderangeofairpressures.Itis

recommendedthat airpressure ofthese toolsmeasures 90PSI

atthetoolwhilerunningfree. Higher pressure and unclean air

will shorten tool life because of faster wear and may create a

hazardouscondition.

Waterintheairlinewillcausedamagetothetool.Draintheair

tank daily. Clean the air inlet filter screen on at least a weekly

schedule.Therecommendedhook-upprocedurecanbeviewed

inFigure1.

Theairinlet,usedforconnectingairsupply,hasstandard1/4"NPT

AmericanThread.

Linepressureshouldbeincreasedtocompensateforunusually

longairhoses(over25feet).Minimumhosediametershouldbe

3/8"I.D.andfittingsshouldhavethesameinsidedimensions.

TrOuBleshOOTIng

Otherfactorsoutsidethetoolmaycauselossofpowerorerratic

action.Reducedcompressoroutput,excessivedrainontheairline,

moistureorrestrictionsinairpipesortheuseofhoseconnections

of improper size or poor conditions may reduce air supply. If

outside conditions are in order, and the tool still performs

erratically, disconnect tool from hose and take tool to your

nearestMatcoauthorizedservicecenter.

luBrIcaTIOn & MaInTenance

Lubricate the tool daily with a good grade of air tool oil. If no

air line oiler is used, run 1/2 ounce of oil through the tool. The

oilcanbe squirtedintothe toolairinlet orintothehose atthe

nearest connection to the air supply, then run the tool. A rust

inhibitiveoilisacceptableforairtools.

WarranTy

Matcowarrantsthisairtoolforaperiodof1yeartotheconsumer.

WewillrepairanyMTSeriesairtoolcoveredunderthiswarranty

whichprovestobedefectiveinmaterialorworkmanshipduring

thewarrantyperiod.In order tohaveyourtool repaired, return

thetooltoanyoftheMatcoAuthorizedWarrantyCenterslisted,

freightprepaid.Pleaseincludeacopyofyourproofofpurchase

andabriefdescriptionoftheproblem.Thetoolwillbeinspected

and if any part or parts are found to be defective in material

or workmanship, the tool will be repaired free of charge and

returnedtoyoufreightprepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveother

rightswhichvaryfromstatetostate.

TheforegoingobligationisMatco’ssoleliabilityunderthisorany

implied warranty and under no circumstances shall Matco be

liableforanyincidentalorconsequentialdamages.

Note: Some states do not allow the exclusion or limitation of

incidental orconsequentialdamagessotheabovelimitationor

exclusionmaynotapplytoyou.

MaTcO aIr cOMMand

Tool Repair SV

1330 Commerce Dr.

Stow, OH 44224

(800) 433-7098

dIscOunT TOOl rePaIr

3433 Losee Rd. #1

North Las Vegas, NV 89030

(702) 657-6570

PneuTOOl ParTs & serVIces cO., lTd

33 Haas Road

Toronto, Ontario

M9W 3A1 Canada

(416) 748-1200

(888) 748-1201 (Toll-Free in Canada)

dIVersIfIed POWer Inc,

90 Buttermill Avenue,

Vaughan, Ontario

L4K 3X7 Canada

Tel: 905-760-9077

Toll Free: 800-821-7975

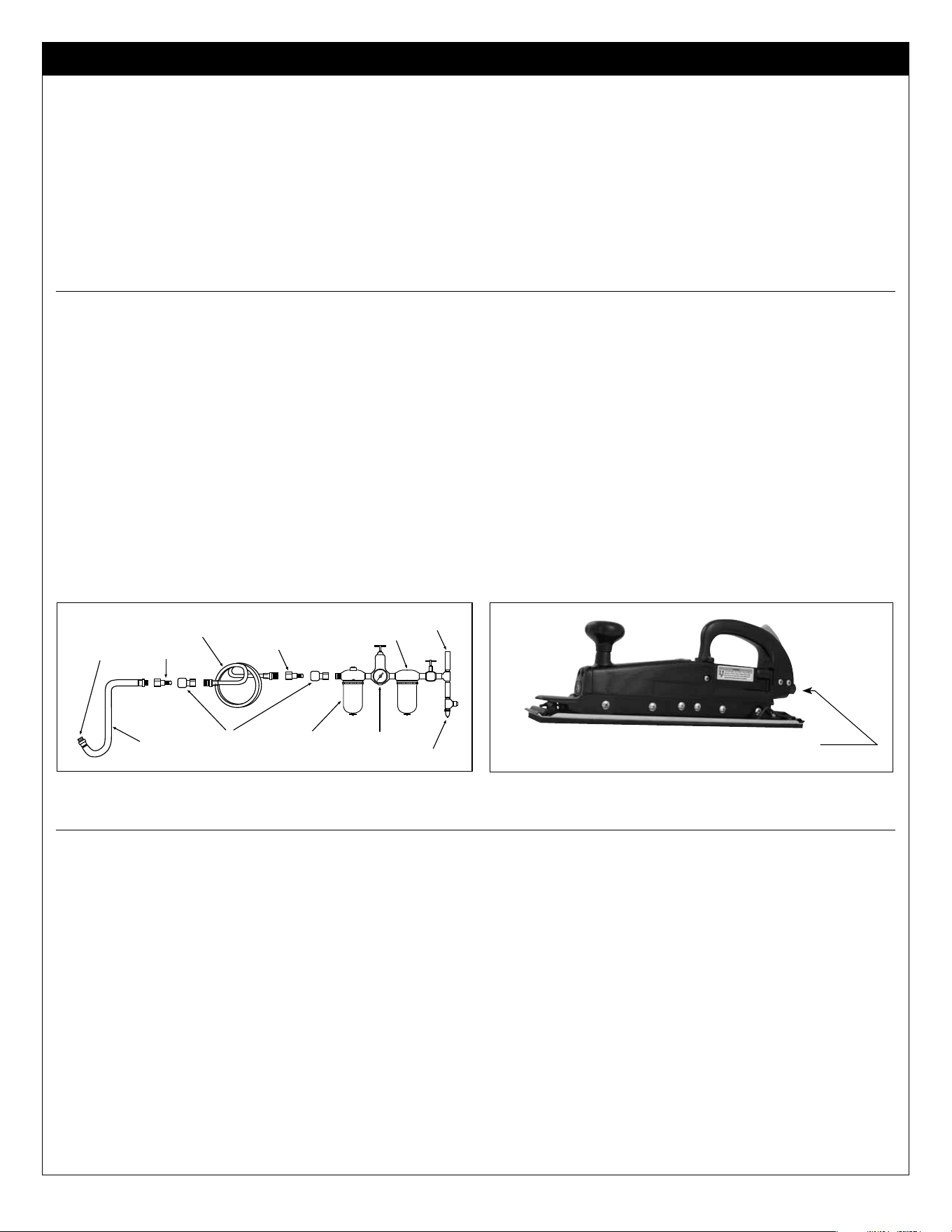

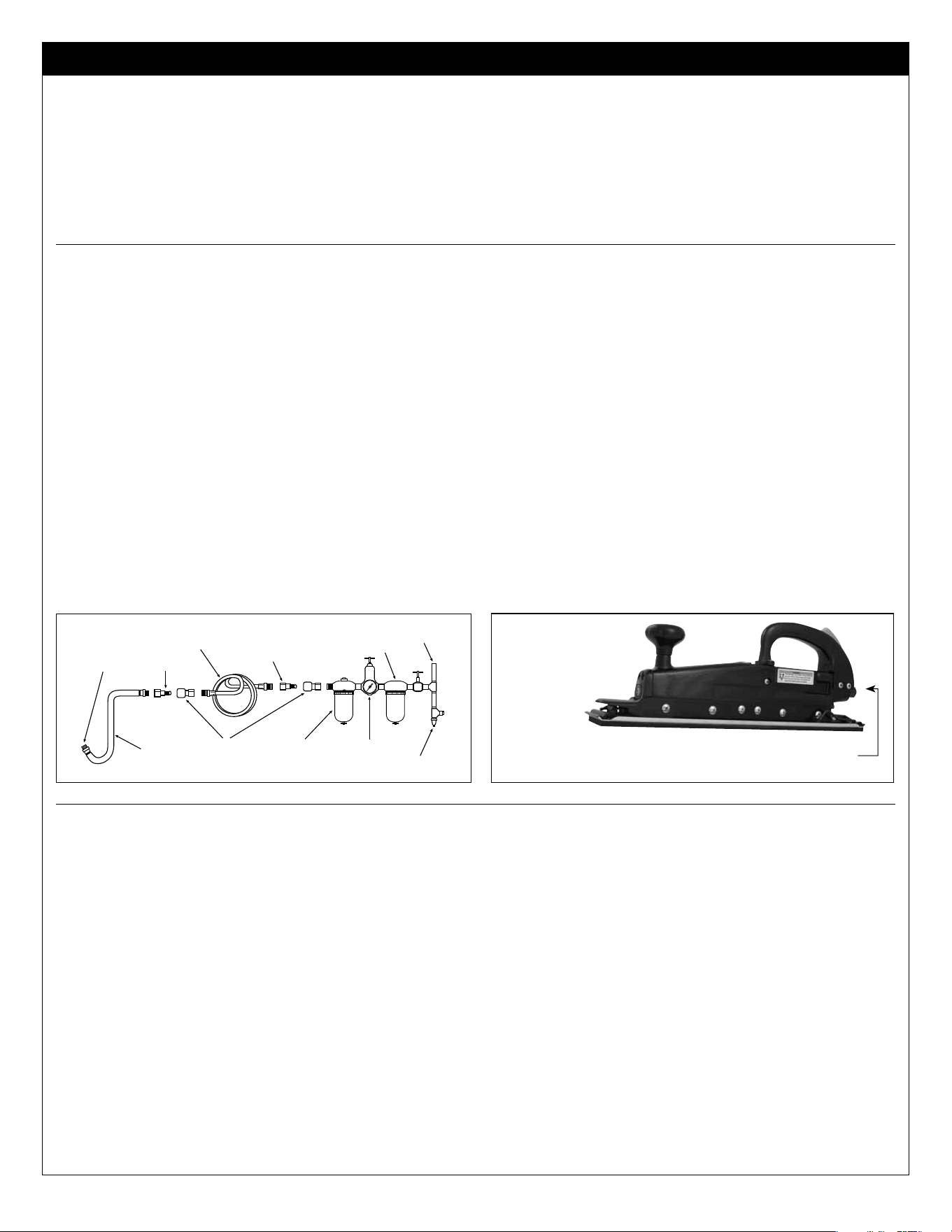

fIg. 1

fIg. 2

aIr InleT

feaTures

•Dualpistonforfastmaterialremoval

•SandingpadhaspositivelockingclampsandcanalsousePSApaper.

MT2868 DUAL PISTON STRAIGHT LINE SANDER

Drain Daily

RegulatorOilerQuick CouplerLeader

Hose

Nipple

Do Not In stall

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

MT2868 4 03/19/12

MT2868 DUAL PISTON STRAIGHT LINE SANDER

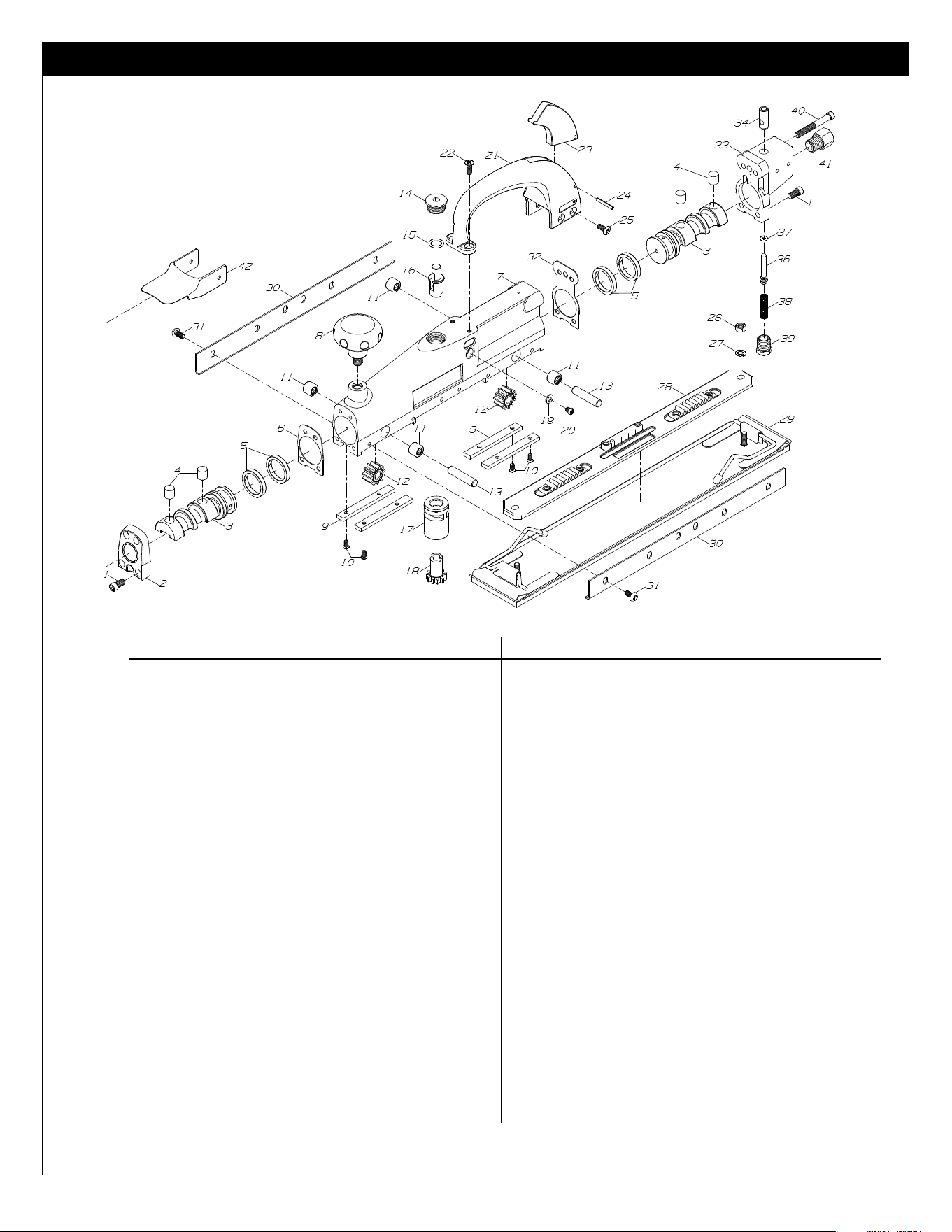

ITEM PARTS NO PARTS NAME QTY

1 RS288B01 Screw 6

2 RS286802 FrontCap 1

3 RS288B03 Piston 2

4 RS288B04 Plug 4

5 RS288B05 PistonRing 4

6 RS288B06 FrontGasket 1

7 RS286807 Body 1

8 RS288B08 Knob 1

9 RS288B09 WearPlate 4

10 RS288B10 Screw 8

11 RS288B11 Bearing 4

12 RS288B12 Gear 2

13 RS288B13 GearShaft 2

14 RS288B14 Plunger 1

15 RS288B15 O-Ring 1

16 RS288B16 Adj.Shaft 1

17 RS288B17 ActuatorValve 1

18 RS288B18 ActuatorGear 1

19 RS288B19 Washer 1

20 RS288B20 Screw 1

21 RS288B21 Handle 1

ITEM PARTS NO PARTS NAME QTY

22 RS288B22 Screw 2

23 RS288B23 Trigger 1

24 RS288B24 Pin 1

25 RS288B25 Screw 4

26 RS288B26 Hex.Nut 2

27 RS288B27 Washer 2

28 RS288B28 CarrierPlate 1

29 RS286829 PadAssembly 1

30 RS288B30 SideStrap 2

31 RS288B31 Screw 12

32 RS288B32 RearGasket 1

33 RS286833 RearCap 1

34 RS288B34 Bushing 1

36 RS288B36 ValveStem 1

37 RS288B37 O-Ring 1

38 RS288B38 ValveSpring 1

39 RS288B39 ValvePlug 1

40 RS288B40 Screw 2

41 RS288B41 HoseAdapter 1

42 RS286842 FingerGuard 1

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de

cáncer, defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de

dichos químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en

una área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

MT2868

Tamaño de la almohadilla ................................................... 16" x 2-1/2"

Longitud de carrera .......................................................................... 5/8"

Carrera por min. .............................................................................. 1800

Presión de aire recomendada: ....................................................90 PSI

Consumo promedio de aire: ...................................................... 2,3 cfm

Tamaño recomendado de manguera: ............................................ 3/8"

Nivel de sonido: .......................................................................... 87 dBA

Altura: ...........................................................................................6-3/16"

Longitud total: ....................................................................................16"

Peso: ............................................................................................ 6,8 lbs.

ESPECIFICACIONES

• Instrucciones de Operación

• Inforación de advertencia

• revisión de refacciones

LEERSIEMPRELAS

INSTRUCCIONES

ANTES DE

USARLAS

HERRAMIENTAS

NUEMÁTICAS

USAR SIEMPRE

ANTEOJOS

PROTECTORES

USAR MÁSCARAS

POLVO

USAR

PROTECCIÓN

PARALOSOÍDOS

EVITAR

EXPOSICIÓN

PROLONGADAA

LASVIBRACIONES

LIJADORA EN LÍNEA RECTA

CON PISTÓN DOBLE

MT2868

ADVERTENCIA

MT2868 6 03/19/12

esTe Manual de InsTruccIOnes

cOnTIene InfOrMacIÓn IMPOrTanTe de

segurIdad. lea cuIdadOsaMenTe esTe

Manual InsTrucTIVO y cOMPrenda TOda

InfOrMacIÓn anTes de OPerar esTa

herraMIenTa.

• Opere,inspeccioneymantengasiempreestaherramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

 cualquierotrocódigooregulaciónaplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáxima

 delasrefacciones,opereestaherramientaalamáxima

 presióndeaireal90psig;6.2barg.conunamanguerade

 alimentacióndeairede3/8"endiámetro.

• Al operar o al realizar el mantenimiento de esta

 herramienta,llevesiemprelaproteccióndeojosycara

 resistentesalimpacto.

• Alusarestaherramienta,llevesiempreprotecciónpara

 los oídos. Los altos niveles de ruidopuedenocasionar

 la pérdida permanente del oído. Use protección para

 los oídos según lo recomendado por su empleador o

 regulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

 operación.

• Los operadores y personal de mantenimiento deben

 poderfísicamentemanejarelvolumen,pesoypotencia

 deestaherramienta.

• Las herramientas neumáticas pueden vibrar con

 su uso. Las vibraciones, movimientos repetitivos

 o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

 manos y brazos. Suspendael uso de la herramienta si

 experimentemolestias,estremecimientoodolor.Antes

 decontinuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

 mangueradetodapresióndeaireyseparelaherramienta

 de la alimentación de aire antes de instalar, quitar o

 ajustarcualquieraccesoriodeestaherramienta,oantes

 derealizarcualquiermantenimientodeestaherramienta.

 La falla en hacerlo podría resultar en alguna lesión.

 Lasmanguerasdelátigopuedenocasionaralgunaherida

 seria.Revisesiemprelasmanguerasyherrajespordaños,

 deshilachas o solturas, y repóngalos inmediatamente.

 No useenla herramienta los acoplamientosde rápida

 separación. Vea las instrucciones por la instalación

 correcta.

• Resbalarse,tropezarsey/ocaersedurantelaoperaciónde

 herramientasneumáticaspuedeserunacausamayorde

 lesiónseriaolamuerte.Seaconscientedelamanguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Anticipe y sea alerto por cambios repentinos de

 movimiento durante el arranque inicial y operación de

 cualquierherramientaneumática.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Laoscilacióndelaalmohadillaparalijadopuede 

 continuar por unos segundos después de soltar el

 reguladordevelocidad.Eviteelcontactodirectocon\

 laalmohadillaparalijadoduranteydespuésdeutilizar

 elequipo.Elusodeguantesreduciráelriesgodecortes

 oquemaduras.

• Manténgase alejado de la almohadilla oscilante para

 lijado. e la herramienta. No lleve puesto ni joyería

 niropasuelta.Fijeelpelo largo.Sepuede arrancarel

 cabello si no se lo mantenga a distancia de la

 herramientay accesorios.Mantengaa distanciade la

 herramienta y de los accesorios los accesorios del

 cuelloparaevitarelahogamiento.

• UselosaccesoriosrecomendadosporMatcoTools.

• Nolubriquelasherramientasconsolucionesinflamables

 ni volátiles, tales como el queroseno, el gasóleo ni el

 combustibleparaaviones.

• No fuerce las herramientas más allá de su capacidad

 nominal.

• No quite ninguna etiqueta. Reponga las etiquetas

 dañadas.

• Esteproductopuedecontenerunoomásproductos 

 químicosque,segúnlodemostradoenelestadode 

 California,provocancánceryanomalíascongénitasu

 otrosdañosreproductivos.Lávesebienlasmanosluego

 desumanipulación.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN

RESULTAR EN ALGUNA LESIÓN

OPERACIÓN

La lijadora tiene una almohadilla oscilante y permite obtener un

acabado suave y profesional en la mayoría de las superficies. Resulta

adecuada para remover pintura y óxido de superficies metálicas,

suavizar bordes, darle forma a superficies soldadas, incluyendo

superficies de madera y fibra de vidrio para su posterior acabado.

El papel abrasivo puede sujetarse mediante 2 abrazaderas o papel

adhesivo sensible a la presión (PSA, por sus siglas en inglés). No utilice

la herramienta para ningún otro propósito que no sea aquel para el cual

se ha diseñado. No la modifique para ningún otro fin.

La velocidad puede regularse con el gatillo (23). Desconecte siempre

el suministro de aire al cambiar el papel de lija. Aplique una leve

presión sobre el área de trabajo para que el papel de lija le permita

obtener el acabado deseado.

Tome los recaudos necesarios al lijar bordes afilados para evitar el

corte del papel de lija o la almohadilla. Cambie el papel cuando esté

deteriorado o atascado. Utilice papel de lija del tamaño específico de

la almohadilla.

Controle el filtro de entrada de aire en forma periódica y elimine todos

los contaminantes.

MT2868 LIJADORA EN LÍNEA RECTA CON PISTÓN DOBLE

ADVERTENCIA

MT2868 7 03/19/12

garanTÍa

Matco garantiza esta herramienta neumática por un periodo

de un año para el consumidor. Reparemos cualquier herramienta

neumáticadelaSerieMT,cubiertabajoestagarantía,lacualdemuestra

serdefectuosaencuestiónmaterialomanodeobraduranteelperíodo

de dicha garantía. Para que se repare su herramienta, devuelva la

herramientaa cualquierade losCentros deGarantíaAutorizadosde

Matco alistados a continuación,  con el flete prepagado.  Incluye

por favor una copia de su comprobación de compra y una breve

descripción del problema. Se inspeccionará la herramienta y si

cualquierpiezaopiezasseencuentre(n)conalgúndefectomaterialo

demanodeobra,serepararálaherramienta,libredecargos,yésta

serádevueltaaustedconfleteprepagado.

Esta garantía le proporciona ciertos derechos.  Usted puede tener

tambiénotrosderechosloscualesvaríandeestadoaestado.

La obligación anterior es la única responsabilidad de Matco

bajo esta o cualquier garantía implicada y Matco no será, bajo

ninguna circunstancia, responsable por los daños incidentales ni

consecuenciales.

nOTa:Estagarantíalebrindaderechoslegalesespecíficosyusted

tambiénpodríacontarconotrosderechosloscualesvaríandeestado

aestado.

MaTcO aIr cOMMand

Tool Repair SV

1330 Commerce Dr.

Stow, OH 44224

(800) 433-7098

dIscOunT TOOl rePaIr

3433 Losee Rd. #1

North Las Vegas, NV 89030

(702) 657-6570

PneuTOOl ParTs & serVIces cO., lTd

33 Haas Road

Toronto, Ontario

M9W 3A1 Canada

(416) 748-1200

(888) 748-1201 (Toll-Free in Canada)

dIVersIfIed POWer Inc,

90 Buttermill Avenue,

Vaughan, Ontario

L4K 3X7 Canada

Tel: 905-760-9077

Toll Free: 800-821-7975

alIMenTacIÓn de aIre

Lasherramientasde estacategoríaoperan dentrodeun rango

ampliodepresióndeaire.Altrabajarlibremente,serecomienda

quelapresióndeairedeestasherramientasmidaaun90PSIen

laherramienta.Lapresiónaltayelairesuciodisminuiránlavida

delaherramientadebidoaldesgastemásrápido,ypuedencrear

condicionespeligrosas.

Cualquieraguaenlalíneadeairedañarálaherramienta.Drene

diariamente el tanque de aire. Limpie al menos semanalmente

la malla de filtración de la ventila de admisión de aire. El

procedimientorecomendadodeconexiónsepuederevisarenla

Figura1.

La ventila de admisión de aire, empleada para la conexión de

abastecimientodeaire,cuentaconlaRoscaEstándarAmericana

NPT1/4".

La presión de línea debe ser aumentada para compensar por

manguerasexcepcionalmentelargas(másde25pies).Eldiámetro

mínimo de manguera debe ser de 3/8" Diám. Int. y los herrajes

debentenerlamismadimensióninterior.

dIagnÓsTIcO de aVerÍas

Otros factores independientes de la herramienta pueden

ocasionarlapérdidade potencia oalgunaacciónerrática. Las

emisiones reducidas de la salida del compresor, el drenaje

excesivo en la línea de aire, la humedad o las restricciones

en las pipas de aire o el uso de conexiones de manguera de

tamañoinadecuado,opobrescondiciones, puedendisminuirel

suministrodeaire.Silascondicionesexterioressonadecuadas

ylaherramientaaúnfuncionadeformaerrática,desconectela

herramientadelamanguerayllevelaherramientaalcentrode

servicioautorizadoMatcomáscercanoausted.

luBrIcacIÓn & ManTenIMIenTO

Lubriquediariamentelaherramientaconalgúnaceitedebuena

calificaciónparaherramientasneumáticas.Sinoseusaningún

engrasador de línea de aire, deje caer 1/2 oz. de aceite por

la herramienta. Se puede lanzar un chorro de aceite por la

ventiladeadmisióndeairedelaherramienta,Figura2,oporla

mangueraenlaconexiónmáscercanaalabastecimientodeaire,

luegomarchelaherramienta.Unaceiteparalainhibicióndela

oxidaciónesadecuadoparalasherramientasneumáticas.

FIG. 1

CARACTERÍSTICAS

•Supistóndoblepermitelarápidaremocióndelmaterial

•LaalmohadillaparalijadotieneabrazaderasdecierreseguroytambiénpuedeutilizarpapelPSA.

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

MT2868 MT2868 LIJADORA EN LÍNEA RECTA CON PISTÓN DOBLE

FIG. 2

VENTILA DE

ADMISIÓN DE AIRE

Matco Tools MT2868 STRAIGHT LINE SANDER

Product's Documents

MT2868_InstructionManual_01.pdf

Specifications

Matco Tools MT2868 Questions and Answers
