IRON HANDRAIL
MODEL: H3602
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: H3602
Have product questions? Need technical support? Please feel free to
contact us:
CustomerService@vevor.com
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
IRON HANDRAIL
- 2 -
SAFE INSTRUCTIONS
CAUTION: Carefully read instructions and procedures for safe
operations. Failure to do so can result in serious injury.
WARNING:
1.Before using the handrail, ensure that the handrail is securely
installed to prevent personal injury and accidents.
2.When using the handrail, do not overload the handrail to avoid
personal injury or accident.
3. Do not draw, cut, or use sharp objects on the handrail to avoid
damage.
4. If you need to disassemble the handrail, please follow the reverse
steps to disassemble and store it properly.
5. This product is not a toy. Do not allow children to play with this
item.
ASSEMBLY PRECAUTIONS
1. Assemble only according to these instructions. Improper
assembly can create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves
during assembly.
3. Keep assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or under the influence of alcohol,
drugs or medication.
6. Product capabilities apply to properly and completely assembled
products only.
7. For additional information regarding the parts listed in the
following pages, please refer to the Assembly Diagram of this
manual. Unwrap and separate all parts in a clean work area.
8. For safety reasons, this hardware is recommended to be installed
by 2 people .
SAVE THESE INSTRUCTIONS
- 3 -
Model
H3602-2
H3602-3
H3602-4
H3602-5
Size (steps)
2
3
4
5
Length (ft)
2.2
3.36
4.51
5.65
Range of
Regulation
0
°
- 50
°
0
°
- 50
°
0
°
- 50
°
0
°
- 50
°
Suggested
Height (in)
6
12
18
24
Column
Spacing
(mm)
325
680
1030
1380
Maximum
Bearing
Capacity
（kg）
300
300
300
300
- 4 -
COMPONENTS
Code
Name
Qty.
A
Handrail Pipe
1
B
Large Connector
2
C
M6*16
8
D
Connecting Rod
1
E
Connecting
Head A
2
F
M6*45
2
G
M6
2
H
Decorative
Cover
2
I
Supporting Leg
2
J
M6*16
8
K
Small Connector
2
- 5 -
L
Connecting
Head B
2
M
M4.2*19
4
N
M8*45
2
O
M8*55
2
P
M8
4
Q
12*145
1
R
M8*60
8
S
10*15
8
T
4
1
U
5
1
V
150
1
INSTALLATION INSTRUCTIONS
STEP 1:
- 6 -

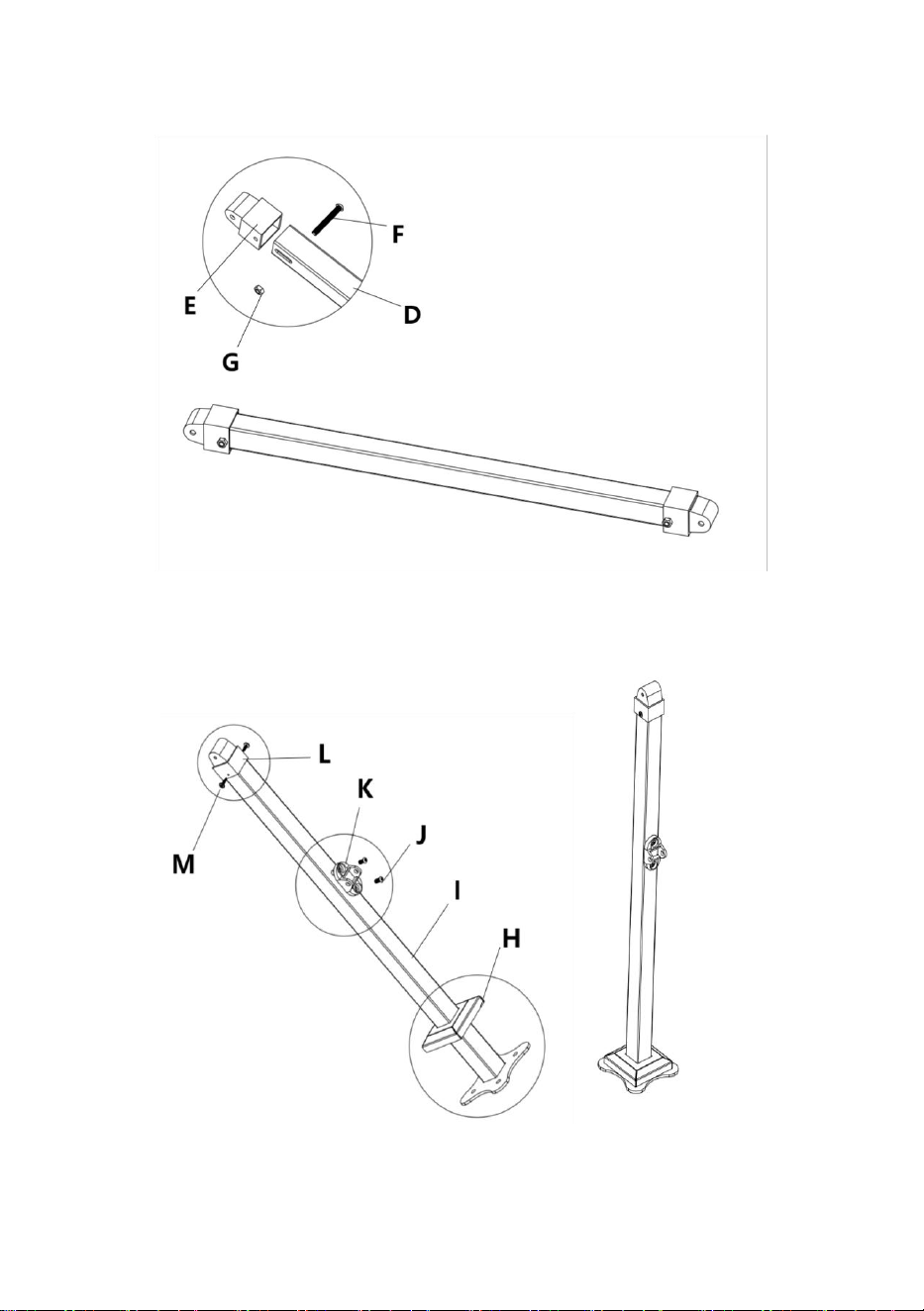

STEP 2:
STEP3:
- 7 -

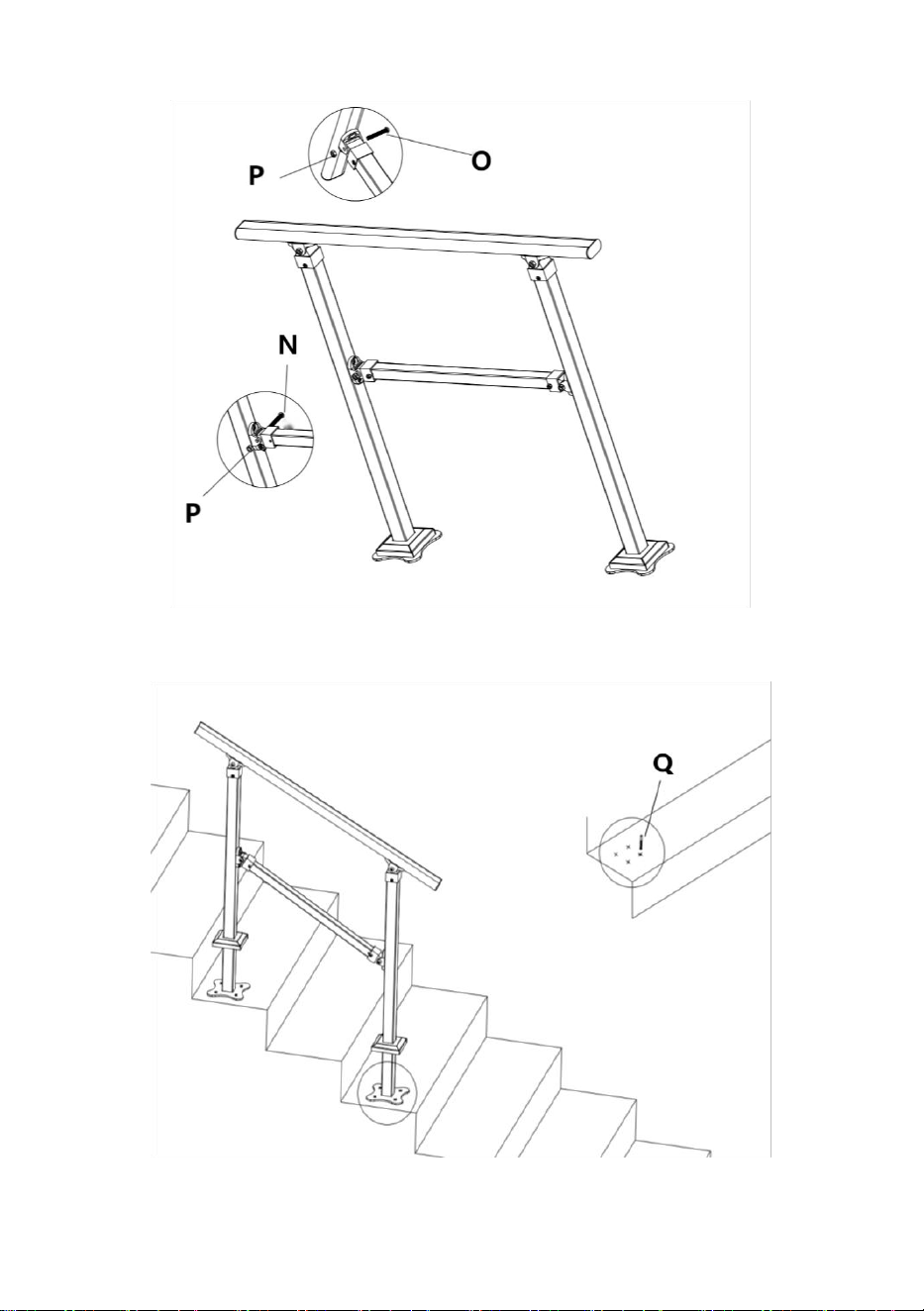

STEP4:
STEP5:
- 8 -
STEP6:
Above is the H3602-3 installation.
Installation of other models are the same as that of H3602-3.
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions
Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
