USER MANUAL
MODEL:RLLF7-X
We continue to be committed to provide you tools with competitive price.
"Save Half, "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
VEVOR
TOUGH TOOLS, HALF PRICE
TV WALL MOUNTS
MODEL:RLLF7-X
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
O [email protected]
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
-1 -
background
SAFETY INSTRUCTIONS
WARNING:
Read this material before using this product Failure to do so can result
in serious injury.
Assembly precautions
1. Assemble only according to these instructions. Improper assembly can
create hazards. This product is designed for use in wood stud and solid
concrete wall. -Do not mount on dry wall alone.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
3. Keep the assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol, drugs
or medication.
6. The product capabilities apply to properly and completely assembled
products only.
For additional information regarding the parts listed in the following pages,
please refer to the Assembly Diagram of this manual. Unwrap and separate
all parts in a clean work area.
Use precautions
1. Weight Restrictions:Do not exceed the maximum weight capacity of this
product.
2. The wall must be capable of supporting five times the weight of the TV and
mount combined.
3. Do not use this product for any purpose not explicitly specified by
manufacture.Manufacture is not responsible for damage or injury caused by
incorrect assembly or use.
4. Inspect before every use; do not use if parts are loose or damaged.
SAVE THIS MANUAL
-2-
background

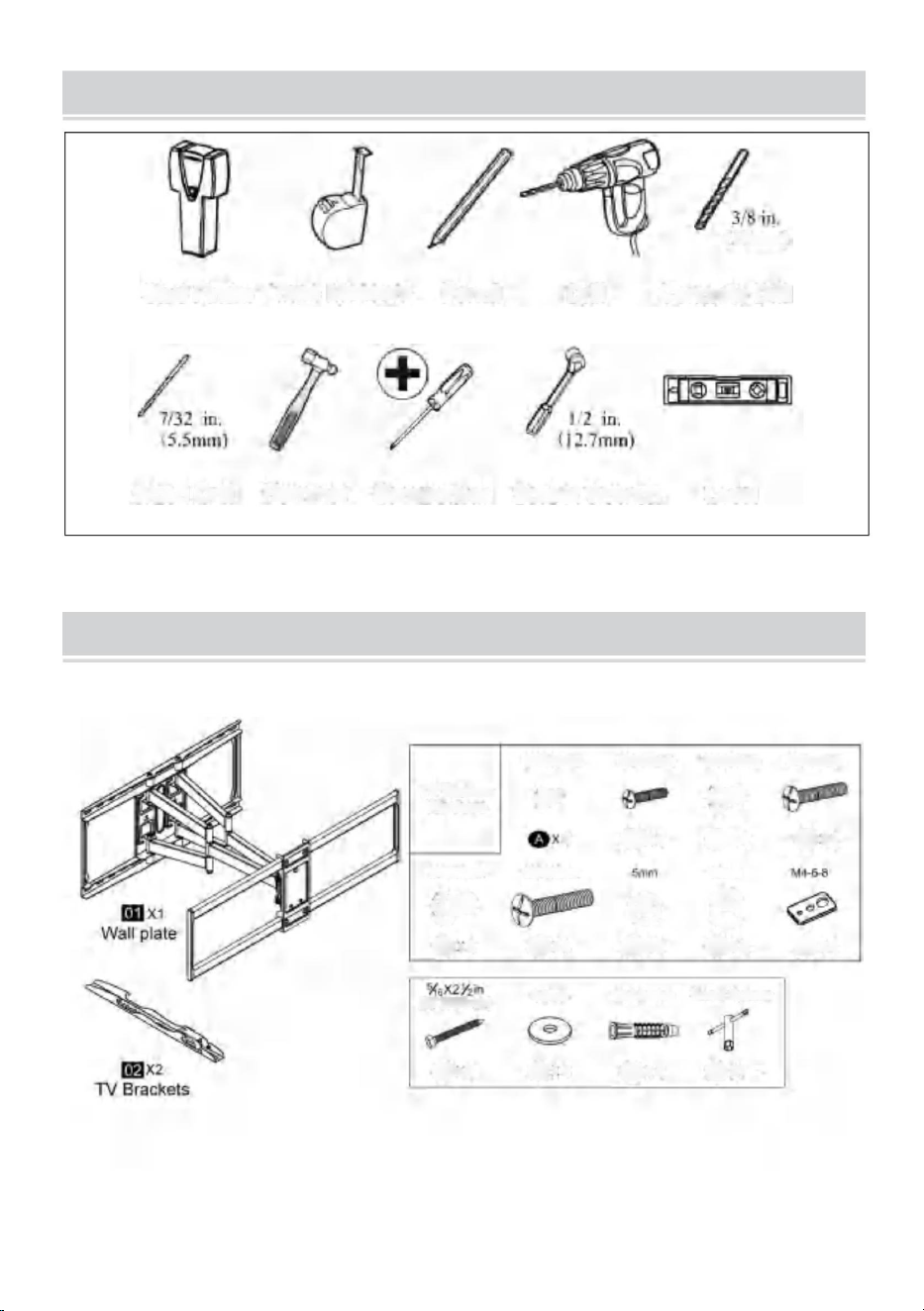

TOOLS NEEDED
(lOmm)
Stud Finder Tape Measure Pencil
Drill Concrete Drill
Wood Drill Hammer Screwdriver Socket Wrench Level
HARDWARE INCLUDED
M4XUmm M4X3Umm
M6Xl5n«n
MSXaOmin
TV Scrvws
Washers
伊
伊
4
❻X4
❻M
0<4
MBXISfwn MBX4Sm 10mm
伊
S
8
❸'4 ❸X4
❻X8 ❸X8 o 乂4
<sr ex65mm|
中firnm WallAncIxtr
Soauil Spanror
•入4 ❸>4
❸X4
❿X1
-3-
background
ASSEMBLY STEP

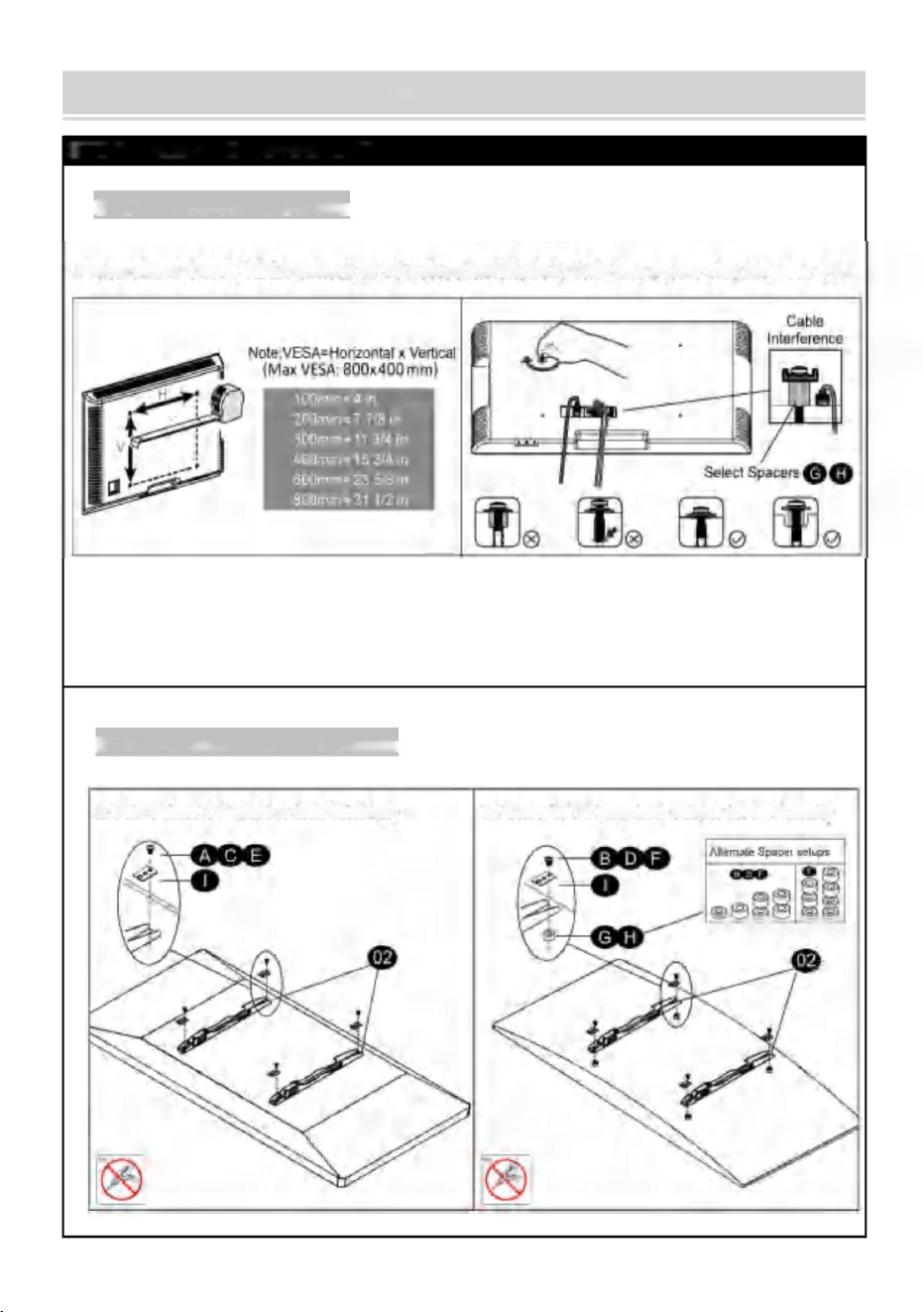

STEP1 Attach Brackets to TV
STEP 1-1 Select TV Screws
Preparation: Check VESA pattern of TV before installation. Only one screw size fits your TV.
STEP1-2 Attach the TV Brackets
a. Flat-Panel TV (Screw and Washer) b. Curved TV (Spacer. Screw and Washer)
-4-
background
STEP 2 Attach Wall Plate to Wall
For wood stud installation, follow STEP 2A
For concrete installation, foliow STEP 2B

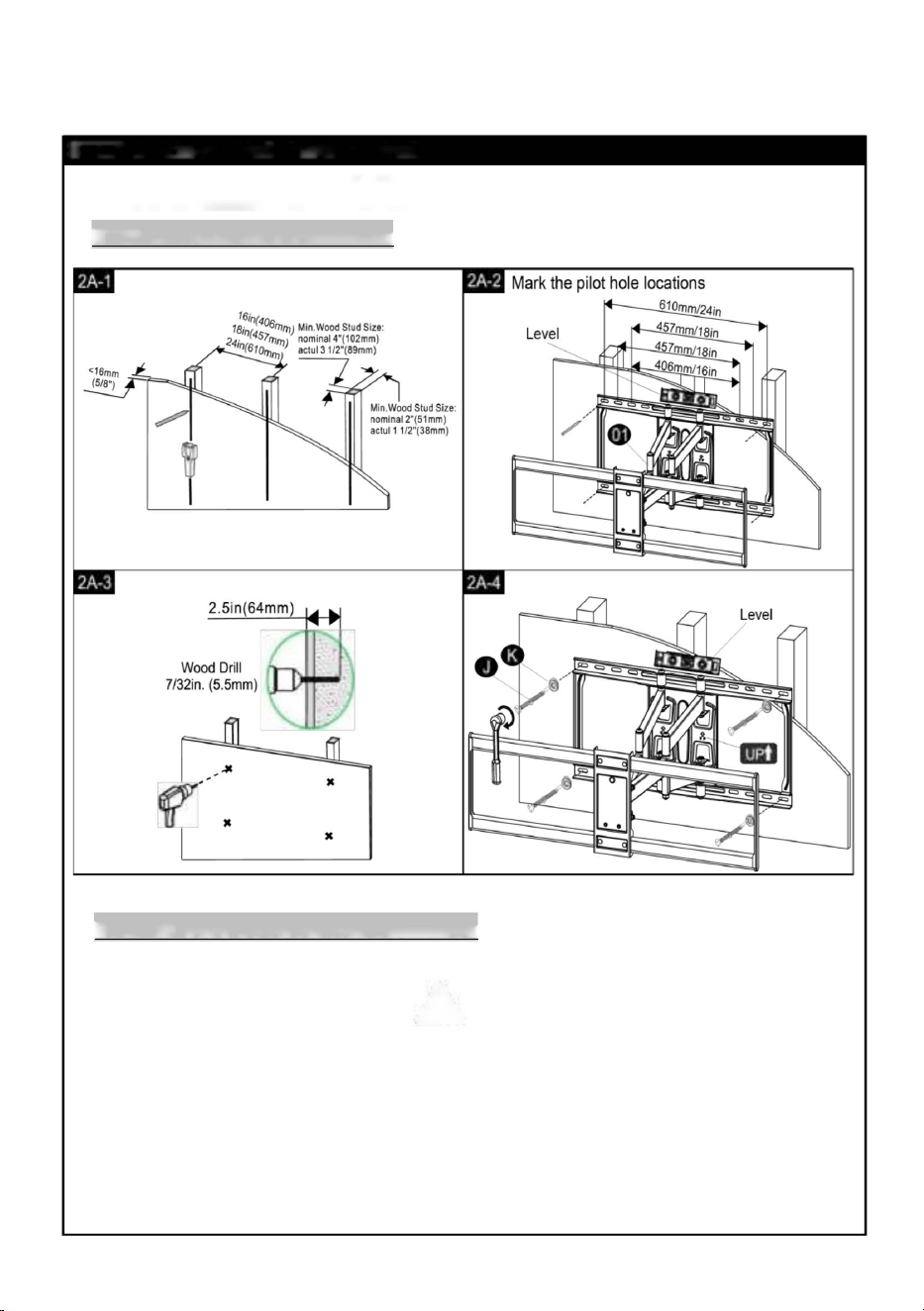

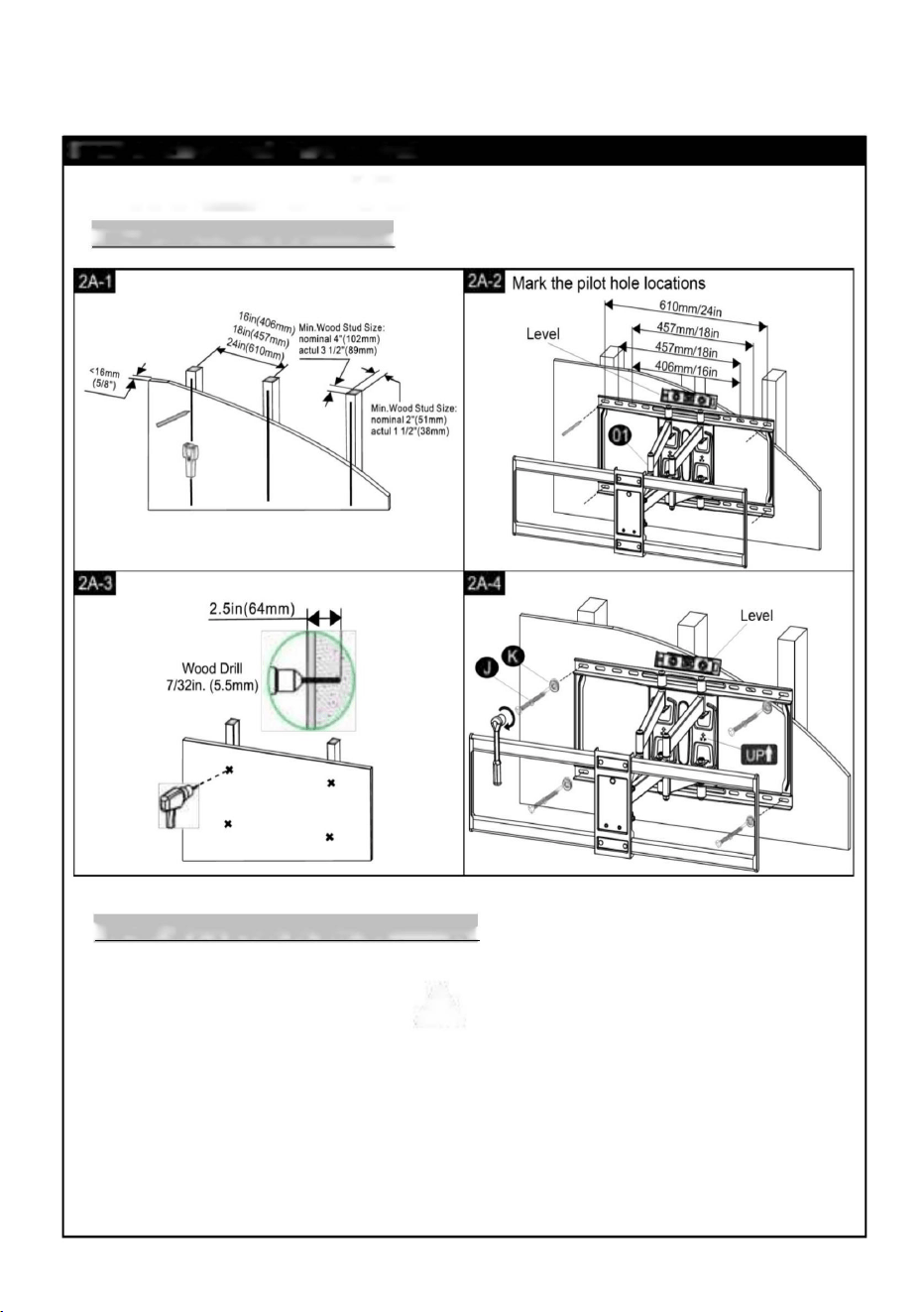

STEP 2A Wood Stud Installation
STEP 2B Solid Concrete Wall Installation
▲
Caution: These anchors are for solid concrete and concrete block walls
ONLY DO NOT use them in drywall or wood studs.
-5-
background

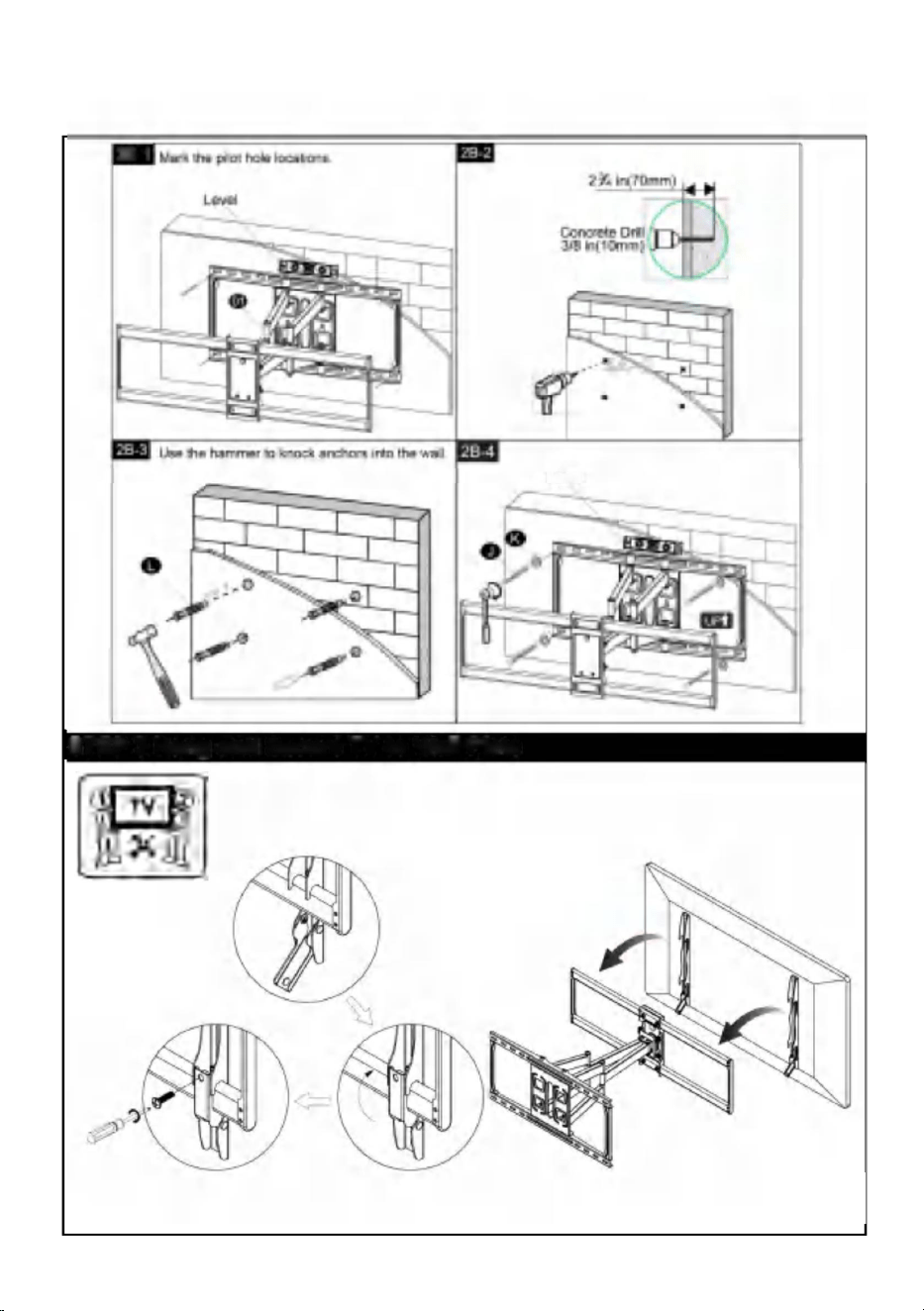

2B-1
LmI
STEP 3 Hang and Secure TV to Wall Plate
-6-
background

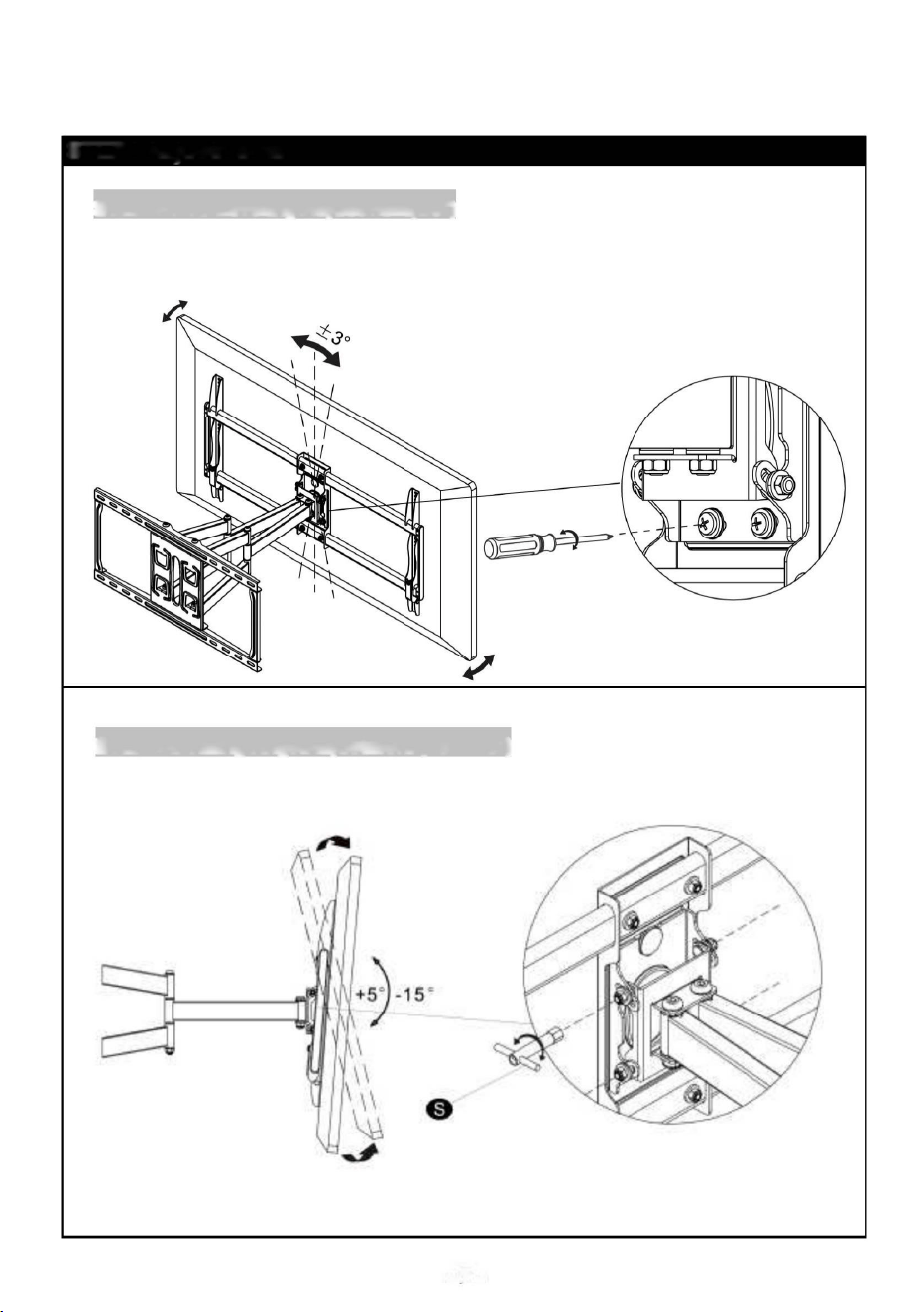

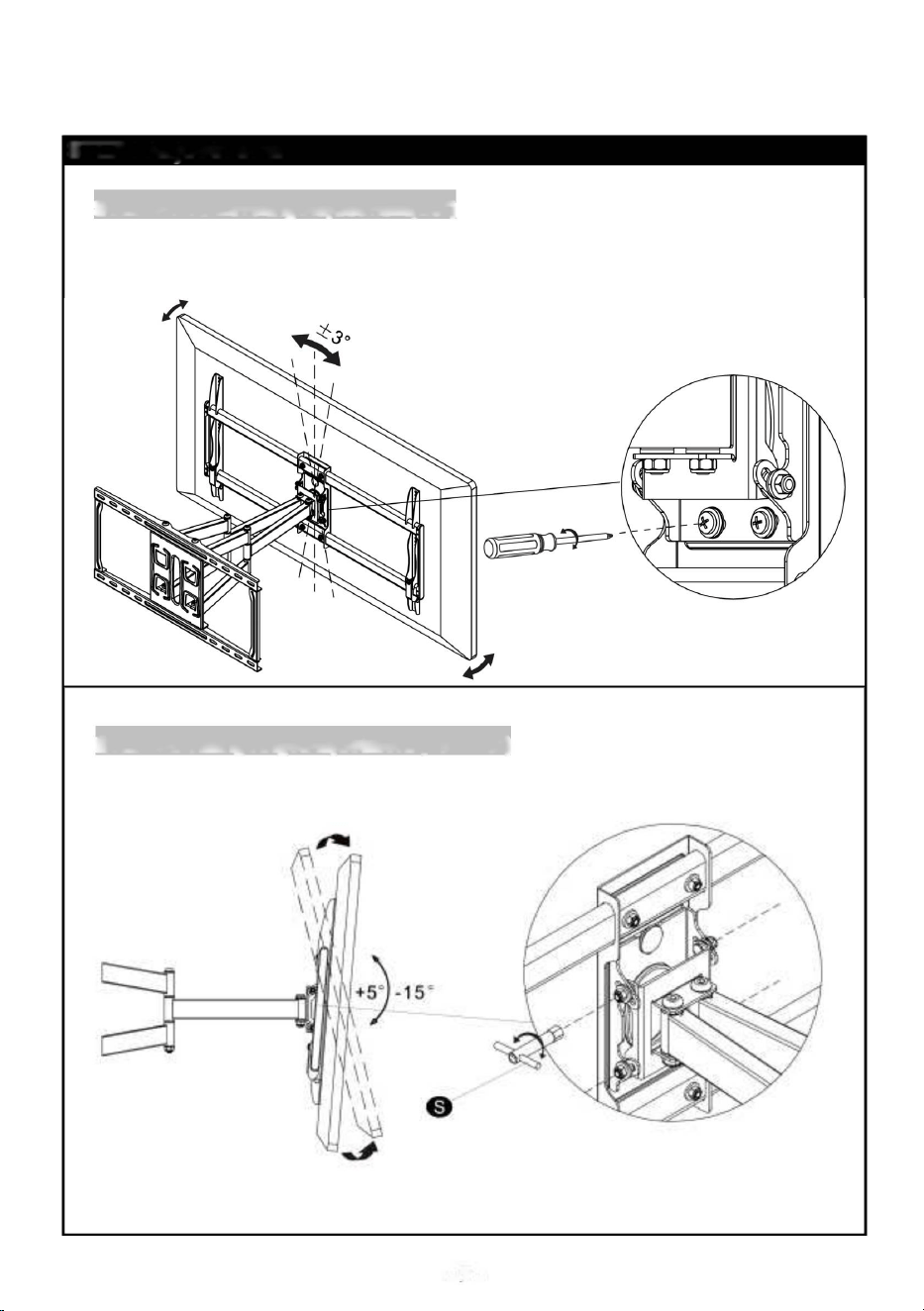

STEP4 Adjustments
STEP 4-1 TV Leveling Adjustment(±3°)
Loosen 2 leveling bolts on the rear of TV plate by maximum 2 turns, adjust to level, and
retighten to secure.
STEP 4-2 Tilting AngelAdjustment (+5°*-15°)
Pull TV to your desired angle and then fasten 4 tilting bolts with Socket Spanner.
-7.
background

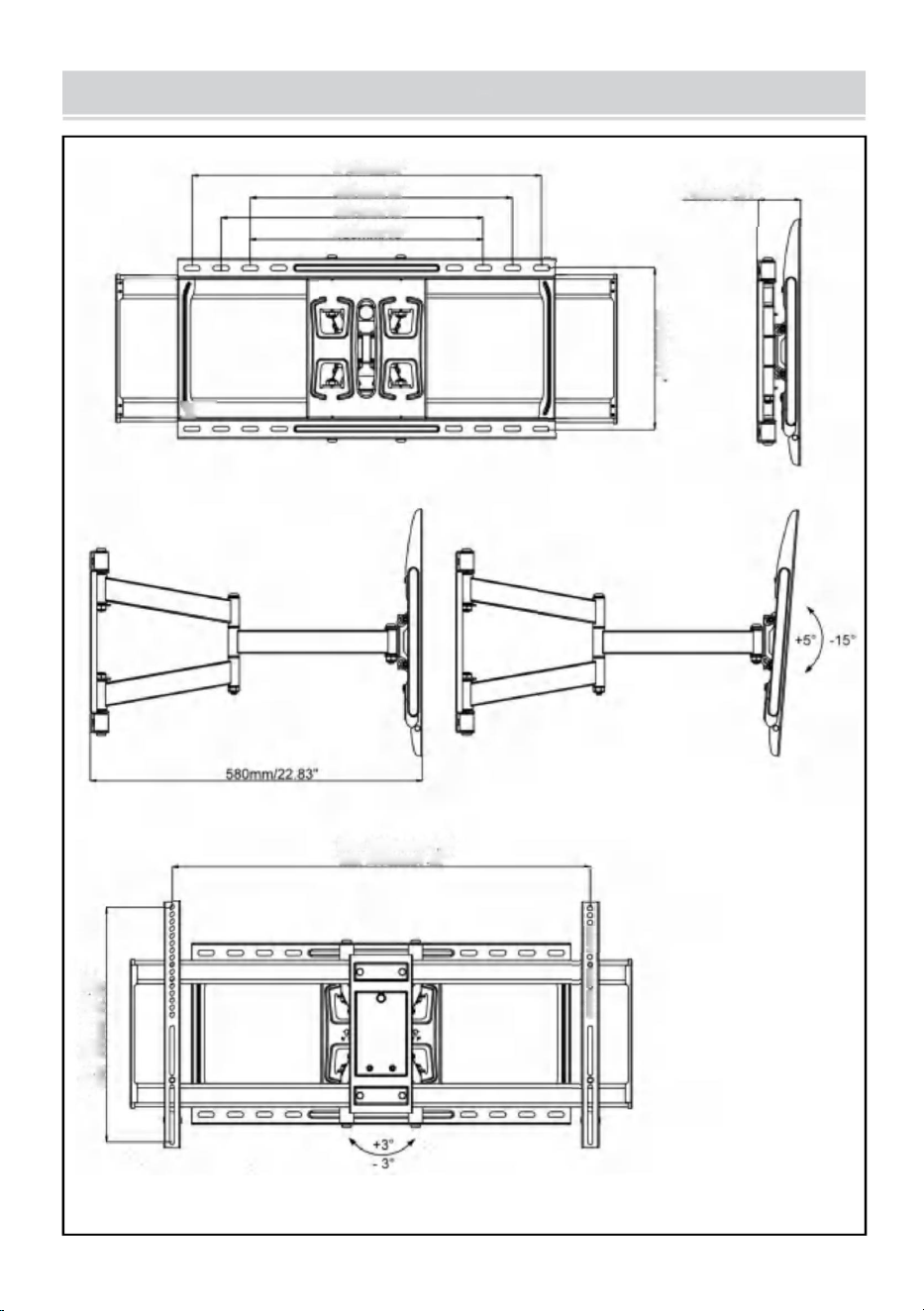

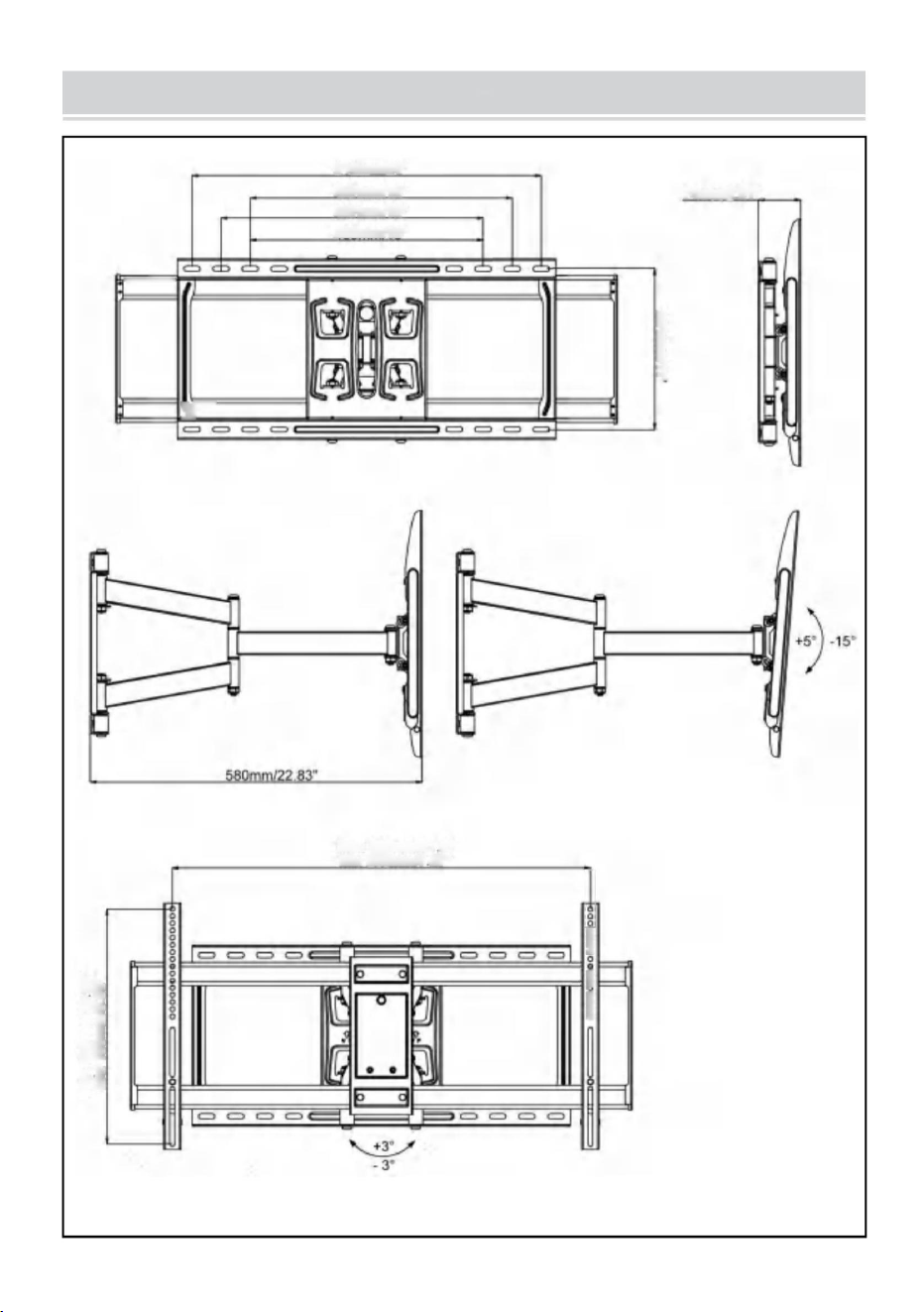

PRODUCT DIMENSIONS
74mnV2.9r-
o
Q
O
o
Max 800mm/31 5"
Min 200mnV7 8广
o
v
'*
n
门
门
O
610mm/2(
457mm/18"
457mm/18"
406mm/16**
—
yr~
2a1mnv11-
•
s
ounuocH
s
s
In
ZSUEtuoot
x
«
5
8
background
PRODUCT PARAMETER
Model RLLF7-X
Safe Loading Weight
75 kg
Product Size 880*325*90 mm
Net Weight 10.77 kg
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi
/
baoshanqu, shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEAST
WOOD NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Ana
heim Place, Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
EC
REP
UK REP
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Made In China
