- 1 -
Technical Support and E-Warranty Certificate www.vevor.com/support
BOAT TRAILER GUIDES
MODEL:XSJ-23-F005/XSJ-23-F006/XSJ-23-F007/
XSJ-23-F008/XSJ-23-F009/XSJ-23-F010/
XSJ-23-F011/XSJ-23-F012/XSJ-23-F013
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 2 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
BOAT TRAILER
GUIDES
MODEL:
XSJ-23-F005/XSJ-23-F006/XSJ-23-F007/
XSJ-23-F008/XSJ-23-F009/XSJ-23-F010/
XSJ-23-F011
MODEL:
XSJ-23-F012/XSJ-23-F013
background
- 3 -
IMPORTANT SAFEGUARDS
Avoid children using boat trailer guides. And this product is not a toy. Do
not allow children to play with.
Keep away from sharp points,blades and other items.
Assembly precautions
1. Assemble only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
3. Keep assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6. Product capabilities apply to properly and completely assembled product
only.
7. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area. Please keep small spare parts out
of children's reach.
SAVE THESE INSTRUCTIONS
background
- 4 -
FCC INFORMATION
FOR MODEL XSJ-23-F008 AND XSJ-23-F011
CAUTION: Changes or modifications not expressly approved by the party
responsible for compliance could void the user's authority to operate the
equipment!
This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions:
1) This product may cause harmful interference.
2)This product must accept any interference received, including
interference that may cause undesired operation.
WARNING: Changes or modifications to this product not expressly
approved by the party.responsible for compliance could void the user's
authority to operate the product.
Note: This product has been tested and found to comply with the limits for
a Class B digital device pursuant to Part 15 of the FCC Rules, These limits
are designed to provide reasonable protection against harmful interference
in a residential installation.
This product generates, uses and can radiate radio frequency energy, and
if not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this
product does cause harmful interference to radio or television
reception,which can be determined by turning the product off and on, the
user is encouraged to try to correct the interference by one or more of the
following measures.
Reorient or relocate the receiving antenna.
Increase the distance between the product and receiver.
Connect the product to an outlet on a circuit different from that to which
the receiver is connected.
Consult the dealer or an experienced radio/TV technician for
assistance.
background
- 5 -

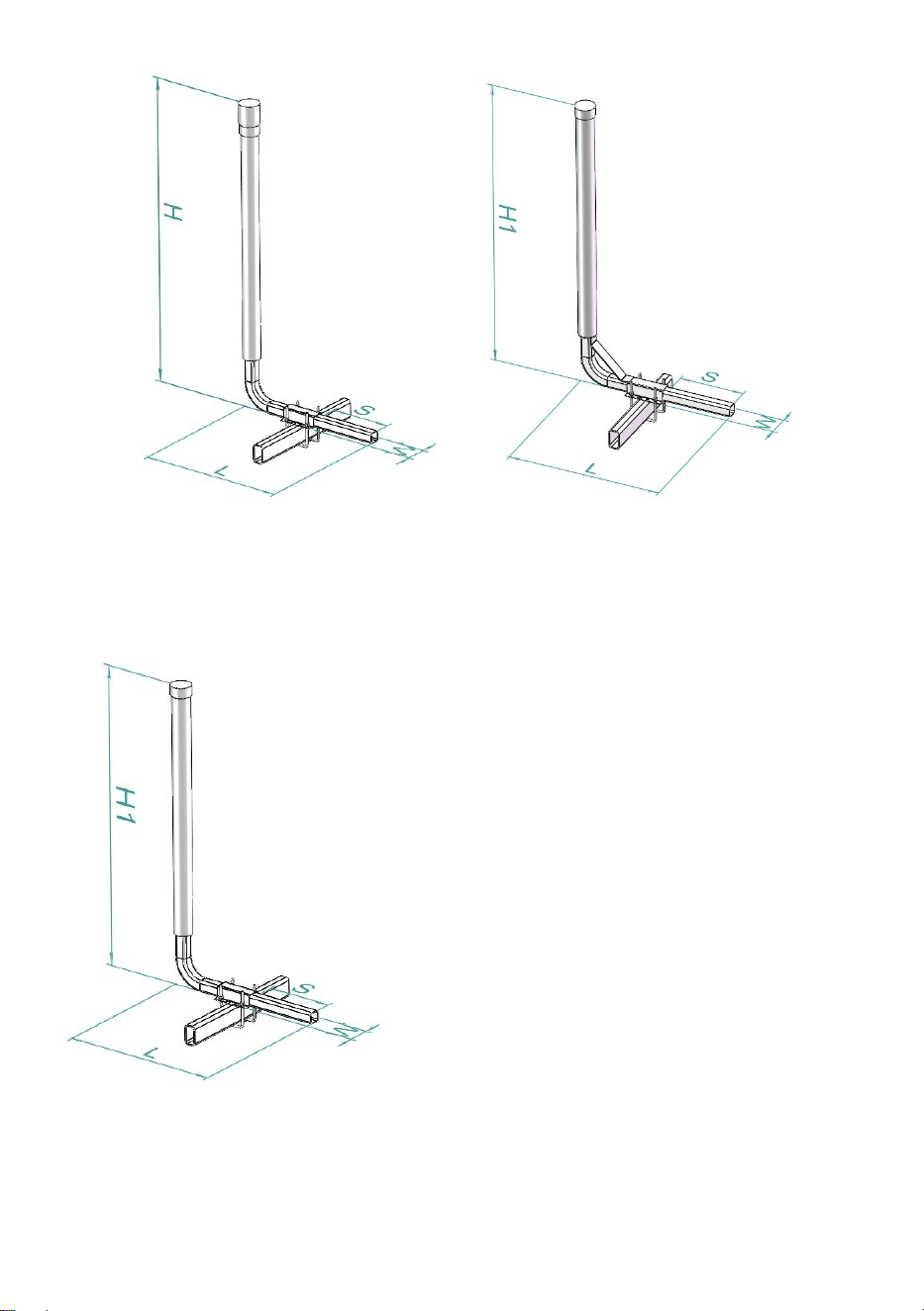

PRODUCT SPECIFICATIONS:
Model#
L
(mm)
H
(mm)
H1
(mm)
W
(mm)
S
(mm)
XSJ-23-F005
559
/
559
85
330
XSJ-23-F006
550
/
1105
85
300
XSJ-23-F007
550
/
1105
85
300
XSJ-23-F008
550
1175
/
85
300
XSJ-23-F009
550
/
1520
85
300
Model#
L
(mm)
H
(mm)
H1
(mm)
W
(mm)
S
(mm)
XSJ-23-F010
550
/
1520
85
300
XSJ-23-F011
550
1600
/
85
300
XSJ-23-F012
480
1215
85
160
XSJ-23-F013
480
1215
85
160
background
- 6 -
MODEL:
XSJ-23-F008/XSJ-23-F011
MODEL:
XSJ-23-F012/XSJ-23-F013
MODEL:
XSJ-23-F005/XSJ-23-F006/XSJ-23-F007/
XSJ-23-F009/XSJ-23-F010
background
- 7 -
PACKAGE INCLUDE
No
Componen
ts
QTY
Fits model #
XSJ-23-F003
XSJ-23-F004
XSJ-23-F005
XSJ-23-F006
XSJ-23-F007
XSJ-23-F009
XSJ-23-F010
XSJ-23-F008
XSJ-23-F011
XSJ-23-F012
XSJ-23-F013
1
u-bolt-2
2pcs
2pcs
2pcs
2
U-shaped
slot plate
2pcs
2pcs
2pcs
3
u-bolt-1
2pcs
2pcs
2pcs
4
flat washer
8pcs
8pcs
8pcs
5
Spring
washer
8pcs
8pcs
8pcs
6
nut
8pcs
8pcs
8pcs
7
L-bracket
2pcs
/
2pcs
/
2pcs
/
8
wrench
1pc
1pc
1pc
9
pipe
2pcs
2pcs
2pcs
10
LED light
/
2pcs
/
background
- 8 -
SIMPLE INSTRUCTION
ATTENTION:
It is recommended to find someone to assist with the installation.
Ensure that the guide rail is installed in the correct position, and finally
tighten the screws with the plate handle.
Step 1: Fix the
L-bracket
to the beam
frame of the carrier with U-shaped
bolts. You can install U-bolts in the two
ways shown in the figure according to
the actual situation.
It has an adjustment distance on one
side,and that depending on where the
rail needs to be installed for the width of
your boat.
You can also mount the rail assembly
under the trailer beam.
Step 2: Insert PVC pipe and LED lamp
(if any).
background
- 9 -
Correct Disposal
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed
through indicates that the product requires separate refuse
collection in the European Union. This applies to the product
and all accessories marked with this symbol. Products marked
as such may not be discarded with normal domestic waste, but must be
taken to a collection point for recycling electrical and electronic devices
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames,
Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
