Cub Cadet 14A-3GE-603 Garden Tractor Model User Manual

MTD Products Aktiengesellschaft • Saarbrücken • Germany

+

)25012

$

English

(Original operating instructions)

Français

(Notice d'instructions d'origine)

Deutsch

(Originalbetriebsanleitung)

Nederlands

(Originele gebruiksaanwijzing)

Italiano

(Istruzioni per l'uso originali)

Español

(Instrucciones de funcionamiento originales)

Svenska

(Originalbruksanvisning)

Dansk

(Originale driftsvejledning)

English Operating instructions for lawn tractors

Table of Contents

For your safety . . . . . . . . . . . . . . 4

Assembling the appliance . . . . . . 6

Operation and Display elements . 7

Operating safety . . . . . . . . . . . . . 9

Tips on lawn care . . . . . . . . . . . 11

Transporting the appliance . . . . 11

Cleaning/Servicing . . . . . . . . . . 11

Installing/removing and

adjusting cutter deck . . . . . . . . . 13

Shutting down the machine . . . 14

Warranty . . . . . . . . . . . . . . . . . . 14

Information about the engine . . . 14

Troubleshooting . . . . . . . . . . . . 14

Information on rating plate

This information is very important for

subsequent identification, ordering

spare parts for the appliance and

for the customer service desk.

You will find the identification plate

under the driver’s seat.

Enter all the details on your appli-

ance’s rating plate in the following

fields.

You will find this and further informa-

tion about the appliance in the sepa-

rate CE-declaration of conformity

which is a component part

of the se operating instructions.

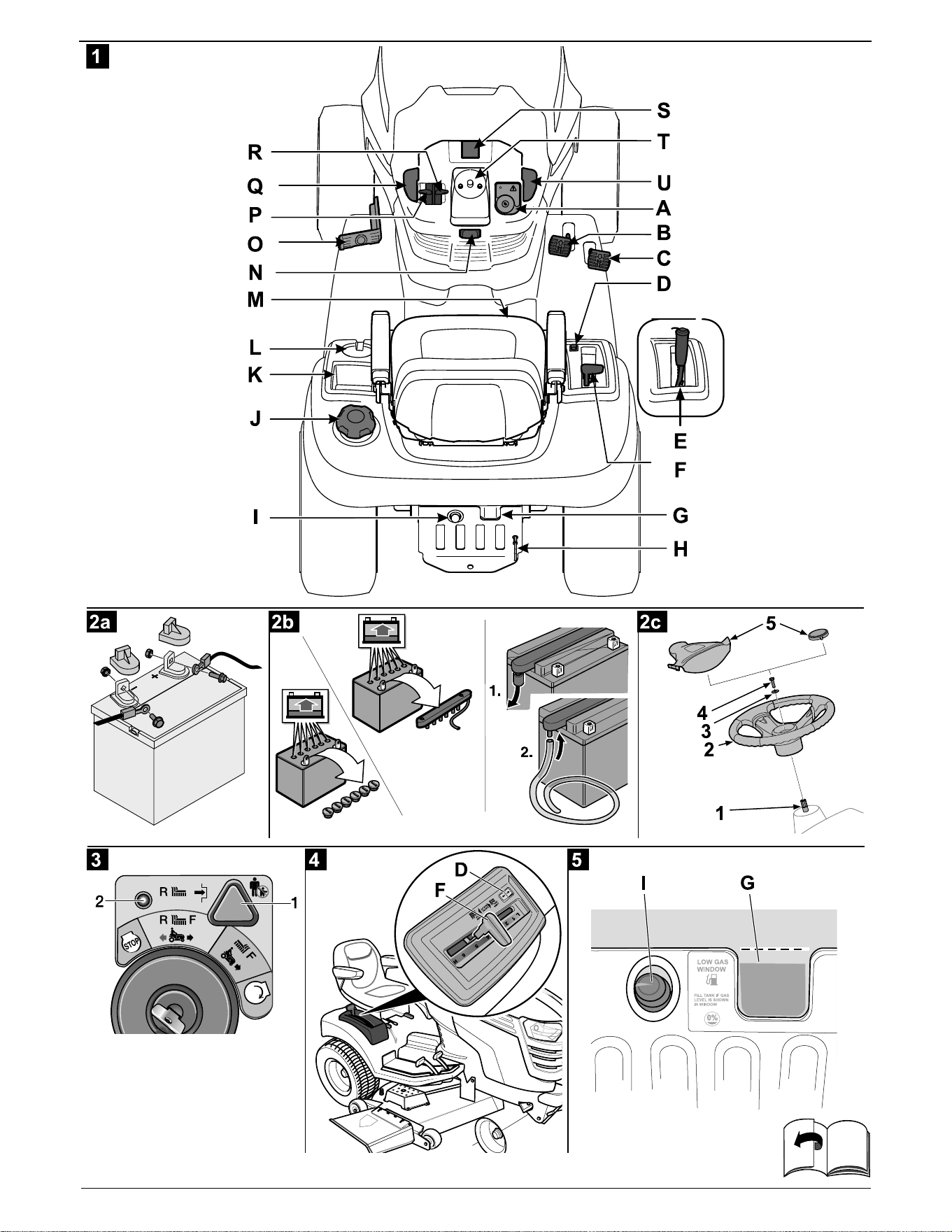

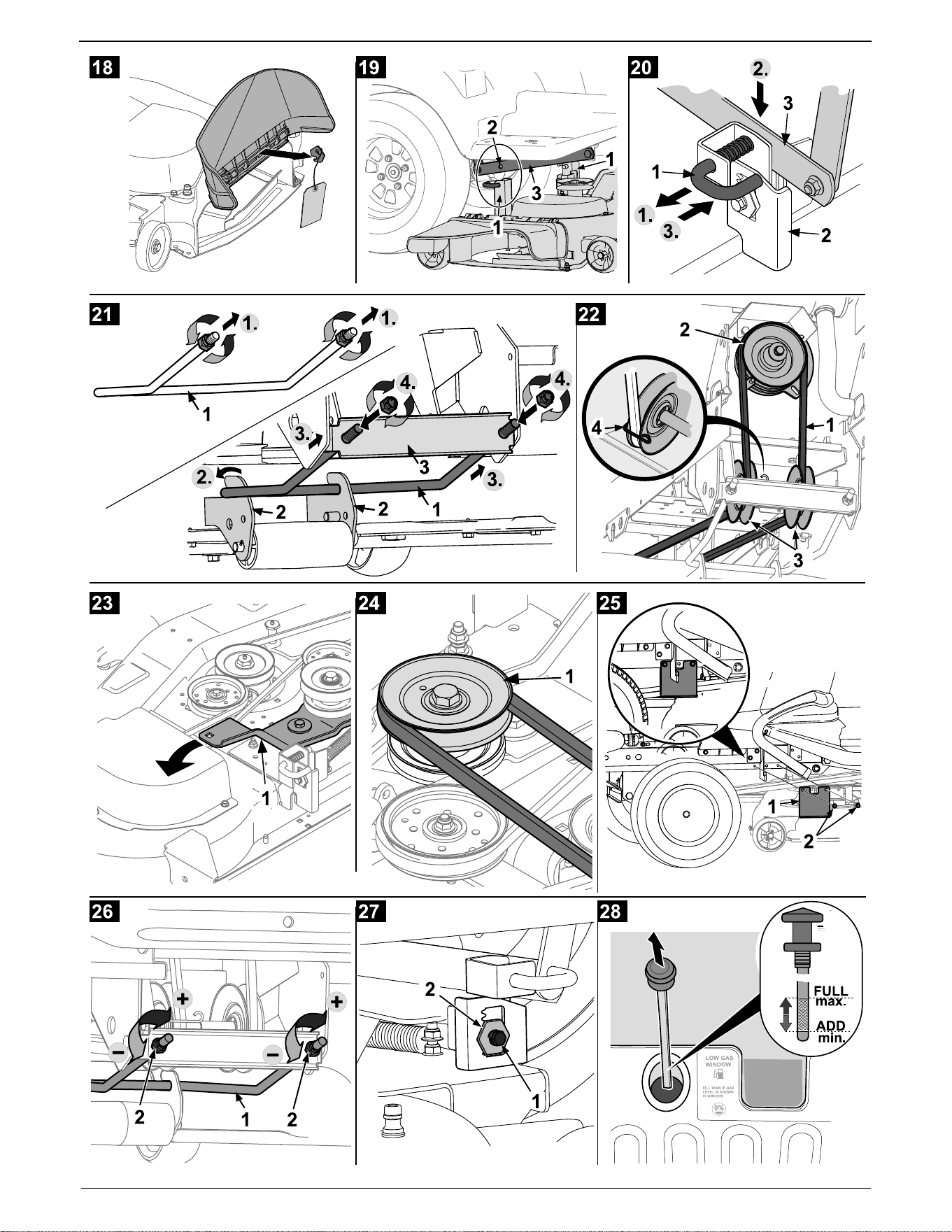

Illustrations

Fold out the illustrated pages at

the start of the operating manual.

Graphical representations can vary

in detail from the appliance which

has been bought.

For your safety

Using the appliance

correctly

This unit is designed to be used

– as a garden tractor for the conven-

tional application of mowing grass

areas or for maintaining parks using

appropriate accessories which

are expressly authorised for this

garden tractor,

– according to the descriptions

and safety instructions provided

in these operating instructions.

Any other use is not as intended.

Improper use is not covered by the

warranty and the manufacturer will

reject any liability. The user is liable

for all damage to third parties and

their property.

The manufacturer accepts no res-

ponsibility for damages resulting

from unauthorised alterations

to the unit that have been carried

out by the owner or operator.

This mower is not licensed for use

on public roads or for transporting

people.

General safety notes

Carefully read these operating

instructions through before first

using the appliance and proceed

accordingly.

Tell other users about the correct

use of the vehicle.

Only operate the appliance in the

technical condition stipulated and

supplied by the manufacturer.

Keep these Operating Instructions

in a safe place and have them at the

ready whenever you use the unit.

With a change of ownership, pass

the operating instructions on with

the appliance.

Spare parts and accessories must

satisfy the requirements specified

by the manufacturer.

Therefore use original spare parts

and original accessories only or spare

parts and accessories authorised

by the manufacturer.

Only allow repair work to be carried

out from a specialist garage.

Before working with

the appliance

Any person intending to use this

machine must not be under the in-

fluence of intoxicants such as alcohol,

drugs or medicines.

This appliance is not intended for use

by persons (including children) with

reduced physical, sensory or mental

capabilities, or lack of experience and

knowledge, unless they have been

given supervision or instruction con-

cerning use of the appliance by

a person responsible for their safety.

Children should be supervised

to ensure that they do not play

with the appliance.

Persons under 16 years of age may

not operate the appliance.

Local regulations may fix the mini-

mum age.

Before commencing work with the

appliance, familiarise yourself with

all of the equipment and control ele-

ments as well as with their function.

Only store fuel in approved containers

and never in the proximity of heat

sources (e.g. ovens, hot water tanks).

Replace the exhaust, fuel tank or fuel

cap immediately if they become

damaged.

Attach trailers and accessory equip-

ment in accordance with the guide-

lines. Driving performance, especially

steering, braking capability, and

overall stability are affected by attach-

ments, towed items, ballast weights

and the weight of a grass catcher

when full.

While working with the unit

When working with or on the unit,

wear appropriate work clothes

(e.g. safety boots, long trousers,

tight-fitting clothing, goggles and

hearing protection).

Only operate the appliance in a tech-

nically flawless state.

Never change the engine settings

preset at the factory.

Never refuel the unit while the engine

is running or hot. Only fill the tank

in the open air.

Avoid naked flames, the formation

of sparks and do not smoke.

Operating instructions for lawn tractors English

Make sure that at all times there

are no persons, especially children,

or animals in the working area.

Check the area in which you intend

to use the unit and remove all objects

that could be hit and propelled by the

unit. You can thus avoid injuries and

damage to the unit.

Never mow on slopes that are steeper

than 20%. Working on slopes is

dangerous; the risk of rollover and

sliding is increased.

When working on slopes, always drive

off and halt the unit gently and

gradually. The transmission should

always be engaged when driving

down a slope – never coast – and

drive at a low speed.

Never drive across the face of a slope,

always up and down the slope.

Only use the unit in daylight or with

a sufficient level of artificial lighting.

The unit is not authorised for the

transport of people.

Never allow passengers on the unit.

Before any work

on the appliance

Protect yourself from injury.

Before doing any work to this

appliance:

– turn the engine off,

– remove the ignition key,

– lock the parking brake,

– wait until all moving parts have

come to rest and the engine has

fully cooled,

– pull off the cap of the spark plug

so that the engine cannot inad-

vertently start.

After working with

the appliance

Only leave the appliance once you

have turned off the engine, actuated

the parking brake and have removed

the ignition key.

Safety features

Safety features serve to protect you

and must always be functional.

You may not make any alterations

to the safety features or circumvent

their proper functioning.

Safety features are:

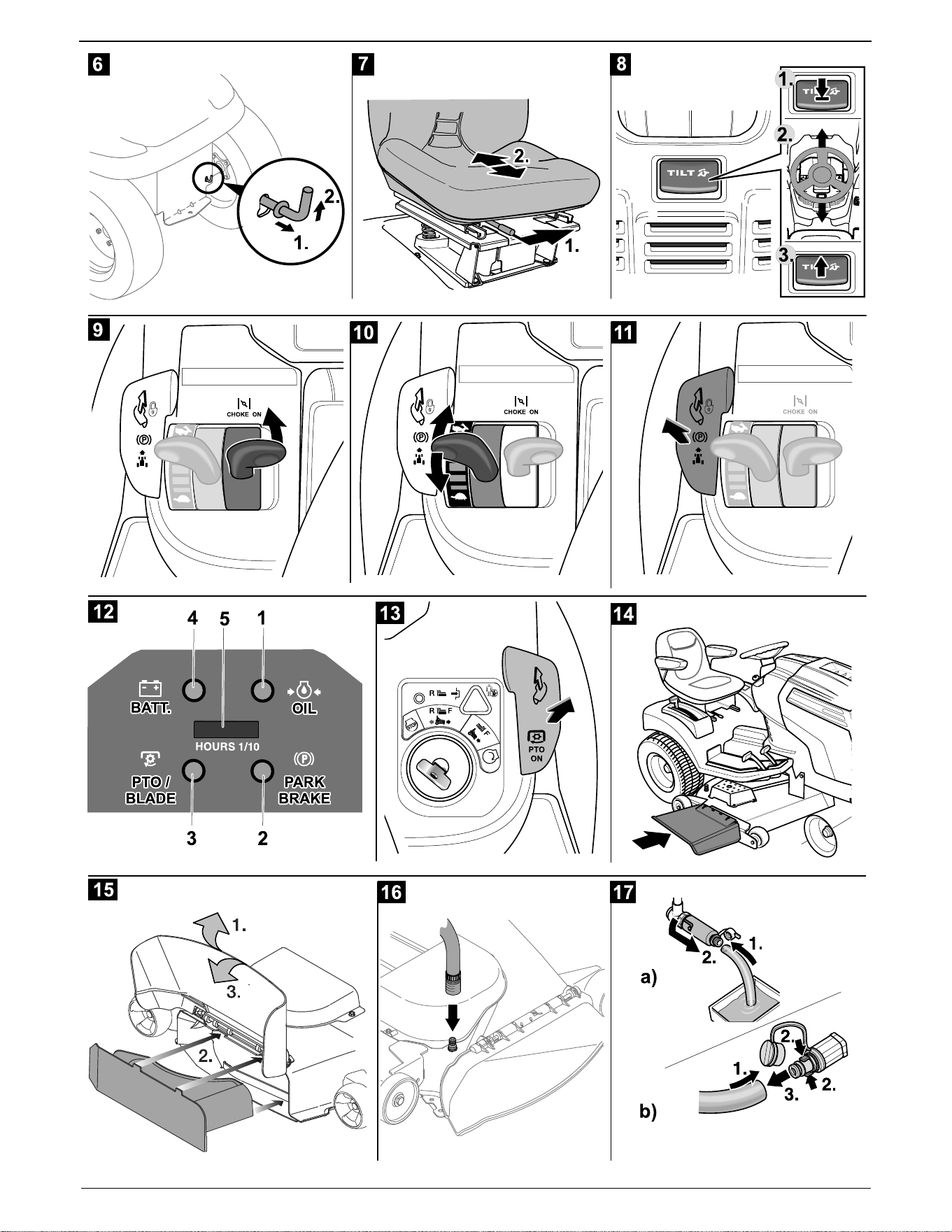

Grass flap

Fig. 14

The grass flap protects you against

possible injuries resulting from

the cutting blade or objects that

are propelled by it.

The unit may only be operated with

the grass flap attached.

Safety lock system

The safety interlock system will not

allow the engine to start unless

– the driver is sitting on the seat,

– the brake pedal has been

depressed or the parking brake

is in the park position,

– the accelerator pedal is on “N”,

i.e. is not actuated,

– the cutter deck/accessories

are switched off, i.e.: PTO switch

or PTO lever in “Off” position

(PTO = Power-Take-Off).

The safety interlock system auto-

matically switches the engine off as

soon as the operator leaves the seat

without actuating the parking brake

beforehand.

The safety interlock system auto-

matically switches the cutter deck/

accessories (PTO) off as soon as the

operator leaves the seat, irrespective

of whether the parking brake was

actuated beforehand.

The safety interlock system auto-

matically switches the cutter

deck/accessories (PTO) off as soon

as the reverse pedal is actuated

(if the OCR function has not been

activated).

To switch the cutter deck/accesso-

ries on again, first switch the PTO

switch off and then switch on again.

Symbols on the appliance

Various symbols are stuck to the

appliance in the form of adhesive

labels. The following provides

an explanation of the symbols.

Warning!

Please read the ope-

rating instructions

before putting lawn-

mower into operation!

Keep third parties

away from the danger

area!

Risk of injury from

rotating blades and

other rotating parts.

Always remove

the spark plug con-

nector before working

on the cutters!

Keep fingers and feet

well away from the

cutters! Always switch

off the appliance and

remove the spark plug

connector before

adjusting, cleaning

or checking it.

Risk of injury from

propelled grass

or solid objects that

are propelled.

There must be no per-

sons, especially chil-

dren, or animals in the

area of operation.

Working on steep

slopes increases

danger.

Warning!

Risk of explosion.

Battery acid/risk

of chemical burns.

Beware of hot surface!

Withdraw the key from

the ignition before all

work on the unit and

observe the instruc-

tions in this document.

English Operating instructions for lawn tractors

When getting on and

off, never step on the

cutter deck!

If operating with an attached trailer,

do not exceed the following maxi-

mum values:

Max. gradient 14%

Max. support load

on the trailer coupling 25 kg

Max. trailer load

(trailer and load) 180 kg

Keep these symbols visible

on the appliance.

Symbols used in these

instructions

The following symbols are used

in these instructions:

a~åÖÉê

vçìê=~ííÉå íáçå=áë=Çê~ï å=íç =Ç~åÖÉêë =

áå ÅçååÉÅíáçå=ïáíÜ=íÜÉ=~Åíáçå=ÇÉëJ

ÅêáÄÉÇ=~åÇ=íÜêçìÖÜ=ïÜáÅÜ=íÜÉêÉ=

áë=~=Ç~åÖÉê=íç =éÉêëçåëK

t~êåáåÖ

vçìê=~ííÉåíáçå=áë=Çê~ïå=íç=Ç~åÖÉêë=áå=

ÅçååÉÅíáçå= ïáíÜ= íÜÉ=~Åíáçå= ÇÉëÅêáÄÉÇ=

ïÜáÅÜ=ÅçìäÇ=áåîçäîÉ=ã~íÉêá~ä=Ç~ã~ÖÉK

Note

Points out important information and

tips concerning application.

Details concerning position

Where a position on, or in relation to,

the unit is described (e.g. left, right),

this is always from the perspective

of the driver, sitting on the driver seat

and facing forward.

Note concerning the dis-

posal of packaging

Any waste packaging or waste appli-

ances etc. which accumulate should

be disposed of according to the local

regulations.

Assembling the appliance

Note

To be able to move the tractor

manually, the gear release lever

must be in the appropriate position.

See section “Control and display

elements – gear release”.

Commissioning the battery

a~åÖÉê

oáëâ=çÑ=éçáëçåáåÖ=~åÇ=áåàìêó=Ñêçã=

Ä~ííÉêó=~ÅáÇ

tÉ~ê=éêçíÉÅíáîÉ=ÖçÖÖäÉë=~åÇ=ÖäçîÉëK=

mêÉîÉåí=Ä~ííÉêó=~ÅáÇ=Ñêçã=ÅçãáåÖ=áåíç=

Åçåí~Åí=ïáíÜ=ëâáåK=

fÑ=Ä~ííÉêó=~ÅáÇ=ëéê~óë=áåíç=óçìê=Ñ~ÅÉ=

çê ÉóÉëI=ï~ëÜ=áããÉ Çá~íÉäó=ïáíÜ=ÅçäÇ=

ï~íÉê=~åÇ=Åçåí~Åí=~=ÇçÅíçêK=

fÑ=óçì=Ü~îÉ=ëï~ääçïÉ Ç=Ä~ííÉêó=~ÅáÇ=

Äó ~ÅÅáÇÉåíI=Çêáåâ=äçíë=çÑ=ï~íÉê=~åÇ=

áããÉÇá~íÉäó=Å~ää=~=ÇçÅíçêK=

hÉÉé Ä~ííÉêáÉë=çìí=çÑ=íÜÉ=êÉ~ÅÜ=

çÑ ÅÜáäÇêÉåK=kÉîÉê=íáäí=íÜ É=Ä~ííÉêóX=

íÜÉ Ä~ííÉêó=~ÅáÇ=ã~ó=êìå=çìíK

dáîÉ=ï~ëíÉ=Ä~ííÉêó=~ÅáÇ=íç=óçìê=ÇÉ~äÉê=

çê=~=Çáëé çë~ä=Åç ãé~ åóK

t~êåáåÖ

oáëâ=çÑ=ÑáêÉI=Éñéäçëáçå=~åÇ=ÅçêêçJ

ëáçå=ÇìÉ=íç=Ä~ííÉêó=~ÅáÇ=~åÇ=

Ä~ííÉêó=~ÅáÇ=Ö~ëÉë

fããÉÇá~íÉäó=ÅäÉ~ å=é~êíë=çÑ=íÜÉ=~ééäáJ

~åÅÉ=ìéçå=ïÜáÅÜ=Ä~ííÉêó=~ÅáÇ=Ü~ë=

ÄÉÉå=ëéê~óÉÇK=_~ííÉêó=Ü~ë=~=ÅçêêçëáîÉ=

ÉÑÑÉÅíK

aç=åçí=ëãçâÉ=~å Ç=âÉÉé=ÄìêåáåÖ=

~åÇ Üçí=çÄàÉÅíë=~ï~óK=

píçêÉ=Ä~ííÉ êáÉë=áå =êççã ë=ïÜ áÅÜ=

~êÉ ïÉää=îÉåíáä~íÉÇ=~å Ç=ÇêóK=

qÜÉêÉ=áë=~=êáëâ=çÑ=~=éçëëáÄäÉ=ëÜçêí=

ÅáêÅìáí=ïÜÉå=ïçêâáåÖ=ïáíÜ=íÜÉ=Ä~ííÉêóK=

aç=åçí=éä~ÅÉ=~åó=íççäë=çê=ã Éí~ä=

çÄàÉÅíë=çå=íÜÉ=Ä~ííÉêóK

Note

The battery is located under

the bonnet of the engine.

If a “maintenance-free/sealed”

battery (type 1) is supplied

(Battery without filler plugs)

The battery is filled with battery acid

and is sealed at the factory.

However, even a “maintenance-free”

battery requires maintenance if it is

to have a longer service life.



Keep the battery clean.



Avoid tipping the battery.

Electrolyte fluid leaks from

a “sealed” battery, if it is tipped.



Before using the battery for the first

time, charge it using a battery

charger (max. charging current

12 Volt/6 Ampere) for 1 to 2 hours.

After charging the battery, first pull

out the battery charger plug, then

disconnect the battery (see also

operating instructions for the

battery charger).

If an empty battery (type 2)

is supplied

(Battery with filler plugs)

Fig. 2



Remove the filler plugs of the

battery cells.



Slowly fill each cell with battery acid

to 1 cm below the filler hole.



Let the lead in the battery absorb

the battery acid for thirty minutes.



Check the level of the battery acid,

add more if necessary.



Before using the battery for the first

time, charge it using a battery

charger (max. charging current

12 Volt/6 Ampere) for 2 to 6 hours.

After charging the battery, first pull

out the battery charger plug, then

disconnect the battery (see also

operating instructions for the

battery charger).



Re-insert the filler plugs of the

battery cells.



Install the battery in the appliance.



Remove the strip seal from the

battery vent. Connect the venting

hose so that the free end points

downwards in the appliance.

The hose must always allow free

passage! (Fig.



First connect the red cable (+), and

then the black cable (–).



Thereafter, use only distilled water

to top up the battery (check every

2 months).



Keep the battery clean.

Operating instructions for lawn tractors English

t~êåáåÖ

lÄëÉêîÉ =íÜÉ=ç êÇÉê=áå=ï ÜáÅÜ =íÜÉ=

Ä~ííÉêó=áë=ãçìåíÉÇ=ïÜÉå=ÅçååÉÅíáåÖL

ÇáëÅçååÉÅíáåÖ=íÜÉ=íÉêã áå~äëK

Fitting:



First connect the red cable

(+/positive pole) and then the black

cable (–/negative pole).

Removal:



First disconnect the black cable

(–/negative pole) and then the red

cable (+/positive pole).

Installing the steering

wheel

Fig. 2c



Connect steering wheel (2)

to steering shaft (1).



Place on top the washer (3) with the

convex side up, and secure the

steering wheel with the screw (4).



Insert cover cap (5, depending

on model).

Operation and Display

elements

=t~êåáåÖK=

a~ã~ÖÉ=íç=íÜÉ=~ééäá~åÅÉK

qÜÉ=Åçåíêçä=~åÇ=áåÇáÅ~íçê=ÑìåÅíáçåë=

ïáää=ÄÉ=ÇÉ ëÅêáÄ ÉÇ=íç=Ä ÉÖáå =ïáíÜK=

aç åçí=éÉêÑçêã=~åó=ÑìåÅíáçåë=

~í=íÜáë=ëí~ÖÉ>

Fig. 1

A Ignition lock with OCR function

B Forward pedal

C Reverse pedal

D Switch for electric cutter deck

lifter *

E Lever for setting the cutting

height *

F Lever for setting height/depth

of the cutter deck * (only in con-

junction with electric cutter deck

lifter)

G Tank contents display

H Lever for the gear release lock

I Dipstick/Filler inlet for gear oil

J Fuel tank/Filler inlet

K Storage bin

L Can holder

M Adjusting lever for seat

N Steering wheel adjusting lever *

O Brake pedal

P Throttle/Choke

Q Switch for parking brake/

Speed control

RChoke

S Display cluster *

T Steering wheel (not illustrated)

U PTO-switch

( * depending on model)

Ignition lock with

OCR function (A)

Fig. 3

This ignition lock features an OCR

function (= user-controlled mowing

in reverse gear).

Start:

Turn the key to the right until

the engine is running, then release.

The key at (normal) allows

mowing in the drive direction.

OCR position:

Turn key to left of normal position

to reverse mowing position

and press the switch (1).

The indicator light (2) comes on and

indicates to the user that the unit

can now mow in reverse and forward

gear.

Stopping:

Turn the key to the left, to .

Note

Do not use the OCR function unless

absolutely necessary, otherwise work

with the key in the normal position.

The OCR function switches off auto-

matically as soon as the key is turned

to the normal position or the engine

is switched off (stop position or dis-

connection of the engine by the safety

interlock system).

Forward pedal (B)

Fig. 1

The pedal controls the speed

in a forward direction.

Reverse pedal (C)

Fig. 1

The pedal controls the speed

in a reverse direction.

Information on forward/

reverse pedal

The further the pedal is pressed

forwards, the faster the unit moves.

To stop or change direction of travel,

release the appropriate pedal.

Switch for electric cutter

deck lifter (D)

(depending

on model)

Fig. 4

Is used to lift and lower the cutter

deck (only in conjunction with the

lever for setting the height/depth

of the cutter deck).

Lower cutter deck

= press switch

forwards.

Lift cutter deck

= switch backwards.

Note

The cutter deck is only lowered until

the height, preset with the lever for

setting the height/depth of the cutter

deck, is reached.

Lever for setting the cutting

height (E)

(depending on

model)

Fig. 1

Is used to raise and lower the cutter

deck.

Largest cutting height,

cutters

top = lever to “HI/12”.

Smallest cutting height,

cutters

bottom = lever to “LO/1”.

Lever for setting the height/

depth of the cutter deck (F)

(depending on model)

Fig. 4

Is used to preselect the required

height setting of the cutter deck

(only in conjunction with electric

the cutter deck lifter).

Largest cutting height,

cutters

top = lever to “HI/6”.

Smallest cutting height,

cutters

bottom = lever to “LO/1”.

Note

To adjust the cutter deck, first lift

it all the way using the switch for

the electric cutter deck lifter.

English Operating instructions for lawn tractors

Tank contents display (G)

Fig. 5

As soon as the fuel level has reached

the area of the inspection window (1),

the fuel should be topped up.

Lever for the gear release

lock (H)

Fig. 6

To push the unit when the engine

is switched off.



Pull out lever and press upwards.

To drive the unit, push lever down

and press in.

The lever is situated on the rear panel

of the machine.

Dipstick/Filler inlet

for gear oil (I)

Fig. 5

For checking the level or adding

gear oil.

Fuel tank/Filler inlet (J)

Fig. 1

Storage bin (K)

Fig. 1

Can holder (L)

Fig. 1

Adjusting lever for seat (M)

Fig. 7

Pull the lever, and adjust the seat.

Steering wheel adjusting

lever (N) (depending

on model)

Fig. 8

This adjusts the position of the stee-

ring wheel.



Press and keep pressed the lever.



Adjusting the steering wheel.



Release the lever. Ensure that the

steering wheel engages correctly.

Brake pedal (O)

Fig. 1

The brake pedal can be used to brake

quickly, to engage and disengage

the locking brake, and to switch OFF

speed control.

Choke (P/R) (depending

on model)

Fig. 9

To start a cold engine, move the

choke forwards to Position (Fig. 9)

or the throttle to position (Fig. 10).

Throttle (P)

Fig. 10

The engine speed can be adjusted

continuously. Fast engine speed =

. Slow engine speed = .

Switch for parking brake/

Speed control (Q)

Fig. 11

This switch has a dual function:

Actuate the parking brake:

Press brake pedal all the way and pull

switch. Release the brake pedal.

Release the parking brake:

Press down the brake pedal fully,

the switch disengages.

Switching on Tempomat :

When driving, press the switch.

The forward speed selected at this

point (but not top speed) is maintai-

ned, and the drive pedal can be

released.

When the accelerator pedal or the

brake pedal is depressed, the cruise

control automatically switches off.

Note

The Tempomat functions for forward

travel only.

Display cluster (S)

(depending on model)

Fig. 12

According to the model, the combi-

nation indicator can consist of the

following elements.

Oil pressure (1):

The indicator light is lit while the

engine is running, immediately

switch off engine and check oil level.

Where necessary, visit a garage.

Brake (2):

Indicator lamp lights up if the brake

pedal is not depressed or the parking

brake is not locked when the engine

starts.

Cutter deck/Accessories (PTO) (3):

Indicator lamp lights up if the cutter

deck/accessories (PTO) is not

switched off when the engine starts.

Battery charge indicator (4):

If the indicator light lights up when

the engine is running, this means that

the battery is not sufficiently charged.

Where necessary, visit a garage.

Operating hour counter (5):

This function shows the operating

hours as full hours and

of an hour

in the display.

Optional functions:

– When the ignition is switched on,

the battery voltage indicator is indi-

cated for a short period and then

the operating hours are indicated.

The operating hours are always

counted except for when the

ignition key is in the “Stop”

position or when it is removed.

– Each time 50 operating hours have

elapsed (according to the model),

the oil change indicator “CHG/OIL”

appears in the display for five

minutes. This message appears

after the next two hours of opera-

tion. See the engine manual for oil

change intervals.

Steering wheel (T)

Fig. 1

PTO-switch (U)

Fig. 13

The PTO switch switches the cutter

deck/accessories on and off via

an electromechanical clutch.

= pull the switch.

OFF

= press the switch.

Note

When the safety lock system has

automatically switched OFF the appli-

ance (e.g. when reversing with acti-

vated cutters), first switch ON and

then OFF the PTO switch to release

the lock on the clutch.

Light (depending on model)

The headlights are on for as long

as the engine is running or the ignition

key is outside the Stop position .

Operating instructions for lawn tractors English

Operating safety

Follow the notes in the engine manual

as well!

a~åÖÉê

oáëâ=çÑ=áåàìêó

kç=éÉêëçåI=ÉëéÉÅá~ääó=ÅÜáäÇêÉåI=~åÇLçê=

~åáã~äë=ëÜç ìäÇ=Ä É=~ääçï ÉÇ =íç=ëí~ åÇ=

ÅäçëÉ=íç=íÜÉ=ãçïÉ ê=ïÜáäÉ=áí=áë=áå=ìëÉK=

qÜÉó=Åçì äÇ=ÄÉ=áåàì êÉÇ =Äó=ëíç åÉë=

çê ëáãáä~ê=çÄàÉÅíë=íÜ~í=ãáÖÜ í=ÄÉ=

íÜêçïå=çìíK=`ÜáäÇêÉå=ãì ëí=åçí=

çéÉê~íÉ=íÜÉ=~ééäá~åÅÉK

_É=é~ê íáÅìä~êäó=Å~ êÉÑìä=ï ÜÉå =ãç ïáå Ö=

áå=êÉîÉêëÉ=ÖÉ~ê=Eìåáíë=ï áíÜ=l` o=

ëïáíÅÜFK=båëìêÉ=íÜ~í=~ää=éÉêëçåë=~êÉ=

çìíëáÇÉ=íÜÉ=ïçêâáå Ö=~êÉ~=çÑ=íÜÉ=ìåáíK

kÉîÉê=Éãéíó=íÜÉ=Öê~ëë=Å~íÅÜÉê=ïÜáäÉ=

íÜÉ=ÉåÖáåÉ=áë=ëíáää=êìååáåÖ K=

tÜáäÉ ÉãéíóáåÖ=íÜÉ=Öê~ëë=Å~íÅÜÉêI=

óçì=óçìêëÉäÑ=çê=ëçãÉ=çíÜÉê=éÉêëçå=

ÅçìäÇ=ÄÉ=áåàìêÉÇ=áÑ=íÜÉ=ÅçåíÉåíë=çÑ=

íÜÉ Å~íÅÜÉê=~êÉ=ÉàÉÅíÉÇ=~í=ÜáÖÜ=ëéÉÉÇK=

tÜÉå=ãçïáåÖ=çå=ëíÉÉé=ëäçéÉëI=íÜÉêÉ=

áë=~=êáëâ=çÑ=íÜÉ=ãçïÉê=íáééáåÖ=çîÉê=

~åÇ óçì=ÅçìäÇ=ÄÉ=áåàìêÉÇ=~ë=~=êÉëìäíK=

aç=åçí=ÇêáîÉ=~Åêçëë=íÜÉ=Ñ~ ÅÉ=çÑ=

~ ëäçéÉI=Äìí=çåäó=ëíê~áÖÜí=ìé=~åÇ=

ÇçïåK=qÜÉ=ìåáí=ã~ ó=çåäó=ÄÉ=ÇêáîÉå=

çå ëäçéÉë=ìé=íç=ã~ñK=OMBK=

kÉîÉê=íìêå=çå=~=ëäçéÉK

fÑ=íÜÉ=ÖêçìåÇ=áë=ïÉí=íÜÉ=ãçïÉê=ÅçìäÇ=

ëäáé=ÇìÉ=íç=êÉÇìÅÉÇ=íê~Åíáçå=~åÇ=çîÉêJ

íìêåK=j çï= çå äó=ï ÜÉå= íÜÉ=Öê~ëë= áë ÇêóK

bñÅÉëëáîÉ=ëéÉÉÇ=Å~å=áåÅêÉ~ëÉ=íÜÉ=êáëâ=

çÑ=~å=~ÅÅáÇÉåíK

j~áåí~áå=~=ë~Ñ É=Çáëí~åÅÉ=~ í=~ää=íáã Éë=

Ñêçã=é~êíáÅìä~êäó=ëíÉÉé=ëäçéÉëI=íêÉÉ ëI=

ÄìëÜÉë=~åÇ=ÜÉÇÖÉëK

m~ó=é~êíáÅìä~ê=~ííÉåíáçå=ïÜÉå=óçì=

~êÉ íê~îÉääáåÖ=áå=êÉîÉ êëÉ=ïÜáäÉ=ãçïáåÖ=

~í=íÜÉ=ë~ãÉ=íáã ÉK

`ÜÉÅâ=íÜÉ=~êÉ~=áå=ïÜáÅÜ=óçì=áåíÉåÇ=

íç ìëÉ=íÜÉ=ìåáí=~åÇ=êÉãçîÉ=~ää=çÄàÉÅíë=

íÜ~í=ÅçìäÇ=ÄÉ=Üáí=~åÇ=éêçéÉääÉÇ=Äó=

íÜÉ ìåáíK

fÑ=íÜÉ=ÅìííáåÖ=íççä=Üáíë=~=ÑçêÉáÖå=çÄàÉÅí=

EÉKÖK=ëíçåÉF=çê=áÑ=íÜÉ=ã ~ÅÜáå É=ëí~êíë=

îáÄê~íáåÖ=îáçäÉåíäóW=ëíçé=íÜÉ=ÉåÖáåÉ=

áããÉÇá~ íÉäóK

_ÉÑçêÉ=ìëáåÖ=íÜÉ=ìåáíI=Ü~îÉ=áí=ÅÜÉÅâÉÇ=

Ñçê=Ç~ã~ÖÉ=Äó=~=ëéÉÅá~äáëí=Åçã é~å óK

få=íÜÉ=Å~ëÉ=çÑ=ãç ïÉêë=ïáíÜ=êçí~ êó=

Ää~ÇÉëI=åÉîÉê=ëí~åÇ=áå=Ñêçå í=çÑ=Öê~ëë=

ÉàÉÅíáçå=ÜçäÉëK

kÉîÉê=éä~ÅÉ=óçìê=Ü~åÇëI=ÑÉÉíI=çê=çíÜÉê=

é~êíë=çÑ=íÜÉ=ÄçÇó=åÉ~ê=êçí~íáåÖ=é~êíëK

pïáíÅÜ=lcc=íÜÉ =ÉåÖáåÉI=êÉ ãçîÉ=íÜÉ =

áÖåáíáçå=âÉóI=~åÇ=ÇáëÅçååÉÅí=íÜÉ=ëé~êâ=

éäìÖ=íÉêãáå~ä=ÄÉÑçêÉ=óçì=ÅäÉ~ê=íÜÉ =

ÉàÉÅíçê=çÑ=ÄäçÅâ~ÖÉë=~åÇ=çíÜÉ ê=ÜáåJ

Çê~åÅÉëK

aç=åçí=ìëÉ=íÜÉ=ìåáí=áå=~ÇîÉêëÉ=ïÉ~íÜÉê=

ÅçåÇáíáçåëI=ÉKÖK= áÑ=íÜÉêÉ=áë= ~=éêçÄ~Äáäáíó=

çÑ=ê~áå=çê=~= ëíçêã K

oáëâ=çÑ=ëìÑÑçÅ~íáçå=Ñêçã=Å~êÄçå=

ãçåçñáÇÉ=

låäó=~ääç ï=íÜÉ =Åçã Äìëíáçå =ÉåÖáåÉ =

íç êìå=áå=íÜÉ=çéÉå=~áêK=

oáëâ=çÑ=Éñéäçëáçå=~åÇ=ÑáêÉ

cìÉä=~åÇ=éÉíêç ä=î~éçìêë=~êÉ=îçä~íáäÉ=

~åÇ=ÑìÉä=áë=Ü áÖÜäó=Ñä~ã ã~ ÄäÉK

_ÉÑçêÉ =ëí~êíáåÖ =íÜÉ=Éå ÖáåÉ I=Ñáää=ï áíÜ =

ÑìÉäK=fÑ=íÜÉ=ÉåÖáåÉ=áë=ëíáää=Üçí=çê=êìååáåÖ I=

âÉÉé=íÜÉ=ÑìÉä=í~åâ=ÅäçëÉÇK=

låäó=Ñáää=ïáíÜ=ÑìÉä=ïÜÉå =íÜÉ=ÉåÖáåÉ=

áë íìêåÉÇ=çÑÑ=~åÇ=Ü~ë=ÅççäÉÇ=Ççï åK=

^îçáÇ=å~âÉÇ=Ñä~ãÉëI=íÜÉ=Ñçêã~íáçå=

çÑ ëé~êâë=~åÇ=Çç=åçí=ëãçâÉK=

låäó=Ñ áää=íÜÉ=í~åâ=áå =íÜ É=çé Éå =~áêK

aç=åçí=ëí~êí=íÜÉ=ÉåÖáåÉ =áÑ=ÑìÉä=Ü~ë=

ÄÉÉå=ÑáääÉÇ=ì é=~åÇ=Ü ~ë=çîÉ êÑäçï ÉÇK

táéÉ=íÜÉ=~ÑÑÉÅíÉÇ=~ êÉ~ë=Å äÉ~å=~å Ç=

ï~áí=ìåíáä=íÜÉ=ÑìÉä=Ü~ë=î~éçêáëÉÇK

qç= ~îçáÇ= íÜÉ=êáëâ=çÑ=ÑáêÉI= âÉÉé=íÜÉ= ÑçääçJ

ïáåÖ=é~êíë=ÑêÉÉ=Ñêçã=Öê~ëë=çÑ=çáä=äÉ~âëW=

ÉåÖáåÉI=ÉñÜ~ìëíI=Ä~ííÉêóI=ÑìÉä=í~åâK

a~åÖÉê

oáëâ=çÑ=áåàìêó=ÇìÉ=íç=ÇÉÑÉÅíáîÉ=ìåáí

låäó=çéÉê~íÉ=íÜÉ=~ééäá~å ÅÉ=áå=~=Ñä~ï J

äÉëë=ëí~íÉK=`~êêó=çìí=~=îáëì~ä=ÅÜÉÅ â=

É~ÅÜ=íáãÉ=ÄÉÑçêÉ=ìëáåÖ=íÜÉ=~ééäá~åÅÉK=

m~ó=é~êíáÅìä~ê=~ííÉåíáçå=íç=ë~ÑÉíó=

ÇÉîáÅÉëI=íÜÉ=ÅìííáåÖ=ãÉÅÜ~åáëã=~åÇ=

áíë=ëìééçêíáåÖ=Äê~ÅâÉíëI=çéÉê~íáåÖ=

Åçåíêçäë=~åÇ=íÜêÉ~ÇÉÇ=ÅçååÉÅíáçåëI=

~åÇ=ÅÜÉÅâ=íÜ~í=íÜÉó=~êÉ=åçí=Ç~ã~ÖÉÇ=

~åÇ=~êÉ=ëÉÅìêÉäó=~íí~ÅÜÉÇK=

oÉéä~ÅÉ Ç~ã~ÖÉÇ=é~êíë=ÄÉÑçêÉ=

çéÉê~íáåÖK

Operating times

Observe the national and local regu-

lations concerning the hours when

the appliance can be used (where

necessary, enquire at your appro-

priate local authority).

Before each use

Check:



all protective features,



the engine-oil level (see the engine

handbook),



the fuel level,



the tyre pressure,



ventilation slots in the lower area

of the dashboard,



side panels, accessory equipment,

air filter area for dirt and debris.

Refuelling and checking

the oil level

Note

The engine has already been filled

with oil at the factory – please check

the oil, if required refill.



Fill up with lead-free petrol, see

handbook for engine.



Fill the fuel tank to a maximum

of 2 cm below the lower edge

of the filler neck.



Turn the fuel tank stopper tight.



Check engine oil level. The oil level

must be between the “FULL/max.”

and the “ADD/min.” markings

(see also the engine handbook).



Checking the gear-oil level (Fig. 28):

– Park the unit on level ground.

– Clean the area around the filler

opening.

– Withdraw the dipstick from

the filler opening.

– Wipe off the dipstick.

– Check the oil level. The oil level

must be between the two marks

“FULL/max.” and “ADD/min.”

– If required, pour oil in the

oil-filling orifice (use only hydro-

static gear oil of the brand “Shell

Rotella TTF-SB” – contact your

dealer).

– Re-insert the dipstick and

check that it is secure.

Check the tyre pressure

Note

For manufacturing reasons, the tyre

pressure can be higher than neces-

sary.



Check the tyre pressure.

Correct where necessary

(see section “Servicing”).

– front: 0.8 bar

– rear: 0.7 bar

English Operating instructions for lawn tractors

Preparing for operation



Park the appliance on a firm level

surface and lock the parking brake.



Conduct all work with the engine

switched off.



Remove the ignition key.

For all work on moving parts:



Open the bonnet and disconnect

the cable to the spark plug.

Set the driver seat

Fig. 7



Take your place on the driver seat.



Adjust the seat to the desired

position. Ensure that it engages

correctly!

Setting the steering wheel

Fig. 8



Take your place on the driver seat.



Move steering wheel to required

position. Ensure that it engages

correctly!

Setting the cutting mechanism

wheels (depending on model)

The cutter wheels should never

be lower than 6–12 mm above the

ground at the lowest cutter position.

The cutter wheels are not designed

to bear the loads generated by the

cutters and may have to be offset

accordingly.

Starting the engine



Sit in the driver seat.



Switch off cutter deck/accessories:

Switch off PTO and lift up cutter

deck.



Push the brake pedal down fully

or lock the parking brake.



Do not actuate accelerator pedal

(= N position).

Note

Units with hydrostatic drive are

in the “N” position when the acce-

lerator is not actuated.



Move the throttle to the middle

position (between and ).



To cold-start the engine, pull

the choke or move the accelerator

lever to .



Turn the ignition key to until the

engine is running (attempt to start

the engine for max. 5 seconds,

wait 10 seconds before attempting

to start the engine again).

When the engine is running,

set the ignition key to .



Slowly push back the choke.



Return the accelerator lever until

the engine runs smoothly.

Stopping the engine



Move the throttle to the middle

position.



Let the engine run for approx.

20 seconds.



Set ignition key to .



Remove the ignition key.



Engage the locking brake before

leaving the appliance.

Driving

a~åÖÉê

^Äêìéí=í~âÉçÑÑI=ëíçééáåÖ=ëìÇÇÉåäóI=

~åÇ= ÇêáîáåÖ= ~í=ÉñÅÉëëáîÉ= ëéÉÉÇë=ê~áëÉ=

íÜÉ=êáëâ=çÑ=~ÅÅáÇÉåíë=~åÇ=Å~å=Å~ ìëÉ=

Ç~ã~ÖÉ=íç=íÜÉ=ìåáíK=

kÉîÉê=ëÉíL~Çàìëí=íÜÉ=ÇêáîÉêÛë=ë É~í=

çê ëíÉÉêáåÖ=ïÜÉÉä=ïÜáäÉ=ÇêáîáåÖK

Note

Be especially cautious when rever-

sing. Never change direction without

first stopping the appliance.



Start the engine as stated.



To ensure adequate power output,

move the throttle to .



Release the parking brake:

Press down fully the brake pedal,

and release it.



Slowly engage the drive pedal

until you have reached the speed

you want.

Stopping the appliance



Release the accelerator.



Press the brake pedal until

the appliance is stationary.

Mowing

Note

– In normal mowing mode

(see Operation, Ignition lock):

Before reversing, switch off and lift

up the cutter deck.

– In reverse mowing mode

(see Operation, Ignition lock):

Exercise particular care when

mowing in reverse and activate

only if absolutely essential.

– Do not change direction when

the appliance is coasting or driving.



Start the engine as stated.



To ensure adequate power output,

move the throttle to .



Switch on the cutter deck.



Lower the cutters.



Release the parking brake:

Press down fully the brake pedal,

and release it.



Slowly depress the forward drive

pedal for forward direction of travel

and speed. The appliance starts

moving.

General information

When adjusting the cutting height

and driving speed, ensure that

the machine is not overloaded.

Depending on the length, type, and

dampness of the grass it may become

necessary to adjust the cutting height

and appliance speed for the optimum

grass catcher performance.

If blockages occur, reduce the driving

speed and increase the cutting height.

The best way to mow

Cut the first two rounds so the cut

grass is thrown out sideways into

the middle.



Never allow the grass to grow

too long.



Never cut the grass too low.



Drive in a straight line.



Never mow at high speed, particu-

larly when a mulching kit or grass

catcher is installed.

Mulching

Various appliances can also mulch

when fitted with the corresponding

accessories. Ask your specialised

dealer for details.

Switching off the machine



Stopping the appliance:

Release the accelerator press

brake pedal until the appliance

is stationary.



Switch off the cutter deck/acces-

sories.



Move the throttle to the middle

position.



Raise the cutters to the top.



Set the ignition key to after

twenty seconds.



Engage the locking brake before

leaving the appliance.



Remove the ignition key.

Operating instructions for lawn tractors English

Pushing units with

hydrostatic drive

Fig. 6

Push the appliance only when

the engine is switched OFF.



Release the parking brake.



Unlocking the gear drive:

Pull out the lever, and press it up.

Return the gear lock lever before

restarting the engine.

Tips on lawn care

Mowing

Lawns consist of various grass types.

Frequent mowing promotes the

growth of grass, resulting in strong

roots and a firm sward. If you seldom

cut the grass, you will enhance the

development of high-growing types

of grass and other weeds, such

as clover, daisies ...).

The normal height of a lawn is approx.

4–5 cm. The grass should only be cut

back by

rd of the overall height

at any one time, i.e. cut the lawn back

to its normal height when it has

reached 7–8 cm. Try not to cut the

grass shorter than 4 cm, otherwise

the lawn will suffer during dry periods.

If the grass has grown particularly

high (for example, during a holiday

period), cut it back to its normal

height in several stages.

Mulching with accessory

(optional)

The grass is chopped up fine (approx.

1 cm) during mowing and is left on the

lawn. The lawn therefore retains a lot

of nutrients. Please note the following:



Do not mow wet grass.



Never mow more than max. 2 cm

of the total grass length.



Drive slowly.



Have the engine at max. rpm.



Clean the mower cover regularly.

Note

Attach mulching accessory depen-

ding on the model. Assembly

examples in Fig. 15.

Transporting

the appliance

If changing location, drive the lawn

tractor short distances only.

otherwise transport it by vehicle.

Note

The mower is not approved

for public thoroughfares in accor-

dance with StVO.

Short distances

a~åÖÉê

pçäáÇ=çÄàÉÅíë=ã~ó=ÄÉ=ÜáíLéêçéÉääÉÇ=

Äó íÜÉ=êçí~íáåÖ=ÅìííáåÖ=ãÉÅÜ~åáëã=

Å~ìëáåÖ=Ç~ã~ÖÉK=



Always switch off the cutting

mechanism before moving

the mower.

Long distances

t~êåáåÖ

qê~åëéçêí=Ç~ã~ÖÉë

qÜÉ=ãçÇÉ=çÑ=íê~åëéçêí=ìëÉÇ=

EÉKÖ K= í ê~ å ë é çê í = î É Üá Å äÉ I=äç~Ç áå Ö=ê~ã éF=

ãìëí=ÄÉ=ìëÉÇ=áå=~ÅÅçêÇ~å ÅÉ=ïáíÜ=

ÖìáÇÉäáåÉë=EêÉÑÉê=íç =íÜÉ=êÉ ëéÉ ÅíáîÉ=

çéÉê~íáåÖ=áåëíêìÅíáçåëFK=

tÜÉå=íê~ åëéçêíáåÖI=ëÉÅì êÉ=

íÜÉ ãçïÉê=~Ö~áåëí=ëäáééáåÖK

båîáêçåãÉåí~ä=Ü~ò~êÇ=Ñêçã=

äÉ~âáåÖ=ÑìÉä

qÜÉ=~ééäá~åÅÉ=ãìëí=åçí=ÄÉ=íáäíÉÇ=

ïÜÉå=áí=áë=íê~åëéçêíÉ ÇK=



Have the transporting vehicle ready.



Lay the loading ramp to the trans-

porting vehicle.



With the unit in free-wheel, push

it up onto the transporting vehicle

(disengage the transmission in the

case of units with hydrostatic drive).



Lock the parking brake.



Secure the machine to prevent

it from moving.

Cleaning/Servicing

a~åÖÉê

oáëâ=çÑ=áåàìêó=Ñêçã=ÉåÖáåÉ=ëí~êíáåÖ=

ìåáåíÉåíáçå~ääó

mêçíÉÅí=óçì êëÉ äÑ=Ñêçã =áåàì êóK=_ ÉÑçêÉ=

ÇçáåÖ=~å ó=ï çêâ =íç=íÜ áë=~é éä á~åÅÉW

Ó íìêå=íÜÉ=ÉåÖáåÉ=çÑÑI

Ó êÉãçîÉ=íÜÉ=áÖåáíáçå=âÉóI

Ó äçÅâ=íÜÉ=é~êâáåÖ=Äê~âÉI

Ó ï~áí=ìåíáä=~ää=ãçîáåÖ=é~êíë=Ü~îÉ=

ÅçãÉ=íç=êÉëí=~åÇ=íÜÉ=ÉåÖáåÉ=Ü~ë=

Ñìääó=ÅççäÉÇI

Ó êÉãçîÉ=íÜÉ=ëé~êâ=éäìÖ=ÅçååÉÅíçê=

çå=íÜÉ=ÉåÖáåÉ=áå=çêÇÉê=íç=éêÉîÉåí=

íÜÉ=ÉåÖáåÉ=Ñêçã=~ÅÅáÇÉåí~ääó=ÄÉáåÖ=

ëí~êíÉÇK

Cleaning

Cleaning the machine

t~êåáåÖ

aç=åçí=ìëÉ=~=ÜáÖÜJéêÉëëìêÉ=ÅäÉ ~åÉê=

Ñçê=ÅäÉ~åáåÖ=íÜÉ=îÉÜáÅäÉK



If possible, clean the machine

directly after mowing.



Park the unit on a solid, even

surface.



Lock the parking brake.

Note

There is a particularly high risk

of rust and other corrosion when

the appliance is used in the winter.

Clean the appliance thoroughly after

every use.

Cleaning the cutting

mechanism

a~åÖÉê

oáëâ=çÑ=áåàìêó=Ñêçã=ëÜ~êé=ÅìííÉêë

tÉ~ê=éêçíÉÅíáîÉ=ÖäçîÉëK

lå=~ééäá~åÅÉë=ïáíÜ=ëÉ îÉê~ä=ÅìííÉêëI=

ãçîáåÖ=çåÉ=ÅìííÉê=Å~å=Å~ìëÉ=~ää=çíÜÉê=

ÅìííÉêë=íç=ãçîÉ=~í=íÜÉ =ë~ãÉ=íáã ÉK=

q~âÉ=ëéÉÅá~ä=Å~êÉ=ïÜÉå=ÅäÉ~åáåÖ=

ÅìííáåÖ=ãÉÅÜ~åáëãëK

t~êåáåÖ

a~ã~ÖÉ=íç=ÉåÖáåÉ

qÜÉ=ãçïÉê=ãìëí=åçí=ÄÉ=íáäíÉÇ=

íç=~å=~åÖäÉ=ÖêÉ~íÉê=íÜ~å=PMøK=

cìÉä ã~ó=êìå=áåíç=íÜÉ=ÅçãÄìëíáçå=

ÅÜ~ãÄÉê=Å~ìëáåÖ=ÉåÖáåÉ=Ç~ã~ÖÉK



Raise the cutting mechanism fully.



Clean the area surrounding the

blade using a scrubbing brush

or cloth.

English Operating instructions for lawn tractors

Cutters with cleaning nozzle

(optional)

Fig. 16

Place the appliance on an even

surface free of debris, stones, etc.,

and engage the locking brake.

1.Use a commercially available

quick-release coupling to attach

a water hose. Turn on water.

2.Start the engine.

3.Lower the cutters, and switch ON

for a few minutes.

4.Switch OFF the cutters and

engine.

5.Detach the water hose.

Repeat steps 1 to 5 for the second

cleaning nozzle (if provided).

At the end of cleaning (steps 1 to 5):



Raise the cutters to the top,



start the engine, and switch ON

the cutters for a few minutes

to dry them.

Cleaning accessories



See instructions in the operating

manual for the accessories.

Servicing the vehicle

Observe the servicing guidelines

in the engine manual.

At the end of the grass-cutting

season, have the appliance checked

and serviced in a specialist workshop.

`~ìíáçå

båÖáåÉ=çáä=áë=Ü~ò~êÇçìë=

íç=íÜÉ=ÉåîáêçåãÉåí

m~ëë=çå=~åó=ï~ë íÉ=çáä=ïÜáÅÜ=Å çãÉ ë=

~Äçìí=íÜêçìÖÜ=~å=çáä=ÅÜ~å ÖÉ=

íç=~=ÅçääÉÅíáçå=éçáåí=çê=~=ï~ëíÉ =

Çáëéçë~ä=Åçãé~åóK

oáëâ=çÑ=éçääìíáçå=Ñêçã=Ä~ííÉêáÉë

rëÉÇ=Ä~ííÉêáÉë=Çç=åçí=ÄÉäçåÖ=

íç=ÇçJãÉëíáÅ=êìÄÄáëÜK=

m~ëë=çå=ìëÉÇ=Ä~ííÉêáÉë=íç=~=ÇÉ~äÉê=

çê ~=ï~ëíÉ=Çáëéçë~ä=Åçãé~åóK=

aáëã~åíäÉ=íÜÉ=Ä~ííÉêó=ÄÉÑçêÉ=

íÜÉ îÉÜáÅäÉ=áë=ëÅê~ééÉÇK

Using jump leads

a~åÖÉê

kÉîÉê=ÄêáÇÖÉ=~=ÇÉÑÉ ÅíáîÉ=çê=ÑêçòÉå=

Ä~ííÉêó=ïáíÜ=àìãé=äÉ~ÇëK=

båëìêÉ=íÜ~í=íÜÉ=ìåáíë=~åÇ=íÜÉ=àìãé=

äÉ~Ç=Åäáéë=Çç=åçí=íçìÅÜ=É~Å Ü=çíÜÉê=

~åÇ=íÜ~í=íÜÉ=áÖåáíáçåë=~êÉ= ëïáíÅÜ ÉÇ=çÑÑK



Connect the red jump lead to the

positive terminal (+) of the flat

battery and the donor battery.



Connect the black jump lead first

to the negative terminal (–) of the

donor battery. Connect the other

clip to the frame of the engine block

of the tractor with the flat battery

(as far away from the battery

as possible).

Note

If the donor battery is installed

in a vehicle, this vehicle must not

be started during the jump starting

process.



Start the tractor with the flat battery

and actuate the parking brake.



Disconnect the jump leads

in reverse sequence.

Tyre pressure

t~êåáåÖ

kÉîÉê=ÉñÅÉÉ Ç=íÜÉ=ã~ñáã ìã =éÉêã áíJ

íÉÇ=íóêÉ=éêÉëëìêÉ=EëÉÉ=ëáÇÉ=çÑ íóêÉFK=

tÜÉå=éìã éáåÖ=ìé=íÜÉ =íóêÉëI=Çç=åç í=

ëí~åÇ=áå=Ñêçåí=çê=~ÄçîÉ=íÜÉ ãK

The recommended tyre operating

pressure is:

– front: 0.8 bar

– rear: 0.7 bar

Over-inflating reduces the longevity

of the tyres. Tyre pressure should

be checked before every journey.

After 5 operating hours



First engine oil change. See engine

manual for subsequent intervals.



Use the oil channel or (optional)

quick oil drain (Fig. 17).

After 10 operating hours



Lubricate all rotating and bearing

points of the accelerator pedal

and brake pedal with several

drops of light oil.



Clean battery terminals.



Change gear oil/gear oil filter

for the first time. This work should

be performed at a specialised

workshop.

Every 25 operating hours



Lubricate all cutter shafts, idlers,

and idler mounts with 251H EP

type grease applied to their

respective grease nipples.

This work should be performed

at a specialised workshop.



Lubricate the wheel bearings and

front wheel axes with 251H EP type

grease applied to their respective

grease nipples.



Lubricate wheels of the cutter

deck via the grease nipples using

a multi-purpose grease.



Lubricate steering shaft and stee-

ring housing via the grease nipples

using grease type 251H EP.

This work should be performed

at a specialised workshop.

Every 50 operating hours



Grass residue and other soiling

on the drive gears must be

removed at a specialised garage.



Change gear oil/gear oil filter.

This work should be performed

at a specialised workshop.

Every 2 months



For battery type 2 only – Fill battery

cells with distilled water up to 1 cm

beneath the filling aperture.

If necessary

Charging the battery

When the appliance is not used

for longer periods, we recommend

removing the battery from the appli-

ance and charging this before and

every two months during storage and

before the appliance is again put into

operation.

Note

Note the information in the operating

instructions for your battery charger.

Replace the fuse



Replace defect fuses only with

the equivalent rating.

Once a season



Apply multipurpose grease

to the teeth on the steering gear.



Lubricate the steering linkage

with a few drops of light oil.



Lubricate all moving parts and

bearing surfaces with a few drops

of oil (control levers, cutting height

adjustment).



Clean the spark plug and check

the gap between the electrodes

or replace the plug.

See engine handbook.

Operating instructions for lawn tractors English



The rear axles must be lubricated

with a special-purpose (water-

repellent) grease at a specialised

garage.



Have the cutting blade sharpened

or replaced in a specialist

workshop.

Note

Regularly check (when visiting

your workshop) the condition

of the mower deck V-belt.

Installing/removing and

adjusting cutter deck

a~åÖÉê

oáëâ=çÑ=áåàìêó=Ñêçã=ÉåÖáåÉ=ëí~êíáåÖ=

ìåáåíÉåíáçå~ääó

mêçíÉÅí=óçìêëÉäÑ=Ñêçã =áåàìêó K=_É ÑçêÉ=

ÇçáåÖ=~åó=ï çêâ=íç=íÜáë=~é éäá~åÅÉW

Ó é~êâ=íÜÉ=~ééäá~åÅÉ=çå=~=äÉîÉä=

ëìêÑ~ÅÉI

Ó íìêå=íÜÉ=ÉåÖáåÉ=çÑÑI

Ó êÉãçîÉ=íÜÉ=áÖåáíáçå=âÉóI

Ó ëïáíÅÜ=çÑÑ=mqlI

Ó äçÅâ=íÜÉ=é~êâáåÖ=Äê~âÉI

Ó ï~áí=ìåíáä=~ää=ãçîáåÖ=é~êíë=Ü~îÉ=

ÅçãÉ=íç=êÉëí=~åÇ=íÜÉ=ÉåÖáåÉ=Ü~ë=

Ñìääó=ÅççäÉÇI

Ó êÉãçîÉ=íÜÉ=ëé~êâ=éäìÖ=ÅçååÉÅíçê=

çå=íÜÉ=ÉåÖáåÉ=áå=çêÇÉê=íç=éêÉîÉåí=

íÜÉ=ÉåÖáåÉ=Ñêçã=~ÅÅáÇÉåí~ääó=ÄÉáåÖ=

ëí~êíÉÇK

a~åÖÉê

oáëâ=çÑ=áåàìêó=Ñêçã=ëÜ~êé=ÅìííÉêëK

tÉ~ê=éêçíÉÅíáîÉ=ÖäçîÉëK

Assembly

Note

Work proceeds faster when you

are assisted by a second person.

Mounting the cutting

mechanism



Move the cutting height setting

lever into the top catch (HI/16).



For units with electric cutter deck

lifter: Move lever for setting the

height/depth to the lowest position

(LO/1) and press the switch

for the electric lifter backwards.



Push cutter deck from the right side

under the tractor.

Fig. 19



Align cutter deck so that the rear

cutter deck holders (1) are under

the locating holes (2) of the lifting

arms (3).



Lower lifting arms (3):

– Move cutting height adjustment

lever to the lowest notch (LO/1).

– For units with electric cutter

deck lifter: Press switch for

the electric lifter forwards.

Fig. 20



Pull out the J-handle (1) on the left

cutter deck holder (2). Lift the back

of the cutter deck slightly until you

can press the J-handle into the

locating hole of the lifting arm (3).

Ensure that it engages correctly.



Repeat this work step on the right

side of the cutter deck.

Fig. 21



Remove the two nuts from the

fixing bracket (1).



Attach fixing bracket (1) to the

holders (2) on the cutter deck.



Insert the ends of the fixing bracket

into the locating holes of the holder

(3) on the tractor.



Screw the two nuts back onto

the fixing bracket.

Note: Do not tighten the nuts yet.

Attaching the drive belt

Note

The “V” side of the drive belt must

be in the belt pulleys.

Fig. 22



Place drive belt (1) on the engine

coupling belt pulley (2) (PTO).



Feed drive belt downwards and

place on the two deflection belt

pulleys (3).

Note: On the right deflection belt

pulley the V-belt guide (4) must

be bent outwards slightly so that

the drive belt can be attached.

After attaching the drive belt, bend

V-belt guide back!



Feed drive belt backwards and

attach it to the cutter deck.

Fig. 23



Press belt pulley holder (1) on

the cutter deck backwards,

the belt pulley moves forwards.

Place the drive belt on the belt

pulley (1, Fig. 24). Slowly feed the

belt pulley holder back.

=oáëâ=çÑ=áåàìêóK

qÜÉ= ÄÉäí=éìääÉó= Ü çäÇÉê= áë=ìåÇÉê= ëíêç åÖ=

ëéêáåÖ=íÉåëáçå=Ó=ïçêâ=ïáíÜ=ÉñíêÉ ãÉ=

Å~ìíáçå>



Check that the drive belt is positio-

ned correctly on all belt pulleys.

Installing the spacer (stop

for the cutter deck lifter)

Fig. 25

Note

The spacer must be installed before

the cutter deck is set.



Using the screws (2), attach

the two holders (1) to the right and

left sides of the tractor frame.

Note

If the cutter deck has a cutting width of

107 cm, only one

spacer is attached

to the left

side of the tractor frame.

Removing the transport secu-

ring device at the ejector flap

Fig. 18

Depending on the model remove

the locking plate or cable tie.

The deflector closes automatically.

Setting the cutter level

t~êåáåÖ

^ÑíÉê=áåëí~ääáåÖ=íÜÉ=Å ìííÉê=ÇÉÅâ I=

ëÉí=íÜÉ=ÅìííÉê=ÇÉÅâ=äÉîÉäK

Note

Before aligning the cutters check

the tyre pressure on the appliance.

Set the level from front to back.

Fig. 26



Move the cutter deck to a medium

height position.



Carefully turn the outer cutters

(risk of injury) parallel to the drive

direction.



Measure the distance between

the ground and the end of the right

cutter. The end of the front cutter

should be about 6–10 mm lower

than the end of the rear cutter.

You may have to adjust the front

receiver (1). Set the correct level

by adjusting the nuts (2) equally.

English Operating instructions for lawn tractors

Setting the side level

Fig. 27



Move the cutter deck to a medium

height position.



Carefully turn the outer cutters

(risk of injury) transverse to the drive

direction.



Measure the distance between

the ground and the ends of the two

outer cutters. The result should be

identical. To obtain the correct level

you may have to turn the adjusting

segment (2) on the left cutter side.

To do this, first loosen the screw (1)

(do not remove) and, after setting

the cutter deck, retighten.

Disassembly

Perform the steps mentioned above

(Installing the cutter deck) in reverse

sequence to remove the cutter deck

again. Work proceeds faster when

you are assisted by a second person.

Shutting down

the machine

^ííÉåíáçå

j~íÉêá~ä=Ç~ã~ÖÉ=çå=íÜÉ=ìåáí

píçêÉ=íÜÉ=ãçïÉê=ïáíÜ=Éå ÖáåÉ=ÅççäÉÇ=

Ççïå=çåäó=áå=ÅäÉ~ åI=Çêó=~êÉ~ëK=

^äï~óë éêçíÉÅí=íÜÉ=ãçïÉê=~Ö~áåëí=

êìëí=áÑ=áí=áë=íç=ÄÉ=äÉÑí=Ñçê=Åçãé~ê~íáîÉäó=

äçåÖ=éÉêáçÇëI=ÉKÖK=çîÉê=íÜÉ=ïáåíÉêK

At the end of the grass-cutting sea-

son or if the mower is not going to

be used for longer than one month:



Clean the mower and the grass

catcher.



Protect all metal parts against rust

by wiping them using an oiled cloth

or spray with spray oil.



Recharge the battery using

a battery charger.



Before winterising the appliance,

remove the battery.

The battery must then be charged

and kept in a dry, cool place (pro-

tected againstfrost), and recharged

every 4 to 6 weeks and before

the next use.



Drain out the fuel (in an open space)

and prepare the engine for storage

as described in the handbook for

the engine.



Check the tyre pressure.



Park the mower in a clean,

dry room.

Warranty

In each country, the guarantee con-

ditions apply which are given out

by our company and/or the importer.

We are happy to repair damage to

your appliance free of charge within

the scope of the guarantee in as far as

the damage is believed to be caused

by a material or a manufacturing fault.

In making a claim against the guaran-

tee, refer to place where the vehicle

was sold or the nearest branch office.

Information about

the engine

The engine manufacturer is liable

for all problems related to the engine

regarding performance, measuring

performance, technical data, guaran-

tee and service. You will information

in the separately enclosed owner’s/

operator’s manual provided by the

manufacturer.

Troubleshooting

a~åÖÉê

oáëâ=çÑ=áåàìêó=Ñêçã=ÉåÖáåÉ=ëí~êíáåÖ=

ìåáåíÉåíáçå~ääó

mêçíÉÅí=óçìêëÉäÑ=Ñêç ã=áåàìêóK=_ÉÑ çêÉ=

ÇçáåÖ=~åó=ï çêâ=íç=íÜ áë=~ééäá~å ÅÉ W

Ó íìêå=íÜÉ=ÉåÖáåÉ=çÑÑI

Ó êÉãçîÉ=íÜÉ=áÖåáíáçå=âÉóI

Ó äçÅâ=íÜÉ=é~êâáåÖ=Äê~âÉI

Ó ï~áí=ìåíáä=~ää=ãçîáåÖ=é~êíë=Ü~îÉ=

ÅçãÉ=íç=êÉëí=~åÇ=íÜÉ=ÉåÖáåÉ=Ü~ë=

Ñìääó=ÅççäÉÇI

Ó éìää=çÑÑ=íÜÉ=Å~é=çÑ=íÜÉ=ëé~êâ=éäìÖ=

ëç=íÜ~í=íÜÉ=ÉåÖáåÉ=Å~ååçí=áå~ÇîÉêJ

íÉåíäó=ëí~êíK

Faults when operating your appliance

often have simple causes which

you should know about and which

you can partly deal with yourself.

In case of doubt, your specialist

garage will be happy to help you

further.

Operating instructions for lawn tractors English

Problem Possible cause(s) Remedy

Starter does not react. Safety interlock system has actuated. To start the engine, first sit down on the driver’s

seat. Press down fully the brake pedal

or engage the locking brake.

Switch off PTO.

Battery not connected properly. Connect the red cable to the positive (+)

terminal on the battery and the black cable

to the negative (–) terminal on the battery.

Empty or weak battery. Check the battery, charge it or exchange it.

Fuse has tripped. Exchange fuse. If the fuse trips repeatedly,

find the cause (usually short-circuit).

Loose earth (ground) lead between

engine and frame.

Connect the earth (ground) lead.

Starter runs, but engine does

not start.

Choke and throttle at wrong position. Actuate the choke. Move the throttle to

the middle position (between and ).

Carburettor not receiving any fuel,

fuel tank empty.

Top up with fuel.

Defective or dirty spark plug. Check spark plug; see engine manual.

No ignition spark. Have ignition checked in repair shop.

Engine emits smoke. Too much oil in engine. Switch OFF appliance immediately.

Check engine oil level.

Defective engine. Switch OFF appliance immediately.

Get the engine checked in a specialist garage.

Excessive vibration. Damaged blade drive shaft or defective

cutting blade.

Switch OFF appliance immediately.

Have defective parts replaced in a specialist

workshop.

Cutting mechanism does

not discharge grass or cuts

unevenly.

Engine speed too low. Increase throttle.

Travelling speed too high. Set to a lower travelling speed.

Cutting blade is blunt. Arrange for service agent to sharpen or replace

blade.

Engine is running, cutter deck

is not mowing.

V-belt torn. Have the V-belt replaced in a repair shop.

Français Notice d’instructions des tracteurs de pelouse

Sommaire

Pour votre sécurité . . . . . . . . . . 16

Montage . . . . . . . . . . . . . . . . . . 18

Eléments de commande

et d’affichage . . . . . . . . . . . . . . 19

Utilisation . . . . . . . . . . . . . . . . . 21

Conseils pour entretenir

le gazon . . . . . . . . . . . . . . . . . . 24

Transport . . . . . . . . . . . . . . . . . 24

Nettoyage / Maintenance . . . . . 24

Montage / Démontage

ainsi la réglage de plateau

de coupe . . . . . . . . . . . . . . . . . 26

Remisage . . . . . . . . . . . . . . . . . 27

Garantie . . . . . . . . . . . . . . . . . . 28

Informations sur le moteur . . . . . 28

Dérangements et remèdes . . . . 28

Indications sur la plaquette

signalétique

Ces indications sont très importantes

car elles permettront ultérieurement

d’identifier et de commander des

pièces de rechange ; le service après-

vente en a également besoin.

Vous trouverez la plaque signalétique

sous le siège du conducteur.

Reportez dans l’encadré ci-dessous

toutes les indications figurant sur

la plaquette signalétique de votre

appareil.

Vous les retrouverez, accompagnées

d’indications avancées sur l’appareil,

dans la déclaration de conformité

CE à part qui fait partie intégrante

de la présente notice d’instructions.

Illustrations

Dépliez les volets illustrés situés

en début de notice.

Les figures illustratives peuvent, sur

certains points de détail, différer de

l’appareil que vous venez d’acheter.

Pour votre sécurité

Utilisation correcte

de l’appareil

Cet appareil est destiné à servir

– De tracteur de jardin, à savoir pour

tondre des surfaces gazonnées

ou pour entretenir des surfaces

si équipé d’accessoires correspon-

dants expressément homologués

pour servir sur ce même tracteur,

– conformément aux descriptions et

consignes de sécurité énoncées

dans la présente notice.

Toute autre utilisation sera réputée

non conforme.

Toute utilisation non

conforme à l’usage prévu entraîne

la perte du bénéfice de la garantie,

et le fabricant décline pour sa part

toute responsabilité.

L’utilisateur répond de tous les dom-

mages et dégâts subis par des tiers

et les biens dont ils sont propriétaires.

Toute modification volontaire de la

machine exclut toute responsabilité

du fabricant envers les dommages

qui pourraient en résulter.

Cet appareil n’est pas homologué

pour circuler sur la voie publique

ni pour transporter des passagers.

Consignes de sécurité

générales

Avant d’utiliser l’appareil pour la pre-

mière fois, veuillez lire cette notice

attentivement et de bout en bout

et respecter toutes les consignes

qu’elle contient.

Informez toutes les personnes devant

s’en servir sur son utilisation correcte.

N’exploitez l’appareil que dans l’état

technique prescrit par le fabricant, qui

est aussi celui dans lequel l’appareil

a été livré.

Rangez soigneusement cette notice

et tenez-la disponible lors de chaque

utilisation de l’appareil. Si l’appareil

doit un jour changer de propriétaire,

remettez-lui la notice d’instructions.

Les pièces de rechange et les acces-

soires doivent se conformer aux exi-

gences définies par le fabricant.

Pour ces raisons, n’utilisez que des

pièces de rechange d’origine ou des

pièces de rechange et accessoires

homologués par le fabricant.

Confiez les réparations uniquement

à un atelier spécialisé.

Avant de travailler avec

l’appareil

Les personnes qui utilisent l’appareil

ne doivent pas se trouver sous

l’empire de substances psychotropes

(par exemple l’alcool, la drogue ou

des médicaments).

Cet appareil n’est pas destiné

à l’usage par des personnes (enfants

compris) présentant des aptitudes

physiques, sensorielles ou intellec-

tuelles restreintes, ou qui manquent

de l’expérience et / ou des connais-

sances requises, sauf si elles sont

surveillées par une personne chargée

de leur sécurité, ou si elles ont reçu

des instructions sur la façon d’utiliser

l’appareil.

Il faudrait surveiller les enfants pour

être sûr qu’ils ne jouent pas avec

l’appareil.

L’utilisation de cet appareil est inter-

dite aux adolescents de moins de

16 ans. La réglementation locale peut

fixer l’âge minimum de l’utilisateur.

Avant de commencer le travail, fami-

liarisez-vous avec tous les organes

de l’appareil et leurs fonctions.

Ne rangez le carburant que dans des

bidons homologués à cet effet, jamais

à proximité de sources de chaleur

(par exemple des fours ou chauffe-

eau accumulateurs).

Remplacez le pot d’échappement,

le réservoir et son bouchon s’ils sont

endommagés.

Accouplez les remorques ou appa-

reils rapportés en respectant les pre-

scriptions. Ces derniers, la remorque

ou les poids de ballast ainsi que les

bacs de ramassage pleins influencent

la conduite de l’appareil, en parti er sa

maniabilité, sa puissance de freinage

et sa propension au renversement.

Pendant les travaux

avec l’appareil

Lorsque vous vous servez de l’appa-

reil ou le manipulez, portez des vête-

ments de travail appropriés tels que

des chaussures de sécurité, des pan-

talons longs, des vêtements mou-

lants, des lunettes de protection

et un casque anti-bruit.

N’exploitez l’appareil que dans

un état technique impeccable.

Notice d’instructions des tracteurs de pelouse Français

Ne modifiez jamais les réglages

moteur réalisés en usine.

Ne faites jamais le plein moteur en

train de tourner ou encore très chaud.

Ne faites le plein de l’appareil qu’en

plein air.

Évitez toute flamme nue, de générer

des étincelles et ne fumez pas.

Assurez-vous qu’aucune personne,

aucun en enfant en particulier,

ni aucun animal ne se trouve dans

la zone de travail.

Examinez le terrain sur lequel doit

passer le tracteur et retirezen tous

les objets susceptibles d’être happés

puis catapultés. Vous éviterez ainsi de

blesser des personnes ou d’endom-

mager l’appareil.

Il est interdit de tondre avec l’appareil

des surfaces dont la pente dépasse

20%. Rappelez-vous que la tonte des

surfaces en pente peut être dange-

reuse ; l’appareil peut se renverser ou

glisser. Pendant les travaux en pente,

démarrez et freinez toujours en dou-

ceur, laissez le moteur embrayé dans

les descentes et roulez lentement.

Ne roulez jamais transversalement

à la pente, seulement dans le sens

de la montée ou descente.

Ne travaillez que de jour ou avec

un éclairage artificiel suffisant.

Ce tracteur n’est pas homologué

pour transporter des personnes.

Ne prenez aucun passager.

Avant tous travaux sur

l’appareil

Protégez-vous contre le risque de

blessures. Avant d’effectuer tous

travaux sur ce véhicule

– Arrêtez le moteur.

– Retirez la clé de contact.

– Serrez le frein de stationnement.

– Attendez que toutes les pièces

mobiles se soient entièrement

immobilisées et que le moteur

ait refroidi.

– Débranchez la cosse de la bougie-

moteur pour empêcher un démar-

rage intempestif du moteur.

Après le travail avec l’appareil

Ne descendez de l’appareil qu’après

avoir éteint le moteur, serré le frein

à main et retiré la clé de contact.

Dispositifs de sécurité

Les dispositifs de sécurité sont

destinés à votre protection et doivent

toujours se trouver en parfait état

de fonctionnement.

Ne modifiez jamais les dispositifs

de protection et ne tentez jamais

de les ponter.

Ces dispositifs de sécurité sont

les suivants :

Clapet d’éjection

Fig. 14

Le clapet d’éjection vous protège

des blessures que pourraient causer

le plateau de coupe ou des objets

durs catapultés.

L’emploi de l’appareil sans clapet

d’éjection est proscrit.

Système de coupure

de sécurité

Ce système de sécurité ne permet

le démarrage du moteur que dans

les conditions suivantes :

– Une fois que le conducteur a pris

place sur le siège.

– Qu’il a enfoncé complètement

la pédale de frein ou qu’il a amené

le frein de stationnement sur

la position de parking.

– La pédale d’accélérateur se trouve

sur « N », c’est-à-dire qu’elle n’est

pas actionnée.

– Le plateau de coupe / l’accessoire

est désactivé, c’est-à-dire lorsque

le commutateur PTO ou le levier

PTO se trouve sur la position

« Arrêt/Off » (PTO = Power-Take-

off = prise de force).

Le système de coupure de sécurité

éteint le moteur dès que le conduc-

teur quitte son siège sans avoir préa-

lablement serré le frein de station-

nement.

Le système de coupure de sécurité

désactive automatiquement le pla-

teau de coupe / l’accessoire (PTO)

dès que le conducteur quitte son

siège, qu’il ait ou non serré au préala-

ble le frein de stationnement.

Le système de coupure de sécurité

ramène automatiquement le plateau

de coupe / l’accessoire (PTO) en

position éteinte dès que vous action-

nez la pédale de marche arrière (si la

fonction OCR n’a pas été activée).

Pour réactiver le plateau de coupe/

l’accessoire, commencez par rame-

ner le commutateur PTO en position

éteinte, puis en position allumée.

Symboles sur l’appareil

L’appareil comporte différents sym-

boles sous forme d’autocollants.

Ces symboles ont les significations

suivantes :

Attention !

Veuillez lire la notice

d’instructions avant

l’utilisation !

Éloignez les tiers de

la zone dangereuse !

Risque de blessure

par les lames ou

pièces en rotation.

Avant de travailler sur

les outils de coupe,

débranchez la cosse

de la bougie !

Eloignez les mains

et les pieds des outils

de coupe !

Avant de régler ou

nettoyer l’appareil,

ou avant de le vérifier,

arrêtez son moteur

et débranchez la cosse

de la bougie.

Risque de blessure

par éjection de l’herbe

ou de corps solides.

Français Notice d’instructions des tracteurs de pelouse

De la zone de travail,

éloignez toutes les

personnes (enfants

compris) et les

animaux.

La tonte de surfaces

en pente peut être

dangereuse.

Attention !

Risque d’explosion.

Acide de batterie /

Risque de brûlures

chimiques.

Avertissement : sur-

face très chaude !

Avant d’effectuer tout

travail sur l’appareil,

débranchez la clé de

contact et respectez

les consignes publiées

dans cette notice.

Au moment de mon-

ter et descendre de

l’appareil, ne vous

servez jamais du pla-

teau de coupe comme

marchepied.

En mode Remorquage, il ne faut pas

dépasser les valeurs maximales

suivantes :

Déclivité max. 14%

Charge en appui

max. sur l’attelage

de remorque 25 kg

Charge max. remorquée

(remorque et son

chargement) 180 kg

Veillez à ce que ces symboles, sur

l’appareil, soient toujours en parfait

état de lisibilité.

Symboles utilisés dans

la notice

La présente notice fait appel aux

symboles suivants :

a~åÖÉê

`É=ëóã ÄçäÉ =Éí=ÅÉííÉ=ã Éåíáçå =îçìë=

éê¨îáÉååÉåí=ÇÉë=êáëèìÉë=áåÜ¨êÉ åíë=

¶ äÛ~Åíáîáí¨=Ç¨ÅêáíÉ=Ç~åë=äÉ=é~ê~Öê~éÜÉ=

ÅçåÅÉêå¨I=Éí=èìá=ÅçåëíáíìÉåí=ìåÉ=

ãÉå~ÅÉ=éçìê=ÇÉë=éÉ êëçååÉëK

^ííÉåíáçå

`É=ëóãÄçäÉ=Ç¨ëáÖåÉ=ÇÉë=êáëèìÉ ë=äá¨ë=

~ìñ=~Åíáîáí¨ë=Ç¨ÅêáíÉë=Éí=èìá=éÉìîÉåí=

Éåíê~≤åÉê=ìå=ÉåÇçãã~ÖÉã Éåí=

ÇÉ äÛ~éé~êÉáäK

Remarque

Ce symbole et cette mention attirent

votre attention sur des informations

et conseils d’utilisation importants.

Indications de position

Lorsque nous indiquons une posi-

tion sur l’appareil (par ex. à droite,

à gauche), nous l’entendons toujours

vue depuis le guidon, dans le sens

de progression de la tonte.

Consigne pour la mise

au rebut

Mettez les déchets d’emballage et

les appareils usagés, etc., au rebut en

respectant la réglementation locale.

Montage

Remarque

Pour pouvoir déplacer le tracteur à la

main, il faut amener le levier de

déverrouillage du réducteur sur la

position correspondante. Voir à ce

sujet la section « Éléments de

commande et d’affichage – Levier de

déverrouillage du réducteur ».

Mettre la batterie en service

a~åÖÉê

oáëèìÉ=ÇÛáåíçñáÅ~íáçå=Éí=ÇÉ=ÄäÉëJ

ëìêÉë=~îÉÅ=äÛ~ÅáÇÉ=ÇÉ=Ä~ííÉêáÉ

mçêíÉò=ÇÉë=äìåÉííÉë=ÉåîÉäçéé~åíÉë=

Éí ÇÉë=Ö~åíë=ÇÉ=éêçíÉÅíáçåK=

bîáíÉò=èìÉ=ä~=éÉ~ì=ÉåíêÉ=Éå=Åç åí~Åí=

~îÉÅ=äÛ~ÅáÇÉ=ÇÉ=Ä~ííÉêáÉK=

pá=ÇÉë=éêçàÉÅíáçåë=ÇÛ~ÅáÇÉ=ÇÉ=Ä~ííÉêáÉ=

çåí=~ííÉáåí=äÉ=îáë~ÖÉ=çì=äÉë=óÉìñI=êáåÅÉò=

áãã¨Çá~íÉã Éåí=~îÉ Å=ÇÉ=äÛÉ~ì=ÑêçáÇÉ=

éìáë=êÉåÇÉòJîçìë=ÅÜÉ ò=ìå=ã ¨ÇÉÅ áåK=

pá=é~ê=áå~ÇîÉêí~åÅÉ=îçìë=~îÉò=~î~ ä¨=

ÇÉ=äÛ~ÅáÇÉ=ÇÉ=Ä~ííÉêáÉI=ÄìîÉò=ÄÉ~ìJ

Åçìé=ÇÛÉ~ì=Éí=êÉ åÇÉòJîçìë=áãã ¨Çá~J

íÉãÉåí=ÅÜÉò=ìå=ã¨ÇÉÅáåK=

o~åÖÉò=äÉë=Ä~ííÉêáÉë=Üçêë=ÇÉ=éçêí¨ É=

ÇÉë=ÉåÑ~åíëK=kÉ=êÉåîÉêëÉò=à~ã~áë=äÉë=

Ä~ííÉêáÉë=Å~ê=äÛ~ÅáÇÉ=êáëèìÉ=ÇÉ=ëÛÉå=

¨ÅçìäÉêK

o~ééçêíÉò=äÛ~ÅáÇÉ=ÇÉ=Ä~ííÉêáÉ=êÉëí~åí=

¶=îçíêÉ=êÉîÉåÇÉìê=çì=¶=ìåÉ=ÉåíêÉéêáëÉ=

ÇÉ=Ç¨éçääìíáçåK

^ííÉåíáçå

oáëèìÉ=ÇÛáåÅÉåÇáÉI=ÇÛÉñéäçëáçå=

Éí ÇÉ=Åçêêçëáçå=~îÉÅ=äÛ~ÅáÇÉ=

ÇÉ Ä~ííÉêáÉ=Éí=äÉë=Ö~ò=Ç¨Ö~Ö¨ë=

é~ê ä Û~ÅáÇÉ=ÇÉ=Ä~ííÉêáÉ

kÉííçóÉò=áã ã¨Ç á~íÉãÉå í=äÉë=éá≠ÅÉë=

ÇÉ=äÛ~éé~êÉáä=èìá=~=êÉ´ì=ÇÉë=éêçàÉÅ J

íáçåë=ÇÛ~ÅáÇÉ=ÇÉ=Ä~ííÉêáÉI=Å~ê=ÅÉí=

~ÅáÇÉ=Éëí=íê≠ë=ÅçêêçëáÑK=

iÛ~ÅáÇÉ=ÇÉ=Ä~ííÉêáÉ=~=ÇÉë=ÉÑÑÉíë=

ÅçêêçëáÑëK

fåíÉêÇ áÅíáç å =ÇÉ=Ñì ã É êK=

°äçáÖåÉò=äÉë=çÄàÉíë=Éå=ÅçãÄìëíáçå=

çì íê≠ë=ÅÜ~ìÇëK=k É=êÉÅÜ~êÖÉò=äÉë=

Ä~ííÉêáÉë=èìÉ=Ç~åë=ÇÉë=äçÅ~ìñ=ÄáÉå=

îÉåíáä¨ë=Éí=ëÉÅëK=oáëèìÉ=ÇÉ=Åçì êíJ

ÅáêÅìáí=éçëëáÄäÉ=Éå=Å~ë=ÇÉ=íê~î~ìñ=

ëìê ä~=Ä~ííÉêáÉK=kÉ=éçëÉò=~ìÅìå=çìíáä=

åá çÄàÉí=ã¨í~ääáèìÉ=ëìê=ä~ =Ä~ííÉêáÉK

Remarque

La batterie se trouve sous le capot

moteur.

Si livraison d’une batterie

« sans entretien / scellé »

(type 1)

(Batterie sans bouchons)

La batterie a reçu un plein d’acide

et a été scellée en usine.

Mais même une batterie « sans

entretien » a besoin d’entretien pour

atteindre une certaine durée de vie.



Maintenez la batterie dans un état

propre.



Évitez de renverser la batterie.

L’électrolyte peut couler d’une

batterie même scellée si elle

se trouve en position renversée.

Notice d’instructions des tracteurs de pelouse Français



Avant la première mise en service,

chargez la batterie 1 à 2 heures

avec un chargeur (courant

de recharge maxi : 12 volts /

6 ampères). Après la recharge,

commencez par débrancher,

de la prise de courant, la fiche

mâle du chargeur, puis débran-

chez les pinces de la batterie (voir

également la notice d’instructions

du chargeur).

Si livraison d’une batterie vide

(type 2)

(Batterie avec bouchons)

Fig. 2



Défaites les bouchons

de la batterie.



Remplissez lentement chaque

cellule avec de l’acide pour

batterie, jusqu’à ce qu’il arrive

1 cm en-dessous de l’orifice

de remplissage.



Laissez la batterie reposer pendant

30 minutes pour que le plomb

puisse absorber l’acide.



Vérifiez le niveau d’acide, rajoutez-

en si nécessaire.



Avant la première mise en service,

chargez la batterie 2 à 6 heures

avec un chargeur (courant

de recharge maxi : 12 volts /

6 ampères). Après la recharge,

commencez par débrancher,

de la prise de courant, la fiche

mâle du chargeur, puis débran-

chez les pinces de la batterie (voir

également la notice d’instructions

du chargeur).



Revissez les bouchons

de la batterie.



Incorporez la batterie dans

l’appareil.



Enlevez le bouchon borgne affecté

au dégazage de la batterie.

Branchez le flexible de dégazage

puis faites-le passer par le bas

de l’appareil. Veiller à l’absence

de tout obstacle sur son passage !

(Fig.



Commencez par fixer le câble

rouge (+), puis le câble noir (–).



Pour refaire ultérieurement les

niveaux de la batterie, ne rajou-

tez plus que de l’eau distillée

(contrôlez-les tous les 2 mois).



Maintenez la batterie dans un état

propre.

^ííÉåíáçå

oÉëéÉÅíÉò=ä~=ÅÜêçåçäçÖáÉ= ÇÉ=EÇ¨FãçåJ

í~ÖÉ=ëìáî~åíÉ=äçêëèìÉ=îçìë=EÇ¨FÄê~åJ

ÅÜÉò=äÉë=ÅçëëÉë=ÇÉë=L=~ ìñ=ÄçêåÉë=

ÇÉ ä~=Ä~ííÉêáÉK

Au montage :



Raccordez d’abord le câble rouge

(pôle plus +), puis le câble noir

(pôle moins –) aux bornes

correspondantes.

Au démontage :



Détachez d’abord le câble noir

(pôle moins –), puis le câble

rouge (pôle plus +) aux bornes

correspondantes.

Montage du volant

Fig. 2c



Enfoncez le volant (2) sur l’arbre

de direction (1).



Posez la rondelle intercalaire (3),

avec son bombement tourné vers

le haut, puis sécurisez le volant

à l’aide de la vis (4).



Mettez le capuchon (5, selon

le modèle) en place.

Eléments de commande

et d’affichage

^ííÉåíáçåK=oáëèìÉ=ÇÛÉåÇçãJ

ã~ÖÉê=äÛ~éé~êÉáäK

sçáÅá=ä~=ÇÉë Åêáéíáçå =ÇÉë=Ñçå Åíáçåë=

êÉãéäáÉë=é~ê=äÉë=¨ä¨ ãÉå íë=ÇÉ=ÅçãJ

ã~åÇÉ=Éí=ÇÛ~ÑÑáÅÜ ~ÖÉK=k ÛÉñ¨ÅìíÉò=

ÉåÅçêÉ=~ìÅìåÉ=ÇÉ=ÅÉ ë=ÑçåÅíáçåë=>

Fig. 1

A Serrure d’allumage avec fonction

OCR

B Pédale de marche avant

C Pédale de marche arrière

D Interrupteur de levage électrique

du plateau de coupe *

E Levier de réglage de la hauteur

de coupe *

F Levier de réglage en hauteur /

profondeur du plateau de coupe *

(uniquement en association avec

l’équipement de levage électrique

du plateau de coupe)

G Indicateur de contenu

du réservoir

H Levier de déverrouillage

du réducteur

I Jauge de mesure/Orifice de rem-

plissage de l’huile de réducteur

J Réservoir de carburant/Orifice

de remplissage

K Casier de rangement

L Porte boîte de boisson

M Manette de réglage du siège

N Manette de positionnement

du volant *

O Pédale de frein

P Manette des gaz / Starter

Q Interrupteur du frein de station-

nement / Tempomat

RStarter

S Affichage combiné *

T Volant (non illustré)

U Commutateur PTO

( * selon le modèle)

Serrure d’allumage avec

fonction OCR (A)

Fig. 3

Cette serrure d’allumage est équipée

d’une fonction OCR (l’utilisateur peut

tondre de façon contrôlée en marche

arrière).

Démarrage :

tournez la clé à droite jusqu’à ce

que le moteur tourne, puis relâchez-

la. La clé se trouve sur (posi-

tion normale) et permet de tondre

en marche avant.

Position OCR :

tournez la clé à gauche et amenez-la

ainsi de la position normale sur celle

de tonte en marche arrière,

puis appuyez sur l’interrupteur (1).

Le voyant de contrôle (2) s’allume

pour indiquer à l’utilisateur que l’appa-

reil permet de tondre dorénavant

en marche avant et en marche arrière.

Arrêt :

tournez la clé à gauche pour

la ramener sur .

Remarque

N’utilisez la fonction OCR que si c’est

impérativement nécessaire et travail-

lez sinon toujours avec la clé sur

la position normale. La fonction OCR

se désactive automatiquement dès

que vous ramenez la clé sur la posi-

tion normale ou que vous éteignez

le moteur (position d’arrêt ou coupure

du moteur par le système de sécurité).

Français Notice d’instructions des tracteurs de pelouse

Pédale de marche avant (B)

Fig. 1

La pédale régule la vitesse de roulage

en marche avant.

Pédale de marche

arrière (C)

Fig. 1

La pédale régule la vitesse de roulage

en marche arrière.

Remarque concernant

la pédale de marche avant /

pédale de marche arrière

Plus vous poussez la pédale en avant

et plus l’appareil roule rapidement.

Pour stopper (vous arrêter) et lors

d’un changement de vitesse, relâ-

chez la pédale correspondante.

Interrupteur de levage élec-

trique du plateau de coupe

(D)

(selon le modèle)

Fig. 4

Il sert à lever et abaisser le plateau

de coupe (seulement en association

avec le levier de réglage en hauteur /

profondeur du plateau de coupe).

Pour abaisser le plateau de coupe

= Poussez l’interrupteur en avant.

Pour soulever le plateau de coupe

= Poussez l’interrupteur en arrière.

Remarque

Le plateau de coupe ne descend que

jusqu’à atteindre la hauteur préalable-

ment réglée avec le levier de réglage

en hauteur / profondeur.

Levier de réglage

de la hauteur de coupe (E)

(selon le modèle)

Fig. 1

Il sert à soulever et abaisser le plateau

de coupe.

Hauteur de coupe maximale

–

Plateau de coupe en haut = levier

sur « HI/12 ».

Hauteur de coupe minimale

–

(Plateau de coupe en bas) = Levier

sur « LO/1 ».

Levier de réglage

en hauteur / profondeur

du plateau de coupe (F)

(selon le modèle)

Fig. 4

Il sert à sélectionner le réglage en

hauteur voulu du plateau de coupe

(uniquement en association avec

l’équipement de levage électrique

du plateau de coupe).

Hauteur de coupe maximale

–

Plateau de coupe en haut = levier

sur « HI/6 ».

Hauteur de coupe minimale

–

(Plateau de coupe en bas) = Levier

sur « LO/1 ».

Remarque

Pour régler, il faut préalablement

remonter complètement le plateau

de coupe à l’aide de l’interrupteur

commandant l’équipement de levage

électrique.

Indicateur de contenu

du réservoir (G)

Fig. 5

Il faudra refaire le plein dès que

le niveau de carburant a atteint

le niveau du regard (1).

Levier de déverrouillage

du réducteur (H)

Fig. 6

Il permet de pousser l’appareil moteur

éteint.



Tirez le levier à l’extérieur et pous-

sez-le vers le haut.

Pour rouler, poussez le levier vers

le bas puis enfoncez-le.

Le levier se trouve sur l’arrière

de l’appareil.

Jauge de mesure /

Orifice de remplissage

de l’huile de réducteur (I)

Fig. 5

Pour vérifier le niveau de remplissage

et pour rajouter de l’huile de réduc-

teur.

Réservoir de carburant /

Orifice de remplissage (J)

Fig. 1

Casier de rangement (K)

Fig. 1

Réceptacle porte-boîte

de boisson (L)

Fig. 1

Levier de réglage

du siège (M)

Fig. 7

Tirez le levier puis réglez la position

du siège.

Manette de positionne-

ment du volant (N)

(selon le modèle)

Fig. 8

Sert à régler la position du volant.



Appuyez sur le levier et maintenez-

le appuyé.



Modifiez la position du volant.



Relâchez la manette.

Vérifiez que le volant a correcte-

ment encranté.

Pédale de frein (O)

Fig. 1

Vous pouvez utiliser la pédale de frein

pour freiner rapidement, pour activer /

désactiver le frein de stationnement

ou pour désactiver le Tempomat.

(P/R) Starter

(selon le modèle)

Fig. 9

Pour faire démarrer le moteur froid,

tirez la manette de starter en avant,

jusque sur la position (Fig. 9)

ou amenez la manette des gaz sur

la position (Fig. 10).

Manette des gaz (P)

Fig. 10

Réglage en continu de la vitesse

du moteur. Moteur tournant à grande

vitesse = . Moteur tournant

à basse vitesse = .

Notice d’instructions des tracteurs de pelouse Français

Interrupteur du frein

de stationnement /

Tempomat (Q)

Fig. 11

Ce commutateur remplit une double

fonction :

Actionnez le frein de stationne-

ment :

Appuyez à fond sur la pédale de frein

puis tirez le commutateur.

Relâchez la pédale de frein.

Pour desserrer le frein de stationne-

ment :

Appuyez à fond sur la pédale de frein,

l’interrupteur se débloque.

Pour activer le Tempomat :

pendant la conduite, appuyez

sur le commutateur.

L’appareil conserve la vitesse de mar-

che avant choisie à ce moment-là

(il ne conserve toutefois pas la vitesse

maximale) ; vous pouvez lever le pied

de la pédale d’accélérateur.

Le fait d’actionner la pédale d’accé-

lérateur ou celle de frein désactive

automatiquement le Tempomat.

Remarque

Le Tempomat ne fonctionne qu’en

marche avant.

Affichage combiné (S)

(selon le modèle)

Fig. 12

Selon le modèle, l’affichage combiné

peut se composer des éléments

suivants :

Pression de l’huile (Fig. 1) :

si le voyant s’allume pendant la mar-

che du moteur, éteignez immédiate-

ment le moteur et vérifiez le niveau

d’huile. Rendez-vous le cas échéant

dans un atelier.

Frein (2) :

le voyant s’allume lorsque, au démar-

rage du moteur, la pédale de frein ne

se trouve pas en position complète-

ment enfoncée, et le frein de station-

nement en position bloquée.

Plateau de coupe / Accessoire

(PTO) (3) :

le voyant s’allume lorsque, au démar-

rage du moteur, le plateau de coupe /

l’accessoire (PTO) ne se trouve pas

en position éteinte.

Indicateur de charge

de la batterie (4) :

si ce voyant s’allume pendant la mar-

che du moteur, ceci signifie que

la batterie n’est pas suffisamment

rechargée. Rendez-vous le cas

échéant dans un atelier.

Compteur d’heures de service (5) :

il indique, sur l’écran, le nombre

d’heures de service, exprimées

en heures et en dixièmes d’heure.

Fonctions en options :

– Lorsque vous activez le circuit

d’allumage, la tension de la batterie

s’affiche brièvement ; ensuite

s’affiche le nombre d’heures

de service.

Le nombre d’heures de service

augmente en permanence à partir

du moment où la clé de contact

se trouve sur « Stop » ou si vous

l’avez retirée.

– Toutes les 50 heures de service

(selon la version), une mention de

changement d’huile « CHG / OIL »

s’affiche pendant 5 minutes.

Elle se réaffiche au cours des

2 heures de service suivantes.

Intervalles de changement d’huile :

voir le manuel du moteur.

Volant (T)

Fig. 1

Commutateur PTO (U)

Fig. 13

Le commutateur PTO sert à activer

et désactiver le plateau de coupe /

l’accessoire via un embrayage

électromécanique.

Enclenchement

= tirez l’interrupteur

Coupure

= repoussez l’interrupteur.

Remarque

En cas de désactivation automatique

commandée par le système de cou-

pure de sécurité (parex. si vous

avez tenté de partir en arrière avec

le plateau de coupe enclenché),

il faudra d’abord ramener l’interrup-

teur en position éteinte puis le réenc-

lencher pour supprimer le verrouillage

de l’embrayage.

Éclairage (selon le modèle)

Les phares restent allumés aussi

longtemps que le moteur tourne

et que la clé se trouve ailleurs que

sur la position Stop .

Utilisation

Veuillez également tenir compte des

consignes figurant dans le manuel

du moteur.

a~åÖÉê

oáëèìÉ=ÇÉ=ÄäÉëëìêÉë

aÉ=ä~=òçåÉ =ÇÉ =íê~î~áäI=¨äç áÖåÉ ò=äÉë=

éÉêëçååÉë=EäÉë=ÉåÑ~åíë=Éå=é~êíáÅìäáÉêF=

Éí=äÉë=~åáã~ìñK=a Éë=éáÉêêÉë=çì=~ëëáJ

ãáä¨Éë=Å~í~éìäí¨Éë=êáëèìÉåí=ÇÉ=äÉë=

ÄäÉëëÉêK=iÛìíáäáë~íáçå=ÇÉ=ä~=íçå ÇÉìëÉ=

é~ê=äÉë=ÉåÑ~åíë=Éëí=ëíêáÅíÉãÉåí=

áåíÉêÇáíÉK

pçóÉò=é~êíáÅìäá≠êÉãÉ åí=éêì ÇÉ åí=

éÉåÇ~åí=ä~=íçåíÉ=Éå =ã~êÅÜ É=~êêá≠êÉ=

E~éé~êÉáäë=¨èìáé¨ë=ÇÛìå=Åçããì í~íÉìê=

l`oFK=mÉêëçååÉ=åÉ=Ççáí=ë¨àçìêåÉê=

ëìê äÛ~áêÉ=çé¨ê~íáçåå ÉääÉ=ÇÉ=äÛ~é é~êÉáäK

kÉ= îáÇÉò=à~ã~áë=äÉ=Ä~Å=ÇÉ=ê~ã~ëë~ÖÉ=

~îÉÅ=äÉ= éä~íÉ~ì=ÇÉ= ÅçìéÉ=Éå= ã~êÅÜÉK=

iÉ=éä~íÉ~ì=ÇÉ=ÅçìéÉ=Ççáí=íçìàçìêë=ÆíêÉ=

¶=äÛ~êêÆí=äçêëèìÉ=îçìë=îáÇÉò=äÉ=Ä~Å=

ÇÉ ê~ã~ëë~ÖÉK=

içêë=ÇÉ=ä~=íçåíÉ=ëìê=ÇÉë=ëìêÑ~ÅÉë=

Éå éÉåíÉI=äÛ~éé~êÉáä=êáëèìÉ=ÇÉ=ëÉ=êÉ åJ

îÉêëÉê=Éí=ÇÉ=îçìë=ÄäÉëëÉêK=

kÉ=êçìäÉò=à~ã ~áë=íê~å ëîÉêë~äÉã Éåí=

¶ ä~=éÉåíÉI=ëÉìäÉãÉåí=Ç~åë=äÉ=ëÉ åë=

ÇÉ ä~=ãçåí¨É=çì=ÇÉëÅÉåíÉK=

kÉ=êçìäÉò=èìÉ=ëìê= ÇÉë= éÉåíÉë= Ççåí=ä~=

Ç¨Åäáîáí¨=åÉ=Ç¨é~ëëÉ=é~ë=OMB=ã~ñáJ

ãìãK= kÉ= îáêÉò=à~ã~áë= Éå= éäÉáåÉ= éÉåíÉK

içêë=ÇÉ=ä~=íçåíÉ=ÇÛÜÉêÄÉ=ÜìãáÇÉI=

äÛ~éé~êÉáä=êáëèìÉ=ÇÉ=Ç¨ê~éÉê=é~ê=ëìáíÉ=

ÇÛìåÉ= ãçáåÇêÉ=~ÇÜ¨êÉåÅÉ = Éí= ÇÉ = îçìë=

Ç¨ë~ê´çååÉêK=^ííÉåÇÉò=íçìàçìêë=èìÉ=

äÛÜÉêÄÉ=~áí=ë¨ÅÜ¨=~î~åí=ÇÉ=íçåÇêÉK

råÉ=îáíÉëëÉ=ÉñÅÉëëáîÉ=éÉìí=~Å Åêç≤íêÉ =

äÉ=êáëèìÉ=ÇÛ~ÅÅáÇÉåíK

mÉåÇ~åí=ä~=íçåíÉI=ã ~áåíÉåÉò=ìåÉ =

Çáëí~åÅÉ=ëìÑÑáë~åíÉ=~îÉÅ=äÉë=òçåÉëJ

äáãáíÉëI=é~ê=ÉñÉãéäÉ=¶=éêç ñáãáí¨=ÇÉ =

éÉåíÉë=~ÄêìéíÉë=çì=ëçìë=äÉë=~êÄêÉëI=

éê≠ë=ÇÉë=Äìáëëçåë=Éí=ÇÉë=Ü~áÉëK

c~áíÉë=éêÉìîÉ=ÇÛìåÉ=é~êíáÅìäá≠êÉ=

éêìÇÉåÅÉ=äçêë=ÇÉ=ä~=íçåíÉ=Éå =ã~êÅÜ É=

~êêá≠êÉ K

Français Notice d’instructions des tracteurs de pelouse

bñ~ãáåÉò=äÉ=íÉêê~áå=ëìê=äÉèìÉä=Ççáí=

é~ëëÉê=äÉ=íê~ÅíÉìê=É í=êÉíáêÉòÉå=íçìë=

äÉë çÄàÉíë=ëìëÅÉéíáÄäÉë=ÇÛÆíêÉ=Ü~éé¨ë=

éìáë=Å~í~éìäí¨ëK

pá=ìå=çìíáä=ÇÉ=ÅçìéÉ=ÜÉì êíÉ=ìå=Åçêéë=

¨íê~åÖÉê=EìåÉ=éáÉêêÉ=é~ê=ÉñÉã éäÉFI=

çì ëá=äÛ~éé~êÉáä=ÅçããÉåÅ É=¶=îáÄêÉê=

ÇÉ Ñ~´çå=áåÜ~ÄáíìÉääÉ=W=^êêÆíÉò=áã ã¨J

Çá~íÉãÉåí=äÉ=ãçíÉìêK

^î~åí=ÇÉ=éç ìêëìáîêÉ=äÛìíáäáë~íáçåI=

Ñ~áíÉë î¨êáÑáÉê=é~ê=ìå=~íÉäáÉê=ëé¨Åá~äáë¨=

ëá=äÛ~éé~êÉáä=éê¨ëÉåíÉ=ÇÉë=Ç¨Öß íëK

pìê=äÉë=íç åÇÉìë Éë=¶ =Ñ~ìÅáääÉI= åÉ=îç ìë=

éä~ÅÉò=à~ã ~áë=ÇÉî~åí=äÛ¨àÉÅíÉìê=

ÇÛÜÉêÄÉK

kÛ~ééêçÅÜÉò=à~ã~áë=äÉë=ã ~áåëI=äÉë=

éáÉÇë=çì=ÇÛ~ìíêÉë=é~êíáÉë=Çì=Åçêéë=

¶éêçñáãáí¨=ÇÉ=éá≠ÅÉë=Éå=êçí~íáçåK

bíÉáÖåÉò=äÉ=ãçíÉìêI=êÉíáêÉò=ä~=Åä¨=

ÇÉ Åçåí~Åí=Éí=ä~=ÅçëëÉ=ÇÉ=ä~=ÄçìÖáÉ=

~î~åí=ÇÉ=ëìééêáãÉê=ÇÉë=ÄäçÅ ~ÖÉë=

çì ÇÉë=çÄëíêìÅíáçåë=Ç~åë=äÉ=ÅçåÇìáí=

ÇÛ¨àÉÅíáçåK

kÛìíáäáë Éò=é~ë =äÛ~éé ~ êÉáä=é~ê =ã ~ìî ~áë=

íÉãéë=Eé~ê=ÉñÉãéäÉ=äçêëèìÛáä=ó=~=êáëèìÉ=

ÇÉ=éäìáÉ= çì=ÇÛ çê~ÖÉ FK

oáëèìÉ=ÇÛ~ëéÜóñáÉ=é~ê=

äÉ ãçåçñóÇÉ=ÇÉ=Å~êÄçåÉ=

kÉ=ä~áëëÉò=íçìêåÉê=ìå=ãçíÉìê=¶=ÅçãJ

Äìëíáçå=èìÛÉå=éäÉáå=~áêK=

oáëèìÉ=ÇÛÉñéäçëáçå=Éí=ÇÛáåÅÉåÇáÉ

iÉë=î~éÉìêë=ÇÉ=Å~êÄìê~åí=L=ÇÛÉëëÉåÅÉ=

ëçåí=ÉñéäçëáîÉëI=äÉ=Å~êÄìê~åí=êáëèìÉ=

íê≠ë=Ñ~ÅáäÉãÉåí=ÇÉ=ëÛÉåÑä~ããÉêK

c~áíÉë=äÉ=éäÉáå=ÇÉ=Å~êÄìê~åí=~î~å í=

ÇÉ Ñ~áêÉ=Ç¨ã~êêÉê=äÉ=ãçíÉìêK=

j~áåíÉåÉò = äÉ=ê¨ëÉêîçáê=ÑÉêã¨=í~åí= èìÉ =

äÉ=ãçíÉìê=íçìêåÉ=çì=èìÛáä=Éëí=ÉåÅç êÉ=

ÅÜ~ìÇK=

kÉ=êÉÑ~áíÉë= äÉ=éäÉáå =ÇÉ =Å~êÄìê~ åí=

èìÛ~éê≠ë=~îçáê=¨íÉáå í=äÉ=ãçíÉìê=

Éí ~ííÉåÇì= èìÛá ä=ëÉ =ëçáí =êÉÑêçáÇ áK=

°îáíÉò íçìíÉ=Ñä~ããÉ=å ìÉI=ÇÉ=Ö¨å¨êÉ ê=

ÇÉë=¨íáåÅÉääÉë=Éí=åÉ =ÑìãÉò=é~ëK=

kÉ Ñ~áíÉë=äÉ=éäÉ áå=Ç É=äÛ~é é~ êÉáä=è ì ÛÉå=

éäÉáå=~áêK

kÉ=Ñ~áíÉë=é~ë=Ç¨ã~êêÉê=äÉ=ãçíÉìê=

ëá=Çì=Å~êÄìê~åí=¶=Ç¨ÄçêÇ¨K

mçìëëÉò=äÉ=î¨ÜáÅì äÉ=éçìê=äÛ¨äçáÖå Éê=

ÇÉ ä~=ëìêÑ~Å É=ëçìáää¨É=é~ê=äÉ= Å~êÄìê~ åí=

Éí= ~ííÉåÇÉò=èìÉ=äÉë=î~éÉìêë=ÇÉ=Å~êÄìJ

ê~åí=ëÉ=ëçáÉåí=¨î~éçê¨ÉëK

mçìê=¨îáíÉê=íçìí=êáëèìÉ=ÇÛáåÅÉåÇáÉI=

îÉáääÉò=¶=ÅÉ=èìÉ=äÉ ë=çêÖ~ åÉë=ëìáî~å íë=

ëçáÉåí=ÉñÉãéíÉë=ÇÛÜ ÉêÄÉ=Éí=ÇÛÜìáäÉ=

èìá=~=Ñìá=W=ãçíÉìêI=íìó~ì =Éí=éçí=

ÇÛ¨ÅÜ~ééÉãÉåíI=Ä~ííÉêáÉI=ê¨ëÉêîçáê=

ÇÉ Å~êÄìê~åíK

a~åÖÉê

pá=äÛ~éé~êÉáä=Éëí=Ç¨ÑÉÅíìÉìñI=îçìë=

êáëèìÉò=ÇÉ îçìë=ÄäÉëëÉê

kÛÉñéäçáíÉò=äÛ~éé~êÉáä=èìÉ=ÅÉäìáJÅá=

Ç~åë=ìå=¨í~í=áãéÉ ÅÅ~ÄäÉK=

^î~åí ÅÜ~èìÉ=ìíáäáë~íáçåI=ëçìãÉ ííÉòJ

äÉ=¶=ìåÉ=áåëéÉÅíáçå=îáëìÉääÉK=

`çåíê∑äÉò Éå=é~ êíáÅìäáÉê=äÉë= Ç áëéçëáíáÑë=

ÇÉ=ë¨Åìêáí¨I=äÉë=çìíáäë=ÇÉ=ÅçìéÉ=~îÉÅ =

äÉìê= Ñáñ~íáç åK= s ¨êáÑáÉò=èìÉ = äÉë=¨ä¨ã Éåíë=

ÇÉ=Åçãã~å ÇÉ=Éí=äÉë=äá~áëçåë=é~ê=îáë=

åÉ=ëçåí=é~ë=ÉåÇçãã~Ö¨ë=Éí=ÄáÉå=

Ñáñ¨ëK=oÉãéä~ÅÉò=äÉë=éá≠ÅÉë=ÉåÇçã J

ã~Ö¨Éë=~î~ åí=ÇÛìíáäáëÉê=äÉ=î¨ÜáÅìäÉ K

Horaires d’utilisation

Veuillez respecter les prescriptions

nationales / communales relatives

aux horaires d’utilisation (consultez

le cas échéant l’administration

de votre commune).

Avant chaque utilisation

Contrôlez tout ce qui suit :



Tous les dispositifs de protection.



Le niveau de l’huile moteur

(voir le manuel de ce dernier).



Le plein du réservoir de carburant.



La pression des pneumatiques.



Ouïes d’aération dans la partie

inférieure du tableau de bord.



Capotages latéraux, appareils

rapportés, présence de salissures

et de déchets de tonte dans

la zone du filtre.

Faire le plein et vérifier

le niveau d’huile

Remarque

Le moteur a normalement déjà

son plein d’huile à la fabrication.

Vérifiez-le et rajoutez-en le cas

échéant.



Faites le plein d’essence sans

plomb ; voir le manuel du moteur.



Versez le carburant pour qu’il arrive

jusqu’à 2 cm maximum en des-

sous du bord inférieur de l’orifice

de remplissage.



Obturez fermement le réservoir.



Vérifier le niveau d’huile moteur.

Ce niveau doit se trouver entre les

repères « FULL / max. » et « ADD /

min. » (consultez également

le manuel du moteur).



Contrôlez le niveau d’huilede boîte

(Fig. 28) :

– Placez l

’

appareil sur une sur-

face plane.

– Nettoyez la zone située autour

de l’orifice de remplissage.

– Sortez la jauge de l’orifice

de emplissage.

– Essuyez la jauge.

– Contrôlez le niveau d’huile.

Ce niveau doit se trouver entre

les repères

« FULL / max. » et

« ADD / min. »

(consultez égale-

ment le manuel du moteur).

– Si nécessaire, versez de l’huile

par l’orifice à cet effet (n’utilisez

que de l’huile pour moteur

hydrostatique de la marque

« Shell Rotella TTF-SB » et

adressez-vous dans ce but

à votre revendeur).

– Réintroduisez la jauge d’huile

dans l’orifice et veillez

à ce qu’elle soit bien fixée.

Vérifier la pression des pneus.

Remarque

Pour des motifs liés à la fabrication,

la pression des pneus peut être plus

élevée que nécessaire.



Vérifier la pression des pneus.

Corrigez si nécessaire (voir la sec-

tion « Maintenance ») :

– avant : 0,8 bar

– arrière : 0,7 bar

Réglages avant la première

conduite



Immobilisez l’appareil sur une

surface dure et plane, et serrez

le frein de stationnement.



Arrêtez le moteur avant de com-

mencer les travaux.



Retirez la clé de contact.

Lors de tous travaux sur des pièces

mobiles :



Ouvrez le capot moteur puis

débranchez la cosse de la bougie.

Réglez le siège du conducteur

Fig. 7



Asseyez-vous sur le siège du con-

ducteur.



Amenez le siège dans la position

voulue. Veillez à ce que l’encrante-

ment soit correct !

Notice d’instructions des tracteurs de pelouse Français

Réglage du volant

Fig. 8



Asseyez-vous sur le siège du con-

ducteur.



Amenez le volant sur la position

voulue. Veillez à ce que l’encrante-

ment soit correct !

Réglage des roues du plateau

de coupe (selon le modèle)

Lorsque le plateau de coupe se

trouve sur la position la plus basse,

il faudrait que les roues du plateau

de coupe se trouvent au moins 6

à 12 mm au-dessus du sol.

Les roues du plateau de coupe n’ont

pas été conçues pour supporter

la charge du plateau de coupe.

Modifiez le cas échéant leur réglage

uniformément.

Démarrage du moteur



Prenez place sur le siège du con-

ducteur.



Pour désactiver le plateau

de coupe / l’accessoire : désacti-

vez la PTO et remontez le plateau

de coupe.



Appuyez à fond sur la pédale

de frein, maintenez-la enfoncée

et verrouillez le frein de station-

nement.



N’actionnez pas la pédale d’accé-

lérateur (= position N).

Remarque

Les appareils à moteur hydrostatique

se trouvent en position « N » lorsque

vous n’actionnez pas la pédale

d’accélérateur.



Amenez la manette des gaz

sur la position médiane (entre

et ).



Si le moteur est froid, tirez la ma-

nette du starter et amenez

la manette des gaz sur .



Amenez la clé de contact sur

la position jusqu’à ce que

le moteur démarre (ne la maintenez

pas plus de 5 secondes sur cette

position). Attendez 10 secondes

avant de tenter un nouveau démar-

rage. Dès que le moteur tourne,

ramenez la clé de contact sur



Ramenez lentement le starter

en position d’origine.



Repoussez la manette des gaz

jusqu’à ce que le moteur tourne

silencieusement.

Arrêter le moteur



Amenez la manette des gaz sur

la position médiane.



Laissez le moteur tourner pendant

env. 20 secondes.



Amenez la clé de contact sur .



Retirez la clé de contact.



Avant de quitter l’appareil, serrez

le frein de stationnement.

Conduire

a~åÖÉê

a~åÖÉê=äçêë=ÇÉ=ä~=ÅçåÇìáíÉ=Çì=íê~ÅJ

íÉìê W=ìå=Ç¨ã~êê~ÖÉ=Éí=ìå=~êêÆí=

Äêìí~ìñI=ìåÉ=ÅçåÇìáíÉ=¶=íêçé=Öê~åÇÉ=

îáíÉëëÉ=~ÅÅêçáëëÉåí=äÉë=êáëèìÉë=ÇÛ~ÅÅáJ

ÇÉåí=Éí êáëèìÉåí=ÇÛÉåÇçãã~ÖÉê=

äÉ íê~ÅíÉìêK=mÉåÇ~åí=ä~=ÅçåÇìáíÉI=

åÉ ê¨ÖäÉò=L=Ç¨éä~ÅÉò=à~ã~áë=äÉ=ëá≠ÖÉ=

Çì ÅçåÇìÅíÉìê=çì=äÉ=îçä~åíK

Remarque

Soyez particulièrement prudent

lorsque vous conduisez en marche

arrière. N’inversez jamais le sens

de marche sans avoir préalablement

immobilisé l’appareil.



Faites démarrer le moteur comme

indiqué.



Amenez la manette des gaz sur

la position pour assurer un

débit de puissance suffisant.



Desserrez le frein de stationne-

ment : Appuyez à fond sur la

pédale de frein puis relâchez-la.



Actionnez lentement la pédale

d’accélérateur jusqu’à atteindre

la vitesse voulue.

Stopper l’appareil



Relâchez la pédale de marche

avant.



Appuyez sur la pédale de frein

jusqu’à ce que l’appareil se soit

immobilisé.

Tondre

Remarque

– En mode Tonte normale

(voir le maniement de la serrure

d’allumage) : Avant de partir en

marche arrière, désactivez le

plateau de coupe et remontez-le.

– En mode Tonte en marche arrière

(voir le maniement

de la serrure d’allumage) :

Soyez particulièrement prudent

pendant la tonte en marche arrière,

et ne tondez ainsi que lorsque c’est

vraiment nécessaire.

– Ne changez pas de sens de con-

duite tant que l’appareil roule en

roue libre ou tracté par son moteur.



Faites démarrer le moteur comme

indiqué.



Amenez la manette des gaz sur

la position pour assurer

un débit de puissance suffisant.



Enclenchez le plateau de coupe.



Abaissez le plateau de coupe.



Desserrez le frein de stationne-

ment : Appuyez à fond sur la

pédale de frein puis relâchez-la.



A l’aide de la pédale de marche

avant, sélectionnez la marche

avant et la vitesse souhaitée

(actionnez la pédale lentement).

L’appareil roule.

Généralités

Lors du réglage de la hauteur de

coupe et de la vitesse de marche,

veillez à ce que l’appareil ne soit pas

surchargé.

Suivant la longueur, le type et l’humidité

des végétaux coupés, il pourra être

nécessaire d’adapter la hauteur

de coupe et la vitesse de conduite,

afin que les végétaux coupés puissent

s’accumuler sans incident dans le bac

de ramassage.

En cas d’obstruction, réduisez

la vitesse et haussez la hauteur

de coupe.

Tonte optimale de la pelouse

Tondez les deux premières laizes

de telle manière que l’herbe coupée

retombe au milieu.



N’attendez pas que l’herbe ait trop

poussé.



Ne coupez pas l’herbe trop courte.



Progressez en laizes bien droites.



Ne tondez pas avec une vitesse

de roulage élevée, en particulier

si le kit de mulching ou le bac /

sac de ramassage d’herbe a été

installé.

Français Notice d’instructions des tracteurs de pelouse

Mulching

Une fois équipés des accessoires

correspondants, différents appareils

permettent d’utiliser l’herbe comme

mulch. Demandez ces accessoires

à votre revendeur spécialisé.

Arrêter le moteur

de l’appareil



Stoppez l’appareil :

Relâchez la pédale de roulage

et appuyez sur la pédale de frein

jusqu’à ce que l’appareil s’immo-

bilise.



Désactivez le plateau de coupe /

l’accessoire.



Amenez la manette des gaz sur

la position médiane.



Ramenez le plateau de coupe

en haut.



Au bout de 20 secondes, amenez

la clé de contact sur la position .



Avant de quitter l’appareil, serrez

le frein de stationnement.



Retirez la clé de contact.

Pousser les appareils

équipés d’un moteur

hydrostatique

Fig. 6

Poussez l’appareil uniquement

lorsque son moteur est coupé.



Desserrez le frein de stationne-

ment.



Pour déverrouiller la boîte réduc-

trice :

Tirez le levier à l’extérieur

et poussez-le vers le haut.

Avant de démarrer le moteur,

rabattez le levier de déverrouillage du

réducteur.

Conseils pour entretenir

le gazon

Tondre

Un gazon se compose de divers types

d’herbes. Si vous tondez fréquem-

ment, les herbes tendant à prendre

fortement racine et à former une

couche herbeuse ferme pousseront

plus. Si vous tondez plus rarement,

ce sont les herbes à croissance en

hauteur et d’autres herbes sauvages

qui pousseront plus (par ex. le trèfle,

les pâquerettes ...).

La hauteur normale d’un gazon se

situe autour de 4 à 5 cm. Il ne faudrait

tondre que

de la hauteur totale,

donc tondre à la hauteur normale

(7–8 cm).

Evitez autant que possible de

le couper en-dessous de 4 cm

car cela endommage la couche

d’herbe en cas de sécheresse.

Si l’herbe a beaucoup poussé pen-

dant que vous étiez en vacances,

ramenez-la par étape à la hauteur

normale.

Mulching avec accessoire

(option)

La tondeuse ne coupe qu’un seg-

ment court de l’herbe (1 cm env.)

et ce segment reste au sol.

Le gazon conserve ainsi de nom-

breux éléments nutritifs.

Respectez les consignes suivantes :



Ne tondez pas l’herbe humide.



Ne tondez jamais plus de 2 cm

de la longueur des brins d’herbe.



Roulez lentement.



Faites tourner le moteur à la vitesse

maximum.



Nettoyez régulièrement le capot

du dispositif de tonte.

Remarque

Montez les accessoires destinés

au mulching (selon le modèle).

Exemples de montage à la fig. 15.

Transport

Pour vous rendre sur une autre

pelouse, ne faites pas rouler le trac-

teur sur une longue distance.

Pour franchir de grandes distances,

utilisez un véhicule de transport.

Remarque

Cet appareil n’est pas homologué

pour circuler sur la voie publique.

Courtes distances

a~åÖÉê

aÉë=çÄàÉíë=éÉìîÉåí=ÆíêÉ=éÉêÅì í¨ë=

Éí Å~í~éìäí¨ë=é~ê=äÉ= éä~íÉ~ì= ÇÉ=ÅçìéÉ=

Éí=Å~ìëÉê=ÇÉë=Ç¨ÖßíëK=



Arrêtez le plateau de coupe avant

de faire rouler l’appareil.

Grandes distances

^ííÉåíáçå

a¨Ößíë=Éå=Åçìêë=ÇÉ=íê~åëéçêí

iÉë=ãçóÉåë=Ç É=íê~åëéç êí=ìíáäáë¨ë=

Eî¨ÜáÅìäÉ=íê~åëéçêíÉìêI=ê~ãéÉ=

ÇÛ~ÅÅ≠ëF=Çç áîÉåí=ÆíêÉ=~ééêçéêá¨ë=

¶ ÅÉííÉ=çé¨ê~íáçå=Eîçáê=äÉìêë=åçíáÅÉë=

ÇÛìíáäáë~íáçå=êÉëéÉÅíáîÉëFK=

^êêáãÉò=äÛ~éé~êÉáä=ëìê=äÉ=î¨ÜáÅìäÉ=éçìê=

äÛÉãéÆÅÜÉê=ÇÉ=ÖäáëëÉêK

iÉ=Å~êÄìê~åí=èìá=Ñìáí=éçääìÉ=

äÛÉåîáêçåÉåãÉåí

kÉ=íê~åëéçêíÉò=à~ã ~áë=äÛ~éé~êÉáä=

Éå éçëáíáçå=êÉåîÉêë¨ÉK=



Préparez le véhicule de transport.



Fixez la rampe d’accès contre

le véhicule.



Appareil au point mort, poussez-le

sur la plateforme de chargement

(sur les véhicules à moteur hydro-

statique, déverrouillez la boîte

de vitesses).



Serrez le frein de stationnement.



Calez-le pour qu’il ne puisse pas

glisser.

Nettoyage / Maintenance

a~åÖÉê=

oáëèìÉ=ÇÉ=ÄäÉëëìêÉë=ÉåÖÉåÇê¨=

é~ê=ìå=Ç¨ã~êê~ÖÉ=áåîçäçåí~áêÉ=

Çì ãçíÉìê

mêçí¨ÖÉòJîçìë=ÅçåíêÉ=äÉ=êáëèìÉ=

ÇÉ ÄäÉëëìêÉëK=^î~åí=ÇÛÉÑÑÉÅíìÉ ê=

íçìë íê~î~ìñ=ëìê=ÅÉ=î¨ÜáÅìäÉ

Ó ^êêÆíÉò=äÉ=ãçíÉìêK

Ó oÉíáêÉò=ä~=Åä¨=ÇÉ=Åçåí~ÅíK

Ó pÉêêÉò=äÉ =ÑêÉáå=Ç É=ë í~íáç åå ÉãÉ åíK

Ó ^ííÉåÇ Éò=è ìÉ=í çìíÉ ë=äÉë =éá≠ÅÉë=

ãçÄáäÉë=ëÉ=ëçáÉåí=Éåíá≠êÉãÉåí=

áããçÄ áäáë ¨Éë =Éí=èìÉ =äÉ =ãç íÉìê=

~áí êÉÑêçáÇáK

Ó pìê=äÉ=ãçíÉìêI=Ç¨Äê~åÅÜÉò=ä~ ÅçëëÉ=

ÇÉ=ä~=Äç ìÖáÉ= éçìê=É ã éÆÅÜÉê= ìå=

Ç¨ã~êê~Ö É=áåíÉ ã éÉëíáÑ=Ç ì=ã çíÉ ìêK

Nettoyer

Nettoyage de l’appareil

^ííÉåíáçå

kÛìíáäáëÉò=é~ë=ÇÉ=åÉííçóÉ ìê=Ü~ìíÉ=

éêÉëëáçå=éçìê=åÉííçóÉêK



Nettoyez l’appareil autant que

possible après la tonte.



Immobilisez l’appareil sur une

surface dure et plane.



Serrez le frein de stationnement.

Notice d’instructions des tracteurs de pelouse Français

Remarque

En cas d’utilisation de l’appareil pour

le service d’hiver, risque particulière-

ment élevée de rouille et de corrosion.

Nettoyez l’appareil à fond après

chaque utilisation.

Nettoyage du plateau

de coupe

a~åÖÉê=

oáëèìÉ=ÇÉ=ÄäÉëëìêÉë=Éå=ê~áëçå=

ÇÉë ä~ãÉë=íê~åÅÜ~åíÉë

sÉìáääÉò=éçê íÉê=ÇÉë=Ö~ åíë=ÇÉ=íê~ î~áäK

pìê=äÉë=~éé~êÉáäë=¨èìáé¨ë=ÇÉ=éäìëáÉìêë=

çìíáäë=ÇÉ=ÅçìéÉI=äÉ=ãçìîÉã Éåí=ÇÛìå=

çìíáä=éÉìí=Éå íê~≤åÉê=ÅÉäìá=ÇÉë=~ìíêÉëK=

kÉííçóÉò=äÉë=çì íáäë=ÇÉ=Åçìé É=

éêìÇÉããÉåíK

^ííÉåíáçå=

båÇçãã~ÖÉãÉåí=Çì=ãçíÉìê

kÉ=êÉåîÉêëÉò=à~ã~áë=äÛ~éé~êÉáä=¶=éäìë=

ÇÉ=PMøK=iÛÉëëÉåÅÉ=éçìêê~áí=~ÑÑäìÉê=

Ç~åë=ä~=ÅÜ~ãÄêÉ=ÇÉ=ÅçãÄìëíáçå=

Éí ÉåÇçãã~ÖÉê=äÉ=ãçíÉìêK



Ramenez le plateau de coupe

en position la plus haute.



Nettoyez le compartiment de coupe

avec une brosse, une balayette

ou un chiffon.

Plateau de coupe avec buse

de nettoyage (option)

Fig. 16

Amenez l’appareil sur une surface

plane et exempte d’éboulis, pierres,

etc., puis actionnez le frein de station-

nement.

1.Sur la buse de nettoyage, fixez un

raccord rapide en vente habituelle

dans le commerce.

Ouvrez le robinet d’eau.

2.Faites démarrer le moteur.

3.Abaissez le plateau de coupe puis

enclenchez-le quelques minutes.

4.Désactivez le plateau de coupe

et le moteur.

5.Retirez le flexible à eau.

Répétez-les opérations 1 à 5 avec

la seconde buse de nettoyage

(si présente).

Une fois les travaux de nettoyage

terminés (opérations 1 à 5) :



Remontez le plateau de coupe.



Faites démarrer le moteur puis

enclenchez le plateau de coupe

pendant quelques minutes pour

le faire sécher.

Nettoyage de l’accessoire



Voir les consignes figurant dans

la notice d’instructions de l’acces-

soire.

Maintenance

Respectez les prescriptions de main-

tenance figurant dans le manuel

du moteur. En fin de saison, confiez

la vérification et la maintenance de

votre appareil à un atelier spécialisé.

^ííÉåíáçå=

iÛÜìáäÉ=ãçíÉìê=ãÉå~ÅÉ=äÛÉåîáêçåJ

åÉãÉåí

^éê≠ë=ìå =ÅÜ~å ÖÉãÉå í=ÇÛÜìáäÉI=

ê~ééçêíÉò =äÛÜìáäÉ=ì ë~Ö ¨É=¶ =ìå=ÅÉ åíê É=

ÇÉ=ÅçääÉÅíÉ=ç ì=¶ =ìå É=É åíêÉéêáë É=

ÇÉ Ç¨éçääìíáçåK

iÉë=Ä~ííÉêáÉë=ãÉå~ÅÉåí=äÛÉåîáêçåJ

åÉãÉåí

iÉë=Ä~ííÉêáÉë=ìë~Ö¨Éë=åÛçåí=êáÉå=

¶ Ñ~áêÉ=Ç~åë=ä~=éçìÄÉääÉ=ÇÉë=Ç¨ÅÜÉíë=

ÇçãÉëíáèìÉëK=o~ééçêíÉòJäÉ ë=¶=îçíêÉ=

êÉîÉåÇÉìê=çì=¶=ìåÉ=ÉåíêÉéêáëÉ=

ÇÉ Ç¨éçääìíáçåK=

^î~åí=ÇÉ=ãÉííêÉ=äÛ~éé~êÉáä=¶=ä~=ÑÉêê~áääÉI=

Ç¨ãçåíÉò=ë~ Ä~ííÉêáÉK

Utilisation d’un câble d’aide

au démarrage

a~åÖÉê

kÉ=éçåíÉò=à~ã ~áë=ìåÉ=Ä~ííÉêáÉ =Ç¨ÑÉÅJ

íìÉìëÉ= çì=ÖÉä¨É= ~îÉÅ=ìå=ÅßÄäÉ= ÇÛ~áÇÉ=

~ì=Ç¨ã~êê~ ÖÉK=s ÉáääÉò=¶=ÅÉ=è ìÉ=äÉë=

~éé~êÉáäë=Éí=äÉë=ÅçëëÉë=ÇÉë=ÅßÄäÉë=

åÉ ëÉ=íçìÅÜÉåí=é~ë= Éí=èìÉ=äÉë= ÅáêÅìáíë=

ÇÛ~ääìã~ÖÉ=ëçåí=¨íÉáåíëK



Fixez le câble rouge d’aide au

démarrage aux pôles plus (+)

de la batterie déchargée et de

la batterie de secours.



Raccordez le câble noir d’aide

au démarrage d’abord au pôle

moins (–) de la batterie de secours.

Raccordez l’autre extrémité du

câble au châssis du bloc-moteur

du tracteur, le plus loin possible

de la batterie déchargée (son pôle

moins est relié au châssis).

Remarque

Si la batterie de secours devait se

trouver dans un véhicule, ne faites

pas démarrer ce véhicule pendant la

séquence de démarrage de secours.



Faites démarrer le tracteur dont la

batterie est déchargée et actionnez

le frein de stationnement.



Débranchez les câbles d’aide

au démarrage dans l’ordre chrono-

logique inverse.

Pression des pneus

^ííÉåíáçå

kÉ=ÖçåÑäÉò=à~ã~áë=äÉ ë=éåÉìë=¶=ìåÉ=

éêÉëëáçå=ëìé¨êáÉìêÉ=¶=ä~=éêÉëëáçå=

ã~ñáã~äÉ =~Çã áëëáÄäÉ=Eîçáê=äÉë=é ~êçáë=

ÇÉë=éåÉìëFK=içêëèìÉ=îçìë=ÖçåÑäÉò=

äÉë éåÉìëI=åÉ=îçìë=íÉåÉò=é~ë=ÇÉî~åí=

çì=~ì=ÇÉëëìë=Çì=éåÉìK

La pression de recommandées pour

les pneus de service est la suivante :

– avant : 0,8 bar

– arrière : 0,7 bar

Une pression excessive réduit

la durée de vie des pneus.

Il faut contrôler la pression des pneus

avant chaque déplacement.

Au bout de 5 heures de

service



Premier changement de l’huile

moteur. Autres intervalles

de changement : consultez

le manuel du moteur.



Pour vidanger, utilisez la rigole

à huile (Fig. 17) (option).

Au bout de 10 heures

de service



Lubrifiez toutes les articulations

tournantes et paliers des pédales

d’accélérateur et de frein avec

quelques gouttes d’huile légère.



Nettoyez les pôles de la batterie.



Premier changement de l’huile /

du filtre du réducteur.

Ne confiez ces travaux qu’à

un atelier spécialisé.

Français Notice d’instructions des tracteurs de pelouse

Toutes les 25 heures

de service



Par les nipples, injectez de la

graisse du type 251H EP contre

tous les arbres à lames, rouleaux /

galets de tensionnement et porte-

rouleaux / galets de tensionne-

ment. Ne confiez ces travaux

qu’à un atelier spécialisé.



Lubrifiez les paliers de roues

et les axes des roues avant par

les nipples à cet effet ; utilisez

de la graisse du type 251H EP.



Par les nipples, appliquez une

graisse polyvalente aux roues

du plateau de coupe.



Par les nipples, appliquez une

graisse du type 251H EP sur

l’arbre de direction et le boîtier

de direction. Ne confiez ces tra-

vaux qu’à un atelier spécialisé.

Toutes les 50 heures

de service



Confiez à un atelier spécialisé l’enlè-

vement des salissures et résidus

d’herbe déposés sur la boîte

de vitesse de l’entraînement.



Changement de l’huile / du filtre

du réducteur. Ne confiez ces tra-

vaux qu’à un atelier spécialisé.

Tous les 2 mois



Nécessaire seulement avec

la batterie du type 2 : Versez

de l’eau distillée dans les cellules

de la batterie, jusqu’à ce qu’elle

arrive 1 cm en dessous de l’orifice

de remplissage.

Suivant besoins

Recharge de la batterie

Si vous n’allez pas utiliser l’appareil

pendant une période prolongée,

nous recommandons de déposer

la batterie de l’appareil et, avant

de la remiser ainsi que pendant

le remisage, de la mettre à la re-

charge tous les 2 mois et avant

la remise en service.

Remarque

Veuillez respecter les consignes

figurant dans la notice d’instructions

de votre chargeur de batterie.

Changez le fusible



Remplacez les fusibles défectueux

par d’autres calibrés sur le même

ampérage.

Une fois par saison



Graissez les dents de l’engrenage

de direction avec une graisse poly-

valente.



Huilez les articulations de la direc-

tion avec quelques gouttes d’huile

légère.



Huilez tous les points de rotation

et paliers (manettes de commande,

mécanisme de réglage en hauteur

du plateau de coupe ,...) avec

quelques gouttes d’huile légère.



Nettoyez la bougie puis réglez

l’écart des électrodes ou changez

la bougie. Voir le manuel du moteur.



Demandez à un atelier spécialisé

de graisser les axes arrière avec

une graisse spéciale (hydrophobe).



Faites affûter les lames dans

un atelier spécialisé ou faites-les

remplacer.

Remarque

Faites vérifier à intervalles réguliers

(lors de vos passages à l’atelier) l’état

de la courroie trapézoïdale équipant

le plateau de coupe.

Montage / Démontage

ainsi la réglage de pla-

teau de coupe

a~åÖÉê=

oáëèìÉ=ÇÉ=ÄäÉëëìêÉë=ÉåÖÉåÇê¨=

é~ê=ìå=Ç¨ã~êê~ÖÉ=áåîçäçåí~áêÉ=

Çì ãçíÉìê

mêçí¨ÖÉòJîçìë=ÅçåíêÉ=äÉ=êáëèìÉ=

ÇÉ ÄäÉëëìêÉëK=^î~åí=ÇÛÉÑÑÉÅíìÉê=

íçìë íê~î~ìñ=ëìê=ÅÉ=î¨ÜáÅìäÉ

Ó fããçÄ áäáëÉò= äÛ~é é~êÉ áä=ë ìê=ì åÉ=

ëìêÑ~ÅÉ=éä~åÉK

Ó ^êêÆíÉò=äÉ=ãçíÉìêK

Ó oÉíáêÉò=ä~ =Åä¨=Ç É=Å çåí~ ÅíK

Ó bíÉáÖåÉò= ä~=éêáëÉ =ÇÉ= ÑçêÅÉ= mql K

Ó pÉêêÉò=äÉ=ÑêÉáå=ÇÉ=ëí~íáçååÉãÉåíK

Ó ^ííÉåÇÉò=èìÉ= íçìíÉ ë= äÉë= éá≠ÅÉë= ãçJ

ÄáäÉë=ëÉ =ëç áÉåí= Éåíá≠êÉãÉåí=áããçJ

Äáäáë¨Éë =Éí=èìÉ =äÉ=ã ç íÉìê=~ áí êÉÑêçáÇáK

Ó pìê=äÉ=ãçíÉìêI=Ç¨Äê~åÅÜ Éò=ä~=ÅçëëÉ=

ÇÉ=ä~=ÄçìÖáÉ=éçìê=Éã éÆÅÜÉê=ìå =

Ç¨ã~êê~ÖÉ=áåíÉã éÉëíáÑ=Çì=ãçíÉìêK

a~åÖÉê=

oáëèìÉ=ÇÉ=ÄäÉëëìêÉë=Éå=ê~áëçå=

ÇÉë ä~ãÉë=íê~åÅÜ~åíÉë

sÉìáääÉò=éç êíÉê=ÇÉ ë=Ö~å íë=ÇÉ =íê~î ~áäK

Montage

Remarque

Si une seconde personne vous aide,

ceci facilitera la procédure.

Monter le plateau de coupe

contre le tracteur



Amenez le levier de réglage

de la hauteur de coupe sur le cran

le plus haut (HI/16).



Sur les appareils avec équipement

électrique de levage du plateau de

coupe : amenez le levier de réglage

en hauteur / profondeur sur la posi-

tion la plus basse (LO/1), puis pous-

sez l’interrupteur de levage élec-

trique en arrière.



Par le côté droit, poussez le plateau

de coupe sous le tracteur.

Fig. 19



Alignez le plateau de coupe de

sorte que ses supports (1) arrière

se retrouvent en dessous des trous

(2) recevant les bras de levage (3).



Pour abaisser les bras de levage (3) :

– Amenez le levier de réglage

de la hauteur de coupe dans

le cran le plus bas (LO/1).

– Sur les appareils avec équipe-

ment de levage électrique :

poussez l’interrupteur de levage

électrique en avant.

Fig. 20



Extrayez l’étrier en J (1) situé contre

la fixation (2) gauche du plateau de

coupe. Soulevez un peu le plateau

de coupe à l’arrière pour pouvoir

enfoncer l’étrier en J dans le trou

recevant le bras de levage (3).

Veillez à un encrantage correct.



Répétez cette étape de travail sur

le côté droit du plateau de coupe.

Fig. 21



Retirez les deux écrous contre

l’étrier de retenue (1).



Accrochez l’étrier de retenue (1)

contre les supports réceptacles (2)

du plateau de coupe.



Introduisez les extrémités de l’étrier

de retenue dans les trous réceptac-

les du support (3) contre le tracteur.



Remontez les deux écrous contre

l’étrier de retenue.

Remarque : Ne serrez pas encore

les écrous à fond.

Notice d’instructions des tracteurs de pelouse Français

Monter la courroie

d’entraînement

Remarque

Il faut que le côté en « V » de la cour-

roie soit en assise dans les poulies.

Fig. 22



Enfilez la courroie d’entraînement

(1) sur la poulie (2) de l’embrayage

moteur (PTO).



Faites descendre la courroie

et enfilez-la sur les deux poulies (3)

de renvoi.

Remarque : Sur la poulie de renvoi

de droite, il faut incurver un peu

le guidage de courroie trapézoï-

dale (4) vers l’extérieur pour poser

la courroie d’entraînement.

Une fois la courroie posée, suppri-

mez l’incurvation.



Faites passer la courroie d

’

entraî-

nement par derrière pour la monter

sur le plateau de coupe.

Fig. 23



Ne poussez pas en arrière

le support de poulie (1) contre

le plateau de coupe, la poulie

se déplace vers l’avant.

Posez la courroie d'entraînement

sur la poulie (1, fig. 24).

Faites revenir lentement le support

de poulie.

oáëèìÉë=ÇÉ=ÄäÉëëìêÉ

iÉ=ëìééçêí=ÇÉ=éçìäáÉ=ëÉ=íêçìîÉ=ëçìë=

ÑçêíÉ=Åçåíê~áåíÉ=êÉëëçêí=X=íê~î~áääÉò =

~îÉÅ=ìåÉ=ÉñíêÆã É=éêìÇÉå ÅÉ=>



Vérifiez que la courroie

d'entraînement est correctement

en assise sur toutes les poulies.

Montage de l’écarteur

(butée de relevage

du plateau de coupe)

Fig. 25

Remarque

Il faut effectuer le montage avant les

travaux de réglage sur le plateau

de coupe.



Avec les vis (2), montez les deux

supports (1) contre les côtés droit

et gauche du cadre du tracteur.

Remarque

Avec le plateau offrant une largeur

de coupe de 107 cm, il ne faut

monter qu’un

écarteur sur le côté

gauche

du châssis du tracteur.

Enlevez la cale de transport

située contre le clapet

d’éjection

Fig. 18

Enlevez la tôle de sécurisation

ou le serre-câble (selon le modèle).

Le clapet d’éjection se referme

automatiquement.

Réglages du niveau

du plateau de coupe

^ííÉåíáçå

^éê≠ë=äÉ=ãçåí~ÖÉ=Çì=éä~íÉ~ì=

ÇÉ ÅçìéÉI=áä=Ñ~ìí=ê¨ÖäÉê=äÉ=å áîÉ~ì=

Çì éä~íÉ~ì=ÇÉ=ÅçìéÉK

Remarque

Avant d’aligner le plateau de coupe,

vérifiez la pression des pneus.

Réglage du niveau d’avant

en arrière

Fig. 26



Réglez le plateau de coupe en

hauteur, sur une position médiane.



Tournez prudemment les lames

de coupe extérieures (risque

de blessure), parallèlement au

sens de roulage.



Mesurez la garde entre le sol et

la lame de droite (entre les extrémi-

tés de lame et le sol).

L’extrémité avant de la lame devrait

se trouver 6 à 10 mm plus bas que

l’extrémité arrière. Le cas échéant,

modifiez le réglage de l’étrier

de retenue avant (1).

Ajustez sur le niveau correct

en modifiant uniformément le rég-

lage des écrous de réglage (2).

Réglage du niveau latéral

Fig. 27



Réglez le plateau de coupe en

hauteur, sur une position médiane.



Tournez prudemment les lames de

coupe extérieures (risque de bles-

sure), transversalement au sens

de roulage.



Mesurez la garde entre le sol

et les deux lames extérieures (entre

les extrémités de lame et le sol).

Il faudrait que le résultat soit uni-

forme. Tournez le cas échéant

le segment de réglage (2) sur le

côté gauche du plateau de coupe

pour régler sur le niveau correct.

A cette fin, desserrez d’abord la vis

à chapeau (1) sans l’enlever, puis

revissez-la à fond après le réglage.

Demontage

Pour déposer à nouveau le plateau

de coupe, exécutez les opérations

susmentionnées (montage du plateau

de coupe) dans l

’

ordre chronologique

inverse. Si une seconde personne

vous aide, ceci facilitera la procédure.

Remisage

^ííÉåíáçå=

oáëèìÉ=ÇÉ=Ç¨Ößíë=ã~í¨êáÉäë=

ëìê äÛ~éé~êÉáä

kÉ=ê~åÖÉò=äÛ~éé~ êÉáäI=Ççåí=äÉ=ãçíÉ ìê=

~ éê¨~ä~ÄäÉãÉåí=êÉÑêçáÇáI=èìÉ =Ç~åë=

ìå äçÅ~ä=éêçé êÉ=Éí=ëÉÅ K=

pá=äÛ~éé~êÉáä=Ççáí=êÉëíÉê=êÉãáë¨=~ëëÉò=

äçåÖíÉãéëI=éÉåÇ~åí=íçìí=äÛÜáîÉê=é ~ê=

ÉñÉãéäÉI=éêçí¨ÖÉòJäÉ=Ç~åë=íçì ë=äÉë=

Å~ë=ÇÉ=ä~=êçìáääÉK

En fin de saison ou si l’appareil doit

rester plus d’un mois sans servir :



Nettoyez l’appareil et le bac

de ramassage de l’herbe.



Essuyez tous les pièces métalli-

ques, pour les protéger de la rouille,

à l’aide d’un chiffon huilé ou pulvéri-

sez de l’huile en aérosol dessus.



Rechargez la batterie avec le char-

geur.



Si vous remisez l’appareil pour

l’hiver, déposez la batterie,

rechargez-la puis rangez-la dans

un endroit sec et frais (à l’abri du

gel). Rechargez la batterie toutes

les 4 à 6 semaines ainsi qu’avant

de la remonter sur le tracteur.



Ne vidangez le carburant qu’en

plein air puis soumettez le moteur

au traitement de remisage en vous

conformant à son manuel.



Vérifier la pression des pneus.



Rangez l’appareil dans un local

propre et sec.

Français Notice d’instructions des tracteurs de pelouse

Garantie

Dans chaque pays, les conditions

de garantie en vigueur sont celles

publiées par notre société ou par

notre importateur.

Si pendant la durée de la garantie

votre appareil présente des vices

de matière ou de fabrication, la répa-

ration est gratuite. En cas de garantie,

veuillez vous adresser à votre reven-

deur ou à notre succursale la plus

proche.

Informations sur le moteur

Le fabricant du moteur répond de

tous les problèmes se référant à ce

dernier (puissance, mesure de cette

dernière, données techniques, garan-

ties et service). Vous trouverez des

informations plus détaillées dans

le manuel d’accompagnement publié

par le fabricant du moteur, à l’intention

du propriétaire / de l’utilisateur

du moteur.

Dérangements et remèdes

a~åÖÉê=

oáëèìÉ=ÇÉ=ÄäÉëëìêÉë=ÉåÖÉåÇê¨=

é~ê=ìå=Ç¨ã~êê~ÖÉ=áåîçäçåí~áêÉ=

Çì ãçíÉìê

mêçí¨ÖÉòJîçìë=ÅçåíêÉ=äÉ=êáëèìÉ=

ÇÉ ÄäÉëëìêÉëK=^î~åí=ÇÛÉÑÑÉÅíìÉê=

íçìë íê~î~ìñ=ëìê=ÅÉ=î¨ÜáÅìäÉ

Ó ^êêÆíÉò=äÉ=ãçíÉìêK

Ó oÉíáêÉò=ä~=Åä¨=ÇÉ=Åçåí~ÅíK

Ó pÉêêÉò=äÉ =ÑêÉáå=Ç É=ë í~íáç åå ÉãÉ åíK

Ó ^ííÉåÇ Éò=è ìÉ=í çìíÉ ë=äÉë =éá≠ÅÉë=

ãçÄáäÉë=ëÉ=ëçáÉåí=Éåíá≠êÉãÉåí=

áããçÄ áäáë ¨Éë =Éí=èìÉ =äÉ =ãç íÉìê=

~áí êÉÑêçáÇáK

Ó a¨Äê~åÅ ÜÉ ò=ä~=Å çëë É=Ç É=ä~ =Ä çìÖ áÉJ

ãçíÉìê=éçìê=ÉãéÆÅÜÉê=ìå =Ç¨ã~êJ

ê~ÖÉ=áåíÉãéÉëíáÑ=Çì=ãçíÉìêK

Les dérangements de votre appareil

pendant son utilisation ont souvent

des raisons simples qu’il vous faut

connaître et que vous pourrez pour

certaines supprimer vous-même.

En cas de doute, votre atelier spécia-

lisé vous prêtera volontiers assistance.

Problème Cause possible Remède

Le démarreur ne tourne pas. Le système de coupure de sécurité

a réagi.

Pour démarrer, prenez place sur le siège

du conducteur, appuyez à fond sur la pédale

de frein et / ou serrez le frein de stationnement.

Eteignez la prise de force PTO.

Batterie pas correctement

raccordée.

Raccordez le câble rouge au pôle (+) de la

batterie, et le câble noir au pôle (–) de la batterie.

Batterie déchargée ou faible. Vérifiez la batterie, rechargez ou remplacez-la.

Fusible grillé. Changez le fusible. S’il grille à nouveau, recher-

chez-en la cause (court-circuit généralement).

Câble de masse mal fixé entre

le moteur et le châssis.

Raccordez correctement le câble de masse.

Le démarreur tourne mais

le moteur ne démarre pas.

Manette de starter et celle des gaz

pas sur la bonne position.

Actionnez le starter. Amenez la manette des

gaz sur la position médiane (entre et ).

Le carburant n’arrive pas au carbu-

rateur, réservoir de carburant vide.

Faire le plein de carburant.

Bougie défectueuse ou encrassée. Vérifier la bougie. Voir le manuel du moteur.

Absence d’étincelle d’allumage. Faire vérifier l’allumage dans un atelier spécialisé.

Le moteur fume. Trop d’huile dans le moteur. Éteignez immédiatement l’appareil.

Vérifier le niveau d’huile moteur.

Moteur défectueux. Éteignez immédiatement l’appareil.

Faites vérifier le moteur par un atelier spécialisé.

Fortes vibrations. Arbre de coupe endommagé

ou lame défectueuse.

Éteignez immédiatement l’appareil.

Faire remplacer les pièces défectueuses dans

un atelier spécialisé.

Le plateau de coupe n’éjecte

pas d’herbe ou la coupe

n’est pas régulière.

Le moteur tourne trop lentement. Faire accélérer le moteur.

Le tracteur roule trop vite. Régler le moteur sur une plus basse vitesse.

Lames de coupe émoussées. Faire réaffûter ou remplacer les lames par

un atelier spécialisé.

Le moteur tourne mais

le plateau de coupe

ne tond pas l’herbe.

Courroie trapézoïdale déchirée. Faire remplacer la courroie trapézoïdale dans

un atelier spécialisé.

Betriebsanleitung Rasentraktoren Deutsch

Inhaltsverzeichnis

Zu Ihrer Sicherheit . . . . . . . . . . . 29

Montieren . . . . . . . . . . . . . . . . . 31

Bedien- und Anzeigeelemente . . 32

Bedienen . . . . . . . . . . . . . . . . . 34

Tips zur Rasenpflege . . . . . . . . . 36

Transportieren . . . . . . . . . . . . . . 36

Reinigen/Warten . . . . . . . . . . . . 37

Montage/Demontage sowie

Einstellung des Schneidwerks . . 38

Stilllegen . . . . . . . . . . . . . . . . . . 40

Garantie . . . . . . . . . . . . . . . . . . 40

Information zum Motor . . . . . . . 40

Hilfe bei Störungen . . . . . . . . . . 40

Angaben auf dem

Typenschild

Diese Angaben sind sehr wichtig für

die spätere Identifikation zur

Bestellung von Geräte-Ersatzteilen

und für den Kundendienst. Sie finden

das Typenschild unter dem

Fahrersitz. Tragen Sie alle Angaben

auf dem Typenschild Ihres Gerätes in

das nachfolgende Feld ein.

Diese und weitere Angaben zum

Gerät finden Sie auf der separaten

CE-Konformitätserklärung, die ein

Bestandteil dieser Betriebsanleitung

ist.

Bildliche Darstellungen

Bildseiten am Anfang der

Bedienungsanleitung ausklappen.

Grafische Darstellungen können im

Detail vom erworbenen Gerät

abweichen.

Zu Ihrer Sicherheit

Das Gerät richtig

verwenden

Dieses Gerät ist bestimmt zur

Verwendung

– als Gartentraktor für den üblichen

Einsatz zum Mähen von Gras-

flächen oder zur Anlagenpflege mit

entsprechendem Zubehör, das

ausdrücklich für diesen

Gartentraktor zugelassen ist,

– entsprechend den in dieser

Betriebsanleitung gegebenen

Beschreibungen und

Sicherheitshinweisen.

Jeder andere Gebrauch ist nicht

bestimmungsgemäß.

Der nicht

bestimmungsgemäße Gebrauch hat

den Verfall der Garantie und die

Ablehnung jeglicher Verantwortung

seitens des Herstellers zur Folge.

Der Benutzer haftet für alle Schäden

an Dritten und deren Eigentum.

Eigenmächtige Veränderungen an

dem Gerät schließen eine Haftung

des Herstellers für daraus

resultierende Schäden aus.

Dieses Gerät ist nicht für den Betrieb

auf öffentlichen Straßen und nicht für

den Transport von Personen

zugelassen.

Allgemeine

Sicherheitshinweise

Lesen Sie vor der ersten Anwendung

des Gerätes diese Betriebsanleitung

sorgfältig durch und handeln Sie

danach.

Informieren Sie andere Benutzer über

die richtige Anwendung.

Betreiben Sie das Gerät nur in dem

vom Hersteller vorgeschriebenen und

ausgelieferten technischen Zustand.

Bewahren Sie diese

Betriebsanleitung sorgfältig auf und

halten Sie diese für jeden Einsatz

griffbereit.

Geben Sie die Betriebsanleitung bei

einem Besitzerwechsel mit dem

Gerät weiter.

Ersatzteile und Zubehör müssen den

vom Hersteller festgelegten

Anforderungen entsprechen.

Verwenden Sie daher nur Original-

ersatzteile und Originalzubehör oder

die vom Hersteller zugelassenen

Ersatzteile und Zubehörteile.

Lassen Sie Reparaturen

ausschließlich von einer

Fachwerkstatt ausführen.

Vor der Arbeit mit dem

Gerät

Personen, die das Gerät benutzen,

dürfen nicht unter dem Einfluss von

Rauschmitteln (z. B. Alkohol, Drogen

oder Medikamenten) stehen.

Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich

Kinder) mit eingeschränkten

physischen, sensorischen oder

geistigen Fähigkeiten oder mangels

Erfahrung und/oder mangels Wissen

benutzt zu werden, es sei denn, sie

werden durch eine für ihre Sicherheit

zuständige Person beaufsichtigt oder

erhielten von ihr Anweisungen, wie

das Gerät zu benutzen ist.

Kinder sollen beaufsichtigt werden

um sicherzustellen, dass sie nicht mit

dem Gerät spielen.

Personen unter 16 Jahren dürfen das

Gerät nicht bedienen. Örtliche

Bestimmungen können das

Mindestalter des Benutzers festlegen.

Machen Sie sich vor Arbeitsbeginn

mit allen Einrichtungen und

Bedienelementen sowie mit deren

Funktionen vertraut.

Lagern Sie den Kraftstoff nur in dafür

zugelassenen Behältern und nie in

der Nähe von Heizquellen (z. B. Öfen

oder Warmwasserspeichern).

Tauschen Sie einen beschädigten

Auspuff, Kraftstofftank oder

Tankdeckel aus.

Kuppeln Sie Anhänger oder

Anbaugeräte vorschriftsmäßig an.

Anbaugeräte, Anhänger,

Balastgewichte sowie gefüllte

Grasfangeinrichtungen beeinflussen

das Fahrverhalten, insbesondere

Lenkbarkeit, Bremsfähigkeit und

Kippverhalten.

Deutsch Betriebsanleitung Rasentraktoren

Während der Arbeit mit

dem Gerät

Tragen Sie bei Arbeiten mit oder an

dem Gerät entsprechende Arbeits-

kleidung (z. B. Sicherheitsschuhe,

lange Hosen, enganliegende Klei-

dung, Schutzbrille und Gehörschutz).

Betreiben Sie das Gerät nur in

technisch einwandfreiem Zustand.

Verändern Sie niemals die werksseitig

voreingestellten Motoreinstellungen.

Betanken Sie das Gerät nie bei

laufendem oder heißem Motor.

Betanken Sie das Gerät nur im Freien.

Vermeiden Sie offenes Feuer,

Funkenbildung und rauchen Sie nicht.

Vergewissern Sie sich, dass sich

keine Personen, besonders Kinder,

oder Tiere im Arbeitsbereich

aufhalten.

Überprüfen Sie das Gelände, auf dem

das Gerät eingesetzt wird, und

entfernen Sie alle Gegenstände, die

erfasst und weggeschleudert werden

könnten. So vermeiden Sie die

Gefährdung von Personen und

Schäden am Gerät.

Mähen Sie nicht an Hängen mit einer

Neigung größer als 20%.

Das Arbeiten an Hängen ist

gefährlich; das Gerät kann kippen

oder rutschen. An Hängen möglichst

immer sanft anfahren und

abbremsen; abwärts den Motor

eingekuppelt lassen und langsam

fahren. Fahren Sie nie quer zum

Hang, sondern immer nur auf- und

abwärts.

Arbeiten Sie mit dem Gerät nur bei

Tageslicht oder ausreichender

künstlicher Beleuchtung.

Das Gerät ist für den

Personentransport nicht zugelassen.

Nehmen Sie keine Beifahrer mit.

Vor allen Arbeiten am Gerät

Schützen Sie sich vor Verletzungen.

Vor allen Arbeiten an diesem Gerät

– Motor abstellen,

– Zündschlüssel ziehen,

– Feststellbremse arretieren,

– Abwarten, bis alle beweglichen

Teile vollständig zum Stillstand

gekommen sind; der Motor muss

abgekühlt sein,

– Zündkerzenstecker am Motor

ziehen, so dass ein versehentliches

Starten des Motors nicht möglich

ist.

Nach der Arbeit mit dem Gerät

Verlassen Sie das Gerät erst,

nachdem Sie den Motor abgestellt,

die Feststellbremse betätigt und den

Zündschlüssel abgezogen haben.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen

Ihrem Schutz und müssen immer

funktionsfähig sein.

Sie dürfen keine Veränderungen an

Sicherheitseinrichtungen vornehmen

oder deren Funktion umgehen.

Sicherheitseinrichtungen sind:

Auswurfklappe

Bild 14

Die Auswurfklappe schützt Sie vor

Verletzungen durch das

Schneidmesser oder

herausgeschleuderte Gegenstände.

Das Gerät darf nur mit angebauter

Auswurfklappe betrieben werden.

Sicherheitssperrsystem

Das Sicherheitssperrsystem

ermöglicht das Starten des Motors

nur, wenn

– der Fahrer seinen Platz auf dem

Sitz eingenommen hat,

– das Bremspedal durchgetreten

bzw. die Feststellbremse auf

Parkstellung ist,

– das Fahrpedal auf „N“ steht,

d. h. nicht betätigt wird,

– das Schneidwerk/Zubehör aus-

geschaltet ist, d.h.: PTO-Schalter

oder PTO-Hebel auf Stellung „Aus/

Off“ (PTO = Power-Take-Off).

Das Sicherheitssperrsystem schaltet

automatisch den Motor ab, sobald

der Bediener den Sitz verlässt, ohne

vorher die Feststellbremse zu

betätigen.

Das Sicherheitssperrsystem schaltet

automatisch Schneidwerk/Zubehör

(PTO) ab, sobald der Bediener den

Sitz verlässt, unabhängig davon, ob

vorher die Feststellbremse betätigt

wurde.

Das Sicherheitssperrsystem schaltet

automatisch Schneidwerk/Zubehör

(PTO) ab, sobald das Rückwärtsfahr-

pedal betätigt wird (wenn die OCR-

Funktion nicht aktiviert ist).

Zum Wiedereinschalten des Schneid-

werks/Zubehörs den PTO-Schalter

zuerst ausschalten und dann wieder

einschalten.

Symbole am Gerät

Am Gerät finden Sie verschiedene

Symbole als Aufkleber. Nachfolgend

die Erklärung der Symbole:

Achtung!

Vor Inbetriebnahme

Gebrauchsanweisung

lesen!

Dritte aus dem

Gefahrenbereich

fernhalten!

Verletzungsgefahr

durch rotierende

Messer oder Teile.

Vor Arbeiten an den

Schneidwerkzeugen

den Zündkerzen-

stecker ziehen!

Finger und Füße von

den Schneidwerk-

zeugen fernhalten!

Vor dem Einstellen

oder Säubern des

Gerätes oder vor dem

Prüfen das Gerät

ausschalten und den

Zündkerzenstecker

ziehen.

Verletzungsgefahr

durch ausgeworfenes

Gras oder feste

Gegenstände.

Betriebsanleitung Rasentraktoren Deutsch

Es dürfen sich keine

Personen, besonders

Kinder, oder Tiere im

Arbeitsbereich

aufhalten.

Das Arbeiten an steilen

Hängen kann

gefährlich sein.

Achtung!

Explosionsgefahr.

Batteriesäure/

Verätzungsgefahr.

Warnung vor heißer

Oberfläche!

Vor allen Arbeiten am

Gerät Zündschlüssel

ziehen und Hinweise in

dieser Anleitung

beachten.

Beim Auf- und

Absteigen niemals auf

das Schneidwerk

treten!

Bei Anhängerbetrieb folgende

Maximalwerte nicht überschreiten:

Max. Hangneigung 14%

Max. Stützlast an der

Anhängerkupplung 25 kg

Max. Anhängelast

(Anhänger und Ladung) 180 kg

Halten Sie diese Symbole am Gerät

immer in einem lesbaren Zustand.

Symbole in dieser

Anleitung

In dieser Anleitung werden folgende

Symbole verwendet:

dÉÑ~Üê

páÉ=ïÉêÇÉå=~ìÑ=dÉÑ~ÜêÉå=ÜáåÖÉïáÉëÉåI=

ÇáÉ ãáí=ÇÉê=ÄÉëÅÜêáÉÄÉåÉå=q®íáÖâÉáí=

òìë~ããÉåÜ®åÖÉå=ìåÇ=ÄÉá=ÇÉê=Éáå É=

dÉÑ®ÜêÇìåÖ=îçå=mÉêëçåÉå=ÄÉëíÉÜíK

^ÅÜíìåÖ

páÉ=ïÉêÇÉå=~ìÑ=dÉÑ~ÜêÉå=

ÜáåÖÉïáÉëÉåI=ÇáÉ ãáí=ÇÉê=

ÄÉëÅÜêáÉÄÉåÉå=q®íáÖâÉáí=

òìë~ããÉå Ü®åÖÉå=ìåÇ=ÇáÉ=ÉáåÉå=

p~ÅÜëÅÜ~ÇÉå=å~ÅÜ=ëáÅÜ=òáÉÜÉå=

â∏ååÉåK

Hinweis

Kennzeichnet wichtige Informationen

und Anwendungstipps.

Positionsangaben

Bei Positionsangaben am Gerät (z. B.

links, rechts) gehen wir immer vom

Fahrersitz gesehen in Arbeitsrichtung

des Gerätes aus.

Entsorgungshinweis

Anfallende Verpackungsreste,

Altgeräte usw. entsprechend den

örtlichen Vorschriften entsorgen.

Montieren

Hinweis

Um den Traktor von Hand bewegen

zu können, muss der Getriebeent-

riegelungshebel in der entsprechen-

den Stellung sein. Siehe dazu

Abschnitt „Bedien- und Anzeige-

elemente – Getriebeentriegelung“.

Die Batterie in Betrieb

nehmen

dÉÑ~Üê

sÉêÖáÑíìåÖëJ=ìåÇ=

sÉêäÉíòìåÖëÖÉÑ~Üê=ÇìêÅÜ=

_~ííÉêáÉë®ìêÉ

qê~ÖÉå=páÉ =ÉáåÉ =pÅÜìíòÄ êáääÉ=ìå Ç=

pÅÜìíòÜ~åÇëÅÜìÜÉK=sÉêãÉáÇÉå=páÉ=

e~ìíâçåí~âí=ãáí=ÇÉê=_~ííÉêáÉë® ìêÉK=

pçääíÉ=fÜåÉå=_~ííÉ êáÉë®ì êÉ=áå=Ç~ë=

dÉëáÅÜí=çÇÉê=áå=ÇáÉ=^ìÖÉå=ëéêáíòÉåI=

ëçÑçêí= ãáí=â~äíÉã=t~ëëÉê= ~Äï ~ëÅÜÉå=

ìåÇ=ÉáåÉå=^êòí=~ìÑëìÅÜÉåK=pçääíÉå=p áÉ=

_~ííÉêáÉë®ìêÉ=îÉêëÉÜÉåíäáÅÜ=

ÖÉëÅÜäìÅâí=Ü~ÄÉåI=îáÉä=t~ëëÉê=íêáåâÉå=

ìåÇ=ëçÑçêí=ÉáåÉå=^êòí=~ìÑëìÅÜÉå K=

i~ÖÉêå=páÉ=_~ííÉêáÉå =~ì≈ÉêÜ~äÄ=ÇÉê=

oÉáÅÜïÉáíÉ=îçå=háåÇÉêåK=háééÉå=páÉ=

åáÉ=ÇáÉ=_~ííÉêáÉI=Ç~=_~ííÉêáÉë®ìêÉ=

~ìëä~ìÑÉå=â~ååK

dÉÄÉå=páÉ=ΩÄêáÖÖÉÄäáÉÄÉåÉ=

_~ííÉêáÉë®ìêÉ=ÄÉá=fÜêÉã=e®åÇäÉê=çÇÉê=

ÉáåÉã=båíëçêÖìåÖëìåíÉêåÉÜãÉå=~ÄK

^ÅÜíìåÖ

_ê~åÇÖÉÑ~ÜêI=bñéäçëáçå=ìåÇ=

hçêêçëáçå=ÇìêÅÜ=_~ííÉêáÉë®ìêÉ=

ìåÇ=d~ëÉ=ÇÉê=_~ííÉêáÉë®ìêÉ

oÉáåáÖÉå=p áÉ=ëçÑçêí=d Éê®íÉíÉáäÉI=~ ìÑ=

ÇáÉ=_~ííÉêáÉë®ìêÉ=ÖÉëéêáíòí=áëíK=

_~ííÉêáÉë®ìêÉ=ïáêâí=âçêêçÇáÉêÉåÇK

o~ìÅÜÉå=páÉ=åáÅÜíI=Ü~äíÉå=páÉ=

ÄêÉååÉåÇÉ=ìåÇ=ÜÉá≈É=dÉÖ Éåëí®åÇÉ=

ÑÉêåK=i~ÇÉå=páÉ=_~ ííÉêáÉå=åì ê=áå=Öìí=

ÄÉäΩÑíÉíÉå=ìåÇ=íêçÅâÉå Éå=o®ì ãÉåK=

j∏ÖäáÅÜÉê=hìêòëÅ Üäìëë=ÄÉá=^ êÄÉáíÉå=

~å=ÇÉê=_~ííÉ êáÉK=iÉÖ Éå=páÉ=âÉáå É=

tÉêâòÉìÖÉ=çÇÉê=jÉ í~ääÖÉÖÉåëí®åÇÉ=

~ìÑ=ÇáÉ=_~ííÉêáÉK

Hinweis

Die Batterie befindet sich unter der

Motorhaube.

Bei Lieferung einer

„wartungsfreien/versiegelten“

Batterie (Typ 1)

(Batterie ohne Verschlussstopfen)

Die Batterie ist mit Batteriesäure

gefüllt und vom Werk versiegelt. Aber

auch eine „wartungsfreie“ Batterie

braucht Wartung, um eine gewisse

Lebensdauer zu ermöglichen.



Halten Sie die Batterie sauber.



Vermeiden Sie ein Kippen der

Batterie. Auch aus einer

„versiegelten“ Batterie läuft

Elektrolytflüssigkeit aus, wenn sie

gekippt wird.



Batterie vor der ersten Inbetrieb-

nahme mit einem Batterieladegerät

(maximaler Ladestrom 12 Volt/

6 Ampere) 1 bis 2 Stunden laden.

Nach dem Laden zuerst Netz-

stecker des Ladegeräts ziehen,

dann Batterie abklemmen (siehe

auch Betriebsanleitung des

Ladegerätes).

Bei Lieferung einer ungefüllten

Batterie (Typ 2)

(Batterie mit Verschlussstopfen)

Bild 2



Verschlussstopfen der

Batteriezellen abnehmen.

Deutsch Betriebsanleitung Rasentraktoren



Jede Zelle langsam mit Batterie-

säure bis 1 cm unterhalb der

Einfüllöffnung füllen.



Batterie 30 Minuten stehen lassen,

damit das Blei die Batteriesäure

aufnehmen kann.



Säurestand überprüfen, ggf.

Batteriesäure nachfüllen.



Batterie vor der ersten

Inbetriebnahme mit einem

Batterieladegerät (maximaler

Ladestrom 12 Volt/6 Ampere) 2 bis

6 Stunden laden. Nach dem Laden

zuerst Netzstecker des Ladegeräts

ziehen, dann Batterie abklemmen

(siehe auch Betriebsanleitung des

Ladegerätes).



Verschlussstopfen der

Batteriezellen aufsetzen.



Batterie in das Gerät einbauen.



Blindverschluss der

Batterieentlüftung entfernen.

Entlüftungsschlauch aufstecken

und im Gerät nach unten führen.

Auf freien Verlauf achten! (Bild



Erst rotes Kabel (+), dann

schwarzes Kabel (–) anklemmen.



Späteres Auffüllen der Batterie nur

noch mit destilliertem Wasser

(Kontrolle alle 2 Monate).



Halten Sie die Batterie sauber.

^ÅÜíìåÖ

_É~ÅÜíÉå=páÉ=ÇáÉ=jçåí~ÖÉêÉáÜÉ åÑçäÖÉ=

ÄÉáã=^ÄJ=ìåÇ=^åâäÉãã Éå=ÇÉê=

_~ííÉêáÉK

Einbau:



Erst rotes Kabel (+/Pluspol), dann

schwarzes Kabel (–/Minuspol)

anklemmen.

Ausbau:



Erst schwarzes Kabel (–/Minuspol),

dann rotes Kabel (+/Pluspol)

abklemmen.

Lenkrad montieren

Bild 2c



Lenkrad (2) auf Lenkwelle (1)

stecken.



Unterlegscheibe (3) mit der

Wölbung nach oben auflegen und

Lenkrad mit Schraube (4) sichern.



Abdeckkappe (5, je nach Modell))

einsetzen.

Bedien- und

Anzeigeelemente

^ÅÜíìåÖK=pÅÜ®ÇÉå=~ã=dÉê®íK

eáÉê=ïÉêÇÉå=îçê~Ä=ÇáÉ=cìåâíáçåÉå=ÇÉê=

_ÉÇáÉåJ=ìåÇ=^åòÉáÖÉÉäÉãÉåíÉ=

ÄÉëÅÜêáÉÄÉåK=cΩÜêÉå=páÉ =åçÅÜ=âÉáå É=

cìåâíáçåÉå=~ìë>

Bild 1

A Zündschloss mit OCR-Funktion

B Vorwärtsfahrpedal

C Rückwärtsfahrpedal

D Schalter für elektrische

Schneidwerksaushebung *

E Schnitthöheneinstellhebel *

F Hebel für Höhen-/Tiefen-

einstellung des Schneidwerks *

(nur in Verbindung mit elektrischer

Schneidwerksaushebung)

G Tankinhaltsanzeige

H Hebel für Getriebeentriegelung

I Messstab/Einfüllstutzen für

Getriebeöl

J Kraftstofftank/Einfüllstutzen

K Ablagefach

LDosenhalter

M Sitzverstellhebel

N Lenkradverstellhebel *

O Bremspedal

PGashebel/Choke

Q Schalter für Feststellbremse/

Tempomat

RChoke

S Kombianzeige *

T Lenkrad (nicht dargestellt)

U PTO-Schalter

( * je nach Modell)

Zündschloss mit OCR-

Funktion (A)

Bild 3

Dieses Zündschloss ist mit einer

OCR-Funktion (= Benutzerkontrol-

liertes Mähen im Rückwärtsgang)

ausgestattet.

Starten:

Schlüssel nach rechts drehen bis

der Motor läuft, dann loslassen.

Schlüssel steht auf (Normal-

stellung) und erlaubt das Mähen im

Vorwärtsgang.

OCR-Stellung:

Schlüssel nach links von Normal-

stellung auf Rückwärtsmähstellung

drehen und den Schalter

(1) drücken.

Die Kontrolllampe (2) leuchtet und

zeigt dem Benutzer an, dass das

Gerät nun ein Mähen im Rück-

wärtsgang und Vorwärtsgang

erlaubt.

Stoppen:

Schlüssel nach links auf drehen.

Hinweis

Benutzen Sie die OCR-Funktion nur,

wenn unbedingt erforderlich und

arbeiten Sie ansonsten in der Normal-

stellung. Die OCR-Funktion wird

automatisch ausgeschaltet, sobald

der Schlüssel auf Normalstellung

gedreht oder der Motor abgeschaltet

wird (Stoppstellung oder Abschaltung

des Motors durch das Sicherheits-

sperrsystem).

Vorwärtsfahrpedal (B)

Bild 1

Das Pedal regelt die Fahrtgeschwin-

digkeit in Vorwärtsrichtung.

Rückwärtsfahrpedal (C)

Bild 1

Das Pedal regelt die Fahrtgeschwin-

digkeit in Rückwärtsrichtung.

Hinweis zu Vorwärts-/

Rückwärtsfahrpedal

Je weiter das Pedal nach vorn

gedrückt wird, desto schneller fährt

das Gerät.

Zum Stoppen (Anhalten) und bei

Fahrtrichtungswechsel das

entsprechende Pedal loslassen.

Schalter für elektrische

Schneidwerksaushebung (D)

(je nach Modell)

Bild 4

Dient zum Heben und Senken des

Schneidwerks (nur in Verbindung mit

dem Hebel für Höhen-/Tiefenein-

stellung des Schneidwerks).

Schneidwerk absenken

= Schalter

nach vorn drücken.

Schneidwerk anheben

= Schalter

nach hinten.

Betriebsanleitung Rasentraktoren Deutsch

Hinweis

Das Schneidwerk wird nur soweit

abgesenkt, bis die vorher mit dem

Hebel für Höhen-/Tiefeneinstellung

des Schneidwerks voreingestellte

Höhe erreicht ist.

Schnitthöheneinstell-

hebel (E)

(je nach Modell)

Bild 1

Dient zum Heben und Senken des

Schneidwerks.

Größte Schnitthöhe

– Schneidwerk

oben = Hebel auf „HI/12“.

Kleinste Schnitthöhe

– Schneid-

werk unten = Hebel auf „LO/1“.

Hebel für Höhen-/Tiefen-

einstellung des Schneid-

werks (F) (je nach Modell)

Bild 4

Dient zur Vorwahl der gewünschten

Höheneinstellung des Schneidwerks

(nur in Verbindung mit der elek-

trischen Schneidwerksaushebung).

Größte Schnitthöhe

– Schneidwerk

oben = Hebel auf „HI/6“.

Kleinste Schnitthöhe

– Schneid-

werk unten = Hebel auf „LO/1“.

Hinweis

Zum Einstellen muss das Schneid-

werk zuvor mit dem Schalter für

elektrische Schneidwerksaushebung

ganz angehoben werden.

Tankinhaltsanzeige (G)

Bild 5

Sobald der Kraftstofffüllstand den

Bereich des Sichtfensters (1) erreicht

hat, sollte nachgetankt werden.

Hebel für Getriebe-

entriegelung (H)

Bild 6

Zum Schieben des Gerätes bei

ausgeschaltetem Motor.



Hebel herausziehen und nach oben

drücken. Zum Fahren Hebel nach

unten schieben und hineindrücken.

Der Hebel befindet sich an der

Rückwand des Gerätes.

Messstab/Einfüllstutzen für

Getriebeöl (I)

Bild 5

Zum Prüfen des Füllstandes bzw.

zum Einfüllen von Getriebeöl.

Kraftstofftank/

Einfüllstutzen (J)

Bild 1

Ablagefach (K)

Bild 1

Dosenhalter (L)

Bild 1

Sitzverstellhebel (M)


Hebel ziehen und Sitz einstellen.

Lenkradverstellhebel (N)

(je nach Modell)

Bild 8

Dient zum Einstellen der Lenkrad-

position.



Hebel drücken und halten.



Lenkrad verstellen.



Hebel loslassen. Auf korrekte

Einrastung des Lenkrads achten.

Bremspedal (O)


Das Bremspedal kann zum schnellen

Abbremsen, zum Aktivieren/

Deaktivieren der Feststellbremse oder

zum Abschalten des Tempomates

benutzt werden.

Choke (P/R)

(je nach Ausführung)


Zum Starten bei kaltem Motor den

Chokehebel nach vorn auf Posi-

tion (Bild 9) oder den Gashebel

auf Stellung stellen (Bild 10).

Gashebel (P)


Motordrehzahl stufenlos einstellen.

Schnelle Motordrehzahl = .

Langsame Motordrehzahl = .

Schalter für Feststell-

bremse/Tempomat (Q)


Dieser Schalter hat eine

Doppelfunktion:

Feststellbremse betätigen:

Bremspedal ganz drücken und

Schalter ziehen. Bremspedal

loslassen.

Feststellbremse lösen:

Bremspedal ganz drücken, Schalter

löst sich.

Tempomat einschalten:

Beim Fahren den Schalter drücken.

Die zu diesem Zeitpunkt gewählte

Vorwärtsgeschwindigkeit (jedoch

nicht die Maximalgeschwindigkeit)

wird beibehalten; man kann den Fuß

vom Fahrpedal nehmen.

Bei Betätigung des Fahrpedals oder

des Bremspedals wird der Tempo-

mat automatisch ausgeschaltet.

Hinweis

Der Tempomat funktioniert nur bei

Vorwärtsfahrt.

Kombianzeige (S)

(je nach Modell)


Die Kombianzeige kann je nach

Ausführung aus folgenden Elementen

bestehen:

Öldruck (1):

Leuchtet die Anzeigelampe bei

laufendem Motor, Motor sofort

abschalten und Ölstand prüfen.

Ggf. Werkstatt aufsuchen.

Bremse (2):

Anzeigelampe leuchtet auf, wenn bei

Motorstart Bremspedal nicht

gedrückt ist bzw. die Feststellbremse

nicht arretiert ist.

Schneidwerk/Zubehör (PTO) (3):

Anzeigelampe leuchtet auf, wenn bei

Motorstart das Schneidwerk/Zube-

hör (PTO) nicht abgeschaltet ist.

Batterieladeanzeige (4):

Leuchtet die Anzeigelampe bei

laufendem Motor, wird die Batterie

nicht ausreichend geladen.

Ggf. Werkstatt aufsuchen.

Deutsch Betriebsanleitung Rasentraktoren

Betriebsstundenzähler (5):

Zeigt die Betriebsstunden in Stunden

und

Stunden im Display an.

Optionale Funktionen:

– Bei Einschalten der Zündung wird

kurzzeitig die Batteriespannung

angezeigt und wechselt dann auf

die Anzeige der Betriebsstunden.

Betriebsstunden werden immer

gezählt, außer der Zündschlüssel

steht auf „Stop“ oder ist

abgezogen.

– Alle 50 Betriebsstunden (je nach

Ausführung) erscheint im Display

eine Ölwechselanzeige „CHG/OIL“

für den Zeitraum von 5 Minuten.

Diese Meldung erscheint die

nächsten 2 Betriebsstunden.

Ölwechselintervalle siehe

Motorenhandbuch.

Lenkrad (T)

Bild 1

PTO-Schalter (U)


Mit dem PTO-Schalter wird das

Schneidwerk/Zubehör über eine

elektromechanische Kupplung ein-

und ausgeschaltet.

Einschalten

= Schalter ziehen.

Ausschalten

= Schalter drücken.

Hinweis

Bei automatischer Abschaltung

durch das Sicherheitssperrsystem

(z. B. Rückwärtsfahren mit

eingeschaltetem Schneidwerk) muss

der Schalter zuerst aus- und dann

wieder eingeschaltet werden, um die

Sperrung der Kupplung aufzuheben.

Licht (je nach Modell)

Die Scheinwerfer leuchten, solange

der Motor läuft bzw. der Zünd-

schlüssel sich außerhalb der Stopp-

Position befindet.

Bedienen

Beachten Sie auch die Hinweise im

Motorenhandbuch!

dÉÑ~Üê

sÉêäÉíòìåÖëÖÉÑ~Üê

mÉêëçåÉåI=ÄÉëçåÇÉêë=háåÇÉêI=çÇÉê=

qáÉêÉ=ÇΩêÑÉå=ÄÉáã=j®ÜÉå=åáÉ=áå=ÇÉê=

k®ÜÉ=ÇÉë=dÉ ê®íÉë=ëÉáåK=páÉ=â∏ååÉå=

ÇìêÅÜ=ÜÉê~ìëëÅÜäÉìÇÉêåÇÉ=píÉáåÉ=

çÇÉê=®ÜåäáÅÜÉë=îÉêäÉíòí=ïÉêÇÉåK=

háåÇÉê=ÇΩêÑÉå=Ç~ ë=dÉê®í=åáÉ =

ÄÉÇáÉåÉåK

pÉáÉå=páÉ=ÄÉëçåÇÉêë=îçêëáÅÜíáÖ=ÄÉáã=

j®ÜÉå=áã=oΩÅâï®êíëÖ~åÖ=Ed Éê®íÉ=

ãáí=l`oJpÅÜ~ äíÉêFK=bë=ÇΩêÑÉå=ëáÅÜ=

âÉáåÉ=mÉêëçåÉå=áã=^êÄÉáíëÄÉêÉáÅÜ=ÇÉë=

dÉê®íÉë=ÄÉÑáåÇÉåK

båíäÉÉêÉå=páÉ=ÇáÉ=dê~ëÑ~åÖÉáåêáÅÜíìåÖ=

åáÉ ÄÉá=ä~ìÑÉåÇÉã=pÅÜåÉáÇï ÉêâK=

_Éáã båíäÉÉêÉå=ÇÉê=

dê~ëÑ~åÖÉáåêáÅÜíìåÖ=â∏ååÉå páÉ=çÇÉê=

~åÇÉêÉ=ÇìêÅÜ=ÜÉê~ìëÖÉëÅÜäÉ ìÇÉêíÉë=

j®ÜÖìí=îÉêäÉíòí=ïÉêÇÉåK=

_Éáã=j®ÜÉå=~å=ëíÉáäÉå=e®åÖÉå=â~åå=

Ç~ë dÉê®í=âáééÉå=ìåÇ=páÉ=â∏ååÉå=

ëáÅÜ=îÉêäÉíòÉåK=c~ÜêÉå=páÉ=åáÉ=èìÉê=

òìã=e~åÖI=ëç åÇÉêå=åìê=~ìÑJ=ìåÇ=

~Äï®êíëK=kìê=e® åÖÉ=ãáí=ÉáåÉ ê=

kÉáÖìåÖ= îçå= ã~ñ áã~ä= OMB= ÄÉÑ~Ü êÉåK=

káÅÜí=~ã=e~åÖ=ïÉåÇÉåK

_Éáã=j®ÜÉå=îçå=ÑÉìÅÜíÉã=dê~ë=â~åå=

Ç~ë=dÉê®í=ÇìêÅÜ=îÉêãáåÇÉêíÉ=

_çÇÉåÜ~ÑíìåÖ=êìíëÅÜÉå=ìåÇ=páÉ=

â∏ååÉå=ëíΩêòÉåK=j®ÜÉå=páÉ=åìêI=ïÉåå=

Ç~ë=dê~ë=íêçÅâÉå=áëíK

§ÄÉêã®≈áÖÉ=dÉëÅÜ ïáåÇáÖâ Éáí=â~åå=

ÇáÉ=råÑ~ääÖÉÑ~Ü ê=ÉêÜ∏ÜÉåK

e~äíÉå=p áÉ=ÄÉ áã =j® ÜÉå =áå=

dêÉåòÄÉêÉáÅÜÉåI=ïáÉ=òK _K=áå=ÇÉê=k®ÜÉ=

îçå=ëíÉáäÉå=^ÄÜ®åÖÉå=çÇÉê=ìåíÉê=

_®ìãÉ åI=~å=_ ΩëÅÜÉå=ìåÇ=eÉÅâÉå=

ÖÉåΩÖÉåÇ=^Äëí~åÇK

pÉáÉå=páÉ=ÄÉëçåÇÉêë=îçêëáÅÜíáÖI=ïÉåå=

páÉ=êΩÅâï®êíë=Ñ~ÜêÉåK

§ÄÉêéêΩÑÉå=páÉ=Ç~ë=dÉä®åÇÉI=~ìÑ=ÇÉã=

Ç~ë=dÉê®í=ÉáåÖÉëÉíòí=ïáêÇI=ìå Ç=

ÉåíÑÉêåÉå=páÉ=~ääÉ=dÉÖ Éåëí®åÇÉI=ÇáÉ=

ÉêÑ~ëëí=ìåÇ=ïÉÖÖÉëÅÜäÉìÇÉêí=ïÉêÇÉå=

â∏ååÉåK

táêÇ=Éáå=cêÉãÇ â∏êéÉê=EòK _K=píÉáåF=

îçã=pÅÜåÉáÇïÉêâòÉìÖ=ÖÉíêçÑÑÉå=çÇÉê=

Ñ~ääë=Ç~ë=dÉê®í= ~åÑ®åÖí= ìåÖÉï ∏ÜåäáÅÜ=

òì=îáÄêáÉêÉåW=jçíçê=ëçÑçêí=~ÄëíÉääÉåK

dÉê®í=îçê=ÇÉã=ïÉáíÉêÉå=_ÉíêáÉÄ=îçå=

ÉáåÉê=c~ÅÜïÉêâëí~íí=~ìÑ=pÅÜ®ÇÉå=

ìåíÉêëìÅÜÉå=ä~ëëÉåK

_Éá=páÅÜÉäã ®ÜÉêå=åáÉ =îçê=

dê~ë~ìëïìêÑ∏ÑÑåìåÖÉå=ëíÉääÉåK

cΩÜêÉå=páÉ =åáÉã ~äë=e® åÇ É=çÇÉ ê=c Ω≈É=

~å çÇÉê=ìåíÉê=ëáÅÜ=ÇêÉÜÉåÇÉ=qÉáäÉK

píÉääÉå=páÉ=ÇÉå=jçíçê=~Ä=ìåÇ=òáÉÜÉå=

páÉ ÇÉå=wΩåÇëÅÜäΩëëÉä=ìåÇ=ÇáÉ=

wΩåÇâÉêòÉåëíÉÅâÉê=~ÄI=ÄÉîçê=páÉ=

_äçÅâáÉêìåÖÉå=ä∏ëÉå=çÇÉê=sÉêëíçéJ

ÑìåÖÉå=áã=^ìëï ìêÑâ~å~ä=ÄÉëÉ áíáÖÉåK

_ÉåìíòÉ å=p áÉ=Ç ~ë= dÉ ê®í=åáÅ Üí=Ä Éá=

ëÅÜäÉÅÜíÉå=táííÉ êìåÖëÄÉÇ áåÖìåÖÉåI=

ïáÉ=òK _K=oÉÖÉåJ=çÇÉê= dÉïáííÉ êÖÉÑ~ÜêK

bêëíáÅâìåÖëÖÉÑ~Üê=ÇìêÅÜ=

hçÜäÉåãçåçñóÇ=

i~ëëÉå=páÉ=ÇÉå=sÉêÄêÉååìåÖëãçíçê=

åìê=áã=cêÉáÉå=ä~ìÑÉåK=

bñéäçëáçåëJ=ìåÇ=_ê~åÇÖÉÑ~Üê

hê~ÑíëíçÑÑJL_ÉåòáåÇ®ãéÑÉ=ëáåÇ=

Éñéäçëáî=ìåÇ=hê~ÑíëíçÑÑ=áëí=ÜçÅÜ Öê~ÇáÖ =

ÉåíÑä~ããÄ~êK

cΩääÉå=páÉ=ÇÉå=hê~ÑíëíçÑÑ=îçê=

jçíçêëí~êí=Éáå K=e~äíÉå=páÉ =ÇÉå=

hê~ÑíëíçÑÑí~åâ= ÄÉá= ä~ìÑÉåÇÉã = çÇÉê= ÄÉá=

åçÅÜ=ÜÉá≈Éã=jçíçê=ÖÉëÅÜ äçëëÉåK=

hê~ÑíëíçÑÑ=åìê=ÄÉá=~ÄÖÉëÅÜ~äíÉíÉã=ìåÇ=

~ÄÖÉâΩÜäíÉ ã=jçíçê=å~Å ÜÑΩääÉåK=

sÉêãÉáÇÉå=páÉ=çÑÑÉåÉë=cÉìÉêI=

cìåâÉåÄáäÇìåÖ=ìåÇ=ê~ìÅÜÉå=páÉ=åáÅÜíK=

_Éí~åâÉå=páÉ=Ç~ë=dÉê®í=åìê=áã=cêÉáÉåK

pí~êíÉå=páÉ=ÇÉå=jçíçê=å áÅÜíI=Ñ~ääë=

hê~ÑíëíçÑÑ=ΩÄÉ êÖ Éä~ìÑÉå=áëíK

pÅÜáÉÄÉå páÉ=Ç~ë=dÉê®í=îçå=ÇÉê=

âê~ÑíëíçÑÑîÉêëÅÜãìíòíÉå=cä®ÅÜÉ=ïÉÖ=

ìåÇ=ï~êíÉå=páÉI=Äáë=ëáÅÜ=ÇáÉ=

hê~ÑíëíçÑÑÇ®ãéÑÉ=îÉêÑäΩÅÜíáÖí=Ü~ÄÉåK

rã=_ê~åÇÖÉ Ñ~Üê=òì=îÉêãÉ áÇÉåI=

Ü~äíÉå=páÉ=ÑçäÖÉ åÇÉ=qÉáäÉ=ÑêÉá=îçå=dê~ë=

ìåÇ=~ìëíêÉíÉåÇÉã=£äW=jçíçêI=

^ìëéìÑÑI=_~ííÉêáÉI=hê~ÑíëíçÑÑí~åâK

dÉÑ~Üê

sÉêäÉíòìåÖëÖÉÑ~Üê=ÇìêÅÜ=

ÇÉÑÉâíÉë dÉê®í

_ÉíêÉáÄÉå=páÉ=Ç~ë=dÉê®í=åìê=áå=

Éáåï~åÇÑêÉáÉã=wì ëí~åÇK=cΩÜêÉå=páÉ=

îçê=àÉÇÉã=_ÉíêÉáÄÉå=ÉáåÉ=páÅÜíJ

éêΩÑìåÖ =Çì êÅÜK=hç åíêç ääáÉêÉå=páÉ=

ÄÉëçåÇÉêë=páÅÜÉêÜÉáíëÉáåêáÅÜíìå ÖÉåI=

pÅÜåÉáÇïÉêâòÉìÖÉ=ãáí=e~äíÉêìåÖI=

_ÉÇáÉåÉäÉãÉåíÉ=ìåÇ=pÅÜê~ìÄJ

îÉêÄáåÇìåÖÉå=~ìÑ=_ÉëÅÜ®ÇáÖì åÖÉå=

ìåÇ=ÑÉëíÉå=páíòK=bêëÉíòÉå=páÉ=ÇáÉ=ÄÉJ

ëÅÜ®ÇáÖíÉå=qÉáäÉ=îçê=ÇÉã=_ ÉíêÉáÄÉåK

Betriebsanleitung Rasentraktoren Deutsch

Betriebszeiten

Beachten Sie die nationalen/

kommunalen Vorschriften bezüglich

der Benutzungszeiten (ggf. bei Ihrer

zuständigen Behörde erfragen).

Vor jedem Betreiben

Kontrollieren Sie:



alle Schutzeinrichtungen,



den Motorölstand

(siehe Motorhandbuch),



die Tankfüllung,



den Reifendruck,



Lüftungsschlitze im unteren

Bereich des Armaturenbretts,



Seitenverkleidungen, Anbaugeräte,

Luftfilterbereich auf Schmutz und

Mähreste.

Tanken und Ölstand prüfen

Hinweis

Der Motor ist werksseitig bereits mit

Öl befüllt – bitte überprüfen, ggf.

nachfüllen.



„Benzin, bleifrei“ tanken, siehe

Motorhandbuch.



Kraftstofftank höchstens bis 2 cm

unter der Unterkante des

Einfüllstutzens füllen.



Kraftstofftank fest verschließen.



Motorölstand prüfen. Der Ölstand

muss zwischen der „FULL/max.“-

und „ADD/min.“-Markierung liegen

(siehe auch Motorhandbuch).



Getriebeölstand kontrollieren

(Bild 28):

– Gerät auf eine ebene Fläche

stellen.

– Den Bereich um den

Öleinfüllstutzen reinigen.

– Meßstab aus Öleinfüllöffnung

herausnehmen.

– Meßstab abwischen.

– Ölstand kontrollieren.

Der Ölstand muss zwischen

den beiden Markierungen

„FULL/max.“ und „ADD/min.“

sein.

– Bei Bedarf Öl in die

Öleinfüllöffnung einfüllen (nur

Hydrostatik-Antriebsöl der

Marke „Shell Rotella TTF-SB“

verwenden – wenden Sie sich

an Ihren Händler).

– Meßstab einschieben und auf

korrekten Sitz achten.

Reifendruck überprüfen

Hinweis

Aus Produktionsgründen kann der

Reifendruck höher als erforderlich sein.



Reifendruck überprüfen.

Bei Bedarf korrigieren (siehe

Abschnitt „Warten“):

– vorn: 0,8 bar

– hinten: 0,7 bar

Einstellungen vor der Fahrt



Gerät auf festem, ebenem

Untergrund abstellen und

Feststellbremse arretieren.



Arbeiten bei abgestelltem Motor

durchführen.



Zündschlüssel abziehen.

Bei allen Arbeiten an beweglichen



Motorhaube öffnen und zusätzlich

Zündkerzenstecker von der

Zündkerze entfernen.

Fahrersitz einstellen

Bild 7



Platz auf dem Fahrersitz

einnehmen.



Sitz in gewünschte Position

bringen. Auf korrekte Einrastung

achten!

Lenkrad einstellen

Bild 8



Platz auf dem Fahrersitz

einnehmen.



Lenkrad in gewünschte Position

bringen. Auf korrekte Einrastung

achten!

Einstellung der Schneidwerk-

räder (je nach Modell)

Die Schneidwerkräder sollten in der

niedrigsten Schneidwerkstellung

immer mindestens 6–12 mm über

dem Boden sein. Die Schneidwerk-

räder sind nicht konstruiert, um die

Last des Schneidwerks zu tragen.

Ggf. entsprechend gleichmäßig

versetzen.

Den Motor starten



Auf dem Fahrersitz Platz nehmen.



Schneidwerk/Zubehör

ausschalten: PTO ausschalten und

Schneidwerk nach oben stellen.



Bremspedal ganz drücken und

halten oder die Feststellbremse

arretieren.



Fahrpedal nicht betätigen

(= N-Stellung).

Hinweis

Geräte mit Hydrostat-Antrieb sind in

N-Stellung, wenn das Fahrpedal nicht

betätigt wird.



Gashebel auf mittlere Gasstellung

stellen (zwischen und ).



Bei kaltem Motor den Choke ziehen

bzw. den Gashebel auf stellen.



Zündschlüssel auf drehen, bis

der Motor läuft (Startversuch max.

5 Sekunden, vor dem nächsten

Versuch 10 Sekunden warten).

Wenn der Motor läuft, den

Zündschlüssel auf stellen.



Choke langsam zurückstellen.



Gashebel zurückstellen, bis der

Motor ruhig läuft.

Motor stoppen



Gashebel auf mittlere Gasstellung

stellen.



Motor ca. 20 Sekunden laufen

lassen.



Zündschlüssel auf stellen.



Zündschlüssel abziehen.



Vor dem Verlassen des Gerätes

Feststellbremse arretieren.

Fahren

dÉÑ~Üê

^ÄêìéíÉë=^åÑ~ÜêÉåI=éä∏íòäáÅÜÉë=

^åÜ~äíÉå=ìåÇ=c~ÜêÉå =ãáí=òì=ÜçÜÉ ê=

dÉëÅÜïáåÇáÖâÉáí=ÉêÜ∏Üí=ÇáÉ=rå Ñ~ääJ

ÖÉÑ~Üê=ìåÇ=â~åå=òì=pÅÜ®Ç Éå=~ã=

dÉê®í=ÑΩÜêÉåK

aÉå=c~ÜêÉêëáíò=çÇÉê=Ç~ë=iÉåâê~Ç=

åáÉã~äë=ï®Ü êÉåÇ=ÇÉê= c~Üêí= ÉáåëíÉääÉåL

îÉêëíÉääÉåK

Hinweis

Seien Sie besonders vorsichtig beim

Rückwärtsfahren. Wechseln Sie nie

die Fahrtrichtung ohne das Gerät

vorher zum Stehen zu bringen.



Motor wie angegeben starten.



Gashebel auf stellen, um eine

ausreichende Leistungsabgabe

sicherzustellen.



Feststellbremse lösen: Bremspedal

ganz drücken und loslassen.



Fahrpedal langsam betätigen bis

die gewünschte Geschwindigkeit

erreicht ist.

Deutsch Betriebsanleitung Rasentraktoren

Gerät anhalten



Fahrpedal loslassen.



Bremspedal treten, bis das Gerät

steht.

Mähen

Hinweis

– Im Normalmähbetrieb

(siehe Bedienung Zündschloß):

Das Schneidwerk vor dem

Rückwärtsfahren ausschalten und

nach oben stellen.

– Im Rückwärtsmähbetrieb

(siehe Bedienung

Zündschloß):

Besondere Vorsicht beim

Rückwärtsmähen walten lassen

und nur, wenn unbedingt

erforderlich, aktivieren.

– Nicht die Fahrtrichtung wechseln,

wenn das Gerät rollt oder fährt.



Motor wie angegeben starten.



Gashebel auf stellen, um eine

ausreichende Leistungsabgabe

sicherzustellen.



Schneidwerk einschalten.



Schneidwerk ablassen.



Feststellbremse lösen:

Bremspedal ganz drücken und

loslassen.



Mit dem Vorwärtsfahrpedal

Vorwärtsfahrtrichtung und

Geschwindigkeit (durch langsames

Betätigen) wählen. Das Gerät fährt.

Allgemein

Bei der Einstellung von Schnitthöhe

und Fahrgeschwindigkeit darauf

achten, dass das Gerät nicht

überlastet wird.

Abhängig von Länge, Art und Feuch-

tigkeit des Schnittgutes ist es not-

wendig, Schnitthöhe und Fahrge-

schwindigkeit anzupassen, um das

Schnittgut mit einer Grasfangein-

richtung störungsfrei sammeln zu

können.

Bei Verstopfungen die

Fahrgeschwindigkeit reduzieren und

die Schnitthöhe größer einstellen.

Rasenfläche optimal mähen

Mähen Sie die ersten beiden Bahnen

so, dass der Mähabfall seitlich in die

Mitte fällt.



Gras nie zu lang wachsen lassen.



Gras nie zu kurz schneiden.



In geraden Bahnen fahren.



Mähen Sie nicht mit hoher Fahr-

geschwindigkeit, besonders wenn

ein Mulch-Kit oder Grasfang

installiert ist.

Mulchen

Mit entsprechendem Zubehör kann

man mit verschiedenen Geräten auch

mulchen. Fragen Sie nach Zubehör

bei Ihrem Fachhändler.

Gerät abstellen



Gerät anhalten:

Fahrpedal loslassen und Brems-

pedal treten, bis das Gerät steht.



Schneidwerk/Zubehör

ausschalten.



Gashebel auf mittlere Gasstellung

stellen.



Schneidwerk nach oben stellen.



Zündschlüssel nach 20 Sekunden

auf stellen.



Vor dem Verlassen des Gerätes

Feststellbremse arretieren.



Zündschlüssel abziehen.

Geräte mit Hydrostat-

Antrieb schieben

Bild 6

Gerät nur bei abgeschaltetem Motor

schieben.



Feststellbremse lösen.



Getriebe entriegeln:

Hebel herausziehen und nach

oben drücken.

Vor Motorstart den Getriebe-

entriegelungshebel zurückstellen.

Tips zur Rasenpflege

Mähen

Rasen besteht aus verschiedenen

Grasarten. Wenn Sie häufig mähen,

wachsen verstärkt Gräser, die stark

wurzeln und eine feste Grasnarbe

bilden. Wenn Sie selten mähen, ent-

wickeln sich verstärkt hochwachsen-

de Gräser und andere Wildkräuter

(z. B. Klee, Gänseblümchen ...).

Die Normalhöhe eines Rasens liegt

bei ca. 4–5 cm. Mähen sollte man nur

der Gesamthöhe; also bei 7–8 cm

auf Normalhöhe schneiden.

Den Rasen möglichst nicht kürzer als

4 cm schneiden, sonst schädigt man

bei Trockenheit die Grasnarbe.

Hoch gewachsenes Gras (z. B. nach

dem Urlaub) etappenweise auf

Normalhöhe mähen.

Mulchen mit Zubehör

(optional)

Das Gras wird beim Mähen in kleine

Stücke (ca. 1 cm) geschnitten und

bleibt liegen. Dem Rasen bleiben viele

Nährstoffe erhalten. Hinweise sind zu

beachten:



Kein nasses Gras mähen.



Nie mehr als max. 2 cm der

Gesamtgraslänge abmähen.



Langsam fahren.



Maximale Motordrehzahl benutzen



Rasenmäherdeck regelmäßig

reinigen.

Hinweis

Mulchzubehör je nach Ausführung

montieren. Montagebeispiel im

Bild 15.

Transportieren

Fahren Sie zum Wechsel des Einsatz-

ortes nur kurze Strecken mit dem

Rasentraktor. Verwenden Sie für

größere Entfernungen ein

Transportfahrzeug.

Hinweis

Das Gerät besitzt keine

Straßenzulassung gemäß StVO.

Kurzstrecken

dÉÑ~Üê

dÉÖÉåëí®åÇÉ=â∏ååÉå=îçã=

ÇêÉÜÉåÇÉå=pÅÜåÉáÇïÉêâ=ÉêÑ~ëëí=ìåÇ=

ïÉÖÖÉëÅÜäÉìÇÉêí=ïÉêÇÉå=ì åÇ=

Ç~ÇìêÅÜ=pÅÜ®ÇÉå=îÉêìêë~ÅÜÉåK=



Schalten Sie das Schneidwerk ab,

bevor Sie mit dem Gerät fahren.

Langstrecken

^ÅÜíìåÖ

qê~åëéçêíëÅÜ®ÇÉå

aáÉ=îÉêïÉåÇÉíÉå=qê~åëéçêíãáííÉä=

EòK_Kqê~åëéçêíÑ~ÜêòÉìÖI=i~ÇÉê~ãéÉ=

çK®KF=ãΩëëÉå=ÄÉëíáããìåÖëÖÉã® ≈=

ÉáåÖÉëÉíòí=ïÉêÇÉå=EëáÉÜÉ=òìÖÉÜ∏êáÖÉ=

_ÉÇáÉåìåÖë~åäÉáíìåÖFK=

wìã=qê~åëéçêí=ãìëë=Ç~ë=dÉê®í=

ÖÉÖÉå= sÉêêì íëÅÜÉå= ÖÉëáÅÜÉêí= ïÉêÇÉåK

Betriebsanleitung Rasentraktoren Deutsch

rãïÉäíÖÉÑ®ÜêÇìåÖ=ÇìêÅÜ=

~ìëä~ìÑÉåÇÉå=hê~ÑíëíçÑÑ

qê~åëéçêíáÉêÉå=páÉ=Ç~ë=dÉê®í=å áÅÜí=áå=

ÖÉâáééíÉê=píÉääìåÖK=



Transportfahrzeug bereitstellen.



Laderampe am Transportfahrzeug

anbringen.



Gerät von Hand im Leerlauf auf die

Ladefläche schieben (bei Geräten

mit Hydrostat-Antrieb das Getriebe

entriegeln).



Feststellbremse arretieren.



Gerät gegen Verrutschen sichern.

Reinigen/Warten

dÉÑ~Üê

sÉêäÉíòìåÖëÖÉÑ~Üê=ÇìêÅÜ=

ìåÄÉ~ÄëáÅÜíáÖíÉå=jçíçêëí~êí

pÅÜΩíòÉå =páÉ=ëáÅÜ=îçê=sÉ êäÉíòìåÖ ÉåK=

sçê ~ääÉå=^êÄÉáíÉå=~å=ÇáÉëÉã=dÉê®í

Ó jçíçê=~ÄëíÉääÉåI

ÓwΩåÇëÅÜäΩëëÉä=òáÉÜÉåI

Ó cÉëíëíÉääÄêÉãëÉ=~êêÉíáÉêÉåI

Ó ^Äï~êíÉåI=Äáë=~ääÉ=ÄÉïÉÖäáÅÜÉå=

qÉáäÉ=îçääëí®åÇáÖ=òìã=píáääëí~åÇ=

ÖÉâçããÉå=ëáåÇX=ÇÉê=jçíçê=ãìëë=

~ÄÖÉâΩÜäí=ëÉáåI

ÓwΩåÇâÉêòÉåëíÉÅâÉê=~ã=jçíçê=

òáÉÜÉåI=ìã=Éáå=îÉêëÉÜÉåíäáÅÜÉë=

pí~êíÉå=ÇÉë=jçíçêë=òì=îÉêÜáåÇÉêåK

Reinigen

Gerät reinigen

^ÅÜíìåÖ

sÉêïÉåÇÉå=páÉ=òìã=oÉáå áÖÉå=âÉáåÉå=

eçÅÜÇêì ÅâêÉáåáÖÉêK



Möglichst direkt nach dem Mähen

reinigen.



Gerät auf einem festen und ebenen

Untergrund abstellen.



Feststellbremse arretieren.

Hinweis

Bei Benutzung des Gerätes zum

Winterdienst besteht eine besonders

hohe Rost- und Korrosionsgefahr.

Das Gerät nach jedem Einsatz

gründlich reinigen.

Schneidwerk reinigen

dÉÑ~Üê

sÉêäÉíòìåÖëÖÉÑ~Üê=ÇìêÅÜ=ëÅÜ~êÑÉ=

pÅÜåÉáÇãÉëëÉê

qê~ÖÉå=páÉ=^êÄÉáíëÜ~åÇëÅÜìÜÉK

_Éá=dÉê®íÉå=ãáí=ãÉÜêÉêÉå=pÅÜåÉáÇJ

ïÉêâòÉìÖÉå=â~åå=ÇáÉ=_ÉïÉÖìåÖ=

ÉáåÉë=pÅÜåÉáÇïÉêâòÉìÖÉë=òì =

aêÉÜìåÖÉå=ÇÉê=ΩÄêáÖÉå=

pÅÜåÉáÇïÉêâòÉìÖÉ=ÑΩÜêÉåK=oÉáåáÖÉå=

páÉ=ÇáÉ=pÅÜåÉáÇïÉêâòÉìÖÉ=îçêëáÅÜíáÖK

^ÅÜíìåÖ

jçíçêëÅÜ~ÇÉå

háééÉå=páÉ=Ç~ë=dÉê®í=åáÅÜí=ãÉÜê=~äë=

PMøK=hê~ÑíëíçÑÑ=â~ åå=áå=Ç Éå=

sÉêÄêÉååìåÖëê~ìã=ä~ìÑÉå=ìåÇ=òì=

ÉáåÉã=j çíçêëÅÜ~ÇÉ å=ÑΩÜêÉåK



Schneidwerk ganz nach oben

stellen.



Schneidraum mit Bürste,

Handbesen oder Lappen reinigen.

Schneidwerk mit

Reinigungsdüse (optional)

Bild 16

Stellen Sie das Gerät auf einen

flachen Untergrund frei von Geröll,

Steinen usw. und betätigen Sie die

Feststellbremse.

1.Befestigen Sie einen Wasser-

schlauch mit handelsüblicher

Schnellkupplung auf der Reini-

gungsdüse. Wasser aufdrehen.

2.Starten Sie den Motor.

3.Mähwerk ablassen und einige

Minuten einschalten.

4.Mähwerk und Motor abschalten.

5.Wasserschlauch entfernen.

Wiederholen Sie Schritt 1–5 an der

zweiten Reinigungsdüse (falls

vorhanden).

Nach Beendigung des

Reinigungsvorganges (Schritt 1–5):



Mähwerk nach oben stellen.



Motor starten und Mähwerk für

einige Minuten einschalten um das

Mähwerk zu trocknen.

Zubehör reinigen



Siehe Hinweise in der

Bedienungsanleitung des Zubhörs.

Warten

Beachten Sie die Wartungs-

vorschriften im Motorenhandbuch.

Lassen Sie das Gerät am Ende der

Saison von einer Fachwerkstatt

überprüfen und warten.

^ÅÜíìåÖ

rãïÉäíÖÉÑ®ÜêÇìåÖ=ÇìêÅÜ=

jçíçê∏ä

dÉÄÉå=páÉ=ÄÉá=ÉáåÉã=£äïÉÅÜëÉä=

~åÑ~ääÉåÇÉë=^äí∏ä=ÄÉá=ÉáåÉê=

^äí∏äë~ã ãÉ äëíÉääÉ=çÇÉ ê=ÉáåÉã =

båíëçêÖìåÖëìåíÉêåÉÜãÉå=~ÄK

rãïÉäíÖÉÑ®ÜêÇìåÖ=ÇìêÅÜ=

_~ííÉêáÉå

sÉêÄê~ìÅÜíÉ=_~ííÉêáÉå=ÖÉÜ∏êÉå=åáÅÜí=

áå=ÇÉå=e~ìëãΩääK=dÉÄÉ å=páÉ =

îÉêÄê~ìÅÜíÉ=_~ííÉêáÉå=ÄÉá=fÜêÉã=

e®åÇäÉê=çÇÉê=ÉáåÉã =

båíëçêÖìåÖëìåíÉêåÉÜãÉå=~ÄK= _ ~ìÉå=

páÉ=ÇáÉ= _~ííÉêáÉ= ~ìëI= ÄÉîçê=Ç ~ë=d Éê®í=

îÉêëÅÜêçííÉí=ïáêÇK

Verwendung eines

Starthilfekabels

dÉÑ~Üê

káÉã~äë=ÉáåÉ=ÇÉÑÉâíÉ=çÇÉê=ÖÉÑêçêÉåÉ=

_~ííÉêáÉ=ãáí=ÉáåÉã =pí~êíÜáäÑÉâ~ÄÉä=

ΩÄÉêÄêΩÅâÉåK=^ÅÜíÉå=páÉ=Ç~ê~ìÑI=Ç~ëë=

ëáÅÜ=ÇáÉ=dÉê®íÉ=ìåÇ=ÇáÉ=

h~ÄÉäâäÉã ãÉ å=åáÅÜí=ÄÉê ΩÜêÉå=ìåÇ=

ÇáÉ=wΩåÇìåÖÉå=~ìëÖÉëÅÜ~äíÉí=ëáåÇK



Rotes Starthilfekabel an die

Pluspole (+) der entladenen und der

Spenderbatterie klemmen.



Das schwarze Starthilfekabel

zuerst an den Minuspol (–) der

Spenderbatterie anklemmen. Die

andere Klemme am Rahmen des

Motorblocks des Traktors mit der

entladenen Batterie (möglichst weit

von der Batterie entfernt)

anklemmen.

Hinweis

Sollte die Spenderbatterie in einem

Fahrzeug eingebaut sein, so darf dies

Fahrzeug während des Starthilfe-

vorgangs nicht gestartet werden.



Den Traktor mit der entladenen

Batterie starten und die

Feststellbremse betätigen.



Starthilfekabel in umgekehrter

Reihenfolge abklemmen.

Deutsch Betriebsanleitung Rasentraktoren

Reifendruck

^ÅÜíìåÖ=

aÉå=ã~ñáã~ä=òìä®ëëáÖÉå=oÉáÑÉåÇêìÅâ=

EëáÉÜÉ=oÉáÑÉ åï~åÇ ìåÖ F=åáÉã ~äë=

ΩÄÉêëÅÜêÉáíÉåK=píÉÜÉå=ëáÉ=ÄÉáã=

^ìÑéìãéÉå=ÇÉê=oÉáÑÉå=åáÅÜí=îçê=çÇÉê=

ΩÄÉê=ÇÉã=oÉáÑÉåK

Der empfohlene Betriebsreifendruck

beträgt:

– vorn: 0,8 bar

– hinten: 0,7 bar

Überhöhter Reifendruck reduziert die

Lebensdauer der Reifen.

Der Reifendruck ist vor jeder Fahrt zu

kontrollieren.

Nach 5 Betriebsstunden



Erster Motoröl-Wechsel. Weitere

Intervalle siehe Motorhandbuch.



Quick-Ölablass (Bild 17) (optional)

zum Ölablassen verwenden.

Nach 10 Betriebsstunden



Alle Dreh- und Lagerstellen des

Fahr- und Bremspedals mit einigen

Tropfen Leichtöl schmieren.



Batteriepole reinigen.



Erster Getriebeöl-/Getriebeölfilter-

wechsel. Lassen Sie diese Arbeit

von einer Fachwerkstatt ausführen.

Alle 25 Betriebsstunden



Alle Messerwellen, Spannrollen

und Spannrollenhalter an den

Schmiernippeln mit Fett Typ 251H

EP schmieren. Lassen Sie diese

Arbeiten von einer Fachwerkstatt

ausführen.



Radlager und Achsen der Vorder-

räder an den Schmiernippeln mit

Fett Typ 251H EP schmieren.



Räder des Schneidwerks an den

Schmiernippeln mit einem

Mehrzweckfett schmieren.



Lenkwelle und Lenkgehäuse an

den Schmiernippeln mit Fett Typ

251H EP schmieren. Lassen Sie

diese Arbeiten von einer

Fachwerkstatt ausführen.

Alle 50 Betriebsstunden



Schmutz und Grasrückstände vom

Antriebsgetriebe durch eine

Fachwerkstatt entfernen lassen.



Getriebeöl-/Getriebeölfilter-

wechsel. Lassen Sie diese Arbeit

von einer Fachwerkstatt ausführen.

Alle 2 Monate



Nur bei Batterie Typ 2:

Batteriezellen bis 1 cm unterhalb

der Einfüllöffnung mit destilliertem

Wasser auffüllen.

Nach Bedarf

Batterie aufladen

Wenn Sie das Gerät längere Zeit nicht

benutzen, wird empfohlen die

Batterie aus dem Gerät auszubauen

und vor der Einlagerung sowie

während der Einlagerung alle

2 Monate und vor der Wieder-

inbetriebnahme zu laden.

Hinweis

Beachten Sie die Hinweise in der

Bedienungsanleitung Ihres

Batterieladegerätes.

Sicherungen ersetzen



Ersetzen Sie defekte Sicherungen

nur mit gleicher Stärke.

Einmal pro Saison



Zähne des Lenkgetriebes mit

einem Mehrzweckfett schmieren.



Gelenke der Lenkung mit einigen

Tropfen Leichtöl schmieren.



Alle Dreh- und Lagerstellen

(Bedienhebel, Höheneinstellung

des Schneidwerkes ...) mit einigen

Tropfen Leichtöl schmieren.



Zündkerze reinigen und

Elektrodenabstand einstellen oder

Zündkerze auswechseln, siehe

Motorhandbuch.



Hintere Radachsen von einer

Fachwerkstatt mit Spezialfett

(wasserabweisend) schmieren

lassen.



Schneidmesser in einer

Fachwerkstatt schärfen oder

ersetzen lassen.

Hinweis

Lassen Sie in regelmäßigen Ab-

ständen (bei Ihren Werkstatt-

besuchen) den Zustand des

Mähwerkkeilriemens überprüfen.

Montage/Demontage

sowie Einstellung des

Schneidwerks

dÉÑ~Üê

sÉêäÉíòìåÖëÖÉÑ~Üê=ÇìêÅÜ=

ìåÄÉ~ÄëáÅÜíáÖíÉå=jçíçêëí~êí

pÅÜΩíòÉ å=páÉ=ëáÅÜ =îçê=sÉêäÉíòìåÖÉ åK=

sçê=~ääÉå=^êÄÉáíÉå=~å=ÇáÉëÉã =dÉê®í

Ó dÉê®í=~ìÑ=ÉáåÉê=ÉÄÉåÉå=cä®ÅÜÉ=

~ÄëíÉääÉåI

Ó jçíçê=~ÄëíÉääÉåI

ÓwΩåÇëÅÜäΩëëÉä=òáÉÜÉåI

Ómql=~ìëëÅÜ~äíÉåI

Ó cÉëíëíÉääÄêÉãëÉ=~êêÉíáÉêÉåI

Ó ^Äï~êíÉåI=Äáë=~ääÉ=ÄÉïÉÖäáÅÜÉå=

qÉáäÉ=îçääëí®åÇáÖ=òìã=píáääëí~åÇ=

ÖÉâçããÉå=ëáåÇX=ÇÉê=jçíçê=ãìëë=

~ÄÖÉâΩÜäí=ëÉáåI

ÓwΩåÇâÉêòÉåëíÉÅâÉê=~ã=jçíçê=

òáÉÜÉåI=ìã=Éáå=îÉêëÉÜÉåíäáÅÜÉë=

pí~êíÉå=ÇÉë=jçíçêë=òì=îÉêÜáåÇÉêåK

dÉÑ~Üê

sÉêäÉíòìåÖëÖÉÑ~Üê=ÇìêÅÜ=ëÅÜ~êÑÉë=

pÅÜåÉáÇãÉëëÉêK

qê~ÖÉå=páÉ=^êÄÉáíëÜ~åÇëÅÜìÜÉK

Montage

Hinweis

Ein zweiter Helfer erleichtert die

Prozedur.

Schneidwerk am Traktor

montieren



Schnitthöheneinstellhebel in die

oberste Raste (HI/16) stellen.

oder



Bei Geräten mit elektrischer

Schneidwerksaushebung:

Hebel für Höhen-/Tiefenein-

stellung in die unterste Stellung

(LO/1) stellen und den Schalter für

die elektrische Aushebung nach

hinten drücken.



Schneidwerk von der rechten Seite

unter den Traktor schieben.

Bild 19



Schneidwerk so ausrichten, dass

die hinteren Schneidwerkshalter (1)

unterhalb der Aufnahmelöcher (2)

der Hubarme (3) sind.

Betriebsanleitung Rasentraktoren Deutsch



Hubarme (3) absenken:

– Schnitthöheneinstellhebel in die

unterste Raste (LO/1) stellen.

oder

– Bei Geräten mit elektrischer

Schneidwerksaushebung:

Schalter für die elektrische

Aushebung nach vorne

drücken.

Bild 20



Den J-Bügel (1) an der linken

Schneidwerkshalterung (2)

herausziehen. Das Schneidwerk im

hinteren Bereich etwas anheben,

um den J-Bügel in das Aufnahme-

loch des Hubarms (3) hinein-

drücken zu können. Auf korrekte

Einrastung achten.



Diesen Arbeitsschritt auf der

rechten Schneidwerksseite

wiederholen.

Bild 21



Die beiden Muttern an dem

Haltebügel (1) entfernen.



Haltebügel (1) an den Aufnahme-

haltern (2) des Schneidwerks

einhängen.



Enden des Haltebügels in die

Aufnahmelöcher des Halters (3) am

Traktor stecken.



Die beiden Muttern am Haltebügel

wieder montieren.

Hinweis:

Die Muttern noch nicht ganz

festziehen.

Antriebsriemen montieren

Hinweis

Die „V“-Seite des Antriebriemens

muss in den Riemenscheiben sitzen.

Bild 22



Antriebsriemen (1) auf die Motor-

kupplungs-Riemenscheibe (2)

(PTO) auflegen.



Antriebsriemen nach unten führen

und auf die beiden Umlenk-

Riemenscheiben (3) auflegen.

Hinweis:

An der rechten Umlenk-Riemen-

scheibe muss die Keilriemen-

führung (4) etwas nach aussen

gebogen werden, um den

Antriebsriemen aufzulegen. Nach

dem Auflegen zurückbiegen!



Antriebsriemen nach hinten führen,

um ihn am Schneidwerk zu

montieren.

Bild 23



Riemenscheibenhalter (1) am

Schneidwerk nach hinten drücken,

die Riemenscheibe bewegt sich

nach vorn.

Den Antriebsriemen auf die

Riemenscheibe (1, Bild 24)

auflegen. Den Riemenscheiben-

halter langsam zurückführen.

sÉêäÉíòìåÖëÖÉÑ~ÜêK

aÉê=oáÉãÉåëÅÜÉ áÄÉåÜ~äíÉê=ëíÉÜí=ìåíÉê=

ëí~êâÉê=cÉÇÉêëé~ååìåÖ=Ó=®ìëëÉêëí=

îçêëáÅÜíáÖ=~êÄÉáíÉå>



Den korrekten Sitz des Antriebs-

riemens auf allen Riemenscheiben

überprüfen.

Montage des Abstandhalters

(Anschlag für den Aushub des

Schneidwerks)

Bild 25

Hinweis

Die Montage muss vor den Einstell-

arbeiten am Schneidwerk erfolgen.



Die beiden Halter (1) mit den

Schrauben (2) an der rechten und

linken Seite des Traktorrahmens

montieren.

Hinweis

Bei dem Schneidwerk mit einer

Schnittbreite von 107 cm wird nur ein

Abstandshalter auf der linken

Seite

des Traktorrahmens montiert.

Transportsicherung an der

Auswurfklappe entfernen

Bild 18

Sicherungsblech oder Kabelbinder

(je nach Ausführung) entfernen.

Auswurfklappe schließt automatisch.

Einstellungen Schneid-

werksniveau

^ÅÜíìåÖ

k~ÅÜ=ÇÉê=jçåí~ ÖÉ=ÇÉë=pÅÜ åÉáÇJ

ïÉêâë=ãìëë=Ç~ë=pÅÜåÉáÇïÉêâëåáîÉ~ì=

ÉáåÖÉëíÉääí=ïÉêÇÉåK

Hinweis

Bevor Sie das Schneidwerk

ausrichten, überprüfen Sie den

Reifendruck des Gerätes.

Niveau von vorn nach hinten

einstellen

Bild 26



Schneidwerk in eine mittlere

Höhenposition stellen.



Drehen Sie vorsichtig (Verletzungs-

gefahr) die äußeren Schneidmesser

parallel zur Fahrtrichtung.



Messen Sie den Bodenabstand

des rechten Messers (Messer-

enden zum Boden). Das Messer-

ende vorne sollte ca. 6–10 mm

tiefer sein als das Messerende

hinten. Ggf. den vorderen

Haltebügel (1) verstellen. Durch

gleichmäßiges Verstellen der

Einstellmuttern (2) das korrekte

Niveau einstellen.

Seitliches Niveau einstellen

Bild 27



Schneidwerk in eine mittlere

Höhenposition stellen.



Drehen Sie vorsichtig

(Verletzungsgefahr) die äußeren

Schneidmesser quer zur

Fahrtrichtung.



Messen Sie den Bodenabstand der

beiden äußeren Messer

(Messerenden zum Boden).

Das Ergebnis sollte gleich sein.

Ggf. durch Drehen des Einstell-

segmentes (2) auf der linken

Schneidwerkseite das korrekte

Niveau einstellen. Hierzu vorher die

Schraube (1) lösen (nicht entfernen)

und diese nach der Einstellung

wieder festziehen.

Demontage

Führen Sie die oben genannten

Schritte (Montage des Schneidwerks)

in umgekehrter Reihenfolge aus, um

das Schneidwerk wieder

auszubauen. Ein zweiter Helfer

erleichtert die Prozedur.

Deutsch Betriebsanleitung Rasentraktoren

Stilllegen

^ÅÜíìåÖ

j~íÉêá~äëÅÜ®ÇÉå=~ã=dÉê®í

i~ÖÉêå=páÉ=Ç~ë=d Éê®í=ãáí=

~ÄÖÉâΩÜäíÉã =jç íçê=åì ê=áå=ë~ìÄ ÉêÉ å=

ìåÇ=íêçÅâÉåÉå=o®ìã ÉåK=pÅÜ ΩíòÉå=

páÉ=Ç~ë=dÉê®í=ÄÉá=ä®åÖÉêÉê=i~ÖÉêìåÖI=

òK _K=áã=táåíÉêI=~ìÑ=àÉÇÉå=c ~ää=ÖÉÖÉå=

oçëíK

Nach der Saison oder wenn das

Gerät länger als einen Monat nicht

benutzt wird:



Gerät und Grasfangeinrichtung

reinigen.



Alle Metallteile zum Schutz vor Rost

mit einem geölten Lappen

abwischen oder mit Sprühöl

einsprühen.



Batterie mit einem Ladegerät

laden.



Bei einer Stilllegung im Winter die

Batterie ausbauen, laden und an

einem trockenen/kühlen Ort

(vor Frost geschützt) lagern.

Alle 4–6 Wochen sowie vor dem

Wiedereinbau aufladen.



Kraftstoff (nur im Freien) ablassen

und Motor stillegen, wie im

Motorhandbuch beschrieben.



Reifendruck überprüfen.



Das Gerät in einem sauberen,

trockenen Raum lagern.

Garantie

In jedem Land gelten die von unserer

Gesellschaft bzw. dem Importeur

herausgegebenen

Garantiebestimmungen.

Störungen beseitigen wir an Ihrem

Gerät im Rahmen der Gewährleistung

kostenlos, sofern ein Material- oder

Herstellungsfehler die Ursache sein

sollte. Im Garantiefall wenden Sie sich

bitte an Ihren Verkäufer oder die

nächstgelegene Niederlassung.

Information zum Motor

Der Motorenhersteller haftet für alle

motorbezogenen Probleme im

Hinblick auf Leistung,

Leistungsmessung, technische

Daten, Gewährleistung und Service.

Informationen finden Sie in dem

separat mitgelieferten Halter-/

Bedienerhandbuch des

Motorherstellers.

Hilfe bei Störungen

dÉÑ~Üê

sÉêäÉíòìåÖëÖÉÑ~Üê=ÇìêÅÜ=

ìåÄÉ~ÄëáÅÜíáÖíÉå=jçíçêëí~êí

pÅÜΩíòÉ å=páÉ=ëáÅÜ =îçê=sÉêäÉíòìåÖÉ åK=

sçê ~ääÉå=^êÄÉáíÉå=~å=ÇáÉëÉã=dÉê®í

Ó jçíçê=~ÄëíÉääÉåI

ÓwΩåÇëÅÜäΩëëÉä=òáÉÜÉåI

Ó cÉëíëíÉääÄêÉãëÉ=~êêÉíáÉêÉåI

Ó ^Äï~êíÉåI=Äáë=~ääÉ=ÄÉïÉÖäáÅÜÉå=

qÉáäÉ=îçääëí®åÇáÖ=òìã=píáääëí~åÇ=

ÖÉâçããÉå=ëáåÇX=ÇÉê=jçíçê=ãìëë=

~ÄÖÉâΩÜäí=ëÉáåI

ÓwΩåÇâÉêòÉåëíÉÅâÉê=~ã=jçíçê=

òáÉÜÉåI=ëç Ç~ëë=Éáå=

îÉêëÉÜÉåíäáÅÜÉë=pí~êíÉå=ÇÉë=

jçíçêë=åáÅÜí=ã∏ÖäáÅÜ=áëíK

Störungen beim Betrieb Ihres Gerätes

haben oft einfache Ursachen, die Sie

kennen sollten und zum Teil selbst

beheben können. Im Zweifelsfall hilft

Ihnen Ihre Fachwerkstatt gerne

weiter.

Problem Mögliche Ursache(n) Abhilfe

Anlasser dreht nicht. Sicherheitssperrsystem hat ausgelöst. Zum Starten auf dem Fahrersitz Platz nehmen,

Bremspedal ganz drücken bzw.

Feststellbremse arretieren.

PTO ausschalten.

Batterie nicht korrekt angeschlossen. Rotes Kabel an (+)-Pol der Batterie und

schwarzes Kabel an (–)-Pol der Batterie

anschließen.

Leere oder schwache Batterie. Batterie überprüfen, laden oder austauschen.

Sicherung hat ausgelöst. Sicherung austauschen. Löst die Sicherung

wiederholt aus, nach der Ursache (meist

Kurzschluss) suchen.

Lockeres Massekabel zwischen Motor

und Rahmen.

Massekabel anschließen.

Betriebsanleitung Rasentraktoren Deutsch

Anlasser dreht, aber Motor

startet nicht.

Falsche Stellung von Choke und

Gashebel.

Choke betätigen. Gashebel auf mittlere

Gasstellung stellen (zwischen und ).

Vergaser bekommt keinen Kraftstoff,

Kraftstofftank leer.

Mit Kraftstoff auffüllen.

Defekte oder verschmutzte Zündkerze. Zündkerze prüfen, siehe Motorhandbuch.

Kein Zündfunke. Zündung in Fachwerkstatt prüfen lassen.

Motor qualmt. Zuviel Motoröl im Motor. Gerät sofort ausschalten. Motorölstand prüfen.

Motor defekt. Gerät sofort ausschalten. Motor in

Fachwerkstatt prüfen lassen.

Starke Vibrationen. Beschädigte Messerwelle oder

defektes Schneidmesser.

Gerät sofort ausschalten. Defekte Teile in

Fachwerkstatt austauschen lassen.

Schneidwerk wirft kein Gras

aus oder Schnitt ist

unsauber.

Geringe Motordrehzahl. Mehr Gas geben.

Zu hohe Fahrgeschwindigkeit. Geringere Fahrgeschwindigkeit einstellen.

Schneidmesser stumpf. Schneidmesser in Fachwerkstatt schärfen

oder ersetzen lassen.

Motor läuft, Schneidwerk

mäht nicht.

Keilriemen gerissen. Keilriemen in Fachwerkstatt ersetzen lassen.

Problem Mögliche Ursache(n) Abhilfe

Nederlands Gebruiksaanwijzing gazontractoren

Inhoud

Voor uw veiligheid . . . . . . . . . . . 42

Monteren . . . . . . . . . . . . . . . . . 44

Bedienings- en indicatie-

elementen . . . . . . . . . . . . . . . . . 45

Bediening . . . . . . . . . . . . . . . . . 47

Tips voor het verzorgen

van het gazon . . . . . . . . . . . . . . 49

Transporteren . . . . . . . . . . . . . . 50

Onderhoud/reiniging . . . . . . . . . 50

Montage/Demontage

en Instellingen het snij-

mechanisme . . . . . . . . . . . . . . . 51

Stilzetten . . . . . . . . . . . . . . . . . . 53

Garantie . . . . . . . . . . . . . . . . . . 53

Informatie over de motor . . . . . . 53

Hulp bij storingen . . . . . . . . . . . 53

Gegevens op het

typeplaatje

De gegevens op het typeplaatje zijn

belangrijk bij het bestellen van

vervangingsonderdelen en voor de

klantenservice. U vindt het typeplaatje

onder de stoel van de chauffeur. Vul

alle gegevens van het typeplaatje van

uw machine in het onderstaande

vakje in.

Deze en andere gegevens van

de machine vindt u in de aparte

CE-conformiteitsverklaring die deel

uitmaakt van deze gebruiks-

aanwijzing.

Afbeeldingen

Vouw de pagina's met Afbeeldingen

aan het begin van de gebruiksaan-

wijzing open.

Details van afbeeldingen kunnen

verschillen van de door u gekochte

machine.

Voor uw veiligheid

De machine juist gebruiken

Deze machine is bestemd voor

gebruik als:

– als tuintractor voor de gebruikelijke

toepassing ten behoeve van het

maaien van gazons of het onder-

houd van perken met het het juiste

toebehoren dat uitdrukkelijk voor

deze tuintractor is toegestaan,

– volgens de in deze gebruiksaan-

wijzing gegeven beschrijvingen

en veiligheidsvoorschriften.

Elk ander gebruik is geen gebruik

volgens de voorschriften.

Het gebruik anders dan volgens

de voorschriften heeft het vervallen

van de garantie en afwijzing van elke

verantwoordelijkheid van de zijde van

de fabrikant tot gevolg.

De gebruiker is aansprakelijk voor

alle schade aan derden en aan hun

eigendom.

Eigenmachtige veranderingen aan

de machine sluiten aansprakelijkheid

van de fabrikant voor daaruit voort-

komende schade uit.

Deze machine mag niet worden

gebruikt op de openbare weg

en is niet bestemd voor het vervoer

van personen.

Algemene veiligheids-

voorschriften

Lees voor het eerste gebruik van

de machine deze gebruiksaanwijzing

zorgvuldig door en volg de aanwij-

zingen op.

Stel andere gebruikers op de hoogte

van het juiste gebruik.

Gebruik het apparaat alleen in de

door de fabrikant voorgeschreven

en geleverde technische toestand.

Bewaar de gebruiksaanwijzing zorg-

vuldig en houd deze binnen hand-

bereik bij elk gebruik.

Geef de gebruiksaanwijzing met

de machine mee aan een nieuwe

eigenaar.

Vervangingsonderdelen en toebe-

horen moeten voldoen aan de door

de fabrikant vastgelegde eisen.

Gebruik daarom alleen originele

vervangingsonderdelen en origineel

toebehoren of de door de fabrikant

toegelaten vervangingsonderdelen

en toebehoren.

Laat reparaties uitsluitend door een

gespecialiseerd bedrijf uitvoeren.

Voor de werkzaamheden

met de machine

Personen die de machine gebruiken

mogen niet onder invloed van verdo-

vende middelen (zoals alcohol, drugs

of medicijnen) staan.

Deze machine is niet bestemd om

te worden gebruikt door personen

(inclusief kinderen) met beperkt

fysieke, sensorische of geestelijke

vermogens, met gebrekkige ervaring

en/of gebrekkige kennis, tenzij onder

toezicht van een voor hun veiligheid

verantwoordelijke persoon of voor-

zien van aanwijzingen van deze per-

soon ten aanzien van het gebruik

van de machine.

Er dient op te worden toegezien

dat kinderen niet met deze machine

spelen.

Personen jonger dan 16 jaar mogen

deze machine niet bedienen.

Plaatselijke voorschriften kunnen

de minimumleeftijd van de gebruiker

voorschrijven.

Maak uzelf voor het begin van

de werkzaamheden vertrouwd met

alle voorzieningen en bedienings-

elementen en de functie daarvan.

Bewaar brandstof alleen in daar-

voor goedgekeurde tanks en nooit

in de buurt van warmtebronnen

(zoals ovens of boilers).

Vervang een beschadigde uitlaat,

brandstoftank of tankdeksel.

Koppel een aanhanger of opbouw-

apparaat voorzichtig vast.

Opbouwapparaten, aanhangers,

ballastgewichten en gevulde gras-

vangers beïnvloeden de rijeigen-

schappen, in het bijzonder de stuur-

baarheid, het remvermogen en de

kans op kantelen.

Gebruiksaanwijzing gazontractoren Nederlands

Tijdens de werkzaamheden

met de machine

Draag bij werkzaamheden met of

op de machine geschikte werkkleding

(zoals veiligheidsschoenen, lange

broek, nauw sluitende kleding, veilig-

heidsbril en gehoorbescherming).

Gebruik de machine alleen in tech-

nisch onberispelijke toestand.

Verander nooit de fabrieksinstellingen

van de motor.

Vul de tank van de machine nooit

wanneer de motor loopt of heet is.

Vul de tank van de machine alleen

buitenshuis.

Voorkom open vuur en vonkvorming

en rook niet.

Let voortdurend op of zich geen

personen (vooral geen kinderen)

of dieren bevinden in de omgeving

waarin u werkt.

Controleer het terrein waar u de

machine gebruikt en verwijder alle

voorwerpen die meegenomen

en weggeslingerd kunnen worden.

Zo voorkomt u gevaren voor per-

sonen en beschadiging van de

machine.

Maai niet op hellingen van meer dan

20%. Werkzaamheden op hellingen

zijn gevaarlijk. De machine kan kan-

telen of wegglijden. Altijd voorzichtig

beginnen met rijden en voorzichtig

remmen op een helling.

Als u naar beneden rijdt, langzaam

rijden en op de motor remmen.

Rijd nooit dwars op de helling maar

altijd alleen omhoog en omlaag.

Werk met de machine alleen bij

daglicht of bij voldoende kunstlicht.

De machine is niet toegelaten voor

het vervoer van personen.

Neem geen persoon mee op

de machine.

Altijd voor werkzaamheden

aan de machine

Bescherm uzelf tegen verwondingen.

Voor alle werkzaamheden aan deze

machine:

– Zet de motor uit.

– Trek de sleutel uit het contact.

– Vergrendel de vastzetrem.

– Wacht tot alle bewegende delen

volledig tot stilstand gekomen zijn.

De motor moet afgekoeld zijn.

– Trek de bougiestekker los van

de motor, zodat onbedoeld starten

van de motor niet mogelijk is.

Na de werkzaamheden met

de machine

Verlaat de machine pas nadat u de

motor heeft uitgezet, de vastzetrem

heeft bediend en de sleutel uit het

contact heeft getrokken.

Veiligheidsvoorzieningen

Veiligheidsvoorzieningen dienen

voor uw veiligheid en moeten altijd

werkzaam zijn.

U mag geen veiligheidsvoorzieningen

veranderen en hun werking niet

opheffen.

Veiligheidsvoorzieningen zijn:

Uitwerpklep

Afb. 14

De uitwerpklep beschermt u tegen

verwondingen door het maaimes

en naar buiten geworpen voor-

werpen. De machine mag alleen

worden gebruikt met een gemon-

teerde uitwerpklep.

Veiligheidsblokkeersysteem

Het veiligheidsblokkeersysteem

maakt starten van de motor alleen

mogelijk, wanneer:

– de chauffeur zijn plaats op de stoel

ingenomen heeft,

– het rempedaal is ingedrukt resp.

de vastzetrem in de parkeerstand

staat,

– het rijpedaal op „N” staat, dat

wil zeggen niet bediend wordt,

– het maaimechanisme/toebehoren

uitgeschakeld is, dat wil zeggen:

PTO-schakelaar of PTO-hendel

is stand „Uit/Off“ (PTO = Power-

Take-Off).

Het veiligheidsblokkeersysteem

schakelt automatisch de motor uit

zodra de bediener de stoel verlaat

als hij niet eerst de vastzetrem heeft

bediend.

Het veiligheidsblokkeersysteem

schakelt automatisch maaimecha-

nisme/toebehoren (PTO) uit zodra

de bediener de stoel verlaat, on-

afhankelijk van het feit of eerst

de vastzetrem is bediend.

Het veiligheidssysteem schakelt auto-

matisch maaimechanisme/toebe-

horen (PTO) uit zodra het pedaal voor

achteruitrijden wordt bediend (als

de OCR-functie niet is geactiveerd).

Voor het opnieuw inschakelen van

het maaimechanisme/toebehoren de

PTO-schakelaar eerst uitschakelen

en vervolgens weer inschakelen.

Pictogrammen

op de machine

Op de machine bevinden zich diverse

stickers met pictogrammen.

De pictogrammen hebben

de volgende betekenis:

Let op! Lees voor

de ingebruikneming

de gebruiksaanwijzing!

Houd derden uit

de buurt van het

gevaarlijke gebied!

Verwondingsgevaar

door ronddraaiende

messen of onderdelen.

Trek voor werkzaam-

heden aan de maai-

gereedschappen

de bougiestekker los!

Houd vingers en

voeten uit de buurt

van de maaigereed-

schappen!

Schakel de machine

uit en trek de bougie-

trekker los voordat

u de machine instelt,

schoonmaakt of con-

troleert.

Nederlands Gebruiksaanwijzing gazontractoren

Verwondingsgevaar

door naar buiten

geworpen gras of

vaste voorwerpen.

Er mogen zich geen

personen (in het

bijzonder kinderen)

of dieren in de werk-

omgeving bevinden.

Werkzaamheden

op steile hellingen

kunnen gevaarlijk zijn.

Let op! Explosiegevaar!

Accuzuur/

Verwondingsgevaar.

Waarschuwing voor

heet oppervlak!

Trek voor alle werkz-

aamheden aan de

machine de sleutel

uit het contactslot en

neem de voorschriften

in deze gebruiksaan-

wijzing in acht.

Bij het in- en uitstappen

nooit op het maai-

mechanisme gaan

staan.

Bij gebruik als aanhanger

de volgende maximum-

waarden niet overschrijden:

Max. helling 14%

Max. steunlast aan aanhanger-

koppeling 25 kg

Max. aanhanglast

(aanhanger en lading) 180 kg

Houd deze symbolen op de machine

altijd in een leesbare toestand.

Pictogrammen in deze

gebruiksaanwijzing

In deze gebruiksaanwijzing worden

de volgende pictogrammen gebruikt:

dÉî~~ê

r=ïçêÇí=ÖÉïÉòÉå=çé=ÖÉî~êÉå=ÇáÉ=

ãÉí ÇÉ=ÄÉëÅÜêÉîÉå=ïÉêâò~~ãÜÉÇÉå=

ë~ãÉåÜ~åÖÉå=Éå= ï~~êÄáà= ÖÉî~~ê=îççê=

éÉêëçåÉå=ÄÉëí~~íK

iÉí=çé

r=ïçêÇí=ÖÉïÉòÉå=çé=ÖÉî~êÉå=ÇáÉ=

ãÉí ÇÉ=ÄÉëÅÜêÉîÉå=ïÉêâò~~ãÜÉÇÉå=

ë~ãÉåÜ~å ÖÉå =Éå=ÇáÉ =ã~íÉ êáØäÉ=

ëÅÜ~ÇÉ=íçí=ÖÉîçäÖ=âìååÉå=ÜÉÄÄÉåK

Aanwijzing

Geeft belangrijke informatie

en gebruikstips aan.

Plaatsaanduidingen

Plaatsaanduidingen voor de machine

(bijvoorbeeld links, rechts) worden

altijd gegeven vanuit de stoel van

de chauffeur in de werkrichting

van de machine.

Verwijderen van afval

Verpakkingsresten, oude apparaten,

enz. moeten volgens de geldende

voorschriften worden afgevoerd.

Monteren

Aanwijzing

Om de tractor met de hand te kunnen

bewegen, moet de transmissie-

ontgrendelingshendel in de juiste

stand staan. Zie daarvoor het gede-

elte „Bedienings- en weergaveele-

menten – transmissieontgrendeling“.

Accu in gebruik nemen

dÉî~~ê

dÉî~~ê=îççê=îÉêÖáÑíáÖáåÖ=Éå=îÉêJ

ïçåÇáåÖ=Çççê=~ÅÅìòììê

aê~~Ö=ÉÉ å=îÉáäáÖ ÜÉáÇëÄ êáä=Éå=ï ÉêâJ

Ü~åÇëÅÜçÉåÉåK=sççêâçã=Åçåí~Åí=

î~å ÇÉ=ÜìáÇ=ãÉí=~ÅÅìòììêK=

péçÉä=çåã áÇÇÉääáàâ=ã Éí=ï~ íÉê=ï~åJ

åÉÉê=~ÅÅìòììê=áå=ìï=ÖÉòáÅÜí=çÑ=çÖÉå=

ëé~í=Éå=ê~~ÇéäÉÉÖ=îÉêîçäÖÉåë=ÉÉå=

~êíëK=

aêáåâ=îÉÉä=ï~íÉê=ï~ååÉÉê=ì ~ÅÅìòììê=

ÜÉÄí= áåÖÉëäáâí= Éå=ê~~ÇéäÉÉÖ=çåãáÇÇÉäJ

äáàâ=ÉÉå=~êíëK=

_Éï~~ê=~ÅÅìDë=ÄìáíÉå=ÄÉêÉáâ=î~å=

âáåÇÉêÉåK=h~åíÉä=ÇÉ=~ÅÅ ì=åççáíI=

çãÇ~í=~ÅÅìòììê=ìáí=ÇÉ=~ÅÅì=â~å =

äçéÉåK

dÉÉÑ= çîÉêÖÉÄäÉîÉå=~ÅÅì òììê=~Ñ=Äáà=ìï=

î~âÜ~åÇÉä=çÑ=Ä áà=ÉÉå=~Ñî~äîÉêïÉêâáåÖëJ

ÄÉÇêáàÑK

iÉí=çé

_ê~åÇÖÉî~~êI=ÉñéäçëáÉÖÉî~~ê=

Éå ÅçêêçëáÉ=Çççê=~ÅÅìòììê=

Éå ÇÉ Ö~ëëÉå=î~å=ÜÉí=~ÅÅìòììê

oÉáåáÖ=ÇÉ=çåÇÉêÇÉäÉå=î~å=ÇÉ=ã~ÅÜáåÉ=

ï~~êçé=~ÅÅìòììê=ÖÉëé~í=áë=çåãáÇJ

ÇÉääáàâK=^ÅÅìòììê=ÜÉÉÑí=É Éå=ÅçêêçÇÉ J

êÉåÇÉ=ïÉê âáåÖK

oççâ=åáÉí=Éå=ÜçìÇ=Äê~åÇÉåÇÉ=Éå=ÜÉíÉ=

îççêïÉêéÉ å =ì áí =Ç É =Ä ì ì êí K=

i~~Ç=~ÅÅìDë=~ääÉÉå=áå=ÖçÉÇ=îÉêäáÅÜíÉ=

Éå=ÖÉîÉåíáäÉÉêÇÉ=êìáãíÉå=çéK=

sççêâçã=âçêíëäìáíáåÖ=Ä áà=ïÉ êâ ò~~ã J

ÜÉÇÉå=~~å=ÇÉ=~ÅÅìK=

iÉÖ=ÖÉÉå=ÖÉêÉÉÇëÅÜ ~ééÉå=çÑ=

ãÉí~äÉå=îççêïÉêéÉå=çé=ÇÉ=~ÅÅìK

Aanwijzing

De accu bevindt zich onder

de motorkap.

Bij levering van „onderhouds-

vrije” en „verzegelde” accu's

(type 1)

(accu's zonder sluitdoppen)

De accu is gevuld met accuzuur

en in de fabriek verzegeld.

Ook een zogenaamd „onderhouds-

vrije” accu vereist onderhoud om een

zekere levensduur mogelijk te maken.



Houd de accu schoon.



Voorkom kantelen van de accu.

Ook uit een „verzegelde” accu

loopt elektrolytvloeistof wanneer

de accu gekanteld wordt.



Laad de accu voor de eerste

ingebruikneming 1 tot 2 uur

op met een acculader (maximale

laadstroom 12 volt, 6 ampère).

Trek na het laden eerst de net-

stekker uit het oplaadapparaat

en maak vervolgens de klemmen

van de accu los (zie ook gebruiks-

aanwijzing van het oplaadappa-

raat).

Gebruiksaanwijzing gazontractoren Nederlands

Bij levering van een ongevulde

accu (type 2)

(accu met sluitdoppen)

Afb. 2



Neem de sluitdoppen van de accu-

cellen.



Vul elke cel langzaam met accu-

zuur tot 1 cm onder de vulopening.



Laat de accu 30 minuten staan

zodat het lood het accuzuur kan

opnemen.



Controleer het zuurpeil.

Voeg eventueel accuzuur toe.



Laad de accu voor de eerste

ingebruikneming 2 tot 6 uur

op met een acculader (maximale

laadstroom 12 volt, 6 ampère).

Trek na het laden eerst de net-

stekker uit het oplaadapparaat

en maak vervolgens de klemmen

van de accu los (zie ook gebruiks-

aanwijzing van het oplaadappa-

raat).



Breng de sluitdoppen van

de accucellen aan.



Monteer de accu in de machine.



Verwijder de blinde sluiting van

de ontluchting van de accu.

Steek de ontluchtingsslang vast

en geleid deze in de machine naar

beneden. Zorg ervoor dat de slang

ongehinderd verloopt! (Afb.



Klem eerst de rode kabel (+) en ver-

volgens de zwarte kabel (–) vast.



De accu hoeft later alleen met

gedestilleerd water te worden

gevuld (controle elke 2 maanden).



Houd de accu schoon.

iÉí=çé

eçìÇ=êÉâÉåáåÖ=ãÉí=ÇÉ=ã çåí~ÖÉJ

îçäÖçêÇÉ=Äáà=äçëJ=É å=î~ëíã ~âÉå=

î~å=ÇÉ=âäÉãã Éå=î~å=ÇÉ =~ÅÅìK

Montage:



Maak eerst de rode kabel

(+/pluspool) en vervolgens

de zwarte kabel (–/minpool) vast.

Demontage:



Sluit eerst de zwarte kabel

(–/minpool) en vervolgens

de rode kabel (+/pluspool) aan.

Stuurwiel monteren

Afb.2c



Stuurwiel (2) op stuuras (1) steken.



Leg de onderlegring (3) met de

bolle kant naar boven neer en

bevestig het stuurwiel met de

schroef (4).



Afdekkap (5, afhankelijk van model)

inzetten.

Bedienings- en

weergave-elementen

iÉí=çéK=

pÅÜ~ÇÉ=~~å=ÇÉ=ã~ÅÜáåÉ

eáÉê=ïçêÇÉå=ÉÉêëí=ÇÉ=ÑìåÅíáÉë=

î~å ÇÉ ÄÉÇáÉåáåÖëJ=Éå=áåÇáÅ~íáÉJ

ÉäÉãÉåíÉå=ÄÉëÅÜêÉîÉåK=

_ÉÇáÉå=åçÖ=ÖÉÉå=î~å=ÇÉ=ÄÉëÅÜêÉîÉå=

ÑìåÅíáÉëK

Afb. 1

A Contactslot met OCR-functie

B Pedaal vooruitrijden

C Pedaal achteruitrijden

D Schakelaar voor elektrisch om-

hoog zetten van het maaimecha-

nisme *

E Instelhendel voor maaihoogte *

F Hendel voor hoogte- en diepte-

instelling van maaimechanisme *

(alleen in combinatie met elek-

trisch omhoogzetten van maai-

mechanisme)

G Indicatie tankinhoud

H Hendel voor transmissie-

ontgrendeling

I Meetstok/vulopening voor trans-

missieolie

J Branststoftank/vulopening

K Opbergvak

L Blikjeshouder

M Stoelverstelhendel

N Verstelhendel stuur *

O Rempedaal

P Gashendel/choke

Q Schakelaar voor vastzetrem/

Tempomat

RChoke

S Combi-indicatie *

T Stuurwiel (niet afgebeeld)

U PTO-schakelaar

( * afhankelijk van model)

Contactslot met

OCR-functie (A)

Afb. 3

Dit contactslot is voorzien van een

OCR-functie (door de gebruiker

bestuurd achteruit maaien)

Starten:

draai de sleutel naar rechts tot

de motor loopt. Laat de sleutel ver-

volgens los. Sleutel staat op

(normale stand) en staat voorwaarts

maaien toe.

OCR-stand:

sleutel naar links van normale stand

op stand voor achteruit maaien

draaien en op de schake-

laar (1) drukken.

De controlelamp (2) brandt en geeft

aan dat er nu achteruit en vooruit met

de machine kan worden gemaaid.

Stoppen:

Draai de sleutel naar links op .

Aanwijzing

Gebruik de OCR-functie alleen indien

beslist noodzakelijk en werk anders

in de normale stand.

De OCR-functie wordt automatisch

uitgeschakeld zodra de sleutel in de

nulstand wordt gedraaid of de motor

wordt uitgeschakeld (stopstand

of uitschakeling van de motor door

het veiligheidsblokkeersysteem).

Pedaal vooruitrijden (B)

Afb. 1

Met het pedaal regelt u de rijsnelheid

in voorwaartse richting.

Pedaal achteruitrijden (C)

Afb. 1

Met het pedaal regelt u de rijsnelheid

in achterwaartse richting.

Opmerking over het pedaal

vooruit-/achteruitrijden

Hoe verder het pedaal naar voren

wordt geduwd, hoe sneller

de machine rijdt.

Laat het pedaal los als u wilt stoppen

of van rijrichting wilt veranderen.

Nederlands Gebruiksaanwijzing gazontractoren

Schakelaar voor elektrisch

omhoog zetten van maai-

mechanisme (D)

(afhankelijk

van model)

Afb. 4

Dient voor het omhoog en omlaag

zetten van het maaimechanisme

(alleen in combinatie met de hendel

voor hoogte- en diepte-instelling van

het maaimechanisme).

Maaimechanisme omlaag

schakelaar naar voren duwen.

Maaimechanisme omhoog

schakelaar naar achteren.

Aanwijzing

Het maaimechanisme wordt slechts

zo ver omlaag gebracht tot de eerste

met de hendel voor hoogte- en

diepte-instelling van het maaimecha-

nisme vooraf ingestelde hoogte

bereikt is.

Instelhendel voor maai-

hoogte (E)

(afhankelijk

van model)

Afb. 1

Dient voor het omhoog en omlaag

zetten van het maaimechanisme.

Grote maaihoogte

maaimechanisme hoog = hendel

op „HI/12”.

Kleine maaihoogte

maaimechanisme laag = hendel

op „LO/1”.

Hendel voor hoogte-

en diepte-instelling van

het maaimechanisme (F)

(afhankelijk van model)

Afb. 4

Diet voor de voorkeuze van de ge-

wenste hoogte-instelling van het

maaimechanisme (alleen in combi-

natie met het elektrisch omhoog-

zetten van het maaimechanisme).

Grote maaihoogte

maaimechanisme hoog = hendel

op „HI/6”.

Kleine maaihoogte

maaimechanisme laag = hendel

op „LO/1”.

Aanwijzing

Voor het instellen moet het maai-

mechanisme eerst met de schakelaar

voor elektrisch omhoogzetten van het

maaimechanisme volledig omhoog

worden gezet.

Indicatie tankinhoud (G)

Afb. 5

Zodra het brandstofpeil het bereik

van het kijkvenster (1) heeft bereikt,

moet er bijgevuld worden.

Hendel voor transmissie-

ontgrendeling (H)

Afb. 6

Duwen van de machine terwijl

de motor uitgeschakeld is.



Hendel uittrekken en omhoog

duwen. Hendel omlaag duwen

en indrukken als u wilt rijden.

De hendel bevindt zich op de achter-

wand van de machine.

Meetstok/vulopening

voor transmissieolie (I)

Afb. 5

Voor het controleren van het vulpeil

resp. het toevoegen van transmis-

sieolie.

Branststoftank/

vulopening (J)

Afb. 1

Opbergvak (K)

Afb. 1

Dooshouder (L)

Afb. 1

Stoelverstelhendel (M)

Afb. 7

Trek aan de hendel en stel de stoel in.

Verstelhendel stuur (N)

(afhankelijk van uitvoering)

Afb. 8

Dient voor de instelling van de stuur-

positie.



Druk de hendel in en houd deze

vast.



Verstel het stuur.



Hendel loslaten. Op correct vast-

klikken van stuurwiel letten.

Rempedaal (O)

Afb. 1

Het rempedaal kan worden gebruikt

voor snel afremmen, activeren

en deactiveren van de vastzetrem

en voor het uitschakelen van

de tempomat.

Choke (P/R) (afhankelijk

van uitvoering)

Afb. 9

Om een koude motor te starten,

zet u de chokehendel naar voren

op stand (afbeelding 9)

of zet u de gashendel op stand

(afbeelding 10).

Gashendel (P)

Afb. 10

Stel het motortoerental traploos in.

Snel motortoerental = .

Laag motortoerental = .

Schakelaar voor vast-

zetrem/Tempomat (Q)

Afb. 11

Deze schakelaar heeft een dubbele

functie:

Bedien de vastzetrem :

Rempedaal helemaal indrukken

en aan schakelaar trekken.

Rempedaal loslaten.

Vastzetrem losmaken:

Duw het rempedaal helemaal in.

De schakelaar komt los.

Tempomat inschakelen:

Tijdens het rijden de schakelaar

indrukken.

De op dit tijdstip gekozen voorwaart-

se snelheid (echter niet de maximum-

snelheid) wordt aangehouden.

U kunt uw voet van het rijpedaal

nemen.

Bij het bedienen van het rijpedaal

of het rempedaal wordt de Tempo-

mat automatisch uitgeschakeld.

Aanwijzing

De Tempomat werkt alleen bij vooruit

rijden.

Gebruiksaanwijzing gazontractoren Nederlands

Combinatie-indicatie (S)

(afhankelijk van model)

Afb. 12

De combinatie-indicatie kan bestaan

uit de volgende elementen, afhan-

kelijk van de uitvoering:

Oliedruk (1):

Als de indicatielamp brandt terwijl

de motor loopt, dient u de motor

onmiddellijk uit te schakelen

en het oliepeil te controleren.

Laat de machine indien nodig nazien.

Rem (2):

De indicatielamp brandt als bij het

starten van de motor het rempedaal

niet is ingedrukt resp. de vastzetrem

niet is vergrendeld.

Maaimechanisme/toebehoren

(PTO) (3):

Indicatielamp brandt als bij het starten

van de motor het maaimechanisme/

toebehoren (PTO) niet uitgescha-

keld is.

Oplaadindicatie accu (4):

Wanneer de controlelamp brandt

terwijl de motor loopt, wordt de accu

onvoldoende opgeladen.

Laat de machine indien nodig nazien.

Bedrijfsurenteller (5):

Geeft het aantal bedrijfsuren in uren

uren in het display aan.

Optionele functies:

– Als de ontsteking wordt inge-

schakeld, wordt kort de accu-

spanning weergegeven.

Vervolgens wordt het aantal

bedrijfsuren weergegeven.

Bedrijfsuren worden altijd geteld,

behalve wanneer de contactsleutel

op „Stop” staat of uit het contact

is getrokken.

– Elke 50 bedrijfsuren (afhankelijk van

de uitvoering) wordt 5 minuten lang

in het display een indicatie voor het

verversen van de olie („CHG/OIL”)

weergegeven. Deze melding wordt

de volgende 2 bedrijfsuren weer-

gegeven.

Zie het motorhandboek voor

intervallen voor het verversen

van de olie.

Stuurwiel (T)

Afb. 1

PTO-schakelaar (U)

Afb. 13

Met de PTO-schakelaar schakelt

u het maaimechanisme of het toebe-

horen via een elektromechanische

koppeling in en uit.

Inschakelen

= trek aan de schake-

laar.

Uitschakelen

= druk op de schake-

laar.

Aanwijzing

Bij automatische uitschakeling door

het veiligheidsblokkeersysteem

(bijvoorbeeldachteruitrijden met

ingeschakeld maaimechanisme)

moet de schakelaar eerst in de stand

„uit” en vervolgens weer in de stand

„aan” worden gezet om de blokkering

van de koppeling op te heffen.

Licht (afhankelijk

van model)

De koplampen branden zolang de

motor loopt of de contactsleutel zich

buiten de stoppositie bevindt.

Bediening

Neem ook de aanwijzingen in de ge-

bruiksaanwijzing van de motor in acht.

dÉî~~ê

sÉêïçåÇáåÖëÖÉî~~ê

mÉêëçåÉåI=âáåÇÉêÉå =çÑ=ÇáÉêÉå=ãçÖÉå =

òáÅÜ=Äáà=ÜÉí=ã ~~áÉå=åççáí=áå=ÇÉ=Äìì êí=

î~å=ÇÉ=ã~ÅÜáåÉ=ÄÉîáåÇÉåK=

wÉ=âìååÉå=ÖÉïçåÇ=ê~âÉ å=Çççê=å~~ê=

ÄìáíÉå=ÖÉëäáåÖÉêÇÉ=ëíÉåÉå=É å=ÇÉêJ

ÖÉäáàâÉK=háåÇÉ êÉå=ã çÖÉ å=ÇÉ =ã~ÅÜáå É=

åççáí=ÄÉÇáÉåÉåK

tÉÉë=ÄáàòçåÇÉê=îççêòáÅÜíáÖ=Äáà=~ÅÜíÉêJ

ìáí=ã~~áÉå=Eã ~ÅÜáåÉ ë=ãÉí=l` oJ

ëÅÜ~âÉä~~êFK=bê=ãçÖÉå=òáÅÜ=ÖÉÉå=

éÉêëçåÉå= áå=ÇÉ=Äììêí= î~å=ÇÉ=ã ~ÅÜáåÉ=

ÄÉîáåÇÉåK

j~~â=ÇÉ=Öê~ëî~åÖÉê=åççáí=äÉÉÖ=

ï~ååÉÉê=ÜÉí=ã~~áãÉÅÜ~åáëãÉ=äççéíK=

j~~â=ÇÉ=Öê~ëÄ~â=åççáí=äÉÉÖ =~äë=ÜÉí=

ã~~áãÉÅ Ü~åáëãÉ=áå =ÄÉïÉÖáåÖ=áëK=

_áà=ÜÉí=ã~~ áÉå=çé=ëíÉáäÉ =ÜÉääáåÖ Éå=

â~å ÇÉ=ã~ÅÜáåÉ=â~åíÉäÉå=Éå=ì=âìåí=

ÖÉïçåÇ=ê~âÉåK=

oáàÇ= åçç áí= Ç ï~êë=çé=ÉÉå= Ü ÉääáåÖI=ã~~ ê=

~äíáàÇ=çãÜççÖ=Éå=çã ä~~ÖK=

oáàÇ=~ääÉÉå=çé =~Ñäç éÉå Ç=íÉ êêÉáå=ã Éí=

ÉÉå=ÜÉääáåÖëéÉêÅÉåí~ÖÉ=î~å=ã~ñáã~ ~ä=

OMBK=hÉ Éê=åáÉí=çé=É Éå=ÜÉääáåÖ K

_áà=ÜÉí=ã~~áÉå=î~å =îçÅÜíáÖ=Öê~ ë=â~å=

ÇÉ=ã~ÅÜáåÉ=Çççê=îÉ êãáåÇÉêÇÉ=Öêáé=

çé ÇÉ=çåÇÉêÖêçåÇ=ëäáééÉå=Éå=ì=âìåí=

î~ääÉåK=j~~á=~ääÉÉ å=ï ~åå ÉÉê=ÜÉí=Ö ê~ ë=

ÇêççÖ=áëK

qÉ=ÜçÖÉ=ëåÉäÜÉáÇ=â~å=ÜÉí=ÖÉî~~ê=îççê=

çåÖÉî~ääÉå=îÉêÜçÖÉåK

eçìÇ=îçäÇçÉåÇÉ=~Ñëí~åÇ=Äáà=ÜÉ í=

ã~~áÉå=ä~åÖë=ê~åÇÉå I=ÄáàîççêÄÉÉäÇ=

áå ÇÉ=Äììêí=î~å= ëíÉáäÉ =ÜÉääáåÖÉåI= çå ÇÉê=

ÄçãÉå=çÑ=ä~åÖë=ëíêìáâÉå=Éå=ÜÉÖÖÉåK

tÉÉê=ÄáàòçåÇÉê=îççêòáÅÜíáÖ=ï~ååÉÉê=

ì~ÅÜíÉêìáí=êáàÇíK

`çåíêçäÉÉê=ÜÉí=íÉêêÉáå=ï~ ~ê=ì=ÇÉ=

ã~ÅÜáåÉ=ÖÉ Äêìáâí=Éå=îÉêï áàÇÉê=~ ääÉ=

îççêïÉêéÉå=ÇáÉ=ãÉÉÖÉåçãÉå=

Éå ïÉÖÖÉëäáåÖÉêÇ=âìååÉå=ïçêÇÉåK

^äë=ÜÉí=ã~~áÖÉêÉÉÇëÅÜ~é=ÉÉå=

îççêïÉêé=EÄáàîççêÄÉÉäÇÉÉå=ëíÉÉåF=

ê~~âí=çÑ=~äë=ÇÉ=ã~ÅÜáåÉ=çåÖÉïççå=

ÄÉÖáåí=íÉ=íêáääÉåW=wÉí=ÇÉ=ã çíçê=ìáíK

j~ÅÜáåÉ=îμμê=îÉêÇÉê=ÖÉÄêìáâ=Çççê=

ÉÉå=ÖÉëéÉÅá~äáëÉÉêÇÉ=ïÉêâéä~~ íë=

çé ëÅÜ~ÇÉ=ä~íÉå=çåÇÉêòçÉâÉåK

d~=Äáà=ÉÉå=ëáââÉäã ~~áÉê=åçç áí=îççê=

ÇÉ Öê~ëìáíïÉêéçéÉåáåÖÉå=ëí~~åK

eçìÇ=åççáí=ìï=Ü~åÇÉå=çÑ=îçÉíÉå=

çåÇÉê=Çê~~áÉåÇÉ=ÇÉäÉåK

wÉí=ÇÉ=ãçíçê=ìáí= Éå=íêÉ â=ÇÉ=ëäÉì íÉä=ìáí=

ÜÉí=ëíçéÅçå í~Åí=Éå= ÇÉ =ëíÉââÉê=äçë=î~å=

ÇÉ=ÄçìÖáÉ=îççêÇ~í=ì=îÉêëíçééáåÖÉå=

ìáí=ÇÉ=ìáíïÉêéç éÉåáå Ö=îÉêï áàÇÉêíK

dÉÄêìáâ=ÇÉ=ã~ÅÜáåÉ=åáÉ í=Äáà=ëäÉÅÜíÉ=

ïÉÉêëçã ë í~åÇ áÖÜÉ ÇÉå =ç Ñ=Äáà =â~å ë=

çé êÉÖÉå=çÑ=çåïÉÉêK

dÉî~~ê=îççê=îÉêëíáââáåÖ=Çççê=

âççäãçåçñáÇÉ

i~~í=ÇÉ=îÉêÄê~åÇ áåÖëã çíçê=~ääÉÉ å=

ÄìáíÉåëÜìáë=äçéÉåK=

bñéäçëáÉJ=Éå=Äê~åÇÖÉî~~ê

_ê~åÇëíçÑJ=Éå=ÄÉåòáåÉÇ~ãéÉå=

òáàå ÉñéäçëáÉÑ=Éå=Äê~åÇëíçÑ=áë=òÉÉê=

Äê~åÇÄ~~êK

sìä=ÇÉ=í~åâ=ãÉí=Äê~åÇëíçÑ=îççêÇ~í=

ì ÇÉ=ãçíçê=ëí~êíK=

eçìÇ=ÇÉ=Äê~åÇëíçÑí~åâ=ÖÉëäçíÉå=

ï~ååÉÉê=ÇÉ=ãçíçê=äççéí=çÑ=åçÖ=

ÜÉÉí áëK=

sìä=~ääÉÉå=Äê~åÇëíç Ñ=Äáà=å~Ç ~í=ÇÉ=

ãçíçê=áë=ìáíÖ ÉëÅÜ~âÉ äÇ=çÑ=~ÑÖ ÉâçÉ äÇK

Nederlands Gebruiksaanwijzing gazontractoren

sççêâçã=çéÉå=îììê=Éå=îçåâîçêãáåÖ=

Éå=êççâ=åáÉíK=s ìä=ÇÉ=í~åâ=î~å=

ÇÉ ã~ÅÜáåÉ=~ääÉÉå=Äì áíÉåëÜ ìáëK

pí~êí=ÇÉ=ãçíçê=åáÉí=~äë=Éê=Äê~åÇëíçÑ=

çîÉêÖÉäçéÉå=áëK

sÉêïáàÇÉê=ÜÉí =îçÉêíì áÖ=î~å =ÇÉ=éä~~ íë=

ï~~ê=Äê~åÇëíçÑ=áë=ÖÉäÉâí=Éå =ï~ÅÜí=

íçí ÇÉ=Äê~åÇëíçÑÇ~ãéÉå=îÉêîäìÅÜ J

íáÖÇ=òáàåK

qÉê=îççêâçãáåÖ=î~å=Äê~åÇÖÉî~~ê=

ÇáÉåí=ì=ÇÉ=îçäÖÉåÇÉ=ÇÉäÉå=îêáà=î~å=

Öê~ë Éå=å~~ê=ÄìáíÉå=âçãÉåÇÉ=çäáÉ=

íÉ ÜçìÇÉåW=ãçíçêI=ìáíä~~íI=~ÅÅ ì=

Éå Äê~åÇëíçÑí~åâK

dÉî~~ê

sÉêïçåÇáåÖëÖÉî~~ê=Çççê=

ÇÉÑÉÅíÉ ã~ÅÜáåÉ

dÉÄêìáâ=ÇÉ=ã~ÅÜáåÉ=~ääÉÉå=áå=çåÄÉêáëJ

éÉäáàâÉ=íçÉëí~åÇK=

`çåíêçäÉÉê=ÇÉ=ã ~Å ÜáåÉ=~äíáàÇ=îáëìÉÉ ä=

îççê= ÖÉÄêìáâK=`çåíêçäÉ Éê= áå= ÜÉ í= Äáàòçå J

ÇÉê=îÉáäáÖÜÉ áÇëîççê òáÉåáåÖ Éå=É å=ÜÉí=

ã~~áãÉÅÜ~åáëãÉ=ãÉí=ÜçìÇÉêI=ÄÉÇáÉJ

åáåÖëÉäÉãÉåíÉå=Éå=ëÅÜêçÉÑîÉêÄáåJ

ÇáåÖÉå=çé=ÄÉëÅÜ~ÇáÖáåÖÉå=Éå=ëíÉîáÖ=

î~ëíòáííÉåK=sÉêî~åÖ=ÄÉëÅ Ü~ÇáÖÇÉ=

ÇÉäÉå=îççê=ÜÉí=ÖÉÄêìáâK

Gebruikstijden

Neem de geldende voorschriften met

betrekking tot gebruikstijden in acht

(vraag eventueel na bij uw gemeente).

Voor elk gebruik

Controleer:



alle veiligheidsvoorzieningen,



het oliepeil van de motor

(zie motorhandboek),



de inhoud van de tank



de bandendruk,



ventilatiesleuven in het onderste

deel van het dashboard,



beplating aan de zijkant, opbouw-

apparaten, omgeving van het

luchtfilter op vuil en maairesten.

Tanken en oliepeil controleren

Aanwijzing

De motor is in de fabriek reeds met

olie gevuld. Controleer het oliepeil

en voeg indien nodig olie toe.



„Benzine, loodvrij” tanken,

zie motorhandboek.



Vul de brandstoftank maximaal

tot 2 cm onder de rand van

de vulopening.



Sluit de brandstoftank stevig.



Controleer het motoroliepeil.

Het oliepeil moet tussen de marke-

ringen „FULL/max.” en „ADD/min.”

liggen. Zie ook het handboek van

de motor.



Controleer het oliepeil de transmis-

sieolie (Afb. 28):

– Machine op een recht opper-

vlak neerzetten.

– Reinig de omgeving van de olie-

vulopening.

– Neem de peilstok uit de olievul-

opening.

– Veeg de peilstok af.

– Controleer het oliepeil.

Het oliepeil moet tussen

de markeringen

„FULL/max.”

en „ADD/min.”

liggen.

– Indien nodig olie in de vulope-

ning gieten (alleen olie voor

hydrostatische aandrijving van

het merk „Shell Rotella TTF-SB”

gebruiken – neem contact

op met uw leverancier).

– Duw de peilstok naar binnen

en let op juiste plaatsing.

Bandendruk controleren

Aanwijzing

Om productieredenen kan de banden-

druk hoger dan vereist zijn.



Bandendruk controleren. Indien

nodig corrigeren (zie gedeelte

„Onderhoud”):

– voren: 0,8 bar

– achteren: 0,7 bar

Instellingen voor het rijden



Zet de machine op een vaste, egale

ondergrond en schakel de vast-

zetrem in.



Voer de werkzaamheden uit terwijl

de motor stilstaat.



Trek de sleutel uit het contactslot.

Bij alle werkzaamheden aan

bewegende delen:



Open de motorkap en maak de

bougiestekker los van de bougie.

Stoel van de chauffeur

instellen

Afb. 7



Neem plaats op de stoel van

de chauffeur.



Zet de stoel in de gewenste stand.

Op correct vastklikken letten!

Stuur instellen

Afb. 8



Neem plaats op de stoel van

de chauffeur.



Stuurwiel in gewenste positie

brengen. Op correct vastklikken

letten!

Instelling van de maaiwerk-

wielen (afhankelijk van model)

De maaiwerkwielen moeten in de

laagste maaiwerkstand altijd min-

stens 6–12 mm boven de grond

staan. De maaiwerkwielen zijn er niet

voor geconstrueerd om de last van

het maaiwerk te dragen.

Indien nodig gelijkmatig verplaatsen.

Motor starten



Neem plaats op de chauffeurstoel.



Maaimechanisme/toebehoren

uitschakelen: PTO uitschakelen

en maaimechanisme omhoog

zetten.



Druk het rempedaal helemaal

in en vergrendel de vastzetrem.



Rijpedaal niet bedienen

(= N-stand).

Aanwijzing

Machines met Hydrostat-aandrijving

staan in de N-stand wanneer het

gaspedaal niet wordt bediend.



Zet de gashendel op de middelste

gasstand (tussen en ).



Trek bij een koude motor de choke

uit of zet de gashendel op .



Draai de contactsleutel op

tot de motor loopt (startpoging

max. 5 seconden, wacht 10 se-

conden voor de volgende poging).

Zet de contactsleutel op

wanneer de motor loopt.



Zet de choke langzaam terug.



Zet de gashendel terug tot

de motor loopt.

Gebruiksaanwijzing gazontractoren Nederlands

Motor stoppen



Zet de gashendel op de middelste

gasstand



Laat de motor ca. 20 seconden

lopen.



Zet de contactsleutel op .



Trek de sleutel uit het contactslot.



Vergrendel de vastzetrem voordat

u de machine verlaat.

Rijden

dÉî~~ê

^Äêìéí=ÄÉÖáååÉ å=ãÉ í=êáàÇÉåI=é äçíJ

ëÉäáåÖ=ëíçééÉå=Éå=êáàÇÉå=ãÉí=íÉ=Üç ÖÉ=

ëåÉäÜÉáÇ=îÉêÖêççí=ÜÉí=ÖÉî~~ê=îççê=

çåÖÉî~ääÉå=Éå=â~å=äÉáÇÉå=íçí=ëÅÜ~ÇÉ=

~~å=ÜÉí=~éé~ê~~íK=

`Ü~ìÑÑÉìêëíç Éä=çÑ=ëíììêïáÉä=åççáí=íáàJ

ÇÉåë=ÜÉí=êáàÇÉå=áåëíÉääÉå =çÑ=îÉêëíÉääÉåK

Aanwijzing

Wees bijzonder voorzichtig bij het

achteruit rijden. Verander nooit van

rijrichting zonder de machine eerst

tot stilstand te brengen.



Start de motor zoals aangegeven.



Zet de gashendel op voor

voldoende afgegeven vermogen.



Maak de vastzetrem los: druk het

rempedaal helemaal in en laat het

weer los.



Bedien het rijpedaal langzaam

tot de gewenste snelheid wordt

bereikt.

Machine stilzetten



Laat het rijpedaal los.



Trap op het rempedaal tot

de machine stilstaat.

Maaien

Aanwijzing

– In normaal maaibedrijf

(zie bediening contactslot): Schakel

het maaiwerk voor het achter-

uitrijden uit en zet het omhoog.

– Bij achteruit maaien

(zie bediening contactslot):

Wees bijzonder voorzichtig bij het

achteruit maaien. Alleen indien

beslist noodzakelijk activeren.

– Verander niet van rijrichting als

de machine rolt of rijdt.



Start de motor zoals aangegeven.



Zet de gashendel op voor

voldoende afgegeven vermogen.



Schakel het maaimechanisme in.



Beweeg het maaimechanisme

omlaag.



Maak de vastzetrem los: druk

het rempedaal helemaal in en laat

het weer los.



Kies met het pedaal voor vooruit

rijden de voorwaartse rijrichting

en de gewenste snelheid (door

langzaam bedienen).

De machine rijdt.

Algemeen

Let er bij de instelling van de maai-

hoogte en rijsnelheid op dat de

machine niet overbelast wordt.

De maaihoogte en de rijsnelheid

moeten worden aangepast aan

de lengte, de aard en de vochtigheid

van het te maaien gras om het gras

probleemloos met een grasvanger

op te kunnen vangen.

Wanneer verstoppingen optreden,

dient u de rijsnelheid te verminderen

en de maaihoogte groter in te stellen.

Gazon optimaal maaien

Maai de eerste beide banen zo dat het

maaiafval opzij naar het midden valt.



Laat het gras nooit te lang groeien.



Maai het gras nooit te kort.



Rijd in rechte banen.



Maai niet met hoge rijsnelheid, in

het bijzonder wanneer een mulch-

kit of grasbak geïnstalleerd is.

Mulchen

Met het juiste toebehoren kunt u met

verschillende machines ook mulchen.

Vraag naar het toebehoren bij uw

vakhandel.

Machine wegzetten



Zet de machine stil:

Laat het rijpedaal los en trap het

rempedaal in tot de machine

stilstaat.



Maaimechanisme/toebehoren

uitschakelen.



Zet de gashendel op de middelste

gasstand



Zet het maaimechanisme helemaal

omhoog.



Zet het contactslot na 20 secon-

den op .



Vergrendel de vastzetrem voordat

u de machine verlaat.



Trek de sleutel uit het contactslot.

Machines met Hydrostat-

aandrijving duwen

Afb. 6

Duw de machine alleen als de motor

is uitgeschakeld.



Maak de vastzetrem los.



Transmissie ontgrendelen:

Hendel uittrekken en omhoog

drukken.

Zet de transmissieontgrendelings-

hendel terug voordat u de motor

start.

Tips voor het verzorgen

van het gazon

Maaien

Gazon bestaat uit verschillende

soorten gras. Als u vaak maait,

bevordert dit de groei van gras met

stevige wortels. Als u minder vaak

maait, bevordert dit de groei van

lang gras en planten als klaver

en madeliefjes.

De normale hoogte van een gazon

bedraagt 4 tot 5 cm.

Maai slechts

van de totale hoogte.

Dus bij 7–8 cm op normale hoogte

knippen.

Het gazon niet korter maaien dan

4 cm omdat het anders bij droog

weer beschadigd raakt.

Lang gras (bijvoorbeeld na de vakan-

tie) in verschillende beurten tot

normale lengte maaien.

Mulchen met toebehoren

(optioneel)

Het gras wordt bij het maaien in kleine

stukjes (ca. 1 cm gesneden).

Zo blijven veel voedingsstoffen voor

het gras bewaard.

Houd rekening met het volgende:



Maai geen nat gras.



Maai nooit meer dan 2 cm van

de totale lengte van het gras.



Rijd langzaam.



Gebruik het maximale motortoe-

rental.



Reinig het maaidek regelmatig.

Aanwijzing

Monteer het mulchtoebehoren afhan-

kelijk van de uitvoering.

Montagevoorbeelden in Afb. 15.

Nederlands Gebruiksaanwijzing gazontractoren

Transporteren

Rijd slechts korte stukjes met de

gazontractor als u naar een andere

plaats om te maaien rijdt.

Gebruik voor grote stukken een

transportvoertuig.

Aanwijzing

De machine mag niet worden

gebruikt op de openbare weg.

Korte stukken

dÉî~~ê

aççê=ÜÉí=ã~~áã ÉÅÜ~åáëã É=âìååÉå =

îççêïÉêéÉå=ïçêÇÉå=ãÉÉÖÉåçãÉå=

Éå=ïÉÖÖÉëäáåÖÉêÇK=

aáí=â~å=ëÅÜ~ÇÉ=îÉêççêò~âÉåK=



Schakel de maaimessen uit voor-

dat u met de machine rijdt.

Lange stukken

iÉí=çé

qê~åëéçêíëÅÜ~ÇÉ

aÉ=ÖÉÄêìáâíÉ=íê~åëéçêíãáÇÇÉäÉå=EÄáàJ

îççêÄÉÉäÇ=íê~åëéçêíîçÉêíìáÖI=ä~~ÇJ

éÉêêçåF=ãçÉíÉå=îçäÖÉåë= ÄÉëíÉããáåÖ=

ïçêÇÉå=ÖÉÄêìáâíK=wáÉ=ÜáÉêî ççê=ÇÉ=ÄáàJ

ÄÉÜçêÉåÇÉ=ÖÉÄêìáâë~~åïáàòáåÖK=

aÉ=ã~ÅÜáåÉ =ãçÉ í=îççê=ÜÉí=ÖÉÄêìáâ=

ïçêÇÉå=î~ëíÖÉòÉí=òçÇ~í=ÇÉòÉ=åáÉí=

â~å ïÉÖÖäáàÇÉåK

dÉî~~ê=îççê=ÜÉí=ãáäáÉì=ÇççêJ

äÉââÉåÇÉ=Äê~åÇëíçÑ

sÉêîçÉê=ÇÉ=ã~Å ÜáåÉ=åáÉí=áå=É Éå=

ÖÉâ~åíÉäÇÉ=éçëáíáÉK=



Zet een transportvoertuig gereed.



Breng de laadplank aan op het

transportvoertuig.



Duw de machine in de vrijloop met

de hand op het laadvlak (ontgren-

del de aandrijving bij een machine

met een hydrostaataandrijving).



Vergrendel de vastzetrem.



Voorkom wegglijden van de

machine.

Onderhoud/reiniging

dÉî~~ê

sÉêïçåÇáåÖëÖÉî~~ê=Çççê=

çåÄÉÇçÉäÇÉ=ëí~êí=î~å=ÇÉ=ãçíçê

_ÉëÅÜÉêã=ìòÉäÑ=íÉÖÉå=îÉêïçåÇáåÖÉåK=

sççê=~ääÉ=ïÉêâò~~ã ÜÉÇÉ å=~~å=ÇÉòÉ=

ã~ÅÜáåÉ W

Ó wÉí=ÇÉ=ãçíçê=ìáíK

Ó qêÉâ=ÇÉ=ëäÉìíÉä=ìáí=ÜÉí=Åçåí~ÅíK

Ó sÉêÖêÉåÇÉä=ÇÉ=î~ëíòÉíêÉãK

Ó t~ÅÜí=íçí=~ääÉ=ÄÉïÉÖÉåÇÉ=ÇÉäÉå=

îçääÉÇáÖ=íçí=ëíáäëí~åÇ=ÖÉâçãÉå=òáàåK=

aÉ=ãçíçê=ãçÉí=~ÑÖÉâçÉäÇ=òáàåK

Ó qêÉâ=ÇÉ=ÄçìÖáÉëíÉââÉê=î~å=

ÇÉ ãçíçê=äçë=çé=çåÄÉÇçÉäÇ=

ëí~êíÉå=î~å=ÇÉ=ãçíçê=íÉ=îççêJ

âçãÉåK

Reiniging

De machine reinigen

iÉí=çé

dÉÄêìáâ=îççê=ÜÉí=êÉáåáÖÉå=ÖÉÉå=

ÜçÖÉÇêì âêÉ áåáÖÉ êK



Reinig de machine bij voorkeur

meteen na het maaien.



Plaats de machine op een stevige

en vlakke ondergrond.



Vergrendel de vastzetrem.

Aanwijzing

Bij gebruik van de machine in de

winter bestaat een bijzonder groot

roest- en corrosiegevaar.

Reinig de machine na elk gebruik

grondig.

Maaimechanisme reinigen

dÉî~~ê

sÉêïçåÇáåÖëÖÉî~~ê=Çççê=ëÅÜÉêéÉ=

ã~~áãÉëëÉå

aê~~Ö=ïÉêâÜ~åÇëÅÜ çÉåÉåK

_áà= ã~ÅÜáåÉë=ãÉí=ã ÉÉê=Ç~å=¨¨å= ã~~áJ

ãÉë=â~å=ÇÉ=ÄÉïÉÖáåÖ=î~å=ÉÉå=ã~~áJ

ãÉë=íçí=ÜÉí=Çê~~áÉ å=î~å=ÇÉ=~åÇÉêÉ=

ãÉëëÉå=äÉáÇÉåK=

oÉáåáÖ=ÇÉ=ã~~áãÉëëÉå=îççêòáÅÜíáÖK

iÉí=çé

jçíçêëÅÜ~ÇÉ

h~åíÉä=ÇÉ=ã~ÅÜáåÉ=åáÉí=ãÉÉê=Ç~å=PMøK=

aÉ=Äê~åÇëíçÑ=â~å=áå=ÇÉ=îÉ êÄê~åÇáåÖëJ

êìáãíÉ=äçéÉå=É å=íçí=ãçíçêëÅ Ü~ÇÉ=

äÉáÇÉåK



Zet het maaimechanisme helemaal

naar boven.



Maak de maairuimte schoon met

een borstel, handveger of doek.

Maaimechanisme met

reinigingssproeier (optioneel)

Afb. 16

Stel de machine op een vlakke

ondergrond zonder grind, stenen etc.

en bedien de vastzetrem.

1.Bevestig een waterslang met

een in de handel verkrijgbare

snelkoppeling op de reinigings-

sproeier.

Waterkraan opendraaien.

2.Start de motor.

3.Zet het maaimechanisme naar

beneden en schakel het enkele

minuten in.

4.Schakel het maaimechanisme

en de motor in.

5.Verwijder de waterslang.

Herhaal stap 1 t/m 5 bij de tweede

reinigingsproeier (indien aanwezig).

Na beeindiging van de

reinigingswerkzaamheden (stap 1–5):



Zet het maaimechanisme omhoog.



Start de motor en schakel het

maaimechanisme gedurende

enkele minuten in om het maai-

mechanisme te laten drogen.

Toebehoren reingen



Zie aanwijzingen in de bediening-

handleiding van het toebehoren.

Onderhoud

Neem de onderhoudsvoorschriften

in het handboek voor de motor

in acht. Laat de machine aan

het einde van het seizoen nazien

en onderhouden door een onder-

houdsbedrijf.

iÉí=çé

dÉî~~ê=îççê=ÜÉí=ãáäáÉì=Çççê=

ãçíçêçäáÉ

dÉÉÑ=å~=ÜÉí=îÉêîÉêëÉå=î~å=ÇÉ=çäáÉ=

ÇÉ çìÇÉ=çäáÉ=~Ñ=Äáà=ÉÉå =áåò~ã Éäé ä~~íë=

îççê=çìÇ É=çäáÉ =çÑ=Ä áà=ÉÉ å=~Ñî~ äîÉêïÉ êJ

âáåÖëÄÉÇêáàÑK

dÉî~~ê=îççê=ÜÉí=ãáäáÉì=Çççê=

~ÅÅìDë

iÉÖÉ=~ÅÅìDë=ÜçêÉå=åáÉí=Äáà=ÜÉí=ÜìáëîìáäK=

sÉêïáàÇÉê=ÇÉ=~ÅÅì=îççêÇ~í=ì=ÇÉ=

ã~ÅÜáåÉ=å~~ê=ÇÉ=ëäççé=ÄêÉåÖ íK=

aÉãçåíÉÉê=ÇÉ=~ÅÅì=îççêÇ~í=ÇÉ=

ã~ÅÜáåÉ=å~~ê=ÇÉ=ëäççé=Ö~ ~íK

Gebruiksaanwijzing gazontractoren Nederlands

Gebruik van een

starthulpkabel

dÉî~~ê

kççáí=ÉÉå=ÇÉÑÉÅíÉ =çÑ=ÄÉîêçêÉå=~ÅÅ ì=

ãÉí=ÉÉå= ëí~êíÜìäéâ~ÄÉä=çîÉêÄêìÖÖÉåK=

iÉí=Éêçé=Ç~í=ÇÉ=ã~ÅÜáåÉ ë=Éå=ÇÉ=

â~ÄÉäâäÉã ãÉå=É äâ~~ ê=åáÉí=ê~âÉ å=Éå=

ÇÉ çåíëíÉâáåÖÉå=ì áíÖÉëÅÜ ~âÉäÇ =òáàåK



Rode starthulpkabel aan de plus-

pool (+) van de lege en de voe-

dende accu vastklemmen.



De zwarte starthulpkabel eerst aan

de minpool (–) van de voedende

accu vastklemmen.

De andere klem aan het frame van

het motorblok van de tractor met

de lege accu (liefst zo ver mogelijk

van de accu verwijderd) vast-

klemmen.

Aanwijzing

Als de voedende accu in een voertuig

is ingebouwd, mag dit voertuig tijdens

de startondersteuning niet worden

gestart.



Start de tractor met de lege accu

en trek de vastzetrem aan.



Maak klemmen van de starthulp-

kabels in de omgekeerde vol-

gorde los.

Bandendruk

iÉí=çé

aÉ=ã~ñáã~~ä=íçÉÖÉëí~åÉ=Ä~åÇÉåÇêìâ=

EòáÉ=òáàâ~åí=î~å=ÇÉ=Ä~åÇF=ã~Ö=åççáí=

ïçêÇÉå=çîÉêëÅÜêÉÇÉåK=

d~=Äáà=ÜÉí=çéé çã éÉå=å áÉí=îççê=

çÑ=çé=ÇÉ=Ä~åÇ=ëí~~åK

De geadviseerde bandendruk

bedraagt:

– voren: 0,8 bar

– achteren: 0,7 bar

Bij een hogere bandendruk neemt

de levensduur van de banden af.

Controleer de bandendruk altijd voor-

dat u met de machine rijdt.

Na 5 bedrijfsuren



Voor het eerst motorolie verversen.

Zie het motorhandboek voor

overige intervallen.



Gebruik de Quick-oliegoot (Afb. 17)

(optioneel) voor het aftappen

van de olie.

Na 10 bedrijfsuren



Smeer alle draaipunten en lagers

van het rij- en rempedaal met

enkele druppels dunne olie.



Batterijpolen reinigen.



Eerste vervanging van transmissie-

olie/transmissieoliefilter.

Laat deze werkzaamheden door

een gespecialiseerd bedrijf uit-

voeren.

Elke 25 bedrijfsuren



Smeer de smeernippels van alle

mesassen, spanrollen en spanrol-

houders met vet type 251H EP.

Laat deze werkzaamheden door

een gespecialiseerd bedrijf uit-

voeren.



Smeer de smeernippels van wiella-

gers en assen van de voorwielen

met vet type 251H EP.



Wielen van maaimechanisme aan

de smeernippels met universeel

vet smeren.



Stuuras en stuurhuis aan de smeer-

nippels met vet type 251H EP

smeren.

Laat deze werkzaamheden door

een gespecialiseerd bedrijf uit-

voeren.

Elke 50 bedrijfsuren



Laat vuil en grasresten van

de motoroverbrenging door

een reparatiebedrijf verwijderen.



Vervangen van transmissieolie/

transmissieoliefilter

Laat deze werkzaamheden door

een gespecialiseerd bedrijf uit-

voeren.

Elke 2 maanden



Alleen nodig bij accu's van type 2:

vul de accucellen tot 1cm onder

de vulopening met gedestilleerd

water.

Bij behoefte

Accu opladen

Als u de machine lange tijd niet

gebruikt, wordt geadviseerd om

de accu uit de machine te demon-

teren en voor het opbergen, tijdens

het opbergen elke twee maanden

en voor het opnieuw in gebruik

nemen op te laden.

Aanwijzing

Neem de beschrijving in de gebruiks-

aanwijzing van het accuoplaadappa-

raat in acht.

Vervang de zekering



Vervang defecte zekeringen alleen

door zekeringen van dezelfde

sterkte.

Eenmaal per seizoen



De tanden van de stuurtransmissie

met universeel vet smeren.



Scharnieren van het stuurmecha-

nisme met enkele druppels lichte

olie smeren.



Alle draaipunten en lagers (bedie-

ningshendels en hoogte-instelling

van het maaiwerk) met enkele

druppels lichte olie smeren.



Bougie reinigen en ontstekings

afstand instellen, of indien nodig

bougie vervangen.

Zie het handboek bij de motor.



Laat de assen van de achterwielen

door een reparatiebedrijf smeren

met speciaal (waterafstotend) vet.



Maaimessen door een vakman

laten slijpen of vervangen.

Aanwijzing

Laat de toestand van de V-riem van het

maaiwerk regelmatig (bij uw bezoeken

aan de werkplaats) controleren.

Montage/Demontage

en Instellingen het

snijmechanisme

dÉî~~ê

sÉêïçåÇáåÖëÖÉî~~ê=Çççê=

çåÄÉÇçÉäÇÉ=ëí~êí=î~å=ÇÉ=ãçíçê

_ÉëÅÜÉêã=ìòÉäÑ=íÉÖÉå=îÉêïçåÇáåÖÉåK=

sççê=~ääÉ=ïÉêâò~~ã ÜÉÇÉå=~ ~å=ÇÉòÉ=

ã~ÅÜáåÉW

Ó jçåíÉÉê=ÇÉ=ã~~áïÉêâïáÉäÉå=

áå=ÇÉ=ÜççÖëíÉ=ëí~åÇK

Ó wÉí=ÇÉ=ãçíçê=ìáíK

Ó qêÉâ=ÇÉ=ëäÉìíÉä=ìáí=ÜÉí=Åçåí~ÅíK

Ó pÅÜ~âÉä=ÇÉ=mql=ìáíK

Ó sÉêÖêÉåÇÉä=ÇÉ=î~ëíòÉíêÉãK

Ó t~ÅÜí=íçí=~ääÉ=ÄÉïÉÖÉåÇÉ=ÇÉäÉå=

îçääÉÇáÖ=íçí=ëíáäëí~åÇ=ÖÉâçãÉå=òáàåK=

aÉ=ãçíçê=ãçÉí=~ÑÖÉâçÉäÇ=òáàåK

Ó qêÉâ=ÇÉ=ÄçìÖáÉëíÉââÉê=î~å=ÇÉ=

ãçíçê=äçë=çé=çåÄÉÇçÉäÇ=ëí~êíÉå=

î~å=ÇÉ=ãçíçê=íÉ=îççêâçãÉåK

Nederlands Gebruiksaanwijzing gazontractoren

dÉî~~ê

sÉêïçåÇáåÖëÖÉî~~ê=Çççê=ëÅÜÉêéÉ=

ã~~áãÉëëÉå

aê~~Ö=ïÉêâÜ~åÇëÅÜ çÉåÉåK

Montage

Aanwijzing

Een tweede helper vergemakkelijkt

de procedure.

Maaimechanisme op tractor

monteren



Zet de maaihoogte-instelhendel

in de bovenste stand (HI/16).



Bij apparaten met elektrisch

omhoog zetten van maaimecha-

nisme: Hendel voor hoogte-/

diepte-instelling in de onderste

stand (LO/1) zetten en de schake-

laar voor elektrisch omhoogzetten

naar achteren duwen.



Maaimechanisme vanaf de rechter-

zijde onder de tractor duwen.

Afb. 19



Maaimechanisme zodanig afstellen

dat de achterste houders van het

maaimechanisme (1) zich onder de

opnamegaten (2) van de hefarmen

(3) bevinden.



Hefarmen (3) omlaag bewegen:

– Maaihoogte-instelhendel in de

onderste stand (LO/1) zetten.

– Bij apparaten met elektrisch

omhoog zetten van maai-

mechanisme: Schakelaar voor

elektrisch naar buiten zetten

naar voren duwen.

Afb. 20



De J-beugel (1) aan de linker maai-

mechanismehouder (2) naar buiten

trekken. Het maaimechanisme

achteraan iets optillen om de

J-beugel in het opnamegat van

de hefarm (3) te kunnen drukken.

Op correct vastklikken letten.



Deze stap aan de rechterzijde van

het maaimechanisme herhalen.

Afb. 21



De beide moeren aan de vasthoud-

beugel (1) verwijderen.



Vasthoudbeugel (1) aan de op-

namehouders (2) van het maai-

mechanisme bevestigen.



Uiteinden van de vasthoudbeugen

in de opnamegaten van de houder

(3) op de tractor steken.



De beide moeren aan de vasthoud-

beugel weer monteren.

Opmerking: De moeren nog niet

helemaal vastdraaien.

Aandrijfriem monteren

Opmerking

De „V”-zijde van de aandrijfriem moet

in de riemschijf zitten.

Afb. 22



Aandrijfriem (1) op de motorkoppe-

lingsriemschijf (2) (PTO) leggen.



Aandrijfriem omlaag geleiden

en op de beide omkeerriemschij-

ven (3) leggen.

Opmerking: Aan de rechter om-

keerriemschijf moet de V-riemvoe-

ring (4) iets naar buiten gebogen

worden om de aandrijfriem

op de schijf te leggen.

Na het opleggen terugbuigen.



Aandrijfriem naar achteren geleiden

om deze om het maaimechanisme

te monteren.

Afb. 23



Riemschijfhouder (1) op het maai-

mechanisme naar achteren duwen.

De riemschijf beweegt naar voren.

De aandrijfriem op de de riemschijf

(1, afbeelding 24) leggen.

De riemschijfhouder langzaam

terugvoeren.

sÉêïçåÇáåÖëÖÉî~~ê

aÉ=êáÉãëÅÜáàÑÜ çìÇÉê=ëí~~í=çåÇÉê=

ëíÉêâÉ=îÉÉêëé~ååáåÖK=

ráíÉêëí îççêòáÅÜíáÖ=ïÉêâÉåK



Het correct vastzitten van de aan-

drijfriem op alle riemschijven

controleren.

Montage van de afstandhou-

der (aanslag voor het naar

buiten zetten van het maai-

mechanisme).

Afb. 25

Opmerking

De montage moet voor de instel-

werkzaamheden aan het maai-

mechanisme plaatsvinden.



De beide houders (1) met de

schroeven (2) aan de rechter- en

linkerzijde van het tractorframe

monteren.

Opmerking

Bij het maaimechanisme met een

maaibreedte van 107 cm wordt

slechts één

afstandshouder aan

de linken

zijd van het tractorframe

gemonteerd.

Transportbeveiliging aan

de uitwerpklep verwijderen

Afb. 18

Borgplaat of kabelband (afhankelijk

van de uitvoering) verwijderen.

De uitwerpklep sluit automatisch.

Instellingen maaiwerk-

niveau

iÉí=çé

k~=ÇÉ=ãçåí~ÖÉ=î~å =ÜÉí=ã~~áã ÉÅÜ~J

åáëãÉ=ãçÉí=ÜÉí=åáîÉ~ì=î~å=ÜÉí=ã~~áJ

ãÉÅÜ~åáëãÉ=ïçêÇÉå=áåÖÉëíÉäÇK

Opmerking

Controleer de bandendruk van

de machine voordat u het maai-

werk instelt.

Niveau van voren naar

achteren instellen

Afb. 26



Maaimechanisme in een gemiddel-

de hoogtepositie zetten.



Draai de buitenste maaimessen

voorzichtig (verwondingsgevaar)

parallel op de rijrichting .



Meet de afstand van de einden

van het rechter mes tot de grond.

Het einde van het mes moet

ca. 6–10 mm lager staan als het

meseinde achter. Verstel indien

nodig de voorste vasthoudbeugel

(1). Stel het juiste niveau in door

de instelmoeren (2) gelijkmatig

te verstellen.

Gebruiksaanwijzing gazontractoren Nederlands

Zijwaarts niveau instellen

Afb. 27



Maaimechanisme in een gemiddel-

de hoogtepositie zetten.



Draai de buitenste maaimessen

voorzichtig (verwondingsgevaar)

dwars op de rijrichting.



Meet de afstand van de einden

van de beide buitenste messen tot

de grond. Stel indien nodig door

het draaien van het instelsegment

(2) aan de linkerzijde van het maai-

mechanisme het correcte niveau in.

Hiervoor eerst de schroef (1) los-

draaien (niet verwijderen) en na

de instelling weer vastdraaien.

Demontage

Voer de bovengenoemde stappen

(montage van het maaimecha-

nisme) in omgekeerde volgorde

uit om het maaimechanisme weer

uit te bouwen. Een tweede helper

vergemakkelijkt de procedure.

Stilzetten

iÉí=çé

j~íÉêá~~äëÅÜ~ÇÉ=~~å=ÇÉ=ã~ÅÜáåÉ

_ÉêÖ=ÇÉ=ã~ÅÜáåÉ=çé=å~Ç~í=ÇÉ=ãçíçê=

áë=~ÑÖÉâçÉäÇ=Éå=~ ääÉÉå=áå=ÉÉå=ëÅÜçåÉ=

Éå=ÇêçÖÉ=êìáãíÉ K=

_ÉëÅÜÉêã =ÇÉ=ã~ÅÜ áåÉ=ÄÉëäáëí=íÉÖÉå =

êçÉëí=ï~ååÉÉê=ì=ÇÉòÉ=îççê=ä~å ÖÉ=íáàÇ=

ïÉÖòÉíI=ÄáàîççêÄÉÉäÇ=áå=ÇÉ=ïáåíÉêK

Na het seizoen of wanneer de

machine langer dan een maand

niet gebruikt wordt:



Machine en grasbak reinigen.



Veeg alle metaaldelen ter bescher-

ming tegen roest af met een met

olie bevochtigde doek of spuit deze

in met oliespray.



Laad de accu op met een accu-

lader.



Als de machine tijdens de winter

wordt opgeborgen, moet de accu

worden opgeladen en op droge

en koele plaats (beschermd tegen

vorst) worden bewaard.

Laad de accu elke 4 tot 6 weken

en voor het opnieuw monteren op.



Tap de brandstof af (alleen buitens-

huis) en zet de motor stil zoals

beschreven in het handboek van

de motor.



Bandendruk controleren.



Berg de machine op in een schone

en droge ruimte.

Garantie

Onze garantiebepalingen resp.

de garantiebepalingen van de

importeur zijn van toepassing.

Storingen aan uw machine verhelpen

wij kosteloos in het kader van de

garantie, voor zover een materiaal- of

productiefout daarvan de oorzaak is.

Neem voor de garantie contact

op met uw leverancier of met

de vestiging bij u in de buurt.

Informatie over de motor

De fabrikant van de motor is aan-

sprakelijk voor alle kwesties met

betrekking tot de motor, wat betreft

het vermogen, de vermogensmeting,

de technische gegevens, de garantie

en de service.

Informatie vindt u de apart meegele-

verde gebruiksaanwijzing van

de motor.

Hulp bij storingen

dÉî~~ê

sÉêïçåÇáåÖëÖÉî~~ê=Çççê=

çåÄÉÇçÉäÇÉ=ëí~êí=î~å=ÇÉ=ãçíçê

_ÉëÅÜÉêã=ìòÉäÑ=íÉÖÉå=îÉêïçåÇáåÖÉåK=

sççê=~ääÉ=ïÉêâò~~ã ÜÉÇÉå=~ ~å=ÇÉòÉ=

ã~ÅÜáåÉW

Ó wÉí=ÇÉ=ãçíçê=ìáíK

Ó qêÉâ=ÇÉ=ëäÉìíÉä=ìáí=ÜÉí=Åçåí~ÅíK

Ó sÉêÖêÉåÇÉä=ÇÉ=î~ëíòÉíêÉãK

Ó t~ÅÜí=íçí=~ääÉ=ÄÉïÉÖÉåÇÉ=ÇÉäÉå=

îçääÉÇáÖ=íçí=ëíáäëí~åÇ=ÖÉâçãÉå=òáàåK=

aÉ=ãçíçê=ãçÉí=~ÑÖÉâçÉäÇ=òáàåK

Ó qêÉâ=ÇÉ=ÄçìÖáÉëíÉââÉê=äçë=î~å=ÇÉ=

ãçíçêI=òçÇ~í=çåÄÉÇçÉäÇ=ëí~êíÉå=

î~å=ÇÉ=ãçíçê=åáÉí=ãçÖÉäáàâ=áëK

Storingen van de werking van

uw machine hebben vaak een

eenvoudige oorzaak, die zelf kunt

opsporen en verhelpen.

Bij twijfel helpt een gespecialiseerd

bedrijf u graag verder.

Nederlands Gebruiksaanwijzing gazontractoren

Probleem Mogelijke oorzaak Oplossing

De starter draait niet. Zekering doorgeslagen. Als u de machine wilt starten, neemt u plaats

op de stoel en drukt u het rempedaal helemaal

in of vergrendelt u de vastzetrem.

Schakel de PTO uit.

Accu niet correct aangesloten. Sluit de rode kabel aan op de pluspool (+) van

de accu en de zwarte kabel op de minpool (–).

Accu leeg of bijna leeg. Accu controleren, opladen of vervangen.

Veiligheidsblokkeersysteem

is geactiveerd.

Vervang de zekering. Wanneer de zekering

opnieuw doorslaat, moet de oorzaak worden

opgespoord (meestal kortsluiting).

Losse massakabel tussen motor

en frame.

Sluit de massakabel aan.

Starter draait, maar motor

start niet.

Verkeerde stand van choke en gas-

hendel.

Bedien de choke. Zet de gashendel op

de middelste gasstand (tussen en ).

Carburateur krijgt geen brandstof,

brandstoftank leeg.

Vul met brandstof.

Defecte of vuile bougie. Controleer de bougie. Zie het handboek voor

de motor.

Geen ontstekingsvonk. Laat de ontsteking door een gespecialiseerd

bedrijf controleren.

Motor walmt. Te veel motorolie in de motor. Schakel de machine onmiddellijk uit.

Controleer het motoroliepeil.

Motor defect. Schakel de machine onmiddellijk uit.

Laat de motor door een gespecialiseerd bedrijf

controleren.

Sterke trillingen. Beschadigde messenas of defect

maaimes.

Schakel de machine onmiddellijk uit.

Laat defecte onderdelen door een

gespecialiseerd reparatiebedrijf vervangen.

Maaimechanisme werpt

geen gras uit of maait

onzuiver.

Motortoerental te laag. Geef meer gas.

Rijsnelheid te hoog. Stel een lagere snelheid in.

Maaimessen stomp. Laat de maaimessen door een gespecialiseerd

bedrijf slijpen of vervangen.

Motor loopt, maaimecha-

nisme maait niet.

V-riem gescheurd. Laat de V-riem door een gespecialiseerd

bedrijf vervangen.

Istruzioni per l’uso autofalciatrici Italiano

Indice

Per la vostra sicurezza . . . . . . . 55

Montaggio . . . . . . . . . . . . . . . . 57

Elementi di comando

e indicazione . . . . . . . . . . . . . . . 58

Modalità d’uso . . . . . . . . . . . . . 60

Consigli per la cura del prato . . . 62

Trasporto . . . . . . . . . . . . . . . . . 63

Pulizia/Manutenzione . . . . . . . . 63

Montaggio/smontaggio

e regolazione dell’appa-

rato falciante . . . . . . . . . . . . . . . 65

Messa fuori servizio . . . . . . . . . . 66

Garanzia . . . . . . . . . . . . . . . . . . 66

Informazione sul motore . . . . . . 66

Aiuto in caso di guasti . . . . . . . . 66

Indicazioni sulla targhetta

d’identificazione

Questi dati sono importantissimi

per la successiva identificazione, per

l’ordinazione dei ricambi dell’appa-

recchio e per il servizio assistenza

clienti. La targhetta d’identificazione

si trova sotto il sedile del conducente.

Riportate tutti i dati della targhetta

d’identificazione del vostro apparec-

chio nello specchietto sottostante.

Trovate queste ed ulteriori indicazioni

relative all’apparecchio nella separata

dichiarazione di conformità CE, che

è parte integrante di queste istruzioni

per l’uso.

Figure

Aprire le pagine con figure all’inizio

del libretto d’istruzioni per l’uso.

Le rappresentazioni grafiche possono

differire nel dettaglio dall’apparecchio

acquistato.

Per la vostra sicurezza

Uso corretto dell’appa-

recchio

Questa macchina è destinata all’uso

– come trattore da giardino da impie-

gare usualmente per la falciatura

di superfici erbose o la manuten-

zione di giardini con corrispondenti

accessori, che sono espressa-

mente approvati per questo

trattore da giardino,

– conforme alle descrizioni ed istru-

zioni di sicurezza fornite in questo

libretto di istruzioni per l’uso.

Qualsiasi altro uso non è regolare.

L’uso irregolare comporta l’estinzione

della garanzia ed la ricusazione

di qualsiasi responsabilità da parte

del costruttore.

L’utilizzatore risponde di tutti i danni

ai terzi ed alle loro proprietà .

Le modifiche abusive apportate

all’apparecchio escludono una res-

ponsabilità della casa produttrice

per i danni da esse risultanti.

Questo apparecchio non è ammesso

alla circolazione sulla pubblica strada,

né omologato per il trasporto di

persone.

Istruzioni di sicurezza

generali

Prima d’impiegare la prima volta

l’apparecchio, leggere attentamente

per intero queste istruzioni e com-

portarsi conformemente.

Informare gli altri utilizzatori sull’uso

corretto.

Usare l’apparecchio solo nello stato

tecnico prescritto e fornito dalla casa

produttrice.

Conservare con cura queste istruzioni

per l’uso e tenerle a portata di mano

per ogni necessità d’impiego.

In caso di cambio del proprietario,

il libretto d’istruzioni deve essere con-

segnato unitamente all’apparecchio.

I ricambi e gli accessori devono avere

i requisiti stabiliti dal produttore.

Utilizzare perciò solo ricambi originali

ed accessori originali oppure i ricambi

e gli accessori autorizzati dal produt-

tore.

Fare eseguire le riparazioni esclusiva-

mente da un’officina specializzata.

Prima d’iniziare il lavoro

con l’apparecchio

L’uso dell’apparecchio è vietato alle

persone che sono sotto l’effetto di

sostanze stupefacenti (per es. alcol,

droghe o medicinali).

Questo apparecchio non è previsto

per essere impiegato da persone

(compresi i bambini) con ridotte capa-

cità fisiche, sensorali o mentali o privi

di esperienza e/o di competenze

specifiche, a meno che non siano

sorvegliate da una persona respon-

sabile della loro sicurezza o non

abbiano da questa ricevuto istruzioni

per l’uso corretto dell’apparecchio.

I bambini devono essere sorvegliati

per garantire che non giochino con

l’apparecchio.

Le persone in età inferiore a 16 anni

non sono autorizzate ad usare l’appa-

recchio. Disposizioni locali possono

stabilire l’età minima dell’utilizzatore.

Prima d’iniziare il lavoro, prendere

confidenza con tutti i dispositivi e con

gli elementi di comando e con il loro

funzionamento.

Conservare il carburante solo in con-

tenitori appositamente omologati

e mai in prossimità di fonti di accen-

sione (per es. forni o boiler).

Sostituire il tubo di scarico, il ser-

batoio del carburante o il coperchio

del serbatoio se sono danneggiati.

Agganciare rimorchi ed applicare gli

apparecchi annessi rispettando le

norme. Apparecchi annessi, rimorchi,

pesizavorra ed i raccoglierba pieni

influenzano il comportamento di

marcia, in particolare la manovrabilità,

la capacità di frenata ed il comporta-

mento di ribaltamento.

Durante il lavoro con

l’apparecchio

Nei lavori con l’apparecchio

o all’apparecchio indossare indu-

menti da lavoro adeguati (per es.

scarpe di sicurezza, pantaloni lunghi,

abbigliamento aderente, occhiali

protettivi e protezione acustica).

Usare l’apparecchio solo in condizioni

tecniche perfette.

Non cambiare mai le regolazioni

originali del motore.

Italiano Istruzioni per l’uso autofalciatrici

Non rifornire mai l’apparecchio

a motore in moto, oppure a motore

caldo. Rifornite l’apparecchio solo

all’aperto.

Evitare fiamme aperte, formazione

di scintille e non fumare.

Assicurarsi sempre che nell’area di la-

voro non si trovino persone, special-

mente bambini, oppure animali.

Ispezionare la zona, sulla quale viene

impiegato l’apparecchio, e rimuovere

tutti gli oggetti, che possono essere

copiti e proiettati.

Si evitano cosàì pericoli per le per-

sone e danni all’apparecchio.

Non falciare superfici con pendenza

superiore al 20%. Il lavoro su suoli

in pendenza è pericoloso e l’ap

pa recchio può ribaltarsi o slittare.

Sulle superfici in pendenza partire

e frenare quanto più dolcemente

possibile, in discesa lasciare il motore

innestato e procedere lentamente.

Non procedere mai in senso tras-

versale alla pendenza, bensì sempre

in salita e in discesa.

Lavorare con l’apparecchio solo alla

luce del giorno, oppure con un’illumi-

nazione artificiale sufficiente.

L’apparecchio non è omologato

per il trasporto di persone.

Non trasportare mai altre persone.

Prima di qualsiasi lavoro

all’apparecchio

Proteggetevi dalle ferite.

Prima di eseguire interventi di

qualsiasi tipo sulla macchina

– spengere il motore,

– estrarre la chiave d’accensione,

– bloccare il freno di stazionamento,

– attendere che tutte le parti mobili

siano completamente ferme;

il motore deve essersi raffreddato,

– estrarre il cappuccio della candela

d’accensione dal motore, per ren-

dere impossibile un avviamento

accidentale del motore.

Dopo il lavoro con l’appa-

recchio

Abbandonare l’apparecchio solo

dopo avere spento il motore, azionato

il freno di stazionamento ed estratto

la chiave di accensione.

Dispositivi di sicurezza

I dispositivi di sicurezza servono

a proteggere l’utente e devono

essere sempre in perfetta efficienza.

È vietato apportare modifiche ai

dispositivi di sicurezza, oppure

aggirare la loro funzione.

Sono dispositivi di sicurezza:

Valvola di espulsione

Figura 14

La valvola di espulsione protegge

l’utente da lesioni causate dalla lama

di taglio o da oggetti solidi proiettati

all’esterno. L’uso dell’apparecchio

è autorizzato solo con valvola di

espulsione montata.

Sistema di blocco di sicurezza

Il sistema di blocco di sicurezza

permette l’avviamento del motore

solo se

– il conducente si è già seduto sul

sedile,

– il pedale del freno è premuto fino

in fondo o il freno di stazionamento

è azionato,

– il pedale di marcia si trova su «N»,

vale a dire non è azionato,

– l’apparato falciante/accessorio

è disinserito, cioè: l’interruttore

PTO o la leva PTO è sulla posizione

«Spento/Off» (PTO = Power-Take-

Off).

Il sistema di blocco di sicurezza

spegne automaticamente il motore,

non appena l’operatore lascia il sedile,

senza prima attivare il freno di stazio-

namento.

Il sistema di blocco di sicurezza dis-

inserisce automaticamente l’appa-

rato falciante/l’accessorio (PTO), non

appena l’operatore lascia il sedile,

non importa se egli ha prima attivato

il freno di stazionamento.

Il sistema di blocco di sicurezza dis-

inserisce automaticamente l’appa-

rato falciante/l’accessorio (PTO) non

appena viene azionato il pedale

di retromarcia (se la funzione OCR

non è attivata).

Per reinserire l’apparato falciante/

l’accessorio disinserire prima l’inter-

ruttore PTO e poi inserirlo di nuovo.

Simboli della macchina

Sull’apparecchio trovate diversi

simboli in forma di autoadesivi.

Spiegazione dei simboli:

Attenzione!

Prima della messa

in funzione leggere

le istruzioni per l’uso!

Allontanare i terzi dalla

zona di pericolo!

Pericolo di ferite

da lame o parti

in rotazione.

Prima di eseguire lavori

agli utensili di taglio,

staccare il cappuccio

della candela d’accen-

sione! Tenere dita

e piedi lontano dagli

utensili di taglio!

Prima di regolare

o pulire l’apparecchio,

o prima di controllare

l’apparecchio, spe-

gnere l’apparecchio

e staccare il cappuccio

della candela d’accen-

sione.

Pericolo di ferite da

erba oppure oggetti

solidi proiettati all’e-

terno.

Nel campo di lavoro

non devono trovarsi

persone, specialmente

bambini, o animali.

Il lavoro su suolo in

forte pendenza può

essere pericoloso.

Attenzione! pericolo

di esplosione.

Istruzioni per l’uso autofalciatrici Italiano

Acido per batterie/

Pericolo di caustica-

zioni.

Attenzione, superficie

molto calda!

Prima di qualsiasi la-

voro alla macchina,

estrarre la chiave

di accensione e se-

guire le indicazioni

di questo libretto

d’istruzioni.

Nella salita e discesa

non poggiare mai

i piedi sull’apparato

falciante.

Per il traino di un rimorchio non

superare i seguenti valori massimi:

Pendenza max. 14%

Carico del timone sul

gancio di traino max. 25 kg

Peso rimorchiabile

(rimorchio e carico) max. 180 kg

Conservare sempre ben leggibili

questi simboli sull’apparecchio.

Simboli in queste istruzioni

per l’uso

In questo libretto d’istruzioni sono

utilizzati i simboli seguenti:

mÉêáÅçäç

pá=êáÅÜá~ã~=äÛ~ ííÉåòáçåÉ=ëì= éÉêáÅçäá=

êÉä~íáîá=~ääÛ~ííáîáí¶=ÇÉëÅêáíí~I =Çìê~åíÉ=

ä~ èì~äÉ=ëìëëáëíÉ=ìå=é ÉêáÅçäç =éÉê=

äÉ éÉêëçåÉK

^ííÉåòáçåÉ

pá=êáÅÜá~ã~=äÛ~ííÉå òáçåÉ=ëì=éÉêáÅç äá=

êÉä~íáîá=~ääÛ~ííáîáí¶=ÇÉëÅêáíí~I=ÅÜ É=éì∂=

Åçãéçêí~êÉ=ìå=Ç~ååç=éÉê=äÛ~éé~J

êÉÅÅÜáçK

Avvertenza

Segnala informazioni importanti

e consigli d’impiego.

Indicazioni di posizione

Nell’indicazione di posizioni

dell’apparecchio (ad es. sinistra,

destra) facciamo sempre riferimento

al conduce sul sedile, rivolto nella

direzione di lavoro dell’apparecchio.

Avvertenza per lo smalti-

mento

Smaltire i residui dell’imballaggio

inutilizzati, gli apparecchi fuori uso

ecc. secondo le norme locali.

Montaggio

Avvertenza

Per muovere a spinta il trattore, la leva

di sblocco della trasmissione deve

trovarsi nella posizione corrispon-

dente. Vedi a proposito il capitolo

«Elementi di comando e indicazione –

Sblocco della trasmissione».

Mettere in funzione

la batteria

mÉêáÅçäç

mÉêáÅçäç=ÇÛáåíçëëáÅ~òáçåÉ=É=Çá=

ÑÉêáíÉ=Ç~=~ÅáÇç=éÉê=Ä~ííÉêáÉ

fåÇçëë~êÉ= Öì~åíá=éêçíÉííáîá= ÉÇ=çÅÅÜá~äá=

éêçíÉííáîáK= bîáí~êÉ=áä= Åçåí~ííç=ÇÉää~= éÉääÉ=

Åçå=~ÅáÇç=éÉê=Ä~ííÉêáÉK=

pÉ=ëéêìòòá=Çá=~ÅáÇç=éÉê=Ä~ííÉêáÉ=ÇçJ

îÉëëÉêç=ê~Ö ÖáìåÖÉ êÉ=áä=î çäíç=ç ééì êÉ=

Öäá çÅÅÜáI=ä~î~êäá=áããÉÇá~í~ãÉåíÉ=

Åçå ~Åèì~=ÑêÉÇÇ~=É=êáîçäÖÉêëá=~Ç=

ìå ãÉÇáÅçK=få=Å~ëç=ÇÛáåÖÉëíáçåÉ=

~ÅÅáÇÉåí~äÉ=Çá=~ÅáÇç=éÉê=Ä~ííÉêáÉI=

ÄÉêÉ ãçäí~=~Åèì~=É=êáîç äÖÉêëá=áããÉ J

Çá~í~ãÉåíÉ=~Ç=ì å=ãÉÇ áÅçK=

`çåëÉêî~êÉ=äÉ=Ä~ííÉêáÉ=Ñì çêá=ÇÉää~=

éçêí~í~=ÇÉá=Ä~ãÄáåáK=

kçå=Å~éçîçäÖÉêÉ=ã~á=äÉ=Ä~ííÉêáÉI=

éçáÅÜ¨=äÛ~ÅáÇç=éì∂=îÉêë~êëáK

`çåëÉÖå~êÉ=äÛ~ ÅáÇç=éÉê=Ä~ííÉêáÉ=

êÉëáÇìç=~ä=éêçéêáç=ÑçêåáíçêÉ=çééìêÉ=

~Ç ìåÛ~òáÉåÇ~=Çá=ëã~äíáãÉåíçK

^ííÉåòáçåÉ

mÉêáÅçäç=ÇÛáåÅÉåÇáçI=ÉëéäçëáçåÉ=

É ÅçêêçëáçåÉ=~=Å~ìë~=Çá=~ÅáÇç=

ÇÉää~=Ä~ííÉêá~=É=Ö~ë=ÇÉääÛ~ÅáÇç=

éÉê Ä~ííÉêáÉ

mìäáêÉ=ëìÄáíç=é~ êíá=ÇÉä=îÉáÅçäç =ëìääÉ=

èì~äá=ëç åç=Å~Ç ìíá=ëéêì òòá=Çá=~ ÅáÇçK=

iÛ~ÅáÇç=Ü~=ìå=ÉÑÑÉííç=ÅçêêçëáîçK

kçå=Ñìã~êÉI=ã~ åíÉåÉêÉ=äçå í~åç=

çÖÖÉííá=~êÇÉåíá=ç=áåÅ~åÇÉëÅÉåíáK=

`~êáÅ~êÉ=äÉ=Ä~ ííÉêáÉ=ëç äç=áå=~ã ÄáÉå íá=

ÄÉå=îÉåíáä~íá=ÉÇ=~ëÅáìííáK=

mçëëáÄáäÉ ÅçêíçÅáêÅìáíç=åÉ ä=ä~îçêç =~ää~=

Ä~ííÉêá~K=kçå=ÇÉéçêêÉ=ëìää~=Ä~ííÉêá~=

ìíÉåëáäá=çééìêÉ=çÖÖÉííá=ãÉí~ääáÅáK

Avvertenza

La batteria si trova sotto il cofano

motore.

In caso di fornitura di una

batteria «senza manuten-

zione/sigillata» (tipo 1)

(Batteria senza tappi di chiusura)

La batteria contiene acido per batterie

ed è sigillata all’origine.

Ma anche una batteria «senza manu-

tenzione» ha bisogno di manuten-

zione, per raggiungere una certa

durata utile.



Mantenere pulita la batteria.



Evitare un ribaltamento della batte-

ria. Anche da una batteria «sigillata»

fuoriesce liquido elettrolitico, se

viene ribaltata.



Prima di mettere la batteria in fun-

zione la prima volta, caricarla con

un caricabatteria (corrente di carica

massima 12 Volt/6 Ampere) da

1 a 2 ore. Dopo la carica, estrarre

prima la spina di alimentazione

del caricabatteria, dopo staccare

la batteria (vedi anche le istruzioni

per l’uso del caricabatteria).

In caso di fornitura di una

batteria da riempire (tipo 2)

(Batteria con tappi di chiusura)

Figura 2



Staccare i tappi di chiusura dalle

celle della batteria.



Riempire lentamente ogni cella

fino ad 1 cm sotto l’apertura

di riempimento.



Lasciare riposare la batteria per

30 minuti, affinché il piombo possa

assorbire l’acido per batterie.



Controllare il livello dell’acido,

eventualmente aggiungere acido.



Prima di mettere la batteria in fun-

zione la prima volta, caricarla con

un caricabatteria (corrente di carica

massima 12 Volt/6 Ampere) da

2 a 6 ore.

Italiano Istruzioni per l’uso autofalciatrici

Dopo la carica, estrarre prima la

spina di alimentazione

del caricabatteria, dopo staccare

la batteria (vedi anche le istruzioni

per l’uso del caricabatteria).



Applicare i tappi di chiusura sulle

celle della batteria.



Montare la batteria nell’appa-

recchio.



Rimuovere il tappo di chiusura dello

sfiato della batteria. Inserire il tubo

di sfiato ed introdurlo nell’apparec-

chio verso il basso. Attenzione

al libero passaggio! (Figura



Collegare prima il cavo rosso (+),

dopo il cavo nero (–).



Successivo rabbocco della batteria

solo con acqua distillata (controllo

ogni 2 mesi).



Mantenere pulita la batteria.

^ííÉåòáçåÉ

lëëÉêî~êÉ=äÛçêÇáåÉ=Çá=ãçåí~ÖÖáç=åÉä=

ÅçääÉÖ~ êÉ=É =ëÅçääÉ Ö~êÉ=ä~=Ä ~ííÉ êá~K

Montaggio:



Collegare prima il cavo rosso

(+/polo positivo), dopo il cavo

nero (–/polo negativo).

Smontaggio:



Staccare prima il cavo nero

(–/polo negativo), dopo il cavo

rosso (+/polo positivo).

Montare il volante

Figura



Inserire il volante (2) sull’albero dello

sterzo (1).



Appoggiare la rondella (3) con la

convessità rivolta verso l’alto e

fissare il volante con la vite (4).



Inserire il coperchio (5, secondo

il modello).

Elementi di comando

e indicazione

^ííÉåòáçåÉK=

a~ååá=~ääÛ~éé~êÉÅÅÜáçK

nìá=ëá=ÇÉëÅêáîçåç=é êÉäáã áå~êãÉåíÉ=

äÉ Ñìåòáçåá=Ç ÉÖ äá=ÉäÉã Éå íá= Çá= Åç ã~ åÇç=

ÉÇ=áåÇáÅ~ òáçåÉK=kçå =ÉëÉÖ ìáêÉ=~åÅçê~=

åÉëëìå~=ÑìåòáçåÉK

Figura 1

A Blocchetto d’accensione con fun-

zione OCR

B Pedale di marcia avanti

C Pedale di retromarcia

D Interruttore per il sollevamento

elettrico dell'apparato falciante*

E Leva di regolazione dell’altezza di

taglio *

F Leva per la regolazione in alto/

basso dell’apparato falciante *

(solo in combinazione con

il sollevamento elettrico

dell’apparato falciante)

G Indicatore del livello serbatoio

H Leva di sblocco della trasmis-

sione

I Asta di livello/bocchetta di riempi-

mento per l’olio del cambio

J Serbatoio carburante/bocchet-

tone di riempimento

K Portaoggetti

L Portalattine

M Leva di regolazione sedile

N Leva di regolazione del volante *

O Pedale del freno

P Leva acceleratore/starter

Q Interruttore del freno di staziona-

mento/Tempomat

RStarter

S Indicatore combinato *

T Volante (non raffigurata)

U Interruttore PTO

( * secondo il modello)

Blocchetto d’accensione

con funzione OCR (A)

Figura

Questo blocchetto d’accensione

è dotato di una funzione OCR

(= falciatura controllata dall’utente

in retromarcia).

Avviamento:

Ruotare la chiave verso destra

finché il motore non si avvia, poi

lasciare. La chiave è su

(posizione normale) e permette

la falciatura in marcia avanti.

Posizione OCR:

Ruotare la chiave verso sinistra dalla

posizione normale alla posizione

marcia indietro e premere

l’interruttore (1).

La spia di controllo (2) si accende

ed indica all’utente che l’apparecchio

permette ora una falciatura in marcia

indietro ed in marcia a vanti.

Spegnere:

Ruotare la chiave verso sinistra

su .

Avvertenza

Usare la funzione OCR solo se

indispensabile e lavorare altrimenti

in posizione normale.

La funzione OCR si disinserisce auto-

maticamente non appena si ruota

la chiave nella posizione normale

oppure si spegne il motore (posi-

zione di arresto o spegnimento

del motore da parte del sistema

di blocco di sicurezza).

Pedale di marcia avanti (B)

Figura 1

Il pedale regola la velocità di marcia

nel movimento in avanti.

Pedale di retromarcia (C)

Figura 1

Il pedale regola la velocità di marcia

nel movimento indietro.

Avvertenza sul pedale

di marcia avanti/indietro

Quanto più si preme il pedale in avanti,

tanto più veloce procede l’appa-

recchio.

Per fermare (arresto) e per cambiare

il senso di marcia, rilasciare il pedale

corrispondente.

Interruttore per il solleva-

mento elettrico dell’appa-

rato falciante (D)

(secondo

il modello)

Figura 4

Serve per sollevare ed abbassare

l’apparato falciante (solo in combina-

zione con la leva per la regolazione

in alto/basso dell’apparato falciante).

Abbassare l’apparato falciante

= premere l’interruttore in avanti.

Sollevare l’apparato falciante

= interruttore indietro.

Istruzioni per l’uso autofalciatrici Italiano

Avvertenza

L’apparato falciante viene abbassato

solo finché non è stata raggiunta

l’altezza precedentemente impostata

con la leva per la regolazione in alto/

basso dell’apparato falciante.

Leva di regolazione

dell’altezza di taglio (E)

(secondo il modello)

Figura 1

Serve per sollevare ed abbassare

l’apparato falciante.

Massima altezza di taglio

– appa-

rato falciante in alto = leva su «HI/12».

Minima altezza di taglio

– apparato

falciante abbassato = leva su «LO/1».

Leva per la regolazione

in alto/basso dell’apparato

falciante (F) (secondo

il modello)

Figura 4

Serve per preimpostare l’altezza di

regolazione desiderata dell’apparato

falciante (solo in combinazione con

il sollevamento elettrico dell’apparato

falciante).

Massima altezza di taglio

– appaato

falciante in alto = leva su «HI/6».

Minima altezza di taglio

– apparato

falciante abbassato = leva su «LO/1».

Avvertenza

Per l’impostazione l’apparato falciante

deve essere prima completamente

sollevato con l

’

interruttore per il solle-

vamento elettrico dell

’

apparato

falciante.

Indicazione di livello

serbatoio (G)

Figura 5

Provvedere al rifornimento di carbu-

rante non appena il livello raggiunge

la zona della finestrella spia (1).

Leva di sblocco della tras-

missione (H)

Figura 6

Per spingere l’apparecchio a motore

spento.



Estrarre la leva e spingerla in alto.

Per la marcia spingere la leva

in basso e premerla nell’interno.

La leva si trova dietro all’apparecchio.

Asta di livello/bocchetta

di riempimento per l’olio

del cambio (I)

Figura 5

Per controllare il livello ed introdurre

olio del cambio.

Serbatoio carburante/boc-

chettone di riempimento (J)

Figura 1

Portaoggetti (K)

Figura 1

Portalattine (L)

Figura 1

Leva di regolazione

del sedile (M)

Figura

Tirare la leva e regolare il sedile.

Leva di regolazione

del volante (N)

(secondo il modello)

Figura 8

Serve per regolare la posizione

del volante.



Tirare e mantenere tirata la leva.



Regolare il volante.



Lasciare la leva.

Attenzione all’arresto corretto

del volante.

Pedale del freno (O)

Figura

Il pedale del freno può essere usato

per la frenatura rapida, per attivare/

disattivare il freno di stazionamento

o per disinserire il Tempomat.

Starter (P/R)

(secondo la versione)

Figura

Per l’avviamento a motore freddo

portare la leva dello starter in avanti

sulla posizione (figura 9) o la leva

dell’acceleratore sulla posizione

(figura 10).

Leva dell’acceleratore (P)

Figura

Regolare progressivamente il numero

di giri del motore.

Rotazione veloce del motore = .

Rotazione lenta del motore = .

Interruttore del freno

di stazionamento/

Tempomat (Q)

Figura

Questo interruttore ha una doppia

funzione:

Bloccare il freno di stazionamento

Premere fino in fondo il pedale

del freno e tirare l’interruttore.

Rilasciare il pedale del freno.

Allentare il freno di stazionamento:

Premere fino in fondo il pedale

del freno, l’interruttore si sblocca.

Inserire il Tempomat:

Premere l’interruttore durante

la marcia.

Si mantiene così la velocità di marcia

avanti selezionata in questo momento

(ma non la velocità massima); si può

togliere il piede dal pedale di marcia.

Il Tempomat si disinserisce auto-

maticamente azionando il pedale

di marcia o il pedale del freno.

Avvertenza

Il Tempomat funziona solo durante

la marcia in avanti.

Display combinato (S)

(secondo il modello)

Figura

Secondo la versione dell’apparec-

chio, il display combinato può essere

costituito dai seguenti elementi:

Pressione dell’olio (1):

Se a motore in moto la spia si accen-

de, spegnere immediatamente il mo-

tore e controllare il livello dell’olio.

Rivolgersi eventualmente ad

un’officina.

Freno (2):

La spia si accende quando all’avvia-

mento del motore il pedale del freno

non è premuto oppure il freno

di stazionamento non è bloccato.

Apparato falciante/accessorio

(PTO) (3):

La spia è accesa quando all’avvia-

mento del motore l’apparato

falciante/accessorio (PTO) non

è disinserito.

Italiano Istruzioni per l’uso autofalciatrici

Spia carica batteria (4):

Se a motore in moto la spia si accen-

de, la batteria non viene caricata

sufficientemente. Rivolgersi eventual-

mente ad un’officina.

Contatore ore di servizio (5):

Indica nel display le ore di servizio

in ore e

di ora.

Funzioni opzionali:

– All’inserimento dell’accensione

viene visualizzata brevemente

la tensione della batteria, l’indica-

zione cambia poi per indicare

le ore di servizio.

Le ore di servizio vengono contate

sempre, a meno che la chiave

di accensione non sia su «Stop»

oppure sia estratta.

– Ogni 50 ore di servizio (a seconda

della versione), per 5 minuti nel

display appare un’indicazione

di cambio dell’olio «CHG/OIL».

Questo messaggio appare nelle

2 ore seguenti. Per gli intervalli

di cambio dell’olio vedi manuale

del motore.

Volante (T)

Figura 1

Interruttore PTO (U)

Figura

Con l’interruttore PTO, per mezzo

di un giunto elettromeccanico,

s’inserisce e disinserisce l’apparato

falciante/accessorio.

Inserire

= tirare l’interruttore.

Disinserire

= spingere l’interruttore.

Avvertenza

In caso di disinserimento automatico

da parte del sistema di blocco sicu-

rezza (per es. nella retromarcia con

apparato falciante inserito), per

togliere il blocco del giunto, l’interrut-

tore deve essere prima disinserito

e poi di nuovo inserito.

Luce (secondo il modello)

I fari sono accesi finché il motore

è in funzione o la chiave di accen-

sione si trova fuori della posizione

di Stop .

Modalità d’uso

Osservare anche le istruzioni nel

manuale del motore!

mÉêáÅçäç

Çá=äÉëáçåá=éÉêëçå~äá=

mÉêëçåÉI=Ä~ãÄáåá=ÉLç=~å áã~äá=åçå=

ÇÉîçåç=ã~á=íê~ííÉ åÉêëá=áå=éêçëëáãáí¶=

ÇÉääÛ~éé~êÉÅÅÜáç=Çìê~åíÉ=ä~=Ñ~äÅá~íìê~K=

bëëá=éçëëçåç=ÉëëÉêÉ=ÑÉêáíá=Ç~=éáÉíêÉ=

ç çÖÖÉííá=ëáãáäá=éêçáÉíí~íáK=

sáÉí~êÉ=~á=Ä~ãÄáåá=äÛìëç=ÇÉääÛ~éé~J

êÉÅÅÜáçK

mêÉëí~êÉ=é~êíáÅçä~êÉ=~ííÉ åòáçåÉ=å Éää~=

Ñ~äÅá~íìê~=~=ã~êÅá~=áåÇáÉíêç=E~éé~J

êÉÅÅÜá=Åç å=áåíÉêêìííç êÉ=l `o FK=

kÉääÛ~êÉ~=Ç á=ä~îçêç =ÇÉ ääÛ~éé~ êÉÅÅ Üáç=

åçå=ÇÉîçåç=ëçëí~êÉ=éÉêëçåÉK

kçå=îìçí~ íÉ=ã~ á=áä=ê~ÅÅçÖäáÉ êÄ~=

Åçå äÛ~éé~ê~íç=Ñ~äÅá~åíÉ=áå=ã çíçK=

aìê~åíÉ=äç=ëîìçí~ã Éåíç=ÇÉä=ê~ÅÅ çÖäáJ

ÉêÄ~=áä=ã~íÉêá~äÉ=Ñ~äÅá~íçI=ä~åÅá~íç=

îÉêëç=äÛÉëíÉêåçI=éì∂=ÑÉêáêÉ=îçá=ëíÉëëá=

ç~äíêáK=

aìê~åíÉ=ä~=Ñ~äÅá~íì ê~=ëì=ëìçäá=áå=ÑçêíÉ=

éÉåÇÉåò~=äÛ~éé~êÉÅÅÜáç=éì∂=êáÄ~äí~êëá=

ÑÉêÉåÇçîáK=kçå=éêçÅ ÉÇÉíÉ=ã ~á=áå=

ëÉåëç=íê~ëîÉêë~äÉ=~ää~=éÉå ÇÉåò~ I=

ã~ ëçäç=áå=ë~äáí~=É=áå=ÇáëÅÉë~K=

mÉêÅçêêÉêÉ=ëçäç=ëìçäá=Åçå=ìå~=éÉåJ

ÇÉåò~=ã~ëëáã~=ÇÉä=OMBK=

kçå ëîçäí~êÉ=ëì=ëìçäç=áå=éÉåÇÉåò~K

kÉää~=Ñ~äÅá~íìê~=ëì=ÉêÄ~=ìãáÇ~I=

~ Å~ìë~=ÇÉää~=êáÇçíí~=~ÇÉêÉåò~=~ ä=

íÉêêÉåçI=äÛ~éé~êÉÅÅ Üáç=éì∂=ëäáíí~êÉ=

éêçîçÅ~åÇç=ä~=îçëíê~=Å~Çìí~K=

c~äÅá~íÉ ëçäç=èì~åÇç=äÛÉêÄ~=

≠ ~ëÅáìíí~K

rå~=îÉäçÅáí¶=ÉÅÅ Éëëáî~=éì∂=~ìãÉåJ

í~êÉ=áä=éÉêáÅçäç=ÇÛáåÑçêíìå áçK

j~åíÉåÉíÉîá=~ =Çáëí~åò~=ëìÑÑáÅáÉåíÉ=

åÉää~=Ñ~äÅá~íìê~=áå=òç åÉ=äáã áíÉI=Åçã É=

éÉê=ÉëK=áå=éêçëëáãáí¶=Çá=Ñç êíá=éÉåÇáá=

çééìêÉ=ëçííç=Öäá=~äÄÉêáI=îáÅáåç=~=ÅÉëJ

éìÖäá=É=ëáÉé áK

c~íÉ=ãçäí~= ~ííÉåòáçåÉ= åÉä= ã çîáãÉåíç=

áå=êÉêíêçã~êÅá~K

bë~ãáå~ êÉ=áä=íÉêêÉåç=ëìä=è ì~äÉ=äÛ~ éé~J

êÉÅÅÜáç=îáÉåÉ=áãéáÉÖ~íç=É=êáãìçîÉêÉ=

íìííá=Öäá=çÖÖÉííáI=ÅÜÉ=éçëëçåç=ÉëëÉêÉ=

Åçäéáíá=É=éêçáÉíí~íáK

pÉ=ìå=çÖÖÉííç=Éëíê~åÉç=EéÉê=ÉëK=

éáÉíê~F=îáÉåÉ=Å çäéáíç =Ç~ääÛìíÉå ëáäÉ=

Çá í~ÖäáçI=çééìêÉ=ëÉ=äÛ~éé~êÉÅÅÜáç=

ÅçãáåÅá~=~=îáÄê~êÉ=áå=ã çÇç=áåëçäáíçW=

péÉÖåÉêÉ=áããÉÇá~í~ãÉåíÉ=áä=ãçíçêÉK

mêáãç=ÇÉääÛìäíÉêáçêÉ=ìëçI=Ñ~êÉ=ÅçåíêçäJ

ä~êÉ=áå=ìå~=çÑÑáÅáå~=ëéÉÅá~äáòò~í~=

ëÉ äD~éé~êÉÅÅÜáç=Ü~=êáéçêí~íç=Ç~ååáK

kçå=ãÉííÉêëá=ã~á=áåå~åòá=~ääÉ=î~äîçäÉ=

ÇÛÉëéìäëáçåÉ=ÉêÄ~=ÇÉääÉ=Ñ~äÅá~íêáÅáK

kçå=~îîáÅáå~êÉ=ã~á=äÉ=ã ~å á=ç=á=éáÉÇá=

~ é~êíá=áå=êçí~òáçåÉK

mêáã~=Çá=~ääÉåí~êÉ=ÄäçÅÅÜá=ç=Çá=ÉäáãáJ

å~êÉ=çííìê~òáçåá=åÉä=Å~å~äÉ=ÇÛÉëéìäJ

ëáçåÉI=ëéÉÖåÉêÉ= áä=ã çíçêÉ=ÉÇ= Éë íê~êêÉ=

ä~=ÅÜá~îÉ= ÇÛ~Å ÅÉåëáçåÉ= ÉÇ= á= Å~ééìÅ Åá=

ÇÉääÉ=Å~åÇÉäÉ=ÇÛ~ÅÅ ÉåëáçåÉK

kçå=ìë~êÉ=äÛ~ éé~êÉÅÅÜáç=áå=éêÉëÉåò ~=

Çá=Å~ííáîÉ=ÅçåÇáòáçåá=ãÉíÉçêçäçÖáÅÜ ÉI=

éÉê=ÉëK=áå=Å~ëç=Çá=éÉêáÅçäç=Çá=éáçÖÖá~=

çÇá=íÉãéçê~äÉK

mÉêáÅçäç=Çá=~ëÑáëëá~=Ç~=ãçåçëëáÇç=

Çá=Å~êÄçåáç=

qÉåÉêÉ=áå=ãç íç=áä=ã çíçêÉ=~=Åç ãÄìëJ

íáçåÉ=ëçäç=~ ääÛ~éÉêíçK=

mÉêáÅçäç=Çá=ÉëéäçëáçåÉ=

É ÇÛáåÅÉåÇáç

f=î~éçêá=Çá=Å~ êÄì ê~åíáLÄ Éåò áå~=ëçå ç=

Éëéäçëáîá= É Ç=áä=Å ~êÄìê~å íÉ=≠=~äí~ã ÉåíÉ=

áåÑá~ãã~ ÄáäÉK

bëÉÖìáíÉ=áä=êáÑçêåáãÉåíç=Çá=Å~êÄìê~å íÉ=

éêáã~=Çá=~îîá~ êÉ=áä=ã çíç êÉK=

qÉåÉíÉ=áä=ëÉêÄ~íçáç=ÅÜáìëç=èì~åÇç=

áä ãçíçêÉ=≠=áå=ãçíç=ç=~åÅçê~=Å~ äÇçK

^ÖÖáìåÖÉíÉ=Å~êÄìê~åíÉ=ëçäç=èì~åÇç=

áä ãçíçêÉ=≠=ëéÉåíç=É=ÑêÉÇÇçK=

bîáí~êÉ Ñá~ããÉ=~éÉêíÉI=Ñçêã~òáçåÉ=

Çá ëÅáåíáääÉ=É=åçå=Ñìã ~êÉK=

oáÑçêåáíÉ äÛ~éé~êÉÅÅÜáç=ëçäç=~ääÛ~éÉêíç K

kçå=~îîá~íÉ=áä=ãçíçêÉ=ëÉ=≠=ëí~íç=

îÉêë~íç=Å~êÄìê~åíÉK

^ääçåí~å~êÉ=áä=îÉáÅçäç =Ç~ää~=ëìé ÉêÑáÅáÉ=

ëéçêÅ~=Çá=Å~êÄìê~åíÉ=É Ç=~ííÉåÇÉêÉ=

ÅÜÉ=á=î~éçêá=Çá=Å~êÄìê~åíÉ=ëá=ëá~åç=

ÇáëéÉêëáK

mÉê=Éîáí~êÉ=áä=éÉêáÅçäç=Ç ÛáåÅÉåÇáç =

ã~åíÉåÉíÉ=äÉ =ëÉÖìÉåíá=é~êíá=äáÄÉêÉ=

Ç~ ÉêÄ~=É=Ç~=éÉêÇáíÉ=Çá=çäáçW=ãçíçêÉI=

íìÄç=Çá=ëÅ~êáÅçI=ä~=Ä~ííÉêá~I=ëÉêÄ~íçáç=

Å~êÄìê~åíÉK

Istruzioni per l’uso autofalciatrici Italiano

mÉêáÅçäç

Çá=äÉëáçåá=éÉêëçå~äá=~=Å~ìë~=

Çá ÇáÑÉííá=~ääÛ~éé~êÉÅÅÜáç

rë~êÉ=äÛ~éé~êÉÅÅ Üáç=ëçäç=áå=éÉêÑÉ ííç=

ëí~íçK=mêáã~=ÇÛçÖåá=ìëç =éêçîîÉÇÉêÉ=

~Ç=ìå=Åçåíêçääç=~=îáëí~K=

`çåíêçää~êÉ ëéÉÅá~äãÉåíÉ=á=Çáëéçëáíáîá=

Çá=ëáÅìêÉòò~I=Ö äá=ìíÉåëáäá=Çá=í~Ö äáç=Åçå=

áä ëìééçêíçI=Öäá=ÉäÉã Éå íá=Çá=Åç ã~å Çç =

É Öäá=~ÅÅçééá~ã Éåíá=~=îáíÉI=éÉê=~ÅÅÉêJ

í~êÉ=áä=ÅçêêÉííç=Ñáëë~ÖÖáç=ÉÇ=ÉîÉ åíì~äá=

Ç~ååáK=mêáã~=ÇÉääÛìëç=ëçëíáíìáêÉ=äÉ=é~êíá=

Ç~ååÉÖÖá~íÉK

Orario d’uso autorizzato

Osservare le norme nazionali/comu-

nali con riferimento gli orari consentiti

per l’uso (chiedere eventualmente

alla propria autorità competente).

Prima di ogni uso

Controllare:



tutti i dispositivi di protezione,



il livello dell’olio motore (vedi

manuale del motore),



il livello di carburante nel serbatoio



la pressione dei pneumatici,



fessure di ventilazione nella parte

inferiore del cruscotto,



la presenza di sporcizia e residui di

falciatura sui rivestimenti laterali, gli

attrezzi portati, nella zona del filtro

dell’aria.

Rifornimento carburante

e controllo del livello dell’olio

Avvertenza

All’origine il motore è già stato riem-

pito con olio – si prega di controllare

e, se necessario, aggiungere olio.



Rifornire «benzina senza piombo»

vedi manuale del motore.



Riempire il serbatoio del carburante

fino a massimo 2 cm sotto il bordo

inferiore del bocchettone di riem-

pimento.



Chiudere bene il serbatoio del car-

burante.



Controllare il livello dell’olio.

Illivello deve rientrare tra i riferimenti

«FULL/max.» e «ADD/min.» (vedi

anche manuale del motore).



Controllare il livello dell’olio del

cambio (figura 28):

– Disporre l’apparecchio su una

superficie piana.

– Pulire la zona intorno al boc-

chettone di riempimento olio.

– Estrarre l’asta di livello dall’aper-

tura di riempimento dell’olio.

– Pulire l’asta di livello.

– Controllare il livello dell’olio.

Il livello dell’olio deve essere

tra i riferimenti

«FULL/max.»

e «ADD/min.»

– Se necessario introdurre olio

nell’apertura di riempimento

(usare solo olio idrostatico della

marca «Shell Rotella TTF-SB» –

rivolgersi al proprio fornitore).

– Inserire l’asta di livello badando

che sia correttamente in sede.

Controllare la pressione

dei pneumatici

Avvertenza

Per motivi di produzione la pressione

dei pneumatici può essere superiore

al necessario.



Controllare la pressione dei pneu-

matici Se necessario correggere

(vedi il capitolo «Manutenzione»):

– avanti: 0,8 bar

– dietro: 0,7 bar

Regolazioni prima della

marcia



Disporre l’apparecchio su suolo

resistente, piano e bloccare il freno

di stazionamento.



Eseguire i lavori a motore spento.



Estrarre la chiave d’accensione.

Per tutti i lavori alle parti mobili:



aprire il cofano motore e staccare

anche il cappuccio della candela

di accensione dalla candela.

Regolare il sedile del condu-

cente.

Figura 7



Prendere posto sul sedile del con-

ducente.



Portare il sedile nella posizione

desiderata. Attenzione all

’

arresto

corretto!

Regolazione del volante

Figura 8



Prendere posto sul sedile del con-

ducente.



Portare il volante nella posizione

desiderata. Attenzione all

’

arresto

corretto!

Regolazione delle ruote

dell’apparato falciante

(secondo il modello)

Le ruote dell’apparato falciante, nella

posizione più bassa dell’apparato

falciante, devono essere sempre

almeno a 6–12 mm sopra il suolo.

Le ruote dell’apparato falciante non

sono previste per sostenere il carico

dell’apparato falciante.

Se necessario, spostarle uniforme-

mente.

Avviare il motore



Prendere posto sul sedile del con-

ducente.



Disinserire l

’

apparato falciante/

accessorio: disinserire il PTO

esollevare l

’

apparato falciante.



Premere completamente il pedale

del freno e mantenerlo premuto

o bloccare il freno di stazionamento.



Non azionare il pedale di marcia

(= posizione N).

Avvertenza

Gli apparecchi con trasmissione

idrostatica sono in posizione

N quando il pedale di marcia non

viene azionato.



Disporre la leva dell’acceleratore

nella posizione intermedia (fra

e ).



Se il motore è freddo, tirare lo starter

e spostare la leva dell’acceleratore

nella posizione .



Ruotare la chiave d’accensione

su, finché il motore non va in moto

(prova d’avviamento massimo

5 secondi, prima della prova

seguente attendere 10 secondi).

Quando il motore è in moto,

disporre la chiave d’accensione

su .



Riportare lentamente indietro

lo starter.



Riportare indietro la leva dell’acce-

leratore, finché il motore non gira

regolarmente.

Italiano Istruzioni per l’uso autofalciatrici

Spegnere il motore



Disporre la leva dell’acceleratore

nella posizione intermedia



Fare girare il motore per ca.

20 secondi.



Mettere la chiave di accensione

su .



Estrarre la chiave d’accensione.



Prima di lasciare l’apparecchio,

bloccare il freno di stazionamento.

Movimento

mÉêáÅçäç

i~=é~êíÉåò~=Çá=ëÅ~ííçI=äÛ~êêÉëíç=

áãéêçîîáëç=É=ä~=ã~ êÅá~=~=îÉäçÅáí¶ =

ÉÅÅÉëëáî~=~ìã Éåí~åç=áä=é ÉêáÅçäç=

ÇÛáåÅáÇÉåíá=É=éçëëçåç=Å~ìë~êÉ=

Ç~ååá ~ääÛ~éé~êÉÅÅÜáçK=

kçå=êÉÖçä~ êÉLëéç ëí~êÉ =ã ~á=áä=ëÉÇáäÉ =

ÇÉä=ÅçåÇìÅÉ åíÉ=ç=áä=îçä~å íÉ=Çìê~åíÉ=

ä~ ã~êÅá~K

Avvertenza

Muoversi in retromarcia con molta

precauzione. Non cambiare mai il

senso di marcia senza avere prima

fermato l’apparecchio.



Avviare il motore come già

spiegato.



Spostare la leva dell’acceleratore

su , per garantire una sufficiente

erogazione di potenza.



Allentare il freno di stazionamento:

premere fino in fondo il pedale del

freno e poi rilasciarlo.



Azionare lentamente il pedale

di marcia, finché non si raggiunge

la velocità desiderata.

Fermare l’apparecchio



Rilasciare il pedale di marcia.



Premere il pedale del freno finché

l’apparecchio non si ferma.

Falciare

Avvertenza

– Nel servizio normale (vedi

uso del blocchetto dell’accen-

sione): disinserire e sollevare

l’apparato falciante prima andare

in retromarcia.

– Nella falciatura in retromarcia

(vedi uso del blocchetto

dell’accensione): usare la massima

attenzione durante la falciatura

in retromarcia ed attivarla solo

se indispensabile.

– Non cambiare direzione di marcia

quando l’apparecchio è in moto

per inerzia o spinto dal motore.



Avviare il motore come già

spiegato.



Spostare la leva dell’acceleratore

su , per garantire una sufficiente

erogazione di potenza.



Inserire l’apparato falciante.



Abbassare l’apparato falciante.



Allentare il freno di stazionamento:

premere fino in fondo il pedale del

freno e poi rilasciarlo.



Con il pedale di marcia avanti sele-

zionare il senso di marcia in avanti

e (agendo lentamente) la velocità.

L’apparecchio è in marcia.

Generali

Nella regolazione dell’altezza di taglio

e della velocità di marcia, fare atten-

zione a non mettere l’apparecchio

sotto sforzo.

In dipendenza dalla lunghezza, dal tipo

e dall’umidità dell’erba da tagliare,

è necessario adattare l’altezza di taglio

e la velocità , al fine di poter raccogliere

senza problemi l’erba tagliata in un

raccoglierba.

In caso di intasamenti, ridurre la velo-

cità di marcia e regolare una altezza

di taglio maggiore.

Falciatura ottimale del prato

Falciare le prime due strisce in modo

da fare cadere l’erba tagliata lateral-

mente verso il centro.



Non lasciare mai crescere l’erba

troppo alta.



Non tagliare mai l’erba troppo corta



Falciare strisce rettilinee.



Non falciare ad elevata velocità di

marcia, specialmente se è installato

un kit di pacciamatura oppure un

raccoglierba.

Pacciamatura

Con i corrispondenti accessori,

diversi apparecchi possono anche

eseguire la pacciamatura. Il fornitore

v’informa sugli accessori disponibili.

Parcheggiare l’apparecchio



Fermare l’apparecchio:

Rilasciare il pedale di marcia e pre-

mere il pedale del freno finché

l’apparecchio non si ferma.



Disinserire l’apparato falciante/

accessorio.



Disporre la leva dell’acceleratore

nella posizione intermedia



Sollevare l’apparato falciante.



Dopo 20 secondi ruotare la chiave

d’accensione su .



Prima di lasciare l’apparecchio,

bloccare il freno di stazionamento.



Estrarre la chiave d’accensione.

Spingere apparecchi con

trasmissione idrostatica

Figura 6

Spingere l’apparecchio solo dopo

avere spento il motore.



Sbloccare il freno di stazionamento.



Sbloccare la trasmissione:

estrarre la leva e spingerla in alto.

Prima di avviare il motore riportare

indietro la leva di sblocco della tras-

missione.

Consigli per la cura

del prato

Falciare

Il prato è costituito da diversi tipi di

erbe. Falciandolo spesso, crescono

di pià¹ le erbe che sviluppano molte

radici e formano una solida cotica

erbosa. Se si falcia raramente,

si sviluppano prevalentemente erbe

alte ed altre erbe selvatiche (per es.

trifoglio, margherite ...).

L’altezza normale di un prato è ca.

4–5 cm. È consigliabile falciare solo

dell’altezza totale; tagliare dunque

da 7–8 cm ad altezza normale.

Se possibile, non tagliare il prato

a meno di 4 cm altrimenti, in caso di

siccità, si danneggia la cotica erbosa.

Falciare l’erba alta (per es. dopo

le vacanze) un poco alla volta fino

all’altezza normale.

Pacciamatura con accessorio

(opzione)

Nella falciatura l’erba viene tagliata

a pezzettini (di ca. 1 cm) e resta sul

terreno. Al prato si conservano cosàì

molte sostanze nutritive.

Osservare le avvertenze:



Non falciare erba bagnata.



Non falciare mai oltre max. 2 cm

della lunghezza totale dell’erba.



Avanzare lentamente.

Istruzioni per l’uso autofalciatrici Italiano



Utilizzare il massimo numero di giri

del motore.



Pulire regolarmente la piastra

di falciatura.

Avvertenza

Montare l’accessorio di pacciamatura

a seconda della versione. Esempio

di montaggio nella Figura 15.

Trasporto

Per cambiare luogo d’impiego per-

correre con l’autofalciatrice solo tratti

brevi. Per le maggiori distanze usate

un veicolo per il trasporto.

Avvertenza

l’apparecchio non è dotato di omolo-

gazione secondo il codice della strada.

Percorsi brevi

mÉêáÅçäç

lÖÖÉííá=éç ëëçåç=ÉëëÉ êÉ=Åçäéáíá=

É éêçáÉíí~íá=Ç~ääÛ~éé~ê~íç =Ñ~äÅá~å íÉ=

áå êçí~òáçåÉ=É=Åçë±=éêçîçÅ~êÉ=Ç~ååáK=



Prima di mettere in marcia l’appa-

recchio disinserire l’apparato

falciante.

Percorsi lunghi

^ííÉåòáçåÉ

a~ååá=Çá=íê~ëéçêíç

f=ãÉòòá=Çá=íê~ëéçêíç=ìíáäáòò~íá=EéÉ ê=ÉëK=

îÉáÅçäç=Çá=íê~ëéçêíçI=ê~ãé~=Çá=Å~ êáÅç=

É ëáãáäáF=ÇÉîç åç=ÉëëÉ êÉ=áã éáÉÖ~ íá=

ëÉÅçåÇç =äÉ=åçêãÉ =EîÉÇá=áä=êÉ ä~íáîç=

äáÄêÉííç=ÇÛáëíêìòáçåá=éÉê=äÛìëçFK=

mÉê=áä=íê~ëéçêíç=äÛ~éé~êÉÅÅÜáç=ÇÉîÉ=

ÉëëÉêÉ= Ñáëë~íç= Åçåíêç=äç= ëéç ëí~ãÉåíç=

~ÅÅáÇÉåí~äÉK

mÉêáÅçäç=ÇÛáåèìáå~ãÉåíç=~ãÄáÉåJ

í~äÉ=Ç~=éÉêÇáí~=Å~êÄìê~åíÉ

kçå=íê~ëéçêí~íÉ=äÛ~éé~êÉÅÅÜáç=

áå éçëáòáçåÉ=êáÄ~äí~í~K=



Preparare il veicolo di trasporto.



Fissare la rampa di carico al veicolo

di trasporto.



Spingere a mano l’apparecchio a

folle sulla superficie di carico (negli

apparecchi con trasmissione idro-

statica, sbloccare la trasmissione).



Bloccare il freno di stazionamento.



Fissare l’apparecchio contro

lo spostamento accidental.

Pulizia/Manutenzione

mÉêáÅçäç

mÉêáÅçäç=Çá=äÉëáçåá=éÉêëçå~äá=

Ç~ ~îîá~ãÉåíç=áåîçäçåí~êáç=

ÇÉä ãçíçêÉK

mêçíÉÖÖÉíÉîá=Ç~ääÉ=ÑÉêáíÉK=

mêáã~=Çá=ÉëÉÖì áêÉ=áåíÉêîÉå íá=Çá=

èì~äëá~ëá=íáéç=ëìää~=ã ~ÅÅÜáå ~

Ó ëéÉåÖÉêÉ=áä=ãçíçêÉI

Ó Éëíê~êêÉ=ä~=ÅÜá~îÉ=ÇÛ~ÅÅÉåëáçåÉI

Ó ÄäçÅÅ~êÉ=áä=ÑêÉåç=Çá=ëí~òáçå~ãÉåíçI

Ó ~ííÉåÇÉêÉ=ÅÜÉ=íìííÉ=äÉ=é~êíá=ãçÄáäá=

ëá~åç=ÅçãéäÉí~ãÉåíÉ=ÑÉêãÉI=

áä ãçíçêÉ=ÇÉîÉ=ÉëëÉêëá=ê~ÑÑêÉÇÇ~íçI

Ó éÉê=áãéÉÇáêÉ=ìå=~îîá~ãÉåíç=~ÅÅáJ

ÇÉåí~äÉ=ÇÉä=ãçíçêÉI=Éëíê~êêÉ=

áä Å~ééìÅÅáç=ÇÉää~=Å~åÇÉä~=

ÇÛ~ÅÅÉåëáçåÉ=ëìä=ãçíçêÉK

Pulizia

Pulizia della macchina

^ííÉåòáçåÉ

mÉê=ä~=éìäáòá~=åçå=ìë~êÉ=éìäáíêáÅá=~Ç =~äí~=

éêÉëëáçåÉK



Pulire l’apparecchio possibilmente

sempre subito dopo la falciatura.



Disporre l’apparecchio su un suolo

solido e piano.



Bloccare il freno di stazionamento.

Avvertenza

In caso d’impiego dell’apparecchio

per il lavoro invernale sussiste un

pericolo di ossidazione e corrosione

particolarmente alto. Pulire

accuratamente l’apparecchio dopo

ogni impiego.

Pulire l’apparato falciante

mÉêáÅçäç

mÉêáÅçäç=Çá=äÉëáçåá=éÉêëçå~äá=

~ Å~ìë~=Çá=ä~ãÉ=í~ÖäáÉåíáK

fåÇçëë~êÉ=Öì~åíá=Ç~=ä~îçêçK

kÉÖäá=~éé~êÉÅÅ Üá=Åçå=éáª=~ííêÉ òòá=

Çá í~ÖäáçI=áä=ãçîáã Éåíç=Çá=ìå =~ííêÉòò ç=

Çá í~Öäáç=éì∂=Åçãéçêí~êÉ=áä=

ãçîáã Éåí ç=ÇÉ Öäá=~äíêá=~ ííêÉò òá=Çá=í~ÖäáçK=

mìäáêÉ=Åçå=éêÉÅ~ìò áçåÉ=Öäá=ìíÉåëáäá=

Çá í~ÖäáçK

^ííÉåòáçåÉ

a~ååá=~ä=ãçíçêÉ

kçå=êáÄ~äí~êÉ= äÛ~éé~êÉÅÅ Üáç=ç äíêÉ=PM øK=

fä=Å~êÄìê~åíÉ=éì∂=ëÅçêêÉêÉ=åÉää~=

Å~ãÉê~=Çá=ÅçãÄìëíáçåÉ=É=éêçîçJ

Å~êÉ Ç~ååá=~ä=ãçíçêÉK



Sollevare completamente l’appa-

rato falciante.



Pulire il vano di taglio con una spaz-

zola, uno spazzolone o straccio.

Apparato falciante con ugello

di lavaggio (accessorio)

Figura 16

Disporre l’apparecchio su una super-

ficie piana, priva di ciottoli, pietre ecc.

ed azionare il freno di stazionamento.

1.Collegare un tubo flessibile

dell’acqua, per mezzo di un giunto

rapido commerciale, all’ugello

di lavaggio. Aprire il rubinetto

dell’acqua.

2.Avviare il motore.

3.Abbassare l’apparato falciante

ed inserirlo per qualche minuto.

4.Disinserire l’apparato falciante

e spegnere il motore.

5.Staccare il tubo dell’acqua.

Ripetere le operazioni 1–5 con

il secondo ugello di lavaggio

(se disponibile).

Terminata l’operazione di lavaggio

(operazioni 1–5):



Sollevare l’apparato falciante.



Avviare il motore ed inserire

per qualche minuto l’apparato

falciante, per asciugarlo.

Pulizia dell’accessorio



Vedi istruzioni nel manuale

dell

’

accessorio.

Manutenzione

Osservare le istruzioni per la manu-

tenzione nel manuale del motore.

Alla fine della stagione, fare control-

lare e sottoporre a manutenzione

l’apparecchio da un’officina specia-

lizzata.

^ííÉåòáçåÉ

mÉêáÅçäç=éÉê=äÛ~ãÄáÉåíÉ=Ç~=çäáç=

ãçíçêá

`çåëÉÖå~íÉ=äÛçäáç=ìë~íç=êáëì äí~åíÉ=

Ç~ ìå=Å~ãÄáç=çäáç=~Ç=ìå=ÅÉåíêç=

Çá ê~ÅÅçäí~=çäáç=ìë~íçI=çééìêÉ=

~Ç ìåÛáãéêÉë~=Çá=ëã~äíáã ÉåíçK

Italiano Istruzioni per l’uso autofalciatrici

mÉêáÅçäç=éÉê=äÛ~ãÄáÉåíÉ=Ç~=

Ä~ííÉêáÉ

kçå=ÖÉíí~êÉ=äÉ=Ä~ííÉêáÉ=Éë~ìëíÉ=åÉá=

êáÑáìíá=ÇçãÉëíáÅáK=

`çåëÉÖå~êÉ=äÉ=Ä~ííÉêáÉ=Éë~ìëíÉ=

~ä éêçéêáç=ÑçêåáíçêÉ=çééìêÉ=~Ç=ìåÛáãJ

éêÉë~=Çá=ëã ~äíáãÉ åíçK=

pãçåí~êÉ=ä~=Ä~ííÉêá~I=éêáã ~=Çá=êçíí~J

ã~êÉ=äÛ~éé~êÉÅÅ ÜáçK

Uso di un cavo ausiliario

di avviamento

mÉêáÅçäç

kçå=~ÖÖáê~êÉ=ã~á=ìå~=Ä~ííÉêá~=ÇáÑÉíJ

íçë~=ç=ÅçåÖÉä~í~=Åçå=ìå=Å~îç=~ìëáJ

äá~êáç=Çá=~îîá~ãÉåíçK=

mêÉëí~êÉ ~ííÉåòáçåÉ=ÅÜÉ=Öäá=~éé~êÉÅJ

ÅÜá=ÉÇ=á=ãçêëÉ ííá=Çá=Å~îá=åçå=ëá~åç=

áå Åçåí~ííçI=äÉ=~ÅÅÉåëáçåá=ëá~åç=

ÇáëáåëÉêáíÉK



Collegare il cavo ausiliario di avvia-

mento rosso al polo positivo (+)

della batteria scarica e della batteria

di erogazione.



Collegare il cavo ausiliario di avvia-

mento prima al polo negativo (–)

della batteria di erogazione.

Collegare l’altra pinza al telaio

del blocco motore del trattore

con la batteria scarica (quanto più

lontano possibile dalla batteria).

Avvertenza

Se la batteria di erogazione è montata

in un veicolo, non avviare questo

veicolo durante l’operazione di avvia-

mento ausiliario.



Avviare il trattore con la batteria

scarica ed azionare il freno di stazio-

namento.



Staccare i cavi ausiliari di avvia-

mento nell’ordine inverso.

Pressione dei pneumatici

^ííÉåòáçåÉ

kçå=ëìéÉê~êÉ=ã~á=ä~=ã~ëëáã~=éêÉëJ

ëáçåÉ=ÇÉá=éåÉìã~íáÅá=~ããÉëë~=EîÉÇá=

Ñá~åÅÜá=ÇÉá=éåÉìã~íáÅáFK=

nì~åÇç=ëá=ÖçåÑá~åç=á=éåÉ ìã~íáÅá=åçå=

ãÉííÉêëá=~î~ åíá= ç= ëçéê~= áä= éåÉìã ~íáÅçK

La pressione di lavoro dei pneumatici

consigliata è:

– avanti: 0,8 bar

– dietro: 0,7 bar

Una pressione eccessiva dei pneu-

matici riduce la loro durata.

La pressione dei pneumatici deve

essere controllata prima di ogni corsa.

Dopo 5 ore di funzionamento



Primo cambio dell’olio motore.

Intervalli successivi, vedi manuale

del motore.



Per scaricare l’olio usare lo scarico

rapido (Figura 17) (opzione).

Dopo 10 ore di funzionamento



Lubrificare tutti i punti di rotazione

e di supporto dei pedali di marcia

e del freno con una goccia di olio

leggero.



Pulizia dei poli della batteria.



Prima sostituzione del filtro dell’olio

del cambio/olio motore.

Fare eseguire questi lavori

da un’officina specializzata.

Ogni 25 ore di funzionamento



Lubrificare con grasso tipo 251H

EP tutti gli alberi delle lame, i rullini

tenditori e supporti dei rullini tendi-

tori tramite gli ingrassatori a nipplo.

Fare eseguire questi lavori

da un’officina specializzata.



Lubrificare con un grasso tipo

251H EP i cuscinetti delle ruote

e gli assi delle ruote anteriori tramite

gli ingrassatori a nipplo.



Lubrificare le ruote dell’apparato

falciante con un grasso multiuso

tramite gli ingrassatori a nipplo.



Lubrificare con grasso tipo

251H EP il piantone dello sterzo

e la scatola dello sterzo.

Fare eseguire questi lavori

da un’officina specializzata.

Ogni 50 ore di funzionamento



Fare rimuovere da un’officina

specializzata lo sporco ed

i residui d’erba dal mecca-

nismo di trasmissione.



Sostituzione dell’olio del cambio/

olio motore. Fare eseguire questi

lavori da un’officina specializzata.

Ogni 2 mesi



Solo per la batteria tipo 2: rabboc-

care le celle della batteria con

acqua distillata fino a 1 cm sotto

l’apertura di riempimento.

Se necessario

Caricare la batteria

Se si lascia l’apparecchio inutilizzato

per lungo tempo, consigliamo di

smontare la batteria dall’apparecchio

e di caricarla prima di conservarla,

ogni 2 mesi durante il magazzinaggio

e prima di rimetterla in servizio.

Avvertenza

Osservare le avvertenze nelle istru-

zioni per l’uso del caricabatterie.

Sostituzione dei fusibili



Sostituire i fusibili difettosi solo

con fusibili di uguale potenza.

Una volta ogni stagione



Lubrificare i denti della scatola

di guida con un grasso universale.



Lubrificare gli snodi dello sterzo

con alcune gocce di olio leggero.



Lubrificare tutti i punti di rotazione

e supporto (leve di comando, rego-

lazione dell’altezza dell’apparato

falciante...) con alcune gocce di olio

leggero.



Pulire la candela d’accensione

e regolare la distanza tra gli elet-

trodi, oppure cambiare la candela,

vedi manuale del motore.



Fare lubrificare gli assi delle ruote

posteriori da un’officina specializ-

zata con grasso speciale (idrore-

pellente).



Fare affilare o sostituire la lama

di taglio in un’officina specializzata.

Avvertenza

Ad intervalli regolari (quando si va in

officina) fare controllare lo stato della

cinghia dell’apparato falciante.

Istruzioni per l’uso autofalciatrici Italiano

Montaggio/smontaggio

e regolazione dell’appa-

rato falciante

mÉêáÅçäç

mÉêáÅçäç=Çá=äÉëáçåá=éÉêëçå~äá=

Ç~ ~îîá~ãÉåíç=áåîçäçåí~êáç=

ÇÉä ãçíçêÉK

mêçíÉÖÖÉíÉîá=Ç~ ääÉ=ÑÉêáíÉK=

mêáã~=Çá=ÉëÉÖ ìáêÉ=áåíÉêîÉå íá=Çá=

èì~äëá~ëá=íáéç=ëìää~=ã~ÅÅÜ áå~

Ó ÇÉéçêêÉ=äÛ~éé~êÉÅÅÜáç=ëì=ìå~=

ëìéÉêÑáÅáÉ=éá~å~I

Ó ëéÉåÖÉêÉ=áä=ãçíçêÉI

Ó Éëíê~êêÉ=ä~=ÅÜá~îÉ=ÇÛ~ÅÅÉåëáçåÉI

Ó ÇáëáåëÉêáêÉ=áä=mqlI

Ó ÄäçÅÅ~êÉ=áä=ÑêÉåç=Çá=ëí~òáçå~ãÉåíçI

Ó ~ííÉåÇÉêÉ=ÅÜÉ=íìííÉ=äÉ=é~êíá=ãçÄáäá=

ëá~åç=ÅçãéäÉí~ãÉåíÉ=ÑÉêãÉI=

áä ãçíçêÉ=ÇÉîÉ=ÉëëÉêëá=ê~ÑÑêÉÇÇ~íçI

Ó éÉê=áãéÉÇáêÉ=ìå=~îîá~ãÉåíç=~ÅÅáJ

ÇÉåí~äÉ=ÇÉä=ãçíçêÉI=Éëíê~êêÉ=

áä Å~ééìÅÅáç=ÇÉää~=Å~åÇÉä~=

ÇÛ~ÅÅÉåëáçåÉ=ëìä=ãçíçêÉK

mÉêáÅçäç

mÉêáÅçäç=Çá=äÉëáçåá=éÉêëçå~äá=

~ Å~ìë~=Çá=ä~ãÉ=í~ÖäáÉåíáK

fåÇçëë~êÉ=Öì~åíá=Ç~=ä~îçêçK

Montaggio

Avvertenza

L’aiuto di una seconda persona

facilita questa procedura.

Montare l’apparato falciante

sul trattore



Mettere la leva di regolazione

dell’altezza di taglio nell’arresto

più alto (HI/16).

oppure



Negli apparecchi con sollevamento

elettrico dell'apparato falciante:

portare la leva per la regolazione

in alto/basso nella posizione

inferiore (LO/1) e spingere indietro

l’interruttore per il sollevamento

elettrico.



Spingere l’apparato falciante

dal lato destro sotto il trattore.

Figura 19



Allineare l’apparato falciante in

modo che i supporti posteriori

dell’apparato (1) siano sotto

i fori di montaggio (2) dei bracci

di sollevamento (3).



Abbassare i bracci di solleva-

mento (3):

– Mettere la leva di regolazione

dell

’

altezza di taglio nell

’

arresto

inferiore (LO/1).

oppure

– Negli apparecchi con solleva-

mento elettrico dell

’

apparato

falciante: spingere in avanti

’

interruttore per il sollevamento

elettrico.

Figura 20



Estrarre la staffa a J (1) sul supporto

sinistro dell’apparato falciante (2).

Per spingere la leva a J nel foro

di montaggio del braccio di solle-

vamento (3), sollevare un poco

l’apparato falciante sul lato poste-

riore. Attenzione all’arresto

corretto.



Ripetere questa operazione sul lato

destro dell’apparato falciante.

Figura 21



Rimuovere i due dadi sulla staffa

di sostegno (1).



Agganciare la staffa di sostegno (1)

ai supporti di montaggio (2)

dell'apparato falciante.



Inserire le estremità della staffa

di sostegno nei fori di montaggio

del supporto (3) del trattore.



Rimontare i due dadi sulla staffa

di sostegno.

Attendere prima di stringere com-

pletamente i dadi.

Montaggio della cinghia

di trasmissione

Avvertenza

Il lato a «V» della cinghia di trasmis-

sione deve entrare nelle pulegge.

Figura 22



Mettere la cinghia di trasmissione

(1) sulla puleggia del giunto del

motore (2) (PTO).



Guidare la cinghia di trasmissione

in basso e passarla sulle due

pulegge di rinvio (3).

Avvertenza: Per montare la cin-

ghia trasmissione, piegare legger-

mente verso l

’

esterno la guida

della cinghia di trasmissione (4)

sulla puleggia di rinvio destra.

Dopo averla montata, ripiegarla

indietro!



Guidare la cinghia di trasmis-

sione verso dietro, per montarla

sull’apparato falciante.

Figura 23



Spingere indietro il supporto della

puleggia (1) dell’apparato falciante,

la puleggia si sposta in avanti.

Passare la cinghia di trasmissione

sulla puleggia (1, figura 24).

Riportare lentamente indietro

il supporto della puleggia.

mÉêáÅçäç=Çá=ÑÉêáíÉ

fä=ëìééçêíç=ÇÉää~=éìäÉÖÖá~=≠=ëçííç=ÑçêíÉ=

éêÉëëáçåÉ=Éä~ëíáÅ~=Ó=éêçÅÉÇÉêÉ=Åçå=

ãçäí~=Å~ìíÉä~>



Controllare che la cinghia di tras-

missione sia correttamente in sede

su tutte le pulegge.

Montaggio del distanziatore

(arresto per il sollevamento

dell’apparato falciante

Figura 25

Avvertenza

Provvedere al montaggio prima dei

lavori di regolazione dell’apparato

falciante.



Montare i due supporti (1) con

le viti (2) sul lato destro e sinistro

del telaio del trattore.

Avvertenza

Per l’apparato falciante con una larg-

hezza di taglio di 107 cm si monta

solo un

distanziatore sul lato sinistro

del telaio del trattore.

Rimuovere il fermo di trasporto

della valvola di espulsione

Figura 18

Rimuovere la lamiera di sicurezza

o il serracavo (a seconda della ver-

sione). La valvola d’espulsione

si richiude automaticamente.

Italiano Istruzioni per l’uso autofalciatrici

Regolazione del livello

dell’apparato falciante

^ííÉåòáçåÉ

açéç=áä=ã çå í~ÖÖáçI=êÉÖ çä~êÉ =áä=äáîÉääç=

ÇÉääÛ~éé~ê~íç=Ñ~äÅá~åíÉK

Avvertenza

Prima di livellare l’apparato falciante,

controllare la pressione dei pneu-

matici dell’apparecchio.

Regolare il livello da avanti

verso dietro

Figura 26



Portare l'apparato falciante in una

posizione di sollevamento inter-

media.



Ruotare con precauzione (pericolo

di ferite) le lame di taglio esterne

in posizione parallela alla direzione

di marcia.



Misurare la distanza dal suolo della

lama destra (estremità rispetto

al suolo). L’estremità della lama

avanti deve essere ca. 6–10 mm

più bassa dell’estremità della lama

dietro. Se necessario regolare

la staffa di arresto (1) anteriore.

Regolare il livello corretto mediante

l’uniforme spostamento dei dadi

di regolazione (2).

Regolare il livello laterale

Figura 27



Portare l'apparato falciante in una

posizione di sollevamento inter-

media.



Ruotare con precauzione (pericolo

di ferite) le lame di taglio esterne

nella posizione trasversale alla

direzione di marcia.



Misurare la distanza dal suolo delle

due lame esterne (estremità delle

lame dal suolo).

Il risultato deve essere uguale.

Se necessario, regolare il livello

corretto mediante rotazione del

segmento di regolazione (2) sul

lato sinistro dell’apparato falciante.

A tal fine allentare prima la vite (1)

(senza rimuoverla) e stringerla

di nuovo dopo la regolazione.

Smontaggio

Per smontare nuovamente l

’

apparato

falciante, eseguire le operazioni sopra

indicate (montaggio dell

’

apparato

falciante) nell

’

ordine inverso.

L’aiuto di una seconda persona

facilita questa procedura.

Messa fuori servizio

^ííÉåòáçåÉ

a~ååá=ã~íÉêá~äá=~ääÛ~éé~êÉÅÅÜáç

`çåëÉêî~êÉ=äÛ~éé~êÉÅÅÜáçI=Ççéç=

áä ê~ÑÑêÉÇÇ~ãÉåíç=ÇÉä=ãçíçêÉI=ëçäç=

áå äçÅ~äá=éìäáíá=ÉÇ=~ëÅ áìííáK=

mêçíÉÖÖÉêÉ ÅçãìåèìÉ= äÛ~éé~êÉÅÅÜáç=

Åçåíêç=ä~=êìÖÖáåÉ=áå=Å~ëç=Çá=ã Éëë~=

~ ÇÉéçëáíç=ÇìêÉîçäÉI=éÉê=ÉëK=Çìê~åíÉ=

äÛáåîÉêåçK

Alla fine della stagione, oppure

se l’apparecchio non viene usato

per oltre un mese:



Pulire l’apparecchio e il raccogli-

erba.



Strofinare tutte le parti metalliche

con uno straccio unto d’olio,

oppure spruzzarle con olio spray,

per proteggerle dalla ruggine.



Caricare la batteria con un

caricabatterie.



Per una messa fuori servizio inver-

nale, smontare la batteria, caricarla

e conservarla in un luogo asciutto

e fresco (proteggerla dal gelo).

Ricaricarla ogni 4–6 settimane

e prima di rimontarla.



Scaricare il carburante (solo

all’aperto), e conservare il motore

come descritto nel manuale del

motore.



Controllare la pressione dei pneu-

matici



Conservare l’apparecchio

in un locale pulito asciutto.

Garanzia

In ogni paese sono valide le norme

di garanzia pubblicate dalla nostra

società o dall’importatore.

Nei limiti della garanzia, eliminiamo

gratuitamente guasti alla vostra mac-

china, se originati da difetti di mate-

riale o di fabbricazione.

In caso di garanzia siete pregati

di rivolgervi al Vostro rivenditore

o alla filiale pià¹ vicina.

Informazione sul motore

Il produttore del motore risponde

di tutti i problemi relativi al motore

in riferimento a prestazioni, misura

delle prestazioni, dati tecnici, garanzia

e service. Le relative informazione

si trovano nel manuale del proprie-

tario/utente fornito a parte dal pro-

duttore del motore.

Aiuto in caso di guasti

mÉêáÅçäç

mÉêáÅçäç=Çá=äÉëáçåá=éÉêëçå~äá=

Ç~ ~îîá~ãÉåíç=áåîçäçåí~êáç=

ÇÉä ãçíçêÉK

mêçíÉÖÖÉíÉîá=Ç~ääÉ=ÑÉêáíÉK=

mêáã~=Çá=ÉëÉÖìáêÉ=áåíÉêî Éåíá=Çá=

èì~äëá~ëá=íáéç=ëìää~=ã~ÅÅÜáå~

Ó ëéÉåÖÉêÉ=áä=ãçíçêÉI

Ó Éëíê~êêÉ=ä~=ÅÜá~îÉ=ÇÛ~ÅÅÉåëáçåÉI

Ó ÄäçÅÅ~êÉ=áä=ÑêÉåç=Çá=ëí~òáçå~ãÉåíçI

Ó ~ííÉåÇÉêÉ=ÅÜÉ=íìííÉ=äÉ=é~êíá=ãçÄáäá=

ëá~åç=ÅçãéäÉí~ãÉåíÉ=ÑÉêãÉX=

áä ãçíçêÉ=ÇÉîÉ=ÉëëÉêëá=ê~ÑÑêÉÇÇ~íçI

Ó Éëíê~êêÉ=áä=Å~ééìÅÅáç=ÇÉää~=Å~åÇÉä~=

ÇÛ~ÅÅÉåëáçåÉ=Ç~ä=ãçíçêÉI=éÉê=

êÉåÇÉêÉ=áãéçëëáÄáäÉ=ìå=~îîá~J

ãÉåíç=~ÅÅáÇÉåí~äÉ=ÇÉä=ãçíçêÉK

All’origine dei difetti di funzionamento

dell’apparecchio vi sono spesso

cause semplici, che voi dovreste

conoscere ed in parte poter eliminare

da soli. In caso di dubbio la vostra

officina specializzata è pronta a pre-

starvi aiuto.

Istruzioni per l’uso autofalciatrici Italiano

Problema Causa possibile Rimedio

Il motorino d’avviamento

non gira.

Si è attivato il sistema blocco

di sicurezza.

Per l’avviamento sedersi sul sedile del

conducente, premere fino in fondo il pedale del

freno e bloccare il freno di stazionamento.

Disinserire il PTO.

La batteria non è collegata

correttamente.

Collegare il cavo rosso sul polo (+) della

batteria ed il cavo nero sul polo (–) della

batteria.

Batteria scarica o debole. Controllare, caricare o sostituire la batteria.

Il fusibile si è bruciato. Sostituire il fusibile. Se il fusibile si brucia

di nuovo, cercare la causa (solitamente

cortocircuito).

Cavo di massa allentato fra motore

etelaio.

Collegare correttamente il cavo di massa.

Il motorino d’avviamento gira,

ma il motore non s’avvia.

Posizione errata di starter e leva

dell’acceleratore.

Azionare lo starter. Disporre la leva dell’acce-

leratore nella posizione intermedia (fra

e).

Al carburatore non giunge carburante,

serbatoio carburante vuoto.

Rifornire carburante.

Candela di accensione difettosa

osporca.

Controllare la candela d’accensione, vedi

libretto d’istruzioni del motore.

Manca la scintilla d’accensione. Fare controllare l’accensione in un’officina

specializzata.

Il motore fa fumo. Troppo olio nel motore. Spegnere subito l’apparecchio.

Controllare il livello dell’olio.

Motore guasto. Spegnere subito l’apparecchio. Fare control-

lare il motore in un’officina specializzata.

Forti vibrazioni. Albero della lama danneggiato o lama di

taglio difettosa.

Spegnere subito l’apparecchio. Fare sostituire

i pezzi difettosi in un’officina specializzata.

L’apparato falciante non

espelle erba, oppure il taglio

non è regolare.

Bassa velocità di rotazione del motore. Accelerare di più.

Velocità di marcia troppo alta. Regolare ad una minore velocità di marcia.

La lama di taglio è consumata. Fare affilare o sostituire la lama di taglio

in un’officina specializzata.

Il motore funziona, l’apparato

falciante non falcia.

Cinghia trapezoidale spezzata. Fare sostituire la cinghia trapezoidale in

un’officina specializzata.

Español Instrucciones de funcionamiento para tractores cortadores de césped

Índice

Para su seguridad . . . . . . . . . . . 68

Montaje . . . . . . . . . . . . . . . . . . . 70

Elementos de manejo

e indicadores . . . . . . . . . . . . . . 71

Manejo . . . . . . . . . . . . . . . . . . . 73

Consejos prácticos para

el cuidado del césped . . . . . . . . 76

Transporte . . . . . . . . . . . . . . . . 76

Mantenimiento/limpieza . . . . . . 77

Montaje/desmontaje y ajuste

del sistema de corte . . . . . . . . . 78

Paro por tiempo prolongado . . . 80

Garantía . . . . . . . . . . . . . . . . . . 80

Informaciones concernientes

al motor . . . . . . . . . . . . . . . . . . 80

Ayuda en caso de averías . . . . . 80

Indicaciones en la placa

de características

Estas indicaciones son muy impor-

tantes para la posterior identificación

en el pedido de repuestos para

el aparato y para el servicio técnico.

Dichas referencias figuran en la placa

de características de la máquina,

situada debajo del asiento del con-

ductor.

Apunte en el cuadro siguiente todos

los datos contenidos en la placa

de características de su aparato.

Estas y otras indicaciones referentes

al equipo las encontrará en la decla-

ración de conformidad CE que

se entrega por separado, pero que

forman parte de estas instrucciones

de funcionamiento.

Representación gráfica

Abrir la páginas iniciales con las

figuras.

Las representaciones gráficas

pueden diferir en algunos detalles

del equipo adquirido.

Para su seguridad

Empleo correcto

del aparato

Este aparato ha sido destinado

a ser empleado:

– como tractor para jardín en sus

aplicaciones usuales para el cega-

do de superficies con césped

o para el cuidado de jardines con

sus accesorios correspondientes,

explícitamente aprobados para

este tractor,

– de acuerdo con las indicaciones

de seguridad descritas en estas

instrucciones de funcionamiento.

Cualquier otro uso no concuerda

con el uso correcto.

El uso incorrecto

tiene como consecuencia la pérdida

de la garantía y la declinación de

cualquier tipo de responsabilidad por

parte del fabricante. El usuario es

responsable por todos los daños

causado a terceros o sus

propiedades.

Las modificaciones en el aparato

practicadas por terceros excluyen

la responsabilidad del fabricante

por daños resultantes de éstos.

La presente máquina no posee per-

miso oficial para circular por la vía

pública ni para transportar personas

con el mismo.

Advertencias de seguridad

generales

Antes de poner en marcha la máquina

deberán leerse detenidamente las

presentes instrucciones, observán-

dose estrictamente las advertencias

y consejos que se facilitan en las

mismas durante su funcionamiento.

Informe a otros usuarios respecto

del uso correcto.

Haga funcionar esta aparato única-

mente en el estado prescrito por

el fabricante y en el momento

de entrega.

Guarde estas instrucciones y man-

téngalas al alcance de la mano

cuando utilice el aparato.

Estas instrucciones deben entregarse

con el aparato al cambiar éste de

propietario.

Los repuestos y los accesorios debe

cumplir con los requerimientos

determinados por el fabricante.

Utilice por ello exclusivamente re-

puestos y accesorios originales

o aquellos aprobado por el fabricante.

Haga realizar las reparaciones exclu-

sivamente por un taller especializado.

Antes de trabajar

con el aparato

Las personas que usen esta máquina

no deben estar bajo la influencia de

estupefacientes, como p. ej. alcohol,

drogas o medicamentos.

No está permitido el uso de este

equipo por personas (inclusive niños)

con capacidades físicas, sensorias

o intelectuales restringidas o que

no dispongan de a experiencia o los

conocimientos necesarios; a no ser,

que se encuentren supervisadas

por una persona responsable por

su seguridad o hayan recibido las

instrucciones necesarias para la utili-

zación de este equipo.

Los niños deberán ser supervisados

a fin de asegurar que no jueguen con

ele equipo.

Este aparato no debe ser utilizado

por personas menores de 16 años.

Las ordenanzas locales pueden

modificar la edad mínima del usuario.

Antes de comenzar la tarea, familiarí-

cese con todas las instalaciones

y elementos de manejo, así como

con sus funciones.

Almacene el combustible únicamente

en recipientes autorizados para ello

y nunca en la cercanía de fuentes

de calor (p. ej. estufas o depósitos

de agua caliente).

Cambie tubos de escape, tanques

de combustible o sus tapas cuando

presenten daños.

Acople correctamente los aparatos

y acoplados. El comportamiento de

marcha, manejo, frenado y de vuelco

se ven afectados por máquinas adi-

cionales, acoplados, pesos de lastre

así como por dispositivos de colec-

ción de césped llenos.

Instrucciones de funcionamiento para tractores cortadores de césped Español

Durante el trabajo

con la máquina

Utilizar indumentaria adecuada

cuando se realizan tareas en o con

el equipo (p. ej. calzado de seguri-

dad, pantalones largos, ropa ceñida

al cuerpo, gafas de protección y pro-

tección para el oído).

Utilice el aparato sólo si se encuentra

en buenas condiciones técnicas.

Nunca modificar los ajustes del motor

efectuados en fábrica.

Nunca cargue combustible estando

el aparato con el motor en marcha

o caliente. Cargue combustible

únicamente en el exterior.

Evite el fuego abierto, la formación

de chispas y no fume.

Cerciórese que no se encuentren

personas, en especial niños o ani-

males en el área de trabajo.

Controle el terreno sobre el cual va

a trabajar con el aparato y retire todos

los objetos que puedan ser tomados

y lanzados por el mismo.

De este modo evita poner en peligro

a las personas o que se produzcan

daños en el aparato.

No corte el césped en pendientes

con una inclinación mayor del 20%.

El trabajo en pendientes es peligroso

ya que el aparato puede volcar

o resbalar. Arranque y frene con

cuidado en las pendientes.

Cuesta abajo, deje el motor acoplado

y avance lentamente.

Nunca transite en dirección oblicua

a la pendiente, hágalo siempre hacia

arriba o abajo.

Utilice el aparato sólo con luz de día

o con iluminación artificial suficiente.

El aparato no está autorizado para

el transporte de personas.

No transporte acompañantes.

Antes de realizar cualquier

tarea en el aparato

Protéjase de lesiones durante todos

los trabajos a realizar en el aparato

Antes de realizar cualquier trabajo

en el aparato

– detenga el motor,

– quitar la llave de encendido,

– trabar el freno de estacionamiento,

– espere hasta que todas las partes

móviles se hayan detenido com-

pletamente. El motor debe haberse

enfriado,

– desconecte el enchufe de la bujía

para evitar un arranque involuntario

del motor.

Después del trabajo

con el aparato

Abandone el aparato recién una

vez que haya detenido el motor

y de haber accionado el freno

de estacionamiento y quitado

la llave de encendido.

Dispositivos de seguridad

Los dispositivos de seguridad sirven

para protegerlo y deben estar siempre

en condiciones de funcionamiento.

No debe practicar modificaciones

en los sistemas de seguridad ni evitar

su funcionamiento correcto.

Los dispositivos de seguridad son:

Compuerta de eyección

Figura 14

La compuerta de eyección lo protege

de lesiones ocasionadas por el sis-

tema de corte u objetos lanzados

por éste. El aparato debe funcionar

solamente con la compuerta de

eyección.

Sistema de bloqueo de

seguridad

El sistema de bloqueo de seguridad

permite el arranque del motor sola-

mente cuando

– el conductor ha tomado asiento

en su lugar,

– el pedal de freno está totalmente

accionado o bien el freno de esta-

cionamiento se encuentra en

la posición correspondiente,

– el pedal de marcha se encuentra

en la posición «N», es decir no está

accionado,

– el sistema de corte/accesorio está

desactivado, es decir, la palanca

PTO o el conmutador PTO

se encuentran en «No/Off»

(PTO = Power-Take-Off).

El sistema de traba de seguridad para

el motor automáticamente en cuanto

el conductor abandona el asiento sin

haber accionado el freno de sujeción.

El sistema de traba de seguridad

desactiva automáticamente el sis-

tema de corte/accesorio (PTO),

en cuanto el conductor abandona

el asiento, independientemente

si anteriormente fue accionado

el freno de sujeción.

El sistema de traba de seguridad

desactiva automáticamente el sis-

tema de corte/accesorio (PTO),

en cuanto se acciona el pedal

de marcha atrás (si no fue activada

la función OCR).

Para reactivar el sistema de corte/

accesorio, debe apagarse el con-

mutador PTO, para volver a encen-

derlo luego.

Símbolos que se encuen-

tran en el aparato

En el aparato Ud. encuentra diversos

símbolos en forma de etiquetas

adhesivas. Aquí las explicaciones

de los símbolos:

¡Atención!

¡Leer las instrucciones

de funcionamiento

antes de la puesta

en marcha!

¡Mantener alejadas

otras personas

de la zona de peligro!

Peligro de lesiones

debido a cuchillas

o piezas en rotación.

Español Instrucciones de funcionamiento para tractores cortadores de césped

¡Antes de realizar

trabajos en la herra-

mienta de corte, des-

conectar el enchufe

de la bujía!

¡Mantener alejados los

dedos y los pies de la

herramienta de corte!

Antes de realizar

ajustes, o de limpiar

o controlar el equipo,

parar el motor y des-

conectar e enchufe

de la bujía.

Peligro de lesiones

debido a la eyección

de césped o partes

sólidas.

No deben encontrarse

personas, en especial

niños o animales

en la zona de trabajo.

El trabajo en pendien-

tes empinadas puede

ser peligroso.

¡Atención!

Peligro de explosión.

Ácido de batería/

peligro de caustica-

ción.

¡Advertencia respecto

de la superficie

caliente!

Antes de realizar cual-

quier trabajo en este

aparato, quitar la llave

de encendido y tener

en cuenta las indica-

ciones contenidas

en estas instrucciones.

Nunca pisar sobre

el sistema de corte

durante el ascenso

odescenso!

No exceder los valores máximos

siguientes en caso un uso con

remolque:

Inclinación máx.

de la pendiente 14%

Carga de apoyo máx.

en el acoplamiento para

el remolque 25 kg

Carga máx. del remolque

(remolque mas carga) 180 kg

Mantenga siempre bien legibles estos

símbolos sobre su aparato.

Símbolos en las instruc-

ciones

En estas instrucciones se utilizan

los siguientes símbolos:

mÉäáÖêç

`çå=ÉëíÉ=ë∞ãÄçäç=Éë=sÇK=~ÇîÉêíáÇç=

Åçåíê~=éÉäáÖêçë=êÉä~Åáçå~Ççë=Åçå=

ä~ ÉàÉÅìÅáμå=ÇÉ=~ÅíáîáÇ~ÇÉë=ó=í~êÉ~ ë=

ÇÉëÅêáí~ë=Éå=ä~ë=áåëíêìÅÅáçåÉëI=

èìÉ éìÉÇÉå=~ÑÉÅí~ê=~=éÉêëçå~ëK

^íÉåÅáμå

rÇK=Éë=~ÇîÉêíáÇç=ÇÉ=éÉäáÖêçë=èìÉ=

ëÉ çêáÖáå~å=~ä=êÉ~äáò~ê=ä~=~ÅíáîáÇ ~Ç=

ÇÉëÅêáéí~=ó=èìÉ=éìÉÇÉå=éêçÇìÅáê=

Ç~¥çë=ã~íÉêá~äÉëK

Advertencia

Marca informaciones importantes

y consejos para el uso.

Indicaciones de posición

Todas las indicaciones de posiciones

(p. ej. izquierda, derecha) se hacen

con respecto al asiento del conductor

en la dirección de marcha del aparato.

Advertencias para la

eliminación

Eliminar los vestigios del embalaje,

equipos en desuso, etc.

Según las prescripciones locales

correspondientes.

Montaje

Advertencia

Para mover el tractor a mano, la pa-

lanca de destrabado del engranaje

debe encontrarse en la posición

correspondiente.

Ver a tal fin «Elementos de manejo

e indicadores – Destrabado del

engranaje».

Puesta en funcionamiento

de la batería

mÉäáÖêç

mÉäáÖêç=ÇÉ=ÉåîÉåÉå~ãáÉåíç=

ó äÉëáçåÉë=ÇÉÄáÇç=~ä=•ÅáÇç=

ÇÉ=ä~=Ä~íÉê∞~

ríáäáÅÉ=Ö~Ñ~ë=éêç íÉÅÅ áμå=ó=Öì~åíÉë=

ÇÉ éêçíÉÅÅáμåK=bîáíÉ=Éä=Åçåí~Åíç=

ÇÉ=ä~=éáÉä=Åçå=Éä=•ÅáÇç=ÇÉ=ä~=Ä~íÉê∞~K=

pá=êÉÅáÄáÉê~=ë~äéáÅ~Çìê~ë=ÇÉ=•ÅáÇç=

ÇÉ Ä~íÉê∞~=Éå=ä~=Å~ê~=ç=Éå=äçë=çàçëI=

ä~î~ê=áåãÉÇá~í~ãÉåíÉ=Åçå=~Öì~=Ñê∞~=

ó ÅçåÅìêêáê=~=ìå=ã¨ÇáÅçK=

pá=éçê=~ÅÅáÇÉåíÉ=Ü~=áå ÖÉêáÇç=•ÅáÇçI=

íçã~ê=ãì ÅÜ~=~Öì ~=ó=Å çåÅìêêáê=~ =ìå=

ã¨ÇáÅçK=^äã~ÅÉ åÉ=ä~ë=Ä~íÉ ê∞~ë=ÑìÉê~=

ÇÉä=~äÅ~åÅÉ=ÇÉ=äçë=åá¥çëK=

kìåÅ~ áåÅäáåÉ=ä~=Ä~íÉê∞~K=

mìÉÇÉ ÇÉêê~ã~êëÉ=•ÅáÇçK

båíêÉÖìÉ=Éä=•ÅáÇç=ÇÉ=Ä~íÉê∞~=ëçÄê~åíÉ=

~=ëì=ÅçãÉêÅá~åíÉ=ç=ìå~ =Éã éêÉë~=ÇÉ=

Éäáãáå~Åáμå=ÇÉ=êÉëáÇìçë=ÉëéÉÅá~äÉëK

^íÉåÅáμå

mÉäáÖêç=ÇÉ=áåÅÉåÇáç=ó=Éñéäçëáμå=

ÇÉÄáÇç=~ä=•ÅáÇç=ÇÉ=ä~=Ä~íÉê∞~=

ó Ö~ëÉë=éêçîÉåáÉåíÉë=ÇÉ=¨ëí~

iáãéáÉ=áåãÉ Çá~í~ã Éåí É=ä~ë=é~êíÉë=

ÇÉä ~é~ê~íç=èìÉ=Ü~ó~å=êÉÅáÄáÇç=

ë~äéáÅ~Çìê~ë=ÇÉ=•ÅáÇçK=

bä=•ÅáÇç=ÇÉ=ä~=Ä~íÉê∞~=íáÉåÉ=~ÅÅáμå=

Åçêêçëáî~K

kç=ÑìãÉ=ó=åç=~ÅÉêèìÉ =ä~=Ä~íÉê∞~=

~çÄàÉíçë=Éå=ÅçãÄìëíáμå= ç=Å~äáÉåíÉëK=

`~êÖìÉ=Ä~íÉê∞~ë=∫åáÅ~ãÉåíÉ=Éå=~ãJ

ÄáÉåíÉë=ÄáÉå=îÉåíáä~Ççë=ó=ëÉÅçëK=

mìÉÇÉå=éêçÇìÅáêëÉ =ÅçêíçÅáêÅìáíçë=

Åì~åÇç=ëÉ=íê~Ä~à~=Éå=ä~=Ä~íÉê∞~K=

kç ÅçäçèìÉ=ÜÉêê~ãáÉåí~ë=ì=çÄàÉíçë=

ãÉí•äáÅçë=ëçÄêÉ=ä~=ãáëã~K

Advertencia

La batería se encuentra debajo

de la cubierta del motor.

Instrucciones de funcionamiento para tractores cortadores de césped Español

En caso de recibir una batería

«libre de mantenimiento

o sellada» (Tipo 1)

(Baterías sin tapones de cierre)

La batería fue cargada con ácido

y sellada en fábrica.

Pero también una batería «libre

de mantenimiento» requiere de man-

tenimiento para lograr un tiempo

de vida determinado.



Mantenga la batería limpia.



Evite inclinar la batería.

También de una batería «sellada»

puede derramarse líquido electro-

lítico si está inclinada.



Cargar la batería mediante un apa-

rato cargador apropiado (corriente

de carga máxima 12 Voltios/

6 Amper) de 1 a 2 has.

Después de la carga, desconectar

primero el enchufe de red pertene-

ciente al equipo de carga y luego

los cocodrilos de la batería

(ver también las instrucciones

de funcionamiento del equipo

de carga).

En caso de recibir una batería

vacía (Tipo 2)

(Batería con tapones de cierre)

Figura 2



Quitar los tapones de las celdas

de la batería.



Llenar cada celda lentamente con

ácido para batería hasta 1 cm

debajo de la abertura de carga.



Dejar descansar la batería durante

30 minutos, para que le ácido

pueda penetrar en el plomo.



Controlar el nivel del ácido,

agregando si hace falta.



Cargar la batería mediante un apa-

rato cargador apropiado (corriente

de carga máxima 12 Voltios/

6 Amper) de 2 a 6 has.

Después de la carga, desconectar

primero el enchufe de red pertene-

ciente al equipo de carga y luego

los cocodrilos de la batería

(ver también las instrucciones

de funcionamiento del equipo

de carga).



Colocar los tapones de cierre

de las celdas de la batería.



Colocar la batería en el aparato.



Quitar el tapón ciego de la ventila-

ción de la batería. Enchufar la man-

guera de ventilación y llevara hacia

abajo dentro del equipo.

Cuidar que esté libre! (Figura



Conectar primero el cable rojo (+),

luego el negro (–).



El llenado posterior de la batería

se efectúa únicamente con agua

destilada (controlar cada 2 meses).



Mantenga la batería limpia.

^íÉåÅáμå

qÉåÖ~=Éå=ÅìÉåí~=ä~=ëÉÅìÉåÅá~=

Çìê~åíÉ=ä~=ÇÉëÅçåÉñáμå=ó=ÅçåÉñáμå=

ÇÉ ä~=Ä~íÉê∞~K

Montaje:



Conectar primero el cable rojo

(+/polo positivo), luego el cable

negro (–/polo negativo).

Desmontaje:



Desconectar primero el cable

negro (–/polo negativo), luego

el rojo (+/polo positivo).

Montaje del volante

Figura 2c



Calar el volante (2) sobre el eje (1)

correspondiente.



Colocar la arandela (3) con la cur-

vatura hacia arriba y asegurar

el volante mediante el tornillo (4).



Colocar la capa de cobertura (5,

según el modelo).

Elementos de manejo

e indicadores

^íÉåÅáμåK=a~¥çë=Éå=Éä=~é~ê~íçK

^èì∞=ëÉ=Ç ÉëÅêáÄ Éå=áåáÅ á~äãÉ åíÉI=ä~ë =

ÑìåÅáçåÉë= ÇÉ = ã ~åÉàç=ó=äçë= É äÉãÉåíçë=

áåÇáÅ~ÇçêÉëK=ﬂkç=ÉàÉÅìíÉ=ÑìåÅáμå=

~äÖìå~=éçê=Éä=ãçãÉåíç>

Figura 1

A Cerradura de encendido

con función OCR

B Pedal para avanzar

C Pedal para retroceder

D Conmutador para el elevado

eléctrico del sistema de corte *

E Palanca de ajuste de la altura

de corte *

F Palanca para el ajuste de altura

del sistema de corte * (solamente

en combinación con la elevación

eléctrica del sistema de corte)

G Indicación del contenido

del tanque

H Palanca para destrabado

del engranaje

I Sonda de medición/tubo de

carga para el aceite del engranaje

J Tanques de combustible/Tubo

de carga

K Gaveta de depósito

L Soporte para latas

M Palanca de regulación para

el asiento

N Palanca para ajustar el volante *

O Pedal de freno

P Acelerador/Cebador

Q Conmutador para el freno

de sujeción/Tempomat

RCebador

S Indicador Combi *

T Volante (no se representa)

U Conmutador PTO

( * según el modelo)

Cerradura de encendido

con función OCR (A)

Figura 3

Esta cerradura de encendido está

equipada con la función OCR

(= cortado de césped controlado

por el usuario en marcha atrás).

Arranque:

girar la llave hacia la izquierda

a la posición hasta que el motor

esté en marcha. Suéltela.

La llave se encuentra en la posición

(posición normal), permi-

tiendo el cortado del césped

en marcha hacia delante.

Posición OCR:

Colocar la llave en la posición que

se encuentra a la izquierda de la posi-

ción normal, en posición de cortado

de césped en marcha atrás

y accionar el conmutador (1).

Ahora se encuentra encendida

la lámpara de control (2), indicando

al usuario, que puede cortar el cés-

ped tanto en marcha adelante, como

en marcha atrás.

Paro:

Colocar la llave hacia la izquierda

a la posición .

Español Instrucciones de funcionamiento para tractores cortadores de césped

Advertencia

Utilice la función OCR únicamente

si es indispensable, trabajando

en la posición normal en todos

los otros casos. La función OCR

se anula automáticamente en cuanto

se coloca la llave en posición normal

o se para el motor (posición de para-

da o paro del motor a través del sis-

tema de bloqueo de seguridad).

Pedal para avanzar (B)

Figura 1

Este pedal regula la velocidad

de marcha durante el avance.

Pedal para retroceder (C)

Figura 1

Este pedal regula la velocidad

de marcha durante el retroceso.

Advertencia referente al pedal

de avance o retroceso

Cuanto mas se presiona el pedal

hacia adelante, más rápida es

la marcha.

Soltar el pedal correspondiente

para parar (la marcha) o durante

los cambios de dirección.

Conmutador para la eleva-

ción eléctrica del sistema de

corte (D)

(según el modelo)

Figura 4

Sirve para elevar y bajar el sistema

de corte (solamente en combinación

con la palanca para el ajuste de altura

del sistema de corte).

Bajar el sistema de corte

= presio-

nar el conmutador hacia adelante.

Subir el sistema de corte

= presio-

nar el conmutador hacia atrás.

Advertencia

El sistema de corte solo desciende

hasta la altura previamente ajustada

mediante la palanca de ajuste corres-

pondiente.

Palanca de ajuste

de la altura de corte (E)

(según el modelo)

Figura 1

Sirve para subir y bajar el sistema

de corte.

Altura de corte máxima o

del sis-

tema de corte Arriba = colocar

la palanca en «HI/12».

Altura mínima de corte o

del sis-

tema de corte Abajo = colocar

la palanca en «LO/1».

Palanca para el ajuste de

altura de corte del sistema

correspondiente (F) (según

el modelo)

Figura 4

Sirve para la selección previa de la

altura de corte deseada del sistema

de correspondiente (solamente

en combinación con la elevación

eléctrica del sistema de corte).

Altura de corte máxima o

del sis-

tema de corte Arriba = colocar

la palanca en «HI/6».

Altura mínima de corte o

del sis-

tema de corte Abajo = colocar

la palanca en «LO/1».

Advertencia

Para el ajuste, el sistema de corte

debe haber sido elevado a su máxima

altura mediante el sistema de eleva-

ción eléctrico correspondiente.

Indicación del contenido

del tanque (G)

Figura 5

En cuanto el nivel de combustible ha

llegado a la zona visible en la mirilla

(1), debería procederse a la carga

del mismo.

Palanca para destrabado

del engranaje (H)

Figura 6

Para empujar el aparato, el motor

debe estar parado.



Tirar de la palanca hacia arriba para

extraerla. Para la marcha, desplazar

la palanca hacia abajo y presionarla

hacia adentro.

La palanca se encuentra en la pared

posterior del equipo.

Sonda de medición/tubo

de carga para el aceite

del engranaje (I)

Figura 5

Para controlar el nivel o bien para

cargar aceite para el engranaje.

Tanques de combustible/

Tubo de carga (J)

Figura 1

Gaveta de depósito (K)

Figura 1

Soporte para latas (L)

Figura 1

Palanca de regulación para

el asiento (M)

Figura 7

Tirar de la palanca y ajustar el asiento.

Palanca para ajustar

el volante (N) (según

el modelo)

Figura 8

Sirve para el ajuste de la posición

del volante.



Presionar y sostener en esa posi-

ción la palanca.



Ajuste del volante.



Soltar la palanca.

Cuidar que el volante se trabe

correctamente.

Pedal de freno (O)

Figura 1

El pedal de freno puede usarse

para el frenado rápido, la activación

o desactivación del freno de estacio-

namiento o bien para desactivar

el Tempomat.

Cebador (P/R)

(según la versión)

Figura 9

Para arrancar con el motor frío,

colocar la palanca del cebador hacia

adelante en la posición (Figura 9)

o bien colocar la palanca del ace-

lerador en la posición (Figura 10).

Acelerador (P)

Figura 10

Ajuste sin escalas de la velocidad

de giro del motor.

Velocidad de giro rápida del motor =

Velocidad de giro lenta del motor =

Instrucciones de funcionamiento para tractores cortadores de césped Español

Conmutador para el freno

de sujeción/Tempomat (Q)

Figura 11

Este conmutador posee una función

doble:

Accionar el freno de estaciona-

miento :

Accionar totalmente el pedal de freno

y tirar del conmutador. Soltar el pedal

del freno.

Aflojar el freno de estacionamiento:

Presionar a fondo el pedal de freno,

el conmutador se liberará.

Activar el Tempomat :

Accionar el conmutador durante

la marcha.

Se mantiene la velocidad seleccio-

nada en ese momento (pero

no la velocidad máxima), puede

quitarse el pie del acelerador.

En caso de accionar el pedal

de marcha o aquél de freno,

el Tempomat se desactiva auto-

máticamente.

Advertencia

El Tempomat solamente funciona

durante la marcha hacia adelante.

Indicador Combi (S)

(según el modelo)

Figura 12

El indicador Combi puede consistir

de los siguientes elementos, según

la versión:

Presión de aceite (1):

Si la indicación se enciende mientras

el motor está en marcha, debe parár-

selo inmediatamente y controlar

el nivel de aceite.

Concurrir a un taller si hace falta.

Freno (2):

La lámpara indicadora se enciende

cuando, durante el arranque

del motor, no está pisado el pedal

del freno, o bien no está trabado

el freno de estacionamiento.

Sistema de corte/accesorio

(PTO) (3):

La luz indicadora se enciende

si no está desactivado el sistema

de corte/accesorio (PTO).

Indicador de carga de la batería (4):

Si el indicador se enciende cuando

el motor está en marcha, quiere

decir, que no se carga suficiente-

mente la batería.

Concurrir a un taller si hace falta.

Contador de horas de funciona-

miento (5):

Indica las horas de funcionamiento

en horas y

de horas en el display.

Funciones opcionales:

– Al conectar el encendido, se visua-

liza la tensión de batería por un

tiempo breve, cambiando luego

a la indicación de las horas

de funcionamiento.

Las horas de funcionamiento

se cuentan, siempre que la llave

de encendido no se encuentre

en la posición «Stop» o se la haya

quitado de su sitio.

– Cada 50 horas de funcionamiento

(según el modelo), aparece por

un tiempo de 5 minutos la leyenda

«CHG/OIL» en el display, para que

se proceda al cambio de aceite.

Esta leyenda aparece durante las

2 horas de funcionamiento siguien-

tes. Por los cambios de aceite,

consultar el manual del motor.

Volante (T)

Figura 1

Conmutador PTO (U)

Figura 13

Mediante el conmutador PTO

se acopla o desacopla el sistema

de corte o bien el accesorio a través

de un acoplamiento electromecánico.

Para la activación

= tirar del con-

mutador

Para la desactivación

= presionar

el conmutador.

Advertencia

En caso que se produjo una des-

activación por medio del sistema

de bloqueo de seguridad, (p. ej, en

el caso de haber hecho marcha atrás

con el sistema de corte activado)

debe apagarse primeramente el con-

mutador, para volver a prenderlo

luego, a fin de eliminar el bloqueo

del acoplamiento.

La luz (según el modelo)

El reflector está encendido mientras

esté el motor en marcha o bien la llave

de encendido se encuentre fuera

de la posición Stop.

Manejo

¡Tenga en cuenta también las indica-

ciones contenidas en el manual

del motor!

mÉäáÖêç

mÉäáÖêç=ÇÉ=äÉëáçåÉë=

aìê~åíÉ=Éä=ÅáÅäç=ÇÉ=íê~Ä~àç=ÇÉ=ä~=ã•J

èìáå~= EÅçêíÉ=ÇÉä= Å¨ëéÉÇFI=åç= ÇÉÄ Éê•å=

ÉåÅçåíê~êëÉ=åìåÅ~=éÉêëçå~ë=ç=~åáJ

ã~äÉë=Éå=ä~ë=áåãÉÇá~ÅáçåÉë=ÇÉ=ä~=

ã•èìáå~I=Ç~Çç=èìÉ=éçÇê∞~å=êÉëìäí~ê=

äÉëáçå~Ççë=éçê ä~ë=éáÉÇê~ë=ì=çíêçë=

çÄàÉíçë=ëÉãÉà~åíÉë=ÉóÉÅí~Ççë=éçê=

ä~ ã•èìáå~K=içë=åá¥çë=åìåÅ~ =ÇÉÄÉå=

ã~åÉà~ ê=ÉëíÉ =~é ~ê~ íçK

pÉ~=ÉëéÉÅá~äãÉåíÉ=Åì áÇ~Ççëç=ÇìJ

ê~åíÉ=Éä=ÅçêíÉ=ÇÉ=Å¨ëéÉÇ=Éå=ã~êÅÜ~=

~íê•ë=EÉèìáéçë=Åçå=Åçåãìí~Ççê=

l`oFK=kç=ÇÉÄÉå=ÉåÅçåíê~êëÉ=éÉêJ

ëçå~ë=Éå=ä~=òçå~=ÇÉ=íê~Ä~àç=ÇÉä=

ÉèìáéçK

kìåÅ~=î~Å∞É=Éä=Çáëéçëáíáîç=ÇÉ=ÅçäÉÅJ

Åáμå=ÇÉ=Å¨ëéÉÇ=Åç å=Éä=ëáëíÉã~=

ÇÉ ÅçêíÉ=Éå=ã~êÅÜ~K=bñáëíÉ=éÉäáÖêç=

ÇÉ äÉëáçåÉë=éçê=äçë=çÄàÉíçë=ÉóÉÅí~Ççë=

éçê=ä~=ã•èìáå~I=ﬂkç=î~Åá~ê=åìåÅ~ =

Éä Çáëéçëáíáîç=êÉÅçÖÉÇçê=Éëí~åÇç=

Éä ãÉÅ~åáëãç=ÇÉ=ÅçêíÉ=Éå=ã~êÅÜ~>=

^ä=Åçêí~ê=Éä= Å¨ëéÉÇ= ç= ÜáÉêÄ~= Éå= òçå~ë=

Åçå=ÑìÉêíÉ=éÉåÇáÉåíÉI=ÉñáëíÉ=éÉäáÖêç =

ÇÉ=èìÉ=ä~=ã•èìáå~=îìÉäèìÉK=

kìåÅ~ íê~åëáíÉ=Éå=ÇáêÉÅÅáμå=çÄäáÅì ~=

~ ä~=éÉåÇáÉåíÉI=Ü•Ö~äç=ëáÉãéêÉ=

ÇÉ ~êêáÄ~=Ü~Åá~=~Ä~àç=ç=îáÅÉîÉêë~K=

qê~åëáí~ê=∫åáÅ~ãÉåíÉ=éçê=éÉåÇáÉåíÉë=

ãÉåçêÉë=~ä=OMBK=

kç=Ç~ê=îìÉäí~=Éå=ä~=éÉåÇáÉå íÉK

^ä=Åçêí~ê=Å¨ëéÉÇ=ãçà~ÇçI=Éä=~é ~ê~íç=

éìÉÇÉ=êÉëÄ~ä~ê=ÇÉÄáÇç=~=ìå=∞åÇáÅÉ=

ÇÉ êçò~ãáÉåíç=ãÉåçê=Å çå=Éä=éáëçI=

éêçîçÅ~åÇç=Å~∞Ç~ëK=

`çêíÉ=Éä=Å¨ëéÉÇ=∫åáÅ~ãÉåíÉ=Åì~åÇç=

Éëí•=ëÉÅçK

rå=ÉñÅÉëç=ÇÉ=îÉäçÅáÇ~Ç=éìÉÇÉ =

~ìãÉåí~ê=Éä=êáÉë Öç=ÇÉ=~ÅÅáÇÉåíÉ ëK

Español Instrucciones de funcionamiento para tractores cortadores de césped

lÄëÉêîÉ= ìå~=Çáëí~åÅá~=ÇÉ=íê~Ä~àç=ëìÑáJ

ÅáÉåíÉ=~ä=Åçêí~ê=Éä=Å¨ëéÉÇ=Éå=òçå~ë=

ä∞ãáíÉI=éK=ÉàK=Éå=òçå~ë=éêμñáã~ë=

~ Ä~êê~åÅçëI=•êÄçäÉ ëI=~êÄìëíçë=

óëÉíçëK

pÉ~=ÉëéÉÅá~äãÉåíÉ=ÅìáÇ~Ççëç=

Åì~åÇç=êÉíêçÅÉÇÉK

`çåíêçäÉ=Éä=íÉêêÉåç =ëçÄêÉ=Éä=Åì ~ä=î~=

~ íê~Ä~à~ê=Åçå=Éä=~é~ê~íç=ó=êÉíáêÉ=íçÇçë=

äçë=çÄàÉíçë= èìÉ= éìÉÇ~ å=ëÉ ê=íçã ~Ççë=

ó=ä~åò~Ççë=éçê=Éä=ãáëãçK

pá=ä~=ÜÉêê~ãáÉåí~=ÇÉ=ÅçêíÉ=ÖçäéÉ~=

ëçÄêÉ=ìå=çÄàÉíç=Éñíê~¥ç=EéKÉàK=ìå ~=

éáÉÇê~F=ó=Éä=Éèìáéç=Åçã áÉåò~=~=îáÄê~ê=

ÇÉ=Ñçêã~=~åçêã ~äW=m~ê~ê=áåãÉ Çá~í~J

ãÉåíÉ=Éä=ãçíçêK

e~ÅÉê=áåëéÉÅÅáçå~ê=Éä=Éèì áéç=

Éå=ìå=í~ääÉê=ÉëéÉÅá~äáò~Çç=~åíÉë=

ÇÉ ëÉÖìáê=Åçå=ëì=ìëçK

kìåÅ~=ëÉ=é~êÉ=ÇÉä~åíÉ=ÇÉ=ìå=Éèìáéç=

ÇÉä=íáéç=ÇÉ=Åçêí~Ççê~=Åçå=Öì~Ç~¥~K

kìåÅ~=~ÅÉêèìÉ=éá¨=ç=ã ~åçë=~=ç=ÇÉJ

Ä~àç=ÇÉ=éáÉò~ë=èìÉ=Éëí•å=Öáê~åÇçK

m~êÉ=Éä=ãçíç ê=ó=èìáíÉ=ä~=ää~îÉ=Ç É=ÉåJ

ÅÉåÇáÇçI=~ÇÉã•ë=ÇÉ=ÇÉëÅçåÉÅí~ê=

Éä Å~ÄäÉ=ÇÉ=ä~=Äìà∞~I=~åíÉë=ÇÉ=Éäáã áå~ê=

ÄäçèìÉçë=ì=çÄëíêìÅÅáçåÉëK

kç=ìí áäáò~ê= Éä =Éè ìáéç =Ä ~àç= Åçå ÇáÅá çåÉë=

ãÉíÉçêçäμÖáÅ~ë=~ÇîÉêë~ë=Åçãç=éK=ÉàK=

ääìîá~=ç=éÉ äáÖêç =Ç É=íçêã É åí~ ëK

mÉäáÖêç=ÇÉ=~ëÑáñá~=ÇÉÄáÇç=

~ãçåμñáÇç=ÇÉ=Å~êÄçåç=

e~Ö~=ÑìåÅáçå~ê=Éä=ãçíçê=ÇÉ=

ÅçãÄìëíáμå=áåíÉêå~=∫åáÅ~ãÉåíÉ=~ä=

~áêÉ=äáÄêÉK=

mÉäáÖêç=ÇÉ=Éñéäçëáμå=É=áåÅÉåÇáçë

içë=î~éçêÉë=ÇÉ=ÅçãÄìëíáÄäÉ=ó=Ö~ëçJ

äáå~=ëçå=Éñéäçëáîç ë=ó=Éä=Åçã ÄìëíáÄäÉ=

Éë=Ñ•ÅáäãÉåíÉ=áåÑä~ã~ÄäÉK

`~êÖìÉ=Éä= ÅçãÄ ìëíáÄäÉ=Éå= Éä=ÇÉéμëáíç=

~åíÉë=ÇÉ=éçåÉê=Éå=ã~ êÅÜ~=Éä=ã çíçêK=

j~åíÉåÖ~=ÅÉêê~Çç=Éä=í~åèìÉ= Ç É= Å çãJ

ÄìëíáÄäÉ=Åì~åÇç=Éä=ãçíçê=Éëí•=Éå=

ã~êÅÜ~=ç=Å~äáÉåíÉ K=

`~êÖ~ê=Éä=ÅçãÄìëíáÄäÉ=∫åáÅ~ãÉåíÉ=

Åçå=Éä=ãçíçê=é~ê~Çç=ó=Ñê∞çK=

bîáíÉ=Éä=ÑìÉÖç=~ÄáÉêíçI=ä~=Ñçêã~ Åáμå=

ÇÉ ÅÜáëé~ë=ó=åç=ÑìãÉK=

`~êÖìÉ ÅçãÄìëíáÄäÉ=∫åáÅ~ã ÉåíÉ=

Éå Éä=ÉñíÉêáçêK

kç=éçåÖ~=Éå=ã ~êÅÜ~=Éä=ãç íçê=

ëá=ëÉ=Ü~=ÇÉêê~ã~Çç=Åçã ÄìëíáÄäÉK

oÉíáê~ê=ä~=ã•èì áå~=ÇÉ=ä~=òçå ~=Éå=

ÇçåÇÉ=ëÉ=Ü~=ÇÉêê~ã ~Çç=Éä=Åçã ÄìëJ

íáÄäÉ=ó=~Öì~êÇ~ê=~= èìÉ=äçë=î ~éçêÉë=ÇÉä=

ÅçãÄìëíáÄäÉ =ÇÉ=Ü~ó ~å=îçä~íáäáò~ ÇçK

m~ê~=Éîáí~ê=Éä=éÉäáÖêç=ÇÉ=áåÅÉåÇáçë=

ã~åíÉåÖ~=äáÄêÉ=ÇÉ=Å¨ëéÉ Ç=ó=~ÅÉáíÉ=

Éä ãçíçêI=Éä=íìÄç=ÇÉ=ÉëÅ~éÉI=ä~=Ä~íÉê∞~=

ó=Éä=ÇÉéμëáíç=ÇÉ=Åçã ÄìëíáÄäÉK

mÉäáÖêç

mÉäáÖêç=ÇÉ=äÉëáçåÉë=ÇÉÄáÇç=

~ Éèìáéç=ÇÉÑÉÅíìçëç

ríáäáÅÉ=Éä=~é~ê~íç =∫åáÅ~ãÉåíÉ=Éå=

Éëí~Çç=í¨ÅåáÅ~ãÉå íÉ=ÅçêêÉÅ íçK=

bÑÉÅí∫É=ìå=Åçåíêçä=îáëì~ä=~åíÉë=

ÇÉ Å~Ç~=ìëçK=

`çåíêçäÉ =ÉëéÉÅá~äã Éå íÉ=äç ë=Çáëé çëáJ

íáîçë=ÇÉ=ëÉÖìêáÇ~ÇI=Éä=ëáëíÉã~=

ÇÉ ÅçêíÉ=ó=ëì=ëçéçêíÉI=äçë=ÉäÉã Éåíçë=

ÇÉ ã~åÉàç=ó=ä~ë=ìåáçåÉë=êçëÅ ~Ç~ë=

îÉêáÑáÅ~åÇç=èìÉ=Éëí~ë=∫äíáã~ë=Éëí¨å =

ÅçêêÉÅí~ãÉåíÉ=~àìëí~Ç~ ëK=

oÉÉãéä~ÅÉ ä~ë=é~êíÉë=Ç~¥~Ç~ë= ~åíÉë=

ÇÉ=ä~=éìÉëí~=Éå=ã~êÅÜ~K

Tiempos de funcionamiento

Tenga en cuenta las prescripciones

nacionales y comunales respecto de

los horarios de trabajo (si hace falta,

consúltelos en la entidad pertinente).

Antes de cada puesta

en marcha

Controle:



todos los dispositivos de protec-

ción,



el nivel de aceite en el motor

(ver el manual del motor),



el nivel de combustible en

el tanque,



la presión en los neumáticos,



ranuras de ventilación en la parte

inferior del tablero,



los revestimientos lateral, los

accesorios, la zona del filtro de aire

para determinar el grado de lim-

pieza y la existencia de residuos

de césped.

Carga de combustible y control

del nivel de aceite

Advertencia

El motor se entrega de fábrica con

el aceite cargado. Rogamos controlar

y agregar si hiciera falta.



Cargar «combustible libre de

plomo»,ver el manual del motor.



Cargar gasolina como máximo

hasta 2 cm debajo del borde

inferior del tubo de carga.



Cerrar firmemente el depósito

de combustible.



Controlar el nivel de aceite en el

motor. El nivel debe encontrarse

entre las marcas de «FULL/max.»

y «ADD/min.» (véase también

el manual del motor).



Controlar el nivel de la caja

de engranajes (Figura 28):

– Parar el equipo sobre un

superficie plana.

– Limpiar la zona alrededor

del tubo de carga de aceite.

– Extraer la sonda de medición de

la abertura de carga de aceite.

– Limpiar la sonda de medición.

– Controlar el nivel de aceite,

El nivel de aceite debe encon-

trarse entre las dos marcas

«FULL/max.“ y „ADD/min.»

– Cargar aceite por la abertura

correspondiente (solamente

aceite para accionamientos

hidrostáticos de la marca «Shell

Rotella TTF-SB» – consultar con

el comerciante especializado).

– Introducir la sonda de medición

cuidando su colocación

correcta.

Control de la presión

en los neumáticos

Advertencia

Por razones de producción, la presión

en los neumáticos puede ser mayor

a la requerida.



Control de la presión en los neu-

máticos. Corregir si hace falta

(ver el apartado «Esperar»):

– adelante: 0,8 bar

– atrás: 0,7 bar

Ajustes antes del arranque



Parar el equipo sobre un suelo

firme y parejo y trabarlo mediante

el freno de sujeción.



Ejecutar los trabajos con el motor

parado.



Quitar la llave de encendido.

En todo trabajo en partes móviles:



Abrir la cobertura del motor y quitar

el cable de la bujía.

Instrucciones de funcionamiento para tractores cortadores de césped Español

Ajuste del asiento del

conductor

Figura 7



Sentarse en el asiento del

conductor.



Ubicar el asiento en la posición

deseada. ¡Controlar que se trabe

correctamente!

Ajuste del volante

Figura 8



Sentarse en el asiento del

conductor.



Colocar el volante en la posición

deseada. ¡Controlar que se trabe

correctamente!

Ajuste de las ruedas

del sistema de corte

(según el modelo)

Las ruedas deberían encontrarse

siempre como mínimo de 6 a 12 mm

sobre suelo en la posición mas baja

del sistema de corte.

Las ruedas del sistema de corte

no fueron construidas para soportar

el peso del mismo. Si hiciera falta,

defasarlas simétricamente.

Arranque del motor



Sentarse en el asiento del

conductor.



Desactivar el sistema de corte/

accesorio: PTO desactivar

el y colocar el sistema de corte

en su posición superior.



Pisar a fondo el pedal del freno

y sostenerlo en esta posición

o bien trabar el freno de sujeción.



No accionar el pedal de marcha

(Posición = N).

Advertencia

Los equipos con accionamiento

hidrostático se encuentran en la posi-

ción «N» cuando el pedal de marcha

no está accionado.



Colocar el acelerador en una

posición central (entre y ).



En caso que el motor esté frío, tirar

del cebador, o bien colocar el ace-

lerador en la posición .



Girar la llave de encendido a la po-

sición hasta que el motor está

funcionando (los intentos de arran-

que no deben ser mayores de

5 segundos, dejando transcurrir

10 segundos entre un intento

y el siguiente). Una vez que el

motor está marchando, ubicar la

llave de encendido en la posición



Llevar el choque lentamente

a su posición de partida.



Hacer retroceder el acelerador

hasta que el motor marcha con

regularidad.

Paro del motor



Colocar la palanca del acelerador

en una posición intermedia.



Dejar que el motor marche aproxi-

madamente 20 segundos.



Colocar la llave de encendido

en .



Quitar la llave de encendido.



Antes de abandonar el equipo,

trabar el freno de estacionamiento.

Marcha

mÉäáÖêç

^êê~åèìÉë=~ÄêìéíçëI=é~ê~Ç~ë=êÉé ÉåJ

íáå~ë=ç=ä~=ã~êÅÜ~=Åçå=ÉñÅÉëç=

ÇÉ îÉäçÅáÇ~Ç=~ìãÉåí~å=Éä=êáÉëÖç=

ÇÉ ~ÅÅáÇÉåíÉë=ó=éìÉÇÉå=Å~ìë~ê=

Ç~¥çë=Éå=Éä=~é~ê~íçK=

kìåÅ~= ~àìëí~ê= ç=Å ~ãÄá~ ê=ÇÉ =éçëáÅáμå=

Éä=~ëáÉåíç=ÇÉä=ÅçåÇìÅíçê=ç=Éä=îçä~åíÉ=

Çìê~åíÉ=ä~=ã~êÅÜ~K

Advertencia

Sea especialmente cuidados al retro-

ceder. Nunca cambie de sentido

de marcha antes que el equipo esté

completamente parado.



Hacer arrancar el motor según

se ha descrito.



Colocar el acelerador en la posi-

ción para asegurar una entrega

de potencia suficiente.



Destrabar el freno de estaciona-

miento: presionar a fondo el pedal

de freno y soltarlo luego.



Accionar lentamente el pedal de

marcha, hasta lograr la velocidad

deseada.

Parar el equipo



Soltar el pedal de marcha.



Presionar el pedal de freno hasta

que el equipo está parado.

Cortar el césped

Advertencia

– En funcionamiento normal

(ver el manejo de la cerradura de

encendido): desactivar el sistema

de corte y posicionarlo hacia arriba

antes de avanzar hacia atrás.

– En funcionamiento de corte de cés-

ped en marcha reversa

(ver el manejo de la cerradura

de encendido): debe procederse

con el mayor cuidado durante

el corte de césped en marcha

reversa, activando esta función

exclusivamente cuando es impres-

cindible.

– No cambiar el sentido de marcha,

cuando el equipo aún está en

movimiento.



Hacer arrancar el motor según

se ha descrito.



Colocar el acelerador en la posición

para asegurar una entrega

de potencia suficiente.



Activar el mecanismo de corte.



Hacer descender el sistema

de corte.



Destrabar el freno de estaciona-

miento: presionar a fondo el pedal

de freno y soltarlo luego.



Seleccionar el sentido de marcha

mediante el pedal de marcha hacia

adelante, ajustando la velocidad

a través de un accionamiento lento

del mismo. El equipo se pondrá

en movimiento.

En general

Cuidar que la máquina no sufra

sobrecargas cuando se ajuste

la altura de corte y la velocidad

de marcha.

Dependiendo de la longitud, el tipo

y el grado de humedad del césped

a cortar, es necesario adaptar

la altura del corte y la velocidad

de marcha, a fin de garantizar que

el césped cortado pueda coleccio-

narse correctamente en el dispositivo

correspondiente.

Si se producen obturaciones,

disminuir la velocidad de marcha

y ajustar una altura de corte mayor.

Español Instrucciones de funcionamiento para tractores cortadores de césped

Cortar el césped óptimamente

Corte las dos primeras trayectorias

de modo que el césped cortado

caiga lateralmente en el medio.



No dejar que el césped crezca

demasiado largo.



No cortar el pasto demasiado

corto.



Avanzar en trayectorias rectas.



No cortar el césped con velocida-

des de marcha elevadas.

En especial, cuando se han insta-

lado los accesorios para mullir

o el dispositivo de colección para

el césped.

Mullido

Con los accesorios correspondien-

tes, puede mullirse con distintos

equipos. Consulte con su comer-

ciante especializado respecto

de los accesorios.

Parar la máquina



Parar el equipo:

Soltar el pedal de marcha y pisar

el pedal de freno hasta que

el equipo se ha parado.



Desactivar el sistema de corte/

accesorio.



Colocar la palanca del acelerador

en una posición intermedia.



Colocar el sistema de corte

en su posición superior.



Colocar la llave de encendido

en la posición después

de 20 segundos.



Antes de abandonar el equipo,

trabar el freno de estacionamiento.



Quitar la llave de encendido.

Empujar el equipo con

accionamiento Hydrostat

Figura 6

Empujar el equipo exclusivamente

con el motor parado.



Aflojar el freno de sujeción.



Destrabar el engranaje:

Tirar la palanca hacia afuera

y presionarla hacia arriba.

Volver a regresar a su posición

original la palanca de destrabado

del engranaje antes de hacer arra-

ncar el motor.

Consejos prácticos para

el cuidado del césped

Cortar el césped

El césped se compone de diferentes

clases de hierba. Si Vd. corta el cés-

ped con gran frecuencia, crecerán

las hierbas con raíces fuertes y que

forman una capa espesa.

Si por el contrario Vd. corta el césped

con menos frecuencia, crecerán

preferentemente las hierbas altas

y la maleza (p. ej. trébol, margaritas,

etc ...).

La altura normal del césped es aprox.

de 4–5 cm. Sólo deberá cortarse

de la altura total, es decir, en caso

de tener el césped unos 7–8 cm

de altura, se alcanzará la altura

normal.

No cortar el césped a una altura

inferior a los 4 cm.

De lo contrario, puede sufrir durante

la época de sequía.

Si el césped está muy largo (p. ej.

después de las vacaciones), deberá

cortarse en varias etapas, hasta

alcanzar la altura normal.

Mullir con el accesorio

correspondiente (opcional)

El césped se corta en trozos peque-

ños durante el corte (aprox. 1 cm),

quedando esparcido. Así el césped

conserva muchas sustancias nutriti-

vas. Deben tenerse en cuenta las

siguientes advertencias:



No cortar césped mojado.



Nunca cortar más de un máx.

de 2 cm de la longitud total del

césped.



Avanzar con lentitud.



Utilizar la máxima velocidad de giro

del motor.



Limpiar varias veces la cubierta

de la cortadora de césped.

Advertencia

Montar los accesorios para el mullido

según la versión. Ejemplo de montaje

en la figura 15.

Transporte

Recorra únicamente trayectorias

cortas con el tractor para jardín

cuando cambia de un sitio de trabajo

a otro. Utilizar un vehículo de trans-

porte para cubrir distancias mayores

entre un sitio de empleo y otro.

Advertencia

La máquina no posee autorización

para circular por la vía pública según

las ordenanzas de tránsito.

Trayectos cortos

mÉäáÖêç

mìÉÇÉå=éêçÇìÅáêëÉ=Ç~¥çë=ÇÉÄáÇçë=

~ çÄàÉíçë=ä~åò~Ççë=éçê=Éä=ãÉÅ~åáëãç=

ÇÉ=ÅçêíÉK=



Desactive el mecanismo de corte

antes de mover la máquina.

Trayectos largos

`ìáÇ~Çç

Åçå=äçë=Ç~¥çë=ÇÉ=íê~åëéçêíÉ

içë=ÉäÉãÉåíç ë=ÇÉ=íê~åëéç êíÉ=ìíáäáò~J

Ççë=EéKÉàK=îÉÜ∞Åìäçë=ÇÉ=íê~åëéçêíÉI=

ê~ãé~=ÇÉ=Å~ êÖ~=ç=ëáãáä~êÉëF=ÇÉÄÉ=

ìíáäáò~êëÉ=ÇÉ=~ÅìÉ êÇç=Åçå=ä~ë=éêÉë ÅêáéJ

ÅáçåÉë=Eî¨~åëÉ=ä~ë=áåëíêìÅÅáçåÉ ë=ÇÉ=

ÑìåÅáçå~ãáÉåíç=ÅçêêÉëéçåÇáÉåíÉëFK=

i~=ã•èìáå~=ÇÉÄÉ=Éëí~ê=~ëÉÖìê~Ç~=

Åçåíê~=ÇÉëéä~ò~ãáÉåíçë=Çìê~åíÉ=

Éä íê~åëéçêíÉK

bä=ãÉÇáç=~ãÄáÉåíÉ=éÉäáÖê~=ÇÉÄáÇç=

~=ÅçãÄìëíáÄäÉ=ÇÉêê~ã~Çç

kç=íê~åëéçêíÉ=ä~=ã•èì áå~=áåÅäáå~Ç~K=



Preparar el vehículo de transporte.



Colocar la rampa de carga

en el vehículo de transporte.



Empujar el aparato a mano

y en marcha neutra sobre la plata-

forma de transporte (en caso

de aparatos con accionamiento

hidrostático, destrabar el engra-

naje).



Trabar el freno de estacionamiento.



Asegurar la máquina para que

no pueda desplazarse.

Instrucciones de funcionamiento para tractores cortadores de césped Español

Mantenimiento/limpieza

mÉäáÖêç

mÉäáÖêç=ÇÉ=äÉëáçåÉë=ÇÉÄáÇç=~=ìå=

~êê~åèìÉ=áåîçäìåí~êáç=ÇÉä=ãçíçê

mêçí¨à~ëÉ=ÇÉ=äÉëáçåÉë=Çìê~åíÉ=íçÇçë=

äçë=íê~Ä~àçë=~=êÉ~äáò~ ê=Éå=Éä=~é~ê~íç=

^åíÉë=ÇÉ=êÉ~äáò~ ê=Åì~äèìáÉê=íê~Ä ~àç=

Éå Éä=~é~ê~íç

Ó ÇÉíÉåÖ~=Éä=ãçíçêI

Ó èìáí~ê=ä~=ää~îÉ=ÇÉ=ÉåÅÉåÇáÇçI

Ó íê~Ä~ê=Éä=ÑêÉåç=ÇÉ=Éëí~Åáçå~J

ãáÉåíçI

Ó ÉëéÉêÉ=Ü~ëí~=èìÉ=íçÇ~ë=ä~ë=é~êíÉë=

ãμîáäÉë=ëÉ=Ü~ó~å=ÇÉíÉåáÇç=ÅçãJ

éäÉí~ãÉåíÉK

bä=ãçíçê=ÇÉÄÉ=Ü~ÄÉêëÉ=ÉåÑêá~ÇçK

Ó aÉëÅçåÉÅí~ê=Éä=ÉåÅÜìÑÉ=ÇÉ=ä~=Äìà∞~=

Éå=Éä=ãçíçê=~=Ñáå=ÇÉ=Éîáí~ê=èìÉ=

Éä ãçíçê=~êê~åèìÉ=ÇÉ=ãçÇç=

áåîçäìåí~êáçK

Limpieza

Limpiar la máquina

^íÉåÅáμå

kç=ìíáäáÅÉ=Éèìáé çë=ÇÉ=~äí~=é êÉëáμå=

é~ê~=ä~=äáãéáÉò~K



Limpiar en lo posible inmediata-

mente después de cortar

el césped.



Parar el aparato en una superficie

plana y firme.



Trabar el freno de estacionamiento.

Advertencia

En caso de uso del equipo para

servicios invernales existe un mayor

peligro de occidación y corrosión.

Limpiar prolijamente el equipo des-

pués de cada uso.

Limpieza del sistema

de corte

mÉäáÖêç

mÉäáÖêç=ÇÉ=äÉëáçåÉë=ÇÉÄáÇç=

~ ÅìÅÜáää~ë=ÇÉ=ÅçêíÉ=Ñáäçë~ë

ríáäáÅÉ=Öì~åíÉ ë=ÇÉ=íê~ Ä~àç K

bå=~é~ê~íçë=Åçå=î~êáçë=ëáëíÉã~ë=

ÇÉ ÅçêíÉI=Éä=ãçîáã áÉåíç=ÇÉ=ìåç=

ÇÉ Éääçë=éìÉÇÉ=ÅçåÇìÅ áê=~=è ìÉ=

äçë çíêçë=í~ãÄá¨å=ëÉ=ãìÉî~åK=

iáãéáÉ=äçë=ëáëíÉã ~ë=ÇÉ=ÅçêíÉ=

Åçå ÅìáÇ~ÇçK

^íÉåÅáμå

Ç~¥çë=Éå=Éä=ãçíçê

kç=áåÅäáåÉ=ä~=ã •èìáå~=Éå=ã •ë=ÇÉ= PMøK=

mìÉÇÉ=éÉåÉíê~ê=ÅçãÄìëíáÄäÉ=

Éå=ä~=Å•ã~ ê~=ÇÉ=Åç ãÄìëíáμåI=éêçJ

ÇìÅáÉåÇç=Ç~¥çëK



Ubicar el sistema de corte en

su posición de altura máxima.



Limpiar el compartimiento del sis-

tema de corte mediante un cepillo,

escobillón de mano o paño.

Sistema de corte con tobera

de limpieza (opcional)

Figura 16

Coloque el equipo sobre una super-

ficie plana, libre de piedras, guijarros,

etc. y accione el freno de estaciona-

miento.

1. Conecte una manguera de agua

provista de un acoplamiento rápido

de uso corriente en la tobera

de limpieza. Abrir el grifo de agua.

2. Haga arrancar el motor.

3. Hacer descender el sistema

de corte y activarlo por algunos

minutos.

4. Parar el sistema de corte y el motor.

5. Quitar la manguera de agua.

Repetir los pasos 1 a 5 en la segunda

tobera de limpieza (si existe).

Concluido el procedimiento

de limpieza (pasos 1 a 5):



Hacer subir el sistema de corte.



Hacer arrancar el motor y activar

el sistema de corte por unos

minutos, para que seque.

Limpiar el accesorio



Ver las advertencias en las instruc-

ciones de funcionamiento del

accesorio.

Mantenimiento

Tenga en cuenta las instrucciones

de mantenimiento en el manual

del motor. Haga realizar un control

y un mantenimiento en un taller

especializado cuando termine

la temporada.

^íÉåÅáμå

mÉäáÖê~=Éä=ãÉÇáç=~ãÄáÉåíÉ=ÇÉÄáÇç=

~ä=~ÅÉáíÉ=ÇÉä=ãçíçê

båíêÉÖìÉ=Éä=~ÅÉáíÉ =éêçîÉåáÉåíÉ=

ÇÉ=ìå=Å ~ãÄáçI=Éå= ìå= éìÉëíç= ÇÉ=êÉÅç J

äÉÅÅáμå=ÇÉ=~ÅÉáíÉ=ìë~Çç=ç=ÄáÉå=Éå=ìå~=

ÉãéêÉë~=Ç É=Éäáã áå~Åáμå=ÇÉ=êÉëáÇìçëK

mÉäáÖêç=ÇÉ=Åçåí~ãáå~Åáμå=ÇÉä=

ãÉÇáç=~ãÄáÉåíÉ=Åçå=Ä~íÉê∞~ë=

Ö~ëí~Ç~ë

i~ë=Ä~íÉê∞~ë=Ö~ëí~Ç~ë=åç =ÇÉÄÉå=

~êêçà~êëÉ=Éå=äçë =êÉëáÇìç ë=Ççã áÅáäá~J

êáçëK=båíêÉÖìÉ=ä~ë=Ä~íÉê∞~ë=Ö~ëí~Ç~ë=

~ ëì=ÅçãÉêÅá~åíÉ =ç=~=ìå~=É ãéêÉë~=

ÇÉ Éäáãáå~Åáμå=ÇÉ=êÉëáÇìçëK=

aÉëãçåíÉ=ä~=Ä~ íÉê∞~=~å íÉë=ÇÉ=ÇÉëJ

Öì~ò~ê=Éä=~é~ê~íçK

Utilización de un cable para

la asistencia en el arranque

mÉäáÖêç

kìåÅ~=ÅçåÉÅí~ê=ìå~=Ä~íÉê∞~=ÇÉÑÉÅJ

íìçë~=ç=ÅçåÖÉä~Ç~=~=ìå=Å~ÄäÉ=

ÇÉ ~ëáëíÉåÅá~=é~ê~=Éä=~êê~åèìÉK=

`ìáÇ~ê= èìÉ= åç=ëÉ= íçèìÉå=äçë= Éèìáéçë=

Åçå=äçë=ÅçåÉÅíçêÉë=ÇÉ=äçë=Å~ÄäÉë=

ó èìÉ=Éä=ÉåÅÉåÇ áÇç=Éëí¨=~é ~Ö~Ç çK



Conectar el cable de asistencia

para el arranque rojo en los polos

positivos (+) de las batería de asis-

tencia y la batería descargada.



Conectar el cable negro primero

al polo negativo (–) de la batería

de asistencia. Conectar el otro

conector en el cuadro del tractor

que tiene la batería descargada

(preferentemente alejado de la

batería misma).

Advertencia

Si la batería de asistencia se en-

cuentra instalada en un vehículo,

no deberá ponérselo en marcha

durante el procedimiento de asis-

tencia de arranque.



Hacer arrancar el tractor con

la batería descargada y accionar

el freno de sujeción.



Desconectar el cable de asistencia

para el arranque en orden inverso

al de conexión.

Español Instrucciones de funcionamiento para tractores cortadores de césped

La presión en los neumáticos

^íÉåÅáμå

kìåÅ~=ÉñÅÉÇÉê=ä~=éêÉëáμå=ã•ñáã~=

~ÇãáëáÄäÉ=Éå=äçë=åÉìã•íáÅçë=

EîÉê ÉëéÉëçêÉë=ÇÉ=åÉìã•íáÅçëFK=

kç ëÉ=é~êÉ=ÇÉä~åíÉ=ç=ëçÄêÉ=Éä=åÉìJ

ã•íáÅç=ã áÉåíê~ë=äç=áåÑä~K

La presión recomendada para el neu-

mático es de:

– adelante: 0,8 bar

– atrás: 0,7 bar

Un exceso en la presión de los neu-

máticos reduce la vida útil de los mis-

mos. La presión de los neumáticos

debe controlarse antes de cada uso.

Al cabo de 5 horas de funcio-

namiento



Efectuar el primer cambio de

aceite. Los intervalos de servicio

posteriores figuran en las instruc-

ciones de uso del motor.



Utilizar la descarga de aceite Quick

(Figura 17) (opcional) para evacuar

el aceite.

Al cabo de 10 horas

de funcionamiento



Lubricar todos los rodamientos

del pedal de marcha y de freno

con una gota de aceite ligero.



Limpiar los bornes de la batería.



Primer cambio de aceite en el en-

granaje/cambio de filtro del aceite

del engranaje. Hacer ejecutar estas

tareas por un taller especializado.

Cada 25 horas de funciona-

miento



Lubricar todos los ejes de las cu-

chillas, rodillos tensores y sus so-

portes en las boquillas de lubrica-

ción, con grasa tipo 251H EP.

Hacer ejecutar estas tareas por

un taller especializado.



Lubricar los rodamientos de las

ruedas anteriores en las boquillas

de lubricación correspondientes

con grasa del tipo 251H EP.



Lubricar las ruedas del sistema

de corte con grasa universal apli-

cada en la boquilla de lubricación

correspondiente.



Lubricar el eje de la dirección

y la carcasa de la misma en las bo-

quillas de lubricativo, con grasa del

tipo 251H EP. Hacer ejecutar estas

tareas por un taller especializado.

Cada 50 horas de funciona-

miento



Hacer limpiar el engranaje en un

taller especializado, para eliminar

la suciedad y los restos de césped.



Cambio del aceite/filtro del engra-

naje. Hacer ejecutar estas tareas

por un taller especializado.

Cada dos meses



Solamente en baterías del tipo 2:

Llenar las celdas de la batería con

agua destilada hasta 1 cm debajo

de la abertura de carga.

Según haga falta

Carga de la batería

Si el equipo no se usa por un tiempo

prolongado, se recomienda des-

montar la batería del equipo y volver

a cargarla antes de su nueva insta-

lación o bien cada dos meses.

Advertencia

Tenga en cuenta las indicaciones

en las instrucciones de funciona-

miento de su equipo de carga

Cambiar el fusible



Reemplazar los fusibles exclusiva-

mente por otros adecuados para

la misma intensidad.

Una vez por temporada



Lubricar los dientes del mecanismo

de dirección con grasa multiuso.



Lubricar las articulaciones de la di-

rección con unas gotas de aceite

ligero.



Lubricar todos los puntos de giro

y de apoyo (palancas, ajuste de

la altura del mecanismo de corte,

etc....) con unas gotas de aceite

ligero.



Limpiar la bujía y ajustar la distancia

entre electrodos o sustituirla por

una nueva. Véase a este respecto

las instrucciones de uso del motor.



Hacer lubricar el eje trasero en

un taller especializado con una

gasa especial (hidrófuga).



Hacer afilar o cambiar la cuchilla

en un taller especializado.

Advertencia

Hacer controlar el estado de la correa

trapezoidal del sistema de corte

en intervalos regulares (en un taller

especializado).

Montaje/desmontaje

y ajuste del sistema

de corte.

mÉäáÖêç

mÉäáÖêç=ÇÉ=äÉëáçåÉë=ÇÉÄáÇç=~=ìå=

~êê~åèìÉ=áåîçäìåí~êáç=ÇÉä=ãçíçê

mêçí¨à~ëÉ=ÇÉ=äÉëáçåÉë=Çìê~åíÉ=íçÇçë=

äçë=íê~Ä~àçë=~=êÉ~äáò~ê=Éå=Éä=~é~ê~íç=

^åíÉë=ÇÉ=êÉ~äáò ~ê=Åì~äèìáÉ ê=íê~Ä~ àç=

Éå Éä=~é~ê~íç

Ó é~ê~ê=Éä=Éèìáéç=Éå=ìå~=ëìéÉêÑáÅáÉ=

éä~å~I

Ó ÇÉíÉåÖ~=Éä=ãçíçêI

Ó èìáí~ê=ä~=ää~îÉ=ÇÉ=ÉåÅÉåÇáÇçI

Ó é~ê~ê=Éä=mqlI

Ó íê~Ä~ê=Éä=ÑêÉåç=ÇÉ=Éëí~Åáçå~J

ãáÉåíçK

Ó ÉëéÉêÉ=Ü~ëí~=èìÉ=íçÇ~ë=ä~ë=é~êíÉë=

ãμîáäÉë=ëÉ=Ü~ó~å=ÇÉíÉåáÇç=ÅçãJ

éäÉí~ãÉåíÉK=

bä=ãçíçê=ÇÉÄÉ=Ü~ÄÉêëÉ=ÉåÑêá~ÇçK

Ó aÉëÅçåÉÅí~ê=Éä=ÉåÅÜìÑÉ=ÇÉ=ä~=Äìà∞~=

Éå=Éä=ãçíçê=~=Ñáå=ÇÉ=Éîáí~ê=èìÉ=

Éä ãçíçê=~êê~åèìÉ=ÇÉ=ãçÇç=

áåîçäìåí~êáçK

mÉäáÖêç

mÉäáÖêç=ÇÉ=äÉëáçåÉë=ÇÉÄáÇç=

~ ÅìÅÜáää~ë=ÇÉ=ÅçêíÉ=Ñáäçë~ëK

ríáäáÅÉ=Öì~åíÉë=Ç É=íê~Ä~ àçK

Montaje

Advertencia

Un ayudante facilita el procedimiento.

Montaje del sistema de corte



Colocar la palanca reguladora

de la altura de corte en la traba

superior (HI/16).

o bien



En caso de equipos con elevación

eléctrica del sistema de corte:

Colocar la palanca de ajuste

de altura en la posición (LO/1)

y presionar el conmutador para

la elevación eléctrica hacia atrás.



Desplazar el sistema de corte

debajo del tractor, viniendo del lado

derecho.

Instrucciones de funcionamiento para tractores cortadores de césped Español

Figura 19



Orientar el sistema de corte

de modo que el soporte posterior

del mismo (1) se encuentre debajo

de los orificios de sujeción (2) de los

brazos elevadores (3).



Hacer descender los brazos eleva-

dores (3):

– Colocar la palanca de ajuste

de altura de corte en la traba

mas baja (LO/1).

– En caso de equipos con eleva-

ción eléctrica del sistema de

corte: presionar el conmutador

para la elevación eléctrica hacia

adelante.

Figura 20



Extraer el estribo J (1) en el lado

izquierdo del sistema de corte (2),

tirando de él. Elevar levemente

el sistema de corte en su parte

posterior, para insertar el estribo

J en el orificio correspondiente del

brazo elevador (3), presionándolo.

Controlar que se trabe correcta-

mente.



Repetir este paso de trabajo

en el lado derecho.

Figura 21



Quitar las dos tuercas en el estribo

soporte (1).



Enganchar el estribo soporte (1)

en los alojamientos correspondien-

tes (2) del sistema de corte.



Insertar los extremos del estribo

soporte en los orificios de aloja-

miento correspondientes del

soporte (3) en el tractor.



Volver a montar las dos tuercas

en el estribo soporte.

Advertencia: no ajustar las com-

pletamente tuercas aún.

Montar la correa de acciona-

miento

Advertencia

El lado con forma de «V» debe ubi-

carse en las ranuras de las poleas.

Figura 22



Colocar la correa de acciona-

miento (1) en la polea del acopla-

miento al motor (2) (PTO).



Llevar la correa de accionamiento

hacia abajo, colocándola sobre

las dos poleas de cambio de direc-

ción (3).

Advertencia: en la polea de

cambio de dirección derecha,

debe torcerse la guía para

la correa (4) levemente hacia

afuera para colocar la correa.

¡Volver la guía a su posición

original después de colocar

la correa!



Llevar la correa hacia atrás para

montarla en el sistema de corte.

Figura 23



Presionar el soporte de la polea (1)

del sistema de corte hacia atrás,

de modo que la polea se mueva

hacia adelante. Colocar la correa

sobre la polea (1, figura 24).

Hacer retroceder lentamente

el soporte de la polea.

mÉäáÖêç=ÇÉ=äÉëáçåÉëK

bä=ëçéçêíÉ=ÇÉ=ä~=éçäÉ~=Éëí• =ëìàÉíç=

~ ìå~=ÑìÉêíÉ=íÉåëáμå=ÇÉ=ìå=ãìÉääÉ=Ó=

ﬂmêçÅÉÇÉê=Åçå=ãìÅÜç=ÅìáÇ~Çç>



Controlar la correcta colocación

de la correa de accionamiento.

Montaje del separador

(tope para el elevador

del sistema de corte)

Figura 25

Advertencia

Este montaje debe efectuarse antes

de las tareas de ajuste del sistema

de corte.



Montar los dos soporte (1) con

los tornillos (2) del lado derecho

e izquierdo del cuadro del tractor.

Advertencia

En el caso de sistemas con un ancho

de corte de 107 cm solo se monta

separador del lado izquierdo

del cuadro del tractor.

Quitar el seguro de transporte

en la compuerta de eyección

Figura 18

Quitar la chapa de seguridad o bien

el prensacables (según la versión).

La compuerta de eyección se cierra

sola.

Ajustes del nivel del sis-

tema de corte

^íÉåÅáμå

aÉëéì¨ë=ÇÉä=ãçåí~àÉ=ÇÉä=ëáëíÉã~=

ÇÉ ÅçêíÉI=ÇÉÄÉ=~àìëí~êëÉ=Éä=å áîÉä=

ÇÉä ãáëãçK

Advertencia

Antes de efectuar la orientación

lateral, controlar la presión en los

neumáticos.

Ajuste del nivel longitudinal

Figura 26



Colocar el sistema de corte en una

posición central.



Girar las cuchillas de corte externo

cuidadosamente (peligro de lesio-

nes), hasta dejarlos en una posi-

ción paralela al sentido de marcha.



Medir la distan de la cuchilla

derecha hasta el suelo (del extremo

de la cuchilla hasta el suelo).

El extremo de la cuchilla debería

encontrarse aprox. 6 a 10 mm

más bajo en la parte anterior que

en la parte posterior.

Si hiciera falta ajustar el estribo

soporte (1) anterior. Ajustar el nivel

correcto mediante una regulación

pareja de las tuercas de ajuste (2).

Ajuste del nivel lateral

Figura 27



Colocar el sistema de corte en una

posición central.



Girar cuidadosamente (peligro

de lesiones) las cuchillas de corte,

para que se ubiquen en una posi-

ción transversal a la del sentido

de circulación.



Medir la distancia de ambos

extremos de la cuchilla respecto

del suelo (extremo de la cuchilla

hasta el suelo).

El resultado debería ser el mismo.

Si hiciera falta, ajustar el nivel

correcto del sistema de corte,

girando los segmentos de ajuste (2)

del lado izquierdo del mismo.

Aflojar para ello primero el tornillo

(1) (sin quitarlo), volviendo a ajus-

tarlo una vez concluido el ajuste.

Español Instrucciones de funcionamiento para tractores cortadores de césped

Desmontaje

Efectuar los pasos de trabajo anterior-

mente descritos en orden inverso

para desmontar el sistema de corte.

Un ayudante facilita el procedimiento.

Paro por tiempo

prolongado

^íÉåÅáμå

a~¥çë=ã~íÉêá~äÉë=Éå=Éä=Éèìáéç

bëí~ÅáçåÉ=Éä=~é~ê~íç=Åçå= Éä=ãçíçê=Ñê∞ç=

∫å áÅ~ãÉ åíÉ=Éå=~ã ÄáÉåíÉ ë=äáãé áçë=

ó ëÉÅçëK=mêçíÉà~=ä~=ã•èìáå~=Åçåíê~=

ä~ Åçêêçëáμå=EμñáÇçFI=Éå=Å~ëç=

ÇÉ ä~êÖçë=éÉê∞çÇçë=ÇÉ=áå~ÅíáîáÇ~ÇI=

éK ÉàK=Çìê~åíÉ=ä~=Éëí~Åáμå=áåîÉêå~äK

Al terminar la temporada o si el

aparato se para por más de un mes:



Limpiar la máquina y el dispositivo

recogedor de césped.



Fregar todas las piezas metálicas

con un paño impregnado con

aceite o rociarlas con aceite para

protegerlas del óxido.



Cargar la batería mediante

un aparato cargador.



Cuando el equipo se para a lo largo

del invierno, desmontar la batería,

cargarla y conservarla en un sitio

seco y fresco (protegerla de hela-

das). Volver a cargarla cada 4 a

6 semanas y antes de su nueva

instalación.



Descargar el combustible (única-

mente al aire libre) y parar el motor

según se indica en el manual

correspondiente.



Control de la presión en los neu-

máticos.



Estacionar el aparato en

un ambiente limpio y seco.

Garantía

En cada país tienen validez las dis-

posiciones de garantía emitidas por

nuestra firma o por el importador.

Los fallos en el funcionamiento

de su aparato los reparamos de

forma gratuita, siempre que hayan

sido ocasionados por fallos en el ma-

terial o en la producción.

En caso de hacer uso de la garantía,

diríjase a su vendedor o a nuestro

representante más próximo a su

domicilio.

Informaciones concer-

nientes al motor

El fabricante del motor es respon-

sable en cuanto a todo lo que

se refiere a problemas de potencia,

medición de potencia, datos téc-

nicos, garantía y service.

Informaciones al respecto se encuen-

tran en el manual que acompaña las

instrucciones de usuario y operario.

Ayuda en caso de fallos

mÉäáÖêç

mÉäáÖêç=ÇÉ=äÉëáçåÉë=ÇÉÄáÇç=~=ìå=

~êê~åèìÉ=áåîçäìåí~êáç=ÇÉä=ãçíçê

mêçí¨à~ëÉ=ÇÉ=äÉëáçåÉë=Çìê~åíÉ=íçÇçë=

äçë=íê~Ä~àçë=~=êÉ~äáò~ê=Éå=Éä=~é~ê~íç=

^åíÉë=ÇÉ=êÉ~äáò ~ê=Åì~äèìáÉ ê=íê~Ä~ àç=

Éå Éä=~é~ê~íç

Ó ÇÉíÉåÖ~=Éä=ãçíçêI

Ó èìáí~ê=ä~=ää~îÉ=ÇÉ=ÉåÅÉåÇáÇçI

Ó íê~Ä~ê=Éä=ÑêÉåç=ÇÉ=Éëí~Åáçå~J

ãáÉåíçI

Ó ÉëéÉêÉ=Ü~ëí~=èìÉ=íçÇ~ë=ä~ë=é~êíÉë=

ãμîáäÉë=ëÉ=Ü~ó~å=ÇÉíÉåáÇç=ÅçãJ

éäÉí~ãÉåíÉK=

bä=ãçíçê=ÇÉÄÉ=Ü~ÄÉêëÉ=ÉåÑêá~ÇçK

Ó ÇÉëÅçåÉÅíÉ=Éä=ÉåÅÜìÑÉ=ÇÉ=ä~=Äìà∞~=

é~ê~=Éîáí~ê=ìå=~êê~åèìÉ=áåîçäìåJ

í~êáç=ÇÉä=ãçíçêK

Muchas de las anomalías que

pueden surgir durante el funciona-

miento de la máquina, no suponen

necesariamente la existencia de una

avería y se deben a razones que

Vd. debería conocer para dominar

perfectamente su máquina.

En caso de duda, su taller especiali-

zado le ayudará gustosamente.

Instrucciones de funcionamiento para tractores cortadores de césped Español

Fallo Causas posibles Solución

El arranque no funciona. Se ha activado el sistema de bloqueo

de seguridad.

Sentarse en el asiento del conductor para

el arranque, presionar a fondo el pedal

de freno o bien trabar el freno de estaciona-

miento.

Parar el PTO.

La batería no está correctamente

conectada.

Conectar el cable rojo en el polo (+)

de la batería y el cable negro en el polo (–)

de la misma.

Batería descargada o parcialmente

descargada.

Controlar la batería, cargarla o cambiarla.

Se ha activado el fusible. Cambiar el fusible. Si el fusible vuelve

a activarse, buscar la causa (generalmente

un cortocircuito).

El cable de masa entre el motor

y el cuadro está flojo.

Conectar el cable de masa.

El motor de arranque

funciona pero el motor

no arranca.

Posición incorrecta del acelerador

y el cebador.

Accionar el cebador. Colocar el acelerador

en una posición central (entre y ).

El carburador no recibe combustible.

El tanque está vacío.

Llenar con combustible.

La bujía está defectuosa o sucia. Controlar la bujía. Ver el manual del motor.

No salta la chispa de encendido. Hacer controlar el encendido en un taller

especializado.

El motor produce humo. Hay demasiado aceite en el motor. Parar inmediatamente la máquina.

Controlar el nivel de aceite en el motor.

El motor está defectuoso. Parar inmediatamente la máquina.

Hacer controlar el motor en un taller

especializado.

Vibraciones fuertes. El eje de la cuchilla o la cuchilla misma

está defectuoso/a.

Parar inmediatamente la máquina.

Hacer cambiar las piezas defectuosas

en un taller especializado.

El mecanismo de corte

no eyecta césped o el corte

es irregular.

La velocidad de giro del motor es baja. Acelerar más.

La velocidad de marcha es demasiado

alta.

Ajustar una velocidad de marcha menor.

La cuchilla de corte está desafilada. Hacer afilar o reemplazar la cuchilla de corte

en un taller especializado.

El motor marcha pero

el mecanismo de corte

no corta.

La correa trapezoidal está cortada. Hacer cambiar la correa trapezoidal en un taller

especializado.

Svenska Bruksanvisning för trädgårdstraktorer

Innehållsförteckning

För din säkerhet . . . . . . . . . . . . 82

Montering . . . . . . . . . . . . . . . . . 84

Manöverorgan . . . . . . . . . . . . . . 84

Handhavande . . . . . . . . . . . . . . 86

Tips för grässkötsel . . . . . . . . . . 88

Transport . . . . . . . . . . . . . . . . . 88

Rengöring/tillsyn . . . . . . . . . . . . 89

Montering/demontering och

inställning av klippaggregatet . . 90

Driftstopp . . . . . . . . . . . . . . . . . 91

Garanti . . . . . . . . . . . . . . . . . . . 91

Information rörande motorn . . . . 91

Felsökning . . . . . . . . . . . . . . . . 91

Data på typskylten

Dessa uppgifter är mycket viktiga

för senare identifiering vid beställning

av reservdelar och för kundtjänsten.

Typskylten sitter under förarsätet.

Anteckna alla data på typskylten

i nedanstående ruta.

Dessa och andra uppgifter rörande

fordonet återfinns på den separata

CE försäkran om överensstämmelse

som är en beståndsdel av denna

bruksanvisning.

Bilder

Vik ut bildsidorna i bruksanvisningens

början.

Bilder kan i detaljer avvika från det

aktuella fordonet.

För din säkerhet

Rätt användning

Denna maskin är avsedd för använd-

ning

– som trädgårdstraktor för gräsklipp-

ning eller anläggningsskötsel med

motsvarande och för denna traktor

godkända tillbehör,

– enligt denna bruksanvisning och

dess säkerhetsanvisningar.

Varje annan användning gäller som

icke avsedd.

Icke avsedd användning

leder till att garantin upphör att gälla

och tillverkaren ikläder sig inget

ansvar för följderna.

Användaren är ansvarig för eventuella

skador på tredje person och dennes

egendom.

Tillverkaren ikläder sig inget ansvar

för skador som uppstår genom egen-

mäktiga ändringar av maskinen.

Denna maskin är ej godkänd för drift

på allmän väg och persontransport.

Allmänna säkerhetsanvis-

ningar

Läs innan fordonet tas i bruk nogg-

rant igenom och följ denna bruks-

anvisning.

Informera även andra användare

om rätt användning.

Använd fordonet endast i av tillver-

karen föreskrivet och levererat

tillstånd.

Förvara alltid bruksanvisningen

på säker och lättåtkomlig plats.

Överlämna bruksanvisningen till den

nya ägaren vid försäljning.

Reservdelar och tillbehör måste

uppfylla tillverkarens krav.

Använd därför endast originalreserv-

deler och originaltillbehör eller av till-

verkaren godkända reservdelar och

tillbehör.

Låt endast fackverkstad utföra

eventuella reparationer.

Före användning

Personer som använder fordonet får

ej vara påverkade av t.ex. alkohol,

droger eller medicin.

Denna maskin är ej avsedd för att

användas av personer (inkl barn)

med begränsad fysisk, sensorisk eller

psykisk förmåga eller utan erfarenhet/

kunskap såvida inte de övervakas

av en för deras säkerhet ansvarig

person eller av denna instruerats

om hur maskinen ska användas.

Barn bör övervakas för att säkerställa

att de inte leker med maskinen.

Minderåriga under 16 år får ej använ-

da fordonet. Beakta lokala bestäm-

melser rörande minimiåldern.

Gör dig förtrodd med alla anord-

ningar, manöverorgan och funk-

tioner innan arbetet påbörjas.

Förvara bränslet endast i därför

tillåtna behållare och aldrig i närheten

av värmekällor (t.ex. ugnar,

varmvattenberedare).

Byt ut defekt avgasrör, bränsletank

eller tanklock.

Koppla tillbehör och redskap

på föreskrivet sätt.

Traktorns styr- och bromsförmåga

liksom tyngdpunkt påverkas av till-

kopplade redskap, tillbehör, ballast-

vikter och fyllda gräsuppsamlare.

Under arbetet

Använd lämplig skyddsklädsel

(t.ex. säkerhetsskor, långa byxor,

tätsittande klädsel, skyddsglasögon

och hörselskydd) vid arbete med eller

på maskinen.

Använd maskinen endast i felfritt

tillstånd.

Ändra aldrig de på fabriken gjorda

motorinställningarna.

Tanka aldrig i slutna rum eller när

motorn är igång eller om den är varm.

Tanka endast utomhus.

Undvik öppen eld, gnistbildning

och rök ej.

Se till att människor – särskilt barn –

och djur ej uppehåller sig inom mas-

kinens arbetsområde.

Se till att det inte ligger främmande

föremål (stenar, leksaker, ståltråd osv)

som kan slungas omkring av mas-

kinen på den areal som ska klippas.

På så sätt reduceras risken för

eventuell person- och maskinskada.

Klipp ej på sluttningar med mer än

20% lutning. Klippning på sluttningar

är farligt eftersom traktorn kan välta

eller halka.

Bruksanvisning för trädgårdstraktorer Svenska

Starta och bromsa alltid mjukt på

sluttningar, kör långsamt och med

motorn tillkopplad vid utförskörning.

Kör aldrig på tvären på sluttningar

utan alltid upp- eller nedför.

Arbeta endast vid dagsljus eller med

tillräcklig belysning.

Traktorn är ej godkänd för person-

transport. Ta aldrig med passagerare.

Före alla åtgärder

på maskinen

Skydda dig mot skador.

Före alla åtgärder på maskinen

– Stäng av motorn.

– Dra ut tändnyckeln.

– Dra åt parkeringsbromsen.

– Vänta tills alla rörliga delar står stilla,

och motorn svalnat.

– Dra av tändkabeln från tändstiftet

så, att motorn inte kan starta

oavsiktligt.

Efter arbetet

Lämna aldrig fordonet förrän

du stängt av motorn, dragit

åt parkeringsbromsen och

dragit ut tändnyckeln.

Säkerhetsanordningar

Säkerhetsanordningarna är till för ditt

skydd och måste alltid fungera.

Förändringar av säkerhetsanordnin-

garna eller deras funktion är förbjudet.

Säkerhetsanordningar är:

Utkastarlucka

Bild 14

Utkastarluckan förhindrar skada

genom kniven eller utkastade fasta

föremål. Maskinen får endast använ-

das när utkastarluckan är monterad.

Säkerhetsspärrsystem

Säkerhetsspärrsystemet gör att

motorn endast kan startas när

– föraren sitter på sätet,

– bromspedalen är helt nedtryckt

resp parkeringsbromsen står

i parkeringsläge,

– körpedalen står på ”N”, dvs

ej används,

– klippaggregatet/tillbehöret är från-

kopplat, dvs PTO-omkopplaren

eller PTO-spaken står på ”Från/Off”

(PTO = Power-Take-Off).

Säkerhetsspärrsystemet slår auto-

matiskt från motorn när användaren

lämnar sätet, utan att ha dragit

åt parkeringsbromsen.

Säkerhetsspärrsystemet slår auto-

matiskt från klippaggregatet/tillbehör

(PTO) när användaren lämnar sätet,

oberoende av om han har dragit

åt parkeringsbromsen eller ej.

Säkerhetsspärrsystemet slår auto-

matiskt från klippaggregatet/tillbehör

(PTO) när backningspedalen trycks

(när OCR-funktionen inte är akti-

verad).

För att koppla till klippaggregatet/

tillbehör måste först PTO-omkopp-

laren slås från och därefter åter till.

Skyltar på maskinen

På fordonet sitter skyltar med olika

tecken. Teckenförklaring:

OBS! Läs bruksanvis-

ningen innan maskinen

tas i bruk!

Se till att ingen uppe-

håller sig inom det

farliga området!

Risk för skada genom

roterande knivar eller

delar.

Dra av tändstifts-

kontakten innan

åtgärder på klipp-

verktygen påbörjas!

Håll fingrar och fötter

på avstånd från klipp-

verktygen! Koppla från

maskinen och dra

av tändstiftskontakten

innan rengöring och

inställning påbörjas.

Fara genom utkastat

gräs eller fasta föremål.

Personer, i synnerhet

barn, och djur får inte

uppehålla sig inom

maskinens arbets-

område.

Arbete med maskinen

på starkt lutande slutt-

ningar kan vara farligt.

OBS! Explosionsfara!

Batterisyra/Risk

för frätskada.

Varning för varm yta!

Före åtgärder på mas-

kinen – dra ur start-

nyckeln och följ anvis-

ningarna i bruksanvis-

ningen.

Stig aldrig på klipp-

aggregatet när

du stiger på eller

av maskinen.

Vid körning med släp får följande

maxvärden ej överskridas:

Max sluttningsvinkel 14%

Max tillåtet kultryck

på dragfordonets dragkrok 25 kg

Max släpvagnsvikt

(släp + last) 180 kg

Håll alltid dessa skyltar i ett läsbart

tillstånd.

Svenska Bruksanvisning för trädgårdstraktorer

Teckenförklaring (tecken

i bruksanvisningen)

I denna bruksanvisning används

följande tecken:

c~ê~

aÉíí~=íÉÅâÉå=î~êå~ê=Ñ∏ê=êáëâÉê=

Ñ∏ê éÉêëçåëâ~Ç~=á=ë~ã Ä~åÇ=ã ÉÇ=

ÇÉí ÄÉëâêáîå~=~êÄÉíÉíK

l_p

aÉíí~=íÉÅâÉå=î~êå~ê=Ñ∏ê=êáë âÉê=

Ñ∏ê ë~âëâ~Ççê=á=ë~ãÄ~åÇ=ãÉÇ=

ÇÉí ÄÉëâêáîå~=~êÄÉíÉíK

Tips

Markerar viktig informationen och

användning.

Positionsangivelser

Vid positionsangivelser på maskinen

(t.ex. vänster, höger) utgår vi alltid från

förarsätet sett i körriktningen.

Avfallshantering

Förpackningsrester, förbrukade mas-

kiner osv ska hanteras enligt gällande

avfallsföreskrifter.

Montering

Tips

För att kunna röra traktorn för hand

måste frikopplingsspaken stå i mots-

varande läge. Se avsnittet ”Manöver-

och indikeringsorgan – Frikoppling”.

Igångsättning av batteriet

c~ê~

oáëâ=Ñ∏ê=Ñ∏êÖáÑíåáåÖ=çÅÜ=ëâ~Ç~=

ÖÉåçã=Ä~ííÉêáëóê~

^åî®åÇ=~ääíáÇ=ëâóÇ ÇëÖä~ë∏Öçå=

çÅÜ ëâóÇÇëÜ~åÇëâ~êK=

råÇîáâ ÜìÇâçåí~âí=ãÉÇ=Ä~ííÉêáëóê~åK=

pâ∏äà=Ö Éå~ ëí=ãÉÇ=â~ ääí=î ~ííÉå=çÅÜ=

ìééë∏â=ä®â~êÉ=çã=Çì=Ñ™ê=Ä~ííÉêáëóê~=

á ~åëáâíÉí=ÉääÉê=∏ÖçåÉåK=sáÇ=ç~îëáâíäáÖ=

Ñ∏êí®êáåÖ=~î=Ä~ííÉêáëóê~W=aêáÅâ=ãóÅâÉ í=

î~ííÉå=çÅÜ=ìééë∏â=ÖÉå~ëí=ä®â~êÉK=

c∏êî~ê~=Ä~ííÉêáÉêå~=ìíçã=ê®Åâ Ü™ää=Ñ∏ê=

Ä~êåK=iìí~=~äÇêáÖ=Ä~ííÉêáÉ íI=ÉÑíÉêëçã=

Ä~ííÉêáëóê~=á=ë™=Ñ~ää=â~å=êáåå ~=ìíK

e~åíÉê~=Ä~ííÉêáëóê~êÉ ëíÉê=ÉåäáÖí=

Ö®ää~åÇÉ=~îÑ~ ääëÄÉëí®ã ãÉäëÉêK

l_p

_ê~åÇÑ~ê~I=êáëâ=Éñéäçëáçå=çÅÜ=

âçêêçëáçå=ÖÉåçã=Ä~ííÉêáëóê~=

çÅÜ Ä~ííÉêáëóê~åë=Ö~ëÉêK

oÉåÖ∏ê=ÖÉå~ëí=ÇÉä~ê=ëçã=âçãã áí=

á âçåí~âí=ãÉÇ=Ä~ííÉêáëóê~K=

_~ííÉêáëóê~ îÉêâ~ê=âçêêçÇÉê~åÇÉK

o∏âåáåÖ=Ñ∏êÄ àìÇÉå=çÅÜ =Ü™ää=~îëí™åÇ =

íáää Äê®åå~åÇÉ=çÅÜ=ÜÉí~=Ñ∏êÉã ™äK=

i~ÇÇ~=Ä~ííÉêáÉêå~=ÉåÇ~ëí=á=î®ä=îÉåíáJ

äÉê~ÇÉ=çÅÜ=íçêê~=êìã K=

hçêíëäìíåáåÖ ã∏àäáÖ=îáÇ=™íÖ®êÇÉê=

é™ Ä~ííÉêáÉíK=i®ÖÖ=áåÖ~=îÉêâíóÖ=

ÉääÉê ãÉí~ääÑ∏êÉã™ä=é™=Ä~ííÉêáÉíK

Tips

Batteriet sitter under motorhuven.

Vid leverans av ett

”underhållsfritt/förseglat”

batteri (typ 1)

(batteri utan lock)

Batteriet är fyllt med batterisyra

och förseglat på fabriken.

Men även ett ”underhållsfritt” batteri

måste skötas för att hålla länge.



Håll batteriet rent.



Undvik att luta batteriet.

Även ur ett ”Förseglat” batteri rinner

elektrolytvätska ut om det lutas

för mycket.



Ladda batteriet 1–2 timmar med

en batteriladdare (max laddnings-

ström 12 V/6 A) före första igång-

sättning. Dra efter laddning först

ut laddarens nätkontakt och ta

därefter av battericellernas (se även

laddarens bruksanvisning).

Vid leverans av ett ofyllt

batteri (typ 2)

(batteri med lock)

Bild 2



Ta av battericellernas lock.



Fyll varje cell långsamt med batteri-

syra upp till 1 cm under påfyllnings-

öppningens kant.



Låt batteriet stå i 30 minuter så, att

blyet kan dra åt sig batterisyran.



Kontrollera syranivån, fyll på batteri-

syra vid behov.



Ladda batteriet 2–6 timmar med

en batteriladdare (max laddnings-

ström 12 V/6 A) före första igång-

sättning. Dra efter laddning först

ut laddarens nätkontakt och ta

därefter av battericellernas (se även

laddarens bruksanvisning).



Sätt på battericellerna lock.



Montera batteriet i maskinen.



Ta av batteriluftningens propp, sätt

på luftningsslangen och för den

nedåt. Se till att den hänger fritt!

(Bild



Anslut först den röda kabeln (+) och

därefter den svarta (–).



Därefter fylls batteriet endast med

destillerat vatten (kontroll varannan

månad).



Håll batteriet rent.

l_p

_É~âí~=ãçåíÉêáåÖÉåë=çêÇåáåÖëÑ∏äàÇ=

å®ê=Ä~ííÉêáÉí=âçééä~ë= Ñê™å=ÉääÉê= ~åëäìíëK

Montering:



Anslut först den röda kabeln

(+/pluspol) och sedan den svarta

kabeln (–/minuspol).

Demontering:



Lossa först den svarta kabeln

(–/minuspol) och sedan den röda

kabeln (+/pluspol).

Montering av ratt

Bild 2c



Sätt ratten (2) på styrstången (1).



Lägg på brickan (3) med den välvda

sidan uppåt och lås ratten med

skruven (4).



Sätt på skyddet (5, beroende

på modell).

Manöver- och

indikeringsorgan

l_pK=pâ~Ççê=é™=ã~ëâáåÉåK

e®ê=ÄÉë âêáîë=Ñ∏êëí=ã~å∏îÉêçêÖ~å Éåë=

ÑìåâíáçåK=ríÑ∏ê=®ååì=áåÖ~=ÑìåâíáçåÉê>

Bild 1

A Tändningslås med OCR-funktion

B Körpedal för framåtkörning

C Körpedal för backning

D Omkopplare för elektrisk höjning/

sänkning av klippaggregatet *

E Spak för klipphöjdsinställning *

Bruksanvisning för trädgårdstraktorer Svenska

F Spak för höjd-/djupinställning

av klippaggregatet * (endast till-

sammans med elektrisk höjning/

sänkning av klippaggregatet)

G Bränsleindikator

H Spak för frikoppling

I Mätsticka/påfyllningsrör

för växellådsolja

J Bränsletank/påfyllningsrör

KFörvaringsfack

LBurkhållare

M Sätesinställningsspak

N Rattinställningsspak *

O Bromspedal

P Gasspak/Choke

Q Omkopplare för parkerings-

broms/Tempomat

RChoken

S Kombiinstrument *

T Ratt (visas ej på bild)

U PTO-omkopplare

( * beroende på modell)

Tändningslås med

OCR-funktion (A)

Bild 3

Detta tändningslås är utrustat

med en OCR-funktion (= användar-

kontrollerad klippning bakåt)

Start:

Vrid nyckeln åt höger tills motorn

startar och släpp den därefter.

Nyckeln står på (normalläge)

och medger klippning framåt.

OCR-läge:

Vrid nyckeln åt vänster från normal-

läget till backningsläget

och tryck på omkopplaren (1).

Kontrollampan (2) tänds och visar att

maskinen medger klippning både

framåt och bakåt.

Stanna:

Vrid nyckeln åt vänster till .

Tips

Använd OCR-funktionen endast om

det är absolut nödvändigt och arbeta

annars i normalläget.

OCR-funktionen kopplas automatiskt

från när nyckeln vrids till normalläget

eller när motorn slås från (stoppläge

eller frånslagning genom säkerhets-

spärrsystemet).

Körpedal för framåt-

körning (B)

Bild 1

Med pedalen regleras körhastigheten

framåt.

Körpedal för backning (C)

Bild 1

Med pedalen regleras körhastigheten

bakåt.

Anvisning rörande pedalen

för framåtkörning och backning

Ju längre pedalen trycks framåt desto

snabbare kör maskinen.

För att stanna och vid körriktnings-

ändring måste motsvarande pedal

släppas.

Omkopplare för elektrisk

höjning/sänkning av klipp-

aggregatet (D)

(beroende

på modell)

Bild 4

Används för att höja och sänka klipp-

aggregatet (endast tillsammans med

spaken för höjd-/djupinställning).

Sänka klippaggregatet

= tryck

omkopplaren framåt.

Höja klippaggregatet

= tryck

omkopplaren bakåt.

Tips

Klippaggregatet sänks endast tills

klippaggregatets med spaken för

höjd-/djupinställning förinställda höjd.

Klipphöjdsinställningsspak

(E)

(beroende på modell)

Bild 1

Används för att höja och sänka

klippaggregatet.

Högsta klipphöjd

– Klippaggregat

uppe = Spak på ”HI/12”.

Lägsta klipphöjd

– Klippaggregat

nere = Spak på ”LO/1”.

Spak för klippaggregatets

höjd-/djupinställning (F)

(beroende på modell)

Bild 4

Används för förinställning av klipp-

aggregatets höjd (endast tillsammans

med elektrisk höjning och sänkning

av klippaggregatet).

Högsta klipphöjd

– Klippaggregat

uppe = Spak på ”HI/6”.

Lägsta klipphöjd

– Klippaggregat

nere = Spak på ”LO/1”.

Tips

För inställning måste först klippaggre-

gatet höjts helt med hjälp av den elek-

triska omkopplaren.

Bränsleindikering (G)

Bild 5

När bränslenivån når kontrollfönstrets

(1) område bör tanken fyllas på.

Spak för frikoppling (H)

Bild 6

För att rulla maskinen vid frånslagen

motor.



Dra spaken utåt och tryck den

uppåt. För körning: Skjut spaken

nedåt och tryck in den.

Spaken sitter på maskinens baksida.

Mätsticka/påfyllningsrör

för växellådsolja (I)

Bild 5

För kontroll av oljenivån resp

för påfyllning av växellådsolja.

Bränsletank/påfyll-

ningsrör (J)

Bild 1

Förvaringsfack (K)

Bild 1

Burkhållare (L)

Bild 1

Inställbart säte (M)

Bild 7

Dra i spaken och ställ in sätet.

Rattinställningsspak (N)

(beroende på modell)

Bild 8

Används för att ställa in rattläget.



Håll spaken tryckt.



Ställ in ratten.



Släpp spaken. Se till att ratten

är riktigt monterad.

Bromspedal (O)

Bild 1

Bromspedalen kan användas

för snabb bromsning, aktivering

av parkeringsbromsen eller för att

slå från Tempomaten.

Svenska Bruksanvisning för trädgårdstraktorer

Choke (P/R)

(beroende på utförande)

Bild 9

Ställ choken på läge (bild 9) eller

gasspaken på (bild 10) vid start

med kall motor.

Gasspak (P)

Bild 10

Ställ in motorvarvtalet steglöst.

Vid högt varvtal = .

Vid lågt varvtal = .

Omkopplare för

parkeringsbroms/

Tempomat (Q)

Bild 11

Denna omkopplare har en dubbel

funktion:

Dra åt parkeringsbromsen :

Tryck ner bromspedalen helt och dra

i omkopplaren. Släpp bromspedalen.

Lossa parkeringsbromsen:

Tryck ned bromspedalen helt,

omkopplaren lossar.

Koppla till tempomaten :

Tryck på omkopplaren under körning.

Den aktuella körhastigheten framåt

(men inte maxhastigheten) bibehålls

och man kan ta foten från kör-

pedalen.

När kör- eller bromspedalen trycks,

kopplas tempomaten automatiskt

från.

Tips

Tempomaten fungerar endast vid

framåtkörning.

Kombiindikering (S)

(beroende på modell)

Bild 12

Kombiinstrumentet kan beroende

på utförande bestå av följande

komponenter:

Oljetryck (1):

Stäng genast av motorn och kontrol-

lera oljenivån om denna lampa lyser

när motorn är igång.

Uppsök verkstad vid behov.

Broms (2):

Tänds när bromspedalen inte är ned-

tryckt resp parkeringsbromsen inte

är arreterad vid motorstart.

Klippaggregat/tillbehör (PTO) (3):

Kontrollampan tänds om klippaggre-

gatet/tillbehör (PTO) inte är från-

kopplat när motorn startas.

Batteriladdning (4):

Om kontrollampan lyser när motorn

är igång, laddas batteriet ej tillräckligt.

Uppsök verkstad vid behov.

Drifttimmätare (5):

Visar antalet drifttimmar i timmar

och

timmar på displayen.

Tillvalsfunktioner:

– När tändningen slås till visas

batterispänningen under kort

tid och därefter visas antalet

drifttimmar.

Drifttimmarna räknas alltid, utom

när startnyckeln står på ”Stopp”

eller är utdragen.

– Var 50:e drifttimme (beroende

på utförande) visas ”CHG/OIL”

(dags för oljebyte) under 5 minuter

på displayen. Detta meddelande

visas under de närmaste 2 drift-

timmarna. Oljebytesintervall,

se motorhandboken.

Ratt (T)

Bild 1

PTO-omkopplare (U)

Bild 13

Klippaggregat/tillbehör kopplas

till och från med PTO-brytaren

via en elektromekanisk koppling.

Tillkoppling

= dra ut omkopplaren.

Frånkoppling

= tryck in omkopp-

laren.

Tips

Vid automatisk frånkoppling genom

säkerhetsspärrsystemet (t.ex. back-

ning med tillkopplat klippaggregat)

måste omkopplaren först kopplas

från och därefter till igen för att häva

kopplingens spärr.

Ljus (beroende på modell)

Strålkastarna lyser så länge motorn

är igång resp så länge startnyckeln

inte står i stoppläget .

Handhavande

Beakta även anvisningarna i motor-

handboken!

c~ê~

pâ~ÇÉêáëâ

mÉêëçåÉê=Ó=ë®êëâáäí=Ä~êå=Ó=çÅÜ=Çàìê=Ñ™ê=

ìåÇÉê= âäáé éåáå Ö=Éà= ìéé ÉÜ™ää~ = ëáÖ = áåçã =

íê~â íç ê å ë= ~ ê Ä É í ë ç ã ê ™ Ç É K=

aÉ=â~å=ëâ~Ç~ë=~î=ìíëäìåÖ~ÇÉ =ëíÉå~ê=

ÉääÉê=~åÇê~=Ñ∏êÉã™äK=

_~êå=Ñ™ê=~äÇêáÖ=~åî®åÇ ~=íê~âíçêå K

s~ê=ë®êëâáäí=Ñ∏êëáâíáÖ=îáÇ=âäáééåáåÖ=

Ä~âä®åÖÉë=Eã~ëâáåÉê=ãÉÇ=l`oJ

çãâçééä~êÉFK=fåÖ~=éÉêëçåÉê=Ñ™ê= ìééÉJ

Ü™ää~=ëáÖ=áåçã=ã ~ëâáåÉåë=~ êÄÉíëJ

çãê™ÇÉK

q∏ã=Ç®êÑ∏ê=~äÇêáÖ=Öê®ëìééë~ãä~êÉå=

å®ê=âäáéé~ÖÖêÉÖ~íÉí=®ê=áÖ™åÖK=

q∏ãÇ®êÑ∏ê=~äÇêáÖ=Öê®ëìééë~ãä~êÉå=

å®ê=âäáéé~ÖÖêÉÖ~íÉí=®ê=áÖ™åÖK=

sáÇ=âäáééåáåÖ =é™=ëäìííåáåÖ ~ê=â~å=

íê~âíçêå=î®äí~K=h∏ê=Ç®êÑ∏ê=~äÇêáÖ=é™=

íî®êÉå=ìí~å=~ääíáÇ=ìéé™í=çÅÜ=åÉÇ™íK=

j~ñ=äìíåáåÖ=OMBK=

s®åÇ=~äÇêáÖ=é™=ëäìííåáåÖ ÉåK

sáÇ=~êÄÉíÉ=é™=ÑìâíáÖí=Öê®ë=â~å=íê~âíçêå=

ëäáê~=çÅÜ=ÉîÉåíìÉääí=î®äí~K=

^êÄÉí~ ÉåÇ~ëí=é™=íçêêí=Öê®ëK

c∏ê=Ü∏Ö=Ü~ëíáÖÜÉí=Ü ∏àÉê=êáëâÉå=

Ñ∏êçäóÅâçêK

e™ää=íáääê®ÅâäáÖí=~îëí™åÇ =á=Öê ®åëçã ê™ÇÉ J

å~=ëçã=íKÉñK=á=å®êÜÉíÉå=~î=Ñ~êäáÖ~=ëäìííJ

åáåÖ~ê= ÉääÉê=ìåÇÉê= íê®Ç=çÅÜ=îáÇ= Ä ìëâ~ê=

çÅÜ=Ü®Åâ~êK

s~ê=ë®êëâáäí=Ñ∏êëáâíáÖ=îáÇ=Ä~ÅâåáåÖ=

ìåÇÉê=âäáééåáåÖK

pÉ=íáää=~íí=ÇÉí=áåíÉ=äáÖÖÉê=Ñê® ãã ~åÇÉ =

Ñ∏êÉã™ä=EëíÉå~êI=äÉâë~âÉêI=ëí™äíê™Ç=çëîF=

ëçã=â~å=ëäìåÖ~ë=çãâêáåÖ=~î=ã~ëJ

âáåÉå=é™=ÇÉå=~êÉ~ä=ëçã=ëâ~=âäáéé~ëK

lã=âäáéé~ÖÖêÉÖ~íÉí=íê®ÑÑ~ê=Éíí=Ñ∏êÉã™ä=

EíKÉñK=Éå=ëíÉåF=ÉääÉê=çã=ã~ëâáåÉå=éä∏íJ

ëäáÖí=Ä∏êà~ê=îáÄêÉê~=é™=Éíí=çî~åäáÖí=ë®ííK

i™í=Éå=Ñ~ÅâîÉêâëí~Ç=ìåÇÉêë∏â~=ã~ëJ

âáåÉå=~îëÉÉåÇÉ=ëâ~Ççê=áåå~å=ÇêáÑíÉå=

™íÉêìééí~ëK

pí™=~äÇêáÖ=Ñê~ãÑ∏ê=ì íâ~ëí~ê∏ééåáåÖÉåK

e™ää=Ü®åÇÉê=çÅÜ=Ñ∏ííÉê=é™=~îëí™åÇ=Ñê™å=

êçíÉê~åÇÉ=Ç Éä~ê K

pä™=Ñê™å=ãçíçêå=çÅÜ=Çê~=ìí=ëí~êíJ

åóÅâÉäå=çÅÜ=Çê~=~î=í®åÇâ~ÄÉäå=áåå~å=

ÄäçÅâÉêáåÖÉå=äçëë~ë=ÉääÉê=ìíâ~ëí~êJ

â~å~äÉå=êÉåë~ëK

^åî®åÇ=É à=ã~ ëâ áåÉå=îáÇ= Ç™äá Öí=î® ÇÉê=

ëçã=íKÉñK= îáÇ=êáë â=Ñ∏ê=êÉÖå=ÉääÉê=™ëâ~ K

Bruksanvisning för trädgårdstraktorer Svenska

oáëâ=Ñ∏ê=âî®îåáåÖ=ÖÉåçã=

âçäãçåçñáÇ=

i™í=ãçíçêå=ÉåÇ~ëí=î~ ê~=áÖ™åÖ=

ìíçãÜìëK=

bñéäçëáçåëJ=çÅÜ=Äê~åÇÑ~ê~

_ê®åëäÉJ=çÅÜ=ÄÉåëáå™å Öçê=®ê=ÉñéäçJ

ëáî~=çÅÜ=ä®íí~åí®åÇäáÖ~K

cóää=é™=Äê®åëäÉ=áåå~å=ã çíçêå=ëí~êí~ëK=

_ê®åëäÉí~åâÉå=ëâ~=~ääíáÇ=î~ê~=ëí®å ÖÇ=

å®ê=ãç íçêå=®ê =áÖ™åÖ =ÉääÉê=ÑçêíÑ~ ê~ åÇÉ=

î~êãK=

cóää=ÉåÇ~ëí=é™=Äê®åëäÉ=îáÇ=Ñê™å ëä~ÖÉå=

çÅÜ=~îëî~äå~ Ç=ãçíçêK=

råÇîáâ=∏ééÉå=ÉäÇI=ÖåáëíÄáäÇåáåÖ=çÅÜ=

ê∏â=ÉàK=q~åâ~=ÉåÇ~ëí=ì íçãÜìëK

pí~êí~=Éà=ãçíçêå=çã =Äê®åëäÉ=êìåå áí=

∏îÉêK

pâàìí=Äçêí=ÑçêÇçåÉí=Ñê™å=ÇÉí=Äê®åëäÉJ

Ñ∏êçêÉå~ÇÉ=çãê™ÇÉí=çÅÜ =î®åí~=íáää=

Äê®åëäÉ™åÖçêå~=Ñ∏êÇìåëí~íK

c∏ê= ~íí=ìåÇîáâ~=Äê~åÇêáëâ=ëâ~=Ñ∏äà~åÇÉ=

ÇÉä~ê=Ü ™ää~ë=Ñ êá~=Ñê™ å=Öê ®ë=çÅÜ =çäà~W=

jçíçêI=~îÖ~ëê∏êI=Ä~ííÉêá=çÅÜ=Äê®åëäÉJ

í~åâK

c~ê~

oáëâ=Ñ∏ê=éÉêëçåëâ~Ç~=ÖÉåçã=

ÇÉÑÉâí=íê~âíçê

^åî®åÇ=íê~âíçêå=ÉåÇ~ëí=á=ÑÉäÑêáíí=íáääJ

ëí™åÇK=d∏ê=Éå=çâìä®êÄÉëáâíåáå Ö=Ñ∏êÉ=

î~êàÉ=ëí~êíK=hçåíêçääÉê~=ë® êëâáäí=ë®âÉêJ

ÜÉíë~åçêÇåáåÖ~êå~I=âäáééîÉêâíóÖÉå =

ãÉÇ=Ñ®ëíÉ I=ã~ å∏îÉêçêÖ~å=çÅÜ=ëâêìîJ

Ñ∏êÄ~åÇK=_óí=ìí=ÇÉÑÉâí~=ÇÉä~ê=áåå~å=

ÑçêÇçåÉí=~åî®åÇ ëK

Arbetstider

Kontrollera hos ansvarig myndig-

het under vilka tider fordonet får

användas.

Före varje start

Kontrollera:



alla skyddsanordningar,



motoroljenivån (se motorhand-

boken),



bränslenivån,



däcktrycket,



luftöppningarna i instrumentbrä-

dans undre område,



sidskydd, påbyggnadsredskap,

luftfilterområdet rörande smuts

och klipprester.

Tankning och kontroll

av oljenivå

Tips

Motorn har redan fyllts med olja

på fabriken – kontrollera och fyll

på vid behov.



Tanka endast oblyad bensin,

se motorhandboken.



Fyll på bränsle till max 2 cm under

påfyllningsrörets underkant.



Stäng tanklocket ordentligt.



Kontrollera oljenivån.

Den måste ligga mellan ”FULL/

max.”- och ”ADD/min.”-marke-

ringen (se motorhandboken).



Kontroll av växellådsoljenivån

(Bild 28):

– Ställ maskinen på en jämn yta.

– Rengör området kring

påfyllningsöppningen.

– Ta ut mätstickan.

– Torka av mätstickan.

– Kontrollera oljenivån.

Oljenivån måste ligga mellan

de båda markeringarna

”FULL/

max.” och ”ADD/min.”

– Fyll vid behov på olja genom

påfyllningsröret (använd endast

hydrostatikolja av typ ”Shell

Rotella TTF-SB” – kontakta

din handlare).

– För in mätstickan och se till att

den sitter riktigt.

Kontroll av däckens lufttryck

Tips

Av produktionsskäl kan däcktrycket

vara högre än nödvändigt.



Kontroll av däckens lufttryck.

Korrigera vid behov (se avsnittet

”Skötsel”):

– framåt: 0,8 bar

– bakåt: 0,7 bar

Inställning före start



Ställ maskinen på fast jämnt under-

lag och dra åt parkeringsbromsen.



Vidta endast åtgärder när motorn

är avstängd.



Dra ut tändnyckeln.

Vid alla åtgärder på rörliga delar:



Öppna motorhuven och lossa

tändkabeln från tändstiftet.

Inställning av förarsäte

Bild 7



Ta plats på förarsätet.



Ställ sätet i önskat läge.

Se till att det snäpper fast riktigt!

Ställ in ratten

Bild 8



Ta plats på förarsätet.



Ställ ratten i önskat läge.

Se till att det snäpper fast riktigt!

Inställning av klippaggrega-

tets hjul (beroende på modell)

Klippaggregatets hjul ska i klipp-

aggregatets lägsta läge alltid vara

minst 6–12 mm över marken.

Klippaggregatets hjul är inte konstru-

erade för att bära klippaggregatets

last. Ställ vid behov in hjulen jämnt.

Starta motorn



Ta plats på förarsätet.



Koppla från klippaggregatet/till-

behör: koppla från PTO och ställ

upp klippaggregatet.



Tryck ner bromspedalen helt eller

arretera parkeringsbromsen.



Tryck inte på körpedalen

(= N-läge).

Tips

Maskiner med hydrostatdrift stå i ”N”-

läge när körpedalen ej trycks.



Ställ gasspaken på mellanläget

(mellan och ).



Dra ut choken vid kall motor resp

ställ gasspaken på .



Vrid tändningsnyckeln till tills

motorn startar (startförsök max

5 sekunder, vänta 10 till nästa

startförsök). Ställ tändningsnyckeln

på när motorn är igång.



Tryck in choken långsamt när

motorn är igång.



Ställ tillbaka gasspaken tills motorn

går lugnt.

Stanna motorn



Ställ gasspaken på mellanläget.



Låt motorn gå ca 20 sekunder.



Ställ tändnyckeln på .



Dra ut tändnyckeln.



Dra åt parkeringsbromsen innan

traktorn lämnas.

Svenska Bruksanvisning för trädgårdstraktorer

Körning

c~ê~

^Äêìéí=ëí~êíI=éä∏íëäáÖí=ëíç éé=ç ÅÜ=

â∏êåáåÖ=ãÉÇ=Ñ∏ê=Ü∏Ö=Ü~ëíáÖÜÉí=Ü∏àÉê=

êáëâÉå=Ñ∏ê=çäóÅâçê=çÅÜ=â~ å=äÉÇ~ =íáää=~íí=

ã~ëâáåÉå=ëâ~Ç~ëK=

gìëíÉê~=~äÇêáÖ=Ñ∏ê~êë®íÉí=êÉëé=ê~ííÉå=

ìåÇÉê=Ö™åÖK

Tips

Var särskilt försiktig vid backning.

Ändra aldrig körriktning utan att först

ha stannat traktorn.



Starta motorn på angivet sätt.



Ställ gasspaken på för att

säkerställa tillräcklig effekt.



Lossa parkeringsbromsen genom

att trycka ned bromspedalen helt

och därefter släppa upp den igen.



Tryck långsamt på körpedalen tills

önskad hastighet uppnåtts.

Stanna traktorn



Släpp körpedalen.



Tryck på bromspedalen tills

traktorn står stilla.

Klippning

Tips

– Vid normal gräsklippning

(se tändlåsets handhavande):

Koppla från och ställ upp klipp-

aggregatet före backning.

– Vid klippning bakåt

(se tändlåsets handhavande):

Var särskilt försiktig vid klippning

bakåt och gör detta endast när

det är absolut nödvändigt.

– Ändra aldrig riktning när traktorn

är i rörelse.



Starta motorn på angivet sätt.



Ställ gasspaken på för att

säkerställa tillräcklig effekt.



Koppla till klippaggregatet.



Sänk klippaggregatet.



Lossa parkeringsbromsen genom

att trycka ned bromspedalen helt

och därefter släppa upp den igen.



Ställ in framåtkörning och hastighet

med framåtkörpedalen (långsamt).

Maskinen kör.

Allmänt

Se till att maskinen inte överbelastas

vid inställning av klipphöjd och

körhastighet.

Beroende på gräsets längd, typ och

fuktighet är det nödvändigt att anpassa

klipphöjd och körhastighet för att kunna

samla upp gräset störningsfritt med

en gräsuppsamlare.

Reducera hastigheten och höj klipp-

höjden om maskinen täpps till.

Bästa sätt att klippa

gräsmattan

Klipp de båda första banorna så,

att de avklippta gräset fallen in mot

mitten.



Låt aldrig gräset växa för långt.



Klipp aldrig gräset för kort.



Kör i raka banor.



Klipp inte med hög körhastighet,

särskilt inte om bioklipputrustning

eller gräsuppsamlare är monterad.

Bioklippning

Med motsvarande tillbehör kan man

även bioklippa med vissa traktorer.

Fråga handlaren efter tillbehör.

Parkering



Stanna traktorn:

Släpp körpedalen och tryck

på bromspedalen tills maskinen

står stilla.



Koppla från klippaggregatet/till-

behör:



Ställ gasspaken på mellanläget.



Ställ klippaggregatet i högsta läget.



Ställ efter 20 sekunder startnyckeln

på .



Dra åt parkeringsbromsen innan

traktorn lämnas.



Dra ut tändnyckeln.

Hur maskiner med hydro-

statdrift dras/skjuts

Bild 6

Maskinen får endast dras/skjutas

vid frånslagen motor.



Lossa parkeringsbromsen.



Frikoppla växeln:

dra ut spaken och tryck den

uppåt.

Ställ tillbaka frikopplingsspaken före

motorstart.

Tips för grässkötsel

Klippning

En gräsmatta består av olika gräss-

orter. Om den klipps ofta, växer

grässorter med starka rötter mest.

Om den klipps sällan, utvecklas

långa grässorter och vilda örter som

(t.ex. klöver och tusensköna ...).

Gräsmattans normalhöjd är ca

4–5 cm. Klipp endast

av den

sammanlagda höjden, alltså vid

7–8 cm längd till normalhöjd.

Klipp den helst inte kortare än 4 cm,

eftersom den då kan ta skada vid

torka.

Klipp högt gräs (t.ex. efter semestern)

stegvis ner till normalhöjd.

Bioklippning med tillbehör

(tillval)

Gräset klipps i små bitar (ca 1 cm) och

får ligga kvar på gräsmattan, vilket ger

den många näringsämnen. vilket ger

gräsmattan många näringsämnen.

Beakta följande punkter:



Klipp inte när gräset är vått.



Klipp aldrig av mer än 2 cm av den

sammanlagda gräslängden.



Kör långsamt.



Använd högsta motorvarvtalet.



Rengör gräsklipparen regelbundet.

Tips

Montering av bioklipptillbehör

beroende på utförande.

Monteringsexempel, se Bild 15.

Transport

Kör endast korta sträckor med

trädgårdstraktorn för att byta

arbetsplats. Använd transportfordon

för längre sträckor.

Tips

Traktorn är ej godkänd för körning

på allmän väg.

Korta sträckor

c~ê~

c∏êÉã™ä=â~å=íê®ÑÑ~ë=çÅÜ=ëäìåÖ~ë=

ìí=~î=ÇÉí=êçíÉê~åÇÉ=âäáéé~ÖÖêÉÖ~íÉí=

çÅÜ=Ñ∏êçêë~â~=ëâ~Ç~K=



Stäng av klippaggregatet före

körning.

Bruksanvisning för trädgårdstraktorer Svenska

Långa sträckor

l_p

qê~åëéçêíëâ~Ççê

oÉëéÉâíáîÉ=íê~åëéçêíãÉÇÉä=ã™ëíÉ=

~åî®åÇ~ë=é™=~îëÉíí=ë®íí=EëÉ=

íáääÜ∏ê~åÇÉ=Äêìâë~åîáëåáåÖFK=

sáÇ=íê~åëéçêí=ã™ëíÉ=íê~âíçêå=ë®âê~ë=

ë™I=~íí=ÇÉ=Éà=â~å=êìíëÅÜ~K

jáäà∏Ñ~ê~=ÖÉåçã=ìíä®Åâ~åÇÉ=

Äê®åëäÉ

qê~åëéçêíÉê~=~äÇêáÖ=íê~âíçêå=á=äìí~åÇÉ=

ä®ÖÉK=



Förbered transportfordon.



Montera rampen till transport-

fordonet.



Låt maskinen gå på tomgång och

för den upp på lastflaket för hand

(frikoppla drevet hos traktorer med

hydrostatdrift).



Dra åt parkeringsbromsen.



Se till att maskinen inte kan

rutscha.

Rengöring/tillsyn

c~ê~

oáëâ=Ñ∏ê=ëâ~Ç~=ÖÉåçã=ç~îëáâíäáÖ=

ãçíçêëí~êí

pâóÇÇ~=ÇáÖ=ãçí=ëâ~ÇçêK=

c∏êÉ=~ää~=™íÖ ®êÇÉê=é™=ã~ë âáåÉå

Ópí®åÖ=~î=ãçíçêåK

Ó aê~=ìí=í®åÇåóÅâÉäåK

Ó aê~=™í=é~êâÉêáåÖëÄêçãëÉåK

Ó s®åí~=íáääë=~ää~=ê∏êäáÖ~=ÇÉä~ê=ëí™ê=

ëíáää~I=çÅÜ=ãçíçêå=ëî~äå~íK

Ó aê~=~î=í®åÇâ~ÄÉäå=Ñê™å=í®åÇëíáÑíÉí=

Ñ∏ê=~íí=Ñ∏êÜáåÇê~=~íí=ãçíçêå=ëí~êí~ê=

ç~îëáâíäáÖíK

Rengöring

Rengöring av maskinen

l_p

^åî®åÇ=Éà=Ü∏Ö íêóÅâëíî®íí=Ñ∏ê=

êÉåÖ∏êáåÖK



Rengör så snabbt som möjligt efter

användning.



Ställ maskinen på ett fast och jämnt

underlag.



Dra åt parkeringsbromsen.

Tips

Om maskinen används under vintern

är rost- och korrosionsrisken särskilt

stor. Rengör maskinen noggrant efter

varje användning.

Rengöring av klipp-

aggregatet

c~ê~

oáëâ=Ñ∏ê=ëâ~Ç~=ÖÉåçã=î~ëë~=

âåáî~ê

^åî®åÇ=ëâóÇÇëÜ~åÇëâ~êK

sáÇ=ÑäÉê~=âäáééîÉêâíóÖ=â~å=Éå=ê∏êÉäëÉ=

Üçë= ÇÉí=Éå~= ìíä∏ë~= Éå=ê∏êÉäëÉ= Üçë= ÇÉí=

~åÇê~K=oÉåÖ∏ê=Ç®êÑ∏ê=âäáééîÉêâíóÖÉå=

Ñ∏êëáâíáÖíK

l_p

jçíçêëâ~Ç~

iìí~=~ äÇê áÖ=íê ~â íç êå=ã É ê=®å =PM ø K=

_ê®åëäÉ=â~å=íê®åÖ~=áå=á=Ñ∏êÄê®ååáåÖëJ

â~ãã~ êÉå=ç ÅÜ=äÉÇ ~=íáää=ã ç íçêëâ~ Ç~K



Ställ klippaggregatet helt uppåt.



Rengör klippkammaren med

borste eller lapp.

Klippaggregat med

rengöringsdysa (tillval)

Bild 16

Ställ traktorn på en jämn yta som är

fri från stenar och andra lösa föremål

och dra åt parkeringsbromsen.

1.Montera en vattenslang med

vanlig snabbkoppling på rengö-

ringsdysan. Öppna vattenkranen.

2.Starta motorn.

3.Sänk klippaggregatet och koppla

till det ett par minuter.

4.Slå från klippaggregat och motor.

5.Ta av vattenslangen.

Upprepa steg 1–5 vid den andra

rengöringsdysan (såvida sådan finns).

Efter rengöring (steg 1–5):



Ställ klippaggregatet uppåt.



Starta motorn och klippaggregatet

och låt de gå ett par minuter för att

torka klippaggregatet.

Rengöring av tillbehör



Se anvisningarna i respektive

bruksanvisning.

Skötsel

Beakta skötselföreskrifterna i motor-

handboken. Låt en auktoriserad

verkstad se över maskinen efter varje

säsong.

l_p

c~ê~=Ñ∏ê=ãáäà∏å=ÖÉåçã=ãçíçêçäà~

e~åíÉê~=ÇÉå=Ñ∏êÄêìâ~ ÇÉ=çäà~å =ÉåäáÖí=

Ö®ää~åÇÉ=~ îÑ~ääëÑ∏êÉëâêáÑíÉ êK

c~ê~=Ñ∏ê=ãáäà∏å=ÖÉåçã=Ä~ííÉêáÉê

c∏êÄêìâ~ÇÉ=Ä~ííÉêáÉê=Ñ™ê=Éà=â~ëí~ë=

á ÜìëÜ™ääëëçéçêå~=ìí~å=ã™ëíÉ=

Ü~åíÉê~ë=ÉåäáÖí=Ö ®ää~å ÇÉ=~î Ñ~ääëÑ∏êÉJ

ëâêáÑíÉêK=e~åíÉê~ =Ñ∏êÄêìâ~Ç É=Ä ~í íÉêáÉ ê=

ÉåäáÖí=Ö®ää~åÇÉ =~îÑ~ääëÑ∏êÉëâêáÑíÉêK=

aÉãçåíÉê~=Ä~ ííÉêáÉí=áåå~å=ÑçêÇç åÉí=

ëâêçí~ëK

Användning av starthjälpkabel

c~ê~

£îÉêâçééä~=~äÇêáÖ=Éíí=ÇÉÑÉâí=ÉääÉê=

ÑêìëÉí=Ä~ííÉêá=ãÉÇ =Éå=ëí~êíÜà®äéâ~ÄÉ äK=

pÉ=íáää=~íí=ã~ëâáåÉêå~=çÅÜ =â~ÄÉ äJ

âä®ããçêå~=É à=îáÇê∏ê=î~ê~åÇê~=çÅÜ=

~íí í®åÇåáåÖ~êå~=®ê=Ñê™åâçééä~ÇÉK



Koppla den röda starthjälpkabeln

till det urladdade batteriets och

hjälpbatteriets pluspoler (+).



Koppla den svarta starthjälpkabeln

först till hjälpbatteriets minuspol (–).

Koppla den andra klämman

på motorblocksramen hos traktorn

med det urladdade batteriet

(så långt som möjligt från batteriet).

Tips

Om hjälpbatteriet sitter i ett fordon,

får detta fordon ej startas under

starthjälpen.



Starta traktorn med det urladdade

batteriets och dra åt parkerings-

bromsen.



Lossa starthjälpkabeln i omvänd

ordning.

Lufttryck i däcken

l_p

£îÉêëâêáÇ=~äÇêáÖ=ã ~ñ=íáää™íÉí=äì ÑííêóÅâ =

á Ç®ÅâÉå=EëÉ=Ç®ÅâëáÇ~åFK=

pí™= îáÇ=éìãéåáåÖ=Éà= Ñê~ãÑ∏ê=ÉääÉê=∏îÉê=

Ç®ÅâÉåK

Rekommenderat lufttryck:

– framåt: 0,8 bar

– bakåt: 0,7 bar

För högt lufttryck minskar däckens

livslängd. Lufttrycket ska kontrolleras

före varje körning.

Efter 5 drifttimmar



Första motoroljebyte.

Övriga intervall, se motorhand-

boken.



Använd Quick-tömning (Bild 17)

(tillva) för att tömma ut oljan.

Svenska Bruksanvisning för trädgårdstraktorer

Efter 10 drifttimmar



Smörj kör- och bromspedalens alla

vrid- och lagerställen med några

droppar lätt olja.



Rengör batteripolerna.



Första bytet av växellådsolja resp

växellådsoljefilter. Låt en fackverk-

stad utföra dessa arbeten.

Var 25:e drifttimma



Smörj framhjulens lager och axlar

på smörjnipplarna med ett fett av

typ 251H EP. Låt en fackverkstad

utföra dessa arbeten.



Smörj alla knivaxlar, spännrullar

och spännrullhållare på smörjnipp-

larna med fett av typ 251H EP.



Smörj klippaggregatets hjul

på smörjnipplarna med ett uni-

versalfett.



Smörj styrstång och styrhus

på smörjnipplarna med fett

av typ 251H EP. Låt en fackverk-

stad utföra dessa arbeten.

Var 50:e drifttimma



Låt en fackverkstad avlägsna

smuts och gräsrester i växeln.



Byt växellådsolja resp växellåd-

soljefilter. Låt en fackverkstad

utföra dessa arbeten.

Var annan månad



Endast typ 2: Fyll på battericellerna

med destillerat vatten upp till 1 cm

under påfyllningsöppningen.

Vid behov

Batteriladdning

Om maskinen inte ska användas

under längre tid, rekommenderar

vi att ta ut batteriet och ladda det före

förvaringen liksom varannan månad

och innan det tas i bruk igen.

Tips

Beakta batteriladdarens bruks-

anvisning.

Byt säkring



Ersätt defekta säkringar endast

med säkringar med samma styrka.

En gång per säsong



Smörj styrdrevets kuggar med

universalfett.



Smörj styrningens leder med några

droppar olja.



Smörj alla vrid- och lagerställen

(manöverspak, klippaggregatets

höjdinställning, ...) med några

droppar olja.



Rengör tändstiftet och ställ

in elektrodavståndet eller byt

tändstift, se motorhandboken.



Låt en fackverkstad smörja bakre

hjulaxlar med specialfett (vatten-

avvisande).



Låt en fackverkstad slipa eller byta

knivarna.

Tips

Kontrollera klippaggregatets kilrem

(i verkstad) med regelbundet.

Montering/demontering

och inställning av klipp-

aggregatet

c~ê~

oáëâ=Ñ∏ê=ëâ~Ç~=ÖÉåçã=ç~îëáâíäáÖ=

ãçíçêëí~êí

pâóÇÇ~=ÇáÖ=ãçí=ëâ~ÇçêK=

c∏êÉ=~ää~=™íÖ®êÇÉê=é™=ã ~ëâáåÉå

Ó pí®ää=ã~ëâáåÉå=é™=Éå=à®ãå=óí~K

Ópí®åÖ=~î=ãçíçêåK

Ó aê~=ìí=í®åÇåóÅâÉäåK

Ó cê™åâçééäáåÖ=~î=mqlK

Ó aê~=™í=é~êâÉêáåÖëÄêçãëÉåK

Ó î®åí~=íáääë=~ää~=ê∏êäáÖ~=ÇÉä~ê=ëí™ê=

ëíáää~I=çÅÜ=ãçíçêå=ëî~äå~íK

Ó aê~=~î=í®åÇâ~ÄÉäå=Ñê™å=í®åÇëíáÑíÉí=

Ñ∏ê=~íí=Ñ∏êÜáåÇê~=~íí=ãçíçêå=ëí~êí~ê=

ç~îëáâíäáÖíK

c~ê~

oáëâ=Ñ∏ê=ëâ~Ç~=ÖÉåçã=î~ëë~=

âåáî~ê

^åî®åÇ=ëâóÇÇëÜ~åÇëâ~êK

Montering

Tips

En hjälpare underlättar arbetet.

Montering av klippaggregatet

på traktorn



Ställ klipphöjdsinställningsspaken

i det översta läget (HI/16).

eller



Hos maskiner med elektrisk höjning

och sänkning av klippaggregatet:

Ställ spaken för höjd-/djupinställ-

ning i det understa läget (LO/1)

och tryck omkopplaren för elektrisk

höjning/sänkning bakåt.



Skjut klippaggregatet under

traktorn från höger sida.

Bild 19



Rikta in klippaggregatet så, att de

bakre klippaggregathållarna (1)

ligger under lyftarmarnas (3) hål (2).



Sänka lyftarmarna (3):

– Ställ klipphöjdsinställningsspa-

ken i det understa läget (LO/1).

eller

– Hos maskiner med elektrisk

höjning och sänkning av klipp-

aggregatet: Tryck omkopplaren

för elektrisk höjning/sänkning

framåt.

Bild 20



Dra ut J-bygeln (1) vid det vänstra

klippaggregatfästet (2).

Lyft klippverket i det bakre området

något för att kunna trycka

in J-bygeln i lyftarmens hål (3).

Se till att den snäpper fast riktigt.



Upprepa detta arbetssteg på klipp-

aggregatets högra sida.

Bild 21



Avlägsna de båda muttrarna

på fästbygeln (1).



Häng fästbygeln (1) i klippaggrega-

tets hållare (2).



Stick in fästbygelns ändar i hålla-

rens (3) hål på traktorn.



Montera de båda muttrarna

på fästbygeln igen.

Tips: Dra inte åt muttrarna helt.

Montering av drivrem

Tips

Drivremmens ”V”-sida måste sitta

i remskivan.

Bild 22



Lägg drivremmen (1) på motor-

kopplingens remskiva (2) (PTO).



För drivremmen nedåt och lägg den

på de båda brytremskivorna (3).

Tips: På den högra brytremskivan

måste kilremsstyrningen (4) böjas

något utåt, för att kunna lägga

på drivremmen. Böj tillbaka den

när remmen lagts på!



För drivremmen bakåt för att mon-

tera den på klippaggregatet.

Bild 23



Tryck remskivhållaren (1) på klipp-

aggregatet bakåt, remskivan rör sig

framåt. Lägg drivremmen på rem-

skivan (1, bild 24). För remskivhål-

laren långsamt tillbaka.

Bruksanvisning för trädgårdstraktorer Svenska

pâ~ÇÉêáëâ

oÉãëâáîÜ™ää~êÉå=ëí™ê=ìåÇÉê=ëí~êâ=

Ñà®ÇÉêëé®ååáåÖ=Ó=~êÄÉí~=óííÉêëí=

Ñ∏êëáâíáÖíK



Kontrollera att drivremmen sitter

riktigt på alla remskivorna.

Montering av avståndshål-

laren (anslag för klippaggre-

gatets lyft)

Bild 25

Tips

Monteringen måste göras före

inställningarna på klippaggregatet.



Montera de båda hållarna (1) på

traktorramens högra och vänstra

sida med skruvarna (2).

Tips

Hos klippaggregatet med en skär-

bredd på 107 cm monteras endast

avståndshållare på traktorramens

vänstra

sida.

Avlägsna transportsäkringen

på utkastarluckan

Bild 18

Avlägsna säkringsplåten eller bunt-

bandet (beroende på utförande).

Utkastarluckan stängs automatiskt.

Inställning av klippaggre-

gatshöjd

l_p

bÑíÉê= ãç åíÉêáåÖÉå=~î= âäáéé~ÖÖ êÉÖ~íÉí=

ã™ëíÉ=âäáéé~ÖÖêÉÖ~íåáî™å=ëí®ää~ë=áåK

Tips

Kontrollera lufttrycket i däcken innan

klippaggregatet riktas in.

Ställ in höjden framifrån

och bakåt

Bild 26



Ställ klippaggregatet i ett mellan-

höjdläge.



Vrid försiktigt (risk för skada)

de yttre knivarna parallellt mot

körriktningen.



Mät den högra knivens avstånd till

marken (knivändarna till marken).

Den främre knivändan bör ligga

ca 6–10 mm djupare än den bakre.

Ställ vid behov in den främre håll-

bygeln (1). Ställ genom jämn vrid-

ning på ställmuttrarna (2) in rätt höjd.

Inställning av sidhöjden

Bild 27



Ställ klippaggregatet i ett mellan-

höjdläge.



Vrid försiktigt (risk för skada)

de yttre knivarna tvärs mot

körriktningen.



Mät de båda yttre knivarnas

avstånd till marken (knivändarna

till marken). Resultatet bör vara

detsamma. Ställ vid behov in rätt

höjd genom att vrida inställnings-

segmentet (2) på klippaggregatets

vänstra sida. Lossa först skruven

(1) (ta inte ut den) och dra åt den

igen efter inställningen.

Demontering

Klippaggregatet demonteras i om-

vänd ordning. En hjälpare underlättar

arbetet.

Driftstopp

l_p

j~íÉêá~äëâ~Ççê=é™=íê~âíçêå

c∏êî~ê~=íê~âíçêå=ãÉÇ=~îëî~äå~Ç =

ãçíçê=ÉåÇ~ëí=á=êÉå~=çÅ Ü=íçêê~=êìã K=

pâóÇÇ~=á=î~êàÉ=Ñ~ää=íê~âíçêå=ãçí=êçëí=îáÇ=

ä®åÖêÉ=Ñ∏êî~êáåÖ=EíKÉñ=ìåÇÉê=îáåíÉêåFK

Efter säsongen eller om traktorn inte

används inom en månad:



Rengöring av maskinen och gräs-

uppsamlaren.



Spreja alla metalldelar med olja eller

torka av de med en inoljad trasa för

att skydda metalldelarna mot rost.



Ladda batteriet med en batteri-

laddare.



Vid driftuppehåll under vintern:

Ta ut batteriet, ladda det och

förvara det på en torr/sval plats

(frostskyddad).

Ladda det var 4–6 vecka och innan

det sätts in igen.



Töm bränsletanken (endast

utomhus) och stoppa motorn enligt

motorhandboken.



Kontroll av däckens lufttryck.



Förvara traktorn i ett rent och torrt

rum.

Garanti

I varje land gäller vår eller importörens

garanti.

Störningar på fordonet åtgärdar

vi kostnadsfritt inom ramen för

garantin, såvida dessa beror

på ett material- eller tillverkningsfel.

Kontakta vid garantifall handlaren

eller närmaste representant.

Information rörande

motorn

Motortillverkaren är ansvarig för alla

motorrelevanta problem när det gäller

effekt, effektmätning, tekniska data,

garanti och service.

Se motortillverkarens medlevererade

bruksanvisning.

Felsökning

c~ê~

oáëâ=Ñ∏ê=ëâ~Ç~=ÖÉåçã=ç~îëáâíäáÖ=

ãçíçêëí~êí

pâóÇÇ~=ÇáÖ=ãçí=ëâ~ÇçêK=

c∏êÉ=~ää~=™íÖ®êÇÉê=é™=ã ~ëâáåÉå

Ópí®åÖ=~î=ãçíçêåK

Ó aê~=ìí=í®åÇåóÅâÉäåK

Ó aê~=™í=é~êâÉêáåÖëÄêçãëÉåK

Ó s®åí~=íáääë=~ää~=ê∏êäáÖ~=ÇÉä~ê=ëí™ê=

ëíáää~I=çÅÜ=ãçíçêå=ëî~äå~íK

Ó aê~=~î=í®åÇâ~ÄÉäå=Ñê™å=í®åÇëíáÑíÉí=

ë™I=~íí=ãçíçêå=áåíÉ=â~å=ëí~êí~=

ç~îëáâíäáÖíK

Störningar under driften har ofta

mycket enkla orsaker, vilka du bör

känna till och delvis själv kunna

åtgärda. Kontakta i tveksamma

fall en fackverkstad.

Svenska Bruksanvisning för trädgårdstraktorer

Problem Eventuell orsak Åtgärd

Startmotorn roterar ej. Säkerhetsspärrsystemet har utlöst. Ta plats på sätet för att starta, tryck ned

bromspedalen helt resp dra åt parkerings-

bromsen.

Frånkoppling av PTO.

Batteriet felaktigt anslutet. Anslut röd kabel på batteriets (+)-pol och den

svarta kabeln på batteriets (–)-pol.

Tomt eller svagt batteri. Kontrollera ladda eller byt batteri.

Säkring har utlöst. Byt säkring. Om säkringen utlöser igen, måste

orsaken (oftast kortslutning) fastställas.

Lös stomkabel mellan motor och ram. Anslut stomkabeln.

Startmotorn roterar men

motorn startar inte.

Choke och gasspak står i fel läge. Ställ choken i rätt läge. Ställ gasspaken

på mellanläget (mellan och ).

Förgasaren får inget bränsle.

Bränsletanken tom.

Fyll på bränsle.

Defekt eller smutsigt tändstift. Kontrollera tändstiftet, se motorhandboken.

Ingen tändgnista. Låt tändningen kontrolleras i en fackverkstad.

Motorn ryker. För mycket motorolja i motorn. Stäng genast av motorn. Kontrollera oljenivån.

Motor defekt. Stäng genast av motorn.

Låt fackverkstad kontrollera motorn.

Starka skakningar. Defekt knivaxel eller defekt kniv. Stäng genast av motorn. Låt fackverkstad byta

defekta delar.

Gräs kastas ej ut eller ojämn

klippning.

Lågt motorvarvtal. Ge mer gas.

För hög körhastighet. Ställ in lägre körhastighet.

Slöa knivar. Låt fackverkstad slipa eller byta ut knivarna.

Motorn är igång, klippaggre-

gatet klipper ej.

Kilremsbrott. Låt fackverkstad byta kilrem.

Driftsvejledning Plæneklippertraktor Dansk

Indholdsfortegnelse

For Deres egen

sikkerheds skyld . . . . . . . . . . . . 93

Montering . . . . . . . . . . . . . . . . . 95

Betjenings- og visnings-

elementer . . . . . . . . . . . . . . . . . 96

Betjening . . . . . . . . . . . . . . . . . . 98

Tips til vedligeholdelse

af græsplænen . . . . . . . . . . . . 100

Transport . . . . . . . . . . . . . . . . 100

Vedligeholdelse/Rengøring . . . 100

Montering/demontering

samt indstilling af slåværk . . . . 102

Standsning . . . . . . . . . . . . . . . 103

Garanti . . . . . . . . . . . . . . . . . . 103

Information om motor . . . . . . . 103

Lokalisering afhjælpning af fejl . 103

Angivelser på typeskiltet

Disse angivelser er meget vigtige

for at kunne identificere maskinens

reservedele på et senere tidspunkt

og for kundeservice.

Typeskiltet er placeret nedenunder

førersædet. Notér alle angivelser fra

typeskiltet på Deres traktor i neden-

stående kasse.

Disse og andre oplysninger om

maskinen findes i den separate

CE-Overensstemmelsesattest,

der er bestanddel af denne drifts-

vejledning.

Illustrationer

Fold billedsiderne forrest i betjenings-

vejledningen ud.

Grafiske illustrationer kan afvige

i detalje fra den købte maskine.

For Deres egen sikker-

heds skyld

Benyt maskinen rigtigt

Denne maskine er godkendt til at blive

brugt

– som havetraktor ved normal brug

til klipning af græs eller til pleje

af anlæg med passende tilbehør,

som udtrykkeligt er godkendt

til denne havetraktor,

– i overensstemmelse med de bes-

krivelser og sikkerhedsforskrifter,

som fremgår af nærværende

brugsvejledning.

Enhver anden brug er ikke bestem-

melsesmæssig.

En ikke bestemmelsesmæssig brug

medfører, at garantien bortfalder og

at producenten fraskriver sig ethvert

ansvar. Brugeren er ansvarlig for

alle skader, der måtte opstå over

for tredjemand og hans ejendom.

Fabrikanten fraskriver sig ansvaret

for skader, som måtte opstå som

følge af egenmægtige ændringer

på traktoren.

Maskinen er ikke beregnet til brug

på offentlige gader og veje og til

transport af personer.

Almindelige sikkerhedsfor-

skrifter

Læs denne vejledning omhyggeligt

og følg forskrifterne, før maskinen

tages i brug første gang.

Sørg for, at andre brugere informeres

om den korrekte brug af maskinen.

Benyt kun maskinen i den tekniske

tilstand, som er foreskrevet af fabri-

kanten og som den havde ved købet.

Opbevar nærværende vejledning

på et sikkert sted, hvor den altid

er ved hånden.

Sørg for, at vejledningen følger

med maskinen i forbindelse med

et ejerskift.

Reservedele og tilbehør skal opfylde

de af fabrikanten fastlagte krav.

Der må derfor kun anvendes originale

reservedele og originalt tilbehør eller

de af fabrikanten godkendte reserve-

dele og tilbehørsdele.

Reparationer må kun udføres

af fagfolk.

Før maskinen tages i brug

Personer, som benytter maskinen,

må ikke være påvirket af euforise-

rende midler som f.eks. alkohol,

narkotika eller medikamenter.

Denne maskine er ikke beregnet til at

blive anvendt af personer (herunder

også børn) med nedsatte fysiske,

sensoriske eller mentale evner eller

som ikke råder over den tilsvarende

erfaring og/eller viden, hvis ikke

der føres tilsyn af en person, som

er ansvarlig for sikkerheden og som

giver de tilsvarende instruktioner om,

hvordan maskinen skal benyttes.

Der skal føres tilsyn med børn for at

sikre, at de ikke leger med maskinen.

Maskinen må ikke benyttes af per-

soner under 16 år.

Lokale bestemmelser kan fastlægge

brugerens mindstealder.

Gør Dem fortrolig med alt udstyr og

betjeningselementerne samt disses

funktioner, før arbejdet påbegyndes.

Brændstof må kun lagres i dertil god-

kendte beholdere og aldrig i nærhe-

den af varmekilder (f.eks. ovne

og vandvarmere).

Udskift udstødningsrør, tank og

tanklåg, hvis disse dele er beskadiget.

Påhængsanordninger eller tilbehør

tilkobles i henhold til gældende for-

skrifter. Tilsluttede maskiner, anhæn-

gere, balastvægte samt fyldte græs-

fanganordninger har indflydelse

på kørselsadfærden, især på styre-

evnen, bremseevnen og vippead-

færden.

Under plæneklipningen

Når der arbejdes med eller på mas-

kinen, skal der anvendes passende

arbejdsbeklædning (f.eks. sikker-

hedsfodtøj, lange bukser, tætsid-

dende beklædning, beskyttelses-

briller og høreværn).

Benyt kun maskinen, når den

er i teknisk fejlfri stand.

Indstillingen af motoren, foretaget

på fabrikken, må aldrig ændres.

Påfyld kun brændstof, når motoren

er slukket og kølet af.

Optank kun traktoren ude i det fri.

Undgå åben ild, gnistdannelse

og rygning.

Dansk Driftsvejledning Plæneklippertraktor

Hold personer og især børn og dyr

fjernt fra det sted, hvor græsslåning

finder sted.

Undersøg det græsareal, som skal

slås, og fjern alle genstande, som

eventuelt kan opfanges og slynges

ud af plæneklippertraktoren.

Derved undgås personskader

og beskadigelser af traktoren.

Undgå klipning af bakkede arealer

med en hældning på over 20%.

Det kan være farligt at slå græs

på bakkede arealer; traktoren kan

kæntre eller glide.

Start og brems så vidt muligt altid

blødt på bakkeskråninger og kør

langsomt ned ad bakke med tilkoblet

motor. Kør altid op og ned eller ned

og op ad skrænten – aldrig på tværs

af skrænten.

Græs må kun slås ved dagslys eller

ved tilstrækkelig kunstig belysning.

Plæneklippertraktoren er ikke god-

kendt til transport af personer.

Undgå derfor transport af medpas-

sagerer.

Før ethvert arbejde

på køretøjet

Brugeren beskytter sig selv bedst

muligt, Før ethvert arbejde med køre-

tøjet påbegyndes, på følgende måde

– sluk for motoren,

– træk tændingsnøglen ud,

– lås parkeringsbremsen,

– vent indtil alle bevægelige dele

står helt stille; motoren skal være

afkølet,

– træk tændrørsstikket ud på moto-

ren for at undgå en utilsigtet start

af motoren.

Efter arbejdet med køretøjet

Forlad først køretøjet, når motoren

er slukket, parkeringsbremsen er

trukket og tændingsnøglen er fjernet.

Sikkerhedsanordninger

Sikkerhedsanordningerne har

til opgave at beskytte Dem

og skal altid fungere.

Der må ikke foretages ændringer

på sikkerhedsanordningerne og

sikkerhedsanordningernes funktion

må ikke sættes ud af funktion.

Maskinen er forsynet med følgende

sikkerhedsanordninger:

Udkastningsklap

Billede 14

Udkastningsklappen beskytter

Dem imod kvæstelser fra slåværket

eller udslyngede faste genstande.

Traktoren må kun benyttes med

påmonteret udkastningsklap.

Sikkerhedsspærresystem

Motoren kan kun startes, hvis

– føreren har taget plads på sædet

– bremsepedalen er trådt i bund

eller parkeringsbremsen er i parke-

ringsstilling,

– kørepedalen står på „N“, dvs. ikke

er aktiveret,

– der er slukket for skæreværktøjet/

tilbehøret, dvs.: PTO-kontakten

eller PTO-håndtaget står i stilling

„Off“ (PTO = Power-Take-Off).

Sikkerhedsspærresystemet slukker

automatisk for motoren, så snart

føreren forlader sædet, uden først

at have trukket parkeringsbremsen.

Sikkerhedsspærresystemet slukker

automatisk for slåværket/tilbehøret

(PTO'en), så snart føreren forlader

sædet, uanset om han først har

aktiveret parkeringsbremsen.

Sikkerhedsspærresystemet slukker

automatisk for slåværket/tilbehøret

(PTO'en), så snart der trædes på

bakpedalen (hvis OCR-funktionen

ikke er aktiveret).

Når der skal tændes for slåværket/

tilbehøret igen, skal PTO-kontakten

først slukkes og tændes igen.

Symboler på køretøjet

Køretøjet er forsynet med forskellige

symboler i form af mærkater.

I denne vejledning benyttes følgende

symboler:

Pas på!

Læs betjeningsvejledni

ngen, inden køretøjet

ibrugtages!

Tredjemand skal

holdes borte fra

fareområdet!

Kvæstelsesfare som

følge af roterende

knive eller dele.

Træk tændrørsstikket

ud inden arbejder

på slåværket påbe-

gyndes! Hold fingre

og fødder borte fra

skæreredskaberne!

Sluk maskinen og træk

tændrørsstikket ud,

inden den indstilles,

rengøres eller kontrol-

leres.

Kvæstelsesfare som

følge af udkastet græs

eller faste genstande.

Der må ikke opholde

sig personer, især

børn, eller dyr, i det

område, hvor mas-

kinen benyttes.

Det kan være farligt

at arbejde på stejle

skrænter.

Pas på!

Eksplosionsfare.

Batterisyre/risiko

for forætsning.

Advarsel mod varm

overflade!

Træk tændingsnøglen

ud og læs og overhold

forskrifterne i denne

vejledning, før der

arbejdes på traktoren.

Driftsvejledning Plæneklippertraktor Dansk

Træd aldrig på slåvær-

ket ved op- eller ned-

stigning!

Ved anhængerdrift må følgende

maksimale værdier ikke overskrides:

Maks. hældning

af jordoverfladen 14%

Maks. støttelast på anhænger-

koblingen 25 kg

Maks. anhængerlast

(anhænger og last) 180 kg

Disse symboler skal altid holdes

læselige.

Symboler i vejledningen

I denne vejledning benyttes følgende

symboler:

c~êÉ

aÉííÉ=ëóãÄçä=Ö›ê=çéã‹êâ=ëçã=

é™ Ñ~êÉêI=ëçã=Ü‹ åÖÉê=ë~ã ãÉ å=ãÉÇ =

ÇÉå=ÄÉë âêÉîåÉ=~âíáîáíÉí= çÖ=ëçã=ë‹ ííÉê=

éÉêëçåÉê=á=Éå=íêìÉåÇÉ=ëáíì~íáçåK

m~ë=é™

aÉê=Ö›êÉë=çéã‹êâëçã=é™= Ñ~êÉêI= ëç ã=

Ü‹åÖÉê=ë~ããÉå=ãÉÇ=ÇÉå=ÄÉëâêÉîåÉ=

~âíáîáíÉí=çÖ=ëçã=â~ å=Ñ›êÉ=íáä=Éå=ÄÉëâ~J

ÇáÖÉäëÉ=~Ñ=â›êÉí›àÉíK

Bemærk

Kendetegner vigtige informationer

og anvendelsestips.

Positionsangivelser

Når der tales om positioner på mas-

kinen (f.eks. højre og venstre), går

man ud fra den synsvinkel, som

brugeren har, når denne sidder

på sædet med blikket rettet i kørsels-

retningen.

Anvisning om bortskaffelse

Rester fra emballagen, udtjente

maskiner osv. skal bortskaffes

i henhold til de lokale forskrifter.

Montering

Bemærk

Hvis traktoren skal kunne bevæges

manuelt, skal håndtaget til udkobling

af gear stå i den rigtige stilling.

Se også afsnit «Betjenings- og vis-

ningselementer – Udkobling af gear».

Batteriet tages i brug

c~êÉ

cçêÖáÑíåáåÖëJ=çÖ=âî‹ëíÉäëÉëÑ~êÉ=

ëçã=Ñ›äÖÉ=~Ñ=Ä~ííÉêáëóêÉ

_‹ê=ÄÉëâóííÉäëÉë ÄêáääÉê=çÖ=ÄÉëâó ííÉäJ

ëÉëÜ~åÇëâÉêK=råÇÖ™=~í=ÜìÇÉå=

âçããÉê=á=âçåí~âí=ã ÉÇ=Ä~ííÉêáëóêÉå K=

eîáë=Ä~ííÉêáëó êÉ=î ÉÇ=Éå =ÑÉàäí~ÖÉäëÉ=

âçããÉê=á=›àåÉåÉ=ÉääÉê=~åëáÖíÉíI=ëâ~ä=

ÇÉí=~åÖêÉÄåÉ=çãê™ÇÉ=ëíê~âë=î~ëâÉë=

ÖêìåÇáÖí=~Ñ=ãÉÇ =êáÖÉäáÖÉ=ã ‹å ÖÇÉê=

âçäÇí=î~åÇK=qáäâ~äÇ=Éå=ä‹ÖÉK=

eîáë Ä~ííÉêáëóêÉ=ëóåâÉëI=ëâ~ä=ÇÉê=

ëíê~âë=ÇêáââÉë=ëíçêÉ=ã‹åÖÇÉê=î~åÇK=

qáäâ~äÇ=ëíê~âë=Éå=ä‹ÖÉ K=

_~ííÉêáÉê=ëâ~ä=çéÄÉî~êÉë=ìíáäÖ‹åÖÉäáÖí=

Ñçê=Ä›êåK=sáé=~äÇêáÖ=Ä~ííÉêáÉíI=Ç~=

Ä~ííÉêáëóêÉ=ÇÉêîÉÇ=â~å=ä›ÄÉ=ìÇK

^ÑäÉî¨ê=Ö~ããÉä=Ä~ííÉêáëóêÉ=Üçë=

aÉêÉë ÑçêÜ~åÇäÉê=ÉääÉê=Éí=~ìíçêáëÉêÉí=

ÇÉëíêìâíáçåëÅÉåíÉêK

m~ë=é™

_ê~åÇÑ~êÉI=Éâëéäçëáçå=çÖ=âçêêçJ

ëáçå=é™=ÖêìåÇ=~Ñ=Ä~ííÉêáëóêÉ=

çÖ Ö~ë=Ñê~=Ä~ííÉêáëóêÉ

oÉåÖ›ê=ëíê~âë=ã~ëâáåÇÉäÉI=ëçã=

ÇÉê Éê ëéê›àíÉí=Ä~ííÉêáëóêÉ=é™K=

_~ííÉêáëóêÉ=îáêâÉê=âçêêçÇÉêÉåÇÉK

oóÖåáåÖ=ÑçêÄìÇíK=eçäÇ=Äê‹åÇÉåÇÉ=

çÖ î~êãÉ=ÖÉåëí~åÇÉ=é™=~Ñëí~åÇK=

léä~Ç=âìå= Ä~ííÉêáÉê=á=ÖçÇí= îÉåíáäÉêÉÇÉ=

çÖ=í›êêÉ=êìãK=bîíK=âçêíëäìíåáåÖ=á=ÑçêJ

ÄáåÇÉäëÉ=ãÉÇ=ìÇÑ›êÉäëÉ=~Ñ=~ êÄÉàÇÉê=

é™ Ä~ííÉêáÉíK=

s‹êâí›àÉ ê=É ääÉê=ã É í~äÖ Éåëí ~åÇ É=ã ™=

áââÉ=ä‹ÖÖÉë=é™=Ä~í íÉêáÉíK

Bemærk

Batteriet sidder under motorhjelmen.

«Vedligeholdelsesfrit/

forseglet» batteri (type 1)

(batteri uden låseprop)

Batteriet er fyldt med batterisyre

på fabrikken og forseglet.

Dog også et «vedligeholdelsesfrit»

batteri kræver vedligeholdelse

for at sikre en vis levetid.



Hold batteriet rent.



Undgå at vippe batteriet.

Der løber også elektrolytvæske

ud af et forseglet batteri, hvis det

vippes.



Oplad batteriet med en batterilader

(max. ladestrøm 12 volt/6 ampere)

i 1–2 timer, før det tages i brug

første gang. Træk først netstikket

på ladeaggregatet ud efter oplad-

ning og afklem derefter batteriet

(se desuden driftsvejledningen

til ladeaggregatet).

Tomt batteri (type 2)

(batteri med låseprop)

Billede 2



Tag låseproppen af battericellerne.



Fyld hver celle langsomt op med

batterisyre indtil 1 cm under påfyld-

ningsåbningen.



Lad batteriet stå i 30 minutter,

så blyet har mulighed for at optage

batterisyren.



Kontrollér syrestanden og påfyld

evt. mere batterisyre.



Oplad batteriet med en batterilader

(max. ladestrøm 12 volt/6 ampere)

i 2–6 timer, før det tages i brug

første gang. Træk først netstikket

på ladeaggregatet ud efter oplad-

ning og afklem derefter batteriet

(se desuden driftsvejledningen

til ladeaggregatet).



Sæt låseproppen på plads igen.



Sæt batteriet på plads i traktoren.



Fjern blinddækslet på batteriudluft-

ningen, sæt udluftningsslangen

på og led den nedad i plæne-

klippertraktoren. Sørg for at den

forløber frit! (Billede



Klem først det røde kabel (+)

og derefter det sorte kabel (–) fast.



Senere påfyldning af batteriet

skal altid ske med destilleret

vand (kontrol hver 2. måned).



Hold batteriet rent.

Dansk Driftsvejledning Plæneklippertraktor

m~ë=é™

f~Öíí~Ö=ê‹ââÉÑ›äÖÉå=~Ñ=ã çåíÉêáåÖÉå=

îÉÇ=~ÑJ=çÖ=é™âäÉãåáåÖ=~Ñ=Ä~ííÉêáÉíK

Montering:



Forbind først det røde kabel

(+/pluspol) og derefter det sorte

kabel (–/minuspol).

Afmontering:



Fjern først det sorte kabel

(–/minuspol) og derefter det

røde kabel (+/pluspol).

Montering af rat

Billede 2c



Sæt rattet på (2) ratakslen (1).



Læg mellemlægsskiven (3) på plads

med rundingen opad og sikre rattet

med skruen (4).



Sæt hætten (5, alt efter model)

på plads.

Betjenings- og display-

elementer

m~ë=é™K=pâ~ÇÉê=é™=ã~ëâáåÉåK

eÉê=ÄÉëâêáîÉë=Ñ›êëí=ÑìåâíáçåÉêåÉ=~Ñ=

ÄÉíàÉåáåÖëJ=çÖ=îáëåáåÖëÉäÉã ÉåíÉêåÉK=

rÇÑ›ê=ÉåÇåì=áââÉ=ÑìåâíáçåÉêåÉ>

Billede 1

A Tændingslås med OCR-funktion

B Kørepedal

C Kørepedal til bakning

D Kontakt til elektrisk slåværksløft *

E Arm til indstilling af snithøjde *

F Arm til højde-/dybdeindstilling

af slåværket * (kun i forbindelse

med elektrisk slåværksløft)

G Tankniveauvisning

H Håndtag til udkobling af gear

I Målepind/Påfyldningsstuds

til gearolie

J Brændstoftank/Påfyldningsstuds

K Opbevaringsrum

LDåseholder

M Sædejustering

N Ratindstillingshåndtag *

O Bremsepedal

P Gashåndtag/choker

Q Kontakt til parkeringsbremse/

fartpilot

RChoker

S Kombinationsindikator *

T Rat (ikke vist)

U PTO-kontakt

( * alt efter model)

Tændingslås med

OCR-funktion (A)

Billede 3

Denne tændingslås er udstyret med

en OCR-funktion (= brugerkontrol-

leret plæneklipning ved bakning).

Start:

Drej nøglen mod højre for at starte

motoren, slip derefter nøglen.

Nøglen står i position

(normalstilling) og tillader plæneklip-

ning ved fremkørsel.

OCR-position:

Drej nøglen mod venstre fra normal-

stilling til plæneklipning ved bakning

og tryk på kontakten (1).

Kontrollampen (2) lyser og informerer

brugeren om, at plæneklipning nu

kan foretages ved bakning eller

ved kørsel i fremadgående retning.

Stoppe:

Drej nøglen mod venstre til .

Bemærk

Benyt kun OCR-funktionen, hvis det

absolut er nødvendigt og arbejd ellers

kun i normalstilling. OCR-funktionen

slås automatisk fra, når nøglen drejes

til normalstilling eller motoren slukkes

(stopstilling eller slukning af motor ved

hjælp af sikkerhedsspærresystemet).

Kørepedal (B)

Billede 1

Pedalen regulerer kørehastigheden

i fremadgående retning.

Kørepedal til bakning (C)

Billede 1

Pedalen regulerer kørehastigheden

ved bakning.

Oplysning om kørepedal

til kørsel i fremadgående retning/

bakning

Jo længere pedalen trykkes ned,

desto hurtigere kører maskinen.

Slip den pågældende pedal for

at stoppe (standse).

Kontakt til elektrisk

løft af slåværket (D)

(alt efter model)

Billede 4

Bruges til at løfte og sænke slåværket

(kun i forbindelse med armen for

højde-/dybdeindstilling af slåværket).

Sænk slåværket

= tryk kontakten

fremad.

Løft slåværket

= kontakt tilbage.

Bemærk

Slåværket bliver kun sænket ned

til den højde, som forlods er indstillet

med armen til højde-/dybdeindstilling

af slåværket.

Arm til indstilling af snithøjde

(E)

(alt efter model)

Billede 1

Bruges til at løfte og sænke

slåværket.

Største snithøjde

– slåværk hævet

= arm i position „HI/12“.

Mindste snithøjde

– slåværk sænket

= arm i position „LO/1“.

Arm til højde-/dybdeind-

stilling af slåværket (F)

(alt efter model)

Billede 4

Bruges til forvalg af den ønskede

højdeindstilling af slåværket

(kun i forbindelse med elektrisk

slåværksløft).

Største snithøjde

– slåværk hævet

= arm i position „HI/6“.

Mindste snithøjde

– slåværk sænket

= arm i position „LO/1“.

Bemærk

Før der kan indstilles, skal slåværket

løftes helt op med kontakten for elek-

trisk slåværksløft.

Tankniveauvisning (G)

Billede 5

Så snart brændstofniveauet har nået

området med inspektionsruden (1),

skal der tankes efter.

Driftsvejledning Plæneklippertraktor Dansk

Håndtag til udkobling

af gear (H)

Billede 6

Til skubning af maskinen ved slukket

motor.



Træk håndtaget ud og skub den

opad. Skub håndtaget nedad

og tryk det indad ved kørsel.

Håndtaget er placeret på bagsiden

af maskinen.

Målepind/Påfyldningsstuds

til gearolie (I)

Billede 5

Til kontrol af niveauet resp. til påfyld-

ning af gearolie.

Brændstoftank/Påfyld-

ningsstuds (J)

Billede 1

Opbevaringsrum (K)

Billede 1

Dåseholder (L)

Billede 1

Sædejustering (M)

Billede 7

Træk i armen og indstil sædet.

Ratindstillingshåndtag (N)

(alt efter model)

Billede 8

Bruges til at justere ratstillingen.



Tryk og hold håndtaget.



Justering af rat.



Slip håndtaget. Pas på at rattet

går korrekt i indgreb igen.

Bremsepedal (O)

Billede 1

Bremsepedalen kan benyttes til hurtig

opbremsning, til aktivering/deakti-

vering af håndbremsen eller til sluk-

ning af fartpiloten.

Choker (P/R)

(alt efter model)

Billede 9

For start ved kold motor, skal

chokeren stilles fremad til position

(billede 9) eller gashåndtaget

stilles i stilling (billede 10).

Hastighedsregulator (P)

Billede 10

Indstil motorens omdrejningstal

trinløs. Hurtigt motoromdrejningstal

= . Langsomt motoromdrej-

ningstal = .

Kontakt til parkerings-

bremse/Fartpilot (Q)

Billede 11

Denne kontakt har en dobbelt-

funktion:

Aktiver parkeringsbremsen:

Træd bremsepedalen helt i bund

og træk i kontakten.

Slip bremsepedalen.

Slække parkeringsbremse:

Tryk på bremsepedalen, kontakten

frigøres.

Indkobling af fartpiloten :

Tryk på kontakten under kørslen.

Hastigheden, der er valgt i fremad-

gående retning på dette tidspunkt

(men ikke den maksimale hastighed),

bibeholdes; foden kan fjernes fra

kørepedalen.

Fartpiloten slås automatisk fra

ved at trykke på kørepedalen eller

bremsepedalen.

Bemærk

Fartpiloten fungerer kun ved fremad-

kørsel.

Kombinationsindikator (S)

(alt efter model)

Billede 12

Kombinationsindikatoren kan bestå

af følgende elementer, hvilket afhæn-

ger af modellen:

Olietryk (1):

Stands motoren omgående og kon-

trollér oliestanden, hvis kontrollampen

lyser, når motoren er i gang.

Kontakt i dette tilfælde et værksted.

Bremse (2):

Signallampen lyser, hvis bremse-

pedalen ikke er trådt ned ved motor-

start eller hvis parkeringsbremsen

ikke er låst.

Slåværk/tilbehør (PTO) (3):

Signallampen lyser, hvis slåværket/

tilbehøret (PTO'en) ikke er slukket

ved motorstart.

Batteriopladningsindikator (4):

Hvis signallampen lyser, når motoren

er i gang, oplades batteriet ikke til-

strækkeligt. Kontakt i dette tilfælde

et værksted.

Driftstimetæller (5):

Viser driftstiden i timer og

timer

idisplayet.

Valgbare funktioner:

– Når tændingen slås til, vises batteri-

spændingen kortvarigt og skifter

herefter til visning af driftstimer.

Driftstimerne tælles altid, hvis

da ikke tændingsnøglen står

i position „Stop“ eller er trukket ud.

– For hver 50. driftstime (afhænger af

modellen) vises en olieskiftindikator

„CHG/OIL“ i 5 minutter i displayet.

Denne melding vises de næste 2

driftstimer. Se motormanualen med

hensyn til olieskiftintervaller.

Rattet (T)

Billede 1

PTO-kontakt (U)

Billede 13

Slåværket/tilbehøret ind- og udkobles

med PTO-kontakten via en elektro-

mekanisk kobling.

Tænd

= træk i kontakten.

Sluk

= tryk på kontakten.

Bemærk

Ved automatisk slukning ved hjælp

af sikkerhedsspærresystemet (f. eks.

bakning med indkoblet slåværk) skal

kontakten først slukkes og derefter

tændes igen for at ophæve

spærringen af koblingen.

Lys (alt efter model)

Forlygterne lyser, så længe motoren

kører resp. så længe tændingsnøglen

ikke står i Stop-position .

Dansk Driftsvejledning Plæneklippertraktor

Betjening

Følg desuden anvisningerne i motor-

manualen!

c~êÉ

oáëáâç=Ñçê=âî‹ëíÉäëÉ

mÉêëçåÉêI=Ä›êå=ÉääÉê=Çóê=ã™=áââÉ =çéJ

ÜçäÇÉ=ëáÖ=á=å‹êÜÉÇÉå=~Ñ=ã~ëâáåÉå=

ìåÇÉê=Öê‹ëëä™åáåÖÉåK=aÉ=â~å=âçããÉ=

íáä=ëâ~ÇÉ=ëçã=Ñ›äÖÉ=~Ñ=ìÇëäóåÖÉÇÉ=ëíÉå=

ÉääÉê= äáÖåÉå ÇÉK=_›êå=ã™=~äÇêáÖ=ÄÉíàÉå É=

ã~ëâáåÉåK

s‹ê=ë‹êäáÖ=ÑçêëáÖíáÖ=á=ÑçêÄáåÇÉäëÉ=

ãÉÇ éä‹åÉâäáéåáåÖ=îÉÇ=Ä~âåáåÖ=

Eã~ëâáåÉê=ãÉÇ=l `oJâçåí~âíFK=

mÉêëçåÉê=ã™=áââÉ=çéÜ çäÇÉ=ëáÖ=á ã~ëJ

âáåÉåë=~êÄÉàÇëçãê™ÇÉK

q›ã=~äÇêáÖ=Öê‹ëÑ~åÖÉíI=å™ê=ëä™î‹êâÉí=

â›êÉêK=sÉÇ=í›ãåáåÖ=~Ñ=Öê‹ëÑ~åÖÉí=â~å=

aÉ=ÉääÉê=~åÇêÉ=âçã ãÉ=íáä=ëâ~ÇÉ=ëçã =

Ñ›äÖÉ=~Ñ=ìÇ ëäóåÖÉ í=Öê‹ëK=

sÉÇ=Öê‹ëëä™å áåÖ=é™ =ëíÉàäÉ=ëâê™åáå ÖÉê=

â~å=ã~ëâáåÉå=î‹ äíÉ=çÖ=aÉ=â~å =

âçããÉ=íáä=ëâ~ÇÉK=

h›ê=~äíáÇ=éä‹åÉâäáééÉêíê~âíçêÉå=çé~Ç=

ÉääÉê=åÉÇ=~Ç=Ä~ââÉå=çÖ=~äÇêáÖ=é™=íî‹êë=

~Ñ=Ä~ââÉåK=h›ê=âìå=é™=ëâê™åáåÖÉê=ãÉÇ=

Éå=ã~âëáã~ä=Ü‹äÇåáåÖ=é™=OMBK=

sÉåÇ áââÉ=é™=Ä~ââÉåK

sÉÇ=Öê‹ ëëä™åáåÖ=á=ÑìÖ íáÖí=Öê‹ ë=

â~å ã~ëâáåÉå=êìíëÅÜÉ=é™=ÖêìåÇ=

~Ñ êÉÇìÅÉêÉí=àçêÇÖêÉÄ=çÖ=aÉ=â~å=

ëíóêíÉK=pä™=âìå=Öê‹ëI=å™ ê=Öê‹ëëÉí=

Éê í›êíK

h›ê=áââÉ=Ñçê=ëí‹êâí=ìåÇÉê=Öê‹ëëä™J

åáåÖÉå=Ó=›ÖÉí=êáëáâçK

eçäÇ=íáäëíê‹ââÉäáÖ=~Ñëí~åÇ=îÉÇ=Öê‹ëëJ

ä™åáåÖ=á=Öê‹åëÉçã ê™ÇÉê=ëçã=ÑKÉâëK=

á å‹êÜÉÇÉå=~Ñ=Ä~ââÉÇÉ=~êÉ~ äÉê=ÉääÉê=

ìåÇÉê=íê‹ÉêI=îÉÇ=ÄìëâÉ=çÖ=Ü‹ââÉK

s‹ê=ë‹êäáÖ=ÑçêëáÖíáÖI=å™ê=a É=Ä~ââÉêK

råÇÉêë›Ö=ÇÉí=Öê‹ë~êÉ~äI=ëçã=ëâ~ä=

ëä™ëI=çÖ=ÑàÉêå=~ääÉ=ÖÉåëí~åÇÉI=ëçã =

ÉîÉåíìÉäí=â~å=çéÑ~åÖÉë=çÖ=ëäóåÖÉë=

ìÇ ~Ñ=éä‹åÉâäáééÉêíê~âíçêÉåK

eîáë=ëä™î‹êâí›àÉí=ê~ã ãÉê=Éí=ÑêÉã J

ãÉÇäÉÖÉãÉ =EÑKÉâ ëK=É å=ëíÉå FI=ÉääÉê= Üîáë=

ã~ëâáåÉå=ÄÉÖ óåÇÉê=~í=îáÄêÉêÉ=ã ÉêÉ=

ÉåÇ=åçêã~äíW=pí~åÇë=ãçíçêÉå=

çãÖ™ÉåÇÉK

c™=ã~ëâáåÉå=íàÉââÉí=Ñçê=ëâ~ÇÉê=

é™=Éí=ëÉêîáÅÉî‹êâ ëíÉÇI=Ñ›ê=ÇÉå =

ÄêìÖÉë áÖÉåK

sÉÇ=éä‹åÉâäáééÉêÉêÉ=ãÉÇ=ëÉÖä=

ã™ ã~å=~äÇêáÖ=ëíáääÉ=ëáÖ=ÜÉå=Ñçê~å=

Öê‹ëìÇâ~ëí™ÄåáåÖÉêåÉK

mä~Å¨ê=~äÇêáÖ=Ü‹ åÇ Éê=ÉääÉê=Ñ›ÇÇ Éê=

é™ ÉääÉê=ìåÇÉê=êçíÉêÉåÇÉ=ÇÉäÉK

pí~åÇë=ãçíçêÉå=çÖ=íê‹â=í‹åÇáåÖëJ

å›ÖäÉå=çÖ=í‹åÇê›êëÜ‹ííÉêåÉ=ìÇI=Ñ›ê=

ÄäçâÉêáåÖÉê=ä›ëå Éë=çÖ =íáäëíçéåáåÖ Éê=

á ìÇâ~ëíåáåÖëâ~å~äÉå=~ÑÜà‹äéÉëK

h›êÉí›àÉí=ã™=áââÉ=ÄÉåóííÉë=îÉÇ=Ç™êäáÖÉ=

îÉàêÑçêÜçäÇI=Üîáë=ÇÉê=ÑKÉâëK=É ê=Ñ~êÉ=

Ñçê êÉÖåJ=ÉääÉê=íç êÇÉå îÉàêK

c~êÉ=Ñçê=âî‹äåáåÖ=ãÉÇ=âìäáäíÉ=

cçêÄê‹åÇáåÖëãç íçêÉå=ã™=âìå=î‹êÉ=

á Ö~åÖ=ìÇÉåÇ›êëK=

bâëéäçëáçåëJ=çÖ=Äê~åÇÑ~êÉ

_ê‹åÇëíçÑJLÄÉåòáåÇ~ãéÉ=Éê=ÉâëéäçJ

ëáîÉI=çÖ=Äê‹åÇëíçÑ=Éê=ë‹êÇÉäÉë=

Äê‹åÇÄ~êí

m™ÑóäÇ=Äê‹åÇëíçÑÑÉ íI=Ñ›ê=ãç íçêÉå=

ëí~êíÉëK=q~åâÉå=ëâ~ä=î‹êÉ=äìââ ÉíI=

å™ê ãçíçêÉå=Ö™ê=ÉääÉê=É ê=î~êãK=

m™ÑóäÇ=âìå=Äê‹å Çëíç ÑI=å™ê=ãçíçêÉå=

Éê ëäìââÉí=çÖ= â›äÉí=~ÑK=råÇÖ™=™ÄÉå=áäÇI=

ÖåáëíÇ~ååÉäëÉ=çÖ=êóÖåáåÖK=

léí~åâ=âìå=íê~âíçêÉå =ìÇÉ=á=ÇÉí=ÑêáK

jçíçêÉå= ã™ = áââÉ= ëí~êíÉëI= Üî áë= Äê‹ åÇJ

ëíçÑÑÉí=Éê=ä›ÄÉí=çîÉêK

càÉêå=íê~âíçêÉå=Ñê~=ÇÉí=ãÉÇ=Äê‹åÇJ

ëíçÑ=íáäëå~îëÉÇÉ=~êÉ~ä=çÖ =îÉåíI=áåÇíáä=

Äê‹åÇëíçÑÇ~ãéÉåÉ=Éê=ÑçêÇ~ãéÉíK

_ê~åÇÑ~êÉ=ìåÇÖ™ë=îÉÇ=~í=ÜçäÇÉ=

Ñ›äÖÉåÇ É=ÇÉ äÉ=Ñêá=Ñçê=Ö ê‹ ë=çÖ =ìÇ íê‹J

ÇÉåÇÉ=çäáÉW=jç íçêI=ìÇëí›ÇåáåÖëê›êI=

Ä~ííÉêáÉíI=ÄÉåòáåí~åâK

c~êÉ

oáëáâç=Ñçê=âî‹ëíÉäëÉ=ëçã=Ñ›äÖÉ=

~Ñ ÇÉÑÉâí=ã~ëâáåÉ

_Éåóí=áââÉ=ã~ëâáåÉåI=Üîáë=ÇÉå=

Éê ÄÉÜ‹ÑíÉí=ãÉ Ç=ÑÉàäK=

dÉååÉãÑ›ê=Éå=ëóåëâçåíêçä=Ñ›ê=ÜîÉê=

áÄêìÖí~ÖåáåÖ=~Ñ=ã~ëâáåÉåK=

hçåíêçää¨ê áë‹ê=ëáââÉêÜÉÇë~åçêÇJ

åáåÖÉêI=ëä™î‹êâí›à=ãÉÇ=Ü çäÇÉêI=ÄÉíàÉJ

åáåÖëÉäÉãÉå íÉê=çÖ=ëâêìÉÑçêÄáåÇÉäëÉê=

Ñçê=ÄÉëâ~ÇáÖÉäëÉê=çÖ=âçêêÉâí=ãçåíÉJ

êáåÖK=rÇëâáÑí=ÄÉëâ~ÇáÖÉ ÇÉ=ÇÉäÉI=Ñ›ê=

ã~ëâáåÉå=í~ÖÉë=á=ÄêìÖK

Driftstider

lagttag de nationale/kommunale

forskrifter hvad brugstider angår

(spørg evt. hos den pågældende

myndighed).

Før traktoren tages i brug

Kontrollér:



alle beskyttelsesskærme,



olienivauet (se motormanual),



tankpåfyldningen,



dæktrykket,



luftspalterne nederst på instru-

mentbrættet,



sideskærme, tilbehør, luftfilterom-

råde for snavs og græsrester.

Optankning og oliestand

kontrolleres

Bemærk

Motoren er allerede fyldt op med olie

på fabrikken – kontrollér og efterfyld

om nødvendigt.



Optank med „blyfri benzin“,

se motormanual.



Brændstoftanken må maksimalt

fyldes op til 2 cm under under-

kanten af påfyldningsstudsen.



Luk brændstoftanken korrekt igen.



Kontrollér motoroliestanden. Olien

skal nå op til mellem „FULL/max.“-

og „ADD/min.“-markeringen

(se desuden motormanualen).



Kontrollér gearolieniveauet

(Billede 28):

– Stil maskinen på et jævnt

terræn.

– Rengør området rundt omkring

oliepåfyldningsstudsen.

– Tag målepinden ud af

oliepåfyldningsåbningen.

– Tør målepinden af.

– Kontrollér olieniveauet.

Olieniveauet skal ligge mellem

de to mærker

„FULL/max.“

og „ADD/min.“

– Hæld olie på gennem oliepå-

fyldningsåbningen (anvend altid

kun hydrostatisk motorolie af

mærket „Shell Rotella TTF-SB“

– kontakt forhandleren).

– Sæt målepinden på plads

og kontrollér at sidder rigtigt.

Driftsvejledning Plæneklippertraktor Dansk

Kontrol af lufttryk i dæk

Bemærk

Lufttrykket i dækkene kan af hensyn

til produktionen være højere end

nødvendigt.



Kontrol af lufttryk i dæk.

Korriger om nødvendigt (se afsnit-

tet „Vedligeholdelse“):

– forrest: 0,8 bar

– bagerst: 0,7 bar

Indstillinger før brug



Stil maskinen på et fast og jævnt

terræn og lås håndbremsen.



Arbejd kun på traktoren, når

motoren er slukket.



Fjern tændingsnøglen.

Ved alle arbejder på roterende dele:



Åben motorhjelmen og fjern

tændrørsstikket fra tændrøret.

Indstil førersædet

Billede 7



Sæt Dem op på sædet.



Tilpas sædet efter ønske.

Pas på at det går rigtigt i indgreb!

Indstilleligt rattet

Billede 8



Sæt Dem op på sædet.



Stil rattet i den ønskede stilling.

Pas på at det går rigtigt i indgreb!

Indstilling af slåværkshjul

(alt efter model)

Slåværkshjulene skal altid befinde sig

mindst 6–12 mm over jorden i laveste

slåværksstilling.

Slåværkshjulene er ikke konstrueret

til at bære lasten af slåværket.

Justér dem evt. ensartet.

Motoren startes



Tag plads på førersædet.



Sluk for slåværket/tilbehøret:

Sluk for PTO'en og hejs slåværket.



Tryk bremsepedalen helt i bund,

hold den nede og lås parkerings-

bremsen.



Der må ikke trædes på køre-

pedalen (= N-stilling).

Bemærk

Maskiner med hydrostatdrev

er i N-stilling, hvis der ikke trædes

på kørepedalen.



Stil gasreguleråndtaget i midter-

position (mellem og ).



Træk i chokeren eller stil hastigheds-

regulatoren i position hvis moto-

ren er kold.



Drej tændingsnøglen til position

indtil motoren er i gang (startforsøg

maks. 5 sekunder, vent 10 sekun-

der inden næste forsøg.

Stil tændingsnøglen i pos.

når motoren er i gang.



Stil chokeren langsomt tilbage.



Tilbagestil gashåndtaget indtil

motoren går roligt.

Motor stoppes



Stil gasreguleråndtaget i midter-

position.



Lad motoren være i gang ca.

20 sekunder.



Stil tændingsnøglen i position .



Fjern tændingsnøglen.



Aktiver parkeringsbremsen, inden

plæneklippertraktoren forlades.

Kørsel

c~êÉ

mäìÇëÉäáÖ=é™â› êëÉäI=éäìÇëÉ äáÖí=ëíç é=

çÖ â›êëÉä=ãÉÇ=ëíçê=Ü~ëíáÖÜÉÇ=›ÖÉê=

ìÜÉäÇëÑ~êÉå=çÖ=â~å=Ñ›êÉ=íáä=ëâ~ÇÉê=

é™ íê~âíçêÉåK=

c›êÉêë‹ÇÉí=çÖ=ê~ííÉí=ã™=~äÇêáÖ=

áåÇëíáääÉëLàìëíÉêÉë=ìåÇÉê=â›êëÉäK

Bemærk

Vær særlig forsigtig ved bakning.

Skift aldrig kørselsretning uden

at traktoren er standset helt forinden.



Start motoren som angivet.



Indstil hastighedsregulatoren på

for at opnå tilstrækkelig y delse.



Afbloker parkeringsbremsen:

Træd bremsepedalen helt i bund

og slip den.



Tryk langsomt på kørepedalen,

indtil den ønskede hastighed

er nået.

Stoppe traktoren



Slip kørepedalen.



Tryk på bremsepedalen, indtil

traktoren standser.

Græsslåning

Bemærk

– I normaldrift ved slåning

(se betjening af tændingslås):

Sluk slåværket inden bakning

og hejs det.

– Islåningsdrift ved bakning

(se betjeningsvejled-

ningen til tændingslåsen):

Vær særlig forsigtig ved slåning,

når der bakkes, og aktiver den kun,

hvis det er absolut nødvendigt.

– Skift ikke kørselsretning, hvis trak-

toren ikke står helt stille eller kører.



Start motoren som angivet.



Indstil hastighedsregulatoren

på for at opnå tilstrækkelig

ydelse.



Slå slåværket til.



Sænk slåværket.



Afbloker parkeringsbremsen:

Træd bremsepedalen helt i bund

og slip den.



Vælg kørselsretning fremad med

pedalen til fremadkørsel og hastig-

heden (træd langsomt på pedalen).

Traktoren kører.

Generelt

Ved indstilling af klippehøjden og

kørehastigheden skal det iagttages,

at maskinen ikke overbelastes.

Afhængigt af længde, art og fugtighed

er det nødvendigt at tilpasse snithøjden

og kørselshastigheden for at kunne

opsamle græsset korrekt med græs-

fanget.

I tilfælde af tilstopning reduceres

kørehastigheden, og k lippehøjden

indstilles større.

Optimal slåning

af græsarealet

De første baner skal slås således,

at det slåede græs kastes ud i siden

og ind mod midten.



Sørg for at græsset aldrig bliver

for langt.



Slå aldrig græsset for kort.



Kør traktoren i lige baner.



Kør ikke med høj hastighed, især

hvis der er installeret et bioklipsæt

eller græsfang.

Dansk Driftsvejledning Plæneklippertraktor

100

Finsnitning af græs

Med passende tilbehør til forskellige

plæneklippertraktorer kan man også

snitte græsset fint og efterlade det

på plænen. Spørg Deres forhandler

mht. tilbehør.

Plæneklipperen slukkes



Standse plæneklippertraktoren:

Slip kørepedalen og tryk bremse-

pedalen, indtil traktoren standser.



Sluk for slåværket/tilbehøret.



Stil gasreguleråndtaget i midter-

position.



Hejs slåværket.



Stil tændingsnøglen i position

efter 20 sekunder.



Aktiver parkeringsbremsen, inden

plæneklippertraktoren forlades.



Fjern tændingsnøglen.

Skubbe maskiner

med hydrostatgear

Billede 6

Maskinen må kun skubbes, når

motoren er slukket.



Afbloker parkeringsbremsen.



Udkobling af gear:

Træk håndtaget ud og skub

den opad.

Tilbagestil håndtaget til udkobling

af gear inden motoren startes.

Tips til vedligeholdelse

af græsplænen

Græsslåning

Græs består af forskellige græsarter.

Ved regelmæssig græsslåning

vokser især græssorter, som danner

et stærkt rodnet og sikrer en fast

græsbevoksning. Ved ikke så hyppig

græsslåning udvikles især højtvok-

sende græssorter og andre vilde

planter (f.eks. kløver, bellis ...).

En græsplæne har normalt en højde

på ca. 4–5 cm. Der bør kun klippes

af den samlede højde, det vil sige,

at ved en højde på 7–8 cm klippes

ned til normalhøjde.

Plænen skal helst ikke klippes kortere

end 4 cm, da græsbevoksningen

ellers beskadiges i tørre perioder.

Højtvoksende græs (f.eks. når

De har været på ferie) bør slås i flere

omgange, indtil den normale højde

nås.

Græsset snittes fint og efter-

lades på plænen (med tilbehør

– option)

Græsset snittes fint (ca. 1 cm), inden

det efterlades på plænen.

Herved fremmes den proces, hvor

græsset indgår i havens økologiske

kredsløb, og man kan begrænse

brugen af gødning.

Læs og overhold følgende:



Slå ikke græs, når det er vådt.



Der må maksimalt slås 2 cm af

græssets totale længde.



Kør langsomt.



Udnyt maks. omdrejningstal



Rengør skærmen oven på græsslå-

maskinen med regelmæssige

mellemrum.

Bemærk

Montér bioklip-tilbehøret alt efter

model. Eksempler på montering

i Billede 15.

Transport

Kør kun korte strækninger, hvis

maskinen skal benyttes til græss-

låning et andet sted.

Benyt et transportkøretøj til længere

strækninger.

Bemærk

Maskinen er ikke godkendt til kørsel

på offentlige gader og veje.

Kørsel på korte strækninger

c~êÉ

dÉåëí~åÇÉ=â~å=ê~ããÉëLëäóåÖÉë=

ìÇ ~Ñ=ÇÉí=êçíÉêÉåÇÉ=ëä™î‹êâ=çÖ=Ñçê™êJ

ë~ÖÉ=ëâ~ÇÉêK=



Slå slåværket fra, før De kører

med maskinen.

Kørsel på lange stræk-

ninger

l_p>

qê~åëéçêíëâ~ÇÉê

aÉ=~åîÉåÇíÉ=íê~åëéçêíãáÇäÉê=EÑKÉâëK=

íê~åëéçêíâ›êÉí›àI=ä~ëíÉê~ãéÉ=ÉKäKF=

ëâ~ä ~åîÉåÇÉë=âçêêÉâí=EëÉ=ÇÉå=ÇÉêíáä=

Ü›êÉåÇÉ=ÄÉ íàÉåáåÖ ëîÉàäÉÇ åáåÖ FK=

p›êÖ=Ñçê=~í=ëáâêÉ=ã~ëâáåÉåI=ë™=ÇÉå =

áââÉ=â~å=ÖäáÇÉK

jáäà›Ñ~êÉ=é™=ÖêìåÇ=~Ñ=ìÇä›ÄÉåÇÉ=

Äê‹åÇëíçÑ

qê~åëéçêíÉê=áââÉ=ã~ëâáåÉå=á=îáééÉí=

éçëáíáçåK=



Stil transportkøretøjet klar.



Stil rampen op ad transportkøre-

tøjet.



Skub maskinen (skal være i tom-

gang) op på laddet (hvis maskinen

er udstyret med hydrostatdrev, skal

gearet være frigivet).



Lås parkeringsbremsen.



Fastgør maskinen, så den ikke

kan glide.

Vedligeholdelse/

Rengøring

c~êÉ

oáëáâç=Ñçê=âî‹ëíÉäëÉ=îÉÇ=ìíáäëáÖíÉí=

ãçíçêëí~êí

_êìÖÉêÉå=ÄÉëâóííÉê=ëáÖ=ëÉäî=ÄÉÇëí=

ãìäáÖíI=c›ê=ÉíÜîÉêí=~êÄÉ àÇÉ=ãÉÇ=

â›êÉí›àÉí=é™ÄÉÖóåÇÉëI=é™=Ñ›äÖÉåÇÉ=

ã™ÇÉ

Óëäìâ=Ñçê=ãçíçêÉåI

Ó íê‹â=í‹åÇáåÖëå›ÖäÉå=ìÇI

Ó ä™ë=é~êâÉêáåÖëÄêÉãëÉåI

Ó îÉåí=áåÇíáä=~ääÉ=ÄÉî‹ÖÉäáÖÉ=ÇÉäÉ=

ëí™ê=ÜÉäí=ëíáääÉX=ãçíçêÉå=ëâ~ä=î‹êÉ=

~Ñâ›äÉíI

Ó íê‹â=í‹åÇê›êëëíáââÉí=ìÇ=é™=

ãçíçêÉåI=ë™äÉÇÉë=~í=Éå=ìíáäëáÖíÉí=

ëí~êí=~Ñ=ãçíçêÉå=áââÉ=Éê=ãìäáÖK

Rengøring

Rengøring af maskinen

m~ë=é™

_Éåóí=áââÉ=Éå=Ü›àíêóâëêÉåëÉê=

íáä êÉåÖ›êáåÖK



Maskinen skal helst rengøres

umiddelbart efter brug.



Stil altid traktoren på et jævnt,

fast underlag.



Lås parkeringsbremsen.

Bemærk

Hvis maskinen benyttes til vintertje-

neste, er der øget risiko for rust

og korrosion. Maskinen skal altid

rengøres grundigt efter brug.

Driftsvejledning Plæneklippertraktor Dansk

101

Rengøring af slåværk

c~êÉ

oáëáâç=Ñçê=âî‹ëíÉäëÉ=ëçã=Ñ›äÖÉ=

~Ñ ëâ~êéÉ=âåáîÉ

_êìÖ=~êÄÉàÇëÜ~åÇëâÉêK

m™=íê~âíçêÉê=ã ÉÇ=ÑäÉêÉ =î‹ êâí›àÉê=â~å=

Éå=ÄÉî‹ÖÉäëÉ=~ Ñ=Éí=~Ñ=ëä™î‹ êâí›àÉêåÉ=

ãÉÇÑ›êÉI=~í=ÇÉ=›îêáÖÉ =ëä™î‹êâí›àÉê=

êçíÉêÉêK= oÉåÖ›ê=ÇÉêÑçê=ëä™î‹êâÉí=ãÉÇ=

ëíçê=ÑçêëáÖíáÖÜÉÇK

l_p>

jçíçêëâ~ÇÉ

sáé=áââÉ=ã~ëâáåÉå=ã ÉêÉ=ÉåÇ=PMøI=Ç~=

ÇÉííÉ=â~å=ãÉÇÑ›êÉI=~í=Äê‹åÇëíçÑ=

ä›ÄÉê=áåÇ=á=ÑçêÄ ê‹ åÇáåÖë êìãã ÉíI=

ÜîáäâÉí=â~å=Ñ›êÉ=íáä=ãçíçêëâ~ÇÉêK



Stil slåværket helt op.



Rengør klipperummet med en

børste, en håndkost eller en klud.

Slåværk med rensedyse

(valgfrit)

Billede 16

Stil plæneklippertraktoren på et jævnt

terræn uden sten, også løse sten

osv., og aktiver parkeringsbremsen.

1.Fastgør en vandslange med

en gængs snapkobling på rense-

dysen. Åbn for vandet.

2.Start motoren.

3.Sænk slåværket og lad det være

i gang nogle minutter.

4.Stands slåværket og motoren.

5.Fjern vandslangen.

Gentag trin 1–5 på den anden rense-

dyse (hvis den findes).

Efter afslutning af renseprocessen

(trin 1–5):



Hæv slåværket.



Start motoren og slåværket og lad

dem løbe nogle minutter for at tørre

slåværket.

Rengøring af tilbehør



Se anvisningerne i betjenings-

vejledningen for tilbehøret.

Vedligeholdelse

Følg vedligeholdelsesforskrifterne

i motormanualen.

Lad et autoriseret værksted efterse

og servicere maskinen efter hver

sæsonslut.

l_p>

c~êÉ=Ñçê=ãáäà›Éí=ëçã=Ñ›äÖÉ=

~Ñ ãçíçêçäáÉ

^ÑäÉîÉê=ÇÉêÑçê=~äíáÇ=Ç Éå=Ö~ ãäÉ=ç äáÉ=

Ñê~Éí=çäáÉëâáÑí=íáä=É í=~ìíçêáëÉêÉí=ë~ã äÉJ

î‹êâëíÉÇ=Ñçê=ëéáäÇçäáÉ=ÉääÉê=ÇÉëíêìâJ

íáçåëÅÉåíÉêK

c~êÉ=Ñçê=ãáäà›Éí=ëçã=Ñ›äÖÉ=

~Ñ Ä~ííÉêáÉê

d~ãäÉ=Ä~ííÉêáÉê=ã™=áââÉ =â~ëëÉêÉë=

ë~ããÉå=ãÉÇ=åçêã ~äí=ÜìëÜçäÇåáåÖ ëJ

~ÑÑ~äÇK=^ÑäÉî ¨ê=Ö~ãäÉ=Ä~ííÉêá Éê=íáä= a ÉêÉ ë=

ÑçêÜ~åÇäÉê=ÉääÉê=íáä=Éí=~ìíçêáëÉêÉí=ÇÉJ

ëíêìâíáçåëÅÉåíÉêK=_~ííÉêáÉí=ëâ~ä=í~ÖÉë=

ìÇ=~Ñ=â›êÉí›àÉ íI=Ñ›ê ÇÉí=ÇÉëíêìÉêÉëK

Brug af startkabel

c~êÉ

hçêíëäìí=~äÇêáÖ=Éí=ÇÉÑÉâí=ÉääÉê=ÑêçëëÉí=

Ä~ííÉêá=ãÉÇ=Éí=ëí~êíâ~ÄÉäK=

m~ë=é™=~í=ã~ëâáåÉêåÉ=çÖ=â~ÄÉäJ

âäÉããÉêå É=áââÉ=ÄÉ ê›êÉê=Üáå~åÇÉ å=

çÖ ~í=í‹åÇáåÖÉå=Éê=ëäìââÉíK



Slut det røde startkabel til plus-

polen (+) på det afladede batteri

og forsyningsbatteriet.



Slut først det sorte startkabel til

minuspol (–) på forsyningsbatteriet.

Slut den anden klemme til stellet

på traktorens motorblok med

det afladede batteri (med så stor

afstand til batteriet som muligt).

Bemærk

Hvis forsyningsbatteriet er indbygget

i et køretøj, må dette køretøj ikke

startes under starthjælp-proceduren.



Start traktoren med det afladede

batteri og lås parkeringsbremsen.



Afklem startkablet i omvendt

rækkefølge.

Lufttryk i dæk

m~ë=é™

aÉí=ã~âëáã~äÉ=Ç‹âíêóâ=EëÉ=ëáÇÉå=

~Ñ Ç‹ââÉíF=ã™=~äÇêáÖ=çîÉêëâêáÇÉëK=

píáä aÉã=áââÉ=Ñçê~å=ÉääÉê=çîÉê=Ç‹ââÉåÉ=

îÉÇ=çééìãéåáåÖK

Anbefalet dæktryk under kørsel:

– forrest: 0,8 bar

– bagerst: 0,7 bar

Et for højt lufttryk reducerer dække-

nes levetid. Kontrollér lufttrykket i

dækkene, inden kørslen påbe-

gyndes.

Efter 5 driftstimer



Første motorolieskift.

Se motormanualen vedrørende

efterfølgende intervaller.



Benyt Quick-olieaftapning

(Billede 17) (valgfrit) til aftapning

af olie.

Efter 10 driftstimer



Smør alle dreje- og lejesteder

på køre- og bremsepedalen

med nogle dråber let olie.



Rens batteripolerne.



Første motorolie-/motoroliefilter-

skift. Lad disse arbejder udføre

på et autoriseret værksted.

Hver 25. driftstime



Smør alle knivaksler, strammeruller

og strammerulleholdere på smøre-

niplerne med fedt, type 251H EP.

Lad disse arbejder udføre på

et autoriseret værksted.



Smør hjullejer og aksler på

forhjulene på smøreniplerne med

fedt, type 251H EP.



Smør hjulene på slåværket på

smøreniplerne med universalfedt.



Smør ratakslen og styrehuset

på smøreniplerne med fedt type

251H EP. Lad disse arbejder

udføre på et autoriseret værksted.

Hver 50. driftstime



Lad et autoriseret værksted fjerne

snavs og græsrester på gear.



Motorolie-/motoroliefilterskift.

Lad disse arbejder udføre på

et autoriseret værksted.

Hver 2. måned



Kun ved batteritype 2:

Påfyld destilleret vand på batteri-

cellerne indtil 1cm under påfyld-

ningsåbningen.

Efter behov

Opladning af batteri

Hvis maskinen ikke benyttes i en

længere periode, anbefales det

at afmontere batteriet og oplade

det inden oplagring, hver anden

måned under oplagringen og inden

det benyttes igen.

Bemærk

Følg anvisningerne i betjeningsvejled-

ningen til batteriladeren.

Udskift sikringen



Udskift defekte sikringer med

samme styrke.

Dansk Driftsvejledning Plæneklippertraktor

102

Én gang i hver sæson



Smør tænderne på styremekanis-

men med et universalfedt.



Smør styretøjets led med et par

dråber let olie.



Smør alle dreje- og lejesteder

(betjeningsarm, højdeindstilling

på slåværk ...) med et par dråber

let olie.



Rengør tændrørene og indstil

elektrodeafstanden eller udskift

tændrørene, se motormanual.



Lad et autoriseret værksted smøre

de bagerste hjulaksler med special-

fedt (vandafvisende).



Lad klippekniven skærpe på et fag-

værksted, eller udskift den.

Bemærk

Lad tilstanden af kileremmen

på slåværket kontrollere med

jævne mellemrum (ved besøg

på værkstedet).

Montering/demontering

samt indstilling af slåværk

c~êÉ

oáëáâç=Ñçê=âî‹ëíÉäëÉ=îÉÇ=ìíáäëáÖíÉí=

ãçíçêëí~êí

_êìÖÉêÉå=ÄÉëâóííÉê=ëáÖ=ëÉäî=ÄÉÇëí=

ãìäáÖíI=c›ê=ÉíÜîÉêí=~êÄÉàÇÉ=ã ÉÇ=

â›êÉí›àÉí=é™ÄÉÖóåÇÉëI=é™=Ñ›äÖÉåÇÉ=

ã™ÇÉ

Ó ëíáä=ã~ëâáåÉå=é™=Éí=à‹îåí=íÉêê‹åI

Ó ëäìâ=Ñçê=ãçíçêÉåI

Ó íê‹â=í‹åÇáåÖëå›ÖäÉå=ìÇI

Óëäìâ=mqlI

Ó ä™ë=é~êâÉêáåÖëÄêÉãëÉåI

Ó îÉåí=áåÇíáä=~ääÉ=ÄÉî‹ÖÉäáÖÉ=ÇÉäÉ=

ëí™ê=ÜÉäí=ëíáääÉX=ãçíçêÉå=ëâ~ä=î‹êÉ=

~Ñâ›äÉíI

Ó íê‹â=í‹åÇê›êëëíáââÉí=ìÇ=é™=

ãçíçêÉåI=ë™äÉÇÉë=~í=Éå=ìíáäëáÖíÉí=

ëí~êí=~Ñ=ãçíçêÉå=áââÉ=Éê=ãìäáÖK

c~êÉ

oáëáâç=Ñçê=âî‹ëíÉäëÉ=ëçã=Ñ›äÖÉ=

~Ñ ëâ~êéÉ=âåáîÉK

_êìÖ=~êÄÉàÇëÜ~åÇëâÉêK

Montering

Bemærk

Proceduren er nemmere, hvis

en person hjælper til.

Montering af slåværket

på traktoren



Stil grebet til indstilling af klippe-

højden i øverste indgreb (HI/16).

eller



På maskiner med elektrisk slå-

værksløft: Stil armen til indstilling

af højde/dybde i nederste position

(LO/1) og skub kontakten til elek-

trisk løft bagud.



Skub slåværket ind under traktoren

fra højre side.

Billede 19



Juster slåværket ind, så de bageste

slåværksholdere (1) befinder

sig under hullerne (2) på løfte-

armene (3).



Sænk løftearmene (3) ned:

– Stil armen til indstilling af klippe-

højden i nederste indgreb (LO/1).

eller

– På maskiner med elektrisk

slåværksløft: Skub kontakten

til elektrisk løft fremad.

Billede 20



Træk J-bøjlen (1) på venstre skære-

værksholder (2) ud. Løft slåværket

lidt op i bageste område, så det

er muligt at trykke J-bøjlen ind

i hullet på løftearmen (3).

Pas på at den går rigtigt i indgreb!



Gentag denne procedure på højre

side af skæreværket.

Billede 21



Tag de to møtrikker på holdebøjlen

af (1).



Sæt holdebøjlen (1) på holderne (2)

på slåværket.



Stik enderne på holdebøjlen

ind i hullerne på holderen (3)

på traktoren.



Monter de to møtrikker på holde-

bøjlen igen.

Bemærk: Møtrikkerne må ikke

spændes helt fast endnu.

Montering af drivremmen

Bemærk

„V“-siden af drivremmen skal sidde

i remskiven.

Billede 22



Sæt drivremmen (1) på motor-

koblingens remskive (2) (PTO).



Før drivremmen nedad og læg den

på de to omstyrings remskiver (3).

Bemærk: På højre omstyrings

remskive skal kileremsføringen (4)

bøjes lidt udad, for at drivremmen

kan lægges på. Husk at bøje den

tilbage igen!



Før drivremmen bagud for at

montere den på slåværket.

Billede 23



Tryk remskiveholderen (1)

på slåværket bagud, remskiven

vil så flytte sig fremad.

Læg drivremmen på remskiven

(1, billede 24). Før remskivehol-

deren langsomt tilbage.

hî‹ëíÉäëÉëÑ~êÉK

oÉãëâáîÉÜçäÇÉêÉå =ëí™ê=ìåÇÉê=âê~ÑíáÖ=

ÑàÉÇÉêëé‹åÇáåÖ=Ó=~êÄÉàÇ=ãÉÖÉí=

ÑçêëáÖíáÖí>



Kontrollér, at drivremmen sidder

korrekt på alle remskiver.

Montering af afstandsholderen

(stopper for løft af slåværket)

Billede 25

Bemærk

Monteringen skal foregå, før der

foretages indstillinger på slåværket.



Monter de to holdere (1) med

skruerne (2) på højre og venstre

side at traktorrammen.

Bemærk

Ved slåværket med en klippebredde

på 107 cm skal der kun monteres

afstandsholder på venstre side af

traktorrammen.

Fjern transportsikringen

på udkastningsklappen

Billede 18

Fjern låsepladen eller kabelbinderen

(afhænger af modellen).

Udkastningsklappen lukker

automatisk.

Driftsvejledning Plæneklippertraktor Dansk

103

Indstilling af slåværks-

niveau

m~ë=é™

bÑíÉê=ãçåíÉêáåÖÉ å=~Ñ=ëä™î‹êâÉí=ëâ~ä=

ëä™î‹êâëåáîÉ~ì Éí=áåÇëíáääÉ ëK

Bemærk

Kontroller maskinens dæktryk inden

slåværket justeres.

Indstil niveauet forfra

og bagud

Billede 26



Stil slåværket i en mellemhøjde.



Drej de ydre knive forsigtigt

(kvæstelsesfare) parallelt med

kørselsretningen.



Mål højre knivs afstand til jorden

(knivenderne mod jorden).

Den forreste knivende skal være

ca. 6–10 mm dybere end den

bagerste knivende.

Justér evt. forreste holdebøjle (1).

Indstil det rigtige niveau ved at

justere indstillingsmøtrikkerne (2)

ensartet.

Indstilling af sideværts niveau

Billede 27



Stil slåværket i en mellemhøjde.



Drej de ydre knive forsigtigt (kvæ-

stelsesfare) på tværs af kørsels-

retningen.



Mål afstanden til jorden af de

to ydre knive (knivenderne mod

jorden). Resultatet skal være ens.

Ved behov kan det rigtige niveau

indstilles ved at dreje på indstillings-

segmentet (2) på venstre side

af slåværket.

Det gøres ved at løsne skruen (1)

(må ikke tages af) og spænde

den fast igen efter indstillingen.

Afmontering

Slåværket afmonteres i omvendt

rækkefølge af ovenstående trin

(Montering af slåværket).

Proceduren er nemmere, hvis

en person hjælper til.

Standsning

l_p>

j~íÉêá~äÉëâ~ÇÉê=é™=ã~ëâáåÉå

léÄÉî~ê= âìå=íê~âíçêÉå=á= êÉåÉ=çÖ= í›êêÉ=

êìãK=jçíçêÉå =ëâ~ä=î‹êÉ=~ Ñâ›äÉíK=

_Éëâóí=~äíáÇ=ã ~ëâáå Éå=ã çÇ=êì ëí=

îÉÇ ä‹åÖÉêÉ=çéÄÉî~êáåÖI=ÑKÉâëK=

çã îáåíÉêÉåK

Når græsslåsæsonen er forbi eller

maskinen ikke benyttes i mere end

1 måned:



Rengør maskinen og græsfanget.



Tør alle metaldele over med en olie-

fugtet klud eller sprøjt dem over

med sprøjteolie, så de beskyttes

mod rust.



Oplad batteriet med et lade-

aggregat.



Afmontér batteriet, når det tages

ud af brug om vinteren, oplad

batteriet og stil det på et tørt

og køligt sted (beskyttes modfrost).

Oplad batteriet hver 4.–6.uge

og inden ibrugtagning igen.



Tøm brændstoffet (kun ude

i det fri) ud og rengør motoren

(se motormanual).



Kontrol af lufttryk i dæk.



Opbevar maskinen i et rent

og tørt rum.

Garanti

I hvert land gælder de garantibetin-

gelser, som vort salgsselskab resp.

importør i det pågældende land har

udgivet.

Fejl repareres gratis i garantiperioden,

hvis de skyldes en materiale- eller

produktionsfejl. Hvis De vil gøre

Deres garanti gældende, bedes De

henvende Dem til Deres forhandler

eller nærmeste filial.

Information om motor

Fabrikanten af motoren er ansvarlig

for alle problemer med hensyn til

motorydelse, måling af motorydelse,

tekniske data, garanti og service.

Informationer findes i den separat

af fabrikanten medleverede manual,

der er beregnet til brug for ejeren/

brugeren.

Lokalisering afhjælpning

af fejl

c~êÉ

oáëáâç=Ñçê=âî‹ëíÉäëÉ=îÉÇ=ìíáäëáÖíÉí=

ãçíçêëí~êí

_êìÖÉêÉå=ÄÉëâóííÉê=ëáÖ=ëÉäî=ÄÉÇëí=

ãìäáÖíK=c›ê=ÉíÜîÉêí=~êÄÉ àÇÉ=ãÉÇ=

â›êÉí›àÉí=é™ÄÉÖóåÇÉëI=é™=Ñ›äÖÉåÇÉ=

ã™ÇÉ

Óëäìâ=Ñçê=ãçíçêÉåI

Ó íê‹â=í‹åÇáåÖëå›ÖäÉå=ìÇI

Ó ä™ë=é~êâÉêáåÖëÄêÉãëÉåI

Ó îÉåí=áåÇíáä=~ääÉ=ÄÉî‹ÖÉäáÖÉ=ÇÉäÉ=

ëí™ê=ÜÉäí=ëíáääÉX=ãçíçêÉå=ëâ~ä=î‹êÉ=

~Ñâ›äÉíI

Ó íê‹â=í‹åÇê›êëëíáââÉí=ìÇ=é™=

ãçíçêÉå=Ñçê=~í=ìåÇÖ™=Éå=ìíáäëáÖíÉí=

ëí~êí=~Ñ=ãçíçêÉåK

Der er ofte simple årsager til de drifts-

fejl, som kan opstå på Deres plæne-

klippertraktor. Ofte kender De selv

årsagen til fejlen og kan derfor selv

afhjælpe den. I tvivlstilfælde kan

De hente råd hos Deres forhandler.

Dansk Driftsvejledning Plæneklippertraktor

104

Problem Mulig årsag Afhjælpning

Starteren drejes ikke. Sikkerhedsspærresystem udløst. Tag plads på sædet for at starte.

Træd bremsepedalen helt i bund eller lås

parkeringsbremsen.

Sluk PTO.

Batteri er ikke tilsluttet korrekt. Tilslut det røde kabel til (+)-polen på batteriet

og det sorte kabel til (–)-polen på batteriet.

Beskyt Dem selv imod tilskadekomst. Kontrollér, oplad eller udskift batteriet.

Sikring har udløst. Udskift sikringen. Søg årsagen til fejlen,

hvis sikringen udløses igen (for det meste

kortslutning).

Løst jordkabel mellem motor og stel. Slut jordkablet til.

Starteren roterer, motoren

starter ikke.

Forkert stilling af choker og gashåndtag. Træk i chokeren. Stil gasreguleråndtaget

i midterposition (mellem og ).

Karburator får ikke tilført brændstof,

tom brændstoftank.

Fyld tanken op med brændstof.

Defekte eller snavsede tændrør. Kontrollér tændrøret, se motormanual.

Ingen tændgnist. Få et autoriseret værksted til at kontrollere

tændingen.

Motor ryger. For meget motorolie i motoren. Sluk straks maskinen.

Kontrollér motoroliestanden.

Motor defekt. Sluk straks maskinen. Få et autoriseret værk-

sted til at kontrollere motoren.

Stærke vibrationer. Beskadiget knivaksel eller defekt kniv. Sluk straks maskinen. Få udskiftet defekte dele

på et autoriseret værksted.

Slåværket kaster ikke noget

græs ud eller urent snit.

Lille motoromdrejningstal. Giv mere gas.

For stor kørehastighed. Reducer hastigheden.

Kniv uskarp. Få et autoriseret værksted til at slibe eller

udskifte kniven.

Motor går, men slåværk slår

ikke græsset.

Kilerem revet over. Få et autoriseret værksted til at udskifte

kileremmen.
