Vevor GF1150ND Electric Digital Smelting Furnace 1350W User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

ELECTRIC MELTING FURNACE

MODEL:GF1150ND1-3KG/GF1150ND2-3KG

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: GF1150ND1-3KG/GF1150ND2-3KG

NOTE：Periodically check the intactness of the crucible, to avoid damages of the

heating coil !

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

ELECTRIC MELTING

FURNACE

- 2 -

Warning - To reduce the risk of injury, user must read instructions

manual carefully.

CORRECT DISPOSAL

This product is subject to the provision of european Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories marked

with this symbol. Products marked as such may not be discarded with

normal domestic waste, but must be taken to acollection point for

recycling electrical and electronic devices.

SAFETY INSTRUCTIONS

1.1 General safety information for the use of electrical devices:

To avoid injury from or electric shock, please ensure compliance with safety instructions

when using this device. Please read the instruction carefully and make sure that you have

understood it well. Keep the manual near the equipment to be able to read it at any time.

1.1.1 Always use current sources connected to the ground and provide the necessary

voltage (indicated on the label on the device). If you have any doubts, let an electrician

check that the unit is properly grounded. Never use a damaged power cable.

1.1.2 Do not open the unit of solar radiation. Use the device in a protected location to avoid

damaging the equipment or endangering others. Make sure the device is able to cool after 3

hours of constant working and avoid placing it too close to other devices that produce heat.

1.1.3 Before cleaning, disconnect it. Use a soft damp cloth for cleaning. Avoid using

detergent and make sure that no liquid enters the unit. If the metal contains acid or alkali

materials, a chemical reaction may occur that could corrode the heating element. Please

keep the top cover open during melting process.

1.1.4 No internal element of this device needs to be maintained by the user. Please do not

disassemble and repair yourself privately.

1.2 General safety information for the use of melting furnaces:

●The user manual should be kept close to the device and should always be accessible to

the users. Instruct your employees on how to use the melting furnace properly.

- 3 -

● Make sure your working area is well aerated.

● Keep the escape routes clear.

● Keep a fire extinguisher ready for use.

● Always use safety gloves.

●Do not place melting furnaces on combustible supports or close to combustible materials.

●Do not let the device be without surveillance during the heating.

●Do not overfill the crucible, in order to prevent it from overflowing during the heating.

●Add solid melting materials by inserting them slowly into the hot liquid mass.

1.3 Specific safety information for the use of melting furnaces:

●In order to ensure long durability and good function of your device,

we strongly advise you to work less than 3 hours once. Please ensure to

stop for 30 minutes after 2 hours of continuous work.

●The maximal operating temperature tolerated by the melting furnace is 1150℃. Never

exceed this value.

●Recycled gold or silver contains acid and alkali which may corrode the heating element. If

you want to melt that kind of metal, please open the cover of the melting chamber with

regularity to let the toxic substance evaporate.

FCC Information

CAUTION:

Changes or modifications not expressly approved by the party responsible for compliance

could void the user's authority to operate the equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that may

cause undesired operation.

WARNING:

Changes or modifications to this product not expressly approved by the party.responsible

for compliance could void the user's authority to operate the product.

Note:

This product has been tested and found to comply with the limits for a Class B digital device

pursuant to Part 15 of the FCC Rules, These limits are designed to provide reasonable

- 4 -

protection against harmful interference in a residential installation.

This product generates, uses and can radiate radio frequency energy, and if not installed

and used in accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur in a

particular installation. If this product does cause harmful interference to radio or television

reception,which can be determined by turning the product off and on, the user is

encouraged to try to correct the interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which the receiver is

connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

MODEL AND PARAMETERS

Model

GF1150ND1-3KG

GF1150ND2-3KG

Input

AC 120V 60Hz

AC 230V 50Hz

Max. Power

1350W

Max. Temperature

1150℃

Temperature Error

±5℃

Working Temperature

0-50℃

Material

Steel

Color

Black

- 5 -

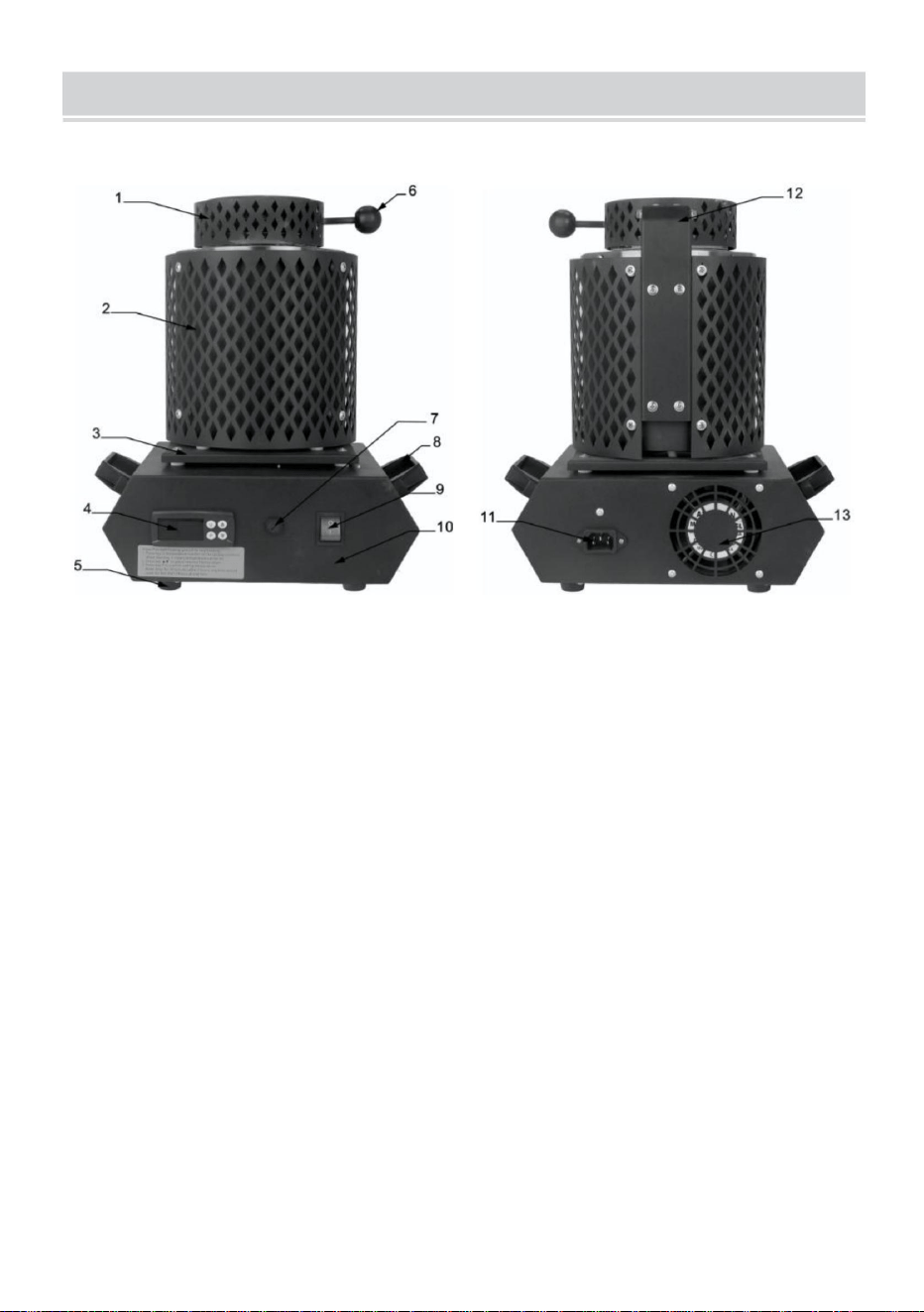

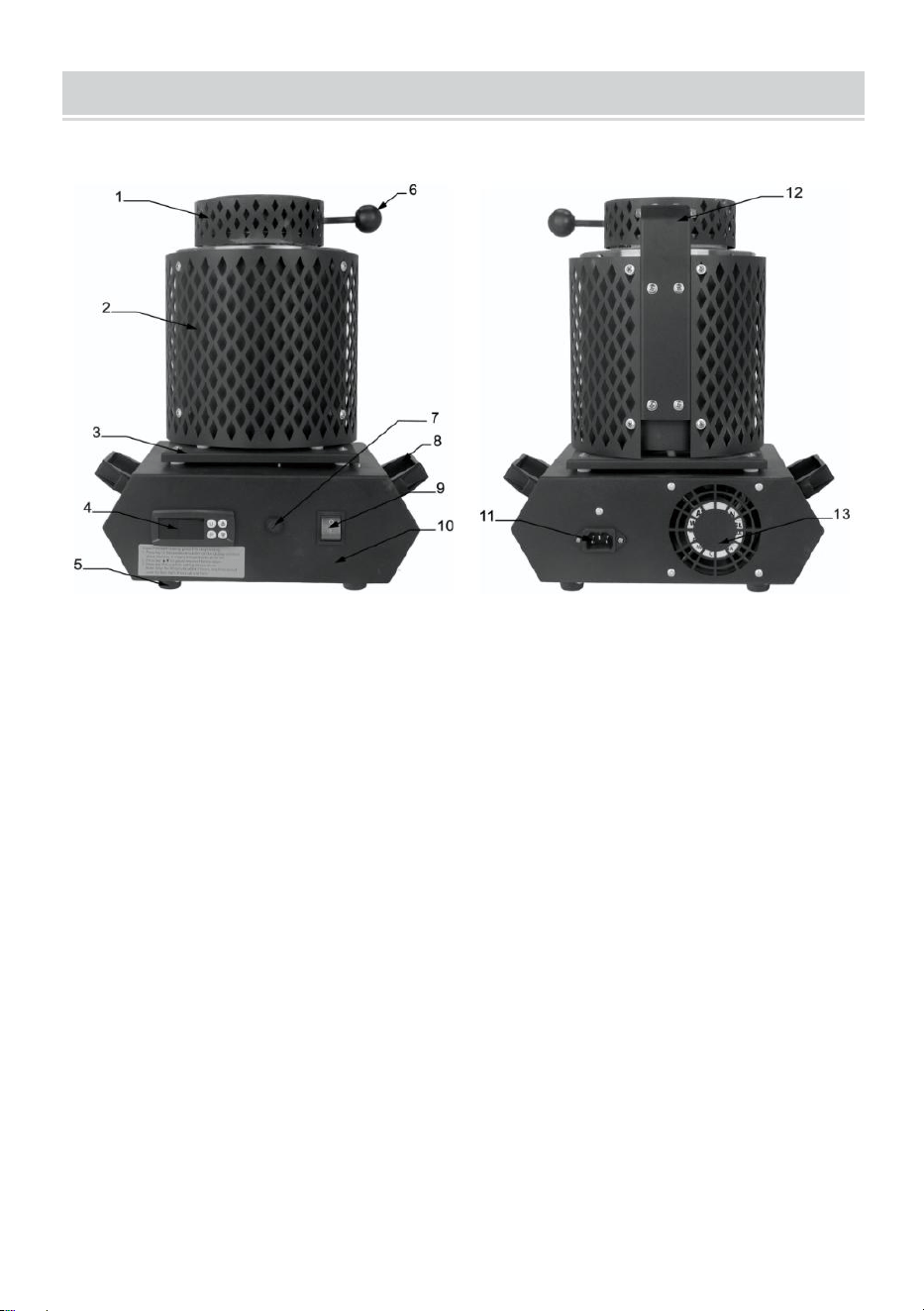

STRUCTURE DIAGRAM

1.Cover Protective Cover

2.Protective Cover

3.Insulation

4.Temperature Control Meter

5.Foot Pads

6.Cover Opening Handle

7.Fuse

8.Machine Grip

9.Power Switch

10.Machine Body

11.Power Outlet

12.Cover Auxiliary Rod

13.Cooling Fan

- 6 -

PARTS LIST

Melting Furnace x1

Crucible Tong x1

Power Cord x1

Insulated Gloves x1

1kg Crucible x1

3kg Crucible x1

Graphite Oil Tank(5 Holes) x1

User Manual x1

- 7 -

PROCEDURE FOR TEMPERATURE CONTROL

1. Heat display symbol

2. Show the actual temperature in the furnace

3. Display the set temperature

4. Heat preservation display symbol

5. U button to set the temperature (After pressing the button, the setting

temperature will blink.)

6.Add temperature (Display setting temperature flicker to add temperature)

7. Reduce temperature (Display setting temperature flicker to reduce

temperature.)

8. Start heating/Confirm setting temperature

Procedure:

1. The temperature on the display is the actual temperature inside the

furnace.

2. Press the key U, the temperature number under the display will flash.

When flashing, it means the temperature can be set.

3. Press the key to adjust the required temperature Short press the

number will progressively increase by 1 degree, long press the number

will speedily increase Short press the number will progressively

decrease by 1 degree, long press the number will speedily decrease.

4. Press the key P to confirm the setting temperature.

5. Upside the display, the symbol means heating and insulation.Upside

the display, the symbol flashing means increasing the temperature. Below

the display, the symbol flashing means the holding temperature.

- 8 -

MELTING PROCEDURE

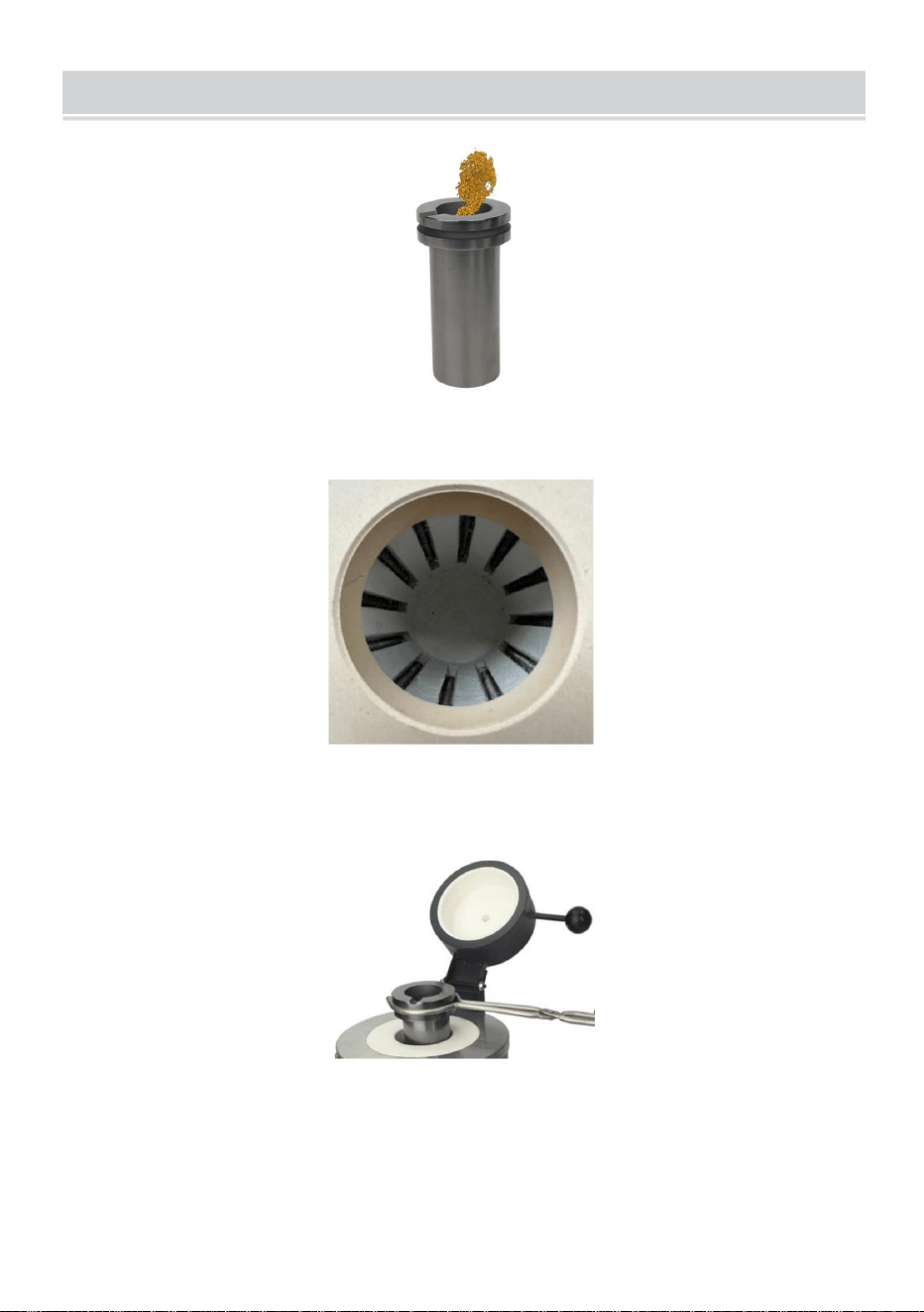

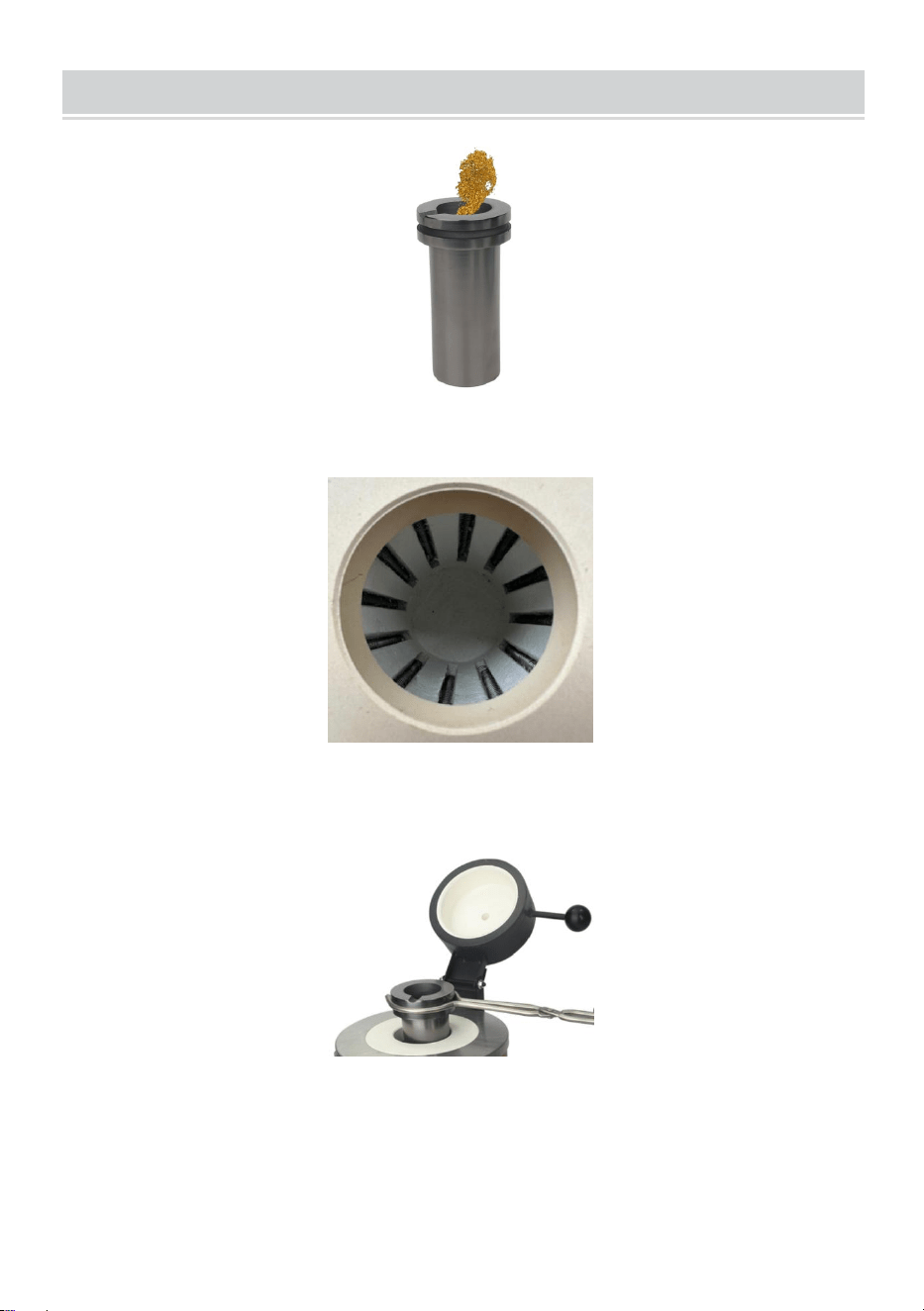

1. Put the metal to be melted into the crucible.

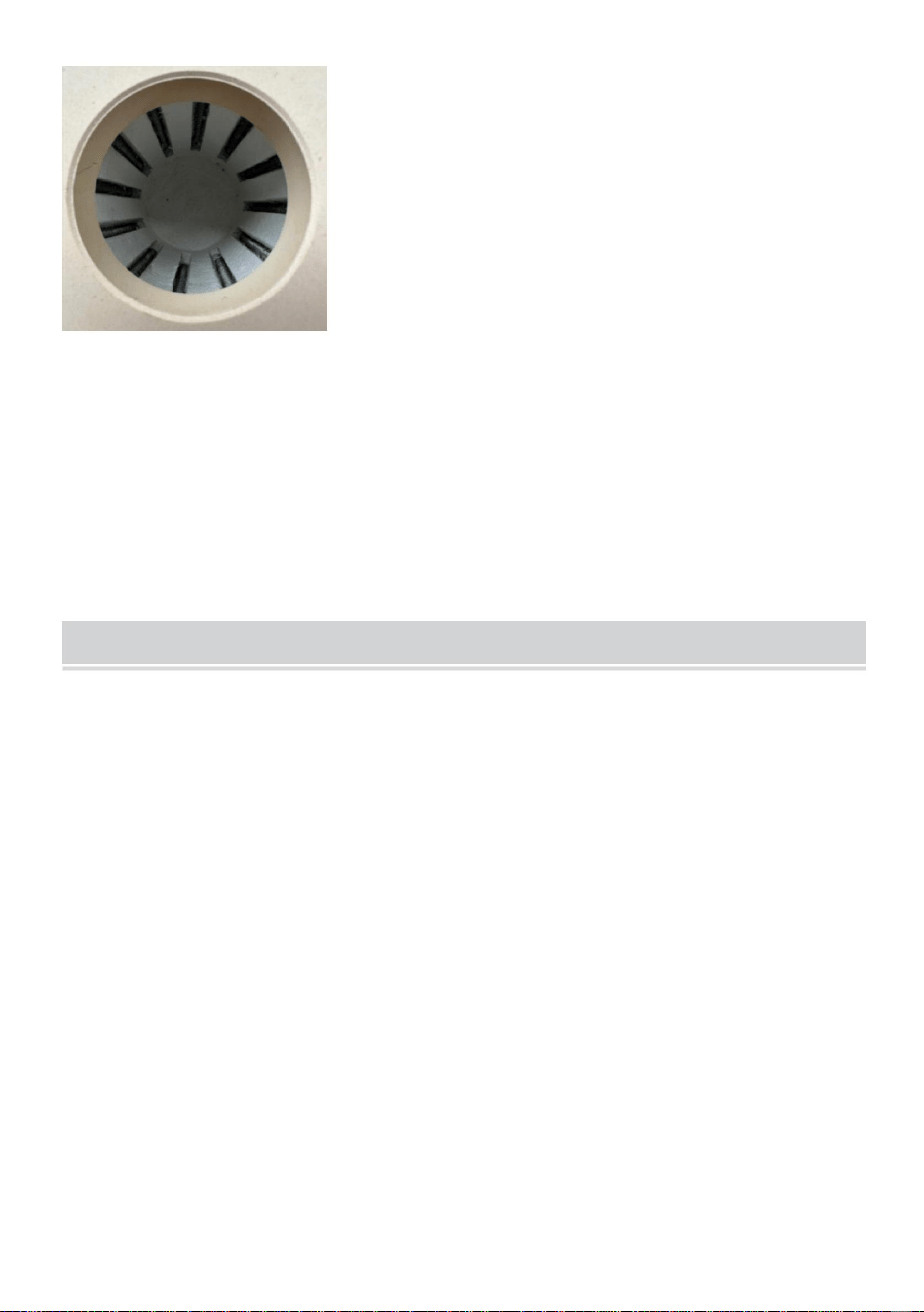

2. Internal heating wire diagram, please do not fall into the metal material.

It will cause the heating wire to burn.

3. Put the crucible into the machine before starting.

NOTE：Periodically check the intactness of the crucible, to avoid damage to the

heating coil !

- 9 -

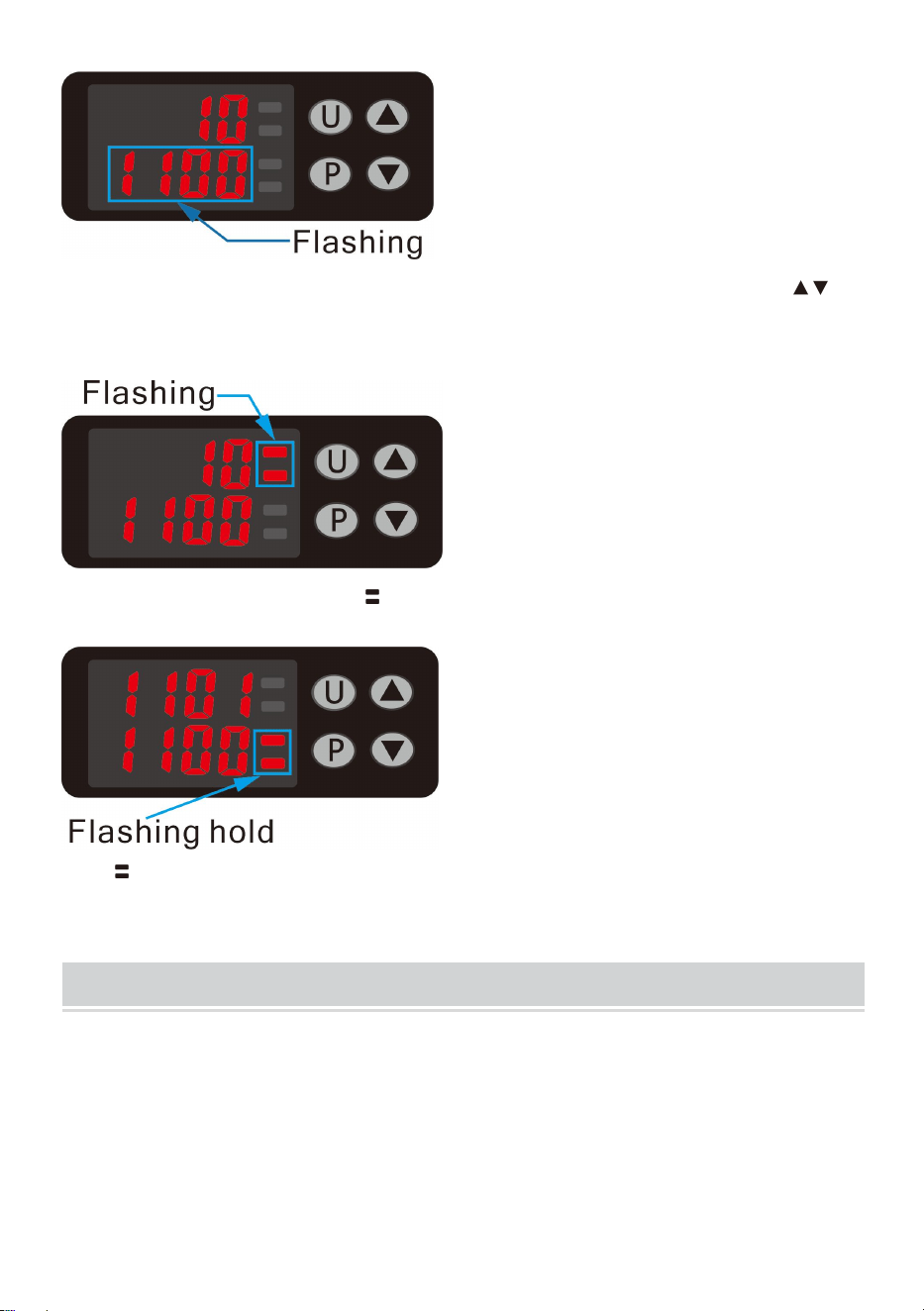

4. Press U to set the temperature. The number below blinks. Press to

adjust the temperature. Press P to confirm.

5. Press the P key and the “ ” blink for the start of heating.

6. “ ” blinking in the lower right corner indicates heat preservation.

INSTRUCTIONS FOR METALS MELTING

IMPORTANT: The graphite crucible is only adapted to melt gold, Silver, copper

and other noble metals!

List of the metal types which can be molten in the crucible provided with the

device:

- 10 -

Metal

Symbol

Density

Density Fusion Point

Copper

8.92g/cm3

1084.62

℃

Silver

0.49g/cm3

962.78℃

Gold

19.30g/cm3

1064.18℃

Please consider that the crucible shouldn't be completely filled to reach an optimal

result. If you overfill the crucible, the device won't be able to produce the heat

needed to let the metal melt. Moreover, the melting process often produces vapors.

If you overfill the crucible, it can lead to over pressure and the use of the device

gets dangerous for the user, at the latest by opening the cover.

Please buy an adapted crucible to melt other metals. Always inform yourself about

the production of vapors during the melting process to check the compatibility of

the device with your intentions.

HOW TO DETECT HEATING COIL

CAUTION: Never open the device without the authorization of your seller.

The heating coil may get damaged, and you have to exchange it.

To do it, please follow these given instructions: Check the function of the

heating coil.

1. First open the bottom of the furnace.

- 11 -

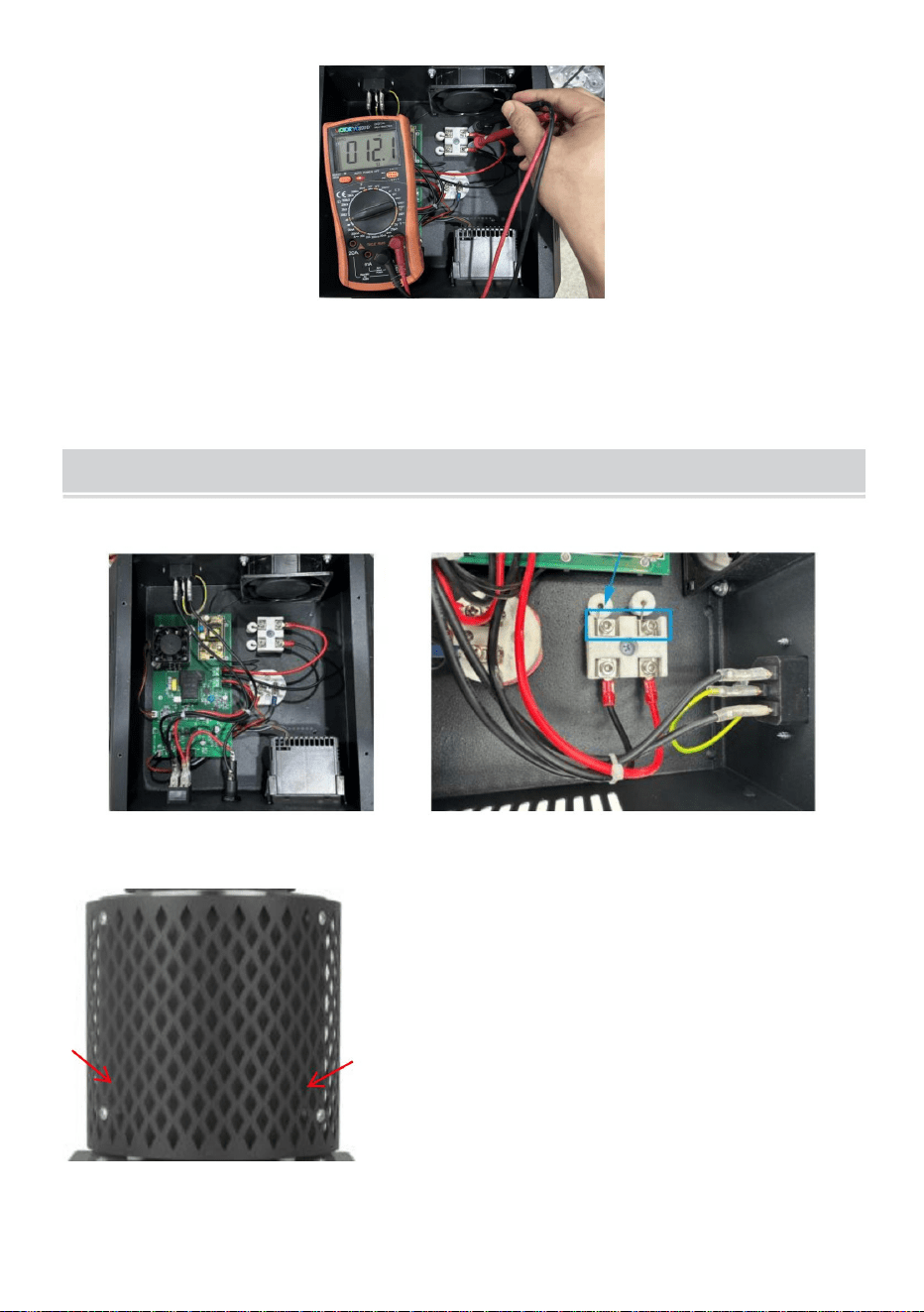

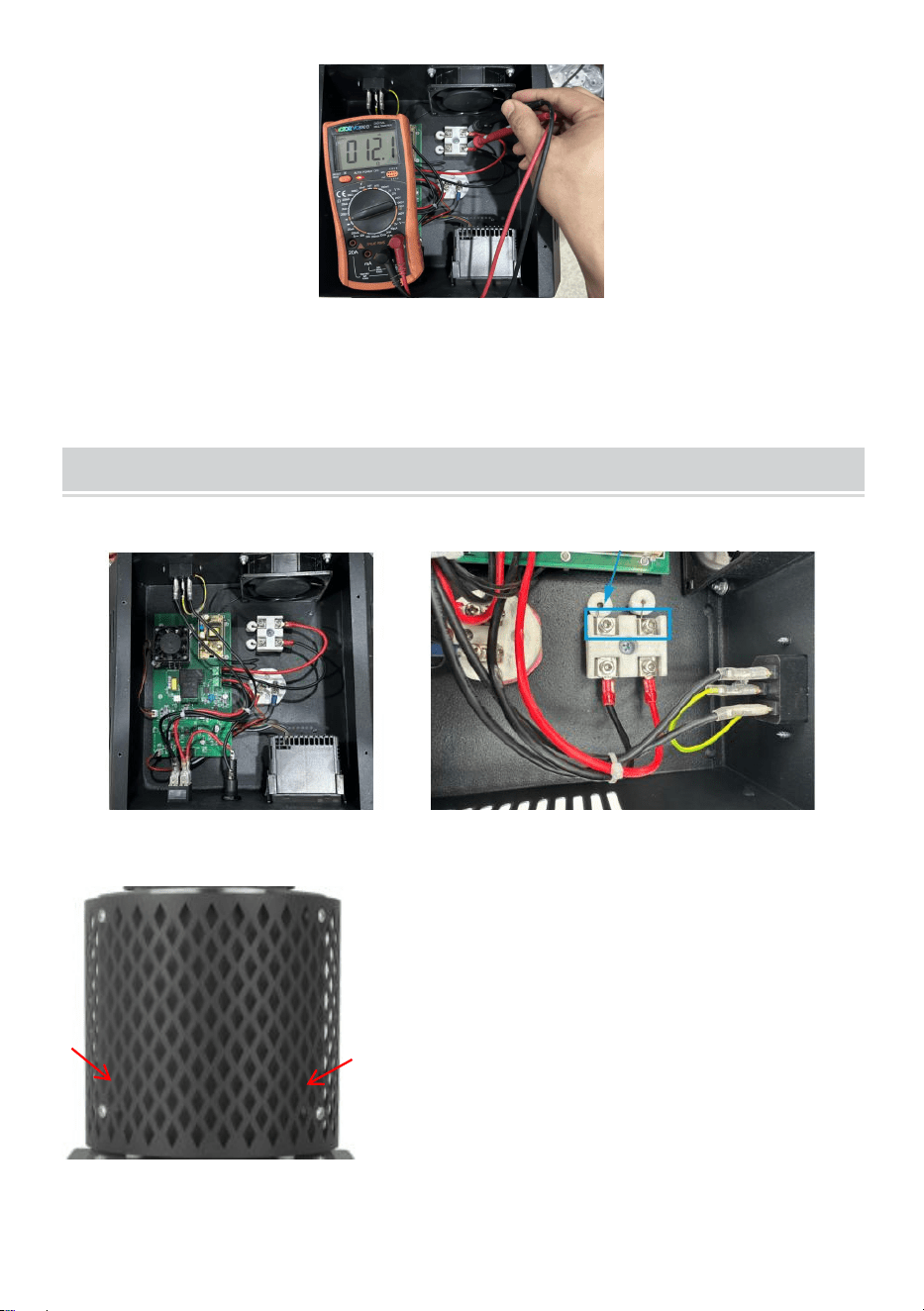

2. Check the resistance of the heating coil like this.

NOTE: The resistance is about 12Ω. If there is no resistance, the heating

wire is broken, and you need to change a new heating coil.

REPLACE THE HEATING COIL

1. Remove the heating wire connector and remove the two bolts.

2. Remove the protective cover.

- 12 -

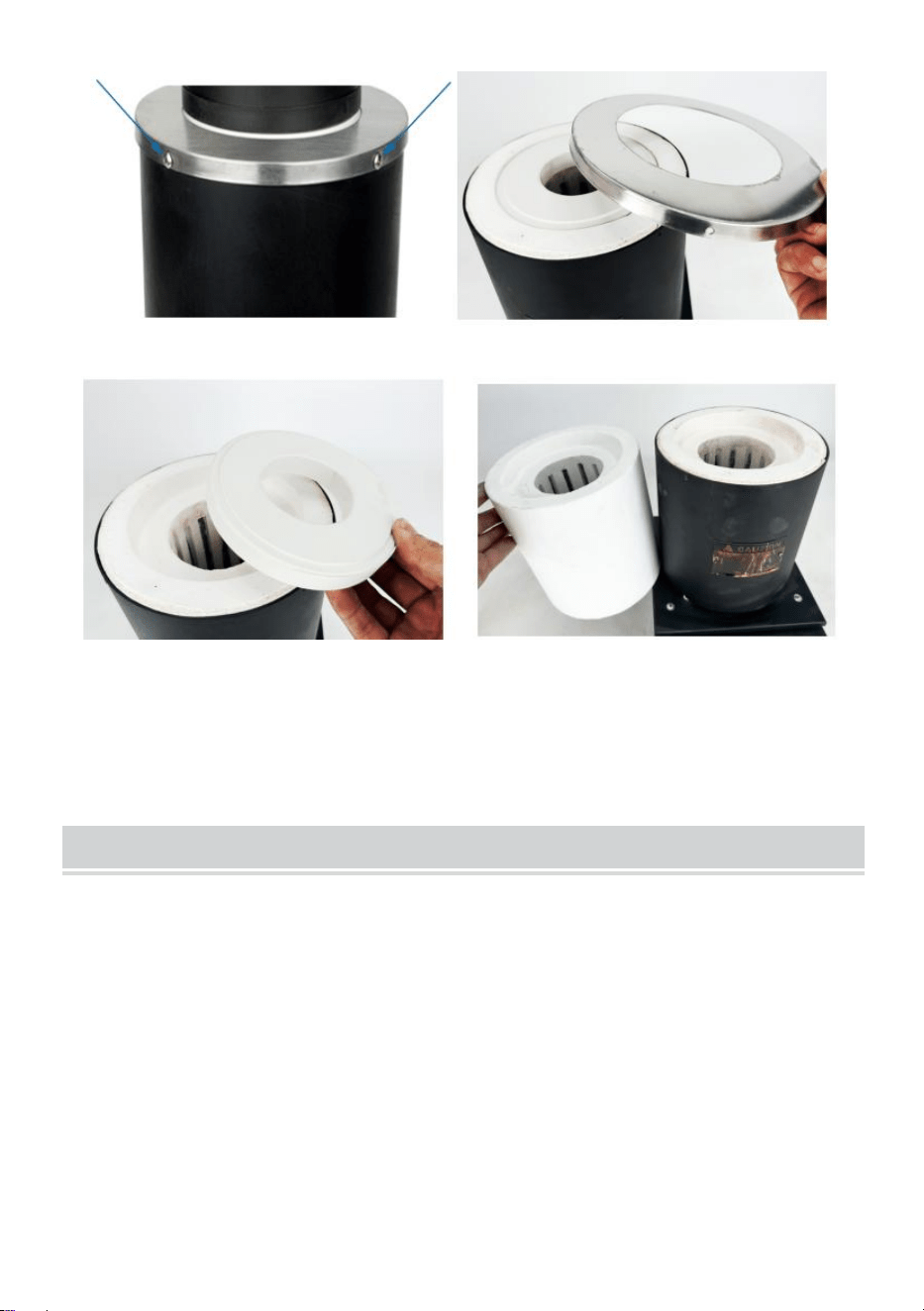

3. Open the screws on the stainless steel and remove the cover.

4. Take out the circle ceramic. You can take out the thermal insulation wire

cylinder.

Put on the new heating wire cylinder, and install the heating wire cylinder

back according to the steps previously removed.

MATTERS NEEDING ATTENTION

Display error codes to determine machine problems

●ERR1:The temperature measuring circuit on the board is broken

●ERR2:The thermocouple is broken or not connected

●ERR3:Thermocouple temperature measurement is out of range

●ERR4:The temperature sensing element on the board is broken or falls off

●ERR5:The fan is broken or falls off

●ERR6:The temperature control element is high

- 13 -

NOTE:

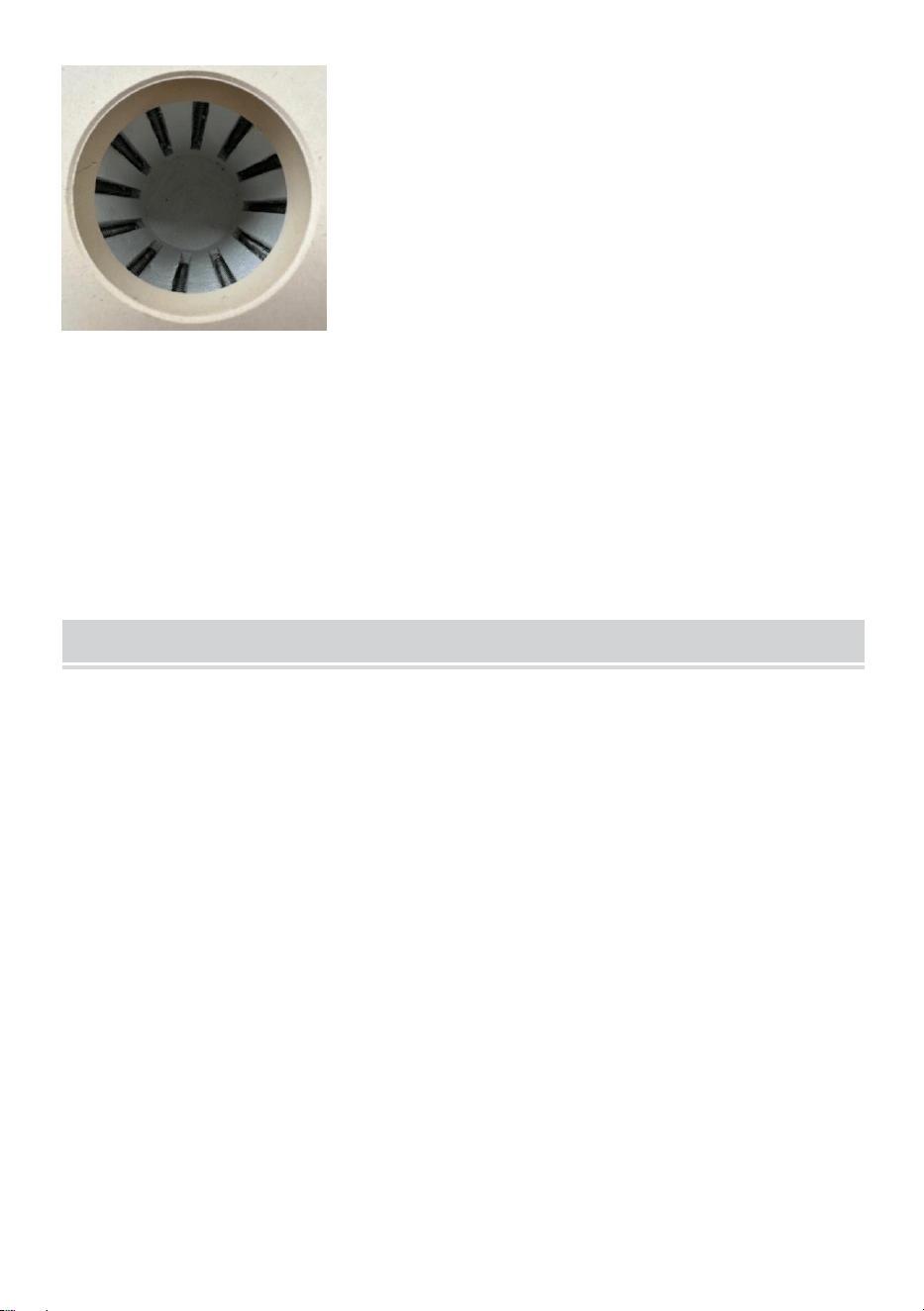

1. Metal material falling into the heating wire cylinder short circuit, in the

work of the crucible broken metal flow heating wire cylinder burned off.

This you need to buy a replacement heating wire cylinder.

2. After pressing the P key, the upper right corner flashes on the beginning

of heating, and it can be judged that the heating wire is burned off if it is not

heated within one minute.

MAINTENANCE

1. Clean the exterior and interior regularly to avoid impurities and metal

residues.

2. Before and after use, you need to check whether the device is normal.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODELL:GF1150ND1-3KG/GF1150ND2-3KG

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

ELEKTRISCHER SCHMELZOFEN

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

HINWEIS: Überprüfen Sie regelmäßig die Unversehrtheit des Tiegels, um Schäden an der Heizspirale

zu vermeiden!

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL: GF1150ND1-3KG/GF1150ND2-3KG

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

OFEN

ELEKTRISCHES SCHMELZEN

- 1 -

Machine Translated by Google

SICHERHEITSHINWEISE

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

Überprüfen Sie, ob das Gerät ordnungsgemäß geerdet ist. Verwenden Sie niemals ein beschädigtes Netzkabel.

Um Verletzungen oder Stromschläge zu vermeiden, beachten Sie bitte die Sicherheitshinweise

Demontieren und reparieren Sie selbst privat.

normalen Hausmüll, sondern müssen bei einer Sammelstelle für

- 2 -

Lesen Sie das Handbuch sorgfältig durch.

Beschädigung des Gerätes oder Gefährdung anderer Personen. Stellen Sie sicher, dass das Gerät nach 3

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile, die mit

1.1.1 Verwenden Sie immer geerdete Stromquellen und sorgen Sie für die notwendige

Halten Sie die obere Abdeckung während des Schmelzvorgangs offen.

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

bei der Verwendung dieses Geräts. Bitte lesen Sie die Anleitung sorgfältig durch und stellen Sie sicher, dass Sie

Reinigungsmittel und achten Sie darauf, dass keine Flüssigkeit in das Gerät gelangt. Wenn das Metall Säure oder Lauge enthält

1.1 Allgemeine Sicherheitshinweise zum Umgang mit elektrischen Geräten:

KORREKTE ENTSORGUNG

Vermeiden Sie stundenlangen Dauerbetrieb und platzieren Sie es nicht zu nahe an anderen Geräten, die Wärme erzeugen.

die Benutzer. Weisen Sie Ihre Mitarbeiter in die richtige Bedienung des Schmelzofens ein.

Recycling von elektrischen und elektronischen Geräten.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen

1.2 Allgemeine Sicherheitshinweise für den Einsatz von Schmelzöfen:

1.1.2 Öffnen Sie das Gerät nicht vor Sonneneinstrahlung. Verwenden Sie das Gerät an einem geschützten Ort, um

Spannung (auf dem Etikett am Gerät angegeben). Wenn Sie Zweifel haben, lassen Sie einen Elektriker

mit diesem Symbol. Produkte, die so gekennzeichnet sind, dürfen nicht mit dem

1.1.4 Kein internes Element dieses Gerätes muss vom Benutzer gewartet werden. Bitte nicht

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Bewahren Sie die Anleitung in der Nähe des Geräts auf, damit Sie sie jederzeit lesen können.

Materialien kann eine chemische Reaktion auftreten, die das Heizelement korrodieren kann. Bitte

•Die Bedienungsanleitung sollte in der Nähe des Geräts aufbewahrt werden und immer zugänglich sein für

1.1.3 Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.

Machine Translated by Google

• Verwenden Sie immer Schutzhandschuhe.

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden

•Recyceltes Gold oder Silber enthält Säure und Lauge, die das Heizelement korrodieren können. Wenn

Die Nichteinhaltung dieser Vorschriften kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Wir empfehlen Ihnen dringend, einmal weniger als 3 Stunden zu arbeiten. Bitte achten Sie darauf,

- 3 -

•Die maximale Betriebstemperatur des Schmelzofens beträgt 1150 °C.

• Halten Sie die Fluchtwege frei.

•Fügen Sie feste Schmelzmaterialien hinzu, indem Sie sie langsam in die heiße Flüssigkeitsmasse einführen.

FCC-Informationen

WARNUNG:

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden

•Stellen Sie Schmelzöfen nicht auf brennbare Unterlagen oder in die Nähe von brennbaren Materialien. •Lassen Sie das Gerät

während des Aufheizens nicht unbeaufsichtigt.

Wenn Sie diese Art von Metall schmelzen möchten, öffnen Sie bitte den Deckel der Schmelzkammer mit

2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die

diesen Wert überschreiten.

• Halten Sie einen Feuerlöscher einsatzbereit.

zwei Bedingungen:

Gemäß Teil 15 der FCC-Regeln sollen diese Grenzen eine angemessene

Nach 2 Stunden Dauerbetrieb 30 Minuten pausieren.

• Sorgen Sie für eine gute Belüftung Ihres Arbeitsbereichs.

Notiz:

kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

VORSICHT:

1.3 Besondere Sicherheitshinweise für den Einsatz von Schmelzöfen: •Um eine lange

Lebensdauer und gute Funktion Ihres Gerätes zu gewährleisten,

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden

•Überfüllen Sie den Tiegel nicht, um ein Überlaufen während des Erhitzens zu verhindern.

Regelmäßigkeit, damit die giftige Substanz verdunsten kann.

zu unerwünschtem Betrieb führen.

Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B.

1) Dieses Produkt kann schädliche Störungen verursachen.

Machine Translated by Google

1350 W

Material

0-50ÿ

1350 W

GF1150ND2-3KG

1150ÿ

Farbe

Stahl

GF1150ND1-3KG

Eingang

±5ÿ

1150ÿ

Modell

Max. Temperatur

Schwarz

Wechselstrom 230 V, 50 Hz

Max. Leistung

±5ÿ

Wechselstrom 120 V, 60 Hz

Arbeitstemperatur

Temperaturfehler

MODELL UND PARAMETER

bestimmte Installation. Wenn dieses Produkt schädliche Interferenzen mit Radio- oder Fernsehsendern verursacht,

Empfang, der durch Aus- und Einschalten des Produkts festgestellt werden kann, ist der Benutzer

empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

· Empfangsantenne neu ausrichten oder verlegen.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wenn es nicht installiert ist

Kommunikation. Es gibt jedoch keine Garantie dafür, dass es in einem

und bei bestimmungsgemäßer Verwendung kann es zu Störungen im Funkverkehr kommen.

Schutz vor schädlichen Störungen bei Installation in Wohngebäuden.

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

verbunden.

- 4 -

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den des Empfängers.

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

Machine Translated by Google

3.Isolierung

4.Temperaturkontrollmessgerät

5.Fußpolster

2.Schutzhülle

1.Schutzhülle abdecken

6. Griff zum Öffnen der Abdeckung

Sicherung 8.

Maschinengriff 9.

Netzschalter 10.

Maschinenkörper 11. Steckdose

12.Abdeckung Hilfsstange

13.Kühlgebläse

STRUKTURDIAGRAMM

- 5 -

Machine Translated by Google

1 kg Tiegel x1 3kg Tiegel x1

Graphitöltank (5 Löcher) x1

Netzkabel x1 Isolierte Handschuhe x1

Schmelztiegelzange x1Schmelzofen x1

- 6 -

Benutzerhandbuch x1

TEILELISTE

Machine Translated by Google

3. Drücken Sie die Taste, um die gewünschte Temperatur einzustellen. Durch

kurzes Drücken erhöht sich die Zahl schrittweise um 1 Grad, durch

langes Drücken erhöht sich die Zahl schnell. Durch kurzes Drücken erhöht sich die Zahl schrittweise.

4. Drücken Sie die Taste P, um die eingestellte Temperatur zu bestätigen.

Um 1 Grad verringern, langes Drücken verringert die Zahl schnell.

Auf dem Display zeigt das blinkende Symbol die Haltetemperatur an.

2. Drücken Sie die Taste U, die Temperaturzahl unter der Anzeige blinkt.

Wenn es blinkt, bedeutet dies, dass die Temperatur eingestellt werden kann.

Ofen.

1. Die Temperatur auf dem Display ist die tatsächliche Temperatur im Inneren des

Auf dem Display blinkt das Symbol, was eine Temperaturerhöhung bedeutet. Unter

5. Oben auf dem Display steht das Symbol für Heizung und Isolierung.

die Nummer

Die

- 7 -

5. U-Taste zum Einstellen der Temperatur (Nach dem Drücken der Taste wird die Einstellung

Temperatur blinkt.)

6. Temperatur hinzufügen (Anzeige der Temperatureinstellung blinkt, um Temperatur hinzuzufügen)

3. Anzeige der eingestellten Temperatur

4. Wärmeerhaltungs-Anzeigesymbol

2. Zeigen Sie die tatsächliche Temperatur im Ofen an

1. Wärmeanzeigesymbol

8. Heizen starten/Temperatursollwert bestätigen

Temperatur.)

7. Temperatur reduzieren (Display-Einstellung Temperatur flimmern zu reduzieren

Verfahren:

VERFAHREN ZUR TEMPERATURREGELUNG

Machine Translated by Google

HINWEIS: Überprüfen Sie regelmäßig die Unversehrtheit des Tiegels, um Schäden an der Heizspirale

zu vermeiden!

- 8 -

Dies führt zum Durchbrennen des Heizdrahtes.

3. Setzen Sie vor dem Start den Tiegel in die Maschine ein.

2. Internes Heizdrahtdiagramm, bitte nicht in das Metallmaterial fallen lassen.

1. Geben Sie das zu schmelzende Metall in den Tiegel.

SCHMELZVORGANG

Machine Translated by Google

Liste der Metallarten, die im mitgelieferten Tiegel geschmolzen werden können

und andere Edelmetalle!

Gerät:

- 9 -

ANLEITUNG ZUM SCHMELZEN VON METALLEN

5. Drücken Sie die P-Taste und „ “ blinkt, um den Heizvorgang zu starten.

4. Mit U die Temperatur einstellen. Die Zahl darunter blinkt. Mit die Temperatur einstellen.

Mit P bestätigen.

Das Blinken von „ “ in der unteren rechten Ecke zeigt die Wärmespeicherung an.

WICHTIG: Der Graphittiegel ist nur zum Schmelzen von Gold, Silber, Kupfer geeignet

Machine Translated by Google

So erkennen Sie eine Heizspirale

- 10 -

Bitte kaufen Sie einen angepassten Tiegel zum Schmelzen anderer Metalle. Informieren Sie sich immer über

Spätestens beim Öffnen der Abdeckung wird es für den Benutzer gefährlich.

die Entstehung von Dämpfen während des Schmelzprozesses zur Überprüfung der Verträglichkeit von

das Gerät Ihren Absichten entsprechend.

benötigt, um das Metall zum Schmelzen zu bringen. Außerdem entstehen beim Schmelzvorgang oft Dämpfe.

Wenn Sie den Tiegel überfüllen, kann es zu Überdruck und zur Nutzung des Gerätes kommen.

Ergebnis. Wenn Sie den Tiegel überfüllen, kann das Gerät die Wärme nicht erzeugen

Bitte beachten Sie, dass der Tiegel nicht vollständig gefüllt werden sollte, um eine optimale

Dichtefusionspunkt

1064,18ÿ

Heizspirale.

962,78ÿ

Dichte

Silber

1. Öffnen Sie zunächst den Boden des Ofens.

Kupfer

ACHTUNG: Öffnen Sie das Gerät niemals ohne die Genehmigung Ihres Verkäufers.

0,49 g/cm³

8,92 g/cm³

Gold

Gehen Sie hierzu wie folgt vor: Überprüfen Sie die Funktion des

1084,62ÿ

Symbol

Möglicherweise wird die Heizspirale beschädigt und muss ausgetauscht werden.

19,30 g/cm³

Metall

Machine Translated by Google

ERSETZEN SIE DIE HEIZSPULE

Das Kabel ist gebrochen und Sie müssen es durch eine neue Heizspule ersetzen.

1. Den Heizdrahtstecker abziehen und die beiden Bolzen entfernen.

HINWEIS: Der Widerstand beträgt ca. 12ÿ. Wenn kein Widerstand vorhanden ist,

2. So prüfen Sie den Widerstand der Heizspirale.

2. Entfernen Sie die Schutzabdeckung.

- 11 -

Machine Translated by Google

ANGELEGENHEITEN, DIE AUFMERKSAMKEIT ERFORDERN

zurück gemäß den zuvor entfernten Schritten.

Anzeige von Fehlercodes zur Ermittlung von Maschinenproblemen

•ERR1: Der Temperaturmesskreis auf der Platine ist defekt

•ERR2: Das Thermoelement ist defekt oder nicht angeschlossen

•ERR3: Die Temperaturmessung des Thermoelements liegt außerhalb des zulässigen Bereichs

Zylinder.

Setzen Sie den neuen Heizdrahtzylinder auf und installieren Sie den Heizdrahtzylinder

4. Nehmen Sie den Keramikkreis heraus. Sie können den Wärmeisolationsdraht herausnehmen

3. Die Schrauben am Edelstahl lösen und die Abdeckung abnehmen.

•ERR4:Das Temperatursensorelement auf der Platine ist defekt oder fällt ab. •ERR5:Der Lüfter

ist defekt oder fällt ab. •ERR6:Das

Temperaturkontrollelement ist hoch

- 12 -

Machine Translated by Google

- 13 -

2. Nach dem Drücken der P-Taste blinkt die obere rechte Ecke am Anfang

der Heizung, und es kann beurteilt werden, dass der Heizdraht abgebrannt ist, wenn es nicht

innerhalb einer Minute erhitzt.

1. Reinigen Sie das Äußere und Innere regelmäßig, um Verunreinigungen und Metall zu vermeiden

Arbeit des Tiegels, gebrochener Metallfluss, Heizdrahtzylinder abgebrannt.

Hierzu müssen Sie einen Ersatz-Heizdrahtzylinder kaufen.

1. Metallmaterial fällt in den Heizdrahtzylinder Kurzschluss, in der

NOTIZ:

2. Vor und nach dem Gebrauch müssen Sie überprüfen, ob das Gerät normal funktioniert.

Rückstände.

WARTUNG

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Modèle:GF1150ND13KG/GF1150ND23KG

FOURDEFUSIONELECTRIQUE

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

REMARQUE:Vérifiezpériodiquementl'intégritéducreusetpouréviterd'endommagerlabobine

dechauffage!

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

MODÈLE:GF1150ND13KG/GF1150ND23KG

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique

oulogicielledenotreproduit.

FOUR

FUSIONÉLECTRIQUE

1

BESOIND'AIDE?CONTACTEZNOUS!

Machine Translated by Google

CONSIGNESDESÉCURITÉ

Vérifiezquel'appareilestcorrectementreliéàlaterre.N'utilisezjamaisuncâbled'alimentationendommagé.

démonteretréparersoimêmeenprivé.

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne

Pourévitertouteblessureoutoutchocélectrique,veuillezrespecterlesconsignesdesécurité.

1.1.3Avantdelenettoyer,débranchezle.Utilisezunchiffondouxethumidepourlenettoyage.Évitezd'utiliser

2

•Lemanueld'utilisationdoitêtreconservéàproximitédel'appareiletdoittoujoursêtreaccessibleà

matériaux,uneréactionchimiquepeutseproduirequipourraitcorroderl'élémentchauffant.Veuillez

indiquequeleproduitnécessiteunecollecteséparéedesdéchetsdansle

biencompris.Gardezlemanuelàproximitédel'équipementpourpouvoirlelireàtoutmoment.

aveccesymbole.Lesproduitsmarquéscommetelsnedoiventpasêtrejetésavec

tension(indiquéesurl'étiquettedel'appareil).Encasdedoute,contactezunélectricien

1.1.4Aucunélémentinternedecetappareilnenécessited'entretiendelapartdel'utilisateur.Veuilleznepas

1.1.2N'ouvrezpasl'appareilàl'abridurayonnementsolaire.Utilisezl'appareildansunendroitprotégépouréviter

1.2Consignesgénéralesdesécuritépourl'utilisationdesfoursdefusion:

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlirelesinstructions

recyclagedesappareilsélectriquesetélectroniques.

ÉLIMINATIONCORRECTE

1.1Consignesgénéralesdesécuritépourl'utilisationd'appareilsélectriques:

heuresdetravailconstantetévitezdeleplacertropprèsd'autresappareilsproduisantdelachaleur.

lesutilisateurs.Formezvosemployéssurlamanièred'utilisercorrectementlefourdefusion.

détergentetassurezvousqu'aucunliquidenepénètredansl'appareil.Silemétalcontientdel'acideoudel'alcali

lorsdel'utilisationdecetappareil.Veuillezlireattentivementlesinstructionsetassurezvousquevousavez

2012/19/UE.Lesymbolereprésentantunepoubelleàroulettesbarrée

Unioneuropéenne.Cecis'appliqueauproduitetàtouslesaccessoiresmarqués

1.1.1Utiliseztoujoursdessourcesdecourantconnectéesàlaterreetfournissezles

Gardezlecouverclesupérieurouvertpendantleprocessusdefusion.

Lisezattentivementlemanuel.

endommagerl'équipementoumettreendangerlesautres.Assurezvousquel'appareilestcapablederefroidiraprès3

déchetsménagersnormaux,maisdoiventêtredéposésdansunpointdecollectepour

Machine Translated by Google

Changementsoumodificationsnonexpressémentapprouvésparlapartieresponsabledelaconformité

•Utiliseztoujoursdesgantsdesécurité.

•L'oroul'argentrecyclécontientdel'acideetdel'alcaliquipeuventcorroderl'élémentchauffant.

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

Lenonrespectdecesinstructionspourraitannulerledroitdel'utilisateuràutiliserleproduit.

3

Ceproduitaététestéetjugéconformeauxlimitesd'unappareilnumériquedeclasseB

provoquerunfonctionnementindésirable.

•Nepastropremplirlecreuset,afind’éviterqu’ilnedébordependantlechauffage.

régularitépourlaisserlasubstancetoxiques'évaporer.

1.3Consignesdesécuritéspécifiquesàl'utilisationdesfoursdefusion:•Afindegarantirune

longueduréedevieetunbonfonctionnementdevotreappareil,

PRUDENCE:

Leschangementsoumodificationsapportésàceproduitnesontpasexpressémentapprouvésparlapartieresponsable.

pourraitannulerledroitdel'utilisateuràutiliserl'équipement!

Note:

•Assurezvousquevotrezonedetravailestbienaérée.

arrêtpendant30minutesaprès2heuresdetravailcontinu.

•Gardezunextincteurprêtàl’emploi.

dépassercettevaleur.

deuxconditions:

conformémentàlapartie15desrèglesdelaFCC,ceslimitessontconçuespourfournirdes

2)Ceproduitdoitacceptertouteinterférencereçue,ycomprislesinterférencesquipeuvent

vousvoulezfairefondrecegenredemétal,veuillezouvrirlecouvercledelachambredefusionavec

•Nepasplacerlesfoursdefusionsurdessupportscombustiblesouàproximitédematériauxcombustibles.•Nepaslaisser

l'appareilsanssurveillancependantlechauffage.

•Ajoutezdesmatériauxdefusionsolidesenlesinsérantlentementdanslamasseliquidechaude.

InformationsdelaFCC

AVERTISSEMENT:

•Gardezlesvoiesd’évacuationdégagées.

•Latempératuredefonctionnementmaximaletoléréeparlefourdefusionestde1150.Jamais

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnementestsoumisauxconditionssuivantes

nousvousconseillonsfortementdetravaillermoinsde3heuresunefois.Veuillezvousassurerde

Machine Translated by Google

1150

Saisir

±5

Acier

Modèle

Températuremax.

Noir

CA230V50Hz

Puissancemax.

CA120V60Hz

±5

1350W

050

Matériel

1350W

GF1150ND23KG

1150

Couleur

GF1150ND13KG

Températuredefonctionnement

Erreurdetempérature

MODÈLEETPARAMÈTRES

installationparticulière.Siceproduitprovoquedesinterférencesnuisiblesaveclaradiooulatélévision

réception,quipeutêtredéterminéeenéteignantetenrallumantleproduit,l'utilisateurest

encouragésàessayerdecorrigerl’interférenceparuneouplusieursdesmesuressuivantes.

∙Augmenterladistanceentreleproduitetlerécepteur.

etutiliséconformémentauxinstructions,peutprovoquerdesinterférencesnuisiblesauxradios

communications.Cependant,iln'yaaucunegarantiequedesinterférencesneseproduirontpasdansun

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquenceet,s'iln'estpasinstallé,

protectioncontrelesinterférencesnuisiblesdansuneinstallationrésidentielle.

∙Branchezleproduitsuruneprised'uncircuitdifférentdeceluiauquelestconnectélerécepteur.

connecté.

∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel’aide.

∙Réorienteroudéplacerl’antennederéception.

4

Machine Translated by Google

3.Isolation

6.Poignéed'ouvertureducouvercle

7.Fusible

8.Poignéedelamachine

9.Interrupteur

d'alimentation10.Corpsde

lamachine11.Prisedecourant

2.Houssedeprotection

1.Couverturedeprotection

4.Indicateurdecontrôledelatempérature5.

Coussinetsdepied

12.Couvercledelatigeauxiliaire

13.Ventilateurderefroidissement

SCHÉMADESTRUCTURE

5

Machine Translated by Google

Gantsisolésx1

Creusetde3kgx1

Réservoird'huileengraphite(5trous)x1

Cordond'alimentationx1

Creusetde1kgx1

Pinceàcreusetx1Fourdefusionx1

Manueld'utilisationx1

6

LISTEDESPIÈCES

Machine Translated by Google

Lorsqu'ilclignote,celasignifiequelatempératurepeutêtreréglée.

diminuerde1degré,appuyerlonguementsurlenombrediminuerarapidement.

4.AppuyezsurlatouchePpourconfirmerlatempératureréglée.

5.Enhautdel'écran,lesymbolesignifiechauffageetisolation.Enhaut

four.

3.Appuyezsurlatouchepourréglerlatempératurerequise.Unepressioncourtesurle

numéroaugmenteraprogressivementde1degré,unepressionlongue

augmenterarapidement.Unepressioncourtesurlenuméroaugmenteraprogressivement

2.AppuyezsurlatoucheU,lenumérodetempératuresousl'écranclignote.

1.Latempératureaffichéeestlatempératureréelleàl'intérieurdel'

l'affichage,lesymboleclignotantsignifieuneaugmentationdelatempérature.Cidessous

lenombre

l'affichage,lesymboleclignotantsignifielatempératuredemaintien.

7

4.Symboled'affichagedeconservationdelachaleur

(latempératureclignotera.)

6.Ajouterlatempérature(l'affichageduréglagedelatempératureclignotepourajouterlatempérature)

7.Réduisezlatempérature(leréglagedel'affichagedelatempératureclignotepourréduire

3.Afficherlatempératureréglée

5.BoutonUpourréglerlatempérature(aprèsavoirappuyésurlebouton,leréglage

2.Affichelatempératureréelledanslefour

1.Symboled'affichagedechaleur

température.)

8.Démarrerlechauffage/Confirmerleréglagedelatempérature

Procédure:

PROCÉDUREDECONTRÔLEDELATEMPÉRATURE

Machine Translated by Google

Celaprovoqueraitlabrûluredufilchauffant.

2.Schémadufilchauffantinterne,veuilleznepastomberdanslematériaumétallique.

1.Placezlemétalàfondredanslecreuset.

3.Placezlecreusetdanslamachineavantdedémarrer.

8

REMARQUE:Vérifiezpériodiquementl'intégritéducreusetpouréviterd'endommagerlabobine

dechauffage!

PROCÉDUREDEFUSION

Machine Translated by Google

appareil:

etd’autresmétauxnobles!

Listedestypesdemétauxquipeuventêtrefondusdanslecreusetfourniavecle

9

INSTRUCTIONSPOURLAFUSIONDESMÉTAUX

5.AppuyezsurlatouchePetle«»clignotepourledébutduchauffage.

4.AppuyezsurUpourréglerlatempérature.Lechiffrecidessousclignote.Appuyezsur

pourréglerlatempérature.AppuyezsurPpourconfirmer.

Le«»clignotantdanslecoininférieurdroitindiquelaconservationdelachaleur.

IMPORTANT:Lecreusetengraphiteestuniquementadaptépourfondrel'or,l'argent,lecuivre

Machine Translated by Google

COMMENTDÉTECTERLABOBINEDECHAUFFAGE

10

Veuillezacheteruncreusetadaptépourfairefondred'autresmétaux.Informezvoustoujourssur

laproductiondevapeurspendantleprocessusdefusionpourvérifierlacompatibilitéde

devientdangereuxpourl'utilisateur,auplustardenouvrantlecouvercle.

nécessairepourlaisserlemétalfondre.Deplus,leprocessusdefusionproduitsouventdesvapeurs.

Sivousremplisseztroplecreuset,celapeutentraînerunesurpressionetl'utilisationdel'appareil

résultat.Sivousremplisseztroplecreuset,l'appareilnepourrapasproduirelachaleur

Veuilleznoterquelecreusetnedoitpasêtrecomplètementremplipouratteindreunetempératureoptimale.

l'appareilavecvosintentions.

0,49g/cm3

ATTENTION:N'ouvrezjamaisl'appareilsansl'autorisationdevotrevendeur.

8,92g/cm3

Pourcefaire,veuillezsuivrecesinstructions:Vérifiezlefonctionnementdel'

Symbole

19,30g/cm3

1084,62

Labobinedechauffagepeutêtreendommagéeetvousdevrezlaremplacer.

Métal

Pointdefusiondeladensité

1064,18

serpentindechauffage.

962,78

1.Ouvrezd’abordlefonddufour.

Densité

Argent

Cuivre

Machine Translated by Google

REMPLACERLABOBINEDECHAUFFAGE

REMARQUE:Larésistanceestd'environ12Ω.S'iln'yapasderésistance,lechauffage

2.Retirezlecouvercledeprotection.

lefilestcasséetvousdevezchangerunenouvellebobinedechauffage.

2.Vérifiezlarésistancedelabobinedechauffagecommececi.

1.Retirezleconnecteurdufilchauffantetretirezlesdeuxboulons.

11

Machine Translated by Google

QUESTIONSNÉCESSITANTUNEATTENTIONPARTICULIÈRE

revenirselonlesétapesprécédemmentsupprimées.

Afficherlescodesd'erreurpourdéterminerlesproblèmesdela

machine•ERR1:Lecircuitdemesuredelatempératuresurlacarteestcassé

•ERR2:Lethermocoupleestcasséounonconnecté

•ERR3:lamesuredelatempératureduthermocoupleesthorsplage

cylindre.

Placezlenouveaucylindredefilchauffantetinstallezlecylindredefilchauffant

4.Retirezlecercleencéramique.Vouspouvezretirerlefild'isolationthermique

3.Ouvrezlesvissurl'acierinoxydableetretirezlecouvercle.

•ERR4:l'élémentdedétectiondetempératuresurlacarteestcasséoutombe•ERR5:le

ventilateurestcasséoutombe•ERR6:

l'élémentdecontrôledetempératureestélevé

12

Machine Translated by Google

13

2.AprèsavoirappuyésurlatoucheP,lecoinsupérieurdroitclignoteaudébut

dechauffage,etonpeutjugerquelefilchauffantestbrûlés'iln'estpas

chaufféenuneminute.

1.Nettoyezrégulièrementl'extérieuretl'intérieurpouréviterlesimpuretésetlesdépôtsmétalliques.

travailducreusetcasséfluxdemétalfilchauffantcylindrebrûlé.

Vousdevezalorsacheteruncylindredefilchauffantderemplacement.

1.Lematériaumétalliquetombantdanslecylindredufilchauffantprovoqueuncourtcircuit,dansle

NOTE:

résidus.

2.Avantetaprèsutilisation,vousdevezvérifiersil'appareilestnormal.

ENTRETIEN

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODEL:GF1150ND1-3KG/GF1150ND2-3KG

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer

van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote

topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de

grote topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

ELEKTRISCHE SMELTOVEN

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

MODEL: GF1150ND1-3KG/GF1150ND2-3KG

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding

voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates

voor ons product zijn.

HULP NODIG? NEEM CONTACT MET ONS OP!

OPMERKING: Controleer regelmatig of de kroes intact is, om schade aan de verwarmingsspiraal

te voorkomen!

OVEN

ELEKTRISCH SMELTEN

- 1 -

Machine Translated by Google

geeft aan dat het product gescheiden afvalinzameling vereist in de

goed begrepen. Bewaar de handleiding bij de apparatuur, zodat u deze op elk gewenst moment kunt lezen.

materialen, kan er een chemische reactie optreden die het verwarmingselement kan corroderen.

1.1.3 Koppel het los voordat u het schoonmaakt. Gebruik een zachte, vochtige doek om het schoon te maken. Vermijd het gebruik van

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

Om letsel of elektrische schokken te voorkomen, dient u ervoor te zorgen dat u de veiligheidsinstructies naleeft.

•De gebruikershandleiding moet dicht bij het apparaat worden bewaard en altijd toegankelijk zijn voor

- 2 -

1.1.2 Open de eenheid niet van zonnestraling. Gebruik het apparaat op een beschermde locatie om

1.2 Algemene veiligheidsinformatie voor het gebruik van smeltovens:

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen

recycling van elektrische en elektronische apparaten.

spanning (aangegeven op het etiket op het apparaat). Als u twijfels heeft, laat het dan nakijken door een elektricien

met dit symbool. Producten die als zodanig zijn gemarkeerd, mogen niet met het afval worden weggegooid.

1.1.4 Geen enkel intern element van dit apparaat hoeft door de gebruiker te worden onderhouden.

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

bij het gebruik van dit apparaat. Lees de instructies zorgvuldig door en zorg ervoor dat u

reinigingsmiddel en zorg ervoor dat er geen vloeistof in het apparaat komt. Als het metaal zuur of alkali bevat

1.1 Algemene veiligheidsinformatie voor het gebruik van elektrische apparaten:

CORRECTE VERWIJDERING

urenlang constant werken en plaats het niet te dicht bij andere apparaten die warmte produceren.

de gebruikers. Instrueer uw medewerkers hoe ze de smeltoven correct moeten gebruiken.

handleiding zorgvuldig door.

schade aan de apparatuur of het in gevaar brengen van anderen. Zorg ervoor dat het apparaat na 3 uur kan afkoelen

Zelf demonteren en repareren.

normaal huishoudelijk afval, maar moet naar een inzamelpunt worden gebracht

Controleer of het apparaat goed geaard is. Gebruik nooit een beschadigde stroomkabel.

Europese Unie. Dit geldt voor het product en alle accessoires die gemarkeerd zijn

1.1.1 Gebruik altijd stroombronnen die op de grond zijn aangesloten en zorg voor de nodige

Houd de bovenklep open tijdens het smeltproces.

VEILIGHEIDSINSTRUCTIES

Machine Translated by Google

•Doe de kroes niet te vol, om te voorkomen dat deze overstroomt tijdens het verwarmen.

regelmatig om de giftige stof te laten verdampen.

ongewenste werking veroorzaken.

1) Dit product kan schadelijke interferentie veroorzaken.

• Draag altijd veiligheidshandschoenen.

•Gerecycled goud of zilver bevat zuur en alkali die het verwarmingselement kunnen aantasten. Als

Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B.

- 3 -

kan de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Opmerking:

• Zorg ervoor dat uw werkruimte goed geventileerd is.

Na 2 uur onafgebroken werken, 30 minuten stoppen.

VOORZICHTIGHEID:

1.3 Specifieke veiligheidsinformatie voor het gebruik van smeltovens: •Om een lange

levensduur en goede werking van uw apparaat te garanderen,

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de verantwoordelijke partij zijn goedgekeurd

•Plaats smeltovens niet op brandbare ondergronden of in de buurt van brandbare materialen. •Laat het apparaat niet onbeheerd

achter tijdens het verwarmen.

Als je dat soort metaal wilt smelten, open dan het deksel van de smeltkamer met

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan

deze waarde overschrijden.

• Houd een brandblusser bij de hand voor gebruik.

twee voorwaarden:

overeenkomstig Deel 15 van de FCC-regels zijn deze limieten bedoeld om redelijke

• Houd de vluchtroutes vrij.

•De maximale bedrijfstemperatuur die de smeltoven tolereert is 1150ÿ. Nooit

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende

Wij raden u ten zeerste aan om minder dan 3 uur per keer te werken. Zorg ervoor dat u

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving

naleving hiervan kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

•Voeg vaste smeltende stoffen toe door ze langzaam in de hete vloeibare massa te doen.

FCC-informatie

WAARSCHUWING:

Machine Translated by Google

±5ÿ

Wisselstroom 120V 60Hz

Materiaal

Wisselstroom 230V 50Hz

Maximaal vermogen

Model

Maximale temperatuur

Zwart

Invoer

±5ÿ

Staal

1150ÿ

GF1150ND2-3KGGF1150ND1-3KG

1150ÿ

Kleur

0-50ÿ

1350W 1350W

Werktemperatuur

Temperatuurfout

MODEL EN PARAMETERS

specifieke installatie. Als dit product schadelijke interferentie veroorzaakt aan radio of televisie

ontvangst, die kan worden bepaald door het product uit en aan te zetten, is de gebruiker

Wij raden u aan om te proberen de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen.

· Vergroot de afstand tussen het product en de ontvanger.

en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radiosignalen veroorzaken

communicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet is geïnstalleerd

bescherming tegen schadelijke interferentie in een residentiële installatie.

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

aangesloten.

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

- 4 -

· Heroriënteer of verplaats de ontvangstantenne.

Machine Translated by Google

3. Isolatie

4. Temperatuurregelmeter 5.

Voetpads

2. Beschermhoes

1. Beschermhoes voor de hoes

6.Handgreep voor het openen van

afdekking 7.Zekering

8.Machinegreep

9.Aan/uit-schakelaar

10.Machinebehuizing 11.Stopcontact

12. Afdekking hulpstang 13.

Koelventilator

STRUCTUURDIAGRAM

- 5 -

Machine Translated by Google

1kg kroes x1 3kg kroes x1

Grafietolietank (5 gaten) x1

Gebruiksaanwijzing x1

Stroomkabel x1 Geïsoleerde handschoenen x1

Smeltkroestang x1Smeltoven x1

- 6 -

ONDERDELENLIJST

Machine Translated by Google

3. Druk op de toets om de gewenste temperatuur in te stellen. Kort indrukken

van het nummer zal progressief toenemen met 1 graad, lang indrukken

zal snel toenemen. Kort indrukken van het nummer zal progressief toenemen met 1 graad,

4. Druk op de toets P om de ingestelde temperatuur te bevestigen.

met 1 graad afnemen, lang indrukken en het getal zal snel afnemen.

Op het display staat een knipperend symbool, wat betekent dat de temperatuur is gehandhaafd.

oven.

Als het lampje knippert, kan de temperatuur worden ingesteld.

2. Druk op de toets U, het temperatuurnummer onder het display gaat knipperen.

1. De temperatuur op het display is de werkelijke temperatuur in de

het display, het knipperende symbool betekent dat de temperatuur wordt verhoogd. Hieronder

5. Bovenaan het display staat het symbool voor verwarming en isolatie.Bovenaan

het nummer

- 7 -

5. U-knop om de temperatuur in te stellen (Nadat u op de knop hebt gedrukt, wordt de instelling gewijzigd).

(temperatuur knippert.)

6. Temperatuur toevoegen (het display van de ingestelde temperatuur knippert om temperatuur toe te voegen)

3. Geef de ingestelde temperatuur weer

4. Symbool voor warmtebehoud

2. Toon de werkelijke temperatuur in de oven

1. Symbool voor warmteweergave

8. Start met verwarmen/bevestig de ingestelde temperatuur

temperatuur.)

7. Verlaag de temperatuur (het display toont de ingestelde temperatuur en knippert om de temperatuur te verlagen).

Procedure:

PROCEDURE VOOR TEMPERATUURREGELING

Machine Translated by Google

OPMERKING: Controleer regelmatig of de kroes intact is, om schade aan de verwarmingsspiraal

te voorkomen!

- 8 -

Hierdoor zal de verwarmingsdraad doorbranden.

2. Schema van de interne verwarmingsdraad. Zorg dat u niet in het metalen materiaal valt.

1. Doe het te smelten metaal in de smeltkroes.

3. Plaats de kroes in de machine voordat u begint.

SMELTEN PROCEDURE

Machine Translated by Google

Lijst met de metaalsoorten die gesmolten kunnen worden in de bijgeleverde smeltkroes

en andere edele metalen!

apparaat:

- 9 -

INSTRUCTIES VOOR HET SMELTEN VAN METALEN

5. Druk op de P-toets en de “ ” knippert om aan te geven dat het verwarmen begint.

naar

4. Druk op U om de temperatuur in te stellen. Het getal hieronder knippert. Druk op om de

temperatuur aan te passen. Druk op P om te bevestigen.

“ ” knipperend in de rechter benedenhoek geeft aan dat de warmte behouden blijft.

BELANGRIJK: De grafietkroes is alleen geschikt om goud, zilver en koper te smelten

Machine Translated by Google

HOE EEN VERWARMINGSSPOELER TE DETECTEREN

- 10 -

Koop een aangepaste smeltkroes om andere metalen te smelten. Informeer u altijd over

wordt gevaarlijk voor de gebruiker, op zijn laatst door het openen van de deksel.

de productie van dampen tijdens het smeltproces om de compatibiliteit van

nodig om het metaal te laten smelten. Bovendien produceert het smeltproces vaak dampen.

Als u de kroes te vol doet, kan dit leiden tot overdruk en het gebruik van het apparaat

resultaat. Als u de smeltkroes te vol doet, kan het apparaat de warmte niet produceren

Houd er rekening mee dat de smeltkroes niet helemaal gevuld hoeft te zijn om een optimale temperatuur te bereiken.

het apparaat met uw bedoelingen.

Landbouw

1064,18ÿ

Metaal

Dichtheidsfusiepunt

19,30 g/cm3

Het verwarmingselement kan beschadigd raken en moet vervangen worden.

Symbool

1084,62ÿ

8,92 g/cm3

Goud

Om dit te doen, volgt u de onderstaande instructies: Controleer de werking van de

LET OP: Open het apparaat nooit zonder toestemming van de verkoper.

0,49 g/cm3

Koper

Dikte

Zilver

verwarmingsspiraal.

962,78ÿ

1. Open eerst de onderkant van de oven.

Machine Translated by Google

VERVANG DE VERWARMINGSSPIRAAL

De draad is gebroken en u moet een nieuwe verwarmingsspiraal vervangen.

1. Verwijder de verwarmingsdraadconnector en verwijder de twee bouten.

OPMERKING: De weerstand is ongeveer 12ÿ. Als er geen weerstand is, is de verwarming

2. Controleer de weerstand van de verwarmingsspiraal als volgt.

2. Verwijder de beschermkap.

- 11 -

Machine Translated by Google

ZAKEN DIE AANDACHT NODIG HEBBEN

terug volgens de eerder verwijderde stappen.

Foutcodes weergeven om machineproblemen te bepalen

•ERR1: Het temperatuurmeetcircuit op het bord is kapot

•ERR2: Het thermokoppel is kapot of niet aangesloten

4. Haal de cirkelkeramiek eruit. Je kunt de thermische isolatiedraad eruit halen

Plaats de nieuwe verwarmingsdraadcilinder en installeer de verwarmingsdraadcilinder

cilinder.

3. Draai de schroeven op het roestvrij staal los en verwijder het deksel.

•ERR4: Het temperatuursensorelement op het bord is kapot of valt eraf. •ERR5: De ventilator

is kapot of valt eraf. •ERR6: Het

temperatuurregelelement is te hoog.

•ERR3: Thermokoppeltemperatuurmeting is buiten bereik

- 12 -

Machine Translated by Google

ONDERHOUD

2. Nadat u op de P-toets hebt gedrukt, knippert de rechterbovenhoek aan het begin

van verwarming, en men kan beoordelen dat de verwarmingsdraad is doorgebrand als deze niet

binnen één minuut verwarmd.

1. Maak de buitenkant en de binnenkant regelmatig schoon om onzuiverheden en metaalvlekken te voorkomen

werk van de smeltkroes gebroken metalen stroom verwarmingsdraad cilinder verbrand.

Hiervoor moet u een vervangende verwarmingsdraadcilinder kopen.

1. Metaalmateriaal dat in de verwarmingsdraadcilinder valt, veroorzaakt kortsluiting, in de

OPMERKING:

resten.

2. Controleer voor en na gebruik of het apparaat normaal functioneert.

- 13 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

ELEKTRISK SMÄTVGN

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

MODELL: GF1150ND1-3KG/GF1150ND2-3KG

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

OBS: Kontrollera regelbundet att degeln är intakt för att undvika skador på

värmeslingan!

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL: GF1150ND1-3KG/GF1150ND2-3KG

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

UGN

ELEKTRISK SMÄLTNING

- 1 -

Machine Translated by Google

SÄKERHETSINSTRUKTIONER

Europeiska unionen. Detta gäller produkten och alla tillbehör märkta

1.1.1 Använd alltid strömkällor anslutna till jord och tillhandahåll nödvändiga

handbok noggrant.

skada utrustningen eller utsätta andra för fara. Se till att enheten kan svalna efter 3

håll det övre locket öppet under smältningsprocessen.

demontera och reparera dig själv privat.

normalt hushållsavfall, men måste lämnas till en insamlingsplats för

kontrollera att enheten är ordentligt jordad. Använd aldrig en skadad strömkabel.

1.1 Allmän säkerhetsinformation för användning av elektriska apparater:

KORREKT AVFALLSHANTERING

timmars konstant arbete och undvik att placera den för nära andra enheter som producerar värme.

användarna. Instruera dina anställda om hur man använder smältugnen på rätt sätt.

när du använder den här enheten. Läs instruktionerna noggrant och se till att du har

2012/19/EU. Symbolen som visar en soptunna på hjul korsad

tvättmedel och se till att ingen vätska kommer in i enheten. Om metallen innehåller syra eller alkali

spänning (anges på etiketten på enheten). Om du har några tvivel, låt en elektriker

med denna symbol. Produkter märkta som sådana får inte kasseras med

1.1.4 Inget internt element i denna enhet behöver underhållas av användaren. Snälla gör inte det

1.1.2 Öppna inte enheten för solstrålning. Använd enheten på en skyddad plats för att undvika

Varning - För att minska risken för skada måste användaren läsa instruktionerna

återvinning av elektriska och elektroniska apparater.

1.2 Allmän säkerhetsinformation för användning av smältugnar:

1.1.3 Koppla bort den innan rengöring. Använd en mjuk fuktig trasa för rengöring. Undvik att använda

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

Se till att säkerhetsinstruktionerna följs för att undvika skador eller elektriska stötar

- 2 -

•Användarmanualen ska förvaras nära enheten och ska alltid vara tillgänglig för

material kan en kemisk reaktion inträffa som kan fräta på värmeelementet. Behaga

indikerar att produkten kräver separat sophämtning i

förstod det väl. Förvara bruksanvisningen nära utrustningen så att du kan läsa den när som helst.

Machine Translated by Google

•Tillsätt fasta smältande material genom att långsamt föra in dem i den heta flytande massan.

FCC-information

• Den maximala driftstemperaturen som tolereras av smältugnen är 1150 ÿ. Aldrig

• Håll utrymningsvägarna fria.

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande

VARNING:

för överensstämmelse kan ogiltigförklara användarens behörighet att använda produkten.

Vi rekommenderar starkt att du arbetar mindre än 3 timmar en gång. Se till att

Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden

överstiga detta värde.

• Håll en brandsläckare redo att användas.

två villkor:

i enlighet med del 15 av FCC-reglerna är dessa gränser utformade för att tillhandahålla rimliga

du vill smälta den typen av metall, öppna locket till smältkammaren med

•Placera inte smältugnar på brännbara underlag eller nära brännbara material. •Låt inte enheten vara utan

övervakning under uppvärmningen.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan

FÖRSIKTIGHET:

1.3 Specifik säkerhetsinformation för användning av smältugnar: •För att

säkerställa lång hållbarhet och god funktion hos din enhet,

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den ansvariga parten

kan ogiltigförklara användarens behörighet att använda utrustningen!

• Se till att ditt arbetsområde är väl ventilerat.

stanna i 30 minuter efter 2 timmars kontinuerligt arbete.

Notera:

1) Denna produkt kan orsaka skadliga störningar.

• Använd alltid skyddshandskar.

•Återvunnet guld eller silver innehåller syra och alkali som kan fräta på värmeelementet. Om

- 3 -

Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B

orsaka oönskad funktion.

•Överfyll inte degeln för att förhindra att den rinner över under uppvärmningen.

regelbundenhet för att låta det giftiga ämnet avdunsta.

Machine Translated by Google

MODELL OCH PARAMETRAR

Temperaturfel

Arbetstemperatur

Max. Driva

0-50 ÿ

AC 230V 50Hz

±5ÿ

AC 120V 60Hz

Input

±5ÿ

Svart

Modell

Max. Temperatur

1150 ÿ

GF1150ND2-3KG

Färg

Stål

GF1150ND1-3KG

1150 ÿ

1350W

Material

1350W

mottagning, vilket kan bestämmas genom att stänga av och på produkten, är användaren

speciell installation. Om denna produkt orsakar skadliga störningar på radio eller TV

uppmuntras att försöka korrigera störningen genom en eller flera av följande åtgärder.

ansluten.

och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radio

kommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte är installerad

skydd mot skadliga störningar i en bostadsinstallation.

· Öka avståndet mellan produkten och mottagaren.

· Rikta om eller flytta mottagningsantennen.

· Anslut produkten till ett uttag på en annan krets än den som mottagaren är till

- 4 -

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Machine Translated by Google

3.Isolering

6. Kåpans öppningshandtag 7.

Säkring

8. Maskingrepp 9.

Strömbrytare 10.

Maskinhus 11.

Strömuttag

2. Skyddskåpa

1.Cover Skyddsöverdrag

4. Temperaturkontrollmätare

5.Fotkuddar

12.Kåpa Hjälpstav 13.Kylfläkt

STRUKTURDIAGRAM

- 5 -

Machine Translated by Google

Grafitoljetank (5 hål) x1

Isolerade handskar x1

3 kg degel x1

Degeltång x1

1 kg Degel x1

Nätsladd x1

Smältugn x1

- 6 -

Användarmanual x1

DELLISTA

Machine Translated by Google

minska med 1 grad, lång tryckning minskar siffran snabbt.

När den blinkar betyder det att temperaturen kan ställas in.

4. Tryck på knappen P för att bekräfta den inställda temperaturen.

5. Uppåt på displayen betyder symbolen värme och isolering. Uppåt

2. Tryck på knappen U, temperaturnumret under displayen blinkar.

3. Tryck på knappen för att justera önskad temperatur. Kort tryck siffran

ökar gradvis med 1 grad, lång tryckning ökar snabbt. Kort tryck

siffran ökar gradvis

ugn.

1. Temperaturen på displayen är den faktiska temperaturen inuti

displayen, symbolen blinkar betyder att temperaturen höjs. Nedan

numret

displayen, symbolen blinkar betyder hålltemperaturen.

- 7 -

6. Lägg till temperatur (Visa inställningstemperatur flimmer för att lägga till temperatur)

4. Värmekonserveringssymbol

temperaturen blinkar.)

3. Visa den inställda temperaturen

5. U-knapp för att ställa in temperaturen (Efter att ha tryckt på knappen, inställningen

2. Visa den faktiska temperaturen i ugnen

1. Värmedisplaysymbol

temperatur.)

7. Minska temperaturen (Visa inställningstemperaturen flimmer för att minska

8. Starta uppvärmning/Bekräfta inställd temperatur

Förfarande:

PROCEDUR FÖR TEMPERATURKONTROLL

Machine Translated by Google

OBS: Kontrollera regelbundet att degeln är intakt för att undvika skador på

värmeslingan!

- 8 -

Det kommer att göra att värmetråden brinner.

2. Internt värmeledningsdiagram, fall inte in i metallmaterialet.

1. Lägg metallen som ska smältas i degeln.

3. Sätt in degeln i maskinen innan start.

SMÄLTNINGSPROCEDUR

Machine Translated by Google

Lista över de metalltyper som kan smältas i degeln som medföljer

och andra ädla metaller!

anordning:

- 9 -

INSTRUKTIONER FÖR SMÄLTNING AV METALLER

till

5. Tryck på P-knappen och “ ” blinkar för att starta uppvärmningen.

4. Tryck på U för att ställa in temperaturen. Siffran nedan blinkar. Tryck på

justera temperaturen. Tryck på P för att bekräfta.

“ ” blinkande i det nedre högra hörnet indikerar värmebevarande.

VIKTIGT: Grafitdegeln är endast anpassad för att smälta guld, silver, koppar

Machine Translated by Google

HUR MAN UPPTÄCKER VÄRMEBLADE

- 10 -

blir farligt för användaren, senast genom att öppna locket.

Vänligen köp en anpassad degel för att smälta andra metaller. Informera dig alltid om

produktionen av ångor under smältningsprocessen för att kontrollera kompatibiliteten av

enheten med dina avsikter.

behövs för att låta metallen smälta. Dessutom producerar smältprocessen ofta ångor.

Om du överfyller degeln kan det leda till övertryck och användning av enheten

resultat. Om du överfyller degeln kommer enheten inte att kunna producera värmen

Tänk på att degeln inte ska vara helt fylld för att nå en optimal

1084,62 ÿ

Symbol

värmeslinga.

För att göra det, följ dessa instruktioner: Kontrollera funktionen hos

Metall

Densitet Fusion Point

Värmebatteriet kan skadas och du måste byta ut det.

19,30 g/cm3

VARNING: Öppna aldrig enheten utan tillstånd från din säljare.

0,49 g/cm3

8,92 g/cm3

Guld

Densitet

Silver

Koppar

1064,18 ÿ

962,78 ÿ

1. Öppna först botten av ugnen.

Machine Translated by Google

BYT UT VÄRMEBLADEN

tråden är trasig och du måste byta en ny värmeslinga.

2. Ta bort skyddskåpan.

OBS: Resistansen är cirka 12ÿ. Om det inte finns något motstånd, uppvärmningen

2. Kontrollera värmeslingans motstånd så här.

1. Ta bort värmekabelns kontakt och ta bort de två bultarna.

- 11 -

Machine Translated by Google

FRÅGOR SOM BEHÖVER UPPMÄRKSAMHET

•ERR2:Termoelementet är trasigt eller inte anslutet

tillbaka enligt de steg som tidigare tagits bort.

Visa felkoder för att fastställa maskinproblem •ERR1:

Temperaturmätkretsen på kortet är bruten

•ERR3: Temperaturmätning av termoelement ligger utanför intervallet

cylinder.

Sätt på den nya värmetrådscylindern och installera värmetrådscylindern

4. Ta ut cirkelkeramiken. Du kan ta ut värmeisoleringstråden

3. Öppna skruvarna på det rostfria stålet och ta bort locket.

•ERR4: Temperaturavkänningselementet på kortet är trasigt eller faller av •ERR5:Fläkten är trasigt

eller faller av •ERR6: Temperaturkontrollelementet

är högt

- 12 -

Machine Translated by Google

- 13 -

av uppvärmning, och det kan bedömas att värmetråden är avbränd om den inte är det

2. Efter att ha tryckt på P-tangenten blinkar det övre högra hörnet i början

upphettas inom en minut.

arbete av degeln bruten metall flöde värmetråd cylinder brann av.

Detta behöver du för att köpa en ny värmetrådscylinder.

1. Metallmaterial som faller in i värmetrådscylindern kortslutning, i

NOTERA:

rester.

1. Rengör utsidan och insidan regelbundet för att undvika föroreningar och metall

2. Före och efter användning måste du kontrollera om enheten är normal.

UNDERHÅLL

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

MODELO:GF1150ND13KG/GF1150ND23KG

HORNOELÉCTRICODEFUSIÓN

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

MODELO:GF1150ND13KG/GF1150ND23KG

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

NOTA:Verifiqueperiódicamentelaintegridaddelcrisolparaevitardañosenlabobinade

calentamiento.

HORNO

FUSIÓNELÉCTRICA

1

¿NECESITAAYUDA?¡CONTÁCTENOS!

Machine Translated by Google

indicaqueelproductorequiererecogidaselectivaderesiduosenel

Loentendíbien.Guardeelmanualcercadelequipoparapoderleerloencualquiermomento.

materiales,puedeproducirseunareacciónquímicaquepodríacorroerelelementocalefactor.

1.1.3Antesdelimpiar,desconéctelo.Utiliceunpañosuaveyhúmedoparalimpiar.Eviteusar

EsteproductoestásujetoalasdisposicionesdelaDirectivaeuropea

Paraevitarlesionesodescargaseléctricas,asegúresedecumplirconlasinstruccionesdeseguridad.

•Elmanualdelusuariodebemantenersecercadeldispositivoysiempredebeestaraccesiblepara

2

1.1.2Noabralaunidadderadiaciónsolar.Utiliceeldispositivoenunlugarprotegidoparaevitar

1.2Informacióngeneraldeseguridadparaelusodehornosdefusión:

Advertencia:parareducirelriesgodelesiones,elusuariodebeleerlasinstrucciones.

reciclajedeaparatoseléctricosyelectrónicos.

Voltaje(indicadoenlaetiquetadelaparato).Sitienedudas,consulteaunelectricista.

conestesímbolo.Losproductosmarcadoscomotalesnopuedendesecharsecon

1.1.4Ningúnelementointernodeestedispositivonecesitamantenimientoporpartedelusuario.Nolohaga.

2012/19/UE.Elsímboloquemuestrauncontenedordebasuratachado

Alutilizarestedispositivo,leaatentamentelasinstruccionesyasegúresedequelashautilizado.

detergenteyasegúresedequenoentrelíquidoenlaunidad.Sielmetalcontieneácidooálcali

1.1Informacióngeneraldeseguridadparaelusodedispositivoseléctricos:

ELIMINACIÓNCORRECTA

horasdetrabajoconstanteyevitarcolocarlodemasiadocercadeotrosaparatosqueproduzcancalor.

Losusuarios.Instruyaasusempleadossobrecómoutilizarcorrectamenteelhornodefusión.

Leaelmanualconcuidado.

dañarelequipooponerenpeligroaotraspersonas.Asegúresedequeeldispositivopuedaenfriarsedespuésde3

Desmontaryrepararustedmismodeformaprivada.

residuosdomésticosnormales,sinoquedebenllevarseaunpuntoderecogidapara

Compruebequelaunidadestécorrectamenteconectadaatierra.Nuncautiliceuncabledealimentacióndañado.

UniónEuropea.Estoseaplicaalproductoyatodoslosaccesoriosmarcados

1.1.1Utilicesiemprefuentesdecorrienteconectadasatierrayproporcionelatensiónnecesaria.

Mantengalatapasuperiorabiertaduranteelprocesodefusión.

INSTRUCCIONESDESEGURIDAD

Machine Translated by Google

•Nollenedemasiadoelcrisolparaevitarquesedesbordeduranteelcalentamiento.

regularidadparadejarquelasustanciatóxicaseevapore.

provocarunfuncionamientonodeseado.

1)Esteproductopuedecausarinterferenciasdañinas.

•Utilicesiempreguantesdeseguridad.

•Eloroolaplatarecicladoscontienenácidoyálcaliquepuedencorroerelelementocalefactor.

EsteproductohasidoprobadoysehadeterminadoquecumpleconloslímitesparaundispositivodigitaldeclaseB.

3

¡Podríaanularlaautoridaddelusuarioparaoperarelequipo!

Nota:

•Asegúresedequesuáreadetrabajoestébienventilada.

detenerdurante30minutosdespuésde2horasdetrabajocontinuo.

PRECAUCIÓN:

1.3Informacióndeseguridadespecíficaparaelusodehornosdefusión:•Paragarantizaruna

largadurabilidadyunbuenfuncionamientodesudispositivo,

Cambiosomodificacionesaesteproductonoaprobadosexpresamenteporlaparteresponsable.

•Nocoloqueelhornodefusiónsobresoportescombustiblesnicercadematerialescombustibles.•Nodejeelaparatosin

vigilanciaduranteelcalentamiento.

Sideseafundiresetipodemetal,abralatapadelacámaradefusióncon

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluidalainterferenciaquepueda

excederestevalor.

•Mantengaunextintordeincendioslistoparausar.

doscondiciones:

DeconformidadconlaParte15delasNormasdelaFCC,estoslímitesestándiseñadosparaproporcionarunmargendeseguridadrazonable.

•Latemperaturamáximadefuncionamientoquetoleraelhornodefusiónesde1150.Nunca

•Mantenerdespejadaslasvíasdeescape.

porqueelincumplimientopodríaanularlaautoridaddelusuarioparaoperarelproducto.

Lerecomendamosencarecidamentequetrabajemenosde3horasporvez.Asegúresede

Cambiosomodificacionesnoaprobadosexpresamenteporlaparteresponsabledelcumplimiento

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamientoestásujetoalassiguientes

•Agreguematerialessólidosdefusióninsertándoloslentamenteenlamasalíquidacaliente.

InformacióndelaFCC

ADVERTENCIA:

Machine Translated by Google

±5

CA120V60Hz

Máximapotencia

CA230V50Hz

Negro

Modelo

Temperaturamáx.

Aporte

±5

Acero

GF1150ND13KG

1150 1150

GF1150ND23KG

Color

1350W

050

1350W

Material

MODELOYPARÁMETROS

Instalaciónparticular.Siesteproductocausainterferenciasdañinasalaradiootelevisión

recepción,quesepuededeterminarencendiendoyapagandoelproducto,elusuarioes

Serecomiendaintentarcorregirlainterferenciamedianteunaomásdelassiguientesmedidas.

∙Reorientaroreubicarlaantenareceptora.

yseutilizadeacuerdoconlasinstrucciones,puedecausarinterferenciasdañinasenlaradio.

comunicaciones.Sinembargo,nohaygarantíadequenoseproduzcaninterferenciasenun

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay,sinoseinstala

proteccióncontrainterferenciasdañinasenunainstalaciónresidencial.

∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentealqueestáconectadoelreceptor.

∙Consultealdistribuidoroauntécnicoderadio/TVexperimentadoparaobtenerayuda.

4

∙Aumentarladistanciaentreelproductoyelreceptor.

conectado.

Errordetemperatura

Temperaturadetrabajo

Machine Translated by Google

3.Aislamiento

4.Medidordecontroldetemperatura5.

Almohadillasparalospies

2.Cubiertaprotectora

1.Cubiertaprotectora

6.Manijadeaperturadelatapa7.

Fusible8.

Empuñaduradela

máquina9.Interruptor

deencendido10.Cuerpo

delamáquina11.Tomadecorriente

12.Cubiertadevarillaauxiliar

13.Ventiladorderefrigeración

DIAGRAMADEESTRUCTURA

5

Machine Translated by Google

Crisolde1kgx1 Crisolde3kgx1

Tanquedeaceitedegrafito(5orificios)x1

Manualdeusuariox1

Pinzaparacrisolx1

Guantesaislantesx1Cabledealimentaciónx1

Hornodefusiónx1

6

LISTADEPIEZAS

Machine Translated by Google

3.Presionelateclaparaajustarlatemperaturarequerida.Unapulsacióncortaaumentará

progresivamenteelnúmeroen1grado;unapulsaciónlargaaumentará

rápidamente.Unapulsacióncortaaumentaráprogresivamenteelnúmeroen1grado.

4.PulselateclaPparaconfirmarlatemperaturaconfigurada.

Disminuiren1grado,mantengapresionadoelnúmeroparadisminuirrápidamente.

Enlapantalla,elsímboloparpadeantesignificalatemperaturademantenimiento.

2.PresionelateclaU,elnúmerodetemperaturadebajodelapantallaparpadeará.

Cuandoparpadea,significaquesepuedeconfigurarlatemperatura.

horno.

1.Latemperaturaenlapantallaeslatemperaturarealdentrodel

5.Enlapartesuperiordelapantalla,elsímbolosignificacalefacciónyaislamiento.

Enlapantalla,elsímboloparpadeandosignificaquelatemperaturaestáaumentando.

Elnúmero

5.BotónUparaconfigurarlatemperatura(Despuésdepresionarelbotón,laconfiguración

(Latemperaturaparpadeará.)

6.Agregartemperatura(latemperaturadeajustedelapantallaparpadeaparaagregartemperatura)

7.Reducirlatemperatura(latemperaturadeajustedelapantallaparpadeaparareducirla)

2.Muestralatemperaturarealenelhorno.

4.Símbolodevisualizacióndeconservacióndelcalor

3.Visualizarlatemperaturaestablecida

1.Símbolodeindicacióndecalor

8.Iniciarcalentamiento/Confirmarlatemperaturaconfigurada

temperatura.)

Procedimiento:

PROCEDIMIENTOPARAELCONTROLDETEMPERATURA

7

Machine Translated by Google

NOTA:Verifiqueperiódicamentelaintegridaddelcrisolparaevitardañarlabobinade

calentamiento.

Estoprovocaráqueelcablecalefactorsequeme.

3.Coloqueelcrisolenlamáquinaantesdecomenzar.

2.Diagramadelcabledecalentamientointerno,nocaigasobreelmaterialmetálico.

1.Coloqueelmetalafundirenelcrisol.

PROCEDIMIENTODEFUSIÓN

8

Machine Translated by Google

dispositivo:

¡yotrosmetalesnobles!

Listadelostiposdemetalesquesepuedenfundirenelcrisolquesesuministraconel

INSTRUCCIONESPARAFUSIÓNDEMETALES

5.PulselateclaPyel“”parpadearáparainiciarelcalentamiento.

4.PulseUparaconfigurarlatemperatura.Elnúmeroqueapareceacontinuaciónparpadea.

Pulseparaajustarlatemperatura.PulsePparaconfirmar.

“”parpadeandoenlaesquinainferiorderechaindicaconservacióndelcalor.

IMPORTANTE:Elcrisoldegrafitosoloestáadaptadoparafundiroro,plata,cobre.

9

Machine Translated by Google

CÓMODETECTARLABOBINADECALEFACCIÓN

resultapeligrosoparaelusuario,amástardaralabrirlatapa.

Compreuncrisoladaptadoparafundirotrosmetales.Infórmesesiempresobre

laproduccióndevaporesduranteelprocesodefusiónparacomprobarlacompatibilidadde

necesarioparaqueelmetalsefunda.Además,elprocesodefusiónsueleproducirvapores.

Sillenademasiadoelcrisol,puedeprovocarsobrepresiónyelusodeldispositivo.

Resultado.Sillenasdemasiadoelcrisol,eldispositivonopodráproducirelcalor.

Tengaencuentaqueelcrisolnodebellenarsecompletamenteparaalcanzarunatemperaturaóptima.

eldispositivocontusintenciones.

Metal

Puntodefusióndedensidad

Labobinadecalentamientopuededañarseytendrásquecambiarla.

19,30g/cm3

Símbolo

1084,62

Parahacerlo,sigaestasinstrucciones:Verifiqueelfuncionamientodel

8,92g/cm3

Oro

PRECAUCIÓN:Nuncaabraeldispositivosinlaautorizacióndelvendedor.

0,49g/cm3

Cobre

Densidad

Plata 962,78

1.Primeroabralaparteinferiordelhorno.

bobinadecalentamiento.

1064,18

10

Machine Translated by Google

SUSTITUYALABOBINADECALEFACCIÓN

Elcableestárotoyesnecesariocambiarunanuevabobinadecalentamiento.

NOTA:Laresistenciaesdeaproximadamente12Ω.Sinohayresistencia,elcalentador

2.Verifiquelaresistenciadelabobinadecalentamientodelasiguientemanera.

2.Retirelacubiertaprotectora.

1.Retireelconectordelcablecalefactoryquitelosdospernos.

11

Machine Translated by Google

ASUNTOSQUEREQUIERENATENCIÓN

volversegúnlospasoseliminadosanteriormente.

Mostrarcódigosdeerrorparadeterminarproblemasdela

máquina•ERR1:Elcircuitodemedicióndetemperaturaenlaplacaestároto

•ERR2:Eltermoparestárotoonoestáconectado

•ERR3:Lamedicióndetemperaturadeltermoparestáfueraderango

cilindro.

Coloqueelnuevocilindrodealambrecalefactoreinstálelo.

4.Saqueelcírculocerámico.Puedequitarelcabledeaislamientotérmico.

3.Abralostornillosdelaceroinoxidableyretirelatapa.

•ERR4:Elelementosensordetemperaturaenlaplacaestárotoosecae•ERR5:Elventilador

estárotoosecae•ERR6:Elelementode

controldetemperaturaestáalto

12

Machine Translated by Google

MANTENIMIENTO

2.DespuésdepresionarlateclaP,laesquinasuperiorderechaparpadeaalprincipio.

decalefacción,ysepuedejuzgarqueelcablecalefactorestáquemadosinoestá

calentadoenunminuto.

1.Limpieperiódicamenteelexterioryelinteriorparaevitarimpurezasymetales.

trabajodelcrisolrotoflujodemetalalambredecalentamientocilindroquemado.

Paraestonecesitascompraruncilindrodecablecalefactorderepuesto.

1.Elmaterialmetálicoquecaeenelcilindrodelcablecalefactorprovocauncortocircuito.

NOTA:

2.Antesydespuésdeluso,debecomprobarsieldispositivofuncionanormalmente.

Residuos.

13

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODELLO:GF1150ND1-3KG/GF1150ND2-3KG

FORNO DI FUSIONE ELETTRICO

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

NOTA: controllare periodicamente l'integrità del crogiolo per evitare danni alla serpentina

riscaldante!

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO: GF1150ND1-3KG/GF1150ND2-3KG

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

FORNO

FUSIONE ELETTRICA

- 1 -

Machine Translated by Google

ISTRUZIONI DI SICUREZZA

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati

1.1.1 Utilizzare sempre fonti di corrente collegate a terra e fornire le necessarie

tenere aperto il coperchio superiore durante il processo di fusione.

indica che il prodotto richiede una raccolta differenziata dei rifiuti

capito bene. Conservare il manuale vicino all'apparecchiatura per poterlo leggere in qualsiasi momento.

materiali, potrebbe verificarsi una reazione chimica che potrebbe corrodere l'elemento riscaldante. Si prega di

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

Per evitare lesioni o scosse elettriche, assicurarsi di rispettare le istruzioni di sicurezza

1.1.3 Prima di pulire, scollegarlo. Utilizzare un panno morbido umido per la pulizia. Evitare di utilizzare

- 2 -

•Il manuale utente deve essere conservato vicino al dispositivo e deve essere sempre accessibile

1.1.2 Non aprire l'unità di radiazione solare. Utilizzare il dispositivo in un luogo protetto per evitare

1.2 Informazioni generali sulla sicurezza per l'uso dei forni fusori:

Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni

riciclaggio di dispositivi elettrici ed elettronici.

con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con

tensione (indicata sull'etichetta del dispositivo). In caso di dubbi, contattare un elettricista

1.1.4 Nessun elemento interno di questo dispositivo deve essere sottoposto a manutenzione da parte dell'utente. Si prega di non

quando si utilizza questo dispositivo. Si prega di leggere attentamente le istruzioni e assicurarsi di aver

detergente e assicurarsi che nessun liquido entri nell'unità. Se il metallo contiene acido o alcali

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

SMALTIMENTO CORRETTO

1.1 Informazioni generali sulla sicurezza per l'uso di apparecchi elettrici:

ore di funzionamento continuo ed evitare di posizionarlo troppo vicino ad altri apparecchi che producono calore.

gli utenti. Istruire i dipendenti su come utilizzare correttamente il forno di fusione.

manuale con attenzione.

danneggiare l'apparecchiatura o mettere in pericolo altre persone. Assicurarsi che il dispositivo sia in grado di raffreddarsi dopo 3

normali rifiuti domestici, ma devono essere portati in un punto di raccolta per

controllare che l'unità sia correttamente messa a terra. Non utilizzare mai un cavo di alimentazione danneggiato.

smontare e riparare autonomamente.

Machine Translated by Google

•Aggiungere materiali solidi fondenti inserendoli lentamente nella massa liquida calda.

Informazioni FCC

AVVERTIMENTO:

•Non riempire eccessivamente il crogiolo per evitare che trabocchi durante il riscaldamento.

regolarità per far evaporare la sostanza tossica.

causare un funzionamento indesiderato.

• Utilizzare sempre guanti di sicurezza.

•L'oro o l'argento riciclati contengono acido e alcali che possono corrodere l'elemento riscaldante. Se

1) Questo prodotto può causare interferenze dannose.

- 3 -

Questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B

potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Nota:

• Assicurati che l'area di lavoro sia ben areata.

fermarsi per 30 minuti dopo 2 ore di lavoro continuo.

1.3 Informazioni di sicurezza specifiche per l'uso dei forni fusori: •Per

garantire una lunga durata e un buon funzionamento del dispositivo,

ATTENZIONE:

Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile

se vuoi fondere quel tipo di metallo, apri il coperchio della camera di fusione con

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono

•Non posizionare i forni fusori su supporti combustibili o vicino a materiali combustibili. •Non lasciare

l'apparecchio senza sorveglianza durante il riscaldamento.

• Tenere un estintore pronto all'uso.

superare questo valore.

due condizioni:

ai sensi della Parte 15 delle Norme FCC, questi limiti sono concepiti per fornire ragionevoli

• Mantenere libere le vie di fuga.

•La temperatura massima di esercizio tollerata dal forno di fusione è 1150ÿ. Mai

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a quanto segue

ti consigliamo vivamente di lavorare meno di 3 ore una volta. Assicurati di

Cambiamenti o modifiche non espressamente approvati dal soggetto responsabile della conformità

per conformità potrebbe invalidare il diritto dell'utente a utilizzare il prodotto.

Machine Translated by Google

MODELLO E PARAMETRI

Temperatura di lavoro

Errore di temperatura

±5ÿ

CA 120 V 60 Hz

Materiale

CA 230V 50Hz

Potenza massima

Modello

Temperatura massima

Nero

Ingresso

±5ÿ

Acciaio

GF1150ND1-3KG GF1150ND2-3KG

1150ÿ 1150ÿ

Colore

0-50ÿ

1350W 1350W

installazione particolare. Se questo prodotto causa interferenze dannose alla radio o alla televisione

comunicazioni. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in un

ricezione, che può essere determinata accendendo e spegnendo il prodotto, l'utente è

· Riorientare o riposizionare l'antenna ricevente.

e se utilizzato in conformità alle istruzioni, può causare interferenze dannose alle apparecchiature radio.

incoraggiati a provare a correggere l'interferenza mediante una o più delle seguenti misure.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato

protezione contro interferenze dannose in un'installazione residenziale.

· Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

· Aumentare la distanza tra il prodotto e il ricevitore.

· Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore

- 4 -

collegato.

Machine Translated by Google

2. Copertura protettiva

4. Misuratore di controllo della temperatura 5.

Piedini

3.Isolamento

1.Coprire la copertura protettiva

12. Copri asta ausiliaria 13. Ventola

di raffreddamento

6. Maniglia di apertura del coperchio 7.

Fusibile 8.

Impugnatura della

macchina 9. Interruttore

di alimentazione 10. Corpo

macchina 11. Presa di corrente

SCHEMA DELLA STRUTTURA

- 5 -

Machine Translated by Google

Crogiolo da 3 kg x1

Serbatoio dell'olio in grafite (5 fori) x1

Crogiolo da 1 kg x1

Cavo di alimentazione x1 Guanti isolanti x1

Pinza per crogiolo x1Forno di fusione x1

- 6 -

Manuale utente x1

ELENCO DELLE PARTI

Machine Translated by Google

diminuire di 1 grado, tenendo premuto a lungo il numero diminuirà rapidamente.

4. Premere il tasto P per confermare la temperatura impostata.

3. Premere il tasto per regolare la temperatura richiesta. Una breve pressione

aumenterà progressivamente di 1 grado, una pressione prolungata

aumenterà rapidamente. Una breve pressione aumenterà progressivamente il numero.

5. Nella parte superiore del display, il simbolo significa riscaldamento e isolamento.

2. Premere il tasto U, il numero della temperatura sotto il display lampeggerà.

Quando lampeggia, significa che è possibile impostare la temperatura.

forno.

1. La temperatura sul display è la temperatura effettiva all'interno del

sul display, il simbolo lampeggiante significa aumento della temperatura. Di seguito

il numero

sul display il simbolo lampeggiante indica la temperatura di mantenimento.

- 7 -

la temperatura lampeggerà.)

6.Aggiungere temperatura (il display visualizza l'impostazione della temperatura lampeggiare per aggiungere temperatura)

5. Pulsante U per impostare la temperatura (Dopo aver premuto il pulsante, l'impostazione

7. Ridurre la temperatura (la temperatura impostata sul display lampeggia per ridurla)

2. Mostra la temperatura effettiva nella fornace

4. Simbolo di visualizzazione della conservazione del calore

3. Visualizzare la temperatura impostata

1. Simbolo di visualizzazione del calore

temperatura.)

8. Avviare il riscaldamento/Confermare la temperatura impostata

Procedura:

PROCEDURA PER IL CONTROLLO DELLA TEMPERATURA

Machine Translated by Google

NOTA: controllare periodicamente l'integrità del crogiolo per evitare danni alla serpentina

riscaldante!

Ciò causerà la bruciatura del filo riscaldante.

3. Inserire il crogiolo nella macchina prima di iniziare.

2. Schema del filo di riscaldamento interno, fare attenzione a non cadere nel materiale metallico.

1. Mettere il metallo da fondere nel crogiolo.

PROCEDURA DI FUSIONE

- 8 -

Machine Translated by Google

Elenco dei tipi di metalli che possono essere fusi nel crogiolo fornito con il

e altri metalli nobili!

dispositivo:

- 9 -

ISTRUZIONI PER LA FUSIONE DEI METALLI

5. Premere il tasto P e “ ” lampeggerà per l’avvio del riscaldamento.

4. Premere U per impostare la temperatura. Il numero sottostante lampeggia. Premere

per regolare la temperatura. Premere P per confermare.

“ ” lampeggiante nell’angolo in basso a destra indica la conservazione del calore.

IMPORTANTE: Il crogiolo di grafite è adatto solo per fondere oro, argento, rame

Machine Translated by Google

COME RILEVARE LA SERPENTINA DI RISCALDAMENTO

- 10 -

Se si riempie troppo il crogiolo, si può verificare una sovrapressione e l'uso del dispositivo

Si prega di acquistare un crogiolo adattato per fondere altri metalli. Informatevi sempre su

la produzione di vapori durante il processo di fusione per verificare la compatibilità di

necessario per far fondere il metallo. Inoltre, il processo di fusione produce spesso vapori.

diventa pericoloso per l'utente, al più tardi aprendo il coperchio.

risultato. Se si riempie troppo il crogiolo, il dispositivo non sarà in grado di produrre calore

Si prega di considerare che il crogiolo non deve essere completamente riempito per raggiungere una temperatura ottimale.

il dispositivo con le tue intenzioni.

1064,18ÿ

Metallo

Punto di fusione della densità

19,30 g/cm3

La serpentina riscaldante potrebbe danneggiarsi e sarà necessario sostituirla.

Simbolo

1084,62ÿ

8,92 g/cm3

Oro

Per farlo, segui le istruzioni fornite: controlla la funzione del

ATTENZIONE: non aprire mai il dispositivo senza l'autorizzazione del venditore.

0,49 g/cm3

Anch'io

Rame

Densità

Argento

serpentina riscaldante.

962,78ÿ

1. Per prima cosa aprire il fondo della fornace.

Machine Translated by Google

SOSTITUIRE LA SERPENTINA DI RISCALDAMENTO

il filo è rotto ed è necessario sostituire la serpentina riscaldante.

1. Rimuovere il connettore del filo riscaldante e rimuovere i due bulloni.

NOTA: La resistenza è di circa 12ÿ. Se non c'è resistenza, il riscaldamento

2. Controllare la resistenza della serpentina riscaldante in questo modo.

2. Rimuovere la copertura protettiva.

- 11 -

Machine Translated by Google

QUESTIONI CHE RICHIEDONO ATTENZIONE

indietro seguendo i passaggi precedentemente rimossi.

Posizionare il nuovo cilindro del filo riscaldante e installare il cilindro del filo riscaldante

Visualizza i codici di errore per determinare i problemi della

macchina •ERR1: il circuito di misurazione della temperatura sulla scheda è rotto

•ERR3: La misurazione della temperatura della termocoppia è fuori intervallo

cilindro.

•ERR2: La termocoppia è rotta o non è collegata

4. Togliere la ceramica circolare. È possibile togliere il filo di isolamento termico

3. Allentare le viti sull'acciaio inossidabile e rimuovere il coperchio.

•ERR4: L'elemento di rilevamento della temperatura sulla scheda è rotto o cade •ERR5: La

ventola è rotta o cade •ERR6: L'elemento di

controllo della temperatura è alto

- 12 -

Machine Translated by Google

MANUTENZIONE

Per questo è necessario acquistare un cilindro di filo riscaldante sostitutivo.

2. Dopo aver premuto il tasto P, l'angolo in alto a destra lampeggia all'inizio

riscaldato in un minuto.

1. Pulire regolarmente l'esterno e l'interno per evitare impurità e metalli

lavoro del crogiolo rotto flusso di metallo cilindro di filo riscaldante bruciato.

di riscaldamento, e si può giudicare che il filo riscaldante è bruciato se non è

1. Materiale metallico che cade nel cilindro del filo riscaldante cortocircuito, nel

NOTA:

residui.

2. Prima e dopo l'uso, è necessario verificare che il dispositivo sia in buone condizioni.

- 13 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODEL: GF1150ND1-3KG/GF1150ND2-3KG

PIEC ELEKTRYCZNY DO TOPIENIA

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Machine Translated by Google

UWAGA: Aby uniknąć uszkodzenia cewki grzewczej, należy okresowo sprawdzać stan

tygla.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

MODEL: GF1150ND1-3KG/GF1150ND2-3KG

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

TOPIENIE ELEKTRYCZNE

PIEC

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

Machine Translated by Google

INSTRUKCJE BEZPIECZEŃSTWA

Unia Europejska. Dotyczy produktu i wszystkich akcesoriów oznaczonych

1.1.1 Zawsze używaj źródeł prądu podłączonych do uziemienia i zapewnij niezbędne zasilanie.

Podczas procesu topienia należy trzymać górną pokrywę otwartą.

materiałów, może dojść do reakcji chemicznej, która może spowodować korozję elementu grzewczego. Proszę

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

zrozumiałem to dobrze. Trzymaj instrukcję w pobliżu sprzętu, aby móc ją przeczytać w każdej chwili.

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

Aby uniknąć obrażeń lub porażenia prądem, należy przestrzegać instrukcji bezpieczeństwa.

1.1.3 Przed czyszczeniem odłącz go. Do czyszczenia używaj miękkiej, wilgotnej ściereczki. Unikaj używania

- 2 -

•Instrukcję obsługi należy przechowywać w pobliżu urządzenia i zawsze mieć do niej dostęp.

1.1.2 Nie otwieraj jednostki promieniowania słonecznego. Używaj urządzenia w miejscu chronionym, aby uniknąć

1.2 Ogólne informacje dotyczące bezpieczeństwa użytkowania pieców do topienia:

Ostrzeżenie – Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję

recykling urządzeń elektrycznych i elektronicznych.

z tym symbolem. Produktów oznaczonych tym symbolem nie wolno wyrzucać razem z

napięcie (oznaczone na etykiecie urządzenia). W razie wątpliwości należy zwrócić się do elektryka

1.1.4 Żaden wewnętrzny element tego urządzenia nie musi być konserwowany przez użytkownika. Proszę nie

podczas korzystania z tego urządzenia. Przeczytaj uważnie instrukcję i upewnij się, że masz

detergent i upewnij się, że do urządzenia nie dostanie się żaden płyn. Jeśli metal zawiera kwas lub zasadę

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

PRAWIDŁOWA UTYLIZACJA

1.1 Ogólne informacje dotyczące bezpieczeństwa użytkowania urządzeń elektrycznych:

godzin ciągłej pracy oraz unikać umieszczania go zbyt blisko innych urządzeń wytwarzających ciepło.

użytkowników. Poinstruuj swoich pracowników, jak prawidłowo używać pieca do topienia.

instrukcję uważnie.

uszkodzenia sprzętu lub narażenia innych na niebezpieczeństwo. Upewnij się, że urządzenie jest w stanie ostygnąć po 3

normalnych odpadów domowych, ale należy je oddać do punktu zbiórki

sprawdź, czy urządzenie jest prawidłowo uziemione. Nigdy nie używaj uszkodzonego kabla zasilającego.

rozmontuj i napraw samodzielnie, prywatnie.

Machine Translated by Google

1.3 Szczegółowe informacje dotyczące bezpieczeństwa użytkowania pieców do topienia: •Aby

zapewnić długą żywotność i prawidłowe funkcjonowanie urządzenia,

OSTROŻNOŚĆ:

Zmiany lub modyfikacje tego produktu nie są wyraźnie zatwierdzone przez stronę odpowiedzialną.

• Upewnij się, że miejsce pracy jest dobrze wentylowane.

zatrzymać się na 30 minut po 2 godzinach ciągłej pracy.

może unieważnić prawo użytkownika do korzystania ze sprzętu!

Notatka:

Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B.

• Zawsze używaj rękawic ochronnych.

•Złoto lub srebro poddane recyklingowi zawierają kwas i zasady, które mogą powodować korozję elementu grzewczego. Jeśli

1) Produkt ten może powodować szkodliwe zakłócenia.

- 3 -

•Nie należy przepełniać tygla, aby zapobiec jego przelaniu podczas ogrzewania.

powodować niepożądane działanie.

regularność pozwalająca na odparowanie substancji toksycznej.

•Dodawaj stałe materiały topiące się, powoli wkładając je do gorącej masy ciekłej.

Informacje FCC

OSTRZEŻENIE:

zdecydowanie zalecamy, aby pracować mniej niż 3 godziny jednorazowo. Upewnij się, że

Zmiany lub modyfikacje, na które nie wyraziła wyraźnej zgody strona odpowiedzialna za zgodność

niezgodność z przepisami może spowodować unieważnienie prawa użytkownika do korzystania z produktu.

• Utrzymuj drogi ewakuacyjne w czystości.

•Maksymalna temperatura robocza tolerowana przez piec do topienia wynosi 1150℃. Nigdy

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym zasadom

• Trzymaj gaśnicę pod ręką, aby móc jej użyć.

przekroczyć tej wartości.

dwa warunki:

zgodnie z częścią 15 przepisów FCC, te limity mają na celu zapewnienie rozsądnych

•Nie umieszczaj pieców do topienia na łatwopalnych podłożach lub w pobliżu materiałów łatwopalnych. •Nie pozostawiaj

urządzenia bez nadzoru podczas nagrzewania.

Jeśli chcesz stopić taki rodzaj metalu, otwórz pokrywę komory topienia

2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą

Machine Translated by Google

Prąd zmienny 120 V 60 Hz

±5℃

Maksymalna moc

Prąd zmienny 230 V 50 Hz

Czarny

Model

Maksymalna temperatura

Wejście

GF1150ND1-3KG

1150℃

±5℃

Stal

1150℃

Kolor

GF1150ND2-3KG

1350 W

0-50℃

1350 W

Tworzywo

MODEL I PARAMETRY

szczególna instalacja. Jeśli ten produkt powoduje szkodliwe zakłócenia w radiu lub telewizji

komunikacji. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w

odbiór, który można określić poprzez wyłączenie i włączenie produktu, użytkownik jest

· Zmiana orientacji lub położenia anteny odbiorczej.

i używane zgodnie z instrukcją mogą powodować szkodliwe zakłócenia w odbiorze sygnału radiowego

zachęcamy do podjęcia próby skorygowania zakłóceń poprzez zastosowanie jednego lub kilku z następujących środków.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli nie jest zainstalowany

ochrona przed szkodliwymi zakłóceniami w instalacji domowej.

· Zwiększ odległość między produktem a odbiornikiem.

połączony.

· Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

- 4 -

· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.

Temperatura pracy

Błąd temperatury

Machine Translated by Google

2. Pokrywa ochronna

4. Miernik kontroli temperatury 5.

Podkładki pod stopy

3.Izolacja

1. Pokrywa ochronna Pokrywa ochronna

12. Pokrywa pręta pomocniczego

13. Wentylator chłodzący

6. Uchwyt otwierania pokrywy 7.

Bezpiecznik 8.

Uchwyt maszyny 9.

Wyłącznik zasilania 10.

Korpus maszyny 11. Gniazdo zasilania

SCHEMAT STRUKTURY

- 5 -

Machine Translated by Google

Tygiel 3 kg x1

Zbiornik na olej grafitowy (5 otworów) x1

Tygiel 1 kg x1

Instrukcja obsługi x1

Przewód zasilający x1 Rękawice ocieplane x1

Kleszcze do tygla x1Piec do topienia x1

- 6 -

LISTA CZĘŚCI

Machine Translated by Google

(temperatura będzie migać.)

6. Dodaj temperaturę (Wyświetl ustawienie temperatury, które miga, aby dodać temperaturę)

5. Przycisk U do ustawienia temperatury (po naciśnięciu przycisku ustawienie

3. Wyświetl ustawioną temperaturę

4. Symbol wyświetlacza zachowania ciepła

2. Pokaż aktualną temperaturę w piecu

1. Symbol wyświetlacza ciepła

8. Rozpocznij ogrzewanie/Potwierdź ustawioną temperaturę

7. Zmniejsz temperaturę (Wyświetlacz ustawienia temperatury miga, aby zmniejszyć

temperatura.)

zmniejsz o 1 stopień, naciśnij i przytrzymaj, a liczba zacznie szybko maleć.

4. Naciśnij przycisk P, aby potwierdzić ustawioną temperaturę.

3. Naciśnij przycisk, aby ustawić wymaganą temperaturę. Krótkie naciśnięcie spowoduje

stopniowe zwiększenie liczby o 1 stopień, długie naciśnięcie spowoduje

szybkie zwiększenie liczby. Krótkie naciśnięcie spowoduje stopniowe zwiększenie liczby.

Na wyświetlaczu miga symbol oznaczający utrzymanie temperatury.

piec.

Miganie oznacza, że można ustawić temperaturę.

2. Naciśnij przycisk U, wartość temperatury pod wyświetlaczem zacznie migać.

1. Temperatura na wyświetlaczu to rzeczywista temperatura wewnątrz

wyświetlacz, migający symbol oznacza podwyższenie temperatury. Poniżej

ten

5. Na górze wyświetlacza symbol oznacza ogrzewanie i izolację.Na górze

Liczba

Procedura:

PROCEDURA KONTROLI TEMPERATURY

- 7 -

Machine Translated by Google

Spowoduje to spalenie przewodu grzewczego.

3. Przed rozpoczęciem pracy włóż tygiel do maszyny.

2. Schemat wewnętrznego przewodu grzewczego. Uważaj, aby nie wpadł do materiału metalowego.

1. Włóż metal przeznaczony do stopienia do tygla.

UWAGA: Należy okresowo sprawdzać stan tygla, aby uniknąć uszkodzenia cewki

grzewczej!

PROCEDURA TOPIENIA

- 8 -

Machine Translated by Google

Lista rodzajów metali, które można topić w tyglu dołączonym do zestawu

i inne metale szlachetne!

urządzenie:

INSTRUKCJA TOPIENIA METALI

5. Naciśnij przycisk P, a symbol „ ” zacznie migać, co oznacza rozpoczęcie ogrzewania.

4. Naciśnij U, aby ustawić temperaturę. Liczba poniżej miga. Naciśnij, aby dostosować temperaturę.

Naciśnij P, aby potwierdzić.

Migający symbol „ ” w prawym dolnym rogu wskazuje na podtrzymywanie ciepła.

WAŻNE: Tygiel grafitowy przeznaczony jest wyłącznie do topienia złota, srebra, miedzi

- 9 -

Machine Translated by Google

Jeżeli przepełnisz tygiel, może to doprowadzić do powstania nadmiernego ciśnienia i nieprawidłowego użytkowania urządzenia

Proszę kupić dostosowany tygiel do topienia innych metali. Zawsze informuj się o

wytwarzanie oparów podczas procesu topienia w celu sprawdzenia zgodności

urządzenie zgodnie ze swoimi intencjami.

potrzebne do stopienia metalu. Ponadto proces topienia często wytwarza opary.

staje się niebezpieczne dla użytkownika, najpóźniej w momencie otwarcia pokrywy.

wynik. Jeśli przepełnisz tygiel, urządzenie nie będzie w stanie wytworzyć ciepła

Należy pamiętać, że aby osiągnąć optymalną temperaturę, tygiel nie powinien być całkowicie wypełniony.

JAK WYKRYĆ CEWKĘ GRZEWCZĄ

Metal

19,30 g/cm3

Punkt fuzji gęstości

Spirala grzewcza może ulec uszkodzeniu i należy ją wymienić.

1084,62℃

Symbol

Aby to zrobić, postępuj zgodnie z poniższymi instrukcjami: Sprawdź działanie

8,92 g/cm3

Złoto

0,49 g/cm3

UWAGA: Nigdy nie otwieraj urządzenia bez zgody sprzedawcy.

Miedź

Gęstość

962,78℃Srebrny

cewka grzewcza.

1064,18℃

1. Najpierw otwórz dolną część pieca.

- 10 -

Machine Translated by Google

WYMIANA CEWKI GRZEWCZEJ

przewód jest uszkodzony i należy wymienić grzałkę na nową.

1. Odłącz złącze przewodu grzewczego i wykręć dwie śruby.

UWAGA: Rezystancja wynosi około 12Ω. Jeśli nie ma rezystancji, ogrzewanie

2. Sprawdź rezystancję cewki grzewczej w ten sposób.

2. Zdejmij osłonę ochronną.

- 11 -

Machine Translated by Google

SPRAWY WYMAGAJĄCE UWAGI

Załóż nowy cylinder z przewodem grzewczym i zamontuj cylinder z przewodem grzewczym

z powrotem zgodnie z poprzednio usuniętymi krokami.

Wyświetl kody błędów, aby określić problemy z maszyną •ERR1:

obwód pomiaru temperatury na płycie jest uszkodzony

•ERR3: Pomiar temperatury termopary jest poza zakresem

cylinder.

•ERR2: Termopara jest uszkodzona lub nie jest podłączona

4. Wyjmij okrągłą ceramikę. Możesz wyjąć przewód izolacji termicznej

3. Odkręć śruby ze stali nierdzewnej i zdejmij pokrywę.

•ERR4: Element czujnika temperatury na płycie jest uszkodzony lub odpada. •ERR5: Wentylator

jest uszkodzony lub odpada. •ERR6: Element

kontroli temperatury jest za wysoki.

- 12 -

Machine Translated by Google

KONSERWACJA

W tym celu należy zakupić zamienny cylinder grzejny.

2. Po naciśnięciu klawisza P na początku miga prawy górny róg

podgrzać w ciągu jednej minuty.

pozostałości.

1. Materiał metalowy wpadający do cylindra przewodu grzewczego powodujący zwarcie, w

ogrzewania i można stwierdzić, że przewód grzewczy uległ spaleniu, jeśli nie jest

praca tygla złamany metal przepływ drut grzejny cylinder spalony.

NOTATKA:

2. Przed i po użyciu należy sprawdzić, czy urządzenie działa prawidłowo.

1. Regularnie czyść zewnętrzną i wewnętrzną część pojazdu, aby uniknąć zanieczyszczeń i metalowych elementów.

- 13 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Vevor GF1150ND Electric Digital Smelting Furnace 1350W GF1150ND1-3KGUS, GF1150ND2-3KGEU

Product's Documents

User Manual

Specifications

Vevor GF1150ND1-3KGUS, GF1150ND2-3KGEU Questions and Answers
