Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.

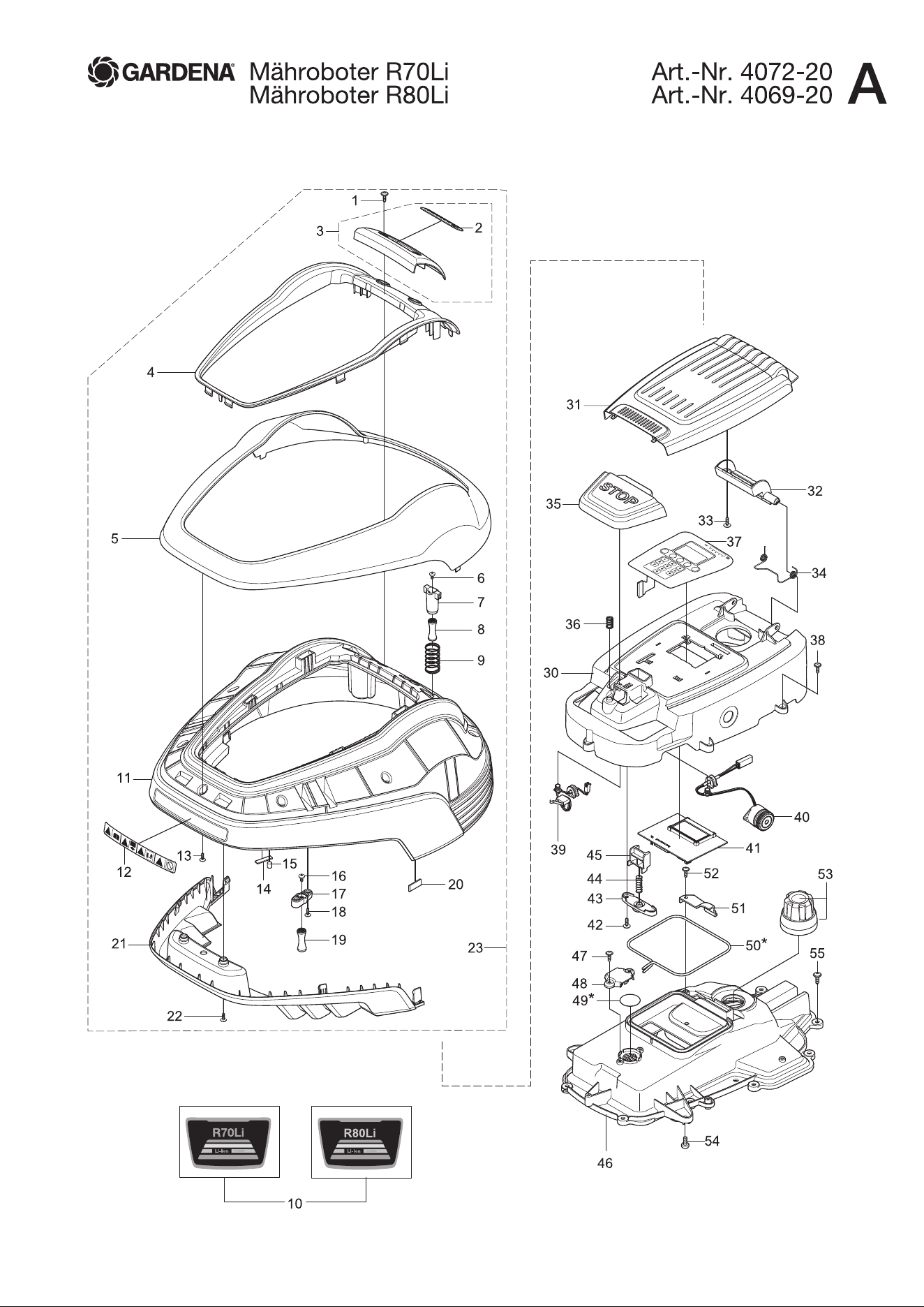

Art. 4072-20 A Mähroboter R70Li Robotic Lawnmower R70Li Tondeuse robot R70Li
Art. 4069-20 A Mähroboter R80Li Robotic Lawnmower R80Li Tondeuse robot R80Li
1 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
2 2648-00.600.80 Schriftzug Gardena Decal, GARDENA logotype Étiquette adhésive GARDENA
3 57-93.921.05 Blende, kpl. Plate kit Écran, cpl.
4 57-77.076.03 Rahmen Frame Cadran
5 57-77.073.03 Gehäuseschale Housing Carter
6,16 57-62.139.01 Schraube M5x12, verzinkt Screw M5x12, zincked Vis M5x12, zingué
7 57-44.690.02 Halter vorne Bracket front Support avant
8,19 57-44.691.02 Gummidämpfer Rubber damper Amortisseurs en caoutchouc
9 57-44.851.02 Feder Spring, lift sensor Ressort
10 58-09.276.01 Typschild R70 Li Decal R70 Li Étiquette adhésive R70 Li
10 58-70.435.02 Typschild R80 Li Decal R80 Li Étiquette adhésive R80 Li
11 57-93.917.02 Gehäuse Housing Carter
12 58-63.597.01 Warnschild Warning label Warning sign
13 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
14 57-60.301.01 Platte Stoßsensor Plate, collision sensor Plaque pours senseur de chocs
15 57-61.833.01 Magnet Stoßsensor Magnet, collision sensor Aimant pour senseur de chocs
17 57-54.160.02 Aufnahme Support clamp Admission
18 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
20 57-61.832.01 Magnet Hebesensor Magnet, lift sensor Aimant pour senseur de levée
21 57-77.065.01 Stoßleiste Bumper Bumper
22 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
23 57-79.553.09 Gehäuse, kpl. -ohne Typschild- Housing, cpl. -without decal- Carter, cpl. -sans etiquette adhésive-
30 57-93.919.03 Obergehäuse, kpl. Upper housing, cpl. Carter supérieure, cpl.
31 57-77.072.01 Abdeckung Cover Couvercle
32 57-77.078.01 Scharnier Hinge Charnière
33 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
34 57-84.452.01 Feder Spring Ressort
35 57-77.066.01 Stoptaste Stop button Gâchette stop
36 57-44.870.01 Feder Spring Ressort
37 58-69.456.02 Tastatur Keyboard display Keyboard
38 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
39 57-44.803.01 Microschalter Micro switch Micro-contact
40 57-44.759.01 Lautsprecher Buzzer Haut-parleur
42 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
43 57-54.158.01 Federaufnahme Springholder Porte-ressort
44 57-62.422.01 Feder Spring Ressort
45 57-54.090.01 Verschluß Lock Bouchon
46-50 57-93.919.03 Obergehäuse, kpl. Upper housing, cpl. Carter supérieure, cpl.
47 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
48 57-66.970.01 Abdeckung Cover Couvercle
49,50,73,74 58-84.070.01 Dichtungssatz Washer set Jeu de joints
51 57-60.539.01 Abdeckung Cover Couvercle
52 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
53 57-93.922.01 Knopf Knob Bouton
54 57-62.139.01 Schraube M5x12, verzinkt Screw M5x12, zincked Vis M5x12, zingué
55 57-44.501.01 Schraube schwarz Screw black Vis noir
Baujahr 2013 - 2014 Year of construction 2013 - 2014 Année de fabrication 2013 - 2014
Seriennummer 144499999 Serial number 144499999 Numéro de série 144499999
5 57-77.073.01 Gehäuseschale Housing Carter
11 57-93.917.01 Gehäuse Housing Carter
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.

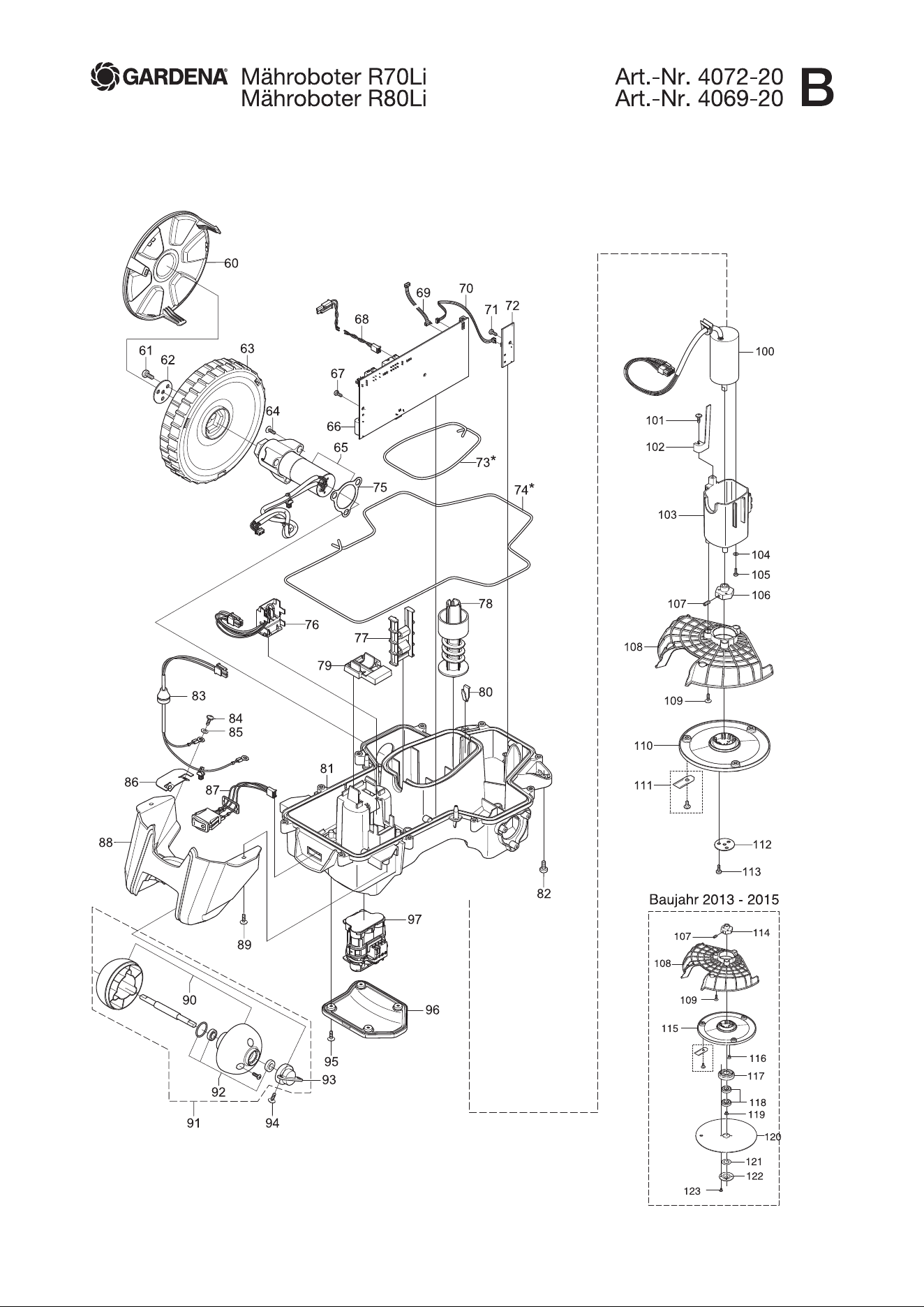

Art. 4072-20 B Mähroboter R70Li Robotic Lawnmower R70Li Tondeuse robot R70Li
Art. 4069-20 B Mähroboter R80Li Robotic Lawnmower R80Li Tondeuse robot R80Li
60 57-77.079.01 Radkappe Hub cap Enjoliveur de roue
61 57-62.139.02 Schraube M5x12 Screw M5x12 Vis M5x12
62 57-70.932.01 Scheibe Washer Disque
63 57-44.651.04 Antriebsrad Wheel Roue
64 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
65 57-78.399.04 Radmotor inkl. Dichtung Wheel motor assy. Moteur de roue cpl.
67/71 53-51.303.10 Schraube (10mm) Screw (10mm) Vis (10mm)
68 57-62.202.01 Verkabelung Lautsprecher Wiring loud speaker Câblage pour haut-parleur
69 58-88.327.01 Verkabelung Display Wiring display Câblage pour display-unit
70 58-89.012.01 Verkabelung Hebesensor Wiring lift sensor Câblage pour senseur de levée
72 58-85.721.01 Sensorplatine Printed circuit assy. Platine électronique, sensor
49,50,73,74 58-84.070.01 Dichtungssatz Washer set Jeu de joints
75 57-43.737.01 Dichtung Gasket Joint
76 57-44.798.01 Verkabelung Batterie Wiring battery Câblage pour batterie
77 57-45.019.01 Führungsschiene Guide rail Glissière
78 57-44.846.01 Schraube Screw Vis
79 57-54.082.01 Verschlußkappe Lock Bouchon
80 57-71.032.01 Sicherungsfeder Locking spring Ressort d’arrêt
81 57-78.462.02 Untergehäuse kpl. Bottom housing assy. Carter inférieure cpl.
82 57-62.139.01 Schraube M5x12, verzinkt Screw M5x12, zincked Vis M5x12, zingué
83 57-44.777.02 Verkabelung Ladeblech Wiring charge plate Câblage pour elément de contact
84 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
85 53-50.874.01 Zahnscheibe Tooth lock washer Disque dentée
86 57-44.900.02 Ladekontakt Charge plate Élément de contact
87 57-97.087.01 On/Off Schalter On/Off switch On/Off interrupteur
88 57-44.672.02 Gehäuse Hinterrad Housing rear wheel Carter, roue arrière
89 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
90 58-38.539.02 Hinterradkit Rear wheel kit Roue arrière set
91 57-82.751.03 Hinterrad, kpl. Rear wheel, cpl. Roue arrière, cpl.
92 57-82.752.01 Hinterrad Lagerkit Rear wheel kit Roue arrière set
93 57-77.150.01 Hinterradlager Bearing housing, rear wheel Palier pour roue arrière
94 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
95 57-44.501.01 Schraube schwarz Screw black Vis noir
96 57-44.673.01 Batteriedeckel Cover, battery Couvercle de batterie
97 58-65.762.01 Batterie Li Ion 18 V Battery, Lithium 18 V Batterie Li Ion 18 V
100* 58-49.893.01 Messermotor Blade motor Moteur de lame
101 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
102 57-45.035.01 Höhenanzeige Height indicator Indicateur de la hauteur
103* 58-10.203.01 Motorgehäuse Motor housing Carter moteur
104* 51-00.195.01 Scheibe Washer Disque
105* 57-62.138.01 Schraube M4x12 Screw M4x12 Vis M4x12
106 57-43.735.01 Nabe Hub Moyeu
107 57-62.135.01 Sicherungsschraube Safety screw Vis de blocage
108 57-78.502.04 Messerschutz Guard Protecteur
109 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
110 57-44.871.01 Messerscheibe Cutting disc Plaque de coupe
111 4087-00.701.00 Ersatzmesser (9 St.) (Art. 4087-20) Blades (9 pcs.) (Art. 4087-20) Lame (9 pcs.) (Réf. 4087-20)
112 57-70.932.01 Scheibe Washer Disque
113 57-62.138.01 Schraube M4x12 Screw M4x12 Vis M4x12
Baujahr 2013 - 2015 Year of construction 2013 - 2015 Année de fabrication 2013 - 2015
Seriennummer 154499999 Serial number 154499999 Numéro de série 154499999
69 57-44.792.01 Verkabelung Display Wiring display Câblage pour display-unit
70 57-44.790.01 Verkabelung Hebesensor Wiring lift sensor Câblage pour senseur de levée
72 57-56.409.01 Sensorplatine Printed circuit assy. Platine électronique, sensor
107 57-62.135.01 Sicherungsschraube Safety screw Vis de blocage
108 57-78.502.04 Messerschutz Guard Protecteur
109 57-55.433.14 Schraube grau (14mm) Screw grey (14 mm) Vis gris (14 mm)
114 58-07.931.01 Nabe Hub Moyeu
115 58-07.928.02 Messerscheibe Cutting disc Plaque de coupe
116 53-51.305.01 Schraube Screw Vis
117 53-51.264.01 Lagergehäuse Bearing housing Logement de palier
118 53-50.757.03 Kugellager Ball bearing Roulement à bille
119 53-50.760.01 Schraube Screw Vis
120 58-07.927.01 Gleitplatte Skid plate Plate glissant
121 53-50.825.01 Dichtung Washer Joint
122 53-50.815.01 Deckel Cover Couvercle
123 57-55.433.10 Schraube (10mm) Screw (10mm) Vis (10mm)
* Teile müssen immer zusammen getauscht werden! Es wird ein Softwareupdate benötigt für die Modelle 2011 - 2013, ab MSW 4.0 nicht
* Parts must always be replaced together! Software update is required for models 2011 - 2013, not needed for main software 4.0
* Ces pièces doivent toujours être remplacées ensemble ! La mise à jour du logiciel est nécessaire pour les modèles de 2011- 2013,
mais n‘est pas nécessaire pour le logiciel principal à partir de la version 4.0
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.

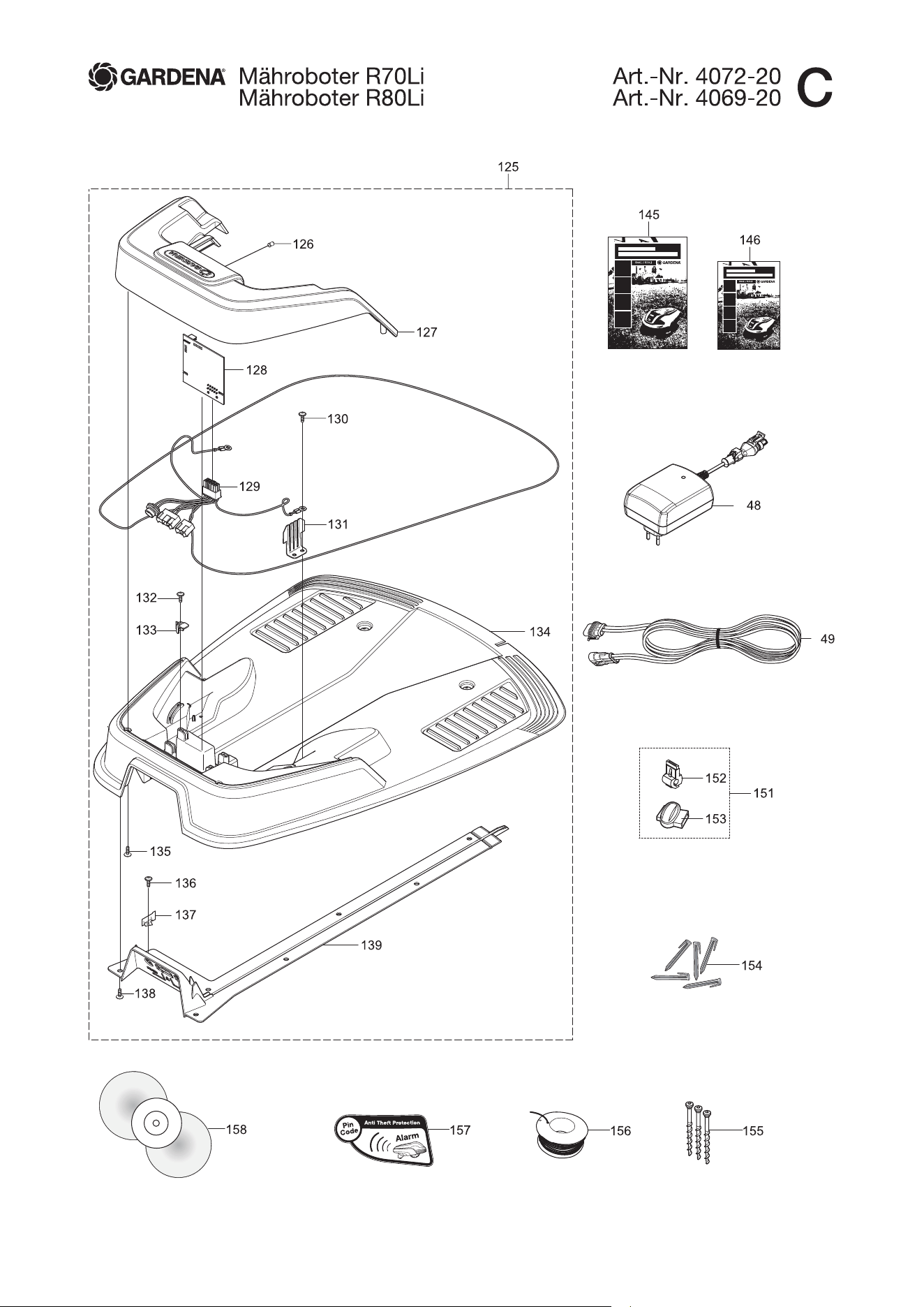

Art. 4072-20 C Mähroboter R70Li Robotic Lawnmower R70Li Tondeuse robot R70Li
Art. 4069-20 C Mähroboter R80Li Robotic Lawnmower R80Li Tondeuse robot R80Li
Ab Baujahr 2016 Since 2016 À partir de 2016
ab Seriennummer 160100000 since Serial number 160100000 À partir de numéro de série 160100000
125 57-79.723.09 Ladestation, vollst., 28 V Charging station, cpl. 28 V Station de Charge, cpl. 28 V
126 53-51.287.02 Linse Diode lens Lentille
127 58-46.183.01 Abdeckung Cover Couvercle
128 58-88.825.01 Platine Ladestation Printed circuit assy. Platine électronique, station de charge
129 58-84.903.02 Verkabelung Ladestation Wiring, charging station Câblage pour station de charge
130 57-55.433.14 Schraube grau (14 mm) Screw grey (14 mm) Vis gris (14 mm)
131 57-58.500.01 Ladekontakt Contacts, charging station Élément de contact
132 57-55.433.14 Schraube grau (14 mm) Screw grey (14 mm) Vis gris (14 mm)
133 53-51.279.01 Halter Bracket Support
134 58-15.519.02 Grundplatte Ladestation Base plate charging station Plaque de base pour station de charge
135 57-55.433.14 Schraube grau (14 mm) Screw grey (14 mm) Vis gris (14 mm)
136 57-55.433.14 Schraube grau (14 mm) Screw grey (14 mm) Vis gris (14 mm)
137 58-10.116.01 Halteklammer Clamp Clip de fixation
138 57-55.433.14 Schraube grau (14 mm) Screw grey (14 mm) Vis gris (14 mm)
139 58-10.117.01 Kabelführung Cable guide Guide-câble
145 11-57.069.51 Bedienungsanleitung Operators manual Mode d’emploi
146 11-57.244.51 Kurzanleitung Quick guide Instruction de service
148 58-48.625.01 Netzgerät EU 28 V Power unit EU 28 V Transformateur EU 28 V
148 58-48.626.03 Netzgerät CH 28 V Power unit CH 28 V Transformateur CH 28 V
149 57-98.251.03 Niederspannungskabel 3 m, 28 V Transformer cable 3 m, 28 V Câble basse tension 3 m, 28 V
149 57-98.251.02 Niederspannungskabel 10 m, 28 V Transformer cable 10 m, 28 V Câble basse tension 10 m, 28 V
149 57-98.251.01 Niederspannungskabel 20 m, 28 V Transformer cable 20 m, 28 V Câble basse tension 20 m, 28 V
151 4089-00.701.00 6 Verbinder + 2 Anschlussklemmen
(Art. 4089-20)
6 Couplers + 2 Connectors
(Art. 4089-20)
6 Connecteurs+ 2 Raccords de câble
(Ref. 4089-20)
152 53-51.290.01 Anschlussklemme (1 Stk.) Loop wire connector (1 pcs.) Connecteur (1 pcs.)
153 50-19.802.01 Kabelverbinder (1 Stk.) Splice kit (1 pcs.) Raccords de câble (1 pcs.)
154 4090-00.701.00 Haken (100 Stück) (Art. 4090-20) Staples (100 pcs.) (Art. 4090-20) Cavaliers (100 pcs.) (Ref. 4090-20)
155 57-52.386.02 Schraube (3 Stk.) inkl. Imbusschlüssel Anchor screw (3 pcs.) incl. allen key Vis (3 pcs.) incl. clé Allen
156 4088-00.701.00 Begrenzungskabel 150 m (Art. 4088-20) Loop wire 150 m (Art. 4088-20) Câble périphérique 150 m (Ref. 4088-20)
156 58-06.620.03 Begrenzungskabel 200 m Loop wire 200 m Câble périphérique 200 m
156 58-06.620.01 Begrenzungskabel 250 m Loop wire 250 m Câble périphérique 250 m
157 57-89.106.01 Anti-Diebstahlaufkleber Label, anti-theft Étiquette adhésive anti-vol
158 57-89.091.04 Installations DVD Installation DVD DVD Installation
bis Baujahr 2013 until 2013 jusqu’a 2013
57-75.122.01 Mutter, selbstschneidend für Ladestation Nut, self-tapping Écrou taraudeur
Baujahr 2013 - 2015 Year of construction 2013 - 2015 Année de fabrication 2013 - 2015
Seriennummer 130100000 – 155299999 Serial number 130100000 – 155299999 Numéro de série 130100000 – 155299999
125 57-79.723.05 Ladestation, vollst. 21,6 V Charging station, cpl. 21,6 V Station de Charge, cpl. 21,6 V
129 58-12.259.02 Verkabelung Ladestation Wiring, charging station Câblage pour station de charge
148 58-44.089.01 Netzgerät EU 21,6 V Power unit EU 21,6 V Transformateur EU 21,6 V
148 58-11.451.03 Netzgerät CH 21,6 V Power unit CH 21,6 V Transformateur CH 21,6 V
149 58-11.666.03 Niederspannungskabel 21,6 V – 10 m Transformer cable 21,6 V – 10 m Câble basse tension 21,6 V – 10 m
149 58-11.666.04 Niederspannungskabel 21,6 V – 20 m Transformer cable 21,6 V – 20 m Câble basse tension 21,6 V – 20 m
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
