Bowers & Wilkins FP43737 Floorstanding Speaker 800 Series User Manual

210

Wilki



up 

e Road

Woh

g W

sex

1 2BH

EU I



er:

Bowers

Wilkins

Beem

raat

5653 MA

ndho

The

therlan

pyri

up



&OE

 i

ne wi

h t

urre

y s

210

Добр о пож ало ва ть и благо дари м в ас за приоб ре тение

прод ук та компании Bowers & Wilkins.

Наш основатель, Д жон Бауэрс, верил в то, что твор ческ ий

подход в проектировании, новаторская конструкция

и передовые технологии смогут открыть людям путь к

подлинному звучанию в доме. Мы продолжаем разделять

его в ер у, и она вдохновляет нас пр и проектировании всех

новых продуктов.

Серия 8 00 Diamond – это самые совершенные в мире

акустические системы. Каждая модель может получить

преимущества от продуманной установки, поэтому мы

рекомендуем вам уделить некоторое время на прочтение

этого Руководств а пер ед т ем как начать процесс

установки. Прод олже ние на стр. 44 

Κα λώς ήρθατ ε και ευχαρισ το ύμε που επιλέξατε τ ην

Bowers & Wilkins. Ο ιδρυτ ής μας, John Bowers , π ίσ τευε

ότ ι η ευ φάντασ τη σ χεδίαση, η καινοτομία σ την ανά πτυξη

και η ε ξελιγμέν η τεχνολογία θ α ήτα ν τα κ λει διά που θα

άνο ιγαν νέους κόσμους απόλαυσ ης του ήχου σ το σπίτι.

Αυτ ή τ ην πίσ τη του σ υνε χίζουμε να μοιραζόμαστε και

αυτ ή εμπ νέ ει κάθε προϊόν που σ χεδιάζουμε.

Η 800 Series Diamond είναι η πιο εξελιγμένη σειρά

ηχείων στον κόσμο. Κάθε μοντέλο επωφελείται από

την προσεκτική εγκατάσταση, οπότε θα προτείναμε

να αφιερώσετε λίγο χρόνο στην ανάγνωση αυτού

του εγχειριδίου προτού ξεκινήσετε τη διαδικασία

εγκατάστασης. Συνέχεια στη σελίδα 39 

Welcome and thank you for choosing

Bowers & Wilkins. Our founder, John Bowers,

believed that imaginative design, innovative engineering

and advanced technology were keys that could unlock

the enjoyment of audio in the home. His belief is one that

we continue to share and inspires every product we design.

The 800 Series Diamond is the world's most

advanced range of loudspeakers. Each model benets

from thoughtful installation, so we would suggest that

you take some time to read this manual before you

begin the installation process. Continue to page 4 

Bienvenido a Bowers & Wilkins. Gracias por elegir

Bowers & Wilkins. John Bowers, nuestro fundador,

estaba rmemente convencido de que el diseño

imaginativo, la ingeniería innovadora y la tecnología

avanzada eran las claves a la hora de llevar el disfrute

del sonido a la intimidad del hogar. Una creencia que

seguimos compartiendo y que inspira todos y cada uno

de los productos que diseñamos.

La Serie Diamond 800 es la gama de cajas acústicas

más avanzada del mundo. Cada uno de los modelos

que la constituyen se beneciará de una instalación

a conciencia, por lo que le sugerimos que antes de

llevarla a cabo se tome su tiempo para leer este manual.

Continúa en la página 19 

Bienvenue et merci d’avoir choisi Bowers et

Wilkins. Lorsque John Bowers a créé sa société, il

savait déjà qu’un design imaginatif, une conception

innovante et une technologie avancée seraient les clés

du plaisir de l'écoute de la musique à domicile. C’est

cette philosophie qui, aujourd’hui, continue de nous

inspirer pour la conception de chaque nouvel appareil.

La 800 Series Diamond est la gamme d'enceinte

acoustique la plus avancée au monde. Chaque modèle

bénéciera d'une mise en œuvre soignée, aussi nous

vous suggérons de prendre le temps de lire ce manuel

avant d’en commencer l’installation. Suite page 9 

Bem-vindo e obrigado por escolher a Bowers &

Wilkins. O nosso fundador, John Bowers, acreditava

que um design criativo, engenharia inovadora e

tecnologia avançada eram as chaves que poderiam

abrir portas para se desfrutar de áudio em casa. A sua

crença é algo que continuamos a partilhar e que inspira

cada produto que concebemos.

A Série 800 Diamond é a gama mais avançada de

colunas, a nível mundial. Cada modelo tira partido de

uma instalação cuidadosa, pelo que recomendamos

que leia este manual antes de iniciar o processo de

instalação. Continuação na página 24 

Willkommen bei Bowers & Wilkins.

Der Firmengründer John Bowers war der Meinung,

dass ein wunderschönes Design, eine innovative

Konstruktion und ausgeklügelte Technologien die

Schlüssel zu Audio-Entertainment der Extraklasse in

Ihrem Zuhause sind. Wir teilen seine Meinung und jedes

von uns entwickelte Produkt basiert darauf.

Die Modelle der 800 Serie Diamond gehören zu den

besten Lautsprechern weltweit. Ihre Installation sollte

gut durchdacht werden. Wir empfehlen daher, sich die

Zeit zu nehmen und diese Bedienungsanleitung vor der

Installation zu lesen. For tsetzung a uf Seite14

Benvenuti e grazie per aver scelto un prodotto

Bowers & Wilkins. Il nostro fondatore, John Bowers,

era convinto che design attraente, capacità d’innovare e

tecnologie all’avanguardia fossero fattori vincenti per la

riproduzione audio domestica. Le sue idee sono ancor

oggi condivise da noi tutti e fonte d’ispirazione per ogni

nuovo modello che progettiamo.

I modelli della Serie 800 Diamond sono tra i più

avanzati diffusori al mondo e meritano quindi di venir

installati in maniera scrupolosa. Vi suggeriamo pertanto

di leggere attentamente questo manuale prima di

iniziare. Continua a pagina 29 

Welkom en dank u voor het kiezen van Bowers

& Wilkins. Onze oprichter John Bowers, was ervan

overtuigd dat een fantasievol ontwerp, innovatieve

techniek en moderne technologie de sleutels vormden

tot muziekbeleving thuis. Het is deze overtuiging waar

we nog steeds van uitgaan en die de inspiratie vormt

voor elk product dat we ontwerpen.

De 800 Serie Diamond is 's werelds meest

geavanceerde model luidsprekers. Elk model is

voorzien van een slimme installatiemethode en daarom

raden we u aan dat u de tijd neemt om deze handleiding

te lezen voordat u aan het installeren begint. Lees

verder op pagina 34 

欢迎并感谢你选购 Bowers & Wilkins 产品。

我们的创办人John Bowers先生相信充满想象的设

计、创新的工程和先进的技术是开启家庭音响娱乐大

门的重要元素。我们依然坚持着他的信念，并赋予我

们所有产品设计灵感。

800 Diamond系列是世界上最先进的扬声器系

列。周详的安装可使扬声器发挥最佳音效，因此我们

建议在开始安装过程前，请花一些时间阅读本手册。

第 69 页(续)



歡迎並感謝你選購 Bowers & Wilkins 產品。我們

的創辦人John Bowers先生相信充滿想像的設計、創

新的工程和先進的技術是開啟家庭音響娛樂大門的重

要元素。我們依然堅持著他的信念，並賦予我們所有產

品設計靈感。

800 Diamond系列是世界上最先進的揚聲器系列。

周詳的安裝可使揚聲器發揮最佳音效，因此我們建議

在開始安裝過程前，請花一些時間閱讀本手冊。第74

頁(續) 

Hoş geldiniz ve Bowers & Wilkins’ı seçtiğiniz için

teşekkür ederiz. Kurucumuz John Bowers, yaratıcı

tasarımının, yenilikçi mühendisliğin ve ilerici teknolojinin,

evde sesin keyni çıkarmanın kilidini açacak anahtarlar

olduğuna inanıyordu. O’nun inancının paylaşmayı

sürdürmekteyiz ve bu inanç, tasarladığınız her ürüne

ilham vermektedir.

800 Diamond serisi, dünyanın en gelişmiş

hoparlörleri sınıfındandır. Her bir model, dikkatli

kurulum gerektirmektedir, bu nedenle kurulum işlemine

başlamadan önce bu kullanım kılavuzunu okumaya

zaman ayırmanızı öneririz. D ev am ı S ay f a 6 4’ te 

Bowers & Wilkins製品をお買い上げいただき、

ありがとうございます。B&Wの創業者であるJohn

Bowersは、創意に富んだデザインと革新的な工業技

術、そして先進技術が、家庭でもオーディオを充分に

楽しむ鍵であると信じていました。現在でも彼の信念

はB&Wで共有されており、この信念はB&Wが設計

するすべての製品に命を吹き込んでいます。

800シリーズ・ダイヤモンドは世界最先進クラス

のスピーカーです。慎重な据え付けを行うことによっ

て各モデルの持ち味が発揮されます。設定する前に

このマニュアルをよく読んでください。79ページに

続く 

Bowers & Wilkins 제품을 구매하여 주 신데 대해 깊 이 감

사 드립니다. Bowe rs & Wi lki ns의 창립자 Jo hn Bowe rs

는 가정에서 오디오의 즐거움을 느끼게 하는 중요 요소는

창의력이 풍부한 디자인, 혁신적 엔지니어링과 고도의 기

술이라고 확신하였습니다. 그의 신념은 현재도 Bowers

& Wi lki ns에서 공유되고 있으며 Bower s & W il kin s가 설

계하는 모든 제품에 생명을 불어 넣고 있습니다.

800 시리즈 다이아몬드는 성능이 매우 뛰어난

스피커로서 설치하는데 세심한 주의가 필요합니다.

사용하시기 전에 이 매뉴얼을 잘 읽어 보시기 바랍니다.

84쪽 에 계속 

bowerswilkins.com

Witamy i dziękujemy za wybór produktu Bowers

& Wilkins. John Bowers założył swoją rmę, ponieważ

wierzył, że ciekawy wygląd, innowacyjna konstrukcja i

zaawansowana technologia są kluczem do rozkoszow-

ania się dźwiękiem w domowym zaciszu.

Seria 800 Diamond jest najbardziej

zaawansowanym asortymentem głośników na

świecie. Przemyślana instalacja pozwala na uzyskanie

pełni możliwości każdego modelu serii, dlatego też

sugerujemy abyście poświęcili Państwo chwilę na

przeczytanie niniejszej instrukcji przed rozpoczęciem

użytkowania. Więcej na stronie 59 

Köszönjük, hogy a Bowers & Wilkins-t választotta.

Amikor John Bowers megalapította a társaságot, célja

az volt, hogy az ötletes dizájn, innovatív megoldások

és fejlett technológia révén tökéletesítse az otthoni

hangzásvilág élményét. Ez az elképzelés mai napig

a vállalat mozgatórugója, amely minden termékünk

tervezését meghatározza.

A 800 Diamond sorozat a világ legfejlettebb

hangsugárzóiból áll. Mindegyik modell beüzemelése

nagy odagyelést igényel, ezért javasoljuk, hogy szánjon

egy kis időt ennek az útmutatónak az elolvasására.

Folytatódik a 54.oldalon 

Vítejte u Bowers & Wilkins. Děkujeme Vám, že

jste si zvolili značku Bowers & Wilkins. Když John

Bowers zakládal naší rmu věřil, že nápadité provedení,

novátorský přístup a pokročilé technologie jsou klíčem

otevírajícím dveře kvalitní reprodukci. Touto lozoí se

dodnes inspirujeme, kdykoli tvoříme nový produkt.

Reprosoustavy řady 800 Diamond jsou jedněmi z

nejvíce sostikovaných reprosoustav na světě. Pro každý

z modelů je však důležitá jeho správná instalace. Dříve

než začnete, věnujte tedy prosím trochu času přečtení

tohoto manuálu. Pokračujte na stranu 49 

ENGLISH

1. Unpacking

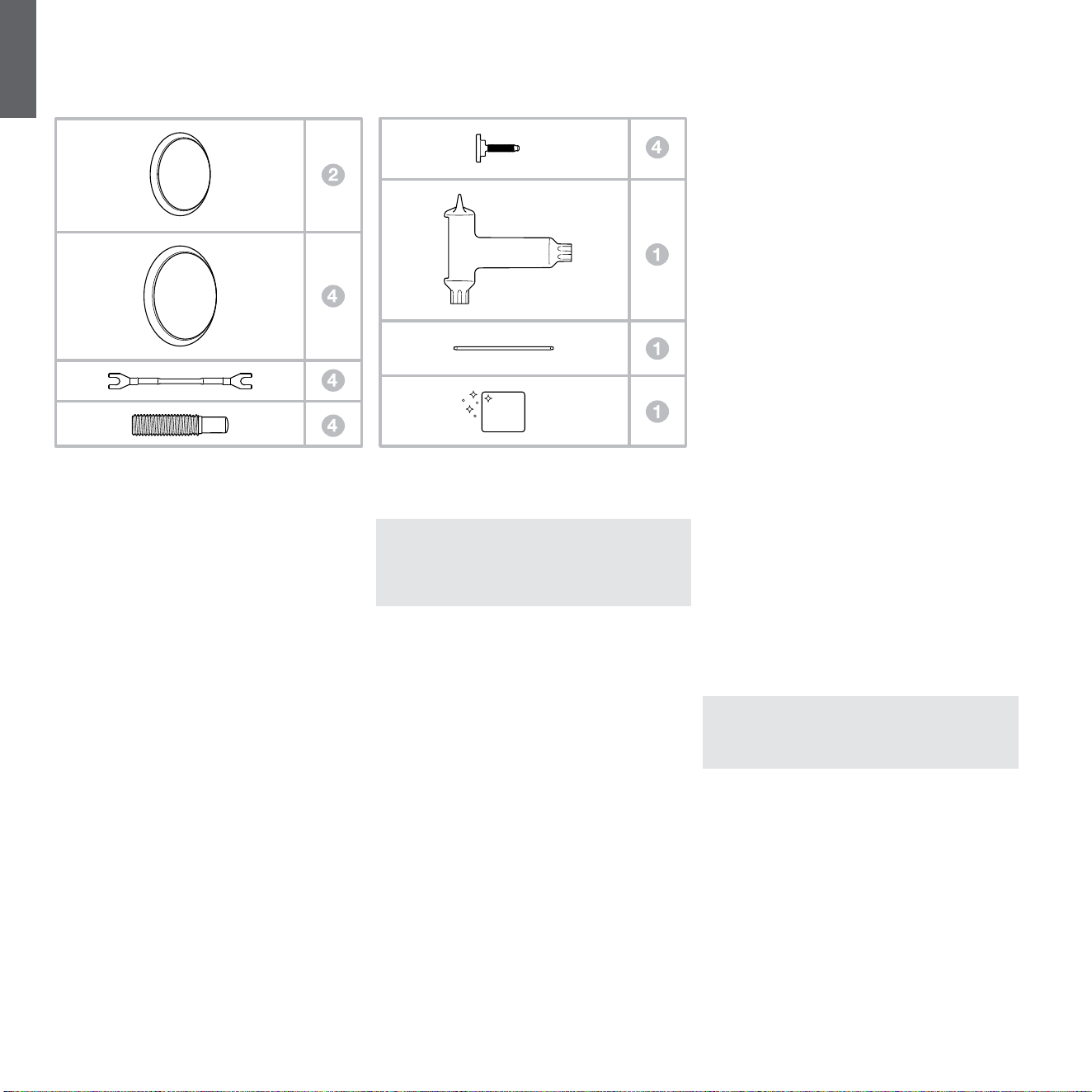

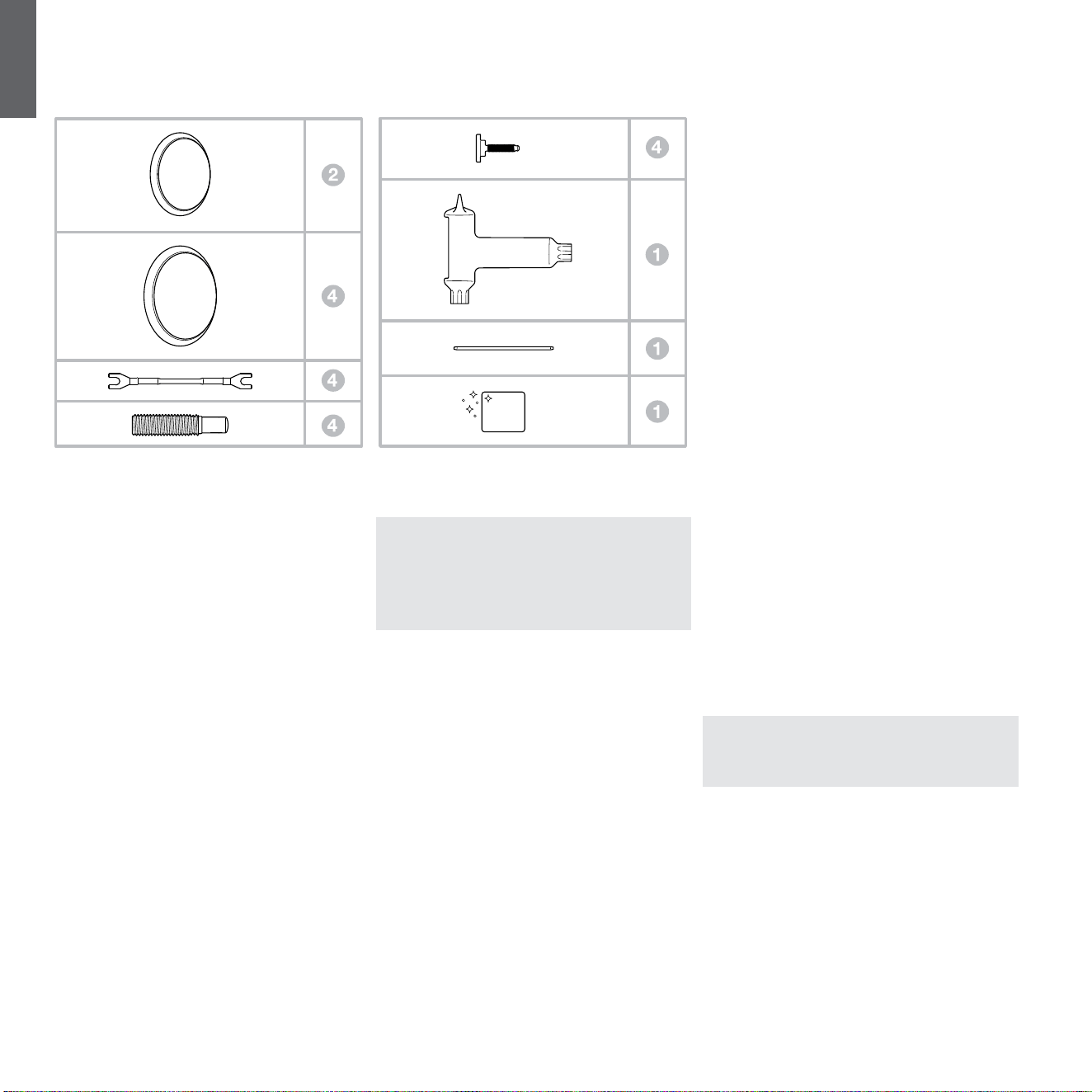

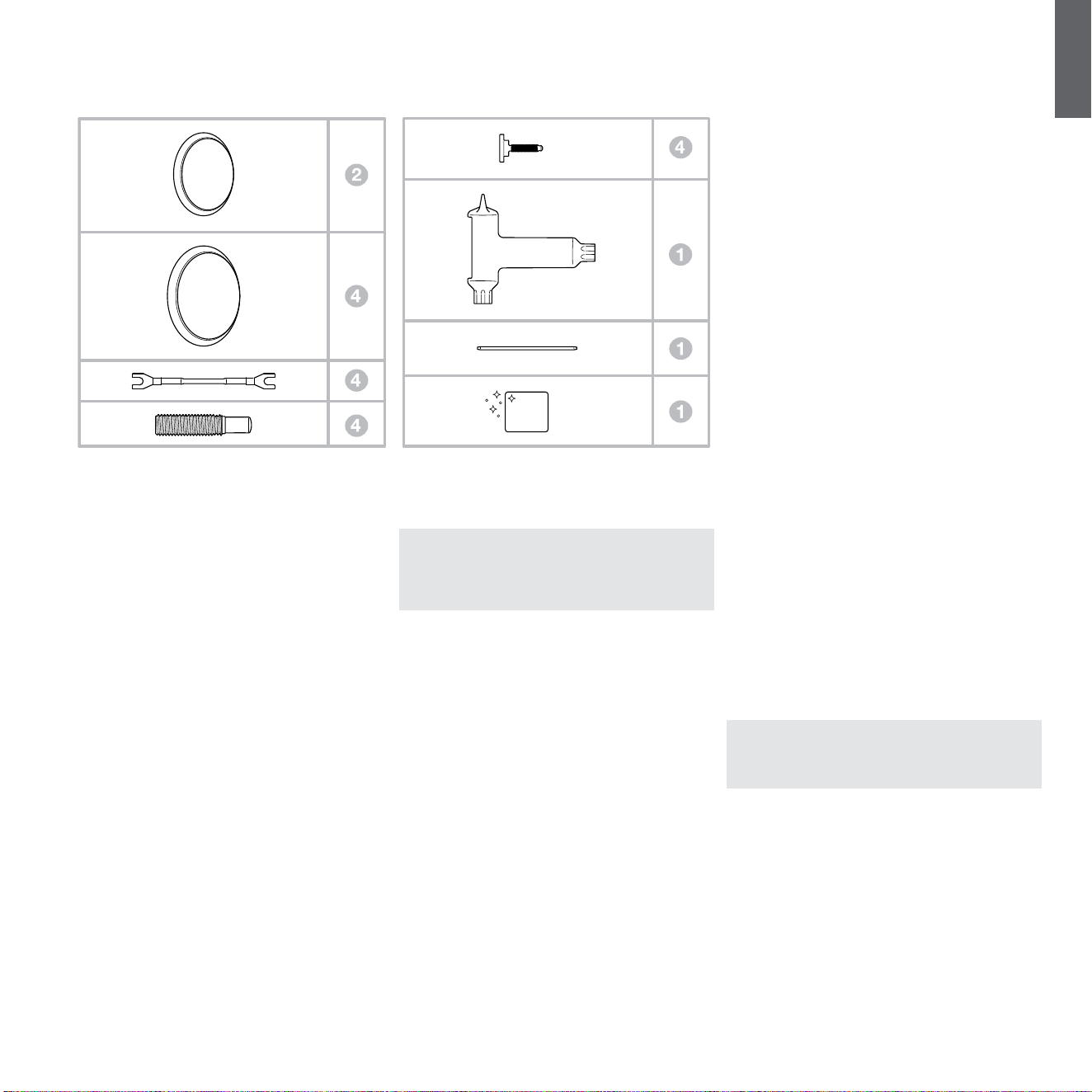

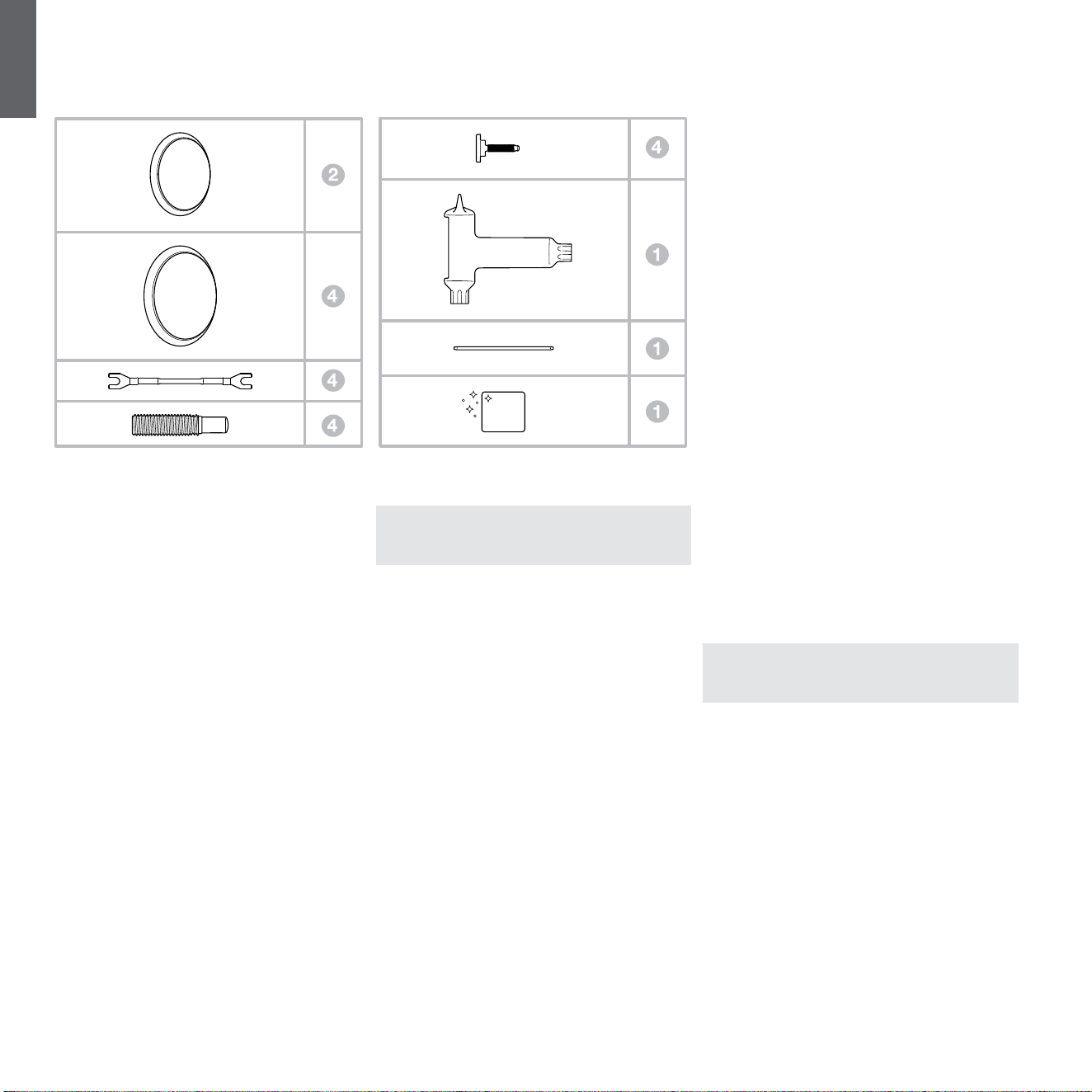

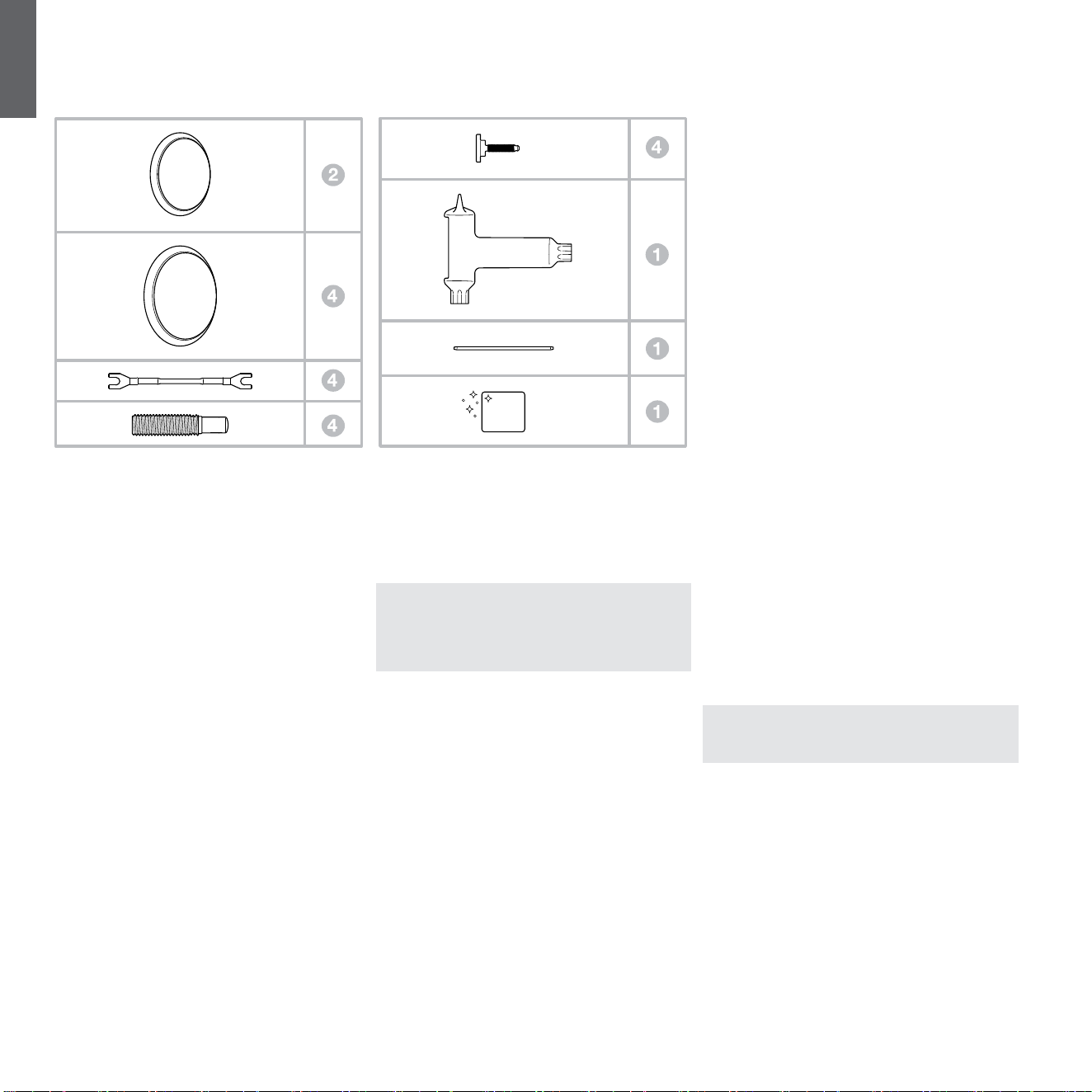

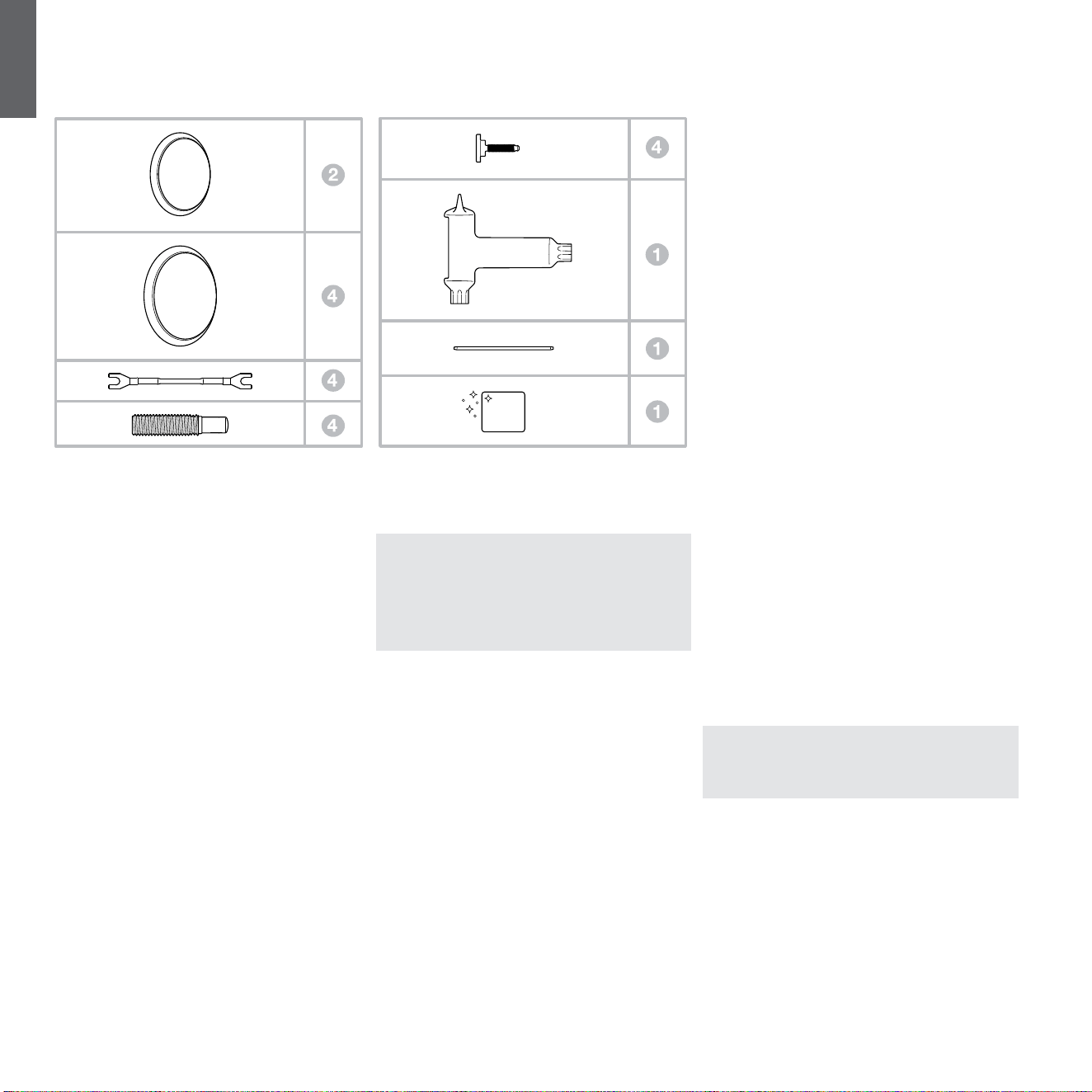

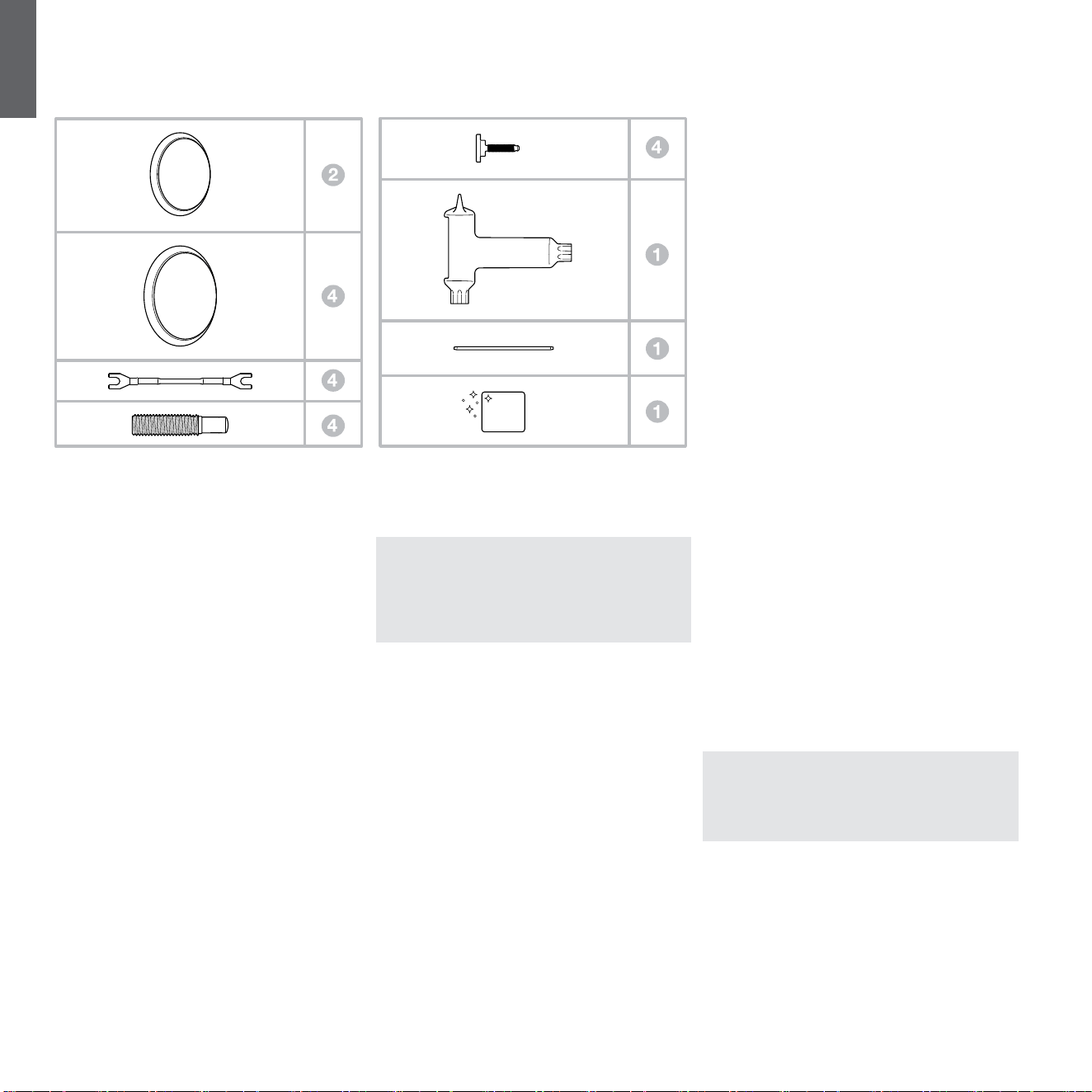

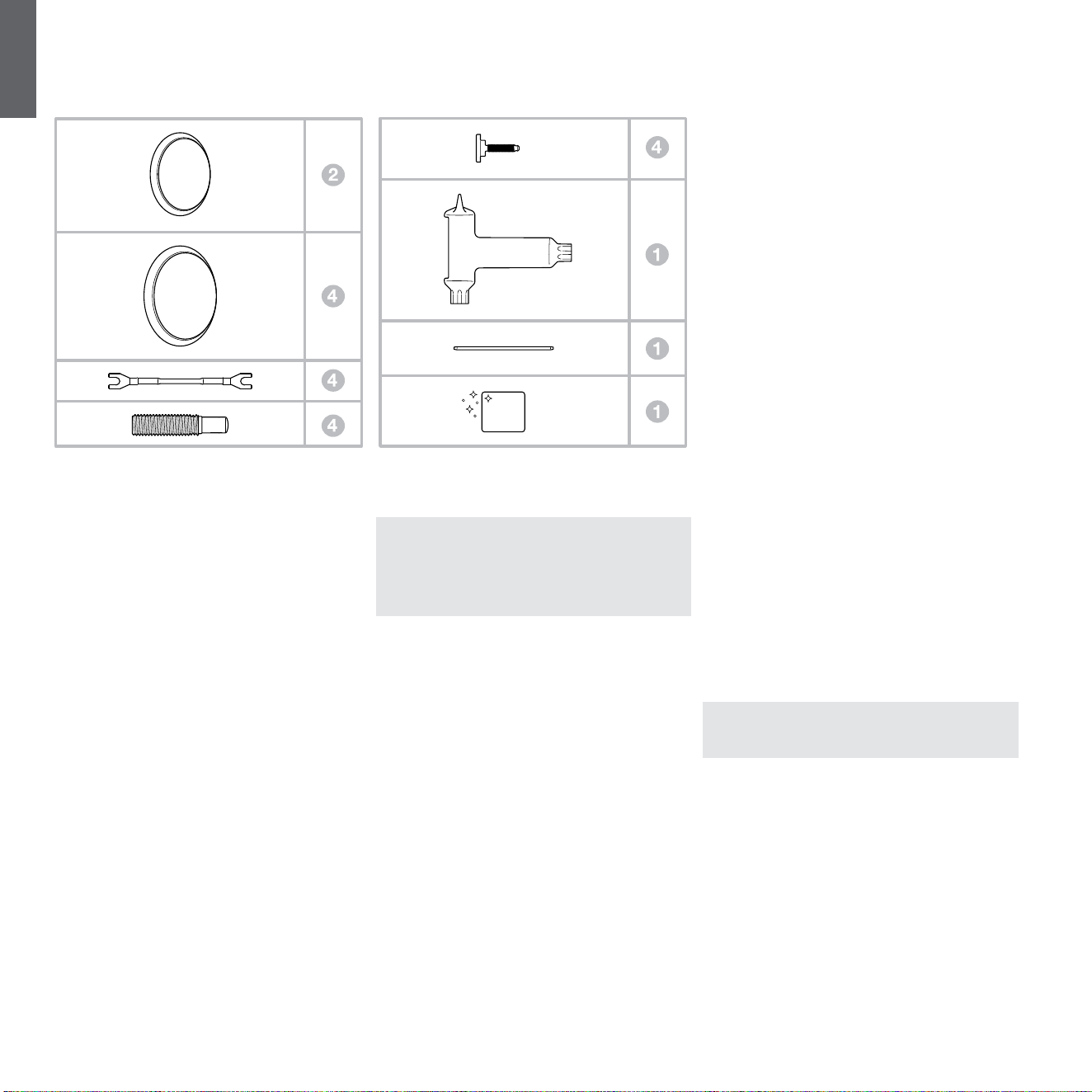

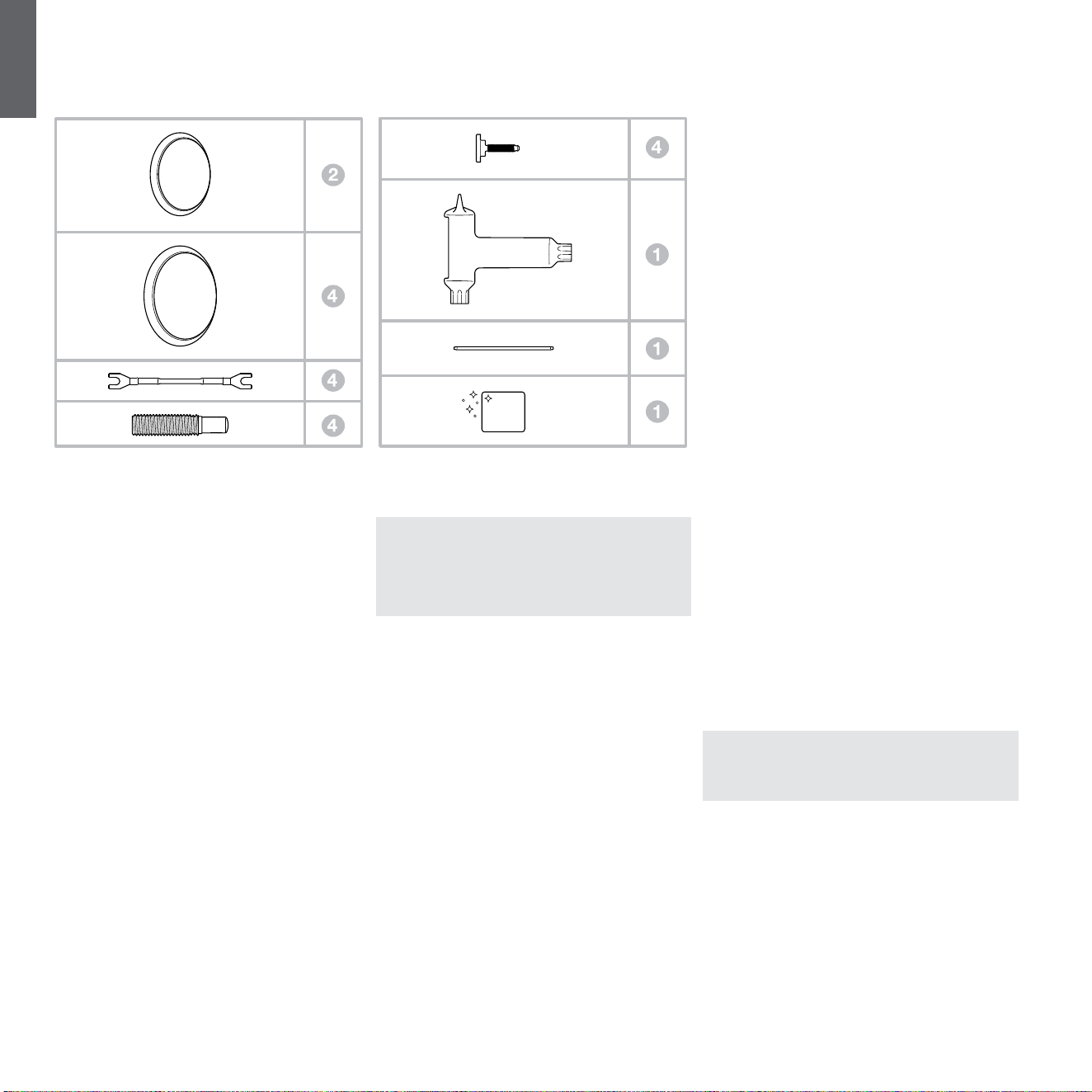

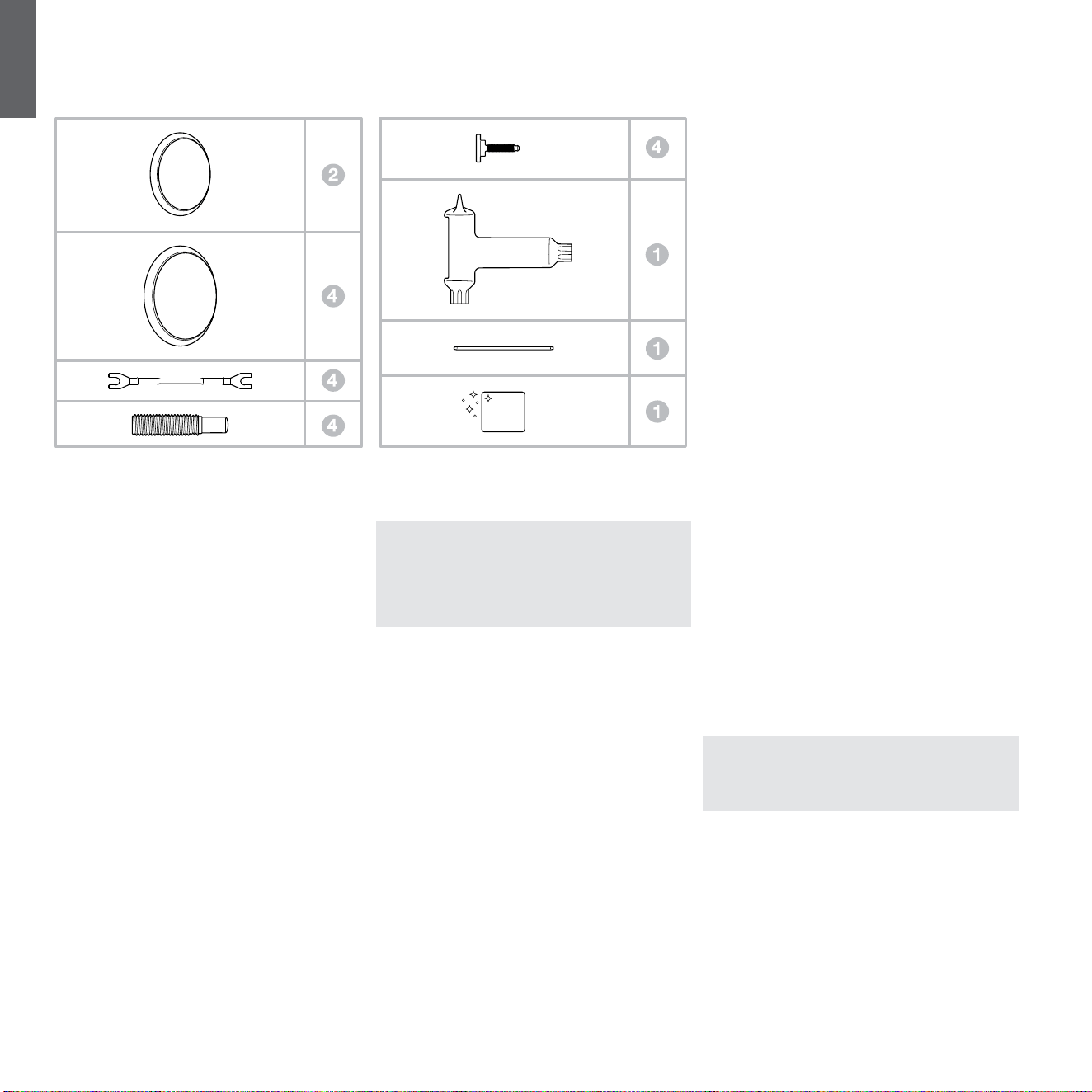

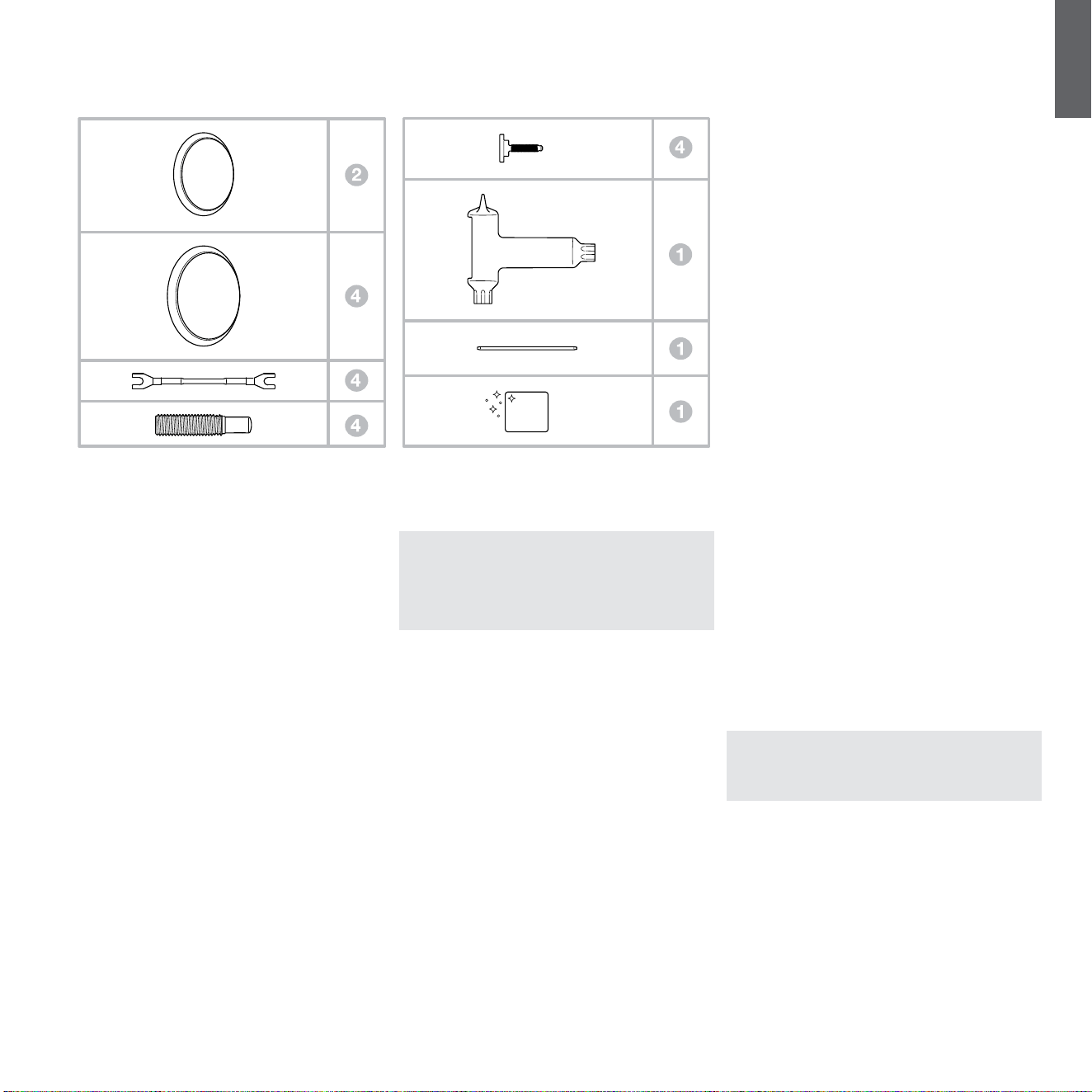

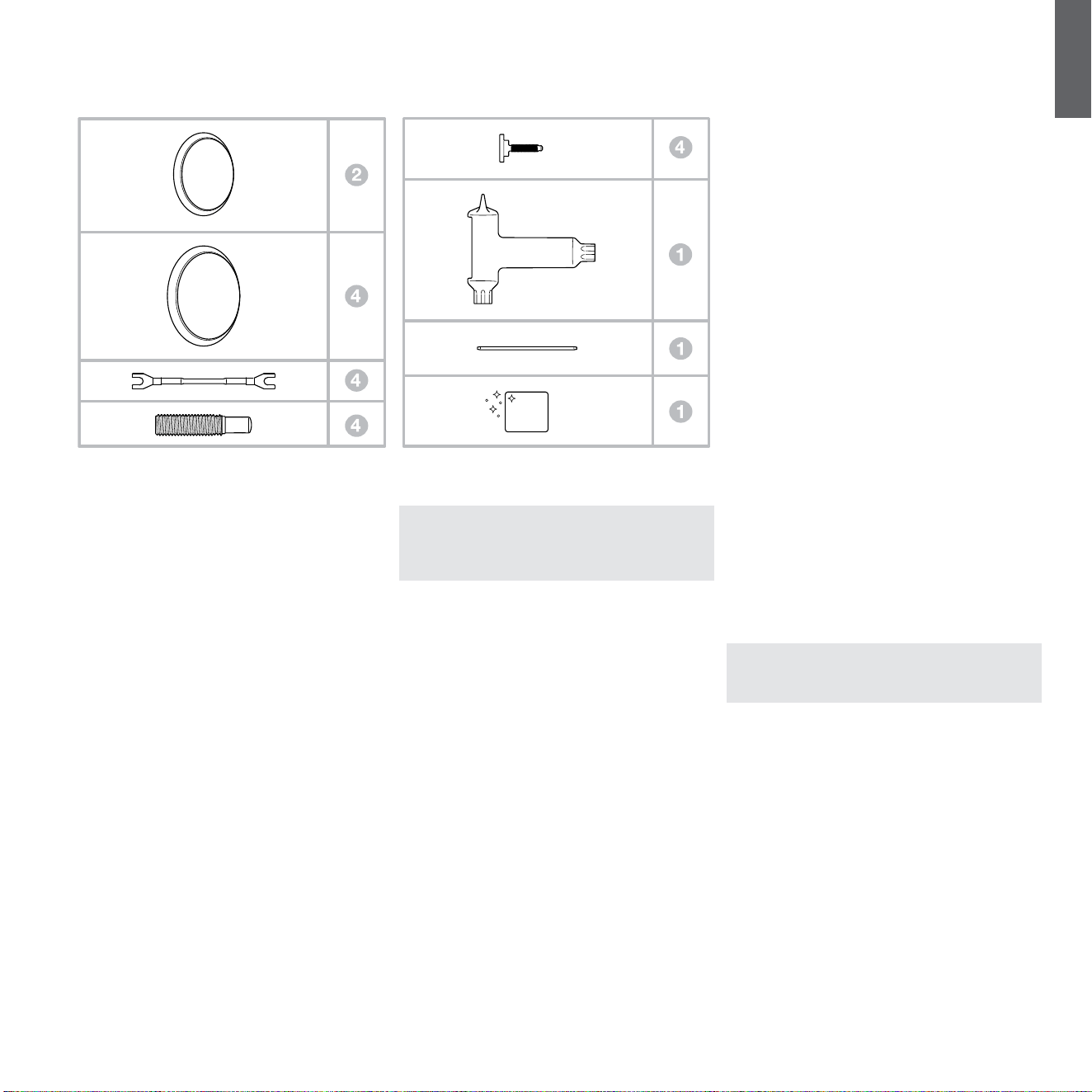

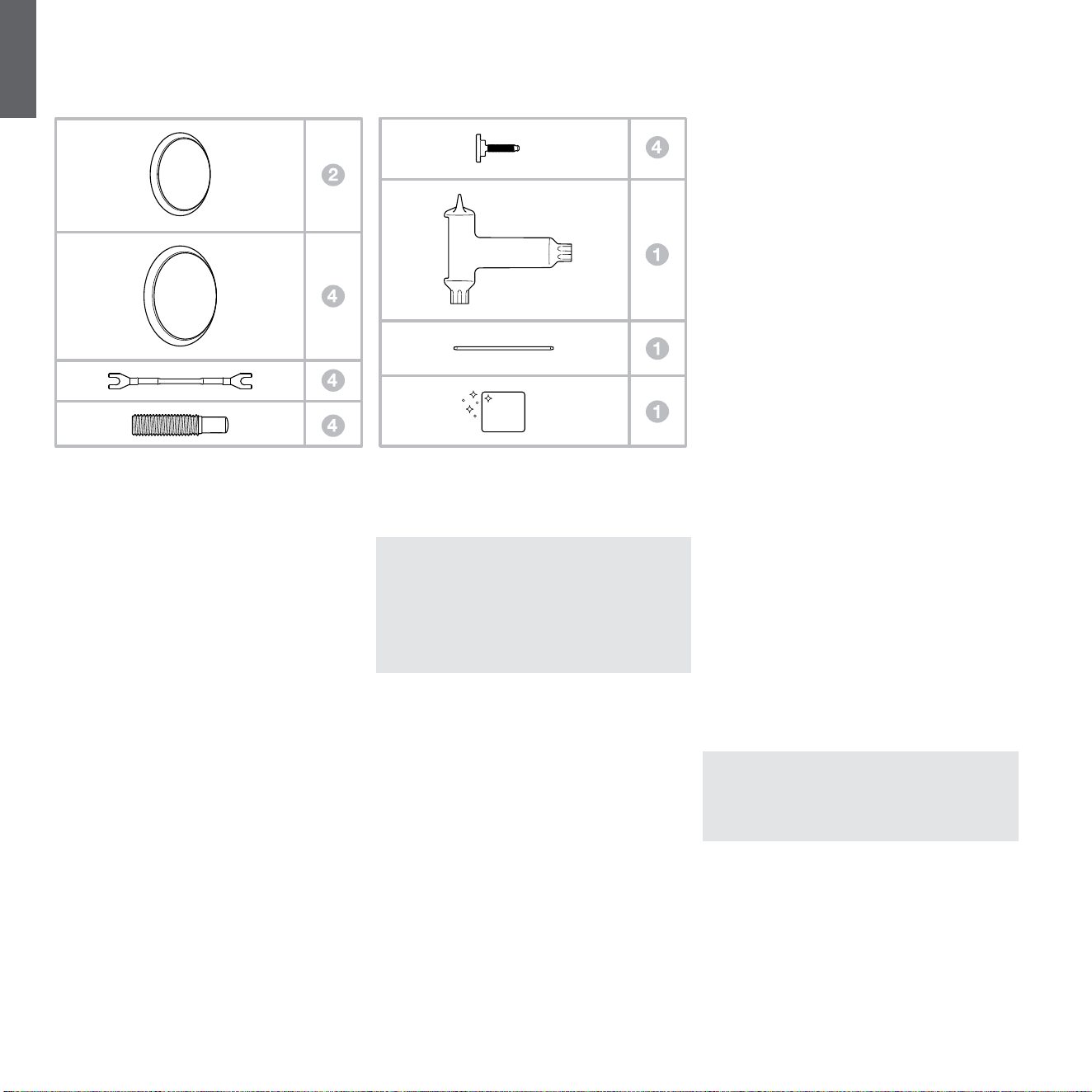

Carton Contents

Each pair of speakers are supplied with:

2 Midrange grilles

4 Bass grilles

4 Terminal link wires

4 Stabilisers

4 Stabiliser caps

1 T45 stabiliser adjustment and midrange

end cap removal wedge tool

1 Metal spike adjustment bar

1 Cleaning cloth

The 801 D4, 802 D4 and 803 D4 are very heavy and

we strongly suggest that they are unpacked in the

room in which they are to be used by two people

working together. It is also a sensible precaution to

remove jewellery to negate the risk of scratching the

speakers’ surface nish.

The table above illustrates the component parts that

are packed with the 801 D4, 802 D4 and 803 D4.

In the unlikely event that anything is missing please

contact the retailer from whom you purchased

the speakers.

The heavier bass/midrange grilles attach magnetically

and are packed in a separate compartment to prevent

movement in transit.

 Note:Caremustbetakenwhenttingorremoving

themagneticallyattachedgrillestoavoidmarking

theproduct.Thegrilleswillmarkthespeaker/stand

plinthifdropped;youcanmitigateagainstthisby

coveringtheplinthwhenttingorremovingthe

grilles.

Tweeter diaphragms are very delicate and easily

damaged. In the 800 Series Diamond we include

a steel grille mesh that can protect the tweeter

from many forms of damage. However, you should

still exercise care when handling and cleaning

your loudspeakers.

Environmental Information

This product complies with international directives,

including but not limited to:

i. the Restriction of Hazardous Substances

(RoHS) in electrical and electronic equipment,

ii. the Registration, Evaluation, Authorisation and

restriction of CHemicals (REACH)

iii. the disposal of Waste Electrical and Electronic

Equipment (WEEE).

Consult your local waste disposal authority for

guidance on how properly to recycle or dispose

of this product.

The tweeter assembly on this 800 Series Diamond

loudspeaker is a decoupled component that is

mechanically isolated from the main part of the cabinet.

As such, it may appear to be loose when the product is

rst removed from its packaging. This is not a fault, it is

an inherent feature of the design and ensures optimum

performance from your speaker.

If the tweeter assembly has moved during transit and

requires adjustment, the assembly can be moved

slightly forwards and backwards to ensure that the

rear of the tweeter body is aligned with the rear of the

speaker cabinet. The tweeter assembly can also be

rotated slightly to ensure that the Bowers & Wilkins

logo is vertically orientated. Do not force the tweeter

into any position beyond the soft end-stops when

making these adjustments.

 Note:Caremustbetakentonotdamagethe

 decouplingassemblywhenmakingthese 

 adjustments-pleaseseekassistancefromyour

 dealerifyouareinanydoubtaboutadjustingthe

 tweeterassembly.

ENGLISH

2. Positioning

Speaker Installation

801 D4, 802 D4 and 803 D4 are intended to be oor

mounted only and are supplied on wheels to aid

with positioning. It is important to ensure that they

stand rmly on the oor using the spike feet supplied

whenever possible.

Important Safety Notice

Sharp spikes, do not touch.

 Note:Ifyouareinstallingtheproductonverythick

 carpetsuchthatthewheelspreventthespeaker

 fromrestingsolelyonthespikes,youmaywish

 toremovethewheelsfromthebottomoftheplinth,

 usinga5mmhex(Allen)key.Duetotheweightof

 thespeakers,removalofthewheelsshould 

 onlybeundertakenbytwopeople–onetotiltthe

 speakersidewaysandholditwhiletheother 

 removesthewheels.Werecommendthatasuitable

 wedgeorblockisusedtopreventtheloudspeaker

 accidentallyfallingtotheoorwhilstremovingor

 rettingthewheels.

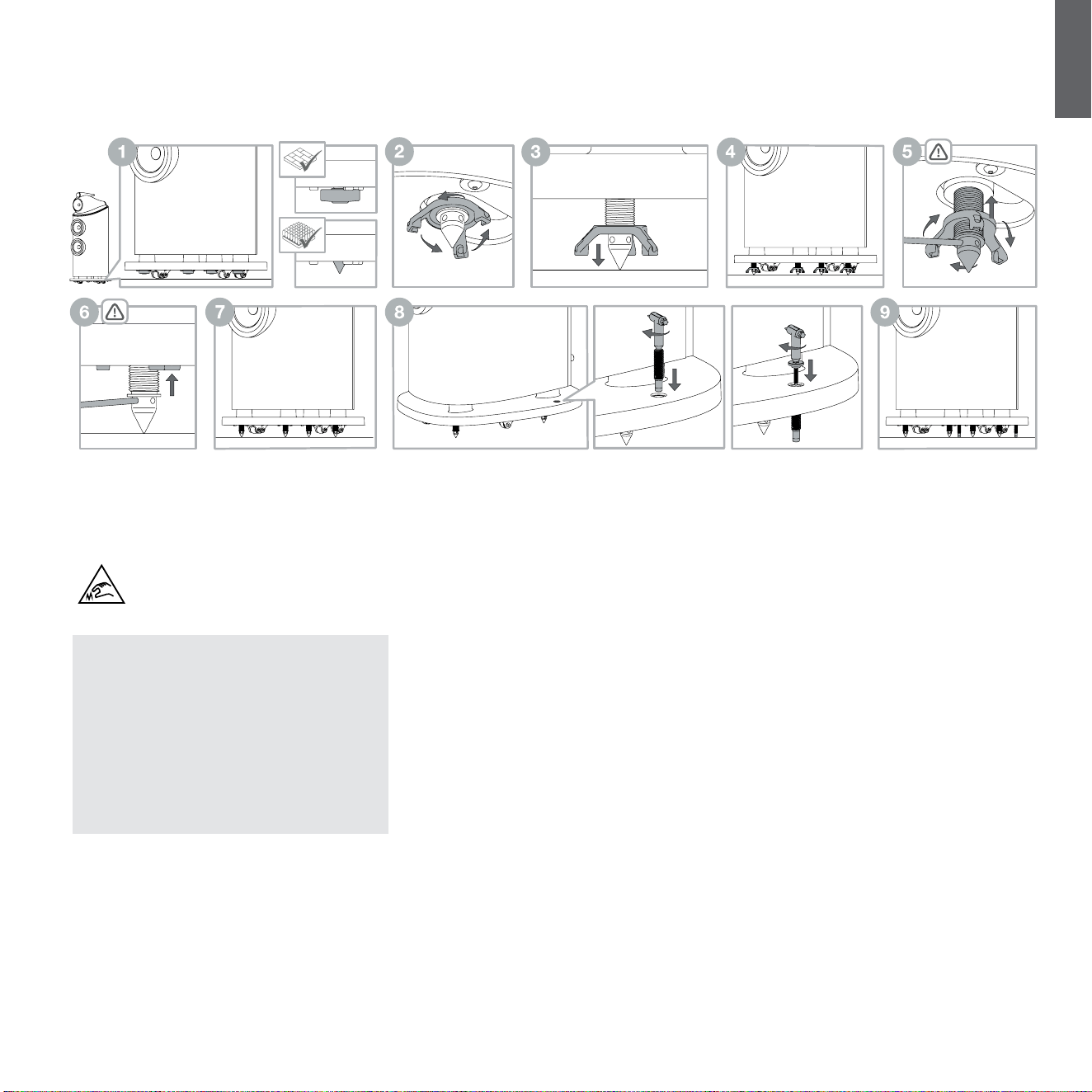

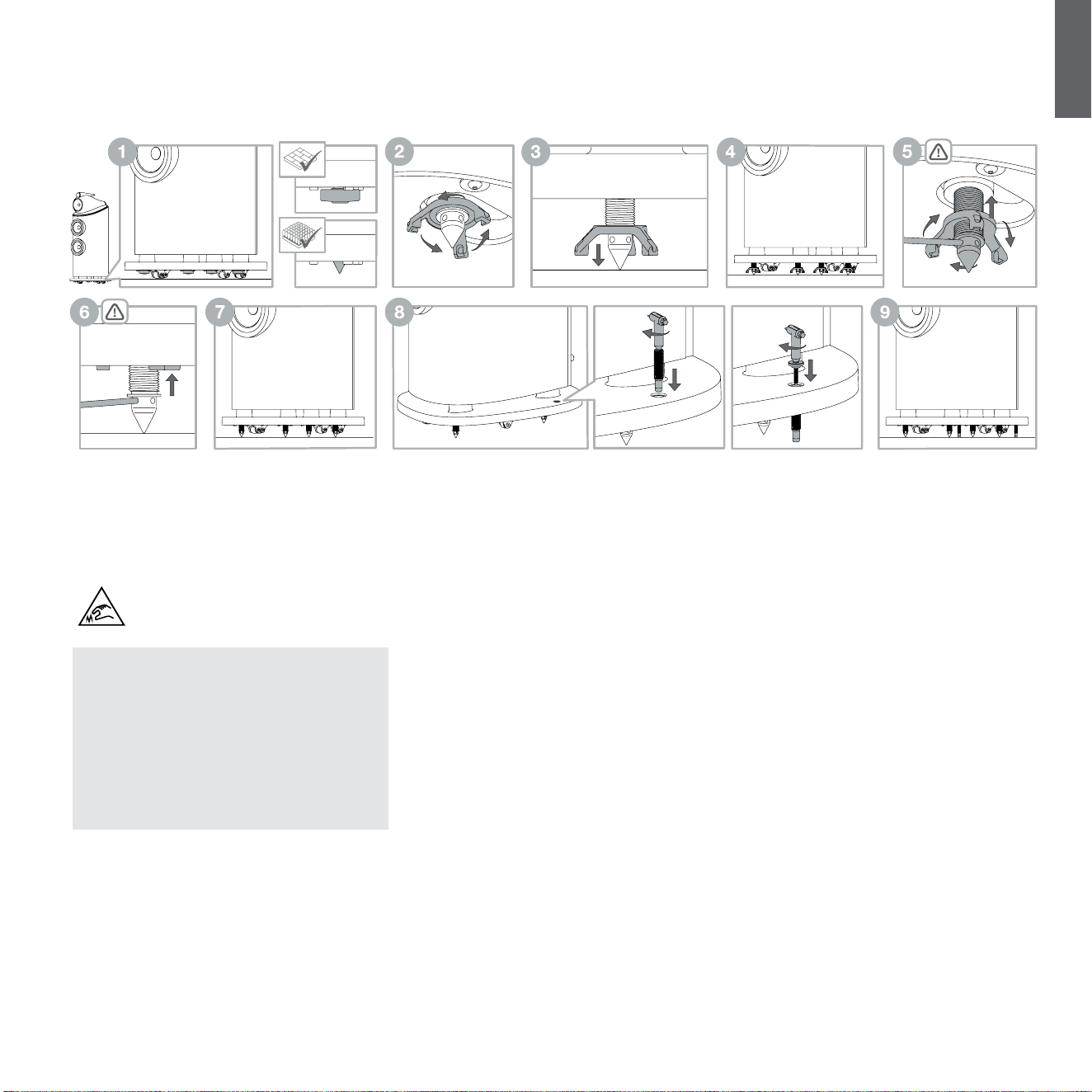

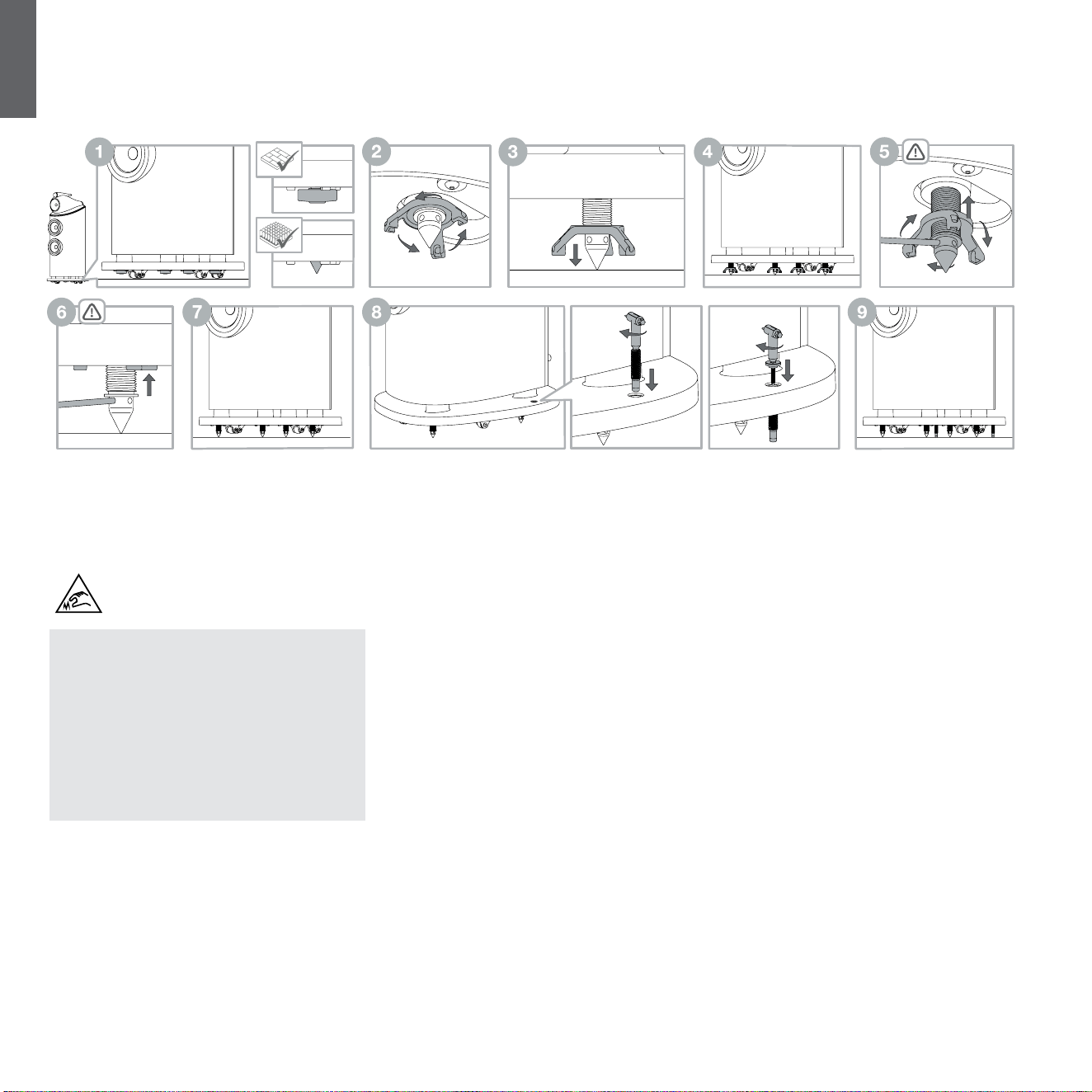

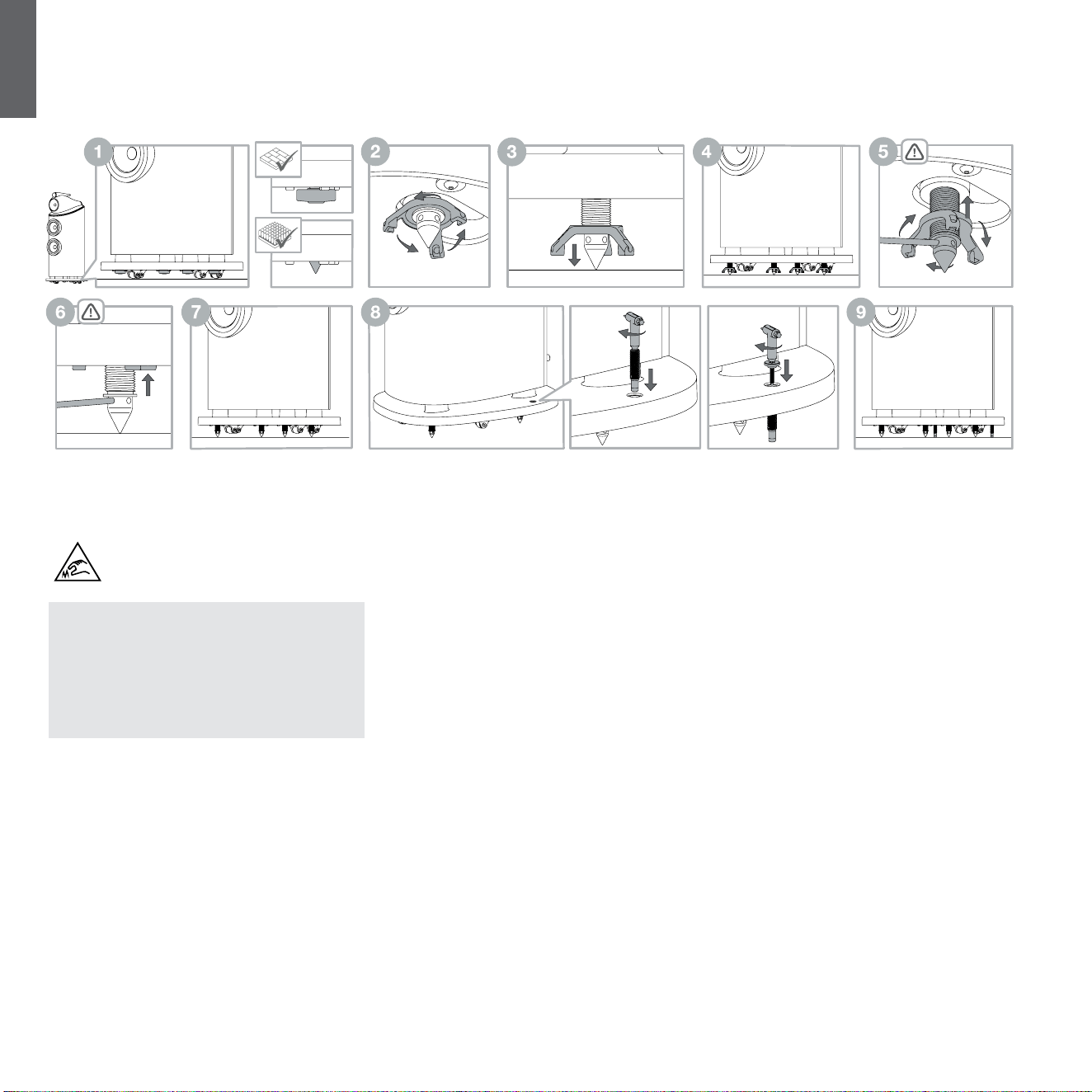

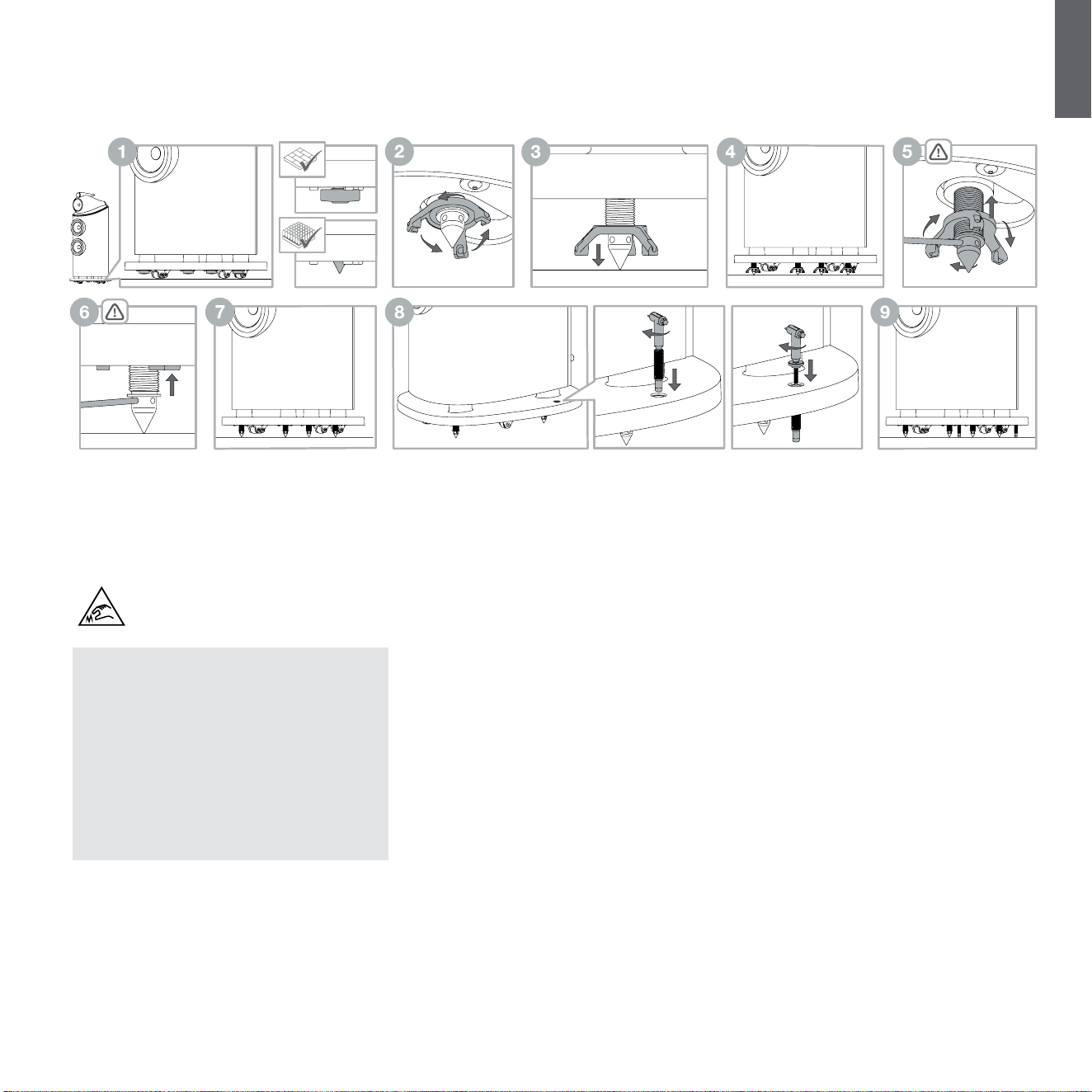

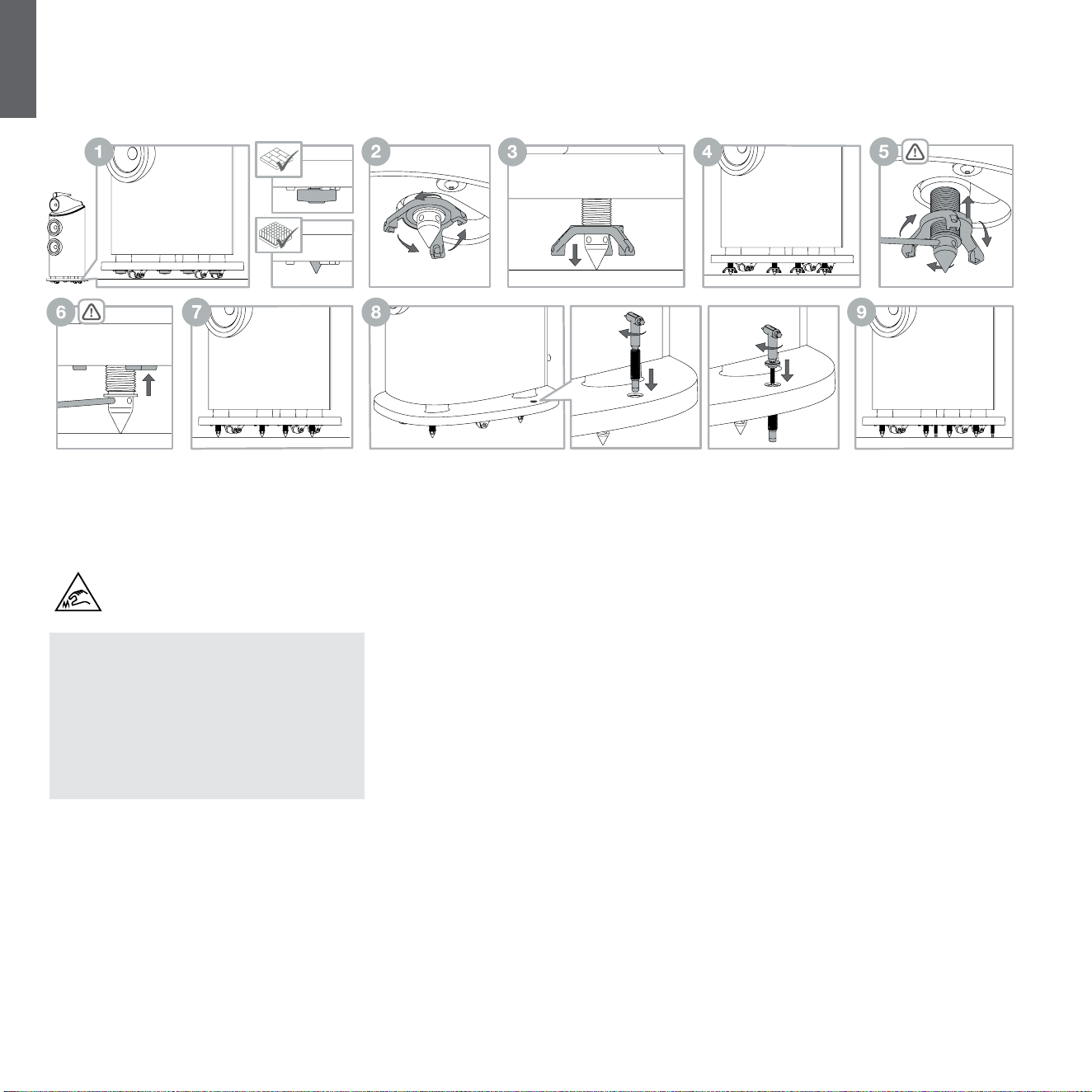

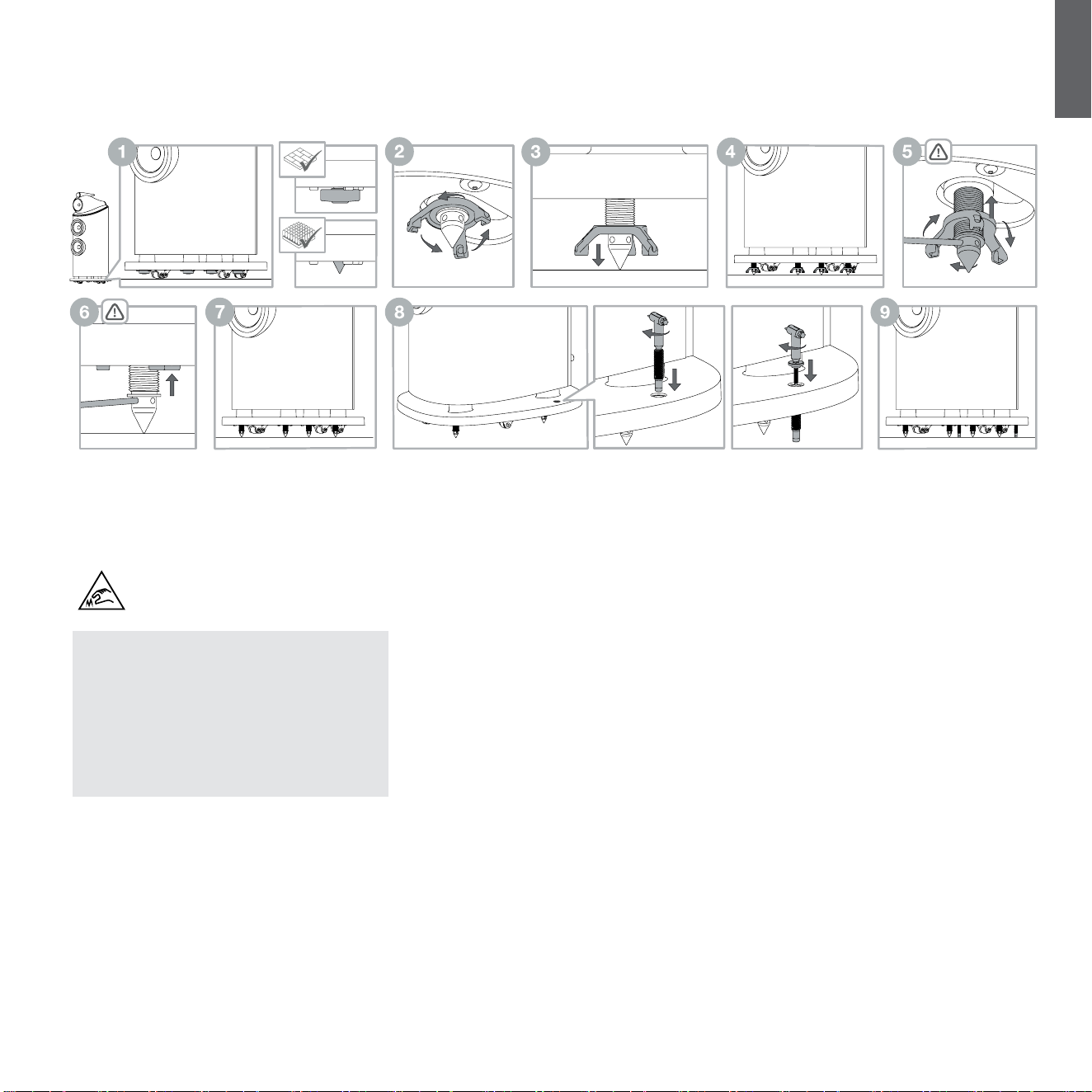

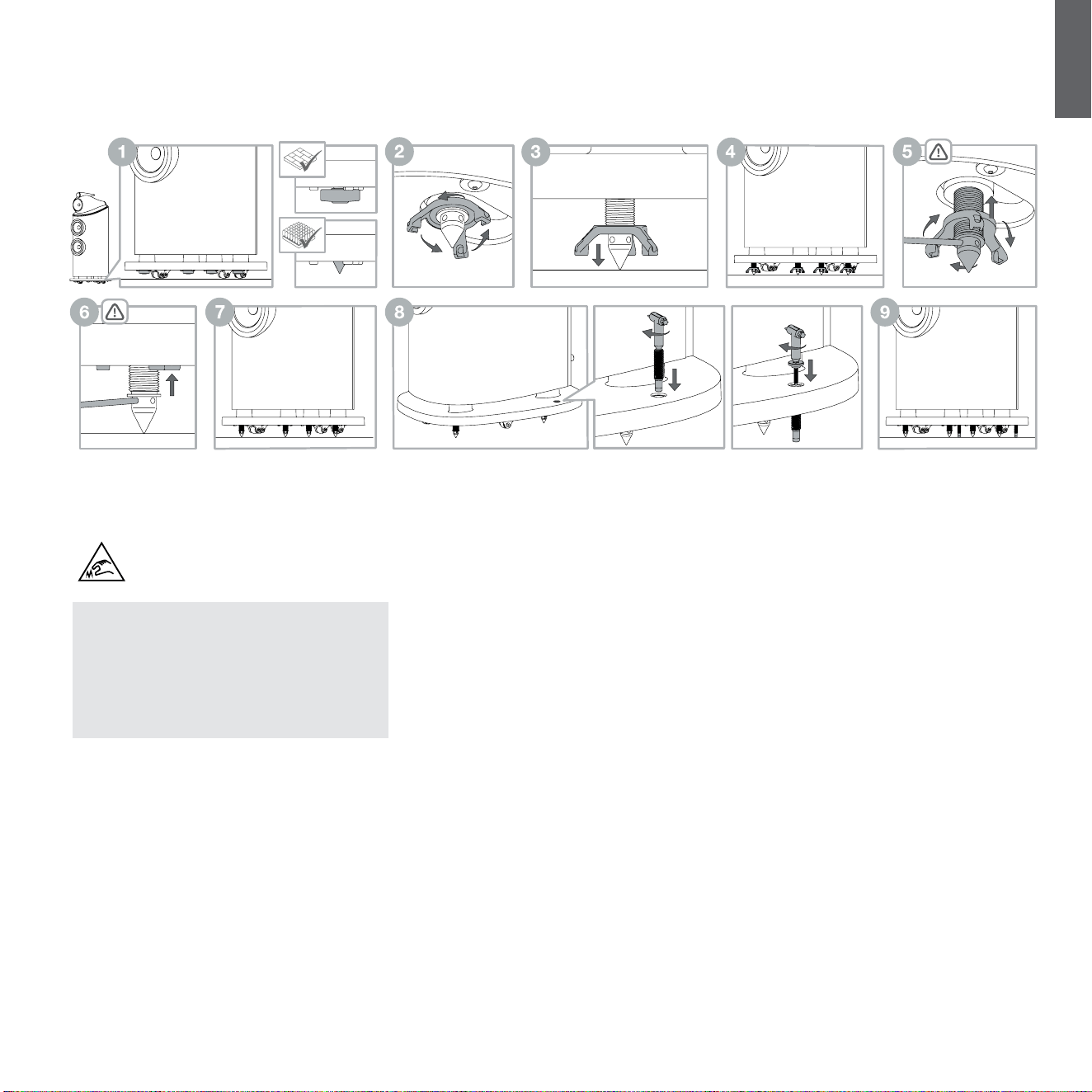

Once the speakers are in the correct position the

spikes, inbuilt in the plinth, can be released. Placing

your ngers in the gap between the plinth and the oor

locate the four spike cups. If your speaker is positioned

on a hard oor leave the spike cups in place to protect

the ooring. If your speaker is on carpet remove the

four spike cups, which are held magnetically, and retain

them for future use. This will reveal the spike ready for

it to be lowered into position.

Directly above each spike/spike cup you will feel a

three pronged locking nut. Using your ngers, spin the

locking nut, as directed above in step 2, to lower the

spike/spike cup towards the oor. If the locking nut is

too tight to turn, insert the supplied metal bar into the

hole at the end of one of the prongs and turn; releasing

the locking nut (see above illustration).

As the spike/spike cup meets the oor continue to

turn the locking nut lifting the speaker off its wheels.

Repeat this process with all four spikes/spike cups

and adjust the height to ensure the speaker rests

rmly without rocking.

To lock the spikes/spike cups in place insert the metal

bar into one of the four holes in the spikes. Using the

metal bar to stop the spike turning, rotate the locking

nut, as directed above in step 5. Once the locking nut

is released, remove the metal bar and continue to spin

the locking nut returning it to its locked position in the

plinth. To ensure the locking nut is tightly locked in

place reinsert the metal bar into one of the four holes

on the spike. With the metal bar holding the spike in

position, use your ngers to turn the locking nut until it

can no longer rotate. Repeat this for each spike.

Once the spikes are locked in position, the stabilisers

should be tted to minimise the risk of the loudspeaker

being accidentally knocked over. The stabiliser should

be threaded through the plinth and lowered into

position by using the T45 tool to turn the stabiliser

clockwise until the rubber tip rests on the oor.

The stabiliser should not be excessively tightened in

order to avoid the spikes being unweighted, which

would reduce stability and impair performance. Once

the stabilisers are lowered into position the caps can

be threaded into the top of the stabiliser and gently

tightened with the T45 tool until they rest in the recess

in the plinth.

If the speaker needs to be repositioned the stabiliser

caps must be removed, the stabilisers raised and

the spikes returned back into the plinth before the

product is moved. To do this use the T45 tool to

remove the stabiliser caps by turning anticlockwise,

then use the T45 tool to raise the stabilisers by turning

anticlockwise. Once the stabilisers are raised, insert

the metal bar into one of the four holes in the spike,

with the metal bar holding the spike in position, use

your ngers to turn the locking nut, as directed above

in step 2, releasing it. Then continue to spin the locking

nut until it can no longer rotate; this will ensure the

locking nut and spike are engaged. Now turn the

locking nut, as directed above in step 3, and the spike

will start ascending back into the plinth. Once the spike

has been returned to the plinth replace the spike cup (if

removed) and the speaker can now be repositioned.

ENGLISH

Home Theatre Systems

If the speakers are to be used for the front channels

in a home theatre system, they should be placed

closer together than for 2-channel audio, because

the surround channels tend to widen the image.

Positioning the speakers within approximately 0.5m

of the sides of the screen will also help keep the

sound image in scale with the visual image. As with

conventional stereo positioning, the speakers should

ideally be at least 0.5m away from any side walls.

Important Safety Notice

All connections should be made with

the audio equipment switched off. When

using audio equipment in normal operation, touching

uninsulated speaker terminals or wiring may result in

anunpleasant sensation.

The 801 D4, 802 D4 and 803 D4 speaker terminals

accept a variety of cable terminations: 4mm banana

plugs, 6mm and 8mm (1/4 in and 5/16 in) spades, or

bare wires up to 4mm (5/32 in) diameter.

Important Safety Notice

In certain countries, notably those in Europe,

the use of 4mm banana plugs is considered

a potential safety hazard, because they may be

inserted into the holes of unshuttered mains supply

sockets. In order to comply with European CENELEC

safety regulations, the 4mm holes in the ends of the

terminals are blocked by plastic pins. If you are using

the products in any country where these conditions

apply, you should ensure that any banana plugs cannot

be used in an unsafe manner by children or other

uninformed persons. The plastic pins can be removed

if you wish to use banana plugs.

Ask your dealer for advice when selecting speaker

cable. Keep its total impedance below the maximum

recommended in the speaker specication and use

a low inductance cable to avoid attenuation of

high frequencies.

3. Connecting

Speaker Positioning

In either stereo or home theatre installations, try to

ensure that the immediate surroundings of each

speaker are similar in acoustic character. For example,

if one speaker is adjacent to bare walls while the other

is adjacent to soft furnishings and curtains, both

the overall sound quality and the stereo image are likely

to be compromised.

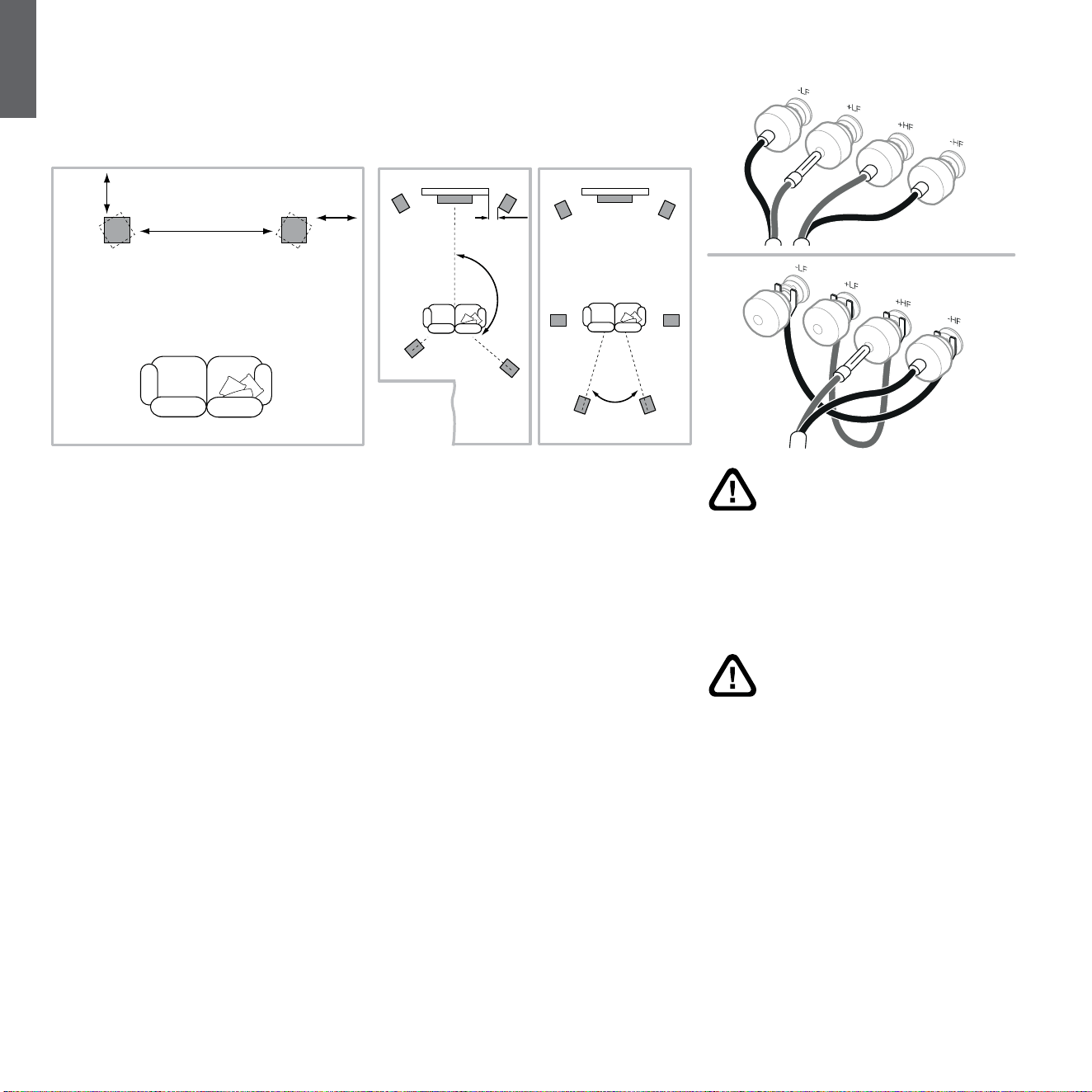

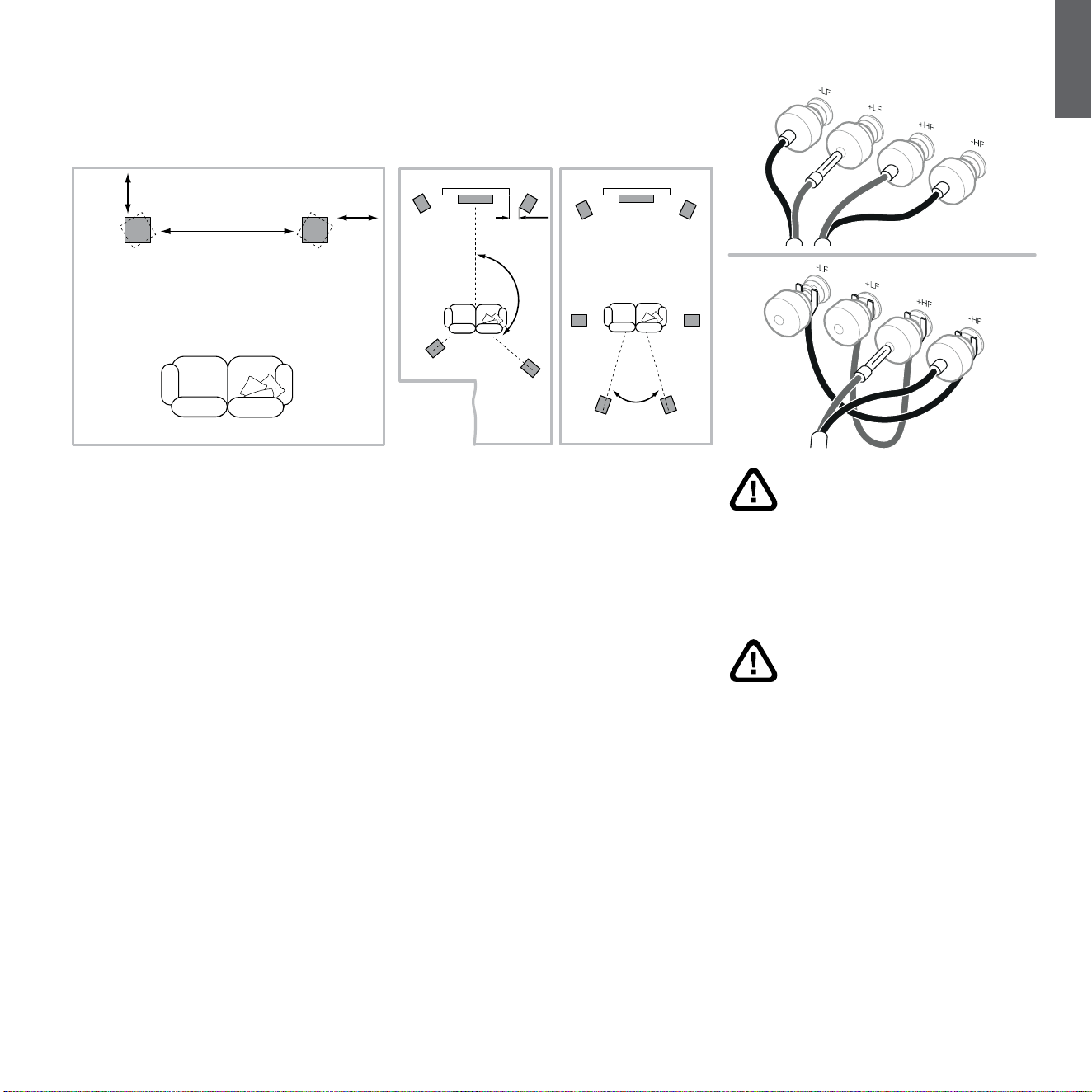

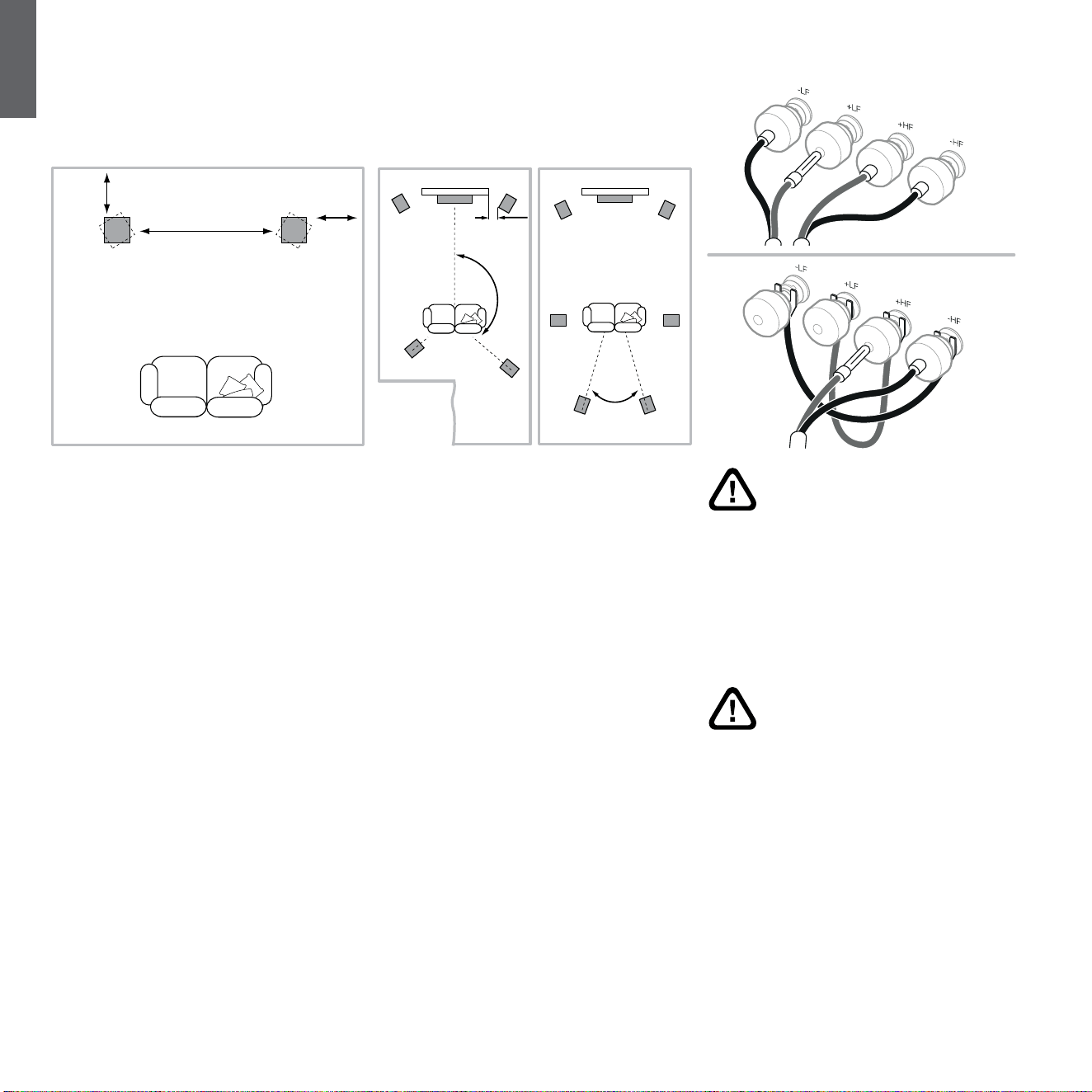

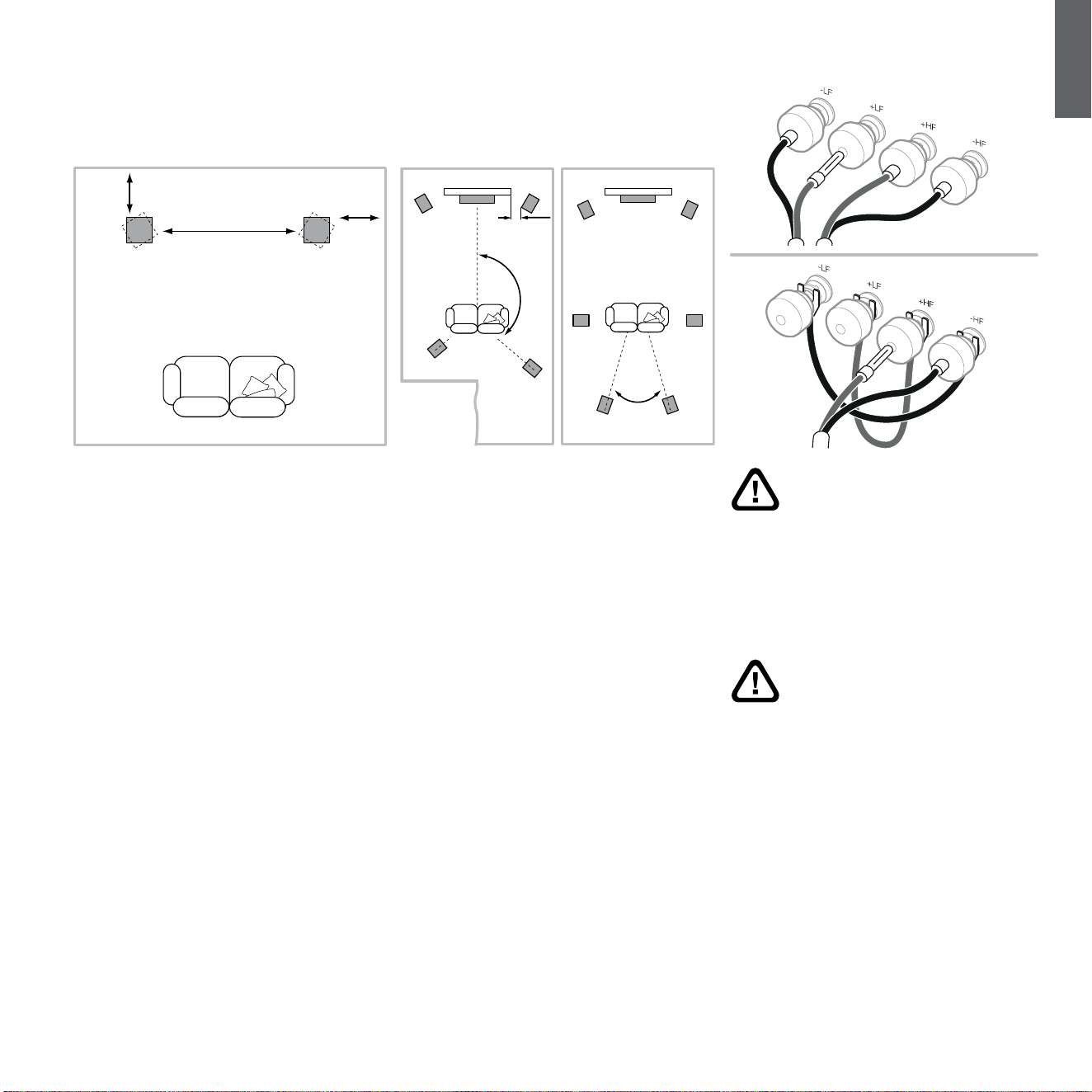

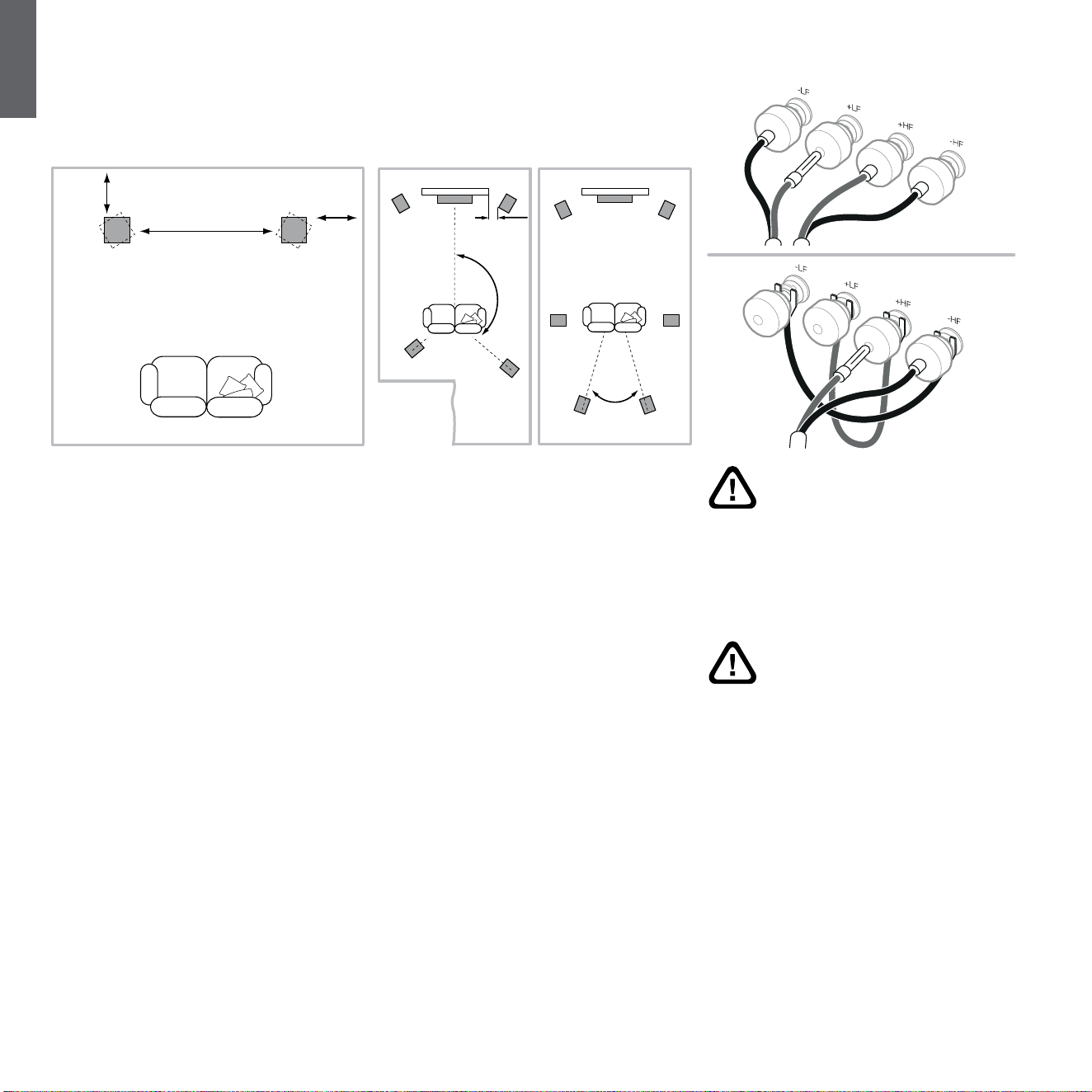

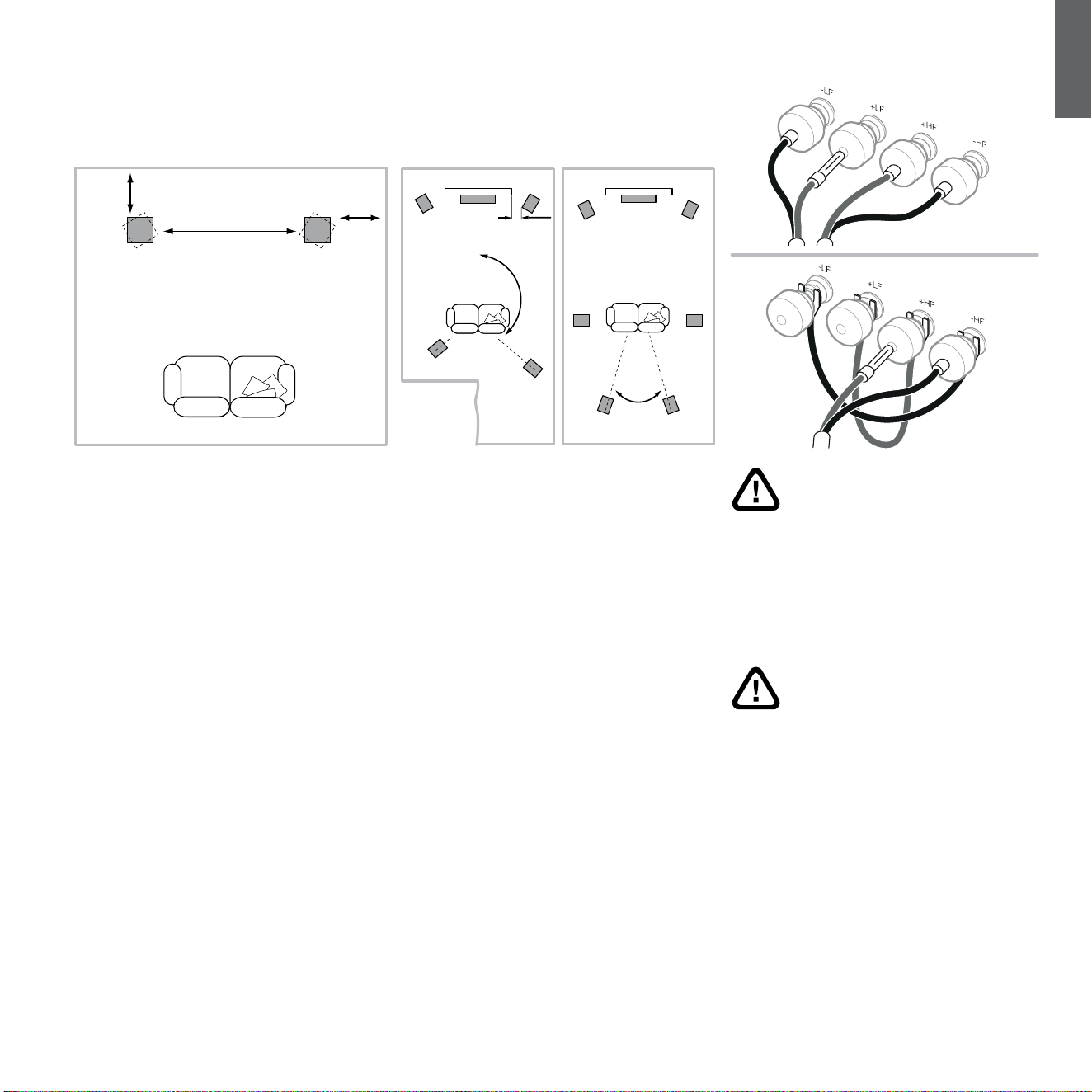

Conventional Stereo Systems

To begin with, the speakers should be positioned

between 1.5m and 3m apart at two corners of an

equilateral triangle completed by the listening area at

the third corner. The speakers should be placed at

least 0.5m away from the back and any side walls (as

per the illustration above).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

ENGLISH

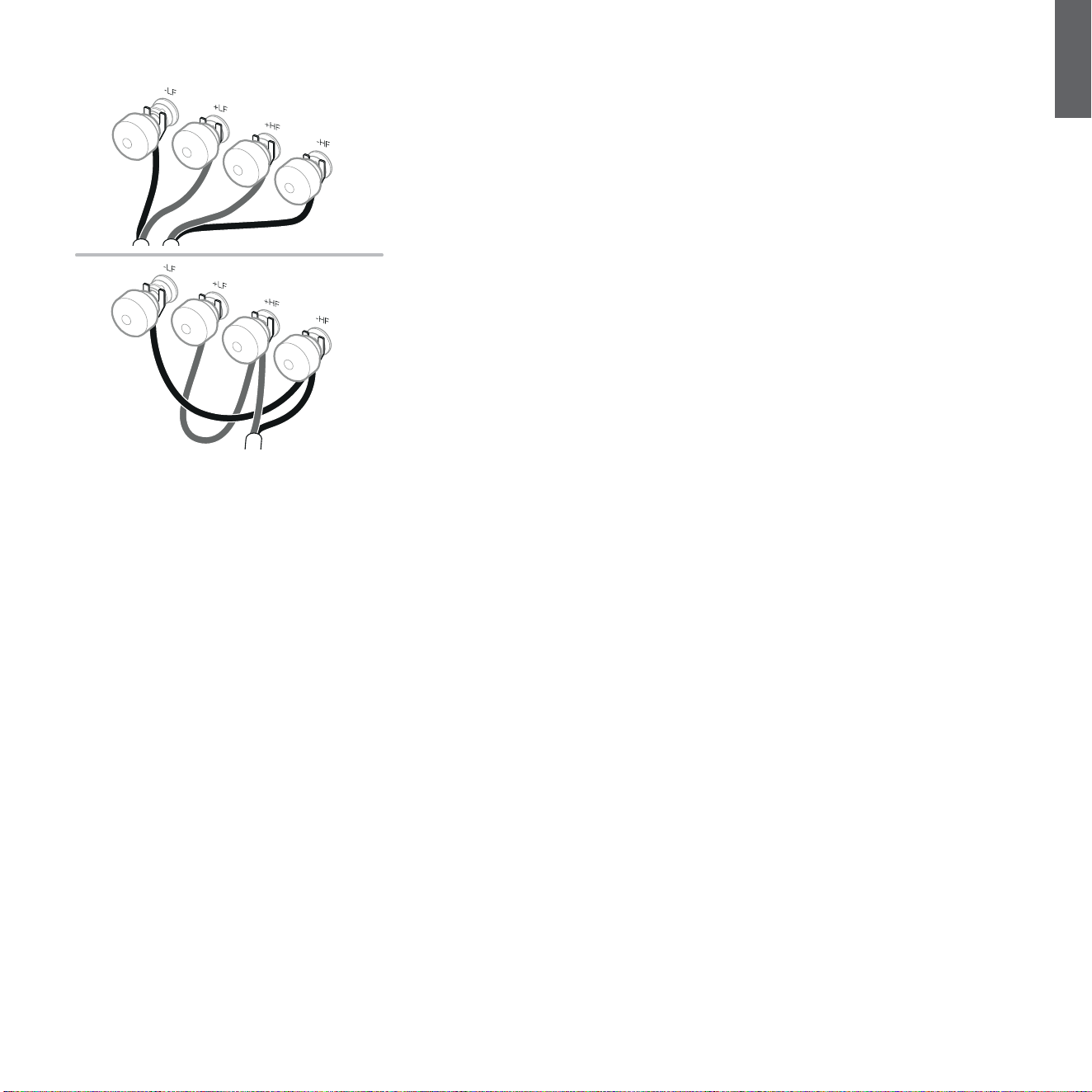

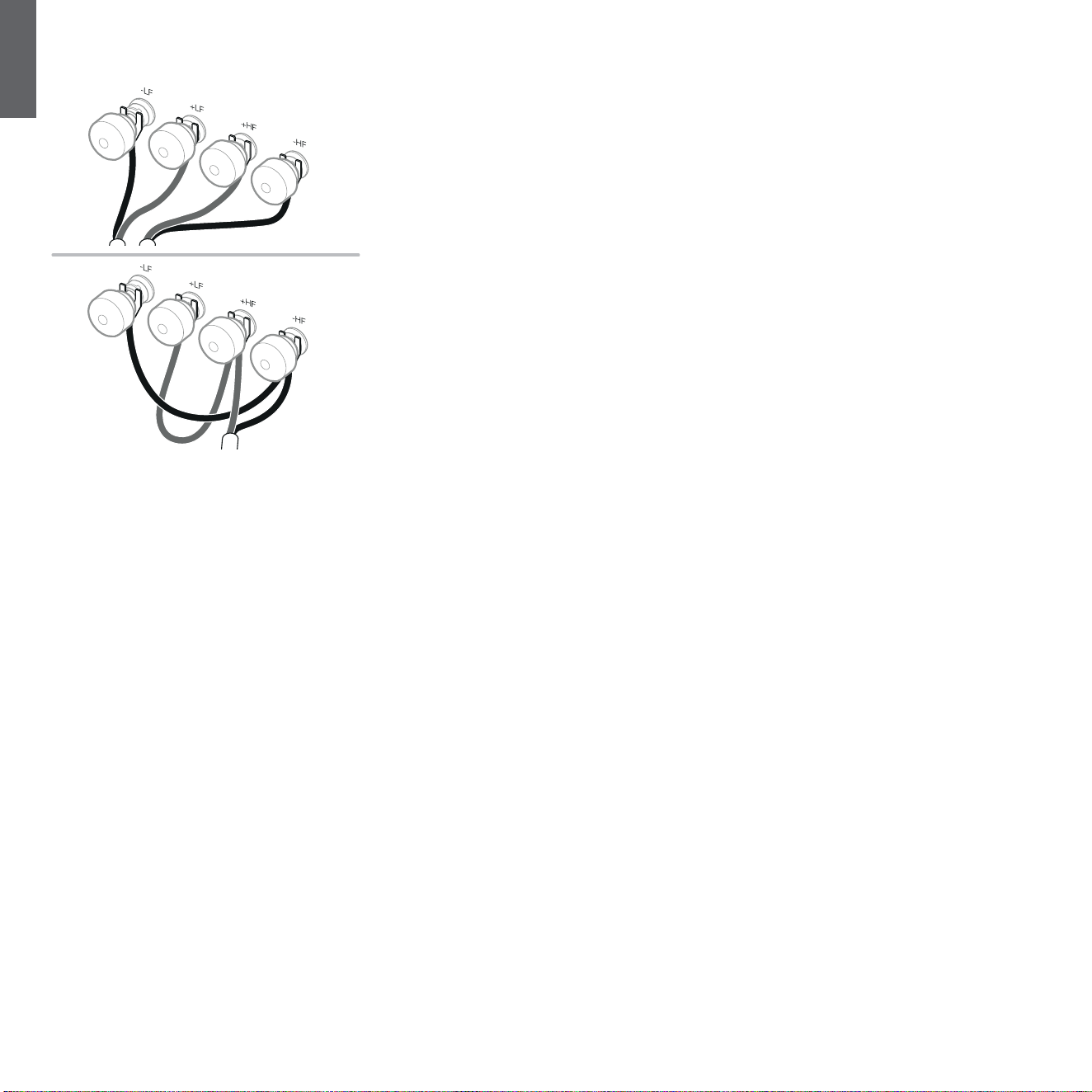

There are two pairs of terminals at the back of each

speaker that enable bi-wiring (top left). For single wire

connection, t the supplied link wires to join the like

polarity terminals together. Bi-wiring can improve the

resolution of low-level detail.

Ensure that the positive terminals on the speaker (with

red ring) are connected to the positive output terminal

on the amplier and the negative terminals on the

speaker (with black ring) are always connected to the

negative output terminal on the amplier. Incorrect

connection will not result in damage but will cause poor

stereo imaging and loss of bass. Always screw the

terminal caps down fully to prevent rattles.

Before ne tuning, make sure that all the connections

in the installation are correct and secure.

Moving the speakers further from the walls will

generally reduce the volume of bass. Space behind the

speakers will also help to create an aural impression of

depth. Conversely, moving the speakers closer to the

walls will increase the volume of bass.

If the bass seems uneven with frequency this will most

probably be due to resonance modes in the listening

room. Even small changes in the position of the

speakers or the listening position can have a profound

effect on how these resonances affect the sound.

Try moving the listening position or locating the

speakers along a different wall. The presence and

position of large pieces of furniture can also inuence

resonance modes.

If the central image lacks focus, try moving the

speakers closer together or angle them inward

so that they point at a location just in front of the

listening position.

If the sound is too bright, increasing the amount of

soft furnishing in the room (heavier curtains for

example) may help balance the sound. Conversely,

reducing the amount of soft furnishing may help

brighten a dull sound.

For the most discerning listening, remove the bass/

midrange grilles by gripping around their edges and

gently pulling them away from the cabinet.

The performance of the speaker will change subtly

during the initial listening period. If the speaker has

been stored in a cold environment, the damping

compounds and suspension materials of the drive units

will take some time to recover their correct mechanical

properties. The drive unit suspensions will also loosen

up during the rst hours of use. The time taken for

the speaker to achieve its intended performance will

vary depending on previous storage conditions and

how it is used. As a guide, allow up to a week for

the temperature effects to stabilise and 15 hours of

average use for the mechanical parts to attain their

intended design characteristics.

4. Fine Tuning and Running In

ENGLISH

6. Serial Number and Compliance Information

In the event that you need to speak with the customer

service team about your 800 Series Diamond

loudspeakers, you may need to quote the Finished

Product (FP) and Serial Numbers that describe your

unique loudspeakers. These numbers can be found on

both the outer packaging the product was supplied in

and under the midrange end cap.

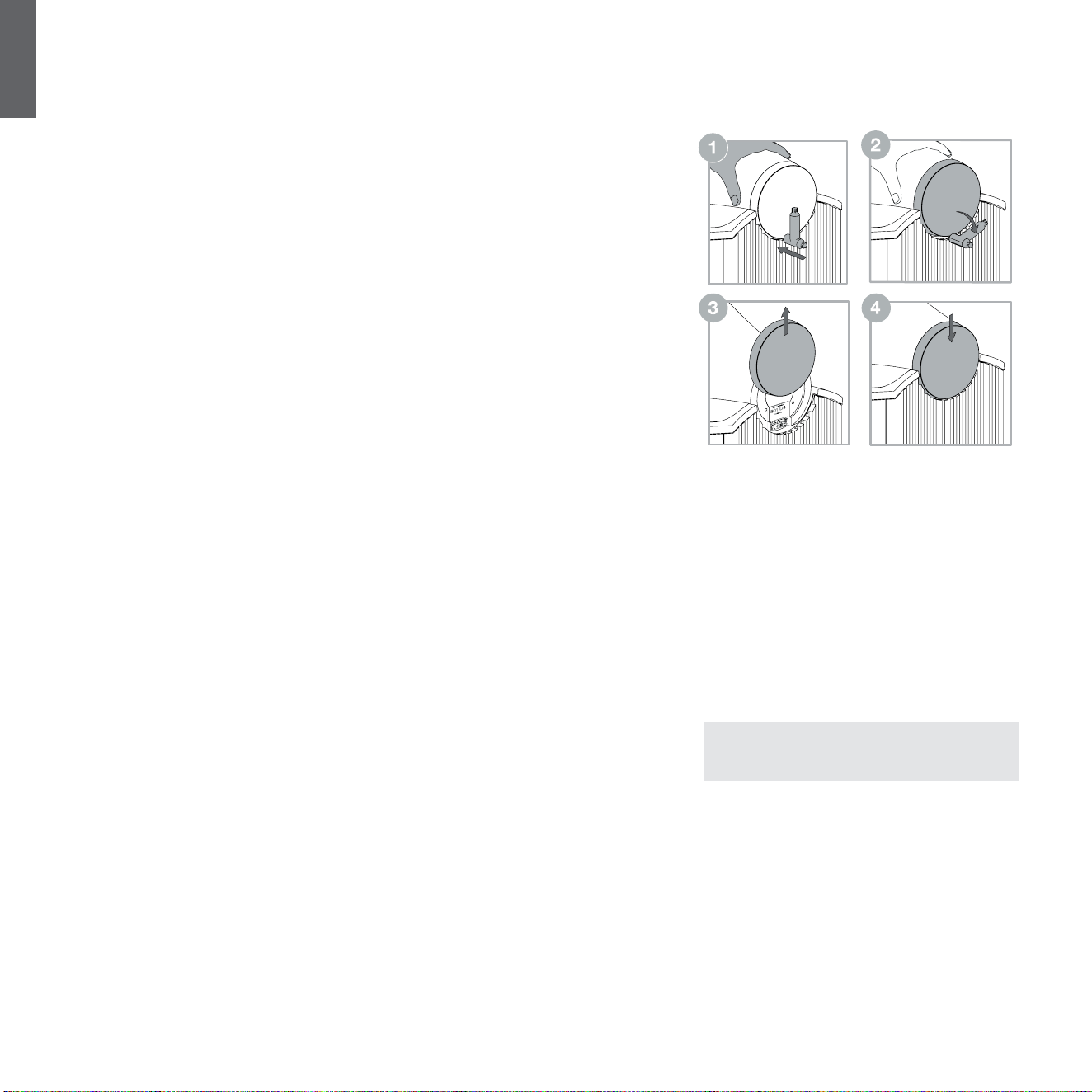

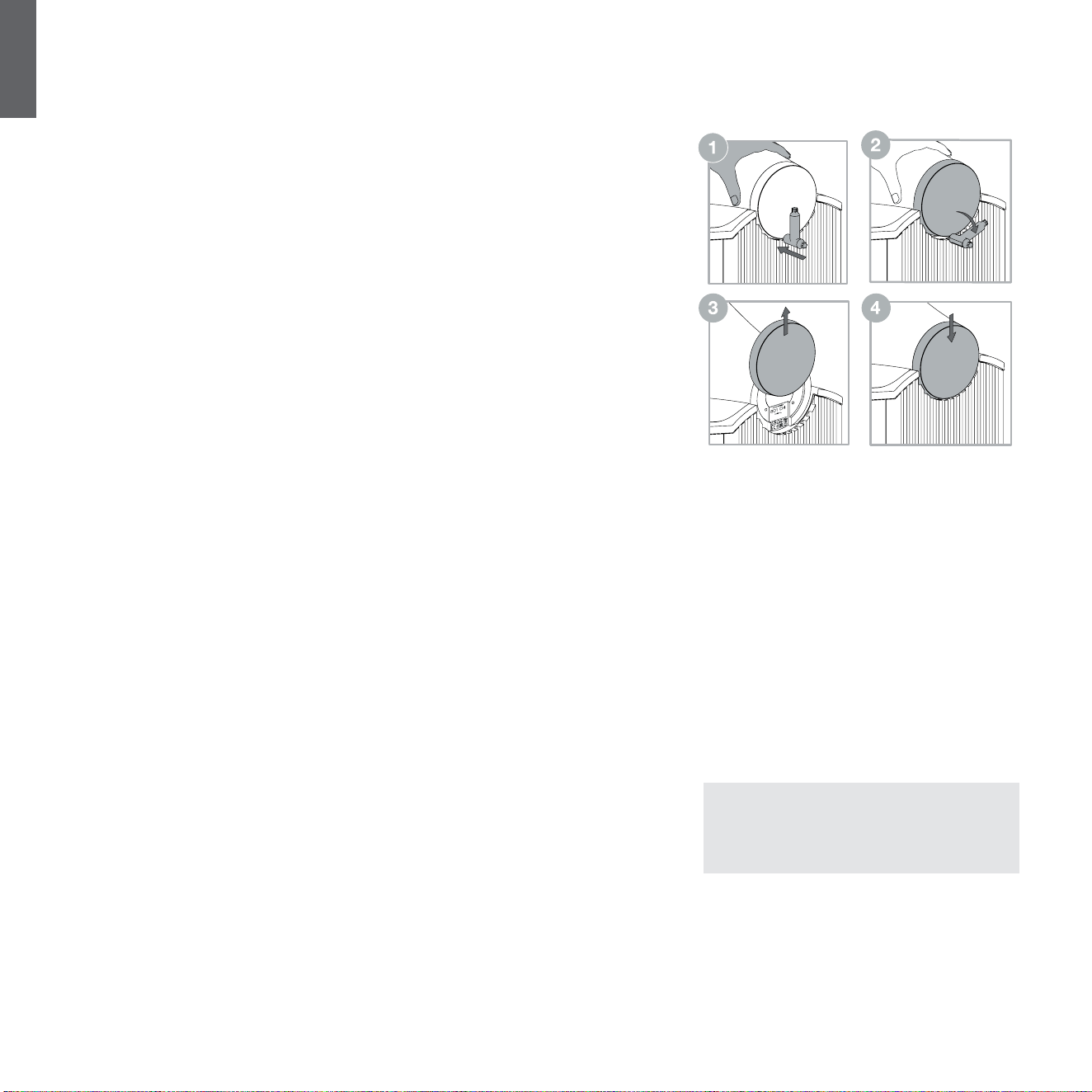

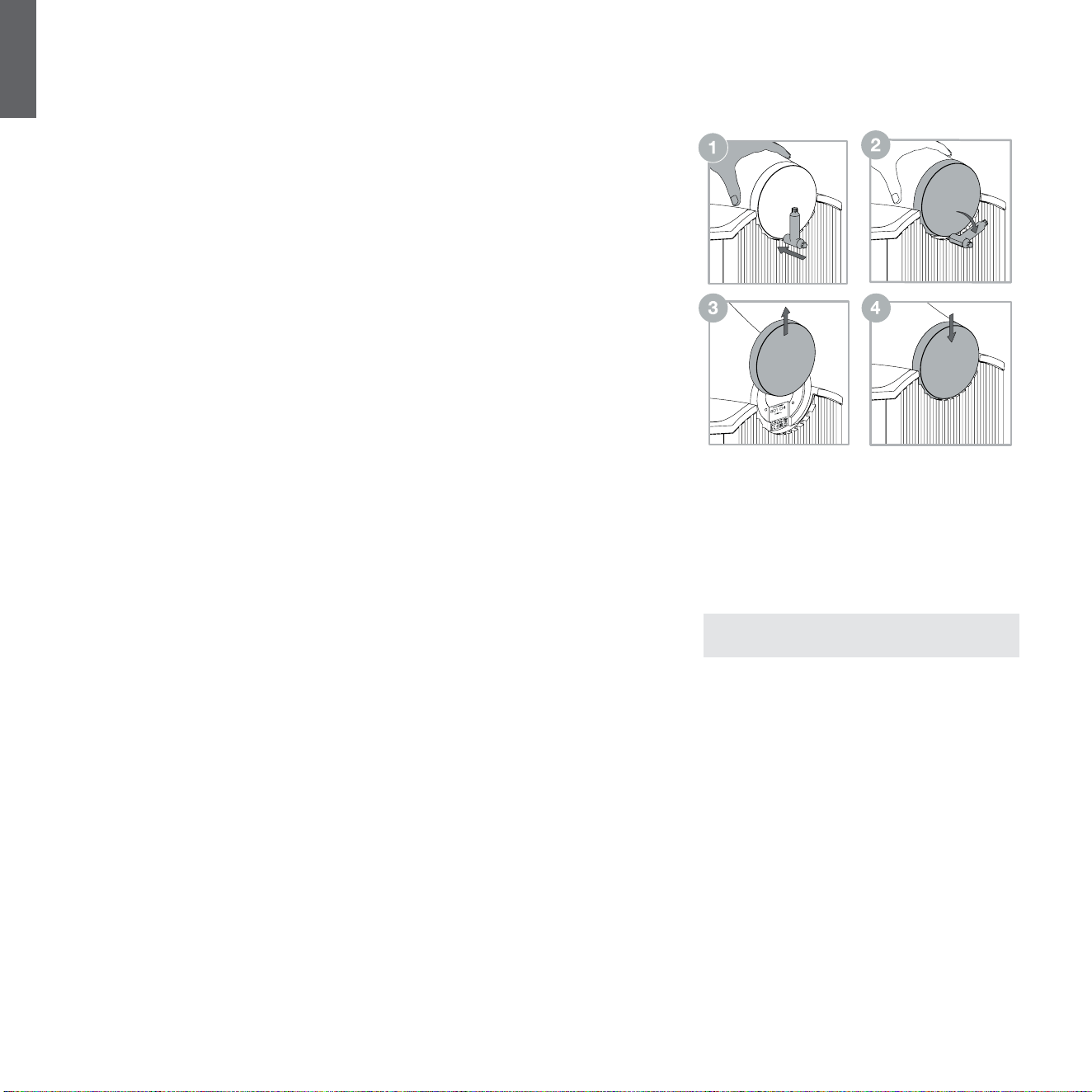

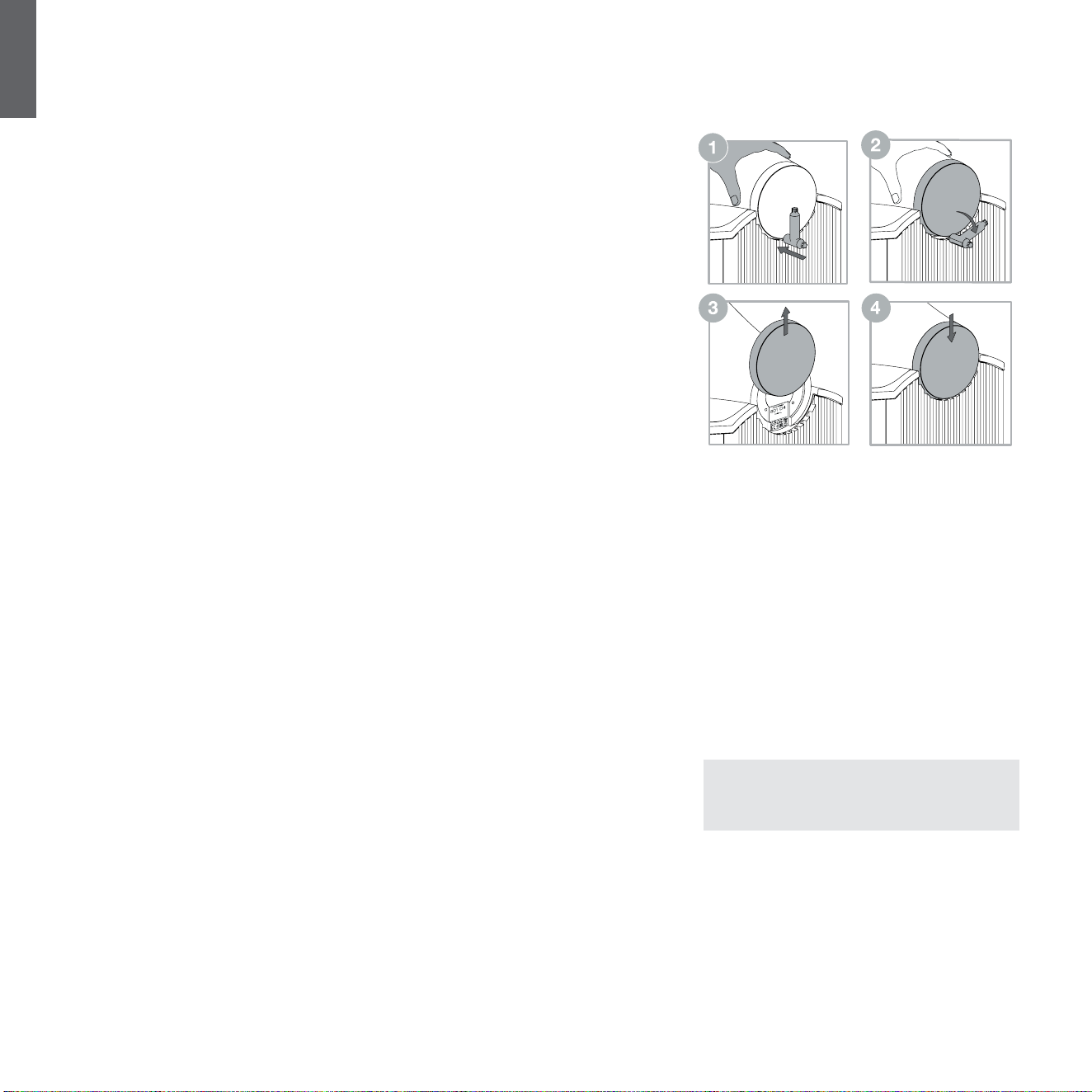

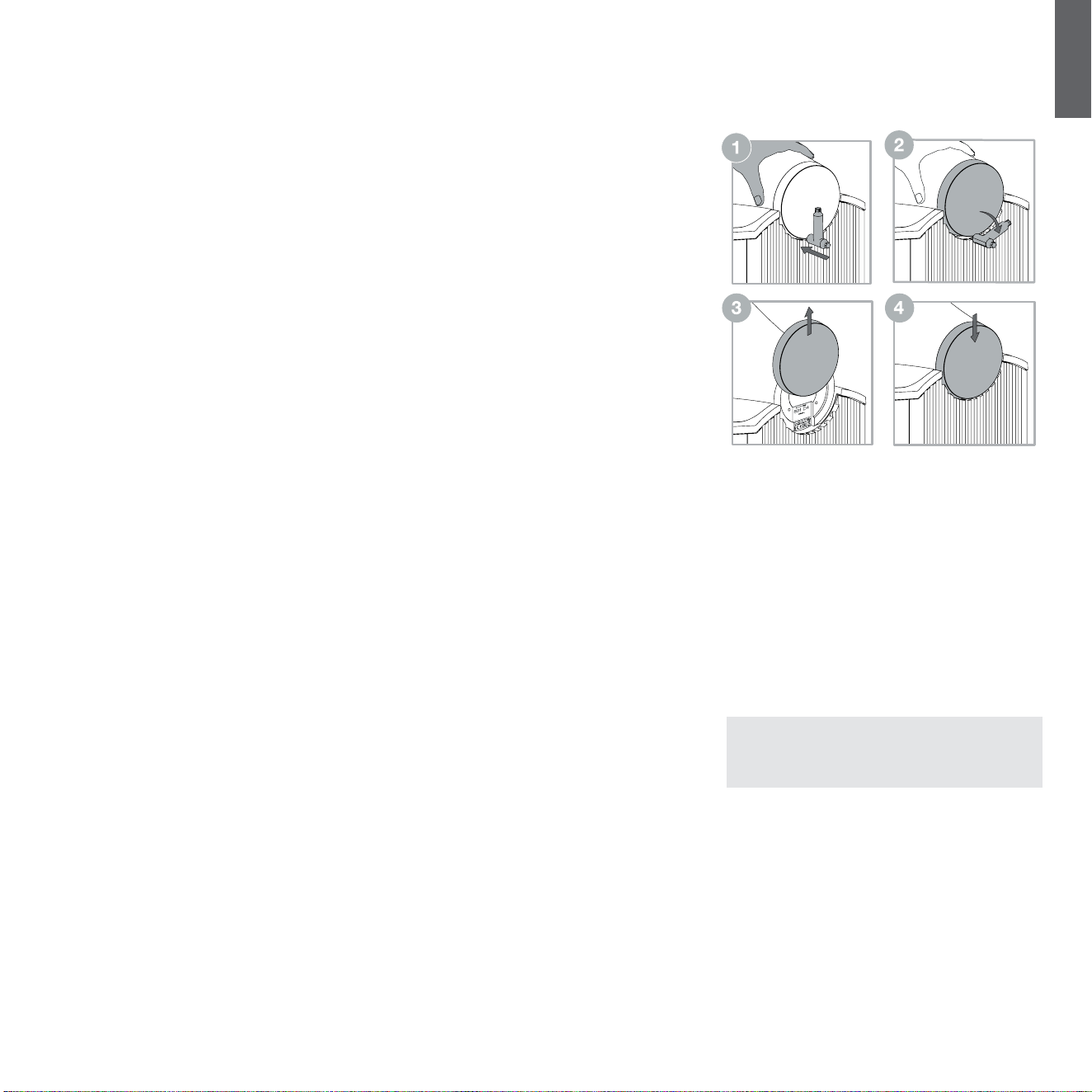

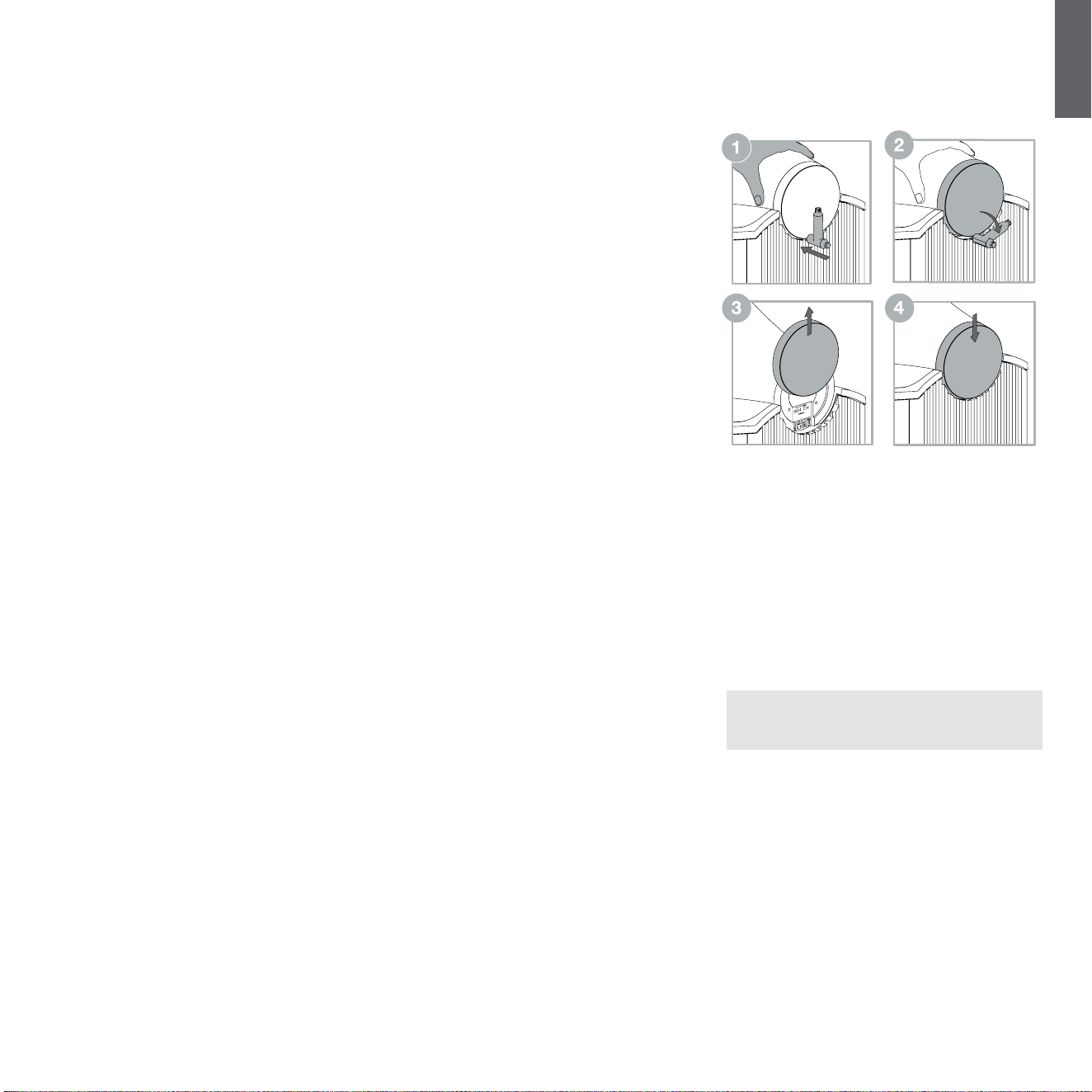

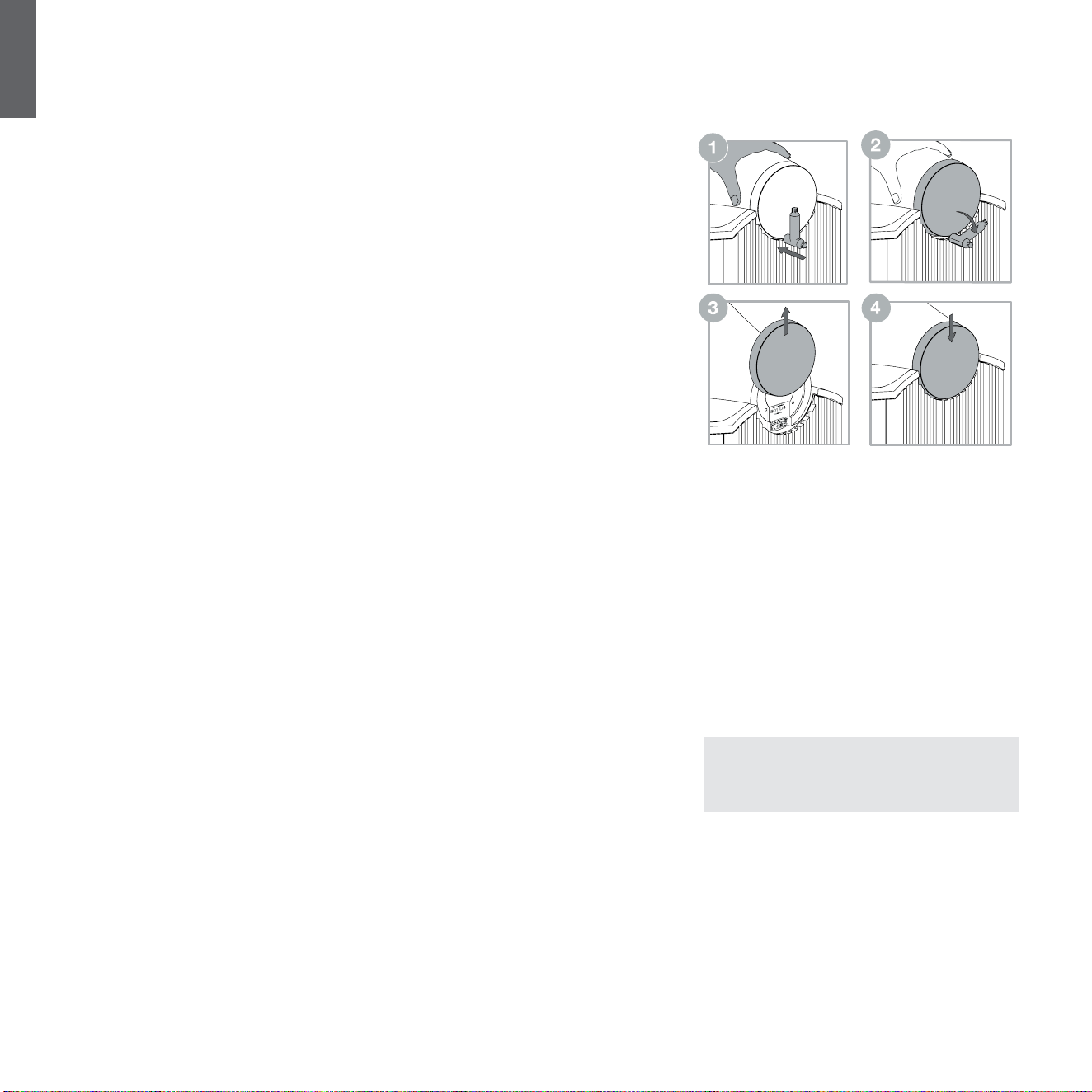

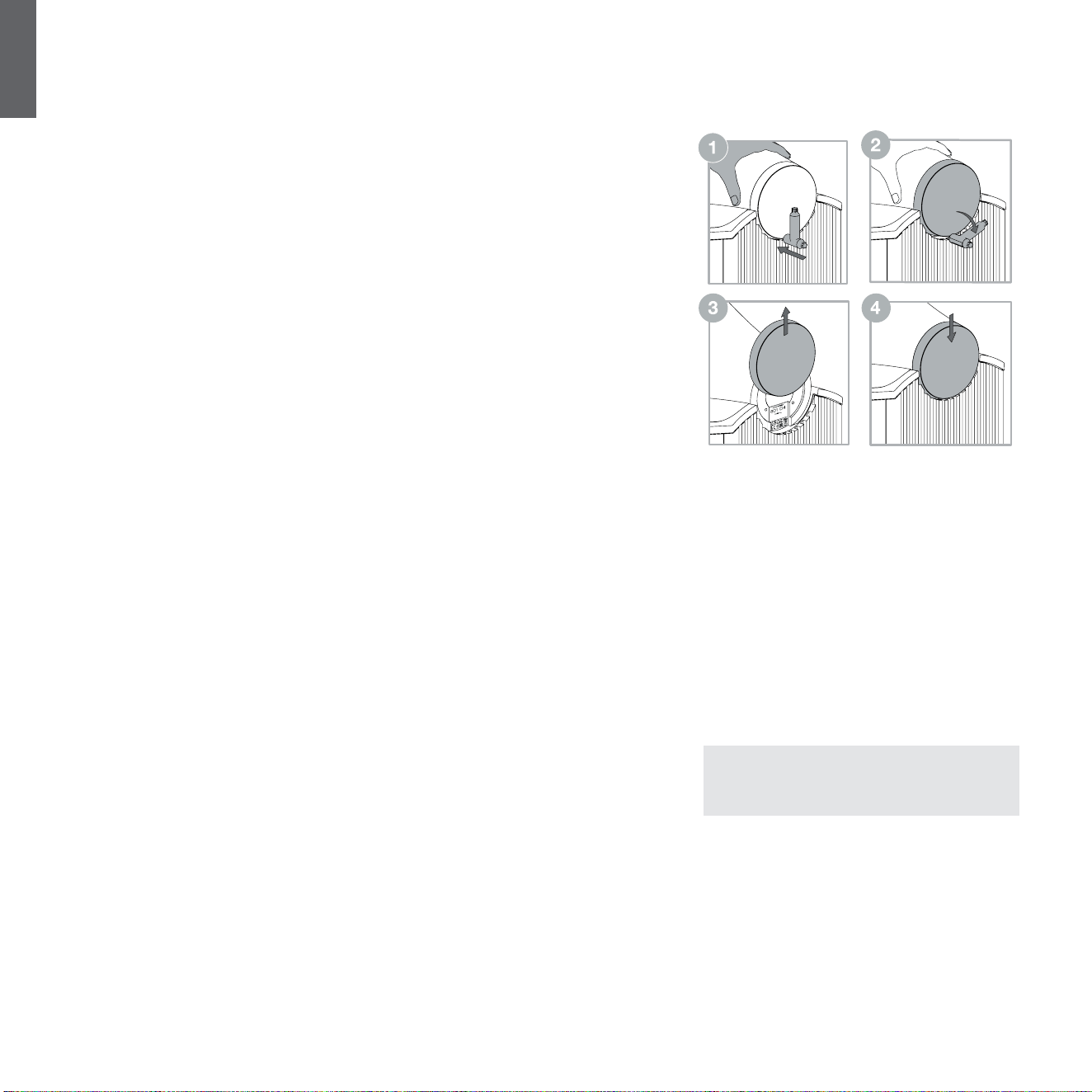

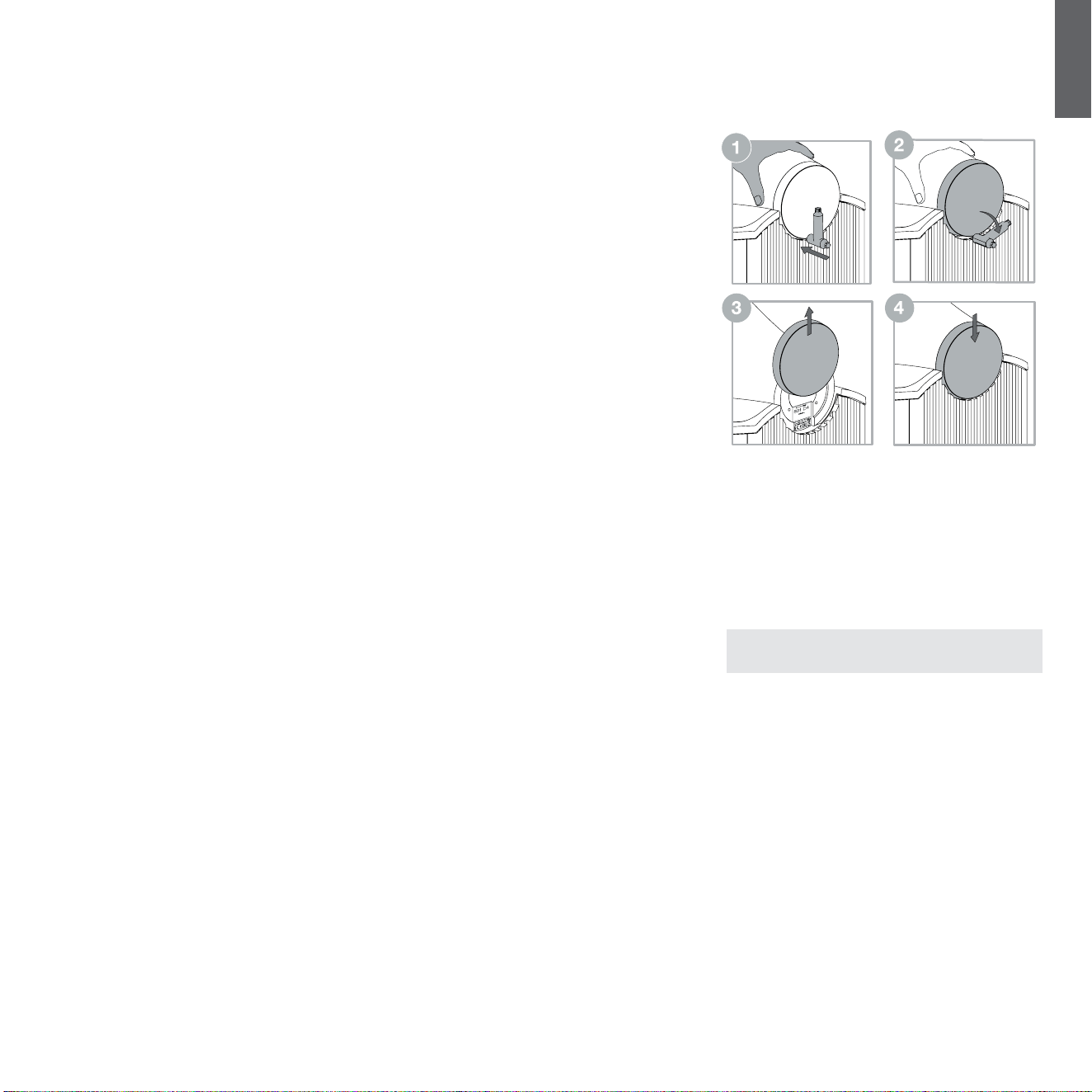

The midrange end cap can be removed by placing

one hand on the midrange head to stabilise it, then

using the other hand to carefully insert the wedge

end of the removal tool in between the end cap and

the heatsink. Carefully twist the wedge tool to release

the end cap, the end cap can then be slid upwards

by hand to reveal the identication numbers and

compliance information.

 Note:careshouldbetakennottodamagethenish

 oftheendcap,head,heatsinkandsurroundingparts

 whenremovingandrettingtheendcap.

The end cap can be replaced by sliding it back onto

the mount on the back of the head and pushing gently

downward to its resting position.

The cabinet surfaces will usually only require dusting.

We recommend you use the cloth supplied with the

product. If you wish to use an aerosol or other cleaner,

apply the cleaner onto the cloth, not directly onto the

product and test a small area rst, as some cleaning

products may damage some of the surfaces. Avoid

products that are abrasive, or contain acid, alkali or

anti-bacterial agents. Do not use cleaning agents

on the drive units. Avoid touching the drive units as

damage may result.

Whenever Bowers & Wilkins speakers are nished

in real wood, the nest veneers are selected and

treated with an ultra-violet resistant lacquer to

minimise changes in colour over time. Nevertheless,

like all natural materials, the veneer will respond to

its environment and a degree of colour change is to

be expected. Colour differences may be rectied by

exposing all the veneer surfaces equally and evenly

to sunlight until the colour is uniform. This process

can take several days or even weeks, but may be

accelerated by careful use of an ultra-violet lamp.

Wood veneered surfaces should also be kept away

from direct sources of heat such as radiators and warm

air vents in order to minimise the possibility of the wood

veneer cracking.

The tweeter housing has a textured surface nish that

may collect supercial marks when handled and should

be cleaned by wiping the supplied cleaning cloth

around the housing, in-line with the surface texture.

The leather covered surfaces of your 800 Series

Diamond loudspeaker can be dusted using a soft,

dry cloth. Stains can be removed from the leather by

moistening a microbre cloth with warm water and

using it to dab the leather until clean. Do not rub the

cloth on the leather or use cleaning detergents or

leather polish as doing so may cause damage to the

product.

5. Aftercare

FRANÇAIS

1. Déballage

Vérication du contenu du carton

Chaque paire d'enceintes est livrée avec :

2 x grilles Médiums

4 x grilles Graves

4 x câbles de liaison

4 x Stabilisateurs

4 x chapeaux pour stabilisateurs

1 x outil T45 pour réglage des stabilisateurs, du médium, et

pour retirer les chapeaux des stabilisateurs

1 x tige de réglage en métal

1 x chiffon de nettoyage

Les 801 D4, 802 D4 et 803 D4 sont très lourdes, et nous

vous conseillons de les déballer dans la pièce où elles

doivent être installées, par deux personnes simultanément.

Nous vous recommandons également d’ôter tout bijou

susceptible de rayer la nition des enceintes.

Le tableau ci-dessus détaille la liste des composants et

accessoires inclus avec les 801 D4, 802 D4 et 803D4.

Au cas fort peu probable où l’un de ces éléments serait

manquant, veuillez contacter immédiatement le revendeur

auprès duquel vous avez acheté les enceintes.

Les grilles frontales sont xées par des aimants. La grille

du haut-parleur médium et grave, plus lourde, est emballée

séparément pour éviter tout mouvement intempestif

pendant le transport.

 Remarque:déposezoureposezavecsoinlesgrilles

xéesmagnétiquementand'éviterdemarquerle

produit.Lesgrillesmarquerontl'enceinte/lesocle

encasdechute;vouspouvezatténuercerisqueen

couvrantlesoclelorsquevousdéposezoureposezles

grilles.

Les diaphragmes des tweeters sont fragiles et peuvent

facilement être endommagés. Pour la 800 Series

Diamond, nous avons mis en place une grille en maille

d'acier destinée à protéger le tweeter de tout dommage

accidentel. Vous devez porter une attention particulière

lors de la manipulation et du nettoyage de vos enceintes

acoustiques.

Information sur l’environnement

Ce produit est conforme avec les directives internationales,

y compris mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS)

dans les équipements électriques et électroniques,

ii. l’enregistrement, l’évaluation, l’autorisation et la

restriction des substances chimiques (REACH)

iii l’élimination des déchets électriques et électroniques

(WEEE).

Consultez votre organisme local d’élimination des déchets

pour des conseils sur la façon appropriée de recycler ou de

jeter ce produit.

1. Déballage 9

4. Réglages et optimisations 12

6. Numéro de série et certicat de

conformité 13

Le corps du tweeter de cette gamme d’enceintes

800Séries Diamond est découplé, ce qui signie qu’il est

mécaniquement isolé du corps principal de l’enceinte.

C’est pourquoi il peut apparaitre comme mal xé quand

le produit est sorti de son emballage. Il ne s’agit pas

d’un défaut. Cela est inhérent à la conception même de

l’enceinte an de garantir au tweeter des performances

optimales.

Au cas où le corps du tweeter se serait légèrement déplacé

pendant le transport, et qu'il nécessiterait un ajustement,

celui-ci peut être déplacé très légèrement vers l'avant et

vers l'arrière pour que l'arrière du corps du tweeter soit

aligné avec l'arrière de l'enceinte. Le corps du tweeter peut

également être tourné très légèrement pour que le logo

Bowers & Wilkins soit orienté verticalement. Lors de ces

réglages, ne pas forcer sur le corps de tweeter dans un

sens ou un autre, au-delà des butées physiques souples.

 Remarque:faitestrèsattentionànepasabîmerle

systèmededécouplageenréalisantcesajustements.Si

besoin,faitesvousaiderparvotrerevendeursivosavez

lemoindredoutesurlamanièrederéalisercesréglages.

FRANÇAIS

2. Positionnement

Installation des enceintes acoustiques

Les 801 D4, 802 D4 et 803 D4 sont prévues pour être

uniquement posées au sol et elles sont équipées de

roulettes qui facilitent leur déplacement. Il est important

qu'elles soient fermement positionnées au sol à l’aide des

pointes, à chaque fois que cela est possible.

Avertissement de sécurité important

Les pointes sont très pointues, ne pas toucher !

 Remarque:Sivousinstallezleproduitsurunemoquette

trèsépaissequifaitquelesrouesempêchentl'enceinte

dereposerentièrementsurlespointes,ilvousfaudra

peut-êtreretirerlesrouesàl'aided'unecléAllende

5mm.Enraisondupoidsdesenceintes,leretraitdes

rouesdoitêtreeffectuépardeuxpersonnes:unepour

inclinerl'enceinteetlatenirenplacependantquel'autre

retirelesroues.Nousvousrecommandonsl'utilisation

d'unecaleappropriéepournepasquel'enceintepuisse

accidentellementtombersurlesollorsduretraitetdu

remontagedesroues.

Lorsque les enceintes auront été positionnées, vous

pourrez libérer les pointes, situées sous la plinthe de

sol. En plaçant vos doigts entre le sol et la plinthe vous

localiserez les quatre caches-pointes. Dans le cas où vos

enceintes acoustiques seraient installées sur un sol dur,

laissez les caches-pointes en place pour protéger le sol. Si

vos enceintes acoustiques sont posées sur une moquette

ou un tapis, retirez les quatre caches-pointes xées

magnétiquement, et conservez les pour un futur usage.

Vous mettrez ainsi à jour les pointes, qui sont maintenant

prêtes pour être abaissées dans leur position nale.

Directement au-dessus de chaque pointe, ou cache-

pointe, vous trouverez un écrou de verrouillage de type

triple papillon. A l’aide de vos doigts, dévissez l’écrou de

verrouillage comme indiqué ci-dessus sur le schéma2 pour

faire descendre la pointe ou le cache pointe vers le sol. Si

l'écrou de verrouillage est trop serré pour être tourné à la

main, insérez la tige de métal (fournie) dans l’un des trous

de la pointe, et tournez pour la dévisser. Vous libérerez ainsi

l’écrou (reportez-vous aux schémas ci-dessus).

Lorsque la pointe ou le cache pointe vient toucher le sol,

continuez à tourner l'écrou de verrouillage de manière à

soulever l'enceinte au dessus de ses roues. Répétez cette

opération pour chacune pointes, en veillant à bien ajuster

la hauteur de façon à ce que l'enceinte soit parfaitement

stable.

Pour verrouiller la position des pointes /caches pointes,

introduisez la tige de métal dans l'un des quatre trous

de chacune des pointes. En vous servant de la tige

pour empêcher la pointe de tourner, libérez l'écrou de

verrouillage. Lorsque celui a été libéré, retirez la tige de

métal et continuez à visser l'écrou de verrouillage jusqu'à

sa position haute, juste sous le socle. Pour vous assurer

que l'écrou est bien bloqué en place, réintroduisez la

tige de métal dans l'un des trous de la pointe. Tout en

maintenant la pointe en place avec la tige, utilisez vos

doigts pour vissez à fond l'écrou de verrouillage jusqu'à ce

qu'il ne puisse plus tourner. Répétez cette opération pour

chacun des pieds.

Une fois que les pointes sont verrouillées dans leur

position nale, les stabilisateurs doivent être mis en

place pour minimiser le risque que l'enceinte bascule

accidentellement. Le stabilisateur doit être inséré au travers

du socle et abaissé dans sa position. Utilisez l'outil T45

pour faire tourner le stabilisateur dans le sens des aiguilles

d'une montre jusqu'à ce que l'extrémité en caoutchouc

repose bien sur le sol.

Le stabilisateur ne doit pas être trop vissé pour qu'il y ait

sufsamment de poids sur les pointes, an de garantir

une parfaite stabilité de l'enceinte, et des performances

optimales. Une fois que les stabilisateurs sont vissés dans

leur position dénitive, vous pouvez insérer les chapeaux

dans le haut de chaque stabilisateur, puis les visser

doucement avec l'outil T45 fourni jusqu'à ce qu'ils viennent

se positionner dans le renfoncement du socle.

Si l'enceinte devait être déplacée, les chapeaux des

stabilisateurs devront être retirés, les stabilisateurs

remontés et les pointes replacées dans le socle avant

de déplacer le produit. Pour faire cette opération, utilisez

l'outil T45 pour retirer les chapeaux des stabilisateurs en

tournant dans le sens inverse des aiguilles d'une montre,

puis utilisez aussi l'outil T45 pour relever les stabilisateurs

en les dévissant dans le sens antihoraire. Une fois les

stabilisateurs relevés, insérez la barre métallique dans l'un

des quatre trous des pointes et, avec la barre métallique,

maintenez la pointe en place et utilisez vos doigts pour

faire tourner l'écrou de verrouillage, comme indiqué

ci-dessus à l'étape 2, pour le débloquer. Continuez à

faire tourner l'écrou vers le bas jusqu'à ce qu'il vienne

se bloquer sur la pointe. Ensuite, tournez l'écrou de

verrouillage dans le sens inverse, comme indiqué sur le

schéma 3, ce qui va permettre à la pointe de remonter

à l'intérieur du socle. Une fois la pointe complètement

rentrée, replacez le cache-pointe (s'il avait été retiré).

L'enceinte peut maintenant être déplacée sur ses roulettes.

FRANÇAIS

Systèmes Home Cinema

Si les enceintes sont utilisées en tant qu’enceintes

frontales d’un système Home Cinema, elles doivent

être plus rapprochées l’une de l’autre que dans le cas

d’une installation stéréophonique traditionnelle, car les

enceintes Surround arrière ont tendance à agrandir

l’image sonore générale. Positionnez les deux enceintes

à environ 50centimètres de chaque côté de l’écran, an

de conserver une image sonore en rapport avec l’image

vidéo. Comme pour un système audio stéréo traditionnel,

les enceintes devront idéalement être éloignées d’au moins

50centimètres des murs adjacents.

Avertissement de sécurité

Tous les branchements doivent être réalisés

avec tous les éléments audio hors tension.

Lorsque les appareils audio fonctionnent

normalement, le fait de toucher les bornes ou les câbles de

connexion peut causer une sensation désagréable.

Les prises de branchement des 801 D4, 802 D4 et 803 D4

acceptent une grande variété de terminaisons de câbles:

prises banane 4 mm, fourches 6 mm et 8mm, ou l nu

jusqu’à 4 mm de diamètre.

Note importante concernant la sécurité

Dans certains pays, notamment en Europe,

l’utilisation de ches banane est considérée

comme un risque potentiel d’électrocution,

parce que de telles prises peuvent être insérées dans

des prises d’alimentation secteur murales non protégées.

An de satisfaire aux normes de sécurité européennes

CENELEC, les trous de 4 mm de ces prises sont donc

bloqués par des bouchons en plastique. Si vous utilisez

ces prises dans des pays où cette norme de sécurité

s’applique, vous devez absolument vous assurer que les

ches banane ne pourront pas être utilisées de manière

dangereuse, notamment par des enfants ou des personnes

non informées. Les bouchons plastiques doivent être retirés

si vous souhaitez utiliser les ches bananes.

Demandez conseil à votre revendeur pour le choix des

câbles de liaison enceintes. Conservez toujours une

impédance totale inférieure au maximum recommandé

dans les spécications de l’enceinte et utilisez un câble

de faible capacitance pour éviter une atténuation des plus

hautes fréquences.

3. Branchement

Choix de la position

Qu’il s’agisse d’une installation stéréophonique

ou multicanal Home Cinema, faites en sorte que

l’environnement acoustique de chaque enceinte soit le

plus identique possible dans son caractère sonore. Par

exemple, si une des enceintes est placée près d’un mur

lisse et nu, tandis que l’autre se trouve proche d’épais

tissus et tapis, la qualité et l’équilibre stéréophonique naux

risquent fort d’être compromis.

Systèmes stéréophoniques conventionnels

Comme base de départ, placer les deux enceintes

éloignées entre 1,5 et 3 mètres l’une de l’autre, formant

ainsi les deux angles d’un triangle équilatéral dont le

troisième angle sera la position d’écoute privilégiée. Les

enceintes doivent être positionnées à au moins 50 cm des

murs arrières et périphériques de la pièce (comme indiqué

sur le schéma ci-dessus).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

FRANÇAIS

Il y a deux paires de prises à l’arrière de chaque enceinte,

an de permettre le bi-câblage (en haut à gauche). Pour

une liaison conventionnelle avec un seul câble, utilisez les

câbles fournis permettant de relier les prises de même

polarité sur l’enceinte. Le bi-câblage peut améliorer les

détails à bas volume.

Assurez-vous que les prises positives de l’enceinte (avec

l'anneau rouge) sont bien branchées sur les prises de

sortie positives de l’amplicateur, et les prises négatives

de l'enceinte (avec l'anneau noir) sont bien branchées

sur les prises de sortie négatives de l’amplicateur. Une

interversion ne produira aucun dommage, mais entraînera

une mauvaise image stéréo et une perte de grave. Toujours

visser complètement les prises an d’éviter toute vibration.

Avant de procéder à ces réglages, vériez que tous les

branchements sont correctement effectués, dans toute

l’installation, et fermement sécurisés.

Décaler les enceintes par rapport aux murs de la pièce

a généralement pour effet de réduire le niveau général

du grave. Un espace sufsant derrière les enceintes

acoustiques permet également d’améliorer la sensation

de profondeur de la reproduction sonore. Inversement, un

rapprochement des enceintes par rapport aux cloisons de

la pièce entraîne une augmentation du niveau du grave.

Si vous désirez réduire sensiblement le niveau de grave

sans pour autant modier la position des enceintes par

rapport aux murs, placez un des tampons de mousse dans

l’évent de décompression. Pour accéder à ces évents,

retirez la grille frontale des enceintes en la tirant doucement

vers l’avant.

Si le niveau de grave vous paraît tout de même encore

trop important, cela est généralement dû à des modes

de résonances parasites dans la pièce d’écoute. Une

modication, même légère, de la position des enceintes

dans la pièce peut alors avoir pour effet des améliorations

très sensibles. Essayez de placer les enceintes le long d’un

autre mur de la pièce. Le déplacement des meubles les

plus encombrants peut également sensiblement modier

les résultats sonores.

Si la focalisation centrale de l’image sonore est mauvaise,

essayez de rapprocher les deux enceintes acoustiques, et/

ou de modier leur angle (plus fermé) par rapport à la zone

centrale d’écoute privilégiée.

Si le son paraît trop brillant, ajoutez des meubles ou

éléments amortissants dans la pièce (par exemple, des

tapis plus nombreux ou épais). Inversement, réduisez

l’inuence de tels éléments si le son semble trop sourd ou

éteint.

Pour une écoute encore plus précise, retirez les grilles

de protection des haut-parleurs médium et grave en les

prenant par leurs angles et en tirant très doucement vers

l’avant.

Les performances d’une enceinte acoustique se modient

subtilement pendant une période de rodage initiale.

Si l’enceinte a été stockée dans un environnement de

faible température, ses composants amortissants et les

suspensions des haut-parleurs vont demander un peu

de temps avant de retrouver leurs qualités mécaniques

optimales. De plus, ces suspensions vont également se

« libérer » pendant les premières heures d’utilisation. Ce

temps de rodage est variable, suivant la température de

stockage et la manière dont vous utilisez les enceintes. En

moyenne, comptez un week-end pour que les effets de

la température se stabilisent, et une quinzaine d’heures

d’utilisation normale pour que tous les composants

mécaniques atteignent le fonctionnement parfait

correspondant à leur conception mécanique.

4. Réglages et optimisations

FRANÇAIS

6. Numéro de série et certicat de conformité

Dans l'éventualité où vous auriez besoin de contacter le

service clientèle à propos de votre enceintes 800 Series

Diamond, vous devrez vous munir du Numéro Produit ( FP)

ainsi que du Numéro de Série qui permettent d'authentier

vos enceintes de façon unique. Ces numéros sont localisés

soit sur l'emballage extérieur du produit, soit en retirant le

cache arrière du haut-parleur de médium.

Le cache arrière du haut parleur de médium peut être retiré

en plaçant une main sur la tête du médium pour qu'elle

reste bien en place, puis en utilisant l'autre main pour

insérer avec précaution l'extrémité adéquate de l'outil entre

le cache et le dissipateur thermique. Tournez délicatement

l'outil pour libérer le cache d'extrémité, celui-ci pourra

ensuite être glissé vers le haut à la main, permettant de

révéler les numéros d'identication et les informations de

conformité.

 Remarque:faitesparticulièrementattentionànepas

endommagerlanitionducache,delatêtedemédium,

duradiateuretdespartiesenvironnanteslorsquevous

retirezouvousreplacezlecachearrière.

Le cache pourra être remis en place en le faisant glisser

sur l'arrière de la tête de médium puis en le poussant

doucement vers le bas jusqu'à sa position nale.

La surface du coffret ne nécessitera dans la plupart des cas

qu’un simple dépoussiérage. Nous vous recommandons

d’utiliser le chiffon fourni avec l’appareil. Si vous souhaitez

utiliser un aérosol ou un produit d’entretien, appliquez-le

sur le chiffon et non directement sur l’appareil, puis testez

d’abord ses effets sur une petite surface, certains produits

pouvant endommager les surfaces. Évitez tout produit

abrasif, ou contenant de l'acide, de l’ammoniaque, ou

des agents anti-bactériens. Ne jamais utiliser de produits

d’entretien sur les haut-parleurs. Évitez de toucher les haut-

parleurs, car vous pourriez les endommager dénitivement.

Les enceintes Bowers & Wilkins utilisent un placage bois

véritable. Les plus ns vernis sont utilisés et bénécient

d’un traitement avec une laque résistante aux ultra-violets,

an de réduire les modications de teinte avec le temps.

Cependant, comme avec tous les matériaux naturels, qui

réagissent à leur environnement, des modications de

teinte sont possibles. Ces différences de teintes peuvent

être rectiées en exposant toutes les surfaces du bois

de manière égale à la lumière du soleil, jusqu’à ce que la

teinte redevienne uniforme. Cette procédure peut prendre

plusieurs jours, voire plusieurs semaines, mais peut être

accélérée en utilisant une lampe ultra-violette. Les placages

de bois naturel doivent être éloignés des sources de

chaleur comme les radiateurs ou l’air chaud soufant, an

de minimiser autant que possible les craquelures du bois.

Le boîtier du tweeter a une nition de surface texturée, qui

peut le cas échéant recevoir des marques supercielles lors

de sa manipulation. Il pourra être nettoyé à l'aide du chiffon

de nettoyage fourni, en lien avec la texture particulière de

sa surface.

Vous pouvez épousseter les surfaces en cuir de votre

enceinte 800 Series Diamond à l'aide d'un chiffon doux

et sec. Vous pouvez supprimer les taches du cuir en

humidiant un chiffon en microbre avec de l'eau chaude

et en tamponnant le cuir jusqu'à ce qu'il soit propre.

Ne frottez pas le chiffon sur le cuir ou n'utilisez pas de

détergents ou de cirage an de ne pas abîmer le produit.

5. Entretien

DEUTSCH

1. Auspacken

Kartoninhalt

Jedes Lautsprecherpaar wird geliefert mit:

2 Mitteltöner-Grills

4 Tieftöner-Grills

4 Verbindungsbrücken

4 Stabilisatoren

4 Stabilisatorkappen

1 T45 Werkzeug zur Stabilisatoreinstellung und zum

Entfernen der Endkappe des Mitteltöners

1 Einstellstift für Metall-Spikes

1 Reinigungstuch

Die 801 D4, die 802 D4 und die 803 D4 sind sehr schwer

und wir empfehlen, sie in dem Raum, in dem sie später

stehen werden, mit zwei Personen auszupacken. Um ein

Zerkratzen der Lautsprecheroberäche zu vermeiden, ist

Schmuck vorher abzunehmen.

In der Tabelle oben sind die Teile dargestellt, die zum

Lieferumfang von 801 D4, 802 D4 und 803 D4 gehören.

Sollte der unwahrscheinliche Fall eintreten, dass ein

Teil fehlt, so setzen Sie sich bitte zunächst mit dem

Fachhändler in Verbindung, bei dem Sie die Lautsprecher

gekauft haben.

Alle Grills werden magnetisch befestigt. Der schwerere Grill

für den Tief-/Mitteltonbereich ist während des Transports

separat verpackt, damit er sich nicht bewegen kann.

 Hinweis:BeimAnbringenoderEntfernender

magnetischenGitteristVorsichtgeboten,umeine

BeschädigungdesProduktszuvermeiden.Solltendie

Gitterherunterfallen,sindSchrammenamLautsprecher-/

Ständersockelunvermeidlich.Siekönnendiesverhindern,

indemSiedenSockelbeimAnbringenoderEntfernender

Gitterabdecken.

Die Hochtonkalotten sind sehr empndlich und können

daher leicht beschädigt werden. Die Lautsprecher der

800 Serie Diamond verfügen über ein Metallgitter für

den Hochtöner, durch das dieser vor Beschädigungen

geschützt werden kann. Trotzdem sollten Sie beim Umgang

mit dem Lautsprecher und beim Reinigen vorsichtig sein.

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu

gehören unter anderem:

i. die Beschränkung der Verwendung bestimmter

gefährlicher Stoffe in Elektro- und Elektronikgeräten

(Restriction of Hazardous Substances (kurz RoHS

genannt))

ii. die Registrierung, Bewertung, Zulassung und

Beschränkung chemischer Stoffe (Registration,

Evaluation, Authorisation and Restriction of

CHemicals, kurz REACH)

iii. die Entsorgung von Elektro- und Elektronik-Altgeräten

(Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recycelns bzw.

der Entsorgung dieses Produktes mit der örtlichen

Abfallentsorgung in Verbindung.

5. Pege 18

Die Hochtoneinheit dieses Lautsprechers der 800

Serie Diamond ist entkoppelt, d. h. mechanisch vom

Hauptgehäuse isoliert. Daher mag es beim Herausnehmen

aus der Verpackung so erscheinen als sei sie lose. Dies

ist nicht der Fall, sondern es handelt sich hierbei um eine

spezielles Feature, das zur optimalen Audio-Performance

Ihres Lautsprechers beiträgt.

Wenn sich der Hochtöner während des Transports

leicht bewegt hat und angepasst werden muss, kann er

etwas vor oder zurück verschoben werden, damit die

Rückseite des Hochtönergehäuses mit der Rückseite des

Lautsprechergehäuses ausgerichtet ist. Der Hochtöner

kann zudem etwas gedreht werden, um eine senkrechte

Ausrichtung des Bowers & Wilkins Logos zu gewährleisten.

Drücken Sie den Hochtöner bei dieser Anpassung nicht

über die weichen Endanschläge hinaus.

 Hinweis:BeidiesenAnpassungenistdaraufzuachten,

dassdasEntkopplungselementnichtbeschädigtwird–

bittewendenSiesichanIhrenHändler,wennSieZweifel

bezüglichderEinstellungdesHochtönershaben.

DEUTSCH

2. Positionierung

Aufstellen des Lautsprechers

Die Modelle 801 D4, 802 D4 und 803 D4 sind

ausschließlich als Standlautsprecher konzipiert und werden

mit Rollen geliefert, um ihre Positionierung zu erleichtern. Es

ist wichtig, dass diese Lautsprecher durch entsprechendes

Einstellen der Spikes fest auf dem Boden stehen.

Wichtiger Sicherheitshinweis

Die Spikes haben scharfe Spitzen – nicht

berühren.

 Hinweis:WirdderLautsprecheraufeinemHochor-

Teppichbodenaufgestellt,sodassdieRollenverhindern,

dassdieserausschließlichaufdenStandfüßenruht,

könnenSiedieRollenmiteinem5mmSechskant-

InbusschlüsselvonderUnterseitedesSockels

abschrauben.AufgrunddesGewichtsdesLautsprechers

sindbeimEntfernenderRollenstetszweiPersonen

erforderlich–einePersonneigtdenLautsprecherseitlich

undhältihn,währenddieanderedieRollenentfernt.

Wirempfehlen,einengeeignetenKeiloderBlockzu

verwenden,umzuverhindern,dassderLautsprecher

beimEntfernenoderWiederanbringenderRollen

versehentlichaufdenBodenfällt.

Sind die Lautsprecher in der gewünschten Position, können

die in den Sockel integrierten Spikes gelöst werden.

Lokalisieren Sie die vier Kappen der Spikes, indem Sie

in die Öffnung zwischen Sockel und Fußboden greifen.

Bendet sich der Lautsprecher auf einem harten Boden,

lassen Sie die Kappen an den Spikes, um die Oberäche

zu schützen. Steht der Lautsprecher auf Teppich(boden),

entfernen Sie die vier Kappen, die magnetisch in ihrer

Position gehalten werden. Bewahren Sie sie für einen

späteren Einsatz gut auf. Jetzt werden die Spikes sichtbar

und können nach unten abgesenkt und in ihre Position

gebracht werden.

Direkt über jedem Spike/jeder Kappe fühlen Sie eine Mutter

mit drei Sicherungsstiften. Drehen Sie die Mutter wie oben

in Schritt 2 dargestellt mit den Fingern, um den Spike/die

Kappe in Richtung Boden abzusenken. Sitzt die Mutter so

fest, dass sie nicht gedreht werden kann, führen Sie den

beiliegenden Metallstab durch das Loch am Ende eines der

Sicherungsstifte und lösen so die Sicherungsmutter (siehe

Abbildung oben).

Drehen Sie die Sicherungsmutter weiter, wenn der Spike/

die Kappe den Boden berührt, bis die Rollen nicht mehr auf

dem Boden auiegen. Wiederholen Sie diesen Vorgang mit

allen vier Spikes/Kappen. Stellen Sie die Höhe ein, um so

sicherzustellen, dass der Lautsprecher sicher steht, ohne

zu wackeln.

Um die Spikes/Kappen in Ihrer Position zu xieren,

schieben Sie den Metallstab in eines der vier Löcher in

den Spikes. Der Metallstab verhindert, dass der Spike

sich dreht, während die Sicherungsmutter, wie oben in

Schritt 5 dargestellt, gedreht wird. Ist die Sicherungsmutter

gelöst, entfernen Sie den Metallstab wieder und drehen

die Sicherungsmutter zurück in ihre Position im Sockel.

Um sicherzustellen, dass die Sicherungsmutter fest sitzt,

schieben Sie den Metallstab wieder in eines der vier Löcher

am Spike. Während der Metallstab den Spike in Position

hält, drehen Sie die Sicherungsmutter nun mit den Fingern

so lange, bis dies nicht mehr möglich ist. Wiederholen Sie

diesen Vorgang für jeden Spike.

Sobald die Spikes in ihrer Position verriegelt sind,

sollten die Stabilisatoren angebracht werden, um ein

versehentliches Umfallen des Lautsprechers zu verhindern.

Der Stabilisator wird in den Sockel hinein geschraubt und

mit Hilfe des T45-Werkzeugs im Uhrzeigersinn gedreht, bis

die Gummispitze auf dem Boden ruht.

Der Stabilisator darf nicht zu tief eingeschraubt werden,

da sonst die Spikes an Halt verlieren. Dadurch würden

die Stabilität und der Klang beeinträchtigt werden. Nach

dem Absenken der Stabilisatoren können die Kappen in

die Oberseite des Stabilisators eingeschraubt und mit

dem T45-Werkzeug vorsichtig angezogen werden, bis sie

bündig mit der Aussparung des Sockels abschließen.

Wenn der Lautsprecher neu positioniert werden soll,

zuerst die Stabilisatorkappen entfernen. Anschließend

sowohl die Stabilisatoren als auch die Spikes ausreichend

herausschrauben, bevor der Lautsprecher bewegt

wird. Verwenden Sie dazu das T45-Werkzeug, um die

Stabilisatorkappen durch Drehen gegen den Uhrzeigersinn

zu entfernen und dann die Stabilisatoren hochzuschrauben.

Sobald die Stabilisatoren ausreichend herausgeschraubt

sind, schieben Sie den Metallstab in eines der vier Löcher in

den Spikes. Der Metallstab verhindert, dass der Spike sich

dreht. Lösen Sie nun die Mutter mit den Fingern wie oben

in Schritt 2 beschrieben. Drehen Sie die Sicherungsmutter

weiter, bis es nicht mehr geht. Dadurch wird sichergestellt,

dass Sicherungsmutter und Spike eingerastet sind. Drehen

Sie die Sicherungsmutter jetzt wie in Schritt 3 dargestellt.

Der Spike beginnt sich nach oben zurück in den Sockel zu

bewegen. Sitzt der Spike wieder im Sockel, bringen Sie die

Kappe, falls Sie sie abgenommen hatten, wieder an. Der

Lautsprecher kann jetzt in eine andere Position gebracht

werden.

DEUTSCH

Heimkinosysteme

Werden die Lautsprecher für die Frontkanäle eines

Heimkinosystems genutzt, so sollten die Lautsprecher

näher zusammengestellt werden als bei 2-Kanal-

Audiosystemen, da die Surroundkanäle zu einer

Erweiterung des Klangbildes führen. Eine Positionierung der

Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten

des Bildschirms ist darüber hinaus sehr hilfreich, um das

Klangbild optimal an das visuelle Bild anzupassen. Wie

bei der Positionierung in konventionellen Stereosystemen

sollten die Lautsprecher einen Abstand von mindestens

0,5m zu den Seitenwänden haben.

Wichtiger Sicherheitshinweis

Beim Anschließen sollten alle Audiogeräte

abgeschaltet sein. Bei der Verwendung von

Audiogeräten im normalen Betrieb kann das

Berühren von nicht isolierten Lautsprecheranschlüssen

oder Kabeln zu einem unangenehmen Gefühl führen.

Die Lautsprecherklemmen bieten eine Reihe

von Anschlussmöglichkeiten: So können 4-mm-

Bananenstecker, 6-mm- und 8-mm-Kabelschuhe sowie

blanke Drähte bis zu einem Durchmesser von 4mm

angeschlossen werden.

Wichtiger Sicherheitshinweis

In einigen, hauptsächlich europäischen

Ländern wird die Verwendung von 4-mm-

Bananensteckern als mögliches Sicherheitsrisiko

betrachtet, da sie in die Löcher nicht gesicherter

Netzsteckdosen gesteckt werden könnten. Um den

europäischen CENELEC-Sicherheitsvorschriften zu

entsprechen, sind die 4-mm-Löcher in den Enden der

Anschlussklemmen mit Kunststoffstiften gesichert. Setzen

Sie den Lautsprecher in einem dieser Länder ein, sollten Sie

sicherstellen, dass die Bananenstecker nicht unsachgemäß

von Kindern oder anderen nicht informierten Personen

genutzt werden. Die Kunststoffstifte können entfernt

werden, wenn Sie Bananenstecker verwenden möchten.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel

von Ihrem autorisierten Fachhändler beraten. Die

Gesamtimpedanz sollte unterhalb der in den Technischen

Daten angegebenen maximalen Kabelimpedanz liegen.

Insbesondere sollte das zum Hochtöner führende Kabel

eine geringe Induktivität besitzen, da sehr hohe Töne sonst

gedämpft werden.

3. Anschließen

Positionierung der Lautsprecher

Versuchen Sie sowohl bei Stereo- als auch bei Heimkino-

Installationen sicherzustellen, dass die direkte Umgebung

in puncto Akustik für alle Lautsprecher ähnlich ist. Bendet

sich beispielsweise ein Lautsprecher in der Nähe einer

nackten Wand, während der andere Lautsprecher von

weichen Einrichtungsgegenständen und Vorhängen

umgeben ist, so leiden darunter die Klangqualität und das

Stereoklangbild.

Herkömmliche Stereosysteme

Zunächst sind die Lautsprecher in einem Abstand von

1,5bis 3 m in zwei Ecken eines gleichseitigen Dreiecks zu

platzieren, das an der dritten Ecke durch den Hörbereich

vervollständigt wird. Die Lautsprecher sollten mindestens

0,5 m von der Rückwand und etwaigen Seitenwänden

entfernt aufgestellt werden (wie in der obigen Abbildung

dargestellt).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

DEUTSCH

An der Lautsprecherrückseite benden sich jeweils zwei

Paar Anschlussklemmen, wodurch Bi-Wiring möglich ist

(links oben). Im konventionellen Betrieb bringen Sie die

beiliegenden Brücken an, um die Anschlussklemmen

gleicher Polarität miteinander zu verbinden. Bi-Wiring kann

die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (mit einem roten Ring

gekennzeichneten) Anschlussklemmen am Lautsprecher

mit dem positiven Ausgang am Verstärker und die

negativen (mit einem schwarzen Ring gekennzeichneten)

Anschlussklemmen mit dem negativen Ausgang am

Verstärker verbunden werden. Ein nicht korrektes

Anschließen der Kabel führt zwar nicht zu Beschädigungen,

kann aber eine Verschlechterung des Klangbildes und

Bassverluste mit sich bringen. Schrauben Sie die Kappen

der Lautsprecherklemmen fest zu, um Geräusche zu

vermeiden.

Vergewissern Sie sich vor der Feinabstimmung Ihres

Systems noch einmal, dass alle Verbindungen richtig

hergestellt wurden und alle Kabel ordnungsgemäß

angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden

führt zu einer Reduzierung des Bassniveaus. Der Raum

hinter den Lautsprechern schafft auch einen Eindruck der

Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die

Lautsprecher näher an die Wände gestellt werden.

Steht das Bassniveau nicht im Einklang mit der

Frequenz, so ist dies auf starke Resonanzen im Raum

zurückzuführen. Selbst kleinste Änderungen bei der

Lautsprecherpositionierung bzw. in der Hörposition

können eine erhebliche Wirkung auf die wahrgenom mene

Klangqualität haben. So ändert sich die Klang qualität

beispielsweise, wenn Sie die Hörposition verändern oder

die Lautsprecher an eine andere Wand gestellt werden.

Auch das Vorhandensein großer Möbelstücke und deren

Position können erhebliche Auswirkungen haben.

Ist das Klangbild in der Mitte schlecht, stellen Sie die

Lautsprecher näher zusammen oder so auf, dass sie in

Richtung Hörbereich zeigen.

Ist der Klang zu schrill, hilft die Verwendung weicher

Einrichtungsgegenstände (wie z. B. schwerer Vor hänge).

Umgekehrt sollte man bei dumpfem, leblosem Klang die

Verwendung solcher Einrichtungs gegenstände auf ein

Minimum reduzieren.

Der anspruchsvolle Hörer sollte den Grill für den Tief-/

Mitteltonbereich entfernen, indem er die Kanten umfasst

und sie vorsichtig vom Gehäuse abzieht.

In der Einlaufphase gibt es feine Unterschiede in der

Wiedergabequalität des Lautsprechers. Wurde er in

einer kühlen Umgebung gelagert, so wird es einige Zeit

dauern, bis die Dämpfungskomponenten und die für

die Aufhängung der Chassis eingesetzten Werkstoffe

ihre optimalen mechanischen Eigenschaften besitzen.

Die Aufhängung der Chassis wird mit den ersten

Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher

benötigt, um seine maximale Leistungsfähigkeit zu

entwickeln, schwankt abhängig von den vorherigen Lager-

und Einsatzbedingungen. Grundsätzlich kann man sagen,

dass es eine Woche dauert, bis sich die Lautsprecher

nach Temperatureinwirkungen stabilisiert haben. 15

Betriebsstunden sind erforderlich, bis die mechanischen

Teile ihre Funktion, wie bei der Konstruktion festgelegt,

erfüllen können.

4. Feinabstimmung und Einlaufphase

DEUTSCH

6. Seriennummer und Konformitätsinformationen

Falls Sie den Kundendienst in Bezug auf Ihre 800

Serie Diamond Lautsprecher kontaktieren, müssen

Sie möglicherweise die jeweiligen Fertigungs- (FP) und

Seriennummern angeben. Diese Nummern nden Sie

sowohl auf der Außenverpackung des Produkts, als auch

unter der Endkappe des Mitteltöners.

Die Mitteltöner-Endkappe kann entfernt werden, indem

eine Hand auf den Mitteltönerkopf gelegt wird, um ihn

zu halten, und dann mit der anderen Hand das Keilende

des Werkzeugs vorsichtig zwischen Endkappe und

Kühlkörper eingesetzt wird. Drehen Sie das Keilende des

Werkzeugs vorsichtig, um die Endkappe zu lösen. Die

Endkappe kann dann nach oben geschoben werden, um

die Identikationsnummern und Konformitätsinformationen

zu lesen.

 Hinweis:AchtenSiedarauf,dieOberächeder

Endkappe,desKopfes,desKühlkörpersundder

umgebendenTeilebeimEntfernenundWiedereinsetzen

derEndkappenichtzubeschädigen.

Die Endkappe wird wieder aufgesetzt, indem Sie sie

wieder in die Halterung an der Kopfrückseite schieben und

vorsichtig nach unten drücken.

Die Gehäuseoberäche muss in der Regel nur abgestaubt

werden. Wir empfehlen, dazu das dem Produkt

beiliegende Tuch zu nutzen. Bei Verwendung eines

Aerosol- oder sonstigen Reinigers sprühen Sie diesen

zunächst auf das Tuch, nicht direkt auf das Gerät. Testen

Sie zunächst an einer kleinen, unauffälligen Stelle, da

einige Reinigungsprodukte die Oberächen beschädigen.

Verwenden Sie keine scharfen bzw. säure- oder

alkalihaltigen oder antibakteriellen Produkte. Verwenden

Sie für die Chassis keine Reinigungsmittel. Vermeiden

Sie es, die Lautsprecherchassis zu berühren, da dies zu

Beschädigungen führen kann.

Wird für das Gehäuse von Bower & Wilkins-Lautsprechern

Echtholzfurnier verwendet, so werden nur die feinsten

Furniere ausgewählt und zum Schutz gegen UV-Licht

mit einem Speziallack behandelt. Auf diese Weise

werden im Laufe der Zeit auftretende Farbveränderungen

minimiert. Bitte berücksichtigen Sie aber, dass Holz ein

Naturwerkstoff ist, der auf die Einüsse der Umgebung

reagiert, so dass kleine Veränderungen in der Regel nicht

ausbleiben. Sie können Farbunterschiede ausgleichen,

indem Sie alle Furnieroberächen gleichmäßig dem

Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist.

Dieser Prozess kann mehrere Tage oder sogar Wochen

dauern, lässt sich aber durch den vorsichtigen Einsatz

einer UV-Lampe beschleunigen. Halten Sie darüber

hinaus, um Rissen vorzubeugen, einen ausreichenden

Abstand zu direkten Wärmequellen wie Heizkörpern und

Warmluftventilatoren.

Das Hochtönergehäuse besitzt eine strukturierte

Oberäche, auf der sich bei Handhabung

Oberächenspuren ansammeln können. Wischen Sie

zur Reinigung mit dem beiliegenden Reinigungstuch in

Richtung der Oberächentextur um das Gehäuse herum.

Die lederbezogenen Oberächen Ihres Lautsprechers der

Serie 800 Diamond können mit einem weichen, trockenen

Tuch abgestaubt werden. Flecken können vom Leder

entfernt werden, indem ein Mikrofasertuch mit warmem

Wasser angefeuchtet und das Leder damit sauber getupft

wird. Reiben Sie das Tuch nicht auf dem Leder und

verwenden Sie keine Reinigungsmittel oder Lederpolitur, da

dies das Produkt beschädigen kann.

5. Pege

ESPAÑOL

1. Desembalaje

Contenido del Embalaje

Cada pareja de cajas acústicas se suministra con:

2 Rejillas protectoras de los altavoces de medios

4 Rejillas protectoras de los altavoces de graves

4 Cables para puenteado de los terminales de conexión

4 Estabilizadores

4 Cubiertas para los estabilizadores

1 Llave T45 para ajustar los estabilizadores y retirar la cuña

del altavoz de medios

1 Barra de ajuste de las puntas metálicas

1 Gamuza de limpieza

La 801 D4, la 802 D4 y la 803 D4 son muy pesadas, por lo

que recomendamos fervientemente que sean desembaladas

por dos personas en la sala en la que vayan a ser instaladas.

También es recomendable despojarse de anillos, brazaletes,

relojes etc. para evitar el riesgo de que se produzcan

rasguños en el acabado de la supercie de las cajas

acústicas.

En la tabla superior se muestran los accesorios que

acompañan a las 801 D4, 802 D4 y 803 D4. En el caso poco

probable de que falte algo, le rogamos que contacte con el

detallista donde adquirió las citadas cajas acústicas.

Todas las rejillas están jadas magnéticamente. La más

pesada, correspondiente a los altavoces de graves y medios,

está embalada en un compartimento separado para evitar

que se mueva durante su transporte.

 Nota:Tengacuidadoalcolocaroquitarlasrejillasjadas

magnéticamenteparaevitarmarcarelproducto.Lasrejillas

marcaránlabasedelaltavoz/soporteencasodequese

caiga.Puedemitigarelefectoalcubrirlabasecuando

coloqueoretirelasrejillas.

Los diafragmas de los tweeters son muy delicados y fáciles

de dañar. En la Serie 800 Diamond incluimos una rejilla con

una malla de acero para proteger el tweeter de cualquier

posible daño. No obstante, aún así usted debería ser lo

más cuidadoso posible cuando manipule y limpie sus cajas

acústicas.

Información Relativa a la Protección del Medio

Ambiente

Este producto satisface varias directivas internacionales

relacionadas con la protección del medio ambiente. Entre

ellas se incluyen –aunque no son las únicas- las siguientes:

i. la de Restricción del Uso de Sustancias Peligrosas

(RHoS) en equipos eléctricos y electrónicos.

ii. la de Registro, Evaluación, Autorización y Restricción

del Uso de Componentes Químicos (REACH).

iii. la de Eliminación de Residuos Procedentes de

Componentes Eléctricos y Electrónicos (WEEE).

Contacte con sus autoridades locales en materia de gestión

de residuos para que le orienten sobre cómo desechar este

producto adecuadamente.

2. Ubicación 20

3. Conexión 21

6. Número de Serie e Información sobre

El conjunto del tweeter de esta caja acústica de la Serie 800

Diamond es un componente desacoplado que está aislado

mecánicamente de la parte principal del recinto. Como tal,

es posible que aparente estar suelto cuando el producto sea

retirado de su embalaje por primera vez. Esto no es un fallo:

es una característica inherente del diseño del citado conjunto

y asegura que su caja acústica ofrezca unas prestaciones

óptimas.

Si la estructura del tweeter se ha movido ligeramente durante

el traslado y necesita ser ajustada, puede desplazarse

ligeramente hacia adelante y hacia atrás para asegurar que

la parte posterior del cuerpo del tweeter esté alineada con la

zona posterior del recinto de la caja acústica. La estructura

del tweeter también puede girarse muy ligeramente para

asegurar que el logotipo de Bowers & Wilkins esté orientado

verticalmente. Cuando realice estos ajustes, no fuerce el

tweeter en ninguna posición más allá de los topes blandos.

 Nota:Cuandorealiceestosajustes,tengaespecialcuidado

denodañarlaestructuradedesacoplo.Encasodeque

tengaalgunadudasobreelajustedelaestructuradel

tweeter,lerogamosquepidaayudaasudistribuidor.

ESPAÑOL

2. Ubicación

Instalación de la Caja Acústica

Tanto las 801 D4 como las 802 D4 como las 803 D4 han sido

pensadas para ser instaladas únicamente sobre el suelo, por

lo que se suministran de serie con ruedas para facilitar su

instalación. Es importante asegurar que las cajas descansen

rmemente sobre el suelo utilizando los pies en forma de

punta suministrados de serie por poco que sea posible.

Aviso de Seguridad Importante

Puntas aladas, no tocar.

 Nota:Sivaainstalarelproductoenunaalfombracuyo

grosorhacequelasruedasimpidanalacajaacústica

descansarúnicayexclusivamentesobrelaspuntasde

desacoplo,deberíaretirarlasruedasdelazonainferiorde

labase(plinto)conayudadeunallavehexagonal(Allen)de

5mm.Comoconsecuenciadelelevadopesodelascajas

acústicas,dichoprocesosólodeberíaserllevadoacabo

pordospersonas,unaparainclinarlacajalateralmente

ysujetarlaendichaposiciónmientraslaotraretiralas

ruedas.Mientrasretiraovuelveacolocarlasruedas,le

recomendamosqueutiliceunacuñaobloqueadecuado

paraevitarquelacajaacústicacaigaaccidentalmenteal

suelo.

Una vez que las cajas acústicas estén en la posición correcta,

se podrán liberar las puntas de desacoplo situadas en el

interior de la base (plinto) de aquéllas. Localice los protectores

de los cuatro pies terminados en punta colocando sus dedos

en el espacio comprendido entre la base y el suelo. Si su

caja acústica está situada sobre una supercie dura, deje

los protectores en su lugar para proteger el suelo. Si su caja

acústica está situada encima de una alfombra, retire los

protectores de los pies terminados en punta, que se sujetan

magnéticamente, y guárdelos para un uso futuro. A partir

de este momento, los pies terminados en punta estarán

disponibles para que desciendan hasta su posición denitiva.

Directamente encima de cada pie terminado en punta/

protector notará que hay una tuerca de bloqueo con tres

dientes. Con ayuda de sus dedos, gire la tuerca de bloqueo

tal y como se indica en el paso2 de la ilustración superior

con el n de que el pie/protector descienda hacia el suelo.

Si le resulta difícil girar la tuerca de bloqueo, inserte la barra

metálica suministrada de serie en el oricio situado en el

extremo de uno de los dientes y gírela hasta liberar la tuerca

de bloqueo (ver ilustración superior).

Cuando el pie terminado en punta/protector toque el suelo,

continúe girando la tuerca de bloqueo elevando la caja

acústica por encima de sus ruedas. Repita este proceso con

los cuatro pies terminados en punta/protectores y ajuste la

altura para asegurar que la caja descanse rmemente sobre

el suelo sin ningún tipo deoscilación.

Para jar los pies terminados en punta/protectores en su

lugar, inserte la barra metálica en uno de los cuatro oricios

que guran en los pies. Utilizando la barra metálica para

detener el giro de los pies, coloque la tuerca de bloqueo tal

y como se indica en el paso 5 de la ilustración superior. Una

vez liberada la tuerca de bloqueo, retire la barra metálica y

continúe girando la tuerca de bloqueo para devolverla a su

posición original en la base (plinto). Para asegurarse de que

la tuerca de bloqueo descanse rmemente en su lugar, vuelva

a insertar la barra metálica en uno de los cuatro oricios del

pie terminado en punta. Con la barra metálica manteniendo el

pie terminado en punta en su posición, utilice sus dedos para

girar la tuerca de jación hasta que la misma ya no pueda

girar. Repita el proceso para cada uno de los pies terminados

enpunta.

Una vez que las puntas de desacoplo estén jadas

en su posición, deberían colocarse los estabilizadores

para minimizar el riesgo de que la caja sea golpeada

accidentalmente. El estabilizador debería ser roscado en la

base (plinto) y bajado a su posición utilizando la llave T45

para girarlo en sentido horario hasta que la punta de goma

descanse sobre el suelo.

El estabilizador no debería estar apretado en exceso para

evitar que las puntas de desacoplo se desequilibren, ya que

ello reduciría la estabilidad de la caja acústica y perjudicaría

las prestaciones sonoras. Una vez que los estabilizadores

hayan sido bajados a su posición de trabajo, podrá

colocar las cubiertas en la zona superior de los mismos y a

continuación apretarlos suavemente con la llave T45 hasta

que descansen en la cavidad dedicada de la base (plinto).

Si la caja acústica necesita ser cambiada de sitio, antes de

moverla habrá que quitar las cubiertas de los estabilizadores,

elevar estos últimos y volver a colocar las puntas de

desacoplo en la base (plinto). Para retirar las cubiertas de

los estabilizadores utilice la llave T45 girándola en sentido

antihorario y a continuación utilícela de nuevo, girándola

también en sentido antihorario, para elevarlos. Una vez

que los estabilizadores hayan sido elevados, inserte la

barra metálica en uno de los cuatro oricios de la punta de

desacoplo de tal modo que dicha barra mantenga la punta

en su posición y utilice sus dedos para girar la tuerca de

jación tal y como se indica en el paso 2 del dibujo superior.

A continuación, siga girando la tuerca de bloqueo hasta que

la misma ya no pueda girar; de este modo se asegurará

de que tanto la tuerca de bloqueo como el pie terminado

en punta estén libres. Ahora gire la tuerca de bloqueo tal

como se indica en el paso 3 de la ilustración superior y el

pie terminado en punta empezará a subir de nuevo hacia el

interior de la base (plinto) de la caja acústica. Una vez que el

pie terminado en punta esté dentro de la base (plinto), vuelva

a colocar el protector en su lugar (en caso de que lo hubiese

retirado) y podrá instalar de nuevo la caja acústica en la

ubicación elegida.

ESPAÑOL

Sistemas de Cine en Casa

Si las cajas acústicas van a ser utilizadas para los canales

frontales (principales) de un sistema de Cine en Casa,

deberían estar más cerca entre sí que en un equipo de

audio de 2 canales porque los canales de sonido envolvente

tienden a ensanchar la imagen sonora. La colocación de

las cajas acústicas a unos 0’5 metros de distancia de cada

lado de la pantalla de visualización también ayudará a que

la imagen del sonido envolvente esté proporcionada con

respecto a la imagen visual. Al igual que sucede con el

posicionado en sistemas estereofónicos convencionales,

idealmente las cajas acústicas deberían estar separadas un

mínimo de 0’5 metros de cualquier pared lateral.

Aviso de Seguridad Importante

Todas las conexiones deberían realizarse con el

equipo de sonido apagado. Cuando se utiliza un

equipo de audio en condiciones de

funcionamiento normales, tocar terminales o cables de

conexión a cajas acústicas no aislados puede provocar una

sensación muy desagradable.

Los terminales de conexión de la 801 D4, la 802D4 y la

803D4 aceptan una extensa variedad de terminaciones del

cable: clavijas de tipo banana de 4mm, cuchillas planas

(“spades”) de 6 y 8 mm o cables pelados de hasta 4 mm de

diámetro.

Noticia Importante Relacionada con la

Seguridad:

En ciertos países, sobre todo en Europa, las

clavijas de tipo banana de 4 mm son consideradas

como potencialmente peligrosas en términos de seguridad

porque pueden ser insertadas por error en los oricios de

tomas de corriente eléctrica no protegidas. Con el n de

satisfacer la normativa europea de seguridad CENELEC, los

oricios de 4 mm situados en los extremos de los terminales

están bloqueados por patillas de plástico. Si usted va a

utilizar los productos en algún país en el que se aplique dicha

normativa, asegúrese de que las clavijas de tipo banana no

puedan ser empleadas de manera no segura por niños u

otras personas no informadas. Si desea utilizar clavijas de

tipo banana puede retirar las patillas de plástico.

Consulte a su distribuidor para que le aconseje a la hora

de elegir el cable de conexión. Mantenga siempre la

impedancia total por debajo del máximo recomendado en las

características técnicas y utilice un cable de baja inductancia

para evitar que se produzcan atenuaciones en las frecuencias

más altas.

3. Conexión

Colocación de la Caja Acústica

Tanto en instalaciones estereofónicas como de Cine en

Casa, intente asegurarse de que las zonas que rodean

inmediatamente a cada caja acústica sean similares desde

el punto de vista acústico. Por ejemplo, si una caja acústica

está junto a una pared desnuda mientras que la otra

está cerca de mobiliario y cortinas blandos, es más que

probable que tanto la calidad sonora global como la imagen

estereofónica queden seriamente comprometidas.

Sistemas Estereofónicos Convencionales

Para empezar, las cajas acústicas deberían colocarse,

separadas entre sí de 1’5 a 3 metros, en los dos vértices de

un triángulo equilátero cuyo tercer vértice esté situado en el

punto de escucha. Las cajas acústicas deberían separarse

un mínimo de 0’5 m de la pared que tengan detrás y de

cualquier pared lateral (ver dibujo superior).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

ESPAÑOL

En la parte posterior de la caja acústica hay dos pares de

terminales de conexión para facilitar el bicableado (arriba,

izquierda). Para realizar una conexión convencional en

monocableado, coloque los puentes suministrados de serie

de tal modo que los terminales positivos y los terminales

negativos estén unidos entre sí (es decir, positivo a positivo

y negativo a negativo). El bicableado puede mejorar la

resolución de los detalles de bajo nivel.

Asegúrese de que los terminales positivos de la caja acústica

(anillo de color rojo) son conectados al terminal de salida

positivo del amplicador y que los terminales negativos de

la caja acústica (anillo de color negro) son conectados al

terminal de salida negativo del amplicador. Una conexión

incorrecta podría tener como resultado una imagen sonora

pobre y una pérdida de graves. Fije siempre rmemente los

terminales los terminales de conexión para evitar

que vibren.

Antes de proceder al ajuste no, verique cuidadosamente

que todas las conexiones de la instalación sean correctas y

seguras.

Cada vez que aumente la separación entre las cajas

acústicas y las paredes laterales y posterior de la sala se

reducirá el nivel general de graves. El espacio situado detrás

de las cajas también contribuye a crear una sensación aural

de profundidad. Por el contrario, si acerca las cajas acústicas

a las paredes el nivel de graves aumentará.

Si la respuesta en graves se desestabiliza a menudo, lo

más probable es que se deba a la excitación de modos

de resonancia en la sala de escucha. Incluso pequeños

cambios en la posición de las cajas acústicas o los oyentes

pueden tener un profundo efecto en la manera en que dichas

resonancias afectan al sonido. Intente colocar las cajas

acústicas a lo largo de una pared diferente. El cambio de

posición de muebles y objetos de gran tamaño presentes en

la sala también puede modicar el sonido.

Si la imagen central carece de focalización, intente acercar las

cajas acústicas entre sí o inclínelas de manera que apunten

hacia los oyentes o estén encaradas hacia ellos.

Si el sonido es demasiado brillante (léase chillón), el aumento

de la cantidad de materiales blandos (generalmente

fonoabsorbentes) presentes en la sala (utilice, por ejemplo,

cortinas más pesadas) puede ayudar a equilibrarlo. Por el

contrario, si se reduce la presencia de los citados materiales

se conseguirá incrementar el nivel de brillo de un sonido

apagado y carente de vida.

Para los más puristas, un buen consejo consiste en quitar

la rejilla protectora de los altavoces de medios y graves

sujetándola por su contorno y retirándola cuidadosamente

del recinto.

Las prestaciones de la caja acústica cambiarán de manera

sutil durante el período de escucha inicial. Si la caja ha

estado almacenada en un ambiente frío, tanto los materiales

absorbentes y de amortiguamiento acústico como los

que forman parte de los sistemas de suspensión de los

diferentes altavoces tardarán cierto tiempo en recuperar sus

propiedades mecánicas correctas. Las suspensiones de los

altavoces también se relajarán durante las primeras horas de

uso. El tiempo que la caja acústica necesite para alcanzar las

prestaciones para las que fue diseñada variará en función de

las condiciones de almacenamiento previas de la misma y de

cómo se utilice. A modo de guía, deje transcurrir una semana

para la estabilización térmica de la caja y unas 15 horas de

uso en condiciones normales para que las partes mecánicas

de la misma alcancen las características de funcionamiento

para las que fueron diseñadas.

4. Ajuste Fino y Rodaje

ESPAÑOL

6. Número de Serie e Información sobre

Conformidad

En el caso de que usted necesite hablar con el equipo del

servicio de atención al cliente sobre sus cajas acústicas de la

Serie 800 Diamond, deberá indicar los Números de Producto

Terminado (FP/”Finished Product”) y de Serie que las

identican como un producto único de su propiedad. Podrá

encontrar dichos números en el embalaje exterior con que el

producto fue suministrado y debajo de la tapa que gura en el

extremo posterior del recinto de medios.

La tapa posterior del recinto de medios puede quitarse

colocando una mano en el mismo para estabilizarlo y

seguidamente utilizar la otra mano para insertar el extremo

en forma de cuña de la herramienta de extracción entre

dicha tapa y el disipador térmico. Gire cuidadosamente la

herramienta de extracción para liberar la tapa, que ahora

podrá deslizarse hacia arriba con la mano para revelar los

números de identicación y la información sobre conformidad.

 Nota:Tantocuandoretirelatapaposteriorcomocuandola

vuelvaacolocarensulugar,procurenodañarelacabado

delamisma,delcabezalydelaspartesquelorodean.

La tapa posterior puede volver a colocarse en su lugar

deslizándola sobre la montura de la zona posterior del

cabezal y empujándola suavemente hacia abajo hasta su

posición de reposo.

Por regla general, la supercie del recinto sólo requiere

que se le quite el polvo, para lo que le recomendamos que

utilice la gamuza suministrada de serie con las mismas. Si

desea utilizar un limpiador de tipo aerosol o de otro tipo,

aplíquelo en la gamuza de limpieza, nunca directamente

sobre el producto. Pruebe primero con un área pequeña, ya

que algunos productos de limpieza pueden dañar algunas

de las supercies. Evite utilizar productos abrasivos o que

contengan ácido, álcalis o agentes antibacterianos. No utilice

productos de limpieza en los altavoces. Asimismo, evite tocar

los transductores ya que podría dañarlos.

Sean cuales sean las cajas acústicas Bowers & Wilkins

terminadas en madera auténtica que usted posea, tenga

en cuenta que en todos los casos se han seleccionado las

mejores chapas disponibles a la vez que las mismas han sido

tratadas con lacas resistentes a la radiación ultravioleta con

el n de minimizar posibles cambios de color a lo largo del

tiempo. Aún así, y como es norma en todos los materiales

naturales, cada tipo de chapa responderá a su entorno,

por lo que es de esperar que se produzcan ciertos cambios

de color. Las diferencias de color pueden ser recticadas

exponiendo por igual y de manera uniforme todas las

supercies de madera a la luz solar hasta que el color sea

uniforme. Este proceso puede tardar varios días o incluso

semanas en completarse, aunque puede ser acelerado

mediante el empleo cuidadoso de una lámpara ultravioleta.

Asimismo, las supercies chapadas en madera noble

deberían mantenerse alejadas de fuentes directas de calor

tales como radiadores y salidas de aire caliente con el n de

evitar posibles agrietamientos en las mismas.

La supercie de la estructura del tweeter tiene un acabado

texturizado que puede acumular marcas superciales cuando

es manipulada. Dichas marcas deberían limpiarse aplicando

la gamuza suministrada de serie alrededor de la citada

estructura siguiendo la textura de la supercie.

El polvo de las supercies cubiertas de cuero de su caja

acústica de la Serie 800 Diamond se puede limpiar con

un paño seco y suave. Para quitar las manchas del cuero,

humedezca un paño de microbra con agua templada y úselo

sobre el cuero hasta que las manchas desaparezcan. No

frote el paño sobre el cuero ni utilice detergentes de limpieza

o productos de limpieza para pieles, ya que podrían dañar el

producto.

5. Cuidado y Mantenimiento

PORTUGUÊS

1. Desempacotamento

Conteúdos da caixa

Cada par de colunas é fornecido com:

2 grelhas de gama média

4 grelhas de graves

4 cabos para ligação a terminais

4 estabilizadores

4 capas para estabilizadores

1 ferramenta de cunha T45 para ajustar estabilizadores

e remover capas para extremidades de médio

alcance

1 barra de ajuste de tachas em metal

1 pano de limpeza

As colunas 801 D4, 802 D4 e 803 D4 são muito

pesadas e, por isso, recomendamos que sejam

desempacotadas por duas pessoas, na divisão

onde irão ser utilizadas. Além disso, aconselhamos a

remoção de joias para evitar riscar o acabamento da

superfície das colunas.

A tabela acima ilustra os componentes que estão

incluídos com as colunas 801 D4, 802 D4 e 803 D4.

No caso pouco provável de faltar algum componente,

contacte o vendedor responsável pela venda das

colunas.

Todas as grelhas são xadas de forma magnética.

Agrelha de graves/médio alcance, por ser mais

pesada, é embalada num compartimento separado,

para evitar movimentos durante o transporte.

 Nota:Devetercuidadoaoencaixarouremover

grelhasxadasdeformamagnéticaparaevitar

marcaroproduto.Emcasodequeda,asgrelhas

vãomarcaracoluna/basedacoluna;podeatenuar

esteefeitotapandoabaseaoencaixarouremover

asgrelhas.

Os diafragmas do tweeter são muito delicados e

sofrem danos com facilidade. Na Série 800 Diamond,

incluímos uma grelha de aço que protege o tweeter de

todo o tipo de danos. Ainda assim, deve manusear e

limpar as colunas com cuidado.

Informação ambiental

Este produto está em conformidade com as diretivas

internacionais, incluindo mas não se limitando a:

i. Diretiva relativa à restrição do uso de

determinadas substâncias perigosas (RoHS

- Restriction of Hazardous Substances) em

equipamentos elétricos e eletrónicos;

ii. Regulamento relativo ao registo, avaliação,

autorização e restrição de substâncias químicas

(REACH - Registration, Evaluation, Authorisation

and restriction of CHemicals);

iii. Diretiva relativa aos Resíduos de Equipamentos

Eletrónicos e Elétricos (REEE).

Consulte uma entidade local de recolha de lixo para

obter informação sobre como reciclar ou eliminar este

produto de forma correta.

PORTUGUÊS

6. Número de série e informações de

O conjunto do tweeter nesta coluna Série 800

Diamond é um componente separado que está

mecanicamente isolado da parte principal da caixa das

colunas. Assim, pode aparentar estar solto quando o

produto for retirado da embalagem pela primeira vez.

Isto não é um defeito, é uma característica inerente ao

design e garante o desempenho ideal da sua coluna.

Se o conjunto do tweeter se tiver deslocado

ligeiramente durante o transporte e tiver de ser

ajustado, pode ser deslocado muito ligeiramente para

a frente e para trás para garantir que a parte traseira

do corpo do tweeter ca alinhada com a parte traseira

da caixa da coluna. O conjunto do tweeter também

pode ser rodado muito ligeiramente para garantir que o

logótipo Bowers & Wilkins ca orientado na vertical. Ao

fazer estes ajustes, não force o tweeter para nenhuma

posição para além dos batentes macios.

 Nota:Aofazerestesajustes,deveter-secuidado

paranãodanicaroconjuntodedesacoplamento.

Procureajudajuntodoseurevendedorsetiver

dúvidasemrelaçãoaoajustedoconjuntodo

tweeter.

PORTUGUÊS

2. Posicionamento

Instalação das colunas

As colunas 801 D4, 802 D4 e 803 D4 foram projetadas

para serem instaladas apenas no chão e são

fornecidas sobre rodas para facilitar o posicionamento.

É importante garantir que estão bem apoiadas no

chão, utilizando, sempre que possível, as bases das

tachas fornecidas.

Aviso de segurança importante

Tachas aadas: não tocar.

 Nota:Seestiverainstalaroprodutosobreum

tapetemuitoespesso,detalmodoqueasrodas

impeçamacolunadeassentarapenasnastachas,

podeoptarporremoverasrodasdaparteinferior

dabase,utilizandoumachavesextavada(Allen)

de5mm.Devidoaopesodascolunas,aremoção

dasrodasapenasdeveserefetuadaporduas

pessoas:umaparainclinaracolunaparaolado

esegurá-la,enquantoaoutrapessoaremoveas

rodas.Recomendamosqueutilizeumacunhaou

umblocoadequadoparaevitarqueacolunacaia

acidentalmentenochãoenquantoremoveouvoltaa

instalarasrodas.

Assim que as colunas estiverem na posição correta,

é possível libertar as tachas integradas na base.

Coloque os dedos no espaço entre a base e o chão

e localize as quatro proteções contra tachas. Se a

coluna estiver posicionada num pavimento duro, não

retire as proteções contra tachas, de modo a proteger

o chão. Se a coluna estiver sobre um tapete, retire

as quatro proteções contra tachas que são xadas

magneticamente e guarde-as para uma eventual

utilização futura. Este passo revela a tacha pronta para

ser descida para a devida posição.

Diretamente acima de cada tacha/proteção contra

tachas é possível sentir uma contraporca com

três dentes. Rode a contraporca com os dedos,

conformeindicado no passo 2 acima, para descer a

tacha/proteção contra tachas em direção ao chão.

Se a contraporca estiver demasiado apertada para

rodar, insira a barra de metal fornecida no orifício da

extremidade de um dos dentes e rode-a para libertar a

contraporca (consulte a ilustração acima).

À medida que a tacha/proteção contra tachas se dirige

ao chão, continue a rodar a contraporca, levantando

a coluna das respetivas rodas. Repita este processo

com as quatro tachas/proteções contra tachas e

ajuste a altura para garantir que a coluna está bem

apoiada e não abana.

Para xar as tachas/proteções contra tachas no devido

lugar, insira a barra de metal num dos quatro orifícios

das tachas. Utilizando a barra de metal para impedir

que a tacha se mova, rode a contraporca conforme

indicado no passo 5 acima. Assim que a contraporca

for libertada, retire a barra de metal e continue a rodar

a contraporca, devolvendo-a à respetiva posição xa

na base. Para garantir que a contraporca está bem xa,

volte a inserir a barra de metal num dos quatro orifícios

da tacha. Com a barra de metal a xar a tacha na

devida posição, rode a contraporca com os dedos até

ao máximo. Repita este passo para cada tacha.

Assim que as tachas estiverem bloqueadas na devida

posição, os estabilizadores devem ser instalados para

evitar que a coluna seja derrubada acidentalmente.

Oestabilizador deve ser enroscado através da base e

descido para a devida posição utilizando a ferramenta

T45 para rodar o estabilizador no sentido dos ponteiros

do relógio até a ponta de borracha assentar no chão.

O estabilizador não deve ser demasiado apertado, de

modo a evitar que as tachas quem desequilibradas,

o que reduziria a estabilidade e prejudicaria o

desempenho. Assim que os estabilizadores sejam

baixados para a devida posição, as capas podem

ser enroscadas na parte superior do estabilizador e

apertadas cuidadosamente com a ferramenta T45 até

assentarem no entalhe da base.

Caso seja necessário reposicionar a coluna, as

capas para estabilizadores devem ser removidas, os

estabilizadores levantados e as tachas devem ser

novamente inseridas na base antes de o produto ser

movido. Para o fazer, utilize a ferramenta T45 para

remover as capas para estabilizadores, rodando

no sentido contrário ao dos ponteiros do relógio.

Depois utilize a ferramenta T45 para levantar os

estabilizadores, rodando no sentido contrário ao dos

ponteiros do relógio. Assim que os estabilizadores

estiverem levantados, insira a barra de metal num dos

quatro orifícios da tacha e, com a barra de metal a

xar a tacha na devida posição, rode a contraporca

com os dedos para a libertar, conforme indicado

no passo 2 acima. Continue a rodar a contraporca

até ao máximo; isto garante que a contraporca e a

tacha estão encaixadas. Rode depois a contraporca

conforme indicado no passo 3 acima e a tacha

começará a subir até regressar à base. Assim que

a tacha tiver regressado à base, volte a colocar a

proteção contratachas (caso tenha sido removida) e

reposicione acoluna.

PORTUGUÊS

Sistemas de cinema em casa

Se as colunas forem utilizadas para os canais

frontais de um sistema de cinema em casa, devem

car mais próximas uma da outra do que se forem

utilizadas para sistemas de áudio de dois canais, já

que os canais surround tendem a alargar a imagem.

Posicionar as colunas a aproximadamente 0,5m da

parte lateral do ecrã também contribui para manter

a imagem acústica equilibrada com a imagem visual.

Tal como acontece no posicionamento em sistemas

estéreo convencionais, as colunas devem estar a uma

distância de, pelo menos, 0,5m das paredes laterais.

Aviso de segurança importante

Todas as ligações devem ser feitas com o

equipamento áudio desligado. Quando o

equipamento áudio está em utilização normal, tocar

nos terminais ou cablagem da coluna sem isolamento

pode causar uma sensação desagradável.

Os terminais das colunas 801 D4, 802 D4 e 803 D4

são compatíveis com várias terminações de cabos:

chas banana de 4 mm, forquilhas de 6 mm e 8 mm

(1/4pol. e 5/16 pol.) ou cabos nus com um máximo de

4 mm (5/32 pol.) de diâmetro.

Aviso de segurança importante

Em alguns países, especialmente europeus,

a utilização de chas banana de 4 mm é

considerada um risco potencial de segurança, uma vez

que podem ser introduzidas em tomadas de parede

desprotegidas. De forma a cumprir as normas de

segurança europeias CENELEC, os orifícios de 4 mm

nas extremidades dos terminais estão bloqueados

por pinos de plástico. Se estiver a utilizar os produtos

num país onde estas condições se apliquem, deve

garantir que as chas banana não são utilizadas de

forma pouco segura por crianças ou outras pessoas

desinformadas. Os pinos de plástico podem ser

removidos se quiser usar chas banana.

Peça aconselhamento ao seu fornecedor sobre

a escolha de cabos para as colunas. Mantenha

a impedância total abaixo do valor máximo

recomendado nas especicações das colunas e utilize

um cabo de indutância baixa para evitar a atenuação

de frequências altas.

3. Ligações

Posicionamento das colunas

Seja em instalações de sistemas estéreo ou em

instalações de cinema em casa, assegure-se de que o

espaço envolvente de cada coluna tem características

acústicas semelhantes. Por exemplo, se uma coluna

estiver próxima de uma parede e a outra estiver perto

de cortinados ou de mobília com revestimento macio,

a qualidade geral do som e a imagem de sistemas

estéreo carão comprometidas.

Sistemas estéreo convencionais

Para começar, as colunas devem ser posicionadas a

uma distância de 1,5m a 3m uma da outra, em dois

cantos de um triângulo equilátero que ca completo

com a posição de audição, correspondendo esta ao

terceiro canto. As colunas devem ser colocadas a,

pelo menos, 0,5 m da parede de fundo e de quaisquer

paredes laterais (conforme na ilustração acima).

>0,5 m

110° - 130°

~40°

5 Channels 7 Channels

1,5 m - 3 m

PORTUGUÊS

Existem dois pares de terminais na parte de trás

de cada coluna que possibilitam uma cablagem

dupla (emcima, à esquerda). Para uma ligação

simples, encaixe os cabos de ligação fornecidos de

forma a ligar os terminais com a mesma polaridade.

Acablagem dupla pode melhorar a resolução dos

detalhes de níveis mais baixos.

Certique-se de que os terminais positivos da coluna

(com um anel vermelho) estão ligados ao terminal

de saída positivo do amplicador e que os terminais

negativos da coluna (com um anel preto) estão ligados

ao terminal de saída negativo do amplicador. Uma

ligação incorreta não provoca danos, mas pode

resultar numa imagem estéreo fraca e na perda de

sons graves. Aperte sempre as capas dos terminais ao

máximo para evitar ruídos.

Antes de proceder aos ajustes, certique-se de que

todas as ligações na instalação estão corretas e são

seguras.

Geralmente, o maior afastamento das colunas em

relação às paredes reduz o volume dos sons graves.

A existência de espaço atrás das colunas também

ajuda a criar uma sensação de profundidade do som.

Em contrapartida, a maior aproximação das colunas

em relação às paredes aumenta o volume dos sons

graves.

Se os sons graves parecerem estar desajustados em

relação à frequência, é muito provável que tal se deva

aos meios de ressonância da divisão de audição. Uma

simples alteração na posição das colunas ou no local

de audição pode ter um efeito signicativo na forma

como estas ressonâncias afetam o som. Experimente

alterar o local de audição ou colocar as colunas ao

longo de uma parede diferente. A existência e o

posicionamento de mobiliário de grandes dimensões

também pode inuenciar os meios de ressonância.

Se a imagem central não estiver focada, experimente

aproximar as colunas ou voltá-las para dentro,

de modo a que quem voltadas para um local

imediatamente em frente do local de audição.

Se o som for demasiado agudo, o aumento da

quantidade de mobiliário com revestimento macio na

divisão (por exemplo, cortinas mais pesadas) poderá

ajudar a equilibrar o som. Em contrapartida, reduzir

a quantidade de mobiliário com revestimento macio

poderá ajudar a tornar mais agudo um som demasiado

grave.

Para uma audição mais clara, remova as grelhas

de graves/médio alcance segurando-as pelas

extremidades e puxando-as delicadamente para fora

da caixa.

O desempenho das colunas terá variações subtis

durante a primeira fase de audição. Se a coluna tiver

sido armazenada num ambiente frio, os materiais

de amortecimento e de suspensão dos diafragmas

levarão algum tempo até recuperarem as suas

propriedades mecânicas corretas. As suspensões dos

diafragmas também ganharão mais exibilidade após

as primeiras horas de utilização. O tempo requerido

para que as colunas atinjam o desempenho pretendido

varia consoante as condições de armazenamento

prévio e a forma de utilização das mesmas. Por norma,

deverá esperar até uma semana para que os efeitos

da temperatura estabilizem e cerca de 15 horas de

utilização para que as peças mecânicas funcionem de

acordo com as características previstas.

4. Ajustes e utilização inicial

PORTUGUÊS

6. Número de série e informações de

conformidade

Caso precise de contactar a equipa de serviço ao

cliente sobre a sua coluna Série 800 Diamond, poderá

ter de indicar o número de produto (FP – Finished

Product) e o número de série que identicam a sua

coluna exclusiva. Pode encontrar estes números na

parte exterior da embalagem em que o produto foi

fornecido e debaixo da capa para extremidades de

médio alcance.

Para remover a capa para extremidades de médio

alcance, coloque uma mão na unidade principal

de médio alcance para a estabilizar e utilize a outra

mão para inserir cuidadosamente a extremidade de

cunha da ferramenta entre a capa para extremidades

e o dissipador de calor. Rode cuidadosamente

a ferramenta de cunha para libertar a capa para

extremidades. A capa para extremidades pode

ser deslizada para cima com a mão para revelar

os números de identicação e as informações de

conformidade.

 Nota:Énecessáriotercuidadoparanãodanicar

oacabamentodacapaparaextremidades,do

dissipadordecaloredaspartescircundantes

quandoremoverouvoltaracolocaracapapara

extremidades.

Pode substituir a capa para extremidades fazendo-a

deslizar para voltar ao suporte na parte posterior da

unidade principal e empurrando-a cuidadosamente

para baixo, para a respetiva posição de repouso.

Geralmente, basta limpar o pó das superfícies da

caixa das colunas. Recomendamos a utilização do

pano fornecido com o produto. Se utilizar um spray

ou outro produto de limpeza, aplique-o no pano e não

diretamente no equipamento e teste primeiro numa

área mais reduzida, já que alguns produtos de limpeza

podem danicar algumas superfícies. Evite utilizar

produtos abrasivos ou que contenham agentes ácidos,

alcalinos ou antibacterianos. Não utilize produtos de

limpeza nos diafragmas. Evite tocar nos diafragmas,

para evitar danos.

Em colunas Bowers & Wilkins com acabamento

em madeira, as melhores folhas são selecionadas e

tratadas com um verniz resistente aos raios ultravioleta

para minimizar a possibilidade de alterações de

coloração com o passar do tempo. No entanto, tal

como acontece com todos os materiais naturais, a

folha reage ao ambiente e é normal que haja alguma

descoloração. Para corrigir diferenças na coloração,

exponha todas as superfícies à luz solar de igual forma

e durante um período de tempo semelhante até que

a cor que uniforme. Este processo pode demorar

vários dias ou até semanas, mas é possível acelerá-lo

se utilizar, com prudência, uma lâmpada ultravioleta.

As superfícies de folha de madeira também devem

manter-se afastadas de fontes diretas de calor, tais

como aquecedores ou ar condicionado, para evitar

que estalem.

O alojamento do tweeter tem um acabamento de

superfície texturado que pode car com marcas

superciais ao ser manuseado, devendo ser

limpo passando o pano de limpeza fornecido pelo

alojamento, alinhado com a textura da superfície.

Pode limpar o pó às superfícies de pele da sua coluna

Série 800 Diamond usando um pano macio e seco.

Para remover as manchas da pele, humedeça um

pano de microbras com água morna e passe-o na

pele até esta car limpa. Não esfregue o pano na pele

nem utilize detergentes ou produtos para limpeza de

artigos em pele, uma vez que fazê-lo pode danicar o

produto.

5. Manutenção

ITALIANO

1. Rimozione dall’imballo

Contenuto delle confezioni

Ciascuna coppia di diffusori viene fornita con:

2 griglie di protezione midrange

4 griglie di protezione woofer

4 cavi di collegamento con capicorda

4 stabilizzatori

4 cappucci degli stabilizzatori

1 attrezzo per la regolazione dello stabilizzatore T45 e la

rimozione del cappuccio terminale del midrange

1 barra di regolazione delle punte coniche metalliche

1 panno di pulizia

I diffusori 801 D4, 802 D4 e 803 D4 sono molto pesanti:

suggeriamo vivamente di essere in almeno due persone

a compiere il lavoro e di farlo direttamente nel locale

dove verranno impiegati. Inoltre prima di iniziare è buona

precauzione levarsi orologi da polso, braccialetti, anelli, etc.

per evitare di grafare le superci dei mobili.

La tabella in alto illustra gli accessori presenti negli imballi

dei diffusori 801 D4, 802 D4 e 803 D4. Nel caso mancasse

qualche elemento, contattare il rivenditore dove avete

effettuato l’acquisto.

Le griglie più pesanti che coprono woofer e midrange

sono ssate tramite magneti e sono imballate a parte per

prevenire danni durante il trasporto.

 Nota:prestareparticolareattenzioneduranteil

montaggioolarimozionedellegrigliemagneticheper

evitaredigrafareilprodotto.Legrigliegraferannola

basedell’altoparlante/standsevengonofattecadere;

èpossibileprevenirepossibilidannicoprendolabase

duranteilmontaggioolarimozionedellegriglie.

Le membrane dei tweeter sono molto delicate ed è facile

danneggiarle. Nei modelli della Serie 800 Diamond viene

posta davanti al tweeter una piccola griglia in acciaio

per proteggerlo da danni accidentali. Ciò non ostante è

necessario prestare molta attenzione nel maneggiare i

diffusori o durante le operazioni di pulizia.

Informazioni per l’ambiente

Questo prodotto è realizzato in conformità (e non

limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli

apparecchi elettrici ed elettronici,

II. la registrazione, valutazione, autorizzazione e

restrizione delle sostanze chimiche (REACH),

III lo smaltimento delle apparecchiature elettriche ed

elettroniche (WEEE).

Fare riferimento alle indicazioni dell’autorità del vostro

Paese per il corretto riciclo o smaltimento del prodotto.

1. Rimozione dall’imballo 29

4. Regolazione ne e rodaggio 32

conformità 33

L’alloggiamento del tweeter su questo diffusore della Serie

800 Diamond è disaccoppiato, vale a dire meccanicamente

isolato, dal mobile principale e come tale può apparire non

correttamente ssato rimuovendo il diffusore dall’imballo.

Questo non è un difetto. Al contrario, è una precisa

caratteristica di progetto volta ad assicurare le migliori

prestazioni del diffusore.

Per regolare il tweeter in caso di leggeri spostamenti

durante il trasporto, muoverlo con molta delicatezza avanti

e indietro in modo che la parte posteriore del corpo si allinei

con la parte posteriore del cabinet del diffusore. È anche

possibile ruotare il tweeter leggermente per far sì che il logo

Bowers & Wilkins sia orientato in senso verticale. Durante

queste regolazioni non forzare assolutamente il tweeter

oltre i fermi morbidi.

 Nota:Durantequesteregolazionifareattenzioneanon

danneggiareilsistemadidisaccoppiamento.Incasodi

dubbisucomeregolareiltweeterrivolgersialrivenditore.

ITALIANO

2. Posizionamento dei diffusori

Installazione

I diffusori 801 D4, 802 D4 e 803 D4 sono stati progettati

per il solo utilizzo a pavimento e sono dotati di ruote

per facilitarne lo spostamento. È importante garantire

che poggino stabilmente sul pavimento ricorrendo

preferibilmente ai piedini a punta dei quali sono dotati.

Importante avviso di sicurezza

Piedini a punta aflati, non toccare.

 Nota:Sesiinstallailprodottosuunamoquettemolto

spessaeleruotenonconsentonoall’altoparlante

dipoggiareesclusivamentesuipiedini,èpossibile

rimuovereleruoteconunachiaveesagonaledi5mm

(chiaveAllen).Acausadelpesodeglialtoparlanti,

l’operazionedirimozionedelleruotedeveessere

eseguitadaduepersone:unaperinclinarel’altoparlante

lateralmenteeun’altrapersostenerlomentrelaprima

personarimuoveleruote.Siconsigliadiutilizzareun

cuneoounbloccoidoneoperevitarecheildiffusore

cadaaccidentalmenteaterradurantelarimozioneoil

rimontaggiodelleruote.

Una volta trovata la corretta posizione dei diffusori,

far scendere i piedini a punta presenti all’interno

della base. Inlando la mano nello spazio tra base e

pavimento, individuare i quattro dischi sottopunta ssati

magneticamente. Se il diffusore viene posizionato su una

supercie dura, lasciare i sottopunta per proteggere il

pavimento. Al contrario, se viene collocato su un tappeto,

rimuovere i dischi esponendo così le punte, pronte per

essere portate a contatto del pavimento. Conservare con

cura i dischi sottopunta per un uso futuro.

Direttamente sopra ogni piedino, è avvitato un dado di

bloccaggio dotato di tre “bracci sporgenti”. Ruotarlo con le

dita in senso antiorario per svitarlo ed abbassare il piedino

verso il pavimento come indicato al punto2. Se il dado

fosse troppo serrato per essere ruotato a mano, inserire

l’asta metallica in dotazione in uno dei fori presenti alle

estremità delle tre sporgenze per aumentare la leva ed

esercitare così maggior forza.

Come il piedino tocca il pavimento continuare a girare il

dado per sollevare il diffusore ed escludere l’azione delle

ruote. Ripetere questa operazione su tutti e quattro i piedini

regolandone l'altezza per garantire che il diffusore poggi

stabilmente sul pavimento senza oscillare.

Per ssare i piedini inserire l’asta metallica in uno dei

quattro fori alla base delle punte così da impedirne la

rotazione e girare in senso orario il dado per sbloccarlo,

come indicato al punto 5. In seguito rimuovere l’asta e

continuare a girare il dado avvitandolo verso la base.

Per serrare il dado saldamente contro la base, reinserire

l’asta metallica in uno dei quattro fori per fermare il

piedino e ruotare il dado con le dita no in fondo. Ripetere

l'operazione per ogni piedino.

Una volta che i piedini sono bloccati in posizione, è

necessario montare gli stabilizzatori per minimizzare il

rischio che il diffusore venga accidentalmente urtato e

fatto cadere. Lo stabilizzatore deve essere fatto passare

attraverso la base e abbassato in posizione utilizzando

l’attrezzo T45 per ruotare lo stabilizzatore in senso orario

nché la punta di gomma non poggia sul pavimento.

Lo stabilizzatore non deve essere serrato eccessivamente

per evitare che i piedini siano sollevati da terra, riducendo

la stabilità e compromettendo le prestazioni. Una volta

che gli stabilizzatori sono stati abbassati in posizione, i

cappucci possono essere avvitati nella parte superiore dello

stabilizzatore e serrati delicatamente con l’attrezzo T45, no

a quando non vengono a trovarsi nella cavità della base.

Se il diffusore deve essere riposizionato, i cappucci degli

stabilizzatori devono essere rimossi, gli stabilizzatori

sollevati e i piedini riportati nella base prima di spostare il

prodotto. Per questa operazione, utilizzare l’attrezzo per

rimuovere i cappucci degli stabilizzatori ruotandoli in senso

antiorario, quindi utilizzare l’attrezzo T45 per sollevare

gli stabilizzatori ruotandoli in senso antiorario. Una volta

sollevati gli stabilizzatori, inserire l’asta di metallo in uno dei

quattro fori sul piedino, con l’asta di metallo che mantiene

il piedino in posizione, e quindi utilizzare le dita per ruotare

il dado di bloccaggio e rilasciarlo, come indicato sopra al

punto 2. Successivamente continuare a girare il dado in

senso antiorario no a ne corsa per bloccare assieme

dado e piedino. Ora avvitare il dado come indicato al

punto3 così da far salire il piedino facendolo rientrare nella

base. Una volta rientrata la punta, riposizionare il disco

sottopunta magnetico sotto al piedino (se in precedenza

rimosso) e spostare il diffusore.

ITALIANO

Sistemi Home Theatre

Se i diffusori vengono utilizzati come canali frontali in un

sistema home theatre, essi dovrebbero essere posizionati

più vicini tra loro rispetto ad un sistema stereo, in quanto

i canali surround tendono ad allargare l’immagine sonora.

Una collocazione a circa 0,5 m dai bordi dello schermo

video aiuta a mantenere l’immagine sonora in scala con le

proporzioni di quanto osservato visivamente. Come negli

impianti stereo, anche in questo caso i diffusori dovrebbero

trovarsi idealmente ad almeno 0,5 m sia dalla parte di

fondo, sia da quella laterale.

Importante avvertenza di sicurezza

Tutti i collegamenti devono essere eseguiti

con l’apparecchiatura audio spenta. Quando

si utilizzano apparecchiature audio durante il

normale funzionamento, toccare i terminali dei diffusori

non isolati o il cablaggio può causare una sensazione

spiacevole.

I morsetti dei diffusori 801 D4, 802 D4 e 803 D4 accettano

cavi con svariate terminazioni: spinotti a banana da 4 mm,

forcelle da 6 mm e 8 mm oppure cavi spellati no a 4mm

di diametro.

Importante avvertenza di sicurezza

In alcuni Paesi, in particolare in Europa,

l’uso di spinotti a banana da 4 mm viene

considerato potenzialmente pericoloso, perché

potrebbero essere inseriti nei fori di prese elettriche non

protette. Per soddisfare le normative di sicurezza europee

CENELEC, i fori da 4 mm sui morsetti sono ostruiti da

elementi in plastica. Se si utilizzano i diffusori in un Paese

dove è in vigore tale normativa, assicurarsi che nessun

spinotto a banana venga utilizzato in modo improprio da

bambini o persone non informate del potenziale pericolo.

Volendo utilizzare dei connettori a banana, è possibile

togliere i connettori in plastica.

Chiedere consiglio al vostro rivenditore per scegliere un

cavo per altoparlanti adatto. Mantenere la sua impedenza

totale sotto al valore massimo indicato nelle speciche

tecniche del diffusore ed utilizzare un cavo a bassa

induttanza per evitare attenuazioni alle alte frequenze.

3. Collegamenti

Posizionamento

Sia in impianti stereo che home theatre, cercare di

assicurarsi che l’ambiente nelle immediate vicinanze di

ciascun diffusore presenti caratteristiche acustiche il più

possibile uguali. Ad esempio, se un diffusore si trova in

prossimità di una parete spoglia mentre l’altro si trova

vicino ad una tenda, un mobile o un divano, tanto la qualità

sonora nel suo insieme, quanto l’immagine stereofonica

rischiano di venir compromesse.

Sistemi stereo convenzionali

Inizialmente i diffusori dovrebbero venir collocati ad una

distanza tra loro compresa tra 1,5 e 3 m ed agli angoli di

un triangolo equilatero il cui vertice inferiore è rappresentato

dal punto d’ascolto. I diffusori devono essere collocati alla

distanza di almeno mezzo metro dalla parete posteriore e

dalle eventuali pareti laterali (vedere gura qui sopra).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

ITALIANO

Sul retro di ciascun diffusore sono presenti due coppie di

morsetti che consentono il collegamento in bi-wiring (gure

in alto a sinistra). Per le connessioni tramite un unico cavo,

vengono forniti dei cavetti con terminazioni a banana da un

lato e a forcella dall'altro per unire tra loro con un ponticello

i morsetti della stessa polarità. Il collegamento in bi-wiring

di solito migliora la risoluzione dei dettagli a bassi livelli.

Assicurarsi che i terminali positivi dei diffusori (con fascia

di colore rosso) siano collegati ai corrispondenti terminali

positivi dell’amplicatore e così i terminali negativi del

diffusore (con fascia di colore nero) a quelli negativi

dell’amplicatore. Un collegamento errato non crea danni,

ma darà origine ad una scadente immagine stereo e ad

un’insufciente gamma bassa. Avvitare sempre no in

fondo i cappucci dei morsetti per prevenire fastidiosi rumori

durante il funzionamento del diffusore.

Prima procedere con la regolazione ne, assicurarsi che

tutti i collegamenti dell’impianto siano corretti e stabili.

Allontanando i diffusori dalle pareti generalmente si

riduce il livello dei bassi. Un maggior spazio dietro ad essi

incrementa poi la sensazione di profondità della scena

acustica. Al contrario avvicinando i diffusori alle pareti la

gamma bassa viene rinforzata.

Se il basso appare irregolare, ciò è generalmente dovuto

all’eccitazione dei modi di risonanza dell’ambiente. Anche

piccoli cambiamenti nella posizione dei diffusori o del punto

d’ascolto possono avere grande inuenza su come queste

risonanze alterano il suono. Provare ad esempio a cambiare

posizione d’ascolto collocando i diffusori a ridosso di una

parete diversa. Anche la presenza e la posizione di grandi

mobili può inuire signicativamente sui modi di risonanza

del locale.

Se l’immagine sonora non risulta correttamente focalizzata

al centro, provare a posizionare i diffusori più vicini tra loro

oppure ad angolare il loro frontale in modo che puntino

verso una zona leggermente più avanti rispetto alla

posizione d’ascolto.

Se il suono fosse troppo aspro, un aumento della quantità

di tessuti nel locale (ad esempio utilizzando tendaggi più

pesanti) può essere d’aiuto per compensare lo squilibrio.

Al contrario, riducendoli, si può contribuire a ravvivare un

suono altrimenti spento ed opaco.

Per un ascolto nelle migliori condizioni, rimuovere le griglie

a protezione di midrange e woofer afferrandole ai bordi e

tirandole delicatamente verso di voi.

Le prestazioni dei diffusori possono variare leggermente

durante il periodo iniziale di ascolto. Se sono stati

conservati in un ambiente freddo, i materiali smorzanti

e le sospensioni degli altoparlanti necessiteranno di

un certo intervallo di tempo per recuperare le loro

proprietà meccaniche. Anche le sospensioni esterne

tenderanno ad allentarsi durante le prime ore di

utilizzo. Il tempo necessario al diffusore per arrivare

alle prestazioni ottimali varia in base alle condizioni del

precedente immagazzinaggio e da come viene utilizzato.

Indicativamente può trascorrere no ad una settimana

perché gli effetti della temperatura si stabilizzino e 15 ore di

utilizzo medio afnché le parti meccaniche raggiungano le

caratteristiche ottimali denite in fase di progetto.

4. Regolazione ne e rodaggio

ITALIANO

6. Numero di serie e informazioni sulla

conformità

Nel caso in cui sia necessario contattare con il team del

servizio clienti in relazione agli altoparlanti 800 Series

Diamond, potrebbe essere necessario citare il numero del

prodotto nito (Finished Product - FP) e i numeri di serie

che descrivono gli altoparlanti. Questi numeri possono

essere reperiti sia sull’imballaggio esterno in cui il prodotto

è stato fornito sia sotto il cappuccio terminale del midrange.

Il cappuccio terminale del midrange può essere rimosso

posizionando una mano sulla testa del midrange per

stabilizzarlo, e quindi usando l’altra mano per inserire con

attenzione l’estremità a cuneo dell’attrezzo di rimozione

tra il cappuccio terminale e il dissipatore di calore.

Ruotare con attenzione l’attrezzo a cuneo per rilasciare il

cappuccio terminale; quest’ultimo può quindi essere fatto

scorrere verso l’alto manualmente per rivelare i numeri di

identicazione e le informazioni di conformità.

 Nota:prestareattenzioneanondanneggiarelanitura

delcappuccioterminale,dellatesta,deldissipatoredi

caloreedelleparticircostantidurantelarimozioneeil

rimontaggiodelcappuccio.

Il cappuccio terminale può essere rimontato facendolo

scorrere nuovamente sul supporto posteriore della testa,

spingendolo delicatamente verso il basso no alla sua

posizione di riposo.

I mobili dei diffusori normalmente necessitano solo di

essere spolverati. Raccomandiamo l’utilizzo del panno

fornito in dotazione. Se si preferisce utilizzare un prodotto

spray per la pulizia, applicarlo sul panno, non direttamente

sul mobile. Consigliamo altresì di provare prima a pulire

una piccola area non in vista, dal momento che alcuni

detergenti troppo aggressivi potrebbero danneggiare la

nitura del diffusore. Non impiegare prodotti abrasivi o

contenenti acidi, alcali oppure agenti anti-batterici. Non

utilizzare alcun prodotto per la pulizia sugli altoparlanti

ed evitare anche di toccarli, poiché potrebbero venir

danneggiati.

I diffusori Bowers & Wilkins con nitura in legno naturale,

scelto tra i più pregiati e selezionato con cura, sono

trattati con una lacca resistente ai raggi ultra-violetti per

minimizzare le variazioni di colore nel tempo. Tuttavia,

come tutti i material naturali, il legno subisce l’inuenza

degli agenti esterni, in particolare della luce solare, e può

cambiare leggermente colore. Eventuali differenze possono

essere compensate esponendo le superci in ombra alla

luce del sole no a che il colore non risulti uniforme. Questo

processo può richiedere diversi giorni e perno settimane,

ma può essere velocizzato utilizzando con cautela

una lampada a raggi ultra-violetti. Le superci in legno

andrebbero anche tenute lontane da fonti dirette di calore,

come, ad esempio, termosifoni o termoconvettori ad aria

per evitare l’insorgenza di piccole crepe nella venatura

dellegno.

L’alloggiamento del tweeter è caratterizzato da una nitura

testurizzata sulla quale, potrebbero restare dei segni

superciali che possono essere eliminati passando il

panno di pulizia in dotazione attorno all’alloggiamento, in

corrispondenza della zona testurizzata.

Le superci rivestite in pelle dell’altoparlante 800 Series

Diamond possono essere spolverate con un panno

morbido e asciutto. Le macchie possono essere rimosse

dalla pelle inumidendo un panno in microbra con acqua

tiepida e utilizzandolo per tamponare la pelle no a quando

non sarà pulita. Non stronare il panno sulla pelle o

utilizzare detergenti o prodotti per la pulizia della pelle in

quanto potrebbero danneggiare il prodotto.

5. Manutenzione

NEDERLANDS

1. Uitpakken

Inhoud doos

Elk paar speakers wordt geleverd met:

2 Midrange-grills

4 Bass-grills

4 verbindingsdraden

4 stabilisatoren

4 stabilisatordoppen

1 T45-gereedschap voor verwijdering van einddoppen van

de middentoner en aanpassing van de stabilisator

1 metalen aanpassingsbalk voor spikes

1 schoonmaakdoekje

De 801 D4, 802 D4 en 803 D4 zijn bijzonder zwaar en we

raden u daarom dringend aan ze uit te pakken in de kamer

waar ze zullen worden opgesteld en dit met twee personen

uit te voeren. Het is verder verstandig armbanden en

dergelijke af te doen om beschadiging van de luidsprekers

te voorkomen.

In de bovenstaande tabel ziet u de onderdelen die

bijgesloten zijn in de verpakking van de 801 D4, 802D4 en

803 D4. Mocht er iets ontbreken neem dandirect contact

op met uw leverancier.

Alle grills zijn magnetisch bevestigd. De zware grill voor

de woofer en de middentoner is afzonderlijk verpakt om

losraken tijdens transport te voorkomen.

 N.B.:Weesvoorzichtigbijhetbevestigenofverwijderen

vandemagnetischbevestigdegrillsomkrassenophet

producttevoorkomen.Degrillsbekrassendeluidspreker

en/ofdesokkelalszevallen;ukuntditvoorkomendoor

desokkeltebedekkenwanneerudegrillsaanbrengtof

verwijdert.

De domes van de tweeters zijn uiterst kwetsbaar en

worden gemakkelijk beschadigd. We hebben de 800

Series Diamond voorzien van een stalen grille waarmee de

tweeter wordt beschermd tegen allerlei soorten schade.

U moet echter wel voorzichtig te werk gaan wanneer u de

luidsprekers verplaatst en reinigt.

Informatie over het Milieu

Dit product voldoet aan de internationale richtlijnen

waaronder, maar daartoe niet beperkt:

i. de Restriction of Hazardeous Substances (RoHS)

voor elektrische en elektronische apparatuur;

ii. de Registration, Evaluation, Authorisation and

restriction of CHemicals (REACH);

iii. de afvoer van Waste Electrical and Electronic

Equipment (WEEE).

Raadpleeg de plaatselijke milieudienst voor informatie over

het verantwoord afvoeren van overtollige of afgedankte

apparatuur.

NEDERLANDS

De tweeter op deze 800 Series Diamond luidspreker is een

ontkoppeld component die mechanisch gescheiden is van

het hoofdgedeelte van de kast. Als het product voor het

eerst uit de verpakking wordt verwijderd, kan het daarom

lijken alsof de tweeter los is geraakt, maar dit is niet het

geval. De ontkoppeling is inherent aan het ontwerp en zorgt

ervoor dat de luidspreker optimaal presteert.

Als de tweeterconstructie tijdens transport enigszins

is verschoven en moet worden afgesteld, kan de

constructie enigszins naar voren en achteren worden

bewogen om ervoor te zorgen dat de achterkant van de

tweeterbehuizing zich op één lijn bevindt met de achterkant

van de luidsprekerbehuizing. De tweeterconstructie kan

ook enigszins worden gedraaid om ervoor te zorgen

dat het logo van Bowers & Wilkins verticaal wordt

weergegeven. Forceer de tweeter niet voorbij de softstops

bij het aanbrengen van deze aanpassingen.

 N.B.:Zorgervoordatudeontkoppelingsconstructieniet

beschadigtbijhetaanbrengenvandezeaanpassingen.

Vraaguwdealeromhulpalsutwijfeltoverhetafstellen

vandetweeterconstructie.

NEDERLANDS

2. Opstelling

De luidsprekers installeren

De 801 D4, 802 D4 and 803 D4 zijn uitsluitend voor

vloerstaand gebruik bedoeld en worden op wielen geleverd

om ze gemakkelijker te kunnen verplaatsen. Zorg ervoor

dat ze stevig op de vloer staan. Gebruik daarvoor zoveel

mogelijk de meegeleverde spikes als pootjes.

Belangrijke veiligheidsmededeling

Scherpe spikes, niet aanraken.

 NB:Komthetproductopzeerdikkevloerbekledingte

staanwaardoordespeakervanwegedewielenniet

alleenopdepuntenkanrusten,danishetaanteraden

dewielenmetbehulpvaneen5mminbussleutelvan

deonderkantvandesokkelteverwijderen.Gezienhet

gewichtvandespeakersdienthetverwijderenvande

wielenaltijdmettweepersonentegebeuren.Deeen

kanteltdaarbijdespeakerzijwaarts,terwijldeandere

persoondewielenerafneemt.Wijradenaaneen

geschiktewigofeengeschiktbloktegebruikenomte

voorkomendatdespeakerperongelukopdevloervalt

terwijldewielenwordenverwijderdofteruggeplaatst.

Als de luidsprekers op de juiste plek staan kunnen de in het

voetstuk ingebouwde spikes worden vrijgezet. Steek uw

vingers in de opening tussen het voetstuk en de vloer en

zoek de vier cups op die met een magneet aan de spikes

zijn bevestigd. Als u uw luidspreker op een harde vloer

opstelt, kunt u de cups het beste op de spikes laten zitten

als bescherming voor de vloer. Als uw luidspreker op tapijt

staat, verwijder de cups dan van de vier spikes en berg ze

op voor toekomstig gebruik. Zo wordt de spike zichtbaar

en kunt u hem laten zakken.

Direct boven elke spike of cup voelt u een borgmoer met

drie uitsteeksels. Draai de borgmoer met uw vingers, zoals

hierboven in stap 2 wordt aangegeven, om de spike met of

zonder cup naar de vloer te laten zakken. Als de borgmoer

zo vast zit dat hij zich niet laat verdraaien, steek dan het

meegeleverde metalen staafje in het gat aan het eind van

een van de uitsteeksels en draai daarmee de moer los (zie

de illustratie hierboven).

Draai als de spike of cup de vloer raakt verder aan de

borgmoer om de luidspreker van zijn wielen te lichten.

Herhaal dit proces met alle vier de spikes of cups en stel de

hoogte van de luidspreker zo af dat hij stabiel staat, zonder

te schommelen.

Breng het metalen staafje in een van de vier gaten in de

spikes aan om de spikes/cups op hun plek te borgen.

Gebruik het metalen staafje om te voorkomen dat de spike

verdraait en draai aan de borgmoer zoals hierboven in stap

5 wordt beschreven. Verwijder het metalen staafje nadat u

de borgmoer hebt losgedraaid en draai de borgmoer verder

om hem weer terug in zijn geborgde stand in het voetstuk

te draaien. Breng het metalen staafje opnieuw in een van

de vier gaten in de spikes aan om de borgmoer te borgen.

Laat het metalen staafje de spike op zijn plaats houden

en verdraai de borgmoer met uw vingers tot hij niet meer

verder kan draaien. Herhaal dit voor elke spike.

Als de spikes eenmaal zijn vergrendeld, moeten de

stabilisatoren worden gemonteerd om het risico dat de

speaker per ongeluk omvalt tot een minimum te beperken.

De stabilisator moet in de sokkel worden geschroefd en

in positie worden gebracht met het T45-gereedschap.

Draai de stabilisator met de wijzers van de klok mee tot de

rubberen punt op de vloer rust.

De stabilisator mag niet te strak worden aangedraaid om

te voorkomen dat de spikes geen gewicht dragen, wat

de stabiliteit zou verminderen en de prestaties negatief

beïnvloedt. Zodra de stabilisatoren in positie zijn gebracht,

kunnen de doppen op de bovenkant van de stabilisator

worden geschroefd en voorzichtig worden vastgezet met

het T45-gereedschap tot ze zich in de uitsparing in de

sokkel bevinden.

Als de speaker moet worden verplaatst, moeten de

stabilisatordoppen worden verwijderd, de stabilisatoren

omhoog worden gebracht en de spikes terug in de

sokkel worden gebracht voordat het product wordt

verplaatst. Gebruik hiervoor het T45-gereedschap om de

stabilisatordoppen te verwijderen door ze tegen de wijzers

van de klok in te draaien. Gebruik vervolgens het T45-

gereedschap om de stabilisatoren omhoog te brengen door

ze tegen de wijzers van de klok in te draaien. Zodra de

stabilisatoren omhoog zijn gebracht, steekt u het metalen

staafje in een van de vier gaten in de spike, waarbij het

metalen staafje de spike op zijn plaats houdt. Gebruik uw

vingers om aan de borgmoer te draaien, zoals hierboven

in stap 2 is aangegeven, zodat deze loskomt. Draai verder

aan de borgmoer tot hij niet meer verder gaat; u weet dan

zeker dat de borgmoer en de spike aan elkaar vast zitten.

Draai nu aan de borgmoer zoals hierboven in stap 3 wordt

aangegeven. De spike gaat dan weer omhoog het voetstuk

in. Breng de cup, als die verwijderd was, weer op de

spike aan als de spike weer in het voetstuk zit. U kunt de

luidspreker nu verplaatsen.

NEDERLANDS

Home Theater Systemen

Wanneer de luidsprekers worden gebruikt voor de front

kanalen in een home theater systeem, dienen ze iets

dichter bij elkaar te staan dan bij tweekanalen stereo

omdat de surround kanalen het klankbeeld verbreden.

Opstelling van de luidsprekers op 0,5 m ter weerszijden

van het beeldscherm houdt het klankbeeld in de juiste

verhouding met de grootte van het beeldscherm. Net als bij

conventionele stereo-opstelling dienen de luidsprekers liefst

ca. 0,5 m van de achterwand te blijven en eveneens 0,5 m

van de zijwanden.

Belangrijke veiligheidsmededeling

Alle verbindingen moeten worden gemaakt met

de audioapparatuur uitgeschakeld. Bij normaal

gebruik van audioapparatuur kan het aanraken

van niet-geïsoleerde luidsprekeraansluitingen of bedrading

een onaangenaam gevoel veroorzaken.

De luidsprekeraansluitingen van de 801 D4, de 802 D4

en de 803 D4 accepteren verschillende soorten kabels en

pluggen: 4 mm banaanstekkers, 6 mm en 8 mm (1/4”en

15/16”) spades, of blanke draadeinden van max. 4 mm

(5/32”).

Belangrijk voor uw veiligheid

In bepaalde landen, vooral Europa, wordt

het gebruik van 4 mm banaanstekkers

beschouwd als potentieel gevaarlijk omdat

deze ook in onbeschermde stopcontacten kunnen worden

gestoken. Om te voldoen aan de Europese CENELEC

veiligheidsregels zijn de openingen op de aansluitingen

geblokkeerd met plastic pennen. Wanneer u het product

gebruikt in een land waar deze regels gelden, dient u zich

ervan te overtuigen dat banaanstekkers niet op onveilige

manier kunnen worden gebruikt door kinderen en andere

niet geïnformeerde personen. De plastic pinnen kunnen

worden verwijderd als u bananenstekkers wilt gebruiken.

Vraag uw leverancier om informatie over kabels. Houd de

totale impedantie beneden het maximum als aanbevolen

in de technische gegevens en gebruik kabel met een

lage inductie om verzwakking van hoge frequenties te

voorkomen.

3. Aansluiten

Luidsprekeropstelling

Zowel bij stereo- als bij home theater systemen is het

verstandig te streven naar een identieke directe akoestische

omgeving voor alle luidsprekers. Wanneer bijvoorbeeld één

luidspreker dichtbij een kale wand is geplaatst en de andere

in de nabijheid van zachte meubilering of gordijnen, dan

zullen zowel de algehele geluidskwaliteit als het stereobeeld

daar onder lijden.

Conventionele Stereosystemen

Als uitgangspunt worden de luidsprekers 1,5 tot 3meter uit

elkaar geplaatst, zodanig dat zij zich beide even ver van het

luistergebied bevinden. De luidsprekers moeten ten minste

0,5 m van de achterkant en eventuele zijwanden worden

geplaatst (zoals op de bovenstaande afbeelding is te zien).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

NEDERLANDS

Er bevinden zich op de achterzijde van elke luidspreker

twee paar aansluitingen om bi-wiring (linksboven) mogelijk

te maken. Voor conventionele verbinding met een enkele

kabel brengt u de bijgevoegde doorverbindingen aan

tussen de aansluitingen van dezelfde polariteit. Dubbele

bedrading kan de resolutie bij een lage detaillering

verbeteren.

Zorg ervoor dat de positieve aansluitingen van de

luidspreker (rode ring) worden verbonden met de positieve

uitgang van de versterker en de negatieve aansluitingen

van de luidspreker (zwarte ring) worden verbonden met de

negatieve uitgang van de versterker. Foutieve verbinding

is niet schadelijk maar vertroebelt het stereobeeld en geeft

verlies aan laag. Draai altijd de kapjes van de aansluitingen

geheel vast om rammelen te voorkomen.

Controleer voordat u aan het jnafstemmen begint, of alle

verbindingen correct en stevig zijn geïnstalleerd.

Door de luidsprekers verder van de wand te plaatsen zal

in het algemeen het laag afnemen. De ruimte achter de

luidsprekers verhoogt ook de ruimtelijke indruk op het

gehoor. Omgekeerd, door de luidsprekers dichter bij de

wand op te stellen, neemt het laag juist toe.

Wanneer het laag niet op alle frequenties evenwichtig is,

ligt dat meestal aan resonanties ergens in de luisterruimte.

Zelfs kleine wijzigingen in de luidsprekeropstelling of de

luisterpositie kunnen een behoorlijke invloed hebben op

het effect van deze resonanties op de klank. Probeer de

luisterpositie te wijzigen en de luidsprekers bijvoorbeeld

voor een andere wand te zetten. Ook de aanwezigheid

en positie van grote meubels hebben invloed op deze

resonanties.

Wanneer het centrale geluidsbeeld vaag is, probeer dan de

luidsprekers dichter bij elkaar te zetten en ze te richten op

een punt juist vóór de luisterpositie.

Is het geluid te helder, dan kan het aanbrengen van

zachtere stoffering in de kamer (zwaardere gordijnen

bijvoorbeeld) een betere balans bewerkstelligen.

Omgekeerd kan het reduceren van zachte stoffering een

donkere klank helderder maken.

De meest kritische luisteraars raden we aan de grills van de

woofer/middentoner te verwijderen door ze bij de rand vast

te pakken en de voorzichtig van de kast te trekken.

De eigenschappen van de luidspreker zullen gedurende

de eerste luisterperiode op subtiele wijze iets veranderen.

Wanneer de luidspreker in een koude omgeving

opgeslagen is geweest, zijn de dempende materialen en

de ophanging wat stug en het duurt enige tijd voordat

zij de juiste mechanische eigenschappen terug hebben.

Ook zal de ophanging in de eerste uren van het gebruik

nog wat soepeler worden. De tijd die de luidspreker nodig

heeft om de beoogde eigenschappen te bereiken, wordt

bepaald door de wijze waarop hij voorheen is opgeslagen

en de manier waarop hij wordt gebruikt. Houd als richtlijn

een week aan om een stabiele temperatuur te bereiken

en ca. 15 uur gebruik om de mechanische onderdelen de

beoogde eigenschappen te laten verkrijgen.

4. Afstemmen en ingebruikname

NEDERLANDS

6. Serienummer en nalevingsinformatie

Als u de klantenservice wilt spreken over uw 800 Series

Diamond speaker, moet u mogelijk de naam van het

eindproduct (FP - Finished Product) en de serienummers

(SN) van uw unieke speakers noemen. Deze nummers vindt

u terug op zowel de buitenverpakking van het product als

onder de einddop van de middentoner.

De einddop van de middentoner kan worden verwijderd

door één hand op de kop van de middentoner te plaatsen

om deze te stabiliseren en vervolgens met de andere hand

het wigvormige uiteinde van het verwijderingsgereedschap

voorzichtig tussen de einddop en het koellichaam te

plaatsen. Beweeg het wiggereedschap voorzichtig om

de einddop los te maken. De einddop kan vervolgens

met de hand naar boven worden geschoven om de

identicatienummers en nalevingsinformatie zichtbaar te

maken.

 Letop:zorgervoordatudeafwerkingvandeeinddop,

dekop,hetkoellichaamendeomliggendeonderdelen

nietbeschadigtbijhetverwijderenenterugplaatsenvan

deeinddop.

De einddop kan worden teruggeplaatst door deze terug te

schuiven op de houder aan de achterkant van de kop en

zachtjes omlaag te duwen naar de eindpositie.

De kast hoeft over het algemeen alleen maar te worden

afgestoft. We raden u aan de bijgevoegde stofdoek te

gebruiken. Wilt u een schoonmaakspray of een ander

middel gebruiken, verwijder dan eerst de grill door deze

voorzichtig van de kast te trekken. Spuit op een zachte

doek en nooit direct op de kast. Probeer eerst op een

onzichtbare plek, daar sommige reinigingsmiddelen het

oppervlak kunnen beschadigen. Vermijd schuurmiddelen

of middelen die gif bevatten, alkali en antibacterie stoffen.

Gebruik nooit schoonmaakmiddelen op de eenheden.

Vermijd aanraking van de eenheden, vooral de tweeter, die

zeer gemakkelijk beschadigd kan raken.

Voor Bowers & Wilkins speakers die zijn afgewerkt met

echt hout worden de beste neersoorten uitgezocht en

voorzien van een tegen ultraviolet licht bestendige laklaag

om verkleuring in de loop der tijd te voorkomen. Niettemin

zal deze neer net als alle natuurlijke materialen, op de

omgeving reageren en enige verkleuring is normaal.

Kleurverschillen kunnen worden voorkomen door alle delen

in gelijke mate aan zonlicht bloot te stellen tot de kleur weer

egaal is. Dat proces kan enige weken of zelfs maanden

in beslag nemen en kan worden versneld met een

ultraviolette lamp. Houd geneerde delen uit de buurt van

warmtebronnen zoals radiatoren en warme lucht bronnen

om het barsten van houtneer te voorkomen.

De behuizing van de tweeter heeft een structuuroppervlak

dat bij hantering oppervlakkige vlekken kan aannemen. Het

oppervlak moet in zo'n geval worden gereinigd met het

meegeleverde reinigingsdoek, waarmee de behuizing kan

worden afgeveegd, met de oppervlaktestructuur mee.

De met leer beklede oppervlakken van uw 800 Series

Diamond-luidspreker kunnen worden schoongemaakt

met een zachte, droge doek. Vlekken kunnen van het leer

worden verwijderd door een microvezeldoekje met warm

water te bevochtigen en dit over het leer te deppen totdat

het schoon is. Het doekje niet over het leer wrijven en geen

schoonmaakmiddelen of leerreiniger gebruiken, aangezien

u het product dan kunt beschadigen.

5. Onderhoud

ΕΛΛΗΝΙΚΑ

1. Αποσυσκευασία

Περιεχόμενα του κουτιού

Κάθε ζεύγος ηχείων παρέχεται με:

2 γρίλιες μεσαίας εμβέλειας

4 γρίλιες μπάσων

4 καλώδια σύνδεσης ακροδεκτών

4 σταθεροποιητές

4 πώματα σταθεροποιητών

1 εργαλείο ρύθμισης σταθεροποιητών T45 και σφηνοειδές

εργαλείο αφαίρεσης τερματικών πωμάτων μεσαίας

εμβέλειας

1 μεταλλική ράβδος ρύθμισης ακίδων

1 πανί καθαρισμού

Τα 801 D4, 802 D4 και 803 D4 είναι πολύ βαριά και

συνιστούμε ιδιαίτερα να αποσυσκευαστούν στο δωμάτιο

στο οποίο θα χρησιμοποιηθούν, από δύο άτομα που

συνεργάζονται μεταξύ τους. Μια λογική προφύλαξη

είναι επίσης να αφαιρέσετε τυχόν κοσμήματα για να

αποφευχθεί ο κίνδυνος να γρατσουνιστεί το φινίρισμα της

επιφάνειας των ηχείων.

Ο παραπάνω πίνακας απεικονίζει τα εξαρτήματα που

περιλαμβάνονται στη συσκευασία των 801 D4, 802 D4

και 803 D4. Στην απίθανη περίπτωση που λείπει κάτι,

επικοινωνήστε με το κατάστημα από το οποίο αγοράσατε

τα ηχεία.

Όλες οι γρίλιες προσαρτώνται μαγνητικά. Η βαρύτερη

γρίλια μπάσων/μεσαίας εμβέλειας είναι συσκευασμένη σε

ένα ξεχωριστό χώρισμα, για να αποτραπεί η κίνησή της

κατά τη μεταφορά.

 Σημείωση:Πρέπειναπροσέχετεόταντοποθετείτεή

αφαιρείτετιςμαγνητικάπροσαρτημένεςγρίλιες,για

ναμηνπροκαλέσετεσημάδιαστοπροϊόν.Οιγρίλιες

θαπροκαλέσουνσημάδιαστηβάσητουηχείου/

στηρίγματοςανπέσουν.Μπορείτενααποφύγετεαυτό

τοπρόβλημαανκαλύψετετηβάσηόταντοποθετείτεή

αφαιρείτετιςγρίλιες.

Τα διαφράγματα των τουίτερ είναι πολύ εύθραυστα και

καταστρέφονται εύκολα. Στη συσκευασία των 800 Series

Diamond, περιλαμβάνουμε μια ατσάλινη γρίλια που μπορεί

να προστατεύσει το τουίτερ από πολλά είδη ζημιάς.

Ωστόσο, θα πρέπει να εξακολουθείτε να είστε προσεκτικοί

όταν χειρίζεστε και καθαρίζετε τα ηχεία σας.

Πληροφορίες σχετικά με το περιβάλλον

Αυτό το προϊόν πληροί τις διεθνείς οδηγίες, στις οποίες

συγκαταλέγονται, χωρίς περιορισμούς:

i. η οδηγία Restriction of Hazardous Substances

(RoHS - Περιορισμός στη χρήση επικίνδυνων

ουσιών) στα είδη ηλεκτρικού και ηλεκτρονικού

εξοπλισμού

ii. η οδηγία Registration, Evaluation, Authorisation

and restriction of CHemicals (REACH - Καταχώριση,

αξιολόγηση, αδειοδότηση και περιορισμοί των

χημικών προϊόντων)

iii. η οδηγία σχετικά με την απόρριψη Waste Electrical

and Electronic Equipment (WEEE - Απόβλητα

ηλεκτρικού και ηλεκτρονικού εξοπλισμού).

Συμβουλευτείτε την τοπική αρχή διάθεσης αποβλήτων για

οδηγίες σχετικά με τους τρόπους σωστής ανακύκλωσης ή

απόρριψης του προϊόντος αυτού.

ΕΛΛΗΝΙΚΑ

Contents

ΕΛΛΗΝΙΚΑ 39

1. Αποσυσκευασία 39

2. Τοποθέτηση 40

3. Συνδέσεις 41

4. Μικροσυντονισμός και πρώτη

λειτουργία 42

5. Φροντίδα και συντήρηση 43

6. Σειριακός αριθμός και πληροφορίες

συμμόρφωσης 43

Το συγκρότημα τουίτερ σε αυτό το ηχείο 800 Series

Diamond είναι ένα αποσυζευγμένο εξάρτημα που είναι

μηχανικά απομονωμένο από το κυρίως μέρος του

περιβλήματος. Για αυτόν τον λόγο, ενδέχεται να φαίνεται

χαλαρό όταν το προϊόν αφαιρεθεί για πρώτη φορά από

τη συσκευασία του. Αυτό δεν είναι κάποιο ελάττωμα,

είναι ένα εγγενές χαρακτηριστικό της σχεδίασης και

διασφαλίζει τη βέλτιστη απόδοση του ηχείου.

Αν το συγκρότημα τουίτερ έχει μετακινηθεί ελαφρώς

κατά τη μεταφορά και απαιτεί ρύθμιση, το συγκρότημα

μπορεί να μετακινηθεί πολύ ελαφρώς προς τα εμπρός και

προς τα πίσω, για να διασφαλιστεί ότι το πίσω μέρος του

κυρίως σώματος του τουίτερ είναι ευθυγραμμισμένο με το

πίσω μέρος του περιβλήματος του ηχείου. Το συγκρότημα

τουίτερ μπορεί επίσης να περιστραφεί πολύ ελαφρώς, για

να διασφαλιστεί ότι το λογότυπο Bowers & Wilkins έχει

κατακόρυφο προσανατολισμό. Μη μετακινείτε το τουίτερ

σε οποιαδήποτε θέση μετά τους μαλακούς τερματικούς

αναστολείς όταν πραγματοποιείτε αυτές τις ρυθμίσεις.

 Σημείωση:Πρέπειναπροσέχετεναμηνπροκαλέσετε

ζημιάστοσυγκρότημααπομόνωσηςόταν

πραγματοποιείτεαυτέςτιςρυθμίσεις-ζητήστεβοήθεια

απότηντοπικήαντιπροσωπίαανέχετεοποιαδήποτε

αμφιβολίασχετικάμετηρύθμισητουσυγκροτήματος

τουίτερ.

ΕΛΛΗΝΙΚΑ

2. Τοποθέτηση

Εγκατάσταση ηχείου

Τα 801 D4, 802 D4 και 803 D4 προορίζονται μόνο για

τοποθέτηση στο δάπεδο και παρέχονται σε τροχούς που

βοηθούν στην αλλαγή θέσης. Πρέπει να διασφαλίσετε ότι

στηρίζονται σταθερά στο δάπεδο χρησιμοποιώντας τις

ακίδες που παρέχονται, όποτε είναι δυνατόν.

Σημαντική ειδοποίηση για την ασφάλεια

Αιχμηρές ακίδες, μην αγγίζετε.

 Σημείωση:Ανεγκαθιστάτετοπροϊόνσεπολύπαχύχαλί

καιοιτροχοίδενεπιτρέπουνστοηχείοναστηρίζεται

αποκλειστικάαπότιςακίδες,ίσωςθαήτανκαλύτερο

νααφαιρέσετετουςτροχούςαπότοκάτωμέροςτης

βάσης,χρησιμοποιώνταςέναεξαγωνικόκλειδί(άλεν)

των5mm.Λόγωτουβάρουςτωνηχείων,ηαφαίρεση

τωντροχώνθαπρέπειναπραγματοποιείταιμόνοαπό

δύοάτομα–οέναςναδίνεικλίσηπροςταπλάιστο

ηχείοκαινατοσυγκρατείενώοάλλοςαφαιρείτους

τροχούς.Συνιστούμεναχρησιμοποιείταιμιακατάλληλη

σφήναήμπλοκγιατηναποτροπήτηςτυχαίαςπτώσης

τουηχείουστοδάπεδοκατάτηναφαίρεσηήτην

επανατοποθέτησητωντροχών.

Μόλις τα ηχεία βρίσκονται στη σωστή θέση, μπορούν να

ελευθερωθούν οι ακίδες που είναι ενσωματωμένες στη

βάση. Τοποθετήστε τα δάχτυλά σας στο κενό ανάμεσα

στη βάση και το δάπεδο για να εντοπίσετε τα τέσσερα

καλύμματα ακίδων. Αν το ηχείο σας είναι τοποθετημένο

σε σκληρό δάπεδο, αφήστε τα καλύμματα ακίδων στη

θέση τους για να προστατεύσετε το υλικό του δαπέδου.

Αν το ηχείο σας βρίσκεται επάνω σε χαλί, αφαιρέστε τα

τέσσερα καλύμματα ακίδων που συγκρατούνται μαγνητικά

και κρατήστε τα για μελλοντική χρήση. Με αυτόν τον

τρόπο θα φανερωθεί η ακίδα, έτοιμη να χαμηλωθεί στη

θέση της.

Ακριβώς επάνω από κάθε ακίδα/κάλυμμα ακίδας θα

αγγίξετε ένα παξιμάδι ασφάλισης με τρεις περόνες.

Περιστρέψτε το παξιμάδι ασφάλισης με τα δάχτυλά

σας, όπως φαίνεται παραπάνω στο βήμα 2, για να

χαμηλώσετε την ακίδα/κάλυμμα ακίδας προς το δάπεδο.

Αν το παξιμάδι ασφάλισης είναι πολύ σφιχτό για να

περιστραφεί, εισαγάγετε την παρεχόμενη μεταλλική

ράβδο στην οπή που υπάρχει στο άκρο μιας από τις

περόνες και περιστρέψτε για να ελευθερώσετε το

παξιμάδι ασφάλισης (ανατρέξτε στην παραπάνω εικόνα).

Όταν η ακίδα/κάλυμμα ακίδας αγγίξει το δάπεδο,

συνεχίστε να περιστρέφετε το παξιμάδι ασφάλισης

για να ανασηκώσετε το ηχείο από τους τροχούς του.

Επαναλάβετε αυτή τη διαδικασία και με τις τέσσερις

ακίδες/καλύμματα ακίδων και προσαρμόστε το ύψος για

να διασφαλίσετε ότι το ηχείο εφαρμόζει σταθερά χωρίς

να κουνιέται.

Για να ασφαλίσετε τις ακίδες/καλύμματα ακίδων στη

θέση τους, εισαγάγετε τη μεταλλική ράβδο σε μία

από τις τέσσερις οπές που υπάρχουν στις ακίδες.

Χρησιμοποιώντας τη μεταλλική ράβδο για να σταματήσετε

την περιστροφή της ακίδας, περιστρέψτε το παξιμάδι

ασφάλισης, όπως φαίνεται παραπάνω στο βήμα 5.

Μόλις ελευθερωθεί το παξιμάδι ασφάλισης, αφαιρέστε

τη μεταλλική ράβδο και συνεχίστε να περιστρέφετε το

παξιμάδι ασφάλισης για να το επαναφέρετε στη θέση

ασφάλισής του στη βάση. Για να διασφαλίσετε ότι το

παξιμάδι ασφάλισης είναι ασφαλισμένο σφιχτά στη θέση

του, εισαγάγετε ξανά τη μεταλλική ράβδο σε μία από τις

τέσσερις οπές που υπάρχουν στην ακίδα. Με τη μεταλλική

ράβδο να συγκρατεί την ακίδα στη θέση της, περιστρέψτε

το παξιμάδι ασφάλισης με τα δάχτυλά σας μέχρι να μην

μπορείτε να το περιστρέψετε πια. Επαναλάβετε αυτή τη

διαδικασία για κάθε ακίδα.

Αφού ασφαλιστούν στις θέσεις τους οι ακίδες, θα

πρέπει να τοποθετούνται οι σταθεροποιητές για να

ελαχιστοποιηθεί ο κίνδυνος τυχαίας ανατροπής του

ηχείου. Θα πρέπει να περάσετε τον σταθεροποιητή

μέσα από τη βάση και να τον χαμηλώσετε στη θέση του,

χρησιμοποιώντας το εργαλείο T45 για να περιστρέψετε

δεξιόστροφα τον σταθεροποιητή μέχρι να ακουμπήσει στο

δάπεδο το άκρο από καουτσούκ.

Ο σταθεροποιητής δεν θα πρέπει να σφίγγεται υπερβολικά

για να μην ασκείται μεγάλη δύναμη στις ακίδες, επειδή

θα μειωθεί η σταθερότητα και θα επηρεαστεί η απόδοση.

Αφού χαμηλώσετε τους σταθεροποιητές στις θέσεις τους,

μπορείτε να περάσετε τα πώματα στα επάνω μέρη των

σταθεροποιητών και να τα σφίξετε απαλά με το εργαλείο

T45 μέχρι να εφαρμόσουν στις εσοχές της βάσης.

Αν χρειάζεται να αλλάξετε τη θέση του ηχείου, τα

πώματα των σταθεροποιητών πρέπει να αφαιρεθούν,

οι σταθεροποιητές να ανυψωθούν και οι ακίδες να

επανέλθουν μέσα στη βάση προτού μετακινηθεί το προϊόν.

Για να το κάνετε αυτό, χρησιμοποιήστε το εργαλείο T45

για να αφαιρέσετε τα πώματα των σταθεροποιητών

περιστρέφοντας αριστερόστροφα και, στη συνέχεια,

χρησιμοποιήστε το εργαλείο T45 για να ανυψώσετε τους

σταθεροποιητές περιστρέφοντας αριστερόστροφα.

Αφού ανυψώσετε τους σταθεροποιητές, εισαγάγετε

τη μεταλλική ράβδο σε μία από τις τέσσερις οπές

που υπάρχουν στην ακίδα. Με τη μεταλλική ράβδο

να συγκρατεί την ακίδα στη θέση της, περιστρέψτε

το παξιμάδι ασφάλισης με τα δάχτυλά σας για να το

ελευθερώσετε, όπως φαίνεται παραπάνω στο βήμα 2.

Με αυτόν τον τρόπο θα διασφαλίσετε ότι το παξιμάδι

ασφάλισης και η ακίδα έχουν εμπλακεί. Περιστρέψτε τώρα

το παξιμάδι ασφάλισης, όπως φαίνεται παραπάνω στο

βήμα 3, για να αρχίσει να ανυψώνεται στη βάση η ακίδα.

Αφού η ακίδα επανέλθει στη βάση, επανατοποθετήστε το

κάλυμμα ακίδας (αν έχει αφαιρεθεί) και μπορείτε τώρα να

αλλάξετε τη θέση του ηχείου.

ΕΛΛΗΝΙΚΑ

Συστήματα οικιακού κινηματογράφου

Αν τα ηχεία πρόκειται να χρησιμοποιηθούν για

τα μπροστινά κανάλια σε ένα σύστημα οικιακού

κινηματογράφου, θα πρέπει να τοποθετηθούν

πλησιέστερα μεταξύ τους από την περίπτωση του ήχου

2 καναλιών, επειδή τα κανάλια surround τείνουν να

διευρύνουν την εικόνα. Η τοποθέτηση των ηχείων εντός

απόστασης περίπου 0,5 m από τις πλευρές της οθόνης

θα διατηρήσει επίσης την εικόνα του ήχου σε κλίμακα

παράλληλη με την οπτική εικόνα. Όπως συμβαίνει με

τη συμβατική στερεοφωνική τοποθέτηση, τα ηχεία

θα πρέπει ιδανικά να απέχουν τουλάχιστον 0,5 m από

οποιουσδήποτε πλευρικούς τοίχους.

Σημαντική ειδοποίηση για την ασφάλεια

Όλες οι συνδέσεις θα πρέπει να γίνονται

με τον ηχητικό εξοπλισμό απενεργοποιημένο.

Όταν χρησιμοποιείτε ηχητικό εξοπλισμό σε κανονική

λειτουργία, το άγγιγμα μη μονωμένων ακροδεκτών ηχείων

ή καλωδίωσης ενδέχεται να έχει ως αποτέλεσμα μια

δυσάρεστη αίσθηση.

Οι ακροδέκτες των ηχείων 801 D4, 802 D4 και 803D4

δέχονται μια ποικιλία ακροδεκτών καλωδίων: κυλινδρικά

βύσματα 4 mm, διχαλωτούς ακροδέκτες 6 mm και 8 mm

(1/4 ίντσας και 5/16 ίντσας) ή γυμνά καλώδια διαμέτρου

έως 4 mm (5/32 ίντσας).

Σημαντική ειδοποίηση για την ασφάλεια

Σε ορισμένες χώρες, ειδικότερα σε αυτές της

Ευρώπης, η χρήση κυλινδρικών βυσμάτων

4 mm θεωρείται δυνητικός κίνδυνος για την ασφάλεια,

επειδή μπορούν να τοποθετηθούν μέσα στις οπές

ακάλυπτων πριζών του δικτύου τροφοδοσίας.

Προκειμένου να πληρούνται οι ευρωπαϊκοί κανονισμοί

ασφαλείας CENELEC, οι οπές 4 mm στις άκρες των

ακροδεκτών φράζονται με πλαστικούς πείρους. Αν

χρησιμοποιείτε τα προϊόντα σε οποιαδήποτε χώρα στην

οποία ισχύουν αυτές οι προϋποθέσεις, θα πρέπει να

διασφαλίσετε ότι τυχόν κυλινδρικά βύσματα δεν μπορούν

να χρησιμοποιηθούν με επισφαλή τρόπο από παιδιά ή

άλλα ανενημέρωτα άτομα. Οι πλαστικοί πείροι μπορούν

να αφαιρεθούν αν θέλετε να χρησιμοποιήσετε κυλινδρικά

βύσματα.

Ζητήστε συμβουλές από την τοπική αντιπροσωπία όταν

επιλέγετε καλώδιο ηχείου. Διατηρήστε τη συνολική

του σύνθετη αντίσταση χαμηλότερη από τη μέγιστη

συνιστώμενη στις προδιαγραφές του ηχείου και

χρησιμοποιήστε ένα καλώδιο χαμηλής αυτεπαγωγής για

να αποφύγετε την εξασθένηση των υψηλών συχνοτήτων.

3. Συνδέσεις

Τοποθέτηση των ηχείων

Σε εγκαταστάσεις σε στερεοφωνικά συστήματα ή

συστήματα οικιακού κινηματογράφου, προσπαθήστε να

διασφαλίσετε ότι το άμεσο περιβάλλον του κάθε ηχείου

είναι παρόμοιο σε ακουστικό χαρακτήρα. Για παράδειγμα,

αν το ένα ηχείο τοποθετηθεί κοντά σε γυμνούς τοίχους

και το άλλο τοποθετηθεί κοντά σε μαλακά έπιπλα και

κουρτίνες, τότε τόσο η συνολική ποιότητα του ήχου

όσο και η στερεοφωνική εικόνα είναι πιθανό να θα

περιοριστούν.

Συμβατικά στερεοφωνικά συστήματα

Για να αρχίσουμε, τα ηχεία θα πρέπει να τοποθετούνται

σε απόσταση μεταξύ 1,5 m και 3m μεταξύ τους, στις

δύο γωνίες ενός ισόπλευρου τριγώνου, το οποίο

ολοκληρώνεται με την περιοχή ακρόασης στην τρίτη

γωνία. Τα ηχεία πρέπει να απέχουν περίπου 0,5 m από

τον πίσω τοίχο και τουλάχιστον 0,5 m από οποιουσδήποτε

πλευρικούς τοίχους (επάνω). Τα ηχεία θα πρέπει να

τοποθετηθούν σε απόσταση τουλάχιστον 0,5 m από

τον πίσω τοίχο και οποιουσδήποτε πλευρικούς τοίχους

(σύμφωνα με την παραπάνω εικόνα).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

ΕΛΛΗΝΙΚΑ

Υπάρχουν δύο ζεύγη ακροδεκτών στο πίσω μέρος κάθε

ηχείου που επιτρέπουν τη σύνδεση με δύο καλώδια

(επάνω αριστερά). Για σύνδεση με ένα καλώδιο,

τοποθετήστε τα παρεχόμενα καλώδια σύνδεσης για να

ενώσετε τους ακροδέκτες ίδιας πολικότητας μεταξύ τους.

Η σύνδεση με δύο καλώδια μπορεί να βελτιώσει την

ανάλυση των λεπτομερειών χαμηλού επιπέδου.

Διασφαλίστε ότι οι θετικοί ακροδέκτες στο ηχείο

(με κόκκινο δακτύλιο) είναι συνδεδεμένοι στο θετικό

ακροδέκτη εξόδου στον ενισχυτή και ότι οι αρνητικοί

ακροδέκτες στο ηχείο (με μαύρο δακτύλιο) είναι πάντα

συνδεδεμένοι στον αρνητικό ακροδέκτη εξόδου στον

ενισχυτή. Η εσφαλμένη σύνδεση δεν θα προκαλέσει ζημιά,

αλλά θα προκαλέσει κακή στερεοφωνική απεικόνιση και

απώλεια μπάσων. Πάντα να βιδώνετε εντελώς τα καπάκια

των ακροδεκτών για να αποτρέψετε το κροτάλισμα.

Πριν από το μικροσυντονισμό, βεβαιωθείτε ότι όλες οι

συνδέσεις της εγκατάστασης είναι σωστές και ασφαλείς.

Η απομάκρυνση των ηχείων περισσότερο από τους

τοίχους γενικώς θα μειώσει την ένταση των μπάσων.

Ο χώρος πίσω από τα ηχεία θα βοηθήσει επίσης να

δημιουργήσετε μία ακουστική αίσθηση βάθους. Αντίθετα,

η μετακίνηση των ηχείων πλησιέστερα στους τοίχους θα

αυξήσει την ένταση των μπάσων.

Αν τα μπάσα ακούγονται ανομοιόμορφα με τη συχνότητα,

αυτό κατά πάσα πιθανότητα θα οφείλεται στις ακουστικές

ιδιότητες του δωματίου ακρόασης. Ακόμα και μικρές

αλλαγές στην τοποθέτηση των ηχείων ή στη θέση

ακρόασης μπορούν να έχουν σημαντική επίδραση στον

τρόπο που επηρεάζεται ο ήχος από τις ιδιοσυχνότητες.

Δοκιμάστε να μετακινήσετε τη θέση ακρόασης ή

τοποθετήστε τα ηχεία σας κοντά σε διαφορετικό τοίχο,

αν είναι δυνατό. Η παρουσία και η θέση μεγάλων επίπλων

μπορεί επίσης να επηρεάσει τις ακουστικές ιδιότητες.

Εάν υπάρχει απώλεια εστίασης στην κεντρική εικόνα,

δοκιμάστε να μετακινήσετε τα ηχεία πιο κοντά μεταξύ

τους ή να τους δώσετε κλίση προς τα μέσα ώστε να είναι

στραμμένα προς μια θέση ακριβώς μπροστά από τη θέση

ακρόασης.

Εάν ο ήχος είναι υπερβολικά έντονος, τοποθετήστε

περισσότερα υφάσματα επίπλωσης στο δωμάτιο (π.χ. πιο

βαριές κουρτίνες) για να ισορροπήσετε τον ήχο. Αντίθετα,

εάν τοποθετήσετε λιγότερα υφάσματα επίπλωσης,

ενδέχεται ο ήχος να γίνει πιο έντονος.

Για πιο εκλεπτυσμένη ακρόαση, αφαιρέστε τις γρίλιες

μπάσων/μεσαίας εμβέλειας πιάνοντάς τις από τα άκρα

τους και τραβώντας τις απαλά μακριά από το περίβλημα.

Η απόδοση του ηχείου θα αλλάζει ελαφρά κατά τη

διάρκεια της αρχικής περιόδου ακρόασης. Αν το ηχείο έχει

αποθηκευτεί σε ψυχρό περιβάλλον, οι ουσίες απόσβεσης

των κραδασμών και τα υλικά ανάρτησης των μονάδων

οδήγησης θα χρειαστούν λίγο χρόνο για να ανακτήσουν

τις σωστές μηχανικές τους ιδιότητες. Τα εξαρτήματα

ανάρτησης της μονάδας οδήγησης θα χαλαρώσουν

επίσης κατά τη διάρκεια των πρώτων ωρών χρήσης.

Ο χρόνος που χρειάζεται το ηχείο για να επιτύχει την

απόδοση για την οποία προορίζεται θα ποικίλλει, ανάλογα

με τις συνθήκες όπου είχε αποθηκευτεί προηγουμένως

και τον τρόπο χρήσης του. Ως κανόνα, να αφήνετε να

παρέλθει έως μία εβδομάδα για να σταθεροποιηθούν οι

επιδράσεις της θερμοκρασίας και 15 ώρες χρήσης κατά

μέσο όρο προκειμένου τα μηχανικά μέρη να αποκτήσουν

τα χαρακτηριστικά σχεδίασης που πρέπει.

4. Μικροσυντονισμός και πρώτη λειτουργία

ΕΛΛΗΝΙΚΑ

6. Σειριακός αριθμός και πληροφορίες

συμμόρφωσης

Σε περίπτωση που πρέπει να επικοινωνήσετε με την

ομάδα εξυπηρέτησης πελατών σχετικά με τα ηχεία 800

Series Diamond, ενδέχεται να χρειαστεί να αναφέρετε τον

αριθμό τελικού προϊόντος (FP) και τον σειριακό αριθμό

που περιγράφουν τα μοναδικά σας ηχεία. Μπορείτε

να βρείτε αυτούς τους αριθμούς τόσο στην εξωτερική

συσκευασία στην οποία παρέχεται το προϊόν όσο και κάτω

από το τερματικό πώμα μεσαίας εμβέλειας.

Μπορείτε να αφαιρέσετε το τερματικό πώμα μεσαίας

εμβέλειας τοποθετώντας το ένα χέρι στην κεφαλή

μεσαίας εμβέλειας για να τη σταθεροποιήσετε και,

στη συνέχεια, χρησιμοποιώντας το άλλο χέρι για να

εισάγετε προσεκτικά το σφηνοειδές άκρο του εργαλείου

αφαίρεσης ανάμεσα στο τερματικό πώμα και την ψήκτρα.

Συστρέψτε προσεκτικά το σφηνοειδές εργαλείο για να

ελευθερώσετε το τερματικό πώμα. Στη συνέχεια, μπορείτε

να σύρετε προς τα επάνω το τερματικό πώμα με το χέρι

για να αποκαλύψετε τους αριθμούς αναγνώρισης και τις

πληροφορίες συμμόρφωσης.

 Σημείωση:Θαπρέπειναπροσέχετεναμηνπροκαλέσετε

ζημιάστοφινίρισματουτερματικούπώματος,της

κεφαλής,τηςψήκτραςκαιτωνγύρωεξαρτημάτωνόταν

αφαιρείτεκαιεπανατοποθετείτετοτερματικόπώμα.

Μπορείτε να επανατοποθετήσετε το τερματικό πώμα

σύροντάς το ξανά επάνω στη βάση στο πίσω μέρος της

κεφαλής και ωθώντας το απαλά προς τα κάτω στη θέση

εφαρμογής του.

Οι επιφάνειες του περιβλήματος συνήθως χρειάζονται

μόνο ξεσκόνισμα. Συνιστούμε να χρησιμοποιήσετε

το πανί που συνοδεύει το προϊόν. Αν θέλετε να

χρησιμοποιήσετε κάποιο σπρέι ή άλλο καθαριστικό,

απλώστε το καθαριστικό επάνω στο πανί, όχι απευθείας

επάνω στο προϊόν και δοκιμάστε πρώτα σε μια μικρή

περιοχή, καθώς ορισμένα καθαριστικά προϊόντα

ενδέχεται να προκαλέσουν ζημιά σε ορισμένες από τις

επιφάνειες. Αποφεύγετε τα αποξεστικά προϊόντα ή τα

προϊόντα που περιέχουν οξειδωτικούς, αλκαλικούς ή

αντιβακτηριδιακούς παράγοντες. Μη χρησιμοποιείτε

καθαριστικά στις μονάδες οδήγησης. Αποφεύγετε να

αγγίζετε τις μονάδες οδήγησης, καθώς ενδέχεται να

προκληθεί ζημιά.

Όποτε τα ηχεία Bowers & Wilkins έχουν φινίρισμα από

πραγματικό ξύλο, επιλέγονται τα καλύτερα ξυλόφυλλα

και υποβάλλονται σε επεξεργασία με ένα βερνίκι

που είναι ανθεκτικό στην υπεριώδη ακτινοβολία, για

να ελαχιστοποιηθούν οι αλλαγές στο χρώμα με την

πάροδο του χρόνου. Εντούτοις, όπως όλα τα φυσικά

υλικά, το ξυλόφυλλο αντιδρά στο περιβάλλον του και

είναι αναμενόμενος ένας βαθμός αποχρωματισμού.

Οι διαφορές χρώματος μπορούν να αποκατασταθούν

εκθέτοντας εξίσου και ομαλά στο ηλιακό φως όλες

τις επιφάνειες ξυλόφυλλου, μέχρι το χρώμα να είναι

ομοιόμορφο. Αυτή η διαδικασία μπορεί να διαρκέσει

αρκετές ημέρες ή ακόμα και εβδομάδες, αλλά ενδέχεται

να επιταχυνθεί με προσεκτική χρήση ενός λαμπτήρα

υπεριώδους φωτός. Οι επιφάνειες με ξυλόφυλλο θα

πρέπει επίσης να διατηρούνται μακριά από άμεσες πηγές

θερμότητας, όπως καλοριφέρ και εξαεριστήρες θερμού

αέρα, προκειμένου να ελαχιστοποιηθεί η πιθανότητα

πρόκλησης ρωγμών στο ξυλόφυλλο.

Το περίβλημα του τουίτερ έχει ανάγλυφο φινίρισμα

επιφάνειας, στο οποίο ενδέχεται να δημιουργούνται

επιφανειακά σημάδια κατά τον χειρισμό του, οπότε θα

πρέπει να καθαρίζεται σκουπίζοντας με το παρεχόμενο

πανί καθαρισμού γύρω από το περίβλημα, ακολουθώντας

την υφή της επιφάνειας.

Οι καλυμμένες με δέρμα επιφάνειες του ηχείου 800 Series

Diamond μπορούν να ξεσκονιστούν χρησιμοποιώντας

ένα μαλακό και στεγνό πανί. Οι λεκέδες μπορούν να

αφαιρεθούν από το δέρμα υγραίνοντας ένα πανί μικροϊνών

με ζεστό νερό και σκουπίζοντας απαλά το δέρμα μέχρι

να καθαρίσει. Μην τρίβετε το πανί στο δέρμα και μη

χρησιμοποιείτε απορρυπαντικά καθαρισμού ή βερνίκι

δέρματος, καθώς ενδέχεται να προκληθεί ζημιά στο

προϊόν.

5. Φροντίδα και συντήρηση

РУССКИЙ

1. Распаковка

Содержание упаковки

Каждая пара колонок поставляется в комплекте с:

2 Решетки для средних частот

4 Решетки для низких частот

4 Соединительные провода клемм

4 Стабилизатора

4 Крышки стабилизаторов

1 Клинообразный инструмент для настройки

стабилизатора T45 и снятия торцевой крышки для

средних частот

1 Металлический регулировочный стержень конусной

опоры

1 Ткань для очистки

Акустические системы 801 D4, 802 D4 и 803D4 очень

тяжелые, и поэтому мы настоятельно рекомендуем,

чтобы вы их распаковывали вдвоем, причем в той

комнате, где они будут стоять. Следует также снять

с рук все кольца и украшения, чтобы не поцарапать

полированную отделку колонок.

В таблице проиллюстрированы детали, которые

упакованы вместе с 801 D4, 802 D4 и 803 D4. В

маловероятном случае, когда чего-либо не хватает,

обращайтесь сразу же к продавцу, у которого вы купили

колонки.

Все защитные решетки крепятся на магнитах. Более

тяжелые защитные решетки для НЧ- и СЧ-динамиков

упакованы в отдельные ячейки, чтобы избежать их

перемещения при транспортировке.

 Примечание:Установкуиснятиерешетокс

магнитнымкреплениемследуетпроводитьс

осторожностью,чтобынеоставитьследовна

продукте.Припадениирешеткиоставятследна

колонке/основании;чтобыэтогонедопустить,при

установкеиснятиирешетоквыможетезакрыть

основание.

Купольные диафрагмы твитеров очень хрупкие, и их

легко повредить. В Серии 800 Diamond используются

стальные решетки, защищающие твитер от

повреждения. Однако при чистке колонок или уходе за

ними нужно проявлять осторожность.

Информация по защите окружающей среды

Этот продукт полностью соответствует международным

директивам, включая, но не ограничиваясь:

i. По ограничениям использования опасных

материалов (Restriction of Hazardous Substances

– RoHS) в электрическом и электронном

оборудовании,

ii. По регистрации, оценке, авторизации и

ограничению использования химических

веществ – Registration, Evaluation, Authorisation

and restriction of CHemicals (REACH)

iii. По утилизации отходов – Waste Electrical and

Electronic Equipment – (WEEE).

Проконсультируйтесь с вашей местной организацией,

которая занимается утилизацией отходов, по вопросам

правильной сдачи вашего оборудования в утиль.

РУССКИЙ

Contents

РУССКИЙ 44

1. Распаковка 44

2. Размещение 45

3. Подсоединение 46

4. Точная настройка и начало работы 47

5. Уход 48

6. Серийный номер и информация о

соответствии 48

Модуль твитера в новых акустических системах

Серии 800 Diamond механически развязан и

виброизолирован от основного корпуса. Поэтому

вначале, когда вы впервые вынете колонку из упаковки,

вам может показаться, что он слегка болтается. Но это

не дефект, а специальная функция, присущая данной

конструкции и обеспечивающая оптимальное качество

работы вашей акустической системы.

Если блок твитера незначительно сместился при

транспортировке и требуется регулировка, его

можно слегка подвинуть вперед или назад, чтобы

отцентровать заднюю панель корпуса твитера с

задней панелью корпуса колонки. Блок твитера

также можно немного повернуть, следя за тем, чтобы

логотип Bowers & Wilkins был расположен вертикально.

Во время регулировки не допускайте установки

твитера в положение за пределами мягких концевых

ограничителей.

 Примечание:Выполнятьрегулировкиследует

состорожностью,чтобынеповредитьузел

разделения.Еслиувасвозникливопросыпо

регулировкеблокатвитера,обратитеськсвоему

дилерузапомощью.

РУССКИЙ

2. Размещение

Установка акустических систем

801 D4, 802 D4 и 803 D4 предназначены для напольной

установки и оснащены колесиками для облегчения их

передвижения. Важно убедиться, что они будут прочно

стоять на полу – для этого используйте прилагаемые

шипы всюду, где это возможно.

Важное уведомление по технике

безопасности

Острые конусные опоры, руками не трогать.

 Примечание:Есливыустанавливаетеустройство

наковресгустымворсом,ироликимешают

динамикуопиратьсятольконаштыри,вам

можетпотребоватьсяснятьроликиснижней

частиустройстваспомощью5-миллиметрового

шестигранногоключа.Всвязисбольшимвесом

динамиковснятиероликовдолжноосуществляться

двумялюдьми:одиннаклоняетдинамиквсторону

идержитего,покадругойснимаетролики.Мы

рекомендуемиспользоватьподходящийклинили

блокдляпредотвращенияслучайногопадения

акустическойсистемынаполвовремяснятияили

переустановкиколес.

Как только акустические системы заняли правильное

место, шипы, встроенные в основание колонок можно

опустить на пол. Просуньте пальцы в зазор между

полом и основанием колонки и нащупайте четыре

чашки шипов. Если ваши акустические системы

установлены на твердом полу, оставьте чашки шипов

на месте, чтобы не повреждать пол. Если ваши

акустические системы установлены на ковре, удалите

защитные чашки, которые крепятся на магнитах, и

сохраните их для будущего использования. Под ними

вы обнаружите шипы, готовые к выдвижению вниз.

На резьбе каждого шипа нащупайте три стопорных

гайки с выступами на ободке. Вручную отверните

стопорную гайку, как показано на рисунке ниже на

шаге 2, чтобы опустить шип/чашку до пола. Если

стопорные гайки вращаются слишком туго, вставьте

прилагаемый металлический стержень в отверстие на

конце одного из выступов и поверните; освобождая

стопорную гайку/шип (см. иллюстрацию выше).

После того как шип/чашка коснется пола продолжите

вращение до поднятия колес с пола. Повторите

эту процедуру для всех четырех шипов/чашек и

отрегулируйте их высоту так, чтобы колонка не

качалась.

Чтобы зафиксировать шип/чашку на нужной высоте,

вставьте прилагаемый металлический стержень в

одно из четырех отверстий в шипах. Стопоря им шип,

поверните стопорную гайку, как показано выше на

шаге 5. Как только стопорная гайка освобождена,

выньте стержень и продолжите вращение, так чтобы

вернуть гайку в ее фиксирующее положение в

основании. Чтобы туго затянуть эту гайку, вставьте

опять металлический стержень в одно из четырех

отверстий в шипе. Удерживая стержнем шип от

проворачивания, заверните рукой гайку, пока она не

перестанет вращаться. Повторите эту операцию для

каждого из шипов.

После закрепления конусных опор в соответствующем

положении следует установить стабилизаторы,

чтобы сократить риск случайного опрокидывания

акустической системы. Стабилизатор должен быть

вкручен в подставку и опущен в нужное положение

с помощью инструмента T45 для вращения

стабилизатора по часовой стрелке до момента, пока

резиновый наконечник не окажется на полу.

Не следует затягивать стабилизатор слишком сильно,

чтобы полностью не снимать нагрузку с конусных опор.

Это отрицательно повлияет на стабильность системы

и характеристики. После опускания стабилизаторов

в нужное положение крышки могут быть закручены

сверху стабилизатора и аккуратно затянуты

инструментом T45 до момента, пока они не войдут в

углубление подставки.

Если необходимо передвинуть колонку, крышки

стабилизатора следует снять, поднять стабилизаторы и

установить конусные опоры обратно в подставку перед

тем, как передвигать продукт. Для этого используйте

инструмент T45 для снятия крышек стабилизатора

по направлению против часовой стрелки, затем с

помощью инструмента Т45 поднимите стабилизаторы,

вращая их против часовой стрелки. После поднятия

стабилизаторов вставьте металлический стержень в

одно из четырех отверстий конусной опоры так, чтобы

металлический стержень удерживал конусную опору,

пальцами поверните стопорную гайку, как указано

выше в шаге 2, чтобы ее ослабить. Затем вращайте

гайку, пока она не упрется; таким образом, вы

освободите гайку и шип. Теперь вращайте стопорную

гайку, как показано выше на шаге 3, и шип начнет

убираться в основание. После того как шип будет убран

в основание, верните на место магнитную чашку (если

она была снята), и теперь колонки можно будет двигать

на новое место.

РУССКИЙ

Системы домашнего театра

Если АС используются как фронтальные каналы в

домашнем театре, они должны стоять ближе друг

к другу, чем в 2-канальном варианте, т.к. тыловые

каналы расширяют образ. Размещение АС на

расстоянии приблизительно по 0.5 м от сторон экрана

также помогает согласовать масштаб звукового и

зрительного образа. Как и в случае обычного стерео,

АС должны в идеале располагаться на расстоянии не

менее 0.5 м от задней и боковых стен.

Важное уведомление по технике

безопасности

Все подключения выполняются при

выключенной аудиосистеме. При

использовании аудиосистемы в стандартном режиме

касание неизолированных выводов колонки или

проводки может вызвать неприятные ощущения.

Клеммы 801 D4, 802 D4 и 803 D4 принимают широкое

разнообразие кабельных разъемов: 4-мм разъемы

«бананы», лопатки шириной 6 мм и 8мм (1/4 in и

5/16in) или же зачищенные концы кабелей диаметром

до 4 мм (5/32 in).

Важное замечание по безопасности

В некоторых странах, в частности в

Европе, использование 4-мм разъемов

«бананов» считается потенциально опасным,

т.к. их по ошибке можно вставить в электрическую

розетку. Для согласования с европейскими нормами

безопасности (European CENELEC), 4-мм отверстия

на концах клемм заблокированы пластмассовыми

пробками. Если вы используете продукт в стране, где

эти нормы действуют, вы должны быть уверены, что

разъемы «бананы» не смогут быть применены детьми

или неосведомленными людьми с опасностью для

здоровья. Пластиковые штифты могут быть удалены,

если необходимо использовать разъемы типа банан.

Попросите вашего дилера порекомендовать

кабель. Старайтесь, чтобы его импеданс был ниже

максимально допустимого в спецификации, а

индуктивность тоже была низкой, чтобы не ослабить

высокие частоты.

3. Подсоединение

Выбор места для колонок

В системах домашнего театра или стереосистемах

старайтесь сделать так, чтобы ближнее окружение

каждой из колонок было похожим по акустическим

свойствам. Например, если одна АС примыкает к

голым стенам, а другая – к мягкой мебели и шторам, то

это может отрицательно повлиять на звучание.

Обычные стереосистемы

Для начала расположите АС на расстоянии от 1,5до

3 м друг от друга в двух углах равностороннего

треугольника, третий угол которого – это центр зоны

прослушивания. Колонки следует размещать на

расстоянии не менее 0,5 м от стен сзади и сбоку (см.

рисунок выше).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

РУССКИЙ

На задней панели колонок имеются по две пары

клемм, чтобы обеспечить возможность подключения

би-ваерингом (двухкабельное, bi-wiring, см.

вверху слева). Для обычного, однокабельного

подключения, подсоедините проводники к клеммам

соответствующей полярности. Би-ваеринг может

улучшить разрешение деталей низкого уровня.

Убедитесь, что плюсовая клемма на колонке

(скрасным кольцом) соединена с плюсовой выходной

клеммой на усилителе, а минусовая на колонке

(счерным кольцом) соединена с минусовой выходной

клеммой на усилителе. Неверное соединение не

приведет к повреждениям, но ухудшит стереообраз и

ослабит басы. Всегда завинчивайте головки клемм до

упора, чтобы избежать вибраций.

Перед окончательной точной настройкой убедитесь,

что все подключено правильно и надежно.

Отодвигая колонки от стен, вы, как правило,

уменьшаете уровень басов. Достаточное расстояние

позади колонок позволяет также создать ощущение

глубины. Соответственно, придвинув колонки к стенам,

вы увеличите долю басов.

Неравномерное распределение басов обычно

вызывается стоячими волнами в комнате, и поэтому

имеет смысл поэкспериментировать с расстановкой

обоих колонок и выбором места слушателя.

Попытайтесь расположить колонки вдоль другой

стены. На звучание может повлиять даже перемещение

крупной мебели.

Если звуковой образ в центре слабоват, попробуйте

пододвинуть колонки ближе друг к другу или же

направить в точку перед слушателями.

Если звук слишком резкий, добавьте мягкой мебели

в комнате (например, повесьте тяжелые шторы),

или наоборот – уберите их, если звук глухой и

безжизненный.

Для наиболее взыскательных слушателей снимите

защитные решетки с басовой и среднечастотной

секций, взяв их за края и осторожно потянув к себе.

Звучание АС слегка меняется в течение начального

периода прослушивания. Если колонка хранилась

в холодном помещении, то для демпфирующих

материалов и подвеса динамиков потребуется

некоторое время на восстановление механических

свойств. Подвес диффузора также слегка снижает

свою жесткость в течение первых часов работы.

Время, которое потребуется АС для полного

выхода на расчетные характеристики зависит от

условия хранения и интенсивности использования.

Как правило, потребуется неделя на устранения

температурных эффектов и около 15 часов на

достижение механическими частями желаемых

характеристик.

4. Точная настройка и начало работы

РУССКИЙ

6. Серийный номер и информация о

соответствии

В случае если вам необходимо связаться со службой

поддержки клиентов по поводу ваших колонок

800 Series Diamond, вас могут попросить назвать

уникальный номер готового продукта и серийный

номер, идентифицирующие ваши колонки. Эти номера

указаны на внешней стороне упаковки, в которой

поставлялся продукт, и под торцевой крышкой для

средних частот.

Торцевую крышку для средних частот можно

снять следующим образом: положите одну руку на

среднечастотную головку для ее стабилизации, затем

другой рукой аккуратно вставьте клинообразный конец

инструмента для снятия между торцевой крышкой и

радиатором. Аккуратно поверните клинообразный

инструмент для снятия торцевой крышки, затем

торцевую крышку можно будет поднять наверх

рукой и посмотреть идентификационные номера и

информацию о соответствии нормам.

 Примечание:сниматьиповторноустанавливать

торцевуюкрышкуследуетсособойосторожностью,

чтобынеповредитьпокрытиеторцевойкрышки,

головки,радиатораисоседниедетали.

Для возврата на место торцевой крышки ее

необходимо опустить на крепление с обратной

стороны головки и аккуратно надавить вниз до упора.

Обычно корпуса колонок не требуют ничего, кроме

протирки от пыли. Мы рекомендуем использовать

ткань, прилагаемую в комплекте. Если же вы захотите

использовать антистатик-аэрозоль для чистки, то

распыляйте аэрозоль на протирочную ткань, а не на

корпус. Испробуйте его сначала на небольшом участке

поверхности, т.к. некоторые моющие вещества могут

повреждать отделку. Избегайте применения жидкостей

с абразивными частицами, содержащих кислоту

или щелочь, а также антибактериальные вещества.

Не используйте чистящие жидкости для динамиков.

Избегайте касания диффузоров динамиков, т.к. это

может привести к их повреждению.

Когда для отделки корпусов АС Bowers & Wilkins

используется натуральное деревo, лучшие сорта шпона

покрываются лаком, стойким к ультрафиолетовому

излучению для минимизации изменений цвета со

временем. Тем не менее, как и любой природный

материал, фанера подвержена воздействию

окружающей среды, и какое-то выцветание все равно

возможно со временем. Разница в окраске может

быть заглажена выставлением всех фанерованных

поверхностей на солнце до тех пор, пока она не станет

незаметной. Этот процесс может занять несколько

дней или недель, но его можно ускорить умелым

и аккуратным использованием ультрафиолетовой

лампы. Держите фанерованные поверхности

подальше от источников тепла, таких как радиаторы,

тепловентиляторы или батареи центрального

отопления, чтобы избежать растрескивания.

Корпус твитера имеет текстурное покрытие, на

котором могут оставаться следы при перемещении.

Для того чтобы их удалить, используйте поставленную

в комплекте ткань для очистки, протирая корпус по

текстуре.

Пыль с покрытых кожей поверхностей акустической

системы 800 Series Diamond можно удалять мягкой

сухой тканью. Для удаления пятен с кожи намочите

ткань из микрофибры теплой водой и легкими

промакивающими движениями протирайте кожу

до чистоты. Не трите кожу тканью и не используйте

чистящие средства или полироль для кожи, поскольку

это может повредить продукт.

5. Уход

ČESKY

1. Vybalení

Obsah balení

S každým párem reprosoustav je dodáváno toto

příslušenství:

2 středotónové mřížky

4 basové mřížky

4 terminálové propojky

4 stabilizátory

4 krytky stabilizátorů

1 T45 klíč pro nastavování stabilizátorů a demontování

zadní krytky středotónové hlavice

1 kovová tyčka pro nastavování hrotů

1 čistící utěrka

Reprosoustavy 801 D4, 802 D4 a 803 D4 mají velkou

hmotnost a proto důrazně doporučujeme provádět

vybalení až v místnosti, kde budou instalovány, přičemž

k manipulaci je zapotřebí nejméně dvou osob. Při

vybalování a manipulaci si z rukou sundejte šperky

(prsteny, náramky apod.), aby nedošlo k poškrábání

povrchu reprosoustav.

V tabulce nahoře je znázorněno příslušenství, které je

součástí balení 801 D4, 802 D4 s 803 D4. Pokud cokoli

chybí, obraťte se prosím na vašeho prodejce, od kterého

jste reprosoustavy zakoupili.

Všechny krycí mřížky reproduktorů jsou uchyceny

magneticky. Mřížka kryjící středobasovou sekci je balena

zvlášť, aby během přepravy nedošlo k jejímu posunutí a

poškození ozvučnice.

 Poznámka:Přinasazováníčisundavánímagneticky

uchycenýchmřížekbuďtevelmiopatrní,abystemřížkou

nepoškodilipovrchjinýchsoučástí.Napříkladpři

pádumřížkymůžedojítkpoškrábání,neboodštípnutí

povrchuzákladnyreprosoustavyčistojanu.Abyste

poškozenípředešli,můžetepředmanipulacísmřížkami

základnuněčímzakrýt.

Membrána vysokotónového reproduktoru je velmi

křehká a lze ji snadno poškodit. Reprosoustavy řady

800 Diamond jsme vybavili kovovou mřížkou, chránící

membránu vysokotónového reproduktoru před

poškozením. Nicméně, i přes tuto ochranu buďte opatrní,

kdykoli s reprosoustavami manipulujete, nebo je čistíte.

Informace kživotnímu prostředí

Tento produkt je konstruován sohledem na nejen tyto

mezinárodní předpisy:

i. RoHS (Restriction of Hazardous Substances) jenž

se týká omezení nebezpečných látek v elektrických

a elektronických zařízeních

ii REACH (Registration, Evaluation, Authorisation and

restriction of CHemicals), jenž se týká registrace,

evaluace, autorizace a restrikce chemických látek

iii WEEE (Waste Electrical and Electronic Equipment),

jenž se týká likvidací elektrického a elektronického

zařízení.

Více informací o tom, jak správně recyklovat nebo

likvidovat tento výrobek, získáte od příslušného orgánu,

který se zabývá likvidací odpadu.

ČESKY

ČESKY 49

2. Umístění 50

3. Připojení 51

4. Finální doladění a rozehrávání 52

5. Údržba 53

6. Informace o výrobním čísle a shodě s

předpisy 53

Vysokotónová část těchto reprosoustav řady 800

Diamond je samostatným komponentem, mechanicky

odděleným od hlavní ozvučnice. Při vybalování

reprosoustav to může vypadat, jako by tato část byla

uvolněná. Nejedná se však o závadu – je to řešení pro

docílení optimální reprodukce vašich reprosoustav.

Pokud během transportu reprosoustav došlo k tomu, že

se vysokotónová část dostala do špatné polohy, můžete

mírným posunutím dopředu či dozadu upravit její pozici

tak, aby zadní část těla vysokotónového reproduktoru

byla zarovnána se zadní částí ozvučnice reprosoustavy.

Vysokotónovou částí lze také mírně otáčet, aby logo

Bowers & Wilkins bylo ve vertikální pozici. Při pohybování

s vysokotónovým reproduktorem však buďte velmi

opatrní a pokud při pohybu nějakým směrem narazíte i

na jemný odpor (doraz), nesnažte se jej překonat.

 Poznámka:Přidolaďovánípoziceodděleného

vysokotónovéhoreproduktorujetřebadbátopravdu

velkéopatrnosti.Pokudsinejstejisti,požádejteprosím

radějiopomocsvéhoprodejce.

ČESKY

2. Umístění

Instalace reprosoustav

Reprosoustavy 801 D4, 802 D4 a 803 D4 jsou určeny

pro instalaci na podlahu a jsou vybaveny kolečky,

usnadňujícími manipulaci při hledání ideální pozice.

Během provozu je však velmi důležité, aby reprosoustavy

stály na zemi pevně. Je-li to tedy jen trochu možné,

ustavte je na dodávané hroty.

Důležité bezpečnostní upozornění

Nedotýkejte se ostrých špiček hrotů.

 Poznámka:Budete-lireprosoustavyinstalovatna

extrémněsilnýkoberec,ukteréhobyanipřicelkovém

vysunutíhrotůnedošlokdostatečnémunadzvednutí

kolečekodjehopovrchu,můžetekolečkazcela

odmontovatpomocí5mmstranového(imbusového)

klíče.Vzhledemkehmotnostireprosoustavymusí

tutooperaciprovádětdvěosoby–jednanaklopí

reprosoustavunastranuadržíji,zatímcodruhá

demontujekolečka.Přidemontážičizpětnémontáži

kolečekdoporučujemereprosoustavupodložit

vhodnýmklínemčihranolem,abynedošlokjejímu

pádunapodlahu.

Jakmile jsou reprosoustavy na požadované pozici, lze

ze základny šroubováním vysunout zabudované hroty.

Vsuňte prsty do mezery mezi základnou reprosoustavy

a podlahou a najděte čtyři krytky hrotů, které jsou

ke hrotům uchyceny magneticky. Pokud budou

reprosoustavy umístěny na tvrdé podlaze, ponechte tyto

krytky nasazeny, aby se zabránilo poškození povrchu

podlahy. Je-li však na podlaze koberec, krytky sejměte a

schovejte je pro možné budoucí použití. Tím jsou hroty

připraveny pro vysunutí směrem dolů k podlaze.

Přímo nad každým hrotem/krytkou hrotu můžete

nahmatat pojistnou matici se třemi křídly. Pomocí prstů

ji povolte. Je-li matice u základny příliš dotažena a nelze

pouze prsty povolit, zasuňte do jednoho z otvorů na

konci křídel matice dodávanou kovovou tyčku a použijte

ji pro povolení jako páku. Následně matici sešroubujte až

na doraz závitu směrem ke špičce hrotu. Pak celý hrot i

s maticí šroubujte směrem k podlaze, jak je znázorněno

nahoře v kroku 2.

Jakmile se špička hrotu dotkne podlahy, pokračujte ve

vysouvání hrotu tak dlouho, než se nadzvedne nejbližší

kolečko (na obrázku krok 3). Pro otáčení/vysouvání hrotu

zatíženého nadzdvihávanou reprosoustavou, můžete jako

páku použít dodávanou kovovou tyčku, zasunutou do

jednoho z otvorů ve hrotu. Stejně pokračujte i u ostatních

hrotů, dokud nebude reprosoustava nadzvednuta v

požadované pozici (na obrázku krok 4) a nebude stát na

zemi pevně, bez kolébání.

Nyní je třeba hroty zaxovat. Do jednoho z otvorů ve

hrotu zasuňte dodávanou kovovou tyčku a hrot za ni

držte, aby se neotáčel. Přitom pootočte maticí směrem

k reprosoustavě (na obrázku krok 5). Jakmile je matice

v závitu uvolněna, vyjměte z hrotu tyčku a pokračujte se

zašroubováváním matice směrem ke kovové základně

reprosoustavy. Když se matice dostane až k základně,

zasuňte opět do hrotu tyčku, za kterou jej držte proti

pootočení a pomocí prstů silou dotáhněte matici k

základně. Tento postup opakujte u všech hrotů.

Jsou-li již hroty reprosoustav zajištěny ve správných

pozicích, lze upevnit stabilizátory, minimalizující riziko

naklápění reprosoustavy. Stabilizátor prošroubujte

směrem shora patřičným otvorem v základně a ve směru

hodinových ručiček s ním pomocí dodávaného T45 klíče

otáčejte tak dlouho, dokud gumový konec stabilizátoru

nedosedne na povrch podlahy.

Stabilizátory nedotahujte moc velkou silou, aby nedošlo

k nadlehčení hrotů, čímž by se nejen snížila stabilita, ale

také by to mohlo zhoršit reprodukci. Jakmile jsou pozice

stabilizátorů správně doladěny, zašroubujte do zděří v

jejich horní části dodávané krytky. Klíčem T45 krytky

jemně dotahujte tak dlouho, dokud jejich povrch nebude

zarovnán s povrchem základny.

Pokud budete chtít reprosoustavu přemístit, bude nutné

krytky stabilizátorů demontovat, stabilizátory vyšroubovat

směrem nahoru a hroty vyšroubovat zpět směrem k

základně reprosoustavy. Nejprve pomocí klíče T45

vyšroubujte proti směru hodinových ručiček krytky a poté

opět klíčem T45 vyšroubujte proti směru hodinových

ručiček stabilizátory. Jsou-li stabilizátory vyšroubovány

směrem vzhůru, zasuňte do jednoho z otvorů ve hrotu

dodávanou kovovou tyčku a zatímco s ní držíte hrot

ve stejné pozici, povolte rukou pojistnou matici, jak je

znázorněno výše v kroku 2. Dále pak pokračujte ve

šroubování matice až nadoraz směrem ke špičce hrotu,

kde ji dotáhněte. Tím dojde k jejímu zaxování s hrotem.

Nyní maticí otáčejte, jak je znázorněno nahoře v kroku 3.

S maticí by se měl pohybovat i hrot, který se tím bude

zašroubovávat směrem do základny. Jakmile se hrot

ocitne zpět v základně, nasaďte na něj krytku (pokud byla

sundána) a postup opakujte u dalších hrotů. Nakonec je

možné s reprosoustavou pohybovat.

ČESKY

Domácí kino

Mají-li být reprosoustavy použity pro přední kanály

domácího kina, lze je instalovat v sevřenějším úhlu než u

dvoukanálového audia, protože prostorovost reprodukce

rozšíří surroundové kanály. Umístěte reprosoustavy

zhruba do vzdálenosti 0,5m od stran zobrazovače, aby

šíře zvuku dobře korespondovala s rozměrem obrazu.

Stejně jako při stereofonní aplikaci, je i v tomto případě

ideální, pokud se reprosoustavy nacházejí zhruba 0,5m

od stěny za nimi a zhruba 0,5m od bočních zdí.

Důležité bezpečnostní upozornění

Všechny operace během zapojování je

možné provádět jen tehdy, pokud jsou

všechna audio zařízení vypnuta. V případě propojování se

zapnutým audio zařízením může například při náhodném

dotyku neizolovaných konektorů s terminály dojít k

poškození či jiné nepříjemné situaci.

Terminály reprosoustav 801 D4, 802 D4 a 803 D4

umožňují různé způsoby připojení kabelu – pomocí 4mm

banánků, 6mm či 8mm vidliček, nebo přímé připojení

odizolovaného vodiče až 4mm průřezu.

Důležité bezpečnostní upozornění

V některých, zvláště Evropských zemích, je

použití 4mm banánků považováno za

potenciálně nebezpečné, protože je možné je zaměnit se

zásuvkou napájení. Pro splnění bezpečnostních předpisů

European CENELEC, jsou 4mm zdířky v terminálech

blokovány plastovými záslepkami. Používáte-li zařízení v

zemích, kde tyto normy platí, nepoužívejte 4mm banánky

a nechte zdířky zaslepené, abyste neohrozili bezpečnost

neinformovaných osob a dětí. Chcete-li pro zapojení

použít banánkové konektory, lze plastové záslepky

odstranit.

V otázce výběru vhodného kabelu kontaktujte svého

prodejce. Dbejte, aby celková impedance nepřesahovala

doporučované maximum a použijte kabel s nízkou

induktancí, aby se nezhoršila reprodukce vyšších

frekvencí.

3. Připojení

Pozice reprosoustav

Ať již se jedná o stereo či domácí kino, snažte se vždy,

aby všechny reprosoustavy měly stejné akustické

podmínky. Je-li například jedna reprosoustava umístěna

blíže kholé zdi, zatímco druhá je blíže čalouněnému

nábytku či závěsu, dojde pravděpodobně ke špatnému

stereofonnímu zobrazení.

Klasické Stereo

Pro začátek zkuste reprosoustavy umístit 1,5m

až 3m od sebe tak, aby tvořily smístem poslechu

rovnostranný trojúhelník. Reprosoustavy by měly být

umístěny minimálně 0,5m od zadní a bočních stěn (jak je

znázorněno výše).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

ČESKY

Na zadní straně každé reprosoustavy jsou pak dva páry

terminálů, dovolující zapojení Bi-Wire (vlevo nahoře).

Při klasickém způsobu zapojení, spojte dodávanými

propojkami terminály se stejnou polaritou (vpravo).

Zapojení Bi-Wire obvykle zlepší rozlišení jemných detailů.

Dbejte, aby kladný kontakt reprosoustavy (označený

červeně) byl připojen ke kladnému kontaktu zesilovače

a záporný kontakt (označený černě) k zápornému.

Nesprávné zapojení může mít za následek špatný

stereofonní obraz a úbytek basů. Matice terminálů vždy

pevně dotáhněte, aby nedocházelo k rezonancím.

Před konečným dolaďováním znovu zkontrolujte, zda je

veškeré zapojení provedeno správně a pevně.

Posunutím reprosoustav od zdí můžete redukovat

celkovou úroveň basů. Prostor za reprosoustavami také

pomáhá správnému podání hloubky zvukového obrazu.

Obráceně, posunete-li reprosoustavy blíže ke zdi, zvýšíte

úroveň basů.

Nepříjemné zdůraznění basů může být také způsobeno

rezonančními mody místnosti. V takovém případě zkuste

měnit pozici obou reprosoustav, můžete vyzkoušet i jejich

umístění podél jiné stěny či změnit místo poslechu. Vliv

může mít také přemístění větších kusů nábytku.

Je-li reprodukce moc slabá ve středu prostoru mezi

reprosoustavami, zkuste zmenšit vzdálenost, která

mezi nimi je, natočit je směrem k sobě či oddálit místo

poslechu.

Je-li zvuk příliš ostrý, zatlumte místnost například nějakým

čalouněným nábytkem (pomohou také těžké závěsy),

nebo naopak takový nábytek omezte v případě, že je

zvuk mdlý a utlumený.

Pro hodně soustředěný poslech demontujte z

reprosoustav mřížky kryjící středotónové a basové

reproduktory. Mřížku vždy uchopte opatrně za okraje a

jemným tahem směrem od ozvučnice ji sejměte.

Zvuk reprosoustav se během určité doby používání mírně

mění. Zvláště pokud byly reprosoustavy skladovány

vchladném prostředí, nabývají tlumící závěsy a některé

materiály vreproduktorech své správné mechanické

vlastnosti teprve během provozu. Během prvních hodin

provozu se jednotlivé části reproduktoru navzájem

ideálně přizpůsobují. Délka tohoto procesu, během

kterého reprosoustava postupně zvukově „vyzrává“

je velmi závislá na způsobu předchozího skladování a

způsobu používání. Bývá pravidlem, že po zhruba týdnu

teplotní stabilizace a asi 15 hodinách běžného provozu

dosáhnou použité mechanické díly svých optimálních

charakteristik.

4. Finální doladění a rozehrávání

ČESKY

6. Informace o výrobním čísle a shodě s

předpisy

V případě, že budete v souvislosti s vašimi

reprosoustavami řady 800 Diamond chtít kontaktovat

zákaznickou podporu či servis, můžete být kvůli

upřesnění požádání o kód produktu (FP – Finished

Product) a výrobní číslo (Serial Number). Tato čísla

neleznete nejen na obalech obou reprosoustav, ale také

přímo na reprosoustavách, pod krytkou zadní části

středotónové hlavice.

Zadní krytku středotónové hlavice lze demontovat tak,

že jednou rukou přidržujete hlavici a druhou opatrně

zasunete klínek klíče mezi krytku a chladič. Klíčem pak

opatrně otáčejte, aby se krytka uvolnila a pak ji rukou

vysuňte směrem nahoru. Tím dojde k obnažení štítků s

identikačními čísly a informací o shodě s předpisy.

 Poznámka:Přidemontážikrytkybuďtevelmiopatrní,

abynedošlokpoškozeníhlavice,chladičečipřilehlých

částí.

Krytku znovu upevníte jejím zasunutím do slotů v zadní

části hlavice a jemným zatlačením směrem dolů, dokud

krytka nezapadne do své pozice.

Povrch kabinetu vyžaduje obvykle pouze občasné setření

prachu. Doporučujeme používat utěrku dodávanou v

příslušenství. Chcete-li použít nějaký čisticí prostředek

ve spreji, nastříkejte jej napřed na utěrku, ne přímo na

ozvučnici a vyzkoušejte nejprve na malé ploše, zda

nepoškozuje povrch. Vyvarujte se čistidel obsahujících

abraziva, kyseliny, chemikálie či antibakteriální složky.

Čisticí prostředky nikdy nepoužívejte na membrány

reproduktorů. Tyto membrány mohou být snadno

poškozeny, proto se jich nedotýkejte.

Tyto reprosoustavy Bowers & Wilkins jsou opatřeny

kvalitní pravou dřevěnou dýhou, potaženou UV

rezistentním lakem, což minimalizuje změny jejího

zabarvení vlivem světla. Nicméně jako každý přírodní

materiál, podléhá i tato dýha vlivu okolního prostředí.

Případné rozdíly v zabarvení jednotlivých ploch mohou

být srovnány vystavením celého povrchu rovnoměrnému

působení slunečního světla tak dlouho, dokud rozdíl

nezmizí. Tento proces může trvat několik dnů či týdnů,

lze jej však urychlit opatrným použitím UV lampy. Výrobky

opatřené dřevěnou dýhou by se také neměly nacházet

v bezprostřední blízkosti zdrojů tepla, jako jsou např.

radiátory či horkovzdušné ventilátory, zabráníte tak

možnému popraskání dýhy.

Povrch krytu vysokotónového reproduktoru má jemnou

texturu, na které se mohou například při manipulaci

zachytit nečistoty či otisky. Povrch lze čistit dodávanou

utěrkou, krátkými pohyby ve směru jemných drážek.

Kůží potažené části vašich reprosoustav řady 800

mohou být čištěny od prachu pomocí jemné a suché

utěrky. Případné skvrny lze z koženého povrchu odstranit

pomocí utěrky z mikrovlákna, navlhčené teplou vodou.

Opatrně krátkými pohyby otírejte povrch tak dlouho,

dokud skvrna nezmizí. Nikdy nepoužívejte pro čištění

chemické prostředky, ani žádná leštidla na kůži. Mohlo by

dojít k poškození reprosoustavy.

5. Údržba

MAGYAR

1. Kicsomagolás

Ellenőrizze a dobozt

Minden pár tartozéka a következő:

2 Középsugárzó előlap

4 Mélysugárzó előlap

4 Összekötő vezeték

4 Stabilizátorok

4 Stabilizáló sapkák

1 T45 stabilizáló állító és középsugárzó végsapka

eltávolító ék eszköz.

1 Fém állítórúd

1 Tisztító kendő

A 801 D4, a 802 D4 és a 803 D4 nagyon nehéz

hangsugárzók, így javasoljuk, hogy a kicsomagoláskor

két ember dolgozzon együtt. Ugyancsak különös

gyelmet fordítson a kezén lévő ékszerek eltávolítására,

nehogy azok felsértsék a hangsugárzó felületét.

A fenti táblázat sorolja fel a 801 D4, 802 D4 és

803 D4 mellékelt tartozékait. Amennyiben valami

hiányozna, kérjük, vegye fel a kapcsolatot azzal a B&W

kereskedővel, akinél a hangsugárzókat vásárolta.

Minden előlap mágnesesen csatlakozik a hangsugárzó

házához. Az előlap külön van csomagolva, megelőzvén,

hogy a szállításkor elmozduljon.

 Megjegyzés:Amágnesesencsatlakozóelőlapok

feltételekorvagylevételekorügyeljenarra,hogyne

sértsemegaterméket.Azelőlapmegsérthetia

terméket/állványtharáesik.Ezkiküszöbölhető,ha

lefediazállványt,amígfelrakjavagylevesziazelőlapot.

A magassugárzó membránja nagyon precíz, nom

alkatrész, mely könnyen megsérülhet. A 800 Diamond

sorozat, tartalmaz egy acél védőrácsot, mely megvédi a

magassugárzót bármilyen sérüléstől. Ugyanakkor nagy

odagyeléssel mozgassa vagy tisztítsa a hangsugárzót.

Környezetvédelmi tájékoztató

A termék megfelel a nemzetközi előírásoknak, ideértve,

de nem kizárólagosan a veszélyes anyagok elektromos

és elektronikus berendezésekben történő használatának

korlátozását előíró

i. RoHS irányelvet (Restriction of Hazardous

Substances), a vegyi anyagok regisztrálásáról,

értékeléséről, engedélyezéséről és korlátozásáról

szóló

ii. REACH irányelvet (Registration, Evaluation,

Authorisation and restriction of CHemicals, valamint

az elektromos és

iii. elektronikus berendezések hulladékairól szóló

WEEE előírást (Waste Electrical and Electronic

Equipment).

A termék megfelelő leselejtezéséről vagy

újrahasznosításáról további információkat a helyi

hulladékkezelőtől vagy hatóságtól kérhet.

MAGYAR

MAGYAR 54

2. Elhelyezés 55

4. Finomhangolás és bejáratás 57

6. Sorozatszám és megfelelőségi infor

mációk 58

A 800 Diamond sorozat magassugárzó egysége

elcsatolt alkatrész, amely mechanikusan el van szigetelve

a kabinet fő részétől. Amikor az első alkalommal

kicsomagolja a terméket a rögzítése lazának tűnhet. Ez

azonban nem hiba, hanem a tervezés velejárója, és így

biztosítja a hangsugárzó optimális teljesítményét.

Ha a magassugárzó háza a szállítás során elmozdult

és beállítást igényel, a szerelvényt kissé előre és hátra

lehet mozgatni annak érdekében, hogy a magassugárzó

házának hátulja illeszkedjen a kabinet hátuljához.

Amagassugárzó egységet kissé el lehet forgatni, hogy

a Bowers & Wilkins logó függőlegesen álljon. A beállítás

alkalmával ne erőltesse a lágy véghatároló elemeken túl a

magassugárzót.

 Megjegyzés:Abeállításoksoránügyelnikellarra,hogy

azelcsatoltegységnesérüljönmeg–kérjük,forduljon

akereskedőjéhez,hakétségeivannakamagassugárzó

beállításávalkapcsolatban.

MAGYAR

2. Elhelyezés

A hangsugárzók beüzemelése

A 801 D4, 802 D4 és 803 D4 hangsugárzók csak

padlóra helyezhetők és a mellékelt görgők segítségével

a helyükre állíthatóak. Fontos, hogy a hangsugárzók

stabilan álljanak a padlón. Ahol lehetséges, használja a

mellékelt tüskéket.

Fontos biztonsági tudnivalók

Hegyes tüskék, ne érintse meg.

 Megjegyzés:Haolyanhelyenhasználjaaterméket,

aholnagyonvastagszőnyegvan,akkorafelszerelt

kerekekmegakadályozhatják,hogyatüskék

érintkezzenekapadlóval.Ilyenesetben,akerekek

eltávolíthatóakatalpaljáról,egy5mm-esimbuszkulcs

segítségével.Ahangsugárzósúlyamiatt,legalább

kettőembervégezzeeleztaműveletet.Amígaz

egyikembermegdöntiahangsugárzót,addiga

másikemberkicsavarozzaakerekeket.Javasoljuk,

hogymegfelelőéketvagyblokkothasználjonannak

megakadályozására,hogyahangszóróvéletlenüla

padlóraessen,miközbeneltávolítjavagyvisszahelyezi

akerekeket.

Miután a hangsugárzók a megfelelő helyre kerültek,

beállíthatja a talpba beépített tüskéket. Helyezze az ujjait

a talp és a padló közé, hogy megtalálja a négy tüskét

takaró elemet. Ha a hangsugárzót kemény padlóra

helyezi, akkor hagyja a takaró elemeket a helyükön. Ha

padlószőnyegre helyezi a hangfalakat akkor vegye le a

négy, mágnesesen rögzülő tüske takaró elemet. Ezután

a tüskék láthatóvá válnak és beállíthatóak a megfelelő

pozícióba.

Mindegyik tüskénél / takaró fedélnél érezni fog egy

háromágú anyát. Az ujjaival tekerje ki az anyát ahogy

a fenti 2. ábra mutatja, hogy a tüske és a fedél elérje

a padlót. Ha az anya túl szoros, akkor a dugja be a

mellékelt fém rudat az anya egyik végén található lyukba

és úgy lazítsa ki (lásd a fenti illusztrációt)

Miután a tüske / tüskefedél érinti a talajt, tekerje tovább

az anyát addig, amíg a görgők el nem emelkednek a

talajtól. Ismételje meg ezt a folyamatot, mind a négy

tüskénél/ tüskefedélnél. Addig állítsa a magasságot, amíg

hangsugárzó már nem billeg a padlón.

A tüske / tüskefedél rögzítéséhez a mellékelt fém rudat

dugja be a tüske négy nyílásának egyikébe. Miközben az

anyát visszatekeri tartson ellent a fémrúd segítségével,

ahogy az 5. ábrán látható. Ha az anya már könnyen

tekerhető vegye ki a fém rudat, majd a rögzítéshez

tekerje a lezáró anyát egészen a talp aljáig. Győződjön

meg arról, hogy az anya szorosan rögzül a talphoz. A

fém rudat ismét helyezze a tüske egyik nyílásába, majd

tartson ellent az anyának. Az keze segítségével húzza

meg az anyát. Ismételje meg ezt mind a négy tüskénél.

Miután a tüskék rögzülnek a helyükön, a stabilizátorokat

fel kell szerelni annak érdekében, hogy minimalizálják a

hangsugárzó véletlenszerű felborulásának kockázatát.

A stabilizátort be kell csavarni a lábazatba a T45-ös torx

kulcs segítségével, az óramutató járásával megegyező

irányba történő forgatással, amíg a gumihegy eléri a

padló felszínét.

A stabilizátort nem szabad túlzottan meghúzni, nehogy

levegye a tüskékről a terhelést, ami csökkentheti

a stabilitást és ronthatja a teljesítményt. Amint a

stabilizátorok a helyükre kerültek, a kupakokat csavarja

be a stabilizátor tetejébe és noman húzza meg a T45

szerszámmal, amíg a lábazattal egy szintbe nem kerül.

Ha a hangsugárzót át szeretné helyezni, akkor a

stabilizátor kupakjait el kell távolítani, a stabilizátorokat

fel kell emelni, és a tüskéket vissza kell csavarni a

lábazatba, mielőtt a terméket elmozdítja. Ehhez a T45-ös

torx kulccsal távolítsa el a stabilizátor kupakjait az

óramutató járásával ellentétes irányba való forgatással,

majd a T45-ös kulccsal csavarja ki a stabilizátorokat az

óramutató járásával ellentétes irányba forgatva. Miután

a stabilizátorok felemelkedtek, helyezze be a mellékelt

fémrudat a tüske négy furatának egyikébe úgy, hogy a

fémrúd a tüskét a helyén tartja, az ujjaival pedig forgassa

el a rögzítő anyát, amint azt a 2. lépésben fentebb leírták,

és lazítsa ki. Ezután tekerje lefelé addig az anyát amíg

lehetséges. Ha rögzült az anya akkor a tüskével együtt

tekerje vissza ahogy az 3. lépés is mutatja fent. Ha elérte

a talpat, akkor a tüskét takaró fedelet helyezze vissza (ha

eltávolította). Ezután elmozdíthatja a hangsugárzót.

MAGYAR

Multicsatornás rendszerek

Ha a hangdobozokat egy házimozi rendszer első

sugárzóiként használjuk, rakjuk egymáshoz közelebb

őket, mint a hagyományos kétcsatornás alkalmazásnál.

Ez azért szükséges, mert a hátsó csatornák kellőképpen

kiszélesítik a hangképet. A hangdobozokat a képernyő

oldalaihoz képest 0.5 méteres távolságra helyezzük

el, ezáltal is elősegítve a hangkép jobb fókuszáltságát

a képernyőn történő eseményekre. Ahogy egy

hagyományos sztereó elhelyezésnél, itt is ügyeljünk arra,

hogy a hangdobozok távolsága az oldalfalaktól legalább

0,5 méter legyen.

Fontos biztonsági tudnivalók

Minden csatlakoztatást az audió rendszer

kikapcsolt állapotában végezzen. Mikor normál

üzemben használja az audió rendszert, a szigeteletlen

csatlakozók vagy kábelezés megérintése kellemetlen

érzés lehet.

A 801 D4, a 802 D4 és 803 D4 hangsugárzók sokfajta

csatlakozatási módra alkalmasak: 4mm-es banándugók,

6mm-es és 8mm-es (1/4 in és 5/16 in) saruk, csupasz

kábel 4mm-es átmérőig.

Fontos biztonsági megjegyzés

Egyes országokban, leginkább Európában a

4mm-es banándugó használata potenciális

veszélyforrásnak tekinthető, mert az bedugható a

hálózati aljzatokba is. Az európai CENELEC biztonsági

előírásoknak megfelelően a 4mm-es lyukak műanyagból

készült dugókkal vannak lezárva. Amennyiben olyan

helyen használja ezt a terméket, ahol ezek az előírások

elfogadottak, győződjön meg arról, hogy a banándugókat

nem használja kisgyermek vagy tájékozatlan személy.

Aműanyag dugók eltávolíthatók, ha banándugót használ.

Hangsugárzókábel választásakor kérdezze ki a

kereskedője tanácsát. A hangsugárzókábel impedanciája

legyen alacsonyabb, mint az általunk javasolt maximális

érték, melyet a technikai specikációkban talál meg.

Csak alacsony induktivitású kábel használjon, hogy ne

jöhessen létre magasfrekvenciás gerjedés.

3. Csatlakoztatás

A hangsugárzó pozicionálása

Mind házimozi, mind sztereó alkalmazás esetén

törekedjen arra, hogy az egyes hangsugárzók körül az

akusztikai környezet lehetőleg egyforma legyen. Például,

ha az egyik hangsugárzó közvetlenül üres, csupasz fal

mellett áll, míg a másik bútorok vagy függönyök mellett, a

hangminőség illetve a sztereó kép zavaros lehet.

Hagyományos sztereó rendszerek

Alapesetben a hangsugárzókat egymástól 1,5-3

méter távolságra helyezze el, melyek a hallgatási

pozícióval egy egyenlő szárú háromszöget zárjanak be.

Ahangsugárzókat legalább 0,5 m-re kell elhelyezni a hát

és az oldalfalaktól (a fenti ábra szerint).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

MAGYAR

Két pár csatlakozóaljzat található a hangsugárzó

hátulján, ezáltal kettős kábelezésre alkalmas (balra fent).

Hagyományos bekötéskor, használja a mellékelt áthidaló

kábeleket és kösse össze az azonos polaritásokat. A

kettős kábelezés javítja az alacsonyfrekvenciás részletek

felbontását.

Győződjön meg arról, hogy a hangsugárzó pozitív

csatlakozói (piros színnel jelölve) az erősítő pozitív

kimenetére vannak kötve és a negatív csatlakozók (fekete

színnel jelölve), az erősítő negatív kimenetével vannak

összekötve. A helytelen csatlakoztatás (fordított polaritás)

nem okoz kárt a hangszórókban, ellenben a sztereó kép

és a mélyhang is szegényes lesz. Csatlakoztatás után

mindig húzza meg a csatlakozók sapkáit, megelőzvén a

zörgő hangokat.

A nomhangolás megkezdése előtt győződjön meg arról,

hogy minden csatlakozás megfelelő és biztonságos.

Ha a falaktól távolabb mozgatja a hangsugárzókat, akkor

csökken a mélyhangok szintje. A hangsugárzók mögötti

tér mélységérzetet is segít létrehozni. Ezzel ellentétben,

ha a falakhoz közel helyezi a hangsugárzókat, akkor

növekszik a mélyhangok szintje.

Akár a hangsugárzók vagy a hallgató kis elmozdulása

is óriási hatással lehet arra, hogy a rezonanciák hogyan

befolyásolják a hangot. Próbálja a hangsugárzókat egy

másik fal mellé helyezni. Még a nagyméret· bútorok

mozgatása is befolyásolhatja a hatást.

Ha a centerkép nem fókuszált, akkor próbálja egymáshoz

közelíteni a hangsugárzókat, vagy fordítsa őket befelé,

hogy egy pontra nézzenek a hallgatási pozíció elé.

Ha a hang túl durva, növelje a puha bútorzat

mennyiségét a helyiségben (például használjon nehéz

függönyöket), vagy csökkentse, ha a hang túl unalmas,

és élettelen.

A legigényesebb zenehallgatáskor távolítsa el a

mélysugárzók és a középsugárzó (óvatosan fogja meg a

rács szélét majd óvatosan húzza el a háztól) előlapját.

A hangsugárzók hangminősége a kezdeti használat

során jelentősen változik. Amennyiben a hangsugárzót

hideg helyen tárolták, a mechanikai alkatrészeknek,

illetve a hangszóróban lévő csillapító folyadéknak időre

van szüksége, hogy a megfelelő mechanikai jellemzőit

visszanyerje. Ez az időszükséglet függ az üzembe

helyezést megelőző tárolási feltételektől, és a használat

módjától. Általában a hőmérsékleti jellemzők maximum

egy hét alatt stabilizálódnak, a mechanikai jellemzők kb.

15 óra átlagos használat után érik el optimális értékeiket.

4. Finomhangolás és bejáratás

MAGYAR

6. Sorozatszám és megfelelőségi információk

Abban az esetben, ha beszélnie kell az ügyfélszolgálattal

a 800 Diamond sorozatú hangsugárzóiról, előfordulhat,

hogy meg kell néznie az egyedi hangsugárzók

készterméket azonosítóját (FP) és sorozatszámát. Ezek a

számok megtalálhatók mind a termék külső kiszerelésén,

mind a középső végzáró sapka alatt.

A középsugárzó végsapka eltávolítható oly módon,

hogy az egyik kezét a középső fejen tartja, majd a másik

kezével óvatosan illessze be az eltávolító szerszám

ék végét a végsapka és a hűtőborda közé. Óvatosan

csavarja el az ékszerszámot a végsapka kioldásához,

majd a végsapkát kézzel felfelé csúsztassa az azonosító

számok és a megfelelőségi információk feltárásának

érdekében.

 Megjegyzés:Azárókupakeltávolításakorés

visszahelyezéskorügyelnikellarra,hogynesérüljön

megavégzárófej,ahűtőbordaésakörnyezőrészek.

A zárókupakot úgy lehet visszahelyezni, hogy

visszacsúsztatjuk a fej hátsó részén lévő tartóra, és

noman lefelé toljuk a véghelyzetbe.

A termék felülete időnként portalanítást igényel.

Javasoljuk, hogy használja a mellékelt tisztítókendőt.

Ha szeretne aerosolos vagy más tisztítószert használni,

a rongyra fújja rá először, majd tesztelje azt egy kis

felületen, mert előfordulhat, hogy néhány tisztítószer

károsítja a hangdoboz felületét. Óvja a terméket csiszoló

hatású, savas, lúgos vagy antibakteriális anyagokat

tartalmazó szerektől. Ne használjon tisztítószereket

a hangszórók takarításához, mert az kárt okozhat a

hangszórókban.

Amikor a Bowers & Wilkins hangfalait valódi fafurnér

bevonattal látjuk el, a lehető legjobb minőségű anyagokat

használjuk, és UV fénynek ellenálló lakkbevonattal

látjuk el, minimalizálva a furnér elszíneződését. Ennek

ellenére, mint minden természetes anyag a környezettől

függően megváltozik és a furnér színe idővel enyhén

megváltozik. A színkülönbségek kiegyenlíthetőek úgy

hogy a hangsugárzót lehetőleg mindenhol hasonló

napsugárzásnak tesszük ki. Ezen folyamat néhány napig

vagy akár hetekig is eltarthat. A folyamat gyorsítható

UV lámpa óvatos használatával. A fa felületek tartsuk

távol a direkt hősugárzástól, például radiátor és meleg

levegőt kibocsájtó szellőzéstől, minimalizálva a furnér

berepedezésének az esélyét.

A magassugárzó házának texturált bevonata van,

amely felszínes nyomokat gyűjthet. Ezek a nyomok

eltüntethetőek a mellékelt törlőkendő segítségével,

mellyel a magassugárzó háza körül, a felületi bevonat

irányával egy vonalban törölje le a nyomokat.

A 800 Diamond hangsugárzók bőrrel borított

felületeit puha, száraz ruhával lehet leporolni. A foltok

eltávolíthatók a bőrről, ha egy mikroszálas kendőt

meleg vízzel megnedvesít, és ezzel nyomkodva tisztítja

a bőrt. Ne dörzsölje a kendővel a bőrt és ne használjon

tisztítószereket vagy bőr fényesítő szert, mert az

károsíthatja a terméket.

5. Ápolás

POLSKI

1. Rozpakowanie

Zawartość opakowania

Do każdej pary kolumn dołączone są:

2 Maskownice gł. średniotonowych

4 Maskownice gł. niskotonowych

4 Zworki

4 Stabilizatory

4 Zaślepki stabilizatorów

1 Klucz T45 do regulacji stabilizatora oraz usuwania

zaślepki głośnika średniotonowego.

1 Klucz do dokręcania kolców.

1 Ściereczka do czyszczenia.

Kolumny głośnikowe 801 D4, 802 D4 i 803 D4

są bardzo ciężkie i zdecydowanie radzimy, aby

rozpakować kolumny w tym samym pomieszczeniu,

w którym mają być użytkowane i robić to w dwie

osoby. Dobrym pomysłem jest również usunięcie z rąk

i dłoni jakiejkolwiek biżuterii, która mogłaby porysować

powierzchnię kolumn podczas rozpakowywania.

Powyższa tabela ilustruje części które są spakowane

razem z głośnikami 801 D4, 802 D4 i 803 D4. W

przypadku braku jakiegokolwiek z akcesoriów prosimy

o kontakt ze sprzedawcą.

Maskownice są przymocowane do kolumn na

magnes. Cięższa maskownica (na głośniki średnio i

niskotonowe) jest spakowana w osobnej przegródce,

aby zapobiec przesuwaniu się w trakcie transportu.

 Uwaga:Należyzachowaćostrożność

podczasmontażulubdemontażumaskownic

przymocowanychmagnetycznie,abyuniknąć

zarysowaniaproduktu.Maskownicemogą

pozostawićśladzarysowanianagłośnikulub

podstawiewprzypadkuichupuszczenia;możeszto

złagodzićpoprzezzakryciecokołupodczasmontażu

lubdemontażumaskownic.

Membrany głośników wysokotonowych są bardzo

delikatne i łatwo je uszkodzić. Do kolumn serii 800

dołączamy stalową maskownicę, która chroni głośnik

od różnego rodzaju uszkodzeń. Mimo to powinno się

zawsze zachować ostrożność podczas przenoszenia i

czyszczenia głośników.

Ochrona środowiska

Wszystkie produkty rmy Bowers & Wilkins są

zaprojektowane zgodnie z:

i. międzynarodową dyrektywą dotyczącą substancji

niebezpiecznych (RoHS) w urządzeniach

elektrycznych i elektronicznych

ii. międzynarodową dyrektywą dotycząca substancji

chemicznych REACH

iii. dyrektywą dotyczącą likwidacji sprzętu

elektrycznego i elektronicznego (WEEE).

Skontaktuj się z regionalną władzą do spraw likwidacji

odpadów w celu uzyskania szczegółów.

POLSKI

POLSKI 59

3. Podłączenie 61

4. Strojenie końcowe 62

5. Pielęgnacja 63

6. Numer seryjny i informacje dotyczące

zgodności 63

Głośnik wysokotonowy w z serii 800 Diamond to

element odsprzęgnięty, który jest mechanicznie

odizolowany od głównej części obudowy. W związku

z tym może wydawać się, że jest luźny po pierwszym

wyjęciu produktu z opakowania. To nie jest usterka,

jest to nieodłączna cecha konstrukcji i zapewnia

optymalną wydajność głośnika.

Jeśli zespół głośnika wysokotonowego przesunął się

podczas transportu i wymaga regulacji, można go

lekko przesunąć do przodu lub tyłu, aby zapewnić, że

tył korpusu głośnika wysokotonowego jest wyrównany

z tylną częścią obudowy głośnika. Zespół głośnika

wysokotonowego można również nieznacznie obrócić,

aby logo Bowers & Wilkins było ustawione pionowo.

Nie wciskaj głośnika wysokotonowego na siłę poza

miękkie ograniczniki podczas dokonywania tych

regulacji.

 Uwaga:Należyuważać,abynieuszkodzićzespołu

odsprzęgającegopodczasdokonywaniatych

regulacji–wraziewątpliwościdotyczącychregulacji

zespoługłośnikawysokotonowegonależyzwrócićsię

opomocdosprzedawcy.

POLSKI

2. Pozycjonowanie

Instalacja głośnika

Kolumny 801 D4, 802 D4 i 803 D4 są przeznaczone

do montażu tylko na podłodze, dlatego dostarczane

są z kółkami zamocowanymi do spodu kolumn aby

ułatwić ustawienie kolumn. Bardzo ważne jest, aby

kolumny stały pewnie na podłodze i w tym celu zaleca

się użycie kolców dostarczonych z kolumnami, jeśli to

tylko możliwe.

Ważna uwaga dotycząca

bezpieczeństwa

Ostre kolce, nie dotykaj.

 Uwaga:Jeśliustawiaszgłośniknabardzogrubym

dywanie,przezcokółkauniemożliwiajągłośnikom

kontaktzpodłożemzapomocąkolców,możesz

odkręcićkółkaspodspoduużywając5mmklucza

imbusowego.Zpowodudużejwagikolumn

odkręcaniekółekpowinnosięodbywaćwedwie

osoby-jednaosobaprzechylagłośniknaboki

przytrzymujego,podczasgdydrugaodkręcakółka.

Zalecamyużycieodpowiedniegoklinalubpodpory,

abyzapobiecprzypadkowemuupadkowigłośnika

napodłogępodczaszdejmowanialubponownego

montażukółek.

Po ustawieniu kolumn w prawidłowej pozycji kolce

zamontowane z dołu kolumny mogą być zwolnione.

Wsuń palce w przestrzeń pomiędzy podstawą kolumny

i podłogą i zlokalizuj palcami cztery nakładki na kolce.

Jeżeli montujesz kolumnę na twardym podłożu zostaw

nakładki na miejscu, aby chronić podłogę. Jeżeli

głośnik jest ustawiony na dywanie usuń nakładki, które

są zamontowane za pomocą magnesu i zachowaj na

przyszłość. Teraz można uwolnić kolce do właściwej

pozycji.

Bezpośrednio nad każdą nakładką/kolcem znajduje

się trzyczęściowa śruba blokująca. Obróć śrubę za

pomocą palców jak widać na ilustracji nr 2 powyżej,

aby uwolnić nakładkę/kolce w kierunku podłogi.

Jeżeli śruba blokująca jest zakręcona za mocno

włóż metalowy pręt w otwór znajdujący się w śrubie

mocującej i obróć uwalniając śrubę (patrz powyższa

ilustracja).

W momencie gdy podstawka/kolce dotknie podłogi

obracaj nadal śrubę aż do momentu, gdy głośnik nie

będzie się opierał na kółkach. Powtórz czynność dla

czterech nakładek/kolców upewniając się, że kolumna

ustawiona jest pewnie na podłodze i nie kołysze się.

Aby zablokować nakładki/kolce włóż metalowy pręt

w jeden z czerech otworów w kolcach. Dzięki temu

kolce nie będą się kręcić w momencie, gdy będziesz

dokręcał śrubę tak jak pokazano to na rysunku nr

5. Następnie wyjmij pręt i dokręć śrubę do końca,

do otwory w podstawie kolumny. Aby upewnić się

że śruba mocująca jest szczelnie zablokowana włóż

ponownie metalowy pręt w jeden z czterech otworów

kolców. Podczas gdy pręt przytrzymuje kolec we

właściwej pozycji palcami obracaj śrubę mocującą

do momentu zablokowania. Powtórz czynność dla

każdego kolca.

Po umieszczeniu kolców należy założyć stabilizatory,

aby zminimalizować ryzyko przypadkowego

przewrócenia głośnika. Stabilizator należy przewlec

przez cokół i obniżyć za pomocą klucza T45, obracając

stabilizator zgodnie z ruchem wskazówek zegara, aż

gumowa nóżka oprze się o podłogę.

Stabilizator nie powinien być nadmiernie dokręcany,

aby uniknąć odciążenia kolców, co zmniejszyłoby

stabilność i pogorszyło wydajność. Po opuszczeniu

stabilizatorów na swoje miejsce, zaślepki można

wkręcić w górną część stabilizatora i delikatnie

dokręcić kluczem T45, aż zatrzymają się we wgłębieniu

w cokole.

Jeśli konieczna jest zmiana położenia głośnika, należy

zdjąć zaślepki stabilizatorów, podnieść stabilizatory, a

kolce włożyć z powrotem do cokołu, zanim produkt

zostanie przesunięty. W tym celu użyj klucza T45,

aby zdjąć zaślepki stabilizatorów, obracając je w

kierunku przeciwnym do ruchu wskazówek zegara, a

następnie użyj klucza T45, aby podnieść stabilizatory,

obracając je w kierunku przeciwnym do ruchu

wskazówek zegara. Gdy stabilizatory są podniesione,

włóż metalowy pręt do jednego z czterech otworów

w kolcu i obróć nakrętkę blokującą, zwalniając ją, jak

pokazano w kroku 2 powyżej. Następnie obracaj śrubę

mocującą do momentu w którym śruba nie może

się dalej obracać. Spowoduje to zazębienie kolca ze

śrubą mocującą. Następnie przekręć śrubę mocującą

w sposób widoczny na ilustracji 3 co spowoduje, że

kolec zacznie podnosić się do podstawy kolumny.

Po powrocie kolców do podstawy kolumny zainstaluj

nakładkę na kolec (jeżeli została wcześniej usunięta).

Głośnik jest gotowy do przeniesienia.

POLSKI

Systemy kina domowego

Jeśli głośniki maja być użyte jako głośniki frontowe w

zestawie kina domowego powinny znajdować się bliżej

siebie w porównaniu do zestawu stereo, ponieważ

zestawy surround rozszerzają pole dźwięku. Ustawienie

głośników w odległości ok. 0.5m od boków telewizora

pozwoli również na synchronizację dźwięku z obrazem.

Tak jak w przypadku zestawów stereo głośniki powinny

znajdować się w odległości przynajmniej 0.5m od

ścian.

Ważna uwaga dotycząca

bezpieczeństwa

Wszystkie połączenia należy wykonywać

przy wyłączonym sprzęcie audio. Podczas używania

sprzętu audio w normalnych warunkach dotykanie

nieizolowanych zacisków głośnikowych lub przewodów

może spowodować nieprzyjemne doznania.

Gniazda podłączeniowe kolumn głośnikowych 801D4,

802D4 i 803 D4 akceptują różne rodzaje wtyków:

wtyki bananowe 4 mm, widełki 6 i 8 mm, gołe kable do

4mm średnicy.

Ważna informacja dotycząca

bezpieczeństwa

W niektórych krajach, szczególnie

europejskich, używanie wtyków bananowych 4mm

jest uznawane za niebezpieczne z uwagi na to, że

mogą być wsadzone do gniazdka ściennego. W celu

spełnienia norm bezpieczeństwa CENELEC otwory

4mm na końcu gniazd są zatkane plastikowymi

zatyczkami. Jeśli mieszkasz w jednym z krajów,

których dotyczą powyższe regulacje upewnij się,

że wtyki bananowe nie będą użyte w sposób

niebezpieczny przez dzieci lub inne osoby. Zaślepki

plastikowe mogą zostać usunięte, jeżeli zechcesz użyć

wtyków bananowych.

Zapytaj sprzedawcę, aby doradził Ci w sprawie kupna

przewodu głośnikowego. Pamiętaj, aby impedancja

kabla była niższa niż maksymalna dopuszczalna w

specykacji kolumny i używaj kabli niskoindukcyjnych,

by uniknąć niebezpieczeństwa falowania wysokich

częstotliwości.

3. Podłączenie

Ustawienie głośnika

Zarówno w systemach stereo jak i kina domowego

postaraj się, aby bezpośrednie otoczenie każdego

głośnika było podobne akustycznie. Na przykład

jeśli jeden z głośników przylega do ściany a inny do

miękkich zasłon lub mebli jakość dźwięku będzie

prawdopodobnie niższa.

Systemy stereo

Na początku głośniki powinny zostać ustawione w

odległości od 1.5m do 3m od siebie w rogach trójkąta

równobocznego, którego trzeci wierzchołek będzie

stanowić miejsce odsłuchu. Głośniki należy umieścić w

odległości co najmniej 0,5 m od ścian zarówno z tyłu

jak i po bokach (zgodnie z powyższą ilustracją).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

POLSKI

Na tylnym panelu każdej z kolumn są 2 pary gniazd

podłączeniowych, które umożliwiają podłączenie

typu bi-wire (lewy górny rysunek). W przypadku

konwencjonalnego podłączenia typu single wire

dopasuj przewody do gniazd według polaryzacji.

Bi-wiring może poprawić brzmienie detali muzycznych.

Upewnij się, że gniazda połączeniowe z czerwonym

obramowaniem zostały połączone z gniazdami o

dodatniej polaryzacji na wzmacniaczu a gniazda

z czarnym obramowaniem z gniazdami o ujemnej

polaryzacji na wzmacniaczu. Nieprawidłowe

podłączenie będzie skutkowało pogorszeniem jakości

dźwięku i utrata niskich tonów. Zawsze dokręcaj główki

gniazd do końca, aby uniknąć zniekształceń dźwięku.

Przed dostrajaniem upewnij się, że wszystkie

podłączenia są wykonane prawidłowo.

Odsunięcie kolumn od ściany zredukuje ogólny poziom

niskich tonów. Przestrzeń za kolumnami pozwoli

również na wytworzenie odpowiedniej głębi dźwięku.

Przysunięcie kolumn bliżej ściany spowoduje efekt

odwrotny: wzrośnie poziom basu a poczucie głębi

dźwięku zostanie zredukowane.

Jeśli niskie tony powodują problem z częstotliwością

zwykle spowodowane jest to rezonansem wynikającym

z ukształtowania pomieszczenia. Nawet minimalne

zmiany ustawienia kolumn lub zmiany miejsca

odsłuchu mogą mieć dobry wpływ na te zakłócenia.

Spróbuj ustawić kolumny w różnych miejscach.

Zmiana położenia większych mebli również może

przynieśćefekt.

Jeśli środkowi sceny dźwiękowej brakuje detali postaraj

się przybliżyć kolumny do siebie lub skierować je pod

kątem do pozycji odsłuchowej.

Jeśli dźwięk jest zbyt „jasny” zwiększenie ilości

miękkich elementów wystroju (np. cięższych zasłon)

może pomóc zbalansować dźwięk. Odwrotnie,

zmniejszenie ilości miękkich elementów spowoduje

rozjaśnienie dźwięku.

Dla najlepszego odsłuchu możesz również

spróbować zdjąć maskownice z głośników nisko i

średniotonowych delikatnie chwytając za maskownice i

odczepiając je od kolumny.

Działanie kolumn może delikatnie zmieniać się w

początkowym okresie użytkowania. Jeśli kolumny

były przechowywane w chłodnym miejscu, niektóre

komponenty będą potrzebowały czasu, aby

nabrać odpowiednich właściwości mechanicznych.

Zawieszenie głośników również delikatnie się zmieni w

ciągu pierwszych godzin użytkowania. Czas, jakiego

potrzebuje kolumna na osiągnięcie optimum swoich

możliwości będzie się różnił w zależności od sposobu

przechowywania kolumn przed zakupem i sposobie

użytkowania. Zwykle trwa to około tygodnia, aby

ustabilizowały się czynniki temperaturowe i 15godzin

użytkowania, aby części mechaniczne osiągnęły swoje

charakterystyki.

4. Strojenie końcowe

POLSKI

6. Numer seryjny i informacje dotyczące

zgodności

Jeśli zajdzie potrzeba porozmawiania z zespołem

obsługi klienta na temat głośników z serii 800

Diamond, może być konieczne podanie numeru

produktu gotowego (FP) i numeru seryjnego

opisującego wyjątkowe głośniki. Numery te można

znaleźć zarówno na opakowaniu zewnętrznym, w

którym produkt został dostarczony, jak i pod zaślepką

z tyłu głośnika średniotonowego.

Zaślepkę można zdjąć, kładąc jedną rękę na kopule

średniotonowej, aby ją ustabilizować, a następnie

drugą ręką ostrożnie włożyć klinowy koniec narzędzia

do demontażu między zaślepkę a radiator. Ostrożnie

przekręć narzędzie klinowe, aby zwolnić zaślepkę,

a następnie można ją ręcznie wysunąć w górę, aby

odsłonić numery identykacyjne i informacje dotyczące

zgodności.

 Uwaga:Należyuważać,abynieuszkodzić

wykończeniazaślepki,kopuły,radiatoralub

otaczającychjeczęścipodczaszdejmowaniai

ponownegomontażuzaślepki.

Zaślepkę można nałożyć, wsuwając ją z powrotem na

uchwyt z tyłu głowy i delikatnie dociskając w dół do

pozycji spoczynkowej.

Obudowa kolumn zazwyczaj wymaga tylko usunięcia

kurzu. Zalecamy użycie ściereczki dołączonej do

produktu. Jeśli chcesz użyć aerozolu lub innego

środka czyszczącego, rozpyl aerozol na szmatkę, a

nie bezpośrednio na produkt. Najpierw sprawdź na

małej powierzchni, czy środek czyszczący nie niszczy

podłoża. Unikaj materiałów szorstkich i takich, które

zawierają kwas, są zasadowe lub antybakteryjne.

Nie stosuj środków czyszczących na głośniki. Unikaj

dotykania głośników.

W celu uniknięcia ryzyka uszkodzenia powierzchni,

trzymaj produkt z dala od źródeł ciepła takich jak

kaloryfery lub wentylatory gorącego powietrza. Za

każdym razem, gdy wykończenie głośników Bowers

& Wilkins jest drewniane, wybierane są najlepsze

materiały, pokrywane następnie lakierem odpornym

na promieniowanie ultraoletowe, co pozwala

minimalizować zmiany koloru powstałe z biegiem

czasu. Jakkolwiek, podobnie jak w przypadku

wszystkich materiałów naturalnych, środowisko

zewnętrzne ma wpływ na wykończenie kolumn i

należy spodziewać się stopniowej zmiany koloru.

Efekty takich zmian mogą być szczególnie widoczne w

miejscach, które podlegają przekształceniom wolniej,

takich jak obszary przykryte przez maskownicę lub

pozostające w cieniu. Różnice w kolorach mogą być

skorygowane poprzez wystawienie w równym stopniu

wszystkich powierzchni obudowy na działanie promieni

słonecznych, aż do momentu gdy kolor jest jednolity.

Proces ten może zająć kilka dni lub nawet tygodni, ale

może również zostać przyspieszony poprzez ostrożne

zastosowanie lampy ultraoletowej.

Obudowa głośnika wysokotonowego ma teksturowane

wykończenie powierzchni, na której podczas obsługi

mogą zbierać się powierzchowne ślady i należy ją

czyścić, przecierając dostarczoną ściereczką do

czyszczenia wokół obudowy, zgodnie z teksturą

powierzchni.

Pokryte skórą powierzchnie głośnika Serii 800

Diamond można przetrzeć miękką, suchą szmatką.

Plamy można usunąć ze skóry, zwilżając ściereczkę

z mikrobry ciepłą wodą i używając jej do przetarcia

skóry do wyczyszczenia. Nie pocieraj szmatki o skórę

ani nie używaj detergentów do czyszczenia lub pasty

do skóry, ponieważ może to spowodować uszkodzenie

materiału.

5. Pielęgnacja

TÜRKÇE

1. Ambalajından çıkarma

Karton Kutu İçeriği

Her bir hoparlör çifti şunlarla birlikte temin edilmektedir:

2 adet orta frekans ızgarası

4 adet bas ızgarası

4 adet bağlantı kablosu

4 adet denge ayağı

4 adet denge ayağı kapağı

1 adet T45 denge ayağı ayarlama ve orta frekans uç

kapağı sökme takoz anahtarı

1 adet metal çivi ayarlama çubuğu

1 adet temizlik bezi

801 D4, 802 D4 ve 803 D4 çok ağırdır ve bu

nedenden ötürü ambalajların ürünlerin kullanılacağı

odada ve iki kişi tarafından açılmasını şiddetle öneririz.

Ayrıca, hoparlörlerin yüzeyinde herhangi bir çizik

oluşmaması için ambalajın açılması sırasında yüzük

gibi mücevherlerin çıkartılmasını önlem olarak tavsiye

ederiz.

Yukarıdaki tablolar, 801 D4, 802 D4 ve 803 D4 ile

birlikte ambalajlanan bileşen parçalarını göstermektedir.

Herhangi bir parçanın eksik olması gibi istenmeyen

bir durum vuku bulursa, lütfen ürünü satın aldığınız

perakende satıcıya başvurun.

Daha ağır olan bas/orta aralık ızgaraları, manyetik

olarak eklenmiştir ve nakliye sırasında hareket etmelerini

önlemek adına ayrı bir bölme içinde ambalajlanmıştır.

 Not:Üründeizoluşmasınınönlenmesiiçinmanyetik

olaraktakılmışhoparlörızgaralarıtakılırkenveya

çıkarılırkendikkatliolunmasıgerekir.Izgaralar

düştüğütakdirdehoparlör/standkaidesiüzerinde

izbırakacaktır;ızgaralarıtakarkenveyaçıkarırken

kaideninüzeriniörterekbuihtimaliazaltabilirsiniz.

Yüksek frekanslı hoparlör diyaframları çok hassas olup

kolaylıkla hasar görebilirler. 800 Diamond serisinde,

yüksek frekanslı hoparlörü her türlü hasardan korumak

için ürüne çelik ızgara kafesi ekledik. Ne var ki yine

de hoparlörlerinizi taşırken ve silerken özenli olmanız

gerekmektedir.

Çevresel Bilgi

Bu ürün, aşağıdakiler dahil olmak üzere, ama bunlarla

sınırlı kalmayacak şekilde uluslararası yönetmeliklere

uygundur:

i. Elektrikli ve elektronik donanımda tehlikeli

maddelerin kısıtlanması (RoHS),

ii. Kimyasal maddelerin kayıt, değerlendirme,

yetkilendirme ve kısıtlanması (REACH)

iii. Atık haldeki elektrikli ve elektronik donanımın

imha edilmesi (WEEE).

Bu ürünün uygun şekilde nasıl geri dönüşüm işlemine

tabi tutulacağı veya imha edileceği konusunda bilgi

almak için yerel atık imha yetkilinize danışınız.

TRKE

TRKE 64

1. Ambalajından çıkarma 64

2. Konumlandırma 65

3. Bağlantılar 66

4. İnce Ayar ve Rodaj 67

5. Sonraki Bakım 68

6. Seri Numarası ve Uyumluluk Bilgileri 68

Bu 800 Serisi Diamond hoparlördeki tweeter takımı

kabinin ana parçasından mekanik olarak izole edilmiş

ayrı bir aksamdır. Bu nedenle ürün ambalajından

ilk kez çıkarılırken bu sanki gevşek bir parçaymış

gibi görünebilir. Bu bir kusur değildir: bu tasarımın

kendine özgü bir özelliği olup, hoparlörünüzden en iyi

performansı almanızı sağlar.

Tiz hoparlör grubu taşıma sırasında bir miktar

oynamışsa ve ayarlanması gerekiyorsa, çok haf bir

şekilde ileri geri oynatılarak tiz hoparlör gövdesinin arka

kısmının hoparlör kabininin arka kısmıyla hizalanması

sağlanabilir. Ayrıca, tiz hoparlör grubu çok haf bir

şekilde döndürülerek Bowers & Wilkins logosunun dik

konumlanması sağlanabilir. Bu ayarlamaları yaparken

tiz hoparlörünü yumuşak uç noktalarından öteye kadar

hareket ettirmeyin.

 Not:Buayarlamalarıyaparkenayırmalıgrubazarar

vermemeyedikkatedin.Tizhoparlörgrubunu

ayarlarkenherhangibirşüpheiçindekalırsanızlütfen

ürünsatıcısınabaşvurun.

TÜRKÇE

2. Konumlandırma

Hoparlör Kurulumu

801 D4, 802 D4 ve 803 D4, sadece zemin üzerine

kurulmak üzere tasarlanmış olup konumlandırmaya

yardımcı olmaları için tekerlekli olarak temin edilirler.

Mümkün olan durumlarda sıkıca durmalarını sağlamak

için sivri uçlu ayakların kullanılması önem arz

etmektedir.

Önemli Güvenlik Uyarısı

Keskin sivri uçlara sahiptir, dokunmayın.

 Not:Ürünü,tekerleklerinhoparlörüntekbaşınasivri

uçluayaklarınüstünedayanmasınıengelleyecek

şekildekiçokkalınbirhalınınüstünekurmanızhalinde,

5mm’likalyananahtarınıkullanaraktekerlekleri

kaideninaltındansökebilirsiniz.Hoparlörlerin

ağırlığındanötürütekerleklerinsökümüikikişi

tarafındangerçekleştirilmeli,birihoparlörüyanaeğip

tutarkendiğeridetekerleklerisökmelidir.Tekerlekler

sökülürkenveyatakılırkenhoparlörünkazarayere

düşmesininönlenmesiiçinuygunbirtakozveyablok

kullanılmasınıöneririz.

Hoparlörler doğru konuma getirildikten sonra,

kaideye monte edilmiş olan sivri uçu ayaklar serbest

bırakılabilir. Kaide ile zemin arasındaki boşluğun

arasına parmaklarınızı sokarak dört adet sivri uçlu

ayağı yerleştirin. Hoparlörünüzü sert bir zemin üstüne

yerleştirmeniz halinde, zemini korumak için sivri uçlu

ayakları yerinde bırakın. Hoparlörlerinizi halının üstüne

yerleştirmeniz durumunda ise manyetik olarak tutulan

sivri uçlu ayakları çıkartın ve ileriki bir tarihte kullanım

amacıyla saklayın. Bu durum, hoparlör pozisyonunun

alçaltılması için sivri ayaklı uçları hazır hale getirecektir.

Her bir sivri uçlu ayağın/ sivri uçlu ayak kapağının tam

üstünde, üç çatallı kilitleme somunu bulacaksınız.

Sivri uçlu ayakları/ sivri uçlu ayak kapaklarını yere

doğru indirmek için parmaklarınızı kullanarak, yukarıda

ikinci adımda anlatıldığı gibi kilitleme somunlarını

döndürün. Eğer kilitleme somunu döndürülemeyecek

kadar sıkışmışsa, kilitleme somununu gevşetmek için

çatallardan birinin dibinde yer alan deliğe ürünle birlikte

temin edilmiş olan metal çubuğu sokun ve çevirin

(yukarıdaki çizime bakınız).

Sivri uçlu ayaklar/ sivri uçlu ayak kapakları zemine

ulaşana kadar, hoparlörü tekerleklerinden kaldıran

kilitleme somununu çevirmeye devam edin. Bu

işlemi dört sivri uçlu ayak/ sivri uçlu ayak kapağı için

de gerçekleştirin ve hoparlörün sallanmadan sıkıca

durduğundan emin olmak için yüksekliği ayarlayın.

Sivri uçlu ayakları/ sivri uçlu ayak kapaklarını yerlerine

kilitlemek için metal çubuğu sivri uçlu ayaklardaki

dört delikten birine sokun. Metal çubuk yardımıyla

sivri uçlu ayakların dönmesini durdurarak kilitleme

somununu, yukarda 5. adımda anlatıldığı gibi çevirin.

Kilitleme somunu gevşeyince metal çubuğu çıkartın

ve kaidenin içindeki kilitli pozisyonuna geri getirmek

için kilitleme somununu döndürmeye devam edin.

Kilitleme somununun yerine sıkıca kilitlendiğinden emin

olmak için tekrar metal çubuğu sivri uçlu ayaklardaki

dört delikten birine sokun. Metal çubuk ,sivri uçlu

ayakları konumunda tutarken, parmaklarınızı kullanarak

daha fazla dönemeyecek hale gelene kadar kilitleme

somununu çevirin. Bu işlemi her bir sivri uçlu ayak için

tekrarlayın.

Sivri uçlar konumuna sabitlendiğinde hoparlörün kazara

devrilme riskinin azaltılması için denge ayaklarının

takılması gerekir. Denge ayağının kaide içerisinden

geçirilip konumuna alçaltılması ve lastik uç zemine

ulaşana kadar denge ayağının T45 anahtarıyla saat

yönünde çevrilmesi gerekir.

Dengeyi azaltıp performansı olumsuz etkileyeceğinden,

sivri uçların yüksüzleştirilmesinin önlenmesi için denge

ayağının aşırı sıkıştırılmaması gerekir. Denge ayakları

konumuna alçaltıldıktan sonra kapaklar denge ayağının

üst kısmından geçirilebilir ve kaide içindeki yuvaya

ulaşana kadar T45 anahtarıyla hafçe sıkıştırılabilir.

Hoparlörün yeniden konumlanmasının gerekmesi

halinde ürün yerinden hareket ettirilmeden önce

denge ayağı kapaklarının sökülmesi, denge ayaklarının

yukarıya kaldırılması ve sivri uçların kaidenin içine

çekilmesi gerekir. Bunu yapmak için denge ayağı

kapaklarını T45 anahtarıyla saatin ters yönünde

çevirerek sökün ve yine T45 anahtarıyla saatin ters

yönünde çevirerek denge ayaklarını yukarıya kaldırın.

Denge ayakları yukarıya kalktığında metal çubuğu

sivri uçtaki dört delikten birine sokun ve metal

çubuk sivri ucu konumunda tutarken ucu serbest

bırakmak için yukarıdaki 2. adımda belirtildiği gibi

kilit somununu parmaklarınızla çevirin. Akabinde,

daha fazla dönemeyecek hale gelene kadar kilitleme

somununu çevirin. Bu hareket, kilitleme somunu ile

sivri uçlu ayakların bağlanmasını sağlayacaktır. Şimdi,

kilitleme somununu yukarıda 3. adımda anlatıldığı gibi

döndürün, böylece sivri uçlu ayaklar kaidenin içine

doğru geri yükselmeye başlayacaktır. Sivri uçlu ayaklar

kaidenin içine geri dönünce, sivri uçlu ayak kapağını

(eğer çıkartılmışsa) yerine koyun, şimdi hoparlörü

taşıyabilirsiniz.

TÜRKÇE

Ev Sineması Sistemi

Eğer hoparlörler, ev sineması sisteminde ön kanallar için

kullanılacaksa, 2 kanallı ses için gerekli olandan daha

yakın bir yere yerleştirilmelidir, çünkü surround kanallar

imajı genişletme eğilimindedir. Hoparlörleri yaklaşık

olarak 0,5 metre kadar ekranın yanına yerleştirmek, ses

imajının görsel imaj ile aynı ölçekte olmasına yardımcı

olur. Konvansiyonel stereo konumlandırmada olduğu

gibi hoparlörler ideal olarak yan duvarlardan en az

0,5metre uzakta olmalıdır.

Önemli Güvenlik Uyarısı

Tüm bağlantıların ses ekipmanı kapalıyken

yapılması gerekir. Ses ekipmanı normal

kullanımdayken yalıtımsız hoparlör bağlantı uçlarına

veya kablolara dokunmak rahatsız edici bir hisse sebep

olabilir.

801 D4, 802 D4 ve 803 D4 hoparlör terminalleri, çeşitli

kablo bağlantı uçlarına uygundur: 4 mm’lik tekli ş,

6mm’lik ve 8 mm’lik (1/4 inç ve 5/16 inç) tırnak veya

4mm (5/32 inç) çapa kadar çıplak tel.

Önemli Güvenlik Notu

Bazı ülkelerde, özellikle Avrupa ülkelerinde,

4 mm’lik tekli ş kullanımı potansiyel bir

güvenlik tehlikesi olarak görülmektedir, çünkü bu

şler kesintisiz ana şebeke soketlerindeki deliklere

sokulabilmektedir. Avrupa Elektroteknik Standartlar

Komitesi (CENELEC) güvenlik tüzüğüne uygunluk

açısından terminallerin sonunda yer alan 4 mm’lik

delikler plastik pinlerle kapatılmıştır. Eğer ürünü

bu koşulların yürürlükte olduğu ülkelerden birinde

kullanıyorsanız, tekli şlerin çocuklar ve bilgisiz kişiler

tarafından emniyetsiz şekilde kullanılmadığından emin

olun. Tekli konektör şleri kullanmak istiyorsanız plastik

pimleri çıkarabilirsiniz.

Kullanacağınız hoparlör kablosunu seçerken satıcınıza

danışın. Toplam empedansın hoparlörün teknik

şartnamesinde tavsiye edilenden daha aşağıda

olmasına özen gösterin ve yüksek frekansların

zayıamasını önlemek için düşük endüktans kablosu

kullanın.

3. Bağlantılar

Hoparlör Konumlandırma

Müzik seti veya ev sinema sistemi kurulumunda, her bir

hoparlörün yakın çevresinin benzer akustik özelliklere

sahip olmasına özen gösterin. Örneğin, hoparlörlerden

bir tanesi, çıplak duvara bitişik durumdayken diğeri

mefruşata veya perdelere bitişik durumdaysa, hem

genel ses kalitesinin hem de stereo imajının tehlikeye

girmesi muhtemeldir.

Konvansiyonel Stereo Sistemler

Öncelikle, hoparlörler, üçüncü köşedeki dinleme alanı

tarafından tamamlanan eşkenar üçgenin iki köşesinde

1,5 metre ile 3 metre aralığında konumlandırılmalıdır.

Hoparlörler ile arkadaki ve varsa yandaki duvarlar

arasına en az 0,5 m boşluk bırakılmalıdır (yukarıdaki

çizimde gösterildiği gibi).

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

TÜRKÇE

Her bir hoparlörün arkasında, çift kablolama imkanı

sağlayan iki çift terminal yer almaktadır (sol üstte). Tekli

kablo bağlantısı için ürün ile birlikte verilen bağlantı

kablolarını benzer kutup terminallerini birleştirmek

için yerleştirin. İki-kablolu bağlantı, alçak seviyedeki

ayrıntıların çözünürlüğünü artırabilir.

Hoparlördeki pozitif terminallerin (kırmızı renkli)

amplikatördeki pozitif çıkış terminallerine ve negatif

terminallerin (siyah renkli) her zaman amplikatördeki

negatif çıkış terminallerine bağlı olduğundan emin

olun. Yanlış bağlantı durumu, kötü imgelemeye ve bas

seslerde kayıp yaşanmasına yol açabilir. Takırdamaları

önlemek için daima terminal kapaklarını vidalayın.

İnce ayar yapmadan önce, kurulumdaki tüm

bağlantıların doğru yapıldığından ve bunların emniyetli

olduğundan emin olun.

Hoparlörleri duvardan uzaklaştırmak, genellikle bas

ses seviyesini düşürecektir. Hoparlörlerin arkasındaki

boşluk, ayrıca işitsel derinlik etkisi yaratmaya yardımcı

olacaktır. Tam tersine, hoparlörleri duvara yaklaştırmak,

bas ses seviyesini artıracaktır.

Eğer bas ses, frekans ile eşit değil gibi duruyorsa,

bu durum muhtemelen dinleme odanızın akustik

özelliklerinin bir sonucudur. Hoparlörlerdeki veya

dinleme pozisyonundaki küçük değişiklikler bile,

bu rezonansların sesi derinden etkilemesine yol

açabilir. Dinleme pozisyonunuzu değiştirmeyi veya

hoparlörlerinizi başka bir duvarın yanına yerleştirmeyi

deneyin. Büyük hacimli mobilyaların mevcudiyeti ve

konumu da rezonans modlarını etkileyebilir.

Eğer merkezi imaj odaktan yoksun ise, hoparlörleri

yakınlaştırmayı veya hoparlörlere, dinleme

pozisyonunun hemen önünde bir konuma gelecek

şekilde içe doğru açı vermeyi deneyin.

Eğer ses çok parlaksa, odanın içindeki yumuşak

mobilyaların (örneğin ağır perdeler) miktarını artırmak,

sesi dengelemenize yardım edecektir. Bunun tam tersi

olarak, odanın içinde yer alan yumuşak mobilyaların

miktarını azaltmak da donuk bir sesin oluşmasına

neden olacaktır.

En etkili dinleme olanağı için, bas/orta aralık ızgaralarını

kenarlarından tutarak ve hafçe kabinden dışarı doğru

çekerek çıkartın.

Hoparlörün performansı, ilk kurulum sırasında

aldatıcı şekilde değişiklik gösterebilir. Eğer hoparlör

soğuk bir ortamda muhafaza edildiyse, sürücü

ünitelerinin sönümlenme bileşenlerinin ve süspansiyon

malzemelerinin mekanik özelliklerini tam olarak geri

kazanması için biraz zaman geçmesi gerekecektir.

Ayrıca, sürücü ünitesi süspansiyonu, ilk kullanım saatleri

boyunca gevşeyecektir. Hoparlörün istenilen çalışma

performansına ulaştırılması için geçecek süre, önceki

depolama koşullarına ve nasıl kullanıldığına bağlı olarak

değişkenlik gösterir. Kural olarak, sıcaklık etkilerinin

stabilize olması için ürüne bir hafta zaman tanıyın

ve mekanik parçaların istenilen tasarım özelliklerine

erişmesi için ortalama 15 saatlik bir kullanım süresinin

geçmesini bekleyin.

4. İnce Ayar ve Rodaj

TÜRKÇE

6. Seri Numarası ve Uyumluluk Bilgileri

800 Serisi Diamond hoparlörleriniz hakkında

müşteri hizmetleri ekibiyle görüşmeniz gerektiğinde

hoparlörlerinize özgü benzersiz Nihai Ürün (FP) ve Seri

Numaralarını belirtmeniz gerekebilir. Bu numaralar hem

ürünün temin edildiği dış ambalaj üzerinde hem de orta

frekans uç kapağının altında yer almaktadır.

Orta frekans uç kapağını, cihazı dengede tutmak için

bir elinizi orta frekans hoparlör başının üzerine koyup

diğer elinizle sökme anahtarının takoz ucunu dikkatli

bir şekilde uç kapağı ile soğutucu arasına yerleştirerek

çıkarabilirsiniz. Uç kapağını serbest bırakmak için

takoz anahtarını dikkatlice döndürün; kimlik numaraları

ve uyumluluk bilgilerini ortaya çıkarmak için uç kapağını

elinizle yukarı doğru kaydırabilirsiniz.

 Not:uçkapağıçıkarılırkenvetakılırkenuçkapağı,

baş,soğutucuveilgilidiğerparçalarınyüzeylerinin

hasargörmemesinedikkatedilmelidir.

Uç kapağı, başın arka kısmındaki monte yerine

kaydırılıp oturma konumuna doğru hafçe aşağı yönde

bastırılarak yerine tekrar takılabilir.

Kabin yüzeyinin bakımını yapmak için çoğunlukla

sadece tozunu almak yeterlidir. Bunun için ürün ile

birlikte verilen bezi kullanmanızı tavsiye ederiz. Eğer

aerosol veya başka bir temizlik maddesi kullanmak

isterseniz, temizlik maddesini bezin üstüne dökün,

direkt olarak ürünün üstüne dökmeyin ve bazı temizlik

malzemelerinin bazı yüzeylere zarar verebileceğini göz

önüne alarak önce küçük bir alan üzerinde deneme

yapın. Aşındırıcı veya asit, alkali ya da antibakteriyel

ajanlar içeren malzemeler kullanmaktan kaçının. Sürücü

ünitelerinde kesinlikle temizlik ajanları kullanmayın.

Sürücü üniteleri zarara görebileceği için ünitelere

dokunmaktan kaçının.

Bowers & Wilkins hoparlörleri, gerçek ahşaptan

üretilmiş, üründe en iyi ahşap kaplamalar seçilmiş ve

ahşap kaplamalar zaman içindeki renk değişimlerini en

aza indirgemek amacıyla ultraviyole ışınlarına dayanıklı

bir vernik ile işlenmiştir. Buna rağmen, tüm doğal

malzemelerde olduğu gibi, ahşap kaplamalar çevresel

özelliklere tepki verebilir ve zaman içinde kaplamalarda

bir miktar renk değişimi gözlenebilir. Renk değişiklikleri,

tüm kaplama yüzeylerinin eşit olarak ve aynı oranda

güneş ışığına maruz bırakılmasıyla düzeltilebilir.

Bu işlem, günlerce hatta haftalarca sürebilir, ama

işlem bir ultraviyole lambanın dikkatli kullanımı

ile de hızlandırılabilir. Ayrıca, ahşap kaplamaların

çatlama olasılığını en aza indirmek için hoparlörleri,

radyatörler ve sıcak havalandırma delikleri gibi direkt ısı

kaynaklarından uzak tutmanız gerekmektedir.

Tiz hoparlör muhafazası, ellendiği zaman yüzey izleri

bırakabilen dokulu bir yüzey kaplamasına sahiptir ve

ürünle birlikte verilen temizlik bezi kullanılarak muhafaza

yüzeyine uygun bir şekilde silinmelidir.

800 Serisi Diamond hoparlörünüzün deri kaplı

yüzeylerinin tozunu yumuşak, kuru bir bezle alabilirsiniz.

Deri üzerindeki lekeleri çıkarmak için mikrober bir bezi

ılık suyla ıslatarak temizlenene kadar deri üzerindeki

lekelere hafçe sürün. Bezi deri üzerinde ovalamayın

veya temizlik deterjanları veya deri parlatıcı kullanmayın;

bu malzemelerin kullanılması ürüne zarar verebilir.

5. Sonraki Bakım

简体中文

1. 开箱

包装箱内的物品

每对扬声器都配备：

2个中音网罩

4个低音网罩

4根端子连接线

4个稳定器

4个稳定器盖

1个用于调节T45稳定器和拆除中音后盖的楔形工具

1个金属脚钉调节杆

1块清洁布

801 D4, 802 D4和803 D4有一定的重量，我们强烈

建议在房间内由二人一起合力完成。作为谨慎的预防

措施，也请阁下取下佩戴的首饰，以免刮伤扬声器表

面的外饰。

上表列出了801 D4, 802 D4和803 D4随附的组件。

如发现缺少任何组件，请先与购买扬声器的经销商联

系。

所有面网都通过磁力吸附。较重的中低音面网放置在

单独的隔间中，以防止运输过程中发生移动。

注意：安装或拆卸磁力格栅时必须小心，避免在产

品上留下印痕。如果掉落，格栅将在扬声器/支架底

座上留下印痕；您可以在安装或卸下格栅时遮盖底

座来减轻这种情况。

高音振膜极为精致，很容易损坏。于800钻石系列

中，我们配备了一个钢制网罩，以防止高音单元受到

任何形式的损害。然而，当阁下处理和清洁扬声器

时，仍需小心谨慎。

环保信息

本产品符合国际指令，包括但不限于：

i. 有关电机和电子设备的危害物质禁用指令

(RoHS)

ii. 化学品注册、评估、许可和限制 (REACH)

iii. 废电机电子设备指令处理规定 (WEEE)

请咨询阁下当地的废弃物处理局，了解有关如何正确

回收或处理本产品的指导。

简体中文

Contents

简体中文 69

1. 开箱 69

2. 摆放位置 70

3. 连接 71

4. 微调和磨合 72

5. 保养 73

6. 产品序列号和合规信息 73

800 Series Diamond 扬声器系列的高音组件是一个

退耦的组件，意味着它是物理上地从箱体的主体部分

分离。因此，当产品首次从包装箱取出时，它可能会

出现松动。这不是一个错误：这是设计的一个固有特

性，确保您的扬声器发挥出最佳性能。

在运输途中，如高音单元部件有些许移动，须调整位

置，可以非常轻微地向前或向后挪动，确保高音单元

主体的后部与扬声器箱体的后部对齐。也可以稍稍转

动高音单元，确保Bowers & Wilkins标志保持垂直。

调整时，不得强行让高音单元的位置超过软挡板。

注：在调整位置时，请小心操作，切勿损坏退耦部

件，如在调整高音单元总成时存有任何疑问，请咨

询经销商，寻求帮助。

简体中文

2. 摆放位置

安装扬声器

801 D4, 802 D4和803 D4的安装为座地式，并配备

滚轮以便将其定位。尽可能使用附带的钉脚确保把它

固定在地板上。

重要安全提示

钉脚锋利，请勿触摸。

注：如果您将本产品安装在很厚的地毯上，由于轮

子阻碍，扬声器无法仅依靠钉子固定，您可能希

望使用 5mm 艾伦内六角扳手将轮子从箱体底部卸

下。由于扬声器自身的重量，拆卸轮子只应由两个

人来完成——一个负责扶住扬声器并向一旁倾斜，

另一个负责卸下轮子。我们建议，在拆卸或调整轮

子时，应使用合适的楔子或挡板防止扬声器意外掉

落地面。

当扬声器处于正确位置后，可松开底座内置的钉脚。

把手指放在底座与地板之间的缝隙，寻找四个钉脚杯

的位置。如扬声器放置在坚硬的地板上，请保留钉脚

杯以保护地板。如扬声器放置在地毯上，可除下以磁

力吸咐的四个钉脚杯，并保留以备将来使用。钉脚已

准备好可调低到位。

于每个钉脚/钉脚杯正上方的位置，您会感觉到一个三

齿锁紧螺母。用手指旋转锁紧螺母，把钉脚/钉脚杯调

低至地上，如上面第2步所示。如锁紧螺母太紧而无法

转动，可于每个齿端插入随附的金属棒来旋转，以松

开锁紧螺母（见上图）。

继续旋转锁紧螺母可使钉脚/钉脚杯接触地板，并使扬

声器提起以离开滚轮。重复此过程，调整四个钉脚/钉

脚杯的高度，确保扬声器站稳不摇晃。

要固定钉脚/钉脚杯，请把金属棒插入钉脚的四个孔之

一。使用金属棒停止钉脚旋转，旋转锁紧螺母，如上

面步骤5所示。当松开锁紧螺母后，取出金属棒，并继

续旋转锁紧螺母返回它在底座的锁定位置。为了确保

锁紧螺母稳固锁定，重新把金属棒插入钉脚的四个孔

之一。透过金属棒把钉脚保持在适当的位置时，使用

手指来转动锁紧螺母，直到它不再旋转。为每个钉脚

重复此步骤。

一旦钉脚锁定到位后，即应安装稳定器，将扬声器因

意外撞倒的风险降到最低。稳定器应穿过底座，然后

用T45工具顺时针旋转稳定器，直到橡胶吸嘴稳定贴

合在地板上。

稳定器不应拧得过紧，以避免钉脚无法承重，影响扬

声器的稳定性和性能。当稳定器到达稳定器盖可以拧

进其顶部的位置时，请使用T45工具轻轻拧紧，直至

它们固定在底座的凹槽内。

如扬声器需要重新定位，则必须卸除稳定器盖，在移

动扬声器之前，应取出稳定器，将钉脚收回底座中。

请使用T45工具操作这些步骤，逆时针旋转取下稳定

器盖，然后使用T45工具，逆时针旋转抬起稳定器。

当稳定器抬高后，将金属杆插入四个钉脚洞的其中一

个，通过金属杆将钉脚固定住，然后按照上文的步骤

2，用手指将锁定螺母转动拧松。继续旋转直到它不再

转动；这将确保锁紧螺母和钉脚啮合。现在旋转锁紧

螺母，如上面步骤3所示，钉脚将开始上升返回底座。

当钉脚已返回底座，请放回钉脚杯(如已除去)，现在可

重新定扬声器位置。

简体中文

家庭影院系统

如果扬声器被用于家庭影院中的前声道，他们应该放

置在较双声道相互更近的位置，因为环绕声道趋向于

将结像加宽。将扬声器放置在离屏幕约0.5 米之内也

有助于使声音结像与视觉影像成比例。犹如传统的

立体声定位一样，扬声器应该处于离任何一侧墙至少

0.5 米的理想位置。

重要安全提示

所有连接应在关闭音频设备的情况下进行。

当音频设备正常运行时，接触未绝缘的扬声

器端子或接线可能会造成损坏。

801 D4, 802 D4和803 D4扬声器的插座适用于多

种接线头：4毫米香蕉插、6毫米和8毫米(1/4英寸和

5/16英寸)的铲形接头或直径在4毫米(5/32英寸)以内

的裸线。

重要安全指示

在某些国家，尤其是欧洲国家，使用4毫米香

蕉插被认为具有安全危险，因为它们可以用

于插入无遮蔽的电源座插孔。为了遵从欧洲电工标准

化委员会CENELEC的安全规定，接线端上的4毫米

孔由塑料插脚封闭。如果阁下在任何执行这种规定的

国家内使用这些产品，请确保儿童或其他不知情人仕

勿以危险的方式使用香蕉插。如要使用香蕉插头，拔

掉塑料销即可。

在选择扬声器接线时，请向经销商咨询。总电阻抗应

低于扬声器规格中所建议的最大值，并使用低电感的

接线，以避免高频减弱。

3. 连接

扬声器的定位

无论是在立体声还是家庭影院的安装中，要设法确保

每个紧贴扬声器周围的物件在声音特色上类似。例

如，如果一个扬声器的周围是无遮蔽的墙，而另一个

扬声器的周围是软性陈设品或窗帘，则整个声音质量

和立体结像则可能受到影响。

传统立体声系统

首先，扬声器应该定位在一个等边三角形的两个角

的1.5至3米之间，而等边三角形的第三角应该在视听

区。扬声器至少应距离背墙和侧墙0.5米（如上图所

示）。

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

简体中文

每台扬声器的背部均有两对插座，可用于双线连接

(上左)。对于传统的单线连接，使用随附的接线与同

极性的插座相连。双接连线可改善低层次细节的分辨

率。

连接时请确保将扬声器的正极端(配有红色环)连接到放

大器的正极输出端，而且扬声器的负极端(配有黑色环)

保持连接到放大器的负极输出端。错误连接虽然不会

造成损坏，但会导致劣质立体声像效果及损失低音。

请务必将插座盖锁紧以避免嘎嘎作响。

在微调前，确保安装中的所有连接正确且安全。

一般来说，把扬声器移离墙壁可降低低音。扬声器后

的空间会帮助创造出一种听觉上的深度感。相反，把

扬声器移近墙壁则可增加低音。

如果低音的频率不均衡，这很可能是因为试听室里的

谐振模式引起的。即使扬声器或试听的位置很小的改

变都可以使谐振对声音的效果产生很深的影响。设法

移动试听的位置或者将扬声器放在不同的墙旁边。大

件家具的存在及其位置也会影响谐振模式。

假如中心图像缺少焦点，可试着将扬声器彼此离得更

近或者使其向内成一个角度，这样它们就可以正对着

试听的位置。

如果音质太过明快，则在房间内增加软性的陈设品

（如较重的窗帘）可以帮助平衡音质。相反，在房间

内减少软性的陈设品可以使迟缓的音质变得明快。

要使声音层次更清晰，请抓住中低音面网的边缘，轻

轻向箱体外拉以将其移除。

在初始试听阶段，扬声器的性能会发生细微变化。如

果扬声器被安装在较冷的房间内，驱动装置的阻尼复

合组件和悬挂材料会需要一些时间来恢复其正确的机

械性能。驱动装置的悬挂部分也会在最初使用的几小

时内松动。使扬声器达到理想性能状态的时间将因以

前的储存条件和使用方法而有所变化。作为使用指

引，可以用一周时间来稳定温度的影响，或者用平均

使用15 小时的时间来使机械部分达到理想的设计性

能。

4. 微调和磨合

简体中文

6. 产品序列号和合规信息

如需联系客户服务团队，了解800钻石系列扬声器，

您可能需要提供扬声器的具体产品型号（FP）和产品

序列号（SN）。您可以在产品的配套外包装和中音后

盖下找到这些数字。

在取下中音后盖时，可将一只手放在中音后盖上扶

稳，然后用另一只手小心地将拆卸工具的楔形端插入

后盖和散热器之间。请小心拧动楔形工具，松开后

盖，然后用手向上滑动后盖，就能看到产品型号和合

规信息。

注：在拆下和装回后盖时，注意不要损坏后盖、顶

部、散热器和周围部件的表面。

更换后盖时，可将其滑回顶部背后，轻轻向下推至固

定位置。

箱体表面通常仅需要除尘。建议阁下使用产品随附的

布块。如果想要使用喷雾剂或其它清洁剂，请将清洁

剂使用在布块上，不要直接喷到产品上，并先在一小

块面积上试用，因为有些清洁产品可能会损坏表面。

请勿使用具有磨蚀性，包含酸、碱或抗菌剂的产品。

请勿对驱动单元使用清洁剂。请避免触摸驱动单元，

因为可能导致损坏。

尽管Bowers & Wilkins扬声器使用真木外饰，其板

材均通过精选，并使用耐紫外线漆处理，以减低随时

间而产生的颜色变化。然而，就像所有的天然材料一

样，表面饰板将受到环境的影响并产生不同程度的颜

色变化。可通过将饰板表面同等平均地置于阳光下以

修正颜色不一的现象，直到颜色统一。此过程可能需

要数天或数星期，但是可通过小心使用紫外线灯来加

速此过程。木质饰板表面应远离直接热源，例如，发

热器和暖气出风口，以减小木质板材开裂的可能性。

高音单元外壳的表面为纹理饰面，搬运时可能会留下

印痕，可使用随附的清洁布擦拭外壳周围，顺着表面

纹理清洁。

800 Series Diamond 扬声器的皮革表面可以用柔软

的干布擦拭。用温水将超细纤维布沾湿，然后用它轻

擦皮革直至干净，可以去除皮革上的污渍。请勿摩擦

皮革上的布，或使用清洁洗涤剂或皮革上光剂，因为

这样做可能会损坏产品。

5. 保养

繁體中文

1. 開箱

包裝箱內的物品

每對揚聲器均配有：

2個中音網罩

4個低音網罩

4根端子連接線

4個固定器

4個固定器蓋

1個T45固定器調節和中音後蓋拆除楔形工具

1個金屬腳釘調節桿

1塊清潔布

801 D4, 802 D4和803 D4有一定的重量，我們強烈

建議在房間內由二人一起合力完成。作為謹慎的預防

措施，也請閣下取下佩戴的首飾，以免刮傷揚聲器表

面的外飾。

上表列出了801 D4, 802 D4和803 D4隨附的組件。

如發現缺少任何元件，請先與購買揚聲器的經銷商聯

繫。

所有面網都通過磁力吸附。較重的中低音面網放置在

單獨的隔間中，以防止運輸過程中發生移動。

注：安裝或拆卸磁性網罩時，請務必小心操作，避

免劃傷揚聲器。網罩掉落可能會劃傷揚聲器/底座；

在安裝或拆卸網罩時，可包覆底座，避免劃傷。

高音振膜極為精緻，很容易損壞。於800鑽石系列

中，我們配備了一個鋼制網罩，以防止高音單元受到

任何形式的損害。然而，當閣下處理和清潔揚聲器

時，仍需小心謹慎。

環保資訊

本產品符合國際指令，包括但不限於：

i. 有關電機和電子設備的危害物質禁用指令

(RoHS)

ii. 化學品註冊、評估、許可和限制 (REACH)

iii. 廢電機電子設備指令處理規定 (WEEE)

請諮詢閣下當地的廢棄物處理局，瞭解有關如何正確

回收或處理本產品的指導。

繁體中文

Contents

繁體中文 74

1. 開箱 74

2. 擺放位置 75

3. 連接 76

4. 調試及暖機 77

5. 保養 78

6. 產品序列號和合規信息 78

800 鑽石系列揚聲器的高音單元是一個退耦式組件，

並與主箱體相分離。因此，首次從包裝箱中取出本產

品時，它可能會有些鬆動。但這並不是質量問題，而

是設計固有的特性，目的是保證揚聲器能發揮最佳

性能。

如在搬運過程中，高音單元經過移動，或需要調整位

置；可以稍微向前或向後移動，確保高音單元的後

部與揚聲器箱體的後部對齊；也可微微地旋轉高音單

元，以便確保Bowers & Wilkins 品牌標誌垂直。調整

時，不得強行讓高音單元的位置超過軟擋板。

注：調整位置時，請務必小心操作，切勿損壞退耦

組件，如對調整高音有任何疑問，請諮詢經銷商，

尋求幫助。

繁體中文

2. 擺放位置

安裝揚聲器

801 D4, 802 D4和803 D4的安裝為座地式，並配備

滾輪以便將其定位。盡可能使用附帶的釘腳確保把它

固定在地板上。

重要安全指示

腳釘鋒利，請勿觸摸。

注：如果您將本產品安裝在很厚的地毯上，由於輪

子阻礙，揚聲器無法僅依靠釘子固定，您可能希望

使用5mm艾倫內六角扳手將輪子從箱體底部卸下。

由於揚聲器自身的重量，拆卸輪子只應由兩個人來

完成，一個負責扶住揚聲器並向一旁傾斜，另一個

負責卸下輪子。我們建議，在拆卸或重新裝回輪子

時，使用合適的楔子或擋板防止揚聲器意外傾倒到

板上。

當揚聲器處於正確位置後，可鬆開底座內置的釘腳。

把手指放在底座與地板之間的縫隙，尋找四個釘腳杯

的位置。如揚聲器放置在堅硬的地板上，請保留釘腳

杯以保護地板。如揚聲器放置在地毯上，可除下以磁

力吸咐的四個釘腳杯，並保留以備將來使用。釘腳已

準備好可調低到位。

於每個釘腳/釘腳杯正上方的位置，您會感覺到一個三

齒鎖緊螺母。用手指旋轉鎖緊螺母，把釘腳/釘腳杯調

低至地上，如上面第2步所示。如鎖緊螺母太緊而無法

轉動，可於每個齒端插入隨附的金屬棒來旋轉，以鬆

開鎖緊螺母（見上圖）。

繼續旋轉鎖緊螺母可使釘腳/釘腳杯接觸地板，並使揚

聲器提起以離開滾輪。重複此過程，調整四個釘腳/釘

腳杯的高度，確保揚聲器站穩不搖晃。

要固定釘腳/釘腳杯，請把金屬棒插入釘腳的四個孔之

一。使用金屬棒停止釘腳旋轉，旋轉鎖緊螺母，如上

面步驟5所示。當鬆開鎖緊螺母後，取出金屬棒，並繼

續旋轉鎖緊螺母返回它在底座的鎖定位置。為了確保

鎖緊螺母穩固鎖定，重新把金屬棒插入釘腳的四個孔

之一。透過金屬棒把釘腳保持在適當的位置時，使用

手指來轉動鎖緊螺母，直到它不再旋轉。為每個釘腳

重複此步驟。

當腳釘固定到位後，則應安裝固定器，以盡可能減少

揚聲器被意外撞倒的風險。固定器應穿過底座，然後

用T45工具順時針旋轉固定器，直到橡膠吸嘴穩定在

地板上。

固定器不應擰得過緊，避免腳釘懸空無法承重而降低

穩定性，影響音質。一旦將固定器調低到固定器蓋可

以擰進固定器頂部的位置時，應使用T45工具輕輕擰

緊，直至固定器固定在底座的凹槽內。

如需調整揚聲器的位置，則必須拆除固定器蓋，在移

動揚聲器之前，應調高固定器，將腳釘收回底座中。

操作這些步驟時，請使用T45工具，逆時針旋轉取下

固定器蓋，然後使用T45工具，逆時針旋轉調高固定

器。調高固定器後，將金屬桿插入腳釘的四個孔之

一，用金屬桿固定住腳釘，用手指轉動已鎖緊的螺

母，按照上文步驟2擰鬆。繼續旋轉直到它不再轉動；

這將確保鎖緊螺母和釘腳嚙合。現在旋轉鎖緊螺母，

如上面步驟3所示，釘腳將開始上升返回底座。當釘腳

已返回底座，請放回釘腳杯(如已除去)，現在可重新定

揚聲器位置。

繁體中文

家庭影院系統

如果揚聲器被用於家庭影院中的前聲道，他們應該放

置在較雙聲道相互更近的位置，因為環繞聲道趨向於

將結像加寬。將揚聲器放置在離螢幕約0.5米之內也有

助於使聲音結像與視覺影像成比例。猶如傳統的立體

聲定位一樣，揚聲器應該處於離任何一側牆至少0.5米

的理想位置。

重要安全指示

應在關閉音頻設備的情況下完成所有連接工

作。如在音頻設備運行時，接觸未絕緣的揚

聲器端子或接線可能會造成不適。

801 D4, 802 D4和803 D4揚聲器的插座適用於多

種接線頭：4毫米香蕉插、6毫米和8毫米(1/4英寸和

5/16英寸)的鏟形接頭或直徑在4毫米(5/32英寸)以內

的裸線。

重要安全指示

在某些國家，尤其是歐洲國家，使用4毫米香

蕉插被認為具有安全危險，因為它們可以用

於插入無遮蔽的電源座插孔。為了遵從歐洲電工標準

化委員會CENELEC的安全規定，接線端上的4毫米

孔由塑膠插腳封閉。如果閣下在任何執行這種規定的

國家內使用這些產品，請確保兒童或其他不知情人仕

勿以危險的方式使用香蕉插。如要使用香蕉插頭，拆

下塑料栓即可。

在選擇揚聲器接線時，請向經銷商諮詢。總電阻抗應

低於揚聲器規格中所建議的最大值，並使用低電感的

接線，以避免高頻減弱。

3. 連接

揚聲器的定位

無論是在立體聲還是家庭影院的安裝中，要設法確保

每個緊貼揚聲器周圍的物件在聲音特色上類似。例

如，如果一個揚聲器的周圍是無遮蔽的牆，而另一個

揚聲器的周圍是軟性陳設品或窗簾，則整個聲音品質

和立體結像則可能受到影響。

傳統立體聲系統

首先，揚聲器應該定位在一個等邊三角形的兩個角

的1.5至3米之間，而等邊三角形的第三角應該在視聽

區。揚聲器至少應放置在距離背牆和側牆0.5米的地方

（如上圖所示）。

>0.5m

110°-130°

~40°

5 Channels 7 Channels

1.5m - 3m

繁體中文

每台揚聲器的背部均有兩對插座，可用於雙線連接

(上左)。對於傳統的單線連接，使用隨附的接線與同

極性的插座相連。雙接連線可改善低層次細節的解析

度。

連接時請確保將揚聲器的正極端(配有紅色環)連接到放

大器的正極輸出端，而且揚聲器的負極端(配有黑色環)

保持連接到放大器的負極輸出端。錯誤連接雖然不會

造成損壞，但會導致劣質立體聲像效果及損失低音。

請務必將插座蓋鎖緊以避免嘎嘎作響。

在微調前，確保安裝中的所有連接正確且安全。

一般來說，把揚聲器移離牆壁可降低低音。揚聲器後

的空間會幫助創造出一種聽覺上的深度感。相反，把

揚聲器移近牆壁則可增加低音。

如果低音的頻率不均衡，這很可能是因為試聽室裡的

諧振模式引起的。即使揚聲器或試聽的位置很小的改

變都可以使諧振對聲音的效果產生很深的影響。設法

移動試聽的位置或者將揚聲器放在不同的牆旁邊。大

件傢俱的存在及其位置也會影響諧振模式。

假如中心圖像缺少焦點，可試著將揚聲器彼此離得更

近或者使其向內成一個角度，這樣它們就可以正對著

試聽的位置。

如果音質太過明快，則在房間內增加軟性的陳設品(如

較重的窗簾)可以幫助平衡音質。相反，在房間內減少

軟性的陳設品可以使遲緩的音質變得明快。

要使聲音層次更清晰，請抓住中低音面網的邊緣，輕

輕向箱體外拉以將其移除。

在初始試聽階段，揚聲器的性能會發生細微變化。如

果揚聲器被安裝在較冷的房間內，驅動裝置的阻尼複

合元件和懸掛材料會需要一些時間來恢復其正確的機

械性能。驅動裝置的懸掛部分也會在最初使用的幾小

時內鬆動。使揚聲器達到理想性能狀態的時間將因以

前的儲存條件和使用方法而有所變化。作為使用指

引，可以用一周時間來穩定溫度的影響，或者用平均

使用15小時的時間來使機械部分達到理想的設計性

能。

4. 調試及暖機

繁體中文

6. 產品序列號和合規信息

如需聯繫客戶服務團隊了解800鑽石系列揚聲器，您

需要提供揚聲器的具體產品型號和序列號。這些數字

可在產品的外包裝和中音後蓋的下方找到。

在取下中音後蓋時，可將一隻手放在中音上扶穩，然

後用另一隻手小心地將卸取工具的楔形端插入後蓋與

散熱器之間。小心地擰動楔形工具，鬆開後蓋，然後

用手向上滑動後蓋，就可以看到產品序列號和合規信

息。

注：在拆卸和裝回後蓋時，注意不要損壞後蓋、頂

部、散熱片和周圍部件的表面。

更換後蓋時，應從其頂端背部，向下滑動後蓋，輕輕

向下推至靜止位置。

箱體表面通常僅需要除塵。建議閣下使用產品隨附的

布塊。如果想要使用噴霧劑或其它清潔劑，請將清潔

劑使用在布塊上，不要直接噴到產品上，並先在一小

塊面積上試用，因為有些清潔產品可能會損壞表面。

請勿使用具有磨蝕性，包含酸、鹼或抗菌劑的產品。

請勿對驅動單元使用清潔劑。請避免觸摸驅動單元，

因為可能導致損壞。

儘管Bowers & Wilkins揚聲器使用真木外飾，其板

材均通過精選，並使用耐紫外線漆處理，以減低隨時

間而產生的顏色變化。然而，就像所有的天然材料一

樣，表面飾板將受到環境的影響並產生不同程度的顏

色變化。可通過將飾板表面同等平均地置於陽光下以

修正顏色不一的現象，直到顏色統一。此過程可能需

要數天或數星期，但是可通過小心使用紫外線燈來加

速此過程。木質飾板表面應遠離直接熱源，例如，發

熱器和暖氣出風口，以減小木質板材開裂的可能性。

高音單元外殼具有紋理飾面，搬運時表面可能會留下

人為痕跡，可使用隨附的清潔布順著表面紋理擦拭

清潔。

800 鑽石系列揚聲器外覆皮革材料，可用柔軟的干布

清除表面灰塵。頑固污垢可用超細纖維布沾濕溫水去

除。請勿用纖維布揉搓皮革或使用清潔洗滌劑及皮革

上光劑，否則可能會損壞揚聲器。

5. 保養

日本語

1. 開梱

内容物

各ペアーのスピーカーの付属品

ミッドレンジグリル2枚

バスグリル4枚

リンクワイヤーケーブル（4本）

スタビライザー4本

スタビライザーキャップ4本

Ｔ45スタビライザー調整・ミッドレンジ、・

エンドキャップ取り外しツール1本

トミーバー（スピーカ―高さ調整用バー）

クリーニングクロス

801 D4、802 D4および803 D4ダイヤモンドは非常に

重いので、このスピーカーを使用する部屋で、2人で開梱

することを強くお奨めします。また、スピーカーの表面仕

上げに傷が付かないよう、予防策として宝飾品を外す方

がよいでしょう。

上の表は、801 D4、802 D4および803 D4に同梱さ

れている構成部品を示しています。万が一いずれかが欠

けていたら、スピーカーを購入された小売店に連絡して

ください。

グリルはすべて磁気で付いています。重いバス/ミッドレ

ンジ用のグリルは、搬送中に動かないように別の仕切に

入っています。

ご注意：マグネット装着式のグリルの着脱時には、本製

品に傷をつけないように、注意して行ってください。グリ

ルを落とすと、スピーカー/スタンドの台座に傷がつき

ます。グリルの着脱時に台座を覆うと、傷がつくことを

防げます。

トゥイーター・ダイアフラムは非常にデリケートで傷つき

やすい部品です。 800シリーズ・ダイヤモンドには、様々

な破損からトゥイーターを守るスチール製メッシュグリル

が取り付けられていますが、それでも取り扱いや手入れ

は十分慎重に行ってください。

環境関連情報

本製品は以下を含む国際指令に準拠しています。

i. 電子・電気機器における特定有害物質の使用制限

（RoHS）

ii. 化学物質の登録、評価、認可および制限

（REACH）

iii. 廃電気電子機器指令（WEEE）

本製品の適切なリサイクルまたは処分方法の指針につい

ては現地の廃棄物処理当局に問い合わせてください。

日本語

Contents

日本語 79

1. 開梱 79

2. 設置場所 80

3. 接続 81

4. 微調整と慣らし運転 82

5. お手入れ 83

6. シリアルナンバーとモデル情報の提示 83

この8 0 0シリーズダイヤモンドスピーカーのトィーターア

センブリーは、機械的にキャビネットの主要部分から分

離されたコンポーネントです。このように、製品が最初に

パッケージから取り外されたとき、緩んであるように見え

る場合があります。これは故障ではありません：それは本

設計の本質的な特徴であり、あなたのスピーカーからの

最適な性能を保証します。

輸送中にトゥイーターアセンブリーがわずかに動いてし

まい、調整が必要な場合は、アセンブリーをごくわずか

に前後に動かして、トゥイーター本体の後部がスピーカ

ーキャビネットの後部と一致するようにすることができ

ます。また、トゥイーターをわずかに回転させて、Bowers

& Wilkinsのロゴが垂直方向になるようにすることもで

きます。これらの調整を行う際には、トゥイーターをやさ

しく動きが止まった位置以上に無理に押し込まないで

ください。

注：これらの調整を行うときは、デカップリングアセンブ

リーを損傷しないように注意する必要があります。ﾄゥ

イーターアセンブリーの調整について疑問がある場合

は、販売店に問い合わせてください。

日本語

2. 設置場所

スピーカーの設置

801 D4、802 D4および803 D4は、床置き専用に設

計されています。位置を移動するときのためにホイール

が装備されています。可能な限り、付属のスパイク脚を

使用してスピーカーを床面にしっかりと立たせることが

重要です。

重要　安全上の注意

鋭利なスパイクは触れないでください

補足：設置場所のカーペットがとても厚く、ホイールが

妨げとなってスピーカーがスパイクのみの上に載らな

いなどのために、台座底部のホイールを六角棒スパナ

（５mm）を使用して外す場合、スピーカーは重量があ

りますから、作業は必ず二人で、一人がスピーカーを傾

けて保持している間に、もう一人がホイールを外すとい

う方法で行ってください。ホイールを取り外したり、取

り付け直したりする際に、スピーカーを誤って床に落下

するのを防ぐために、適切な布や木を使用することを

お勧めします。

スピーカーを正しい位置に設置したら、台座に組み込ま

れているスパイクを外すことができます。台座と床面との

間の隙間に指を入れると、4つのスパイクカップがあるの

を確認できます。スピーカーを硬い床上に置く場合は、床

を保護するために、その位置にスパイクカップを置いたま

まにします。スピーカーをカーペットの上に置く場合は、

磁気を帯びている4つのスパイクカップは取り外し、将来

使用するときのために保管しておきます。スパイクカップ

がなくても、スパイクは位置を下げることができます。

各スパイク/スパイクカップの真上には、三つ叉ロックナッ

トがあります。手順2の上記の指示を参照して、指でロッ

クナットを回し、床面に向かってスパイク /スパイクカップ

を下げます。回す際にロックナットがきつすぎる場合は、

三つ叉の1つの端にある穴に付属の金属棒を差し込んで

回し、ロックナットを緩めます（上図を参照）。

スパイク/スパイクカップが床面に届いたら、ロックナット

を引き続き回して、スピーカーをホイールから持ち上げま

す。4つのスパイク/スパイクカップすべてでこの操作を繰

り返し、高さを調整して、スピーカーが揺れたりせずしっ

かり設置されていることを確認します。

スパイク/スパイクカップを所定の位置に固定するには、

金属棒をスパイクの4つの穴の1つに挿入します。手順5

の上記の指示を参照して、スパイクが回らないように金

属棒を使用して、ロックナットを回します。ロックナットが

緩んだら、金属棒を取り外し、台座に固定されていた位置

にスパイクが戻るまで、さらに回し続けます。金属棒を再

度スパイクの4つの穴の1つに差し込み、ロックナットが

所定の位置にしっかり固定されていることを確認します。

金属棒が所定の位置にスパイクを固定している状態で、

指でロックナットを回らなくなるまで回します。各スパイク

でこの操作を繰り返します。

スパイクが所定の位置に固定されたら、スピーカーが誤

って倒されるリスクを最小限に抑えるために、スタビライ

ザーを固定します。T45ツールを使用してスタビライザー

を時計回りに回し、ゴムの先端が床に固定されるまでス

タビライザーを所定の位置に下げます。

スパイクに重みがないと安定性が低下し、性能が損なわ

れることを避けるために、スタビライザーを過度に締めな

いでください。これにより、安定性が低下し、パフォーマン

スが低下します。スタビライザーが所定の位置に下がっ

たら、キャップをスタビライザーの上部にねじ込み、台座

のくぼみに収まるまでT45ツールで静かに締めます。

スピーカーの位置を変える必要がある場合は、スタビラ

イザーキャップを取り外し、スタビライザーを持ち上げ、

スパイクを台座に戻してから製品を移動します。これを

行うには、T45ツールを使用して反時計回りに回してス

タビライザーキャップを取り外し、次にT45ツールを使

用して反時計回りに回してスタビライザーを持ち上げま

す。スタビライザーが上がったら、金属棒をスパイクの4

つの穴の1つに挿入し、金属棒がスパイクを所定の位置

に保持した状態で、上記の手順2の手順に従って、指を

使用してロッキングナットを回します。引き続きロックナ

ットを回らなくなるまで回します。このことはロックナット

とスパイクが噛み合っていることを示しています。ここで、

手順3の上記の指示を参照して、ロックナットを回してく

ださい。スパイクが上昇して台座に戻り始めます。スパイ

クが台座に戻ったら、（取り外していた場合は）スパイクカ

ップを置き換えます。これでスピーカーの位置を移動する

ことができます。

日本語

ホームシアターシステム

ホームシアターシステムのフロントチャンネルにこのスピ

ーカーを使用する場合、サラウンドチャンネルが広がりの

あるサウンドイメージを作る傾向にあるので、２チャンネ

ルオーディオ（ステレオシステム）セッティングより左右の

スピーカーが近くになるように設置してください。また映

像のイメージとサウンドイメージのスケールが一致するよ

うに、フロントスピーカーはスクリーンの横から約0.5ｍ

以内に設置するようにしてください。ステレオセッティン

グと同様に、スピーカーはあらゆる壁から約0.5ｍ以上離

して設置することが理想的です。

重要安全上の注意

すべての接続は、オーディオ機器の電源をオフ

にして行う必要があります。電源を入れたまま

での操作でオーディオ機器の結線をする場

合、絶縁されていないスピーカー端子に触れたり、配線し

たりすると、不快な感覚が生じることがあります。

801 D4、802 D4および803 D4ダイヤモンドスピー

カーの端子は様々なケーブル端子に対応しています。

4mm バナナプラグ、 6mm および 8mm （1/4 インチ

および5/16 インチ）スペードプラグ、または直径最大

4mm （5/32インチ）までの裸線などです。

重要な安全上の注意

I特にヨーロッパ諸国などの一部の国では、

4mmバナナプラグは、シャッターのない電

源ソケットの穴に挿入される可能性があるため、潜在

的に安全上の危険があると考えられています。欧州の

CENELEC 安全規則に準拠するため、端子の先端の

4mmの穴はプラスチック・ピンで塞がれています。これら

の条件が適用される国でこの製品を使用する場合は、子

供や知識のない人物が危険な方法でバナナプラグを使

用できないようにしてください。バナナプラグを使用する

場合は、プラスチックピンを取り外してください。

スピーカー・ケーブルを選ぶ際には販売店に問い合わせ

てください。総インピーダンスはスピーカーの仕様で推奨

される最大値より低くし、低インダクタンス・ケーブルを用

いて高音域が減衰しないようにしてください。

3. 接続

スピーカー設置位置

ステレオ又はホームシアターのどちらの場合でも、スピ

ーカーの設置はそれぞれのスピーカーの設置環境が、

音響的特性において同じになるように行ってください。

例えば片方のスピーカーが露出した壁のすぐ近くに設置

され、もう一方のスピーカーが軟らかい家具やカーテン

の近くに設置されたとします。この場合は、総合的なサウ

ンドクォリティとステレオイメージの両面で妥協した形

になります。

従来のステレオシステム

始めに、左右のスピーカーを1.5ｍから3ｍ離して設置

し、次に左右のスピーカーがリスニングポジションを頂点

とした２等辺三角形の位置になるように設置します。スピ

ーカーは、背面および側壁から少なくとも0.5m離して配

置する必要があります（上の図のように）。

>0.5m

110° - 130°

~40°

5 Channels 7 Channels

1.5m - 3m

日本語

各スピーカーの背面には、バイ・ワイヤリングが可能な2

組の端子があります（左上）。従来のシングル・ワイヤ接続

を行う場合は、付属のリンク・ワイヤで同じ極性の端子を

つないでください。バイ・ワイヤリングにすると低域のディ

テールのレゾリューションを改善することができます。

スピーカーのプラス端子（赤いリング）をアンプのプラス

出力端子に、スピーカーのマイナスの端子（黒いリング）を

アンプのマイナス出力端子に必ず接続してください。接続

を誤っても破損することはありませんが、音像が損なわ

れ、低音が失われます。端子のキャップは必ず完全に下ま

で回して締め、ガタつかないようにしてください。

ファインチューニングの前に、もう一度全ての設置と接続

が正しく且つ安全に行われているか確認して下さい。

一般的に壁からスピーカーを遠ざけると低音域の量が少

なくなります。スピーカーの後ろにスペースをつくること

によって、音場の奥行き感を得ることができます。逆に言

えばスピーカーを壁に近づけることによって低音域のボ

リュームを増やすことができます。壁からの距離を変えず

にスピーカーに低音域のふくらみを低減させたい場合に

は、スピーカーのバスレフポートにフォームプラグ挿入し

てみてください。

もし低域が周波数的にフラットではないと思われたら、そ

れはリスニングルームの共振モードのために発生してい

る可能性があります。スピーカーの位置又はリスニングポ

ジション等の小さな変更で、これらの共振の影響が改善

される場合もあります。リスニングポジションを移動する

か、または異なった壁に沿ってスピーカーの設置位置を

変更してみてください。大きな家具の位置や配置の共振

モードに影響します。

センターイメージのフォーカスがあいまいな場合は、左右

のスピーカーの間隔をもっと狭めるか、スピーカーの設置

角度をリスニングポジションの前に合わせ、もっと内側に

向けると改善される場合があります。

再生した音が高音域に偏っていると感じられた時は、部

屋に音を吸収するような柔らかい家具等を増やしてみて

ください。（例えば重たいカーテンを使用する等）おそらく

サウンドバランスを整える助けとなります。また逆に、再生

した音がこもった感じになった場合は、それらの家具を

減らしてみてください。

最もシャープな音を聞きたい場合は、バス/ミッドレンジ

のグリルの端をつかんでキャビネットからそっと引っ張

り、グリルを取り外してください。

スピーカーの性能は、御使用になるにつれて微妙に変化

します。スピーカーが冷たい環境に保管されていた場合、

ドライブユニットのダンピング材とサスペンションが本来

の機械的特性を取り戻すまで、しばらく時間が掛かりま

す。ドライブユニットのサスペンションは音量やソースにも

よりますが、鳴らし始めてから１時間くらいで徐々にほぐ

れてきます。スピーカーが意図された性能を取り戻すまで

にかかる時間は、開梱までの保管条件や、どの様に使用

されるかによって異なります。目安としては、温度による影

響を安定させる為、ご使用される状況で１週間、また意図

されたデザイン特性に達するために、平均15時間スピー

カーを鳴らすことを見込んでください。

4. 微調整と慣らし運転

日本語

6. シリアルナンバーとモデル情報の提示

800シリーズDiamondスピーカーについてカスタマーサ

ービスチームと話す必要がある場合、お客様固有のスピ

ーカーを説明するモデル名（FP）とシリアルナンバーを提

示する必要があるかもしれません。これらの番号は、製品

が納入された外箱とミッドレンジエンドキャップの下に記

載されています。

ミッドレンジエンドキャップは、片手でミッドレンジヘッド

を安定させてから、もう片方の手で取り外しツールのウェ

ッジエンドをエンドキャップとヒートシンクの間に慎重に

挿入することで取り外すことができます。ウェッジツール

を慎重にねじってエンドキャップを外し、エンドキャップ

を手で上にスライドさせると、シリアルナンバーとモデル

情報が表示されます。

注：エンドキャップを取り外して再装着する際には、エ

ンドキャップ、ヘッド、ヒートシンク、およびその周辺の部

品を損傷しないように注意してください。

エンドキャップは、後頭部のマウントにスライドして戻し、

下向きに軽く押して静止位置に戻すことで交換すること

ができます。

キャビネットの表面は、普段はほこりを払うだけで十分で

す。製品付属の布を使用することをお勧めします。スプレ

ー式クリーナー等のクリーナーを使用する場合は、一部

のクリーナーでは表面にダメージを与えることもありま

すので、クリーナーを直接製品に吹き付けるのではなく、

布に吹き付けて、まず狭い範囲で試してください。ドライ

ブ・ユニットにはクリーナーを使用しないでください。ダメ

ージを与える可能性があるので、ドライブ・ユニットには

触れないで下さい。

Bowers & Wilkinsでは、リアルウッド仕上げのスピーカ

ーには最高級の化粧板を選び、色の経年変化を最小限

にする紫外線抵抗色のカラー塗料で処理しています。そ

れでも、あらゆる自然素材と同様に、化粧板は、環境の影

響を受け、ある程度の色の変化が予想されます。色の変

化は、化粧板の全表面を、色が一様になるまでむらなく

均等に日光をあてることで修正できます。この処理には数

日または数週間かかる場合がありますが、紫外線ランプ

を注意して使用することで所要時間を短縮することがで

きます。また、化粧板の表面に亀裂が入る可能性を最小

限に抑えるために、ラジエーターや暖気排出口等の直接

的な熱源から離れた場所に置いてください。

トゥイーターハウジングには、取り扱い時に表面に跡が

残る可能性のある質感加工された表面仕上げであり、表

面の質感に合わせて、付属のクリーニングクロスでハウジ

ングの周りを拭いてクリーニングする必要があります。

800シリーズDiamondラウドスピーカーのレザーで覆わ

れた表面は、柔らかな乾いた布を使ってほこりを落とすこ

とができます。染みがついた場合は、マイクロファイバーク

ロスをぬるま湯で湿らせて、レザーを軽くたたくようにし

て、染みを取ってください。レザーをクロスでこすったり、

洗剤を使ったり、レザーポリッシュ（皮革用艶だし）を使用

しないでください。本製品を傷める恐れがあります。

5. お手入れ

한국어

1. 박스 개봉

내용물

각 한 조의 스피커는 다음 도구와 함께 제공됩니다:

2 미드 레인지 그릴

4 베이스 그릴

4 터미널 링크 와이어

4 스태빌라이저

4 스태빌라이저 캡

1 T45 스태빌라이저 조정 및 미드 레인지 엔드 캡

제거 쐐기 도구

1 금속 스파이크 조정 막대

1 청소용 천

801 D4, 802 D4 및 803 D4는 설치할 장소에서

2명 이상이 포장을 해체하실 것을 추천합니다.

또, 스피커의 표면 마감에 흠이 나지 않도록

예방책으로서 보석 장식품은 벗는 편이 좋습니다.

801 D4, 802 D4와 803 D4 포장 안에 포함되어

있는 부속물을 상기 표에 나타냈습니다. 만약 부속물

중 포함되지 않은 것이 있다면 구입처에 문의하여

주시기 바랍니다.

플로어 스탠드를 사용할 경우 전용 스탠드 FS‑HTM

D4를 권장합니다. FS‑HTM D4는 HTM81 D4나

HTM82 D4 스피커를 4º 또는 8º 각도로 조절이

가능합니다. 이 범위는 리스너가 앉았을 때 스피커를

리스너의 귀 높이로 향하기 쉽게 조절할 수 있는

각도입니다. 플로어 스탠드 조립 방법은 안전과

성능을 위해 중요하므로 매뉴얼을 참조하십시오.

주의: 자석으로 부착된 그릴을 장착하거나 분리할

때 제품에 자국을 내지 않도록 주의해야 합니다.

그릴을 떨어뜨리면 스피커/스탠드 플린스에 자국을

냅니다. 그릴을 장착하거나 분리할 때 플린스를

덮어 이 문제를 완화할 수 있습니다.

트위터 다이아프램은 손상되기 매우 쉽습니다.

800시리즈 다이아몬드에는 스틸 그릴 메쉬가

장착되어 있어 예상치 못한 손상으로부터 트위터를

보호합니다. 그러나 스피커를 다룰 때나 청소할 때는

주의해야 합니다.

환경 정보

본 제품은 다음을 포함한 국제 지침을 준수하고

있습니다.

i. i전기전자제품에 대한 유해물질의 사용제한

(RoHS)

ii. 화학물질관리제도(REACH)

iii. 폐전기전자제품처리지침(WEEE)

포장재나 제품을 폐기할 경우 재활용 가능 자원의

분리 배출요령에 따라 수거하여 주십시오.

한국어

Contents

한국어 86

1. 박스 개봉 86

2. 설치 위치 87

3. 연결 88

4. 미세 튜닝 및 실행 89

5. 관리 90

6. 시리얼 번호 및 규정 준수 정보 90

800 Series Diamond 라우드스피커의 트위터

어셈블리는 캐비닛의 주요 부품에서 기계적으로

분리된 비결합된 컴포넌트입니다. 따라서 제품을

포장에서 처음 꺼낼 때 느슨해 보일 수도 있습니다.

느슨해 보이는 현상은 결함이 아니고 디자인의

고유한 기능이며 스피커의 최적 성능을 보장합니다.

트위터 어셈블리가 운송 중에 움직여서 조정이

필요한 경우, 어셈블리를 약간 앞/뒤로 움직여 트위터

본체의 후면이 스피커 캐비닛의 후면과 정렬되도록

할 수 있습니다. 트위터 어셈블리를 약간 회전시켜

Bowers & Wilkins 로고가 수직 방향이 되도록 할

수도 있습니다. 이러한 조정을 할 때 트위터를 소프트

엔드 스톱을 넘어서는 위치로 강제로 밀어 넣지

마십시오

주의: 어셈블리가 손상되지 않도록 주의해야

합니다. 트위터 어셈블리 조정에 관하여 확실하지

않은 경우 대리점에 지원을 요청하십시오.

한국어

2. 설치 위치

스피커 설치

801 D4, 802 D4와 803 D4는 플로어 마운트

전용이며 바퀴를 이용하여 설치 위치까지

이동시키도록 설계되어 있습니다. 가능한 한 부속

스파이크를 사용하여 바닥에 흔들리지 않게 설치하는

것이 중요합니다.

중요한 안전 지침

스파이크가 날카로우므로 만지지 마십시오.

주의: 제품을 두꺼운 카펫에 설치할 경우,

스파이크로만 스피커를 고정하도록 바퀴를

분리하여 주십시오. 5mm육각(Allen) 키를 사용하여

받침대의 바닥에서 바퀴를 분리할 수 있습니다.

스피커가 매우 무겁기 때문에 두 사람이 함께, 한

명은 스피커를 기울고 넘어지지 않게 고정을 하고,

다른 한 명은 바퀴를 분리 합니다. 휠을 분리하거나

재 장착하는 도중에 스피커가 실수로 바닥에

떨어지는 것을 방지하기 위해, 적절한 쐐기 또는

블록을 사용하는 것을 권장합니다.

스피커가 제자리에 위치하면 플린스(스피커 받침)에

내장된 스파이크를 풀어 내릴 수 있습니다. 플린스와

바닥 사이에 손가락을 넣어 네 개의 스파이크 컵을

찾으십시오. 스피커를 마루에 설치할 경우 스파이크

컵을 스파이크 아래에 배치하여 바닥을 보호할

수 있습니다. 카펫에 스피커를 설치할 경우에는

자력으로 부착되어 있는 네 개의 스파이크 컵을

제거한 후 나중의 사용을 위해 잘 보관하십시오.

스파이크/스파이크 컵 위쪽에 삼지 잠금 너트가

있습니다. 손가락으로 잠금 너트를 풀어 스파이크/

스파이크 컵을 바닥 방향으로 내리십시오(그림 2).

잠금 너트가 너무 타이트하면 제공된 메탈 바를

구멍에 삽입하여 돌려 푸십시오. (위 그림 참조)

스파이크/스파이크 컵이 바닥에 닿으면 바퀴가

바닥에서 뜰 때까지 잠금 너트를 더 돌려 스피커를

들어 올리십시오. 나머지 스파이크/스파이크 컵도

같은 방법으로 진행하여 스피커가 흔들리지 않게

단단히 고정시키십시오.

스파이크/스파이크 컵을 재위치로 잠그려면 먼저

스파이크의 4개의 구멍 중 하나에 메탈 바를

삽입합니다. 그림 5처럼 메탈 바로 스파이크가

회전하지 않도록 고정한 다음 잠금 너트를

돌리십시오. 잠금 너트가 풀려 있으면 메탈 바를

빼고 잠금 너트가 플린스의 잠김 위치로 돌아갈

때까지 돌리십시오. 잠금 너트를 제자리에 단단히

고정하기 위해 4개의 구멍 중 하나에 다시 메탈

바를 삽입합니다. 메탈 바로 스파이크를 고정하고

손가락으로 잠금 너트가 더 이상 회전하지 않을

때까지 돌리십시오. 같은 방법으로 나머지

스파이크도 반복하십시오.

일단 스파이크가 제자리에 고정되면 라우드

스피커가 뜻하지 않게 넘어질 위험을 최소화하기

위해 스태빌라이저를 장착해야 합니다. T45

도구를 사용하여 고무 팁이 바닥에 놓일

때까지 스태빌라이저를 시계 방향으로 돌려서

스태빌라이저를 플린스를 통해 끼우고 제자리에

내려야 합니다.

스파이크가 가중되지 않는 것을 방지하기 위해

스태빌라이저를 과도하게 조여서는 안되며, 이는

안정성을 감소시키고 성능을 저하시킬 수 있습니다.

일단 스태빌라이저가 제자리로 내려지면 캡이

플린스의 오목한 부분에 놓일 때까지 T45 도구를

사용하여 캡을 스태빌라이저 상단에 끼우고 부드럽게

조일 수 있습니다.

스피커의 위치를 변경해야 하는 경우 제품이

이동하기 전에 스태빌라이저 캡을 분리하고

스태빌라이저를 올리고 스파이크를 제품을

이동하기전에 플린스로 되돌려야 합니다. 이를

수행하려면 T45 도구로 시계 반대 방향으로 돌려

스태빌라이저 캡을 분리한 다음 T45 도구로

시계 반대 방향으로 돌려 스태빌라이저를 들어

올립니다. 일단 스태빌라이저가 올라오면 금속

막대가 스파이크를 제자리에 고정된 상태에서 금속

막대를 스파이크의 4개 구멍 중 하나에 삽입하고

상기 2단계에서 설명한대로 손가락을 사용하여

잠금 너트를 돌려 풉니다. 그런 다음 더 이상

회전하지 않을 때까지 잠금 너트를 계속 돌립니다.

그러면 잠금 너트와 스파이크가 체결됩니다.

이제 3단계에서 설명한 대로 잠금 너트를 돌리면

스파이크가 플린스로 다시 올라가기 시작합니다.

일단 스파이크가 플린스로 돌아가면 스파이크

컵(분리된 경우)을 교체하여 스피커의 위치를 변경할

수 있습니다.

한국어

홈씨어터 시스템

홈씨어터 시스템의 프런트 채널에 이 스피커를

사용할 경우, 서라운드 채널이 확대된 사운드

이미지를 만들려는 경향이 있으므로 2 채널 오디오

(스테레오 시스템)의 경우보다 좌우 스피커를

가깝게 설치하여 주십시오. 또 영상 이미지와 사운드

이미지의 스케일이 일치하도록 프런트 스피커는

스크린 가장자리에서 약 0.5m 이내에 설치하여

주십시오. 스피커 높이는 센터 스피커 높이와

스크린의 중심 사이에 위치하도록 하여 주십시오.

스테레오 설치 시와 동일하게 모든 벽면에서 0.5m

이상의 공간이 유지되도록 하는 것이 이상적입니다.

중요한 안전 지침

모든 연결은 오디오 장비를 끈 상태에서

수행해야 합니다. 정상 작동 상태에서

오디오 장비를 사용할 때, 절연되지 않은 스피커 단자

또는 배선에 접촉하면 예기치 않은 결과를 초래할 수

있습니다.

801 D4, 802 D4와 803 D4 스피커 단자는 4mm

바나나 플러그, 6mm, 8mm 스페이드 그리고 4mm

구경의 나선까지 여러 가지로 단말 처리된 케이블을

연결할 수 있습니다.

중요한 안전상의 주의

한국과 유럽을 비롯한 일부 국가의 경우

4mm 바나나 플러그는 전원 콘센트

(차단 셔터가 없는)에 삽입될 수 있기 때문에

잠재적 안전 위험 요소로 간주되고 있습니다. 유럽

전기표준회의(CENELEC) 규정에 부합하기 위해

4mm 구경의 단자 홀은 플라스틱 핀으로 차단됩니다.

이와 같은 조건이 적용되는 국가에서 본 제품을

사용할 경우 바나나 플러그는 어린이나 사전 지식이

없는 사람들에게 위험을 줄 수 있기 때문에 사용할

수 없다는 것을 명심하십시오. 바나나 플러그를

사용하려는 경우, 플라스틱 핀을 제거할 수 있습니다.

스피커 케이블을 선택하려면 구입처에 문의하여

주십시오. 총 임피던스는 스피커의 사양에서

추천되는 최대치보다 낮게 하고 저 인덕턴스

케이블을 사용하여 고역이 감쇠하지 않도록

하십시오.

3. 연결

스피커 설치 위치

스테레오 또는 홈씨어터 어느 경우에 있어서도 설치

환경은 스피커 각각의 음향 특성이 동일하게 되도록

하여야 합니다. 예를 들면 한 쪽 스피커는 노출된

벽에 근접하여 배치되어 있고 다른 한 쪽 스피커는

부드러운 가구나 커튼 근처에 배치되면 전체적인

음질과 스테레오 이미지의 양면에서 타협하는 모양이

되어 바람직하지 않습니다.

일반적인 스테레오 시스템

먼저 좌우 스피커의 간격을 1.5m ~ 3.0m 정도

유지시킨 후 좌우 스피커가 청취 위치를 정점으로

한 이등변 삼각형의 위치가 되도록 설치합니다.

스피커는 후면 벽과 모든 측면 벽에서 최소 0.5m

떨어진 곳에 배치해야 합니다(위 그림 참조).

>0.5m

110° ‑ 130°

~40°

5 Channels 7 Channels

1.5m ‑ 3m

한국어

스피커 후면에는 2쌍의 단자가 있어서 바이‑

와이어링 연결이 가능합니다(왼쪽 상부). 일반적인

싱글 와이어링 연결에서는 부속의 점퍼 케이블로

동일 극성의 단자를 연결하십시오. 바이‑와이어링은

로우 레벨 디테일의 해상도를 향상시킬 수 있습니다.

스피커의 플러스 단자(적색)와 앰프의 플러스 출력

단자가, 스피커의 마이너스 단자(흑색)와 앰프의

마이너스 출력 단자가 올바르게 연결되었는지

확인하십시오. 연결이 올바르지 않을 경우 스피커가

손상되지는 않지만 스테레오 이미지가 흐려지고

저역이 손실될 수 있습니다. 단자 캡은 풀어지지

않도록 항상 꽉 조여 주십시오.

튜닝을 실시하기 전에 모든 연결 상태가 올바르고

안전한지 확인하십시오.

일반적으로 스피커를 벽에서 멀리 떼어 놓을수록

저음이 감소됩니다. 스피커 뒤쪽에 공간을

확보해야만 깊이 있는 음장감을 얻을 수 있습니다.

반대로 말하면 스피커를 벽에 가까이 설치하면

저음이 증가합니다.

혹시 저역 주파수가 고르지 않다고 느껴지면 이는

리스닝 룸의 공진 모드 때문일 가능성이 있습니다.

스피커의 위치 또는 감상 위치가 조금만 바뀌어도

이러한 공진의 영향이 개선될 수 있습니다. 감상

위치를 이동하거나 스피커를 다른 벽 쪽으로 옮겨

보십시오. 큰 가구의 위치가 공진모드에 영향을 미칠

수 있습니다.

센터 이미지가 또렷하지 않을 경우 좌우 스피커의

간격을 줄이거나 스피커의 설치각도를 청취 위치

앞에 맞추어 좀 더 안쪽으로 향하게 하면 개선될 수도

있습니다.

고음이 많아 소리가 밝게 들릴 경우에는 음을

흡수하는 부드러운 가구 등을 늘리면 (예를 들면

두꺼운 커튼을 사용하는 등) 사운드 밸런스를

조정하는데 도움이 됩니다. 반대로 음이 명료하지

않으면 이런 가구를 줄여 보십시오.

가장 샤프한 음으로 감상하시려면 저음, 중음 그릴을

제거하십시오. 그릴 가장자리를 잡은 후 부드럽게

당겨서 캐비닛으로부터 분리하십시오.

스피커의 성능은 초기 사용 기간 동안 미소하게

변화됩니다. 스피커를 차가운 곳에서 보관한

경우에는 드라이브 유닛의 댐핑재 및 서스펜션이

본래의 기계적 특성을 정상적으로 회복하기까지 일정

시간이 소요됩니다. 또한 드라이브 유닛 서스펜션도

처음 한 시간만 사용하면 부드러워집니다. 스피커가

본래의 성능을 회복하기까지 필요한 시간은 보관

조건이나 사용 상태 등에 따라 다릅니다. 스피커가

온도 영향을 받지 않고 안정되기까지는 최소 1주일이

걸리며, 기계적 부품들은 평균 15시간 정도 사용한

후에야 본래의 디자인 특성을 얻을 수 있습니다.

4. 미세 튜닝 및 실행

한국어

6. 시리얼 번호 및 규정 준수 정보

800 Series Diamond 라우드 스피커에 관해 고객

서비스 팀과 상의해야 하는 경우에는, 소유하신

고유한 라우드 스피커를 설명하는 완제품(FP) 및

시리얼 번호를 인용해야 할 수도 있습니다. 제품이

공급된 외부 포장과 미드 레인지 엔드 캡 아래에서

시리얼 번호를 확인할 수 있습니다.

한 손을 미드 레인지 헤드에 올려 고정한 다음 다른

손으로 분리 도구의 쐐기 말단부를 엔드 캡과 히트

싱크 사이에 조심스럽게 삽입하여 미드 레인지 엔드

캡을 분리할 수 있습니다. 쐐기 도구를 조심스럽게

비틀어 엔드 캡을 풀면 식별 번호와 규정 준수

정보가 보이도록 엔드 캡을 손으로 위로 밀어 올릴

수 있습니다.

주의: 엔드 캡을 분리하고 재 장착 할 때, 엔드 캡,

헤드, 히트 싱크, 주변 부품의 마감이 손상되지

않도록 주의해야 합니다.

헤드 뒤쪽의 고정대에 다시 밀어 넣고 정지 위치까지

부드럽게 아래로 밀어 엔드 캡을 교체할 수 있습니다.

캐비닛 표면은 먼지만 닦으면 됩니다. 에어로졸이나

클리너를 사용할 경우에는 먼저 캐비닛에서 그릴을

조심스럽게 분리하십시오. 스프레이는 캐비닛에

직접 뿌리지 말고 부드러운 천에 뿌려 사용하십시오.

클리너가 스피커 표면에 손상을 주지 않는지 먼저

국부 테스트를 통해 확인하십시오. 연마성이 있거나

산, 알칼리, 항균제를 함유한 제품은 사용하지

마십시오. 드라이브 유닛 표면에는 클리너를

사용하지 마십시오. 드라이브 유닛은 손상될 위험이

있으므로 건드리지 않도록 각별히 주의하십시오.

리얼 우드로 마감되는 Bowers & Wilkins 스피커는

최상급 비니어를 엄선, UV를 차단하는 락커로

처리함으로써 오랜 시간이 흘러도 색상 변화가

최소화됩니다. 모든 자연 소재처럼 비니어도 환경에

따라 어느 정도 색상이 변화됩니다. 특히 그릴로

덮여있는 부분이나 그림자로 덮여 있던 부위는 다른

부위보다 색상 변화가 보다 서서히 진행되기 때문에

변색 효과를 쉽게 알 수 있습니다. 색상이 차이가

나게 되면 비니어 표면 전체를 노출시켜 색상이

같아질 때까지 고르게 햇빛을 쬐면 없어집니다.

이 과정은 수일 또는 수주가 걸릴 수도 있으나 UV

램프를 조심스럽게 사용하면 기간을 단축시킬 수

있습니다. 우드 비니어가 갈라지거나 트는 것을

방지하기 위해 라디에이터나 온풍기와 같이 열이

발생되는 기기 근처에는 설치하지 마십시오.

트위터 하우징은 취급 시 표면에 자국이 남을 수 있는

특별한 질감이 있는 표면 마감 처리가 되어 있으므로,

제공된 청소용 천으로 하우징 주변을 표면 질감과

정렬시켜 청소해야 합니다.

800 Series Diamond 라우드 스피커의 가죽으로

덮인 표면은 매끄럽고 마른 천을 사용하여 먼지를

제거할 수 있습니다. 초극세 천에 미지근한 물을 적셔

깨끗해질 때까지 가죽을 가볍게 두드리면 가죽의

얼룩을 제거할 수 있습니다. 가죽에 천을 문지르거나

청소용 세제 또는 가죽 광택제를 사용하지 마십시오.

만약 그렇게 하면 제품이 손상될 수 있습니다.

5. 관리

Bowers & Wilkins

B&W Group d

Dale Road

Wohing West Sussex

BN11 2BH England

EU Importer:

Bowers & Wilkins

Beemdstraat 11

5653 MA Eindhoven

The Netherlands

Printed in England





Bowers & Wilkins FP43737 Floorstanding Speaker 800 Series 801 D4 Signature High Performance Premium Craftsmanship

Product's Documents

Owner's Manual

Specifications

Bowers & Wilkins FP43737 Questions and Answers
