de
2
Weitere Informationen und Erklärungen fin-
den Sie online:
Inhaltsverzeichnis
1 Sicherheit ....................................4
1.1 Allgemeine Hinweise ................. 4
1.2 Bestimmungsgemäßer Ge-
brauch ....................................... 4
1.3 Einschränkung des Nutzer-
kreises ....................................... 4
1.4 Sichere Installation .................... 5
1.5 Sicherer Gebrauch .................... 7
1.6 Sichere Reinigung und War-
tung ......................................... 10
2 Sachschäden vermeiden ..........11
3 Umweltschutz und Sparen .......11
3.1 Verpackung entsorgen............ 11
3.2 Energie sparen ........................ 11
3.3 Energiesparmodus .................. 12
4 Aufstellen und Anschließen .....12
4.1 Gerät auspacken..................... 12
4.2 Lieferumfang............................ 12
4.3 Anforderungen an den Auf-
stellort...................................... 13
4.4 Wasserablaufschlauch ............ 13
4.5 Gerät ausrichten...................... 16
4.6 Gerät elektrisch anschließen... 16
5 Kennenlernen ............................17
5.1 Gerät........................................ 17
5.2 Bedienfeld ............................... 18
6 Display .......................................19
7 Tasten ........................................21
8 Programme................................24
8.1 Automatikprogramme.............. 24
8.2 Zeitprogramme........................ 25
9 Zubehör .....................................27
10 Wäsche ....................................28
10.1 Wäsche vorbereiten .............. 28
11 Grundlegende Bedienung ......28
11.1 Gerät einschalten .................. 28
11.2 Programm einstellen ............. 28
11.3 Wäsche einlegen................... 28
11.4 Programm starten.................. 28
11.5 Wäsche nachlegen................ 29
11.6 Programm abbrechen ........... 29
11.7 Wäsche entnehmen .............. 29
11.8 Gerät ausschalten ................. 29
11.9 Flusensieb ............................. 29
11.10 Filtersystem der Boden-
einheit .................................. 31
11.11 Kondenswasserbehälter...... 32
12 Trockenziel ..............................33
12.1 Trockenziel ändern................ 34
12.2 Trockenziel anpassen ........... 34
13 Kindersicherung .....................34
13.1 Kindersicherung aktivieren.... 34
13.2 Kindersicherung deaktiver-
en........................................... 34
14 Grundeinstellungen ................35
14.1 Übersicht der Grundein-
stellungen .............................. 35
14.2 Grundeinstellungen ändern... 35
15 Reinigen und Pflegen .............35
15.1 Bodeneinheit ......................... 35
15.2 Feuchtigkeitssensor .............. 38
de
3
16 Störungen beheben ................39
17 Transportieren, Lagern und
Entsorgen ................................43
17.1 Altgerät entsorgen................. 43
18 Kundendienst..........................43
18.1 Erzeugnisnummer (E-Nr.)
und Fertigungsnummer
(FD)........................................ 44
19 Verbrauchswerte.....................45
20 Technische Daten ...................46
de Sicherheit
4
1 Sicherheit
Beachten Sie die nachfolgenden Sicherheitshinweise.
1.1 Allgemeine Hinweise
¡ Lesen Sie diese Anleitung sorgfältig.
¡ Bewahren Sie die Anleitung sowie die Produktinformationen für
einen späteren Gebrauch oder Nachbesitzer auf.
¡ Schließen Sie das Gerät bei einem Transportschaden nicht an.
1.2 Bestimmungsgemäßer Gebrauch
Verwenden Sie das Gerät nur:
¡ um trocknergeeignete und mit Wasser gewaschene Textilien zu
trocknen und aufzufrischen.
¡ im privaten Haushalt und in geschlossenen Räumen des häusli-
chen Umfelds.
¡ bis zu einer Höhe von 4000 m über dem Meeresspiegel.
1.3 Einschränkung des Nutzerkreises
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von
Personen mit reduzierten physischen, sensorischen oder menta-
len Fähigkeiten oder Mangel an Erfahrung und/oder Wissen be-
nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden und die daraus resul-
tierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne
Beaufsichtigung durchgeführt werden.
Kinder unter 3 Jahren und Haustiere vom Gerät fernhalten.
Sicherheit de
5
1.4 Sichere Installation
WARNUNG‒Stromschlaggefahr!
Unsachgemäße Installationen sind gefährlich.
▶ Das Gerät nur gemäß den Angaben auf dem Typenschild an-
schließen und betreiben.
▶ Das Gerät nur über eine vorschriftsmäßig installierte Steckdose
mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
▶ Das Schutzleitersystem der elektrischen Hausinstallation muss
vorschriftsmäßig installiert sein. Die Installation muss einen aus-
reichend großen Leitungsquerschnitt haben.
▶ Beim Verwenden eines Fehlerstrom-Schutzschalters nur einen
Typ mit dem Zeichen einsetzen.
▶ Nie das Gerät über eine externe Schaltvorrichtung versorgen,
z.B. Zeitschaltuhr oder Fernsteuerung.
▶ Nie das Gerät mit einem Stromkreis verbinden, der regelmäßig
vom Energieversorger eingeschaltet und ausgeschaltet wird.
▶ Wenn das Gerät eingebaut ist, muss der Netzstecker der Netz-
anschlussleitung frei zugänglich sein, oder falls der freie Zu-
gang nicht möglich ist, muss in der festverlegten elektrischen In-
stallation eine allpolige Trennvorrichtung nach den Errichtungs-
bestimmungen eingebaut werden.
▶ Beim Aufstellen des Geräts darauf achten, dass die Netzan-
schlussleitung nicht eingeklemmt oder beschädigt wird.
Eine beschädigte Isolierung der Netzanschlussleitung ist gefähr-
lich.
▶ Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wär-
mequellen in Kontakt bringen.
▶ Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten
in Kontakt bringen.
▶ Nie die Netzanschlussleitung knicken, quetschen oder verän-
dern.
de Sicherheit
6
WARNUNG‒Brandgefahr!
Eine verlängerte Netzanschlussleitung und nicht zugelassene Ad-
apter zu verwenden, ist gefährlich.
▶ Keine Verlängerungskabel oder Mehrfachsteckdosenleisten ver-
wenden.
▶ Nur vom Hersteller zugelassene Adapter und Netzanschlusslei-
tungen verwenden.
▶ Wenn die Netzanschlussleitung zu kurz ist und keine längere
Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktie-
ren, um die Hausinstallation anzupassen.
WARNUNG‒Verletzungsgefahr!
Das hohe Gerätegewicht kann beim Anheben zu Verletzungen
führen.
▶ Das Gerät nicht allein anheben.
Wenn dieses Gerät unsachgemäß in einer Wasch-Trocken-Säule
aufgestellt wird, kann das aufgestellte Gerät herunterfallen.
▶ Den Trockner ausschließlich mit dem Verbindungssatz des
Trockner-Herstellers auf eine Waschmaschine stapeln
→"Zubehör", Seite27. Eine andere Aufstellmethode ist unzu-
lässig.
▶ Nicht das Gerät in einer Wasch-Trocken-Säule aufstellen, wenn
der Trockner-Hersteller keinen passenden Verbindungssatz an-
bietet.
▶ Keine Geräte von verschiedenen Herstellern und mit unter-
schiedlicher Tiefe und Breite in einer Wasch-Trocken-Säule auf-
stellen.
▶ Keine Wasch-Trocken-Säule auf ein Podest aufstellen, die Gerä-
te können kippen.
WARNUNG‒Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über den Kopf ziehen
oder sich darin einwickeln und ersticken.
▶ Verpackungsmaterial von Kindern fernhalten.
▶ Kinder nicht mit Verpackungsmaterial spielen lassen.
Sicherheit de
7
VORSICHT‒Verletzungsgefahr!
Das Gerät kann während des Betriebs vibrieren oder sich bewe-
gen.
▶ Das Gerät auf einer sauberen, ebenen und festen Fläche auf-
stellen.
▶ Das Gerät mit den Gerätefüßen und einer Wasserwaage aus-
richten.
Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun-
gen besteht Stolpergefahr.
▶ Die Schläuche und Netzanschlussleitungen so verlegen, dass
keine Stolpergefahr besteht.
Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B.
der Gerätetür, können die Teile abbrechen.
▶ Nicht das Gerät an vorstehenden Bauteilen bewegen.
VORSICHT‒Schnittgefahr!
Scharfe Kanten am Gerät können beim Berühren zu Schnittverlet-
zungen führen.
▶ Nicht das Gerät an scharfen Kanten berühren.
▶ Schutzhandschuhe verwenden bei Installation und Transport
des Geräts.
1.5 Sicherer Gebrauch
WARNUNG‒Stromschlaggefahr!
Ein beschädigtes Gerät oder eine beschädigte Netzanschlusslei-
tung ist gefährlich.
▶ Nie ein beschädigtes Gerät betreiben.
▶ Nie an der Netzanschlussleitung ziehen, um das Gerät vom
Stromnetz zu trennen. Immer am Netzstecker der Netzan-
schlussleitung ziehen.
▶ Wenn das Gerät oder die Netzanschlussleitung beschädigt ist,
sofort den Netzstecker der Netzanschlussleitung ziehen oder
die Sicherung im Sicherungskasten ausschalten.
▶ Den Kundendienst rufen. →Seite43
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
▶ Das Gerät nur in geschlossenen Räumen verwenden.
▶ Nie das Gerät großer Hitze und Nässe aussetzen.
de Sicherheit
8
▶ Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau-
sen verwenden, um das Gerät zu reinigen.
WARNUNG‒Gefahr von Gesundheitsschäden!
Kinder können sich im Gerät einsperren und in Lebensgefahr ge-
raten.
▶ Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der
Gerätetür blockiert oder verhindert.
▶ Bei ausgedienten Geräten den Netzstecker der Netzanschluss-
leitung ziehen, danach die Netzanschlussleitung durchtrennen
und das Schloss der Gerätetür so weit zerstören, dass die Gerä-
tetür nicht mehr schließt.
WARNUNG‒Erstickungsgefahr!
Kinder können Kleinteile einatmen oder verschlucken und da-
durch ersticken.
▶ Kleinteile von Kindern fernhalten.
▶ Kinder nicht mit Kleinteilen spielen lassen.
WARNUNG‒Explosionsgefahr!
Kohlestaub oder Mehl in der Umgebung des Geräts kann zur Ex-
plosion führen.
▶ Während des Betriebs die Umgebung des Geräts sauber halten.
WARNUNG‒Vergiftungsgefahr!
Das Kondenswasser dieses Geräts ist kein Trinkwasser und kann
mit Flusen verunreinigt sein.
▶ Nicht das Kondenswasser des Geräts trinken oder weiterver-
wenden.
Waschmittel und Pflegemittel können bei Verzehr zu Vergiftungen
führen.
▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
▶ Waschmittel und Pflegemittel für Kinder unzugänglich aufbewah-
ren.
Sicherheit de
9
WARNUNG‒Brandgefahr!
Das Kältemittel R290 in diesem Gerät ist umweltfreundlich aber
brennbar und kann sich bei Kontakt mit offenem Feuer oder Zünd-
quellen entzünden.
▶ Offenes Feuer und Zündquellen vom Gerät fernhalten.
WARNUNG‒Explosionsgefahr!
Rückstände im Flusensieb können sich beim Trocknen entzünden.
▶ Das Flusensieb regelmäßig reinigen.
Leicht entzündliche Gegenstände, wie Feuerzeuge oder Zündhöl-
zer, können sich beim Trocknen entzünden.
▶ Vor dem Trocknen alle leicht entzündlichen Gegenstände aus
den Taschen der Wäsche entfernen.
Wenn ungewaschene Wäsche mit Lösungsmitteln, Öl, Wachs,
Wachsentferner, Farbe, Fett oder Fleckenentferner in Kontakt war,
kann sie sich beim Trocknen entzünden.
▶ Keine ungewaschene Wäsche in diesem Gerät trocknen.
▶ Die Wäsche vor dem Trocknen gründlich mit heißem Wasser
und Waschmittel spülen.
▶ Nicht das Gerät verwenden, wenn die Wäsche zuvor mit indus-
triellen Chemikalien gereinigt wurde.
WARNUNG‒Brandgefahr!
Die Wäsche wird beim vorzeitigen Trocknungsabbruch nicht aus-
reichend gekühlt und kann sich entzünden.
▶ Nicht das Trocknungsprogramm vorzeitig abbrechen.
▶ Die Wäsche beim vorzeitigen Trocknungsabbruch sofort entneh-
men und ausbreiten.
VORSICHT‒Verletzungsgefahr!
Beim Steigen oder Klettern auf das Gerät kann die Abdeckplatte
brechen.
▶ Nicht auf das Gerät steigen oder klettern.
Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät
kippen.
▶ Nicht auf die Gerätetür setzen oder stützen.
de Sicherheit
10
▶ Keine Gegenstände auf der Gerätetür abstellen.
Das Eingreifen in die drehende Trommel kann zu Verletzungen
der Hände führen.
▶ Vor dem Eingreifen auf den kompletten Stillstand der Trommel
warten.
1.6 Sichere Reinigung und Wartung
WARNUNG‒Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
▶ Nie das Gerät oder die Eigenschaften des Geräts technisch ver-
ändern.
▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät
durchführen.
▶ Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwen-
det werden.
▶ Wenn die Netzanschlussleitung dieses Geräts beschädigt wird,
muss sie durch den Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
▶ Vor der Reinigung den Netzstecker ziehen oder Sicherung im
Sicherungskasten ausschalten.
▶ Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau-
sen verwenden, um das Gerät zu reinigen.
WARNUNG‒Verletzungsgefahr!
Das Verwenden von nicht Original-Ersatzteilen und Original-Zube-
hör ist gefährlich.
▶ Nur Original-Ersatzeile und Original-Zubehör des Herstellers ver-
wenden.
WARNUNG‒Vergiftungsgefahr!
Beim Verwenden von lösungsmittelhaltigen Reinigungsmitteln kön-
nen giftige Dämpfe entstehen.
▶ Keine lösungsmittelhaltigen Reinigungsmittel verwenden.
Sachschäden vermeiden de
11
Sachschäden vermeiden
2 Sachschäden vermei-
den
Sachschäden vermeiden
ACHTUNG!
Ein Fehldosieren von Weichspülern,
Waschmitteln, Pflegemitteln und Rei-
nigungsmitteln kann die Gerätefunkti-
on beeinträchtigen.
▶ Die Dosierempfehlungen der Her-
steller beachten.
Das Überschreiten der maximalen
Beladungsmenge beeinträchtigt die
Gerätefunktion.
▶ Die maximale Beladungsmenge für
jedes Programm beachten und
nicht überschreiten.
→"Programme", Seite24
Ein Überhitzen des Geräts kann die
Gerätefunktion beeinträchtigen.
▶ Während des Betriebs die Lüf-
tungsöffnung am Gerät freihalten.
▶ Eine ausreichende Belüftung im
Raum gewährleisten.
Leichte Objekte, wie Haare und Flu-
sen, können während des Betriebs
von der Lüftungsöffnung des Geräts
eingesaugt werden und die Geräte-
funktion beeinträchtigen.
▶ Die Umgebung des Geräts wäh-
rend des Betriebs sauber halten.
▶ Leichte Objekte vom Gerät fernhal-
ten.
Ein Betrieb mit einem fehlenden, un-
vollständigen oder defekten Flusen-
schutz (je nach Geräteausstattung z.
B. Flusensieb, Flusendepot, Filtermat-
te) kann zu Geräteschäden führen.
▶ Nicht das Gerät mit einem fehlen-
den, unvollständigen oder defekten
Flusenschutz betreiben.
Schaumstoff oder Schaumgummi
kann sich beim Trocknen verformen
oder schmelzen.
▶ Keine schaumstoffhaltige oder
schaumgummihaltige Wäsche
trocknen.
Ungeeignete Reinigungsmittel kön-
nen die Oberflächen des Geräts be-
schädigen.
▶ Keine scharfen oder scheuernden
Reinigungsmittel verwenden.
▶ Keine stark alkoholhaltigen Reini-
gungsmittel verwenden.
▶ Keine harten Scheuerkissen oder
Putzschwämme verwenden.
▶ Das Gerät nur mit Wasser und ei-
nem weichen, feuchten Tuch reini-
gen.
▶ Bei Kontakt mit dem Gerät sofort
alle Waschmittelreste, Sprühnebel-
reste oder Rückstände entfernen.
Umweltschutz und Sparen
3 Umweltschutz und
Sparen
Umweltschutz und Sparen
3.1 Verpackung entsorgen
Die Verpackungsmaterialien sind um-
weltverträglich und wiederverwertbar.
▶ Die einzelnen Bestandteile ge-
trennt nach Sorten entsorgen.
3.2 Energie sparen
Wenn Sie diese Hinweise beachten,
verbraucht Ihr Gerät weniger Strom.
Gerät in einem gut belüfteten Raum
betreiben und Lüftungsöffnung des
Geräts freihalten.
a
Ein beeinträchtigter Luftaustausch
verlängert die Programmdauer
und erhöht den Energieverbrauch.
Vor dem Trocknen die Wäsche in
der Waschmaschine schleudern.
a
Feuchtere Wäsche verlängert die
Programmdauer und erhöht den
Energieverbrauch.
de Aufstellen und Anschließen
12
Maximale Beladungsmenge der Pro-
gramme einhalten.
→"Programme", Seite24
a
Ein Überschreiten der maximalen
Beladungsmenge verlängert die
Programmdauer und erhöht den
Energieverbrauch.
Nach dem Trocknen das Flusensieb
reinigen →Seite29.
a
Ein verunreinigtes Flusensieb min-
dert den Luftstrom im Gerät, ver-
längert die Programmdauer und
erhöht den Energieverbrauch.

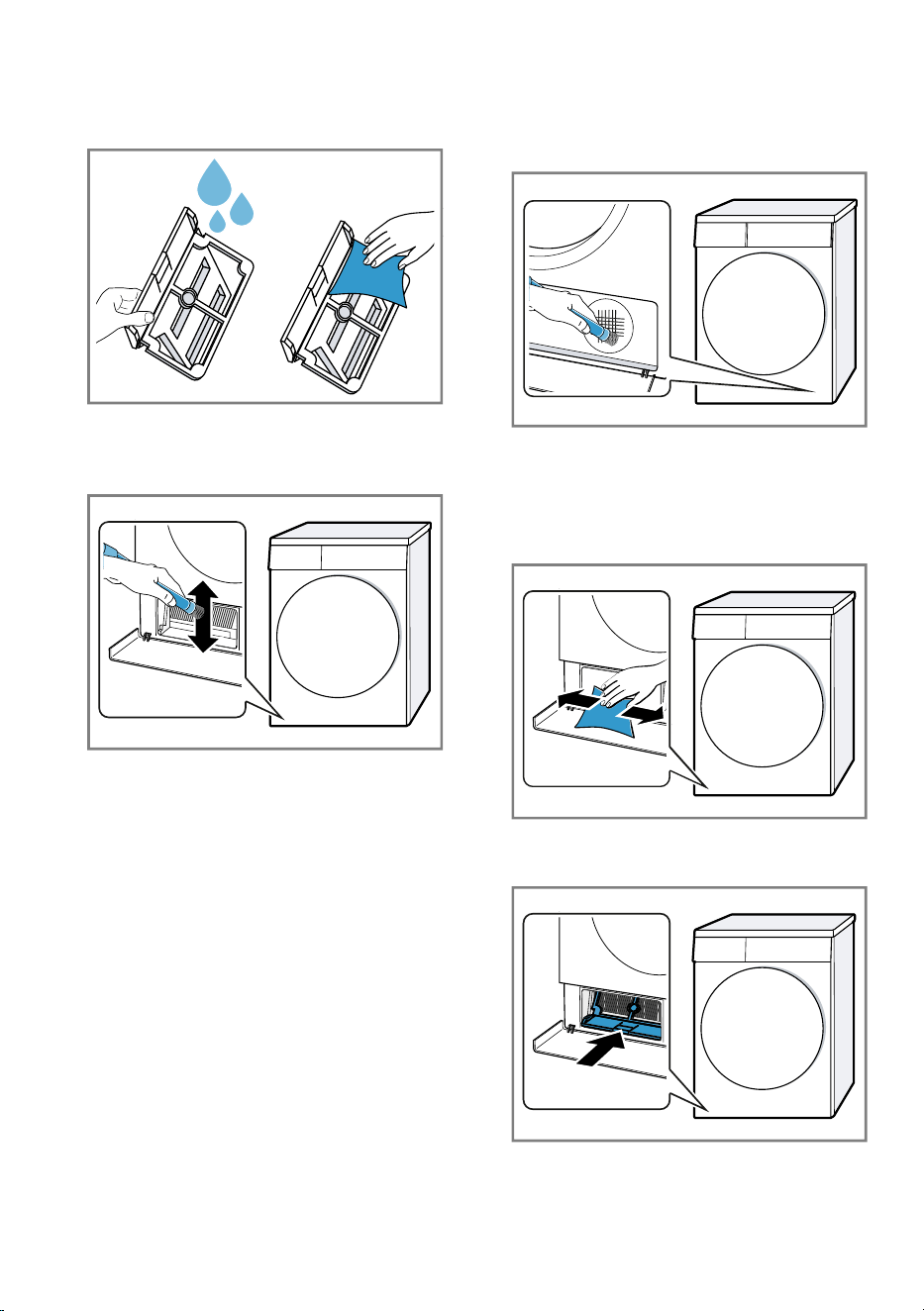

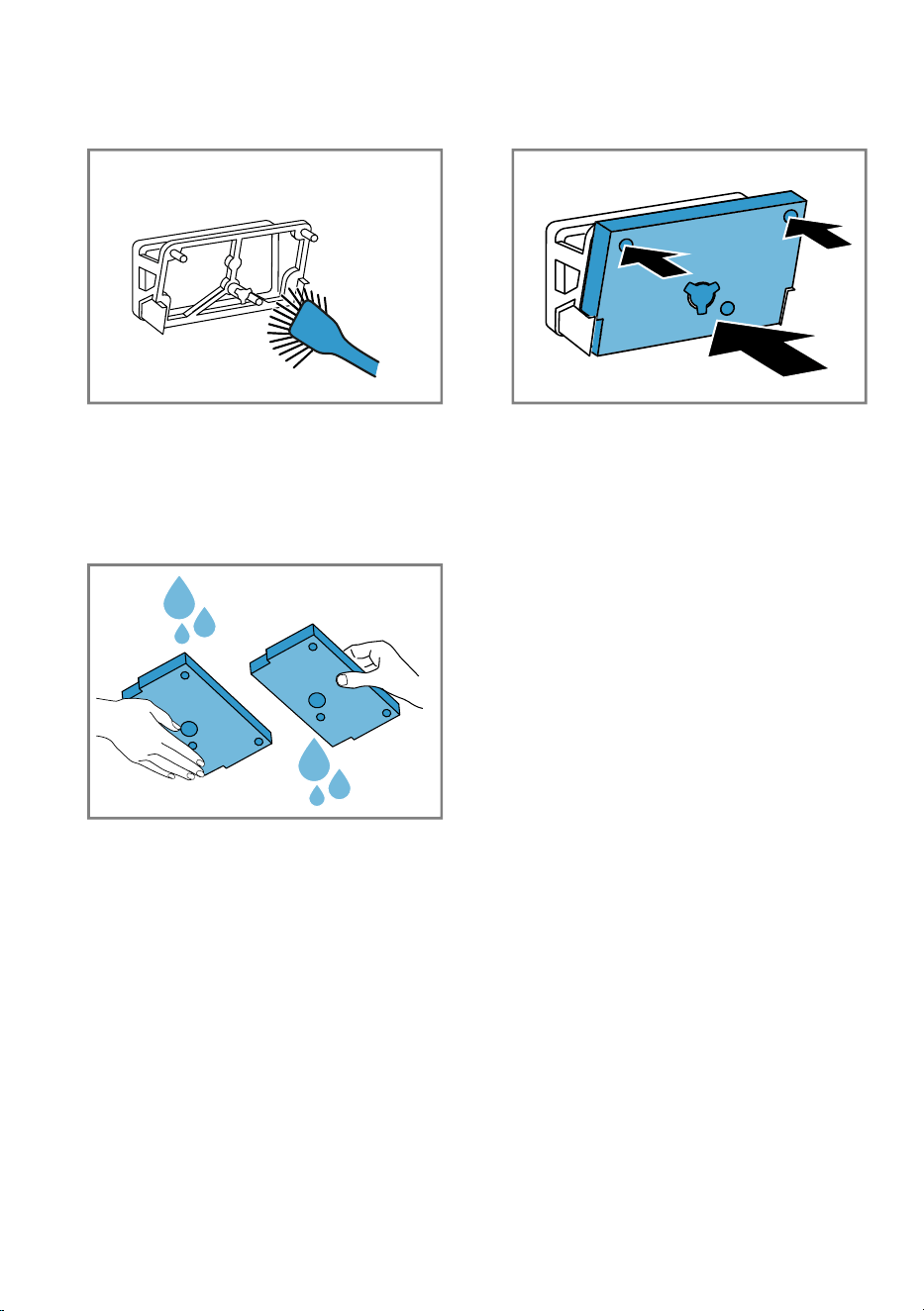

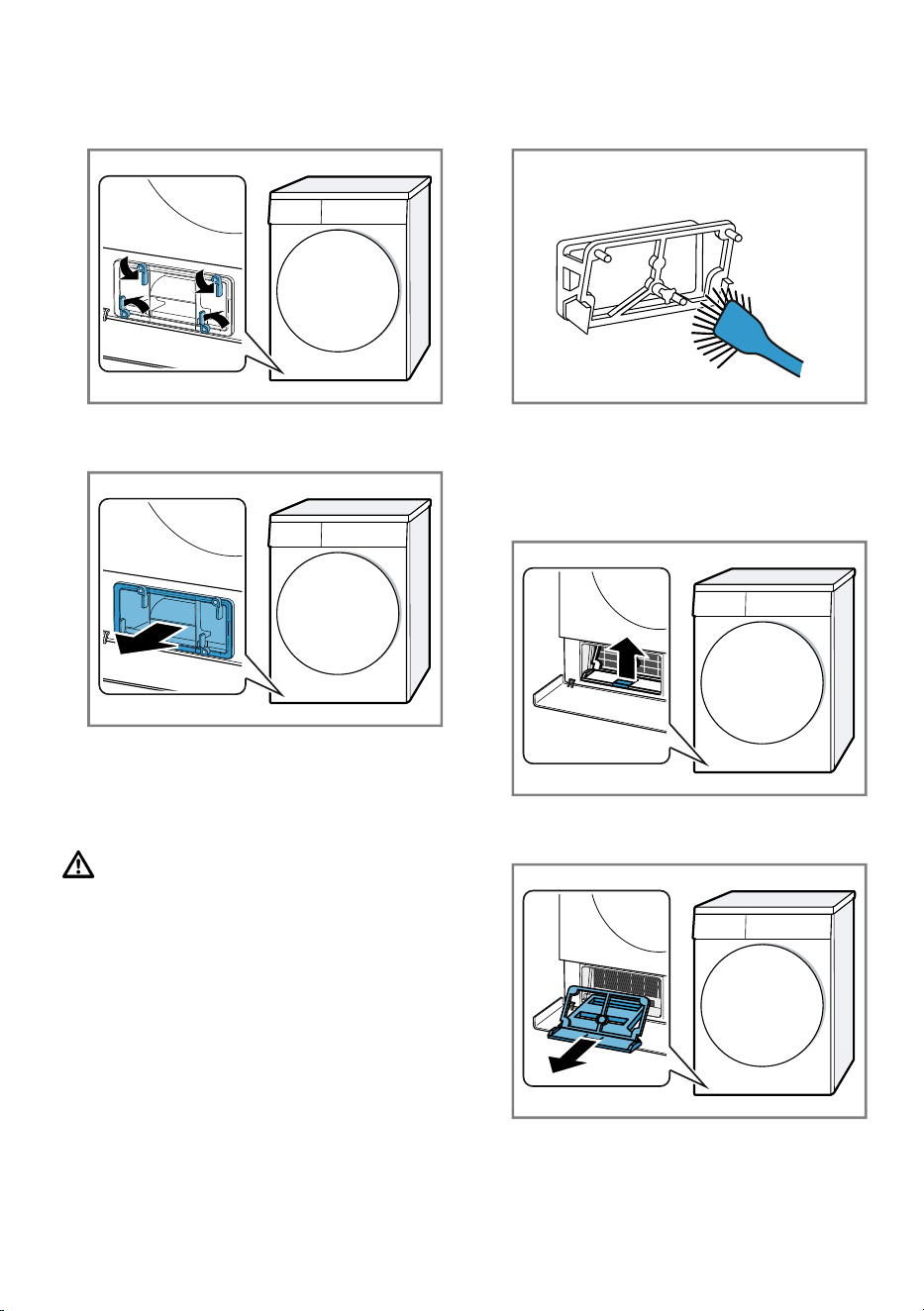

Nach dem Reinigen die Filter im Fil-
tersystem der Bodeneinheit
→Seite31 gut trocknen.
a
Feuchtere Filter verlängern die
Programmdauer und erhöhen den
Energieverbrauch.
3.3 Energiesparmodus
Wenn Sie das Gerät eine kurze Zeit
nicht bedienen, schaltet es automa-
tisch in den Energiesparmodus. Alle
Anzeigen erlöschen und Start/ Nach-
legen blinkt.
Der Energiesparmodus wird beendet,
indem Sie das Gerät erneut bedie-
nen.
Aufstellen und Anschließen
4 Aufstellen und
Anschließen
Aufstellen und Anschließen
4.1 Gerät auspacken
ACHTUNG!
In der Trommel verbleibende Gegen-
stände, die nicht für den Betrieb im
Gerät vorgesehen sind, können zu
Sachschäden und Geräteschäden
führen.
▶ Vor dem Betrieb diese Gegenstän-
de und das mitgelieferte Zubehör
aus der Trommel entfernen.
1. Verpackungsmaterial und Schutz-
hüllen komplett vom Gerät entfer-
nen.
→"Verpackung entsorgen",
Seite11
2. Das Gerät auf sichtbare Beschädi-
gungen prüfen.
3. Die Tür öffnen.
4. Das Zubehör aus der Trommel ent-
fernen.
5. Die Tür schließen.
4.2 Lieferumfang
Prüfen Sie nach dem Auspacken alle
Teile auf Transportschäden und die
Vollständigkeit der Lieferung.
ACHTUNG!
Ein Betrieb mit unvollständigem oder
defektem Zubehör kann die Geräte-
funktion beeinträchtigen oder zu
Sachschäden und Geräteschäden
führen.
▶ Nicht das Gerät mit unvollständi-
gem oder defektem Zubehör be-
treiben.
▶ Entsprechendes Zubehör vor dem
Betrieb des Geräts ersetzen.
→"Zubehör", Seite27
Aufstellen und Anschließen de
13
Die Lieferung besteht aus:
¡ Wäschetrockner
¡ Begleitunterlagen
¡ Wasserablaufschlauch mit An-
schlussadapter, Befestigungsmate-
rial und Krümmer.
→"Wasserablaufschlauch",
Seite13
4.3 Anforderungen an den
Aufstellort
ACHTUNG!
Wenn das Gerät über 40° geneigt
wird, kann Restwasser des Geräts
auslaufen und Sachschäden verursa-
chen.
▶ Das Gerät vorsichtig neigen.
▶ Das Gerät stehend transportieren.
Gefrierendes Restwasser im Gerät
kann zu Geräteschäden führen.
▶ Nicht das Gerät in frostgefährdeten
Bereichen oder im Freien aufstel-
len und betreiben.
Wenn das Gerät unmittelbar nach
dem Transport betrieben wird, kann
das im Gerät enthaltene Kühlmittel zu
Geräteschäden führen.
▶ Das Gerät unmittelbar nach einem
Transport zwei Stunden ruhen las-
sen, bevor es in Betrieb genom-
men wird.
Aufstellort Anforderungen
Auf dem Fußbo-
den
Das Gerät auf ei-
ne saubere, ebe-
ne und feste Flä-
che stellen.
Das Gerät aus-
richten
→Seite16.
Aufstellort Anforderungen
In einer Wasch-
Trocken-Säule
Dieses Gerät nur
mit dem origina-
len Verbindungs-
satz des Trock-
nerherstellers in
einer Wasch-Tro-
cken-Säule auf-
stellen.
¡ Verbindungs-
satz
→Seite27
Dieses Gerät nur
auf eine Wasch-
maschine vom
gleichen Herstel-
ler stellen. Die
Tiefe und Breite
dieses Geräts
müssen mit den
Abmessungen
der Waschma-
schine überein-
stimmen.
Die Wasch-Tro-
cken-Säule nicht
auf ein Podest
stellen.
An einer Wand Keine Schläuche
und Netzan-
schlussleitung
zwischen Wand
und Gerät ein-
klemmen.
4.4 Wasserablaufschlauch
Während des Trocknens entsteht
Kondenswasser, das Ihr Gerät werk-
seitig im Kondenswasserbehälter
sammelt. Verwenden Sie den Was-
de Aufstellen und Anschließen
14
serablaufschlauch, um überschüssi-
ges Kondenswasser direkt ins Ab-
wasser zu leiten.
Hinweis
¡ Betreiben Sie dieses Gerät mit
dem mitgelieferten Wasserablauf-
schlauch.
→"Wasserablaufschlauch anschlie-
ßen", Seite14
Wenn Sie den Wasserablauf-
schlauch anschließen, müssen Sie
nicht regelmäßig den Kondenswas-
serbehälter leeren.
→"Kondenswasserbehälter lee-
ren", Seite33
Wasserablaufschlauch
anschließen
Wenn Sie den Kondenswasserbehäl-
ter des Geräts nicht regelmäßig lee-
ren möchten, schließen Sie den Was-
serablaufschlauch an.
ACHTUNG!
Beim Betrieb des Geräts ohne einen
sachgemäß angeschlossenen Kon-
denswasserschlauch oder Wasserab-
laufschlauch kann Flüssigkeit aus
dem Stutzen austreten.
▶ Vor dem Betrieb des Geräts den
Kondenswasserschlauch oder den
Wasserablaufschlauch sachgemäß
am Stutzen anschließen.
Voraussetzungen
¡ Das Gerät und das Zubehör sind
ausgepackt.
→"Gerät auspacken", Seite12
¡ Das Gerät ist am Aufstellort aufge-
stellt.
→"Anforderungen an den Aufstell-
ort", Seite13

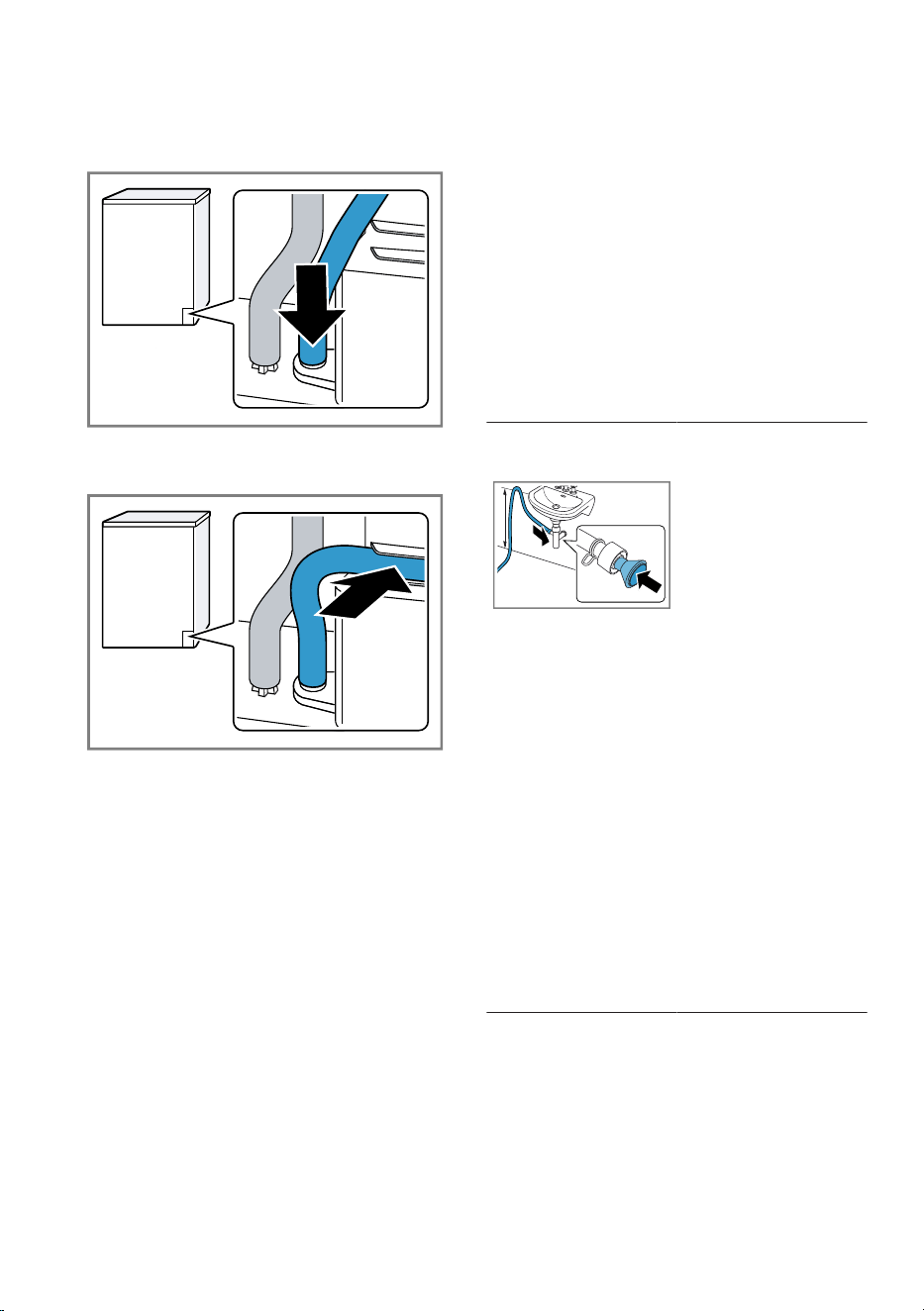

1. Den Kondenswasserschlauch vom
Stutzen ziehen.
Der Kondenswasserschlauch ist
werkseitig am Stutzen angeschlos-
sen.
Hinweis:Beim Entfernen des Kon-
denswasserschlauchs kann Flüs-
sigkeit aus dem Stutzen austreten.
2. Den Kondenswasserschlauch auf
die Halterung schieben.
Aufstellen und Anschließen de
15
3. Den Wasserablaufschlauch bis
zum Anschlag auf den Stutzen
schieben.
4. Den Wasserablaufschlauch in die
Schlauchführung einsetzen.
Stellen Sie sicher, den Wasserab-
laufschlauch nicht zu knicken.
5. Den Kondenswasserbehälter lee-
ren.
→"Kondenswasserbehälter lee-
ren", Seite33
6. Den Kondenswasserbehälter ein-
schieben.
→"Kondenswasserbehälter ein-
schieben", Seite33
7. Das Gerät am Wasserablauf an-
schließen.
→"Anschlussarten Wasserablauf",
Seite15
Tipp:Um das Kondenswasser erneut
im Kondenswasserbehälter zu sam-
meln, z.B. bei einer Standortände-
rung des Geräts, machen Sie diese
Schritte rückgängig in umgekehrter
Reihenfolge.
Anschlussarten Wasserablauf
ACHTUNG!
Bei einem verstopften oder ver-
schlossenen Abfluss kann gestautes
Abwasser in das Gerät zurückfließen.
▶ Vor dem Betrieb des Geräts si-
cherstellen, dass Abwasser schnell
abläuft und Verstopfungen beseiti-
gen.

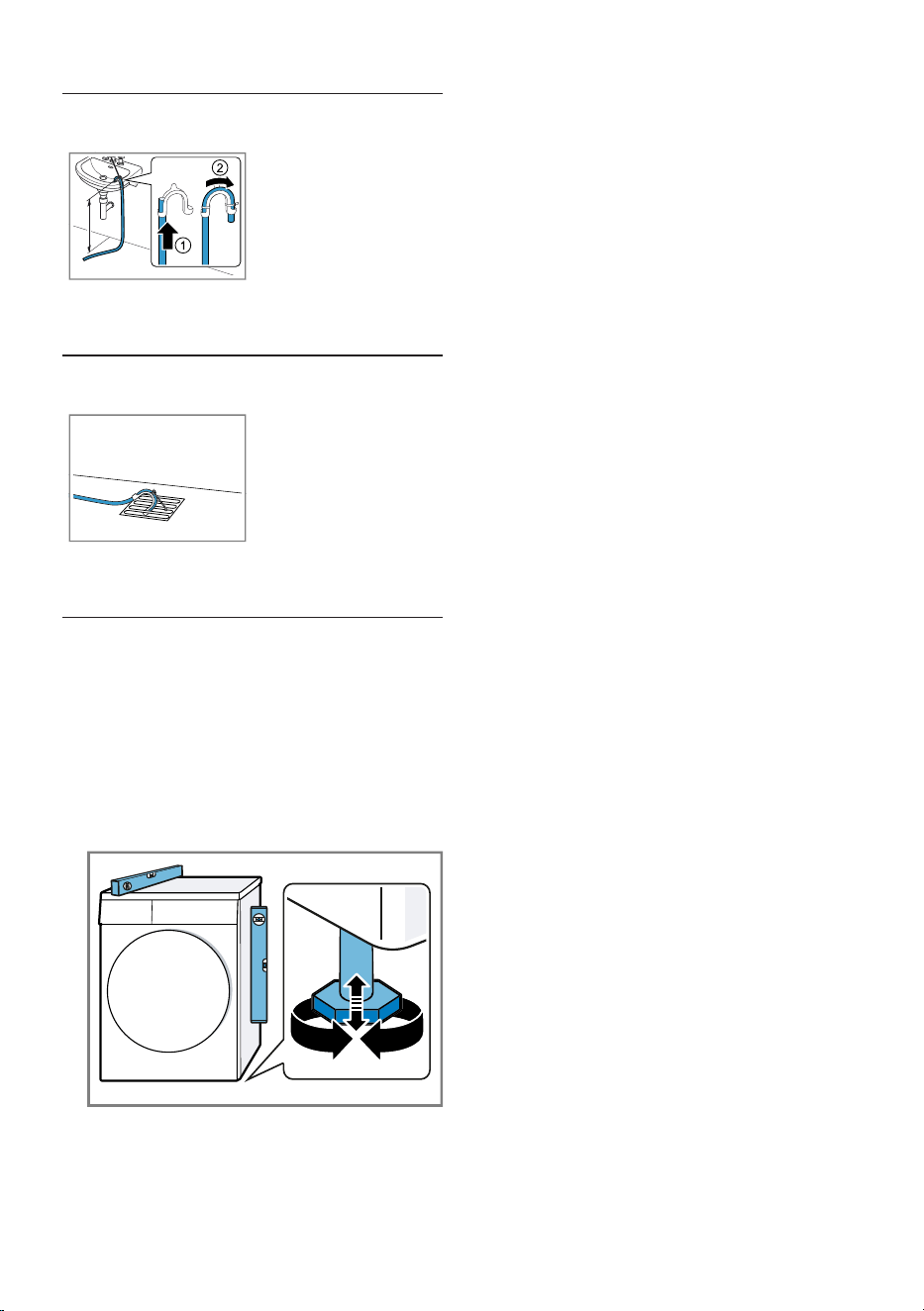

Ablauf in einen
Siphon.
Die Anschluss-
stelle mit einer
Schlauchschelle
(12-22mm) si-
chern.
Den Wasserab-
laufschlauch mit
einer Schlauch-
führung in mini-
mal 80cm und
maximal 100cm
Höhe befestigen.
Hinweis:Mit
dem Y-Verteiler
→Seite27 kön-
nen Sie den
Wasserablauf-
schlauch eines
zusätzlichen Ge-
räts wie z.B. ei-
ner Waschma-
schine am glei-
chen Ablauf des
Siphons an-
schließen.
de Aufstellen und Anschließen
16
Ablauf in ein
Waschbecken.
Den Wasserab-
laufschlauch
komplett durch
den Krümmer
schieben und mit
dem Befesti-
gungsmaterial fi-
xieren.
Den Krümmer in
maximal 100cm
Höhe befestigen.
Ablauf in einen
Gully.
Den Wasserab-
laufschlauch
komplett durch
den Krümmer
schieben und mit
dem Befesti-
gungsmaterial fi-
xieren.
Den Krümmer
am Gully befesti-
gen.
4.5 Gerät ausrichten
Um Geräusche und Vibrationen zu
reduzieren, richten Sie das Gerät
richtig aus.
▶ Um das Gerät auszurichten, die
Gerätefüße drehen. Die Ausrich-
tung mit einer Wasserwaage prü-
fen.
Alle Gerätefüße müssen fest auf
dem Boden stehen.
4.6 Gerät elektrisch anschlie-
ßen
1. Den Netzstecker der Netzan-
schlussleitung des Geräts in eine
Steckdose in der Nähe des Geräts
stecken.
Die Anschlussdaten des Geräts fin-
den Sie in den Technischen Daten
→Seite46.
2. Den Netzstecker auf festen Sitz
prüfen.
Kennenlernen de
17
Kennenlernen
5 Kennenlernen
Kennenlernen
5.1 Gerät
Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts.
1
2
3
4
5
6
Je nach Gerätetyp können Einzelheiten im Bild abweichen, z.B. Farbe und
Form.
1
Lüftungsöffnung
2
Wartungsklappe der Boden-
einheit →Seite35
3
Flusensieb →Seite29
4
Tür
5
Kondenswasserbehälter
→Seite32
6
Bedienfeld →Seite18
Display de
19
Display
6 Display
Display
Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder
Hinweistexte.
Das Display zeigt je nach Programmstatus einige Hinweise im Bereich ,
z.B. .
Anzeige Beschreibung
0:40
1
Voraussichtliche Programmdauer oder Restzeit des Pro-
gramms in Stunden und Minuten.
1:25 Zeitprogramm ist eingestellt.
→"Zeitprogramme", Seite25
8,0
1
Empfehlung der maximalen Beladungsmenge für das ein-
gestellte Programm in kg.
0:45
1
Programmendezeit
→"Tasten", Seite23
¡ leuchtet: Die Kindersicherung ist aktiviert.
¡ blinkt: Die Kindersicherung ist aktiviert und das Gerät
wurde bedient.
→"Kindersicherung deaktiveren", Seite34
(Start/ Nachle-
gen)
Starten, Abbrechen oder Pausieren
¡ leuchtet: Das Programm läuft und kann abgebrochen
oder pausiert werden.
¡ blinkt: Das Programm kann gestartet oder fortgesetzt
werden.
1
Beispiel
de Display
20
Anzeige Beschreibung
(bügeltrocken) Das Trockenziel ist aktiviert.
→"Tasten", Seite22
(schranktro-
cken)
Das Trockenziel ist aktiviert.
→"Tasten", Seite22
(schranktro-
cken plus)
Das Trockenziel ist aktiviert.
→"Tasten", Seite21
+1
+2
+3
Das angepasste Trockenziel ist aktiviert.
→"Trockenziel", Seite33
(Knitterschutz) Die Knitterreduzierung ist aktiviert.
→"Tasten", Seite22
(Schontrock-
nen)
Schonendes Trocknen für empfindliche Textilien ist akti-
viert.
→"Tasten", Seite23
4 kg (Halbe
Beladung)
Die halbe Beladungsmenge ist aktiviert.
→"Tasten", Seite23
(Ton aus ) Leiser Trocknen ohne Signaltöne ist aktiviert.
→"Tasten", Seite23
Den Kondenswasserbehälter leeren und einschieben.
→Seite33
Das Flusensieb reinigen. →Seite29
Das Filtersystem der Bodeneinheit reinigen. →Seite31
Das Filtersystem der Bodeneinheit reinigen.
→"Filtersystem der Bodeneinheit reinigen", Seite31
Hot Der Abkühlprozess kühlt die Wäsche abhängig vom Pro-
grammstatus einige Minuten bei drehender Trommel, um
Wäscheschäden zu vermeiden. Der Abkühlprozess kann
durch Öffnen der Tür abgebrochen werden.
Hinweis:Nicht das eingestellte Programm ändern.
Programmstatus: Trocknen
Programmstatus: Trockenziel Bügeltrocken
Programmstatus: Trockenziel Schranktrocken
Programmstatus: Knitterschutz
(Start/ Nachle-
gen)
Programmstatus: Pause
End Programmstatus: Programmende
1
Beispiel
Tasten de
21
Tasten
7 Tasten
Tasten
Hier finden Sie eine Übersicht zu den Tasten und deren Einstellmöglichkeiten.
Taste Auswahl Beschreibung
Start/ Nachlegen ¡ starten
¡ abbrechen
¡ pausieren
Programm starten, ab-
brechen oder pausieren.
3 Sek. ¡ aktivieren
¡ deaktivieren
Die Kindersicherung akti-
vieren oder deaktivieren.
Die Blende gegen ein
versehentliches Bedie-
nen sichern.
Wurde die Kindersiche-
rung aktiviert und das
Gerät ausgeschaltet,
bleibt die Kindersiche-
rung aktiviert.
→"Kindersicherung",
Seite34
schranktrocken plus ¡ schranktrocken plus
¡ +1
¡ +2
¡ +3
¡ Mit der Auswahl
schranktrocken plus
ist das Trockenziel ak-
tiviert.
Das Trockenziel legt
fest, wie feucht oder
trocken die Wäsche
nach dem Program-
mende ist.
→"Trockenziel",
Seite33
¡ Mit der Auswahl +1 ,
+2 oder +3 ist das
Trockenziel ange-
passt.
→"Trockenziel anpas-
sen", Seite34
de Tasten
22
Taste Auswahl Beschreibung
schranktrocken ¡ schranktrocken
¡ +1
¡ +2
¡ +3
¡ Mit der Auswahl
schranktrocken ist
das Trockenziel akti-
viert.
Das Trockenziel legt
fest, wie feucht oder
trocken die Wäsche
nach dem Program-
mende ist.
→"Trockenziel",
Seite33
¡ Mit der Auswahl +1 ,
+2 oder +3 ist das
Trockenziel ange-
passt.
→"Trockenziel anpas-
sen", Seite34
bügeltrocken ¡ bügeltrocken
¡ +1
¡ +2
¡ +3
¡ Mit der Auswahl bü-
geltrocken ist das
Trockenziel aktiviert.
Das Trockenziel legt
fest, wie feucht oder
trocken die Wäsche
nach dem Program-
mende ist.
→"Trockenziel",
Seite33
¡ Mit der Auswahl +1 ,
+2 oder +3 ist das
Trockenziel ange-
passt.
→"Trockenziel anpas-
sen", Seite34
Knitterschutz ¡ aktivieren
¡ deaktivieren
Knitterreduzierung akti-
vieren oder deaktivieren.
Die Trommel bewegt die
Wäsche nach Program-
mende für 120 Minuten
in regelmäßigen Abstän-
den, um Knitter zu redu-
zieren.
Tasten de
23
Taste Auswahl Beschreibung
Schontrocknen ¡ aktivieren
¡ deaktivieren
Schonendes Trocknen
aktivieren oder deaktivie-
ren.
Die Temperatur wird für
empfindliche Textilien re-
duziert, z.B. für Polyacryl
oder Elasthan.
Die Programmdauer ver-
längert sich.
Fertig in ¡ Programmendezeit
¡ Programmdauer
¡ Die Programmende-
zeit festlegen.
Die Programmdauer
ist bereits in der ein-
gestellten Stundenzahl
enthalten.
Nach dem Programm-
start wird die Pro-
grammdauer ange-
zeigt.
¡ Die Programmdauer
für Zeitprogramme
einstellen.
→"Zeitprogramme",
Seite25
Ton aus ¡ aktivieren
¡ deaktivieren
Bediensignale und Hin-
weissignale aktivieren
oder deaktivieren.
Halbe Beladung ¡ aktivieren
¡ deaktivieren
Einzelne Wäschestücke
oder kleine Beladungs-
mengen trocknen.
de Programme
24
Programme
8 Programme
Programme
Sie können Ihre Textilien entweder mit einem Automatikprogramm oder einem
Zeitprogramm trocknen.
8.1 Automatikprogramme
Automatikprogramme sind Program-
me, in denen Feuchtigkeitssensoren
während des Trocknens die Rest-
feuchte der Wäsche messen. Das
Programm endet erst, wenn das ein-
gestellte Trockenziel erreicht ist.
Jedes Automatikprogramm hat ein
Trockenziel →Seite33. Das Tro-
ckenziel legt fest, wie trocken oder
feucht die Wäsche nach dem Pro-
grammende ist.
Tipps
¡ Wählen Sie das Trockenziel ent-
sprechend der Textilien oder des
gewünschten Trocknungsergebni-
ses.
→"Trockenziel", Seite33
¡ Die Pflegeetiketten der Wäsche ge-
ben Ihnen zusätzliche Hinweise zur
Programmwahl.
Programm Beschreibung max. Be-
ladung
(kg)
Baumwolle Strapazierfähige und kochfeste Textilien
aus Baumwolle und Leinen trocknen.
8,0
Baumwolle Eco Strapazierfähige und kochfeste Textilien
aus Baumwolle und Leinen trocknen.
Energiesparendes Programm.
8,0
Pflegeleicht Textilien aus Synthetik und Mischgeweben
trocknen.
3,5
Schnell/Mix Textilien aus Baumwolle und Synthetik
trocknen.
3,0
Bettwäsche Bett- und Kopfkissenbezüge sowie Laken
aus Baumwolle trocknen.
Hinweis:Die Trommelbewegung ist zum
Trocknen großer Wäschestücke optimiert.
3,5
Extra Fein Empfindliche Textilien aus Satin, Synthetik
und Mischgeweben trocknen.
2,0
Daunen Mit Daunen gefüllte Textilien, Bettdecken
oder Daunendecken trocknen.
Hinweise
¡ Trocknen Sie große Textilien, wie De-
cken oder Schlafsäcke einzeln.
¡ Um die Füllung zu verteilen und Feuch-
tigkeitsnester aufzulösen, schütteln Sie
die Textilien nach Programmende auf.
1,5
Programme de
25
Programm Beschreibung max. Be-
ladung
(kg)
¡ Wenn Sie Kopfkissen trocknen und das
Kissen nach dem Programmende noch
nicht vollständig trocken ist, trocknen
Sie das Kopfkissen mit einem Zeitpro-
gramm.
→"Zeitprogramme", Seite25
Hygiene Plus Strapazierfähige und kochfeste Textilien
aus Baumwolle und Leinen trocknen.
Hinweis:Besonders geeignet bei erhöh-
ten hygienischen Ansprüchen.
4,0
Sportswear Schnelltrocknende Sportbekleidung aus
Funktionsfasern, Mikrofasern und Synthe-
tik trocknen.
1,5
Blusen/ Hemden Hemden und Blusen aus Baumwolle, Lei-
nen, Synthetik oder Mischgewebe trock-
nen.
Hinweis:Für ein optimales Trocknungser-
gebnis trocknen Sie maximal 5 Hemden
oder 5 Blusen.
Nach dem Trocknen bügeln Sie die Wä-
sche oder hängen Sie diese auf. Die Rest-
feuchte verteilt sich dann gleichmäßig.
1,5
Extra Kurz 40' Textilien aus Synthetik und leichter Baum-
wolle trocknen.
2,0
Handtücher Strapazierfähige und kochfeste Handtü-
cher und Bademäntel aus Baumwolle und
Leinen trocknen.
6,0
8.2 Zeitprogramme
Zeitprogramme sind Programme mit einer festgelegten oder einstellbaren Pro-
grammdauer. Das Programm endet nach Ablauf der Zeit, auch wenn die Wä-
sche z. B. noch nicht trocken ist. Zeitprogramme eignen sich zum Trocknen
von einzelnen Wäschestücken oder dünnen Textilien.
Tipp:Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur
Programmwahl.
de Programme
26
Programm Beschreibung max. Be-
ladung
(kg)
Wolle finish Maschinenwaschbare Wolle oder Textilien
mit Wolleanteil trocknen.
Hinweis:Die Textilien werden flauschiger,
aber nicht getrocknet.
Entnehmen Sie die Textilien nach Pro-
grammende und lassen sie trocknen.
0,5
Zeitprogramm warm Alle Textilarten außer Wolle und Seide
trocknen.
Geeignet für vorgetrocknete oder leicht
feuchte Wäsche und zum Nachtrocknen
mehrlagiger, dicker Wäsche.
Hinweis:Dieses Programm ist zum Trock-
nen mit dem Wollekorb geeignet.
Wenn Sie den Wollekorb verwenden, kön-
nen Sie auch Textilien aus Wolle mit die-
sem Programm trocknen.
3,0
Zubehör de
27
Zubehör
9 Zubehör
Zubehör
Verwenden Sie Originalzubehör. Es
ist auf Ihr Gerät abgestimmt.
Hinweis:Einige Zubehöre sind in
weiteren Farben verfügbar. Kontaktie-
ren Sie den
→"Kundendienst", Seite43.
Verwendung Bestellnummer
Verbindungssatz Gerät platzsparend auf
eine geeignete Wasch-
maschine vom gleichen
Hersteller und mit der
gleichen Breite und Tiefe
aufstellen.
WTZ2741C
Wollekorb Einzelne Wolletextilien,
Sportschuhe und Ku-
scheltiere trocknen oder
lüften.
WMZ20600
Y-Verteiler Den Wasserablauf-
schlauch eines zusätzli-
chen Geräts am gleichen
Ablauf des Siphons an-
schließen.
15000490
Wasserablaufschlauch Überschüssiges Kon-
denswasser des Geräts
direkt ins Abwasser lei-
ten, ohne den Kondens-
wasserbehälter regelmä-
ßig zu leeren.
WTZ1110
Filtermatte Ersatzteil zum Schutz vor
Flusen für das Filtersys-
tem der Bodeneinheit.
12022801
de Wäsche
28
Wäsche
10 Wäsche
Wäsche
10.1 Wäsche vorbereiten
ACHTUNG!
In der Wäsche verbleibende Gegen-
stände können die Wäsche und die
Trommel beschädigen.
▶ Vor dem Betrieb alle Gegenstände
aus den Taschen der Wäsche ent-
fernen.
Hinweis
Wenn Sie Ihre Wäsche vorbereiten,
schonen Sie das Gerät und die
Textilien.
¡ Sand und Erde ausbürsten
¡ Wäsche nach Farbe und Textilien
sortieren und dabei Pflegekennzei-
chen beachten
¡ Reißverschlüsse, Klettverschlüsse,
Haken und Ösen schließen
¡ Gardinenröllchen und Bleibänder
entfernen
¡ Wäsche auseinandergefaltet in die
Trommel legen
¡ Wäsche vor dem Trocknen schleu-
dern
¡ Wäschestücke aus Wolle, Sport-
schuhe und Kuscheltiere im Wolle-
korb trocknen
Grundlegende Bedienung
11 Grundlegende
Bedienung
Grundlegende Bedienung
11.1 Gerät einschalten
Voraussetzung:Das Gerät ist sach-
gemäß aufgestellt und angeschlos-
sen. →Seite12
▶ Den Programmwähler auf ein Pro-
gramm stellen.
Hinweis:Die Beleuchtung der Trom-
mel erlischt automatisch.
11.2 Programm einstellen
1. Programmwähler drehen und auf
das gewünschte Programm stellen.
→"Programme", Seite24
2. Wenn gewünscht, die Programm-
einstellungen anpassen.
→"Tasten", Seite21
Die Programmeinstellungen wer-
den nicht dauerhaft für das Pro-
gramm gespeichert.
11.3 Wäsche einlegen
Hinweis:Um Knitterbildung zu ver-
meiden, beachten Sie die maximale
Beladung der Programme.
→"Programme", Seite24
Voraussetzungen
¡ Die Wäsche ist vorbereitet und sor-
tiert.
→"Wäsche", Seite28
¡ Die Trommel ist leer.
1. Die Tür öffnen.
2. Die Wäsche in die Trommel legen.
3. Die Tür schließen.
Stellen Sie sicher, dass keine Wä-
sche in der Tür eingeklemmt ist.
11.4 Programm starten
Voraussetzung:Ein Programm ist
eingestellt. →Seite28
▶ Auf Start/ Nachlegen drücken.
a Das Display zeigt die Programm-
dauer oder die Programmendezeit.
a Das Display zeigt nach Program-
mende: "End" .
Hinweis:Wenn das Display "Hot"
zeigt, kühlt das Gerät die Wäsche ab.
Wenn "Hot" erlischt, ist die Wäsche
abgekühlt.
Grundlegende Bedienung de
29
11.5 Wäsche nachlegen
Nach Programmstart können Sie die
Wäsche jederzeit entnehmen oder
nachlegen.
1. Auf Start/ Nachlegen drücken.
Der Abkühlprozess startet automa-
tisch nach etwa 30Sekunden und
kühlt die Wäsche bei drehender
Trommel. Wenn Sie den Abkühl-
prozess vermeiden oder abbre-
chen möchten, öffnen Sie die Tür.
→Seite20
2. Die Tür öffnen.
3. Die Wäsche nachlegen oder ent-
nehmen.
4. Die Tür schließen.
5. Auf Start/ Nachlegen drücken.
11.6 Programm abbrechen
1. Auf Start/ Nachlegen drücken.
2. Die Tür öffnen.
3. Die Wäsche entnehmen.
→Seite29
11.7 Wäsche entnehmen
1. Die Tür öffnen.
2. Die Wäsche aus der Trommel neh-
men.
11.8 Gerät ausschalten
▶ Den Programmwähler auf Aus
stellen.
11.9 Flusensieb
Während des Trocknens werden die
Flusen aus der Wäsche im Flusen-
sieb gesammelt. Das Flusensieb
schützt das Gerät vor Flusen.
Flusensieb reinigen
Wenn das Trocknungsprogramm be-
endet ist oder das Display während
des Betriebs einen Hinweis zeigt, rei-
nigen Sie das Flusensieb.
Hinweis:Wenn Sie das Gerät nicht
wie beschrieben reinigen, kann die
Gerätefunktion beeinträchtigt werden.
Voraussetzungen
¡ Das Display zeigt nach dem Trock-
nen: "End"
¡ oder das Display zeigt während
des Betriebs: .
1. Die Tür öffnen.
2. Die Flusen der Tür entfernen.
de Grundlegende Bedienung
30
3. Das zweiteilige Flusensieb entfer-
nen.
4. Die Flusen der Mulde entfernen.
Stellen Sie sicher, dass keine Flu-
sen in den Luftkanal fallen.
5. Das zweiteilige Flusensieb trennen.
6. Die beiden Flusensiebe öffnen.
7. Die Flusen entfernen.
8. Die beiden Flusensiebe gründlich
mit fließendem, warmem Wasser
reinigen und abtrocknen.
Grundlegende Bedienung de
31

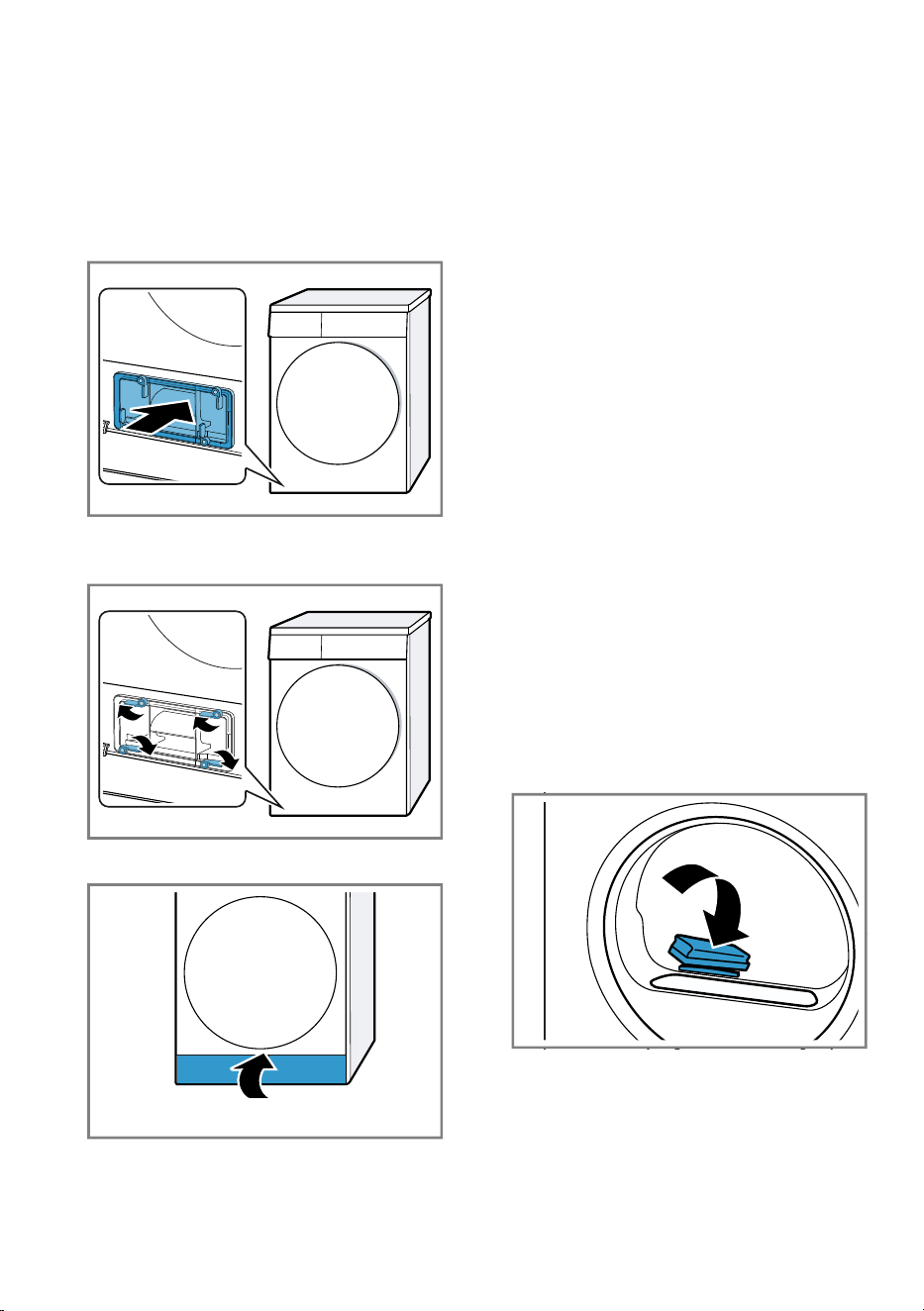

9. Die beiden Flusensiebe schließen
und zusammensetzen.
10.Das zweiteilige Flusensieb einset-
zen.
11.Die Tür schließen.
11.10 Filtersystem der Bo-
deneinheit
Während des Trocknens werden die
Flusen aus der Wäsche im Filtersys-
tem der Bodeneinheit gesammelt.
Das Filtersystem schützt das Gerät
vor Flusen.
Filtersystem der Bodeneinheit
reinigen
Wenn das Display während des Be-
triebs einen Hinweis zeigt, reinigen
Sie das Filtersystem der Bodenein-
heit.
Hinweise
¡ Sie können das Filtersystem ohne
den angezeigten Hinweis im Dis-
play regelmäßig reinigen.
Das Reinigen nach jedem Trock-
nen ist nicht erforderlich.
¡ Wenn Sie das Gerät nicht wie be-
schrieben reinigen, kann die Gerä-
tefunktion beeinträchtigt werden.
Voraussetzung:Das Display zeigt
während des Betriebs: .
1. Das Flusensieb reinigen.
→Seite29
2. Die Bodeneinheit öffnen.
→Seite35
3. Die Filtermatte vorsichtig von den
Halterungen entfernen.
Stellen Sie sicher, die Filtermatte
nicht zu verformen oder zu be-
schädigen.
de Grundlegende Bedienung
32
4. Die Wärmetauscherabdeckung mit
einer weichen Bürste reinigen.
Stellen Sie sicher, alle Verunreini-
gungen von der Dichtung zu ent-
fernen.
5. Die Filtermatte mit fließendem, war-
mem Wasser gründlich reinigen
und mit der Hand ausdrücken.
Sie können starke Verunreinigun-
gen vorsichtig mit einem Staubsau-
ger entfernen.
Reinigen Sie die Filtermatte nicht
mit Reinigungsmitteln.
6. Die Filtermatte auf die Halterungen
schieben.
Stellen Sie sicher, die gereinigte
Filtermatte nicht zu verformen, zu
beschädigen oder seitenverkehrt
auf die Halterungen zu schieben.
Hinweis:Sie können die Filtermat-
te →Seite27 als Ersatzteil beim
Kundendienst bestellen.
7. Die Bodeneinheit schließen.
→Seite38
11.11 Kondenswasserbehäl-
ter
Während des Trocknens entsteht
Kondenswasser, das Ihr Gerät werk-
seitig im Kondenswasserbehälter
sammelt.
Hinweis:Betreiben Sie dieses Gerät
mit dem mitgelieferten Wasserablauf-
schlauch.
→"Wasserablaufschlauch anschlie-
ßen", Seite14
Wenn Sie den Wasserablaufschlauch
anschließen, müssen Sie nicht regel-
mäßig den Kondenswasserbehälter
leeren.
→"Kondenswasserbehälter leeren",
Seite33
Trockenziel de
33
Kondenswasserbehälter leeren
Wenn das Trocknungsprogramm be-
endet ist oder das Display während
des Betriebs einen Hinweis zeigt, lee-
ren Sie den Kondenswasserbehälter.
Voraussetzungen
¡ Das Display zeigt nach dem Trock-
nen: "End"
¡ oder das Display zeigt während
des Betriebs: .
1. Den Kondenswasserbehälter waa-
gerecht herausziehen.
2. Den Kondenswasserbehälter lee-
ren.
Stellen Sie sicher, den Kondens-
wasserbehälter vor dem Betrieb
des Geräts einzuschieben.
→Seite33
Kondenswasserbehälter
einschieben
▶ Den Kondenswasserbehälter bis
zum Anschlag einschieben.
Trockenziel
12 Trockenziel
Trockenziel
Für jedes Automatikprogramm ist ein
Trockenziel vorgegeben. Das Tro-
ckenziel legt fest, wie trocken oder
feucht Ihre Wäsche nach dem Pro-
grammende ist.
Trockenziel Beschreibung
schranktro-
cken plus
Für mehrlagige, di-
cke Wäsche, die
schlecht trocknet.
schranktro-
cken
Für normale, einlagi-
ge Wäsche.
bügeltrocken Für normale, einlagi-
ge Wäsche.
Die Wäsche ist nach
Programmende noch
leicht feucht. Um
Knitter zu vermeiden,
bügeln Sie die Wä-
sche oder hängen
Sie die Wäsche auf.
de Kindersicherung
34
12.1 Trockenziel ändern
Für einige Automatikprogramme kön-
nen Sie das Trockenziel ändern, da-
mit Ihre Wäsche noch trockener oder
feuchter wird.
1. Ein Automatikprogramm einstellen.
→Seite24
a Das Display zeigt das vorgegebe-
ne Trockenziel.
2. Auf schranktrocken , schranktro-
cken plus oder bügeltrocken
drücken.
a Das Display zeigt (schranktro-
cken), (schranktrocken plus)
oder (bügeltrocken).
12.2 Trockenziel anpassen
Wenn Sie die Wäsche nach dem
Trocknen mit einem bestimmten Tro-
ckenziel als zu feucht empfinden,
können Sie das Trockenziel anpas-
sen.
1. Ein Automatikprogramm einstellen.
→Seite24
a Das Display zeigt das vorgegebe-
ne Trockenziel.
2. Auf schranktrocken , schranktro-
cken plus oder bügeltrocken
drücken.
3. Erneut auf das eingestellte Tro-
ckenziel drücken, um das Trocken-
ziel anzupassen.
a Das Display zeigt "+1" , "+2" oder
"+3" .
Kindersicherung
13 Kindersicherung
Kindersicherung
Sichern Sie Ihr Gerät gegen ein ver-
sehentliches Bedienen an den Be-
dienelementen.
13.1 Kindersicherung aktivie-
ren
▶ Auf die beiden Tasten für 3
Sek. ca. 3 Sekunden drücken.
a Das Display zeigt .
a Die Bedienelemente sind gesperrt.
a Die Kindersicherung bleibt auch
nach dem Ausschalten des Geräts
und bei Stromausfall aktiv.
13.2 Kindersicherung deakti-
veren
Voraussetzung:Um die Kindersiche-
rung zu deaktivieren, muss das Gerät
eingeschaltet sein.
▶ Auf die beiden Tasten für 3
Sek. ca. 3 Sekunden drücken.
Um das laufende Programm nicht
abzubrechen, muss der Pro-
grammwähler auf dem Ausgangs-
programm stehen.
a Im Display erlischt .
Grundeinstellungen de
35
Grundeinstellungen
14 Grundeinstellungen
Grundeinstellungen
Sie können die Grundeinstellungen
Ihres Geräts auf Ihre Bedürfnisse ein-
stellen.
14.1 Übersicht der Grundein-
stellungen
1
2
3
4
5
Programmwähler mit Programmposi-
tionen
2
Die Lautstärke des Signals
nach Programmende einstel-
len:
0 (aus) bis 4 (sehr laut)
3
Die Lautstärke des Signals
beim Anwählen der Tasten
einstellen:
0 (aus) bis 4 (sehr laut)
5
Die Anzahl der gestarteten
Programme anzeigen.
14.2 Grundeinstellungen än-
dern
1. Den Programmwähler auf Position
1 einstellen. →Seite35
2. Auf bügeltrocken drücken und
gleichzeitig den Programmwähler
auf Position 2 einstellen.
a Das Display zeigt den aktuellen
Wert.
3. Die gewünschte Grundeinstellung
mit dem Programmwähler auswäh-
len. →Seite35
4. Um den Wert zu ändern, auf Fertig
in drücken.
5. Um die Änderung zu speichern,
das Gerät ausschalten.
Reinigen und Pflegen
15 Reinigen und Pflegen
Reinigen und Pflegen
Damit Ihr Gerät lange funktionsfähig
bleibt, reinigen und pflegen Sie es
sorgfältig.
15.1 Bodeneinheit
Die Bodeneinheit ist der untere, zu-
gängliche Bereich des Geräts, in
dem sich der Wärmetauscher befin-
det.
Bodeneinheit öffnen
Voraussetzungen
¡ Das Gerät ist 30 Minuten abge-
kühlt.
¡ Die Gerätetür ist geschlossen.
1. Die Wartungsklappe öffnen.
Wenn Sie ein Tuch unter die War-
tungsklappe legen, können Sie
das Restwasser der Bodeneinheit
auffangen.
de Reinigen und Pflegen
36
2. Die Hebel der Wärmetauscherab-
deckung öffnen.
3. Die Wärmetauscherabdeckung am
Griff herausziehen.
Bodeneinheit reinigen
Sie können sichtbare Verunreinigun-
gen in der Bodeneinheit entfernen.
VORSICHT
Schnittgefahr!
Scharfe Kanten am Wärmetauscher
können beim Berühren zu Schnittver-
letzungen führen.
▶ Nicht die Lamellen des Wärmetau-
schers berühren.
1. Die Bodeneinheit öffnen
→Seite35.
2. Die Wärmetauscherabdeckung mit
einer weichen Bürste reinigen.
Stellen Sie sicher, alle Verunreini-
gungen von der Dichtung zu ent-
fernen.
3. Die mittlere Lasche des Einsatzes
leicht anheben.
4. Den Einsatz waagerecht herauszie-
hen.
Reinigen und Pflegen de
37
5. Den Einsatz unter fließendem Was-
ser reinigen und abtrocknen.
6. Die Lamellen des Wärmetauschers
vorsichtig mit dem Bürstenaufsatz
eines Staubsaugers reinigen.
Stellen Sie sicher, die Lamellen
von oben nach unten abzusaugen
und sie dabei nicht zu verformen
oder zu beschädigen.
7. Das Gitter des Lufteinlasses vor-
sichtig mit dem Bürstenaufsatz ei-
nes Staubsaugers reinigen.
Stellen Sie sicher, das Gitter dabei
nicht zu verformen oder zu be-
schädigen.
8. Die Öffnung mit einem weichen,
feuchten Tuch reinigen.
9. Den Einsatz waagerecht bis zum
Einrasten der Lasche einschieben.
10.Die Bodeneinheit schließen
→Seite38.
de Reinigen und Pflegen
38
Bodeneinheit schließen
Voraussetzung:Die Bodeneinheit ist
geöffnet.
→"Bodeneinheit öffnen", Seite35
1. Die Wärmetauscherabdeckung am
Griff einsetzen.
2. Die Hebel der Wärmetauscherab-
deckung schließen.
3. Die Wartungsklappe schließen.
15.2 Feuchtigkeitssensor
Der Feuchtigkeitssensor dieses Ge-
räts ermittelt, wie feucht Ihre Wäsche
während des Trocknens ist. Je nach
Restfeuchte der Wäsche ändert das
Gerät die Dauer des Automatikpro-
gramms.
Feuchtigkeitssensor reinigen
Auf dem Feuchtigkeitssensor können
sich nach einiger Zeit Rückstände
von Kalk, Waschmitteln und Pflege-
mitteln ablagern. Reinigen Sie regel-
mäßig den Feuchtigkeitssensor.
ACHTUNG!
Harte oder raue Gegenstände kön-
nen den Feuchtigkeitssensor beschä-
digen.
▶ Keine harten oder rauen Gegen-
stände, Scheuermittel oder Stahl-
wolle zum Reinigen verwenden.
Hinweis:Wenn Sie das Gerät nicht
wie beschrieben reinigen, kann die
Gerätefunktion beeinträchtigt werden.
1. Die Tür öffnen.
2. Den Feuchtigkeitssensor mit einem
Schwamm reinigen.
Störungen beheben de
39
Störungen beheben
16 Störungen beheben
Störungen beheben
Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die
Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie-
ren. So vermeiden Sie unnötige Kosten.
WARNUNG
Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
▶ Nie das Gerät oder die Eigenschaften des Geräts technisch verändern.
▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
▶ Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
▶ Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie
durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu vermeiden.
Störung Ursache und Störungsbehebung
Das Display ist erlo-
schen und Start/
Nachlegen blinkt.
Energiesparmodus ist aktiv.
▶ Drücken Sie Start/ Nachlegen .
"Hot" und die Trom-
mel dreht sich.
Kein Fehler. Abkühlprozess ist aktiv.
Keine Handlung notwendig.
Hinweis:Ändern Sie während des Abkühlprozesses
nicht das Programm. Der Abkühlprozess dauert bis zu
10 Minuten.
und Programm
wurde abgebrochen.
Kondenswasserbehälter ist gefüllt.
▶
Leeren Sie den Kondenswasserbehälter. →Seite33
Wasserablaufschlauch ist nicht korrekt angeschlos-
sen, geknickt oder eingeklemmt.
▶ Prüfen Sie die Installation des Wasserablauf-
schlauchs. →Seite13
Wasserablaufschlauch ist verstopft.
▶ Spülen Sie den Wasserablaufschlauch mit Leitungs-
wasser.
Fremdkörper ist in der Bodeneinheit.
1.
Öffnen Sie die Bodeneinheit. →Seite35
2. Entfernen Sie die Fremdkörper.
3.
Schließen Sie die Bodeneinheit. →Seite38
Flusensieb ist verunreinigt.
▶
Reinigen Sie das Flusensieb. →Seite29
Filtersystem der Bodeneinheit ist verunreinigt.
▶ Reinigen Sie das Filtersystem der Bodeneinheit.
→Seite31
de Störungen beheben
40
Störung Ursache und Störungsbehebung
Filtersystem der Bodeneinheit ist verunreinigt.
▶ Reinigen Sie das Filtersystem der Bodeneinheit.
→Seite31
Programm startet
nicht.
Kindersicherung ist aktiviert.
▶
Deaktivieren Sie die Kindersicherung. →Seite34
Fertig in ist aktiviert.
▶
Prüfen Sie, ob Fertig in aktiviert ist. →Seite23
Programmdauer än-
dert sich während des
Trocknens.
Kein Fehler. Programmablauf wird elektronisch opti-
miert.
Keine Handlung notwendig.
Trocknungszeit ist zu
lang.
Filtersystem der Bodeneinheit ist verunreinigt.
▶ Reinigen Sie das Filtersystem der Bodeneinheit.
→Seite31
Flusensieb ist verunreinigt.
▶
Reinigen Sie das Flusensieb. →Seite29
Umgebungstemperatur ist niedriger als 15°C oder
höher als 30°C.
▶ Stellen Sie sicher, dass die Umgebungstemperatur
zwischen 15°C und 30°C liegt.
Luftzirkulation am Aufstellort des Geräts ist unzurei-
chend.
▶ Lüften Sie den Aufstellort des Geräts.
Lüftungsöffnung des Geräts ist blockiert.
▶ Stellen Sie sicher, dass die Lüftungsöffnung des
Geräts freigehalten ist.
Wärmetauscher ist verunreinigt.
1.
Öffnen Sie die Bodeneinheit. →Seite35
2.
Reinigen Sie den Wärmetauscher. →Seite36
3.
Schließen Sie die Bodeneinheit. →Seite38
Brummende, surrende
oder pumpende Ge-
räusche.
Kein Fehler. Kompressor, Kompressorbelüftung oder
Kondenswasserpumpe ist aktiv.
Keine Handlung notwendig.
Wäsche ist zu feucht. Gewähltes Programm ist für die Textilart ungeeignet.
▶ Stellen Sie zum Nachtrocknen ein Zeitprogramm
ein. →Seite25
Beladungsmenge ist zu hoch.
▶ Beachten Sie die maximale Beladungsmenge der
Programme. →Seite24
Warme Wäsche fühlt sich nach Programmende feuch-
ter an, als sie ist.
Störungen beheben de
41
Störung Ursache und Störungsbehebung
Wäsche ist zu feucht. 1. Nehmen Sie die Wäsche direkt nach dem Trocknen
aus der Trommel.
2. Breiten Sie die Wäschestücke zum Abkühlen aus.
Eingestelltes Trockenziel ist ungeeignet.
▶
Ändern Sie das Trockenziel. →Seite34
Trockenziel ist nicht angepasst.
▶
Passen Sie das Trockenziel an. →Seite34
Beladungsmenge ist zu gering.
▶ Stellen Sie zum Nachtrocknen ein Zeitprogramm
ein. →Seite25
Feuchtigkeitssensor ist verunreinigt.
▶
Reinigen Sie den Feuchtigkeitssensor. →Seite38
Gerät hat den Trocknungsvorgang aufgrund von ge-
fülltem Kondenswasserbehälter abgebrochen.
▶
Leeren Sie den Kondenswasserbehälter. →Seite33
Knitterbildung. Gewähltes Programm ist für die Textilart ungeeignet.
▶ Stellen Sie ein geeignetes Programm ein.
→Seite24
Beladung ist unpassend.
▶ Beachten Sie die maximale Beladungsmenge der
Programme. →Seite24
▶
Bereiten Sie die Wäsche vor. →Seite28
Wäsche liegt nach dem Trocknen zu lang in der Trom-
mel.
1. Nehmen Sie die Wäsche direkt nach dem Trocknen
aus der Trommel.
2. Breiten Sie die Wäschestücke zum Abkühlen aus.
Pflegeleichte Textilien wurden zu lang getrocknet.
▶ Ändern Sie das Trockenziel oder passen Sie das
Trockenziel an. →Seite33
Knitterreduzierung ist nicht aktiviert.
▶
Aktivieren Sie die Knitterreduzierung. →Seite21
Wasser läuft aus. Gerät ist nicht korrekt ausgerichtet.
▶
Richten Sie das Gerät aus. →Seite16
Dichtung der Wärmetauscherabdeckung ist verunrei-
nigt.
▶ Reinigen Sie die Dichtung der Wärmetauscherabde-
ckung. →Seite31
de Störungen beheben
42
Störung Ursache und Störungsbehebung
Wasser läuft aus. Wasserablaufschlauch ist nicht korrekt angeschlos-
sen.
▶ Prüfen Sie die Installation des Wasserablauf-
schlauchs. →Seite13
Hebel der Wärmetauscherabdeckung ist nicht korrekt
geschlossen.
▶ Stellen Sie sicher, dass der Hebel der Wärmetau-
scherabdeckung korrekt geschlossen ist.
→Seite38
Kondenswasser sam-
melt sich trotz ange-
schlossenem Was-
serablaufschlauch im
Kondenswasserbehäl-
ter.
Kein Fehler. Eine Restmenge Kondenswasser kann im
Kondenswasserbehälter verbleiben.
Keine Handlung notwendig.
Wasserablaufschlauch ist nicht korrekt angeschlos-
sen.
▶ Prüfen Sie die Installation des Wasserablauf-
schlauchs. →Seite13
Transportieren, Lagern und Entsorgen de
43
Transportieren, Lagern und Entsorgen
17 Transportieren,
Lagern und Entsorgen
Transportieren, Lagern und Entsorgen
17.1 Altgerät entsorgen
Durch umweltgerechte Entsorgung
können wertvolle Rohstoffe wieder-
verwendet werden.
WARNUNG
Gefahr von Gesundheitsschäden!
Kinder können sich im Gerät einsper-
ren und in Lebensgefahr geraten.
▶ Das Gerät nicht hinter einer Tür
aufstellen, die das Öffnen der Ge-
rätetür blockiert oder verhindert.
▶ Bei ausgedienten Geräten den
Netzstecker der Netzanschlusslei-
tung ziehen, danach die Netzan-
schlussleitung durchtrennen und
das Schloss der Gerätetür so weit
zerstören, dass die Gerätetür nicht
mehr schließt.
WARNUNG
Brandgefahr!
Das Kältemittel R290 in diesem Ge-
rät ist umweltfreundlich aber brenn-
bar und kann sich bei nicht fachge-
recht entsorgten Geräten entzünden.
▶ Das Gerät fachgerecht entsorgen.
▶ Nicht die Rohre des Kältemittel-
Kreislaufs beschädigen.
1. Den Netzstecker der Netzan-
schlussleitung ziehen.
2. Die Netzanschlussleitung durch-
trennen.
3. Das Gerät umweltgerecht entsor-
gen.
Informationen über aktuelle Entsor-
gungswege erhalten Sie bei Ihrem
Fachhändler sowie Ihrer Gemein-
de- oder Stadtverwaltung.
Dieses Gerät ist entspre-
chend der europäischen
Richtlinie 2012/19/EU
über Elektro- und Elek-
tronikaltgeräte (waste
electrical and electronic
equipment – WEEE) ge-
kennzeichnet.
Die Richtlinie gibt den
Rahmen für eine EU-weit
gültige Rücknahme und
Verwertung der Altgeräte
vor.
Kundendienst
18 Kundendienst
Kundendienst
Funktionsrelevante Original-Ersatztei-
le gemäß der entsprechenden Öko-
design-Verordnung erhalten Sie bei
unserem Kundendienst für die Dauer
von mindestens 10 Jahren ab dem
Inverkehrbringen Ihres Geräts inner-
halb des Europäischen Wirtschafts-
raums.
Hinweis:Der Einsatz des Kunden-
diensts ist im Rahmen der Hersteller-
garantiebedingungen kostenfrei.
Detaillierte Informationen über die
Garantiedauer und die Garantiebedin-
gungen in Ihrem Land erhalten Sie
bei unserem Kundendienst, Ihrem
Händler oder auf unserer Website.
Wenn Sie den Kundendienst kontak-
tieren, benötigen Sie die Erzeugnis-
nummer (E-Nr.) und die Fertigungs-
nummer (FD) Ihres Geräts.
Die Kontaktdaten des Kundendiensts
finden Sie im beiliegenden Kunden-
dienstverzeichnis oder auf unserer
Website.
de Kundendienst
44
18.1 Erzeugnisnummer (E-
Nr.) und Fertigungsnum-
mer (FD)
Die Erzeugnisnummer (E-Nr.) und die
Fertigungsnummer (FD) finden Sie
auf dem Typenschild des Geräts.
Das Typenschild befindet sich je
nach Modell:
¡ auf der Innenseite der Tür.
¡ auf der Innenseite der Wartungs-
klappe.
¡ auf der Rückseite des Geräts.
Um Ihre Gerätedaten und die Kun-
dendienst-Telefonnummer schnell
wiederzufinden, können Sie die Daten
notieren.
Verbrauchswerte de
45
Verbrauchswerte
19 Verbrauchswerte
Verbrauchswerte
Das Programm Baumwolle Eco
(gekennzeichnet durch "Pfeil") ist
zum Trocknen normal nasser Baum-
wollwäsche geeignet und in Bezug
auf den Energieverbrauch für das
Trocknen nasser Baumwollwäsche
am effizientesten.
Die auf dem Energielabel deklarierten
Verbrauchswerte dieses Programms
beziehen sich auf einen Feuchtig-
keitsgehalt der Wäsche von 60%.
Die für andere Programme angege-
benen Werte sind Richtwerte und
wurden in Übereinstimmung mit der
geltenden Norm EN61121 ermittelt.
Die tatsächlichen Werte können je
nach Gewebeart, Zusammensetzung
der zu trocknenden Wäsche, Rest-
feuchte im Gewebe, eingestelltem
Trocknungsgrad, Beladungsmenge,
Umgebungsbedingungen und Aktivie-
rung von Zusatzfunktionen von den
angegebenen Werten abweichen.
Die bei der Programmwahl im Gerä-
tedisplay angezeigte voraussichtliche
Programmdauer / Fertig-in-Zeit ba-
siert im Auslieferungszustand des
Gerätes auf einer Schleuderdrehzahl
in der Waschmaschine von 1000 U/
min.
Programm End-
feuchte
(%)
Bela-
dung
(kg)
Schleu-
der-
dreh-
zahl (U/
min)
An-
fangs-
feuchte
(%)
Pro-
gramm-
dauer
(h:min)
Ener-
giever-
brauch
(kWh/
Zyklus)
Baumwolle +
schranktrocken
-1,5 8,0 1400 50 2:40 1,31
Baumwolle +
schranktrocken
-1,5 4,0 1400 50 1:53 0,89
Baumwolle +
schranktrocken
-1,5 8,0 1000 60 2:58 1,51
Baumwolle +
schranktrocken
-1,5 4,0 1000 60 2:04 1,01
Baumwolle +
schranktrocken
-1,5 8,0 800 70 3:17 1,72
Baumwolle +
schranktrocken
-1,5 4,0 800 70 2:14 1,12
Baumwolle Eco 0,0 8,0 1400 50 2:26 1,20
Baumwolle Eco 0,0 4,0 1400 50 1:37 0,73
Baumwolle Eco 0,0 8,0 1000 60 2:45 1,40
Baumwolle Eco 0,0 4,0 1000 60 1:48 0,84
Baumwolle Eco 0,0 8,0 800 70 3:04 1,61
Baumwolle Eco 0,0 4,0 800 70 1:59 0,95
Baumwolle + bügel-
trocken
12,0 8,0 1400 50 1:52 0,88
de Technische Daten
46
Programm End-
feuchte
(%)
Bela-
dung
(kg)
Schleu-
der-
dreh-
zahl (U/
min)
An-
fangs-
feuchte
(%)
Pro-
gramm-
dauer
(h:min)
Ener-
giever-
brauch
(kWh/
Zyklus)
Baumwolle + bügel-
trocken
12,0 4,0 1400 50 1:14 0,52
Baumwolle + bügel-
trocken
12,0 8,0 1000 60 2:12 1,08
Baumwolle + bügel-
trocken
12,0 4,0 1000 60 1:25 0,64
Baumwolle + bügel-
trocken
12,0 8,0 800 70 2:32 1,29
Baumwolle + bügel-
trocken
12,0 4,0 800 70 1:36 0,75
Pflegeleicht +
schranktrocken
2,0 3,5 800 40 0:57 0,42
Pflegeleicht +
schranktrocken
2,0 3,5 600 50 1:08 0,52
Technische Daten
20 Technische Daten
Technische Daten
Gerätehöhe 84,2cm
Gerätebreite 59,8cm
Gerätetiefe 61,3cm
Gerätetiefe mit
geschlossener
Tür
64,8cm
Gerätetiefe mit
geöffneter Tür
109,6cm
Gewicht 45,7kg
Maximale Bela-
dungsmenge
8,0kg
Netzspannung 220-240V,
50Hz
Minimale In-
stallationsabsi-
cherung
10A
Nennleistung 600W
Leistungsaufnah-
me
¡ Aus-Zustand:
0,15W
¡ Unausgeschal-
teter Zustand:
0,50W
Umgebungstem-
peratur
¡ Mindestens:
5°C
¡ Maximal:
35°C
Länge der Netz-
anschlussleitung
145cm
Dieses Produkt enthält Lichtquellen
der Energie-Effizienzklasse F. Die
Lichtquellen sind als Ersatzteil verfüg-
bar und nur durch dafür geschultes
Fachpersonal auszutauschen.
Weitere Informationen zu Ihrem Mo-
dell finden Sie im Internet unter
https://eprel.ec.europa.eu/qr/
Thank you for buying a
Bosch Home Appliance!
Register your new device on MyBosch now and profit directly from:
• Expert tips & tricks for your appliance
• Warranty extension options
• Discounts for accessories & spare-parts
• Digital manual and all appliance data at hand
• Easy access to Bosch Home Appliances Service
Free and easy registration – also on mobile phones:
www.bosch-home.com/welcome
Looking for help?
You'll find it here.
Expert advice for your Bosch home appliances, help with problems
or a repair from Bosch experts.
Find out everything about the many ways Bosch can support you:
www.bosch-home.com/service
Contact data of all countries are listed in the attached service direc-
tory.
*9001910916*
9001910916 (040515)
de
BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
www.bosch-home.com
A Bosch Company
