Technical Support and E-Warranty Certificate www.vevor.com/support
TURBOCHARGER
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
<Picture Only For Reference >
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TURBOCHARGER
background
- 2 -
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before operating
or servicing this product. Failure to follow these warnings and
instructions can cause personal injury or damage to valuable property.
Avoid children using the product. And this product is not a toy. Do not allow
children to play.
SETUP PRECAUTIONS
1. Assemble only according to these instructions. Improper assembly can create
hazards.
2. Keep the assembly area clean and well-lit.
3. Product capabilities apply to properly and completely assembled product only.
4. For additional information regarding the parts listed in the following pages,
please refer to the Assembly Diagram of this manual. Unwrap and separate all
parts in a clean work area. Please keep small spare parts out of children's reach.
5. This product installation requires automotive related professional knowledge, it
is recommended to go to a professional auto repair shop replacement or
modification.
SAVE THESE INSTRUCTIONS
ADVICE FOR FITTING THE TURBOCHARGER
Incorrect use of a turbocharger or changes to the turbocharger may lead to
damage. Especially manipulations of the housing orientation or the boost pressure
control device(pressure actuator)can cause turbocharger failure and damage to
the engine.
Therefore, we ask you to observe the engine manufacturer's repair
instructions and the following general advice.
background
- 3 -
In the delivery program you will find for each engine the specification number
of the turbocharger released for that specific engine.This number must be identical
with the specification number on the nameplate of the respective turbocharger.
Before fitting the turbocharger,check the air and oil filter Systems of the engine,
and change the filters and the oil. Intercooler heat exchanger, oil cooler and filter
holder must be disassembled and cleaned
The oil feed and oil drain lines should be examined and cleaned as well.
Empty all the oil that may have the lubrication system, to rule out impurities.It
is necessary to disassemble the oil bowl and remove all the tartar that is deposited
on the bottom of it, in addition to Clean replace the oil sucker.
Examine and clean the engine intake and exhaust manifolds. Foreign matter in
the manifolds Is bound to cause damage during start-up.
Fill up the oil feed-hole of the turbocharger with clean engine oil, in order to
ensure perfect lubrication during start-up.
Fit the turbocharger, using new flange gaskets. As a rule, the connecting
screws for fixing the turbine housing are heat-resistant,Use only screws of a
suit-able specification.lf required, you will have to correct the position of the
compressor or turbine housing in accordance with the fitting conditions. When
tightening the screws,observe the torque values given in the repair instructions.
Make sure that the installation is carried out without inducing tensions to the
turbo-charger or the attached pipework.
Check the oil pump to see if its pressure is that recommended by the
manufacturer, it is recommended to replace it, if this procedure is not performed
and if the pump has low pressure, the turbo damage prematurely.
The jet pump must be calibrated, as an excess flow will damage the turbo.
Start the engine and idle for approx. 30 seconds before applying load.
After start-up, check that all air, gas and oil line connections are tight.
background
- 4 -

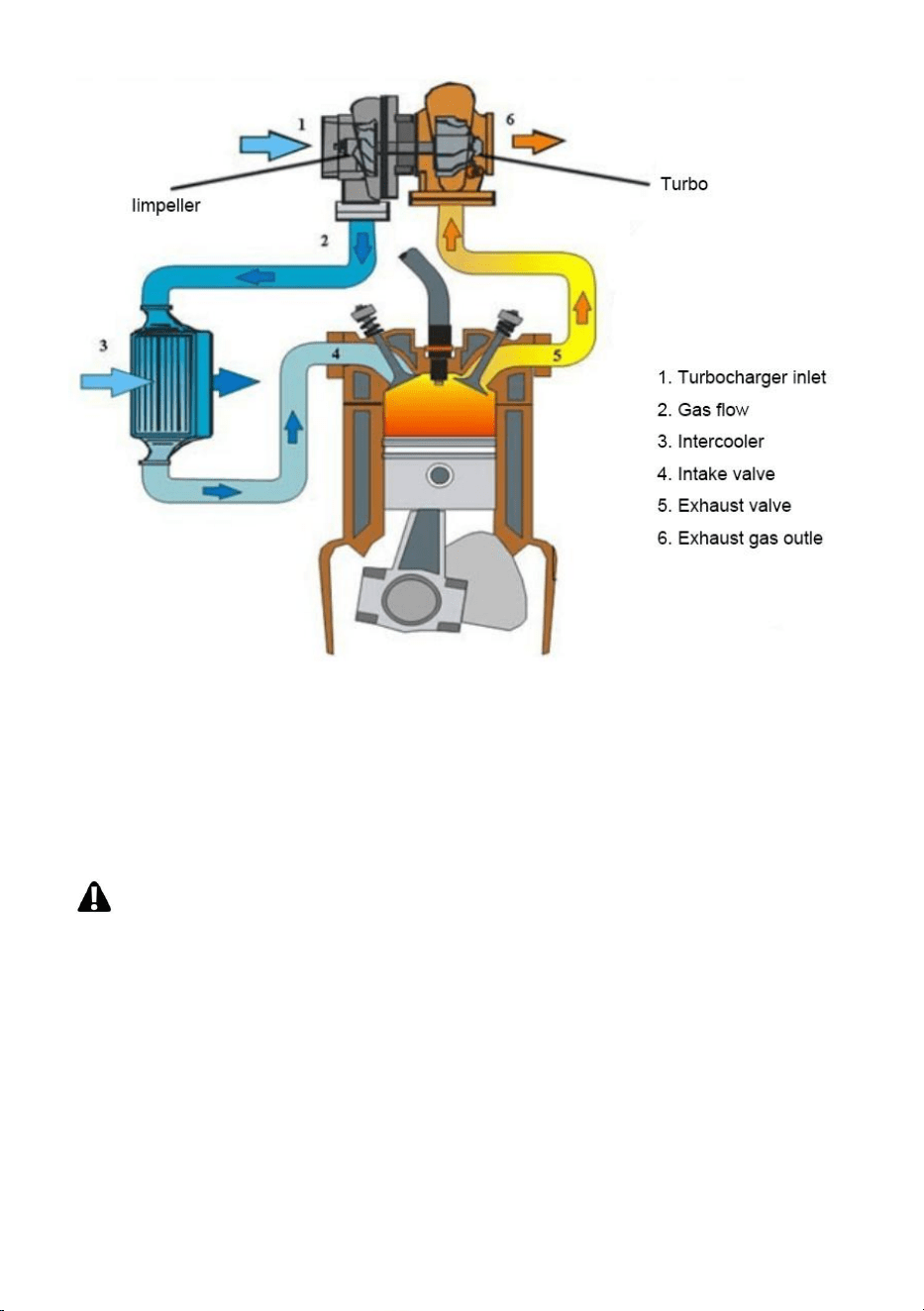

SAFETY NOTES
Do not touch the turbocharger during and directly after Operation: hot surfaces! Do
not hold anything into the openings during opera-ting of the turbocharger: fast
rotating parts!
WARNING:
Failure to properly follow the above installation instructions to damage the
turbocharger will be at your own risk
background
- 5 -
PARAMETER
Apply
OEM code
Chevy Chevrolet Cruze
2011-2019,1.4T
781504-5001S, 781504-0005,
55565353, 781504-0001, 860156
Ford Escape 2013-2016
54399880131, 54399880130,
54399880133, 54399700034,
54399700131
1.5L-4.0L engine
/
2.5L-6.0L engine
/
PACKAGE LIST
No.
Name
QTY
Fit model
GT1446S
KP39
T3T4
GT3582R
1
turbo
1
1
1
1
2
Exhaust gasket
1
1
1
1
3
Flange gasket
1
1
/
1
4
oil inlet paper pad
1
1
1
1
5
oil outlet paper
pad
1
1
1
1
background
- 6 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
