Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Kauf dieses hochwer-
tigen HELIX-Signalprozessors.
Audiotec Fischer setzt mit dem HELIX
DSP ULTRA S neue Maßstäbe im Bereich der
Signalprozessortechnik. Dabei protieren Sie als
Kunde direkt von unserer mehr als 30-jährigen
Erfahrung in der Forschung und Entwicklung von
Audiokomponenten.
Dieser Prozessor wurde von uns nach neuesten
technischen Erkenntnissen entwickelt und zeichnet
sich durch hervorragende Verarbeitung und eine
überzeugende Anwendung ausgereifter Technolo
-
gien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von HELIX-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garan-
tieren, dass jedes Gerät vor Versand auf seinen
einwandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da
der Nachweis eines fachgerechten Einbaus und
Anschlusses des Gerätes Voraussetzung für die
Garantieleistungen sind.
Installieren Sie Ihren HELIX DSP ULTRA S an
einer trockenen Stelle im Auto und vergewissern
Sie sich, dass der Signalprozessor am Monta-
geort genügend Kühlung erhält. Montieren Sie
das Gerät nicht in zu kleine, abgeschlossene
Gehäuse ohne Luftzirkulation oder in der Nähe
von wärmeabstrahlenden Teilen oder elektroni-
schen Steuerungen des Fahrzeuges. Im Sinne
der Unfallsicherheit muss der Signalprozessor
professionell befestigt werden. Dieses geschieht
über Schrauben, die in eine Montageäche ein-
geschraubt werden, die wiederum genügend Halt
bieten muss.
Bevor Sie die Schrauben im Montagefeld befes-
tigen, vergewissern Sie sich, dass keine elektri-
schen Kabel und Komponenten, hydraulische
Bremsleitungen, der Benzintank etc. dahinter
verborgen sind. Diese könnten sonst beschädigt
werden. Achten Sie bitte darauf, dass sich solche
Teile auch in der doppelten Wandverkleidung ver-
bergen können.
Allgemeines zum Anschluss des HELIX
DSP ULTRA S Signalprozessors
Der Signalprozessor darf nur in Kraftfahrzeu-
ge eingebaut werden, die den 12 V-Minuspol an
Masse haben. Bei anderen Systemen können der
HELIX Signalprozessor und die elektrische Anla-
ge des Kfz beschädigt werden. Die Plusleitung für
die gesamte Anlage sollte in einem Abstand von
max. 30 cm von der Batterie mit einer Hauptsiche-
rung abgesichert werden. Der Wert der Sicherung
errechnet sich aus der maximalen Stromaufnah-
me der Car-Hi Anlage.
Verwenden Sie zum Anschluss des Signalpro-
zessors an die Stromversorgung des Fahr-
zeugs ausschließlich den beiliegenden An-
schlussstecker!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr
besteht. Bei scharfen Kanten (Blechdurchführun-
gen) müssen alle Kabel gegen Durchscheuern
gepolstert sein. Ferner darf das Versorgungskabel
niemals mit Zuleitungen zu Vorrichtungen des Kfz
(Lüftermotoren, Brandkontrollmodulen, Benzinlei-
tungen etc.) verlegt werden.
Herzlichen Glückwunsch!
Allgemeine Hinweise
de
4

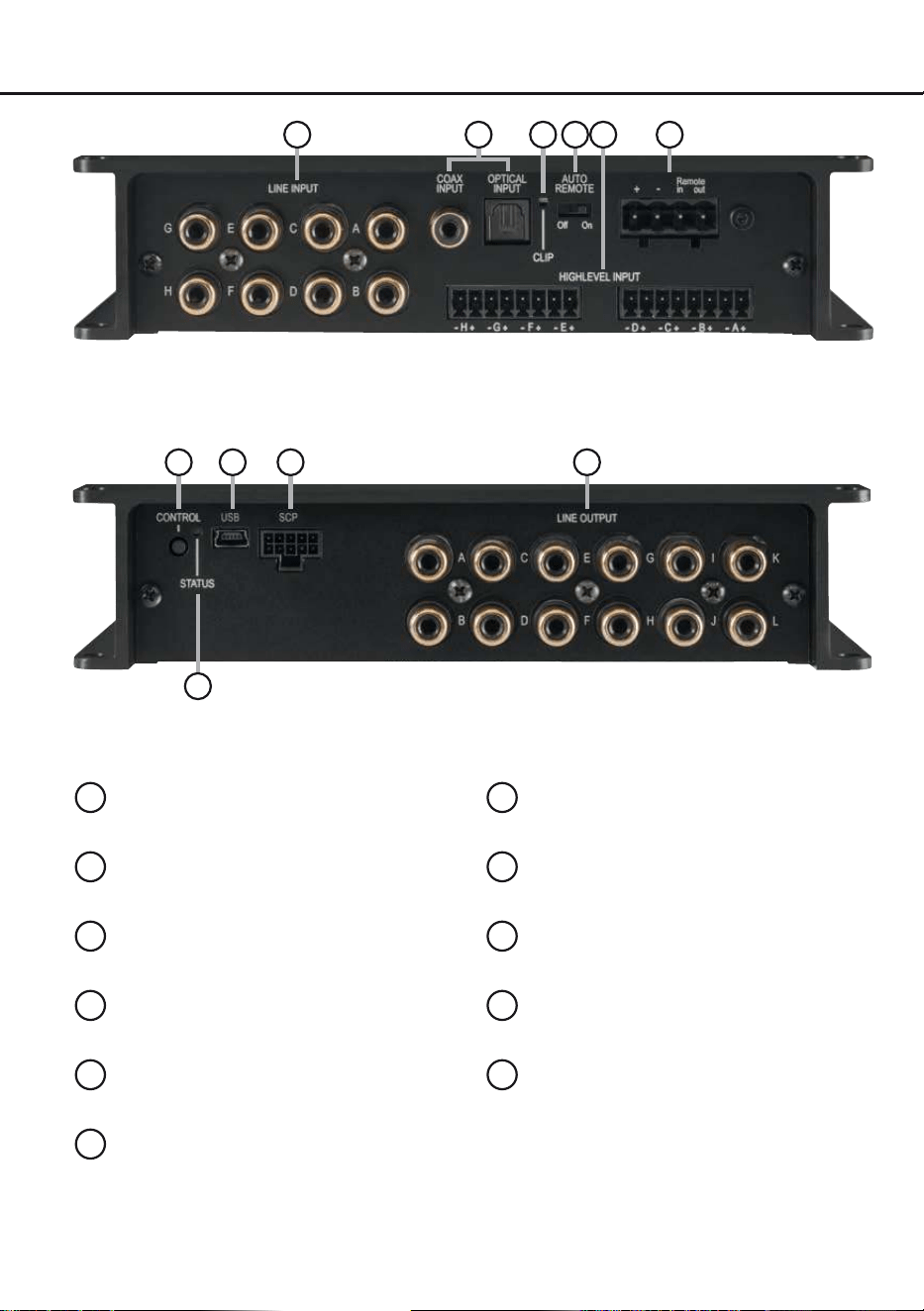

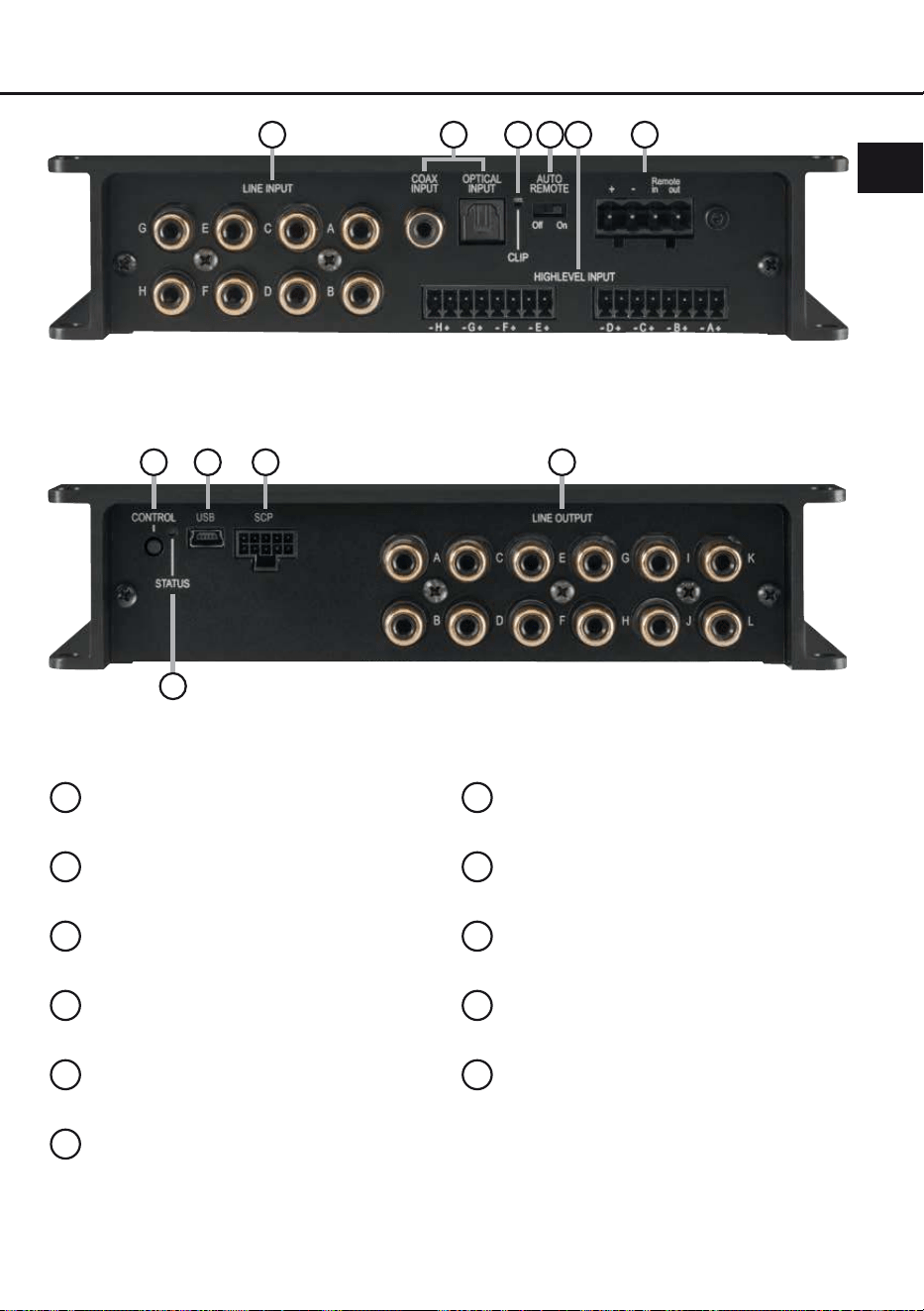

Anschluss- und Bedienelemente
1 3 5 6
1
Lowlevel-Vorverstärkereingänge
Seite 5, Punkt 2
2
Digitaleingänge (Coaxial & Optical)
Seite 6, Punkt 4
.
3
Clipping LED
Seite 10, Punkt 1
4
Auto Remote-Schalter
Seite 6, Punkt 5
5
Highlevel-Lautsprechereingänge
Seite 6, Punkt 3
6
Anschluss Stromversorgung & Remote
Seite 7, Punkt 6
7
Control Taster
Seite 10, Punkt 2
8
USB Eingang
Seite 7, Punkt 7
9
SCP (Smart Control Port)
Seite 10, Punkt 4
10
Vorverstärkerausgänge
Seite 9, Punkt 11
11
Status LED
Seite 10, Punkt 3
2
7 9 10
11
4
8
5
de
Hardware-Konguration
Kongurieren Sie den HELIX DSP ULTRA S in
der nachfolgenden Reihenfolge
Achtung: Für die Durchführung der nachfol-
genden Schritte werden Spezialwerkzeuge und
Fachwissen benötigt. Um Anschlussfehler und
Beschädigungen zu vermeiden, fragen Sie im
Zweifelsfall Ihren Einbauspezialisten und beach-
ten Sie zwingend die allgemeinen Anschluss- und
Einbauhinweise (siehe Seite 2).
1. Konguration des „Load Jumpers“ für den
Highlevel-Eingang
Bevor Sie die Konguration des „Load Jum-
pers“ ändern, beachten Sie bitte die folgenden
Hinweise. Eine Änderung ist nur erforderlich,
wenn Sie Geräte aus den folgenden Katego-
rien an die Highlevel-Eingänge anschließen:
- Premium Soundsystem-Verstärker mit
mehr als 50 W RMS Ausgangsleistung
Für Standardanwendungen wie den An-
schluss von:
- Original-Radios
- Aftermarket-Radios über Cinch-Kabel
ist eine Änderung nicht erforderlich. In diesem
Fall können Sie direkt mit Punkt 2, „Anschluss
der Vorverstärkereingänge“, fortfahren.
So ändern Sie die Einstellung des „Load
Jumpers“:
a. Signalprozessor önen
Entfernen Sie das Seitenblech mit den Vor-
verstärkerausgängen (Line Output), indem
Sie die fünf Kreuzschlitzschrauben lösen
und das Bodenblech zur Seite aus dem
Kühlkörper herausziehen.
b. Ausgangsspannung der Signalquelle
ermitteln
Wir empfehlen, die maximale Ausgangs-
spannung mithilfe eines geeigneten Mess-
geräts zu ermitteln oder sich an Ihren au-
torisierten HELIX Fachhändler zu wenden.
Wenn Sie unsicher sind, empfehlen wir,
den „Load Jumper“ zu entfernen, um mög-
liche Schäden am Gerät zu vermeiden.

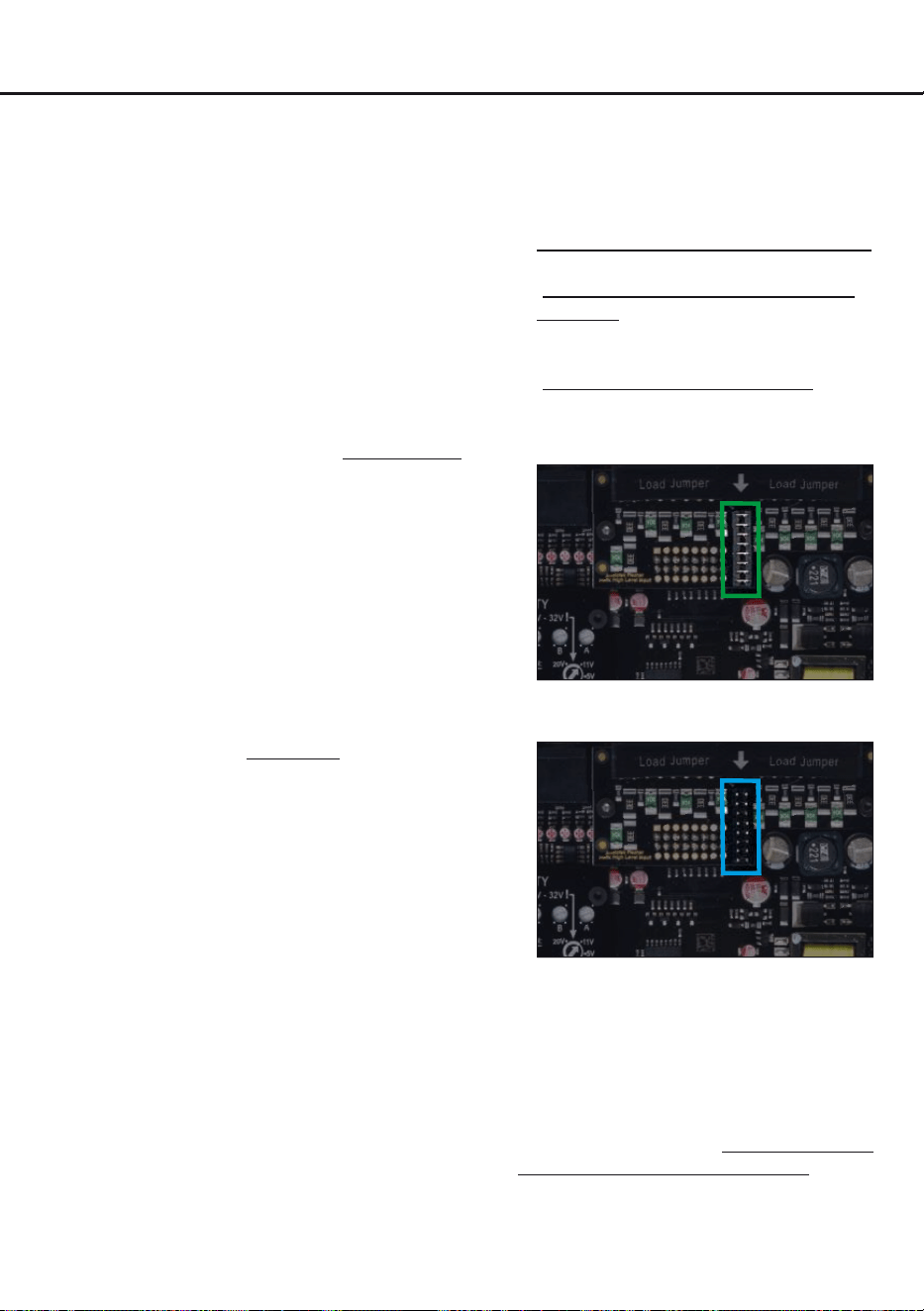

c. „Load Jumper“ entfernen / gesteckt las-
sen
Zum Entfernen ziehen sie den Jumper ein-
fach nach oben hin ab, siehe Abbildung 2.
Übersicht „Load Jumper“ Konguration:
„ Load Jumper“ gesteckt ( werkseitig / siehe
Abb. 1):
Wertebereich:
Highlevel 4 - 11 Volt
„Load Jumper“ entfernt (siehe Abb.2):
Wertebereich:
Highlevel 12 - 32 Volt

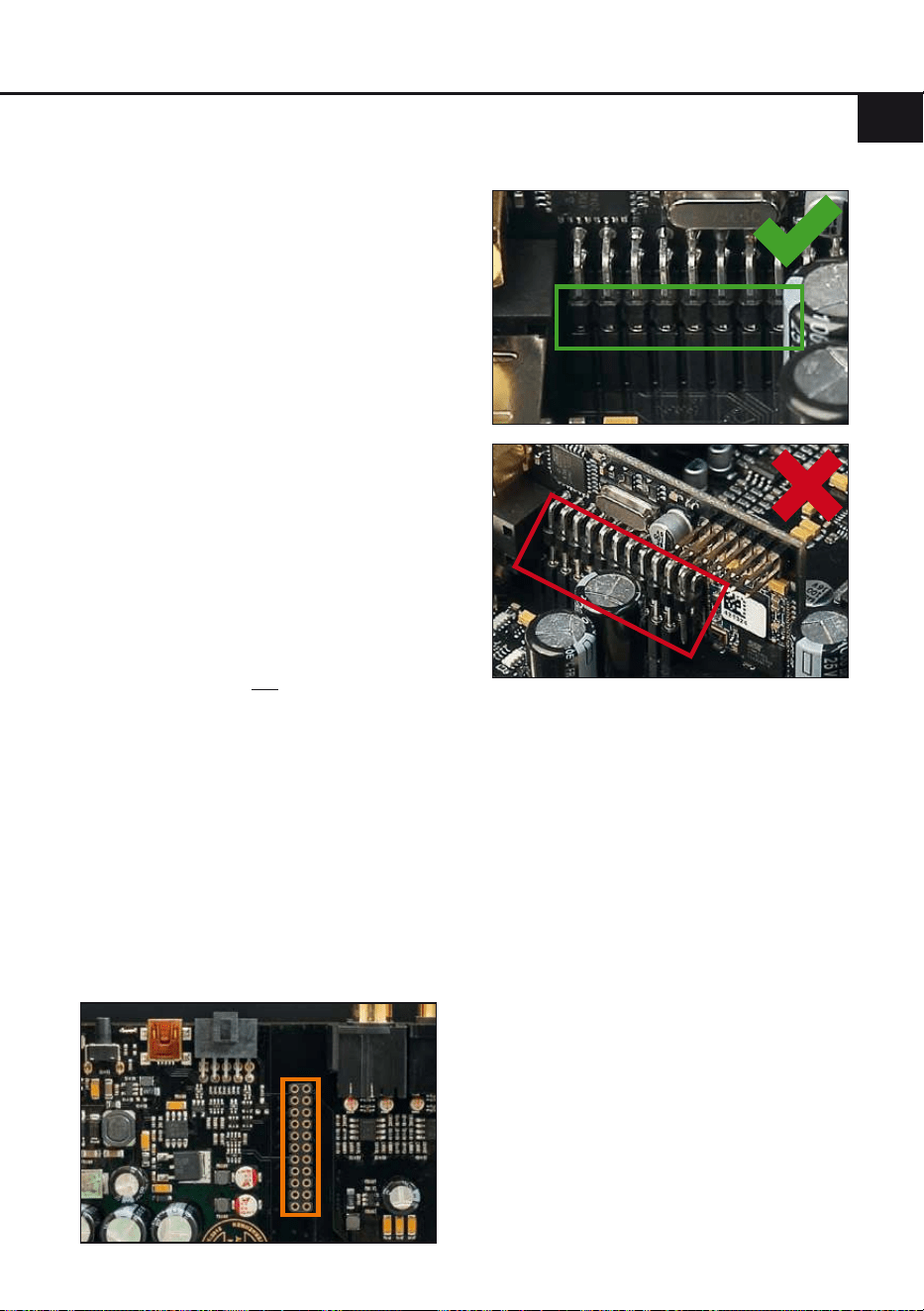

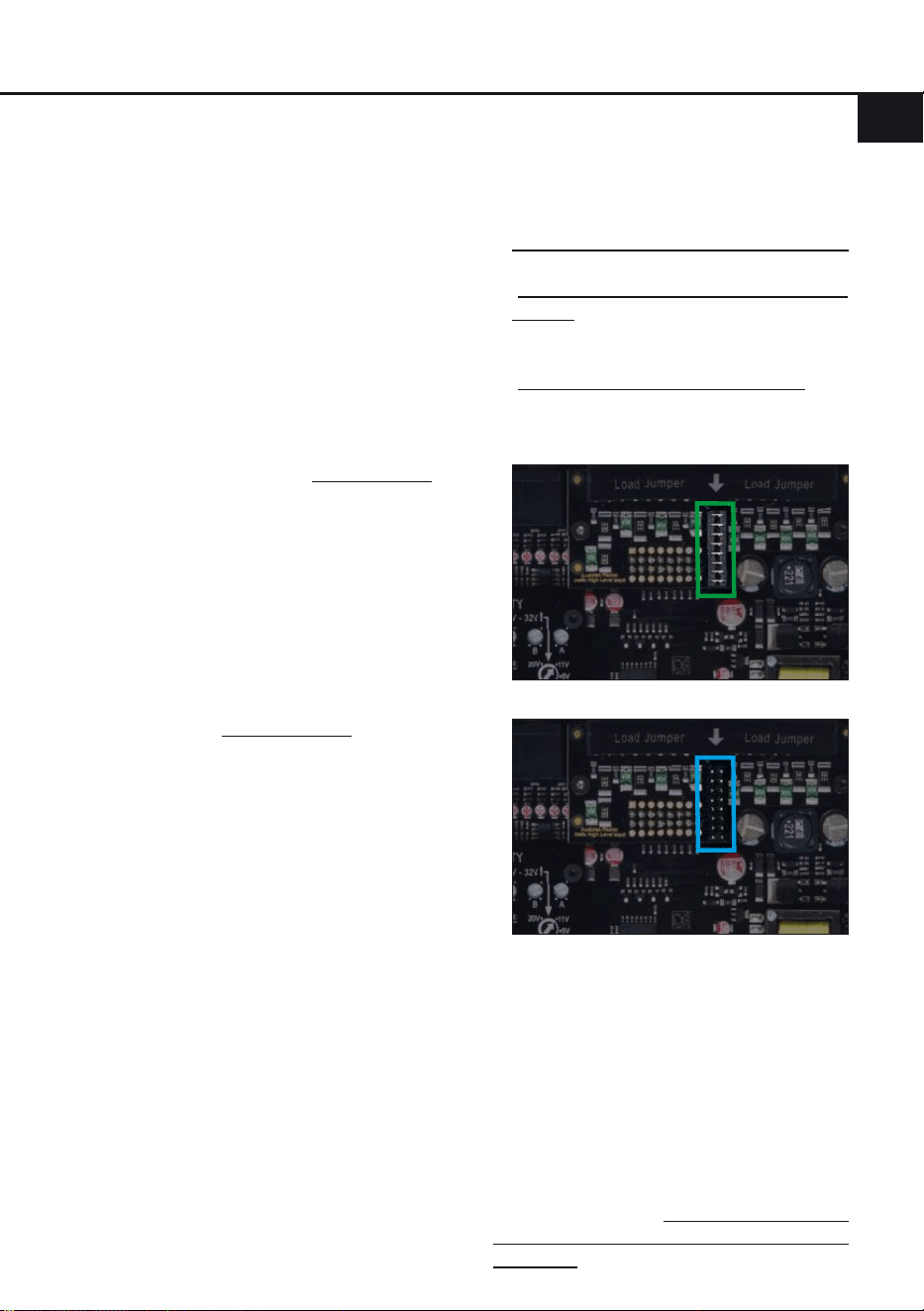

Abbildung 1:
Abbildung 2:
d. Signalprozessor wieder zusammen-
bauen
2. Anschluss der Vorverstärkereingänge
Die acht Vorverstärkereingänge (Line In-
put) können mit entsprechenden Kabeln
an die RCA / Cinch-Ausgänge des Werks-
bzw. Nachrüstradios angeschlossen wer-
den. Im Signalprozessor lassen sich die
Signaleingänge über die DSP PC-Tool Soft-
ware frei den Vorverstärkerausgängen (Line

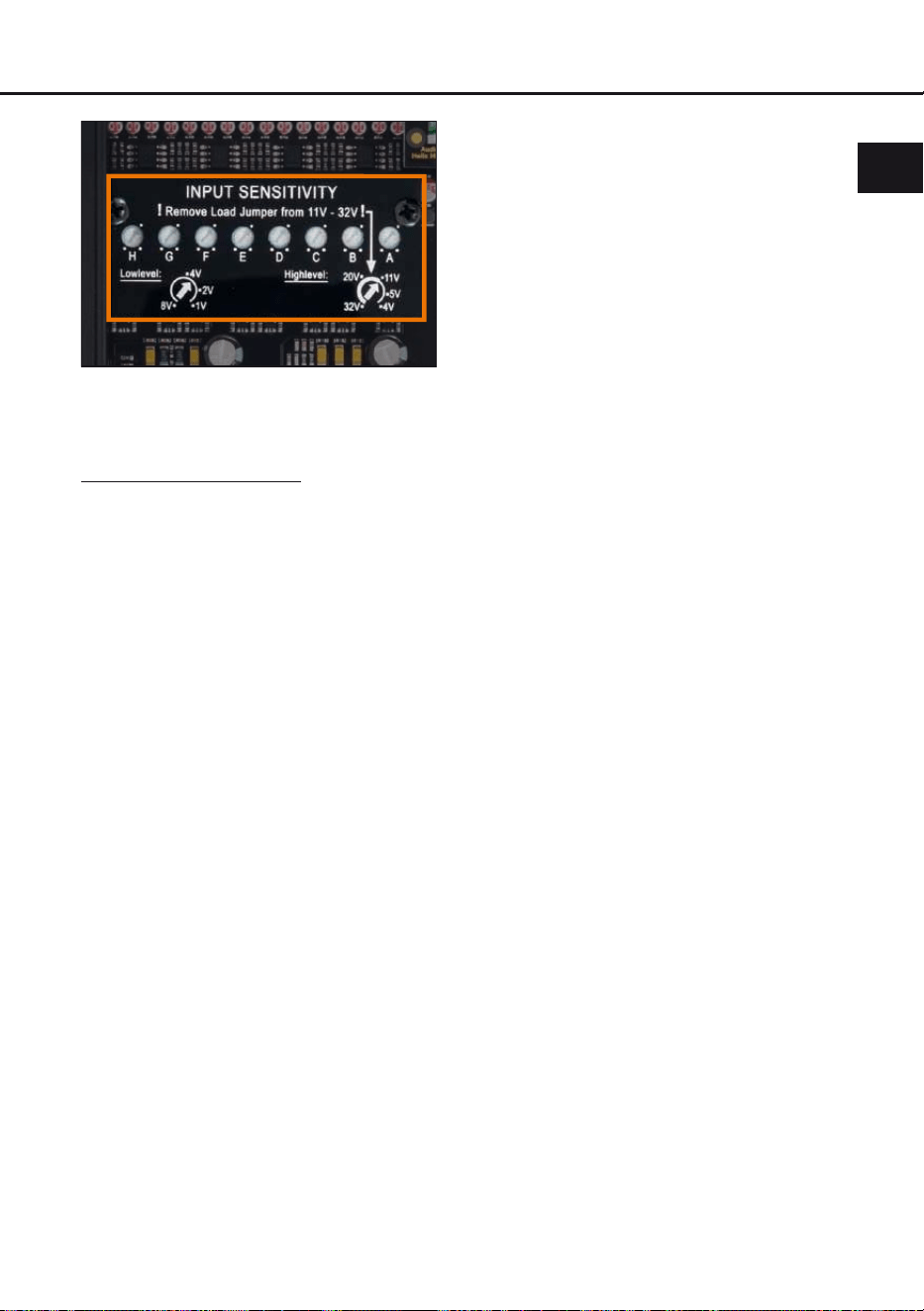

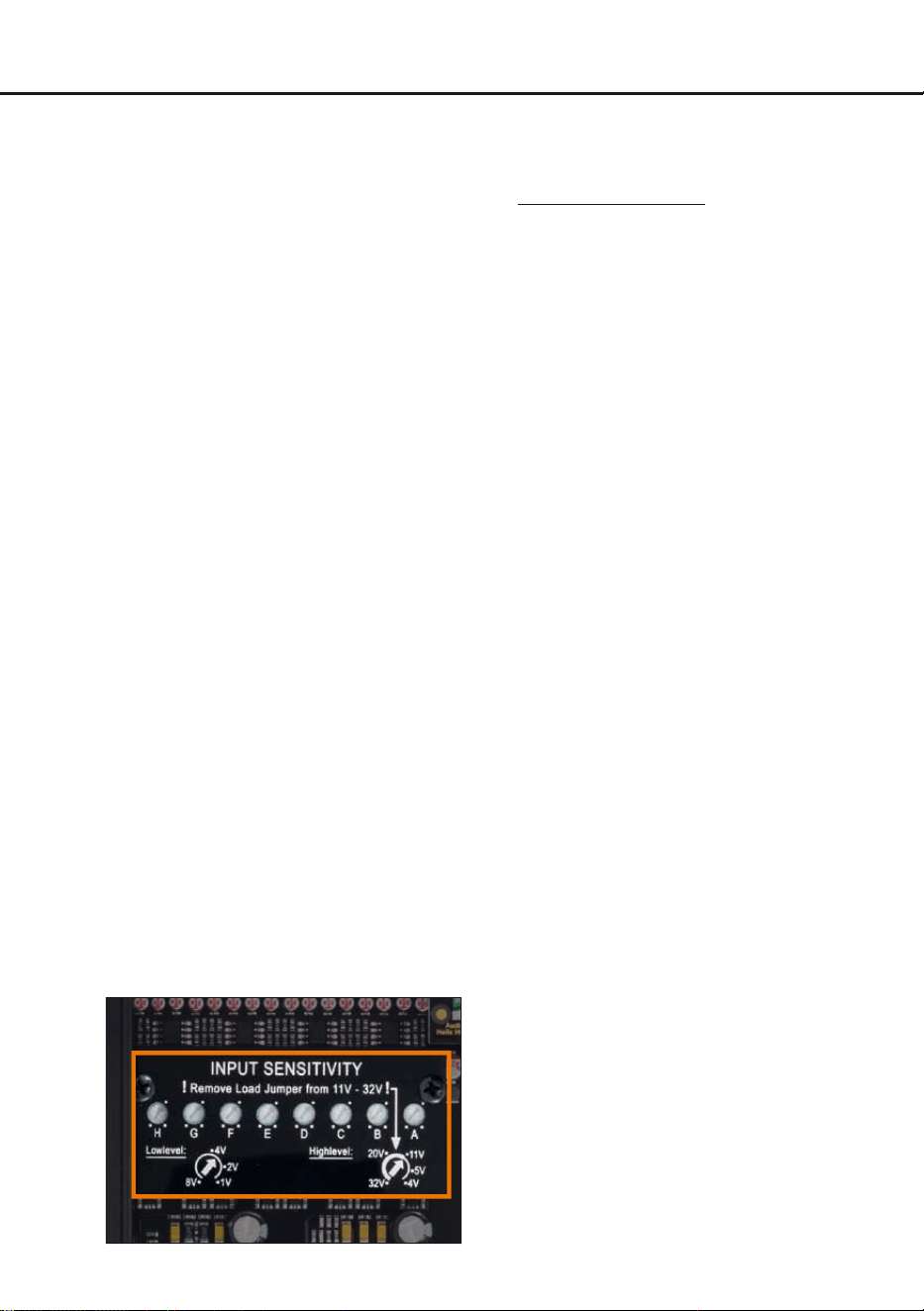

Output) zuweisen. Die Eingangsempnd-
lichkeit ist für alle Kanäle ab Werk auf 4 Volt
eingestellt. Es ist jedoch möglich, die Ein-
6
gangsempndlichkeit im Geräteinneren op-
timal an die Signalquelle anzupassen ( siehe
Seite 8, Punkt 8). Die Einschaltautomatik des
Signalprozessors funktioniert bei den Vorver-
stärkereingängen nicht, so dass der Remote-
Eingang (Seite 4, Punkt 6) zwingend belegt
werden muss.
3. Anschluss der Highlevel-Lautsprecherein-
gänge
Die acht Highlevel-Lautsprechereingänge
können direkt mit den Lautsprecherausgän-
gen des Werks- bzw. Nachrüstradios oder
Werksverstärkers mit Hilfe entsprechender
Kabel (Lautsprecherkabel mit max. 1 mm²
Querschnitt) verbunden werden.
Sollten Sie ein normales Werksradio anschlie-
ßen, empfehlen wir folgende Kanalbelegung:
Kanal A = Vorne links
Kanal B = Vorne rechts
Kanal C = Hinten links
Kanal D = Hinten rechts
Dabei müssen nicht zwingend alle Eingän-
ge belegt werden. Werden nur zwei Kanäle
belegt, empfehlen wir die Kanäle A und B zu
verwenden. Achten Sie bitte auf eine korrekte
Polung! Wenn Sie einen oder mehrere An-
schlüsse verpolen, kann dadurch die Funktion
des Signalprozessors beeinträchtigt werden.
Bei Verwendung dieses Eingangs muss der
Remote-Eingang nicht belegt werden, da sich
der Signalprozessor automatisch einschaltet,
sobald ein Lautsprechersignal anliegt.
Die Eingangsempndlichkeit ist für alle Ka-
näle ab Werk auf 11 Volt voreingestellt. Es ist
jedoch möglich, die Eingangsempndlichkeit
im Geräteinneren optimal an die Signalquelle
anzupassen (siehe Seite 8, Punkt 8).
Achtung: Verwenden Sie zum Anschluss
ausschließlich die mitgelieferten Stecker mit
integrierten Schraubklemmen.
4. Anschluss einer digitalen Signalquelle im
SPDIF Format
Sofern Sie über eine Signalquelle mit ko-
axialem oder optischem Digitalausgang ver-
fügen, kann diese an den Signalprozessor
angeschlossen werden. Die Abtastrate (Sam-
pling Rate) muss zwischen 12 - 96 kHz für den
optischen Eingang (Optical Input) und
12 -
192 kHz für den Koaxialeingang (Coax Input)
liegen
. Das Eingangssignal wird automatisch
an die interne Abtastrate angepasst. Werk-
seitig ist der optische Digitaleingang aktiviert
und die manuelle Einschaltung des Eingangs
über eine optionale Fernbedienung kongu-
riert. Möchten Sie den Eingang automatisch,
bei Anliegen eines Audiosignals, aktivieren,
können Sie dies in der DSP PC-Tool Software
unter dem Menüpunkt Signalmanagement im
DCM kongurieren. Die Einschaltautomatik
des Signalprozessors funktioniert bei Verwen-
dung eines Digitaleingangs nicht, so dass der
Remote-Eingang (Seite 4, Punkt 6) zwingend
belegt werden muss.
Wichtig: Das digitale Audiosignal einer Quel-
le ist üblicherweise nicht lautstärkegeregelt.
Das bedeutet, dass an den Signalausgängen
des HELIX DSP ULTRA S der volle Pegel an-
liegt und die angeschlossenen Verstärker voll
ausgesteuert werden. Dies kann im Extremfall
die Lautsprecher zerstören. Wir raten deshalb
dringend dazu, eine optionale Fernbedienung
zur Einstellung der Lautstärke der digitalen
Signaleingänge zu verwenden!
Hinweis: Der HELIX DSP ULTRA S kann nur
unkomprimierte, digitale Stereo PCM-Signale
mit einer Abtastrate zwischen 12 kHz und
96 kHz / 192 kHz verarbeiten. Es können
keine MP3- oder Dolby-codierten Daten ver-
arbeitet werden, sondern ausschließlich Ste-
reosignale.
5. Konguration des Remote-Eingangs
Die Einschaltung des HELIX DSP ULTRA S
erfolgt automatisch bei Ansteuerung über
die Highlevel-Lautsprechereingänge (High-
level Input) oder sobald ein Remote-Signal
am Remote-Eingang (Remote in) anliegt. Mit
Hilfe des „Auto Remote“-Schalters (Seite 4,
Punkt 4) kann die automatische Einschaltung
deaktiviert werden. Dies sollte vorgenommen
werden, wenn es beispielsweise zu Störge-
räuschen beim Ein- und Ausschalten des
Signalprozessors kommt.
On: Einschaltung über Highlevel-Lautspre-
chereingang aktiviert (Werkseinstel-
lung).
O: Einschaltung über Highlevel-Lautspre-
chereingang deaktiviert.
Hardware-Konguration
7
de
Hinweis: Wird die automatische Einschaltung
des Signalprozessors deaktiviert, muss der
Remote-Eingang belegt werden. Eine auto-
matische Einschaltung über den Highlevel-
Lautsprecher eingang ist dann nicht mehr
möglich.
6. Anschluss der Stromversorgung & Remote
Vor dem Anschluss des +12 V Versor-
gungskabels an das Bordnetz muss die
Autobatterie abgeklemmt werden.
Schließen Sie die Stromversorgung aus-
schließlich über den mitgelieferten Stecker mit
integrierten Schraubklemmen an. Achten Sie
unbedingt auf eine korrekte Polarität.
+: Anschluss für die Plusleitung. Das +12 V
Versorgungskabel ist entweder direkt an den
Pluspol der Batterie oder an einen Stromver-
teiler anzuschließen, der mit dem Pluspol der
Batterie verbunden ist.
Die Stromaufnahme des HELIX DSP ULTRA S
ist mit ca. 550 mA zwar sehr gering, trotzdem
sollten Kabel mit mind. 1 mm² Querschnitt für
die Spannungsversorgung verwendet wer-
den.
–: Anschluss für die Masseleitung. Das Mas-
sekabel muss an einer nicht isolierten Stelle
mit dem Kfz-Chassis verbunden werden. Der
Kabelquerschnitt sollte den gleichen Durch-
messer wie die Plusleitung haben. Ein nicht
ausreichender Massekontakt führt zu uner-
wünschten Störgeräuschen und Fehlfunkti-
onen.
Remote in: Der Remote-Eingang dient zum
Einschalten des DSP ULTRA S, wenn die Vor
-
verstärker-Eingänge oder die Digitaleingänge
genutzt werden.
Sofern die am Highlevel-Eingang angeschlos
-
sene Signalquelle die automatische Einschal-
tung nicht aktiviert oder der Signalprozessor
bewusst nur über ein Remote-Signal ein- und
ausgeschaltet werden soll, muss dieser Ein
-
gang belegt werden.
Dazu muss der Remote-
Eingang des DSPs mit dem Remote-Ausgang
des Radios / der Head Unit verbunden wer-
den. Somit wird der Signalprozessor über das
Radio ein- und ausgeschaltet. Es wird drin-
gend davon abgeraten, den Remote-Eingang
des Signalprozessors über das Zündungsplus
des Fahrzeugs zu steuern, um Störgeräusche
beim Ein- und Ausschalten zu vermeiden.
Hinweis: Dieser Eingang muss nicht belegt
werden, wenn der Highlevel-Lautsprecher-
eingang (Highlevel Input) benutzt wird. Wie
Sie die automatische Einschaltung über den
Highlevel-Lautsprechereingang deaktivieren
können, ist auf Seite 6 unter Punkt 5 „Kon-
guration des Remote-Eingangs“ nachzulesen.
Remote out: Der Remote-Ausgang dient zum
prozessorgesteuerten Einschalten der am Line
Output angeschlossenen Verstärker. Verbin
-
den Sie dazu den Remote-Ausgang des DSPs
mit den Remote-Eingängen Ihrer Verstärker,
um diese über den DSP störungsfrei ein- und
auszuschalten.
Dieser Ausgang aktiviert sich automatisch, so
-
bald der Bootvorgang des DSP abgeschlossen
ist. Zudem wird dieser Ausgang bei aktiviertem
„Power Save Mode“ und bei Betriebssoftware-
Updates abgeschaltet.
WICHTIG: Verwenden Sie niemals ein an
-
deres Signal als den Remote-Ausgang, um
angeschlossene Verstärker einzuschalten!
7. Anschluss an den Computer & Einschalten
Mit Hilfe des USB Eingangs kann der
DSP ULTRA S über das beiliegende Kabel mit
dem Computer verbunden und anschließend
über das DSP PC-Tool konguriert werden.
Hinweis: Es können keine USB Speicherme-
dien an den Signalprozessor angeschlossen
werden.
Bevor Sie den Signalprozessor das erste Mal
an einen Computer anschließen, gehen Sie
auf unsere Homepage und laden die aktu-
ellste Software Version des DSP PC-Tools
herunter. Es ist ratsam, regelmäßig nach Up-
dates der Software zu schauen, damit das
Gerät immer auf dem aktuellsten Stand ist.
Die Software sowie eine umfang-
reiche Knowledge Base nden Sie auf
www.audiotec-scher.com.
Es wird dringend empfohlen, die DSP PC-Tool
Knowledge Base vor der ersten Benutzung
durchzulesen, um Komplikationen und Fehler
zu vermeiden.
Wichtig: Stellen Sie sicher, dass der
DSP ULTRA S bei der ersten Installation der
Software noch nicht am PC angeschlossen
ist. Verbinden Sie diesen erst, wenn die Soft-
8
ware samt der USB-Treiber vollständig instal-
liert ist.
Im folgenden Abschnitt lesen Sie die wich-
tigsten Schritte zum Anschluss und der ersten
Inbetriebnahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.com herunter und
installieren diese auf ihrem Computer.
2. Schließen Sie danach den Signalprozessor
mit dem beiliegenden USB-Kabel an den
Computer an. Wenn Sie längere Distanzen
zu überbrücken haben, verwenden Sie bitte
eine aktive USB-Verlängerung mit integrier-
tem Repeater.
3. Schalten Sie erst den DSP ULTRA S ein
und starten Sie anschließend die Software.
Sofern die Betriebssoftware des Signalpro-
zessors nicht mehr aktuell ist, wird diese
automatisch aktualisiert.
8. Einstellung der Eingangsempndlichkeit
der analogen Signaleingänge
ACHTUNG: Es ist zwingend notwendig, die
Eingangsempndlichkeit des DSP ULTRA S
an die Signalquelle anzupassen, um eine
bestmögliche Signalqualität zu garantieren
und Schäden am Signalprozessor zu vermei-
den. Bei Nutzung des Highlevel-Eingangs als
Signaleingang ist es zuvor zwingend notwen-
dig, dessen „Load Jumper“ zu kongurieren
(siehe Seite 5, Punkt 1).
Um die Eingangsempndlichkeit ändern zu
können, muss das Gerät, wie auf Seite 5 unter
Punkt 1 beschrieben, geönet werden.
Anschließend können sie mit Hilfe der acht
Drehregler (siehe Markierung im nachfol-
genden Bild) die Empndlichkeit für jeden Ka-
nal einzeln justieren.
Die Einstellung beeinusst die Highlevel- und
Vorverstärker-Signaleingänge.
Die Regelbereiche sind:
Highlevel: 4 - 32 Volt
Line Input / Cinch: 1 - 8 Volt
Werkseitig ist die Eingangsempndlichkeit auf
11 Volt (Highlevel) bzw. 3 Volt (Line Input /
Cinch) voreingestellt. Dies ist in nahezu allen
Fällen bereits die optimale Einstellung.
Sollte die Signalquelle eine niedrigere Aus-
gangsspannung liefern, kann die Eingangs-
empndlichkeit stufenlos angehoben werden.
Sofern Ihre Signalquelle eine höhere Aus-
gangsspannung liefert, beispielsweise im
Falle eines vorgeschalteten OEM / Werksver-
stärkers, muss die Eingangsempndlichkeit
zwingend abgesenkt und die korrekte Kon-
guration des „Load Jumpers“ überprüft wer-
den (Seite 5, Punkt 1).
Sollten Sie sich bzgl. der Ausgangsspannung
Ihrer Signalquelle nicht sicher sein, kontaktie-
ren Sie Ihren HELIX Fachhändler.
Die Clipping LED (siehe Seite 4, Punkt 3) des
DSP ULTRA S dient dabei als Kontrollinstru-
ment.
Zur Einstellung gehen Sie bitte wie folgt vor
(Die Einstellung geht leichter vonstatten,
wenn Sie die Eingangskanäle nacheinander
anschließen und einstellen):
1. Schließen Sie während dieser Prozedur
keinen Verstärker an die Ausgänge des
Signalprozessors.
2. Schalten Sie den Signalprozessor ein.
3. Drehen Sie die Lautstärke Ihres Radios
auf 90 % der Gesamtlautstärke und spie-
len Sie ein geeignetes Testsignal, z.B. das
spezielle, einzigartige „Input Gain Setup“
Signal aus dem Testsignale Ordner des
DSP PC-Tools, (Vollaussteuerung 0 dB)
ab.
4. Sollte die Clipping LED bereits leuch-
ten, verringern Sie mit Hilfe des entspre-
chenden Drehreglers die Eingangsemp-
ndlichkeit des jeweiligen Kanals, bis die
Clipping LED erlischt.
Hardware-Konguration
9
de
5. Erhöhen Sie die Eingangsempndlichkeit
durch Rechtsdrehung bis die Clipping LED
aueuchtet. Drehen Sie nun den Drehreg-
ler gegen den Uhrzeigersinn bis die Clip-
ping LED wieder erlischt.
6. Wiederholen Sie diesen Vorgang für jeden
genutzten Signaleingang.
WICHTIG: Der „Load Jumper“ muss auf je-
den Fall zuerst umkonguriert werden, bevor
die Eingangsempndlichkeit eines Kanals
auf Werte > 11 Volt eingestellt wird. (siehe
Seite 5
, Punkt 1
). Eine Missachtung kann zu
Schäden am Prozessor führen.
9. Konguration des DSPs
Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme des Soundsystems
die grundlegenden Einstellungen im DSP
mit Hilfe der DSP PC-Tool Software vorzu-
nehmen.
Nun können Sie den Signalprozessor mithilfe
der DSP PC-Tool Software frei kongurieren.
Nützliche Hinweise zur korrekten Einstellung
entnehmen Sie unserer Knowledge Base,
welche auf unserer Webseite bereit steht.
Achtung: Es wird dringend empfohlen, die
Lautstärke am Radio auf Minimum zu dre-
hen und an sämtliche Signalausgänge des
DSP ULTRA S noch nichts anzuschließen.
Speziell bei Verwendung in vollaktiven Syste-
men besteht sonst Zerstörungsgefahr für die
Lautsprecher.
10. Eingangssignal analysieren
Prüfen Sie nun mit Hilfe des Input Signal
Analyzers (ISA) der DSP PC-Tool Software
das Eingangssignal auf werkseitig einge-
stelltes Equalizing und Allpass-Filter. Infor-
mationen zum ISA nden Sie in der umfang-
reichen Knowledge Base unserer Webseite
www.audiotec-scher.com.
Achtung: Es wird dringend empfohlen, vor
der ersten Inbetriebnahme die Lautstärke an
der Signalquelle auf Minimum zu drehen und
an die Signalausgänge des DSP ULTRA S
noch nichts anzuschließen, bis die grundle-
genden Einstellungen im Signalprozessor vor-
genommen wurden. Speziell bei Verwendung
in vollaktiven Systemen besteht sonst Zerstö-
rungsgefahr für die Lautsprecher.
11. Anschluss der Vorverstärkerausgänge
Die 12 Vorverstärkerausgänge (Line Output)
können Sie nun mit entsprechenden Kabeln
(RCA / Cinch-Kabel) mit den Vorverstärker- /
Lowlevel- / Cinch-Eingängen der nachge-
schalteten Verstärker verbinden. Die Aus-
gänge liefern eine maximale Ausgangsspan-
nung von 8 Volt. Bei Verwendung einer dieser
Ausgänge, ist es zwingend erforderlich, den
Remote-Ausgang (Remote Out) zum Ein-
schalten eines angeschlossenen Verstärkers
zu verwenden, da ansonsten Störgeräusche
auftreten können.
12. Sound Tuning
Nun können Sie Ihr Sound Setup erstellen.
Informationen rund um das Sound Tuning n-
den Sie in unserer umfangreichen Knowledge
Base auf audiotec-scher.com oder kontak-
tieren Sie Ihren HELIX Fachhändler vor Ort.
13. Optional: Konguration der Masseanbin-
dung
Beim HELIX DSP ULTRA S ist die Signalmas-
se galvanisch von der Bordnetzmasse ge-
trennt. Dies ist in den meisten Fahrzeugen die
beste Option, um Störgeräusche wie z.B. von
der Lichtmaschine zu unterbinden.
Allerdings gibt es auch Fälle, wo die Massen
direkt „hart“ oder über einen 200 Ohm Wider-
stand „weich“ verbunden werden müssen.
Um die Masseverbindung mit Hilfe des Mas-
seschalters einstellen zu können, muss das
Gerät wie auf Seite 5 unter Punkt 1 beschrie-
ben geönet und der Masseschalter auf die
entsprechende Position gestellt werden.
- Mittelstellung (ISO): Massen galvanisch ge-
trennt.
- Linksanschlag (GND): Massen „hart“ zusam-
mengeschaltet.
- Rechtsanschlag (200 Ω): Massen „weich“
gekoppelt.
10
1. Clipping LED
In der Regel ist die LED aus und leuchtet nur
auf, wenn einer der Vorverstärker- oder High-
level-Signaleingänge übersteuert wird.
On (
rot): Einer der analogen Signaleingänge
wird übersteuert. Senken Sie die
Eingangsempndlichkeit mit Hilfe
der acht internen Drehregler, bis
die LED erlischt. Wie Sie die Ein-
gangsempndlichkeit absenken, ist
auf Seite 8 unter Punkt 8 nachzule-
sen.
Hinweis: Die LED hat keine Funktion bei An-
steuerung über einen der Digitaleingänge.
2. Control Taster
Der DSP ULTRA S bietet 10 interne Speicher-
plätze für Sound Setups. Mit Hilfe des Control
Tasters lässt sich zwischen zwei Speicher-
plätzen umschalten. Diese können im DSP
PC-Tool festgelegt werden. Zudem kann
durch langes Drücken des Tasters ein Geräte-
Reset durchgeführt werden.
1. Setup-Wechsel: Taster 1 Sek. drücken.
Werkseitig sind die Speicherbereiche eins
und zwei eingestellt. Der Umschaltvorgang
wird durch einmaliges rotes Blinken der
Status LED angezeigt. Alternativ kann zur
Umschaltung die optionale Fernbedienung
URC.3 verwendet werden. Um zwischen allen
internen Speicherplätzen umschalten zu kön-
nen, ist optionales Zubehör, wie z.B. die Fern-
bedienungen DIRECTOR und CONDUCTOR
notwendig.
2. Geräte-Reset: Taster länger als 5 Sek. ge-
drückt halten. Durch ein Geräte-Reset wird
der interne Speicher auf die Werkseinstellung
zurückgesetzt! Dies wird durch ein durchge-
hendes rotes Leuchten und grünes schnelles
Dauerblinken der Status LED angezeigt.
Achtung: Nach dem Resetten des Gerätes
kann der DSP ULTRA S keine Audiosignale
mehr wiedergeben, bis das Gerät mit Hilfe
des DSP PC-Tools geupdated wurde.
3. Status LED
Die Status LED zeigt den Betriebszustand des
Signalprozessors und dessen Speichers an.
Grün: DSP eingeschaltet und betriebsbereit.
Orange: Power Save Modus aktiv.
Rot: Protection Mode aktiv. Dieser kann
unterschiedliche Ursachen haben. Der
DSP ULTRA S ist mit Schutzschaltungen ge-
gen Über- und Unterspannung sowie Über-
hitzung ausgestattet. Prüfen Sie in diesem
Fall alle Anschlüsse auf Fehler, wie z.B. Kurz-
schlüsse oder fehlerhafte Verbindungen. Ist
die Sicherheitsschaltung der Temperaturüber-
wachung aktiv, wird der Remote-Ausgang so-
wie die Signalausgabe abgeschaltet, bis ein
sicherer Betrieb wieder gewährleistet werden
kann.
Rot / grün langsam blinkend: Keine Betriebs-
software auf dem DSP installiert. Verbinden
Sie den Signalprozessor mit der DSP PC-Tool
Software und bestätigen Sie das automa-
tische Update der Betriebssoftware. Die aktu-
ellste Version des DSP PC-Tools nden Sie
auf www.audiotec-scher.com.
Rot / grün schnell blinkend: Aktuell ausge-
wählter Sound Setup-Speicherplatz ist leer.
Ein neues DSP Setup muss über die DSP
PC-Tool Software eingespielt werden oder
schalten Sie auf einen Speicherplatz mit vor-
handenem Sound Setup um.
4. SCP (Smart Control Port)
Dieser Multifunktionseingang dient zum An-
schluss von HELIX Zubehörprodukten, wie
beispielsweise einer Fernbedienung, mit de-
ren Hilfe diverse Funktionen des Signalpro-
zessors gesteuert werden können.
Die Funktionalität muss je nach Typ der Fern-
bedienung zuerst im „Device Conguration
Menu“ der DSP PC-Tool Software oder an der
Fernbedienung selbst konguriert werden.
Achtung: Sofern das Zubehörprodukt keinen
NanoFit Stecker besitzt, ist ein SCP-to-Con-
trol Input Adapter (Art-Nr. M141313) optional
bei Ihrem Fachhändler erhältlich.
SCP-to-Control Input Adapter
Hardware-Konguration
11
de

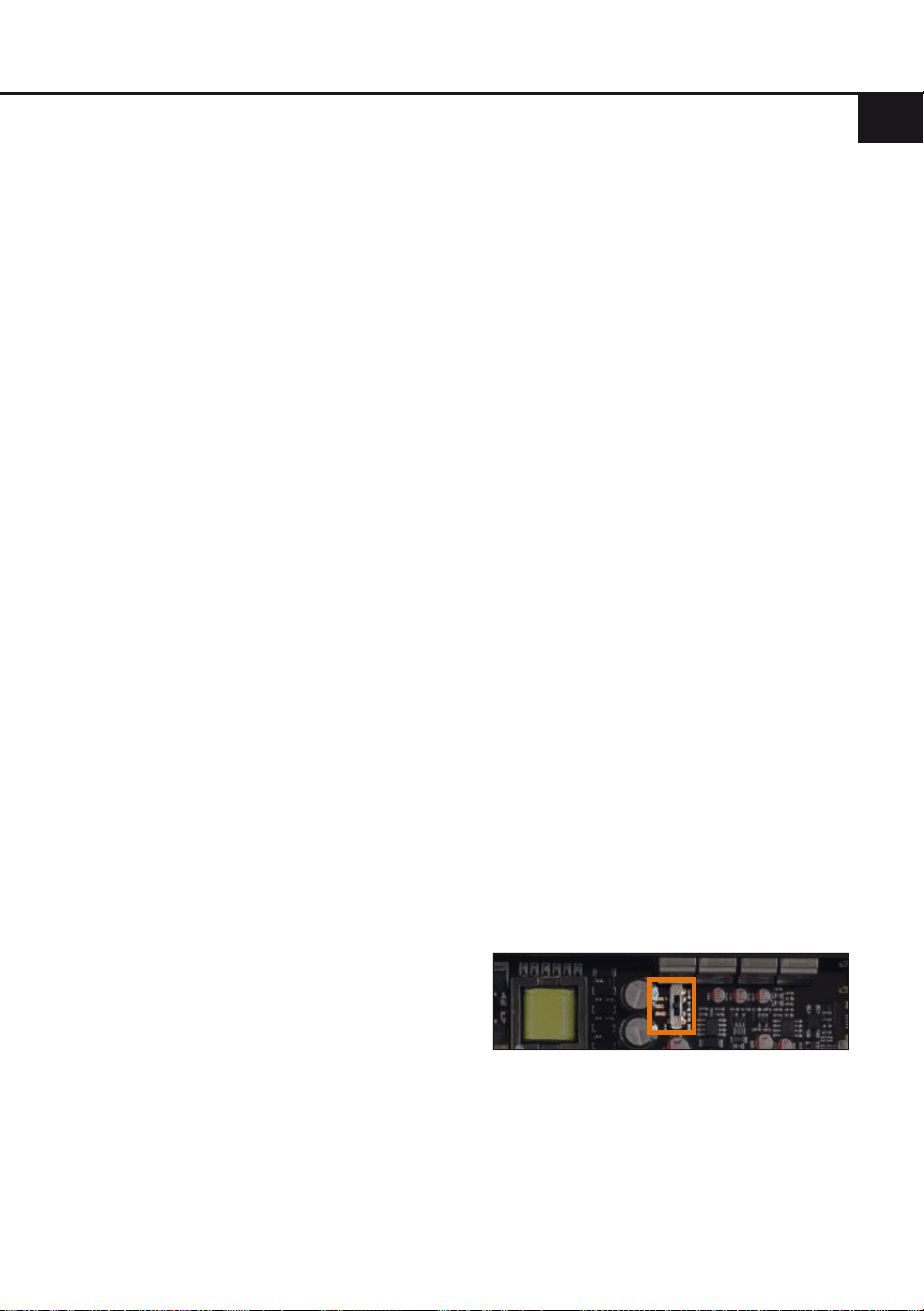

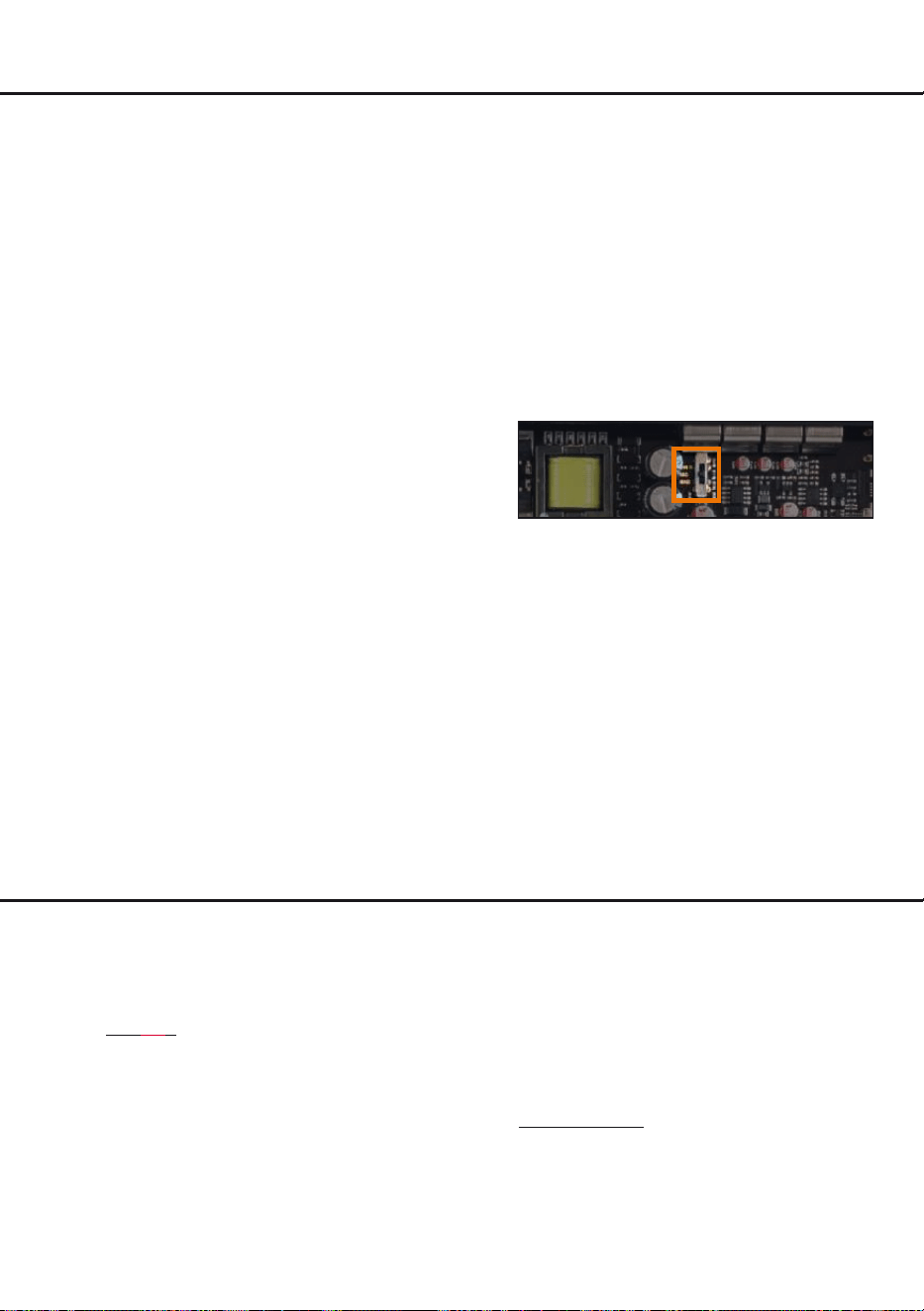

5. Masseschalter
Beim HELIX DSP ULTRA S ist die Signal-
masse galvanisch von der Bordnetzmasse
getrennt. Dies ist in den meisten Fahrzeugen
die beste Option, um Störgeräusche wie z.B.
von der Lichtmaschine zu unterbinden. Aller-
dings gibt es auch Fälle, wo die Massen der
Eingänge mit den Ausgängen direkt „hart“
oder über einen 200 Ohm Widerstand „weich“
verbunden werden müssen. Der Masseschal-
ter hat drei Positionen:
ISO: Massen galvanisch getrennt.
GND: Massen „hart“ zusammengeschaltet.
200Ω: Massen „weich“ gekoppelt.
Wie Sie die Masseverbindung mit Hilfe des
Masseschalters einstellen können ist auf Sei-
te 9, Punkt 13 nachzulesen.
12

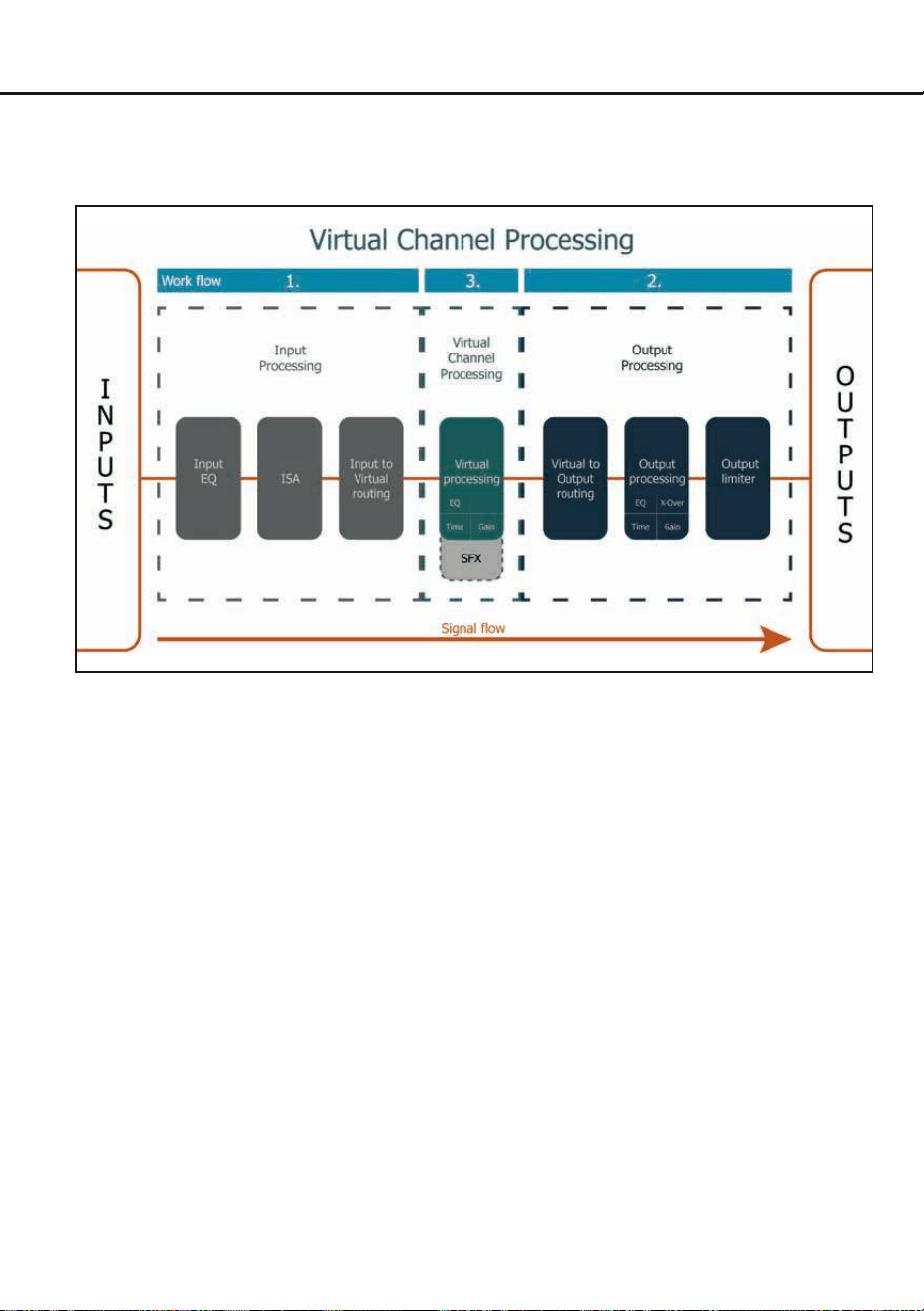

Virtual Channel Processing (VCP)
Das VCP erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen,
welche sich zwischen den Ein- und Ausgängen bendet.
Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und 12 prozessierte Ausgangskanäle zur
Verfügung.
Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkongurationen.
Die Hauptvorteile dieses Konzeptes sind folgende:
- Ausgangskanalübergreifender Gruppen-Equalizer
- Mehrwege-Konguration der DSP-Soundeekte (SFX)
- Zusätzliche Funktionen wie Rear Attenuation
Weiterführende Informationen zum VCP und dessen Konguration nden Sie in unserer Knowledge
Base auf www.audiotec-scher.com.
Der HELIX DSP ULTRA S bietet neben dem Standard Routing das Virtual Channel Processing (VCP), ein
mehrstuges Signalverarbeitungs-Konzept, welches die perfekte Konguration komplexer Soundsysteme
ermöglicht und somit ganz neue Möglichkeiten des Klangtunings erönet.
13
de

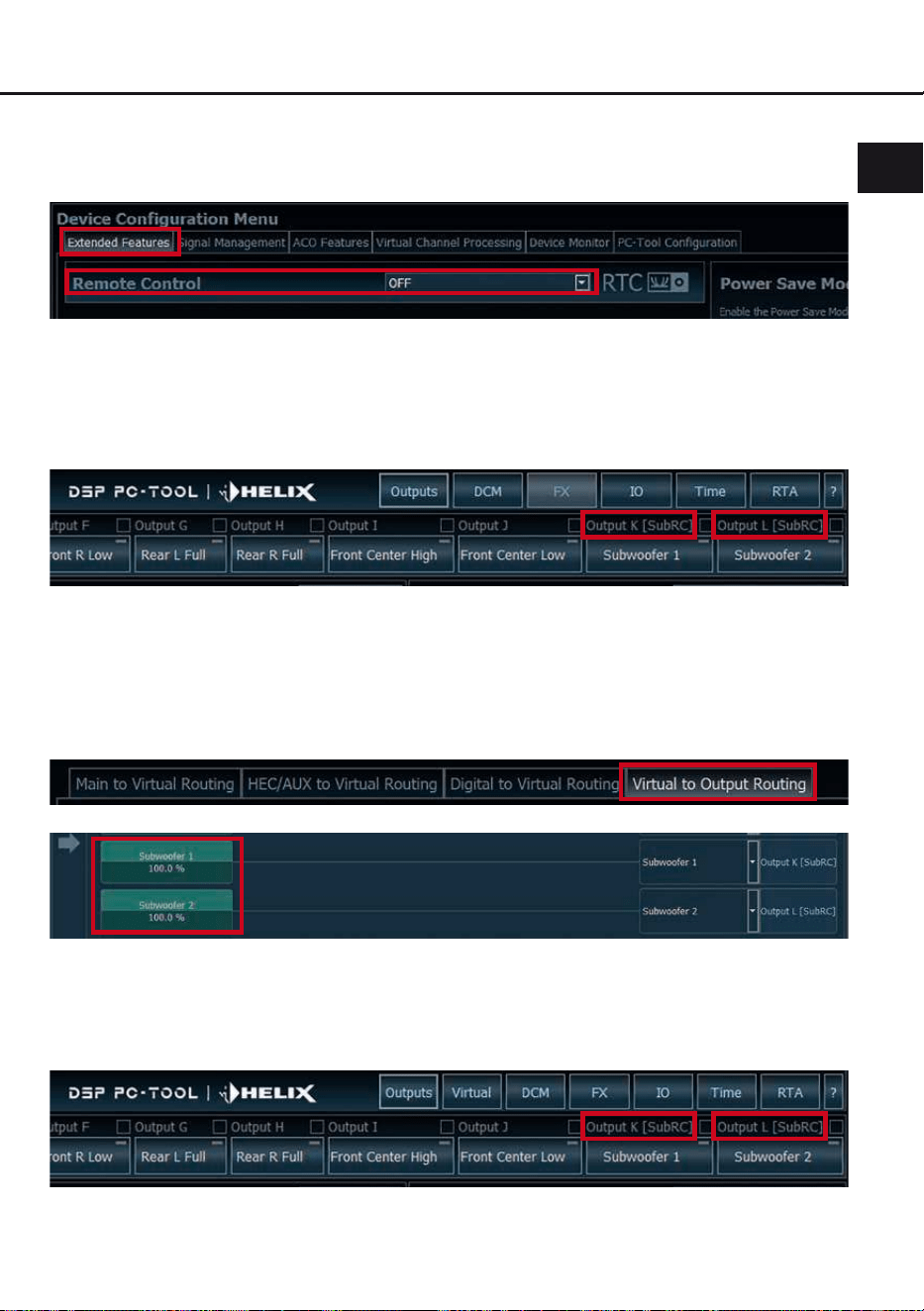

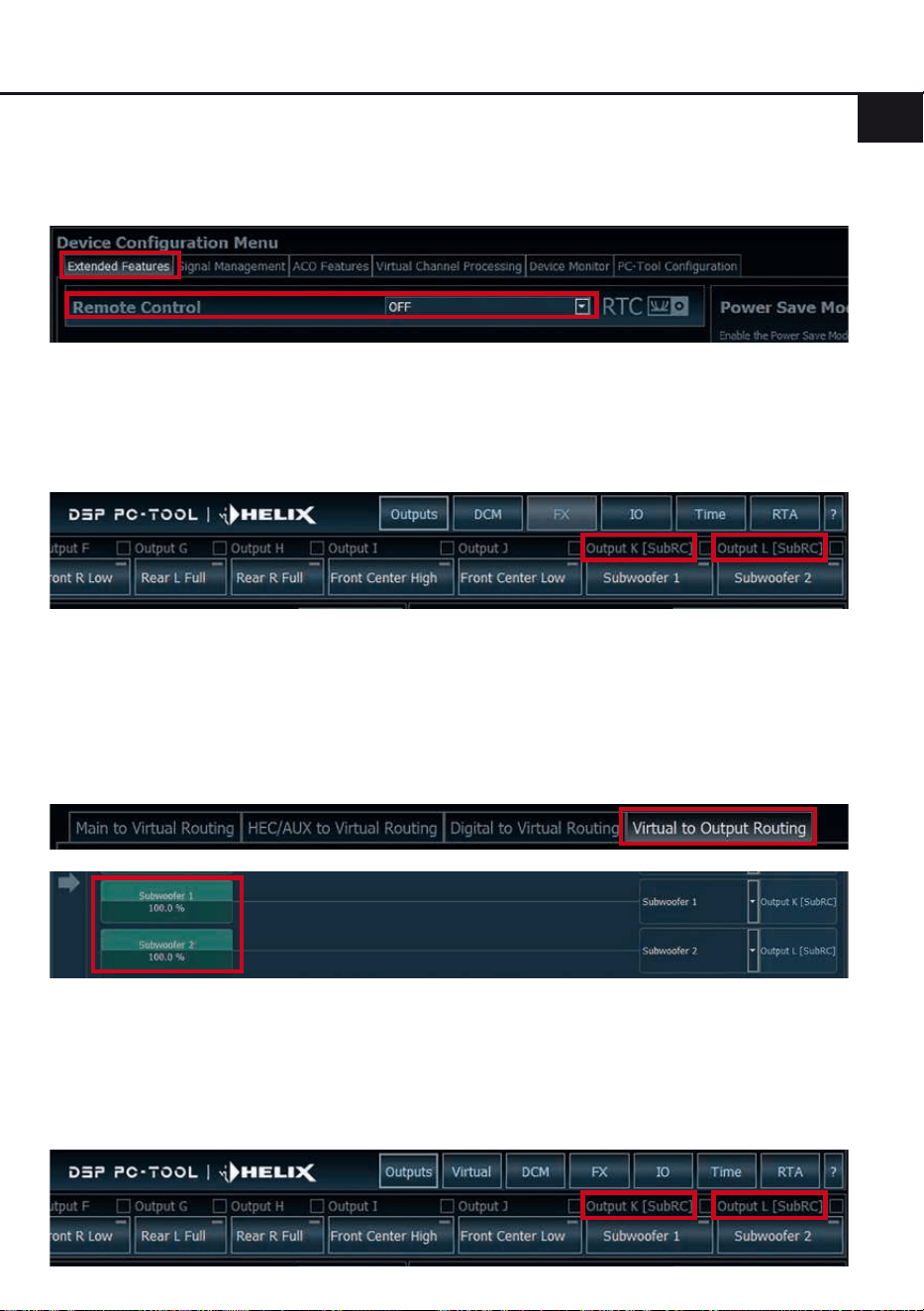

Zur Konguration einer Subwoofer-Fernbedienung müssen im DSP PC-Tool bestimmte Einstellungen
vorgenommen werden.
Zunächst muss die entsprechende Fernbedienung im Tab „Erweiterte Einstellungen“ im DCM Menü der
DSP PC-Tool Software aktiviert und je nach Modell konguriert werden.
Konguration einer Subwoofer-Fernbedienung
Bei aktiviertem VCP hingegen wird die Subwoofer-Fernbedienung den Ausgangskanälen zugeordnet,
welche im „Virtual to Output Routing“ mit einem der beiden virtuellen Subwoofer-Signalen versorgt wer-
den („Subwoofer 1“ oder „Subwoofer 2“). Dies kann jede beliebige Kombination an Ausgangskanälen
sein.
Im nachfolgenden Beispiel sind es die Vorverstärker-Ausgänge / Line Outputs K und L:
Hinweis: Bitte beachten Sie, dass den beiden virtuellen Subwoofer-Signalen „Subwoofer 1“ und / oder
„Subwoofer 2“ zuvor in den anderen Routing-Matrizen ein Eingangssignal zugewiesen werden muss.
Anschließend wird die Subwoofer-Regelung auch im „Outputs“ Menü hinter der Kanalbezeichnung als
[SubRC] angezeigt:
Bei nicht aktiviertem VCP ist die Subwoofer-Fernbedienung beim DSP ULTRA S fest den Ausgangs-
kanälen K und L (Output Channels) zugeordnet. In diesem Fall ist es nicht entscheidend, welcher Aus-
gang in der IO-Routingmatrix mit „Subwoofer“ benannt wurde.
Im „Outputs“ Menü wird angezeigt, auf welche Ausgänge die SubRC (Subwoofer-Fernbedienung) wirkt:
14
ACO Plattform-Features
Neben den einzigartigen DSP-Sound eekten bie-
tet die ACO-Plattform des DSP ULTRA S zusätz-
lich eine Vielzahl an System-Features.
Im DCM Menü der DSP PC-Tool Software können
für einige dieser System-Features individuelle
Einstellungen vorgenommen werden.
Turn On & O Delay
Hier kann die Verzögerungzeit, mit welcher der
DSP ein- und ausgeschaltet werden soll, festge-
legt werden. Werkseitig sind 0,2 Sekunden einge-
stellt. Eine Änderung der Verzögerungszeit sollte
nur vorgenommen werden, wenn es beispielswei-
se zu Störgeräuschen beim Ein- und Ausschalten
des Signalprozessors kommt.
URC Setup Switch Conguration
Der ACO bietet Speicherplatz für zehn anstelle der
üblichen zwei Sound Setups.
Mit Hilfe einer optional erhältlichen URC Fernbe
-
dienung oder des Control Tasters (siehe Seite 11)
lässt sich zwischen zwei der zehn Sound-Setup
Speicherplätze umschalten. Diese zwei Speicher
-
plätze können in der „URC Setup Switch Con-
guration“ festgelegt werden. Werkseitig sind die
Speicherbereiche eins und zwei ausgewählt.
Um
zwischen allen internen Speicherplätzen umschal
-
ten zu können, werden die optional erhältlichen
Fernbedienungen DIRECTOR und CONDUCTOR
empfohlen.
Remote Output Conguration
An dieser Stelle kann festgelegt werden, ob der
Remote-Ausgang, der die angeschlossenen
Verstärker ein- bzw. ausschaltet, während eines
Sound-Setup-Wechselvorgangs kurzzeitig deakti-
viert werden soll. Standardmäßig ist dieses Fea-
ture aktiviert (ON).
DAC Digital Filter Cong
An dieser Stelle kann dem DA-Wandler des Mo-
duls eine Filtercharakteristik zugeordnet werden.
Die Einstellung sollte nach eigenen Präferenzen
vorgenommen werden.
15
de
Einbau einer HELIX Extension Card
Der HELIX DSP ULTRA S kann durch die Monta-
ge einer HELIX Extension Card (HEC) um weitere
Schnittstellen wie beispielsweise einem High De-
nition Bluetooth
®
Audio Streaming Modul, einer
High Resolution Audio USB Soundkarte etc. er-
weitert werden.
Zur Montage einer HEC muss das Seitenblech
des DSP ULTRA S demontiert und gegen das der
HEC beiliegende Seitenblech ausgetauscht wer-
den.
Achtung: Installieren Sie ausschließlich für
den DSP ULTRA S vorgesehene HEC Modu-
le an der dafür vorgesehenen Position. Die
Benutzung eines nicht für das Gerät spezi-
zierten HEC Moduls oder eine Installation an
einer nicht dafür vorgesehenen Position im
Gerät kann zu Schäden am HEC Modul, dem
Signalprozessor, des Radios oder anderen an-
geschlossenen Geräten führen.
Im folgenden Abschnitt nun die wichtigsten Schrit-
te zum Einbau und der ersten Inbetriebnahme
eines HEC Moduls:
1. Ziehen Sie zunächst alle Steckverbindungen
vom Gerät ab.
2. Lösen Sie die fünf Kreuzschlitzschrauben des
Seitenblechs der Geräteseite mit dem USB
Eingang und entfernen dieses.
3. Ziehen Sie nun das Bodenblech zur Seite he-
raus.
4. Bereiten Sie das Modul für den Einbau in das
Gerät vor. Informationen dazu entnehmen Sie
bitte der Bedienungsanleitung des jeweiligen
HEC Moduls.

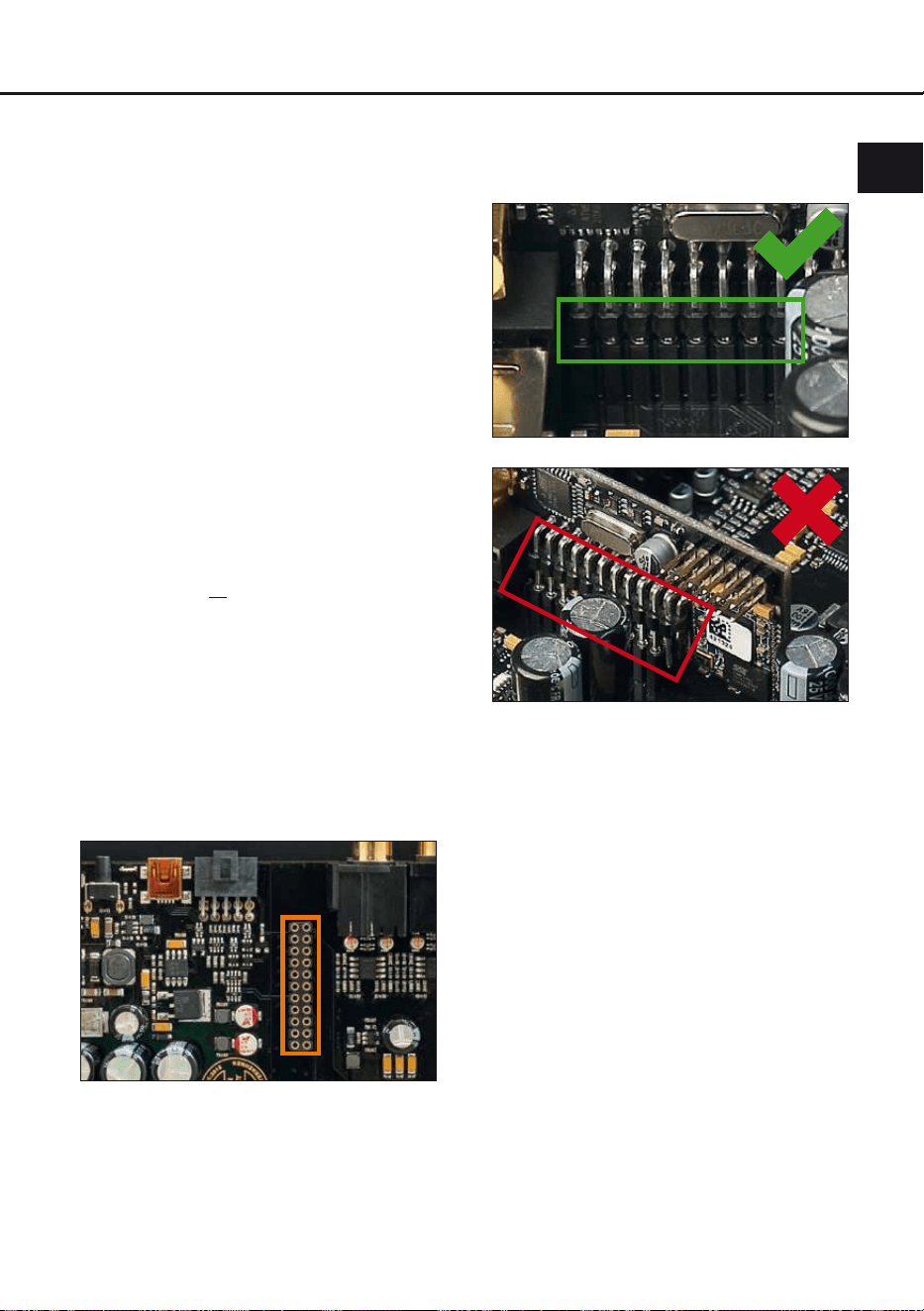

5. Stecken Sie das HEC Modul in den im Gerät
vorgesehenen Sockel (siehe Markierung im
nachfolgenden Bild).
6. Achten Sie auf den richtigen Sitz des HEC
Moduls und darauf, dass alle Kontaktstifte
vollständig im Sockel stecken.
7. Schieben Sie das Bodenblech wieder seit-
lich in das Gehäuse des Signalprozessors.
Anschließend befestigen Sie das neue, dem
HEC Modul beiliegende Seitenblech mit den
Kreuzschlitzschrauben.
8. Verschrauben Sie das HEC Modul mit dem
Seitenblech. Genaue Informationen zur
Befes tigung entnehmen Sie bitte der Bedie-
nungsanleitung des jeweiligen Moduls.
9. Schließen Sie alle Steckverbindungen wieder
an das Gerät an.
10. Schalten Sie den Signalprozessor ein. Das
installierte HEC Modul wird nun automatisch
vom Gerät erkannt und die Status LED des
HEC Moduls leuchtet grün.
11. Das Modul kann nun in der DSP PC-Tool Soft-
ware konguriert werden.
16
Technische Daten
Eingänge ....................................................................... 8 x Cinch
8 x Highlevel-Lautsprechereingang
1 x Optisch SPDIF-Format (12 - 96 kHz)
1 x Koaxial SPDIF-Format (12 - 192 kHz)
1 x Remote In
Eingangsempndlichkeit ................................................ Cinch: 1 - 8 Volt
Highlevel: 4 - 32 Volt
Ausgänge ...................................................................... 12 x Cinch
1 x Remote Out
Ausgangsspannung ....................................................... 8 Volt
Frequenzbereich............................................................10 Hz - 44.000 Hz
DSP Auösung ..............................................................64 Bit
DSP Rechenleistung .....................................................2 x 295 MHz (2,4 Mrd. MAC Operationen/Sek.)
Abtastrate ......................................................................96 kHz
DSP Typ ........................................................................2 x Audio Signalprozessor
Signalwandler ................................................................ A/D: Asahi Kasei 32 Bit
D/A: Asahi Kasei 32 Bit
Signal- / Rauschabstand (A-bewertet)........................... Digitaleingang: 117 dB
Analogeingang: 111 dB
Klirrfaktor (THD+N) ........................................................ Digitaleingang: < 0,0004 %
Analogeingang: < 0,0008 %
Intermodulationsverzerrungen ....................................... Digitaleingang: < 0,0015 %
Analogeingang: < 0,003 %
Übersprechen ................................................................> 90 dB
Betriebsspannung..........................................................9,6 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme .......................................................DC 12 V
1,1 A max.
Stromaufnahme .............................................................550 mA
Max. Remote-Ausgangsstrom .......................................500 mA
Umgebungstemperaturbereich für den Betrieb .............-40°C bis +70°C
Zusätzliche Features ..................................................... HEC Slot, Masseschalter, Smart Control Port,
32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto
Remote-Schalter
Abmessungen (H x B x T) .............................................40 x 177 x 170 mm
17
de
Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen
sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind.
Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten
Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen. Technische Änderungen, Druckfehler und
Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes,
können wir keine Haftung übernehmen.
Die Bluetooth
®
Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere
Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
Garantiehinweis
Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Be-
trieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertiziert.
Dieses Symbol bedeutet, dass das Produkt nicht über den Hausmüll entsorgt werden darf,
sondern bei einer entsprechenden Sammelstelle zum Recycling abgegeben werden muss.
Befolgen Sie die örtlichen Vorschriften und entsorgen Sie das Produkt niemals mit dem nor-
malen Hausmüll. Die ordnungsgemäße Entsorgung von Altgeräten trägt zur Vermeidung
von Umwelt- und Gesundheitschäden bei.
Dieses Produkt ist mit einer UKCA-Kennzeichnung versehen. Damit ist das Gerät für den
Betrieb in Fahrzeugen innerhalb des Vereinigten Königreichs zertiziert.
Dieses Produkt ist mit einer EAC-Kennzeichnung versehen. Damit ist das Gerät für den
Betrieb in Fahrzeugen innerhalb der Eurasian Customs Union zertiziert.
Markenzeichen
Hinweise zur Entsorgung
Regulatorische Hinweise
18
General installation instructions for HELIX
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installa-
tion instructions. This product has been checked
for proper function prior to shipping and is guaran-
teed against manufacturing defects.
Before starting your installation, disconnect
the battery’s negative terminal to prevent
damage to the unit, re and / or risk of inju-
ry. For a proper performance and to ensure full
warranty coverage, we strongly recommend to
get this product installed by an authorized HELIX
dealer.
Install your HELIX DSP ULTRA S in a dry lo-
cation with sucient air circulation for proper
cooling of the equipment. The signal proces-
sor should be secured to a solid mounting sur-
face using proper mounting hardware. Be-
fore mounting, carefully examine the area
around and behind the proposed installation
location to insure that there are no electrical
cables or components, hydraulic brake lines or
any part of the fuel tank located behind the mount-
ing surface. Failure to do so may result in unpre-
dictable damage to these components and possi-
ble costly repairs to the vehicle.
General instruction for connecting the HELIX
DSP ULTRA S signal processor
The HELIX DSP ULTRA S signal processor may
only be installed in vehicles which have a 12 Volts
negative terminal connected to the chassis
ground. Any other system could cause damage to
the signal processor and the electrical system of
the vehicle.
The positive cable from the battery for the entire
sound system should be provided with a main fuse
at a distance of max. 30 cm from the battery. The
value of the fuse is calculated from the maximum
total current draw of the car audio system.
Use only the provided connectors for connec-
tion of the HELIX DSP ULTRA S. The use of oth-
er connectors or cables can result in damage
of the signal processor, the head unit / radio or
the connected ampliers / loudspeakers!
Prior to installation, plan the wire routing to
avoid any possible damage to the wire harness.
All cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.
Congratulations!
General instructions
Dear Customer,
Congratulations on your purchase of this
innovative and high-qual ity HELIX product.
Thanks to more than 30 years of experience in
research and development of audio products the
HELIX DSP ULTRA S sets new standards in the
range of digital signal processors.
We wish you many hours of enjoyment with your
new HELIX DSP ULTRA S.
Yours,
AUDIOTEC FISCHER
19
en
Connectors and control units
1
Lowlevel line inputs
Page 20, point 2
2
Digital inputs (Coaxial & Optical)
Page 21, point4
.
3
Clipping LED
Page 24, point 1
4
Auto Remote switch
Page 21, point 5
5
Highlevel speaker inputs
Page 21, point 3
6
Power & Remote connector
Page 21, point 6
7
Control pushbutton
Page 24, point 2
8
USB input
Page 22, point 7
9
SCP (Smart Control Port)
Page 25, point 4
10
Line outputs
Page 24, point 11
11
Status LED
Page 25, point 3
1 3 5 62
7 9 10
11
4
8
20
Hardware conguration
Congure the HELIX DSP ULTRA S as follows
Caution: Carrying out the following steps will re-
quire special tools and technical knowledge. In or-
der to avoid connection mistakes and / or damage,
ask your dealer for assistance if you have any
questions and follow all instructions in this manual
(see page 18). It is recommended that this unit will
be installed by an authorized HELIX dealer.
1. Conguration of the “Load Jumper” for the
highlevel input
Before changing the conguration of the
“Load Jumper”, please note the following in-
formation. This adjustment is only necessary
when connecting devices from the following
categories to the highlevel inputs:
- Premium sound system ampliers with
an output power of more than 50 W RMS
For standard applications, such as connect-
ing:
- Factory radios
- Aftermarket radios via RCA / Cinch cables
this adjustment is not required. In such cases,
you can proceed directly to point 2, “Connect-
ing the pre-amplier inlputs”.
To change the setting of the “Load Jumper”,
follow these steps:
a. Open the signal processor
Remove the side panel with the line outputs
by loosening the ve Phillips screws and
pulling the bottom plate out of the heat sink
to the side.
b. Determine the output voltage of the sig-
nal source
We recommend measuring the maximum
output voltage using an appropriate mea-
suring device or contacting your authorized
HELIX dealer. If you are unsure, we recom-
mend removing the “Load Jumper” to avoid
possible damage to the device.
c. Removing the “Load jumper” / leaving it
plugged in
To remove the “Load Jumper”, simply pull
the jumper, see gure 2.
Overview “Load Jumper” conguration:
“Load Jumper” inserted ( factory setting /
see g. 1):
Value range:
Highlevel 4 - 11 Volts
“Load Jumper” removed (see g.2):
Value range:
Highlevel 12 - 32 Volts
Figure 1:
Figure 2:
d. Reassemble the signal processor
2. Connecting the pre-amplier inputs
These eight lowlevel line inputs can be con-
nected to signal sources such as head units /
radios using appropriate cables. Each in-
put can be assigned to any output using the
DSP PC-Tool software. Input sensitivity is
factory-set to 4 Volts for all channels. But it is
possible to optimally adapt the input sensitiv-
ity to the signal source inside the device (see
page 22, point 8).
The automatic turn-on circuit does not work
21
en
when using the pre-amplier inputs. In this
case the remote input (see page 19, point 6)
has to be connected to activate the HELIX
DSP ULTRA S.
3. Connecting the highlevel speaker inputs
The eight highlevel loudspeaker inputs can
be connected directly to the loudspeaker out-
puts of an OEM, aftermarket radio or factory
installed amplier using appropriate cables
(loudspeaker cables with 1 mm² / AWG 18
max.).
We recommend the following channel assign-
ment if a common car radio will be connected
to the signal processor:
Channel A = Front left
Channel B = Front right
Channel C = Rear left
Channel D = Rear right
Actually it is not mandatory to use all high-
level loudspeaker inputs. If only two channels
will be connected we recommend to use the
channels A and B. Make sure that the polarity
is correct. If one or more connections have re-
versed polarity it may aect the performance
of the signal processor. When using this input,
the remote input does not need to be connect-
ed as the signal processor will automatically
turn on once a loudspeaker signal is received.
Input sensitivity is factory-set to 11 Volts for all
channels. It is possible to optimally adapt the
input sensitivity to the signal source inside the
device (see page 22, point 8).
Attention: Solely use the pluggable
screw-terminals for connecting the highlevel
input which are included in delivery!
4. Connecting a digital signal source
If you have a signal source with a coaxial or
optical digi tal output you can connect it to the
signal processor using the appropriate input.
The sampling rate must be between 12 and
96 kHz for the optical input and 12 - 192 kHz
for the coaxial input (Coax Input). The input
signal is automatically adapted to the internal
sample rate.
In standard conguration the optical input is
activated as well as the manual activation via
an optional remote control is congured.
Alternatively you can activate the automatic
turn-on feature in the DCM menu of the DSP
PC-Tool software.
The automatic turn-on circuit does not work
when a digital input is used. Therefore it is
mandatory to connect the remote input (see
page 19, point 6).
Important: The signal of a digital audio
source normally does not contain any infor-
mation about the volume level. Keep in mind
that this will lead to full level on the outputs of
the HELIX DSP ULTRA S and your connected
ampliers. This may cause severe damage
to your speakers. We strongly recommend to
use an optional remote control for adjusting
the volume level of the digital signal inputs!
Note: The HELIX DSP ULTRA S can only
handle uncompressed digital stereo signals
in PCM format with a sample rate between
12 kHz and 96 kHz / 192 kHz and no MP3- or
Dolby-coded digital audio stream!
5. Conguration of the remote input
The DSP ULTRA S will be turned on automati-
cally if the highlevel input is used or if a signal
is applied to the remote input terminal. The
auto remote switch (page 19, point 4) allows
to deactivate the automatic turn-on feature of
the highlevel inputs. The feature should be de-
activated if there are e.g. noises while switch-
ing on / o the signal processor.
On: Activation via highlevel speaker input is
enabled (by default).
O: Activation via highlevel speaker input is
disabled.
Note: If the automatic turn-on function is de-
activated it is mandatory to use the remote
input terminal to power up the signal proces-
sor! The highlevel signal will be ignored in this
case.
6. Connection to power supply & remote
Make sure to disconnect the battery before
installing the HELIX DSP ULTRA S!
Solely use the included screw-type terminal to
connect the HELIX DSP ULTRA S to a power
supply. Make sure of correct polarity.
+: Connector for the +12 V power cable. The
positive wire has to be connected to the bat-
tery’s positive post or a power distribution
block. Though the current draw of the HELIX
22
DSP ULTRA S is rather low (approx. 550 mA)
we recommend a minimum wire gauge of
1 mm² / AWG18.
–: Connector for the ground cable. The ground
wire must be connected to the vehicle chas-
sis at a non-insulated point. The cable should
have the same gauge as the +12 V wire. Inad-
equate grounding causes audible interference
and malfunctions.
Remote in: The remote input is used to switch
on the DSP ULTRA S if the pre-amplier or
digital inputs are used. Additionally, this input
must be assigned, if the signal source which
is connected to the Highlevel Input is not acti-
vating the “automatic turn-on” function or if the
signal processor shall only be activated / de-
activated via a remote signal. The remote wire
should be connected to the remote output /
automatic antenna (aerial positive) output of
the head unit / car radio. This is only activated
if the head unit is switched on. Thus the signal
processor is switched on and o together with
the head unit.
We do not recommend controlling the remote
input via the ignition switch to avoid pop noise
during turn on / o.
Note: This input does not need to be assigned
if the Highlevel Input is used. To deactivate the
“automatic turn-on” function read the descrip-
tion on page 21, point 5 “Conguration of the
remote input”.
Remote out: The remote output is used for
turning on / o ampliers that are connected to
the line outputs of the HELIX DSP ULTRA S.
Therefore connect the remote output of the
DSP to the remote inputs of your ampliers
to switch them on and o via the DSP with-
out interfering signals. The remote output is
activated automatically as soon as the booting
process of the DSP is completed. Additionally
this output will be turned o during the “Power
Save Mode” or a software update process.
IMPORTANT: Never use a dierent signal
than the remote output of the DSP to activate
connected ampliers!
7. Connecting the PC & rst start-up
The USB input enables the connection of the
DSP ULTRA S to a personal computer and its
free conguration with our DSP PC-Tool soft-
ware using the provided USB cable.
Please note: It is not possible to connect any
USB storage devices.
Prior to connecting the signal processor to
your PC visit our website and download the
latest version of the DSP PC-Tool software.
We strongly recommend to carefully read the
DSP PC-Tool knowledge base before using
the software for the rst time in order to avoid
any complications and failures.
Important: Make sure that the signal proces-
sor is not connected to your computer before
the software and USB driver are installed!
In the following the most important steps how
to connect and the rst start-up are described:
1. Download the latest version of the DSP
PC-Tool software (available on our website
www.audiotec-scher.com) and install it
on your computer.
2. Connect the signal processor to your com-
puter using the USB cable that is included
in delivery. If you have to bridge longer dis-
tances please use an active USB exten-
sion cable with integrated repeater.
3. First turn on the signal processor and then
start the software. The operating software
will be updated automatically to the latest
version if it is not up-to-date.
8. Adjustment of the input sensitivity of the
analog signal inputs
ATTENTION: It is mandatory to properly
adapt the input sensitivity of the DSP ULTRA S
to the signal source in order to achieve the
best possible signal quality and to avoid dam-
age to the signal processor. When using the
highlevel input as a signal input, it is essen-
tial to congure its “Load Jumper” rst (see
page 20, point 1).
To change the input sensitivity, the device must
be opened as described on page 20, point 1.
Then you have access to the eight controls
that allow adjusting each channel individually
(see marking in the following picture).
Hardware conguration
23
en
The setting of the controls aects both the
lowlevel and the highlevel inputs!
The gain control ranges are:
Highlevel: 4 - 32 Volts
Line Input / RCA / Cinch: 1 - 8 Volts
Input sensitivity is factory set to 11 Volts (high-
level) and 3 Volts (Line Input / RCA / Cinch).
This is denitely the best setting in most ap-
plications.
If the signal source provides a lower output
voltage, the input sensitivity can be increased
continuously. If your signal source delivers a
higher output voltage – for example, if a facto-
ry-installed amplier serves as signal source –
the input sensitivity must be lowered and the
correct conguration of the “Load Jumper”
must be checked (page 20, point 1).
If you are not sure regarding the signal sourc-
es output voltage, please contact your HELIX
specialist dealer.
The Clipping LED (see page 19, point 3)
serves as monitoring tool.
Proceed as follows to adjust the input sensi-
tivity (The adjustment will be easier when you
connect and adjust one input channel after the
other):
1. Don‘t connect any ampliers to the outputs
of the HELIX DSP ULTRA S during this
setup.
2. Turn on the signal processor
3. Adjust the volume of your radio to approx.
90 % of the max. volume and playback
an appropriate test tone, e.g. the special
and unique “Input Gain Setup” signal from
the test tones folder of the DSP PC-Tool
(0 dB).
4. If the Clipping LED already lights up, you
have to reduce the input sensitivity via the
respective control until the LED turns o.
5. Increase the input sensitivity by turning the
control clockwise until the LED lights up.
Now turn the control counterclockwise until
the Clipping LED turns o again.
6. Repeat this process for each signal input
used.
IMPORTANT: It is mandatory to congure the
“Load Jumper” inside the device before the
input sensitivity of a channel is set to values
> 11 Volts (see page 20, point 1).
Disregarding this may cause severe damage
to the processor.
9. Conguration of the DSP
The general DSP settings should be con-
ducted with the DSP PC-Tool software be-
fore using the signal processor for the rst
time.
Now you are able to congure your
DSP ULTRA S with our intuitive DSP PC-Tool
software. Useful hints for the correct set-
ting can be found in our knowledge base at
www.audiotec-scher.com.
Caution: We highly recommend to set the
volume of your car radio to minimum position
during rst start-up. Additionally no devices
should be connected to the signal processor.
Especially if the DSP ULTRA S will be used
in fully active applications, a wrong setup can
destroy your speakers right away.
10. Analyzing the input signal
Check the input signal for factory-set equal-
izing and all-pass lters using the Input
Signal Analyzer (ISA) of the DSP PC-Tool
software. Information about the ISA can be
found in the extensive Knowledge Base on
our website www.audiotec-scher.com.
Caution: We highly recommend to set the
volume of your signal source to minimum
position during rst start-up. Additionally no
devices should be connected to the signal
processor until general settings in the DSP
24
PC-Tool software have been made. Especially
if the DSP ULTRA S will be used in fully active
applications, a wrong setup can destroy your
speakers right away.
11. Connecting the Line Outputs
The 12 pre-amplier outputs (Line Output)
can now be connected to the pre-amplier /
lowlevel / RCA inputs of the external ampli-
ers using appropriate cables (RCA / Cinch ca-
bles). The outputs provide a maximum output
voltage of 8 Volts. Please make sure that you
always turn on / o external ampliers using
the remote output of the DSP ULTRA S in or-
der to avoid interfering noises.
12. Sound tuning
Now you can create your sound setup.
Information about sound tuning can be
found in our extensive knowledge base at
www.audiotec-scher.com or contact your
local HELIX dealer.
13. Optional: Adjustment of the ground con-
nection
The signal ground of the HELIX DSP ULTRA S
is galvanically decoupled from the power
ground. In many cars this setup is the best
way to avoid alternator noise. Nevertheless,
there are use cases where it will be necessary
to tie signal and power ground together direct-
ly or to connect them via a 200 Ohms resistor
softly. To get access to the ground lift switch
and change the ground setting the device
has to be opened as described on page 20,
point 1.
- Center position: input and output ground
separated.
- Left position: input and output ground tied
together.
- Right position: input and output ground con-
nected via 200 Ohms resistor.
Additional functions
1. Clipping LED
Normally the Clipping LED is o and only
lights up if one of the line or highlevel inputs
is overdriven.
On (
red): One of the analog signal inputs is
overdriven. Reduce the input sen-
sitivity using the four internal slide
switches until the LED goes out.
How to reduce the input sensitiv-
ity is described on page 23 under
point 8.
Note: The LED has no function when using
one of the digital inputs.
2. Control pushbutton
The DSP ULTRA S provides 10 internal mem-
ory locations for sound setups. The Control
pushbutton allows the user to switch between
two memory positions. These can be dened
in the DSP PC-Tool. In addition a device reset
can be made by pressing the button for a lon-
ger period.
1. Setup switch: Press Control pushbutton for
1 second. The memory locations one and two
are dened by default. Switching is indicated
by a single red ash of the Status LED. Al-
ternatively, the optional URC.3 remote control
can be used for switching. To switch between
all internal memory locations, optional acces-
Hardware conguration
25
en
sories like the DIRECTOR display remote
control or CONDUCTOR are required.
2. Device reset: Press pushbutton for ve
seconds. This completely erases the internal
memory and is indicated by a continuous red
glowing and constant green ashing of the
Status LED.
Attention: After erasing the setups from
memory the DSP ULTRA S will not reproduce
any audio output until the device is updated
via the DSP PC-Tool software.
3. Status LED
The Status LED indicates the operating mode
of the signal processor and of its memory.
Green: DSP is ready for operation.
Orange: Power Save Mode is activated.
Red: Protection Mode is active. This may
have dierent root causes. The HELIX
DSP ULTRA S is equipped with protection cir-
cuits against over- and undervoltage as well
as overheating. Please check for connecting
failures such as short-circuits or other wrong
connections. If the DSP is overheated the in-
ternal temperature protection switches o the
remote and signal output until it reaches a
safe temperature level again.
Red / green slow ashing: No operating soft-
ware installed. Connect the signal processor
to the DSP PC-Tool software and conrm the
automatic update of the operating system. You
will nd the latest version of the DSP PC-Tool
software at www.audiotec-scher.com.
Red / green fast ashing: The currently se-
lected sound setup memory is empty. A new
setup has to be loaded via the DSP PC-Tool
software or switch to a memory position with
existing sound setup.
4. SCP (Smart Control Port)
This multi-functional input is designed for
HELIX DSP ULTRA S accessory products like
a remote control which allows to adjust sever-
al features of the signal processor. Depend-
ing on the type of remote control, at rst its
functionality has to be dened in the “ Device
Conguration Menu” of the DSP PC-Tool soft-
ware.
Attention: If the accessory product does not
have a NanoFit connector, a SCP-to-Control
Input adaptor (Art-Nr. M141313) is optionally
available from your specialist dealer.
5. Ground Lift switch
The signal ground of the HELIX DSP ULTRA S
is galvanically decoupled from the power
ground. In many cars this setup is the best
way to avoid alternator noise. Nevertheless,
there are use cases where it will be necessary
to directly connect input and output ground
or to tie both grounds together via a resistor.
Therefore the ground lift switch has three po-
sitions:
ISO: Input and output ground separated.
GND: Input and output ground tied together.
200Ω: Input and output ground connected via
200 Ohms resistor.
SCP-to-Control Input adaptor
26
Virtual Channel Processing (VCP)
The VCP extends the previous scope of the device by an additional layer of processed channels, which
is located between the inputs and outputs. A total of eight additional processed virtual channels and
12 processed output channels are available.
This virtual channel layer oers several advantages, especially in complex system congurations.
The main advantages of this concept are:
- Cross-channel group equalizers that aect several output channels simultaneously
- Multi-way speaker conguration of DSP sound eects (SFX)
- Additional features such as Rear Attenuation
For further information about the VCP and its conguration, please refer to our Knowledge Base at
www.audiotec-scher.com.
In addition to standard routing, the HELIX DSP ULTRA S oers Virtual Channel Processing (VCP), a
multi-stage signal processing concept that enables the perfect conguration of complex sound systems,
opening up completely new possibilities for sound tuning.
27
In order to congure a subwoofer remote control, specic settings have to be made in the DSP PC-Tool.
First, the appropriate remote control must be activated in the “Extended Features” tab in the DCM menu
of the DSP PC-Tool software and congured, depending on the model.
Conguration of a subwoofer remote control
When VCP is activated, the subwoofer remote control is tied to the output channels that are supplied
with one of the two virtual subwoofer signals (“Subwoofer 1” or “Subwoofer 2”) in the “Virtual to Output
Routing” matrix. This can be any combination of output channels.
In the following example these are the pre-amplier outputs K and L:
If the VCP is not activated, the subwoofer remote control of the DSP ULTRA S is permanently assigned
to the output channels K and L. In this case it does not matter which output is named “Subwoofer” in
the IO routing matrix.
In the “Outputs” menu you can also see to which outputs the SubRC (subwoofer remote control) is tied:
Afterwards, the subwoofer control is also displayed in the “Outputs” menu next to the name of the chan-
nel [SubRC]:
Note: Please note that an input signal must be assigned to the two virtual subwoofer signals
“ Subwoofer 1” and / or “Subwoofer 2” in the other routing matrices.
en
28
ACO platform features
Beside the unique DSP sound eects the
DSP ULTRA S provides a bunch of new system
and DSP features.
In the DCM menu of the DSP PC-Tool software in-
dividual settings can be made for several of these
system features.
Turn On & O Delay
This function allows to determine the delay time
with which the DSP is switched on and o. The
factory setting is 0.2 seconds. The delay time
should only be modied if there are e.g. noises
while switching on / o the signal processor.
URC Setup Switch Conguration
The ACO provides ten internal memory locations
for sound setups instead of the common two.
By using an optional URC remote control or the
Control pushbutton (see page 19) it is possible to
toggle between two of the ten memory locations.
These two memory locations can be determined
in the “URC Setup Switch Conguration”. The
memory locations one and two are preassigned
by default. To switch between all internal memory
locations, the optionally available remote controls
DIRECTOR and CONDUCTOR are recommended.
Remote Output Conguration
This function controls if the remote output (which
switches on and o the connected ampliers) will
be temporarily deactivated during a sound setup
switch. This function is activated (ON) by default.
DAC Digital Filter Cong
A lter characteristic can be assigned to the DA
converter of the module. The setting should be
made according to your own preferences.
29
HELIX Extension Card slot (HEC slot)
It is possible to extend the functionality of the
HELIX DSP ULTRA S by inserting an optional
HELIX Extension Card (HEC) – for example a
High Denition Bluetooth
®
Audio Streaming mod-
ule, a High Resolution Audio USB soundcard etc.
To install a HELIX Extension Card it is necessary
to remove the side panel of the DSP ULTRA S and
replace it by the new side panel that comes with
the HEC module.
Attention: Install the HEC module only in the
designated device and its specic slot. Using
the HEC module in other devices or slots can
result in damage of the HEC module, the signal
processor, the head unit / car radio or other
connected devices!
Read in the following the steps how to install a
HEC module:
1. First disconnect all cables from the device.
2. Dismantle the side panel where the USB input
is located by removing the ve Phillips screws.
3. Pull out the bottom plate sideways.
4. Prepare the module for installing it into the de-
vice. Any further mounting information will be
found in the instruction manual of the respec-
tive HEC module.
5. Insert the HEC module into the specic slot
of the device which is marked in the following
picture.
6. Make sure that the HEC module is installed
properly and all pins are fully inserted into the
socket.
7. Reinsert the bottom plate and x the new side
panel which is delivered with the HEC module
with the ve Phillips screws.
8. Bolt the HEC module to the side panel. Pre-
cise mounting information will be found in
the instruction manual of the respective HEC
module.
9. Reconnect all cables to the device.
10. Turn on the signal processor. The HEC mod-
ule is automatically detected by the device
and the Status LED of the HEC module lights
up green.
11. Now you are able to congure the HEC mod-
ule in the DSP PC-Tool software.
en
30
Technical Data
Inputs ........................................................................... 8 x RCA / Cinch
8 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Coax SPDIF (12 - 192 kHz)
1 x Remote In
Input sensitivity ............................................................ RCA / Cinch: 1 - 8 Volts
Highlevel: 4 - 32 Volts
Outputs ........................................................................ 12 x RCA / Cinch
1 x Remote Out
Output voltage ............................................................. 8 Volts
Frequency response .................................................... 10 Hz - 44,000 Hz
DSP resolution ............................................................. 64 Bit
DSP power .................................................................. 2 x 295 MHz (2.4 billion MAC operations/sec.)
Sampling rate .............................................................. 96 kHz
DSP type ..................................................................... 2 x Audio signal processor
Signal converters ......................................................... A/D: Asahi Kasei 32 Bit
D/A: Asahi Kasei 32 Bit
Signal-to-noise ratio (A-weighted) ............................... Digital input: 117 dB
Analog input: 111 dB
Total harmonic distortion (THD+N) .............................. Digital input: < 0.0004 %
Analog input: < 0.0008 %
IM distortion (IMD) ....................................................... Digital input: < 0.0015 %
Analog input: < 0.003 %
Crosstalk...................................................................... > 90 dB
Operating voltage ........................................................ 9.6 - 18 Volts (max. 5 sec. down to 6 Volts)
Power rating ................................................................ DC 12 V
1.1 A max.
Current draw ................................................................ 550 mA
Max. remote output current ......................................... 500 mA
Operating temperature range ...................................... -40°C to +70°C
Additional features ....................................................... HEC slot, Ground lift switch,
Smart Control Port, 32 Bit CoProcessor,
ADEP.3 circuit, Auto Remote switch
Dimensions (H x W x D) .............................................. 40 x 177 x 170 mm / 1.58 x 6.97 x 6.69”
31
en
The warranty service is based on the statutory regulations. Defects and damage caused by overload
or improper handling are excluded from the warranty service. Any return can only take place following
prior consultation, in the original packaging together with a detailed description of the error and a valid
proof of purchase.
Technical modications, misprints and errors excepted! For damages on the vehicle and the device,
caused by handling errors of the device, we can’t assume liability.
The Bluetooth
®
word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any
use of such marks by Audiotec Fischer GmbH is under license. Other trademarks and trade names are
those of their respective owners.
Warranty disclaimer
This product has been issued a CE marking. This means that the device is certied for use
in vehicles within the European Union (EU).
This symbol means the product must not be discarded as household waste, and should
be delivered to an appropriate collection facility for recycling. Follow local rules and never
dispose of the product with normal household waste. Correct disposal of old products helps
prevent negative consequences for the environment and human health.
This product has been issued an UKCA marking. This means that the device is certied for
use in vehicles within the United Kingdom.
This product has been issued an EAC marking. This means that the device is certied for
use in vehicles within the Eurasian Customs Union.
Trademarks
Correct disposal of this product
Regular notes
Audiotec Fischer GmbH
Hünegräben 26 - 28 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: helix@audiotec-scher.com · Internet: www.audiotec-scher.com
Made in Germany
