W11767767B
BOTTOM-MOUNT BUILT-IN REFRIGERATOR
OWNER’S MANUAL
GUIDE D’UTILISATION DU RÉFRIGÉRATEUR
ENCASTRÉ AVEC CONGÉLATEUR EN BAS
2
Table of Contents/Table des matières
REFRIGERATOR SAFETY..................3
Refrigerator Safety..........................3
Proper Disposal of Your Old
Refrigerator ......................................4
GETTING STARTED..........................4
Models .........................................4
Unpack the Refrigerator ...................5
Power On/Off.................................5
Water Supply Requirements..............6
Water System Preparation ................6
Odor Absorber (FreshFlow™ Air
Filter) ...........................................7
Install Produce Preserver .................7
REFRIGERATOR USE .......................8

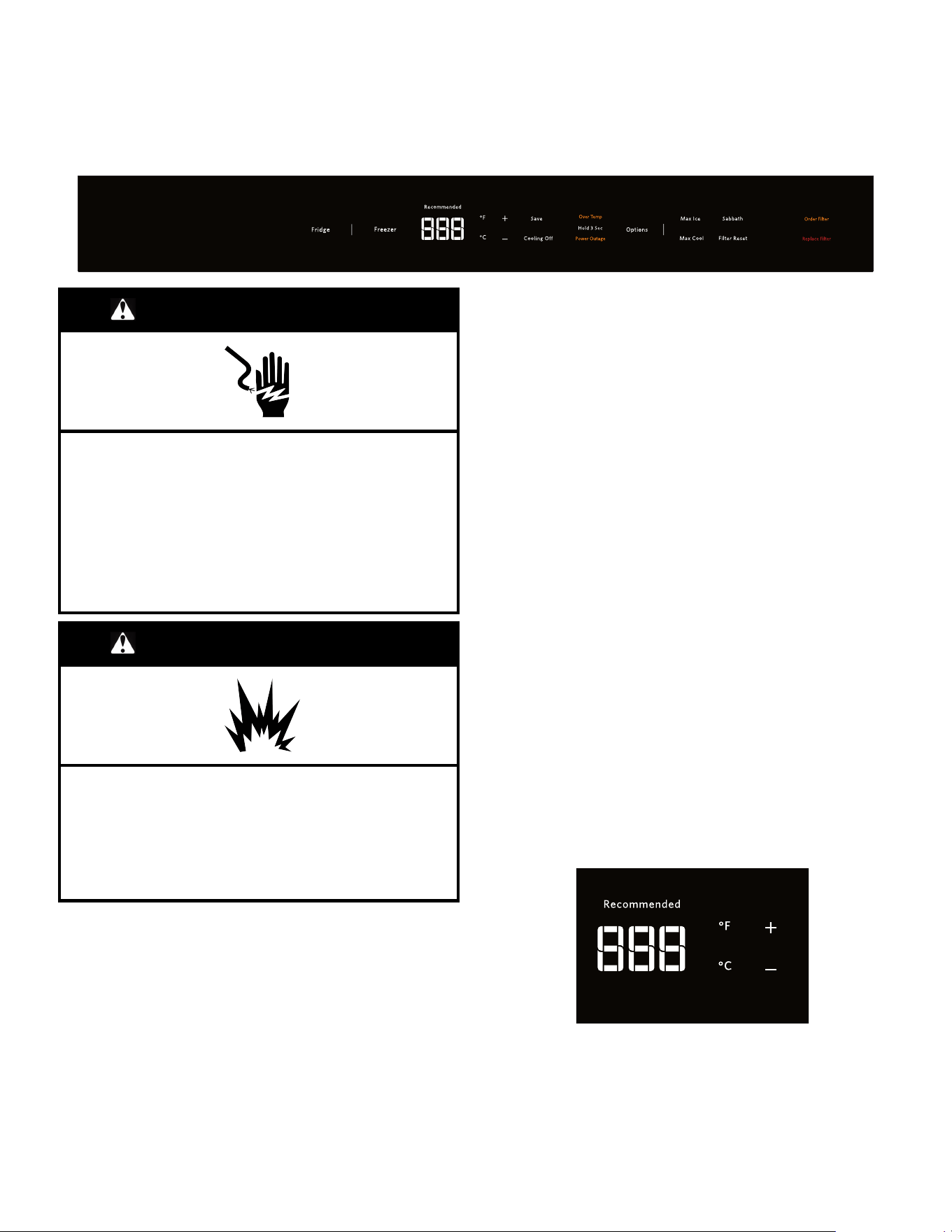

Using the Controls ..........................8

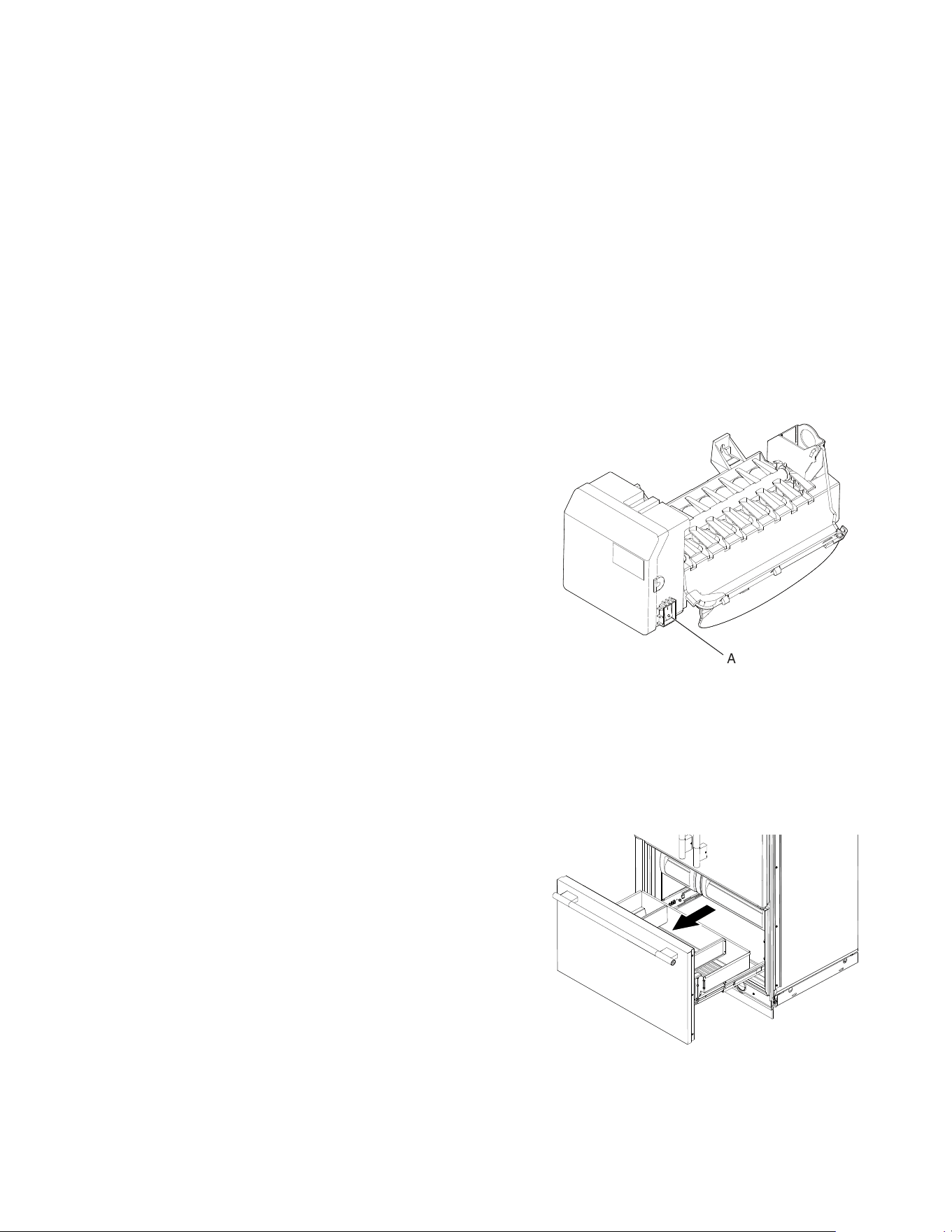

Ice Maker and Storage Bin.............. 10

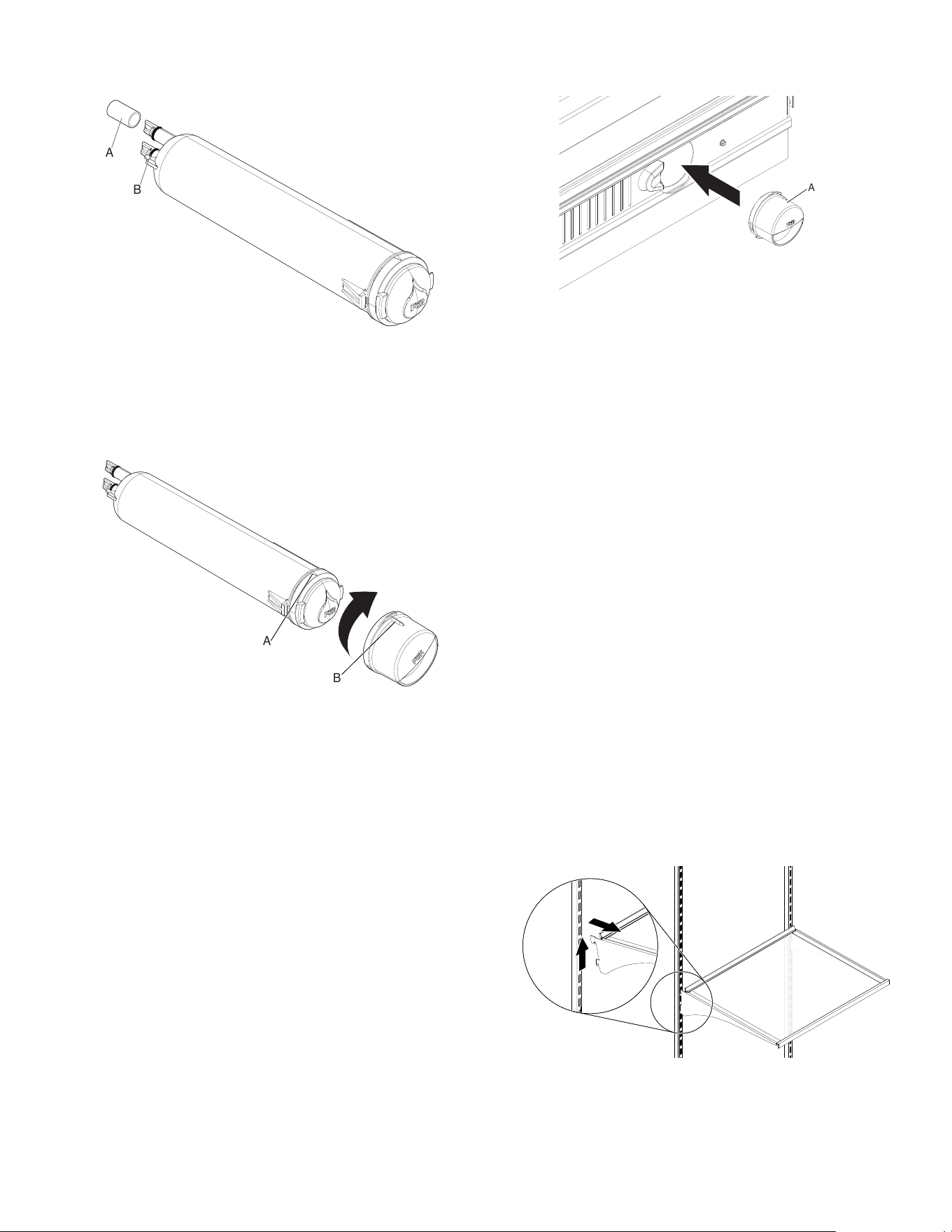

Water Filtration System .................. 11
REFRIGERATOR FEATURES ........... 12

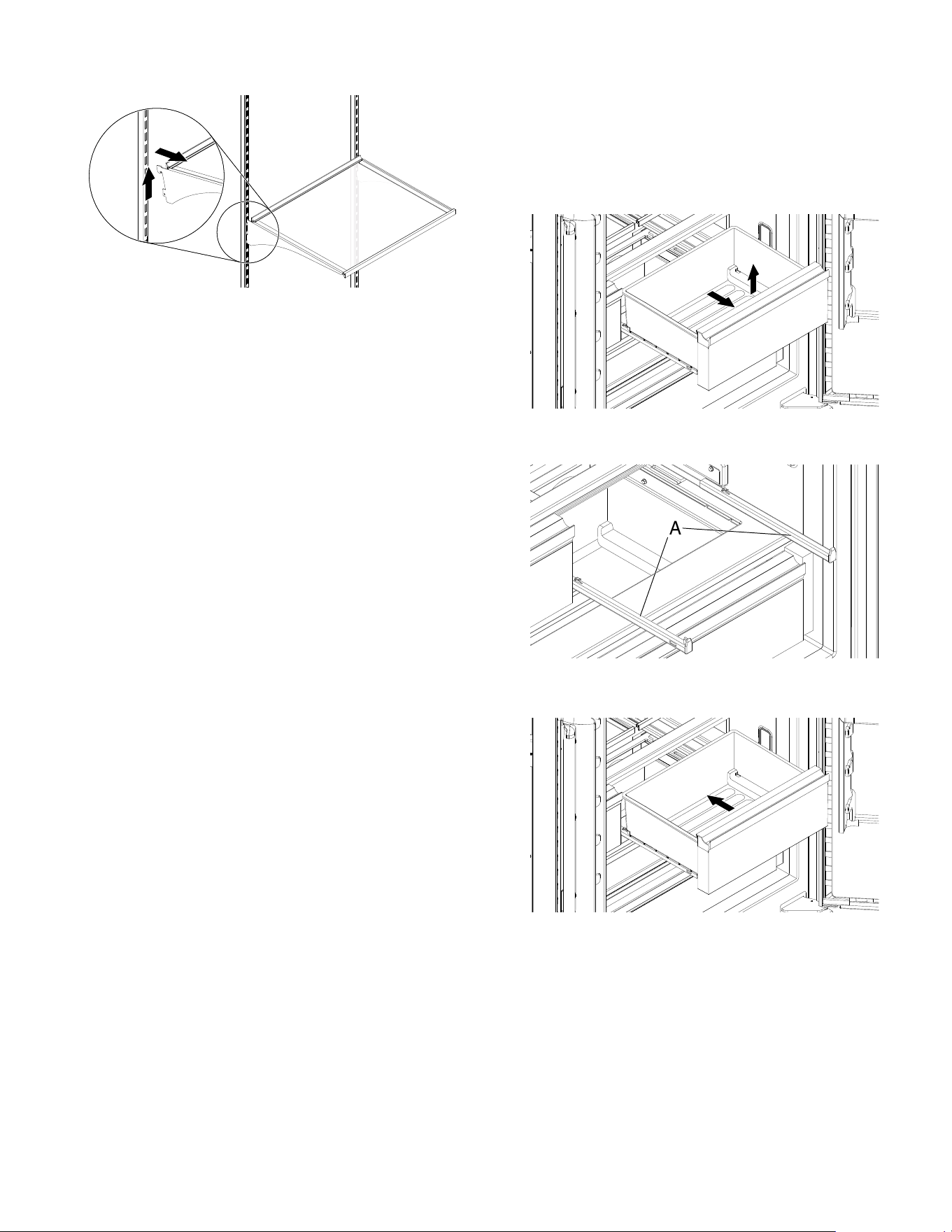

Refrigerator Shelves...................... 12
Deli/Crisper Drawers ..................... 13
FREEZER FEATURES ..................... 13
Freezer Drawer and Pull-out Ice
Bin............................................. 13
DOOR FEATURES .......................... 14

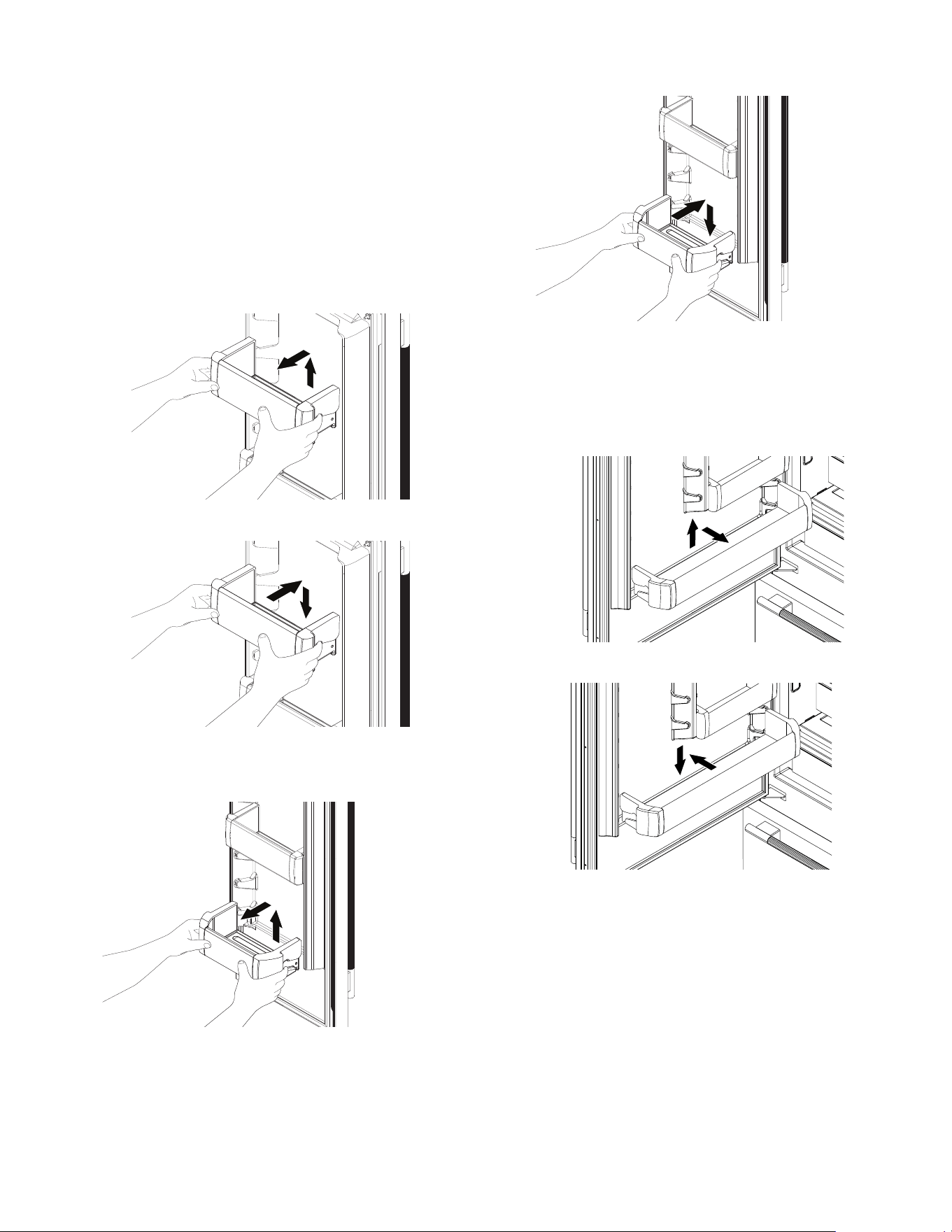

Door Bins.................................... 14
MAINTENANCE AND CARE ............. 15
Cleaning ..................................... 15
Changing the LED Module .............. 15
Power Interruptions....................... 16
Vacation Care .............................. 16
TROUBLESHOOTING ..................... 16
Refrigerator Operation ................... 16
Temperature and Moisture .............. 17
Ice and Water .............................. 17
PERFORMANCE DATA SHEET ......... 17
SÉCURITÉ DU RÉFRIGÉRATEUR ..... 20
Sécurité du réfrigérateur................. 20
Mise au rebut du vieux réfrigérateur..... 21
MISE EN PLACE............................. 21
Modèles...................................... 21
Déballage du réfrigérateur .............. 22
Marche/arrêt de l’alimentation.......... 22
Spécifications de l’alimentation en
eau............................................ 23
Préparation du circuit d’eau............. 23
Filtre à odeur (filtre à air
FreshFlow™)............................... 24
Installation du conservateur pour
produits frais................................ 25
UTILISATION DU
RÉFRIGÉRATEUR .......................... 26
Utilisation des commandes ............. 26
Machine à glaçons et bac
d’entreposage.............................. 28
Système de filtration de l’eau........... 29
CARACTÉRISTIQUES DU
RÉFRIGÉRATEUR .......................... 30
Tablettes du réfrigérateur................ 30
TIROIRS POUR SPÉCIALITÉS
ALIMENTAIRES/À LÉGUMES......... 31
CARACTÉRISTIQUES DU
CONGÉLATEUR ............................. 32
Tiroir de congélateur et bac à
glaçons coulissant ........................ 32
CARACTÉRISTIQUES DE LA
PORTE.......................................... 32
Balconnets de porte ...................... 32
ENTRETIEN ET RÉPARATION .......... 33
Nettoyage ................................... 33
Remplacer le module à DEL............ 34
Pannes de courant........................ 34
Entretien avant les vacances........... 34
DÉPANNAGE ................................. 35
Fonctionnement du réfrigérateur ...... 35
Température et humidité................. 36
Glaçons et eau............................. 36
FICHE DE DONNÉES DE
PERFORMANCE ............................ 37
3
REFRIGERATOR SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These
words mean:
DANGER
You can be killed or seriously injured if you don't
immediately follow instructions.
WARNING
You can be killed or seriously injured if you don’t follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,
including the following:
� Children should be supervised to ensure that they do not
play with the appliance.
� This appliance is not intended for use by persons (including
children) with reduced physical, sensory, or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their
safety.
� Do not use an extension cord.
� If power supply cord is damaged, it must be replaced by the
manufacturer, its service agent, or a similarly qualified
person in order to avoid a hazard.
� Connect to potable water supply only.
� This appliance is intended to be used in household and
similar applications such as: staff kitchen areas in shops,
offices, and other working environments; farm houses and
by clients in hotels, motels, and other residential-type
environments; bed and breakfast-type environments; and
catering and similar non-retail applications.
� Do not store explosive substances such as aerosol cans
with a flammable propellant in this appliance.
� Use the new hose-sets supplied with the appliance and that
old hose-sets should not be reused.
� Do not use replacement parts that have not been
recommended by the manufacturer (e.g., parts made at
home using a 3D printer).
� Keep ventilation openings, in the appliance enclosure or in
the built-in structure, clear of obstruction.
� Do not use mechanical devices or other means to
accelerate the defrosting process, other than those
recommended by the manufacturer.
� Do not damage the refrigerant circuit.
� Do not use electrical appliances inside the food storage
compartments of the appliance, unless they are of the type
recommended by the manufacturer.
� Ice maker kit can be added to some models. See serial tag
inside the food compartment of appliance for ice maker kit
model information.
� A qualified service technician must install the water line and
ice maker. See installation instructions supplied with ice
maker kit for complete details.
� Do not locate multiple portable socket-outlets or portable
power supplies at the rear of the appliance.
� This appliance can be used at a maximum altitude of
2000 m (6561.7 ft) from the sea level.
� When positioning the appliance, ensure the supply cord is
not trapped or damaged.
� Do not locate multiple portable socket-outlets or portable
power supplies at the rear of the appliance.
� To avoid a hazard due to instability of the appliance, it must
be fixed in accordance with the instructions provided in the
installation instructions.
SAVE THESE INSTRUCTIONS
4

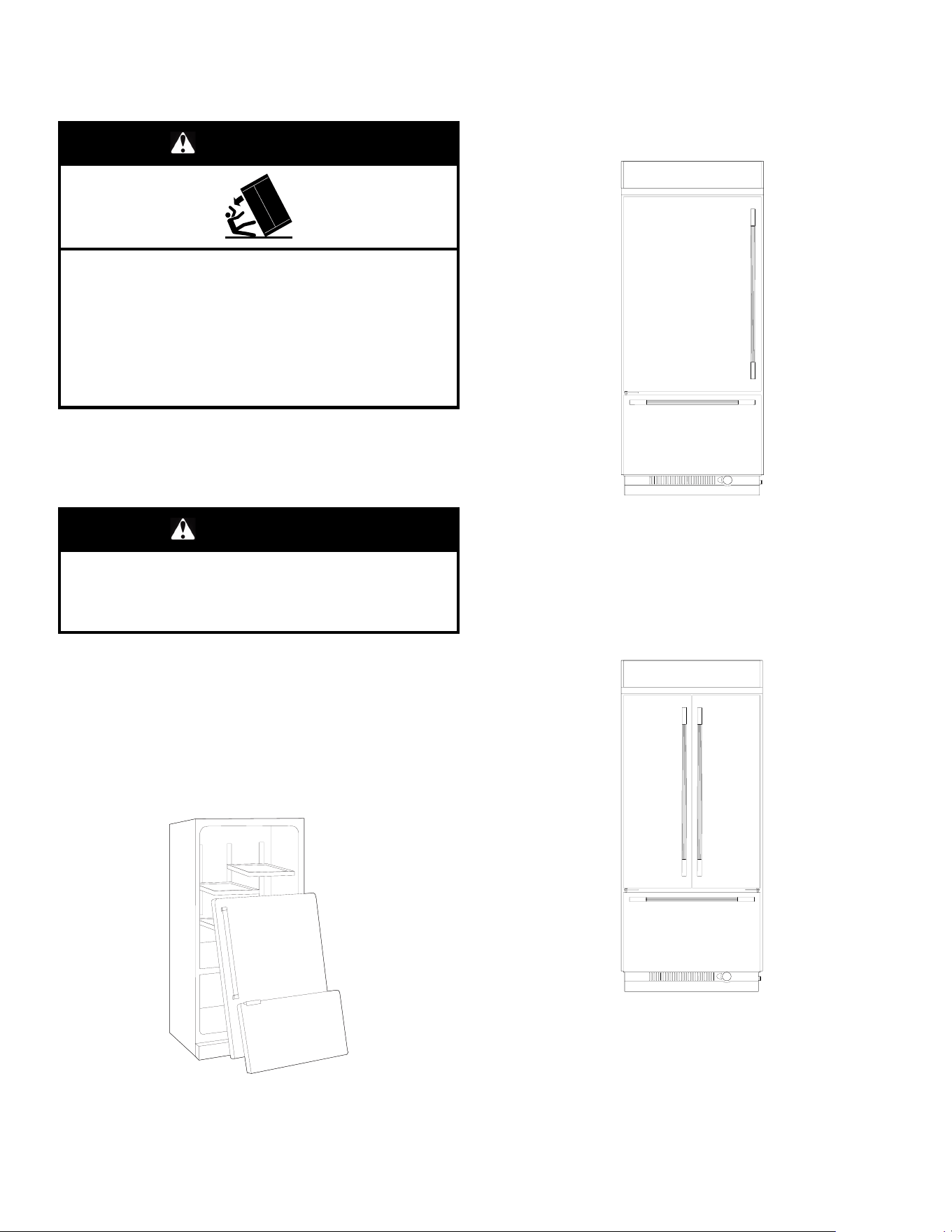

Proper Disposal of Your Old
Refrigerator

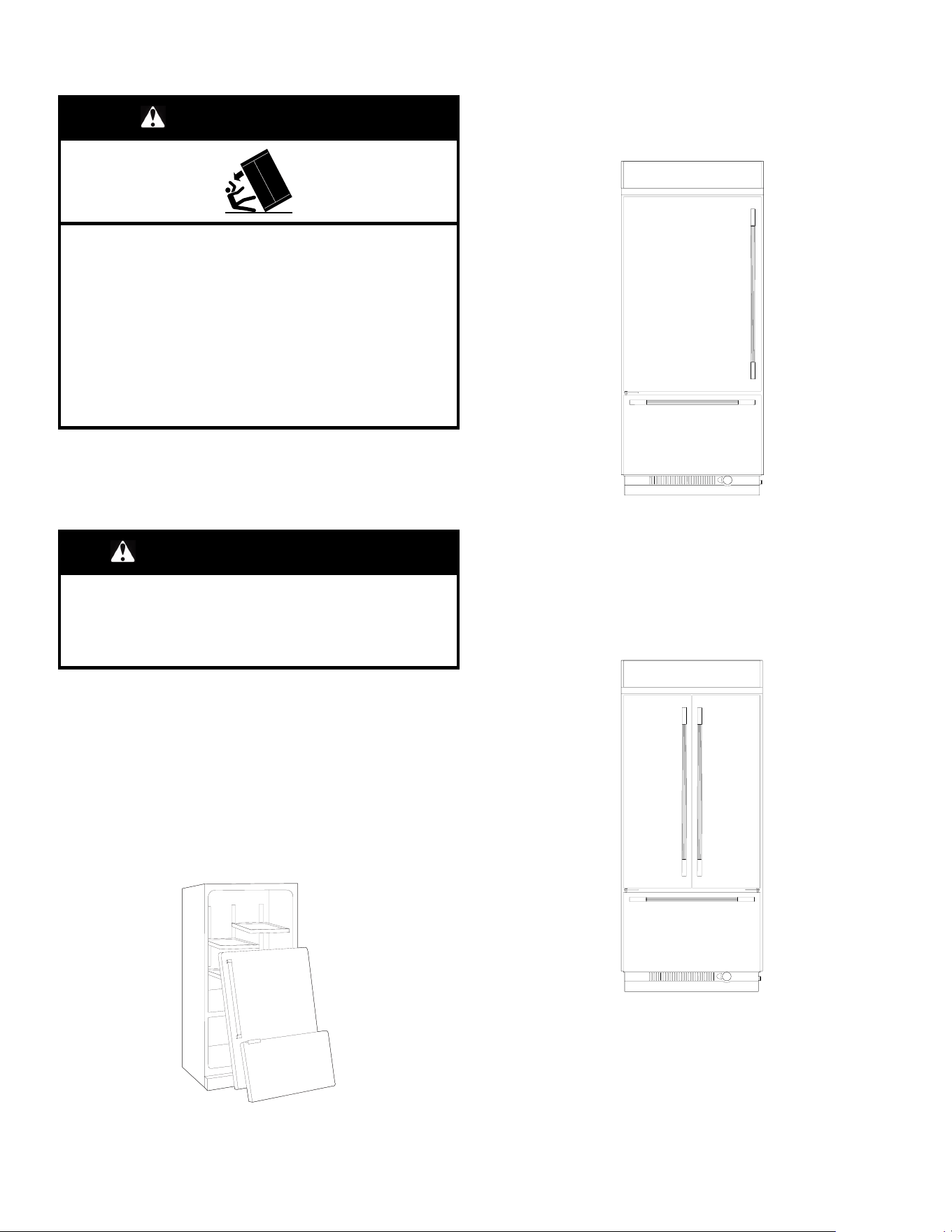

WARNING
Tip Over Hazard
Refrigerator is top heavy and tips easily when not
completely installed.
Keep doors taped closed until refrigerator is completely
installed.
Use two or more people to move and install refrigerator.
Failure to do so can result in death or serious injury.
WARNING: Risk of child entrapment. Before you throw away
your old refrigerator or freezer:
� Take off the doors.
� Leave the shelves in place so that children may not easily
climb inside.
WARNING
Suffocation Hazard
Remove doors or lid from your old appliance.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous,
even if they will sit for “just a few days.” If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Important information to know about disposal of refrigerants:
Dispose of refrigerator in accordance with federal and local
regulations. Refrigerants must be evacuated by a licensed,
EPA-certified refrigerant technician in accordance with established
procedures.
GETTING STARTED
Models
Stainless Steel Series Bottom Mount Refrigerators
Stainless Series
Features wraparound styling that complements the contoured
door handles. This series provides a commercial-looking built-in
refrigerator.
KBBL336SPS; KBBR336SPS
Stainless Steel Series French Door Bottom Mount
Refrigerators
Stainless Series
Features wraparound styling that complements the contoured
door handles. This series provides a commercial-looking built-in
refrigerator.
KBFN536SPS; KBFN536SBE; KBFN536SJP; KBFN542SPS;
KBFN542SJP; KBFN542SBE
5
Overlay Series French Door Bottom Mount Refrigerators
Overlay Series
Features factory-installed, overlay style trim to provide a
“frameless” look. This series requires the installation of custom
panels, handles, and standoffs.
KBFN536TPA; KBFN542TPA
Unpack the Refrigerator
WARNING
Excessive Weight Hazard
Use two or more people to move and install or uninstall
appliance.
Failure to do so can result in back or other injury.
Refrigerator Delivery
� A minimum door opening of 33" (838 mm) is required. If door
opening is 36" (914 mm) or less, then removal of doors,
drawer, and hinges is required.
� Cart the refrigerator from the side for all door openings.
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator for
cleaning or service, be sure to cover the floor with cardboard or
hardboard to avoid floor damage. Always pull the refrigerator
straight out when moving it. Do not wiggle or “walk” the
refrigerator when trying to move it, as floor damage could occur.
Remove the Packaging
� Remove tape and glue residue from surfaces before turning on
the refrigerator. Rub a small amount of liquid dish soap over
the adhesive with your fingers. Wipe with warm water and dry.
� Do not use sharp instruments, rubbing alcohol, flammable
fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your refrigerator. For
more information, see “Refrigerator Safety.”
� Dispose of/recycle all packaging materials.
Clean Before Using
After you remove all of the packaging materials, clean the inside
of your refrigerator before using it. See the cleaning instructions in
“Refrigerator Care.”
Important information to know about glass shelves and
covers:
Do not clean glass shelves or covers with warm water when they
are cold. Shelves and covers may break if exposed to sudden
temperature changes or impact, such as bumping. Tempered
glass is designed to shatter into many small, pebble-size pieces.
This is normal. Glass shelves and covers are heavy. Use both
hands when removing them to avoid dropping.

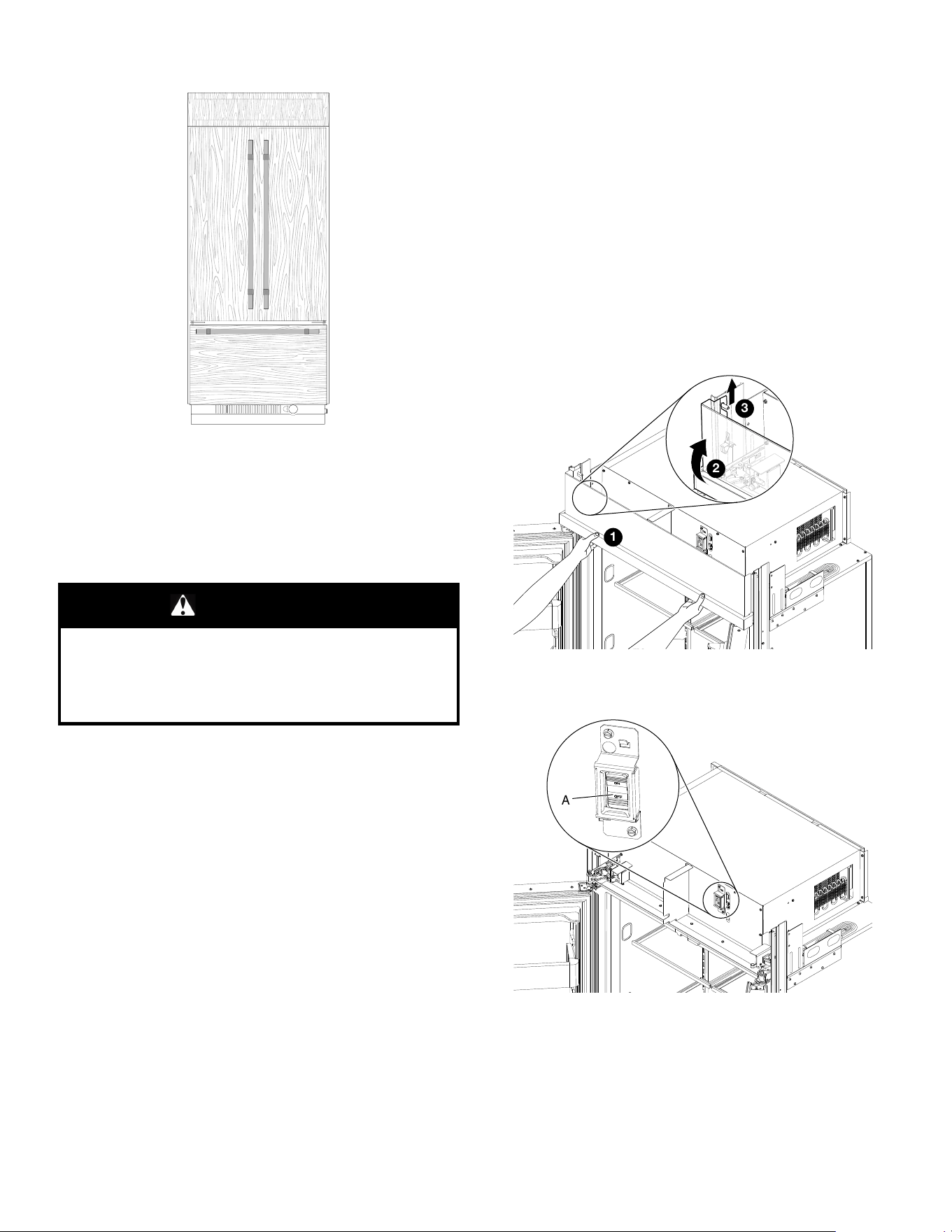

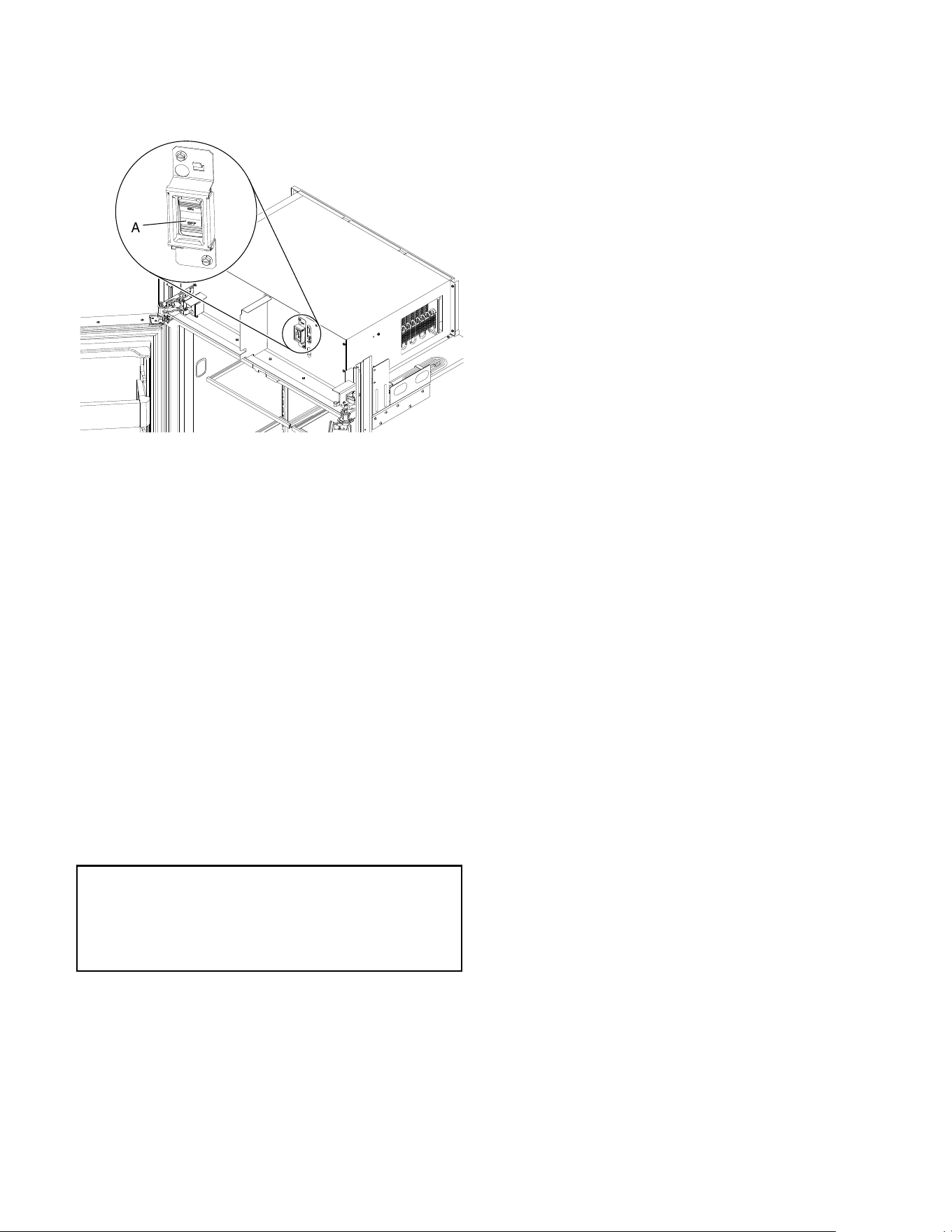

Power On/Off
To turn the refrigerator power ON or OFF, you must remove the
top grille assembly to access the power switch. Turn the
refrigerator power OFF when you clean it.
1. Open the refrigerator door(s).
2. Put your hands under the top grille panel. Hold the bottom
edge with your fingers and thumbs.
3. Pull the grille panel straight out until the grille stops. Then, lift
up on the grille panel to remove.
1
2
3
4. Press Power switch to the ON or OFF position.
NOTE: While turning off the refrigerator for extended periods
of time, remove the food and empty the ice bin.
A
A. Power switch

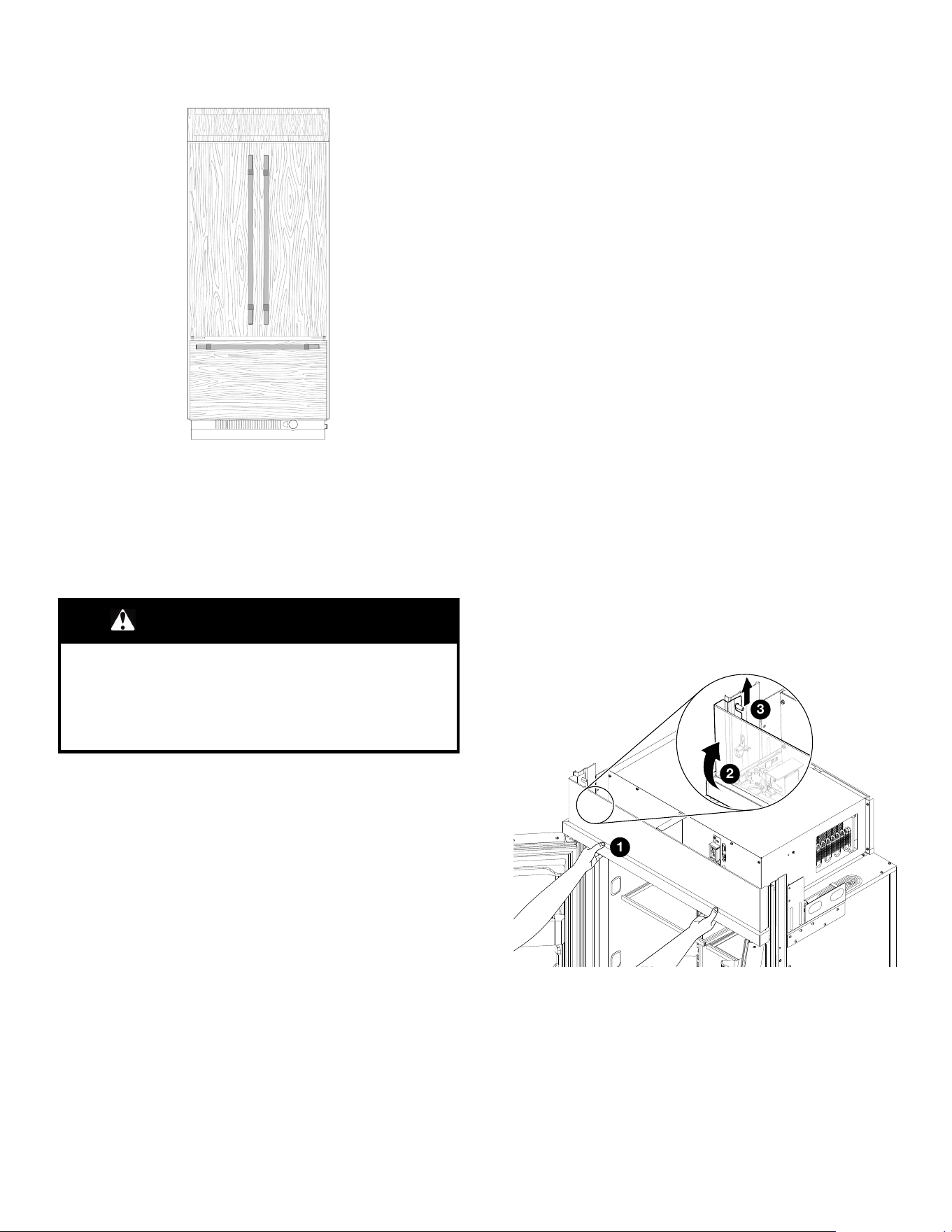

To Replace Top Grille:
1. Insert top grille hooks (located on the back of the top grille)
onto mounting bolts on the side trim.
2. Pull the grille down slightly and push the bottom in to lock it
into place.
IMPORTANT: Make sure the power switch is ON after you clean
or repair the refrigerator.
6
Water Supply Requirements
Read all directions before you begin.
IMPORTANT:
� Read “Connect the Water Supply” in the installation
instructions. For questions, refer the “Troubleshooting” section
or contact a licensed plumber.
� If you turn on the refrigerator before you connect the water
line, turn the ice maker OFF. Refer the “Ice Maker and Storage
Bin” section.
� All installations must meet local plumbing code requirements.
� Connect to a potable water supply only.
Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or
after the system. Systems certified for cyst reduction may be
used on disinfected waters that may contain filterable cysts.
� When using the ice maker or water dispenser, a banging noise
might occur due to rapid changes in water pressure within your
home’s pipes. To fix this, a water hammer arrestor should be
installed where the refrigerator water line connects to the
household water supply. This device absorbs the pressure
shock, stopping the banging. For proper installation of the
water hammer arrestor, please contact a licensed plumber.
Water Pressure
A cold water supply with water pressure between 30 psi and
120 psi (207 kPa and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.
NOTE: If the water pressure is less than what is required, the flow
of water from the water dispenser could decrease or ice cubes
could be hollow or irregular shaped. If you have questions about
your water pressure, call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 psi and 120 psi (207 kPa and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 psi to 60 psi (276 kPa to
414 kPa).
If the water pressure to the reverse osmosis system is less than
40 psi to 60 psi (276 kPa to 414 kPa):
� Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
� Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
� If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter cartridge.
If you have questions about your water pressure, call a licensed,
qualified plumber.
Water System Preparation
Please read before using the water system. Follow the
instructions specific to your refrigerator model.
� Connect to potable water supply only.
� Make sure the water valve is ON before you call for service.
� Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system. Systems certified for cyst reduction may be used
on disinfected waters that may contain filterable cysts.
NOTE:
� After installing/replacing the water filter, allow 24 hours for the
first ice production.
� Discard the first full bin of ice.
� The ice container will then fill completely around 3 days of
time, depending on the ice and freezer usage.
� Make sure the base grille filter is properly installed and the
filter cap is in the horizontal position.

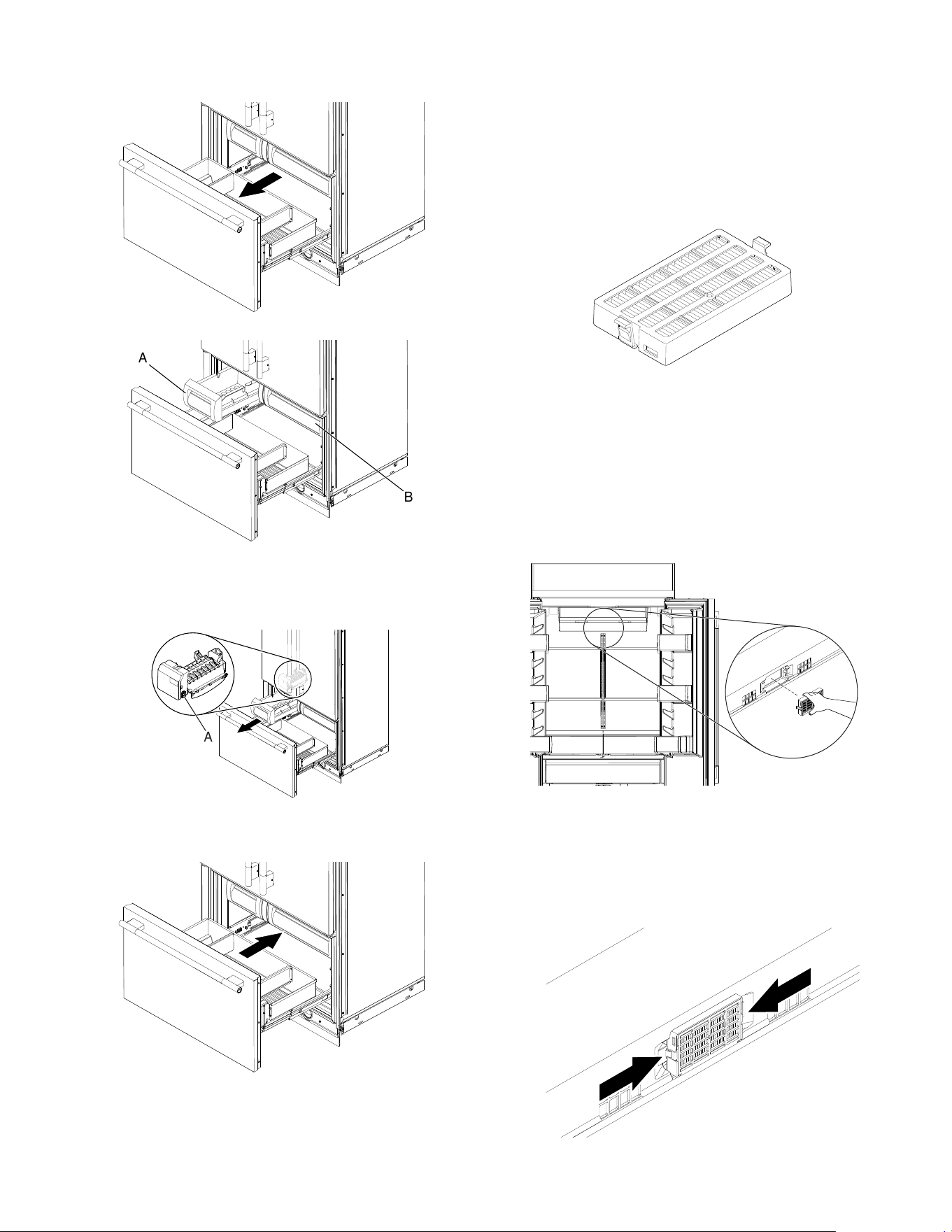

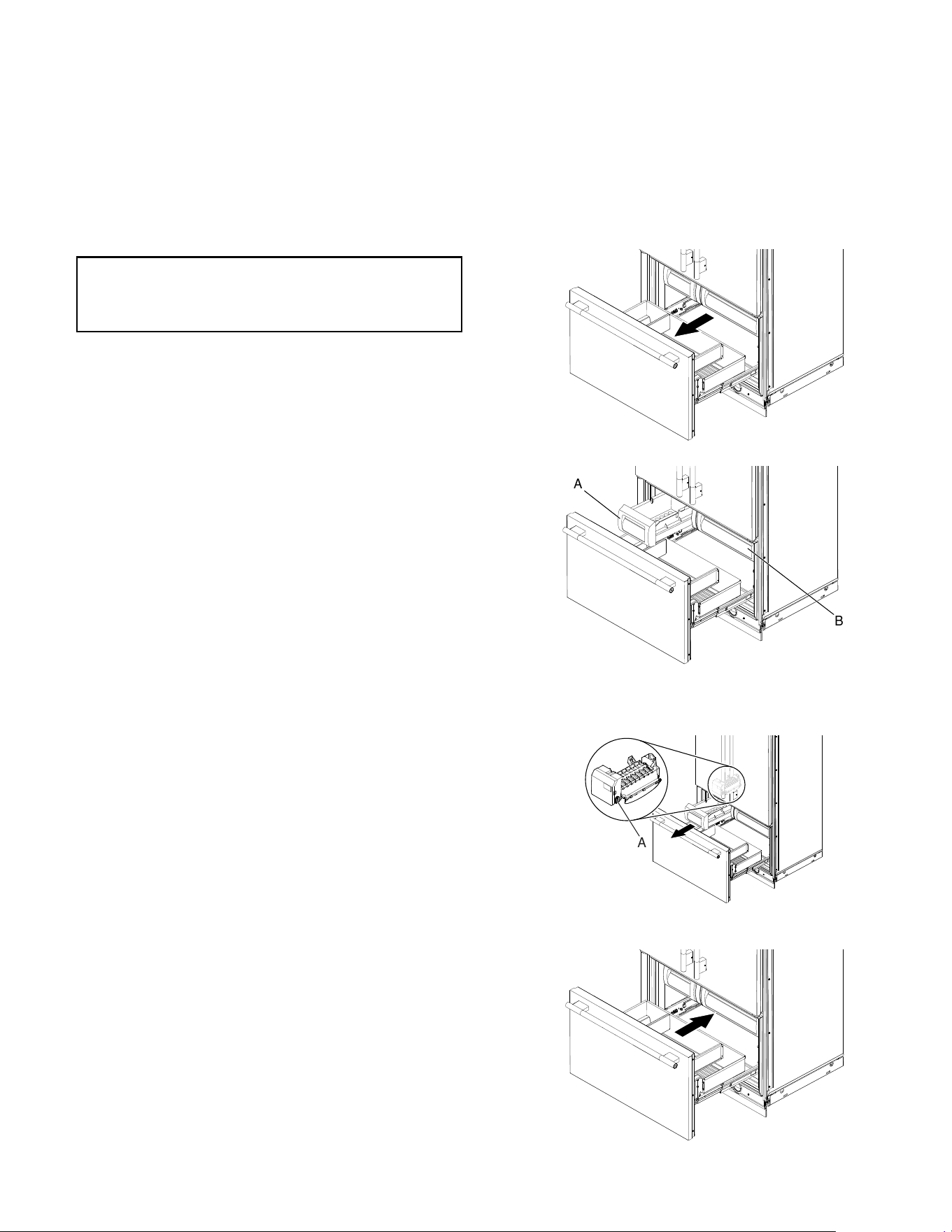

To turn ON or OFF the ice maker:
1. Open the freezer drawer.
2. Slide the ice bin from the freezer drawer.
A
B
A. Ice bin
B. Freezer Drawer
3. Use the switch to turn ON or OFF the ice maker.
A
A. Ice maker switch
4. Slide back the ice bin and close the freezer drawer.
7

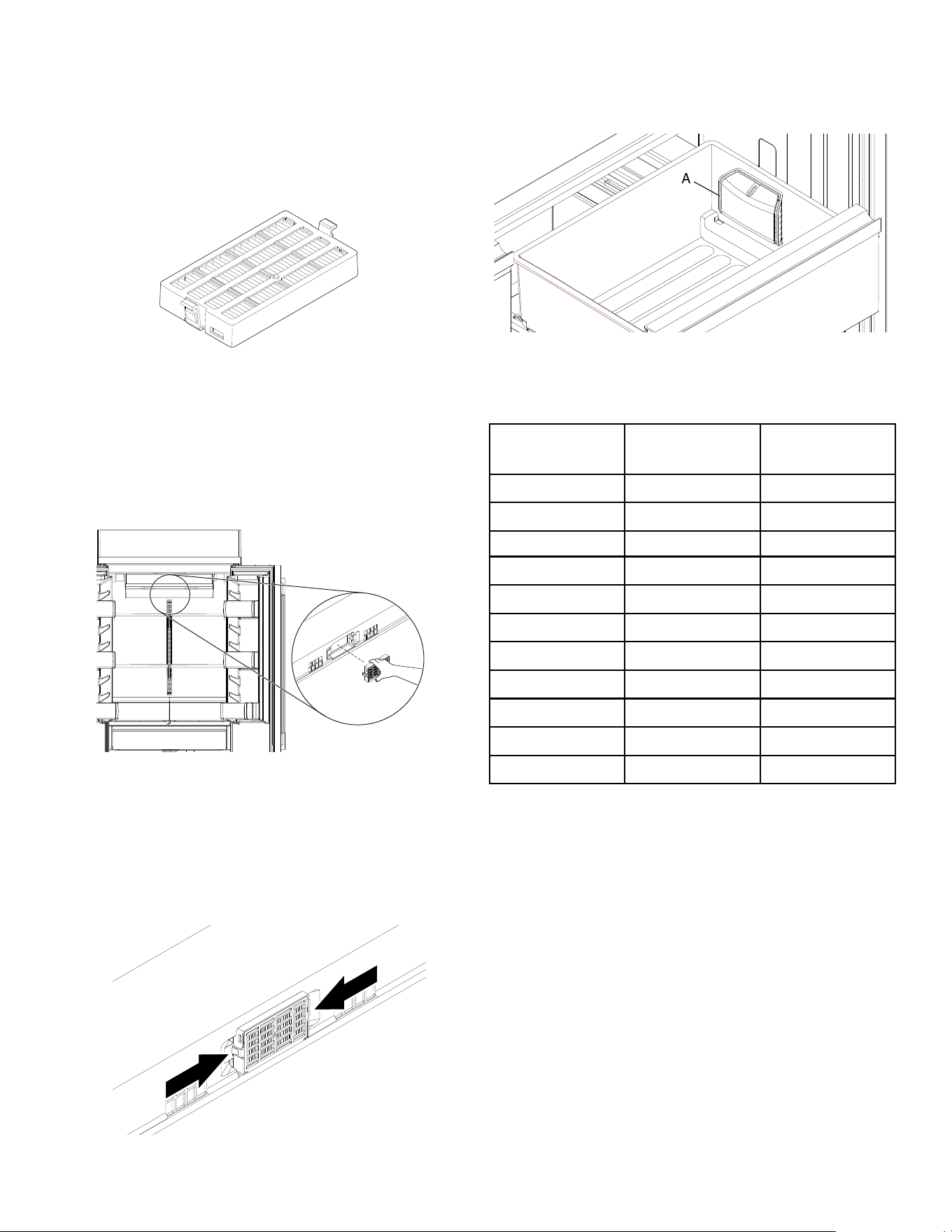

Odor Absorber (FreshFlow™ Air
Filter)
An air filter is 15 times more powerful than baking soda at
reducing common food odors inside the refrigerator.
Your refrigerator’s accessory packet includes a FreshFlow™ Air
Filter, which must be installed prior to use. Please refer to the
installation instructions for more information.
The odor absorber reduces the buildup of odors. This helps to
maintain a cleaner environment inside the refrigerator.
Installing the Odor Absorber
The absorber should be installed behind the vented door, which is
located (depending on your model) along either the rear or left
interior wall near the top of the refrigerator compartment.
1. Remove the odor absorber from its packaging.
2. Snap the absorber in to place.
Replacing the Odor Absorber
The disposable odor absorber should be replaced every
6 months, when the status indicator has completely changed from
white to red.
To replace odor absorber, order replacement part W10311524
online.
� Remove the old odor absorber by squeezing in on the side
tabs.
� Install the new air filter by snapping it into place.

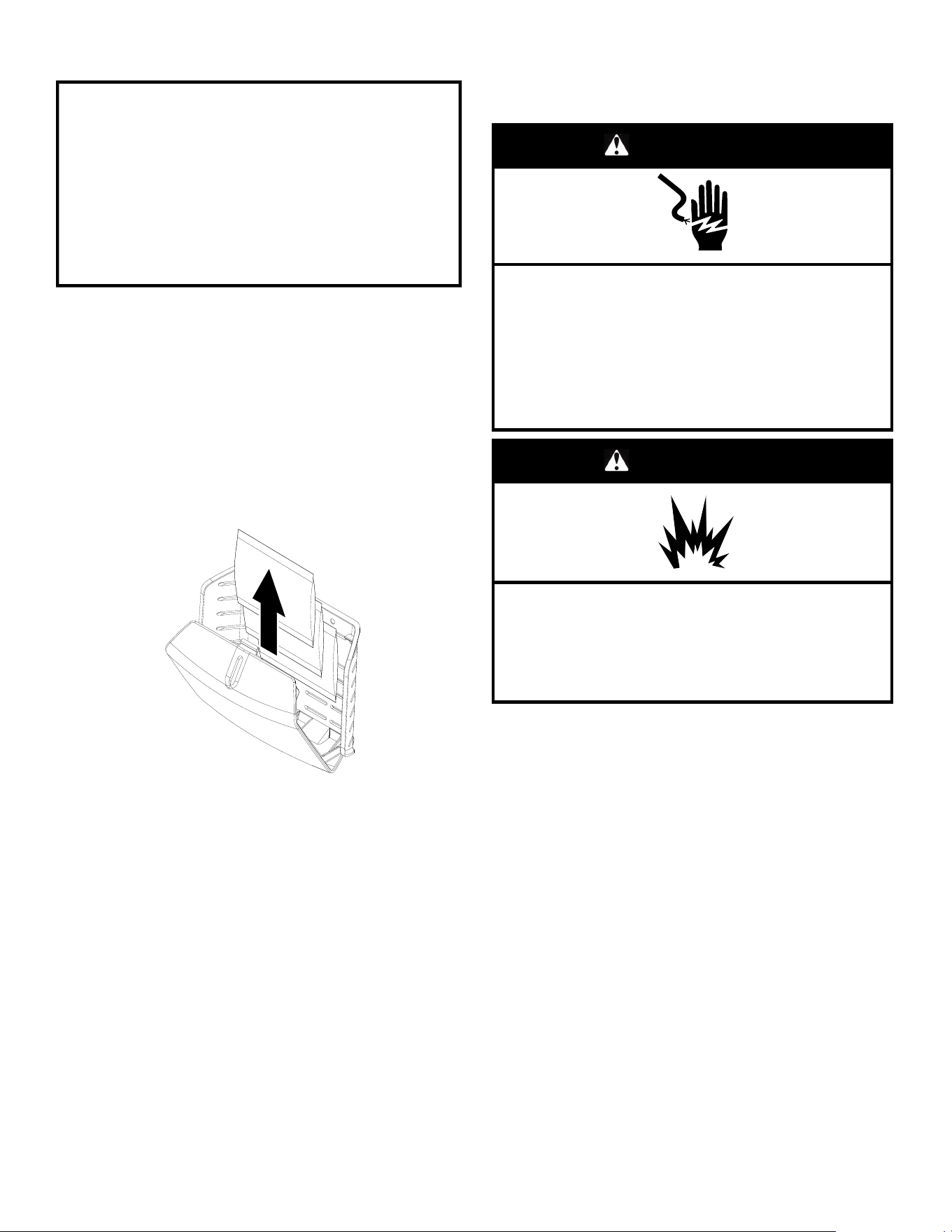

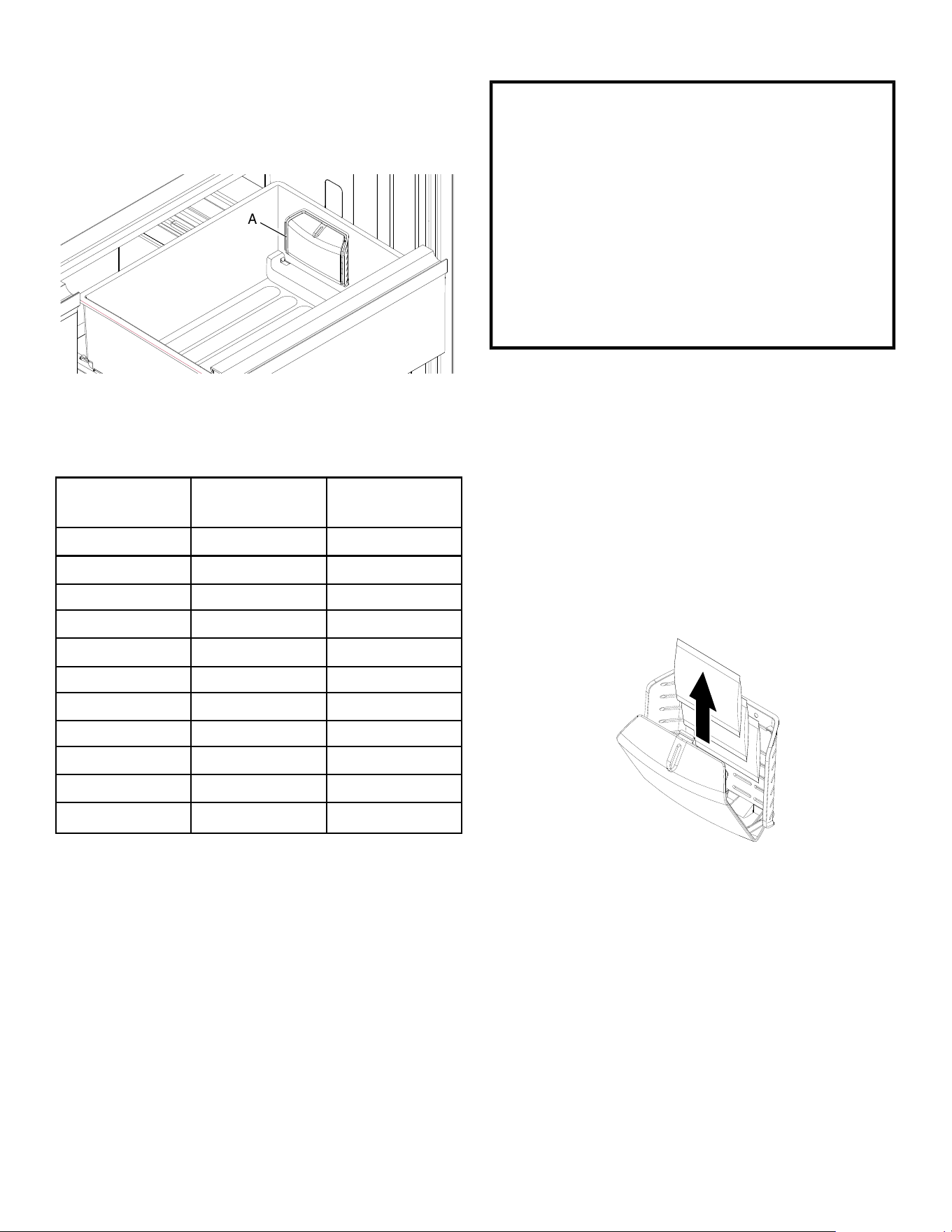

Install Produce Preserver
The produce preserver absorbs ethylene to slow the ripening
process of many produce items. As a result, certain produce items
will stay fresh longer.
A
A. Produce preserver
Ethylene production and sensitivity varies, depending on the type
of fruit or vegetable. To preserve freshness, it is best to separate
produce with sensitivity to ethylene from fruits that produce
moderate-to-high amounts of ethylene.
Sensitivity to
Ethylene
Ethylene
Production
Apples High Very High
Asparagus
Medium
Very Low
Berries Low Low
Broccoli
High Very Low
Cantaloupe
Medium
High
Carrots Low
Very Low
Citrus Fruit Medium
Very Low
Grapes
Low
Very Low
Lettuce
High Very Low
Pears
High Very High
Spinach High Very Low
8
Installing the Produce Preserver
CAUTION: IRRITANT
MAY IRRITATE EYES AND SKIN. DANGEROUS FUMES
FORM WHEN MIXED WITH OTHER PRODUCTS.
Do not mix with cleaning products containing ammonia,
bleach or acids. Do not get in eyes, on skin or clothing. Do
not breathe dust. Keep out of reach of children.
FIRST AID TREATMENT: Contains potassium
permanganate. If swallowed, call a Poison Control Center or
doctor immediately. Do not induce vomiting. If in eyes, rinse
with water for 15 minutes. If on skin, rinse with water.
1. Wash the interior of a drawer with a solution of mild dish soap
and warm water and dry thoroughly.
2. Find the package containing the Produce Preserver inside the
refrigerator and install the Produce Preserver into the drawer
according to the instructions provided in the package.
Replacing the Produce Preserver
The disposable packets should be replaced every 6 months or
when the status indicator changes completely from white to red.
To order replacements, contact us. See online ordering
information in the “Quick Start Guide.”
1. Remove the used packets from the produce preserver
housing.
2. Remove the used status indicator.
3. Install the replacement packets and status indicator using the
instructions included in the package.
REFRIGERATOR USE
Using the Controls
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as gasoline,
away from appliance.
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
9

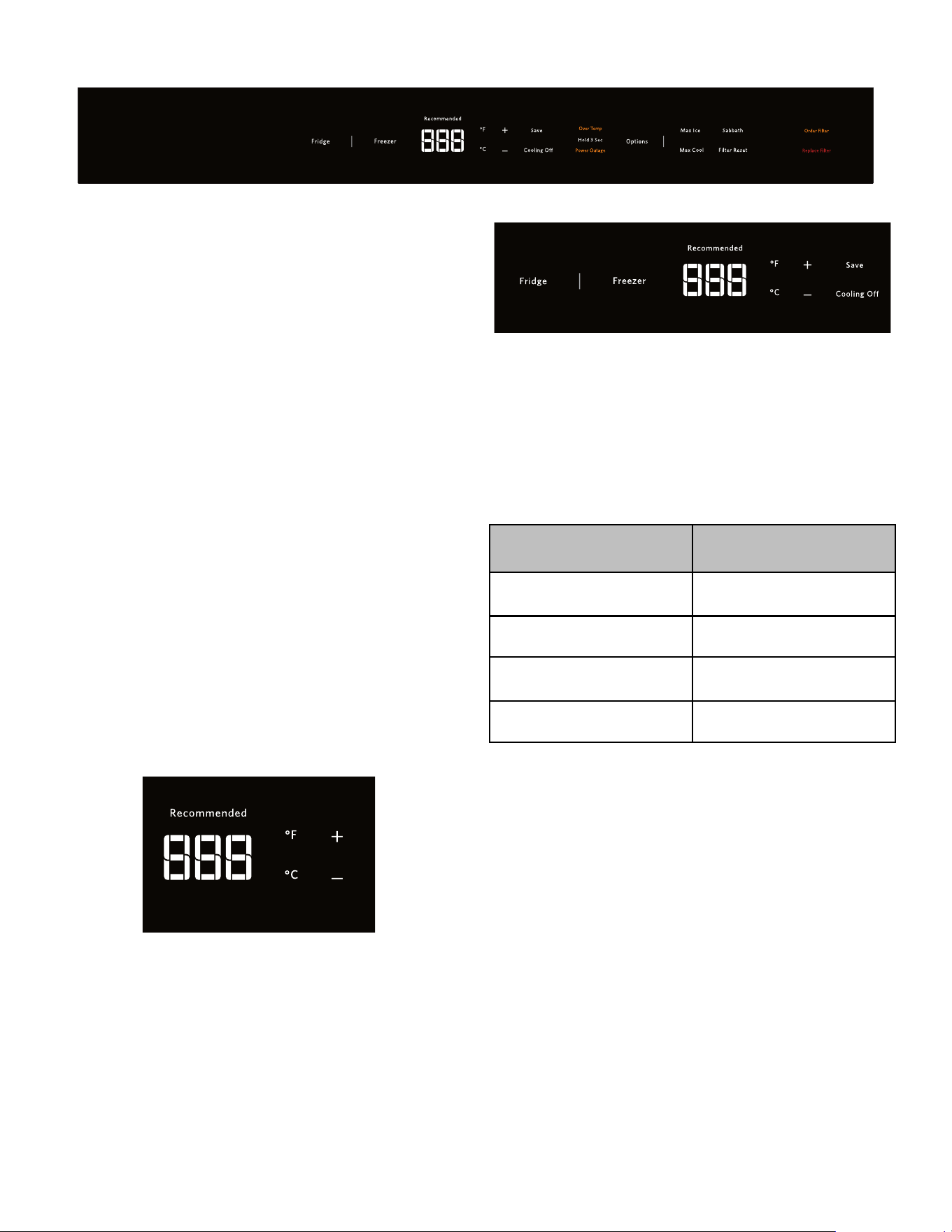

User interface (UI) Controls are located on the ceiling of the refrigerator compartment.
For your convenience, your refrigerator and freezer controls are
preset at the factory.
When you first install your refrigerator, make sure that the controls
are still set to the recommended set points. The factory
recommended set points are 37°F (3°C) for the refrigerator and
0°F (-18°C) for the freezer.
IMPORTANT:
� Wait 24 hours before you put food into refrigerator. If you add
food before refrigerator has cooled completely, your food may
spoil.
NOTE: Adjusting the set points to a colder-than recommended
setting will not cool compartments any faster.
� If the temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not blocked
before adjusting the controls.
� The recommended settings should be correct for normal
household use. The controls are set correctly when milk or
juice is as cold as you like and when ice cream is firm.
NOTE: Areas such as a garage, basement or porch may have
higher humidity or extreme temperatures. You may need to
adjust the temperature away from the recommended settings
to accommodate for these conditions.
� Wait at least 24 hours between adjustments. Recheck the
temperatures before other adjustments are made.
Cooling On/Off
Your refrigerator and freezer will not cool when cooling is turned
off.
� Press and hold the Cooling Off button for 3 seconds.
The display will show a countdown timer and enter into cooling
on or off mode.
Temperature
Viewing the Temperature in Degrees Celsius
� Press C touch pad to display degree Celsius, press F touch
pad to display degree Fahrenheit.
NOTE: If the freezer temperature is below zero, the negative
sign next to the freezer display will light up. This is normal.
Adjusting Temperature
The following applies to both the fridge temperature button and
freezer temperature button.
Pressing the Freezer or Fridge picture button once will display the
compartment temperature.
Press + or - to adjust temperature. Press Save to set the
temperature.
The Refrigerator temperature range will be from 33°F to 43°F (1°C
to 6°C), with the factory default temperature being 37°F (3°C).
The Freezer temperature range will be from -8°F to 5°F (-22°C to
-15°C), with the factory default temperature being 0°F (-18°C).
CONDITION/REASON
TEMPERATURE
ADJUSTMENT
REFRIGERATOR too cold
REFRIGERATOR Control 1°C
or 2°F higher
REFRIGERATOR too warm
REFRIGERATOR Control 1°C
or 2°F lower
FREEZER too cold
FREEZER Control 1°C or 2°F
higher
FREEZER too warm/too little
ice
FREEZER Control 1°C or 2°F
lower
Water Filter Indicator and Reset
The water filter indicator, located on the control panel, will help
you know when to change the water filter.
A replacement water filter should be ordered when “Order” is
displayed. It is recommended that you replace the filter when
“Replace” is displayed or when water flow to your water dispenser
and/or ice maker decreases noticeably. See “Changing the Water
Filter” later in this section.
After changing the water filter, press and hold FILTER RESET for
3 seconds until the “Order Filter” or “Replace Filter” indicator light
disappears.
Filter Reset
After changing the filter, press and hold Filter Reset button for
3 seconds. The display will count down 3,2,1, the filter reset will
flash and return to the original display.
See the “Water Filtration System” section for steps to remove and
replace filter.
10
Max Cool/Max Ice
Max Cool
The Max Cool feature assists with full grocery loads, temporarily
warm room temperatures, or during heavy door opening use.
� Press OPTIONS, and then press Max Cool to turn on the Max
Cool feature. Max Cool will remain activated for 24 hours
unless manually turned off.
NOTE: The temperature display for the refrigerator
compartment will remain at the user’s set point, but the actual
temperature of the refrigerator compartment will drop to 34°F
(1°C), while the Max Cool feature is enabled. After 24 hours,
the refrigerator returns to the previous temperature set points.
Max Ice
The Max Ice feature speeds up the ice production rate to assist
with periods of heavy ice usage.
� Press OPTIONS, and then press Max Ice to turn on the Max
Ice feature. Max Ice will remain activated for 24 hours unless
manually turned off.
NOTE: The temperature display for the refrigerator and freezer
compartments will remain at the user’s set points, but the
actual temperature of the freezer compartment will drop to -5°F
(-21°C), while the Max Ice feature is enabled. After 24 hours,
the freezer will return to the previous temperature set point.
� Changing the refrigerator temperature or activating Vacation
Mode will deactivate Max Cool/Max Ice.
Sabbath Mode
� Press and hold the Sabbath button for 3 seconds to activate or
deactivate sabbath mode.
NOTE: The refrigerator will remain in Sabbath Mode after a power
outage.
Alarm Functions
Door Open
An alarm will sound when a door has been open for longer than
5 minutes. Closing the door or drawer, or pressing any Home
Screen touch pad (Fridge, Freezer or Options) will reset the Door
Open feature and turn off the audio alarm.
NOTE: If the door(s) or drawer are left open for 10 minutes the
interior lights will go out. Closing the open door(s) or drawer will
reset the lights.
Power Outage
When a power outage occurs, a Power Outage indicator light will
be displayed. Press any Home Screen touch pad (Fridge, Freezer
or Options) to turn off the indicator light. The power outage
indicator light will not display when either Cooling Off or Sabbath
mode is active, but will appear after exiting Sabbath mode if a
power outage occurred.
Over Temperature
IMPORTANT: If the Over Temperature Alarm activates, your food
may spoil. See “Power Interruptions.” Minimize door openings
until temperatures return to normal.
The Over Temperature feature is designed to let you know when
either the refrigerator temperature rises above 48°F (9°C) or the
freezer temperature rises above 15°F (-9°C) for longer than
1½ hours. The audio alarm will shut off automatically when the
temperature returns to normal, but the indicator light will continue
to flash to let you know that an Over Temperature condition
occurred until an Over Temperature reset has been performed.
Press any Home Screen touch pad (Fridge, Freezer or Options) to
turn off the indicator light.
If the over temperature condition is still present when an Over
Temperature reset is performed, the indicator light will continue to
reactivate every 1½ hours until refrigerator and freezer
temperatures are below 48°F (9°C) and 15°F (-9°C), respectively.
Miscellaneous
Showroom Mode
Demo mode for sales floor. Press and Hold the Fridge and
Freezer buttons for 5 seconds, the showroom indicator will blink
twice to remain on/off.
Ice Maker and Storage Bin
IMPORTANT: Flush the water system before turning on the ice
maker. See “Water and Ice Dispensers.” Allow 24 hours to
produce the first batch of ice. Discard the first three batches of ice
produced. Allow 3 days to completely fill the ice container.
Turn the Ice Maker On/Off
NOTE: The ice maker has an automatic shut-off feature. Do not
force the wire shut-off arm up or down.

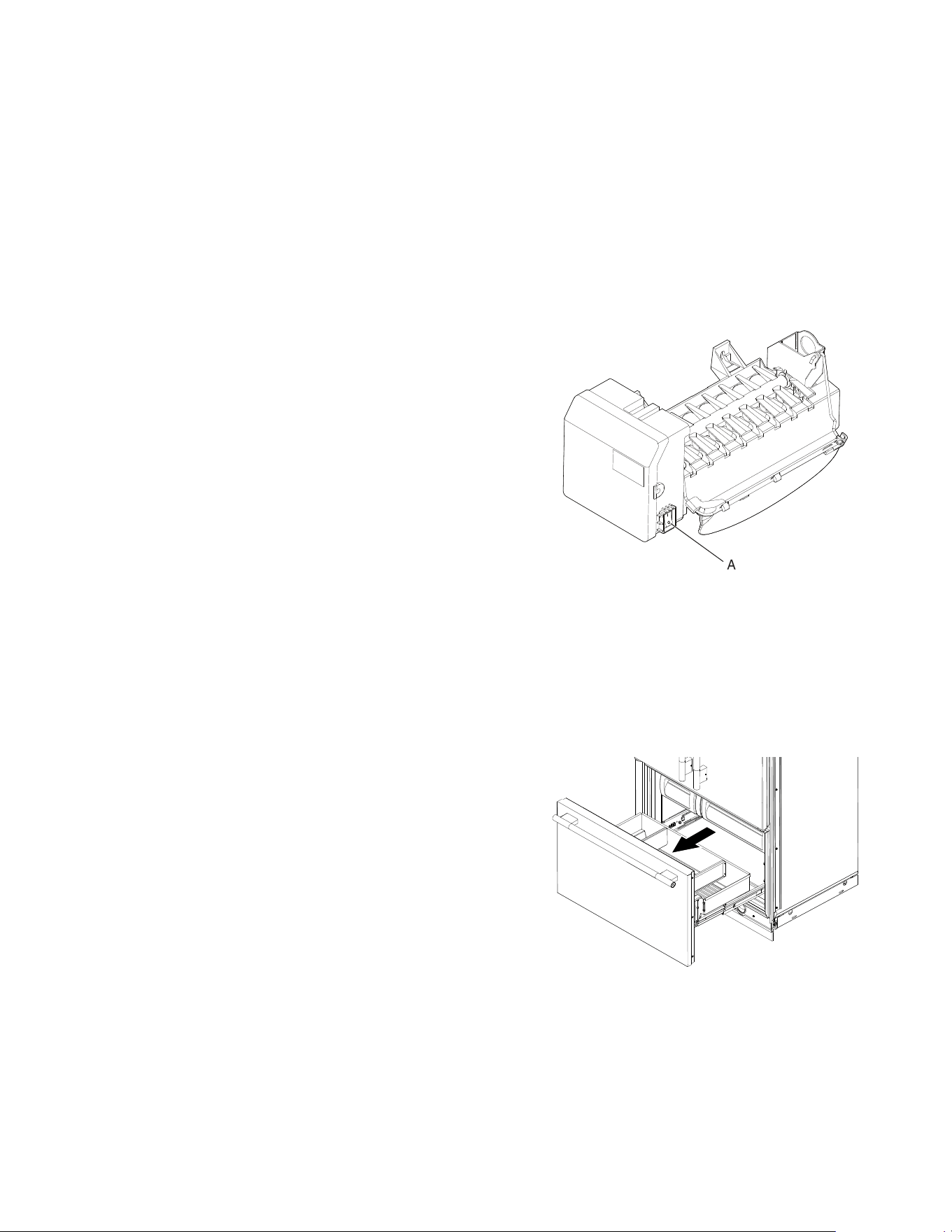

1. Use the switch to turn ON or OFF the ice maker.
A
A. Ice maker switch
Clean the Ice Storage Bin
NOTE: It is normal for ice to stick together in the ice bin. Ice may
be dispensed or used more frequently which will break up the ice.
It is recommended that the ice container be emptied and cleaned
as needed.
To clean the ice storage bin:
1. Slide the ice bin out of the freezer, and then lift up and out.
2. Empty the ice bin. Use warm water to melt the ice if
necessary.
NOTE: Do not use anything sharp to break up the ice in the
bin. This can cause damage to the ice bin and the ice maker
mechanism.
11
3. Wash the ice bin with warm water and a mild detergent, rinse
well and dry thoroughly. Do not use harsh or abrasive
cleaners or solvents.
Remember
� Allow 24 hours to produce the first batch of ice. Allow 3 days to
completely fill ice container.
� Discard the first three batches of ice produced to avoid
impurities that may be flushed out of the system.
� The quality of your ice will be only as good as the quality of the
water supplied to your ice maker.
� Avoid connecting the ice maker to a softened water supply.
� Water softener chemicals (such as salt) can damage parts of
the ice maker and lead to poor quality ice. If a softened water
supply cannot be avoided, make sure the water softener is
operating properly and is well maintained.
� It is normal for the ice cubes to be attached at the corners.
They will break apart easily.
� Do not store anything on top of the ice maker or in the ice
storage bin/bucket.
Water Filtration System
Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the
system. Systems certified for cyst reduction may be used on
disinfected waters that may contain filterable cysts.
Water Filter Status Indicator
The water filter indicator, located on the control panel, will help
you know when to change the water filter.
Replace status:
� Replace the water filter cartridge when the water filter status
display changes to “Replace”.
Replace Overdue status:
� When the light turns red on the control panel, this tells you that
it is time to change the water filter cartridge.
� It is recommended that you replace the filter when the status
light turns red or water flow to your water dispenser or ice
maker decreases noticeably.
NOTE: If water flow to your water dispenser or ice maker
decreases noticeably, change the filter sooner. The filter should be
replaced at least every 6 months, depending on your water quality
and usage.
When dispensing water after the Replace Filter icon is on, the
Replace Filter icon blinks for the duration of dispensing. This
applies for both the Replace Filter status and Replace Overdue
status. Fourteen days after the Replace Filter indicator turns On, it
shall enter “Replace Overdue” mode.
Filter Reset
After changing the filter, press and hold Filter Reset button for
3 seconds. The button will no longer display once reset.

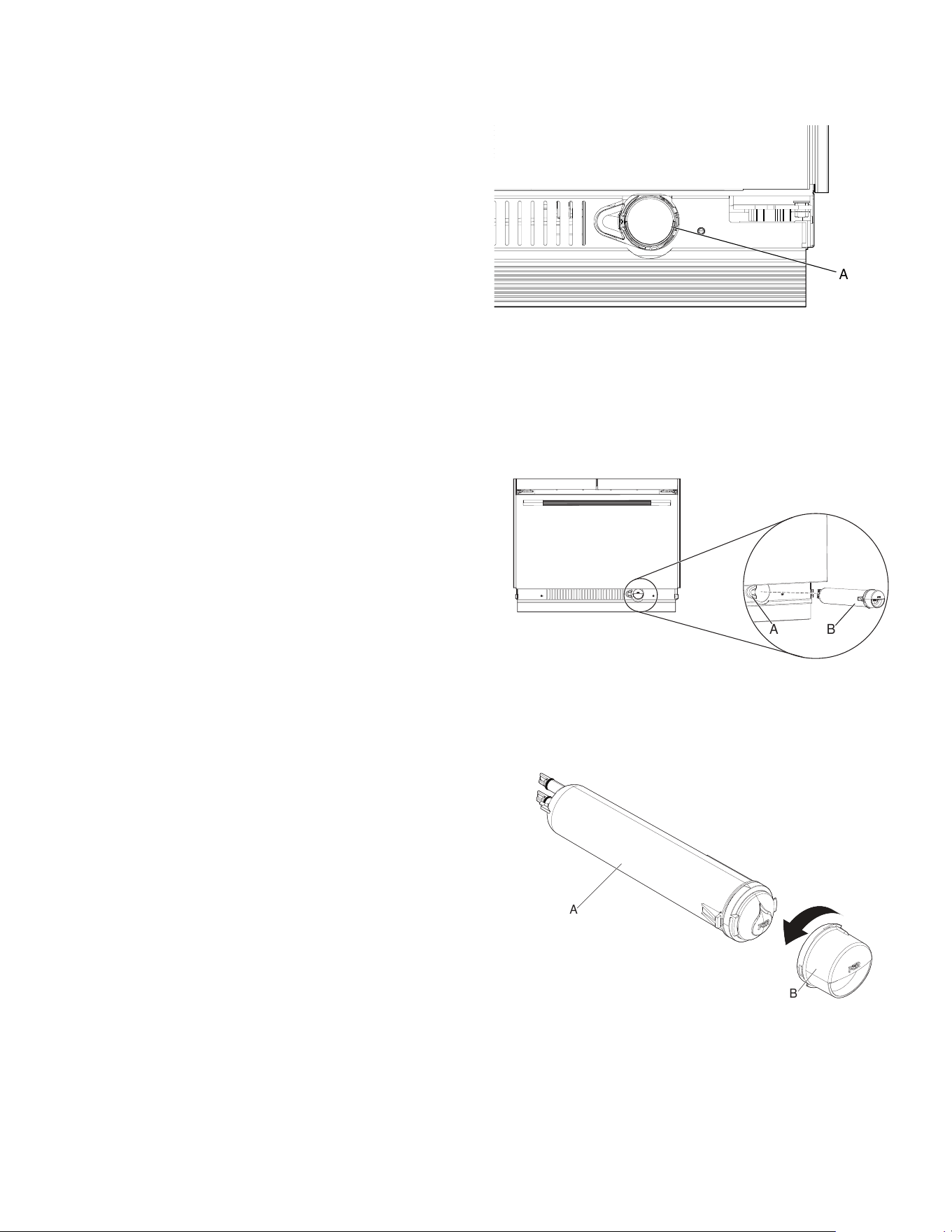

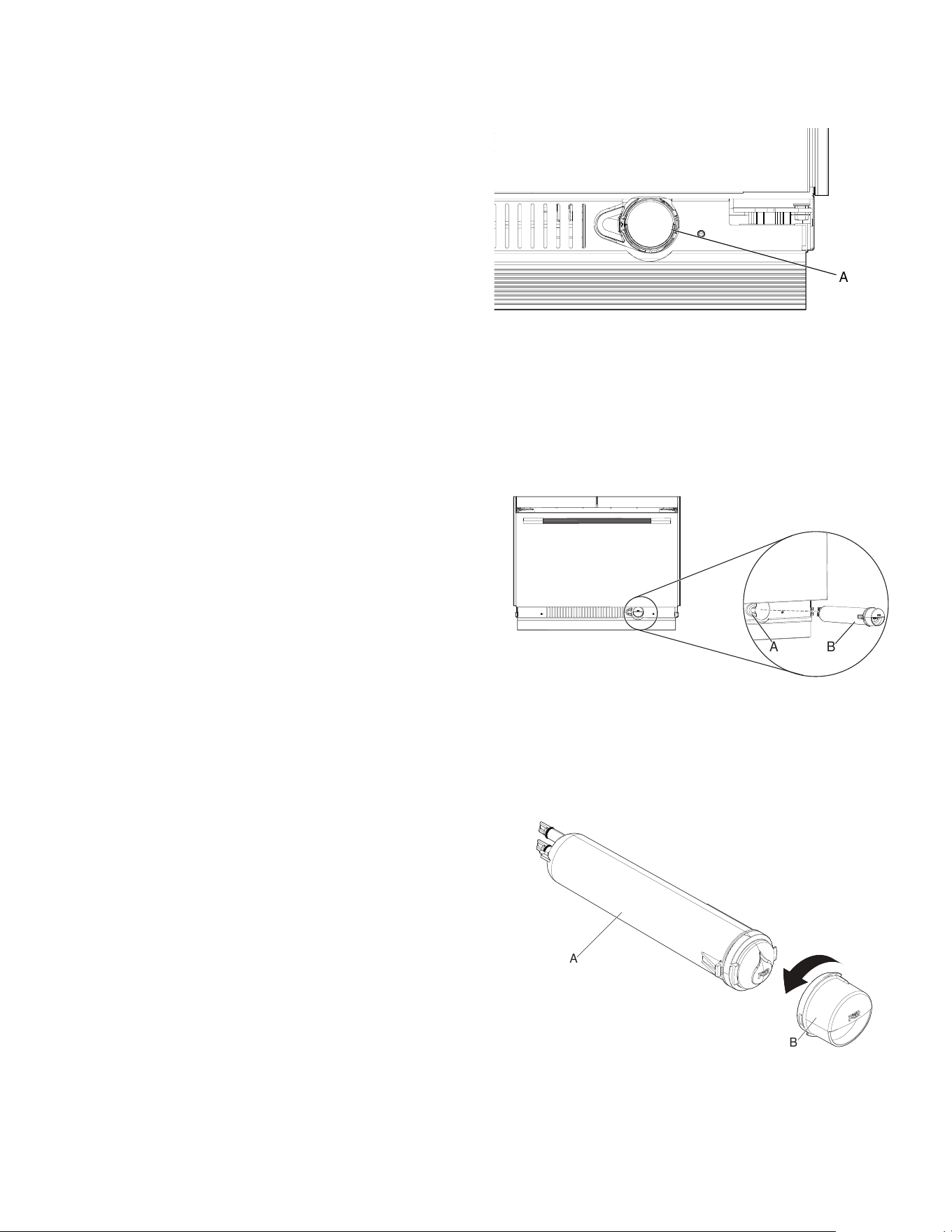

Changing the Water Filter
The water filter is located in the base grille below the freezer
compartment door. It is not necessary to remove the base grille to
remove the filter.
A
A. Water filter
1. Remove the filter by pressing the eject button and pulling
straight out on the filter cap.
NOTE:
� Avoid twisting the cap when removing the filter because
this could cause the cap to come off. If this occurs, replace
the cap and pull the filter straight out.
� There will be water in the filter. Some spilling may occur.
BA
A. Eject button
B. Water filter
2. Remove the cap by turning it counterclockwise until it stops.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.
B
A
A. Water filter
B. Cap
12

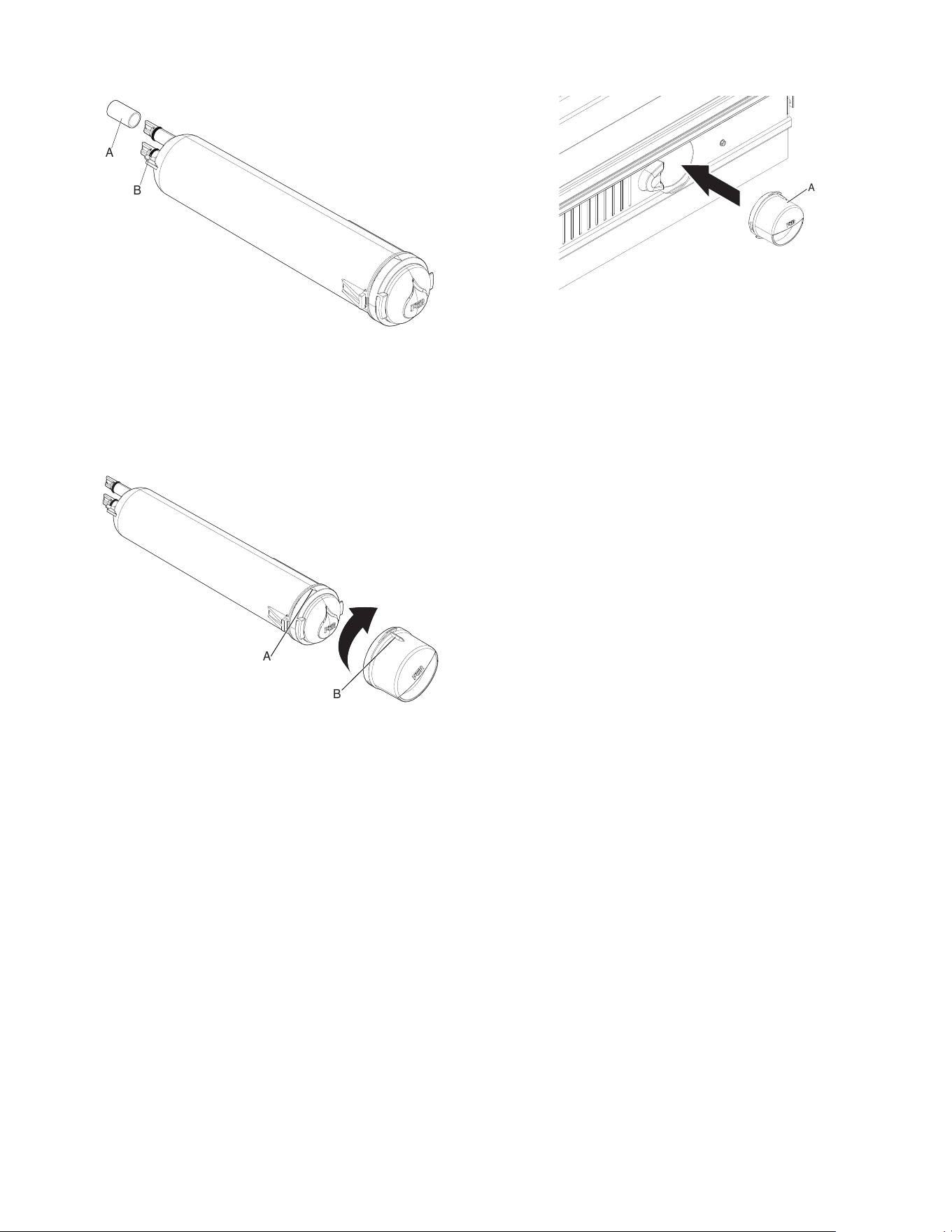

3. Align the ridge on the cap with the arrow on the new filter, and
turn the cap until it snaps into place.
B
A
A. Cover
B. O-rings
4. Remove the covers from the O-rings. Make sure that O-rings
are still in place after the covers are removed.
5. Place the cap (removed in Step 2) on the new filter. Align the
ridge on the cap with the arrow on the filter. Turn the cap
clockwise until it snaps into place.
A
B
A. Arrow on filter
B. Ridge on cap
6. Push the new filter into the opening in the base grille. As the
filter is inserted, the eject button will depress. The eject button
will pop back out when the filter is fully engaged.
7. Pull gently on the cap to check that the filter is securely in
place.
8. Flush the water system. Depending on your model, see
“Water and Ice Dispensers” or “Ice Maker and Storage Bin.”
Using the Ice Maker Without a Water Filter
You can operate the ice maker without a water filter. Your ice will
not be filtered.
1. Remove the filter by pressing the eject button and pulling on
the cap. See “Changing the Water Filter” earlier in this section.
2. Remove the cap by turning it counterclockwise until it stops.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator.
3. With the cap in a horizontal position, insert the cap into the
base grille until it stops.
A
A. Cap
4. Turn the cap counterclockwise until the cap slips into the
attachment slot. Then, turn the cap clockwise until it is in a
horizontal position.
NOTE: The cap will not be even with the base grille.
REFRIGERATOR FEATURES
Refrigerator Shelves
Important information to know about glass shelves and
covers:
Do not clean glass shelves or covers with warm water when they
are cold. Shelves and covers may break if exposed to sudden
temperature changes or impact, such as bumping. Tempered
glass is designed to shatter into many small, pebble-size pieces.
This is normal. Glass shelves and covers are heavy. Use both
hands when removing them to avoid dropping.
The shelves in your refrigerator are adjustable to match your
individual storage needs.
Storing similar food items together in your refrigerator and
adjusting the shelves to fit different heights of items will make
finding the exact item you want easier. It will also reduce the
amount of time the refrigerator door is open, and save energy.
Shelves and Shelf Frames
To remove and replace a shelf/frame:
1. Remove the shelf/frame by tilting it up at the front and lifting it
out of the shelf supports. Pull shelf straight out.
2. Replace the shelf/frame by guiding the rear shelf hooks in to
the shelf supports. Tilt the front of the shelf up until the rear
shelf hooks drop into the shelf supports.
3. Lower the front of the shelf and check that the shelf is in
position.
13
Meat Storage Guide
Store most meat in original wrapping as long as it is airtight and
moisture-proof. Rewrap if necessary. See the following chart for
storage times. When storing meat longer than the times given,
freeze the meat.
Fresh fish or shellfish......................... use same day as purchased
Chicken, ground beef, variety meats (liver) ...................... 1-2 days
Cold cuts, steaks/roasts .................................................. 3-5 days
Cured meats................................................................... 7-10 days
Leftovers - Cover leftovers with plastic wrap, aluminum foil, or
plastic containers with tight lids.

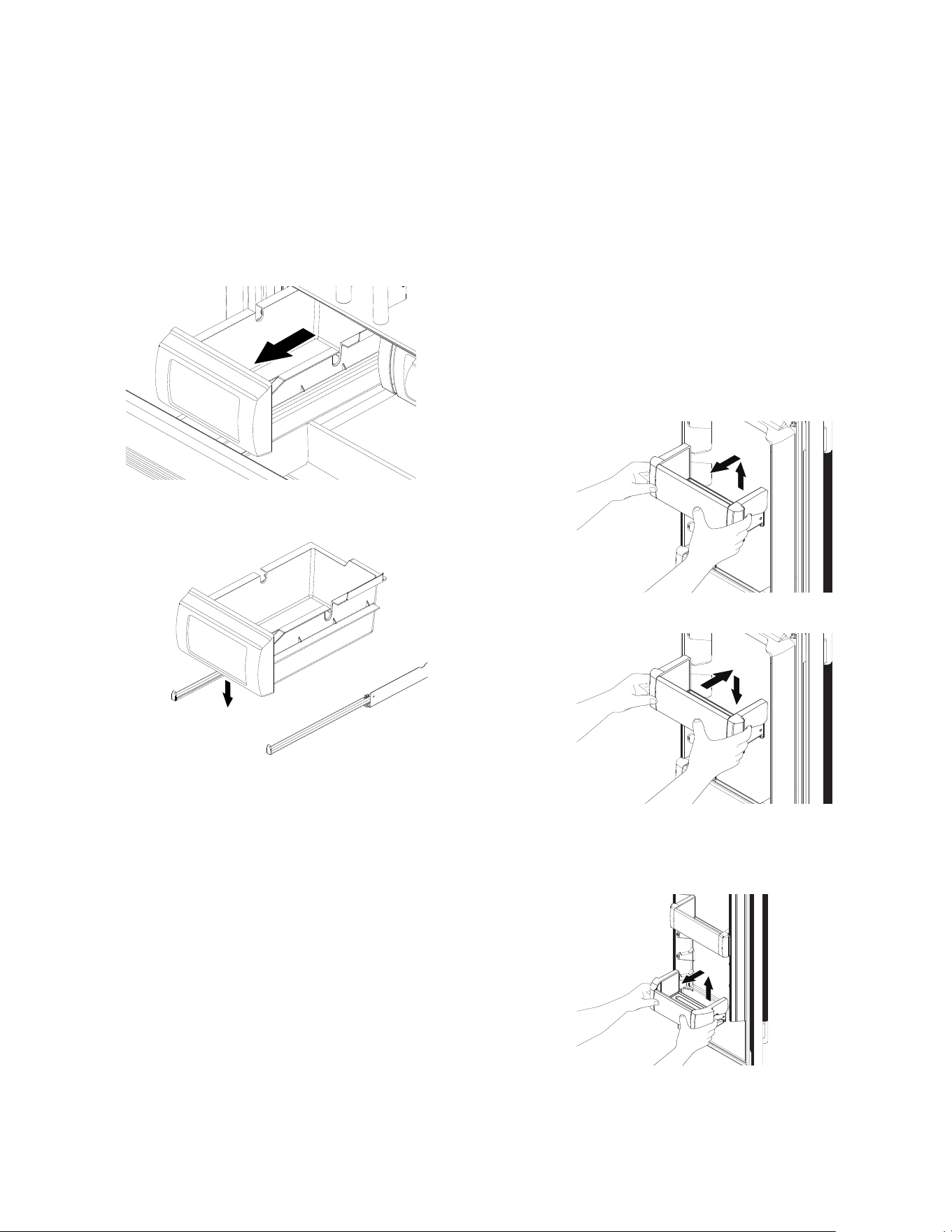

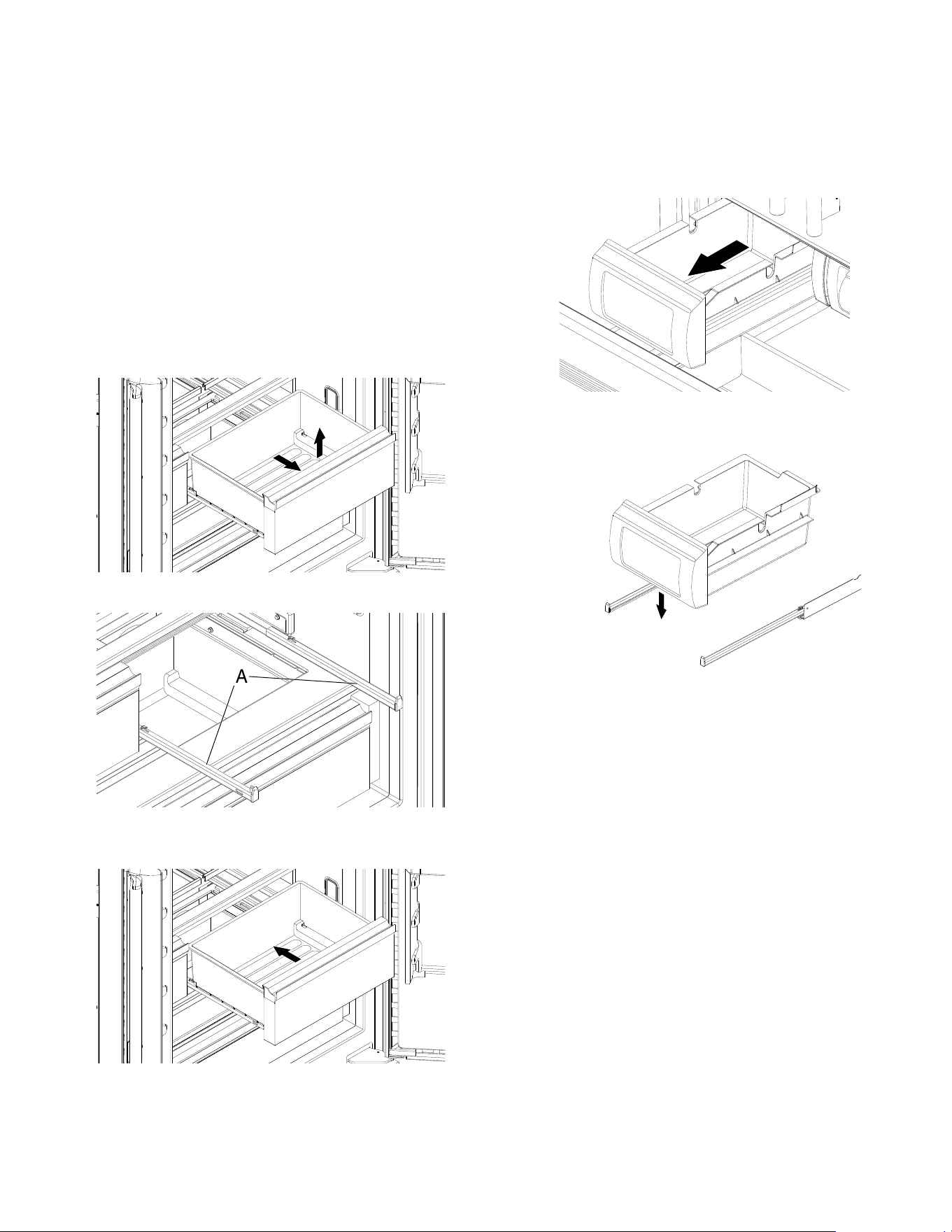

Deli/Crisper Drawers
To remove and replace the deli/crisper drawers:
1. Slide the deli/crisper drawer straight out to the stop. Lift the
front of the drawer with one hand while supporting the bottom
with the other hand. Slide the drawer out the rest of the way.
2. To replace the deli/crisper drawer, pull out the drawer slides
until they are fully extended and set the drawer on the slides.
A
A. Drawer slides
3. Push the drawer in toward the back until it is in closed
position.
4. Reopen the deli/crisper drawer to make sure it has been
replaced properly.
FREEZER FEATURES
Freezer Drawer and Pull-out Ice Bin
The freezer drawer can be used to store smaller items. The
freezer drawer is not removable.
To remove and replace the ice bin:
1. Slide the ice bin out of the freezer, and then lift up and out.
2. To replace the ice bin, pull out the drawer slides until they are
fully extended, and then set ice bin on the slides. Push the ice
bin in toward the back until it is in closed position.
3. Reopen the ice bin to make sure it has been replaced
properly.
Frozen Food Storage Guide
Storage times will vary according to the quality and type of food,
the type of packaging or wrap used (should be airtight and
moisture-proof), and the storage temperature. Ice crystals inside a
sealed package are normal. This simply means that moisture in
the food and air inside the package have condensed, creating ice
crystals.
Put no more unfrozen food into the freezer than will freeze within
24 hours (no more than 2 to 3 lbs of food per cubic foot
[907 g-1,350 g per 28 L] of freezer space). Leave enough space in
the freezer for air to circulate around packages. Be sure to leave
enough room for the door to close tightly.
For more information on preparing food for freezing, check a
freezer guide or reliable cookbook.
14

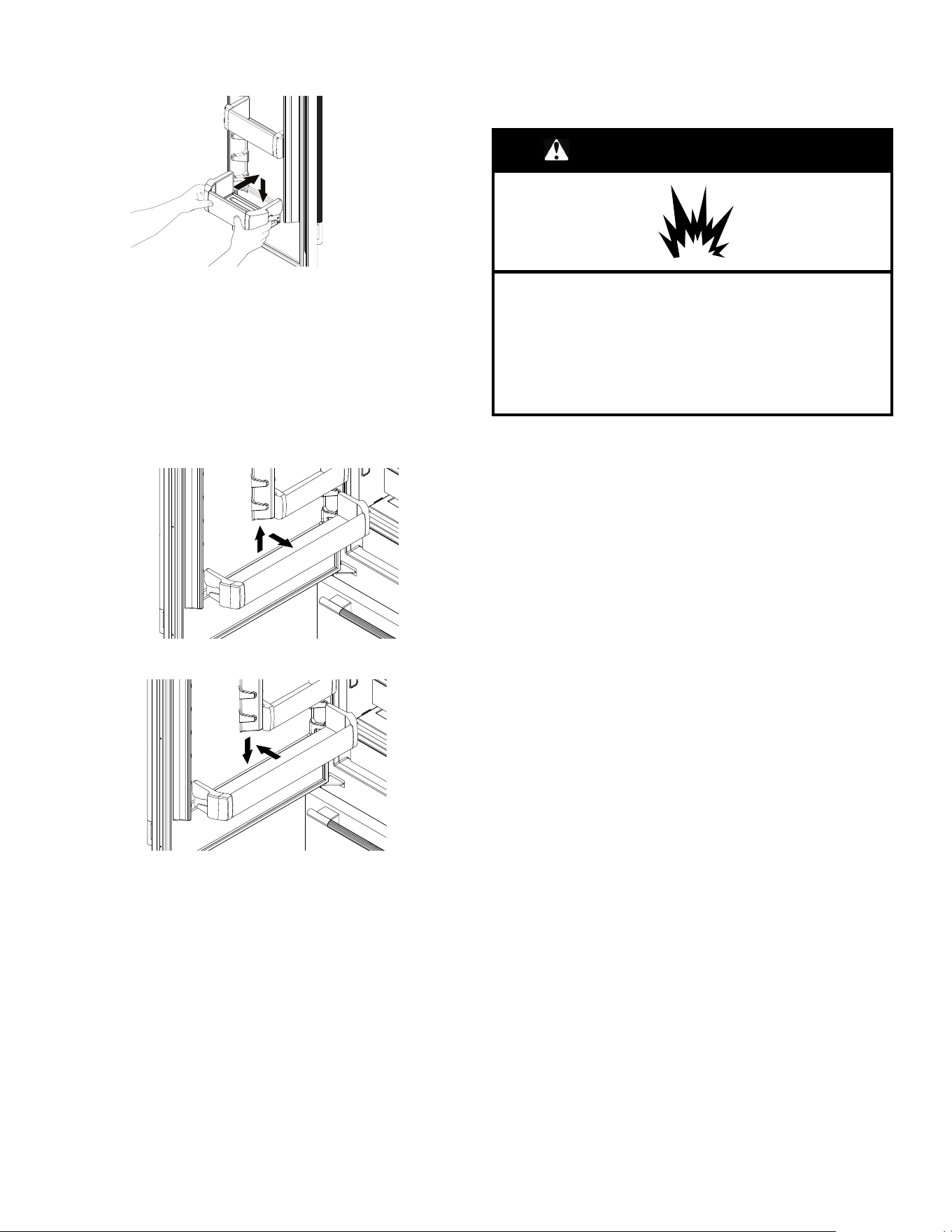

DOOR FEATURES
Door Bins
Large door bins hold gallon containers and the smaller door bins
hold 2 L bottles. The door bins are adjustable and removable for
easy cleaning and adjusting.
Small Items Bin
NOTE: Proper placement of bin is on top spot of door to avoid
items from falling out during opening and closing of door.
1. Install the Small Items Bin in top spot of door and push down
to secure.
To remove and replace the small items bins:
1. Remove the bin by lifting it up and pulling it out.
2. Replace the bin by sliding it in above the desired support and
pushing down until it stops.
Shallow Door Bins
To remove and replace the shallow door bins:
1. Remove the bin by lifting it up and pulling it out.
2. Replace the bin by sliding it in above the desired support and
pushing down until it stops.
Gallon Door Bin
NOTE: The bin can only be placed on the lower door support.
1. Install bin above lowest door support adjustment slot and push
down to secure.
To remove and replace the gallon door bin:
1. Remove bin by lifting it up and pulling it out.
2. Replace the bin by sliding it in above the desired support and
pushing down until it stops.
15
MAINTENANCE AND CARE
Cleaning
WARNING
Explosion Hazard
Risk of Fire or Explosion.
Flammable Refrigerant Used.
Do Not Use Mechanical Devices to Defrost Refrigerator.
Do Not Puncture Refrigerant Tubing.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
To Clean Your Refrigerator:
1. Remove the top grille. See “Power On/Off Switch.”
2. Press the power switch to OFF.
3. Remove all removable parts from inside, such as shelves,
FreshChill drawer, etc.
4. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
� Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning
waxes, concentrated detergents, bleaches or cleansers
containing petroleum products on plastic parts, interior and
door liners or gaskets. Do not use paper towels, scouring
pads, or other harsh cleaning tools. These can scratch or
damage materials.
� To help remove odors, you can wash interior walls with a
mixture of warm water and baking soda (2 tbs to 1 qt [26 g
to 0.95 L] of water).
5. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water. Do
not use abrasive or harsh cleaners, or cleaners containing
chlorine. Dry thoroughly with a soft cloth.
NOTE: To keep your Stainless Steel refrigerator looking like
new and to remove minor scuffs or marks, it is suggested that
you use the manufacturer’s approved Stainless Steel Cleaner
and Polish.
IMPORTANT: This cleaner is for stainless steel parts only.
Do not allow the Stainless Steel Cleaner and Polish to come
into contact with any plastic parts such as the trim pieces,
dispenser covers or door gaskets. If unintentional contact
does occur, clean plastic part with a sponge and mild
detergent in warm water. Dry thoroughly with a soft cloth. To
order the cleaner, see “Accessories.”
6. Press the power switch to ON.
7. Replace the top grille. See “Power On/Off Switch.”

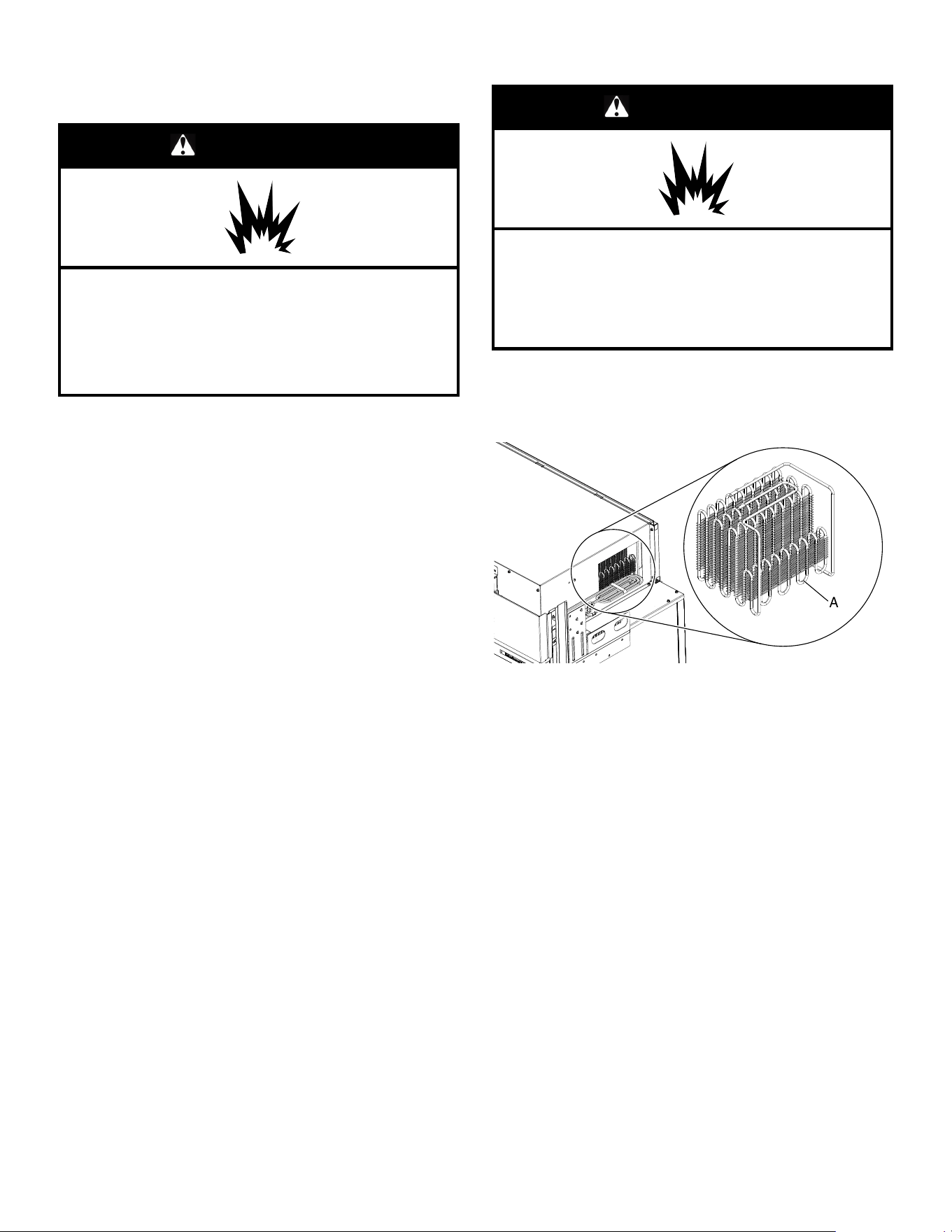

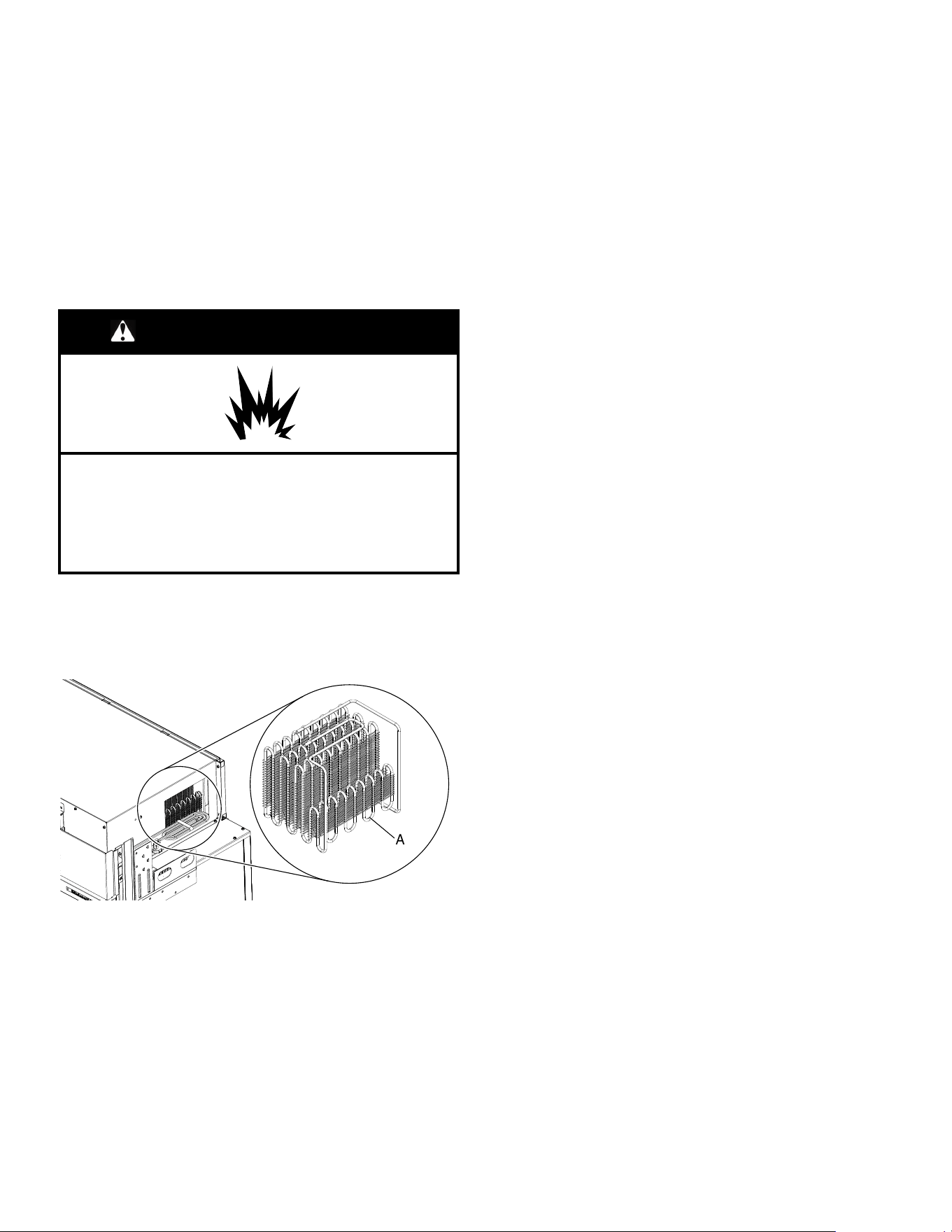

Condenser Cleaning
WARNING
Explosion Hazard
Risk of Fire or Explosion due to Puncture of Refrigerant
Tubing;
Follow Handling Instructions Carefully.
Flammable Refrigerant Used.
There is no need for routine condenser cleaning in normal home
operating environments. If the environment is particularly greasy
or dusty or there is significant pet traffic in the home, the
condenser should be cleaned every 6 months to ensure maximum
efficiency.
A
A. Condenser
1. Unplug refrigerator or disconnect power.
2. Remove the upper grille.
3. Use a vacuum cleaner with a soft brush to clean the grille, the
open areas behind the grille, and the front surface area of the
condenser.
4. Replace the base grille when finished.
5. Plug in refrigerator or reconnect power.
NOTE: If you are unable to clean the condenser, please call for
service.
Changing the LED Module
IMPORTANT: The lights in both the refrigerator and freezer
compartments use LED technology. If the lights do not illuminate
when the door or drawer is opened, call for assistance or service.
Refer to the “Quick Start Guide” for contact information. If an LED
module(s) do not illuminate when the refrigerator and/or freezer
door is opened, call for assistance or service.
16
Power Interruptions
If the power will be out for 24 hours or less, keep the door or doors
closed (depending on your model) to help food stay cold and
frozen.
If the power will be out for more than 24 hours, do one of the
following:
� Remove all frozen food and store it in a frozen food locker.
� Place 2 lbs (907 g) of dry ice in the freezer for every cubic foot
(28 L) of freezer space. This will keep the food frozen for 2 to 4
days.
� If neither a food locker nor dry ice is available, consume or can
perishable food at once.
IMPORTANT: A full freezer stays cold longer than a partially filled
one. A freezer full of meat stays cold longer than a freezer full of
baked goods. If you see that food contains ice crystals, it may be
refrozen, although the quality and flavor may be affected. If the
condition of the food is poor, dispose of it.
Vacation Care
If You Choose to Turn Off the Refrigerator Before You Leave:
1. Remove all food from the refrigerator.
2. If your refrigerator has an automatic ice maker:
� Turn off the water supply to the ice maker at least one day
ahead of time.
� When the last load of ice drops, raise the wire shutoff arm
to the Off (up) position or press the switch to Off,
depending on your model.
3. Under the Fridge or Freezer menu, press and hold Cooling Off
for 3 seconds to turn off cooling.
NOTE: To turn off the power completely, use the power On/Off
switch located behind the top grille. See “Power On/Off
Switch.”
4. Clean refrigerator, wipe it, and dry well.
5. Tape rubber or wood blocks to the tops of both doors to prop
them open far enough for air to get in. This stops odor and
mold from building up.
When you get to your new home, put everything back and refer to
the “Installation Instructions” section for preparation instructions.
Also, if your refrigerator has an automatic ice maker, remember to
reconnect the water supply to the refrigerator.
TROUBLESHOOTING
Refrigerator Operation
First try the solutions suggested here to avoid service call. If you
need further assistance, refer to the contact information in the
“Quick Start Guide.”
The Refrigerator will not Operate
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
� Power cord unplugged? Plug into a grounded 3 prong outlet.
� Is outlet working? Plug in a lamp to see if the outlet is
working.
� Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
� Are controls on? Make sure the refrigerator controls are on.
See “Using the Controls.”
� Is refrigerator defrosting? Your refrigerator will regularly run
an automatic defrost cycle. Recheck in 45 minutes to see if it is
operating.
� New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
NOTE: Adjusting the temperature controls to the coldest
setting will not cool either compartment more quickly.
The Motor Seems to Run too Much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.
If the Refrigerator is Noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below are
listed some normal sounds with an explanation.
� Buzzing - heard when the water valve opens to fill the ice
maker.
� Pulsating - fans/compressor adjusting to optimize
performance.
� Rattling - flow of refrigerant, water line, or from items placed
on top of the refrigerator.
� Sizzling/Gurgling - water dripping on the heater during
defrost cycle.
� Popping - contraction/expansion of inside walls, especially
during initial cool-down.
� Water running - may be heard when water melts during the
defrost cycle and runs into the drain pan.
17
� Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.
� Banging noise during ice maker or water dispensing
operation - Check if a water hammer arrestor is required to be
installed. Refer to the “Water Supply Requirements” section for
more information.
There is no Audible Door Open Alarm
Has the door been open less than 10 minutes?
The door open alarm will only flash when the door has been open
for 10 minutes. The audible alarm will sound the first time the door
is left open for more than 10 minutes. Subsequent door open
alarms will only flash. You must reset the audible alarm each time.
See “Using the Controls.”
The Doors will not Close Completely
� Door blocked open? Move food packages away from door.
� Bin or shelf in the way? Push bin or shelf back in the correct
position.
The Doors are Difficult to Open
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as gasoline,
away from appliance.
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Are the gaskets dirty or sticky? Clean gaskets with mild soap
and warm water.
The Lights Do not Work
Is the refrigerator in Sabbath mode? See “Using the Controls.”
Has the door been open more than 10 minutes? See “Using
the Controls.”
Temperature and Moisture
Temperature is Too Warm
� New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
� Door(s) opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
� Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
� Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in
24 hours. See “Using the Controls.”
� Refrigerator not cooling? For models with digital controls,
turn the refrigerator off and then on to reset. If this does not
correct the problem, call for service.
� Air vents blocked? Remove any item from in front of the air
vents.
There is Interior Moisture Buildup
NOTE: Some moisture buildup is normal.
� Humid room? Contributes to moisture buildup.
� Door(s) opened often or left open? Allows humid air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
Ice and Water
The Ice Maker is Not Producing Ice or not Enough
Ice
� Refrigerator connected to a water supply and the supply
shut-off valve turned on? Connect refrigerator to water
supply and turn water shut-off valve fully open.
� Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
� Ice maker turned on? Make sure switch is in the ON position.
� New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait around 72 hours for full ice
production.
� Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
� Ice cube jammed in the ice maker ejector arm? Remove ice
from the ejector arm with a plastic utensil.
� Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements”.
The Ice Cubes are Hollow or Small
NOTE: This is an indication of low water pressure.
� Water shut-off valve not fully open? Turn the water shut-off
valve fully open.
� Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
� Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”
� Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Ice is Sticking Together in the Ice Storage Bin
� It is normal for frost to be on top of the ice storage bin due to
normal opening and closing of the freezer.
� It is normal for ice to stick together when it is not dispensed or
used frequently. It is recommended that the ice storage bin be
emptied and cleaned as needed. See “Ice Maker and Storage
Bin.”
Off-Taste, Odor or Gray Color in the Ice
� New plumbing connections? New plumbing connections can
cause discolored or off-flavored ice.
� Ice stored too long? Discard ice. Wash ice bin. Allow
24 hours for ice maker to make new ice.
� Odor transfer from food? Use airtight, moisture proof
packaging to store food.
� Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals.
� Is there a water filter installed on the refrigerator? Gray or
dark discoloration in ice indicates that the water filtration
system needs additional flushing.
18
PERFORMANCE DATA SHEET
Water Filtration System
Model EDR3RXD1B/P1WB2 Capacity 200 Gallons (757 Liters) with PID; 100 Gallons (378 Liters) without PID
Replacement Filter EDR3RXD1, EDR3RXD1B, WHR3RXD1, KAD3RXD1 and EDR3RXD1R
System tested and certified by NSF International against NSF/ANSI Standard
42, 53, 401, and CSA B483.1 for the reduction of contaminants specified on the
Performance Data Sheet.
This system has been tested according to NSF/ANSI Standards 42, 53, 401, and CSA B483.1 for the reduction of the substances listed
below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to
the permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42, 53, 401, and CSA B483.1.
Substance Reduction
Aesthetic Effects
Influent Challenge
Concentration
Maximum Permissible
Product Water Concentration
Average % Reduction
Chlorine Taste/Odor 2.0 mg/L ± 10% 50% reduction 97.4%
Particulate Class I* At least 10,000 particles/mL 85% reduction > 99.9%
Contaminant Reduction Influent Challenge
Concentration
Maximum Permissible
Product Water Concentration
Average % Reduction
Lead: @ pH 6.5/@ pH 8.5 0.150 mg/L ± 10% 0.005 mg/L > 99.7% / > 99.7%
Mercury: @ pH 6.5/@ pH 8.5 0.006 mg/L ± 10% 0.002 mg/L > 96.6% /96.7%
Asbestos 10
7
to 10
8
fibers/L
††
99% > 99.0%
Live Cysts
†
50,000/L min. 99.95% > 99.99%
Turbidity 11 NTU ± 10% 0.5 NTU 99.1%
Atrazine 0.009 mg/L ± 10% 0.003 mg/L > 94.0%
Benzene 0.015 mg/L ± 10% 0.005 mg/L > 96.9%
Carbofuran 0.080 mg/L ± 10% 0.040 mg/L > 98.7%
Endrin 0.006 mg/L ± 10% 0.002 mg/L > 96.8%
Ethylbenzene 2.100 mg/L ± 10% 0.700 mg/L > 99.9%
Lindane 0.002 mg/L ± 10% 0.0002 mg/L > 99.1%
MTBE 0.015 mg/L ± 10% 0.005 mg/L 93.2%
O-Dichlorobenzene 1.800 mg/L ± 10% 0.600 mg/L > 99.9%
Tetrachloroethylene 0.015 mg/L ± 10% 0.005 mg/L > 96.8%
Toxaphene 0.015 mg/L ± 10% 0.003 mg/L > 93.3%
TTHM 0.045 mg/L ± 10% 0.080 mg/L 98.6%
VOC 0.300 mg/L ± 10% 0.015 mg/L 99.7%
Atenolol 200 ± 20% 30 ng/L > 95.1%
Trimethoprim 140 ng/L ± 20% 20 ng/L > 96.6%
Linuron 140 ng/L ± 20% 20 ng/L > 96.7%
Estrone 140 ng/L ± 20% 20 ng/L > 96.1%
Nonylphenol 1400 ng/L ± 20% 200 ng/L > 95.8%
Meprobamate 400 ng/L ± 20% 60 ng/L > 94.9%
Carbamazepine 1400 ng/L ± 20% 200 ng/L > 98.6%
DEET 1400 ng/L ± 20% 200 ng/L > 98.8%
19
Contaminant Reduction Influent Challenge
Concentration
Maximum Permissible
Product Water Concentration
Average % Reduction
Metolachlor 1400 ng/L ± 20% 200 ng/L > 98.7%
TCEP 5000 ng/L ± 20% 700 ng/L > 98.0%
TCPP 5000 ng/L ± 20% 700 ng/L > 98.0%
Phenytoin 200 ng/L ± 20% 30 ng/L > 93.8%
Ibuprofen 400 ng/L ± 20% 60 ng/L > 93.9%
Naproxen 140 ng/L ± 20% 20 ng/L > 95.8%
Bisphenol A 2000 ng/L ± 20% 300 ng/L > 98.9%
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 GPM (1.89 LPM). Pressure = 60 psi (413.7 kPa).
Temperature = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).
The compounds certified under NSF 401 have been deemed as “emerging compounds/incidental contaminants.”
Emerging compounds/incidental contaminants are those compounds that have been detected in drinking water supplies at trace levels.
While occurring at only trace levels, these compounds can affect the public acceptance/perception of drinking water quality.
� For installation, operation, and maintenance instructions please
refer to the Owner’s Manual.
� It is important that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised. Property damage can occur if all
instructions are not followed.
� The disposable cartridge must be changed at least every
6 months.
� Use replacement filter part #EDR3RXD1/EDR3RXD1B. 2025
suggested retail price of $59.99 U.S.A./$69.99 Canada. Prices
are subject to change without notice.
� The filter monitor system measures the amount of water that
passes through the filter and alerts you when it is time to replace
the filter. To learn how to check the water filter status, see “Using
the Controls” section page 8 or “Water Filtration System” section
page 11 in the Owner’s Manual.
� After changing the water filter, flush the water system. See
“Water System Preparation” section page 6 in the Owner’s
Manual.
� These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
Consumer Support 1.800.442.9991
By Whirlpool Corporation
2000 North M63
Benton Harbor, MI 49022
Made in Taiwan.
� The product is for cold water use only.
� The water system must be installed in compliance with state
and local laws and regulations.
� Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system. Systems certified for cyst reduction may be used on
disinfected waters that may contain filterable cysts.
EPA Est. No. 082047-TWN-001.
� Refer to the “Warranty” section for the Manufacturer’s limited
warranty, name and telephone number.
Application Guidelines/Water Supply Parameters
Water Supply Potable City or Well
Water Pressure
30 psi-120 psi
(207 kPa-827 kPa)
Water Temperature 33°F-100°F (0.6°C-37.8°C)
Service Flow Rate
0.5 GPM (1.89 LPM)
@ 60 psi (413.7 kPa)
� Your water filtration system will withstand up to 120 pounds per
square inch (psi) water pressure. If your water supply is higher
than 80 psi, install a pressure reducing valve before installing
the water filtration system.
*Class I particle size: > 0.5 um to 1 um
†
Based on the use of Cryptosporidium parvum oocysts
††
Fibers greater than 10 um in length
®
NSF is a registered trademark of NSF International.
20
SÉCURITÉ DU RÉFRIGÉRATEUR
Votre sécurité et celle des autres sont très importantes.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire
tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou
« AVERTISSEMENT ». Ces mots signifient :
DANGER
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se
produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,
il convient d’observer certaines précautions fondamentales, notamment :
� Les enfants doivent être surveillés afin de s’assurer qu’ils
ne jouent pas avec l’appareil.
� Cet appareil ne convient pas à une utilisation par des
personnes (y compris des enfants) à capacités physiques,
sensorielles ou mentales réduites, ou possédant un
manque d’expérience et de connaissances, à moins
qu’elles ne soient placées sous supervision ou qu’elles
aient reçu des instructions concernant l’utilisation de
l’appareil par une personne responsable de leur sécurité.
� Ne pas utiliser de câble de rallonge.
� Si le cordon d’alimentation est endommagé, il doit être
remplacé par le fabricant, son agent de réparation ou toute
autre personne qualifiée afin d’éviter tout danger.
� Brancher sur une alimentation en eau potable uniquement.
� Cet appareil est destiné à un usage domestique et à
d’autres usages similaires comme : coins cuisine réservés
au personnel des boutiques, des bureaux et d’autres
environnements professionnels; maisons d’hôtes, ainsi que
par les clients d’hôtel, de motels et d’autres installations
d’hébergement; gîtes touristiques; et banquets et autres
utilisations non commerciales semblables.
� Ne pas entreposer de substances explosives comme des
aérosols avec agent propulseur inflammable dans cet
appareil.
� Utiliser le nouvel ensemble de tuyaux fournis avec
l’appareil, ne pas réutiliser les anciens tuyaux.
� Ne pas utiliser de pièces de remplacement qui n’ont pas
été recommandées par le fabricant (c.-à-d., pièces
fabriquées à la maison à l’aide d’une imprimante 3D).
� Garder les évents à l’intérieur de l’enceinte de l’appareil ou
de la structure encastrée exempte d’obstacles.
� Ne pas utiliser des appareils mécaniques ou autres
moyens pour accélérer le processus de dégivrage, autre
que ceux recommandés par le fabricant.
� Ne pas endommager le circuit réfrigérant.
� Ne pas utiliser des appareils électriques à l’intérieur des
compartiments d’aliments de l’appareil, à moins qu’ils
soient de type recommandé par le fabricant.
� L’ensemble pour machine à glaçons peut être ajouté à
certains modèles. Consulter la plaque signalétique située à
l’intérieur du compartiment pour les aliments de l’appareil
pour obtenir les informations concernant le modèle
d’ensemble pour machine à glaçons.
� L’installation de la conduite d’eau et de la machine à
glaçons doit être effectuée par un technicien de service
qualifié. Consulter les instructions d’installation fournies
avec l’ensemble pour machine à glaçons pour tous les
détails.
� Ne pas installer un parasurtenseur ou un bloc
d’alimentation portatif derrière l’appareil.
� Cet appareil peut être utilisé à une altitude maximale de
2 000 m (6 561,7 pi) par rapport au niveau de la mer.
� Lors du positionnement de l’appareil, s’assurer que le
cordon d’alimentation n’est pas coincé ou endommagé.
� Ne pas installer un parasurtenseur ou un bloc
d’alimentation portatif derrière l’appareil.
� Pour éviter un danger provoqué par l’instabilité de
l’appareil, ce dernier doit être fixé selon les directives
fournies dans les instructions d’installation.
CONSERVER CES INSTRUCTIONS
21
Mise au rebut du vieux réfrigérateur
AVERTISSEMENT
Risque de basculement
La partie du haut du réfrigérateur est très lourde, ce qui
peut le faire basculer facilement lorsqu’il n’est pas
complètement installé.
Garder les portes fermées avec du ruban jusqu’à la fin
de l’installation du réfrigérateur.
Utiliser au moins deux personnes pour déplacer et
installer le réfrigérateur.
Ne pas respecter cette instruction peut causer un décès
ou une blessure grave.
AVERTISSEMENT : Un enfant peut rester piégé. Avant de jeter
votre vieux réfrigérateur ou congélateur :
� Enlever les portes.
� Laisser les tablettes en place de sorte que les enfants ne
puissent pas y pénétrer facilement.
AVERTISSEMENT
Risque de suffoquer
Enlever les portes ou le couvercle de votre vieil appareil.
Le non-respect de cette instruction peut causer un décès
ou des lésions cérébrales.
IMPORTANT : Le risque qu’un enfant puisse se retrouver coincé
et suffoquer n’est pas chose du passé. Les réfrigérateurs jetés ou
abandonnés restent dangereux, même s’ils ne restent à l’extérieur
que pour « quelques jours seulement ». Si l’ancien réfrigérateur
doit être mis au rebut, suivre les instructions suivantes afin
d’éviter les accidents.
Informations importantes à connaître pour l’élimination du
liquide réfrigérant :
Jeter le réfrigérateur conformément aux règlements fédéraux et
locaux. Les liquides réfrigérants doivent être évacués par un
technicien en réfrigération accrédité EPA, conformément aux
procédures établies.
MISE EN PLACE
Modèles
Réfrigérateur superposé de la série Stainless Steel
Série Stainless
Se caractérise par un style enveloppant qui complète les
poignées de porte galbées. Cette série procure un réfrigérateur
encastré d’apparence commerciale.
KBBL336SPS; KBBR336SPS
Réfrigérateur avec congélateur en bas et porte à double
battant de la série en acier inoxydable
Série Stainless
Se caractérise par un style enveloppant qui complète les
poignées de porte galbées. Cette série procure un réfrigérateur
encastré d’apparence commerciale.
KBFN536SPS; KBFN536SBE; KBFN536SJP; KBFN542SPS;
KBFN542SJP; KBFN542SBE
22
Réfrigérateur avec congélateur en bas et porte à double
battant de la série Overlay
Série Overlay
Se caractérise par des garnitures d’origine de style décoratif
procurant un aspect « sans cadre ». Cette série nécessite
l’installation de panneaux, poignées et supports personnalisés.
KBFN536TPA; KBFN542TPA
Déballage du réfrigérateur
AVERTISSEMENT
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer
l’appareil.
Le non-respect de cette instruction peut causer une
blessure au dos ou d’autres blessures.
Livraison du réfrigérateur
� Une ouverture de porte minimum de 33 po (838 mm) est
nécessaire. Si l’ouverture est inférieure ou égale à 36 po
(914 mm), il faudra enlever les portes, tiroirs et charnières.
� Pousser le chariot avec le réfrigérateur de côté pour toutes les
ouvertures de porte.
Lors du déplacement du réfrigérateur :
Ce réfrigérateur est lourd. Lors du déplacement de ce
réfrigérateur pour un nettoyage ou un entretien, veiller à recouvrir
le plancher d’un carton ou panneau de fibre dur pour éviter de
l’endommager. Toujours tirer le réfrigérateur tout droit lors du
déplacement. Ne pas incliner le réfrigérateur d’un côté ou de
l’autre ni le « faire marcher » en essayant de le déplacer, car le sol
pourrait être endommagé.
Retrait des matériaux d’emballage
� Enlever tout résidu de ruban adhésif et de colle des surfaces
avant de mettre en marche votre tiroir de réfrigération. Frotter
une petite quantité de savon liquide à vaisselle sur l’adhésif
avec les doigts. Rincer à l’eau tiède et sécher.
� Ne pas utiliser d’instruments coupants, d’alcool à friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhésif ou la colle. Ces produits peuvent
endommager la surface du réfrigérateur. Pour plus de
renseignements, voir la section « Sécurité du réfrigérateur ».
� Éliminer/recycler tous les matériaux d’emballage.
Nettoyage avant utilisation
Après avoir enlevé tous les matériaux d’emballage, nettoyer
l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions
de nettoyage dans la section « Entretien du réfrigérateur ».
Informations importantes à propos des tablettes et des
couvercles en verre :
Ne pas nettoyer les tablettes ou les couvercles de verre avec de
l’eau tiède lorsqu’ils sont froids. Les tablettes et couvercles
peuvent se briser s’ils sont exposés à un changement de
températures ou impact soudain, tel qu’une chute. Le verre
trempé est conçu pour se briser en de multiples petits morceaux
de la taille de gravillons. Ceci est normal. Les tablettes en verre et
les couvercles sont lourds. Employer les deux mains lorsqu’on les
retire afin d’éviter de les faire tomber.
Marche/arrêt de l’alimentation
Pour mettre le réfrigérateur sous tension ou hors tension, il faut
retirer la grille supérieure afin d’accéder à l’interrupteur. Mettre le
réfrigérateur hors tension avant de le nettoyer.
1. Ouvrir les portes du réfrigérateur.
2. Placer les mains sous le panneau de la grille supérieure. Tenir
le bord inférieur avec les doigts et les pouces.
3. Tirer le panneau de la grille tout droit jusqu’à la position de
butée de la grille. Soulever ensuite le panneau de la grille pour
le retirer.
1
2
3
23
4. Mettre l’interrupteur d’alimentation à la position ON
(MARCHE) ou OFF (ARRÊT).
REMARQUE : Lorsque le réfrigérateur est éteint pendant une
période prolongée, retirer les aliments et vider le bac à glace.
A
A. Interrupteur d’alimentation
Pour réinstaller la grille supérieure :
1. Insérer les crochets de la grille supérieure (situés à l’arrière de
la grille supérieure) dans les boulons de montage de la
garniture latérale.
2. Tirer légèrement la grille vers le bas et pousser la partie
inférieure vers l’intérieur pour la bloquer en place.
IMPORTANT : S’assurer que l’interrupteur d’alimentation est sur
ON (MARCHE) après avoir nettoyé ou réparé le réfrigérateur.
Spécifications de l’alimentation en
eau
Lire toutes les instructions avant de commencer.
IMPORTANT :
� Lire la section « Raccordement à la canalisation d’eau » dans
les instructions d’installation. Pour toute question, voir à la
section « Dépannage » ou contacter un plombier certifié.
� Si le réfrigérateur est mis en marche avant d’avoir été
raccordé à la conduite d’eau, la machine à glaçons s’éteint.
Voir la section « Machine à glaçons et bac d’entreposage ».
� Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
� Raccorder à la canalisation d’arrivée d’eau potable
uniquement.
Ne pas utiliser ce produit pour filtrer une eau
microbiologiquement polluée ou de qualité inconnue en
l’absence d’un dispositif de désinfection adéquat en amont
ou en aval du système. Les systèmes certifiés pour la
réduction des kystes peuvent être utilisés pour une eau
désinfectée susceptible de contenir des kystes filtrables.
� Lors de l’utilisation de la machine à glaçons ou du distributeur
d’eau, un bruit de claquement peut se produire en raison de
changements rapides de la pression de l’eau dans les tuyaux
de votre maison. Pour remédier à ce problème, il convient
d’installer un dispositif antibélier à l’endroit où la conduite
d’eau du réfrigérateur se raccorde à l’alimentation en eau de la
maison. Ce dispositif absorbe les chocs de pression et arrête
les coups. Pour effectuer une bonne installation de l’antibélier,
contacter un plombier certifié.
Pression d’eau
Une alimentation en eau froide avec une pression entre 30 lb/po
2
et 120 lb/po
2
(207 kPa et 827 kPa) est nécessaire pour faire
fonctionner le distributeur d’eau et la machine à glaçons. Pour
toute question au sujet de la pression de l’eau, faire appel à un
plombier qualifié agréé.
REMARQUE : Si la pression en eau est inférieure aux critères
minimaux, le débit du distributeur d’eau pourrait diminuer ou
entraîner la formation de glaçons creux ou de forme irrégulière.
Pour toute question au sujet de la pression de l’eau, faire appel à
un plombier qualifié agréé.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l’alimentation en eau entre le
système d’osmose inverse et le robinet d’arrivée d’eau du
réfrigérateur doit être entre 30 lb/po² et 120 lb/po²
(207 kPa à 827 kPa).
Si un système de filtration de l’eau par osmose inverse est
raccordé à votre alimentation en eau froide de la, la pression de
l’eau au système doit être d’un minimum de 40 lb/po² à 60 lb/po²
(276 kPa à 414 kPa).
Si la pression d’eau au système de filtration par osmose inverse
est inférieure à 40 lb/po² à 60 lb/po² (276 kPa à 414 kPa) :
� Vérifier que le filtre à sédiment dans le système à osmose
inverse n’est pas obstrué. Remplacer le filtre si nécessaire.
� Laisser le réservoir du système d’osmose inverse se remplir
après une utilisation intense.
� Si le réfrigérateur comporte un filtre à eau, celui-ci peut réduire
la pression de l’eau lorsqu’il est utilisé avec un système
d’osmose inverse. Enlever la cartouche de filtre à eau.
Pour toute question au sujet de la pression de l’eau, faire appel à
un plombier qualifié agréé.
Préparation du circuit d’eau
Veuillez lire avant d’utiliser le circuit d’eau. Suivre les instructions
relatives au modèle de réfrigérateur utilisé.
� Brancher sur une alimentation en eau potable uniquement.
� S’assurer que le robinet d’eau est ouvert avant d’appeler le
service d’assistance.
� Ne pas utiliser ce produit pour filtrer une eau
microbiologiquement polluée ou de qualité inconnue en
l’absence d’un dispositif de désinfection adéquat en amont ou
en aval du système. Les systèmes certifiés pour la réduction
des kystes peuvent être utilisés pour une eau désinfectée
susceptible de contenir des kystes filtrables.
REMARQUE :
� Après avoir installé/remplacé le filtre à eau, attendre 24 h pour
la première production de glace.
� Jeter le premier bac de glaçons produit.
� Le bac à glaçons se remplira complètement au bout de 3 jours
environ, en fonction de la glace et de l’utilisation du
congélateur.
� S’assurer que le filtre à la grille de la base est bien installé et
que la capsule est à la position horizontale.
24
Pour activer ou désactiver la machine à glaçons :
1. Ouvrir le tiroir du congélateur.
2. Faire glisser le bac à glaçons hors du tiroir du congélateur.
A
B
A. Bac à glaçons
B. Tiroir du congélateur
3. Utiliser l’interrupteur pour activer ou désactiver la machine à
glaçons.
A
A. Interrupteur de la machine à glaçons
4. Replacer le bac à glaçons en le faisant glisser et fermer le
tiroir du congélateur.
Filtre à odeur (filtre à air
FreshFlow™)
Un filtre à air est 15 fois plus puissant que le bicarbonate de
soude pour réduire les odeurs courantes d’aliments à l’intérieur du
réfrigérateur.
Le sachet d’accessoires du réfrigérateur comprend un filtre à air
FreshFlow™ qui doit être installé avant d’utiliser le réfrigérateur.
Voir les instructions d’installation pour plus de renseignements.
Ce filtre à odeurs réduit l’accumulation d’odeurs. Ceci aide à
maintenir un environnement plus propre à l’intérieur du
réfrigérateur.
Installation du filtre à odeurs
Le filtre à odeurs doit être installé derrière la porte à aérations,
située (selon le modèle) le long de la paroi intérieure gauche ou
arrière, à proximité du sommet du compartiment de réfrigération.
1. Retirer le filtre à odeurs de son emballage.
2. Le mettre en place.
Remplacement du filtre à odeurs
Le filtre à odeurs jetable doit être remplacé tous les 6 mois,
lorsque le témoin est entièrement passé du blanc au rouge.
Pour remplacer le filtre à odeurs, commander la pièce de
rechange W10311524 en ligne.
� Retirer l’ancien filtre à odeurs en serrant les onglets latéraux.
� Installer un nouveau filtre à air en l’enclenchant en place.
25
Installation du conservateur pour
produits frais
Le sachet de conservation pour produits frais absorbe l’éthylène,
permettant ainsi un ralentissement du processus de maturation de
nombreux produits frais. Ainsi, la fraîcheur de certains produits
frais est prolongée.
A
A. Conservateur pour produits frais
La production d’éthylène et la sensibilité des produits à l’éthylène
varient selon le type de fruit ou de légume. Pour préserver la
fraîcheur des produits, il est conseillé de séparer les produits frais
sensibles à l’éthylène des fruits qui en produisent en quantité
modérée à élevée.
Sensibilité à
l’éthylène
Production
d’éthylène
Pommes
Élevée
Très élevée
Asperges Moyenne
Très basse
Petits fruits Basse Basse
Brocoli
Élevée
Très basse
Cantaloup Moyenne
Élevée
Carottes Basse Très basse
Agrumes Moyenne
Très basse
Raisin Basse Très basse
Laitue
Élevée
Très basse
Poires
Élevée
Très élevée
Épinards
Élevée
Très basse
Installation du conservateur pour produits frais
ATTENTION : IRRITANT
PEUT ÊTRE IRRITANT POUR LES YEUX ET LA PEAU. CE
PRODUIT DÉGAGE DES VAPEURS DANGEREUSES
LORSQUE MÉLANGÉ À D’AUTRES PRODUITS.
Ne pas mélanger à des produits de nettoyage contenant de
l’ammoniaque, un agent de blanchiment ou des acides. Ne
pas mettre en contact avec les yeux, la peau ou les
vêtements. Ne pas inhaler les poussières. Conserver hors de
portée des enfants.
PREMIERS SOINS : Contient du permanganate de
potassium. En cas d’ingestion, appeler immédiatement un
centre antipoison ou un médecin. Ne pas faire vomir. S’il y a
eu contact avec les yeux, rincer sous l’eau pendant
15 minutes. S’il y a eu contact avec la peau, rincer sous l’eau.
1. Laver l’intérieur de chaque tiroir à l’aide d’une solution de
savon doux et d’eau tiède; sécher complètement.
2. Trouver l’emballage contenant le conservateur pour produits
frais à l’intérieur du réfrigérateur puis installer le conservateur
pour produits frais dans le tiroir selon les instructions fournies
dans l’emballage.
Remplacer le sachet de conservation pour
produits frais
Les sachets jetables doivent être remplacés tous les 6 mois ou
lorsque le témoin est entièrement passé du blanc au rouge.
Pour commander des filtres de rechange, nous contacter. Voir les
informations pour la commande en ligne du « Guide de
démarrage rapide ».
1. Retirer les sachets usagés du logement du conservateur pour
produits frais.
2. Retirer le témoin d’état usagé.
3. Installer les sachets et le témoin neufs en suivant les
instructions incluses dans l’emballage.
26
UTILISATION DU
RÉFRIGÉRATEUR
Utilisation des commandes
Les commandes de l’interface utilisateur (IU) sont situées au plafond du compartiment du réfrigérateur.
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
AVERTISSEMENT
Risque d’explosion
Garder les matières et les vapeurs inflammables, telles
que l’essence, à l’écart de l’appareil.
Utiliser un produit de nettoyage ininflammable.
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
À titre de commodité, les commandes du réfrigérateur et du
congélateur sont préréglées à l’usine.
Lors de l’installation initiale du réfrigérateur, s’assurer que les
commandes sont encore préréglées aux points de réglage
recommandés. Les points de réglage recommandés par l’usine
sont 37 °F (3 °C) pour le réfrigérateur et 0 °F (-18 °C) pour le
congélateur.
IMPORTANT :
� Attendre 24 heures avant d’ajouter des aliments dans le
réfrigérateur. Si on ajoute des aliments avant que le
réfrigérateur ne soit complètement refroidi, les aliments
risquent de se gaspiller.
REMARQUE : Placer les points de réglage à un réglage plus
froid que celui qui est recommandé ne refroidira pas les
compartiments plus rapidement.
� Si la température est trop tiède ou trop froide dans le
réfrigérateur ou le congélateur, vérifier d’abord les évents pour
s’assurer qu’ils ne sont pas bloqués, avant de modifier le
réglage des commandes.
� Les réglages recommandés devraient être bons pour une
utilisation domestique normale. Les réglages sont faits
correctement lorsque le lait ou le jus sont aussi froids que
désiré et lorsque la crème glacée est ferme.
REMARQUE : Dans des zones comme un garage, un sous-
sol ou un porche, la température peut être extrême ou le taux
d’humidité supérieur à celui de votre domicile. Il peut s’avérer
nécessaire de modifier la température à d’autres réglages que
les réglages recommandés afin de s’adapter à ces conditions.
� Attendre au moins 24 heures entre chaque modification.
Vérifier à nouveau les températures avant de procéder à
d’autres modifications.
Marche/arrêt du refroidissement
Ni le réfrigérateur ni le congélateur ne refroidiront lorsque le
refroidissement est désactivé.
� Appuyer sur le bouton Cooling Off (arrêt du refroidissement)
pendant 3 secondes.
L’écran affiche un compte à rebours et passe en mode de
marche ou d’arrêt du refroidissement.
Température
Affichage de la température en degrés Celsius
� Appuyer sur la touche C pour afficher les degrés en Celsius,
appuyer sur la touche F pour afficher les degrés en
Fahrenheit.
REMARQUE : Si la température du congélateur est inférieure
à zéro, le signe négatif à côté de
l’afficheur du congélateur s’allume. Ceci est normal.
27
Réglage de la température
Les instructions suivantes s’appliquent au bouton de température
du réfrigérateur et au bouton de température du congélateur.
Appuyer une fois sur le bouton de température du congélateur ou
du réfrigérateur pour afficher la température du compartiment.
Appuyer sur + ou - pour modifier la température. Appuyer sur
Save (enregistrer) pour conserver cette température.
La température du réfrigérateur peut aller de 33 °F à 43 °F (1 °C à
6 °C), le réglage par défaut défini en usine est de 37 °F (3 °C).
La température du congélateur peut aller de -8 °F à 5 °F (-22 °C à
-15 °C), le réglage par défaut défini en usine est de 0 °F (-18 °C).
CONDITION/RAISON
RÉGLAGE DE LA
TEMPÉRATURE
RÉFRIGÉRATEUR trop froid
RÉFRIGÉRATEUR
commande 1 °C ou 2 °F plus
élevé
RÉFRIGÉRATEUR trop tiède
RÉFRIGÉRATEUR
commande 1 °C ou 2 °F plus
bas
CONGÉLATEUR trop froid
CONGÉLATEUR commande
1 °C ou 2 °F plus élevé
CONGÉLATEUR trop tiède/
trop peu de glaçons
CONGÉLATEUR commande
1 °C ou 2 °F plus bas
Témoin et réinitialisation du filtre à eau
Le témoin lumineux du filtre à eau, situé sur le panneau de
commande, vous aidera à savoir quand changer le filtre à eau.
Un filtre à eau de rechange doit être commandé lorsque « Order »
(commander) s’affiche. Il est recommandé de remplacer le filtre
lorsque « Replace » (remplacer) s’affiche ou lorsque le débit
d’eau à votre distributeur ou à la machine à glaçons diminue de
façon marquée. Voir la section « Remplacement du filtre à eau »
plus loin dans cette section.
Après le remplacement du filtre à eau, appuyer sur FILTER
RESET (RÉINITIALISATION DU FILTRE) pendant 3 secondes
jusqu’à ce que les témoins « Order Filter » (commander un filtre)
ou « Replace filter » (remplacer le filtre) s’éteignent.
Réinitialiser l’état du filtre
Après avoir remplacé le filtre, appuyer sur le bouton Filter Reset
(réinitialisation du filtre) pendant 3 secondes. L’écran affichera un
compte à rebours 3, 2, 1, le témoin de filtre clignotera, puis
reviendra à l’affichage d’origine.
Consulter la section « Système de filtration de l’eau » pour
connaître les étapes de retrait et de remplacement du filtre.
Max Cool/Max Ice (refroidissement maximal/
production maximale de glaçons)
Refroidissement maximal
La caractéristique Max Cool (refroidissement maximal) est utile
lors de l’addition d’un grand nombre d’aliments, de l’élévation
temporaire de la température de la pièce ou de périodes où les
portes sont souvent ouvertes.
� Appuyer sur la touche OPTIONS, puis sur Max Cool
(refroidissement maximal) pour activer cette caractéristique.
La caractéristique de production de refroidissement maximal
reste activée pendant 24 heures (à moins d’être annulée
manuellement).
REMARQUE : L’affichage de température pour le
compartiment de réfrigération continue d’indiquer le point de
réglage sélectionné par l’utilisateur, mais la température réelle
dans le compartiment de réfrigération baisse à 34 °F (1 °C)
lorsque la caractéristique Max Cool (refroidissement maximal)
est activée. Au bout de 24 heures, le réfrigérateur revient aux
points de réglage de la température précédents.
Max Ice (production maximale de glaçons)
La fonction de production maximale de glaçons accélère la
production de glaçons pour vous aider pendant les périodes de
grande utilisation.
� Appuyer sur la touche OPTIONS, puis sur Max Ice (production
maximale de glaçons) pour activer cette caractéristique. La
caractéristique de production de glaçons maximale reste
activée pendant 24 heures (à moins d’être annulée
manuellement).
REMARQUE : L’affichage de température pour les
compartiments de réfrigération et de congélation continue
d’indiquer le point de réglage sélectionné par l’utilisateur, mais
la température réelle dans le compartiment de congélation
baisse à -5 °F (-21 °C) lorsque la caractéristique Max Ice
(production de glaçons maximale) est activée. Au bout de
24 heures, le congélateur revient au point de réglage de
température précédent.
� La modification de la température du réfrigérateur ou
l’activation du mode Vacation (Vacances) désactivera la
fonction Max Cool/Max Ice (Refroidissement maximal/
Production maximale de glaçons).
Mode Sabbat
� Appuyer sur le bouton Sabbath (Sabbat) pendant 3 secondes
pour activer ou désactiver le mode Sabbath (Sabbat).
REMARQUE : Le réfrigérateur reste en mode Sabbat après une
coupure de courant.
28
Fonctions d’alarme
Ouverture de la porte
Une alarme retentit si la porte reste ouverte pendant plus de
5 minutes. Lorsque l’on ferme la porte ou le tiroir, ou que l’on
appuie sur n’importe quelle touche de l’écran d’accueil (Fridge
[Réfrigérateur], Freezer [Congélateur] ou Options), la fonction de
porte ouverte se réinitialise et l’alarme sonore s’éteint.
REMARQUE : Si la porte ou le tiroir est laissé ouvert pendant
10 minutes, les lumières intérieures s’éteignent. Fermer la porte
ou le tiroir ouvert réinitialisera les lumières.
Panne de courant
Lorsqu’une panne de courant se produit, le témoin Power Outage
(Panne de courant) s’affiche. Appuyer sur n’importe quelle touche
de l’écran d’accueil (Fridge [Réfrigérateur], Freezer [Congélateur]
ou Options) pour éteindre le témoin lumineux. L’indicateur de
panne de courant ne s’affiche pas lorsque Cooling Off
(Refroidissement désactivé) ou le mode Sabbath (Sabbat) est
activé, mais il s’affiche lorsque l’on sort du mode Sabbat après
une panne de courant.
Dépassement de la température
IMPORTANT : Si l’alarme de température excessive s’active, les
aliments peuvent se gâter. Voir la section « Pannes de courant ».
Minimiser les ouvertures de porte jusqu’à ce que les températures
reviennent à la normale.
La fonction de dépassement de température est conçue pour
laisser savoir lorsque la température du réfrigérateur monte au-
dessus de 9 °C (48 °F) ou lorsque la température du congélateur
monte au-dessus de -9 °C (15 °F) pendant 1 heure et demie ou
plus. L’alarme sonore s’éteindra automatiquement lorsque la
température retournera à la normale, mais le témoin lumineux
continue de clignoter pour indiquer qu’un dépassement de la
température s’est produit jusqu’à ce que la réinitialisation de
l’erreur de température trop élevée ait été effectuée. Appuyer sur
n’importe quelle touche de l’écran d’accueil (Fridge
[Réfrigérateur], Freezer [Congélateur] ou Options) pour éteindre
le témoin lumineux.
Si le dépassement de température persiste après un réarmement
de l’alarme de dépassement de température, le témoin lumineux
continue de se réactiver toutes les heures et demie jusqu’à ce que
les températures du réfrigérateur et du congélateur descendent
sous 9 °C (48 °F) et -9 °C (15 °F), respectivement.
Divers
Showroom Mode (Mode d’exposition)
Le mode de démonstration est conçu pour le plancher de vente.
Maintenir les boutons Fridge (Réfrigérateur) et Freezer
(Congélateur) enfoncés pendant 5 secondes, le témoin de mode
de démonstration clignotera deux fois et restera activé/désactivé.
Machine à glaçons et bac
d’entreposage
IMPORTANT : Purger le système d’approvisionnement en eau
avant de mettre en marche la machine à glaçons. Voir la section
« Distributeurs d’eau et de glaçons ». Prévoir un délai de
24 heures pour la production du premier lot de glaçons. Jeter les
trois premiers lots de glaçons produits. Prévoir un délai de 3 jours
pour le remplissage complet du bac à glaçons.
Mise en marche/arrêt de la machine à glaçons
REMARQUE : La machine à glaçons est munie d’une fonction
d’arrêt automatique. Ne pas forcer le commutateur du bras en
broche vers le haut ou vers le bas.
1. Utiliser l’interrupteur pour activer ou désactiver la machine à
glaçons.
A
A. Interrupteur de la machine à glaçons
Nettoyage du bac d’entreposage à glaçons
REMARQUE : Il est normal que les glaçons soient agglomérés
dans le bac à glaçons. Si l’on distribue ou utilise des glaçons plus
fréquemment, ils se sépareront. Il est conseillé de vider et de
nettoyer le bac à glaçons aussi souvent que nécessaire.
Nettoyage du bac d’entreposage à glaçons :
1. Faire glisser le bac à glaçons, puis le soulever pour le sortir du
congélateur.
2. Vider le bac à glaçons. Utiliser de l’eau tiède pour faire fondre
la glace si nécessaire.
REMARQUE : Ne pas utiliser d’objet pointu pour briser les
glaçons dans le bac. Ceci peut endommager le bac
d’entreposage et le mécanisme de la machine à glaçons.
3. Laver le bac à glaçons à l’aide d’eau tiède et de détergent
doux, puis bien rincer et sécher à fond. Ne pas utiliser de
nettoyants forts ou abrasifs ni de dissolvants.
29
Ne pas oublier
� Prévoir un délai de 24 heures pour la production du premier lot
de glaçons. Prévoir un délai de 3 jours pour le remplissage
complet du récipient à glaçons.
� Jeter les trois premières quantités de glaçons produites pour
éviter les impuretés qui peuvent être expulsées du système.
� La qualité des glaçons dépend de la qualité de l’eau fournie à
la machine à glaçons.
� Éviter de connecter la machine à glaçons à une alimentation
en eau adoucie.
� Les produits chimiques adoucisseurs d’eau (comme le sel)
peuvent endommager certaines pièces de la machine à
glaçons et entraîner une mauvaise qualité de glaçons. Si
l’alimentation en eau adoucie ne peut être évitée, s’assurer
que l’adoucisseur d’eau fonctionne bien et qu’il est bien
entretenu.
� Il est normal pour les glaçons de coller ensemble aux coins. Ils
se sépareront facilement.
� Ne pas entreposer quoi que ce soit sur le dessus de la
machine à glaçons ou dans le bac à glaçons.
Système de filtration de l’eau
Ne pas utiliser ce produit pour filtrer une eau microbiologiquement
polluée ou de qualité inconnue en l’absence d’un dispositif de
désinfection adéquat en amont ou en aval du système. Les
systèmes certifiés pour la réduction des kystes peuvent être
utilisés pour une eau désinfectée susceptible de contenir des
kystes filtrables.
Témoin d’état du filtre à eau
Le témoin lumineux du filtre à eau, situé sur le panneau de
commande, vous aidera à savoir quand changer le filtre à eau.
État de remplacement :
� Remplacer la cartouche du filtre à eau lorsque l’affichage de
l’état du filtre passe à « Replace » (remplacer).
État de remplacement en retard :
� Lorsque le témoin du filtre à eau sur le tableau de commande
devient rouge, ceci indique qu’il est temps de changer la
cartouche du filtre à eau.
� Il est recommandé de remplacer le filtre lorsque le témoin
lumineux de l’état du filtre passe au rouge ou lorsque le débit
d’eau au distributeur ou à la machine à glaçons diminue de
façon marquée.
REMARQUE : Si le débit d’eau au distributeur d’eau ou à la
machine à glaçons diminue de façon marquée, remplacer le filtre
plus tôt. Le filtre doit être remplacé au moins tous les 6 mois selon
la qualité de l’eau et l’utilisation.
Pendant la distribution d’eau une fois que l’icône de
remplacement du filtre est activée, cette dernière clignotera
pendant la durée de la distribution. Cette situation s’applique pour
l’état de remplacement du filtre et l’état de remplacement en
retard. Quatorze jours après l’activation du témoin de
remplacement du filtre, le témoin passe en mode « remplacement
en retard ».
Réinitialiser l’état du filtre
Après avoir remplacé le filtre, appuyer sur le bouton Filter Reset
(réinitialisation du filtre) pendant 3 secondes. Le bouton ne
s’affiche plus après la réinitialisation.
Remplacement du filtre à eau
Le filtre à eau : est situé dans la grille de la base, sous la porte du
compartiment du congélateur. Il n’est pas nécessaire de retirer la
grille de la base pour retirer le filtre.
A
A. Filtre à eau
1. Retirer le filtre en poussant sur le bouton d’éjection et en tirant
sur le bouchon du filtre en ligne droite.
REMARQUE :
� Éviter de tourner le bouchon pendant l’extraction du filtre
pour éviter les risques qu’il s’enlève. Si cela se produit,
replacer le bouchon et tirer sur le filtre en ligne droite.
� Il y aura de l’eau dans le filtre. Il est possible qu’il y ait un
dégât d’eau.
BA
A. Bouton d’éjection
B. Filtre à eau
2. Enlever le bouchon en la dévissant dans le sens antihoraire
jusqu’à ce qu’il ne soit plus possible de le tourner.
IMPORTANT : Ne pas jeter le couvercle. Il fait partie de votre
réfrigérateur. Conserver le couvercle pour l’utiliser avec le
filtre de rechange.
B
A
A. Filtre à eau
B. Bouchon
30
3. Aligner l’arête du bouchon avec la flèche du nouveau filtre,
puis tourner le bouchon jusqu’à ce qu’il s’enclenche en place.
B
A
A. Couvercle
B. Joints toriques
4. Enlever les bouchons des joints toriques. S’assurer que les
anneaux d’étanchéité sont toujours en place une fois que les
couvercles sont retirés.
5. Placer le bouchon (retiré à l’étape 2) sur le nouveau filtre.
Aligner l’arête du bouchon avec la flèche du filtre. Tourner le
bouchon dans le sens horaire jusqu’à ce qu’il s’emboîte.
A
B
A. Flèche sur le filtre
B. Arrête sur le bouchon
6. Enfoncer le nouveau filtre dans l’ouverture de la grille de la
base. À mesure de l’insertion du filtre, le bouton d’éjection
s’enfonce. Le bouton d’éjection ressortira lorsque le filtre sera
complètement engagé.
7. Tirer doucement sur le bouchon pour vérifier que le filtre est
bien en place.
8. Rincer le système de distribution d’eau. Selon le modèle, voir
la section « Distributeurs d’eau et de glaçons » ou « Machine
à glaçons et bac d’entreposage ».
Utilisation de la machine à glaçons sans un filtre à
eau
Il est possible d’utiliser la machine à glaçons sans utiliser un filtre
à eau. Vos glaçons ne seront pas filtrés.
1. Retirer le filtre en poussant sur le bouton d’éjection et en tirant
sur le bouchon. Voir la section « Remplacement du filtre à
eau » située plus haut dans cette section.
2. Enlever le bouchon en la dévissant dans le sens antihoraire
jusqu’à ce qu’il ne soit plus possible de le tourner.
IMPORTANT : Ne pas jeter le couvercle. Il fait partie de votre
réfrigérateur.
3. Avec le couvercle en position horizontale, insérer le bouchon
dans la grille de la base jusqu’à ce qu’il s’arrête.
A
A. Bouchon
4. Tourner le bouchon dans le sens antihoraire jusqu’à ce que le
bouchon glisse dans la fente de fixation. Tourner ensuite le
bouchon dans le sens horaire jusqu’à ce qu’il soit en position
horizontale.
REMARQUE : Le bouchon ne sera pas au même niveau que
la grille de la base.
CARACTÉRISTIQUES DU
RÉFRIGÉRATEUR
Tablettes du réfrigérateur
Informations importantes à propos des tablettes et des
couvercles en verre :
Ne pas nettoyer les tablettes ou les couvercles de verre avec de
l’eau tiède lorsqu’ils sont froids. Les tablettes et couvercles
peuvent se briser s’ils sont exposés à un changement de
températures ou impact soudain, tel qu’une chute. Le verre
trempé est conçu pour se briser en de multiples petits morceaux
de la taille de gravillons. Ceci est normal. Les tablettes en verre et
les couvercles sont lourds. Employer les deux mains lorsqu’on les
retire afin d’éviter de les faire tomber.
Les tablettes de réfrigérateur sont réglables pour s’adapter aux
besoins de rangement de l’utilisateur.
Afin de pouvoir trouver plus facilement l’article recherché, on peut
remiser ensemble des aliments semblables dans le réfrigérateur
et ajuster les tablettes pour les adapter aux différentes tailles
d’articles. Ceci réduira également la durée d’ouverture de la porte
du réfrigérateur et permettra d’économiser de l’énergie.
Tablettes et cadres de tablettes
Pour retirer et réinstaller une tablette/un cadre :
1. Enlever la tablette/le cadre en l’inclinant vers le haut à l’avant
et en la/le soulevant hors des supports de tablette. Retirer la
tablette tout droit vers l’extérieur.
2. Replacer la tablette/le cadre en dirigeant les crochets arrière
de la tablette dans les supports de tablette. Incliner l’avant de
la tablette vers le haut jusqu’à ce que les crochets arrière de la
tablette se placent dans les supports de tablette.
31
3. Abaisser l’avant de la tablette et vérifier que la tablette est
bien en position.
Guide d’entreposage des viandes
Garder la plus grande partie des viandes dans leur emballage
d’origine pourvu qu’il soit hermétique et à l’épreuve de l’humidité.
Emballer de nouveau si nécessaire. Voir le tableau suivant pour
les durées d’entreposage. Lorsque la viande doit être entreposée
plus longtemps que les durées indiquées, congeler la viande.
Poisson frais ou crustacés......................... à consommer le jour
même de l’achat
Poulet, bœuf haché, abats comestibles (foie)............... 1 à 2 jours
Charcuteries, steaks/rôtis......................... 3 à 5 jours
Viandes salaisonnées......................... 7 à 10 jours
Restes – Couvrir les restes avec une pellicule en plastique ou du
papier d’aluminium ou utiliser des contenants en plastique avec
couvercles hermétiques.
TIROIRS POUR SPÉCIALITÉS
ALIMENTAIRES/À LÉGUMES
Retrait et réinstallation des tiroirs pour spécialités
alimentaires/à légumes :
1. Faire glisser le tiroir pour spécialités alimentaires/à légumes
en ligne droite jusqu’à la butée. Soulever l’avant du bac d’une
main tout en soutenant la partie inférieure du bac de l’autre
main. Retirer complètement le bac en le faisant glisser.
2. Pour réinstaller le tiroir pour spécialités alimentaires/à
légumes, tirer complètement les glissières du tiroir et placer le
tiroir sur les glissières.
A
A. Glissières de tiroir
3. Enfoncer le bac jusqu’à ce qu’il se trouve en position de
fermeture.
4. Ouvrir de nouveau le tiroir pour spécialités alimentaires/à
légumes pour vérifier qu’il a été réinstallé correctement.
32
CARACTÉRISTIQUES DU
CONGÉLATEUR
Tiroir de congélateur et bac à
glaçons coulissant
Le tiroir du congélateur peut être utilisé pour conserver des
articles de petite taille. Le tiroir de congélateur n’est pas
escamotable.
Pour retirer et réinstaller le bac à glaçons :
1. Faire glisser le bac à glaçons, puis le soulever pour le sortir du
congélateur.
2. Pour réinstaller le bac à glaçons, tirer complètement les
glissières du tiroir et placer le bac sur les glissières. Enfoncer
le bac jusqu’à ce qu’il se trouve en position de fermeture.
3. Ouvrir de nouveau le bac à glaçons pour vérifier qu’il a été
réinstallé correctement.
Guide de stockage des aliments surgelés
Les périodes de conservation varient selon la qualité et le type
d’aliment, le type d’emballage et de pellicule utilisés (doivent être
hermétiques et résistants à l’humidité) et la température de
remisage. Les cristaux de glace à l’intérieur d’un emballage scellé
sont normaux. La présence de cristaux signifie simplement que
l’humidité dans les aliments et l’air à l’intérieur de l’emballage se
sont condensés.
Ne pas placer plus d’aliments non congelés dans le congélateur
que la quantité qui congèlera dans l’intervalle de 24 heures (pas
plus de 2 à 3 lb d’aliments par pied cube d’espace
[907 g à 1 350 g pour 28 L] dans le congélateur). Laisser assez
d’espace dans le congélateur pour permettre la circulation d’air
entre les emballages. S’assurer de laisser assez d’espace pour
que la porte ferme hermétiquement.
Pour plus de renseignements au sujet de la préparation des
aliments pour la congélation, consulter un guide pour congélateur
ou un livre de recettes fiable.
CARACTÉRISTIQUES DE LA
PORTE
Balconnets de porte
Les grands balconnets de porte peuvent contenir des contenants
de un gallon et les balconnets plus petits peuvent contenir des
bouteilles de 2 L. Les balconnets de porte sont réglables et
amovibles; ils peuvent donc être nettoyés et réglés facilement.
Compartiment pour petits articles
REMARQUE : Le compartiment doit être bien positionné dans la
partie supérieure de la porte pour éviter que des articles ne
tombent pendant l’ouverture ou la fermeture de la porte.
1. Installer le compartiment pour petits articles dans la partie
supérieure de la porte et appuyer vers le bas pour verrouiller
en place.
Pour retirer et réinstaller les compartiments pour petits
articles :
1. Retirer le balconnet en le soulevant vers le haut et en tirant
pour le sortir.
2. Réinstaller le balconnet en le faisant glisser au-dessus du
support désiré et en l’enfonçant jusqu’à la butée.
Compartiments peu profonds
Retrait et réinstallation des compartiments peu profonds :
1. Retirer le balconnet en le soulevant vers le haut et en tirant
pour le sortir.
33
2. Réinstaller le balconnet en le faisant glisser au-dessus du
support désiré et en l’enfonçant jusqu’à la butée.
Compartiment de porte pour contenant de un
gallon
REMARQUE : Le compartiment ne peut être placé que dans le
support inférieur de la porte.
1. Installer le compartiment au-dessus du support inférieur de la
porte et pousser vers le bas pour fixer ne place.
Retrait et réinstallation du compartiment de porte pour
contenant de un gallon :
1. Retirer le balconnet en le soulevant vers le haut et en tirant
pour le sortir.
2. Réinstaller le balconnet en le faisant glisser au-dessus du
support désiré et en l’enfonçant jusqu’à la butée.
ENTRETIEN ET RÉPARATION
Nettoyage
AVERTISSEMENT
Risque d’explosion
Risque d’incendie ou d’explosion.
Fluide frigorigène inflammable utilisé.
Ne pas utiliser d’appareils mécaniques pour dégivrer le
réfrigérateur.
Ne pas perforer la tubulure de réfrigération.
Les sections de réfrigération et de congélation se dégivrent
automatiquement. Nettoyer toutefois les deux compartiments
environ une fois par mois afin d’éviter une accumulation d’odeurs.
Essuyer immédiatement les renversements.
Nettoyage du réfrigérateur :
1. Retirer la grille supérieure. Voir la section « Interrupteur
d’alimentation marche/arrêt ».
2. Appuyer sur l’interrupteur d’alimentation pour le mettre en
position d’arrêt.
3. Retirer toutes les pièces amovibles de l’intérieur comme les
tablettes, les tiroirs FreshChill (Rafraîchissement), etc.
4. Laver à la main, rincer et sécher les pièces amovibles et les
surfaces internes soigneusement. Utiliser une éponge propre
ou un linge doux et un détergent doux dans de l’eau tiède.
� Ne pas utiliser de nettoyants puissants ou abrasifs tels que
les nettoyants à vitre en atomiseurs, nettoyants à récurer,
liquides inflammables, cires nettoyantes, détergents
concentrés, agents de blanchiment ou nettoyants
contenant du pétrole sur les pièces en plastique, les
garnitures intérieures et garnitures de portes ou sur les
joints de portes. Ne pas utiliser d’essuie-tout, de tampons
à récurer ou un autre outil de nettoyage abrasif. Ces
produits risquent d’égratigner ou d’endommager les
matériaux.
� Pour aider à éliminer les odeurs, on peut laver les parois
intérieures avec un mélange d’eau tiède et de bicarbonate
de soude (2 c. à soupe pour 1 pte [26 g pour 0,95 L]
d’eau).
5. Laver les surfaces extérieures en acier inoxydable et surfaces
extérieures peintes avec une éponge propre ou un linge doux
et un détergent doux dans de l’eau tiède. Ne pas utiliser de
produits de nettoyage forts ou abrasifs ni de nettoyants à base
de chlore. Sécher soigneusement au moyen d’un chiffon
doux.
REMARQUE : Pour que votre réfrigérateur en acier
inoxydable conserve son aspect neuf et pour enlever les
petites égratignures ou marques, il est suggéré d’utiliser le
nettoyant et poli pour acier inoxydable approuvé par le
fabricant.
34
IMPORTANT : Ce nettoyant doit être utilisé sur les pièces en
acier inoxydable uniquement.
Veiller à ce que le nettoyant et poli pour acier inoxydable
n’entre pas en contact avec les pièces de plastique comme
les garnitures, couvercles de distributeurs ou joints de porte.
En cas de contact non intentionnel, nettoyer la pièce de
plastique avec une éponge et un détergent doux dans de l’eau
tiède. Sécher soigneusement au moyen d’un chiffon doux.
Pour commander le nettoyant, voir la section « Accessoires ».
6. Appuyer sur l’interrupteur d’alimentation pour le mettre en
position de marche.
7. Réinstaller la grille du haut. Voir la section « Interrupteur
d’alimentation marche/arrêt ».
Nettoyage du condensateur
AVERTISSEMENT
Risque d’explosion
Risque d’incendie ou d’explosion causé par la
perforation de la tubulure de réfrigération;
suivre avec attention les instructions de manipulation.
Fluide frigorigène inflammable utilisé.
Le condensateur n’a pas besoin d’être nettoyé souvent dans des
conditions de fonctionnement domestique normales. Si
l’environnement est particulièrement graisseux, poussiéreux ou
s’il y a des animaux domestiques dans la maison, le condenseur
devrait être nettoyé tous les 6 mois pour assurer une efficacité
maximum.
A
A. Condenseur
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer la grille supérieure.
3. Utiliser un aspirateur à brosse douce pour nettoyer la grille,
les endroits ouverts derrière la grille et la surface à l’avant du
condensateur.
4. Replacer la grille de la base après avoir terminé.
5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
REMARQUE : Communiquer avec le service s’il est impossible de
nettoyer le condensateur.
Remplacer le module à DEL
IMPORTANT : Les lampes des compartiments de réfrigération et
de congélation utilisent la technologie DEL. Si les lampes ne
s’allument pas lorsqu’on ouvre la porte, appeler les numéros
fournis pour obtenir de l’aide ou un dépannage. Consulter le
« Guide de démarrage rapide » pour les coordonnées. Si un
module à DEL ne s’allume pas lorsque la porte du réfrigérateur ou
du congélateur est ouverte, communiquez avec nous pour obtenir
de l’aide ou un entretien.
Pannes de courant
Si le courant doit être interrompu pendant une durée inférieure ou
égale à 24 heures, garder la ou les portes fermées (selon votre
modèle) pour permettre aux aliments de rester froids et congelés.
Si l’alimentation électrique doit être interrompue pendant plus de
24 heures, faire l’une des choses suivantes :
� Retirer tous les aliments congelés et les entreposer dans un
entrepôt frigorifique.
� Placer 2 lb (907 g) de glace sèche dans le congélateur pour
chaque pied cube (28 L) d’espace de congélation. Ceci
permettra de garder les aliments congelés durant 2 à 4 jours.
� Si l’on ne dispose ni d’un entrepôt frigorifique, ni de glace
carbonique, consommer les aliments périssables ou les mettre
en conserve immédiatement.
IMPORTANT : Un congélateur plein restera froid plus longtemps
qu’un congélateur partiellement rempli. Un congélateur plein de
viande demeure froid plus longtemps qu’un congélateur rempli de
pains et de pâtisseries. Si les aliments contiennent des cristaux
de glace, ils peuvent être remis à congeler, toutefois la qualité et
la saveur risquent d’en être affectées. Si les aliments semblent de
piètre qualité, les jeter.
Entretien avant les vacances
Si l’utilisateur choisit d’arrêter le réfrigérateur avant son
absence :
1. Enlever tous les aliments du réfrigérateur.
2. Si le réfrigérateur est équipé d’une machine à glaçons
automatique :
� Fermer l’approvisionnement en eau de la machine à
glaçons au moins un jour à l’avance.
� Lorsque la dernière quantité de glaçons est déposée,
soulever le bras de commande d’arrêt métallique à la
position Off (Arrêt) (position haute) ou placer le
commutateur sur Off (Arrêt), selon le modèle.
3. Sous le menu du réfrigérateur ou du congélateur, maintenir
enfoncée la touche Cooling Off (désactivation du
refroidissement) pendant 3 secondes pour désactiver le
refroidissement.
REMARQUE : Pour éteindre complètement l’alimentation,
utiliser le bouton On/Off (Marche/Arrêt) situé derrière la grille
supérieure. Voir la section « Interrupteur d’alimentation
marche/arrêt ».
4. Nettoyer le réfrigérateur, l’essuyer et bien le sécher.
5. À l’aide d’un ruban adhésif, placer des blocs de caoutchouc
ou de bois dans la partie supérieure de chaque porte de façon
à ce qu’elles soient suffisamment ouvertes pour permettre à
l’air d’entrer et d’éviter l’accumulation d’odeur ou de
moisissure.
Lors de l’arrivée au nouveau domicile, remettre tout en place et
consulter la section « Instructions d’installation » pour les
instructions de préparation. Aussi, si le réfrigérateur comporte une
machine à glaçons automatique, ne pas oublier de rebrancher
l’approvisionnement en eau au réfrigérateur.
35
DÉPANNAGE
Fonctionnement du réfrigérateur
Essayer d’abord les solutions suggérées ici pour éviter une
intervention de dépannage. Pour obtenir une assistance
supplémentaire, voir les coordonnées figurant dans le « Guide de
démarrage rapide ».
Le réfrigérateur ne fonctionne pas
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
� Le cordon d’alimentation électrique est-il débranché?
Brancher sur une prise à 3 alvéoles reliée à la terre.
� La prise électrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
� Un fusible du domicile est-il grillé ou un disjoncteur s’
est-il ouvert? Remplacer le fusible ou réenclencher le
disjoncteur. Si le problème persiste, appeler un électricien.
� Les commandes sont-elles activées? S’assurer que les
commandes du réfrigérateur sont sur On (marche). Voir la
section « Utilisation des commandes ».
� Le réfrigérateur est-il en train de se dégivrer? Votre
réfrigérateur fera fonctionner un programme de dégivrage
automatique. Revérifier après 45 minutes pour voir s’il
fonctionne.
� S’agit-il d’une nouvelle installation? Accorder 24 heures
après l’installation pour que le réfrigérateur se refroidisse
complètement.
REMARQUE : Le fait de placer les commandes de
température sur le réglage le plus froid ne refroidira pas le
compartiment plus rapidement.
Le moteur semble fonctionner excessivement
Il se peut que ce nouveau réfrigérateur fonctionne plus longtemps
que l’ancien en raison du compresseur et des ventilateurs à haute
efficacité. L’appareil peut fonctionner plus longtemps encore si la
température de la pièce est élevée, si une grande quantité de
nourriture a été ajoutée, si les portes sont fréquemment ouvertes
ou si elles ont été laissées ouvertes.
Si le réfrigérateur est bruyant
Le bruit émis par les réfrigérateurs a été réduit au cours des
années. Du fait de cette réduction, il est possible d’entendre des
bruits intermittents provenant du nouveau réfrigérateur qui
n’avaient pas été décelés avec l’ancien modèle. Voici une liste
des sons normaux accompagnés d’une explication.
� Bourdonnement – Se fait entendre lorsque le robinet d’eau
s’ouvre pour remplir la machine à glaçons.
� Pulsation – les ventilateurs/le compresseur se règlent afin
d’optimiser la performance.
� Cliquetis – Écoulement de liquide réfrigérant, mouvement des
conduites d’eau ou d’objets posés sur le dessus du
réfrigérateur.
� Grésillement/gargouillement – de l’eau tombe sur l’élément
de chauffage durant le programme de dégivrage.
� Bruit d’éclatement – contraction/expansion des parois
internes, particulièrement lors du refroidissement initial.
� Bruit d’écoulement d’eau – Peut être entendu lorsque la
glace fond lors du programme de dégivrage et que l’eau
s’écoule dans le plateau de dégivrage.
� Grincement/craquement – Se produit lorsque la glace est
éjectée du moule à glaçons.
� Bruit de claquement pendant le fonctionnement de la
machine à glaçons ou de la distribution d’eau – Vérifier s’il
est nécessaire d’installer un dispositif de protection contre les
coups de bélier. Consulter la section « Spécifications de
l’alimentation en eau » pour obtenir plus d’informations.
Aucune alarme sonore de porte ouverte ne retentit
La porte a-t-elle été ouverte moins de 10 minutes?
L’alarme de porte ouverte ne clignote que si la porte est restée
ouverte pendant plus de 10 minutes. L’alarme sonore retentit la
première fois que la porte reste ouverte pendant plus de
10 minutes. Les alarmes de porte ouverte subséquentes se feront
toutes sous forme de clignotement. L’alarme sonore doit être
réinitialisée chaque fois. Voir la section « Utilisation des
commandes ».
La porte ne ferme pas complètement
� La porte est-elle bloquée en position ouverte? Déplacer les
emballages d’aliments pour libérer la porte.
� Un compartiment ou une tablette bloquent-ils le passage?
Replacer le compartiment ou la tablette en position correcte.
36
Les joints sont-ils collants ou sales? Nettoyer les joints au
savon doux et à l’eau tiède.
L’éclairage ne fonctionne pas
Le réfrigérateur est-il en mode Sabbath (Sabbat)? Voir la
section « Utilisation des commandes ».
La porte a-t-elle été ouverte plus de 10 minutes? Voir la
section « Utilisation des commandes ».
Température et humidité
La température est trop élevée
� S’agit-il d’une nouvelle installation? Accorder 24 heures
après l’installation pour que le réfrigérateur se refroidisse
complètement.
� Les portes sont-elles souvent ouvertes ou laissées
ouvertes? Ceci permet à l’air chaud de pénétrer dans le
réfrigérateur. Réduire les ouvertures de porte et garder la porte
complètement fermée.
� A-t-on ajouté une grande quantité d’aliments? Attendre
quelques heures pour permettre au réfrigérateur de revenir à
une température normale.
� Les réglages sont-ils corrects pour les conditions
existantes? Régler les commandes à un degré plus froid.
Vérifier la température au bout de 24 heures. Voir la section
« Utilisation des commandes ».
� Le réfrigérateur ne refroidit pas. Sur les modèles à
commandes numériques, éteindre le réfrigérateur puis le
rallumer pour le réinitialiser. Si cela ne résout pas le problème,
faire un appel de service.
� Les évents sont-ils obstrués? Enlever tout article placé
devant les évents.
Il y a accumulation d’humidité à l’intérieur
REMARQUE : Une certaine accumulation d’humidité est normale.
� La pièce est-elle humide? Ceci contribue à l’accumulation de
l’humidité.
� Les portes sont-elles souvent ouvertes ou laissées
ouvertes? Ceci permet à l’air chaud de pénétrer dans le
réfrigérateur. Réduire les ouvertures de porte et garder la porte
complètement fermée.
Glaçons et eau
La machine à glaçons ne produit pas ou pas
suffisamment de glaçons
� Le réfrigérateur est-il connecté à l’alimentation en eau et le
robinet d’arrêt d’eau est-il ouvert? Brancher le réfrigérateur
à l’alimentation en eau et ouvrir le robinet d’arrêt d’eau
complètement.
� La canalisation de la source d’eau du domicile
comportet-elle une déformation? Une déformation dans la
canalisation peut réduire l’écoulement d’eau. Redresser la
canalisation d’eau.
� La machine à glaçons est-elle allumée? S’assurer que
l’interrupteur est en position ON (MARCHE).
� S’agit-il d’une nouvelle installation? Attendre 24 heures
après l’installation de la machine à glaçons pour que la
production de glaçons commence. Attendre environ 72 heures
pour que la production de glaçons soit complète.
� A-t-on récemment prélevé une grande quantité de
glaçons? Attendre 24 heures pour que la machine à glaçons
produise plus de glaçons.
� Un glaçon est-il coincé dans le bras éjecteur de la machine
à glaçons? Enlever le glaçon du bras éjecteur avec un
ustensile en plastique.
� Un système de filtration de l’eau à osmose inverse est-il
connecté à l’alimentation en eau froide? Ceci peut réduire
la pression de l’eau. Voir la section « Spécifications de
l’alimentation en eau ».
Les glaçons sont creux ou petits
REMARQUE : Cela indique une faible pression d’eau.
� Le robinet d’arrêt de la canalisation d’eau est-il
complètement ouvert? Ouvrir le robinet d’arrêt
complètement.
� La canalisation de la source d’eau du domicile comporte-
t-elle une déformation? Une déformation dans la canalisation
peut réduire l’écoulement d’eau. Redresser la canalisation
d’eau.
� Un système de filtration de l’eau à osmose inverse est-il
connecté à l’alimentation en eau froide? Ceci peut réduire
la pression de l’eau. Voir la section « Spécifications de
l’alimentation en eau ».
� D’autres questions concernant la pression de l’eau?
Appeler un plombier agréé et qualifié.
Les glaçons sont agglomérés dans le bac
d’entreposage
� Il est normal que du givre se forme sur le dessus du bac
d’entreposage; ceci est dû aux ouvertures et fermetures de la
porte du congélateur.
� Il est normal que les glaçons s’agglomèrent lorsqu’ils ne sont
pas fréquemment distribués ou utilisés. Il est conseillé de vider
et de nettoyer le bac à glaçons aussi souvent que nécessaire.
Voir la section « Machine à glaçons et bac d’entreposage ».
Mauvais goût, odeur ou couleur grise des glaçons
� Les raccords de plomberie sont-ils neufs? Des raccords de
plomberie neufs peuvent entraîner une décoloration ou un
mauvais goût des glaçons.
� Les glaçons ont-ils été gardés trop longtemps? Jeter les
glaçons. Laver le compartiment à glaçons. Attendre 24 heures
pour la fabrication de nouveaux glaçons.
� Y a-t-il un transfert d’odeurs de nourriture? Utiliser des
emballages hermétiques et à l’épreuve de l’humidité pour
conserver les aliments.
� L’eau contient-elle des minéraux (tels que le soufre)?
L’installation d’un filtre à eau peut être requise afin d’enlever
les minéraux.
� Un filtre à eau est-il installé sur le réfrigérateur? Une
décoloration grise ou foncée des glaçons indique que le
système de filtration de l’eau nécessite un rinçage
supplémentaire.
Les portes sont difficiles à ouvrir
AVERTISSEMENT
Risque d’explosion
Garder les matières et les vapeurs inflammables, telles
que l’essence, à l’écart de l’appareil.
Utiliser un produit de nettoyage ininflammable.
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
37
FICHE DE DONNÉES DE PERFORMANCE
Système de filtration de l’eau
Capacité du modèle EDR3RXD1B/P1WB2 de 200 gallons (757 L) avec indicateur PID; 100 gallons (378 L) sans
indicateur PID Filtres de remplacement EDR3RXD1, EDR3RXD1B, WHR3RXD1, KAD3RXD1 et EDR3RXD1R
Système testé et homologué par NSF International en vertu des normes NSF/
ANSI 42, 53 et 401, ainsi que CSA B483.1 pour la réduction de contaminants
spécifiés sur la fiche de données de performance.
Ce système a été testé selon les normes NSF/ANSI 42, 53, 401 et CSA B483.1 pour la réduction des substances énumérées ci-dessous.
La concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration inférieure ou égale à la
limite permissible pour l’eau qui quitte le système, comme spécifié par les normes ANSI/NSF 42, 53 et 401, ainsi que CSA B483.1.
Réduction concentration
produits de désinfection
Concentration dans l’eau à
traiter
Limite permise de
concentration du produit
dans l’eau
Réduction de concentration
% moy.
Chlore goût/odeur 2,0 mg/L ± 10 % Réduction de 50 % 97,4 %
Particules (classe I*) Au moins 10 000 particules/ml Réduction de 85 % > 99,9 %
Réduction des contaminants Concentration dans l’eau à
traiter
Limite permise de
concentration du produit
dans l’eau
Réduction de concentration
% moy.
Plomb : à pH 6,5/à pH 8,5 0,150 mg/L ± 10 % 0,005 mg/L > 99,7 %/> 99,7 %
Mercure : à pH 6,5/à pH 8,5 0,006 mg/L ± 10 % 0,002 mg/L > 96,6 %/96,7 %
Amiante 10
7
à 10
8
fibres/L
††
99 % > 99,0 %
Kystes opérationnels
†
50 000/L min. 99,95 % > 99,99 %
Turbidité 11 NTU ± 10 % 0,5 NTU 99,1 %
Atrazine 0,009 mg/L ± 10 % 0,003 mg/L > 94,0 %
Benzène 0,015 mg/L ± 10 % 0,005 mg/L > 96,9 %
Carbofurane 0,080 mg/L ± 10 % 0,040 mg/L > 98,7 %
Endrin 0,006 mg/L ± 10 % 0,002 mg/L > 96,8 %
Éthylbenzène
2,100 mg/L ± 10 % 0,700 mg/L > 99,9 %
Lindane 0,002 mg/L ± 10 % 0,000 2 mg/L > 99,1 %
MTBE 0,015 mg/L ± 10 % 0,005 mg/L 93,2 %
O-dichlorobenzène 1,800 mg/L ± 10 % 0,600 mg/L > 99,9 %
Tétrachloroéthène 0,015 mg/L ± 10 % 0,005 mg/L > 96,8 %
Toxaphène 0,015 mg/L ± 10 % 0,003 mg/L > 93,3 %
TTHM 0,045 mg/L ± 10 % 0,080 mg/L 98,6 %
COV 0,300 mg/L ± 10 % 0,015 mg/L 99,7 %
Aténolol 200 ± 20 % 30 ng/L > 95,1 %
Triméthoprime 140 ng/L ± 20 % 20 ng/L > 96,6 %
Linuron 140 ng/L ± 20 % 20 ng/L > 96,7 %
Estrone 140 ng/L ± 20 % 20 ng/L > 96,1 %
Nonylphénol 1 400 ng/L ± 20 % 200 ng/L > 95,8 %
Méprobamate 400 ng/L ± 20 % 60 ng/L > 94,9 %
38
Réduction des contaminants Concentration dans l’eau à
traiter
Limite permise de
concentration du produit
dans l’eau
Réduction de concentration
% moy.
Carbamazépine 1 400 ng/L ± 20 % 200 ng/L > 98,6 %
Diéthyltoluamide 1 400 ng/L ± 20 % 200 ng/L > 98,8 %
Métolachlore 1 400 ng/L ± 20 % 200 ng/L > 98,7 %
TCEP 5 000 ng/L ± 20 % 700 ng/L > 98,0 %
TCPP 5 000 ng/L ± 20 % 700 ng/L > 98,0 %
Phénytoïne 200 ng/L ± 20 % 30 ng/L > 93,8 %
Ibuprofène 400 ng/L ± 20 % 60 ng/L > 93,9 %
Naproxène 140 ng/L ± 20 % 20 ng/L > 95,8 %
Bisphénol A 2 000 ng/L ± 20 % 300 ng/L > 98,9 %
Paramètres de tests : pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,5 gpm (1,89 Lpm). Pression = 60 lb/po
2
(413,7 kPa).
Température = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 200 gallons (757 litres).
Les composés certifiés en vertu de la norme NSF 401 sont considérés comme appartenant à la catégorie des « composés émergents/
contaminants secondaires ». Les composés émergents/contaminants secondaires sont des composés qui ont été détectés à de faibles
concentrations dans des sources d’approvisionnement en eau potable. Même s’ils n’apparaissent qu’à de faibles concentrations, ces
composés peuvent influencer la perception et le niveau d’acceptation de la qualité de l’eau de consommation par le public.
� Pour obtenir les instructions d’installation, d’utilisation et
d’entretien, consulter le manuel d’utilisation.
� Il est important que les critères de fonctionnement, d’entretien et
de remplacement du filtre soient respectés pour que le produit
donne le rendement annoncé. Des dommages à la propriété
peuvent se produire lorsque les instructions ne sont pas toutes
respectées.
� La cartouche jetable doit être changée au moins tous les 6 mois.
� Utiliser le filtre de remplacement, numéro de pièce EDR3RXD1/
EDR3RXD1B. Prix suggéré au détail en 2025 de 59,99 $
US/ 69,99 $ CAN. Les prix sont indiqués sous réserve de
modification.
� Le système de contrôle du filtre mesure la quantité d’eau qui
passe par le filtre et indique quand remplacer le filtre. Pour
savoir comment vérifier l’état du filtre, consulter les sections
« Utiliser les commandes » à la page 26 ou « Système de
filtration d’eau » à page 29 des instructions d’utilisation ou du
guide d’utilisation.
� Après avoir remplacé le filtre à eau, purger le système d’eau.
Voir la section « Préparation du circuit d’eau » à la page 23 du
guide d’utilisation.
� Ces contaminants ne sont pas nécessairement présents dans
l’approvisionnement d’eau. Même si le test a été effectué dans
des conditions de laboratoires standard, le rendement réel peut
varier.
Assistance client 1 800 442-9991
par Whirlpool Corporation
2000 North M63
Benton Harbor, MI 49022
Fabriqué à Taïwan.
*Classe I – taille des particules : > 0,5 um à 1 um
†
Sur la base de la filtration de kystes de Cryptosporidium parvum
††
Filtres de longueur supérieure à 10 um
®
NSF est une marque déposée de NSF International.
� Le produit doit être utilisé pour l’eau froide seulement.
� Le circuit d’eau doit être installé conformément aux lois et
règlements locaux et à ceux de la province concernée.
� Ne pas utiliser ce produit pour filtrer une eau
microbiologiquement polluée ou de qualité inconnue en
l’absence d’un dispositif de désinfection adéquat en amont ou
en aval du système. Les systèmes certifiés pour la réduction
des kystes peuvent être utilisés pour une eau désinfectée
susceptible de contenir des kystes filtrables.
Étab. EPA no 082047-TWN-001.
� Consulter la section « Garantie » pour obtenir le nom et le
numéro de téléphone du fabricant, ainsi que les
renseignements sur la garantie limitée.
Directives d’application/paramètres d’approvisionnement en
eau
Source d’eau Puits ou collectivité
Pression d’eau 30 à 120 lb/po² (207 à 827 kPa)
Température de l’eau
33 °F à 100 °F (0,6 °C à
37,8 °C)
Débit nominal
0,5 gal/m (1,89 L/m)
à 60 lb/po² (413,7 kPa)
� Le système de filtration d’eau peut prendre en charge une
pression d’eau pouvant atteindre 120 livres par pouce carré
(lb/po
2
). Si l’alimentation en eau est supérieure à 80 lb/po
2
,
installer un détendeur avant d’installer le système de filtration
d’eau.
NOTES
39
W11767767B
®/™ ©2025 All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada.
07/25
