4 Deutsch

Inhalt

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des

Geräts diese Originalbetriebsanleitung

und handeln Sie danach. Bewahren Sie

die Originalbetriebsanleitung für den späteren Ge-

brauch oder für Nachbesitzer auf.

Sicherheitshinweise

Gefahrenstufen

 GEFAHR

● Hinweis auf eine unmittelbar drohende Gefahr, die zu

schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu schweren Körperverletzungen oder zum

Tod führen kann.

몇 VORSICHT

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu leichten Verletzungen führen kann.

ACHTUNG

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu Sachschäden führen kann.

Allgemeine Sicherheitshinweise

몇 WARNUNG ● Dieses Gerät ist nicht dafür be-

stimmt durch Personen (einschließlich Kinder) mit ein-

geschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mangels Erfahrung bzw. mangels

Wissen benutzt zu werden, es sei denn, sie werden

durch eine für ihre Sicherheit zuständige Person beauf-

sichtigt oder erhielten von ihr eine Anweisungen, wie

das Gerät zu benutzen ist.

VORSICHT ● Lassen

Sie Reparaturen und den Einbau von Ersatzteilen nur

vom zugelassenen Kundendienst durchführen, so ver-

meiden Sie Gefährdungen.

Bestimmungsgemäße Verwendung

Dieses Produkt wurde für den privaten Gebrauch entwi-

ckelt und ist nicht für die Beanspruchungen des ge-

werblichen Einsatzes vorgesehen. Der Hersteller haftet

nicht für eventuelle Schäden, die durch nicht bestim-

mungsgemäßen Gebrauch oder falsche Bedienung ver-

ursacht werden. Bei diesem Produkt handelt es sich um

eine automatische Schlauchbox, die eine gleichmäßige

Aufrollfunktion des Wasserschlauchs gewährleistet.

Nach der Anwendung kann der Wasserschlauch durch

einmaligen Zug automatisch aufgerollt werden. Die Box

wird mit der mitgelieferten Wandhalterung an die Wand

montiert. Sie kann in einem variablen Schwenkbereich

von bis zu 180 Grad verwendet werden. Bitte beachten

Sie beim Anschluss dieses Produktes an das Trinkwas-

sernetz die Anforderungen der EN 1717 und wenden

Sie sich bei eventuellen Fragen an Ihren Sanitärfachbe-

trieb.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bit-

te Verpackungen umweltgerecht entsorgen.

Altgeräte enthalten wertvolle recyclingfähige Ma-

terialien, die einer Verwertung zugeführt werden

sollten. Bitte entsorgen Sie Altgeräte deshalb

über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie un-

ter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwen-

den, sie bieten die Gewähr für einen sicheren und stö-

rungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie

unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung ab-

gebildet. Prüfen Sie beim Auspacken den Inhalt auf

Vollständigkeit. Bei fehlendem Zubehör oder bei Trans-

portschäden benachrichtigen Sie bitte Ihren Händler.

Gerätebeschreibung

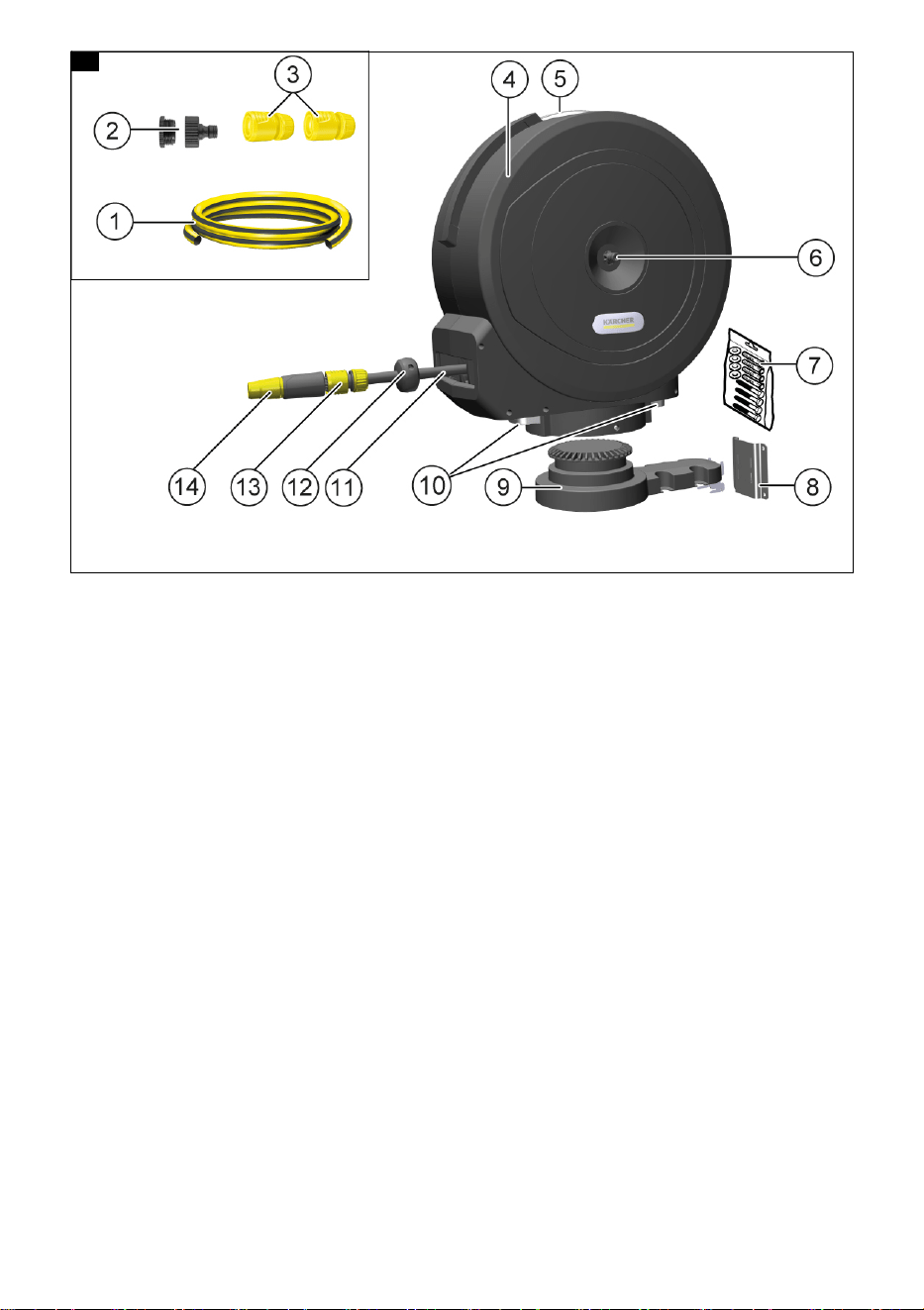

Abbildung A

1 Zulaufschlauch 1,5 m

2 Wasserhahnanschluss G3/4 

mit Reduzierstück G1/2

3 Schlauchkupplungen (vormontiert an Zulauf-

schlauch)

4 Schlauchbox

5 Tragegriff

6 Schlauchanschluss Wassereingang

7 Befestigungsmaterial für Fixierplatte

8 Fixierplatte für Wandhalterung

9 Wandhalterung mit Spritzenhalterung

10 Entriegelung der Schlauchbox

11 Wasserschlauch

12 Schlauchstopper

13 Schlauchkupplung mit Aqua Stop

14 Spritze

Montage

Hinweis

Der Montageort muss so gewählt werden, dass bei ei-

ner Leckage kein Wasser ins Gebäude fließen kann.

Allgemeine Hinweise ........................................... 4

Sicherheitshinweise............................................. 4

Bestimmungsgemäße Verwendung .................... 4

Umweltschutz ...................................................... 4

Zubehör und Ersatzteile ...................................... 4

Lieferumfang ....................................................... 4

Gerätebeschreibung............................................ 4

Montage .............................................................. 4

Inbetriebnahme ................................................... 5

Betrieb ................................................................. 5

Transport ............................................................. 5

Lagerung ............................................................. 5

Wartung ............................................................... 6

Garantie............................................................... 6

EU-Konformitätserklärung ................................... 6

Technische Daten................................................ 6

Deutsch 5

Hinweis

Wir empfehlen einen vor direkter Sonneneinstrahlung

geschützten Montageort, damit sich weder Gerät noch

Schlauch zu sehr erwärmen.

Fixierplatte montieren

Die Wandhalterung ist zur Montage auf einer ebenen

Fläche ausgelegt.

Hinweis

Die mitgelieferten Dübel sind nur für tragfähige Mauer-

werke geeignet. Bei anderen Wandmaterialien müssen

Spezial-Dübel verwendet werden.

1. Die Fixierplatte für die Wandhalterung mit einer

Wasserwaage ausrichten und Bohrlöcher markie-

ren.

2. Die Bohrlöcher bohren (10 mm).

3. Die Dübel in die Bohrlöcher einsetzen.

4. Die Fixierplatte für die Wandhalterung mit den bei-

liegenden Unterlegscheiben und Schrauben befes-

tigen.

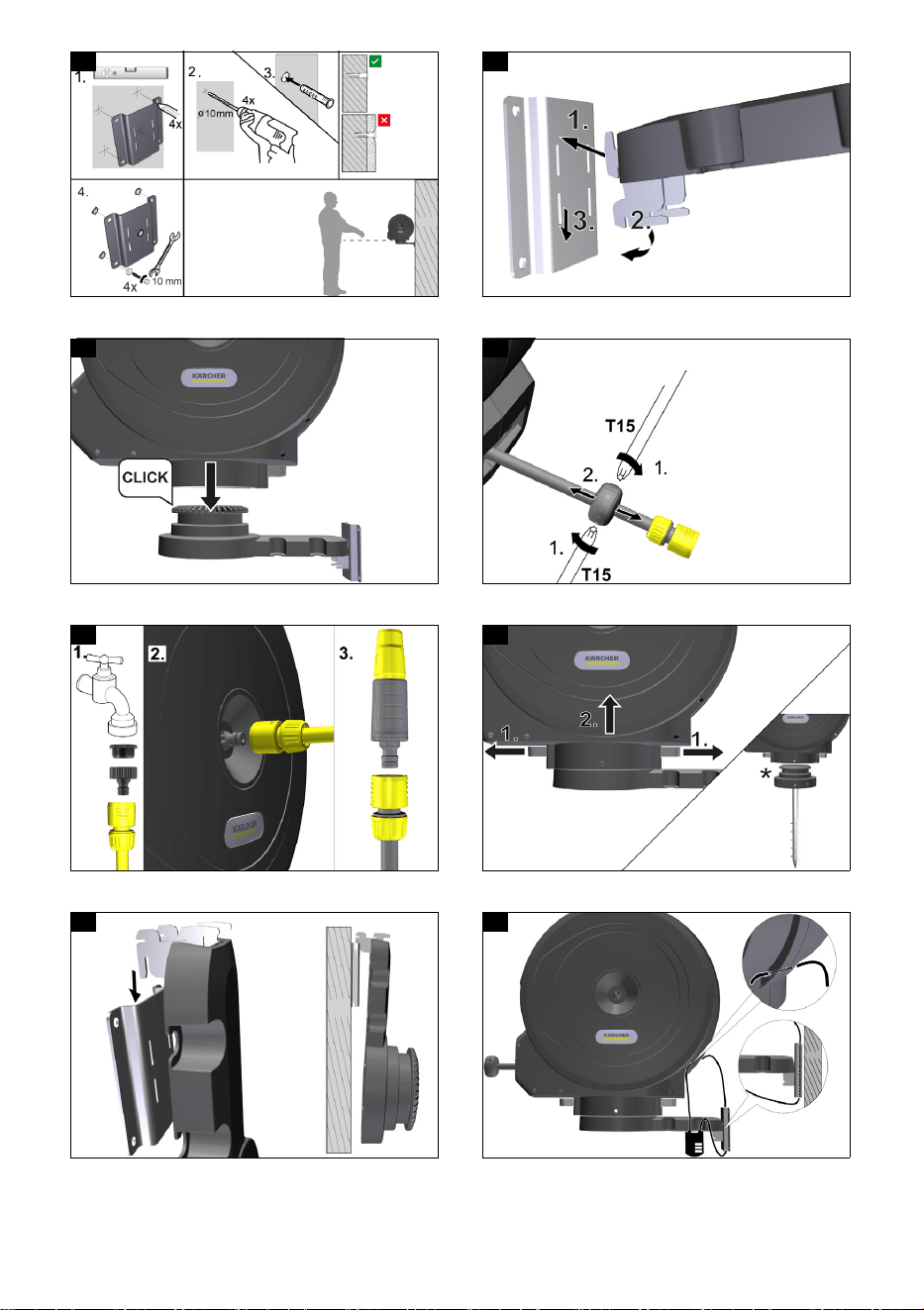

Abbildung B

Wandhalterung einsetzen

1. Die oberen beiden Haken der Wandhalterung ein-

hängen.

2. Die Wandhalterung einschwenken, sodass die unte-

ren beiden Haken in die unteren Schlitze der Fixier-

platte eingeführt sind.

3. Die Wandhalterung nach unten schieben, bis alle 4

Haken fest in der Fixierplatte sitzen.

Abbildung C

Inbetriebnahme

Schlauchbox auf Wandhalterung setzen

ACHTUNG

Verletzungs- und Beschädigungsgefahr

Gefahr durch Herunterfallen der Schlauchbox.

Festen Sitz der Schlauchbox prüfen.

1. Die Schlauchbox auf die Wandhalterung setzen. Die

Schlauchbox arretiert sich von selbst.

Abbildung D

Die Schlauchbox ist, abhängig vom Spielraum an der

Wand, frei schwenkbar.

Schlauchstopper verschieben

Bei Bedarf die außen liegende Schlauchlänge zu ver-

längern, kann der Schlauchstopper verschoben wer-

den.

1. Die beiden Schrauben am Stopper mit einem Torx

Schraubendreher (T15) lösen.

2. Den Stopper an die gewünschte Position verschie-

ben und festschrauben.

Abbildung E

Wasser anschließen

1. Bei Bedarf den Wasserhahnanschluss an den Was-

serhahn anbringen. Den Zulaufschlauch an den

Wasserhahn anschließen.

2. Den Zulaufschlauch seitlich am Wassereingang der

Schlauchbox anschließen.

3. Die Spritze oder andere KÄRCHER Bewässerungs-

Zubehöre am Wasserschlauch anbringen.

Abbildung F

4. Den Wasserhahn öffnen.

Betrieb

Wasserschlauch abrollen

1. Die Spritze oder andere KÄRCHER Bewässerungs-

Zubehöre an die Schlauchkupplung des Wasser-

schlauchs anstecken.

2. Den Wasserschlauch auf die gewünschte Länge he-

rausziehen. Die Arretierfunktion der Schlauchbox

kann in ca. 25 - 45 cm Abständen aktiviert werden

und macht sich durch ein Klicken bemerkbar.

Wasserschlauch aufrollen

몇 VORSICHT

Verletzungsgefahr durch einziehenden Schlauch

Sicherstellen, dass sich keine Personen in der Nähe

des Schlaucheinzugs befinden.

ACHTUNG

Beschädigungsgefahr

Achten Sie darauf, dass der Wasserschlauch freien

Rücklauf hat. Er sollte vor der Aufwicklung keine star-

ken Verschmutzungen aufweisen, um die automatische

Aufwicklung zu gewährleisten.

1. Die Arretierung mit einem kurzen Zug am Wasser-

schlauch lösen, um das automatische Aufrollen zu

starten.

2. Der Wasserschlauch wird gleichmäßig aufgerollt.

Bei Schlauchblockaden den Wasserschlauch voll-

ständig ausziehen und wieder einziehen lassen.

Betrieb beenden

1. Den Wasserhahn schließen.

2. Durch kurzes Auf- und Zudrehen der Spritze oder

Betätigen eines anderen KÄRCHER Bewässe-

rungszubehörs den Wasserdruck aus dem System

entweichen lassen.

Transport

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr bei Nicht-

beachtung des Gewichts

Beachten Sie beim Transport das Gewicht des Geräts.

1. Die Schlauchbox von der Wandhalterung nehmen,

siehe Kapitel Schlauchbox abnehmen und lagern.

Abbildung G

2. Zum Transportieren den Tragegriff oben an der

Schlauchbox verwenden.

Hinweis

Die Schlauchbox kann anschließend ohne Werkzeug

auf den Erdspieß (*) aufgesetzt werden.



* Sonderzubehör, nicht bei allen Varianten im Lieferum-

fang enthalten, Teilenummer 2.645-382.0

Lagerung

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr bei Nicht-

beachtung des Gewichts

Beachten Sie bei der Lagerung das Gewicht des Ge-

räts.

Die Schlauchbox kann im entleerten Zustand über den

Winter im Freien gelagert werden.

ACHTUNG

Beschädigungsgefahr

Gefrierendes Wasser kann die Schlauchbox beschädi-

gen.

Bei Lagerung über Winter im Freien muss die Schlauch-

box unbedingt vollständig entleert sein.

6 Deutsch

1. Den Zulaufschlauch vom Wasserhahn und der

Schlauchbox entfernen.

2. Das Wasser in der Schlauchbox vollständig entlee-

ren.

Schlauchbox abnehmen und lagern

1. Die beiden Entriegelungsschieber des der

Schlauchbox nach außen ziehen.

2. Die Schlauchbox von der Wandhalterung nehmen

und an einem frostfreien Ort aufbewahren.

Abbildung G

3. Bei Bedarf KÄRCHER Bewässerungszubehör di-

rekt am Zubehörhalter der Wandhalterung verstau-

en.

몇 VORSICHT

Beschädigungsgefahr

Die Schlauchbox nicht aufsetzen, wenn die Wandhalte-

rung zur Aufbewahrung senkrecht an der Wandhalte-

rung eingehängt ist!

Zur platzsparenden Aufbewahrung kann die Wandhal-

terung abgenommen und von oben an der Fixierplatte

eingehängt werden.

Abbildung H

Schlauchbox sichern

Bei der Lagerung im Freien kann die Schlauchbox mit

einem Kabelschloss gesichert werden.

Hinweis

Im Lieferumfang ist kein Schloss enthalten. Damit ein

Kabelschloss durch die Sicherungsöse passt, muss be-

achtet werden, dass die durchzuführenden Teile des Si-

cherungssystems nicht größer als 8 mm sind.

1. Die Wandhalterung einhängen, siehe Kapitel

Wandhalterung einsetzen.

2. Die Schlauchbox auf die Wandhalterung setzen,

siehe Kapitel Schlauchbox auf Wandhalterung set-

zen.

3. Das Kabelschloss durch die Öse an der Rückseite

der Schlauchbox führen.

4. Das Kabelschloss zwischen der Fixierplatte und der

Wand führen und schließen.

Abbildung I

Wartung

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr

Die Schlauchbox darf nicht geöffnet werden. Reparatur-

arbeiten am Produkt dürfen nur vom autorisierten Kun-

dendienst durchgeführt werden.

Das Produkt ist wartungsfrei.

Die Schlauchbox und den Schlauch bei Lagerung im

Freien gelegentlich mit einem feuchten Tuch abwi-

schen.

Garantie

In jedem Land gelten die von unserer zuständigen Ver-

triebsgesellschaft herausgegebenen Garantiebedin-

gungen. Etwaige Störungen an Ihrem Gerät beseitigen

wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-

dienststelle.

(Adresse siehe Rückseite)

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete

Maschine aufgrund ihrer Konzipierung und Bauart so-

wie in der von uns in Verkehr gebrachten Ausführung

den einschlägigen grundlegenden Sicherheits- und Ge-

sundheitsanforderungen der EU-Richtlinien entspricht.

Bei einer nicht mit uns abgestimmten Änderung der Ma-

schine verliert diese Erklärung ihre Gültigkeit.

Produkt: Schlauchbox

Typ: 2.645-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

Angewandte harmonisierte Normen

EN ISO 12100

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Voll-

macht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2023/04/01

Technische Daten

Technische Änderungen vorbehalten.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Schlauchlänge (+Zulaufschlauch) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Schlauchdurchmesser mm 11 11 11 11 11

Arbeitsdruck (max.) bar 12 12 12 12 12

Gewicht (ohne Zubehör) kg

7,57 8,68 10,84 11,80 13,03

English 7

Contents

General notes

Read the original instructions before us-

ing the device for the first time and act in

accordance with it. Keep the original in-

structions for future reference or for future owners.

Safety instructions

Hazard levels

 DANGER

● Indication of an imminent threat of danger that will

lead to severe injuries or even death.

몇 WARNING

● Indication of a potentially dangerous situation that

may lead to severe injuries or even death.

몇 CAUTION

● Indication of a potentially dangerous situation that

may lead to minor injuries.

ATTENTION

● Indication of a potentially dangerous situation that

may lead to damage to property.

General safety instructions

몇 WARNING ● This device is not designed to be

used by persons (including children) with restricted

physical, sensory or mental abilities or those lacking in

experience or lacking in knowledge except where they

are supervised by a person responsible for their safety

or have been instructed by them in how to use the de-

vice.

CAUTION ● Only have repairs and installation

of spare parts performed by the approved Customer

Service in order to prevent any hazards.

Intended use

This product has been developed for private use and is

not intended for the loads imposed by commercial use.

The manufacturer accepts no liability for possible dam-

age caused by improper use or incorrect operation. This

product is an automatic hose box that ensures a uniform

rewinding function of the water hose. After use, the wa-

ter hose can be automatically rolled up by pulling once.

The box is mounted on the wall with the supplied wall

bracket. It can be used in a variable swivel range of up

to 180 degrees. Please observe the requirements of EN

1717 when connecting this product to the drinking water

network and contact your sanitation specialists if you

have any questions.

Environmental protection

The packing materials can be recycled. Please

dispose of packaging in accordance with the en-

vironmental regulations.

Old devices contain valuable, recyclable materi-

als that should be recycled. Therefore, please

dispose of old devices using suitable collection

systems.

Notes on the content materials (REACH)

Current information on content materials can be found

at: www.kaercher.de/REACH

Accessories and spare parts

Only use original accessories and original spare parts.

They ensure that the appliance will run fault-free and

safely.

Information on accessories and spare parts can be

found at www.kaercher.com.

Scope of delivery

The scope of delivery for the appliance is shown on the

packaging. Check the contents for completeness when

unpacking. If any accessories are missing or in the

event of any shipping damage, please notify your deal-

er.

Device description

Illustration A

1 Supply hose 1.5 m

2 Water tap connection G3/4 with reducer G1/2

3 Hose couplings (pre-mounted on inlet hose)

4 Hose box

5 Carrying handle

6 Hose connection water inlet

7 Fastening material for fixing plate

8 Fixing plate for wall bracket

9 Wall holder with syringe holder

10 Unlocking the hose box

11 Water hose

12 Hose stopper

13 Hose coupling with Aqua Stop

14 Syringe

Mounting

Note

The mounting location must be chosen so that no water

can flow into the building in the event of a leak.

Note

We recommend an mounting location protected from di-

rect sunlight, so that neither the device nor the hose

heat up too much.

Mounting the fixing plate

The wall bracket is designed to be mounted on a flat

surface.

General notes...................................................... 7

Safety instructions ............................................... 7

Intended use........................................................ 7

Environmental protection..................................... 7

Accessories and spare parts ............................... 7

Scope of delivery................................................. 7

Device description ............................................... 7

Mounting.............................................................. 7

Initial startup ........................................................ 8

Operation............................................................. 8

Transport ............................................................. 8

Storage................................................................ 8

Maintenance........................................................ 9

Warranty.............................................................. 9

EU Declaration of Conformity.............................. 9

Technical data ..................................................... 9

8English

Note

The dowels supplied are only suitable for load-bearing

masonry. Special dowels must be used for other wall

materials.

1. Align the fixing plate for the wall bracket with a spirit

level and mark the drill holes.

2. Drill the holes (10 mm).

3. Insert the dowels into the drill holes.

4. Fasten the fixing plate for the wall bracket with the

enclosed washers and screws.

Illustration B

Inserting the wall bracket

1. Hook in the top two hooks of the wall bracket.

2. Swing in the wall bracket so that the lower two hooks

are inserted into the lower slots of the fixing plate.

3. Push the wall bracket down until all 4 hooks are firm-

ly seated in the fixing plate.

Illustration C

Initial startup

Placing the hose box on the wall bracket

ATTENTION

Danger of injury and damage

Danger from the hose box falling down.

Check for tight fit of the hose box.

1. Place the hose box on the wall bracket. The hose

box locks itself in place.

Illustration D

The hose box can be swivelled freely, depending on the

clearance on the wall.

Moving the hose stopper

If the external hose length needs to be extended, the

hose stopper can be moved.

1. Release the two screws on the stopper with a Torx

screwdriver (T15).

2. Move the stopper to the desired position and screw

tight.

Illustration E

Connecting the water

1. If necessary, attach the water tap connector to the

water tap. Connect the supply hose to the water tap.

2. Connect the supply hose to the side of the water in-

let of the hose box.

3. Attach the syringe or other KÄRCHER watering ac-

cessories to the water hose.

Illustration F

4. Open the water tap.

Operation

Unrolling the water hose

1. Attach the syringe or other KÄRCHER watering ac-

cessories to the hose coupling of the water hose.

2. Pull out the water hose to the desired length. The

locking function of the hose box can be activated at

approx. 25 - 45 cm intervals and is noticeable by a

click.

Rolling up the water hose

몇 CAUTION

Risk of injury due to retracting hose

Make sure that there are no persons near the hose inlet.

ATTENTION

Risk of damage

Make sure that the water hose has free return flow. It

should not be heavily soiled before winding to ensure

automatic winding.

1. Release the lock with a short pull on the water hose

to start the automatic winding.

2. The water hose is rolled up evenly.

In case of hose blockages, pull out the water hose

completely and let it retract again.

Ending operation

1. Close the water tap.

2. Allow water pressure to escape from the system by

briefly turning the sprayer open and closed or by op-

erating another KÄRCHER watering accessory.

Transport

몇 CAUTION

Risk of injury or damage due to non-observance of

the weight

Be aware of the weight of the device during transporta-

tion.

1. Remove the hose box from the wall bracket, see

chapter Removing and storing the hose box.

Illustration G

2. Use the carrying handle at the top of the hose box

for transport.

Note

The hose box can then be placed on the ground spike

(*) without tools.



* Optional accessory, not included in the scope of deliv-

ery for all variants, part number 2.645-382.0

Storage

몇 CAUTION

Risk of injury or damage due to non-observance of

the weight

Be aware of the weight of the device during storage.

The hose box can be stored outdoors over the winter

when empty.

ATTENTION

Risk of damage

Freezing water can damage the hose box.

When storing outdoors over winter, it is essential that

the hose box is completely empty.

1. Remove the supply hose from the water tap and the

hose box.

2. Empty the water in the hose box completely.

Removing and storing the hose box

1. Pull the two release slides of the hose box outwards.

2. Remove the hose box from the wall bracket and

store it in a frost-free place.

Illustration G

3. If required, store KÄRCHER watering accessories

directly on the accessory holder of the wall bracket.

몇 CAUTION

Risk of damage

Do not attach the hose box if the wall bracket is hung

vertically on the wall bracket for storage!

For space-saving storage, the wall bracket can be re-

moved and hooked onto the fixing plate from above.

Illustration H

English 9

Securing the hose box

When stored outdoors, the hose box can be secured

with a cable lock.

Note

A lock is not included in the scope of delivery. In order

for a cable lock to fit through the securing eyelet, it must

be ensured that the parts of the securing system to be

passed through are no larger than 8 mm.

1. Hang the wall bracket, see chapter Inserting t

wall bracket.

2. Place the hose box on the wall bracket, see chapter

Placing the hose box on the wall bracket.

3. Pass the cable lock through the eyelet on the back

of the hose box.

4. Guide the cable lock between the fixing plate and

the wall and close it.

Illustration I

Maintenance

몇 CAUTION

Danger of injury and damage

The hose box must not be opened. Repair work on the

product may only be carried out by authorised Custom-

er Service.

The product is maintenance-free.

Wipe the hose box and hose occasionally with a damp

cloth when stored outdoors.

Warranty

The warranty conditions issued by our sales company

responsible apply in all countries. We shall remedy pos-

sible malfunctions on your device within the warranty

period free of cost, provided that a material or manufac-

turing defect is the cause. In a warranty case, please

contact your dealer (with the purchase receipt) or the

next authorised customer service site.

(See overleaf for the address)

EU Declaration of Conformity

We hereby declare that the machine described below

complies with the relevant basic safety and health re-

quirements in the EU Directives, both in its basic design

and construction as well as in the version placed in cir-

culation by us. This declaration is invalidated by any

changes made to the machine that are not approved by

us.

Product: Hose box

Type: 2.645-xxx

Currently applicable EU Directives

2006/42/EC (+2009/127/EC)

Harmonised standards used

EN ISO 12100

National standards used

The signatories act on behalf of and with the authority of

the company management.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Ph.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2023/04/01

Technical data

Subject to technical modifications.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Hose length (+supply hose) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Hose diameter mm 11 11 11 11 11

Working pressure (max.) bar 12 12 12 12 12

Weight (without accessories) kg

7,57 8,68 10,84 11,80 13,03

10 Français

Contenu

Remarques générales

Veuillez lire ce manuel d'instructions ori-

ginal avant la première utilisation de

votre appareil et agissez conformément.

Conservez le manuel d'instructions original pour une

utilisation ultérieure ou pour le propriétaire suivant.

Consignes de sécurité

Niveaux de danger

 DANGER

● Indique un danger immédiat qui peut entraîner de

graves blessures corporelles ou la mort.

몇 AVERTISSEMENT

● Indique une situation potentiellement dangereuse qui

peut entraîner de graves blessures corporelles ou la

mort.

몇 PRÉCAUTION

● Indique une situation potentiellement dangereuse qui

peut entraîner des blessures légères.

ATTENTION

● Indique une situation potentiellement dangereuse qui

peut entraîner des dommages matériels.

Consignes de sécurité générales

몇 AVERTISSEMENT ● Cet appareil n'est

pas destiné à être utilisé par des personnes (y compris

des enfants) ayant des capacités physiques, senso-

rielles ou mentales limitées par manque d'expérience

ou de connaissances, sauf si elles sont supervisées par

une personne en charge de leur sécurité ou ont reçu

d’elle des instructions sur l'utilisation de l'appa-

reil.

PRÉCAUTION ● Faites réaliser les répara-

tions et le montage de pièces de rechange uniquement

par un service après-vente autorisé afin d'éviter les

risques.

Utilisation conforme

Ce produit a été développé pour un usage privé et n’est

pas conçu pour les exigences d’une utilisation profes-

sionnelle. Le fabricant décline toute responsabilité pour

des dommages éventuels provoqués par une utilisation

non-conforme ou une mauvaise commande. Ce produit

est une boîte à flexible automatique qui garantit un en-

roulement régulier du flexible d'eau. Après l'utilisation,

le flexible d'eau peut être enroulé automatiquement en

tirant une fois dessus. La boîte est montée au mur à

l'aide du support mural fourni. Elle peut être utilisée

dans une plage de pivotement variable allant jusqu'à

180 degrés. Lors du raccordement de ce produit au ré-

seau d'eau potable, respecter les exigences de la

norme EN 1717 et s’adresser à un spécialiste sanitaire

pour toute question.

Protection de l'environnement

Les matériaux d'emballage sont recyclables.

Veuillez éliminer les emballages dans le respect

de l'environnement.

Les appareils ancien modèle contiennent de pré-

cieux matériaux recyclables et doivent être ap-

portés pour exploitation. Veuillez éliminer les

appareils ancien modèle par des systèmes col-

lecteurs adaptés.

Remarques concernant les matières composantes

(REACH)

Les informations actuelles concernant les matières

composantes sont disponibles sous : www.kaercher.de/

REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de re-

change originaux. Ceux-ci garantissent le fonctionne-

ment sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de re-

change sont disponibles sur le site Internet www.kaer-

cher.com.

Etendue de livraison

L’étendue de livraison de l’appareil est illustrée sur l'em-

ballage. Lors du déballage, vérifiez que le contenu de la

livraison est complet. Si un accessoire manque ou en

cas de dommage dû au transport, veuillez informer

votre distributeur.

Description de l'appareil

Illustration A

1 Flexible d'alimentation 1,5 m

2 Raccord de robinet G3/4 avec réducteur G1/2

3 Coupleurs rapides du flexible (prémontés sur le

flexible d'arrivée)

4 Dévidoir

5 Poignée de transport

6 Raccord de flexible d'entrée d'eau

7 Matériel de fixation pour plaque de fixation

8 Plaque de fixation pour support mural

9 Support mural avec porte-pulvérisateur

10 Déverrouillage de la boîte à flexible

11 Flexible d'eau

12 Blocage de flexibles

13 Coupleur rapide du flexible avec Aqua Stop

14 Pulvérisateur

Remarques générales......................................... 10

Consignes de sécurité......................................... 10

Utilisation conforme............................................. 10

Protection de l'environnement ............................. 10

Accessoires et pièces de rechange..................... 10

Etendue de livraison............................................ 10

Description de l'appareil ...................................... 10

Montage .............................................................. 11

Mise en service ................................................... 11

Utilisation............................................................. 11

Transport ............................................................. 11

Stockage ............................................................. 11

Maintenance........................................................ 12

Garantie............................................................... 12

Déclaration de conformité UE ............................. 12

Caractéristiques techniques ................................ 12

Français 11

Montage

Remarque

Le lieu de montage doit être choisi de manière à ce que

l'eau ne puisse pas s'écouler dans le bâtiment en cas de

fuite.

Remarque

Nous recommandons un lieu de montage à l'abri des

rayons directs du soleil, afin que ni l'appareil ni le

flexible ne s'échauffent trop.

Monter la plaque de fixation

Le support mural est conçu pour être monté sur une sur-

face plane.

Remarque

Les chevilles fournies ne conviennent qu'aux maçonne-

ries porteuses. Pour les autres matériaux muraux, il faut

utiliser des chevilles spéciales.

1. Orienter la plaque de fixation pour le support mural

avec un niveau à bulle et marquer les trous de per-

çage.

2. Percer les trous (10 mm).

3. Insérer les chevilles dans les trous percés.

4. Fixer la plaque de fixation pour le support mural

avec les rondelles et les vis fournies.

Illustration B

Insérer le support mural

1. Accrocher les deux crochets supérieurs du support

mural.

2. Faire pivoter le support mural de manière à ce que

les deux crochets inférieurs soient insérés dans les

fentes inférieures de la plaque de fixation.

3. Pousser le support mural vers le bas jusqu'à ce que

les 4 crochets soient bien fixés dans la plaque de

fixation.

Illustration C

Mise en service

Mettre la boîte à flexible sur le support mural

ATTENTION

Risque de blessure et d'endommagement

Danger en cas de chute de la boîte à flexible.

Vérifier que la boîte à flexible est bien fixée.

1. Mettre la boîte à flexible sur le support mural. La

boîte à flexible se bloque d'elle-même.

Illustration D

La boîte à flexible peut pivoter librement, en fonction de

l'espace disponible sur le mur.

Déplacer le blocage de flexibles

En cas de besoin d'allonger la longueur extérieure du

flexible, le blocage de flexibles peut être déplacé.

1. Dévisser les deux vis de la butée à l'aide d'un

tournevis Torx (T15).

2. Déplacer le blocage dans la position souhaitée et

visser.

Illustration E

Raccorder l'eau

1. Si nécessaire, fixer le raccord de robinet au robinet

d'eau. Raccorder le flexible d'arrivée au robinet

d’eau.

2. Raccorder le flexible d'arrivée sur le côté à l'entrée

d'eau de la boîte à flexible.

3. Fixer le pulvérisateur ou d'autres accessoires d'ar-

rosage KÄRCHER au flexible d'eau.

Illustration F

4. Ouvrir le robinet d’eau.

Utilisation

Déroulement du flexible d'eau

1. Brancher le pulvérisateur ou d'autres accessoires

d'arrosage KÄRCHER au coupleur rapide du

flexible du flexible d'eau.

2. Tirer le flexible d'eau à la longueur souhaitée. La

fonction de blocage de la boîte à flexible peut être

activée à des intervalles d'environ 25 à 45 cm et se

fait entendre par un clic.

Enrouler le flexible d'eau

몇 PRÉCAUTION

Risque de blessure par le flexible qui se rétracte

S'assurer que personne ne se trouve à proximité du

flexible d'arrivée.

ATTENTION

Risque d'endommagement

Veillez à ce que le flexible d'eau ait un retour libre. Il ne

doit pas présenter de salissures importantes avant l'em-

bobinage, afin de garantir l'embobinage automatique.

1. Débloquer le dispositif d'arrêt en tirant brièvement

sur le tuyau d'eau pour lancer l'embobinage auto-

matique.

2. Le flexible d'eau est embobiné de manière régu-

lière.

En cas de blocage du flexible, sortir complètement

le flexible d'eau et le laisser se rétracter.

Terminer l'utilisation

1. Fermer le robinet d'eau.

2. En ouvrant et en fermant brièvement le pulvérisa-

teur ou en actionnant un autre accessoire d'arro-

sage KÄRCHER, laisser la pression de

l'eau

s'échapper du système.

Transport

몇 PRÉCAUTION

Risque de blessures et d'endommagement en cas

de non-respect du poids

Observer le poids de l’appareil pour le transport.

1. Retirer la boîte à flexible du support mural, voir cha-

pitre Retirer et stocker la boîte à flexible.

Illustration G

2. Pour le transport, utiliser la poignée de transport si-

tuée en haut de la boîte à flexible.

Remarque

La boîte à flexible peut ensuite être placée sur le piquet

de terre (*) sans outil.



* Accessoire spécial, non compris dans la livraison pour

toutes les variantes, référence de pièce 2.645-382.0

Stockage

몇 PRÉCAUTION

Risque de blessures et d'endommagement en cas

de non-respect du poids

Tenir compte du poids de l’appareil pour le stockage.

La boîte à flexible peut être stockée à l'extérieur pen-

dant l'hiver lorsqu'elle est vide.

ATTENTION

Risque d'endommagement

L'eau qui gèle peut endommager la boîte à flexible.

En cas de stockage à l'extérieur pendant l'hiver, la boîte

à flexible doit impérativement être entièrement vidé.

12 Français

1. Retirer le flexible d'arrivée du robinet d'eau et de la

boîte à flexible.

2. Vider complètement l'eau dans la boîte à flexible.

Retirer et stocker la boîte à flexible

1. Tirer les deux curseurs de déverrouillage de la boîte

à flexible vers l'extérieur.

2. Retirer la boîte à flexible de son support mural et la

ranger dans un endroit à l'abri du gel.

Illustration G

3. En cas de besoin, ranger les accessoires d'arro-

sage KÄRCHER directement sur le porte-acces-

soires du support mural.

몇 PRÉCAUTION

Risque d'endommagement

Ne pas poser la boîte à flexible lorsque le support mural

est accroché verticalement au support mural pour le

rangement !

Pour un rangement peu encombrant, le support mural

peut être retiré et accroché par le haut à la plaque de

fixation.

Illustration H

Sécuriser la boîte à flexible

En cas de stockage à l'extérieur, la boîte à flexible peut

être sécurisée à l'aide d'un câble antivol.

Remarque

Aucun antivol n’est compris dans la livraison. Pour

qu'un câble-antivol puisse passer dans l'œillet de sécu-

rité, il faut veiller à ce que les parties du système de sé-

curité à faire passer ne dépassent pas 8 mm.

1. Accrocher le support mural, voir chapitre Insérer le

support mural.

2. Mettre la boîte à flexible sur le support mural voir

chapitre Mettre la boîte à flexible sur le support mu-

ral.

3. Passer le câble-antivol dans l'œillet situé à l'arrière

de la boîte à flexible.

4. Faire passer le câble-antivol entre la plaque de fixa-

tion et le mur et le fermer.

Illustration I

Maintenance

몇 PRÉCAUTION

Risque de blessure et d'endommagement

La boîte à flexible ne doit pas être ouverte. Les travaux

de réparation sur le produit ne peuvent être réalisés que

par le service après-vente autorisé.

Le produit ne nécessite aucun entretien.

Essuyer de temps en temps la boîte à flexible et le

flexible avec un chiffon humide en cas de stockage à

l'extérieur.

Garantie

Les conditions de garantie publiées par notre société

commerciale compétente s’appliquent dans chaque

pays. Nous remédions gratuitement aux défauts pos-

sibles sur votre appareil dans la durée de garantie dans

la mesure où la cause du défaut est un vice de matériau

ou de fabrication. En cas de garantie, veuillez vous

adresser à votre distributeur ou au point de service

après-vente autorisé le plus proche avec la facture

d’achat.

(Voir l'adresse au dos)

Déclaration de conformité UE

Nous déclarons par la présente que la machine dési-

gnée ci-après ainsi que la version que nous avons mise

en circulation, est conforme, de par sa conception et

son type, aux exigences fondamentales de sécurité et

de santé en vigueur des normes UE. Toute modification

de la machine sans notre accord annule cette déclara-

tion.

Produit : Dévidoir

Type : 2.645-xxx

Normes UE en vigueur

2006/42/CE (+2009/127/CE)

Normes harmonisées appliquées

EN ISO 12100

Normes nationales appliquées

Les signataires agissent sous ordre et avec le pouvoir

de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212

Winnenden, le 01/04/2023

Caractéristiques techniques

Sous réserve de modifications techniques.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Longueur du flexible (+ flexible d'ar-

rivée)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Diamètre du flexible mm 11 11 11 11 11

Pression de travail (max.) bar 12 12 12 12 12

Poids (sans accessoires) kg

7,57 8,68 10,84 11,80 13,03

Italiano 13

Indice

Avvertenze generali

Prima di utilizzare l’apparecchio per la

prima volta leggere e rispettare le Istru-

zioni per l'uso originali. Conservare le

Istruzioni per l'uso originali per un uso futuro o per un

successivo proprietario.

Avvertenze di sicurezza

Livelli di pericolo

 PERICOLO

● Indica un pericolo imminente che determina lesioni

gravi o la morte.

몇 AVVERTIMENTO

● Indica una probabile situazione pericolosa che po-

trebbe determinare lesioni gravi o la morte.

몇 PRUDENZA

● Indica una probabile situazione pericolosa che po-

trebbe causare lesioni leggere.

ATTENZIONE

● Indica una probabile situazione pericolosa che po-

trebbe determinare danni alle cose.

Avvertenze di sicurezza generali

몇 AVVERTIMENTO ● Questa unità non è in-

dicata per un utilizzo da parte di persone (inclusi bambi-

ni) con limitate capacità fisiche, sensoriali o mentali e da

parte di persone che abbiano poca esperienza e/o co-

noscenza dello strumento a meno che non vengano su-

pervisionate per la loro sicurezza da una persona

incaricata o abbiano da questa ricevuto istruzioni su co-

me usare l'unità.

PRUDENZA ● Per evitare rischi,

far eseguire la riparazione e l’installazione di parti di ri-

cambio unicamente al servizio clienti autorizzato.

Impiego conforme alla destinazione

Questo prodotto è stato sviluppato per l’uso privato e

non è indicato per le sollecitazioni dell’impiego commer-

ciale. Il produttore non risponde di eventuali danni cau-

sati da un utilizzo non conforme alla destinazione d’uso

o da uso errato. Questo prodotto è un box tubo flessibile

automatico che assicura un arrotolamento uniforme del

tubo flessibile dell'acqua. Dopo l'uso, il tubo dell'acqua

può essere arrotolato automaticamente con un solo ge-

sto. Il box viene montato a parete utilizzando la staffa a

muro in dotazione. Può essere utilizzato in un campo di

rotazione variabile fino a 180 gradi. Nel collegamento di

questo prodotto alla rete dell'acqua potabile attenersi ai

requisiti della norma EN 1717 e rivolgersi alla propria

impresa sanitaria specializzata per eventuali domande.

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire

gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi vecchi contengono materiali rici-

clabili preziosi da destinare al recupero. Gli appa-

recchi vecchi devono quindi essere smaltiti

tramite gli appositi sistemi di raccolta.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti

si veda: www.kaercher.de/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si

garantisce un funzionamento sicuro e privo di disturbi

dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e

ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell’apparecchio è riportato sulla

confezione. Disimballare la confezione e controllare che

il contenuto sia completo. In caso di accessori mancanti

o danni dovuti al trasporto si prega di contattare il riven-

ditore.

Descrizione dell’apparecchio

Figura A

1 Tubo flessibile di alimentazione 1,5 m

2 Attacco rubinetto acqua G3/4 con riduttore G1/2

3 Raccordi per tubi flessibili (preassemblati sul tubo

flessibile di alimentazione)

4 Box del tubo flessibile

5 Maniglia di trasporto

6 Attacco tubo flessibile per l'ingresso dell'acqua

7 Materiale di fissaggio per la piastra di fissaggio

8 Piastra di fissaggio per la staffa a parete

9 Staffa a parete con supporto per spruzzatore

10 Sblocco del box del tubo flessibile

11 Flessibile dell’acqua

12 Fermo tubo flessibile

13 Giunto per tubo flessibile con Aqua Stop

14 Spruzzatore

Montaggio

Nota

Il luogo di installazione deve essere scelto in modo che

l'acqua non possa penetrare nell'edificio in caso di per-

dite.

Nota

Si consiglia un luogo di installazione protetto dalla luce

solare diretta, in modo che né il dispositivo né il tubo si

riscaldino eccessivamente.

Avvertenze generali............................................. 13

Avvertenze di sicurezza....................................... 13

Impiego conforme alla destinazione.................... 13

Tutela dell'ambiente............................................. 13

Accessori e ricambi ............................................. 13

Volume di fornitura .............................................. 13

Descrizione dell’apparecchio............................... 13

Montaggio............................................................ 13

Messa in funzione ............................................... 14

Trasporto ............................................................. 14

Stoccaggio........................................................... 14

Manutenzione...................................................... 15

Garanzia.............................................................. 15

Dichiarazione di conformità UE ........................... 15

Dati tecnici........................................................... 15

14 Italiano

Montaggio della piastra di fissaggio

La staffa a parete è progettata per il montaggio su una

superficie piana.

Nota

I tasselli forniti sono adatti solo per muratura portante.

Per altri materiali da parete è necessario utilizzare tas-

selli speciali.

1. Allineare la piastra di fissaggio della staffa a parete

con una livella a bolla e segnare i fori.

2. Praticare i fori (10 mm).

3. Inserire i tasselli nei fori.

4. Fissare la piastra di fissaggio della staffa a paret

utilizzando le rondelle e le viti in dotazione.

Figura B

Inserire la staffa a parete

1. Agganciare i due ganci superiori della staffa a pare-

te.

2. Ruotare la staffa a parete in modo che i due ganci

inferiori siano inseriti nelle fessure inferiori della pia-

stra di fissaggio.

3. Far scorrere il supporto a parete verso il basso fino

a quando tutti e 4 i ganci non sono saldamente inse-

riti nella piastra di fissaggio.

Figura C

Messa in funzione

Collocare la scatola per tubo flessibile sulla

staffa a parete

ATTENZIONE

Pericolo di lesioni e di danneggiamento

Pericolo in caso di caduta della scatola per tubo flessi-

bile.

Controllare che la scatola per tubo flessibile sia posizio-

nata in modo stabile.

1. Collocare la scatola per tubo flessibile sulla staffa a

parete. La scatola per tubo flessibile si blocca auto-

maticamente in posizione.

Figura D

La scatola per tubo flessibile può essere orientata libe-

ramente, a seconda dello spazio disponibile sulla pare-

te.

Spostare il fermo del tubo flessibile

Se è necessario aumentare la lunghezza esterna del tu-

bo, è possibile spostare il fermo del tubo.

1. Allentare le due viti del fermo con un cacciavite Torx

(T15).

2. Spostare il fermo nella posizione desiderata e fissar-

lo.

Figura E

Collegare l'acqua

1. Se necessario, fissare il raccordo al rubinetto. Col-

legare il tubo flessibile di alimentazione al rubinetto

dell’acqua.

2. Collegare il tubo flessibile di alimentazione al lato

dell'ingresso dell'acqua della scatola per tubo flessi-

bile.

3. Collegare lo spruzzatore o altri accessori per l'irriga-

zione KÄRCHER al tubo dell'acqua.

Figura F

4. Aprire il rubinetto.

Messa in funzione

Srotolare il tubo dell'acqua

1. Collegare lo spruzzatore o altri accessori per l'irri-

gazione KÄRCHER al giunto per tubo flessibile del

tubo dell'acqua.

2. Estrarre il tubo dell'acqua alla lunghezza desidera-

ta. La funzione di blocco della scatola per tubo fles-

sibile può essere attivata a intervalli di circa 25 -

45 cm e viene segnalata da un clic.

Arrotolare il tubo dell'acqua

몇 PRUDENZA

Rischio di lesioni a causa del tubo flessibile che ri-

entra

Assicurarsi che nessuna persona si trovi nelle vicinanze

del'ingresso del tubo flessibile.

ATTENZIONE

Pericolo di danneggiamento

Assicurarsi che il tubo dell'acqua abbia un flusso di ritor-

no libero. Per garantire il riavvolgimento automatico,

non deve essere molto sporco prima del riavvolgimento.

1. Rilasciare il blocco tirando brevemente il tubo

dell'acqua per avviare il riavvolgimento automatico.

2. Il tubo dell'acqua viene riavvolto in modo uniforme.

Se il tubo è bloccato, estrarre completamente il tubo

dell'acqua e riavvolgerlo.

Termine del funzionamento

1. Chiudere il rubinetto dell'acqua.

2. Lasciare che la pressione dell'acqua fuoriesca

dall'impianto aprendo e chiudendo brevemente lo

spruzzatore o azionando un altro accessorio di irri-

gazione KÄRCHER.

Trasporto

몇 PRUDENZA

Pericolo di danneggiamento e pericolo di lesioni in

caso di mancato rispetto del peso

Nel trasporto osservare il peso dell'apparecchio.

1. Rimuovere la scatola per tubi flessibili dalla staffa a

parete, vedere il capitolo Rimozione e conservazio-

ne della scatola del tubo flessibile.

Figura G

2. Per il trasporto, utilizzare la maniglia di trasporto si-

tuata nella parte superiore della scatola del tubo

flessibile.

Nota

La scatola può quindi essere posizionata sul picchetto a

terra (*) senza bisogno di attrezzi.



* Accessorio opzionale, non compreso nella fornitura

per tutte le varianti, numero componente 2.645-382.0

Stoccaggio

몇 PRUDENZA

Pericolo di danneggiamento e pericolo di lesioni in

caso di mancato rispetto del peso

Nello stoccaggio, osservare il peso dell'apparecchio.

Quando è vuota, la scatola del tubo può essere riposta

all'aperto durante l'inverno.

ATTENZIONE

Pericolo di danneggiamento

L'acqua gelata può danneggiare la scatola.

Per poterla conservare all'aperto in inverno, la scatola

del tubo flessibile deve essere completamente vuota.

Italiano 15

1. Rimuovere il tubo flessibile di alimentazione dal ru-

binetto e dalla scatola del tubo flessibile.

2. Eliminare completamente l'acqua dalla scatola.

Rimozione e conservazione della scatola del

tubo flessibile

1. Tirare verso l'esterno i due cursori di sblocco della

scatola del tubo flessibile.

2. Rimuovere la scatola dalla staffa a parete e riporla

in un luogo protetto dal gelo.

Figura G

3. Se necessario, riporre gli accessori per l'irrigazione

KÄRCHER direttamente sul supporto per accessori

della staffa a parete.

몇 PRUDENZA

Pericolo di danneggiamento

Non applicare la scatola del tubo flessibile se la staffa a

parete è appesa verticalmente alla staffa a parete per la

conservazione!

Per risparmiare spazio, la staffa a parete può essere ri-

mossa e agganciata alla piastra di fissaggio dall'alto.

Figura H

Fissaggio della scatola del tubo flessibile

Quando viene riposta all'aperto, la scatola può essere

fissata con un lucchetto.

Nota

La fornitura non comprende il lucchetto. Affinché un luc-

chetto possa passare attraverso l'occhiello di sicurezza,

è necessario assicurarsi che le parti del sistema di sicu-

rezza da far passare non siano più grandi di 8 mm.

1. Fissare il supporto a parete, vedere il capitolo Inse-

rire la staffa a parete.

2. Collocare la scatola per tubo flessibile sulla staffa a

parete, vedere il capitolo Collocare la scatola per tu-

bo flessibile sulla staffa a parete.

3. Far passare il lucchetto attraverso l'occhiello sul re-

tro della scatola del tubo flessibile.

4. Far passare il lucchetto tra la piastra di fissaggio e

la parete e chiuderlo.

Figura I

Manutenzione

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento

La scatola del tubo flessibile non deve essere aperta. I

lavori di riparazione sul prodotto possono essere ese-

guiti solo dal servizio assistenza autorizzato.

Il prodotto non richiede manutenzione.

Pulire di tanto in tanto la scatola del tubo e il tubo con

un panno umido quando sono conservati all'aperto.

Garanzia

In ogni Paese, valgono le condizioni di garanzia rilascia-

te dalla nostra società di vendita competente. Entro il

termine di garanzia eliminiamo gratuitamente eventuali

guasti all’apparecchio, se causati da difetto del materia-

le o di produzione. Nei casi previsti dalla garanzia si pre-

ga di rivolgersi al proprio rivenditore, oppure al più

vicino centro di assistenza autorizzato, esibendo lo

scontrino di acquisto.

(Indirizzo vedi retro)

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito

definita, in conseguenza della sua progettazione e co-

struzione nonché nello stato in cui è stata immessa sul

mercato, è conforme ai requisiti essenziali di sicurezza

e salute pertinenti delle direttive UE. In caso di modifi-

che apportate alla macchina senza il nostro consenso,

la presente dichiarazione perde ogni validità.

Prodotto: Box del tubo flessibile

Tipo: 2.645-xxx

Direttive UE pertinenti

2006/42/CE (+2009/127/EG)

Norme armonizzate applicate

EN ISO 12100

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della dire-

zione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/04/2023

Dati tecnici

Con riserva di modifiche tecniche.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Lunghezza del tubo (+tubo flessibile

di alimentazione)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Diametro tubo flessibile mm 11 11 11 11 11

Pressione di lavoro (max.) bar 12 12 12 12 12

Peso (senza accessori) kg

7,57 8,68 10,84 11,80 13,03

16 Español

Índice de contenidos

Avisos generales

Antes de utilizar por primera vez el equi-

po, lea este manual de instrucciones y

sígalo. Conserve el manual de instruc-

ciones para su uso posterior o para propietarios poste-

riores.

Instrucciones de seguridad

Niveles de peligro

 PELIGRO

● Aviso de un peligro inminente que produce lesiones

corporales graves o la muerte.

몇 ADVERTENCIA

● Aviso de una posible situación peligrosa que puede

producir lesiones corporales graves o la muerte.

몇 PRECAUCIÓN

● Aviso de una posible situación peligrosa que puede

roducir lesiones corporales leves.

CUIDADO

● Aviso de una posible situación peligrosa que puede

roducir daños materiales.

Instrucciones generales de seguridad

몇 ADVERTENCIA ● Este equipo no está des-

tinado a ser utilizado por personas (incluidos niños) con

capacidades físicas, sensoriales o mentales reducidas

debido a la falta de experiencia o conocimientos, a me-

nos que estén supervisadas por una persona responsa-

ble de su seguridad o hayan recibido instrucciones de

esa persona sobre cómo usar el equipo.

PRECAU-

CIÓN

● Las reparaciones y el montaje de los recam-

bios solo debe realizarlos el servicio de postventa

autorizado; de esta forma evitará riesgos.

Uso previsto

Este producto se ha desarrollado para el uso doméstico

y no es adecuado para las exigencias del uso industrial.

El fabricante no se hace responsable de posibles daños

ocasionados por un uso no previsto o un manejo erró-

neo. Este producto es una caja portamanguera automá-

tica que garantiza el enrollamiento uniforma de la

manguera de agua. Tras su uso, la manguera de agua

puede enrollarse automáticamente con un simple tirón.

La caja se monta en la pared mediante el soporte mural

suministrado. Puede utilizarse en un alcance de giro va-

riable de hasta 180 grados. Respete los requisitos de

EN 1717 al conectar este producto a la red de agua po-

table y, en caso de tener alguna duda, póngase en con-

tacto con su empresa especializada en instalaciones

sanitarias.

Protección del medioambiente

Los materiales de embalaje son reciclables. Eli-

minar los embalajes de forma respetuosa con el

medioambiente.

Los equipos usados contienen materiales valio-

sos con capacidad de reciclaje que han de ser re-

ciclados. Eliminar los equipos usados a través de

los sistemas colectores apropiados.

Avisos sobre sustancias contenidas (REACH)

www.kaercher.de/REACH incluye información actuali-

zada sobre las sustancias contenidas.

Accesorios y repuestos

Utilice únicamente accesorios y repuestos originales,

estos garantizan un servicio seguro y fiable del equipo.

Encontrará información sobre los accesorios y repues-

tos en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo se muestra en el

embalaje. Compruebe la integridad del volumen de su-

ministro durante el desembalaje. Póngase en contacto

con su distribuidor si faltan accesorios o en caso de da-

ños de transporte.

Descripción del equipo

Figura A

1 Manguera de entrada de 1,5 m

2 Conexión de grifo de agua G3/4 

con elemento reductor G1/2

3 Acoplamientos de manguera (premontados en la

manguera de entrada)

4 Caja portamanguera

5 Asa de transporte

6 Conexión de manguera para entrada de agua

7 Elementos de fijación para placa de fijación

8 Placa de fijación para soporte mural

9 Soporte mural con soporte para aspersores

10 Desbloqueo de la caja portamanguera

11 Manguera de agua

12 Freno de manguera

13 Acoplamiento de mangueras con Aqua Stop

14 Aspersor

Montaje

Nota

El lugar de instalación debe elegirse de forma que no

pueda entrar agua en el edificio en caso de fuga.

Nota

Recomendamos un lugar de instalación protegido de la

luz solar directa para que ni el equipo ni la manguera se

calienten demasiado.

Avisos generales ................................................. 16

Instrucciones de seguridad ................................. 16

Uso previsto ........................................................ 16

Protección del medioambiente ............................ 16

Accesorios y repuestos ....................................... 16

Volumen de suministro ........................................ 16

Descripción del equipo........................................ 16

Montaje................................................................ 16

Puesta en funcionamiento................................... 17

Servicio................................................................ 17

Transporte ........................................................... 17

Almacenamiento.................................................. 17

Mantenimiento..................................................... 18

Garantía .............................................................. 18

Declaración de conformidad UE.......................... 18

Datos técnicos..................................................... 18

Español 17

Montaje de la placa de fijación

El soporte mural está diseñado para el montaje en una

superficie plana.

Nota

Los tacos suministrados solo son adecuados para mu-

ros portantes. Para otros materiales de pared deben uti-

lizarse anclajes especiales.

1. Alinear la placa de fijación para el soporte mural con

un nivel de burbuja y marque los orificios.

2. Taladrar los orificios (10 mm).

3. Insertar los tacos en los orificios.

4. Fijar la placa de fijación del soporte mural con las

arandelas y los tornillos suministrados.

Figura B

Colocación del soporte mural

1. Enganchar los dos ganchos superiores del soporte

mural.

2. Girar el soporte mural de modo que los dos ganchos

inferiores se introduzcan en las ranuras inferi

ores

de la placa de fijación.

3. Deslizar el soporte mural hacia abajo hasta que los

4 ganchos queden firmemente asentados en la pla-

ca de fijación.

Figura C

Puesta en funcionamiento

Colocación de la caja portamanguera en el

soporte mural

CUIDADO

Peligro de daños y lesiones

Peligro debido a la caída de la caja portamanguera.

Comprobar que la caja portamanguera está firmemente

asentada.

1. Colocar la caja portamanguera en el soporte mural.

La caja portamanguera se bloquea automáticamen-

te.

Figura D

La caja portamanguera puede girar libremente, depen-

diendo del espacio libre en la pared.

Desplazamiento del freno de manguera

Si es necesario aumentar la longitud de la manguera

externa, se puede desplazar el freno de manguera.

1. Aflojar los dos tornillos del freno con un atornillador

Torx (T15).

2. Desplazar el freno hasta la posición deseada y ator-

nillarlo.

Figura E

Conexión del agua

1. Si es necesario, colocar la conexión del grifo de

agua en el grifo. Conectar la manguera de entrada

al grifo de agua.

2. Conectar la manguera de entrada en el lateral de la

entrada de agua de la caja portamanguera.

3. Conectar el aspersor u otros accesorios de riego

KÄRCHER a la manguera de agua.

Figura F

4. Abrir el grifo de agua.

Servicio

Desenrollamiento de la manguera de agua

1. Conectar el aspersor u otros accesorios de riego

KÄRCHER al acoplamiento de mangueras de la

manguera de agua.

2. Tirar de la manguera de agua hasta la longitud de-

seada. La función de bloqueo de la caja portaman-

guera puede activarse a intervalos de aprox. 25 -

45 cm y se detecta mediante un clic.

Enrollamiento de la manguera de agua

몇 PRECAUCIÓN

Peligro de lesiones debido a la retracción de la man-

guera

Asegurarse de que no haya personas cerca durante la

retracción de la manguera.

CUIDADO

Peligro de daños

Asegurarse de que la manguera de agua tiene un flujo

de retorno libre. Para garantizar el enrollamiento auto-

mático de la manguera, esta no debe presentar mucha

contaminación.

1. Soltar el bloqueo con un breve tirón de la manguera

de agua para iniciar el enrollado automático.

2. La manguera de agua se enrolla uniformemente.

Si la manguera de agua está bloqueada, tirar de ella

para sacarla por completo y volver a enrollarla.

Finalización del servicio

1. Cerrar el grifo de agua.

2. Dejar salir la presión del agua del sistema girando

brevemente el aspersor para abrirlo y cerrarlo o ac-

cionando otro accesorio de riego KÄRCHER.

Transporte

몇 PRECAUCIÓN

Peligro de daños y lesiones por incumplimiento del

peso

Tenga en cuenta el peso del equipo durante el transpor-

te.

1. Quitar la caja portamanguera del soporte mural,

véase el capítulo Desmontaje y almacenamiento de

la caja portamanguera.

Figura G

2. Usar el asa de transporte situada en la parte supe-

rior de la caja portamanguera para transportarla.

Nota

A continuación, la caja portamanguera puede colocarse

en el piquete de puesta a tierra (*) sin necesidad de he-

rramientas.



* Accesorio especial, no incluido en el alcance del sumi-

nistro de todas las variantes, referencia 2.645-382.0

Almacenamiento

몇 PRECAUCIÓN

Peligro de daños y lesiones por incumplimiento del

peso

Tenga en cuenta el peso del equipo para su almacena-

miento.

Cuando está vacía, la caja portamanguera puede guar-

darse al aire libre durante el invierno.

CUIDADO

Peligro de daños

El agua helada puede dañar la caja portamanguera.

La caja portamanguera debe estar completamente va-

cía para poder guardarla al aire libre en invierno.

1. Quitar la manguera de entrada del grifo de agua y

de la caja portamanguera.

2. Vaciar completamente el agua de la caja portaman-

guera.

18 Español

Desmontaje y almacenamiento de la caja

portamanguera

1. Tirar hacia fuera de los dos deslizadores de desblo-

queo de la caja portamanguera.

2. Quitar la caja portamanguera del soporte mural y al-

macenarla en un lugar protegido contra las heladas.

Figura G

3. En caso necesario, almacenar los accesorios de rie-

go KÄRCHER directamente en el soporte para ac-

cesorios del soporte mural.

몇 PRECAUCIÓN

Peligro de daños

No colocar la caja portamanguera si el soporte mural

está enganchado verticalmente en el soporte mural pa-

ra su almacenamiento.

Para ahorrar espacio, el soporte mural puede desmon-

tarse y engancharse a la placa de fijación desde arriba.

Figura H

Aseguramiento de la caja portamanguera

Cuando se almacena en el exterior, la caja portaman-

guera puede asegurarse con un candado de cable.

Nota

El alcance del suministro no incluye ningún candado.

Para garantizar que el candado de cable pasa a través

del ojal de seguridad, hay que asegurarse de que las

partes del sistema de seguridad que vayan a pasar no

superen los 8 mm.

1. Enganchar el soporte mural, véase el capítulo Co-

locación del soporte mural.

2. Colocar la caja portamanguera en el soporte mural,

véase el capítulo Colocación de la caja portaman-

guera en el soporte mural.

3. Pasar el candado de cable por el ojal situado en la

parte posterior de la caja portamanguera.

4. Pasar el candado de cable entre la placa de fijación

y la pared y cerrarlo.

Figura I

Mantenimiento

몇 PRECAUCIÓN

Peligro de daños y lesiones

La caja portamanguera no debe abrirse. Los trabajos de

reparación en el producto solo los puede realizar un

servicio de postventa autorizado.

El producto no necesita mantenimiento.

Limpiar la caja portamanguera y la manguera de vez en

cuando con un paño húmedo cuando se almacene al ai-

re libre.

Garantía

En cada país se aplican las condiciones de garantía in-

dicadas por nuestra compañía distribuidora autorizada.

Subsanamos cualquier fallo en su equipo de forma gra-

tuita dentro del plazo de garantía siempre que la causa

se deba a un fallo de fabricación o material. En caso de

garantía, póngase en contacto con su distribuidor o con

el servicio de posventa autorizado más próximo presen-

tando la factura de compra.

(Dirección en el reverso)

Declaración de conformidad UE

Por la presente declaramos que la máquina designada

a continuación cumple, en lo que respecta a su diseño

y tipo constructivo así como a la versión puesta a la

venta por nosotros, las normas básicas de seguridad y

sobre la salud que figuran en las directivas comunitarias

correspondientes. Si se producen modificaciones no

acordadas en la máquina, esta declaración pierde su

validez.

Producto: Caja portamanguera

Tipo: 2.645-xxx

Directivas UE aplicables

2006/42/CE (+2009/127/CE)

Normas armonizadas aplicadas

EN ISO 12100

Normas nacionales aplicadas

Los abajo firmantes actúan en nombre y con la autori-

zación de la junta directiva.

Responsable de documentación:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/04/2023

Datos técnicos

Reservado el derecho de realizar modificaciones técni-

cas.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Longitud de la manguera (+man-

guera de entrada)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Diámetro de la manguera mm 11 11 11 11 11

Presión de trabajo (máx.) bar 12 12 12 12 12

Peso (sin accesorios) kg

7,57 8,68 10,84 11,80 13,03

Português 19

Índice

Indicações gerais

Antes da primeira utilização do apare-

lho, leia o manual original e proceda de

acordo com o mesmo. Conserve o ma-

nual original para referência ou utilização futura.

Avisos de segurança

Níveis de perigo

 PERIGO

● Aviso de um perigo iminente, que pode provocar feri-

mentos graves ou morte.

몇 ATENÇÃO

● Aviso de uma possível situação de perigo, que pode

provocar ferimentos graves ou morte.

몇 CUIDADO

● Aviso de uma possível situação de perigo, que pode

provocar ferimentos ligeiros.

ADVERTÊNCIA

● Aviso de uma possível situação de perigo, que pode

provocar danos materiais.

Indicações gerais de segurança

몇 ATENÇÃO ● Este aparelho não se destina a

ser utilizado por pessoas (incluindo crianças) com ca-

pacidades físicas, sensoriais ou mentais limitadas, ou

com falta de experiência e conhecimentos, exceto se ti-

verem recebido supervisão ou instruções relativas à uti-

lização do aparelho por uma pessoa responsável pela

sua segurança.

CUIDADO ● Para evitar perigos, as

reparações e a montagem de peças sobressalentes de-

vem ser realizadas apenas pelo serviço de assistência

técnica autorizado.

Utilização prevista

Este produto foi desenvolvido para a utilização privada

e não é indicado para as exigências de uma utilização

comercial. O fabricante não se responsabiliza por even-

tuais danos resultantes da utilização para fins não pre-

vistos ou da operação incorrecta do aparelho. Este

produto é uma caixa de mangueira automática que as-

segura o enrolamento uniforme da mangueira de água.

Após a utilização, a mangueira de água pode ser enro-

lada automaticamente com um único puxão. A caixa é

montada na parede utilizando o suporte de parede for-

necido. Pode ser utilizado numa gama de rotação variá-

vel até 180 graus. Ao ligar este produto à rede de água

potável tenha em atenção os requisitos da norma EN

1717 e em caso de dúvidas contacte o seu especialista

em instalações sanitárias.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis.

Elimine as embalagens de acordo com os regula-

mentos ambientais.

Os aparelhos usados contêm valiosos materiais

recicláveis, que devem ser encaminhados para a

reciclagem. Assim, elimine os aparelhos usados

através dos sistemas colectivos de recepção

adequados.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca dos

ingredientes em: www.kaercher.de/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobres-

salentes originais, garante uma utilização segura e o

bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressa-

lentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na

embalagem. Ao abrir a embalagem, confirme a integra-

lidade do conteúdo. Caso faltem acessórios ou em caso

de danos de transporte informe o seu fornecedor.

Descrição do aparelho

Figura A

1 Mangueira de admissão 1,5 m

2 Ligação à torneira de água G3/4 

com peça de redução G1/2

3 Acoplamentos para mangueiras (pré-montados na

mangueira de admissão)

4 Caixa de mangueira

5 Pega de transporte

6 Ligação da mangueira da entrada de admissão

7 Material de fixação para a placa de fixação

8 Placa de fixação para suporte de parede

9 Suporte de parede com porta-agulheta de pulveri-

zação

10 Desbloqueio a caixa de mangueira

11 Mangueira de água

12 Batente de mangueira

13 Acoplamento de mangueira com Aqua Stop

14 Agulheta de pulverização

Montagem

Aviso

O local de montagem deve ser selecionado de modo a

que, em caso de fuga, a água não possa entrar no edi-

fício.

Indicações gerais ................................................ 19

Avisos de segurança ........................................... 19

Utilização prevista ............................................... 19

Protecção do meio ambiente............................... 19

Acessórios e peças sobressalentes .................... 19

Volume do fornecimento...................................... 19

Descrição do aparelho ........................................ 19

Montagem ........................................................... 19

Colocação em funcionamento............................. 20

Operação............................................................. 20

Transporte ........................................................... 20

Armazenamento.................................................. 20

Manutenção......................................................... 21

Garantia............................................................... 21

Declaração de conformidade UE ........................ 21

Dados técnicos.................................................... 22

20 Português

Aviso

Recomendamos um local de montagem protegido da

luz solar direta, para que nem o aparelho nem a man-

gueira aqueçam demasiado.

Montar a placa de fixação

O suporte de parede foi concebido para ser montado

numa superfície plana.

Aviso

As buchas fornecidas são adequadas apenas para al-

venarias sólidas. Para outros materiais de parede, de-

vem ser utilizadas buchas especiais.

1. Alinhar a placa de fixação do suporte de parede

com um nível de bolha e marcar os furos.

2. Efetuar os furos (10 mm).

3. Introduzir as buchas nos furos.

4. Fixar a placa de fixação do suporte de parede com

as anilhas e os parafusos fornecidos.

Figura B

Inserir o suporte de parede

1. Engatar os dois ganchos superiores do suporte de

parede.

2. Rodar o suporte de parede de modo a que os dois

ganchos inferiores sejam inseridos nas ranhuras in-

feriores da placa de fixação.

3. Deslizar o suporte de parede para baixo até que os

4 ganchos estejam firmemente encaixados na placa

de fixação.

Figura C

Colocação em funcionamento

Inserir a caixa de mangueira no suporte de

parede

ADVERTÊNCIA

Perigo de ferimentos e danos

Perigo de queda da caixa de mangueira.

Verificar se a caixa de mangueira está bem assente.

1. Inserir a caixa de mangueira no suporte de parede.

A caixa de mangueira encaixa automaticamente no

seu lugar.

Figura D

A caixa de mangueira pode ser rodada livremente, de-

pendendo do espaço disponível na parede.

Deslocar o batente da mangueira

Se for necessário aumentar o comprimento da man-

gueira externa, é possível deslocar o batente da man-

gueira.

1. Desapertar os dois parafusos do batente com uma

chave de parafusos Torx (T15).

2. Deslocar o batente para a posição pretendida e

apertá-lo bem.

Figura E

Ligar a água

1. Se necessário, fixar a ligação da torneira à torneira.

Ligar a mangueira de admissão à torneira de água.

2. Ligar a mangueira de admissão ao lado da entrada

de água da caixa de mangueira.

3. Ligar a agulheta de pulverização ou outros acessó-

rios de rega KÄRCHER à mangueira de água.

Figura F

4. Abrir a torneira de água.

Operação

Desenrolar a mangueira de água

1. Ligar a agulheta de pulverização ou outros acessó-

rios de rega KÄRCHER ao acoplamento da man-

gueira de água.

2. Puxar a mangueira de água até ao comprimento de-

sejado. A função de bloqueio da caixa da manguei-

ra pode ser ativada em intervalos de

aproximadamente 25 - 45 cm e é assinalada por um

clique.

Enrolar a mangueira de água

몇 CUIDADO

Risco de ferimentos devido à retração da manguei-

Certificar-se de que não se encontram pessoas nas

proximidades da entrada de retração da mangueira.

ADVERTÊNCIA

Perigo de danos

Certificar-se de que a mangueira de água tem uma tra-

jetória de retração livre. Deve estar livre de sujidade sig-

nificativa antes de ser enrolada, para garantir um

enrolamento automático adequado.

1. Soltar o bloqueio com um breve puxão na manguei-

ra de água para iniciar a retração automática.

2. A mangueira de água é enrolada uniformemente.

No caso de bloqueio da mangueira, puxar comple-

tamente a mangueira de água e deixá-la recolher

novamente.

Terminar a operação

1. Fechar a torneira de água.

2. Deixe a pressão da água escapar do sistema atra-

vés de breves movimentos de abrir e fechar a agu-

lheta de pulverização ou do acionamento de outr

acessório de rega KÄRCHER.

Transporte

몇 CUIDADO

Risco de ferimentos e danos no caso de não obser-

vância do peso

Considere o peso do aparelho ao transportá-lo.

1. Retirar a caixa de mangueira do suporte de parede,

ver capítulo Desmontagem e arrumação da caixa

de mangueira.

Figura G

2. Utilizar a pega de transporte na parte superior da

caixa de mangueira para o transporte.

Aviso

A caixa de mangueira pode ser colocada no suporte de

estaca (*) sem a necessidade de ferramentas.



* Acessório especial, não incluído no volume do forne-

cimento para todas as variantes, referência 2.645-

382.0

Armazenamento

몇 CUIDADO

Risco de ferimentos e danos no caso de não obser-

vância do peso

Considere o peso do aparelho para o respectivo arma-

zenamento.

A caixa de mangueira pode ser armazenada ao ar livre

durante o inverno quando estiver vazia.

Português 21

ADVERTÊNCIA

Perigo de danos

A água congelada pode danificar a caixa de mangueira.

A caixa da mangueira deve estar completamente vazia

para ser armazenada no exterior durante o inverno.

1. Retirar a mangueira de admissão da torneira e da

caixa de mangueira.

2. Esvaziar completamente a água da caixa de man-

gueira.

Desmontagem e arrumação da caixa de

mangueira

1. Puxe as duas corrediças de libertação da caixa de

mangueira para fora.

2. Retirar a caixa de mangueira do suporte de parede

e armazená-la num local sem gelo.

Figura G

3. Se necessário, armazenar os acessórios de rega

KÄRCHER diretamente através do respetivo supor-

te no suporte de parede.

몇 CUIDADO

Perigo de danos

Não colocar a caixa de mangueira se o suporte de pa-

rede estiver pendurado verticalmente no suporte de pa-

rede para armazenamento!

Para poupar espaço, o suporte de parede pode ser re-

tirado e pendurado na placa de fixação a partir de cima.

Figura H

Proteger a caixa de mangueira

Quando armazenada no exterior, a caixa da mangueira

pode ser protegida com um cadeado de cabo.

Aviso

O volume do fornecimento não inclui acessórios. Para

que um cadeado de cabo possa passar através do ilhó

de fixação, deve certificar-se de que as partes do siste-

ma de fixação a passar não são maiores do que 8 mm.

1. Encaixar o suporte de parede, ver capítulo Inserir o

suporte de parede.

2. Colocar a caixa de mangueira no suporte de pare-

de, ver capítulo Inserir a caixa de mangueira no su-

porte de parede.

3. Passar o cadeado de cabo pelo ilhó na parte de trás

da caixa de mangueira.

4. Passar o cadeado de cabo entre a placa de fixação

e a parede e fechá-lo.

Figura I

Manutenção

몇 CUIDADO

Perigo de ferimentos e danos

A caixa de mangueira não deve ser aberta. Os traba-

lhos de reparação do produto só podem ser efetuados

por um serviço de assistência técnica autorizado.

O aparelho não necessita de manutenção.

Limpar a caixa da mangueira e a mangueira ocasional-

mente com um pano húmido quando armazenada no

exterior.

Garantia

Em cada país são válidas as condições de garantia

transmitidas pela nossa sociedade distribuidora res-

ponsável. Trataremos de possíveis avarias no seu apa-

relho no âmbito do prazo da garantia, sem custos,

desde que estas tenham origem num erro de material

ou de fabrico. Em caso de garantia, contacte o seu re-

vendedor ou a assistência técnica autorizada mais pró-

xima, apresentando o talão de compra.

(endereço consultar o verso)

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas,

em virtude da sua concepção e tipo de construção, bem

como do modelo colocado por nós no mercado, estão

em conformidade com os requisitos de saúde e segu-

rança essenciais e pertinentes das directivas da União

Europeia. Em caso de realização de alterações na má-

quina sem o nosso consentimento prévio, a presente

declaração fica sem efeito.

Produto: Caixa de mangueira

Tipo: 2.645-xxx

Directivas da União Europeia pertinentes

2006/42/CE (+2009/127/CE)

Normas harmonizadas aplicadas

EN ISO 12100

Normas nacionais aplicadas

Os signatários actuam em nome e em procuração do

Conselho de Administração.

Mandatário da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/04/2023

22 Nederlands

Dados técnicos

Reservados os direitos a alterações técnicas.

Inhoud

Algemene instructies

Lees voor het eerste gebruik van het

toestel deze originele gebruiksaanwij-

zing en volg de instructies erin op. Be-

waar de originele gebruiksaanwijzing voor later gebruik

of voor de volgende eigenaar.

Veiligheidsinstructies

Gevarenniveaus

 GEVAAR

● Aanwijzing voor direct dreigend gevaar dat tot zware

of dodelijke verwondingen leidt.

몇 WAARSCHUWING

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot zware of dodelijke verwondingen kan leiden.

몇 VOORZICHTIG

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot lichte verwondingen kan leiden.

LET OP

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot materiële schade kan leiden.

Algemene veiligheidsinstructies

몇 WAARSCHUWING ● Dit apparaat is niet

bedoeld voor gebruik door personen (inclusief kinderen)

met verminderde lichamelijke, zintuiglijke of geestelijke

vermogens of met een gebrek aan ervaring en kennis,

tenzij zij onder toezicht staan of instructies hebben ge-

kregen over het gebruik van het apparaat van een per-

soon die verantwoordelijk is voor hun

veiligheid.

VOORZICHTIG ● Laat reparaties en

de inbouw van reserveonderdelen alleen door een er-

kende klantenservice uitvoeren om gevaren te vermij-

den.

Reglementair gebruik

Dit product werd voor privégebruik ontwikkeld en is niet

voor de eisen van commercieel gebruik bedoeld. De fa-

brikant is niet aansprakelijk voor eventuele schade als

gevolg van ondeskundig gebruik of verkeerde bedie-

ning. Dit product is een automatische slanghaspel die

ervoor zorgt dat een waterslang gelijkmatig wordt opge-

rold. Na gebruik kan een waterslang met één ruk auto-

matisch worden opgerold. De haspel wordt aan een

wand bevestigd met behulp van de meegeleverde

wandhouder. Hij kan worden gebruikt in een variabel

zwenkbereik tot 180 graden. Neem tijdens de aanslui-

ting van dit product op het drinkwaternet die vereisten

van EN 1717 in acht en neem wanneer u vragen heeft

contact op met uw sanitairspecialist.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt

deg med emballasjen på en miljøvennlig måte.

Gamle apparater inneholder verdifulle, resirkuler-

bare materialer som må gjenvinnes. Kasser der-

for gamle apparater via en egnet miljøstasjon.

Anvisninger om innhold (REACH)

Aktuell informasjon om innholdsstoffene finner du på:

www.kaercher.de/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reser-

veonderdelen. Deze garanderen een veilige en sto-

ringsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt

u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpak-

king afgebeeld. Controleer de inhoud bij het uitpakken

op volledigheid. Bij ontbrekend toebehoren of bij trans-

portschade neemt u contact op met uw distributeur.

Beschrijving apparaat

Afbeelding A

1 Toevoerslang 1,5 m

2 Waterkraanaansluiting G3/4 met reductiestuk G1/2

3 Slangkoppelingen (voorgemonteerd op toevoer-

slang)

4 Slanghaspel

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Comprimento da mangueira (+

mangueira de admissão)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Diâmetro de mangueira mm 11 11 11 11 11

Pressão de trabalho (máx.) bar 12 12 12 12 12

Peso (sem acessórios) kg

Algemene instructies ........................................... 22

Veiligheidsinstructies........................................... 22

Reglementair gebruik .......................................... 22

Miljøvern.............................................................. 22

Toebehoren en reserveonderdelen ..................... 22

Leveringsomvang ................................................ 22

Beschrijving apparaat.......................................... 22

Montage .............................................................. 23

Inbedrijfstelling .................................................... 23

Werking ............................................................... 23

Vervoer ................................................................ 23

Opslag ................................................................. 24

Onderhoud .......................................................... 24

Garantie............................................................... 24

EU-conformiteitsverklaring .................................. 24

Technische gegevens.......................................... 25

7,57 8,68 10,84 11,80 13,03

Nederlands 23

5 Handgreep

6 Slangaansluiting wateringang

7 Bevestigingsmateriaal voor bevestigingsplaat

8 Bevestigingsplaat voor wandhouder

9 Wandhouder met spuithouder

10 De slanghaspel ontgrendelen

11 Waterslang

12 Slangstopper

13 Slangkoppeling met Aqua Stop

14 Spuit

Montage

Instructie

De montageplaats moet zo gekozen worden dat er geen

water in het gebouw kan stromen in geval van een lek.

Instructie

We raden een montagelocatie aan die beschermd is te-

gen direct zonlicht, zodat het apparaat en de slang niet

te warm worden.

Bevestigingsplaat monteren

De wandhouder is ontworpen voor montage op een

vlakke ondergrond.

Instructie

De meegeleverde pluggen zijn alleen geschikt voor

draagkrachtig metselwerk. Voor andere wandmateria-

len moeten speciale pluggen worden gebruikt.

1. Lijn de bevestigingsplaat voor de wandhouder uit

met behulp van een waterpas en markeer de boor-

gaten.

2. Boor de gaten (10 mm).

3. Steek de pluggen in de boorgaten.

4. Monteer de bevestigingsplaat voor de wandhouder

met de meegeleverde onderlegringen en schroe-

ven.

Afbeelding B

Wandhouder plaatsen

1. Haak de bovenste twee haken van de wandhouder

in.

2. Zwenk de wandhouder naar binnen zodat de twee

onderste haken in de onderste sleuven van de be-

vestigingsplaat vallen.

3. Schuif de wandhouder naar beneden totdat alle 4 de

haken stevig in de bevestigingsplaat zitten.

Afbeelding C

Inbedrijfstelling

Slanghaspel op de wandhouder plaatsen

LET OP

Gevaar voor letsel en beschadiging

Gevaar voor vallende slanghaspel.

Controleer of de slanghaspel goed vastzit.

1. Plaats de slanghaspel op de wandhouder. De slang-

haspel klikt automatisch vast.

Afbeelding D

De slanghaspel kan vrij worden gezwenkt, afhankelijk

van de ruimte op de wand.

Slangstopper verplaatsen

Als de lengte van de uitwendige slang moet worden ver-

lengd, kan de slangstopper worden verplaatst.

1. Draai de twee schroeven op de stopper los met een

Torx-schroevendraaier (T15).

2. Zet de stopper in de gewenste positie en schroef

hem vast.

Afbeelding E

Water aansluiten

1. Bevestig indien nodig de waterkraanaansluiting aan

de waterkraan. Sluit de toevoerslang aan op de wa-

terkraan.

2. Sluit de toevoerslang aan de zijkant op de waterin-

gang van de slanghaspel aan.

3. Sluit de spuit of andere KÄRCHER besproeiingstoe-

behoren aan op de waterslang.

Afbeelding F

4. De waterkraan openen.

Werking

Waterslang afrollen

1. Sluit de spuit of andere KÄRCHER besproeiings-

toebehoren aan op de slangkoppeling van de water-

slang.

2. Trek de waterslang uit tot de gewenste lengte. De

vergrendelfunctie van de slanghaspel kan worden

geactiveerd op intervallen van ongeveer 25 - 45 cm.

Als de slang vergrendeld is, hoort u een klik.

Waterslang oprollen

몇 VOORZICHTIG

Risico op letsel door intrekkende slang

Zorg ervoor dat er zich geen personen in de buurt van

de intrekkende slang bevinden.

LET OP

Beschadigingsgevaar

Zorg ervoor dat de waterslang vrij kan teruglopen. De

slang mag niet te vuil zijn wanneer deze automatisch

wordt opgewikkeld.

1. Maak de vergrendeling los door kort aan de water-

slang te trekken om het automatisch oprollen te

starten.

2. De waterslang wordt gelijkmatig opgerold.

Als de slang geblokkeerd is, trekt u de waterslang er

helemaal uit en laat u hem weer intrekken.

Werking beëindigen

1. De waterkraan sluiten.

2. Laat de waterdruk uit het systeem ontsnappen door

de spuit kort open en dicht te draaien of door een

andere KÄRCHER besproeiingstoebehoren te ge-

bruiken.

Vervoer

몇 VOORZICHTIG

Letsel- en beschadigingsgevaar door het niet in

acht nemen van het gewicht

Houd bij het vervoer rekening met het gewicht van het

apparaat.

1. Verwijder de slanghaspel van de wandhouder, zie

hoofdstuk De slanghaspel verwijderen en opber-

gen.

Afbeelding G

2. Gebruik de handgreep aan de bovenkant van de

slanghaspel voor transport.

Instructie

De slanghaspel kan dan zonder werktuig op de grond-

pin (*) worden geplaatst.



* Bijzondere toebehoren, niet inbegrepen in de levering-

24 Nederlands

somvang voor alle varianten, onderdelennummer

2.645-382.0

Opslag

몇 VOORZICHTIG

Letsel- en beschadigingsgevaar door het niet in

acht nemen van het gewicht

Houd bij de opslag rekening met het gewicht van het ap-

paraat.

Als de slanghaspel leeg is, kan hij 's winters buiten wor-

den opgeborgen.

LET OP

Beschadigingsgevaar

Bevroren water kan de slanghaspel beschadigen.

De slanghaspel moet volledig leeg zijn wanneer hij 's

winters buiten wordt opgeborgen.

1. Verwijder de toevoerslang van de waterkraan en de

slanghaspel.

2. Leeg het water in de slanghaspel volledig.

De slanghaspel verwijderen en opbergen

1. Trek de twee ontgrendelingsschuiven op de slang-

haspel naar buiten.

2. Haal de slanghaspel van de wandhouder en berg

hem vorstvrij op.

Afbeelding G

3. Berg KÄRCHER besproeiingstoebehoren indien no-

dig direct op de toebehorenhouder van de wand-

houder op.

몇 VOORZICHTIG

Beschadigingsgevaar

Plaats de slanghaspel niet als de wandhouder rechtop

aan de bevestigingsplaat wordt gehangen voor opslag!

Om ruimte te besparen kan de wandhouder worden ver-

wijderd en van bovenaf aan de bevestigingsplaat wor-

den gehaakt.

Afbeelding H

Slanghaspel vastzetten

Als de slanghaspel buiten wordt opgeborgen, kan hij

worden vastgezet met een kabelslot.

Instructie

In de leveringsomvang is geen slot inbegrepen. Om een

kabelslot door het veiligheidsoog te laten passen, moet

ervoor worden gezorgd dat de delen van het veilig-

heidssysteem die erdoor gevoerd moeten worden niet

groter zijn dan 8 mm.

1. Bevestig de wandhouder, zie hoofdstuk Wandhou-

der plaatsen.

2. Plaats de slanghaspel op de wandhouder, zie

hoofdstuk Slanghaspel op de wandhouder plaat-

sen.

3. Leid het kabelslot door het oog aan de achterkant

van de slanghaspel.

4. Leid het kabelslot tussen de bevestigingsplaat en de

wand en sluit het.

Afbeelding I

Onderhoud

몇 VOORZICHTIG

Gevaar voor letsel en beschadiging

De slanghaspel mag niet geopend worden. Reparatie-

werkzaamheden aan het product mogen alleen worden

uitgevoerd door een geautoriseerde klantenservice.

Het product is onderhoudsvrij.

Veeg de slanghaspel en slang af en toe af met een

vochtige doek als u hem buiten bewaart.

Garantie

In elk land gelden de garantievoorwaarden die door on-

ze verantwoordelijke verkoopmaatschappij zijn uitgege-

ven. Mogelijke storingen aan uw apparaat verhelpen we

binnen de garantieperiode gratis, voor zover een mate-

riaal- of fabricagefout de oorzaak is. Als u gebruik wilt

maken van de garantie, neemt u met uw aankoopbon

contact op met uw distributeur of de dichtstbijzijnde ge-

autoriseerde klantenservice.

(adres zie achterzijde)

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine

op basis van het ontwerp en type en in de door ons op

de markt gebrachte uitvoering voldoet aan de relevante

veiligheids- en gezondheidsvereisten van de EU-richtlij-

nen. Bij een niet door ons goedgekeurde wijziging van

de machine verliest deze verklaring zijn geldigheid.

Product: Slanghaspel

Type: 2.645-xxx

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

Toegepaste geharmoniseerde normen

EN ISO 12100

Toegepaste nationale normen

De ondergetekenden handelen in opdracht en met vol-

macht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2023/04/01

Türkçe 25

Technische gegevens

Technische wijzigingen voorbehouden.

İçindekiler

Genel uyarılar

Cihazı ilk kez kullanmadan önce bu ori-

jinal kullanım kılavuzunu okuyun ve bu-

radaki bilgilere göre hareket edin.

Orijinal kullanım kılavuzunu daha sonra tekrar kullan-

mak ya da cihazın sonraki kullanıcılarına iletmek üzere

saklayın.

Güvenlik bilgileri

Tehlike kademeleri

 TEHLIKE

● Ağır bedensel yaralanmalar ya da ölüme neden olan

direkt bir tehlikeye yönelik uyarı.

몇 UYARI

● Ağır bedensel yaralanmalar ya da ölüme neden ola-

bilecek olası tehlikeli bir duruma yönelik uyarı.

몇 TEDBIR

● Hafif yaralanmalara neden olabilecek olası tehlikeli

bir duruma yönelik uyarı.

DIKKAT

● Maddi hasarlara neden olabilecek olası tehlikeli bir

duruma yönelik uyarı.

Genel güvenlik bilgileri

몇 UYARI ● Bu cihaz, güvenliklerinden sorumlu bir

kişi tarafından cihazın kullanımına ilişkin gözetim veya

talimat verilmediği sürece, fiziksel, duyusal veya zihin-

sel yetenekleri sınırlı veya deneyim ve bilgi eksikliği

olan kişiler (çocuklar dahil) tarafından kullanılmak üzere

tasarlanmamıştır.

TEDBIR ● Onarım işlemlerini veya

yedek parçaların montajını yalnızca yetkili müşteri hiz-

meti tarafından yaptırarak tehlikeleri önleyebilirsiniz.

Amacına uygun kullanım

Bu ürün, özel kullanım için geliştirilmiştir ve ticari uygu-

lamalarda kullanılması amaçlanmamıştır. Üretici, belirti-

len ihtiyaca uygun olmayan veya yanlış kullanımı

sonucu oluşan olası hasarlardan sorumlu değildir. Bu

ürün, su hortumunun düzgün bir şekilde sarılmasını

sağlayan otomatik bir hortum kutusudur. Kullanımdan

sonra su hortumu tek bir çekme hareketiyle otomatik

olarak sarılabilir. Kutu, birlikte verilen duvar braketi kul-

lanılarak duvara monte edilir. 180 dereceye kadar de-

ğişken bir dönme aralığı ile kullanılabilir. Lütfen ürünün

içme suyu şebekesine bağlantısı sırasında EN 1717

normlarının gerekliliklerine uyun ve olası sorular için uz-

man sıhhi tesisatçınıza başvurun.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lüt-

fen ambalajları çevreye zarar vermeden bertaraf

edin.

Kullanılmış cihazlar, geri dönüştürülebilir özellikte

olan ve değerlendirilmesi gereken değerli malze-

meler içerir. Lütfen eski cihazları uygun toplama

sistemlerine götürün.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.:

www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar

kullanın. Bu parçalar cihazın güvenli ve arızasız çalış-

masını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres:

www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde göste-

rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik

olup olmadığını kontrol edin. Aksesuarların eksik olması

durumunda ya da nakliye hasarlarında yetkili satıcınızı

bilgilendirin.

Cihaz açıklaması

Şekil A

1 Giriş hortumu 1,5 m

2 G1/2 redüksiyon parçalı musluk bağlantısı G3/4

3 Hortum kaplinleri (giriş hortumuna önceden monte

edilmiştir)

4 Hortum kutusu

5 Taşıma kulpu

6 Su girişi hortum bağlantısı

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Slanglengte (+toevoerslang) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Slangdiameter mm 11 11 11 11 11

Werkdruk (max.) bar 12 12 12 12 12

Gewicht (zonder toebehoren) kg

Genel uyarılar...................................................... 25

Güvenlik bilgileri .................................................. 25

Amacına uygun kullanım ..................................... 25

Çevre koruma...................................................... 25

Aksesuarlar ve yedek parçalar ............................ 25

Teslimat kapsamı................................................. 25

Cihaz açıklaması................................................. 25

Montaj.................................................................. 26

İşletime alma ....................................................... 26

İşletme................................................................. 26

Taşıma................................................................. 26

Depolama ............................................................ 27

Bakım .................................................................. 27

Garanti................................................................. 27

AB Uygunluk Beyanı ........................................... 27

Teknik bilgiler....................................................... 27

7,57 8,68 10,84 11,80 13,03

26 Türkçe

7 Plakayı sabitlemek için tespit malzemesi

8 Duvara montaj için sabitleme plakası

9 Püskürtme tutuculu duvar braketi

10 Hortum kutusunun kilidinin açılması

11 Su hortumu

12 Hortum durdurucusu

13 Aqua Stop özellikli hortum bağlantısı

14 Püskürtme

Montaj

Not

Kurulum yeri, sızıntı durumunda binaya su akmayacak

şekilde seçilmelidir.

Not

Cihazın veya hortumun fazla ısınmaması için doğrudan

güneş ışığından korunan bir kurulum yeri öneririz.

Sabitleme plakasını monte edin

Duvar braketi, düz bir yüzeye monte edilmek üzere ta-

sarlanmıştır.

Not

Birlikte verilen dübeller yalnızca yük taşıyan duvar yapı-

ları için uygundur. Diğer duvar malzemeleri için özel dü-

bellerin kullanılması gerekmektedir.

1. Duvar braketinin sabitleme plakasını su terazisi ile

hizalayın ve delikleri işaretleyin.

2. Delikleri açın (10 mm).

3. Dübelleri deliklere yerleştirin.

4. Duvar braketinin sabitleme plakasını birlikte verilen

pullar ve vidalarla sabitleyin.

Şekil B

Duvar braketini takın

1. Duvar braketinin üstteki iki kancasını takın.

2. Duvar braketini, alttaki iki kanca sabitleme plakası-

nın alt yuvalarına oturacak şekilde içeri doğru çevi-

rin.

3. Duvar braketini, 4 kancanın tümü sabitleme plakası-

na sıkıca oturuncaya kadar aşağı doğru kaydırın.

Şekil C

İşletime alma

HBX hortum kutusunu duvar braketine takın

DIKKAT

Yaralanma ve zarar görme tehlikesi

Hortum kutusunun düşmesi nedeniyle tehlike.

Hortum kutusunun sıkı bir şekilde yerine oturup oturma-

dığını kontrol edin.

1. Hortum kutusunu duvar braketine takın. Hortum ku-

tusu otomatik olarak yerine kilitlenir.

Şekil D

Hortum kutusu, duvardaki açıklığa bağlı olarak serbest-

çe döndürülebilir.

Hortum durdurucusunu itin

Harici hortum uzunluğunun uzatılması gerekiyorsa hor-

tum durdurucusu itilebilir.

1. Durdurucudaki iki vidayı bir Torx tornavidayla (T15)

gevşetin.

2. Durdurucuyu istenen konuma itin ve vidalayın.

Şekil E

Su bağlantısını kurun

1. Gerekirse musluk bağlantısını musluğa takın. Giriş

hortumunu musluğa bağlayın.

2. Giriş hortumunu hortum kutusunun su girişinin yanı-

na bağlayın.

3. Püskürtmeyi veya diğer KÄRCHER sulama aksesu-

arlarını su hortumuna takın.

Şekil F

4. Musluğu açın.

İşletme

Su hortumunu açın

1. Püskürtücüyü veya diğer KÄRCHER sulama akse-

suarlarını su hortumunun hortum bağlantısına bağ-

layın.

2. Su hortumunu istenilen uzunluğa kadar çekin. Hor-

tum kutusunun kilitleme fonksiyonu yaklaşık 25 - 45

cm aralıklarla etkinleştirilebilir ve tık sesiyle fark edi-

lir.

Su hortumunu sarın

몇 TEDBIR

Hortumun içeri çekilmesi nedeniyle yaralanma teh-

likesi

Hortum girişinin yakınında kimsenin bulunmadığından

emin olun.

DIKKAT

Hasar tehlikesi

Su hortumunun serbest bir geri dönüş yoluna sahip ol-

duğundan emin olun. Otomatik sarımın sağlanabilmesi

için hortum, sarma işleminden önce aşırı kirlenmemeli-

dir.

1. Otomatik geri sarma işlemini başlatmak için su hor-

tumunu kısa bir süre çekerek kilidi açın.

2. Su hortumu düzgün bir şekilde sarılır.

Hortum tıkalıysa su hortumunu tamamen dışarı çe-

kin ve tekrar içeri çekilmesine izin verin.

İşletmenin tamamlanması

1. Su musluğunu kapatın.

2. Püskürtücüyü kısa süreliğine açıp kapatarak veya

başka bir KÄRCHER sulama aksesuarını kullanarak

su basıncının sistemden çıkmasını sağlayın.

Taşıma

몇 TEDBIR

Ağırlığın dikkate alınmaması durumunda yaralanma

ve hasar tehlikesi

Taşıma sırasında cihazın ağırlığını dikkate alın.

1. Hortum kutusunu duvar braketinden çıkarın, bkz.

ölüm Hortum kutusunun çıkarılması ve depolanma-

sı.B

Şekil G

2. Taşımak için hortum kutusunun üst kısmındaki taşı-

ma kulpunu kullanın.

Not

Hortum kutusu daha sonra alet kullanmadan zemin çivi-

si (*) üzerine yerleştirilebilir.



* Özel aksesuarlar, tüm modellere dahil değildir, parça

numarası 2.645-382.0

Türkçe 27

Depolama

몇 TEDBIR

Ağırlığın dikkate alınmaması durumunda yaralanma

ve hasar tehlikesi

Depolama sırasında cihazın ağırlığına dikkat edin.

Hortum kutusu boşaltıldığında kış boyunca açık havada

saklanabilir.

DIKKAT

Hasar tehlikesi

Donan su, hortum kutusuna zarar verebilir.

Kışın açık havada depolama yapılacaksa hortum kutu-

sunun tamamen boşaltılması gerekir.

1. Giriş hortumunu musluktan ve hortum kutusundan

ayırın.

2. Hortum kutusundaki suyu tamamen boşaltın.

Hortum kutusunun çıkarılması ve

depolanması

1. Hortum kutusunun iki kilit açma sürgüsünü dışarı

doğru çekin.

2. Hortum kutusunu duvar braketinden çıkarın ve don-

mayacak bir yerde saklayın.

Şekil G

3. Gerekirse KÄRCHER sulama aksesuarlarını doğru-

dan duvar braketininn aksesuar tutucusunda sakla-

yın.

몇 TEDBIR

Hasar tehlikesi

Duvar tutucusu depolama amacıyla duvar tutucusuna

dikey olarak asılmışsa hortum kutusunu takmayın!

Yerden tasarruf etmek için duvar braketi çıkarılabilir ve

sabitleme plakasına yukarıdan asılabilir.

Şekil H

Hortum kutusunun emniyete alınması

Açık havada saklandığında hortum kutusu bir kablo kili-

diyle emniyete alınabilir.

Not

Teslimat kapsamına herhangi bir kilit dahil değildir. Kab-

lo kilidinin güvenlik deliğinden geçebilmesi için güvenlik

sisteminin geçilecek kısımlarının 8 mm'den büyük olma-

masına dikkat edilmelidir.

1. Duvar braketini takın, bkz. Bölüm Duvar braketini

takın.

2. Hortum kutusunu duvar braketine yerleştirin, bkz.

Bölüm HBX hortum kutusunu duvar braketine takın.

3. Kablo kilidini hortum kutusunun arkasındaki delikten

geçirin.

4. Kablo kilidini sabitleme plakası ile duvar arasına

yönlendirin ve kapatın.

Şekil I

Bakım

몇 TEDBIR

Yaralanma ve zarar görme tehlikesi

Hortum kutusu açılmamalıdır. Ürün üzerindeki onarım

çalışmaları yalnızca yetkili müşteri hizmetleri tarafından

gerçekleştirilebilir.

Ürün bakım gerektirmez.

Hortum kutusunu ve hortumu açık havada saklarken

ara sıra nemli bir bezle silin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş

garanti şartları geçerlidir. Garanti süresi içerisinde ciha-

zınızda oluşabilecek hasarları, üretim veya malzeme

hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyo-

ruz. Garanti durumunda satış fişi ile satıcınıza veya size

en yakın yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta-

sarımı yapı tarzı ve tarafımızdan piyasaya sürülen mo-

deliyle AB direktifinin ilgili temel güvenlik ve sağlık

yükümlülüklerine uygun olduğunu beyan ederiz. Bizim

onayımız olmadan makinede yapılan bir değişiklik duru-

munda, bu açıklama geçerliliğini kaybeder.

Ürün: Hortum kutusu

Tip: 2.645-xxx

İlgili AB direktifleri

2006/42/AT (+2009/127/AT)

Uygulanan uyumlaştırılmış normlar

EN ISO 12100

Uygulanan ulusal normlar

Aşağıda imzası olan, yönetim kurulu adına ve yönetim

yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2023/04/01

Teknik bilgiler

Teknik değişiklik hakkı saklıdır.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Hortum uzunluğu (+giriş hortumu) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Hortum çapı mm 11 11 11 11 11

Çalışma basıncı (maks.) bar1212121212

Ağırlık (aksesuarlar hariç) kg

7,57 8,68 10,84 11,80 13,03

28 Svenska

Innehåll

Allmän information

Läs igenom och följ denna original-

bruksanvisning innan du använder ma-

skinen för första gången. Spara

originalbruksanvisningen för senare bruk eller för nästa

ägare.

Säkerhetsinformation

Risknivåer

 FARA

● Varnar om en omedelbart överhängande fara som

kan leda till svåra personskador eller dödsfall.

몇 VARNING

● Varnar om en möjligen farlig situation som kan leda till

svåra personskador eller dödsfall.

몇 FÖRSIKTIGHET

● Varnar om en möjligen farlig situation som kan leda till

lättare personskador.

OBSERVERA

● Varnar om en möjligen farlig situation som kan leda till

materiella skador.

Allmänna säkerhetsanvisningar

몇 VARNING ● Denna maskin är inte avsedd att

användas av personer (inklusive barn) med nedsatt fy-

sisk, sensorisk eller mental förmåga, eller brist på erfa-

renhet eller kunskap, såvida de inte har fått övervakning

eller instruktioner om användning av maskinen av en

person som ansvarar för deras säkerhet.

FÖRSIK-

TIGHET

● Undvik faror genom att endast låta god-

känd kundtjänst genomföra reparationer och montering

av reservdelar.

Avsedd användning

Den här produkten är utvecklad för privat användning

och är inte avsedd för belastningarna som uppstår vid

professionell användning. Tillverkaren ansvarar inte för

skador som orsakas av annan användning än den av-

sedda eller genom felaktig manövrering. Denna produkt

är en automatisk slanglåda som ser till att vattenslang-

ens upprullningsfunktion är jämn. Efter användning kan

vattenslangen rullas upp automatiskt med ett enda

drag. Lådan monteras på väggen med det medföljande

väggfästet. Den kan användas i ett variabelt sväng-

ningsområde på upp till 180 grader. När du ansluter

denna produkt till dricksvattennätet måste du följa kra-

ven i EN 1717. Kontakta en VVS-firma om du har några

frågor.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfalls-

hantera förpackningar på ett miljövänligt sätt.

Uttjänta apparater innehåller värdefulla, återvin-

ningsbara material som ska lämnas till återvin-

ning. Avfallshantera därför kasseringsapparater

enligt lämpligt samlingssystem.

Information om ämnen (REACH)

Aktuell information om innehållet finns på: www.kaer-

cher.de/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar,

så att en säker och störningsfri drift av maskinen är ga-

ranterad.

Information om tillbehör och reservdelar finns på

www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpack-

ningen. Kontrollera att innehållet i leveransen är full-

ständigt. Kontakta din försäljare om något tillbehör

saknas eller om det finns transportskador.

Beskrivning av maskinen

Bild A

1 Tilloppsslang 1,5 m

2 Vattenkrananslutning G3/4 

med reduceringsstycke G1/2

3 Slangkopplingar (förmonterade på tilloppsslangen)

4 Slanglåda

5 Bärhandtag

6 Slanganslutning vattentillopp

7 Fästmaterial för fästplatta

8 Fästplatta för väggfäste

9 Väggfäste med sprutfäste

10 Låsa upp slanglådan

11 Vattenslang

12 Slangstopp

13 Slangkoppling med Aqua Stop

14 Spruta

Montering

Hänvisning

Monteringsplatsen måste väljas så att inget vatten kan

strömma in i byggnaden vid läckage.

Hänvisning

Vi rekommenderar en monteringsplats skyddad från di-

rekt solljus så att varken maskinen eller slangen värms

upp för mycket.

Allmän information............................................... 28

Säkerhetsinformation .......................................... 28

Avsedd användning............................................. 28

Miljöskydd............................................................ 28

Tillbehör och reservdelar..................................... 28

Leveransens omfattning ...................................... 28

Beskrivning av maskinen..................................... 28

Montering ............................................................ 28

Idrifttagning.......................................................... 29

Drift...................................................................... 29

Transport ............................................................. 29

Förvaring ............................................................. 29

Underhåll ............................................................. 30

Garanti................................................................. 30

EU-försäkran om överensstämmelse .................. 30

Tekniska data ...................................................... 30

Svenska 29

Montera fästplattan

Väggfästet är utformat för montering på en jämn yta.

Hänvisning

De medföljande pluggarna är endast lämpliga för bäran-

de murverk. Speciella pluggar ska användas för andra

väggmaterial.

1. Rikta in fästplattan för väggfästet med ett vatten-

pass och markera hål.

2. Borra hålen (10 mm).

3. Sätt in pluggarna i borrhålen.

4. Fäst fästplattan för väggfästet med de medföljande

brickorna och skruvarna.

Bild B

Sätta i väggfäste

1. Häng i väggfästets båda övre krokar.

2. Sväng in väggfästet så att de båda nedre krokarna

förs in i fästplattans nedre spår.

3. Skjut ner väggfästet tills alla 4 krokarna sitter or-

dentligt i fästplattan.

Bild C

Idrifttagning

Sätta slanglådan på väggfästet

OBSERVERA

Risk för personskador och materiella skador

Fara på grund av att slanglådan faller.

Kontrollera att slanglådan sitter ordentligt.

1. Sätt slanglådan på väggfästet. Slanglådan spärra

automatiskt.

Bild D

Slanglådan kan vridas fritt, beroende på svängrummet

på väggen.

Flytta slangstoppen

Om den utanpåliggande slanglängden behöver förläng-

as kan slangstoppen flyttas.

1. Lossa de två skruvarna på stoppen med en torx-

skruvmejsel (T15).

2. Skjut stoppet till önskat läge och skruva fast det.

Bild E

Ansluta vatten

1. Vid behov, montera vattenkrananslutningen på vat-

tenkranen. Anslut tilloppsslangen till vattenkranen.

2. Anslut tilloppsslangen till sidan av slanglådans vat-

tentillopp.

3. Fäst sprutan eller andra KÄRCHER bevattningstill-

behör på vattenslangen.

Bild F

4. Öppna vattenkranen.

Drift

Rulla av vattenslangen

1. Sätt fast sprutan eller andra KÄRCHER bevatt-

ningstillbehör på vattenslangens slangkoppling.

2. Dra ut vattenslangen till önskad längd. Slanglådans

spärrfunktion kan aktiveras i intervall på ca 25 -

45 cm och märks genom ett klick.

Rulla upp vattenslangen

몇 FÖRSIKTIGHET

Risk för personskador på grund av indragande

slang

Försäkra dig om att det inte finns några personer i när-

heten av slangindraget.

OBSERVERA

Skaderisk

Se till att vattenslangen har fri retur. För att säkerställa

automatisk upprullning bör den inte vara kraftigt ned-

smutsad före upprullning.

1. Släpp spärren med ett kort drag på vattenslangen

för att starta den automatiska upprullningen.

2. Vattenslangen rullas upp jämnt.

Vid slangblockeringar, dra ut vattenslangen helt och

låt den dras in igen.

Avsluta driften

1. Stäng vattenkranen.

2. Släpp ut vattentrycket från systemet genom att kort-

varigt öppna och stänga sprutan eller genom att an-

vända ett annat KÄRCHER bevattningstillbehör.

Transport

몇 FÖRSIKTIGHET

Risk för personskador och skador om vikten igno-

reras

Ta hänsyn till apparatens vikt vid transport.

1. Ta av slanglådan från väggfästet, se kapitel Ta av

och förvara slanglåda.

Bild G

2. För transport, använd bärhandtaget längst upp

på

slanglådan.

Hänvisning

Slanglådan kan sedan sättas på jordspettet (*) utan

verktyg.



* Specialtillbehör, ingår inte i leveransen för alla varian-

ter, artikelnummer 2.645-382.0

Förvaring

몇 FÖRSIKTIGHET

Risk för personskador och skador om vikten igno-

reras

Ta hänsyn till apparatens vikt vid förvaring.

Om den är tömd kan slanglådan förvaras utomhus un-

der vintern.

OBSERVERA

Skaderisk

Vatten som fryser kan skada slanglådan.

Vid förvaring utomhus under vintern måste slanglådan

vara helt tömd.

1. Ta bort tilloppsslangen från kranen och slanglådan.

2. Töm slanglådan helt på vatten.

Ta av och förvara slanglåda

1. Dra slanglådans båda frigöringsknappar utåt.

2. Ta av slanglådan från väggfästet och förvara den på

en frostfri plats.

Bild G

3. Förvara vid behov KÄRCHER bevattningstillbehör

direkt på väggfästets tillbehörshållare.

몇 FÖRSIKTIGHET

Skaderisk

Sätt inte dit slanglådan om väggfästet hängs vertikalt på

väggfästet för förvaring!

För att spara utrymme vid förvaringen kan väggfästet

tas bort och hängas i på fästplattan uppifrån.

Bild H

30 Svenska

Säkra slanglådan

Vid förvaring utomhus kan slanglådan säkras med ett

kabellås.

Hänvisning

Inga lås ingår i leveransen. För att ett kabellås ska pas-

sa genom säkerhetsöglan måste det säkerställas att de

delar av säkerhetssystemet som ska föras genom inte

är större än 8 mm.

1. Häng i väggfästet, se kapitel Sätta i väggfäste.

2. Sätt slanglådan på väggfästet, se kapitel Sätta

slanglådan på väggfästet.

3. För kabellåset genom öglan på baksidan av slang-

lådan.

4. För in kabellåset mellan fästplattan och väggen och

stäng det.

Bild I

Underhåll

몇 FÖRSIKTIGHET

Risk för personskador och materiella skador

Slanglådan får inte öppnas. Reparationsarbeten på pro-

dukten får endast utföras av auktoriserad kundtjänst.

Produkten är underhållsfri.

Vid förvaring utomhus, torka ibland av slanglådan och

slangen med en fuktig trasa.

Garanti

I respektive land gäller de garantivillkor som publicerats

av våra auktoriserade distributörer. Eventuella fel på

maskinen repareras utan kostnad inom garantitiden,

under förutsättning att de orsakats av ett material- eller

tillverkningsfel. Vid frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller närmaste,

auktoriserad kundtjänst.

(Se baksidan för adress)

EU-försäkran om

överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom

sin utformning och konstruktionstyp samt i det utförande

som marknadsförs av oss uppfyller gällande grundläg-

gande säkerhets- och hälsokrav i EU-direktivet. Denna

försäkran upphör att gälla om maskinen ändras utan att

detta har godkänts av oss.

Produkt: Slanglåda

Typ: 2.645-xxx

Gällande EU-direktiv

2006/42/EG (+2009/127/EG)

Tillämpade harmoniserade standarder

EN ISO 12100

Tillämpade nationella standarder

Undertecknande agerar på uppdrag av och med styrel-

sens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

D-71364 Winnenden (Germany)

Tfn: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01.04.2023

Tekniska data

Med förbehåll för tekniska ändringar.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Slanglängd (+tilloppsslang) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Slangdiameter mm 11 11 11 11 11

Arbetstryck (max.) bar 12 12 12 12 12

Vikt (utan tillbehör) kg

7,57 8,68 10,84 11,80 13,03

Suomi 31

Sisältö

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä

tämä käyttöohje ja toimi sen mukaan.

Säilytä käyttöohje myöhempää käyttöä

tai laitteen seuraavaa omistajaa varten.

Turvaohjeet

Vaarallisuusasteet

 VAARA

● Huomautus välittömästi uhkaavasta vaarasta, joka

voi aiheuttaa vakavan ruumiinvamman tai johtaa kuo-

lemaan.

몇 VAROITUS

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa vakavan ruumiinvamman tai voi

johtaa kuolemaan.

몇 VARO

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa aineellisia vahinkoja.

Yleiset turvallisuusohjeet

몇 VAROITUS ● Tätä laitetta ei ole tarkoitettu

sellaisten henkilöiden (mukaan lukien lapset) käytettä-

väksi, joilla on rajoittuneet fyysiset, aistimelliset tai hen-

kiset kyvyt, tai joilla ei ole riittävästi kokemusta tai

riittävästi tietoja, paitsi siinä tapauksessa, jos heidän

turvallisuudestaan vastaava henkilö valvoo heitä tai jos

he ovat häneltä saaneet opastuksia siihen, miten laitet-

ta täytyy käyttää.

VARO ● Anna korjaukset ja va-

raosien asennus vain hyväksyttyjen palvelupisteiden

tehtäväksi, jolloin vältetään riskit.

Määräystenmukainen käyttö

Tämä laite on kehitetty yksityiseen käyttöön, eikä sitä

ole tarkoitettu vastaamaan ammattimaisen käytön vaa-

timuksia. Valmistaja ei vastaa mahdollisista vaurioista,

jotka aiheutuvat ei-tarkoituksenmukaisen käytön tai vir-

heellisen käytön seurauksena. Tämä tuote on auto-

maattinen letkukotelo, joka varmistaa, että vesiletkun

automaattisen kelaustoiminnon. Käytön jälkeen vesilet-

ku voidaan kelata sisään automaattisesti yhdellä vedol-

la. Kotelo kiinnitetään seinään mukana toimitetulla

seinäpidikkeellä. Sitä voidaan käyttää jopa 180 asteen

vaihtelevalla kääntöalueella. Kun liität tämän tuotteet

juomavedenjakeluverkostoon, ota huomioon standardin

EN 1717 vaatimukset ja ota yhteyttä saniteettialan yri-

tykseen, jos sinulla on kysymyksiä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä

pakkaukset ympäristöä säästäen.

Käytetyissä laitteissa on arvokkaita, kierrätyskel-

poisia materiaaleja, jotka on toimitettava hyödyn-

nettäväksi. Hävitä vanhat laitteet näin ollen

soveltuvien keräilyjärjestelmien kautta.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja ainesosista löytyy osoitteesta:

www.kaercher.de/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va-

raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt-

tömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta

www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa.

Tarkasta laitetta pakkauksesta purkaessasi pakkauksen

sisällön täydellisyys. Jos lisävarusteita puuttuu tai ha-

vaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Laitekuvaus

Kuva A

1 Tulovirtausletku 1,5 m

2 Vesihanaliitäntä G3/4 sovituskappaleella G1/2

3 Letkuliittimet (valmiiksi asennettu tulovirtauslet-

kuun)

4 Letkulaatikko

5 Kantokahva

6 Letkuliitäntä veden sisääntulo

7 Kiinnityslevyn kiinnitysmateriaali

8 Kiinnityslevy seinäpidikkeelle

9 Seinäpidike ruiskupidikkeellä

10 Letkukotelon lukituksen avaaminen

11 Vesiletku

12 Letkunpysäytin

13 Letkuliitin, jossa on Aqua Stop

14 Ruisku

Asennus

Huomautus

Asennuspaikka on valittava siten, että vuodon sattues-

sa vettä ei pääse virtaamaan rakennukseen.

Huomautus

Suosittelemme suoralta auringonsäteilyltä suojattua

asennuspaikkaa, jotta laite tai letku eivät kuumene lii-

kaa.

Kiinnityslevyn asennus

Seinäpidike on tarkoitettu asennettavaksi tasaiselle pin-

nalle.

Yleisiä ohjeita ...................................................... 31

Turvaohjeet.......................................................... 31

Määräystenmukainen käyttö ............................... 31

Ympäristönsuojelu............................................... 31

Lisävarusteet ja varaosat .................................... 31

Toimituksen sisältö .............................................. 31

Laitekuvaus ......................................................... 31

Asennus .............................................................. 31

Käyttöönotto ........................................................ 32

Käyttö .................................................................. 32

Kuljetus................................................................ 32

Varastointi............................................................ 32

Huolto .................................................................. 33

Takuu................................................................... 33

EU-vaatimustenmukaisuusvakuutus ................... 33

Tekniset tiedot ..................................................... 33

32 Suomi

Huomautus

Mukana toimitetut tulpat soveltuvat vain kantaviin seinä-

pintoihin. Muihin seinämateriaaleihin on käytettävä eri-

koistulppia.

1. Kohdista seinäpidikkeen kiinnityslevy suoraan vesi-

vaa'an avulla ja merkitse porausreiät.

2. Poraa reiät (10 mm).

3. Aseta tulpat porausreikiin.

4. Kiinnitä seinäpidikkeen kiinnityslevy mukana toimi-

tetuilla aluslevyillä ja ruuveilla.

Kuva B

Seinäpidikkeen asettaminen

1. Ripusta seinäpidikkeen molemmat yläkoukut pai-

koilleen.

2. Käännä seinäpidike siten, että kaksi alempaa kouk-

kua asetetaan kiinnityslevyn alempiin rakoihin.

3. Työnnä seinäpidikettä alaspäin, kunnes kaikki 4

koukkua ovat tiukasti kiinnityslevyssä.

Kuva C

Käyttöönotto

Letkukotelon asettaminen

seinäpidikkeeseen

HUOMIO

Loukkaantumis- ja vaurioitumisvaara

Vaara letkukotelon putoamisen johdosta

Tarkasta letkukotelon tiukka kiinnitys.

1. Aseta letkukotelo seinäpidikkeeseen. Letkukotelo

lukittuu itsestään.

Kuva D

Letkukoteloa voidaan kääntää vapaasti seinän vapaan

tilan mukaan.

Letkun pysäyttimen siirtäminen

Jos ulkona olevan letkun pituutta tarvitsee pidentää, let-

kun pysäytintä voidaan siirtää.

1. Avaa pysäyttimen molemmat ruuvit torx-ruuvimeis-

selillä (T15).

2. Siirrä pysäytin haluamaasi paikkaan ja ruuvaa se

kiinni.

Kuva E

Veden yhdistäminen

1. Kiinnitä tarvittaessa vesihanaliitäntä vesihanaan.

Yhdistä tulovirtaustuloletku vesihanaan.

2. Yhdistä tulovirtausletku sivulle letkukotelon vesiyh-

teeseen.

3. Kiinnitä ruisku tai muita KÄRCHER-kastelutarvikkei-

ta vesiletkuun.

Kuva F

4. Avaa vesihana.

Käyttö

Vesiletkun kelaaminen ulos

1. Kiinnitä ruisku tai muita KÄRCHER-kastelutarvik-

keita vesiletkun letkuliittimeen.

2. Vedä vesiletku ulos haluttuun pituuteen. Letkukote-

lon lukitustoiminto voidaan aktivoida n. 25-45 cm vä-

lein, ja se ilmaistaan naksahduksella.

Vesiletkun kelaaminen sisään

몇 VARO

Loukkaantumisvaara sisäänkelautuvan letkun joh-

dosta

Varmista, että letkun sisäänkelautumisen läheisyydes-

sä ei oleskele ihmisiä.

HUOMIO

Vaurioitumisvaara

Kiinnitä huomiota siihen, että vesiletkussa on vapaa ta-

kaisinkelaus. Se ei saa olla voimakkaasti likaantunut

ennen sisäänkelausta automaattisen sisäänkelauksen

varmistamiseksi.

1. Vapauta lukitus vetämällä lyhyesti vesiletkusta, jol-

loin automaattinen sisäänkelaus käynnistyy.

2. Vesiletkua kelataan tasaisesti sisään.

Jos letku on tukossa, vedä vesiletku kokonaan ulos

ja anna sen kelautua uudelleen sisään.

Käytön lopettaminen

1. Sulje vesihana.

2. Anna vedenpaineen poistua järjestelmästä kääntä-

mällä ruisku lyhyesti auki ja kiinni tai käyttämällä

toista KÄRCHER-kastelulaitetta.

Kuljetus

몇 VARO

Loukkaantumis- ja vaurioitumisvaara painon huo-

miotta jättämisen johdosta

Huomioi kuljetettaessa laitteen paino.

1. Irrota letkukotelo seinäpidikkeestä, katso luku Let-

kukotelon irrottaminen ja varastointi.

Kuva G

2. Käytä kuljetukseen letkukotelon yläosassa ol

evaa

kantokahvaa.

Huomautus

Tämän jälkeen letkukotelo voidaan asettaa ilman työka-

luja maapiikkiin (*).



* Erikoisvaruste, ei sisälly toimitukseen kaikissa versi-

oissa, osanumero 2.645-382.0.

Varastointi

몇 VARO

Loukkaantumis- ja vaurioitumisvaara painon huo-

miotta jättämisen johdosta

Ota varastoinnissa huomioon laitteen paino.

Letkukoteloa voidaan tyhjennetyssä tilassa säilyttää ul-

kona talven yli.

HUOMIO

Vaurioitumisvaara

Jäätyvä vesi voi vahingoittaa letkukoteloa.

Jos letkukoteloa säilytetään talven yli ulkona, sen täytyy

olla ehdottomasti täysin tyhjennetty.

1. Irrota tulovirtausletku vesihanasta ja letkukotelosta.

2. Tyhjennä vesi täydellisesti letkukotelosta.

Letkukotelon irrottaminen ja varastointi

1. Vedä letkukotelon kahta lukituksen avausluistia

ulospäin.

2. Irrota letkukotelo seinäpidikkeestä ja säilytä sitä jää-

tymiseltä suojatussa paikassa.

Kuva G

3. Säilytä KÄRCHER-kastelutarvikkeita tarvittaessa

suoraan seinäpidikkeen tarvikepidikkeessä.

몇 VARO

Vaurioitumisvaara

Älä aseta letkukoteloa maahan, jos seinäpidike on säi-

lytystä varten ripustettu pystysuoraan seinäpidikkee-

seen!

Tilaa säästävää säilytystä varten seinäpidike voidaan ir-

rottaa ja kiinnittää yläpuolelta kiinnityslevyyn.

Kuva H

Suomi 33

Letkukotelon varmistaminen

Ulkona säilytettäessä letkukotelo voidaan lukita vaijeri-

lukolla.

Huomautus

Toimitukseen ei sisälly lukkoa. Jotta vaijerilukko sopii

varmistussilmukan läpi, on kiinnitettävä huomiota sii-

hen, että varmistusjärjestelmän läpimenevat osat eivät

ole kooltaan yli 8 mm.

1. Ripusta seinäpidike, katso luku Seinäpidikkeen

asettaminen.

2. Aseta letkukotelo seinäpidikkeeseen, katso lu

Letkukotelon asettaminen seinäpidikkeeseen.

3. Vie vaijerilukko letkukotelon takapuolella olevan sil-

mukan läpi.

4. Vie vaijerilukko kiinnityslevyn ja seinän väliin ja sulje

se.

Kuva I

Huolto

몇 VARO

Loukkaantumis- ja vaurioitumisvaara

Letkukoteloa ei saa avata. Korjaustöitä tuotteelle saa

suorittaa vain valtuutettu asiakaspalvelu.

Tuote ei tarvitse huoltoa.

Pyyhi ulkona sijoitettaessa letkukotelo ja letku ajoittain

kostealla liinalla.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myynti-

yhtiön julkaisemat takuuehdot. Korjaamme laitteessa

mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak-

sutta, jos häiriöiden syynä ovat olleet materiaali- tai val-

mistusvirheet. Takuutapauksessa pyydämme ottamaan

yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim-

pään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

EU-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vas-

taa suunnittelultaan ja rakenteeltaan sekä meidän

markkinoille tuomanamme mallina EU-direktiivien olen-

naisia turvallisuus- ja terveysvaatimuksia. Jos konetta

muutetaan ilman meidän hyväksyntäämme, tämän va-

kuutuksen voimassaolo raukeaa.

Tuote: Letkulaatikko

Tyyppi: 2.645-xxx

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY)

Sovelletut yhdenmukaistetut standardit

EN ISO 12100

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta

ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Winnenden, 1.4.2023

Tekniset tiedot

Oikeus teknisiin muutoksiin pidätetään.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Letkun pituus (+tulovirtausletku) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Letkun halkaisija mm 11 11 11 11 11

Työpaine (enint.) bar 12 12 12 12 12

Paino (ilman varusteita) kg

7,57 8,68 10,84 11,80 13,03

34 Norsk

Indhold

Generelle merknader

Før du tar i bruk apparatet første gang,

må du lese og følge den originale

driftsveiledningen. Oppbevar den origi-

nale driftsveiledningen til senere bruk eller for annen ei-

er.

Sikkerhetsanvisninger

Risikonivå

 FARE

● Anvisning om en umiddelbar truende fare som kan fø-

re til store personskader eller til død.

몇 ADVARSEL

● Anvisning om en mulig farlig situasjon som kan føre

til store personskader eller til død.

몇 FORSIKTIG

● Anvisning om en mulig farlig situasjon som kan føre

til mindre personskader.

OBS

● Anvisning om en mulig farlig situasjon som kan føre

til materielle skader.

Generelle sikkerhetsinstrukser

몇 ADVARSEL ● Dette apparatet er ikke bereg-

net for bruk av personer (inkludert barn) med reduserte

fysiske, sensoriske eller mentale evner, eller mangel på

erfaring eller kunnskap, med mindre de er under tilsyn

eller har mottatt instruksjoner om bruk av apparatet av

en person som er ansvarlig for sikkerheten de-

res.

FORSIKTIG ● Reparasjoner og montering av

reservedeler må kun utføres av godkjent kundeservice.

På den måten unngår du farer.

Forskriftsmessig bruk

Dette produktet er utviklet for privat bruk og imøtekom-

mer ikke kravene som stilles til profesjonell bruk. Produ-

senten er ikke ansvarlig for eventuelle skader forårsaket

av ikke-forskriftsmessig eller feil bruk. Dette produktet

er en automatisk slangeboks som sikrer en jevn opprul-

lingsfunksjon for vannslangen. Etter bruk kan vannslan-

gen rulles opp automatisk med et enkelt trekk. Boksen

monteres på veggen med den medfølgende veggbra-

ketten. Den kan brukes i et variabelt svingområde på

opptil 180 grader. Når dette produktet skal kobles til

drikkevannettet bør du være oppmerksom på kravene i

EN 1717. Henvend deg til en VVS-entreprenør hvis det

er noe du lurer på.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Ver-

wijder verpakkingen op een milieuvriendelijke

manier.

Oude apparaten bevatten waardevolle, herbruik-

bare materialen die gerecycled moeten worden.

Voer oude apparaten daarom af via geschikte in-

zamelsystemen.

Instructies betreffende inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u op:

www.kaercher.de/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de

garanterer for en sikker og problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler finner du på

www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen.

Kontroller at innholdet i pakken er komplett når du pak-

ker ut. Manglende tilbehør eller transportskader skal

meldes til forhandleren.

Apparatbeskrivelse

Figur A

1 Innløpsslange 1,5 m

2 Tilkobling av vannkran G3/4 

med reduksjonsstykke G1/2

3 Slangekoblinger (forhåndsmontert på innløpsslan-

ge)

4 Slangeboks

5 Bærehåndtak

6 Slangekobling vanninntak

7 Festemateriale for festeplate

8 Festeplate for veggbrakett

9 Veggbrakett med sprøyteholder

10 Opplåsing av slangeboksen

11 Vannslange

12 Slangepropp

13 Slangekobling med Aqua Stop

14 Sprøyte

Montering

Merknad

Monteringsstedet må velges på en slik måte at vann

ikke kan strømme inn i bygningen ved en lekkasje.

Merknad

Vi anbefaler et monteringssted som er beskyttet mot di-

rekte sollys, slik at verken apparatet eller slangen var-

mes opp for mye.

Generelle merknader........................................... 34

Sikkerhetsanvisninger ......................................... 34

Forskriftsmessig bruk .......................................... 34

Milieubescherming .............................................. 34

Tilbehør og reservedeler ..................................... 34

Leveringsomfang................................................. 34

Apparatbeskrivelse.............................................. 34

Montering ............................................................ 34

Igangsetting......................................................... 35

Drift...................................................................... 35

Transport ............................................................. 35

Oppbevaring........................................................ 35

Vedlikehold .......................................................... 36

Garanti................................................................. 36

EU-samsvarserklæring........................................ 36

Tekniske spesifikasjoner...................................... 36

Norsk 35

Montering av festeplaten

Veggbraketten er konstruert for montering på en jevn

flate.

Merknad

De medfølgende pluggene er kun egnet for bærende

murverk. Til andre veggmaterialer må det brukes spesi-

alplugger.

1. Rett inn festeplaten for veggbraketten med en vater

marker borehull.

2. Bor hullene (10 mm).

3. Sett pluggene inn i borehullene.

4. Fest festeplaten for veggbraketten med de medføl-

gende underlagsskivene og skruene.

Figur B

Sett inn veggbraketten

1. Fest de to øverste krokene for veggbraketten.

2. Sving inn veggbraketten slik at de to nederste kro-

kene settes inn i de nedre sporene i festeplaten.

3. Skyv veggbraketten ned til alle 4 kroker sitter godt i

festeplaten.

Figur C

Igangsetting

Sett slangeboksen på veggbraketten

OBS

Fare for personskader og materielle skader

Fare for at slangeboksen faller ned.

Kontroller at slangeboksen er godt festet.

1. Sett slangeboksen på veggbraketten. Slangebok-

sen låses automatisk.

Figur D

Slangeboksen kan svinges fritt, avhengig av klaringen

til veggen.

Skyv slangeproppen

Hvis det er nødvendig å forlenge den eksterne slange-

lengden, kan slangestopperen skyves.

1. Løsne de to skruene på stopperen med en Torx-

skrutrekker (T15).

2. Skyv stopperen til ønsket posisjon og skru den fast.

Figur E

Koble til vann

1. Monter vannkrantilkoblingen til vannkranen ved be-

hov. Koble innløpsslangen til vannkranen.

2. Koble innløpsslangen på siden av vanninnløpet til

slangeboksen.

3. Fest sprøyten eller annet KÄRCHER vanningstilbe-

hør til vannslangen.

Figur F

4. Åpne vannkranen.

Drift

Rull av vannslangen

1. Fest sprøyten eller annet KÄRCHER vanningstilbe-

hør til slangekoblingen for vannslangen.

2. Trekk ut vannslangen til ønsket lengde. Låsefunk-

sjonen for slangeboksen kan aktiveres i intervaller

på ca. 25 - 45 cm mellomrom og merkes ved at det

høres klikking.

Rull opp vannslangen

몇 FORSIKTIG

Fare for personskader hvis slangen trekkes inn

Forsikre deg om at det ikke finnes personer i nærheten

av slangeinntrekkingen.

OBS

Fare for skader

Pass på at vannslangen har fri retur. For at automatisk

opprulling skal kunne garanteres, må den ikke være

svært tilsmusset før opprullingen.

1. Løsne låsen med et kort trekk i vannslangen for å

starte den automatiske opprullingen.

2. Vannslangen rulles opp jevnt.

Ved slangeblokkeringer må vannslangen rulles helt

ut og trekkes inn igjen.

Avslutte driften

1. Steng vannkranen.

2. La vanntrykket slippe ut av systemet ved å slå

sprøyten på og av en kort stund eller bruke ET annet

Kärcher-vanningsutstyr.

Transport

몇 FORSIKTIG

Fare for personskader og materielle skader hvis

vekten ikke tas hensn til

Ta hensyn til apparatets vekt under transport.

1. Ta av slangeboksen fra veggbraketten, se kapitte

Ta av og lagre slangeboksen.

Figur G

2. For å transportere må du bruke bærehåndtaket på

toppen av slangeboksen.

Merknad

Slangeboksen kan deretter settes på jordspydet (*) uten

verktøy.



* Spesialtilbehør, ikke inkludert for alle varianter,

delenummer 2.645-382.0

Oppbevaring

몇 FORSIKTIG

Fare for personskader og materielle skader hvis

vekten ikke tas hensn til

Ta hensyn til maskinens vekt ved lagring.

En tom slangeboks kan oppbevares utendørs om vinte-

ren.

OBS

Fare for skader

Vann som fryser, kan skade slangeboksen.

Ved oppbevaring utendørs om vinteren er det svært vik-

tig at slangeboksen tømmes fullstendig.

1. Fjern innløpsslangen fra vannkranen og slangebok-

sen.

2. Tøm ut vannet i slangeboksen fullstendig.

Ta av og lagre slangeboksen

1. Trekk ut de to opplåsingsskyverne for slangebok-

sen.

2. Fjern slangeboksen fra veggbraketten og oppbevar

den på et frostfritt sted.

Figur G

3. Ved behov må du lagre vanningstilbehør fra KÄR-

CHER direkte på tilbehørsholderen for veggbraket-

ten.

몇 FORSIKTIG

Fare for skader

Ikke sett på slangeboksen når veggbraketten er hengt

inn loddrett på veggbraketten for oppbevaring!

For plassbesparende oppbevaring kan veggbraketten

tas av og henges inn øverst på festeplaten.

Figur H

36 Norsk

Fest slangeboksen

Når slangeboksen lagres utendørs, kan den festes med

en kabellås.

Merknad

Låsen er ikke inkludert i leveringsomfanget. For at en

kabellås skal passe gjennom sikringshullet, må du pas-

se på at delene av sikringssystemet som skal føres

gjennom, ikke er større enn 8 mm.

1. Heng inn veggbraketten, se kapittel Sett inn vegg-

braketten.

2. Sett slangeboksen på veggbraketten, se kapittel

Sett slangeboksen på veggbraketten.

3. Før kabellåsen gjennom øyet på baksiden av slan-

geboksen.

4. Før inn og lukk kabellåsen mellom festeplaten og

veggen.

Figur I

Vedlikehold

몇 FORSIKTIG

Fare for personskader og materielle skader

Slangeboksen skal ikke åpnes. Reparasjonsarbeider på

produktet skal bare utføres av autorisert kundeservice.

Produktet er vedlikeholdsfritt.

Ved oppbevaring utendørs, må du av og til tørke av

slangeboksen og slangen med en fuktig klut.

Garanti

Vår ansvarlige salgsorganisasjon for de enkelte land

har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på apparatet repareres gratis i ga-

rantitiden dersom disse kan føres tilbake til material- el-

ler produksjonsfeil. Ved behov for garantireparasjoner

bes du henvende deg til din forhandler eller nærmeste

autoriserte kundeservice og fremvise kjøpskvitteringen.

(Se adresse på baksiden)

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på

grunn av design og konstruksjon, samt i versjonen som

vi har markedsført, oppfyller de relevante grunnleggen-

de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at

denne erklæringen blir ugyldig.

Produkt: Slangeboks

Type: 2.645-xxx

Gjeldende EU-direktiver

2006/42/EF (+2009/127/EF)

Anvendte harmoniserte standarder

EN ISO 12100

Anvendte nasjonale standarder

Undertegnede handler på vegne av og med fullmakt fra

styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2023/04/01

Tekniske spesifikasjoner

Med forbehold om tekniske endringer.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Slangelengde (+innløpsslange) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Slangediameter mm 11 11 11 11 11

Arbeidstrykk (maks.) bar 12 12 12 12 12

Vekt (uten tilbehør) kg

7,57 8,68 10,84 11,80 13,03

Dansk 37

Indhold

Generelle henvisninger

Læs denne originale driftsvejledning in-

den du benytter apparatet første gang

og betjen apparatet i henhold til denne.

Opbevar den originale driftsvejledning til senere brug el-

ler til efterfølgende ejere.

Sikkerhedshenvisninger

Faregrader

 FARE

● Henviser til en umiddelbar fare, der medfører alvorli-

ge kvæstelser eller død.

몇 ADVARSEL

● Henviser til en mulig farlig situation, der kan medføre

alvorlige kvæstelser eller død.

몇 FORSIGTIG

● Henviser til en mulig farlig situation, der kan medføre

lettere kvæstelser.

BEMÆRK

● Henviser til en mulig farlig situation, der kan medføre

materielle skader.

Generelle sikkerhedsforskrifter

몇 ADVARSEL ● Dette apparater er ikke bereg-

net til at blive brugt af personer (herunder børn) med be-

grænsede fysiske, sensoriske eller mentale evner eller

manglende erfaring eller viden, medmindre de er under

opsyn af en person, der er ansvarlig for deres sikker-

hed, eller af vedkommende har fået en instruktion i,

hvordan apparatet skal anvendes.

FORSIGTIG

● Reparat

ioner og montering af reservedele skal gen-

nemføres af godkendte kundeservicesteder, dermed

undgås farer.

Bestemmelsesmæssig anvendelse

Denne produkt er udviklet til privat brug og ikke bereg-

net til de belastninger, der opstår inden for erhvervs-

mæssig brug. Producenten hæfter ikke for eventuelle

skader, der forårsages af ikke korrekt brug eller forkert

betjening. Dette produkt er en automatisk slangekasse,

der sikrer en ensartet oprulningsfunktion for vandslan-

gen. Efter anvendelsen kan vandslangen automatisk

rulles op med et enkelt træk. Kassen monteres på væg-

gen med den medfølgende vægholder. Den kan anven-

des i et variabelt svingområde på op til 180 grader. Vær

venligst opmærksom på kravene i EN 1717 i forbindelse

med tilslutning af dette produkt til drikkevandsnettet, og

henvend Dem til Deres sanitærfaglige virksomhed i til-

fælde af spørgsmål.

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for

at bortskaffe emballage miljømæssigt korrekt.

Gamle maskiner indeholder værdifulde, genan-

vendelige materialer, der bør genbruges. Bortskaf

derfor gamle maskiner via detil indrettede samle-

systemer.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.de/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en

garanti for en sikker og fejlfri drift af maskinen.

Informationer om tilbehør og reservedele findes på

www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen.

Kontroller ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør

eller ved transportskader.

Beskrivelse af apparat

Figur A

1 Indløbsslange 1,5 m

2 Vandhanetilslutning G3/4 

med reduktionsstykke G1/2

3 Slangekoblinger (formonteret på indløbsslangen)

4 Slangekasse

5 Bæregreb

6 Slangetilslutning vandindtag

7 Fastgørelsesmateriale til fastgørelsesplade

8 Fastgørelsesplade til vægholder

9 Vægholder med sprøjteholder

10 Oplåsning af slangekassen

11 Vandslange

12 Slangestopper

13 Slangekobling med Aqua Stop

14 Sprøjte

Montering

Obs

Monteringsstedet skal vælges, så der ikke kan strømme

vand ind i bygningen i tilfælde af lækage.

Obs

Vi anbefaler et monteringssted, der er beskyttet mod di-

rekte sollys, så hverken apparatet eller slangen opvar-

mes for meget.

Montering af fastgørelsesplade

Vægholderen er beregnet til montering på en plan over-

flade.

Generelle henvisninger ....................................... 37

Sikkerhedshenvisninger ...................................... 37

Bestemmelsesmæssig anvendelse..................... 37

Miljøbeskyttelse................................................... 37

Tilbehør og reservedele....................................... 37

Leveringsomfang................................................. 37

Beskrivelse af apparat......................................... 37

Montering ............................................................ 37

Ibrugtagning ........................................................ 38

Drift...................................................................... 38

Transport ............................................................. 38

Opbevaring.......................................................... 38

Vedligeholdelse ................................................... 39

Garanti................................................................. 39

EU-overensstemmelseserklæring ....................... 39

Tekniske data ...................................................... 39

38 Dansk

Obs

De medfølgende dyvler er kun egnet til bæredygtigt

murværk. Der skal anvendes specielle dyvler til andre

vægmaterialer.

1. Juster fastgørelsespladen til vægholderen med et

vaterpas, og marker borehullerne.

2. Bor borehullerne (10 mm).

3. Sæt dyvlerne i borehullerne.

4. Fastgør fastgørelsespladen til vægholderen med de

medfølgende skiver og skruer.

Figur B

Indsættelse af vægholder

1. Fastgør de to øverste kroge på vægholderen.

2. Drej vægholderen ind, så de nederste to kroge ind-

sættes er ført ind i de nederste åbninger på fastgø-

relsespladen.

3. Skub vægholderen ned, indtil alle 4 kroge sidder

fast i fastgørelsespladen.

Figur C

Ibrugtagning

Placering af slangekassen på vægholderen

BEMÆRK

Risiko for tilskadekomst og beskadigelse

Fare for, at slangekassen falder ned.

Kontroller, at slangekassen sidder fast.

1. Sæt slangekassen på vægholderen. Slangekassen

låses af sig selv.

Figur D

Slangekassen kan drejes frit afhængigt af frirummet på

væggen.

Flytning af slangestopper

Slangestopperen kan flyttes efter behov for at forlænge

den udvendige slangelængde.

1. Løsn de to skruer på stopperen med en Torx-skrue-

trækker (T15).

2. Flyt stopperen til den ønskede position, og skru den

fast.

Figur E

Tilslutning af vand

1. Anbring efter behov vandhanetilslutningen på vand-

hanen. Tilslut indløbsslangen på vandhanen.

2. Tilslut indløbsslangen til vandindløbet på siden af

slangekassen.

3. Anbring sprøjten eller andet KÄRCHER-vandingstil-

behør på vandslangen.

Figur F

4. Åbn vandhanen.

Drift

Afrulning af vandslange

1. Sæt sprøjten eller andet KÄRCHER-vandingstilbe-

hør på vandslangens slangekobling.

2. Træk vandslangen ud til den ønskede længde. Slan-

gekassens låsefunktion kan aktiveres med ca. 25 -

45 cm mellemrum og kan mærkes med et klik.

Oprulning af vandslange

몇 FORSIGTIG

Risiko for tilskadekomst på grund af slange, der

trækkes ind

Sørg for, at der ikke er nogen personer i nærheden af

slangeindtrækket.

BEMÆRK

Risiko for beskadigelse

Sørg for, at vandslangen har fri retur. Den bør ikke være

meget snavset før opviklingen for at sikre den automa-

tiske opvikling.

1. Løsn låsen med et kort træk i vandslangen for at

starte den automatiske oprulning.

2. Vandslangen rulles ensartet op.

Træk vandslangen fuldstændigt ud i tilfælde af slan-

geblokeringer, og lad den trække ind igen.

Afslutning af driften

1. Luk vandhanen.

2. Lad vandtrykket slippe ud af systemet ved kortvarigt

at åbne og lukke sprøjten eller betjene et andet

KÄRCHER-vandingstilbehør.

Transport

몇 FORSIGTIG

Risiko for tilskadekomst og beskadigelser ved

manglende overholdelse af vægten

Vær opmærksom på apparatets vægt ved transporten.

1. Tag slangekassen af vægholderen, se kapitel Aftag-

ning og opbevaring af slangekasse.

Figur G

2. Anvend bæregrebet foroven på slangekassen til

transport.

Obs

Slangekassen kan derefter sættes på jordspyddet (*)

uden værktøj.



*Specialtilbehør, ikke indeholdt i leveringsomfanget ved

alle varianter, delnummer 2.645-382.0

Opbevaring

몇 FORSIGTIG

Risiko for tilskadekomst og beskadigelser ved

manglende overholdelse af vægten

Vær opmærksom på apparatets vægt ved opbevaring.

Slangekassen kan opbevares udendørs i tømt tilstand

om vinteren.

BEMÆRK

Risiko for beskadigelse

Frysende vand kan beskadige slangekassen.

Ved opbevaring udendørs om vinteren skal slangekas-

sen altid være fuldstændigt tømt.

1. Fjern indløbsslangen fra vandhanen og slangekas-

sen.

2. Tøm vandet i slangekassen fuldstændigt.

Aftagning og opbevaring af slangekasse

1. Træk de to oplåsningsskydere på slangekassen ud.

2. Tag slangekassen af vægholderen, og opbevar den

på et frostfrit sted.

Figur G

3. Opbevar efter behov KÄRCHER-vandingstilbehøret

direkte på vægholderens tilbehørsholderen.

몇 FORSIGTIG

Risiko for beskadigelse

Sæt ikke slangekassen på, hvis vægholderen er hængt

lodret på vægholderen til opbevaring!

For pladsbesparende opbevaring kan vægholderen ta-

ges af og hænges øverst på fastgørelsespladen.

Figur H

Dansk 39

Fastgørelse af slangekasse

Når slangekassen opbevares udendørs, kan den sikres

med en kabellås.

Obs

Der er ikke indeholdt en lås i leveringsomfanget. For at

en kabellås passer gennem sikringsåbningen, skal det

sikres, at de dele af sikringssystemet, der skal føres

igennem, ikke er større end 8 mm.

1. Monter vægholderen, se kapitel Indsættelse af væg-

holder.

2. Sæt slangekassen på vægholderen, se kapitel Pla-

cering af slangekassen på vægholderen.

3. Før kabellåsen gennem åbningen på bagsiden af

slangekassen.

4. Før kabellåsen mellem fastgørelsespladen og væg-

gen, og lås den.

Figur I

Vedligeholdelse

몇 FORSIGTIG

Risiko for tilskadekomst og beskadigelse

Slangekassen må ikke åbnes. Reparationsarbejde på

produktet må kun gennemføres af den autoriserede

kundeservice.

Produktet er vedligeholdelsesfrit.

Tør af og til slangekassen og slangen af med en fugtig

klud, hvis de opbevares udendørs.

Garanti

I det enkelte lande gælder de garantibetingelser, der er

fastsat af vore salgsselskab. Eventuelle fejl ved maski-

nen udbedres gratis inden for garantien, såfremt fejlen

kan tilskrives en materiale- eller produktionsfejl. Hvis du

ønsker at gøre garantien gældende, bedes du henven-

de dig til din forhandler eller nærmeste kundeser-

vicecenter medbringende kvittering for købet.

(Se adressen på bagsiden)

EU-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund

af sin udformning og konstruktion i den udførelse, i hvil-

ken den sælges af os, overholder EU-direktivernes re-

levante, grundlæggende sikkerheds- og

sundhedsmæssige krav. Hvis maskinen ændres uden

aftale med os, mister denne attest sin gyldighed.

Produkt: Slangekasse

Type: 2.645-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

Anvendte harmoniserede standarder

EN ISO 12100

Anvendte nationale standarder

Underskriverne handler på bestyrelsens vegne og med

dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2023/04/01

Tekniske data

Der tages forbehold for tekniske ændringer.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Slangelængde (+indløbsslange) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Slangediameter mm 11 11 11 11 11

Arbejdstryk (maks.) bar 12 12 12 12 12

Vægt (uden tilbehør) kg

7,57 8,68 10,84 11,80 13,03

40 Eesti

Sisukord

Üldised juhised

Lugege antud originaalkasutusjuhendit

enne seadme esmakordset kasutamist

ja toimige selle järgi. Hoidke originaalka-

sutusjuhend hilisemaks kasutamiseks või järgmise

omaniku tarbeks alles.

Ohutusjuhised

Ohuastmed

 OHT

● Viide vahetult ähvardavale ohule, mis võib põhjusta-

da raskeid kehavigastusi või lõppeda surmaga.

몇 HOIATUS

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada raskeid kehavigastusi või lõppeda surmaga.

몇 ETTEVAATUS

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada kergeid vigastusi.

TÄHELEPANU

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada varakahjusid.

Üldised ohutusjuhised

몇 HOIATUS ● See seade ei ole mõeldud kasuta-

miseks isikutele (sealhulgas lastele), kelle füüsilised,

sensoorsed või vaimsed võimed on vähenenud või kel-

lel puuduvad kogemused ja teadmised, välja arvatud ju-

hul, kui nende ohutuse eest vastutav isik teostab nende

üle järelevalvet või on neid juhendanud seadme kasuta-

mise osas.

ETTEVAATUS ● Laske remonditöid ja

varuosade paigaldust läbi viia ainult heakskiidetud

klienditeenindusel, nii väldite ohte.

Sihtotstarbeline kasutamine

See toode on välja töötatud erakasutuseks ning ei ole

ette nähtud tööstusliku kasutamise koormustele. Tootja

ei vastuta võimalike kahjude eest, mis on põhjustatud

mittesihtotstarbelisest kasutamisest või valest käsitse-

misest. Antud toote puhul on tegemist automaatse voo-

likuboksiga, mis garanteerib veevooliku ühtlase

pealekerimisfunktsiooni. Pärast kasutamist saab vee-

vooliku ühe tõmbega automaatselt peale kerida. Boks

monteeritakse kaasasoleva seinahoidikuga seinale. Se-

da saab kasutada kuni 180 kraadi ulatuses muutuvas

pööramisalas. Järgige antud toote joogiveevõrku ühen-

damisel EN 1717 nõudeid ja pöörduge võimalike küsi-

muste korral oma sanitaarettevõtte poole.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utili-

seerige pakendid keskkonnasäästlikult.

Jäätmed sisaldavad väärtuslikke taaskasutata-

vaid materjale, mis tuleks ringlusse võtta. Kõrval-

dage jäätmed sobivate kogumissüsteemide

kaudu.

Juhised koostisainete kohta (REACH)

Kehtiva teabe koostisainete kohta leiate aadressilt:

www.kaercher.de/REACH

Lisavarustus ja varuosad

Kasutage ainult originaaltarvikuid ja originaalvaruosi,

mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt

www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipak-

kimisel kontrollige, kas pakendi sisu on täielik. Puudu-

olevate tarvikute või transpordikahjustuste korral

teavitage oma edasimüüjat.

Seadme kirjeldus

Joonis A

1 Sisselaskevoolik 1,5 m

2 Veekraani ühendus G3/4 koos reduktoriga G1/2

3 Voolikuliitmikud (eelmonteeritud sisselaskevooliku-

le)

4 Voolikuboks

5 Kandekäepide

6 Voolikuühenduse vee sisselaskeava

7 Fikseerimisplaadi kinnitusmaterjal

8 Seinahoidiku fikseerimisplaat

9 Seinahoidik pihustihoidikuga

10 Voolikukasti lahtilukusti

11 Veevoolik

12 Voolikustopper

13 Voolikuliitmik Aqua Stop-iga

14 Pihusti

Montaaž

Märkus

Montaažikoht tuleb valida nii, et lekke korral ei saaks ve-

si hoonesse voolata.

Märkus

Soovitame otsese päikesevalguse eest kaitstud mon-

taažikohta, et seade ega voolik ei kuumeneks liiga palju.

Fikseerimisplaadi monteerimine

Seinahoidik on mõeldud monteerimiseks tasasele pin-

nale.

Märkus

Kaasasolevad tüüblid sobivad ainult kandevõimeliste

müüritise jaoks. Muude seinamaterjalide puhul tuleb ka-

sutada spetsiaalseid tüübleid.

Üldised juhised .................................................... 40

Ohutusjuhised ..................................................... 40

Sihtotstarbeline kasutamine ................................ 40

Keskkonnakaitse ................................................. 40

Lisavarustus ja varuosad..................................... 40

Tarnekomplekt ..................................................... 40

Seadme kirjeldus................................................. 40

Montaaž............................................................... 40

Käikuvõtmine....................................................... 41

Käitus .................................................................. 41

Transport ............................................................. 41

Ladustamine........................................................ 41

Hooldus ............................................................... 42

Garantii................................................................ 42

EL vastavusdeklaratsioon.................................... 42

Tehnilised andmed .............................................. 42

Eesti 41

1. Joondage seinahoidiku fikseerimisplaat vesiloodiga

ja märgistage puuravad.

2. Puurige puuravad (10 mm).

3. Sisestage tüüblid puuravadesse.

4. Kinnitage seinahoidiku fikseerimisplaat kaasasole-

vate alusseibide ja poltidega.

Joonis B

Seinahoidiku sisestamine

1. Haakige seinahoidiku mõlemad ülemised konksud

külge.

2. Pöörake seinahoidik sisse nii, et mõlemad alumised

konksud on juhitud fikseerimisplaadi alumistesse pi-

ludesse.

3. Lükake seinahoidik alla, kuni kõik 4 konksu asetse-

vad kindlalt fikseerimisplaadis.

Joonis C

Käikuvõtmine

Voolikuboksi asetamine seinahoidikule

TÄHELEPANU

Vigastus- ja kahjustusoht

Oht voolikuboksi allakukkumise tõttu.

Kontrollige voolikuboksi kindlat asetust.

1. Asetage voolikuboks seinahoidikule. Voolikuboks

lukustub automaatselt.

Joonis D

Voolikuboksi saab vabalt pöörata, sõltuvalt vabast liiku-

misruumist seinal.

Voolikustopperi nihutamine

Kui välise vooliku pikkust on vaja pikendada, saab nihu-

tada voolikustopperit.

1. Keerake mõlemad stopperil olevad poldid Torx-kru-

vikeerajaga (T15) lahti.

2. Nihutage stopper soovitud asendisse ja kruvige kin-

ni.

Joonis E

Vee ühendamine

1. Vajaduse korral paigaldage veekraaniühendus

ekraani külge. Ühendage sisselaskevoolik veek-

raani külge.

2. Ühendage sisselaskevoolik küljelt voolikuboksi vee-

sisendi külge.

3. Paigaldage pihusti või muud KÄRCHERi kastmistar-

vikud veevooliku külge.

Joonis F

4. Avage veekraan.

Käitus

Veevooliku mahakerimine

1. Pistke pihusti või muud KÄRCHERI kastmistarvikud

veevooliku voolikuliitmikule.

2. Tõmmake veevoolik soovitud pikkuses välja. Vooli-

kuboksi lukustusfunktsiooni saab aktiveerida u 25 -

45 cm vahedega ja seda tähistab klõpsatus.

Veevooliku pealekerimine

몇 ETTEVAATUS

Vigastusoht sissetõmmatava vooliku tõttu

Tehke kindlaks, et vooliku sissetõmbekoha läheduses ei

viibi inimesi.

TÄHELEPANU

Kahjustusoht

Veenduge, et veevoolik on vaba tagasivooluga. See ei

tohiks enne pealekerimist tugevasti määrduda, et taga-

da automaatne pealekerimine.

1. Vabastage lukustus veevooliku lühikese tõmbami-

sega, et käivitada automaatne pealekerimine.

2. Veevoolik keritakse ühtlaselt peale.

Vooliku ummistuste korral tõmmake veevoolik täieli-

kult välja ja laske see uuesti sisse tõmmata.

Käituse lõpetamine

1. Sulgege veekraan.

2. Laske veesurve süsteemist välja, keerates pihustit

korraks lahti ja kinni või kasutades mõnda teist

KÄRCHERi kastmistarvikut.

Transport

몇 ETTEVAATUS

Vigastus- ja kahjustusoht kaalu eiramisel

Pidage transportimisel silmas seadme kaalu.

1. Eemaldage voolikuboks seinahoidikult, vt peatükki

Voolikuboksi äravõtmine ja ladustamine.

Joonis G

2. Kasutage transportimiseks voolikuboksi ülaosas

olevat kandekäepidet.

Märkus

Seejärel saab voolikuboksi ilma tööriistata maapinnale

(*) asetada.



* Erivarustus, mis ei kuulu kõigi variantide tarnekomp-

lekti, detaili number 2.645-382.0

Ladustamine

몇 ETTEVAATUS

Vigastus- ja kahjustusoht kaalu eiramisel

Pidage ladustamisel silmas seadme kaalu.

Voolikuboksi saab tühjendatud seisukorras ladustada

talvel välitingimustes.

TÄHELEPANU

Kahjustusoht

Külmuv vesi võib voolikuboksi kahjustada.

Talvel välitingimustes ladustamisel peab voolikuboks

olema tingimata täielikult tühjendatud.

1. Eemaldage sisselaskevoolik veekraanist ja vooliku-

boksist.

2. Tühjendage voolikuboks täielikult veest.

Voolikuboksi äravõtmine ja ladustamine

1. Tõmmake voolikuboksi mõlemad lahtilukustussiib-

rid väljapoole.

2. Võtke voolikuboks seinahoidikust välja ja hoidke se-

da külmumiskindlas kohas.

Joonis G

3. Vajaduse korral hoidke KÄRCHERi kastmistarvikuid

otse seinahoidiku tarvikuhoidikus.

몇 ETTEVAATUS

Kahjustusoht

Ärge asetage voolikuboksi peale, kui seinahoidik on la-

dustamiseks haagitud vertikaalselt seinahoidiku külge!

Ruumisäästlikuks ladustamiseks saab seinahoidiku ära

võtta ja haakida ülevaltpoolt fikseerimisplaadi külge.

Joonis H

42 Eesti

Voolikuboksi kindlustamine

Välitingimustes ladustamisel saab voolikuboksi kindlus-

tada kaablilukuga.

Märkus

Tarnekomplektis ei sisaldu lukku. Selleks, et kaablilukk

mahuks läbi turva-aasa, tuleb järgida, et kindlustussüs-

teemi läbitavad osad ei oleks suuremad kui 8 mm.

1. Haakige seinahoidik külge, vt peatükki Seinahoidi-

ku sisestamine.

2. Asetage voolikuboks seinahoidikule, vt peatükki

Voolikuboksi asetamine seinahoidikule.

3. Juhtige kaablilukk läbi voolikuboksi tagaküljel oleva

aasa.

4. Juhtige kaablilukk fikseerimisplaadi ja seina vahele

ja sulgege see.

Joonis I

Hooldus

몇 ETTEVAATUS

Vigastus- ja kahjustusoht

Voolikuboksi ei tohi avada. Toote remonditöid tohib

teostada ainult volitatud klienditeenindus.

Toode on hooldusvaba.

Välitingimustes ladustamisel pühkige voolikuboksi ja

voolikut aeg-ajalt niiske lapiga.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud

garantiitingimused. Seadmel esinevad mistahes rikked

kõrvaldame garantiiajal tasuta, kui põhjuseks on mater-

jali- või tootmisviga. Garantiijuhtumil pöörduge ostu

tõendava dokumendiga oma edasimüüja või lähima vo-

litatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud

masin vastab oma kontseptsiooni ja koosteliigi põhjal

ning meie poolt turule viidud teostuses EL direktiivide

asjaomastele põhilistele ohutus- ja tervisenõuetele. Ma-

sinal meiega kooskõlastamata muudatuste teostamisel

kaotab käesolev deklaratsioon kehtivuse.

Toode: Voolikuboks

Tüüp: 2.645-xxx

Asjaomased EL direktiivid

2006/42/EÜ (+2009/127/EÜ)

Kohaldatud ühtlustatud normid

EN ISO 12100

Kohaldatud riiklikud normid

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-

sega.

Dokumentatsioonivolinik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2023/04/01

Tehnilised andmed

Õigus tehnilisteks muudatusteks.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Vooliku pikkus (+ sisselaskevoolik) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Vooliku läbimõõt mm 11 11 11 11 11

Töörõhk (max) bar 12 12 12 12 12

Kaal (ilma tarvikuteta) kg

7,57 8,68 10,84 11,80 13,03

Latviešu 43

Saturs

Vispārīgas norādes

Pirms ierīces pirmās lietošanas reizes

izlasiet šo lietošanas instrukciju oriģināl-

valodā un rīkojieties saskaņā ar to. Sa-

glabājiet lietošanas instrukciju oriģinālvalodā vēlākai

izmantošanai vai nodošanai nākamajam īpašniekam.

Drošības norādījumi

Riska pakāpes

 BĪSTAMI

● Norāde par tieši draudošām briesmām, kuras izraisa

smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

● Norāde par iespējami draudošām briesmām, kuras

var izraisīt smagas traumas vai nāvi.

몇 UZMANĪBU

● Norāda uz iespējami bīstamu situāciju, kura var radīt

vieglus ievainojumus.

IEVĒRĪBAI

● Norāde par iespējami bīstamu situāciju, kura var radīt

materiālos zaudējumus.

Vispārīgi drošības norādījumi

몇 BRĪDINĀJUMS ● Šī ierīce nav paredzēta

personām (tostarp bērniem) ar ierobežotām fiziskajām,

sensoriskajām vai garīgajām spējām vai personām bez

pieredzes vai zināšanām, ja vien par viņu drošību atbil-

dīgā persona nav nodrošinājusi uzraudzību vai sniegusi

norādījumus par ierīces lietošanu.

UZMANĪBU

● Remonta un uzstādīšana

s darbus ļaujiet veikt tikai

sertificētam klientu apkalpošanas dienestam, tādējādi

Jūs izvairīsieties no riskiem.

Noteikumiem atbilstoša lietošana

Šis produkts ir izstrādāts privātai lietošanai un nav pare-

dzēts komerciālas izmantošanas prasībām. Ražotājs

neatbild par iespējamiem zaudējumiem, kas radušies

noteikumiem neatbilstošas lietošanas vai nepareizas iz-

mantošanas rezultātā. Šis produkts ir automātiska šļū-

tenes kārba, kas nodrošina vienmērīgu ūdens šļūtenes

uztīšanas funkciju. Pēc izmantošanas ūdens šļūteni var

automātiski uztīt vienā vilcienā. Kārba tiek piestiprināta

pie sienas, izmantojot komplektācijā iekļauto sienas

kronšteinu. To var izmantot ar mainīgu pagriešanas dia-

pazonu līdz 180 grādiem. Pieslēdzot šo produktu dzera-

mā ūdens tīklam, lūdzu, ievērojiet EN 1717 prasības un

jautājumu gadījumā sazinieties ar savu santehnikas

speciālistu.

Apkārtējās vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami.

Lūdzu, atbrīvojieties no iepakojuma videi draudzī-

gā veidā.

Nolietotās ierīces satur vērtīgus pārstrādājamus

materiālus, kurus būtu jānodod pārstrādei. Tādēļ,

lūdzu, nododiet vecās ierīces izmantojot atbilsto-

šas savākšanas sistēmas.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet:

www.kaercher.de/REACH

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās re-

zerves daļas, jo tie garantē drošu un nevainojamu ierī-

ces darbību.

Informāciju par piederumiem un rezerves daļām skatīt

www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-

saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede-

rumi vai transportēšanas laikā radušies bojājumi, lūdzu,

informējiet tirgotāju.

Ierīces apraksts

Attēls A

1 Pieplūdes šļūtene 1,5 m

2 Ūdens krāna pieslēgums G3/4 ar reduktoru G1/2

3 Šļūtenes savienotāji (iepriekš montēti uz pieplūdes

šļūtenes)

4 Šļūtenes kārba

5 Nešanas rokturis

6 Ūdens ieplūdes šļūtenes pieslēgums

7 Stiprinājuma plāksnes fiksācijas materiāli

8 Stiprinājuma plāksne sienas kronšteinam

9 Sienas kronšteins ar laistīšanas uzgaļa turētāju

10 Šļūtenes kārbas atbloķēšana

11 Ūdens šļūtene

12 Šļūtenes aizturis

13 Šļūtenes savienotājs ar Aqua Stop

14 Laistīšanas uzgalis

Montāža

Norādījum

Uzstādīšanas vieta jāizvēlas tā, lai noplūdes gadījumā

ūdens nevarētu ieplūst ēkā.

Norādījum

Uzstādīšanas vietu ieteicams pasargāt no tiešiem sau-

les stariem, lai ierīce un šļūtene pārāk nesakarstu.

Vispārīgas norādes.............................................. 43

Drošības norādījumi ............................................ 43

Noteikumiem atbilstoša lietošana........................ 43

Apkārtējās vides aizsardzība............................... 43

Piederumi un rezerves daļas............................... 43

Piegādes komplekts ............................................ 43

Ierīces apraksts ................................................... 43

Montāža............................................................... 43

Ekspluatācijas uzsākšana ................................... 44

Darbība................................................................ 44

Transportēšana ................................................... 44

Uzglabāšana ....................................................... 44

kope ................................................................ 45

Garantija.............................................................. 45

ES atbilstības deklarācija .................................... 45

Tehniskie dati....................................................... 45

44 Latviešu

Stiprinājuma plāksnes montāža

Sienas kronšteins ir paredzēts montāžai uz līdzenas

virsmas.

Norādījum

Komplektācijā iekļautie dībeļi ir piemēroti tikai nestspē-

jīgiem mūriem. Citiem sienu materiāliem jāizmanto spe-

ciālie dībeļi.

1. Izmantojot līmeņrādi, izlīdziniet sienas kronšteina

fiksācijas plāksni un atzīmējiet urbumu vietas.

2. Izurbiet caurumus (10 mm).

3. Ievietojiet dībeļus urbumu caurumos.

4. Nostipriniet sienas kronšteina fiksācijas plāksni, iz-

mantojot pievienotās paplāksnes un skrūves.

Attēls B

Sienas kronšteina ievietošana

1. Iekariniet abus augšējos sienas kronšteina āķus.

2. Pagrieziet sienas kronšteinu tā, lai abi apakšējie āķi

tiktu iebīdīti fiksācijas plāksnes apakšējās atverēs.

3. Bīdiet sienas kronšteinu uz leju, līdz visi 4 āķi ir stin-

gri nostiprināti fiksācijas plāksnē.

Attēls C

Ekspluatācijas uzsākšana

Šļūtenes kārbas uzlikšana uz sienas

kronšteina

IEVĒRĪBAI

Savainojumu un bojājumu draudi

Apdraudējums, nokrītot šļūtenes kārbai

Pārbaudiet, vai šļūtenes kārba ir stingri nostiprināta.

1. Uzlieciet šļūtenes kārbu uz sienas kronšteina. Šļūte-

nes kārba pati nofiksējas savā vietā.

Attēls D

Šļūtenes kārbu iespējams brīvi pagriezt atkarībā no at-

tāluma līdz sienai.

Šļūtenes aiztura pārbīdīšana

Ja nepieciešams pagarināt ārpusē esošās šļūtenes ga-

rumu, šļūtenes aizturi iespējams pārbīdīt.

1. Ar Torx skrūvgriezi (T15) atskrūvējiet abas skrūves

uz aiztura.

2. Pārbīdiet aizturi vēlamajā pozīcijā un cieši pieskrū-

vējiet.

Attēls E

Ūdens pieslēgšana

1. Ja nepieciešams, ūdens krānam pievienojiet pieslē-

guma savienotāju. Pievienojiet ūdens pieplūdes šļū-

teni ūdens krānam.

2. Pieplūdes šļūteni pievienojiet šļūtenes kārbas

ūdens ieplūdes pusē.

3. Ūdens šļūtenei pievienojiet laistīšanas uzgali vai ci-

tus KÄRCHER laistīšanas piederumus.

Attēls F

4. Atveriet ūdens krānu.

Darbība

Ūdens šļūtenes iztīšana

1. Ūdens šļūtenes savienotājam pievienojiet laistīša-

nas uzgali vai citus KÄRCHER laistīšanas piederu-

mus.

2. Izvelciet ūdens šļūteni vajadzīgajā garumā. Šļūte-

nes kārbas fiksācijas funkciju var aktivizēt ik pēc

apt. 25 - 45 cm, un par to liecina klikšķis.

Ūdens šļūtenes uztīšana

몇 UZMANĪBU

Savainojumu risks, ievelkot šļūteni

Pārliecinieties, ka šļūtenes ievilkšanas brīdī tās tuvumā

neatrodas cilvēki.

IEVĒRĪBAI

Bojājumu risks

Pārliecinieties, ka ūdens šļūtenei ir brīvs atpakaļgaitas

ceļš. Lai nodrošinātu automātisku satīšanu, pirms satī-

šanas tā nedrīkstētu būt izteikti netīra.

1. Atbrīvojiet fiksāciju, īsi pavelkot ūdens šļūteni, lai

uzsāktu automātisko uztīšanu.

2. Ūdens šļūtene tiek vienmērīgi uztīta.

Ja šļūtene bloķējas, pilnībā izvelciet ūdens šļūteni

un ļaujiet tai atkal ievilkties.

Ekspluatācijas pabeigšana

1. Aizveriet ūdens krānu.

2. Ļaujiet ūdens spiedienam izplūst no sistēmas, īslai-

cīgi atverot un aizverot laistīšanas uzgali vai nospie-

žot citu KÄRCHER laistīšanas piederumu.

Transportēšana

몇 UZMANĪBU

Savainošanās un bojājumu risks svara neievēroša-

nas rezultātā

Transportējot ņemiet vērā ierīces svaru.

1. Noņemiet šļūtenes kārbu no sienas kronšteina,

skat. nodaļu Šļūtenes kārbas noņemšana un uzgla-

bāšana.

Attēls G

2. Transportēšanai izmantojiet šļūtenes kārbas augš-

pusē esošo nešanas rokturi.

Norādījum

Pēc tam šļūtenes kārbu bez instrumentiem var novietot

uz zemē iespraužama turētāja (*).



* Papildaprīkojums pēc izvēles, nav iekļauts visu varian-

tu komplektācijā, daļas numurs 2.645-382.0.

Uzglabāšana

몇 UZMANĪBU

Savainošanās un bojājumu risks svara neievēroša-

nas rezultātā

Uzglabājot ņemiet vērā ierīces svaru.

Ja šļūtenes kārba ir iztukšotā stāvoklī, to ziemas laikā

var uzglabāt ārā.

IEVĒRĪBAI

Bojājumu risks

Ūdens sasalšana var sabojāt šļūtenes kārbu.

Lai šļūtenes kārbu ziemas laikā varētu uzglabāt ārā, tai

jābūt pilnībā iztukšotai.

1. Noņemiet pieplūdes šļūteni no ūdens krāna un šļū-

tenes kārbas.

2. Pilnībā iztukšojiet ūdeni no šļūtenes kārbas.

Šļūtenes kārbas noņemšana un uzglabāšana

1. Izvelciet uz āru abus šļūtenes kārbas atbloķēšanas

aizbīdņus.

2. Noņemiet šļūtenes kārbu no sienas kronšteina un

uzglabājiet to pret salu aizsargātā vietā.

Attēls G

Latviešu 45

3. Ja nepieciešams, uzglabājiet KÄRCHER laistīšanas

piederumus sienas kronšteina piederumu turētājā.

몇 UZMANĪBU

Bojājumu risks

Neuzlieciet šļūtenes kārbu, ja sienas kronšteins uzgla-

bāšanas nolūkā pie fiksācijas plāksnes ir piestiprināts

vertikāli!

Lai taupītu vietu uzglabāšanas laikā, sienas kronšteinu

var noņemt un piestiprināt pie fiksācijas plāksnes no

augšas.

Attēls H

Šļūtenes kārbas nodrošināšana

Ja šļūtenes kārba tiek uzglabāta ārā, to var nodrošināt

ar kabeļa slēdzeni.

Norādījum

Piegādes komplektācijā nav iekļauta slēdzene. Lai no-

drošinātu, ka kabeļa slēdzene iederas stiprinājuma cil-

pā, ir jāņem vērā, ka caurveramās stiprinājuma

sistēmas daļas nevar būt lielākas par 8 mm.

1. Piestipriniet sienas kronšteinu, skatiet nodaļu Sie-

nas kronšteina ievietošana.

2. Uzlieciet šļūtenes kārbu uz sienas kronšteina, ska-

tiet nodaļu Šļūtenes kārbas uzlikšana uz sienas

kronšteina.

3. Izvelciet kabeļa slēdzeni caur cilpu šļūtenes kārbas

aizmugurē.

4. Izvadiet kabeļa slēdz

eni starp fiksācijas p

lāksni un

sienu un aizslēdziet to.

Attēls I

Apkope

몇 UZMANĪBU

Savainojumu un bojājumu draudi

Šļūtenes kārbu nedrīkst atvērt. Šī produkta remontdar-

bus drīkst veikt tikai pilnvarots klientu serviss.

Produktam nav nepieciešama apkope.

Uzglabājot ārā, šļūtenes kārbu un šļūteni ik pa laikam

noslaukiet ar mitru drānu.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-

biedrības izdotie garantijas nosacījumi. Garantijas ter-

miņā Jūsu ierīces iespējamos darbības traucējumus

mēs novērsīsim bez maksas, ja to cēlonis būs materiāla

vai ražošanas kļūda. Garantijas gadījumā ar pirkumu

apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā-

kajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekār-

tas projekts un konstrukcija, kā arī mūsu izgatavotais

modelis atbilst ES direktīvu drošības un veselības pa-

matprasībām. Veicot ar mums nesaskaņotas izmaiņas

iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Šļūtenes kaste

Tips: 2.645-xxx

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

Piemērotie saskaņotie standarti

EN ISO 12100

Piemērotie valsts standarti

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Vinendene (Winnenden), 01.04.2023.

Tehniskie dati

Paturētas tiesības uz tehniskajām izmaiņām.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Šļūtenes garums (+ pieplūdes šļūte-

ne)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Šļūtenes diametrs mm 11 11 11 11 11

Darba spiediens (maks.) bar 12 12 12 12 12

Svars (bez piederumiem) kg

7,57 8,68 10,84 11,80 13,03

46 Lietuviškai

Turinys

Bendrosios nuorodos

Prieš pradėdami naudoti įrenginį, per-

skaitykite šią originalią naudojimo ins-

trukciją ir elkitės, kaip joje nurodyta.

Išsaugokite originalią eksploatavimo instrukciją, kad ga-

lėtumėte vėliau ja pasinaudoti arba perduoti kitam savi-

ninkui.

Saugos nurodymai

Rizikos lygiai

 PAVOJUS

● Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sun-

kius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

● Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius

kūno sužalojimus ar mirtį.

몇 ATSARGIAI

● Nurodo galimą pavojų, galintį sukelti lengvus sužalo-

jimus.

DĖMESIO

● Nuoroda dėl galimo pavojaus, galinčio sukelti materi-

alinius nuostolius.

Bendrosios saugos nurodymai

몇 ĮSPĖJIMAS ● Šis prietaisas neskirtas naudoti

asmenims (įskaitant vaikus), kurių fizinės, jutiminės ar

protinės galimybės yra ribotos arba kuriems trūksta pa-

tirties ir žinių, nebent už jų saugumą atsakingas asmuo

juos prižiūrėtų arba instruktuotų, kaip naudotis prietai-

su.

ATSARGIAI ● Remonto darbus atlikti ir sumon-

tuoti atsargines dalis gali tik patvirtintos klientų

aptarnavimo įstaigos, taip išvengsite galimo pavojaus.

Numatomasis naudojimas

Šis gaminys buvo sukurtas privačiam naudojimui ir nėra

pritaikytas komerciniam naudojimui. Gamintojas neat-

sako už galimą žalą, jeigu ji padaroma prietaisą naudo-

jant netinkamai arba ne pagal paskirtį. Šis gaminys - tai

automatinio žarnos vyniojimo būgnas, užtikrinantis, kad

vandens žarna būtų susukta tolygiai. Panaudojus van-

dens žarną galima automatiškai susukti vienu patrauki-

mu. Žarnos vyniojimo būgnas tvirtinamas prie sienos

naudojant pridedamą sieninį laikiklį. Žarnos vyniojimo

būgno pasukimo diapazonas ne didesnis kaip 180 laips-

nių. Šį gaminį prijungdami prie geriamojo vandens tinklo

laikykitės EN 1717 reikalavimų ir ,jeigu kiltų galimų klau-

simų, susisiekite su sanitarinės priežiūros institucija.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pa-

kuotės atliekas prašome šalinti laikantis aplinkos

apsaugos teisės aktų reikalavimų.

Senuose prietaisuose yra vertingų ir perdirbti tin-

kamų medžiagų, kurios turi būti perdirbtos. Todėl

pašalinkite senus prietaisus tinkamose surinkimo

sistemose.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas

rasite: www.kaercher.de/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines

dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir

be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetai-

nėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pa-

kuotės. Išpakavę patikrinkite, ar yra visos įrenginio de-

talės. Jei trūksta priedų arba yra transportavimo

pažeidimų, praneškite apie tai pardavėjui.

Prietaiso aprašymas

Paveikslas A

1 Įleidimo žarna 1,5 m

2 Vandens čiaupo jungtis G3/4 su reduktoriumi G1/2

3 Žarnos jungtys (iš anksto sujungtos su įleidimo žar-

na)

4 Žarnos vyniojimo būgnas

5 Nešiojimo rankena

6 Vandens įvado žarnos jungtis

7 Tvirtinimo plokštės tvirtinimo medžiaga

8 Sieninio laikiklio tvirtinimo plokštelė

9 Sieninis laikiklis su švirkšto laikikliu

10 Žarnos vyniojimo būgno blokavimo panaikinimas

11 Vandens žarna

12 Žarnos kamštis

13 Žarnos jungtis su „Aqua Stop“

14 Purkštas

Montavimas

Pastaba

Įrengimo vieta turi būti parinkta taip, kad įvykus nuotė-

kiui vanduo nepatektų į pastatą.

Pastaba

Rekomenduojame sumontuoti nuo tiesioginių saulės

spindulių apsaugotoje vietoje, kad nei prietaisas, nei

žarna per daug neįkaistų.

Bendrosios nuorodos .......................................... 46

Saugos nurodymai .............................................. 46

Numatomasis naudojimas ................................... 46

Aplinkos apsauga ................................................ 46

Priedai ir atsarginės dalys ................................... 46

Komplektacija ...................................................... 46

Prietaiso aprašymas............................................ 46

Montavimas ......................................................... 46

Eksploatavimo pradžia ........................................ 47

Naudojimas ......................................................... 47

Gabenimas.......................................................... 47

Sandėliavimas ..................................................... 47

Techninė priežiūra ............................................... 48

Garantija.............................................................. 48

ES atitikties deklaracija ....................................... 48

Techniniai duomenys........................................... 48

Lietuviškai 47

Tvirtinimo plokštės montavimas

Sieninis laikiklis skirtas montuoti prie lygaus paviršiaus.

Pastaba

Pristatytos mūrvinės pritaikytos tik atraminiam mūrui.

Kitoms sienų medžiagoms turi būti naudojami specia-

lios mūrvinės.

1. Naudodami gulsčiuką išlyginkite sieninio laikiklio

tvirtinimo plokštę ir pažymėkite gręžimo skyles.

2. Išgręžkite skyles (10 mm).

3. Įkiškite mūrvines į išgręžtas skyles.

4. Pritvirtinkite sieninio laikiklio tvirtinimo plokštę nau-

dodami pateiktas poveržles ir varžtus.

Paveikslas B

Įstatykite sieninį laikiklį

1. Užkabinkite du viršutinius sieninio laikiklio kabliu-

kus.

2. Pasukite sieninį laikiklį taip, kad du apatiniai kabliu-

kai būtų įkišti į apatinius tvirtinimo plokštės lizdus.

3. Stumkite sieninį laikiklį žemyn, kol visi 4 kabliukai

tvirtai įsitvirtins tvirtinimo plokštelėje.

Paveikslas C

Eksploatavimo pradžia

Žarnos vyniojimo būgną pritvirtinkite prie

sieninio laikiklio

DĖMESIO

Sužalojimo ir pažeidimo pavojus

Pavojus, kad žarnos vyniojimo būgnas gali nukristi.

Patikrinkite, ar žarnos vyniojimo būgnas patikimai pri-

tvirtintas.

1. Žarnos vyniojimo būgną pritvirtinkite prie sieninio

laikiklio. Žarnos vyniojimo būgnas užsifiksuoja auto-

matiškai.

Paveikslas D

Žarnos vyniojimo būgną galima laisvai pasukti atsižvel-

giant į tai, ar yra sienoje laisvos vietos.

Perstumkite žarnos ribotuvą

Jei reikia padidinti išorinės žarnos ilgį, žarnos ribotuvą

galima perkelti.

1. Torx atsuktuvu (T15) atsukite du ribotuvo varžtus.

2. Ribotuvą nustumkite į norimą padėtį ir priveržkite.

Paveikslas E

Prijunkite vandens tiekimą

1. Jei reikia, pritvirtinkite vandens tiekimo jungtį prie

čiaupo. Vandens tiekimo žarną sujunkite su van-

dens čiaupu.

2. Prijunkite tiekimo žarną prie žarnos vyniojimo būgno

vandens įleidimo angos šono.

3. Prijunkite purkštuvą arba kitus KÄRCHER laistymo

priedus prie vandens žarnos.

Paveikslas F

4. Atsukite vandentiekio čiaupą.

Naudojimas

Išvyniokite vandens žarną

1. Prijunkite purkštuvą arba kitus KÄRCHER laistymo

priedus prie vandens žarnos movos.

2. Ištraukite norimo ilgio vandens žarną. Žarnos vynio-

jimo būgno blokavimo funkciją galima įjungti maž-

daug 25-45 cm atstumu, apie tai pranešama

spustelėjimu.

Išvyniokite vandens žarną

몇 ATSARGIAI

Susižalojimo pavojus dėl ištraukiamos žarnos

Įsitikinkite, ar įtraukiant žarną šalia nėra žmonių.

DĖMESIO

Pažeidimo pavojus

Įsitikinkite, ar užtikrinamas laisvas grįžtamasis vandens

srautas. Prieš pervyniojant neturėtų būti stipriai sutepa-

ma nešvarumais, kad būtų užtikrintas automatinis per-

vyniojimas.

1. Truktelėję vandens žarną atleiskite ribotuvą, kad

prasidėtų automatinis įtraukimas.

2. Vandens žarna suvyniojama tolygiai.

Jei žarna blokuojama, visiškai ištraukite vandens

žarną ir vėl ją įtraukite.

Eksploatavimo nutraukimas

1. Užsukite vandens čiaupą.

2. Leiskite vandens slėgiui pasišalinti iš sistemos trum-

pam atidarydami ir uždarydami purkštuvą ar

įjungdami kitą KÄRCHER laistymo priedą.

Gabenimas

몇 ATSARGIAI

Sužalojimų ir pažeidimo pavojus, jeigu nebūtų atsi-

žvelgiama į svorį!

Transportuodami atsižvelkite į prietaiso svorį.

1. Nuimkite žarnos vyniojimo būgną nuo sieninio laiki-

klio, žr. Žarnos vyniojimo būgną nuimkite ir sandė-

liuokite skyrių.

Paveikslas G

2. Gabendami naudokite žarnos vyniojimo būgno vir-

šuje esančią nešiojimo rankeną.

Pastaba

Tada žarnos vyniojimo būgną galima be įrankių uždėti

ant įbedimo į gruntą smaigo(*).



* Neprivalomas priedas, neįtrauktas į visų variantų pri-

statymo apimtį, dalies numeris 2.645-382.0

Sandėliavimas

몇 ATSARGIAI

Sužalojimų ir pažeidimo pavojus, jeigu nebūtų atsi-

žvelgiama į svorį!

Laikydami atsižvelkite į prietaiso svorį.

Ištuštintą žarnos vyniojimo būgną žiemą galima laikyti

lauke.

DĖMESIO

Pažeidimo pavojus

Užšalęs vanduo žarnos vyniojimo būgną gali sugadinti.

Žarnos vyniojimo būgnas turi būti visiškai tuščias, kad

žiemą jį būtų galima sandėliuoti lauke.

1. Įleidimo žarną pašalinkite nuo žarnos vyniojimo bū-

gno ir vandens čiaupo.

2. Iš žarnos vyniojimo būgno pašalinkite visą vandenį.

Žarnos vyniojimo būgną nuimkite ir

sandėliuokite

1. Ištraukite du žarnos vyniojimo būgno blokavimo

šliaužiklius į išorę.

2. Nuimkite žarnos vyniojimo būgną nuo sieninio laiki-

klio ir sandėliuokite nuo šalčio apsaugotoje vietoje.

Paveikslas G

48 Lietuviškai

3. Jei reikia, KÄRCHER laistymo reikmenis laikykite

tiesiai ant sieninio laikiklio reikmenų laikiklio.

몇 ATSARGIAI

Pažeidimo pavojus

Neįstatykite žarnos vyniojimo būgno, jeigu sieninis laiki-

klis pakabintas vertikaliai ir skirtas laikymui!

Norint sutaupyti vietos, sieninį laikiklį galima nuimti ir už-

kabinti ant tvirtinimo plokštės iš viršaus.

Paveikslas H

Žarnos vyniojimo būgno apsauga

Sandėliuojant lauke žarnos vyniojimo būgną galima už-

rakinti lyniniu užraktu.

Pastaba

Į tiekimo rinkinį jokia spyna nėra įtraukta. Norint užtikrin-

ti, kad lyninis užraktas tilptų pro tvirtinimo ąselę, reikia

įsitikinti, kad per ją nukreiptos tvirtinimo sistemos dalys

yra ne didesnės kaip 8 mm.

1. Pritvirtinkite sieninį laikiklį, žr. Įstatykite sieninį laiki-

klį skyrių .

2. Žarnos vyniojimo būgną pritvirtinkite prie sieninio

laikiklio. Žarnos vyniojimo būgną pritvirtinkite prie

sieninio laikiklio.

3. Įkiškite kabelio užraktą per žarnos vyniojimo būgno

gale esančią kilpą.

4. Nukreipkite kabelio užraktą tarp tvirtinimo plokštės ir

sienos ir jį uždarykite.

Paveikslas I

Techninė priežiūra

몇 ATSARGIAI

Sužalojimo ir pažeidimo pavojus

Žarnos vyniojimo būgno atidaryti neleidžiama. Prietaiso

remonto darbus gali atlikti tik įgaliotoji klientų aptarnavi-

mo tarnyba.

Gaminys techninės priežiūros nėra reikalingas.

Sandėliuodami lauke kartais nuvalykite žarnos vynioji-

mo būgną ir žarną drėgna šluoste.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-

statytos garantijos sąlygos. Galimus prietaiso gedimus

garantijos galiojimo laikotarpiu pašalinsime nemoka-

mai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos klaidos. Dėl garantinių gedimų

šalinimo kreipkitės į savo pardavėją arba artimiausią kli-

entų aptarnavimo tarnybą pateikdami pirkimą patvirti-

nantį kasos kvitą.

(Adresą rasite kitoje pusėje)

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir

konstrukcija bei mūsų į rinką išleistas modelis atitinka

pagrindinius ES direktyvų saugumo ir sveikatos apsau-

gos reikalavimus. Jeigu įrenginiui atliekamas su mumis

nesuderintas keitimas, ši deklaracija netenka savo ga-

lios.

Gaminys: Žarnos vyniojimo būgnas

Tipas: 2.645-xxx

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

Taikomi darnieji standartai

EN ISO 12100

Taikomi nacionaliniai standartai

Pasirašantys asmenys veikia pagal bendrovės vadovų

įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: +49 7195 14-0

Faks.: +49 7195 14-2212

Vinendenas, 2023 m. balandžio 1 d.

Techniniai duomenys

Pasiliekame teisę daryti techninius pakeitimus.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Žarnos ilgis (+įleidimo žarna) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Žarnos skersmuo mm 11 11 11 11 11

Darbinis slėgis (didž.) bar 12 12 12 12 12

Svoris (be priedų) kg

7,57 8,68 10,84 11,80 13,03

Polski 49

Spis treści

Wskazówki ogólne

Przed pierwszym uruchomieniem urzą-

dzenia należy przeczytać oryginalną in-

strukcję obsługi i postępować zgodnie z

jej zaleceniami. Oryginalną instrukcją obsługi przecho-

wać do późniejszego wykorzystania lub dla kolejnego

właściciela.

Zasady bezpieczeństwa

Stopnie zagrożenia

 NIEBEZPIECZEŃSTWO

● Wskazówka dot. bezpośredniego zagrożenia, prowa-

dzącego do ciężkich obrażeń ciała lub do śmierci.

몇 OSTRZEŻENIE

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

mogącej prowadzić do ciężkich obrażeń ciała lub

śmierci.

몇 OSTROŻNIE

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

która może prowadzić do lekkich zranień.

UWAGA

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

która może prowadzić do szkód materialnych.

Ogólne wskazówki dotyczące

bezpieczeństwa

몇 OSTRZEŻENIE ● Urządzenie nie jest prze-

znaczone do użytku przez osoby (w tym dzieci) o ogra-

niczonych zdolnościach fizycznych, sensorycznych lub

umysłowych, a także nieposiadające doświadczenia lub

wiedzy, chyba że osoby te są nadzorowane lub wcze-

śniej otrzymały instrukcje dotyczące użytkowania urzą-

dzenia od osoby odpowiedzialnej za ich

bezpieczeństwo.

OSTROŻNIE ● W celu uniknię-

cia ryzyka zlecać naprawy i montaż części zamiennych

wyłącznie autoryzowanym punktom serwisowym.

Zastosowanie zgodne z

przeznaczeniem

Ten produkt został opracowany do użytku prywatnego i

nie jest przeznaczony do użytku komercyjnego. Produ-

cent nie ponosi odpowiedzialności za ewentualne szko-

dy powstałe w wyniku użytkowania niezgodnego z

przeznaczeniem lub nieprawidłowej obsługi. Ten pro-

dukt to automatyczna skrzynka na wąż, która zapewnia

równomierne zwijanie węża do wody. Po użyciu wąż

można automatycznie zwinąć jednym pociągnięciem.

Skrzynka jest montowana na ścianie za pomocą dostar-

czonego uchwytu ściennego. Może być używana mak-

symalnie pod kątem 180 stopni (zmienny zakres

odchylania). Podczas podłączania tego produktu do

sieci wodociągowej należy przestrzegać wymogów nor-

my EN 1717 i w razie ewentualnych pytań skontaktować

się z działem sanitarnym.

Ochrona środowiska

Materiały, z których wykonano opakowania, na-

dają się do recyklingu. Opakowania poddać utyli-

zacji przyjaznej dla środowiska naturalnego.

Zużyte urządzenia zawierają cenne surowce

wtórne, które należy oddać do utylizacji. W związ-

ku z tym proszę utylizować wysłużone urządzenia

poprzez odpowiednie systemy zbiórki.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można zna-

leźć na stronie: www.kaercher.de/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części za-

mienne, ponieważ gwarantują one bezpieczną i beza-

waryjną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych

można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opa-

kowaniu. Podczas rozpakowywania urządzenia należy

sprawdzić, czy w opakowaniu znajdują się wszystkie

elementy. W przypadku stwierdzenia braków w akceso-

riach lub szkód powstałych w transporcie należy zwró-

cić się do dystrybutora.

Opis urządzenia

Rysunek A

1 Wąż doprowadzający 1,5 m

2 Przyłącze do kurka wody G3/4 

z elementem redukcyjnym G1/2

3 Złączki węża (wstępnie zamontowane na wężu do-

prowadzającym)

4 Skrzynka na wąż

5 Uchwyt do noszenia

6 Przyłącze węża do wlotu wody

7 Materiał mocujący dla płytki mocującej

8 Płytka mocująca do uchwytu ściennego

9 Uchwyt ścienny z uchwytem na spryskiwacz

10 Blokada skrzynki na wąż

11 Wąż do wody

12 Stoper węża

13 Złączka węża z funkcją Aqua Stop

14 Spryskiwacz

Wskazówki ogólne............................................... 49

Zasady bezpieczeństwa ...................................... 49

Zastosowanie zgodne z przeznaczeniem ........... 49

Ochrona środowiska............................................ 49

Akcesoria i części zamienne ............................... 49

Zakres dostawy ................................................... 49

Opis urządzenia .................................................. 49

Montaż................................................................. 50

Uruchamianie ...................................................... 50

Działanie.............................................................. 50

Transport ............................................................. 50

Przechowywanie ................................................. 50

Konser. ................................................................ 51

Gwarancja ........................................................... 51

Deklaracja zgodności UE .................................... 51

Dane techniczne.................................................. 51

50 Polski

Montaż

Wskazówka

Miejsce montażu należy wybrać tak, aby w przypadku

wycieku woda nie mogła przedostać się do budynku.

Wskazówka

Zalecamy montaż w miejscu chronionym przed bezpo-

średnim działaniem promieni słonecznych, aby chronić

urządzenie i wąż przed nadmiernym nagrzewaniem.

Montaż płytki mocującej

Uchwyt ścienny jest przeznaczony do montażu na pła-

skiej powierzchni.

Wskazówka

Dostarczone kołki nadają się tylko do murów nośnych.

W przypadku innych materiałów ściennych należy użyć

specjalnych kołków.

1. Wyrównać płytkę mocującą do uchwytu ściennego

za pomocą poziomicy i zaznaczyć miejsca na otwo-

ry.

2. Wywiercić otwory (10 mm).

3. Włożyć kołki do wywierconych otworów.

4. Przymocować płytkę mocującą do uchwytu ścien-

nego za pomocą dostarczonych podkładek i śrub.

Rysunek B

Zakładanie uchwytu ściennego

1. Zawiesić dwa górne haki uchwytu ściennego.

2. Obrócić uchwyt ścienny tak, aby dwa dolne haki zo-

stały wsunięte w dolne szczeliny płytki mocującej.

3. Przesunąć uchwyt ścienny w dół, aż wszystkie 4 ha-

ki zostaną mocno osadzone w płytce mocującej.

Rysunek C

Uruchamianie

Umieszczanie skrzynki na wąż w uchwycie

ściennym

UWAGA

Niebezpieczeństwo odniesienia obrażeń i uszko-

dzenia

Niebezpieczeństwo upadku skrzynki na wąż.

Sprawdzić, czy skrzynka na wąż jest dobrze zamonto-

wana.

1. Umieścić skrzynkę na wąż w uchwycie ściennym.

Skrzynka na wąż blokuje się automatycznie.

Rysunek D

Skrzynkę na wąż można dowolnie obracać w zależno-

ści od wolnej przestrzeni na ścianie.

Przesuwanie stopera węża

Aby zwiększyć długość węża zewnętrznego, należy

przesunąć ogranicznik węża.

1. Poluzować obie śruby na stoperze za pomocą wkrę-

taka Torx (T15).

2. Przesunąć stoper na odpowiednią pozycję i dokrę-

cić go.

Rysunek E

Podłączanie wody

1. W razie potrzeby podłączyć przyłącze do kurka wo-

dy. Podłączyć wąż doprowadzający do kurka wody.

2. Podłączyć wąż doprowadzający z boku wlotu wody

skrzynki na wąż.

3. Podłączyć spryskiwacz lub inne akcesoria do na-

wadniania firmy KÄRCHER do węża do wody.

Rysunek F

4. Otworzyć kurek wody.

Działanie

Rozwijanie węża do wody

1. Podłączyć spryskiwacz lub inne akcesoria do na-

wadniania firmy KÄRCHER do złączki węża do wo-

dy.

2. Wyciągnąć wąż na żądaną długość. Funkcję bloka-

dy skrzynki na wąż można aktywować co ok. 25 -

45 cm, co sygnalizuje kliknięcie.

Zwijanie węża do wody

몇 OSTROŻNIE

Niebezpieczeństwo odniesienia obrażeń przez zwi-

jany wąż

Należy upewnić się, że w pobliżu wciąganego węża ni-

kogo nie ma.

UWAGA

Niebezpieczeństwo uszkodzenia

Należy upewnić się, że wąż do wody ma swobodny od-

pływ. Nie powinien być mocno zabrudzony, aby zapew-

nić automatyczne zwijanie.

1. Zwolnić blokadę, krótko pociągając za wąż do wody,

aby uruchomić automatyczne zwijanie.

2. Wąż do wody zostaje równomiernie zwinięty.

Jeśli wąż jest zablokowany, należy go całkowicie

wyciągnąć i ponownie wsunąć.

Zakończenie pracy

1. Zamknąć kurek wody.

2. Poczekać, aż ciśnienie wody w systemie zostanie

zredukowane, krótko otwierając i zamykając spry-

skiwacz lub uruchamiając inne akcesoria do nawad-

niania firmy KÄRCHER.

Transport

몇 OSTROŻNIE

Niebezpieczeństwo odniesienia obrażeń i uszko-

dzenia na skutek nieuwzględnienia masy

Podczas transportu zwrócić uwagę na masę urządze-

nia.

1. Zdjąć skrzynkę na wąż z uchwytu ściennego, patrz

rozdział Zdejmowanie i przechowywanie skrzynki

na wąż.

Rysunek G

2. Do transportu należy używać uchwytu znajdującego

się u góry na skrzynce na wąż.

Wskazówka

Następnie skrzynkę na wąż można umieścić na grocie

przeznaczonym do wbicia w ziemię (*) bez użycia na-

rzędzi.



* Akcesoria specjalne, nie należy do zakresu dostawy

wszystkich wariantów, numer części 2.645-382.0

Przechowywanie

몇 OSTROŻNIE

Niebezpieczeństwo odniesienia obrażeń i uszko-

dzenia na skutek nieuwzględnienia masy

Podczas składowania uwzględnić masę urządzenia.

Opróżnioną skrzynkę na wąż można przechowywać na

zewnątrz w zimie.

UWAGA

Niebezpieczeństwo uszkodzenia

Zamarzająca woda może uszkodzić skrzynkę na wąż.

Skrzynka na wąż musi zostać całkowicie opróżniona w

razie przechowywania jej na zewnątrz w zimie.

Polski 51

1. Odłączyć wąż doprowadzający od kurka wody i zde-

montować skrzynkę na wąż.

2. Całkowicie usunąć wodę ze skrzynki na wąż.

Zdejmowanie i przechowywanie skrzynki na

wąż

1. Pociągnąć dwa suwaki odblokowujące na skrzynce

na zewnątrz.

2. Zdjąć skrzynkę na wąż z uchwytu ściennego i prze-

chować ją w miejscu zabezpieczonym przed mro-

zem.

Rysunek G

3. W razie potrzeby akcesoria do nawadniania KÄR-

CHER można przechowywać bezpośrednio w miej-

scu na akcesoria w uchwycie ściennym.

몇 OSTROŻNIE

Niebezpieczeństwo uszkodzenia

Nie zakładać skrzynki na wąż, jeśli uchwyt ścienny jest

zawieszony pionowo w celu przechowywania!

Aby zaoszczędzić miejsce podczas przechowywania,

uchwyt ścienny można zdjąć i przymocować od góry do

płytki mocującej.

Rysunek H

Zabezpieczenie skrzynki na wąż

W przypadku przechowywania skrzynki na zewnątrz

można ją zabezpieczyć za pomocą blokady linkowej.

Wskazówka

Nie należy ona do zakresu dostawy. Aby blokada linko-

wa zmieściła się w oczku zabezpieczającym, należy

upewnić się, że części systemu zabezpieczającego,

przez które ma zostać przeprowadzona, nie są większe

niż 8 mm.

1. Zamocować uchwyt ścienny, patrz rozdział Zakła-

danie uchwytu ściennego.

2. Umieścić skrzynkę na wąż w uchwycie ściennym,

patrz rozdział Umieszczanie skrzynki na wąż w

uchwycie ściennym.

3. Przełożyć blokadę linkową przez oczko z tyłu

skrzynki na wąż.

4. Poprowadzić blokadę lin

kową między płytką mocu-

jącą a ścianą i zamknąć ją.

Rysunek I

Konser.

몇 OSTROŻNIE

Niebezpieczeństwo odniesienia obrażeń i uszko-

dzenia

Nie wolno otwierać skrzynki na wąż. Prace naprawcze

przy produkcie mogą być wykonywane wyłącznie przez

autoryzowany serwis.

Produkt nie wymaga konserwacji.

Skrzynkę na wąż i wąż należy od czasu do czasu prze-

cierać wilgotną szmatką, jeśli są one przechowywane

na zewnątrz.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określo-

ne przez dystrybutora. Ewentualne usterki urządzenia

usuwane są w okresie gwarancji bezpłatnie, o ile spo-

wodowane są błędem materiałowym lub produkcyjnym.

W sprawach napraw gwarancyjnych prosimy kierować

się z dowodem zakupu do dystrybutora lub do autoryzo-

wanego punktu serwisowego.

(Adres znajduje się na odwrocie)

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urzą-

dzenie odpowiada pod względem koncepcji, konstrukcji

oraz wprowadzonej przez nas do handlu wersji obowią-

zującym zasadniczym wymogom dyrektyw UE dotyczą-

cym bezpieczeństwa i zdrowia. Wszelkie

nieuzgodnione z nami modyfikacje urządzenia powodu-

ją utratę ważności tego oświadczenia.

Produkt: Skrzynka na wąż

Typ: 2.645-xxx

Obowiązujące dyrektywy UE

2006/42/WE (+2009/127/WE)

Zastosowane normy zharmonizowane

EN ISO 12100

Zastosowane normy krajowe

Niżej podpisane osoby działają na zlecenie i z upoważ-

nienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 01.04.2023 r.

Dane techniczne

Zmiany techniczne zastrzeżone.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Długość węża (+wąż doprowadza-

jący)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Średnica węża mm1111111111

Ciśnienie robocze (maks.) bar 12 12 12 12 12

Ciężar (bez akcesoriów) kg

7,57 8,68 10,84 11,80 13,03

52 Magyar

Tartalom

Általános utasítások

Készüléke első használata előtt olvassa

el ezt az eredeti kezelési útmutatót, és

ennek megfelelően járjon el. Őrizze meg

az eredeti kezelési útmutatót későbbi használatra vagy

a következő tulajdonos számára.

Biztonsági utasítások

Veszélyfokozat

 VESZÉLY

● Olyan, közvetlenül fenyegető veszély jelzése, amely

súlyos sérülésekhez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

súlyos sérülésekhez vagy halálhoz vezethet.

몇 VIGYÁZAT

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

könnyebb sérülésekhez vezethet.

FIGYELEM

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

anyagi károkhoz vezethet.

Általános biztonsági tanácsok

몇 FIGYELMEZTETÉS ● A készüléket csök-

kent fizikai, érzékszervi vagy szellemi képességekkel

rendelkező, illetve tapasztalattal és ismeretekkel nem

rendelkező személyek (többek között gyermekek is)

nem használhatják kivéve, ha tevékenységeiket a biz-

tonságukért felelős személy felügyeli vagy tanítja őket a

készülék használatára.

VIGYÁZAT ● Javításokat

és a pótalkatrészek beszerelését csak engedélyezett

ügyfélszolgálattal végeztesse, így elkerülhetők az eset-

leges kockázatok.

A rendeltetésszerű használat

A készüléket magánhasználatra készült és nem felel

meg az ipari használattal kapcsolatos követelmények-

nek. A nem rendeltetésszerű használatból vagy hibás

kezelésből eredő esetleges károk esetében a gyártót

semmilyen felelősség nem terheli. Ez a termék egy au-

tomatikus tömlődob és támogatja a víztömlő egyenletes

feltekerését. Használat után a víztömlő egyetlen húzás-

sal automatikusan feltekerhető. A fali tartóval rendelke-

ző tömlődobot telepítse a falra. A tömlődob legfeljebb

180 fokos lengőtartományban használható. A termék

ivóvízhálózatra történő csatlakoztatásakor kérjük, ve-

gye figyelembe az EN 1717-es szabványban megfogal-

mazott követelményeket; további információkért kérjük,

forduljon a szaniter szakvállalatához.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük,

környezetbarát módon semmisítse meg a csoma-

golást.

Az elhasznált készülékek értékes, újrahasznosít-

ható anyagokat tartalmaznak, amelyeket célsze-

rű felhasználni. Ezért kérjük, hogy az elhasznált

készülékeket megfelelő gyűjtőrendszerek útján

ártalmatlanítsa.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt ta-

lálja: www.kaercher.de/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkal-

mazzon; ezek garantálják a készülék biztonságos és

zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan infor-

mációkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a

csomagoláson. Kicsomagolásnál ellenőrizze, hogy

megvan-e minden tartozék. Hiányzó tartozékok vagy

szállítási sérülések esetén kérjük, értesítse a kereske-

dőt.

A készülék leírása

Ábra A

1 1,5 méteres ellátótömlő

2 A G1/2 szűkítővel rendelkező G3/4 vízcsap csatla-

kozója

3 Tömlőkuplungok (az ellátótömlőre szerelve)

4 Tömlődob

5 Fogó

6 A vízbemenet tömlőcsatlakozása

7 Rögzítőlemez rögzítőanyag

8 Fali tartó rögzítőlemez

9 Fecskendőtartóval rendelkező fali tartó

10 A tömlődob kinyitása

11 Víztömlő

12 Tömlőstop

13 Aqua Stop funkcióval rendelkező tömlőkuplung

14 Permetező

A szerelés

Megjegyzés

Szereléskor bizonyosodjon meg arról, hogy a kiválasz-

tott szerelési helyen víz nem szivároghat víz az épület-

be.

Megjegyzés

Bizonyosodjon meg arról, hogy a készülék esetében ki-

választott telepítési hely teljesen védett a közvetlen

Általános utasítások ............................................ 52

Biztonsági utasítások .......................................... 52

A rendeltetésszerű használat .............................. 52

Környezetvédelem............................................... 52

Tartozékok és pótalkatrészek .............................. 52

Szállított tartozékok ............................................. 52

A készülék leírása ............................................... 52

A szerelés............................................................ 52

Üzembe helyezés................................................ 53

Üzemeltetés ........................................................ 53

Szállítás............................................................... 53

Tárolás ................................................................ 53

Karbantartás........................................................ 54

Garancia.............................................................. 54

EU-megfelelőségi nyilatkozat .............................. 54

Műszaki adatok ................................................... 54

Magyar 53

napfénytől és arról, hogy nem áll fenn a készülék vagy

a tömlő túlmelegedésének kockázata.

A rögzítőlemez telepítése

A fali tartó kizárólag sík felületre telepíthető.

Megjegyzés

A csomagolásban szállított peckek kizárólag megfelelő

teherbírással rendelkező falazatra telepíthetők. Eltérő

falazatanyagok esetében használjon jellegzetes pecke-

ket.

1. A fali tartó rögzítőlemezt igazítsa egy vízmértékkel

és jelölje meg a furatokat.

2. Fúrja ki a furatokat (10 mm).

3. A peckeket telepítse a furatokba.

4. A fali tartó rögzítőlemezét rögzítse a csomagolás-

ban szállított alátétekkel és csavarokkal.

Ábra B

A fali tartó telepítése

1. Telepítse a fali tartó két felső kampóját.

2. A fali tartó elfordításakor bizonyosodjon meg arról,

hogy a két alsó kampó a rögzítőlemez alsó réseibe

helyezkedik.

3. A fali tartót tolja lefelé, míg mind a 4 kampó a rögzí-

tőlemezbe rögzül.

Ábra C

Üzembe helyezés

A tömlődob telepítése a fali tartóra

FIGYELEM

Sérülés- és károsodás veszély

A leeső tömlődob miatt veszély alakulhat ki.

Bizonyosodjon meg a tömlődob megfelelő rögzítéséről.

1. A tömlődobot telepítése a fali tartóra. A tömlődob

automatikusan rögzül.

Ábra D

A kialakult játék függvényében a tömlődob szabadon el-

fordítható.

A tömlőstop elmozdítása

Ha szükséges a külső tömlő meghosszabbítása, a töm-

lőstop elmozdítható.

1. Lazítsa meg az ütköző két csavarját egy Torx csa-

varhúzóval (T15).

2. Az ütközőt fordítsa és rögzítse az óhajtott pozícióba.

Ábra E

A vízforrás csatlakoztatása

1. Szükség esetén csatlakoztassa a vízcsap csatlako-

zást a vízcsaphoz. Az ellátótömlőt csatlakoztassa a

vízcsaphoz.

2. Az ellátótömlőt csatlakoztassa a tömlődob ol

dalsó

részén található vízbemenethez.

3. A permetezőt vagy más KÄRCHER öntözési tarto-

zékot csatlakoztassa a víztömlőhöz.

Ábra F

4. Nyissa ki a vízcsapot.

Üzemeltetés

A víztömlő letekerése

1. A permetezőt vagy más KÄRCHER öntözési tarto-

zékot csatlakoztassa a víztömlő tömlőkuplungjához.

2. A víztömlőt tekerje le az óhajtott hosszra. A tömlő-

dob reteszelési funkciója kb. 25-45 cm-es időközön-

ként aktiválható és kattintással jelez.

A víztömlő feltekerése

몇 VIGYÁZAT

A tömlő feltekerésekor fennálló sérülésveszélyek

Bizonyosodjon meg arról, hogy senki sem tartózkodik a

tömlőfeltekerő mechanizmus közelében.

FIGYELEM

Károsodás veszély

Bizonyosodjon meg a víztömlő szabad visszatéréséről.

Az automatikus feltekerés biztosításának céljából bizo-

nyosodjon meg a feltekerő mechanizmus szennyező-

désmentes állapotáról.

1. A retesz kioldásához húzza meg röviden a víztöm-

lőt, így aktiválva az automatikus feltekerő mechaniz-

must.

2. A víztömlő feltekerése egyenletesen történik.

Tömlőelzáródás esetén válassza le teljesen a víz-

tömlőt és hagyja visszahúzódni.

A használat befejezése

1. Zárja el a vízcsapot.

2. A rendszer nyomásmentesítéséhez nyissa ki rövid

ideig, majd zárja vissza a permetezőt vagy működ-

tesse a használt KÄRCHER öntözőtartozékot és bi-

zonyosodjon meg a rendszer teljes nyomásmentes

állapotáról.

Szállítás

몇 VIGYÁZAT

A súly mellőzése a személyek sérülését, illetve a ké-

szülék rongálódását okozhatja!

Szállításkor figyeljen a készülék súlyára.

1. Távolítsa el a tömlődobot a fali tartóról, lásd a(z) A

tömlődob eltávolítása és tárolása fejezetet.

Ábra G

2. Szállításhoz használja a tömlődob felső fogóját.

Megjegyzés

Utólag a tömlődob szerszámok nélkül a tüskére (*) he-

lyezhető



* Külön tartozékok - ezeket csak adott változatok cso-

magolása tartalmazza; cikkszám: 2.645-382.0

Tárolás

몇 VIGYÁZAT

A súly mellőzése a személyek sérülését, illetve a ké-

szülék rongálódását okozhatja!

Tároláskor figyeljen a készülék súlyára.

Télen a tömlődob a szabadban kizárólag kiürített álla-

potban tárolható.

FIGYELEM

Károsodás veszély

A fagyott víz a tömlődob károsodását okozhatja.

Ha a tömlődobot télen a szabadban tárolja, bizonyosod-

jon meg a tömlődob teljesen üres állapotáról.

1. Az ellátótömlőt válassza le a vízcsapról és a tömlő-

dobról.

2. Ürítse ki teljesen a tömlődobban található vizet.

A tömlődob eltávolítása és tárolása

1. Húzza ki a tömlődob két kioldó zárját.

2. Távolítsa el a tömlődobot a fali tartóról és tárolja fa-

gyvédett helyen.

Ábra G

54 Magyar

3. Szükség esetén a KÄRCHER öntözőtartozékokat

tárolja közvetlenül a fali tartó tartozéktartóján.

몇 VIGYÁZAT

Károsodás veszély

Ha tárolás céljából a fali tartó függőlegesen helyezkedik

a falra, a tömlődob telepítése tilos.

A helytakarékos tárolás céljából a fali tartó és fentről a

rögzítőlemezre függeszthető.

Ábra H

A tömlődob rögzítése

Kültéri tárolás esetén a tömlődobot rögzítse egy kábel-

zárral.

Megjegyzés

A csomagolás a zárat nem tartalmazza. A kábelzár rög-

zítőszemen történő átvezetéséhez bizonyosodjon meg

arról, hogy a rögzítőrendszer átvezetendő alkatrészei-

nek mérete legfeljebb 8 mm.

1. Telepítse a fali tartót, lásd a(z) A fali tartó telepítése

fejezetet.

2. A tömlődobot telepítése a fali tartóra, lásd a(z) A

tömlődob telepítése a fali tartóra fejezetet.

3. A kábelzárat vezesse át a tömlődob hátoldalán talál-

ható szemen.

4. A kábelzárat vezesse a rögzítőlemezek között a fal-

hoz, majd rögzítse.

Ábra I

Karbantartás

몇 VIGYÁZAT

Sérülés- és károsodás veszély

A tömlődob kinyitása tilos. A termékkel kapcsolatos ja-

vítási munkálatokat kizárólag a hivatalos ügyfélszolgá-

lat biztosíthatja.

A termék nem igényel karbantartást.

Ha a tömlődobot és a tömlőt a szabadban tárolja, alkal-

manként tisztítsa mindkettőt nedves ruhadarabbal.

Garancia

Minden országban az illetékes értékesítőnk által bizto-

sított garanciális feltételek érvényesek. Amennyiben a

garanciaidőn belül a készüléknél hibák merülnek fel,

azokat díjmentesen orvosoljuk, ha az adott hibák

anyag-, illetve gyártási hibák. Garanciális esetben kér-

jük, a számlával együtt forduljon forgalmazójához vagy

a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A cím a hátoldalon található)

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezé-

se és felépítése alapján, valamint az általunk forgalom-

ba hozott kivitelben megfelel a vonatkozó EU-

irányelvek alapvető biztonsági és egészségügyi köve-

telményeinek. A gépen végzett, de velünk nem egyez-

tetett módosítás esetén jelen nyilatkozat érvényét

veszti.

Termék: Tömlődoboz

Típus: 2.645-xxx

Vonatkozó EU-irányelvek

2006/42/EK (+2009/127/EK)

Alkalmazott harmonizált szabványok

EN ISO 12100

Alkalmazott nemzeti szabványok

Az aláírók a cégvezetőség megbízásából és teljes körű

meghatalmazásával járnak el.

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2023/04/01

Műszaki adatok

A műszaki változtatások jogát fenntartjuk.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Tömlőhossz (+ ellátótömlő) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Tömlőátmérő mm 11 11 11 11 11

Üzemi nyomás (max.) bar 12 12 12 12 12

Súly (tartozékok nélkül) kg

7,57 8,68 10,84 11,80 13,03

Čeština 55

Obsah

Obecné pokyny

Před prvním použitím přístroje si

přečtěte tento originální návod k použití

a postupujte podle něj. Uschovejte

originální návod k použití pro pozdější použití nebo

dalšího vlastníka.

Bezpečnostní pokyny

Stupně nebezpečí

 NEBEZPEČÍ

● Upozornění na bezprostředně hrozící nebezpečí,

které vede k těžkým úrazům nebo usmrcení.

몇 VAROVÁNÍ

● Upozornění na možnou nebezpečnou situaci, která

může vést k těžkým úrazům nebo usmrcení.

몇 UPOZORNĚNÍ

● Upozornění na možnou nebezpečnou situaci, která

může vést k lehkým úrazům.

POZOR

● Upozornění na možnou nebezpečnou situaci, která

může vést ke vzniku věcných škod.

Všeobecné bezpečnostní pokyny

몇 VAROVÁNÍ ● Tento přístroj není určen pro

použití osobami (včetně dětí) se sníženými fyzickými,

smyslovými nebo duševními schopnostmi nebo

osobami s nedostatečnými zkušenostmi a znalostmi,

pokud jim osoba odpovědná za jejich bezpečnost

neposkytla dohled nebo je nepoučila o používání

přístroje.

UPOZORNĚNÍ ● Opravy a montáž

náhradních dílů svěřte pouze autorizovanému

zákaznickému servisu, jen tak se lze vyhnout riziku.

Použití v souladu s určením

Tento výrobek byl vyvinut pro soukromé použití a není

určen pro namáhání při průmyslovém použití. Výrobce

neručí za případné škody, které jsou zapříčiněny

nesprávným použitím nebo chybnou obsluhou. Tento

výrobek je automatický box na hadice, který zajišťuje

konzistentní funkci navíjení zahradní hadice. Po použití

lze zahradní hadici automaticky svinout jediným tahem.

Box se montuje na stěnu pomocí přiloženého

nástěnného držáku. Lze jej použít s variabilním

rozsahem otáčení až o 180 stupňů. Při připojování

tohoto výrobku na vodovodní řád je nutno dodržet

požadavky normy EN 1717. S případnými otázkami se

prosím obraťte na svého dodavatele instalatérských

služeb.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly

prosím likvidujte ekologickým způsobem.

Staré přístroje obsahují cenné recyklovatelné

materiály, které je třeba odevzdat k zužitkování.

Likvidujte proto vysloužilé přístroje

prostřednictvím vhodných sběren.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na

stránkách: www.kaercher.de/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní

díly, které Vám zaručují bezpečný a bezporuchový

provoz přístroje.

Informace o příslušenství a náhradních dílech

naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při

vybalení zkontrolujte úplnost obsahu. V případě

chybějícího příslušenství nebo výskytu poškození při

přepravě informujte prosím Vašeho prodejce.

Popis přístroje

Ilustrace A

1 Přívodní hadice 1,5 m

2 Připojení baterie G3/4 s redukcí G1/2

3 Hadicové spojky (předem namontované na

přívodní hadici)

4 Box na hadici

5 Držadlo

6 Hadicová přípojka přívod vody

7 Upevňovací materiál pro upevňovací desku

8 Upevňovací deska pro montáž na stěnu

9 Nástěnný držák s držákem postřikovače

10 Odjištění box na hadici

11 Zahradní hadice

12 Zarážka hadice

13 Hadicová spojka se systémem Aqua Stop

14 Postřikovač

Montáž

Upozornění

Místo instalace musí být zvoleno tak, aby v případě

netěsnosti nemohla do budovy zatékat voda.

Upozornění

Doporučujeme místo instalace chráněné před přímým

slunečním světlem, aby se přístroj ani hadice příliš

nezahřívaly.

Obecné pokyny ................................................... 55

Bezpečnostní pokyny .......................................... 55

Použití v souladu s určením ................................ 55

Ochrana životního prostředí................................ 55

Příslušenství a náhradní díly ............................... 55

Rozsah dodávky.................................................. 55

Popis přístroje ..................................................... 55

Montáž................................................................. 55

Uvedení do provozu ............................................ 56

Provoz ................................................................. 56

Přeprava.............................................................. 56

Skladování........................................................... 56

Údržba................................................................. 57

Záruka ................................................................. 57

EU prohlášení o shodě........................................ 57

Technické údaje................................................... 57

56 Čeština

Namontujte upevňovací desku

Nástěnný držák je určen k montáži na rovný povrch.

Upozornění

Dodávané hmoždinky jsou vhodné pouze pro nosné

zdivo Pro ostatní materiály stěn je nutné použít

speciální hmoždinky.

1. Vyrovnejte upevňovací desku nástěnného držáku s

vodováhou a označte vyvrtané otvory.

2. Vyvrtejte otvory (10 mm).

3. Vložte hmoždinky do vyvrtaných otvorů.

4. Upevněte upevňovací desku nástěnného dr

žáku

pomocí přiložených podložek a šroubů.

Ilustrace B

Nasazení nástěnného držáku

1. Připevněte dva horní háčky nástěnného držáku.

2. Natočte nástěnný držák tak, aby spodní dva háčky

byly zasunuty do spodních drážek upevňovací

desky.

3. Posuňte nástěnný držák dolů, dokud nebudou

všechny 4 háčky pevně usazeny v upevňovací

desce.

Ilustrace C

Uvedení do provozu

Nasaďte box na hadici na nástěnný držák

POZOR

Nebezpečí úrazu a poškození

Nebezpečí pádu boxu na hadici.

Zkontrolujte, zda je box na hadici pevně usazen.

1. Nasaďte box na hadici na nástěnný držák. Box na

hadici se sám zacvakne.

Ilustrace D

Box na hadici lze volně otáčet v závislosti na volném

prostoru na stěně.

Přesuňte zarážku hadice

V případě potřeby prodloužit vnější délku hadice lze

zarážku hadice posunout.

1. Uvolněte dva šrouby na zarážce pomocí

šroubováku Torx (T15).

2. Přesuňte zarážku do požadované polohy a pevně ji

zašroubujte.

Ilustrace E

Přípojení k přívodu vody

1. Je-li to nutné, připojte k vodovodnímu přípojce

konektor baterie. Připojte přívodní hadici k

vodovodnímu kohoutku.

2. Připojte přívodní hadici k boční straně přívodu vody

boxu na hadici.

3. Připojte postřikovač nebo jiné zavlažovací

příslušenství společnosti KÄRCHER k zahradní

hadici.

Ilustrace F

4. Otevřete vodovodní kohoutek.

Provoz

Odvíjení zahradní hadice

1. Připojte postřikovač nebo jiné zavlažovací

příslušenství KÄRCHER k hadicové spojce

zahradní hadice.

2. Vytáhněte zahradní hadici na požadovanou délku.

Aretační funkce boxu na hadici se aktivuje po cca 25

- 45 cm a je signalizována kliknutím.

Navíjení zahradní hadice

몇 UPOZORNĚNÍ

Nebezpečí zranění v důsledku vtažení hadice

Ujistěte se, že v blízkosti přívodu hadice nejsou žádné

osoby.

POZOR

Nebezpečí poškození

Ujistěte se, že zahradní hadice má volný zpětný chod.

Před navíjením by neměla být silně znečištěná, aby

bylo zajištěno automatické navíjení.

1. Uvolněte zámek krátkým zatažením za zahradní

hadici, aby se spustilo automatické navíjení.

2. Zahradní hadice je navinuta rovnoměrně.

Pokud je hadice ucpaná, zcela vytáhněte zahradní

hadici a nechte ji znovu zatáhnout.

Ukončení provozu

1. Zavřete vodovodní kohoutek.

2. Krátkým otevřením a zavřením postřikovače nebo

použitím jiného zavlažovacího příslušenstv

společ

nosti

KÄRCHER nechte ze systému uniknout

tlak vody.

Přeprava

몇 UPOZORNĚNÍ

Nebezpečí poranění a poškození v důsledku

nedodržování údajů o hmotnosti

Při přepravě vezměte v úvahu hmotnost přístroje.

1. Sundejte box na hadici z nástěnného držáku, viz

kapitola Vyjmutí a skladování boxu na hadici.

Ilustrace G

2. K přepravě použijte držadlo v horní části boxu na

hadici.

Upozornění

Box na hadici lze poté bez nářadí umístit na zemní kolík

(*).



* Speciální příslušenství, není součástí všech variant,

objednací číslo 2.645-382.0

Skladování

몇 UPOZORNĚNÍ

Nebezpečí poranění a poškození v důsledku

nedodržování údajů o hmotnosti

Při skladování vezměte v úvahu hmotnost přístroje.

Když je box na hadici prázdný, může být přes zimu

uskladněn venku.

POZOR

Nebezpečí poškození

Zamrzající voda může box na hadici poškodit.

Při skladování venku v zimním období je nutné box na

hadici zcela vyprázdnit.

1. Odpojte zahradní hadici z kohoutku a od boxu na

hadici.

2. Zcela vyprázdněte vodu z boxu na hadici.

Vyjmutí a skladování boxu na hadici

1. Vysuňte dvě odjišťovací šoupátka boxu na hadici

směrem ven.

2. Sundejte box na hadici z nástěnného držáku a

uložte ji na místo, kde nemrzne.

Ilustrace G

Čeština 57

3. V případě potřeby uložte zavlažovací příslušenství

společnosti KÄRCHER přímo na držák příslušenství

nástěnného držáku.

몇 UPOZORNĚNÍ

Nebezpečí poškození

Pokud je nástěnný držák zavěšen svisle na nástěnném

držáku pro skladování, box na hadici nenasazujte!

Pro úsporu místa lze nástěnný držák sundat a zavěsit

na upevňovací desku shora.

Ilustrace H

Zabezpečení boxu na hadici

Při skladování venku lze box na hadici zajistit

kabelovým zámkem.

Upozornění

Zámek není součástí objemu dodávky. Aby kabelový

zámek prošel bezpečnostním okem, je třeba zajistit,

aby procházející části zabezpečovacího systému

nebyly větší než 8 mm.

1. Připevněte nástěnný držák, viz kapitola Nasazení

nástěnného držáku.

2. Nasaďte box na hadici na nástěnný držák, viz

kapitola Nasaďte box na hadici na nástěnný držák.

3. Kabelový zámek protáhněte okem na zadní straně

boxu na hadici.

4. Zaveďte kabelový zámek mezi upevňovací desku a

stěnu a zamkněte jej.

Ilustrace I

Údržba

몇 UPOZORNĚNÍ

Nebezpečí úrazu a poškození

Box na hadici se nesmí otevírat. Opravářské práce na

výrobku smí provádět pouze autorizovaný zákaznický

servis.

Výrobek je bezúdržbový.

Při venkovním skladování boxu na hadici a hadice je

dobré je občas otřít vlhkým hadříkem.

Záruka

V každé zemi platí záruční podmínky vydané naší

příslušnou distribuční společností. Případné závady

vašeho přístroje odstraníme bezplatně během záruční

lhůty, pokud jsou zaviněny vadou materiálu nebo

výrobní vadou. V případě uplatnění nároků ze záruky se

prosím obraťte s dokladem o koupi na svého prodejce

nebo na nejbližší autorizované pracoviště zákaznického

servisu.

(Adresa viz zadní stranu)

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě

svého provedení a druhu konstrukce, jakož i

v provedení námi uváděném na trh, vyhovuje

příslušným základním bezpečnostním a zdravotním

požadavkům podle směrnic EU. V případě provedení

námi neschválené změny stroje ztrácí toto prohlášení

svoji platnost.

Výrobek: Box na hadici

Typ: 2.645-xxx

Příslušné směrnice EU

2006/42/ES (+2009/127/ES)

Aplikované harmonizované normy

EN ISO 12100

Aplikované národní normy

Níže podepsaní jednají z pověření a se zplnomocněním

představenstva společnosti.

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2023/04/01

Technické údaje

Technické změny vyhrazeny.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Délka hadice (+přívodní hadice) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Průměr hadice mm 11 11 11 11 11

Pracovní tlak (max.) bar 12 12 12 12 12

Hmotnost (bez příslušenství) kg

7,57 8,68 10,84 11,80 13,03

58 Slovenčina

Obsah

Všeobecné upozornenia

Pred prvým použitím prístroja si prečí-

tajte tento originálny návod na obsluhu a

riaďte sa podľa neho. Originálny návod

na obsluhu si uschovajte pre neskoršie použitie alebo

pre nasledujúceho majiteľa.

Bezpečnostné pokyny

Stupne nebezpečenstva

 NEBEZPEČENSTVO

● Upozornenie na bezprostredne hroziace nebezpe-

čenstvo, ktoré vedie k ťažkým fyzickým poraneniam

alebo k smrti.

몇 VÝSTRAHA

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k ťažkým fyzickým poraneniam alebo k

smrti.

몇 UPOZORNENIE

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k ľahkým fyzickým poraneniam.

POZOR

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k vecným škodám.

Všeobecné bezpečnostné pokyny

몇 VÝSTRAHA ● Tento prístroj nie je určený na

používanie osobami (vrátane detí) s obmedzenými fy-

zickými, zmyslovými alebo duševnými schopnosťami

alebo nedostatkom skúseností, resp. znalostí, pokiaľ

nie sú pod dohľadom alebo neboli poučené o používaní

prístroja osobou zodpovednou za ich bezpeč-

nosť.

UPOZORNENIE ● Opravy a montáž ná-

hradných dielov smú vykonávať len autorizované

servisné strediská, týmto možno predísť ohrozeniu.

Používanie v súlade s účelom

Tento prístroj bol vyvinutý na súkromné použitie a nie je

určený na zaťaženie pri priemyselnom používaní. Vý-

robca neručí za prípadne škody spôsobené používa-

ním, ktoré je v rozpore s účelom použitia alebo

spôsobené nesprávnou obsluhou. Tento výrobok je au-

tomatická skrinka na hadicu, ktorá zaisťuje funkciu rov-

nomerného navíjania hadice na vodu. Po použití sa

hadica na vodu môže automaticky zvinúť jediným po-

tiahnutím. Skrinka sa montuje na stenu pomocou doda-

ného nástenného držiaka. Môže sa používať vo

variabilnom rozsahu otáčania až do 180 stupňov. Pri

pripojení tohto výrobku k sieti pitnej vody zohľadnite po-

žiadavky normy EN 1717 a pri prípadných otázkach sa

obráťte na svoju odbornú firmu sanitárnej techniky.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-

vidujte ekologickým spôsobom.

Opotrebované zariadenia obsahujú cenné recyk-

lovateľné materiály, ktoré by sa mali odovzdať na

opätovné využitie. Z tohto dôvodu likvidujte svoje

opotrebované prístroje prostredníctvom vhod-

ných zberných systémov.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené

na: www.kaercher.de/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne ná-

hradné diely, pretože takéto komponenty zaručujú bez-

pečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa na-

chádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri

rozbaľovaní skontrolujte, či je obsah kompletný. V prí-

pade chýbajúceho príslušenstva alebo pri výskyte po-

škodení spôsobených prepravou informujte Vášho

predajcu.

Opis prístroja

Obrázok A

1 Prívodná hadica 1,5 m

2 Vodovodná prípojka G3/4 s redukciou G1/2

3 Hadicové spojky (predmontované na prívodnej ha-

dici)

4 Hadicová skrinka

5 Držadlo

6 Pripojenie hadice, prívod vody

7 Upevňovací materiál pre upevňovaciu dosku

8 Upevňovacia doska pre nástenný držiak

9 Nástenný držiak s držiakom striekacieho nadstavca

10 Odblokovanie skrinky na hadicu

11 Hadica na vodu

12 Blokovanie hadice

13 Hadicová spojka s Aqua Stop

14 Striekací nadstavec

Montáž

Upozornenie

Miesto montáže musíte zvoliť tak, aby v prípade úniku

nemohla do budovy tiecť voda.

Upozornenie

Odporúčame miesto montáže chránené pred priamym

slnečným žiarením, aby sa prístroj ani hadica príliš ne-

zahrievali.

Všeobecné upozornenia...................................... 58

Bezpečnostné pokyny ......................................... 58

Používanie v súlade s účelom............................. 58

Ochrana životného prostredia ............................. 58

Príslušenstvo a náhradné diely ........................... 58

Rozsah dodávky.................................................. 58

Opis prístroja ....................................................... 58

Montáž................................................................. 58

Uvedenie do prevádzky....................................... 59

Prevádzka ........................................................... 59

Preprava.............................................................. 59

Skladovanie......................................................... 59

Údržba................................................................. 60

Záruka ................................................................. 60

EÚ vyhlásenie o zhode........................................ 60

Technické údaje................................................... 60

Slovenčina 59

Montáž upevňovacej dosky

Nástenný držiak je určený na montáž na rovný povrch.

Upozornenie

Dodané hmoždinky sú vhodné len na nosné murivo. Na

iné materiály stien sa musia použiť špeciálne hmoždin-

ky.

1. Upevňovaciu dosku pre nástenný držiak zarovnajte

pomocou vodováhy a označte otvory.

2. Vyvŕtajte otvory (10 mm).

3. Do vyvŕtaných otvorov vložte hmoždinky.

4. Upevňovaciu dosku pre nástenný držiak upevnite

pomocou priložených podložiek a skrutiek.

Obrázok B

Nasadenie nástenného držiaka

1. Zaveste horné dva háčiky nástenného držiaka.

2. Otočte nástenný držiak tak, aby sa oba spodné há-

čiky zaviedli do spodných drážok upevňovacej

dosky.

3. Posuňte nástenný držiak nadol, až kým nebudú

všetky 4 háčiky pevne usadené v upevňovacej

doske.

Obrázok C

Uvedenie do prevádzky

Nasadenie skrinky na hadicu na nástenný

držiak

POZOR

Nebezpečenstvo zranenia a poškodenia

Nebezpečenstvo v dôsledku pádu skrinky na hadicu.

Skontrolujte upevnenie skrinky na hadicu.

1. Skrinku na hadicu nasaďte na nástenný držiak.

Skrinka na hadicu sa automaticky aretuje.

Obrázok D

Skrinka na hadicu sa v závislosti od priestorových pod-

mienok môže voľne otáčať.

Presúvanie zarážky hadice na skrinke na

hadicu

Ak je potrebné predĺženie časti hadice, ktorá sa nachá-

dza vonku, je možné presunúť zarážku hadice.

1. Skrutkovačom Torx (T15) uvoľnite obe skrutky na

zarážke.

2. Presuňte zarážku do požadovanej polohy a pevne

ju priskrutkujte.

Obrázok E

Pripojenie prívodu vody

1. V prípade potreby pripojte vodovodnú prípojku na

vodovodný kohútik. Prívodnú hadicu vody pripojte

na vodovodný kohútik.

2. Prívodnú hadicu vody pripojte zboku na prívod vody

skrinky na hadicu.

3. Pripojte na hadicu na vodu striekací nadstavec ale-

bo iné zavlažovacie príslušenstvo KÄRCHER.

Obrázok F

4. Otvorte kohútik na vodu.

Prevádzka

Odvíjanie hadice na vodu

1. Nasaďte na hadicovú spojku hadice na vodu strie-

kací nadstavec alebo iné zavlažovacie príslušen-

stvo KÄRCHER.

2. Vytiahnite hadicu na vodu na požadovanú dĺžku.

Aretačná funkcia skrinky na hadicu sa môže aktivo-

vať v intervaloch približne 25 - 45 cm a je ju možné

rozpoznať podľa kliknutia.

Navíjanie hadice na vodu

몇 UPOZORNENIE

Nebezpečenstvo poranenia spôsobeného vťahova-

nou hadicou

Dbajte na to, aby sa v blízkosti vťahovacieho zariadenia

hadice nenachádzali žiadne osoby.

POZOR

Nebezpečenstvo poškodenia

Dbajte na to, aby sa mohla hadica na vodu voľne vracať

späť. Pred navíjaním by nemala byť výrazne znečiste-

ná, aby sa zabezpečilo automatické navinutie.

1. Uvoľnite aretáciu krátkym potiahnutím hadice na vo-

du, aby ste spustili automatické navíjanie.

2. Hadica na vodu sa rovnomerne navíja.

V prípade zablokovania hadice úplne vytiahnite ha-

dicu na vodu a nechajte ju znova vtiahnuť.

Ukončenie prevádzky

1. Zatvorte kohútik na vodu.

2. Nechajte tlak vody uniknúť zo systému krátkym

otvorením a zatvorením striekacieho nadstavca ale-

bo aktivovaním iného zavlažovacieho príslušenstva

KÄRCHER.

Preprava

몇 UPOZORNENIE

Nebezpečenstvo poranenia a poškodenia v prípade

nerešpektovania hmotnosti

Pri preprave dbajte na hmotnosť prístroja.

1. Odstráňte skrinku na hadicu z nástenného držiaka,

pozri kapitolu Odobratie a skladovanie skrinky na

hadicu.

Obrázok G

2. Na prepravu použite držadlo hore na skrinke na ha-

dicu.

Upozornenie

Skrinka na hadicu sa následne môže nasadiť na hrot do

zeme (*) bez použitia náradia.



* Špeciálne príslušenstvo, nie je súčasťou rozsahu do-

dávky všetkých variantov, číslo dielu 2.645-382.0

Skladovanie

몇 UPOZORNENIE

Nebezpečenstvo poranenia a poškodenia v prípade

nerešpektovania hmotnosti

Pri skladovaní dbajte na hmotnosť prístroja.

Skrinku na hadicu je možné cez zimu skladovať vonku.

POZOR

Nebezpečenstvo poškodenia

Mrznúca voda môže poškodiť skrinku na hadicu.

Pri skladovaní cez zimu vonku musí byť skrinka na ha-

dicu úplne vyprázdnená.

1. Odpojte prívodnú hadicu od vodovodného kohútika

a skrinky na hadicu.

2. Úplne odstráňte vodu zo skrinky na hadicu.

Odobratie a skladovanie skrinky na hadicu

1. Oba posuvníky na odblokovanie skrinky na hadicu

potiahnite smerom von.

2. Odoberte skrinku na hadicu z nástenného držiaka

a uskladnite ju na mieste mimo dosahu mrazu.

Obrázok G

60 Slovenčina

3. V prípade potreby uskladnite zavlažovacie príslu-

šenstvo KÄRCHER priamo na nástennom držiaku

na príslušenstvo.

몇 UPOZORNENIE

Nebezpečenstvo poškodenia

Skrinku na hadicu nenasadzujte, ak je nástenný držiak

na uschovanie zavesený zvislo na nástennom držiaku!

Pre priestorovo úsporné skladovanie je možné násten-

ný držiak odstrániť a zavesiť zhora na upevňovaciu

dosku.

Obrázok H

Zaistenie skrinky na hadicu

Pri skladovaní vonku sa môže skrinka na hadicu zaistiť

káblovým zámkom.

Upozornenie

Zámok nie je súčasťou rozsahu dodávky. Aby sa káblo-

vý zámok zmestil cez poistné očko, časti zabezpečova-

cieho systému, ktoré sa majú prevliecť, nemôžu byť

väčšie ako 8 mm.

1. Zaveste nástenný držiak, pozri kapitolu Nasadenie

nástenného držiaka.

2. Skrinku na hadicu nasaďte na nástenný držiak, po-

zri kapitolu Nasadenie skrinky na hadicu na násten-

ný držiak.

3. Prevlečte káblový zámok cez očko na zadnej strane

skrinky na hadicu.

4. Prevlečte káblový zámok pomedzi upevňovaciu

dosku a stenu a uzamknite ho.

Obrázok I

Údržba

몇 UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia

Skrinka na hadicu sa nesmie otvoriť. Opravy výrobku

smie vykonávať iba autorizovaný zákaznícky servis.

Výrobok je bezúdržbový.

Ak sa skrinka na hadicu a hadica skladujú vonku, občas

ich utrite vlhkou utierkou.

Záruka

V každej krajine platia záručné podmienky vydané na-

šou príslušnou distribučnou spoločnosťou. Prípadné

poruchy vášho prístroja odstránime v rámci záručnej

doby zadarmo, pokiaľ ich príčinou boli materiálové ale-

bo výrobné chyby. Pri uplatňovaní záruky sa spolu s do-

kladom o kúpe obráťte na svojho predajcu alebo na

najbližšie autorizované servisné stredisko.

(adresa je uvedená na zadnej strane)

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpove-

dá na základe svojej koncepcie a konštrukčného vyho-

tovenia, ako aj od vyhotovení, ktoré sme uviedli do

prevádzky, príslušným základným bezpečnostným a

zdravotným požiadavkám smerníc ES. V prípade zme-

ny, ktorú neschválime, stráca toto prehlásenie platnosť.

Výrobok: Hadicová skrinka

Typ: 2.645-xxx

Príslušné smernice EÚ

2006/42/ES (+2009/127/ES)

Aplikované harmonizované normy

EN ISO 12100

Aplikované vnútroštátne normy

Podpísané osoby konajú z poverenia a s plnou mocou

vedenia spoločnosti.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01.04.2023

Technické údaje

Technické zmeny vyhradené.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Dĺžka hadice (+ prívodná hadica) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Priemer hadice mm 11 11 11 11 11

Pracovný tlak (max.) bar 12 12 12 12 12

Hmotnosť (bez príslušenstva) kg

7,57 8,68 10,84 11,80 13,03

Slovenščina 61

Kazalo

Splošna navodila

Pred prvo uporabo naprave preberite in

upoštevajte ta originalna navodila za

uporabo. Originalna navodila za upora-

bo shranite za kasnejšo uporabo ali za naslednjega

uporabnika.

Varnostna navodila

Stopnje nevarnosti

 NEVARNOST

● Označuje neposredno nevarnost, ki lahko povzroči

težke telesne poškodbe ali smrt.

몇 OPOZORILO

● Označuje potencialno nevarno situacijo, ki lahko

povzroči težke telesne poškodbe ali smrt.

몇 PREVIDNOST

● Označuje potencialno nevarno situacijo, ki lahko

povzroči lahke telesne poškodbe.

POZOR

● Označuje potencialno nevarno situacijo, ki lahko

povzroči materialno škodo.

Splošna varnostna navodila

몇 OPOZORILO ● Ta naprava ni namenjena

uporabi s strani oseb (vključno z otroki) z zmanjšanimi

fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali

osebam s pomanjkanjem izkušenj ali znanja, razen če

jih oseba, odgovorna za njihovo varnost, nadzoruje ali

jih pouči o uporabi naprave.

PREVIDNOST ● Po-

pravila in vgradnjo nadomestnih delov naj izvaja samo

pooblaščena servisna služba. Tako se boste izognili ne-

varnostim.

Namenska uporaba

Ta izdelek je bil razvit za uporabo v zasebne namene in

ni predviden za komercialno uporabo. Proizvajalec ni

odgovoren za morebitno škodo, ki nastane zaradi nena-

menske uporabe ali napačnega upravljanja. Ta izdelek

je samodejna škatla za gibko cev za cev, ki zagotavlja

enakomerno navijanje gibke cevi za vodo. Po uporabi

se lahko gibka cev za vodo samodejno zvije z enim po-

tegom. Škatla se pritrdi na steno s priloženim stenskim

nosilcem. Uporablja se lahko v spremenljivem območju

obračanja do 180 stopinj. Pri priključitvi tega izdelka na

omrežje pitne vode upoštevajte zahteve standarda EN

1717. Pri morebitnih vprašanjih se posvetujte s specia-

liziranim sanitarnim podjetjem.

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo

odstranite na okolju varen način.

Stare naprave vsebujejo dragocene materiale, ki

jih je mogoče reciklirati in ponovno uporabiti. Sta-

re naprave zato odpeljite v ustrezni zbirni center.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.de/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nado-

mestne dele, ki zagotavljajo varno in nemoteno delova-

nje naprave.

Informacije o priboru in nadomestnih delih najdete na

spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstra-

njevanju embalaže preverite, ali je vsebina popolna. Če

manjka pribor ali če so med transportom nastale po-

škodbe, obvestite prodajalca.

Opis naprave

Slika A

1 Dovodna gibka cev 1,5 m

2 Priključek za vodovodno pipo G3/4 z reducirnim ko-

som G1/2

3 Cevne sklopke (predhodno nameščene na dovod-

no gibko cev)

4 Škatla za gibko cev

5 Nosilni ročaj

6 Priključek cevi za dovod vode

7 Pritrdilni material za pritrdilno ploščo

8 Pritrdilna plošča za stenski nosilec

9 Stenski nosilec z držalom za brizgo

10 Sprostitev škatle za gibko cev

11 Gibka cev za vodo

12 Ustavljalnik cevi

13 Cevna sklopka z Aqua Stop

14 Brizgalka

Montaža

Napotek

Mesto namestitve je treba izbrati tako, da v primeru pu-

ščanja voda ne more priteči v stavbo.

Napotek

Priporočamo, da je mesto namestitve zaščiteno pred

neposredno sončno svetlobo, da se naprava in gibka

cev ne segrejeta preveč.

Splošna navodila ................................................. 61

Varnostna navodila .............................................. 61

Namenska uporaba ............................................. 61

Zaščita okolja ...................................................... 61

Pribor in nadomestni deli..................................... 61

Obseg dobave..................................................... 61

Opis naprave ....................................................... 61

Montaža............................................................... 61

Zagon .................................................................. 62

Obratovanje......................................................... 62

Prevažanje .......................................................... 62

Skladiščenje ........................................................ 62

Vzdrževanje......................................................... 63

Garancija ............................................................. 63

Izjava EU o skladnosti ......................................... 63

Tehnični podatki................................................... 63

62 Slovenščina

Namestitev pritrdilne plošče

Stenski nosilec je namenjen montaži na ravno površino.

Napotek

Priloženi mozniki so primerni le za nosilno zidovje. Za

druge stenske materiale je treba uporabiti posebne mo-

znike.

1. Z libelo poravnajte pritrdilno ploščo za stenski nosi-

lec in označite luknje za vrtanje.

2. Izvrtajte luknje (10 mm).

3. Vstavite moznike v izvrtane luknje.

4. S priloženimi podložkami in vijaki pritrdite pritrdilno

ploščo za stenski nosilec.

Slika B

Vstavite stenski nosilec

1. Zataknite oba zgornja kavlja stenskega nosilca.

2. Stenski nosilec zavrtite tako, da sta oba spodnja

kavlja vstavljena v spodnje reže pritrdilne plošče.

3. Stenski nosilec potisnite navzdol, da se vsi 4 kavlji

čvrsto zasidrajo v pritrdilno ploščo.

Slika C

Zagon

Vstavljanje škatle za gibko cev na stenski

nosilec

POZOR

Nevarnost telesnih poškodb in materialne škode

Nevarnost padca škatle za gibko cev.

Preverite, ali je škatla za gibko cev čvrsto nameščena.

1. Vstavite škatlo za gibko cev na stenski nosilec. Ška-

tla za gibko cev se samodejno zaskoči.

Slika D

Škatla za gibko cev se lahko prosto obrača, odvisno od

prostora na steni.

Pomik ustavljalnika cevi

Če je treba podaljšati dolžino zunanje gibke cevi, lahko

pomaknete ustavljalnik cevi.

1. Z izvijačem Torx (T15) sprostite oba vijaka na ustav-

ljalniku.

2. Ustavljalnik pomaknite v želeni položaj in ga privijte.

Slika E

Priključitev vode

1. Po potrebi pritrdite priključek za pipo na vodovodno

pipo. Priključite dovodno gibko cev na vodovodno

pipo.

2. Priključite dovodno gibko cev na vhod za vodo v

škatli za gibko cev.

3. Na gibko cev za vodo priključite razpršilnik ali druge

pripomočke za zalivanje KÄRCHER.

Slika F

4. Odprite vodovodno pipo.

Obratovanje

Odvijanje gibke cevi za vodo

1. Na cevno sklopko gibke cevi za vodo priključite raz-

pršilnik ali druge pripomočke za zalivanje

KÄRCHER.

2. Gibko cev za vodo izvlecite do želene dolžine. Funk-

cijo zaklepanja škatle za gibko cev je mogoče aktivi-

rati na razdaljah približno 25 - 45 cm, kar

signalizira s klikom.

Navijanje gibke cevi za vodo

몇 PREVIDNOST

Nevarnost telesnih poškodb zaradi uvleka gibke ce-

Prepričajte se, da se v bližini uvleka cevi ne nahajajo

osebe.

POZOR

Nevarnost poškodovanja

Prepričajte se, da ima gibka cev za vodo prost povratni

tok. Pred navijanjem ne sme biti močno umazan, da se

zagotovi samodejno navijanje.

1. S kratkim potegom za gibko cev za vodo sprostite

zaporo, da se sproži samodejno navijanje.

2. Gibka cev za vodo se enakomerno navije.

Če je gibka cev za vodo zamašena, jo popolnoma

izvlecite in znova uvlecite.

Konec uporabe

1. Zaprite vodovodno pipo.

2. Počakajte, da iz sistema izstopi vodni tlak, tako da

na kratko odprete in zaprete razpršilnik ali uporabite

drug pripomoček za zalivanje KÄRCHER.

Prevažanje

몇 PREVIDNOST

Nevarnost telesnih poškodb in poškodovanja pri

neupoštevanju teže

Pri transportu upoštevajte težo naprave.

1. Odstranite škatlo za gibko cev s stenskega nosilca,

glejte poglavje Odstranjevanje in shranjevanje ška-

tle za gibko cev.

Slika G

2. Za transport uporabite nosilni ročaj na vrhu škatle za

gibko cev.

Napotek

Škatlo za gibko cev lahko nato brez orodja namestite na

talni trn (*).



* Posebni pribor, ki ni vključen v obseg dobave za vse

različice, številka dela 2.645-382.0

Skladiščenje

몇 PREVIDNOST

Nevarnost telesnih poškodb in poškodovanja pri

neupoštevanju teže

Pri skladiščenju upoštevajte težo naprave.

Prazno škatlo za gibko cev lahko čez zimo shranite na

prostem.

POZOR

Nevarnost poškodovanja

Zamrznjena voda lahko poškoduje škatlo za gibko cev.

Pri skladiščenju čez zimo na prostem mora biti škatla za

gibko cev popolnoma izpraznjena.

1. Odstranite dovodno gibko cev iz vodovodne pipe in

škatle za gibko cev.

2. Popolnoma izpraznite vodo v škatli za gibko cev.

Odstranjevanje in shranjevanje škatle za

gibko cev

1. Oba sprostitvena drsnika na škatli za gibko cev pov-

lecite navzven.

2. Odstranite škatlo za gibko cev s stenskega nosilca

in jo shranite na mestu, kjer ni zmrzali.

Slika G

Slovenščina 63

3. Po potrebi shranite pribor za zalivanje KÄRCHER

neposredno na držalo za pribor na stenskem nosil-

cu.

몇 PREVIDNOST

Nevarnost poškodovanja

Ne nameščajte škatle za gibko cev, če je stenski nosilec

za shranjevanje obešen navpično na stenski nosilec!

Zaradi varčevanja s prostorom lahko stenski nosilec od-

stranite in ga od zgoraj obesite na pritrdilno ploščo.

Slika H

Zaščita škatle za gibko cev

Če je škatla za gibko cev shranjena na prostem, jo lahko

zavarujete s kabelsko ključavnico.

Napotek

Ključavnica ni del obsega dobave. Da se kabelska klju-

čavnica prilega skozi varnostno zanko, je treba zagoto-

viti, da deli varnostnega sistema, ki jih je treba speljati

skozi, niso večji od 8 mm.

1. Obesite stenski nosilec, glejte poglavje Vstavite

stenski nosilec.

2. Vstavite škatlo za gibko cev na stenski nosilec, glej-

te poglavje Vstavljanje škatle za gibko cev na

stenski nosilec.

3. Kabelsko ključavnico speljite skozi očesce na zadnji

strani škatle za gibko cev.

4. Kabelsko ključavnico vstavite med pritrdilno ploščo

in steno ter jo zaprite.

Slika I

Vzdrževanje

몇 PREVIDNOST

Nevarnost telesnih poškodb in materialne škode

Škatle za gibko cev ne smete odpreti. Popravila na iz-

delku sme izvesti samo pooblaščena servisna služba.

Izdelka ni treba vzdrževati.

Pri skladiščenju na prostem škatlo za gibko cev in gibko

cev občasno obrišite z vlažno krpo.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala

naša pristojna prodajna družba. V garancijskem roku

bodo morebitne motnje v delovanju naprave odpravlje-

ne brezplačno, če je njihov vzrok napaka v materialu ali

napaka v izdelavi. Pri uveljavljanju garancije zagotovite

dokazilo o nakupu in stopite v stik s prodajalcem ali naj-

bližjim servisom.

Naslov najdete na hrbtni strani.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zara-

di svoje zasnove in konstrukcije ter v izvedbi, kakršno

dajemo na tržišče, ustreza osnovnim zahtevam glede

varnosti in varovanja zdravja v skladu z EU-direktivami.

V primeru sprememb na stroju brez našega soglasja ta

izjava izgubi veljavnost.

Izdelek: Škatla za gibko cev

Tip: 2.645-xxx

Zadevne EU-direktive

2006/42/ES (+2009/127/ES)

Uporabljeni harmonizirani standardi

EN ISO 12100

Uporabljeni nacionalni standardi

Podpisniki ravnajo po navodilih in s pooblastilom upra-

ve.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 1. 4. 2023

Tehnični podatki

Pridržujemo si pravico do sprememb tehničnih podat-

kov.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Dolžina cevi (+ dovodna gibka cev) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Premer gibke cevi mm 11 11 11 11 11

Delovni tlak (najv.) bar 12 12 12 12 12

Teža (brez pribora) kg

7,57 8,68 10,84 11,80 13,03

64 Româneşte

Cuprins

Indicaţii generale

Înainte de prima utilizare a aparatului,

citiţi aceste instrucţiuni de utilizare origi-

nale şi procedaţi în conformitate. Păs-

traţi instrucţiunile de utilizare originale pentru viitoarele

utilizări sau pentru viitorul posesor.

Indicaţii privind siguranţa

Trepte de pericol

 PERICOL

● Indicaţie referitoare la un pericol iminent, care duce la

vătămări corporale grave sau moarte.

몇 AVERTIZARE

● Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la vătămări corporale grave sau

moarte.

몇 PRECAUŢIE

● Indică o posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare.

ATENŢIE

● Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la pagube materiale.

Instrucțiuni de siguranță generale

몇 AVERTIZARE ● Acest aparat nu este desti-

nat utilizării de către persoane (inclusiv copii) cu capa-

cități fizice, senzoriale sau mentale reduse sau cu lipsă

de experiență și cunoștințe, cu excepția cazului în care

aceste persoane sunt supravegheate sau instruite cu

privire la utilizarea aparatului de către o persoană res-

ponsabilă pentru siguranța lor.

PRECAUŢIE ● Re-

paraţiile şi montarea pieselor de schimb trebuie

efectuate doar de către personal de service autorizat,

iar astfel dvs. evitaţi pericolele.

Utilizarea corespunzătoare

Produsul este destinat utilizării în scopuri personale, uti-

lizarea în scopuri comerciale fiind interzisă. Producăto-

rul este exonerat de orice răspundere în cazul

pagubelor survenite în urma utilizării sau operării neco-

respunzătoare a aparatului. Acest produs este un tam-

bur de furtun automat folosit pentru înfășurarea

uniformă a furtunului de apă. După utilizare furtunul de

apă poate fi înfășurat automat printr-o singură tragere.

Montați tamburul pe perete folosind suportul de perete

inclus în pachetul de livrare. Tamburul poate fi utilizat în-

tr-un interval de pivotare variabil de maxim 180 de gra-

de. În cazul racordării acestui produs la rețeaua de apă

potabilă, vă rugăm acționați conform cerințelor mențio-

nate în standardul EN 1717; pentru mai multe informații

vă rugăm contactați firma dvs. specializată în domeniul

sanitar.

Protecția mediului

Materialele de ambalare sunt reciclabile. Vă ru-

găm să eliminați ambalajele în mod ecologic.

Dispozitivele scoase din uz conțin materiale reci-

clabile valoroase care ar trebui reciclate. Prin ur-

mare, vă rugăm să eliminați dispozitivele scoase

din uz prin intermediul unor sisteme de colectare

adecvate.

Indicații referitoare la ingrediente (REACH)

Informații actuale referitoare la materialele conținute

sunt disponibile la adresa: www.kaercher.de/REACH

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb ori-

ginale; ele asigură funcţionarea în siguranţă şi fără ava-

rii a aparatului.

Informaţii despre accesorii şi piesele de schimb se gă-

sesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La

despachetare, verificaţi dacă conţinutul este complet.

Informaţi imediat distribuitorul dacă lipsesc accesorii

sau dacă există deteriorări provocate în timpul transpor-

tului.

Descrierea aparatului

Figura A

1 Furtun de alimentare de 1,5 m

2 Racord la robinetul de apă G3/4 cu piesă de reduc-

ție G1/2

3 Cuplaje de furtuni (pre-montate pe furtunul de ali-

mentare)

4 Tambur de furtun

5 Mâner de tras

6 Racord de furtun pentru orificiul de intrare al apei

7 Material de fixare pentru placa de fixare

8 Placă de fixare pentru suportul de perete

9 Suport de perete cu suport de pulverizare

10 Deblocarea tamburului de furtun

11 Furtun de apă

12 Opritor furtun

13 Opritor furtun cu Aqua Stop

14 Pulverizator

Montarea

Indicaţie

Alegeți un loc de montare în care în cazul survenirii unei

scurgeri apa scursă nu va pătrunde în clădire.

Indicaţii generale ................................................. 64

Indicaţii privind siguranţa..................................... 64

Utilizarea corespunzătoare.................................. 64

Protecția mediului................................................ 64

Accesorii şi piese de schimb ............................... 64

Set de livrare ....................................................... 64

Descrierea aparatului .......................................... 64

Montarea ............................................................. 64

Punerea în funcţiune ........................................... 65

Regim .................................................................. 65

Transportarea ...................................................... 65

Depozitarea ......................................................... 65

Întreținerea .......................................................... 66

Garanţie............................................................... 66

Declaraţie de conformitate UE ............................ 66

Date tehnice ........................................................ 66

Româneşte 65

Indicaţie

Asigurați-vă de faptul că locul de montare ales este ferit

de expunerea directă la lumina directă a soarelui , în

scopul prevenirii încălzirii excesive a aparatului și a fur-

tunului.

Montarea plăcii de fixare

Montați suportul de perete exclusiv pe o suprafață pla-

nă.

Indicaţie

Asigurați-vă de faptul că diblurile livrate în pachetul de

livrare sunt utilizate pe zidărie cu capacitate portantă

corespunzătoare. În cazul altor materiale de perete fo-

losiți dubluri speciale corespunzătoare.

1. Poziționați placa de fixare de utilizat cu suportul de

perete folosind un nivel cu bulă și marcați găurile.

2. Realizați găurile (10 mm).

3. Introduceți diblurile în găuri.

4. Fixați placa de fixare pentru suportul de perete folo-

sind șaibele suport și șuruburile.

Figura B

Montarea suportului de perete

1. Cuplați cele două cârlige superioare ale suportului

de perete.

2. Pivotați suportul de perete astfel încât cele două

cârlige inferioare să se poziționeze în fantele inferi-

oare ale plăcii de fixare.

3. Glisați suportul de perete în jos până când toate ce-

le 4 cârlige se fixează în placa de fixare.

Figura C

Punerea în funcţiune

Montarea suportului de perete pentru

tamburul de furtun

ATENŢIE

Pericol de rănire și de deteriorare

Căderea tamburului de furtun constituie pericol.

Asigurați-vă de fixarea corespunzătoare a tamburului

de furtun.

1. Montați tamburul de furtun pe suportul de perete.

Tamburul de furtun se fixează automat în poziție.

Figura D

Asigurați-vă de faptul că tamburul de furtun poate fi pi-

votat liber, în funcție de jocul de la perete.

Mișcarea opritorului de furtun

Dacă este cazul, furtunul exterior poate fi prelungit prin

mișcarea opritorului de furtun.

1. Slăbiți cele două șuruburi de pe opritor cu o șurubel-

niță Torx (T15).

2. Mișcați și fixați opritorul în poziția dorită.

Figura E

Racordarea sursei de apă

1. Dacă este cazul, montați racordul de robinet de apă

la robinetul de apă. Racordați furtunul de alimentare

la robinetul de apă.

2. Racordați furtunul de alimentare lateral la orificiul de

intrare al apei de la tamburul de furtun.

3. Montați la furtunul de apă pulverizatorul sau alte ac-

cesorii de pulverizare KÄRCHER.

Figura F

4. Deschideți robinetul de apă.

Regim

Derularea furtunului de apă

1. Montați pulverizatorul sau alte accesorii de pulveri-

zare KÄRCHER la cuplajul de furtun al furtunului de

apă.

2. Extindeți furtunul de apă la lungimea dorită. Blocajul

tamburului de furtun poate fi activat la intervale de

aproximativ 25 - 45 cm, reglajul fiind semnalizat cu

un clic.

Înfășurarea furtunului de apă

몇 PRECAUŢIE

Pericol de rănire pe durata retractării furtunului

Asigurați-vă de faptul că nicio persoană nu se află în

apropierea zonei de retractare a furtunului.

ATENŢIE

Pericol de deteriorare

Asigurați-vă de faptul că retractarea furtunului de apă

nu este obstrucționată. Înainte de înfășurarea furtunului

asigurați-vă de faptul că acesta nu prezintă depuneri de

murdărie; în acest caz înfășurarea are loc automat.

1. Eliberați blocajul prin tragerea scurtă a furtunului de

apă, în scopul cuplării mecanismului de înfășurare

automată.

2. Furtunul de apă este înfășurat uniform.

În cazul blocării furtunului extrageți complet furtunul

de apă și retractați-l din nou.

Finalizarea utilizării

1. Închideți robinetul de apă.

2. Drenați complet apa din sistem prin deschiderea și

închiderea pentru scurt timp a pulverizatorului sau

prin utilizarea unui alt accesoriu de pulverizare

KÄRCHER.

Transportarea

몇 PRECAUŢIE

Pericol de rănire şi de deteriorare din cauza ignoră-

rii greutății

Pe durata transportării aparatului acordați atenție și gre-

utății acestuia.

1. Îndepărtați tamburul de furtun de pe suportul de pe-

rete, consultați capitolul Îndepărtarea și depozita-

rea tamburului de furtun.

Figura G

2. Pentru transportarea tamburului de furtun folosiți

mânerul de tras.

Indicaţie

Ulterior tamburul de furtun poate foi montat fără unelte

pe tija de sol (*).



* Accesoriu special, nu este inclus în pachetul de livrare

al tuturor variantelor, număr articol: 2.645-382.0

Depozitarea

몇 PRECAUŢIE

Pericol de rănire şi de deteriorare din cauza ignoră-

rii greutății

Pe durata depozitării aparatului acordați atenție și greu-

tății aparatului.

Dacă este complet gol tamburul de furtun poate fi depo-

zitat și în aer liber pe timp de iarnă.

ATENŢIE

Pericol de deteriorare

Apa înghețată poate cauza deteriorarea tamburului de

furtun.

66 Româneşte

În cazul în care tamburul de furtun urmează a fi depozi-

tat în spațiu liber în timpul iernii asigurați-vă de faptul că

acesta este complet drenat și gol.

1. Îndepărtați furtunul de alimentare de pe robinetul de

apă și de pe tamburul de furtun.

2. Drenați complet apa din tamburul de furtun.

Îndepărtarea și depozitarea tamburului de

furtun

1. Trageți spre exterior cele două glisiere de decuplare

de pe tamburul de furtun.

2. Scoateți tamburul de furtun din suportul de perete și

depozitați-l într-un loc protejat împotriva înghețului.

Figura G

3. Dacă este cazul, depozitați accesoriile de pulveriza-

re KÄRCHER direct pe suportul pentru accesorii de

pe suportul de perete.

몇 PRECAUŢIE

Pericol de deteriorare

Plasarea tamburului de furtun în scop de depozitare pe

suportul de perete montat vertical este interzisă!

În scopul economisirii spațiului de depozitare demontați

suportul de perete și suspendați-l de sus pe placa de fi-

xare.

Figura H

Securizarea tamburului de furtun

În cazul depozitării în spațiu deschis securizați tamburul

de furtun cu un cablu de blocare.

Indicaţie

Cablul de blocare nu este inclus în pachetul de livrare.

Pentru trecerea cablului de blocare prin ochiul de prin-

dere asigurați-vă de faptul că părțile sistemului de secu-

rizare de trecut prin ochiul de prindere prezintă

dimensiuni maxime de 8 mm.

1. Cuplați suportul de perete, consultați capitolul Mon-

tarea suportului de perete.

2. Plasați tamburul de furtun pe suportul de perete,

consultaţi capitolul Montarea suportului de perete

pentru tamburul de furtun.

3. Treceţi cablul de blocare prin ochiul de prindere, în

spatele tamburului de furtun.

4. Treceţi cablul de prindere între placa de fixare și pe-

rete și închideți-l.

Figura I

Întreținerea

몇 PRECAUŢIE

Pericol de rănire și de deteriorare

Deschiderea tamburului de furtun este interzisă. Asigu-

rați-vă de faptul că în cazul aparatului lucrările de repa-

rații sunt efectuate exclusiv de către serviciul de relații

cu clienții autorizat.

Produsul nu necesită întreținere.

În cazul depozitării în spațiu deschis ștergeți tamburul

de furtun și furtunul în mod regulat, folosind o lavetă

umedă.

Garanţie

În fiecare țară sunt valabile condițiile de garanție acor-

date de distribuitorul nostru din țara respectivă. Eventu-

ale defecțiuni survenite la aparat în perioada de

garanție vor fi remediate gratuit, în limita în care sunt

defecțiuni de fabricație sau de material. Pentru a bene-

ficia de garanție, prezentați-vă cu chitanța de cumpăra-

re la comerciantul dvs. sau la cea mai apropiată unitate

de service autorizată.

(Pentru adresă, consultați pagina din spate)

Declaraţie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos co-

respunde cerinţelor fundamentale privind siguranţa şi

sănătatea prevăzute în directivele UE relevante, prin

proiectarea și construcția sa, precum și în versiunea co-

mercializată de noi. În cazul efectuării unei modificări a

aparatului care nu a fost convenită cu noi, această de-

claraţie îşi pierde valabilitatea.

Produs: Cutie furtun

Tip: 2.645-xxx

Directive UE relevante

2006/42/UE (+2009/127/UE)

Norme armonizate aplicate

EN ISO 12100

Standarde naţionale aplicate

Semnatarii acţionează în numele şi prin împuternicirea

Consiliului director.

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germania)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2023/04/01

Date tehnice

Sub rezerva modificărilor tehnice.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Lungimea furtunului (+ furtun de ali-

mentare)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Diametrul furtunului mm 11 11 11 11 11

Presiune de lucru (max.) bar 12 12 12 12 12

Greutate (fără accesorii) kg

7,57 8,68 10,84 11,80 13,03

Hrvatski 67

Sadržaj

Opće napomene

Prije prve uporabe uređaja pročitajte

ove originalne upute za rad i postupajte

u skladu s njima. Čuvajte originalne

upute za rad za kasniju uporabu ili za sljedećeg vlasni-

ka.

Sigurnosni napuci

Sigurnosne razine

 OPASNOST

● Uputa na neposredno prijeteću opasnosti koja bi mo-

gla dovesti do teške ozljede ili smrti.

몇 UPOZORENJE

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do teške ozljede ili smrti.

몇 OPREZ

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do lakših ozljeda.

PAŽNJA

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do oštećenja imovine.

Opći sigurnosni napuci

몇 UPOZORENJE ● Ovaj uređaj nije namije-

njen za to da ga rabe osobe (uključujući djeca) sa sma-

njenim fizičkim, osjetilnim ili mentalnim sposobnostima

ili s nedostatkom iskustva odn. znanja, osim ako su pod

nadzorom osobe odgovorne za njihovu sigurnost ili su

od nje dobili upute kako se uređaj rabi.

OPREZ ● Po-

pravke i ugradnju rezervnih dijelova prepustite samo

ovlaštenoj servisnoj službi, na taj način izbjegavate opa-

snosti.

Namjenska uporaba

Ovaj proizvod razvijen je za privatnu uporabu i nije na-

mijenjen za opterećenja koja nastaju pri profesionalnoj

uporabi. Proizvođač ne jamči za eventualne štete prou-

zročene nepravilnom uporabom ili pogrešnim rukova-

njem. Ovaj proizvod je automatska kutija za crijevo koja

osigurava ravnomjernu funkciju namatanja crijeva za

vodu. Nakon uporabe, crijevo za vodu može se auto-

matski namotati jednim povlačenjem. Kutija se montira

na zid pomoću priloženog zidnog nosača. Može se ko-

ristiti s promjenjivim područjem zakretanja do 180 stup-

njeva. Prilikom priključka ovog proizvoda na vodovodnu

mrežu pridržavajte se zahtjeva EN 1717 te se u slučaju

eventualnih pitanja obratite vašem stručnom poduzeću

za sanitarije.

Zaštita okoliša

Ambalažni se materijali mogu reciklirati. Molimo

odložite ambalažu na ekološki prihvatljiv način.

Rabljeni uređaji sadrže vrijedne materijale koji se

mogu reciklirati i koji se trebaju predati na opora-

bu. Stoga Vas molimo da rabljene uređaje zbrine-

te putem odgovarajućih sabirnih sustava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na:

www.kaercher.de/REACH

Pribor i zamjenski dijelovi

Koristite samo originalan pribor i originalne zamjenske

dijelove jer oni jamče siguran i nesmetan rad uređaja.

Informacije o priboru i zamjenskim dijelovima pronađite

na www.kaercher.com.

Sadržaj isporuke

Sadržaj isporuke uređaja prikazan je na ambalaži. Kod

raspakiravanja provjerite je li sadržaj potpun. U slučaju

nedostatka pribora ili štete nastale prilikom transporta

obavijestite svog prodavača.

Opis uređaja

Slika A

1 Dovodno crijevo 1,5 m

2 Priključak za slavinu G3/4 s reduktorom G1/2

3 Crijevne spojke (unaprijed montirane na dovodnom

crijevu)

4 Kutija za crijevo

5 Ručka za nošenje

6 Priključak crijeva dovoda vode

7 Materijal za pričvršćivanje ploče za pričvršćivanje

8 Ploča za pričvršćivanje za zidni nosač

9 Zidni nosač s držačem nastavka za prskanje

10 Deblokiranje kutije za crijevo

11 Crijevo za vodu

12 Element za zaustavljanje crijeva

13 Crijevna spojka s Aqua Stopom

14 Nastavak za prskanje

Montaža

Napomena

Mjesto montaže mora biti odabrano tako da voda u slu-

čaju curenja ne može dotjecati u zgradu.

Napomena

Preporučamo mjesto montaže zaštićeno od izravne

sunčeve svjetlosti kako se ni uređaj ni crijevo ne bi pre-

više zagrijali.

Montaža ploče za pričvršćivanje

Zidni nosač dizajniran je za montažu na ravnu površinu.

Napomena

Isporučeni tipli prikladni su samo za nosive zidove. Za

druge zidne materijale potrebno je koristiti posebne ti-

ple.

Opće napomene.................................................. 67

Sigurnosni napuci................................................ 67

Namjenska uporaba ............................................ 67

Zaštita okoliša ..................................................... 67

Pribor i zamjenski dijelovi .................................... 67

Sadržaj isporuke.................................................. 67

Opis uređaja ........................................................ 67

Montaža............................................................... 67

Puštanje u pogon ................................................ 68

Rad...................................................................... 68

Transport ............................................................. 68

Skladištenje ......................................................... 68

Održavanje .......................................................... 69

Jamstvo ............................................................... 69

EU izjava o sukladnosti ....................................... 69

Tehnički podaci.................................................... 69

68 Hrvatski

1. Poravnajte ploču za pričvršćivanje zidnog nosača

pomoću libele i označite rupe za bušenje.

2. Izbušite rupe (10 mm).

3. Umetnite tiple u izbušene rupe.

4. Pričvrstite ploču za pričvršćivanje zidnog nosača s

priloženim podloškama i vijcima.

Slika B

Umetanje zidnog nosača

1. Pričvrstite gornje dvije kuke zidnog nosača.

2. Zakrenite zidni nosač tako da donje dvije kuke budu

umetnute u donje proreze ploče za pričvršćivanje.

3. Gurnite zidni nosač prema dolje dok sve 4 kuke čvr-

sto ne sjede u ploči za pričvršćivanje.

Slika C

Puštanje u pogon

Postavljanje kutije za crijevo na zidni nosač

PAŽNJA

Opasnost od ozljeda i oštećenja

Opasnost od pada kutije za crijevo.

Provjerite je li kutija za crijevo čvrsto postavljena.

1. Postavite kutiju za crijevo na zidni nosač. Kutija za

crijevo se sama blokira.

Slika D

Kutija za crijevo može se slobodno okretati ovisno o raz-

maku do zida.

Pomicanje zadržača crijeva

Ako je potrebno produžiti vanjsko crijevo, čep crijeva se

može pomaknuti.

1. Otpustite dva vijka na zadržaču Torx odvijačem

(T15).

2. Pomaknite zadržač u željeni položaj i zategnite vij-

ke.

Slika E

Spajanje vode

1. Ako je potrebno, spojite priključak za slavinu na sla-

vinu za vodu. Spojite dovodno crijevo na slavinu za

vodu.

2. Spojite dovodno crijevo bočno na ulaz vode kutije za

crijevo.

3. Pričvrstite nastavak za prskanje ili drugi KÄRCHER

pribor za navodnjavanje na crijevo za vodu.

Slika F

4. Otvorite slavinu za vodu.

Rad

Odmatanje crijeva za vodu

1. Pričvrstite nastavak za prskanje ili drugi KÄRCHER

pribor za navodnjavanje na crijevnu spojku crijeva

za vodu.

2. Izvucite crijevo za vodu do željene duljine. Funkcija

blokiranja kutije za crijevo može se aktivirati u inter-

valima od otprilike 25 - 45 cm i oglašava se klikom.

Namatanje crijeva za vodu

몇 OPREZ

Opasnost od ozljeda zbog uvlačenja crijeva

Pazite da nema ljudi u blizini uvlačenja crijeva.

PAŽNJA

Opasnost od oštećenja

Pazite da se crijevo za vodu ne može slobodno povući

unatrag. Prije namatanja, ne smije biti jako zaprljano ka-

ko bi se osiguralo automatsko namatanje.

1. Otpustite bravu kratkim povlačenjem crijeva za vodu

kako biste započeli automatsko namatanje.

2. Crijevo za vodu namata se ravnomjerno.

U slučaju crijevnih blokada, potpuno izvucite crijevo

za vodu i pustite ga da se ponovno uvuče.

Završetak rada

1. Zatvorite slavinu za vodu.

2. Pustite da pritisak vode izađe iz sustava tako da na-

kratko otvorite i zatvorite raspršivač ili koristite neki

drugi KÄRCHER pribor za navodnjavanje.

Transport

몇 OPREZ

Opasnost od ozljeda i oštećenja zbog nepridržava-

nja težine

Pri transportu uzmite u obzir težinu uređaja.

1. Skinite kutiju za crijevo sa zidnog nosača, vidi po-

glavlje Skidanje i skladištenje kutije za crijevo.

Slika G

2. Za transport koristite ručku za nošenje na vrhu kutije

za crijevo.

Napomena

Kutija za crijevo se nakon toga može postaviti na šiljak

u zemlji (*) bez alata.



* Poseban pribor, nije za sve varijante uključen u opseg

isporuke, kataloški broj dijela 2.645-382.0

Skladištenje

몇 OPREZ

Opasnost od ozljeda i oštećenja zbog nepridržava-

nja težine

Pri skladištenju uzmite u obzir težinu uređaja.

Kada je prazna, kutija za crijevo se preko zime može

pohraniti na otvorenom.

PAŽNJA

Opasnost od oštećenja

Voda koja se smrzava može oštetiti kutiju za crijevo.

Prilikom skladištenja na otvorenom preko zime, kutija

za crijevo mora biti potpuno ispražnjena.

1. Skinite dovodno crijevo sa slavine za vodu i kutije za

crijevo.

2. Potpuno ispraznite vodu u kutiji za crijevo.

Skidanje i skladištenje kutije za crijevo

1. Povucite dva klizača za deblokiranje kutije za crijevo

prema van.

2. Skinite kutiju za crijevo sa zidnog nosača i pohranite

je na mjesto zaštićeno od smrzavanja.

Slika G

3. Ako je potrebno, spremite KÄRCHER pribor za na-

vodnjavanje izravno na držač pribora zidnog nosa-

ča.

몇 OPREZ

Opasnost od oštećenja

Nemojte stavljati kutiju za crijevo ako je zidni nosač oko-

mito obješen na zidni nosač radi odlaganja!

Kako biste uštedjeli prostor, zidni nosač se može uklo-

niti i odozgo objesiti na ploču za pričvršćivanje.

Slika H

Osiguranje kutije za crijevo

Kada se skladišti na otvorenom, kutija za crijevo može

se osigurati lokotom s kabelom.

Napomena

Lokot nije sadržan u opsegu isporuke. Kako bi lokot s

kabelom mogao proći kroz sigurnosnu ušicu, mora se

Hrvatski 69

osigurati da dijelovi sigurnosnog sustava kroz koje se

prolazi nisu veći od 8 mm.

1. Pričvrstite zidni nosač, vidi poglavlje Umetanje zid-

nog nosača.

2. Postavite kutiju za crijevo na zidni nosač, vidi po-

glavlje Postavljanje kutije za crijevo na zidni nosač.

3. Provucite lokot s kabelom kroz ušicu na stražnjoj

strani kutije za crijevo.

4. Provucite lokot s kabelom između ploče za pričvršći-

vanje i zida i zatvorite ga.

Slika I

Održavanje

몇 OPREZ

Opasnost od ozljeda i oštećenja

Kutija za crijevo ne smije se otvarati. Popravke proizvo-

da smije izvoditi samo ovlašteni servis.

Proizvod ne zahtijeva održavanje.

Kada kutiju za crijevo i crijevo skladištite na otvorenom,

povremeno ih obrišite vlažnom krpom.

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje je izdala

nadležna organizacija za distribuciju. Moguće kvarove

na Vašem uređaju popravljamo besplatno unutar jam-

stvenog roka ako je uzrok materijalna pogreška ili po-

greška u proizvodnji. U slučaju koji podliježe jamstvu

obratite se s potvrdom o plaćanju Vašem prodavaču ili

najbližoj ovlaštenoj servisnoj službi.

(vidi adresu na poleđini)

EU izjava o sukladnosti

Ovime izjavljujemo da je dolje označeni stroj na temelju

svoje koncepcije i konstrukcije kao i izvedbe koju mi

stavljamo u promet sukladan odgovarajućim temeljnim

sigurnosnim i zdravstvenim zahtjevima EU direktiva. U

slučaju izmjene stroja koja nije dogovorena s nama ova

izjava gubi svoju valjanost.

Proizvod: Kutija za crijevo

Tip: 2.645-xxx

Relevantne EU direktive

2006/42/EZ (+2009/127/EZ)

Primijenjene usklađene norme

EN ISO 12100

Primijenjene nacionalne norme

Dolje potpisani djeluju u ime i po opunomoćenju uprave.

Opunomoćenik za dokumentaciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Njemačka)

Tel.: +49 7195 14-0

Telefaks: +49 7195 14-2212

Winnenden, 01.04.2023.

Tehnički podaci

Pridržavamo pravo na tehničke izmjene.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Duljina crijeva (+dovodno crijevo) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Promjer crijeva mm 11 11 11 11 11

Radni tlak (maks.) bar 12 12 12 12 12

Težina (bez pribora) kg

7,57 8,68 10,84 11,80 13,03

70 Srpski

Sadržaj

Opšte napomene

Pre prve upotrebe uređaja, pročitajte

ovo originalno uputstvo za rad i

postupajte u skladu sa njim. Čuvajte

originalna uputstva za upotrebu za buduću upotrebu ili

za buduće vlasnike.

Sigurnosne napomene

Stepeni opasnosti

 OPASNOST

● Napomena o neposrednoj opasnosti koja preti i koja

može dovesti do teških telesnih povreda ili smrti.

몇 UPOZORENJE

● Napomena o mogućoj opasnoj situaciji, koja može

dovesti do teških telesnih povreda ili smrti.

몇 OPREZ

● Napomena o mogućoj opasnoj situaciji, koja može

dovesti do lakih telesnih povreda.

PAŽNJA

● Napomena o mogućoj opasnoj situaciji, koja može

dovesti do materijalnih oštećenja.

Opšte sigurnosne napomene

몇 UPOZORENJE ● Ovaj uređaj nije namenjen

za upotrebu od strane osoba (uključujući decu) sa

smanjenim fizičkim, opažajnim ili mentalnim

sposobnostima ili nedostatkom iskustva ili znanja, osim

ako su pod nadzorom ili su dobili uputstva u vezi sa

upotrebom uređaja od strane osobe odgovorne za

njihovu bezbednost.

OPREZ ● Popravke ili ugradnju

rezervnih delova treba da vrši samo ovlašćena servisna

služba, jer se na taj način izbegavaju opasnosti.

Namenska upotreba

Ovaj proizvod je namenjen za privatnu upotrebu i nije

predviđen za opterećenja u komercijalnoj upotrebi.

Proizvođač ne snosi odgovornost za eventualna

oštećenja koja su izazvana nenamenskom upotrebom

ili pogrešnim rukovanjem. Ovaj proizvod je automatska

kutija za crevo koja obezbeđuje ravnomernu funkciju

namotavanja creva za vodu. Nakon upotrebe, crevo za

vodu se može automatski namotati jednim

povlačenjem. Kutija se montira na zid pomoću

isporučenog zidnog nosača. Može se koristiti u

promenljivom opsegu zakretanja do 180 stepeni.

Prilikom priključivanja ovog proizvoda na vodovodnu

mrežu obratite pažnju na zahteve EN 1717 i u slučaju

eventualnih pitanja se obratite svom profesionalnom

sanitarnom preduzeću.

Zaštita životne sredine

Ambalaža može da se reciklira. Molimo vas da

ambalažu odložite u otpad na ekološki prihvatljiv

način.

Stari uređaji sadrže dragocene materijale sa

mogućnošću reciklaže, koji treba da se dostave

na ponovnu preradu. Zbog toga vas molimo da

stare uređaje odlažete preko odgovarajućih

sistema za prikupljanje.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na:

www.kaercher.de/REACH

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne rezervne

delove pošto oni garantuju bezbedan rad i rad bez

smetnji na uređaju.

Informacije o priboru i rezervnim delovima možete

pronaći na www.kaercher.com.

Obim isporuke

Obim isporuke uređaja je prikazan na pakovanju.

Prilikom otpakivanja proverite da li je sadržaj potpun.

Ukoliko nedostaje pribor ili u slučaju štete nastale

prilikom transporta obavestite vašeg distributera.

Opis uređaja

Slika A

1 Dovodno crevo 1,5 m

2 Priključak za slavinu G3/4 

sa redukcionim delom G1/2

3 Spojnice creva (prethodno montirane na dovodnom

crevu)

4 Kutija za crevo

5 Ručka za nošenje

6 Priključak creva za ulaz vode

7 Materijal za pričvršćivanje ploče za fiksiranje

8 Ploča za fiskiranje zidnog nosača

9 Zidni nosač sa nosačem prskalice

10 Otključavanje kutije creva

11 Crevo za vodu

12 Element za zaustavljanje creva

13 Spojnica creva sa elementom Aqua Stop

14 Prskalica

Montaža

Napomena

Mesto ugradnje mora biti izabrano tako da voda ne

može da teče u objekat u slučaju curenja.

Napomena

Preporučujemo mesto ugradnje zaštićeno od direktne

sunčeve svetlosti da se ni uređaj ni crevo ne mogu

previše zagrejati.

Opšte napomene................................................. 70

Sigurnosne napomene ........................................ 70

Namenska upotreba ............................................ 70

Zaštita životne sredine ........................................ 70

Pribor i rezervni delovi......................................... 70

Obim isporuke ..................................................... 70

Opis uređaja ........................................................ 70

Montaža............................................................... 70

Puštanje u pogon ................................................ 71

Rad...................................................................... 71

Transport ............................................................. 71

Skladištenje ......................................................... 71

Održavanje .......................................................... 72

Garancija ............................................................. 72

EU izjava o usklađenosti ..................................... 72

Tehnički podaci.................................................... 72

Srpski 71

Montaža ploče za pričvršćivanje

Zidni nosač je predviđen za montažu na ravnu površinu.

Napomena

Isporučene tiple su pogodne samo za nosive zidove. Za

druge zidne materijale moraju se koristiti specijalne

tiple.

1. Centrirajte pričvrsnu ploču za zidni nosač pomoću

libele i označite otvore.

2. Izbušite otvore (10 mm).

3. Umetnite tiple u izbušene otvore.

4. Pričvrstite pričvrsnu ploču za zidni nosač pomoću

priloženih podložaka i vijaka.

Slika B

Postavljanje zidnog nosača

1. Pričvrstite obe gornje kuke zidnog nosača.

2. Zakrenite zidni nosač tako da obe donje kuke budu

umetnute u donje proreze ploče za pričvršćivanje.

3. Gurajte zidni nosač nadole, dok sve 4 kuke ne budu

pričvršćene na ploči za pričvršćivanje.

Slika C

Puštanje u pogon

Postavljanje kutije za crevo na zidni držač

PAŽNJA

Opasnost od povreda i oštećenja

Opasnost od pada kutije za crevo.

Proverite da li je kućište kutije za crevo zategnuto.

1. Postavljanje kutije za crevo na zidni držač. Kutija za

crevo se automatski zaključava.

Slika D

Kutija za crevo se može slobodno zakretati, u zavisnosti

od zazora na zidu.

Pomeranje čepa creva

Ako je potrebno produžiti spoljnu dužinu creva, čep

creva se može pomeriti.

1. Otpustite dva zavrtnja na čepu Torx odvijačem

(T15).

2. Pomerite čep u željeni položaj i zategnite ga.

Slika E

Priključivanje vode

1. Ako je potrebno, pričvrstite priključak slavine za

vodu na slavinu. Crevo za dovod priključite na

slavinu za vodu.

2. Povežite dovodno crevo sa bočnom stranom

dovoda vode u kutiji za crevo.

3. Pričvrstite prskalicu ili drugi KÄRCHER pribor za

navodnjavanje na crevo za vodu.

Slika F

4. Otvorite slavinu za vodu.

Rad

Odmotavanje creva za vodu

1. Pričvrstite prskalicu ili drugi KÄRCHER pribor za

navodnjavanje na spojnicu creva za vodu.

2. Izvucite crevo za vodu na željenu dužinu. Funkcija

zaključavanja kutije za crevo može se aktivirati na

razmacima od oko 25 - 45 cm i može se primetiti

prema kliku.

Namotavanje creva za vodu

몇 OPREZ

Opasnost od povreda usled uvlačenja creva

Uverite se da nema ljudi u blizini uvlačenja creva.

PAŽNJA

Opasnost od oštećenja

Uverite se da crevo za vodu može slobodno da se

uvuče. Pre namotavanja ne bi trebalo da bude jako

zaprljano da bi se obezbedilo automatsko namotavanje.

1. Otpustite bravu kratkim povlačenjem creva za vodu

da biste započeli automatsko uvlačenje.

2. Crevo za vodu se ravnomerno namotava.

U slučaju začepljenja creva, dok kraja izvucite crevo

za vodu i pustite ga da se uvuče.

Završetak rada

1. Zatvorite slavinu za vodu.

2. Eliminišite pritisak vode iz sistema kratkim

uključivanjem i isključivanjem prksalice ili

aktiviranjem drugog KÄRCHER pribora za

navodnjavanje.

Transport

몇 OPREZ

Opasnost od povreda i opasnost od oštećenja

usled ignorisanja težine

Prilikom transporta obratite pažnju na težinu uređaja.

1. Skinite kutiju za crevo sa zidnog nosača, pogledajte

poglavlje Skidanje i skladištenje kutije za crevo.

Slika G

2. Za transport koristite ručku za nošenje na vrhu kutije

za crevo.

Napomena

Kutija za crevo se zatim može postaviti na šipku za

uzemljenje (*) bez alata.



* Specijalna dodatna oprema nije u obimu isporuke za

sve varijante, broj dela 2.645-382.0

Skladištenje

몇 OPREZ

Opasnost od povreda i opasnost od oštećenja

usled ignorisanja težine

Prilikom skladištenja obratite pažnju na težinu uređaja.

Pazna kutija za crevo se može skladištiti na otvorenom

u tokom zime.

PAŽNJA

Opasnost od oštećenja

Smrzavanjem vode se može oštetiti kutiju za crevo.

Prilikom skladištenja na otvorenom tokom zime, kutija

za crevo mora biti potpuno prazna.

1. Uklonite dovodno crevo sa slavine i iz kutije za

crevo.

2. Potpuno ispraznite vodu u kutiji za crevo.

Skidanje i skladištenje kutije za crevo

1. Povucite oba klizača za otpuštanje kutije za crevo

prema spolja.

2. Uklonite kutiju za crevo sa zidnog nosača i čuvajte

je na mestu zaštićenog od mraza.

Slika G

72 Srpski

3. Ako je potrebno, odložite KÄRCHER opremu za

navodnjavanje direktno na držač pribora zidnog

nosača.

몇 OPREZ

Opasnost od oštećenja

Ne postavljajte kutiju za crevo ako je zidni nosač

postavljen vertikalno na zidni nosač radi skladištenja!

Za skladištenje na malom prostoru, zidni nosač se

može skinuti i okačiti na ploču za fiksiranje sa gornje

strane.

Slika H

Pričvršćivanje kućišta creva

Kada se skladišti na otvorenom, kutija za crevo se može

pričvrstiti kablovskom bravom.

Napomena

Brava nije deo obima isporuke. Da bi kablovska brava

mogla da prođe kroz sigurnosnu ušicu, mora se

obezbediti da delovi sigurnosnog sistema koji se

provlače ne budu veći od 8 mm.

1. Kačenje zidnog nosača, pogledajte poglavlje

Postavljanje zidnog nosača.

2. Postavljanje kutije za crevo na zidni nosač,

pogledajte poglavlje Postavljanje kutije za crevo na

zidni držač.

3. Provucite kablovsku bravu kroz ušicu na zadnjoj

strani kutije za crevo.

4. Proverite i zatvorite bravu kabla između ploče za

pričvršćivanje i zida.

Slika I

Održavanje

몇 OPREZ

Opasnost od povreda i oštećenja

Kutija za crevo se ne sme otvarati. Radove na popravci

proizvoda sme da vrši isključivo ovlašćena servisna

služba.

Proizvod ne zahteva održavanje.

Ako se skladišti na otvorenom, povremeno obrišite

kutiju za crevo i crevo vlažnom krpom.

Garancija

U svakoj zemlji važe uslovi garancije koje je izdala naša

nadležna distributivna organizacija. Bilo kakve smetnje

na uređaju otklanjamo besplatno u garantnom roku,

ukoliko je uzrok smetnje greška u materijalu ili

proizvodnji. U slučaju koji podleže garanciji obratite se

sa računom vašem distributeru ili narednoj ovlašćenoj

lokaciji servisne službe.

(Adresu vidi na poleđini)

EU izjava o usklađenosti

Ovim putem izjavljujemo da mašina označena u

nastavku, na osnovu svoje koncepcije i konstrukcije kao

i u izvedbi koju smo pustili u promet, odgovara važećim

osnovnim zahtevima za bezbednost i zdravlje iz EU

direktiva. U slučaju izmena na mašini bez naše

saglasnosti ova izjava prestaje da važi.

Proizvod: Kutija za crevo

Tip: 2.645-xxx

Važeće direktive EU

2006/42/EZ (+2009/127/EZ)

Primenjene harmonizovane norme

EN ISO 12100

Primenjene nacionalne norme

Potpisnici deluju po nalogu i uz punomoć upravnog

odbora.

Lice ovlašćeno za dokumentaciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2023/04/01

Tehnički podaci

Zadržavamo pravo na tehničke podatke.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Dužina creva (+dovodno crevo) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Prečnik creva mm 11 11 11 11 11

Radni pritisak (maks.) bar 12 12 12 12 12

Težina (bez pribora) kg

7,57 8,68 10,84 11,80 13,03

Ελληνικά 73

Περιεχόμενα

Γενικές υποδείξεις

Προτού θέσετε τη συσκευή για πρώτη

φορά σε λειτουργία, διαβάστε τις

παρούσες οδηγίες χρήσης και

ακολουθήστε τις. Φυλάξτε τις αρχικές οδηγίες

λειτουργίας για μεταγενέστερη χρήση ή για τον επόμενο

ιδιοκτήτη.

Υποδείξεις ασφαλείας

Διαβαθμίσεις κινδύνων

 ΚΙΝΔΥΝΟΣ

● Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε

σοβαρούς τραυματισμούς ή θάνατο.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή

θάνατο.

몇 ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.

ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε υλικές ζημίες.

Γενικές υποδείξεις ασφαλείας

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Αυτή η συσκευή δεν

προορίζεται για χρήση από άτομα

(συμπεριλαμβανομένων των παιδιών) με μειωμένες

σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή με

έλλειψη εμπειρίας και γνώσεων, εκτός εάν επιβλέπονται

από άτομο υπεύθυνο για την ασφάλειά τους ή

εκπαιδεύτηκαν από αυτό το άτομο στον τρόπο χρήσης

της συσκευής.

ΠΡΟΣΟΧΗ ● Οι επισκευές και τη

τοποθέτηση ανταλλακτικών πρέπει να γίνεται μόνο από

εγκεκριμένα συνεργεία ώστε να αποφεύγονται οι

κίνδυνοι.

Προβλεπόμενη χρήση

Η παρούσα συσκευή σχεδιάστηκε για ιδιωτική χρήση

και δεν είναι σε θέση να ανταποκριθεί στις καταπονήσεις

τυχόν επαγγελματικής χρήσης. Ο κατασκευαστής δεν

ευθύνεται για ενδεχόμενες ζημιές, που οφείλονται σε μη

ενδεδειγμένη χρήση ή σε λάθος χειρισμό. Αυτό το

προϊόν είναι ένα αυτόματο καρούλι που εξασφαλίζει

πως το λάστιχο νερού θα τυλίγεται ομοι

όμορφα. Μετ

ά τη

χρήση, το λάστιχο νερού μπορεί να τυλίγεται αυτόματα

με ένα μόνο τράβηγμα. Το ανέμη τοποθετείται στον

τοίχο με το παρεχόμενο στήριγμα τοίχου. Μπορεί να

χρησιμοποιηθεί σε μεταβλητό εύρος περιστροφής έως

και 180 μοίρες. Κατά τη σύνδεση αυτού του προϊόντος

στο δίκτυο πόσιμου νερού τηρείτε τις απαιτήσεις του EN

1717 και σε περίπτωση ερωτήσεων απευθυνθείτε στ

ειδ

ικά καταστήματα ειδών υγιεινής.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.

Ανακυκλώνετε τις συσκευασίες με

περιβαλλοντικά ορθό τρόπο.

Οι παλιές συσκευές περιέχουν πολύτιμα

ανακυκλώσιμα υλικά, τα οποία θα πρέπει να

διατίθενται για ανακύκλωση. Επομένως,

απορρίψτε τις παλιές συσκευές χρησιμοποιώντας

κατάλληλα συστήματα συλλογής.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά

θα βρείτε στη διεύθυνση: www.kaercher.de/REACH

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια

ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και

απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα

ανταλλακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται

επάνω στη συσκευασία. Κατά την αφαίρεση από τη

συσκευασία ελέγξτε την πληρότητα των περιεχομένων.

Σε περίπτωση που λείπουν παρελκόμενα ή έχουν

προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον

προμηθευτή σας.

Περιγραφή συσκευής

Εικόνα A

1 Λάστιχο τροφοδοσίας 1,5 m

2 Σύνδεση βρύσης νερού G3/4 με συστολή G1/2

3 Σύνδεσμοι ελαστικών σωλήνων (ήδη

συναρμολογημένοι στο λάστιχο τροφοδοσίας)

4 Ανέμη ποτίσματος

5 Λαβή μεταφοράς

6 Σύνδεση λάστιχου εισόδου νερού

7 Υλικά για πλάκα στερέωσης

8 Πλάκα στερέωσης για στήριγμα τοίχου

9 Στήριγμα τοίχου με θήκη για ακροφύσια

10 Απασφάλιση της ανέμης ποτίσματος

11 Λάστιχο νερού

12 Στοπ λάστιχου

13 Σύνδεσμος με Aqua Stop

14 Ακροφύσιο

Γενικές υποδείξεις................................................ 73

Υποδείξεις ασφαλείας.......................................... 73

Προβλεπόμενη χρήση ......................................... 73

Προστασία του περιβάλλοντος ............................ 73

Παρελκόμενα και ανταλλακτικά............................ 73

Παραδοτέος εξοπλισμός...................................... 73

Περιγραφή συσκευής........................................... 73

Τοποθέτηση......................................................... 74

Θέση σε λειτουργία.............................................. 74

Λειτουργία............................................................ 74

Μεταφορά............................................................ 74

Αποθήκευση........................................................ 75

Συντήρηση........................................................... 75

Εγγύηση .............................................................. 75

Δήλωση συμμόρφωσης EΕ ................................. 75

Τεχ νικ ά χαρακτηριστικά ....................................... 76

74 Ελληνικά

Τοποθέτηση

Υπόδειξη

Το μέρος τοποθέτησης πρέπει να επιλεγεί έτσι ώστε σε

περίπτωση διαρροής να μην μπορεί να εισρεύσει νερό

στο κτίριο.

Υπόδειξη

Συνιστούμε η τοποθέτηση να γίνεται σε μέρος

προστατευμένο από την ηλιακή ακτινοβολία, ώστε να

μην ζεσταίνονται υπερβολικά ούτε η ανέμη ούτε το

λάστιχο.

Τοποθέτηση πλάκας στερέωσης

Το στήριγμα τοίχου έχει σχεδιαστεί για τοποθέτηση σε

επίπεδη επιφάνεια.

Υπόδειξη

Τα παρεχόμενα ούπα είναι κατάλληλα μόνο για

ανθεκτική τοιχοποιία. Για τοίχους από άλλα υλικά πρέπει

να χρησιμοποιούνται ειδικά αγκύρια.

1. Ευθυγραμμίστε την πλάκα στερέωσης για το

στήριγμα τοίχου χρησιμοποιώντας αλφάδι και

σημαδέψτε τις οπές διάτρησης.

2. Τρυπήστε τις οπές (10 mm).

3. Τοποθετήστε τα ούπ

α στις οπές διάτρη

σης.

4. Στερεώστε την πλάκα στερέωσης του στηρίγματος

τοίχου με τις παρεχόμενες ροδέλες και βίδες.

Εικόνα B

Τοποθέτηση στηρίγματος τοίχου

1. Αγκιστρώστε τα δύο πάνω άγκιστρα του

στηρίγματος τοίχου.

2. Στρέψτε το στήριγμα τοίχου έτσι ώστε τα δύο κάτω

άγκιστρα να εισαχθούν στις κάτω υποδοχές της

πλάκας στερέωσης.

3. Σύρετε το στήριγμα τοίχου προς τα κάτω μέχρι και τα

4 άγκιστρα να εφαρμόζουν σταθερά στην πλάκα

στερέωσης.

Εικόνα C

Θέση σε λειτουργία

Τοποθέτηση ανέμης στο στήριγμα τοίχου

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς

Κίνδυνος λόγω πτώσης της ανέμης ποτίσματος.

Ελέγξτε αν η ανέμη ποτίσματος είναι σταθερά

τοποθετημένη.

1. Τοποθετήστε την ανέμη ποτίσματος στο στήριγμα

τοίχου. Η ανέμη ασφαλίζει αυτόματα στη θέση της.

Εικόνα D

Η ανέμη ποτίσματος μπορεί να περιστρέφεται

ελεύθερα, ανάλογα με την απόσταση από τον τοίχο.

Μετατόπιση του στοπ λάστιχου

Εάν το μήκος του λάστιχου που προεξέχει πρέπει να

μακρύνει, το στοπ μπορεί να μετατοπισθεί.

1. Λύστε και τις δύο βίδες στο στοπ με ένα κατσαβίδι

Torx (T15).

2. Μετατοπίστε το στοπ στην επιθυμητή θέση και

βιδώστε το σφιχτά.

Εικόνα E

Σύνδεση νερού

1. Εάν είναι απαραίτητο, κάντε τη σύνδεση στη βρύση.

Συνδέστε το λάστιχο τροφοδοσίας στη βρύση.

2. Συνδέστε το λάστιχο τροφοδοσίας στο πλάι της

εισόδου νερού της ανέμης.

3. Συνδέστε το ακροφύσιο ή κάποιο άλλο εξάρτημα

ποτίσματος της KÄRCHER στο λάστιχο νερού.

Εικόνα F

4. Ανοίξτε τη βρύση.

Λειτουργία

Ξετύλιγμα λάστιχου νερού

1. Συνδέστε το ακροφύσιο ή κάποιο άλλο εξάρτημα

ποτίσματος της KÄRCHER στον σύνδεσμο του

λάστιχνου νερού.

2. Τραβήξτε το λάστιχο νερού στο επιθυμητό μήκος. Ο

μηχανισμός ασφάλισης της ανέμης μπορεί να

ενεργοποιείται σε διαστήματα 25 - 45 cm όπου και

ακούγεται ένα κλικ.

Τύλιγμα λάστιχου νερού

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού λόγω της επιστροφής του

λάστιχου

Βεβαιωθείτε ότι δεν υπάρχουν άτομα κοντά στο λάστιχο

όσο τραβιέται πίσω.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Βεβαιωθείτε ότι το λάστιχο νερού μπορεί να επιστρέφει

ελεύθερα. Πριν από το τύλιγμα δεν θα πρέπει να είναι

πολύ λερωμένο ώστε να διασφαλίζεται η αυτόματη

περιτύλιξη.

1. Για να ξεκινήσει η αυτόματη επαναφορά

ελευθερώστε την ασφάλεια με ένα σύντομο

τράβηγμα του λάστιχου.

2. Το λάστιχο νερού τυλίγεται ομοιόμορφα.

Εάν το λά

στιχο έχε

ι μπλοκάρει, τραβήξτε το εντελώς

έξω και αφήστε το να τραβηχτεί μέσα ξανά.

Τερματισμός λειτουργίας

1. Κλείστε τη βρύση.

2. Εκτονώστε την πίεση του νερού από το σύστημα

ανοίγοντας και κλείνοντας για λίγο το ακροφύσιο ή

χρησιμοποιώντας ένα άλλο εξάρτημα ποτίσματος

της KÄRCHER.

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και ζημιάς λόγω μη

τήρησης του βάρους

Κατά τη μεταφορά προσέξτε το βάρος της συσκευής.

1. Αφαιρέστε την ανέμη ποτίσματος από το στήριγμα

τοίχου, βλέπε κεφάλαιο Αφαίρεση και αποθήκευση

ανέμης ποτίσματος.

Εικόνα G

2. Για τη μεταφορά χρησιμοποιήστε τη λαβή στο

επάνω μέρος της ανέμης.

Υπόδειξη

Στη συνέχεια, η ανέμη ποτίσματος μπορεί να

τοπο

θε

τηθεί στην ακίδα εδάφους (*) χωρίς εργαλεία.



*Προαιρετικό εξάρτημα, δεν περιλαμβάνεται στον

εξοπλισμό για όλες τις παραλλαγές, κωδικός

εξαρτήματος 2.645-382.0

Ελληνικά 75

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και ζημιάς λόγω μη

τήρησης του βάρους

Κατά την αποθήκευση προσέξτε το βάρος της συσκευής.

Αν η ανέμη ποτίσματος είναι άδεια μπορεί να

αποθηκευτεί σε εξωτερικό χώρο κατά τη διάρκεια του

χειμώνα.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Το νερό που παγώνει μπορεί να προκαλέσει ζημιά στην

ανέμη ποτίσματος.

Για αποθήκευση σε εξωτερικό χώρο τον χειμώνα η

ανέμη ποτίσματος πρέπει να είναι εντελώς άδεια.

1. Αφαιρέστε το λάστιχο τροφοδοσίας από τη βρύση

και την ανέμη ποτίσματος.

2. Αδειάστε εντελώς το νερό από το λάστιχο

ποτίσματος στην ανέμη.

Αφαίρεση και αποθήκευση ανέμης

ποτίσματος

1. Τραβήξτε προς τα έξω και τους δύο σύρτες

απασφάλισης της ανέμης.

2. Αφαιρέστε την ανέμη ποτίσματος από το στήριγμα

τοίχου και αποθηκεύστε την σε μέρος χωρίς παγετό.

Εικόνα G

3. Εάν απαιτείται, αποθηκεύστε τα εξαρτήματα

ποτίσματος KÄRCHER απευθείας στην ειδική θήκη

του στηρίγματος τοίχου.

몇 ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Μην τοποθετείτε την ανέμη ποτίσματος εάν το στήριγμα

τοίχου είναι κρεμασμένο κάθετα στην πλάκα στερέωσης

για αποθήκευση!

Για εξοικονόμηση χώρου, το στήριγμα τοίχου μπορεί να

αφαιρεθεί και να αγκιστρωθεί στην πλάκα στερέωσης

από πάνω.

Εικόνα H

Ασφάλιση ανέμης ποτίσματος

Όταν η ανέμη ποτίσματος αποθηκεύεται σε εξωτερικό

χώρο, μπορεί να ασφαλιστεί με λουκέτο καλωδίου.

Υπόδειξη

Στον παραδοτέο εξοπλισμό δεν περιλαμβάνεται κανένα

λουκέτο. Για να μπορεί να περάσει το καλώδιο του

λουκέτου μέσα από την οπή ασφάλισης, δεν πρέπει να

είναι μεγαλύτερο από 8 mm.

1. Αγκιστρώστε το στήριγμα τοίχου, βλέπε κεφάλαιο

Τοποθέτηση στηρίγματος τοίχου.

2. Το

οθετήστε την ανέμη ποτίσματος στο στήριγμα

τοίχου, βλέπε κεφάλαιο Τοποθέτηση ανέμης στο

στήριγμα τοίχου.

3. Περάστε το καλώδιο του λουκέτου μέσα από την

οπή στο πίσω μέρος της ανέμης.

4. Περάστε το καλώδιο λουκέτου μεταξύ της πλάκας

στερέωσης και του τοίχου και κλείστε το.

Εικόνα I

Συντήρηση

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς

Το ανέμη ποτίσματος δεν επιτρέπεται να ανοιχτεί. Οι

εργασίες επισκευής στη συσκευή επιτρέπεται να

πραγματοποιούνται μόνο από το εξουσιοδοτημένο

τμήμα εξυπηρέτησης πελατών.

Η συσκευή δεν χρειάζεται συντήρηση.

Κατά την αποθήκευση σε εξωτερικό χώρο σκουπίζετε

περιστασιακά την ανέμη και το λάστιχο με ένα υγρό

πανί.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι

εκδίδονται από την αρμόδια εταιρεία διανομής μας.

Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από

εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης,

εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε

περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή

σας ή το πλησιέστερο εξουσιοδοτημένο συνεργείο,

προσκομίζοντας το πα

ραστατικό της αγ

οράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Δήλωση συμμόρφωσης EΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω

του σχεδιασμού και του τύπου κατασκευής της καθώς

και στην έκδοση την οποία έχουμε διαθέσει στην αγορά

πληροί τις σχετικές βασικές απαιτήσεις για την

ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση

τροποποίησης της μηχανής που δεν έχει συμφωνηθεί

με εμάς, αυ

τή η δή

λωση ακυρώνεται.

Προϊόν: Καρούλι λάστιχου

Τύπος: 2.645-xxx

Σχετικές Οδηγίες ΕΕ

2006/42/EΚ (+2009/127/EΚ)

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN ISO 12100

Εφαρμοζόμενα εθνικά πρότυπα

Οι υπογράφοντες ενεργούν κατ’ εντολή και με

εξουσιοδότηση από το διοικητικό συμβούλιο.

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Winnenden, 2023/04/01

76 Русский

Τεχνικά χαρακτηριστικά

Με την επιφύλαξη τεχνικών αλλαγών.

Содержание

Общие указания

Перед первым использованием

устройства следует ознакомиться с

данной оригинальной инструкцией по

эксплуатации и действовать в соответствии с ней.

Сохранять оригинальную инструкцию по

эксплуатации для дальнейшего пользования или

для следующего владельца.

Указания по технике

безопасности

Степень опасности

 ОПАСНОСТЬ

● Указание относительно непосредственно

грозящей опасности, которая приводит к

тяжелым травмам или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

● Указание относительно возможной

потенциально опасной ситуации, которая

может привести к тяжелым травмам или к

смерти.

몇 ОСТОРОЖНО

● Указание на потенциально опасную ситуацию,

которая может привести к получению легких

травм.

ВНИМАНИЕ

● Указание относительно возможной

потенциально опасной ситуации, которая

может повлечь за собой материальный ущерб.

Общие указания по технике безопасности

몇 ПРЕДУПРЕЖДЕНИЕ ● Данное

устройство не предназначено для использования

лицами (в том числе детьми) с ограниченными

физическими, сенсорными или умственными

способностями, которые не имеют необходимых

навыков и знаний, кроме случаев, когда они

находятся под присмотром лица,

ответственного за их безопасность, или они

получили от данного лица инструкции по

использованию устройства.

ОСТОРОЖНО

● Ре

монтные работы и ус

тановка запчастей

должны проводиться только авторизованной

сервисной службой. Это поможет избежать

возникновения различных угроз.

Использование по назначению

Данное изделие разработано для частного

использования. Оно не предусмотрено для

эксплуатации в промышленных условиях.

Производитель не несет ответственности за

повреждения, полученные в результате

использования не по назначению или

неправильного обращения с устройством. Этот

продукт представляет собой автоматический бокс

для шланга, обеспечивающий равномерную

намотку водопроводного шланга. После

использования водопроводный шланг можно

автоматически св

ернуть одн

им движением. Бокс

крепится на стену с помощью входящего в комплект

поставки настенного кронштейна. Его можно

использовать с регулируемым диапазоном поворота

до 180 градусов. При подключении данного изделия

к сети питьевого водоснабжения соблюдайте

требования стандарта EN 1717 и по любым

вопросам обращайтесь к специализированному

санитарно-техническому предприятию.

Защита окружающей среды

Упаковочные материалы поддаются

вторичной переработке. Упаковку необходимо

утилизировать без ущерба для окружающей

среды.

Отслужившие устройства содержат пригодные

для вторичного использования ценные

материалы, которые должны передаваться на

переработку. Поэтому утилизацию данных

старых аппаратов следует выполнять через

подходящие системы сбора.

Указания по ингредиентам (REACH)

Для получения актуальной информации о

компонентах см. www.kaercher.de/REACH

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automa

tic

HBX

5.30

Automatic

HBX 5.35

Automatic

Μήκος λάστιχου (+ λάστιχο

τροφοδοσίας)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Διάμετρος λάστιχου mm 11 11 11 11 11

Πίεση εργασίας (μέγ.) bar1212121212

Βάρος (χωρίς παρελκόμενα) kg

Общие указания................................................. 76

Указания по технике безопасности .................. 76

Использование по назначению......................... 76

Защита окружающей среды.............................. 76

Принадлежности и запасные части.................. 77

Комплект поставки............................................. 77

Описание устройства ........................................ 77

Монтаж ............................................................... 77

Ввод в эксплуатацию......................................... 77

Эксплуатация ..................................................... 77

Транспортировка................................................ 78

Хранение ............................................................ 78

Техническое обслуживание .............................. 78

Гарантия ............................................................. 78

Декларация о соответствии стандартам ЕС.... 79

Технические характеристики ............................ 79

7,57 8,68 10,84 11,80 13,03

Русский 77

Принадлежности и запасные

части

Использовать только оригинальные

принадлежности и запасные части. Только они

гарантируют безопасную и бесперебойную работу

устройства.

Для получения информации о принадлежностях и

запчастях см. www.kaercher.com.

Комплект поставки

Комплектация устройства указана на упаковке. При

распаковке устройства проверить комплектацию.

При обнаружении недостающих принадлежностей

или повреждений, полученных во время

транспортировки, следует уведомить торговую

организацию, продавшую устройство.

Описание устройства

Рисунок A

1 Шланг линии подачи 1,5 м

2 Штуцер для подключения к крану G3/4 с

переходником G1/2

3 Шланговые муфты (предварительно

смонтированы на шланге линии подачи)

4 Бокс для шланга

5 Ручка для переноски

6 Шланговый соединитель на входе воды

7 Крепежный материал для крепежной пластины

8 Крепежная пластина для настенного

кронштейна

9 Настенный держатель с держателем для

наконечника.

10 Механизм разблокировки бокса для шланга

11 Водопроводный шланг

12 Стопор шланга

13 Шланговая муфта с Aqua Stop

14 Наконечник

Монтаж

Примечание

Место установки должно быть выбрано таким

образом, чтобы в случае утечки вода не могла

попасть в здание.

Примечание

Рекомендуем выбирать место установки,

защищенное от прямых солнечных лучей, чтобы

ни устройство, ни шланг не нагревались слишком

сильно.

Монтаж крепежной пластины

Настенный кронштейн предназначен для установки

на ровной поверхности.

Примечание

Поставляемые в комплекте дюбели подходят

только для несущих кирпичных стен Для других

материалов стен необходимо использовать

специальные дюбели.

1. Выровнять крепежную пластину настенного

кронштейна по уровню и отметить отверстия.

2. Просверлить отверстия (10 мм).

3. Вставить дюбели в просверленные отверстия.

4. Закрепить крепежную пластину настенного

кронштейна с помощью прилагаемых шайб и

винтов.

Рисунок B

Установка настенного кронштейна

1. Навесить два верхних крючка настенного

кронштейна.

2. Повернуть настенный кронштейн так, чтобы два

нижних крючка вошли в нижние пазы крепежной

пластины.

3. Сдвинуть настенный держатель вниз, чтобы все

4 крючка прочно вошли в крепежную пластину.

Рисунок C

Ввод в эксплуатацию

Установка бокса для шланга на настенный

кронштейн

ВНИМАНИЕ

Опасность травмирования и повреждения

Опасность падения бокса для шланга.

Проверить прочность крепления бокса для

шланга.

1. Установить бокс для шланга на настенный

кронштейн. Бокс для шланга фиксируется

автоматически.

Рисунок D

Бокс для шланга можно свободно поворачивать в

зависимости от расстояния до стены.

Перемещение стопора шланга

Если необходимо увеличить длину шланга,

находящегося снаружи, стопор шланга можно

переместить.

1. Ослабить два винта стопора с помощью

отвертки Torx (T15).

2. Передвинуть стопор в нужное положение и

затянуть винты.

Рисунок E

Подвод воды

1. При необходимости установить штуцер для

подключения к крану на кран. Подсоединить

шланг линии подачи к водопроводному крану.

2. Подсоединить шланг линии подачи сбоку ко

входу воды на боксе для шланга.

3. Установить наконечник или другие

принадлежности для полива KÄRCHER на

водопроводный шланг.

Рисунок F

4. Открыть водопроводный кран.

Эксплуатация

Разматывание водопроводного шланга

1. Установить наконечник или другие

принадлежности для полива KÄRCHER на

шланговую муфту водопроводного шланга.

2. Вытянуть шланг на нужную длину. Функция

блокировки бокса для шланга активируется с

интервалом примерно 25-45 см и заметна по

щелчку.

78 Русский

Сматывание водопроводного шланга

몇 ОСТОРОЖНО

Опасность травмирования из-за втягивания

шланга

Убедиться, что рядом с отверстием для

втягивания шланга нет людей.

ВНИМАНИЕ

Опасность повреждения

Убедиться, что водопроводный шланг имеет

свободный обратный ход. Перед сматыванием

шланг должен быть относительно чистым,

чтобы обеспечивалось автоматическое

сматывание.

1. Снять фиксацию, потянув за шланг, чтобы

начать автоматическое сматывание.

2. Водопроводный шланг сматывается

равномерно.

Если шланг блокируется, полностью втянуть

шланг и дать ему снова втянуться.

Окончание работы

1. Закрыть водопроводный кран.

2. Сбросить давление воды в системе, ненадолго

открыв и закрыв наконечник или другую

принадлежность для полива KÄRCHER.

Транспортировка

몇 ОСТОРОЖНО

Опасность травмирования и повреждения при

несоблюдении веса

Во время транспортировки учитывать вес

устройства.

1. Снять бокс для шланга с настенного

кронштейна, см. главу Съем и хранение бокса

для шланга.

Рисунок G

2. Для транспортировки использовать ручку для

переноски в верхней части бокса для шланга.

Примечание

Бокс для шланга можно затем установить на

кронштейн для крепле

ния на зе

мле (*) без

инструментов.



* Специальная принадлежность, входящая в

комплект поставки не всех вариантов,

номенклатурный номер 2.645-382.0

Хранение

몇 ОСТОРОЖНО

Опасность травмирования и повреждения при

несоблюдении веса

Во время хранения учитывать вес устройства.

Бокс для шланга без воды можно хранить на

открытом воздухе зимой.

ВНИМАНИЕ

Опасность повреждения

Замерзшая вода может повредить бокс для

шланга.

При хранении на открытом воздухе в зимний

период бокс для шланга необходимо полностью

опорожнить.

1. Отсоединить шланг линии подачи от крана и

бокса для шланга.

2. Полностью слить воду из бокса для шланга.

Съем и хранение бокса для шланга

1. Потянуть обе разблокирующие задвижки бокса

для шланга наружу.

2. Снять бокс для шланга с настенного кронштейна

и храните ее в защищенном от мороза месте.

Рисунок G

3. При необходимости хранить принадлежность

для полива KÄRCHER непосредственно на

держателе принадлежности настенного

кронштейна.

몇 ОСТОРОЖНО

Опасность повреждения

Не устанавливать бокс для шланга, если

настенный кронштейн для хранения подвешен

вертикально на настенном кронштейне!

Для экономии места настенный кронштейн можно

снять и повесить на крепежную пластину сверху.

Рисунок H

Защита бокса для шланга

При хранении на открытом воздухе бокс для шланга

можно защитить тросовым замком.

Примечание

Замок не входит в комплект поставки. Чтобы

тросовый замок прошел через проушину,

необходимо следить за тем, чтобы размер

проводимых деталей защитной системы был не

более 8 мм.

1. Навесить настенный кронштейн, см. главу

Установка настенного кронштейна.

2. Установить бокс для шланга на наст

енный

кронштейн, см. главу Установка бокса для

шланга на настенный кронштейн.

3. Провести тросовый замок через проушину на

задней стороне бокса для шланга.

4. Провести тросовый замок между крепежной

пластиной и стеной и закрыть его.

Рисунок I

Техническое обслуживание

몇 ОСТОРОЖНО

Опасность травмирования и повреждения

Бокс для шланга открывать нельзя. Ремонтные

работы на изделии могут производиться только

уполномоченной службой сервисного

обслуживания.

Изделие не требует технического обслуживания.

При хранении бокса для шланга и шланга на

открытом воздухе время от времени протирать их

влажной тканью.

Гарантия

В каждой стране действуют соответствующие

условия гарантии, установленные нашей дочерней

сбытовой компанией. Возможные неисправности

устройства в течение гарантийного срока мы

устраняем бесплатно, если причина заключается в

дефектах материалов или производственном браке.

В случае возникновения претензий в течение

гарантийного срока просьба обращаться с чеком о

покупке в торговую организацию, продавшую

изделие, или в бл

ижайшую упо

лномоченную службу

сервисного обслуживания.

(Адрес указан на обороте)

Українська 79

Декларация о соответствии

стандартам ЕС

Настоящим заявляем, что концепция, конструкция и

исполнение указанной ниже машины отвечают

соответствующим основным требованиям директив

ЕС по безопасности и охране здоровья. При любых

изменениях машины, не согласованных с нашей

компанией, данная декларация теряет свою силу.

Изделие: бокс для шланга

Тип: 2.645-xxx

Действующие директивы ЕС

2006/42/ЕС (+2009/127/ЕС)

Примененные гармонизированные стандарты

EN ISO 12100

Примененные национальные стандарты

Нижеподписавшиеся лица дейст

вую

т от имени и по

доверенности Правления.

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

г. Винненден, 01.04.2023

Технические характеристики

Сохраняется право на внесение технических изменений.

Зміст

Загальні вказівки

Перед першим використанням

пристрою слід ознайомитися з цією

оригінальною інструкцією з

експлуатації і діяти відповідно до неї. Зберігати

оригінальну інструкцію з експлуатації для

подальшого користування або для наступного

власника.

Вказівки з техніки безпеки

Ступінь небезпеки

 НЕБЕЗПЕКА

● Вказівка щодо небезпеки, яка безпосередньо

загрожує та призводить до тяжких травм чи

смерті.

몇 ПОПЕРЕДЖЕННЯ

● Вказівка щодо потенційно можливої небезпечної

ситуації, що може призвести до тяжких травм

чи смерті.

몇 ОБЕРЕЖНО

● Вказівка щодо потенційно небезпечної ситуації,

яка може спричинити отримання легких травм.

УВАГА

● Вказівка щодо можливої потенційно небезпечної

ситуації, що може спричинити матеріальні

збитки.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Длина шланга (+шланг линии

подачи)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Диаметр шланга mm 11 11 11 11 11

Рабочее давление (макс.)bar1212121212

Вес (без принадлежностей) kg

Загальні вказівки................................................ 79

Вказівки з техніки безпеки ................................. 79

Використання за призначенням........................ 80

Охорона довкілля .............................................. 80

Приладдя та запасні деталі .............................. 80

Комплект поставки............................................. 80

Опис пристрою................................................... 80

Монтаж ............................................................... 80

Введення в експлуатацію.................................. 81

Експлуатація ...................................................... 81

Транспортування................................................ 81

Зберігання .......................................................... 81

Технічне обслуговування................................... 82

Гарантія .............................................................. 82

Декларація про відповідність стандартам ЄС .82

Технічні характеристики .................................... 82

7,57 8,68 10,84 11,80 13,03

80 Українська

Загальні вказівки з техніки безпеки

몇 ПОПЕРЕДЖЕННЯ ● Цей прилад не

призначений для використання особами (включно з

дітьми) з обмеженими фізичними, сенсорними або

розумовими здібностями, а також особами з

недостатнім досвідом і знаннями, якщо тільки

вони не перебувають під наглядом або не

проінструктовані щодо використання приладу

особою, відповідальною за їхню

безпеку.

ОБЕРЕЖНО ● Для запобігання

можливими загрозам ремонт і монтаж запасних

деталей доручати лише авторизованій сервісній

службі.

Використання за призначенням

Цей виріб призначений для приватного

використання і не передбачений для експлуатації за

промислових умов. Виробник не несе

відповідальності за будь-які пошкодження, що

виникли внаслідок використання не за

призначенням або неправильної експлуатації. Цей

виріб являє собою автоматичний бокс для шланга,

який забезпечує рівномірне змотування водяного

шланга. Після використання шланг можна

автоматично з

мотати одн

им рухом. Бокс кріпиться

на стіну за допомогою настінного кронштейна, що

входить до комплекту поставки. Його можна

використовувати зі змінним діапазоном повороту до

180 градусів. Під час підключення цього виробу до

мережі питного водопостачання дотримуйтесь вимог

стандарту EN 1717 і з усіх можливих питань

звертайтеся до спеціалізованого санітарно-

технічного підприємства.

Охорона довкілля

Пакувальні матеріали придатні до вторинної

переробки. Упаковку необхідно утилізувати

без шкоди для довкілля.

Відпрацьовані пристрої містять цінні

матеріали, які можуть перероблятися та

підлягають передачі до пунктів прийому

вторинної сировини. Тому старі пристрої слід

утилізувати за допомогою спеціальних систем збору

сміття.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на

сайті: www.kaercher.de/REACH

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя

та оригінальні запасні частини, тому що саме вони

гарантують безпечну та безперебійну експлуатацію

пристрою.

Інформація щодо приладдя та запасних частин

міститься на сайті www.kaercher.com.

Комплект поставки

Комплектація пристрою зазначена на упаковці. Під

час розпакування пристрою перевірити

комплектацію. У разі нестачі приладдя або

ушкоджень, отриманих під час транспортування,

слід повідомити про це торговельній організації, яка

продала пристрій.

Опис пристрою

Малюнок A

1 Підвідний шланг 1,5 м

2 Штуцер для підключення до крану G3/4 з

перехідником G1/2

3 Шлангові муфти (попередньо змонтовані на

підвідному шлангу)

4 Бокс для шланга

5 Ручка для перенесення

6 Шлангове з'єднання для входу води

7 Кріпильний матеріал для кріпильної пластини

8 Кріпильна пластина для настінного кронштейна

9 Настінний кронштейн з тримачем для

наконечника

10 Механізм розблокування боксу для шланга

11 Шланг подачі води

12 Шланговий стопор

13 Шлангова муфта з Aqua Stop

14 Наконечник

Монтаж

Вказівка

Місце встановлення повинно бути обрано таким

чином, щоб у разі протікання вода не могла

потрапити всередину будівлі.

Вказівка

Рекомендуємо вибирати місце встановлення,

захищене від прямих сонячних променів, щоб ані

пристрій, ані шланг не нагрівалися занадто

сильно.

Встановлення кріпильної пластини

Настінний кронштейн призначений для кріплення на

рівній поверхні.

Вказівка

Дюбелі, що постачаються в комплекті, підходять

тільки для несучих цегляних стін. Для інших

стінових матеріалів необхідно використовувати

спеціальні дюбелі.

1. Вирівняти кріпильну пластину для настінного

кронштейна за допомогою рівня та розмітити

отвори для свердління.

2. Просвердлити отвори (10 мм).

3. Вставити дюбелі в просвердлені отвори.

4. Закрі

пити кр

іпильну пластину для настінного

кронштейна за допомогою шайб і гвинтів, що

входять до комплекту поставки.

Малюнок B

Установлення настінного кронштейна

1. Навісити два верхні гачки настінного

кронштейна.

2. Повернути настінний кронштейн так, щоб два

нижні гачки увійшли в нижні пази кріпильної

пластини.

3. Зміщувати настінний кронштейн вниз, доки всі 4

гачки не будуть надійно зафіксовані в кріпильній

пластині.

Малюнок C

Українська 81

Введення в експлуатацію

Установлення боксу для шланга на

настінному кронштейні

УВАГА

Небезпека травмування та пошкоджень

Небезпека падіння боксу для шланга.

Перевірити надійне кріплення боксу для шланга.

1. Установити бокс для шланга на настінний

кронштейн. Бокс для шланга фіксується

автоматично.

Малюнок D

Бокс для шланга можна вільно повертати залежно

від відстані до стіни.

Переміщення шлангового стопора

Якщо необхідно збільшити довжину шланга, що

знаходиться зовні, можна перемістити шланговий

стопор.

1. Відкрутити два гвинти на стопорі за допомогою

викрутки Torx (T15).

2. Пересунути стопор у потрібне положення та

затягнути гвинти.

Малюнок E

Підведення води

1. Якщо потрібно, встановити штуцер для

підключення до крану на кран. Під'єднати

підвідний шланг до водопровідного крану.

2. Під'єднати підвідний шланг збоку до входу води

на боксі для шланга.

3. Установити наконечник або інше приладдя для

поливу KÄRCHER на водяний шланг.

Малюнок F

4. Відкрити водопровідний кран.

Експлуатація

Розмотування водяного шланга

1. Установити наконечник або інше приладдя для

поливу KÄRCHER на шлангову муфту водяного

шланга.

2. Витягнути водяний шланг на потрібну довжину

Функція блокування боксу для шланга може бути

активована з інтервалом приблизно 25-45 см і

помітна за клацанням.

Змотування водяного шланга

몇 ОБЕРЕЖНО

Небезпека травмування через втягування

шланга

Переконатися, що поблизу місця втягування

шланга немає людей.

УВАГА

Небезпека пошкодження

Переконатися, що водяний шланг має вільний

зворотний хід. Перед змотуванням шланг повинен

бути відносно чистим, щоб забезпечувалось

автоматичне змотування.

1. Зняти фіксацію, потягнувши за шланг, щоб

розпочати автоматичне змотування.

2. Водяний шланг змотується рівномірно.

Якщо шланг блокується, повністю витягніть

водяний шланг і знову втягніть його.

Завершення роботи

1. Закрити водопровідний кран.

2. Скинути тиск води в системі, ненадовго

відкривши та закривши наконечник або інше

приладдя для поливу KÄRCHER.

Транспортування

몇 ОБЕРЕЖНО

Небезпека травмування та пошкодження у разі

недотримання ваги

Під час транспортування враховувати вагу

пристрою.

1. Зняти бокс для шланга з настінного кронштейна

див.

гла

ву Зняття і зберігання боксу для

шланга.

Малюнок G

2. Для транспортування використовуйте ручку для

перенесення у верхній частині боксу для шланга.

Вказівка

Після цього бокс для шланга можна встановити на

кр

онштей

н для кріплення на землі (*) без

інструменту.



* Додаткове приладдя, що входить до комплекту

поставки не всіх варіантів, номер деталі 2.645-

382.0

Зберігання

몇 ОБЕРЕЖНО

Небезпека травмування та пошкодження у разі

недотримання ваги

Під час зберігання враховувати вагу пристрою.

Бокс для шланга без води можна зберігати просто

неба взимку.

УВАГА

Небезпека пошкодження

Замерзання води може пошкодити бокс для

шланга.

Для зберігання взимку просто неба бокс для

шланга повинен бути повністю порожнім.

1. Від'єднати підвідний шланг від крана та боксу

для шлангу.

2. Повністю злити воду з боксу для шланга.

Зняття і зберігання боксу для шланга

1. Потягнути обидві засувки розблокування боксу

для шланга назовні.

2. Зняти бокс для шланга з настінного кронштейна і

зберігати його в захищеному від морозу місці.

Малюнок G

3. За потреби приладдя для поливу KÄRCHER

можна зберігати безпосередньо на тримачі

приладдя настінного кронштейна.

몇 ОБЕРЕЖНО

Небезпека пошкодження

Не встановлюйте бокс для шланга, якщо

настінний кронштейн для зберігання висить

вертикально на настінному кронштейні!

Для компактного зберігання настінний кронштейн

можна зняти і повісити на кріпильну пластину зверху.

Малюнок H

Захист боксу для шланга

У разі зберігання просто неба бокс для шланга

можна захистити за допомогою тросового замка.

Вказівка

Тросовий замок не входить до комплекту

поставки. Щоб тросовий замок пройшов через

кріпильну петлю, необхідно стежити за тим, щоб

82 Українська

розмір деталей захисної системи, що

проводиться, був не більше 8 мм.

1. Навісити настінний кронштейн, див. главу

Установлення настінного кронштейна.

2. Установити бокс для шланга на настінний

кронштейн, див. главу Установлення боксу для

шланга на настінному кронштейні.

3. Провести тросовий замок через кріпильну петлю

на задній стороні боксу для шланга.

4. Проведіть тросовий за

мок між кріпильн

ою

пластиною та стіною і закрийте його.

Малюнок I

Технічне обслуговування

몇 ОБЕРЕЖНО

Небезпека травмування та пошкоджень

Бокс для шланга не можна відкривати. Ремонтні

роботи на виробі може виконувати тільки

уповноважена сервісна служба.

Виріб не потребує технічного обслуговування.

Під час зберігання просто неба час від часу

протирати бокс для шланга та шланг вологою

ганчіркою.

Гарантія

У кожній країні діють відповідні гарантійні умови,

встановлені уповноваженою організацією збуту

нашої продукції в цій країні. Можливі несправності

пристрою протягом гарантійного строку ми усуваємо

безкоштовно, якщо причина несправності полягає в

дефектах матеріалів або виробничому браку. У разі

виникнення претензій протягом гарантійного строку

прохання звертатися, маючи при собі чек про

покупку, до т

орговельної орг

анізації, що продала

продукт, або до найближчої уповноваженої служби

сервісного обслуговування.

(Адреси див. на звороті)

Декларація про відповідність

стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина

на основі своєї конструкції та конструктивного

виконання, а також у випущеної у продаж моделі,

відповідає спеціальним основним вимогам щодо

безпеки та захисту здоров'я представлених нижче

директив ЄС. У разі внесення неузгоджених із нами

змін до машини ця заява втрачає свою чинність.

Виріб: бокс для шл

анга

Тип:

2.645-xxx

Відповідні директиви ЄС

2006/42/EG (+2009/127/EG)

Застосовувані гармонізовані стандарти

EN ISO 12100

Застосовувані національні стандарти

Особи, що нижче підписалися, діють від імені та за

довіреністю керівництва.

Особа, відповідальна за ведення документації:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

м. Вінненден, 01.04.2023

Технічні характеристики

Зберігається право на внесення технічних змін.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Довжина шланга (+ підвідний

шланг)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Діаметр шланга mm 11 11 11 11 11

Робочий тиск (макс.) bar1212121212

Вага (без приладдя) kg

7,57 8,68 10,84 11,80 13,03

Қазақша 83

Мазмұны

Жалпы нұсқаулар

Құрылғыны алғаш рет пайдалану

алдында, осы пайдалану бойынша

түпнұсқа нұсқаулықты оқыңыз жəне

соларға сəйкес əрекет етіңіз. Пайдалану бойынша

түпнұсқа нұсқаулықты кейін пайдалану немесе

кейінгі пайдаланушылар үшін сақтап қойыңыз.

Қауіпсіздік техникасы бойынша

нұсқаулар

Қауіп деңгейлері

 ҚАУІП

● Ауыр жарақаттануға немесе өлімге апарып

соғатын тікелей қауіп бойынша нұсқау.

몇 ЕСКЕРТУ

● Ауыр жарақаттануға немесе өлімге апарып

соғуы мүмкін қауіпті жағдай бойынша нұсқау.

몇 АБАЙЛАҢЫЗ

● Жеңіл жарақаттануға апарып соғуы ықтимал

қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫҢЫ

● Материалдық зиянға апарып соғуы ықтимал

қауіпті жағдай бойынша нұсқау.

Техникалық қауіпсіздік бойынша жалпы

нұсқаулары

몇 ЕСКЕРТУ ● Бұл құрылғы физикалық,

сенсорлық немесе ақыл-ой қабілеті шектеулі

адамдардың (соның ішінде балалардың), сондай-ақ

олардың қорғаныш құрылғысын пайдалануға

жауапты адамның бақылауында болған немесе

нұсқаулар алған жағдайларды қоспағанда,

тəжірибесі немесе білімі жоқ адамдадың

пайдалануына арналмаған.

АБАЙЛАҢЫЗ

● Қауіпті бо

лдырмау үшін жөндеу жəне қосалқы

бөлшектерді орнату жұмыстарын тек уəкілетті

қызмет көрсету орталығына тапсырыңыз.

Мақсатына сəйкес қолдану

Бұл өнім жеке пайдалануға арналған жəне оны

коммерциялық мақсатта пайдалануға тыйым

салынады. Өндіруші дұрыс пайдаланбау немесе

дұрыс жұмыс жасамау салдарынан болған зақым

үшін жауапкершілік көтермейді. Бұл өнім су

шлангісінің тұрақты орау функциясын қамтамасыз

ететін автоматты шланг қорабы болып табылады.

Қолданғаннан кейін су шлангісін бір рет тарту

арқылы автоматты түрде орауға болады. Қорап

жинақтағы қабырға кронштейнінің көмегімен

қабырғаға орнатылады. Оны 180 градусқа дейінгі

айнымалы айналу ауқымында пайдалануға болады.

Бұл өнімді ауыз сумен жабдықтау желісіне қосқан

кезде EN 1717 стандартының талаптарын

орындаңыз жəне сұрақтарыңыз ту

ындаған кез

де,

мамандандырылған санитарлық-техникалық

кəсіпорынға жүгініңіз.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға

болады. Орауыштарды қоршаған ортаға

қауіпсіз түрде утилизациялаңыз.

Қызметтік мерзімі біткен құрылғыда қайта

өңдеуге тапсыру қажет, материалдарды өңдеу

үшін пайдалы бағалы заттар болады.

Сондықтан қызметтік мерзімі біткен

құрылғыларды тиісті жинау жүйелері арқылы

жойыңыз.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы

мəліметтерді мына мекенжай бойынша табуға

болады: www.kaercher.de/REACH

Керек-жарақ жəне қосалқы

бөлшектер

Тек түпнұсқалы керек-жарақ немесе қосалқы

бөлшектерді пайдаланыңыз, себебі ол құралдың

қауіпсіз жəне апатсыз жұмыс істеуіне кепілдік

болады.

Керек-жарақтар мен қосалқы бөлшектер туралы

ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Бұйымның жеткізілім жинағы орауыштың үстінде

көрсетілген. Бұйымды орауыштан шығарғанда

жинақтың толықтығын тексеріп шығыңыз. Керек-

жарақтар жетіспеген немесе тасымалдау кезінде

зақымдар тиген жағдайда, дилеріңізге

хабарласыңыз.

Құрылғының сипаттамасы

Сурет A

1 Кіріс шлангі 1,5 м

2 G1/2 жалғастырғыш бөлшегімен G3/4 кранына

қосылу

3 Шланг муфталары (кіріс шлангіне алдын ала

орнатылған)

4 Шланг қорабы

5 Жылжытуға арналған сап

6 Шлангке қосылатын су кірісі

7 Бекіту тақтасына арналған бекіту материалы

8 Қабырғаға бекітуге арналған бекіту тақтасы

9 Бүріккіш ұстағышымен қабырғаға бекіту

10 Шланг қорабының құлпын ашу

11 Су шлангі

Жалпы нұсқаулар............................................... 83

Қауіпсіздік техникасы бойынша нұсқаулар ...... 83

Мақсатына сəйкес қолдану ............................... 83

Қоршаған ортаны қорғау ................................... 83

Керек-жарақ жəне қосалқы бөлшектер ............ 83

Жеткізілім жинағы .............................................. 83

Құрылғының сипаттамасы................................. 83

Орнату ................................................................ 84

Пайдалануға енгізу............................................ 84

Пайдалану.......................................................... 84

Тасымалдау........................................................ 84

Сақтау................................................................. 84

Техникалық қызмет көрсету .............................. 85

Кепілдік............................................................... 85

ЕО стандарттарына сəйкестігі туралы

декларация......................................................... 85

Техникалық сипаттамалары.............................. 86

84 Қазақша

12 Шланг тығыны

13 Aqua Stop бар шланг муфтасы

14 Бүріккіш

Орнату

Нұсқау

Орнату орны ағып кету жағдайында ғимаратқа су

ағып кетпейтіндей етіп таңдалуы керек.

Нұсқау

Құрылғы да, шланг те қатты қызып кетпеуі үшін

тікелей күн сəулесінен қорғалған орнату орнын

ұсынамыз.

Бекіту тақтасын орнату

Қабырғаға бекіткіш тегіс бетке орнатуға арналған.

Нұсқау

Қоса берілген дюбельдер тек жүк көтергіш қалау

үшін жарамды. Басқа қабырға материалдары үшін

арнайы дюбельдер қолданылуы керек.

1. Қабырғаға бекіткішке арналған бекіту тақтасын

деңгеймен туралаңыз жəне бұрғылау

саңылауларын белгілеңіз.

2. Саңылауларды бұрғылаңыз (10 мм).

3. Дюбельдерді бұрғылау тесіктеріне салыңыз.

4. Қабырғаға бекіткішке арналған бекіту тақтасын

жинақтағы шайбалармен жəне бұрандала

рмен

бе

кітіңіз.

Сурет B

Қабырғаға бекіткішті салу

1. Қабырғаға бекіткіштің жоғарғы екі ілгегін іліңіз.

2. Қабырғаға бекіткішті төменгі екі ілмек бекіту

тақтасының төменгі ойықтарына кіргізілетіндей

етіп бұраңыз.

3. Қабырғаға бекіткішті барлық 4 ілмек бекіту

тақтасына мықтап орнатылғанша сырғытыңыз.

Сурет C

Пайдалануға енгізу

Қабырғаға бекіткішіне шланг қорабын салу

НАЗАР АУДАРЫҢЫ

Жарақат алу жəне құрылғыны зақымдау қаупі

Шланг қорабының құлауынан қауіп.

Шланг қорабының мықтап бекітілгенін тексеріңіз.

1. Қабырғаға бекіткішіне шланг қорабын салу.

Шланг қорабы өздігінен құлыпталады.

Сурет D

Шланг қорабын қабырғадағы бос орынға

байланысты еркін айналдыруға болады.

Шланг тығынын жылжыту

Сыртқы шланг ұзындығын ұзарту қажет болса,

шланг тығынын жылжытуға болады.

1. Torx (T15) бұрағышымен тығындағы екі

бұранданы босатыңыз.

2. Тығынды қажетті орынға жылжытыңыз жəне оны

мықтап бұраңыз.

Сурет E

Суды қосу

1. Қажет болса, кран қосқышын кранға бекітіңіз.

Кіріс шлангті кранға қосыңыз.

2. Кіріс шлангті шланг қорабының су құятын жағына

жалғаңыз.

3. Бүріккішті немесе басқа KÄRCHER суару керек-

жарақтарын су шлангіне бекітіңіз.

Сурет F

4. Су құбыры кранын көбірек ашыңыз.

Пайдалану

Су шлангін ашу

1. Бүріккішті немесе басқа KÄRCHER суару керек-

жарақтарын су шлангінің шланг муфтасына

жалғаңыз.

2. Су шлангін қалаған ұзындыққа тартыңыз. Шланг

қорабының құлыптау функциясын шамамен 25–

45 см аралықпен қосуға болады жəне оны

шерткенде байқалады.

Су шлангін орау

몇 АБАЙЛАҢЫЗ

Шлангтың тартылуынан жарақат алу қаупі

Тартылған шлангтың жанында адамдар жоқ

екеніне көз жеткізіңіз.

НАЗАР АУДАРЫҢЫ

Зақымдау тəуекелі

Су шлангінің еркін кері ағыны бар екеніне көз

жеткізіңіз. Автоматты орауды қамтамасыз ету

үшін орау алдында оны қатты ластамау керек.

1. Автоматты орауды бастау үшін су шлангін қысқа

тарту арқылы құлыпты босатыңыз.

2. Су шлангі біркелкі оралған.

Шланг бітеліп қалса, су түтігін толығымен

шығарып, оны қайтадан тартыңыз.

Жұмыстың аяқталуы

1. Су құбырының шүмегін жабыңыз.

2. Бүріккішті қысқаша ашу жəне жабу немесе басқа

KÄRCHER суару керек-жарақтарын пайдалану

арқылы су қысымының жүйеден шығуына

мүмкіндік беріңіз.

Тасымалдау

몇 АБАЙЛАҢЫЗ

Салмақ сақталмаған кездегі жарақат алу жəне

зақымдану қаупі

Тасымалдау кезінде құрылғының салмағын

ескеріңіз.

1. Шланг қорабын қабырғаға бекіткіштен алыңыз,

Шланг қорабын алу жəне сақтау тарауды

қараңыз.

Сурет G

2. Тасымалдау үшін шланг қорабының жоғарғы

жағындағы тасымалдау тұтқасын

пайдаланыңыз.

Нұсқау

Содан кейін шланг қорабын құралсыз жерге

тұйықтау істігіне (*) орнатуға болады.



* Арнайы керек-жарақтар, барлық нұсқалард

жиынтыққа кірмейді, бөлшек нөмірі 2.645-382.0

Сақтау

몇 АБАЙЛАҢЫЗ

Салмақ сақталмаған кездегі жарақат алу жəне

зақымдану қаупі

Тасымалдау кезінде құрылғының салмағын

ескеріңіз.

Шланг қорабын бос күйде қыста ашық ауада

сақтауға болады.

Қазақша 85

НАЗАР АУДАРЫҢЫ

Зақымдау тəуекелі

Мұздатылған су шланг қорабын зақымдауы мүмкін.

Қыста ашық ауада сақтау кезінде шланг қорабын

толығымен босату керек.

1. Кіріс шлангті краннан жəне шланг қорабынан

алыңыз.

2. Шланг қорабындағы суды толығымен

босатыңыз.

Шланг қорабын алу жəне сақтау

1. Шланг қорабының екі босату сырғымасын сыртқа

қарай тартыңыз.

2. Шланг қорабын қабырғаға бекіткіштен алып

тастаңыз жəне оны аязсыз жерде сақтаңыз.

Сурет G

3. Қажет болса, KÄRCHER суару керек-жарақтарын

тікелей қабырғаға бекіткіштің керек-жарақтар

ұстағышында сақтаңыз.

몇 АБАЙЛАҢЫЗ

Зақымдау тəуекелі

Сақтау үшін қабырғаға бекіткішке тігінен ілулі

тұрса, шланг қорабын қоймаңыз!

Кеңістікті үнемдеу үшін қабырғаға бекіткішті алып

тастауға жəне бекіту тақтасына жоғарыдан іліп

қоюға болады.

Сурет H

Шланг қорабын бекіту

Ашық жерде сақтаған кезде шланг қорабын кабель

құлпы арқылы бекітуге болады.

Нұсқау

Құлып жеткізу жиынтығына кірмейді. Кабель құлпы

қауіпсіздік көзінен өтуі үшін қауіпсіздік жүйесінің

ток өткізгіш бөлшектерінің 8 мм-ден

аспайтындығына көз жеткізу керек.

1. Қабырғаға бекіткішті іліңіз, Қабырғаға

бекіткішті салу тарауын қараңыз.

2. Қабырғаға бекіткішіне шланг қорабын салыңыз

Қаб

ырғаға бекіткішіне шланг қорабын са

лу

тарауы

н қараңыз.

3. Кабель құлпын шланг қорабының артқы

жағындағы саңылау арқылы өткізіңіз.

4. Кабель құлпын бекіту тақтасы мен қабырға

арасына бағыттап, оны жабыңыз.

Сурет I

Техникалық қызмет көрсету

몇 АБАЙЛАҢЫЗ

Жарақат алу жəне құрылғыны зақымдау қаупі

Шланг қорабын ашуға болмайды. Өнімді жөндеу

жұмыстарын тек өкілетті қызмет көрсету

қызметінің жүргізуіне рұқсат етіледі.

Өнім техникалық қызмет көрсетуді қажет етпейді.

Шланг қорабын жəне шлангты ашық ауада сақтаған

кезде оны мезгіл-мезгіл дымқыл шүберекпен сүртіп

тұрыңыз.

Кепілдік

Əр елде жергілікті дистрибьюторлар берген кепілдік

шарттары қолданылады. Бұйымда материалдық

немесе өндірістік ақаулар анықталған жағдайда,

ықтимал ақауларды кепілдік мерзімі ішінде ақысыз

жөндейміз. Кепілдік мерзіміне наразылықтарыңыз

болса, бұйымды сатқан сауда мекемесіне немесе

жақындағы өкілетті қызмет көрсету орнына

түбіртекті көрсетіп хабарласыңыз.

(Мекенжайымыз артқы бетте)

ЕО стандарттарына сəйкестігі

туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік

жəне денсаулық қорғау бойынша ЕО

директиваларының талаптарына сəйкес келетіні

мəлімдейміз. Бізбен келісусіз машинаның

конструкциясы өзгерген жағдайда осы декларация

өз күшін жояды.

Өнім: шланг қорабы

Типі: 2.645-xxx

Қолданыстағы ЕО директивалары

2006/42/EG (+2009/127/EG)

Қолданылатын біріздендірілген стандарттар

EN ISO 12100

Қолданылатын ұлттық стандарттар

Қол қойғандар басқарманың тапсырмасы мен

уəкілдігі бойынша əрекет етеді.

Құжаттаманы жүргізетін уəкілетті

тұлға:

С. Ра

зер

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Германия)

Тел.: +49 7195 14-0

Телефакс: +49 7195 14-2212

Winnenden, 2023/04/01

86 Български

Техникалық сипаттамалары

Техникалық өзгертулерді енгізу құқығы бар.

Съдържание

Общи указания

Преди първото използване на уреда

прочетете това оригинално

ръководство за експлоатация и

действайте съответно. Запазете оригиналното

ръководство за експлоатация за последващо

използване или за следващия собственик.

Указания за безопасност

Степени на опасност

 ОПАСНОСТ

● Указание за непосредствена опасност, която

може да доведе до тежки телесни повреди или

до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

● Указание за възможна опасна ситуация, която

може да доведе до тежки телесни повреди или

до смърт.

몇 ПРЕДПАЗЛИВОСТ

● Указание за възможна опасна ситуация, която

може да доведе до леки телесни повреди.

ВНИМАНИЕ

● Указание за възможна опасна ситуация, която

може да доведе до материални щети.

Общи указания за безопасност

몇 ПРЕДУПРЕЖДЕНИЕ ● Този уред не е

предназначен за използване от лица (включително

деца) с намалени физически, сензорни или

умствени способности или с недостатъчен опит

и познания, освен ако са под надзора на лице,

отговорно за тяхната безопасност, или са

получили указания за използването на

уреда.

ПРЕДПАЗЛИВОСТ ● Възлагайте

извършването на ремонти и монтажа на резервни

части само на одобрен сервиз, по този начин

предотвратявате опасности.

Употреба по предназначение

Този продукт е разработен за лична употреба и не е

предвиден за натоварванията на промишленото

приложение. Производителят не носи отговорност

за евентуални щети, предизвикани от употреба не

по предназначение или грешно обслужване. Този

продукт представлява автоматична кутия за маркуч,

която осигурява функция за равномерно навиване

на водния маркуч. След употреба водният марк

уч

може да се навие авт

оматично с еднократно

издърпване. Кутията се монтира на стената с

държача за стена от комплекта. Тя може да се

използва в област на завъртане до 180 градуса.

Моля, спазвайте изискванията на EN 1717 при

свързване на този продукт към мрежата за питейна

вода и при евентуални въпроси се обръщайте към

Ва

шат

а санитарна служба.

Защита на околната среда

Опаковъчните материали подлежат на

рециклиране. Моля, изхвърляйте опаковките

по съобразен с околната среда начин.

Старите уреди съдържат ценни материали,

подлежащи на рециклиране, които могат да

бъдат употребени повторно. Затова ги

изхвърляйте, като използвате подходящи

системи за събиране.

Указания за съставни вещества (REACH)

Актуална информация за съставките ще намерите

на интернет страница: www.kaercher.de/REACH

Аксесоари и резервни части

Използвайте само оригинални аксесоари и

оригинални резервни части, по този начин

осигурявате безопасната и безпроблемна

експлоатация на уреда.

Информация относно аксесоари и резервни части

ще намерите тук: www.kaercher.com.

Обхват на доставка

Обхватът на доставката на уреда е изобразен върху

опаковката. При разопаковане проверете

съдържането за цялост. При липсващи аксесоари

или при транспортни щети, моля, обърнете се към

Вашия дистрибутор.

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Түтік ұзындығы (+кіріс шлангі) m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Шланг диаметрі mm 11 11 11 11 11

Жұмыс қысымы (макс.) bar1212121212

Салмағы (толымдаушыларсыз) kg

Общи указания................................................... 86

Указания за безопасност................................... 86

Употреба по предназначение............................ 86

Защита на околната среда................................ 86

Аксесоари и резервни части............................. 86

Обхват на доставка ........................................... 86

Описание на уреда ............................................ 87

Монтаж ............................................................... 87

Пускане в експлоатация.................................... 87

Експлоатация..................................................... 87

Транспортиране ................................................. 88

Съхранение........................................................ 88

Поддръжка ......................................................... 88

Гаранция............................................................. 88

Декларация за съответствие на ЕС ................. 89

Технически данни .............................................. 89

7,57 8,68 10,84 11,80 13,03

Български 87

Описание на уреда

Фигура A

1 Подаващ маркуч 1,5 m

2 Връзка за водопроводен кран G3/4 с редуциращ

елемент G1/2

3 Съединителни маркучи (предварително

монтирани на подаващия маркуч)

4 Кутия за маркуч

5 Дръжка за носене

6 Маркучна връзка на вход за водата

7 Скрепителен материал за фиксиращата плоча

8 Фиксираща плоча за държача за стена

9 Държач за стена с държач за пръскащо

устройство

10 Отключване на кутията за маркуч

11 Маркуч за вода

12 Стопер на маркуча

13 Съединителен маркуч с Aqua Stop

14 Пръскащо устройство

Монтаж

Указание

Мястото на монтаж трябва да се избере така, че

при теч да не може да се протече вода в сградата.

Указание

Препоръчваме място за монтаж, защитено от

пряка слънчева светлина, така че нито уредът,

нито маркучът да се нагряват прекалено много.

Монтаж на фиксиращата плоча

Държачът за стена е предназначен за монтаж върху

плоска повърхност.

Указание

Дюбелите от комплекта са подходящи само за

носеща зидария. За други стенни материали

трябва да се използват специални дюбели.

1. Регулирайте фиксиращата плоча за държача за

стена с помощта на нивелир и отбележете

отворите за пробиване.

2. Пробийте дупките (10 mm).

3. Поставете дюбелите в от

ворите.

4. Закрепете фиксиращата плоча за държача за

стена с помощта на предоставените подложни

шайби и винтове.

Фигура B

Поставяне на държача за стена

1. Закачете горните две куки на държача за стена.

2. Завъртете държача за стена така, че двете долни

куки да бъдат поставени в долните жлебове на

фиксиращата плоча.

3. Плъзнете държача за стена надолу, докато

всичките 4 куки се закрепят здраво във

фиксиращата плоча.

Фигура C

Пускане в експлоатация

Поставете кутията за маркуч върху

държача за стена

ВНИМАНИЕ

Опасност от наранявания и повреди

Опасност поради падане на кутията за маркуч.

Проверете дали кутията за маркуч е здраво

закрепена.

1. Поставете кутията за маркуч върху държача за

стена. Кутията за маркуч се фиксира

автоматично.

Фигура D

Кутията за маркуч може да се върти свободно в

зависимост от свободното пространство на стената.

Преместване на ограничителя за маркуча

При необходимост дължината на външния маркуч

трябва да се увеличи, ограничителят за маркуча

може да се премести.

1. Разхлабете двата винта на стопера с помощта на

отвертка Torx (T15).

2. Поставете стопера в желаната позиция и

затегнете.

Фигура E

Свързване на водата

1. При необходимост прикрепете връзката на

водоснабдителния кран към водоснабдителния

кран. Свържете захранващия маркуч към

водоснабдителния кран.

2. Свържете захранващия маркуч странично към

входа за вода на кутията за маркуч.

3. Свържете пръскащото устройство или други

принадлежности за поливане на KÄRCHER към

водния маркуч.

Фигура F

4. Отворете крана за водата.

Експлоатация

Развиване на маркуча за вода

1. Свържете пръскащото устройство или други

принадлежности за поливане на KÄRCHER към

съединението на водния маркуч.

2. Издърпайте водния маркуч до желаната

дължина. Функцията за заключване на кутията за

маркуч може да се активира на интервали от

около 25 - 45 cm и се сигнализира с щракване.

Навиване на водния маркуч

몇 ПРЕДПАЗЛИВОСТ

Опасност от нараняване поради прибиране на

маркуча

Уверете се, че в близост до прибиращия се маркуч

няма хора.

ВНИМАНИЕ

Опасност от повреда

Уверете се, че водният маркуч има свободен

обратен поток. Не трябва да има големи

замърсявания преди навиване, за да се гарантира

автоматичното навиване.

1. Освободете блокировката с кратко издърпване

на водния маркуч, за да стартирате

автоматичното навиване.

2. Водният маркуч се навива равномерно.

При блокиране издърпайте водния маркуч

напълно и го о

ставете да се пр

ибере отново.

88 Български

Приключване на работата

1. Затворете крана за водата.

2. Оставете водното налягане да излезе от

системата, като отворите и затворите за кратко

устройството за пръскане или като задействате

друга принадлежност за поливане на KÄRCHER.

Транспортиране

몇 ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда при

несъблюдаване на теглото

При транспортиране съблюдавайте теглото на

уреда.

1. Свалете кутията за маркуч от държача за стена

вижте глава Сваляне и съхранение на кутията

за маркуч.

Фигура G

2. За транспортиране използвайте работната

ръчка в горната част на кутията за маркуч.

Указание

След това кутията за маркуч мо

же да се пост

ави

на колчето земята (*) без инструменти.



* Специални принадлежности, които не са

включени в обхвата на доставката за всички

варианти, номер на частта 2.645-382.0

Съхранение

몇 ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда при

несъблюдаване на теглото

При съхранението вземайте под внимание

теглото на уреда.

В празно състояние кутията за маркуч може да се

съхранява на открито през зимата.

ВНИМАНИЕ

Опасност от повреда

Замръзналата вода може да повреди кутията на

маркуч.

Кутията за маркуч трябва да е напълно празна

при съхранение на открито през зимата.

1. Отстранете захранващия маркуч от

водоснабдителния кран и от кутията за маркуч.

2. Изпразнете напълно водата в кутията за маркуч.

Сваляне и съхранение на кутията за

маркуч

1. Издърпайте двата освобождаващи плъзгача на

кутията за маркуч навън.

2. Свалете кутията за маркуч от държача за стена и

я съхранявайте на незамръзващо място.

Фигура G

3. При необходимост съхранявайте

принадлежностите за поливане на KÄ

RCHER

директно върху държача за принадлежности на

държача за стена.

몇 ПРЕДПАЗЛИВОСТ

Опасност от повреда

Не поставяйте кутията за маркуч, ако държача за

стена за съхраняване е окачен вертикално на

държача за стена!

За да се спести място при съхраняване, държача за

стена може да се демонтира и да се закачи отгоре

на фиксиращата плоча.

Фигура H

Обезопасяване на кутията за маркуч

Когато се съхранява на открито, кутията за маркуч

може да се обезопаси с кабелна ключалка.

Указание

В обхвата на доставката не се съдържа ключалка.

За да се гарантира, че кабелната ключалка ще

мине през обезопасяващото ухо, трябва да се

уверите, че частите на обезопасяващата

система, които трябва да се прокарат, не са по-

го

еми от 8 mm.

1. Закрепете държача за стена, вижте глава

Поставяне на държача за стена.

2. Поставете кутията за маркуч върху държача за

стена, вижте глава Поставете кутията за

маркуч върху държача за стена.

3. Прекарайте кабелната ключалка през ухото на

гърба на кутията за маркуч.

4. Прекарайте кабелната ключалка между

фик

иращата плоча и стената и я заключете.

Фигура I

Поддръжка

몇 ПРЕДПАЗЛИВОСТ

Опасност от наранявания и повреди

Кутията за маркуча не бива да се отваря.

Ремонтни дейности по продукта могат да се

извършват само от оторизиран отдел за

обслужване на клиентите.

Продуктът не се нуждае от поддръжка.

При съхранение на открито избърсвайте кутията за

маркуч и маркуча от време на време с влажна кърпа.

Гаранция

Във всяка държава са валидни издадените от нашия

оторизиран дистрибутор гаранционни условия.

Евентуални повреди на Вашия уред ще отстраним в

рамките на гаранционния срок безплатно, ако се

касае за дефект в материалите или производствен

дефект. В случай на предявяване на право на

гаранция, се обърнете към Вашия дистрибутор или

към най-бл

изкия от

оризиран сервиз, като

представите касовата бележка.

(Адрес, вж. задната страна)

日本語 89

Декларация за съответствие на

ЕС

С настоящото декларираме, че посочената по-долу

машина по своята концепция и конструкция, както и

в пуснатото от нас на пазара изпълнение,

съответства на приложимите основни изисквания за

безопасност и опазване на здравето, определени в

директивите на ЕС. При несъгласувана с нас

промяна на машината тази декларация губи своята

валидност.

Продукт: Кутия за марк

уч

Тип: 2.

645-xxx

Приложими директиви на ЕС

2006/42/ЕО (+2009/127/ЕО)

Приложими хармонизирани стандарти

EN ISO 12100

Приложими национални стандарти

Подписващите лица действат от името и като

пълномощници на управителния орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Виненден, 2023/04/01

Технически данни

Запазваме си правото на технически промени.

一般的な注意事項

装置の初期使用前に、この取扱説明書

を読んで、指示に従ってください。本

取扱説明書を、後の使用あるいは次の

所有者のために保存してください。

安全注意事項

セキュリティレベル



危険

●

この注記は死亡に至る直近の危険を指します。

몇

警告

●

この注記は身体の重傷または死亡に至る可能性が考

えうる危険な状況を指します。

몇

注意

●

この注記は軽度から中程度の怪我を招く恐れのある

危険状態を示唆します。

注意

●

この注記は器物破損を招く恐れのある危険状態を示

唆します。

一般安全注意事項

몇

警告

●

この機器は、身体的、感覚的、精神的能

力が限られている人、または経験や知識が不足してい

る人 (お子様を含む) が使用することを目的としてい

ません。ただし、この人が安全担当者によって監督さ

れている場合、もしくは機器の使用方法に関する指示

を受けている場合はこの限りではありません。

注意

●

危険を回避するために、修理および交換部品の取り

付けは認可されたカスタマーサービスに依頼してくだ

さい。

規定に沿った使用

本製品は個人的用途に開発されており、産業用途への

使用には適しません。メーカーは、不適切な使用また

は誤った操作によって生じたいかなる損害についても

責任を負いません。本製品は、ウォーターホースを均

等に巻き取ることができる自動ホースボックスです。

HBX 4.15

Automatic

HBX 4.20

Automatic

HBX 5.25

Automatic

HBX 5.30

Automatic

HBX 5.35

Automatic

Дължина на маркуча (+ входящ

маркуч)

m 15 (+1,5) 20 (+1,5) 25 (+1,5) 30 (+1,5) 35 (+1,5)

Диаметър на маркуча mm 11 11 11 11 11

Работно налягане (макс.)bar1212121212

Тегло (без принадлежности) kg

一般的な注意事項.......................... 89

安全注意事項.............................. 89

規定に沿った使用.......................... 89

環境保護.................................. 90

アクセサリーとスペアパーツ................ 90

同梱品.................................... 90

機器に関する説明.......................... 90

取り付け.................................. 90

セットアップ.............................. 90

操作...................................... 91

搬送...................................... 91

保管...................................... 91

整備...................................... 91

保証...................................... 91

EU準拠宣言................................ 92

技術データ................................ 92

7,57 8,68 10,84 11,80 13,03

90 日本語

ウォーターホースの使用後に、ホースを一度引くだけ

で自動的に巻き取られます。ボックスは、付属の

ウォールブラケットで壁に取り付けることができま

す。使用時には、最大180度までの旋回が可能です。

本製品を飲料水システムに接続する際には、EN 1717

の要件を順守し、不明な点があれば衛生専門業者にお

問い合わせください。

環境保護

梱包材はリサイクル可能です。梱包材は環境に

適した方法で廃棄してください。

古い装置には、再利用を対象としたリサイクル

可能な貴重品が含まれています。適切な回収シ

ステムを用いて、古い機器を廃棄してください。

物質についての注意事項 (REACH)

内容物に関する最新情報は、

www.kaercher.de/REACH

を参照してください

アクセサリーとスペアパーツ

純正のアクセサリーおよび純正のスペアパーツのみ使

用してください。これにより装置の安全で、トラブル

の無い動作の保証が約束されます。

アクセサリーやスペアパーツに関する詳細について

は、https://www.kaercher.com/jp/

professional.htmlをご参照ください。

同梱品

本装置の同梱品は包装材の上に表示されています。開

梱の際に内容物が揃っているか確認してください。付

属品が欠けている場合や輸送による損傷があった場合

は販売業者にご連絡ください。

機器に関する説明

イラスト A

1 フィードホース 1.5 m

2 蛇口接続部 G3/4、レジューサ G1/2付き

3 ホースカップリング (フィードホースに取り付け

済み)

4 ホースボックス

5 キャリングハンドル

6 給水ホース接続口

7 固定プレート用固定具

8 ウォールブラケット用固定プレート

9 スプレーヘッドホルダー付きウォールブラケット

10 ホースボックスのロック解除

11 ウォーターホース

12 ホースストッパー

13 アクアストップ付きホースカップリング

14 スプレーヘッド

取り付け

注意事項

設置場所は、漏水時に建物内に水が流れ込まないよう

に選ぶ必要があります。

注意事項

装置やホースが熱くならないよう、直射日光の当たら

ない場所への設置をお勧めします。

固定プレートの取り付け

ウォールブラケットは平らな面に取り付けるように設

計されています。

注意事項

付属のダボは、負荷に対する耐性のある石壁にのみ適

しています。その他の壁材では、専用のアンカーを使

用してください。

1. 水準器を使ってウォールブラケットの固定プレー

トを位置合わせし、ドリル穴に印をつけます。

2. 穴を開けます (10 mm)。

3. ダボをドリル穴に挿入します。

4. 付属のワッシャーとネジを使って、壁用ブラケッ

トの固定プレートを取り付けます。

イラスト B

ウォールブラケットの挿入

1. ウォールブラケットの上部2つのフックを掛けま

す。

2. ウォールブラケットを回転させ、下部2つのフッ

クを固定プレートの下側の溝に挿入します。

3. 4つのフックが固定プレートにしっかりとはまる

まで、ウォールブラケットを下向きにスライドさ

せます。

イラスト C

セットアップ

ホースボックスのウォールブラケットへの取り

付け

注意

怪我ならびに損傷の危険

ホースボックスが落下する危険。

ホースボックスがしっかりと固定されていることを確

認してください。

1. ホースボックスをウォールブラケットに取り付け

ます。ホースボックスは、自動的に所定の位置に

ロックされます。

イラスト D

ホースボックスは、壁の空間の状態に応じて自由に旋

回できます。

ホースストッパの移動

屋外にあるホースの長さを延長する場合は、ホースス

トッパを移動させることができます。

1. トルクスドライバー (T15) でストッパの2本のネ

ジを緩めます。

2. ストッパを希望の位置にずらし、ネジで固定しま

す。

イラスト E

給水接続

1. 必要に応じて、蛇口接続部を蛇口に取り付けます。

フィードホースを蛇口に接続します。

2. フィードホースをホースボックスの給水部に横に

接続します。

3. ウォーターホースにスプレーヘッドやその他のケ

ルヒャー製散水用アクセサリーを取り付けてくだ

さい。

イラスト F

4. 蛇口を開きます。

日本語 91

操作

ウォーターホースの引き伸ばし

1. ウォーターホースのホースカップリングにスプ

レーヘッドやその他のケルヒャー製散水用アクセ

サリーを差し込みます。

2. ウォーターホースを好みの長さに引き出します。

ホースボックスのロック機能は、約25〜45 cmの

間隔で作動し、カチッという音で知らせます。

ウォーターホースの巻き戻し

몇

注意

ホースの引き込みによる負傷の危険

ホース引き込み口の近くに人がいないことを確認して

ください。

注意

損傷の危険

ウォーターホースが自由に戻ることを確認してくださ

い。自動巻き戻し機能が確実に作動するよう、巻き戻

す前に汚れが酷くないことを確認してください。

1. ウォーターホースを短く引いてロックを解除し、

自動格納を開始します。

2. ウォーターホースは均等に巻き戻されます。

ウォーターホースが詰まった場合は、一旦完全に

引き出し、再び巻き戻します。

運転の終了

1. 蛇口を閉じます。

2. スプレーの開閉を短時間行うか、他のケルヒャー

製散水アクセサリーを操作して、システムから水

圧を逃がします。

搬送

몇

注意

重量規定に従わないと、怪我や破損につながるおそれ

があります。

搬送の際には装置の重量に注意してください。

1. ホースボックスをウォールブラケットから取り外

します (

ホースボックスの取り外しと保管

章を参

照)。

イラスト G

2. 持ち運びの際には、ホースボックス上部のキャリ

ングハンドルを使用します。

注意事項

その後、ホースボックスは、工具なしでアンカーピン

(*)に設置できます。

オプションアクセサリー (一部のバージョンでのみ

同梱品、部品番号 2.645-382.0)

保管

몇

注意

重量規定に従わないと、怪我や破損につながるおそれ

があります。

保管の際には装置の重量に注意してください。

ホースボックスは、水を抜いた状態なら、冬に屋外に

も保管できます。

注意

損傷の危険

水が凍結すると、ホースボックスの損傷につながるお

それがあります。

冬季の屋外での保管では、ホースボックスを完全に空

にしておく必要があります。

1. 蛇口とホースボックスからフィードホースを取り

外します。

2. ホースボックス内の水を完全に空にします。

ホースボックスの取り外しと保管

1. ホースボックスの2つのロック解除スライドを外

側に引き出します。

2. ホースボックスをウォールブラケットから取り外

し、霜の降りない場所に保管してください。

イラスト G

3. 必要に応じて、ケルヒャーの散水アクセサリーを

ウォールブラケットの直接アクセサリーホルダー

に収納します。

몇

注意

損傷の危険

ウォールブラケットに垂直に掛けて収納する場合は、

ホースボックスを載せないでください！

省スペースに収納するためには、ウォールブラケット

を取り外し、上から固定プレートに掛けることができ

ます。

イラスト H

ホースボックスの固定

屋外に保管する場合は、ホースボックスをケーブル

ロックで固定できます。

注意事項

ロックは同梱品には含まれていません。ケーブルロッ

クを固定用アイレットに通すには、通す固定システム

の部品が8 mm以下であることを確認してください。

1. ウォールブラケットを掛けます (

ウォールブラ

ケットの挿入

章を参照)。

2. ホースボックスをウォールブラケットに取り付け

ます (

ホースボックスのウォールブラケットへの

取り付け

章を参照)。

3. ホースボックスの背面にあるアイレットにケーブ

ルロックを通します。

4. ケーブルロックを固定プレートと壁の間に導き、

閉じます。

イラスト I

整備

몇

注意

怪我ならびに損傷の危険

ホースボックスは開かないでください。製品での修理

作業は、認定を受けたサービスセンターでのみ行うこ

とができます。

この製品はメンテナンスフリー設計となっています。

ホースボックスとホースを屋外に保管する場合は、定

期的に湿らせた布で拭いてください。

保証

国ごとに弊社の販売会社が発行する保証条件が有効で

す。保証期間中は、資材または製造上の欠陥が原因と

みられる装置の故障に関しては無料で修理いたしま

す。保証請求の際はレシートを販売店またはお近くの

認可カスタマーサービスを提示してください。

（住所は裏面をご覧ください）

92 日本語

EU準拠宣言

弊社はここに以下に記載する機械がその設計と製造型

式および弊社によって市場に出された仕様において、

関連するEU指令の安全要件および健康要件を満たし

ていることを宣言します。弊社との相談なしに機械に

改造を食うわえた場合は、この宣言の有効性が失われ

ます。

製品：ホースボックス

型式： 2.645-xxx

Karcher 2.645-377.0 HBX 4.15 Automatic

Product's Documents

Bedienungsanleitung

Specifications

Karcher 2.645-377.0 Questions and Answers
