Metabo HPT C7BUR 7-1/4 Inch Pro Circular Saw "RIPMAX" w/ User Manual

DOUBLE INSULATION

DOUBLE ISOLATION

AISLAMIENTO DOBLE

Model

Modèle

Modelo

C 7UR

∙

C 7BUR

Circular Saw

Scie circulaire

Sierra circular

SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL

WARNING

IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury!

This manual contains important information about product safety. Please read and

understand this manual BEFORE operating the power tool. Please keep this manual

available for other users and owners before they use the power tool. This manual should be

stored in safe place.

INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI

AVERTISSEMENT

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la

mort ou de sérieuses blessures corporelles!

Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit.

Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce

mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent

l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar

en lesiones de gravedad o la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y

comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual

para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este

manual debe ser guardado en un lugar seguro.

00BookC7URNA.indb100BookC7URNA.indb1 2017/11/029:25:012017/11/029:25:01

English

Page Page

Français

Page Page

Español

Página Página

TABLE DES MATIÈRES

ÍNDICE

CONTENTS

IMPORTANT SAFETY INFORMATION .................... 3

MEANINGS OF SIGNAL WORDS ............................ 3

MEANINGS OF SYMBOLS ....................................... 3

SAFETY ....................................................................... 3

GENERAL POWER TOOL SAFETY

WARNINGS ........................................................ 3

CIRCULAR SAW SAFETY WARNINGS .................... 5

SPECIFIC SAFETY RULES AND SYMBOLS ............ 6

DOUBLE INSULATION FOR SAFER

OPERATION ...................................................... 8

FUNCTIONAL DESCRIPTION .................................... 9

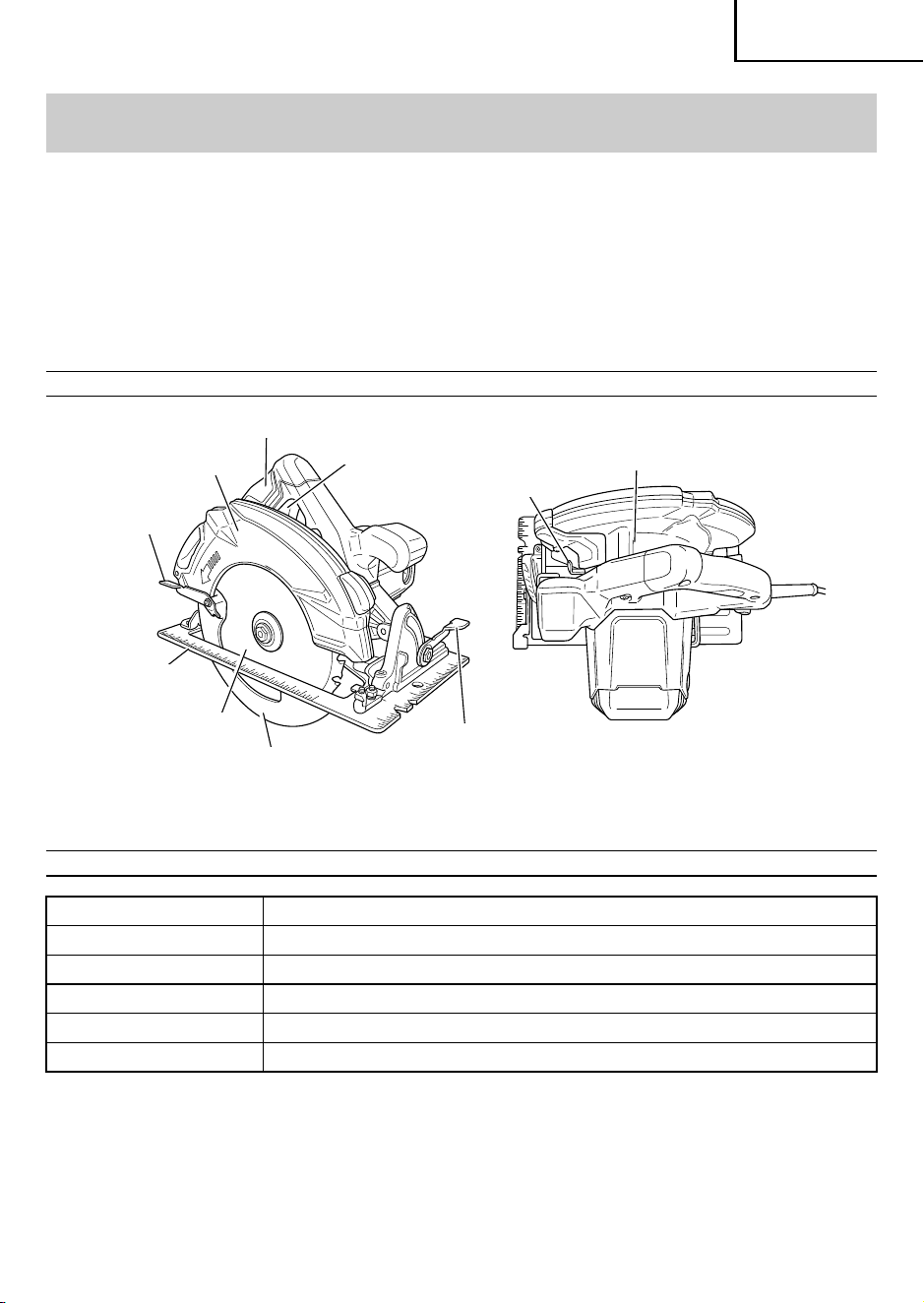

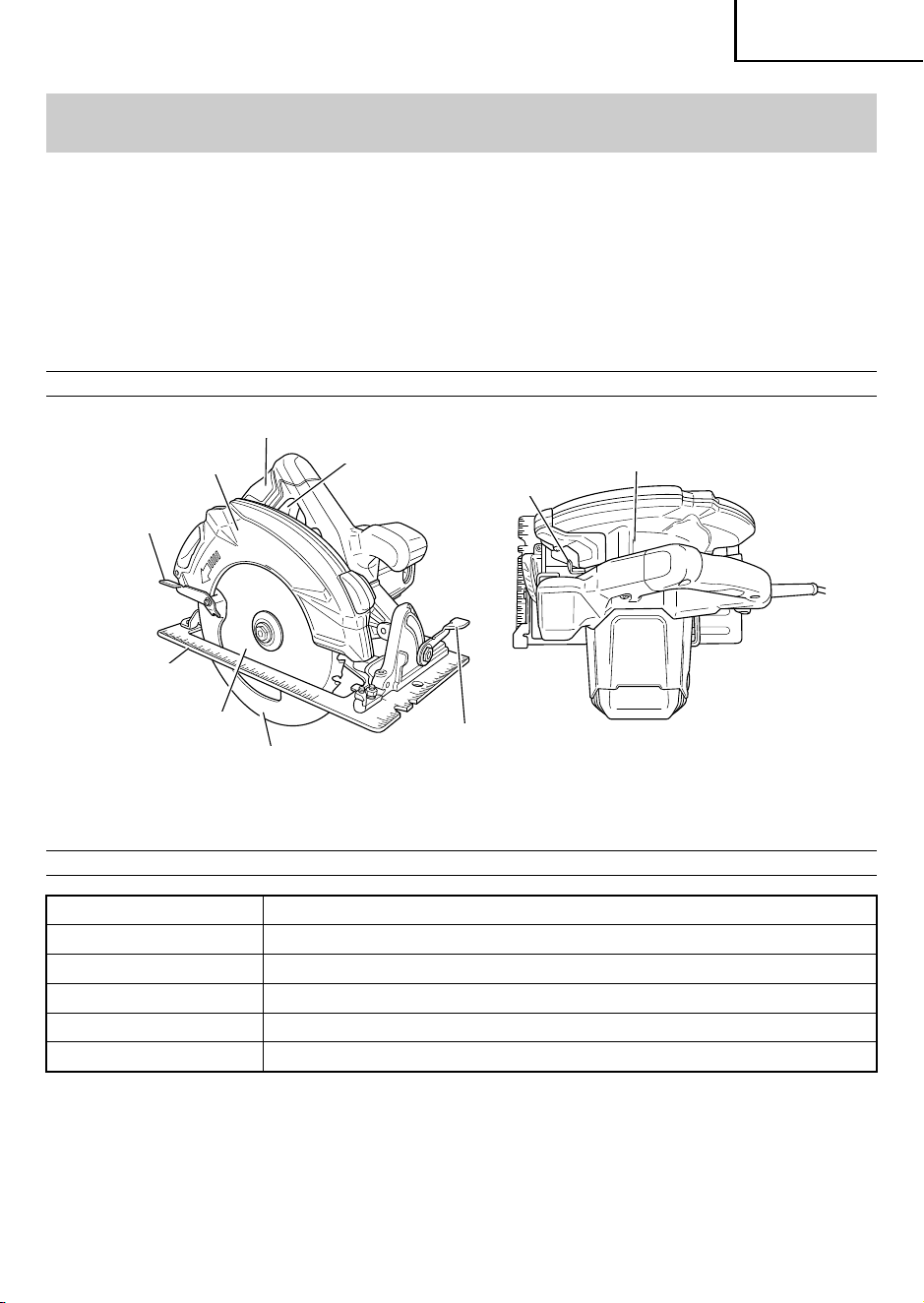

NAME OF PARTS ..................................................... 9

SPECIFICATIONS .................................................... 9

ASSEMBLY AND OPERATION ................................ 10

APPLICATIONS ...................................................... 10

PRIOR TO OPERATION ......................................... 10

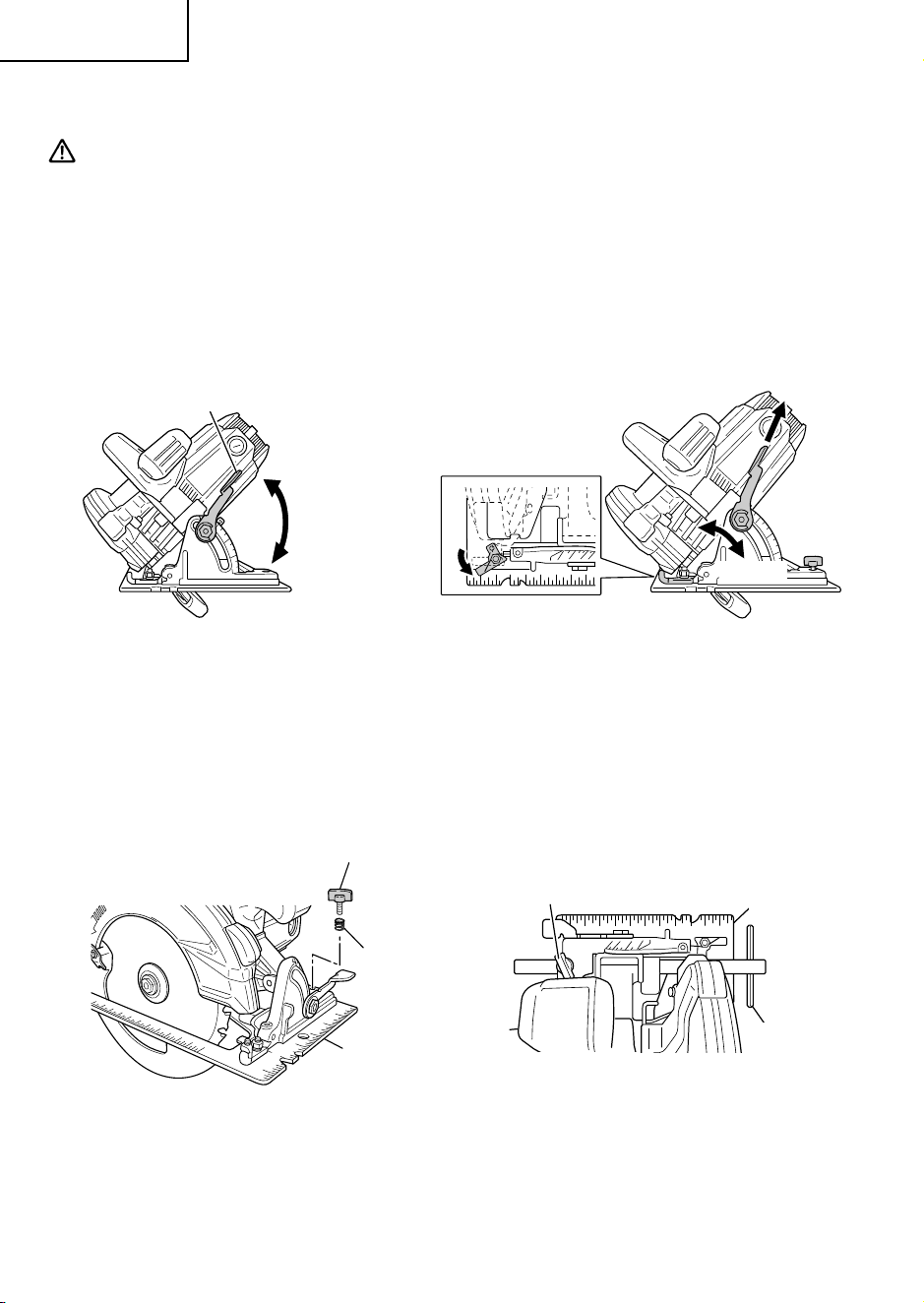

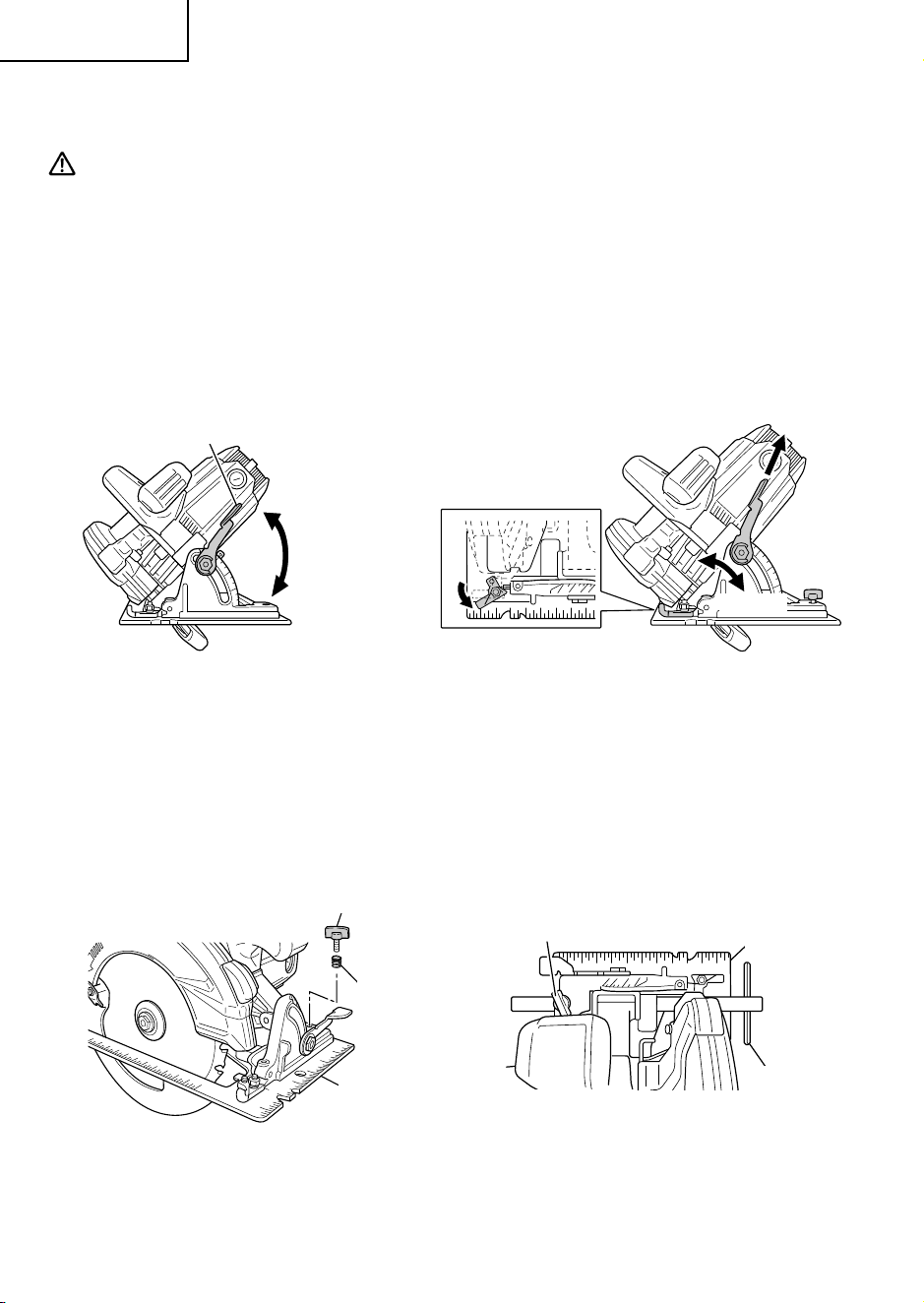

ADJUSTING THE SAW PRIOR TO USE ................ 11

CUTTING PROCEDURES ...................................... 13

MOUNTING AND DISMOUNTING THE

SAW BLADE .................................................... 14

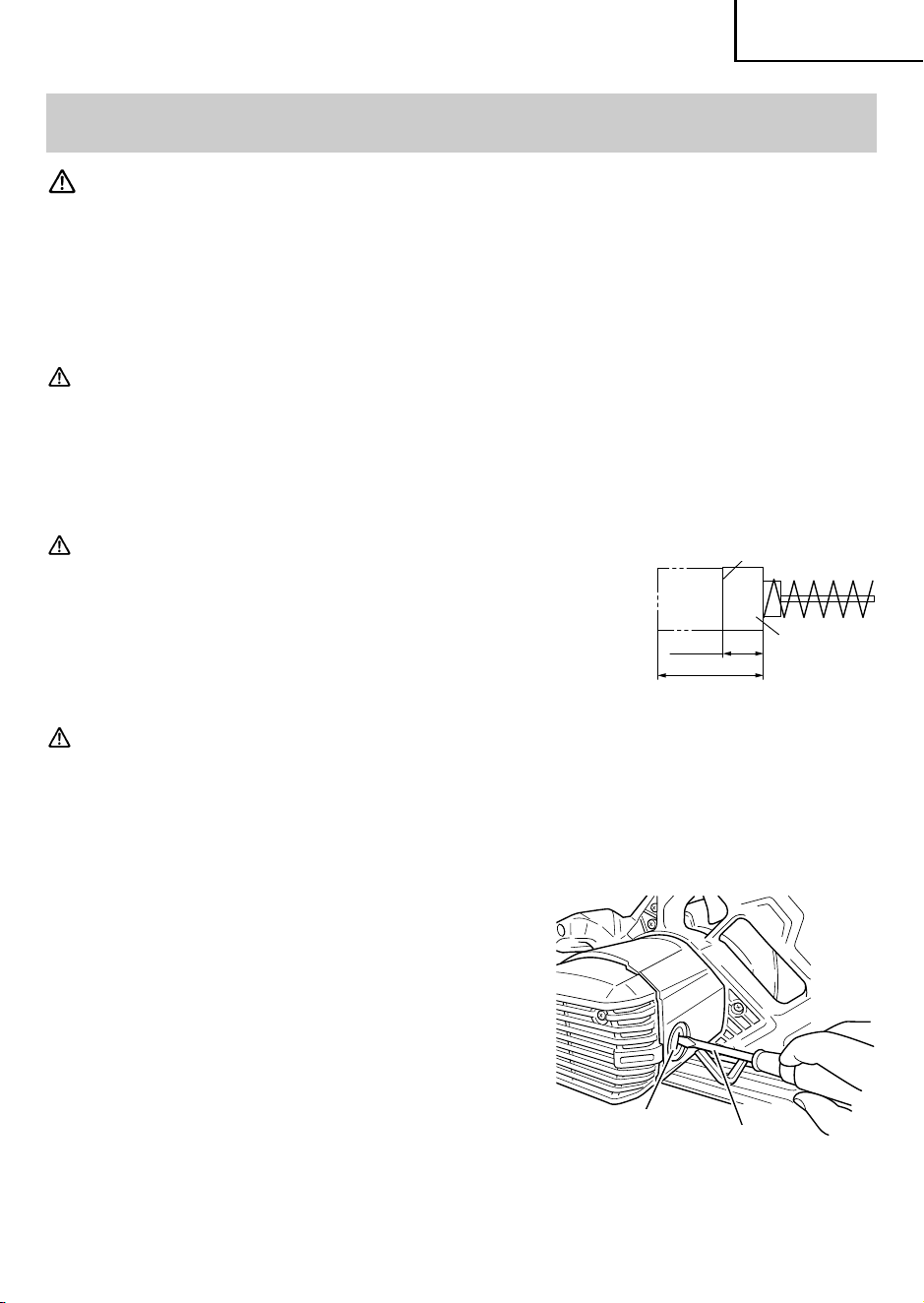

MAINTENANCE AND INSPECTION ........................ 15

ACCESSORIES ........................................................ 17

STANDARD ACCESSORIES ................................. 17

OPTIONAL ACCESSORIES .................................... 17

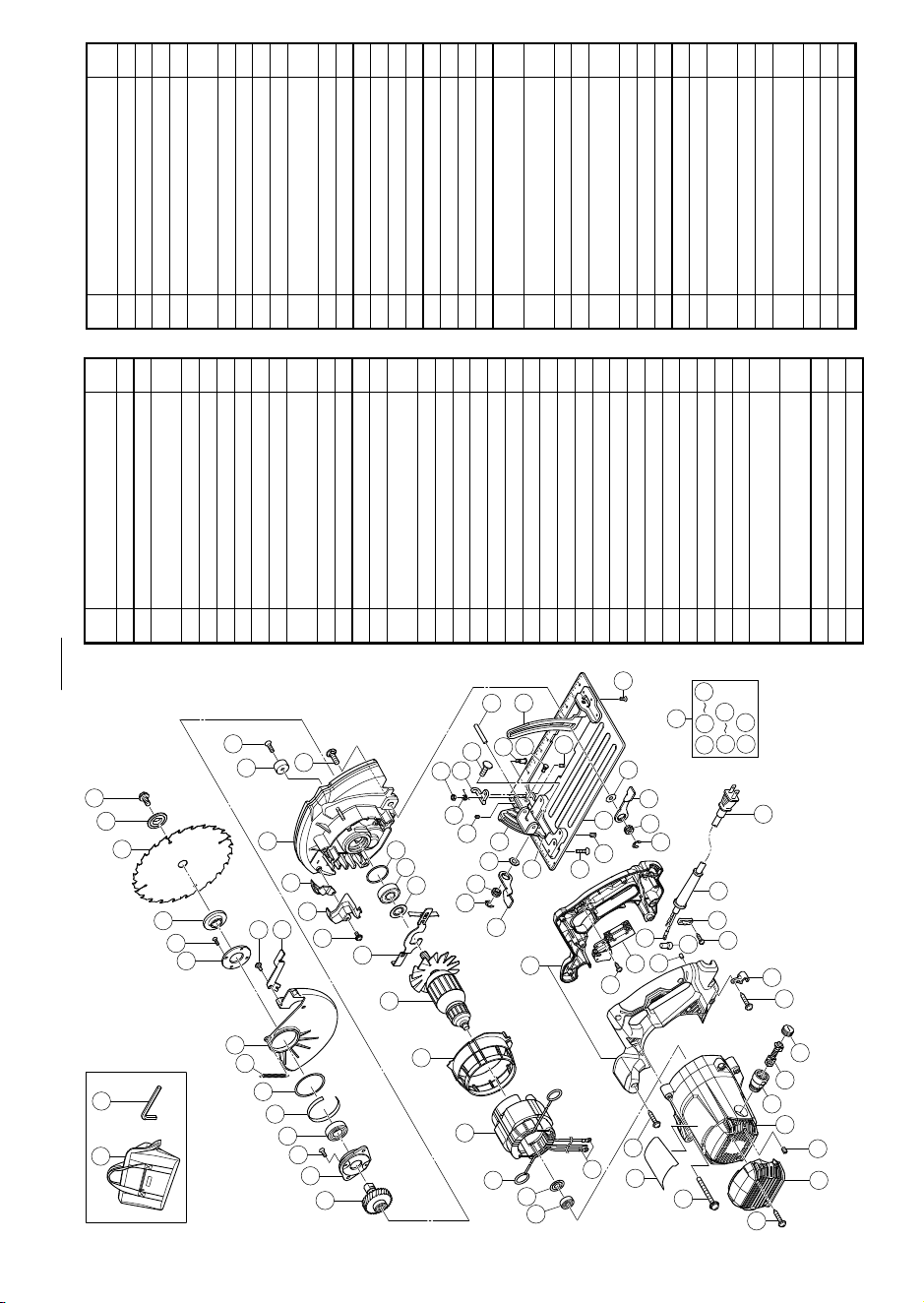

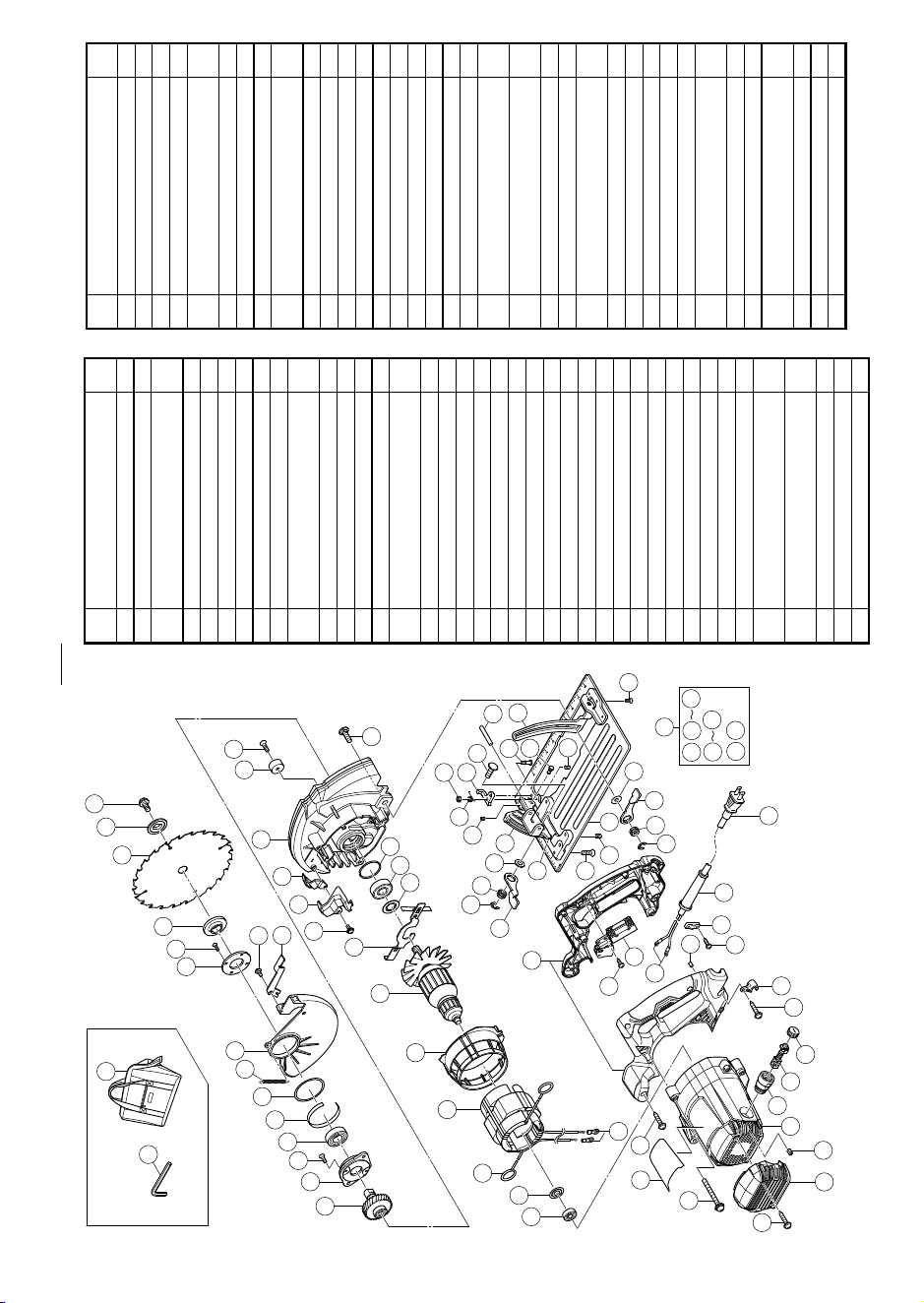

PARTS LIST .............................................................. 50

INFORMATIONS IMPORTANTES

DE SÉCURITÉ .................................................. 18

SIGNIFICATION DES MOTS

D’AVERTISSEMENT ........................................ 18

SIGNIFICATION DES SYMBOLES .......................... 18

SECURITE ................................................................ 18

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

CONCERNANT LES OUTILS ÉLECTRIQUES... 18

AVERTISSEMENTS DE SÉCURITÉ RELATIFS

À LA SCIE CIRCULAIRE .................................. 20

RÈGLES DE SÉCURITÉ SPÉCIFIQUES ET

SYMBOLES ...................................................... 22

DOUBLE ISOLATION POUR UN FONCTIONNEMENT

PLUS SUR ........................................................ 24

DESCRIPTION FONCTIONNELLE .......................... 25

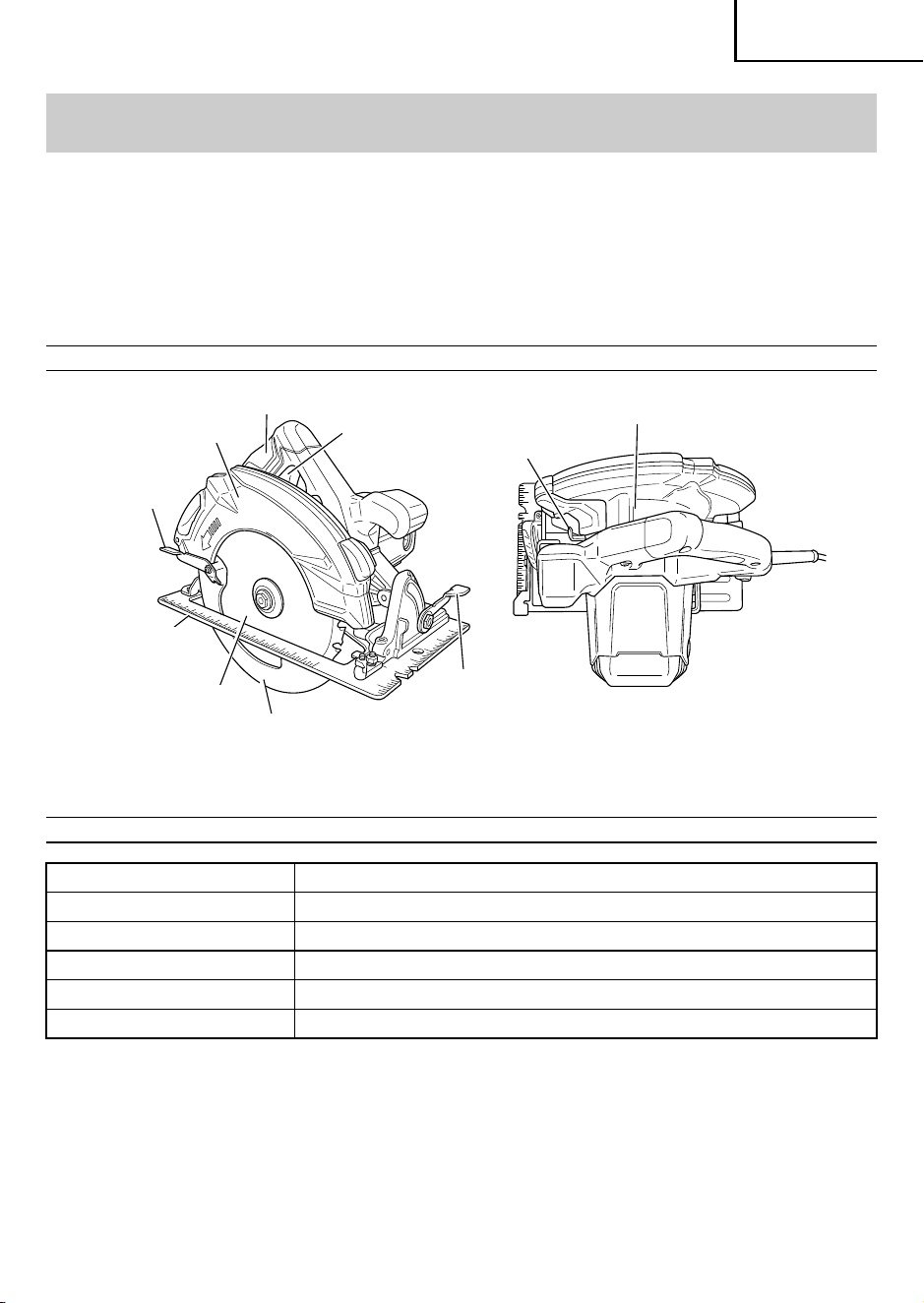

NOM DES PARTIES ............................................... 25

SPECIFICATIONS .................................................. 25

ASSEMBLAGE ET FONCTIONNEMENT ................. 26

APPLICATIONS ...................................................... 26

AVANT L’UTILISATION ........................................... 26

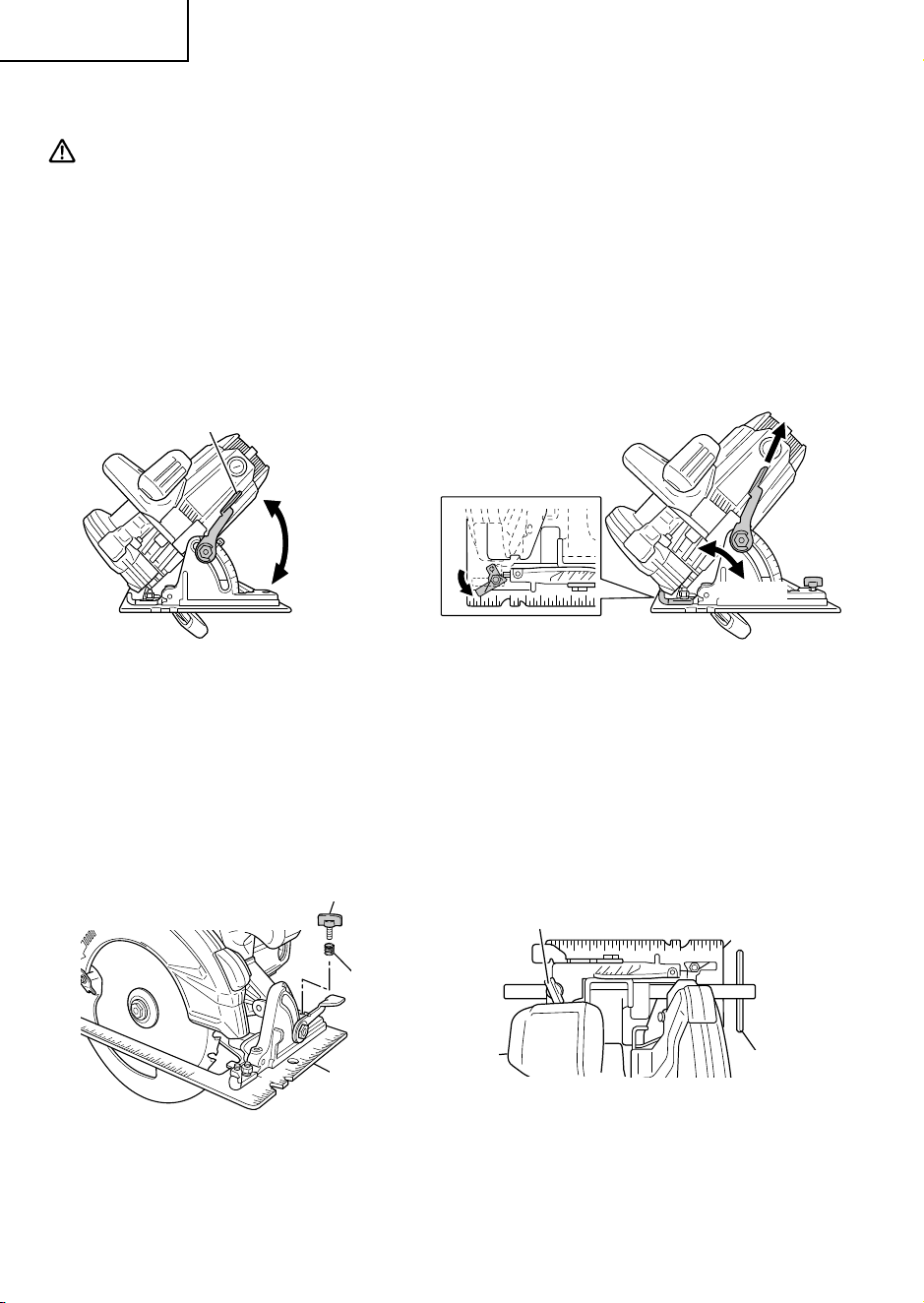

RÉGLAGE DE LA SCIE AVANT

L’UTILISATION ................................................. 27

PROCEDURES DE COUPE .................................... 29

MONTAGE ET DÉMONTAGE DE LA LAME

DE SCIE ........................................................... 30

ENTRETIEN ET INSPECTION ................................. 31

ACCESOIRES ........................................................... 33

ACCESSOIRES STANDARD ................................. 33

ACCESSOIRES EN OPTION................................... 33

LISTE DES PIECES .................................................. 50

INFORMACIÓN IMPORTANTE SOBRE

SEGURIDAD .................................................... 34

SIGNIFICADO DE LAS PALABRAS DE

SEÑALIZACIÓN .............................................. 34

SIGNIFICADO DE SÍMBOLOS ............................... 34

SEGURIDAD ............................................................. 34

ADVERTENCIAS DE SEGURIDAD GENERAL

DE LA HERRAMIENTA ELÉCTRICA .............. 34

ADVERTENCIAS DE SEGURIDAD DE LA

SIERRA CIRCULAR ......................................... 36

NORMAS Y SÍMBOLOS ESPECÍFICOS DE

SEGURIDAD ................................................... 38

AISLAMIENTO DOBLE PARA OFRECER UNA

OPERACIÓN MÁS SEGURA ........................... 40

DESCRIPCIÓN FUNCIONAL ................................... 41

NOMENCLATURA .................................................. 41

ESPECIFICACIONES ............................................. 41

MONTAJE Y OPERACIÓN ....................................... 42

APLICACIONES ..................................................... 42

ANTES DE LA OPERACIÓN ................................... 42

AJUSTE DE LA SIERRA ANTES DE

UTILIZARLA ..................................................... 43

PROCEDIMIENTOS DE CORTE ............................ 45

MONTAJE Y DESMONTAJE DE LA

CUCHILLA DE LA SIERRA .............................. 46

MANTENIMIENTO E INSPECCIÓN ......................... 47

ACCESORIOS .......................................................... 49

ACCESORIOS ESTÁNDAR .................................... 49

ACCESORIOS OPCIONALES ................................. 49

LISTA DE PIEZAS .................................................... 50

00BookC7URNA.indb200BookC7URNA.indb2 2017/11/029:26:082017/11/029:26:08

IMPORTANT SAFETY INFORMATION

Read and understand all of the safety precautions, warnings and operating instructions in the Instruction Manual before

operating or maintaining this power tool.

Most accidents that result from power tool operation and maintenance are caused by the failure to observe basic safety

rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs,

and by observing appropriate safety procedures.

Basic safety precautions are outlined in the “SAFETY” section of this Instruction Manual and in the sections which

contain the operation and maintenance instructions.

Hazards that must be avoided to prevent bodily injury or machine damage are identiﬁ ed by WARNINGS on the power

tool and in this Instruction Manual.

NEVER use this power tool in a manner that has not been speciﬁ cally recommended by HITACHI.

MEANINGS OF SIGNAL WORDS

WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious injury.

CAUTION indicates a potentially hazardous situations which, if not avoided, may result in minor or moderate injury, or

may cause machine damage.

NOTE emphasizes essential information.

MEANINGS OF SYMBOLS

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions

may result in electric shock, ﬁ re and/or serious

injury.

Always wear eye protection.

Always wear hearing protection.

SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

WARNING:

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated

(cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

ﬂ ammable liquids, gases or dust.

Power tools create sparks which may ignite the

dust or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

English

00BookC7URNA.indb300BookC7URNA.indb3 2017/11/029:26:082017/11/029:26:08

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way.

Do not use any adapter plugs with earthed

(grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators.

There is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk

of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the

risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device

(RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired

or under the inﬂ uence of drugs, alcohol or

medication.

A moment of inattention while operating power

tools may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection used

for appropriate conditions will reduce personal

injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ -position before connecting

to power source and/or battery pack, picking

up or carrying the tool.

Carrying power tools with your ﬁ nger on the switch

or energising power tools that have the switch on

invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of

the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts.

Loose clothes, jewellery or long hair can be caught

in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used.

Use of dust collection can reduce dust-related

hazards.

4) Power tool use and care

a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and

safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and oﬀ .

Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools.

Such preventive safety measures reduce the risk

of starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may aﬀ ect the

power tool’s operation.

If damaged, have the power tool repaired

before use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are easier

to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed.

Use of the power tool for operations diﬀ

erent

from those intended could result in a hazardous

situation.

English

00BookC7URNA.indb400BookC7URNA.indb4 2017/11/029:26:092017/11/029:26:09

5) Service

a) Have your power tool serviced by a

qualiﬁ ed repair person using only identical

replacement parts.

This will ensure that the safety of the power tool is

maintained.

CIRCULAR SAW SAFETY WARNINGS

Cutting procedures

DANGER: Keep hands away from cutting

area and the blade. Keep your second hand on

auxiliary handle, or motor housing.

If both hands are holding the saw, they cannot be cut

by the blade.

b) Do not reach underneath the workpiece.

The guard cannot protect you from the blade below

the workpiece.

c) Adjust the cutting depth to the thickness of the

workpiece.

Less than a full tooth of the blade teeth should be

visible below the workpiece.

d) Never hold piece being cut in your hands or

across your leg. Secure the workpiece to a stable

platform.

It is important to support the work properly to minimize

body exposure, blade binding, or loss of control.

e) Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting tool may contact hidden wiring

or its own cord.

Contact with a “live” wire will also make exposed

metal parts of the power tool “live” and could give the

operator an electric shock.

f) When ripping always use a rip fence or straight

edge guide.

This improves the accuracy of cut and reduces the

chance of blade binding.

g) Always use blades with correct size and shape

(diamond versus round) of arbour holes.

Blades that do not match the mounting hardware of

the saw will run eccentrically, causing loss of control.

h) Never use damaged or incorrect blade washers

or bolt.

The blade washers and bolt were specially designed

for your saw, for optimum performance and safety of

operation.

Kickback causes and related warnings

– kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to

lift up and out of the workpiece toward the operator;

– when the blade is pinched or bound tightly by the kerf

closing down, the blade stalls and the motor reaction

drives the unit rapidly back toward the operator;

– if the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into the

top surface of the wood causing the blade to climb out

of the kerf and jump back toward the operator.

Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as given below.

a) Maintain a ﬁ rm grip with both hands on the saw

and position your arms to resist kickback forces.

Position your body to either side of the blade,

but not in line with the blade.

Kickback could cause the saw to jump backwards,

but kickback forces can be controlled by the operator,

if proper precautions are taken.

b) When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the blade

comes to a complete stop.

Never attempt to remove the saw from the work

or pull the saw backward while the blade is in

motion or kickback may occur.

Investigate and take corrective actions to eliminate

the cause of blade binding.

c) When restarting a saw in the workpiece, centre

the saw blade in the kerf and check that saw

teeth are not engaged into the material.

If saw blade is binding, it may walk up or kickback

from the workpiece as the saw is restarted.

d) Support large panels to minimise the risk of

blade pinching and kickback.

Large panels tend to sag under their own weight.

Supports must be placed under the panel on both sides,

near the line of cut and near the edge of the panel.

e) Do not use dull or damaged blades.

Unsharpened or improperly set blades produce

narrow kerf causing excessive friction, blade binding

and kickback.

f) Blade depth and bevel adjusting locking levers

must be tight and secure before making cut.

If blade adjustment shifts while cutting, it may cause

binding and kickback.

g) Use extra caution when sawing into existing

walls or other blind areas.

The protruding blade may cut objects that can cause

kickback.

h) For model C7BUR, be careful of brake kickback.

C7BUR model feature an electric brake that functions

when the switch released.

As there is some kickback when the brake functions,

be sure to hold the main body securely.

English

00BookC7URNA.indb500BookC7URNA.indb5 2017/11/029:26:092017/11/029:26:09

SPECIFIC SAFETY RULES AND SYMBOLS

1. Adjustments. Before cutting be sure depth and

bevel adjustments are tight.

2. Avoid cutting nails. Inspect for and remove all

nails from work piece before cutting.

3. When operating the saw, keep the cord away

from the cutting area and position it so that it

will not be caught on the workpiece during the

cutting operation.

Operate with proper hand support, proper workpiece

support, and supply cord routing away from the work

area.

WARNING:

It is important to support the work piece properly and

to hold the saw ﬁ rmly to prevent loss of control which

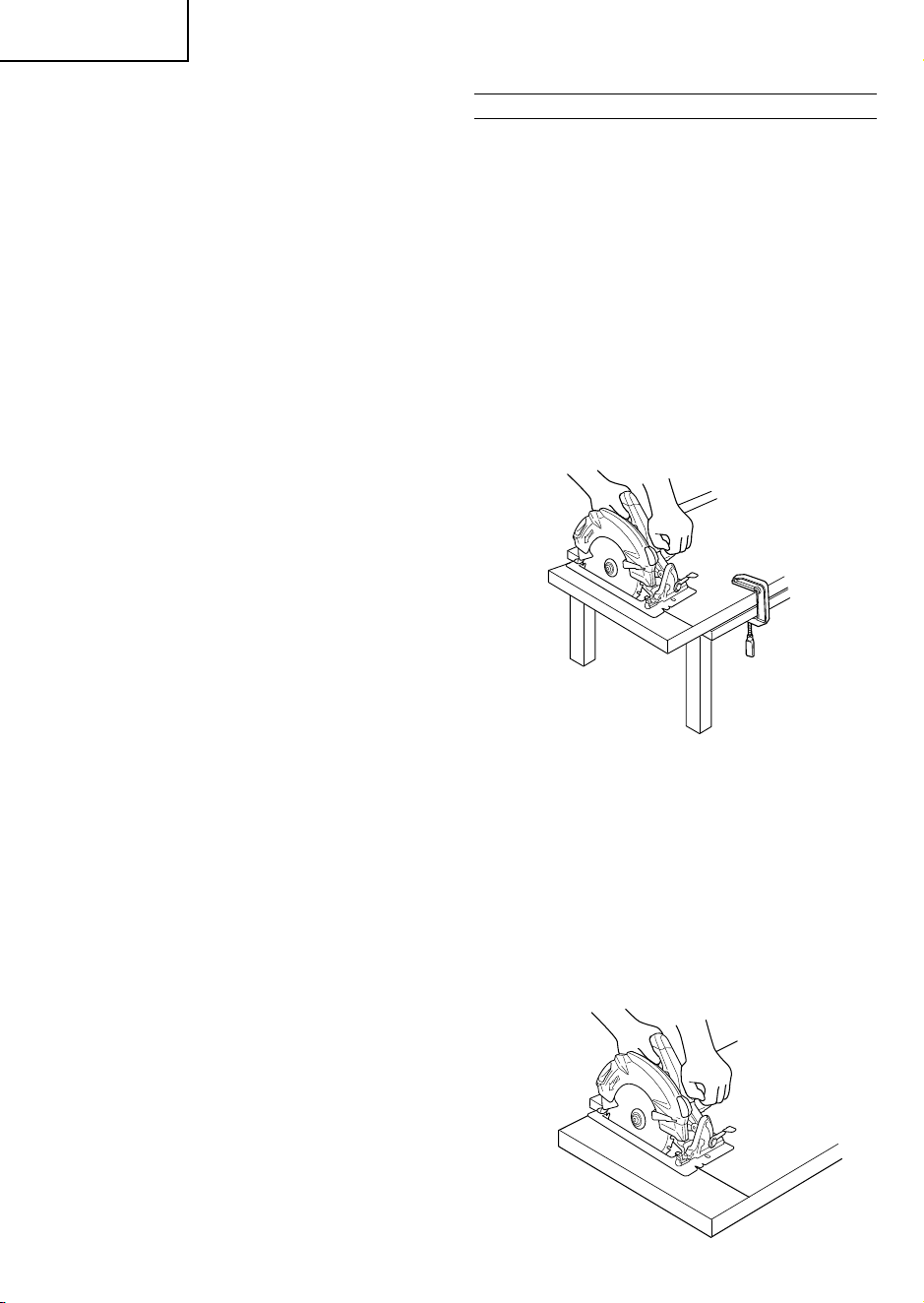

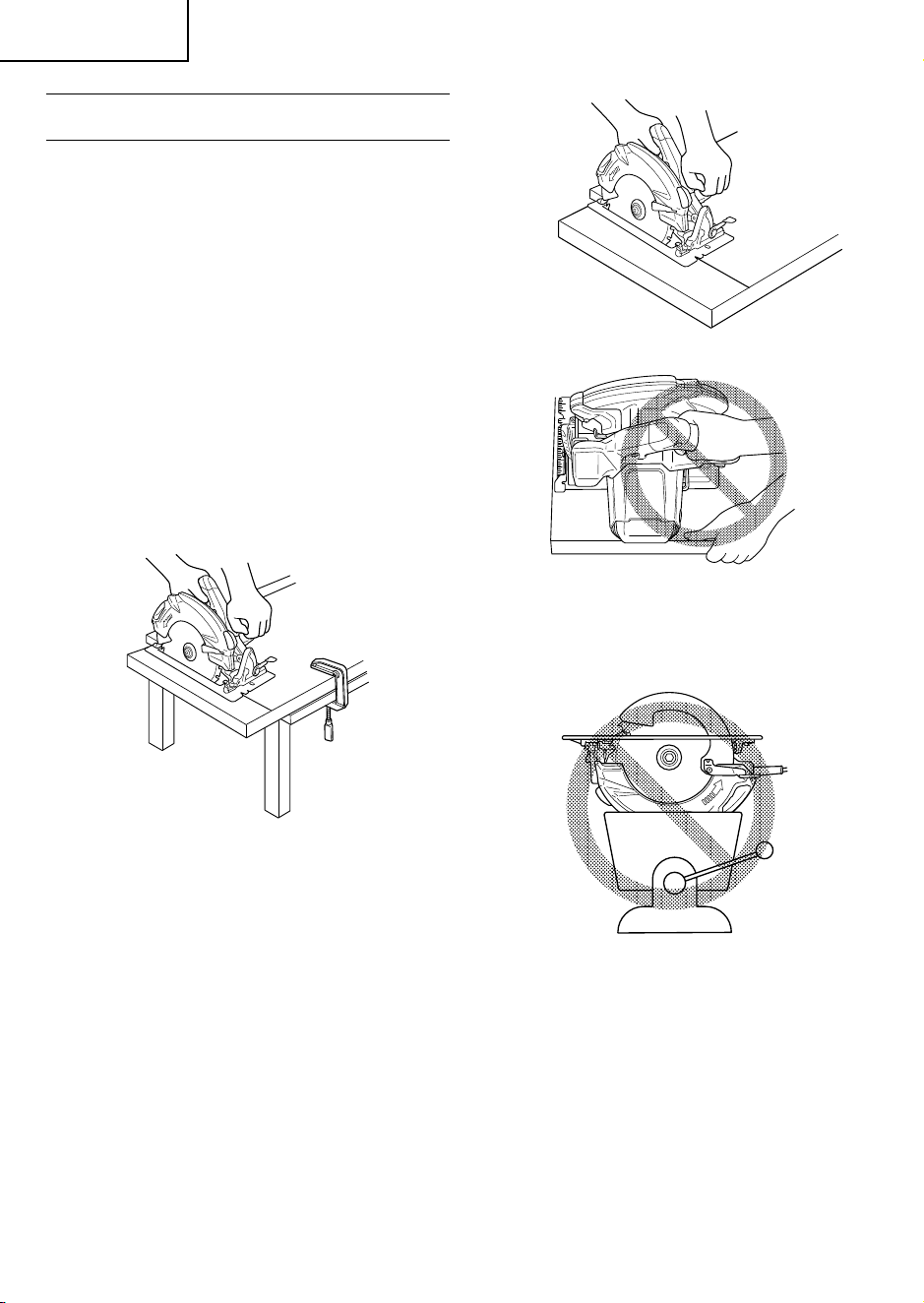

could cause personal injury. Fig. 1 illustrates typical

hand support of the saw.

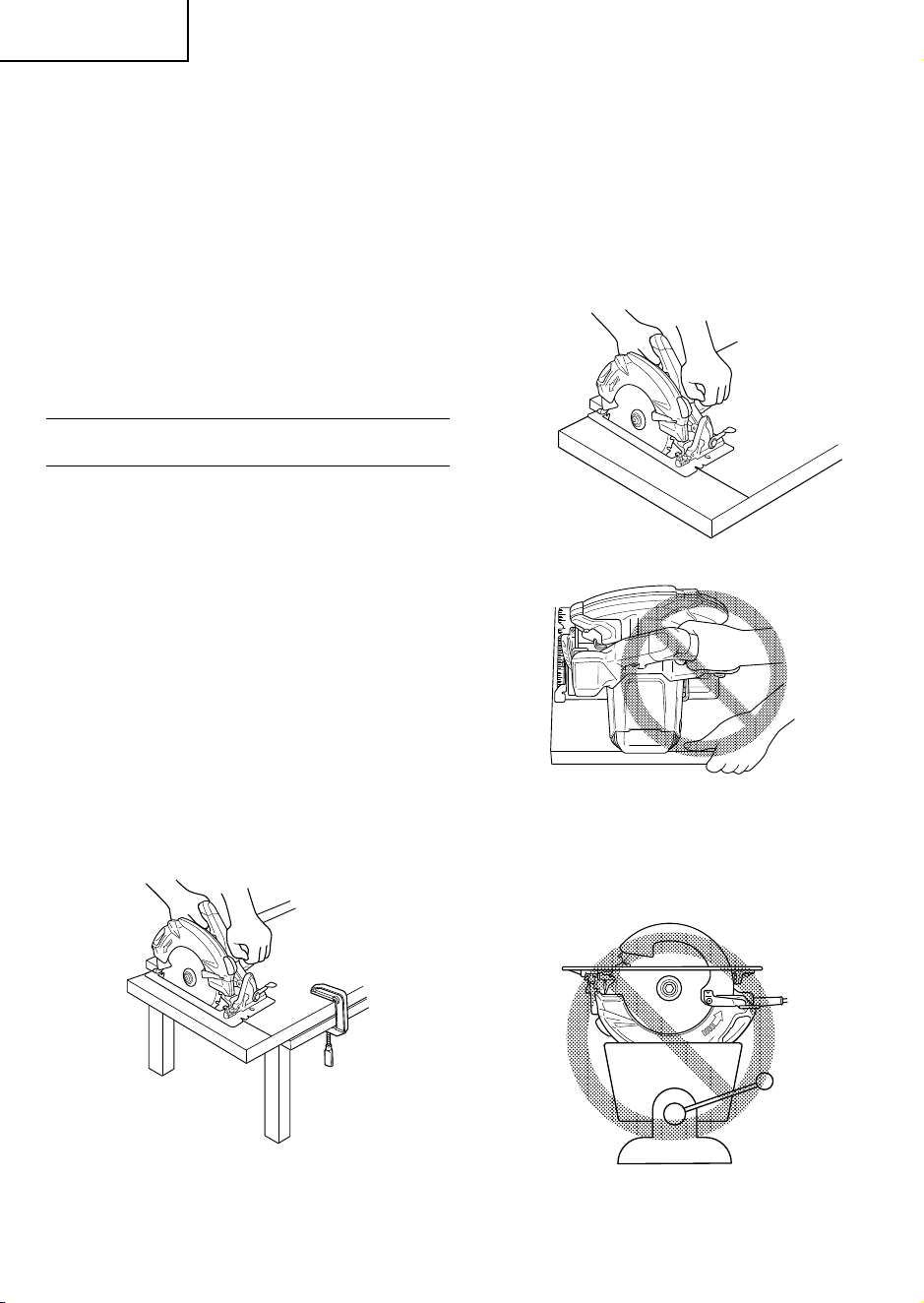

A TYPICAL ILLUSTRATION OF PROPER

HAND SUPPORT WORKPIECE SUPPORT,

AND SUPPLY CORD ROUTING.

Fig. 1

4. Place the wider portion of the saw base on that

part of the work piece which is solidly supported,

not on the section that will fall oﬀ when the cut is

made.

As examples, Fig. 2 illustrates the RIGHT way to cut

oﬀ the end of board, and Fig. 3 the WRONG way. If the

work piece is short or small, clamp it down.

DON’T TRY TO HOLD SHORT PLACES BY HAND!

Fig. 2

Lower guard function

a) Check lower guard for proper closing before each

use. Do not operate the saw if lower guard does

not move freely and close instantly. Never clamp

or tie the lower guard into the open position.

If saw is accidentally dropped, lower guard may be

bent.

Raise the lower guard with the retracting handle and

make sure it moves freely and does not touch the

blade or any other part, in all angles and depths of cut.

b) Check the operation of the lower guard spring. If

the guard and the spring are not operating

properly, they must be serviced before use.

Lower guard may operate sluggishly due to damaged

parts, gummy deposits, or a build-up of debris.

c) Lower guard should be retracted manually

only for special cuts such as “plunge cuts” and

“compound cuts”.

Raise lower guard by retracting handle and as soon

as blade enters the material, the lower guard must be

released.

For all other sawing, the lower guard should operate

automatically.

d) Always observe that the lower guard is covering

the blade before placing saw down on bench or

ﬂ oor.

An unprotected, coasting blade will cause the saw to

walk backwards, cutting whatever is in its path.

Be aware of the time it takes for the blade to stop after

switch is released.

Electric brake

For model C7BUR, this tool is equipped with an

electric brake which will typically stop the blade within

7 seconds after the trigger switch is released.

Occasionally, there will be a delay in the brake

engaging which will result in a longer blade stopping

time. On rare occasions, the brake may not engage at

all and the saw blade will coast to a stop.

If the brake fails to engage frequently, depress and

release the trigger switch to turn the tool on and oﬀ 4

or 5 times.

If the brake still does not engage, replace the brushes

and try the saw again.

If the brake still does not engage, have the tool

serviced at a Hitachi authorized service center.

Always conﬁ rm that the saw blade has completely

stopped before raising it from the workpiece.

The brake is not a substitute for a properly functioning

lower guard. Check the function of the lower guard

before each use.

Serious personal injury may occur if the lower guard

does not move smoothly and cover the blade properly.

English

00BookC7URNA.indb600BookC7URNA.indb6 2017/11/029:26:092017/11/029:26:09

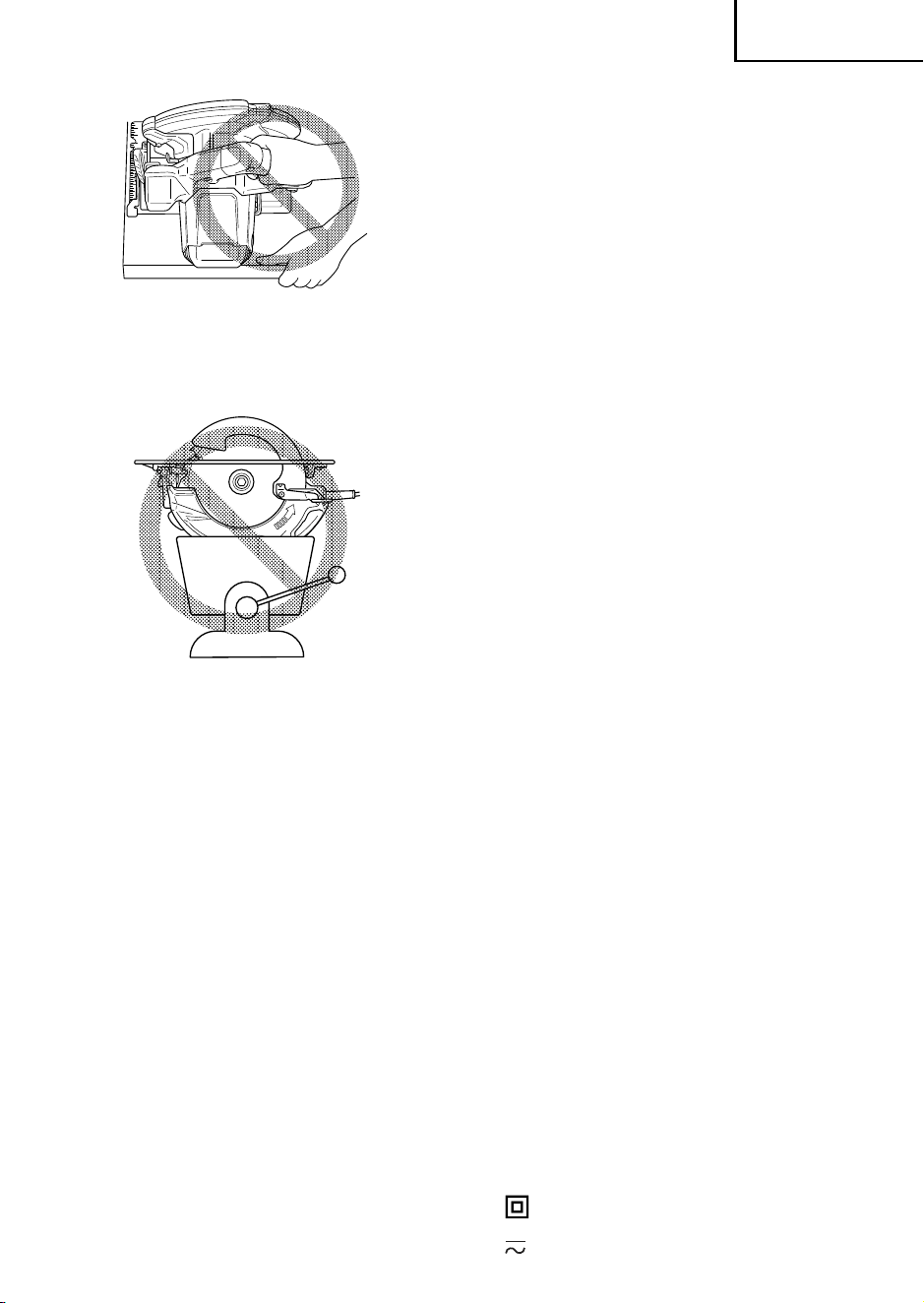

Fig. 3

5. Never attempt to saw with the circular saw held

upside down in a vise.

This is extremely dangerous and can lead to serious

accidents. (Fig. 4)

Fig. 4

6. Before setting the tool down after completing a

cut, be sure that the lower (telescoping) guard

has closed and the blade has come to a complete

stop.

7. Never touch moving parts.

Never place your hands, ﬁ ngers or other body parts

near the tool’s moving parts.

8. Never operate without all guards in place.

Never operate this tool without all guards or safety

features in place and in proper working order. If

maintenance or servicing requires the removal of a

guard or safety feature, be sure to replace the guard or

safety feature before resuming operation of the tool.

9. Use right tool.

Don’t force small tool or attachment to do the job of a

heavy-duty tool.

Don’t use tool for purpose not intended —for

example— don’t use circular saw for cutting tree

limbs or logs.

10. Never use a power tool for applications other

than those speciﬁ ed.

Never use a power tool for applications other than

those speciﬁ ed in the Instruction Manual.

11. Handle tool correctly.

Operate the tool according to the instructions provided

herein. Do not drop or throw the tool. Never allow the

tool to be operated by children, individuals unfamiliar

with its operation or unauthorized personnel.

12. Keep motor air vent clean.

The tool’s motor air vent must be kept clean so that

air can freely ﬂ ow at all times. Check for dust build-up

frequently.

13. Operate power tools at the rated voltage.

Operate the power tool at voltages speciﬁ ed on their

nameplates.

If using the power tool at a higher voltage than the

rated voltage, it will result in abnormally fast motor

revolution and may damage the unit and burn out the

motor.

14. Do not run the saw while carrying it at your side.

15. Keep all screws, bolts and covers tightly in place.

Keep all screws, bolts, and plates tightly mounted.

Check their condition periodically.

16. Do not use power tools if the plastic housing or

handle is cracked.

Cracks in the tool’s housing or handle can lead to

electric shock. Such tools should not be used until

repaired.

17. Blades and accessories must be securely

mounted to the tool.

Prevent potential injuries to yourself or others. Blades,

cutting implements and accessories which have been

mounted to the tool should be secure and tight.

18. Never use a tool which is defective or operating

abnormally.

If the tool appears to be operating unusually, making

strange noises, or otherwise appears defective, stop

using it immediately and arrange for repairs by a

Hitachi authorized service center.

19. Carefully handle power tools.

Should a power tool be dropped or struck against

hard materials inadvertently, it may be deformed,

cracked, or damaged.

20. Do not wipe plastic parts with solvent.

Solvents such as gasoline, thinner benzine, carbon

tetrachloride, and alcohol may damage and crack

plastic parts. Do not wipe them with such solvents.

Wipe plastic parts with a soft cloth lightly dampened

with soapy water and dried thoroughly.

21. Never wear gloves made of material liable to roll

up such as cotton, wool, cloth or string, etc.

22. Deﬁ nitions for symbols.

V ...............volts

Hz .............hertz

A ...............amperes

no ............ no load speed

............ Class II Construction

---/min ....... revolutions per minute

............. alternating or direct current

English

00BookC7URNA.indb700BookC7URNA.indb7 2017/11/029:26:092017/11/029:26:09

SAVE THESE INSTRUCTIONS

AND

MAKE THEM AVAILABLE TO OTHER USERS

AND

OWNERS OF THIS TOOL!

DOUBLE INSULATION FOR SAFER

OPERATION

To ensure safer operation of this power tool, HITACHI has

adopted a double insulation design. “Double insulation”

means that two physically separated insulation systems

have been used to insulate the electrically conductive

materials connected to the power supply from the outer

frame handled by the operator. Therefore, either the symbol

“

” or the words “Double insulation” appear on the

power tool or on the nameplate.

Although this system has no external grounding, you must

still follow the normal electrical safety precautions given in

this Instruction Manual, including not using the power tool

in wet environments.

To keep the double insulation system eﬀ ective, follow

these precautions:

○

Only HITACHI AUTHORIZED SERVICE CENTER

should disassemble or assemble this power tool, and

only genuine HITACHI replacement parts should be

installed.

○

Clean the exterior of the power tool only with a soft

cloth moistened with soapy water, and dry thoroughly.

Never use solvents, gasoline or thinners on plastic

components; otherwise the plastic may dissolve.

English

00BookC7URNA.indb800BookC7URNA.indb8 2017/11/029:26:092017/11/029:26:09

FUNCTIONAL DESCRIPTION

NOTE:

The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance

of the power tool.

NEVER operate, or attempt any maintenance on the tool unless you have ﬁ rst read and understood all safety

instructions contained in this manual.

Some illustrations in this Instruction Manual may show details or attachments that diﬀ er from those on your own

power tool.

NAME OF PARTS

Fig. 5

Handle

Switch

Gear Cover

Lock Lever

Lever (A)

Lower Guard

Saw Blade

Base

Lever

(Retracting Handle)

Blade Cover

SPECIFICATIONS

Motor Single-Phase, Series Commutator Motor

Power Source Single-Phase 120 V AC 60 Hz, 120 V DC

Max. Cutting Depth 2-3/8" (60 mm)

Current 15 A

No-Load Speed 6800/min.

Weight (without cord) 11.1 lbs (5.1 kg)

English

00BookC7URNA.indb900BookC7URNA.indb9 2017/11/029:26:092017/11/029:26:09

ASSEMBLY AND OPERATION

APPLICATIONS

○

The tool is designed for wood cutting applications.

WARNING:

Use extra caution when cutting freshly cut green lumber, hardwood, wet wood, composite wood, pressure

treated wood, wood containing knots or having other characteristics which may put a heavy load on the

saw or blade. If this occurs, do not force the tool. Push the tool more slowly, but with enough force to keep

working without much decrease in speed.

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms to the power source requirements speciﬁ ed on the product

nameplate.

2. Power switch

Ensure that the switch is in the OFF position. If the plug is connected to a receptacle while the switch is in the ON

position, the power tool will start operating immediately and can cause serious injury.

3. Extension cord

When the work area is far away from the power source, use an extension cord of suﬃ cient thickness and rated

capacity. The extension cord should be kept as short as practicable.

WARNING:

Damaged cord must be replaced or repaired.

4. Check the receptacle

If the receptacle only loosely accepts the plug, the receptacle must be repaired. Contact a licensed electrician to

make appropriate repairs.

If such a faulty receptacle is used, it may cause overheating, resulting in a serious hazard.

5. Conﬁ rming condition of the environment:

Conﬁ rm that the work site is placed under appropriate conditions conforming to prescribed precautions.

6. Prepare a wooden workbench (Fig. 6)

Since the saw blade will extend beyond the lower surface of the work

piece, place the work piece on a workbench when cutting. If a square

block is utilized as a workbench, select level ground to ensure it is

properly stabilized. An unstable workbench will result in hazardous

operation.

CAUTION:

To avoid possible accident, always ensure that the portion of

work piece remaining after cutting is securely anchored or held

in position.

Work piece

Base

Saw Blade

Fig. 6

Workbench

English

00BookC7URNA.indb1000BookC7URNA.indb10 2017/11/029:26:092017/11/029:26:09

7. Check if lever (A)s are tightened.

If the lever (A) to adjust cutting depth (Fig. 7) and lever (A) to adjust angle of inclination (Fig. 8) are loose, injury can

result. Make sure that they are tightened securely.

8. Check performance of lower guard.

WARNING:

Make absolutely sure that the safety cover is not ﬁ xed. Also, check and see if it can move smoothly. If the

saw blade is kept exposed injury can result.

The lower guard (refer to Fig. 5) serves to protect your body from coming into contact with the saw blade. Make

absolutely certain that the cover smoothly performs to cover the saw blade. If the lower guard should not move

smoothly, never use it without repairing it.

In such a case, get in touch with the store where you bought the circular saw or the HITACHI Authorized Service

Center for necessary repair.

9. Eye protection

Always wear eye protection with side shields that meets the requirements of ANSI Standard Z87.1. Ordinary

eyeglasses do not provide adequate protection.

WARNING:

Operating the tool without wearing proper eye protection may result in serious injury.

10. Check if saw blade is tightened

Refer to [mounting and dismounting the saw blade] in Page 14, and make sure that the ﬂ ange bolt is tightened

securely.

ADJUSTSING THE SAW PRIOR TO USE

WARNING:

To avoid serious accidents, ensure the switch is in OFF position, and disconnect the plug from the

receptacle.

1. Adjusting the cutting depth (Fig. 7)

WARNING:

If the lever (A) is loose, injury can result. Tighten it securely after

adjustment.

To adjust cutting depth, loosen the lever (A) and, while holding the base

with one hand, move the main body up and down to obtain the prescribed

cutting depth. After adjusting to the prescribed cutting depth, tighten the

lever (A) securely.

Fig. 7

Tighten

Loosen

Lever (A)

Link

Base

English

00BookC7URNA.indb1100BookC7URNA.indb11 2017/11/029:26:092017/11/029:26:09

2. Adjusting the angle of inclination

WARNING:

If the lever (A) is loose, injury can result. Tighten it securely after adjustment.

You can incline saw blade from 0˚ to a maximum angle of 55˚ in relation to the base.

As shown in Fig. 8 by loosing the lever (A) on the bevel scale, the saw blade may be inclined to an angle of 45˚ in

relation to the base.

If you use inclination angle of over 45˚, as shown in Fig. 9 move the lever (A) to outside, the saw blade may be inclined

to a maximum angle of 55˚ in relation to the base.

Always ensure that the lever (A) is thoroughly tightened after making the desired adjustment.

Fig. 9

45˚ – 55˚

Fig. 8

0˚ – 45˚

Lever (A)

3. Regulating the guide (Rip fence) (Fig. 10, 11) ..................................Optional Accessory

Install the wing bolt (B) and lock spring on the base. Insert the guide into the base, move it left and right and adjust

the cutting position. Tighten the wing bolt (B) and ﬁ x the guide. The guide can be installed either from the left or the

right side of the main body.

Fig. 10

Base

Wing Bolt (B)

Lock

Spring

Fig. 11

Wing Bolt (B), Lock Spring

Base

Guide

(Rip Fence)

English

00BookC7URNA.indb1200BookC7URNA.indb12 2017/11/029:26:102017/11/029:26:10

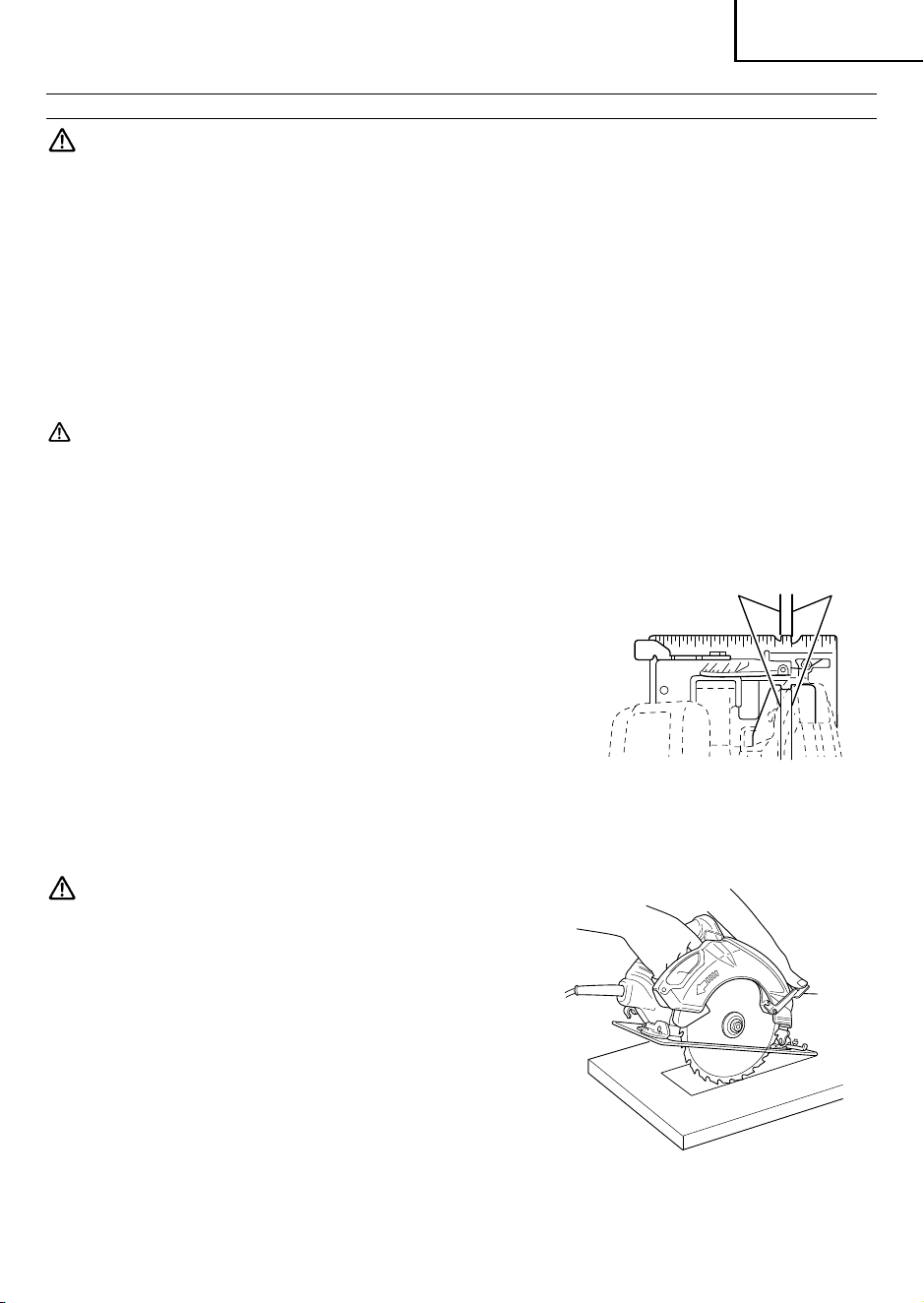

CUTTING PROCEDURES

WARNING:

●

Never touch the moving parts.

●

Should the saw blade be stopped or make an abnormal noise during operation, turn oﬀ the switch

immediately.

●

Don't remove circular saw from work piece during a cut while the saw blade is moving.

●

Always wear eye protection with side shields that meets the requirements of ANSI Standard Z87.1.

Ordinary eyeglasses do not provide adequate protection.

●

Avoid cutting any material like metal, etc., that give oﬀ sparks.

●

Do not use any abrasive wheels.

●

Use only blade diameter speciﬁ ed on the product nameplate.

CAUTION:

●

Always take care in preventing the power cord from coming near the revolving saw blade.

●

Before starting to saw, ensure that the saw blade has reached full speed revolution.

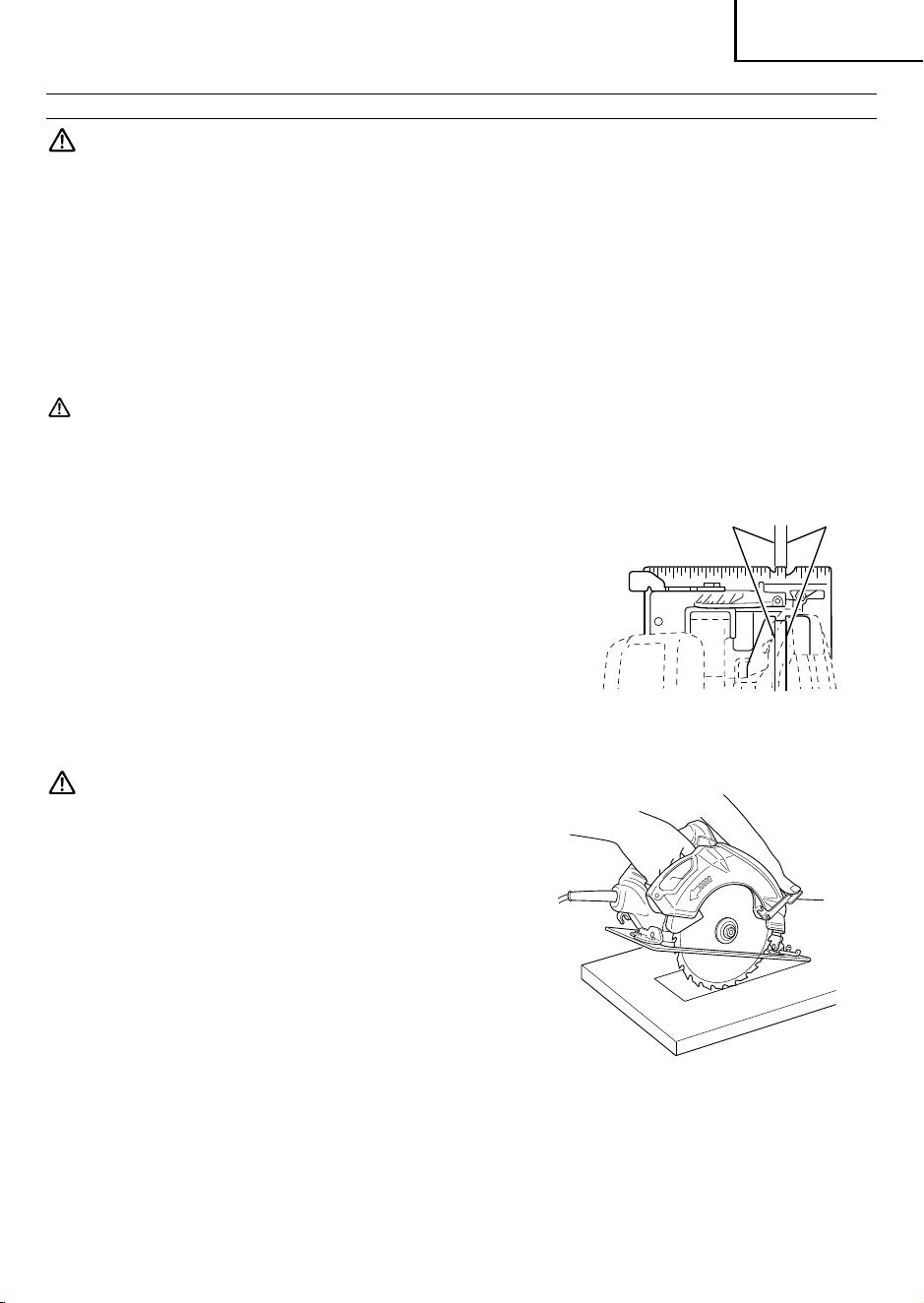

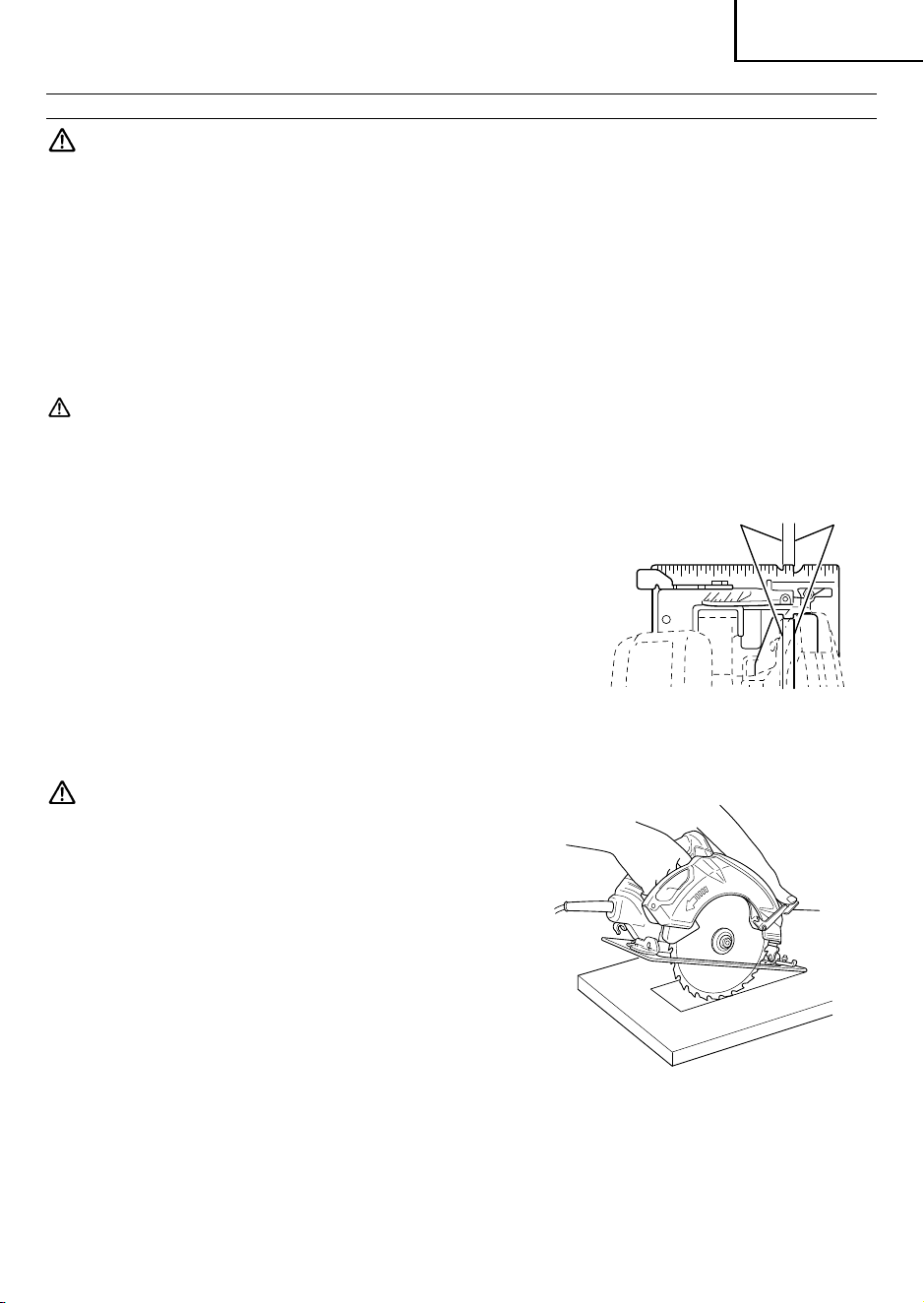

1. Place the saw body (base) on the work piece, and as in Fig. 12 align the

intended line of cut with the saw blade, using the notch. This relationship

of base to work pieces should remain unchanged regardless of the

inclination of the base.

2. The switch should be turned to the ON position before the saw blade

comes into contact with the work piece. The switch is turned ON when

the trigger is pulled by one’s ﬁ nger, and is turned OFF when the trigger is

released.

3. Moving the saw straight at a constant speed will produce optimum cutting.

[POCKET CUTTING]

WARNING:

●

To avoid serious accident, ensure the switch is OFF position,

and disconnect the plug from the receptacle before any

adjustment.

●

Never tie or wedge the lower guard in a raised position.

1. Mark the desired cutting area clearly with lines all side. (See

Fig. 13)

2. Set depth adjustment according to material to be cut.

3. Push the lever all the way back so the blade is exposed as shown

in Fig. 13.

4. Tilt saw forward and align the notch (Fig. 12) with the pre-marked

guide line.

5. Release the lever. When the lower guard contacts the work piece

surface, it will be in proper position to open freely when cutting is commenced.

6. Holding the saw in position, with the blade not contacting the work piece surface, pull the trigger.

7. After the saw has reached full speed, gradually lower rear end of the saw until its base rests on the work surface.

8. Advance saw along the cutting line up to the corner.

Fig. 12

When not

Inclined

When

Inclined 45°

Fig. 13

Lever

English

00BookC7URNA.indb1300BookC7URNA.indb13 2017/11/029:26:102017/11/029:26:10

9. Release trigger and allow blade to stop completely before withdrawing the blade from the work piece.

○

Never under any circumstances pull the saw backwards while the blade is in motion, as kickback may result.

10. Use a jig saw or hand saw to cut the corners out clean.

11. When starting each new cut, repeat as above.

MOUNTING AND DISMOUNTING THE SAW BLADE

WARNING:

To avoid serious accident ensure the switch is in the OFF position, and disconnect the plug from the

receptacle.

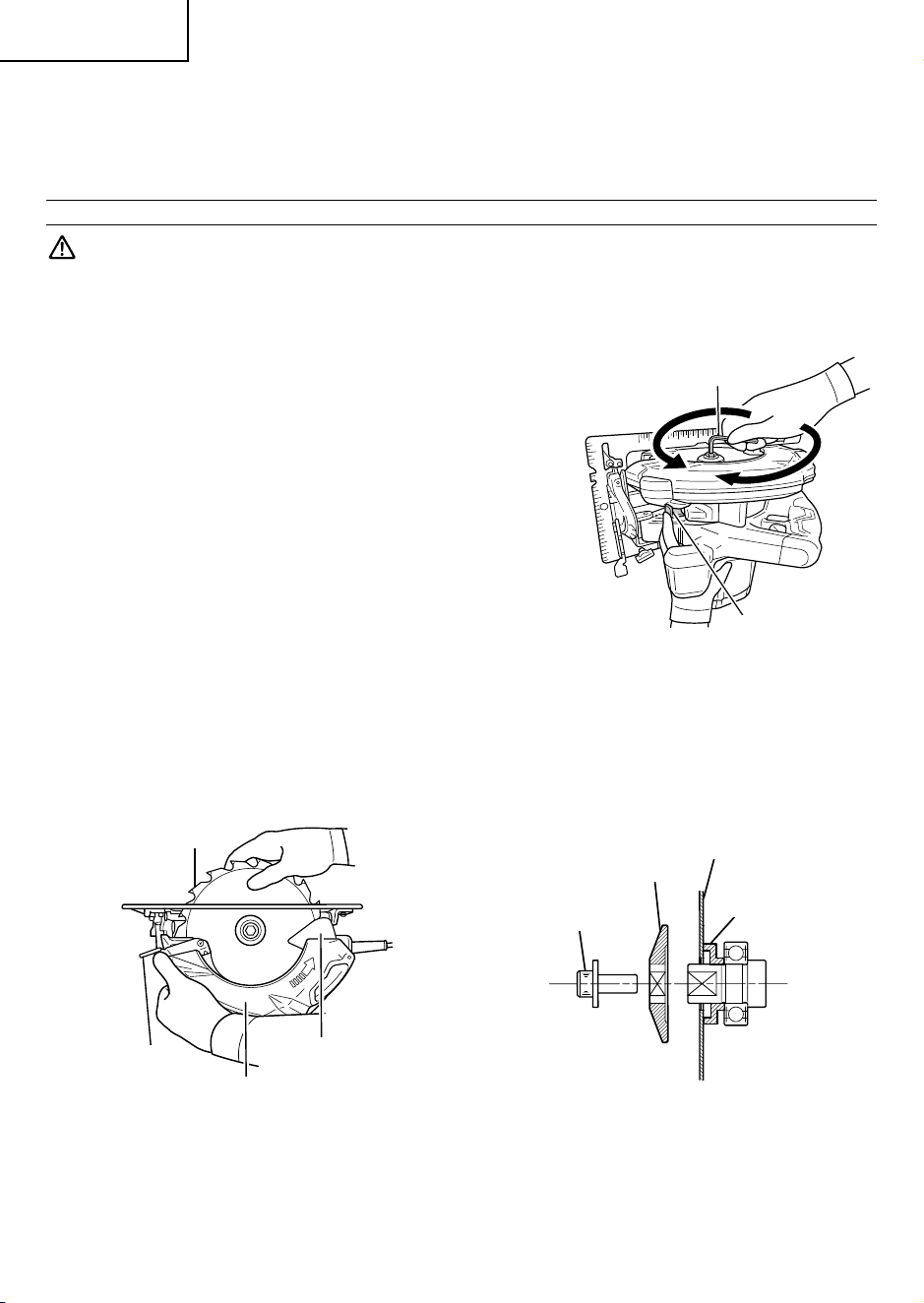

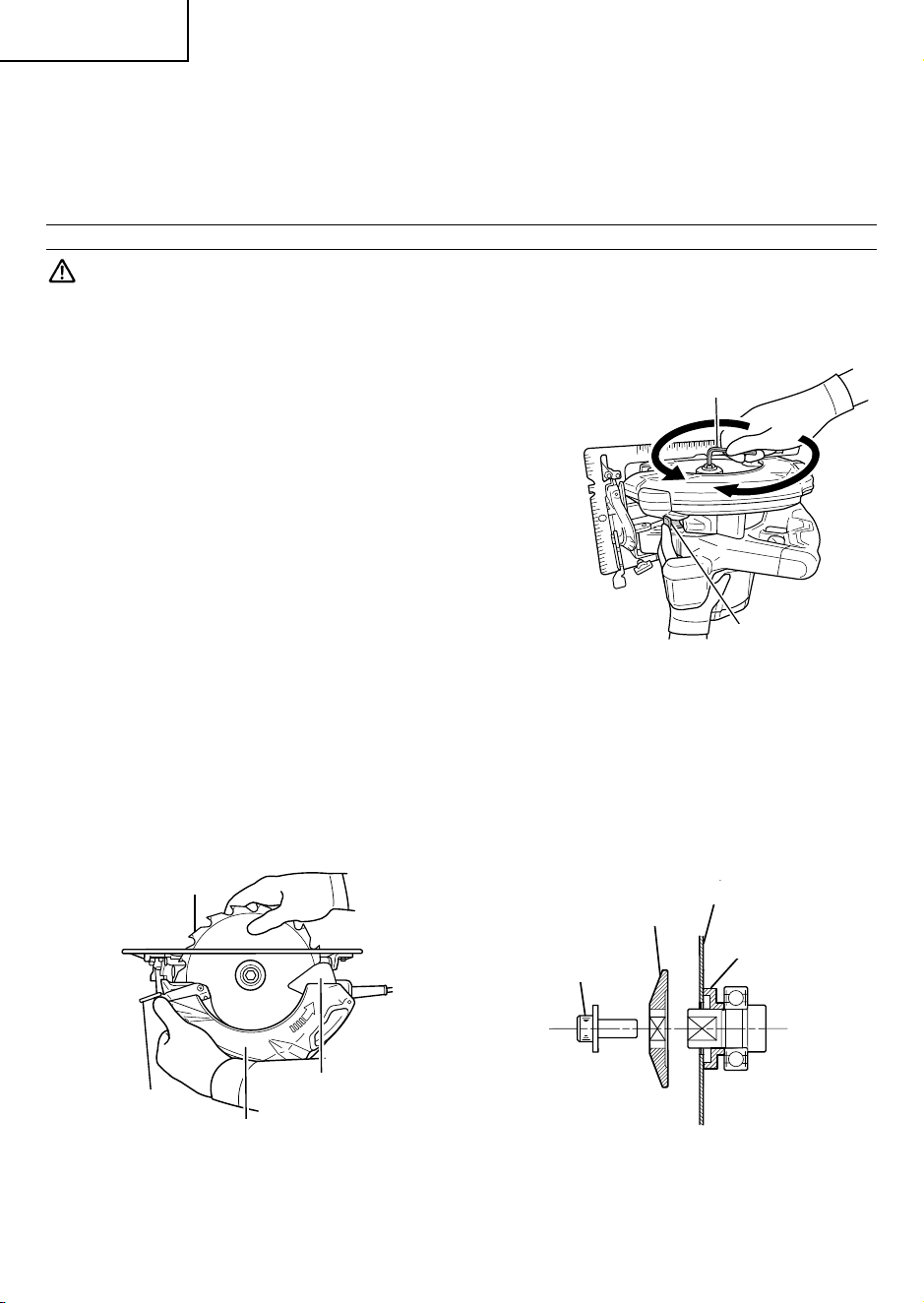

1. Dismounting the saw blade

(1) Set the cutting volume at maximum, and place the Circular Saw as

shown in Fig. 14.

(2) Depress the lock lever, lock the spindle, and remove the hexagonal-

ﬂ ange bolt and washer (B) with the Hex. Bar wrench.

(3) While holding the lever to keep the lower guard fully retracted into the

blade cover, remove the saw blade. (Fig. 15)

2. Mounting the saw blade

(1) Thoroughly remove any sawdust which has accumulated on the

spindle, bolt and washers.

(2) For mounting saw blade, the concave sides of both washers (A) and

(B) must be ﬁ tted to the saw blade sides. Mount the saw blade on the

spindle, and ﬁ nally aﬃ x washer (B) (See Fig. 16)

(3) To assure proper rotation direction of the saw blade, the arrow direction

on the saw blade must coincide with the arrow direction on the blade

cover.

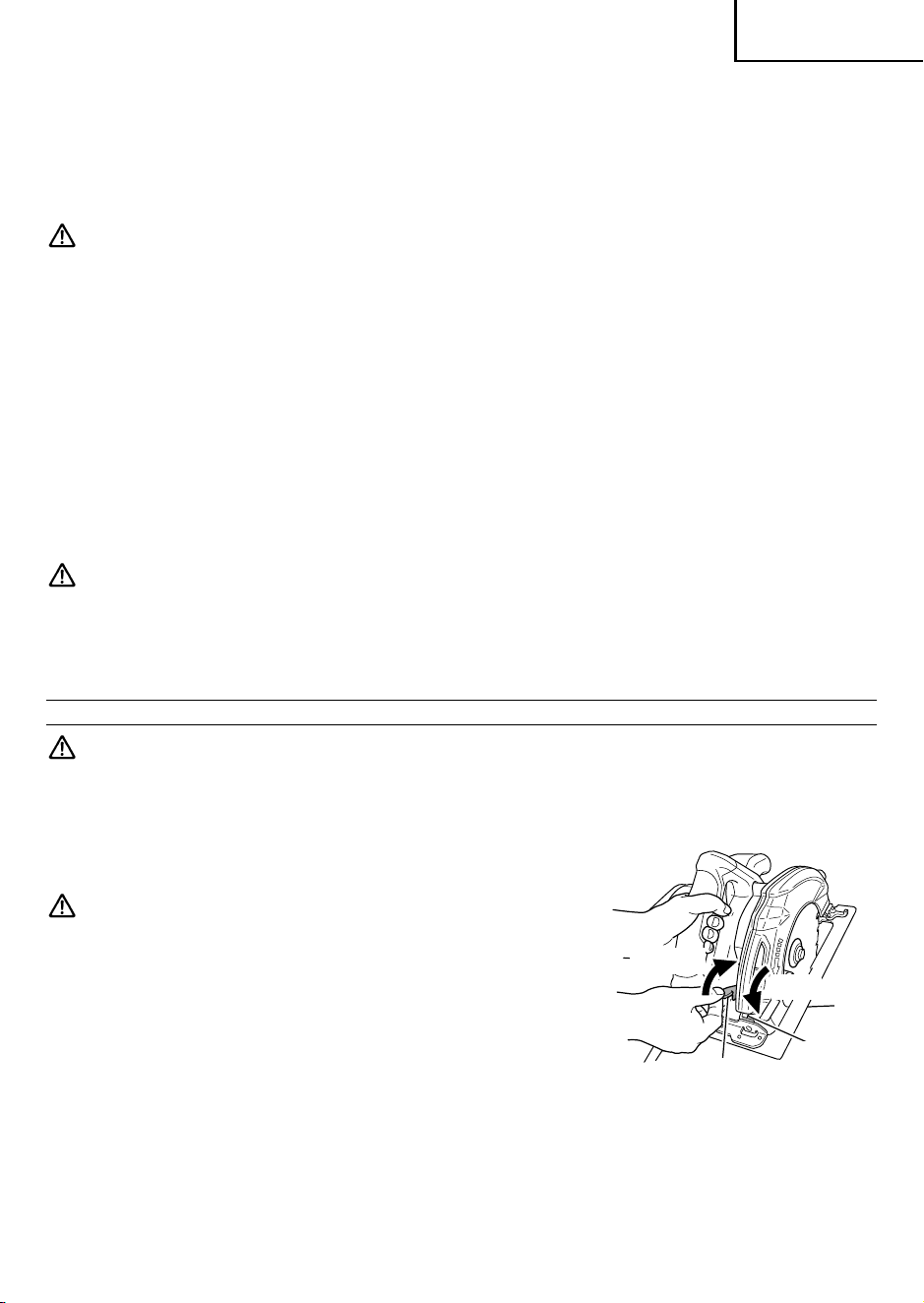

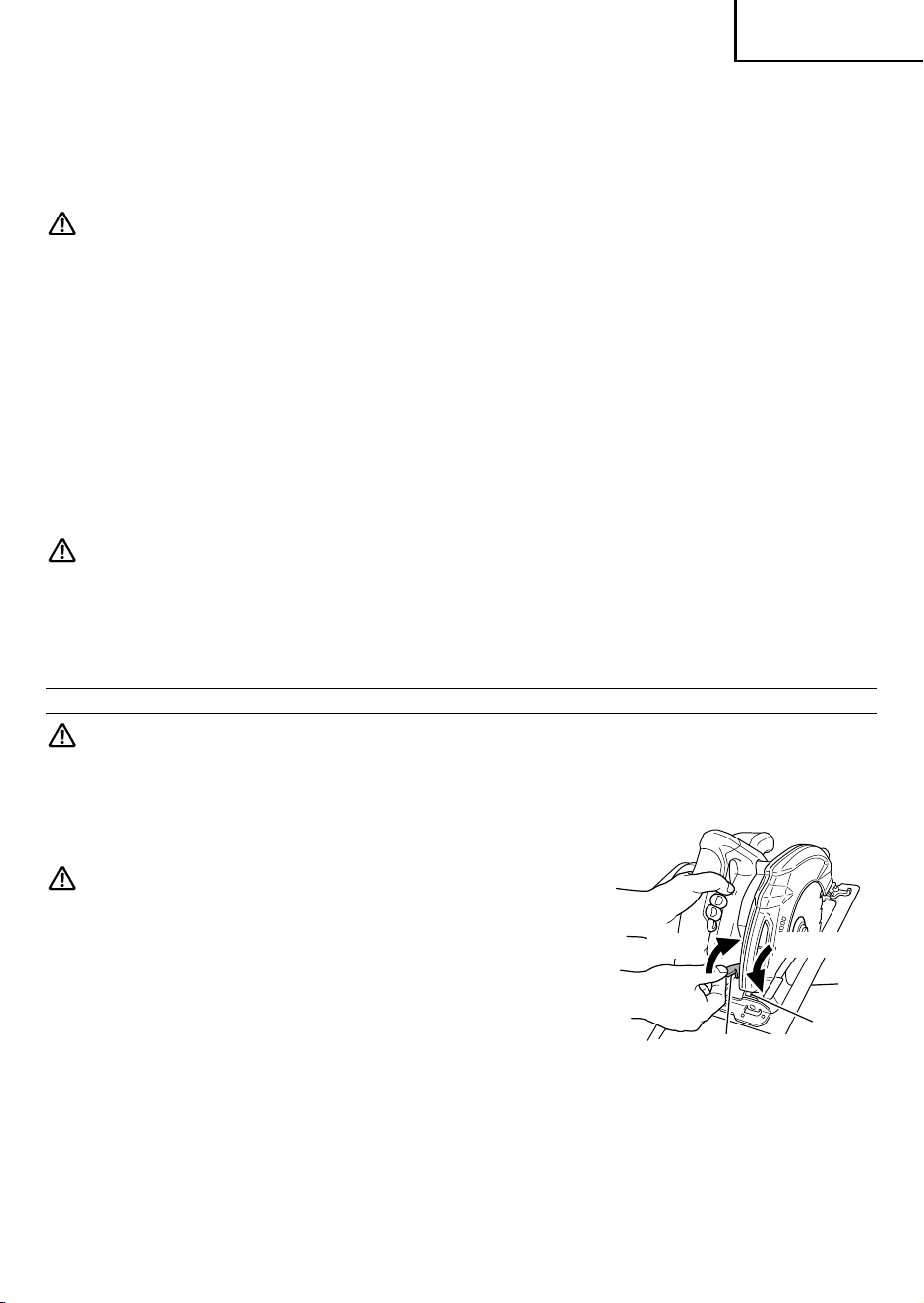

(4) Using the ﬁ ngers, tighten the hexagonal bolt retaining the saw blade as much as possible. Then depress the lock

lever, lock the spindle, and thoroughly tighten the bolt.

(5) Conﬁ rm that the lock lever is in the original position.

Fig. 15

Saw Blade

Lower Guard

Blade Cover

Lever

Fig. 16

Washer (A)

Washer (B)

Saw Blade

Hexagonal

Flange Bolt

Fig. 14

Lock Lever

Wrench

Loosen

Tighten

English

00BookC7URNA.indb1400BookC7URNA.indb14 2017/11/029:26:102017/11/029:26:10

MAINTENANCE AND INSPECTION

WARNING:

To avoid serious accident, ensure the switch is in the OFF position and disconnect the plug from the

receptacle during maintenance and inspection.

1. Inspecting the saw blade:

Since use of a dull saw blade will degrade eﬃ ciency and cause possible motor malfunction, sharpen or replace the

saw blade as soon as abrasion is noted.

CAUTION:

If a dull saw blade is used, reactive force is increased during cutting operation. Avoid the use of the dull

saw blade without repair.

2. Check the screws

Loose screws are dangerous. Regularly inspect them and make sure they are tight.

CAUTION:

Using this power tool with loosened screws is extremely dangerous.

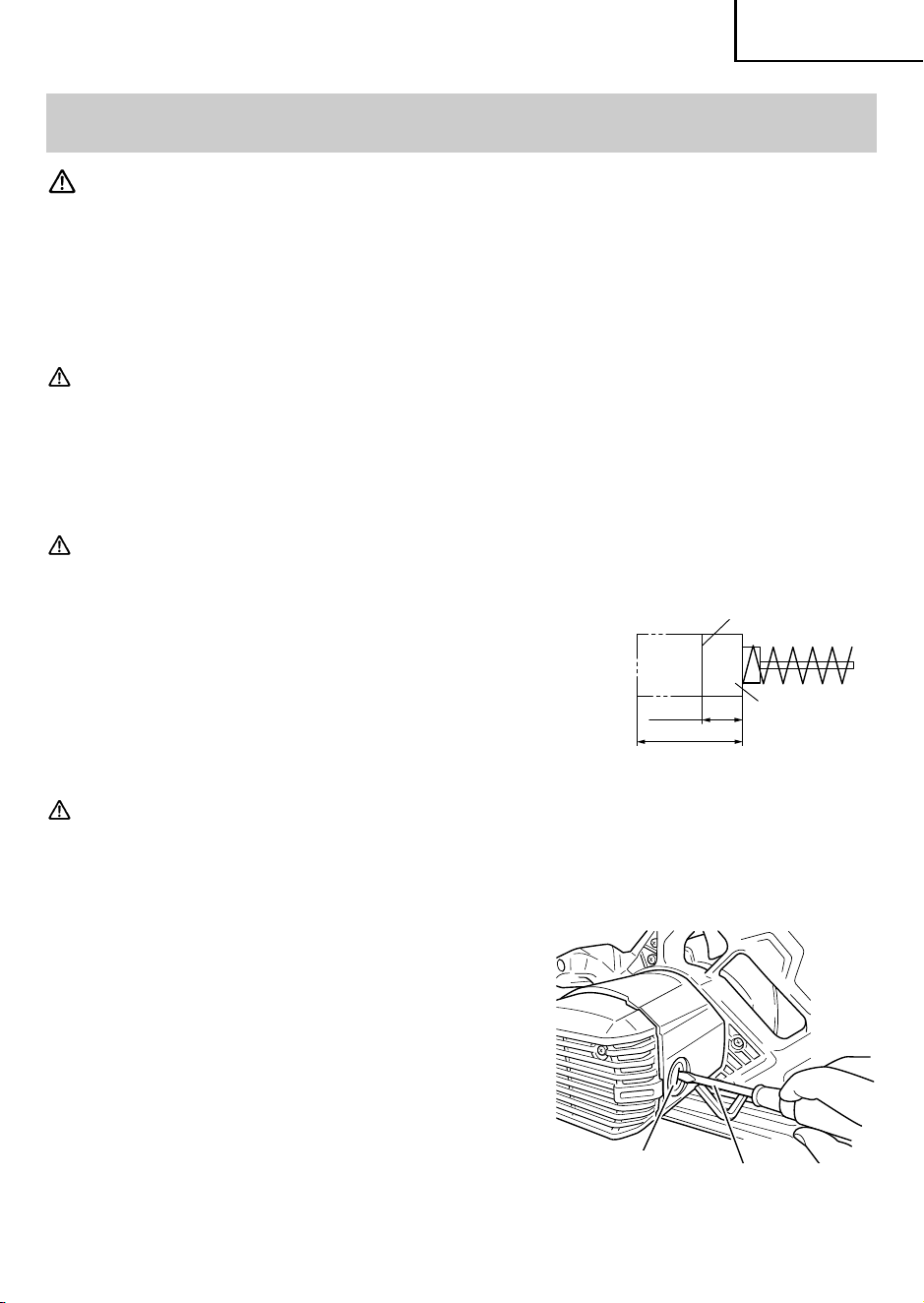

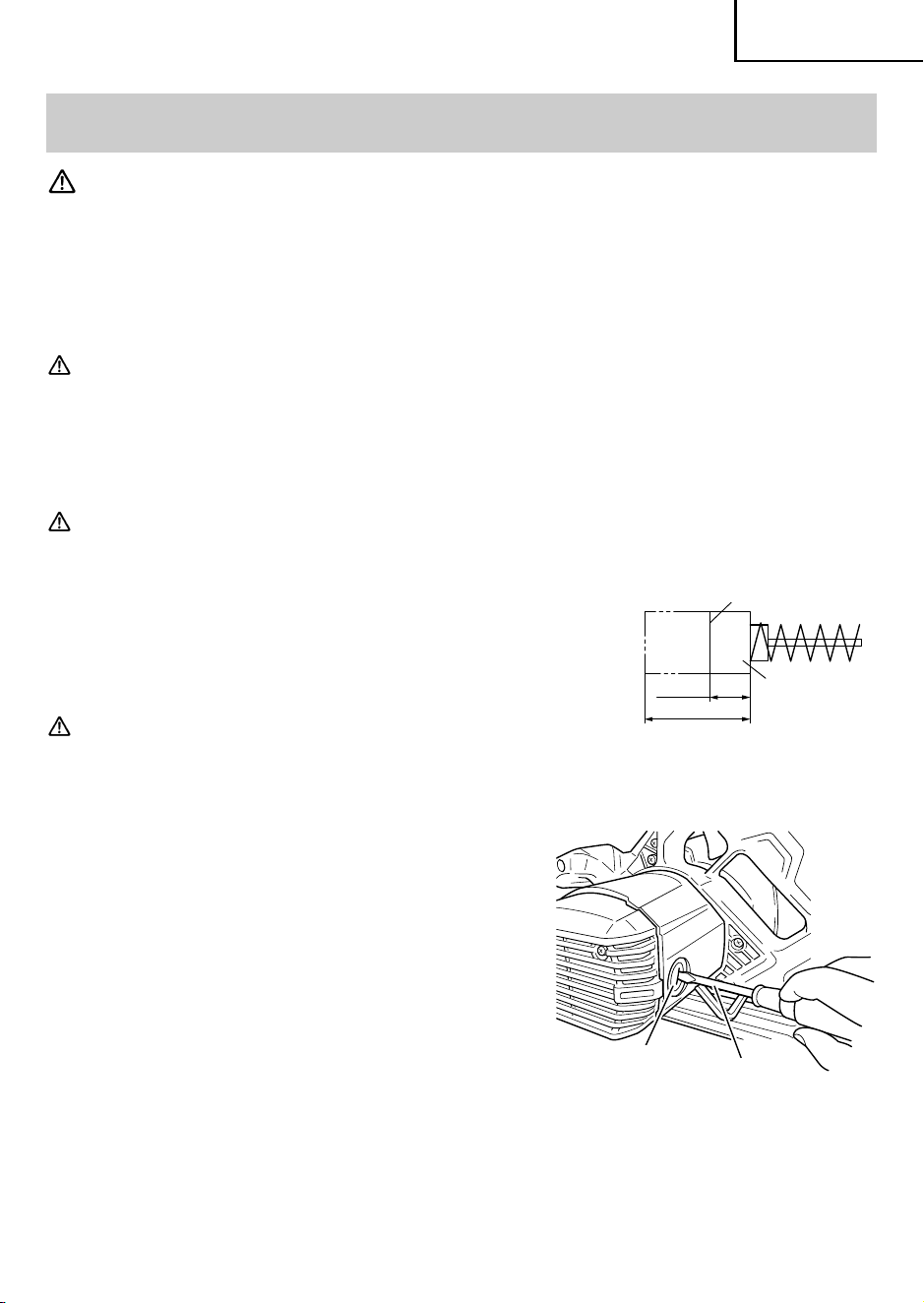

3. Inspecting the carbon brushes (Fig. 17)

The motor employs carbon brushes which are consumable parts. Replace the

carbon brush with a new one when it becomes worn to its wear limit. Always keep

carbon brushes clean and ensure that they slide freely within the brush holders.

CAUTION:

Using this circular saw with a carbon brush which is worn in excess of the wear limit will damage the

motor.

NOTE:

Use HITACHI carbon brush No. 38 indicated in Fig. 17.

4. Replacing carbon brushes:

Remove the brush caps with a slotted-head screwdriver. The

carbon brushes can then be easily removed. (Fig. 18)

5. Performance checkup and maintenance of lower guard

Keep the lower guard in good shape for smooth performance at all

times. Be sure to make prompt repair in case of any malfunction.

6. Adjusting the base and saw blade to maintain perpendicularity

The angle between the base and the saw blade has been adjusted

to 90°, however should this perpendicularity be lost for some

reason, adjust in the following manner.

Fig. 17

Wear limit

No. of carbon

brush

(6 mm)

(17 mm)

0.67"

0.24"

Fig. 18

Brush Cap

Slotted-head

Screwdriver

English

00BookC7URNA.indb1500BookC7URNA.indb15 2017/11/029:26:102017/11/029:26:10

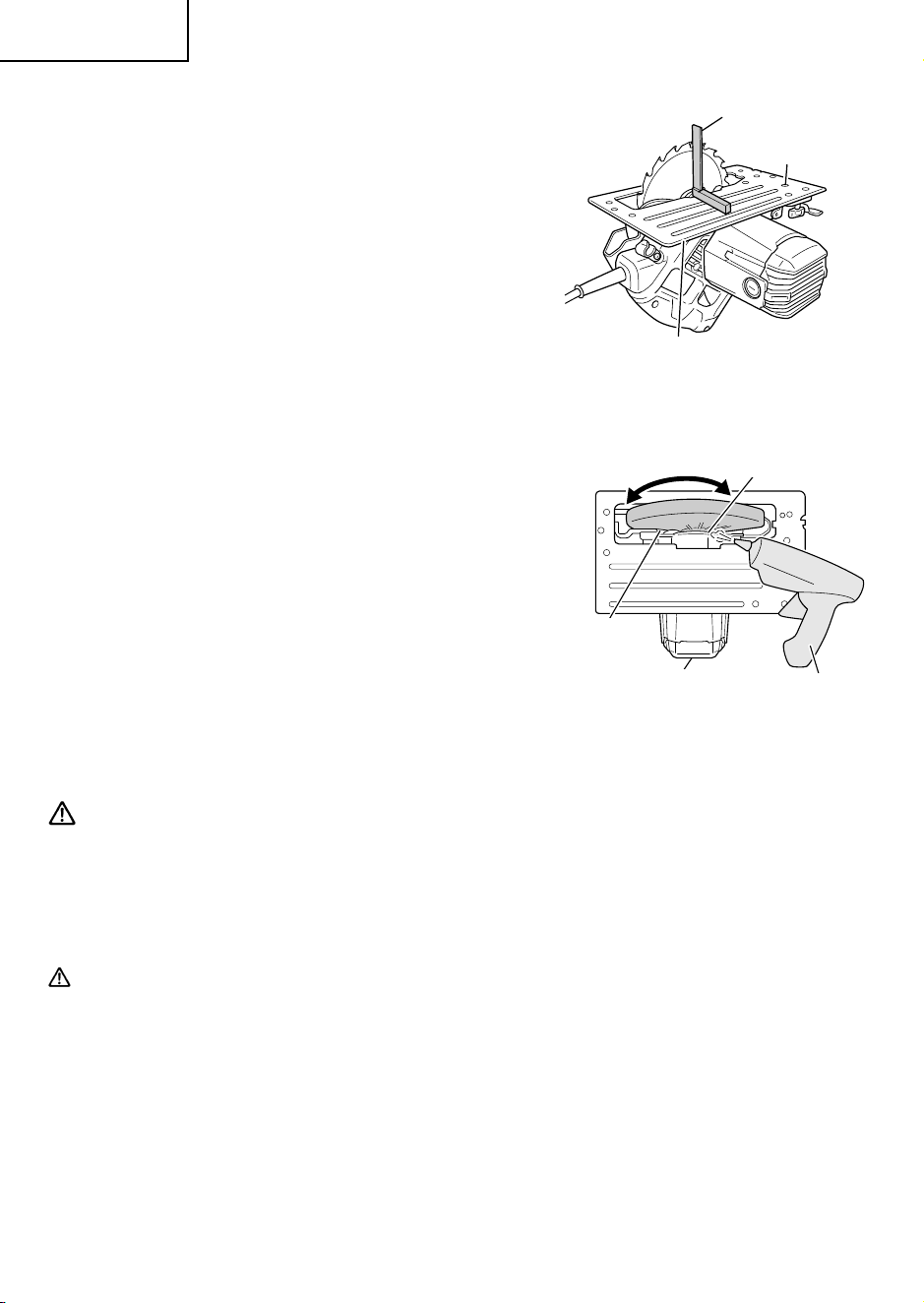

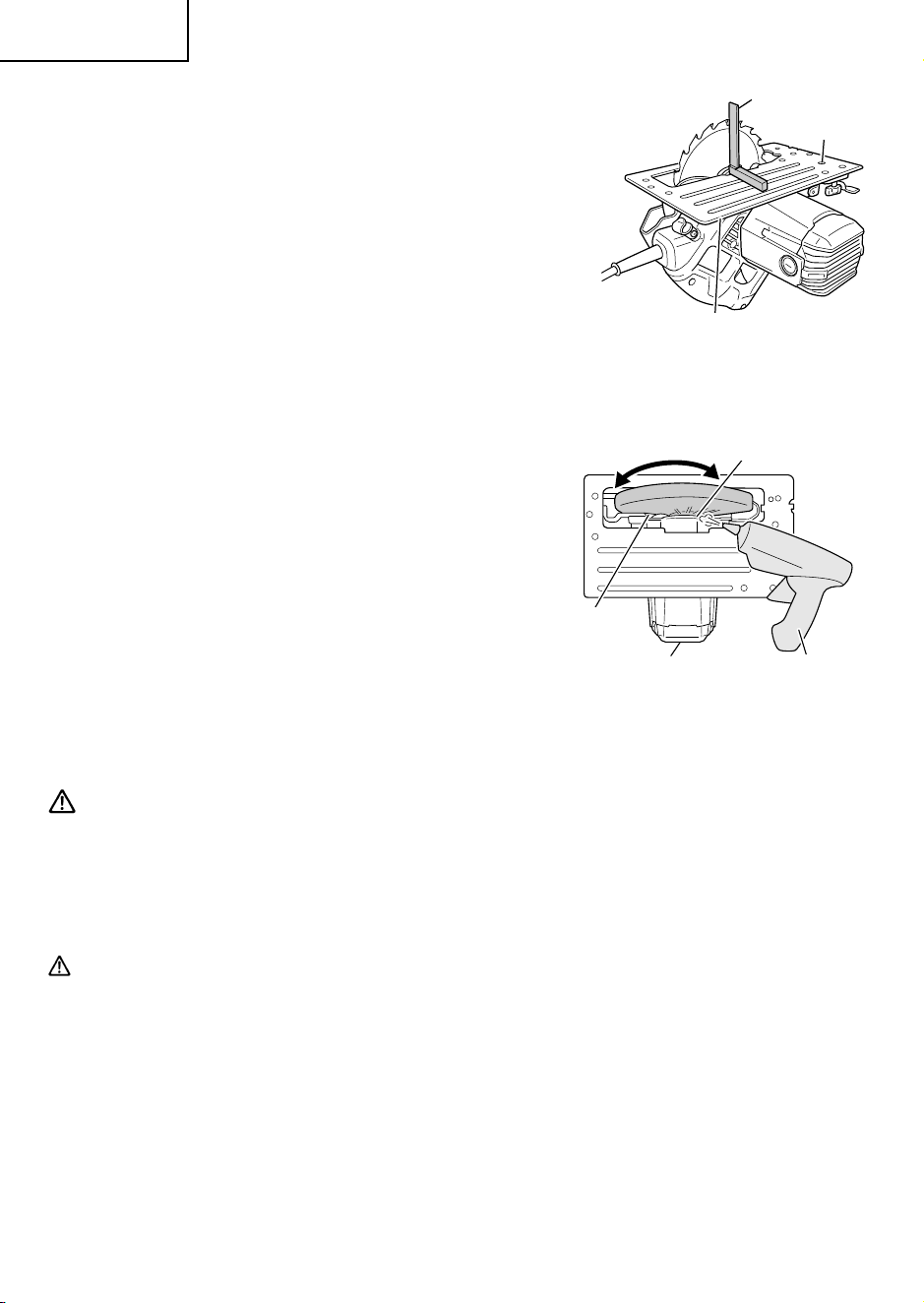

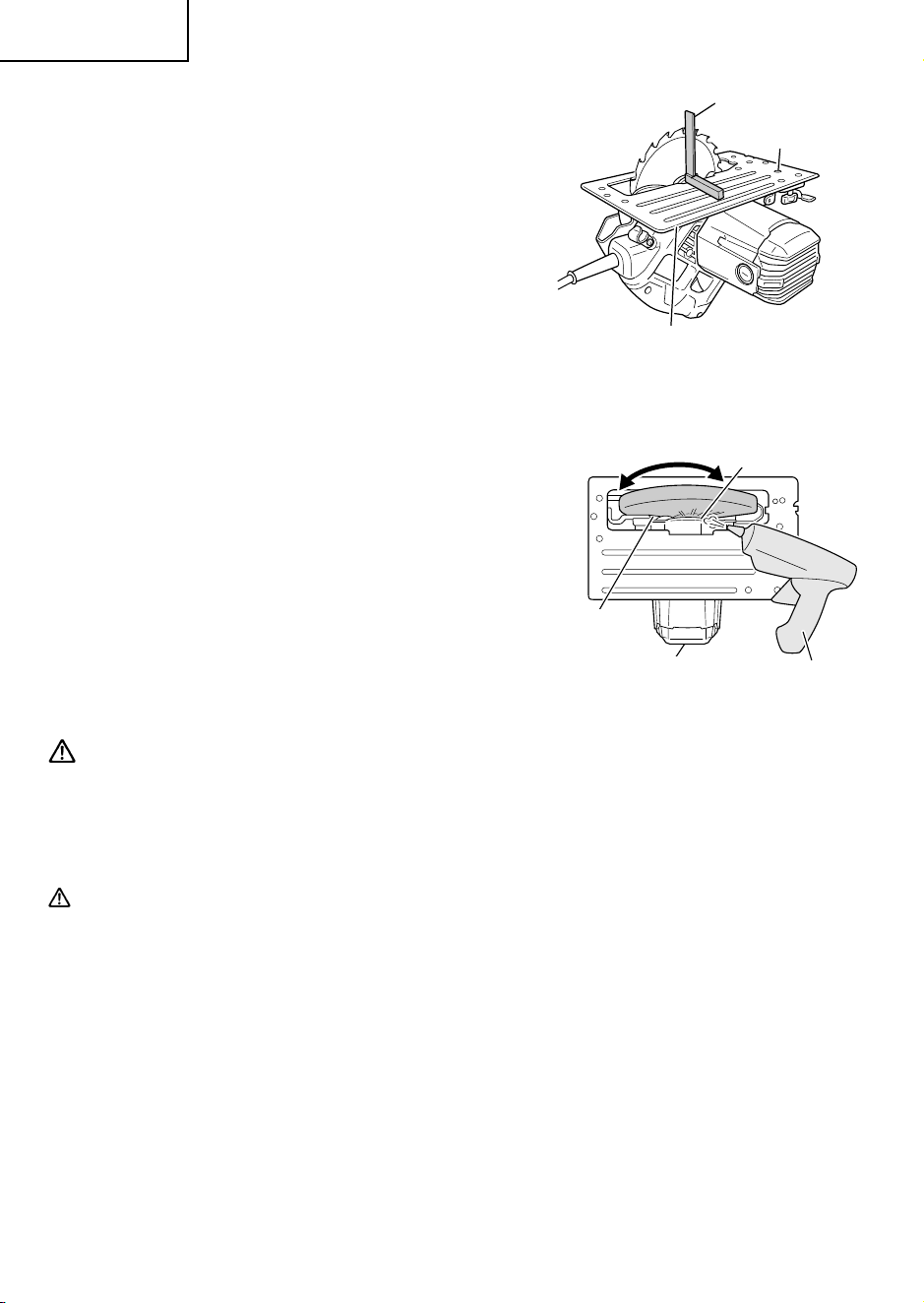

(1) Turn the base face up (Fig. 19) and loosen the lever (A).

(2) Apply a square to the base and the saw blade and, turning the

Hex. socket screw with a Hex. bar wrench, shift the position of

the base to produce the desired right angle.

7. Inspecting and maintaining the lower guard

Always make sure that the lower guard moves smoothly.

In the event of any malfunction, immediately repair the lower

guard.

For cleaning and maintenance, use an air gun or other tool

to blow clean the space between the lower guard and gear

cover as well as the rotation part of the lower guard with dry air

(Fig. 20).

Doing so is eﬀ ective for the emission of chips or other particles.

Accumulation of chips or other particles around the lower guard

may result in malfunction or damage.

WARNING:

To prevent dust inhalation or eye irritation, wear protective safety goggles and a dust mask when using

an air gun or other tool to clean the lower guard, ventilation holes or other parts of the product.

8. Service parts list

CAUTION:

Repair, modiﬁ cation and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized

Service Center.

This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when

requesting repair or other maintenance. In the operation and maintenance of power tools, the safety

regulations and standards prescribed in each country must be observed.

MODIFICATIONS:

Hitachi Power Tools are constantly being improved and modiﬁ ed to incorporate the latest technological advancements.

Accordingly, some parts may be changed without prior notice.

Ensure smooth

movement of lower guard

Rotation part of

the lower guard

Housing vent

Space between

lower guard

and gear cover

Air gun

Fig. 20

Fig. 19

Square

Base

Hex. Socket Screw

English

00BookC7URNA.indb1600BookC7URNA.indb16 2017/11/029:26:102017/11/029:26:10

ACCESSORIES

WARNING:

Accessories for this power tool are mentioned in this Instruction Manual.

The use of any other attachment or accessory can be dangerous and could cause injury or mechanical

damage.

NOTE:

Accessories are subject to change without any obligation on the part of the HITACHI.

STANDARD ACCESSORIES

(1) Saw Blade ................................................................................................................................................................. 1

External Diam. Hole Diam. Code No.

7-1/4" (184 mm) 5/8" (15.9 mm) 115429

(2) Hex. Bar Wrench 6 mm (Code No. 872422) ............................................................................................................... 1

OPTIONAL ACCESSORIES.......sold separately

(1) Guide (Code No. 302691) (Includes (2) and (3).)

(2) Wing Bolt (B) (Code No. 302697)

(3) Lock Spring (Code No. 947859)

NOTE:

Speciﬁ cations are subject to change without any obligation on the part of the HITACHI.

English

00BookC7URNA.indb1700BookC7URNA.indb17 2017/11/029:26:102017/11/029:26:10

INFORMATIONS IMPORTANTES DE SÉCURITÉ

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce

mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé.

La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des

règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation

de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans

les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont

identiﬁ és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi.

NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spéciﬁ quement recommandée par HITACHI.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner

la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de

mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SIGNIFICATION DES SYMBOLES

Symboles

AVERTISSEMENT

Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signiﬁ cation avant d’utiliser l’outil.

Lire tous les avertissements de sécurité et

toutes les instructions.

Tout manquement à observer ces

avertissements et instructions peut engendrer

des chocs électriques, des incendies et/ou des

blessures graves.

Toujours porter des verres de protection.

Porter des protections anti-bruit en

permanence.

SECURITE

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

AVERTISSEMENT:

Lire tous les avertissements de sécurité et toutes les instructions

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des

incendies et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à

piles (sans ﬁ l).

1) Sécurité de l’aire de travail

a) Maintenir l’aire de travail propre et bien

éclairée.

Les endroits encombrés ou sombres sont

propices aux accidents.

b) Ne pas utiliser d’outils électriques en

présence de liquides, gaz ou poussière

inﬂ ammables, au risque de provoquer une

explosion.

Français

00BookC7URNA.indb1800BookC7URNA.indb18 2017/11/029:26:102017/11/029:26:10

Les outils électriques créent des étincelles

susceptibles d’enﬂ ammer la poussière.

c) Ne pas laisser les enfants et les visiteurs

s’approcher de vous lorsque vous utiliser un

outil électrique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l’outil électrique doivent

correspondre à la prise secteur.

Ne jamais modiﬁ er la prise.

Ne pas utiliser d’adaptateurs avec les outils

électriques mis à la masse.

Les prises non modiﬁ ées et les prises secteurs

correspondantes réduisent les risques de choc

électrique.

b) Eviter tout contact avec les surfaces mises

à la masse telles que les tuyaux, radiateurs,

bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de

mise à la masse du corps.

c) Ne pas exposer les outils électriques à la

pluie ou à des conditions humides.

Si l’eau pénètre dans l’outil, cela augmente les

risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais

utiliser le cordon pour transporter ou

débrancher l’outil électrique.

Maintenir le cordon loin de la chaleur, de

l’huile, des bords pointus ou des pièces

mobiles.

Les cordons endommagés ou usés augmentent

les risques de choc électrique.

e) En cas d’utilisation d’un outil électrique à

l’extérieur, utiliser un cordon de rallonge

adapté à un usage extérieur.

L’utilisation d’un cordon adapté à l’usage extérieur

réduit les risques de choc électrique.

f) Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une alimentation

protégée contre les courants résiduels.

L’utilisation d’un dispositif de protection contre

les courants résiduels réduit le risque de choc

électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et

usez de votre bon sens en utilisant un outil

électrique.

Ne pas utiliser d’outil électrique si vous êtes

sous l’inﬂ uence de drogues, d’alcool ou de

médicaments.

Pendant l’utilisation d’outils électrique, un instant

d’inattention peut entraîner des blessures graves.

b) Utiliser un équipement de protection

individuelle. Toujours porter des verres de

protection.

L’utilisation d’équipements de protection tels

que les masques anti-poussière, les chaussures

de sécurité anti-dérapantes, les casques ou

les protections auditives dans des conditions

appropriées réduisent les risques de blessures.

c) Empêcher les démarrages intempestifs.

Veiller à ce que l’interrupteur soit en

position d’arrêt avant de brancher à une

source d’alimentation et/ou une batterie, de

ramasser l’outil au sol ou de le transporter.

Transporter les outils électriques avec le doigt sur

l’interrupteur ou brancher les outils électriques

avec l’interrupteur en position de marche peut

entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de

mettre l’outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une

partie mobile de l’outil électrique peut engendrer

des blessures.

e) Ne pas trop se pencher. Toujours garder une

bonne assise et un bon équilibre pendant le

travail.

Cela permet un meilleur contrôle de l’outil

électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter

de vêtements amples ni de bijoux. Maintenir

les cheveux, les vêtements et les gants loin

des pièces mobiles.

Les vêtements amples ou les cheveux longs

peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au

raccordement d’installations d’extraction et

de recueil de la poussière, veiller à ce qu’ils

soient correctement raccordés et utilisés.

L’utilisation d’un dispositif de collecte de la

poussière peut réduire les dangers associés à la

poussière.

4) Utilisation et entretien d’un outil électrique

a) Ne pas forcer sur l’outil électrique. Utiliser

l’outil électrique adapté à vos travaux.

Le bon outil électrique fera le travail mieux et en

toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l’outil électrique si

l’interrupteur ne le met pas en position de

marche et d’arrêt.

Tout outil ne pouvant être contrôlé par l’interrupteur

est dangereux et doit être réparé.

c) Débrancher la prise ou retirer la batterie avant

de procéder à des réglages, au remplacement

des accessoires ou au stockage des outils

électriques.

Ces mesures préventives de sécurité réduisent

les risques de démarrage accidentel de l’outil

électrique.

Français

00BookC7URNA.indb1900BookC7URNA.indb19 2017/11/029:26:112017/11/029:26:11

d) Stockez les outils électriques inutilisés hors

de la portée des enfants et ne pas laisser des

personnes non familiarisées avec l’outil ou

ces instructions utiliser l’outil électrique.

Les outils électriques sont dangereux entre les

mains d’utilisateurs non habilités.

e) Entretenir les outils électriques. Vériﬁ er

l’absence de mauvais alignement ou d’arrêt,

d’endommagement de pièces ou toute autre

condition susceptible d’aﬀ ecter l’opération

de l’outil.

Si l’outil est endommagé, le faire réparer

avant utilisation.

De nombreux accidents sont dus à des outils mal

entretenus.

f) Maintenir les outils coupants aiguisés et

propres.

Des outils coupants bien entretenus avec des

bords aiguisés sont moins susceptibles de se

coincer et plus simples à contrôler.

g) Utiliser l’outil électrique, les accessoires et

les mèches de l’outil, etc. conformément à ces

instructions en tenant compte des conditions

d’utilisation et du travail à réaliser.

L’utilisation de l’outil électrique pour des

opérations diﬀ érentes de celles pour lesquelles il

a été conçu est dangereuse.

5) Service

a) Faire entretenir l’outil électrique par un

technicien habilité à l’aide de pièces de

rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l’outil

électrique.

AVERTISSEMENTS DE SÉCURITÉ

RELATIFS À LA SCIE CIRCULAIRE

Procédures de coupe

DANGER: N’approchez pas les mains de la

zone de coupe et de la lame. Gardez la deuxième

main sur la poignée auxiliaire ou sur le boîtier du

moteur.

Si les deux mains tiennent la scie, elles ne peuvent

pas être coupées par la lame.

b) N’exposez aucune partie de votre corps sous la

pièce à travailler.

Le protecteur ne peut pas vous protéger de la lame

sous la pièce à travailler.

c) Ajustez la profondeur de coupe à l’épaisseur de

la pièce à travailler.

Il convient que moins de la totalité d’une dent parmi

toutes les dents de la lame soit visible sous la pièce à

travailler.

d) Ne tenez jamais la pièce à débiter dans vos

mains ou sur vos jambes. Assurezvous que la

pièce à travailler se trouve sur une plate-forme

stable.

Il est important que la pièce à travailler soit soutenue

convenablement, aﬁ n de minimiser l’exposition du

corps, le grippage de la lame, ou la perte de contrôle.

e) Maintenez l’outil uniquement par les surfaces de

prise isolantes, si l’outil coupant, en marche, peut

être en contact avec des conducteurs cachés ou

avec son propre cordon d’alimentation.

Le contact avec un ﬁ l “sous tension” mettra également

“sous tension” les parties métalliques exposées de

l’outil et pourra provoquer un choc électrique sur

l’opérateur.

f) Lors d’une coupe, utilisez toujours un guide

parallèle ou un guide à bords droits.

Cela améliore la précision de la coupe et réduit les

risques de grippage de la lame.

g) Utilisez toujours des lames dont la taille et la

forme (diamètre et rond) des alésages centraux

sont convenables.

Les lames qui ne correspondent pas aux éléments

de montage de la scie ne fonctionneront pas bien,

provoquant une perte de contrôle.

h) N’utilisez jamais de rondelles ou de boulons de

lames endommagés ou inadaptés.

Les rondelles et les boulons de lames ont été

spécialement conçus pour votre scie, aﬁ n de garantir

une performance optimale et une sécurité de

fonctionnement.

Causes du recul et mises en garde correspondantes

– le recul est une réaction soudaine observée sur

une lame de scie pincée, bloquée ou mal alignée,

faisant sortir la scie de la pièce à travailler de manière

incontrôlée dans la direction de l’opérateur;

– lorsque la lame est pincée ou bloquée fermement par

le fond du trait de scie, la lame se bloque et le moteur

fait retourner brutalement le bloc à l’opérateur;

– si la lame se tord ou est mal alignée lors de la coupe,

les dents sur le bord arrière de la lame peuvent creuser

la face supérieure du bois, ce qui fait que la lame sort

du trait de scie et est projetée sur l’opérateur.

Le recul est le résultat d’un mauvais usage de la scie et/

ou de procédures ou de conditions de fonctionnement

incorrectes et peut être évité en prenant les précautions

adéquates spéciﬁ ées ci-dessous.

a) Maintenez fermement la scie avec les deux mains

et positionnez vos bras aﬁ n de résister aux forces

de recul. Positionnez votre corps d’un des côtés

de la lame, mais pas dans l’alignement de la lame.

Le recul peut faire revenir la scie en arrière, mais

les forces de recul peuvent être maîtrisées par

l’opérateur, si les précautions adéquates sont prises.

Français

00BookC7URNA.indb2000BookC7URNA.indb20 2017/11/029:26:112017/11/029:26:11

Si la scie tombe accidentellement, le protecteur

inférieur peut se tordre. Soulevez le protecteur inférieur

avec la poignée rétractive et assurez-vous qu’il bouge

librement et n’est pas en contact avec la lame ou toute

autre partie, à tous les angles et profondeurs de coupe.

b) Vériﬁ ez le fonctionnement du ressort du

protecteur inférieur. Si le protecteur et le ressort

ne fonctionnent pas correctement, ils doivent

être révisés avant utilisation.

Le protecteur inférieur peut fonctionner lentement en

raison d’éléments endommagés, de dépôts collants

ou de l’accumulation de débris.

c) Le protecteur inférieur peut revenir se loger

manuellement uniquement pour les coupes

particulières telles que les “coupes plongeantes”

et les “coupes complexes”. Soulevez le

protecteur inférieur par la poignée rétractive

et dès que la lame entre dans le matériau, le

protecteur inférieur doit être relâché.

Pour toutes les autres découpes, il convient que le

protecteur inférieur fonctionne automatiquement.

d) Vériﬁ ez toujours que le protecteur inférieur

recouvre la lame avant de poser la scie sur un

établi ou sur le sol.

Une lame non protégée et continuant à fonctionner

par inertie entraînera la scie en arrière, et coupera

alors tout ce qui se trouve sur sa trajectoire. Soyez

conscient du temps nécessaire à la lame pour

s’arrêter après que l’interrupteur est relâché.

Frein électrique

Pour le modèle C7BUR, cet outil est équipé d'un frein

électrique qui arrête généralement la lame dans les 7

secondes qui suivent le relâchement de la gâchette.

Parfois, il risque d’y avoir un retard dans le freinage,

ce qui causera un temps d'arrêt plus long de la lame.

En de rares occasions, le frein peut ne pas s'engager

et la lame de scie s'arrêtera.

Si le frein échoue fréquemment à s’engager, appuyez

et relâchez la gâchette pour allumer et éteindre l'outil

4 ou 5 fois.

Si le frein ne s'engage toujours pas, remplacez les

balais et réessayez d’utiliser la scie.

Si le frein ne s'engage toujours pas, faites vériﬁ er

l'outil dans un service après-vente Hitachi agréé.

Conﬁ rmez toujours que la lame de scie soit

complètement arrêtée avant de la soulever de la

pièce à usiner.

Le frein ne remplace pas une protection inférieure

qui fonctionne correctement. Vériﬁ ez si la protection

inférieure fonctionne correctement avant chaque

utilisation.

De graves blessures corporelles peuvent se produire

si la protection inférieure se déplace avec des

à-coups et ne recouvre pas la lame correctement.

b) Lorsque la lame est grippée ou lorsqu’une coupe

est interrompue pour quelque raison que ce soit,

relâchez le bouton de commande et maintenez la

scie immobile dans le matériau, jusqu’à ce que la

lame arrête complètement de fonctionner.

N’essayez jamais de retirer la scie de la pièce à

travailler ou tirez la scie en arrière pendant que

la lame est en mouvement ou que le recul peut se

produire.

Recherchez et prenez des mesures correctives aﬁ n

d’empêcher que la lame ne se grippe.

c) Lorsque vous remettez en marche une scie dans

la pièce à travailler, centrez la lame de scie dans

le trait de scie et vériﬁ ez que les dents de la scie

ne soient pas rentrées dans le matériau.

Si la lame de scie est grippée, elle peut venir

chevaucher la pièce à travailler ou en sortir lorsque la

scie est remise en fonctionnement.

d) Placez des panneaux de grande taille sur

un support aﬁ n de minimiser les risques de

pincement de la lame et de recul.

Les grands panneaux ont tendance à ﬂ échir sous leur

propre poids. Les supports doivent être placés sous

le panneau des deux cotés, près de la ligne de coupe

et près du bord du panneau.

e) N’utilisez pas de lames émoussées ou

endommagées.

Des lames non aiguisées ou mal ﬁ xées entraînent un

trait de scie rétréci, provoquant trop de frottements,

un grippage de la lame et un recul.

f) La profondeur de la lame et les leviers de

verrouillage et de réglage du biseau doivent être

solides et stables avant de réaliser la coupe.

Si l’ajustement de la lame dérive pendant la coupe,

cela peut provoquer un grippage et un recul.

g) Soyez d’autant plus prudent lorsque vous

découpez des parois existantes ou d’autres

zones sans visibilité.

La lame saillante peut couper des objets qui peuvent

entraîner un recul.

h) Pour le modèle C7BUR, faites attention au recul

du frein.

Le modèle C7BUR comporte un frein électrique qui

fonctionne lorsque la gâchette est relâchée.

Assurez-vous de maintenir solidement le corps

de la scie pour éviter un possible recul dû au

fonctionnement du frein.

Fonctionnement du protecteur inférieur

a) Vériﬁ ez que le protecteur inférieur soit bien

fermé avant chaque utilisation.

Ne mettez pas la scie en marche si le protecteur

inférieur ne se déplace pas librement et ne se

ferme pas instantanément. Ne serrez jamais

ou n’attachez jamais le protecteur inférieur en

position ouverte.

Français

00BookC7URNA.indb2100BookC7URNA.indb21 2017/11/029:26:112017/11/029:26:11

RÈGLES DE SÉCURITÉ SPÉCIFIQUES ET

SYMBOLES

1. Reglages. Avant de couper, bien vériﬁ er que

les réglages de profondeur et de biseau sont

solides.

2. Eviter de couper des clous. Avant de couper,

vériﬁ er s’il y a des clous dans le matériau et les

retirer le cas échéant.

3. Lors du fonctionnement de la scie, tenir le

cordon éloigné de la zone de coupe et le placer

de façon qu’il ne soit pas pris dans la pièce

pendant l’opération de coupe.

Utiliser un support de main approprié, un support de

pièce approprié, et acheminer le cordon loin de la

zone de travail.

AVERTISSEMENT:

Il est important de soutenir la pièce correctement et

de tenir solidement la scie pour éviter toute perte de

contrôle pouvant entraîner des blessures physiques.

La Fig. 1 donne un exemple type de soutien manuel

de la scie.

EXEMPLE TYPE DE SOUTIEN MANUEL

DE LA SCIE ET, SOUTIEN LA PIÈCE ET

D’ACHEMINEMENT DU CORDON.

Fig. 1

4. Placer la section large de l’embase de la scie

sur la section de la pièce qui est fermement

soutenue, et non sur la section qui va tomber

après la coupe.

A titre d’exemples, la Fig. 2 montre la façon

CORRECTE de couper l’extrémité de la planche, et la

Fig. 3 montre la façon INCORRECTE. Si la pièce est

trop courte ou trop petite, la ﬁ xer.

NE PAS ESSAYER DE TENIR LES SECTIONS

COURTES À LA MAIN!

Fig. 2

Fig. 3

5. Ne jamais tenter de scier avec la scie circulaire

dirigée vers le bas dans un étau.

Ceci serait extrêmement dangereux et pourrait

entraîner de graves accidents. (Fig. 4)

Fig. 4

6. Avant de poser l’outil par terre une fois la coupe

terminée, bien s’assurer que la garde inférieure

(télescopique) s’est refermée et que la lame est

complètement arrêtée.

7. Ne jamais toucher les parties mobiles.

Ne jamais placer ses mains, ses doigts ou toute autre

partie de son corps près des parties mobiles de l’outil.

Français

00BookC7URNA.indb2200BookC7URNA.indb22 2017/11/029:26:112017/11/029:26:11

8. Ne jamais utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place.

Ne jamais faire fonctionner cet outil sans que tous les

dispositifs et caractéristiques de sécurité ne soient en

place et en état de fonctionnement. Si un entretien ou

une réparation nécessite le retrait d’un dispositif ou

d’une caractéristique de sécurité, s’assurer de bien

remettre en place le dispositif ou la caractéristique de

sécurité avant de recommencer à utiliser l’outil.

9. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour

faire le travail d’un outil de grande puissance.

Ne pas utiliser un outil pour un usage pour lequel il n’a

pas été prévu: par exemple, ne pas utiliser une scie

circulaire pour couper des branches d’arbre ou des

bûches.

10. Ne jamais utiliser un outil motorisé pour des

applications autres que celles spéciﬁ ées.

Ne jamais utiliser un outil motorisé pour des

applications autres que celles spéciﬁ ées dans le

mode d’emploi.

11. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode

d’emploi. Ne pas laisser tomber ou lancer l’outil.

Ne jamais permettre que l’outil soit utilisé par des

enfants, des personnes non familiarisées avec son

fonctionnement ou un personnel non autorisé.

12. Garder propres les Events d’air du moteur

Les évents d’air du moteur doivent être maintenus

propres de façon que l’air puisse circuler librement

tout le temps. Vériﬁ er les accumulations de poussière

fréquemment.

13. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spéciﬁ ée sur sa

plaque signalétique.

Si l’on utilise l’outil motorisé avec une tension supérieure

à la tension nominale, il en résultera une rotation

anormalement trop rapide du moteur et cela risque

d’endommager l’outil et le moteur risque de griller.

14. Ne pas transporter la scie a la main avec la lame

qui tourne.

15. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les

couvercles fermement montés. Vériﬁ er leurs

conditions périodiquement.

16. Ne pas utiliser les outils motorisés si le

revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent

entraîner une électrocution. De tels outils ne doivent

pas être utilisés avant d’être réparé.

17. Les lames et les accessoires doivent être

fermement montés sur l’outil.

Eviter les blessures potentielles personnelles et aux

autres. Les lames, les instruments de coupe et les

accessoires qui ont été montés sur l’outil doivent être

ﬁ xés et serrés fermement.

18. Ne jamais utiliser un outil défectueux ou qui

fonctionne anormalement.

Si l’outil n’a pas l’air de fo∂ctionner normalement, fait

des bruits étranges ou sans cela paraît défectueux,

arrêter de l’utiliser immédiatement et le faire réparer

par un centre de service Hitachi autorisé.

19. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur

accidentellement, il risque d’être déformé, fendu ou

endommagé.

20. Ne pas essuyer les parties en plastique avec du

solvant.

Les solvants comme l’essence, les diluants, la

benzine, le tétrachlorure de carbone et l’alcool

peuvent endommager et ﬁ ssurer les parties en

plastique. Ne pas les essuyer avec de tels solvants.

Essuyer les parties en plastique avec un chiﬀ on doux

légèrement imbibé d’une solution d’eau savonneuse

et sécher minutieusement.

21. Ne jamais porter de gants faits d’un matériau

susceptible de se rouler, comme du coton, de la

laine, du drap ou de la ﬁ celle, etc.

22. Déﬁ nition des symboles.

V ...............volts

Hz .............hertz

A ...............ampères

no ............ vitesse sans charge

............ Construction de classe II

---/min ....... tours par minute

............. courant continu ou direct

Français

00BookC7URNA.indb2300BookC7URNA.indb23 2017/11/029:26:112017/11/029:26:11

CONSERVER CES INSTRUCTIONS

LES METTRE A LA DISPOSITION DES AUTRES

UTILISATEURS

PROPRIETAIRES DE CET OUTIL!

DOUBLE ISOLATION POUR UN

FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil

motorisé, HITACHI a adopté une conception à double

insolation. “Double isolation” signiﬁ e que deux systèmes

d’isolation physiquement séparés ont été utilisés pour

isoler les matériaux conducteurs d’électricité connectés

à l’outil motorisé à partir du cadre extérieur manipulé par

l’utilisateur. C’est pourquoi, le symbole “

” ou les mots

“Double insulation” (double isolation) apparaissent sur

l’outil motorisé ou sur la plaque signalétique.

Bien que ce système n’ait pas de mise à terre extérieure,

il est quand même nécessaire de suivre les précautions

de sécurité électrique données dans ce mode d’emploi,

y-compris de ne pas utiliser l’outil motorisé dans un

environnement humide.

Pour garder le système de double isolation eﬀ ectif, suivre

ces précautions:

○

Seuls les CENTRES DE SERVICE AUTORISES

HITACHI peuvent démonter et remonter cet outil

motorisé et uniquement des pièces de rechange

HITACHI garanties d’origine doivent être utilisées.

○

Nettoyer l’extérieur de l’outil motorisé uniquement

avec un chiﬀ on doux légèrement imbibé d’une

solution savonneuse et essuyer minutieusement.

Ne jamais utiliser des solvants, de l’essence ou des

diluants sur les parties en plastique; sinon le plastique

risquerait de se dissoudre.

Français

00BookC7URNA.indb2400BookC7URNA.indb24 2017/11/029:26:112017/11/029:26:11

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans

danger et un entretien de l’outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de

sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diﬀ érents de ceux de

l’outil motorisé utilisé.

NOM DES PARTIES

Fig. 5

Poignée

Interrupteur

Couvercle du pignon

Levier de blocage

Levier (A)

Protection inférieure

Lame de la scie

Socle

Levier

(Poignée de retrait)

Carter de lame

SPECIFICATIONS

Moteur Moteur série monophasé à collecteur

Source d’alimentation Secteur, 120 V 60 Hz, monophasé, 120 V DC

Profondeur max. de coupe 2-3/8" (60 mm)

Curant 15 A

Vitesse sans charge 6800/min.

Poids 11.1 lbs (5.1 kg)

Français

00BookC7URNA.indb2500BookC7URNA.indb25 2017/11/029:26:112017/11/029:26:11

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS

○

L’outil est conçu pour les applications de coupe de bois.

AVERTISSEMENT:

Redoublez de prudence lors de la coupe de bois vert, dur, humide, composite, traité, ayants des nœuds

ou ayant d’autres caractéristiques qui peuvent surcharger la scie ou lame. Dans ce cas, ne forcez pas

l’outil. Poussez l’outil plus lentement, mais avec assez de force pour continuer à travailler sans trop

réduire la vitesse.

AVANT L’UTILISATION

1. Source d’alimentation

S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spéciﬁ ée

sur la plaque signalétique du produit.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la ﬁ che est connectée sur une prise alors que

l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de

sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de

capacité nominale suﬃ sante. Le cordon prolongateur doit être aussi court que possible.

AVERTISSEMENT:

Tout cordon endommagé devra être remplacé ou réparé.

4. Vériﬁ er la prise

Si la prise reçoit la ﬁ che avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser

les réparations nécessaires.

Si une telle prise défectueuse est utilisée, elle peut causer une surchauﬀ e entraînant des dangers sérieux.

5. Vériﬁ cation des conditions d’environnement

Vériﬁ er que l’état de l’aire de travail est conforme aux précautions.

6. Préparer un établi de travail en bois (Fig. 6).

La lame de scie se déplaçant au-delà de la surface inférieure du matériau,

placer le matériau sur un établi en bois pour eﬀ ectuer la coupe. Si l’on

utilise un bloc carré comme établi de travail, sélectionner un sol de niveau

pour bien stabiliser le travail. Un établi de travail instable risque de rendre

le travail dangereux.

PRECAUTION:

Pour éviter tout risque d’accident, toujours s’assurer que la section

du matériau qui reste après la coupe est solidement ancrée ou

maintenue en place.

Fig. 6

Lame de scie

Matériau

Etabli de travail

Socle

Français

00BookC7URNA.indb2600BookC7URNA.indb26 2017/11/029:26:112017/11/029:26:11

7. Vériﬁ er si les leviers (A) sont bien serrés.

Si le levier (A) de réglage de la profondeur de coupe (Fig. 7) et le levier (A) de réglage de l’angle de biseau (Fig. 8)

sont desserrés, cela risque d’entraîner des blessures. Bien s’assurer qu’ils sont serrés à fond.

8. Vériﬁ er la performance de la protection inférieure.

AVERTISSEMENT:

Il faudra impérativement vériﬁ er que le carter de sécurité n’est pas ﬁ xé. Par ailleurs, vériﬁ er également

qu’il se déplace en douceur. Si la lame de scie reste exposée, il y a risque de blessure.

La protection inférieure (voir Fig. 5) sert à protéger le corps de l’opérateur de tout contact avec la lame de scie.

Vériﬁ er impérativement que le carter de sécurité fonctionne de façon que la lame de scie soit toujours couverte. Si

la protection inférieure ne bouge pas en douceur, ne pas l’utiliser sans le réparer.

Dans ce cas, contacter le magasin où l’on a acheté la scie circulaire ou un service après-vente HITACHI agréé pour

le faire réparer.

9. Protection des yeux

Toujours porter des lunettes de protection avec écrans latéraux qui répond aux exigences de la norme ANSI Z87.1.

Les lunettes ordinaires ne fournissent pas une protection adéquate.

AVERTISSEMENT:

Utiliser l'outil sans porter une protection oculaire appropriée peut causer des blessures graves.

10. Vériﬁ er si la lame est serrée

Voir [Montage et demontage de la lame de scie] à la page 30, et vériﬁ er si le boulon à bride est bien serré à fond.

RÉGLAGE DE LA SCIE AVANT L’UTILISATION

AVERTISSEMENT:

Pour éviter tout risque d’accident grave, s’assurer que l’interrupteur est à la position OFF et débrancher

la ﬁ che de la prise secteur.

1. Réglage de la profondeur de coupe (Fig. 7)

AVERTISSEMENT:

Si le levier (A) est lâche, il y a risque de blessure. Le serrer à fond

après le réglage.

Pour régler la profondeur de coupe, desserrer le levier (A) et, tout en tenant

le socle d’une main, déplacer l’outil principal vers le haut ou vers le bas

de façon à obtenir la profondeur de coupe spéciﬁ ée. Après avoir réglé la

profondeur de coupe spéciﬁ ée, resserrer le levier (A) à fond.

Fig. 7

Levier (A)

Serrer

Articulation

Socle

Desserrer

Français

00BookC7URNA.indb2700BookC7URNA.indb27 2017/11/029:26:112017/11/029:26:11

2. Réglage de l’angle d’inclinaison

AVERTISSEMENT:

Si le levier (A) est lâche, il y a risque de blessure. Le serrer à fond après le réglage.

Il est possible d’incliner la lame de 0° à un angle maximum de 55° par rapport au socle.

Comme indiqué sur la Fig. 8, en desserrant le levier (A) de l’échelle d’angle de biseau, il est possible d’incliner la

lame de scie à un angle de 45° par rapport au socle.

Si un angle d’inclinaison de plus de 45˚ est utilisé, comme illustré à

la Fig. 9, déplacer le levier (A) vers l’extérieur. La lame de scie peut

être inclinée à un angle maximal de 55˚ par rapport au socle.

Toujours veiller à bien resserrer le levier (A) après avoir réglé l’angle.

Fig. 9

45˚ – 55˚

Fig. 8

0˚ – 45˚

Levier (A)

3. Réglage du guide (garde de refente) (Fig. 10, 11).........................Accessoire en option

Installer le boulon à ailettes (B) et verrouiller le ressort sur le socle. Insérer le guide dans le socle, le déplacer vers la

gauche et vers la droite et régler la position de coupe. Serrer le boulon à ailettes (B) et ﬁ xer le guide. Il est possible

d’installer le guide sur le côté gauche ou sur le côté droit du corps de l’outil.

Fig. 10

Socle

Boulon à

ailettes (B)

Ressort de

verrouillage

Fig. 11

Boulon à ailettes (B), ressort de

verrouillage

Socle

Guide (garde

de refente)

Français

00BookC7URNA.indb2800BookC7URNA.indb28 2017/11/029:26:112017/11/029:26:11

PROCEDURES DE COUPE

AVERTISSEMENT:

●

Ne jamais toucher les pièces mobiles.

●

Si la lame s’arrête ou qu’elle fait un bruit anormal pendant le fonctionnement, couper immédiatement

l’interrupteur.

●

Ne pas enlever la lame de la pièce pendant la coupe alors que la lame tourne.

●

Toujours porter des lunettes de protection avec écrans latéraux qui répond aux exigences de la norme

ANSI Z87.1. Les lunettes ordinaires ne fournissent pas une protection adéquate.

●

Ne pas scier de matériaux, comme du métal, etc. susceptibles de projeter des étincelles.

●

Ne pas utiliser de roues abrasives.

●

Utiliser exclusivement des lames de diamètre spéciﬁ é sur la plaque signalétique du produit.

PRECAUTION:

●

Toujours veiller à ce que le cordon d’alimentation n’approche pas de la lame de scie en rotation.

●

Avant de commencer à scier, s’assurer que la lame de scie a bien atteint sa vitesse de régime.

1. Placer le corps de la scie (socle) sur la pièce à travailler et comme à la

Fig. 12, aligner le trait de coupe prévu avec la lame de scie au moyen de

l’encoche. Ce rapport entre le socle et le matériau ne devra pas changer

quelle que soit l’inclinaison du socle.

2. Mettre l’interrupteur sur la position ON avant que la lame de scie n’entre

en contact avec le matériau. L’interrupteur s’allume lorsqu’on tire la

gâchette avec le doigt, et il s’éteint lorsqu’on relâche la gâchette.

3. Pour obtenir un rendement de coupe maximal, déplacer la scie en droite

ligne et à vitesse constante.

[COUPE DE POCHES]

AVERTISSEMENT:

●

Pour éviter tout risque d’accident grave, s’assurer que

l’interrupteur est à la position OFF et débrancher la ﬁ che de

la prise secteur avant tout réglage.

●

Ne jamais attacher ni caler la protection inférieure en

position relevée.

1. Marquer bien lisiblement la section à couper avec des lignes sur

tous les côtés. (Voir Fig. 13)

2. Régler la profondeur de coupe en fonction du matériau à couper.

3. Pousser le levier à fond vers l’arrière jusqu’à ce que la lame soit

exposée, comme indiqué à la Fig. 13.

4. Incliner la scie vers l’avant et aligner l’encoche (Fig. 12) sur la ligne

de guidage pré-marquée.

5. Relâcher le levier. Lorsque la protection inférieure entre en contact avec la surface de la pièce, elle sera dans la

bonne position pour s’ouvrir librement lorsqu’on commencera à couper.

6. Tout en tenant la scie dans cette position, et alors que la lame n’est pas en contact avec la surface de la pièce, tirer

sur la gâchette.

7. Lorsque la scie a atteint sa vitesse de régime, abaisser progressivement l’extrémité arrière de la scie jusqu’à ce que

le socle repose sur la surface de la pièce.

Fig. 12

Pas

d’inclinaison

Inclinaison à 45°

Fig. 13

Levier

Français

00BookC7URNA.indb2900BookC7URNA.indb29 2017/11/029:26:112017/11/029:26:11

8. Avancer la scie le long de la ligne de coupe jusqu’au coin.

9. Relâcher la gâchette et attendre que la lame se soit complètement arrêtée avant de retirer la lame de la pièce.

○

En aucun cas on ne tirera la lame vers l’arrière pendant qu’elle tourne, car cela pourrait provoquer un retour de lame.

10. Utiliser une scie sauteuse ou une scie à main pour parfaire la coupe des coins.

11. Chaque fois qu’on commence une nouvelle coupe, recommencer les opérations ci-dessus.

MONTAGE ET DEMONTAGE DE LA LAME DE SCIE

AVERTISSEMENT:

Pour éviter tout risque d’accident grave, s’assurer que l’interrupteur est à la position OFF et débrancher

la ﬁ che de la prise secteur avant tout réglage.

1. Démontage de la lame

(1) Régler le volume de coupe au maximum, et placer la scie circulaire

comme indiqué à la Fig. 14.

(2) Appuyer sur le levier de verrouillage, verrouiller l’arbre, et retirer

le boulon à bride hexagonale et la rondelle (B) à l’aide de la clé

hexagonale.

(3) Tout en tenant le levier pour maintenir la protection inférieure

complètement rentrée dans le carter de lame, retirer la lame de scie.

(Fig. 15)

2. Montage de la lame

(1) Bien retirer toute la sciure qui s’est accumulée sur l’axe, le boulon et

les rondelles.

(2) Pour monter la lame, les côtés concaves des deux rondelles (A) et (B)

doivent rentrer dans les côtés de la lame. Monter la lame sur l’axe, puis

ﬁ xer la rondelle (B). (Voir Fig. 16)

(3) Pour s’assurer que la lame tourne dans le bon sens, il faut que la ﬂ èche de la lame soit dirigée dans le même sens

que celle du carter de lame.

(4) Avec les doigts, serrer le boulon hexagonal qui ﬁ xe la lame de scie au maximum. Puis, appuyer sur le levier de

verrouillage, verrouiller l’axe et serrer le boulon à fond.

(5) Vériﬁ er que le levier de verrouillage se trouve sur sa position d’origine.

Fig. 15

Lame de la scie

Protection inférieure

Carter du lame

Levier

Fig. 16

Rondelle (B)

Boulon à bride

hexagonal

Lame de scie

Rondelle (A)

Fig. 14

Levier de verrouillage

Clé

Desserrer

Serrer

Français

00BookC7URNA.indb3000BookC7URNA.indb30 2017/11/029:26:122017/11/029:26:12

ENTRETIEN ET INSPECTION

AVERTISSEMENT:

Pour éviter tout risque d’accident grave, s’assurer que l’interrupteur est à la position OFF et débrancher

la ﬁ che de la prise secteur.

1. Inspection de la lame de scie

L’utilisation d’une lame émoussée aﬀ ectant le rendement et risquant de provoquer un mauvais fonctionnement du

moteur, aﬀ ûter ou remplacer la lame dès que l’on constate une abrasion.

PRECAUTION:

Avec une lame émoussée, la force de réaction augmente pendant la coupe. Eviter d’utiliser une lame

émoussée sans la réparer.

2. Vériﬁ er les vis.

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vériﬁ er qu’elles sont serrées à fond.

PRECAUTION:

Il serait extrêmement dangereux d’utiliser cet outil électrique avec des vis mal serrées.

3. Inspection des balais en carbone (Fig. 17)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent.

Remplacer un balai en carbone par un nouveau quand il est usé jusqu'à sa

limite d'usure. Toujours garder propres les balais en carbone et s'assurer

qu'ils glissent librement à l'intérieur des porte-balais.

PRECAUTION:

Utiliser la scie circulaire avec un balai en carbone qui est usé au-delà

de la limite d'usure endommagera le moteur.

REMARQUE:

Utiliser le balai en carbone HITACHI No. 38 indiqué sur la Fig. 17.

4. Remplacement d'un balai en carbone:

Retirer le couvercle du balai avec un tournevis à tête plate. Le balai

en carbone peut être alors facilement retiré. (Fig. 18)

5. Vériﬁ cation de la performance et entretien de la protection

inférieure

Conserver la protection inférieure en bon état pour une

performance égale en tout temps. Faire immédiatement réparer

l’outil en cas de mauvais fonctionnement.

Fig. 17

No. du balai

en carbone

(6 mm)

(17 mm)

0.67"

0.24"

Limite d'usure

Fig. 18

Couvercle du balai

Tournevis à

tête plate

Français

00BookC7URNA.indb3100BookC7URNA.indb31 2017/11/029:26:122017/11/029:26:12

6. Réglage du socle et de la lame de scie en vue de la perpendicularité

L’angle formé par le socle et la lame de scie a été réglé en usine sur 90°;

si cette perpendicularité se trouve perturbée pour une raison ou pour

une autre, la régler en procédant comme suit.

(1) Retourner le socle (Fig. 19) et desserrer le levier (A).

(2) Placer une équerre entre le socle et la lame de scie et déplacer

la position du socle en tournant la vis à six pans creux avec une clé

hexagonale de façon à obtenir un angle droit.

7. Inspection et entretien de la protection inférieure

Toujours s’assurer que la protection inférieure se déplace

en douceur.

En cas de dysfonctionnement, réparer immédiatement la

protection inférieure.

Pour le nettoyage et l’entretien, utiliser un pistolet

pneumatique ou un autre outil pour souﬄ er de l’air sec

sur l’espace entre la protection inférieure et le carter de

l’engrenage ainsi que sur la partie tournante de la protection

inférieure (Fig. 20).

Ceci se révèle eﬃ cace en cas d’émissions de copeaux ou

autres particules.

L’accumulation de copeaux ou autres particules autour de la

protection inférieure peut provoquer un dysfonctionnement

ou des dégâts.

AVERTISSEMENT:

Pour éviter une inhalation de poussière ou une irritation oculaire, porter des lunettes de protection et un

masque anti-poussière lors de l’utilisation d’un pistolet pneumatique ou d’un autre outil pour nettoyer la

protection inférieure, les oriﬁ ces de ventilation ou d’autres pièces du produit.

8. Liste des pièces de rechange

PRECAUTION:

Les réparations, modiﬁ cations et inspections des outils électriques Hitachi doivent être conﬁ ées à un

service après-vente Hitachi agréé.

Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un

outil nécessitant des réparations ou tout autre entretien.

Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de

sécurité en vigueur dans le pays en question.

MODIFICATIONS:

Les outils électriques Hitachi sont constamment améliorés et modiﬁ és aﬁ n d’incorporer les tous derniers progrès

technologiques.

En conséquence, il est possible que certaines pièces soient modiﬁ ées sans avis préalable.

Fig. 19

Equerre

Socle

Clé hexagonale

Fig. 20

Assurer le déplacement

en douceur de la

protection inférieure

Partie tournante de la

protection inférieure

Espace entre la

protection inférieure

et le carter de

l’engrenage

Pistolet

pneumatique

Évent du boîtier

Français

00BookC7URNA.indb3200BookC7URNA.indb32 2017/11/029:26:122017/11/029:26:12

ACCESSOIRES

AVERTISSEMENT:

Les accessoires pour cet outil motorisé sont mentionnés dans ce mode d’emploi.

L’utilisation de toute autre ﬁ xation ou accessoire peut être dangereux et causer des blessures ou des

dommages mécaniques.

REMARQUE:

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

(1) Lame de la scie ......................................................................................................................................................... 1

Dia. Externe Dia. d'oriﬁ ce No. de code

7-1/4" (184 mm) 5/8" (15.9 mm) 115429

(2) Clé Hexagonale 6 mm (No. de code 872422) ............................................................................................................ 1

ACCESSOIRES EN OPTION.....vendus séparément

(1) Guide (No. de code 302691) (Incluye (2) y (3).)

(2) Boulon-papillon (B) (No. de code 302697)

(3) Ressort de verrouillage (No. de code 947859)

REMARQUE:

Les spéciﬁ cations sont sujettes à modiﬁ cation sans aucune obligation de la part de HITACHI.

Français

00BookC7URNA.indb3300BookC7URNA.indb33 2017/11/029:26:122017/11/029:26:12

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas

las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben

a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse

reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y

en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identiﬁ cados con ADVERTENCIAS en dicha

herramienta y en este Manual de instrucciones.

No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté especíﬁ camente recomendada por HITACHI.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en

lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores

o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SIGNIFICADO DE SÍMBOLOS

Símbolos

ADVERTENCIA

A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su signiﬁ cado antes del

uso.

Lea todas las instrucciones y advertencias

de seguridad.

Si no se siguen las advertencias e instrucciones,

podría producirse una descarga eléctrica, un

incendio y/o daños graves.

Utilice siempre una protección ocular.

SEGURIDAD

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA:

Lea todas las instrucciones y todas las advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños

graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con

la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien

iluminada.

Las zonas desordenadas o oscuras pueden

provocar accidentes.

Español

00BookC7URNA.indb3400BookC7URNA.indb34 2017/11/029:26:122017/11/029:26:12

b) No utilice las herramientas eléctricas en

entornos explosivos como, por ejemplo, en

presencia de líquidos inﬂ amables, gases o

polvo.

Las herramientas eléctricas crean chispas que

pueden hacer que el polvo desprenda humo.

c) Mantenga a los niños y transeúntes alejados

cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el

control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas

tienen que ser adecuados a la toma de

corriente.

No modiﬁ que el enchufe.

No utilice enchufes adaptadores con

herramientas eléctricas conectadas a tierra.

Si no se modiﬁ can los enchufes y se utilizan tomas

de corriente adecuadas se reducirá el riesgo de

descarga eléctrica.

b) Evite el contacto corporal con superﬁ cies

conectadas a tierra como tuberías, radiadores

y frigoríﬁ cos.

Hay mayor riesgo de descarga eléctrica si su

cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la

lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No

utilice el cable para transportar, tirar de la

herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del

aceite, de bordes aﬁ lados o piezas móviles.

Los cables dañados o enredados aumentan el

riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica

al aire libre, utilice un cable prolongador

adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse

al aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una

herramienta eléctrica en un lugar húmedo,

utilice un suministro protegido mediante un

dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga

eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y

utilice el sentido común cuando utilice una

herramienta eléctrica.

No utilice una herramienta eléctrica cuando

esté cansado o esté bajo la inﬂ uencia de

drogas, alcohol o medicación.

La distracción momentánea cuando utiliza

herramientas eléctricas puede dar lugar a

importantes daños personales.

b) Utilice un equipo de protección. Utilice

siempre una protección ocular.

El equipo de protección como máscara para el

polvo, zapatos de seguridad antideslizantes,

casco o protección para oídos utilizado para

condiciones adecuadas reducirá los daños

personales.

c) Evite un inicio involuntario. Asegúrese de que

el interruptor está en “oﬀ ” antes de conectar

la herramienta a una fuente de alimentación

y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con

el dedo en el interruptor o el encendido de

herramientas eléctricas con el interruptor

encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender

la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la

herramienta eléctrica podrían producirse daños

personales.

e) No se extralimite. Mantenga un equilibrio

adecuado en todo momento.

Esto permite un mayor control de la herramienta

eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas

sueltas o joyas. Mantenga el pelo, la ropa y

los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden

pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para

la conexión de extracción de polvo e

instalaciones de recogida, asegúrese

de que están conectados y se utilizan

adecuadamente.

La utilización de un sistema de recogida de polvo

puede reducir los riesgos relacionados con el

polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas

a) No fuerce la herramienta eléctrica. Utilice

la herramienta eléctrica correcta para su

aplicación.

La herramienta eléctrica correcta trabajará mejor

y de forma más segura si se utiliza a la velocidad

para la que fue diseñada.

b) No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden

controlarse con el interruptor son peligrosas y

deben repararse.

Español

00BookC7URNA.indb3500BookC7URNA.indb35 2017/11/029:26:122017/11/029:26:12

c) Antes de hacer ajustes, cambiar accesorios

o almacenar las herramientas eléctricas,

desconecte el enchufe de la fuente eléctrica

y/o las baterías de la herramienta.

Estas medidas de seguridad preventivas reducen

el riesgo de que la herramienta eléctrica se ponga

en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no

se utilicen para que no las cojan los niños

y no permita que utilicen las herramientas

eléctricas personas no familiarizadas con las

mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son

utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas

eléctricas. Compruebe si las piezas móviles

están mal alineadas o unidas, si hay alguna

pieza rota u otra condición que pudiera

afectar al funcionamiento de las herramientas

eléctricas.

Si la herramienta eléctrica está dañada,

llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar

un mantenimiento correcto de las herramientas

eléctricas.

f) Mantenga las herramientas de corte aﬁ ladas

y limpias.

Las herramientas de corte correctamente

mantenidas con los bordes de corte aﬁ lados son

más fáciles de controlar.

g) Utilice la herramienta eléctrica, los

accesorios y las brocas de la herramienta,

etc. de acuerdo con estas instrucciones,

teniendo en cuenta las condiciones laborales

y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para

operaciones diferentes a pretendidas podría dar

lugar a una situación peligrosa.

5) Revisión

a) Lleve su herramienta a que la revise un

experto cualiﬁ cado que utilice sólo piezas de

repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad

de la herramienta eléctrica.

ADVERTENCIAS DE SEGURIDAD DE LA

SIERRA CIRCULAR

Procedimientos de corte

PELIGRO: Mantenga las manos alejadas del

área de corte y de la hoja. Mantenga la otra mano

en el mango auxiliar o en la cubierta del motor.

Si sujeta las sierra con las dos manos, no se cortará

con la hoja.

b) No se coloque debajo de la pieza de trabajo.

El protector no puede protegerle de la hoja debajo de

la pieza de trabajo.

c) Ajuste la profundidad de corte al grosor de la

pieza de trabajo.

Debajo de la pieza de trabajo sólo debe quedar

visible menos de un diente completo de la hoja.

d) No sujete nunca la pieza que está cortando con

las manos o sobre una pierna. Fije la pieza de

trabajo a una plataforma estable.

Es importante que apoye la pieza de trabajo de forma

adecuada para evitar que su cuerpo quede expuesto

a la sierra, que la hoja se quede atascada o que se

pierda el control.

e) Sostenga la herramienta eléctrica únicamente

por las superﬁ cies de agarre aisladas

cuando realice una operación en la que la

herramienta eléctrica pueda entrar en contacto

con el cableado oculto o su propio cable de

alimentación.

Entrar en contacto con un cable “vivo” también

provocará que las partes metálicas expuestas de la

herramienta eléctrica estén “vivas” y podría originar

una descarga eléctrica al operario.

f) Cuando realice un corte al hilo, utilice siempre

un tope-guía o una guía de borde recto.

Esto mejorará la precisión del corte y reducirá las

posibilidades de que se atasque la hoja.

g) Utilice siempre hojas con oriﬁ cios de árbol con

el tamaño y la forma correctos (rombo frente a

círculo).

Las hojas que no coincidan con los componentes de

montaje de la sierra no funcionarán correctamente y

pueden provocar una pérdida de control.

h) No utilice nunca arandelas o pernos de hoja

dañados o inadecuados.

Las arandelas y los pernos de la hoja han sido

diseñados especialmente para dicha hoja, con el ﬁ n

de garantizar un rendimiento y seguridad óptimos.

Causas de rebote y advertencias aﬁ nes

– el retroceso es una reacción repentina de la sierra

cuando la hoja se engancha, se atasca o está mal

alineada, lo cual provoca la pérdida de control de

la sierra, que se elevará y se saldrá de la pieza de

trabajo hacia el operador;

– cuando la hoja se engancha o se atasca por el cierre

de la vía, la hoja se detiene y la reacción del motor

hace que la unidad retroceda rápidamente hacia el

operador;

– si la hoja se tuerce o pierde la alineación durante

el corte, los dientes del borde posterior de la hoja

pueden clavarse en la superﬁ cie superior de la

madera y hacer que la hoja se salga de la vía y vuelva

hacia el operador.

Español

00BookC7URNA.indb3600BookC7URNA.indb36 2017/11/029:26:122017/11/029:26:12

Como se produce cierto retroceso cuando el freno

opera, asegúrese de agarrar el cuerpo principal de

manera segura.

Función de la protección inferior

a) Compruebe que el protector inferior se cierra

correctamente antes de cada uso. No utilice

la sierra si el protector inferior no se mueve

libremente o se cierra de forma instantánea. No

sujete ni ate el protector inferior en la posición

de apertura.

Si la sierra se cae de forma accidental, el protector

inferior se puede doblar.

Levante el protector inferior con el mango retráctil

y asegúrese de que se mueve libremente y no toca

la hoja ni ninguna otra pieza, en todos los ángulos y

profundidades de corte.

b) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no

funcionan correctamente, deben ser reparados

antes de usar la sierra.

El protector inferior puede funcionar lentamente

porque hay alguna pieza dañada, hay restos de

pegamento o existe una acumulación de residuos.

c) La protección inferior puede replegarse

manualmente sólo para cortes especiales

tales como “cortes por penetración” y “cortes

compuestos”.

Levante el protector inferior retrayendo el mango y

libere el protector inferior en cuanto la hoja entre en

contacto con el material.

Para el resto de cortes, el protector debería funcionar

automáticamente.

d) Compruebe siempre que el protector inferior

cubre la hoja antes de colocar la sierra sobre un

banco o sobre el suelo.

El deslizamiento de la hoja sin protección puede

hacer que la sierra se desplace hacia atrás y corte lo

que encuentre a su paso.

Tenga en cuenta el tiempo que tarda la hoja en

detenerse después de accionar el interruptor.

Freno eléctrico

En el modelo C7BUR, esta herramienta está equipada

con un freno eléctrico que típicamente detendrá la

cuchilla durante los siete segundos posteriores a

liberar el interruptor del gatillo.

Ocasionalmente se producirá una demora en el

acople del freno que resultará en un tiempo de parada

de la cuchilla más largo. En raras ocasiones, el freno

no se acoplará y la cuchilla de la sierra se detendrá

lentamente.

Si el freno no se acopla frecuentemente, oprima y

suelte el interruptor del gatillo para encender y apagar

la herramienta entre 4 y 5 veces.

El retroceso es el resultado de un mal uso de la sierra y/o

unos procedimientos o condiciones de funcionamiento

incorrectos y se puede evitar tomando las precauciones

adecuadas que se indican a continuación.

a) Sujete la sierra ﬁ rmemente con las dos manos y

coloque los brazos de tal forma que resistan las

fuerzas de retroceso. Coloque el cuerpo a uno de

los lados de la hoja, no en línea con ésta.

El retroceso podría hacer que la sierra salte hacia

atrás, pero las fuerzas de retroceso pueden ser

controladas por el operador, si se toman las

precauciones adecuadas.

b) Cuando se atasca la hoja o se interrumpe el

corte por cualquier razón, libere el interruptor

de activación y mantenga la sierra sin moverla

en el material hasta que ésta se detenga por

completo.

No intente extraer la sierra de la pieza de trabajo

ni tire de ella hacia atrás mientras la hoja está

en movimiento, ya que puede producirse un

retroceso.

Investigue y tome las medidas adecuadas para

eliminar la causa del atascamiento de la hoja.

c) Cuando vuelva a poner en marcha la sierra en

la pieza de trabajo, centre la hoja de la sierra

en la vía y compruebe que los dientes no están

enganchados en el material.

Si la hoja de la sierra está atascada, ésta puede saltar

o retroceder de la pieza de trabajo al poner en marcha

la sierra.

d) Utilice soportes adecuados para apoyar los

paneles grandes, con el ﬁ n de minimizar el

riesgo de que la hoja se enganche o se produzca

un retroceso.

Los paneles grandes tienden a combarse por su

propio peso. Se deben colocar soportes bajo el panel

en ambos lados, cerca de la línea de corte y cerca del

borde del panel.

e) No utilice hojas melladas o dañadas.

Las hojas no aﬁ ladas o mal ajustadas hacen que una

vía estrecha provoque una fricción excesiva, que se

atasque la hoja y que se produzca un retroceso.

f) La profundidad de la hoja y las palancas de

bloqueo del ajuste del bisel deben estar bien

ﬁ jadas antes de realizar el corte.

Si el ajuste de la hoja cambia durante el corte, se

puede producir un atasco de la hoja o un retroceso.

g) Emplee una precaución extrema al serrar en

muros existentes u otros puntos ciegos.

La hoja que sobresale puede cortar objetos y

provocar un retroceso.

h) Tenga cuidado con el retroceso del freno del

modelo C7BUR.

El modelo C7BUR incorpora un freno eléctrico que

opera cuando el interruptor es liberado.

Español

00BookC7URNA.indb3700BookC7URNA.indb37 2017/11/029:26:122017/11/029:26:12

Si el freno sigue sin acoplarse, reemplace las

escobillas y pruebe la sierra nuevamente.

Si el freno sigue sin acoplarse, lleve la herramienta

para que sea reparada a un centro de servicios

autorizado de Hitachi.

Conﬁ rme siempre que la cuchilla de la sierra se ha

detenido completamente antes de levantarla de la

pieza de trabajo.

El freno no es un sustituto de un protector inferior que

funciona correctamente. Veriﬁ que la función de la

protección inferior antes de cada uso.

Pueden ocurrir lesiones personales graves si la

protección inferior no se mueve con ﬂ uidez y cubre la

cuchilla apropiadamente.

NORMAS Y SÍMBOLOS ESPECÍFICOS DE

SEGURIDAD

1. Ajustes. Antes de ajustar, asegúrese de que los

ajustes de profundidad y biselado estén bien

hechos.

2. Evite cortar clavos. Antes de cortar, inspeccione

la pieza de trabajo y quite todos los clavos que

ésta pueda tener.

3. Cuando opere la sierra, mantenga el cordón

alejado del área de corte, y posiciónelo de

manera que no quede atrapado en la pieza de

trabajo durante la operación de corte.

Trabaje con un soporte de mano apropiado, un

soporte de pieza de trabajo apropiado, y procure

encaminar el cordón de manera que quede alejado

del área de trabajo.

ADVERTENCIA:

Es importante apoyar correctamente la pieza que

vaya a ser cortada y sujetar ﬁ rmemente la sierra para

impedir perder su control y evitar lesiones graves. La

Figura 1 muestra la sujeción típica de la sierra.

UNA ILUSTRACIÓN TÍPICA DE LA

SUJECIÓN DE LA SIERRA, APOYO DE

LA PIEZA DE TRABAJO Y COLOLACIÓN

DEL CABLE DE ALIMENTACIÓN.

Fig. 1

4. Coloque la parte más ancha de la base de la

sierra sobre la parte de la pieza de trabajo

que está ﬁ rmemente soportada, y no sobre la

sección que cae al ﬁ nalizar el corte.

Como ejemplos, en la Figura 2 se muestra la manera

CORRECTA de cortar el extremo de una tabla, y en la

Fig. 3, la manera INCORRECTA. Si la pieza de trabajo

es demasiado corta o pequeña, fíjela.

¡NO INTENTE SUJETAR PARTES CORTAS CON LA

MANO!

Fig. 2

Fig. 3

5. No intente nunca cortar colocando la sierra

circular de manera invertida sobre un banco de

trabajo.

Esto es sumamente peligroso y puede producir

accidentes de gravedad. (Fig.4)

Fig. 4

Español

00BookC7URNA.indb3800BookC7URNA.indb38 2017/11/029:26:122017/11/029:26:12

6. Antes de bajar la herramienta después de

ﬁ nalizar un corte, asegúrese de que el protector

inferior (telescopizante) se haya cerrado y que la

hoja esté completamente detenida.

7. No toque nunca las piezas móviles.

No coloque nunca sus manos, dedos, ni demás

partes del cuerpo cerca de las piezas móviles de la

herramienta.

8. No utilice nunca la herramienta sin los

protectores colocados en su lugar.

No utilice nunca esta herramienta sin los protectores

de seguridad correctamente instalados. Si el trabajo

de mantenimiento o de reparación requiere el

desmontaje de un protector de seguridad, cerciórese

de volver a instalarlo antes de utilizar la herramienta.

9. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para

realizar un trabajo pesado.

No utilice las herramientas para ﬁ nes no proyectados,

por ejemplo, no utilice una sierra circular para cortar

ramas o lenos.

10. No utilice nunca una herramienta eléctrica para

aplicaciones que no sean las especiﬁ cadas.

No utilice nunca una herramienta eléctrica para

aplicaciones no especiﬁ cadas en este Manual de

instrucciones.

11. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las

instrucciones ofrecidas aquí. No deje caer ni tire la

herramienta. No permita nunca que los niños ni otras

personas no autorizadas ni familiarizadas con la

operación de la herramienta utilicen ésta.

12. Mantenga limpio el conducto de ventilación del

motor.

El conducto de ventilación del motor limpio para que

el aire pueda circular libremente en todo momento.

Compruebe frecuentemente y limpie el polvo

acumulado.

13. Utilice las herramientas eléctricas con la tensión

de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones

indicadas en sus placas de características.

La utilización e una herramienta eléctrica con una

tensión superior a la nominal podría resultar en

revoluciones anormalmente altas del motor, en el

daño de la herramienta, y en la quemadura del motor.

14. No haga funcionar la sierra mientras la lleve

hacia su lado.

15. Mantenga todos los tornillos, pernos, y cubiertas

ﬁ rmemente ﬁ jados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas

ﬁ rmemente montados. Compruebe periódicamente

su condición.

16. No utilice herramientas eléctricas si la carcasa o

la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de

plástico pueden conducir a descargas eléctricas.

Tales herramientas no deberán utilizarse mientras no

se hayan reparado.

17. Las cuchillas y los accesorios deberán montarse

con seguridad en la herramienta.

Evite lesiones personales y de otras personas.

Las cuchillas, los accesorios de corte, y demás

accesorios montados en la herramienta deberán

ﬁ jarse con seguridad.

18. No utilice nunca una herramienta defectuosa o

que funcione anormalmente.

Si la herramienta parece que funciona anormalmente,

produciendo ruidos extraños, etc., deje

inmediatamente de utilizarla y solicite su arreglo a un

centro de servicio autorizado por Hitachi.

19. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado

inadvertidamente contra materiales duros, es posible

que se haya deformado, rajado, o dañado.

20. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura,

bencina, tetracloruro de carbono, y alcohol pueden

dañar o rajar las partes de plástico. No las limpie con

tales disolventes.

Limpie las partes de plástico con un paño suave

ligeramente humedecido en agua jabonosa y

después séquelas bien.

21. No utilice NUNCA guantes de un material que

pueda enrollarse, como algodón, lana, tela o

cordel, etc.

22. Deﬁ niciones para las magnitudes utilizadas en

esta herramienta

V ...............tensión electrica

Hz .............hertzios

A ...............amperios

no ............ velocidad sin carga

............ Construcción de clase II

---/min ....... revoluciones por minuto

............. corriente alterna o directa

Español

00BookC7URNA.indb3900BookC7URNA.indb39 2017/11/029:26:122017/11/029:26:12

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS

USUARIOS

PROPIETARIOS DE ESTA HERRAMIENTA!

AISLAMIENTO DOBLE PARA OFRECER

UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta

herramienta eléctrica, HITACHI ha adoptado un diseño

de aislamiento doble. “Aislamiento doble” signiﬁ ca que

se han utilizado dos sistemas de aislamiento físicamente

separados para aislar los materiales eléctricamente

conductores conectados a la fuente de alimentación

del bastidor exterior manejado por el operador. Por

lo tanto, en la herramienta eléctrica o en su placa de

características aparecen el símbolo “

” o las palabras

“Double insulation” (aislamiento doble).

Aunque este sistema no posee puesta a tierra externa,

usted deberá seguir las precauciones sobre seguridad

eléctrica ofrecidas en este Manual de instrucciones,

incluyendo la no utilización de la herramienta eléctrica en

ambientes húmedos.

Para mantener efectivo el sistema de aislamiento doble,

tenga en cuenta las precauciones siguientes:

○

Esta herramienta eléctrica solamente deberá

desensamblar y ensamblarla un CENTRO DE

REPARACIONES AUTORIZADO POR HITACHI,

y solamente deberán utilizarse con ella piezas de

reemplazo genuinas de HITACHI.

○

Limpie el exterior de la herramienta eléctrica

solamente con un paño suave humedecido en agua

jabonosa, y después séquela bien.

No utilice disolventes, gasolina, ni diluidor de pintura

para limpiar las partes de plástico, ya que podría

disolverlas.

Español

00BookC7URNA.indb4000BookC7URNA.indb40 2017/11/029:26:132017/11/029:26:13

DESCRIPCIÓN FUNCTIONAL

NOTA:

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad

y mantener esta herramienta eléctrica.

NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las

instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la

propia herramienta eléctrica.

NOMENCLATURA

Fig. 5

Mango

Interruptor

Cubierta de engranajes

Palanca de bloqueo

Palanca (A)

Cubierta de protección inferior

Cuchilla de la sierra

Base

Palanca

(Asa de retracción)

Cubierta de la cuchilla

ESPECIFICACIONES

Motor Motor conmutador en serie monofásico

Fuente de alimentación 120 V c.a., 60 Hz, monofásica, 120 V c.d.

Profundidad máx. de corte 2-3/8" (60 mm)

Corriente 15 A

Velocidad de marcha en veciío 6800/min.

Peso 11.1 lbs (5.1 kg)

Español

00BookC7URNA.indb4100BookC7URNA.indb41 2017/11/029:26:132017/11/029:26:13

MONTAJE Y OPERACIÓN

APLICACIONES

○

La herramienta está diseñada para aplicaciones de corte de madera.

ADVERTENCIA:

Tenga especial precaución cuando corte madera verde recién cortada, madera dura, madera húmeda,

madera compuesta, madera tratada a presión, madera que contenga nudos y toda otra madera que

pueda someter la sierra o la hoja a una carga elevada. Si esto ocurre, no fuerce la herramienta. Empuje

la herramienta más lentamente pero con fuerza suﬁ ciente para seguir trabajando sin que la velocidad

disminuya demasiado.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de

características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un

tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente,

lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suﬁ ciente

grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.

ADVERTENCIA:

Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda ﬂ ojo en el tomacorriente, habrá que reparar éste. Póngase en

contacto con un electricista cualiﬁ cado para que realice las reparaciones adecuadas.

Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Conﬁ rme las condiciones del medio ambiente.

Condirme que el lugar de trabajo esté en las condiciones

apropiadas de acuerdo con las precauciones descritas.

6. Prepare un banco de trabajo de madera (Fig. 6).

Como la cuchilla de la sierra sobresaldrá de la superﬁ cie

inferior de la madera de trabajo, coloque ésta sobre un banco

de trabajo para cortarla. Si, como banco de trabajo, utiliza un

madero cuadrangular, tenga en cuenta el nivel del suelo para

asegurar que quede adecuadamente estabilizado.

Un banco de trabajo inestable resultaría en una operación

peligrosa.

PRECAUCIÓN:

Para evitar accidentes, asegúrese siempre de que la parte de la pieza de trabajo que queda después del

corte esté ﬁ rmemente ﬁ jada.

Fig. 6

Cuchilla de la sierra

Banco de trabajo

Madera

Base

Español

00BookC7URNA.indb4200BookC7URNA.indb42 2017/11/029:26:132017/11/029:26:13

7. Veriﬁ que que la palanca (A) se encuentre apretada.

La ﬂ ojedad de la palanca (A) para ajustar la profundidad de corte (Fig. 7) y de la palanca (A) para ajustar el ángulo

de inclinación (Fig. 8) puede producir lesiones. Asegúrese de que se encuentren ﬁ rmemente apretadas.

8. Compruebe el rendimiento del protector inferior.

ADVERTENCIA:

Cerciórese de que la cubierta protectora no esté trabada. Además, compruebe si se mueve suavemente.

Si la cuchilla de la sierra estuviese expuesta, podrían producirse lesiones.

La cubierta de protección inferior (consulte la Fig. 5) sirve para evitar que su cuerpo entre en contacto con la cuchilla

de la sierra. Cerciórese de que la cubierta protectora funcione correctamente para cubrir la cuchilla de la sierra. Si

el protector inferior no se mueve con facilidad, no lo utilice sin repararlo.

Cuando necesite repararla, póngase en contacto con el establecimiento en el que haya adquirido la sierra circular

o con un centro de servicio autorizado por HITACHI.

9. Protección ocular

Utilice siempre protección ocular con protectores laterales que cumpla los requerimientos del estándar ANSI Z87.1.

Las gafas ordinarias no brindan la protección adecuada.

ADVERTENCIA:

Operar la herramienta sin la protección ocular adecuada puede resultar en lesiones graves.

10. Veriﬁ que que la cuchilla de la sierra esté apretada

Consulte [Montaje y desmontaje de la cuchilla de la sierra] en la página 46, y asegúrese de que el perno de brida

esté ﬁ rmemente apretado.

AJUSTE DE LA SIERRA ANTES DE UTILIZARLA

ADVERTENCIA:

Para evitar accidentes de gravedad, asegúrese de que el interruptor esté en la posición OFF, y desconecte

el enchufe del tomacorriente.

1. Ajuste de la profundidad de corte (Fig. 7)

ADVERTENCIA:

Si la palanca (A) estuviese ﬂ oja, se podrían producir lesiones.

Apriétela ﬁ rmemente después del ajuste.

Para ajustar la profundidad de corte, aﬂ oje la palanca (A) y, mientras sujeta

la base con una mano, mueva el cuerpo principal hacia arriba y abajo

para obtener la profundidad de corte prescrita. Después de ajustar a la

profundidad de corte prescrita, apriete ﬁ rmemente la palanca (A).

Fig. 7

Palanca (A)

Enlace

Base

Apretar

Aﬂ ojar

Español

00BookC7URNA.indb4300BookC7URNA.indb43 2017/11/029:26:132017/11/029:26:13

2. Ajuste del ángulo de inclinación

ADVERTENCIA:

Si la palanca (A) estuviese ﬂ oja, se podrían producir lesiones. Apriétela ﬁ rmemente después del ajuste.

La cuchilla de la sierra se puede inclinar desde 0° hasta un ángulo máximo de 55° con respecto a la base.

Tal como se muestra en la Fig. 8, aﬂ ojando la palanca (A) de la escala de bisel, es posible inclinar la cuchilla de la

sierra hasta un ángulo de 45° con respecto a la base.

Si utiliza un ángulo de inclinación superior a 45˚, como se muestra en la Fig. 9, mueva la palanca (A) hacia la parte

exterior, la cuchilla de la sierra puede inclinarse para formar un ángulo máximo de 55˚ con relación a la base.

Después de realizar el ajuste deseado, siempre asegúrese de comprobar que la palanca (A) se encuentre

completamente apretada.

Fig. 9

45˚ – 55˚

Fig. 8

0˚ – 45˚

Palanca (A)

3. Regulación de la guía (Guía de corte) (Fig. 10, 11) ......................Accesorio opcional

Instale el perno de aletas (B) y el resorte de seguridad sobre la base. Inserte la guía en la base, muévala hacia la

izquierda y la derecha y ajuste la posición de corte. Apriete el perno de aletas (B) y ﬁ je la guía. La guía puede ser

instada desde ambos lados, izquierdo y derecho del cuerpo principal.

Fig. 11

Perno de aletas (B), Resorte de

seguridad

Base

Guía

(Guía de corte)

Fig. 10

Base

Perno de

aletas (B)

Resorte de

seguridad

Español

00BookC7URNA.indb4400BookC7URNA.indb44 2017/11/029:26:132017/11/029:26:13

PROCEDIMIENTOS DE CORTE

ADVERTENCIA:

●

No toque nunca las partes móviles.

●

Si la cuchilla de la sierra se para o produce un ruido anormal durante la operación, ponga inmediatamente

el interruptor en OFF.

●

No extraiga la sierra de la pieza de trabajo durante la operación de corte mientras la cuchilla de la sierra

esté girando.

●

Utilice siempre protección ocular con protectores laterales que cumpla los requerimientos del estándar

ANSI Z87.1. Las gafas ordinarias no brindan la protección adecuada.

●

Evite cortar materiales como metal, etc., que puedan producir chispas.

●

No utilice ninguna rueda abrasiva.

●

Utilice únicamente diámetro de cuchillas especiﬁ cado en la placa de identiﬁ cación del producto.

PRECAUCIÓN:

●

Tenga siempre cuidado para impedir que el cable de alimentación se acerque a la cuchilla de la sierra

mientras ésta está girando.

●

Antes de poner en funcionamiento la sierra, asegúrese de que su cuchilla haya alcanzado la velocidad de

giro máxima.

1. Coloque el cuerpo de la sierra (la base) en la pieza de trabajo y, como se

muestra en la Fig. 12, alinee la línea de corte prevista con la cuchilla de

la sierra utilizando la ranura. Esta relación entre base y madera deberá

permanecer inalterada independientemente de la inclinación de la base.

2. El interruptor deberá ponerse en la posición ON antes de que la cuchilla

de la sierra entre en contacto con la madera. El interruptor se pone en ON

cuando se aprieta el gatillo con un dedo, y se pone en OFF cuando se

suelta el gatillo.

3. El mejor corte se logrará moviendo la sierra en línea recta y a una

velocidad constante.

[CORTE DE INTERIORES]

ADVERTENCIA:

●

Para evitar accidentes de gravedad, asegúrese de que el

interruptor esté en la posición OFF, y extraiga el enchufe del

tomacorriente antes de realizar cualquier ajuste.

●

Nunca ate ni acuñe la cubierta de protección inferior en

posición elevada.

1. Marque claramente el área de corte deseada con líneas en todos

los lados. (Consulte la Fig. 13.)

2. Ajuste la profundidad según el material que vaya a cortar.

3. Empuje la palanca completamente hacia atrás para que la cuchilla

quede expuesta como se muestra en la Fig. 13.

4. Incline la sierra hacia adelante y alinee la ranura (Fig. 12) con la

línea guía premarcada.

5. Suelte la palanca. Cuando la cubierta de protección inferior entre en contacto con la superﬁ cie de la pieza de

trabajo, ésta estará en la posición apropiada para abrirse libremente cuando comience el corte.

Fig. 12

Sin

inclinación

Con inclinación de 45o

Fig. 13

Palanca

Español

00BookC7URNA.indb4500BookC7URNA.indb45 2017/11/029:26:132017/11/029:26:13

6. Sujetando la sierra en posición, con la cuchilla sin contactar la superﬁ cie de la pieza de trabajo, apriete el gatillo.

7. Tras alcanzar la sierra la máxima velocidad, baje poco a poco la parte trasera de la sierra hasta que su base se

apoye en la superﬁ cie de trabajo.

8. Avance la sierra a lo largo de la línea de corte hasta llegar a la esquina.

9. Suelte el gatillo y deje que la cuchilla se pare completamente antes de retirar la cuchilla de la pieza de trabajo.

○

Nunca, bajo ninguna circunstancia, tire de la sierra hacia atrás mientras se mueva la cuchilla, porque podrá

producirse contragolpe.

10. Utilice una sierra de vaivén o una sierra manual para cortar las esquinas.

11. Cuando empiece cada corte nuevo, repita el procedimiento de arriba.

MONTAJE Y DESMONTAJE DE LA CUCHILLA DE LA SIERRA

ADVERTENCIA:

Para evitar accidentes de gravedad, asegúrese de que el interruptor esté en la posición OFF, y extraiga el

enchufe del tomacorriente antes de realizar cualquier ajuste.

1. Desmontaje de la cuchilla de la sierra

(1) Ajuste el volumen de corte al máximo, y coloque la sierra circular como

se muestra en la Fig.14.

(2) Presione la palanca de bloqueo, bloquee el husillo y quite el perno de

brida hexagonal y la arandela (B) con la llave de barra hexagonal.

(3) Mientras sujeta la palanca para mantener la cubierta de protección

inferior completamente retractada dentro de la cubierta de la cuchilla,

retire la cuchilla de la sierra. (Fig.15)

2. Montaje de la cuchilla de la sierra

(1) Quite completamente las virutas que se hayan acumulado en el husillo,

perno y arandela.

(2) Para montar la cuchilla de la sierra, los lados cóncavos de ambas

arandelas, (A) y (B), deberán colocarse en los lados de la cuchilla de

la sierra. Monte la cuchilla de la sierra en el husillo y ﬁ je ﬁ nalmente la

arandela (B) (consulte la Fig. 16).

(3) Para asegurar una dirección de giro apropiada de la cuchilla de sierra, la dirección de la ﬂ echa de la cuchilla de la

sierra deberá coincidir con la dirección de la ﬂ echa de la cubierta de la cuchilla.

(4) Utilizando los dedos, apriete todo lo posible el perno hexagonal que retiene la cuchilla de la sierra. Y luego presione

la palanca de bloqueo, bloquee el husillo y apriete a fondo el perno.

(5) Conﬁ rme que la palanca de bloqueo esté en la posición original.

Fig. 15

Cuchilla de la sierra

Cubierta de

protección inferior

Cubierta de la sierra

Palanca

Fig. 16

Arandela (A)

Arandela (B)

Cuchilla de la sierra

Perno de brida de

cabeza hexagonal

Fig. 14

Palanca de bloqueo

Llave

Aﬂ ojar

Apretar

Español

00BookC7URNA.indb4600BookC7URNA.indb46 2017/11/029:26:132017/11/029:26:13

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA:

Para evitar accidentes de gravedad, asegúrese de que el interruptor esté en la posición OFF, y extraiga el

enchufe del tomacorriente.

1. Inspección de la cuchilla de la sierra

Como la utilización de una cuchilla de la sierra mellada degradaría la eﬁ cacia y podría causar el mal funcionamiento

del motor, aﬁ le o reemplácela en cuento note su abrasión.

PRECAUCIÓN:

Si utiliza una cuchilla de la sierra mellada, la fuerza reactiva aumentará durante la operación de corte.

Evite utilizar hojas de sierra melladas, sin reparar.

2. Comprobación de los tornillos

Los tornillos son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados.

PRECAUCIÓN:

La utilización de una herramienta eléctrica con tornillos ﬂ ojos es extremadamente peligrosa.

3. Inspección de la escobillas (Fig. 17)

El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace

las escobillas por otras nuevas cuando se hayan desgastado hasta su límite.

Mantenga siempre limpias las escobillas para asegurar que se deslicen

libremente dentro de los portaescobillas.

PRECAUCIÓN:

La utilización de esa sierra circular con escobillas desgastadas más allá del límite dañará el motor.

NOTA:

Utilice las escobillas HITACHI Núm. 38 indicadas en la Fig. 17.

4. Reemplazo de las escobillas

Quite la tapa de la escobilla con un destornillador para cabeza

ranurada. La escobilla podrá extraerse fácilmente. (Fig. 18)

5. Comprobación del rendimiento y mantenimiento del

protector inferior

Mantenga el protector inferior en buen estado para que funcione

correctamente en todo momento.

En caso de mal funcionamiento, repárela inmediatamente.

Fig. 17

Límite de desgaste

Núm. de escobilla

(6 mm)

(17 mm)

0.67"

0.24"

Fig. 18

Tapa de la escobilla

Destornillador para

cabeza ranurada

Español

00BookC7URNA.indb4700BookC7URNA.indb47 2017/11/029:26:132017/11/029:26:13

6. Ajuste de la base y la cuchilla de la sierra para

mantener la perpendicularidad

El ángulo entre la base y la cuchilla de la sierra ha sido

ajustado a 90°. Sin embargo, si esta perpendicularidad se

pierde por cualquier razón, ajústela de la forma siguiente.

(1) Gire la cara de la base hacia arriba (Fig.19), y aﬂ oje la palanca

(A).

(2) Aplique una escuadra a la base y la cuchilla de la sierra y,

girando el tornillo con cabeza hueca hexagonal con una llave

de barra hexagonal, desplace la posición de la base hasta

conseguir el ángulo recto deseado.

7. Inspección y mantenimiento del protector inferior

Siempre asegúrese de que el protector inferior se mueve

suavemente.

En caso de fallos de funcionamiento, repare el protector

inferior inmediatamente.

Para la limpieza y el mantenimiento, utilice una pistola de aire

u otra herramienta para limpiar el espacio situado entre el

protector inferior y la cubierta del engranaje, así como la parte

giratoria del protector inferior, mediante la aplicación de aire

seco (Fig. 20).

Esta medida es eﬁ caz contra la emisión de virutas u otras

partículas.

La acumulación de virutas u otras partículas alrededor del

protector inferior puede resultar en fallos de funcionamiento o

daños.

ADVERTENCIA:

Para evitar la inhalación de polvo o la irritación de los ojos, utilice gafas de seguridad de protección y una

máscara para el polvo al usar una pistola de aire u otra herramienta para limpiar el protector inferior, los

oriﬁ cios de ventilación u otras partes del producto.

8. Lista de repuestos

PRECAUCIÓN:

La reparación, modiﬁ cación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por

un Centro de Servicio Autorizado de Hitachi.

Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio

Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y

reglamentos vigentes en cada país.

MODIFICACIONES:

Hitachi Power Tools introduce constantemente mejoras y modiﬁ caciones para incorporar los últimos avances

tecnológicos.

Por consiguiente, algunas partes pueden ser modiﬁ cadas sin previo aviso

Fig. 19

Fig. 20

Asegure un movimiento

suave del protector inferior

Parte giratoria del

protector inferior

Ventilación de

la carcasa

Espacio entre el

protector inferior

y la cubierta del

engranaje

Pistola de aire

Escuadra

Base

Tornillo con cabeza

hueca hexagonal

Español

00BookC7URNA.indb4800BookC7URNA.indb48 2017/11/029:26:132017/11/029:26:13

ACCESSOIRES

ADVERTENCIA:

Los accesorios para esta herramienta eléctrica se mencionan en este Manual de instrucciones.

La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

NOTA:

Las especiﬁ caciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

ACCESORIOS ESTÁNDAR

(1) Cuchilla de la sierra ................................................................................................................................................... 1

Diá externo Diá del oriﬁ cio Núm. de código

7-1/4" (184 mm) 5/8" (15.9 mm) 115429

(2) Llave de barra hexagonal 6 mm (Núm de código 872422) ......................................................................................... 1

ACCESORIOS OPCIONALES.......de venta por separado

(1) Guía (Núm de código 302691) (Comprend (2) et (3).)

(2) Perno de ajetas (B) (Núm de código 302697)

(3) Resorte de seguridad (Núm de código 947859)

NOTA:

Las especiﬁ cationes están sujetas a cambio sin ninguna obligación por parte de HITACHI.

Español

00BookC7URNA.indb4900BookC7URNA.indb49 2017/11/029:26:132017/11/029:26:13

504

503

C7UR

Item

No.

Part Name

Q'TY

1 SPINDLE AND GEAR SET 1

2 BEARING HOLDER 1

SEAL LOCK FLAT HD. SCREW

M5X14

4 BALL BEARING 6003VVCMPS2L 1

5 LINER 1

6 WASHER 1

7 RETURN SPRING 1

8 LOWER GUARD 1

9 BEARING COVER 1

SEAL LOCK FLAT HD. SCREW

M4X10

11 WASHER (A) 1

12 TCT SAW BLADE 184MM 1

13 WASHER (B) 1

14 HEX. SOCKET HD. BOLT M8X15.5 1

MACHINE SCREW (W/WASHERS)

M4X12

16 LEVER 1

17 BALL BEARING 6000VVCMPS2L 1

18 WASHER (A) 1

19 BRUSH TERMINAL 2

20 STATOR ASS'Y 1

21 FAN GUIDE 1

22 ARMATURE ASS'Y 1

23 LOCK LEVER 1

24 FLOW GUIDE (B) 1

25 FLOW GUIDE (A) 1

26 GEAR COVER 1

27 CUSHION 1

28 FLAT HD. SCREW M6X20 1

29 BOLT (SQUARE) M8 2

32 DUST WASHER (B) 1

33 BALL BEARING 6202VVCMPS2L 1

34 O-RING (I.D. 34.5) 1

36 TERMINAL M4.0 2

37 NAME PLATE 1

TAPPING SCREW (W/FLANGE)

D4X20

MACHINE SCREW (W/WASHERS)

M5X50

40 TAIL COVER 1

41 HEX. SOCKET SET SCREW M5X8 2

42 HOUSING ASS'Y 1

Item

No.

Part Name

Q'TY

43 BRUSH HOLDER 2

44 CARBON BRUSH 2

45 BRUSH CAP 2

46 CORD HOLDER 1

TAPPING SCREW (W/FLANGE)

D4X10

48 SWITCH 1

50 TERMINAL 2

51 BEARING LOCK 1

TAPPING SCREW (W/FLANGE)

D4X16

53 CORD CLIP 1

54 CORD ARMOR 1

55 CORD 1

56 HANDLE (A).(B) SET 1

57 LEVER (A) 1

58 D10 RETAINING RING 2

59 LOCK NUT 2

60 BOLT WASHER M8 2

61 BEVEL STAND 1

62 BEVEL PLATE 1

SEAL LOCK FLAT HD. SCREW

M5X14

SLOTTED HD. SET SCREW

(SEAL LOCK) M6X8

65 BASE PLATE 1

66 LEVER 1

SEAL LOCK HEX. SOCKET SET

SCREW M5X6

68 SPRING (B) 1

69 U-NUT M5 1

70 STOPPER LEVER 1

71 SPECIAL BOLT 1

72 STEP PIN 1

SEAL LOCK HEX. SOCKET SET

SCREW M5X8

74 ROLL PIN D6X40 1

75 LINK 1

SEAL LOCK FLAT HD. SCREW

M4X8

77 BASE ASS'Y 1

503 HEX. BAR WRENCH 6MM 1

504 TOOL BAG 1

00BookC7URNA.indb5000BookC7URNA.indb50 2017/11/029:26:132017/11/029:26:13

501

502

C7BUR

Item

No.

Part Name

Q'TY

1 SPINDLE AND GEAR SET 1

2 BEARING HOLDER 1

SEAL LOCK FLAT HD. SCREW

M5X14

4 BALL BEARING 6003VVCMPS2L 1

5 LINER 1

6 WASHER 1

7 RETURN SPRING 1

8 LOWER GUARD 1

9 BEARING COVER 1

SEAL LOCK FLAT HD. SCREW

M4X10

11 WASHER (A) 1

12 TCT SAW BLADE 184MM 1

13 WASHER (B) 1

14 HEX. SOCKET HD. BOLT M8X15.5 1

MACHINE SCREW (W/WASHERS)

M4X12

16 LEVER 1

17 BALL BEARING 6000VVCMPS2L 1

18 WASHER (A) 1

19 BRUSH TERMINAL 2

20 STATOR ASS'Y 1

21 FAN GUIDE 1

22 ARMATURE ASS'Y 1

23 LOCK LEVER 1

24 FLOW GUIDE (B) 1

25 FLOW GUIDE (A) 1

26 GEAR COVER 1

27 CUSHION 1

28 FLAT HD. SCREW M6X20 1

29 BOLT (SQUARE) M8 2

30 DUST WASHER (B) 1

31 BALL BEARING 6202VVCMPS2L 1

32 O-RING 1

33 TERMINAL M4.0 2

34 NAME PLATE 1

TAPPING SCREW (W/FLANGE)

D4X20

MACHINE SCREW (W/WASHERS)

M5X50

37 TAIL COVER 1

38 HEX. SOCKET SET SCREW M5X8 2

39 HOUSING ASS'Y 1

Item

No.

Part Name

Q'TY

40 BRUSH HOLDER 2

41 CARBON BRUSH 2

42 BRUSH CAP 2

43 CORD HOLDER 1

TAPPING SCREW (W/FLANGE)

D4X10

45 SWITCH 1

46 BEARING LOCK 1

47 TERMINAL 1

48 CONNECTOR 50092 1

TAPPING SCREW (W/FLANGE)

D4X16

50 CORD CLIP 1

51 CORD ARMOR 1

52 CORD 1

53 HANDLE (A).(B) SET 1

54 LEVER (A) 1

55 D10 RETAINING RING 2

56 LOCK NUT 2

57 BOLT WASHER M8 2

58 BEVEL STAND 1

59 BEVEL PLATE 1

SEAL LOCK FLAT HD. SCREW

M5X14

SLOTTED HD. SET SCREW

(SEAL LOCK) M6X8

62 BASE PLATE 1

63 LEVER 1

SEAL LOCK HEX. SOCKET SET

SCREW M5X6

65 SPRING (B) 1

66 U-NUT M5 1

67 STOPPER LEVER 1

68 SPECIAL BOLT 1

69 STEP PIN 1

SEAL LOCK HEX. SOCKET SET

SCREW M5X8

71 ROLL PIN D6X40 1

72 LINK 1

SEAL LOCK FLAT HD. SCREW

M4X8

74 BASE ASS'Y 1

501 TOOL BAG 1

502 HEX. BAR WRENCH 6MM 1

00BookC7URNA.indb5100BookC7URNA.indb51 2017/11/029:26:142017/11/029:26:14

WARNING:

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contains chemicals known to the State of California to cause cancer, birth defects or other

reproductive harm. Some examples of these chemicals are:

● Lead from lead-based paints,

● Crystalline silica from bricks and cement and other masonry products, and

● Arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type of work.

To reduce your exposure to these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are specially designed to ﬁ lter

out microscopic particles.

AVERTISSEMENT:

La poussière résultant d’un ponçage, d’un sciage, d’un meulage, d’un perçage ou de toute autre

activité de construction renferme des produits chimiques qui sont connus par l’Etat de Californie

pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous

énumérons ci-dessus certains de ces produits chimiques:

● Plomb des peintres à base de plomb,

● Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et

● Arsenic et chrome du bois d’oeuvre traité chimiquement.

Le risque d’exposition à ces substances varie en fonction de la fréquence d’exécution de ce

genre de travail. Pour réduire l’exposition à ces produits chimiques, travailler dans un lieu bien

ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière

spécialement conçu pour ﬁ lter les particules microscopiques.

ADVERTENCIA:

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y

otras actividades de construcción contienen sustancias químicas conocidas por le Estado

de California como agentes cancerígenos, defectos congénitos y otros daños reproductores.

Algunos ejemplos de estas sustancias químicas son:

● El plomo de las pinturas a base de plomo,

● El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y

● El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de

trabajo. Para reducir la exposicíon a esta sustancias químicas: trabaje en un lugar bien ventilado

y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo

especialmente diseñados para eliminar las partículas minúsculas.

Issued by

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,

Minato-ku, Tokyo 108-6020, Japan

Distributed by

Hitachi Koki U.S.A., Ltd.

1111 Broadway Ave,

Braselton, Georgia, 30517

Hitachi Koki Canada Corp.

450 Export Blvd. Unit B,

Mississauga ON L5S 2A4

711

Code No. C99722262 F

Printed in China

00BookC7URNA.indb5200BookC7URNA.indb52 2017/11/029:26:152017/11/029:26:15

Metabo HPT C7BUR 7-1/4 Inch Pro Circular Saw "RIPMAX" w/ Electric Brake

Product's Documents

C7BUR Owners Manual

Specifications

Metabo HPT C7BUR Questions and Answers
