Betjeningsvejledning

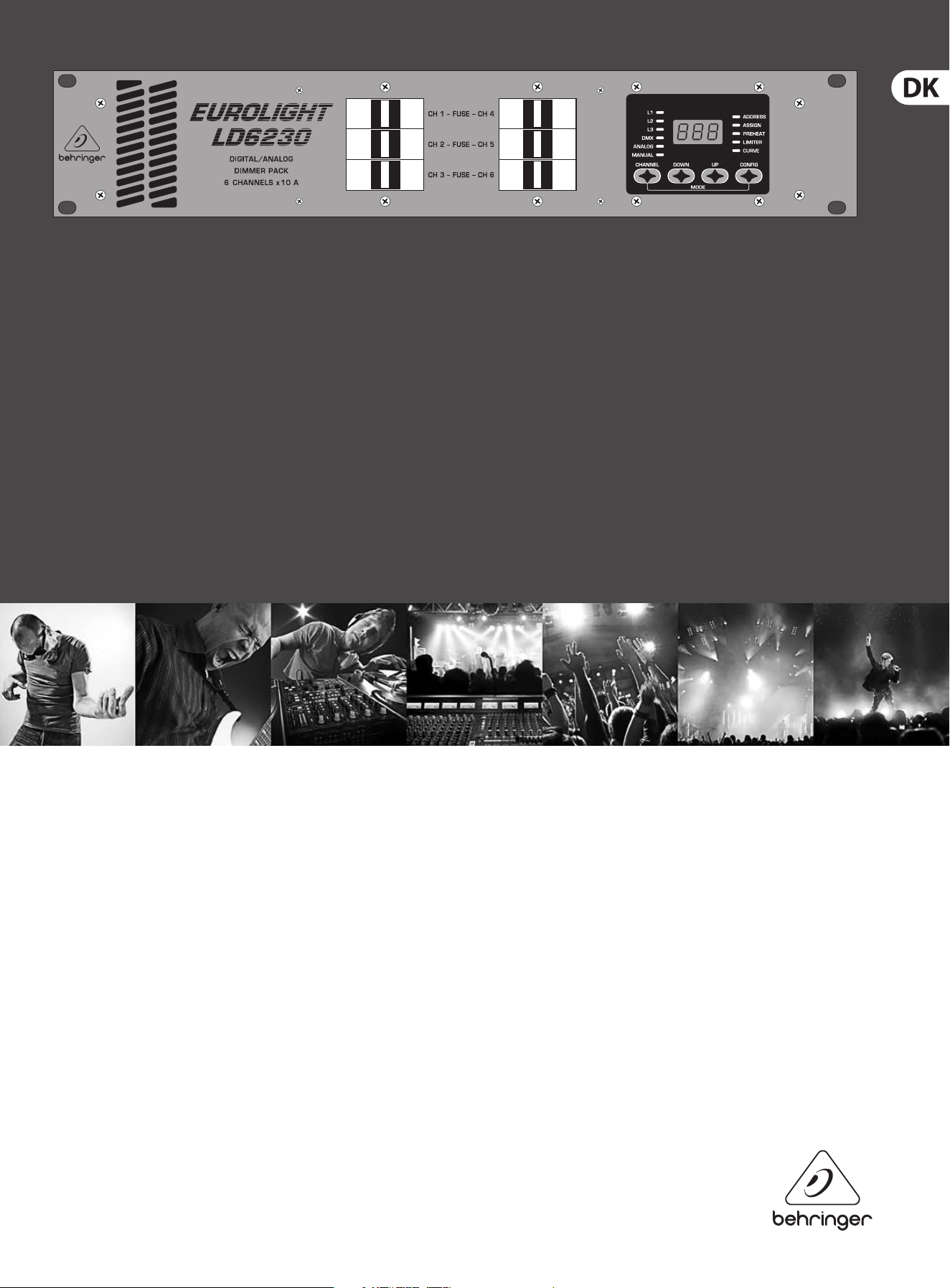

EUROLIGHT LD6230
Professional 6-Channel 10 A Dimmer Pack with DMX and Analog Control

2 EUROLIGHT LD6230 Betjeningsvejledning
Inholdsfortegnelse
Vigtige sikkerhedsanvisninger ..................................... 3
Dementi ........................................................................... 3
1. Indledning .................................................................. 4
1.1 Inden du begynder ............................................................ 4
1.2 Manualen ............................................................................... 4
2. Betjeningselementer ................................................ 4
2.1 Conguration mode .......................................................... 5
2.2 DMX-mode ........................................................................... 6
2.3 ANALOG-mode ................................................................... 6
2.4 MANUAL-mode.................................................................... 6
3. Anvendelsesområder ................................................ 7
4. Tilslutninger og Idrifttagning .................................. 7
4.1 Digital DMX-tilslutning ..................................................... 7
4.2 Analog tilslutning ............................................................... 7
4.3 EEP (Eprom Check) ............................................................. 8
4.4 Fasetilslutning ...................................................................... 8
5. Specikationer ..........................................................8

3 EUROLIGHT LD6230 Betjeningsvejledning
Vigtige
sikkerhedsanvisninger
DEMENTI
Advarsel
Terminaler markeret med et symbol bærer
elektrisk spænding af en tilstrækkelig
størrelse til at udgøre risiko for elektrisk shock. Brugkun
kommercielt tilgængelige højtalerkabler af høj
kvalitet med et 0,6mmTS stik installeret. Alle andre
installationer eller modi kationer bør kun foretages af
kvali ceretpersonale.
Uanset hvor dette symbol forekommer,
henviser det til vigtige betjenings- og
vedligeholdelses-anvisninger i det
vedlagte materiale. Læs vejled-ningen.
Obs
For at mindske risikoen for elektrisk stød
må toppen ikke tages af (hellerikke
bagbeklædningen). Ingen indvendige dele må
efterses af brugeren. Al service må kun foretages af
faguddannetpersonale.
Obs
Udsæt ikke apparatet for regn og fugt,
så risikoen for brand eller elektriske stød
reduceres. Apparatet må ikke udsættes for dryp eller
stænk, og der må ikke stilles genstande fyldt med væske
som f.eks. vaser på apparatet.
Obs
Disse serviceanvisninger må kun anvendes
af kvali ceret servicepersonale. For at
reducere risikoen for elektriske stød må du kun udføre
den form for service, som er omtalt i driftsanvisningerne.
Reparationer må kun udføres af faguddannet personale.
1. Læs disse anvisninger.
2. Opbevar disse anvisninger.
3. Ret dig efter alle advarsler.
4. Følg alle anvisninger.
5. Anvend ikke dette apparat i nærheden afvand.
6. Brug kun en tør klud ved rengøring.
7. Tildæk ikke ventilationsåbninger.
Installationforetages i overensstemmelse med
fabrikantens anvisninger.
8. Må ikke installeres i nærheden afvarmekilder såsom
radiatorer, varmespjæld, komfurer eller andre apparater
(inkl. forstærkere). der frembringer varme.
9. Omgå ikke sikkerheden, hverken ipolariserede
stik eller i stik til jordforbindelse. Et polariseret stik
har to ben, hvoraf det ene er bredere end det andet.
Etstik til jordforbindelse har to ben og en tredje gren til
jordforbindelse. Det brede ben eller den tredje gren er
der af hensyn til din sikkerhed. Hvis stikket ikke passer til
stikkontakten, kan du tilkalde en elektriker til at udskifte
det forældede stik.
10. Beskyt lysnetkablet fra at blive betrådt eller klemt.
Sørg specielt ved stik, forlængerledninger og der, hvor de
udgår fra enheden for tilstrækkelig beskyttelse.
11. Apparatet skal altid være tilsluttet til strømnettet
med en intakt beskyttelsesleder.
12. Hvis hovednetstikket eller en apparatstikdåse skal
fungere som afbryder, skal de altid være tilgængelige.
13. Benyt alene tilslutningsenheder/tilbehør som
angivet af fabrikanten.
14. Når apparatet
benyttes med vogn,
stativ, trefod, konsol
eller bord, skal det være
med sådanne, som er
anvist af fabrikanten
eller som sælges
sammen med apparatet.
Nårder benyttes vogn, skal der udvises forsigtighed,
nårkombinationen vogn/apparat yttes, så du undgår at
komme til skade vedat snuble.
15. Tag stikket ud til dette apparat ved lyn og torden,
eller når det ikke benyttes i længere tid.
16. Al service skal foretages af faguddannet personale.
Service er påkrævet, når enheden på nogen måde er
blevet beskadiget, hvis f.eks. strømforsyningsledningen
eller stikket er blevet beskadiget, hvis der er blevet spildt
væsker eller der er faldet genstande ned i apparatet,
hvisenheden har været udsat for regnvejr eller fugtighed,
ikke fungerer normalt eller er blevet tabt.
17. Korrekt bortska else af
dette produkt: Dette symbol
indikerer, atdette produkt ikke
må bortska es sammen med
almindeligt husholdningsa ald
i henhold til WEEE-direktivet
(2002/96/ EF) og national
lovgivning. Dette produkt skal indleveres på et autoriseret
indsamlingssted for genbrug af a ald af elektrisk og
elektronisk udstyr (EEE). Forkert håndtering af denne
type a ald kan påvirke miljøet og sundheden negativt
på grund af potentielt farlige sto er, dergenerelt
er tilknyttet EEE. Samtidig medvirker din korrekte
bortska else af dette produkt til e ektiv anvendelse af
naturlige ressourcer. Kontakt de lokale myndigheder eller
dit renovationsselskab for yderligere oplysninger om, hvor
du kan indlevere dit kasserede udstyr til genbrug.
TEKNISKE SPECIFIKATIONER OG UDSEENDE
KAN ÆNDRES UDEN VARSEL. INFORMATION
INDEHOLDT ER KORREKT PÅ UDSKRIFTS TIDSPUNKT.
ALLEVAREMÆRKER TILHØRER DERES RESPEKTIVE
EJERE. MUSICGROUP KAN IKKE HOLDES TIL ANSVAR
FOR TAB SOM LIDES AF PERSONER, SOM ER ENTEN
HELT ELLER DELVIS AFHÆNGIGE AF BESKRIVELSER,
FOTOGRAFIER ELLER ERKLÆRINGER INDEHOLDT.
MUSICGROUP PRODUKTER SÆLGES UDELUKKENDE
IGENNEM AUTORISEREDE FORHANDLERE.
DISTRIBUTØRER OG FORHANDLERE REPR
ÆSENTERER
IKKE MUSICGROUP OG HAR ABSOLUT IGEN AUTORITET
TIL AT BINDE MUSICGROUP VED NOGEN UDTRYKT
ELLER IMPLICERET REPRÆ
SENTATION. DENNE MANUAL
ER COPYRIGHT. INGEN DEL AF DENNE MANUAL KAN
REPRODUCERES ELLER TRANSMITTERES I NOGEN
FORM ELLER PÅ NOGEN VIS, ENTEN MEKANISK ELLER
ELEKTRONISK, HERUNDER FOTOKOPIERING ELLER
OPTAGELSE AF NOGEN ART, FOR NOGET FORMÅL,
UDEN SKRIFTLIG TILLADELSE AF MUSICGROUPIPLTD.
ALLE RETTIGHEDER RESERVERES.
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands

4 EUROLIGHT LD6230 Betjeningsvejledning
1. Indledning
Med BEHRINGER EUROLIGHT LD6230 har du fået en dimmer pack i high-end
klassen. Apparatet er blevet udviklet til at imødekomme de højeste krav inden
for belysningsteknik, og dens omfangsrige funktioner gør, at den kan anvendes
universelt i TV-studier, inden for teater og i live-situationer.
EUROLIGHT LD6230 er i besiddelse af alle de nødvendige features til styring af dit
lysanlæg og er alligevel opbygget overskueligt og nem at betjene. Det er muligt
at vælge mellem digital DMX- eller analog styring. Ved hjælp af LED-displays til
registrering af signalfejl garanteres en gnidningsløs drift.
◊ Følgende vejledning skal først gøre dig fortrolig med de anvendte
specialudtryk, så du kan lære alle apparatets funktioner at kende.
Når du har læst denne vejledning omhyggeligt, gem den, så du altid
kan slå op igen, hvis du skulle få brug for det. Ud over denne manual er
der inkluderet en Installationsvejledning i leveringsomfanget.
◊ Installering samt første ibrugtagning skal udføres af en
autoriseret installatør, yderligere information herom kan findes i
Installationsvejledningen.
1.1 Inden du begynder
1.1.1 Udlevering
På fabrikken er EUROLIGHT Dimmer Pack blevet emballeret omhyggeligt for at
garantere en sikker transport. Er emballagen alligevel beskadiget, skal apparatet
omgående kontrolleres for ydre skader.
◊ I tilfælde af eventuelle skader skal apparatet IKKE returneres til os.
Du bedes først kontakte for-handleren og transportfirmaet, da du i
modsat fald ellers fuldstændigt kan miste retten til skades-erstatning.
1.1.2 Idrifttagning
Sørg for tilstrækkelig ventilation og placér ikke EUROLIGHT Dimmer Pack i
nærheden af andre varmekilder, så du undgår en overophedning af apparatet.
◊ Vær opmærksom på, at alle apparater absolut skal være jordforbundne.
For din egen sikkerheds skyld bør du aldrig fjerne apparaternes eller
netkablernes jordforbindelse eller gøre dem virkningsløse.
◊ Inden du fjerner eller tilslutter projektører eller andre apparater,
skal du altid tage stikket ud af stikkontakten, så du ikke
beskadiger dit udstyr.
◊ Det er vigtigt, at installering og betjening af apparatet kun udføres
af sagkyndige personer. Under og efter installeringen er det vigtigt,
at der etableres en tilstrækkelig jordforbindelse af den eller de
ansvarlige person(er), da det i modsat fald kan føre til påvirkning af
driften på grund af elektrostatiske udladninger o. lign.
1.1.3 Montering i rack
LD6230 fylder 2 units ved montering i en 19-tommer-rack. Vær opmærksom
på, at der bagpå skal være ca. 10 cm til tilslutningerne på bagsiden. Sørg for
tilstrækkelig ventilation og placér ikke din Dimmer Pack i nærheden af andre
varmekilder, så du undgår at apparatet overophedes.
Til montering af apparatet i rack anvendes M6 maskinskruer og møtrikker.
1.1.4 Garanti
Tag dig venligst tid til at returnere det udfyldte garantibevis til os i løbet af
14 dage fra købsdatoen. Du kan også registrere dig online via vores internet-
hjemmeside (behringer.com). Serienummeret på din EUROLIGT LD6230 ((15))
kandu nde på apparatets bagside.
1.2 Manualen
Denne manual er bygget op således, at du får et overblik over
betjeningselementerne og samtidig får en detaljeret beskrivelse af deres
funktioner. Vi har samlet betjeningselementerne i grupper efter deres funktion,
så du hurtigt kan gennemskue sammenhængene. Har du brug for udførligere
forklaringer med hensyn til bestemte emner, besøg vores hjemmeside
behringer.com.
2. Betjeningselementer
I dette kapitel beskriver vi de forskellige betjeningselementer på din
EUROLIGHTLD6230. Alle kontrolknapper og tilslutninger beskrives detaljeret,
ogder vil blive givet nyttige henvisninger til, hvordan de betjenes.
(1) (2) (3) (4) (5)
(6) (7) (8)

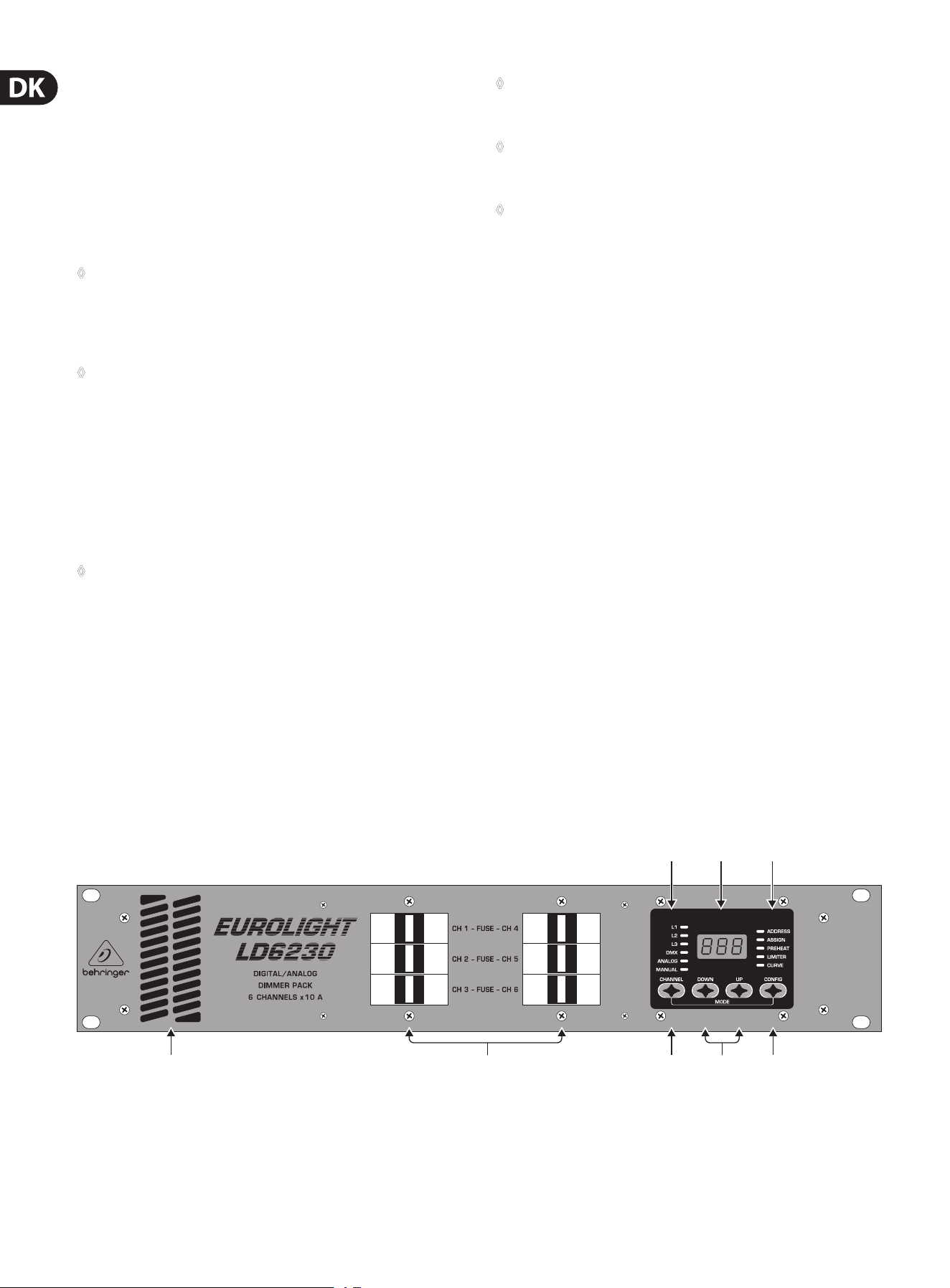

Fig. 2.1: EUROLIGHT LD6230’s front

5 EUROLIGHT LD6230 Betjeningsvejledning
(1) Ventilationsåbningerne sidder på apparatets front, så den opvarmede
køleluft ikke kan komme ind i racksystemet og forårsage apparatsvigt
ellerskader.
◊ For at garantere, at din Dimmer Pack fungerer upåklageligt, også under
fuld belastning, skal du sørge for, at der er rigelig afstand til andre
varmeafgivende apparater.
(2) For hver af de seks dimmerkredsløb ndes der en automatsikring,
somudløses ved overbelastning eller kortslutning.
(3) I kongurationsmodus kan du med CHANNEL skifte mellem de seks
dimmerkanaler. I forbindelse med CONFIG-knappen (se (5) ) kan du vælge
deforskellige driftsmodi (DMX, ANALOG og MANUAL).
(4) Med UP- og DOWN kan du editere i de enkelte menuer.
(5) Med CONFIG-knappen henter du conguration mode (se kap. 2.1) og vælger
de enkelte menuer. I forbindelse med CHANNEL-knappen (se (3)) kan du
vælge de forskellige driftsmodi.
(6) LED’erne til venstre for displayet indikerer forsynings-fasernes status
(L1,L2og L3) samt den valgte driftsmode (DMX, ANALOG og MANUEL).
(7) Det 3-cifrede DISPLAY viser alle de værdier, der skal editeres.
(8) LED’erne til højre for displayet viser de enkelte menuer i conguration mode.
Afhængig af den valgte funktion lyser den pågældende LED.
(9) (10) (12) (14)
(13)(11) (15)

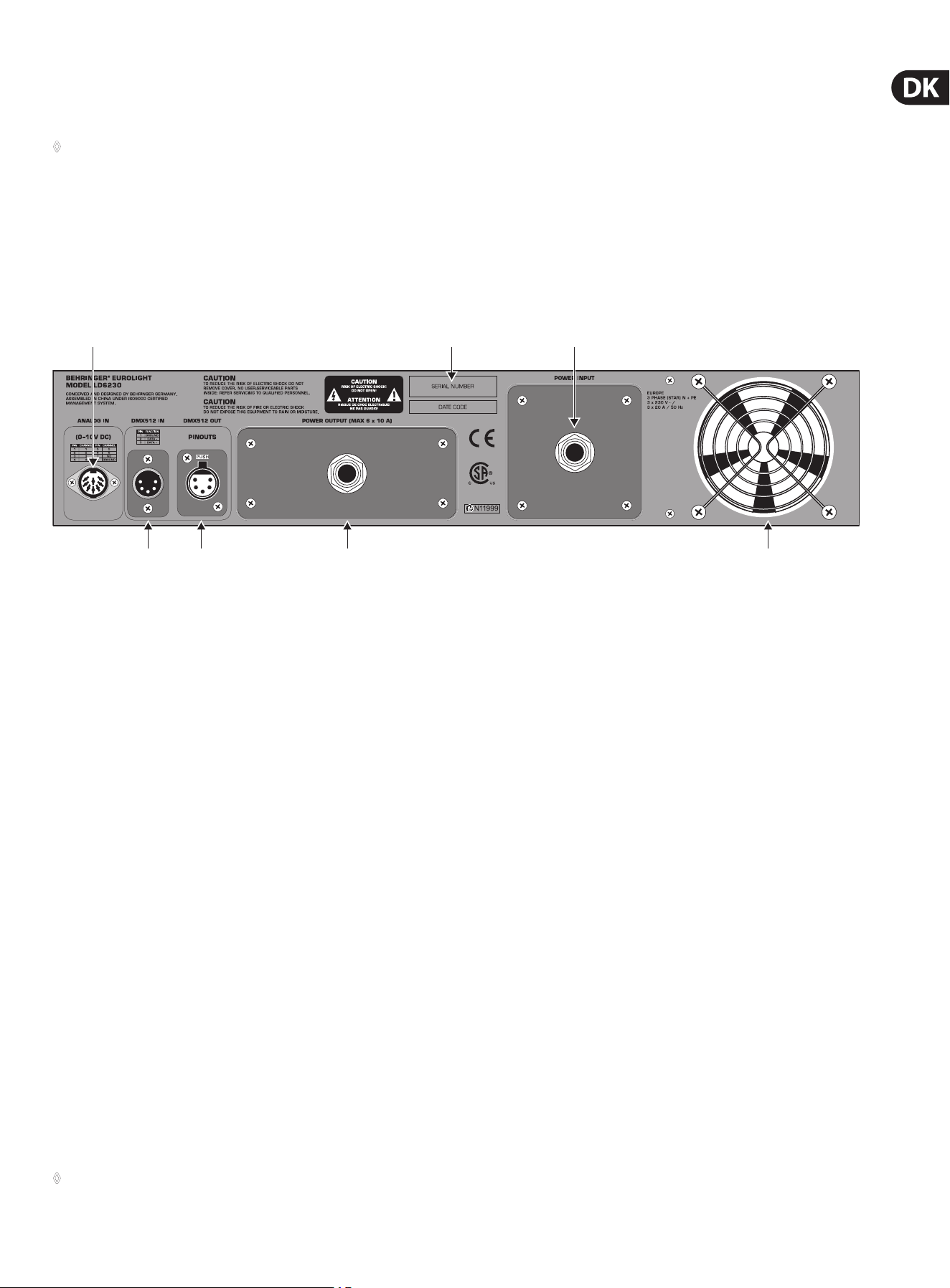

Fig. 2.2: EUROLIGHT LD6230’s bagside
(9) Via den 5-polede DMX512 IN-XLR-bøsning tilsluttes DMX512’s styresignal,
når apparatet arbejder i DMX-mode (se kap. 2.2 “DMX-Mode” og kap. 4.1
“Digital DMX-tilslutning”).
(10) Via den 5-polede DMX512 OUT-XLR-tilslutning kan DMX-styresignalet
føres videre til andre Dimmer Packs. Hvis dimmeren danner afslutningen
af en DMX-streng, bør der anbringes en terminator ved Dimmer Pack’ens
DMX-udgang, for at undgå signalreeksioner (med en endemodstand
på120Ω mellem ben 2 og 3).
(11) Der kan tilsluttes et analogt 0 - 10 V styresignal til den 8-polede
ANALOGIN-DIN-bøsning (se kap. 2.3 “ANALOG-mode” og kap. 4.2
“Analogtilslutning”).
(12) Dette er kabelgennemføringen for tilslutning af din lyskilde
(seInstallationsvejledning).
(13) Dette er kabelgennemføringen for nettilslutningen
(seInstallationsvejledning).
(14) Her sidder apparatets ventilator.
(15) EUROLIGHT LD6230’s SERIENUMMER. Tag dig venligst tid til at returneredet
udfyldte garantibevis til os i løbet af 14 dage fra købsdatoen. Ellerregistrer
dig online under behringer.com.
2.1 Conguration mode
I conguration mode foretages de nødvendige presets, som er nødvendige til
drift af Dimmer Pack’en. Hvis du holder CONFIG-knappen nede i ca. tosekunder,
når du frem til denne menu. Hvis du forsætter med at trykke, kan du steppe
igennem de enkelte funktioner, som indikeres via LED’erne til højre for
displayet. Du går ud af conguration mode ved at holde CONFIG-knappen nede
igenica.2sekunder.
◊ Alle indstillinger, som du foretager i configuration mode,
gemmes når du går ud af den igen og gemmes også selv om
apparatet tændes og slukkes igen.
2.1.1 Address
Når man kommer ind i conguration mode, lyser ADDRESS-LED’en. I denne
menu tildeles de seks dimmerkanaler tilsvarende DMX-basiskanaler fra 1 til
507. Denneadresse bestemmer, fra hvilken DMX-kanal styrekommandoer
omsættes. Da det drejer sig om en seks-kanals dimmer, vil maks. seks efter
hinanden følgende DMX-kanaler blive fortolket som styrekanaler – afhængig af
tildelingen i ASSIGN-menuen (se kap. 2.1.2). Er startadressen “001”, vil dimmeren
reagere på de første seks kanaler fra DMX-datastrømmen. Stilles startadressen
for eksempel på “024”, vil dimmeren reagere tilsvarende på kanal “024” til
“029”. Har ere apparater samme DMX-adressering, modtager de også de
sammestyrekommandoer.
For at vælge de ønskede DMX-kanaler, skal du bruge UP- og DOWN-knapperne
Når du holder en af knapperne nede og aktiverer den anden, hopper du
10kanaler af gangen.
2.1.2 Assign
Ved igen at aktivere CONFIG kommer du ind i ASSIGN-menuen
(ASSIGN-LEDlyser), hvor du kan vælge re forskellige indgangskanal/
dimmerkanal-tildelinger. Mulige kongurationer:
1-6: Alle seks udgange afhænger af indstillingerne i kanal 1.
2-3:
Udgang 1-3 afhænger af indstillingerne i kanal 1, udgang 4-6 af dem i kanal2.
3-2: Udgang 1 og 2 afhænger af indstillingerne i kanal 1, udgang 3 og 4 af dem i
kanal 2 og udgang 5 og 6 af indstillingerne i kanal 3.
6-1: Alle seks udgange afhænger hver for sig af de pågældende indstillinger i
kanal 1-6.
Vælger man en af de tre første kongurationsmuligheder, kan man
f.eks.danneprojektørgrupper, som gengiver samme program, da de kun
styresviaenkanal.

6 EUROLIGHT LD6230 Betjeningsvejledning
Efter at du har foretaget DMX-adresseringen og har foretaget indgangskanal/
dimmerkanal-tildelingen, bør du kontrollere, om hver enkelt dimmerstrømkreds
også reagerer på det ønskede DMX-styresignal, ved at bevæge de pågældende
fadere på den tilsluttede lyspult.
2.1.3 Preheat
Ved endnu engang at aktivere CONFIG-knappen, kommer du ind i PREHEAT-
menuen (PREHEAT-LED lyser). Her kan du ved hjælp af UP- og DOWN-knapperne
indstille preheat-spændingen fra 0 til 15. Denne spænding ligger konstant
på projektørerne, og dette bevirker, at de kun behøver en lille startstrøm,
hvorvedderes levetid forhøjes. Preheatspændingens værdi gælder generelt
for alle seks kanaler. I swich-mode (se kap. 2.1.5) kan PREHEAT-funktionen
ikkeaktiveres.
2.1.4 Limiter
Derefter kommer du ind i LIMITER-menuen (LIMITER-LED lyser). Ved at aktivere
CONFIG-tasten, bladrer du igennem alle seks kanaler. Her kan du afgrænse
hver enkelt kanals styresignal opefter. Grænseværdien (16 til 99) kan vælges
med UP- og DOWN. Også LIMITER-funktion giver dine lyskilder en længere
levetid. Ved at begrænse styrespændingens øverste område beskyttes de mod
spændingssving og overbelastning.
2.1.5 Curve
Ved endnu engang at trykke på CONFIG-knappen kommer du ind i
CURVE-menuen (CURVE-LED). Her er der 5 muligheder for indstilling af
DimmerPack’ens tranmissionskarakteristik. Det bestemmes, hvordan ændringer
i styrespændingen (fader-bevægelser på lyspulten) transmitteres til lyskilderne.
Ved at trykke på CONFIG-knappen bevæger du dig gennem de seks kanaler,
somindikeres via venstre cier i displayet. Ved at aktivere UP-tasten kan du
denere transmissionens karakteristik separat for hver kanal.
LINEAR (L):
Ved denne transmissionskarakteristik transmitteres stigende eller faldende
styrespændinger ensartet inden for faderens bevægeområde. Bevæger man
en fader på lyspulten regelmæssigt opad eller nedad, bliver projektørens lys
tilsvarende stærkere eller svagere.
EXPONENTIAL (o1):
Her drejer det sig om en uregelmæssig transmissionskurve. Bevæger man
her lyspultens fader regelmæssigt opad, reguleres spændingen ensartet i
justeringsvejens nederste tredjedel (lineært), men opad vil den øges mere og
mere ved uændret faderbevægelse.
LOGARITMISK (o2):
Denne karakteristik betyder ligeledes en uregelmæssig transmission af
styrespændingen. I den øverste tredjedel af justeringsvejen regulerer lyspultens
fader spændingen lineært, nedefter vil den aftage hurtigere og hurtigere ved
uændret faderbevægelse. Den logaritmiske er sådan set den omvendte af den
eksponentielle kurve.
SWITCH-MODE (US = Unlimited Switch):
I SWITCH-mode kan dimmerkredsen benyttes som omskifter. Således kan
enheder som tågemaskiner, motorer eller andre eekter styres via LD6230.
Når styrespændingen overskrider en fastsat værdi på 50%, sluttes kanalen til.
Underskrides værdien slås den fra den igen. LIMITER- og PREHEAT-funktionen kan
ikke aktiveres i denne driftsmode.
SWITCH-MODE (LS = Limited Switch):
I SWITCH-mode (LS) kan LIMITER-funktionen aktiveres.
◊ Transmissionskurverne kan vælges separat for hver enkelt af
EUROLIGHT LD6230’s kanaler.
2.2 DMX-mode
Når du tænder for Dimmer Pack’en er apparatet automatisk i DMX-mode
(DMX-LED lyser). Du kan skifte mode ved at aktivere CHANNEL mens du
holder CONFIG-tasten nede. Via DMX512 IN tilføres DMX-signalet til Dimmer
Pack’en og via DMX512 OUT kan den føres videre til yderligere Dimmer Packs,
forat bearbejde endnu ere kanaler. DMX512 IN og DMX512 OUT er 5-polede
XLR-tilslutninger og er placeret på apparatets bagside.
2.2.1 DMX512
Datatransmission inden for lysteknikken betyder at overføre styreinformationer,
som via lyspulten over dimmeren til sidst når projektøren, scanneren o.lign.
Dette foregår ved hjælp af det digitale DMX521 styresignal, en standard,
somblev udviklet på USITT (United States Institute for Theatre Technology).
Datakonverteres ikke længere til analoge spændingsværdier, men til digitale
dataord. Modsat den analoge datatransmission kan man bare “patche” digitale
signaler: til enhver information er der en tilhørende adresse. Derudover gælder:
når signalerne ankommer, har de også den korrekte værdi.
Selvfølgelig kan der også her opstå problemer. Grunden til dette er ofte, at der
bruges andre stik og stikforbindelser end standarden anbefaler. Også brugen
af uegnede kabler kan føre til fejl i transmissionen. Vi anbefaler udelukkende at
anvende kabler, som benyttes inden for digital lydteknik.
DMX-standarden har 512 digitale lyskanaler, som styres over en fælles
dataledning. Der kan dog kun tilsluttes maks. 32 forskellige enheder til en
forbindelse, da denne på grund af den fælles styring af alle modtagere er
overbelastet fra et vist punkt. Hver af de tilsluttede enheder kan dog læse et
vilkårligt antal data. For at tilslutte ere enheder, skal der bruges en såkaldt
splitter eller booster, som forstærker eller regenererer DMX-signalet.
DMX512 er en kompatibel standard som gør tilslutningen enkel på grund
af, atalle modtagere frit kan adresseres via en enkelt dataforbindelse.
Nåralle enheder er tilsluttet korrekt og adresseringen er udført korrekt,
kørerDMX-systemet i reglen upåklageligt.
2.3 ANALOG-mode
EUROLIGHT LD6230 Dimmer Pack giver dig udover den digitale DMX-mode en
ANALOG-mode. Denne vælges ligeledes via MODE mens CONFIG-knappen holdes
nede (ANALOG-LED lyser). Via en 8-polet DIN-bøsning på apparatets bagside
tilføres det analoge styresignal til dimmeren (0 - 10 V). Apparatet kan således
også køre med analoge styringsenheder.
I ANALOG-mode har hver dimmerkanal sin egen styreledning
(ellersiteget twisted pair kabel), som forsyner den med styresignalet.
Dimmerensudgangsspænding forholder sig proportionelt til styreledningens
signal. Generelt skal 0% repræsenteres af en spænding på 0 V, 50% af en
spænding på 5 V og 100% af en spænding på 10 V.
◊ Når Dimmer Pack’en på indgangssiden modtager et nulniveau,
bør dens udgangssignal være på et mininum. Modtager den fuldt
niveau på indgangs-siden, bør udgangssignalet være på maksimum.
2.4 MANUAL-mode
Til indstilling af dit lysudstyr kan EUROLIGHT Dimmer Pack også køre uden
ekstern lyspult i MANUAL-mode (MANUAL-LED lyser). Herved lagres alle
indstillinger to sekunder efter sidste indlæsning og kan også hentes igen efter at
apparatet er blevet slukket og tændt igen. Denne mode kan også vælges ved at
aktivere CHANNEL mens CONFIG-knappen holdes nede.

7 EUROLIGHT LD6230 Betjeningsvejledning
Venstre cier i displayet indikerer den pågældende kanal, som du kan
bestemmemed CHANNEL-tasten. Die to næste cifre indikerer styresignalets
niveau fra 0til99. Denne kan ændres med UP- og DOWN-tasterne.
3. Anvendelsesområder
Lysteknik er en vigtig bestanddel af alle slags opførelser eller arrangementer.
Det være sig koncerter, teater- og musical-forestillinger, disco events, eller også
præsentationer eller messer; de er alle afhængige af en god visuel fremførelse,
hvis de skal efterlade et blivende indtryk.
Generelt skal belysningsteknikken give en vis stemning eller fremhæve
blivende indtryk, som opstår gennem musik eller en opførelses dramaturgi,
på en meningsfuld måde. Således bliver beskæftigelse med lysteknikken til et
krævende, kreativt arbejde, hvor det mere drejer sig om at kreere bevægelse
og visuelle forløb, frem for bare at tænde og slukke for nogle lys. For at opnå
dette mål, kræves naturligvis en pålidelig, multifunktionel teknik, for at
omsætte forestillingen fra et eektivt belysnings-koncept. EUROLIGHT Dimmer
Pack LD6230 byder her på et maksimum af funktionalitet og er det perfekte
supplement til en lyspult, fortrinsvis BEHRINGER EUROLIGHT LC1412.
Takket være den digitale DMX-styring kan man ved at anvende ere Dimmer
Packs også realisere mere omfattende belysninger, da man kan styre op til 32
enheder med en DMX-forbindelse. Dertil kommer, at disse komponenter ikke kun
er begrænset til lyskilder, da man i switch-mode også kan styre andre enheder
såsom tågemaskiner, pyroanlæg eller motorer. Således er LD6230 mere end bare
ren lys-udstyr.

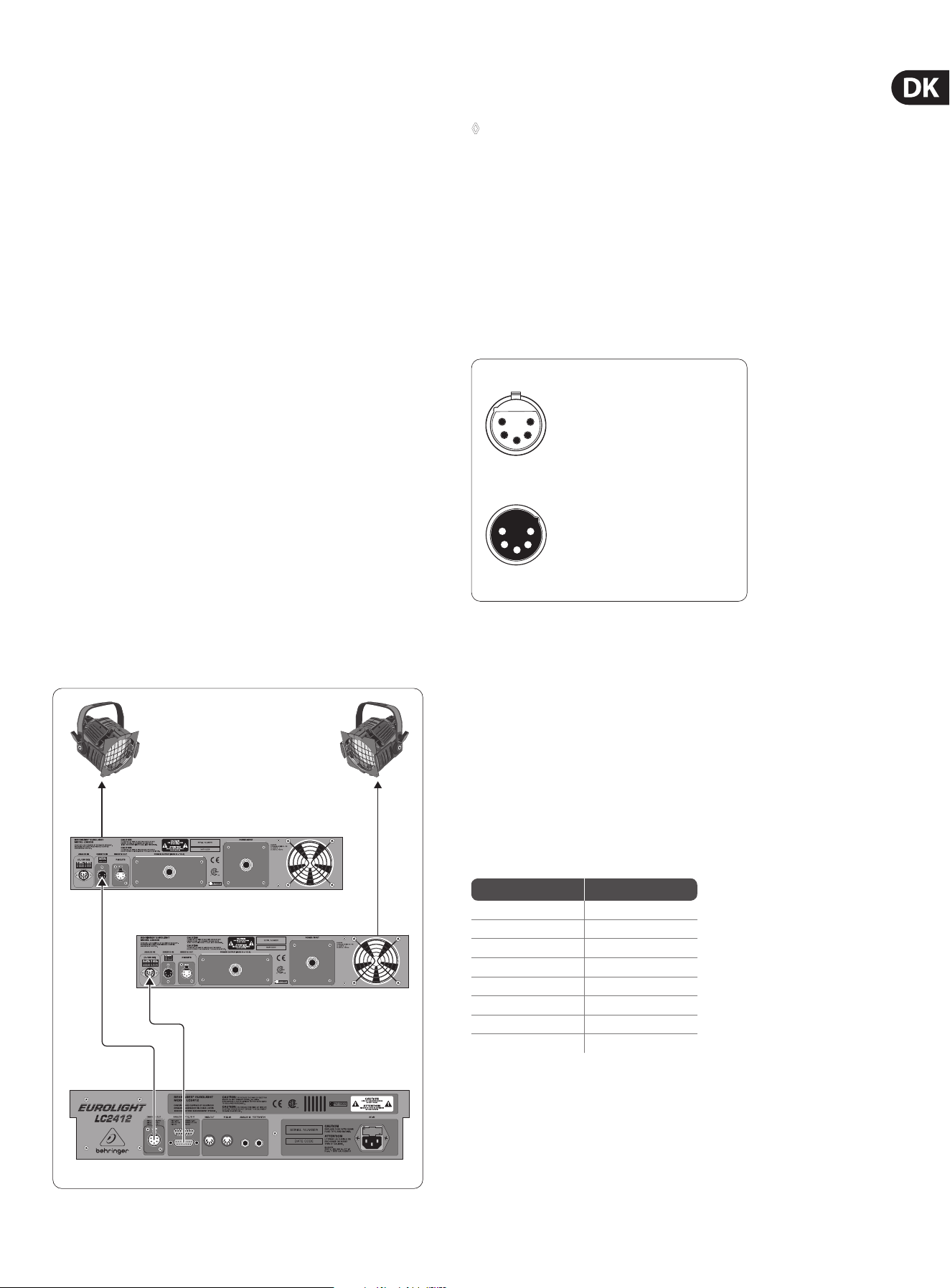

Den følgende illustration viser tilslutningseksempler med to EUROLIGHT LD6230,
BEHRINGER EUROLIGHT LC2412 og BEHRINGER ULTRAPAR UP1000 projektører,
hvorigennem der kan styres 12 lyskanaler. Én Dimmer Pack styres med det
digitale DMX-styresignal, den anden med det analoge signal. Skal begge Dimmer
Packs styres med DMX-signalet, skal den anden Dimmer Pack have styresignalet
via den førstes DMX512 OUT.
ULTRAPAR UP1000
Analog In
Analog Out
EUROLIGHT LC2412 Rear
DMX512 In
DMX512 Out
EUROLIGHT LD6230 Rear
Fig. 3.1: Tilslutningseksempler med EUROLIGHT LC2412 og ULTRAPAR UP1000 projektører
Skal der bruges ere lyskanaler, skal der tilsvarende tilsluttes ere Dimmer Packs
til bearbejdning af alle styresignaler.
◊ Projektører eller apparater må aldrig sluttes til eller fra under
spænding (belastning), da der ellers kan opstå beskadigelse af udstyr
samt fare for operatøren.
4. Tilslutninger og Idrifttagning
4.1 Digital DMX-tilslutning
De digitale tilslutninger DMX512 IN og DMX512 OUT svarer til den internationale
DMX512 standard. Som stikforbindelse anvendes 5-polede XLR-forbindelser,
hvorved controllere og DMX-sendere har HUN stik- og modtagende enheder,
somDimmer Packs, har HAN stik.
1 = Signal common/shield
2 = Data 1 (-)
3 = Data 2 (+)
5-pin XLR connectors for DMX512 signals
Pins 4 (data 2 -) and 5 (data 2 +) are not connected (optional use)
Fig. 4.1: Pin-forbindelse 5-polet XLR-stik
De på denne illustration viste ben-forbindelser bør bibeholdes, også selvom
de to reserve-ben 4 og 5 benyttes til en anden forbindelse – en separat
sende-ogmodtageenhed.
Ofte anvendes også den 3-polede XLR-forbindelse til transmission af digitale
styresignaler, da det gør anvendelsen af allerede eksisterende ledninger enklere
og ydermere er billigere end 5-polede stikforbindelser. Disse svarer dog ikke til
standarden og må ikke bære påskriften “DMX512”.
4.2 Analog tilslutning
En 8-polet DIN-bøsning virker som indgangsforbindelse for det analoge
styresignal (0 - 10 V).
PIN KANAL
1 1
2 2
3 3
4 4
5 5
6 6
7 NC
8 GROUND
Tab. 4.1: Pin-forbindelse 8-polet DIN-stik

8 EUROLIGHT LD6230 Betjeningsvejledning
4.3 EEP (Eprom Check)
En EPROM (Erasable Programmable Read Only Memory) er et elektronisk
element, som indeholder programmer og data til enheden. De én gang brændte
data kan ikke gå tabt, selv hvis apparatets strømforsyning afbrydes.
Ved start af Dimmer Pack’en kører et Eprom Check, dvs. at EUROLIGHT LD6230’s
lager kontrolleres for falske værdier (datakontrol). Skulle der vise sig fejl under
initialiseringen af lageret, overtages apparatets fabriksindstilling.
◊ For at slette Eprom-hukommelsen og gendanne fabriksindstillingen,
holdes de to midterste knapper (UP og DOWN) nede, når du tænder
for apparatet.
4.4 Fasetilslutning
Via de tre LED’er L1, L2 og L3 ((6)) kan fasernes tilstand aæses. L1 henviser her
til kanal 1 og 2, L2 til kanal 3 og 4, og tilsvarende henviser L3 til kanal 5 og 6,
medhensyn til den korrekte netspænding til forsyning af EUROLIGHT LD6230.
Skulle der opstå fejl – f.eks. over- eller underspænding, vil dette indikeres ved,
atden pågældende LED blinker. Da dimmerens elektronik forsynes via alle 3 faser,
kandimmeren stadigvæk styres selvom 2 af faserne svigter. For at garantere en
gnidningsløs drift, bør fasefejl afhjælpes hurtigst muligt.
5. Specikationer
Kanaler
Antal 6
Strøm (belastning) pr. kanal 0,2 A min/10 A maks.
Maksimal belastning pr. kanal 10 A ved 3-fasede tilslutninger
Frekvens 50/60 Hz
Indgange
Netforsyning 3-faset tilslutning (stjerne),
internklemliste/PG kabelforskruning,
CEE stik (kaneftermonteres af
autoriseret installatør)
Analog 0 til +10 V via 8 pin DIN
Digital DMX512 via XLR 5 pin
Udgange
Digital DMX512 via XLR 5 pin
Belastning intern klemliste/PG kabelforskruning,
HARTING (kan eftermonteres af
autoriseretinstallatør)
Systemsikring
Belastningsbeskyttelse 10 A eektafbryder (Type C)
pr. kanal
Sikring styredel 2 x T 100 mA H/250 V (EU)
1 x T 160 mA H/250 V (EU)
2 x T 160 mA H/250 V (UL)
1 x T 315 mA H/250 V (UL)
Strømforsyning
Netspænding
USA/Canada 120 V~, 60 Hz
Europa/U.K./Australien 230 V~, 50 Hz
Maksimal strømforbrug 3 x 20 A
Mål/Vægt
Mål (H x B x D) ca. 84,3 x 482,6 x 403,8 mm
(ca. 3 1/3 x 19 x 15 9/10")
Vægt ca. 9,80 kg
Firmaet BEHRINGER bestræber sig altid på at sikre den højeste kvalitetsstandard. Nødvendige modifikationer
foretages uden forudgående meddelelse. De Specifikationer og apparatets udseende kan derfor afvige fra
ovennævnte angivelser og illustrationer.

We Hear You
