Version 1.4 december 2005
Kort vejledning
V-AMPIRE/V-AMP PRO/V-AMP 2
V-AMP PRO
V-AMP 2
V-AMPIRE
2
V-AMPIRE/V-AMP PRO/V-AMP 2
Tekniske ændringer og ændringer i firmalogo forbeholdes. Alle angivelser
stemmer overens med standen ved trykning. De her afbildede eller anvendte
navne på andre fimaer, institutioner eller publikationer og deres pågældende
logos er varemærker fra deres pågældende indehaver. Deres anvendelser
kan under ingen omstændigheder påvirke det pågældende varemærke
eller opståelsen af en forbindelse mellem varemærkeindehaverne og
BEHRINGER
®
. BEHRINGER
®
påtager sig intet ansvar for rigtigheden
eller fuldstændigheden af de indholdte beskrivelser, afbildninger og
angivelser. Afbildede farver og specifikationer kan afvige en smule fra
produktet. Distributorer og forhandlere er ingen fuldmægtige af
BEHRINGER
®
og er ikke bemyndiget til på nogen måde, hverken
udtrykkelig eller gennem entydig handling, at gøre bindende tilsagn for
BEHRINGER
®
. Denne vejledning er ophavsretligt beskyttet. Enhver
mangfoldiggørelse, hhv. ethvert eftertryk, også i uddrag, samt enhver
gengivelse af illustrationer, også i ændret tilstand, er kun tilladt med
skriftlig godkendelse fra firmaet BEHRINGER Spezielle Studiotechnik
GmbH. BEHRINGER er et registreret varemærke.
ALLE RETTIGHEDER FORBEHOLDES.
© 2005 BEHRINGER Spezielle Studiotechnik GmbH.
BEHRINGER Spezielle Studiotechnik GmbH,
Hanns-Martin-Schleyer-Str. 36-38,
47877 Willich-Münchheide II, Tyskland.
Tlf. +49 2154 9206 0, Fax +49 2154 9206 4903
Uanset hvor dette symbol forekommer, advarer det
om, at der forekommer uisoleret farlig spænding
inde i kabinettet – spænding der kan være
tilstrækkelig til at udgøre en risiko for stød.
Uanset hvor dette symbol forekommer, henviser
det til vigtige betjenings- og vedligeholdelses-
anvisninger i det vedlagte materiale. Læs vejledningen.
VIGTIGE SIKKERHEDSANVISNINGER
FORSIGTIG: For at mindske risikoen for elektrisk stød må toppen
ikke tages af (heller ikke bagbeklædningen). Ingen
indvendige dele må efterses af brugeren; al service
skal foretages af faguddannet personale.
ADVARSEL: Udsæt ikke apparatet for regn og fugt, så risikoen
for brand eller elektriske stød reduceres.
Apparatet må ikke udsættes for dryp eller stænk,
og der må ikke stilles genstande fyldt med væske
som f.eks. vaser på apparatet.
DETALJEREDE SIKKERHEDSANVISNINGER:
1) Læs disse anvisninger.
2) Opbevar disse anvisninger.
3) Ret Dem efter alle advarsler.
4) Følg alle anvisninger.
5) Anvend ikke dette apparat i nærheden af vand.
6) Brug kun en tør klud ved rengøring.
7) Tildæk ikke ventilationsåbninger. Installation foretages
i overensstemmelse med fabrikantens anvisninger.
8) Må ikke installeres i nærheden af varmekilder såsom
radiatorer, varmespjæld, komfurer eller andre apparater
(inkl. forstærkere). der frembringer varme.
9) Omgå ikke sikkerheden, hverken i polariserede stik
eller i stik til jordforbindelse. Et polariseret stik har to
ben, hvoraf det ene er bredere end det andet. Et stik til
jordforbindelse har to ben og en tredje gren til
jordforbindelse. Det brede ben eller den tredje gren er
der af hensyn til Deres sikkerhed. Hvis stikket ikke
passer til stikkontakten, kan De tilkalde en elektriker til
at udskifte det forældede stik.
10) Beskyt lysnetkablet fra at blive betrådt eller klemt,
specielt ved stik, forlængerledninger og der, hvor de
udgår fra enheden.
11) Benyt alene tilslutningsenheder/tilbehør som angivet
af fabrikanten.
12) Når apparatet benyttes med vogn, stativ, trefod,
konsol eller bord, skal det være med sådanne, som er
anvist af fabrikanten eller som sælges sammen med
apparatet. Når der benyttes vogn, skal der udvises
forsigtighed, når kombinationen vogn/apparat flyttes, så
De undgår at komme til skade ved at snuble.
13) Tag stikket ud til dette apparat ved lyn og torden,
eller når det ikke benyttes i længere tid.
14) Al service skal foretages af faguddannet personale.
Service er påkrævet, når enheden på nogen måde er blevet
beskadiget, hvis f.eks. strømforsyningsledningen eller
stikket er blevet beskadiget, hvis der er blevet spildt
væsker eller der er faldet genstande ned i apparatet, hvis
enheden har været udsat for regnvejr eller fugtighed, ikke
fungerer normalt eller er blevet tabt.
15) FORSIGTIG - Disse serviceanvisninger må kun
anvendes af kvalificeret servicepersonale. For at
reducere risikoen for elektriske stød må du kun udføre
den form for service, som er omtalt i
driftsanvisningerne, medmindre du har de nødvendige
kvalifikationer hertil.
3
V-AMPIRE/V-AMP PRO/V-AMP 2
1.1.1 Online-registrering
Registrer om muligt det nye BEHRINGER-udstyr direkte efter
købet på vores hjemmeside på Internetadressen
www.behringer.com (eller www.behringer.de ), og læs
garantibetingelserne grundigt igennem.
Firmaet BEHRINGER yder en garanti på et år* fra købsdatoen
gældende for materiale- eller fabrikationsmangler. Hvis De har
brug for garantibestemmelserne på dansk, kan disse hentes på
vort websted på adressen http://www.behringer.com, eller de
kan bestilles telefonisk på nummer +49 2154 9206 4149.
Hvis Deres BEHRINGER-produkt er defekt, ser vi gerne, at det
bliver repareret så hurtigt som muligt. Vi beder Dem rette direkte
henvendelse til den BEHRINGER-forhandler, som De har købt
udstyret hos. Såfremt Deres BEHRINGER-forhandler ikke er i
nærheden, kan De også henvende Dem direkte til en af vores
filialer. En liste med kontaktadresser til vores BEHRINGER-filialer
findes i originalemballagen til Deres udstyr (Global Contact
Information/European Contact Information). Hvis der ikke er
angivet nogen kontaktadresse i Deres land, bedes De rette
henvendelse til den nærmeste distributør. De pågældende
kontaktadresser kan findes under Support på vores website
hjemmeside www.behringer.com.
Afviklingen af et eventuelt garantitilfælde lettes betydeligt, hvis
Deres udstyr er registreret hos os sammen med købsdatoen.
Mange tak for Deres samarbejde!
*For dette kan for Kunderne indenfor den europæiske union
gælde andre bestemmelser. Videre informationer får EU-kunder
hos BEHRINGER Support Tyskland.
2. BETJENINGSELEMENTER
En illustration af betjeningselementerne med tilsvarende
nummerering finder du i det separate tillæg, som er vedlagt denne
vejledning. Betjeningselementernes nummerering er stort set ens
for alle tre enheder. På grund af enhedernes forskellige
konstruktionsmåde og forskellige udstyr er nummereringen ikke
altid ensartet. Forskelle i udstyret er kendetegnet med tilføjelsen
“kun V-AMPIRE”, “kun V-AMP PRO” eller “kun V-AMP 2”.
2.1 Overflade/fronten
Med POWER-knappen tænder du for V-AMPIRE (appa-
ratets bagside) og V-AMP PRO (front). POWER-knappen
skal stå i stillingen “off”, (ikke trykket ned) når du forbinder
apparatet til el-nettet.
Vær opmærksom på, at strømmen ikke er fuldstændigt
afbrudt, når du slukker for apparatet på POWER-
knappen (kun V-AMPIRE og V-AMP PRO). Hvis du
ikke benytter apparatet i længere tid, træk da
venligst stikket ud af kontakten.
Med GAIN-regulatoren bestemmer du forstærker-
simulationens forvrængningsgrad.
VOLUME-regulatoren kontrollerer lydstyrken af de forvalgte
presets.
BASS-regulatoren gør det muligt at hæve eller sænke
basfrekvenserne.
Gennem MID-regulatoren kan du løfte eller sænke
mellemfrekvenserne.
TREBLE-regulatoren kontrollerer det øverste frekvens-
område i de aktiverede presets.
Er TAP-tasten nede , ændres TREBLE-kontrollen
til PRESENCE-kontrollen. Dette gør det muligt at
hæve/sænke et filter i det øvre frekvensområde,
der er afstemt på den tilsvarende aktive amp-model,
som simulerer den frekvensafhængige modkobling
af rørforstærkerne.
2. BETJENINGSELEMENTER
1. INDLEDNING
Hjerteligt tillykke! Med købet af hhv. V-AMPIRE, V-AMP PRO
eller V-AMP 2 har du besluttet dig for en guitar-amp af nyeste
generation. Hvert af de tre produkter byder på ekstremt
omfangsrige muligheder, for hvilke din kreativitet alene sætter
grænsen.
Med V-AMPIRE ejer du kombo-versionen af vores V-AMP 2,
en allrounder, som er så alsidig, at ekstra udstyr næsten ikke
længere er nødvendig.
V-AMP PRO er så at sige V-AMP 2’s “storebror”. Ud over de
features, som V-AMP har, byder PRO-versionen på den mulighed,
at sende audiosignalet digitalt, hvorved udgangsformatet endda
kan ændres. V-AMP PRO kan ligeledes synkroniseres eksternt
via wordclock.
V-AMP 2 er den videreudviklede version af den succesrige
V-AMP. En moderne virtuel guitarforstærker, som sætter nye
standarder. Således byder V-AMP 2 uden at fy lde særlig meget
på 32 autentiske forstærker- og endda specielle speakersounds,
uden de ellers sædvanlige transportproblemer.
Men nok med det: Intet vil overbevise dig mere, end det du
hører og føler, når du for første gang prøver din V-AMPIRE,
V-AMP 2 eller V-AMP PRO.
1.1 Inden du starter
V-AMPIRE/V-AMP PRO/V-AMP 2 blev i fabrikken pakket
omhyggeligt ind, for at garantere en sikker transport. Er
emballagen trods alt beskadiget, skal apparatet omgående
kontrolleres for ydre skader.
I tilfælde af eventuelle skader skal apparatet IKKE
returneres til os. Du bedes først kontakte for-
handleren og transportfirmaet, en anden frem-
gangsmåde kan ellers medføre fortabelse af
ethvert krav på skadeserstatning.
Sørg for tilstrækkelig ventilation og opstil V-AMPIRE/
V-AMP PRO/V-AMP 2 ikke på en effektforstærker eller i nærheden
af en radiator for at undgå en overophedning af apparatet.
Inden du tilslutter apparatet til strømforsynings-
nettet, skal du omhyggeligt kontrollere, at det er
indstillet på den rigtige forsyningsspænding!
Sikringsholderen ved netmodtagerbøsningen har tre trekantede
markeringer. To af disse trekanter står over for hinanden. Apparatet
er indstillet på den driftsspænding, der står ved siden af disse to
markeringer, og kan omskiftes vha. en 180° drejning af
sikringsholderen. OBS: Dette gælder ikke for eksport-apparater
som fx er konciperet til en driftsspænding på 120 V!
Når apparatet indstilles på en anden driftsspænding,
skal der indsættes en anden sikring. Den rigtige
værdi findes i kapitlet “TEKNISKE DATA”.
Defekte sikringer skal altid udskiftes med sikringer
med den korrekte værdi! Den rigtige værdi findes i
kapitlet “TEKNISKE DATA”.
Forbindelsen til strømforsyningsnettet sker over det strømkabel
med koldapparattilslutnig, der følger med i leveringsomfanget.
Det svarer til de påkrævne sikkerhedsbestemmelser.
Vær opmærksom på, at alle apparater absolut skal
være jordforbundet. For din egen sikkerhed bør du
aldrig fjerne apparaternes eller netkablernes
jordforbindelse eller gøre den virkningsløs.
Apparatet skal altid være tilsluttet til strømnettet
med en intakt beskyttelsesleder.
4
V-AMPIRE/V-AMP PRO/V-AMP 2
LED-ringene omkring funktionerne VOLUME, BASS,
MID, TREBLE, GAIN, EFFECTS MIX og COMPRESSOR
har hver ni LED’er. På hver RING lyser enten én LED
alene eller to LED’er ved siden af hinanden. Dette
sker, når knappen befinder sig i en mellemposition.
På denne måde kan der vises i alt 17 indstillinger.
AMPS-regulatoren anvendes til at vælge en blandt 32
forstærkersimulationer. Omkring regulatoren befinder der
sig en LED-krans med 16 LEDer. Altid to forstærkertyper er
tilordnet en LED. Drej AMPS-regulatoren, for at vælge en af
de første 16 simulationer (markering på apparatet: hvid).
Til valg af forstærkersimulationerne 17 - 32 (markering på
apparatet: grå) hold TAP-tasten nedtrykt og vælg først
derefter simulationen via AMPS-regulatoren.
LEDerne “17 - 32” i nedre venstre hjørne af
DISPLAYet viser, at der er blevet valgt en af
forstærkersimulationerne 17 - 32.
Desuden er det muligt at aktivere en PREAMP BYPASS via
tast-kombinationen TUNER og TAP. Hvis PREAMP BYPASS
er valgt, lyser ingen LED på AMPS-regulatoren. For at
frakoble PREAMP BYPASS vælges et vilkårligt andet
amp-model, eller tryk endnu engang på begge taster.
Med disse fem taster vælges et preset (A - E) i den bank,
der er vist i displayet.
I EDIT-mode (aktiveres ved samtidig at trykke piletasterne,
som er beskrevet under ) svarer tasternes funktion til
angivelserne, der er trykt umiddelbart over dem:
V A: MIDI-funktioner. Ved hjælp af piletasterne kan man nu
indstille den MIDI-kanal, som der skal sendes og modtages
på (1 til 16).
Hvis du i EDIT-mode via tast A har valgt MIDI-funktionen og
derefter trykker på TAP-tasten, omkobles MIDI Out-
bøsningen til MIDI Thru. I denne indstilling sender (TAP-LED
lyser) V-AMP PRO ingen egne MIDI-informationer, men
sender kun de signaler videre, der modtages på MIDI In.
V B: Vælger DRIVE-funktionen. På denne måde hæves
forvrængningen og lydstyrkeniveauet tydeligt. Med
piltasterne til- hhv. frakobles DRIVE. DRIVE-funktionen
er koblet foran GAIN-regulatoren.
Når DRIVE-funktionen editeres kan Wah-Wah’en
også aktiveres ved at dreje på EFFECTS-knappen.
De LED’er, der er placeret omkring EFFECTS-knappen,
viser pedalens position. Er der ingen LED’er, der lyser,
er wah-wah’en ikke aktiveret.
V C: Med denne tast aktiveres CABINETS-mode. Med
piletasterne vælges en højtaler type eller en kombination af
flere højtalere. Det er også muligt at koble højtalersimuleringen
helt fra (“-”). Mere herom i kapitel 5 “AMP-/SPEAKER
SIMULATION”
V D: Med denne tast vælger du REVERB-funktionen. Med
piletasterne kan du nu, ud over de andre effekter, hente en
ud af ni rumklangeffekter. Mere herom i kapitel 6.1.
V E: Her aktiveres NOISE GATE-funktionen. Ved at trykke på
piletasterne ændres den tærskel, hvor støjreduktionssystemet
aktiveres.
Sluk for preset-editeringen ved at trykke på TUNER/
EXIT (EDIT MODE-LED slukkes)
DIGITAL OUT: Digitaludgangen (kun V-AMP PRO) kan
figureres ved at trykke på tast A og B på samme tid.
Displayet viser så “SP” for S/PDIF- eller “AE” for
AES/EBU-udgangsformatet. Du kan skifte mellem de
to formater ved hjælp af TAP-tasten. Med LED’erne
i displayet kan du se, om der sendes med hhv.
intern synkronisering og sample rates på 44,1, 48
eller 96 kHz eller med ekstern word clock-
synkronisering (se tab. 2.1). Brug piletasterne til at
vælge den sample rate som er mest gunstig for
2. BETJENINGSELEMENTER
det apparat, der skal modtage. Med TUNER/EXIT kan
du afslutte DIGITAL OUT-konfigurationen.
CONFIGURATION: Hvis taster D og E (B og D hos
V-AMP 2) trykkes ned på en gang, kan du foretage
en global indstilling af V-AMPIRE, V-AMP PRO og
V-AMP 2, som tillader en tilpasning til forskellige
studie- og livesituationer (se kap. 3). Til dette skal
du først gå ud af EDIT-mode, idet du trykker på TUNER
(“exit”).
TUNER-tasten anvendes til tilkobling af stemmeapparatet.
EDIT-modus’en kan også forlades med denne tast (“Exit”).
Med de to piletaster vælger du den næste bank (BANK
DOWN og BANK UP). Et langt tryk gør det muligt at springe
hurtigt gennem bankerne. Trykkes de ned på en gang
tændes for EDIT-mode. Hvis du så trykker på en af tasterne
A - E ( ) benyttes pileasterne til at indstille det
pågældende parameter.
TAP-tasten har syv funktioner:
V “Tap”: Bank let til rytmen af et musikstykke på TAP-tasten
og den valgte effekt indstilles automatisk på den tilsvarende
hastighed.
V “Presence”: Holdes TAP-tasten nede, kan du med
TREBLE-kontrollen ændre PRESENCE-indstillingen på den
valgte forstærkersimulering.
V “2
nd
parameter”: Du kommer også frem til det andet
effektparameter, som indstilles med EFFECTS-kontrollen,
ved at holde TAP-tasten nede (se kap. 6).
V “Amp-modeller 17 - 32”: Hold TAP-tasten nede og vælg
med AMPS-knappen.
V “MIDI Thru”: MIDI Out-bøsningen kan omskiftes til MIDI
Thru (se A).
V “Drive-menu”: Med TAP-tasten og EFFECTS-kontrollen
kan Wah-wah’ens klang ændres.
V “Input Gain”: Ved at trykke på TAP-tasten i konfigurations-
menuen (se ) indstilles værdien (se kap. 3.1).

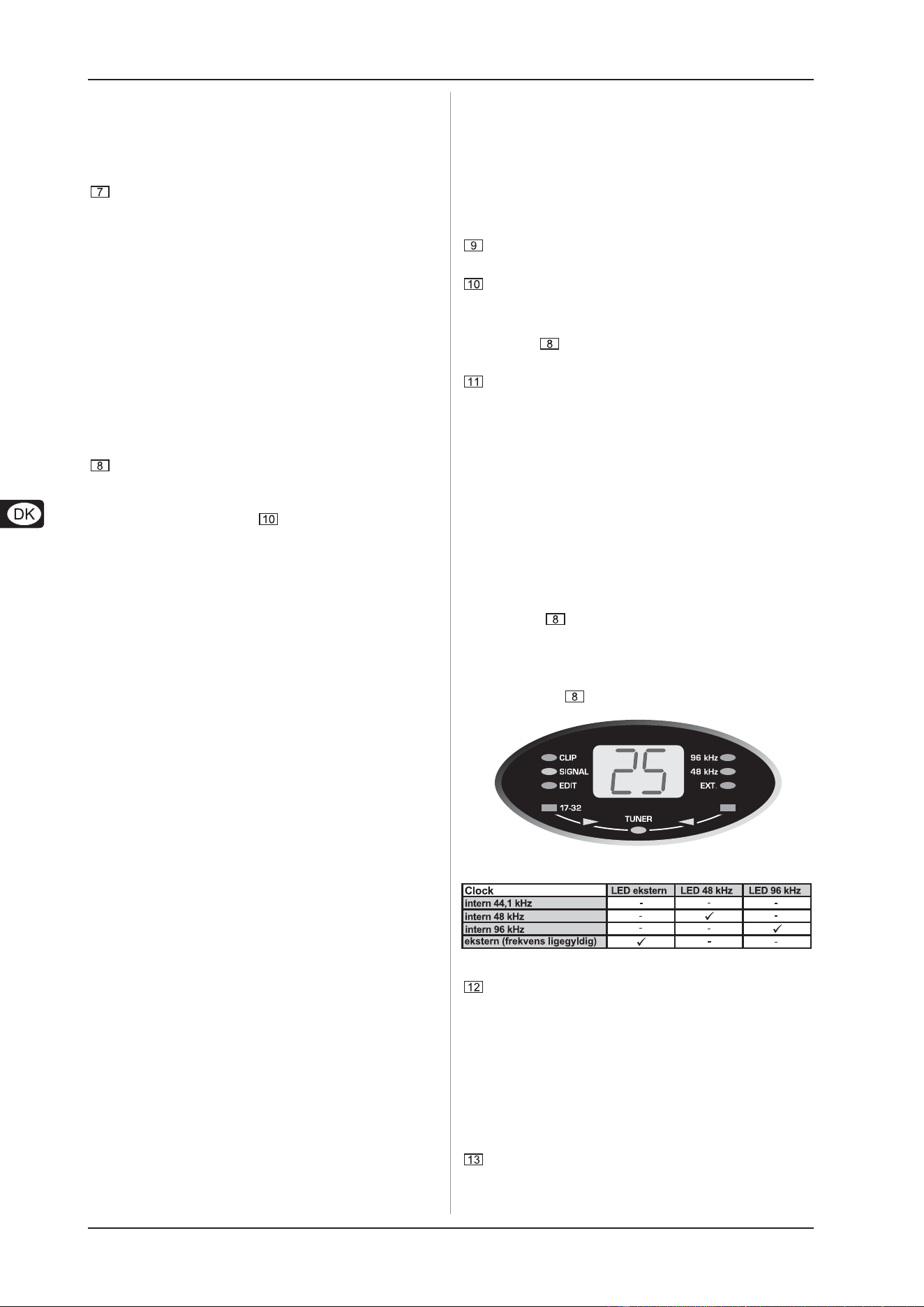

Fig. 2.1: V-AMP PROs display
Tab. 2.1: Udgivelsesformater og LED-tilordninger i Displayet
I DISPLAYet vises den udvalgte presetbank samt
oplysninger til de ændringer, du har foretaget under
editeringen. I TUNER-mode viser DISPLAY’et den tilsluttede
instruments stemning. Ved valg af forstærkersimuleringerne
17 - 32 lyser LED’en i DISPLAY’ets nederste venstre hjørne.
Derudover giver DISPLAY’et oplysninger om digitalformat
og sample-frekvens (kun V-AMP PRO). Den viser desuden,
at apparatet skal synkroniseres til et eksternt wordclock-
signal (EXT.) (kun V-AMP PRO). Aktive signaler vises ved
den grønne SIGNAL-LED; overstyrende signaler vises ved
den røde CLIP-LED (V-AMPIRE/V-AMP PRO).
Med denne regulator kan der vælges et effekt-preset eller
en kombination af effekter. Også omkring denne
drejeregulator er der en LED-krans med 16 LEDs. Til hver
effekt hører en LED.
5
V-AMPIRE/V-AMP PRO/V-AMP 2
2. BETJENINGSELEMENTER
Med REVERB-kontrollen kan du føje den ønskede rumklang
til den komplette sound. Drejes knappen så langt til venstre,
at der ikke er nogen LED, der lyser, deaktiveres rumklangen.
Når den sidste LED lyser efter at knappen er drejet mod
højre, udfades originalsignalet fuldstændigt.
Når der er valgt en effekt, kan dennes andel af den
komplette sound indstilles med denne EFFECTS-regulator.
Når effekten “Compressor” er valgt, regulerer EFFECTS-
regulatoren kompressionsintensiteten. Drejes regulatoren
så langt mod venstre, at der ikke er nogen LED, der lyser,
iblandes der ingen effekt. Dette kaldes også effekt-bypass.
Er TAP-tasten nede, kan man indstille et andet effekt-
parameter med EFFECTS-kontrollen (se tab. 5.3).
Med MASTER-kontrollen bestemmes V-AMP PRO’s totale
lydstyrke.
Dette er udover V-AMP 2’s AUX LEVEL-kontrol den
eneste ikke programmerbare kontrolenhed. Alle
andre funktioner udføres med drejeknapper, hvis
indstillinger kan lagres i et preset.
Bøsningen, der betegnes med INPUT, er 6,3 mm jack-
indgang, hvor der kan tilsluttes en guitar. Dertil benyttes et
almindeligt 6,3 mm mono-jackstik-kabel.
På LINE IN-knappen (kun V-AMP PRO) vælges den
signalkilde, som bearbejdes. Er kontrolknappen ikke trykket
ned, er det det signal, der er tilsluttet den høj-ohmede INPUT-
bøsning (fx en elektrisk guitar). Men når knappen er nede,
føres det line-signal, der er tilsluttet PRE DSP INSERT (LINE
IN, ) til V-AMP PRO.
Via PHONES-bøsningen kan man lytte til audiosignal ved
hjælp af almindelige hovedtelefoner. Til dette er fx vores
BEHRINGER HP-serie egnet.
V-AMPIRE/V-AMP PRO/V-AMP 2 aktiverer automatisk
studio-mode 1 (S1), når der tilsluttes et par hoved-
telefoner, således at de digitale højtalersimuleringer
er aktive. Når hovedtelefonerne er tilsluttet kan du
også vælge de andre udgangsfigurationer, for fx at
lytte til de forskellige signaler.
V-AMPIRE/V-AMP PRO/V-AMP 2 aktiverer automatisk
Studio-Mode 1 (S1), når en hovedtelefon tilsluttes. Hvis
du ved den aktuelle indstilling ikke har valgt en
højtalertype og så tilslutter en hovedtelefon, vælger
V-AMPIRE/V-AMP PRO/V-AMP 2 automatisk en
højtalersimulation. Dette forbedrer det subjektive
høreindtryk ved brug af hovedtelefoner. Hvilken
simulation der vælges ved hvilken forstærker, findes i
tabel 5.2. Du kan imidlertid deaktivere simulationen
ved tilsluttede hoved-telefoner, idet du vælger
CABINETS-modus “-”.
2.2 Bagside/side
V-AMPIRE/V-AMP PRO har en seriel indsløjfningsvej, hvor
der kan indsløjfes eksterne effekter (fx Wah-pedal). Hertil
forbindes SEND/LINE OUT-bøsningen med indgangen af
dit effektapparat. SEND/LINE OUT-tilslutningen opfanges
direkte af apparatets digitale signalprocessor (DSP).
Således egner denne bøsning sig også til at optage et “tørt”
direkte signal (altså uden effektandel). RETURN/LINE IN-
bøsningen forbindes med udgangen på det eksterne
effektapparat.
Vær opmærksom på, at effektapparatet ikke er
indstillet på 100% effektsignal, hvis den serielle
indsløjfningsvej benyttes, da det direkte signal
ellers mangler.
Ved at trykke på LINE IN-tasten kommer det på
RETURN/LINE IN tilsuttede signal til V-AMP PRO.
Denne funktion viser sig at være praktisk for fx til
via V-AMP PRO at lytte til et “tørt” guitarsignal, der
er blevet optaget og senere så tilføje effekter.
Hos V-AMPIRE ligger line-input signalet (return)
automatisk på DSP’en, så snart der er et stik i return-
bøsningen. Input-signalet fra V-AMPIRE’s front er
så være afbrudt.
På ANALOG LINE OUTPUTS kan V-AMPIRE/V-AMP PRO’s
stereosignal udtages uden analog speaker-simulering. På
denne måde tilslutter du i en live-situation fx en ekstern
sceneforstærker.
På V-AMP 2 kan audiosignalet udtages i stereo ved de
symmetriske LINE OUT- jack-udgange, for fx at optage det.
Du kan forbinde LINE OUT-udgangene både med
symmetriske som med usymmetriske jackstik.
POST DSP INSERT RETURN (IN)-stereo-jack-stik (kun
V-AMP PRO) forbindes med udgangene på dit eksterne
stereo-effektapparat. Det har altså til opgave at føre det
signal tilbage, der er blevet udkoblet på POST DSP SEND
(OUT)-udgangen .
Via GROUND LIFT-knappen kan man afbryde jord-
forbindelsen på DI OUT-udgangene . På denne måde
kan man forhindre brum- eller jordsløjfer. I nedtrykt position
(LIFT) er jordforbindelsen afbrudt.
På DI OUT-tilslutningen kan stereosignal udtages
symmetrisk (V-AMPIRE/V-AMP PRO). Denne udgang (L/R)
bør være forbundet med to symmetriske kanalindgange på
din mikserpult. Ved konfiguration L1 og L2 er niveauet
reduceret til maks. -10 dBu, således at du også kan
anvende mikserpultens mikrofonindgange dermed.
Via POST DSP SEND (OUT)-stereoudgangen (kun
V-AMP PRO) kan der etableres en forbindelse til indgangene
på en ekstern stereo-effektapparat. Det signal, der udtages
her, svarer til det signal, der udsendes på digitaludgangene.
Anderledes end på SEND/LINE OUT-udgangen udtages
signalet her bag DSPen. Når de to tilhørende RETURN (IN)-
bøsninger ikke anvendes, udsendes et identisk signal
på ANALOG LINE OUTPUTS .
På S/PDIF-udgangen (kun V-AMP PRO) kan signalet
udtages digitalt.
På AES/EBU-udgangen (XLR-bøsning) ligger V-AMP PRO’s
digitale udgangssignal i AES/EBU-format, hvis du har valgt
AES/EBU som udgangsformat (bemærk hertil den anden
henvisning under E).
Den koaxiale S/PDIF- og den symmetriske AES/EBU-
udgang anvender den samme udgangstrans-
formator og bør derfor ikke anvendes på samme
tid. Formatskiftet mellem S/PDIF og AES/EBU foregår
via Digital out-menuen.
Til WORDCLOCK-bøsningen i BNC-udformning tilsluttes
de apparater, der ekstern skal synkroniseres med
V-AMP PRO. Denne bøsning er udført højohmet, dvs. den
har ingen intern afslutningsmodstand (75 Ω).
Dette er MIDI OUT/THRU-bøsningen. Denne bøsning er
fra fabrikken konfigureret til MIDI Out, men kan omkobles til
MIDI Thru (se A).
Til MIDI IN kan der tilsluttes en MIDI-fodpedal, fx
BEHRINGER MIDI FOOT CONTROLLER FCB1010. Læs hertil
venligst også kapitel 8.3.
SERIENUMMER.
SIKRINGSHOLDER / SPÆNDINGSVALG. Inden apparatet
forbindes med strømnettet skal du kontrollere, om den viste
spænding svarer til din lokale netsprænding. Ved udskiftning
af sikringen bør du altid anvende den samme type. På nogle
apparater kan sikringsholderen indsættes i to positioner,
for at kunne skifte mellem 230 V og 120 V. Husk på: OBS:
Hvis du vil benytte et apparat udenfor Europa med 120 V
skal der indsættes en større sikring (se kapitel 8
“INSTALLATION”).
6
V-AMPIRE/V-AMP PRO/V-AMP 2
3. DRIFTSARTER OG ANVENDELSESEKSEMPLER
Via V-AMP 2’s AC IN-tilslutning tilsluttes den medfølgende
netdel. Forbindes denne med nettet, er V-AMP 2 automatisk
koblet til.
Til FOOTSWITCH-bøsningen (kun V-AMPIRE/V-AMP 2)
tilslutter du stereo jackstikket fra din fodpedal FS112V
(inkluderet i leveringsomfanget). Således har du mulighed
for at omkoble presets i en bank. Hvis DOWN-knappen på
fodpedalen holdes nede i mere end to sekunder, kobles
tuneren til. Via den samme tast kan tuneren frakobles igen.
AUX IN-jack indgang (kun V-AMPIRE/V-AMP 2) gør det
muligt at tilslutte et ekstra stereo-signal. På den måde kan
du fx spille til en drum computer eller et playback.
Via AUX LEVEL-knappen (kun V-AMPIRE/V-AMP 2) vælges
lydstyrken på det signal, der er tilsluttet AUX IN.
Der kan sluttes to eksterne højtalere (L/R) til disse stik (kun
V-AMPIRE).
Uden eksterne højtalere opererer den interne
højtaler med 70 watt mono. Til venstre udgang (den
interne højtaler frakobles automatisk) kan der
tilsluttes en højtaler med 4
ΩΩ
ΩΩ
Ω belastning og
120 watt udgangseffekt. På højre udgang kan der
tilsluttes en ekstern højtaler med 8
ΩΩ
ΩΩ
Ω belastning
og 60 watt udgangseffekt sammen med den interne
højtaler. Begge højtalerudgange kan hver især køre
med 8
ΩΩ
ΩΩ
Ω
belastning og 60 watt stereo (den interne
højtaler frakobles automatisk). Vores ULTRASTACK-
serie egner sig fortræffeligt til dette.
3. DRIFTSARTER OG
ANVENDELSESEKSEMPLER
Et af V-AMP-produkternes exceptionelle kendetegn er
muligheden for selv at kunne bestemme, hvilke signalandele til
eget behov, der skal ligge på udgangene. For at tilpasse dit
apparat til forskellige studie- og live-situationer, kan du vælge en
ud af 5 driftsarter (CONFIGURATIONS). Disse konfigurationer
bestemmer uafhængigt af de i presettene forudvalgte indstillinger,
hvor det pågældende signal til line- og hovedtelefonudgangene
kommer fra. Således kan venstre og højre udgangssignal absolut
benyttes på forskellige måder.
Da valget af den bedst mulige konfiguration afhænger af dit
personlige anvendelsesområde, har vi efterfølgende beskrevet
et par typiske anvendelsesområder og præsenteret de forskellige
særegenheder mellem V-AMPIRE/V-AMP PRO/V-AMP 2 (se også
tillæg).
Hvis der er tilsluttet hovedtelefoner, tilkobles
konfigurationen S1 automatisk.
3.1 Valg af konfiguration i
CONFIGURATION-modus

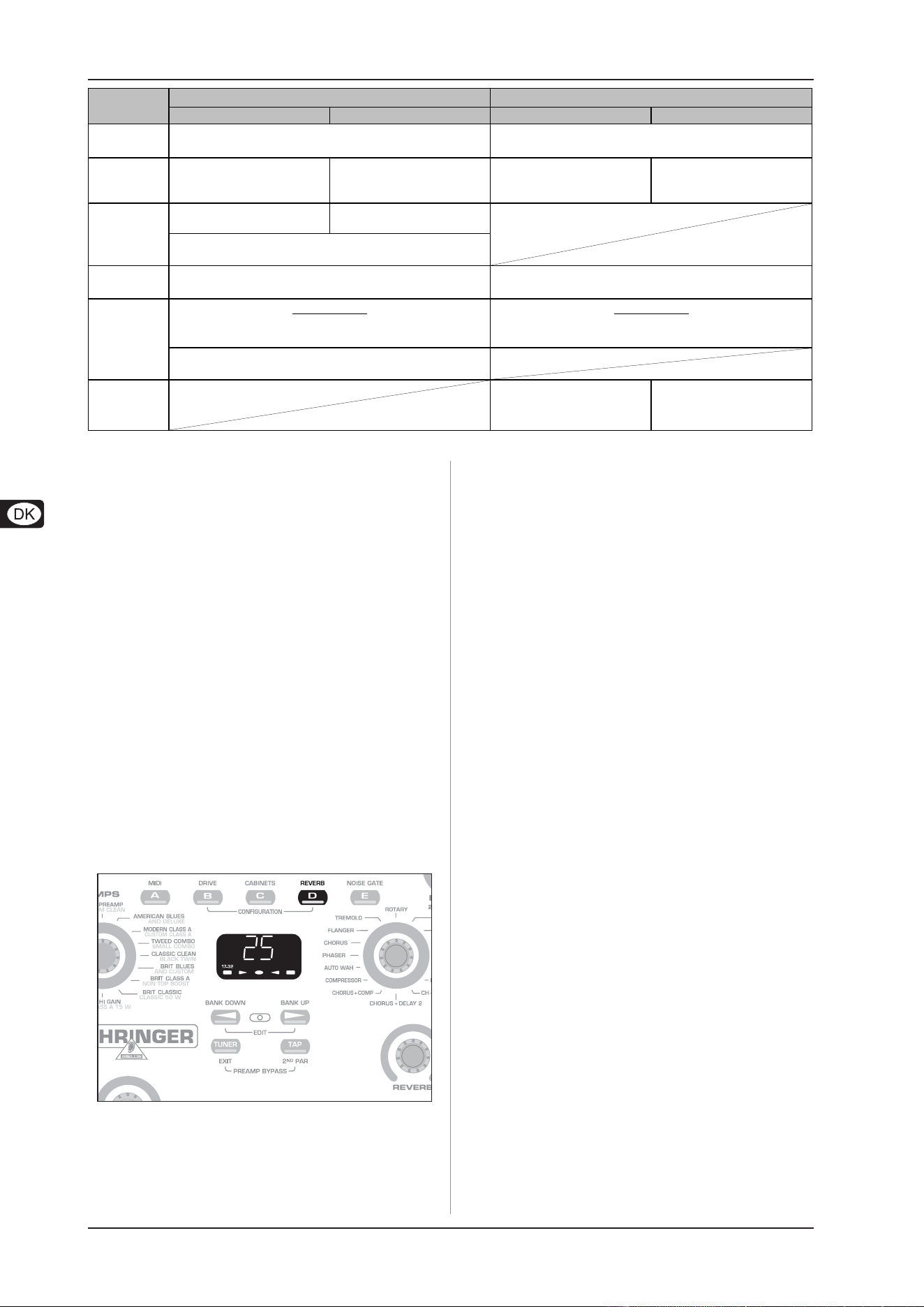

Indstilling af konfigurationerne foregår i Configuration-menuen,
som fremkommer ved at trykke på tast D og E samtidigt (hhv. B og
D på V-AMP 2). I displayet ses den i øjeblikket aktive konfiguration,
og med piletasterne kan du skifte til en anden. De pågældende
udgangssignaler er vist i tabel 3.1.
Ved at trykke på TAP-tasten og justere GAIN-kontrollen
kan du derudover justere indgangs-forstærkningen,
for at tilpasse den til særligt højepickupper.
I Configuration-menuen kan du justere indgangsfølsomheden
(Input Gain) til forskellige pickups. For at gøre dette, skal du i
Configuration-menuen holde TAP-tasten nede, så vil LED-kredsen
ved GAIN-kontrollen vise den aktuelle indstilling. Hvis du drejer
Gain fra en midterstilling mod venstre, reduceres indgangs-
forstærkningen, hvad der især kan anbefales ved særligt høje
pickupper. Gain-indstillingen til højre for midten er kun nødvendig
ved usædvanligt svage pickupper.
Ved at trykke på TUNER/EXIT forlader du Configuration-menuen
igen.
3.2 Øvelses- eller recording-konfiguration
til derhjemme.
Hvis du bruger hovedtelefoner, vil studie-modus (S1) aktiveres
på alle tre modeller. Dette er især egnet, når der øves eller når et
færdigt stereosignal bliver optaget og skal aflyttes. Life-modus
(S1)er også egnet til dette og byder desuden på en globalt
virkende, ekstra 3-bånds EQ.
En fordel ved at øve sig derhjemme er, at man for det meste
har en PC til rådighed, hvorpå man overskueligt og effektivt kan
kreere, modtage, sende og arkivere nye presets. Det gratis
software V-AMP DESIGN, som du kan downloade gratis på
internetadressen www.v-amp.com, byder på alle muligheder
for at editere med minimale systemforudsætninger (Windows
PC med MIDI interface eller Gameport MIDI adapter). På V-AMP’s
hjemmeside kan du desuden finde en online-preset-databank
(ULI, user library interface) med mange preset-eksempler fra
kunder og kendte kunstnere.
Her kan du gøre dine egne favoritter tilgængelige for andre.
Også studie-modus 2 (S2) er egnet til hjemmebrug, ikke så
meget for at øve, men mere for at optage en tør amp-sound
(uden effekter), og alligevel aflytte med effekter. Med denne
næsten professionelle arbejdsmetode kan den endelige effekt
først vælges senere under mixet og fastlægges. Her ville man
så “route” den venstre udgang til sit lydkort (oprette en forbindelse)
og aflytte den højre via sin mikserpult.
3.2.1 V-AMPIRE
Figur 1.3 i tillægget viser en typisk hjemmeanvendelse.Til dette
anbefales konfiguration S1, L1 eller L2.
S1 gengiver alle amp-, højtaler- og effektsimuleringer i stereo.
Det samme gør modus L1, der dog tillader en ekstra sound-
tilpasning via den globale 3-bånds EQ, fx ved anvendelse af et
par andenklasses hovedtelefoner. I modus L2 er det det samme,
dog erstattes her den digitale (som er lagret i presettet)
højtalersimulering af den analoge ULTRA-G-simulering, som kun
findes på XLR- eller hovedtelefonudgangene.
Stikket i hovedtelefonernes bøsning afbryder
automatisk udgangstrinnets signal. Hvis du altså
vil trække hovedtelefonernes stik ud af bøsningen,
anbefales det først at sætte MASTER-kontrollen på
anslag til venstre. XLR-DI-udgangen er uafhængig
af MASTER-kontrollens indstilling. Der kan man altså
udtage et Line-signal når der skal optages, også
ved venstreanslag på MASTER-kontrollen.
Som på V-AMP 2 er detmuligt med AUX-stereoindgangene at
indspille et playback (CD-player, drum computer etc.).
3.2.2 V-AMP PRO
V-AMP PRO er med sine talrige ind- og udgange tilpasset
studieomgivelserne på bedste måde. Da monitoringen altid kører
over mikserpulten, sparer man et AUX iNPUTsom ved V-AMP 2.
Derfor er det ikke muligt, når der øves med V-AMP PRO at mixe et
playback direkte til apparatet.
Figur 2.4 i tillægget viser hvordan V-AMP PRO forbindes med
digital-indgangen på en PC’er i en homerecording-situation. Som
digital indgang på PC’en kan der anvendes symmetriske
AES/EBU- eller koaxiale S/PDIF-indgange. Hvis digitaludgangen
på V-AMP PRO står på 44.1, 48 eller 96 kHz. skal PC’en
synkroniseres til V-AMP PRO, dvs. være i clock slave-modus.
Hvis PC’en eller endnu et apparat skal arbejde som Clock master,
skal V-AMP PRO’en synkroniseres eksternt via Wordclock-
indgangen. Sample rate afhænger ligeledes af Wordclock-signalet,
men skal ligge i området fra 32 kHz til 96 kHz.
Derudover er der i fig. 2.4 tilsluttet endnu en effektenhed til Pre
DSP INSERT, med hvilken du kan bearbejde indgangssignalet, før
alle digitale simuleringer. Hertil skal LINE IN-knappen aktiveres.
Alt efter opgaven egner studiemodi S1 eller S2 sig især til
dette. Modus S1 gengiver som på V-AMP 2 amp- og højtaler-
simuleringer med alle effekter i stereo, mens S2 kun gør det
7
V-AMPIRE/V-AMP PRO/V-AMP 2
3. DRIFTSARTER OG ANVENDELSESEKSEMPLER
muligt at høre effekterne på højre udgang, så der senere i mixet
kan anvendes helt andre effekter med dette spor.
3.2.3 V-AMP 2
Når du øver med V-AMP 2 kan du tilslutte et playback,
metronom- eller drumcomputer-signal via AUX-stereoindgangen
og mixe det med AUX LEVEL-kontrollen (se fig. 3.3 i tillægget). I
stedet for EUROPOWER-sluttrinnet kan du også tilslutte dit hifi-
anlæg eller et par hovedtelefoner.
Eksemplet på studie-modus S2, som er beskrevet i indledningen
til dette kapitel, er vist i tillægget i fig. 3.4.
3.3 Live på scenen eller i øvelokalet
Da hverken V-AMP PRO eller V-AMP 2 er forsynet med højtalere
og sluttrin, er det nødvendigt med yderligere enheder. Til
gengivelse via et PA-anlæg skal man være opmærksom på, at
enten en digital eller den analoge ULTRA-G højtalersimulering er
aktiv på den pågældende udgang.
3.3.1 V-AMPIRE
Ud over bare at stille V-AMPIRE op på scenen, tænde for den
og gå i gang, viser fig. 1.4 hvordan man forbinder en ekstra
højtaler med venstre højtalerudgang (mono), for at overføre hele
effekten fra 120 W til 4 Ω impedans. Den interne højtaler er
automatisk frakoblet når venstre udgangsbøsning anvendes. Dette
er en fordel, hvis den tilsluttede højtaler har en speciel klang,
som ikke kan opnås med en kombo alene.
Figur 1.5 i tillægget viser tilslutningen af en ekstra stereohøjtaler,
fx BG412S i vores ULTRASTACK-serie, som kører med en
2 x 60 W effekt til 2 x 8 Ω impedans og udnytter V-AMPIRE’s
stereoeffekt fuldt ud.
Hvis der tilsluttes endnu en højtaler til højre højtalerudgang
med en impedans på 8 Ω, får man også en stereokonfiguration,
da den interne højtaler stadig vil være tilkoblet, som vist i fig. 1.6.
Udgangskonfigurationen til denne situation er L2, altså et
stereosignal med alle effekter, amp-simulering og live-EQ, men
uden højtalersimulering. ULTRA-G højtalersimulering ligger stadig
på XLR-udgangen, således at disse udgange kan forbindes
direkte med PA-anlægget. MASTER-kontrollen har også her kun
en indflydelse på scenelydstyrken, men ikke på XLR-udgangen.
Hvis du vil høre en digital højtalersimulering via forstærkeren,
skal du vælge konfiguration L1.
3.3.2 V-AMP PRO
Gennem de ekstra udgange og den analoge ULTRA-G
højtalersimulering er V-AMP PRO mere flexibel, selv i
lifesituationer. Figur 2.5 viser en stereoanvendelse med aktiv
scenemonitorer (med hvilke man også kan lave feedbacks), som
sluttes til de asymmetriske line-udgange. Med MASTER-kontrollen
indstilles monitorernes lydstyrke, mens XLR-udgangenes signal
upåvirket at dette føres til PA-anlægget. Driftsmodi, som er egnet
til dette, er S1 eller L1, afhængig af, om man ønsker live EQ eller
ej.
Da senderens modtager er forbundet med line-indgangen på
bagsiden, skal line input-knappen trykkes ned. Denne knap kan
altså anvendes, til fx at mute under et guitarskift.
Figur 2.6 viser en næsten lignende anvendelse. Monitor-
forstærkeren er her en guitar-amp, således at konfiguration L2
(uden højtalersimulering) absolut kan anbefales her.
3.3.3 V-AMP 2
Figur 3.5 i tillægget viser tilslutningen af V-AMP 2 fra line-
udgang til line-indgang på guitarforstærker- eller top. Tilslutningen
til instrumentindgangen ville ikke være så fordelagtig, da hele
amp’ens indgangstrin ville blive løbet igennem. BEHRINGER byder
på et udvalg af guitar-amps, som har en aux-indgang og således
er pefekt egnede til dette formål. Da guitar-ampen allerede har
sin egen klang-karakter, kan man undvære en digital højtaler-
simulering. Derfor kan modus L2 bedre anbefales her.
I figur 3.6 beskrives endnu en af V-AMP 2’s særegenheder i
live-modus L3. En almindelig guitar-amp anvendes på scenen
som monitor-amp, og samtidig føres et andet signal videre til PA-
anlægget. Således kan man fuldstændigt undvære at amp‘en
optages med mikrofoner.
Det særlige ved L3 er, at signalet til guitar-ampen ingen
højtalersimulering indeholder, men alligevel har den ekstra
3-bånds EQ til klangtilpasning på scenen. Signalet til PA-
anlæggetderimodpåvirkes ikke af 3-bånds EQ’en, men har så til
gengælde en højtalersimulering. Den er nødvendig, for at kunne
gengive klangen af typiske guitarhøjtalere via PA-højtalerne.
3.4 Studieoptagelse/Recording
Ved disse anvendelser går vi ud fra, at der mindst er en
mikserpult og et optagemedie.
3.4.1 V-AMPIRE
Som ved øvning inden for ens egne fire vægge eller i øvelokalet
kan V-AMPIRE også i studiet forbindes direkte med mikserpulten
eller optageenheden via XLR-udgangene. Desuden kan du
anvende Pre DSP Insert Send, for at optage det direkte guitarsignal
parallelt, uden at anvende en ekstra DI-boks til impedanstilpasning.
Da lydstyrken i studiet ikke udgør et problem, kan V-AMPIRE
ikke kun anvendes, som beskrevet under 3.2.1, men derimod
også med en betydelig lydstyrke. Dette er interessant, hvis der
skal tilsluttes en ekstra højtaler, som har sin egen klangkarakter,
eller hvis man ønsker en akustisk tilbagekobling fra guitarhøjtaler
til guitar. I det første tilfælde skal højtalerens særlige sound optages
med mikrofoner. I det andet tilfælde er det også muligt at optage
direkte via XLR-udgangene, uden derved at miste tilbagekoblings-
soundet. Som driftsmodus anbefaler vi L2, altså med 3-bånds
EQ men uden digital højtalersimulering (se fig. 1.4).
3.4.2 V-AMP PRO
Afhængig af opgaven egner modus S1, S2 eller S3 sig til
studiebrug. Som på V-AMP gengiver S1 amp- og højtaler-
simuleringerne med alle effekter i stereo, mens man ved S2 kun
kan høre effekterne på den højre udgang. I S3-mode frakobles
desuden den digitale højtalersimulering, for det tilfælde, at
højtalersounden først skal bestemmes senere i mixet. I S3-mode
tilkobles derfor den velkendte analoge ULTRA-G højtalersimulering
til de analoge XLR- og phones-udgange. Monitoreringen under
optagelsen bør altså i S3-mode ikke ske via de digitale, men via
de analoge XLR- og phones-udgange. Når det oprindelige guitar-
signal skal optages, kan man fx anvende den i fig. 2.3 viste
opstilling. Tryk på LINE INPUT-knappen, hvis du vil lytte til det
optagede signal via V-AMP PRO. Her anbefaler vi modus S1 eller
L1. S2-modus kan anvendes, hvis effektandelen skal kunne
reguleres på mikserpulten.
Vær opmærksom på, at den analoge ULTRA-G
højtalersimulering i konfiguration S3 og L2 kun
virker på XLR- og hovedtelefonudgang og ingen
indflydelse har på de digitale udgange.
3.4.3 V-AMP 2
For at optage et stereosignal med alle effekter, amp- og
højtalersimuleringer, skal du vælge modus S1 eller L1, hvis også
3-bånds EQ’en benyttes, og forbinde de symmetriske line-
udgange med mikserpulten eller recorderen. Fordelen er samtidig
ulempen: Den sound du hører er nøjagtigt som du optager den.
Hvis du senere finder ud af, at det er nødvendigt at ændre den,
skal alt indspilles på ny.
Ved studiemodus S2 sendes effekterne derfor kun på højre
kanal; på venstre kanal ligger amp- og højtalersimuleringerne. På
den måde kan du optage det tørre amp-signal og senere
bestemme effekterne i mixdown’et (se også fig. 3.4.)
Hvis du vil være helt sikker, anbefaler vi en god, aktiv DI-boks,
fx BEHRINGER GI100, til at splitte V-AMP 2’s indgangssignal. Til
dette forbindes guitaren med indgangen på GI100, Direkt Link
med indgangen på V-AMP 2 og XLR-udgangen med optagemediet.
Således kan du optage det direkte signal fra guitaren med amp-
8
V-AMPIRE/V-AMP PRO/V-AMP 2
Tab. 3.1: Driftsarter (CONFIGURATIONS)
4. PRESETS
OUTPUTS L OUTPUTS R OUTPUTS L OUTPUTS R
Amp-simulering, tør,
uden
effekter
Amp-simulering
med
effekter
Live 1 (L1)
Live 3 (L3)
Amp-simulering med
3-bånds EQ og effekter men
uden
højtalersimulering
Amp-, højtalersimulering
og effekter men
uden
3-bånds EQ
Driftsart
V-AMPIRE/V-AMP PRO
Studio 3 (S3)
Studio 2 (S2)
Studio 1 (S1)
Stereodrift
med effekter, amp- og højtalersimulering
Phones-/XLR-udgange
ekstra med analog ULTRA-G
højtalersimulering
Amp- og højtalersimulering, tør,
uden
effekter
Amp- og højtalersimulering,
med
effekter
Live 2 (L2)
Jack-udgange
Stereodrift: uden
højtalersimulering
men med 3-bånds EQ, amp-simuleringer + effekter
Stereodrift:
højtaler- und amp-simulering,
3-bånds EQ + effekter
V-AMP 2
Stereobetrieb
med effekter, amp- og højtalersimulering
Amp- og højtalersimulering, tør,
uden
effekter
Amp- og højtalersimulering,
med
effekter
Phones-/XLR-udgange
ekstra med analog ULTRA-G
højtalersimulering
Stereodrift:
højtaler- und amp-simulering,
3-bånds EQ + effekter
Jack-udgange
Stereodrift: uden
højtalersimulering
men med 3-bånds EQ, amp-simuleringer + effekter
simuleringen på hver sin kanal og alligevel høre hele signalet med
alle effekter i hovedtelefonerne (se fig. 3.4).
4. PRESETS
V-AMPIRE/V-AMP PRO/V-AMP 2 råder over 125 presets, der
kan overskrives, fordelt på 25 banker. Der står altså 5 presets
pr. bank til rådighed. Hver preset er sammensat af maks. fem
“ingredienser”.
V en forstærkersimulation (inkl. GAIN-, EQ- og VOLUME-
indstillinger),
V højtalersimulationen,
V en “Pre-Amp”-effekt (fx Noise Gate, Compressor, Auto
Wah, Wah Wah),
V en “Post-Amp”-multieffekt (fx Delay-, modulationseffekt eller
en kombination af dem) og
V en rumklangeffekt.
En oversigt over alle presets er vedlagt denne betjenings-
vejledning.
4.1 Hente presets
Når apparatet kobles til, indlæses det sidst benyttede preset
automatisk. I det følgende eksempel blev der sidst valg preset D
bank 25:
Fig. 4.1: Hente presets
I dette tilfælde kan du ved at trykke på tast A, B, C eller E hente
et andet preset fra samme bank. Med piltasterne (BANK UP og
BANK DOWN) er det muligt at skifte bank. V-AMPIRE/V-AMP PRO/
V-AMP 2s display viser altid den valgte bank. Preset kaldes efter
skift af bank først ved hjælp af tasterne A - E. På de lysende
taster-LEDer kan du se, hvilket preset af den pågældende bank
lige nu er aktiv.
4.2 Editering af presets
Presets kan nemt og hurtigt editeres på V-AMPIRE/V-AMP PRO/
V-AMP 2. En mulighed er fx at hente et preset, for at ændre det
efter egen smag.
Vælg så et vilkårligt amp-model, ved at dreje på AMPS-
drejeregulatoren. Preset-tastens LED blinker (fx D) og signalerer,
at du har ændret presettet.
Du kan nu ændre indstillingerne af regulatorerne VOLUME,
BASS, MID, TREBLE og GAIN helt efter dine egne forestillinger.
Når du vælger den effekt, du ønsker, kan dennes andel af den
samlede sound indstilles med EFFECTS-regulatoren.
Derefter skiftes til EDIT-modus ved at trykke piletasterne
samtidig. Når du aktiverer hhv. DRIVE-, CABINET-, REVERB- og
NOISE GATE-funktionen via B - E-tasterne og så editerer disse
med piltasterne, vises værdien af de pågældende parametre i
displayet. Gennem et kort tryk på TUNER-tasten forlader du igen
EDIT-modus.
Hvis De med nedtrykt TAP-tast drejer på TREBLE-regulatoren,
kan du hæve hhv. sænke et ekstra filter i det øvre frekvensområde
(PRESENCE). Herved simuleres den frekvensafhængige
tilbagekobling af rørforstærkere.
Der findes på alle multieffekter en hastigheds- eller
tidsparameter, undtagen Compressor og Auto Wah.
Lad os antage, at du ønsker at indstille den
pågældende effekt efter tempoet i din playback: Tryk
to gange i takt på TAP-tasten, så tilpasser effektens
tempo sig til musikmaterialets tempo.
4.3 Lagre presets
Til lagring af din editering holdes den ønskede preset-taste
trykt i ca. to sekunder og presettet overskrives (taste-LED lyser
igen konstant).
Du behøver selvfølgelig ikke absolut at lagre din
editering på den oprindeligt valgte presets
lagerplads. Skal der vælges en anden lagerplads,
skal den pågældende preset-bank vælges via
piletasterne (BANK UP og BANK DOWN). Derefter kan
dine ændringer lagres ved at holde den ønskede
preset-taste trykket ned i ca. to sekunder. Således
er det fx muligt, at editere et preset, der oprindelig
kom fra bank fem og lagerplads D og bagefter lagre
det på bank seks og lagerplads A.
9
V-AMPIRE/V-AMP PRO/V-AMP 2
5. AMP-/SPEAKER SIMULATION
4.4 Kassere en editering / rekonstruktion af et
enkelt fabrik-preset
Når du har foretaget ændringer på et preset og så opdager, at
du ikke kan lide denne editering, kan du selvfølgelig kassere den.
Lad os fx antage, at du har valgt preset C og derefter har editeret
det (tast-LEDen blinker), men vil alligevel vende tilbage til den
tidligere lagrede konfiguration: Vælg ganske enkelt kort en anden
preset. Ved næste kald af preset er de temporære editeringer
slettet. Hvis du imidlertid holder begge piltaster trykt efter editering,
indtil der viser sig et “Pr” i displayet, hentes det oprindelige preset
tilbage, der tidligere lå på denne lagerplads. Den skal imidlertid
lagres på ny, idet du holder den pågældende preset-taste trykt i
ca. to sekunder.
4.5 Rekonstruktion af alle fabriks-preset
Alle oprindelige presets fra fabrikkens side kan rekonstrueres
på følgende måde: Hold tasterne D og E trykt og tilkobl så først
V-AMPIRE/V-AMP PRO/V-AMP 2. På displayet vises der et “CL”.
Slip nu begge taster og tryk begge piltaster samtidig. Dermed
overskrives alle udførte lagringer og de oprindelige fabriks-
presets rekonstrueres.
5. AMP-/SPEAKER-SIMULATION
Et absolut highlight på din V-AMPIRE/V-AMP PRO/V-AMP 2 er
dens Amp-/Speaker-Simulation. De 32 simulationsmodeller kan
gøre arbejdet i Homerecording-studiet meget nemmere, fordi man
på denne måde undgår, at en forstærker skal optages med en
mikrofon. Med V-AMPIRE/V-AMP PRO/V-AMP 2 kan du nemt vælge
en guitartype, som har skrevet historie. Ligegyldig, om det handler
om Brit Pop, Blues, Heavy Metal eller lignende. Desuden kan du
frit vælge at indstille klangfarven af den pågældende amp helt
efter dine egne forestillinger og tilslutte den virtuelt ved at vælge
en af 15 speaker-simulationer (“Cabinets”). Og desuden kan du
også vælge en digital effekt samt en rumklangtype til din virtuelle
amp. Nærmere informationer hertil findes i kapitel 4 “PRESETS”.
Hvis du tænder for V-AMPIRE/V-AMP PRO/V-AMP 2 indlæses
automatisk det sidst valgte preset. LED-ringen på AMPS-
drejeregulatoren viser, hvilken amp der er blevet valgt: Den
pågældende LED lyser. Ved at dreje på regulatoren vælges en
anden amp. Benyt regulatorerne VOLUME, BASS, MID, TREBLE
og GAIN, til at forandre forstærkernes grund-sound. Ved trykt
TAP-tast kan der gennem drejning af TREBLE-regulatoren løftes
hhv. sænkes et ekstra PRESENCE-filter i det øvre frekvensområde
(se ).
Normalt vælges først en amp, så en cabinet og til sidst en
effekt. Hvordan du så gemmer dine ændringer, forklares ligeledes
i kapitel 4. Et overblik over det store udvalg af forstærkertyper på
V-AMPIRE/V-AMP PRO/V-AMP 2 findes i den engelske og tyske
kompletversion af denne betjeningsvejledning.
Når du vælger en amp-simulation, aktiveres
automatisk en hertil passende speaker-simulation.
Ellers ville klangens autencitet påvirkes negativt af
et ikke passende cabinet – især, når du benytter
hovedtelefoner. Alt efter din egen smag kan du
selvfølgelig også tilordne andre cabinets til amp-
simulationerne.
5.1 Speaker-beskrivelser
Klangfarven af en gutitar-combo er hovedsaglig afhængig af
højttalertypen og -kombinationen. I de sidste 50 år er der blevet
eksperimenteret meget på dette område. Målet var, at finde ud
af, hvilken højtaler der bedst er egnet til at gengive en konkret
guitar-sound og hvordan klangen forandres, når man fx
kombinerer en bestemt speaker med en anden.
En højtalers karakter sætter sig bl.a. sammen af dens effekt,
impedansen, lydtrykket og dens størrelse. Og ikke at glemme
naturligvis højtalerens materiale.
Med hensyn til e-guitar anvendes der først og fremmes
højtalerstørrelserne 8", 10" og 12".
- BYPASS (Ingen Cabinet-simulering)
1 1 x 8" VINTAGE TWEED
2 4 x 10" VINTAGE BASS
3 4 x 10" V-AMP CUSTOM
41 x 12" MID COMBO
5 1 x 12" BLACKFACE
61 x 12" BRIT '60
7 1 x 12" DELUXE '52
8 2 x 12" TWIN COMBO
9 2 x 12" US CLASS A
10 2 x 12" V-AMP CUSTOM
11 2 x 12" BRIT '67
12 4 x 12" VINTAGE 30
13 4 x 12" STANDARD '78
14 4 x 12" OFF AXIS
15 4 x 12" V-AMP CUSTOM
Cabinets
Fig. 5.1: Cabinets
Amps 1 - 16 # Cabinet-simulering
AMERICAN BLUES
2 4 x 10" VINTAGE BASS
MODERN CLASS A
9 2 x 12" US CLASS A
TWEED COMBO
1 1 x 8" VINTAGE TWEED
CLASSIC CLEAN
8 2 x 12" TWIN COMBO
BRIT. BLUES
12 4 x 12" VINTAGE 30
BRIT. CLASS A
11 2 x 12" BRIT. '67
BRIT. CLASSIC
12 4 x 12" VINTAGE 30
BRIT. HI GAIN
12 4 x 12" VINTAGE 30
NUMETAL GAIN
15 4 x 12" V-AMP CUSTOM
MODERN HI GAIN
15 4 x 12" V-AMP CUSTOM
FUZZ BOX
14 4 x 12" OFF AXIS
ULTIMATE V-AMP
15 4 x 12" V-AMP CUSTOM
DRIVE V-AMP
15 4 x 12" V-AMP CUSTOM
CRUNCH V-AMP
15 4 x 12" V-AMP CUSTOM
CLEAN V-AMP
15 4 x 12" V-AMP CUSTOM
TUBE PREAMP
-
Ingen Cabinet-simulering (til
brug som sangforstærker )
Amps 17 - 32 # Cabinet-simulering
AND DELUXE
2 4 x 10" VINTAGE BASS
CUSTOM CLASS A
9 2 x 12" US CLASS A
SMALL COMBO
1 1 x 8" VINTAGE TWEED
BLACK TWIN
8 2 x 12" TWIN COMBO
AND CUSTOM
12 4 x 12" VINTAGE 30
NON TOP BOOST
11 2 x 12" BRIT. '67
CLASSIC 50 W
13 4 x 12" STANDARD '78
BRIT. CLASS A 15 W
6 1 x 12" BRIT. '60
NUMETAL HEAD
15 4 x 12" V-AMP CUSTOM
SAVAGE BEAST
13 4 x 12" STANDARD '78
CUSTOM HI GAIN
15 4 x 12" V-AMP CUSTOM
ULTIMATE PLUS
15 4 x 12" V-AMP CUSTOM
CALIF. DRIVE
4 1 x 12" MID COMBO
CUSTOM DRIVE
5 1 x 12" BLACKFACE
CALIF. CLEAN
4 1 x 12" MID COMBO
CUSTOM CLEAN
5 1 x 12" BLACKFACE
Fig. 5.2: Sammenspil af amps og cabinets
10
V-AMPIRE/V-AMP PRO/V-AMP 2
7. TUNER
EFFECTS-
regulering
ved nedtrykt
TAP-tast
1 ECHO Mix Feedback Delay Time
CC49, val 1 CC54 CC53 CC50+51
2 DELAY Mix Feedback Delay Time
CC49, val 0 CC54 CC53 CC50+51
3 PING PONG Mix Feedback Delay Time
CC49, val 2 CC54 CC53 CC50+51
4 PHASER/DELAY Delay Mix Mod. Mix Delay Time
CC55, val 1 + CC49, val 0 CC54 CC59 CC50+51
5 FLANGER/DELAY 1 Delay Mix Mod. Mix Delay Time
CC55, val 5 + CC49, val 0 CC54 CC59 CC50+51
6 FLANGER/DELAY 2 Delay Mix Mod. Mix Delay Time
CC55, val 5 + CC49, val 2 CC54 CC59 CC50+51
7 CHORUS/DELAY 1 Delay Mix Mod. Mix Delay Time
CC55, val 3 + CC49, val 0 CC54 CC59 CC50+51
8 CHORUS/DELAY 2 Delay Mix Mod. Mix Delay Time
CC55, val 3 + CC49, val 2 CC54 CC59 CC50+51
9 CHORUS/COMPRESSOR Sense Mod. Mix Modulation Speed
CC55, val 4 + CC44, val 1 CC45 CC59 CC58
10 COMPRESSOR Sense Attack -
CC44, val 1 CC45 CC46
11 AUTO WAH Depth Speed -
CC44, val 2 CC45 CC46
12 PHASER Mix Feedback Modulation Speed
CC55, val 1 CC59 CC58 CC56
13 CHORUS Mix Depth Modulation Speed
CC55, val 4 CC59 CC57 CC56
14 FLANGER Mix Feedback Modulation Speed
CC55, val 6 CC59 CC58 CC56
15 TREMOLO Mix - Modulation Speed
CC55, val 2 CC59 CC56
16 ROTARY Mix Depth Modulation Speed
CC55, val 0 CC59 CC57 CC56
TAP-tast
Effekt-Nr.
Effekt
EFFECTS-
regulering
Fig. 5.3: V-AMPIRE/V-AMP PRO/V-AMP 2s effekter
6. EFFEKTPROCESSOR
Et specielt kendetegn af V-AMPIRE/V-AMP PRO/V-AMP 2 er
den integrerede multieffektprocessor. Dette effektmodul byder
på 16 forskellige grupper af fremragende effekter som fx Chorus,
Flanger, Delay, Auto Wah samt diverse kombinationseffekter.
Via MIDI-funktionen er det desuden muligt at benytte en yderligere
Wah Wah-effekt. Den kan optimal styres med MIDI Foot Controllers
med Expression-pedal, fx BEHRINGER FCB1010. Et overblik over
samtlige MIDI-informationer, som sendes og modtages af
V-AMPIRE/V-AMP PRO/V-AMP 2 giver tab. 9.1.
Multieffektprozessor arbejder principielt stereo. På
denne måde er det muligt, at benytte stereoeffekter
til recording via LINE OUT på V-AMPIRE/V-AMP PRO/
V-AMP 2 eller at spille stereo sammen med en
anden forstærker.
V-AMP PROs effekter kan forandres i tre parametre: Ved at
dreje EFFECTS-regulatoren, ved at dreje EFFECTS-regulatoren
med nedtrykt TAP-tast og ved kun at trykke TAP-tasten i takten
med musikken. Tab. 5.3 i bilaget viser V-AMP PROs effektparametre.
For at tilpasse hastighedsbaserende effekter til
musikmaterialets tempo, trykkes TAP-tasten to
gange i takt med musikken.
I tabel 5.3 er der for hver parameter opført de
tilsvarende MIDI-Controller. De dertil hørende
indstillinger kan foretages via MIDI. En omfattende
liste over alle parametre, der kan styres via MIDI
står gratis til rådighed på BEHRINGER hjemmesiden
(www.behringer.com).
6.1 Den separate REVERB-effekt
V-AMP PROs reverb-effekt kan altid mikses i uafhængig af
den integrerede multi-effektprocessor. Hertil aktiveres REVERB-
funktionen via tast D i EDIT-modus (trykke samtidig på begge
piltaster) og ved hjælp af de to piltaster vælges en rumklangtype.
I alt står ni forskellige rumklangtyper til rådighed (se tab. 6.1).
1Tiny Room
2 Small Room
3Medium Room
4 Large Room
6Small Spring
7 Medium Spring
8 Short Ambience
9 Long Ambience
Reverb-nr.
Reverb-type Egenskab
Klassiske rumsimulationer i forskellige
størrelser (fra badeværelse til katedral).
Ambience-effekten simulerer de første
klange fra et rum uden efterklang.
5 Ultra Room
Specialeffekt, der af guitarsignaler danner
rigtige sfæriske klange.
Simulationer af de typiske
fjederrumklangspiraler.
Fig. 6.1: V-AMPIRE/V-AMP PRO/V-AMPs forskellige
reverb effekter
6.2 Wah Wah
Via MIDI-funktionen er det desuden muligt at benytte en
yderligere Wah Wah-effekt. Denne kan styres optimalt ved at
anvende en MIDI Foot Controller med Expression-pedal,
fx BEHRINGER FCB1010.
I DRIVE-menuen indstilles Wah Wah’ens kvalitet og
filterkarakteristik ved samtidigt at trykke på TAP
og dreje på EFFECTS-kontrollen (se også B).
7. TUNER
Det integrerede stemmeapparat tilkobles ved at trykke på
TUNER-tasten.
7.1 Stemme guitaren
Den kromatiske tuner kan erkende frekvensen af de normale
guitargrundtoner. For A-strengen betyder det en frekvens på
220 Hz. Når guitarener forbundet med V-AMPIRE/V-AMP PRO/
V-AMP 2 og du spiller en tom streng, prøver tuneren, at genkende
tonen og viser den på displayet. Fordi tuneren arbejder auto-
kromatisk, kan den også erkende halvtoner. Disse vises med et
“b” på displayet.
Nu kan det være, at en tone, der spilles i displayet tydes som
fx “a”, men afviger lidt fra idealtonen. Dette vises ved, at der
lyser mindst en af de fire pil-LEDer på displayets nedre rand. I
særlige tilfælde kan der evt. også lyse to LEDer. Dette sker altid,
når den spillede tone ligger mellem de afvigelser, der vises af de
enkelte LEDer. Lyser den runde Tuner-LED i midten, svarer den
tone, der spilles, til den der vises i displayet.
7.2 Indstilling af referencetonen “a”
For at sikre, at du har alle friheder når du stemmer din guitar, er
det muligt af forandre forindstillingen af referencetonen “a”.
Referencetonen “a” er på V-AMPIRE/V-AMP PRO/V-AMP 2
fabriksindstillet på 440 Hz. Lad os antage, at du vil spille sammen
med et stort orkester, som stemmer “kammertonen a” på 444 Hz,
så har du brug for en funktion til at forandre referencetonen “a”.
Denne funktion aktiveres på følgende måde: Kobl tuneren til i
PLAY-modus ved at trykke TUNER-tasten ind. Skift derefter til
EDIT-modus ved at trykke begge piletaster samtidigt: På displayet
fremkommer “40”, der betyder 440 Hz. Ved at trykke piletasterne
kan referencetonen “a” nu justeres op eller ned hhv. med op til
15 Hz. I displayet vises altid de sidste to cifre af grundtonen,
fordi det første ciffer altid er 4. Hvis du, når man fx går ud fra
grundtone 440 Hz, trykker tre gange på højre piltast, viser
displayet 43, hvilket svarer til en frekvens på 443 Hz. Forlad
EDIT-modus, idet du enten trykker TUNER- eller TAP-tasten. Din
ændring lagres automatisk. Idealtonerne for de øvrige sider retter
sig automatisk efter den ny indstilte referencetone.
11
V-AMPIRE/V-AMP PRO/V-AMP 2
8. INSTALLATION
8. INSTALLATION
8.1 Netspænding
Inden du tilslutter V-AMPIRE/V-AMP PRO til
strømforsynings-nettet, skal du omhyggeligt kontrollere,
at apparatet er indstillet på den rigtige forsyningsspænding!
Sikringsholderen ved netmodtagerbøsningen har 3 trekantede
markeringer. To af disse trekanter står over for hinanden. V-AMPIRE/
V-AMP PRO er indstillet på den driftsspænding der står ved siden af
disse to markeringer og kan omskiftes vha. en 180° drejning af
sikringsholderen. OBS: Dette gælder ikke for eksport-modeller
som fx er konciperet til en driftsspænding på 120 V!
Når apparatet indstilles på en anden drifts-
spænding, skal der indsættes en anden sikring. Den
korrekte værdi findes i kapitel 10 “TEKNISKE DATA”.
Sikringer, der er brændt over, skal altid udskiftes
med sikringer med den korrekte værdi! Den
korrekte værdi findes i kapitel 10 “TEKNISKE DATA”.
Forbindelsen til strømforsyningsnettet sker over det strømkabel
med koldapparattilslutnig, der følger med i leveringsomfanget.
Det svarer til de påkrævne sikkerhedsbestemmelser.
Vær opmærksom på, at alle apparater absolut skal
være jordforbundet. For din egen sikkerhed bør du
aldrig fjerne apparaternes eller netkablernes
jordforbindelse eller gøre den virkningsløs.
Apparatet skal altid være tilsluttet til strømnettet
med en intakt beskyttelsesleder.
8.2 Audioforbindelser
Indgangene på BEHRINGER V-AMPIRE/V-AMP PRO/V-AMP 2
er udført som mono jackstik. Alle Line Out-, Line In- samt
hovedtelefonudgange er stereo-jackbøsninger. Line Outudgangene
kan efter eget valg forbindes med symmetriske eller usymmetriske
jackstik.
DI OUT-tilslutningerne på V-AMPIRE/V-AMP PRO er udført som
XLR-bøsninger.

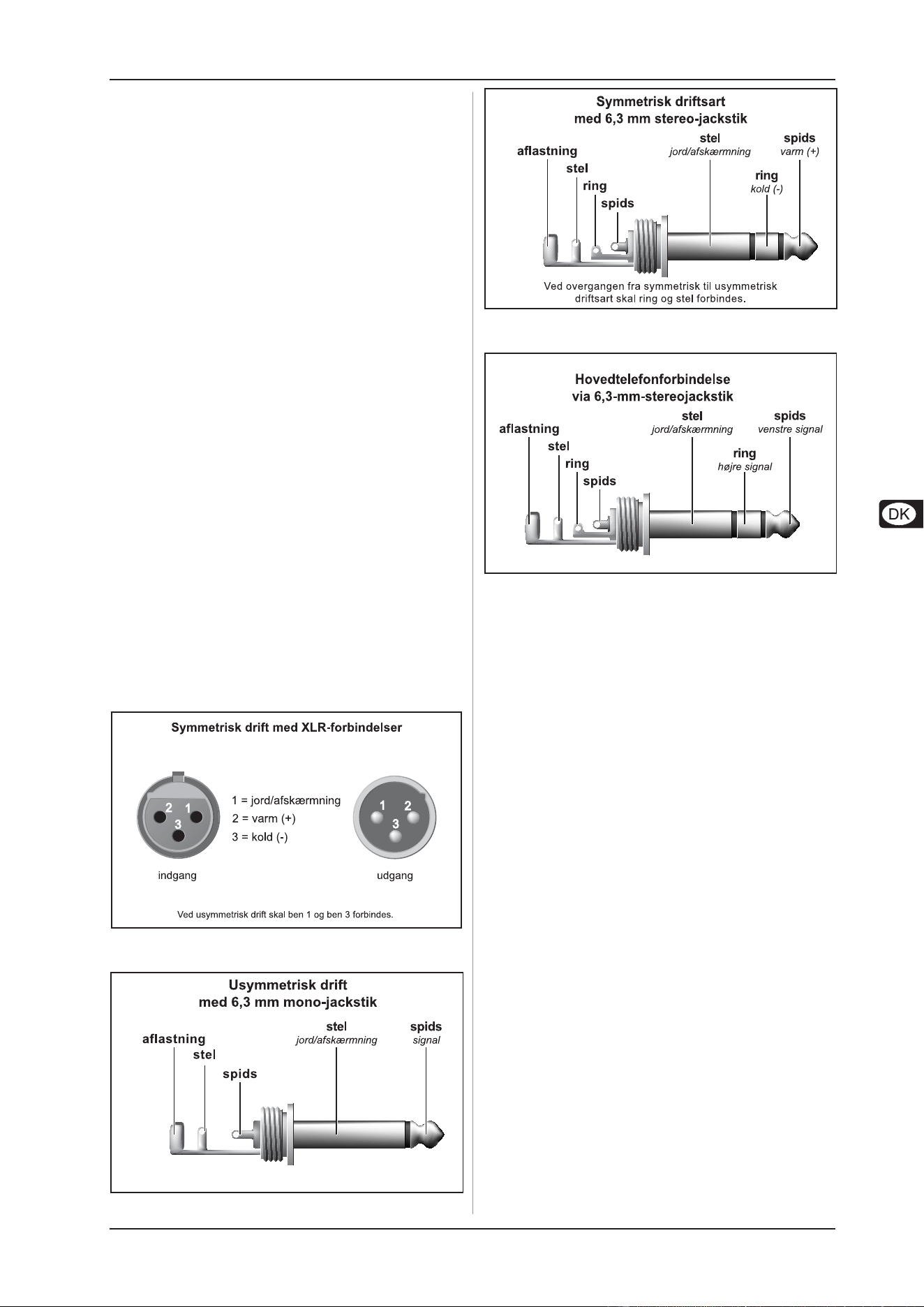

Fig. 8.1: XLR-forbindelser
Fig. 8.2: 6,3 mm mono jackstik
Fig. 8.3: 6,3 mm stereo jackstik
Fig. 8.4: Kabelføring ved et stereo-hovedtelefon-jackstik /
“Aux In”
8.3 MIDI-bøsninger
MIDI-bøsningerne på apparates bagside er udstyret med de
international standardiserede 5-pol DIN-bøsninger. For at forbinde
V-AMPIRE/V-AMP PRO/V-AMP 2 med andre MIDI-apparater har
du brug for et MIDI-kabel. Som hovedregel anvendes almindelige,
forfabrikerede kabler.
MIDI IN: anvendes til modtagelse af MIDI-styringsdata.
Modtagelseskanalen indstilles i EDIT-modus ved tryk på A-tasten
og efterfølgende aktivering af piltasterne.
MIDI OUT/THRU: Via MIDI OUT kan der sendes data til en tilsluttet
computer eller til andre apparater. Der overføres preset-data
samt parameterændringer. (MIDI THRU): I denne indstilling sender
V-AMPIRE/V-AMP PRO/V-AMP 2 ikke nogen egne MIDI-
informationer, men viderefører kun de signaler, der ligger på
MIDI IN.
8.3.1 Modtage/Sende MIDI-Sysex-data
V-AMPIRE/V-AMP PRO/V-AMP 2 kan modtage et Sysex-dump
fra andre MIDI-apparater, når MIDI-funktionen (tast A) er aktiveret
i EDIT-modus. Men derved overskrives automatisk alle V-AMPIRE/
V-AMP PRO/V-AMP 2s presets. Fra V-AMPIRE/V-AMP PRO/
V-AMP 2 kan du også sende MIDI-data til andre apparater (Total
Dump), idet du holder MIDI-tasten trykt i EDIT-modus, indtil der
vises et “d” i displayet. Ved en Total Dump kan fx det komplette
lagerinhold fra V-AMPIRE/V-AMP PRO/V-AMP 2 overføres til en
MIDI-Sequencer og lagres på den.
Men du kan også sende et valgt preset til et andet apparat: Til
dette formål skiftes der til EDIT-modus ved at trykke begge piltaster
samtidig. Aktiver MIDI-funktionen og tip kort på MIDI-tasten. Preset-
informationer ligger først i Temp Buffer og kan så via
lagringsfunktionen lægges på en vilkårlig preset.
12
V-AMPIRE/V-AMP PRO/V-AMP 2
9. MIDI-IMPLEMENTATIONER
Tab. 9.1: MIDI-Implementationer
9. MIDI-IMPLEMENTATIONER
Function Transmitted Received Remarks
MIDI Channel 1-16 1-16 -
Mode N N -
Note Number N N -
Velocity N N -
After Touch N N -
Pitch Bender N N -
Control Change - - -
1 N (request only) Y Wah Pedal
7 N (request only) Y Volume Pedal
12 Y Y Amp Gain (0-127)
13 Y Y Amp Treble (0-127)
14 Y Y Amp Mid (0-127)
15 Y Y Amp Bass (0-127)
16 Y Y Amp Vol (0-127)
17 Y Y Presence (0-127)
18 Y Y Reverb Mix (0-127) *2
19 Y (skipped on request) Y Amp Type (0-32) with default cabinet *3
20 Y (skipped on request) Y Fx Type (0-15) with defaults *1
21 Y Y Fx off/on (0/127)
22 Y Y Reverb Send off/on (0/127)
23 Y Y Cabinet Type (0-15) *5
24 Y Y Reverb Type (0-8) *4
25 Y Y Noise Gate Level (0-15)
26 Y Y Drive off/on (0/127)
27 Y Y Wah off/position (0/1-127)
44 N (request only) Y pre Effect Type (0-2) *6
45 Y Y pre Effect Par 1 *6
46 Y Y pre Effect Par 2 *6
47 N (request only) Y pre Effect Par 3 *6
48 N (request only) Y pre Effect Par 4 *6
49 N (request only) Y Delay Type (0-2) *7
50 Y Y Delay Time hi (0-117) *8
51 Y Y Delay Time lo (0-127) *8
52 N (request only) Y Delay Spread (0-127)
53 Y Y Delay Feedback (0-127)
54 Y Y Delay Mix (0-127) *9
55 N (request only) Y post Fx Mode (0-6) *10
56 Y Y post Fx Par 1 *10
57 Y Y post Fx Par 2 *10
58 Y Y post Fx Par 3 *10
59 Y Y post Fx Mix (0-127) *11
60 N (request only) Y Assign Effects Control (0-15) *1
61 N (request only) Y Amp Type (0-32) w/o cabinet change *3
64 N Y Tap (Value > 63)
80 N Y Request Controls (Value = 80)
81 N (request only) Y Set Pos (0-15), Set Character (32-127)
82 Y Y Tuner Bypass Volume (0-127)
83 Y Y Tuner Center Frequency (25-55)
84 Y
Y Configuration (0-4=S1,S2,L1,L2,L3)
85 Y
Y Live EQ Treble (0-127)
86 Y
Y Live EQ Mid (0-127)
87 Y
Y Live EQ Bass (0-127)
88 Y Y
(V-AMP PRO only) Digital Out
(44.1/48/96/ext; bit 2:pro)
89 Y Y Input Gain (0-127)
90 Y Y Wah character (0-127)
Program Change Y (0-124)
Y (0-124,127) 127=Tuner
System Exclusive Y
Y see SysEx Documentation
System Common N
N-
System Real Time N
N-
Running Status Y (2s Timeout)
Y-
MIDI Implementation Chart
13
V-AMPIRE/V-AMP PRO/V-AMP 2
10. TEKNISKE DATA
10. TEKNISKE DATA
V-AMPIRE V-AMP PRO V-AMP 2
AUDIOINDGANGE
INSTRUMENTINDGANG
Indgangsimpedans
Maks. Indgangsniveau
AUX IN STEREO 6,3 mm stereojackstikbøsninger - 6,3 mm stereojackstikbøsninger
Indgangsimpedans
4,7 k
Ω -
15 k
Ω
PRE DSP RETURN LINE IN -
Indgangsimpedans
2 k
Ω
20 k
Ω -
Maks. Indgangsniveau +9 dBu +15 dBu -
POST DSP INSERT RETURN L/R -
6,3 mm monojackstikbøsning,
usymmetrisk
-
Indgangsimpedans -
40 k
Ω -
Maks. Indgangsniveau - +8 dBu -
AUDIOUDGANGE
ANALOG LINE OUTPUTS L/R 6,3 mm jackstikbøsninger, symmetrisk
Udgangsimpedans
2,2 k
Ω
Maks. Udgangsniveau +9 dBu
PRE DSP SEND/LINE OUT -
Udgangsimpedans -
Maks. Udgangsniveau -
POST DSP INSERT SEND L/R -
6,3 mm monojackstikbøsning,
usymmetrisk
-
Udgangsimpedans -
1 k
Ω -
Maks. Udgangsniveau - +8 dBu -
BALANCED LINE OUT -
Udgangsimpedans -
Maks. Udgangsniveau -
HOVEDTELEFONTILSLUTNING
Maks. Udgangsniveau
DIGITALE UDGANGE
Format - AES/EBU hhv. S/PDIF, kan omkobles -
Sample-frekvens -
44,1/48/96 kHz intern; 32 - 96 kHz
Wordclock, Sample Rate Converter
-
XLR - transformersymmetrisk -
Udgangsimpedans -
110
Ω -
Nominalt udgangsniveau - 3,5 V peak-to-peak -
CINCH - jordfri usymmetrisk -
Udgangsimpedans -
75
Ω -
Nominalt - 0,5 V peak-to-peak -
WORDCLOCK-INDGANG
BNC - koaksial -
Indgangsimpedans -
50 k
Ω
-
Nominalt indgangsniveau - 2 - 6 V peak-to-peak -
MIDI
Type
DIGITAL SIGNALBEARBEJDNING
Transformer
Dynamik A/D
Dynamik D/A
Scannerrate
DSP
Delay Time
Signalløbetid (Line In
Æ
Line Out)
+20 dBu
6,3 mm monojackstikbøsning, usymmetrisk
ca. 680
Ω
5-Pol DIN-bøsning IN, OUT/THRU
100 Mips
XLR, symmetrisk
100
Ω
+14 dBu (Studio); 0 dBu (Live)
+15 dBu/100
Ω
(+23 dBm)
24-Bit Delta-Sigma, 64/128-dobbelt Oversampling
104 dB @ Preamp Bypass
ca. 5 ms
92 dB
31,250 kHz
maks. 1933 ms stereo
6,3 mm stereojackstikbøsninger, usymmetrisk
6,3 mm monojackstikbøsning, usymmetrisk
1 M
Ω
+9 dBu
6,3 mm monojackstikbøsning, usymmetrisk
6,3 mm monojackstikbøsning, usymmetrisk
<1 k
Ω
+9 dBu
14
V-AMPIRE/V-AMP PRO/V-AMP 2
Firmaet BEHRINGER er altid bestræbt på at sikre den højeste kvalitetsstandard. Nødvendige modifikationer foretages uden forudgående meddelelse. De tekniske data og apparatets udseende
kan derfor afvige fra de ovennævnte informationer og illustrationer.
V-AMPIRE V-AMP PRO V-AMP 2
DISPLAY
Type
FORSTÆRKER
Effekt mono (1 x 4
Ω)
120 W - -
Effekt mono (1 x 8
Ω) 70 W - -
Effekt stereo (2 x 8
Ω) 2 x 60 W - -
Lydtryk 116 dB @ 1 m - -
INTERN HØJTALER
Type
JENSEN
®
/BUGERA
TM
--
Impedans
8
Ω
--
Belastningsevne 70 W (IEC) / 140 W (DIN) - -
STRØMFORSYNING
Netspænding USA/Kanada 120 V~, 60 Hz
U.K./Australien 240 V~, 50 Hz
Europa 230 V~, 50 Hz
Kina/Korea 220 V~, 50 Hz
Japan 100 V~, 50 - 60 Hz
Tilført effekt 200 W maks. 15 W 13 W
Sikring 100 - 120 V~:
T 5 A H
250 V 100 - 120 V~:
T 400 mA H
250 V -
200 - 240 V~:
T 2,5 A H
250 V 200 - 240 V~:
T 200 mA H
250 V
-
Nettilslutning standard-kold-start-stik standard-kold-start-stik Ekstern netdel
DIMENSIONER/VÆGT
Dimensioner (H x B x D) 491 x 611 x 265 mm 89 x 482,6 x 135 mm 63 x 236 x 180 mm
19 1/3" x 24" x 10 2/5" 3 1/2" x 19" x 5 1/4" 2 1/2" x 9 1/4" x 7 1/8"
Vægt ca. 21,5 kg ca. 2,6 kg ca. 1,2 kg
47 1/2 lbs ca. 5 3/4 lbs ca. 2 3/4 lbs
USA/Kanada 120 V~, 60 Hz
tocifret 7-Segment-LED-display
Europa/U.K./Australien 230 V~, 50 Hz
Japan 100 V~, 50 - 60 Hz
Generelt eksportmodel 120/230 V~, 50 - 60 Hz
Kina/Korea 220 V~, 50 Hz
