Vevor HIFANXFLOOR14 Floor Fan High-Velocity 3 Speeds 360° User Manual

- 1 -

Technical Support and E-Warranty Certificate www.vevor.com/support

FLOOR FAN

MODEL:HIFANXFLOOR14/HIFANXFLOOR18

HIFANXFLOOR20/BT-HF14A/HF-14-ACA

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 2 -

MODEL:HIFANXFLOOR14/HIFANXFLOOR18

HIFANXFLOOR20//BT-HF14A/HF-14-ACA

HIFANXFLOOR14/HIFANXFLOOR18 BT-HF14A/HF-14-ACA

HIFANXFLOOR20

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Floor Fan

- 3 -

PARAMETER LIST

model

Voltage

frequency

power

（W）

net

weight(kg/pcs)

product

size(mm)

HIFANXFLOOR14

AC115V

60Hz

2.5

433*180*450

HIFANXFLOOR18

AC115V

60Hz

3.4

530*280*518

HIFANXFLOOR18

220-240V

50/60Hz

530*280*518

HIFANXFLOOR20

AC115V

60Hz

4.3

600*260*600

HIFANXFLOOR20

220-240V

50/60Hz

4.3

600*260*600

BT-HF14A

AC115V

60Hz

140

6.8

254*508*584

HF-14-ACA

220-240V

50/60Hz

130

6.8

254*508*584

SECURITY & WARNINGS

CAUTION:

Read and follow all instructions before operating fan. Do not use fan if any

part is damaged or missing.

WARNING:

1. To reduce the risk of fire or electric shock, do not use this fan with any

solid state speed control device.

- 4 -

2. This appliance has a ground plug which is intended to fit in an outlet

only one way. lfthis does not fit outlet, contact a qualified electrician. Do not

attempt to by-pass this procedure.

3. This product is used for indoor.

4. Unplug from electrical supply source before cleaning.

5. If the power cord is damaged, contact your local service Centre or a

qualified electrician to install an appropriate replacement cord to prevent

any injury or damage.

6. This appliance is not intended for use by persons (including children)

with reduced physical, sensory or mental capabilities, or lack of experience

and knowledge,

unless they have been given supervision or instruction concerning use of

the appliance by a person responsible for their safety.

7. Children should be supervised to ensure that they do not play with the

appliance.

OPERATION

RULES FOR SAFE OPERATION:

1. Never insert fingers , pencils, or any other object through the guard

when fan is running

2. Disconnect the fan when moving from one location to another.

3. Disconnect the fan when removing grilles for cleaning.

4. Be sure fan is on a stable surface when operating to avoid overturning

5. DO NOT use fan in window. Rain may create electrical hazard.

6. The fan is for commercial use only

7. Do not leave the fan running unattended.

USER SERVICING INSTRUCTIONS

1. Grasp plug and remove from the receptacle or other outlet device. Do

not unplug by pulling on cord

2. Risk of fire. Do not replace attachment plug. Discard product if the

attachment

- 5 -

TO ADJUST AIRFLOW UPWARD OR DOWNWARD :

Tilt head of fan to desired angle.

Loosen the POSlTlON KNOB. Tilt motor to the desired angle then firmly

tighten the position knob.

OPERATINGINSTRUCTIONS:

SPEED CONTROL:

Select air speed by setting switch at the back of the fan Low, Medium and

High speed for desired air movement.

It is normal for the motor to feel warm to the touch after continuous

operation. This fan features a thermostat that will automatically shut off if it

overheats for any

reason. lf it happens, unplug the fan from the outlet immediately.

FAN CRADLE ASSEMBLY:

Simple assembly is required to use this fan.

1. Align Cradle Base with support brackets attached to fan body sides.

Note : you may need to flex the parts to make them align properly.

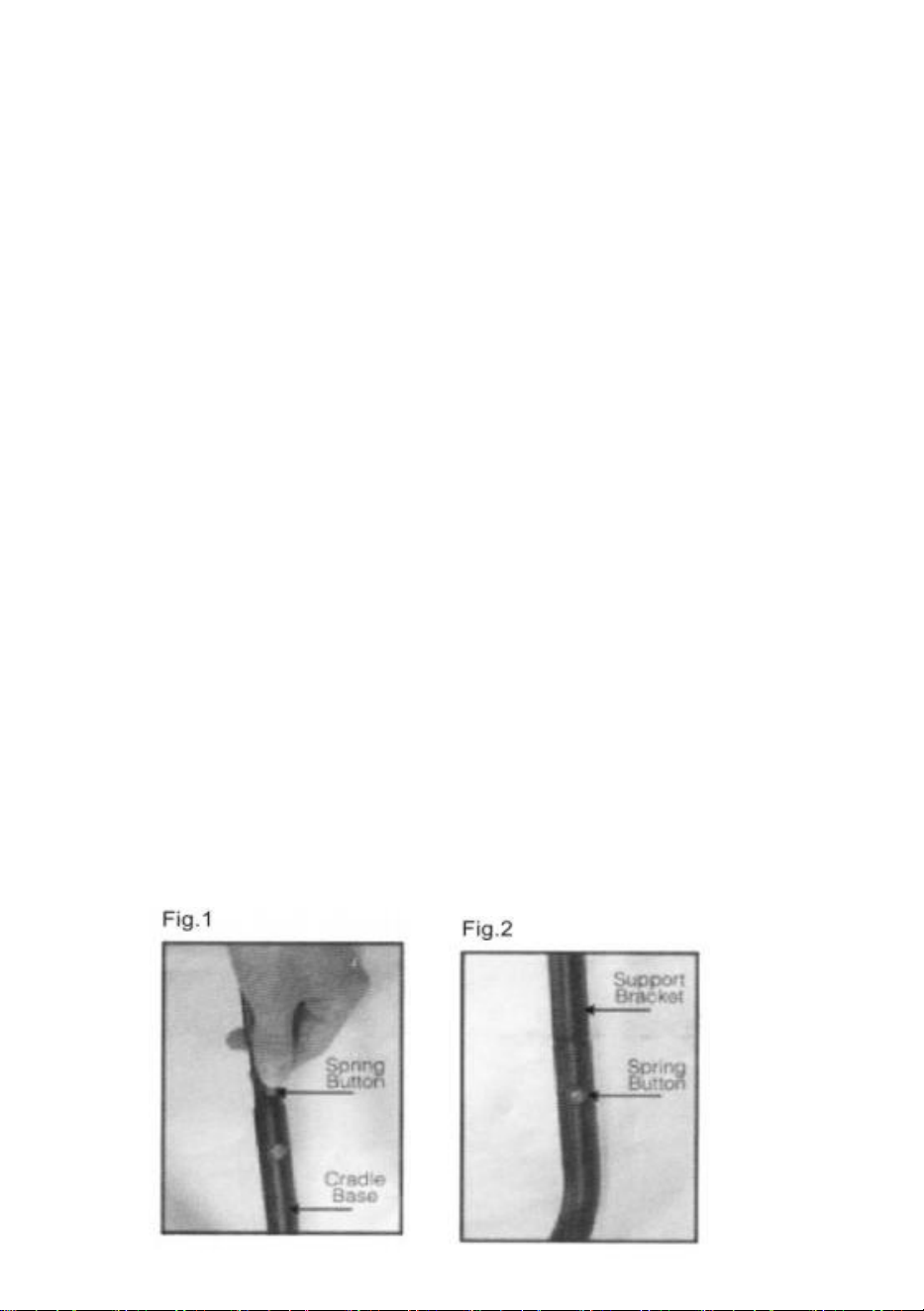

2. Insert support bracket into opening of cradle base. Press spring loaded

buttom down to allow it to insert into cradel base , see Fig.1.

3. 3Press support bracket into cradle base until spring button protrudes

out open hole in cradle base, see Fig.2

4. Repeat above process for opposite side of fan.

5.Install the bracket and fan together with hand nuts , see Fig.3

- 6 -

Fig.3

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Bote electric appliance (Guangdong)Co., Ltd

5th floor, No.28, area 1, SanlianIndust rial Zone, Gulao Town, HeshanCity,

JIANGMEN,Guangdong

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support
