Installation and Operation Manual
Manuel d'installation et d'opération
Item #: 484807
Rev Date: 2019-07-11
Rn 2SL
Slimline Radon Fan • Ventilateur de radon Slimline
PARTS IN THE BOX
Slimline Radon Fan Rn, 1 pc
Flexible, gray coupling and (2) stainless steel hose clamps for fan
discharge connection to 4" PVC pipe
Flexible sleeve coupling and stainless steel hose clamp for fan inlet
connection to 4" PVC pipe;
Wall bracket, 1 pc
Operation and Installation Manual, 1 pc
PIÈCES DANS LA BOÎTE
Ventilateur de radon Rn 2SL;
Manchon flexible et collier de serrage en acier inoxydable pour raccord
d'entrée de ventilateur à un tuyau en PVC de 4 ";
Raccord flexible, gris et (2) colliers de serrage en acier inoxydable
pour raccord de refoulement du ventilateur à un tuyau de 4" en PVC;
Support mural, 1 pc
Manuel d'installation, 1 pc
registration.fantech.app
REGISTER* THIS PRODUCT TO
INCREASE YOUR PRODUCT
WARRANTY BY AN EXTRA YEAR
* in USA only
United States Tel.: 800 747 1762
Canada Tel.: 800 565 3548
2
WARNINGS
DO NOT CONNECT POWER SUPPLY until fan is completely installed. Make sure electrical service to the fan is in the locked “OFF” position.
1. This unit has rotating parts and safety precautions should be exercised during installation, operation and maintenance.
2. WARNING! TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS - OBSERVE THE FOLLOWING:
a. Use this unit in the manner intended by the manufacturer. If you have any questions, contact your manufacturer’s representative or contact us
directly.
b. CAUTION: Before servicing or cleaning unit, switch power off at service panel and lock the service disconnection means to prevent power from
being switched on accidentally. When the service disconnection means cannot be locked, securely fasten a prominent warning device, such as
tag, to the panel.
c. Installation work and electrical wiring must be done by qualified person(s) in accordance with all applicable codes and standards, including fire-
rated construction.
d. Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of fuel burning equipment to prevent back
drafting. Follow the heating equipment manufacturer’s guidelines and safety standards such as those published by the National Fire Protection
Association (NFPA) and the American Society of Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) and the local code authorities.
e. When cutting or drilling into wall and ceiling, do not damage electrical wiring and other hidden utilities.
f. Ducted fans must always be vented to the outdoors.
3. WARNING! Check voltage at the fan to see if it corresponds to the motor name plate.
4. For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.
5. Do not use this fan with any solid state speed control device.
GUARDS MUST BE INSTALLED WHEN FAN IS WITHIN REACH OF PERSONNEL OR WITHIN SEVEN (7) FEET OF WORKING LEVEL OR WHEN DEEMED ADVISABLE
FOR SAFETY.
Note Warning /
Important note
Information Technical
information
Practical tip
3

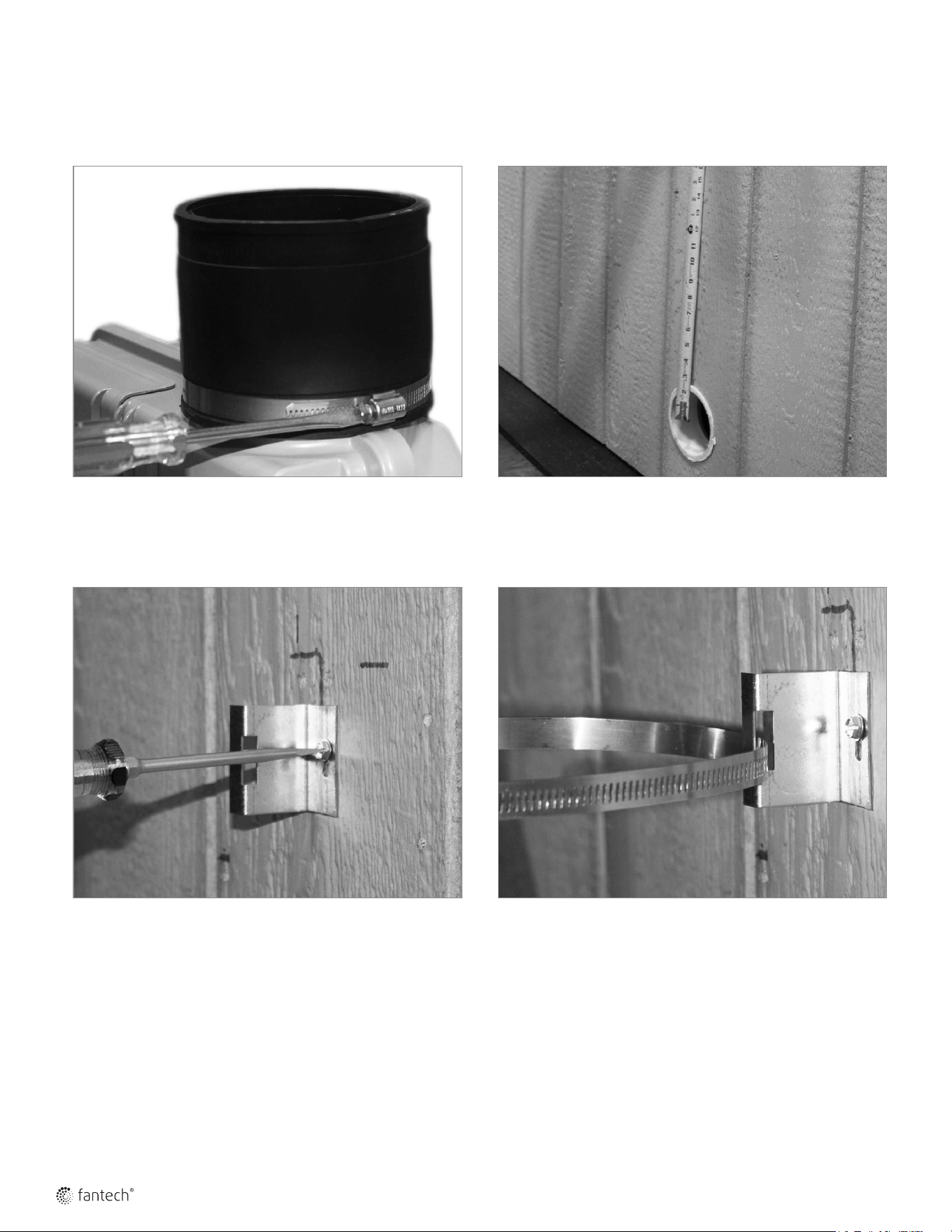

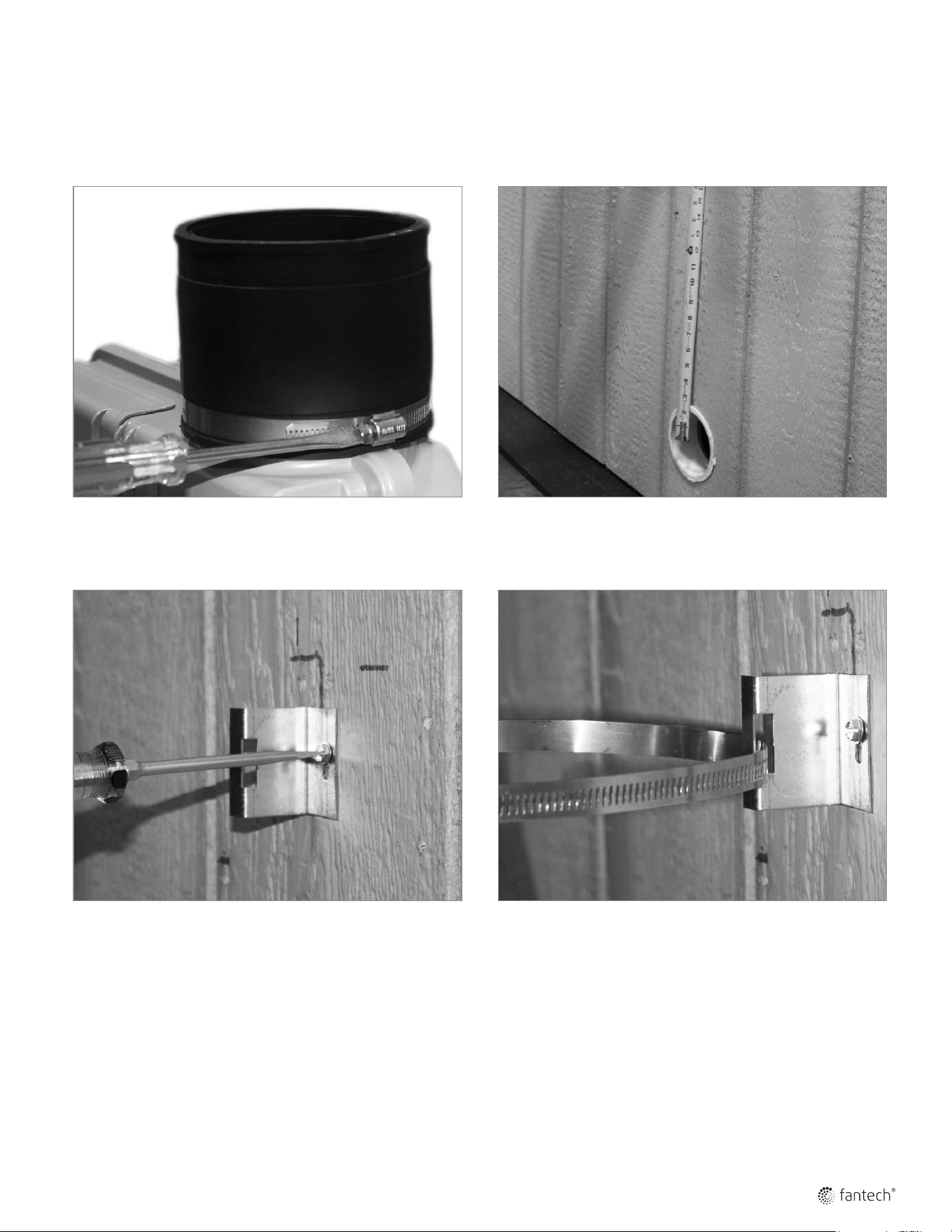

1. Loosely place a Hose Clamp (item 1 provided) over Rubber Sleeve
(item 2 provided).
INSTALLATION
The Rn2SL is designed for use with 4" schedule 20 or schedule 40 PVC pipe. Prior to installation, the suction pipe should be terminated at the exte-
rior wall. The suction pipe should be installed with a slight incline to drain water away from the fan. The Rn2SL has an integrated condensate bypass. A
secondary condensate bypass is not required.

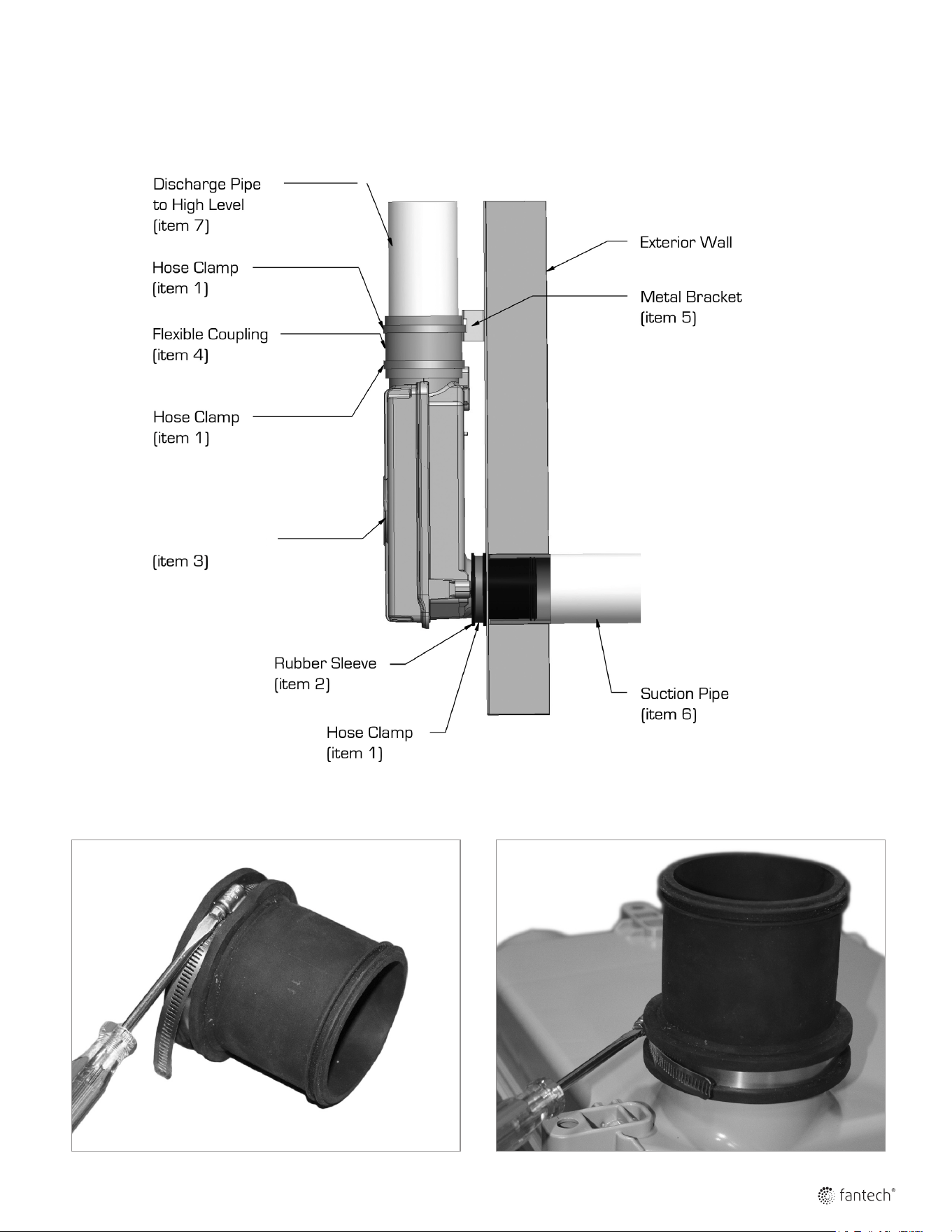

2. Insert Rubber Sleeve over Rn2SL (item 3 provided) intake and se-
curely mount it by tightening the Hose Clamp Screw clockwise.
Rn2SL fan
4
3. Insert a Flexible Coupling (item 4 provided) over Rn2SL discharge and
securely tighten fan side Hose Clamp.
4. Measure 17” up and 1 3/8” to the right from center of Suction Pipe
(item 6 not provided). Mark this location.
INSTALLING THE Rn2SL (Cont.)
6. Use a Hose Clamp provided with the Flexible Coupling and insert it in
the Metal Bracket (item 5) slot.
5. Securely mount the Metal Bracket (item 5 provided) as shown using
a screw (not provided) located at the mark made previously.
5

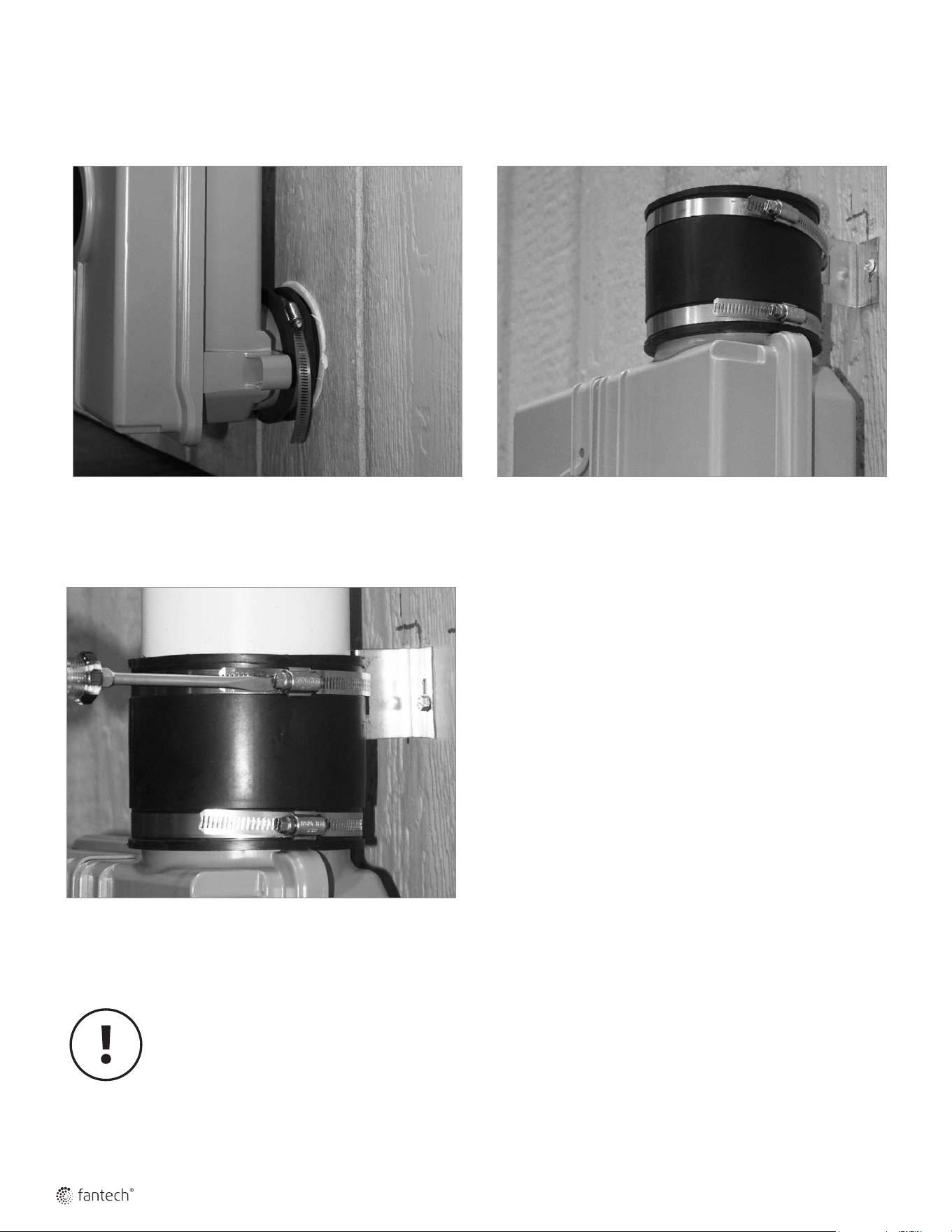

8. Wrap the Metal Bracket Hose Clamp around Flexible Coupling, but do
not tighten it.
9. Insert the Discharge Pipe (item 7 not provided) into the Flexible
Coupling and tighten the Hose Clamp.
INSTALLING THE Rn2SL (Cont.)
7. Insert the Rn2SL with Rubber Sleeve in the suction pipe as far as it
can penetrate.
DO NOT directly connect to building structure.
6
Fan Motor
120V AC
Line IN (Black)
Neutral (White)
Capacitor
Brown
Black
Blue

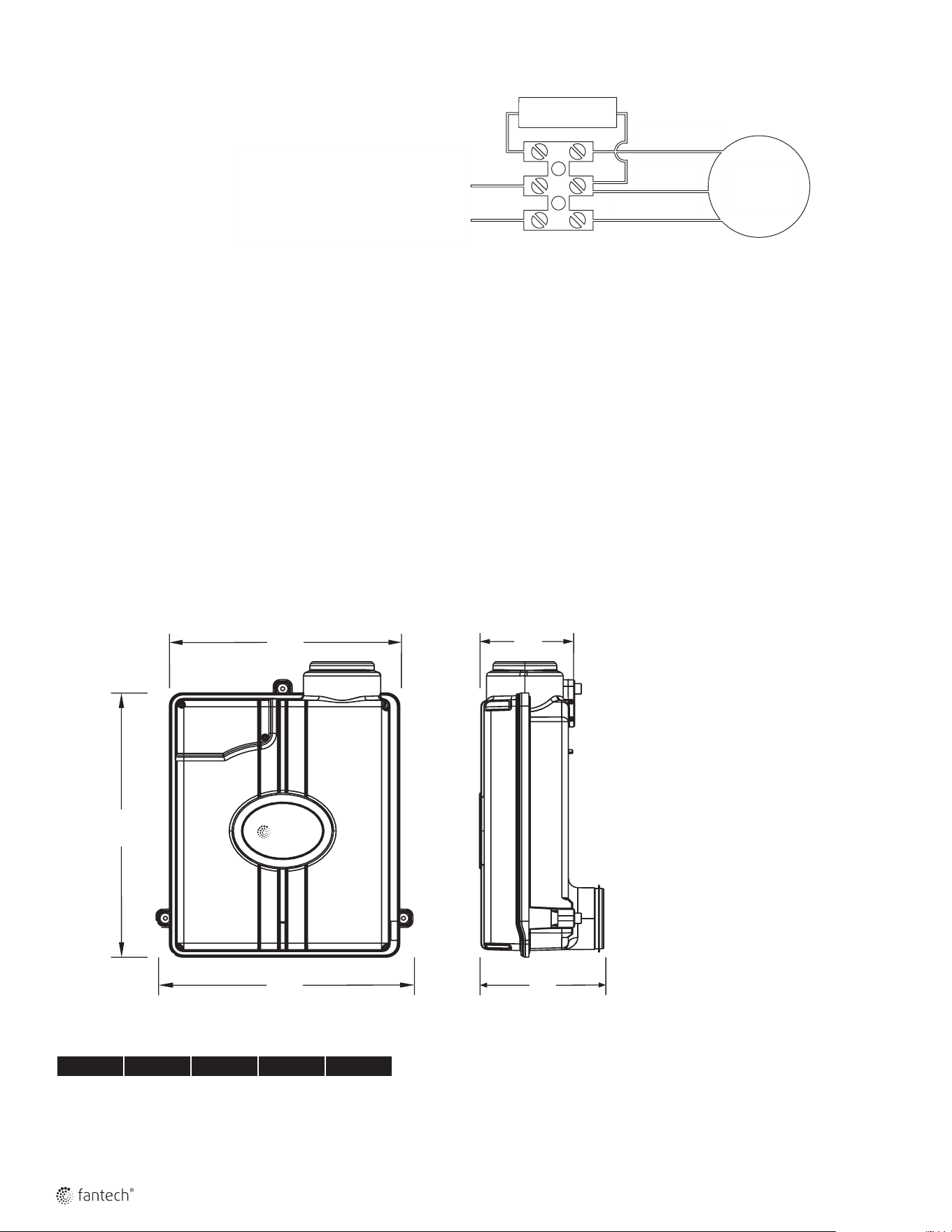

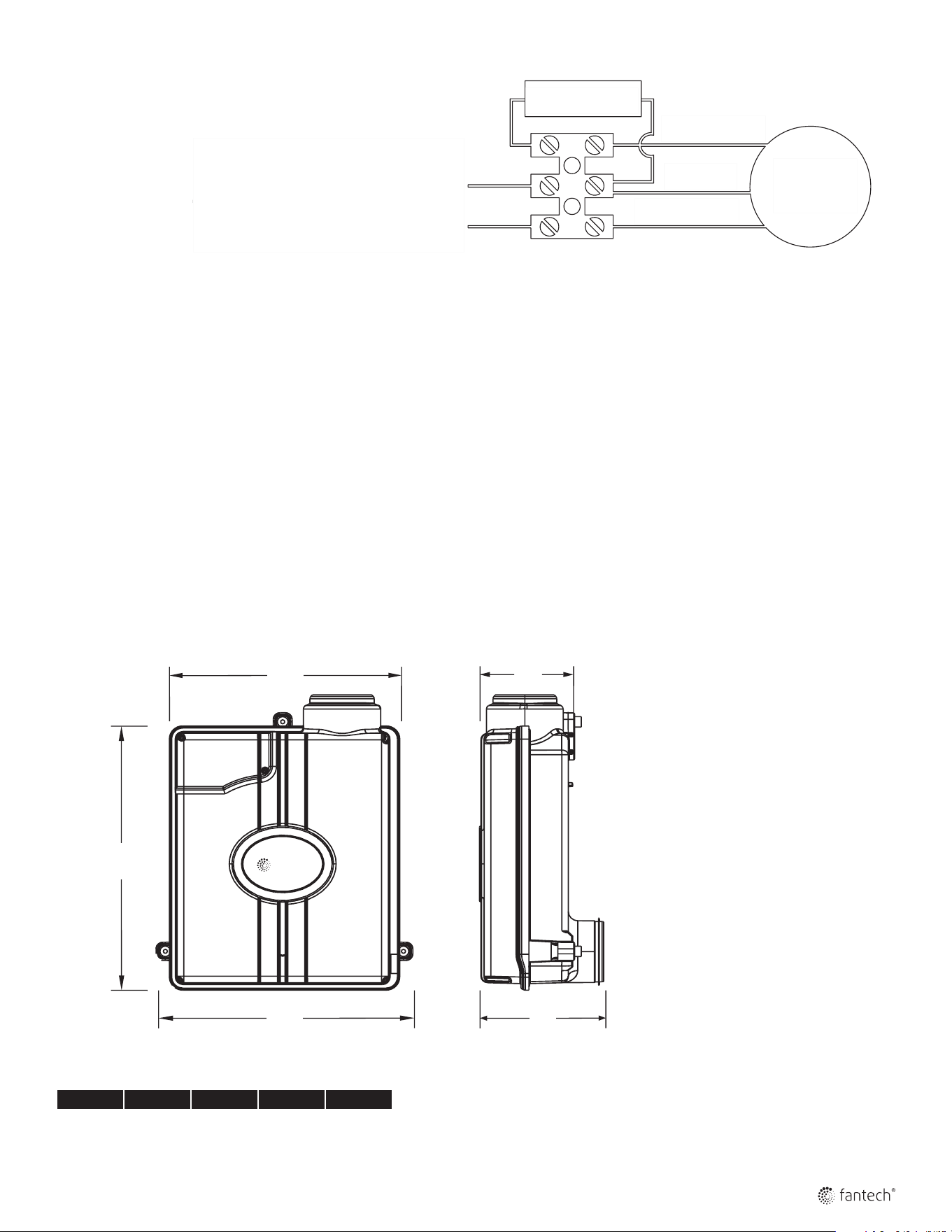

WIRING DIAGRAM
DIMENSIONS
All dimensions in inches.
A B C D E
14
15
/
16
15
7
/
8
13
7
/
8
5
1
/
2
6
1
/
8
A
fantech
B
E
C
D
Order of wires on the terminal block may not be as shown.
There are typically three wires to be connected to an electrical fan; Load, Neutral and Ground. Load provides power to the fan, Neutral is for returning
current and closing the electrical circuit, and Ground is for an additional path to safely return current to the ground, in case of an accidental electrical
short in the fan and/or discharging of fan metal components.
Fantech radon fans are permanently connected appliances employing a reinforced polymeric construction. The non-conductive construction functions
as a “Double Insulated” protective System (Complies with Standard for Double Insulation Systems for Use in Electrical Equipment, UL 1097), thus
eliminating the need for a grounding conductor. All Fantech radon fans are tested and reviewed by Underwriter Laboratories, a 3rd party independent
safety governing body, and deemed suitable for outdoor use (Standard for Safety-Electric Fans, UL 507).
Please contact Fantech Technical Support if additional information is needed regarding this matter.
7
AVERTISSEMENTS
NE PAS BRANCHER À L’ALIMENTATION ÉLECTRIQUE avant l’installation complète du ventilateur. Assurez-vous que l’alimentation électrique du ventilateur
est en position hors tension verrouillée (OFF).
1. Cet appareil comporte des pièces rotatives; il est essentiel de faire preuve de prudence pendant l’installation, le fonctionnement et l’entretien.
2. AVERTISSEMENT! POUR RÉDUIRE LE RISQUE D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES, VEUILLEZ RESPECTER LES RÈGLES
SUIVANTES :
a. Utilisez cet appareil de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le représentant du fabricant ou
directement avec nous.
b. MISE EN GARDE : Avant de réparer ou de nettoyer l’appareil, coupez l’alimentation électrique au panneau de service et bloquez les dispositifs de
sectionnement pour éviter que l’alimentation ne soit rétablie par accident. Si les dispositifs de sectionnement ne peuvent pas être bloqués,
apposez une note d’avertissement bien visible, comme une étiquette, sur le panneau de service.
c. Tous les travaux relatifs à l’installation et aux fils électriques devraient être effectués par un technicien qualifié, conformément aux normes et
aux règlements en vigueur, y compris les travaux de construction classés résistants au feu.
d. Un apport d’air suffisant est nécessaire pour assurer une bonne combustion ainsi qu’une bonne évacuation des gaz par le conduit de fumée de
tout appareil de combustion afin d’éviter le refoulement de l’air. Suivez les consignes du fabricant pour les appareils de chauffage et respectez
les normes de sécurité comme celles établies par la National Fire Protection Association (NFPA) et la American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi que les codes des autorités locales.
e. Lorsque vous coupez ou percez un mur ou un plafond pour l’installation de l’appareil, assurez-vous de ne pas endommager le câblage électrique
et les autres services publics cachés.
f. Les conduits d’air des ventilateurs doivent toujours être éventés à l'extérieur.
3. AVERTISSEMENT! Vérifiez la tension du ventilateur pour confirmer qu’elle correspond à celle inscrite sur la plaque signalétique du moteur.
4. Pour ventilation générale uniquement. Ne pas utiliser pour évacuer des vapeurs ou des substances dangereuses ou explosives.
5. Ne pas utiliser cet appareil avec une commande de vitesse à semiconducteurs.
DES DISPOSITIFS PROTECTEURS DOIVENT ÊTRE INSTALLÉS SI LE VENTILATEUR SE TROUVE À PORTÉE DE MEMBRES DU PERSONNEL OU À SEPT (7) PIEDS OU
MOINS DU NIVEAU DE FONCTIONNEMENT, OU LORSQU’ILS SONT JUGÉS NÉCESSAIRES POUR DES RAISONS DE SÉCURITÉ
Note Warning /
Important note
Information Technical
information
Practical tip
8
1. Installez un collet de serrage (article 1 inclus) sur le manchon en
caoutchouc (article 2 inclus) sans serrer.
INSTALLATION
Le Rn2SL est conçu pour une utilisation avec un tuyau de PVC de série 20 ou 40 de 4 po. Avant l’installation, il faut prévoir une sortie pour le tuyau
d’aspiration sur un mur extérieur. Le tuyau d’aspiration devrait être installé avec une pente légère pour drainer l’eau hors du ventilateur. Le Rn2SL
comporte un contournement au condenseur intégré. Il n’est pas nécessaire d’avoir un contournement au condenseur secondaire.
2. Insérez le manchon en caoutchouc sur l’entrée du Rn2SL (article 3
inclus) et xez-le de manière sécuritaire en serrant la vis du collet de
serrage dans le sens des aiguilles d’une montre.
Ventilateur Rn2SL
(Article 3)

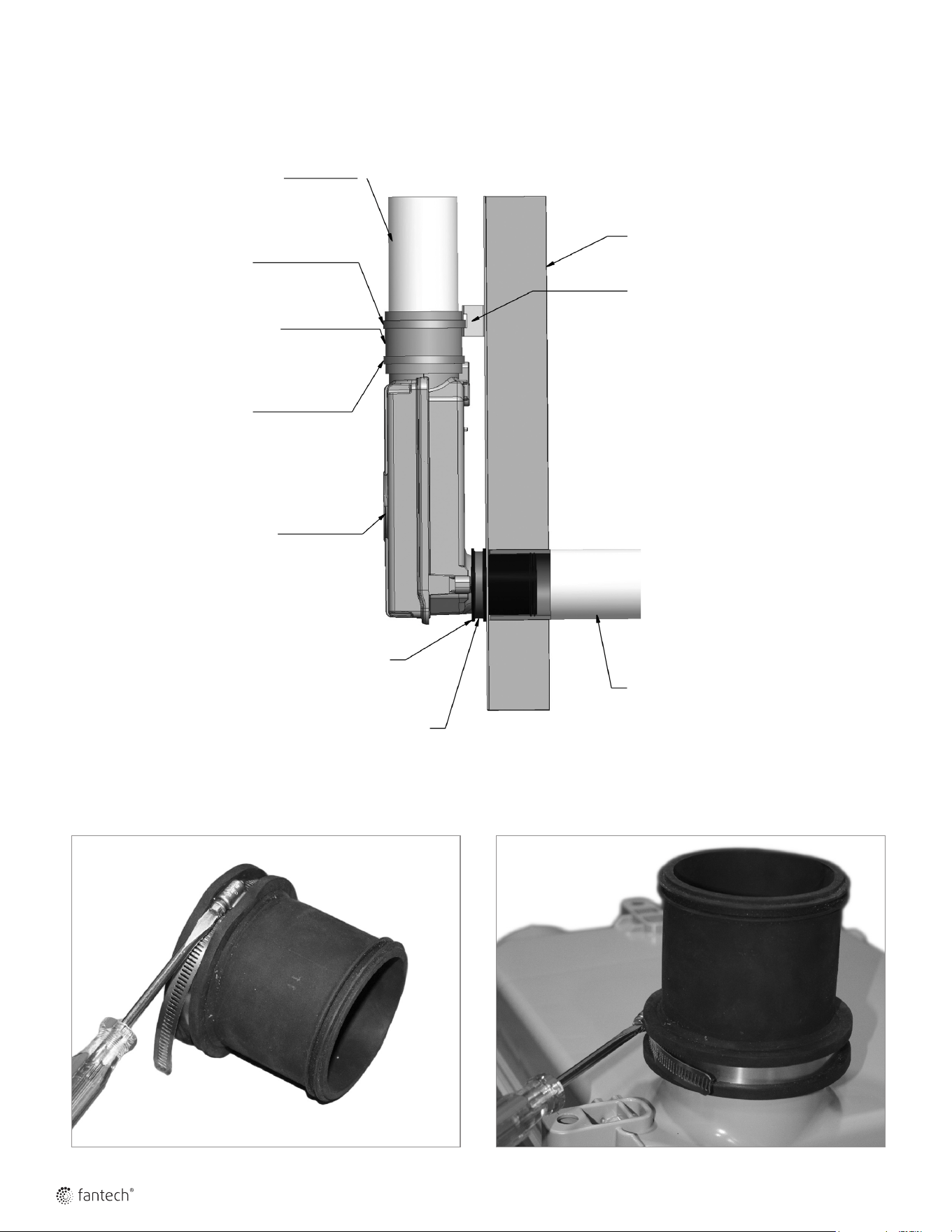

Conduite d'évacuation
haute efcacité
(Article 7)
Collet de serrage
(Article 1)
Raccord de consuit
souple
(Article 4)
Collet de serrage
(Article 1)
Collet de serrage
(Article 1)
Manchon en caoutchouc
(Article 2)
Mur extérieur
Support de xation en métal
(Article 5)
Tuyau d'aspiration
(Article 6)
9
3. Insérez un raccord de conduit souple (article 4 inclus) sur la sortie
d’évacuation du Rn2SL et serrez le collet de serrage latéral du
ventilateur.
4. Mesurez 17 po en haut et 1 3/8 po à droite du centre du tuyau
d’aspiration (article 6 non inclus). Marquez cette position.
INSTALLATION DU Rn2SL (Suite)
6. Utilisez un collet de serrage inclus avec le raccord de conduit souple
et insérez-le dans la fente du support de xation en métal (article 5).
5. Installez le support de xation (article 5 inclus) de manière sécuri-
taire comme indiqué, au moyen d’une vis (non incluse) à l’endroit de
la marque précédente.
10

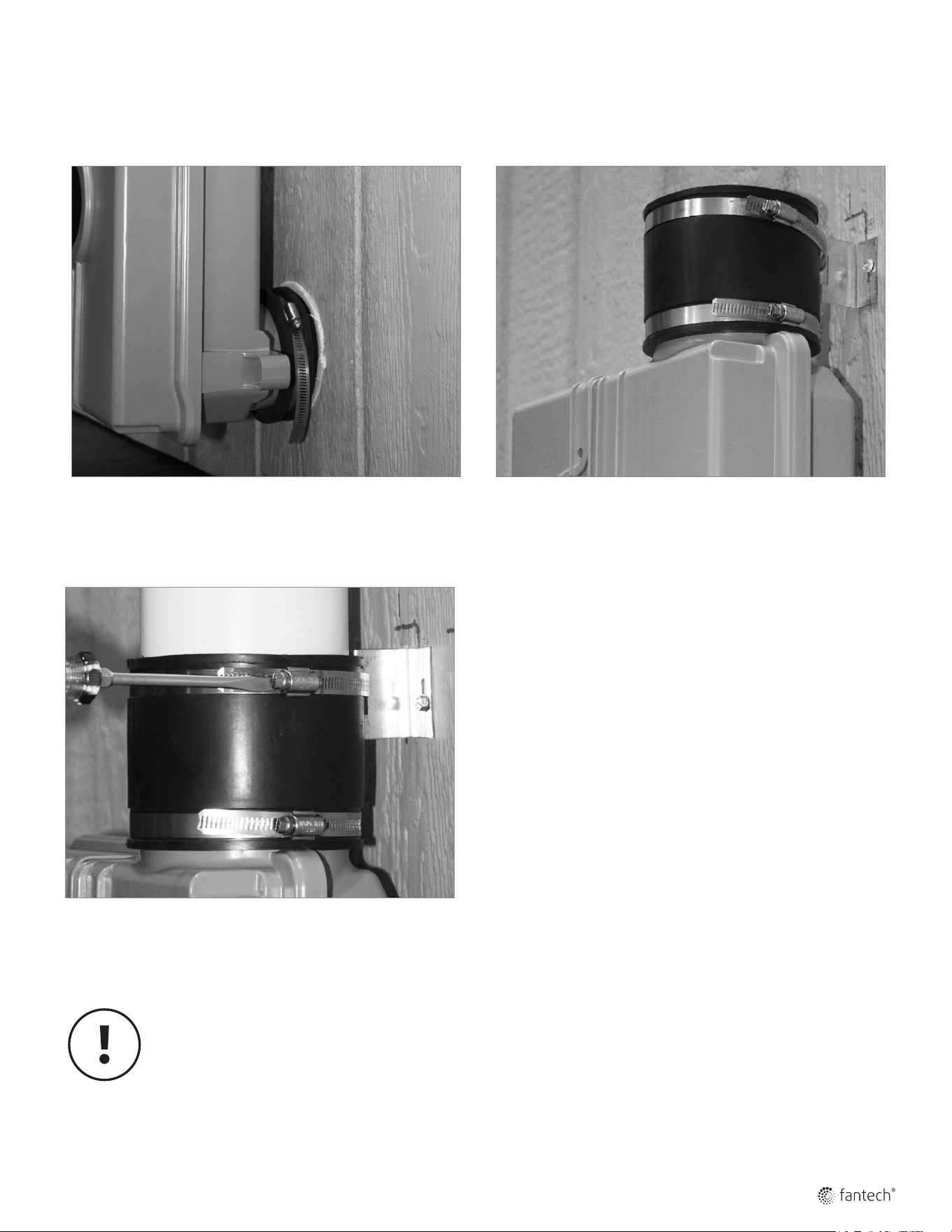

8. Enroulez le collet de serrage raccordé au support de xation autour du
raccord de conduit souple, mais ne le serrez pas.
9. Insérez la conduite d’évacuation (article 7 non inclus) dans le raccord
de conduit souple et serrez le collet de serrage.
INSTALLATION DU Rn2SL (Suite)
7. Insérez le plus loin possible le Rn2SL recouvert du manchon en caou-
tchouc dans le tuyau d’aspiration.
NE PAS connecter directement à la structure du bâtiment.
11
Moteur
120V AC
Line IN (Noir)
Neutral (Blanc)
Condensateur
Brun
Noir
Bleu
SCHÉMA ÉLECTRIQUE
L'ordre des ls sur le bornier peut ne pas être comme indiqué.
Il y a généralement trois ls à connecter à un ventilateur électrique, charge, neutre et mise à terre. La charge alimente le ventilateur, le neutre sert à
rétablir le courant et à fermer le circuit électrique, et le l de mise à terre à un chemin supplémentaire permettant de renvoyer le courant au sol en
toute sécurité, en cas de court-circuit accidentel du ventilateur et / ou de décharge du ventilateur composants métalliques.
Les ventilateurs pour radon Fantech sont des appareils connectés en permanence utilisant une construction en polymère renforcé. La construction non
conductrice fonctionne comme un système de protection «à double isolation» (conforme à la norme pour les systèmes à double isolation pour utilisation
dans les équipements électriques, UL 1097), éliminant ainsi la nécessité d'un conducteur de mise à la terre. Tous les ventilateurs pour radon Fantech
sont testés et examinés par Underwriter Laboratories, organisme de réglementation de la sécurité indépendant, et jugés utilisables à l'extérieur
(norme relative aux ventilateurs électriques de sécurité, UL 507).
Veuillez contacter le support technique de Fantech si des informations supplémentaires sont nécessaires à ce sujet.
DIMENSIONS
Tous les dimensions sont en pouces
A B C D E
14
15
/
16
15
7
/
8
13
7
/
8
5
1
/
2
6
1
/
8
A
fantech
B
E
C
D
12
Five (5) Year Warranty
This warranty supersedes all prior warranties
DURING ENTIRE WARRANTY PERIOD:
Fantech will repair or replace any part which has a factory defect in
workmanship or material. Product may need to be returned to the
Fantech factory, together with a copy of the bill of sale and identified
with RMA number.
FOR FACTORY RETURN YOU MUST:
• Have a Return Materials Authorization (RMA) number. This may be
obtained by calling Fantech either in the USA at 1.800.747.1762 or
in CANADA at 1.800.565.3548. Please have bill of sale available.
• The RMA number must be clearly written on the outside of the car-
ton, or the carton will be refused.
• All parts and/or product will be repaired/replaced and shipped back to
buyer; no credit will be issued.
OR
The Distributor may place an order for the warranty part and/or product
and is invoiced. The Distributor will receive a credit equal to the invoice
only after product is returned prepaid and verified to be defective.
FANTECH WARRANTY TERMS DO NOT PROVIDE FOR REPLACEMENT
WITHOUT CHARGE PRIOR TO INSPECTION FOR A DEFECT.
REPLACEMENTS ISSUED IN ADVANCE OF DEFECT INSPECTION ARE
INVOICED, AND CREDIT IS PENDING INSPECTION OF RETURNED
MATERIAL. DEFECTIVE MATERIAL RETURNED BY END USERS SHOULD
NOT BE REPLACED BY THE DISTRIBUTOR WITHOUT CHARGE TO THE
END USER, AS CREDIT TO DISTRIBUTOR’S ACCOUNT WILL BE
PENDING INSPECTION AND VERIFICATION OF ACTUAL DEFECT BY
FANTECH.
THE FOLLOWING WARRANTIES DO NOT APPLY:
• Damages from shipping, either concealed or visible. Claim must be
filed with freight company.
• Damages resulting from improper wiring or installation.
• Damages or failure caused by acts of God, or resulting from improper
consumer procedures, such as:
1. Improper maintenance
2. Misuse, abuse, abnormal use, or accident, and
3. Incorrect electrical voltage or current.
• Removal or any alteration made on the Fantech label control number
or date of manufacture.
• Any other warranty, expressed, implied or written, and to any conse-
quential or incidental damages, loss or property, revenues, or profit,
or costs of removal, installation or reinstallation, for any breach of
warranty.
WARRANTY VALIDATION
• The user must keep a copy of the bill of sale to verify purchase date.
• These warranties give you specific legal rights, and are subject to an
applicable consumer protection legislation. You may have additional
rights which vary from state to state.
This warranty does not apply to any Fantech product or part which has
failed as a result of faulty installation or abuse, incorrect electrical con-
nections or alterations made by others, or use under abnormal operating
conditions or misapplication of the product or parts. We will not approve
for payment any repair not made by us or our authorized agent without
prior written consent. The foregoing shall constitute our sole and exclu-
sive warranty and our sole exclusive liability, and is in lieu of any other
warranties, whether written, oral, implied or statutory. There are no
warranties which extend beyond the description on the page hereof. In no
event, whether as a result of breach of contract, or warranty or alleged
negligence, defect incorrect advice or other causes, shall Fantech be lia-
ble for special or consequential damages, including, but not limited to,
loss of profits or revenue, loss of use of equipment or any other associ-
ated equipment, cost of capital, cost of substitute equipment, facilities
or services, downtime costs, or claims of customers of purchase for
such damages. Fantech neither assumes or authorizes any person to
assume for it any other liability in connection with the sale of product(s)
or part(s). Some jurisdictions do not allow the exclusion or limitation of
incidental or consequential damages so the above limitations and exclu-
sions may not apply to you.
Limitation of Warranty and Liability
Warning
Fantech products are designed and manufactured to provide reliable per-
formance, but they are not guaranteed to be 100% free from defects.
Even reliable products will experience occasional failures and this possi-
bility should be recognized by the user. If these products are used in a
life support ventilation system where failure could result in loss or injury,
the user should provide adequate backup ventilation, supplementary nat-
ural ventilation, failure alarm system, or acknowledge willingness to
accept the risk of such loss or injury.
WARRANTY
13
Garantie de 5 ans
Cette garantie remplace toutes les garanties précédentes.
Cette garantie ne s’applique à aucun produit de Fantech ou à aucune
pièce détachée dont la défectuosité relève d’une erreur d’installation ou
d’abus ou de mauvaise installation électrique ou dut à des modifications
extérieures ou utilisées dans des conditions anormales ou encore une
mauvaise installation du produit ou des pièces détachées. Nous
n’approuverons aucun remboursement pour des réparations qui ne sont
pas effectuées par un agent américain ou un agent autorisé sans un
accord écrit. Ce dernier constituera notre seule et exclusive garantie et
notre seule exclusive responsabilité et tient lieu de toute autre garantie
ou bien écrite ou orale implicite ou statuaire. Aucune garantie ne
s’appliquera au-delà des descriptions faites de la page ci-dessus. En
aucun cas, que ce soit pour une rupture de contrat ou de garanties ou
des dommages dut à la négligence ou a des conseils incorrects ou
autres causes, Fantech ne pourra être tenu pour responsable des dom-
mages particuliers ou consécutifs, incluant mais pas limités aux pertes
et profits ou bénéfices perte de matériel ou autres matériels associés.
Coût du capital, coût des équipements de remplacement, matériels ou
services, coût de temps d’arrêt ou les réclamations des clients pour de
tels dommages. Fantech ne délègue ou autorise aucune personne
d’assumer sa responsabilité sur la vente du produit ou des pièces déta-
chées. Certaines juridictions ne permettent pas l’exclusion de la limita-
tion des dommages accidentels ou consécutifs ainsi ces limitations ci-
dessus et les exclusions ne s’appliquent pas à vous.
Limites de garanties et de responsabilités
Avertissement
Les produits de Fantech sont conçus et fabriqués pour produire des per-
formances fiables, mais il n’y a aucune garantie qu’ils soient 100% sans
défaut. Les plus produits les plus fiables ont occasionnellement des
défectuosités et cette possibilité devraient être reconnu par les usagers.
Si ces produits sont utilisés comme une source de ventilation ou leur
panne risque de mettre en danger des vies humaines ou entraîner des
blessures, les usagers devront avoir une source de ventilation de sec-
ours en addition à une ventilation naturelle, le défaut de système
d’alarme ou la connaissance de ces conditions entraînent sa responsabil-
ité envers de telles pertes ou blessures.
DURANT TOUTE LA PÉRIODE DE GARANTIE:
Fantech s'engage à réparer ou à remplacer toute pièce présentant un
défaut d'usine en matière de qualité d'exécution ou de matériau. Il sera
peut être nécessaire de retourner le produit à l'usine Fantech, accompa-
gné d'une copie du contrat de vente et du numéro d'autorisation de
retour.
POUR RETOURNER UN PRODUIT À L'USINE, VOUS DEVEZ:
• Obtenir un numéro d'autorisation de retour; pour ce faire, communi-
quer avec Fantech aux États-Unis au numéro 1.800.747.1762, ou au
Canada, au numéro 1.800.565.3548. Veuillez avoir votre contrat de
vente à portée de la main.
• S'assurer que le numéro d'autorisation de retour est lisible sur
l'extérieur de la boîte, sinon la boîte sera refusée.
• Toutes les pièces et/ou le produit seront réparés ou remplacés puis
retournés à l'acheteur. Aucun crédit ne sera accordé.
OU
Le Distributeur peut commander une pièce ou un produit couvert par la
garantie; la facture lui sera envoyée. Le distributeur ne sera crédité du
montant de sa facture qu'après que le produit a été retourné port payé
et qu'il a été trouvé défectueux.
LES TERMES DE LA GARANTIE DE Fantech NE PRÉVOIENT PAS DE
REMPLACEMENT SANS FRAIS AVANT QUE LA PIÈCE OU LE PRODUIT
DÉFECTUEUX AIT ÉTÉ INSPECTÉ. LES PRODUITS OU PIÈCES
REMPLACÉS AVANT L'INSPECTION DE LA DÉFECTUOSITÉ SERONT
FACTURÉS ET LE MONTANT DU CRÉDIT EST FONCTION DE
L'INSPECTION DE LA PIÈCE OU DU PRODUIT RETOURNÉ. LE
DISTRIBUTEUR NE DOIT PAS REMPLACER SANS FRAIS POUR
L'UTILISATEUR FINAL L'ÉQUIPEMENT DÉFECTUEUX RETOURNÉ PAR
L'UTILISATEUR FINAL, CAR LE COMPTE DU DISTRIBUTEUR NE SERA
CRÉDITÉ QU'APRÈS L'INSPECTION ET LA VÉRIFICATION PAR FANTECH
DE LA DÉFECTUOSITÉ.
LES GARANTIES NE S'APPLIQUENT PAS DANS LES CAS SUIVANTS:
• Dommages dus au transport (dissimulés ou visibles). Les réclama-
tions doivent être faites à la compagnie de fret.
• Dommages dus au mauvais câblage ou à l'installation inappropriée.
• Dommages ou défectuosité causés par une calamité naturelle ou
résultant d'une procédure irrégulière de l'acheteur, notamment :
1. Entretien irrégulier
2. Mauvais usage, usage abusif, usage anormal ou accident
3. Tension ou courant électrique incorrect
• Enlèvement ou toute modification du numéro de contrôle ou de la date
de fabrication de l'étiquette Fantech
• Toute autre garantie expresse, écrite ou implicite, pour les dommages
accidentels ou indirects, perte de biens, de recettes, manque à gag-
ner ou coûts relatifs à la dépose, à l'installation ou à la réinstallation,
en cas de violation de garantie.
CERTIFICATION DE LA GARANTIE:
• L'utilisateur doit conserver une copie du contrat de vente pour
confirmer la date d'achat.
• Les présentes garanties vous donnent des droits spécifiques reconnus
par la loi et sont régies par les lois sur la protection du consomma-
teur appropriées. Il est possible que différents états offrent d'autres
droits.
GARANTIE
14
NOTES
15
NOTES
Fantech reserves the right to make technical changes.
For updated documentation please refer to www.fantech.net
Fantech®
Fantech se réserve le droit de faire des changements tech-
niques. Pour de la documentation à jour, s'il vous plaît se
référer au www.fantech.net
